Автомобильные усилители мощности
ELITE 2150, ELITE 2300, ELITE 4300,
ELITE 4400, ELITE 6350
Руководство пользователя
Содержание |
|
Назначение усилителей........................................................................................................................................ |
2 |
Функции усилителей.............................................................................................................................................. |
2 |
Основные технические характеристики............................................................................................................... |
2 |
Комплект поставки................................................................................................................................................. |
2 |
Элементы управления и их функции................................................................................................................... |
3 |
Установка и подключение усилителя................................................................................................................... |
5 |
Указания по технике безопасности............................................................................................................ |
5 |
Установка усилителя................................................................................................................................... |
5 |
Подключение проводов питания усилителя ............................................................................................. |
5 |
Подключение входов усилителя................................................................................................................ |
6 |
Подключение динамиков в режиме стерео............................................................................................... |
8 |
Подключение динамиков по мостовой схеме........................................................................................... |
9 |
Настройка усилителя........................................................................................................................................... |
10 |
Обслуживание...................................................................................................................................................... |
10 |
Хранение, транспортирование, ресурс, утилизация ....................................................................................... |
10 |
Гарантии поставщика.......................................................................................................................................... |
10 |
Эксплуатационные ограничения и текущий ремонт......................................................................................... |
10 |
Обнаружение и устранение неисправностей.................................................................................................... |
11 |
Prology ELITE 2150, 2300, 4300, 4400, 6350 |
1 |
© 2005 Saturn High-Tech, Inc. |
Настоящее Руководство пользователя предназначено для информирования покупателя о технических характеристиках и условиях использования усилителя, об основных правилах и порядке установки, взаимных обязательствах между изготовителем, продавцом, установщиком и владельцем транспортного средства, на котором он используется. Установку усилителя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей. Самостоятельное вскрытие усилителя, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям усилителя или подключенных к нему динамиков.
В связи с постоянной работой по совершенствованию усилителя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.
Назначение
Усилители мощности автомобильные Prology ELITE 2150, ELITE 2300, ELITE 4300, ELITE 4400, ELITE 6350 предназначены для усиления и воспроизведения фонограмм через внешние динамики в автомобиле с напряжением бортовой сети 12 В с заземленным минусовым полюсом батареи.
Функции усилителей
Быстродействующий импульсный источник питания
Электронный кроссовер с плавной регулировкой частоты среза
Дополнительное усиление НЧ (только ELITE 2150 и ELITE-2300)
Позолоченные входные, выходные разъемы, а также разъемы питания
Стабильная работа на нагрузку 2 Ом
Возможность подключения по мостовой схеме на 4 Ом
Защита от перегрева и короткого замыкания
Светодиодные индикаторы режимов работы
Основные технические характеристики
|
ELITE |
ELITE |
ELITE |
ELITE |
ELITE |
|
2150 |
2300 |
4300 |
4400 |
6350 |
Номинальная выходная мощность |
55 x 2 |
150 x 2 |
75 x 4 |
100 x 4 |
50 x 4 + |
(4 Ом), Вт |
|
|
|
|
75 x 2 |
Максимальная выходная мощность |
75 x 2 |
180 x 2 |
100 x 4 |
120 x 4 |
75 x 4 + |
(4 Ом), Вт |
|
|
|
|
100 x 2 |
Номинальная выходная мощность при мос- |
150 x 1 |
300 x 1 |
200 x 2 |
250 x 2 |
130 x 2 |
товом включении (4 Ом), Вт |
|
|
|
|
+ 180 |
Отношение сигнал/шум, дБА |
98 |
98 |
98 |
98 |
98 |
Диапазон воспроизводимых частот, Гц |
10 – 40k |
10 – 40k |
10 – 31k |
10 – 31k |
10 – 31k |
Коэффициент гармоник (1 Вт, 1 кГц), % |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
Частота среза фильтра высоких частот, Гц |
80 – 1200 |
80 - 1200 |
75 - 1250 |
60 - 1200 |
32 – 320 |
Частота среза фильтра низких частот, Гц |
42 – 150 |
42 - 150 |
42 - 160 |
45-150 |
50 – 200 |
Усиление низких частот (60Hz), дБ |
0 – 12 |
0 - 12 |
- |
- |
- |
Усиление высоких частот (10 кГц), дБ |
0 – 12 |
0 - 12 |
- |
- |
- |
Входное сопротивление, кОм |
10 |
10 |
10 |
10 |
10 |
Входная чувствительность, В |
0,2 – 4,2 |
0,2 – 4,2 |
0,3 - 5,5 |
0,25 - 2,5 |
0,25 - 4,0 |
Глубина разделения стереоканалов, дБ |
80 |
80 |
80 |
80 |
80 |
Номинал предохранителей, А |
30 |
40 |
40 |
30 x 2 |
30 x 2 |
Размеры (Ш x В x Д), мм |
240 x 56 |
240 x 56 |
240 x 56 |
240 x 56 |
240 x 56 |
|
x 173 |
x 262 |
x 332 |
x 382 |
x 566 |
Комплект поставки
Усилитель мощности |
1 |
шт. |
Монтажный комплект |
1 |
шт. |
Настоящее руководство пользователя |
1 |
шт. |
Гарантийный талон |
1 |
шт. |
Индивидуальная потребительская тара |
1 |
комплект |
Prology ELITE 2150, 2300, 4300, 4400, 6350 |
2 |
© 2005 Saturn High-Tech, Inc. |
Элементы управления и их функции
Условные обозначения:
2-канальный усилитель:
4-канальный усилитель:

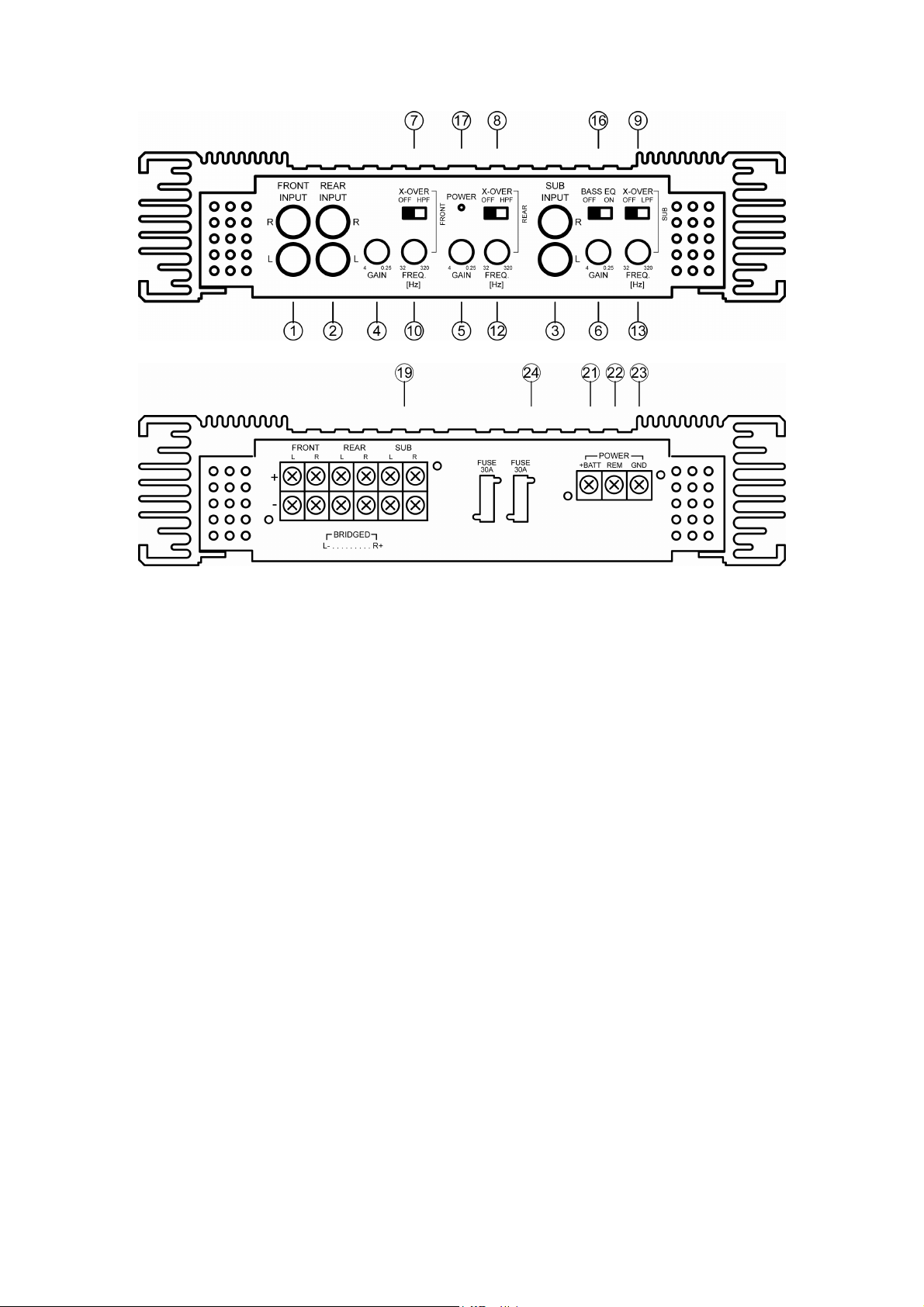

1. Линейные входы каналов 1 и 2. |
Рис. 1 |
2.Линейные входы каналов 3 и 4.
3.Линейные входы каналов 5 и 6.
4.Регулятор усиления "GAIN" для каналов 1 и 2.
Данный регулятор позволяет устанавливать уровень громкости каналов 1 и 2.
Prology ELITE 2150, 2300, 4300, 4400, 6350 |
3 |
© 2005 Saturn High-Tech, Inc. |
