DVS-1450T

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации FM/УКВ-приемника и проигрывателя DVD/VCD/WMA/MPEG4/CD/MP3-дисков (далее "устройства") в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Устройство Prology DVS-1450T предназначено для воспроизведения дисков форматов DVD, VCD, CD, MP3, WMA, JPEG.Устройство обеспечивает:

-отображение цветных видеопрограмм в системах цветности NTSC/PAL/SECAM;

-прием радиостанций в диапазонах FM и УКВ ;

-воспроизведение звука через внешние громкоговорители или через линейный выход.

Функции устройства

Встроенный широкоформатный ЖК-монитор с диагональю 109 мм (4.3”)

Системы цветности PAL/NTSC/SECAM

Максимальная выходная мощность 4 х 55 Вт MOSFET

Совместимость с форматами DVD, VCD, CD, MP3, MPEG4, WMA, JPEG

Поддержка файловой системы Giga MP3

Встроенный ТВ-тюнер

Высокоскоростной цифровой PLL тюнер

Память на 24 радиостанции (18 FM, 6УКВ)

Система RDS-EON

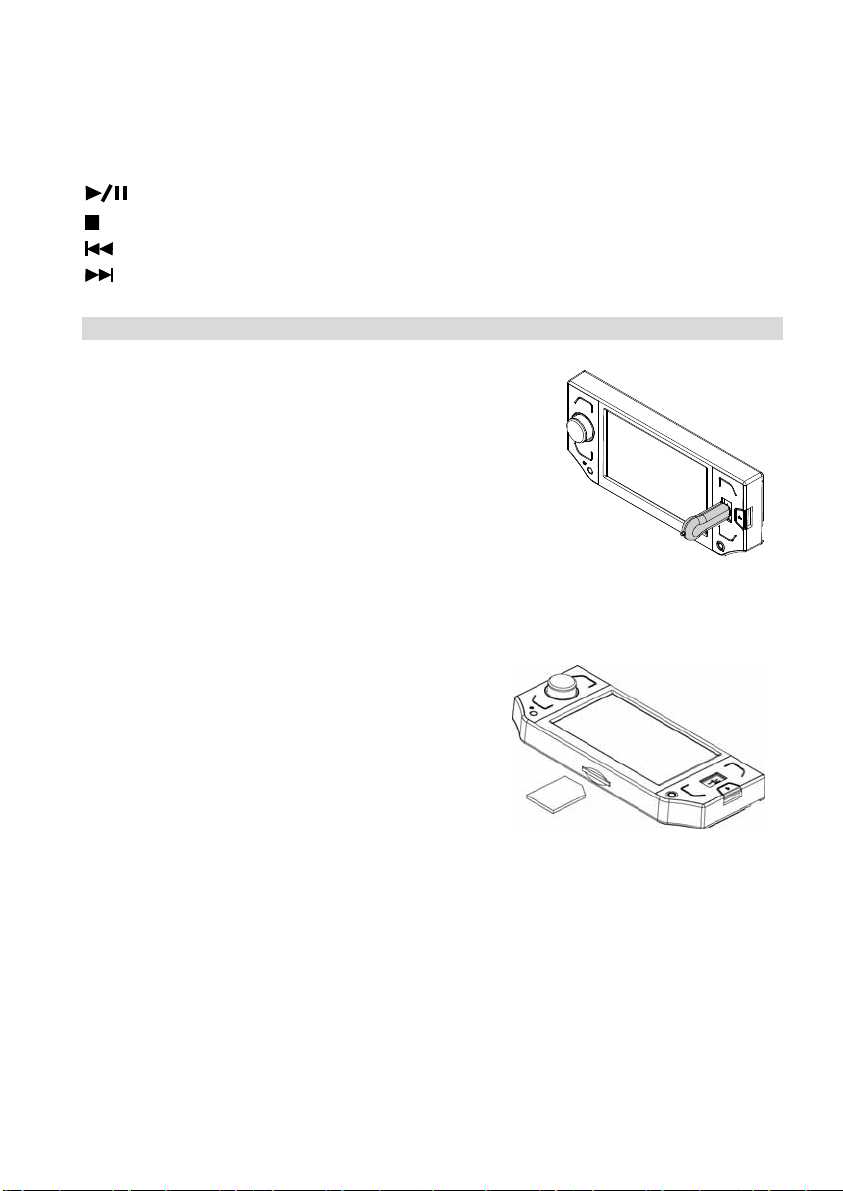

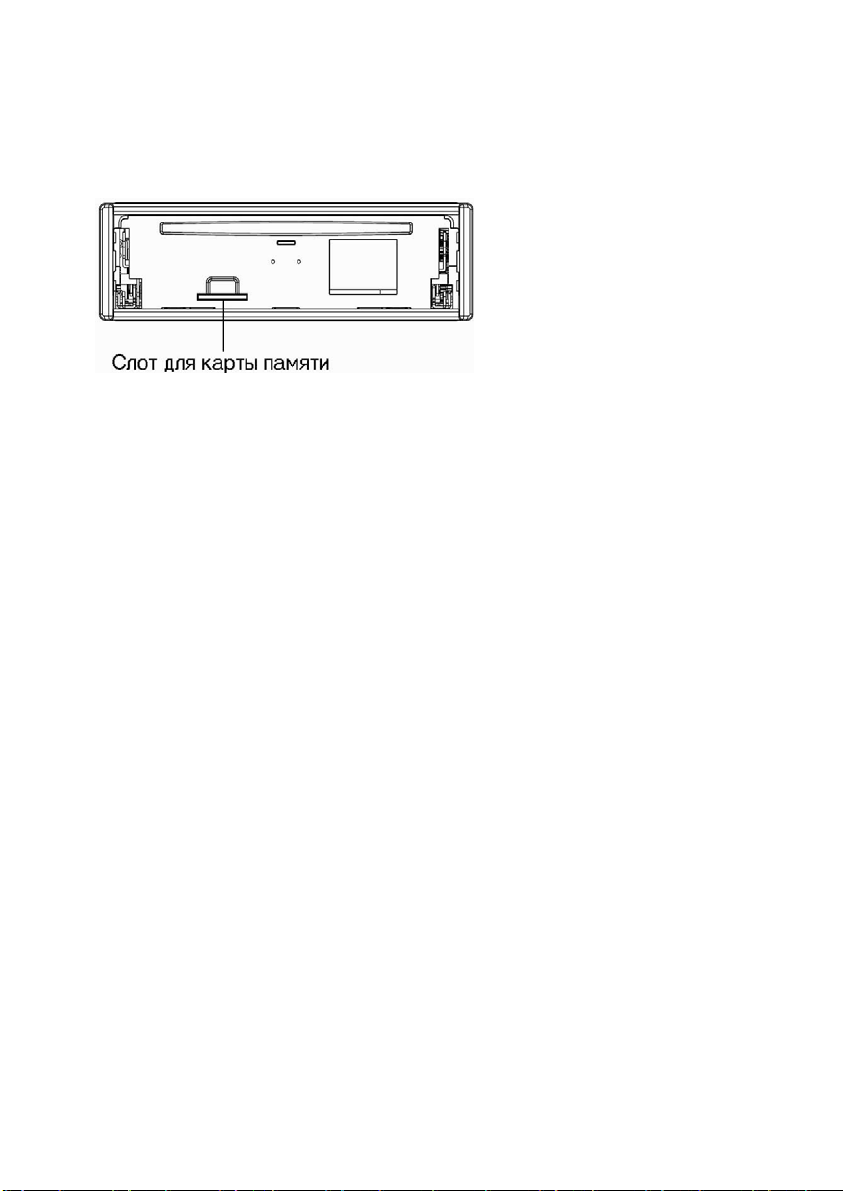

Встроенный слот для карт памяти SD

Поддержка карт памяти с интерфейсом USB

Поддержка беспроводной технологии Bluetooth® для управления мобильным телефоном и для передачи высококачественного стереозвука

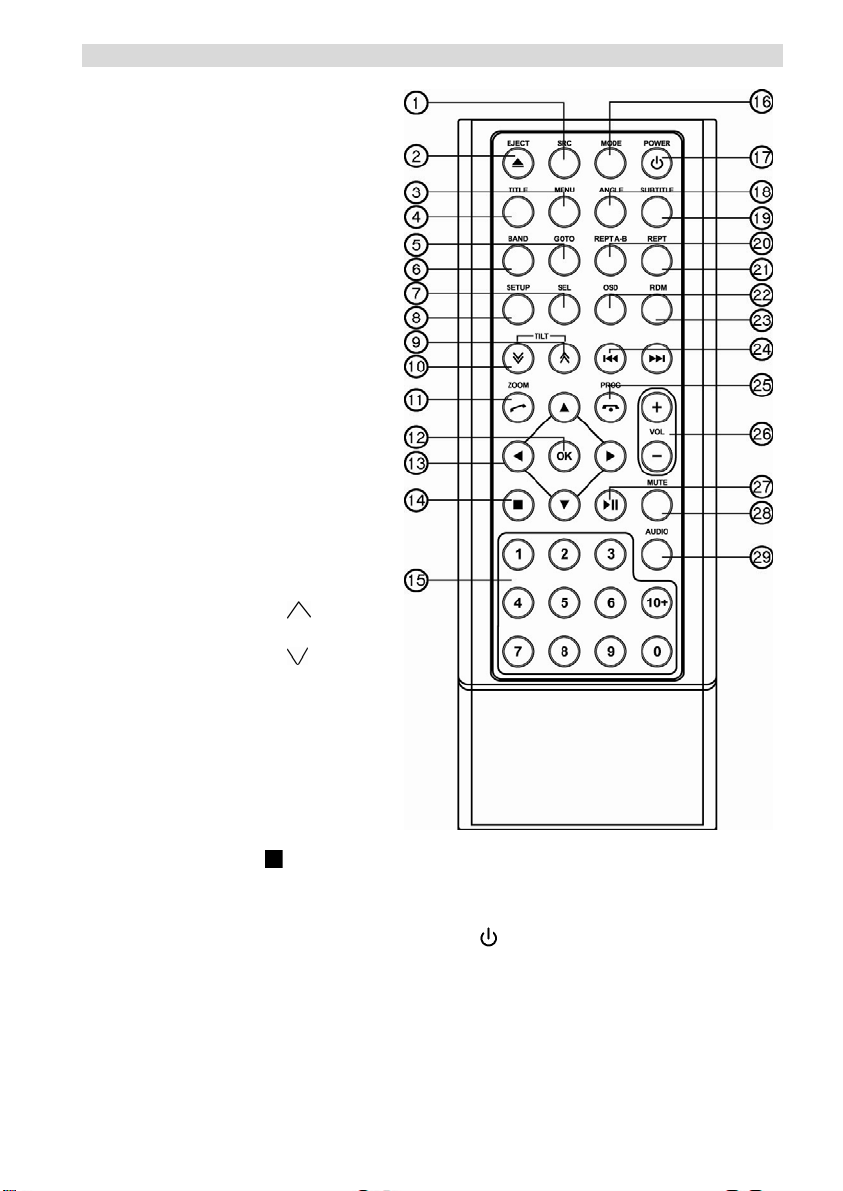

Дистанционное управление

Линейный аудио/видеовход Mini-Jack на передней панели

Видеовход RCA для камеры заднего обзора

Видеовход RCA

2 Видеовыхода RCA

4-канальный аудиовыход RCA

Линейный RCA выход на сабвуфер

Стандартный разъем ISO

Стандартный монтажный размер 1 DIN

Prology DVS-1450T

2

Saturn Marketing, Ltd.

Комплект поставки

Устройство Prology DVS-1450T

1

шт.

Пульт дистанционного управления

1

шт.

Монтажные винты

1

комплект

Резиновая демпфирующая прокладка

1

шт.

Соединительные кабели

1

комплект

Крепёжные принадлежности

1

комплект

Ключ-съемник

2

шт.

Настоящее Руководство пользователя

1

шт.

Гарантийный талон

1

шт.

Индивидуальная потребительская тара

1

комплект

Рекомендовано производителем

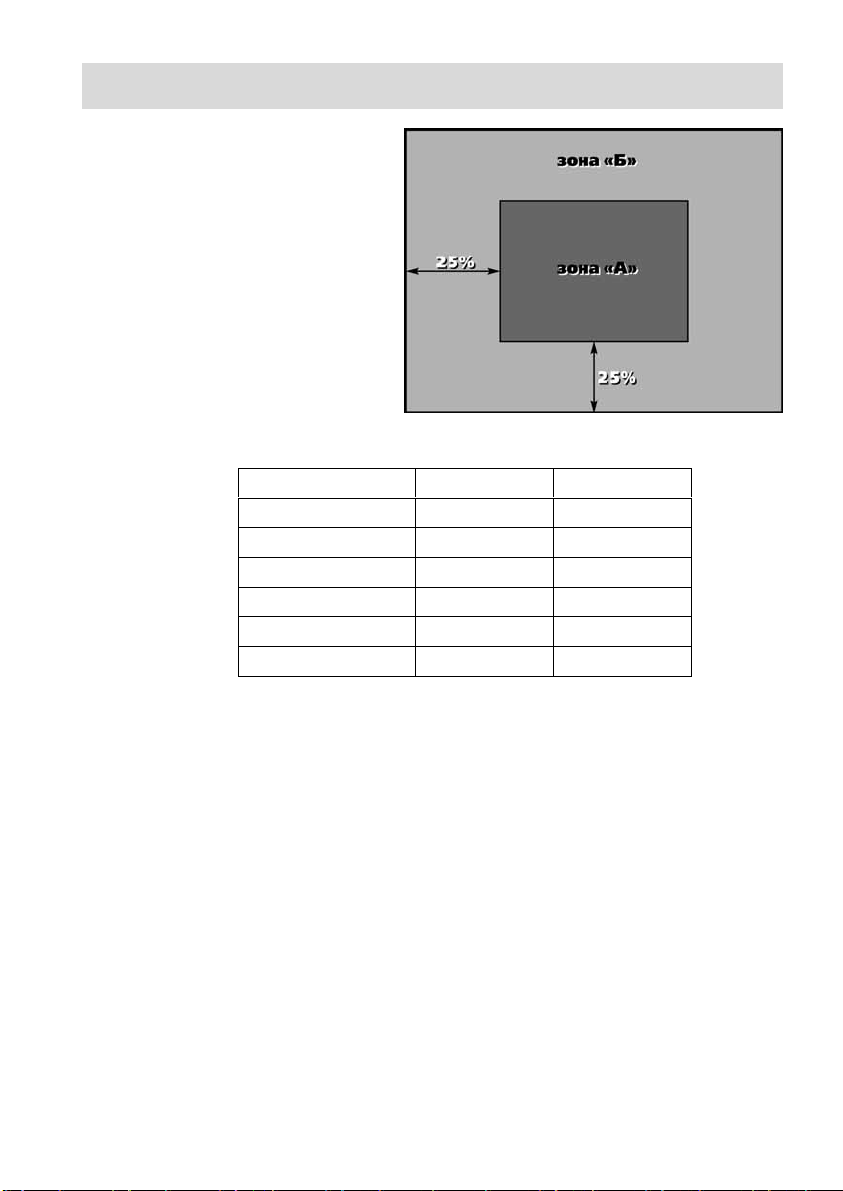

Автомобильная всеволновая телевизионная антенна PROLOGY ТVА-300 Назначение

Данная антенна предназначена для оптимального приема телевизионного сигнала в MB или ДМВ диапазоне. Антенна предназначена для эксплуатации в автомобилях с напряжением бортовой сети 12 В с заземленным отрицательным полюсом батареи. Перед началом установки внимательно прочитайте инструкцию по установке антенны. Для оптимальной работы установите антенну и проложите ее кабель, как указано в инструкции.

Технические характеристики

Диапазон рабочих частот



48,5... 862 МГц

Принимаемые каналы

МВ

1 ... 12



ДМВ

21 ...69

Коэффициент усиления



ДО 22 дБ

Дальность приема при условии

до 100 км

прямой видимости











Напряжение питания



12В

Внимание!

Качество приема телевизионного сигнала зависит от расстояния до передатчика, рельефа местности, отражающих телевизионный сигнал препятствий, мощности передатчика, помехоустойчивости телевизионного приемника, наличия на стекле тонирующей пленки или обогревателя стекол.

Сделано в России

Prology DVS-1450T

3

Saturn Marketing, Ltd.

Основные технические характеристики

Общие





Напряжение питания, предельные значения

11 – 16 В постоянного тока

Полярность источника питания



Только системы с заземлением





отрицательного полюса батареи

Максимальная выходная мощность



4 x 55 Вт

Подходящее сопротивление динамиков



4-8 Ом

Номинал встроенного предохранителя



15 А

Уровень входного аудиосигнала



≥ 300 мВ

Линейный выход сабвуфера



4 В

Размеры установочные (Ш х В х Г)



178 х 50 х 166 мм

Вес



1,92 кг

Радиоприёмник





Диапазон частот FM



87,5 - 108 МГц

Диапазон частот УКВ



65 - 74 МГц

Полезная чувствительность



8 дБ (мкВ)

Глубина разделения стереоканалов (1 кГц)

30 дБ

Диапазон воспроизводимых частот



30 - 15 000 Гц

Отношение сигнал-шум



> 55 дБ

Проигрыватель дисков





Размер дисков



12 см (5")

Диапазон воспроизводимых частот



20 Гц - 20 кГц

Отношение сигнал-шум



> 80 дБ

Глубина разделения стереоканалов



> 60 дБ

Коэффициент нелинейных искажений



< 0,2% (1кГц)

Системы цветности



PAL/NTSC/AUTO

Видеовыход



1 0.2 В

Разрешение по горизонтали



≥ 500 линий

Монитор





Тип дисплея



жидкокристаллический

Способ управления



активная матрица TFT

Диагональ экрана



4,3" (109 мм.)

Размер экрана (ШхВ)



95 х 53 мм

Размер экранного элемента



0,198 x 0,198 мм

Разрешение дисплея



480 × 272 точек

Контрастность



400 кд/м2

TB-тюнер





Диапазон воспроизводимых частот



44.25140.00 МГц (МВ-1)





140.00-460.00 МГц (МВ-2)





460.00-863.25 МГц (ДМВ)

Системы цветности телевизионного сигнала

PAL/SECAM/NTSC

Prology DVS-1450T

4

Saturn Marketing, Ltd.

Воспроизводимые диски

Тип диска и



Размер диска

Максимальное время

логотип





воспроизведения

DVD Video

5

дюймов (12 см)

Приблизительно 133

минуты (SS/SL)







Приблизительно 242

минуты (SS/DL)







Приблизительно 266

минут (DS/SL)

или





Приблизительно 484

минуты (DS/DL)





SS = односторонний, DS = двухсторонний,













SL = однослойный, DL = двухслойный









Video CD

5

дюймов (12 см)

Приблизительно 74 минуты.

или

















Audio CD

5

дюймов (12 см)

Приблизительно 74 минуты.











Также воспроизводятся следующие типы файлов:

Аудиофайлы: MP3 (*.mp3), WMA (*.wma)

Видеофайлы:

MPEG 2 (*.vob), MPEG 1 (*. dat), MP4 (*.avi, DivX3.11/4.0/5.0/6.0/7.0)

Файлы с изображениями: JPEG (*.jpg)

Ограничения для файлов MP3:

ISO 9660 или ISO 9660+Joliet,

максимальное допустимое количество символов в имени файла -30.

Максимальная глубина вложенности папок: 8

Максимальное число папок на диске: 99

Максимальное количество треков MP3 на DVD диске: 1000 (Giga MP3)

Максимальная продолжительность одного трека: 99 минут 59 секунд

Скорость передачи данных: 32320 Кбит/c (предпочтительно 128 Кбит/c)

Частота дискретизации: 8-48 КГц (предпочтительно 44.1 КГц)

Не поддерживаются форматы:

*.ACC, *.DLF, *.PLS, *.M3U, MP3 PRO, файлы с DRM, а также диски с открытой сессией.

Номер региона (номер регионального ограничения) DVD

Номер региона данного устройства "5".

Prology DVS-1450T

5

Saturn Marketing, Ltd.

Для безопасного и эффективного использования устройства

Данное изделие является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг Устройство относится к группировке 3230115 “Устройства радиоприемные комбинированные прочие” (часть IV ОКДП).

Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее – сертифицированный сервисный центр).

Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

Перед установкой устройства, пожалуйста, полностью прочитайте данную Инструкцию. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных

ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

После использования автомобиля на открытом воздухе необходимо пылесосить салон в целях сбора возможных трупов насекомых и непопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

Никогда не засовывайте какие-либо предметы внутрь отсека диска устройства, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

Prology DVS-1450T

6

Saturn Marketing, Ltd.

Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека проигрывателя. Храните диски подальше от прямых солнечных лучей.

Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.

Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

"Перескакивание" воспроизведения. Когда автомобиль двигается по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио/видео файлов могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.

Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.

Для того чтобы избежать повреждения жидкокристаллического монитора следите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки (жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно скорее обратитесь с устройством в сервисный центр.

Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные отверстия не попадали металлические или легко воспламеняющиеся предметы.

Никогда не прикасайтесь к монитору во время автоматических перемещений. Не пытайтесь изменить положение монитора вручную.

Prology DVS-1450T

7

Saturn Marketing, Ltd.

Для безопасного управления автомобилем:

Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требование Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.

Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.

Если водитель автомобиля хочет просматривать видеоматериалы на экране устройстве, необходимо перед просмотром припарковать автомобиль в безопасном месте.

Обязательно устанавливайте рычаг управления автоматической трансмиссии в положение «PARK», а рычаг переключения ручной коробки передач – в нейтральное положение.

Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.

Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.

Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.

Не меняйте диски, не регулируйте громкость и не осуществляйте какиелибо другие операции управления устройством, которые могут отвлечь Вас от управления автомобилем.

Prology DVS-1450T

8

Saturn Marketing, Ltd.

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.

Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.

После использования обязательно помещайте диски в их коробки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.

Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.

Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе устройства.

Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

Prology DVS-1450T

9

Saturn Marketing, Ltd.

Установка устройства

Примечания:

Для установки устройства выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.

Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.

Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.

Если установка устройства требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

Устанавливайте устройство таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.

При установке отклонение устройства от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики устройства могут быть далеки от оптимальных.

Никогда не устанавливайте устройство там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки устройства. При использовании первого варианта устройство устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта устройство устанавливается сзади передней панели (устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях устройства). Более подробно оба варианта установки описываются в данном руководстве ниже.

Prology DVS-1450T

10

Saturn Marketing, Ltd.

Первый вариант установки устройства

Внимание! Перед установкой удалите 2 транспортировочных винта, которые находятся на верхней крышке устройства. В противном случае DVD/MP3проигрыватель не будет работать.

1.Приборная панель автомобиля.

2.Кожух.

После установки кожуха устройства в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.

3.При наличии соответствующего отверстия в задней стенке ниши установите на устройство монтажный болт с резиновой демпфирующей накладкой. С помощью болта с накладкой закрепите заднюю часть проигрывателя на кузове автомобиля.

Удаление устройства

1.Удалите декоративную рамку: Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя.

2.Вставьте съемники, входящие в комплект устройства, в пазы на обеих сторонах устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Для того, чтобы вынуть DVDресивер из приборной панели автомобиля, потяните за съемники на себя.

Prology DVS-1450T

11

Saturn Marketing, Ltd.

Второй вариант установки устройства

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях устройства. Закрепите устройство на крепежных кронштейнах штатного радиоприемника.

1.Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе проигрывателя. Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 6 мм), либо винты с потайной головкой (4 х 6 мм), в зависимости от типа резьбовых отверстий на кронштейне.

2.Винт.

3.Крепежные кронштейны штатного радиоприемника.

4.Приборная панель или консоль автомобиля.

5.Скоба (необходимо удалить).

Примечание:

При установке устройства по второму методу кожух и декоративная внешняя рамка не используются.

Prology DVS-1450T

12

Saturn Marketing, Ltd.

Съемная передняя панель

Отсоединение передней панели

1. Нажмите на кнопку откидывания передней панели.

2. Потяните на себя правую сторону панели, затем освободите левую сторону.

3.Храните переднюю панель в прилагающемся к устройству футляре.

Установка передней панели на место

1.Вставьте сначала левую сторону панели, затем правую сторону до щелчка.

2.Надавите на верхнюю часть панели до щелчка и убедитесь, что панель установлена правильно. В противном

случае некоторые кнопки будут функ- ционировать неправильно, а на дисплее будет появляться ошибочная индикация.

Осторожно:

1.Никогда не роняйте переднюю панель устройства.

2.Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.

3.Никогда не дотрагивайтесь до разъемов, находящихся на передней панели. Это может привести к загрязнению разъемов и плохому электрическому контакту.

4.В случае загрязнения контактов, их можно очищать сухой и чистой тканью.

5.Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.

6.Следите за тем, чтобы на переднюю панель не попали бензин, растворители или другие летучие жидкости.

7.Никогда не пытайтесь разобрать переднюю панель устройства.

Prology DVS-1450T

13

Saturn Marketing, Ltd.

PROLOGY DVS-1450T BG User Manual

Схема подключения проводов устройства

Prology DVS-1450T

14

Saturn Marketing, Ltd.

ВНИМАНИЕ!

Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание.

В данном устройстве используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Назначение розового провода

Если к устройству подключена камера заднего вида, то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры. После выключения передачи заднего хода устройство автоматически вернётся к предыдущему режиму.

Prology DVS-1450T

15

Saturn Marketing, Ltd.

Loading...
+ 33 hidden pages
