PROLOGY C-5.20 User Manual [ru]

CONTROL SERIES
2/3-полосные автомобильные акустические системы
Prology C-5.20, C-6.20, C-8.30, C-6.92, C-6.93
Руководство по эксплуатации
Руководство по эксплуатации определяет порядок установки и эксплуатации автомо-
Установка автомобильных акустических систем требует наличия у установщика из­вестного опыта работы с механическими инструментами, а также некоторых навыков про­ведения электрических соединений. Помимо этого, данная инструкция описывает обоб­щенный способ установки, а не конкретный метод для Вашего конкретного автомобиля. В связи с этим, если Вы не обладаете необходимым опытом, установку динамиков Prology рекомендуется производить с привлечением специалиста соответствующего профиля. Это обеспечит надежную и эффективную работу динамиков в течение длительного срока.
Самостоятельное вскрытие динамиков, механические повреждения и нарушение по­рядка эксплуатации могут привести к неисправностям динамиков, а также в устройстве (автомагнитоле или усилителе), к которому подключаются динамики Prology.
Технические характеристики
C-5.20 C-6.20 C-8.30 C-6.92 C-6.93
Диаметр диффузора, дюйм / см
Максимальная мощ­ность, Вт
Материал диффузора Номекс, усиленный стекловолокном Диаметр звуковой ка-
тушки, мм Магнит НЧ-динамика,
вес, г ВЧ-динамик Купольный
СЧ-динамик Купольный
Магнит ВЧ/СЧ­динамиков, вес, г
5,25 / 13 6,5 / 16,5 8 / 20,3 6 x 9 /
15,2 x 22,9
120 150 180 220 220
25 25 35 35 35
Керамиче-
ский, 423
алюминие­вый, 19 мм
Неодимовый, 8 Неодимовый, 8 Неодимовый,
Керамиче-
ский, 510
Купольный алюминие­вый, 19 мм
Керамиче-
ский, 570
Купольный алюминие­вый, 19 мм
алюминие­вый, 25 мм
8 / 18
Керамиче-
ский, 570
Купольный алюминие­вый, 25 мм
Купольный
Неодимовый,
18
6 x 9 /
15,2 x 22,9
Керамиче-
ский, 570
Купольный алюминие­вый, 19 мм
алюминие­вый, 25 мм
Неодимовый,
8 / 18
Диапазон частот, Гц 55 - 22000 45 - 22000 40 - 22000 35 - 22000 35 - 22000 Сопротивление, Ом 4 4 4 4 4 Чувствительность, дБ 90 92 88 90 90 Монтажная глубина,
мм
Prology Control 1 © 2004 Saturn High-Tech, Inc. USA
67 73 83 79 79
Состав
Динамик двух- или трехполосный, шт. ................................................................. 2
Рамка декоративной решетки, шт. ........................................................................ 2
Декоративная решетка, шт. ................................................................................... 2
Монтажный комплект, шт. ..................................................................................... 1
Соединительные провода, компл. ........................................................................ 1
Шаблон для установки, шт. ................................................................................... 1
Настоящая инструкция по эксплуатации, шт. ...................................................... 1
Индивидуальная потребительская тара, компл. ................................................. 1
Рекомендации по размещению динамиков
Всегда стремитесь к тому, чтобы динамики были обращены в сторону слушателя. Ни­когда не устанавливайте динамики так, чтобы они оказались направлены в пол автомо­биля. Единственным исключением ненаправленной установки может быть задняя панель (полка, расположенная за задними сидениями). Естественная кривизна заднего стекла автомобиля в сочетании со слабо выраженной направленностью распространения
низких звуков (басов) позволяют добиться от НЧ-динамиков, установленных в этом месте, хоро­шего качества звучания. Это не относится к высоким тонам, которые будут в значитель­ной степени поглощаться крышей автомобиля, прежде чем достигнут ушей слушателя.
Звуки высокой и средней частоты имеют ярко выраженную направленность (чем вы-
ше частота, тем
звук становится более направленным). Проще говоря, СЧ- и ВЧ­динамики будут звучать наиболее верно в зоне, куда они направлены. По этой причине важно, чтобы СЧ- и ВЧ-динамики были установлены как можно выше в салоне автомоби­ля и были направлены на слушателей.
Для установки динамиков выбирайте жесткие поверхности. Старайтесь избегать уста­новки динамиков в детали обшивки кузова, которые крепятся при помощи пластиковых зажимов («пистонов»). Это может привести к вибрации панели во время работы динами­ка. Данная рекомендация тем более важна, чем больше размер динамика. Крепите дина­мик к панели насколько можно крепче. Если динамик предусматривает четыре точки кре­пления, старайтесь использовать все.
НЧ-динамик требует объем для «дыхания». Для получения максимальной отдачи ди­намик должен иметь возможность «раскачивать» большой объем воздуха. Если Вы огра­ничиваете объем (пытаетесь установить большой динамик в место с малым объемом), вы не получите от динамика должной отдачи. То место, куда установлен динамик, должно быть, кроме того, акустически изолированным (закрытым) от пространства, в котором на­ходятся слушатели. Это значит, что панель, в которой установлен динамик, не должна иметь никаких дополнительных незаглушенных отверстий.
Для ВЧ-динамиков можно найти такие места для установки, в которые другие динами­ки установлены быть не могут. ВЧ-динамики не требуют изолированного пространства для «дыхания» или усиленных панелей для установки. Все что требуется – это направ­ленная установка (см. выше).
Никогда не допускайте, чтобы любые части динамика, кроме фланца крепления, ка­сались любой части автомобиля. Вы будете неприятно удивлены тем, какие звуки может издавать динамик и Ваш автомобиль, когда касаются друг друга.
Не экономьте время при прокладке и подключении проводов к динамикам. Провода, прилагаемые ко всем динамикам Prology, предназначены для корректной передачи мощ­ности, на которую рассчитаны динамики.
Подготовка к установке динамиков
Выключите аудиосистему и остальные электрические устройства. Отключите отрица­тельную («–») клемму аккумулятора автомобиля.
Prology Control 2 © 2004 Saturn High-Tech, Inc. USA
Держите динамики в оригинальной упаковке вплоть до окончательной установки. Ни­когда не прикладывайте к динамику излишнюю силу при установке.
В районе мест, выбранных к установке, заметьте, проходят ли рядом бензопровод, трубки гидросистемы тормозов, электропроводка. Будьте особо осторожны при выпили­вании и сверлении вблизи них.
Перед сверлением, вырезанием или завинчиванием саморезов убедитесь
, что под поверхностью, в которую будет установлен динамик, есть достаточно места. Помните, что саморезы могут выйти с обратной стороны панели на расстояние до 30 мм.
Установка динамиков
Динамики рассчитаны на установку с лицевой стороны панели автомобиля, однако
большинство динамиков допускает также крепление к панели изнутри.
I. Установка динамика снаружи (с лицевой стороны панели автомобиля).
1. Прикрепите имеющийся в комплекте шаблон к месту, куда планируете установить ди-
намик. Обведите контур шаблона маркером, отметьте места для сверления отверстий.
2. Используйте тот же шаблон для разметки места под второй динамик.
3. Вырежьте отверстие для динамика по разметке.
4. Просверлите 4 отверстия в обозначенных по п.1 местах диаметром, указанным в шаб-
лоне.
5. Вставьте в панель прилагаемые металлические клипсы таким образом, чтобы они на-
ложились на просверленные отверстия.
6. Проложите провод от магнитолы к динамику и подключите, соблюдая полярность. Об-
ратитесь к инструкции на магнитолу для определения полярности проводов магнитолы. Полярность клемм динамика указана на самом динамике.
7. Вставьте динамик в вырезанное под него отверстие, приложите к нему декоративную
решетку и аккуратно привинтите саморезами из комплекта. Обратите внимание, чтобы логотип на декоративной решетке был сориентирован правильно.
II. Установка динамика с обратной стороны панели.
1. Прикрепите имеющийся в комплекте шаблон к месту, куда планируете установить ди-
намик. Обведите контур шаблона маркером, отметьте места для сверления отверстий.
2. Используйте тот же шаблон для разметки места под второй динамик.
3. Вырежьте отверстие для динамика по разметке.
4. Просверлите 4 отверстия в обозначенных по п.1 местах диаметром, указанным в шаб-
лоне.
5. Проложите провод от магнитолы к динамику и подключите, соблюдая полярность. Об-
ратитесь к инструкции на магнитолу для определения полярности проводов магнитолы. Полярность клемм динамика указана на самом динамике.
6. Приложите декоративную решетку к вырезанному отверстию с лицевой стороны пане-
ли, а динамик – с обратной стороны так, чтобы совпали все четыре
отверстия.
7. Аккуратно свинтите конструкцию при помощи 4-х саморезов и 4-х клип, входящих в
комплект поставки. Обратите внимание, чтобы логотип на декоративной решетке был сориентирован правильно.
Техническое обслуживание
При правильной установке динамики не требуют никакого технического обслуживания в течение всего срока службы, однако не лишним будет периодический осмотр крепле­ний, жгутов, соединений и удаление накопившейся грязи.
Гарантии поставщика
Динамики имеют гарантийные сроки хранения 36 месяцев со дня поставки рознично­му продавцу при соблюдении условий хранения; эксплуатации - 36 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.
Prology Control 3 © 2004 Saturn High-Tech, Inc. USA
Хранение, транспортирование, ресурс, утилизация
Ограничений при перевозке динамиков в ручной клади владельцем и при длительном хранении в домашних условиях нет, кроме соблюдения диапазона температур от минус 45 до плюс 85°С, отсутствия грубых механических воздействий, прямого попадания влаги, пыли и солнечного света.
Динамики могут эксплуатироваться до полной потери работоспособности и ремонто­пригодности. Динамики не содержит вредных материалов и безопасны при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).

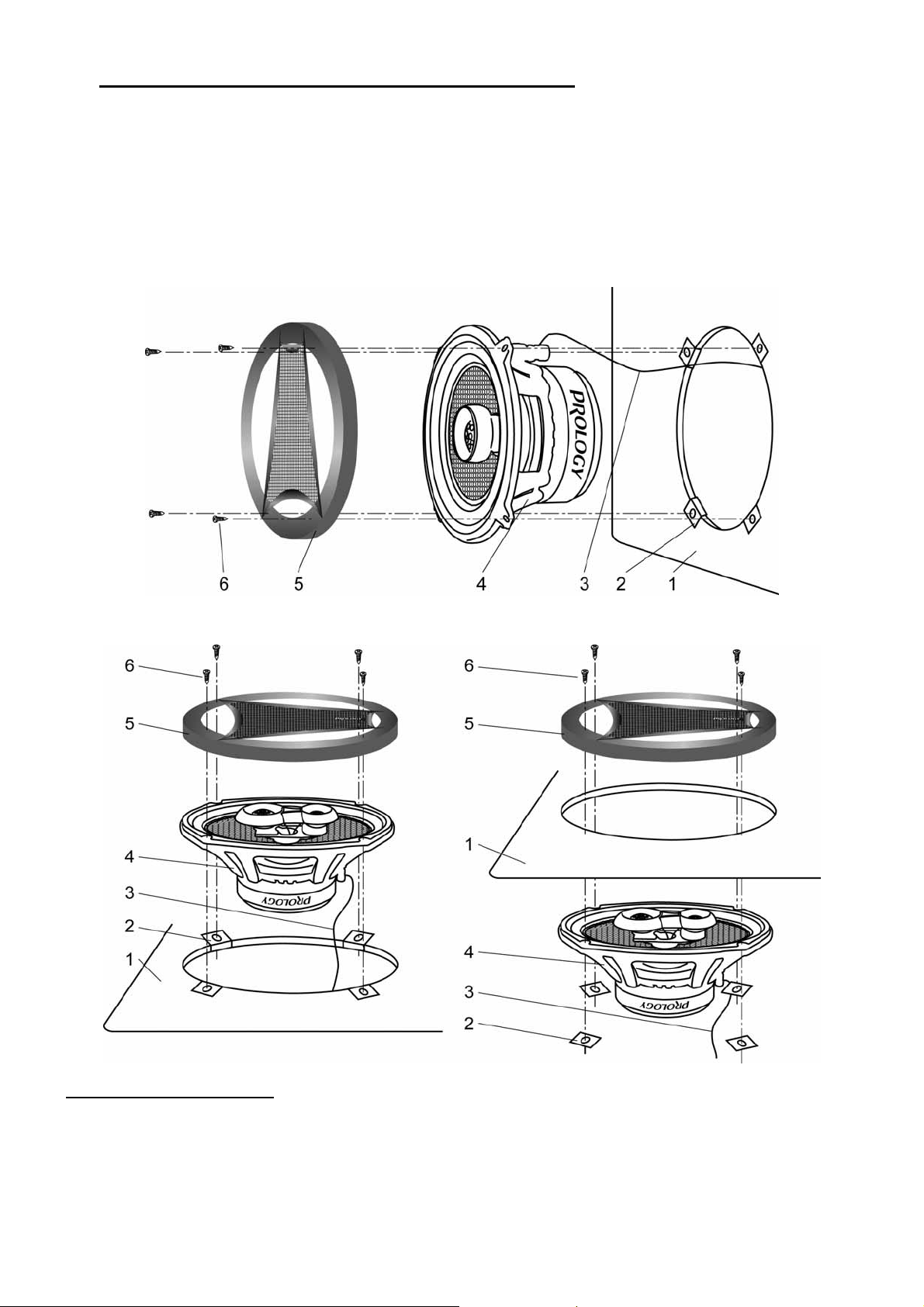

Основной вариант установки круглых динамиков:
Оба варианта установки овальных динамиков:
Условные обозначения:
1. Панель автомобиля
2. Клипа
3. Провода
4. Динамик
5. Саморезы
6. Декоративная решетка
Prology Control 4 © 2004 Saturn High-Tech, Inc. USA
