PDC 3050

Mode d’emploi

de l’appareil numérique

www.polaroid-digital.com

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Présentation du produit

1. Support de la sangle

2. Flash

3. Objectif

4. Microphone

5. Voyant du retardateur

6. Viseur

1. Viseur

2. Voyant de fonctionnement

3. Écran ACL

4. Bouton d’afchage

5. Bouton Retardateur/Gauche

6. Bouton Menu

7. Bouton Flash/OK

8. Bouton Zoom arrière/Bas

9. Bouton Mode continu/Droit

10. Bouton Zoom avant/Haut

11. Haut-parleur

12. Bouton de mise sous tension

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

Vue de face

Vue arrière

www.polaroid-digital.com

1. Sélecteur normal/macro

2. Port pour USB/câble vidéo/borne d’entrée CC

Vue latérale

1. Déclencheur

2. Sélecteur de mode

3. Fixation du trépied

4. Trappe de la carte SD/ du compartiment des piles

Vue de dessus

Vue de dessous

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Table des matières

1 Prise en main ............................................................................. 6

• Contenu de l’emballage .......................................................... 6

• Fixation de la sangle ...............................................................7

• Installation des piles ............................................................... 7

• Mise en marche et arrêt de l’appareil ........................................ 8

• Navigation dans les menus ...................................................... 8

• Vérication du niveau des piles ................................................9

• Branchement de l’alimentation (non fournie) .............................. 9

2 Réglage de l’appareil ................................................................. 10

• Vérication du statut de l’appareil .......................................... 10

• Mode de l’appareil ............................................................... 11

• Réglage de la date et de l’heure actuelles ................................ 12

• Activation/désactivation du signal sonore ................................ 13

• Réglage de l’arrêt automatique .............................................. 14

• Réglage de la visualisation rapide ........................................... 15

• Réglage de la langue d’afchage ............................................ 16

• Désactivation de l’afchage des informations/de l’écran ACL .... 17

3 Enregistrement des prises de vue................................................ 18

• Prise de vue en mode Automatique ou Manuel.......................... 18

• Prendre une photo avec l’écran éteint ...................................... 19

• Enregistrement de prises de vue en continu .............................. 19

• Prises de vue en mode macro ................................................. 19

• Réglage du mode ash ......................................................... 20

• Choix de la résolution de l’image ........................................... 21

• Choix de la qualité de l’image ................................................ 21

• Réglage du retardateur ......................................................... 23

• Zoom avant et arrière ........................................................... 23

• Réglage de la compensation d’exposition ................................ 24

• Réglage de la balance des blancs ........................................... 25

4 Enregistrement de clips vidéo ..................................................... 26

• Enregistrement de clips vidéo ................................................ 26

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

5 Lecture des images et des clips vidéo ......................................... 27

• Lecture des images .............................................................. 27

• Lecture des clips vidéo ......................................................... 28

• Protection des prises de vue/clips vidéo contre leur suppression 29

• Suppression des prises de vue/clips vidéo de l’appareil ............. 30

• Branchement à un téléviseur ................................................. 31

• Visualisation des prises de vue et des clips vidéo sur un téléviseur . 32

6 Utilisation de la carte SD ........................................................... 33

• Utilisation de la carte SD (Secure Digital) ................................ 33

• DPOF (Digital Print Order Format) .......................................... 37

• P.I.M (PRINT Image Matching) ............................................... 40

7 Installation des logiciels sur votre ordinateur ................................ 41

• Installation des logiciels ........................................................ 41

• Logiciels livrés avec votre appareil ......................................... 42

• Conguration requise ........................................................... 43

8 Transfert des photos et des clips vidéo sur un ordinateur ............... 44

• Avant de transférer vos photos .............................................. 44

• Connexion à votre ordinateur ................................................ 44

• Transfert et visualisation des prises de vues et des clips vidéo ... 45

9 Dépannage .............................................................................. 46

• Dépannage .......................................................................... 46

10 Aide ..................................................................................... 50

• Services en lignes de Polaroid ................................................ 50

• Aide du logiciel ArcSoft ........................................................ 50

11 Annexe ................................................................................. 51

• Spécications techniques ...................................................... 51

• Capacité de la carte SD ........................................................ 54

• Utilisation des piles .............................................................. 55

• Conseils de sécurité et d’entretien ......................................... 55

• Désinstallation du pilote du Polaroid PDC 3050 ........................ 56

• Informations réglementaires .................................................. 57

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

1 Prise en main

L’appareil photo PDC 3050 séduira les passionnés de photographie numérique. Cet appareil « Vise et appuie » est pourvu de fonctionnalités amusantes et faciles à utiliser. Voici quelques exemples de ce qu’il est possible de faire avec votre appareil:

Viser et appuyer ou régler manuellement la taille de l’image, la

• Contenu de l’emballage

résolution et la luminosité.

Stocker des images et des clips vidéo dans la mémoire interne

ou sur une carte SD.

Lire des prises de vue et des clips vidéo sur l’écran ACL, sur un

téléviseur ou sur un ordinateur.

Envoyez photos et clips vidéo par Internet à votre famille et à

vos amis.

Digital Imaging Products 201 Burlington Road Bedford, MA 01730-1434

Carte de

PDC 3050

PDC 2350

Quick Start Guide

Guide de Démarrage rapide Schnellanleitung Guida Rapida Guía Rápida de Inicio Guia de Início Rápido

ML 0403 Part no.: OM837657 R1

Printed in China

Guide abrégé

garantie

Étui

Sangle

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

Câble USB

Câble vidéo

Le CD-ROM comprend :

Pilote du Polaroid PDC 3050

ArcSoft PhotoImpression 4.0 (PC et Mac)

Adobe Acrobat Reader (PC et Mac)

Mode d’emploi au format PDF

2 piles alcaline AA

www.polaroid-digital.com

• Fixation de la sangle

• Installation des piles

Deux piles alcalines AA sont fournies avec le produit. Pour en savoir plus sur leur utilisation, reportez-vous à la rubrique « Utilisation des piles », page 55.

1. Ouvrez la trappe du compartiment des piles en la poussant vers l’extérieur, comme le montre l’illustration.

2. Insérez les piles en respectant la polarité indiquée (+/-).

3. Refermez la trappe en la rabattant, puis en la faisant coulisser vers l’intérieur pour verrouiller.

Vous pouvez utiliser soit 2 piles alcaline AA, soit un adaptateur CA (3,3 V CC, non fourni) pour alimenter l’appareil. Nous vous conseillons vivement d’utiliser des piles NiMH 1800 mAh rechargeables ou AA au lithium.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• Mise en marche et arrêt de l’appareil

Appuyez sur le bouton de mise sous tension et maintenez-le enfoncé jusqu’à ce que le voyant

fonctionnement

Voyant de

Bouton de mise sous tension

de fonctionnement devienne vert et que l’écran ACL s’allume. L’allumage de l’appareil se fait en 2 secondes environ. Appuyez à nouveau sur le bouton de mise sous tension et maintenez-le enfoncé pour éteindre l’appareil.

Lorsque vous allumez l’appareil en mode automatique/manuel/vidéo, la date s’afche en bas à droite de l’écran ACL pendant une seconde. Elle bascule ensuite sur l’heure une seconde également, puis l’indicateur de la date et de l’heure s’éteint.

• Navigation dans les menus

Utilisez le bouton quadridirectionnel pour sélectionner les options à l’écran. Appuyez sur et pour faire déler les menus vers le haut ou vers le bas. Appuyez sur et pour un délement à gauche et à droite.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Vérication du niveau des piles

Pour vérier le niveau des piles avant de prendre des photos, appuyez sur le bouton d’afchage.

1. Allumez votre appareil.

2. Vériez le niveau des piles afché sur l’écran ACL.

Les piles ont sufsamment d’énergie.

Les piles sont presque à plat.

Notez que lorsque les piles doivent être changées, l’avertissement

« REPLACE BATTERY! » (REMPLACEZ LES PILES) apparaît sur l’écran ACL et l’appareil s’éteint automatiquement.

L’indicateur du niveau des piles ne reste afché que 5 secondes environ sur l’écran ACL. Vous pouvez contrôler le niveau des piles à tout moment en appuyant sur le bouton d’afchage.

• Branchement de l’alimentation (non fournie)

Veillez à bien éteindre l’appareil avant de brancher ou de débrancher l’alimentation. Connectez l’adaptateur à la borne d’entrée CC (entrée CC 3,3 V) comme indiqué an d’alimenter l’appareil via une prise électrique de la maison.

REMARQUE:

• Vériez que vous utilisez l’adaptateur CA prescrit pour l’appareil (entrée CC 3,3 V).

• L’appareil bascule automatiquement sur ce type d’alimentation lorsque l’adaptateur est branché à l’appareil.

• Nous vous conseillons d’utiliser l’adaptateur CA pour alimenter l’appareil lorsque ce dernier est connecté à un ordinateur.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

2 Réglage de l’appareil

• Vérication du statut de l’appareil

Allumez l’appareil et vériez à l’écran quels paramètres de l’appareil sont actifs. Si l’icône d’une fonction ne s’afche pas, cela signie que cette fonction n’est pas activée.

Mode lecture

Mode

automatique

Mode manuel Mode vidéo

Qualité de l’image Statut de l’appareil

Excellente

Normale

Économique

Résolution

2272 X 1704

2048 X 1536

1600 X 1200

640 X 480

Balance des blancs automatique

Nombre de photos prises

Prises de vue restantes

Mode enregistrement Mode continu

Mode 1 photo

Carte SD insérée

Pleine

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

Faible

Autres fonctions

Retardateur de 10 s

Retardateur de 2 s

Mode ash automatique

Mode ash activé

Mode ash désactivé

Yeux rouges

Mode vidéo

Mode Macro

www.polaroid-digital.com

• Mode de l’appareil

L’appareil dispose de quatre modes de

Sélecteur de mode

fonctionnement. Pour en choisir un, tournez le sélecteur de mode situé au-dessus de l’appareil.

Mode automatique

Grâce à ce mode, l’appareil évalue automatiquement et à votre place les conditions de l’environnement. Il règle lui-même l’exposition et la balance des blancs en fonction de ces conditions.

Mode macro

Ici, c’est vous qui réglez l’exposition et la balance des blancs selon l’environnement dans lequel vous allez prendre vos photos. (Pour en savoir plus, reportez-vous aux rubriques Réglage de la compensation d’exposition et Réglage de la balance des blancs, page 24 et 25.)

Mode lecture

Il permet de lire ou de supprimer les photos/clips vidéo de l’appareil.

Mode vidéo

Ce mode permet d’enregistrer des clips vidéo avec le son.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• Réglage de la date et de l’heure actuelles

1. Allumez votre appareil.

2. Appuyez sur le bouton Menu et utilisez le bouton Droit pour sélectionner « SETUP MENU » (MENU DE CONFIGURATION).

Appuyez

sur

Appuyez

sur

Appuyez

sur

Appuyez

sur

3. Lorsque l’opération est terminée, appuyez sur le bouton Menu pour quitter.

Vous pouvez vous servir des boutons Haut et Bas pour modier l’afchage de la date en :

• AA/MM/JJ

• MM/JJ/AA

• JJ/MM/AA

Utilisez le bouton OK pour sélectionner un champ, tel que l’année, le mois, le jour, l’heure ou les minutes, et le bouton Haut ou Bas pour régler la valeur du champ. Appuyez sur le bouton OK lorsque les champs sont dénis.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Activation/désactivation du signal sonore

Vous pouvez activer ou non le signal sonore via n’importe quel mode. S’il est activé, l’appareil sonnera lorsque vous appuierez sur les boutons.

1. Allumez votre appareil.

2. Appuyez sur le bouton Menu et utilisez le bouton Droit pour sélectionner « SETUP MENU » (MENU DE CONFIGURATION).

Appuyez

sur

Appuyez

sur

Appuyez

sur

3. Lorsque c’est fait, appuyez sur le bouton Menu pour quitter.

REMARQUE:

Par défaut, ce signal est activé.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Appuyez

sur

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• Réglage de l’arrêt automatique

Votre appareil est conçu pour éteindre l’écran ACL et se mettre automatiquement hors tension après une période d’inactivité, ceci an d’économiser les piles. Vous pouvez changer ce réglage en suivant les consignes ci-après.

1. Mettez votre appareil sous tension.

2. Appuyez sur le bouton Menu et utilisez le bouton Droit pour sélectionner « SETUP MENU » (MENU DE CONFIGURATION).

Appuyez

sur

Appuyez

sur

Appuyez

sur

3. Lorsque c’est fait, appuyez sur le bouton Menu pour quitter.

Fonction de chaque paramètre : Off (arrêt) : l’appareil ne réalise aucune

économie d’énergie.

Une minute : l’appareil éteint automatiquement l’écran ACL après

une minute d’inactivité (le voyant de fonctionnement clignote). Appuyez sur un bouton pour le réactiver.

Trois minutes : l’appareil éteint automatiquement l’écran ACL après

trois minutes d’inactivité (le voyant de fonctionnement clignote). Appuyez sur un bouton pour le réactiver. Au terme de l’économie d’énergie susdite (1 ou 3 minutes), l’appareil s’éteindra tout seul si aucune opération n’intervient dans la minute qui suit. Il faudra alors appuyer sur le bouton de mise sous tension pour le rallumer.

REMARQUE:

• Le réglage de l’économie d’énergie est possible dans tous les modes de l’appareil.

• L’arrêt automatique est systématiquement désactivé lorsque l’adaptateur CA est connecté à l’appareil ou lorsque ce dernier est branché à un PC.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

Appuyez

sur

• Réglage de la visualisation rapide

Ce paramètre vous permet de visualiser sur l’écran ACL la photo que vous venez de prendre. Son réglage peut se faire dans n’importe quel mode de fonctionnement.

1. Allumez votre appareil.

2. Appuyez sur le bouton Menu et utilisez le bouton Droit pour sélectionner « SETUP MENU » (MENU DE CONFIGURATION).

Appuyez

sur

Appuyez

sur

Appuyez

sur

3. À la n de l’opération, appuyez sur le bouton Menu pour quitter.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Appuyez

sur

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• Réglage de la langue d’afchage

Ce réglage vous permet de choisir la langue qui sera utilisée par l’écran ACL. Il peut s’effectuer dans n’importe quel mode.

1. Allumez votre appareil.

2. Appuyez sur le bouton Menu et utilisez le bouton Droit pour sélectionner « SETUP MENU » (MENU DE CONFIGURATION).

Appuyez

sur

Appuyez

sur

Appuyez

3. À la n de l’opération, appuyez sur le bouton Menu pour quitter.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

sur

Appuyez

sur

• Désactivation de l’afchage des informations/de l’écran ACL

Pour ne plus afcher les icônes informatives, il suft d’appuyer sur le bouton d’afchage. Appuyez dessus une nouvelle fois pour éteindre l’écran ACL. Si vous appuyez une fois encore, les informations réapparaîtront et l’écran se rallumera.

Écran ACL allumé, informations afchées

Appuyez sur

le bouton

d’afchage

Appuyez sur

le bouton

d’afchage

Écran ACL éteint,

informations non

afchées

REMARQUE:

Il est impossible d’éteindre l’écran ACL en mode Macro.

Écran ACL allumé, informations non afchées

Appuyez sur le bouton d’afchage

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

3 Enregistrement des prises de vue

Veuillez lire ce qui suit avant de commencer à prendre des photos.

REMARQUE:

Il convient de ne jamais retirer les piles, déconnecter l’alimentation de l’appareil ou débrancher l’adaptateur pendant l’enregistrement d’une photo. Cela empêcherait cet enregistrement et cela pourrait corrompre les prises de vue déjà stockées dans la mémoire interne de l’appareil ou sur sa carte mémoire.

• Prise de vue en mode Automatique ou Manuel

Capturer des sujets dont la distance vis-à-vis de l’objectif est comprise :

• Foyer normal : 30 à 8 cm

• Foyer macro : 15 cm à 30 cm

1. Réglez le sélecteur de mode sur le mode

automatique ou manuel.

2. Allumez votre appareil.

3. Cadrez le sujet à l’aide de l’écran.

4. Appuyez à moitié sur le déclencheur pour

régler l’exposition et la balance des blancs automatique.

• Les icônes de l’écran deviennent vertes pour indiquer que le réglage de la balance des blancs automatique et de l’exposition est correct.

• Les icônes de l’écran deviennent rouges si le réglage de la balance des blancs automatique et de l’exposition est incorrect.

• Lorsque le ash n’est pas activé , l’icône vous rappelle de bien stabiliser l’appareil peut apparaître sur l’écran ACL.

5. Appuyez à fond sur le déclencheur pour prendre une photo, en tenant fermement l’appareil.

Le voyant de fonctionnement est vert et clignote lorsque la dernière photo prise est traitée. Vous pourrez prendre la photo suivante dès qu’elle cesse de clignoter.

IMPORTANT!

Nous vous conseillons vivement de prendre la photo après que les icônes de l’écran ont passé au vert.

Afchage des icônes

Déclencheur

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Prendre une photo avec l’écran éteint

Vous pouvez prendre une photo avec l’écran éteint. Procédez de la même façon que précédemment mais en cadrant le sujet à l’aide du viseur.

REMARQUE :

les indicateurs de la balance des blancs et de l’exposition sont désactivés lorsque l’écran est éteint.

• Enregistrement de prises de vue en continu

Le mode photos en continu vous permet de prendre 3 photos à la suite.

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur le mode automatique ou manuel.

3. Appuyez sur le bouton Mode continu pour activer ce mode. L’icône s’afche à l’écran.

4. Appuyez sur le déclencheur pour prendre des photos en continu.

REMARQUE:

• Le nombre de photos que vous pouvez prendre en continu dépend de la mémoire disponible et de la résolution choisie.

• Le ash ne fonctionne pas en mode continu.

• Prises de vue en mode macro

Utilisez ce mode pour capturer des sujets situés entre : 15

Sélecteur

normal/macro

et 30 cm de l’objectif.

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur le mode automatique ou manuel.

3. Positionnez le sélecteur Normal/Macro sur .

4. Cadrez le sujet à l’aide de l’écran.

5. Appuyez sur le déclencheur à mi-parcours pour régler l’exposition et la balance des blancs automatique.

6. Appuyez à fond sur le déclencheur pour prendre une photo.

REMARQUE :

• N’oubliez pas de régler le sélecteur Normal/Macro sur

se trouvent à une distance normale de l’objectif.

• Pour éviter tout risque de surexposition de la photo, ne pas utiliser le ash en

mode macro.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

lorsque les sujets

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• Réglage du mode ash

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur le mode automatique ou manuel.

3. Appuyez sur le bouton Flash pour parcourir les modes correspondants

jusqu’à ce que celui qui vous intéresse apparaisse sur l’écran ACL.

Portée du ash : De 0.9 m à 1.8 m

L’appareil est équipé de quatre modes ash. À chaque paramètre de ash correspond une situation particulière : Lorsqu’il est activé, le ash se met en route pour chaque prise de vue.

Lorsqu’il est désactivé, le ash ne se met pas en route. Utilisez ce

A En mode automatique, le ash se met en route si nécessaire. Servez-

Vous pouvez ensuite appuyer sur le déclencheur pour prendre une photo en utilisant le mode de ash sélectionné. Lorsque le mode ash est activé, automatique ou en yeux rouges, l’écran ACL devient noir et le voyant de fonctionnement émet un clignotement rouge, ce qui signie que le chargement du ash est en cours. Le temps de chargement dépend de l’état des piles.

Utilisez ce paramètre dans les situations de grands contrastes an d’apporter une lumière d’appoint ou utilisez-le à l’intérieur en cas de faible éclairage.

réglage pour les images en extérieur, ou lorsque le ash est interdit ou risque d’être gênant. Utilisez-le également lorsque vous prenez une photo en direction d’une surface rééchissante, comme une fenêtre ou un miroir. Si la lumière est insufsante lorsque vous utilisez ce paramètre, vos images seront trop sombres.

vous de ce paramètre pour la plupart des prises de vues.

Quant aux yeux rouges, il convient d’utiliser cette fonction pour éviter

que les yeux de votre sujet soient rouges sur la photo. L’appareil émet un rapide préash avant le ash normal.

REMARQUE:

• Les modes ash ne sont pas disponibles en mode vidéo.

• Il ne faut jamais toucher/bloquer le ash avec les doigts. Si vous ne respectez

pas cette consigne, vous risquez de salir ces composants et d’empêcher le bon fonctionnement du ash.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Choix de la résolution de l’image

La résolution de l’image traduit le nombre de pixels composant une photo numérique. Une résolution basse facilite l’envoi d’e-mails, tandis qu’une résolution élevée et une bonne qualité sont de rigueur pour les impressions.

1. Réglez le sélecteur de mode sur le mode automatique ou manuel.

2. Allumez votre appareil.

3. Appuyez sur le bouton Menu et utilisez le bouton Droit pour sélectionner

« RESOLUTION » (RÉSOLUTION).

Appuyez

sur

4. À la n de l’opération, appuyez sur le bouton Menu pour quitter.

• Choix de la qualité de l’image

La qualité de la prise de vue dépend de la compression du chier JPEG réalisée par l’appareil lorsque la photo est prise. Le recours à une résolution élevée et à une compression faible permet une meilleure qualité, laquelle utilise davantage de mémoire. Il est plus facile d’envoyer par e-mail des photos de petite dimension et de qualité normale. Pour l’impression, on préférera des clichés de grande taille et de très bonne qualité.

1. Réglez le sélecteur de mode sur le mode automatique ou manuel.

2. Allumez votre appareil.

3. Appuyez sur le bouton Menu et utilisez le bouton Droit pour

sélectionner « QUALITY » (QUALITÉ).

Appuyez

sur

4. À la n de l’opération, appuyez sur le bouton Menu pour quitter.

Appuyez sur

Appuyez

sur

Appuyez sur

Appuyez

sur

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Excellente compression 5X uniquement, qualité optimale. Normale Compression 8X, meilleure qualité. Économique Compression 12X, qualité standard. Voici approximativement le nombre de photos que la mémoire interne de l’appareil peut contenir pour chaque paramètre.

Excellente Normale Économique

L 2272 X 1704

2048 X 1536

M2 1600 X 1200

S 640 X 480

REMARQUE:

• La taille d’un chier image dépend de la complexité de la scène. Par exemple, l’image représentant un arbre en automne aura une taille de chier plus importante que celle représentant un ciel bleu, à résolution et qualité identiques. Par conséquent, le nombre de photos pouvant être stocké sur une carte peut varier. Le nombre de prises de vue mentionné sur l’écran ACL sert uniquement de référence.

• Un microprogramme interpole la résolution 2272 X 1704, la résolution optimale du déclencheur étant uniquement de 2048 X 1536. L’interpolation est un procédé d’estimation des valeurs des pixels lors de la mise à l’échelle de l’image. Utilisée dans les appareils numériques pour produire une résolution d’image supérieure à la résolution de la mosaïque du dispositif à transfert de charge de votre appareil. En principe, le circuit intégré de l’appareil numérique génère de nouvelles données à partir des points réellement perçus par l’appareil numérique et en calculant où se trouveraient les points qui se situent au milieu à l’aide d’un algorithme an de « deviner » la couleur des nouveaux points en calculant la moyenne de la couleur des points adjacents.

• Si la résolution interpolée 2272 X 1704 est sélectionnée, l’appareil restaure automatiquement la résolution 2048 X 1536 s’il est éteint.

9 15 22

12 19 26

20 31 41

111 143 200

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Réglage du retardateur

Votre appareil est équipé d’un retardateur qui vous permet de prendre des photos avec un délai de 2 à 10 secondes. Ce délai ne vaut que pour une photo. Placez l’appareil sur une surface plane ou utilisez un trépied.

1. Réglez le sélecteur de mode sur le mode automatique ou manuel.

2. Allumez votre appareil.

3. Appuyez sur le bouton Retardateur pour parcourir les modes correspondants jusqu’à ce que celui qui vous intéresse apparaisse sur l’écran ACL.

Pas d’icône Le retardateur est désactivé (réglage par défaut).

-2 SEC. Le retardateur indique un compte à rebours de deux

secondes.

- 10 SEC. Le retardateur indique un compte à rebours de dix secondes.

4. Appuyez sur le déclencheur pour prendre une photo. Le voyant rouge du retardateur clignote et le compte à rebours commence. Le retardateur s’arrête automatiquement une fois la photo prise.

REMARQUE:

Le retardateur n’est pas disponible lorsque les photos sont prises en mode

continu.

• Zoom avant et arrière

L’appareil est équipé d’un zoom numérique 3X. Cette fonction vous permet d’agrandir la zone centrale d’une photo et de ne photographier que la partie grossie d’une image.

1. Réglez le sélecteur de mode sur automatique ou manuel.

2. Allumez votre appareil.

3. Appuyez sur le bouton Haut/Bas pour effectuer un zoom avant/arrière sur le sujet avant de prendre la photo.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• Réglage de la compensation d’exposition

Vous pouvez régler la valeur de compensation d’exposition (EV) entre

-2EV et +2EV an de compenser les conditions de lumière actuelles. Ce

paramètre peut être utilisé pour obtenir un meilleur résultat lorsque vous effectuez des prises de vues à contre-jour, avec une lumière intérieure indirecte, un arrière-plan sombre, etc.

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur manuel.

3. Appuyez sur Menu et utilisez le bouton Droit pour sélectionner

« EXPOSURE » (EXPOSITION).

Appuyez

sur

4. À la n de l’opération, appuyez sur le bouton Menu pour quitter.

REMARQUE:

• Une valeur EV élevée est plus adaptée aux sujets clairs ou rétro-éclairés. Une valeur EV basse convient mieux aux sujets foncés et aux prises de vue en extérieur lors d’une belle journée.

• Lorsqu’il fait très sombre ou que la lumière est intense, il se peut que même la compensation d’exposition ne vous permette pas d’obtenir des résultats satisfaisants.

• La compensation d’exposition reprend son paramétrage par défaut standard (AUTO) lorsque vous éteignez l’appareil.

• Le réglage de la compensation de l’exposition n’est disponible qu’en modes

et .

Appuyez

sur

Appuyez

sur

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Réglage de la balance des blancs

La sélection de la balance des blancs permet de faire apparaître les couleurs d’un objet plus naturellement avec l’éclairage existant.

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur manuel.

3. Appuyez sur Menu et utilisez le bouton Droit pour sélectionner « WHITE BALANCE (WB) » (BALANCE DES BLANCS).

Appuyez

sur

4. À la n de l’opération, appuyez sur le bouton Menu pour quitter.

Vous pouvez en vérier le résultat grâce aux icônes de l’écran ACL. La balance des blancs reprend son paramétrage par défaut (AUTO) lorsque vous éteignez l’appareil.

Conditions de la prise de vue

Conditions normales (l’appareil règle automatiquement la balance des blancs)

Lumière du jour en extérieur

Ombre

Intérieur, éclairage par ampoules

Intérieur, éclairage uorescent

Conversion des photos en noir et blanc

Paramètre à choisir

AUTO (AUTOMATIQUE)

DAYLIGHT (LUMIÈRE DU JOUR)

SHADE (OMBRE)

TUNGSTEN (TUNGSTÈNE)

FLUORESCENT

BLACK&WHITE (NOIR ET BLANC)

sur

Appuyez

sur

Icône à l’écran

Pas d’icône

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

4 Enregistrement de clips vidéo

• Enregistrement de clips vidéo

Le mode vidéo permet d’enregistrer des clips avec le son. La résolution est automatiquement réglée sur 320x240 pixels. Notez qu’il n’y a pas de fonction de zoom avant et arrière en mode d’enregistrement vidéo. Grâce à la mémoire interne, vous pouvez enregistrer des clips pouvant durer près de 3 minutes. L’utilisation de la carte SD (Secure Digital) en option prolongera la durée de l’enregistrement vidéo.

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur vidéo.

3. Cadrez votre sujet en vous aidant de l’écran.

4. Appuyez sur le déclencheur pour lancer le tournage du clip. Pour

arrêter, appuyez dessus une nouvelle fois.

Clignotement

Lorsque l’enregistrement du clip commence, le compteur vidéo (en secondes) commence en indiquant la durée du clip. Un point rouge apparaît sur l’écran ACL. Le voyant de fonctionnement et ce point rouge clignotent.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

5 Lecture des images et des clips vidéo

• Lecture des images

Visualisation des prises de vues

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Appuyez sur le bouton Gauche/Droit pour visualiser les photos prises.

Zoomage de l’image afchée

Lorsque vous visualisez une photo en mode lecture, vous pouvez zoomer dessus. L’échelle du zoom s’étend de X1,0 à X4,0.

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Zoomez sur l’image à l’échelle voulue en utilisant le bouton Haut.

4. Appuyez sur le bouton Bas pour revenir aux dimensions initiales.

Visualisation des prises de vue en miniatures

Vous pouvez visualiser jusqu’à 9 photos en même temps grâce à la fonction de miniature.

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Appuyez sur le bouton d’afchage : les informations disparaissent.

4. Appuyez à nouveau sur le bouton d’afchage : les miniatures

apparaissent à l’écran et la dernière photo visualisée est mise en surbrillance.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Lecture d’un diaporama

Vous pouvez visualiser toutes les photos une à une sur l’écran ACL grâce à la fonction diaporama. Les images s’afchent pendant 5 ou 10 secondes selon votre paramétrage.

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Appuyez sur le bouton Menu et utilisez le bouton Droit pour sélectionner

« SLIDE SHOW » (DIAPORAMA).

4. Appuyez sur le bouton Haut/Bas pour sélectionner un paramètre.

Off (arrêt) – Le diaporama n’est pas activé (paramètre par défaut). 5 sec. – Les photos restent afchées 5 secondes sur l’écran ACL. 10 sec. – Les photos restent afchées 10 secondes sur l’écran ACL.

5. Appuyez sur le bouton OK pour conrmer et lancer le diaporama.

Celui-ci commencera automatiquement par la première photo prise une fois que vous aurez appuyé sur le bouton OK. Pour l’interrompre, appuyez sur une touche. Le diaporama continue aussi longtemps que l’appareil est sous tension. Pour les diaporamas de longue durée, nous vous conseillons d’utiliser l’alimentation secteur.

• Lecture des clips vidéo

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Sélectionnez le clip voulu à l’aide du bouton Gauche/Droit. Au clip est

associée l’icône .

4. Appuyez sur le bouton OK pour lancer la lecture. Vous devez entendre

le son par le haut-parleur. Appuyez à nouveau sur le bouton OK pour marquer une pause et sur le bouton Menu pour interrompre la lecture.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Protection des prises de vue/clips vidéo contre leur suppression

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Appuyez sur le bouton Menu et utilisez le bouton Droit pour sélectionner

« PROTECT » (PROTECTION).

Protection d’une prise de vue/d’un clip vidéo

Appuyez

sur

Sélectionnez la photo ou le clip voulu à l’aide du bouton Gauche/Droit. L’icône de protection s’afche à l’écran. Appuyez deux fois sur le bouton Menu pour quitter.

Protection de toutes les prises de vue et de tous les clips vidéo

Appuyez

sur

Appuyez

sur

Appuyez

sur

Appuyez

sur

Appuyez sur

L’icône de protection s’afche à l’écran. Appuyez sur le bouton Menu pour quitter.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• Suppression des prises de vue/clips vidéo de l’appareil

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Appuyez sur le bouton Menu et utilisez le bouton Droit pour sélectionner

« DELETE » (SUPPRESSION).

Suppression d’une prise de vue/d’un clip vidéo

Appuyez

sur

Appuyez

sur

À l’aide des boutons Haut et Bas, sélectionnez l’icône puis appuyez sur OK pour supprimer la photo sélectionnée. Pour retourner au menu « DELETE », appuyez sur l’icône puis sur OK. Appuyez sur le bouton Menu pour quitter.

Suppression de toutes les prises de vue et de tous les clips vidéo

Appuyez

sur

REMARQUE:

Il est impossible de supprimer les chiers protégés.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

Appuyez

sur

NO IMAG E

www.polaroid-digital.com

• Branchement à un téléviseur

Lorsque l’appareil est connecté à un téléviseur, l’écran ACL n’est pas actif. Toutes les fonctions du menu, les photos prises et leur prévisualisation se font sur l’écran du téléviseur. Ce dernier remplace ainsi l’écran ACL.

1. Utilisez le câble de sortie vidéo fourni pour connecter l’appareil au

téléviseur, comme le montre l’illustration.

2. Réglez le téléviseur sur le mode vidéo ou « Line ».

3. Lorsque le sélecteur de mode est sur automatique/manuel, vous pouvez

visualiser la photo à afcher sur le téléviseur.

4. Lorsque le sélecteur de mode

est sur lecture, vous pouvez visualiser sur le téléviseur toutes les photos stockées dans l’appareil (voir rubrique Lecture).

POLAROID

DIGITALCAMERA

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• Visualisation des prises de vue et des clips vidéo sur un téléviseur

Réglage du signal de sortie vidéo

On peut choisir le signal de sortie vidéo (NTSC ou PAL) de façon à s’adapter au système en vigueur. Exemples : NTSC pour les États-Unis, le Canada, Taiwan, le Japon, etc., et PAL pour l’Europe, l’Asie (sauf Taiwan), etc. Vous pouvez changer de système de sortie vidéo en procédant comme suit :

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

Appuyez

sur

Appuyez

sur

Appuyez

sur

3. À la n de l’opération, appuyez sur le bouton Menu pour quitter.

REMARQUE:

On peut aussi accéder au paramétrage du signal de sortie TV en mode manuel.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

Appuyez

sur

6 Utilisation de la carte SD

• Utilisation de la carte SD (Secure Digital)

Votre appareil est livré avec une mémoire ash intégrée de 16 Mo environ destinée au stockage d’images/de clips vidéo. Vous pouvez augmenter la mémoire à l’aide de la carte SD (jusqu’à 256 Mo). L’appareil détecte si une carte mémoire est insérée et enregistre automatiquement les prises de vue dans cette mémoire. Notez qu’il n’est pas possible d’enregistrer des prises de vue dans la mémoire ash si une carte mémoire est présente dans l’appareil.

IMPORTANT !

• Assurez-vous d’avoir mis l’appareil hors tension avant d’insérer ou de retirer

une carte mémoire.

• Veillez à bien orienter la carte lors de son insertion. Ne jamais forcer l’insertion

d’une carte mémoire dans un logement si vous constatez une quelconque résistance.

• Les cartes mémoire SD sont équipées d’un commutateur de protection contre

l’écriture qui offre une protection contre la suppression accidentelle des données (images). Si vous souhaitez enregistrer, formater ou supprimer des éléments de la carte SD, vous devez désactiver la protection contre l’écriture.

Insertion de la carte SD (Secure Digital)

Éteignez l’appareil et ouvrez la trappe de la carte SD (voir illustration). Insérez cette dernière en vous assurant qu’elle est insérée comme indiqué sur l’illustration, puis refermez la trappe.

Angle rogné de la carte SD

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Retrait de la carte SD (Secure Digital)

Pour retirer la carte SD, éteignez l’appareil, ouvrez la trappe de la carte SD, poussez légèrement la carte vers l’intérieur, puis relâchez pour qu’elle soit éjectée hors de son logement, comme le montre l’illustration.

IMPORTANT!

• N’insérez jamais autre chose qu’une carte mémoire SD dans l’encoche de

la carte de l’appareil. Si vous ne respectez pas cette consigne, vous risquez d’endommager l’appareil et la carte.

• Assurez-vous que la sortie de la carte mémoire fait face à l’avant de

l’appareil.

• Si le logement de la carte entre en contact avec de l’eau ou un objet

étranger, éteignez immédiatement l’appareil, retirez les piles ou débranchez l’alimentation, puis contactez votre revendeur.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

Formatage d’une carte mémoire

Le formatage d’une carte de mémoire entraîne la suppression de toutes les données stockées sur la carte.

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Appuyez sur le bouton Menu et utilisez le bouton Droit pour sélectionner « FORMAT » (FORMATAGE).

Appuyez

sur

IMPORTANT!

• Vous pouvez formater une carte mémoire sur l’appareil ou sur un ordinateur.

Le formatage d’une carte mémoire sur un ordinateur peut toutefois prendre davantage de temps.

• Notez que les données supprimées au cours d’un formatage ne peuvent en

aucun cas être récupérées. Assurez-vous que vous n’avez plus besoin des données stockées sur la carte mémoire avant de formater cette dernière.

• Le formatage d’une carte mémoire détruit toutes les prises de vue et tous les

clips vidéo, y compris ceux qui sont protégés.

Appuyez

sur

NO IMAG E

Lorsque la mémoire est formatée, le message « NO IMAGE » (AUCUNE IMAGE) apparaît sur l’écran ACL.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

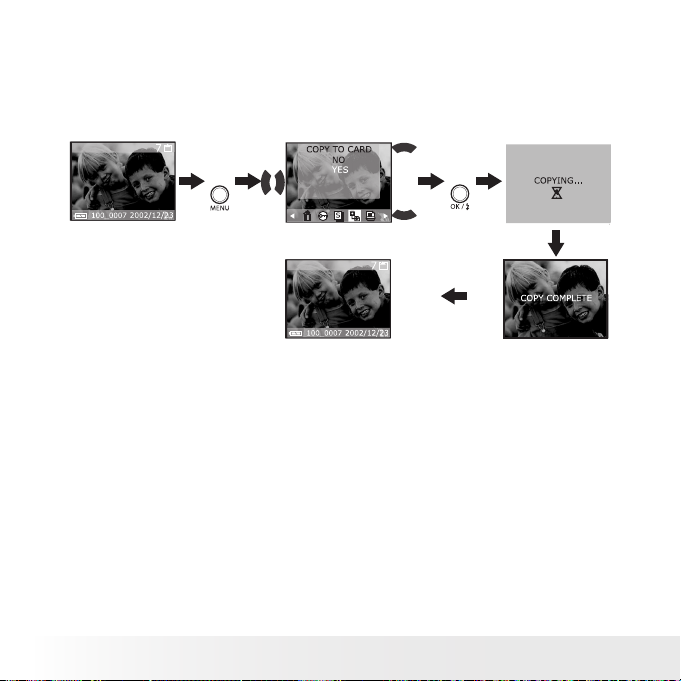

Copie des prises de vue depuis la mémoire interne vers une carte mémoire

Éteignez votre appareil et insérez une carte SD (Secure Digital) dans l’encoche de la carte.

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Appuyez sur le bouton Menu et utilisez le bouton Droit pour

sélectionner « COPY TO CARD » (COPIE SUR LA CARTE).

Appuyez

sur

Appuyez

sur

Précautions à prendre avec la carte mémoire

1. Utilisez uniquement une carte mémoire SD avec cet appareil. Le

fonctionnement n’est pas garanti si une carte d’un autre type est utilisée.

2. La charge électrostatique, le bruit électrique et d’autres phénomènes

peuvent entraîner la corruption, voire la perte des données. Assurezvous de toujours enregistrer les données importantes sur d’autres supports (lecteur magnéto-optique, disque dur d’un ordinateur, etc.).

3. Si une carte mémoire ne fonctionne pas correctement, vous pouvez

restaurer son mode normal de fonctionnement en la reformatant. Toutefois, nous vous recommandons de toujours emporter plusieurs cartes mémoire lorsque vous utilisez l’appareil en déplacement.

4. Nous vous conseillons de formater la carte mémoire avant sa toute

première utilisation ou si vous constatez que la carte que vous utilisez génère des images inhabituelles. Formatez également la carte mémoire si celle-ci a été utilisée dans un autre appareil numérique ou un autre périphérique.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• DPOF (Digital Print Order Format)

Le sigle « DPOF » signie « Digital Print Order Format » (protocole d’impression de photos numériques). Ce format permet l’enregistrement, sur une carte mémoire ou sur un autre support, des photos numériques à imprimer et du nombre d’exemplaires à tirer. Il est possible ensuite d’effectuer l’impression sur une imprimante compatible DPOF ou auprès d’un imprimeur professionnel grâce à la carte mémoire, sur laquelle sont enregistrés le nom de chier et le nombre de copies souhaitées. Cet appareil doit vous permettre de toujours sélectionner vos images en les visualisant sur l’écran ACL. Ne désignez pas des images par leur nom de chier sans en avoir vu le contenu.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Impression de la photo sélectionnée

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Appuyez sur le bouton Menu et utilisez le bouton Droit pour

sélectionner « PRINT ORDER » (ORDRE D’IMPRESSION).

Dénition du nombre de copies à imprimer:

Appuyez

sur

Appuyez

sur

Appuyez

sur

Appuyez

sur

Appuyez

sur

Réglage de la date: Si la date est sélectionnée, celle-ci sera annotée en bas à droite, sur toutes les photos imprimées.

Appuyez

sur

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

Appuyez

sur

Appuyez

sur

www.polaroid-digital.com

Impression de toutes les photos

1. Allumez votre appareil.

2. Réglez le sélecteur de mode sur lecture.

3. Appuyez sur le bouton Menu et utilisez le bouton Droit pour

sélectionner « PRINT ORDER » (ORDRE D’IMPRESSION).

Appuyez

sur

IMPORTANT!

Les paramètres d’impression DPOF ne peuvent être

congurés que pour les images d’une carte mémoire, pas pour celles qui se trouvent dans la mémoire intégrée de l’appareil. Pour pouvoir congurer les images de la mémoire interne de l’appareil, vous devrez d’abord les copier sur une carte mémoire.

Appuyez

sur

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Appuyez

sur

Appuyez

sur

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• P.I.M. (PRINT Image Matching)

Cet appareil prend en charge le PRINT Image Matching. Aux images enregistrées par ce moyen s’ajoutent des informations sur le mode choisi, sur le réglage de l’appareil, etc. Lorsque vous sortez une image sur une imprimante compatible PRINT Image Matching, cette dernière lit ces données et ajuste l’image imprimée en conséquence, de sorte que la photo ressort exactement comme vouliez au moment où vous l’avez enregistrée. Reportez-vous à la documentation fournie avec votre imprimante pour en savoir plus sur le PRINT Image Matching.

Votre appareil numérique et votre imprimante parlent désormais le même langage. Le PRINT Image Matching permet de s’assurer que les appareils numériques compatibles avec cette technologie et les imprimantes peuvent parfaitement fonctionner ensemble, ceci pour fournir les meilleures impressions possibles. Grâce à cette innovation, l’imprimante est à même d’identier immédiatement les informations d’impression propres à chaque photo, et donc de produire une couleur, une qualité et une précision optimales sur chaque impression. Pour en savoir plus, rendez-vous sur le site Internet du PRINT Image Matching : http://www.p rintimagematching.com.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

7 Installation des logiciels sur votre ordinateur

• Installation des logiciels

Pour les utilisateurs de Windows® :

IMPORTANT ! (Pour Windows® 98SE)

• Sauvegardez toutes les données nécessaires avant d’installer quelque pilote/ logiciel que ce soit.

• Le CD-ROM a été testé sous Windows en anglais ; il est donc conseillé de l’utiliser sous ce système d’exploitation.

IMPORTANT ! (Pour Windows® 98SE)

Sous Windows® 98SE, la fonction Mass Storage doit installer le pilote PDC

3050.

IMPORTANT ! (Pour Windows® ME, 2000, XP)

Branchez directement l’appareil pour transférer et lire des prises de vue et

des clips vidéo ; le pilote n’est pas nécessaire. Cependant, si vous souhaitez utiliser PhotoImpression™ 4.0 pour transférer les prises de vue et des clips sur l’ordinateur, installez d’abord le pilote.

1. Avant de commencer, fermez toutes les applications ouvertes sur votre ordinateur.

2. Insérez le disque d’installation dans le lecteur de CD-ROM.

3. Le programme d’installation s’exécute automatiquement.

4. Cliquez tour à tour sur le bouton de chaque logiciel à installer.

REMARQUE:

Si l’assistant d’installation ne s’exécute pas

automatiquement après l’insertion du CD, doublecliquez sur l’icône « Poste de travail » du bureau Windows, puis sur l’icône du lecteur de CD-ROM. Dans le répertoire de celui-ci, double-cliquez sur l’icône « INSTALL-E.EXE ».

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Ouvrir/fermer

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Pour les utilisateurs d’un Macintosh® :

MAC

1. Avant de commencer, fermez toutes les applications ouvertes sur votre ordinateur.

2. Insérez le disque d’installation dans le lecteur de CD-ROM.

3. Dans le répertoire du CD-ROM, double-cliquez sur l’icône «Polaroid» (appareil numérique).

4. Installer le logiciel fourni.

• Logiciels livrés avec votre appareil

Disque amovible Plug & Play pilote PDC 3050

Facile d’emploi, l’appareil se connecte à un ordinateur en toute simplicité et s’en sert comme d’un disque amovible. Utilisez Arcsoft® PhotoImpression™ 4.0 pour modier et imprimer vos photos.

Logiciel de retouche d’images ArcSoft PhotoImpression™ 4.0

ArcSoft PhotoImpression™ est un logiciel de montage de clips vidéo et d’images xes facile d’emploi. Il permet de transférer des images xes et des clips dans votre appareil. Vous pouvez également modier et retoucher vos photos, puis leur ajouter des effets spéciaux ou les insérer dans des cartes, des calendriers, des cadres et des décors de fantaisie. ArcSoft PhotoImpression™ comporte également de nombreuses options d’impression.

Logiciel de lecture de chiers .PDF Adobe® Acrobat® Reader

Adobe® Acrobat® Reader permet de consulter et d’imprimer des documents au format Portable Document Format (PDF) d’Adobe sur tous les types d’ordinateurs, et de remplir des formulaires avant de les transmettre sur Internet.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Conguration requise

Pour assurer une vitesse de transfert d’images et de retouche acceptable, la conguration minimale suivante est recommandée :

Pour les utilisateurs de Windows®

• Compatible Microsoft® Windows® 98SE, Me, 2000 ou XP

• Processeur Pentium® II 333 MHz ou équivalent

• 64 Mo de mémoire vive (128 Mo recommandé)

• Port USB

• 200 Mo d’espace disponible sur le disque dur

• Moniteur couleur avec afchage des couleurs sur 16 bits au minimum

• Lecteur de CD-ROM

• Souris et clavier standard

• Haut-parleurs stéréo

Pour les utilisateurs d’un Macintosh®

• Processeur PowerPC

• Mac™ OS version 9.0~9.1

• Port USB

• 64 Mo de mémoire vive (128 Mo recommandé)

• 150 Mo d’espace disponible sur le disque dur

• Moniteur couleur avec afchage des couleurs sur 16 bits au minimum

• Lecteur de CD-ROM

• Souris et clavier standard

• Haut-parleurs stéréo

MAC

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

8 Transfert des photos et des clips vidéo sur un ordinateur

• Avant de transférer vos photos

IMPORTANT ! - Avant de transférer vos prises de vue, vous devez installer sur

votre ordinateur les logiciels fournis sur le CD-ROM.

Pour les utilisateurs de Windows® et de Macintosh® :

• Connexion à votre ordinateur

Connexion avec le câble USB

MAC

La prise « A » de série USB se

branche sur votre PC

La prise « Mini B » de série USB se branche sur votre PDC 3050

1. Allumez votre appareil.

2. Raccordez l’extrémité marquée du câble USB au port USB situé à l’arrière de votre ordinateur.

3. Raccordez l’autre extrémité du câble USB au port de votre appareil.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Transfert et visualisation des prises de vues et des clips vidéo

Pour les utilisateurs de Windows® :

1. Mettez votre appareil sous tension

2. Réglez l’appareil en mode lecture.

3. Branchez votre appareil à un ordinateur à l’aide d’un câble USB.

4. Ouvrez Windows® Explorer et vous verrez un disque amovible.

5. Double-cliquez sur « Removable Disk » (disque amovible), puis sur « DCIM » et sur un dossier quelconque sous « DCIM ».

6. L’ensemble des prises de vue et clips vidéo se trouve dans le dossier répertoire. Sélectionnez les prises de vue et les clips vidéo, et placez-les dans le dossier de votre choix. Vous pouvez également créer des sousdossiers pour les grouper, ou utiliser le logiciel Arcsoft pour modier et gérer les prises de vue et les clips vidéo.

Pour les utilisateurs d’un Macintosh® :

REMARQUE:

Pour les utilisateurs de Mac, branchez directement l’appareil ; il est inutile

d’installer le pilote.

MAC

1. Mettez votre appareil sous tension

2. Réglez l’appareil en mode lecture.

3. Connectez l’appareil au MAC via le câble USB : les systèmes détecteront automatiquement le lecteur MASS STORAGE. (Le système créera automatiquement un lecteur Mass Storage nommé « INTERNAL »/ « EXTERNAL »)

REMARQUE:

Ce nom de lecteur varie en fonction de la version du système d’exploitation

MAC

4. Double-cliquez sur le dossier « INTERNAL »/« EXTERNAL » pour accéder au sous-dossier « DCIM ».

5. Double-cliquez sur le dossier « DCIM » pour accéder au dossier répertoire.

6. Vous pouvez copier les photos et les clips vidéo de ce dossier et les coller sur le disque dur.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

9 Dépannage

Cette section vous aidera à résoudre des problèmes courants. Si un problème persiste, contactez l’assistance téléphonique de votre zone géographique. Consultez votre carte d’enregistrement pour en savoir plus.

Symptôme

Un message d’erreur s’afche lorsque j’installe le pilote de l’appareil Polaroid PDC

3050.

Lorsque je tente de transférer des images sur mon ordinateur, le message « No image to download » (Pas d’image à transférer) s’afche.

Je ne parviens pas à faire fonctionner le pilote de mon appareil Polaroid PDC 3050.

Lorsque j’appuie sur le bouton de mise sous tension, mon appareil numérique ne s’allume pas.

Le message d’erreur suivant apparaît pendant l’installation du pilote. « An error occurred during the move data process (Une erreur s‘est produite lors du déplacement de données ): -115 Component: \WIN98\ICO File Group: 98ICO File: C: »

Problème

Le pilote de l’appareil Polaroid PDC 3050 ne se charge pas.

Défaillance de connexion.

Conit avec un autre pilote ou un périphérique de capture d’image.

Pas de piles ou piles épuisées.

Le pilote du Polaroid PDC 3050 a été installé une seconde fois.

Fermez toutes les autres applications et réinstallez le pilote.

Vériez que le contrôleur USB est activé dans le BIOS. En dernier recours, contactez l’assistance téléphonique de votre zone géographique.

Vériez que toutes les connexions par câble sont correctes.

Si un autre appareil photo est installé sur votre ordinateur, désinstallez-le complètement pour éviter tout conit.

Remplacez les piles.

Supprimez le pilote PDC 3050 existant et réinstallez-le.

Solution

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

Symptôme Problème Solution

L’assistant d’installation du CD ne démarre pas.

Aucune image n’apparaît sur le téléviseur.

pas en couleur sur le téléviseur.

Je ne trouve pas l’icône de mon PDC 3050 dans l’Explorateur de Windows.

Les images sont oues.

La couleur des photos a changé.

Le chier d’installation automatique est désactivé ou le CD-ROM est déconnecté.

Le câble vidéo n’est pas branché.

Mauvais choix de système.Les images ne s’afchent

Le câble USB n’est pas branché.

Le mode Macro est utilisé pour les distances normales. Ou Le mode Normal est utilisé pour les distances macro.

La balance des blancs et l’exposition sont mal réglées.

Sur le bureau Windows, cliquez avec le bouton droit sur l’icône « Poste de travail ». Choisissez « Propriétés », puis « Gestionnaire de périphériques ». Double-cliquez sur « CD-ROM », puis sur « CD-R » (en général, le nom du fabricant). Cliquez ensuite sur « Paramètres ». Vériez que les cases « Notication d’insertion automatique » et « Déconnexion » sont cochées. Si vous modiez ces paramètres, il vous sera demandé de redémarrer votre PC. Cliquez sur « Oui ».

Veillez à ce que le câble vidéo soit connecté à la prise « Video In » du téléviseur.

Choisissez NTSC pour les États-Unis (voir page 32).

Vériez que l’appareil photo est correctement branché à l’ordinateur à l’aide du câble USB.

Réglez le sélecteur normal/macro sur normal pour les distances normales. Ou Réglez le sélecteur normal/macro sur macro pour les distances macro.

Suivez la procédure de réglage de la balance des blancs et de l’exposition décrite en page 24/25.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Symptôme

Je n’arrive pas à charger des prises de vue sur le Mac.

L’appareil ne s’allume pas.

L’appareil s’éteint soudainement.

L’image n’est pas enregistrée lorsque j’appuie sur le déclencheur.

L’appareil s’éteint pendant le compte à rebours du retardateur.

L’image de l’écran ACL est hors foyer.

Problème Solution

Défaillance de connexion. Vériez que toutes les connexions

Les piles sont mal installées, elles sont épuisées, ou l’adaptateur CA utilisé n’est pas le bon.

L’arrêt automatique est activé ou les piles sont épuisées.

L’appareil est éteint, le ash est en cours de chargement ou la mémoire est pleine.

Les piles sont épuisées. Remplacez les piles.

Le mode Macro est utilisé pour les distances normales. Ou Le mode Normal est utilisé pour les distances macro.

par câble sont correctes.

Installez les piles correctement, remplacez-les, ou veillez à utiliser le bon adaptateur.

Rallumez l’appareil ou changez les piles.

Allumez l’appareil, attendez que le ash soit chargé, supprimez les images dont vous n’avez plus besoin, ou utilisez une autre carte mémoire.

Réglez le sélecteur normal/macro sur normal pour les distances normales. Ou Réglez le sélecteur normal/macro sur macro pour les distances macro.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

Symptôme Problème Solution

Les photos enregistrées ne sont pas gardées en mémoire.

La couleur des photos en lecture est différente de celle des photos sur l’écran ACL pendant l’enregistrement.

Aucune photo n’apparaît. Une carte mémoire dotée de

L’écran de sélection des photos n’apparaît pas lorsque je sélectionne DELETE (SUPPRESSION).

Le contenu de l’écran ACL n’apparaît pas sur le téléviseur connecté.

L’appareil est mis hors tension ou la carte mémoire est retirée avant la n de la sauvegarde.

Le soleil ou une autre source lumineuse donne directement sur l’objectif pendant l’enregistrement.

photos non-DCF enregistrées avec un autre appareil est chargée sur l’appareil.

Toutes les photos en mémoire sont protégées.

La connexion appareiltéléviseur n’est pas bonne, la conguration du téléviseur est mauvaise ou le système vidéo n’est pas compatible.

Si l’indicateur apparaît sur l’écran ACL, remplacez les piles par des piles neuves dès que possible. Sinon, ne retirez pas la carte mémoire avant la n de la sauvegarde.

Placez l’appareil de façon à ce que l’objectif ne soit pas directement exposé à la lumière du soleil.

Cet appareil ne peut pas afcher les photos non-DCF enregistrées sur la carte mémoire d’un autre appareil numérique.

Annulez la protection des photos à supprimer.

Servez-vous d’un câble vidéo spécial pour brancher correctement l’appareil au téléviseur, consultez la documentation du téléviseur et mettez-le en mode vidéo, ou sélectionnez le bon système de sortie vidéo.

Reportez-vous également aux fichiers d’aide et aux modes d’emploi qui accompagnent les applications. Pour toute assistance supplémentaire, rendezvous sur notre site Internet : http://polaroid-digital.com

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

10 Aide

• Services en ligne Polaroid-digital

Site Web : http://www.polaroid-digital.com

• Aide des logiciels Arcsoft

Pour l’Amérique du Nord Pour l’Amérique du Sud et Centrale

ArcSoft HQ Support Center Tél :1-510-979+5520 (Fremont Californie, CA) Fax :1-510-440-1270 Tél :1-800-762-8657 Adresse de messagerie : (numéro gratuit) latlnsupport@arcsoft.com Fax :1-510-440-1270 Adresse de messagerie : support@arcsoft.com

Pour la Chine Pour le Japon

ArcSoft China Support Center (Beijing) ArcSoft Japan Support Center (Tokyo) Tél : 8610-6849-1368 Tél : +81-03-3834-5256 Fax : 8610-6849-1367 Fax : +81-03-5816-4730 Adresse de messagerie : Site Web : http://www.mds2000.co.jp / china@arcsoft.com arcsoft E-mail : japan@arcsoft.com et support@mds2000.com

Pour l’Océanie Pour l’Europe/le Moyen-Orient/ ArcSoft Australian Support Center L’Afrique et le reste du monde (Baulkham Hills, Nouvelle-Galles du Sud) ArcSoft Europe Support Center Tél : 61 (2)9899-5888 (Irlande) Fax : 61 (2)9899-5728 Tél : +353-(0)61-702087 Adresse de messagerie : Fax : +353-(0)61-702001

support@supportgroup.com.au Adresse de messagerie : europe@arcsoft.com

Visitez le site http://www.arcsoft.com pour avoir accès au support technique et au forum aux questions (FAQ).

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

11 Annexe

• Spécications techniques

• Mémoire interne : NAND FLASH 16 Mo

• Mémoire externe : prise en charge de la mémoire SD jusqu’à 128 Mo

(non incluse)

• Résolution en mode photo : (avec mémoire interne de 16 Mo; Un

• Excellente qualité 2272 x 1704 pixels - Environ 9 photos 2048 x 1536 pixels - Environ 12 photos 1600 X 1200 pixels - Environ 20 photos 640 X 480 pixels - Environ 111 photos

• Qualité normale 2272 x 1704 pixels - Environ 15 photos 2048 x 1536 pixels - Environ 19 photos 1600 X 1200 pixels - Environ 31 photos 640 X 480 pixels - Environ 143 photos

• Qualité économique 2272 x 1704 pixels - Environ 22 photos 2048 x 1536 pixels - Environ 26 photos 1600 X 1200 pixels - Environ 41 photos 640 X 480 pixels - Environ 200 photos

• Qualité en mode photo :

• Excellente - Taux de compression 5X

• Normale - Taux de compression 8X

• Économique - Taux de compression 12X

• Résolution vidéo : 320 x 240 pixels

• Retardateur :

• 2 ou 10 secondes avec signal sonore

• Clip vidéo :

• Durée limitée en utilisant la mémoire interne : à 320 X 240 pixels,

14 fps, environ 3 minutes en résolution élevée sur la base d’une mémoire interne de 16 Mo

microprogramme interpole la résolution 2272 X 1704)

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• Avec la carte SD 8 Mo - Environ 80 secondes

16 Mo - Environ 150 secondes 32 Mo - Environ 320 secondes 64 Mo - Environ 800 secondes 128 Mo - Environ 1870 secondes

• Mode lecture : simple/9 images miniatures

• Format de chier :

• Image xe - Fixe et salve : format compatible EXIF 2.2 (compression JPEG)

Compatible DCF. Prise en charge de DPOF et PIM

• Clip vidéo - Format AVI

• Suppression d’image

• Image simple ; toutes les images en mémoire (avec protection des images) ; format

• Module de l’objectif :

• Lentille 5 éléments (avec ltre infrarouge)

• F=6,21 mm F/3.3, F/8 (équivalent à une lentille de 48 mm pour lm de 35 mm)

• Zoom

• Mode capture : ~ X3 en continu 0,2X/étape

• Mode lecture : ~ X4 en continu, 0,2X/étape

• Mise au point

• Foyer intégré

• Profondeur de foyer

• Foyer normal : de 11,8 pouces à ∞ (de 30 cm à ∞)

• Foyer macro : de 5,9 pouces à 11,8 (de 15 cm à 30)

• Flash intégré

• Modes ash – AUTO, OFF, ON, réduction de l’effet « yeux rouges »

• Portée du ash : De 0,9 m à 1,8 m

• Sortie vidéo

• NTSC/PAL

• Indicateur de piles faibles

• 3 niveaux : pleines, faibles et épuisées

• Poids

• Environ 165 g sans les piles

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Connecteurs externes : USB, encoche pour carte SD

• Arrêt automatique : 1 minute après économie d’énergie

• Économie d’énergie : réglage de l’utilisateur en mode capture/lecture avec alimentation par piles active (OFF/1 minute/3 minutes)

• Écran

• Panneau couleur TFT de 1,5“ avec rétro-éclairage ACL

• Borne d’entrée/de sortie

• Port USB (mini-port B), connecteur d’alimentation, sortie vidéo (NTSC/PAL)

• Alimentation

• Port USB

• 2 piles AA (fournies)

• Adaptateur CC +3,3 V (non fourni)

• Système d’exploitation :

• Pour les utilisateurs de Windows® : Microsoft® Windows® 98SE, ME,

2000 ou XP

• Pour les utilisateurs d’un Macintosh® :

• Mac® OS version 9.0~9,1.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

• Capacité de la carte SD

2272 X 1704

2048 X 1536

8Mo

1600 X 1200

640 X 480

2272 X 1704

2048 X 1536

16Mo

1600 X 1200

640 X 480

2272 X 1704

2048 X 1536

32Mo

1600 X 1200

640 X 480

2272 X 1704

2048 X 1536

64Mo

1600 X 1200

640 X 480

2272 X 1704

2048 X 1536

128

1600 X 1200

640 X 480

2272 X 1704 2048 X 1536

256

1600 X 1200

640 X 480

Possibilité de prendre des photos d’excellente qualité

7 10 45

9 12 20

111

19 25 39

210

40 50 79

422

101 150 870

159 201

300

1750

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

Possibilité de

prendre des photos

de qualité normale

8 16 63 15 19 31

143

30 39 62

270

59 80

122 543 108 159 245

1118

210 320

500

2302

www.polaroid-digital.com

Possibilité de prendre des photos en qualité

économique

10 13 20 82 22 26 41

200

45 52 80

379

89 100 160 760 170 201 321

1566

350 405

650

3100

REMARQUE:

• La taille de chier d’une image dépend de la complexité de la scène. Par exemple, l’image représentant un arbre en automne aura une taille de chier plus importante que celle représentant un ciel bleu, à résolution et qualité identiques. Par conséquent, le nombre de photos pouvant être stockées sur une carte peut varier.

• Un microprogramme interpole la résolution 2272 X 1704.

• Utilisation des piles

AVERTISSEMENTS

• Le remplacement des piles doit être effectué par un adulte.

• Ne mélangez pas des piles de types différents, ou des piles neuves avec des piles usagées.

• Utilisez uniquement des piles recommandées ou de type équivalent.

• Insérez les piles en respectant la polarité.

• Retirez immédiatement les piles épuisées de l’appareil.

• Ne court-circuitez pas les contacts électriques.

• Ne jetez pas les piles au feu.

• Retirez les piles de l’appareil lorsque celui-ci n’est pas utilisé.

Conservez ces instructions.

• Conseils de sécurité et d’entretien

Votre appareil ne doit être utilisé que dans les conditions suivantes :

• Température de 41 à 104º Fahrenheit, de 5 à 40º Celsius

• Taux d’humidité relative compris entre 20 et 85 % sans condensation

La durée de vie des piles et la qualité des images peuvent être compromises dans d’autres conditions d’utilisation.

Précautions d’emploi de l’appareil

• N’immergez JAMAIS l’appareil ou l’un de ses accessoires dans un liquide.

• Déconnectez TOUJOURS l’appareil du PC avant de le nettoyer.

• Pour ôter la poussière et autres particules, utilisez TOUJOURS un chiffon doux légèrement humidié avec de l’eau ou un détergent neutre.

• Ne placez JAMAIS d’objet chaud sur l’appareil.

• Ne tentez JAMAIS d’ouvrir ou de démonter l’appareil, la garantie serait invalidée.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Adaptateur CA (non fourni)

La tension d’alimentation peut être dangereuse en cas de contact avec des parties actives. Nous vous recommandons d’examiner régulièrement l’alimentation pour déceler d’éventuels dommages. N’essayez JAMAIS de réparer ou d’ouvrir l’adaptateur.

• Désinstallation du pilote du Polaroid PDC 3050

Pour les utilisateurs de Windows®98SE

REMARQUE:

La procédure de désinstallation suivante s’adresse uniquement aux utilisateurs

de Windows 98SE, car seul ce système d’exploitation requiert l’installation du pilote PDC 3050.

1. Ouvrez « Ajout/Suppression de programmes » dans le panneau de conguration et sélectionnez le programme Polaroid PDC 3050. Cliquez ensuite sur « Ajouter/Supprimer ».

2. La boîte de dialogue ci-dessous s’afche : cliquez sur « Oui » pour conrmer la suppression du pilote.

3. Le programme de désinstallation s’exécute automatiquement.

4. Le pilote a bien été désinstallé.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050

www.polaroid-digital.com

• Informations réglementaires

Avertissement de la FCC

Cet équipement entre dans la catégorie des appareils numériques visés par la Partie 15 de la réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) cet appareil doit accepter les interférences reçues, y compris les interférences pouvant provoquer un fonctionnement non désiré. Avertissement : tout changement ou modication qui ne serait pas expressément approuvés par le constructeur pourrait invalider le droit de

l’utilisateur à faire fonctionner cet équipement. REMARQUE : cet équipement a été testé et entre dans la catégorie des appareils numériques de Classe B, selon la Partie 15 de la réglementation de la FCC. Les valeurs de cette catégorie garantissent une protection raisonnable contre les interférences nuisibles lorsque l’équipement est utilisé en environnement résidentiel. Cet équipement engendre, utilise, et peut irradier de l’énergie aux fréquences radio, et peut provoquer des interférences nuisibles aux communications radio s’il n’est pas installé et

utilisé conformément aux instructions. Cependant, il n’est pas possible de garantir qu’aucune interférence ne sera engendrée dans le cas d’une installation particulière. S’il s’avère que cet équipement produit des interférences nuisibles à la réception des émissions de radio et de télévision, ce qui peut être déterminé en allumant et éteignant l’appareil, il est suggéré à son utilisateur d’essayer de supprimer ces interférences en prenant les mesures suivantes :

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Raccorder l’équipement à une prise de courant ne dépendant pas du même transformateur que celui qui alimente l’appareil de réception.

• Consulter le revendeur ou un technicien de radio/TV expérimenté.

Pour respecter les valeurs de tolérance de la classe B FCC, cet appareil doit être utilisé avec des câbles blindés. Dans un environnement électrostatique, ce produit peut présenter des dysfonctionnements ; l’utilisateur devra alors le réinitialiser.

Mode d’emploi de l’appareil numérique Polaroid PDC 3050 www.polaroid-digital.com

Pièce n°: OM3246FR002

FR 0903

POLAROID PDC 3050 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
