Precautions

Your new product and this
manual

• Do not operate this product, any

applications, or the rear view camera
option (if purchased) if doing so will
divert your attention in any way from the
safe operation of your vehicle. Always
observe safe driving rules and follow all
existing traffic regulations. If you
experience difficulty in operating this
product, pull over, park your vehicle in a
safe location and apply the handbrake
before making the necessary
adjustments.

• Do not install this product where it may

(i) obstruct the driver’s vision,
(ii) impair the performance of any of the
vehicle’s operating systems of safety
features, including airbags, hazard lamp
buttons, or
(iii) impair the driver’s ability to safely
operate the vehicle.
In some cases, it may not be possible to
install this product because of the vehicle
type or the shape of the vehicle interior.

Important safeguards

Pioneer does not recommend that you
install this product yourself. This product is
designed for professional installation only.
We recommend that only authorised
Pioneer service personnel, who have
special training and experience in mobile

electronics, set up and install this product.
NEVER SERVICE THIS PRODUCT YOURSELF.
Installing or servicing this product and its
connecting cables may expose you to the
risk of electric shock or other hazards, and
can cause damage to this product that is
not covered by warranty.

Precautions before
connecting the system

Do not take any steps to tamper with or
disable the handbrake interlock system
which is in place for your protection.
Tampering with or disabling the
handbrake interlock system could result in
serious injury or death.

• Secure all wiring with cable clamps or

electrical tape. Do not allow any bare
wiring to remain exposed.

• Do not directly connec t the yellow lead of

this product to the vehicle battery. If the
lead is directly connected to the battery,
engine vibration may eventually cause
the insulation to fail at the point where
the wire passes from the passenger
compartment into the engine
compartment. If the yellow lead’s
insulation tears as a result of contact with
metal parts, short- circuiting can occur,
resulting in considerable danger.

• It is extremely dangerous to allow cables

to become wound around the steering
column or gearstick. Be sure to in stall this
product, its cables, and wiring away in
such so that they will not obstruct or
hinder driving.

• Make sure that the cables and wires will

not inter fere with or become caught in
any of the vehicle’s moving parts,
especially the steering wheel, gearstick,
handbrake, sliding seat tracks, doors, or
any of the vehicle’s controls.

• Do not route wires where they will be

exposed to high temperatures. If the
insulation heats up, wires may become
damaged, resulting in a short circuit or
malfunction and permanent damage to
the product.

• Do not shorten any leads. If you do, the

protection circuit (fuse holder, fuse
resistor or filter, etc.) may fail to work
properly.

• Never feed power to other electronic

products by cutting the insulation of the
power supply lead of this product and
tapping into the lead. The current
capacity of the lead will be exceeded,
causing overheating.

Before installing this
product

• Use this product with a 12-volt batter y

and negative earthing only. Failure to do
so may result in a fire or malfunction.

• To avoid shorts in the electrical system,

be sure to disconnect the (–) battery
cable before installation.

To prevent damage

• When speaker output is used by 4

channels , use speakers over 50 W
(Maximum input power) and between 4
Ω to 8 Ω (impedance value). Do not use 1
Ω to 3 Ω speakers for this unit.

• When rear speaker output is used by 2 Ω

of subwoofer, use speakers over 70 W
(Maximum input power).

*Please refer to connection for a
connection method.

• The black lead is earth. Please earth this

lead separately from the earth of high
current products such as power amps. Do
not earth more than one product
together with the earth from another
product. For example, you must
separately earth any amp unit away from
the earth of this product. Connecting
earths together can cause a fire and/or
damage the products if their earths
became detached.

• When replacing the fuse, be sure to only

use a fuse of the rating prescribed on this
product.

• This product cannot be installed in a

vehicle without ACC (accessory) position
on the ignition switch.

• To avoid short-circuiting, cover the

disconnected lead with insulating tape. I t
is especially important to insulate all
unused speaker leads, which if left
uncovered may cause a short circuit.

• For connecting a power amp or other

devices to this product, refer to the
manual for the product to be connected.

• The graphical symbol placed on

the product means direct current.

Notice for the blue/
white lead

• When the ignition switch is turned on

(ACC ON), a control signal is output
through the blue/white lead. Connect to
an external power amp’s system remote

2En

English

control terminal, the auto-aerial relay

NOTES

Important

control terminal, or the aeria l booster
power control terminal (max. 300 mA 12
V DC). The control signal is output
through the blue/white lead, even if the
audio source is switched off.

Power cord

This product

Microphone 3 m
Wired remote input

Hard-wired remote cont rol adapter ca n
be connected (sold separately).

RGB cable (supplied with Navigation

system)
This produ ct
Pioneer navigation system

Contact your dealer to inquire about

the connectable navigation unit.
Digital Radio aerial input
Aerial jack
Subwoofer output (STD)/Low range

output (NW)
Rear output (STD)/Middle range output

(NW)
Front output (STD)/High range output

(NW)
Power supply
Fuse (10 A)

To power supply
Depending on the kind of vehicle, the

function of 2* and 4* may be different.
In this case, be sure to connect 1* to 4*
and 3* to 2*.

Yel low (2*)

Back-up (or accessory)

Yel low (1*)

Connect to the constant 12 V supply
terminal.

Red (4*)

Accessory (or back-up)

Red (3*)

Connect to terminal controlled by
ignition switch (12 V DC).

Connect leads of the same colour to

each other.

Orange/white

To lighting switch terminal.

Black (earth)

To vehicle (metal) body.

Blue/white (5*)

The pin position of the ISO connector
will differ depending on the type of
vehicle. Connect 5* and 6* when Pin 5 is
an aerial control type. In another type of
vehicle, never connect 5* and 6*.

Blue/white (6*)

Connect to auto-aerial relay control
terminal (max. 300 mA 12 V DC).

Blue/white

Connect to system control terminal of
the power amp (max. 300 mA 12 V DC).

Violet/whit e

Of the two lead wires connected to the
back lamp, connect the one in which
the voltage changes when th e gear shift
is in the REVERSE (R) position. This
connection enables the unit to sense
whether the car is moving forwards or
backwards.

Yellow/black

If you use an equipment with Mute
function, wire this lead to the Audio
Mute lead on that equipment. If not,
keep the Audio Mute lead free of any
connections.

Light green

Used to dete ct the ON/OFF st atus of the
handbrake. This lead must be
connected to the power supply side of
the handbrake switch.

Connection method

Clamp the lead (1) then clamp firmly

with needle-nosed pliers (2).
Power supply side
Handbrake sw itch
Earth side

Speaker leads

White: Front left + or high range left +
White/black: Front left – or high range
left –
Grey: Front right + or high range right +
Grey/black: Front right – or high range
right –
Green: Rear left + or middle range left +
Green/b lack: Rear le ft – or middle r ange
left –
Violet: Rear right + or middle range
right +
Violet/black: Rear right – or middle
range right –

ISO connector

In some vehicles, the ISO connector
may be divided into two. In this case, be
sure to connect to both connectors.

• The position of the handbrake switch

depends on the vehicle model. For
details, consult the vehicle Owner ’s
Manual or dealer.

• When a subwoofer is connected to this

product instead of a rear speaker, change
the rear output setting in the initial
setting. The subwoofer output of this
product is monaural.

• When using a subwoofer of 2 Ω, be sure

to connect the subwoofer to the violet
and violet/black leads of this unit. Do not
connect anything to the green and
green/black leads.

Power amp (sold
separately)

Without internal amp

The speaker leads are not used when this
connection is in use.

3En

Important

NOTE

NOTES

With internal amp

NOTE

WARNIN G

CAUTION

Front speaker and Rear speaker signals
(STD) or middle range speaker and high
range speaker signals (NW ) are output
from the speaker leads when this
connection is in use.

System remote control

Connect to Blue/white cable.
Power amp (sold separately)
Connect with RCA cable (sold

separately)
To Rear output (STD)

To middle range output (NW)
Rear speaker (STD)

Middle range speaker (NW)
To Front output (STD)

To high range output (NW)
Front sp eaker (STD )

High range speaker (NW )
To subwoofer output (STD)

To l ow r ange o utp ut ( NW)
Subwoofer (STD)

Low range speaker (NW )

Select the appropriate speaker mode
between standard mode (STD) and
network mode (NW). For details, refer to
the Operation Manual.

iPod/iPhone and
smartphone

• For details on how to connect an external

device using a separately so ld cable, refer
to the manual for the cable.

• For details concerning the connection,

operations and compatibility of iPhone,
refer to the Operation Manual.

• For details concerning the connection

and operations of smartphone, refer to
the Operation Manual.

iPod/iPhone with
Lightning connector

Connecting via the USB port

USB port
USB cable 1.5 m
USB interface cable for iPod/iPhone (CD-

IU52) (sold separately)

iPhone with Lightning connector

iPhone with 30-pin
connector

Connecting via the USB port

USB port
USB cable 1.5 m
USB interface cable for iPod/iPhone (CD-

IU51) (sold separately)

iPhone with 30-pin connector

Smartphone (Android™
device)

Connecting via the USB port

USB port
USB cable 1.5 m
USB - micro USB cable ( Type USB A -

micro USB B) (supplied with CD-MU200
(sold separately))

USB Type-C cable (Type USB A - USB C)
(supplied with CD-CU50 (sold
separately))

Smartphone

The length of Type USB A - micro USB B
cable cannot exceed 2 m and Type USB A ­USB C cannot exceed 4 m according to the
USB cable standard. When using a cable
other than above conditions, the main unit
function may not operate properly.

Camera

About rear view camera

When you use the rear view camera, the
rear view image is automatically switched
from the video by moving the gearstick to
REVERSE (R). Camera View mode also
allows you to check what is behind you
while driving.

USE INPUT ONLY FOR REVERSE OR MIRROR
IMAGE REAR VIEW CAMERA. OTHER USE
MAY RESULT IN INJURY OR DAMAGE.

• The screen image may appear reversed.

• With the rear view camera you can keep

an eye on trailers, or back into a tight
parking spot. Do not use for
entertainment purposes.

• Objects in rear view may appear close r or

more distant than in reality.

• The image area of full-screen images

displayed while backing or checking the
rear of the vehicle may differ slightly.

4En

English

Rear view camera (ND-BC8) (sold

NOTES

NOTE

WARNIN G

separately)
To video output
RCA cable (supplied with ND-BC8)
This produ ct
Brown (R.C IN)
Power supply
Power cord
Violet/white (REVERS E-GEAR SIGNAL

INPUT)

Refer to Power cord on page 3.
Yel low (F. C IN )
RCA cable (sold separately)
View camera (sold separately)

• Connec t only the rear view camera to R.C
IN. Do not connect any other equipment.

• Some appropriate settings are required

to use rear view cameras. For details, refer
to the Operation Manual.

External video component
and the display

Rear display with RCA input jacks
To v ide o in put
RCA cables (sold separately)
This product
Yel low (V IN)
Yel low (V OUT)
Red, white (R IN, L IN)
AUX input
Mini-jack AV cable (CD-RM10) (sold

separately)
Yel low
Red, white
To Yellow
To Red, white
To v ide o ou tpu t
To audio outputs

External video component (sold

separately)

The appropriate setting is required to use
the external video component. For details,
refer to the Operation Manual.

NEVER install the rear display in a
location that enables the driver to watch
the video so urce while driving.

This product’s rear video output is for
connection of a display to enable
passengers in the rear seats to watch the
video source.

5En

CAUTION

Installation

Leave ample
space

5 cm

5 cm

112 mm

182 mm

Precautions before
installation

• Never install this product in places where,

or in a manner that:
– Could injure the driver or passengers if

the vehicle stops suddenly.

– May interfere with the driver’s operation

of the vehicle, such as on the floor in
front of the driver’s seat, or close to the
steering wheel or gearstick .

• To ensure proper installation, be sure to

use the supplied parts in the manner
specified. If any parts are not supplied
with this product, use compatible parts in
the manner specified after you have the
part compatibility checked by your
dealer. If parts other than supplied or
compatible ones are used, they may
damage internal parts of this product or
they may work loose and the product
may become detached.

• Do not install this product where it may

(i) obstruct the driver’s vision, (ii) impair
the performance of any of the vehicle’s
operating systems or safety features,
including airbags, hazard lamp buttons
or (iii) impair the driver’s ability to safely
operate the vehicle.

• Never install this product in front of or

next to the place in the dashboard, door,
or pillar from which one of your vehicle’s
airbags would de ploy. Please refer to your
vehicle’s owner’s manual for reference to
the deployment area of the frontal
airbags.

Before installing

• Consult with your nearest dealer if

installation requires drilling holes or
other modification s of the vehicle.

• Before making a final installation of this

product, temporarily connect the wiring
to confirm that the connections are
correct and the system works properly.

Installation notes

• Do not install this product in places

subject to high temperatures or
humidity, such as:
– Places close to a heater, vent or air

conditioner.

– Places exposed to direct sunlight, such

as on top of the dashboard.

– Places that may be exposed to rain,

such as close to the door or on the
vehicle’s floor.

• Install this product horizontally on a

surface within 0 to 30 degrees tolerance
(within 5 degrees to the left or right).
Improper installation of the unit with the
surface tilted more than these tolerances
increases the potential for errors in the
vehicle’s location display, and might
otherwise cause reduced display
perfor mance.

• When installing, to ensure proper heat

dispersal when using this unit, make sure

you leave ample space behind the rear
panel and wrap any loose cables so they
are not blocking the vents.

Before installing this
product

1 Remove the trim ring.

Extend top and bottom of the trim ring
outwards to remove the trim ring.

Trim r ing

2 Insert the supplied extraction keys

into both sides of the unit until they
click into place.

3 Pull the unit out of the holder.

Extraction key

Installation with the
holder

1 Install the holder into th e dashboard.
2 Secure the mounting sleeve by using a

screwdriver to bend the metal tabs
(90°) into place.

Dashboard
Holder

3 Install this produc t into the holder.

Dashboard

4 Attach the trim ring.

Trim ri ng

6En

English

Groove

NOTE

Attach the trim ring with the side
with a groove facing downward.

Installation using the screw
holes on the side of this
product

1 Fastening this product to the factory

radio-mounting bracket.

Position this product so that its screw
holes are aligned with the screw holes
of the bracket, and tighten the screws at
three locations on each side.
Use either the truss head screws (5 mm
× 9 mm) or flush surface screws (5 mm ×
9 mm), depending on the shape of the
bracket’s screw holes.

Factory radio-mounting bracket
If the pawl interferes with

installation, you may bend it down
out of the way.

Dashboard or console

Truss head screw or flush surface

screw
Be sure to use the screws supplied
with this product.

Installing the
microphone

• Install the microphone in a place where

its direction and distance from the driver
make it easiest to pick up the driver’s
voice.

• Be sure to turn off (ACC OFF) the product

before connecting the microphone.

• Depending on the vehicle model, the

microphone cable length may be too
short when you mount the microphone
on the sun visor. In such cases, install the
microphone on the steering column.

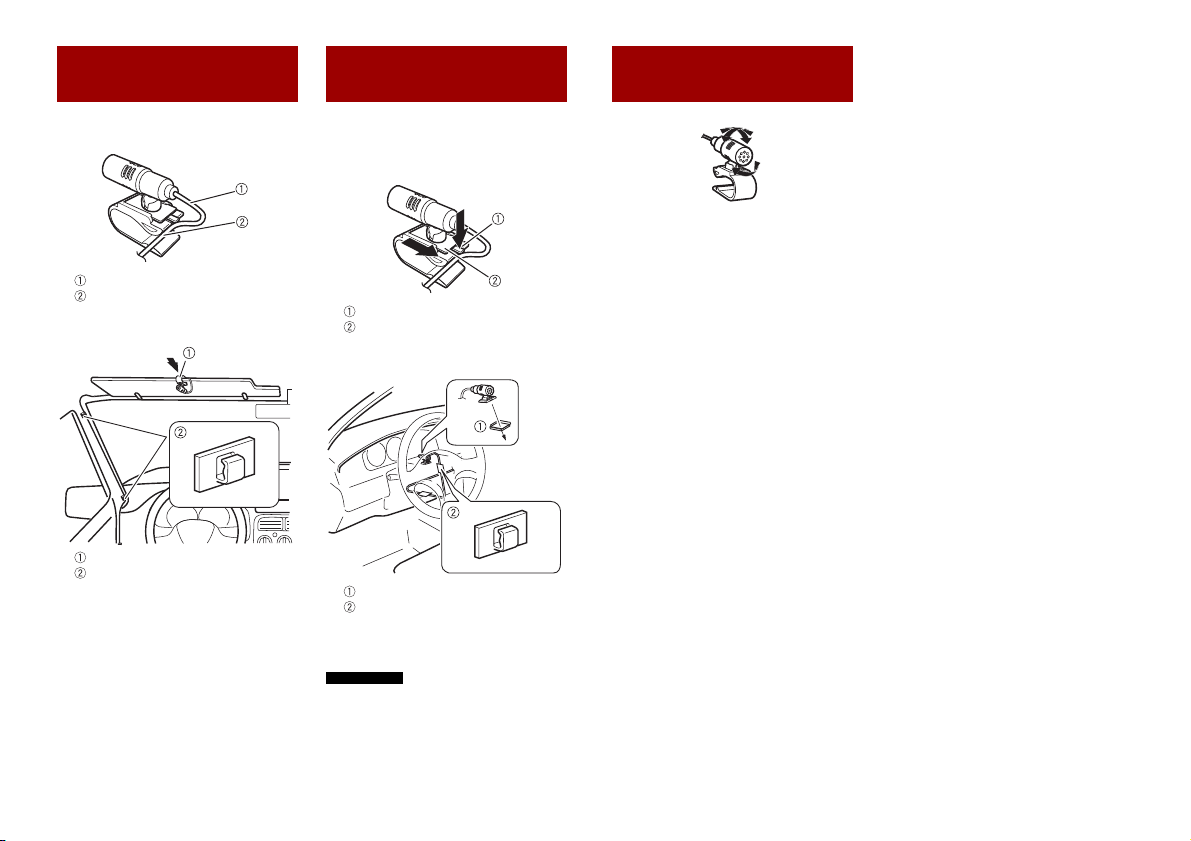

Mounting on the sun
visor

1 Fit the microphone lead into the

groove.

Microphone lead
Groove

2 Attach the microphone clip to the sun

visor.

Microphone clip
Clamps

Use separately sold clamps to secure
the lead where necessary inside the

vehicle .
Install the microphone on the sun visor
when it is in the up position. It cannot
recognise the driver’s voice if the sun
visor is in the down position.

Installation on the
steering column

1 Detach the microphone base from the

microphone clip by sliding the
microphone base while pressing the
tab.

Tab
Microphone base

2 Mount the microphone on the

steering column.

Double-sided tape
Clamps

Use separately sold clam ps to secure
the lead where necessary inside the
vehicle.

Keeping it away from the steering wheel.

Adjusting the microphone
angle

7En

ATT ENTI ON

ATT ENTI ON

PRÉCAUTION

Connexion

ATT ENTI ON

Précautions

Votre nouveau produit et le
guide qui l’accompagne

• Veillez à ne pas utiliser ce produit, les

applications ou la caméra de recul en
option (si vous en possédez une), car cela
risquerait de vous distraire et de
compromettre votre sécurité à bord du
véhicule. Veillez à toujours respecter les
règles de conduite sécuritaire et la
réglementation en vigueur en matière d e
circulation routière. Si vous avez des
difficultés à utiliser ce produit, garez votre
véhicule dans un endroit sûr et serrez le
frein de stationnement avant d’effectuer
les réglages nécessaires.

• N’installez pas ce produit dans un endroit

où il est susceptible
(i) de gêner la vision du conducteur,
(ii) d’empêcher le déclenchement ou
l’utilisation des systèmes de sécurité,
notamment des airbags ou des feux de
détresse, ou
(iii) d’empêcher le conducteur d’utiliser le
véhicule en toute sécurité.
Dans certains cas, il peut être impossible
d’installer ce produit selon le type de
véhicule ou la forme de son habitacle.

Précautions
importantes

Pioneer vous déconseille d’installer vous­même ce produit. Ce produit doit être

installé par un professionnel. Pour installer
et configurer ce produit, nous vous
recommandons de faire appel à un
technicien agréé Pioneer, qui possède les
compétences et l’expérience nécessaires
en matière d’électronique mobile. VEILLEZ
À NE JAMAIS RÉPARER VOUS-MÊME CE
PRODUIT. L’installation ou la réparation de
ce produit et de ses câbles de connexion
peut vous exposer à un risque de décharge
électrique ou à d’autres dangers, et peut
entraîner des dommages non couverts par
la garantie.

Précautions avant de
connecter le système

N’essayez pas de manipuler ou de
désactiver le système de verrouillage du
frein à main en place pour votre sécurité.
Toute manipulation ou désactivation du
système de verrouillage du frein à main
risque d’entraîner des blessures graves,
voire la mort.

• Fixez tous les câbles à l’aide de serre-

câbles ou de ruban isolant. Ne laissez
aucun fil dénudé apparent.

• Ne raccordez pas directement le fil jaune

de ce produit à la batterie du véhicule. Si
vous raccordez ce fil directement à la
batterie, les vibrations du moteur
risquent de détériorer l’isolant au point
où le fil passe de l’habitacle au
compartiment moteur. Si l’isolant du fil
jaune venait à se rompre au contact de
pièces métalliques, un court-circuit

risquerait de se produire et de mettre en
danger le conducteur et les passagers.

• Il est extrêmement dangereux de laisser

les câbles s’enrouler autour du volant ou
du levier de vitesses. Veillez à installer ce
produit, ses câbles et ses fils de telle sor te
qu’ils ne gênent pas la conduite.

• Assurez-vous que les fils et les câbles ne

gêneront pas le mouvement des par ties
mobiles du véhicule (notamment le
volant, le levier de vitesses, le frein à
main, les rails coulissants des sièges, les
portières ou toute autre commande du
véhicule) ou ne se coinceront pas dedans.

• N’acheminez pas les fils dans des endroits

soumis à des températures élevées. La
chaleur générée risque de chauffer
l’isolant et d’endommager les fils, ce qui
peut provoquer un court-circuit ou un
dysfonctionnement et entraîner des
dommages irréversibles.

• Ne raccourcissez aucun fil. Le cas échéant,

le circuit de protection (porte-fusibles,
résistance ou filtre de protection, etc.)
risque de ne pas fonctionner
correctement.

• Veillez à ne jamais couper l’isolant du fil

d’alimentation de ce produit en vue
d’utiliser ce fil pour alimenter d’autres
produits électroniques. Cela risque
d’entraîner le dépassement de la capacité
nominale du fil et de provoquer une
surchauffe.

Avant d’installer ce
produit

• Utilisez ce produit avec une batterie de

12 volts et une mise à la terre du pôle
négatif uniquement. Dans le cas
contraire, un dysfonctionnement ou un
incendie risque de se produire.

• Pour éviter les courts-circuits dans le

système électrique, veillez à débrancher

le câble (–) de la batterie avant de
procéder à l’installation.

Pour éviter les
dommages

• Lorsque la sortie des haut-parleurs est

utilisée par 4 canaux, utilisez des haut­parleurs de plus de 50 W (puissance
maximale en entrée) et dont la valeur
d’impédance est comprise entre 4 Ω et 8
Ω. N’utilisez pas des haut-parleurs de 1 Ω
à 3 Ω avec cet appareil.

• Lorsque la sortie du haut-parleur arrière

est utilisée par un haut-parleur
d’extrêmes-graves de 2 Ω, utilisez des
haut-parleurs de plus de 70 W (puissance
maximale en entrée).
*Reportez-vous à la section Connexion
pour connaître la méthode de connexion.

• Le fil noir est le fil de mise à la terre.

Mettez-le à la terre séparément des
produits à courant élevé tels que les
amplificateurs de puissance. Évitez de
raccorder plusieurs produits à la terre
d’un autre produit. Par exemple, chaque
amplificateur de puissance doit être mis à
la terre séparément de la masse de ce
produit. Le raccordement de plusieurs
masses risque de provoquer un incendie
et/ou d’endommager les produits si les
fils de mise à la terre sont déconnectés.

• Lors du remplacement du fusible, utilisez

uniquement un fusible respectant
l’intensité indiquée sur le produit.

• Il est impossible d’installer ce produit

dans un véhicule dont l’interrupteur
d’allumage ne dispose pas d’une position
ACC (accessoire).

2Fr

França is

• Pour éviter les courts-circuits, couvrez le

Position ACC

Pas de position ACC

fil de déconnexion de ruban isolant. Il est
particulièrement important d’isoler tous
les fils de haut-parleur non utilisés ; si ces
fils restent dénudés, ils risquent de
provoquer un court-circuit.

• Pour raccorder des amplificateurs de

puissance ou d’autres appareils à ce
produit, reportez-vous au manuel de
l’appareil à raccorder.

• Le symbole graphique situé sur le

produit représente le courant continu.

Remarque concernant
le fil bleu/blanc

• Lorsque vous allumez le moteur

(interrupteur d’allumage en position ACC
ON), un signa l de commande est tran smis
via le fil bleu/blanc. Raccordez ce fil à la
borne de commande à distance d’un
amplificateur de puissance externe, à la
borne de commande du relais de
l’antenne automatique ou à la borne de
commande d’alimentation de
l’amplificateur d’antenne (max. 300 mA
12 V c.c.). Le signal de commande est
transmis via le fil bleu/blanc, même si la
source audio est désactivée.

Ce produit

Microphone 3 m
Entrée de la télécommande câblée

Il est possible de raccorder un
adaptateur de télécommande (vendu
séparément).

Câble RGB (fourni avec le système de

navigation)
Ce produit
Système de navigation Pioneer

Contac tez votre revendeur pour

connaître les systèmes de navigation

pris en charge.
Entrée d’antenne radio numérique
Prise d’antenne
Sortie du haut-parleur d’extrêmes-

graves (STD)/Sortie du haut-parleur de

graves (NW)
Sortie du haut-parleur arrière (STD)/

Sortie du haut-parleur de médiums

(NW)
Sortie du haut-parleur avant (STD)/

Sortie du haut-parleur d’aigus (NW)
Alimentation
Fusi ble (1 0 A)

Câble d’alimentation

À l’alimentation
Selon le type de véhicule, la fonction de

2* et 4* peut différer. Dans ce cas, veillez
à raccorder 1* à 4* et 3* à 2*.

Jaune (2*)

Secours (ou accessoire)

Jaune (1*)

À raccorder à la borne d’alimentation
constante 12 V.

Rouge (4*)

Accessoire (ou secours)

Rouge (3*)

À raccorder à la borne commandée par
l’interrupteur d’allumage (12 V c.c.).

Raccordez les fils de même couleur

ensemble.

Orange/blanc

À la borne de l’interrupteur d’éclairage.

Noir (terre)

À la carrosserie (métal) du véhicule.

Bleu/blanc (5*)

La position des broches du connecteur
ISO peut différer selon le type de
véhicule. Raccordez 5* et 6* lorsque la
broche 5 est un type de commande
d’antenne. Dans un autre type de
véhicule, ne connectez jamais 5* et 6*.

Bleu/blanc (6*)

À raccorder à la borne de commande du
relais d’antenne automatique (max.
300 mA 12 V c.c.).

Bleu/blanc

À raccorder à la borne de commande
système de l’amplificateur de puissance
(max. 300 mA 12 V c.c.).

Violet/blanc

Parmi les deux fils conducteurs
connectés au feu arrière, raccordez celui
dont la tension change lorsque la
marche arrière est enclenchée REVERSE
(R). Cette connexion permet à l’appareil
de détecter si le véhicule avance ou
recule.

Jaune/noir

Si vous utilisez un équipement muni
d’une fonction de désactivation du son,
branchez ce fil au fil de désacti vation du
son de cet équipement. Dans le cas
contraire, ne raccordez pas le fil de
désactivation du son.

Vert cl air

Ce fil permet de détecter l’état de
marche/arrêt du frein à main. Ce fil doit
être raccordé au côté de l’alimentation
du contacteur du frein à main.

Méthode de connexion

Raccordez le fil (1), pui s fixez fermement
les pinces à becs fins (2).

3Fr

Côté de l’alimentation

REMARQUES

Important

Important

REMARQUE

REMARQUES

Contacteur du frein à main
Côté de l a terre
Fils des haut-parleurs

Blanc : Avant gauche + ou aigus gauche
+
Blanc/noir : Avant gauche – ou aigus
gauche –
Gris : Avant droit + ou aigus droit +
Gris/noir : Avant droit – ou aigus droit –
Vert : Arrière gauche + ou médiums
gauche +
Vert/noir : Arrière gauche – ou médiums
gauche –
Violet : Arrière droit + ou médiums droit
+
Violet/noir : Arrière droit – ou médiums
droit –

Connecteu r ISO

Dans certains véhicules, le connecteur
ISO peut être divisé en deux. Dans ce
cas, veillez à le raccorder aux deux
connecteurs.

• La pos ition du conta cteur du fre in à main

varie selon le modèle du véhicule. Pour
plus d’informations, consultez le mode
d’emploi du véhicule ou contactez le
revendeur.

• Lorsque vous raccordez un haut-parleur

d’extrêmes-graves à ce produit plutôt
qu’un haut-parleur arrière, modifiez le
réglage de sortie arrière lors de la
configuration initiale. La sortie du haut­parleur d’extrêmes-graves de ce produit
est monophonique.

• Lorsque vous utilisez un haut-parleur

d’extrêmes-graves de 2 Ω, veillez à le
raccorder aux fils violet et violet/noir de
cet appareil. Ne branchez aucun appareil
aux fils vert et vert/noir.

Amplificateur de
puissance (vendu
séparément)

Sans amplificateur interne

Les fils de haut-parleur ne sont pas utilisés
lors de l’utilisation de cette connexion.

Avec amplificateur interne

Les signaux du haut-parleur avant et du
haut-parleur arrière (STD) ou les signaux du
haut-parleur de médiums et du haut­parleur d’aigus (NW) sont diffusés via les
fils de haut-parleur lors de l’utilisation de
cette connexion.

Télécommande du système

À raccorder au câble bleu/blanc.

Amplificateur de puissance (vendu

séparément)

À raccorder au câble RCA (vendu

séparément)

À la sortie arrière (STD)

À la sortie des médiums (NW)

Haut-parleur arrière (STD)

Haut-parleur de médiums (NW)

À la sortie avant (STD)

À la sortie des aigus (NW )

Haut-parleur avant (STD)

Haut-parleur d’aigus (NW)

À la sortie du haut-parleur d’extrêmes-

graves (STD)
À la sortie des graves (NW )

Haut-parleur d’extrêmes-graves (STD)

Haut-parleur de graves (NW)

Sélectionnez le mode de haut-parleur
approprié, à savoir le mode standard (STD)
ou le mode réseau (NW). Pour en savoir
plus, consultez le manuel d’utilisation.

iPod/iPhone et
smartphone

• Pour en savoir plus sur le mode de

connexion d’un périphérique externe à
l’aide d’un câble vendu séparément,
consultez le manuel qui accompagne ce
câble.

• Pour en savoir plus sur la connexion,

l’utilisation et la compatibilité de
l’iPhone, consultez le manuel
d’utilisation.

• Pour en savoir plus sur la connexion et

l’utilisation d’un smartphone, consultez
le manuel d’utilisation.

iPod/iPhone muni d’un
connecteur Lightning

Raccordement via le port USB

Port USB
Câble USB de 1,5 m
Câble d’interface USB pour iPod/iPhone

(CD-IU52) (vendu séparément)

iPhone muni d’un connecteur Lightning

iPhone muni d’un
connecteur à
30 broches

Raccordement via le port USB

Port USB
Câble USB de 1,5 m

4Fr

França is

Câble d’interface USB pour iPod/iPhone

REMARQUE

ATT ENTI ON

PRÉCAUTION

REMARQUES

(CD-IU51) (vendu séparément)

iPhone muni d’un connecteur à

30 broches

Smartphone
(périphérique Android™)

Raccordement via le port USB

Port USB
Câble USB de 1,5 m
Câble USB - micro USB (de type USB A -

micro USB B) (fourni avec CD-MU200
(vendu séparément))
Câble USB de type C (de type USB A ­USB C) (fourni avec CD-CU50 (vendu
séparément))

Smartphone

La longueur du câble de type USB A - micro
USB B ne peut pas dépasser 2 m et celle du
câble de type USB A - USB C ne peut pas
dépasser 4 m conformément aux normes
en matière de câbles USB. Lors de
l’utilisation d’un câble qui ne respecte pas
les spécifications ci-dessus, l’appareil
principal risque de ne pas fonctionner
correctement.

Caméra

À propos de la caméra de recul

Lorsque vous utilisez la c améra de recul, les
images vidéo sont automatiquement
remplacées par celle de la caméra de recul
dès que vous enclenchez la marche arrière
REVERSE (R). Le mode Vue Cam éra vous
permet également de contrôler les objets
derrière vous lorsque vous conduisez.

UTILISEZ CE TTE ENTRÉE UNIQUEMENT
POUR REPRODUIRE LES IMAGES DE LA
CAMÉRA DE RECUL. TOUTE AUTRE
UTILISATION RISQUE D’ENTRAÎNER DES
DOMMAGES MATÉRIELS OU CORPORELS.

• L’image affichée à l’écran peut être

inversée.

• La caméra de recul vous permet de

contrôler les véhicules remorqués ou de
vous garer dans un endroit étroit. Ne
l’utilise z pas à des fins de diver tissement.

• Les objets à l’arrière peuvent vous

sembler plus proches ou plus éloignés
qu’ils ne le sont en réalité.

• En m ode plein écran, les images affichées

lorsque vous faites marche arrière ou
lorsque vous contrôlez les objets à
l’arrière du véhicule peuvent légèrement
différer.

Caméra de recul (ND-BC8) (vendue

séparément)
À la sortie vidéo
Câble RCA (fourni avec ND-BC8)
Ce produit
Marron (R.C IN)
Alimentation
Câble d’alimentation
Violet/blanc (REVERSE- GEAR SIGNAL

INPUT)

Reportez-vous à la section Câble

d’alimentation à la page 3.
Jaune (F.C IN )
Câble RCA (vendu séparément)
Caméra de recul (vendue séparément)

• La borne R.C IN sert à raccorder

uniquement la caméra de recul. Ne
raccordez aucun autre équipement.

• Cer tains réglages sont requis pour utiliser

la caméra de recul. Pour en savoir plus,
consultez le manuel d’utilisation.

Composant vidéo
externe et écran

Écran arrière avec prise d’entrée RCA
À l’entrée vidéo
Câbles RCA (vendus séparément)
Ce produit
Jaune (V IN)
Jaune (V OUT)
Rouge, blanc (R IN, L IN)
Entrée AUX
Câble AV avec mini-prise (CD-RM10)

(vendu séparément)
Jaune
Rouge, blanc
Au fil jaune
Au fil rouge, blanc
À la sortie vidéo
Aux sorties audio

5Fr

Composant vidéo externe (vendu

REMARQUE

ATT ENTI ON

PRÉCAUTION

séparément)

Le réglage approprié est requis pour
utiliser un composant vidéo externe. Pour
en savoir plus, consultez le manuel
d’utilisation.

Veillez à ne JAMAIS installer l’écran
arrière dans un endroit où le conducteur
est susceptible de regarder la source
vidéo tout en conduisant.

La borne de sortie vidéo arrière du produit
permet de raccorder un écran afin que les
passagers arrière puissent regarder la
source vidéo.

Installation

Précautions avant
l’installation

• N’installez jamais ce produit dans des

endroits :
– susceptibles de blesser le conducteur

ou les passagers en cas d’arrêt soudain
du véhicule ;

– susceptibles de gêner la conduite du

véhicule, notamment sur le plancher
devant le siège du conducteur ou à
proximité du volant ou du levier de
vitesses.

• Pour assurer une installation correcte,

utilisez les pièces fournies de la manière
spécifiée. Si certaines pièces ne sont pas
fournies avec ce produit, utilisez des
pièces compatibles en suivant les
instructions après vous être assuré de
leur compatibilité auprès de votre
revendeur. L’utilisation de pièces non
compatibles risque d’endommager les
composants internes de ce produit ; ces
pièces peuvent par ailleurs se desserrer et
provoquer la chute du produit.

• N’installez pas ce produit dans un endroit

où il est susceptible (i) de gêner la vision
du conducteur, (ii) d’empêcher le
déclenchement ou l’utilisation des
systèmes de sécurité, notamment des
airbags ou des feux de détresse, ou (iii)
d’empêcher le conducteur d’utiliser le
véhicule en toute sécurité.

• N’installez jamais ce produit devant ou à

côté du tableau de bord, de la portière ou
du montant à l’endroit où se déclenchent
les airbags du véhicule. Consultez le
mode d’emploi de votre véhicule pour

connaître la zone de déploiement des
airbags avant.

Avant l’installation

• Prenez contact avec le revendeur le plus

proche s’il s’avère nécessaire de pratiquer
des trous ou d’effectuer d’autres
modifications sur le véhicule.

• Avant de prendre la décision finale

d’installer ce produit, raccordez
temporairement les câbles pour
confirmer que les connexions sont
correctes et que le système fonctionne
normalement.

Remarques concernant
l’installation

• N’installez pas ce produit dans des

endroits soumis à une humidité ou à des
températures élevées, notamment :
– prêt d’un radiateur, d’une grille de

ventilation ou du climatiseur ;

– dans des endroits exposés aux rayons

directs du soleil, par exemple sur le
tableau de bord ;

– dans des endroits pouvant être exposés

à la pluie, notamment près de la
portière ou sur le plancher du véhicule.

• Installez ce produit horizontalement sur

une surface dont l’inclinaison oscille
entre 0 et 30 degrés (de 5 degrés vers la
gauche ou vers la droite). Toute
installation incorrecte de l’appareil sur
une surface dont l’inclinaison ne respe cte
pas la plage spécifiée augmente le risque
d’erreurs et peut réduire les
performances d’affichage.

6Fr

França is

Laisser un
espace
suffisant

5cm

5cm

112 mm

182 mm

• Lors de l’installation, laissez suffisamment

d’espace derrière le panneau arrière pour
permettre une dissipation correcte de la
chaleur et enroulez les câbles volants de
façon qu’ils ne bloquent pas les orifices
d’aération.

Avant d’installer ce
produit

1 Retirez la garniture.

Tirez sur la garniture vers l’extérieur
pour la retirer.

Garniture

2 Insérez les clés d’extraction fournies

de part et d’autre de l’appareil jusqu’à
ce qu’elles se mettent en place.

3 Tirez sur l’appareil pour le dégager de

son support.

Clé d’extraction

Installation avec le
support

1 Installez le support dans le tableau de

bord.

2 Fixez la gaine de montage à l’aide d’un

tournevis pour plier les onglets
métalliques (90°) de façon à les mettre
en place.

Tableau de bord
Support

3 Installez ce produit dans le support.

Tableau de bord

4 Fixez la garniture.

Garniture
Rainure

Fixez la garniture en orientant le côté
avec la rainure vers le bas.

Installation à l’aide des
trous de vis situés sur
les côtés de l’appareil

1 Fixation de l’appareil au support de

montage de la radio fourni en
standard.

Positionnez l’appareil de façon à aligner
les trous de vis à ceux du support, puis
serrez les vis aux trois emplacements de
chaque côté.
Utilisez les vis à tête bombée (5 mm ×
9 mm) ou les vis à tête fraisée (5 mm ×
9 mm) selon la forme des trous de vis
sur le support.

Support de montage de la radio

fourni en stand ard

Si le cliquet vous empêche d’installer

le produit, vous pouvez le plier vers

le bas.
Tableau de bord ou console
Vis à tête bomb ée ou vis à tête fraisée

Veillez à utiliser les vis fournies avec

ce produit.

Installation du
microphone

• Installez le microphone en respectant

l’orientation et la distance adéquates afin
de faciliter la détection de la voix du
conducteur.

• Éteignez l’appareil en coupant le moteur

(ACC OFF) avant de raccorder le
microphone.

• En fonction du modèle du véhicule, il se

peut que la longueur du câble du
microphone soit trop courte lors de
l’installation du microphone sur le pare­soleil. Dans ce cas, installez le
microphone sur la colonne de direction.

7Fr

REMARQUE

Montage sur le pare­soleil

1 Insérez le fil du microphone dans la

rainure.

Fil du microphone
Rainure

2 Fixez le clip du microphone sur le

pare-soleil.

Clip du microphone
Pinces

Utilisez des pinces vendues
séparément pour fixer le fil aux

points nécessaires dans le véhicule.
Installez le microphone sur le pare-soleil
lorsque celui-ci est relevé. Le
microphone ne peut pas détecter la
voix du conducteur si le pare-soleil est
abaissé.

Installation sur le
système de
commandes du volant

1 Détachez la base du microphone du

clip en la faisant glisser tout en
appuyant sur l’onglet.

Onglet
Base du microphone

2 Installez le microphone sur le système

de commandes du volant.

Ruban adhésif double face
Pinces

Utilisez des pinces vendues
séparément pour fixer le fil aux
points nécessaires dans le véhicule.

N’installez pas le microphone directement
sur le volant.

Réglage de l’angle du
microphone

8Fr

França is

9Fr

AVVERTENZA

AVVERTENZA

ATTENZIONE

Connessione

AVVERTENZA

Posizione ACC

Senza posizione ACC

Precauzioni

Il nuovo prodotto e il presente
manuale

• Non utilizzare il prodotto, le applicazioni

o l’opzione di videocamera per vista
posteriore (se acquistata) se ciò distoglie
l’attenzione del guidatore dall’uso in
sicurezza del veicolo. Rispettare sempre
le regola per una guida sic ura e seguire le
normative esistenti sul traffico. In caso di
difficoltà nell’uso del prodotto, accostare,
parcheggiare il veicolo in un l uogo sicuro
e inserire il freno di stazionamento prima
di eseguire eventuali regolazioni.

• Non installare il prodotto dove potrebbe

(i) ostruire la visuale del conducente,
(ii) pregiudicare le prestazioni di qualsiasi
funzione di sicurezza del sistema
operativo del veicolo, inclusi airbag,
quattro frecce o
(iii) interferire con la capacità del
guidatore di utilizzare il veicolo in
sicurezza.
In alcuni casi, potrebbe non essere
possibile installare questo prodotto a
causa del tipo di veicolo o della forma
dell’interno del veicolo.

Norme di sicurezza
importanti

Pioneer sconsiglia di installare questo
prodotto in autonomia. Questo prodotto è
stato pensato solo per l’installazione da

parte di professionisti. È consigliabile che
solo personale di assistenza autorizzato
Pioneer, adeguatamente formati e dotati
dell’esperienza necessaria con i dispositivi
mobili elettronici, installi e imposti questo
prodotto. NON ESEGUIRE MAI OPERAZIONI
DI ASSISTENZA SUL PRODOTTO IN
AUTONOMIA. L’installazione e la
manutenzione del prodotto e dei relativi
cavi di connessione può esporre l’utente al
rischio di scosse elettriche o altri rischi e
può causare danni al prodotto che non
sono coperti da garanzia.

Precauzioni prima della
connessione del
sistema

Non eseguire alcuna procedura per
manomettere o disattivare il sistema di
interblocco del freno a mano, presente per
una maggiore sicurezza. La manomissione
o la disabilitazione del sistema di
interblocco del freno a mano può
comportare lesioni gravi o la morte.

• Fissare il cablaggio con morsetti o nastro

isolante. Non permettere che alcun cavo
scoperto rimanga esposto.

• Non collegare direttamente il filo giallo

del prodotto alla batteria del veicolo. Se il
cavo è collegato direttamente alla
batteria, le vibrazioni del motore
potrebbero interrompere l’isolamento
nel punto in cui il filo passa dall’abitacolo
al vano motore. Se l’isolamento del cavo
giallo si usura a causa del contatto con le

parti metalliche, potrebbero verificarsi
cortocircuiti con conseguente notevole
pericolo.

• È estremamente pericoloso lasciare che i

cavi restino avvolti intorno alla colonna
dello sterzo o al cambio. Assicurarsi di
installare il prodotto, i cavi e i cablaggi in
modo che non impediscano o ostacolino
la guida.

• Assicurarsi che i cavi e i fili non

interferiscano o rimangano bloccati in
una qualsiasi parte mobile del veicolo,
soprattutto il volante, il cambio, il freno a
mano, i binari di scorrimento del sedile, le
porte o uno qualsiasi dei comandi del
veicolo.

• Non far passare i cavi dove saranno

esposti a temperature elevate. Se
l’isolamento si riscalda, i cavi possono
danneggiarsi, provocando un corto
circuito o malfunzionamenti e danni
permanenti al prodotto.

• Non accorciare i cavi. In caso contrario, il

circuito di protezione (supporto per
fusibili, resistore fusibile o filtro, ecc.)
potrebbe non funzionare correttamente.

• Non alimentare mai altri prodotti

elettronici tagliando l’isolamento del
cavo di alimentazione del prodotto e
flettendo il cavo. La capacità di corrente
del cavo verrà superata, causando il
surriscaldamento.

Prima di installare
questo prodotto

• Utilizzare questo prodotto solo con una

batteria da 12 volt e messa a terra
negativa. Il mancato rispetto di questa
procedura potrebbe causare un incendio
o malfunzionamento.

• Al fine di evitare interruzioni nel sistema

elettrico, accertarsi di scollegare il cavo
della batteria (–) p rima dell’installazione.

Per evitare danni

• Quando l’uscita dell’altoparlante viene

utilizzata da 4 canali, utilizzare gli
altoparlanti oltre 50 W (massima potenza
in ingresso) e tra i 4 Ω e gli 8 Ω (valore di
impedenza). Per questa unità, non
utilizzare altoparlanti tra 1 Ω e 3 Ω.

• Quando l’uscita dell’altoparlante

posteriore viene utilizzata da 2 Ω di
subwoofer, usare gli altoparlanti oltre 70
W (potenza massima in ingresso).
*Fare riferimento alla connessione per un
metodo di connessione.

• Il cavo nero è la terra. Collegare a terra

questo cavo sep aratamente dalla mess a a
terra di prodotti ad alta corrente, come gli
amplificatori. Non mettere a terra più di
un prodotto con la messa a terra di un
altro prodotto. Per esempio, è necessario
mettere a terra separatamente qualsiasi
unità di amplificazione dalla messa a ter ra
di questo prodotto. L’unione dei
collegamenti di messa a terra può
causare incendi e/o danneggiare i
prodotti se la loro messa a terra viene
scollegata.

• Quando si sostituisce il fusibile, verificare

di utilizzare solo un fusibile con
classificazione indicata per questo
prodotto.

• Questo prodotto non può essere

installato su un veicolo senza posizione
ACC (accessorio) sull’interruttore di
accensione.

2It

Italiano

• Per evitare cortocircuiti, coprire il cavo

scollegato con nastro isolante. È
particolarmente importante isolare tutti i
fili dell’altoparlante non utilizzati che, se
lasciati scoperti, potrebbero causare un
corto circuito.

• Per la connessione di un amplificatore di

potenza o altri dispositivi a questo
prodotto, fare riferimento al manuale del
prodotto da connettere.

• Il simbolo grafico situato sul

prodotto significa corrente continua.

Nota per il cavo blu/
bianco

• Quando l’interruttore di accensione è

attivato (ACC ON), attraverso il cavo blu/
bianco viene emesso un segnale di
controllo. Collegarsi al terminale di
controllo remoto del sistema
dell’amplificatore di potenza esterno, al
terminale di controllo relè antenna-auto
o al terminale di controllo
dell’amplificatore di potenza dell’antenna
(max. 300 mA 12 V CC). Il segnale di
controllo viene emesso attraverso il cavo
blu/bianco, anche se la sorgente audio è
disattivata.

Questo prodotto

Microfono 3 m
Ingresso remoto cablato

Può essere collegato un adattatore
controllo remoto cablato (venduto
separatamente).

Cavo RGB (in dotazione con i l sistema di

navigazione)
Questo prodotto
Sistema di navigazione Pioneer

Contattare il rivenditore per

informazioni sull’unità di navigazione

collegabile.
Ingresso antenna radio digitale
Jack antenna
Uscita subwoofer (STD)/Uscita gamma

bassa (NW)
Uscita posteriore (STD)/Uscita gamma

media (NW)
Uscita anteriore (STD)/Uscita gamma

alta (NW)
Alimentazione
Fusibile (10 A)

Cavo di alimentazione

Per l’aliment azione
In base al tipo di veicolo, la funzione di

2* e 4* può variare. In questo caso,
verificare di aver collegato 1* a 4* e 3* a
2*.

Giallo (2*)

Back-up (o accessorio)

Giallo (1*)

Effettuare il collegamento al terminale
di alimentazione 12 V costante.

Rosso (4*)

Accessorio (o back-up)

Rosso (3*)

Effettuare il collegamento al terminale
controllato dall’interruttore di
accensione (12 V CC).

Collegare tra loro i cavi dello stesso

colore.

Arancione/bianco

Al terminale dell’interruttore di
alimentazione.

Nero (terra)

Al corpo del veicolo (metallo).

Blu/bianco (5*)

La posizione del pin del connettore ISO
varia in base al tipo di veicolo.
Connettere 5* e 6* quando Pin 5 è un
tipo di controllo antenna. In un altro
tipo di veicolo, non collegare mai 5* e
6*.

Blu/bianco (6*)

Collegarsi al terminale di controllo relè
antenna-auto (max. 300 mA 12 V CC).

Blu/bianco

Collegarsi al terminale di controllo del
sistema dell’amplificatore di potenza
(max. 300 mA 12 V CC).

Viola/bianco

Uno dei due fili conduttori collegato alla
luce posteriore, collegare quello la cui
tensione cambia quando il cambio
marcia è in posizione RETRO (R). Questo
collegamento permette all’unità di
percepire se il veicolo si muove in avanti
o indietro.

Giallo/nero

Se si usa un’apparecchiatura con
funzione Silenzioso, collegare il cavo al
cavo di disattivazione audio
sull’apparecchiatura. In caso contrario,
lasciare il cavo di disattivazione audio
libero da collegamenti.

Verd e chia ro

Utilizzato per rilevare lo stato ON/OFF
del freno a mano. Il cavo deve essere
collegato al lato alimentazione
dell’interruttore freno a mano.

Metodo di collegamento

3It

Bloccare il cavo (1), quindi bloccare

NOTE

Importante

Importante

NOTA

NOTE

saldamente con pinze ad ago (2).
Lato alimentazione
Interruttore freno a mano
Lato messa a te rra
Cavi altop arlante

Bianco: Sinistro anteriore + o sinistro

gamma alta +

Bianco/nero: Sinistro anteriore – o

sinistro gamma alta –

Grigio: Destro anteriore + o destro

gamma alta +

Grigio/nero: Destro anteriore – o destro

gamma alta –

Verde: Sinistro posteriore + o sinistro

gamma media +

Verde/nero: Sinistro posteriore – o

sinistro gamma media –

Viola: Destro posteriore + o destro

gamma media +

Viola/nero: Destro posteriore – o destro

gamma media –
Connettore I SO

In alcuni veicoli, il connettore ISO può

essere diviso in due. In questo caso,

verificare di aver collegato entrambi i

connettori.

• La posizione dell’interruttore freno a

man o vari a in bas e al mo dello del ve icolo.
Per dettagli consultare il manuale per
l’utente del veicolo o il rivenditore.

• Quando al prodotto viene collegato un

subwoofer invece di un altoparlante
posteriore, modificare l’impostazione di
uscita posteriore nell’impostazione
iniziale. L’uscita subwoofer di questo
prodotto è Mono.

• Quando si utilizza un subwoofer di 2 Ω,

accertarsi di collegare il subwoofer al
cavo viola e viola/nero dell’unità. Non
collegare nulla ai cavi verde e verde/nero.

Amplificatore di
potenza (venduto
separatamente)

Senza amplificatore interno

I cavi dell’altoparlante non vengono
utilizzati quando questa connessione è in
uso.

Con amplificatore interno

I segnali dell’altoparlante anteriore e
posteriore (STD) o i segnali
dell’altoparlante di gamma media e
gamma alta (NW) vengono emessi dai cavi
dall’altoparlante quando questa
connessione è in uso.

Tel eco ma ndo del si ste ma

Collegare il cavo blu/bianco.

Amplificatore di potenza (venduto

separatamente)

Collegare con il cavo RCA (venduto

separatamente)

All’uscita pos teriore (STD)

All’uscita gamma media (NW)

Altoparlante posteriore (STD)

Altoparlante gamma media (NW)

All’uscita anteriore (STD)

All’uscita gamma alta (NW)

Altoparlante anteriore (STD)

Altoparlante gamma alta (NW)

All’uscita subwoofer (STD)

All’uscita gamma bassa (NW)

Subwoofer (STD)

Altoparlante gamma bassa (NW)

Selezionare la modalità altoparlante
appropriata tra la modalità standard (STD)
e la modal ità di rete (NW). Per dettagli, fare
riferimento al manuale di funzionamento.

iPod/iPhone e
smartphone

• Per dettagli su come collegare un

dispositivo esterno utilizzando un cavo
venduto separatamente, consultare il
manuale per il cavo.

• Per i dettagli riguardanti la connessione,

operazioni e la compatibilità di iPhone,
fare riferimento al manuale di
funzionamento.

• Per i dettagli riguardanti la connessione e

le operazioni dello smartphone, fare
riferimento al manuale di funzion amento.

iPod/iPhone con
connettore Lightning

Connessione attraverso la porta
USB

Port a USB
Cavo USB da 1,5 m
Cavo interfaccia USB per iPod/iPhone

(CD-IU52) (venduto separatamente)

iPhone con connettore Lightning

iPhone con connettore
a 30 pin

Connessione attraverso la porta
USB

Port a USB
Cavo USB da 1,5 m

4It

Italiano

Cavo interfaccia USB per iPod/iPhone

NOTA

AVVERTENZA

ATTENZIONE

NOTE

(CD-IU51) (venduto separatamente)

iPhone con connettore a 30 pin

Smartphone

(dispositivo Android™)

Connessione attraverso la porta
USB

Port a USB
Cavo USB da 1,5 m
USB - cavo USB micro (tipo USB A - USB B

micro) (in dotazione con CD-MU200
(venduto separatamente))
USB Cavo tipo C (tipo USB A - USB C) (in
dotazione con CD-CU50 (venduto
separatamente))

Smartphone

La lunghezza del tipo USB A - cavo USB B
micro non può superare i 2 m e del tipo
USB A - USB C non può superare i 4 m in
base al cavo USB standard. Quando si
utilizza un cavo diverso da quanto sopra
descritto, la funzionalità d ell’unità
principale potrebbe non funzionare
correttamente.

Videocamera

Informazioni sulla videocamera di
vista posteriore

Quando si utilizza una videocamera per
vista posteriore, l’immagine della vista
posteriore passa automaticamente dal
video spostando il cambio su RETRO (R).
La modalità Vista videocamera consente
inoltre di controllare la presenza di oggetti
o persone dietro il veicolo durante la guida.

UTILIZZARE L’INGRESSO SOLO PER LA
VIDEOCAMERA A VISTA POSTERIORE CON
IMMAGINE SPECULARE O INVERTITA.
UTILIZZI DIVERSI POSSONO CAUSARE
LESIONI O DANNI.

• L’immagine dello schermo potrebbe

apparire invertita.

• Con una videocamera per vista

posteriore, è possibile tenere sotto
controllo i rimorchi o entrare in un
parcheggio stretto. Non utilizzare per
scopi di intrattenimento.

• Gli oggetti nella vista posteriore

potrebbero apparire più vicini o più
distanti di quelli che sono nella realtà.

• L’area dell’immagine delle immagini a

schermo interno visualizzata durante la
retromarcia o mentre si controlla la parte
posteriore del veicolo potrebbe variare
leggermente.

Videocamera per vista posteriore (ND-

BC8) (venduta separatamente)
All’uscita video
Cavo RCA (in dotazione con ND-BC8)
Questo prodotto
Marrone (R.C IN)
Alimentazione
Cavo di alimentazione
Viola/bianco (REVERSE-GEAR SIGNAL

INPUT)

Fare riferimento a Cavo di

alimentazione a pagina 3.
Giallo (F. C IN)
Cavo RCA (venduto separatamente)
Videocamera per vista posteriore

(venduta separatamente)

• Collegare solo la videocamera per vista
posteriore a R.C IN. Non collegare altre
apparecchiature.

• Per l’uso delle videocamere per vista
posteriore sono richieste alcune
impostazioni appropriate. Per dettagli,
fare riferimento al manuale di
funzionamento.

Componente video
esterno e display

Display posteriore con jack di ingresso

RCA
All’ingresso video
Cavi RCA (venduti separatamente)
Questo prodotto
Giallo (V IN)
Giallo (V OUT)
Rosso, bianco (R IN, L IN)
Ingresso AUX
Cavo AV mini-jack (CD-RM10) (venduto

separatamente)
Giallo
Rosso, bianco
Al giallo
Al rosso, bianco
All’uscita video

5It

Alle uscite audio

NOTA

AVVERTENZA

ATTENZIONE

Componente video esterno (venduto

separatamente)

Installazione

Per usare il componente video esterno, è
richiesta un’impostazione appropriata. Per
dettagli, fare riferimento al manuale di
funzionamento.

Non installare MAI il display posteriore
in una posizione che consenta al
guidatore di guardare la sorgente video
durante la guida.

L’uscita video posteriore del prodotto è
dedicata al collegamento di un display per
consentire ai passeggeri sui sedili
posteriori di guardare le sorgenti video.

Precauzioni prima
dell’installazione

• Non installare mai il prodotto in luoghi

dove o in maniera che:
– possa ferire il conducente o i passeggeri

se il veicolo si arresta improvvisamente.

– possa interferire nella guida del veicolo,

come ad esempio sul pavimento
davanti al sedile del conducente o nei
pressi del volante o del cambio.

• Per garantire una corretta installazione,

usare le parti in dotazione nella maniera
corretta. Se alcune parti non sono state
fornite con il prodotto, usare parti
compatibili nel modo specificato, dopo
aver verificato la compatibilità delle parti
con il rivenditore. Se vengono utilizzate
parti diverse da quelle fornite o
compatibili, potrebbero danneggiare le
parti interne di questo del prodotto o
restare allentate, causando lo
scollegamento del prodotto.

• Non installare il prodotto dove potrebbe

(i) ostruire la visuale del conducente, (ii)
pregiudicare le prestazioni di qualsiasi
funzione di sicurezza del sistema
operativo del veicolo, inclusi airbag,
quattro frecce o (iii) interferire con la
capacità del guidatore di utilizzare il
veicolo in sicurezza.

• Non installare mai il prodotto davanti o

accanto al cruscotto, alla porta o al
montante, dove potrebbero trovarsi gli
airbag. Fare riferimento al manuale
dell’utente del veicolo per riferimenti
sull’area in cui sono distribuiti gli airbag
frontali.

Prima dell’installazione

• Rivolgersi al rivenditore se l’installazione

richiede la creazione di fori o altre
modifiche del veicolo.

• Prima di effettuare l’installazione finale

del prodotto, collegare
temporaneamente il cablaggio per
confermare che le connessioni siano
corrette e che il sistema funzioni
correttamente.

Note di installazione

• Non installare il prodotto in luoghi

soggetti ad alte temperature o umidità,
come ad esempio:
– nelle vicinanze delle bocchette dell’aria

calda, della ventilazione o dell’aria
condizionata.

– in luoghi esposti alla luce diretta del

sole, ad esempio la parte superiore del
cruscotto.

– luoghi che potrebbero essere esposti

alla pioggia, come ad esempio vicino
alla porta o sul pavimento del veicolo.

• Installare il prodotto in orizzontale su una

superficie con una tolleranza da 0 a 30
gradi (entro 5 gradi a sinistra o a destra).
L’installazione errata dell’unità su una
superficie con inclinazione superiore a
queste tolleranze aumenta il rischio di
errori nella visualizzazione della
posizione del veicolo e potrebbe causare
una riduzione delle prestazioni del
display.

6It

Italiano

3 Estrarre l’unità dal supporto.

Lasciare
ampio
spazio

5 cm

5 cm

112 mm

182 mm

• Per assicurare un’adeguata dispersione

del calore del prodotto nel corso del suo
utilizzo, durante l’installazione si
raccomanda di lasciare ampio spazio
dietro il pannello posteriore e di
avvolgere i cavi allentati affinché non
ostruiscano le bocche di ventilazione.

Prima di installare
questo prodotto

1 Rimuovere la ghiera.

Estendere parte superiore e inferiore
della ghiera per rimuoverla.

Ghiera

2 Inserire le c hiavi di estrazione in

dotazione in entrambi i lati dell’unità
finché non scattano in posizione.

Chiave di estrazione

Installazione con il
supporto

1 Installare il supporto nel cruscotto.
2 Fissare il manicotto di montaggio

utilizzando un cacciavite per piegare
le linguette metalliche (90°) in
posizione.

Cruscotto
Supporto

3 Installare il prodotto nel supporto.

Cruscotto

4 Collegare la ghiera.

Ghiera
Scanalatura

Collegare la ghiera con il lato con la
scanalatura rivolta verso il basso.

Installazione
utilizzando i fori per
vite sul lato del
prodotto

1 Fissare il prod otto alla staffa di

montaggio radio di fabbrica.

Posizionare il prodotto in modo che i
fori delle viti siano allineati con i fori
delle viti della staffa e serrare le viti ne lle
tre posizione su ogni lato.
Utilizzare le viti a testa rinforzata (5 mm
× 9 mm) o a testa piatta (5 mm × 9 mm),
in base alla forma dei fori per viti della
staffa.

Staffa montaggio radio di fabbrica
Se il nottolino interferisce con

l’installazione, è possibile spostarlo.
Cruscotto o console
Vite a testa rinforzata o a testa piatta

Assicurarsi di utilizzare le viti fornite

con il prodotto.

Installazione del
microfono

• Installare il microfono in un posto in cui la

direzione e la distanza dal conducente ne
semplifichino l’acquisizione della voce.

• Prima di collegare il microfono, accertarsi

che il prodotto sia spento (ACC OFF).

• A seconda del modello del veicolo, la

lunghezza del cavo del microfono
potrebbe risultare insufficiente quando si
installa il microfono sul parasole. In tal
caso, installare il microfono sulla colonna
di sterzo.

Montaggio del parasole

1 Inserire il cavo del microfono nella

scanalatura .

7It

NOTA

Regolazione
dell’angolazione del
microfono

Cavo del microfono
Scanalatura

2 Fissare la clip del microfono al

parasole.

Clip del microfono
Morsetti

Utilizzare morsetti venduti
separatamente per fissare il cavo
laddove necessario all’interno del

veicolo.
Installare il microfono sul parasole
quando si trova in posizione alzata.
Quando si trova in posizione abbassata,
non è in grado di riconoscere la voce del
conducente.

Installazione sul
volante

1 Scollegare la base del microfono dalla

clip del microfono facen do scorrere la
base del microfono premendo la
linguetta.

Linguetta
Base del microfono

2 Montare il microfono sul volante.

Nastro biadesivo
Morsetti

Utilizzare morsetti venduti
separatamente per fissare il cavo
laddove necessario all’interno del
veicolo.

Tenere a distanza dal volante.

8It

Italiano

9It

ADVERTENCIA

ADVERTENCIA

PRECAUCIÓN

Conexión

ADVERTENCIA

Con posición ACC

Sin posición ACC

Precauciones

Su nuevo producto y este
manual

• No utilice este producto, ninguna de sus

aplicaciones ni la opción de cámara de
visión trasera (en caso de haberla
adquirido) si al hacerlo desvía su atención
de la operación segura de su vehículo.
Observe siempre las reglas de
conducción seguras y siga todas las
normas de circulación vigentes. Si tiene
dificultades para utiliza este producto,
estacione su vehículo en un lugar seguro
y accione el freno de mano antes de
realizar los ajustes necesarios.

• No instale este producto donde pueda

(i) obstruir la visión del conductor,
(ii) perjudicar el funcionamiento de
cualquiera de los sistemas de seguridad
del vehículo, incluidos airbags, botones
de luz de emergencia o
(iii) perjudicar la capacidad del conductor
para conducir con seguridad el vehículo.
En algunos casos, puede que no sea
posible instalar este producto debido al
tipo de vehículo o a la forma del interior
del vehículo.

Precauciones
importantes

Pioneer no recomienda que instale este
producto usted mismo. Este producto es tá
diseñado para instalación profesional

solamente. Recomendamos que solo
instale y configure este producto personal
de servicio autorizado de Pioneer con
formación y experiencia e special en
dispositivos electrónicos móviles. NUNCA
REPARE ESTE PRODUCTO USTED MISMO. La
instalación o reparación de este producto y
sus cables de conexión pueden exponerle
a descargas eléctricas u otros peligros y
puede causar daños al producto que no
están cubiertos por la garantía.

Precauciones antes de
conectar el sistema

No tome ninguna medida para manipular
o desactivar el sistema de bloqueo del
freno de mano: está en su lugar para su
protección. Si manipula o desactiva el
sistema de bloqueo del freno de mano
podría provocar heridas graves o la
muerte.

• Asegure todo el cableado con

abrazaderas de cables o cinta aislante. No
deje ningún cable pelado expuesto.

• No conecte directamente el cable

amarillo de este producto a la batería del
vehículo. Si el cable está conectado
directamente a la batería, las vibraciones
del motor pueden hacer que el
aislamiento falle en el punto donde el
cable pasa desde el compartimento de
pasajeros al compartimento del motor. Si
el aislamiento del cable amarillo se
desgarra como resultado del contacto
con partes metálicas, puede ocurrir un

cortocircuito y provocar un peligro
considerable.

• Es extremadamente peligroso permitir

que los cables se enrollen alrededor de la
columna de dirección o de la palanca de
cambios. Asegúrese de instalar este
producto, sus cables y el cableado de
manera que no obstruyan o dificulten la
conducción.

• Asegúrese de que los cables no

interfieran ni queden atrapados en
ninguna de las partes móviles del
vehículo, especialmente el volante, la
palanca de cambios, el freno de mano, los
raíles deslizantes del asiento, las puertas
o cualquiera de los controles del vehícu lo.

• No pase los cables por zonas que queden

expuestas a altas temperaturas. Si el
aislamiento se calienta, los c ables pueden
resultar dañados y provocar un
cortocircuito o un error de
funcionamiento y dañar
permanentemente el producto.

• No acorte ningún cable. Si lo hace, el

circuito de protección (portafusibles,
resistencia o filtro d e fusibles, etc.) podría
no funcionar correct amente.

• Nunca suministre alimentación a otros

productos electrónicos cortando el
aislamiento del cable de alimentación de
este producto y tocando el cable. Se
sobrepasará la capacidad actual del
cable, provocando sobrecalentamiento.

Antes de instalar este
producto

• Utilice este producto con una batería de

12 voltios y solo tierra negativa. En caso
contrario, podría provocar un incendio o
un error de funcionamiento.

• Para evitar cortocircuitos en el sistema

electrónico, asegúrese de des conectar el
cable de la batería (–) antes de la
instalación.

Para evitar daños

• Si la salida de altavoces es utilizada por

4 canales, utilice altavoces de más de
50 W (potencia de entrada máxima) y
entre 4 Ω y 8 Ω (valor de impedancia). No
utilice altavoces de 1 Ω a 3 Ω para esta
unidad.

• Si la salida de altavoz trasero es utilizada

por 2 Ω de subwoofer, utilice altavoces de
más de 70 W (potencia de entrada
máxima) .
*Consulte la conexión para ver el método
de conexión.

• El cable negro es el cable de tierra.

Conecte este cable independientemente
del cable de tierra de productos de alta
intensidad como amplificadores de
potencia. No conecte a tierra más de un
producto con el cable de tierra de otro
producto. Por ejemplo, debe conectar a
tierra por separado las unidades de
amplificación, no con la toma de tierra de
este producto. Si conecta tomas de tierra
juntas podría provocar un incendio y/o
averiar los productos si se separan las
conexiones de tierra.

• Cuando reemplace el fusible, asegúrese

de usar solamente un fusible de la
clasificación prescrita en este producto.

• Este producto no se puede instalar en un

vehículo sin posición ACC (accesorio) en
el interruptor de encendido.

• Para evitar cortocircuitos, cubra el cable

desconectado con cinta aislante. Es
especialmente importante aislar todos

2Es

Español

los cables de altavoz no utilizados; si se
dejan descubiertos podrían causar un
cortocircuito.

• Para conectar un amplificador de

potencia u otros dispositivos a este
producto, consulte el manual del
producto que quiera conectar.

• El símbolo gráfico colocado en el

producto significa corriente continua.

Aviso sobre el cable
azul/blanco

• Con el interruptor de encendido act ivado

(ACC ON), se emite una señal de control a
través del cable azul/blanco. Conecte este
cable a un terminal de control remoto de
amplificador de potencia externo del
sistema, al terminal de control de relé de
antena automática o al terminal de
control de potencia de refuerzo de
antena (máx. 300 mA 12 V CC). La señal
de control se emite a través del cable
azul/blanco, incluso si la fuente de audio
está desconectada.

Este producto

Micrófono de 3 m
Entrada remota con cable

Admite conexión de adaptador de
control remoto con cable (se vende por
separado).

Cable RGB (suministrado con el sistema

de navegación)
Este producto
Sistema de navegación Pioneer

Póngase en contacto con su

distribuidor si tiene dudas sobre la

unidad de navegación conectable.
Entrada de antena Digital Radio
Toma de antena
Salida de subwoofer (STD)/salida de

rango bajo (NW )
Salida trasera (STD)/salida de rango

medio (NW)
Salida delantera (STD)/salida de rango

alto (NW)
Fuente de alimentación
Fusible (10 A)

Cable de alimentación

A la fuente de alimentación
Dependiendo del tipo de vehículo, la

función de 2* y 4* puede variar. En este
caso, es importante conectar 1* a 4* y 3*
a 2*.

Amarillo (2*)

Reserva (o accesorio)

Amarillo (1*)

Conéctelo al terminal de suministro
constante de 12 V.

Rojo (4*)

Accesorio (o reserva)

Rojo (3*)

Conéctelo al terminal controlado por el

interruptor de encendido (12 V CC).
Conecte los cables del mismo color.
Naranja/blanco

Al terminal del interruptor de

iluminación.
Negro (tierra)

A la carrocería (metálica) del vehículo.
Azul/blanco (5*)

La posición de los pines del conector

ISO variará en función del tipo de

vehículo. Conecte 5* y 6* si el pin 5 es

un tipo de control de antena. En otro

tipo de vehículo, no conecte nunca 5* ni

6*.
Azul/blanco (6*)

Conéctelo al terminal de control de relé

de antena automática (máx .

300 mA 12 V CC).
Azul/blanco

Conéctelo al terminal de control de

amplificador de potencia del sistema

(máx. 300mA12VCC).
Violeta/blanco

De los dos cables conectados a la luz

trasera, conecte el cable cuya tensión

cambie al poner la palanca de cambios

en la posición de marcha atrás (R). Esta

conexión permite a la unidad detectar si

el vehículo se mueve hacia adelante o

hacia atrás.
Amarillo/negro

Si utiliza un equipo con función de

silencio, conecte este cable al cable de

silencio de audio de dicho equipo. En

caso contrario, no conecte el cable de

silencio de audio.
Verd e claro

Se utiliza para detectar el estado de

conexión/desconexión del freno de

mano. Este cable debe conectarse al

lado de la fuente de alimentación del

interruptor del freno de mano.
Método de conexión

3Es

Fije el cable (1) y, después, fíjelo

NOTAS

Importante

Importante

NOTA

NOTAS

firmemente con pinzas de punta de

aguja (2).
Lado de la fuente de alimentación
Interruptor del freno de mano
Lado de conexión a tierra
Cables de altavoz

Blanco: Delantero izquierdo + o

izquierdo de rango alto +

Blanco/negro: Delantero izquierdo – o

izquierdo de rango alto –

Gris: Delantero derecho + o derecho de

rango alto +

Gris/negro: Delantero derecho – o

derecho de rango alto –

Verde: Trasero izquierdo + o izquierdo

de rango medio +

Verde/negro: Trasero izquierdo – o

izquierdo de rango medio –

Violeta: Trasero derecho + o derecho de

rango medio +

Violeta/negro: Trasero derecho – o

derecho de rango medio –
Conector IS O

En algunos vehículos, el conector ISO

puede dividirse en dos. En este caso,

asegúrese de conectarlo a ambos

conectores.

• La posición del interruptor del freno de

mano depende del modelo del vehículo.
Para obtener más información, consulte
el Manual del propietario del vehículo o
póngase en contacto con su distribuidor.

• Si se conecta un subwoofer a este

producto en lugar de un altavoz trasero,
cambie el ajuste de salida trasera en la
configuración inicial. La salida del
subwoofer de este producto es
monoaural.

• Cuando utilice un subwoofer de 2 Ω,

asegúrese de que conectar el subwoofer
a los cables violeta y violeta/negro de
esta unidad. No conecte nada a los cables
verde y verde/negro.

Amplificador de
potencia (se vende por
separado)

Sin amplificador interno

Los cables de altavoz no se utilizan cuando
esta conexión está en uso.

Con amplificador interno

Las señales del altavoz delantero y trasero
(STD) o las señales del altavoz de rango
medio o rango algo (NW) se emiten desde
los cables de altavoz cuando esta conexión
está en uso.

Mando a distancia del sistema

Conéctelo al cable azul/blanco.

Amplificador de potencia (se vende por

separado)

Conéctelo con un cable RCA (se vende

por separado)

A la salida trasera (STD)

A la salida de rango medio (NW)

Altavoz trasero (STD)

Altavoz de rango medio (NW)

A la salida delantera (STD)

A la salida de rango alto (NW )

Altavoz delantero (STD)

Altavoz de rango alto (NW)

A la salida del subwoofer (STD)

A la salida de rango bajo (NW )

Subwoofer (STD)

Altavoz de rango bajo (NW )

Cambie el modo de altavoz entre el modo
estándar (STD) o el modo de red (NW)
según corresponda. Para obtener más
información, consulte el M anual de
operación.

iPod/iPhone y
smartphone

• Para obtener más información sobre

cómo conectar un dispositivo externo
mediante un cable que se vende por
separado, consulte el manual del cable.

• Para obtener más información sobre la

conexión, las operaciones y la
compatibilidad del iPhone, consulte el
Manual de operación.

• Para obtener más información sobre la

conexión y las operaciones del
smartphone, consulte el Manual de
operación.

iPod/iPhone con un
conector Lightning

Conexión mediante el puerto
USB

Puerto USB
Cable USB de 1,5 m
Cable de interfaz USB para iPod/iPhone

(CD-IU52) (se vende por separado)

iPhone con un conector Lightning

iPhone con conector de
30 patillas

Conexión mediante el puerto
USB

Puerto USB
Cable USB de 1,5 m

4Es

Español

Cable de interfaz USB para iPod/iPhone

NOTA

ADVERTENCIA

PRECAUCIÓN

NOTAS

(CD-IU51) (se vende por separado)

iPhone con conector de 30 patillas

Smartphone

(dispositivo Android™)

Conexión mediante el puerto
USB

Puerto USB
Cable USB de 1,5 m
Cable USB - micro USB (tipo USB A -

micro USB B) (suministrado con CD­MU200 (se vende por separado))
Cable USB tipo C (tipo USB A - USB C)
(suministrado con CD-CU50 (se vende
por separado))

Smartphone

La longitud del cable tipo USB A - micro
USB B no puede superar los 2 m y la del
cable tipo USB A - USB C no puede superar
los 4 m según la norma de cables USB. Si
utiliza un cable distinto de los descritos
anteriormente, la unidad podría no
funcionar correctamente.

Cámara

Acerca de la cámara de visión trasera

Cuando se utiliza una cámara de visión
trasera, la imagen de visión trasera se

visualiza automáticamente al mover la
palanca de cambios a la posición de

marcha atrás (R). El modo Vista de
cámara también le permite comprobar lo

que tiene detrás mientras conduce.

UTILICE ESTA ENTRADA ÚNICAMENTE
PARA IMÁGENES EN MARCHA ATRÁS O DE
LA CÁMARA DE VISIÓN TRASERA
ESPECULAR. CUALQUIER OTRO USO
PODRÍA DERIVAR EN LESIONES O DAÑOS.

• La imagen en pantalla puede aparecer

invertida.

• Con la cámara de visión trasera puede

vigilar un remolque o dar marcha atrás
para aparcar en un lugar difícil. No debe
usarse como divertimento.

• Si utiliza la visión trasera, es posible que

parezca que los objetos están más cerca o
más lejos de lo que están en realidad.

• E l área de la im agen e n pant alla co mplet a

que aparece al dar marcha atrás o al
comprobar la parte trasera del vehículo
puede diferir ligeramente.

Cámara de visión trasera (ND-BC8) (se

vende por separado)

A la salida de vídeo

Cable RCA (suministrado con ND-BC8)
Este producto
Marrón (R.C IN)
Fuente de alimentación
Cable de alimentación
Violeta/blanco (REVERSE-GEAR

SIGNAL INPUT)
Consulte la sección Cable de
alimentación en la página 3.

Amarillo (F. C IN )
Cable RCA (se vende por separado)
Cámara de visión trasera (se vende por

separado)

• Conecte solamente la cámara de visión
trasera a R.C IN. No conecte ningún otro
equipo.

• Para utilizar cámaras de visión trasera es
preciso llevar a cabo algunos ajustes. Para
obtener más información, consulte el
Manual de operación.

Componente de vídeo
externo y pantalla

Pantalla trasera con conectores de

entrada RCA
A la entrada de vídeo
Cables RCA (se venden por separado)
Este producto
Amarillo (V IN)
Amarillo (V OUT)
Rojo, blanco (R IN, L IN)
Entrada AUX
Cable AV minijack (CD-RM10) (se vende

por separado)
Amarillo
Rojo, blanco
Al amarillo
Al rojo, blanco
A la salida de vídeo

5Es

A las salidas de audio

NOTA

ADVERTENCIA

PRECAUCIÓN

Componente de vídeo externo (se

vende por separado)

Instalación

Para utilizar el componente de vídeo
externo, es preciso realizar el ajuste
pertinente. Para obtener más información,
consulte el Manual de operación.

NUNCA ins tale la pantalla trasera en un
lugar que per mita al conductor ver la
fuente de vídeo mientras conduce.

La salida de vídeo trasera de este producto
sirve para conectar una pantalla que
permite a los pasajeros de los asientos
traseros ver la fuente de vídeo.

Precauciones previas a
la instalación

• Nunca instale este producto en lugares

en los que puedan darse las situaciones
siguientes:
– Pudiese dañar al conductor o a los

pasajeros si el vehículo se detuviese de
repente.

– Pudiese afectar a la conducción del

vehículo, por ejemplo en el suelo
delante del asiento del conductor o
cerca del volante o de la palanca de
cambios.

• Para garantizar una instalación adecuada,

utilice las piezas suministradas de la
forma especificada. Si no se suministran
piezas con este producto, utilice piezas
compatibles de la forma indicada
después de haber comprobado a través
de su distribuidor la compatibilidad de
dichas piezas. Si utiliza otras piezas que
no hayan sido suministradas o que no
sean compatibles, podrían estropear las
piezas internas del producto, o podrían
aflojarse y hacer que se desprenda el
producto.

• No instale este producto donde pueda (i)

obstruir la visión del conductor, (ii)
perjudicar el funcionamiento de
cualquiera de los sistemas de seguridad
del vehículo, incluidos airbags, botones
de luz de emergencia o (iii) perjudicar la
capacidad del conductor para conducir
con seguridad el vehículo.

• No instale este producto delante o cerca

del salpicadero, de la puerta o del pilar
desde el que se abriría uno de los airbags

del vehículo. Consulte el manual del
propietario de su vehículo para obtener
información sobre el área de uso de los
airbags delanteros.

Antes de la instalación

• Póngase en contacto con su distribuidor

más cercano si la instalación requiere
perforar alguna superficie u otras
modificaciones del vehículo.

• Antes de realizar la instalación final de

este producto, conecte el cableado
temporalmente y asegúrese de que todo
está conectado correctamente y que el
sistema funciona debidamente.

Notas acerca de la
instalación

• No instale este producto en lug ares en los

que pueda estar expuesto a altas
temperaturas o a humedad, como por
ejemplo:
– Lugares cercanos a un calefactor,

conducto de ventilación o aire
acondicionado.

– Lugares expuestos a la luz solar directa,

tales como el salpicadero.

– Lugares que pudieran verse expuestos a

lluvia, como las proximidades de una
puerta o en el suelo del vehículo.

• Instale este producto en horizontal en

una superficie con una tolerancia de
entre 0 y 30 grados (5 grados a la
izquierda o a la derecha). Si la unidad se
instala de forma incorrecta con una
inclinación de la superficie que supere
estas tolerancias, aumentará la
posibilidad de que aparezcan errores en

6Es

Español

la pantalla de ubicación del vehículo, y

Deje un
amplio
espacio

5 cm

5 cm

112 mm

182 mm

podría disminuir el rendimiento de dicha
pantalla.

• Cuando inst ale el sistema, para garantizar

una correcta dispersión del calor durante
el uso de este producto, asegúrese de
dejar un amplio espacio por detrás del
panel trasero y enrollar los cables sueltos
de modo que no bloqueen las aberturas
de ventilación.

Antes de instalar este
producto

1 Extraiga el anillo embellecedor.

Extienda la parte superior y la parte
inferior del anillo embellecedor hacia
fuera para extraer el anillo
embellecedor.

Anillo embellecedor

2 Introduzca las llaves de extracción

suministradas en ambos lados de la
unidad hasta que queden encajadas
en su sitio.

3 Extraiga la unidad del soporte.

Llave de extracción

Instalación con el
soporte

1 Instale el soporte en el salpicadero.
2 Fij e el mang uit o de mont aje uti liza ndo

un destornillador para doblar las
pestañas metálicas (90°) y colocarlas
en su sitio.

Salpicadero
Soporte

3 Instale este producto en el soporte.

4 Coloque el anillo embellecedor.

Anillo embellecedor
Ranura

Coloque el anillo embellecedor con
el lado que tiene una ranura mirando
hacia abajo.

Instalación utilizando
los orificios del lateral
de este producto

1 Fije este producto al soporte de

montaje de radio de fábrica.

Coloque este producto de manera que
sus orificios estén alineados con los
orificios del soporte, y apriete los
tornillos en tres puntos de cada lado.
Utilice los tornillos de cabeza
segmentada (5 mm × 9 mm) o los
tornillos de superficie plana
(5 mm × 9 mm), dependiendo de la
forma de los orificios del soporte.

Soporte de montaje de radio de

fábrica

Si la lengüeta afecta a la instalación,

puede doblarla y apartarla.
Salpicadero o consola
Tornillo de cabeza segmentada o

tornillo de superficie plana

Asegúrese de que utiliza los tornillos

suministrados con este producto.

Instalación del
micrófono

• Inst ale el micrófono de tal forma que esté

correctamente orientado y a la distancia
correcta del conductor para que resulte
fácil captar la voz del conductor.

• Asegúrese de apagar (ACC OFF) el

producto antes de conectar el micrófono.

• De pendiendo del modelo del vehículo, la

longitud del cable del micrófono puede
ser demasiado corta cuando monta el
micrófono en el parasol. En tales casos,
instale el micrófono en la columna de
dirección.

Salpicadero

Montaje en el parasol

1 Coloque el cable del micrófono en la

ranura.

7Es

Cable del micrófono

NOTA

Ranura

2 Fije el clip del micrófono al parasol.

Clip del micrófono
Abrazaderas

Utilice abrazaderas (se venden por
separado) para fijar el cable en el
interior del vehículo donde sea

necesario.
Instale el micrófono con el parasol
plegado hacia arriba. No se reconocerá
la voz del conductor si el parasol está
bajado.

Lengüeta
Base del micrófono

2 Monte el micrófono en la columna de

dirección.

Cinta de doble cara
Abrazaderas

Utilice abrazaderas (se venden por
separado) para fijar el cable en el
interior del vehículo donde sea
necesario.

Manténgalo alejado del volante.

Instalación en la
columna de dirección

1 Desconecte la base del micrófono de

su clip deslizándola a la vez que pulsa
la lengüeta .

8Es

Ajuste del ángulo del
micrófono

Español

9Es

WARNUN G

WARNUN G

Anschluss

VORSICHT

WARNUN G

Vorsichtsmaßnahmen

Ihr neues Produkt und diese
Anleitung

• Dieses Produkt, Applikationen und die

Heckkameraoption (sofern erworben)
dürfen während der Fahrt nicht bedient
werden, da Ihre Aufmerksamkeit dem
sicheren Betrieb des Fahrzeugs gelten
muss. Das Gerät darf den Fahrer niemals
von der Einhaltung wichtiger
Sicherheitsrichtlinien und der
allgemeinen Verkehrsregeln abhalten.
Wenn Sie Probleme beim Betrieb des
Produkts haben, fahren Sie an die Seite,
parken Sie Ihr Fahrzeug an einem
sicheren Ort und ziehen Sie die
Handbremse an, bevor Sie die
notwendigen Einstellungen vornehmen.

• Installieren Sie dieses Produkt so, dass es

(i) die Sicht des Fahrers nicht
beeinträchtigt,
(ii) die Funktion der
Fahrzeugbetriebssysteme oder der
Sicherheitsfunktionen, einschließlich der
Airbags und der Warnleuchten, nicht
behindert und
(iii) den Fahrer nicht beim sicheren
Führen des Fahrzeugs stört.
In einigen Fällen kann dieses Produkt
aufgrund des Fahrzeugtyps oder der
Gestaltung des Fahrzeuginnenraums
möglicherweise nicht installiert werden.

Wichtige

Sicherheitshinweise

Pioneer empfiehlt nicht, dieses Produkt
eigenhändig zu installieren. Dieses Produkt
ist nur zur professionellen Installation
vorgesehen. Wir empfehlen, dass nur
autorisiertes Pioneer-Servicepersonal, das
speziell ausgebildet wurde und
entsprechende Erfahrung in mobiler
Elektronik be sitzt, dieses Produkte
einrichtet und installiert. REPARIEREN SIE
DIESES PRODUKT KEINESFALLS SELBST.
Installations- oder Wartungsarbeiten an
diesem Produkt und seinen
Anschlusskabeln können Sie der Gefahr
von Stromschlägen und anderen Risiken
aussetzen und Schäden am Produkt
verursachen, die nicht durch die Garantie
abgedeckt werden.

Vor dem Anschließen des
Systems zu beachten

Vermeiden Sie jegliche Eingriffe zur
Manipulation oder Deaktivierung des
Handbremsensperrsystems, d a dieses Ihrer
Sicherheit dient. Eine Manipulation oder
Deaktivierung des
Handbremsensperrsystems kann eine
schwere Verletzung oder den Tod zur Folge
haben.

• Sichern Sie die gesamte Verkabelung mit

Kabelklemmen oder Isolierband. Achten
Sie darauf, dass keine „nackte”
Verkabelung offenliegt.

• Schließen Sie das gelbe Kabel dieses

Produktes nicht direkt an die
Fahr zeugb atter ie an. Fall s das K abel
direkt an die Batterie angeschlossen wird,
können Motorvibrationen die Isolierung
an dem Punkt außer Kraft setzen, an dem
das Kabel von der Fahrgastzelle in den
Motorraum führt. Falls die gelbe
Kabelisolierung durch den Kontakt mit
Metallteilen beschädigt wird, kann ein
Kurzschluss auftreten und zu erheblichen
Gefahren führen.

• Es ist extrem gefährlich, wenn zugelassen

wird, dass sich das Kabel um die
Lenksäule oder den Schalthebel wickelt.
Achten Sie darauf, dieses Produkt, seine
Kabel und die Verdrahtung so zu
installieren, dass sie die Fahrt nicht
blockieren oder behind ern.

• Es muss sichergestellt sein, dass die Kabel

nicht die Bedienung von beweglichen
Fahrzeugteilen, insbesondere des
Lenkrads, des Schalthebels, der
Handbremse, der Sitzführungsschienen,
der Türen und der Bedienelemente des
Fahrzeugs, behindern oder sich in
solchen Komponenten ver fangen.

• Verlegen Sie die Kabel nicht an Stellen, an

denen sie hohen Temperaturen
ausgesetzt sind. Falls sich die Isolierung
erhitzt, können Kabel beschädigt werden,
was Kurzschlüsse oder Fehlfunktionen
sowie dauerhafte Schäden am Produkt
zur Folge haben kann.

• Kabel sollten grundsätzlich nicht gekürzt

werden. Durch Kürzen der Kabel kann es
eventuell zu einem Versagen der
Sicherheitsschaltung kommen
(Sicherungshalter, Sicherungswiderstand
oder Filter usw.).

• Niemals durch Anzapfen der

Versorgungsleitung dieses Produkts
Strom an andere elektronische Produkte
ableiten. Derartige Eingriffe führen zum
Überschreiten der Stromkapazität und
Überhitzen des Kabels.

• Unsachgemäßer Einbau kann zum

Erlöschen der Garantie des
Fahrzeugherstellers führen.

• Beachten Sie alle Vorschriften und

Sicherheitshinweise des Kfz-Herstellers,
insbesondere die Vorschriften zu
Alarmanlage, Wegfahrsperre und Airbag!

Vor dem Einbau dieses
Produkts

• Verwenden Sie dieses Produkts nur mit

einer 12-Volt-Batterie und negativer
Erdung. Andernfalls kann es zu einem
Brand oder einer Fehlfunktion kommen.

• Um Kurzschlüsse im elektrischen System

zu verhindern, ist unbedingt vor dem
Einbau das Minus-Batteriekabel (–)
abzuklemmen.

Zur Vermeidung von
Schäden

• Wenn der Lautsprecherausgang von 4

Kanälen verwendet wird, verwenden Sie
Lautsprecher über 50 W (maximale
Eingangsleistung) und zwischen 4 Ω und
8 Ω (Impedanzwert). Verwenden Sie für
dieses Gerät keine 1-Ω- bis 3-Ω­Lautsprecher.

• Wenn der hintere Lautsprecherausgang

von 2 Ω des Subwoofers verwendet wird,
verwenden Sie Lautsprecher über 70 W
(maximale Eingangsleistung).

2De

Deutsch

*Informationen zur Anschlussmethode

ACC-Position

Keine ACC-Position

finden Sie unter Anschluss.

• Die schwarze Leitung ist Masse. Bitte

erden Sie diese Leitung separat von der
Masse von Hochstromprodukten, wie
Endverstärkern. Erden Sie nicht mehr als
ein Produkt gemeinsam mit der Masse
von einem anderen Produkt. Beispiel: Sie
müssen einen Verstärker fern von der
Masse dieses Produktes erden. Die
Verbindung von Massen kann einen
Brand und/oder Schäden an den
Produkten verursachen, wenn sich die
Massen lösen.

• Achten Sie beim Sicherungswechsel

darauf, ausschließlich Sicherungen zu
verwenden, deren Anschlusswerte den
Angaben am Produkt entsprechen.

• Dieses Produkt kann nur in Fahrzeuge

eingebaut werden, deren Zündschalter
eine ACC-Position (für Zubehör)
aufweisen.

• Bedecken Sie die getrennte Leitung zur

Vermeidung eines Kurzschlusses mit
Isolierband. Es ist sehr wichtig, alle nicht
verwendeten Lautsprecherleitungen zu
isolieren, die andernfalls einen
Kurzschluss verursachen könnten.

• Entnehmen Sie Einzelheiten zum

Anschluss eines Leistungsverstärkers
oder anderer Geräte an dieses Produkt
deren Bedienungsanleitung.

• Das am Produkt angebrachte grafische

Symbol bedeutet Gleichstrom.

Anmerkung zum blau/
weißen Kabel

• Wenn die Zündung eingeschaltet ist (ACC

ON), wird ein Steuersignal über die blaue/
weiße Leitung ausgegeben. Stellen Sie
eine Verbindung zum System­Fernsteuerungsterminal eines externen
Endverstärkers, zum Auto­Antennenrelais-Steuerungsterminal oder
zum Antennenverstärker­Leistungssteuerungsterminal her (max.
300 mA, 12 V Gleichspannung). Das
Steuersignal wird über die blaue/weiße
Leitung ausgegeben, selbst wenn die
Audioquelle abgeschaltet ist.

Dieses Produkt

Mikrofon 3 m
Kabelgebundener

Fernsteuerungseingang
Ein festverdrahteter
Fernbedienungsadapter kann
angeschlossen werden (separat
erhältlich).

RGB-Kabel (mit Navigationssystem

geliefert)
Dieses Produkt
Pioneer-Navigationssystem

Bitte erkundigen Sie sich bei Ihrem
Händler nach dem anschließbaren

Navigationsgerät.
Digitalradio-Antenneneingang
Antennenbuchse
Subwoofer-Ausgang (STD)/

Tieftonausgang (NW )
Heckausgang (STD)/Mitteltonausgang

(NW)
Frontausgang (STD)/Hochtonausgang

(NW)
Netzteil
Sicherung (10 A)

Stromkabel

Zur Stromversorgung
Je nach Fahrzeugart kann die Funktion

von 2* und 4* abweichen. In diesem Fall
müssen Sie 1* mit 4* und 3* mit 2*
verbinden.

Gelb (2*)

Sicherung (oder Zubehör)

Gelb (1*)

Mit konstantem 12-V­Versorgungsterminal verbinden.

Rot (4*)

Zubehör (oder Sicherung)

3De

Rot (3*)

HINWEISE

Wicht ig

Wicht ig

HINWEIS

HINWEISE

Mit dem durch den Zündschalter (12 V
Gleichspannung) gesteuerten Terminal
verbind en.

Verbinden Sie Leitungen derselben

Farb e mit einan der.

Orange/Weiß

An Beleuchtungsschalterterminal.

Schwarz (Masse)

An Fahrzeugkörper (Metall).

Blau/Weiß (5*)

Die Stiftposition des ISO-Anschlusses
variiert je nach Fahrzeugtyp. Verbinden
Sie 5* und 6*, wenn Kontakt 5 ein
Antennensteuerungstyp ist. In anderen
Fahrzeugtypen niemals 5* und 6*
verbind en.

Blau/Weiß (6*)

Mit Auto-Antennenrelais­Steuerungsterminal verbinden (max.
300 mA, 12 V Gleichspannung).

Blau/Weiß

Mit Systemsteuerungsterminal des
Leistungsverstärkers verbinden (max.
300 mA, 12 V Gleichspannung).

Violett/Weiß

Verbinden Sie von den beiden mit dem
Rücklicht verbundenen Leitungen die
eine, in der sich die Spannung ändert,
wenn das Getriebe in den
Rückwärtsgang (R) geschaltet wird.
Dieser Anschluss ermöglicht dem Gerät
die Erkennung, ob sich das Fahrzeug
vorwärts oder rückwärts bewegt.

Gelb/Schwarz

Falls Sie ein Gerät mit
Stummschaltungsfunktion nutzen,
verbinden Sie diese Leitung mit der
Audiostummschaltungsleitung an
diesem Gerät. Falls nicht, halten Sie die
Audiostummschaltungsleitung von
jeglichen Verbindungen frei.

Hellgrün

Zur Erkennung des Ein/ Aus-Status der
Handbremse. Diese Leitung muss mit
der Stromversorgungsseite des

Handbremsenschalters verbunden
werden.

Verbindungsmethode

Klemmen Sie die Leitung (1) fest und
klemmen Sie sie dann mit einer

Spitzzange (2) sorgfältig fest.
Stromversorgungsseite
Handbremsenschalter
Masseseite
Lautsprecherleitungen

Weiß: Front links + oder Hochton links +

Weiß/Schwarz: Front links – oder

Hochton links –

Grau: Front rechts + oder Hochton

rechts +

Grau/Schwarz: Front rechts – oder

Hochton rechts –

Grün: Heck links + oder Mittelton links +

Grün/Schwarz: Heck links – oder

Mittelton links –

Violett: Heck rechts + oder Mittelton

rechts +

Violett/Schwarz: Heck rechts – oder

Mittelton rechts –
ISO-Anschluss

In einigen Fahrzeugen kann der ISO-

Anschluss in zwei Teile aufgeteilt sein. In

diesem Fall müssen Sie beide

Anschlüsse verbinden.

• Die Position des Handbremsenschalters

ist vom Fahrzeugmodell abhängig.
Einzelheiten erfahren Sie aus der
Fahrzeuganleitung oder vom Händler.

• Wenn ein Subwoofer an diesem Produkt

anstatt an einem Hecklautsprecher
angeschlossen ist, ändern Sie die
Heckausgangseinstellung in der
Ersteinstellung. Der Subwoofer-Ausgang
diese Produktes ist monaural.

• Bei Verwendung eines Subwoofers von

2 Ω müssen Sie den Subwoofer mit den
violetten und violetten/schwarzen
Leitungen dieses Gerätes verbinden.

Schließen Sie nichts an die grünen und
grünen/schwarzen Leitungen an.

Leistungsverstärker
(separat erhältlich)

Ohne internen Verstärker

Die Lautsprecherleitungen werden nicht
verwendet, wenn diese Verbindung
genutzt wird.

Mit internem Verstärker

Front- und Hecklautsprechersignale (STD)
oder Mittel- und Hochton­Lautsprechersignale (NW ) werden von den
Lautsprecherleitungen ausgegeben, wenn
diese Verbindung genutzt wird.

Systemfernsteuerung

Mit blauem/weißem Kabel verbinden.

Leistungsverstärker (separat erhältlich)

Mit Cinch-Kabel verbinden (separat

erhältlich)

An Heckausgang (STD)

An Mittelton-Ausgang (NW )

Hecklautsprecher (STD)

Mittelton-Lautsprecher (NW)

An Frontausgang (STD)

An Hochton-Ausgang (NW )

Frontlautsprecher (STD)

Hochtonlautsprecher (NW)

An Subwoofer-Ausgang (STD)

An Tiefton-Ausgang (NW )

Subwoofer (STD)

Tiefton-Lautsprecher (NW)

Wählen Sie den geeigneten
Lautsprechermodus, das heißt,
Standardmo dus (STD) oder
Netzwerkmodus (NW ). Einzelheiten finden
Sie in der Bedienungsanleitung.

iPod/iPhone und
Smartphone

• Einzelheiten zum Anschluss an ein

externes Gerät über ein separat
erhältliches Kabel finden Sie in der
Bedienungsanleitung des Kabels.

• Einzelheiten zum Anschluss, der

Bedienung und Kompatibilität eines
iPhone finden Sie in der
Bedienungsanleitung.

• Einzelheiten zum Anschluss und zur

Bedienung eines Smar tphones finden Sie
in der Bedienungsanleitung.

4De

Deutsch

HINWEIS

iPod/iPhone mit

WARNUN G

VORSICHT

HINWEISE

Lightning-Anschluss

Anschluss über den USB­Anschluss

USB-Anschluss
USB-Kabel 1,5 m
USB-Schnittstellenk abel für iPod/iPhone

(CD-IU52) (separat erhältlich)

iPhone mit Lightning-Anschluss

iPhone mit 30-poligem
Anschluss

Anschluss über den USB­Anschluss

USB-Schnittstellenkabel für iPod/iPhone

(CD-IU51) (separat erhältlich)

iPhone mit 30-poligem Anschluss

Smartphone

(Android™-Gerät)

Anschluss über den USB­Anschluss

USB-Anschluss
USB-Kabel 1,5 m
USB-Micro-USB-Kabel (Typ USB A-Micro-

USB B) (im Lieferumfang des CD-MU200
enthalten (separat erhältlich))
USB Typ-C-Kabel (Typ USB A-USB C) (im
Lieferumfang des CD-CU50 enthalten
(separat erhältlich))

Smartphone

Die Länge des Typ USB A-Micro-USB B­Kabels darf gemäß USB-Kabelstandard 2 m
nicht überschreiten und die L änge des Typ
USB A-USB C-Kabels darf 4 m nicht
überschreiten. Wenn Sie ein anderes als
das oben beschriebene Kabel verwenden,
funktioniert das Hauptgerät
möglicherweise nicht ordnungsge mäß.

Kamera

Über die Heckkamera

Wenn Sie die Heckkamera nutzen,
wechselt das Video automatisch durch
Einstellen des Schalthebels auf den
Rückwärtsgang (R) zum Heckkamerabild.
Der Kamerasteuerung-Modus ermöglicht
Ihnen auch die Prüfung dessen, was sich
während der Fahrt hinter Ihnen befindet.

EINGANG NUR FÜR DIE RÜCKWÄRTSFAHR­ODER SPIEGELBILDFUNKTION DER
HECKKAMERA VERWENDEN. ANDERE
VERWENDUNGSZWECKE KÖNNEN ZU
VERLETZUNGEN ODER SCHÄDEN FÜHREN.

• Das Bild kann spiegelverkehrt angezeigt

werden.

• Mit der Heckkamera können Sie

Anhänger im Auge behalten oder
rückwärts in einen engen Parkplatz
einparken. Darf nicht zu
Unterhaltungszwecken verwendet
werden.

• In Rück ansicht dargestellte Objekte

können weiter weg oder näher
erscheinen, als sie tatsächlich sind.

• Der Bildbereich von beim

Rückwärtsfahren oder Prüfen der
Rückseite des Fahrzeuges angezeigten
Vollbildern kann leicht variieren.

Heckkamera (ND-BC8) (separat

erhältlich)
An Videoausgang
Cinch-Kabel (im Lieferumfang des ND-

BC8 enthalten)
Dieses Produkt
Braun (R.C IN)
Netzteil
Stromkabel
Violett/Weiß (REVERSE-GEAR SIGNAL

INPUT)

Beachten Sie die Informationen zum

Netzkabel auf Seite 3.
Gelb (F. C I N)
Cinch-Kabel (separat erhältlich)
Vorderansicht-Kamera (separat

erhältlich)

• Verbinden Sie nur die Heckkamera mit
dem R.C IN. Schließen Sie kein anderes
Gerät an.

• Einige geeignete Einstellungen sind zur
Nutzung von Heckkameras erforderlich.
Einzelheiten finden Sie in der
Bedienungsanleitung.

USB-Anschluss
USB-Kabel 1,5 m

5De

HINWEIS

WARNUN G

Externe

VORSICHT

Videokomponente und
Display

Rückseitiges Display mit Cinch-

Eingängen
An Videoeingang
Cinch-Kabel (separat erhältlich)
Dieses Produkt
Gelb (V IN)
Gelb (V OUT)
Rot, Weiß (R IN, L IN)
AUX-Eingang
Minibuchse-AV-Kabel (CD-RM10)

(separat erhältlich)
Gelb
Rot, Weiß
An Gelb

An Rot, Weiß
An Videoausgang
An Audioausgänge
Externe Videokomponente (separat

erhältlich)

Die geeignete Einstellung ist zur Nutzung
der externen Videokomponente
erforderlich. Einzelheiten finden Sie in der
Bedienungsanleitung.

Installieren Sie das zusätzliche Display
NIEMALS an einem Ort, der e s dem
Fahrer ermöglicht, während der Fahrt
die Videoquelle zu sehen.

Der Heck-Videoausgang dieses Produkts ist
für den Anschluss eines Displays
vorgesehen, auf dem Passagiere auf den
hinteren Sitzen ein Video ansehen können.

Installation

Vor der Installation zu
beachten

• Dieses Produkt niemals so einbauen,

dass:
– Der Fahrer oder Beifahrer bei einem

plötzlichen Bremsmanöver verletzt
werden könnte.

– Der Fahrer beim Führen des Fahrzeugs

behindert wird, wie beispielsweise auf
dem Boden vor dem Fahrersitz oder
nahe dem Lenkrad oder Schalthebel.

• Stellen Sie zur Gewährleistung einer

geeigneten Installation sicher, die
mitgelieferten Teile in der angegebenen
Weise zu nutzen. Falls irgendwelche Teile
nicht mit diesem Produkt geliefert
werden, nutzen Sie kompatible Teile auf
die angegebene Weise, nachdem Sie die
Kompatibilität der Teile über Ihren
Händler geprüft haben. Falls andere als
die gelieferten oder kompatiblen Teile
verwendet werden, können sie interne
Teile dieses Produktes beschädigen oder
sich lockern und das Produkt kann sich
lösen.

• Installieren Sie dieses Produkt so, dass es

(i) die Sicht des Fahrers nicht
beeinträchtigt, (ii) die Funktion der
Fahrzeugbetriebssysteme oder
Sicherheitsfunktionen, einschließlich der
Airbags und der Warnleuchten, nicht
behindert und (iii) den Fahrer nicht beim
sicheren Führen des Fahrzeugs stört.

• Bauen Sie dieses Produkt niemals in dem

Bereich des Armaturenbretts, einer Tür
oder einer Säule ein, in dem sich bei
einem Aufprall ein Airbag entfaltet.

Einzelheiten zum Entfaltungsbereich d er
Frontairbags finden Sie im
Benutzerhandbuch Ihres Fahrzeugs.

Vor dem Einbau

• Wenden Sie sich an einen Fachhändler in

der Nähe, wenn zum Einbau des Geräts
Löche r gebohrt oder andere
Veränderungen am Fahrzeug
vorgenommen werden müssen.

• Ehe Sie das Produkt endgültig einbauen,

schließen Sie die Kabel provisorisch an
und vergewissern sich, dass die
Verbindungen korrekt hergestellt wurden
und das System ordnungsgemäß
arbeitet.

Hinweise zur
Installation

• Bauen Sie dieses Produkt nicht an einem

Ort ein, wo eine hohe Temperatur oder
Luftfeuchtigkeit herrschen kann, wie z. B.:
– Plätze in der Nähe einer Heizung,

Lüftung oder Klimaanlage.

– Plätze mit direkter Sonneneinstrahlung,

wie z. B. auf dem Armaturenbrett.

– Plätze, die Regen ausgesetzt sind, wie

z. B. in Türnähe oder auf dem
Fahrzeugboden.

• Installieren Sie dieses Produkt horizontal

auf einer Oberfläche innerhalb einer
Toleranz von 0 bis 30 Grad (innerhalb 5
Grad nach links oder rechts). Die
unsachgemäße Installation des Gerätes
mit einer Neigung der Oberfläche
jenseits dieser Toleranzen erhöht die
Gefahr von Fehlern bei der

6De

Deutsch

Fahrzeugpositionsanzeige; zudem kann

Reichlich
Platz
lassen

5cm

5cm

112 mm

182 mm

dies die Anzeigeleistung beeinträchtigen.

2 Führen Sie die mitgelieferten

Entriegelungsschlüssel bis zum
Einrasten an beiden Seiten des Geräts
ein.

3 Ziehen Sie das Gerät aus der

Halterung.

9 mm) oder Senkschrauben (5 mm ×
9 mm), je nach Form der
Schraubbohrungen an der Halterung.

• Damit die bei Betrieb dieses Geräts

entwickelte Wärme richtig abgeleitet
werden kann, sorgen Sie beim Einbau
dafür, dass ausreichend Platz hinter der
Rückwand bleibt, und wickeln Sie lockere
Kabel so, dass diese keine Öffnungen
blockieren können.

Vor dem Einbau dieses

Produkts

1 Entfernen Sie den Abdeckring.

Ziehen Sie die obere und die untere
Seite des Abdeckrings nach außen, um
den Abdeckring zu entfernen.

Abdeckring

Entriegelungsschlüssel

Einbau mit der
Halterung

1 Installieren Sie die Halterung im

Armaturenbrett.

2 Befestigen Sie den Montagerahmen

mithilfe eines Schraubendrehers: Die
Metallklammern sind in eine sichere
Position (90°) zu biegen.

Armaturenbrett
Halterung

3 Bauen Sie dieses Produkt in die

Halterung ein.

Armaturenbrett

4 Bringen Sie den Abdeckring an.

Abdeckring
Nut

Befestigen Sie den Abdeckring mit
nach unten zeigender Nut.

Installation mit Hilfe
der
Schraubenbohrungen
an der Seite dieses
Produkts

1 Befestigen Sie dieses Produkt in der

vorinstallierten Radio­Montagehalterung.

Positionieren Sie dieses Produkt so, dass
seine Schraubenbohrungen mit den
Schraubenbohrungen der Halterung
zur Deckung kommen, und ziehen Sie
die Schrauben an drei Stellen an jeder
Seite an.
Verwenden Sie entweder
Flachrundkopfschrauben (5 mm ×

Vori nstal lierte R adio-

Montagehalterung

Falls die Sperrklinke bei der

Installation stört, könne n Sie sie nach

unten biegen.
Armaturenbrett oder Konsole
Flachrundkopfschraube oder

Senkschraube

Verwenden Sie unbedingt die mit

diesem Produkt mitgelieferten

Schrauben.

Einbau des Mikrofons

• Bauen Sie das Mikrofon so ein, dass die

Richtung und der Abstand zum Fahrer
ideal sind, um die Stimme des Fahrers
optimal zu empfangen.

• Schalten Sie unbedingt das Produkt aus

(ACC OFF), bevor Sie das Mikrofon
anschließen.

7De

• Je nach Fahrzeugmodell ist das

HINWEIS

Mikrofonkabel eventuell zu kurz, wenn
Sie dieses an der Sonnenblende
montieren. Montieren Sie das Mik rofon in
diesem Fall am Lenkrad.

Montage an der
Sonnenblende

1 Legen Sie das Mikrofonkab el in die

Nut.

geklappt ist. Es kann die Stimme des
Fahrers nicht erkennen, wenn die
Sonnenblende nach unten geklappt ist.

Befestigung an der
Lenksäule

1 Lösen Sie den Mikrofonsockel vom

Mikrofon-Clip, indem Sie auf die
Zunge drücken und den
Mikrofonsockel dabei herausschieben.

Vom Lenkrad fernhalten.

Anpassen des

Mikrofonwinkels

Mikrofonkabel
Nut

2 Befestigen Sie den Mikrofon-Clip an

der Sonnenblende.

Mikrofon-Clip
Kabelklemmen

Sichern Sie das Kabel je nach Bedar f
mit getrennt erhältlichen
Kabelklemmen im

Fahrzeuginnenraum.
Installieren Sie das Mikrofon an der
Sonnenblende, wenn sie nach oben

8De

Zunge
Mikrofonsockel

2 Befestigen Sie das Mikrofon an der

Lenksäule.

Doppelseitiges Klebeban d
Kabelklemmen

Sichern Sie das Kabel je nach Bedarf
mit getrennt erhältlichen
Kabelklemmen im
Fahrzeuginnenraum.

Deutsch

9De

WAARSCHUWING

WAARSCHUWING

LET OP

Aansluiten

WAARSCHUWING

Voorzorgsmaatregelen

Uw nieuwe product en deze
handleiding

• Bedien dit product, de toepassingen of

de optie van de achteruitkijkcam era (mits
aangeschaft) niet als dit uw aandacht
voor het veilig besturen van uw voertuig
belemmert. Houdt u zich altijd aan de
verkeersregels voor veilig rijgedrag en
volg altijd alle verkeersborden. Als het
bedienen van dit product u niet
gemakkelijk af gaat, parkeer uw voertuig
dan op een veilige locatie en zet uw
voertuig op de handrem voordat u de
nodige handelingen verricht.

• Monteer dit product niet waar

(i) het zicht van de bestuurder
belemmerd wordt,
(ii) de functie van een van de
bedieningsonderdelen of
veiligheidsmaatregelen belemmerd
wordt, waaronder airbags, de knoppen
voor gevarenverlichting, of
(iii) het de mogelijkheid van de
bestuurder belemmert om het voertuig
veilig te besturen.
In sommige gevallen is het niet mogelijk
om dit product te monteren vanwege het
type voertuig of de vorm van het
interieur in h et voertuig.

Belangrijke

veiligheidsmaatregelen

Pioneer raadt het u af om dit product zelf
te monteren. D it product is gemaakt om
uitsluitend op professionele wijze
gemonteerd te worden. Wij raden aan om
dit product alleen te laten monteren en
installeren door erkende medewerkers van
Pioneer die voor mobiele elektronica een
speciale opleiding hebben gevolgd en veel
ervaring hebben. VOER ONDERHOUD AAN
DIT PRODUCT NOOIT ZELF UIT. De
installatie of het onderhoud aan dit
product inclusief de aansluitkabels kunnen
u blootstellen aan het gevaar van een
elektrische schok of andere gevaren, en
kan bovendien schade aan dit product
veroorzaken die niet door de garantie
gedekt wordt.

Voorzorgsmaatregelen

voordat het systeem
wordt aangesloten

Probeer het handremblokkeersysteem niet
te omzeilen of u it te schakelen die bedoeld
is voor uw veiligheid. Omzeilen of
uitschakelen van het
handremblokkeersysteem kan resulteren
in ernstig letsel of de dood.

• Maak alle bedrading stevig vast met

kabelklemmen of tape voor

elektrakabels. Zorg dat de bedrading niet
komt bloot te liggen.

• Sluit de gele draad van dit product niet

rechtstreeks op de accu van uw voertuig
aan. Als de gele draad rechtstreeks op de
accu van uw voer tuig wordt aangesloten,
dan kan de trilling van de motor er voor
zorgen dat de isolatie disfunctioneer t op
het punt waar de draad vanuit de
passagiersruimte het
motorcompartiment binnenkomt. Als de
isolatie van de gele draad slijt als gevolg
van contact met metalen onderdelen, de
kan er kortsluiting ontstaan met
aanzienlijke schade tot gevolg.

• Het is extreem gevaarlijk om de kabels

om het stuurwiel of de versnellingspook
te wikkelen. Zorg dat dit product, de
kabels en de bedrading ervan zodanig
worden gemonteerd en weggewerkt dat
het geen bel emmering vormt voor het
veilig besturen van het voertuig.

• Zorg ervoor dat de kabels en de

bedrading bewegende onderdelen van
het voertuig niet in de weg zitten of
daarin bekneld of verstrikt raken, voor
het stuurwiel, de handrem, de
versnellingspook, deuren of andere
bedieningsmechanismen van het
voertuig.

• Werk kabels en draden niet weg langs

plekken waar ze aan hoge temperaturen
worden blootgesteld. Als de isolatie
warm wordt, kunnen draden beschadigd
raken, wat tot kortsluiting of een storing
leidt en permanente schade aan het
product kan veroorzaken.

• Zorg ervoor dat de draden geen

kortsluiting maken. Als de draden wel
kortsluiting maken, dan kan de
beveiliging (zekeringhouder,
zekeringweerstand of filter enz.) mogelijk
niet goed functio neren.

• Voorzie andere elektronische producten

nooit van stroom door de buitenlaag van
de stroomdraad van dit product weg te

snijden om de stroomdraad van een
ander elektronisch product op aan te
sluiten. De stroomcapaciteit van de
stroomdraad zal worden overschreden,
wat oververhitting veroorzaakt.

Voordat dit product
gemonteerd

• Gebruik dit product uitsluitend met een

12-volt batterij en negatieve aarde. Als u
dat niet doet, dan kan dat leiden tot
brand of storing.

• Om kortsluiting in het systeem te

voorkomen, dient u de accukabel (–) los
te koppelen voordat u dit product
monteert.

wordt

Voorkomen van schade

• Wanneer de uitgang van de luidspreker

door 4 kanalen gebruikt wordt , gebruik
dan luidsprekers van meer dan 50 W
(Max. ingangsvermogen) en tussen 4 Ω
en 8 Ω (impedantiewaarde). Gebruik
geen luidsprekers van 1 Ω tot 3 Ω voor dit
apparaat.

• Wanneer de uitgang van de luidspreker

achter gebruikt wordt door 2 Ω van de
subwoofer, gebruik dan luidsprekers van
meer dan 70 W (Max. ingangsvermogen).
*Raadpleeg het hoofdstuk Aansluiten
voor een manier voor aansluiten.

• De zwarte draad is de massa. Sluit deze

massadraad apart aan van de
massadraden van sterkstroomproducten,
zoals stroomversterkers. Sluit de
massadraad van dit product niet met
meer dan één massadraad van een ander
product aan. U moet de massadraad van
een stroomversterker bijvoorbeeld apart
aansluiten van de massadraad van dit
product. Het gezamenlijk aa nsluiten kan

2Nl

Nederlands

brand en/of schade aan de producten

ACC-sta nd

Geen ACC-stand

veroorzaken als de massadraden
losraken.

• Zorg tijdens het vervangen/

terugplaatsen van een zekering dat u
alleen een zekering gebruikt met de
sterkte die op dit product vermeld staat.

• Dit pro duct kan niet worden gemonteerd

in een voertuig zonder ACC (accessoire)­stand op de contactschakelaar.

• Om kortsluiting te voorkomen dient u de

losgekoppelde draad met isolatietape af
te dekken. Het is vooral belangrijk om alle
ongebruikte luidsprekerdraden af te
dekken omdat ze niet afgedekt een
kortsluiting kunnen veroorzaken.

• Voor he t aansluiten van een

stroomversterker of andere apparat en op
dit product verwijzen wij u naar de
handleiding van het apparaat dat u wilt
aansluiten.

• Het grafische symbool op het

product duidt gelijkstroom aan.

Opmerking voor de
blauw/witte draad

• Wanneer de contactschakelaar in de

stand ACC ON wordt gezet , wordt een
besturingssignaal door de blauw/witte
draad verstuurd. Sluit aan op een
afstandsbediening van een externe
stroomversterker, de relais van de
automatische antenne, of de
stroombediening van de antennebooster
(max. 300 mA 12 V DC). Het
besturingssignaal loopt door de blauw/

witte draad, zelfs als de geluidsbron is
uitgeschakeld.

Dit product

Microfoon 3 m
Ingang bekabelde afstandsbediening

Adapter voor bekabelde
afstandsbediening kan worden
aangesloten (apart verkrijgbaar).

RGB-kabel (meegeleverd bij

navigatiesysteem)
Dit product
Pioneer navigatiesysteem

Vraag uw dealer om informatie over het

aansluitbare navigatiesysteem.
Antenne-ingang digitale radio
Antennestekker
Subwoofer-uitgang (STD)/lage tonen

uitgang (NW)
Uitgang achter (STD)/middentonen

uitgang (NW)
Uitgang vóór (STD)/hoge tonen uitgang

(NW)
Voed ing
Zekering(10 A)

Stroomkabel

Naar voeding
Afhankelijk van het type voertuig kan

de functie van 2* en 4* afwijken. Zorg in
dit geval dat 1* op 4* en 3* op 2* wordt
aangesloten.

Geel (2*)

Back-up (of accessoire)

Geel (1*)

Aansluiten op de constante 12 V­stekker.

Rood (4*)

Accessoire (of back-up)

Rood (3*)

Aansluiten op de aansluiting die onder
aansturing van de contactschakelaar
staat (12 V DC).

Sluit draden van dezelfde kleur op

elkaar aan.

Oranje/wit

Naar de aansluiting van de
verlichtingsschakelaar.

Zwart (massa)

Naar het chassis (metaal) van het
voertuig.

Blauw/wit (5*)

De pin-positie van de ISO-stekker
verschilt, afhankelijk van het type
voertuig. Sluit 5* en 6* aan als Pin 5 van
het type ante nnebesturing is. Slu it 5* en
6* nooit op elkaar aan in een ander type
voertuig.

Blauw/wit (6*)

Aansluiten op de relais van de
automatische antenne (max. 300 mA 12
V DC).

Blauw/wit

Aansluiten op
systeembedieningsaansluiting van de
stroomversterker (max. 300 mA 12 V
DC).

Lichtpaars/wit

Sluit van de twee draden die op de
lamp achter aangesloten worden de
draad aan waarvan de spanning wijzigt
wanneer de versnellingspook in de
stand ACHTERUIT (R) staat. Met deze
aansluiting kan het apparaat meten of
het voertuig vooruit of achteruit rijdt.

Geel/zwart

Als u een apparaat gebruikt waarop de
functie Dempen aanwezig is, sluit deze
draad dan aan op de draad voor Audio
dempen van dat apparaat. Als u een
dergelijk apparaat niet gebruikt, sluit de
draad voor Audio dempen dan
NERGENS op aan.

Lichtgroen

3Nl

Wordt gebruikt om de stand ON/OFF

OPMERKINGEN

Belangrijk

Belangrijk

OPMERKING

OPMERKINGEN

van de handrem te meten. Deze draad
moet worden aangesloten aan de kant
van de handremschakelaar die van
stroom voorzien wordt.

Aansluitmethode

Klem de draad (1) en klem vervolgens

stevig vast met een punttang (2).
Kant van de stroomtoevoer
Handremschakelaar
Kant van de massa
Luidsprekerdraden

Wit: Links vóór + of hoge tonen links +

Wit/zwart: Links vóór – of hoge tonen

links –

Grijs: Rechts vóór + of hoge tonen

rechts +

Grijs/zwart: Recht s vóór – of hoge tonen

rechts –

Groen: Links achter + of middentonen

links +

Groen/zwart: Links achter – of

middentonen links –

Lichtpaars: Rechts achter + of

middentonen rechts +

Lichtpaars/zwart: Rechts achter – of

middentonen rechts –
ISO-stekker

In sommige voertuigen kan de ISO-

stekker in tweeën gedeeld zijn. Zorg er

in dit geval voor dat beide stekkers

worden aangesloten.

• De positie van het handremschakelaar

varieert afhankelijk van het model
voertuig. Raadpleeg voor meer
informatie de handleiding van het
voertuig of de dealer.

• Wanneer in plaats van een luidspreker

achter een subwoofer op dit product
wordt aangesloten, verander d e instelling
van de uitgang achter dan naar de
oorspronkelijke instelling. De subwoofer­uitgang van dit product geeft mono­geluid.

• Zorg bij het gebruik van een subwoofer

van 2 Ω dat u deze aansluit op de
lichtpaarse en lichtpaarse/zwar te draden
van het apparaat. Sluit niets aan op de
groene en groen/zwarte draden.

Stroomversterker
(apart verkrijgbaar)

Zonder ingebouwde versterker

De luidsprekerdraden worden niet
gebruikt wanneer deze aansluiting in
gebruik is.

Met ingebouwde versterker

Signalen van luidspreker vóór en
luidspreker achter (STD) of signalen van
luidspreker middentonen en luidspreker
hoge tonen (NW) komen uit de
luidsprekerdraden wanneer deze
aansluiting gebruikt wordt.

Afstandsbediening van het systeem

Aansluiten op de blauw/witte kabel.
Stroomversterker (apart verkrijgbaar)
Aansluiten met RCA-kabel (apart

verkrijgbaar)
Op uitgang achter (STD)

Op uitgang van middentonen (NW)
Luidspreker achter (STD)

Luidspreker middentonen (NW)
Op uitgang vóór (STD)

Op uitgang van hoge tonen (NW)
Luidspreker vóór (STD)

Luidspreker hoge tonen (NW)
Op uitgang subwoofer (STD)

Op uitgang van lage tonen (NW)
Subwoofer (STD)

Luidspreker lage tonen (NW)

Selecteer de juiste luidsprekermodus
tussen standaardmodus (STD) en
netwerkmodus (NW). Raadpleeg de
bedieningshandleiding voor meer
informatie.

iPod/iPhone en
smartphone

• Raadpleeg de handleiding van de kabel

voor meer informatie over het aansluiten
van een extern apparaat met behulp van
een apart gekochte kabel.

• Raadpleeg de bedieningshandleiding

voor meer informatie over het aansluiten,
de bediening en de compatibiliteit van
iPhone.

• Raadpleeg de gebruiksaanwijzing voor

meer informatie over het aansluiten en
bedienen van de smartphone.

iPod/iPhone met
Lightning-aansluiting

Aansluiting via de USB­aansluiting

USB-aansluiting
USB kabel 1,5 m
USB interfacekabel voor iPod/iPhone

(CD-IU52) (apart verkrijgbaar)

iPhone met Lightning-aansluiting

iPhone met een stekker
met 30 pinnen

Aansluiting via de USB­aansluiting

USB-aansluiting
USB kabel 1,5 m

4Nl

Nederlands

USB interfacekabel voor iPod/iPhone

OPMERKING

WAARSCHUWING

LET OP

OPMERKINGEN

(CD-IU51) (apart verkrijgbaar)

iPhone met een stekker met 30 pinnen

Smartphone
(Android™-toestel)

Aansluiting via de USB­aansluiting

USB-aansluiting
USB kabel 1,5 m
USB - micro USB-kabel (Type USB A -

micro USB B) (meegeleverd met CD­MU200 (apart verkrijgbaar))
USB-kabel type-C (Type USB A - USB C)
(meegeleverd met CD-CU50 (apart
verkrijgbaar))

Smartphone

De lengte van Type USB A - micro USB B­kabel mag niet langer zijn dan 2 m en Type
USB A - USB C mag niet langer zijn dan 4 m
conform de norm van de USB-kabel. Als u
een kabel gebruik die afwijkt van
bovenstaande specificaties, dan kan het
hoofdapparaat afwijkend functioneren.

Camera

Over de achteruitkijkcamera

Wanneer u de achteruitkijkcamera
gebruikt, dan wisselt de beeldweergave

van de video automatisch door de
versnellingspook in de stand ACHTERUIT
(R) te zetten. Cameraweergave kunt u ook
controleren wat zich tijdens het rijden
achter uw voertuig bevindt.

GEBRUIK DE INGANG UITSLUITEND VOOR
ACHTERUIT OF SPIEGELBEELD VAN DE
ACHTERUITKIJKCAMERA. ANDER GEBRUIK
KAN RESULTEREN IN LETSEL OF SCHADE.

• De schermweergave kan in spiegelbeeld

verschijnen.

• Met de achteruitkijkcamera kunt u een

eventuele aanhanger in de gaten houden
of achteruitkijken in een kleine
parkeerplaats. Gebruik de camera niet
voor entertainmentdoeleinden.

• De afstand van voorwerpen tot de

achteruitkijkcamera kunnen groter of
kleiner lijken dan dat deze in
werkelijkheid is.

• De beeldweergave op volledige

schermgrootte kan tijdens het
achteruitrijden of het controleren van
wat zich achter uw voertuig bevindt
enigszins afwijken.

Achteruitkijkcamera (ND-BC8) (apart

verkrijgbaar)
Op video-uitgang
RCA-kabel (meegeleverd met ND-BC8)
Dit product
Bruin (R.C IN)
Voed ing
Stroomkabel
Lichtpaars/wit (REVERSE-GEAR

SIGNAL INPUT)

Raadpleeg het hoofdstuk Stroomkabel

op pagina 3.
Geel (F. C IN)
RCA-kabel (apart verkrijgbaar)
Achteruitkijkcamera (apart verkrijgbaar)

• Sluit uitsluitend de achteruitkijkcamera
aan op R.C IN. Sluit geen andere
apparaten aan.

• Voor het gebruik van
achteruitkijkcamera's zijn bepaalde
instellingen vereist. Raadpleeg de
bedieningshandleiding voor meer
informatie.

Extern video­onderdeel en het
beeldscherm

Achteruitkijkscherm met RCA-

ingangstekkers
Op video-ingang
RCA-kabels (apart verkrijgbaar)
Dit product
Geel (V IN)
Geel (V OUT)
Rood, wit (R IN, L IN)
AUX-in gang
Mini-stekker AV-kabel (CD-RM10) (apart

verkrijgbaar)
Geel
Rood, wit
Op geel

5Nl

Op rood, wit

OPMERKING

WAARSCHUWING

LET OP

Op video-uitgang
Op audio-uitgangen
Extern video-onderdeel (apart verkocht)

Voor het gebruik van een extern video­onderdeel is een bepaalde instelling
vereist. Raadpleeg de
bedieningshandleiding voor meer
informatie.

Monteer het achteruitkijkscherm NOOIT
op een locatie waardoor de bestuurder
tijdens het rijden een video kan
bekijken.

De uitgang van dit product voor video
achter is voor het aansluiten van een
beeldscherm zodat passagiers achterin een
video kunnen bekijken.

Installatie

Voorzorgsmaatregelen
voor installatie

• Monteer dit product nooit op plaatsen

waar, of op een manier waardoor:
– de bestuurder of de passagiers letsel

kunnen oplopen als het voertuig
plotseling stopt.

– dit het veilig besturen van het voertuig

belemmert, zoals op de vloer aan de
voorkant van de bestuurdersstoel, of
dicht bij het stuurwiel of de
versnellingspook.

• Zorg dat u voor een goede installatie de

meegeleverde onderdelen op de juiste
manier gebruikt. Als bepaalde
onderdelen niet standaard bij dit produc t
worden meegeleverd, gebruik dan
uitsluitend compatibele onderdelen op
de gespecificeerde manier nadat u
compatibiliteit ervan bij uw dealer
gecontroleerd heeft. Als u onderdelen
gebruikt die niet zijn meegel everd en niet
compatibel zijn, dan kunnen ze de
onderdelen aan de binnenkant van dit
product beschadigen of de werking van
het produc t uitschakelen.

• Monteer dit product niet waar (i) het zicht

van de bestuurder belemmerd wordt,(ii)
de functie van een van de
bedieningsonderdelen of
veiligheidsmaatregelen belemmerd
wordt, waaronder airbags, de knoppen
voor gevarenverlichting, of (iii) het de
mogelijkheid van de bestuurder
belemmert om het voertuig veilig te
besturen.

• Monteer dit product nooit vóór of naast

de locatie in het dashboard, de deur, of
de stijl van waaruit de airbag geactiveerd
kan worden. Raadpleeg de handleiding
van uw voertuig ter referentie vo or de
locaties waar de airbags zich aan de
voorkant bevinden.

Vóór installatie

• Raadpleeg uw dichtstbijzijnde dealer als

voor de installatie boorgaten in of andere
wijzigingen aan uw voertuig nodig zijn.

• Sluit, voordat u dit product in de

definitieve opstelling aansluit, de draden
tijdelijk aan om te controleren of alle
aansluitingen goed zijn en het systeem
goed functioneert.

Opmerkingen voor de
installatie

• Monteer dit product niet op locaties die

blootstaan aan hoge temperaturen of
hoge luchtvochtigheid, zoals:
– Locaties in de buurt van een

verwarming, ventilator of
airconditioner.

– Locaties die blootgesteld worden aan

direct zonlicht, zoals boven op het
dashboard.

– Locaties die blootgesteld worden aan

regen, zoals dicht bij het portier of op
de vloer van het voertuig.

• Monteer dit product horizontaal op een

oppervlak met een tolerantie van 0 tot 30
graden (binnen 5 graden naar links of
naar rechts). Als het product niet goed
gemonteerd wordt waarbij het opper vlak
meer gekanteld is dan de

6Nl

Nederlands

tolerantiewaarde, dan neemt de kans op

Zorg voor
voldoen de
vrije ruimte

5 cm

5 cm

112 mm

182 mm

fouten in de beeldweergave in het
voertuig toe en kan anderzijds een
slechte beeldweergave veroorzaken.

• Om verzekerd te zijn van voldoende

ventilatie bij gebruik van dit product,
dient u er bij de installatie voor te zorgen
dat u achter het achterpaneel voldoende
ruimte vrij laat, en dient u eventuele losse
kabels vast te binden zodat deze de
ventilatie-openingen niet kunnen
blokkeren.

Voordat dit product
gemonteerd wordt

1 Verwijder de sierrand.

Trek de boven- en onderkant van de
sierrand naar u toe om de sierrand te
verwijderen.

Sierrand

2 Steek de meegeleverde treksleutel in

beide kanten van het apparaat totdat
ze op hun plaats klikken.

3 Trek het apparaat uit de houder.

Treksleutel

Installatie met de
houder

1 Monteer de houder in het dashboard.
2 Bevestig de montagebeugel door met

een schroevendraaier de metalen
uitsteeksels 90° te verbuigen.

Dashboard
Houder

3 Schuif dit product in de houder.

Dashboard

4 Monteer de sierrand.

Sierrand
Gleuf

Bevestig de sierrand met de kant
met de gleuf erin naar beneden
gericht.

Installatie met behulp
van de schroefgaten
aan de zijkant van dit
product

1 Bevestig dit product aan de standaard

montagebeugel.

Breng dit produ ct zodanig in positie da t
de schroefgaten ervan op dezelfde
ho ogt e als de sch roe fgat en i n de beu gel
komen en draai per kant de drie
schroeven vast.
Gebruik de kruiskopschroeven (5 mm ×
9 mm) of de platkopschroeven (5 mm ×
9 mm), afhankelijk van de vorm van de
schroefgaten van de beugel.

Standaard montagebeugel voor de

radio

Als de pal de installatie in de weg zit,

dan kunt u deze verbuigen.
Dashboard of console
Kruiskopschroef of verzonken

schroef

Gebruik alleen de schroeven die bij

dit product zijn meegeleverd.

De microfoon
installeren

• Monteer de microfoon op een locatie

waar de richting en de afstand tot de
bestuurder de stem van de bestuurder
het beste kunnen oppikken.

• Zorg ervoor dat u via (ACC OFF) het

product he eft uitgeschak eld voordat u de
microfoon aansluit.

• Afhankelijk van het voertuigmodel kan

de microfoonkabel te kort zijn als u de
microfoon op de zonneklep bevestigt.
Installeer in dat geval de microfoon op de
stuurkolom.

7Nl

OPMERKING

Montage op de
zonneklep

1 Monteer de microfoondraad in de

gleuf.

Microfoondraad
Gleuf

2 Bevestig de microfoonklem aan de

zonneklep.

Microfoonklem
Klemmen

Gebruik apart verkrijgbare klemmen
om de draad waar nodig in het

voertuig vast te klemmen.
Monteer de microfoon op de zonneklep
wanneer deze omhoog geklapt is. De
microfoon kan de stem van de
bestuurder niet herkennen wanneer de
zonneklep omlaag is.

Montage op de
stuurkolom

1 Verwijder de microfoonstandaard uit

de microfoonklem door de
microfoonstandaard te verschuiven
terwijl u op de tab drukt.

Tab
Microfoonstandaard

2 Monteer de microfoon op de

stuurkolom.

Dubbelzijdig plakband
Klemmen

Gebruik apart verkrijgbare klemmen
om de draad waar nodig in het
voertuig vast te klemmen.

Uit de buurt van de stuurkolom houden.

De hoek van de
microfoon afstellen

8Nl

Nederlands

9Nl

© 2017 PIONEER CORPORATION. All rights reserved.

<CRD5015-B> EW
