このたびは、パイオニアの製品をお買い求めいただきまして
まことにありがとうございます。お使いになる前には取扱説
明書をよくお読みになり、安全に正しくご使用ください。ま
たお読みになったあとも、この取扱説明書は大切に保管して
ください。

「据え付け」について

 お客様がご自身で本機の取り付けを困難だと思われる場

合は、販売店にご相談ください。

 なお、据え付け、取り付けの不備、誤使用、改造、天災

などによる事故損傷については、弊社は一切責任を負い
ません。

もくじ

本製品は弊社製デジタルハイビジョンプラズマテレビ
PDP-507HX/PDP-427HX/PDP-427HXD専用のテーブル
トップスタンドです。
その他の機器への取り付けに関しては対応しておりません。
詳しくは、お買い求めの販売店にご相談ください。

注意

指定外のプラズマテレビへの取り付け、改造および
他の用途への使用はしないでください。

取り付けなどに不具合があると転倒などの事故につ
ながり大変危険です。

取扱上の注意 ................................................................. 2

同梱された部品の確認 ................................................. 3

支柱使用・不使用一覧 ................................................. 3

スタンドの組み立て方 ................................................. 4

プラズマテレビの取り付け方 ...................................... 5

前後角度調整機構 .........................................................6

テレビ台などに設置する場合 ...................................... 7

ケーブル処理のしかた ................................................. 8

転倒防止 ......................................................................... 9

回転を正面で固定する方法 ..........................................9

プラズマテレビをスタンドから取り外す場合 ........ 10

仕 様.......................................................................... 10

寸法図.......................................................................... 10

取扱上の注意

ご注意 安全上の絵表示について

取扱説明書および製品に記されている注意事項には、損害の
レベルや内容を示す絵表示が付けられていることがありま
す。それら絵表示の意味は以下のとおりです。

人が死亡または重傷を負うおそ

警告

注意

れがある内容を示します。

人がけがをしたり財産に損害を
受けるおそれがある内容を示し
ます。

設置場所について

設置場所にはスタンドとプラズマテレビの質量に十
分耐えられる強度をもつ場所を選定してください。

必ず平坦で安定した場所に設置してください。

屋外や温泉、海辺などの水場には設置しないでくだ
さい。

振動や衝撃の加わるような場所には設置しないでく
ださい。

組み立て・設置について

組み立ての手順を守り、指定の箇所はすべて確実に
ねじ留めしてください。
指定を守らないとプラズマテレビ取り付け後に、破
損や転倒など思わぬ事故の原因となることがありま
す。

プラズマテレビの取り付け作業は安全のため、必ず
2 人以上で行ってください。

作業の際には、プラズマテレビと周辺機器の電源を
切り、電源プラグをコンセントから抜いてください。

本製品は左右 10ﾟ回転、前後約 2ﾟ傾斜します。
本製品およびプラズマテレビ回転範囲に物を置か
ないでください。また、通常使用時および本製品
が回転した時に、テレビ台などの設置場所から外
側にはみ出さないように設置を行ってください。
破損や転倒など思わぬ事故の原因となることがあ
ります（7 ページ参照）。また、前後の角度調整中
はプラズマテレビ下部とスタンドとの間に手を挟
まないようにご注意ください（6 ページ参照）。

Ja

警告・注意（気をつけること）

転倒による事故防止のため、転倒防止の措置を確
実に行ってください（9 ページ参照）。

禁止（やってはいけないこと）

指示・強制（しなければならないこと）

2

同梱された部品の確認

品

の

域

本

州

北

米、

州

外

ー

ビ

柱］

柱］

取付ねじ

3

黒）

取付ねじ

4

）

X

）

使

す

不可

使

す

使

す

使

ん

使

ん

使

す

）

使

す

使

す

使

ん

）

使

す

使

す

使

ん

）

使

す

使

す

使

ん

）

使

す

使

す

使

ん

）

使

す

使

す

使

ん

不可

使

ん

使

す

使

す

不可

使

ん

使

す

使

す

A

）

外

付き

）

外

付き

）

外

付き

チ

チ

組み立て・設置の前に同梱された部品を確認してください。

テーブルトップスタンド本体× 1

 支柱 L× 2［長い支柱］

 ※ PDP-507HX(アンダースピーカー付きの場合)用

支柱 S× 2［短い支柱］
 ※ PDP-507HX(アンダースピーカー以外の場合)用
 ※ PDP-427HX/PDP-427HXD 用

ケーブルバインダー× 2

取付ねじ 1（M8 × 16mm：シルバー）× 4

［支柱、テーブルトップスタンド本体固定用］

取付ねじ 2

（M8 × 30mm：シルバー）× 2

取扱説明書（本書）×1

取付ねじ 3

（M8 × 40mm：黒）× 2

 ※ PDP-507HX 用

日本語

取付ねじ 4

（M8 × 60mm：シルバー）× 2

六角レンチ× 1

（対辺寸法： 6mm）

C レンチ× 1

（10mm）

※ PDP-427HX/PDP-427HXD 用

支柱使用・不使用一覧

本スタンドは、お客様のお買い上げのプラズマテレビおよびスピーカーによって、支柱が異なります。
下の表をご覧になって、支柱を選んでください。

-

-

ン

ン

お買い上げの製

アンダースピーカー
アンダースピーカー以

アンダースピーカー
アンダースピーカー以

アンダースピーカー
アンダースピーカー以

ピーカ

一体型

一体型

一体型

支柱［短い支

使用します（推奨

使用します（推奨

使用します（推奨

使用します（推奨

使用します（推奨

使用します（推奨

支柱［長い支

用しま

用できま

用できま

用しま

用できま

用できま

用しま

用できま

用できま

M840mm：

用しま

用しま

用しませ

用しま

用しま

用しませ

用しま
用しま

用しませ

お住まい

地

本、

プラズマテレ

PDP-507H

PDP-507XD/507X

以

M80mm：シルバー

用しませ

用しませ

用しま

用しませ

用しませ

用しま

用しませ

用しませ

用しま

*画面の位置を高く設定するときに使用できます。

3

Ja

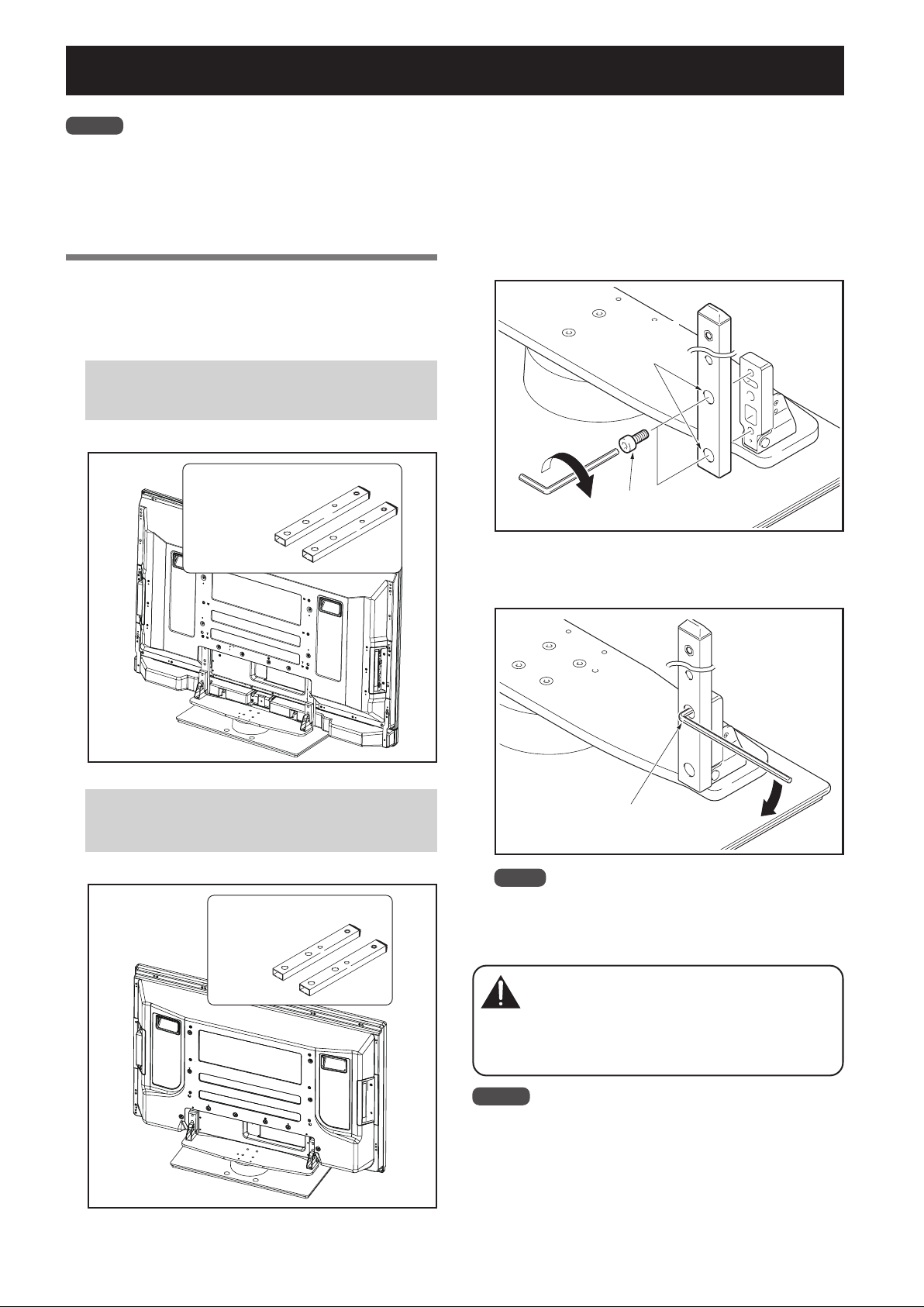

スタンドの組み立て方

ご注意 

 必ず平坦なテーブルなどの上で取り付けをしてください。
 ねじは穴に対して垂直に挿入し、必要以上に強く締めつけないで

ください。

組み立て手順

1 取り付ける支柱を選定する

お買い上げになったプラズマテレビに合った支柱を選んで
ください（2 種類のうち、1 種類を使います）。

お買い上げのプラズマテレビが PDP-507HX（アン
ダースピーカー付き）の場合

【使用する支柱：支柱 L（長い支柱）】

使用する支柱：
支柱 L（長い支柱）

2 支柱とスタンドを取付ねじ 1 で固定する（左

右 4 カ所）

付属の六角レンチを使用して、はじめに上側の取付ね
じを仮留めし、そのあと下側の取付ねじを仮留めして
ください。

穴が大きい方
が手前です

取付ねじ 1
(M8 × 16mm：シルバー)

3 取り付けたねじを増し締めする（左右 4 カ所）

お買い上げのプラズマテレビが PDP-507HX（アン
ダースピーカー以外）/PDP-427HX/PDP­427HXD の場合

【使用する支柱：支柱 S（短い支柱）】

使用する支柱：
支柱 S(短い支柱）

W

W

W

T

W

W

W

T

取り付けたねじを増し締めする

ご注意 

使用しない支柱や六角レンチ、Cレンチは取扱説明書と一緒に
大切に保管してください。

プラズマテレビは質量が 50V 型モデル（スピーカーな
し）で約 34.1kg、42V 型モデルで約 29.0kg あり、

注意

奥行きがなく不安定なため、取り付けおよび設置は必ず
2 人以上で行ってください。

ご注意

 必ず平坦で安定した場所で取り付けをしてください。
 ねじは穴に対して垂直に挿入し、必要以上に強く締めつけないで

ください。

『スタンドの組み立て方』の手順を参照して、正しい支柱を使って

いるか、確実に取り付けられているかを確認してください。

Ja

4

プラズマテレビの取り付け方

取り付け手順

1 プラズマテレビをスタンドに取り付ける

プラズマテレビの下側矢印にスタンドの支柱を合わせて、
垂直にゆっくり挿入してください。スタンドの支柱をプラ
ズマテレビのスタンド挿入口以外の部分に当てないように
注意してください。本体裏面や端子にキズをつけたり、変
形させる危険があります。

プラズマテレビ下部と
支柱を図のように合わ
せる

3 取付ねじ3 または取付ねじ 4でプラズマテレ

ビを固定する

付属の六角レンチを使用して、本体矢印部（「T」の表示
がある穴）を固定してください。

お客様のお買い上げのプラズマテレビによって、取付ね
じが異なります。以下をご覧になって、正しい取付ねじ
を使用してください。

 PDP-507HX の場合

……取付ねじ

取付ねじ 3 (M8 × 40mm：黒)

3（M8 × 40mm：黒）

日本語

2 取付ねじ 2 でプラズマテレビを固定する

付属の六角レンチを使用して固定してください。

イラスト：PDP-507HX

取付ねじ

2

(M8 × 30mm：シルバー)

イラスト：PDP-427HX/427HXD

W

W

W

T

W

W

W

T

 PDP-427HX/427HXD の場合

……取付ねじ 4（M8 × 60mm：シルバー）

W

W

W

T

取付ねじ 4 (M8 × 60mm：シルバー)

W

W

W
T

取付ねじを間違えると、破損や転倒などの思わぬ
事故の原因となることがあります。必ず指定の取

注意

付ねじをご使用ください。

4 スピーカーを取り付ける(PDP-507HX)

スピーカーの取り付け手順は、プラズマテレビに付属さ
れている取扱説明書を参照してください。

取付ねじ 2
(M8 × 30mm：シルバー)

5

Ja

前後角度調整機構

本スタンドはお客様のお好みに合わせて、前後約 2ﾟの範囲
で傾きを調整することができます。

ご注意 

 角度調整は必ずプラズマテレビを設置したあとに

行ってください。

 必ず平坦なテーブルなどの上で行ってください。
 角度調整中は必ず本体上部を手で押さえてください。

調整手順

1 前後傾き固定ボルトを付属の C レンチで緩め

る（左右 2 カ所）

必ず本体上部を手で押さえながら、左右の前後傾き固定
ボルトを付属の Cレンチで上方向に回し、緩めてくださ

い。

※イラストは PDP-507HX です。

前後傾き固定ボルト

緩める

3 前後傾き固定ボルトを締める（左右 2 カ所）

左右の前後傾き固定ボルトを付属の C レンチで下方向に
回し、しっかり締めつけてください。
完全に締めつけるまで、本体上部を手で押さえてくだ
さい。

前後傾き固定ボルト

締める

4 前後傾き固定ボルトがしっかりと締めつけられ

ているか、再度確認してください

2 お好みの角度に合わせる

プラズマテレビをゆっくり動かし、お好みの角度に合わ
せてください。

ご注意 

角度調整中は上図の矢印部に手を挟まないようにご注意くださ
い。

Ja

6

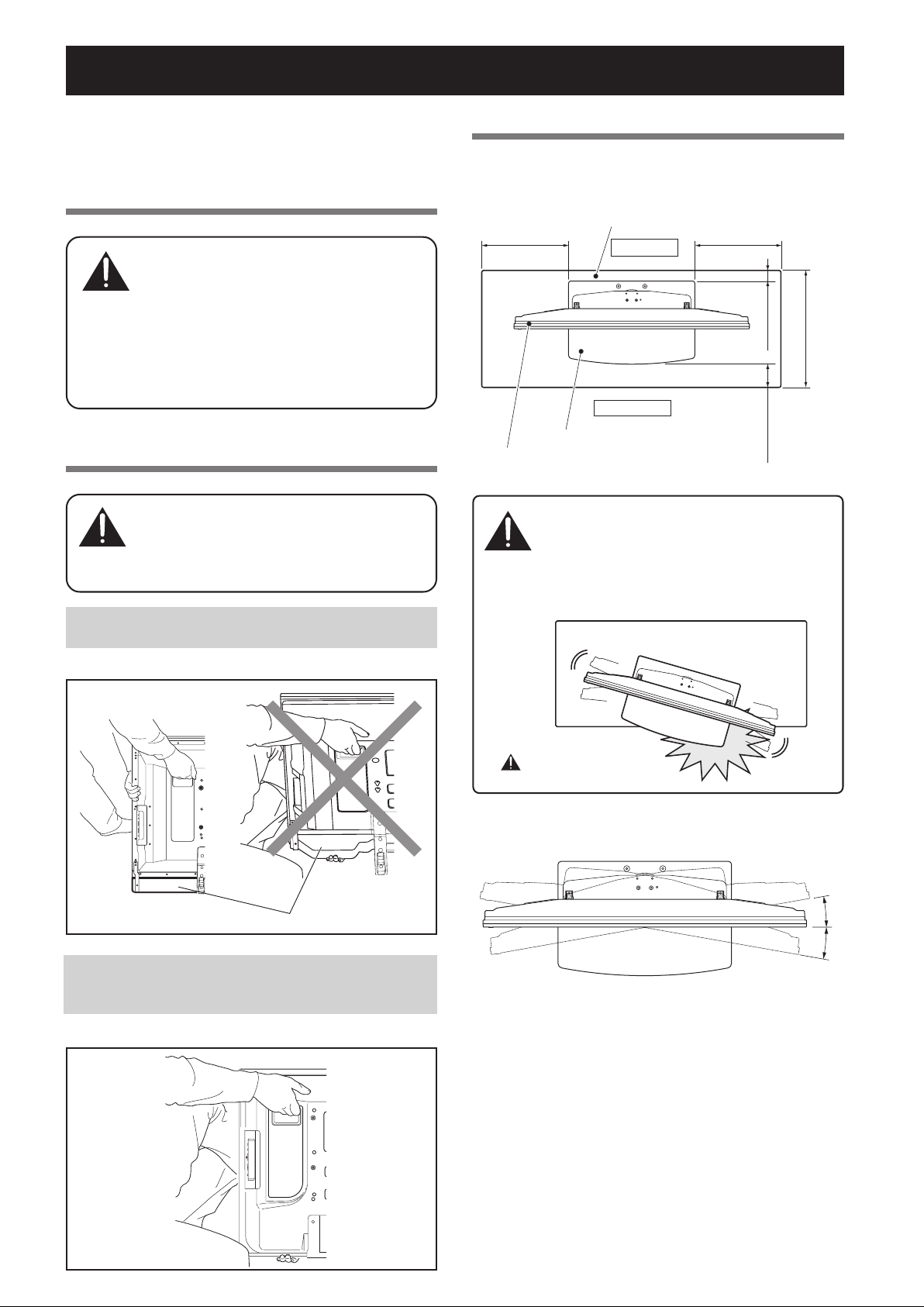

テレビ台などに設置する場合

プラズマテレビを取り付けた本製品をテレビ台などに移動、
設置する場合は、下記の点にご注意ください。

移動時のご注意

 長い距離の移動をする際は、先にスピーカーを取り外

し、次にプラズマテレビ本体もスタンドから取り外

注意

し、別々に移動してください。

 プラズマテレビをスタンドから取り外す場合は、事故を

防止するために「プラズマテレビをスタンドから取り外
す場合」（10 ページ）の手順を必ず守ってください。

テレビ台などに設置する際のご注意

テレビ台などに設置する際は、プラズマテレビの下部と
裏側の取っ手を持ってください。スピーカーを持つと変

注意

形、破損の原因となります。

プラズマテレビ PDP-507HX（アンダースピーカー付
き）の場合

プラズマテレビの取っ手と側面を持ってください。

設置上のご注意

テーブルトップスタンドの前側および後側は、必ず下図の指
示以上のスペースを確保して設置してください。

テレビ台

30mm 以上 30mm 以上

テーブルトップスタンド

プラズマテレビ

 スタンドがテレビ台からはみ出すと、破損や転倒など

思わぬ事故の原因となります。

 回転させる時は、周囲の壁や物に注意してゆっくり動

注意

かしてください。

後側

前側

10mm 以上

テレビ台奥行き寸法

30mm 以上

420mm 以上推奨

日本語

アンダースピーカー

プラズマテレビ
PDP-427HX/PDP-427HXD

PDP-507HX（アンダースピーカー以外）/

の場合

プラズマテレビの下部と取っ手を持ってください。

はみ出すと危険です。

 回転角度調整範囲

10˚

10˚

7

Ja

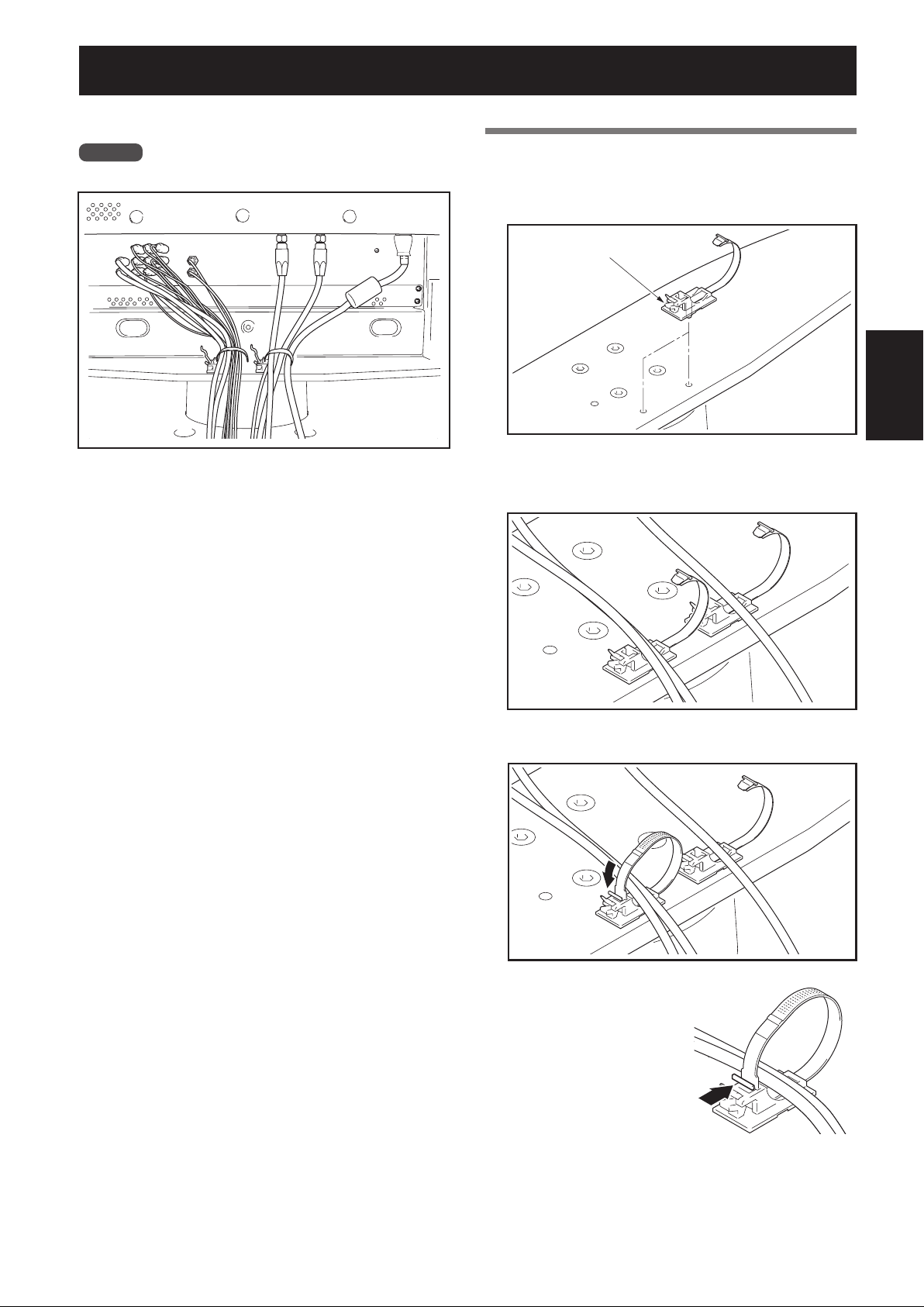

ケーブル処理のしかた

付属のケーブルバインダーを使用して、ケーブル類をまと
めてください。

ご注意

ケーブルの根元に力が加わらないように注意してください。

ケーブルバインダーの使い方

1 スタンドの回転台上の穴にケーブルバインダー

を差す

ケーブルバインダー

2 ケーブル類をまとめて、ケーブルバインダー上

に置く

3 ケーブルバインダーをロックする

 ケーブルバインダーの外し方

図中の矢印の部分を押すとロック
が外れます。

Ja

8

転倒防止（設置後は転倒防止の備えを必ず行ってください）

 本機は大型でかなり重量がありますので、転倒した場合、けがや事故の原因となるおそれがあります。

 安全にご使用いただくために、設置後は必ず転倒防止の処置をしてください。

テレビ台などに固定する方法

壁を利用する方法

日本語

市販のねじを使って図のように固定してください。

ご注意

 本機はかなり重量がありますの

で、設置するテレビ台はこの重さ
に耐えられる堅牢なもので、かつ
十分な幅と奥行きがあり、転倒し
ない台を使用してください。

 市販のネジを使用するときは、テレビ台の材質に合った、直径

6ｍｍのネジをご用意ください。ネジの種類についてはお買い
上げの販売店や工事店にご相談ください。

20mm以上

9mm〜15mm

6mm

1 プラズマテレビに転倒防止用ボルトを取り付け

る(2 カ所）

ご注意 

転倒防止用ボルトは、プラズマテレビ（PDP-507HX/PDP­427HX/PDP-427HXD）に付属しています。

2 壁、柱などのがんじょうな部分に、丈夫なヒモ

でしっかりと固定する

 左右対称に同様の作業を行ってください。
 ヒモの長さはスタンド回転分の余裕をもって設定して

ください。

ご注意

ヒモや取付具は本製品およびプラズマテレビには付属していませ
ん。市販品をご使用ください。

1 転倒防止用ボルト

 （プラズマテレビ付属品）

 固定ねじ取付位置

単位：mm

552 (PDP-507HX)

460 (PDP-427HX/427HXD)

120

552 (PDP-507HX)

460 (PDP-427HX/427HXD)

回転を正面で固定する方法

市販のねじを使って図のように固定してください。

ご注意

回転を正面で固定する際のねじは、
呼び径M4、長さ20mm〜30mm
のものを使用してください。

20mm〜30mm

7mm〜12mm

2 ヒモ

24

取付具

356

M4

9

Ja

プラズマテレビをスタンドから取り外す場合

プラズマテレビをスタンドから取り外す場合は、事故を
防止するために以下の手順を必ず守ってください。

注意

1 はじめに、前後傾き固定ボルトが確実に締まっ

ていることを確認する

2 あらかじめ平らな床などにプラズマテレビを寝

かせるスペースを作り、キズおよび破損が生じ

5 プラズマテレビの下側と取っ手を持って、ゆっ

くり垂直に持ち上げる

6 手順2で用意したシートの上に、画面を下側に

して静かに置く

ご注意

再度プラズマテレビをスタンドに取り付ける場合は、左右の支
柱が同じ傾き設定であることを確認してください。

ないようにシートを敷く

3 スピーカーを取り外す(PDP-507HX)
4「プラズマテレビの取り付け方」（5ページ）の手

順 2、3 を参照し、取付ねじ（4 本）を外す

ご注意

4 ページの手順 2のねじ（M8 × 16mm：シルバー）は外さ
ないでください。支柱が外れて転倒する危険があります。

仕 様

外形寸法 577mm(幅)× 305mm(高さ)× 380mm(奥行き)【支柱 S 使用時】
質量 10.7kg

・上記の仕様および外観は、改良のため予告なく変更することがあります。

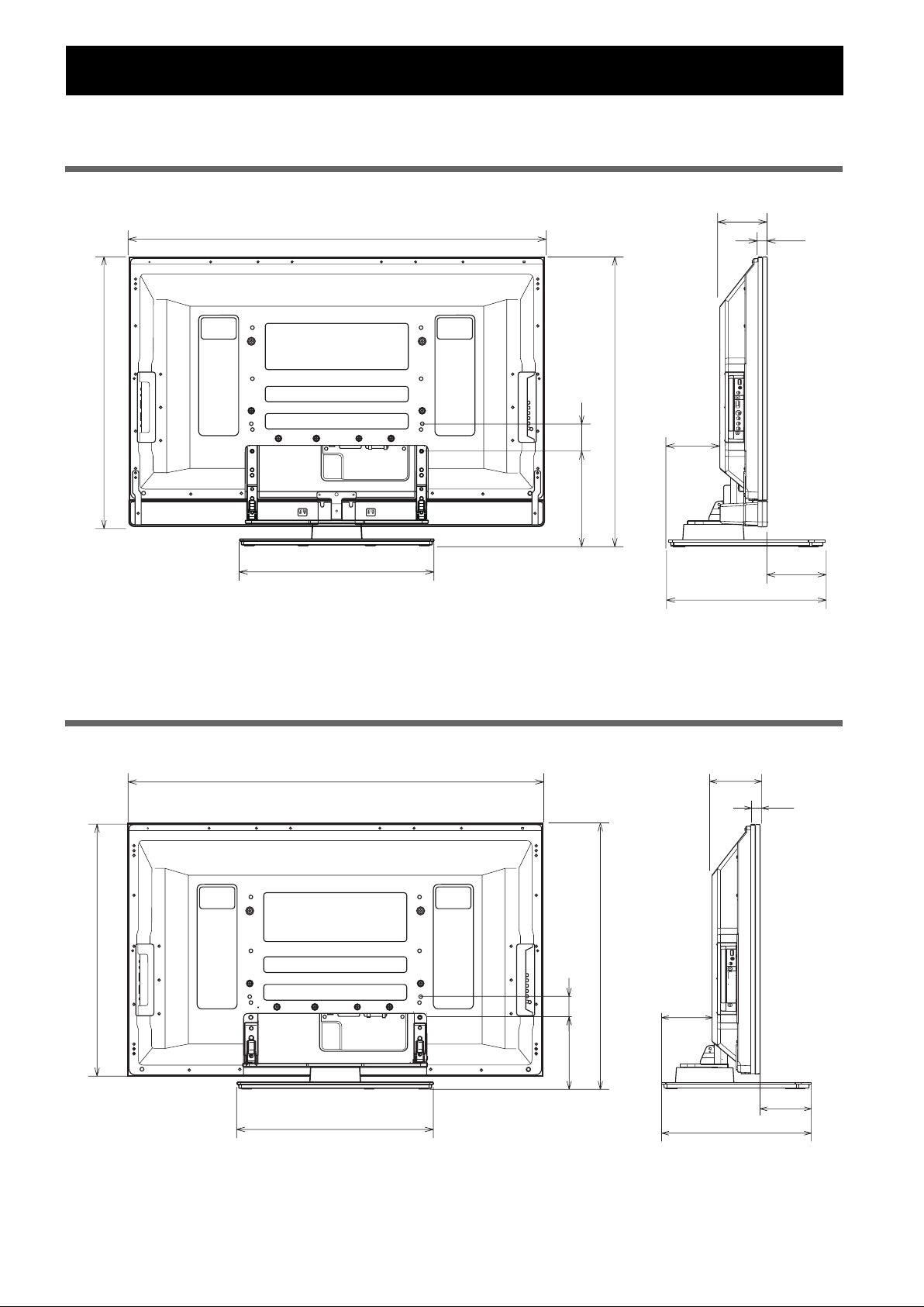

寸法図

単位：mm

PDP-507HX 取り付け時（アンダースピーカー付きの場合）

1224

795

80

852

115

23

125

10

Ja

577

281

140

380

PDP-507HX 取り付け時（アンダースピーカー以外の場合）

寸法図

日本語

717

1224

577

80

196

115

23

767

125

140

380

PDP-427HX/427HXD 取り付け時

1040

679

577

115

23

745

80

104

196

160.5

380

2006パイオニア株式会社 禁無断転載

11

Ja

Thank you for buying Pioneer’s product.
Please read through the Operating Instructions to learn how
to operate your model safely and properly.
Please be advised to keep the Operating Instructions in
your place for future reference.

IMPORTANT NOTICE – RECORD THE MODEL NUMBER
AND SERIAL NUMBERS OF THIS EQUIPMENT BELOW.

MODEL NO.
SERIAL NO.

KEEP THESE NUMBERS FOR FUTURE USE.

Installation

• Consult your dealer if you encounter any difficulties
with this installation.

• Pioneer is not liable for any damage resulting from
improper installation, improper use, modification, or
natural disasters.

Contents

Cautions ................................................................. 12

Cautions

This product is a table top stand exclusively designed for
Plasma Displays (PDP-507XD / PDP-427XD / PDP-507XA /
PDP-427XA) from Pioneer.
Use with other model is capable of resulting in instability
causing possible injury. For further information, please
contact the store where you purchased your display.

Do not install or modify the product other than specified.
Do not use this stand for a Plasma Display other than those
designated and do not modify it or use it for other pur­poses.

Improper installation is extremely dangerous because it
may result in it falling over or other accident.

Installation Location

• Select a location that is strong enough to support the
weight of the stand and the displays.

• Make sure to place it in a level and stable location.

• Do not install it outdoors or in a wet place such as at a
hot spring or near a beach.

• Do not install the stand where it may be subjected to
vibration or shock.

Checking the Enclosed Parts................................ 13

Support Columns Used / Not Used Table .......... 13

Assembling the Stand .......................................... 14

Attaching the Plasma Display .............................. 15

Forward/Backward Angle of Inclination

Adjustment Mechanism ....................................... 16

Installing the Product on a TV table etc. ............ 17

Preparing the Cables............................................. 18

Preventing Equipment from Falling Over ........... 19

Fixing the rotation to the front ............................ 20

Detaching the Plasma Display from the Stand .... 20

Specifications ........................................................ 20

Dimensions Diagram ............................................ 21

CAUTION

This symbol refers to a hazard or unsafe practice which
can result in personal injury or property damage.

Assembling and Installation

• Assemble the stand in accordance with the assembly
instructions and securely attach all screws at the
designated locations.
There have been cases where unforeseen accidents
such as the equipment breaking or falling over
occurred after the installation of the display because
the stand was not installed as instructed.

• The display must always be installed by two or more
people to assure it is installed safely.

• Before installation, turn off the power for the display
and peripheral devices then remove the power cord
plug from the power outlet.

This product rotates 10° to the left and right and inclines
approximately 2° forward and backward.
Do not place objects within the range of rotation of this

product and the Plasma Display. Install this product so that
during routine use or when it is rotated, it does not protrude
from the TV table or other location it has been installed.
Failure to do so could cause unforeseen accidents such as
the equipment breaking or falling over (see page 17).

While adjusting its angle forward and backward, be
extremely careful to keep your hands out of the space
between the bottom of the plasma display and the stand
(see page 16).

12

En

Prevent accidents caused by the product falling over, by
taking reliable measures to prevent it from falling over (see
page 19).

Checking the Enclosed Parts

n

r

y

)

L

)

stallation screws

3

)

stallation screws

4

)

X

ecommended

used

d

used

used

ecommended

ecommended

ecommended

ecommended

ecommended

used

used

D

A

s

s

s

A

odel

odel

n

pe

pe

s

s

s

ype

ype

ype

Check to make sure that you have all the enclosed parts before assembly and installation.

• Table top stand x 1

•

Support columns L x 2 [long columns]

* For PDP-507XD/507XA(under speaker

models)

• Support columns S x 2 [short columns]

* For PDP-507XD/507XA(except under

speaker models)

* For PDP-427XD/427XA

• Cable binders x 2

• Installation screws 1 (M8 x 16 mm: silver) x 4

[used to anchor the support columns and the table top stand]

• Installation screws 2

(M8 x 30 mm: silver) x 2

• Installation screws 3

• Operating instructions

(this document) x 1

(M8 x 40 mm: black) x 2

* For PDP-507XD/507XA

English

• Hexagonal wrench x 1

(Diagonal size: 6 mm)

• C wrench x 1 (10 mm)

• Installation screws 4

(M8 x 60 mm: silver) x 2

* For PDP-427XD/427XA

Support Columns Used / Not Used Table

The support columns of this stand vary depending on the Plasma Display and speakers you have purchased.
Please select the support columns according to the following table.

Your home

regio

Japa

Euro

her than
Japan,
North
America, and
Euro

Product you purchased

Plasma Displa

PDP-507H

PDP-427HX/427HX

PDP-507XD/507X

PDP-427XD/427X

inch m

42 inch m

Speake

under speaker model

except under speaker model

Built-in speaker t

under speaker model

except under speaker model

Built-in speaker t

under speaker model

except under speaker model

Built-in speaker t

Support columns S

short columns

Cannot be use
R
R

nnot be
R
R

nnot be
R
R

Support columns

(long columns

Used
*Can be
*Can be used

Used
*Can be used
*Can be used

Used
*Can be used
*Can be used

In

(M8 x 40 mm: black

Not used

Used

Used

Not used

Used
Used

Not used

In

(M8 x 60 mm: silver

Not
Not

Used
Not used
Not used

Used
Not used
Not used

Used

*: Can be used when the screen is located in a high position.

13

En

Assembling the Stand

Note

 Always assemble it on a flat table etc.
 Insert the screws in the holes vertically and do not tighten

them with more force than necessary.

Assembly Procedure

1 Select the support columns to attach.

Select the support columns according to the plasma
display that you have purchased (Only one type of the
two types of available support columns should be used).

When the plasma display you have purchased is
PDP-507XD/507XA(under speaker models).

[Support column used: support column L (long
columns)]

Support column used:
support column L
(long columns)

2 Secure the support column to the stand

with the Installation screws 1 (4 locations
on the left and right).

Using the enclosed hexagonal wrench, first loosely
attach the top attachment screw, then loosely attach
the bottom attachment screw.

The larger holes
are on the front.

Installation screws 1
(M8 x 16 mm: silver)

3 Fully tighten the Installation screws

(4 locations on the left and right).

When the plasma display you have purchased is
PDP-507XD/507XA(except under speaker models)/
PDP-427XD/427XA.

[Support column used: support column S (short
columns)]

Support column used:
support column S
(short columns)

W

W

W

T

W

W

W

T

Fully tighten the attachment screws.

Note

Be sure to carefully store the unused support columns, the
hexagonal wrench, the C wrench, and the Operating
Instructions together.

The weight of a 50 inch Plasma Display(without
speaker) is about 34.1 kg (75.2 lbs), that of a 42 inch
model is about 29.0 kg (63.9 lbs), they have no

Caution

depth, and are unstable. Therefore, at least two
people must assemble and install them.

Note

 Be sure to install it on a flat stable location.
 Insert the screws in the holes vertically and do not tighten

them with more force than necessary.

 Make sure that you install the support columns reliably

with reference to the procedure in “Assembling the
Stand”.

14

En

Attaching the Plasma Display

Attachment Method

1 Attaching the Plasma Display to the stand.

Fit the stand’s support columns to the bottom of the
Plasma Display as indicated by the arrows, then slowly
insert them vertically. Be extremely careful not to insert the
support columns of the stand into any part of the Plasma
Display other than the stand insertion slots. Note that doing
so might damage the Plasma Display panel or its ports or
result in the warping of the stand.

Line up the column
supports with the bottom
of the Plasma Display as
indicated in the accompa­nying diagram.

3 Securing the Plasma Display with

Installation screws 3/4.

Attach the Plasma Display at the points marked with
“T” using the enclosed hexagonal wrench.

There have been cases where unforeseen accidents
such as the equipment breaking or falling over

Caution

occurred because the stand was installed with
wrong screws.

PDP-507XD/507XA

English

2 Securing the Plasma Display with

Installation screws 2.

Secure them using the enclosed hexagonal wrench.

Illustration: PDP-507XD/507XA

Installation screws 2
(M8 x 30 mm: silver)

Illustration: PDP-427XD/427XA

W

W

W

Installation screws 3 (M8 x 40 mm: black)

PDP-427XD/427XA

W

W

W

T

Installation screws 4 (M8 x 60 mm: silver)

W

W

W

T

4 Attaching the speakers.(PDP-507XD/

507XA)

Refer to the operating instructions for the speaker for
the installation method.

Installation screws 2
(M8 x 30 mm: silver)

W

T

W

W

T

15

En

Forward/Backward Angle of Inclination Adjustment Mechanism

On this stand, you can adjust the angle of inclination of the
Plasma Display within a range of approximately 2° forward
or backward according to your preference.

Note

 Be sure to adjust the angle only after you have

attached the Plasma Display.

 Be sure to install it on a flat table or other flat

surface.

 Be sure to hold the top of the Plasma Display

with your hand while adjusting the angle.

Adjustment Procedure

1 Loosen the forward/backward inclination

anchor bolts using the enclosed C wrench
(2 locations on the left and right).

While being sure to hold the top of the Plasma Display
with your hand, loosen the forward/backward
inclination anchor bolts on the left and right sides by
rotating them upwards using the enclosed C wrench.

*Figure shows the 50 inch display model.

3 Tighten the forward/backward inclination

anchor bolts (2 locations on the left and
right).

Firmly tighten the forward/backward inclination
anchor bolts on the left and right sides by rotating

them downward using the enclosed C wrench.
Be sure to hold the top of the Plasma Display with your
hand until you have fully tightened the bolts.

Forward/backward
inclination anchor bolt

Tightening

Forward/backward
inclination anchor bolt

Loosening

2 Set the angle you prefer.

Set the angle you prefer by slowly moving the Plasma
Display.

4 Check once more to make sure that the

forward/backward inclination anchor bolts
are fully tightened.

16

En

Note

While adjusting the angle, be very careful to keep your
hands out of the place indicated by the arrow on the figure.

Installing the Product on a TV table etc.

Be sure to observe the following precautions when moving
or installing this product with a Plasma Display into a TV
table or other enclosure.

Precautions when moving

 When moving the product more than a few

meters, first remove the speaker, then remove

Caution

the Plasma Display from the stand and move the
speaker, Plasma Display, and stand separately.

 When detaching the Plasma Display from the

stand, be sure to follow the procedure described
in “Detaching the Plasma Display from the
Stand” on page 20.

Precautions when installing in a TV
table or other enclosure

When installing in a TV table or other enclosure, hold
the Plasma Display by the handles located on the rear

Caution

Hold the Plasma Display by its handles and from the sides.

of the Plasma Display. If you hold the speakers, they
may be damaged or twisted.

When the plasma display you have purchased is
PDP-507XD/507XA(under speaker models).

Installation precautions

Make sure that you always secure a space at least as large
as that shown in the following diagram in front of and
behind the table top stand.

TV table

Min. 30 mm
(1-3/16 inch)

Table top stand

Plasma Display

 If the stand protrudes from the TV table, it could

cause unforeseen accidents such as the equipment

Caution

breaking or falling over.

 When rotating, take care not to allow the display

to bump into walls or surrounding objects.

Back

Front

Min. 30 mm
(1-3/16 inch)

Min. 10 mm

(13/32 inch)

Depth of the TV table

420 mm (16-9/16 inch)

Min. 30 mm

(1-3/16 inch)

English

or more recommended

under speaker

When the plasma display you have purchased is
PDP-507XD/507XA(except under speaker models)/
PDP-427XD/427XA.

Hold the Plasma Display by its handles and from the
bottom.

Protrusion is dangerous.

 Range of angle rotation

10˚

10˚

17

En

Preparing the Cables

Use the enclosed cable binders to bind the cables.

Note

Be very careful not to apply force to the bases of the cables.

Using the cable binders

1 Insert the cable binder through the hole on

the top of the rotating platform of the
stand.

Cable binder

2 Gathering cables and placing them on the

cable binder.

3 Locking the cable binder.

 Removing a cable binder

The lock is released by pushing
the part indicated by the arrow
in the figure.

18

En

Preventing Equipment from Falling Over

After installing the stand, be sure to take special care to ensure that the Plasma Display will not fall over.

 Because of the plasma display’s weight, if it could fall down, this can result in injury.
 For safety, be sure to take special care to ensure that the Plasma Display will not fall over.

Stabilizing on TV table or other loca­tion

Stabilize the equipment as shown in the diagram using
screws that are available on the market.

Note

 A TV table with adequate strength, width and depth

should always be used to support the Plasma Display.
Failure to do so could result in falling over.

 To stabilize the Plasma Display on a TV table, use screws

that have a nominal diameter of 6 mm (1/4 inch).
Select the appropriate screws after consulting a profes­sional installer if necessary.

Min. 20 mm

(3/8 to 5/8 inch)

9 mm to 15 mm

(13/16 inch)

6 mm

(1/4 inch)

Using a wall for stabilization

1 Attaching falling prevention bolts to the

Plasma Display.

2 Using strong cords to stabilize it appropri-

ately and firmly to a wall, pillar, or other
sturdy element.

 Perform this work in the same way on the left and

right sides.

 The length of the cords used must be long enough to

allow the stand to rotate freely.

Note

Use falling prevention bolts,
ropes and fittings that
are available on the market.
Recommended bolts:
Nominal diameter M8
Length 12 mm to 15 mm (1/2 to 5/8 inch)

1Falling prevention bolts

2Cords

12 mm to 15 mm

(1/2 to 5/8 inch)

M8

English

Caution

• A table with adequate strength should always be used
to support the Plasma Display. Failure to do so could
result in personal injury and physical damage.

• When installing the Plasma Display, please take the
necessary safety measures to prevent it from falling or
overturning in case of emergencies, such as
earthquakes, or of accidents.

• If you do not take these precautions, the Plasma
Display could fall down and cause injury.

• The screws, hooks and other fittings that you use to
secure the Plasma Display to prevent it from
overturning will vary according to the composition and
thickness of the surface to which it will be attached.

• Select the appropriate screws, hooks and other fittings
after first inspecting the surface carefully to determine
its thickness and composition and after consulting a
professional installer if necessary.

Fittings

 Position of table screws: Without speakers

Unit: mm (inch)

522 (20-9/16)*
460 (18-1/8)**

* : 50 inch display model
** : 42 inch display model

120

(4-23/32)

522 (20-9/16)*
460 (18-1/8)**

24 (31/32)

(14-1/16)

356

19

En

Fixing the rotation to the front

Stabilize the equipment as shown in the diagram using
screws that are available on the market.

Note

Use a screw that has a nominal
diameter of M4 and length from
20 mm to 30 mm (13/16 to 1-3/
16 inch) to fix the rotation to
the front.

7 mm to 12 mm

20 mm to 30 mm

(5/16 to 1/2 inch)

(13/16 to 1-3/16 inch)

M4

Detaching the Plasma Display from the Stand

To remove the Plasma Display from the stand, be sure
to always follow the procedure described below to

Caution

prevent accidents.

1 First, confirm that the forward/backward

inclination anchor bolt is securely
tightened.

2 First clear a space on a flat floor etc. where

you can lay the Plasma Display flat, then
lay a sheet to protect it from scratches or
other damage.

3 Remove the speakers.(PDP-507XD/PDP-

507XA )

4 Referring to steps 2 and 3 in “Attaching

the Plasma Display” (Page 15.), remove
the installation screws (4 screws).

Note

Do not remove the screws (M8 x 16 mm: silver) by
procedure 2 in Page 14. The support columns might slip
out of place and fall over.

5 Holding the Plasma Display by its handles

and from the bottom, lift the display verti­cally.

6 Place the Plasma Display slowly onto the

sheet laid out in step 2 with its screen
facing downwards.

Note

When reattaching the Plasma Display to the stand, be
certain that the left/right support columns are set at the
same angle.

Specifications

External dimensions 577 mm (W) x 305 mm (H) x 380 mm (D) (22-23/32 in. (W) x 12 in.(H) x 14-31/32 in. (D))

[When using the support columns S]

Weight 10.7 kg (23.6 lbs)

• The above specifications and exterior may be modified without prior notice to improve the product.

20

En

Dimensions Diagram

Unit: mm (inch)

50 inch display model (under speaker models)

1224 (48-3/16)

795 (31-5/16)

80 (3-5/32)

852 (33-17/32)

(11-1/32)

281

115 (4-1/2)

23 (29/32)

English

125
(4-1/8)

577 (22-23/32)

50 inch display model (except under speaker models)

1224 (48-3/16)

717 (28-1/4)

80

767(30-3/16)

(3-5/32)

125
(4-1/8)

380(14-31/32)

140
(5-17/32)

115 (4-1/2)

23 (29/32)

577 (22-23/32)

196

(7-11/16)

140

(5-17/32)
380
(14-31/32)

21

En

Dimensions Diagram

42 inch display model

679 (26-3/4)

1040 (40-15/16)

577 (22-23/32)

80

(3-5/32)

196

(7-11/16)

745 (29-11/32)

104
(4-1/8)

380
(14-31/32)

115 (4-1/2)

23 (29/32)

160.5
(6-11/32)

22

En

Published by Pioneer Corporation.
Copyright © 2006 Pioneer Corporation.
All rights reserved.

Nous vous remercions d’avoir choisi un produit Pioneer. Veuillez
lire attentivement ce mode d’emploi pour savoir comment utiliser
correctement et en toute sécurité votre support. Nous vous
conseillons de conserver soigneusement ce mode d’emploi à
proximité et dans un endroit sûr afin de pouvoir vous y référer le
cas échéant.

AVIS IMPORTANT – VEUILLEZ REPORTER CI-DESSOUS LES
NUMEROS DE MODELE ET DE SERIE DE L’EQUIPEMENT.

Nº MODELE :
Nº SERIE :

VEUILLEZ CONSERVER CES NUMEROS EN VUE DE
FUTURES UTILISATIONS.

Installation

¶

En cas de difficultés, veuillez consulter votre revendeur.

¶ Pioneer ne saura être tenu responsable d’aucun

dommage résultant d’une installation ou d’une
utilisation incorrecte de ce produit, de sa modification
ou encore de catastrophes naturelles.

Table des matières

Attention .......................................................................... 23

Vérification des pièces contenues dans le carton

d’emballage ..................................................................... 24

Tableau des colonnes de support utilisées / non

utilisées ............................................................................ 24

Assemblage du support ................................................. 25

Installation et fixation de l’écran à plasma................... 26

Mécanisme d’ajustement de l’angle d’inclinaison en

avant et en arrière ........................................................... 27

Installation du produit sur un meuble de

télévision, etc. ................................................................. 28

Préparation des câbles ................................................... 29

Prévenir le basculement et la chute de l’équipement ... 30

Fixation de la rotation à l’avant ..................................... 31

Démontage de l’écran à plasma du support ................ 31

Spécificités....................................................................... 31

Schéma indiquant les dimensions ................................ 32

Attention

Ce produit est un pied de table conçu exclusivement pour les
écrans à plasma Pioneer (PDP-507XD / PDP-427XD / PDP-507XA /
PDP-427XA).
L’utilisation de ce produit avec un autre modèle peut être à
l’origine d’un manque de stabilité pouvant entraîner une blessure.
Pour de plus amples informations, veuillez contacter le magasin
où vous avez acheté votre écran.

N’installez pas le produit d’une manière autre que celle qui est
spécifiée ni le modifier. En outre, n’utilisez pas ce support pour un
écran à plasma autre que ceux pour lesquels il a été conçu et ne le
modifiez pas ou ne l’utilisez pas à des fins autres que celles pour
lesquelles il a été conçu.

Une installation incorrecte est extrêmement dangereuse car elle
peut provoquer la chute du support ou un autre accident.

Lieu d’installation

• Sélectionnez un emplacement assez solide pour supporter le
poids du support et de l’écran.

• Assurez-vous de placer le produit à un emplacement stable et
plat.

• N’installez pas le support à l’extérieur, à proximité d’une source
thermale ou sur une plage.

• N’installez pas le support à un endroit où il pourrait être soumis
à des chocs ou à des vibrations.

Montage et installation

• Montez le support en suivant les instructions et vissez
solidement toutes les vis aux endroits prévus à cet effet.
Des accidents ont été constatés (casse, chute du matériel,
etc.) après l’installation de l’écran parce que le support
n’avait pas été installé conformément aux instructions.

• Pour une bonne installation, l’écran doit toujours être
installé par au moins deux personnes.

• Avant de procéder à l’installation, mettez l’écran ainsi que
les équipements périphériques hors tension en coupant
l’alimentation, puis retirer la prise du câble d’alimentation
de la prise murale.

Ce produit pivote de 10° vers la gauche et la droite et s’incline de
2° environ en avant et en arrière. Ne placez pas d’objets dans le
champ de rotation de ce produit et de l’écran plasma.
Installez ce produit de façon à ce qu’en utilisation normale ou
lorsque vous le faites pivoter, il ne dépasse pas de la surface ou
du meuble de télévision sur lequel il est posé. Sans cela, des
accidents pourraient survenir, entraînant la détérioration de
l’appareil ou sa chute (Voir page 28).
Lorsque vous ajustez l’angle vers l’avant et vers l’arrière, faites
extrêmement attention à ne pas placer vos mains entre le bas de
l’écran à plasma et le support (Voir page 27).

English

Français

ATTENTION

Ce symbole indique un danger ou une pratique
dangereuse susceptible de provoquer des dommages
corporels ou matériels.

Il convient de prévenir les accidents provoqués par la chute du
produit en prenant des mesures fiables visant à éviter toute chute
(voir page 30).

23

Fr

Vérification des pièces contenues dans le carton d’emballage

on

odu

et

S

(

)

)

s dinstallatio

3

(

)

s dinstallatio

4

)

a

r

n

X

od

sA u

serA u

serNon u

s

d

serNon u

s

D

y

sA u

ser

pe

A

od

sA u

serA u

serNon u

s

sA u

serNon u

s

A

d

sNon u

sA u

ser

od

sA u

serNon u

s

d

serNon u

s

p

s

d

sA u

ser

Cette vérification vous permettra de vous assurer que vous possédez bien toutes les pièces nécessaires avant de procéder au montage et
à l’installation du support.

 Pied de table x 1 unité

 Colonnes de support L x 2 unités [Colonnes longues]

*

Pour les modèles PDP-507XD/507XA
(modèles avec haut-parleur du dessous)

 Colonnes de support S x 2 unités [Colonnes courtes]

*

Pour les modèles PDP-507XD/507XA
(sauf modèles sans haut-parleur du dessous)

*

Pour les modèles PDP-427XD/427XA

 Serre-câbles x 2 unités

 Vis d’installation 1 (M8 x 16 mm : argentée) x 4 unités

[Utilisées pour fixer les colonnes de support et le pied de table]

 Vis d’installation
(M8 x 30 mm : argentée) x 2 unités

 Vis d’installation

2

 Mode d’emploi

(ce document) x 1 exemplaire

3

(M8 x 40 mm : noir) x 2 unités

* Pour les modèles PDP-507XD/507XA

 Clé hexagonale (à six pans) x 1 unité

(Taille en diagonale : 6 mm)

 Clé hexagonale x 1 unité
(10 mm)

 Vis d’installation

4

(M8 x 60 mm : argentée) x 2 unités
*

Pour les modèles PDP-427XD/427XA

Tableau des colonnes de support utilisées / non utilisées

Les différentes colonnes de ce support à utiliser varient en fonction des haut-parleurs et de l’écran à plasma que vous avez achetés.
Veuillez sélectionner les colonnes de support que vous allez utiliser en vous reportant au tableau suivant.

Pr

Lieu dinstallati

Japo

Euro

Autres pays, en

Ecran

plasm

PDP-507H

PDP-427HX/427HX

PDP-507XD/507X

PDP-427XD/427X

chage M

Ecran d'afchage

42

ouce

it ach

Haut-parleu

M

auf mo

T

M

auf modles sans haut-parleur du dessoustilisation recommand*Peuvent

Tye

auf mo

Tye

* : Peuvent être utilisées lorsque l’écran est placé en hauteur.

Colonnes de support

colonnes courtes

Ne peuvent

Ne peuvent

Ne peuvent

tilisation recommand*Peuvent

re utili

re utili

re utili

Colonnes de support

(colonnes longues

*Peuvent

tili

tili

tre utili

tre utili

M8 x 40 mm : noir

n

tili

A utili

Non utili

tili

tili

tili

tili

A utili

Non utili

(M8 x 60 mm : argente

tili

tili

tili

tili

tili

tili

tili

tili

tili

n

24

Fr

Assemblage du support

Remarques

 Pour monter le support, travaillez toujours sur une surface plane.
 Introduisez les vis à la verticale et ne les serrez pas plus que

nécessaire.

Procédure de montage

1

Sélectionnez les colonnes de support à fixer.

Sélectionnez les colonnes de support en fonction de l’écran à
plasma que vous avez acheté (sur les deux types de colonnes
de support proposés, un seul doit être utilisé).

Si vous avez acheté un écran à plasma PDP-507XD/
507XA (modèles avec haut-parleur du dessous).

[Colonnes de support utilisées : colonnes de support L
(Colonnes longues)]

Colonnes de support utilisées :
colonnes de support L
(Colonnes longues)

2 Fixez les colonnes sur le support à l’aide des

vis d’installation 1 (2 sur le côté gauche et 2
sur le côté droit).

A l’aide de la clé hexagonale fournie, vissez légèrement les vis
en commençant par celle du haut.

Les orifices les plus
larges se trouvent à
l’avant.

Vis d’installation
(M8 x 16 mm : argentée)

1

3 Vissez à fond les vis d’installation (2 sur le côté

gauche et 2 sur le côté droit).

Français

Si vous avez acheté un écran à plasma PDP-507XD/
507XA (sauf modèles sans haut-parleur du dessous)/
PDP-427XD/ 427XA.

[Colonnes de support utilisées : colonnes de support S
(Colonnes courtes)]

Colonnes de support utilisées :
colonnes de support S
(Colonnes courtes)

W

W

W

T

W

W

W

T

Vissez à fond les vis d’installation.

Remarque

Veillez à bien ranger les colonnes de support non utilisées, la clé
hexagonale, la clé C et le mode d’emploi au même endroit.

Le poids (sans les enceintes) d’un écran à plasma 50
pouces ou 42 pouces avoisine respectivement les 34.1 kg

Attention

Remarques

 Montez toujours l’écran à plasma sur une surface plane et stable.
 Introduisez les vis à la verticale et ne les serrez pas plus que

 Veillez à bien installer les colonnes de support solidement en

et les 29.0 kg. Leur largeur étant limitée, ils ne sont pas
stables. Par conséquent, ils doivent toujours être
installés par deux personnes à la fois.

nécessaire.

vous reportant à la procédure « Assemblage du support ».

25

Fr

Installation et fixation de l’écran à plasma

Méthode de fixation

1 Installation de l’écran à plasma sur le support.

Mettez les colonnes de soutien en place au bas de l’écran à
plasma comme indiqué par les flèches, puis insérez-les
lentement à la verticale. Veillez à ne pas insérer les colonnes
ailleurs que dans les fentes prévues à cet effet. Cela risquerait
d’endommager l’écran, ses ports ou encore le support.

Alignez les colonnes du
support sur la partie
inférieure de l’écran
comme indiqué sur le
schéma ci-joint.

2 Fixez solidement l’écran à plasma avec les vis

2

d’installation

Vissez solidement celles-ci au moyen de la clé hexagonale
fournie avec le support.

Illustration : PDP-507XD/507XA

.

3 Fixez solidement l’écran à plasma avec les vis

3/4

d’installation

Fixez l’écran à plasma aux endroits signalés par un « T » à
l’aide de la vis hexagonale fournie.

Des accidents - chute ou casse imprévisible du matériel –
dus à l’utilisation de vis inadaptées pour installer le pied

Attention

ont déjà été constatés.

PDP-507XD/507XA

PDP-427XD/427XA

.

Vis d’installation 3 (M8 x 40 mm : noir)

Vis d’installation
(M8 x 30 mm : argentée)

2

Illustration: PDP-427XD/427XA

W

W

W

T

W

W

W
T

Vis d’installation 4 (M8 x 60 mm : argentée)

W

W

W
T

4 Mise en place des haut-parleurs. (PDP-507XD/

507XA)

Pour la méthode d’installation, reportez-vous au mode

W

W

W

T

d’emploi des haut-parleurs.

26

Vis d’installation
(M8 x 30 mm : argentée)

2

Fr

Mécanisme d’ajustement de l’angle d’inclinaison en avant et en arrière

Lors de cette étape, vous pouvez choisir de régler l’angle
d’inclinaison de l’écran à plasma de 2° environ en avant ou en
arrière.

Remarques

 Veuillez ajuster l’angle uniquement après avoir fixé

l’écran à plasma.

 Assurez-vous de l’installer sur une table plane ou

toute autre surface plane.

 Assurez-vous de tenir le haut de l’écran à plasma

entre vos mains lorsque vous ajustez l’angle.

Procédure d’ajustement

1 Desserrez les boulons d’ancrage servant à

régler l’inclinaison en avant et en arrière à
l’aide de la clé hexagonale fournie
(2 emplacements à gauche et à droite).

En vous assurant de tenir le haut de l’écran à plasma entre
vos mains, desserrez les boulons d’ancrage servant à régler
l’inclinaison en avant et en arrière, sur le côté gauche et sur
le côté droit, en les tournant vers le haut à l’aide de la clé
hexagonale fournie.

*Le schéma illustre le modèle d’écran de 50 pouces.

3 Serrez les boulons d’ancrage servant à régler

l’inclinaison en avant et en arrière
(2 emplacements à gauche et à droite).

Serrez fermement les boulons d’ancrage servant à régler
l’inclinaison en avant et en arrière, sur le côté gauche et sur

le côté droit, en les tournant vers le bas à l’aide de la clé
hexagonale fournie. Assurez-vous de tenir le haut de l’écran à
plasma entre vos mains jusqu’à ce que les boulons soient
complètement serrés.

Boulons d’ancrage servant à régler
l’inclinaison en avant et en arrière

Resserrement

Français

Boulons d’ancrage servant à
régler l’inclinaison en avant
et en arrière

Desserrement

2 Choisissez l’angle que vous préférez.

Choisissez l’angle que vous préférez en manipulant
doucement l’écran à plasma.

4 Vérifiez une fois de plus que les boulons

d’ancrage servant à régler l’inclinaison en avant
et en arrière sont complètement serrés.

Remarque

Lorsque vous ajustez l’angle, faites bien attention à ne pas placer
vos mains à l’endroit indiqué par un cercle sur le schéma.

27

Fr
