PIONEER PDA-4004 User Manual

Download

VIDEO CARD

CARTE VIDEO

VIDEOKARTE

SCHEDA VIDEO

VIDEOKAART

TARJETA DE VÍDEO

PDA-4004

Operating Instructions

Mode d’emploi

Bedienungsanleitung

Istruzioni per l’uso

Gebruiksaanwijzing

Manual de instrucciones

SAFETY PRECAUTIONS

Thank you very much for purchasing this PIONEER product. Before using this unit, please carefully read the “Safety Precautions” and these “Operating Instructions” so you will know how to operate the Plasma Display properly. Keep this manual in a safe place. You will find it useful in the future.

WARNING:

This is a Class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures.

Notes on Installation Work:

This product is marketed assuming that it is installed by qualified personnel with enough skill and competence. Always have an installation specialist or your dealer install and set up the product. PIONEER cannot assume liabilities for damage caused by mistake in installation or mounting, misuse, modification or a natural disaster.

Note for Dealers:

After installation, be sure to deliver this manual to the customer and explain to the customer how to handle the product.

The following symbols are found on labels attached to the product. They alert the operators and service personnel of this equipment to any potentially dangerous conditions.

WARNING

This symbol refers to a hazard or unsafe practice which can result in personal injury or property damage.

CAUTION

This symbol refers to a hazard or unsafe practice which can result in severe personal injury or death.

<ARE1357> En

PRECAUTIONS DE SECURITE

Nous vous remercions vivement d’avoir fait l’acquisition de ce produit PIONEER. Avant d’utiliser cet appareil veuillez lire attentivement les “Précautions de sécurité” ainsi que le présent “Mode d’emploi” de manière à utiliser l’écran à plasma correctement. Conservez ce manuel dans un endroit sûr. Il vous sera sûrement utile dans le mois ou les années qui suivent.

AVERTISSEMENT:

Il s’agit d’un produit de classe A. Dans un environnement domestique, ce produit risque de provoquer des interférences radio; dans ce cas, l’utilisateur est prié d’engager des mesures adéquates.

Remarques sur l’installation:

Ce produit est vendu en assumant qu’il sera installé par un personnel suffisamment expérimenté et qualifié. Faites toujours réaliser le montage et l’installation par un spécialiste ou par votre revendeur. PIONEER ne peut être tenu responsable pour tout dommage causé par une erreur d’installation ou de montage, une mauvaise utilisation ou un désastre naturel.

Remarque pour le revendeur:

Après l’installation, assurez-vous de remettre ce mode d’emploi à l’utilisateur et de lui expliquer comme utiliser ce produit.

Les symboles qui suivent se trouvent sur les étiquettes apposées sur le produit. Ils alertent les utilisateurs de ce matériel ainsi que le personnel du service aprésvente sur toutes les situations qui présentent un danger potentiel.

DANGER

Ce symbole concerne un risque ou une pratique dangereuse qui peut entraîner des blessures graves ou la mort.

ATTENTION

Ce symbole concerne un risque ou une pratique dangereuse qui peut entraîner des blessures ou des dégâts matériels.

SICHERHEITSMASSNAHMEN

Herzlichen Dank, daß Sie sich für den Kauf dieses PIONEER-Produktes entschieden haben. Bevor Sie dieses Gerät benutzen, lesen Sie bitte sorgfältig den Abschnitt “Sicherheitsmaßnahmen” und diese “Bedienungsanleitung“ durch, um eine problemlose Verwendung des Plasma-Displays zu gewährleisten. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Sie wird Ihnen in Zukunft nützliche Dienste leisten.

Warnung:

Dieses produkt entspricht dem EMV-Standard der Klasse A. Produkte dieser Klasse sind nur für den industriellen Einsatz geeignet und dürfen in Wohnund Gewerbegebieten nicht ohne ausreichende Entstörungsmaßnahmen betrieben werden.

Hinweise zur Installation:

Dieses Produkt wird unter der Annahme vertrieben, daß es von einem qualifizierten Techniker installiert wird, der über die erforderlichen technischen Kenntnisse und Erfahrung für diese Arbeiten verfügt. Zur Installation und dem Setup dieses Geräts ist daher stets ein damit vertrauter Kundendiensttechniker oder der Verkaufshändler zur Rate zu ziehen. PIONEER übernimmt keine Haftung für Schäden, die durch Fehler bei der Installation bzw. der Befestigung, durch unsachgemäße Verwendung, Modifikation sowie durch Naturkatastrophen entstanden sind.

Hinweis für den Händler:

Nach der Installation diese Anleitung dem Kunden aushändigen und die Verwendung des Produkts erläutern.

Die nachstehenden Symbole befinden sich auf dem Gerät angebrachten Aufklebern. Sie machen den Benutzer und das Wartungspersonal auf mögliche Gefahren aufmerksam.

WARNUNG

Dieses Symbol weist auf eine gefährliche oder unsichere Handlung hin, die zu schweren Personenschäden oder Tod führen kann.

VORSICHT

Dieses Symbol weist auf eine gefährliche oder unsichere Handlung hin, die zu Personenoder Sachschäden führen kann.

<ARE1357> Ge

CONTENTES

SAFETY PRECAUTIONS................................. 2

BEFORE PROCEEDING..................................... 8

How to use this manual .................................8

SUPPLIED ACCESSORIES ...............................8

PANEL FEATURES AND FUNCTIONS............. 9

Connection Panels

(PDP-V402EA&PDA-4004) ..............................9

INSTALLING THE VIDEO CARD ..................... 11

Connecting this unit to the monitor .......... 11

Installing the video card ........................... 12

Installing the terminals............................. 13

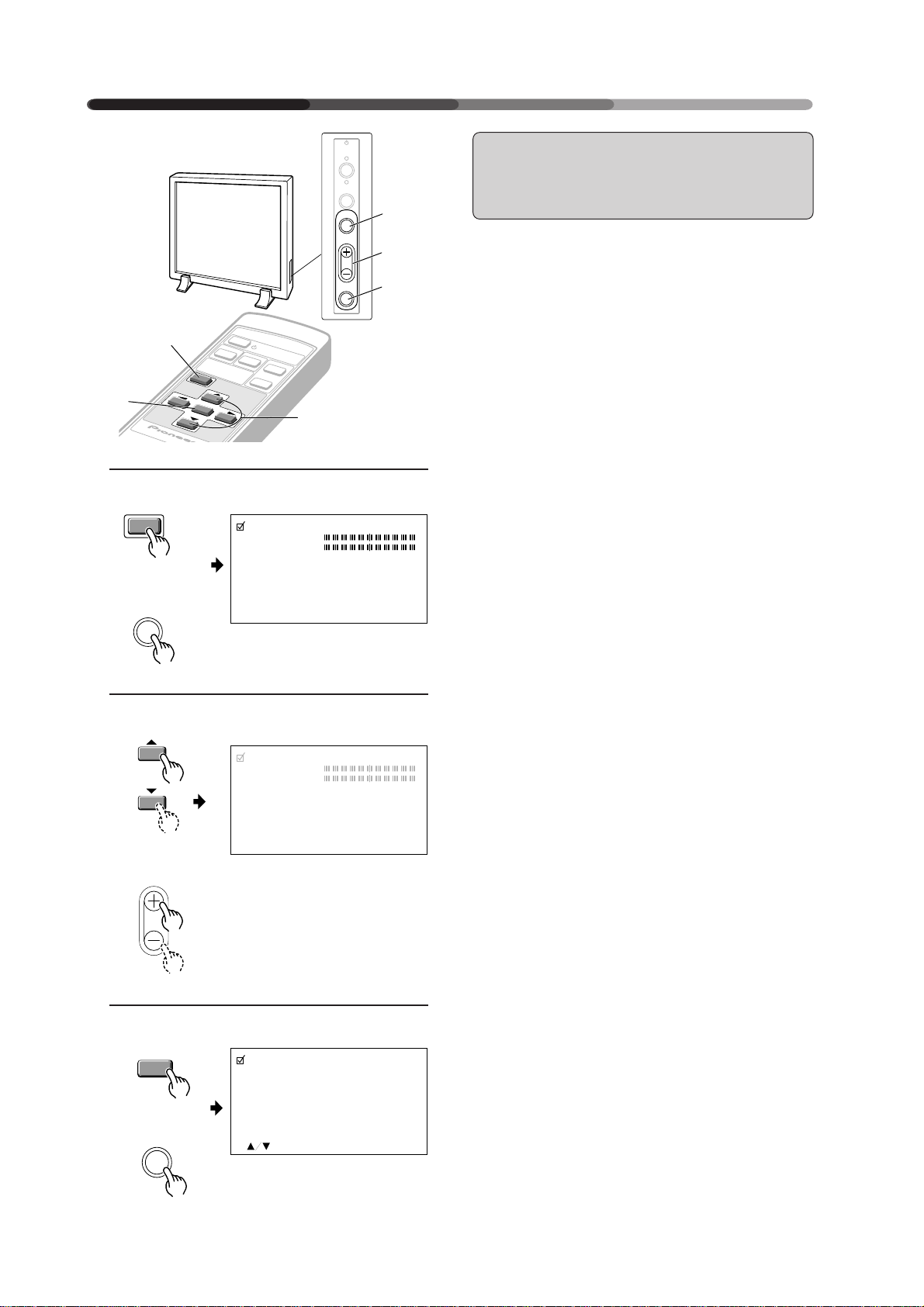

VIEWING IMAGES ON YOUR

PLASMA DISPLAY .......................................... 14

HOW TO ADJUST PICTURE QUALITY..........16

RGB-1 (BNC) or RGB-2 (MINI D-SUB) Input .. 16 With RGB-1, when inputting RGB output from a unit with a Euro AV

(SCART) terminal ...................................... 20

Video or Y/C Input .....................................24

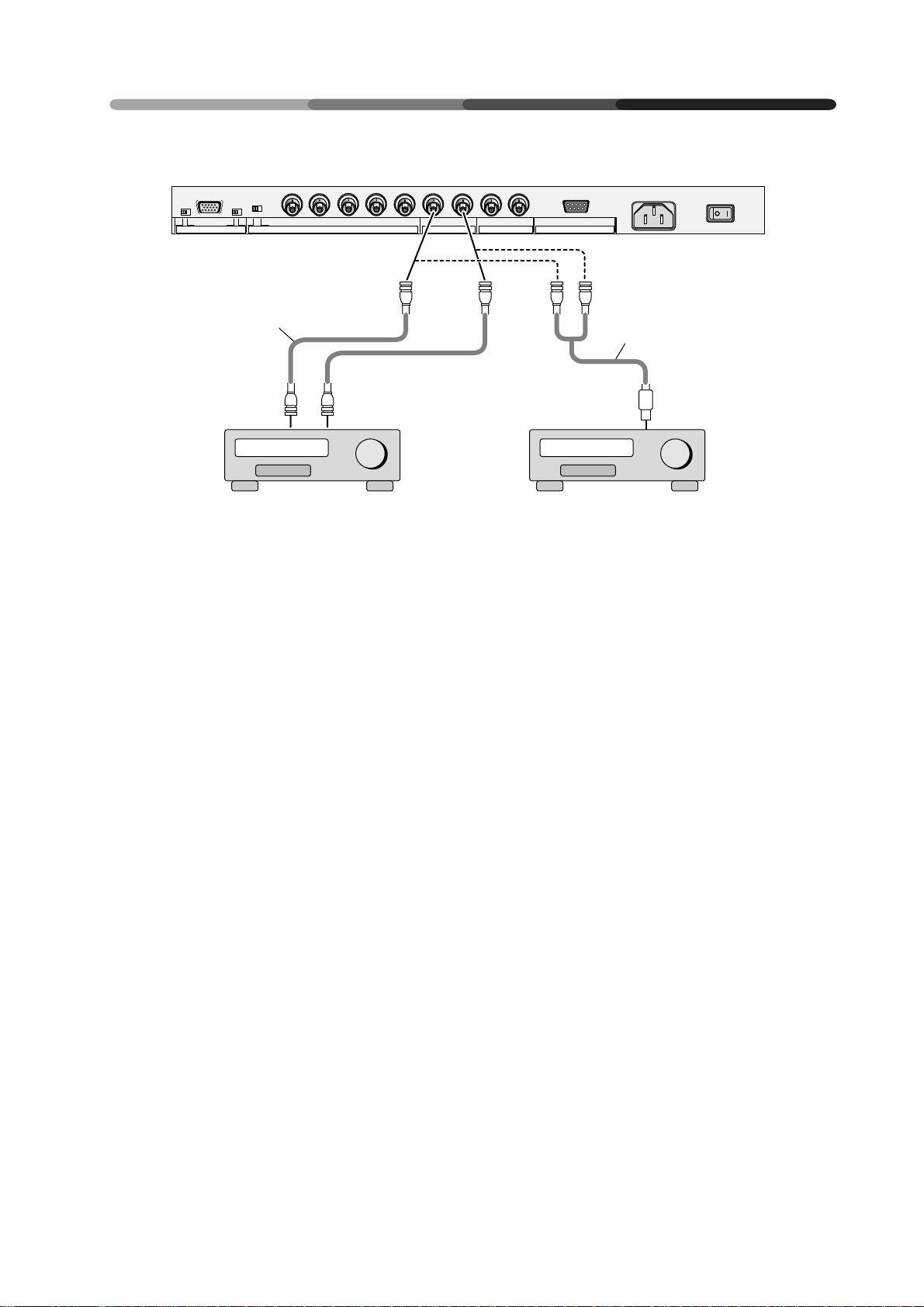

CONNECTIONS...............................................28

Connecting Video

Devices to the Display .............................. 28

OTHERS...........................................................34

Troubleshooting ........................................ 34

Specifications ............................................ 37

SOMMAIRE

PRECAUTIONS DE SECURITE ........................3

AVANT DE COMMENCER ................................ 8

Comment utiliser ce mode d'emploi ...........8

ACCESSOIRES FOURNIS ................................. 8

CARACTERISTIQUES ET FONCTIONS

DES PANNEAUX............................................... 9

Panneau de raccordement

(PDP-V402EA et PDA-4004) ........................ 9

INSTALLATION DE LA CARTE VIDÈO .............11

Connexion de I'appareil à I'écran ..............11

Installation de la carte vidèo ......................... 12

Installation des bornes ............................. 13

VISUALISATION DES IMAGES

SUR L’ECRAN A PLASMA.............................. 14

COMMENT REGLER LA QUALITE

DE L’IMAGE..................................................... 16

Entrée RGB-1 (BNC) ou

RGB-2 (MINI D-SUB) .................................. 17

Avec RGB-1, lors de la connexion d’une sortie RGB à une unité équipée d’un

terminal Euro AV (SCART) ....................... 21

Entrée vidéo ou Y/C .................................. 25

CONNEXIONS.................................................28

Connexion d'équipments

vidéo à l'écran ........................................... 28

AUTRES...........................................................35

Dépannage ................................................. 35

Spécifications ............................................ 38

<ARE1357> Fr

INHALT

SICHERHEITSMASSNAHMEN....................... 4

VOR DER INBETRIEBNAHME ..........................8

Verwendung dieser Anleitung .....................8

MITGELIEFERTES ZUBEHÖR...........................8

TASTEN, EINSTELLUNGEN

UND FUNKTIONEN ........................................... 9

Anschlußleiste

(PDP-V402EA und PDA-4004) .....................9

INSTALLIEREN DER VIDEOKARTE ................ 11

Anschluß dieses Geräts am Monitor ....... 11

Installieren der Videokarte........................12

Installieren der Anschlüsse .......................... 13

BILDWIEDERGABE AUF IHREM

PLASMA-DISPLAY..........................................14

EINSTELLEN DER BILDQUALITÄT ................ 16

RGB-1 (BNC) oder

RGB-2 (MINI D-SUB) Eingang .................. 17

Bei Empfang von RGB-Signalen eines Geräts mit EURO A/V-Anschluß

(SCART) über RGB-1 .................................21

Video oder Y/C Eingang............................ 25

ANSCHLÜSSE.................................................28

Anschluß von Videogeräten

an das Display ........................................... 28

VERSCHIEDENES ........................................... 36

Fehlerbeseitigung ..................................... 36

Technische Daten ...................................... 39

BEFORE PROCEEDING AVANT DE COMMENCER VOR DER INBETRIEBNAHMA

How to use this manual

This manual is set up to follow the course of actions and operations in the order that would seem most logical for someone setting up this unit.

Once the unit has been taken out of the box, and it has been confirmed that all the parts have been received, the section “Connecting this unit to the monitor” starting on page 11 outlines the procedure for connecting this unit to the plasma display, PDP-V402EA.

After the unit is connected to the plasma display, use this instruction manual in conjunction with the instruction manual included with the PDP-V402EA to control your system

To familiarize yourself with the parts, buttons, and controls of this unit, the plasma display, and the remote control unit, please refer to the section “PANEL FEATURES AND FUNCTIONS” on page 9 and the corresponding section in the instruction manual for the PDPV402EA.

Comment utiliser ce mode d’emploi

Ce mode d’emploi s’organise autour d’explications classées dans l’ordre qui nous a paru le plus logique à quelqu’un qui prendrait possession de l’écran à plasma pour la première fois.

Une fois que vous avez déballé l’appareil et que vous avez bien tous les éléments requis, lisez la section “Connexion de l'appareil à l'écran” qui commence à la page␣ 11 pour plus de détails sur la procédure à suivre pour brancher cet appareil à l’écran à plasma PDPV402EA.

Une fois que l’appareil est branché à l’écran à plasma, utilisez ce mode d’emploi en même temps que celui du PDP-V402EA pour commander le système.

Pour vous familiariser avec les éléments, les boutons et les commandes de cet appareil, avec l’écran à plasma et avec la télécommande, reportez-vous à la section “CARACTERISTIQUES ET FONCTIONS DES PANNEAUX” à la page 9 et à la section correspondante dans le mode d’emploi du PDP-V402EA.

Verwendung dieser Anleitung

Die in dieser Anleitung enthaltenen Hinweise sind in einer Reihenfolge angeordnet, die der logischen Vorgehensweise beim Aufstellen und der Inbetriebnahme dieses Geräts entspricht.

Nachdem das Display aus dem Versandkarton genommen und alle mitgelieferten Teile auf Vollständigkeit überprüft wurden, sind die Anweisungen im Abschnitt “Anschluß dieses Geräts am Monitor”, beginnend auf Seite 11; an dieser Stelle wird die Vorgehensweise zum Anschluß dieses Geräts an das Plasma-Display PDP-V402EA erläutert.

Nachdem das Gerät mit dem Plasma-Display verbunden wurde, ist diese Anleitung in Verbindung mit der Bedienungsanleitung des PDP-V402EA zur Steuerung des Systems zu verwenden.

Es wird empfohlen, den Abschnitt “TASTEN, EINSTELLUNGEN UND FUNKTIONEN” auf Seite 9 und der entsprechenden Kapitel der Bedienungsanleitung des PDPV402EA durchzulesen, um sich mit den Tasten und Bedienungselementen dieses Geräts, des Plasma-Displays und der Fernbedienungseinheit vertraut zu machen.

SUPPLIED ACCESSORIES ACCESSOIRES FOURNIS MITGELIEFERTES ZUBEHÖR

Tick the box of accessories to confirm they have been properly provided.

1 Terminal name label

2 Screw & 3 Operating Instructions &

<ARE1357> En/Fr/Ge

Cocher la case en face des accessoires afin de confirmer que ceux-ci sont bien présents.

1 Etiquettes nominatives des

bornes

2 Vis & 3 Mode d’emploi &

Zur Überprüfung, ob alle angegebenen Zubehörteile ordnungsgemäß geliefert wurden, kreuzen Sie jeweils das betreffende

Kästchen

1 Anschlussetikett

2 Schraube & 3 Bedienungsanleitung &

an.

PANEL FEATURES AND FUNCTIONS CARACTERISTIQUES ET FONCTIONS DES PANNEAUX TASTEN, EINSTELLUNGEN UND FUNKTIONEN

Connection Panels (PDP-V402EA&PDA-

4004)

1 STANDBY/ON indicator

The indicator is red when in standby mode and turns green when the power to the display is turned on.

2 STANDBY/ON button

Press to turn the power to the display on and off.

3 INPUT button

Press to switch the various input functions.

4 MENU button

Press to enter the menu screen and exit from it.

5 ADJUST button

Use the +/– buttons to adjust picture quality.

6 SET button

Press to finalize menu selections when adjusting picture quality.

Panneau de raccordement (PDPV402EA et PDA-4004)

1 Témoin STANDBY/ON (= en at-

tente/marche)

Ce témoin est rouge lorsqu’il est dans le mode en attente et devient vert lorsque l’écran est mis sous tension.

2 Bouton STANDBY/ON (= Ali-

mentation)

Appuyer sur ce bouton pour mettre l’écran sous tension et hors tension

3 Bouton INPUT (= entrée)

Appuyer sur ce bouton pour la commande des différentes fonctions d’entrée

4 Bouton MENU

Appuyer sur ce bouton pour entrer dans l’écran menu et en sortir.

5 Bouton ADJUST (= réglage)

Utiliser les boutons +/- pour ajuster la qualité de l’image

6 Bouton SET (= sélection)

Appuyer sur ce bouton pour finaliser les sélections de menu lors du réglage de la qualité de l’image.

Anschlußleiste (PDPV402EA und PDA-

4004)

STANDBY

/ON

INPUT

ADJUST

SET

1 STANDBY/ON-Leuchtdiode

Die Leuchtdiode leuchtet rot auf, wenn die Bereitsschaftsschaltung an ist, und wechselt zu grün, wenn das Display eingeschaltet ist.

2 POWER-Taste

Mit dieser Taste wird das Gerät ein- und ausgeschaltet.

3 INPUT-Taste

Mit dieser Taste werden die Eingänge umgeschaltet.

4 MENU-Taste

Mit dieser Taste wird die Menüoberfläche aktiviert.

5 ADJUST-Taste

Mit den +/– Tasten werden die Einstellungen vorgenommen.

6 SET-Taste

Mit dieser Taste werden die Einstellungen aktiviert und bestätigt.

En/Fr/Ge

PANEL FEATURES AND FUNCTIONS CARACTERISTIQUES ET FONCTIONS DES PANNEAUX TASTEN, EINSTELLUNGEN UND FUNKTIONEN

OFF ON

-0=~!@#$%^ & (*



(Ω)

75 2.2k

SYNCREMOTE G ON SYNC

RGB-2 input terminals 7 Remote control out switch (ON/

OFF)

This switch will output remote control commands from the RGB-2 (D-SUB 15-pin) terminal to control external peripheral devices planned for future sales release. Normally be sure to use set to OFF.

8 MINI D-SUB 15-pin terminal 9 G on Sync mode selection

switch (ON/OFF)

If the images become greenish when an external device is connected to the RGB-2 input terminal, turn ON the G on SYNC mode. Normally set to OFF.

RGB-1 input terminals 0 Sync Signal Input Impedance

switch (75 Ω/2,2 kΩ)

- Vertical Sync Signal Input ter-

minal: (75 Ω/2,2 kΩ, switchable with the Sync Signal Input Impedance switch)

= Horizontal or Composite Sync

Signal Input terminal: (75 Ω/2,2 kΩ, switchable with the Sync Signal Input Impedance switch)

~ Blue Signal Input terminal: 75 Ω ! Green or Green with Sync Sig-

nal Input terminal (ON SYNC): 75 Ω

@ Red Signal Input terminal: 75 Ω

Y/C input terminals

# Color Signal Input terminal: 75 Ω $ Luminance Signal Input termi-

nal: 75 Ω

VIDEO input/output terminals

% Video Output terminal: 75 Ω ^ Video Input terminal: 75 Ω & Control Signal Input terminal

(RS-232C compliance)

* AC inlet ( MAIN POWER switch

<ARE1357> En/Fr/Ge

VD HD B G R C Y OUT IN

(H/V SYNC) RGB-1 (ON SYNC) Y/C

VIDEO RS-232CRGB-2

Bornes d’entrée RGB-2 7 Contacteur d’émission de

commandes à distance (ON/OFF = MARCHE/ARRET)

Ce contacteur émet les commandes à distance en provenance de la borne RGB-2 (D-SUB 15 broches) vers les périphériques externes qui seront vendus à l’avenir. S’assurer que le réglage est sur

OFF.

8 Borne 15 broches MINI D-SUB 9 G sur bouton de sélection du

mode Sync (ON/OFF = MARCHE/ ARRET)

Si les images deviennent verdâtres lorsqu’un dispositif extérieur est raccordé au terminal d’entrée RGB-2, amener G sur le mode SYNC. Normalement, celui-ci est réglé sur OFF (= arrêt).

Bornes d’entrée RGB-1 0 Commutateur d’impédance

d’entrée du signal de synchronisation (75 Ω/2,2 kΩ)

- Borne d’entrée du signal de

synchronisation vertical (75 Ω/2,2 kΩ, commutable avec le commutateur d’impédance d’entrée du signal de synchronisation)

= Borne d’entrée du signal de

synchronisation horizontal ou composite : (75 Ω/2,2 kΩ, commutable avec l’interrupteur d’impédance d’entrée du signal de synchronisation)

Borne d’entrée du signal bleu: 75 Ω

Borne d’entrée du signal vert ou vert avec signal de synchronisation (ON SYNC) : 75 Ω.

@ Borne d’entrée du signal rouge :

75 Ω

Bornes d’entrée Y/C # Borne d’entrée du signal couleur:

75 Ω

$ Borne d’entrée du signal de lumi-

nance : 75 Ω

Bornes d’entrée/sortie VIDEO

% Borne de sortie vidéo : 75 Ω ^ Borne d’entrée vidéo : 75 Ω & Borne d’entrée du signal de

commande (Conforme au standard RS-232C)

* Prise c.a. ( Interrupteur général POWER

<Anschlußleiste>

RGB 2-Eingang 7 EIN-/AUS-Schalter der

Fernbedienung (ON/OFF)

Mit diesem Schalter können Fernbedienungsbefehle über den Anschluß RGB-2 (D-SUB, 15-Pin-Buchse) ausgegeben werden, um zukünftiges Zubehör zu steuern. Für den Normalbetrieb unbedingt auf OFF stellen.

8 MINI D-SUB 15-Pin-Eingang 9 G an Sync-Moduswählschalter

(ON/OFF)

Wird der Bildschirm grünlich, sobald ein externes Gerät an der Input-Schnittstelle von RGB - 2 angeschlossen wird, schalten Sie G am Sync-Moduswählschalter auf ON (EIN), während es normalerweise auf OFF (AUS) steht.

RGB 1-Eingang 0 Synchronsignal-Eingangs-

Impedanz-Schalter (75 Ω/2,2 kΩ).

- Vertikaler Synchronsignal-

Eingang (75 Ω/2,2 kΩ, einstellbar mit dem SynchronsignalEingangs-Impedanz-Schalter).

= Horizontaler oder kombinierter

Synchroneingang: (75 Ω/2,2 kΩ, einstellbar mit dem Synchronsignal-EingangsImpedanz-Schalter).

~ Blaues Signal: 75 Ω ! Grünes Signal oder Grün mit

Synchronsignal-Eingang (ON SYNC): 75 Ω

@ Rotes Signal: 75 Ω

Y/C Eingang

# Farbsignal Eingang: 75 Ω $ Helligkeitssignal-Eingang: 75 Ω

VIDEO-Eingang/Ausgang

% Video-Ausgang: 75 Ω ^ Video-Eingang: 75 Ω & Kontrollsignal-Eingang (RS-

232C kompatibel)

* Netzanschluß ( Netzschalter (MAIN POWER)

INSTALLING THE VIDEO CARD INSTALLATION DE LA CARTE VIDÈO INSTALLIEREN DER VIDEOKARTE

Notes for Customers:

This product is marketed assuming that it is installed by qualified personnel with enough skill and competence.

Notes for Dealers:

The procedure for connecting this unit to the main unit is described below. Should screws or other substances fall into the main unit during installation, please contact a nearby PIONEER service center as soon as possible. Continuing work under these circumstances may cause damage.

Connecting this unit to the monitor

This unit is to be used only when connected to the plasma display, PDP-V402EA. Follow the procedure on this page to connect this unit to the plasma display.

Before connecting this unit to the display, please be sure to do the following:

• Undo any component or personal computer connections that may have already been made to the plasma display.

• Make sure that the power of the plasma display is turned off, and is unplugged from the wall outlet.

Precautions when connecting this unit to the display

When the doors on the display are opened to make connections, be sure to avoid letting the screw or their respective parts fall into openings on the units. When connecting (this unit) to the plasma display, always install with the display upright. Dropping a screw into the display may damage it.

CAUTION

• This unit is designed only for connection to the plasma display, PDP-V402EA. Do not alter or modify this unit in any way as it may cause this unit to perform abnormally and/or may cause the plasma display to malfunction.

Remarques pour le client:

Ce produit est vendu en assumant qu’il sera installé par un personnel suffisamment expérimenté et qualifié.

Remarque pour le revendeur:

La procédure pour connecter cet appareil à l’appareil principal est décrite ci-dessous. Si une vis ou un autre objet tombait à l’intérieur de l’appareil principal pendant l’installation, veuillez contacter un centre de service PIONEER, aussitôt que possible. Continuer l’installation dans ces conditions pourrait entraîner des dommages.

Connexion de l’appareil à l’écran

Cet appareil ne doit être utilisé que quand il est connecté à l’écran à plasma PDP-V402EA. Suivez la procédure décrite dans cette page pour effectuer cette connexion.

Avant de connecter cet appareil à l’écran, n’oubliez pas d’effectuer les opérations suivantes:

• Annulez toute connexion d’appareil ou d’ordinateur personnel déjà effectuée sur l’écran à plasma.

• Assurez-vous que l’écran à plasma est hors tension et débranché de la prise murale.

Précautions pour connecter l’appareil à l’écran

Lorsque l’écran est ouvert en vue d’effectuer les connexions, prenez garde de ne pas faire tomber les vis ou autre élément de fixation à l’intérieur. Lors de la connexion (de cet appareil) à l’écran à plasma, réalisez toujours l’intallation avec l’écran en position verticale. Faire tomber une vis dans l’écran risque de l’endommager.

ATTENTION

• Cet appareil est conçu pour être branché uniquement sur l’écran à plasma PDP-V402EA. Ne le modifiez d’aucune manière que ce soit, car cela risquerait d’entraîner un mauvais fonctionnement et/ou de causer un dysfonctionnement de l’écran à plasma.

Hinweise für den Kunden:

Dieses Produkt wird unter der Annahme vertrieben, dass es von einem qualifizierten Techniker installiert wird, der über die erforderlichen technischen Kenntnisse und Erfahrung für

diese Arbeiten verfügt.

Hinweis für den Händler:

Die Vorgehensweise beim Anschluss dieser Einheit an das Hauptgerät wird nachstehend beschrieben. Sollte eine Schraube oder ein anderes Teil bei der Installation in das Hauptgerät fallen, muss unverzüglich eine PIONEERKundendienstwerkstatt benachrichtigt werden. Falls die Anschlussarbeiten unter diesen Umständen fortgesetzt werden, kann ein Geräteschaden die Folge sein.

Anschluss dieses Geräts am Monitor

Dieses Gerät ist ausschließlich zur Verwendung in Verbindung mit dem Plasma-Display PDP-V402EA bestimmt. Die auf dieser Seite gegebenen Anweisungen ausführen, um dieses Gerät am

Plasma-Display anzuschließen.

Bevor dieses Gerät mit dem Display verbunden wird, müssen die nachfolgenden Anweisungen

ausgeführt werden:

• Alle bereits vorgenommenen Verbindungen zwischen einem Personal-Computer oder einer anderen Komponente und dem Plasma-Display müssen gelöst werden.

• Sich vergewissern, dass die Stromversorgung zum PlasmaDisplay ausgeschaltet und das Netzstecker aus der Wandsteckdose abgezogen

wurde.

Vorsichtshinweise zum Anschluss dieses Geräts am Display

Wenn die klappen an dem Display zur Durchführung der Anschlüsse abgenommen werden, ist darauf zu achten, dass keine der Schrauben oder andere Teile in die Öffnungen fallen können. Wenn (dieses Gerät) mit dem Plasma-Display verbunden wird, muss das Display aufrecht installiert werden. Darauf achten, dass keine Schraube in das Display fällt, da dies eine Funktionsstörung verursachen kann.

VORSICHT

• Dieses Gerät ist ausschließlich zum Anschluss an den Plasma-Display PDP-V402EA bestimmt. Das Gerät darf nicht auf irgendeine Weise modifiziert oder umgebaut werden, da hierdurch ein normaler Betrieb nicht mehr möglich ist und/oder zu Funktionsstörung am Plasma-Display führen kann.

En/Fr/Ge

INSTALLING THE VIDEO CARD INSTALLATION DE LA CARTE VIDÈO INSTALLIEREN DER VIDEOKARTE

• Take care not to damage or modify the internal cables and units.

• The circuit boards and soldered parts of the built-in options are exposed. As these may be damaged by the static electricity charged in the human body, discharge the static electricity by touching a metallic object before handling a built-in option.

• Do not touch a circuit board surface or soldered part but hold circuit board by the metallic bracket or edge.

• Before you install or remove the video card and terminal panel, turn the main power switch OFF, and disconnect the AC power point.

• Never subject the video card to static electricity.

Static electricity can destroy the circuit. During installation, take care to avoid creating static electricity, and do not place the video card on top of easily charged objects.

• Install the video card and terminal panel at the same time. If only one of them is installed or one of them is installed incorrectly, the power will not turn on. If this happens, the following warning sign occurs. (1) If the video card is not in-

stalled properly: The standby indicator of the plasma display repeatedly flashes two times.

(2) If the terminal panel is not in-

stalled properly: The standby indicator of the plasma display repeatedly flashes three times.

• The video card and terminal panel are not designed for repeated installation and removal. Accordingly, once they have been installed on the plasma display, avoid removing them. Repeated installation and removal may cause them to break.

• Veiller à ne pas endommager les câbles et les unités internes et à ne pas les modifier.

• Les circuits imprimés et les composants soudés des options intégrés sont à nu. Ces éléments pouvant être endommagés par l'électricité statique du corps, il convient de toucher un objet métallique avant de manipuler une option intégrée.

• Ne pas toucher la surface du circuit imprimé ni les composants soudés mais saisir le circuit imprimé par le support métallique ou le bord.

• Avant d’installer ou de déposer la carte vidéo et le panneau de bornes, coupez l’interrupteur principal (OFF) débranchez la fiche du câble d’alimentation.

• Ne soumettez en aucun cas la carte vidéo à de l’électricité statique. L’électricité statique peut détruire le circuit. Pendant l’installation, veillez à ne pas créer d’électricité statique et ne posez pas la carte vidéo sur des objets qui se chargent facilement d’électricité statique.

• Installez la carte vidéo et le panneau de bornes en même temps. Si vous n’installez que l’un de ces deux éléments ou si l’un d’eux est installé incorrectement, le système ne se mettra pas sous tension. Si cela se produit, le signe d’avertissement suivant s’affiche. (1) Si la carte vidéo n’est pas

correctement installée : L’indicateur de mode de veille de l’écran à plasma clignote deux fois de manière répétitive.

(2) Si le panneau de bornes n’est

pas correctement installé : L’indicateur de mode de veille de l’écran à plasma clignote trois fois de manière répétitive.

• La carte vidéo et le panneau de bornes ne sont pas conçus pour des installations et des déposes répétées. Aussi, lorsqu’ils ont été installés sur l’écran à plasma, veillez à ne pas les déposer. Des installations et déposes répétées peuvent les endommager.

• Achten Sie darauf, daß die internen Kabel und die Geräte nicht beschädigt werden.

• Die Leiterplatten und die gelöteten Teile der eingebauten Optionen liegen frei. Da diese durch statische Elektrizität im menschlichen Körper beschädigt werden können, berühren Sie einen metallischen Gegenstand, um die statische Elektrizität zu entladen, bevor Sie eine eingebaute Option handhaben.

• Berühren Sie die Oberfläche der Leiterplatte oder die gelöteten Teile nicht, sondern halten Sie die Leiterplatte an der metallischen Halterung oder an der Kante.

• Vor Ein- oder Ausbau von Videokarte und Anschlussplatine, den Bildschirm ausschalten und den Netzstecker ziehen.

• Die Videokarte vor statischer Elektrizität schützen. Statische Elektrizität kann die Karte beschädigen. Beim Einbau das Entstehen von statischer Elektrizität vermeiden und die Videokarte nicht auf Gegenstände platzieren, die sich leicht aufladen.

• Videokarte und Anschlussplatine gleichzeitig einbauen. Falls eine der beiden nicht korrekt installiert ist, lässt sich der Bildschirm nicht einschalten. In diesem Fall erscheint das folgende Warnsymbol: (1) Falls die Videokarte falsch

eingebaut wurde: Die Bereitschaftsanzeige des Bildschirms blinkt wiederholt zweimal hintereinander auf.

(2) Falls die Anschlussplatine falsch

eingebaut wurde: Die Bereitschaftsanzeige des Bildschirms blinkt wiederholt dreimal hintereinander auf.

• Videokarte und Anschlussplatine sind nicht auf wiederholten Ein- und Ausbau ausgelegt. Daher sollten sie nach der Installation im Bildschirm nicht mehr ausgebaut werden. Wiederholter Ein- und Ausbau kann zu Schäden führen.

Installing the video card

1 2

<ARE1357> En/Fr/Ge

Installation de la carte vidèo

Boss Bossage Nase

Installieren der Video karte

Boss Bossage Nase

INSTALLING THE VIDEO CARD

INSTALLATION DE LA CARTE VIDÈO

INSTALLIEREN DER VIDEOKARTE

1 Loosen the screw in the door at

the rear of the plasma display. (The screw is constructed so that it cannot be separated from the cover.)

2 Open the door. 3 Install the video card to the four

bosses so that the connectors are at the bottom. Make sure that the four bosses retain the circuit board firmly and there is no fear of board separation.

4 Plug the internal wires into the

connectors. Make sure that the connector is inserted firmly and completely up to the root.

5 Close the door and tighten the

cover screw.

1 Desserrez la vis du panneau à

l’arrière de l’écran à plasma. (La vis est conçue de telle manière qu’elle ne peut être séparée du panneau.)

2 Ouvrez le panneau. 3 Installez la carte vidéo sur les

quatre bossages de façon à ce que les connecteurs soient en bas. S'assurer que les quatre bossages maintiennent soigneusement le circuit imprimé et qu'il n'y a aucun risque de voir le circuit se séparer.

4 Branchez les fils internes sur les

connecteurs. S'assurer que le connecteur est inséré à fond et complètement jusqu'à la base.

5 Refermez le panneau et serrez

la vis du panneau.

1 Die Schraube der Klappe an der

Rückseite des Plasmabildschirms lockern. (Die Schraube lässt sich nicht von der Abdeckung lösen.)

2 Die Klappe öffnen. 3 Die Videokarte auf die vier

Nasen aufsetzen, sodass die Anschlüsse nach unten weisen. Achten Sie darauf, daß die vier Nasen die Leiterplatte richtig halten und die Leiterplatte nicht abgetrennt werden kann.

4 Die internen Kabel mit den

Anschlüssen verbinden. Achten Sie darauf, daß der Stecker richtig eingesteckt ist und bis zum Anschlag in dem Anschluß steckt.

5 Die Klappe schließen und die

Schraube festziehen.

Installing the terminals

1 2

1 Remove the video card input

terminal installation hole protection door on the terminal panel section of plasma display by removing the retaining screws.

2 Fit the circuit boad between the

slits at each end of the opening.

3 Insert the terminal panel

straight and push it in all the way.

4 Make sure that the terminal

panel is inserted firmly and completely to the bottom, then secure the terminal panel using the screws removed in step 1 above.

5 Attach the provided label.

Installation des bornes

3, 4

1 Déposez le panneau de protection

de l’orifice d’installation des bornes d’entrée de la carte vidéo de la section des bornes de l’écran à plasma en retirant les vis de retenu.

2 Fixez la carte entre les fentes situées

de part et d’autre de l’ouverture.

3 Insérez le panneau de bornes

verticalement et enfoncez-le à fond.

4 S'assurer que le panneau de

bornes est inséré soigneusement et complètement jusqu'en bas, puis fixer le panneau de bornes au moyen des vis qui ont été retirées à l'étape 1 ci-dessus.

5 Fixer l'étiquette fournie.

Installieren der Anschlüsse

1 Die Schutzabdeckung von der

Öffnung für die VideokartenEingangsplatine von der Anschlussleiste des Plasma-Displays abnehmen indem die Befestigungsschrauben entfernt werden.

2 Die Anschlussplatine in die Schlitze

an den Enden der Öffnung einpassen.

3 Die Anschlussplatine gerade bis

zum Anschlag einführen.

4 Achten Sie darauf, daß die

Klemmenleiste richtig und vollständig an der Unterseite eingesteckt ist, und sichern Sie danach die Klemmenleiste mit den im obigen Schritt 1 entfernten Schrauben.

5 Bringen Sie das mitgelieferte

Etikett.

En/Fr/Ge

VIEWING IMAGES ON YOUR PLASMA DISPLAY

VIDEO Y/C RGB 2 RGB 1

VISUALISATION DES IMAGES SUR L’ECRAN A PLASMA BILDWIEDERGABE AUF IHREM PLASMA-DISPLAY

OUT IN

VIDEO RS-232C

Remote control Commande à distance Fernbedienung

STANDBY/ON

2,4

Main unit Unité principale Hauptgerät

STANDBY

/ON

STANDBY

/ON

INPUT

ADJUST

SET

STA

STANDBY

/ON

2,4

1 Input the power to the main unit.

The standby indicator will flash in red for about 4 seconds. The display then enters standby state and the indicator remains lit.

NOTE:

The buttons on the main unit and remote control unit, and the external control commands are not accepted by the display unit while the standby indicator is flashing in red. If the optional video card (PDA-4004) is not installed properly, the STANDBY indicator blinks as described

1,4

below to inform the use of abnormality.

• Blinking twice

Only the terminals are installed: Install the video card.

• Blinking three times

Only the video card is installed: Install the terminals.

BY/ON

2 Turn on the Display.

The STANDBY indicator turns green.

3 Select an input source.

• Press the INPUT switching button on the main unit. Each time press changes the input source as follows:

STANDBY

/ON

• To choose an input source with the remote control, press the INPUT SELECT button.

• The function cannot be switched at the MENU screen.

Remote control Commande à distance Fernbedienung

VIDEO

Main unit Unité principale Hauptgerät

INPUT

Remote control

Commande à distance Fernbedienung

<ARE1357> En/Fr/Ge

STANDBY/ON

Main unit Unité principale Hauptgerät

STANDBY

/ON

STANDBY

/ON

V I DEO

STANDBY

/ON

“NO SYNC!” is displayed if no signal is being input . “OUT OF RANGE!” is displayed if the signal being input cannot be processed on this set.

4 After use, turn off the power.

1 Turn off the power.

The standby indicator flashes in red for about 4 seconds, then remains lit (standby state).

2 Turn off the MAIN POWER switch on the main

unit.

The STANDBY/ON indicator will dim and the power to the unit will be turned off.

NOTES:

• The buttons on the main unit and remote control unit, and the external control commands are not accepted by the display while the standby indicator is flashing in red.

• Do not display the same image (still images, etc.) for a long time as the image may stick onto the screen.

VIEWING IMAGES ON YOUR PLASMA DISPLAY

VIDEO Y/C RGB 2 RGB 1

VISUALISATION DES IMAGES SUR L’ECRAN A PLASMA

BILDWIEDERGABE AUF IHREM PLASMA-DISPLAY

1 Alimentation de l’écran en énergie

Le témoin en attente rouge clignote pendant 4 secondes environ. Ensuite, l’écran passe en mode attente et ce témoin reste allumé.

NOTE:

Les boutons de l’unité principale et de la commande à distance, ainsi que les instructions de commande extérieures ne sont pas acceptés par l’écran tant que le témoin en attente rouge clignote. Si la carte vidéo en option (PDA-4004) n'est pas correctement installée, le témoin STANDBY clignote comme il est dit ci-dessous pour signaler cette anomalie.

• Deux clignotements

Seuls les bornes sont installées: Installer la carte vidéo.

• Trois clignotements

Seule la carte vidéo est installée: Installer les bornes.

2 Allumage de l’écran

Le témoin STANDBY (en attente) devient vert.

3 Sélection d’une source d’entrée

• Pousser sur le bouton de commutation INPUT (entrée) de l’unité principale. Chaque pression modifie la source d’entrée comme suit :

VIDEO Y/C RGB 2 RGB 1

1 Schalten Sie den Hauptschalter ein.

Die Bereitschafts-Leuchtdiode blinkt etwa 4 Sekunden lang rot. Dann wechselt das Gerät in den Bereitschaftszustand, und die BereitschaftsLeuchtdiode leuchtet.

Anmerkung:

Solange die Bereitschafts-LED rot blinkt, reagiert das Display weder auf die Tasten des Hauptgerätes oder der Fernbedienung, noch auf externe Befehle. Falls die optionale Videokarte (PDA-4004) nicht richtig eingesetzt ist, blinkt die STANDBY-Leuchtdiode gemäß folgender Beschreibung, um den Benutzer vor einer ungewöhnlichen Bedingung zu warnen.

• Blinkt zweimal

Nur die Klemmen sind eingebaut: Bauen Sie die Videokarte ein.

• Blinkt dreimal

Nur die Videokarte ist eingebaut: Bauen Sie die Klemmen ein.

2 Schalten Sie das Display ein.

Die Bereitschafts-LED wird grün.

3 Wählen Sie die Eingangsquelle.

• Drücken Sie die Eingangstaste am Hauptgerät. Bei jedem Tastendruck wechselt die Eingangsquelle wie folgt:

• Pour sélectionner une source d’entrée avec la commande à distance, appuyer sur le bouton INPUT SELECT (= sélection d’entrée)

• La fonction ne peut pas être commutée à l’écran MENU.

«NO SYNC␣ !» s’affiche en l’absence de réception d’un signal à la sélection de RGB-1 ou de RGB-2. «OUT OF RANGE» s’affiche si le signal reçu ne peut pas être traité par cet appareil.

4 Après utilisation, mettre hors ten-

sion

1 Mise hors tension

Le témoin en attente rouge clignote pendant environ 4 secondes, puis reste allumé (état en attente).

2 Eteindre l’interrupteur MAIN POWER (= sur l’unité

principale

Le témoin STANDBY/ON diminue d’intensité et l’alimentation de l’unité est coupé.

NOTES:

• Les boutons de l’unité principale et de la commande à distance, ainsi que les instructions de commande extérieures ne sont pas acceptées par l’écran tant que le témoin en attente rouge continue à clignoter.

• Ne pas afficher la même image (images immobiles, etc.) pendant une durée prolongée étant donné que l’image peut alors rester collée à l’écran.

• Wenn Sie per Fernbedienung eine Eingangsquelle wählen möchten, drücken Sie bitte eine SELECTTaste.

• Diese Funktion kann nicht mit der MENUOberfläche eingestellt werden.

Falls bei Wahl von RGB-1 oder RGB-2 kein Signal anliegt, wird „NO SYNC!“ angezeigt. Falls ein Signal anliegt, das nicht verarbeitet werden kann, erscheint „OUT OF RANGE“.

4 Nach dem Gebrauch schalten Sie

den Netzschalter aus.

1 Schalten Sie den Strom aus.

Die Bereitschafts-LED blinkt etwa 4 Sekunden lang rot, und leuchtet dann kontinuierlich (Bereitschaftsstatus).

2 Schalten Sie den Netzschalter am Hauptgerät

aus.

Die Bereitschafts-LED erlischt, und die Stromzufuhr zum Gerät ist ausgeschaltet.

Anmerkungen:

• Solange die Bereitschafts-LED rot blinkt, reagiert das Display weder auf die Tasten des Hauptgerätes oder der Fernbedienung, noch auf externe Befehle.

• Zeigen Sie nicht dasselbe Bild (stillstehende Bilder usw.) über einen längeren Zeitraum an, da dieses auf dem Schirm “festkleben“ kann.

En/Fr/Ge

HOW TO ADJUST PICTURE QUALITY COMMENT REGLER LA QUALITE DE L’IMAGE EINSTELLEN DER BILDQUALITÄT

STANDBY

/ON

RGB-1 (BNC) or RGB-2 (MINI D-

1,5 4

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

ADJUST

Remote control Commande à distance Fernbedienung

SET

Main unit Unité principale Hauptgerät

SET

INPUT

ADJUST

SET

STANDBY/ON

P I CTURE PARAMETER CONTRAST

GHT.

BR CLK. FRQ. CLK. PHS. HOR. POS. VER. POS. I N I

SCART RGB

SET : SEL. MENU : EXIT

Displayed only for RGB-1. S’affiche uniquement pour le RGB-1 Anzeige nur für RGB-1

P I CTURE PARAMETER

CONTRAST

GHT.

BR CLK. FRQ. CLK. PHS. HOR. POS. VER. POS. I N I

SCART RGB

SET : SEL. MENU : EXIT

Displayed only for RGB-1. S’affiche uniquement pour le RGB-1 Anzeige nur für RGB-1

The currently selected item will be displayed in purple. L’option sélectionnée apparaît en pourpre. Das gewählte Item wird purpurfarbig wiedergegeben.

P I CTURE PARAMETER

CONTRAST

: ADJ. SET : EXIT

1,5 2,4

+ 1 0

– 5

+ 8

OFF

+ 1 0

– 5

+ 8

OFF

SUB) Input

Adjust the picture quality for each input: the RGB-1 (BNC), the RGB-2 (MINI D-SUB), the video, and the Y/C.

* Refer to page 37 for the sources.

1 Switch to the MENU screen. 2 Choose the item to be adjusted. 3 Finalize your choice.

Make adjustment concerning each item as follows:

CONTRAST .. Adjusts the contrast of the picture ac-

cording to the brightness of the environment so that you can watch the picture easier.

BRIGHT......... Adjusts the brightness of the picture

so that you can watch the darker parts

of the picture easier.

CLK.FRQ. ...... When part of the letters in the picture

(–32 to +32)

CLK.PHS. ...... When some letters in the picture

(–128 to +127)

HOR.POS. ..... Adjust the horizontal position of the

(–32 to +32)

VER.POS....... Adjust the vertical position of the pic-

(–32 to +32)

INIT. .............. Returns the above picture settings to

SCART RGB ... (ON/OFF)

(Displayed only for RGB-1)

*1 When you select INIT. , the message on the right is displayed. Select “YES” or “NO” by using the 2 or 3 button. Selecting “YES” and pressing the SET button sets back all picture quality settings to their default values. When “NO” is selected, all settings will remain as they are.

P I CTURE PARAMETER

is missing, or if the displayed image

is distorted as a rainbow-like noise,

use this function. This function is to

adjust the frequency of the internal

clock signal for the video signal input.

NOTE:

HOR.POS may need to be adjusted in

some cases if CLK.FRQ has been ad-

justed.

flicker and the color becomes dis-

torted, use this function. Adjust it to

minimize the flicker and the color dis-

tortion. This function is to adjust the

phase of the internal clock signal,

which is adjusted with the CLK. FRQ

function.

picture.

ture.

their center values. *1

This switches the synchronizing sig-

nal mode.

for RGB input to a unit with a Euro AV

terminal.

I N I T I AL I ZE? YES NO

Always leave it OFF, except

If “NO” has been selected, SET:EXIT will be displayed here. If “YES” has been selected,

SET:INIT will be displayed.

<ARE1357> En/Fr/Ge

SET : EX

HOW TO ADJUST PICTURE QUALITY

COMMENT REGLER LA QUALITE DE L’IMAGE

EINSTELLEN DER BILDQUALITÄT

Entrée RGB-1 (BNC) ou RGB-2 (MINI D-SUB)

Régler la qualité de l’image pour chaque entrée : RGB1 (BNC), RGB-2 (MINI D-SUB), vidéo et Y/C.

* Référez-vous à la page 38 pour les sources.

1 Passage à l’écran MENU 2 Sélectionner l’option à régler 3 Finalisation de la sélection

Opérer les réglages pour chaque option comme suit :

CONTRAST ... Règle le contraste de l’image en fonction

BRIGHT .........Règle la luminosité de l’image de

CLK.FRQ .......Utiliser cette fonction. Si une partie des

(–32 à +32)

CLK.PHS .......Utiliser cette fonction. Lorsque certaines

(–128 à +127)

HOR.POS ...... Régler la position horizontale de

(–32 à +32)

VER.POS ....... Règle la position verticale de l’image.

(–32 à +32)

INIT. ...............Ramène les sélections d’image

SCART RGB .. Cette option active le mode de signal (ON/OFF) (s’affiche uniquement pour le RGB-1)

*1 Si vous sélectionnez INIT. , le message à droite est affiché. Sélectionner “YES” ou “NO” en utilisant le bouton 2 ou 3. La sélection “YES” et l’enfoncement du bouton SET réinitialise tous les réglages de qualité de l’image à leurs valeurs par défaut. Si “NO” est sélectionné, toutes les sélections restent comme elles sont.

P I CTURE PARAMETER

de la luminosité de l’environnement de manière à pouvoir visionner l’image avec un plus grand confort.

manière à pouvoir visionner les parties plus sombres de l’image avec un plus grand confort.

lettres de l’image est absente, ou si l’image affichée est déformée en tant que bruit iridescent. Cette fonction sert à régler la fréquence du signal d’horloge interne pour l’entrée du signal vidéo.

NOTE :

HOR.POS devra être réglé dans certains cas si CLK.FRQ a été réglé.

lettres de l’image scintillent et que la couleur s’altère. Régler pour minimiser le scintillement et la distorsion des couleurs. Cette fonction a pour but de régler la phase du signal d’horloge interne qui est réglée avec la fonction CLK.FRQ.

l’image projetée

supérieures à leurs valeurs centrales. *1

de synchronisation. toujours le laisser sur OFF sauf pour une entrée RGB dans une unité disposant d’un terminal Euro AV.

Si “NO” a été sélectionné, SET:EXIT sera affiché ici.

I N I T I AL I ZE? YES NO

SET : EX

Si “YES” a été sélectionné, SET:INIT sera affiché.

Vous devez

RGB-1 (BNC) oder RGB-2 (MINI D-SUB) Eingang

Für jeden Eingang sollte die Bildqualität eingestellt werden: für RGB-1 (BNC), RGB-2 (D-SUB), Video und Y/C.

* Die verschiedenen Quellen finden Sie auf Seite 39

dieser Bedienungsanleitung.

1 Wechseln Sie zur MENU-Oberfläche. 2 Wählen Sie die Funktion, die Sie

einstellen möchten.

3 Bestätigen Sie Ihre Wahl.

Jede einzelne Funktion beinhaltet die nachstehenden Einstellmöglichkeiten:

CONTRAST ... Regelt den Bildkontrast gemäß der Hel-

BRIGHT ......... Regelt die Helligkeit des Bildes, zur besser-

CLK-FRQ ........Wenn ein Teil der Buchstaben im Bild fe-

(–32 bis +32)

CLK.PHS ........ Wenn manche Buchstaben im Bild flim-

(–128 bis +127)

HOR.POS .......Regelt die waagerechte Bildposition.

(–32 bis +32)

VER.POS ........ Regelt die senkrechte Bildposition.

(–32 bis +32)

INIT. ...............Setzt die obengenannten Bildeinstellun-

SCART RGB .. Zum Umschalten des Signalmodus zur (ON/OFF)

(Anzeige nur für RGB-1)

*1 Wenn Sie INIT. wählen, wird die rechts dargestellte Meldung angezeigt. Wählen Sie “YES“ oder “NO“, indem Sie die Taste 2 oder 3 drücken. Wenn Sie “YES“ wählen und die SET-Taste drücken, werden alle Bild-Einstellmöglichkeiten auf die Standardwerte zurückgesetzt. Wenn Sie “NO“ wählen, bleiben alle Einstellungen unverändert.

P I CTURE PARAMETER

ligkeit der Umgebung, zur besseren Bilderkennung.

en Erkennung der dunklen Bildstellen.

hlt oder die dargestellte Abbildung als regenbogenartiges und rauschendes Bild wiedergegeben wird, können Sie diese Funktion benutzen, um die Frequenz des internen Taktsignals für den VideosignalEingang einzustellen.

Anmerkung:

Nach einer Änderung von CLK.FRQ muß in manchen Fällen HOR.POS neu eingestellt werden.

mern und die Farben gestört sind, können Sie diese Funktion benutzen. Stellen Sie sie so ein, daß Flimmern und Farbstörung so weit wie möglich reduziert werden. Mit dieser Funktion stellen Sie die Phase des internen Taktsignals, das mit der CLK.FRQ-Funktion geregelt wird, ein.

gen auf ihren Mittelwert zurück. *1

Synchronisierung belassen - außer bei RGB-Eingangssignalen von Geräten mit EURO A/V-Anschluß - siehe.

I N I T I AL I ZE? YES NO

SET : EX

stets in Stellung OFF

Wenn “NO“ gewählt wurde, wird hier SET:EXIT angezeigt. Wenn “YES“ gewählt wurde, wird hier SET:INIT angezeigt.

En/Fr/Ge

HOW TO ADJUST PICTURE QUALITY COMMENT REGLER LA QUALITE DE L’IMAGE EINSTELLEN DER BILDQUALITÄT

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

ADJUST

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

P I CTURE PARAMETER

CONTRAST

: ADJ. SET : EXIT

P I CTURE PARAMETER

CLK. FRQ.

: ADJ. SET : EXIT

Return to the normal screen. Ë Retour à l’écran normal. Zurück zur normalen Maske.

+ 1 0

4 Adjust the picture quality concern-

ing the selected item.

1 In case of CONTRAST and BRIGHT: 2 In case of CLK.FRQ., CLK PHS., HOR.POS. and

VER.POS.:

To return to the step-2 screen, press the SET button. Repeat steps 2 through 4 to adjust the other items.

5 When you have completed the set-

ting, return to the normal screen.

NOTE:

When the interlaced signals such as NTSC, PAL, etc. are input from the RGB input terminal, adjust the HOR. POS. and VER. POS. (horizontal and vertical positions) so that the image becomes positioned in the center of the screen. The picture may not be reproduced properly if the positions are altered extremely from the original ones.

<ARE1357> En/Fr/Ge

HOW TO ADJUST PICTURE QUALITY

COMMENT REGLER LA QUALITE DE L’IMAGE

EINSTELLEN DER BILDQUALITÄT

4 Réglage de la qualité de l’image

concernant l’option sélectionnée

1 En cas de CONTRAST et de BRIGHT 2 En cas de CLK.FRQ, CLK.PHS, HOR.POS et

VER.POS

Pour retourner à l’écran phase-2, appuyer sur le bouton SET. Répéter les étapes 2 à 4 pour régler les autres options.

5 Une fois la sélection terminée,

revenir à l’écran normal

NOTE:

Lorsque des signaux imbriqués, tels que des signaux NTSC, PAL, etc. sont envoyés au départ du terminal d’introduction RGB, ajuster les POS. HOR. et POS. VER. (positions horizontale et verticale) de manière à positionner l’image au centre de l’écran. Il se peut que l’image ne puisse pas être reproduite correctement si les positions sont fortement modifiées par rapport aux positions initiales.

4 Stellen Sie die Bildqualität der

gewählten Funktion ein.

1 Für CONTRAST und BRIGHT 2 Für CLK.FRQ, CLK.PHS., HOR.POS und VER.POS

Um zur Oberfläche von Schritt 2 zurückzukehren, drücken Sie die SET-Taste. Wiederholen Sie Schritte 2 bis 4, um auch die anderen Funktionen einzustellen.

5 Wenn Sie die Bildeinstellung

abgeschlossen haben, kehren Sie zur normalen Oberfläche zurück.

Anmerkung:

Wenn die Eingangssignale wie z.B. NTSC, PAL, usw. über den RGB Eingang eingeleitet werden, müssen HOR.POS und VER.POS (waagerechte und senkrechte Position) so eingestellt werden, daß das Bild in der Bildschirmmitte positioniert ist. Werden die Positionen im Vergleich zur Originalposition stark verändert, kann es passieren, daß das Bild nicht ganz einwandfrei wiedergegeben wird.

En/Fr/Ge

HOW TO ADJUST PICTURE QUALITY COMMENT REGLER LA QUALITE DE L’IMAGE EINSTELLEN DER BILDQUALITÄT

STANDBY

/ON

With RGB-1, when inputting

1,6

3,5

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

INPUT

1,6

ADJUST

2,4

SET

3,5

STANDBY/ON

RGB output from a unit with a Euro AV (SCART) terminal

1 Switch to the MENU screen.

2 Scroll down to SCART RGB.

3 Press the SET button.

2,4

P I CTURE PARAMETER CONTRAST

GHT.

BR CLK. FRQ. CLK. PHS. HOR. POS. VER. POS. I N I

SCART RGB

SET : SEL. MENU : EXIT

+ 1 0

– 5 – 0

+ 8

OFF

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

ADJUST

Remote control Commande à distance Fernbedienung

SET

Main unit Unité principale Hauptgerät

SET

P I CTURE PARAMETER CONTRAST

GHT.

BR CLK. FRQ. CLK. PHS. HOR. POS. VER. POS. I N I

SCART RGB

SET : SEL. MENU : EXIT

P I CTURE PARAMETER

SCART RGB ON

OFF

: CHANGE SET : SET

+ 1 0

– 5 – 0

+ 8

OFF

<ARE1357> En/Fr/Ge

HOW TO ADJUST PICTURE QUALITY

COMMENT REGLER LA QUALITE DE L’IMAGE

EINSTELLEN DER BILDQUALITÄT

Avec RGB-1, lors de la connexion d’une sortie RGB à une unité équipée d’un terminal Euro AV (SCART)␣

Passez à l’écran MENU.

2 Faites-le défiler jusqu’à SCART RGB.

3 Appuyez sur le bouton de sélection

(SET).

Bei Empfang von RGB-Signalen eines Geräts mit EURO A/VAnschluß (SCART) über RGB-1

Display MENU aufrufen.

2 SCART RGB wählen.

3 Eingabetaste (SET) drücken.

En/Fr/Ge

HOW TO ADJUST PICTURE QUALITY COMMENT REGLER LA QUALITE DE L’IMAGE EINSTELLEN DER BILDQUALITÄT

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

ADJUST

Remote control Commande à distance Fernbedienung

SET

Main unit Unité principale Hauptgerät

SET

P I CTURE PARAMETER

SCART RGB ON

: CHANGE SET : SET

P I CTURE PARAMETER CONTRAST

GHT.

BR CLK. FRQ. CLK. PHS. HOR. POS. VER. POS. I N I

SCART RGB

SET : SEL. MENU : EXIT

OFF

+ 1 0

– 5 – 0

+ 8

4 Select SCART RGB ON.

5 Press the SET button.

6 When setting is completed, return to

the normal screen.

NOTE:

With the function set to RGB-1, when inputting RGB output from a unit with a Euro AV (SCART) terminal, always set SCART RGB to ON. With the function set to RGB-1, when inputting RGB output from a unit with a Euro AV (SCART) terminal, always set SCART RGB to ON, and set

the Sync Signal Input Impedance switch ( page 10) to 75

Ω

. When inputting a signal other than RGB output, always set SCART RGB to OFF. Before you perform the above settings, always first turn OFF the power to the unit connected to RGB-

1. If you perform the above settings with the power to the unit connected to RGB-1 remaining ON, in some cases there may be nothing on the screen or remote control operation will be ineffective. If this occurs, turn OFF both the main unit ton and the power to the unit connected to RGB-1, then perform resetting.

but-

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

Return to the normal screen. Ë Retour à l’écran normal. Zurück zur normalen Maske.

<ARE1357> En/Fr/Ge

HOW TO ADJUST PICTURE QUALITY

COMMENT REGLER LA QUALITE DE L’IMAGE

EINSTELLEN DER BILDQUALITÄT

4 Sélectionnez SCART RGB ON.

5 Appuyez sur le bouton de sélection

(SET).

6 Une fois les réglages terminez,

revenez à l’écran normal.

NOTE:

Lorsque la fonction est réglée sur RGB-1, lors de la connexion d’une sortie RGB à une unité équipée d’un terminal Euro AV (SCART), réglez toujours SCART RGB sur ON. Lorsque la fonction est réglée sur RGB-1, lors de la connexion d’une sortie RGB à une unité équipée d’un terminal Euro AV (SCART), réglez toujours SCART RGB sur ON et le commutateur d’impédance d’entrée du signal de synchronisation ( Pour la connexion d’un autre signal, assurez-vous de régler SCART RGB sur OFF. Avant d’effectuer les réglages susmentionnés, veillez à ce que l’unité connectée à RGB-1 soit HORS tension. Dans le cas contraire, il est possible que rien n’apparaisse à l’écran ou que la commande à distance ne réponde pas. Si tel était le cas, appuyez sur le bouton l’unité principale et mettez l’unité connectée à RGB-1 HORS tension et recommencez les réglages.

en page 10) sur 75 Ω.

4 Einstellung SCART RGB ON wählen.

5 Eingabetaste (SET) drücken.

6 Nach Beendigung der Eingabe

schaltet der Monitor auf das normale Display.

Anmerkung:

Bei Empfang von RGB-Signalen eines Geräts mit EURO A/V-Anschluß (SCART) über RGB-1 muß SCART RGB stets auf ON gestellt werden. Bei Empfang von RGB-Signalen eines Geräts mit EURO A/V-Anschluß (SCART) über RGB-1 muß SCART RGB stets auf ON gestellt werden. Den Synchronsignaleingang-Impedanzschalter ( Seite 10) auf 75 Falls andere Signale als RGB-Signale zugeführt werden, muß SCART RGB auf OFF gestellt werden. Vor der Durchführung der obigen Einstellungen stets die mit RGB-1 verbundene Signalquelle ausschalten. Werden die Einstellungen bei eingeschalteter Signalquelle vorgenommen, werden die Signale unter Umständen nicht auf dem Monitor wiedergegeben oder die Fernbedienung funktioniert nicht. Falls dies eintritt, den Bildschirm über Taste und die mit RGB-1 verbundene Signalquelle ausschalten. Dann das System rückstellen.

Ω

einstellen.

auf

En/Fr/Ge

HOW TO ADJUST PICTURE QUALITY COMMENT REGLER LA QUALITE DE L’IMAGE EINSTELLEN DER BILDQUALITÄT

1,5

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

IDEO

STAN

DBY/ON

SELEC

B 2

<NTSC>

P I CTURE PARAMETER CONTRAST

GHT.

BR COLOR

T SHARPNESS I N I

SET : SEL. MENU : EX

<PAL>

P I CTURE PARAMETER CONTRAST

GHT.

BR COLOR SHARPNESS I N I

STANDBY

/ON

INPUT

ADJUST

1,5

Video or Y/C Input

1 Switch to the MENU screen.

The currently selected item will be displayed in purple.

2,4

2 Choose the item to be adjusted.

SET

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

ADJUST

<ARE1357> En/Fr/Ge

SET : SEL. MENU : EX

<NTSC>

P I CTURE PARAMETER

CONTRAST

GHT.

BR COLOR

T SHARPNESS I N I

SET : SEL. MENU : EX

The currently selected item will be displayed in purple. L’option sélectionnée sera affichée en pourpre. Das gewählte Item wird purpurfarbig wiedergegeben.

P I CTURE PARAMETER

CONTRAST

GHT.

BR COLOR SHARPNESS I N I

SET : SEL. MENU : EX

<PAL>

HOW TO ADJUST PICTURE QUALITY

COMMENT REGLER LA QUALITE DE L’IMAGE

EINSTELLEN DER BILDQUALITÄT

Entrée vidéo ou Y/C

Passer à l’écran MENU

L’option sélectionnée sera affichée en pourpre

2 Sélectionner l’article à régler

Video oder Y/C Eingang

Wechseln Sie zur MENU-Oberfläche.

Die gewählte Funktion wird purpurfarbig wiedergegeben.

2 Wählen Sie die Funktion, die

eingestellt werden soll.

En/Fr/Ge

HOW TO ADJUST PICTURE QUALITY COMMENT REGLER LA QUALITE DE L’IMAGE EINSTELLEN DER BILDQUALITÄT

Remote control Commande à distance Fernbedienung

SET

Main unit Unité principale Hauptgerät

SET

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

ADJUST

Remote control Commande à distance Fernbedienung

Main unit Unité principale Hauptgerät

P I CTURE PARAMETER

CONTRAST

: ADJ. SET : EXIT

P I CTURE PARAMETER

CONTRAST

: ADJ. SET : EXIT

P I CTURE PARAMETER

T I NT

: ADJ. SET : EXIT

Only in the NTSC mode Uniquement en mode NTSC. Nur im NTSC-Betrieb.

Returns to the normal screen. Ë Retour à l’écran normal Zurück zur normalen Maske.

3 Finalize your choice.

Make adjustments for each item as follows:

CONTRAST .. Adjusts the contrast of the picture ac-

cording to the brightness of the environment so that you can watch the picture easier.

BRIGHT ......... Adjusts the brightness of the picture so

that you can watch the darker parts of the picture, (such as night scenes and dark hair), easier.

COLOR .......... Adjusts the color of the picture as de-

sired. (Set it to a little lower position than that you want, to obtain natural pictures.)

TINT .............. Adjusts the tint of the picture so that

the face color looks natural. (Possible to adjust when the NTSC signal is inputted.)

SHARPNESS ...

Normally set to their center values. But

if you want images to be displayed in softer tones, adjust it to the left from the center position.

INIT ............... Returns the above picture settings to

their center values. *1

When you select INIT. , the message on the right is displayed. Select “YES” or “NO” by using the 2 or 3 button. Selecting “YES” and pressing the SET button sets back all picture quality settings to their default values. When “NO” is selected, all settings will remain as they are.

P I CTURE PARAMETER

I N I T I AL I ZE? YES NO

SET : EX

If “NO” has been selected, SET:EXIT will be displayed here. If “YES” has been selected, SET:INIT will be displayed.

4 Adjust the picture quality concern-

ing the selected item.

1 In case of the items other than TINT: 2 In case of TINT:

<ARE1357> En/Fr/Ge

To return to the step-2 screen, press the SET button. Repeat Steps 2 through 4 to adjust the other items.

5 When you have completed the set-

ting, return to the normal screen.

HOW TO ADJUST PICTURE QUALITY

COMMENT REGLER LA QUALITE DE L’IMAGE

EINSTELLEN DER BILDQUALITÄT

3 Finalisation de la sélection

Opérer les réglages pour chaque option comme suit :

CONTRAST ... Règle le contraste de l’image en fonction

de la luminosité de l’environnement de manière à pouvoir visionner l’image avec un plus grand confort.

BRIGHT .........Règle la luminosité de l’image de

manière à pouvoir visionner plus facilement les parties plus sombres de l’image (comme les scènes nocturnes et une chevelure noire) avec un plus grand confort.

COLOR ..........Règle la couleur de l’image selon les

desiderata (la régler sur une position légèrement inférieure à celle que vous recherchez pour obtenir des images naturelles).

TINT .............. Règle les nuances de l’image de

manière à ce que les visages prennent une coloration naturelle. (Possibilité de règlage lorsque le signal NTSC est introduit.)

SHARPNESS ...

INIT. ...............Ramène les sélections d’image

Les définitions sont normalement réglées sur leur valeur standard. Mais si vous souhaitez que les images affichées le soient dans des tonalités plus douces, il suffit de régler à gauche par rapport à la position centrale.

supérieures à leurs valeurs centrales. *1

P I CTURE PARAMETER

3 Bestätigen Sie Ihre Wahl.

Jede einzelne Funktion beinhaltet die nachstehenden Einstellmöglichkeiten:

CONTRAST ... Regelt den Bildkontrast gemäß der

Helligkeit der Umgebung, zur besseren Bilderkennung.

BRIGHT ......... Regelt die Helligkeit des Bildes, zur

besseren Erkennung der dunkleren Bildstellen (z.B. Nachtaufnahmen, dunkles Haar).

COLOR .......... Regelt die Farbsättigung nach Wunsch.

(Stellen Sie sie etwas schwächer ein, um einen natürlichen Effekt zu erreichen.)

TINT .............. Regelt die Farbphase, damit

Gesichtsfarben natürlich aussehen. (Kann eingestellt werden beim Eingang von NTSC-Signalen.)

SHARPNESS ...

INIT ............... Setzt die oben genannten

*1 Wenn Sie INIT. wählen, wird die rechts dargestellte Meldung wiedergegeben. Wählen Sie “YES“ oder “NO“, indem sie die Taste 2 oder 3 drücken. Wenn Sie “YES“ wählen und die SET-Taste drücken, werden alle Bild-Einstellmöglichkeiten auf die Standardwerte zurückgesetzt. Wenn Sie “NO“ wählen, bleiben alle Einstellungen unverändert.

Wird normalerweise auf den Mittelwert eingestellt. Wenn Sie möchten, daß das Bild weicher wirkt, wählen Sie einen Wert links von der Mitte.

Bildeinstellungen auf ihren Mittelwert zurück. *1

P I CTURE PARAMETER

I N I T I AL I ZE? YES NO

SET : EX

I N I T I AL I ZE? YES NO

SET : EX

Si “NO” a été sélectionné, SET:EXIT sera affiché ici. Si “YES” a été sélectionné, SET:INIT sera affiché.

4 Réglage de la qualité de l’image

concernant l’option sélectionnée

1 Dans le cas d’options autres que TINT : 2 Dans le cas de TINT :

Pour retourner à l’écran step-2, appuyer sur le bouton SET. Répéter les étapes 2 à 4 pour le réglage des autres options.

5 Une fois la sélection terminée,

retourner à l’écran normal.

Wenn “NO“ gewählt wurde, wird hier SET:EXIT angezeigt. Wenn “YES“ gewählt wurde, wird hier SET:INIT angezeigt.

4 Stellen Sie die Bildqualität der

gewählten Funktion ein.

1 Für alle anderen Funktionen als TINT 2 Für TINT

Um zur Oberfläche von Schritt 2 zurückzukehren, drücken Sie die SET-Taste. Wiederholen Sie Schritte 2 bis 4, um die anderen Funktionen einzustellen.

5 Wenn Sie die Bildeinstellung

abgeschlossen haben, kehren Sie zur normalen Oberfläche zurück.

En/Fr/Ge

CONNECTIONS CONNEXIONS ANSCHLÜSSE

Connecting Video Devices to the Display

(Ω)

75 2.2k

RGB-2

OFF ON

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

OFF ON

Connexion d’équipements vidéo à l’écran

Anschluß von

Videogeräten an das

Display

1. In case of a composite video source, such as a VCR or TV tuner

1 BNC 2 Cable with BNC terminals avail-

able on the local market

3 BNC 4 V OUT 5 VCR, TV tuner or the like

NOTE:

If the composite video output terminal of the VCR or the like, to be connected, is an RCA pin terminal, use an RCA (available on your local market).

⇔

BNC converter plug

1. En cas de source vidéo composite, telle que magnétoscope à cassette ou tuner TV

1 BNC 2 Câble avec bornes BNC

disponible localement

3 BNC 4 V OUT BNC 5 Magnétoscope à cassette, tuner

TV ou analogues

NOTE:

Si le terminal de sortie vidéo composite du magnétoscope à cassette, ou analogue, à raccorder est un terminal à broche RCA, utiliser une prise d’adaptation RCA (disponible localement).

⇔

BNC

1. Zusammengesetzte Videoquellen wie z.B. Videorecorder oder TV-Tuner

1 BNC 2 Kabel mit BNC-Stecker,

erhältlich bei Ihrem Fachhändler.

3 BNC 4 V OUT BNC 5 Videorecorder, TV-Tuner oder

ähnliche Geräte

Anmerkung:

Wenn der kombinierte Video-Ausgang des Videorecorders oder eines anderen Gerätes an einen RCA-PinAusgang angeschlossen werden muß, verwenden Sie bitte einen RCA BNC-Übergangsstecker (erhältlich bei Ihrem Händler).

⇔

<ARE1357> En/Fr/Ge

OFF ON

RGB-2

OFF ON

(Ω)

75 2.2k

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

2222

CONNECTIONS

CONNEXIONS ANSCHLÜSSE

(1) Device outputting Y/C separation

from BNC terminals/

(1) Dispositif de sortie de la séparation

Y/C à partir des bornes BNC

(1) Gerät mit Y/S getrenntem Ausgang

über BNC-Schnittstellen

2. In case of a device with the Y/C separation output

1 Cable with BNC terminals avail-

able on the local market

2 BNC 3 C 4 Y 5 VCR for business use or the like 6 S-terminal ⇔ BNC-terminal

converter cable available on the local market

7 S-terminal 8 VCR with an S-terminal or the

(2) Device outputting Y/C separation with

an S-terminal/

(2) Dispositif de sortie pour séparation Y/C

avec borne S

(2) Gerät mit Y/S getrenntem Ausgang mit

einer S-Schnittstelle.

2. En cas de dispositif avec sortie de séparation Y/C

1 Câble avec bornes BNC

disponible localement

2 BNC 3 C 4 Y 5 Magnétoscope à cassette à us-

age professionnel ou analogue

6 Câble pour conversion borne

S ⇔ borne BNC disponible localement

7 Borne S 8 Magnétoscope à cassette avec

borne S ou analogue

2. Geräte mit einem Y/C getrennten Ausgang

1 Kabel mit BNC-Steckern,

erhältlich bei Ihrem örtlichen Händler.

2 BNC 3 C 4 Y 5 VCR für professionelle

Anwendungen oder ähnliche Geräte

6 S-Schnittstelle ⇔ BNC-

Schnittstelle Übergangskabel, erhältlich bei Ihrem Fachhändler.

7 S-Schnittstelle 8 Videorecorder mit einer S-

Schnittstelle oder ähnliche Geräte.

En/Fr/Ge

CONNECTIONS CONNEXIONS ANSCHLÜSSE

3. In case of G-on-SYNC RGB analog source devices

(How to connect the display to a device which provides green-signal output with the synchronizing signal)

(Ω)

75 2.2k

RGB-2

OFF ON

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

OFF ON

3. Dans le cas de dispositifs à source analogique G-surSYNC RGB

(Comment raccorder l’écran à un dispositif qui donne une sortie à signal vert avec le signal de synchronisation)

34 5

3. Geräte mit G-nachSync RGB analogen Quellen

(Anschluß des Displays an Geräte, die mit dem Synchronsignal einen Grünsignal-Ausgang liefern.)

1 G on Sync mode selection

switch If the images become greenish when an external device is connected to the RGB-2 input terminal, turn ON the G on SYNC mode. Normally set to OFF.

2 BNC 3 B 4 G 5 R 6 Cable with BNC terminals avail-

able on the local market

7 G (on SYNC) 8 VCR or RGB decoder for busi-

ness use

NOTES:

• If you use your Plasma Display in this way, don’t connect any device to its VD or HD terminal. Otherwise images may not properly be reproduced.

• When inputting a signal to RGB1, always perform the RGB-1 menu setting on page 16.

1 G sur bouton de sélection du mode

Sync Si les images deviennent verdâtres lorsqu’un dispositif extérieur est raccordé au terminal d’entrée RGB2, amener G sur le mode SYNC. Normalement, celui-ci est réglé sur OFF (=arrêt).

2 BNC 3 B 4 G 5 R 6 Câble avec bornes BNC

disponible localement

7 G (sur SYNC) 8 Magnétoscope à cassette ou

décodeur RGB à usage professionnel

NOTES:

• Si vous utilisez votre écran à plasma de cette façon, ne raccorder aucun dispositif à sa borne VD ou HD. Dans le cas contraire, les images peuvent ne pas être reproduites correctement.

• Lors de l’entrée d’un signal en RGB-1, il faut toujours effectuer le réglage indiqué à la page 17 dans le menu RGB-1.

1 G am Synchronisierungs-

Moduswählschalter Werden die Bilder grünlich, sobald ein externes Gerät an der InputSchnittstelle von RGB-2angeschlossen wird, schalten Sie G am SYNC-Moduswählschalter auf ON (EIN), während es normalerweise auf OFF (AUS) steht.

2 BNC 3 B 4 G 5 R 6 Kabel mit BNC-Eingängen,

erhältlich bei Ihrem Fachhändler.

7 G (nach SYNC) 8 Videorecorder oder RGB-

Decoder für professionelle Anwendungen.

Anmerkungen:

• Wenn Sie Ihr Plasma- Display für diese Anwendung einsetzen, sollten Sie keine Geräte über die VD- oder HD-Schnittstelle anschließen. Sonst werden die Bilder nicht einwandfrei wiedergegeben.

• Bei Signaleingang über RGB-1 stets die auf Seite 17 erläuterte Menüeinstellung für RGB-1 vornehmen.

<ARE1357> En/Fr/Ge

CONNECTIONS

CONNEXIONS ANSCHLÜSSE

4. In case of compositesync RGB analog source devices

(How to connect the display to a device which provides horizontal and vertical synchronizing signals)

(Ω)

75 2.2k

OFF ON

RGB-2

1 Switch this according to the out-

put impedance of the sync signal of the device connected when inputting to RGB-1. When the sync-signal output impedance is not 75 Ω, position the switch to 2,2 kΩ.

2 (H/V SYNC) 3 B 4 G 5 R 6 Cable with BNC terminals avail-

able on the local market

7 (H/V) 8 VCR or RGB decoder for busi-

ness use or the like

NOTES:

• If you use your Plasma Display in

this way, don’t connect any device to its VD terminal. Otherwise images may not properly be reproduced.

• Some Macintosh models may

output both the G ON SYNC and composite SYNC. In such cases, the screen becomes greenish when composite SYNC is output. For such models, connect the G on SYNC of step 3.

• When inputting a signal to RGB-

1, always perform the RGB-1 menu setting on page 16.

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

2345

4. En cas de dispositif à source analogique RGB à synchronisation composite

(Comment raccorder l’écran à un dispositif qui fournit des signaux de synchronisation horizontaux et verticaux)

73 45

1 Actionner ce bouton en fonction

de l’impédance de sortie du signal sync du dispositif connecté lors de l’entrée dans RGB-1. Si l’impédance de sortie du signal de synchronisation n’est pas égale à 75 Ω, positionner l’interrupteur sur 2,2 kΩ.

2 (H/V SYNC) 3 B 4 G 5 R 6 Câble avec bornes BNC disponi-

bles localement

7 (H/V) 8 Magnétoscope à cassette ou dé-

codeur RGB à usage professionnel ou analogue.

NOTES:

• Si vous utilisez votre écran à plas-

ma de cette façon, ne pas connecter de dispositif à sa borne VD. Dans le cas contraire, les images peuvent ne pas être reproduites correctement.

• Certains modèles Macintosh peu-

vent sortir à la fois G ON SYNC et SYNC composite. En pareil cas, l’écran devient verdâtre si SYNC composite est sorti. Pour ces modèles, raccorder le G on SYNC de l’étape 3.

• Lors de l’entrée d’un signal en

RGB-1, il faut toujours effectuer le réglage indiqué à la page 17 dans le menu RGB-1.

4. Geräte mit RGBanaloger Quelle

(Anschluß des Displays an Geräte, die horizontale und vertikale Synchronsignale liefern.)

1 Schalten Sie dies gemäß der

Ausgangsimpedanz des Synchronisierungsignals des angeschlossenen Geräts bei Input nach RGB-1. Wenn die Impedanz des SignalAusgangs nicht 75 Ω, beträgt, sollten Sie auf 2,2 kΩ, umschalten.

2 (H/V SYNC) 3 B 4 G 5 R 6 Kabel mit BNC-Steckern, er-

hältlich bei Ihrem Fachhändler

7 (H/V) 8 Videorecorder oder RGB-Decod-

er für professionelle Anwendungen oder ähnliche Geräte

Anmerkungen:

• Wenn Sie Ihr Plasma-Display für

diese Anwendung benutzen, sollten Sie keine Geräte an die VD-Schnittstelle anschließen. Sonst werden die Bilder nicht einwandfrei wiedergegeben.

• Manche Macintosh-Modelle ha-

ben sowohl einen G-nach-Synchron- als auch einen getrennten Synchronsignal-Ausgang. Bei solchen Geräten wird der Bildschirm grünlich, wenn das Synchronsignal als Ausgang benutzt wird. Für solche Modelle muß der Anschluß gemäß Schritt 3 erfolgen.

• Bei Signaleingang über RGB-1

stets die auf Seite 17 erläuterte Menüeinstellung für RGB-1 vornehmen.

En/Fr/Ge

CONNECTIONS CONNEXIONS ANSCHLÜSSE

5. In the case of an RGB analog source with separate sync signals

(The RGB output has green, blue and red signals, and horizontal and vertical sync signals)

(Ω)

75 2.2k

OFF ON

RGB-2

1 Switch this according to the out-

put impedance of the sync signal of the device connected when inputting to RGB-1. When the sync-signal output impedance is not 75 Ω, position the switch to 2,2 kΩ.

2 Cable with BNC terminals avail-

able on the local market

3 BNC 4 VD 5 HD 6 B 7 G 8 R 9 (1) VCR or RGB decoder for

business use or the like

0 BNC - MINI Dsub 15 converter

cable available on the local market

NOTES:

• When you connect a personal

computer as shown above, you may need an adapter depending on the type of the computer. For details, consult the personal computer manufacturer or the computer dealer.

• When inputting a signal to RGB-

1, always perform the RGB-1 menu setting on page 16.

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

5. Dans le cas d’une source analogique RGB avec des signaux de synchronisation séparés

(La sortie RGB présente des signaux verts, bleus et rouges et des signaux de synchronisation horizontaux et verticaux)

45678

1 Actionner ce bouton en fonction

2 Câble avec bornes BNC

disponible localement.

3 BNC 4 VD 5 HD 6 B 7 G 8 R 9 (1) Magnétoscope à cassette ou

décodeur RGB pour usage professionnel ou analogue.

0 Câble pour conversion BNC-MINI

Dsub 15 disponible localement

NOTES:

• Si vous connectez un ordinateur

personnel comme celui illustré cidessus, il peut être nécessaire de disposer d’un adaptateur en fonction du type d’ordinateur. Pour tous détails, consulter le constructeur ou le revendeur d’ordinateurs personnels.

• Lors de l’entrée d’un signal en

RGB-1, il faut toujours effectuer le réglage indiqué à la page 17 dans le menu RGB-1.

5. Geräte mit RGB analoger Quelle und getrennten Synchronsignalen

(Der RGB-Ausgang hat Grün-, Blauund Rotsignale, wie auch horizontale und vertikale Synchronsignale.)

1 Schalten Sie dies gemäß der

Ausgangsimpedanz des Synchronisierungsignals des angeschlossenen Geräts bei Input nach RGB-1. Wenn die Impedanz des SignalAusgangs nicht 75 Ω, beträgt, sollten Sie auf 2,2 kΩ, umschalten.

2 Kabel mit BNC-Schnittstelle, er-

hältlich bei Ihrem Fachhändler.

3 BNC 4 VD 5 HD 6 B 7 G 8 R 9 (1) Videorecorder oder RGB-De-

coder für professionelle Anwendungen oder ähnliche Geräte

0 BNC - MINI Dsub 15 Übergang-

skabel, erhältlich bei Ihrem Fachhändler.

Anmerkungen:

• Wenn Sie einen Personal Com-

puter nach dem oben gezeigten Modell anschließen, benötigen Sie je nach Computermodell möglicherweise einen Adapter. Informieren Sie sich beim Hersteller des Personal Computers oder beim Computerfachhändler.

• Bei Signaleingang über RGB-1

stets die auf Seite 17 erläuterte Menüeinstellung für RGB-1 vornehmen.

<ARE1357> En/Fr/Ge

CONNECTIONS

CONNEXIONS ANSCHLÜSSE

6. When connecting RGB output of a unit with a Euro AV (SCART) terminal

(Ω)

75 2.2k

RGB-2

OFF ON

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

234

OFF ON

6. Lors de la connexion de la sortie RGB d’une unité équipée d’un terminal Euro AV (SCART)

6. Bei Anschluß eines Geräts mit EURO A/VAnschluß (SCART) an RGB

1 Connect the cable’s Video (BNC)

pin to the Horizontal or Composite Sync Signal Input terminal.

2 B (BNC) 3 G (BNC) 4 R (BNC) 5 SCART connector 6 Euro AV (SCART)

version cable (commercially available product)

7 Unit with a Euro AV (SCART) ter-

minal

8 Set to 75 Ω.

↔ BNC con-

NOTE :

When inputting from a unit with a Euro AV (SCART) terminal, always perform the setting explained on page 20.

1 Connectez la fiche vidéo du

câble (BNC) au terminal d’entrée du signal de synchronisation composite ou horizontale.

2 B (BNC) 3 G (BNC) 4 R (BNC) 5 SCART connecteur 6 Euro AV (SCART)

conversion BNC (produit disponible sur le marché)

7 unité équipée d’un terminal

Euro AV (SCART).

8 Réglez sur 75 Ω.

↔ câble de

NOTE :

Lors de ce type de connexion, effectuez toujours les réglages décrits en page 21.

1 Den Videostecker (BNC) des

Kabels am Eingang für das Horizontal-bzw. Kompositsynchronsignal anschließen.

2 B (BNC) 3 G (BNC) 4 R (BNC) 5 SCART Anschluß 6 Euro AV (SCART)

Adapterkabel (handelsübliches Produkt)

7 Signalquelle mit Euro AV-

Anschluß (SCART)

8 Auf 75 Ω stellen.

↔ BNC-

Anmerkung :

Wenn eine Signalquelle mit Euro A/VAnschluß (SCART) verwendet wird, stets die auf Seite 21 erläuterten Einstellungen vornehmen.

En/Fr/Ge

OTHERS

Troubleshooting

Incorrect operations are often mistaken for trouble and malfunctions. If you think that there is something wrong with this component, check the points below. Sometimes the trouble may lie in another component. Inspect the other components and electrical appliances being used. If the trouble cannot be rectified even after exercising the checks listed below, ask your nearest PIONEER authorized service center or your dealer to carry out repair work.

Condition Possible Cause Measure Reference Page(s)

The STANDBY indicator blinks and the power does not turn on.

The computer image from RGB-1 is not displayed.

There are no colors.

• When the STANDBY indicator blinks successively twice: The video card connector is not inserted firmly.

• When the STANDBY indicator blinks successively three times: The terminal panel is not inserted firmly.

• The SCART RGB is set to ON.

• The wire connector used to the connect video card and main unit is not securely connected.

• Insert the video card connector firmly.

• Insert the terminal panel firmly and retain it with screws.

• Turn the computer off, select the RGB-1 function and display the menu screen. In the menu screen, set SCART RGB to OFF and turn the computer on again.

• Connect the connector securely.

12 to 13

20 to 22

<ARE1357> En

AUTRES

Dépannage

Des manipulations incorrectes sont souvent prises pour des anomalies et des dysfonctionnements. Si vous pensez que cet élément présente une anomalie, vérifier les points ci-après. Il arrive parfois que l’anomalie concerne un autre composant. Vérifier les autres composants et les appareils électriques utilisés. S’il n’est pas possible de remédier à l’anomalie après avoir consulté les listes de contrôle ci-dessous, demandez l’intervention de votre service après-vente ou de votre revendeur le plus proche.

Etat Cause probable Mesure

Le témoin STANDBY clignote et l’appareil ne se met pas sous tension.

L'image de l'ordinateur fournie sur RGB-1 n'est pas affichée.

Il n’y a pas de couleurs.

• Si le témoin STANDBY clignote successivement deux fois: Le connecteur de la carte vidéo n'est pas inséré à fond.

• Si le témoin STANDBY clignote successivement trois fois: Le panneau de bornes n'est pas inséré à fond.

• Le SCART RGB est sur la position marche.

• Le connecteur par câble utilisé pour connecter la carte vidéo et l’appareil principal n’est pas connecté solidement.

• Insérer à fond le connecteur de la carte vidéo.

• Insérer le panneau de bornes à fond et assurer son maintien à l'aide des vis.

• Eteindre l'ordinateur, choisir la fonction RGB-1 et afficher la page de menu. Grâce au menu, régler SCART RGB sur OFF puis redémarrer l'ordinateur.

• Connectez le connecteur solidement.

Page(s) de référence

12 à 13

20 à 23

VERSCHIEDENES

Fehlerbeseitigung

Häufig wird bei unsachgemäßer Bedienung angenommen, daß eine Störung oder ein Problem vorliegt. Wenn Sie den Verdacht haben, daß in diesem Gerät ein Fehler aufgetreten ist, prüfen Sie bitte zunächst die nachstehenden Punkte. Manchmal kann die Ursache für das Problem auch an einem der angeschlossenen Geräte liegen. Prüfen Sie deshalb auch die anderen Geräte und die elektrischen Teile, die benutzt werden. Wenn Sie das Problem nach Prüfung der folgenden Checkliste nicht beheben können, geben Sie das Gerät bei Ihrem zuständigen PIONEER-Fachhändler in Reparatur.

Symptom Mögliche Ursache Abhilfe Seite

Die STANDBYLeuchtdiode blinkt, und das Gerät läßt sich nicht einschalten.

Der an RGB-1 angeschlossene Computer wird nicht angezeigt.

Es werden keine Farben angezeigt.

• Wenn die STANDBY-Leuchtdiode zweimal aufeinanderfolgend blinkt: Der Stecker der Videokarte ist nicht richtig eingesteckt.

• Wenn die STANDBY-Leuchdiode dreimal aufeinanderfolgend blinkt: Die Klemmenleiste ist nicht richtig eingesteckt.

• SCART RGB ist auf ON gestellt.

• Der für die Verbindung zwischen Video-Karte und Hauptgerät verwendete Stecker ist nicht fest eingeschoben.

• Den Stecker der Videokarte richtig einstecken.

• Die Klemmenleiste richtig einstecken und mit Schrauben sichern.

• Den Computer ausschalten, die RGB-1 Funktion wählen und die Manüanzeige anzeigen. In der Menüanzeige SCART RGB auf OFF stellen und den Computer wieder einschalten.

• Den Stecker fest einschieben.

12 bis 13

20 bis 23

<ARE1357> Ge

Specifications

Input/output terminals:

Video input........1-system BNC terminal 75 Ω input

Composite 1 Vp-p

Y/C input.............2-system BNC terminal 75 Ω input

VIDEO OUTPUT ................... 1-system BNC terminal

................................................................. 75 Ω output

Corresponding sources

Video units ................................................. PAL/NTSC

Allowable temperature of operation environment

................................................................ 0 °C to 40 °C

Allowable pressure range of operation environment

................................................. 0.8 - 1.1 atmospheres

External dimensions

1Video card ........... 156 (w) x 153 (h) x 32.7 (d) mm

2Terminal panel ........ 92 (w) x 30 (h) x 29.4 (d) mm

OTHERS

Weight

1Video card ................................................... 0.32 kg

2Terminal panel .......................................... 0.056 kg

Accessories

Terminal name label ................................................ 1

Screw (tap tight, 3 x 8) ............................................. 2

Operating Instructions ............................................. 1

NOTE:

Specifications and design are subject to possible modifications without notice due to improvements.

AUTRES

Spécifications

Bornes d’entrée/sortie:

Entrée vidéo ............................ Entrée 75 Ω borne BNC 1

systéme Composite 1 Vc-c

Entrée Y/C ......................... Entrée 75 Ω borne BNC 2

systémes

SORTIE VIDEO ................... Sortie 75 Ω borne BNC 1

systéme

Sources correspondantes

Unités vidéo ................................................PAL/NTSC

Température de ervice ............................ 0 °C à 40 °C

Pression atmosphèrique de service

..................................................... 0,8-1,1 atmosphère

Dimensions externes

1Carte vidÈo ............ 156 (l) x 153 (h) x 32,7 (p) mm

2Panneau de bornes ......... 92 (l) x 30 (h) x 29,4 (p) mm

Poids

1Carte vidÈo .................................................. 0,32 kg

2Panneau de bornes ................................... 0,056 kg

Accessoires

Etiquettes nominatives des bornes ........................ 1

Vis (taraudage serré, 3 x 8) ...................................... 2

Mode d’emploi ......................................................... 1

<ARE1357> Fr

NOTE:

Ces spécifications et ce modèle peuvent être modifiés sans préavis dans un souci d’amélioration.

Technische Daten

Ein-/Ausgänge:

Videoeingang...................... 1-BNC-Eingang mit 75Ω

Kompositsignal 1 V s-s

Gelb-/Chromasignaleingang

............................................ 2-BNC-Eingang mit 75 Ω

Videoausgang ................... 1-BNC-Ausgang mit 75 Ω

Kompatible Quellen

Videoquellen .............................................. PAL/NTSC

Betriebstemperaturbereich .......................0 bis 40°C

Zulässiger Umgebungsdruckbereich .... 0,8 - 1,1atm

Abmessungen

1Videokarte ........... 156 (B) x 153 (H) x 32,7 (T) mm

2Anschlussplatine ........... 92 (B) x 30 (H) x 29,4 (T) mm

Gewicht

1Videokarte ................................................... 0,32 kg

2Anschlussplatine ....................................... 0,056 kg

VERSCHIEDENES

Zubehör

Anschlussetikett ....................................................... 1

Schraube (Blechschraube 3 x 8).............................. 2

Bedienungsanleitung ............................................... 1

Anmerkung:

Wir behalten uns vor, Design und Spezifikationen ohne Vorankündigung zu ändern.

PRECAUZIONI DI SICUREZZA

Vi ringraziamo per aver acquistato questo prodotto PIONEER. Prima di usare quest’unità, si prega di leggere attentamente le ‘Precauzioni di sicurezza” e le “Istruzioni per l’uso” per apprendere l’uso corretto del monitor. Conservare il manuale in un luogo sicuro ed utilizzarlo come riferimento in futuro.

AVVERTENZA:

Questo è un prodotto di classe A. In ambiente domestico, il prodotto può provocare interferenze radio che possono richiedere adeguate misure da parte dell’utente.

Note sull’installazione:

Questo prodotto viene messo in vendita assumendone l’installazione da parte di personale specializzato. Affidarne l’installazione sempre a personale competente o al negozio di acquisto. PIONEER non può assumersi la responsabilità di incidenti causati da errori di installazione o uso, da modifiche o da disastri naturali.

Nota per i rivenditori:

Dopo l’installazione, cosegnare questo manaule al cliente spiegando l’uso del prodotto.

I seguenti simboli si trovano su adesivi applicati al prodotto. Essi richiamano all’attenzione dell’operatore e del personale di manutenzione a norme di sicurezza circa l’uso di questa apparecchio.

AVVERTENZA

Questo simbolo si riferisce a pratiche pericolose o insicure che possono causare gravi infortuni anche mortali.

ATTENZIONE

Questo simbolo si riferisce a pratiche pericolose o non sicure che poccono causare lesioni personali o danni a cose.

<ARE1357> It

VEILIGHEIDSVOORSCHRIFTEN

Hartelijk dank voor het aanschaffen van dit PIONEER product. Voor u dit toestel gaat gebruiken, dient u eerst de “Veiligheidsvoorzorgen” en deze

“Gebruiksaanwijzing” zorgvuldig door te lezen zodat u weet hoe het Plasmadisplay correct bediend moet

worden. Bewaar deze handleiding op een veilige plek. Hij zal u ook in de toekomst nog van pas komen.

Waarschuwing:

Dit is een klase A-product. In een bewoonde omgeving kunnen er radio-storingen onstaan. In dat geval moeten er geschikte maatregelen getroffen worden.

Opmerkingen over installatiewerk:

Dit product wordt op de markt gebracht ervan uitgaande dat het geïnstalleerd zal worden door bevoegd personeel met voldoende vaardigheden en competentie ter zake. U dient het product te allen tijde te laten installeren en gebruiksklaar maken door een installatie-specialist of uw dealer. PIONEER kan geen enkele aansprakelijkheid aanvaarden voor schade veroorzaakt door fouten bij de installatie of montage, oneigenlijk gebruik, wijziging of natuurramp.

Opmerking voor dealers:

Vergeet niet deze handleiding na de installatie aan de klant te overhandigen en de klant uit te leggen hoe hij of zij met het product dient om te gaan.

De volgends symbolen vindt U terug op labels die op het toestel werden aangebracht. Zij maken de bedienaar en de onderhoudsmechanici attent op mogelijke gevaren.

WAARSCHUWING

Dit symbool verwijst naar een gevaarlijke of onveilige handeling die een ernstig lichamelijk letsel of de dood kan veroorzaken.

OPGELET

Dit symbool verwijst naar een gevaarlijke of onveilige handeling die een lichamelijk letsel of stoffelijke schade kan veroorzaken.

PRECAUCIONES DE SEGURIDAD

Muchas gracias por la adquisición de este producto PIONEER. Antes de utilizar la unidad, lea detenidamente las “Precauciones de seguridad” y este “Manual de instrucciones” para conocer la forma de accionar debidamente el Plasma Display. Guarde el manual en un lugar seguro. En e futuro le resultará útil.

AVISO:

Este es un artículo de clase A. En un entorno doméstico, puede causar interferencias de radio, en cuyo caso el usuario deberá tomar las medidas oportunas.

Notas sobre los trabajos de instalación:

Este producto se comercializa asumiendo que va a ser instalado por personal técnico cualificado que tenga la suficiente preparación y competencia. Pida a un especialista en instalación o a su distribuidor que le haga la instalación y el ajuste de este producto. PIONEER no puede asumir responsabilidades por daños debidos a fallos en la instalación o montaje, uso indebido, modificación o a un desastre natural.

Nota para los distribuidores:

Después de la instalación, asegúrese de entregar este manual al cliente y de explicarle el modo de manejar este producto.

En las etiquetas que van fijadas al aparato figuran los símbolos siguientes, que alertan a los operadores y al personal de servicio de este equipo ante cualquier situación potencialmente peligrosa.

ADVERTENCIA

Este símbolo se refiere a un peligro o actuación insegura que puede causar graves lesiones personales o la muerte.

PRECAUCIÓN

Este símbolo se refiere a un peligro o situación insegura que puede causar lesiones personales o daños a la propiedad.

<ARE1357> Sp

SOMMARIO

PRECAUZIONI DI SICUREZZA ....................40

PRIMA DI PROCEDERE.................................. 46

Uso di questo manuale ............................. 46

ACCESSORI FORNITI .................................... 46

COMANDI, INGRESSI/USCITE ....................... 47

Comandi e ingressi/uscite

(PDP-V402EA e PDA-4004) ........................ 47

INSTALLAZIONE DELLA SCHEDA VIDEO ..... 49

Collegamento di quest' unità al monitor ...... 49

Installazione della scheda video .............. 50

Installazione dei contatti ........................... 51

ISTRUZIONI PER L’USO ................................ 52

REGOLAZIONE DELLA

QUALITA’ D’IMMAGINE ................................ 54

Ingresso RGB-1 (BNC) o

RGB-2 (MINI D-SUB) ................................. 54

Con RGB-1, per l’ingresso di un segnale in uscita RGB da un’unità

con un terminale Euro AV (SCART)......... 58

Ingresso video o Y/C ................................. 62

COLLEGAMENTI ............................................ 66

Collegamento di apparecchi video .......... 66

VARIE .............................................................. 72

Ricerca dei guasti ...................................... 72

Specifiche .................................................. 75

INHOUD

VEILIGHEIDSVOORSCHRIFTEN ................. 41

VOOR U VERDER GAAT ............................... 46

Hoe u deze handleiding moet gebruiken .. 46

BIJGELEVERDE ACCESSOIRES.................... 46

BEDIENINGSPANEEL:

EIGENSCHAPPEN EN FUNCTIES ................. 47

Zijpaneel en achterpaneel

(PDP-V402EA en PDA-4004) ..................... 47

INSTALLEREN VAN DE VIDEOKAART ......... 49

Aansluiten van dit toestel op de monitor ..... 49

Installeren van de videokaart..................... 50

Installeren van de aansluitingen................ 51

BEELDEN WEERGEVEN

OP UW PLASMA DISPLAY ................................

HET AFSTELLEN VAN

DE BEELDKWALITEIT .................................... 54

RGB-1 (BNC) of

RGB-2 (MINI D-SUB) invoer ..........................

Met RGB-1, wanneer u een RGB-signaal invoert van een toestel

met een SCART-aansluiting ..................... 59

Video of Y/C invoer ................................... 63

AANSLUITINGEN .......................................... 66

Aansluiting van videotoestellen

met de display ........................................... 66

VARIA ............................................................. 73

Oplossen van problemen ......................... 73

Technische gegevens ................................ 76

<ARE1357> Du

íNDICE

PRECAUCIONES DE SEGURIDAD ............... 42

ANTES DE PROSEGUIR ................................ 46

Cómo utilizar este manual ........................ 46

ACCESORIOS QUE SE SUMINISTRAN........ 46

CARACTERÍSTICAS Y FUNCIONES

DE LOS PANELES .......................................... 47

Cuadro de mandos y panel trasero

(PDP-V402EA y PDA-4004) ........................ 47

INSTALACIÓN DE LA TARJETA

DE VÍDEO ....................................................... 49

Conexión de estaunidad al monitor ........ 49

Instalaciòn de la tarjeta de vídeo ............. 50

Instalaciòn de los terminales ................... 51

VISIÓN DE IMÁGENES EN SU

PLASMA DISPLAY ......................................... 52

AJUSTE DE LA CALIDAD DE LA IMAGEN... 54

Entrada RGB-1 (BCN) o RGB-2

(MINI D-SUB) ............................................. 55

Con RGB-1, cuando se reciba una señal RGB de una unidad

con un terminal AV Euro (SCART) ........... 59

Entrada de vídeo o Y/C ............................. 63

CONEXIONES ................................................ 66

Conexión de aparatos vídeo al Display ... 66

OTROS............................................................ 74

Localización de averías ............................. 74

Especificaciones ........................................ 77

PRIMA DI PROCEDERE VOOR U VERDER GAAT ANTES DE PROSEGUIR

Uso di questo manuale

Questo manuale è scritto in modo da seguire il corso logico degli eventi nel corso dell’installazione dell’unità.

Una volta che essa è stata tolta dalla sua scatola e che si è controllato che tutti gli accessori siano presenti, è bene leggere la sezione “Collegamento di quest’unità al monitor” che inizia a pagina 49 che descrive la procedura di collegamento di quest’unità al display al plasma PDP-V402EA.

Collegata l’unità al display al plasma, usare questo manuale insieme a quello del display al plasma PDP-V402EA stesso per controllare il proprio sistema.

Per familiarizzarsi con il nome delle varie parti, dei pulsanti e dei comandi di quest’unità, consultare la sezione “COMANDI, INGRESSI/ USCITE” a pagina 47 e con la sezione corrispondente del manuale del PDP-V402EA.

Hoe u deze handleiding moet gebruiken

Deze handleiding is zo opgezet dat deze de noodzakelijke handelingen volgt in de volgorde die het meest logisch lijkt wanneer het toestel gebruiksklaar gemaakt moet worden.

Als u het toestel uit de doos heeft gehaald en u heeft gecontroleerd of alle onderdelen aanwezig zijn, kunt u in het hoofdstuk “Aansluiten van dit toestel op de monitor” dat begint op bladzijde 49 in het kort lezen hoe u dit toestel moet bevestigen aan de plasmadisplay PDP-V402EA.

Als dit toestel eenmaal is bevestigd aan de plasmadisplay monitor, kunt u deze handleiding samen met de handleiding van de PDP-V402EA gebruiken bij de bediening van uw systeem.

Om de onderdelen, de toetsen en de bedieningsorganen van dit toestel, van de plasmadisplay en van de afstandsbediening beter te leren kennen, raden we u aan eerst het hoofdstuk “BEDIENINGSPANEEL: EIGENSCHAPPEN EN FUNCTIES” op bladzijde 47 door te nemen en het corresponderende hoofdstuk in de handleiding van de PDP-V402EA.

Cómo utilizar este manual

Este manual ha sido preparado para explicar las operaciones que deben realizarse siguiendo el orden que consideramos más lógico para la persona que instale la unidad.

Una vez sacada la unidad de la caja, y después de confirmar que no falte ninguna pieza, la sección “Conexión de esta unidad al monitor”, que empieza en la página 49, explica el procedimiento para conectar esta unidad al pantalla de plasma PDP-V402EA.

Después de conectar la unidad al pantalla de plasma, utilice el manual de instrucciones junto con el manual suministrado con el PDPV402EA para controlar su sistema.

Para familiarizarse usted mismo con las partes, botones y controles de esta unidad, el pantalla de plasma, y el mando a distancia, consulte la sección “CARACTERÍSTICAS Y FUNCIONES DE LOS PANELES” en la página 47 y en la sección correspondiente del manual de instrucciones para el PDP-V402EA.

ACCESSORI FORNITI BIJGELEVERDE ACCESSOIRES ACCESORIOS QUE SE SUMINISTRAN

Durante il controllo della fornitura spuntare la casella degli accessori

per confermare la loro presenza.

1 Targhette denominazione

contatti

2 Vite & 3 Istruzioni per l’uso &

<ARE1357> It/Du/Sp

Kruis het vierkantje bij de accessoires aan om na te gaan of ze allemaal correct werden geleverd.

1 Naamlabels voor aansluitingen

2 Schroef & 3 Gebruiksaanwijzing &

Marque la casilla de los accesorios para confirmar que han sido suministrados debidamente.

1 Etiquetas de nombre de ter-

minal

2 Tornillos & 3 Monual de instrucciones &

COMANDI, INGRESSI/USCITE BEDIENINGSPANEEL : EIGENSCHAPPEN EN FUNCTIES CARACTERÍSTICAS Y FUNCIONES DE LOS PANELES

Comandi e ingressi/ uscite (PDP-V402EA e PDA-4004)

Zijpaneel en achterpaneel (PDP-V402EA en PDA-4004)

Cuadro de mandos y panel trasero (PDPV402EA y PDA-4004)

STANDBY

/ON

INPUT

ADJUST

SET

1 Spia STANDBY/ON

La spia è accesa in rosso con apparecchio in attesa e diventa verde con rete inserita.

2 Interruttore RETE

Premere il pulsante per inserire o disinserire la rete di alimentazione al monitor.

3 Commutatore INGRESSI

Premere per inserire la varie funzioni di ingresso.

4 Interruttore MENU

Premere per entrare o uscire dalla schermata di menu.

5 Pulsanti REGISTRAZIONE

Premere i pulsante +/– per regolare la qualità d’immagine.

6 Pulsante IMPOSTAZIONE

Premere per finalizzare la selezioni di menu durante la regolazione della qualità d’immagine.

1 STANDBY/ON-indicator

De indicator is rood wanneer het toestel aangeschakeld is en wordt groen wanneer de display zelf aangeschakeld is.

2 POWER-toets

Indrukken om de spanning naar de display aan of uit te schakelen;

3 INPUT-toets

Indrukken om de verschillende invoerfuncties te wijzigen.

4 MENU-toets

Indrukken om het menuscherm te activeren en te deactiveren.

5 ADJUST-toets

Gebruik de +/– toetsen om de beeldkwaliteit bij te regelen.

6 SET-toets

Indrukken om de menuselecties tijdens het afstellen van de beeldkwaliteit te bevestigen.

1 Indicador STANBY/ON

Este indicador está rojo cuando se halla en el modo de espera y cambia a verde cuando se conecta la energía al Display.

2 Botón POWER

Pulsar para conectar o desconectar la energía al Display.

3 Botón INPUT

Pulsar para conmutar las distintas funciones de entrada.

4 Botón MENÚ

Pulsar para introducir la pantalla de menú y salir de la misma.

5 Botón ADJUST

Utilizar los botones +/– para ajustar la calidad de la imagen.

6 Botón SET

Pulsar para ultimar las selecciones del menú al ajustar la calidad de la imagen.

It/Du/Sp

COMANDI, INGRESSI/USCITE, TELECOMANDO BEDIENINGSPANEEL: EIGENSCHAPPEN EN FUNCTIES CARACTERÍSTICAS Y FUNCIONES DE LOS PANELES



(Ω)

OFF ON

75 2.2k

SYNCREMOTE G ON SYNC

<Ingressi, uscite e presa di rete su pannello posteriore> <Achterpaneel , poorten en stroomaansluiting> <Terminales de panel trasero/Conexiones a la fuente de alimentación>

<Ingressi, uscite e presa di rete su pannello posteriore>

Ingressi RGB-2

7 Interruttore uscita telecoman-

do (ON/OFF)

Questo interruttore consente di avere l’uscita per il telecomando dal terminale RGB-2 (connettore D-SUB a 15 pin) per controllare i dispositivi periferici esterni che è previsto vengano introdotti per una commercializzazione futura. Normalmente, l’interruttore dev’essere utilizzato su OFF.

8 Connettore 15 pin MINI D-SUB 9 Interruttore selezione modo G

on Sync (ON/OFF)

Se le immagini appaiono verdi quando al terminale di ingresso RGB-2 è collegato un dispositivo esterno, attivare il modo G on SYNC, in genere impostato su OFF.

Ingressi RGB-1

0 Commutatore impedenza in-

gresso segnale sincronizzazione (75 Ω/2,2 kΩ)

- Ingresso segnale sincronizza-

zione verticale (75 Ω/2,2 kΩ commutabile con relativo commutatore)

= Ingresso segnale sincronizza-

zione orizzontale o composito (75 Ω/2,2 kΩ commutabile relativo commutatore)

~ Ingresso segnale blu (75 Ω) ! Ingresso segnale verde o ver-

de con segnale sincronizzazione (ON SYNC) (75 Ω)

@ Ingresso segnale rosso (75 Ω)

Ingressi Y/C

# Ingresso segnale colore (75 Ω) $ Ingresso segnale luminanza

(75 Ω)

Ingressi/uscite VIDEO

% Uscita video (75 Ω) ^ Ingresso video (75 Ω) & Connettore ingresso segnali

controllo (RS-232C compatibile)

* Entrata C.A. ( Interruttore d’ALIMENTAZIONE

GENERALE

<ARE1357> It/Du/Sp

-0=~!@#$%^ & (*

VD HD B G R C Y OUT IN

(H/V SYNC) RGB-1 (ON SYNC) Y/C

RGB-2 invoerpoorten

7 Afstandsbediening-uitgangss-

chakelaar (ON/OFF)

Deze schakelaar zal afstandsbedieningscommando’s van de aansluiting RGB-2 (DSUB 15-pins) uitvoeren voor het besturen van externe randapparaten, die later op de markt zullen worden gebracht. De normale stand is OFF.

8 MINI D-SUB 15-pins poort 9 ‘G on Sync mode’-keuze-

schakelaar (ON/OFF)

Als het beeld groenachtig wordt wanneer een extern toestel met de RGB-2-ingang wordt verbonden, zet dan de ‘G on Sync mode’-keuzeschakelaar op ON.

RGB-1 invoerpoorten

0 Schakelaar voor het synchro-

nisatiesignaal van de invoerimpedantie (75 Ω/2,2 kΩ)

- Invoerpoort voor verticale syn-

chronisatiesignalen: (75 Ω/2,2 kΩ), verwisselbaar met de schakelaar voor het synchronisatiesignaal van de invoerimpedantie.

= Invoerpoort voor horizontale

of samengestelde synchronisatiesignalen : (75 Ω/2,2 kΩ, verwisselbaar met de schakelaar voor het synchronisatiesignaal van de invoerimpedantie.)

~ Invoerpoort voor blauwe sig-

nalen (75 Ω)

! Invoerpoort voor groene of

groene en synchronisatiesignalen (ON SYNC): (75 Ω)

@ Invoerpoort voor rode sig-

nalen: (75 Ω)

Y/C invoerpoorten

# Invoerpoort voor kleursig-

nalen: (75 Ω)

$ Invoerpoort voor luminescen-

tiesignalen: (75 Ω)

VIDEO invoer- en uitvoerpoorten

% Video uitvoerpoort: 75 Ω ^ Video invoerpoort: 75 Ω & Invoerpoort voor

conrolesignalen (Geschikt voor RS-232C)

* Netstroomaansluiting ( Hoofdstroomschakelaar (MAIN

POWER)

VIDEO RS-232CRGB-2

Terminales de entrada RGB-2

7 Interruptor (ON/OFF) de la un-

idad del mando a distancia

Este interruptor enviará comandos al mando a distancia desde el terminal RGB-2 (DSUB 15-patillas) para el control de los dispositivos periféricos externos planificados para modelos futuros. Normalmente deben estar desactivados.

8 Terminal de 15 patillas MINI D-

SUB

9 G en el selector de modo Sin-

cronizado (ON/OFF)

Si las imágenes adquieren un tono verdoso cuando se conecta un dispositivo externo al terminal de entrada RGB-2, active G en modo sincronizado. Normalmente está desactivado.

Terminales de entrada RGB-1

0 Conmutador de impedancia

de entrada de señal de sincronización (75 Ω/2,2 kΩ)

- Terminal de entrada de señal de

sincronización vertical:(75 Ω/2,2 kΩ, conmutable con el conmutador de impedancia de entrada de señal de sincronización)

= Terminal de entrada de señal de

sincronización horizontal o compuesta: (75 Ω/2,2 kΩ, conmutable con el conmutador de impedancia de entrada de señal de sincronización)

~ Terminal de entrada de señal

azul: 75 Ω

! Terminal de entrada verde o

verde con señal de sincronización (ON SYNC): 75 Ω

@ Terminal de entrada de señal

roja: 75 Ω

Terminales de entrada Y/C

# Terminal de entrada de señal de

color: 75 Ω

$ Terminal de entrada de señal de

luminancia: 75 Ω

Terminales de entrada/salida de VÍDEO

% Terminal de salida de vídeo: 75

Ω

^ Terminal de entrada de vídeo:

75 Ω

& Terminal de entrada de señal

de control (Cumple con RS232C)

* Toma de corriente CA ( Interruptor PRINCIPAL

INSTALLAZIONE DELLA SCHEDA VIDEO INSTALLEREN VAN DE VIDEOKAART INSTALACIÓN DE LA TARJETA DE VÍDEO

Nota per gli utenti:

Questo prodotto viene messo in vendita assumendone l’installazione da parte di personale specializzato.

Nota per i rivenditori:

La procedura di collegamento di quest’unità all’unità principale viene descritta di seguito. Se delle viti o altri oggetti dovessero cadere nell’unità principale durante l’installazione, entrare in contatto con il più vicino centro di assistenza PIONEER il più presto possibile. Continuando ad usarlo si possono causare guasti.

Collegamento di quest’unità al monitor

Quest’unità può venire usata solo se collegata al display a plasma PDP-V402EA. Per collegarla a quest’ultimo, seguire le istruzioni che seguono.

Prima di collegare quest’unità al display, fare sempre quanto segue:

• Scollegare componenti o computer precedentemente collegati al display a plasma.

• Controllare che il display a plasma sia spento e scollegato dalla presa di corrente.

Precauzioni per il collegamento di quest’unità ad un display

Quando le porte posteriori del quest’unità e/o il display sono aperte per fare collegamenti, evitare di far cadere rivetti o altre parti nelle unità. Quando si collega (questa unità) al display a plasma, installarla sempre col display verticale. Se una vite cadesse nell’unità, si potrebbero causare dei danni.

ATTENZIONE

• Quest’unità è progettata per venire usata solo con il display a plasma PDP-V402EA. Non alterare quest’unità in alcun modo, dato che ciò può farla funzionare in modo anormale e/ o può causare irregolarità del funzionamento del display a plasma.

Opmerkingen voor klanten:

Dit product wordt op de markt gebracht ervan uitgaande dat het geïnstalleerd zal worden door bevoegd personeel met voldoende vaardigheden en competentie ter zake.

Opmerking voor dealers:

Hieronder wordt de procedure beschreven om dit toestel op het hoofdtoestel aan te sluiten. Mochten er schroeven of andere dingen in het hoofdtoestel vallen tijdens de installatie, dan dient u onmiddellijk contact op te nemen met het PIONEER servicecentrum bij u in de buurt. Doorgaan met de werkzaamheden onder deze omstandigheden kan leiden tot schade.

Aansluiten van dit toestel op de monitor

Dit toestel is alleen te gebruiken wanneer dit is aangesloten op de plasmadisplay PDP-V402EA. Volg de procedure op deze bladzijde om dit toestel op het plasmadisplay aan te sluiten.

Vergeet niet het volgende te doen voor u dit toestel op het display gaat aansluiten:

• Haal alle aansluitingen los die reeds gemaakt zijn tussen het plasmadisplay en eventuele andere componenten of een computer.

• Controleer of het plasmadisplay uit staat en of de stekker daarvan uit het stopcontact gehaald is.

Voorzorgen bij het aansluiten van dit toestel op het display

Wanneer de klepjes van het display geopend zijn om de aansluitingen tot stand te brengen, moet u er op letten dat u de schroeven en eventuele andere onderdelen niet in de openingen in de beide toestellen laat vallen. Wanneer u (dit toestel) aansluit op het plasmadisplay, dient u het display altijd recht overeind te houden. Het display kan beschadigd raken wanneer u er een schroef in laat vallen.

VOORZICHTIG

• Dit toestel is uitsluitend ontworpen om aangesloten te worden op het plasmadisplay PDP-V402EA. Breng geen wijzigingen of aanpassingen aan in dit toestel aangezien dit kan resulteren in abnormaal functioneren van het toestel en/ of in storingen in het toestel zelf of het plasmadisplay.

Nota para los clientes:

Este producto se comercializa asumiendo que va a ser instalado por personal técnico cualificado que tenga la suficiente preparación y

competencia.

Nota para los distribuidores:

El procedimiento para conectar esta unidad a la unidad principal se describe a continuación. Si los tornillos u otras substancias cayeran al interior de la unidad principal durante la instalación, póngase en contacto con el centro de servicios PIONEER más cercano tan pronto como sea posible. Continuar trabajando bajo estas circunstancias puede causar daños.

Conexión de esta unidad al monitor

Esta unidad sólo debe utilizarse cuando esté conectada al pantalla de plasma PDP-V402EA. Siga el procedimiento de esta página para conectar esta unidad al pantalla de plasma.

Antes de conectar la unidad al pantalla, asegúrese de hacer lo siguiente:

• Deshaga las conexiones de cualquier componente o computadora personal que pueda haber sido hecha al pantalla de plasma.

• Asegúrese de que la alimentación del pantalla de plasma esté desconectada, y de que su cable de alimentación esté desconectado de la toma de corriente.

Precauciones cuando se conecta esta unidad al pantalla

Cuando se abran las puertas de la pantalla para hacer conexiones, evite por todos los medios que los tornillos de sus partes respectivas caigan y se introduzcan por las aberturas de las unidades. Cuando conecte (esta unidad) a la pantalla de plasma, instálela siempre con la pantalla hacia arriba. Dejar caer un tornillo en el interior de la pantalla podría estropearla.

PRECAUCIÓN

• Esta unidad ha sido diseñada para ser conectada solamente al pantalla de plasma PDP-V402EA. No altere ni modifique esta unidad de ninguna forma, porque esto puede ser la causa de que funcione mal y/o el pantalla de plasma también funcione mal.

It/Du/Sp

INSTALLAZIONE DELLA SCHEDA VIDEO INSTALLEREN VAN DE VIDEOKAART INSTALACIÓN DE LA TARJETA DE VÍDEO

• Fare attenzione a non danneggiare o modificare i cavi e le unità interne.

• Le schede circuiti e le parti saldate degli opzionali incorporati sono esposti. Dato che possono venire danneggiati da elettricità statica presente nel corpo umano, prima di toccarne uno scaricare l’elettricità statica toccando un grande oggetto in metallo.

• Non toccare la superficie della scheda circuiti o le parti saldate, e tenere invece la scheda circuiti per il bordo o la staffa in metallo.

• Prima di installare o disinstallare la scheda video e la basetta portare l’interruttore principale su OFF o disinserire l’alimentazione CA.

• Non sottoporre mai la scheda video a elettricità statica. L’elettricità statica può danneggiare irrimediabilmente il circuito. Durante l’installazione evitare la formazione di cariche elettrostatiche e non posare la scheda video su oggetti su cui si formino facilmente tali cariche.

• Installare la scheda video e la basetta dei contatti contemporaneamente. Se viene installata una sola delle due, o se una delle due non è installata correttamente, l’unità non si accende. In tal caso appaiono i seguenti avvisi di malfunzionamento: (1) Se la scheda video non è

installata correttamente: l’indicatore di stand-by dello schermo al plasma lampeggia due volte ripetutamente.

(2) Se la basetta contatti non è

installata correttamente: l’indicatore di stand-by dello schermo al plasma lampeggia tre volte ripetutamente.

• La scheda video e la basetta contatti non sono progettate per installazioni e disinstallazioni ripetute. Per tale ragione è consigliabile evitare di rimuoverle, una volta installate sullo schermo al plasma. Installazioni e disinstallazioni ripetute potrebbero causarne la rottura.

• Wees voorzichtig dat u de interne bedrading en apparatuur niet beschadigd of wijzigt.

• De printplaten en daarop gesoldeerde onderdelen van de ingebouwde opties liggen bloot. Omdat deze beschadigd kunnen raken door een ontlading van in het menselijk lichaam opgebouwde statische elektriciteit, dient u voor u een van deze onderdelen hanteert een metalen voorwerp aan te raken om eventuele statische elektriciteit te ontladen.

• Raak nooit het oppervlak of daarop gesoldeerde onderdelen van een printplaat aan, maar houd een printplaat aan de metalen beugel of aan de rand vast.

• Zet de hoofdschakelaar uit en koppel de netvoeding los alvorens de videokaart en het aansluitpaneel te installeren of te verwijderen.

• Onderwerp de videokaart nooit aan statische elektriciteit. Statische elektriciteit kan het circuit vernietigen. Let tijdens het installeren op dat u geen statische elektriciteit opwekt en dat u de videokaart niet boven op voorwerpen plaatst die makkelijk elektrisch worden geladen.

• Installeer de videokaart en het aansluitpaneel tegelijkertijd. Als u slechts één van beide installeert of als één van beide verkeerd is geïnstalleerd, zal de spanning niet worden ingeschakeld. In dit geval verschijnt de volgende waarschuwing. (1) Als de videokaart verkeerd

geïnstalleerd is: De standby-indicator van het plasmadisplay knippert herhaaldelijk tweemaal.

(2) Als het aansluitpaneel verkeerd

geïnstalleerd is: De standby-indicator van het plasmadisplay knippert herhaaldelijk driemaal.

• De videokaart en het aansluitpaneel zijn niet ontworpen om herhaaldelijk te worden geïnstalleerd en verwijderd. U verwijdert ze dus beter niet nadat ze in het plasmadisplay zijn geïnstalleerd. Door herhaaldelijk installeren en verwijderen kunnen ze immers stukgaan.

• Tenga cuidado para no estropear ni modificar los cables interiores y los aparatos.

• Las tarjetas de circuitos y las partes soldadas de las opciones incorporadas se encuentran expuestas. Como éstas partes pueden ser afectadas por la electricidad estática cargada en el cuerpo humano, descargue la electricidad estática de su cuerpo tocando un objeto metálico antes de manipular una opción incorporada.

• No toque la superficie de una tarjeta de circuitos ni de una parte soldada, sujete una tarjeta de circuitos por su borde o soporte metálico.

• Antes de instalar o retirar la tarjeta de vídeo y el panel de terminales, apague el interruptor de alimentación (OFF) y desenchufe la unidad.

• No someta nunca la tarjeta de vídeo a la electricidad estática. Ésta puede destruir el circuito. Durante el proceso de instalación, procure evitar la producción de electricidad estática y no ponga la tarjeta de vídeo sobre objetos que puedan cargarse fácilmente.

• Instale al mismo tiempo la tarjeta de vídeo y el panel de terminales. Si solamente se instala uno de los dos o si alguno se instala incorrectamente, la unidad no se encenderá. Si esto sucede, se indicará mediante el siguiente aviso. (1) Si la tarjeta de vídeo no está

instalada correctamente: El indicador de espera de la pantalla de plasma parpadeará repetidamente dos veces.

(2) Si el panel de terminales no está

instalado correctamente: El indicador de espera de la pantalla de plasma parpadeará repetidamente tres veces.

• La tarjeta de vídeo y el panel de terminales no están diseñados para instalarlos y desinstalarlos continuamente. Por tanto, una vez instalados en la pantalla de plasma, procure no retirarlos. Si se instalan y se retiran varias veces pueden romperse.

Installazione della scheda video

1 23

Installeren van de videokaart

Sporgenza Nok Resalto

Instalaciòn de la tarjeta de vídeo

Sporgenza Nok Resalto

<ARE1357> It/Du/Sp

Sporgenza Nok Resalto

INSTALLAZIONE DELLA SCHEDA VIDEO

INSTALLEREN VAN DE VIDEOKAART

INSTALACIÓN DE LA TARJETA DE VÍDEO

1 Allentare la vite del portello

nella parte posteriore dello schermo al plasma. La vite è fatta in modo da non staccarsi dal portello.

2 Aprire il portello. 3 Installare la scheda video sui

quattro risalti con i connettori rivolti verso il basso. Controllare che le quattro sporgenze tengano la scheda circuiti ben ferma e che non corra il rischio di staccarsi.

4 Collegare i cavi interni ai

connettori. Controllare che il connettore sia ben collegato e del tutto inserito.

5 Chiudere il portello e serrare la

vite.

1 Draai de schroef in de klep op

de achterkant van het plasmadisplay los. (De schroef is zo vervaardigd dat ze niet loskomt van de klep.)

2 Open de klep. 3 Plaats de videokaart op de vier

nokken, zodanig dat de connectors zich onderaan bevinden. Zorg ervoor dat de printplaat stevig vast zit op de vier nokken en dat er geen gevaar bestaat dat de printplaat los komt.

4 Steek de inwendige draden in de

connectors. Controleer of de connector stevig en volledig aangesloten is.

5 Sluit de klep en draai de schroef

van de klep vast.

1 Afloje el tornillo de la puerta de

la parte posterior de la pantalla de plasma. (El tornillo está integrado, por tanto no se separará de la puerta.)

2 Abra la puerta. 3 Instale la tarjeta de vídeo en los

cuatro salientes, de modo que los conectores queden en la parte inferior. Asegúrese de que los cuatro resaltos sujeten firmemente la tarjeta de circuitos y de que no existan riesgos de que la tarjeta se suelte.

4 Conecte los cables internos a los

conectores. Asegúrese de que el conector esté insertado firme y completamente.

5 Cierre la puerta y apriete el tor-

nillo.

Installazione dei contatti

1 2

1 Rimuovere lo sportello di

protezione dell’apertura di installazione contatti d’ingresso della scheda video sulla sezione contatti del display a plasma togliendo le viti di arresto.

2 Inserire la piastra nelle guide ai due

lati dell’apertura.

3 Infilare la basetta diritta e spingere

fino in fondo.

4 Controllare che il pannello

terminali sia inserito bene e completamente, quindi fermarlo con le viti tolte nella fase 1.

5 Applicare l’adesivo in dotazione.

Installeren van de aansluitingen

3, 4

1 Verwijder de afdekplaat van de

installatieopening voor de ingangen van de videokaart van het aansluitgedeelte van het plasmadisplay door de schroeren los te draaien.

2 Schuif de kaart in de gleuven aan

beide zijden van de opening.

3 Steek het aansluitpaneel recht in

en duw het volledig naar binnen.

4 Controleer of het

aansluitingenpaneel volledig, helemaal tot onderaan ingebracht is en zet vervolgens het aansluitingenpaneel vast met de schroeven die u bij stap 1 hierboven verwijderd heeft.

5 Bevestig het meegeleverde la-

bel.

Instalación de los terminales

1 Quitando los tornillos de retención,

retire la puerta que protege el orificio de instalación del terminales de entrada de la tarjeta de vídeo en la sección del panel de terminales de la pantalla de plasma.

2 Instale la tarjeta de circuitos entre

las hendiduras situadas en cada extremo de la abertura.

3 Inserte derecho el panel de

terminales y empújelo hasta el fondo.

4 Asegúrese de que el panel de

terminales esté insertado firme y completamente en la parte inferior, y luego asegure el panel de terminales utilizando los tornillos retirados en el paso 1 anterior.

5 Coloque la etiqueta suministrada.

It/Du/Sp

ISTRUZIONI PER L’USO

VIDEO Y/C RGB 2 RGB 1

BEELDEN WEERGEVEN OP UW PLASMA DISPLAY VISIÓN DE IMÁGENES EN SU PLASMA DISPLAY

OUT IN

VIDEO RS-232C

Telecomando Afstandsbediening Mando a distancia

STANDBY/ON

Telecomando Afstandsbediening Mando a distancia

VIDEO

Monitor Hoofdtoestel Aparato principal

INPUT

2,4

Monitor Hoofdtoestel Aparato principal

STANDBY

/ON

STANDBY

/ON

INPUT

ADJUST

SET

STA

STANDBY

/ON

2,4

1 Inserire l’interruttore generale di rete

La spia di attesa/acceso lampeggia in rosso per 4

secondi circa e quindi entra in modo attesa e rimane rossa in continuità.

NOTA:

I comandi da parte del pulsante sul quadro del monitor e del telecomando non vengono accettati mentre la spia di attesa/acceso lampeggia in rosso. Se la scheda video (PDA-4004) non è installata bene, l’indicatore STANDBY/ON lampeggia nel modo descritto di seguito per avvertirvi.

1,4

• Lampeggia due volte

Solo i terminali sono installati: Installare la scheda video.

• Lampeggia tre volte

È installata solo la scheda video: Installare i terminali.

BY/ON

2 Accendere il monitor

La spia di attesa/acceso diventa verde.

3 Selezionare l’ingresso

• Premere ripetutamente il pulsante INGRESSO del quadro di comando del monitor fino ad ottenere l’ingresso voluto nella seguente sequenza:

STANDBY

/ON

• Per selezionare l’ingresso con il telecomando, premere il pulsante INPUT SELECT.

• La selezione non si può effettuare con schermata MENU visualizzata.

Con RGB-1 oppure RGB-2 selezionato, se non viene inviato nessun segnale in entrata viene visualizzato

V I DEO

il messaggio “NO SYNC!” Se il segnale inviato in entrata non può essere elaborato dall’apparecchio, viene visualizzato il messaggio “OUT OF RANGE”.

4 Dopo l’uso spegnere il monitor.

Telecomando Afstandsbediening Mando a distancia

<ARE1357> It/Du/Sp

STANDBY/ON

Monitor Hoofdtoestel Aparato principal

STANDBY

/ON

STANDBY

/ON

STANDBY

/ON

1 Spegnere il monitor.

La spia di attesa/acceso lampeggia in rosso per 4 secondi circa e quindi entra in modo attesa e rimane rossa in continuità.

2 Disinserire l’interruttore generale di rete

La spia di attesa/acceso si spegne e l’alimentazione da rete disinserita.

NOTE:

• I comandi da parte del pulsante sul quadro del monitor e del telecomando non vengono accettati mentre la spia di attesa/acceso lampeggia in rosso.

• Non visualizzare la stessa immagine (fermi immagine, ecc.) per un periodo prolungato, altrimenti l’immagine può bloccarsi sullo schermo.

ISTRUZIONI PER L’USO

VIDEO Y/C RGB 2 RGB 1

BEELDEN WEERGEVEN OP UW PLASMA DISPLAY

VISIÓN DE IMÁGENES EN SU PLASMA DISPLAY

1 Schakel de stroom aan op het

hoofdtoestel;

In de stand by-indicator flikkert ongeveer 4 seconden lang een rood lampje. Dan is het toestel gereed en blijft het lampje aan.

Opgelet:

De Display reageert niet op de toetsen van het hoofdtoestel, van de afstandsbediening of op externe signalen, wanneer in de stand by-indicator een rood lampje oplicht. Als de los verkrijgbare videokaart (PDA-4004) niet op de juiste manier geïnstalleerd is, zal de STANDBY indicator knipperen zoals hieronder aangegeven om de gebruiker attent te maken op deze abnormaliteit.

• Twee keer achter elkaar knipperen

Alleen de aansluitingen zijn geïnstalleerd: Installeer de videokaart.

• Drie keer achter elkaar knipperen

Alleen de videokaart is geïnstalleerd: Installeer de aansluitingen.

2 Schakel de Display aan.

In de stand by-indicator brandt een groen lampje.

1 Aplique la energía al aparato princi-

pal.

El indicador de espera parpadeará en rojo durante aproximadamente 4 segundos. Seguidamente la pantalla entra en estado de espera y el indicador

permanece encendido.

NOTA:

Los botones del aparato principal y el mando a distancia y las órdenes de control exteriores no son aceptadas por el Display cuando el indicador de espera parpadea en rojo. Si la tarjeta de vídeo opcional (PDA-4004) no se instala correctamente, el indicador STANDBY parpadeará como se describe a continuación para indicarle que algo funciona mal.

• Parpadeando dos veces

Sólo están instalados los terminales: Instale la tarjeta de vídeo.

• Parpadeando tres veces

Sólo está instala la tarjeta de vídeo: Instale los terminales.

2 Conecte el Display.

El indicador de espera cambia a verde.

3 Kies een invoerbron.

• Druk op de INPUT-toets op het hoofdtoestel. Bij elke druk op de knop verandert de invoer als volgt:

VIDEO Y/C RGB 2 RGB 1

• Om via de afstandsbediening een invoer te selecteren moet U de INPUT SELECT-toets indrukken.

• Deze functie kan niet ingesteld worden via het MENU-scherm.

“NO SYNC !” verschijnt wanneer er geen signaal wordt ingevoerd terwijl RGB-1 of RGB-2 is geselecteerd. “OUT OF RANGE” verschijnt wanneer het ingevoerde signaal niet op dit toestel kan worden verwerkt.

4 Schakel de stroom uit na gebruik.

1 Schakel de stroom uit.

In de stand by-indicator flikkert ongeveer 4 seconden een rood lampje dat dan blijft branden (gereed).

2 Schakel de hoofdschakelaar op het hoofdtoestel

uit.

De stand by-indicator dooft uit en de stroom is uitgeschakeld.

3 Seleccione una fuente de entrada.

• Pulse el conmutador INPUT del aparato principal. Cada vez que lo pulsa, la fuente de entrada cambia como sigue:

• Para escoger una fuente de entrada con el mando a distancia, pulse el botón INPUT SELECT.

• La función no puede conmutarse en la pantalla de MENÚ.

En el display aparecerá “NO SYNC!” si no se recibiese señal alguna cuando estén seleccionados RGB-1 ó RGB-2. En el display aparecerá “OUT OF RANGE” si la señal

recibida no puede ser procesada.

4 Después de utilizarlo, desconecte la

energía.

1 Desconecte la energía.

El indicador de espera parpadea en rojo durante unos 4 segundos y luego queda encendido (estado de espera).

2 Desconecte el aparato principal con el

conmutador MAIN POWER.

El indicador STANBY/ON se apagará y la energía que va al aparto quedará desconectada.

Opmerkingen:

• De display reageert niet op de toetsen van het hoofdtoestel, de afstandsbediening of de externe signalen terwijl het rode lampje in de stand byindicator oplicht.

• Geef hetzelfde beeld (b.v. stilstaande beelden) niet gedurende een lange tijd weer om te vermijden dat het beeld op het scherm blijft nalichten (d.w.z. dat het zichtbaar blijft nadat het signaal verdwenen is).

NOTAS:

• Los botones del aparato principal y del mando a distancia y las órdenes de control exteriores no son aceptadas por el Display cuando el indicador de espera parpadea en rojo.

• No visualice las mismas imágenes (imágenes fijas, etc.) durante periodos prolongados de tiempo, ya que la imagen puede bloquearse en la pantalla.

It/Du/Sp

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE HET AFSTELLEN VAN DE BEELDKWALITEIT AJUSTE DE LA CALIDAD DE LA IMAGEN

STANDBY

/ON

INPUT

ADJUST

SET

1,5 2,4

Ingresso RGB-1 (BNC) o RGB-2 (MINI D-SUB)

Regolare la qualità d’immagine per ciascun ingresso: RGB-1 (BNC), RGB-2 (MINI D-SUB), video e Y/C.

* Per le sorgenti vedi a pagina 75.

1 Selezionare la schermata MENU.

1,5 4

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

ADJUST

STANDBY/O

P I CTURE PARAMETER CONTRAST

GHT.

BR CLK. FRQ. CLK. PHS. HOR. POS. VER. POS. I N I

SCART RGB

SET : SEL. MENU : EXIT

Visualizzazione solo per il terminale RGB-

1. Enkel weergegeven voor RGB-1. Visualizado únicamente para RGB-1.

P I CTURE PARAMETER

CONTRAST

GHT.

BR CLK. FRQ. CLK. PHS. HOR. POS. VER. POS. I N I

SCART RGB

SET : SEL. MENU : EXIT

Visualizzazione solo per il terminale RGB-1. Enkel weergegeven voor RGB-1. Visualizado únicamente para RGB-1.

+ 1 0

– 5

+ 8

OFF

+ 1 0

– 5

+ 8

OFF

2 Selezionare il parametro da regolare. 3 Finalizzare la regolazione.

Regolare i parametri come segue

CONTRAST .. Per regolare il contrasto dell’immagine a

seconda della luminosità dell’ambiente in modo da ottenere la massima visibilità.

BRIGHT ......... Per regolare la luminosità dell’immagine

in modo da poter distinguere facilmente le parti più scure.

CLK.FRQ ....... Per regolare la frequenza dell’orologio

(–32 to +32)

interno se mancano parte dei caratteri visualizzati o se l’immagine visualizzata è distorta.

NOTA:

Dopo la regolazione CLK.FRQ in alcuni casi occorre regolare anche HOR.POS.

CLK.PHS ....... Per regolare la fase dell’orologio

(–128 to +127)

HOR.POS ...... Per regolare la posizione orizzontale

VER.POS ....... Per regolare la posizione verticale

(–32 to +32)

INIT. .............. Riporta le suddette registrazioni al

(–32 to +32) SCART RGB.. Quest’operazione seleziona il modo

(ON/OFF) (Messaggio visualizzato solo per RGB-1)

interno in modo da minimizzare lo sfarfallamento di caratteri visualizzati e distorsione cromatica.

dell’immagine.

valore medio (di default).*1

segnale di sincronizzazione.

Lasciarlo sempre su OFF, tranne che nel caso di ingresso RGB in un’unità con terminale Euro AV.

Telecomando Afstandsbediening Mando a distancia

SET

Monitor Hoofdtoestel Aparato principal

SET

<ARE1357> It/Du/Sp

The currently selected item will be displayed in purple. L’option sélectionnée apparaît en pourpre. Das gewählte Item wird purpurfarbig wiedergegeben.

P I CTURE PARAMETER

CONTRAST

: ADJ. SET : EXIT

*1 Se si seleziona INIT. appare la schermata di destra. Selezionare YES oppure NO con i pulsanti 2 oppure

3. Selezionando YES e quindi premendo il pulsante SET, si riportano al valore di default tutti i parametri di qualità dell’imagine. Selezionando NO, tutti i parametri rimangono come sono.

P I CTURE PARAMETER

I N I T I AL I ZE? YES NO

SET : EX

Se si seleziona NO, qui si visualizza SET:EXIT. Se si seleziona YES, si visualizza SET:INIT.

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE

HET AFSTELLEN VAN DE BEELDKWALITEIT

AJUSTE DE LA CALIDAD DE LA IMAGEN

RGB-1 (BNC) of RGB-2 (MINI DSUB) invoer

Stel de beeldkwaliteit af voor elke invoer: voor RGB1 (BNC), voor RGB-2 (MINI D-SUB), video en Y/C.

* Zie bladzijde 76 voor de verschillende bronnen.

Schakel het MENU-scherm aan.

Duid het item aan dat aangepast moet worden.

Bevestig uw keuze

Elk item kan als volgt afgesteld worden:

CONTRAST ... Stemt het contrast van het beeld af volgens

de helderheid van de omgeving zodat U het beeld gemakkelijker kan bekijken.

BRIGHT ......... Stemt de helderheid van het beeld af

zodat U de donkere delen van het beeld gemakkelijker kan bekijken.

CLK.FRQ ....... Wanneer er een gedeelte van de letters

(–32 to +32)

CLK.PHS ....... Wanneer sommige letters in het beeld flik-

(–128 to +127)

HOR.POS ...... Om de horizontale positie van het ge-

(–32 to +32)

VER.POS ....... Om de verticale positie van het beeld te

(–32 to +32)

INIT. ............... Brengt deze instelmogelijkheden terug

SCART RGB .. Hiermee verandert u de stand voor het (ON/OFF)

(Verschijnt alleen voor RGB-1)

*1 Wanneer U INIT. selecteert, wordt de boodschap weergegeven zoals hier rechts is afgebeeld. Kies “YES” of “NO” door de 2 of 3 toets te gebruiken . Wanneer U “YES” kiest en de SET-toets indrukt worden alle instelmogelijkheden voor de beeldkwaliteit terug op hun standaardwaarde gebracht. Wanneer U “NO” kiest blijven alle instelmogelijkheden zoals ze staan.

P I CTURE PARAMETER

in het beeld ontbreekt of wanneer het getoonde beeld vervormd wordt tot een regenboogachtige figuur, moet U deze functie gebruiken. Met deze functie wordt de frequentie van het interne kloksignaal voor het videosignaal afgestemd.

Opmerking:

In sommige gevallen moet HOR.POS worden afgestemd wanneer CLK.FRQ werd bijgeregeld.

keren en wanneer de kleur vervormd is moet U deze functie gebruiken. Stel af tot het geflikker en de kleur zo goed mogelijk zijn. Met deze functie wordt de fase van het interne kloksignaal dat met de CLK.FRQ functie wordt geregeld, bijgesteld.

toonde beeld te regelen./

regelen.

naar hun middelwaarde. *1

synchronisatiesignaal. altijd op OFF staan, behalve voor RGBinvoer van een toestel met een SCARTaansluiting.

I N I T I AL I ZE? YES NO

SET : EX

Laat deze instelling

Wanneer “NO” werd geselecteerd zal hier de melding SET:EXIT verschijnen. Wanneer “YES” werd geselecteerd zal hier de melding SET:INIT verschijnen.

Entrada RGB-1 (BNC) o RGB-2 (MINI D-SUB)

Ajuste la calidad de la imagen para cada entrada: RGB-1 (BNC), RGB-2 (MINI D-SUB), el vídeo y el Y/C.

* Vea las fuentes en la página 77.

1 Conmute a la pantalla de MENÚ 2 Escoja el elemento a ajustar. 3 Ultime su elección.

Ajuste cada elemento como sigue:

CONTRAST .. Ajusta el contraste de la imagen según

BRIGHT ......... Ajusta el brillo de la imagen para que

CLK.FRQ ....... Cuando falta parte de las letras de la

(–32 to +32)

CLK.PHS ....... Cuando algunas letras de la imagen

(–128 to +127)

HOR.POS ......Ajusta la posición horizontal de la

(–32 to +32)

VER.POS ....... Ajusta la posición vertical de la imagen

(–32 to +32)

INIT. .............. Devuelve los ajustes de la imagen

SCART RGB.. Se conmuta al modo de señal de (ON/OFF)

(Visualizado sólo para RGB-1)

*1 Cuando se selecciona INIT. , aparece el mensaje de la derecha. Seleccione “SI” o “NO” utilizando el botón 2 o 3. Seleccionando “SI” y pulsando el botón SET todos los ajustes de calidad de la imagen vuelven a sus valores por defecto. Cuando se selecciona “NO” todos los ajustes permanecen como están.

P I CTURE PARAMETER

el brillo del ambiente para que pueda ver la imagen más fácilmente.

pueda ver las partes oscuras de la imagen más fácilmente.

imagen o si la imagen mostrada está deformada como un arco iris, utilice esta función que sirve para ajustar la frecuencia de la señal de reloj interna para la entrada de señal de vídeo.

NOTA:

HOR.POS puede tener que ajustarse en algunos casos si se ha ajustado CLK.FRQ.

oscilan y el color queda deformado, utilice esta función. Ajústela para minimizar la oscilación y la deformación de color. Esta función sirve para ajustar la fase de la señal de reloj interna, que se ajusta con la función CLK.FRQ.

imagen proyectada.

arriba citados a sus valores centrales. *1

sincronización. excepto cuando se envíen señales RGB a la unidad con un terminal AV Euro .

I N I T I AL I ZE? YES NO

SET : EX

Dejarlo siempre en OFF,

Si se ha seleccionado “NO” aparecerá SET: EXIT aquí. Si se ha seleccionado “YES” aparecerá SET: INIT.

It/Du/Sp

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE HET AFSTELLEN VAN DE BEELDKWALITEIT AJUSTE DE LA CALIDAD DE LA IMAGEN

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

ADJUST

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

P I CTURE PARAMETER

CONTRAST

: ADJ. SET : EXIT

P I CTURE PARAMETER

CLK. FRQ.

: ADJ. SET : EXIT

• Riporta alla schermata normale.

• Ga dan terug naar het normale scherm.

• Vuelva a la pantalla normal.

+ 1 0

4 Regolare il parametro selezionato.

1 Nel caso di CONTRAST e BRIGHT: 2 Nel caso di CLK.FRQ, CLK.PHS, HOR.POS e

VER.POS:

Per ritornare alla schermata dell’operazione 2 premere il pulsante SET. Per regolare altri parametri, ripetere le operazioni 2 a 4.

5 Al termine di tutte le regolazioni,

ritornare alla schermata normale.

NOTA:

Se al terminale di ingresso RGB si applicano segnali interlacciati, ad es. NTSC, PAL, ecc., regolare la posizione orizzontale e verticale (HOR.POS e VER.POS) in modo da posizionare l’immagine al centro dello schermo. L’immagine potrà non venir riprodotta correttamente se la sua posizione viene cambiata molto rispetto quella originale.

<ARE1357> It/Du/Sp

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE

HET AFSTELLEN VAN DE BEELDKWALITEIT

AJUSTE DE LA CALIDAD DE LA IMAGEN

4 Stel de beeldkwaliteit van het

gekozen item af.

1 voor CONTRAST en BRIGHT 2 voor CLK.FRQ., CLK PHS., HOR.POS. en VER.POS.

Om terug te keren naar het scherm van de tweede stap, moet u de SET-toets indrukken. Herhaal de stappen 2 tot en met 4 om ook de andere items af te stellen.

5 Wanneer de beeldafstelling klaar is

moet u teruggaan naar het normale scherm.

Opmerking:

Wanneer gekoppelde signalen zoals NTSC en PALsignalen via de RGB invoer worden gebruikt, moet U de HOR.POS en de VER.POS (de horizontale en de verticale positie) zo afstellen, dat het beeld in het midden van het scherm komt te staan. Indien de posities zeer sterk worden gewijzigd ten opzichte van de originele posities, kan het zijn dat de beelden niet meer goed kunnen worden weergegeven

4 Ajuste la calidad de la imagen con

respecto al elemento seleccionado.

1 En caso de CONTRAST y BRIGHT: 2 En caso de CLK.FRQ., CLK.PHS., HOR.POS. y

VER.POS.:

Para volver a la pantalla de dos operaciones, pulse el botón SET. Repita las operaciones 2 a 4 para ajustar los otros elementos.

5 Cuando haya terminado el ajuste

vuelva a la pantalla normal.

NOTA:

Cuando las señales interconectadas como las señales NTSC, PAL, etc., se aplican desde el terminal de entrada RGB, ajuste HOR.POS. y VER.POS. (posiciones horizontal y vertical) para que la imagen quede situada en el centro de la pantalla. La imagen puede que no quede reproducida debidamente si las posiciones se modifican mucho con respecto a las originales.

It/Du/Sp

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE HET AFSTELLEN VAN DE BEELDKWALITEIT AJUSTE DE LA CALIDAD DE LA IMAGEN

STANDBY

/ON

Con RGB-1, per l’ingresso di un

1,6

3,5

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

INPUT

ADJUST

SET

1,6

2,4

3,5

segnale in uscita RGB da un’unità con un terminale Euro AV (SCART)

1 Selezionare la videata con il MENU.

2 Scorrere le voci verso il basso, fino

a SCART RGB.

STANDBY/ON

3 Premere il tasto d’IMPOSTAZIONE.

2,4

P I CTURE PARAMETER CONTRAST

GHT.

BR CLK. FRQ. CLK. PHS. HOR. POS. VER. POS. I N I

SCART RGB

SET : SEL. MENU : EXIT

+ 1 0

– 5 – 0

+ 8

OFF

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

ADJUST

Telecomando Afstandsbediening Mando a distancia

SET

Monitor Hoofdtoestel Aparato principal

SET

P I CTURE PARAMETER CONTRAST

GHT.

BR CLK. FRQ. CLK. PHS. HOR. POS. VER. POS. I N I

SCART RGB

SET : SEL. MENU : EXIT

P I CTURE PARAMETER

SCART RGB ON

OFF

: CHANGE SET : SET

+ 1 0

– 5 – 0

+ 8

OFF

<ARE1357> It/Du/Sp

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE

HET AFSTELLEN VAN DE BEELDKWALITEIT

AJUSTE DE LA CALIDAD DE LA IMAGEN

Met RGB-1, wanneer u een RGBsignaal invoert van een toestel met een SCART-aansluiting

Ga naar het MENU-scherm.

2 Scroll naar SCART-RGB.

3 Druk op de insteltoets (SET).

Con RGB-1, cuando se reciba una señal RGB de una unidad con un terminal AV Euro (SCART)

Conmute a la pantalla MENU.

2 Avance hasta SCART RGB.

3 Pulse el botón de ajuste (SET).

It/Du/Sp

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE HET AFSTELLEN VAN DE BEELDKWALITEIT AJUSTE DE LA CALIDAD DE LA IMAGEN

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

ADJUST

Telecomando Afstandsbediening Mando a distancia

SET

Monitor Hoofdtoestel Aparato principal

SET

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

P I CTURE PARAMETER

SCART RGB ON

: CHANGE SET : SET

P I CTURE PARAMETER CONTRAST

GHT.

BR CLK. FRQ. CLK. PHS. HOR. POS. VER. POS. I N I

SCART RGB

SET : SEL. MENU : EXIT

OFF

+ 1 0

– 5 – 0

+ 8

Riporta alla schermata normale. Ga dan terug naar het normale scherm. Vuelva a la pantalla normal.

4 Selezionare SCART RGB ON.

5 Premere il tasto d’IMPOSTAZIONE.

6 Una volta terminata l’impostazione,

ritornare alla videata normale.

NOTA:

Con la funzione impostata su RGB-1, per l’ingresso di un segnale in uscita RGB da un’unità con un terminale Euro AV (SCART), girare sempre SCART RGB su ON. Con la funzione dell’apparecchio su RGB-1, per inserire il segnale in uscita del terminale RGB proveniente da un’unità con un terminale Euro AV (SCART), girare sempre SCART RGB su ON, ed impostare l’interruttore dell’Impedenza d’ingresso

del segnale di sincronizzazione ( 75

Ω

. Per l’ingresso di un segnale diverso dal segnale in uscita RGB, girare sempre SCART RGB su OFF. Prima di effettuare le impostazioni di cui sopra, togliere innanzitutto l’alimentazione che arriva all’unità collegata ad RGB-1. Se si eseguono le impostazioni suddette con l’alimentazione che arriva all’unità collegata ad RGB-1 inserita, in certi casi potrebbe non apparire nulla sullo schermo, oppure l’azionamento del telecomando potrebbe risultare inefficace. Se si verifica questa situazione, girare su OFF sia il pulsante

dell’unità principale, che l’alimentazione dell’unità collegata ad RGB-1, quindi eseguire il resettaggio.

a pag. 47) su

<ARE1357> It/Du/Sp

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE

HET AFSTELLEN VAN DE BEELDKWALITEIT

AJUSTE DE LA CALIDAD DE LA IMAGEN

4 Kies SCART RGB ON.

5 Druk op de insteltoets (SET).

6 Keer terug naar het normale scherm

zodra u klaar bent met de instelling.

Opmerking:

Wanneer de functie is ingesteld op RGB-1, dient u SCART RGB op ON te zetten voor het invoeren van een RGB-signaal van een toestel met een SCARTaansluiting. Wanneer u, terwijl de functie is ingesteld op RGB1, de RGB-uitvoer invoert van een toestel met een Euro AV-(SCART-)aansluiting, moet u SCART RGB altijd inschakelen (ON) en de ingangsimpedantieschakelaar van het

synchronisatiesignaal ( op 75

Ω

. Wanneer u een signaal van een ander type dan RGB invoert, dient u SCART RGB altijd op OFF te zetten. Vóór u de bovenstaande instellingen maakt, moet u altijd eerst de spanning van het toestel dat is aangesloten op RGB-1 uitschakelen (OFF). Als u de bovenstaande instellingen maakt terwijl de spanning van het op RGB-1 aangesloten toestel ingeschakeld (ON) blijft, is het in sommige gevallen mogelijk dat er niets op het scherm verschijnt of dat de afstandsbediening geen effect heeft. Schakel in dit geval zowel de hoofdtoestel als de spanning van het toestel dat is aangesloten op RGB-1 uit (OFF) en voer vervolgens een terugstelling uit.

op pagina 47) instellen

toets van het

4 Seleccione SCART RGB ON.

5 Pulse el botón de ajuste (SET).

6 Cuando se complete el ajuste,

regrese a la pantalla normal.

NOTA:

Con la función RGB-1 seleccionada, cuando se reciba una señal RGB de la unidad con terminal AV Euro (SCART), ajuste siempre SCART RGB en posición ON. Con la función RGB-1 seleccionada, cuando se reciba una señal RGB de la unidad con terminal Euro AV (SCART), ajuste siempre SCART RGB en posición ON, y el interruptor de la Impedancia de

Entrada de la Señal Sinc. ( 75

Ω

. Cuando se reciba una señal distinta a RGB, ajuste siempre SCART RGB en posición OFF. Antes de realizar los ajustes anteriores, apague siempre el suministro de energía a la unidad conectada en RGB-1. Si los ajustes anteriores se efectúan con la unidad conectada en RGB-1 todavía encendida, en ciertos casos es posible que no aparezca nada en la pantalla o que el mando a distancia no funcione. Si ocurre esto, coloque el botón de la unidad principal en posición OFF y apague el suministro de corriente a la unidad conectada en RGB-1; después reinicie el sistema.

en la página 47) en

It/Du/Sp

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE HET AFSTELLEN VAN DE BEELDKWALITEIT AJUSTE DE LA CALIDAD DE LA IMAGEN

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

1,5 4

STANDBY

ADJUST

VIDEO

Y/C

INPUT

SELECT

ENU

SET

RGB 1

RGB 2

<NTSC>

P I CTURE PARAMETER CONTRAST

GHT.

BR COLOR

T SHARPNESS I N I

SET : SEL. MENU : EX

<PAL>

P I CTURE PARAMETER CONTRAST

GHT.

BR COLOR SHARPNESS I N I

/ON

INPUT

SET

Ingresso video o Y/C

Selezionare la schermata MENU.

1,5

La selezione viene visualizzata in color viola.

2,4

2 Selezionare il parametro da regolare.

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

ADJUST

<ARE1357> It/Du/Sp

SET : SEL. MENU : EX

<NTSC>

P I CTURE PARAMETER

CONTRAST

GHT.

BR COLOR

T SHARPNESS I N I

SET : SEL. MENU : EX

La selezione viene visualizzata in color viola Het gekozen item wordt in purper weergegeven. El elemento seleccionado aparecerá en color púrpura.

P I CTURE PARAMETER

CONTRAST

GHT.

BR COLOR SHARPNESS I N I

SET : SEL. MENU : EX

<PAL>

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE

HET AFSTELLEN VAN DE BEELDKWALITEIT

AJUSTE DE LA CALIDAD DE LA IMAGEN

Video of Y/C invoer

Schakel het MENU-scherm in.

Het gekozen item wordt in purper weergegeven.

2 Kies het item dat aangepast moet

worden.

Entrada de vídeo o Y/C

1 Conmute a la pantalla de MENÚ.

El elemento seleccionado aparecerá en color púrpura.

2 Escoja el elemento a ajustar.

It/Du/Sp

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE HET AFSTELLEN VAN DE BEELDKWALITEIT AJUSTE DE LA CALIDAD DE LA IMAGEN

Telecomando Afstandsbediening Mando a distancia

SET

Monitor Hoofdtoestel Aparato principal

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

ADJUST

SET

P I CTURE PARAMETER

CONTRAST

: ADJ. SET : EXIT

P I CTURE PARAMETER

CONTRAST

: ADJ. SET : EXIT

P I CTURE PARAMETER

T I NT

: ADJ. SET : EXIT

Solamente nel modo NTSC. Alleen voor NTSC-toepassingen. Unicamente en modo NTSC.

3 Finalizzare la regolazione.

Regolare i parametri come segue

CONTRAST .. Per regolare il contrasto dell’immagine

a seconda della luminosità dell’ambiente in modo da ottenere la massima visibilità.

BRIGHT ......... Per regolare la luminosità

dell’immagine in modo da poter distinguere facilmente le parti più scure (scene notturne e capelli scuri).

COLOR .......... Regolare il colore come desiderato (si

consiglia di regolare un po’ più basso di quanto voluto per ottenere un aspetto più naturale).

TINT .............. Regolare la tonalità in modo il colore

del viso risulti naturale. (Regolabile quando è attivato il segnale NTSC.)

SHARPNESS ...

INIT. .............. Riporta le suddette registrazioni al

*1 Se si seleziona INIT. appare la schermata di destra. Selezionare YES oppure NO con i pulsanti 2 oppure

3. Selezionando YES e quindi premendo il pulsante SET, si riportano al valore di default tutti i parametri di qualità dell’imagine. Selezionando NO, tutti i parametri rimangono come sono.

Lasciare la regolazione del fuoco al

centro. Se si vogliono però immagini più morbide, spostarlo a sinistra.

valore medio (di default).*

P I CTURE PARAMETER

Telecomando Afstandsbediening Mando a distancia

Monitor Hoofdtoestel Aparato principal

Riporta alla schermata normale. Om terug te gaan naar het normale scherm. Vuelve a la pantalla normal.

I N I T I AL I ZE? YES NO

SET : EX

Se si seleziona NO, qui si visualizza SET:EXIT. Se si seleziona YES, si visualizza SET:INIT.

4 Regolare il parametro selezionato.

1 Nel caso di altri parametri all’infuori di TINT

(tonalità):

2 Nel caso di TINT (tonalità):

Per ritornare alla schermata dell’operazione 2 premere il pulsante SET. Per regolare gli altri parametri, ripetere le operazioni 2 a 4.

5 Al termine di tutte le regolazioni,

ritornare alla schermata normale.

<ARE1357> It/Du/Sp

REGOLAZIONE DELLA QUALITA’ D’IMMAGINE

HET AFSTELLEN VAN DE BEELDKWALITEIT

AJUSTE DE LA CALIDAD DE LA IMAGEN

3 Bevestig uw keuze.

Elk item kan als volgt afgesteld worden:

CONTRAST .. Past het contrast van het beeld aan

volgens de helderheid van de omgeving zodat U het beeld gemakkelijker kan bekijken.

BRIGHT ......... Past de helderheid van het beeld aan

zodat U donkere gedeelten van het beeld gemakkelijker kan bekijken (bijvoorbeeld nachtopnames en donker haar).

COLOR .......... Past de kleur van het beeld naar wens

aan. (Stel ze iets lager af dan U eigelijk wil, om natuurlijke kleuren te krijgen).

TINT .............. Past de kleurenschakering van het bee-

ld aan zodat de kleur van gezichten natuurlijk lijkt. (Kan bijgesteld worden wanneer een NTSC-signaal ontvangen wordt.)

SHARPNESS ...

INIT. .............. Zet alle hier genoemde instel-

*1 Wanneer U INIT. selecteert wordt de boodschap weergegeven zoals hier rechts is afgebeeld. Kies “YES” of “NO” door de 2 of 3 toets te gebruiken. Wanneer U “YES” kiest en de SET-toets indrukt worden alle instelmogelijkheden voor de beeldkwaliteit terug op hun standaardwaarde gebracht. Wanneer U “NO” kiest, blijven alle instelmogelijkheden zoals ze staan.

Wordt normaal gezien op de middelwaarde afgesteld. Indien U wenst dat beelden in zachtere tinten worden weergegeven, kiest U één van de waarden links van de middelwaarde.

mogelijkheden terug op hun middelwaarde.*1

P I CTURE PARAMETER

3 Ultime su elección.

Ajuste cada elemento como sigue:

CONTRAST .. Ajusta el contraste de la imagen de

acuerdo con el brillo del ambiente para que pueda ver la imagen más fácilmente.

BRIGHT ......... Ajusta el brillo de la imagen para que

pueda ver las partes oscuras de la imagen (como las escenas nocturnas y el cabello oscuro) más fácilmente.

COLOR .......... Ajusta el color de la imagen según se

desee. (Ajústelo a una posición algo más baja de la que desee para obtener imágenes más naturales).

TINT ..............Ajusta el matiz de la imagen para que

el color de la cara parezca natural. (Posibilitad de ajustar al introducir la se–al NTSC.)

SHARPNESS ...

INIT. .............. Devuelve los ajustes de imagen arriba

*1 Cuando se selecciona INIT. , aparece el mensaje de la derecha. Seleccione “SI” o “NO” utilizando el botón 2 o 3. Seleccionando “YES” y pulsando el botón SET todos los ajustes de calidad de la imagen vuelven a sus valores por defecto. Cuando se selecciona “NO” todos los ajustes permanecen como están.

Está ajustado normalmente a sus valores centrales, pero si desea que las imágenes aparezcan en tonos más suaves, ajústelo hacia la izquierda desde la posición central.

citados a sus valores centrales. *1

P I CTURE PARAMETER

I N I T I AL I ZE? YES NO

SET : EX

Wanneer “NO” werd geselecteerd zal hier de melding SET:EXIT verschijnen. Wanneer “YES” werd geselecteerd zal hier

de melding SET:INIT verschijnen.

4 Aanpassen van de beeldkwaliteit

volgens de gekozen instelmogelijkheid

1 Bij alle andere instelmogelijkheden dan TINT: 2 Bij TINT:

Om terug te keren naar het scherm van stap 2, drukt U op de SET-toets. Herhaal de stappen 2 tot en met 4 om de andere instelmogelijkheden af te regelen.

5 Wanneer alles ingesteld is, moet U

naar het gewone scherm teruggaan.

SET : EX

Si se ha seleccionado “NO” aparecerá aquí SET: EXIT aquí. Si se ha seleccionado “YES” aparecerá SET: INIT.

4 Ajuste la calidad de la imagen con

respecto al elemento seleccionado.

1 En caso de elementos distintos de TINT: 2 En caso de TINT:

Para volver a la pantalla de dos operaciones, pulse el botón SET. Repita las operaciones 2 a 4 para ajustar los otros elementos.

5 Cuando haya terminado el ajuste

vuelva a la pantalla normal.

It/Du/Sp

COLLEGAMENTI AANSLUITINGEN CONEXIONES

Collegamento di apparecchi video

(Ω)

OFF ON

RGB-2

75 2.2kOFF ON

SYNCREMOTE G ON SYNC

Aansluiting van videotoestellen met de display

VD HD B G R C Y OUT IN

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

Conexión de aparatos de vídeo al Display

1. Sorgenti video composito quali videoregistratori o sintonizzatori TV

1 BNC 2 Cavo con connettori BNC

reperibile in commercio

3 BNC 4 V OUT 5 Videoregistratore, sintonizzatore

TV o simile

NOTA:

Se il connettore di uscita video composito del video registratore, o altro, da collegare è di tipo RCA impiegare un adattatore RCA BNC (reperibile in commercio).

⇔

1. Voor samengestelde videobronnen zoals een videorecorder of een Tv-tuner

1 BNC 2 Kabel met BNC-poort, verkrijg-

baar bij uw plaatselijke handelaar.

3 BNC 4 V OUT 5 Videorecorder, Tv-tuner en

dergelijke

Opmerking:

Wanneer de samengestelde videouitvoerpoort van de videorecorder of een soortgelijk toestel dat aangesloten moet worden, met een RCA-naalds poort is uitgerust, moet U een RCA ò BNC overgangsstekker gebruiken (verkrijgbaar bij uw plaatselijke handelaar);

1. En el caso de una fuente de vídeo compuesta, tal como un magnetoscopio o un sintonizador TV

1 BNC 2 Cable con terminales BNC

disponibles en el mercado local

3 BNC 4 V OUT 5 Magnetoscopio, sintonizador

TV o similar

NOTA:

Si el terminal de salida de vídeo compuesto del magnetoscopio o aparato similar, a conectar, es un terminal de patillas RCA, utilizar un enchufe convertidor RCA disponible en su mercado local).

⇔

BNC

<ARE1357> It/Du/Sp

OFF ON

RGB-2

(Ω)

75 2.2kOFF ON

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

2222

COLLEGAMENTI

AANSLUITINGEN

CONEXIONES

(1) Dispositivo con uscite BNC separate Y/C. (1) Toestel voor de uitvoer van Y/S gescheiden

signalen van BNC-poorten

(1) Aparato del que sale separación Y/C de

los terminales BNC

2. Dispositivi con uscita separata Y/C

1 Cavo con spine BNC reperibile

in commercio

2 BNC 3 C 4 Y 5 Videoregistratore per uso

commerciale o simile

6 Cavo convertitore spina S ⇔

spina BNC reperibile in commercio

7 Spina S 8 Videoregistratore con uscita S o

simile

(2) Dispositivo con uscita S separata Y/C. (2) Toestel voor de uitvoer van Y/C gescheiden

signalen met een S-poort.

(2) Aparato del que sale separación Y/C con

un terminal S

2. Voor toestellen met een Y/C gescheiden uitvoerpoort

1 Kabel met een BNC-poort, verkr-

ijgbaar bij uw plaatselijke handelaar.

2 BNC 3 C 4 Y 5 Videorecorder voor profession-

eel gebruik of soortgelijk toestel

6 S-poort ò BNC-poort overgang-

skabel, verkrijgbaar bij uw plaatselijke handelaar.

7 S-poort 8 Videorecorder met een S-poort

of een soortgelijk toestel.

2. En caso de un aparato con salida de separación Y/C

1 Cable con terminales BNC

disponibles en el mercado local

2 BNC 3 C 4 Y 5 Magnetoscopio para uso

comercial o similar

6 Cable convertidor de terminal S

a terminal BNC, disponible en el mercado local

7 Terminal S 8 Magnetoscopio con un terminal

S o similar

It/Du/Sp

COLLEGAMENTI AANSLUITINGEN CONEXIONES

3. Dispositivi analogici RGB G-ON-SYNC

(collegamento del monitor a dispositivi che forniscono l’uscita green-signal con segnale di sincronizzazione)

(Ω)

75 2.2kOFF ON

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

34 5

OFF ON

RGB-2

3. Voor toestellen met een G-naar-SYNC RGB analoge bron

(Aansluiten van de Display met een toestel dat groene uitvoersignalen uitzendt via het synchroniseer-signaal)

3. En caso de aparatos de fuente analógica RGB G-on-SYNC

(Cómo conectar el Display a un aparato que proporciona salida de señales verdes con la señal de sincronización)

1 Interruttore selezione modo G on

Sync Se le immagini appaiono verdi quando al terminale di ingresso RGB-2 è collegato un dispositivo esterno, attivare il modo G on SYNC, in genere impostato su OFF.

2 BNC 3 B 4 G 5 R 6 Cavo con spinotti BNC reperibile

in commercio

7 G (on SYNC) 8 Videoregistratore o decodificatore

RGB per uso commerciale

NOTE:

• Se si usa il monitor in tal modo, non collegare alcun dispositivo ai suoi terminali VD e HD per evitare che le immagini non siano riprodotte correttamente.

• Per fare arrivare un segnale al terminale RGB-1, eseguire sempre l’impostazione del menu RGB-1 a pagina 54.

1 ‘G on Sync mode’-keuzeschakelaar

Als het beeld groenachtig wordt wanneer een extern toestel met de RGB-2-ingang wordt verbonden, zet dan de ‘G on Sync mode’-keuzeschakelaar op ON. De normale stand is OFF.

2 BNC 3 B 4 G 5 R 6 Kabel met BNC-poorten,

verkrijgbaar bij uw plaatselijke handelaar.

7 G (naar SYNC) 8 Videorecorder of RGB decoder

voor professioneel gebruik.

Opmerkingen:

• Wanneer U uw Display op deze manier gebruikt, mag U geen enkel toestel aan de VD- of HDpoort aansluiten. Indien U dit wel doet, worden de beelden niet correct weergegeven.

• Wanneer u een signaal invoert in RGB-1, moet u steeds de menuinstelling RGB-1 op bladzijde 55 uitvoeren.

1 G en el selector de modo

Sincronizado Si las imágenes adquieren un tono verdoso cuando se conecta un dispositivo externo al terminal de entrada RGB-2, active G en modo sincronizado. Normalmente está desactivado.

2 BNC 3 B 4 G 5 R 6 Cable con terminales BNC

disponibles en el mercado local

7 G (en SYNC) 8 Magnetoscopio o descodificador

RGB para uso comercial

NOTAS:

• Si utiliza su Plasma Display de este modo, no conecte ningún aparato a su terminal VD o HD. De lo contrario, es posible que las imágenes no se reproduzcan debidamente.

• Cuando se reciba una señal en RGB-1, configurar siempre el menú RGB-1 tal como se indicada en la página 55.

<ARE1357> It/Du/Sp

COLLEGAMENTI

AANSLUITINGEN

CONEXIONES

4. Dispositivi analogici RGB sincronizzazione composita

(collegamento del monitor a dispositivi che forniscono segnali di sincronizzazione orizzontale e verticale)

(Ω)

RGB-2

75 2.2kOFF ON

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

2345

OFF ON

1 Attivare in base all‘impedenza di

uscita del segnale sync del dispositivo collegato in sede di collegamento a RGB-1. Se l‘impedenza di uscita sync-signal non è 75 Ω, portare l‘interruttore in posizione 2,2 kΩ.

2 (H/V SYNC) 3 B 4 G 5 R 6 Cavo con spinotti BNC reperibile

in commercio

7 (H/V) 8 Videoregistratore o decodificatore

RGB per uso commerciale o simile

NOTE:

• Se si usa il monitor in tal modo,

non collegare alcun dispositivo alla presa VD per non correre il rischio che le immagini non siano riprodotte correttamente.

• Alcuni modelli Macintosh

potranno essere dotati di uscita sia G-ON-SYNC che SYNC composito. In tali casi lo schermo diventa di colore verdastro con l’uscita del SYNC composito. Con tali modelli collegare il G-ONSYNC come descritto al punto 3.

• Per fare arrivare un segnale al

terminale RGB-1, eseguire sempre l’impostazione del menu RGB-1 a pagina 54.

4. Voor toestellen met een samengesteldesync RGB-analoge bron

(Aansluiten van de Display met een toestel dat horizontale en verticale synchroniseer-signalen uitzendt.)

73 45

1 Schakel deze volgens de

ingangsimpedantie van het sync-signaal van het aangesloten toestel bij een RGB1-ingangssignaal. Wanneer de sync-signaal uitvoer-impedantie niet 75 Ω bedraagt, zet dan de schakelaar op 2,2 kΩ.

2 (H/V SYNC) 3 B 4 G 5 R 6 Kabel met BNC-poorten, verkr-

ijgbaar bij uw plaatselijke handelaar.

7 (H/V) 8 Videorecorder of RGB-decoder

voor professioneel gebruik of een soortgelijk toestel.

Opmerkingen:

• Wanneer U uw Plasma Display op

deze manier gebruikt, mag U geen ander toestel aan de VDpoort aansluiten. Indien U dit wel doet, worden de beelden niet correct weergegeven

• Sommige Macintosh-modellen

zenden zowel G naar SYNC als ook samengestelde SYNC-signalen uit. In dat geval wordt het scherm groengekleurd wanneer het samengestelde SYNC-signaal als uitvoer gebruikt wordt. Voor zulke modellen moet U de G naar SYNC aansluiten zoals beschreven in stap 3.

• Wanneer u een signaal invoert in

RGB-1, moet u steeds de menuinstelling RGB-1 op bladzijde 55 uitvoeren.

4. En caso de aparatos de fuente analógica RGB de sincronización compuesta

(Cómo conectar el Display a un aparato que proporciona señales de sincronización horizontales y verticales)

1 Ajústelo según la impedancia

de salida de la señal de sincronización del dispositivo conectado cuando el terminal de entrada sea RGB-1. Cuando la impedancia de salida de la señal de sincronización no es 75 Ω, poner el conmuta- dor a 2,2 kΩ.

2 (H/V SYNC) 3 B 4 G 5 R 6 Cable con terminales BNC dis-

ponibles en el mercado local

7 (H/V) 8 VCR o descodificador RGB para

uso comercial o similar

NOTAS:

• Si utiliza su Plasma Display de

este modo, no conecte ningún aparato a su terminal VD. De lo contrario, es posible que las imágenes no se reproduzcan debidamente.

• Algunos modelos Macintosh

pueden tener una salida tanto de G ON SYNC como de SYNC compuesta. En estos casos, la pantalla adquiere un color verdoso cuando sale SYNC compuesta. Para estos modelos, conectar G en SYNC de la operación 3.

• Cuando se reciba una señal en

RGB-1, configurar siempre el menú RGB-1 tal como se indicada en la página 55.

It/Du/Sp

COLLEGAMENTI AANSLUITINGEN CONEXIONES

5. Dispositivi analogici RGB con segnali di sincronizzazione separati

(L’uscita RGB fornisce segnali per il verde, blu e rosso come pure segnale di sincronizzazione orizzontale e verticale).

(Ω)

RGB-2

75 2.2kOFF ON

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

OFF ON

1 Attivare in base all‘impedenza di

uscita del segnale sync del dispositivo collegato in sede di collegamento a RGB-1. Se l‘impedenza di uscita sync-signal non è 75 Ω, portare l‘interruttore in posizione 2,2 kΩ.

2 Cavo con spinotti BNC reperibile

in commercio

3 BNC 4 VD 5 HD 6 B 7 G 8 R 9 (1) Videoregistratore o decodifi-

catore RGB per uso commerciale o dispositivi simili

0 Cavo convertitore BNC-MINI

Dsub 15 reperibile in commercio.

NOTE:

• Se si collega un personal com-

puter come indicato sopra, potrà essere necessario un adattatore a seconda del tipo di computer. Per maggiori particolari rivolgersi al costruttore o rivenditore del computer.

• Per fare arrivare un segnale al

terminale RGB-1, eseguire sempre l’impostazione del menu RGB-1 a pagina 54.

5. Voor RGB-analoge bronnen met aparte sync-signalen

(De RGB-output heeft groene, blauwe en rode signalen, en ook horizontale en verticale synchroniseer-signalen.)

45678

1 Schakel deze volgens de

ingangsimpedantie van het sync-signaal van het aangesloten toestel bij een RGB1-ingangssignaal. Wanneer de sync-signaal uitvoer-impedantie niet 75 Ω bedraagt, zet dan de schakelaar op 2,2 kΩ.

2 Kabel met BNC-poorten, verkrijg-

baar bij uw plaatselijke handelaar

3 BNC 4 VD 5 HD 6 B 7 G 8 R 9 (1) Videorecorder of RGB decod-

er voor professioneel gebruik of een soortgelijk toestel.

0 BNC - MINI Dsub 15 overgang-

skabel, verkrijgbaar bij uw plaatselijke handelaar.

Opmerkinen:

• Wanneer U een personal com-

puter aansluit zoals hierboven beschreven, hebt U misschien een adapter nodig. Dit hangt af van het type computer. Voor inlichtingen vraagt U de fabricant van de personal computer of de computer dealer.

• Wanneer u een signaal invoert in

RGB-1, moet u steeds de menuinstelling RGB-1 op bladzijde 55 uitvoeren.

5. En caso de una fuente analógica RGB con señales de sincronización separadas

(La salida RGB tiene señales verdes, azules y rojas, y señales de sincronización horizontales y verticales)

1 Ajústelo según la impedancia

2 Cable con terminales BNC

disponible en el mercado local

3 BNC 4 VD 5 HD 6 B 7 G 8 R 9 (1)Magnetoscopio o

descodificador RGB para uso comercial o similar

0 Cable convertidor BNC-MINI

Dsub 15 disponible en el mercado local

NOTAS:

• Cuando conecte un ordenador

personal como se indica arriba, es posible que necesite un adaptador según el tipo de ordenador. Para más detalles, consulte con el fabricante del ordenador personal o el distribuidor del mismo.

• Cuando se reciba una señal en

RGB-1, configurar siempre el menú RGB-1 tal como se indicada en la página 55.

<ARE1357> It/Du/Sp

COLLEGAMENTI

AANSLUITINGEN

CONEXIONES

6. Per collegare il segnale in uscita RGB di un’unità con un terminale Euro AV (SCART)

(Ω)

OFF ON

RGB-2

75 2.2kOFF ON

VD HD B G R C Y OUT IN

SYNCREMOTE G ON SYNC

(H/V SYNC) RGB-1 (ON SYNC) Y/C VIDEO RS-232C

234

6. Wanneer u een RGBsignaal invoert van een toestel met een SCART-aansluiting

6. Al conectar una salida RGB de una unidad con terminal AV Euro (SCART)

1 Collegare il piedino Video (BNC)

del cavo al terminale dell’ingresso del segnale di sincronizzazione orizzontale oppure composito.

2 B (BNC) 3 G (BNC) 4 R (BNC) 5 SCART connettore 6 Euro AV (SCART)

conversione BNC (prodotto reperibile in commercio)

7 Unità con un terminale Euro AV

(SCART)

8 Impostare su 75 Ω.

↔ cavo di

NOTA:

Per collegare l’ingresso da un’unità con un terminale Euro AV (SCART), eseguire sempre l’impostazione illustrata a pagina 58.

1 Sluit de Video-(BNC-) pin van

de kabel aan op de ingansaansluiting van het horizontale of volledige synchronisatiesignaal.

2 B (BNC) 3 G (BNC) 4 R (BNC) 5 SCART connector 6 Conversiekabel SCART

(in de handel verkrijgbaar product)

7 Toestel met een SCART-

aansluiting

8 Ingesteld op 75 Ω.

↔ BNC

Opmerking:

Wanneer u een signaal invoert van een toestel met een SCARTaansluiting, dient u altijd de instelling uit te voeren zoals beschreven op bladzijde 59.

1 Conecte la patilla (BNC) de vídeo

del cable al terminal de Entrada de la Señal Sinc. Horizontal o Compuesta.

2 B (BNC) 3 G (BNC) 4 R (BNC) 5 SCART conector 6 Euro AV (SCART)

conversión BNC (producto disponible comercialmente)

7 Unidad con terminal AV Euro

(SCART)

8 Ajustar a 75 Ω.

↔ cable de

NOTA:

Cuando se reciban señales de una unidad con un terminal AV Euro (SCART), realice siempre el ajuste tal como se explica en la página 59.

It/Du/Sp

VARIE

Ricerca dei guasti

Malfunzionamenti in seguito a uso scorretto vengono spesso scambiati per guasti e disfunzioni. Prima di concludere che qualcosa non funzioni, controllare i punti sottostanti. A volte, inoltre, il guasto risiede altrove e quindi controllare gli altri apparecchi e componenti usati. Se non si risolve il problema dopo avere eseguito i controlli sottostanti, affidare la riparazione del monitor al più vicino centro di servizio d’assistenza PIONEER o proprio rivenditore.

Problema Possibili cause Intervento Vedi pagina

L’indicatore STANDBY lampeggia e l’unità non si accende.

L’immagine dal terminale RGB-1 per computer non viene visualizzata.

Colore assente.

• Quando l’indicatore STANDBY lampeggia due volte consecutive: La scheda video non è bene inserita.

• Quando l’indicatore STANDBY lampeggia tre volte consecutive: Il pannello terminali non è bene inserito.

• SCART RGB si trova su ON.

• Il connettore usato per la scheda video e l’unità principale non è ben collegato.

• Inserire bene il connettore della scheda video.

• Inserire bene il pannello terminali e fissarlo con le viti.

• Spegnere il computer, scegliere la funzione RGB-1 e far comparire la schermata del menu. Nella schermata del menu, portare SCART RGB su OFF e spegnere di nuovo il computer.

• Collegarlo bene.

50-51

58-60

<ARE1357> It

VARIA

Oplossen van problemen

Wanneer het toestel verkeerd wordt bediend denkt men vaak dat het slecht functioneert of dat er een storing is. Wanneer U denkt dat er iets mis is met een bepaald onderdeel, controleer dan de hierna volgende punten. Soms ligt de fout bij een ander onderdeel. Controleer de andere onderdelen en de elektrische apparaten die gebruikt worden. Wanneer de storing niet kan worden verholpen, zelfs na het doorvoeren van de hierna opgesomde controles, neem dan contract op met uw PIONEER service center of met uw dealer om een reparatie te laten uitvoeren.

Vaststelling Mogelijke oorzaak Maatregel Zie bladzijde

De STANDBY indicator knippert en de stroom kan niet worden ingeschakeld.

Het computerbeeld dat via RGB-1 binnenkomt wordt niet getoond.

Geen kleurweergave.

• Wanneer de STANDBY indicator twee keer achter elkaar knippert: De connector van de videokaart is niet goed aangesloten.

• Wanneer de STANDBY indicator drie keer achter elkaar knippert. Het aansluitingenpaneel is niet goed bevestigd.

• De SCART RGB staat ON (aan).

• De connector tussen de videokaart en het hoofdtoestel is niet goed aangesloten.

• Sluit de connector van de videokaart stevig aan.

• Steek het aansluitingenpaneel goed naar binnen en zet het met schroeven vast.

• Zet de computer uit, selecteer de RGB-1 functie en open het menuscherm. Zet SCART RGB uit (OFF) via het menuscherm en zet vervolgens de computer weer aan.

• Sluit de connector goed aan.

50 tot 51

58 tot 61

OTROS

Localización de averías

Un funcionamiento incorrecto se confunde a veces con problemas y averías. Si cree que algo va mal en este componente, compruebe los puntos que figuran abajo. A veces el problema puede radicar en otro componente. Inspeccione los demás componentes y aparatos eléctricos utilizados. Si el problema no puede resolverse incluso después de efectuar las comprobaciones que se relacionan a continuación, pida al centro de servicio autorizado PIONEER más próximo o a su distribuidor que efectúe los trabajos de reparación.

Problema Posible causa Solución

El indicador STANDBY parpadea y la alimentación no se conecta.

La imagen de computadora procedente de RGB1 no se visualiza.

No hay colores.

• Cuando el indicador STANDBY parpadee dos veces sucesivamente: El conector de la tarjeta de vídeo no está conectado firmemente.

• Cuando el indicador STANDBY parpadee sucesivamente tres veces: El panel de terminales no está insertado firmemente.

• SCART RGB está en ON.

• El conector de cables utilizado para conectar la tarjeta de vídeo y la unidad principal no está firmemente conectado.

• Inserte firmemente el conector de la tarjeta de vídeo.

• Inserte firmemente el panel de terminales y fíjelo con los tornillos.

• Apague la computadora, seleccione la función RGB-1 y visualice la pantalla de menú. En la pantalla de menú, ponga SCART RGB en OFF y encienda de nuevo la computadora.

• Conecte firmemente el conector.

Página de referencia

50 a 51

58 a 61

<ARE1357> Sp

Specifiche

Contatti di ingresso/uscita:

Ingresso video

.......ingresso 75 Ω con connessione BNC 1 sistema

Composito 1 Vp-p

Ingresso Y/C

............... ingresso 75 Ω connessione BNC 2 sistemi

USCITA VIDEO

.......................... 1-contatto sistema BNC ingresso 75 Ω

Sorgenti corrispondenti

Unità video................................................. PAL/NTSC

Temperatura ammessa nell’ambiente di funzionamento

..........................................................................0-40 ˚C

Pressione ammessa nell’ambiente di funzionamento

..................................................... 0,8 – 1,1 atmosfere

Dimensioni esterne

1Scheda video ......... 156 (l) x 153 (a) x 32,7 (p) mm

2Basetta contatti ......... 92 (l) x 30 (a) x 29,4 (p) mm

VARIE

Peso

1Scheda video ............................................... 0,32 kg

2Basetta contatti ......................................... 0,056 kg

Accessori

Targhetta denominazione contatti .......................... 1

Vite (autofilettante, 3 x 8)......................................... 2

Istruzioni per l’uso .................................................... 1

NOTA:

Caratteristiche e design passibili di modifica senza obbligo di preavviso.

VARIA

Technische gegevens

Ingangen/uitgangen:

Video-ingang

.. BNC-aansluiting voor 1 systeem, ingang van 75Ω

Composiet 1 Vp-p

Y/C-ingang

...... BNC-aansluiting voor 2 systemen, ingang van 75Ω

VIDEO-UITGANG

....... BNC-aansluiting voor 1 systeem, uitgang van 75Ω

Compatibele bronnen

Videoapparaten ......................................... PAL/NTSC

Toelaatbare temperatuur van bedrijfsomgeving

.................................................................. 0˚C tot 40˚C

Toelaatbaar drukbereik van bedrijfsomgeving

................................................................. 0,8 – 1,1 bar

Buitenafmetingen

1Videokaart ............ 156 (b) x 153 (h) x 32,7 (d) mm

2Aansluitpaneel ......... 92 (b) x 30 (h) x 29,4 (d) mm

Gewicht

1Videokaart ................................................... 0,32 kg

2Aansluitpaneel .......................................... 0,056 kg

Accessoires

Naamlabel voor aansluiting .................................... 1

Schroef (zelftappend, 3 x 8) ..................................... 2

Gebruiksaanwijzing .................................................. 1

<ARE1357> Du

Opmerking:

Deze specificaties en het design kunnen zonder voorafgaandelijke mededeling gewijzigd worden.

Especificaciones

Terminales de entrada/salida:

Entrada de vÌdeo

................. terminal BNC sistema 1, entrada de 75Ω

Compuesto 1 Vp-p

Entrada de Y/C

................. terminal BNC sistema 2, entrada de 75Ω

SALIDA DE VÕDEO

..........................terminal BNC sistema 1, salida 75Ω

Fuentes correspondientes

Unidades de vÌdeo PAL/NTSC

Temperatura de funcionamiento de

.....................................................................0˚C a 40˚C

Rango de presiÛn de funcionamiento de

................................................... 0,8 a 1,1 atmÛsferas

Dimensiones externas (en milÌmetros)

1Tarjeta de vÌdeo

.......... 156 (anchura) x 153 (altura) x 32,7 (profundidad)

2Panel terminal

.............. 92 (anchura) x 30 (altura) x 29,4 (profundidad)

OTROS

Peso

1Tarjeta de vÌdeo........................................... 0,32 Kg

2Panel terminal ........................................... 0,056 Kg

Accesorios

Etiqueta de nombre del terminal ............................ 1

Tornillos (de apriete, 3 x 8) ...................................... 2

Manual de instrucciones.......................................... 1

NOTA:

Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo aviso para fines de mejora.

Published by Pioneer Corporation.

France : tapez 36 15 PIONEER

PIONEER CORPORATION 4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan

PIONEER EUROPE NV MULTIMEDIA DIVISION PIONEER ELECTRONICS AUSTRALIA PTY.LTD. 178-184 Boundary Road, Braeside, Victoria 3195, Australia, TEL: 61-39-586-6300 PIONEER ELECTRONICS ASIACENTRE PTE. LTD. 253 Alexandra Road #04-01, Singapore 159936, TEL: 65-472-1111 PIONEER ELECTRONICS (CHINA) LTD. Room 1704-06, 17/F World Trade Centre, 280 Gloucester Rd. Causeway Bay, H.K., TEL: 852-2848-6488 PIONEER GULF FZE P.O. BOX 61226, Jebel Ali, Dubai, United Arab Emirates, TEL: 971-4-815756

Pioneer House Hollybush Hill, Stoke Poges, Slough SL2 4QP, U.K., TEL: 44-1753-789-789

<00F00LF0C00>

Printed in Japan/Imprimé au Japon <ARE1357-A>

PIONEER PDA-4004 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
