Tack för ditt val av denna Pioneer-produkt. Läs
noggrant igenom denna bruksanvisning, så att du lär
dig att använda apparaten på rätt sätt. Förvara
därefter bruksanvisningen på lämplig plats.
I vissa länder eller regioner kan formen på
stickkontakten och vägguttaget vara annorlunda än
på bilderna i denna bruksanvisning. Men sättet att
ansluta och funktionen är ändå samma.
VENTILATION: Vid placering av denna apparat
måste du lämna fritt utrymme runt den för att förbättra
värmebortledningen och ventilationen (minst 10 cm
ovanför, 10 cm på baksidan och 10 cm på båda sidorna).
VARNING: Springor och öppningar i apparatkåpan är
till för att ventilera och säkerställa en tillförlitlig funktion av
denna produkt och för att skydda den från överhettning och
undvika risk för brand. Öppningarna får aldrig blockeras
eller övertäckas med saker såsom tidningar, bordsdukar,
gardiner, m.m. Ställ inte heller apparaten på tjocka mattor,
sängar, soffor eller högar med tygstycken. H040 Sw
Placering: på apparatens baksida
Placering: inuti apparaten
Arbetsmiljö H045_Sw
Arbetsmiljö, temperatur och luftfuktighet:
+5°C – +35°C (+41°F – +95°F); lägre än 85 %RH
(kylventilationen är inte blockerad).
Installera inte på följande platser
• Plats som är direkt utsatt för solljus eller starkt
artificiellt ljus
• Plats som är utsatt för hög luftfuktighet, eller plats med
dålig ventilation
Denna produkt innehåller FontAvenue®-fonter som NEC
Corporation har rättigheterna till. FontAvenue är ett
registrerat varumärke som tillhör NEC Corporation.
Svenska
Innehållsförteckning
4
Sw
01 Innan du börjar
Funktioner
Vad finns i lådan?
Sätta i batterier i fjärrkontrollen
Användning av fjärrkontrollen
Spelbara skiv-/innehållsformat
Anslutningar på bakpanelen
Anslutningar på frontpanelen
Extrafunktioner som kan användas med kompatibla TVapparater
Enkel anslutning
Använda andra typer av ljud-/videoutgångar
Ansluta en kabel-TV-box eller satellitmottagare
Anslutning av extern avkodare (1)
Anslutning av extern avkodare (2)
Anslutning till en AV-förstärkare
Ansluta andra AV-apparater
Sätta i nätkabeln
Sätta på och ställa in
Din första inspelning
Använda den inbyggda TV-tunern
Vanlig uppspelning
Använda Hemmenyn (Home Menu)
Visa skivinformation på skärmen
Inledning
Använda Disc Navigator (skivnavigatorn) för att bläddra
igenom en skivas innehåll.
Förflytta sig på skivor
Avsökning av skivor
Långsam uppspelning
Uppspelning framåt/bakåt bild för bild
The Play Mode menu (Uppspelningsmenyn)
Visa och byta textnings
Byta ljudspår på DVD-skivor
Byta ljudkanal
Byta kameravinkel
Om DVD-inspelning
Inspelningstid och bildkvalitet
Restriktioner för videoinspelning
Ställa in bildkvalitet/inspelningstid
Vanlig inspelning från TV
Ställa in en inspelning med timer
Vanliga frågor om timerinspelning
Inspelning och uppspelning samtidigt
Inspelning från en extern apparat
Automatisk inspelning från en satellitmottagare
Inspelning från en DV-kamera
Inspelning från DV-utgången
Spela upp dina inspelningar på andra
DVD-spelare
Initiera en DVD-RW-skiva
Initial Setup (Använda grundinställningsmenyn)
Grundinställningar
Tunerinställningar
Inställning av videoingång/-utgång
Inställning av ljudingång
Inställning av ljudutgång
Språkinställningar
Inställningar för inspelning
Inställningar för uppspelning
Återställa inspelaren
Ställa in fjärrkontrollen för att styra TV:n
Skärmstorlekar och skivformat
Felsökning
Vanliga frågor
Om DV – Digital Video
Manuella inspelningsfunktioner
Lista över språkkoder
Lista över landskoder
Skärmdisplayer och inspelardisplayer

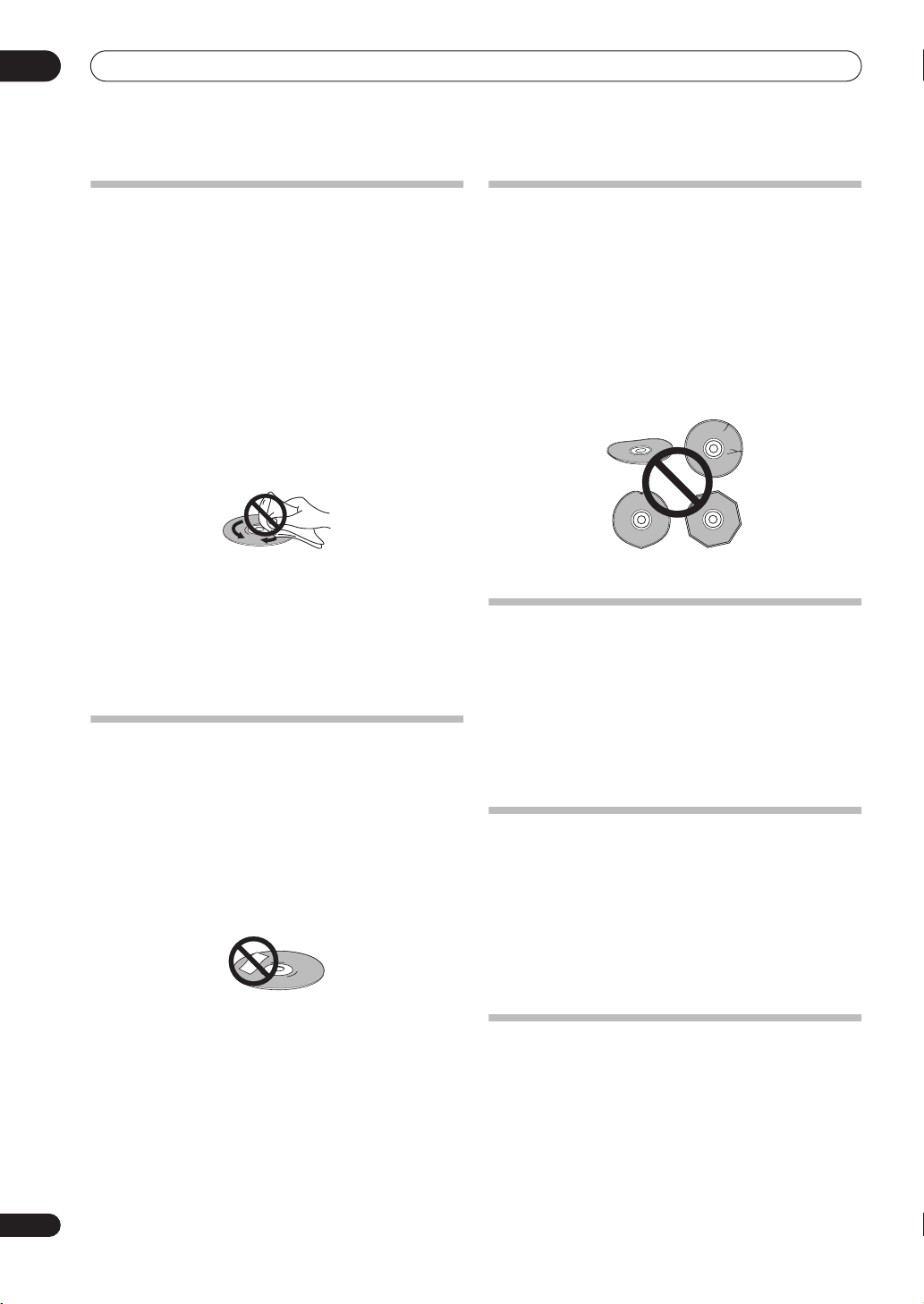

Hantering av skivor
Förvaring av skivor
Skadade skivor
Rengöring av linsen
Kondens
Placeringstips
Flytta inspelaren
Ordlista
Med hjälp av funktionen “chase play” kan du börja titta på
en inspelning innan inspelning har avslutats. Du kan till
exempel ställa in en timerinspelning av ett program som
du kommer att missa de första 15 minuterna av, och
sedan titta på programmet från början medan inspelaren
fortsätter spela in 15 minuter längre fram.
• Inspelning och uppspelning samtidigt
Med denna funktion kan du spela in ett program
samtidigt som du tittar på något annat som redan finns
inspelat på samma skiva.
• Disc Navigator (Skivnavigatorn)
Skivnavigatorn gör det lätt att redigera och hitta på en
skiva genom att en bild från varje titel (eller kapitel inom
en titel) visas som en påminnelse om vad titeln (eller
kapitlet) innehåller.
• Disc History (Skivhistorik)
På skärmen Skivhistorik visas uppgifter om de 30 senast
ilagda inspelningsbara skivorna, bland annat hur mycket
ledigt utrymme som finns kvar för inspelning. Varje gång
du lägger i en inspelningsbar skiva uppdateras
skivhistoriken automatiskt med den senaste
informationen.
• Home Menu (Hemmeny)
Med hjälp av Hemmenyn får du tillgång till samtliga
inspelarens funktioner på en praktisk skärm, alltifrån
inställning av apparaten till programmering av en
timerinspelning och redigering av en inspelning.
• Bioljud med surroundeffekt i ditt eget hem
Anslut denna inspelare till en förstärkare/receiver
kompatibel med Dolby Digital och/eller DTS för att få full
surroundeffekt från DVD-skivor med Dolby Digital- och
DTS-format.
• Enkel timerinspelning
Från skärmen Enkel timerinspelning (Easy Timer
Recording) är det lätt att ställa in inspelaren för
inspelning av ett program. Ställ in starttid och sluttid för
inspelningen, mata in kanalnumret och ändra
inspelningskvalitet om du vill. Det är det enda som
behövs!
VR mode
VR mode
• Programmera upp till 32 timerinspelningar
Du kan programmera inspelaren till att spela in upp till 32
program, upp till en månad i förväg, och om du vill kan du
använda systemet ShowView
programmeringen. Förutom enstaka program kan du
också ange att ett program skall spelas in varje dag eller
varje vecka.
Denna inspelare är också kompatibel med systemen
VPS/PDC, vilka gör att du inte missar en inspelning med
timer även om programmet inte sänds vid rätt tidpunkt.
*1
är ett registrerat varumärke som tillhör
Gemstar Development Corporation.
ShowView-systemet tillverkas på licens från Gemstar
Development Corporation.
• Inspelning med snabbstart
Tryck en gång på inspelningsknappen för direktstart av
inspelning i 30 minuter. Varje gång du trycker på
inspelningsknappen förlängs inspelningstiden med
ytterligare 30 minuter.
• Optimerad inspelning
Med denna funktion (optimized recording) justeras
inspelningskvaliteten automatiskt om en timerinspelning
inte får plats på en skiva med de inställningar du gjort.
• Starta inspelning automatiskt från
satellitmottagare eller annan digitalbox
Om du har anslutit en satellitmottagare eller annan
digitalbox till ingångarna
på inspelaren kan du starta och stoppa en inspelning
automatiskt enligt de timerinställningar du har gjort på
digitalboxen.
• Högkvalitativt 16-bitars linjärt PCM-ljud
När du spelar in med hjälp av någon av inställningarna
för högkvalitativ inspelning (FINE eller MN32) spelas
ljudet in i okomprimerat 16-bitars linjärt PCM-format. Till
den höga bildkvaliteten får du då också en fantastisk
ljudkvalitet. Läs mer om inspelningskvalitet under Ställa in bildkvalitet/inspelningstid på sidan 46.
• Justering av bildkvaliteten
Under uppspelning kan du ändra diverse inställningar för
bildkvaliteten för att få bättre bild. Du kan också justera
inspelningens bildkvalitet. Om du till exempel vill göra en
DVD-kopia av ett gammalt videoband kan du optimera
bildkvaliteten innan du spelar in bandet på en skiva.
*1
för att förenkla
INPUT 3/AUTO START REC
6
Sw
Innan du börjar
01
• Hitta önskat ställe snabbt och lätt
Till skillnad från videoband som måste spolas framåt
eller bakåt till rätt ställe, kan du hoppa direkt till den del
av en DVD-skiva som du vill titta på. För att hitta en
speciell punkt på skivan använder du titel-, kapitel- eller
tidsökning.
• Manuell inspelning
Förutom de fyra förinställda inspelningskvaliteterna
(FINE, SP, LP och EP) ger den manuella
inspelningsfunktionen tillgång till 32 olika
inspelningskvaliteter/tidsinställningar, vilket ger dig
utmärkt kontroll över inspelningen.
• Spela in på och från en DV-kamera
Denna inspelare har en inbyggd DV-ingång/utgång (DV
= digital video) för anslutning till en DV-kamera. Detta
gör apparaten idealisk för överföring av videofilm till DVD
för redigering. Du kan också föra över DVD-material till
videokameran om du vill.
• Säker redigering utan risk för radering
VR mode
När du redigerar en DVD-RW-skiva rör du inte själva
innehållet på skivan (originalinnehållet). Den redigerade
versionen (innehållet på Spellistan (Play List)) hänvisar
bara till olika delar av originalinnehållet.
• Kapitelmarkering
Du kan lätt infoga kapitelmarkeringar var som helst i dina
inspelningar för att underlätta redigeringen.
• Spela upp inspelningar i Videoläge på en
vanlig DVD-spelare
Skivor inspelade i Videoläge kan spelas upp på vanliga
DVD-spelare, även på DVD-enheter som kan spela upp
DVD-Video
• Uppspelning av WMA-, MP3- och JPEG-filer
Denna inspelare kan spela ljudfiler i WMA- och MP3format och bildfiler i JPEG-format på CD-R-, CD-RW- och
CD-ROM-skivor (se Spelbara skiv-/innehållsformat på
sidan 9).
*2
på datorer.
*2
Inspelning i ‘DVD-Video-format’: Användning av
formatet DVD-Video för inspelning på DVD-R- och DVDRW-skivor kallas för inspelning i ‘Videoläge’ på Pioneers
DVD-inspelare. Tillverkare är inte tvungna att tillverka
apparater som kan spela upp DVD-R/DVD-RW-skivor,
och vissa DVD-apparater kan inte spela DVD-R- eller
DVD-RW-skivor inspelade i DVD-Video-formatet.
OBS: Skivan måste vara ‘Stängd’.
VR mode
Video mode
Svenska
Sw
7
01
Innan du börjar
Vad finns i lådan?
Tack för att du har köpt denna Pioneer-produkt.
Kontrollera att följande tillbehör finns i lådan när du
öppnar den.
• Fjärrkontroll
• AA/R6P torrbatterier x2
• Ljud-/videokabel (röd/vit/gul)
• RF-antennkabel
• Nätkabel
• Denna bruksanvisning
• Garantibevis
Sätta i batterier i fjärrkontrollen
1 Öppna locket till batterifacket på
fjärrkontrollens baksida.
2 Lägg i två batterier av typen AA/R6P i
batterifacket och se till att plus- och minuspolerna
(,) överensstämmer med märkningen i facket.
3 Stäng locket.
Felaktig batterianvändning kan t.ex. leda till att
batterierna börjar läcka eller spricker. Iakttag följande
försiktighetsåtgärder:
• Lägg inte i ett nytt batteri tillsammans med ett
gammalt.
• Använd inte olika sorters batterier samtidigt—olika
batterier kan ha olika spänning även om de ser
likadana ut.
• Se till att plus- och minuspolerna på bägge
batterierna stämmer med märkningen i batterifacket.
• Ta ur batterierna om utrustningen inte skall
användas på en månad eller mer.
• När förbrukade batterier kasseras skall nationella
och lokala förordningar och miljöföreskrifter följas.
Användning av fjärrkontrollen
Tänk på följande när du använder fjärrkontrollen:
• Se till att det inte finns några föremål mellan
fjärrkontrollen och apparatens fjärrstyrningssensor.
• Fjärrstyrningen kan fungera dåligt om starkt solljus
eller lysrörsbelysning lyser på apparatens
fjärrstyrningssensor.
• Fjärrkontroller för olika apparater kan störa varandra.
Undvik att använda fjärrkontroller för andra
apparater som står nära denna enhet.
• Byt batterier när du märker att fjärrkontrollens
räckvidd avtar.
• När batterierna tar slut eller du byter batterier
återställs automatiskt fjärrkontrollfunktionen och de
förinställda TV-koderna till fabriksinställningarna. Se
Inställning av fjärrkontrollen (Remote Control Set) på
sidan 77 och Ställa in fjärrkontrollen för att styra TV:n
på sidan 90 för att ställa in dem igen.
• Använd fjärrkontrollen inom det avstånd och den
vinkel som visas på bilden.
8
Sw
30
30
7m
• Du kan styra denna inspelare via
fjärrstyrningssensorn på en annan Pioneerapparat
om du använder uttaget CONTROL IN på
bakpanelen. Läs mer under Anslutningar på bakpanelen på sidan 12.
Innan du börjar
01
Spelbara skiv-/innehållsformat
Följande skivor kan spelas
Denna inspelare är konstruerad och avsedd för att kunna
spela mjukvara som bär någon eller flera av följande
logotyper:
DVD-VideoDVD-RDVD-RW
Ljud-CDCD-RCD-RW
• KODAK foto-CD kan också spelas.
• är ett varumärke som tillhör Fuji Photo Film Co. Ltd.
Denna inspelare stödjer IEC:s Super VCD-standard.
Jämfört med Video-CD-standard ger Super VCD bättre
bildkvalitet, och dessutom kan två ljudspår spelas in.
Super VCD stödjer också bredbildsformatet.
Video-CD
Fujicolor CD
Spelbara DVD-R/RW-skivor
Denna inspelare kan spela upp och spela in på DVD-R/
RW-skivor i DVD-Videoformat (Videoläge) samt DVD-RWskivor i VR-format (Video Recording). Den är kompatibel
med DVD-RW version 1,1 och ver. 1,1 / 2x, samt DVD-R
ver. 2,0 och ver. 2,0 / 4x.
Spelbara CD-R/RW-skivor
Denna inspelare kan spela CD-R- och CD-RW-skivor
inspelade i CD Audio- eller Video-CD-format, eller som en
CD-ROM-skiva med MP3-, WMA- eller JPEG-filer. Med
annat innehåll är det däremot inte säkert att skivan kan
spelas, eller också kan brus/ljudförvrängningar höras.
Denna inspelare kan inte spela in på CD-R eller CD-RWskivor.
Spelbara skivor inspelade på persondator
Om du spelar in en skiva på en persondator är det inte
säkert att skivan kan spelas på den här inspelaren, även
om den är inspelad i ett “kompatibelt format” som finns
angivet ovan, och detta kan bero på inställningen på den
mjukvara som använts för att göra skivan. Kontakta då
mjukvarufabrikanten för ytterligare information.
På skivfodralen till DVD-R/RW- eller CD-R/RW-mjukvara
kan du hitta ytterligare information.
Spelbara WMA-filer (Windows Media Audio)
Svenska
VIDEO
CD
Super Video-CD (Super VCD)
Andra format kan inte spelas på denna inspelare, till
exempel:
DVD-Audio / SACD / DVD-RAM
DVD-ROM / CD-ROM*
* Förutom skivor med filer i WMA-, MP3- eller JPEG-format.
Se även avsnitten Spelbara typer av komprimerat ljud och
Spelbara JPEG-filer nedan.
Det är inte säkert att alla DVD-R/RW- och CD-R/RWskivor inspelade med DVD-brännare, CD-brännare eller
persondator kan spelas på denna inspelare. Detta kan ha
flera olika orsaker, bland annat vilken typ av skiva som
används, vilken typ av inspelning det rör sig om, eller
skada, smuts eller kondens på antingen skivan eller pickuplinsen. Se nedan för information om speciella
mjukvaror och format.
Windows Media-logotypen, som finns tryckt på
förpackningen, anger att denna inspelare kan spela
material i WMA-format.
WMA är en förkortning av Windows Media Audio och står
för en teknik framtagen av Microsoft Corporation för
komprimering av ljud. Data i WMA-format kan kodas
med hjälp av Windows Media-spelare version 9 (eller
senare) eller Windows Media-spelare för Windows XP.
Windows Media och Windows-logotypen är varumärken
eller registrerade varumärken som tillhör Microsoft
Corporation i USA och/eller andra länder.
Spelbara typer av komprimerat ljud
Denna inspelare kan spela CD-ROM-, CD-R- och CD-RWskivor med filer sparade i formaten MPEG-1 Audio Layer
3 (MP3) eller Windows Media Audio (WMA) med
samplingsfrekvens på 44,1 eller 48kHz. Andra filer kan
inte spelas och meddelandet Cannot play this file format (Kan inte spela detta filformat) visas på
bildskärmen (CAN’T PLAY på frontpanelens display).
9
Sw
01
Innan du börjar
MP3-filer med konstant bitflöde rekommenderas. MP3filer med variabelt bitflöde (VBR) kan spelas, men
speltiden kan visas felaktigt.
Denna inspelare är kompatibel med WMA-filer med 44,1
och 48 kHz inkodade med Windows Media Codec 8. Filer
inkodade med Windows Media Codec 9 kan eventuellt
spelas, men vissa delar av specifikationen stöds ej (i
synnerhet Pro, Förlustfria, Voice och VBR WMA-filer).
WMA-filer kodade med kopieringsskydd av typen DRM
(Digital Rights Management) kan inte spelas, och
meddelandet Cannot play this file format (Kan inte
spela detta filformat) visas på bildskärmen (CAN’T PLAY på frontpanelens display).
Den CD-ROM-skiva som används för lagring av dina
WMA/MP3-filer måste följa ISO 9660 nivå 1 eller 2. Fysiskt
CD-format: Mode1, Mode2 XA Form1. Filsystemen
Romeo och Joliet är båda kompatibla med denna
inspelare.
Använd CD-R- eller CD-RW-medier för att spela in dina
filer. Skivan måste vara stängd (dvs. sessionen måste
vara stängd) för att kunna spelas på denna apparat.
Denna inspelare spelar bara spår vars namn innehåller
filnamnstillägget .MP3 eller .WMA (små eller stora
bokstäver).
När MP3- och WMA-filer tilldelas namn måste de också
få motsvarande filnamnstillägg (.mp3 eller .wma). Filer
spelas efter sitt filnamnstillägg. För att undvika brus och
funktionsfel skall dessa tillägg inte användas för andra
typer av filer.
Denna inspelare kan hantera upp till 99 mappar och 999
filer (WMA/MP3). Om det finns fler filer eller mappar på
en skiva kan de som ligger utanför dessa gränser inte
spelas. Filer och mappar läses/visas i alfabetisk ordning.
Observera att om filstrukturen är mycket komplex är det
inte säkert att alla filer på skivan kan läsas/spelas.
Namn på mappar, spår och filer visas (dock inte
filnamnstillägget).
Det finns många olika bitflöden för inspelning av MP3filer. Denna apparat är konstruerad för att klara samtliga.
Ljud inspelade i 128kbps bör låta nästan som vanligt CDljud. Denna inspelare kan spela filer med lägre bitflöde,
men observera att ljudkvaliteten blir märkbart sämre vid
lägre bitflöden.
Spelbara JPEG-filer
Denna inspelare är kompatibel med såväl Fujicolor-CDoch Kodak foto-CD-formaten som CD-R/RW/ROM-skivor
med JPEG-filer.
Klarar vanligt JPEG-format (s.k. Baseline JPEG) och
stillbildsformate EXIF 2,2
160–5120 pixlar; vertikal upplösning mellan 120 och 3840
pixlar).
*1
Filformat som används av digitala stillbildskameror
*1
(horisontell upplösning från
Den CD-ROM-skiva som används för lagring av dina
JPEG-filer måste följa ISO 9660 nivå 1 eller 2. Fysiskt CDformat: Mode1, Mode2 XA Form1. Filsystemen Romeo
och Joliet är båda kompatibla med denna inspelare.
Denna inspelare visar bara filer som har namn med
filnamnstilläggen .jpg, .jpeg, .jif eller .jfif (små eller stora
bokstäver). Denna inspelare kan ladda upp till 99 mappar
och 999 filer på en gång. Om det finns fler filer/mappar
på skivan kan ytterligare filer/mappar visas genom att
skivan laddas om.
Vanliga frågor
• Vad är skillnaden mellan DVD-R och DVD-RW?
Den viktigaste skillnaden mellan DVD-R och DVDRW är att man bara kan spela in en gång på DVD-Rskivor medan man kan spela in/radera flera gånger
på DVD-RW-skivor. Du kan spela in/radera ungefär
1.000 gånger på en DVD-RW-skiva.
För ytterligare information, se Om DVD-inspelning på
sidan 45.
• Vad är VR-läge?
VR-läge (Video Recording) är ett speciellt format
avsett för DVD-inspelning i hemmet. Jämfört med
‘Videoläge’ tillåter detta format mycket flexibel
redigering av inspelat material. Å andra sidan kan
skivor inspelade i Videoläge spelas på fler olika typer
av DVD-spelare.
• Kan jag spela mina inspelningsbara skivor på en vanlig
DVD-spelare?
DVD-R- och DVD-RW-skivor inspelade i Videoläge
kan vanligtvis spelas på en vanlig DVD-spelare, men
de måste först ‘stängas’. Denna process låser fast
innehållet på skivan så att den kan läsas av andra
DVD-spelare som DVD-Video-skivor.
DVD-RW-skivor inspelade i VR-läge (Video
Recording) kan spelas på vissa spelare.
Denna symbol anger att apparaten kan spela
DVD-RW-skivor inspelade i VR-format.
Observera att Pioneer inte garanterar att skivor
inspelade på denna inspelare kan spelas på andra
spelare.
*2
Inspelning i ‘DVD-Video-format’: Användning av
DVD-Video-formatet för inspelning på DVD-R- och DVDRW-skivor kallas för inspelning i ‘Videoläge’ på Pioneers
DVD-inspelare. Tillverkare är inte tvungna att tillverka
apparater som kan spela upp DVD-R/DVD-RW-skivor,
och vissa DVD-apparater kan inte spela DVD-R- eller
DVD-RW-skivor inspelade i DVD-Video-formatet.
OBS! Skivan måste vara ‘Stängd’.
*2
10
Sw
Innan du börjar
01
Denna inspelare kan spela in program som medger
kopiering endast en gång och använder CPRMsystemets kopieringsskydd (se CPRM på sidan 46).
Inspelning kan då göras på CPRM-kompatibla DVDRW-skivor i VR-läge. CPRM-inspelningar kan bara
spelas upp på speciella spelare som är CPRMkompatibla.
• Behöver jag två DVD-inspelare för redigering? Vilken typ
av redigering kan jag göra?
Till skillnad från redigering på videoband behöver du bara
en DVD-inspelare för att redigera skivor. På DVD-skivor
redigerar du genom att göra en ‘Spellista’ som anger vad
du skall spela och när det skall spelas. Vid uppspelning
spelas skivan enligt Spellistan.
Original
Titel 1
Kapitel 1
Kapitel 1
Play List (Spellista)
Titel 2Titel 1
Titel 3Titel 2
Kapitel 1 Kapitel 1Kapitel 2Kapitel 3Kapitel 2
Kapitel 2Kapitel 1Kapitel 2
Svenska
I den här manualen förekommer ofta orden Original och
Spellista, vilka syftar på det faktiska innehållet respektive
den redigerade versionen.
• Original innehåll är allt som finns inspelat på skivan.
• Play List (Spellista) står för den redigerade
versionen av skivan—hur originalinnehållet skall
spelas.
11
Sw
02
Anslutning
Kapitel 2
Anslutning
Anslutningar på bakpanelen
12
IN
INPUT 3/
AUTO START REC
OUT
ANTENNA
RL
AV 2/(INPUT 1/DECODER)AV 1 (RGB)-TV
RL
S-VIDEO
AUDIO
VIDEO
AUDIO
OUTPUT
VIDEO S-VIDEO
78
1 ANTENNA IN/OUT
Anslut din TV-antenn till uttaget ANTENNA IN. Signalen
passerar vidare till uttaget ANTENNA OUT som skall
anslutas till TV:n.
2 AV-uttaget AV2/(INPUT 1/DECODER)
Ljud-/videoingång av SCART-typ för anslutning av en
videobandspelare eller annan utrustning med SCARTuttag. Ingången klarar video och S-video. Läs om hur
ingången ställs in under AV2/L1 In på sidan 81.
3 AV-uttaget AV1(RGB)-TV
Ljud-/videoutgång av SCART-typ för anslutning till en TV
eller annan utrustning med SCART-uttag.
Videoutgången kan ställas om mellan video, S-video och
RGB. Läs om hur utgången ställs in under AV1 Out på
sidan 80.
4 DIGITAL OUT OPTICAL
För anslutning till en AV-receiver, Dolby Digital/DTS/
MPEG-avkodare eller annan utrustning med optisk digital
ingång.
5 CONTROL IN
Används för att styra denna inspelare via
fjärrstyrningssensorn på en annan Pioneerapparat
försedd med CONTROL OUT-kontakt och märkt med
Pioneers -symbol. Använd en kabel med minikontakt
för att ansluta uttaget CONTROL OUT på den andra
apparaten till CONTROL IN på inspelaren.
34 56
DIGITAL
OPTICAL
CONTROL
OUT
IN
AC IN
6 AC IN – Eluttag
7 INPUT 3/AUTO START REC-ingångarna
Ljud-/videoingångar (för analogt stereoljud, video och
S-video) som du kan använda för anslutning av en
satellitmottagare, TV, videobandspelare eller annan
apparat som du kan spela in ifrån.
8 OUTPUT-utgångarna
Ljud-/videoutgångar (för analogt stereoljud, video och
S-video) som du kan använda för anslutning till en TV,
bildskärm, AV-receiver eller annan apparat.
Anslutningar på frontpanelen
INPUT 2
VIDEO
S-VIDEO
VIDEO/R/RW
Till vänster på frontpanelen finns en lucka som kan fällas
ned, och bakom denna finns ytterligare en uppsättning
ljud-/videoingångar bestående av ett video- och ett Svideouttag samt analoga stereouttag. (Du kan också
ansluta en monoapparat och då använda enbart
L(MONO)-uttaget.)
Till höger sitter DV-ingången/utgången i.LINK. Denna är
avsedd för anslutning av en DV-kamera.
DV IN/OUT
12
Sw
Anslutning
02
Extrafunktioner som kan användas
med kompatibla TV-apparater
Om denna inspelare är ansluten till en TV som har TV
Link, EasyLink, MegaLogic, SMARTLINK, Q-Link, DATA
LOGIC eller NexTView Link via en kabel med full-SCART
(med 21 stift) (medföljer ej) kan följande funktioner
användas:
• Direktinspelning från TV
• Nedladdning av förinställda kanaler
• Nedladdning av elektronisk programguide (EPG)
• Automatisk påslagning av TV:n
• Systemkonfigurering
Direktinspelning från TV
Funktionen Direktinspelning från TV gör att du kan spela
in det TV-program du för ögonblicket tittar på utan att
behöva fundera över om inspelaren är inställd på den
aktuella kanalen eller ej. Läs mer om denna funktion
under Direktinspelning från TV på sidan 48.
Nedladdning av förinställda kanaler
Med denna funktion kan du mycket enkelt ställa in
kanaler på inspelaren med hjälp av de förinställda
kanaler och namn som redan ställts in på TV:n. Läs mer
om detta under Sätta på och ställa in på sidan 25, och
Automatisk kanalinställning (Auto Channel Setting) :
Nedladdning från TV (Download from TV) på sidan 78.
Nedladdning av EPG (elektronisk
programguide)
Genom funktionen Nedladdning av EPG kan du
programmera in en timerinspelning direkt från den
elektroniska programguide som visas på TV:n.
Läs mer om hur denna funktion används i den manual
som medföljde TV:n. Observera att SP och LP som visas
på TV:n motsvaras av inspelningskvaliteterna SP
respektive LP på denna inspelare.
Automatisk påslagning av TV:n
När du spelar upp en skiva på inspelaren slås TV:n på
automatiskt och ställer in sig på rätt videoingång. Läs
mer om hur denna funktion används i den manual som
medföljde TV:n.
Systemkonfigurering
För att göra det lättare att ställa in inspelaren för
användning kan grundinställningar som språk, land och
TV-skärmsformat (bildformat) laddas ned från TV:n.
• För ytterligare anvisningar och information om
kompatibilitet, se även den manual som medföljde
TV:n.
Svenska
13
Sw
02
Anslutning
Enkel anslutning
Den anslutning som beskrivs nedan är en grundanslutning som gör att du kan spela in och titta på TV-program samt
spela skivor. Andra anslutningsmodeller förklaras på nästa sida och framåt.
• För dessa anslutningar används SCART-kablar (medföljer ej). Om din TV (eller videobandspelare) inte har något
SCART-uttag, kan du på nästa sida se hur man ansluter med den medföljande ljud-/videokabeln.
• AV-utgången AV1(RGB)-TV kan mata ut vanlig (komposit) video, S-Video- eller RGB-video, samt analogt
stereoljud. Ingången AV2/(INPUT 1/DECODER) fungerar för vanlig video och S-video samt för analogt stereoljud.
Läs om hur uttagen ställs in under AV1 Out på sidan 80 och AV2/L1 In på sidan 81.
• Innan du ansluter eller ändrar några anslutningar på bakpanelen skall du se till att alla komponenter är avstängda
och att nätkablarna är utdragna ur vägguttaget.
1 Anslut kabeln från antennen/kabel-TV-uttaget
Antenn-
ingång
AV-Kontakt
av SCART-typ
3
2
IN
OUT
VHF/UHF
4
Antenn-
utgång
TV
AV 2/INPUT 1AV 1(RGB)-TV
INPUT 1/
AUTO REC
RL
AUDIO
VIDEOS-VIDEORLAUDIO
OUTPUT
VIDEO S-VIDEO
5
DIGITAL
CONTROL
OUT
IN
OPTICAL
AV-Kontakt
av SCART-typ
AC IN
till antenningången på din videobandspelare.
• Om du inte skall ansluta någon videobandspelare i
kedjan, ansluter du kabeln till ANTENNA IN-uttaget
på inspelaren och hoppar över nästa steg.
2 Använd en antennkabel av RF-typ (medföljer)
för att ansluta antennutgången på din
videobandspelare till ANTENNA IN på inspelaren.
3 Använd en annan RF-kabel för att ansluta
ANTENNA OUT på inspelaren till antenningången
på TV:n.
4 Använd en SCART-kabel (medföljer ej) för att
ansluta inspelarens AV-utgång AV1(RGB)-TV till
SCART-uttaget på TV:n.
5 Använd en annan SCART-kabel för att ansluta
AV-uttaget AV2/(INPUT 1/DECODER) till ett SCART
AV-uttag på videobandspelaren.
14
Sw
Antenn/kabel-TVutgång
Antenn-
ingång
1
Videobandspelare
• Om du vill använda något av de andra
anslutningsalternativen för ljud/video, se nästa sida.
• Denna inspelare har en ‘genomkopplingsfunktion’
som gör att du kan spela in ett TV-program från
inspelarens inbyggda TV-tuner samtidigt som du
tittar på en video på din videobandspelare. (För att
kunna använda denna funktion när inspelaren är i
beredskapsläge måste energisparfunktionen (Power
Save) vara avstängd (Off)– se Energisparfunktionen
(Power Save) på sidan 76).
Anslutning
Använda andra typer av ljud-/videoutgångar
Om du inte kan använda SCART-uttaget för att ansluta TV:n till denna inspelare finns det ljud-/videoutgångar av
standardtyp samt en S-videoutgång.
02
Svenska
Använda den medföljande ljud-/videokabeln
Använda S-videoutgången
Ljud-
ingång
Video-
ingång
TV
12
IN
OUT
VHF/UHF
1 Anslut VIDEO OUTPUT-utgången till en
videoingång på TV:n.
Använd den gula kontakten på den medföljande ljud-/
videokabeln för bildanslutningen.
2 Anslut utgångarna AUDIO OUTPUT till
motsvarande ljudingångar på TV:n.
Använd de röda och vita kontakterna på den medföljande
ljud-/videokabeln för att ansluta ljudet. Se till att du
kombinerar den vänstra respektive högra ljudutgången
AV 2/INPUT 1AV 1(RGB)-TV
INPUT 1/
AUTO REC
RL
AUDIO
VIDEO S-VIDEO
RL
AUDIO
OUTPUT
VIDEO S-VIDEO
DIGITAL
CONTROL
OUT
IN
OPTICAL
AC IN
1 Använd en S-Videokabel (medföljer ej) för att
ansluta S-VIDEO OUTPUT till en S-Videoingång på
din TV, bildskärm (eller annan apparat).
2 Anslut utgångarna AUDIO OUTPUT till
motsvarande ljudingångar på TV:n.
Du kan använda den medföljande ljud-/videokabeln utan
att ansluta den gula videokontakten. Se till att du ansluter
den vänstra respektive högra ljudutgången till
motsvarande ingångar för att få korrekt stereoljud.
med motsvarande ingångar för att få korrekt stereoljud.
Ljud-
ingång
2
IN
OUT
VHF/UHF
TV
AV 2/INPUT 1AV 1(RGB)-TV
INPUT 1/
AUTO REC
RL
AUDIO
VIDEO S-VIDEORLAUDIO
OUTPUT
VIDEO S-VIDEO
DIGITAL
OPTICAL
S-video-
ingång
1
CONTROL
OUT
IN
AC IN
15
Sw
02
Anslutning
Ansluta en kabel-TV-box eller satellitmottagare
Om du har en kabel-TV-box eller satellitmottagare med inbyggd avkodare skall denna anslutas till inspelaren och TV:n
enligt bilden på den här sidan. Om du använder en separat avkodare för kabel/satellit-TV skall den anslutas enligt
anvisningarna på nästa sida.
Med anslutningarna på den här sidan kan du:
• Spela in vilken kanal som helst genom att välja den önskade kanalen på kabel-TV-boxen/satellitmottagaren.
• Anslut inte denna inspelare via din videobandspelare, satellitmottagare eller kabel-TV-box. Anslut alltid varje
enskild apparat direkt till din TV eller AV-receiver.
Antenn-
ingång
2
IN
OUT
VHF/UHF
AV-Kontakt
av SCART-typ
INPUT 1/
AUTO REC
RL
AUDIO
AV 2/INPUT 1AV 1(RGB)-TV
OUTPUT
RL
AUDIO
VIDEO S-VIDEO
VIDEOS-VIDEO
1
TV
DIGITAL
CONTROL
OUT
IN
OPTICAL
AC IN
1 Anslut RF-antennkablarna enligt bilden.
Detta gör att du kan spela in och titta på TV-kanaler.
2 Använd en SCART-kabel (medföljer ej) för att
ansluta AV-utgången AV1(RGB)-TV till ett SCARTuttag på TV:n.
Detta gör att du kan titta på uppspelning från skivor.
3 Använd en annan SCART-kabel för att ansluta
AV-ingången AV2/(INPUT 1/DECODER) till ett
SCART-uttag på din satellitmottagare/kabel-TVbox.
Detta gör att du kan spela in kodade TV-kanaler.
1
Antenn/kabel-TVutgång
Antenn-
utgång
Antenn-
ingång
1
3
AV-Kontakt
av SCART-typ
Kabel-TV-box/
satellitmottagare
• På bilden visas videoanslutningar med SCART-kabel,
men du kan också använda något av de andra
anslutningsalternativen för ljud/bild.
• Denna inspelare har en ‘genomkopplingsfunktion’
som gör att du kan spela in ett TV-program via
inspelarens inbyggda TV-tuner samtidigt som du
tittar på en video på din videobandspelare. (För att
kunna använda denna funktion när inspelaren är i
beredskapsläge måste energisparfunktionen (Power
Save) vara avstängd (Off)— se Energisparfunktionen
(Power Save) på sidan 76).
16
Sw
Anslutning
Anslutning av extern avkodare (1)
Om du har en extern avkodare särskilt avsedd för ditt satellit- eller kabel-TV-system skall du ansluta enligt
beskrivningen på den här sidan.
• Anslut inte avkodaren direkt till denna inspelare.
• Information från avkodaren (t.ex. om betal-TV-tjänster) kan bara visas när inspelaren är avstängd (i
beredskapsläge).
• För att inspelning med timer skall fungera ordentligt på den här inspelaren måste även videobandspelaren/
satellitmottagaren/kabel-TV-boxen vara påslagen under inspelningen.
• Det går inte att titta på ett TV-program och spela in ett annat när anslutningarna gjorts enligt bilden nedan.
AV-Kontakt
av SCART-typ
02
Svenska
4
TV
IN
OUT
VHF/UHF
AV 2/INPUT 1AV 1(RGB)-TV
INPUT 1/
AUTO REC
RL
AUDIO
VIDEOS-VIDEO
RL
AUDIO
AV-Kontakt
av SCART-typ
Avkodare
Antenn/kabel-TVutgång
1 Anslut kabeln från antenn/kabel-TV-utgången
i väggen till antenningången på din
videobandspelare/satellitmottagare/kabel-TVbox.
2 Använd en SCART-kabel (medföljer ej) för att
ansluta avkodaren till din videobandspelare/
satellitmottagare/kabel-TV-box.
Se manualen till avkodaren för mer detaljerade
anvisningar.
OUTPUT
VIDEO S-VIDEO
DIGITAL
CONTROL
OUT
OPTICAL
IN
AC IN
3
2
AV-Kontakt
av SCART-typ
Videobandspelare
/Satellitmottagare
/Kabel-TV-box
Antenn-
ingång
1
3 Använd en SCART-kabel för att ansluta din
videobandspelare/satellitmottagare/kabel-TVbox till AV-uttaget AV2/(INPUT 1/DECODER) på
inspelaren.
4 Använd en SCART-kabel för att ansluta AVuttaget AV1(RGB)-TV till TV:n.
17
Sw
02
Anslutning
Anslutning av extern avkodare (2)
Om du bara har en avkodare skall den anslutas till inspelaren och din TV såsom visas på denna sida.
Med anslutningarna på den här sidan kan du:
• Spela in kodade kanaler som tas emot via inspelarens inbyggda TV-tuner.
• Anslut inte denna inspelare via din videobandspelare, satellitmottagare eller kabel-TV-box. Anslut alltid varje
enskild apparat direkt till din TV eller AV-receiver.
1 Anslut RF-antennkablarna enligt bilden.
Detta gör att du kan spela in och titta på TV-kanaler.
2 Använd en SCART-kabel (medföljer ej) för att
ansluta AV-uttaget AV1(RGB)-TV till ett SCARTuttag på TV:n.
Detta gör att du kan titta på uppspelning från skivor.
3 Använd en annan SCART-kabel för att ansluta
AV-uttaget AV2/(INPUT 1/DECODER) till ett
SCART-uttag på avkodaren.
Detta gör att du kan spela in kodade TV-kanaler.
• För att kunna använda detta anslutningsalternativ
måste du göra följande inställningar från
grundinställningsmenyn (Initial Setup menu):
– Ställ in AV2/L1 In på Decoder från
grundinställningsmenyn (se AV2/L1 In på sidan 81).
– Från skärmen för manuell kanalinställning
(Manual CH Setting) skall Decoder-inställningen
för de kodade kanalerna ställas på On (se Manuell kanalinställning (Manual CH Setting) på sidan 78).
1
1
Antenn/kabel-TVutgång
2
IN
OUT
VHF/UHF
Antenn-
ingång
AV-Kontakt
av SCART-typ
AV 2/INPUT 1AV 1(RGB)-TV
INPUT 1/
AUTO REC
RL
AUDIO
VIDEOS-VIDEORLAUDIO
OUTPUT
VIDEO S-VIDEO
3
DIGITAL
CONTROL
OUT
IN
OPTICAL
AV-Kontakt
av SCART-typ
Avkodare
TV
AC IN
18
Sw
Anslutning
Anslutning till en AV-förstärkare
För att kunna njuta av flerkanaligt surroundljud måste du ansluta denna inspelare till en AV-förstärkare/receiver
genom den digitala optiska utgången.
Förutom en digital anslutning rekommenderar vi också anslutning genom den analoga stereoutgången för att du skall
kunna använda alla sorters skivor och apparater.
Förmodligen kommer du också att vilja ansluta en videoutgång till AV-förstärkaren/receivern. Använd den vanliga
videoutgången (såsom visas här) eller S-videoutgången.
• Brus kan matas ut från högtalarna om inspelaren inte är ordentligt inställd för att fungera tillsammans med din
AV-förstärkare/receiver (se Inställning av ljudutgång på sidan 82).
02
Svenska
Antenn-
ingång
A/V-
ingång 1
TV
AV-förstärkare/
receiver
AV 2/INPUT 1AV 1(RGB)-TV
INPUT 1/
AUTO REC
RL
AUDIO
VIDEO S-VIDEORLAUDIO
ingång
1
32
IN
OUT
VHF/UHF
1
Antenn/kabel-TVutgång
1 Anslut RF-antennkablarna enligt bilden.
Detta gör att du kan spela in och titta på TV-kanaler.
2 Anslut ett av de optiska DIGITAL OUT
OPTICAL-uttagen på inspelaren till en optisk
digital ingång på din AV-receiver.
Denna anslutning gör att du kan lyssna till flerkanaligt
surroundljud.
3 Anslut de analoga uttagen AUDIO OUTPUT och
VIDEO OUTPUT på inspelaren till analoga ljud- och
videoingångar på AV-receivern.
4 Anslut AV-receiverns videoutgång till en
videoingång på TV:n.
Video-
Video-
ingång
4
Optisk digital
ingång
OUTPUT
VIDEO S-VIDEO
DIGITAL
CONTROL
OUT
OPTICAL
IN
AC IN
• Bilden visar vanliga videoanslutningar, men om du
vill kan du ansluta via ett AV-uttag eller S-Videouttag
om de är lediga.
• Anslut inte denna inspelare till din TV via din
videobandspelare med hjälp av A/V-kablar. Anslut
den alltid direkt till TV:n.
19
Sw
02
Anslutning
Ansluta andra AV-apparater
Ansluta en videobandspelare eller analog
videokamera
Ansluta en DV-kamera
Med uttaget DV IN/OUT på frontpanelen är det möjligt
att ansluta en DV-kamera eller videobandspelare eller en
DVD-R/RW-inspelare och digitalt föra över digitala
videoband eller DVD-R/RW-skivor till DVD-R/RW.
Ljud-/video-
outgång
Ljud-/video-
ingång
12
Ljud-/video-
outgång
Ljud-/video-
ingång
VIDEO/R/RW
Analog videokamera
Videobandspelare
1 Anslut en uppsättning ljud- och videoutgångar
på din videobandspelare eller videokamera till en
uppsättning ingångar på inspelaren.
Detta gör att du kan spela in från band i din
videobandspelare eller videokamera.
• Du kan använda en vanlig videokabel eller Svideokabel för videoanslutningen.
• Uttagen på frontpanelen är praktiska för anslutning
av en videokamera.
2 Anslut en uppsättning ljud- och videoingångar
på din videobandspelare eller videokamera till en
uppsättning utgångar på inspelaren.
Detta gör att du kan spela in från denna inspelare till din
videobandspelare eller videokamera.
• Du kan använda en vanlig videokabel eller Svideokabel för videoanslutningen.
• Alternativt kan du använda SCART-uttaget AV2/(INPUT 1/DECODER) för ljud-/videoingång och utgång med enbart en SCART-kabel.
• Detta uttag är enbart till för anslutning av digital
videoutrustning. Det är inte kompatibelt med digitala
satellitmottagare eller videobandspelare av D-VHStyp.
DV
IN/OUT
DV-kamera
VIDEO/R/RW
Digitala videoingång/utgång
1 Använd en digital videokabel (medföljer ej) för
att ansluta den digitala videoingången/utgången
på din DV-kamera/-bandspelare till inspelarens DV
IN/OUT-uttag på frontpanelen.
Sätta i nätkabeln
Innan du sätter i kontakten för första gången skall du
kontrollera att allt är korrekt anslutet.
AC IN
20
Sw
1 Sätt i den medföljande nätkabeln i uttaget
märkt AC IN och den andra änden i ett vanligt
vägguttag.
Knappar och displayer
03
Kapitel 3
Knappar och displayer
Frontpanelen
1234567891011
STANDBY/ONOPEN/CLOSESTOPPAUSEPLAYSTOP REC
PULL–OPEN
1 STANDBY/ON
Tryck på knappen för att slå på och stänga av
(beredskapsläge) inspelaren.
2 DISC NAVIGATOR (sidan 35)
Tryck på knappen för att komma direkt till Skivnavigatorn
(Disc Navigator)-skärmen.
3 Skivfack för DVD-skivor
4 OPEN/CLOSE (öppna/stäng)
Tryck på knappen för att öppna/stänga skivfacket.
5 STOP
Tryck på knappen för att stoppa uppspelning.
6 PAUSE
Tryck på knappen för att göra paus i/återuppta
uppspelning eller inspelning.
7 PLAY
Tryck på knappen för att starta eller återuppta
uppspelning.
8 FUNCTION
Tryck upprepade gånger på knappen för att välja funktion
för SMART JOG-ratten. Funktionen visas på displayen.
DISC NAVIGATOR
VIDEO/R/RW
9 SMART JOG-ratten
10
STOP REC
Tryck på knappen för att stoppa inspelning.
11 REC
Tryck på knappen för att starta inspelning.
12 Ingångar på frontpanelen (sidan 12)
Dra ned locket på angivet ställe för att komma åt
ingångarna på frontpanelen. Särskilt praktiskt för
anslutning av en videokamera och andra bärbara
apparater.
13 Frontpanelens display
Se Display på sidan 22 för ytterligare information.
14 IR-sensor för fjärrstyrning (sidan 8)
15 Uttaget DV IN/OUT (sidan 12)
Digital ingång/utgång avsedd för DV-kamera.
FUNCTION
Svenska
REC
DV IN/OUT
15141312
21
Sw
03
Knappar och displayer
Display
321
1 PLAY
Tänds under uppspelning; blinkar i pausläge.
2 REC
Tänds under inspelning; blinkar när du gör paus i
inspelningen.
3 PL (sidan 60)
Tänds när en skiva inspelad i VR-läge ligger i skivfacket
och inspelaren är inställd på Spellista.
42 3 (sidan 76)
Visar vilken funktion fjärrkontrollen är inställd på (om
inget visas är fjärrkontrollen inställd på funktion 1).
5 REM
Tänds när teckenrutorna visar hur mycket ledig
inspelningstid som återstår på skivan.
6V (sidan 60)
Tänds när en icke stängd skiva inspelad i Videoläge ligger
i skivfacket.
7R / RW
Visar vilken sorts inspelningsbar DVD-skiva som ligger i
skivfacket: DVD-R eller DVD-RW.
8 (sidan 48)
Tänds när en timerinspelning har ställts in.
(Indikatorlampan blinkar om timern har ställts in
utan att det ligger någon inspelningsbar skiva i
skivfacket.)
AUTO (sidan 54)
Lyser när en inspelning med automatisk start (Auto
Start Recording) har ställts in, samt under inspelning
med automatisk start.
4567
89
10
9 Indikatorlampor för inspelningskvalitet
(sidan 45)
FINE
Tänds när inspelningskvaliteten FINE (best quality
(bästa kvaliteten)) har ställts in.
SP
Tänds när inspelningskvaliteten SP (standard play
(dvs. normal inspelningstid)) har ställts in.
LP
Tänds när inspelningskvaliteten LP (long play (dvs.
dubbel inspelningstid)) har ställts in.
EP
Tänds när inspelningskvaliteten EP (extended play
(dvs. utökad inspelningstid)) har ställts in.
MN
Tänds när inspelningskvaliteten MN (manual
recording level (manuell inspelningsnivå)) har ställts
in.
10 Teckenrutor
11
Visar vilka kanaler som spelas in under en tvåspråkig
utsändning.
12 VPS / PDC (sidan 48)
Tänds under en utsändning som stödjer VPS/PDCsystemen när en timerinspelning sker med hjälp av
VPS/PDC.
13 NTSC (sidan 76)
Tänds när video matas ut i NTSC-format.
14 OVER (sidan 82)
Tänds när nivån på den analoga ljudingången är för
hög.
12111314
22
Sw
Knappar och displayer
03
Fjärrkontroll
STANDBY/ON
2
4
7
10
DISC NAVIGATORPLAY LIST
11
13
14
REV SCANPLAYFWD SCAN
16
17
18
20
AUDIO SUBTITLE ANGLE PLAY MODE
GHIJKLMNO
PQRS TUV WXYZ
+
TOP MENUMENU
HOME
MENU
PAUSESTOP
CASE
PREV
SELECTION
REC
STOP REC
DISC
HISTORY
TV CONTROL
INPUT
CHANNEL
SELECT
ABC
DEF
CLEAR
CLEAR
ENTER
OK CM SKIP
NEXT STEP/SLOW
REC MODE TIMER REC
NAVI
CHP
MARK
MARK
VOLUME
DVD RECORDER
OPEN/CLOSE
TV/DVD
INPUT
SELECT
CHANNEL
RETURN
EASY
TIMER
DISPLAY
TV DIRECT
REC
1 Fjärrkontrollens indikatorlampa
Tänds när fjärrkontrollen ställs in för användning
tillsammans med en TV (sidan 90) samt när
fjärrkontrollens ID-nummer ställs in (sidan 77).
2 STANDBY/ON
Tryck på knappen för att slå på och stänga av
(beredskapsläge) inspelaren.
3 OPEN/CLOSE (öppna/stäng)
Tryck på knappen för att öppna/stänga skivfacket.
4 Uppspelningsfunktioner för DVD-skivor
AUDIO (sidan 43)
Används för att byta ljudspråk eller ljudkanal. (Tryck
på knappen när inspelaren är i stoppläge för att
ändra ljudet på tunern.)
SUBTITLE (sidan 43)
Används för att visa/byta språk på textremsan på en
flerspråkig DVD-Videoskiva.
1
3
5
6
8
9
12
15
19
21
ANGLE (sidan 44)
Byter kameravinkel på skivor som innehåller scener
filmade ur flera vinklar.
5 PLAY MODE (sidan 40)
Tryck på knappen för att visa Uppspelningsmenyn (Play
Mode; för funktioner som sökning, repeterad
uppspelning och programmerad uppspelning).
6 TV/DVD (sidan 30)
Tryck på knappen för att växla mellan ‘TV-funktion’, där
du får bild och ljud från tunern i TV:n, och ‘DVD-funktion’
där du får bild och ljud från inspelarens tuner (eller en
extern ingång).
7 Alfanumeriska knappar och CLEAR
Använd sifferknapparna för att välja spår/kapitel/titel,
kanal, etc. Samma knappar kan också användas för att
skriva in namn på titlar och skivor, etc.
Använd CLEAR-knappen för att radera en inmatning och
börja om.
8 INPUT SELECT (sidan 54)
Tryck på knappen för att byta ingång för inspelningen.
9 CHANNEL +/– (sidan 29)
Tryck på knappen för att byta kanal på den inbyggda TVtunern.
10 SHOWVIEW (sidan 51)
Tryck på knappen och använd sedan sifferknapparna för
att mata in programmeringsnummer för timerinspelning
med ShowView.
11 DISC NAVIGATOR (sidan 35) / TOP MENU
(sidan 31)
Tryck på knappen för att visa skärmen Disc Navigator
(Skivnavigatorn) eller “toppmenyn” om en DVD-Videoskiva ligger i skivfacket.
12 PLAY LIST (sidan 59) / MENU (sidan 31)
Tryck på knappen för att växla mellan original och
Spellista på skivor inspelade i VR-läge, eller visa
skivmenyn om en DVD-Videoskiva ligger i skivfacket.
13 /// (piltangenterna) och ENTER
Används för att förflytta sig på alla skärmdisplayer. Tryck
på ENTER för att välja det för tillfället markerade
alternativet.
14 HOME MENU (sidan 32)
Tryck på knappen för att visa Hemmenyn där du kan styra
alla inspelarens funktioner.
15 RETURN
Tryck på knappen för att gå tillbaka en nivå på den meny
eller display som visas på bildskärmen.
16 Knappar för uppspelning (sidan 30)
REV SCAN / FWD SCAN (sidan 37)
Tryck på knappen för att starta avsökning bakåt
respektive framåt. Tryck igen för att ändra hastighet.
Svenska
23
Sw
03
Knappar och displayer
PLAY
Tryck på knappen för att stoppa uppspelning.
PAUSE
Tryck på knappen för att göra paus i uppspelning eller
inspelning.
STOP
Tryck på knappen för att stoppa uppspelning.
CM SKIP
Tryck på knappen för att hoppa 30 sekunder framåt
på skivan (ungefär lika långt som en genomsnittlig
reklamfilm på TV); tryck flera gånger för att hoppa
upp till 4 minuter framåt.
PREV / NEXT
Tryck på knappen för att hoppa till föregående eller
nästa titel/kapitel/spår/mapp, eller för att visa
föregående eller nästa menysida.
STEP/SLOW (sidan 38)
Tryck på knappen under uppspelning för att starta
uppspelning i långsam hastighet; när skivan är i
pausläge trycker du på knappen för att visa
föregående eller nästa videobild.
17 Knappar för inspelning (sidan 28)
REC
Tryck på knappen för att starta inspelning. Tryck
upprepade gånger för att öka inspelningstiden med
30 minuter per tryckning.
STOP REC
Tryck på knappen för att stoppa inspelning.
REC MODE (sidan 46)
Tryck upprepade gånger för att byta
inspelningskvalitet (bildkvalitet).
TIMER REC (sidan 50)
Tryck på knappen för att ställa in en timerinspelning
från standardskärmen för timerinspelning.
EASY TIMER (sidan 49)
Tryck på knappen för att ställa in en enkel
timerinspelning från skärmen Easy Timer.
18 DISC HISTORY (sidan 67)
Tryck på knappen för att visa kortfattad information
(skivnamn, återstående inspelningstid, etc.) om de
30 senast ilagda inspelningsbara skivorna.
NAVI MARK (sidan 36)
Tryck på knappen för att välja en miniatyrbild för den
aktuella titeln, vilken sedan används på
Skivnavigatorskärmen.
CHP MARK (sidan 62)
Tryck på knappen för att infoga en kapitelmarkering
under uppspelning/inspelning av en DVD-RW-skiva i
VR-läge.
19 DISPLAY (sidan 33)
Visar/byter skärmdisplayer.
20 TV CONTROL (sidan 90)
När du har gjort vissa inställningar kan dessa knappar
användas för att fjärrstyra TV:n.
21 TV DIRECT REC (sidan 48)
Tryck på knappen för att starta inspelning från den kanal
din TV för tillfället är inställd på.
24
Sw
Komma igång
04
Kapitel 4
Komma igång
Sätta på och ställa in
När du sätter på inspelaren för första gången kan du göra
flera grundinställningar med hjälp av inställningsguiden
(Setup Navigator). Då ställer du klockan, gör
inställningar för den inbyggda TV-tunern och för hur bild
och ljud skall matas ut.
Om du använder inspelaren för första gången
rekommenderar vi varmt att du använder
inställningsguiden innan du börjar använda apparaten.
STANDBY/ON
ENTER
1 Sätt på TV:n och ställ in videoingången på
denna inspelare.
2 Tryck på STANDBY/ON-knappen på
fjärrkontrollen eller frontpanelen för att slå på
inspelaren.
När du slår på apparaten för första gången skall
inställningsguiden visas på TV-skärmen. (Om
inställningsguiden inte visas kan du få fram den från
grundinställningsmenyn (Initial Setup); se sidan 77).
• Om denna inspelare är ansluten till en kompatibel TV
via en SCART-kabel med 21 stift (full-SCART) kommer
inspelaren att på några sekunder ladda ned
information om land, TV-skärmsformat och språk. (I
den manual som medföljde TV:n kan du se om TV:n
är kompatibel eller ej.)
3 Använd / (uppåt-/nedåtpil) för att välja ett
språk och tryck sedan på ENTER.
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Language
Clock Set
Input Line System
On Screen Display
Front Panel Display
Power Save
Remote Control SetSetup NavigatorSetup Navigator
English
français
Deutsch
Italiano
Español
4 Tryck på ENTER för att börja ställa in med hjälp
av inställningsguiden.
Svenska
DVD RECORDER
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Clock Set
Complete this setup before you
Input Line System
start using your recorder.
On Screen Display
Front Panel Display
Power Save
Remote Control SetSetup NavigatorSetup Navigator
Start
Cancel
Please use the Initial Setup if you
want to make more detailed settings.
• Om du inte vill använda inställningsguiden trycker du
på (nedåtpil) för att välja Cancel (avbryt) och
sedan på ENTER för att stänga inställningsguiden.
25
Sw
04
Komma igång
5 Välj alternativ för automatisk kanalinställning
på skärmen Auto Channel Setting (‘Auto Scan’
(automatisk sökning) eller ‘Download from TV’
(ladda ned från TV)), eller ‘Do not set’ (ställ inte
in), och tryck sedan på ENTER.
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Auto Channel Setting
Clock Set
Input Line System
On Screen Display
Front Panel Display
Power Save
Remote Control SetSetup NavigatorSetup Navigator
Auto Scan
Download from TV
Do not set
• Välj Do not set om du vill hoppa över
kanalinställningen (exempelvis för att kanalerna
redan har ställts in).
• Du kan bara ladda ned från TV:n (Download from TV) om du har anslutit denna inspelare till din TV via
uttaget AV1(RGB)-TV med en SCART-kabel med 21
stift (full-SCART) och om din TV stödjer denna
funktion (läs mer om detta i den manual som
medföljde TV:n).
• Använd / (vänster/höger piltangent) för
att välja ditt land och tryck sedan på ENTER.
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Country Selection
Clock Set
Input Line System
Country
On Screen Display
Front Panel Display
Power Save
Remote Control SetSetup NavigatorSetup Navigator
Austria
• Automatisk kanalinställning
Alternativet Auto Scan söker och ställer automatiskt in
kanalerna.
Tun in g
32/213
Cancel
• Ladda ned kanaler från din TV
Använd alternativet Download from TV för att ladda
ned alla kanaler som finns inställda på din TV.
Downloading
Pr 5
6 Välj ‘Auto’ för att automatisk tidsinställning,
eller ‘Manual’ för att ställa klockan manuellt, och
tryck sedan på ENTER.
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Clock Setting
Clock Set
Input Line System
On Screen Display
Front Panel Display
Power Save
Remote Control SetSetup NavigatorSetup Navigator
Auto
Manual
• Automatisk tidsinställning (Auto clock setting)
Vissa TV-kanaler sänder ut tidssignaler tillsammans
med programmet. Denna inspelare kan använda
dessa signaler för att ställa klockan automatiskt.
Ställ in ‘Clock Set CH‘ på det kanalnummer där
en klocksignal sänds ut, och flytta sedan ned
markören till ‘Start’ och tryck på ENTER.
Initial Setup
Auto Clock Setting
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Clock Set
Input Line System
Date
On Screen Display
Time
Front Panel Display
Power Save
Clock Set CH
Remote Control SetSetup NavigatorSetup Navigator
Pr 1
Start
Det tar en liten stund för inspelaren att ställa in tiden.
När du ser att tiden har ställts in väljer du Next
(Nästa) för att fortsätta.
Initial Setup
Auto Clock Setting
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Clock Set
Input Line System
Date
On Screen Display
Time
Front Panel Display
Power Save
Clock Set CH
Remote Control SetSetup NavigatorSetup Navigator
WED
11 20
01012003
Pr 1
Start
Next
Om det inte gick att ställa in tiden automatiskt trycker
du på RETURN för att gå tillbaka till föregående
skärm och väljer Manual.
• Manual clock setting (Manuell tidsinställning)
Om ingen station i ditt område sänder ut tidssignaler
kan du ställa klockan manuellt.
26
Sw
Cancel
Komma igång
04
Använd / (vänster/höger piltangent) för
att ställa in din tidszon.
Du kan ställa in denna genom att välja antingen en
stad eller en tid i förhållande till GMT.
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Manual Clock Setting
Clock Set
Input Line System
On Screen Display
Time Zone
Front Panel Display
Power Save
Summer Time
Remote Control SetSetup NavigatorSetup Navigator
Austria
Vienna
Off
1/2
Tryck på (nedåtpil) och använd sedan /
(vänster/höger piltangent) för att välja ‘On’
(på) eller ‘Off’ (av) för sommartid, och tryck
sedan på ENTER.
Välj On om det för närvarande är sommartid.
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Manual Clock Setting
Clock Set
Input Line System
On Screen Display
Time Zone
Front Panel Display
Power Save
Summer Time
Remote Control SetSetup NavigatorSetup Navigator
Austria
Vienna
On
1/2
Ställ in datum (dag/månad/år) och tid, och
tryck sedan på ENTER för att bekräfta alla
inställningarna.
Använd / (uppåt-/nedåtpil) för att välja och tryck
sedan på ENTER.
8 Är denna inspelare ansluten till en AVförstärkare för digitalt ljud?
Initial Setup
AV Amp Digital Connect
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Clock Set
Input Line System
On Screen Display
Front Panel Display
Power Save
Remote Control SetSetup NavigatorSetup Navigator
Connected
Not Connected
Använd / (uppåt-/nedåtpil) för att välja Connected
(ansluten) eller Not Connected (inte ansluten), och tryck
sedan på ENTER.
• Om du väljer Not Connected här är inställningen nu
klar. Tryck på ENTER för att stänga
inställningsguiden eller välj Go Back om du vill gå
tillbaka och börja om.
• Välj de digitala ljudformat din AV-förstärkare klarar.
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
AV Amp Compatibility
Clock Set
Input Line System
On Screen Display
Front Panel Display
Power Save
Remote Control SetSetup NavigatorSetup Navigator
Dolby Digital
Dolby Digital, DTS
PCM only
Svenska
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Manual Clock Setting
Clock Set
Input Line System
On Screen Display
Front Panel Display
Power Save
Remote Control SetSetup NavigatorSetup Navigator
Date
Time
Time Zone
Summer Time
WED
01 01 2003
00 00
Austria
Vienna
On
2/2
Använd / (uppåt-/nedåtpil) för att ändra inställt
värde i det markerade fältet.
Använd / (vänster/höger piltangent) för att flytta
från ett fält till ett annat.
• Du kan när som helst gå tillbaka till föregående
skärm i inställningsguiden genom att trycka på
RETURN.
7 Välj typ av TV-skärm, ‘Standard (4:3)’ eller
‘Wide (16:9)’ (bredbild).
Initial Setup
TV Screen Size
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Clock Set
Input Line System
On Screen Display
Front Panel Display
Power Save
Remote Control SetSetup Navigator
Setup Navigator
Wide (16:9)
Standard (4:3)
Använd / (uppåt-/nedåtpil) för att välja Dolby
Digital, Dolby Digital, DTS eller PCM only (enbart
PCM), och tryck sedan på ENTER.
• Läs i den bruksanvisning som medföljde din AVförstärkare om du inte är säker på vilka format den
klarar.
9 Är din AV-förstärkare kompatibel med digitalt
96 kHz PCM-ljud?
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
96kHz PCM Compatible
Clock Set
Input Line System
On Screen Display
Front Panel Display
Power Save
Remote Control SetSetup NavigatorSetup Navigator
Compatible
Not Compatible
Don't Know
Använd / (uppåt-/nedåtpil) för att välja Compatible
(Kompatibel), Not Compatible (Inte kompatibel) eller
Don’t Know (Vet ej), och tryck sedan på ENTER.
• Läs i den bruksanvisning som medföljde din AVförstärkare om du är osäker.
27
Sw
04
Komma igång
10 Tryck på ENTER för att stänga
inställningsguiden eller välj ‘Go Back’ (Gå
tillbaka) om du vill börja om.
Initial Setup
Basic
Tun er
Video In/Out
Audio In
Audio Out
Language
Recording
Playback
Grundinställningarna med hjälp av inställningsguiden är
nu klara.
Andra inställningar du kan göra
När du har gjort inställningarna med hjälp av
inställningsguiden är du klar att börja använda din DVDinspelare. Men du vill kanske göra ytterligare några
inställningar, beroende på hur inspelaren ställde in de
marksända TV-kanalerna.
• Manuell kanalinställning – Med denna inställning
kan du hoppa över kanalplatser där det inte finns
någon station samt ställa in stationer manuellt. Se
Manuell kanalinställning (Manual CH Setting) på
sidan 78.
• Kanalinställning med ShowView – Med denna
inställning kan du ställa in guidekanaler så att
programmeringssystemet ShowView
ordentligt. Se Kanalinställning för ShowView (ShowView CH Setting) på sidan 79.
• Ställa in fjärrkontrollen för att styra TV:n – Du kan
ställa in den medföljande fjärrkontrollen så att den
också styr många TV-märken. Se Ställa in fjärrkontrollen för att styra TV:n på sidan 90.
Clock Set
Input Line System
Setup is complete!
On Screen Display
Enjoy using your DVD recorder!
Front Panel Display
Power Save
Remote Control SetSetup NavigatorSetup Navigator
Finish Setup
Go Back
®
fungerar
Din första inspelning
Denna snabbguide förklarar hur du skall göra en vanlig
inspelning av ett TV-program på en inspelningsbar DVDskiva.
Hur man spelar in förklaras mycket mer ingående i
kapitel 6 (Inspelning).
STANDBY/ON
REC
STOP REC
OPEN/CLOSE
CHANNEL
PLAY
STOP
28
Sw
DVD RECORDER
1 Slå på TV:n och denna inspelare, om de inte
redan är påslagna.
Tryck på STANDBY/ON för att sätta på.
• Kontrollera att videoingången på din TV är inställd för
denna inspelare.
2 Tryck på OPEN/CLOSE-knappen för att öppna
skivfacket.
3 Lägg i en tom DVD-R eller DVD-RW-skiva med
etikettsidan uppåt, och se till att den ligger rätt
enligt markeringarna på skivtallriken.
• När du lägger i en ny, tom DVD-RW-skiva tar det en
liten stund för inspelaren att initiera, dvs. förbereda,
den för inspelning.
Komma igång
AUDIO
04
4 Använd knapparna CHANNEL +/– på
fjärrkontrollen eller SMART JOG-ratten på
frontpanelen för att välja den TV-kanal du vill
spela in från.
• Förinställda kanaler är numrerade från 1–99.
• Om inspelaren är ansluten till din TV via SCART-kabel
och din TV stödjer direktinspelningsfunktionen
(Direct Recording) kan du använda denna för att
mycket enkelt börja spela in den TV-kanal du för
tillfället tittar på. Läs mer om detta under
Direktinspelning från TV på sidan 48.
5 Tryck på REC för att starta inspelningen.
•I grundinställning spelar apparaten in i SP
(standardhastighet), vilket ger ungefär 2 timmars
inspelning på en tom DVD-skiva.
• Du kan göra paus i inspelningen genom att trycka på
PAUSE. Tryck på REC eller PAUSE igen för att
fortsätta spela in.
6 När du vill sluta spela in trycker du på
STOP REC.
Spela upp din inspelning
Det TV-program du just har spelat in skall nu finnas på
DVD-skivan som en enda titel med ett eller flera kapitel.
• Tryck på PLAY för att starta uppspelningen.
Om du vill stoppa uppspelningen före inspelningens slut
trycker du på STOP.
Svenska
• Förinställda kanaler är numrerade från 1–99.
• Du kan inte byta TV-kanal under uppspelning eller
inspelning eller medan inspelaren är i
beredskapsläge för inspelning.
Byta ljudkanaler
Du kan byta ljudkanal på programmet eller den externa
insignalen.
• Tryck på AUDIO-knappen för att byta ljud.
Den aktuella ljudkanalen visas på skärmen.
• Om ljudinställningen för NICAM (se NICAM-val (NICAM Select) på sidan 81) är inställd på NICAM
och du tittar på ett program i NICAM-format kan du
växla mellan ljud i NICAM- och Regular-format (inte
NICAM).
NICAM
Regular (Annat)
• Om NICAM-sändningen är tvåspråkig kan du också
välja språk.
Använda den inbyggda TV-tunern
Byta TV-kanaler
När ingen skiva spelas kan du byta TV-kanaler på tre olika
sätt:
CHANNEL
ENTER
• Med knapparna CHANNEL +/– på fjärrkontrollen
• Med sifferknapparna på fjärrkontrollen – Ex: för att
välja kanal 4 trycker du på 4 och sedan på ENTER; för
kanal 34 trycker du 3, 4, ENTER.
• Med SMART JOG-ratten på frontpanelen
NICAM A NICAM B
Regular
NICAM A+B
(Annat)
Du kan även välja språk för ett tvåspråkigt program som inte
är i NICAM-format.
A (L (V )) B (R (H))
A + B (L+R (V+H))
• När du tittar på en inspelning gjord från en extern
apparat, och du har ställt in på tvåspråkig
(Bilingual) inspelning (se Externt ljud (External Audio)
på sidan 82), kan du växla mellan vänster (L), höger
(R) eller båda ljudkanalerna (L+R).
L (V )R (H)
L+R (V+H)
29
Sw
04
STANDBY/ON
OPEN/CLOSE
STOP
PLAY
Komma igång
• Om det är en skiva inspelad i Videoläge som ligger i
skivfacket, eller om vald inspelningskvalitet är FINE/
MN32, spelas bara en kanal in under en tvåspråkig
sändning. Du kan då bestämma vilket språk du vill
spela in innan inspelningen börjar genom att ställa in
detta (se Tvåspråkig inspelning (Bilingual Recording)
på sidan 82).
Växla mellan TV och DVD
När inspelaren är i stoppläge eller spelar in kan du välja
om TV:n skall ta ljudet/bilden från den inbyggda TVtunern eller en extern apparat (‘DVD-funktion’), eller om
du vill titta på den kanal som TV:n för närvarande är
inställd på (‘TV-funktion’).
Under uppspelning eller när en meny visas på skärmen
går ljud och bild alltid till din TV och påverkas inte av om
TV-/DVD-funktionen är inställd.
Observera att inspelaren måste vara ansluten till din TV
via en SCART-kabel för att denna funktion skall kunna
användas.
TV/DVD
• Tryck på TV/DVD för att växla mellan TV- och
DVD-funktionen.
Vanlig uppspelning
I detta avsnitt förklaras hur du skall använda din
inspelare för uppspelning av skivor (DVD, CD, etc.). Fler
uppspelningsfunktioner, till exempel repeterad och
programmerad uppspelning, behandlas i nästa kapitel.
• Överallt i den här manualen är termen ‘DVD’ liktydig
med DVD-Video-skivor för enbart avspelning samt
DVD-R/RW-skivor. Om en funktion endast gäller en
viss sorts DVD-skiva anges detta.
• På vissa DVD-Video-skivor fungerar inte samtliga
knappar för uppspelning överallt på skivan. Detta är
inte något fel.
1 Tryck på STANDBY/ON för att sätta på
apparaten.
Sätt också på TV:n och kontrollera att den är inställd på
rätt videoingång.
2 Tryck på OPEN/CLOSE-knappen för att öppna
skivfacket.
3 Lägg i en skiva.
Skivan skall läggas i med etikettsidan uppåt samt följa
spåren i skivfacket för att ligga rätt (om du lägger i en
dubbelsidig DVD-Video-skiva skall den sida du vill spela
ligga nedåt).
• Om du vill spela en ljud-CD med DTS-format skall du
först läsa under OBS på sidan 31.
4 Tryck på PLAY för att starta uppspelningen.
• Om du spelar en DVD-Video- eller Video-CD-skiva kan
en skivmeny dyka upp på skärmen när du startar
uppspelningen. Använd piltangenterna (///)
och ENTER för att förflytta dig på menyer på DVDskivor, och sifferknapparna och ENTER för menyer på
Video-CD-skivor.
• See the following sections for more details on playing
specific kinds of discs.
5 Tryck på STOP för att stoppa uppspelningen.
6 När du inte skall använda inspelaren längre,
skall du ta ut skivan och slå av apparaten till
beredskapsläge.
• För att öppna/stänga skivfacket trycker du på
OPEN/CLOSE. Ta ut skivan innan du stänger av
inspelaren.
30
Sw
Loading...
+ 180 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
