Consignes de sécurité

Nous vous remercions d’avoir acquis un produit Pioneer. Veuillez lire attentivement ce mode d’emploi afin de connaître la manière d’utiliser l’appareil comme il convient. Cela fait, conservez le mode d’emploi de façon à pouvoir vous y référer en cas de nécessité.

IMPORTANT

ATTENTION

DANGER D´ELECTROCUTION

NE PAS OUVRIR

Ce symbole de l’éclair, placé dans un triangle équilatéral, a pour but d’attirer l’attention de l’utilisateur sur la présence, à l’intérieur du coffret de l’appareil, de “tensions dangereuses” non isolées d’une grandeur suffisante pour représenter un risque d’électrocution pour les êtres humains.

ATTENTION :

POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR NE SE TROUVE À L’INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

Ce point d’exclamation, placé dans un triangle équilatéral, a pour but d’attirer l’attention de l’utilisateur sur la présence, dans les documents qui accompagnent l’appareil, d’explications importantes du point de vue de l’exploitation ou de l’entretien.

D3-4-2-1-1_A1_Fr

ATTENTION

Cet appareil est un produit laser de Classe 1, classé selon l’article IEC 60825-1:2007 relatif à la Sécurité des produits laser.

APPAREIL À LASER DE CLASSE 1

D58-5-2-2a_A2_Fr

AVERTISSEMENT

Cet appareil n’est pas étanche. Pour éviter les risques d’incendie et de décharge électrique, ne placez près de lui un récipient rempli d’eau, tel qu’un vase ou un pot de fleurs, et ne l’exposez pas à des gouttes d’eau, des éclaboussures, de la pluie ou de l’humidité.

D3-4-2-1-3_A1_Fr

AVERTISSEMENT

Avant de brancher l’appareil pour la première, lisez attentivement la section suivante.

La tension de l’alimentation électrique disponible varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l’appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur le panneau arrière.

PRÉCAUTION DE VENTILATION

Lors de l’installation de l’appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 10 cm sur le dessus, 10 cm à l’arrière et 10 cm de chaque côté).

AVERTISSEMENT

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l’appareil et pour éviter sa surchauffe. Pour éviter les risques d’incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d’objets, tels que journaux, nappes ou rideaux, et n’utilisez pas l’appareil posé sur un tapis épais ou un lit.

D3-4-2-1-4*_A1_Fr

D3-4-2-1-7b*_A1_Fr

Précautions concernant le visionnage en 3D

• Si vous ressentez une fatigue ou une gêne pendant le visionnage d’images en 3D, cessez de les regarder.

• Les enfants, en particulier ceux de moins de 6 ans, sont plus sensibles à la fatigue et les personnes en charge doivent surveiller tout signe de fatigue ou de gêne.

• Pendant le visionnage d’images en 3D, faites régulièrement des pauses.

Le visionnage prolongé d’images en 3D sans pause peut causer de la fatigue et un inconfort.

Si la fiche d’alimentation secteur de cet appareil ne convient pas à la prise secteur à utiliser, la fiche doit être remplacée par une appropriée. Ce remplacement et la fixation d’une fiche secteur sur le cordon d’alimentation de cet appareil doivent être effectués par un personnel de service qualifié. En cas de branchement sur une prise secteur, la fiche de coupure peut provoquer une sérieuse décharge électrique. Assurez-vous qu’elle est éliminée correctement après sa dépose. L’appareil doit être déconnecté en débranchant sa fiche secteur au niveau de la prise murale si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

ATTENTION

L’interrupteur  STANDBY/ON de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d’alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l’appareil soit complètement hors tension. Par conséquent, veillez à installer l’appareil de telle manière que son cordon d’alimentation puisse être facilement débranché de la prise secteur en cas d’accident. Pour éviter tout risque d’incendie, le cordon d’alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-2-1a_A1_Fr

D3-4-2-2-2a*_A1_Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués) N’installez pas l’appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées (comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie. K041_A1_Fr

NOTE IMPORTANTE SUR LE CABLE D’ALIMENTATION

Tenir le câble d’alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l’appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de noeud avec le câble ou l’attacher à d’autres câbles. Les câbles d’alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d’incendie ou un choc électrique. Vérifier le câble d’alimentation de temps en temps. Contacter le service après-vente PIONEER le plus proche ou le revendeur pour un remplacement.

AVERTISSEMENT

Pour éviter les risques d’incendie, ne placez aucune flamme nue (telle qu’une bougie allumée) sur l’appareil.

Information à destination des utilisateurs sur la collecte et l’élimination des équipements et batteries usagés

Marquage pour les

équipements

Exemples de marquage

pour les batteries

Ces symboles qui figurent sur les produits, les emballages et/ou les documents d’accompagnement signifient que les équipements électriques et électroniques et batteries usagés ne doivent pas être jetés avec les déchets ménagers et font l’objet d’une collecte sélective.

Pour assurer l’enlèvement et le traitement appropriés des produits et batteries usagés, merci de les retourner dans les points de collecte sélective habilités conformément à la législation locale en vigueur.

En respectant les circuits de collecte sélective mis en place pour ces produits, vous contribuerez à économiser des ressources précieuses et à prévenir les impacts négatifs éventuels sur la santé humaine et l’environnement qui pourraient résulter d’une mauvaise gestion des déchets.

Pour plus d’information sur la collecte et le traitement des produits et batteries usagés, veuillez contacter votre municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.

Ces symboles ne sont valables que dans les pays de l’Union Européenne. Pour les pays n’appartenant pas à l’Union Européenne :

Si vous souhaitez jeter ces articles, veuillez contacter les autorités ou revendeurs locaux pour connaître les méthodes d’élimination appropriées.

D3-4-2-1-7c*_A1_Fr

S002*_A1_Fr

D3-4-2-1-7a_A1_Fr

K058a_A1_Fr

Produit sans l (avis de l’Union européenne)

PIONEER déclare par la présente que ce ou ces

exigences des directives 1999/5/CE, 2004/108/ CE, 2006/95/CE et 2009/125/CE.

Utiliser à l’intérieur seulement

Déclaration d’exposition à des rayonnements radioélectriques

Cet appareil doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.

AVERTISSEMENT

Tout changement ou modification non expressément autorisé par l’autorité responsable de la conformité peut annuler l’autorisation accordée à l’utilisateur de faire fonctionner cet équipement.

REMARQUE :

ÊTRE TENU RESPONSABLE DE TOUTE INTERFÉRENCE AUX COMMUNICATIONS RADIO ET/OU TÉLÉVISION PROVOQUÉE PAR TOUTE MODIFICATION NON AUTORISÉE APPORTÉE À CET ÉQUIPEMENT. DE TELLES MODIFICATIONS POURRAIENT ANNULER LE DROIT DE L’UTILISATEUR À FAIRE FONCTIONNER L’ÉQUIPEMENT.

produits sont conformes aux

LE FABRICANT NE SAURA

Remarques sur les droits d’auteur

• De même que le système CSS (Content Scramble System) protège le contenu des DVD, le système AACS (Advanced Access Content System) protège le contenu des disques Blu-ray ; les contenus ainsi protégés sont donc soumis à certaines restrictions en termes de lecture, de sortie de signal analogique, etc. Le fonctionnement de cet appareil et les restrictions concernant son utilisation peuvent varier selon la date de votre achat, car ces restrictions peuvent être adoptées et/ou modifiées par la technologie AACS après la production de cet appareil.

• De plus, les technologies BD-ROM Mark et BD+ sont également utilisées en tant que systèmes de protection du contenu pour le format Blu-ray, ce qui implique certaines restrictions pour les contenus protégés par BD-ROM Mark et/ou BD+, notamment en termes de lecture. Pour obtenir des informations complémentaires sur les technologies AACS, BD-ROM Mark et BD+ ou sur ce produit, contactez un service après-vente agréé.

• De nombreux DVD et BD-ROM sont encodés avec une protection contre la copie. En conséquence, vous devez raccorder votre lecteur directement à votre téléviseur, et non à un magnétoscope. Le raccordement à un magnétoscope génère en effet une image déformée pour les disques protégés contre la copie.

• Ce produit intègre une technologie de protection du copyright couverte par des brevets américains et d’autres droits de propriété intellectuelle déposés par Rovi Corporation. La rétroingénierie ou le désassemblage est interdit.

• Conformément aux lois sur les droits d’auteur en vigueur aux États-Unis et dans d’autres pays, l’enregistrement, l’utilisation, la diffusion, la distribution ou la révision sans autorisation d’émissions télévisées, de cassettes vidéo, de BD-ROM, de DVD, de CD et d’autres contenus peut engager votre responsabilité civile et/ou pénale.

Information importante concernant votre système de télévision en couleur

Le système de couleurs de ce lecteur diffère en fonction du disque en cours de lecture.

Par exemple, lorsque le lecteur lit le disque enregistré sur un système de couleurs NTSC, l’image est restituée comme un signal NTSC.

Seul un appareil avec un système multi peut recevoir tous les signaux de sortie du lecteur.

• Si vous avez un téléviseur PAL et que vous utilisez des disques ou des contenus vidéo enregistrés en NTSC, vous verrez des images déformées.

• Le téléviseur multisystème change le système couleurs automatiquement en fonction des signaux d’entrée. Si le système couleurs n’est pas modifié automatiquement, éteignez le téléviseur et rallumez-le pour voir des images normales à l’écran.

• Même si les disques enregistrés dans le système couleurs NTSC s’affichent correctement sur votre téléviseur, il est possible qu’ils ne soient pas enregistrés correctement.

Table des matières

1 Avant de commencer

8 Introduction 8 – Accessoires fournis 8 – Accessoires du boîtier du haut-parleur

(BCS-727)

8 – Accessoires du boîtier du haut-parleur

(BCS-323)

8 – Accessoires du boîtier du haut-parleur

(BCS-HW929)

9 – Accessoires du boîtier du haut-parleur

(BCS-HF828)

9 – Accessoires du boîtier du haut-parleur

(BCS-SB626)

9 – Accessoires du boîtier du haut-parleur

(BCS-FS525) 10 – Mise en place des piles dans la télécommande 10 – Mise à jour du logiciel 11 – Types de disques/chiers lisibles 17 – Marques de commerce et licences 18 Télécommande 20 Panneau avant 21 Panneau arrière 21 – BCS-727/BCS-323 21 – BCS-HW929/BCS-HF828/BCS-SB626/BCS-

FS525

2 Raccordements

22 Assemblage des enceintes 22 – Raccordement des enceintes du système

BCS-727 23 – Fixation murale des enceintes du système

BCS-727 24 – Remarques additionnelles à propos des

enceintes du système BCS-727 24 – Installation des enceintes du système BCS-727 25 – Raccordement des enceintes du système

BCS-323 25 – Fixation murale des enceintes du système

BCS-323 26 – Remarques additionnelles à propos des

enceintes du système BCS-323 26 – Installation des enceintes du système BCS-323 27 – Raccordement des enceintes du système

BCS-HW929 28 – Fixation murale des enceintes du système

BCS-HW929 29 – Remarques additionnelles à propos des

enceintes du système BCS-HW929

29 – Installation des enceintes du système

BCS-HW929

30 – Raccordement des enceintes du système

BCS-HF828

32 – Fixation murale des enceintes du système

BCS-HF828

33 – Remarques additionnelles à propos des

enceintes du système BCS-HF828

33 – Installation des enceintes du système

BCS-HF828

34 – Raccordement des enceintes du système

BCS-SB626

35 – Fixation murale des enceintes du système

BCS-SB626

36 – Remarques additionnelles à propos des

enceintes du système BCS-SB626

36 – Installation des enceintes du système

BCS-SB626

37 – Raccordement des enceintes du système

BCS-FS525

39 – Fixation murale des enceintes du système

BCS-FS525

40 – Remarques additionnelles à propos des

enceintes du système BCS-FS525

40 – Installation des enceintes du système

BCS-FS525 41 Raccordement à votre téléviseur 41 – Connexion HDMI 42 – Fonction ARC (Audio Return Channel) 42 – Connexion vidéo 43 Raccordement de l’antenne 43 Connexions à des équipements externes 43 – Connexion AUX 44 – Connexion PORTABLE IN 44 – Connexion OPTICAL IN 1/2 45 – Connexion HDMI IN 1/2 45 – Raccordement de l’ADAPTATEUR Bluetooth®

optionnel 46 Raccordement à votre réseau domestique 46 – Raccordement au réseau câblé 47 – Raccordement au réseau sans l 47 – Paramétrage du réseau sans l 49 – Conguration WPS (Wi-Fi Protected Setup) 51 Raccordement d’un périphérique USB 51 – À propos des dispositifs USB 51 – Raccordement du dispositif USB

3 Pour commencer

52 Paramétrage à l’aide du menu Setup Navigator 53 Commande du téléviseur avec la télécommande

du lecteur 54 – Liste des codes de téléviseurs préréglés

4 Lecture

55 Lecture de disques ou de chiers 56 – Recherche avant et arrière 56 – Lecture de chapitres, de plages ou de chiers

particuliers 56 – Saut de contenu 56 – Lecture au ralenti 56 – Lecture avant et arrière pas à pas 56 – Lecture répétée d’un passage précis d’un titre

ou d’une plage (Répétition A-B) 56 – Répétition de la lecture (Lecture répétée) 57 – Lecture dans l’ordre souhaité (Lecture

programmée) 57 – Pose de signets 57 – Zoom 58 – Lecture de photos en diaporama 58 – Changement de l’angle de prise de vues 58 – Changement des sous-titres 59 – Changement du son 59 – Commutation de la zone de lecture CD/SACD 59 – Achage des informations du disque 60 – Utilisation de BONUSVIEW ou BD-LIVE 61 – Fonctions de lecture 62 Utilisation du menu TOOLS 63 – Lecture à partir d’un temps précis (Recherche

temporelle) 63 – Lecture d’un titre, d’un chapitre, d’une plage

ou d’un chier particulier (Recherche) 63 – Lecture d’une plage particulière de disques,

de titres ou d’un chapitre (plage/chier) dans un

ordre aléatoire 63 – Continuation de la lecture à partir de la

position spéciée (Poursuite du visionnage)

5 Lecture avec Home Media

Gallery

64 À propos de Home Media Gallery 64 – À propos de la lecture en réseau 66 Lecture de chiers sur le réseau 66 Lecture de disque/USB 66 – Lecture de chiers photo 67 Lecture dans l’ordre souhaité (Playlist) 67 – Ajout de plages ou de chiers 67 – Lecture de la Playlist 67 – Suppression de plages ou chiers de la Playlist

6 Lecture de contenus web

68 Contenus web disponibles 68 Lecture de contenus

7 Autres opérations

69 Extraction/enregistrement d’un CD audio vers un

périphérique USB 70 Lecture par un iPod/iPhone 70 – Connexion de votre téléviseur 71 – Lecture par votre iPod/iPhone 72 Utilisation de la radio 72 – Ecouter la radio 72 – Préréglage des stations de radio 72 – Suppression de toutes les stations mémorisées 72 – Amélioration d’une mauvaise réception FM 72 – Achage des informations sur une station de

radio 73 ADAPTATEUR Bluetooth® pour proter de la

musique sans l 73 – Lecture de musique sans l 73 – Écouter de la musique sur un équipement

sans l Bluetooth 74 Karaoké 75 Son

8 Réglages détaillés

76 Changement des réglages 76 – Utilisation de la page Initial Setup 83 – Mise à jour du logiciel 84 – Rétablissement des réglages par défaut du

lecteur 85 – Tableau des codes de langues et Tableau des

codes de pays et régions

9 En cas de panne

86 – Image 87 – Son 87 – Lecture 88 – Contrôle 88 – Réseau 90 – Divers

10 Annexe

91 Spécications 95 Entretien 95 – Manipulation de l’appareil 95 – Remarques sur les disques 96 Informations importantes sur les services en

réseau 97 Avis relatif à la licence du logiciel

Avant de commencer8

Chapitre 1

Avant de commencer

Introduction

Accessoires fournis

Câble vidéo (1)

Piles (2)

Sabot iPod (1) Cordon d’alimentation

•Cartedegarantie(1)

•Moded’emploi(cedocument)

Télécommande (1)

Antenne FM (1)

Accessoires du boîtier du haut-parleur (BCS-727)

Tampon antidérapant (2)

Vis M4 x 12 (8)

(Ces vis sont utilisées pour la fixation des enceintes supérieures sur les enceintes inférieures.)

Vis M4 x 16 (16)

(Ces vis sont utilisées pour la fixation des enceintes inférieures sur les bases.)

Accessoires du boîtier du haut-parleur (BCS-323)

Tampon antidérapant (6)

Vis M3.5x12 [type à tôle] (4)

(Ces vis sont utilisées pour fixer les enceintes sur les supports.)

Accessoires du boîtier du haut-parleur (BCS-HW929)

Plaque de fixation (2)

Tampon antidérapant (1)

Tampons antidérapants de grande taille(1)

• Clips câble (4)

Avant de commencer 9

Accessoires du boîtier du haut-parleur (BCS-HF828)

Base (2) Bras (2)

Plaque de fixation (2)

• Vis (bombée) (2)

• Vis (plate) (4)

• Ecrou hexagonal (2)

• Joint (1)

Tampons antidérapants de grande taille (1)

Accessoires du boîtier du haut-parleur (BCS-SB626)

Accessoires du boîtier du haut-parleur (BCS-FS525)

Tampons antidérapants de grande taille(1)

Grandes barres de fixation (2)

Grandes vis (4) Petites vis (8)

Tampons antidérapants de petite taille (1)

Petites barres de fixation (2)

Avant de commencer

Socles de haut-parleur (2)

Tampons antidérapants de petite taille (1)

Vis (2)

Socles de haut-parleur (2)

AVERTISSEMENT

Gardez les pièces de petite taille hors de la portée des bébés et des enfants. En cas d’ingestion accidentelle, veuillez contacter immédiatement un médecin.

Avant de commencer10

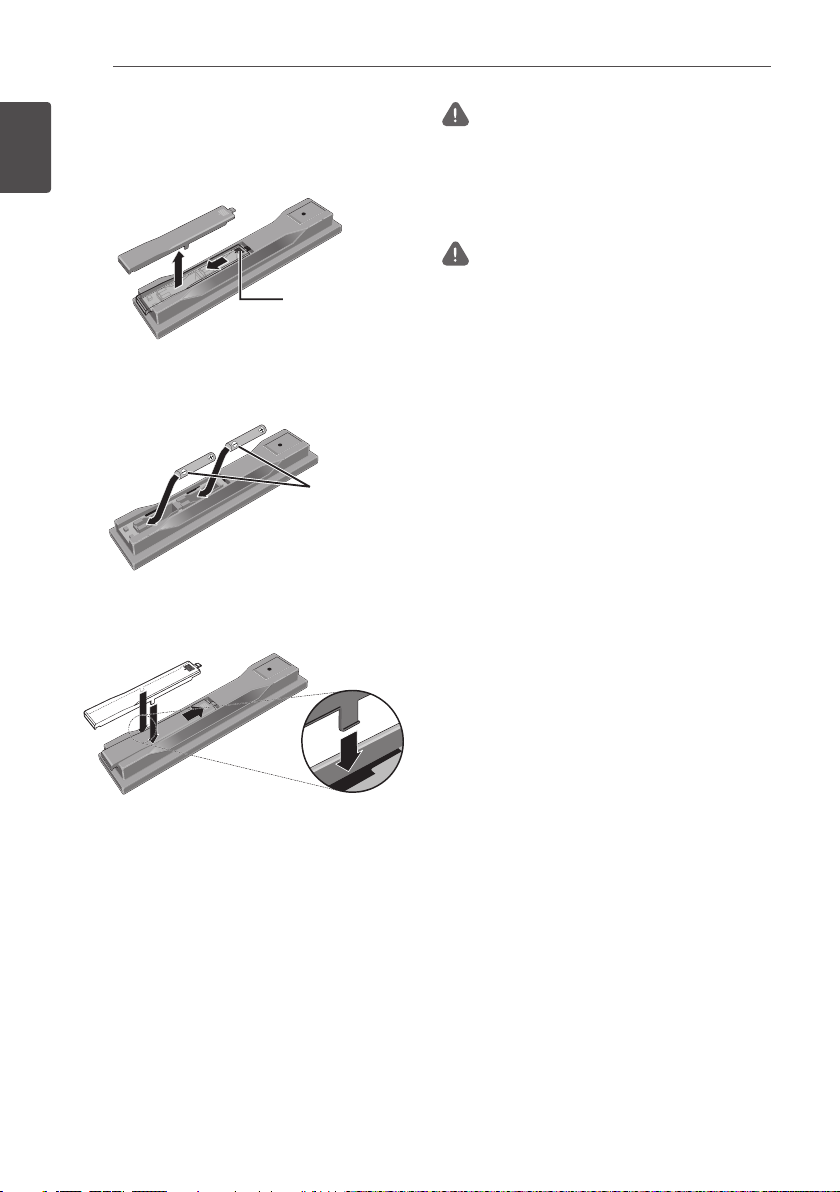

Mise en place des piles dans la télécommande

1. Ouvrez le couvercle arrière.

Avant de commencer

2. Insérez les piles (AAA/R03 x 2).

Insérez les piles en tenant compte des repères +/* dans le logement de piles.

3. Fermez le couvercle arrière.

Fermez bien le couvercle (vous devez entendre un clic).

Appuyez légèrement sur cette partie et faites glisser dans le sens de la flèche.

Insérez d’abord le côté négatif (*).

AVERTISSEMENT

• N’utilisez pas ou ne rangez pas les piles en plein soleil ou à un endroit très chaud, comme dans une voiture ou près d’un appareil de chauffage. Les piles risqueraient de fuir, de surchauffer, d’exploser ou de s’enflammer. Ceci pourrait également réduire leur durée de vie ou leur performance.

Attention

• N’utilisez que les piles spécifiées à l’exclusion de toute autre. N’utilisez pas non plus une pile neuve avec une pile usée.

• Insérez les piles dans la télécommande en les orientant correctement, comme indiqué par les symboles de polarité (+ et *).

• N’exposez pas les piles à la chaleur, ne les ouvrez pas ou ne les jetez pas au feu ou dans l’eau.

• La tension des piles peut être différente, même si les piles semblent identiques. N’utilisez pas différents types de piles.

• Pour éviter toute fuite d’électrolyte, retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant un certain temps (1 mois ou plus). Si une pile devait fuir, essuyez soigneusement l’intérieur du logement puis insérez des piles neuves. Si le liquide d’une pile devait fuir et se répandre sur votre peau, lavez-le immédiatement avec une grande quantité d’eau.

• Lorsque vous mettez des piles usées au rebut, veuillez vous conformer à la réglementation gouvernementale ou environnementale en vigueur dans votre pays ou région.

Les piles fournies avec le lecteur servent avant tout à s’assurer du bon fonctionnement de ce produit et peuvent ne pas durer très longtemps. Il est conseillé d’utiliser des piles alcalines dont l’autonomie est supérieure.

Mise à jour du logiciel

Vous trouverez plus d’informations au sujet de ce lecteur sur le site Pioneer. Consultez ce site pour toute information sur la mise à jour et les services relatifs à votre lecteur Blu-ray disc.

EN Europe :

http://www.pioneer.eu/

EN U.K. :

http://www.pioneer.eu/ http://www.pioneer.co.uk/

EN Russie :

http://www.pioneer.eu/ http://www.pioneer-rus.ru/

À Hong Kong :

http://www.pioneerhongkong.com.hk/

À Singapour :

http://www.pioneer.com.sg/rmwaredownload

EN Australie :

http://www.pioneer.com.au/

Avant de commencer 11

Types de disques/chiers lisibles

Disques lisibles

Les disques portant les logos suivants sur l’étiquette, le carton ou la jaquette peuvent être lus.

Attention

• Attention seuls les disques finalisés peuvent être lus.

Type de disque Logo

BD-ROM

BD-R

BD-RE

BDMV BDAV

1 1    

Format de l’application

DVD-

DVD VR

Video

CD-DA

DTS-CD

DATA-

DISC

Avant de commencer

DVD-ROM

1  1   1

DVD

2,3,4

DVD-R

DVD-RW

DVD+R

DVD+RW

CD-DA

(CD audio)

3,7

2,3

1 1  1

1  1   1

    1 

CD-R

CD-RW

CD-ROM

1. Disques sur lesquels des fichiers vidéo, photo ou audio sont enregistrés. Ce lecteur ne permet pas les enregistrements multi-border ou de disques multi-session.

2 Disques double couche compris.

3. Les finaliser avant de les lire sur ce lecteur.

4 Les disques DVD-R pour création (3,95 et 4,7 Go) ne peuvent pas être lus.

5. Format AVCHD compris.

6. Format AVCREC compris.

7. Les disques DVD-RW Version 1.0 ne peuvent pas être lus.

8. CD vidéo compris.

    1 1

Avant de commencer12

• “Blu-ray Disc”, “Blu-ray” et le logo “Blu-ray Disc” sont des marques commerciales de la Blu-ray Disc Association.

•

Avant de commencer



• HD DVDs

• Disques DVD-RAM

Il est possible que certains disques ne figurant pas dans la liste ci-dessus ne puissent pas non plus être lus.

• Certains disques ne pourront pas être lus bien

• Pour lire un disque de 8 cm, posez le disque dans



est une marque de commerce de DVD

Format/Logo Licensing Corporation.

Disques illisibles

Remarque

qu’ils portent un des logos de la page précédente.

le renfoncement destiné aux disques de 8 cm au centre du tiroir à disque. Aucun adaptateur n’est nécessaire. Les BD-ROM de 8 cm ne peuvent pas être lus.

À propos de la lecture de copies non

autorisées

Avis de Cinavia Ce produit utilise la technologie Cinavia pour limiter la copie non autorisée de certains films et certaines vidéos du commerce ainsi que de leurs pistes son. Lorsque l’emploi prohibé d’une copie non autorisée est détecté, un message s’affiche et la lecture ou la copie est interrompue.

Vous trouverez plus d’informations sur la technologie Cinavia auprès du Cinavia Online Consumer Information Center sur le site http://www.cinavia.com. Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, USA.

Copyright 2004-2010 Verance Corporation. Cinavia™ est une marque commerciale de Verance Corporation. Protégé par le brevet U.S. N° 7,369,677 et des brevets mondiaux, homologués et en attente d’homologation, sous licence de Verance Corporation. Tous droits réservés.

À propos des formats audio



Les formats audio suivants sont pris en charge par ce lecteur :

• Dolby TrueHD

• Dolby Digital Plus

• Dolby Digital

• DTS-HD Master Audio

• DTS-HD High Resolution Audio

• DTS Digital Surround

• MPEG audio (AAC)

• PCM linéaire

Fabriqué sous licence de Dolby Laboratories. Le terme « Dolby » et le sigle double D sont des marques commerciales de Dolby Laboratories.

Fabriqué sous licence sous couvert des brevets U.S. N° : 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 et d’autres brevets U.S. et mondiaux, homologués et en attente d’homologation. DTS-HD, le Symbole et DTS-HD et le Symbole sont ensemble des marques déposées et DTSHD Master Audio | Essential est une marque commerciale de DTS, Inc. Logiciel inclus dans ce produit. © DTS, Inc. Tous droits réservés.

Lecture de BD



• Les BD (BDMV) compatibles avec les formats suivants peuvent être lus.

– Disque Blu-ray Lecture seule (ROM)

Format Version 2

– Disque Blu-ray Enregistrable (R) Format

Version 2

– Disque Blu-ray Réenregistrable (RE)

Format Version 3

Ce lecteur prend en charge les BD-ROM Profil 5.

Le logo “Blu-ray 3D” et “Blu-ray 3D” sont des marques commerciales de Blu-ray Disc Association.

Avant de commencer 13

Les fonctions BONUSVIEW, comme la lecture d’une seconde image (Image dans l’image) et d’un second son, peuvent être utilisées. Les données utilisées avec les fonctions BONUSVIEW (les données de la seconde image (Image dans l’image) et du second son) peuvent être sauvegardées dans la mémoire. Pour le détail sur la lecture d’une seconde image et d’un second son, reportez-vous à la notice du disque.

« BONUSVIEW » est une marque commerciale de Blu-ray Disc Association.

Vous pouvez utiliser les fonctions BD-LIVE, qui permettent de télécharger des bandesannonces ou d’autres langues pour les dialogues et les sous-titres, et de jouer des jeux vidéo en ligne, via Internet. Les données téléchargées grâce à la fonction BD-LIVE (bandes-annonces, etc.) sont sauvegardées dans la mémoire. Reportez-vous aux instructions du disque pour le détail sur les fonctions BD-LIVE.

Le logo « BD-LIVE » est une marque commerciale de Blu-ray Disc Association.

Avec les BD-ROM, il est possible d’utiliser les applications BD-J (Java) pour créer des titres hautement interactifs, jeux compris.

Oracle et Java sont des marques déposées d’Oracle Corporation et/ou de ses affiliés. Tout autre nom mentionné peut correspondre à des marques appartenant à d’autres propriétaires qu’Oracle.

• Les BD (BDAV) compatibles avec les formats suivants peuvent être lus.

– Disque Blu-ray Enregistrable (R) Format

Version 1

– Disque Blu-ray Réenregistrable (RE)

Format Version 2

Lecture de DVD



Cette étiquette indique que les disques DVDRW enregistrés dans le format VR (format d’enregistrement vidéo) peuvent être lus. Toutefois, dans le cas de disques enregistrés avec un programme crypté pour un enregistrement unique, la lecture n’est possible qu’à l’aide d’un dispositif compatible avec le CPRM.

L’AVCHD est un format haute définition (HD) pour caméscope numérique permettant d’enregistrer sur certains supports en haute définition grâce à des technologies de compression extrêmement performantes.

« AVCHD » et le logo « AVCHD » sont des marques commerciales de Panasonic Corporation et de Sony Corporation.

À propos des codes régionaux



Des codes régionaux sont attribués aux lecteurs de disques Blu-ray et aux disques BDROM ou DVD-Vidéo en fonction de la région où ils sont commercialisés.

Les codes régionaux de ce lecteur sont les suivants :

• BD-ROM :

– Modèles commercialisés en Europe,

Australie et Nouvelle-Zélande : B – Modèles commercialisés en Russie : C – Autres modèles : A

• DVD-Video : – Modèles commercialisés en Europe : 2 – Modèles commercialisés en Australie et

Nouvelle-Zélande : 4 – Modèles commercialisés en Russie : 5 – Autres modèles : 3

Avant de commencer

Avant de commencer14

Dossier

Avant de commencer

Les disques ne contenant pas ces codes ne peuvent pas être lus. Les disques suivants peuvent être lus sur ce lecteur.

• BD : – Modèles commercialisés en Europe,

Australie et Nouvelle-Zélande : B (B compris) et ALL

– Modèles commercialisés en Russie : C (C

compris) et ALL

– Autres modèles: A (A compris) et ALL

• DVDs : – Modèles commercialisés au Royaume-Uni

: 2 (2 compris) et ALL

– Modèles commercialisés en Australie et

Nouvelle-Zélande : 4 (4 compris) et ALL

– Modèles commercialisés en Russie : 5 (5

compris) et ALL

– Autres modèles : 3 (3 compris) et ALL

Lecture de CD



Au sujet de la copie de CD protégés : Ce lecteur se conforme aux spécifications du format CD audio. Il ne prend pas en charge la lecture ou les fonctions des disques non conformes à ces spécifications.

Lecture de DualDisc



Un DualDisc est un disque à deux faces dont une face renferme les données du DVD — données vidéo, données audio, etc. — et l’autre face les données non DVD, par exemple les matériaux audionumériques.

La face DVD d’un DualDisc peut être lue sur ce lecteur.

La face audio, non DVD du disque ne peut pas être lue par ce lecteur.

Il est possible que lors du chargement ou de l’éjection d’un DualDisc, la face opposée à la face de lecture soit rayée. La lecture d’un disque rayé n’est pas possible.

Pour tout complément d’informations sur les spécifications du DualDisc, consultez le fabricant du disque ou le magasin d’achat.

Lecture de disques créés sur un



ordinateur ou un enregistreur de BD/ DVD

• Du fait des réglages de l’application ou de l’environnement de l’ordinateur, la lecture de disques enregistrés sur un ordinateur peut être impossible. Enregistrez vos disques dans un format lisible sur ce lecteur. Pour le détail, contactez votre revendeur.

• La lecture de disques enregistrés sur un ordinateur ou un enregistreur BD/DVD ne sera pas impossible, si les caractéristiques du disque, des éraflures, de la saleté sur le disque, de la saleté sur la lentille de l’enregistreur, etc. n’ont pas permis d’effectuer une gravure de qualité.

À propos des dossiers et des fichiers



vidéo, audio et photo

Pour pouvoir lire des fichiers audio ou des fichiers d’images sur cet appareil, les dossiers qui les contiennent doivent être créés sur le disque ou le périphérique USB en respectant la structure indiquée ci-dessous.

Exemple de la structure de dossiers :

001.jpg/001.mp3

xxx.jpg/xxx.mp3

Dossier 01

Dossier XX

* Le nombre de dossiers et de fichiers dans

un seul dossier (dossier principal compris) se limite à 256. Ne créez pas plus de 5 niveaux de dossiers.

Remarque

• Les noms de fichiers et dossiers s’affichant sur ce lecteur peuvent être différents de ceux qui s’affichent sur l’ordinateur.

Dossier

001.jpg/001.mp3

xxx.jpg/xxx.mp3

001.jpg/001.mp3

xxx.jpg/xxx.mp3

001.jpg/001.mp3

xxx.jpg/xxx.mp3

Avant de commencer 15

Fichiers lisibles

Les fichiers vidéo, photo et audio enregistrés sur des DVD, CD ou des dispositifs USB peuvent être lus.

Attention

• Parmi les DVD, seuls ceux qui sont enregistrés avec le système de fichiers ISO 9660 peuvent être lus.

• Certains fichiers ne pourront pas être lus.

• Avec certains fichiers, il peut être impossible

d’utiliser certaines fonctions lors de la lecture.

• Certains fichiers ne pourront pas être lus bien qu’ils aient l’extension d’un fichier lisible sur ce lecteur.

• Les fichiers protégés par le DRM (Gestion numérique des droits) ne peuvent pas être lus (fichiers VOD DivX non compris).

Formats de fichiers vidéo pris en



charge

• DivX Plus HD

DivX Certified DivX® et DivX PlusTM HD (H.264/MKV) d’un maximum de 1080p HD, contenu facturé compris.

À PROPOS DE LA VIDÉO DIVX : DivX format vidéo numérique créé par DivX, LLC, qui est une filiale de Rovi Corporation. Ceci est un appareil DivX Certified® officiel qui lit la vidéo DivX. Visitez le site divx.com pour plus d’informations sur les outils logiciels permettant de convertir vos fichiers en vidéos DivX.

À PROPOS DE LA VIDÉO DIVX À LA DEMANDE : Cet appareil certifié DivX être enregistré afin de pouvoir lire des vidéos DivX à la demande (VOD). Pour obtenir votre code d’enregistrement, localisez la section VOD DivX dans utilisation des menus. Allez sur le site vod.divx.com pour savoir comment terminer votre enregistrement.

pour la lecture de vidéos

est un

doit

Remarque

• Cet appareil DivX® Certified doit être immatriculé pour pouvoir lire des vidéos à la demande DivX (VOD). Obtenez d’abord le numéro d’immatriculation VOD DivX de votre appareil et spécifiez-le lors de l’immatriculation. Important : Les vidéos VOD DivX sont protégées par un système DivX DRM (Gestion numérique des droits) qui restreint la lecture aux appareils certifiés DivX immatriculés. Si vous essayez de lire une vidéo VOD DivX non autorisée pour votre appareil, le

Authorization Error

message ne pourra pas être vue. Consultez le site www.divx. com/vod pour plus d’informations.

– Le numéro d’immatriculation VOD DivX de ce

lecteur peut être vérifié dans

Initial Setup

Registration Code

– Le nombre de visionnages est limité pour

certains fichiers VOD DivX. Lorsque vous regardez ces fichiers sur votre lecteur, le nombre restant de visionnages est indiqué. Les fichiers pour lesquels le nombre de visionnage indiquent 0 ne peuvent pas être lus (

expired s’ache

nombre de visionnage n’est pas limité peuvent être visionnés à volonté (le nombre restant de visionnages n’apparaît pas).

Playback

apparaîtra et la vidéo

HOME MENU

DivX(R) VOD DRM

(page 78).

). Les fichiers pour lesquels le

This DivX rental has

Avant de commencer

DivX®, DivX Certified®, DivX PlusTM HD et les logos associés sont des marques commerciales de Rovi Corporation ou de ses filiales et sont utilisés sous licence.

Avant de commencer16

Attenti Tableau de fichiers lisibles



Supports lisibles

Avant de commencer

Fichiers lisibles

(Extensions)

MP3 (.mp3)

WMA (.wma)

LPCM (.wav)

FLAC (.flac)

JPEG (.jpg/.jpeg)

DivX (.avi/.divx/.mkv)

MP4 (.mp4)

WMV (.wmv)

AVI (.avi)

1. Cet appareil prend en charge les systèmes de fichiers FAT16, FAT32 et NTFS.

2. Une exigence pour la lecture de fichiers comme DMP. Pour le détail, voir page 64.

BD-R/RE/-R DL/

RE DL/-R LTH,

DVD-R/RW/-R DL/

+R/+RW/+R DL,

CD-R/RW

1 1 1

1 1 

1 1 1

Dispositifs

USB

Network

Spécifications des fichiers

Fréquences d’échantillonnage : jusqu’à 48 kHz Débit binaire : Jusqu’à 320 kbps Type audio : MPEG-1 Audio Layer 3 (MP3)

Fréquences d’échantillonnage : jusqu’à 48 kHz Débit binaire : Jusqu’à 192 kbps Type audio : WMA version 9

Fréquences d’échantillonnage : jusqu’à 192 kHz Débit binaire de la quantification : 16 bits Voie : 2 voies

Fréquences d’échantillonnage : jusqu’à 192 kHz Débit binaire de la quantification : 16 bits, 24 bits Voie : 2 voies

Résolution maximale : 4 000 x 3 000 pixels

Versions prises en charge : Jusqu’à DivX PLUS HD Résolution maximale : Jusqu’à 1 920 x 1 080 (DivX® PLUS HD) Jusqu’à 1 280 x 720 (MKV)

Résolution maximale : Jusqu’à 1 920 x 1 080 Vidéo : MPEG4, MPEG-4 AVC (niveau 4.1) Audio : AAC, MP3

Résolution maximale : Jusqu’à 1 280 x 720 Vidéo : WMV9, WMV9AP (VC-1) Audio : WMA

Résolution maximale : Jusqu’à 1 920 x 1 080 Vidéo : MPEG4 Audio : MP3, AAC, AC-3

Remarque

• Selon la structure des fichiers et la capacité du serveur, il peut être impossible de lire certains fichiers, bien qu’ils soient indiqués sur le tableau des fichiers lisibles ci-dessus.

• Les fichiers et contenus protégés, enregistrés depuis des émissions numériques (satellite, câble ou terrestre numérique), ne peuvent pas être lus par LAN.

• Les fichiers protégés par DRM (Digital Rights Management, Gestion numérique des droits) ne peuvent pas être lus.

• Les contenus AVCHD ne peuvent pas être lus par le réseau.

Marques de commerce et licences

Les termes HDMI et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d’autres pays.

Avant de commencer 17

Le signe Wi-Fi Protected Setup est une marque commerciale de l’organisation Wi-Fi Alliance.

"x.v.Colour", et sont des marques commerciales de Sony Corporation.

Avant de commencer

Fabriqué sous licence de Dolby Laboratories. Le terme « Dolby » et le sigle double D sont des marques commerciales de Dolby Laboratories.

Fabriqué sous licence des brevets américains suivants : Brevets n° : 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 et autres brevets américains et mondiaux émis ou en cours d’homologation. DTS-HD, le symbole, ainsi que DTS-HD et le symbole ensemble, sont des marques déposée et DTS-HD Master Audio | Essential est une marque commerciale de DTS, Inc. Le Produit inclus le logiciel. © DTS, Inc. Tous droits réservés.

DLNA®, le logo DNLA et DLNA CERTIFIED® sont des marques commerciales, des marques de service ou des marques de certification de la Digital Living Network Alliance.

Le logo Wi-Fi CERTIFIED est une marque certifiée de l’organisation Wi-Fi Alliance.

Les accessoires électroniques portant la mention « Made for iPod » et « Made for iPhone » ont été conçus pour fonctionner respectivement avec un iPod ou un iPhone et sont certifiés conformes aux exigences d’Apple par le fabricant. Apple n’est pas responsable pour le fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité. Veuillez noter que l’emploi de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.

iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques commerciales d’Apple Inc., déposées aux États-Unis et dans d’autres pays.

YouTube™ est une marque commerciale de Google Inc.

Picasa™ Web Albums est une marque commerciale de Google Inc.

Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.

Avant de commencer18

Télécommande

Avant de commencer

•••••••••1• • • • • • • • •

(STANDBY/ON) :



Pour mettre le lecteur sous

et hors tension.

FUNCTION :

Permet de modifier la fonction ou

la source d’entrée.

Changement de source en regardant l’achage sur le lecteur

1. La source d’entrée change à chaque fois que vous appuyez sur la touche

2. Sélectionnez la source d’entrée souhaitée et appuyez sur

Changement de source en regardant l’écran du téléviseur

1. Appuyez sur la touche le menu

2. La source d’entrée change à chaque fois que vous appuyez sur la touche pouvez aussi utiliser les touches de navigation

3. Sélectionnez la source d’entrée souhaitée et appuyez sur

* L’écran du menu Source peut aussi être affiché

en sélectionnant

Menu]

La touche d’entrée affichée dans le menu Sélectionnez disque (Page 55).

OPEN/CLOSE :



ENTER

[Source Menu]

pour changer de source d’entrée.

ENTER

puis en appuyant sur la touche

[HOME MENU]

FUNCTION

Home Media Gallery

Pour ouvrir et fermer le tiroir à

FUNCTION

change la source

pour afficher

FUNCTION

[Source Menu]

pour lire un

. Vous

[Source

ENTER

disque.

•••••••••2• • • • • • • • •

TV Control Buttons : HOME MEDIA GALLERY : KARAOKE :

Appuyez sur cette touche pour

Voir page 53.

Voir page 64.

afficher l’écran des réglages Karaoké.

RESOLUTION :

Pour définir la résolution de la

sortie HDMI (Voir page 77).

NET CONTENTS :

Améliore la qualité d’image

des contenus vidéo en réseau.

KEY LOCK : MIC VOLUME : DIMMER :

Voir page 19.

Pour régler le volume du micro.

Pour réduire la luminosité de

l’affichage de l’appareil.

SLEEP :

permet de définir la durée après

laquelle l’appareil se met en veille.

EXIT :

Voir page 68.

Avant de commencer 19

•••••••••3• • • • • • • • •

VIRTUAL 3D SOUND :

Son 3D virtuel (Voir page 75).

SOUND :

Pour permuter les réglages de son

(Voir page 75).

VOL +/– :

enceintes.

SOUND RETRIEVER:

paramètres de la fonction Sound Retriever (Voir page 75).

CD/SACD :



sur un périphérique USB.

DISPLAY :

l’affichage à l’écran.

MUTE :

sourdine.

•••••••••4• • • • • • • • •

TOP MENU :

menu d’un BD-ROM ou DVD-Vidéo.

POPUP MENU/MENU :

d’un BD-ROM ou DVD-Vidéo.

naviguer les affichages à l’écran.

ENTER:

quitter le

•••••••••5• • • • • • • • •

REPLAY :

TOOLS: CONTINUED :

d’un point précis.

SKIP SEARCH :

lorsque lecture.

//, 

PLAY () : REV/FWD ( PAUSE () : STOP () :

Permet de régler le volume des

Voir page 59.

USB REC :

Permet d’activer ou de désactiver

Permet de mettre l’appareil en

Pour afficher la première page du

(haut/ bas/gauche/droite) :

/ / /

Reconnaît la sélection dans un menu.

HOME MENU :

[Home Menu]

RETURN :

Sert à reculer de 10 secondes lorsque

REPLAY

est pressé pendant la lecture.

Voir page 62.

SKIP SEARCH

Pour commencer la lecture.



Met la lecture.

Arrête la lecture ou l’enregistrement.

Pour permuter les effets

Pour permuter les

Pour enregistrer un contenu audio

Pour afficher les menus

Pour

Permet d’afficher ou de

Pour revenir à la page précédente.

Pour continuer la lecture à partir

Sert à avancer de 30 secondes

// :

est pressé pendant la

Voir page 56.

) :

Voir page 56.

•••••••••6• • • • • • • • •

Touches numériques 0-9 :

sélectionner les options numérotées dans un menu ou de saisir des caractères en mode pavé numérique.

AUDIO :

Voir page 59.

SUBTITLE : ANGLE :

•••••••••7• • • • • • • • •

CLEAR : REPEAT : A-B: Touches colorées

pour naviguer dans les menus BD-ROM.

PROGRAM :

radio FM.

BOOKMARK (RDS) :

page 57). Lorsque la source FM TUNER est sélectionnée, cette touche permet de permuter les informations RDS (Voir page 72).

ZOOM (PTY) :

un zoom arrière. Si cette touche est actionnée pendant que la fonction de radio FM est sélectionnée, l’affichage du code PTY permute.

INDEX:



Le verrouillage permet d’éviter des manipulations accidentelles.

Cette fonction permet aux téléviseurs commandés par l’HDMI de verrouiller également le lecteur.

Appuyez sur la touche la plus de 2 secondes enfoncée.

• Cette opération permet d’activer et de

• Si vous essayez d’utiliser le lecteur lorsque

Voir page 58.

Pour effacer un nombre saisi, etc.

Voir page 56.

Pour mémoriser des stations de

Pour effectuer un zoom avant ou

Lecture de diaporama (Voir page 58).

Verrouillage des touches

désactiver le verrouillage.

le verrouillage est activé, LOCK s’allume sur l’afficheur de la face avant.

Permettent de

: Ces touches sont utilisées

Pour créer un signet (Voir

KEYLOCK

et maintenez-

Avant de commencer

Avant de commencer20

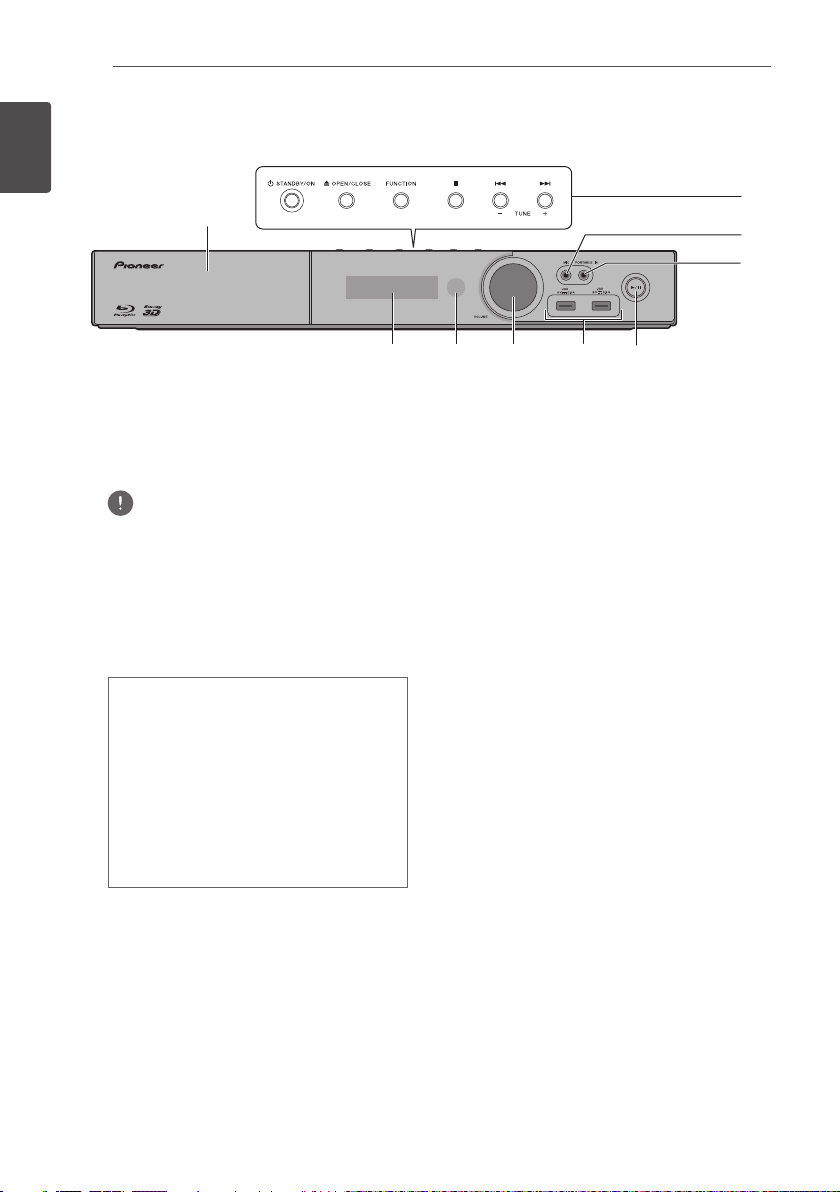

Panneau avant

Avant de commencer

Plateau du disque

Touches de fonction

(STANDBY/ON)



ALLUME et ARRETE l’appareil.

Remarque

Si l’appareil ne se met pas hors tension, le fait d’appuyez sur la touche  pendant plus de 5 secondes redémarre l’appareil et il est alors possible de l’utiliser à nouveau.

(OPEN/CLOSE)



(STANDBY/ON)

FUNCTION

Permet de modifier la fonction ou la source d’entrée.

Changement de source en regardant l’achage de l’appareil et en utilisant le bouton du panneau avant

1. La source d’entrée change à chaque fois que vous appuyez sur la touche

2. Sélectionnez la source d’entrée souhaitée et appuyez sur

La touche d’entrée affichée dans le menu Sélectionnez disque (Page 55).

(Arrêt)





– TUNE +

(Saut)

(Réglage de la radio)

(Lire/Pause)



FUNCTION

change la source

Home Media Gallery

FUNCTION

[Source Menu]

pour lire un

89 6

MIC

PORTABLE IN

(Lire/Pause)



Port USB

Contrôle du volume

Capteur de télécommande

Orientez la télécommande vers le capteur,

puis utilisez-la à moins de 7 m. Le lecteur ne parviendra pas à capter les signaux de la télécommande si une lumière fluorescente se trouve à proximité. Dans ce cas, éloignez le lecteur de la lumière fluorescente.

Acheur

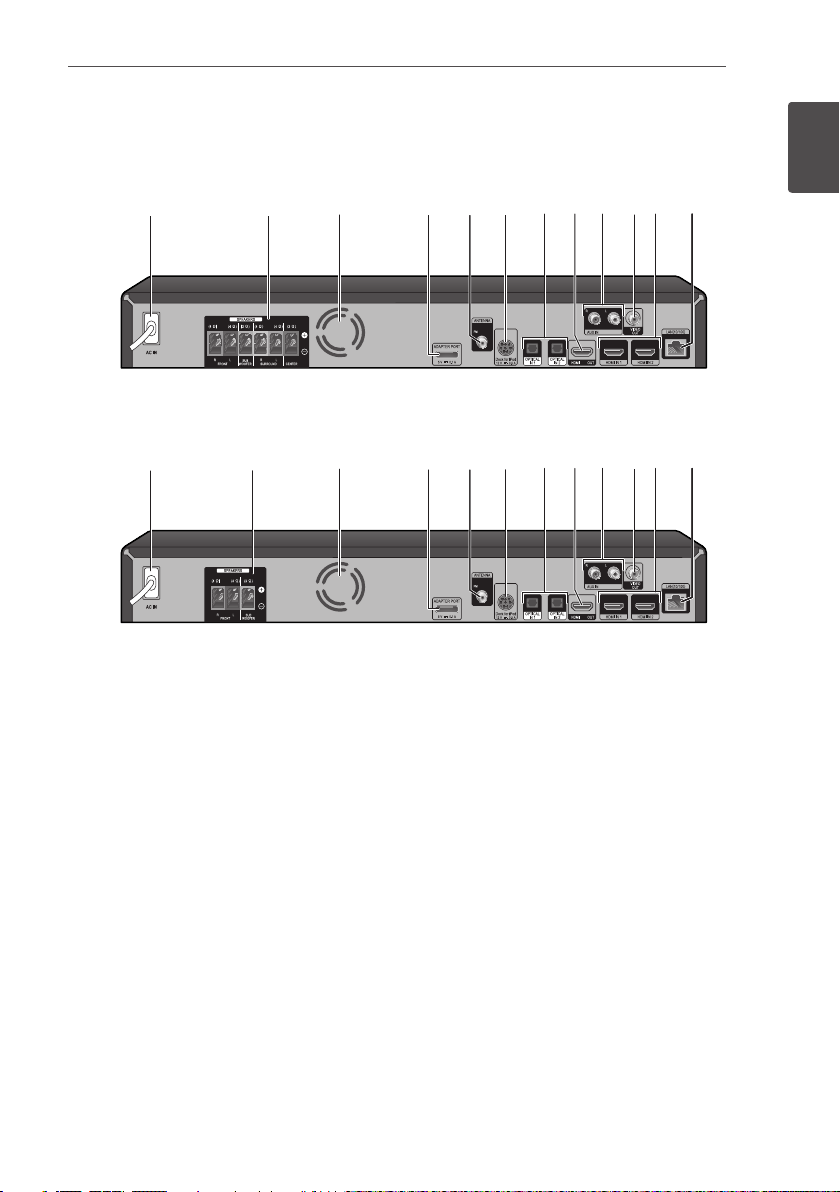

Panneau arrière

Avant de commencer 21

BCS-727/BCS-323

1 2 3 46 7 8 a c59 b

BCS-HW929/BCS-HF828/BCS-SB626/BCS-FS525

1 2 3 46 7 a c59 b8

AC IN

Branchez-le dans la source d’alimentation.

Connecteurs des SPEAKERS

Ventilateur

VIDEO OUT

AUX IN (L/R)

ADAPTER PORT

Connecteur d’antenne

iPod

Connectez à la station d’accueil pour iPod fournie.

OPTICAL IN 1/2

HDMI OUT

HDMI IN 1/2

Port LAN

Avant de commencer

Raccordements22

Chapitre 2

Raccordements

Assemblage des enceintes

Raccordement des enceintes

du système BCS-727

Raccordements

Préparation des enceintes

1. Branchez les fils sur le lecteur. Raccordez les câbles connectés au lecteur aux

prises de couleurs identiques sur l’enceinte.

Attention

• Les bornes des haut-parleurs sont sous une

tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d’alimentation avant de toucher des parties non isolées.

• Ne branchez pas d’autres haut-parleurs que ceux

fournis avec de système.

• Ne branchez pas les haut-parleurs fournis sur

aucun autre amplificateur que celui fourni avec ce système. Toute connexion sur un autre amplificateur peut se traduire par un dysfonctionnement ou un incendie.

2. Fixez les tampons anti-dérapage à la base de chaque haut-parleur.

3. Montez les enceintes avant/surround. Insérez l’enceinte inférieure sur la base de

sorte que le trou du câble soit positionné à l’arrière.

Fixez la base sur l’enceinte inférieure, depuis

le dessous, à l’aide des quatre vis (M4 x 16).

Montez l’enceinte supérieure sur l’enceinte

inférieure.

Tampon antidérapant

Fixez l’enceinte supérieure et l’enceinte

inférieure, depuis l’arrière, à l’aide des deux vis (M4 x 12).

Attention

• Veillez à ne pas serrer excessivement les vis. Si vous utilisez une force excessive pour serrer les vis, les filetages de la vis et/ou de l’écrou risquent d’être endommagés. Utilisez un tournevis manuel de taille moyenne pour l’assemblage. N’utilisez pas de tournevis électrique ou de trop grande taille pouvant exercer une force excessive sur les vis et les écrous. Vérifiez qu’aucun corps étranger n’encombre la base ou l’enceinte inférieure pendant le montage. Le fait de monter l’ensemble en laissant des corps étrangers coincés entre la base et l’enceinte inférieure risque de rendre l’installation incorrecte et de provoquer un basculement ou une chute.

• Ne montez pas sur la base de support de l’enceinte haute pour pousser ou faire basculer l’enceinte. L’enceinte pourrait tomber et se casser, ou quelqu’un pourrait en être blessé. Faites particulièrement attention aux enfants.

Raccordements 23

Fixation murale des enceintes du système BCS-727

L’enceinte centrale possède un orifice de fixation qui peut être utilisé pour fixer l’enceinte au mur.

Avant le montage

Rappelez-vous que le système de haut-parleurs est lourd et que son poids pourrait fragiliser la fixation des vis au mur, ou que le matériau du mur pourrait ne pas résister au poids du hautparleur qui risquerait de tomber. Vérifiez que le mur sur lequel vous prévoyez de monter les haut-parleurs est suffisamment robuste pour supporter le poids du haut parleur. N’effectuez pas de montage sur du contre-plaqué ou des cloisons à surface fragile.

Les vis de montage ne sont pas fournies. Utilisez des vis appropriées au matériau du mur et capable de supporter le poids des hautparleurs.

Attention

• Si vous n’êtes pas sûr de la qualité et de la robustesse de la cloison, demandez conseil à un professionnel.

• Pioneer ne peut pas être tenu pour responsable d’accidents ou de dommage dus à une installation incorrecte.

5 mm

Raccordements

10 mm

Vis de montage

(non fournies)

5 mm à 7 mm

Raccordements24

BBCDEEF

BCD

EEF

CDEEF

EEF

Remarques additionnelles à propos des enceintes du système BCS-727

Installez les haut-parleurs principaux avant gauche et droit à égale distance de votre téléviseur.

Précautions :

L’enceinte centrale fournie avec ce système

est protégée contre les interférences

Raccordements

électromagnétiques. Toutefois, selon l’emplacement de l’installation, une distorsion des couleurs peut apparaître sur l’écran de votre téléviseur si vous avez installé le hautparleur vraiment trop près de celui-ci. Si c’est le cas, éteignez votre téléviseur, puis allumezle après avoir patienté entre 15 et 30 minutes. Si le problème persiste, éloignez le système de haut-parleurs de votre téléviseur.

Le caisson de basse n’est pas blindé magnétiquement et ne doit donc pas être placé à proximité d’un téléviseur ou d’un moniteur. Les supports de stockage magnétiques (comme des disquettes, les bandes et cassettes vidéo) ne doivent pas être rangés à proximité du caisson de basse.

Ne fixez pas les haut-parleurs avant/enceintes satellites et le caisson de basse à un mur non droit ou au plafond. Ils peuvent tomber et blesser les personnes à proximité.

Installation des enceintes du système BCS-727

L’illustration suivante montre un exemple d’installation du système. Notez que les illustrations dans ces instructions diffèrent de l’unité réelle, pour faciliter l’explication. Pour un son surround optimal, tous les hautparleurs autres que le caisson de basses doivent être placés à une distance égale depuis la position d’écoute (

Haut-parleur avant gauche (L)/ Haut-parleur avant droit (R) :

Placez les haut-parleurs avant sur les côtés du moniteur ou de l’écran, et aussi près de la surface de l’écran que possible.

Haut-parleur central :

Placez l’enceinte centrale en dessous ou devant le moniteur ou l’écran du téléviseur.

Haut-parleur gauche surround (L)/ Haut-parleur droit surround (R) :

Placez ces haut-parleurs derrière votre position d’écoute, la face avant légèrement orientée vers l’intérieur.

Caisson de basse :

la position du caisson de basse n’est pas aussi importante, parce que les sons graves ne sont pas particulièrement directionnels. Néanmoins, il est recommandé de placer le caisson de basse près des haut-parleurs avant. Orientez-le légèrement vers le centre de la salle afin de réduire les réflexions sur le mur.

Unité

Attention

• Veillez à ce qu’aucun enfant n’introduise ses ains ou un objet dans l’évent d’enceinte*. * Évent d’enceinte : ouverture permettant d’obtenir un son de graves plein dans le boîtier de l’enceinte.

• Placez l’enceinte centrale hors d’atteinte desenfants. Sinon, l’enceinte pourrait être endommagée et/ou provoquer des dommages matériels et/ou des blessures.

• Les enceintes contiennent des pièces magnétiques qui peuvent provoquer des interférences et des changements de couleurs sur l’écran de téléviseur ou le moniteur d’ordinateur. Veuillez éloigner les enceintes de l’écran de téléviseur ou du moniteur d’ordinateur.

Raccordements 25

Raccordement des enceintes du système BCS-323

Préparation des enceintes

1. Branchez les fils sur le lecteur. Raccordez les câbles connectés au lecteur

aux prises de couleurs identiques sur l’enceinte.

Attention

• Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d’alimentation avant de toucher des parties non isolées.

• Ne branchez pas d’autres haut-parleurs que ceux fournis avec de système.

• Ne branchez pas les haut-parleurs fournis sur aucun autre amplificateur que celui fourni avec ce système. Toute connexion sur un autre amplificateur peut se traduire par un dysfonctionnement ou un incendie.

2. Fixez les tampons anti-dérapage à la base

de chaque haut-parleur.

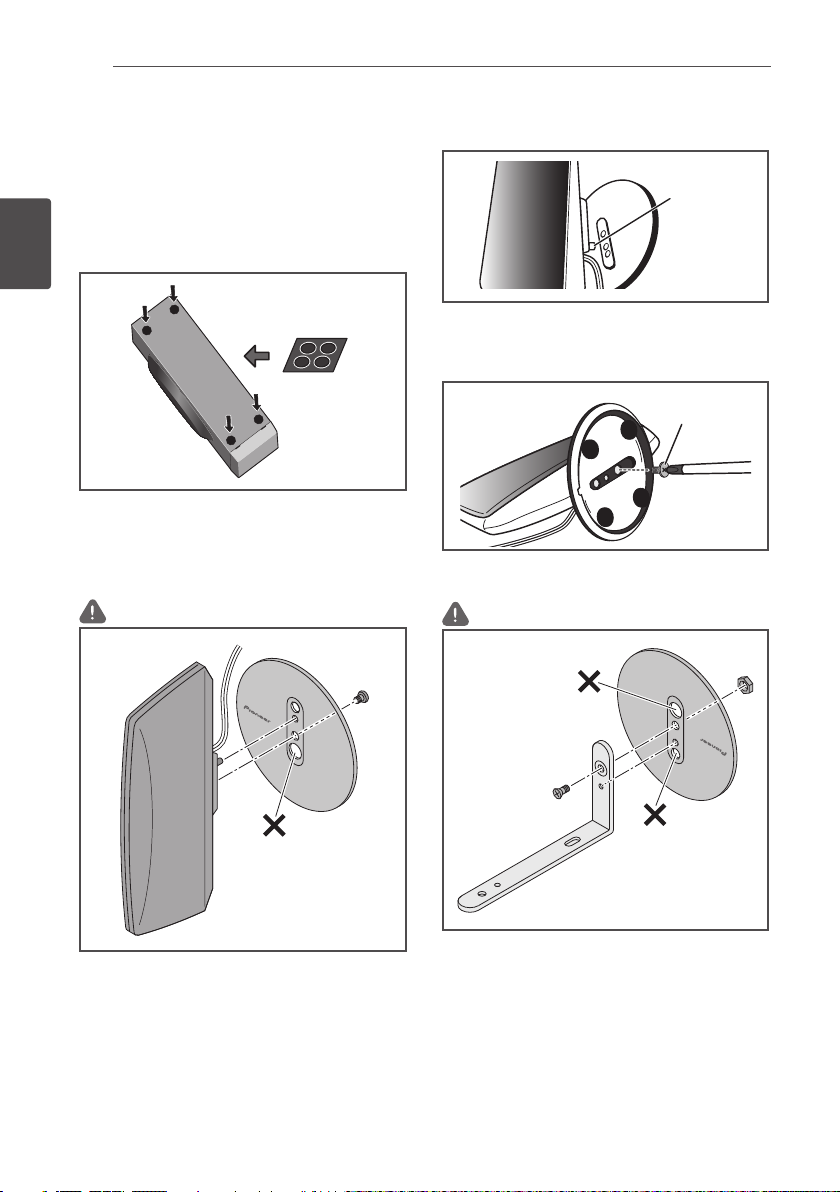

Fixation murale des enceintes du système BCS-323

Toutes les enceintes possèdent un orifice de fixation qui peut être utilisé pour fixer l’enceinte sur un mur.

Avant le montage

Les vis de montage ne sont pas fournies. Utilisez des vis appropriées au matériau du mur et capable de supporter le poids des haut-parleurs.

Attention

• Si vous n’êtes pas sûr de la qualité et de la robustesse de la cloison, demandez conseil à un professionnel.

• Pioneer ne peut pas être tenu pour responsable d’accidents ou de dommage dus à une installation incorrecte.

Vis de montage

5 mm

10 mm

(non fournies)

5 mm à 7 mm

Raccordements

Tampon antidérapant

Cet orice est utilisé pour xer l'enceinte sur le support d'enceinte.

Attention: N'utilisez pas cet orice pour la xation de l'enceinte au mur ou au plafond. Cela pourrait provoquer la chute de l'enceinte et causer des dommages et/ou des blessures.

Raccordements26

BBCDEEF

BCD

EEF

CDEEF

EEF

Remarques additionnelles à propos des enceintes du système BCS-323

Installez les haut-parleurs principaux avant gauche et droit à égale distance de votre téléviseur.

Précautions :

L’enceinte centrale fournie avec ce système

est protégée contre les interférences

Raccordements

Ne fixez pas le caisson de basse au mur ou au plafond. Ils peuvent tomber et causer des blessures.

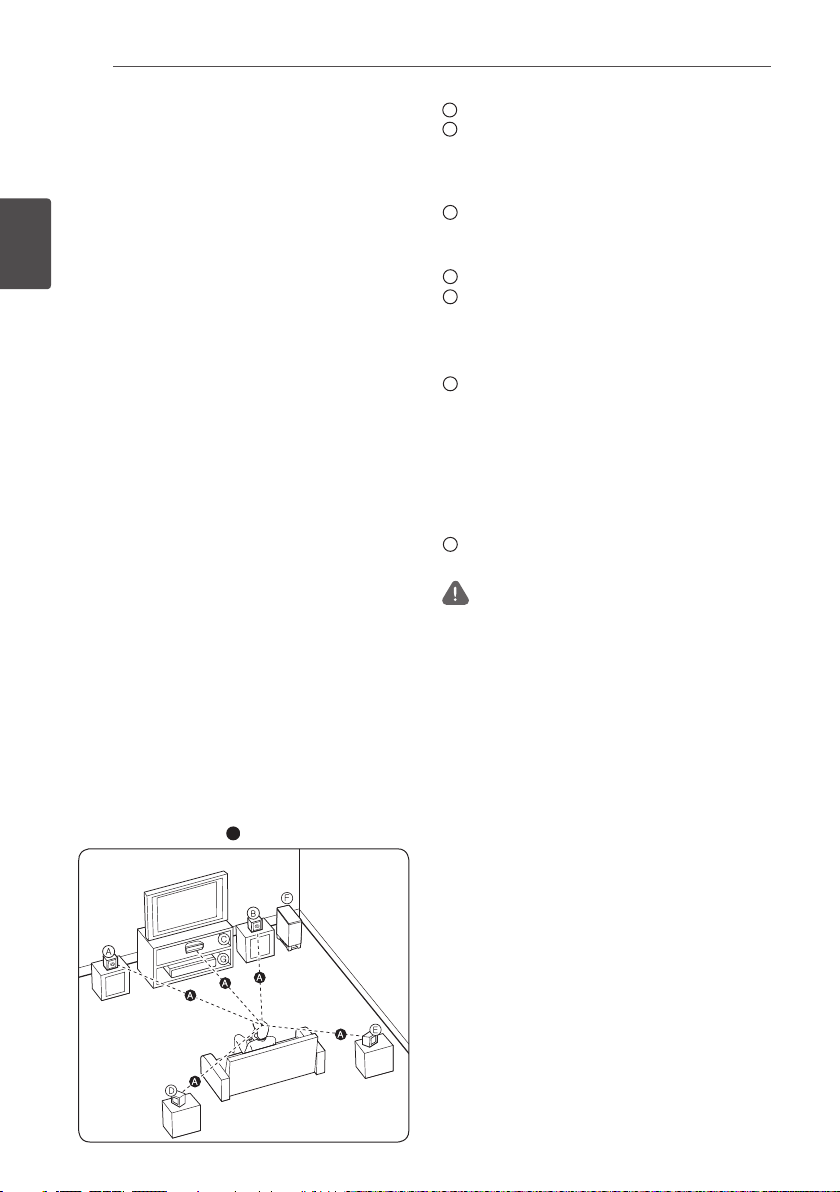

Installation des enceintes du système BCS-323

Haut-parleur avant gauche (L)/ Haut-parleur avant droit (R) :

Placez les haut-parleurs avant sur les côtés du moniteur ou de l’écran, et aussi près de la surface de l’écran que possible.

Haut-parleur central :

Placez l’enceinte centrale en dessous ou devant le moniteur ou l’écran du téléviseur.

Haut-parleur gauche surround (L)/ Haut-parleur droit surround (R) :

Placez ces haut-parleurs derrière votre position d’écoute, la face avant légèrement orientée vers l’intérieur.

Caisson de basse :

Unité

Attention

• Placez l’enceinte centrale hors d’atteinte desenfants. Sinon, l’enceinte pourrait être endommagée et/ ou provoquer des dommages matériels et/ou des blessures.

Raccordements 27

Raccordement des enceintes du système BCS-HW929

Préparation des enceintes

1. Fixez les tampons antidérapants au bas de chaque socle de haut-parleur.

Pour le haut-parleur avant :

Utilisez l’adhésif fourni pour fi xer les deux tampons à la base (en bas) du socle du hautparleur.

Tampon

antidérapant Fixez en trois endroits.

Tampon antidérapant (pour l’avant)

Pour le caisson de basse :

Utilisez l’adhésif fourni pour fixer quatre grands tampons à la base du caisson de basse.

Tampons antidérapants de

(pour l’avant)

grande taille

2. Branchez les fils sur le lecteur. Raccordez les câbles connectés au lecteur

aux prises de couleurs identiques sur l’enceinte.

Attention

• Ne branchez pas d’autres haut-parleurs que ceux

fournis avec de système.

• Ne branchez pas les haut-parleurs fournis sur

aucun autre amplificateur que celui fourni avec ce système. Toute connexion sur un autre amplificateur peut se traduire par un dysfonctionnement ou un incendie.

• Veuillez raccorder le câble d’enceinte du caisson

de basse (violet) au connecteur orange de l’appareil.

• Les bornes des haut-parleurs sont sous une

Raccordements

Raccordements28

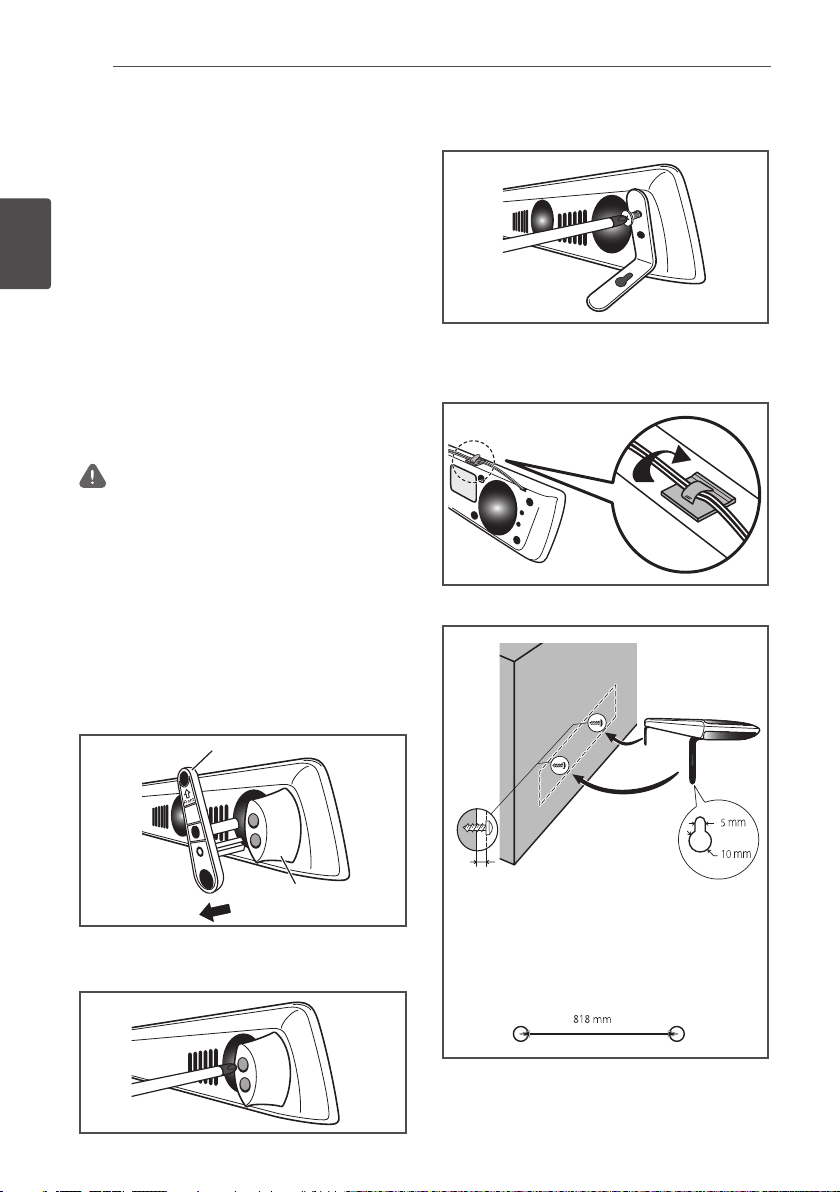

Fixation murale des enceintes du système BCS-HW929

Avant le montage

• Rappelez-vous que le système de haut-parleurs est lourd et que son poids pourrait fragiliser la fixation des vis au mur, ou que le matériau du mur pourrait ne pas résister au poids du haut-

Raccordements

parleur qui risquerait de tomber. Vérifiez que le mur sur lequel vous prévoyez de monter les haut-parleurs est suffisamment robuste pour supporter le poids du haut parleur. N’effectuez pas de montage sur du contre-plaqué ou des cloisons à surface fragile.

• Les vis de montage ne sont pas fournies. Utilisez des vis appropriées au matériau du mur et capable de supporter le poids des haut-parleurs.

Attention

• Si vous n’êtes pas sûr de la qualité et de la robustesse de la cloison, demandez conseil à un professionnel.

• Pioneer ne peut pas être tenu pour responsable d’accidents ou de dommage dus à une installation incorrecte.

1. Déposez les plaques de base.

Les plaques de base sont maintenues en place

au moyen d’un ruban adhésif double face. En immobilisant la patte, poussez fortement la plaque de base dans le sens de la flèche pour enlever la plaque de base. Ce faisant, évitez d’endommager le haut-parleur avant.

Plaque de base

3. A l’aide des deux vis retirées au cours l’étape 1, fixez les installations au haut-parleur.

4. Fixez les supports de fixation sur le haut de l’appareil et regroupez à ce niveau les câbles (voir le schéma).

Appuyez jusqu’à entendre un « clic ».

5. Fixez sur le mur.

Vis pour montage au mur (disponibles en commerce)*

Patte

2. Utilisez un tournevis cruciforme pour retirer les deux vis fi xant les pattes au haut-parleur.

6 mm à 8 mm

* Les vis pour le montage au mur ne sont pas

fournies. Achetez des vis correspondantes en prenant en compte le type de mur et le poids du système de haut-parleurs.

Percez deux trous dans le mur à une distance de

818 mm l’un de l’autre.

Raccordements 29

BBCDEEF

BCD

EEF

CDEEF

EEF

Remarques additionnelles à propos des enceintes du système BCS-HW929

Installez le haut-parleur de façade sous le téléviseur, en position centrale.

Précautions :

Veillez à bien torsader ensemble tous les fils nus des haut-parleurs et à les insérer complètement dans la borne du haut-parleur. Si un des fils nus du haut-parleur touche le panneau arrière, cela peut provoquer une coupure de l’alimentation par mesure de sécurité.

Le haut-parleur avant et le caisson de basse ne sont pas blindés magnétiquement et ne doivent donc pas être placés à proximité d’un téléviseur ou d’un écran. Les supports de stockage magnétique (mini disques, cassettes, cassettes vidéo) ne doivent pas non plus se trouver à proximité du haut-parleur avant et du caisson de basses.

Ne pas fixer un caisson de basse sur un mur ou au plafond. Ils peuvent tomber et blesser les personnes se trouvant à proximité

Installation des enceintes du système BCS-HW929

que l’arête supérieure du haut-parleur avant pointe vers le haut, puis approchez-le de l’écran du téléviseur de sorte que le logo Pioneer soit orienté comme indiqué sur l’illustration ci-joint.

Caisson de basse :

La position du caisson de basse n’est pas déterminante car les sons graves ne sont pas très directionnels. Il est néanmoins conseillé de placer le caisson de basse à proximité des haut-parleurs avant. Orientez-le légèrement vers le centre de la pièce afin de diminuer les réflexions sur les murs.

Unité principale Posittion d’écoute

Attention

• Ne montez pas sur le haut-parleur et ne l’accrochez pas à un autre objet, car il pourrait tomber et en être endommagé. Soyez particulièrement prudent en présence d’enfants ; ne les laissez pas tenir l’appareil ou s’y appuyer.

Raccordements

Logo Pioneer

Haut-parleur avant

Le haut-parleur avant doit être installé de manière à réfl échir le son depuis l’écran du téléviseur, produisant ainsi l’ampleur sonore, particulière à Sound Wing. Lors de l’installation du haut-parleur, orientez l’appareil de sorte

Raccordements30

Raccordement des enceintes du système BCS-HF828

Préparation des enceintes

Pour le caisson de basse :

Utilisez l’adhésif fourni pour fixer quatre grands tampons à la base du caisson de basse.

Raccordements

Pour les haut-parleurs avant :

Assemblage des pieds et fixation des hautparleurs avant.

Pour une installation horizontale :

Attention

Tampons antidérapants de

grande taille

1. Alignez la butée de rotation avec le trou dans le socle.

Butée de rotation

2. Fixez le haut-parleur sur le socle en utilisant la vis de montage horizontale de l’arrière du socle.

Vis de montage horizontale

Pour une installation verticale :

Attention

+ 78 hidden pages

PIONEER BCS-727 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
