Phonic PCL 4700 User Manual [en, es]

PCL4700

PCL 2700
PCL 4700

User's Manual
Manual del Usuario

PCL2700

ENGLISH ..................................................I

ESPAÑOL ..................................................II

V1.1 06/01/2012

SingaL ProCeSSorS
ProCeSaDoreS De SeÑaL

PCL 2700
PCL 4700

English Español

PCL2700 / PCL4700

English

3

inTroDUCTion 1
FeaTUreS 1
ProDUCT DeSCriPTion 1
eXPanDer/gaTe 1
CoMPreSSor 2
D

e-eSSer SeCTion (PCL2700 onLY) 2
PeaK LiMiTer SeCTion 3

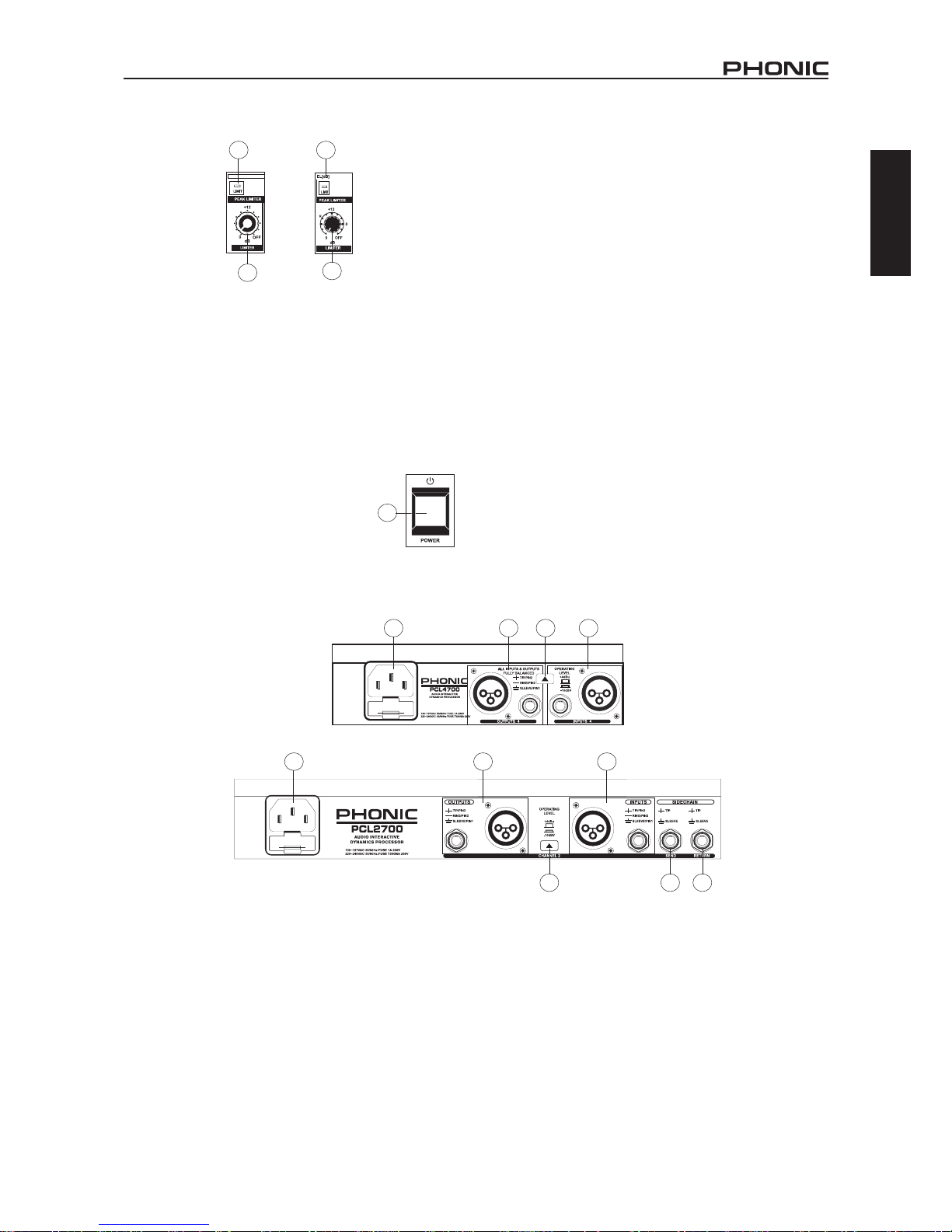

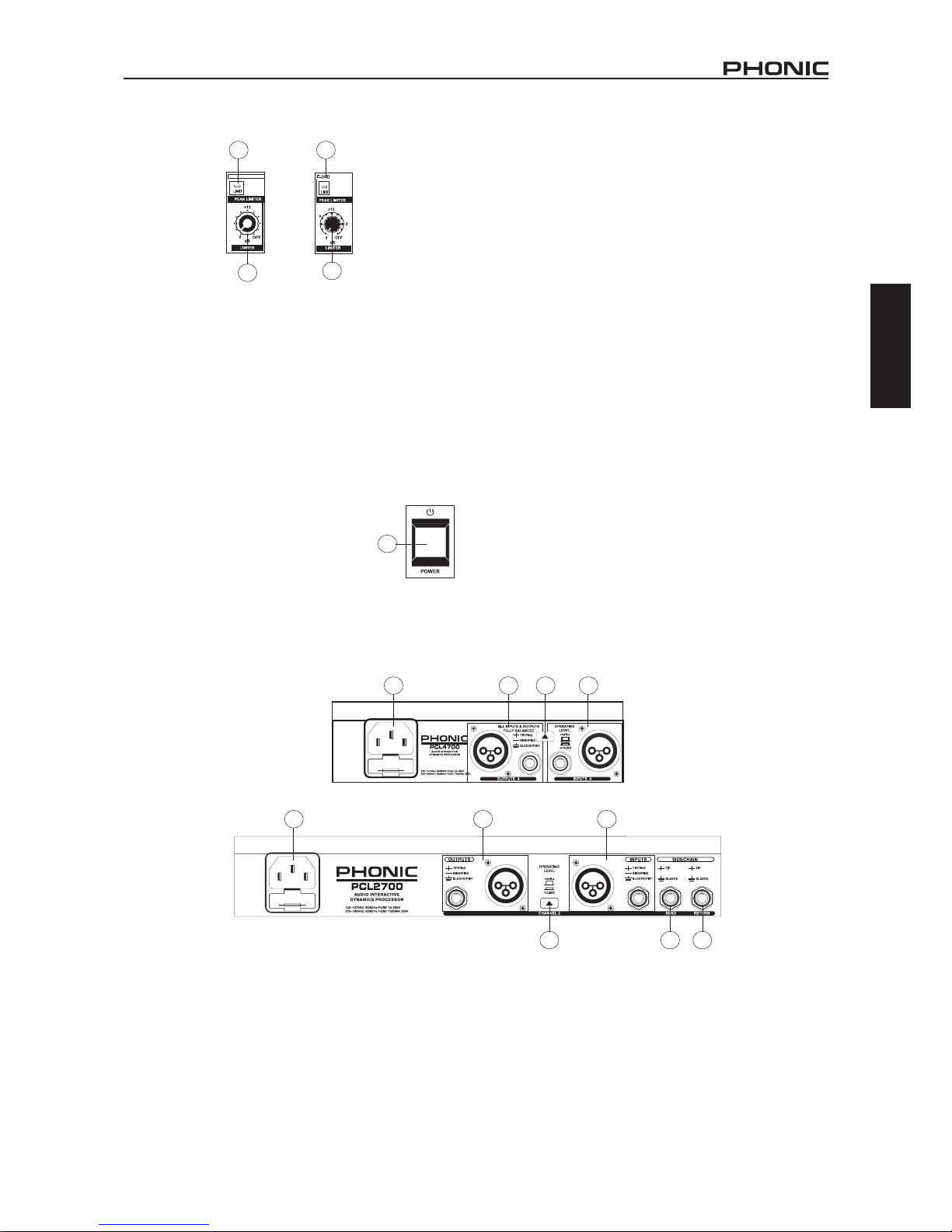

inPUTS anD oUTPUTS 3
SPeCiFiCaTionS 4

APPENDIX

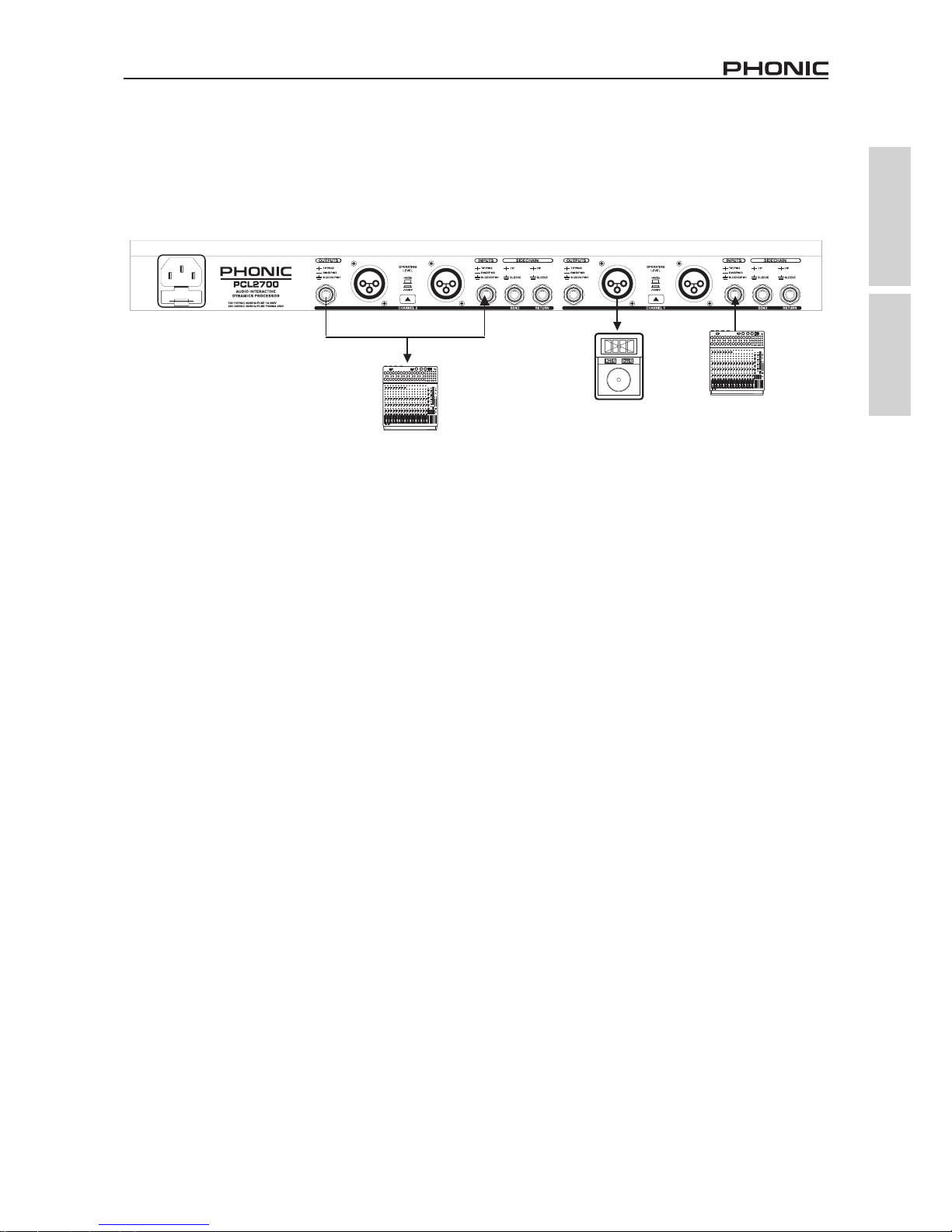

aPPLiCaTionS 1

CONTENTS

USER'S MANUAL

Phonic preserves the right to improve or alter any information within this
document without prior notice

PCL2700 / PCL4700

4

English

1. read these instructions before operating this
apparatus.

2. Keep these instructions for future reference.

3. Heed all warnings to ensure safe operation.

4. Follow all instructions provided in this document.

5. Do not use this apparatus near water or in locations
where condensation may occur.

6. Clean only with dry cloth. Do not use aerosol or liquid
cleaners. Unplug this apparatus before cleaning.

7. Do not block any of the ventilation openings. install
in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including

.

9. Do not defeat the safety purpose of the polarized or
grounding-type plug. a polarized plug has two blades
with one wider than the other. a grounding type plug
has two blades and a third grounding prong. The wide
blade or the third prong is provided for your safety. if
the provided plug does not into your outlet, consult
an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or
pinched particularly at plug, convenience receptacles,
and the point where they exit from the apparatus.

11. only use attachments/accessories by the
manufacturer.

12. Use only with a cart, stand, tripod, bracket, or
table by the manufacturer, or sold with
the apparatus. When a cart is used, use caution
when moving the cart/apparatus
combination to avoid injury from tip­over.

13. Unplug this apparatus during lighting
storms or when unused for long
periods of time.

14. refer all servicing to service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or
plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has
been exposed to rain or moisture, does not operate
normally, or has been dropped.

IMPORTANT SAFETY INSTRUCTIONS

CaUTion: To reDUCe THe riSK oF eLeCTriC SHoCK,

Do noT reMoVe CoVer (or BaCK)

no USer SerViCeaBLe ParTS inSiDe

reFer SerViCing To QUaLiFieD PerSonneL

The lightning flash with arrowhead symbol, within an
equilateral triangle, is intended to alert the user to the
presence of uninsulated “dangerous voltage” within the
product

’

magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is in­tended to alert the user to the presence of important operat­ing and maintenance (servicing) instructions in the literature
accompanying the appliance.

WARNING: To reduce the risk of or electric shock, do
not expose this apparatus to rain or moisture.

CAUTION: Use of controls or adjustments or performance
of procedures other than those may result in
hazardous radiation exposure.

The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases,
shall be placed on the apparatus. The MainS plug is used as the disconnect device, the disconnect device shall
remain readily operable.

Warning: the user shall not place this apparatus in the area during the operation so that the mains switch
can be easily accessible.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

PCL2700 / PCL4700

English

1

INTRODUCTION

Congratulations on your purchase of another quality product! We
hope your PCL2700 or PCL4700 dynamic processor proves itself
to be a worthwhile investment and provides you with years of
dependable use. These processors were meticulously designed
by skilled engineers, and should give you total control of your
audio.

We know how eager you are to get started, however we advise
that you take the time to read through this manual before storing
it in an easy to remember place for future reference. Within

this manual you’ll nd helpful information on the operation and

treatment of your PCL unit.

FEATURES

l

Program-adaptive compression circuitry with both hard- and

soft-knee properties

l

intelligent Peak/Limiting circuitry combining aspects of clip and

limiter functions for more reliable protection and inaudibility
for peaks

l

Dynamic enhancer for exciting and lively audio even through

compression

l

expander/gate circuit with ratio control for cleaner noise

suppression

l

Switchable stereo coupling function

l

attack and release times adjustable either automatically or

manually (PCL2700 only)

l

integrated de-esser removes excessive sibilance from vocals

(PCL2700 only)

l

Classic tube simulation for adding warmth to your sound

(PCL2700 only)

l

6-segment LeD meters for input/output levels (5-segment on

the PCL4700)

l

Balanced 1/4” TrS and XLr inputs and outputs

l

auto bypass function in event of power outage

l

Ultra-low noise operation

PRODUCT DESCRIPTION

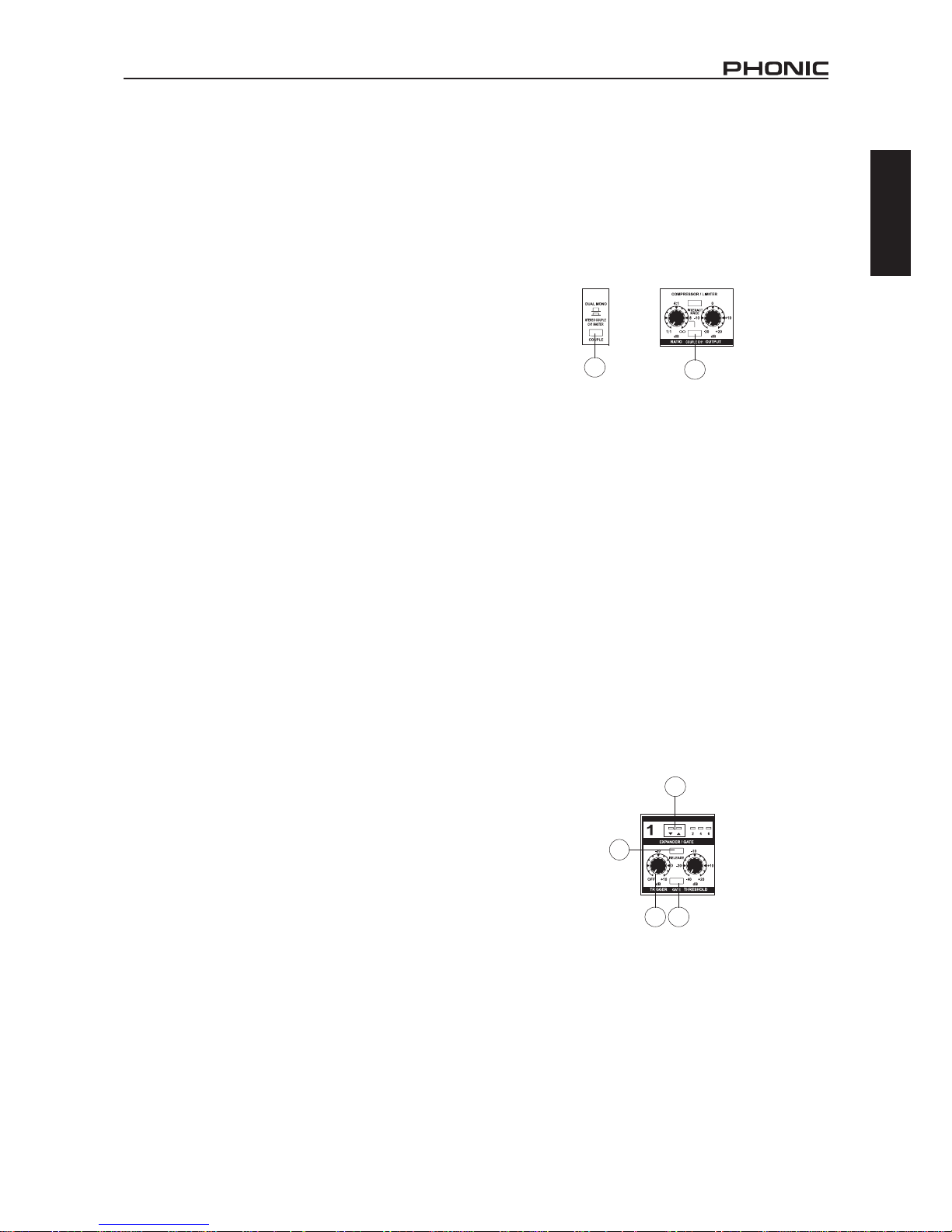

1. Couple Button

Pushing this button in will link the two channels of the PCL for
true stereo processing. When the channels are coupled, the
dynamics are then adjusted using the channel 1 controls. on the
PCL4700, channels 1 and 2 can be coupled and channels 3 and 4
can be coupled – in these cases, channels 1 and 3 will act as the
default control sections. The in/oUT, SC eXT, SC Mon, TUBe,
DeeSSer, MaLe, enHanCer, i/o MeTer switches and the
oUTPUT, De-eSSer LeVeL and enHanCer LeVeL controls
are unaffected, however.

EXPANDER/GATE

2. Trigger Control

This control will adjust the threshold for the expander/gate function
between oFF and +10 dB. The expander will set in below your
selected threshold.

3. Indicators

if the signal is below the value set by the Trigger control, the red
LeD will light up. if the signal is above the adjusted value, the
green LeD will light up.

4. Release Button

This will allow users to determine whether the PCL will have a
long or short release time, which will ultimately depend on your
requirements. Push the button in for a longer release time, ideal
for slowly decaying signals and signals with heavy reverb. Keep
the button released for a shorter reverb time, ideal for signals with
little to no reverb.

5. Gate Button

The gate button will allow users to swap between the gate and
expander functions. When the button is pushed in, the gate is
active; when the button is released, the expander is. Use the
gate function to affectively mute all signals below the selected
threshold.

1

1

PCL2700 PCL4700

52

4

3

PCL2700 / PCL4700

2

English

COMPRESSOR

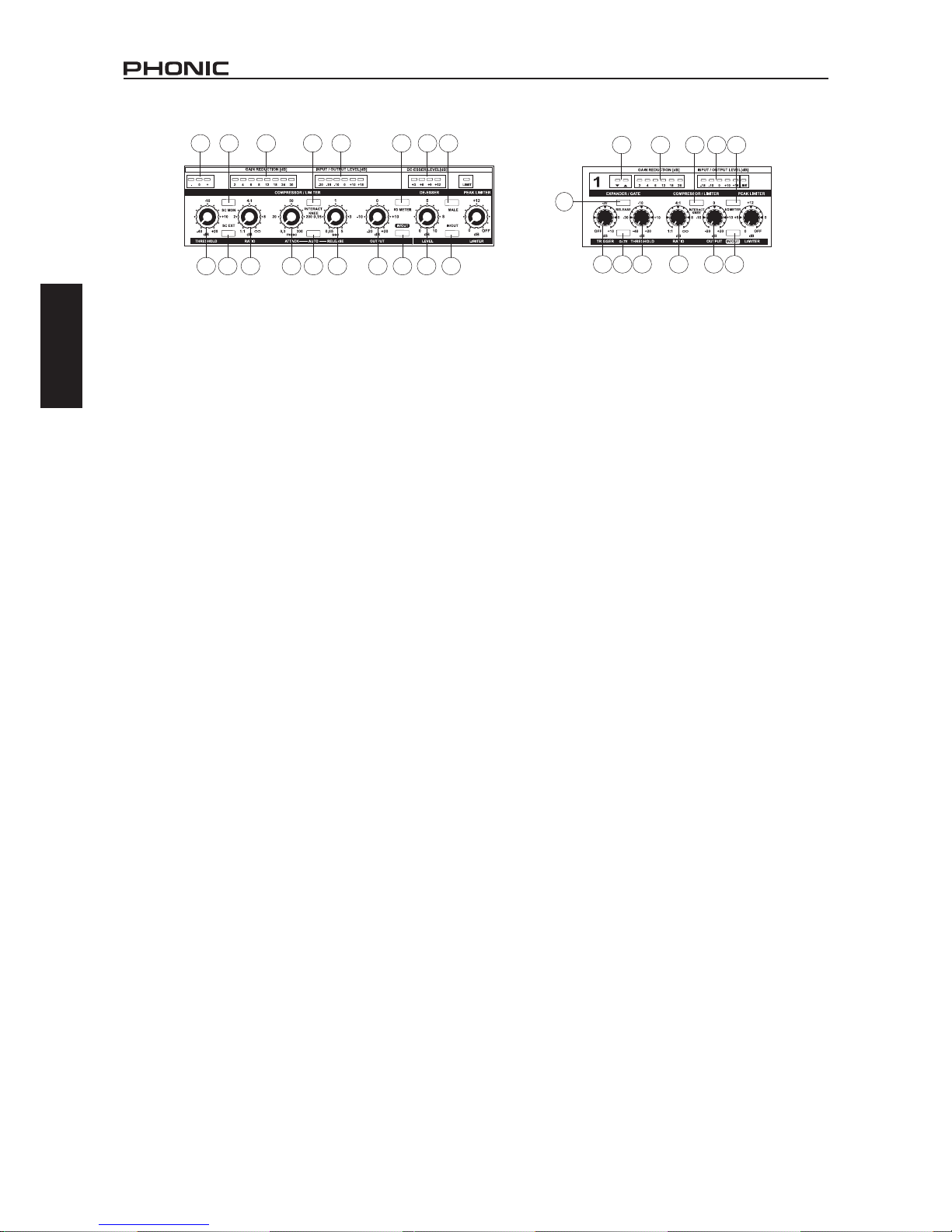

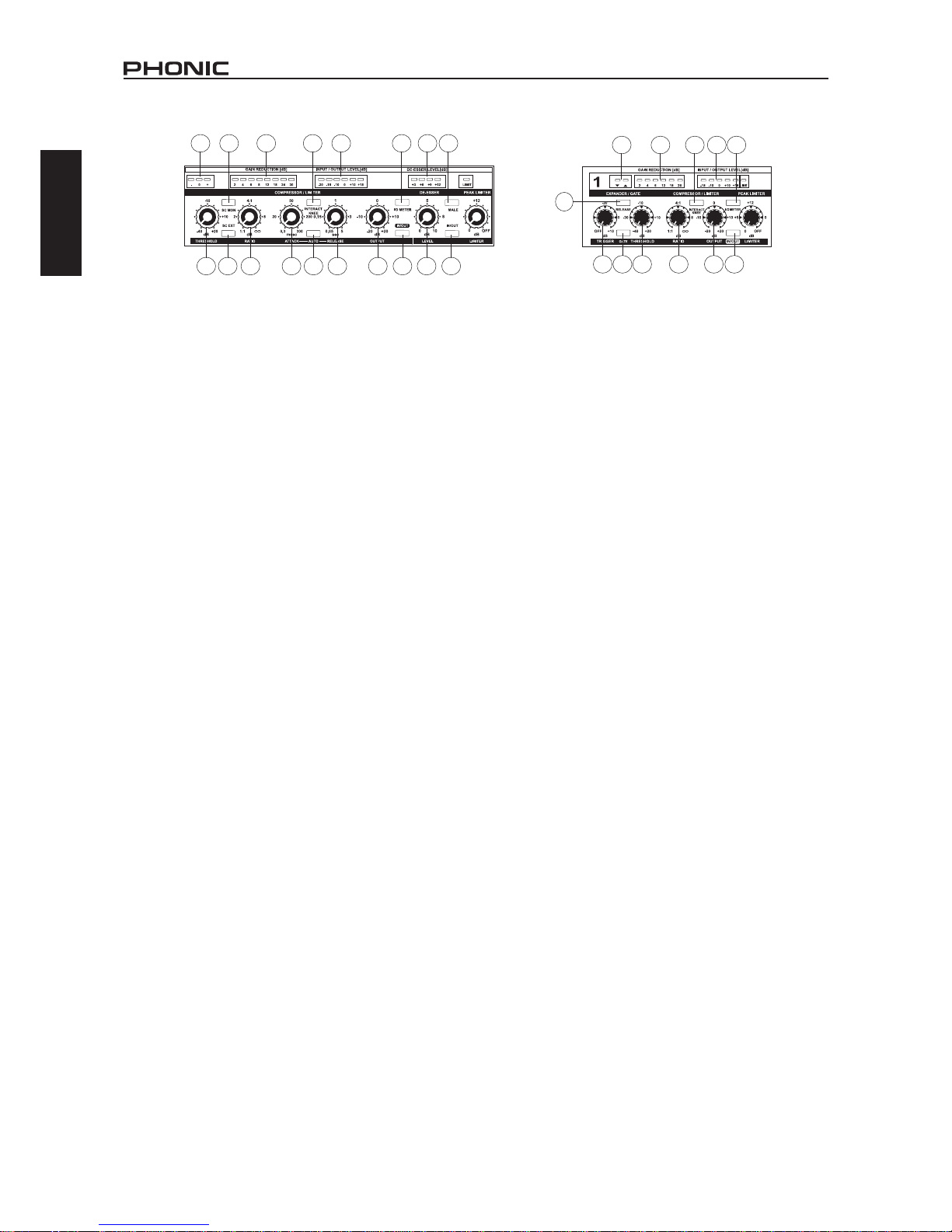

6. Threshold Control

This control will adjust the compressor ’s threshold between -40
and +20 dB.

7. Indicators (PCL2700 only)

if the signal is below the value set by the threshold control, the
LeD on the left will light up. if the signal is

above the adjusted value, the LeD on the right will. The center
yellow LeD refers to the interactive Knee soft-knee range (if
activated).

8. Sidechain External Button (PCL2700 only)

Pushing this button in will interrupt the signal between the input and
the compressor. When this is done, using the SC return input on
the rear of the device to connect an external control signal.

9. Sidechain Monitor Button (PCL2700 only)

By pushing this button, the input signal from the sidechain will be
linked to the audio output, thus muting the audio input signal. When
the SC Monitor switch is activated, only the sidechain signal will be

sent to the outputs, which will be indicated by a ashing LED.

10. Ratio Control

This control will adjust the ratio of input to output, with regards to
all signals that exceed the threshold by 10Db or more. The auto
hard-knee/soft-knee function ensures level, inaudible activation
of the compressor function.

11. Gain Reduction Display

This 8 digit display (6 digit on the PCL4700) gives you a visual
representation of the gain reduction currently applied to your signal
(between 1 and 30 dB).

12. Attack Control (PCL2700 only)

This control will allow users to determine when compression will
set in after the signal level has exceeded the threshold.

13. Interactive Knee Button

This button will activate the “interactive knee” function. When
active, input signals that are 10dB over the threshold will be
processed with ‘soft-knee’ compression. at all other times, hard­knee compression will be active. The interactive knee function
allows for more discreet compression of music and should be
activated when inaudible compression is needed.

14. Auto Button (PCL2700 only)

By pushing this button in, the attack and release buttons on the
PCL2700 will become effectively disabled. The attack and release
times will then be determined automatically, according to the
complexity of musical aspects of the audio received.

15. Release Control (PCL2700 only)

By adjusting this control, users can select the time it will take for
the compressor to disengage after the gain drops below the level
set by the threshold. Users can adjust the range between 0.05
and 5 seconds.

16. Output Control

This control allows users to increase and attenuate the output
signal of the PCL by up to 20 dB, ensuring users can compensate
for any gain loss caused by compression.

17. Level Meter

This 6-segment (5-segment on the PCL4700) level meter gives
users a visual indication of the incoming and outgoing audio levels
between -30 and +18 dB (-24 and +18 on the PCL4700), depending
on the setting of the Level Meter input/output Button.

18. Level Meter Input/Output Button

This button allows the user to decide whether they want to see
the input level (when the button is engaged) or the output level
(when the button is disengaged) in the level meter.

19. In/Out Switch

This button activates the corresponding channel. it also activates a
“hard bypass” of the corresponding channel, meaning that – even
without power – the input signal will be sent directly to the output.
a common function of this button is to compare the processed and
unprocessed signals instantly.

DE-ESSER SECTION (PCL2700 only)

The De-esser function – available on the PCL2700 – is only active
if the compressor function is used.

20. Level Control

adjusting this control will allow users to determine the amount of
frequency suppression to be used.

21. De-esser Level Meter

This meter gives a visual representation of the current attenuation,
between +3 and +12 dB.

22. Male Switch

The button will adapt the de-esser function to both male (pushed
in) and female (released) voices.

23. In/Out Switch

This button will turn the de-esser function off and on.

PCL2700 PCL4700

6 8 10 12 14 15 16 19 20 23

7 119 13 18 2217 21

2 65 1910 16

3

4

111713

18

PCL2700 / PCL4700

English

3

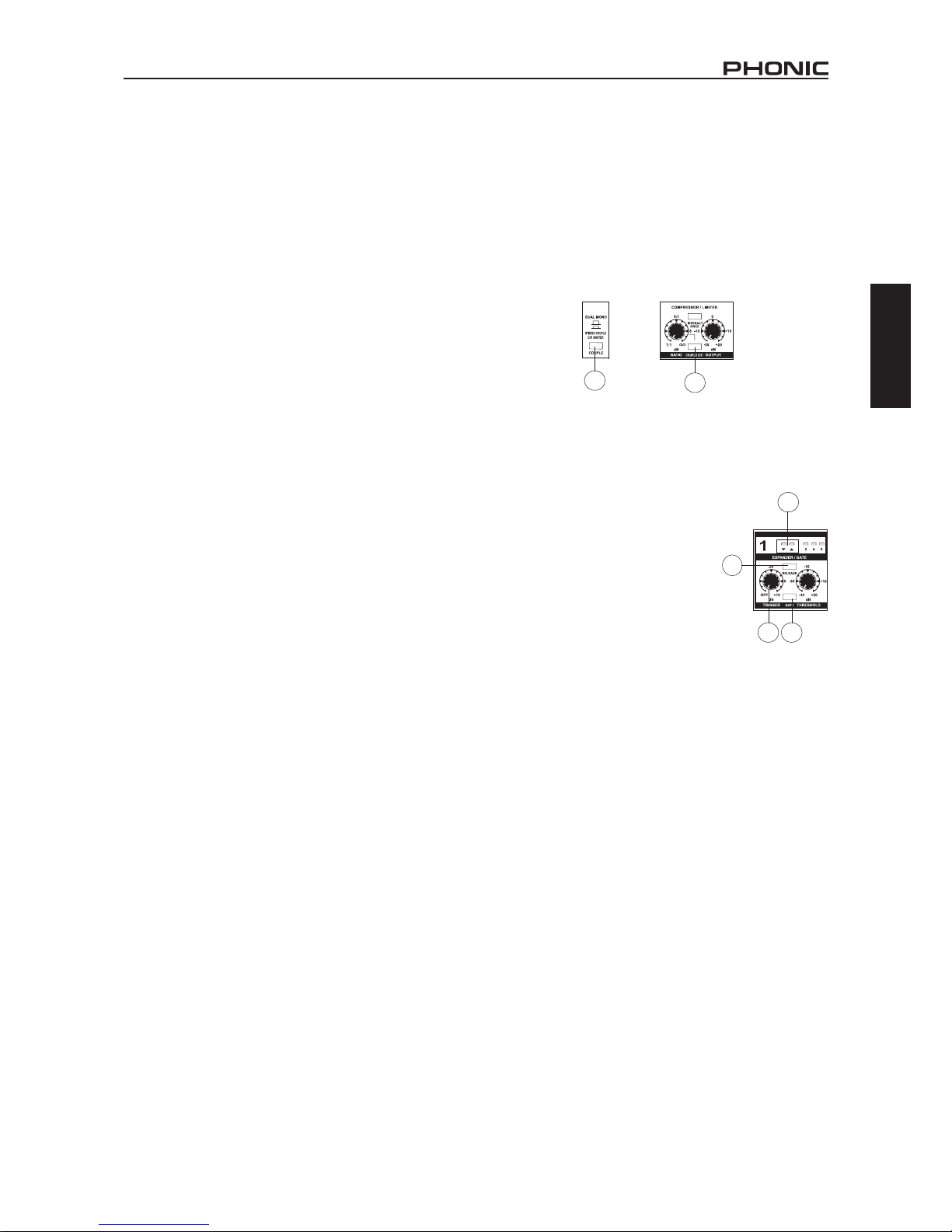

PEAK LIMITER SECTION

24. Peak Limiter Control

This control allows users to determine when the peak/ limiter
function will kick in ie. to what level the audio level will be limited.
Turning it all the way to the right will effectively disable the
limiter. if the limiter function is active on a signal for more than 20
milliseconds, the signal’s gain will be reduced slightly to reduce
the risk of audible limiting. it’s advisable, however, to reduce the
levels set by the limiter and output controls (in the compression
section) to ensure this limiter activates rarely, if at all.

25. Limit Indicator

This indicator will light up when the limiter
function is in use.

26. Power Button

Flicking this switch turns the PCL on and off.

INPUTS AND OUTPUTS

27. AC Power Inlet and Fuse Holder

This inlet is used to connect the provided aC power cable, the
other end of which is connected to a suitable power source. Check
local voltage levels are compatible before attempting to use this
device. The power supply’s fuse is imbedded in this socket. if for
some reason the fuse blows, please remove the fuse cover and
replace it with another suitable fuse.

28. Output Connectors

These balanced XLr and 1/4” outputs are used to send the main
output signal of the PCL to external devices.

29. Input Connectors

These XLr and 1/4” inputs accept balanced and unbalanced
signals, and feed them to the PCL’s expander/ gate, compressor,
de-esser and limiter functions.

30. Operating Level Switch

This switch adjusts the PCL to different operating levels. if you
connect consumer-level (-10dB) equipment, this button should
be pushed in. if you are using professional gear (+4 dB), leave
it released.

31. Sidechain Send (PCL2700 only)

This balanced 1/4” output will allow users to route the signal to
other external devices. This signal can be processed and sent
back to the PCL through the sidechain return inputs.

32. Sidechain Return (PCL2700 only)

as described above, using the sidechain send will allow you to
send a signal to an external processing device, and return the
processed signal to the device through this balanced 1/4” input.

24

25 25

24

26

27 28 30 29

27 28 29

30 31 32

PCL2700 PCL4700

PCL2700 / PCL4700

4

English

SPECIFICATIONS

Model Name PCL2700 PCL4700
AUDIO INPUTS

Type 1/4” TrS and XLr connectors
impedance

+4 90kΩ balanced, 45kΩ unbalanced @ 1kHz

-10 180kΩ balanced, 90kΩ unbalanced @ 1kHz
operating Level +4/-10 dB (switchable)
Max input Level +22dBu, balanced and unbalanced
CMrr typ. 40 dB, >60 dB @ 1 kHz

AUDIO OUTPUTS

Type 1/4” TrS and XLr connectors
impedance 95kΩ balanced, 50kΩ unbalanced @ 1kHz
Max output Level +21dBu, +20 dBm balanced and unbalanced

SIDECHAIN INPUTS

Type 1/4” TS connectors
impedance 45Ω
Max input Level +24dBu

SIDECHAIN OUTPUTS

Type 1/4” TS connectors
impedance 50Ω
Max output Level +21dBu

SYSTEM SPECIFICATIONS

Badwidth 20 Hz - 20 kHz, +/- 0.5 dB
Frequency range 10 Hz to 31 kHz, +0.5/-1dB
S/n ratio 115dB unweighed, 22Hz - 22 kHz

THD

0.008% @ +4dBu, 1 kHz, unity Gain

0.07% @ +20dBu, 1 kHz, unity Gain

iMD (SMPTe) less than 0.01%
Crosstalk -89 dB, 20-20kHz, +4 dBu, channel-to-channel

EXPANDER/GATE SECTION

Type ratio-controlled
Threshold oFF to +10 dB
ratio 1:1 to 1:8
attack <1 msec/50 dB (depends on program)
release Variable: slow (100 ms/1 dB) to fast (100 ms/100 dB)

COMPRESSOR SECTION

Type automatic Soft/Hard Knee Compression
Threshold -40 to +20 dB
ratio 1:1 to ∞:1
attack/release Manual or automatic automatic
auto Characteristics adpative

PCL2700 / PCL4700

English

5

Manual attack Time

0.3msec/20 dB to 300 msec/
20dB

n/a

Manual release Time 0.05sec/20 Db to 5sec/20dB n/a
auto attack Time 15 msec for 10 dB, 5 msec for 20dB
auto release Time Depends on program, typ. 125 dB/sec
output -20 dB to +20 dB

PEAK LIMITER SECTION

Type gain controllable
Level 0 dB to oFF (+21 dBu)
ratio ∞:1
Level 1 Limiter Type Clip
attack 0
release 0
Level 2 Limiter Type Program limiter
attack Depends on program, typ. <5 msec
release Depends on program, typ. 20dB/sec

DE-ESSER SECTION

Type adaptable to voice n/a
Filter Frequency

9.5 kHz (female), 7.8 kHz
(male)

n/a

Filter Bandwidth Depends on program n/a
Level reduction Maximum: 15 dB n/a

DYNAMIC ENHANCER SECTION

Type interactive n/a
Filter Frequency 2.5 kHz (Low cut-off freq.) n/a
Characteristic High pass lter (6 dB/oct) n/a
Boost Max. 28 dB @ 7.5 kHz n/a

POWER SUPPLY

Mains Voltage

north

america

120V, 60Hz

UK/

australia

240V, 50Hz

europe 230V, 50Hz
general export Model 100V - 120V, 200 - 240V, 50 - 60 Hz
Power Consumption Maximum: 15W Maximum: 18W

Fuse

100-120V 1a
200-240V T500maH

PHYSICAL

Dimensions 44.5 x 482.6 x 217 mm (1.75” x 19” x 8.5”)
Weight 2.1 kg 2.1 kg (4.63 lbs) 2.25 kg(4.96 lbs)

PCL2700 / PCL4700

6

English

SERVICE AND REPAIR

For replacement parts, service and repairs please contact the Phonic distributor in your
country. Phonic does not release service manuals to consumers, and advice users to not
attempt any self repairs, as doing so voids all warranties. You can locate a dealer near you at
http://www.phonic.com/where/.

WARRANTY INFORMATION

Phonic stands behind every product we make with a no-hassles warranty. Warranty coverage
may be extended, depending on your region. Phonic Corporation warrants this product for a
minimum of one year from the original date of purchase against defects in material and
workmanship under use as instructed by the user’s manual. Phonic, at its option, shall repair
or replace the defective unit covered by this warranty. Please retain the dated sales receipt as
evidence of the date of purchase. You will need it for any warranty service. No returns or repairs
will be accepted without a proper RMA number (return merchandise authorization). In order to
keep this warranty in effect, the product must have been handled and used as prescribed in the
instructions accompanying this warranty. Any tampering of the product or attempts of self repair
voids all warranty. This warranty does not cover any damage due to accident, misuse, abuse,
or negligence. This warranty is valid only if the product was purchased new from an authorized
Phonic dealer/distributor. For complete warranty policy information, please visit
http://www.phonic.com/warranty/.

CUSTOMER SERVICE AND TECHNICAL SUPPORT

We encourage you to visit our online help at http://www.phonic.com/support/. There you can find
answers to frequently asked questions, tech tips, driver downloads, returns instruction and other
helpful information. We make every effort to answer your questions within one business day.

[email protected]

http://www.phonic.com

PCL2700 / PCL4700

English Español

7

Manual del Usuario

Phonic se reserva el derecho de mejorar o alterar cualquier información
provista dentro de este documento sin previo aviso.

inTroDUCCiÓn



1

CaraCTerÍSTiCaS



1

DeSCriPCiÓn DeL ProDUCTo



1

eXPanSor/PUerTa (eXPanDer/gaTe)



1

CoMPreSor



2

SeCCiÓn DeeSSer (PCL2700 SoLaMenTe)



2

SeCCiÓn De LiMiTaDor De PiCo



3

enTraDaS Y SaLiDaS



3

eSPeCiFiCaCioneS



4

APéNDICE

aPLiCaCioneS 1

CONTENIDO

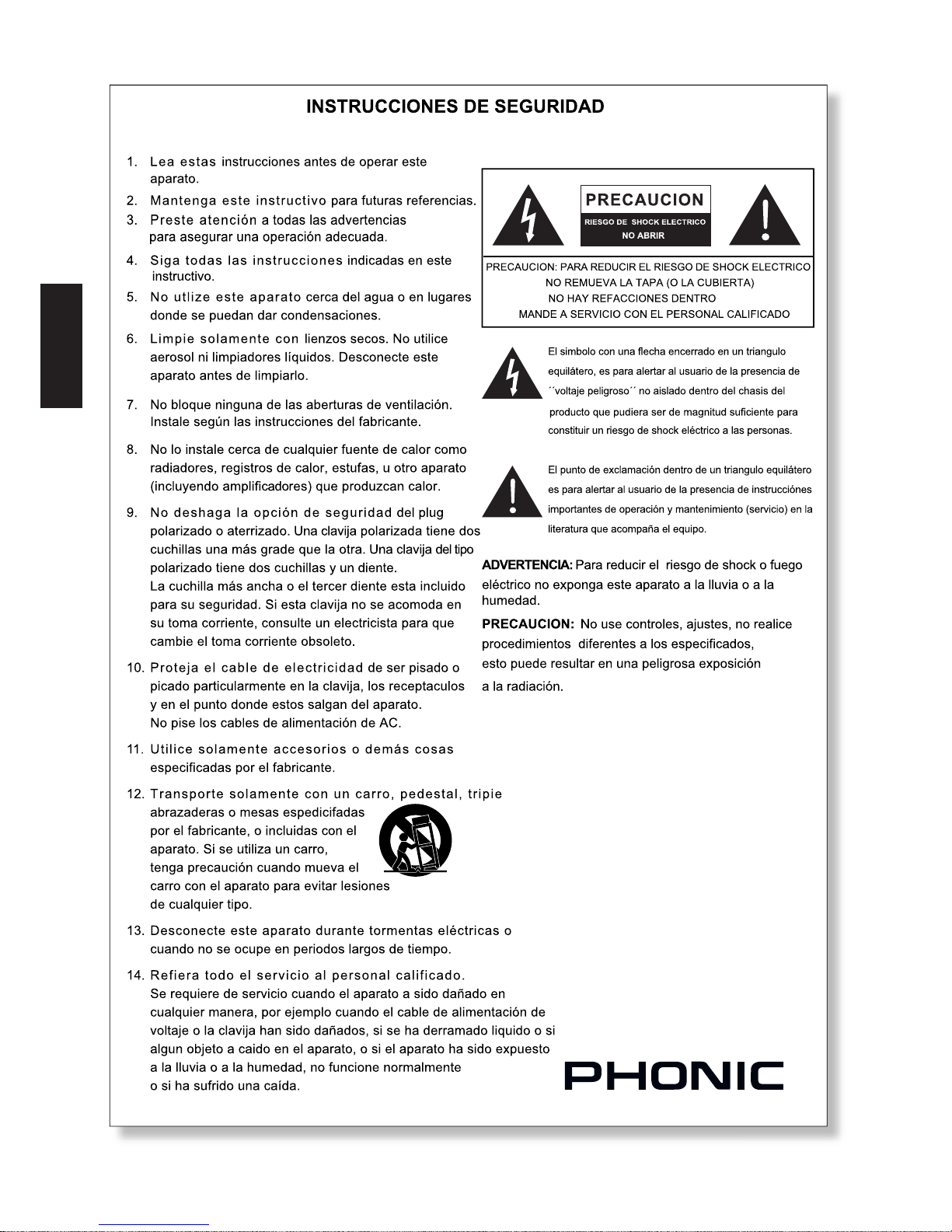

PCL2700 / PCL4700

English Español

8

PCL2700 / PCL4700

English Español

1

INTRODUCCIÓN

Felicitaciones por su compra de otro producto de calidad!
esperemos que su procesador dinámico PCL2700 o PCL4700
otorga en sí mismo una inversion que vale la pena y le provee a

usted con varios años de uso conable. Estos procesadores son

meticulosamente diseñados por ingenieros capacitados y puede
darle un control total de su audio.

Sabemos que está ansioso comenzar, sin embargo, le
aconsejamos que tome el tiempo de leer este manual antes
guardarlo en un lugar de fácil acceso para futuras referencias. en
este manual, usted puede encontrar información útil acerca de la
operación y tratamiento de su unidad de PCL.

CARACTERÍSTICAS

l

Sistema de circuitos de compresión de programaadaptivo con

propiedades de hard-knee y soft-knee.

l

Sistema de circuitos inteligente Pico/Limitativo combinando

aspectos de recortar y funciones de limitador para protección

más conable e inaudibilidad para picos.

l

realzador dinámico para audio emocionante y animado aún

por compresión

l

Circuito expansor/puerta con control de proporción para

limpiar ruido de supresión

l

Función de acoplamiento de estéreo intercambiable

l

ataque y l iberación de t iempos ajus tables, automáticamente

o manualmente (PCL2700 solamente)

l

Deesser integrado remueve sonido sibilante excesivo de los

vocales (PCL2700 solamente)

l

Tubo de simulación clásico para agregar afecto a su

sonido(PCL2700 solamente)

l

Medidores LeD 6-segmento para niveles de entrada/salida

(5-segmento en PCL4700)

l

entradas y salidas TrS balanceado 1/4” y XLr

l

Función de desviación automática en evento de corte de

electricidad temporal

l

operación de ruido ultra-bajo

DESCRIPCIÓN DEL PRODUCTO

1. Botón Par

Presionando este botón se conectará con dos canales de PCL
para un procesamiento de estéreo verdadero. Cuando los
canales están acoplados, los dinámicos son ajustados usando
controles de canal 1. en PCL4700, los canales 1 y 2 pueden
ser acoplados y los canales 3 y 4 pueden acoplados – en estos
casos, los canales 1 y 3 actuarán como secciones de control por
default. Sin embargo, Los interruptores in/oUT, SC eXT, SC
Mon, TUBe, DeeSSer, MaLe, enHanCer, i/o MeTer y los
controles oUTPUT, DeeSSer LeVeL y enHanCer LeVeL no
están afectados.

EXPANSOR/PUERTA
(EXPANDER/GATE)

2. Control Trigger

este control se ajustará el umbral
para función de expansor/puerta entre
aPagaDo(oFF) y +10 dB. el expansor
se seteará por debajo de su umbral
seleccionado.

3. Indicadores

Si la señal está debajo del valor congurado

por el control Trigger, el LeD rojo se
encenderá. Si la señal está sobre el valor
ajustado, se encenderá el LeD verde.

4. Botón Liberado

Éste le permitirá a los usuarios a determinar si el PCL tendrá
tiempo de liberación largo o corto, que dependerá de sus
necesidades. Presione el botón para tiempo de liberación más
largo, ideal para señales de descomposición lenta y señales con
resonancia fuerte. Mantenga el botón liberado para tiempo más
corto, ideal para señales con poca o sin resonancia.

5. Botón Puerta (Gate)

el botón puerta le permitirá a los usuarios cambiar entre funciones
de puerta y expansor. Cuando el botón está presionado, la puerta
está activada; cuando el botón está liberado, el expansor es el
activo. Use la function puerta para poner a sordina todas las
señales por debajo del umbral seleccionado.

1

1

52

4

3

PCL2700 PCL4700

PCL2700 / PCL4700

English Español

2

COMPRESOR

6. Control de Umbral

este control se ajustará el umbral de compresor entre -40 and
+20 dB.

7. Indicadores (PCL2700 solamente)

Si la señal está debajo del valor seteado por el control de umbral,
el LeD de la izquierda se encenderá. Si la señal está encima del
valor ajustado, el LeD de la derecha se encenderá. el LeD amarillo
de centro referencia al rango de soft-knee de Knee interactivo
(de ser activado).

8. Botón Externo de Cadena Lateral (Sidechain)
(PCL2700 solamente)

Presionando este botón se interrumpirá la señal entre la entrada
y el compresor. Cuando está hecho, usando la entrada de SC
retorno sobre el reverso del dispositivo para conectar una señal
de control externa.

9. Botón Monitor de Cadena Lateral (Sidechain)
(PCL2700 solamente)

Presionando este botón, la señal de entrada desde cadena lateral
se conectará a la salida de audio, poniendo sordina a la señal
de entrada de audio. Cuando el interruptor de Monitor SC está
activado, solo la señal de cadena lateral se enviará a las salidas,
que serán indicadas por un LeD intermitente.

10. Control de Proporción

este control se ajustará la proporción de la entrada a la salidad,
con respecto a todas las señales excedidas a umbral por 10dB o
más. La función automática hardknee/soft-knee asegura el nivel,
la activación inaudible de la función de compresor.

11. Exhibidor de Reducción de Ganancia

este exhibidor de 8 dígitos (6 dígitos en PCL4700) le da una
representacón visual de reducción de ganancia actualmente
aplicada a su señal (entre 1 a 30dB).

12. Control de Ataque (PCL2700 solamente)

este control le permitirá a los usuarios a determiner cuando la
compresión se seteará luego de que el nivel de señal ha excedido
el umbral.

13. Botón Knee Interactivo

este botón activará la función de ¨iK o interactive knee¨. Cuando
esta función está activada, las señales de entrada que son sobre
10dB umbral que serán procesados con la compresión¨suave¨.
Para cualquier momento, la compresión dura será activbada.
La función interactiva permitirá más discreción en relacionando
con la compresión de música y deberá ser activado cuando la
comprensión inaudiable sea necesario.

14. Botón Automático (PCL solamente)

Con solo presionar este botón, los botones de ataque y liberación
en el PCL2700 será efectivamente incapacitado. Las veces
del ataque y liberación serán determinado automaticamente,
deacuerdo con la complejidad del punto de vista de audio
recivido.

15. Control de Liberación (PCL2700 solamente)

ajustando este control, los usuarios pueden seleccionar el tiempo
que tomará el compresor para desenganchar luego de ganar
conexión de terminal debajo de nivel seteado por el umbral. Los
usuarios pueden ajustar el rango entre 0.05 y 5 segundos.

16. Control de Salida

este control permite a los usuarios de incrementar y atenuar
la señal de salida de PCL encima de 20dB, asegurándo a los
usuarios de poder compensar por cualquier ganancia perdida
causada por la compresión.

17. Nivel de Medidor

este medidor de nivel de 6-segmento (5-segmento en PCL4700)
le proporciona a los usuarios una indicación visual de niveles
de audio entrante y saliente entre -30 y +18 dB (-24 y +18 en
PCL4700), dependiendo de la caonfiguración de Botón de
entrada/Salida de nivel de Medidor.

18. Botón Entrada/Salida de Nivel de Medidor

este botón permite al usuario a decidir si quieren ver el nivel
de entrada (cuando el botón está activado) o el nivel de salida
(cuando el botón está desactivado) en el nivel de medidor.

19. Interruptor Entrada/Salida (In/Out)

este botón activa el canal correspondiente. También activa un

“hard bypass” de canal correcpondiente, eso signica que –aún sin

energía- la señal de entrada se enviará directamente a salida. Una
función común de este botón es comparar las señales procesadas
y no procesadas inmediatamente.

SECCIÓN DEESSER
(PCL2700 solamente)

La función Deesser – disponible en PCL2700- se active solamente
si la función de compresor está en uso.

20. Control de Nivel

ajustando este control permitirá a los usuarios a determinar la
cantidad de frecuencia de supresión a ser utilizado.

21. Medidor de Nivel Deesser

este medidor proporciona una representación visual de atenuación
actual, entre +3 y +12dB.

22. Interruptor Macho

este botón adaptará la función deesser a las voces masculinas
(presionado) y femeninas (liberado).

23. Interruptor Entrada/Salida (In/Out)

este botón apagará y encenderá la función deesser.

6 8 10 12 14 15 16 19 20 23

7 119 13 18 2217 21

2 65 1910 16

3

4

111713

18

PCL2700 PCL4700

PCL2700 / PCL4700

English Español

3

SECCIÓN DE LIMITADOR DE PICO

24. Control de Limitador de Pico

este control permite al usuario en determinar cuando la función
del pico/limitador entran, por ejemplo: hasta que nivel de audio
será limitado. rotandolo todo hasta la derecha efectivamente
incapacitará el limitador. Si la función de limitador es activado en
una señal por más de 20 millisegundos, la ganacia de la señal
será reducida un poco para reciducir la posibilidadd de limitado

audiable. Sin emgargo, sugerimos en reducir los niveles jados

pore el limitador y salida (en las sección de compresión) para
asegurarle que este limitardor se active raras veces.

25. Indicador de Límite

este indicador se encederá cuando la función limitador está en
uso.

26. Botón de Energía

Presionando este interruptor se ensederá o
apagará el PCL.

ENTRADAS Y SALIDAS

27. Energía de Entrada AC y Asidero de Fusible

esta entrada es usada para conectar el cable de energía aC
provisto, su otra punta es conectada a una fuente de energía
compatible. Compruebe que los niveles de voltage local sea
compatible antes de usar este dispositivo. el fusible de suministro

de energía está jado en este casquillo. Si por alguna razón el

fusible se explota, por favor remueve la cubierta de fusible y
reemplazarlo por otro fusible compatible.

28. Conectores de Salida

estas salidas XLr balanceado y 1/4” son usadas para enviar la
sañal de salida principal de PCL a los dispositivos externos.

29. Input Connectors Conectores de Entrada

estas entradas XLr y 1/4” aceptan señales balanceadas y no
balanceadas y, alimentarlas a las funciones de expansor/puerta,
compresor, deesser y limitador de PCL.

30. Interruptor de Nivel de Operación

este interruptor ajusta PCL a diferentes niveles de operación.
Si us ted conecta equipo de nivel - consumidor ( -10dB) , es te
botón deber ía es tar presionado. Si usted está usando equipo
professional (+4 dB), déjelo liberado.

31. Envío de Cadena Lateral (Sidechain)
(PCL2700 solamente)

esta salida balanceada 1/4” permite a usuarios mandar la señal
a otros dispositivos externos. esta señal puede ser procesada
y enviada de vuelta a PCL a través de entradas de retorno de
cadena lateral.

32. Retorno de Cadena Lateral (Sidechain)
(PCL2700 solamente)

Como descripto anteriormente, usando envío de cadena lateral le
permitirá a usted enviar señal a un dispositivo de procesamiento
externo, y retorna la señal procesada al dispositivo mediante esta

entrada balanceada 1/4”.

24

25 25

24

26

27 28 30 29

27 28 29

30 31 32

PCL2700 PCL4700

PCL2700 / PCL4700

English Español

4

ESPECIFICACIONES

Nombre de Modelo PCL2700 PCL4700
ENTRADAS DE AUDIO
Tipo Conectores 1/4” TrS y XLr

impedancia

+4 90kWbalanceado, 45 kWno balanceado @ 1kHz

-10 180kWbalanceado, 90 kWno balanceado @ 1kHz
nivel de operación +4/-10 dB (intercambiable)
nivel de entrada Max +22dBu, balandeado y no balanceado
CMrr Tipo 40 dB, >60 dB @ 1kHz

SALIDAS DE AUDIO

Tipo Conectores 1/4” TrS y XLr
impedancia 95kW balanceado, 50 kWno balanceado @ 1kHz
nivel de Salida Max +21dBu, +20 dBm balandeado y no balanceado

ENTRADAS DE CADENA LATERAL

Tipo Conectores 1/4” TS
impedancia 45 W
nivel de entrada Max +24dBu

SALIDAS DE CADENA LATERAL

Tipo Conectores 1/4” TS
impedancia 50 W
nivel de Salida Max +21dBu

ESPECIFICACIONES DEL SISTEMA

ancho de banda 20 Hz – 20 kHz, +/- 0.5 dB
rango de Frecuencia 10 Hz a 31 kHz, +0.5/-1 dB
Índice S/n 115dB no ponderado, 22Hz – 22 kHz

THD

0.008% @ +4dBu, 1 kHz, unidad Ganancia

0.07% @ +20dBu, 1 kHz, unidad Ganancia

iMD (SMPTe) less than 0.01%
interferencias -89 dB, 20-20kHz, +4 dBu, channel-to-channel

SECCIÓN EXPANSOR/PUERTA

Tipo Índice controlado
Umbral Hasta +10 dB
Índice 1:1 a 1:8
ataque a) < 1msec/50 dB (depende del program
Liberación Variable:lento(100ms/1dB) a rápido(100ms/100 dB)

SECCIÓN COMPRESOR

Tipo Compresión automática Soft/Hard Knee
Umbral -40 a +20 dB
Índice 1:1 to ∞:1
ataque/Liberación Manual o automático automático
Características auto adaptivo

Tiempo de ataque Manual

0.3mseg/20dB a 300 mseg/20
dB

n/a

PCL2700 / PCL4700

English Español

5

Tiempo de Liberación Manual 0.05seg/20 dB a 5seg/20dB n/a
Tiempo de ataque auto 15 mseg para 10dB, 5mseg para 20dB
Tiempo de Liberación auto Depende de programa, tipo. 125 dB/seg
Salida -20 dB a +20dB

SECCIÓN DE LIMITADOR DE CRESTA

Tipo ganancia controlable
nivel 0 dB a oFF (+21 dBu)
Índice ∞:1
nivel 1 Tipo Limitador Clip
ataque 0
Liberación 0
nivel 2 Tipo Limitador Programa Limitador
ataque Depende de programa, tipo. <5 mseg
Liberación Depende de programa, tipo. 20dB/seg

SECCIÓN DEESSER

Tipo adaptable a voz n/a
Frecuencia de Filtro

9.5kHz(mujer),

7.8kHz(hombre)

n/a

ancho de Banda de Filtro Depende de programa n/a
reducción de nivel Máximo: 15dB n/a

SECCIÓN CONEXIÓN DINÁMICA

Tipo interactivo n/a
Frecuencia de Filtro

2.5kHz(frecuencia baja de
corte)

n/a

Característica Filtro de alto paso (6 dB/oct) n/a
incremento Max.28 dB @ 7.5 kHz n/a

SUMINISTRO DE ENERGÍA

Voltaje Pincipal

norte

américa

120V, 60Hz

UK/

australia

240V, 50Hz

europa 230V, 50Hz
Modelo de exportación general 100V – 120V, 200-240V, 50-60 Hz
Consumo de energía Máximo: 15W Máximo: 18W

Fusible

100-120V 1a

200-240V T500maH
FÍSiCo
Dimensiones 44.5 x 482.6 x 217 mm (1.75” x 19” x 8.5”)
Peso 2.1 kg (4.63 lbs) 2.25 kg(4.96 lbs)

PCL2700 / PCL4700

English Español

6

SERVICIO Y REPARACIÓN

Para refacciones de reemplazo y reparaciones, por favor póngase en contacto con nuestro
distribuidor de Phonic en su país. Phonic no distribuye manuales de servicio directamente a los
consumidores y, avisa a los usuarios que no intenten hacer cualquier reparación por si mismo,
haciendo ésto invalidará todas las garantías del equipo. Puede encontrar un distribuidor cerca
de usted en http://www.phonic.com/where/.

INFORMACIÓN DE LA GARANTIA

Phonic respalda cada producto que hacemos con una garantía sin enredo. La cobertura de
garantía podría ser ampliada dependiendo de su región. Phonic Corporation garantiza este
producto por un mínimo de un año desde la fecha original de su compra, contra defectos en
materiales y mano de obra bajo el uso que se instruya en el manual del usuario. Phonic, a su
propia opinión, reparará o cambiará la unidad defectuosa que se encuentra dentro de esta
garantía. Por favor, guarde los recibos de venta con la fecha de compra como evidencia de la
fecha de compra. Va a necesitar este comprobante para cualquier servicio de garantía. No se
aceptarán reparaciones o devoluciones sin un número RMA apropiado (return merchandise
autorization). En orden de tener esta garantía válida, el producto deberá de haber sido
manejado y utilizado como se describe en las instrucciones que acompañan esta garantía.
Cualquier atentado hacia el producto o cualquier intento de repararlo por usted mismo,
cancelará completamente esta garantía. Esta garantía no cubre daños ocasionados por
accidentes, mal uso, abuso o negligencia. Esta garantía es válida solamente si el producto fue
comprado nuevo de un representante/distribuidor autorizado de Phonic. Para la información
completa acerca de la política de garantía, por favor visite http://www.phonic.com/warranty/.

SERVICIO AL CLIENTE Y SOPORTE TÉCNICO

Le invitamos a que visite nuestro sistema de ayuda en línea en www.phonic.com/support/. Ahí
podrá encontrar respuestas a las preguntas más frecuentes, consejos técnicos, descarga de
drivers, instrucciones de devolución de equipos y más información de mucho interés. Nosotros
haremos todo el esfuerzo para contestar sus preguntas lo antes posible.

[email protected]

http://www.phonic.com

PCL2700 / PCL4700

1

Appendix Apéndice

APPLICATION APLICACIÓN

DENTRO DE SU CANAL
PUNTO DE INSERCIÓN

ALTAVOZACTIVO

MEZCLADORA

INTO YOUR CHANNEL'S

INSERT POINT

ACTIVE SPEAKER

MIXER

连接声道的插入点

有源音箱

调音台
