Phonic HELIX BOARD 12 FIREWIRE MKII User Manual

User’s Manual

Manual del Usuario

使用手册

English / Español / 简体中文

HELIX BOARD 12 FIREWIRE MKII

FireWire-enabled Mixing Console
Consola de Mezcla con Interfase FireWire

FireWire接口调音台

CONTENTS CONTENIDO

目录

Phonic preserves the right to improve or alter any information within this document without prior notice

Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso

PHONIC保留不预先通知便可改变或更新本文件权利

V1.0 11/21/2008

HELIX BOARD 12 FIREWIRE MKII

FireWire-enabled Mixing Console
Consola de Mezcla con Interfase FireWire

FireWire接口调音台

INTRODUCCIÓN .................................................21

CARACTERISTICAS ...........................................21

EL PAQUETE INCLUYE ......................................21

INICIANDO ...........................................................22

CONFIGURACIÓN DE CANAL ...........................22

HACIENDO CONEXIONES .................................23

ENTRADAS Y SALIDAS ...............................23

PANEL TRASERO .........................................24

CONTROLES Y AJUSTES ..................................24

PANEL TRASERO ..........................................24

CONTROLES DE CANAL ..............................24

SECCIÓN DE EFECTOS DIGITALES ..........26

SECCIÓN PRINCIPAL ...................................26

INTERFASE FIREWIRE ......................................28

REQUERIMIENTOS DEL SISTEMA .............28

INSTALACIÓN DE LOS CONTROLADORES 28

ASIGNACIÓN DE CANAL .............................32

CUBASE LE ....................................................32

PANEL DE CONTROL DE LA HELIX BOARD 33

ESPECIFICACIONES .........................................35

TABLA DE EFECTOS DIGITALES .....................52

APLICACIONES ...................................................55

DIMENSIONES ....................................................57

DIAGRAMA DE BLOQUE ....................................58

INTRODUCTION .......................................4

FEATURES ................................................4

PACKAGE INCLUDES ..............................4

GETTING STRARTED ..............................5

CHANNEL SETUP ....................................5

MAKING CONNECTIONS ........................6

INPUTS AND OUTPUTS ...................6

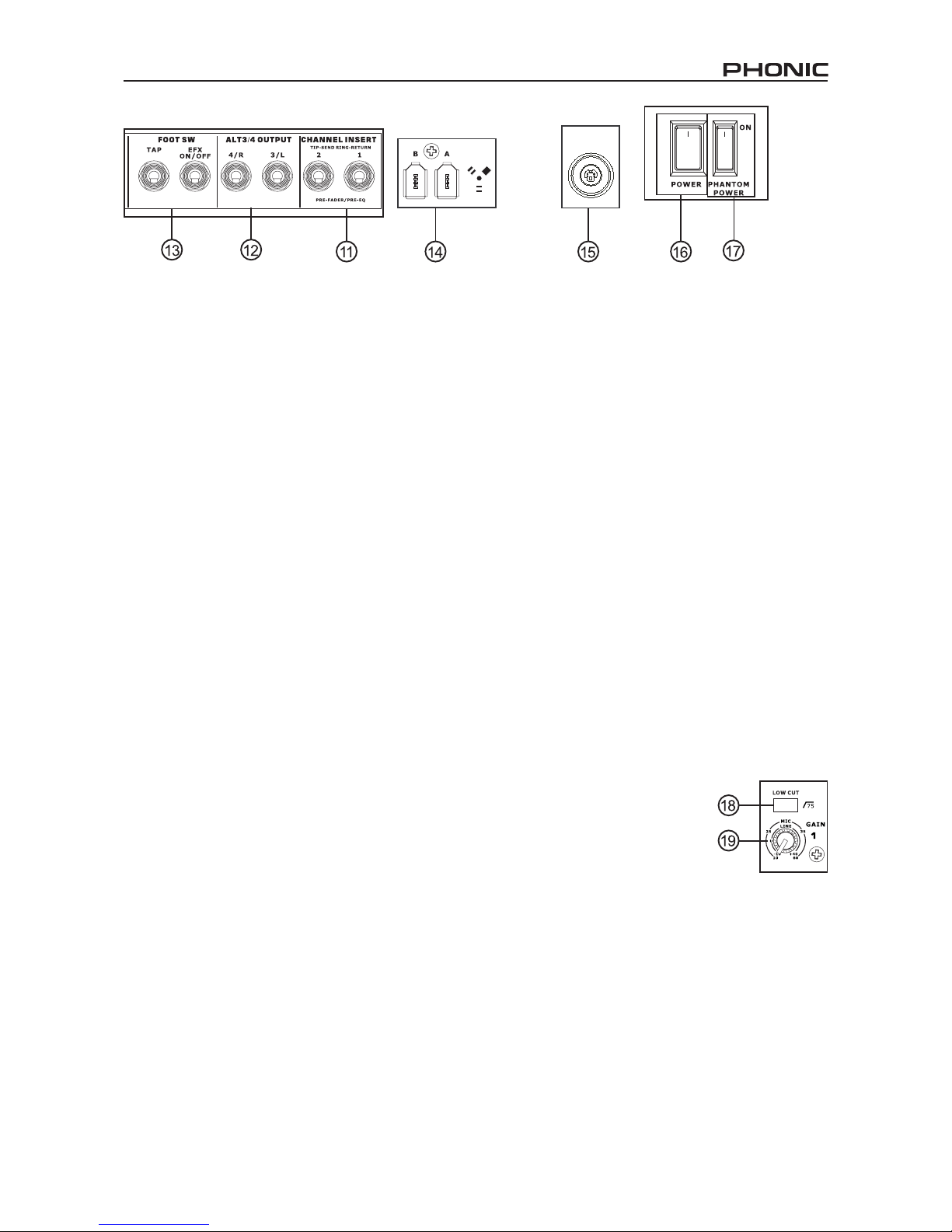

REAR PANEL ......................................7

CONTROLS AND SETTINGS ..................7

REAR PANEL ......................................7

CHANNEL CONTROLS ......................7

DIGITAL EFFECT SECTION ..............9

MASTER SECTION ............................9

FIREWIRE INTERFACE .........................11

SYSTEM REQUIREMENTS .............11

DRIVER INSTALLATION ..................11

CHANNEL ASSIGNMENT ................15

CUBASE LE .......................................15

HELIX BOARD CONTROL PANEL ..16

SPECIFICATIONS ...................................18

DIGITAL EFFECT TABLE ......................25

APPLICATION .........................................55

DIMENSIONS ..........................................57

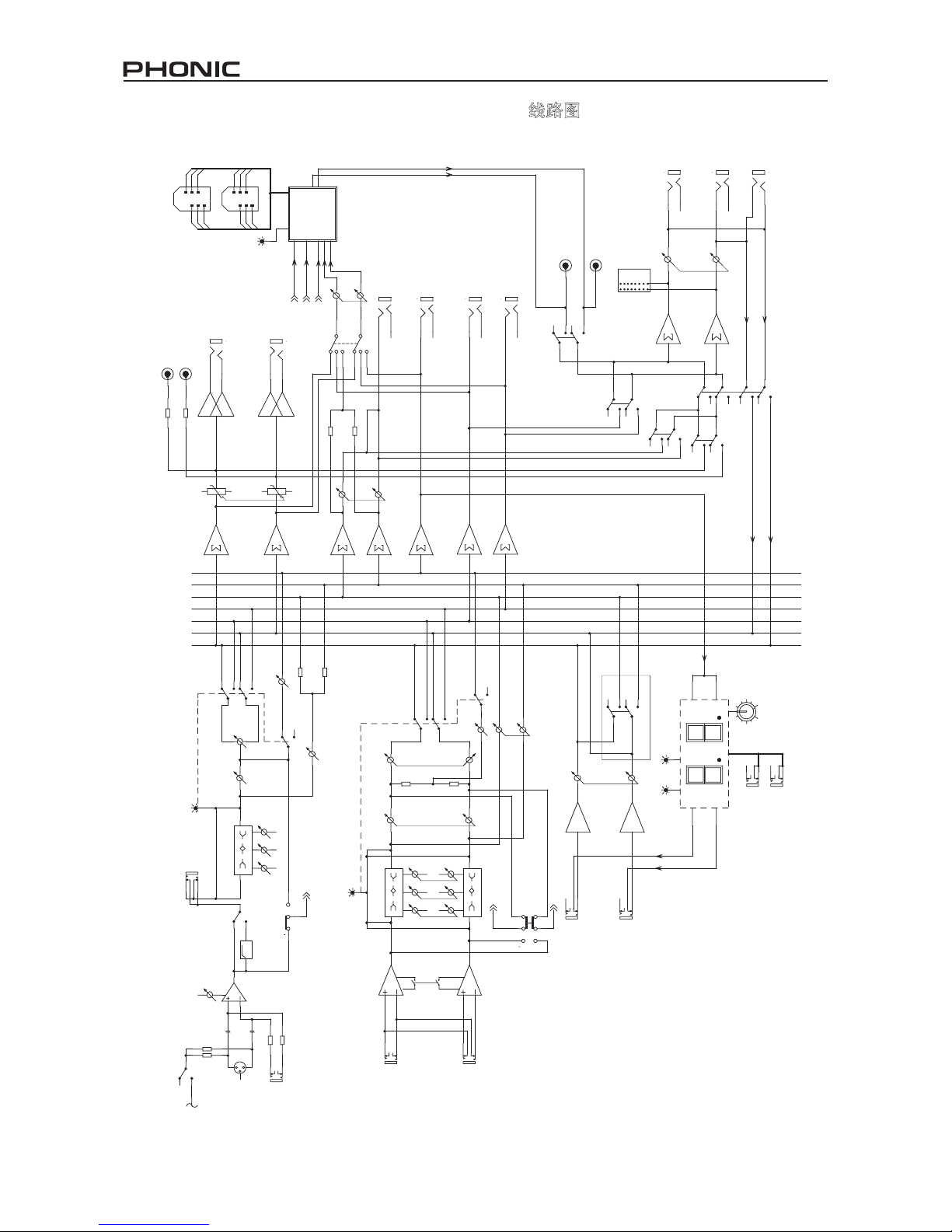

BLOCK DIAGRAM ..................................58

简介 ..................................38

产品特点 ........................... 38

包装内附组件 ....................38

准备工作 ........................... 38

声道增益设定 ......................38

连接操作 ........................... 39

输入和输出 ........................ 39

背板 ..................................40

控制和设定 ...................40

背板 .............................. 40

声道控制 .......................40

数字效果区 ...................42

主控制区 .......................42

FIREWIRE接口 .................44

系统要求 .......................44

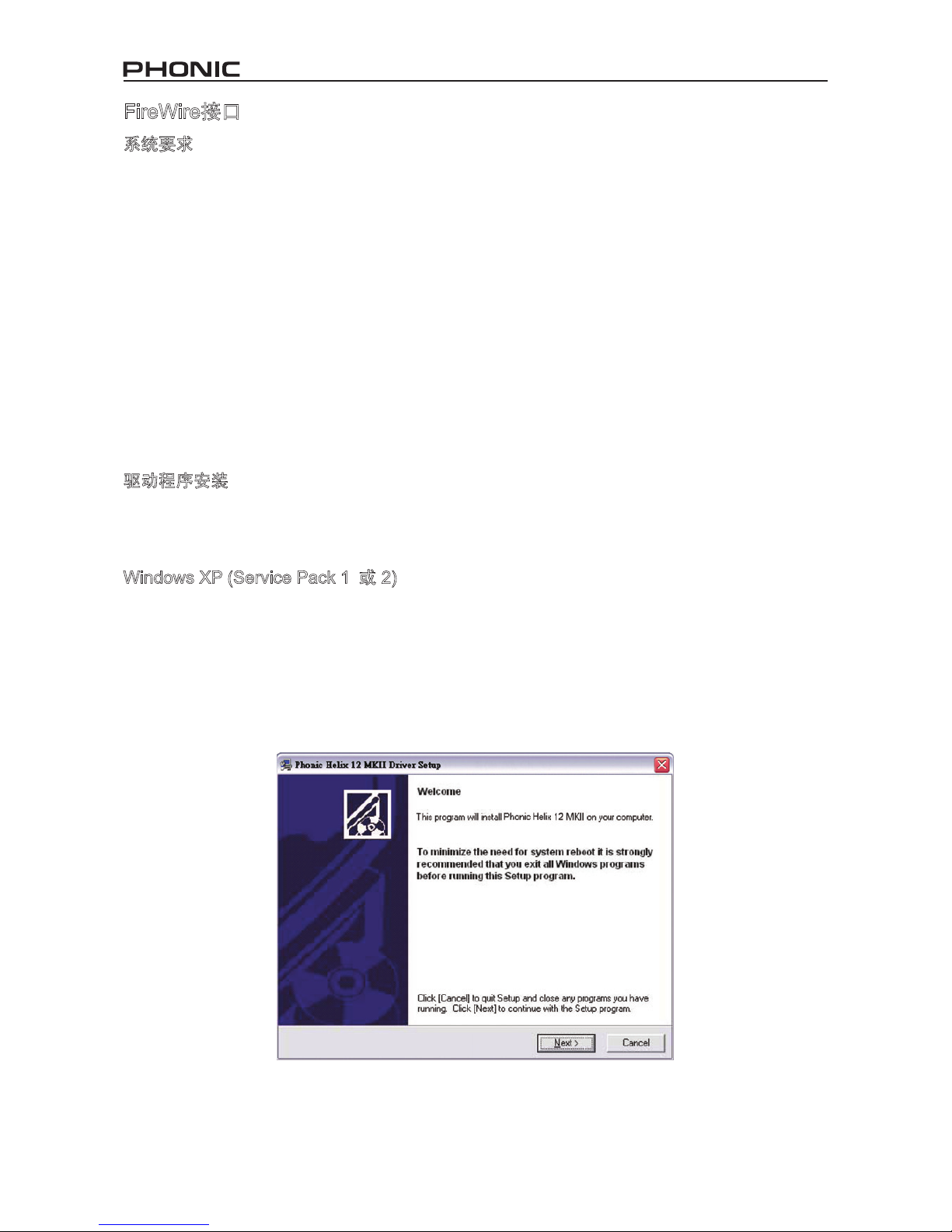

驱动器安装 ...................44

声道分配 .......................48

CUBASE LE基础设定 .... 48

HELIX BOARD控制面版 48

规格 ..................................50

数字效果表 ........................ 52

应用范例 ........................... 53

尺寸 ..................................55

线路图 ............................... 56

1. Read these instructions before operating this
apparatus.

2. Keep these instructions for future reference.

3. Heed all warnings to ensure safe operation.

4. Follow all instructions provided in this document.

5. Do not use this apparatus near water or in locations
where condensation may occur.

6. Clean only with dry cloth. Do not use aerosol or liquid
cleaners. Unplug this apparatus before cleaning.

7. Do not block any of the ventilation openings. Install
in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including

.

9. Do not defeat the safety purpose of the polarized or
grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding type plug
has two blades and a third grounding prong. The wide
blade or the third prong is provided for your safety. If
the provided plug does not into your outlet, consult
an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or
pinched particularly at plug, convenience receptacles,
and the point where they exit from the apparatus.

11. Only use attachments/accessories by the
manufacturer.

12. Use only with a cart, stand, tripod, bracket, or
table by the manufacturer, or sold with
the apparatus. When a cart is used, use caution
when moving the cart/apparatus
combination to avoid injury from tip­over.

13. Unplug this apparatus during lighting
storms or when unused for long
periods of time.

14. Refer all servicing to service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or
plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has
been exposed to rain or moisture, does not operate
normally, or has been dropped.

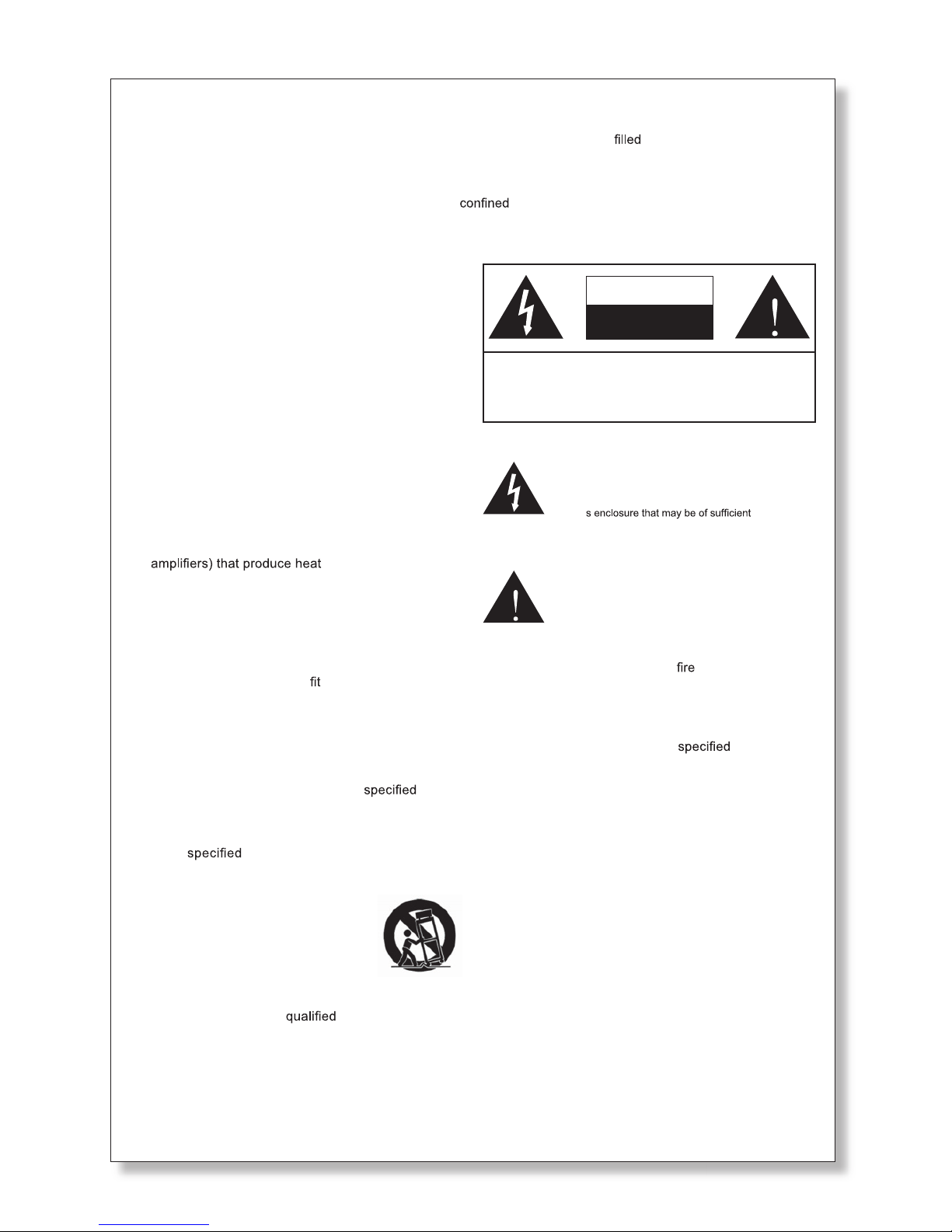

IMPORTANT SAFETY INSTRUCTIONS

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK)

NO USER SERVICEABLE PARTS INSIDE

REFER SERVICING TO QUALIFIED PERSONNEL

The lightning flash with arrowhead symbol, within an
equilateral triangle, is intended to alert the user to the
presence of uninsulated “dangerous voltage” within the
product

’

magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is in­tended to alert the user to the presence of important operat­ing and maintenance (servicing) instructions in the literature
accompanying the appliance.

WARNING: To reduce the risk of or electric shock, do
not expose this apparatus to rain or moisture.

CAUTION: Use of controls or adjustments or performance
of procedures other than those may result in
hazardous radiation exposure.

The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases,
shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall
remain readily operable.

Warning: the user shall not place this apparatus in the area during the operation so that the mains switch
can be easily accessible.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

4

HELIX BOARD 12 FIREWIRE MKII

INTRODUCTION

Thank you for purchasing the Helix Board 12
FireWire MKII, one of Phonic’s newest mixers that
sounds great and works hard both in and out of the
studio. The mixer features a FireWire interface that
can stream up to 10 independent channels of audio
to the computer and return two tracks for monitoring,
all at screaming fast transfer rates of up to 24-bit/96
kHz. An onboard 40-bit digital multi-effect processor
provides 100 popular programs plus tap delay, test­tones and foot switch jacks.

There are 4 extremely low noise Mic preamps, each
with phantom power, spread across four mono
channels and two stereo channels, each featuring
a 3-band EQ. Additional features include two AUX
sends, two stereo AUX returns, an extra ALT 3-4
stereo mixing bus, Steinberg Cubase LE workstation
software and an optional rack mounting kit.

We know how eager you are to get started – wanting
to get the mixer out and hook it up to your computer
is probably your number one priority right now – but
before you do, we strongly urge you to take a look

through this manual. Inside, you will nd important

instructions and warnings on the set up, use and
applications of your brand new mixer. If you do

happen to be one of the many people who atly

refuse to read user manuals, then we just urge
you to at least glance at the Instant Setup section.
After glancing at or reading through the manual
(we applaud you if you do read the manual in its
entirety), please store it in a place that is easy for

you to nd, because chances are there’s something
you missed the rst time around.

FEATURES

● 12-input small-format analog mixer with extremely

low noise circuitry

● 40-bit digital multi-effect processor with 100

programs plus tap delay and foot switch jacks

● 96 kHz FireWire interface for streaming 10

independent channels of audio to computer with
near-zero latency

● Pre/post switch for swapping streaming input

channels to computer from pre low cut, EQ to
post EQ, post channel fader.

● Two channels of monitoring from computer via

FireWire interface

● Four mono Mic/Line channels

● Two stereo channels, two stereo AUX Returns,

two AUX Sends

● 3-band EQ on each channel

● 75 Hz low-cut lter on mono channel

● Inserts on channel 1 & 2

● +48V phantom power on Mic channels

● Stereo AUX Send 1 cue for monitoring individual

channel

● Master AUX section with EFX to Monitor

● Extra ALT 3-4 stereo bus

● Control room/Phones source matrix

● Balanced master output with 60 mm fader

control

● High-volume headphone output

● Compatible with Mac OS X and Windows XP

● Steinberg Cubase LE workstation software

included

PACKAGE INCLUDES

1 x Helix Board 12 FireWire MKII mixer
1 x FireWire cable

1 x CD-ROM with ASIO & WDM drivers

1 x CD-ROM with Steinberg Cubase LE
1 x Power supply and cable

Optional: ER-12MUX rack mounting kit

If any items are missing from your package, please
contact your nearest Phonic dealer.

5HELIX BOARD 12 FIREWIRE MKII

GETTING STARTED

1. Ensure all power is turned off on your mixer. To

totally ensure this, the power adapter should not
be connected to the unit.

2. All faders and level controls should be set at the
lowest level and all channels muted to ensure no
sound is inadvertently sent through the outputs
when the device is switched on. All levels can be
altered to acceptable degrees after the device is
turned on using the channel setup instructions.

3. Plug any necessary equipment into the device’s
various inputs and outputs. This could include
ampliers and speakers, monitors, signal proces­sors, recording devices, guitars, keyboards, mi­crophones, and so on.

4. Plug the supplied power adapter into the power
inlet on the back of the device and then into a
power outlet of a suitable voltage.

5. Turn the power switch on and follow the channel
setup instructions to get the most out of your
equipment.

CHANNEL SETUP

1. To ensure the correct audio level of the input

channel is selected, each of the level input controls
of the Mixer should be turned counterclockwise or
down as far as they will go and the mute buttons
should all be engaged.

2. No input other than the one being set should have
any device plugged in. This will ensure the purest
signal is used when setting channels.

3. Adjust the LEVEL and AUX 1 volume controls
of the channel you are setting to around the 2
o’clock mark. Also set the Main L-R fader to the
0 dB mark.

4. Press the AUX 1 button on the Control Room
Source section down (making sure all others are
released), allowing the level meter to display the
level of the channel being set.

5. Ensure the channel has a signal sent to it similar
to the signal that will be sent when in common
use. For example, if the channel is using a
microphone, then you should speak or sing at the
same level the performer normally would during
a performance; if a guitar is plugged into the
channel, then the guitar should also be strummed
as it normally would be (and so on). This ensures
levels are completely accurate and avoids having
to reset them later.

6. Set the channel’s gain so that the Level Meter
indicates the audio level is around 0 dB, ensuring

the level never reaches +5 dB.

7. This channel is now ready to be used; you can
stop making the audio signal.

8. You can now select another channel and repeat
the same process.

6

HELIX BOARD 12 FIREWIRE MKII

MAKING CONNECTIONS

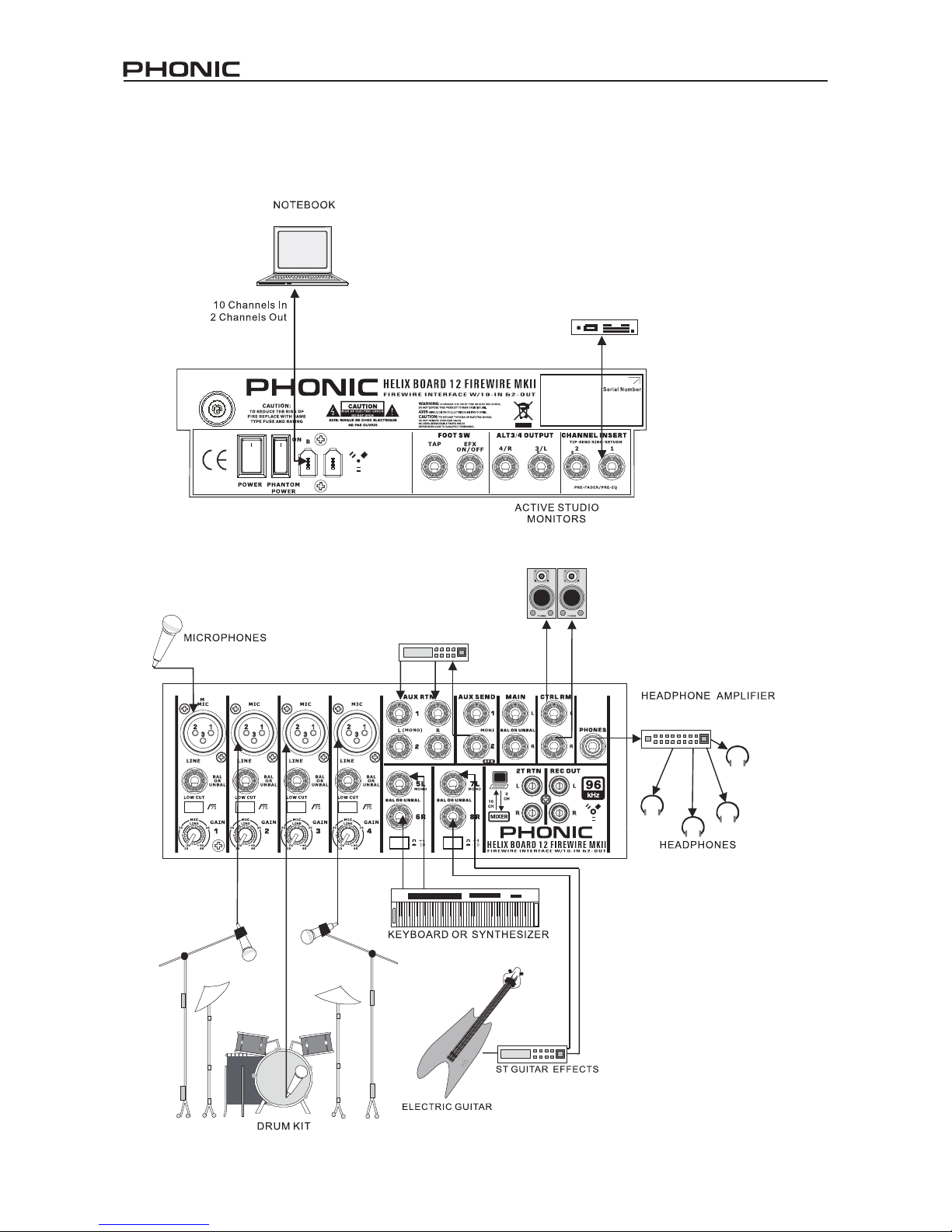

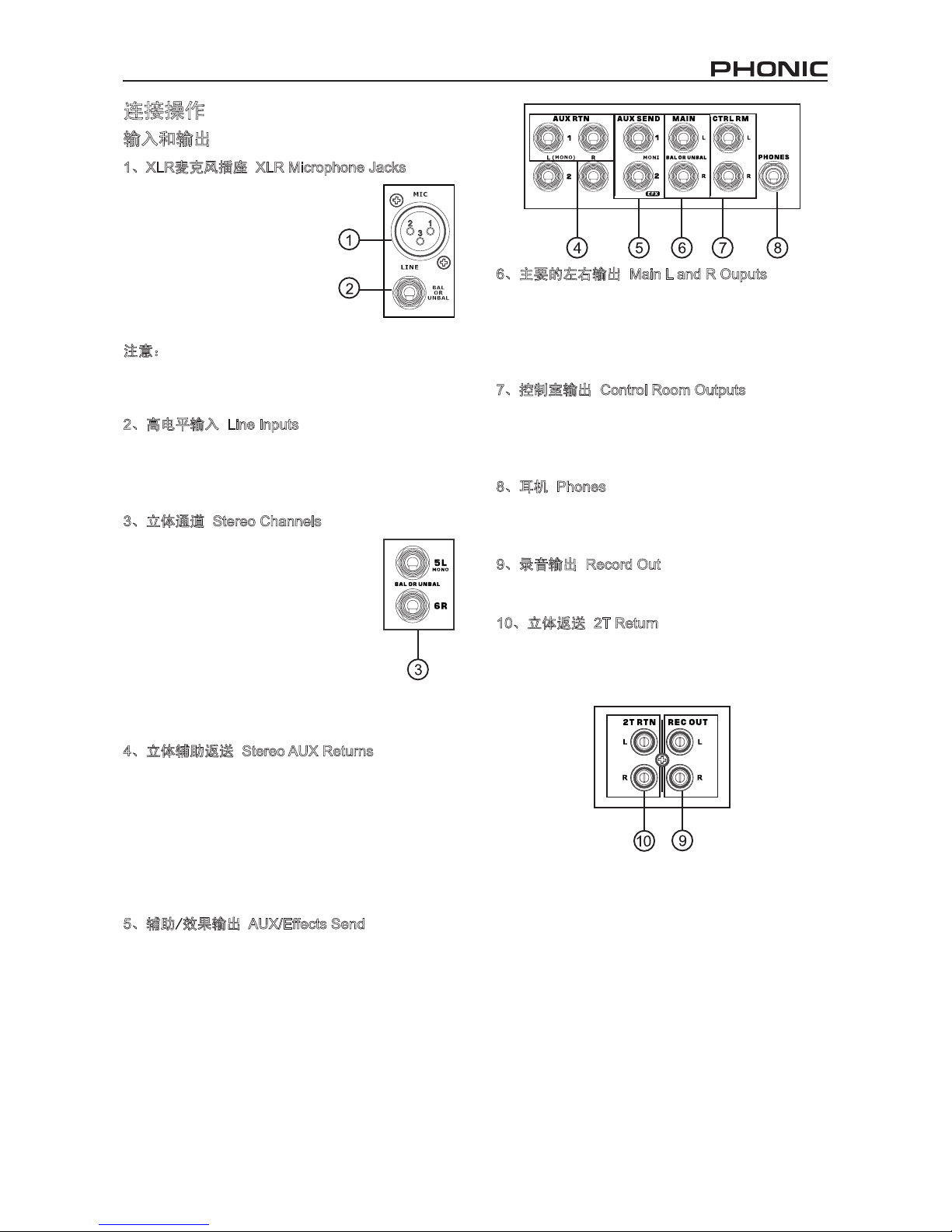

INPUTS AND OUTPUTS

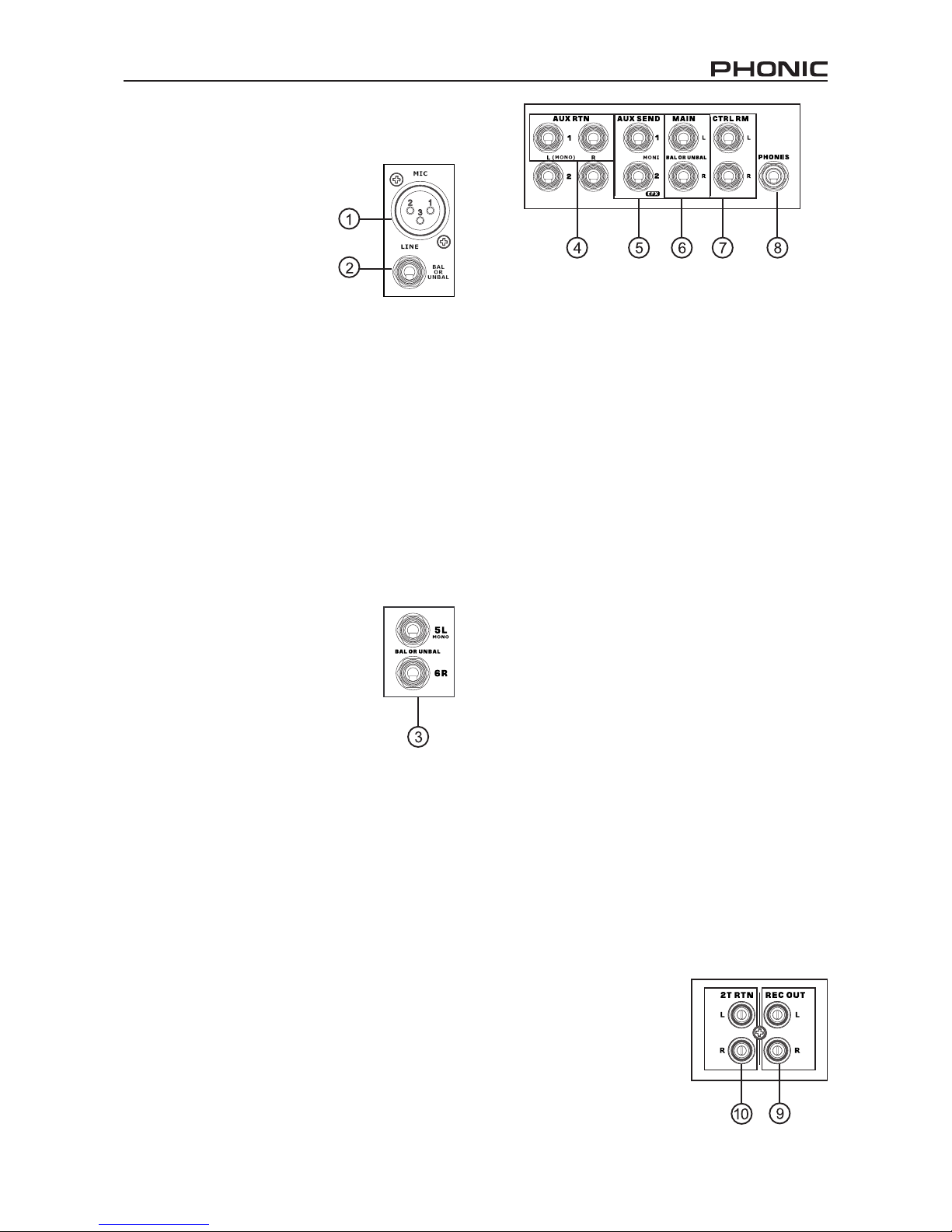

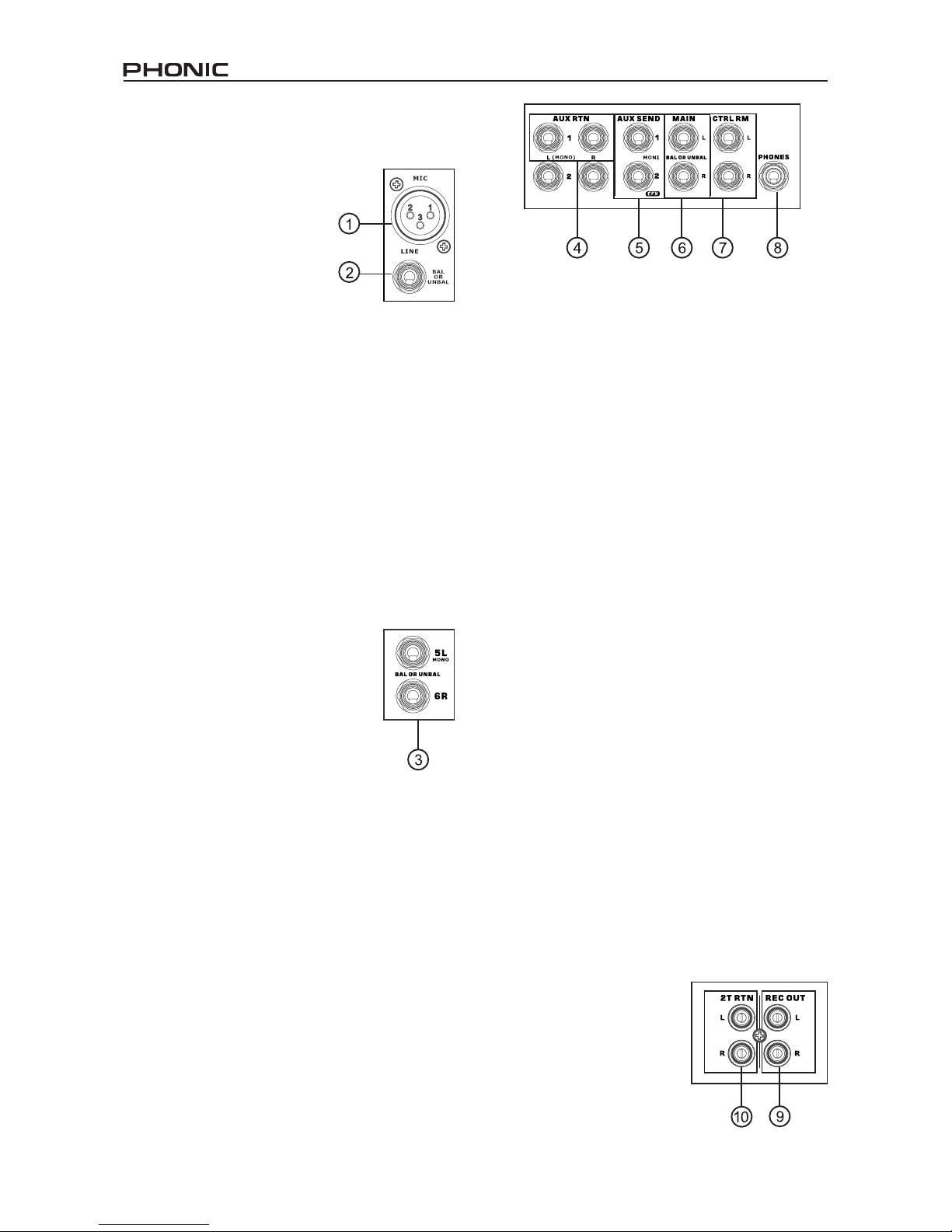

1. XLR Microphone Jacks

These jacks accept typical 3­pin XLR inputs for balanced
and unbalanced signals. They
can be used in conjunction
with microphones – such
as professional condenser,
dynamic or ribbon microphones

- with standard XLR male

connectors, and feature low noise preampliers,

serving for crystal clear sound replication. The Helix
Board 12 FireWire MKII mixers feature a total of four
standard XLR microphone inputs.

NB. When these inputs are used with condenser microphones,
the Phantom Power should be activated. However, when
Phantom Power button is engaged, single ended (unbalanced)
microphones and instruments should not be used on the Mic
inputs.

2. Line Inputs

This input accepts typical 1/4” TRS or TS inputs, for
balanced or unbalanced signals. They can be used
in conjunction with various line level devices, such
as keyboards, drum machines, electric guitars, and
a variety of other electric instruments.

3. Stereo Channels

The Helix Board 12 FireWire MKII mixer
features a couple of stereo channels,

thrown in for maximum exibility. Each

of these stereo channels features two
1/4” TRS phone jacks, for the addition
of various line level input devices, such
as electronic keyboards, guitars and
external signal processors or mixers.

These Stereo Channels can also be used as Mono
channels, where the signal from any 1/4” phone jack
plugged into the Left stereo input will be duplicated to
the Right input due to the miracle of jack normalizing
(this does not work in reverse, however).

4. Stereo AUX Return

These 1/4” TS inputs are for the return of audio to
the Helix Board 12 FireWire MKII mixer, processed
by an external signal processor. If really needed,
they can also be used as additional stereo inputs,
with a level control located on the face of the mixer.
The Stereo AUX Return can also accept Mono
signals, where plugging the 1/4” phone jack of any
device into the Left input will cause the signal to
be duplicated to the Right input also (this does not
work in reverse, however). Signals processed by the
built-in digital effects processor are cut-off when any
1/4” phone jack is plugged into the AUX return 2.

5. AUX / Effects Send

These 1/4” TS outputs may be used to connect to
an external digital effect processor, or even to an

amplier and speakers (depending on your desired

settings), to the mixer. The AUX send is a pre-fader
signal, suitable for sending to monitors to allow
performers to monitor their music. The EFX send
signal is post-fader, suitable for sending to external
effect processors, and then return back to the AUX
returns.

6. Main L and R Outputs

These two ports will output the nal stereo balanced

line level signal sent from the main mixing bus.
The primary purpose of these jacks is to send the
main output to external devices, which may include

power ampliers (and in-turn, a pair of speakers),

other mixers, as well as a wide range of other
possible signal processors (equalizers, crossovers,
etcetera).

7. Control Room Outputs

These two 1/4” Phone Jack outputs feed the signal
altered by the Control Room / Submix control on the
face of the mixer. This output has extensive use, as
it can be used to feed the signal from the mixer to an
active monitor, for the monitoring of the audio signal
from within a booth, among other possible uses.

8. Phones

This stereo output port is suited for use with
headphones, allowing monitoring of the mix. The
audio level of this output is controlled using the
Control Room / Submix rotary control.

9. Record Out

These outputs will accommodate RCA cables, able
to be fed to a variety of recording devices.

10. 2T Return

This stereo RCA input is
used to connect the mixer
with external devices, such
as tape and CD players, and
feeds the signal to the Main
L-R mixing bus.

7HELIX BOARD 12 FIREWIRE MKII

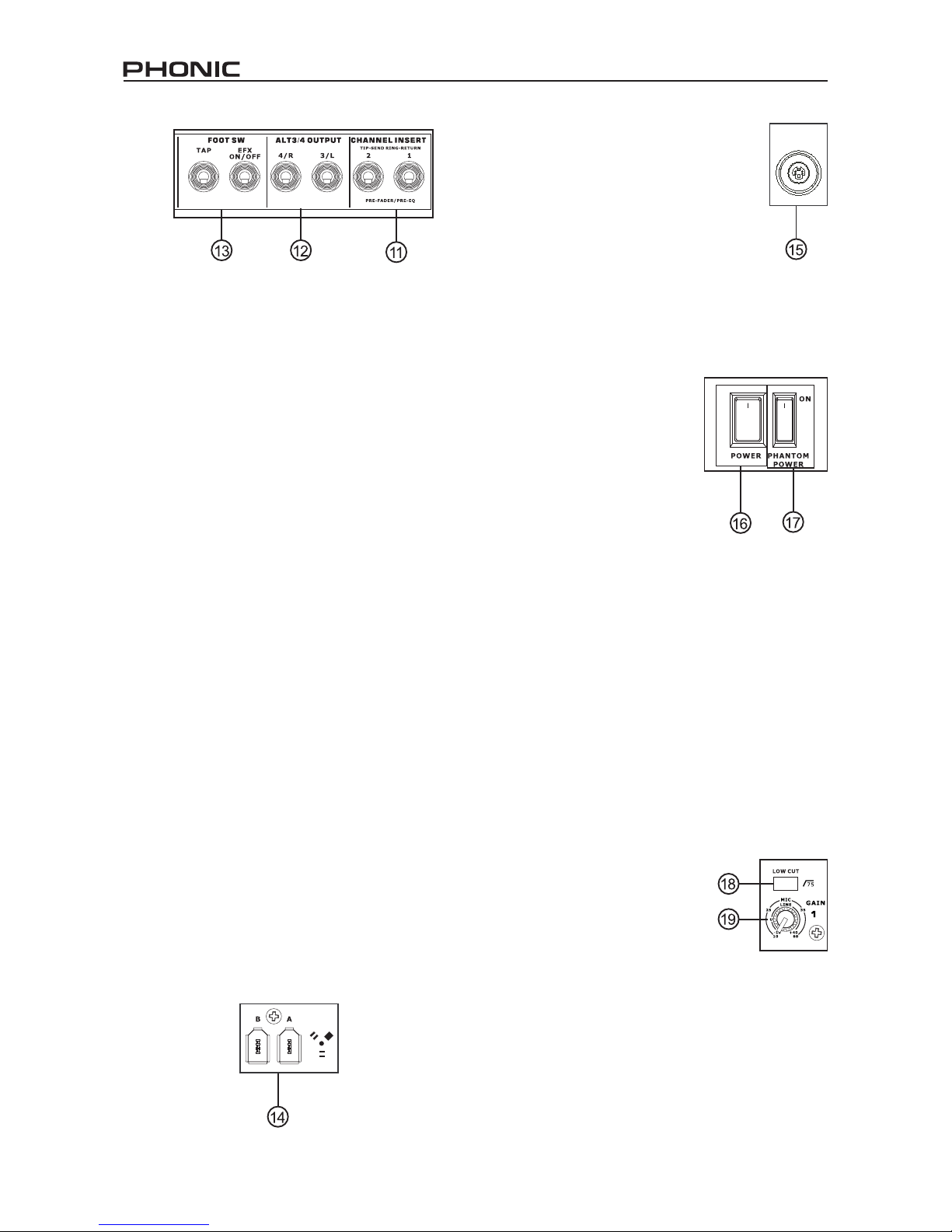

REAR PANEL

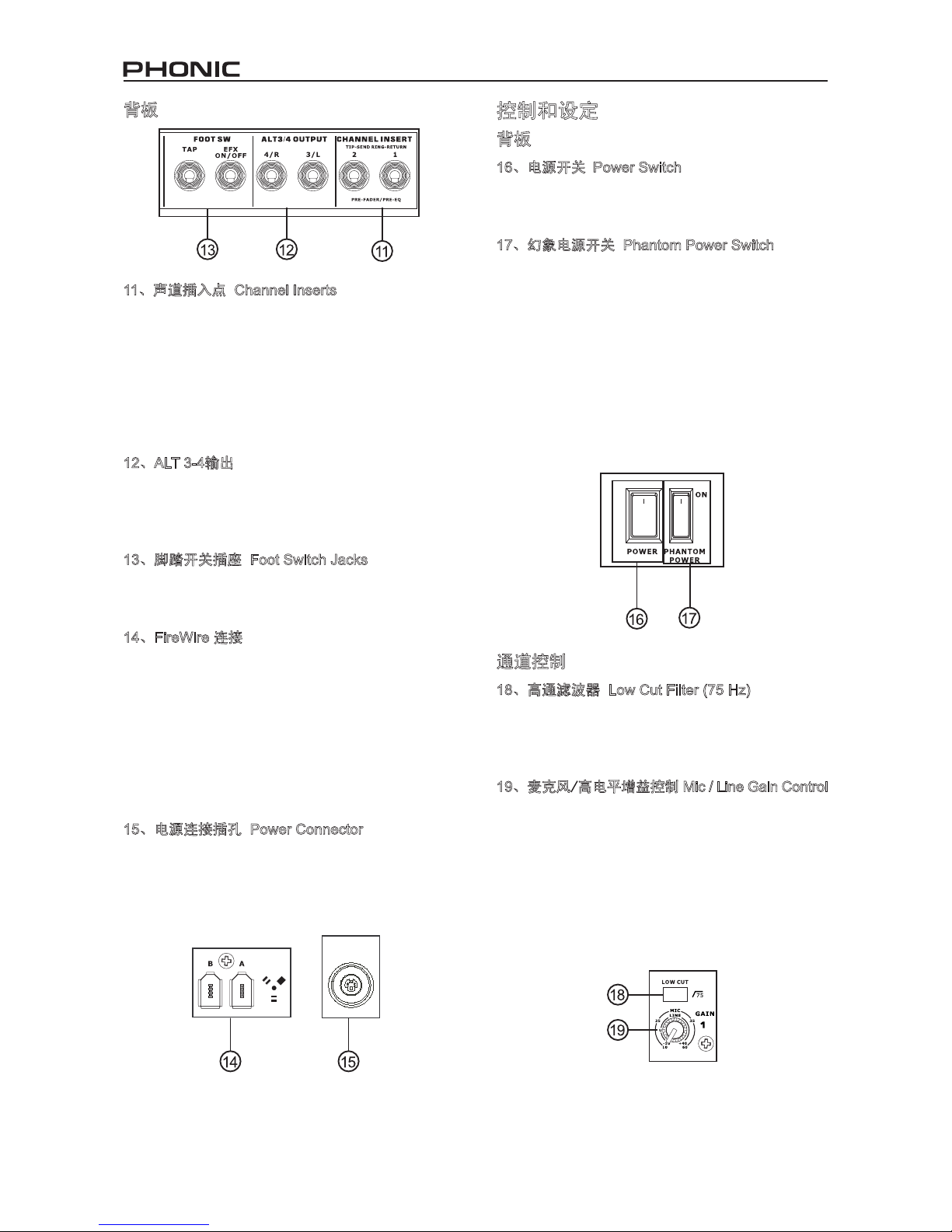

11. Channel Inserts

Located on the rear of the Helix Board, the primary
use for these TRS phone jacks is for the addition
of external devices, such as dynamic processors or
equalizers, to mono input channels 1 and 2. This
will require a Y cord that can send (pre-fader and
pre-EQ) and receive signals to and from an external
processor. On this connection, the tip pin is for
sending the signal, whereas the ring pin is for return.
The sleeve pin, on the other hand, is the ground.

12. ALT 3-4 Output

The signal sent from these 1/4” outputs is fed
from the ALT 3-4 mixing bus, and can be used in
conjunction with a large array of devices, including
signal processors, other PA systems, recording
devices, and so on.

13. Foot Switch Jacks

These ports are for the inclusion of a foot switch,
used to remotely adjust properties of the built-in
Digital Effect processor, to the mixer. The left jack is
used to adjust the tap delay properties, whereas the
right jack is used for turning the effects on and off.

14. FireWire Connection

These two FireWire ports are for connecting the
Helix Board to any PC or Macintosh computer.
They allow all 10 audio channels to be streamed
to a computer, and the 2 audio channels of the
computer to be streamed back to the Helix Board
for monitoring purposes. The signal of audio
channels sent to the computer is pre- or post-fader,
depending on the pre/post setting on each input
channel. The main left and right signal (also sent
through the FireWire interface) is a pre-main fader
signal. The returned FireWire signal can be utilized
in the FireWire Return section on the face of the
mixer.

15. Power Connector

This port is for the addition of a power cable and
supply, allowing power to be supplied to the mixer.
Please use the external power supply that is
included with this mixer only as using other adaptors
could damage the mixer. For a replacement supply,
contact your nearest Phonic dealer.

CONTROLS AND SETTINGS

REAR PANEL

16. Power Switch

This switch is used to turn the mixer on and off.
Ensure you turn all level controls down before
activating.

17. Phantom Power Switch

When this switch is in the on position, it activates

+48V of phantom power for all microphone inputs,

allowing condenser microphones (well, the ones that
don’t use batteries) to be used on these channels.
Activating Phantom Power will be accompanied by
an illuminated LED above the left channel Level
Meter. Before turning Phantom Power on, turn all
level controls to a minimum to avoid the possibility
of a ghastly popping sound from the speakers.

NB. Phantom Power should be used in conjunction with balanced
microphones. When Phantom Power is engaged, single ended
(unbalanced) microphones and instruments should not be used
on the Mic inputs. Phantom Power will not cause damage to most
dynamic microphones, however if unsure, the microphone’s user
manual should be consulted.

CHANNEL CONTROLS

18. Low Cut Filter (75 Hz)

This button, located on channels
1 through to 4, will activate a

low-cut / high-pass lter that

reduces all frequencies below 75
Hz at 18 dB per Octave, helping
to remove any unwanted ground
noise or stage rumble.

19. Mic / Line Gain Control

This controls the sensitivity of the input signal of
the Microphone / Line input. The gain should be
adjusted to a level that allows the maximum use of
the audio, while still maintaining the quality of the
feed, based on the channel setup instructions. This
can be accomplished by adjusting it to a level that
will allow the peak indicator occasionally illuminate.
All 4 mono channels feature this control.

AC IN

18.8V X2
8V X1

8

HELIX BOARD 12 FIREWIRE MKII

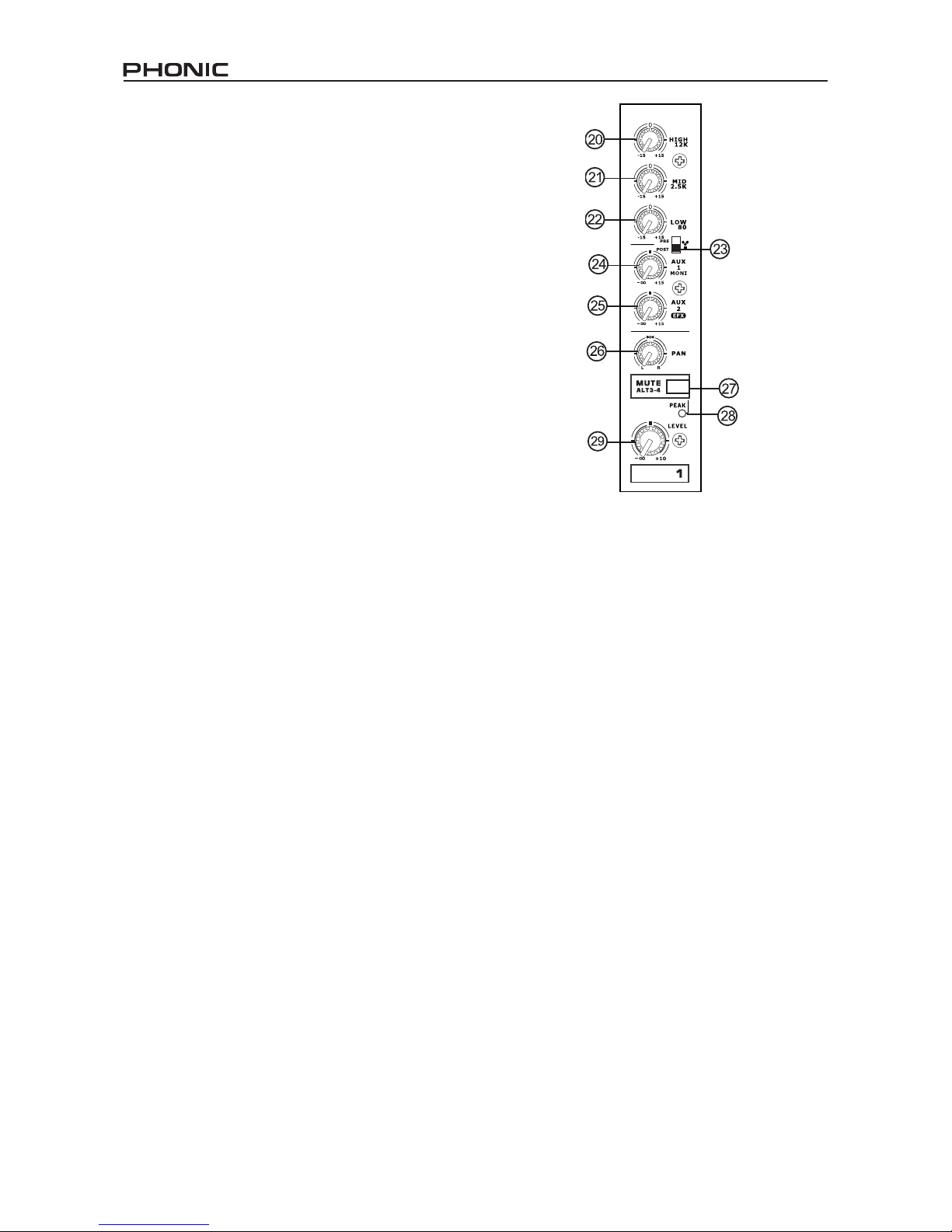

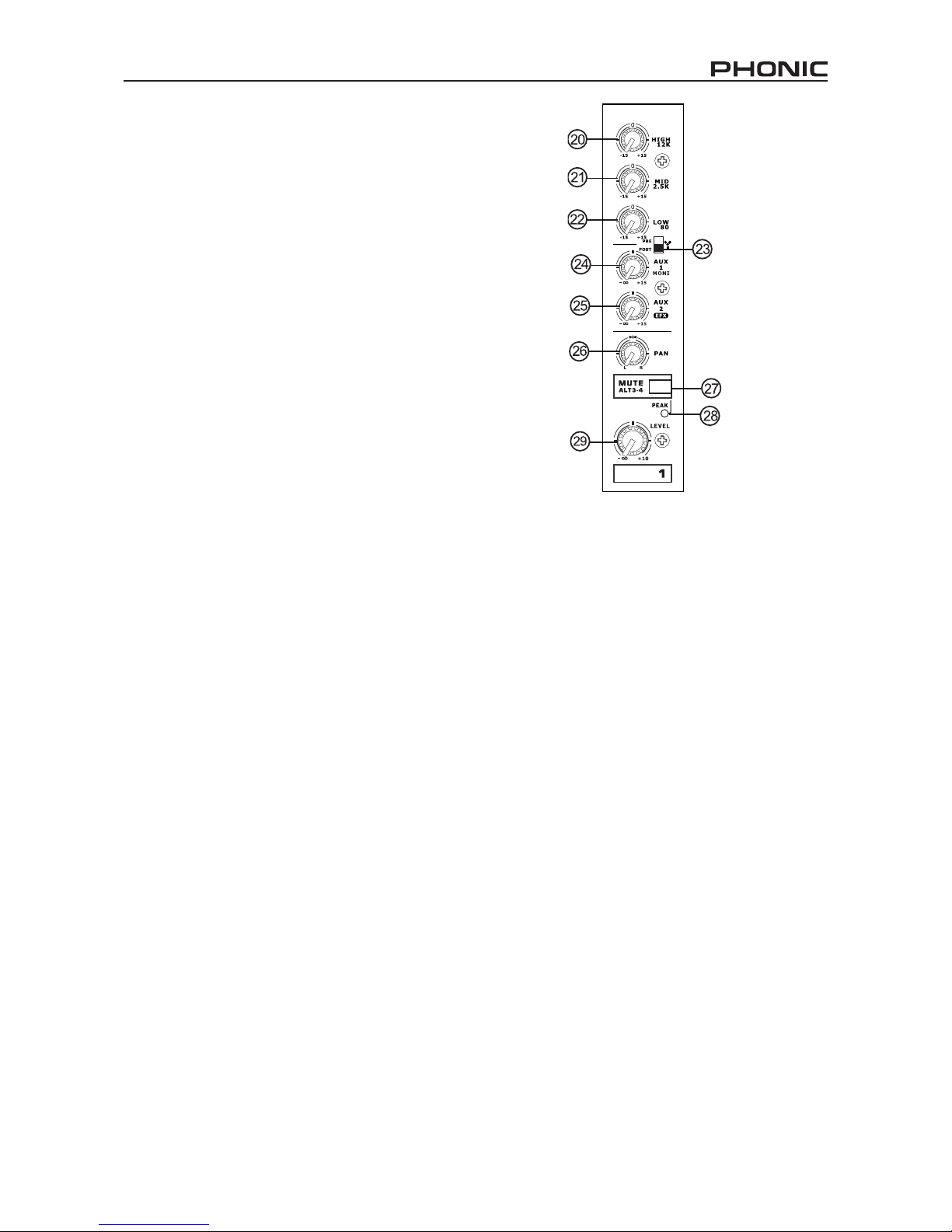

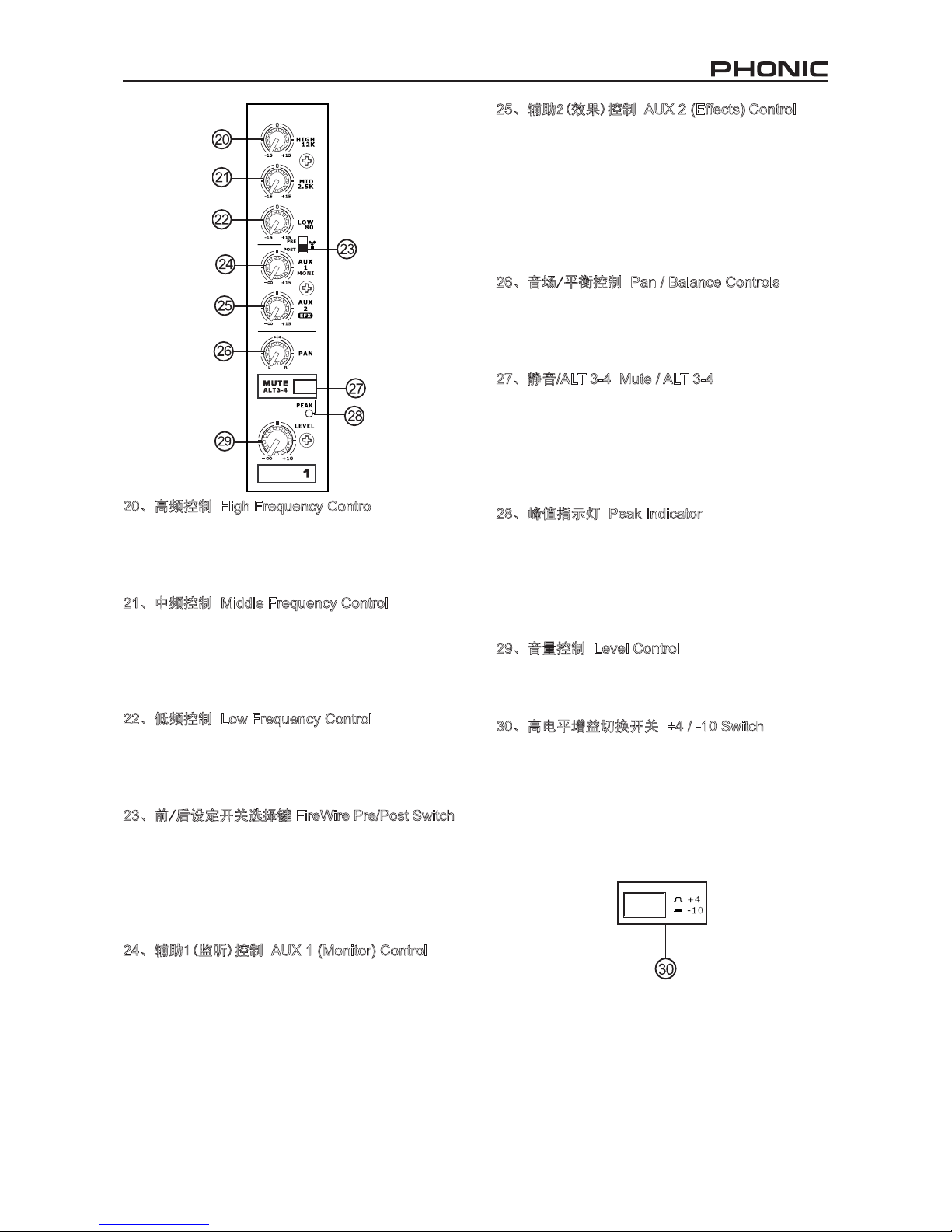

20. High Frequency Control

This control is used to give a shelving boost or cut of
±15 dB to high frequency (12 kHz) sounds. This will
adjust the amount of treble included in the audio of
the channel, adding strength and crispness to sounds
such as guitars, cymbals, and synthesizers.

21. Middle Frequency Control

This control is used to provide a peaking style of
boost and cut to the level of middle frequency (2.5
kHz) sounds at a range of ±15 dB. Changing middle

frequencies of an audio feed can be rather difcult

when used in a professional audio mix, as it is often
more desirable to cut middle frequency sounds
rather than boost them, thereby soothing overly
harsh vocal and instrument sounds in the audio.

22. Low Frequency Control

This control is used to give a shelving boost or cut
of ±15 dB to low frequency (80 Hz) sounds. This will
adjust the amount of bass included in the audio of
the channel, and bring more warmth and punch to
drums and bass guitars.

23. FireWire Pre / Post Switch

This switch is used to change the signal of the
corresponding channel that is sent to the Computer
via the FireWire interface between that of a pre-EQ,
pre-fader, pre-low cut to that of a post-EQ, post­fader, post-low cut. In the upper-most position, the
channel will be pre, and in the lower position post.

24. AUX 1 (Monitor) Control

This control allows the user to send the corresponding
signal to the AUX 1 output, which can be used in

conjunction with an amplier and studio or stage

monitors, or simply as an auxiliary output for any
means required. The control is pre-fader, therefore
any changes made to the corresponding channel
level control do not affect the AUX 1 send signal.

25. AUX 2 (Effects) Control

This control alters the signal level that is sent to the
AUX 2 (or EFX) send output, which can be used
in conjunction with external signal processors (this
signal of which can be returned to mixer via the AUX
return input, or any stereo input channel), or simply
as an auxiliary output for any means required. This
control is post-fader, therefore any changes made
to the corresponding channel level control are also
applied to the EFX signal. The EFX send signal is
also sent to the built-in effect processor for providing
effects to the main output and AUX 1 send, as
required.

26. Pan / Balance Controls

This alternates the degree or level of audio that the
left and right side of the main mix should receive.
On mono channels, this control will adjust the level
that the left and right should receive (pan), where as
on a stereo channel, adjusting the BAL control will
attenuate the left or right audio signals accordingly
(balance).

27. Mute / ALT 3-4

This handy little button is basically a typical mute
button – effectively stopping any signal received by
the channel from being sent to the Main L/R or AUX 2
send mixing buses – however it does so much more.
Pushing this button routes the channel’s signal away
from the Main L/R and to its own “Alternate” stereo
output (Alt 3-4), where the signal can be used at

will. If you wish to use it to connect an amplier and

speakers, or simply patch it through to an unused
input channel, you can easily do so.

28. Peak Indicator

This LED indicator will illuminate when the device
hits high peaks, 6 dB before overload occurs. It is
best to adjust the gain of the channel so that the
PEAK indicator lights up on intervals only. This will
ensure a greater dynamic range of audio. This LED
will light up while the Mute button is pushed in.

29. Level Control

This rotary control will alter the signal level that is
sent from the corresponding channel to the Main or
Alt. 3-4 mixing bus.

9HELIX BOARD 12 FIREWIRE MKII

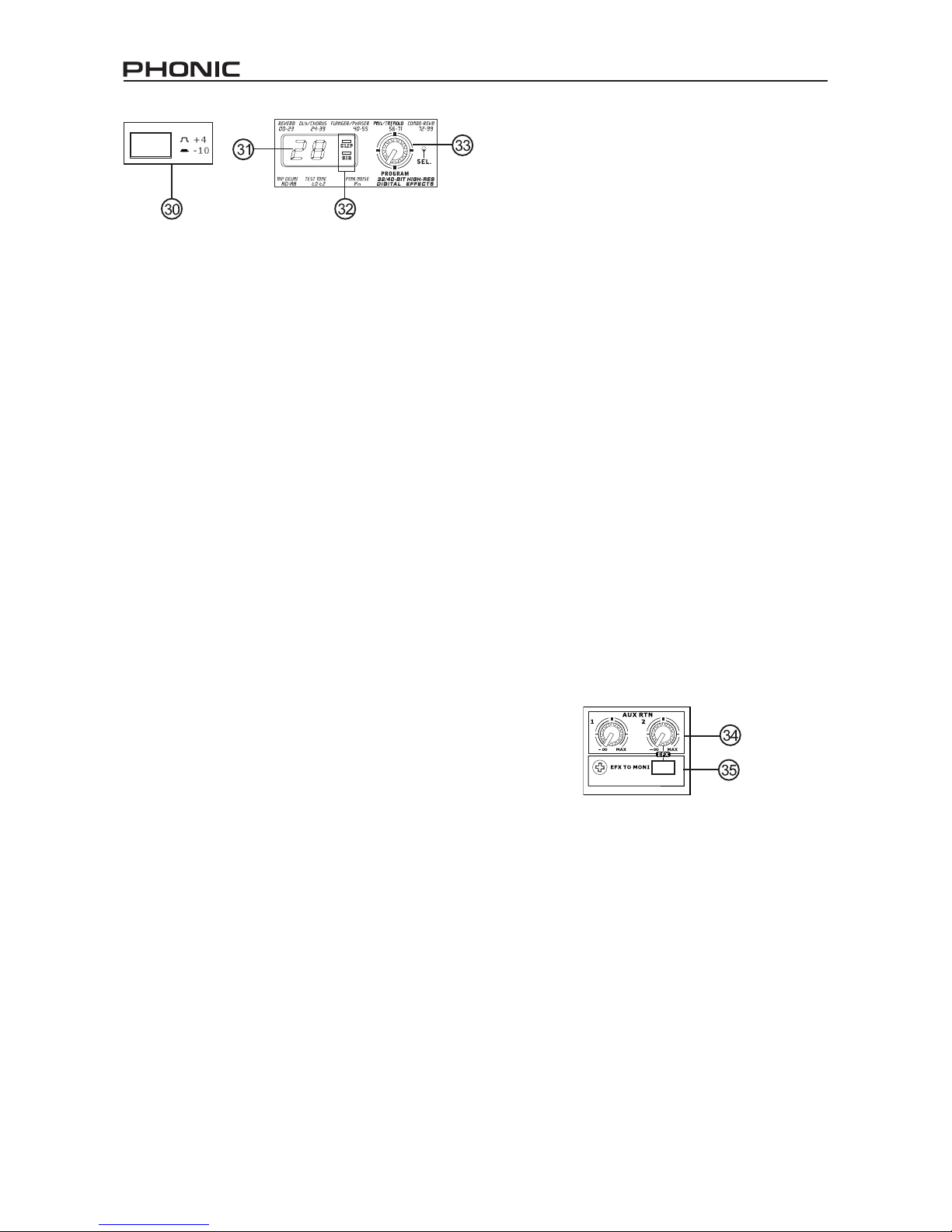

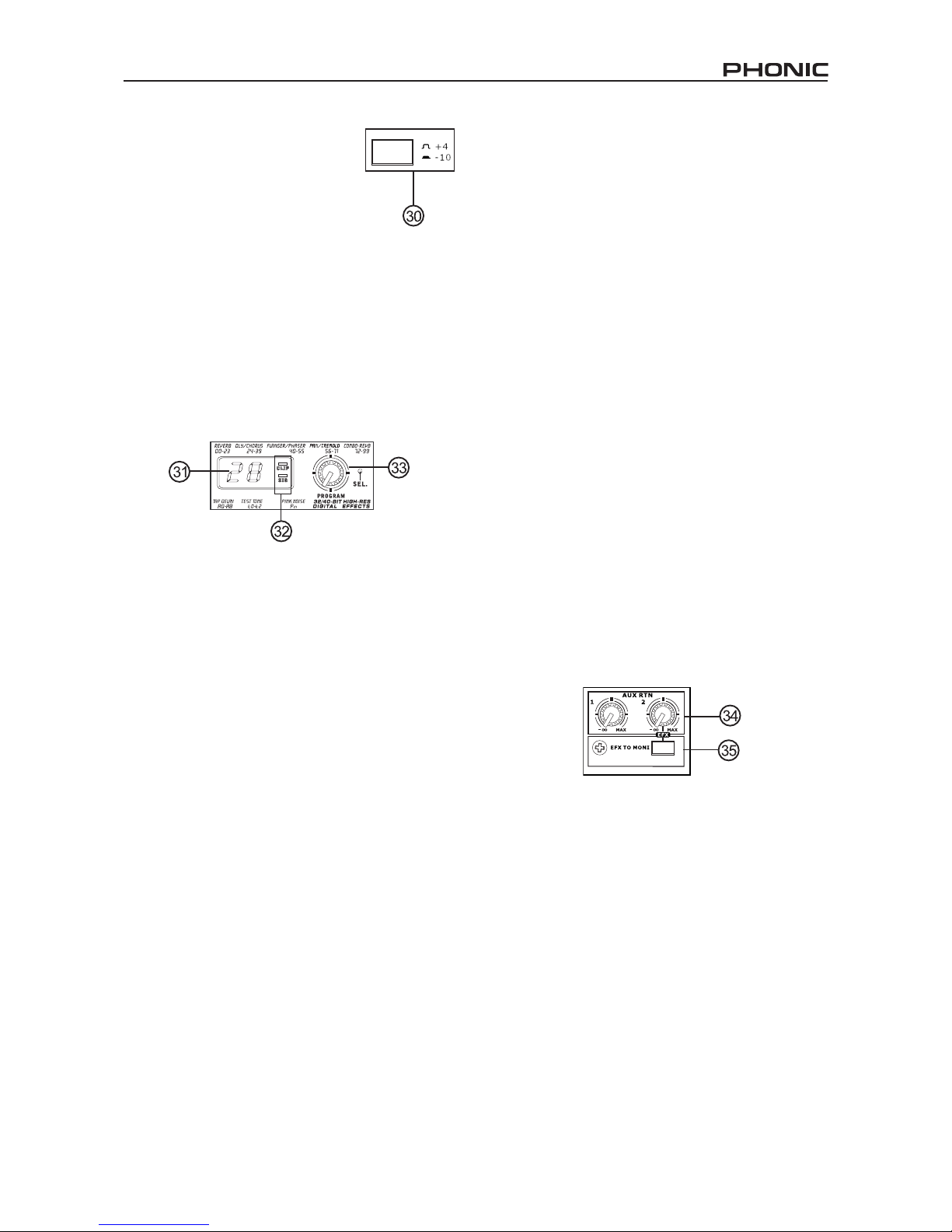

30. +4 / -10 Switch

This button, located on both stereo
input channels, is used adjust the
input sensitivity of the corresponding
channels, which will adapt the mixer
to external devices which may use
different operating levels. If the input
source is -10 dBV (consumer audio
level), it is best to engage the switch, allowing the

signal to be heard. The +4 dBu level is suitable for

Professional Audio signals, which are considerably
higher than the consumer level. However, if you are
unsure of the source’s operating level, we suggest
leaving the switch disengaged until you test the
source’s signal. You can then engage if necessary
(if the level of the input signal is obviously too low).

DIGITAL EFFECT SECTION

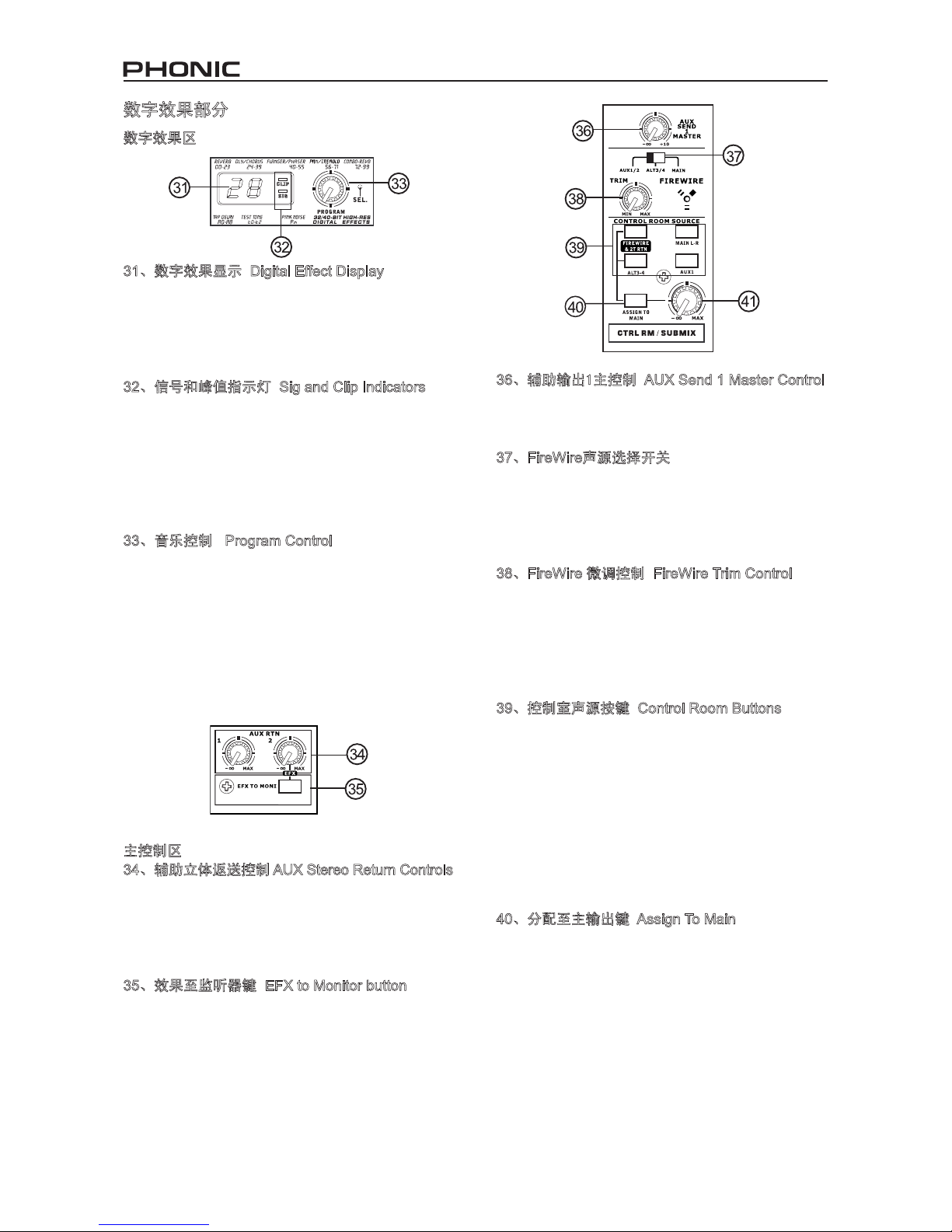

31. Digital Effect Display

This 2-digital numeric display shows the program
number that is currently applied to your EFX audio
signal. When you rotate the Program control, you
can scroll through different program numbers;
however the display will revert back to the original
program if a new program is not selected within a
few seconds. For a list of available effects, please
observe the Digital Effect Table.

32. Sig and Clip Indicators

Located within the Digital Effect Display are Clip and
Sig LEDs. The Sig LED will light up when any signal
is received by the effect processor, and the Clip
LED will light up shortly before excessive signals
are dynamically clipped. If the Clip LED lights up
too often, it may be advisable to turn down the AUX
2/EFX control on one or all input channels to ensure
the signal level is not excessive.

33. Program Control

This control is used to scroll through the various
effects. Turning the control clockwise will allow users
to ascend into higher program numbers, and turning
it counter-clockwise will allow users to descend into
lower program numbers. Pushing this control will
apply the new effect. When a tap-delay effect is
selected, pressing this control will allow users to
select the tap-delay time.

By pushing the button several times, the effect
processor interprets the time between last two
pushes and remembers this as the delay time – until
the button is pushed again. This is kept even after
the power is turned off. When the tap delay effect

is selected, a small LED will ash within the digital

effect display window at the selected intervals.

MASTER SECTION

34. AUX Stereo Return Controls

These controls adjust the signal level of audio fed
through to the AUX Stereo Return inputs, which will
be added to the MAIN L-R mix. The AUX Return
2 control also acts as the built-in DSP Effect level
control, when no device is plugged into the AUX 2
Return jacks.

35. EFX to Monitor button

This button allows users to select the destination
of the AUX Return 2 signal. Pushing it in sends the
signal to the AUX Send 1 mixing bus.

10

HELIX BOARD 12 FIREWIRE MKII

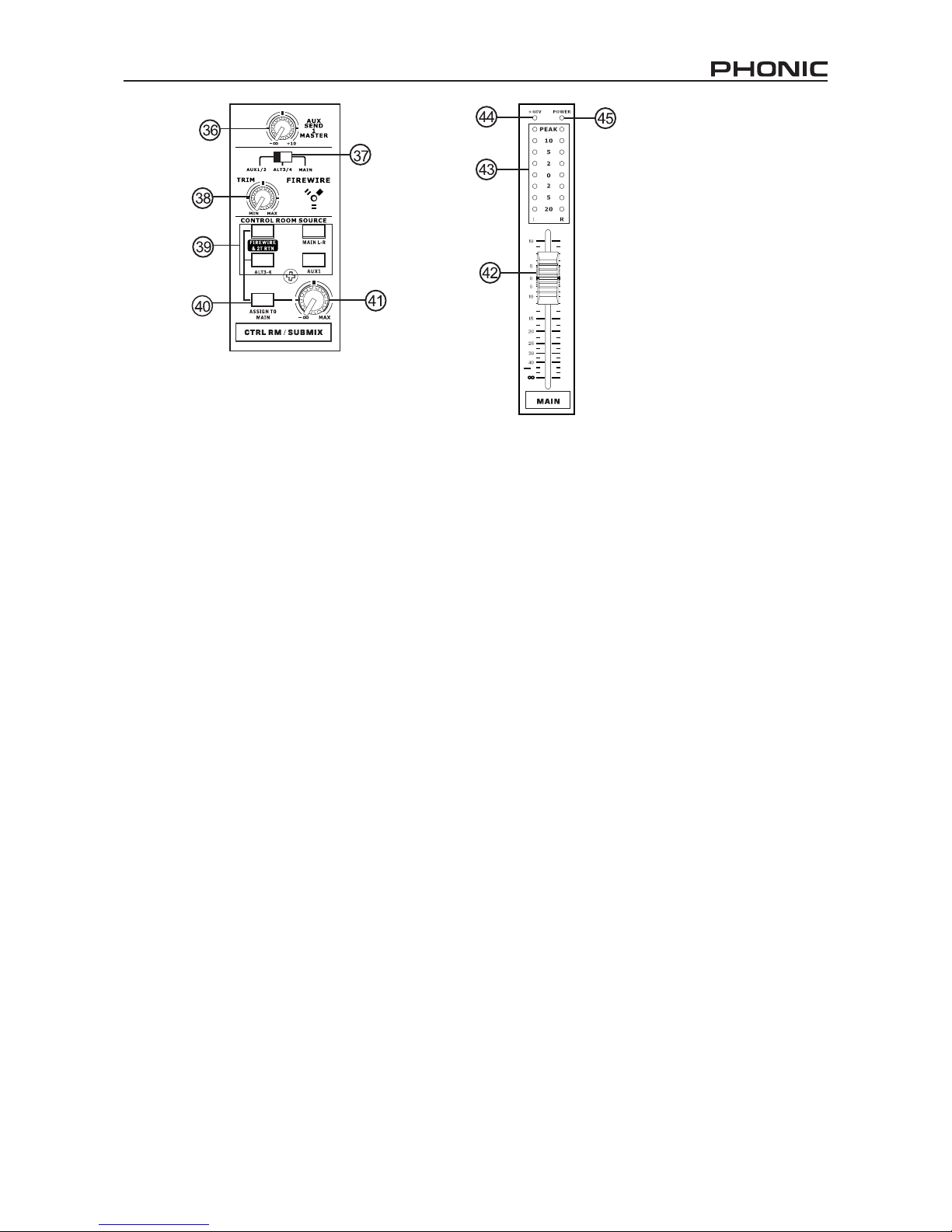

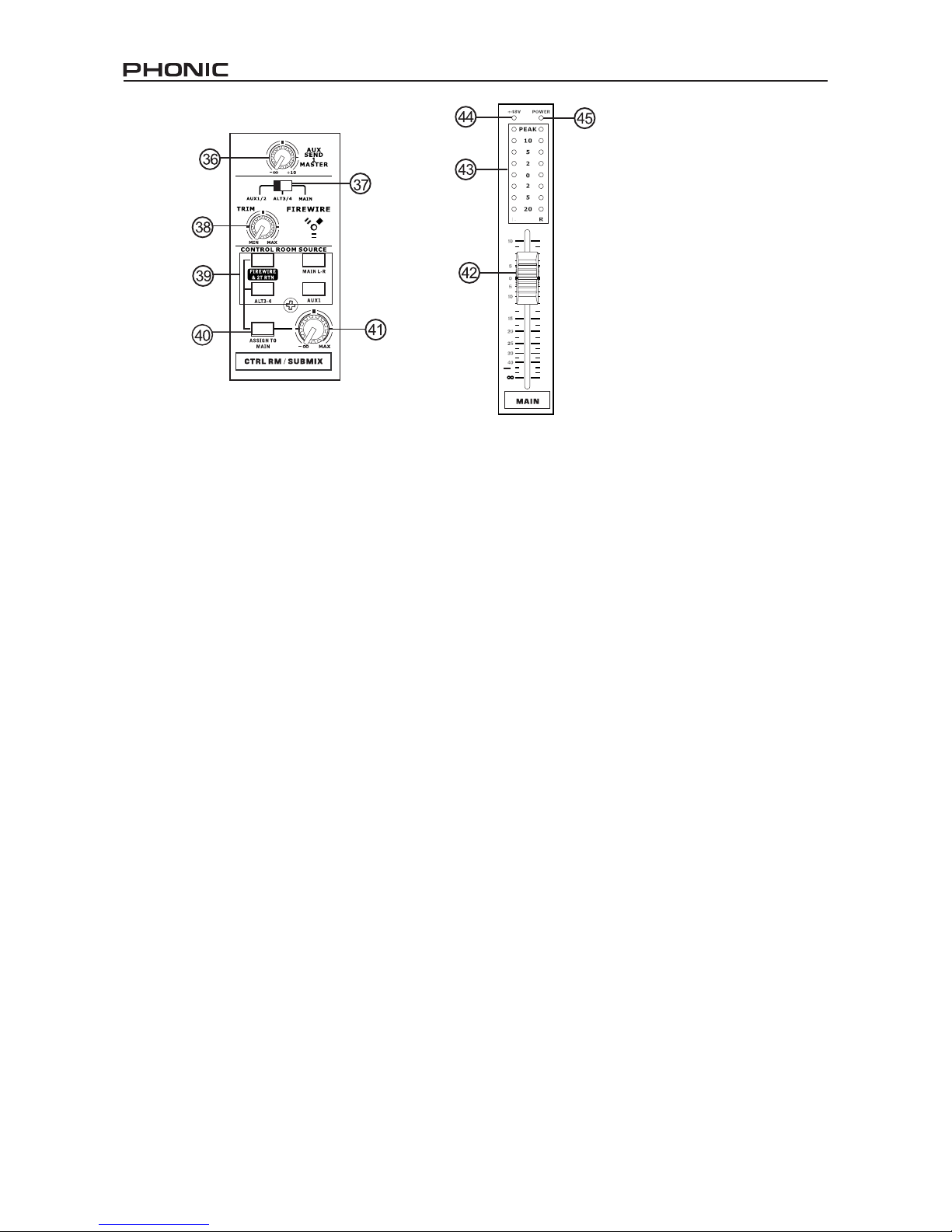

36. AUX Send 1 Master Control

This control will adjust the nal output level for the

AUX send output, the signal of which is taken from
the AUX 1 from each input channel.

37. FireWire Source Select

This switch determines which of teh Helix Board’s
signals will be used for the 9th and 10th channels
sent through the FireWire interface to the computer.
Users can choose to send the stereo signal from
AUX 1/2, Alt 3/4 or the Main mix through the FireWire
interface to the computer.

38. FireWire Trim Control and Indicator

This trim control can be used to adjust the level of the
outgoing FireWire signal from channel 9/10 (which
will be received by the computer). If the input signals
received by your computer are noticeably excessive,
using this control could help to attenuate the signal
to an acceptable degree. The accompanying LED
will illuminate when a connection is established
through the FireWire interface.

39. Control Room Buttons

Engaging any of these four buttons will enable you
to use the signal from any of the corresponding
sources to send to the Control Room mixing bus
and the LED Level Meter for level monitoring. For

instance, pressing FireWire & 2T Rtn button will

allow you to send the 2 Track Return signal and the
signal received through the FireWire interface to the
Control Room Outputs (the level of which will be
visible on the Level Meter), where as the Main L-R
will allow you to use the Main Left/Right signal, the
AUX 1 allows you to use the AUX 1 signal, and the
ALT 3-4 allows you to use the “Alternate” stereo mix
bus signal. You can even use a combination of all
these signals, if need be.

40. Assign to Main Button

When the “Assign to Main” button
is engaged, the FireWire/2T
Return and Alternative 3-4 signals
can be selected by using the
corresponding buttons, and are,
intern, sent to the Main L-R and
Control Room mixing buses via
the Control Room / Submix control.
This can come in handy when you
want play a CD during intermission
in a live show, as this allows users
to send the signals from the
FireWire interface, 2T RTN and/or
ALT 3-4 to the main left and right
outputs. If you have the Main L-R
or AUX 1 buttons on the Control
Room Source section engaged,

the corresponding signals will not
be sent to the control room and headphones output
by the use of this button.

41. Control Room / Submix Control

This control is used to adjust the audio level of
the Control Room feed, which is sent to both the
Control Room outputs (for monitoring, acting as

side ll or other purposes) and Phones outputs

(to be used in conjunction with headphones for
monitoring purposes). It also acts as the “Submix”
control, which allows the user to adjust the level of
the signals selected by the Control Room Source
when the Assign to Main button is engaged.

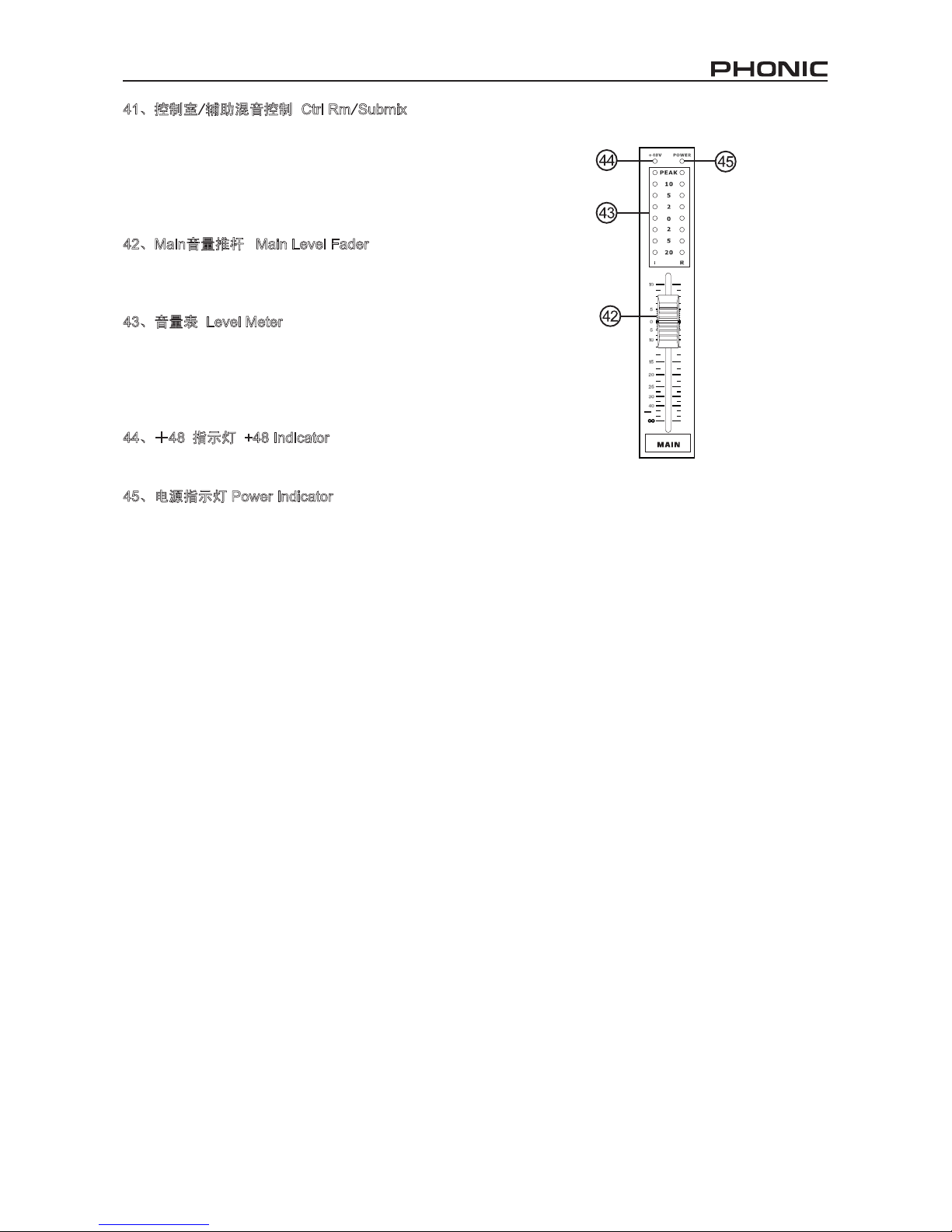

42. Main Level Fader

This 60mm fader is nal level control for the main

left and right audio feed, sent to the Main L and R
output.

43. Level Meter

The stereo 8-segment level meter gives an accurate
indication of when audio levels of the selected
Control Room source(s) reach certain levels. It is
suggested for the maximum use of audio to set the

various levels controls so that the Peak LEDs ash

only occasionally (and perhaps it is better if you
ensure the level stays around a pinch below that).

44. +48 Indicator

The +48 Indicator illuminates whenever the Phantom

Power switch is activated.

45. Power Indicator

The Power Indicator will light up when the power of
the mixer is on.

11HELIX BOARD 12 FIREWIRE MKII

12

HELIX BOARD 12 FIREWIRE MKII

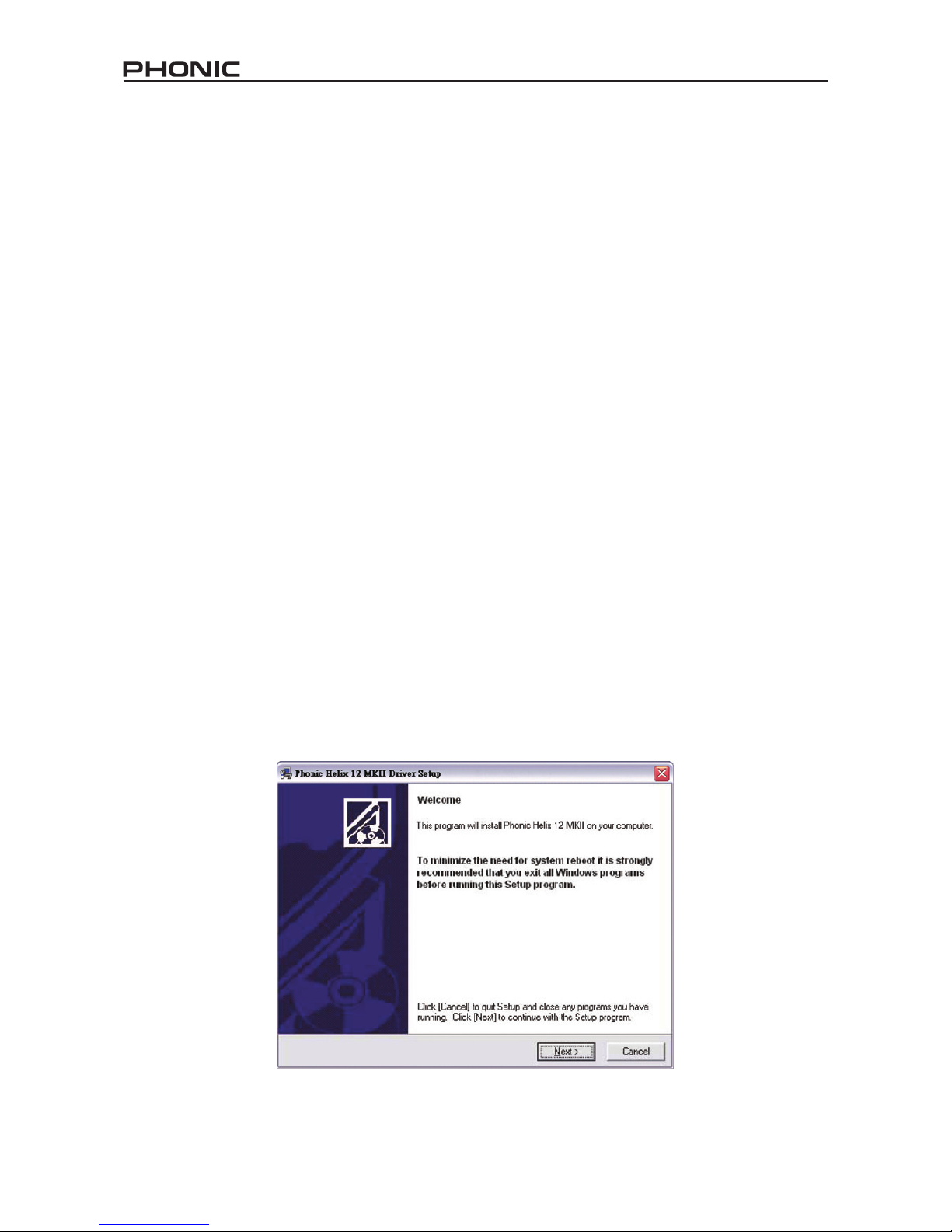

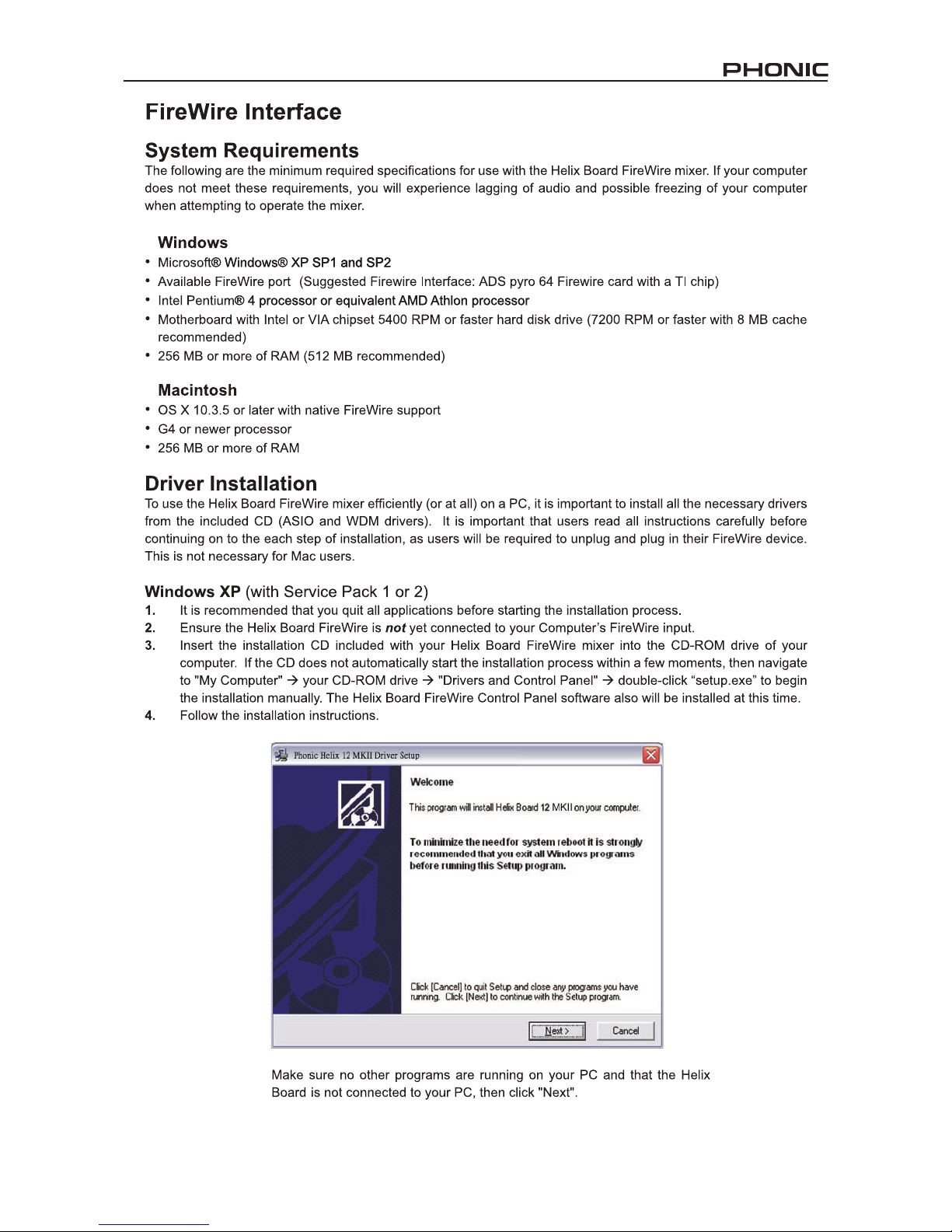

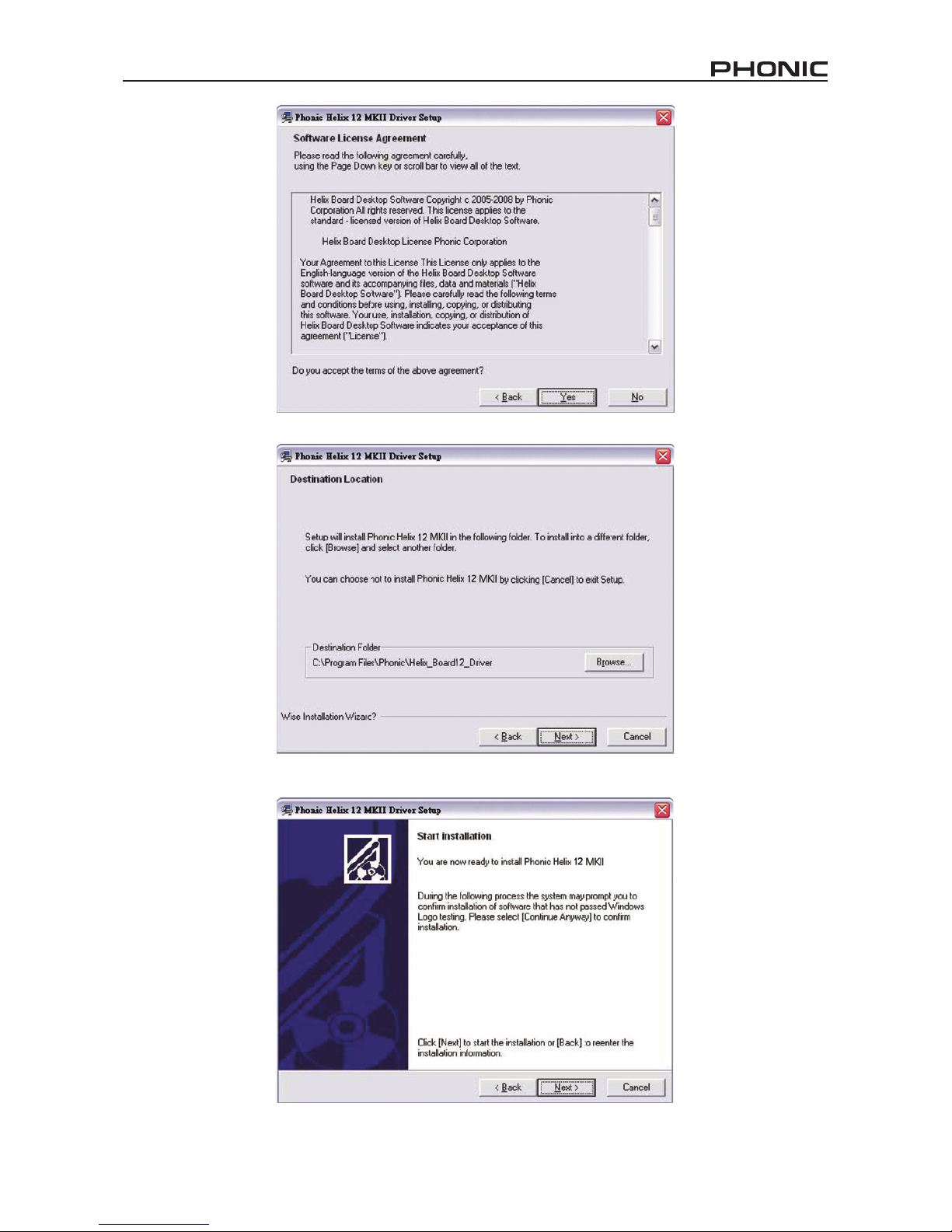

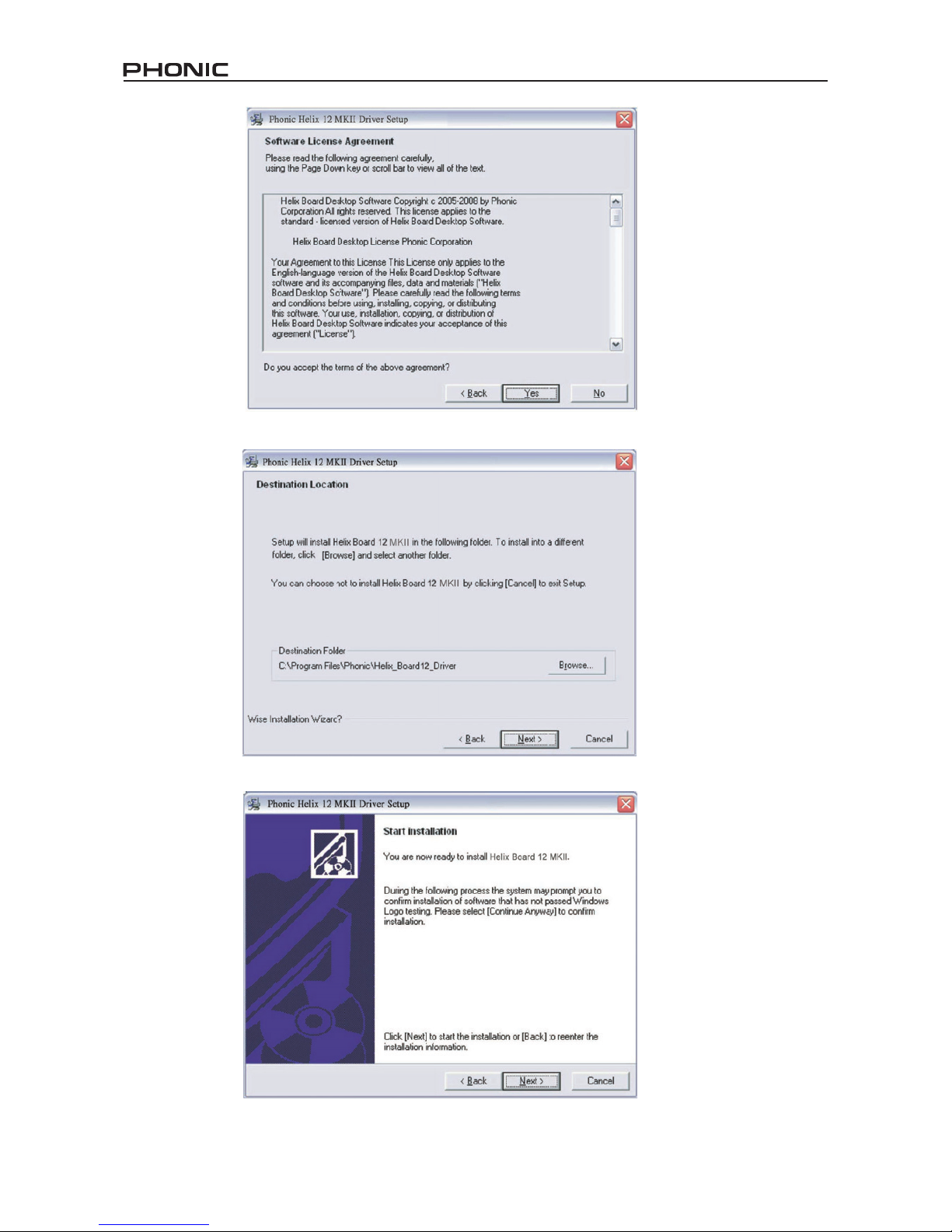

Read and accept the terms of the License Agreement and click "Yes" to continue.

ither select a new destination for the installation, or else click "Next" to accept the default directory

Click "Next" to begin the installation.

13HELIX BOARD 12 FIREWIRE MKII

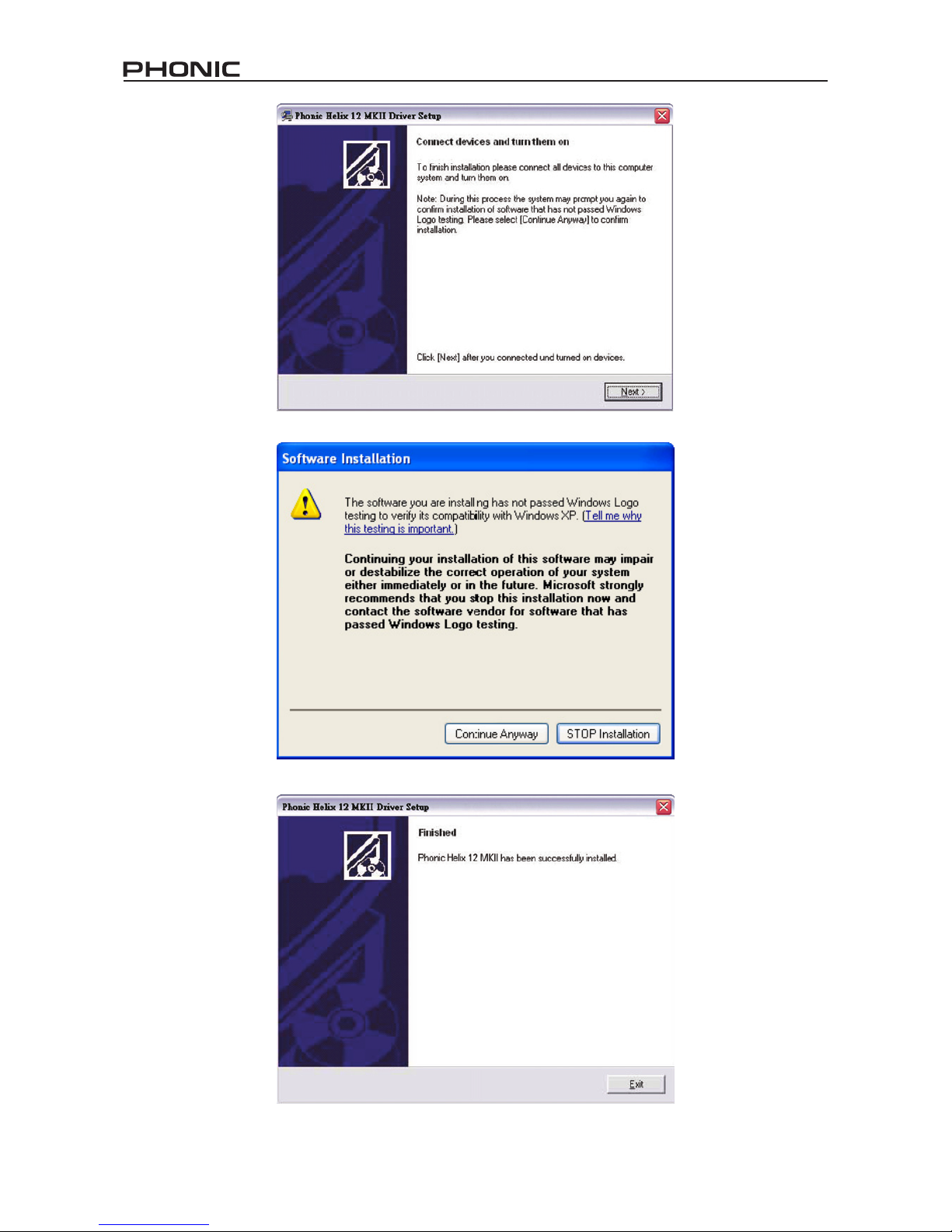

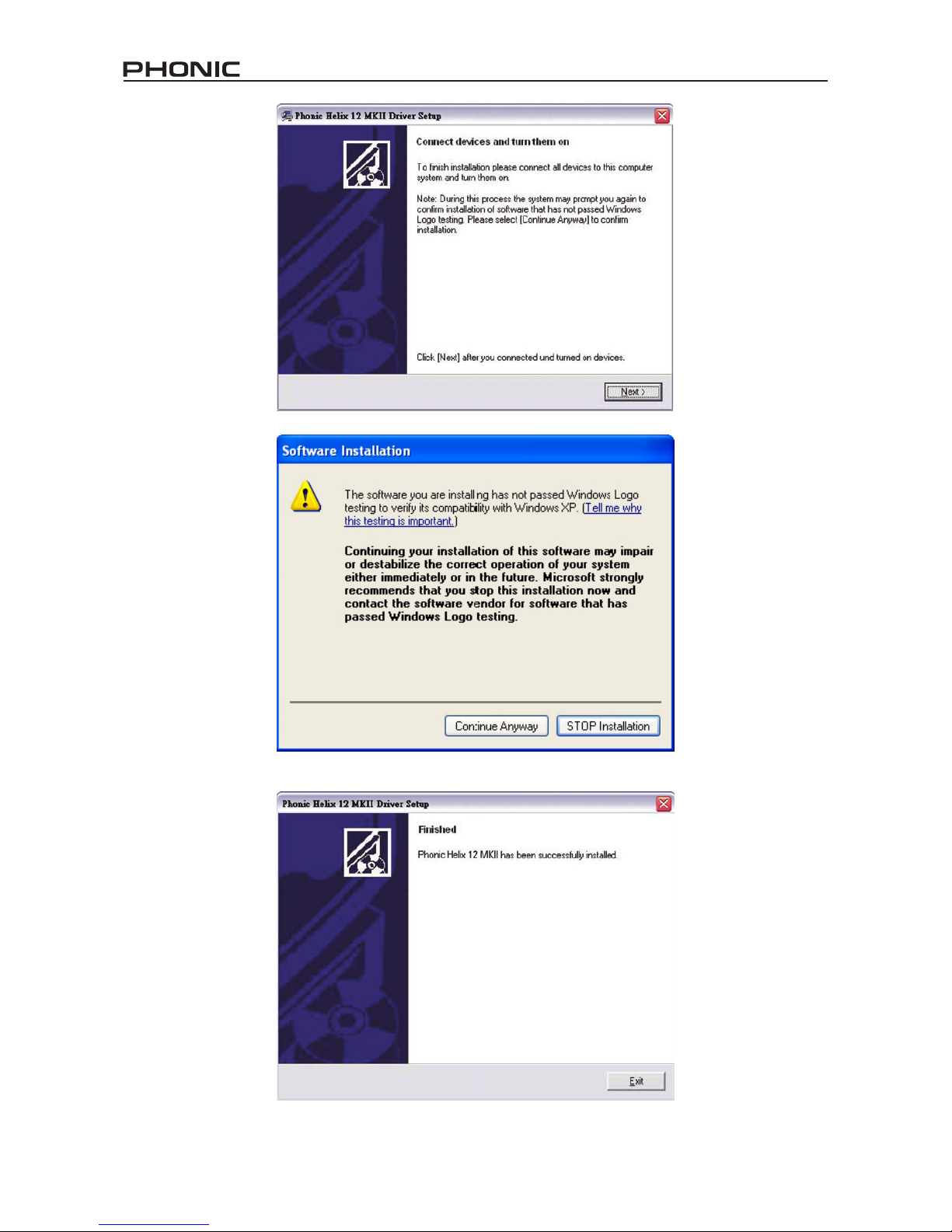

After installation is complete, users are free to use the device as they wish.

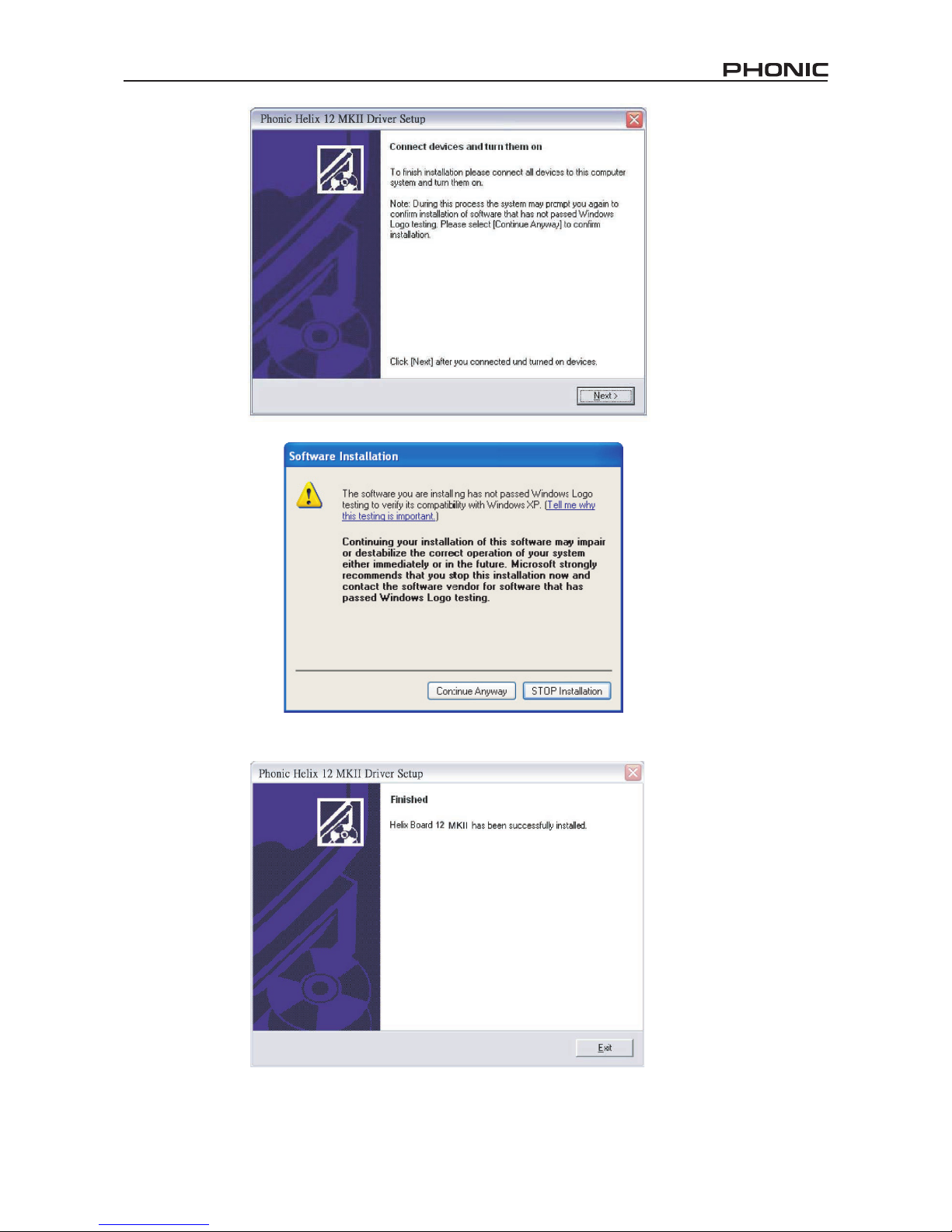

Connect the Helix Board FireWire MKII to the Computer and turn the power on.

If a message is displayed indicating that the software has not passed Windows Logo test, click Continue Anyway

14

HELIX BOARD 12 FIREWIRE MKII

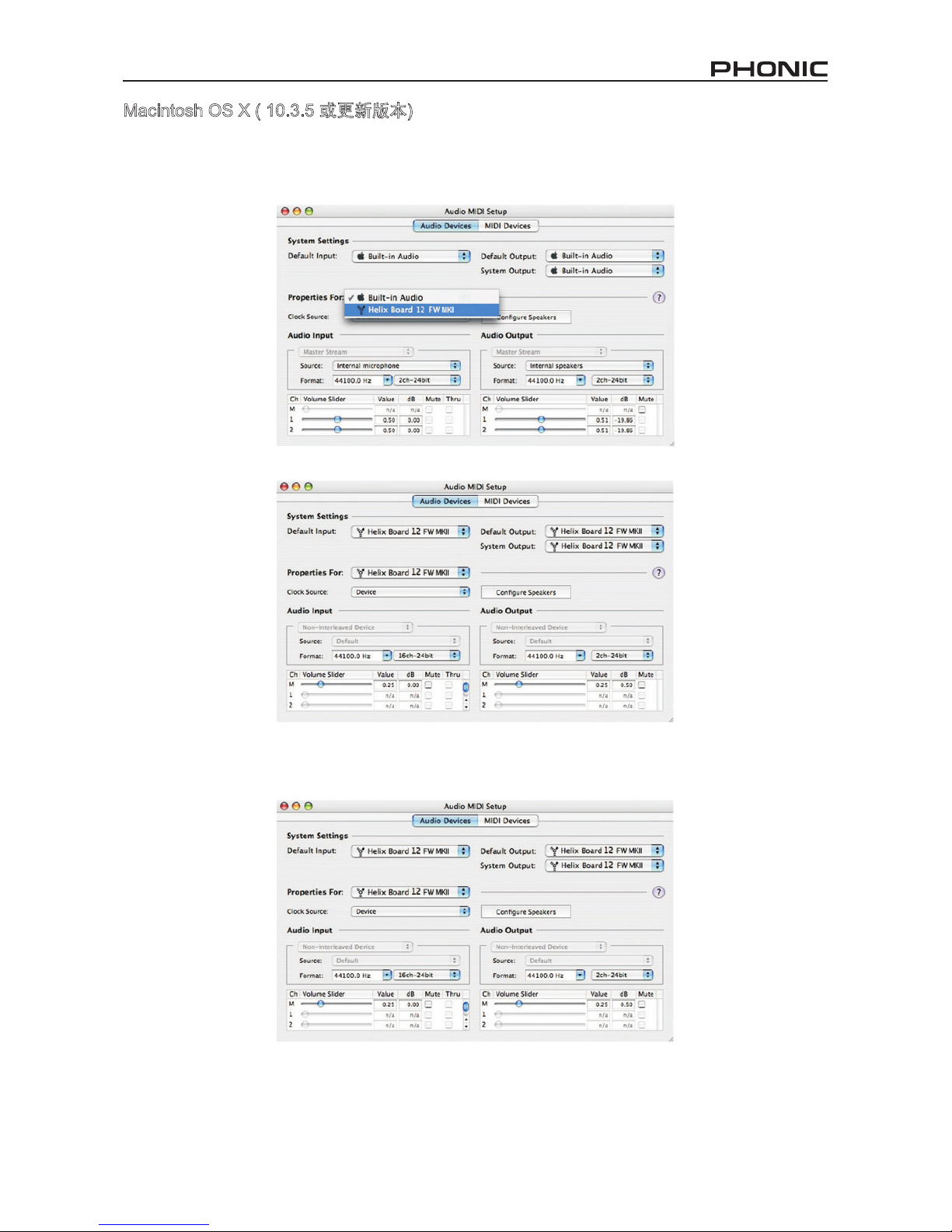

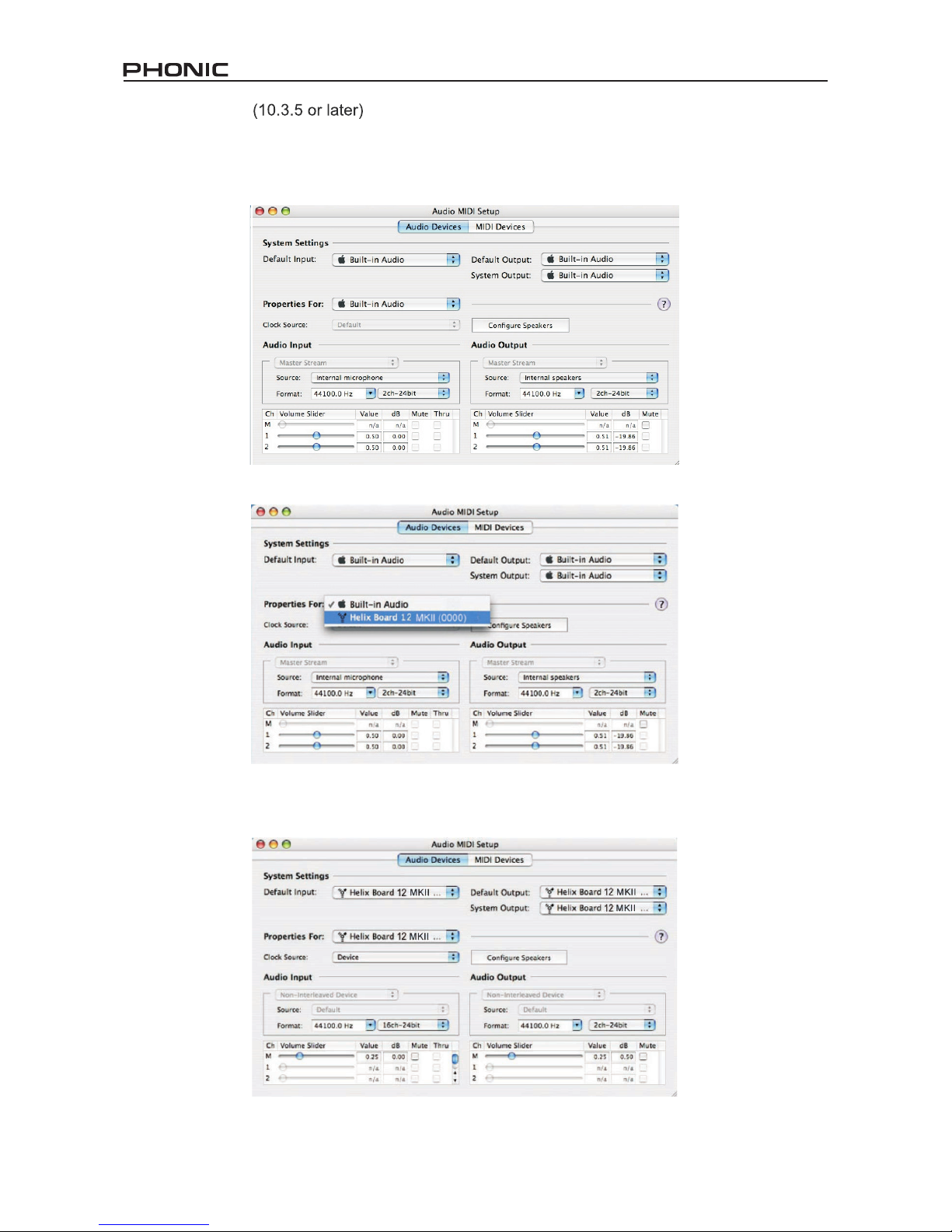

Macintosh OS X

The Helix Board 12 FireWire MKII works with the primary audio drivers of MacintoshOSX10.3.5and later. First verify

t

hat you are running Macintosh OS X 10.3.5 or above, then connect the Helix Board 12 FireWire MKII to a FireWire

port

to the

computer. T

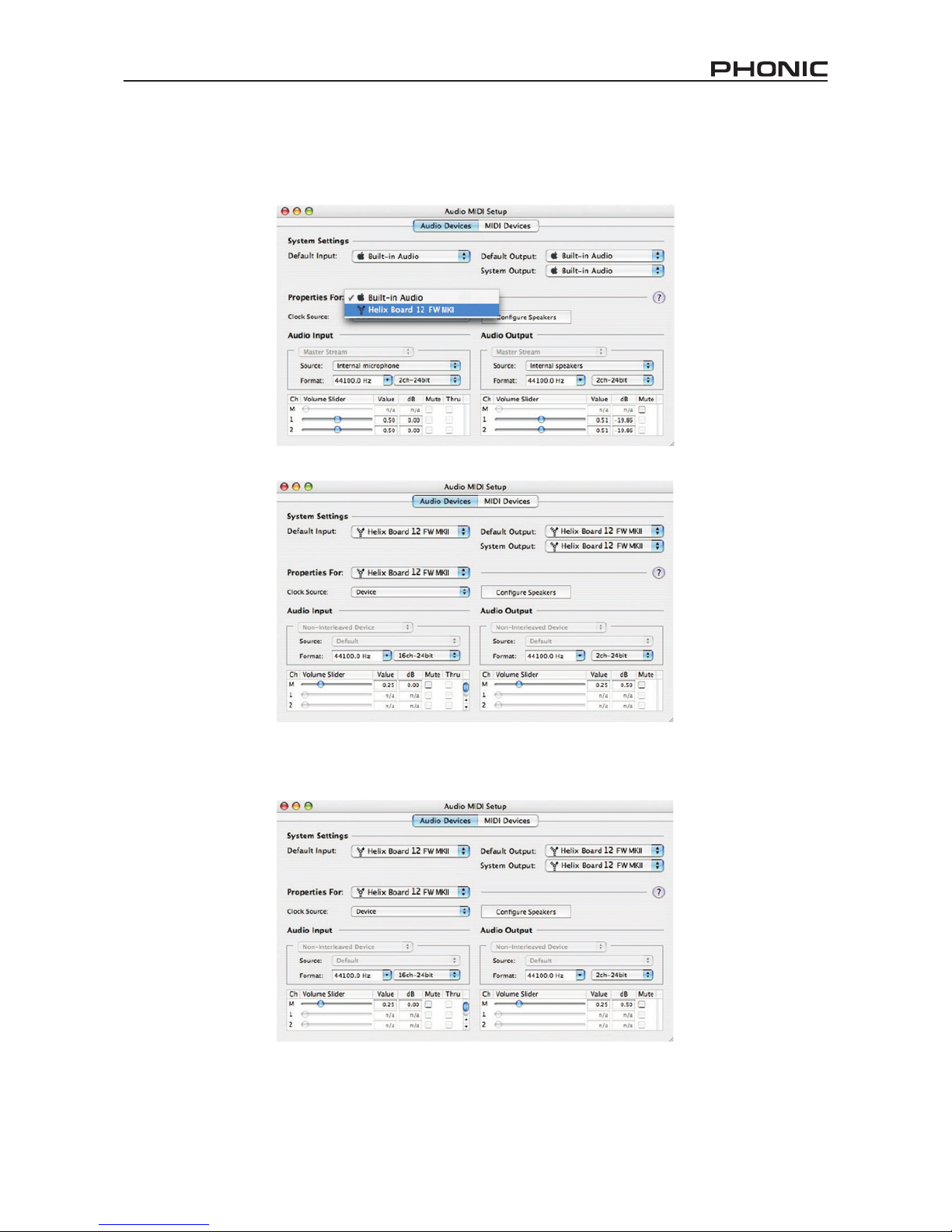

o ensure your Helix Board 12 FireWire MKII is working,enter the Utilities folder and double-click the

Audio MIDI Setup icon.

Mac users are able to use GarageBand Digital Audio Workstation Software, in conjunction with the Helix Board 12
FireWire MKII.

Enter the

Audio Devices section. From the "Properties for" pull-down tab, select Helix Board 12 FireWire MKII.

At the bottom of the window,

users can edit the setup of the Helix Board FireWire MKII. Properties such as sampling

rate and clock source can be altered.Users may also opt to make th

e H

elixBoard FireWire MKII their default input and

/or output device.

15HELIX BOARD 12 FIREWIRE MKII

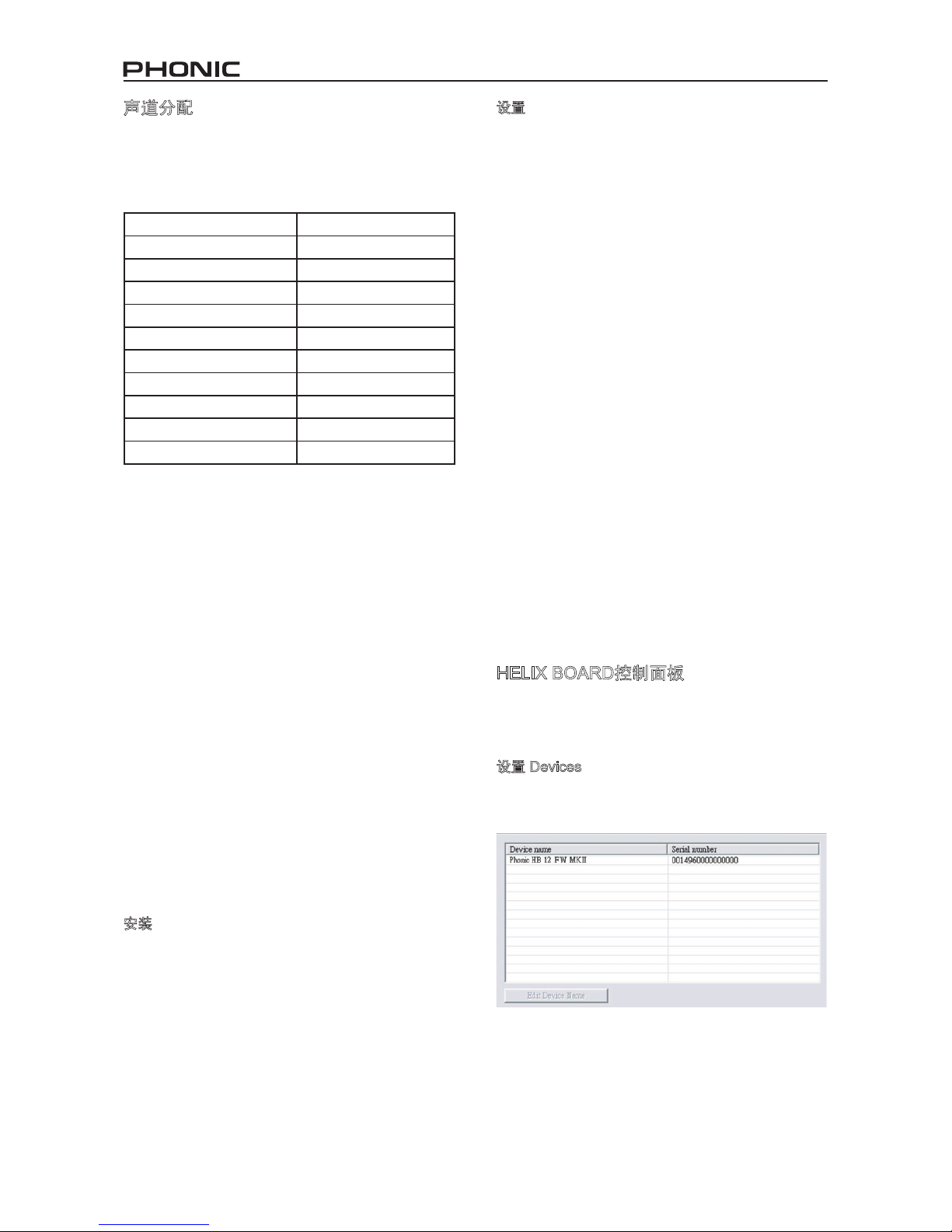

Channel Assignment

When using a Digital Audio Workstation on a PC,
and within the included Phonic Helix Board FireWire
control panel software, the following names have
been attributed to the input channels of the FireWire
mixer. They can be altered through the control panel
software included with the mixer.

FireWire Input Channel Name Mixer Channel

Phonic HB 12 MKII CH 1 Channel 1
Phonic HB 12 MKII CH 2 Channel 2
Phonic HB 12 MKII CH 3 Channel 3
Phonic HB 12 MKII CH 4 Channel 4
Phonic HB 12 MKII CH 5 Channel 5 (Stereo L)
Phonic HB 12 MKII CH 6 Channel 6 (Stereo R)
Phonic HB 12 MKII CH 7 Channel
Phonic HB 12 MKII CH 8 Channel 8 (Stereo
Phonic HB 12 MKII Main L User definable
Phonic HB 12 MKII Main R User definable

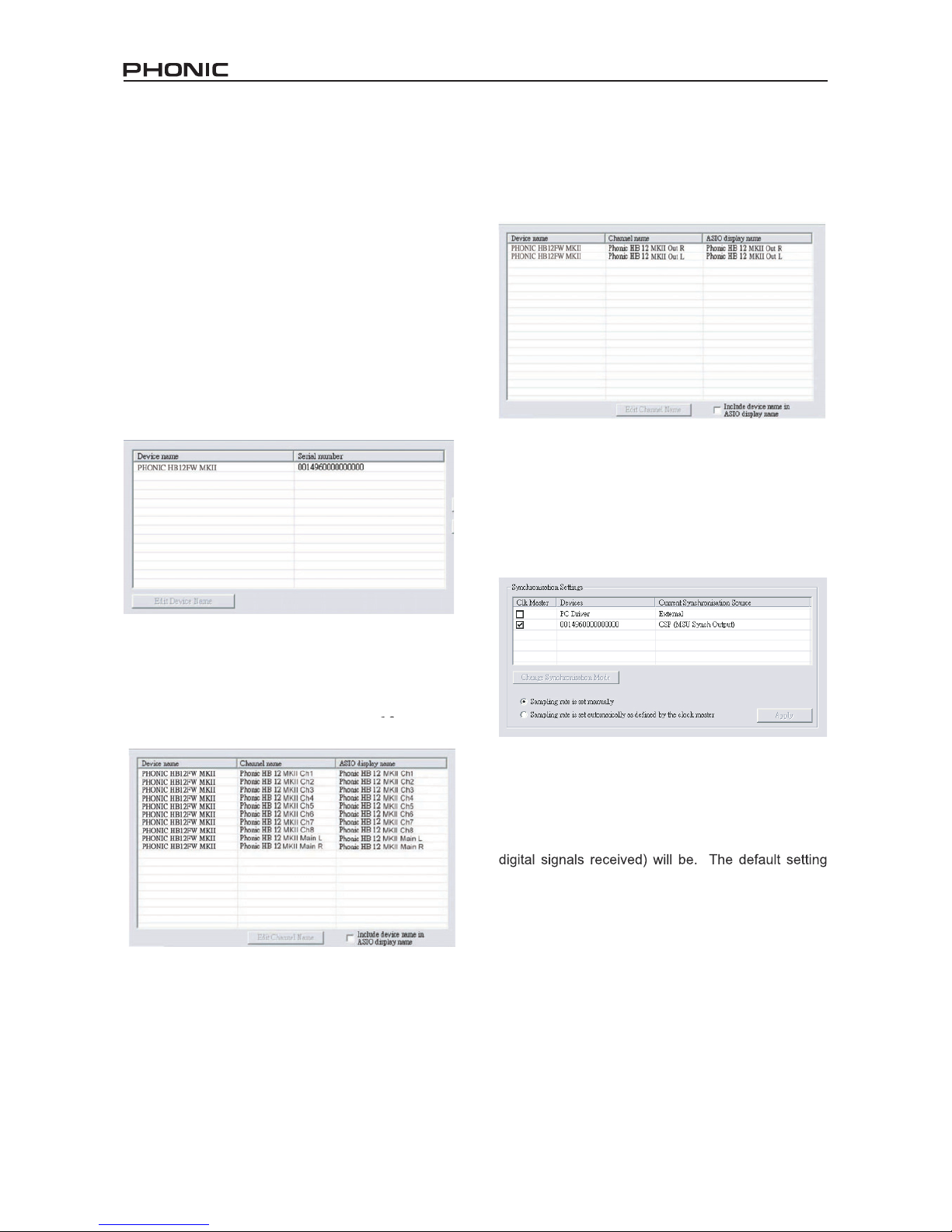

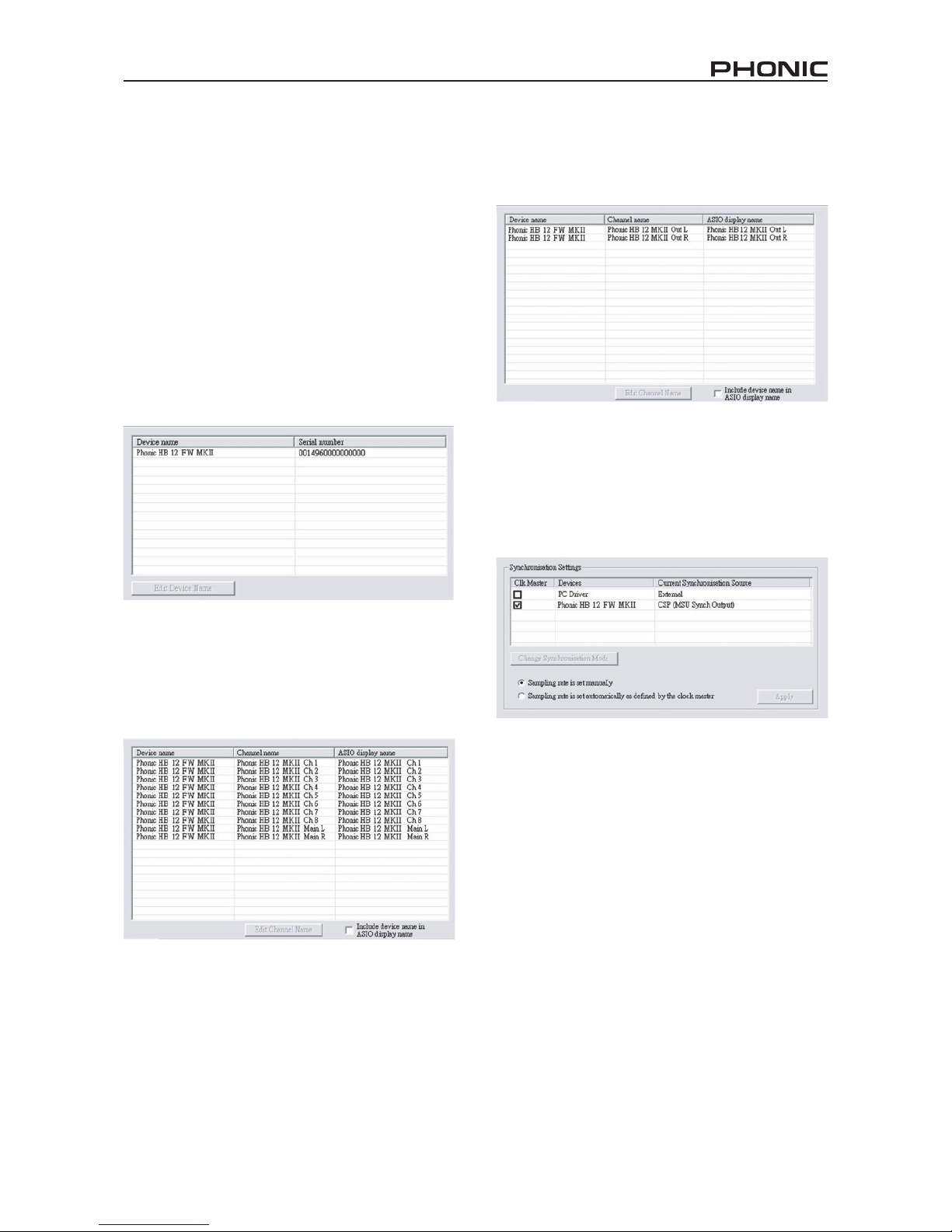

To alter an input channels name on your computer,
open the Helix Board FireWire control panel software.

the settings categories. By clicking Input Channels ,
the main window will display the titles input channels.
You can then highlight the channel names and press
the Edit Channel Name button on the bottom of the
control window. A new window will appear that will
allow users to adjust the channel name.

If you

would like to use the

Helix Board Firewire MKII

as your default audio output device on you PC, simply
go into the Windows control panel, and select "Sound
andAudio Devices". Select theAudio tab, and use the
pull-down menu to select the Helix Board 12 FireWire
MKII from the list of

available output devices. The Helix

Board Firewire 12 MKII

can also be selected as the

default

output device for individual programs by editing

said

programs settings/options.

Cubase LE

Cubase LE is a fairly powerful program provided along
with the Helix Board FireWire mixer that allows users
to record, edit, delete, and alter their tracks. Please
note that only 4 tracks can be recorded at once with
the version of Cubase included, and users must

choose to record more tracks.

Installation

Insert the Cubase LE installation CD that came with
your mixer into the CD drive of your computer. Run
the installer. The serial number will be automatically
entered in when installing.

Setup

After successfully completing the installation process,
the following process must be followed to

work

1. Open the Cubase LE program.

2. Go to the Devices pull-down menu and

select Device Setup . On the left, select VST
Multitrack .

3.

From the ASIO Driver drop-down list, select Phonic
HB12 MKII Driver. A pop-up box will ask you if you
want to switch the ASIO drive

r. Click Switch. This

completes the basic installation and setup.

4. Activating audio tracks received from the Helix
Board mixer.
a. Go to the devices pull-down menu and

select VST Inputs . This will display the
various inputs ( Phonic HB 12 MKII Ch 1 ,

b. Activate 8 of these channels by clicking the

Active button located next to each channel
name. Please note, only 8 input channels
can be activated at any one time. This is a
limitation of Cubase LE, and if more input
channels are needed, we suggest upgrading
to a higher version of Cubase, or use other
DAW software.

5. For further instructions on the operation of
Cubase, please consult the user manual by
pressing F1 while the program is open.

If you wish to reset the Helix Board FireWire ASIO
driver, simply go to the devices pull-down menu
and select device setup . Simply click reset and
select the Phonic FireWire Audio driver. Click ok to
continue and the Helix Board 12 FireWire MKII should
once again become functional.

efficiently with the Helix Board 12 FireWire MKII mixer.

MKII

16

HELIX BOARD 12 FIREWIRE MKII

Helix Board Control Panel

The Helix Board FireWire MKIIcontrol panel can be
accessed at any time by entering choosing the
shortcut from your Programs menu. This program will
not only allow users to alter their device and channel
names and properties, but will also let them correct for
latency issues, change sampling rates, and so forth.
When opening the software, a number of options will
be available for users to select from, allowing them to
adjust the available properties.

Devices

In the Devices section, users are able to view and edit
the name of the Phonic MKII Devices connected to

their computer.

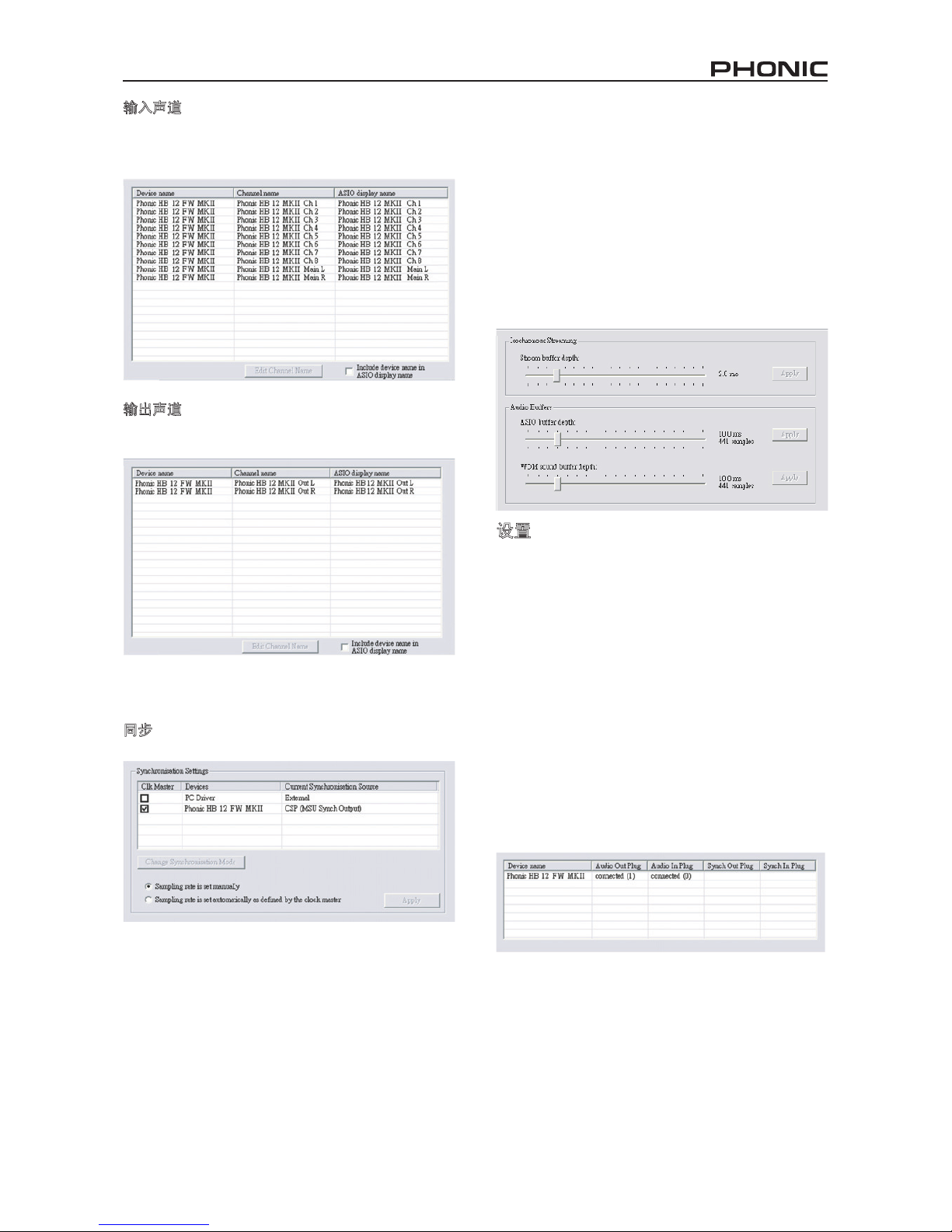

Input Channels

The Input Channels section allows users to view and
edit the name of the various input channels received
from the FireWire input. For a list of default channel
names, please consult the table on page 16.

Output Channels

By entering the Output Channels section, users can
view and edit the names of the two output channels

from the computer to the Helix Board 12 Firewire MKII
mixer.

Synchronization

In the Synchronization section, users can adjust the
sampling rate and other synchronization properties.
Many of these adjustable properties, as they are, are
set for optimum performance and, unless you are sure
of what you need to change, are probably best left
alone.

Firstoff,the synchmodecanbealtered,thoughmaking
this alteration is not recommended for novice users.
The synch mode is basically the way the computer
determines what the clock source (ie. device that
your computer will use to determine the timing of all

for this feature is "CSP", meaning the Helix Board 12
FireWire MKII is the master clock source of the
device. The other options allow users to make the
Helix Board 12 FireWire follow the timing of which­ever device is the clock source. Having two clock
sources has the potential to create very undesireable
audio, soit is best avoided. If the Helix Board 12
FireWire MKII is the only piece of digital audio equip­ment attached to the computer, there is no reason this
option should be changed.

15

17HELIX BOARD 12 FIREWIRE MKII

Users are alsoable to change between automatic and
manual sampling rate settings. When the sampling
rate is manually set, users can select between
sampling rates of 44.1, 48.0, 88.2 and 96.0 kHz per
second. Many devices have sampling rates that do
not surpass 44.1 kHz per second, therefore, when
using multiple digital devices, users are advisednot to
exceed this level unless they are sure the secondary
device s sampling rate can .

Settings

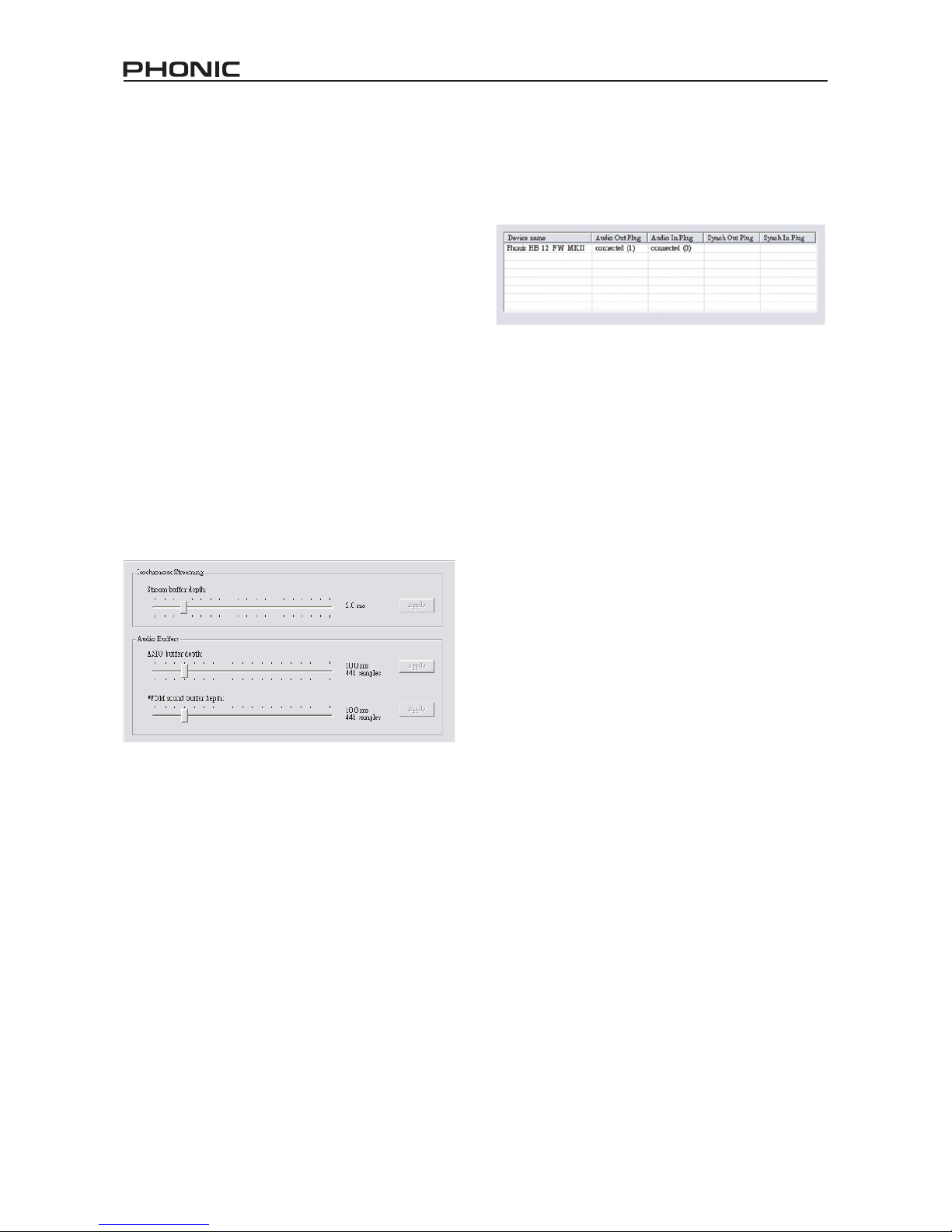

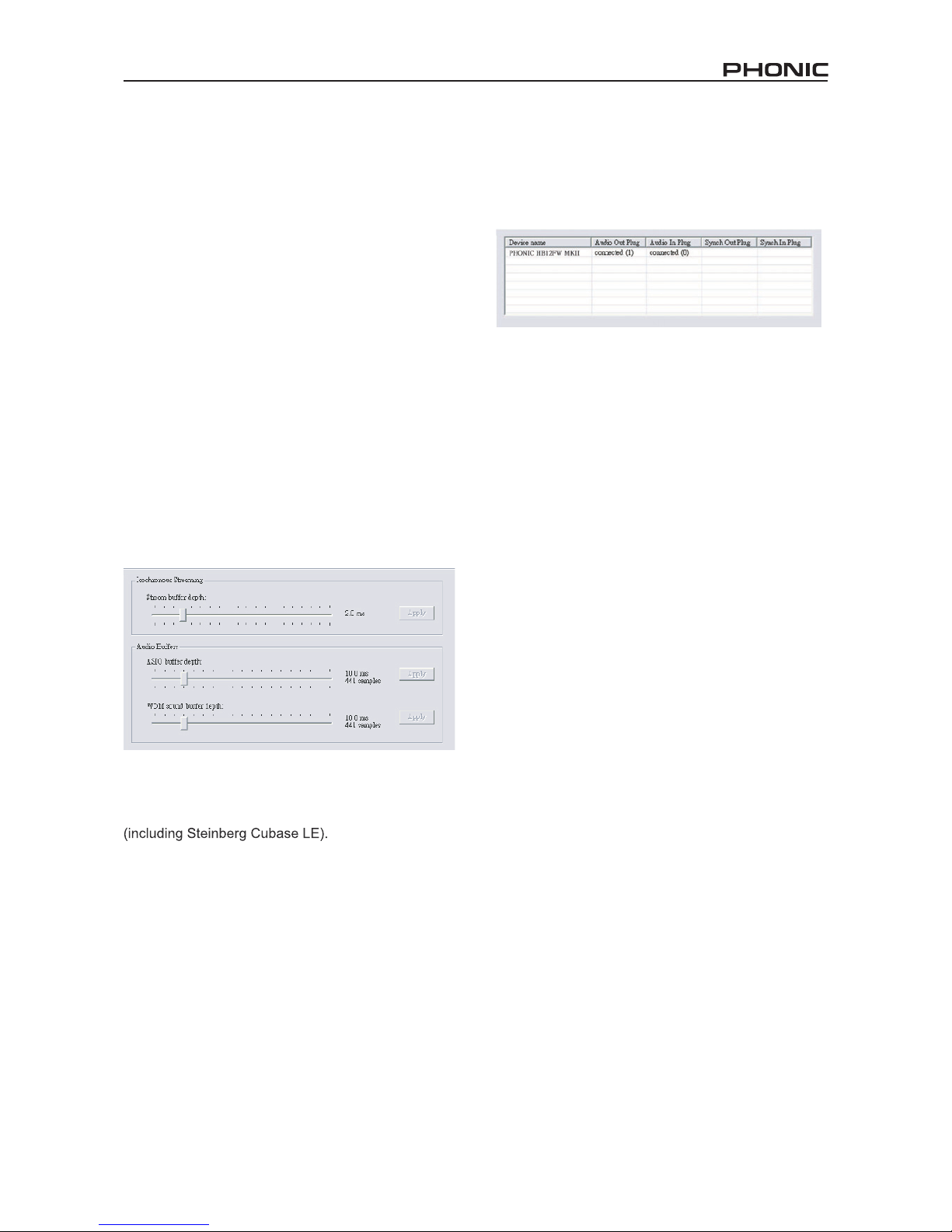

Users are able to adjust various buffer times in the
Settings section.
The Stream Buffer Depth is adjustable between 0.5
and 20 milliseconds. It adjusts the buffer used when
streaming a signal from the Helix Board 12 FireWire.
If the depth is set too high, an obvious latency will
become evident. If the depth is too low, various clicks
and pops may become obvious. It is best to set the
Stream Buffer Depth to a level that allows users to get
the lowest latency, while still maintaining an optimal
performance. The default settings are ideal for most
computers.

TheASIO Buffer Depthis adjustable between4 and 40
milliseconds. This allows users to adjust the latency
of the stream received by ASIO driver-based software

The WDM (Windows Driver Model) Sound Buffer
Depth is adjustable between 4 and 40 milliseconds.
This allows users to adjust the latency of the stream
received by WDM based programs.

Also in this section, users are able to view their "drop
out statistics", where the number of times the FireWire
connection has been interupted can be viewed.

Streams

In the Streams section, the Helix Board 12 FireWire
device properties can be viewed. Each input and
output stream can be scrutinized, and the isochronous
stream number and its supported sampling rates can
be viewed.

18

HELIX BOARD 12 FIREWIRE MKII

SPECIFICATIONS

Inputs
Total channels 6

Balanced Mono Mic/Line channel 4
Balanced Stereo Line Channel 2
Aux return 2 stereo
2T input Stereo RCA

Outputs

Main L/R stereo 2 x 1/4" TRS, Bal.
ALT 3-4 2 x 1/4" TRS, Bal.
Rec out with trim control Stereo RCA
CTRL RM L/R 2 x 1/4" TS
Phones 1

FireWire Interface 10 in & 2 out, 24-bit / 96 kHz
Channel Strips 6

Insert Points 2
Aux send 2
Pan/Balance control Yes
Volume Controls Rotary

Master Section

Stereo aux returns 2
Effects return to monitor 1
Control room/Phones Level Control Yes
Faders Main L/R, 60mm fader

Metering

Number of channels 2
Segments 8

Phantom Power Supply +48VDC

Switches Master
Effect processor 100 programs plus tap delay; foot switch

(effect on/off, tap)

Frequency Response (Mic input to any output)

20Hz ~ 60KHz +0/-1 dB
20Hz ~ 100KHz +0/-3 dB
Crosstalk (1KHz @ 0dBu, 20Hz to 20KHz bandwidth, channel in to main L/R outputs)
Channel fader down, other channels at unity <-90 dB

Noise (20Hz~20KHz; measured at main output, Channels 1-4 unit gain; EQ at; all channels on main mix;

channels 1/3 as far left as possible, channels 2/4 as far right as possible. Reference=+6dBu)

Master @ unity, channel fader down -86.5 dBu
Master @ unity, channel fader @ unity -84 dBu
S/N ration, ref to +4 >90 dB

Microphone Preamp E.I.N.

(150 ohms terminated, max gain)

<-129.5 dBm

THD (Any output, 1KHz @ +14dBu, 20Hz to 20KHz,

channel inputs)

<0.005%

CMRR (1 KHz @ -60dBu, Gain at maximum) 80 dB

19HELIX BOARD 12 FIREWIRE MKII

Maximum Level

Mic preamp input +10 dBu
All other input +22 dBu
Balanced output +28 dBu

Impedance

Mic preamp input 2 K ohms
All other input (except insert) 10 K ohms
RCA 2T output 1.1 K ohms
Equalization 3-band, +/-15 dB
Low EQ 80 Hz
Mid EQ 2.5 KHz
Hi EQ 12 KHz
Low cut lter 75Hz (-18dB/oct)
Power Requirement

(external power supply, depends on region)

100VAC, 120VAC, 220~240VAC, 50/60Hz

Net Weight 6.4 lbs (2.9 kg)

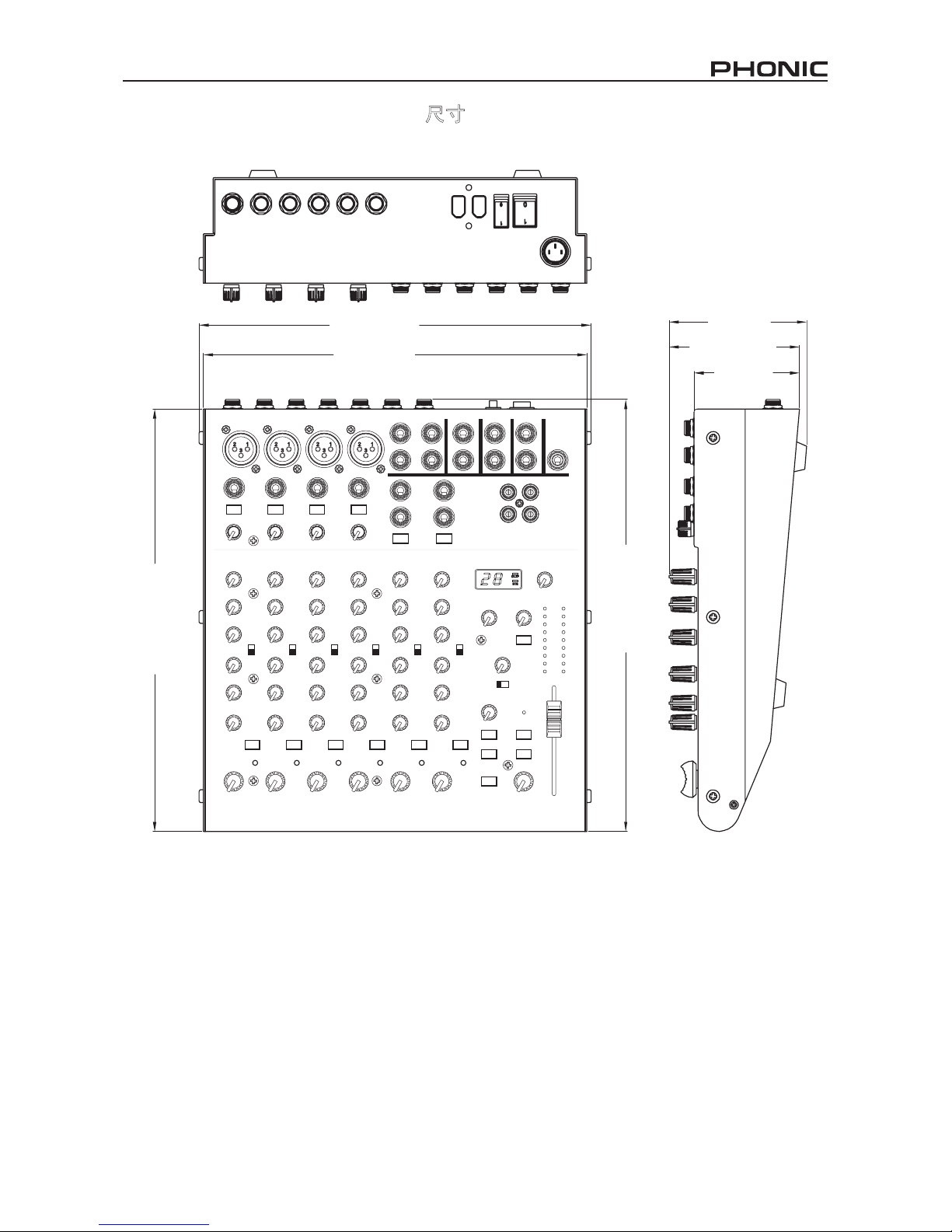

Dimensions (WxHxD) 245.4x86x271.3 mm (9.7"x3.4"x10.7")

21HELIX BOARD 12 FIREWIRE MKII

INTRODUCCIÓN

Gracias por tu elección de la Helix Board 12
FireWire MKII, una de las más nuevas mezcladora
de Phonic que, tiene un gran sonido trabaja muy
bien tanto dentro como fuera del estudio. Esta
mezcladora tiene una interfase FireWire que puede
transmitir hasta 10 canales independientes de
audio a la computadora y regresar dos traces para
monitoreo, todo a una escandalosa velocidad de
transferencia de 24 bits / 96kHz. Un procesador
digital multi-efectos integrado a 40-bits provee de
100 de los más populares programas de efectos
además de Tap Delay, Tonos de Prueba y jacks
para interruptores de pedal.

Cuenta con 4 pre-amplicadores de Micrófono de

ruido extremadamente bajo, cada uno con fuente
fantasma, esto entre cuatro canales mono y dos
canales estéreo, cada uno tiene un EQ de 3 bandas.
Sus características adicionales incluyen dos envíos
AUX, dos regresos AUX estéreo, un bus estéreo de
mezcla adicional ALT 3-4, software de edición de
audio Cubase LE de Steinberg y un kit para montaje
en rack opcional.

Nosotros sabemos que estas impaciente por sacar
la mezcladora y conectar todo que seguramente es
tu única prioridad en estos momentos - pero antes
de hacerlo, te pedimos darle un vistazo a este
manual. Dentro encontraras hechos importantes con

imágenes de la conguración, uso y aplicaciones

de tu nueva mezcladora. Si resultas ser de esas
personas que te niegas totalmente a leer los
manuales, entonces solo te pediremos que leas la

sección de Conguración Rápida. Después de que

le des un vistazo a todo el manual (te felicitamos
si tu lees todo el manual), por favor guárdalo en
un lugar donde puedas encontrarlo fácilmente, esto
por que puede suceder que no recuerdes algo de la
primera vez que leíste este documento.

CARACTERISTICAS

● Mezcladora análoga de formato pequeño de 12-

entradas con circuitos de ruido extremadamente
bajo

● Procesador multi-efectos a 40-bits con 100

programas además de tap delay y jacks para
interruptor de pedal

● Interfase FireWire a 96kHz para enviar 10

canales independientes a la computadora con
cero retraso

● Selector Pre/Post para cambiar los canales de

entrada a la computadora entre pre low cut (pre
pasa bajas), EQ a post EQ y post fader

● Dos canales de monitoreo desde la computadora

vía la interfase FireWire interfase

● Cuatro canales mono de Micrófono/Línea

● Dos canales estéreo, dos regresos AUX estéreo,

dos envíos AUX

● EQ De 3 bandas en cada canal

● Filtro Pasa Bajas a 75 Hz en canales mono

● Inserts en canales 1 & 2

● Fuente Fantasma a +48V en canales de

micrófono

● Cue de Envío AUX Estéreo 1 para monitoreo

individual de canales

● Sección AUX principal con EFX a Monitor

● Bus adicional ALT 3-4 estéreo

● Matriz de entrada de Control Room/Phones

● Salida balanceada principal con fader de control

de 60 mm

● Salida de audífonos de alto volumen

● Compatible con Mac OS X y Windows XP

● Software de edición Cubase LE de Steinberg

incluido

EL PAQUETE INCLUYE

1 x Mezcladora Helix Board 12 FireWire MKII
1 x Cable FireWire

1 x CD-ROM con controladores ASIO & WDM

1 x CD-ROM con Steinberg Cubase LE
1 x Fuente de alimentación y cable
Opcional: ER-12MUX kit para montaje en rack

Si alguno de estos artículos no están en tu paquete,
por favor ponte en contacto con tu representante de
Phonic más cercano y coméntale acerca de esto.

22

HELIX BOARD 12 FIREWIRE MKII

INICIANDO

1. Asegúrate de que la mezcladora está apagada.

Para asegurar completamente de ésto, el cable
de AC no deberá de estar conectado a la unidad.

2.

Todos los faders y los controles de nivel deben
estar en la posición más baja y todos los canales
deberán estar silenciados para asegurar que
ningún sonido sea enviado inadvertidamente a
las salidas cuando se prenda el equipo. Todos los
niveles pueden ser alterados a grados aceptables
después de que se prenda la unidad utilizando

las instrucciones de la conguración de canal.

3.

Conecta todos los equipos necesarios a las varias
entradas y salidas del dispositivo. Esto puede

incluir amplicadores, altavoces, monitores,
procesadores de señal, dispositivos de grabación,

guitarras, teclados, micrófonos, etc.

4.

Conecta el adaptador de energía suministrado
en la entrada de energía en la parte posterior del
dispositivo y enchúfelo a la toma corriente de un
voltaje adecuado.

5.

Enciende la unidad y sigue las instrucciones de

conguración de canal para obtener lo máximo

de tu equipo.

CONFIGURACIÓN DE CANAL

1. Para asegurar que se seleccionó el nivel de audio

correcto de canal de entrada, cada uno de los
controles de nivel de entrada de la mezcladora
deberá ser colocado en sentido contrario de reloj
o bajo tanto como sea posible y todos los botones
de mute activados.

2.

No otra entrada más que la que se está

congurando deberá tener dispositivo conectado.
Esto asegurará la pureza en la señal que es
utilizada cuando se conguren los canales.

3.

Coloca los controles de volumen de AUX 1 y

LEVEL del canal que estés congurando a la

marca de las 2 del sentido del reloj. También
coloca el fader Main L-R a la marca de los 0 dB.

4.

Presiona el botón AUX 1 en la sección Control
Room Source (asegure que todos los otros
están liberados), permitiendo así al medidor
de nivel exhibir el nivel del canal que se esté

congurando.

5.

Asegúrate de que cada canal tenga un nivel de

señal de envío similar a la señal que se está

ajustando en uso común. Por ejemplo, si el canal
tiene un micrófono conectado, entonces hable o
cante al micrófono al mismo nivel que el cantante
usaría durante su presentación o grabación; si
se conecta una guitarra en el canal, entonces la
guitarra deberá tocarse al mismo nivel en que
se tocaría (y continuamos así). Esto asegurará
que los niveles estén completamente precisos y
evitará tener que rehacerlos luego.

6.

Ajusta la ganancia de canal de tal manera que
el medidor de nivel indique un nivel de audio
alrededor de 0dB, asegurando así que el nivel

jamás alcanzara los +5dB.

7.

Este canal está ahora listo para usarse; ya puedes
dejar de hacer la prueba de audio.

8.

Ya puedes repetir el mismo proceso para los
demás canales si lo deseas.

23HELIX BOARD 12 FIREWIRE MKII

HACIENDO CONEXIONES

Entradas y Salidas

1. Jacks XLR para Micrófono

Estos jacks aceptan entradas

típicas XLR a 3 pins para señales

balanceadas y desbalanceadas.
Pueden ser utilizadas con
micrófonos – tales como de
condensador profesionales,
dinámicos o ribbon - con
conectores estándar XLR machos

y, tienen preamplicadores de bajo ruido que sirven

para reproducción clara, cristalina del sonido. La Helix
Board 12 FireWire MKII tiene cuatro entradas estándar
XLR para entrada de micrófono.

NB. Cuando estas entradas se utilizan con micrófonos de
condensador, deberá activarse la fuente fantasma. Sin embargo,
cuando la fuente fantasma está activada, los micrófonos de
simple terminación (desbalanceados) y los instrumentos no
deberán ser conectados a las entradas de micrófono.

2. Entradas de Línea

Esta entrada acepta entradas típicas 1/4” TRS balanceadas

o TS desbalanceadas, para señales correspondientes.

Pueden ser utilizadas junto con varios dispositivos de
nivel de línea, tales como teclados, máquinas de tambor,
guitarras eléctricas y una variedad de otros instrumentos
eléctricos.

3. Canales Estéreo

La Helix Board 12 FireWire MKII tiene unos
cuantos canales estéreo, para máxima

exibilidad. Cada uno de estos canales

estéreo consiste de dos jacks de audífono
de 1/4”, para agregar varios dispositivos de
entrada de nivel de línea, tales como teclados
electrónicos, guitarras y procesadores

externos de señal o mezcladoras.

Estos canales Estéreo también pueden ser utilizados

como canales Mono, donde la señal de cualquier jack

de audífono de 1/4” conectado a la entrada izquierda
estéreo se duplicará a la derecha gracias al milagro de
la normalización de jack (sin embargo, esto no funciona
al revés).

4. Regreso Auxiliar Estéreo

Estas entradas 1/4” TS son para el regreso del audio a
la mezcladora Helix Board 12 FireWire MKII, procesado

por cualquier procesador de señal externo. Si fuera

necesario, también pueden utilizarse como entradas
estéreo adicionales, con un control de nivel localizado en
la parte delantera de la mezcladora. El Regreso Auxiliar

Estéreo también acepta señales Mono, conectar al jack

de audífono de 1/4” de cualquier equipo en la entrada

izquierda, causará que la señal sea copiada a la entrada

derecha también (sin embargo, esto no funciona al revés).

Las señales procesadas por el procesador de efectos

digital interno son cortadas si se conecta cualquier jack de
audífono de 1/4” al regreso AUX 2.

5. Envío AUX / Efectos

Estas salidas 1/4” TS pueden ser utilizadas para
conectarse a un procesador digital de efectos externo,

o hasta a un amplicador y altavoces (dependiendo de

tus necesidades), a la mezcladora. El envío AUX es una

señal pre-fader, adecuada para enviarse a los monitores
para permitir a los artistas monitorear su música. La señal

de envío de EFX es post-fader, adecuada para enviarse

a procesador de señal externo y, luego regresar la señal

utilizando los regresos AUX.

6. Salidas Main L y R

Estos dos puertos darán la salida nal de la señal nivel

de línea estéreo balanceada enviada del bus de mezcla
principal. El propósito principal de estos jacks es de enviar
la salida principal a los dispositivos externos, que puede

incluir amplicadores de potencia (y a su vez un par de

altavoces), otras mezcladoras, así como un amplio rango

de otros posibles procesadores de señal (ecualizadores,

crossovers, etc.).

7. Salidas de Control Room

Estas dos salidas de jack de audífono 1/4” alimentan la

señal alterada por el control de Control Room / Submix en

la parte delantera de la mezcladora. Esta salida tiene un
uso muy extenso, como puede ser utilizada para alimentar

la señal de una mezcladora a un monitor activo, para el
monitoreo de la señal de audio desde una cabina, entre

otras posibles aplicaciones.

8. Audífonos

Este puerto de salida estéreo es para utilizarse con
audífonos, permitiendo así el monitoreo de la mezcla. El
nivel del audio de esta salida es controlado usando el
control giratorio de Control Room / Submix.

9. Salida de Grabación (Record Out)

Estas salidas permiten cables RCA capaces de alimentar
una gran variedad de dispositivos de grabación.

10. Regreso 2T

Esta entrada estéreo RCA
es utilizada para conectar la
mezcladora con dispositivos
externos, como reproductores
de cinta, reproductores de CD

y, alimenta la señal al bus de

mezcla principal L-R.

24

HELIX BOARD 12 FIREWIRE MKII

Panel Trasero

11. Inserts de Canal

Localizados en el panel trasero de la Helix Board 12
FireWire MKII, el uso principal para estos jacks de
audífono TRS es el de agregar dispositivos externos,
como procesadores dinámicos o ecualizadores, a las
entradas mono de los canales 1 y 2. Esto requerirá un
cable “Y” que pueda enviar (pre-fader y pre-EQ) y recibir

señales para y desde el procesador externo. En esta
conexión, el pin tip es para enviar la señal, mientras el
ring es utilizado para regresar la señal. El pin sleeve, por

otro lado, es a tierra.

12. Salida ALT 3-4

La señal enviada mediante estas salidas 1/4” es

alimentada del bus de mezcla ALT 3-4 y, puede ser
utilizada junto a un gran número de dispositivos,

incluyendo procesadores de señal, otros sistemas PA,

dispositivos de grabación y mucho más.

13. Jacks para Interruptor de Pedal

Estos puertos son para conectar un interruptor de pedal,
utilizado para ajustar remotamente las propiedades
del procesador de Efectos Digitales integrado a la
mezcladora. El jack izquierdo se utiliza para para ajustar
las propiedades de tap delay, mientras que el jack derecho
se utiliza para encender y apagar los efectos.

14. Conexión FireWire

Estos dos puertos FireWire son para conectar a la Helix
Board 12 FireWire MKII a cualquier computadora PC o
Macintosh. Permitirá que todos los 10 canales de audio
sean enviados a la computadora y, que los dos canales
de audio de la computadora sean transmitidos de regreso

a la Helix Board para monitoreo. La señal de los canales
de audio que se envían son señales pre o post fader,
dependiendo de la conguración pre/post de cada canal
de entrada. Las señales principales Izquierdo y Derecho

(también enviadas a través de la interfase FireWire) es

una señal pre fader principal. La señal de regreso FireWire

puede ser utilizada en la sección de regreso FireWire en
la parte delantera de la mezcladora.

15. Conector de Voltaje

Este puerto es para agregar el cable de voltaje
y la alimentación, permitiendo que la energía
sea suministrada a la mezcladora. Por favor
utiliza solamente la fuente de alimentación
externa que está incluida con tu mezcladora,

utilizar otro tipo de adaptadores podría dañar

la mezcladora. Para un reemplazo de la
fuente de alimentación por favor ponte en
contacto con tu representante de Phonic más
cercano.

CONTROLES Y AJUSTES

PANEL TRASERO

16. Selector de Encendido/Apagado

Este interruptor se utiliza para
encender y apagar la mezcladora.
Asegúrate de colocar todos los
controles de nivel completamente
abajo antes de encender la
unidad.

17. Interruptor de Fuente
Fantasma

Cuando el interruptor está en la

posición ON, activa una fuente fantasma de +48V para

todas las entradas de micrófono, permitiendo el uso
de micrófonos de condensador (aquellos que no usan
baterías) en estos canales. El activar la fuente fantasma
se activará de igual manera un LED iluminado encima
del medidor de nivel del canal izquierdo. Antes de activar
la fuente fantasma, baje todos los controles de nivel a
mínimo para evitar la posibilidad de ese sonido estridente
que hace estallar las bocinas.

NB. La fuente fantasma deberá utilizarse en conjunto con
micrófonos balanceados. Cuando la fuente fantasma es activada,
los micrófonos que tienen una sola terminación (desbalanceados)
e instrumentos no deberán ser utilizados en las entradas de
Micrófonos, de cualquier manera si no estás seguro, deberás
consultar el manual del usuario del micrófono.

CONTROLES DE CANAL

18. Filtro de Corte Bajo (75 Hz)

Este botón, localizado en los canales

de 1 a 4, activará un ltro de corte-

bajo / paso-alto que reducirá todas
las frecuencias por debajo de los 75
Hz a 18 dB por Octava, ayudando
así a remover cualquier ruido de
piso no deseado o vibraciones del escenario.

19. Control de Ganancia de Micrófono/Línea

Esto controla la sensibilidad de la señal de entrada de

Micrófono / Línea. La ganancia deberá ajustarse a un
nivel que permita el uso máximo del audio, mientras que
siga manteniendo la calidad de la alimentación, basado

en las instrucciones de la conguración de canal. Esto

puede lograrse al ajustarlo a un nivel que permita al
indicador de pico iluminarse ocasionalmente. Todos los 4
canales mono tienen este control.

AC IN

18.8V X2
8V X1

25HELIX BOARD 12 FIREWIRE MKII

20. Control de Frecuencias Agudas

Este control se utiliza para dar un realce tipo Shelving o
para recortar ±15 dB a los sonidos de altas frecuencias
(12 kHz). Esto ajustará la cantidad de agudos incluidos
en el audio del canal, agregando fortaleza y claridad a los
sonidos tales como guitarras, metales y sintetizadores.

21. Control de Frecuencias Medias

Este control se utiliza para proveer de un estilo pico de
realce y recorte al nivel de sonido de frecuencias medias
(2.5 kHz) en un rango de ±15. Cambiar las frecuencias
medias de la alimentación del audio puede ser un tanto
difícil cuando se utiliza en una mezcla de audio profesional,
ya que generalmente es más deseable cortar los sonidos
de frecuencias medias más que realzarlas, por lo tanto
empujando los sonidos de vocales y los instrumentos en
el audio.

22. Control de Frecuencias Graves

Este control se utiliza para dar un realce tipo Shelving o
un recorte de ±15dB a los sonidos de frecuencias bajas
(80Hz). Esto ajustará la cantidad de bajos incluidos en
el audio del canal y ofrecerá más calidez y punch a las
baterías y a los bajos.

23. Selector FireWire Pre / Post

Este interruptor es utilizado para cambiar la señal del

canal correspondiente que es enviada a la computadora

vía la interfase FireWire entre señal pre-EQ, pre-fader,

pre-corte bajo a post-EQ, post-fader, post-corte bajo.
En la posición superior, el canal será Pre y si está en la
posición inferior será Post.

24. Control AUX 1 (Monitor)

Este control permite a los usuarios enviar la señal

correspondiente a la salida AUX 1, que puede ser

utilizada junto con un amplicador y monitores de estudio

o de escenario, o simplemente como una salida auxiliar
para lo que se requiera. Este control es pre-fader, por lo
tanto cualquier cambio hecho al control de nivel del canal

correspondiente no afectará la señal de envío AUX 1.

25. Control AUX 2 (Effects)

Este control altera el nivel de la señal que es enviada a

la salida de envío AUX 2 (o EFX), que puede ser utilizada

junto con procesador de señal externo (cuya señal

puede ser regresada a la mezcladora vía entrada de
regreso AUX, o por cualquier canal de entrada estéreo),
o simplemente como una salida auxiliar para cualquier
cosa que se necesite. Este control es post-fader, por lo
tanto cualquier cambio en el control de nivel de canal

correspondiente también será aplicado a la señal EFX. La
señal de envío EFX también es enviada al procesador de

efecto integrado para proveer efectos a la salida principal
y al envío AUX 1, como sea necesario.

26. Controles Pan / Balance

Esto altera el grado o nivel de audio izquierdo y derecho
que la mezcla principal debería de recibir. En los canales
Mono, el control de paneo (PAN) ajustará el nivel que
deberá recibir los canales izquierdo y derecho, mientras
que en un canal estéreo, ajustar el control de Balance

(BAL) atenuará las señales de audio izquierdas o

derechas respectivamente.

27. Mute / ALT 3-4

Este botón útil, es básicamente un botón de mute típico-

deteniendo efectivamente cualquier señal que sea recibida

por el canal de ser enviada al bus principal de mezcla L/
R o AUX 2- sin embargo hace mucho más. Presionando

este botón se ruteará la señal del canal fuera de Main L/R
a su salida estéreo alterna (Alt 3-4), donde la señal puede

ser utilizada a voluntad. Si deseas utilizarla para conectar

a amplicador y altavoces, o simplemente parchéala a un

canal libre, puedes hacer esto muy fácilmente.

28. Indicador de Pico

Este indicador LED se iluminará cuando el canal alcance
picos altos, 6dB antes de que ocurra la sobrecarga. Es
mejor ajustar la ganancia de canal para que el indicador
de picos se ilumine solo en intervalos. Esto asegurara un
mayor rango dinámico de audio. Este LED se iluminará
cuando el botón Mute está pulsado.

29. Control de Nivel

Este control giratorio alterará el nivel de la señal que es

enviada del canal correspondiente al bus de mezcla Main
o Alt 3-4.

26

HELIX BOARD 12 FIREWIRE MKII

30. Selector +4 / -10

Este botón localizado en ambos canales de entrada
estéreo, es utilizado para ajustar la sensibilidad de
entrada del canal correspondiente, el cual adaptará la
mezcladora a dispositivos externos que puedan utilizar
diferentes niveles de operación. Si esta fuente de entrada
es -10dBV (nivel de audio consumidor), es mejor activar

el selector, permitiendo así que se escuche la señal.
El nivel de +4dBu es suciente para señales de Audio

Profesional, que son considerablemente más altas que
las de consumidor. Sin embargo, si tu no estás seguro
del nivel de operación de la fuente, te sugerimos que
dejes este selector desactivado hasta que puedas probar

la señal de fuente. Podrás entonces activarlo de ser
necesario (si el nivel de la señal de entrada es obviamente

muy bajo).

SECCIÓN DE EFECTOS DIGITALS

31. Display de Efectos Digitales

Este display numérico de 2 dígitos muestra el número de

programa que está siendo aplicado a tu señal de audio

de EFX. Cuando giras el control de Program, podras
navegar entre los diferentes números de programas; sin
embargo, el display regresará al programa original si no
se selecciona uno nuevo dentro de pocos segundos. Para
una lista de los efectos disponibles, por favor revisa la
lista de efectos digitales en la Tabla de Efectos Digitales
de este manual.

32. Indicadores de Señal (Sig) y Recorte (Clip)

Localizados dentro del Display de Efectos Digitales se

tienen los LEDs de señal (Sig) y recorte (Clip). El LED de
señal se iluminará cuando cualquier señal es recibida en

el procesador de efectos y, el LED de recorte se iluminará

brevemente antes de que las señales excesivas sean

recortadas dinámicamente. Si el LED de recorte se ilumina
muy seguido, se aconseja que se reduzca el control de
AUX 2/EFX en uno o en todos los canales de entrada

para asegurar que el nivel de la señal no es excesivo.

33. Control de Program

Este control se utiliza para seleccionar entre los varios
efectos mostrados en el display. Girando este control en
sentido de reloj, permitirá a los usuarios ascender a un
número mayor de programas y, girándolo contrariamente
los usuarios podrán descender a números menores
de programas. Pulsando este control se aplicará el
nuevo efecto. Cuando se selecciona un efecto tap­delay, presionando este control permitirá a los usuarios
seleccionar el tiempo de tap-delay.

Pulsando el botón varias veces, el procesador del efecto
interpreta el tiempo entre las dos últimas pulsadas y toma
esto como el tiempo de retardo - hasta que el botón es
pulsado nuevamente. Esto se guarda incluso después
de que se corta la corriente. Cuando se selecciona el

efecto tap delay, un pequeño LED destellará dentro de

la ventana de display de efecto digital en los intervalos
seleccionados.

SECCIÓN PRINCIPAL

34. Controles de Regreso AUX Estéreo

Estos controles ajustan el nivel de señal del audio que

se alimenta a las entradas del Regreso AUX Estéreo,
que será agregado a la mezcla principal L/R. El Regreso
AUX 2 también actúa como control de nivel de efecto
incorporado DSP, cuando no se conecta ningún dispositivo
a los jacks de Regreso Auxiliar 2.

35. Selector EFX a Monitor

Este botón permite a los usuarios seleccionar el destino

de las señales de regreso AUX 2. Presionándolo enviará
la señal al bus de mezcla de envío AUX 1.

27HELIX BOARD 12 FIREWIRE MKII

36. Control Principal de Envío AUX 1

Este control ajusta el nivel de salida nal de la salida de
envío AUX, cuya señal es tomada desde AUX 1 de cada

canal de entrada.

37. Selector de Fuente FireWire

Este selector determina cual de las señales de la Helix

Board será utilizada para los canales FireWire 9 y 10
enviados desde la interfase FireWire a la computadora.

Los usuarios podrán enviar la señal estéreo de AUX 1/2,

ALT 3/4 o mezcla Main a través de la interfase FireWire
a la computadora.

38. Control de Trim FireWire con Indicador

El control de trim puede ser utilizado para ajustar el nivel

de la señal de salida FireWire desde los canales 9/10 (la
cual es recibida por la computadora). Si las señales de

entrada recibidas por tu computadora son notablemente
excesivas, utilizando este control podrá ayudar a atenuar

la señal a un grado aceptable. El LED que lo acompaña

se iluminará cuando se establezca una conexión a través
de la interfase FireWire.

39. Botones de Control Room

Al activar alguno de estos cuatro botones te permitirá

utilizar la señal desde cualquiera de las fuentes

correspondientes para enviar al bus de mezcla de Control
Room y al medidor de nivel LED para monitoreo de nivel.

Presionando el botón FireWire & 2T Rtn te permitirá enviar
la señal de Regreso 2 Track y la señal recibida a través

de la interfase FireWire a las salidas de Control Room
(cuyo nivel será visible en el medidor de nivel), mientras

que la opción Main L-R te permitirá utilizar la señal

principal Izquierdo/Derecho, el AUX 1 te permitirá utilizar

la señal AUX 1 y, la opción ALT 3-4 te permitirá utilizar el

bus de mezcla alternativo. Puedes inclusive utilizar una

combinación de estas señales, de ser necesario.

40. Botón “Assign to Main”

Cuando el botón “Assign to Main”

es activado, las señales FireWire/

2T Return y ALT 3-4 pueden
ser seleccionadas utilizando los
botones correspondientes y, son
internamente enviadas a los buses
de mezcla principal L-R y Control
Room, vía control Submix / Control
Room. Esto es útil cuando quieras
reproducir un CD durante pausas
en un show en vivo, debido a que
esto permite a los usuarios enviar

las señales desde la interfase

FireWire, 2T RTN y/o ALT 3-4
a las salidas principales L-R. Si
tienes los botones Main L-R o
AUX 1 en la sección de Control

Room Source activados, las señales correspondientes

no serán enviadas a la salida de control room y audífonos
utilizando este botón.

41. Control de Control Room / Submix

Este control se utiliza para ajustar el nivel de la alimentación
de Control Room, que es enviado a las salidas de Control

Room (para monitoreo, actuando como side ll o para

otros propósitos) y a las salidas de audífonos (para ser
utilizadas en conjunto con los audífonos para monitoreo).
También actúa como control de “submezcla”, que permite

al usuario ajustar el nivel de las señales seleccionadas

por Control Room Source cuando el botón de Assign to
Main esté activado.

42. Fader de Nivel Principal

Este fader de 60mm es el control de nivel nal para la

alimentación de audio principal izquierdo y derecho,
enviada a la salida principal L-R.

43. Medidor de Nivel

Los medidores de nivel estéreo de 8 segmentos te dan
una indicación precisa de cuando los niveles de audio de

la señal Control Room alcanzan cierto nivel. Se sugiere

que para aprovechar lo máximo del audio, se deberá
ajustar varios controles de nivel de tal manera que los
LEDs de pico se iluminen ocasionalmente (y tal vez mejor
que estén un poco más debajo de eso).

44. Indicador +48

El indicador +48 se iluminará cuando el selector de la

fuente fantasma esté activado.

45. Indicador de Encendido

El indicador de encendido se iluminará cuando la
mezcladora esté encendida.

28

HELIX BOARD 12 FIREWIRE MKII

INTERFASE FIREWIRE

Requerimientos del Sistema

Los siguientes son requerimientos mínimos especícos para poder utilizarse con la mezcladora Helix Borrad 12 FireWire

MKII. Si tu computadora no cumple con estos requerimientos, podrás tener distorsiones de audio y posibles bloqueos de
la computadora, cuando intentes operar la mezcladora.

Windows

● Microsoft® Windows® XPSP1 y SP2

● Puerto FireWire disponible (Interfase FireWire sugerida: tarjeta ADS Pyro 64 FireWire con chip TI )

● Procesador Intel Pentium® 4 o AMD Athlon equivalente

● Motherboard con chipset Intel o VIA, 5400 RPM o drive de disco duro más veloz (se recomiendan 7200 RPM o más

rápida con 8MB de cache)

● 256 MB o más de RAM (512 MB recomendado)

Macintosh

● OS X 10.3.5 o posterior con soporte nativo FireWire

● Procesador G4 o superior

● 256Mb o mayor RAM

Instalación de los controladores (Drivers)

Para utilizar la Helix Board FireWire ecientemente en una PC, es importante instalar todos los drivers necesarios del CD

incluido (controladores ASIO y WDM). Es importante que los usuarios lean todas las instrucciones cuidadosamente antes
de continuar en cada paso de la instalación, debido a que los usuarios necesitaran conectar y desconectar el dispositivo
FireWire. Esto no es necesario para los usuarios de Mac.

Windows XP (con Service Pack 1 o 2)

1. Se recomienda que todas las aplicaciones que estén en uso sean cerradas antes de comenzar el proceso de

instalación

2. Asegúrate de que la Helix Board 12 FireWire MKII no este conectada a la entrada FireWire de tu computadora

3. Inserta el CD de instalación incluido con la mezcladora Helix Board 12 FireWire MKII dentro del CD-ROM drive de tu

computadora. Si el CD no corre automáticamente el proceso de instalación en pocos minutos, entonces, navega a “Mi
Computadora”→ drive de su CD-ROM → “Drivers and Control Panel” (Controladores y Panel de Control) → da doble
click en “setup.exe” para comenzar la instalación manualmente. El Panel de Control de la Helix Board 12 FireWire MKII
también será iniciado al mismo tiempo.

4. Sigue las instrucciones de instalación

Asegúrate de que ningún otro programa este corriendo en tu PC y que la

Helix Board 12 FIreWire MKII no esta conectada a tu PC, entonces da click en “Next”

29HELIX BOARD 12 FIREWIRE MKII

Lee perfectamente los términos y condiciones de la Licencia de

Conformidad y da click en “Yes” para continuar.

Selecciona un nuevo destino para la instalación,

o simplemente haz click en “Next” para aceptar el directorio de default

Da click en “Next” para comenzar la instalación

30

HELIX BOARD 12 FIREWIRE MKII

Conecta la Helix Board 12 FireWire MKII a tu computadora y enciéndela.

Si aparece un mensaje indicando que el software no paso el Logo de prueba de Windows,

da click en “Continue Anyway” (Continuar de todas maneras)

Después de que la instalación este completa, los usuarios estarán en libertad de

utilizar el dispositivo a su conveniencia

31HELIX BOARD 12 FIREWIRE MKII

Macintosh OS X (10.3.5 o superior)

La Helix Board 12 FireWire MKII trabaja con los controladores (drivers) de audio primarios de la Macintosh OS X 10.3.5 y

superiores. Primero verica que estés corriendo Macintosh OS X 10.3.5 o superior, luego, conecta la Helix Board 12 FireWire

MKII a un puerto FireWire de la computadora. Para asegurar que tu Helix Board 12 FireWire MKII este funcionando, ve a la

Carpetade Utilidades y da doble click en el icono de Conguración de Audio MIDI (Audio MIDI Setup)

Entra a la sección de Dispositivos de Audio (Audio Devices). Desde la pestaña “Properties for”, selecciona Helix Board 12

FireWire MKII. Al nal de la ventana, los usuarios pueden editar la conguración de la Helix Board 12 FireWire MKII. Las

propiedades como frecuencia de muestreo y reloj, pueden ser alteradas. Los usuarios también pueden optar por hacer la
Helix Board FireWire 12 MKII como el dispositivo de entrada/ o de salida de default.

Los usuarios de Mac pueden utilizar el Software Garage Band, en conjunto con la Helix Board 12 FireWire MKII.

32

HELIX BOARD 12 FIREWIRE MKII

ASIGNACIÓN DE CANAL

Cuando se utiliza una Workstation Digital de Audio en
una PC y dentro del software de panel de control incluido
en la Helix Board 12 MKII de Phonic, han sido atribuidos
los siguientes nombres a los canales de entrada de la
mezcladora FireWire. Pueden ser alterados a través del
software de panel de control incluido con la mezcladora.

Para alterar el nombre de un canal de entrada en tu
computadora, abre el software de panel de control de
la Helix Board 12 FireWire MKII. Del lado izquierdo del
panel de control, los usuarios encontraran las categorías

de conguración. Haciendo click en “Input Channels”

(canales de entrada), la ventana principal exhibirá los
títulos de los canales de entrada. Podrás entonces
resaltar los nombres de los canales y presionar el botón

“Edit Channel Name” (editar nombre del canal), al nal de

la ventana de control. Aparecerá una nueva ventana que
permitirá a los usuarios ajustar el nombre del canal.

Si quieres utilizar la Helix Board 12 FireWire MKII como
tu dispositivo de entrada y salida de tu PC, simplemente
ve al panel de control de Windows y, selecciona la opción

“Dispositivos de Audio”. Selecciona la pestaña de Audio

y, utiliza el menú para seleccionar a la Helix Board 12
FireWire MKII de la lista de dispositivos disponibles de
salida. La Helix Board 12 FireWire MKII también puede
ser seleccionada como el dispositivo de salida para
los programas individuales al editar las opciones de

conguración de dichos programas.

CUBASE LE

Cubase LE es un programa no muy poderoso que se
incluye con la mezcladora Helix Board 12 FireWire MKII
y, permite a los usuarios grabar, editar, borrar y alterar sus
tracks. Por favor ten en cuenta que solamente se pueden
grabar 4 tracks al mismo tiempo con la versión de Cubase
que se incluye, y los usuarios deberán actualizarse o
encontrar otro software de DAW adecuado por si deciden
grabar más tracks.

INSTALACIÓN

Inserta el CD de instalación de Cubase LE incluido con
tu mezcladora, dentro del drive de tu computadora.
Corre el instalador. El número de serie será introducido
automáticamente cuando se haga la instalación.

CONFIGURACIÓN

Después de completar exitosamente el proceso de
instalación, el siguiente proceso deberá de seguirse para

trabajar más ecientemente con la mezcladora Helix

Board 12 FireWire MKII.

1. Abre el programa Cubase

2. Ve al menú de “Dispositivos” (Devices) y selecciona

“Device Setup” (Conguración del Dispositivo). A la

izquierda selecciona VST Multitrack

3. De la lista ASIO Drive selecciona el controlador
Phonic HB 12 MKII. Una caja de dialogo aparecerá
preguntándote si quieres seleccionar el controlador
ASIO. Haz click en “Switch”. Esto completara la

instalación y conguración básica

4. Activando los tracks de audio recibidos de la
mezcladora Helix Board

a. Ve al menú “Devices” (dispositivos) y selecciona

“Entradas VST” (VST Inputs). Esto mostrara las
diferentes entradas (“Phonic HB 12 FireWire MKII
Ch 1”, “Phonic HB 12 FireWire MKII Ch2”, etc.)

b. Activa 8 de estos canales al dar click en el botón

“Activar” (Activate) localizado a un lado de cada
nombre de canal. Por favor ten en cuenta que
solamente se podrán activar 8 canales a la vez.
Esta es una limitación de la versión de Cubase
LE, y si se necesitan mas canales de entrada, te
sugerimos actualizar a una versión más actual de
Cubase, o tal vez intentar con otro software.

5.

Para futuras instrucciones en la operación de Cubase,
por favor consulta el manual del usuario presionando
F1, mientras este abierto el programa.

Si deseas reiniciar el controlador ASIO de la Helix Board
12 FireWire MKII, simplemente ve al menú “devices” y
selecciona “device setup”. Simplemente da click en “reset”
y selecciona el controlador “Phonic FireWire Audio”. Da
click en “ok” para continuar y la Helix Board 12 FireWire
MKII deberá hacerse nuevamente funcional.

Nombre del Canal de
Entrada de la FireWire

Canal de
la Mezcladora

Phonic HB 12 MKII CH 1 Channel 1
Phonic HB 12 MKII CH 2 Channel 2
Phonic HB 12 MKII CH 3 Channel 3
Phonic HB 12 MKII CH 4 Channel 4
Phonic HB 12 MKII CH 5

Channel 5 (L Estéreo)

Phonic HB 12 MKII CH 6

Channel 6 (R Estéreo)

Phonic HB 12 MKII CH 7

Channel 7 (L Estéreo)

Phonic HB 12 MKII CH 8

Channel 8 (R Estéreo)

Phonic HB 12 MKII Main L

Denido por el usuario

Phonic HB 12 MKII Main R

Denido por el usuario

33HELIX BOARD 12 FIREWIRE MKII

PANEL DE CONTROL DE LA HELIX
BOARD

El panel de control de la Helix Board 12 FireWire MKII
puede ser uutilizado en cualquier momento al seleccionar
el acceso directo en tu menú de Programas. Este programa
no solo permitirá a los usuarios alterar su dispositivo,
los nombres de los canales y sus propiedades, también
les permitirá corregir problemas de retraso, cambiar
frecuencias de muestreo y demás funciones. Cuando
se abra el software, un número de opciones estarán
disponibles para los usuarios para seleccionar de entre
estos, permitiendo ajustar las propiedades disponibles

Dispositivos

En la sección de Dispositivos (devices), los usuarios
pueden editar el nombre de los dispositivos MKII de
Phonic conectados a su computadora

Canales de Entrada

La sección de canales de entrada permite a los usuarios
ver y editar el nombre de los diferentes canales de entrada
recibidos por la entrada FireWire. Para una lista de los
nombres de default de los canales, por favor consulta la
tabla de este manual.

Canales de Salida

Al entrar en la sección de Canales de Salida, los usuarios
pueden ver y editar los nombres de los dos canales de
salida de la computadora, a la mezcladora Helix Board
12 FireWIre MKII.

Sincronización

En la sección de sincronización, los usuarios pueden
ajustar la frecuencia de muestreo y otras propiedades de
sincronización. Muchas de estas propiedades ajustables,

tal como son, están conguradas para un desempeño

optimo a no ser, que estés seguro de que necesiten ser

modicadas, seria mucho mejor dejarlas así.

Primero que nada, la modalidad de sincronía puede
ser alterada, esta alteración no es recomendable
para usuarios novatos. La modalidad de sincronía
es básicamente la manera en como la computadora
determina cual es la “fuente de reloj” (eje: El dispositivo
que utilice tu computadora para determinar el reloj de

todas las señales digitales recibidas). La conguración
de default para esta opción es “CSP”, que signica que

la Helix Borrad 182 FireWire MKII es el reloj “maestro”
para el dispositivo. Las otras opciones permiten a los
usuarios hacer que la Helix Board 12 FireWire MKII siga
la “sincronía” de cualquier dispositivo que sea el reloj
maestro. Tener dos relojes tiene el potencial de crear
audio completamente desagradable, así que deberá ser
evitado. Si la Helix Board 12 FireWire MKII es la única
pieza de audio conectada a la computadora, no hay
ninguna razón para que esta opción sea alterada.

34

HELIX BOARD 12 FIREWIRE MKII

Los usuarios también pueden cambiar entre las

conguraciones de frecuencia de muestreo manual

y automática. Cuando la frecuencia de muestreo es
seleccionada manualmente, los usuarios pueden
seleccionar entre frecuencias de muestreo de 44.1, 48.0,

88.2 y 96 kHz por segundo. Muchos dispositivos tienen
frecuencias de muestreo que no sobrepasan los 44.1kHz
por segundo, por lo tanto, cuando se utilicen múltiples
equipos, los usuarios no deberán exceder este nivel a
no ser de que se pueda rebasar el nivel del dispositivo
secundario

Conguración

Los usuarios pueden ajustar los diferentes tiempos de

buffer en la sección de Conguración (Setting).

La Profundidad de Stream de Buffer es ajustable entre

0.5 y 20 milisegundos. Ajusta el uso del buffer cuando

se transmite una señal desde la Helix Board 12 FireWire

MKII. SI la profundidad se coloca demasiado alta, se hará
evidente un retraso muy alto. Si la profundidad es muy
baja, se podrá tener varios pop´s y clicks. Es mejor tener
la Profundidad de Stream de Buffer a un nivel que permita
a los usuarios tener el menor retraso, mientras que siga

manteniendo un desempeño optimo. La conguración de

default es ideal para todas las computadoras

La Profundidad de Buffer ASIO, es ajustable entre 4 y
40 milisegundos. Esto permite a los usuarios ajustar el
retraso del stream recibido por el controlador ASIO en
software (incluyendo Cubase LE)
La Profundidad de Stream de Buffer WDM (Windows
Driver Model) es ajustable entre 4 y 40 milisegundos.

Esto permite a los usuarios ajustar el retraso del ujo

recibido por los programas basados en WDM.
También en esta sección los usuarios pueden ver sus
“estadísticas de desconexión” (drop out statistics), donde
pueden ver el numero de veces que la conexión FireWire
ha sido interrumpida.

Streams

En la sección Stream, puede verse las propiedades del

dispositivo Helix Board 12 FireWire MKII. Cada ujo de

entrada y salida puede ser analizado, y también puede

verse el número de ujos asíncronos y sus frecuencias

de muestreo aceptadas.

35HELIX BOARD 12 FIREWIRE MKII

ESPECIFICACIONES

Entradas

Total de Canales 6
Canal Balancedo Mono de Micrófono/Línea 4
Canal Balanceado de Línea Estéreo 2
Regreso AUX 2 estéreo
Entrada 2T Estéreo RCA

Salidas

Principal Estéreo L/R 2 x 1/4” TRS, Bal.
ALT 3-4 2 x 1/4” TRS, Bal.
Salida de Grabación (Rec Out) con control de trim RCA Estéreo
CTRL RM L/R 2 x 1/4” TS
Audífonos 1
Interfase FireWire 10 entradas & 2 salidas, 24-bit / 96 kHz
Tiras de Canal 6
Puntos de Inserts 2
Envío AUX 2
Control de Paneo/Balance Si
Controles de Volumen Giratorio

Sección Principal

Regresos AUX Estéreo 2
Regreso de Efecto a Monitor 1
Control de Nivel de Control Room / Audífonos Si
Faders Fader principal L/R, 60mm

Medición

Número de Canales 2
Segmentos 8
Fuente Fantasma +48VDC
Selectores Principa

Procesador de Efectos

100 programas además de Tap Delay, interruptor de pedal

(efecto on/off)

Respuesta en Frecuencia (Entrada de Micrófono a cualquier salida)

20Hz ~ 60KHz +0/-1 dB
20Hz ~ 100KHz +0/-3 dB

Crosstalk (1KHz @ 0dBu, ancho de banda de 20Hz a 20KHz, canal de entrada a salidas principales L/R)

Fader de Canal abajo, otros canales @ unitarios <-90 dB

Rudio (20Hz~20KHz; medido a la salida principal,
Canales 1-4 ganancia de unidad, EQ at, todos los canales en mezcla principal,
canales 1/3 tan a la izquierda posible, canales 2/4 tan a la derecha como sea posible. Referencia=+6dBu)

Principal @ unitario, fader de canal abajo -86.5 dBu
Principal @ unitario, fader de canal @ unitario -84 dBu

Relación Señal a Ruido, referencia a +4 >90 dB

Preamplicador de micrófono E.I.N. (terminado a 150

ohms, ganancia al máximo)

<-129.5 dBm

THD (cualquier salida, 1kHz @ +14dBu, 20Hz a 20KHz,

entradas de canal)

<0.005%

CMRR (1 KHz @ -60dBu, ganancia al máximo) 80 dB

36

HELIX BOARD 12 FIREWIRE MKII

Nivel Máximo

Entrada del preamplicador de Micrófono +10 dBu

Todas las demás entradas +22 dBu
Salida balanceada +28 dBu

Impedancia

Entrada del pre-amplicador de Micrófono 2 K ohms
Todas las demás entradas (excepto inserts) 10 K ohms
Salida RCA 2T 1.1 K ohms
Ecualización 3 bandas, +/-15 dB
EQ Graves 80 Hz
EQ Medios 2.5 KHz
EQ Agudos 12 KHz
Filtro Pasa Bajas 75Hz (-18dB/oct)
Requerimientos de Alimentación (fuente de voltaje exter-

na, depende de la región)

100VAC, 120VAC, 220~240VAC, 50/60Hz

Peso Neto 6.4 lbs (2.9 kg)
Dimensiones (AnxAlxL) 245.4x86x271.3 mm (9.7”x3.4”x10.7”)

重要安全说明

1. 请在使用本机前，仔细阅读以下说明。

2. 请保留本使用手册，以便日后参考。

3. 为保障操作安全，请注意所有安全警告。

4. 请遵守本使用手册内所有的操作说明。

5. 请不要在靠近水的地方，或任何空气潮湿的地点操作本机。

6. 本机只能用干燥布料擦拭，请勿使用喷雾式或液体清洁剂。清洁本机前请先将电源插头拔掉。

7. 请勿遮盖任何散热口。确实依照本使用手册来安装本机。

8. 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率
扩大机)。

9. 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式
电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支
接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符，
请在更换不符的插座前，先咨询电工人员。

10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。

11. 本机只可以使用生产商指定的零件/配件。

12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架
或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒
造成身体伤害。

13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。

14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插
头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾
掉落等。

这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触
电的危险性。

这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修
说明。

警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。

注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

PHONIC CORPORATION

38

HELIX BOARD 12 FIREWIRE MKII

简介

感谢您选购Phonic推出的新势力Helix Board 12
FireWire MKII！12 MKII拥有着高保真超低噪音的
音质，无论是在录音 棚 内 还 是 录 音 棚 外 都有着出
色的性能。特有的FireWire接口可接近零延迟地将
10路声道独立地输送至个人计算机，并对 2路信号
进行倒送监听。位于面板的24-bit数字多效果处理
器拥有16种常用音乐，并有主参数控制，节拍延迟
和脚踏开关插座。

4个超低噪音的 前置扩 大器各配有幻象电源供应。
3段EQ设于4个单通道 和两个 立体通道。此外它具

有两个AUX sends辅助输出，stereo AUX returns
立体辅助返送和一路　ALT 3-4　立体混音总线，并
附送Steinberg Cubase LE工作软件和选择性的机
柜支架。

也许您早已迫不及待地想一试为快，但是在此之前
我们强烈建议您选阅读使用手册，它是您安装和使
用本产品向导。如果您不想全部阅读，建议您参考
快速安装部分，阅读完后请妥善保存以备后用。

特色

● 12路输入模拟调音台，超低噪音电路

● DFX

，100种音乐加 tap delay 节拍延迟和Foot

swtich脚踏开关插座的40-bit数字多效果处理器

● 96kHz FireWire

接口接近零延迟地向计算机传输

10路独立的音频轨道

●

推杆前/推杆后设置可将输入声道信号从推杆前
低切，推杆前均衡切换至推杆后均衡，推杆后
衰减

●

经FireWire󱫁面监听由计算机发送的两路音轨

● 4

路mono Mic/Line单声道麦克风/高电平通道

● Stereo AUX Send 1 cue

立体辅助输出监听每路

通道

● Master AUX section

主控制辅助区带EFX效果送

至Monitor监听喇叭

● ALT 3-4 stereo bus

立体总线

●

控制室/耳机声源矩阵

●

高电平耳机输出

●

内附Steinberg Cubase LE计算机录音音乐制作
软件

包装内附组件

一台Helix Board 12 FireWire MKII调音台
一条FireWire连接线
一张ASIO和WDM驱动软件CD
一张Steinberg Cubase LE软件CD

电源线

上机柜支架

如果缺少以上任何组件，请联系您当地的经销商。

准备工作

1. 关闭调音台的电源开关，断开AC电源线。

2.

开启本机后为确保信号不随意地输出，请 将所
有推杆和音量控制旋钮调至最小。打开本 机后
按照通道设置指示再将音量调至所需值。

3.

将所需器材如电子琴，鼓声产生器以及麦 克风
和吉他等插入本机的不同输入接口。

4.

将AC电源线插入机器背板的AC插孔和电压相符
的电源插座。

5.

打开电源开关。

通道增益设定

1. 为确保音频音量的正确设定，除了Main L/R键以
外，每通道的ON键必须关闭(相应的指示灯也不
照亮)，以及每通道的Solo按钮和控制室声源区的
所有按钮也必须关闭。

2.

确保设定和通道信号能正常发送。例如，如果其
中一个通道连接麦克风，您可以象正常演出时的
音量进行说唱试听，如果插入吉他，如正常演奏
的音量一样弹奏。这样就可以确保音量的 准确
性，也避免重新设定。

3.

将通道推杆和主音量推杆设定在0dB的位置。

4.

打开通道的 “ON” 按钮。

5.

按下通道的Solo键，放开CTRL RM区的Pre/Post键
后，此通道传输至ControlRoom/Pones控制室/耳
机混音总线的信号为推杆前信号。音量表会自动
显示控制室信号状态。

6.

设定增益，音量表指示的音频音量大约为0 dB (最
好不超过7 dB)。

7.

通道待用，您可以停止发送音频信号。

8.

其它通道的设定可按以上步骤操作。

39

HELIX BOARD 12 FIREWIRE MKII

连接操作

输入和输出

1、XLR麦克风插座 XLR Microphone Jacks
此 插 座为 典型 的 3芯 XLR输入

用 于 平 衡 和 非 平 衡 信 号 。 可
用标准的XLR公接头连接麦克
风，如专 业 的 动 圈 式 ， 电容式
和铝带麦 克 风 。 清 晰 明 丽的音
质得益于 超 低 噪 音 的 前 级扩大
器。Helix Board 12 FireWire
MKII 共有4路麦克风输入。

注意：使用动圈式麦克风时，应开启幻象电源。然
而，当幻象电源开启后，非平衡式麦克风和乐器不
应插入麦克风输入。

2、高电平输入 Line Inputs
此输入接收1/4” TRS(平衡)或TS(非平衡)输入的平

衡或非平衡信号。可外接多种乐器，如电吉他，电
子琴，电子鼓等。

3、立体通道 Stereo Channels
Helix Board 12 FireWire MKII同样

也 有 多 个 立 体 通 道 ， 使 它 的 运 用 更
加灵活。每个立体通道都有两个1/4”
phone插 座 ， 于 不 同 的 高 电 平 输 入 设
备， 如电子琴， 吉他和外接 信 号处理
器或 调音台。这 些立体通道 还 可用作
单音 通道。如果 您要在立体 输 入通道
插入非立体声设备，只需把设备的1/4”
phone 插座插入左(单音)输入通道，
信号会自动复制给右输入通道。

4、立体辅助返送 Stereo AUX Returns
此1/4” TS输入是外接信号处理器处理后的信号返回

至调音台的输入通道。如果需要，它也可用作外加
的立体输入。在调音台面板上并伴有一个音量控制
旋钮。Stereo AUX Return 可接收单音信号，只需将
1/4”耳机插座插入左通道，信号便可传送至右输入
通道。只要有1/4”耳机插座插入AUX return2，由内
建数字效果处理器处理后的信号将截止。

5、辅助/效果输出 AUX/Effects Send
此1/4” TRS平衡输出可连接外部信号处理器或扩大

器和喇叭，以及功放和喇叭(根据您的设置选择)。
该段信号为推杆前信号，适于送至监听喇叭用于音
乐监听。EFX send效果输出信号为推杆后信号，
适于送至外接效果处理器，信号可再返送回AUX

returns辅助返送。

6、主要的左右输出 Main L and R Ouputs

这两个端子输出由主混音总线main mixing bus传输
的最终立体平衡高电平信号。该段信号主要送至外
接设备。包括功率扩大器 (喇叭)，其它调音台，以
及众多系列的信号处理器(均衡器，分频器等)。

7、控制室输出 Control Room Outputs
这两个1/4”耳机插座输出为经CTRL RM/SUBMIX调

节的信号。它有广泛的运用，还可将信号送至有源
监听器，用以监听音频信号或其它用处。

8、耳机 Phones
此立体输出端口适于 与 耳 机 使 用 ， 监 听 混音。由

CTRL RM/SUBMIX 调节输出信号音量。
9、录音输出 Record Out

此输出经 RAC 线输出信号至多种录音设备。
10、立体返送 2T Return

此RCA和迷你立体输入用以连接外接设备，如磁带
和CD播放机或手提电脑，接收由另一通道输入的信
号，再将它送入主输出Main L-R 混音总线。

40

HELIX BOARD 12 FIREWIRE MKII

背板

11、声道插入点 Channel Inserts
位于Helix Board的后面板，这些TRS Phone插座

的主要作用是将外部 设 备 ， 如 动 态 处 理 器或均衡
器，连接至Mono输入声道1和2。此连接需配备一根

Y型连接线，可将调音台信号(推杆前衰减和推杆前
EQ)输往外部处理器或从外部处理器接收信号输往调

音台。TRS插座的尖端可输出输入声道的信号，环端
可将信号倒送回调音台(空心套管接地)。

12、ALT 3-4输出
从1/4"平衡输出端口输出的信号来自 ALT3-4 混音总

线，此输出可连接众多设备，如信号处理器，其它

PA系统，录音设备等。
13、脚踏开关插座 Foot Switch Jacks

此端子用以远距离控制数字效果处理器的脚踏开关，
左边插座调节节拍性能，右边控制效果的开与关。

14、FireWire 连接
这两个端子是连接Helix Board12 FireWire至PC或

Macintosh计算机的，共有10个音频通道可与计算机
传输，计算机的2个音频通道也可返送回调音台用以
监听。送入计算机的信号可在推杆前和推杆后之间选
择，由pre/post来设定。主输出main left and right的
信号是pre-main fader信号。返送信号可由调音台面
板的控制室声源。经FireWire返送的信号可再由调音
台面返的FireWire Return区使用。

15、电源连接插孔 Power Connector
此端口可连接电源线，为调音台供电。请务必使用

调音台随附的电源连接线。其他非适配的电源转接
器将对调音台造成损害。如需更换电源转接器请与
最近的经销商联系。

控制和设定

背板

16、电源开关 Power Switch
此开关控制调音台的开启与关闭。在启动调音台前

先把音量调至最小。
17、幻象电源开关 Phantom Power Switch

此开关开启时，将打开相应麦克风输入的+48V幻象
电源，可连接电容式麦克风(即无需使用电池的)。
幻象电源 开 启 后 ，左声道电 平 表 上 的 LED灯 将 变
亮。开启幻象电源前，请务必将所有的电平控制调
节至最小，以防音箱突然产生刺耳的噪音。

注意：幻象电源应与平衡式麦克风一起使用。开启
幻象电源时，请勿在麦克风声道上使用非平衡式麦
克风和乐器。幻象电源不会对大部分的动圈式麦克
风造成损害，如果不确定麦克风的类型，请查询相
关使用手册。

通道控制

18、高通滤波器 Low Cut Filter (75 Hz)
按下声道1至4的此开关即可开启低切/高通滤波器，

将对75Hz以下的频率进行18dB/oct的削减，以消除
多余的地面噪音或舞台隆隆声。

19、麦克风/高电平增益控制 Mic / Line Gain Control
此控制调节麦克风/高电平Microphone / Line 输入信

号的灵敏度。增益设置应保持音质的最佳效果的同
时使音频得到最大的利用。即可通过调节音量以峰
值指示灯偶尔闪动为标志。所有的4个单mono通道
均拥有此控制旋钮。

AC IN

18.8V X2
8V X1

41

HELIX BOARD 12 FIREWIRE MKII

20、高频控制 High Frequency Contro

此控制可对高频12KHz的频率进行±15dB的增强或
衰减，以调节音频的 高 频 部 分 ， 增 加 如 吉它，音
钹，音乐合成器的力道。

21、中频控制 Middle Frequency Control
此控制可对中频2.5KHz的频率进行±15 dB的增强或

衰减调节。要调节中频并非易事，人们往往希望对
中频进行削弱而非增强，以此缓和刺耳的人声和乐
器声。

22、低频控制 Low Frequency Control
此控制可对低频80Hz的频率进行±15dB的增强或衰

减调节，可对声音进行暖色调节，增加吉它，鼓声
及电子琴的力道。

23、前/后设定开关选择键 FireWire Pre/Post Switch
此开关可将相应声道经FireWire󱫁面输往计算机的

信号从推杆前EQ，推杆前衰减，推杆前低切切换至
推杆 后EQ，推杆后衰减， 推杆后低 切调节。 开关
调节至较高的位置时为推杆前，较低的位置为推杆
后。

24、辅助1(监听)控制 AUX 1 (Monitor) Control
此控制可调节相应通道信号送入AUX1输出的大小，

与扩大器和舞台监听喇叭一起使用或简单地用作辅
助输出。此控制为推杆前输出信号，因此相应通道
音量控制不对AUX1输出信号产生影响。

25、辅助2(效果)控制 AUX 2 (Effects) Control
此控制用以调节AUX2(EFX效果)输出的信号，可与

外接信号处理器连接(信号经AUX return辅助返送输
入还可返回调音台)，或简单地用作辅助输出。此控
制为推杆后输出，因此任意相应通道音量的更改都
会对EFX信号产生影响。EFX效果输出信号同时送
入内置的效果处理器，再由主输出和AUX1 SEND输
出处理后的效果信号。

26、音场/平衡控制 Pan / Balance Controls
用以改变主混音左右两边接收的音频音量大小。经

单通道，此控制将调节左右接收音场音量，而经立
体通道，调节BAL控制则衰减左右两边信号。

27、静音/ALT 3-4 Mute / ALT 3-4
此键可阻止通道接收的信号发送至Main L/R或AUX 2

输出混音总线，按下此键便可使通道信号避开Main

L/R发 送 到 “Alternative”选 择的立体声输出(ALT3-

4)，就可随意使用信号了。您还可以用它连接扩大

器或喇叭，或将它连到未用的输入通道。
28、峰值指示灯 Peak Indicator

当信号大到 快 要 产 生 衰 减 失 真 时 (在6dB出 现 过 载
时)，此指示灯就会亮，用以警告使用者可能信号太
大，通常可以让它偶而闪一下，如果一直亮，就得
将输入信号衰减一些，以利保持最佳信噪比及动态
响应。

29、音量控制 Level Control
此旋钮可改变由相应通道送入Main或Alt 3-4混音总

线的信号大小。
30、高电平增益切换开关 +4 / -10 Switch

位于立体声输入声道 上 ， 可 调 节 对 应 声 道的输入
信号的灵敏度，是使得Helix Board 12 FireWire
MKII可兼容不同操作电平的外部设置。如果输入声
源为-10dBV(消费音频)，则应开启此开关。若为
+4dBV专业音频信号，则无需打开此开关。如果您
无法把握输入声源的操作电平，我们建议您关闭此
开关。

42

HELIX BOARD 12 FIREWIRE MKII

数字效果部分

数字效果区

31、数字效果显示 Digital Effect Display
这个两位数字显示器可显示当前应用于EFX Audio

Signal的音乐数值。切换节目时，可滚动显示音乐
数值。如果数秒内不进行音乐选择，显示值将回复
至原音乐。有关可用的效果，请参考数字效果表。

32、信号和峰值指示灯 Sig and Clip Indicators
位于数字效果显示的下方是峰值指示灯Clip LEDs和

信号指示灯Sig LEDs。任何接收来自于效果处理器
的信号，信号指示灯就会实时显示。如果信号过大
产生急剧的削波失真时，峰值指示灯就会亮。峰值
指示灯闪动频繁时，建议调节AUX2/EFX主控制旋
钮以确保音频信号有更大的动态范围。

33、音乐控制 Program Control
此控制器可从数字效 果 的 各 种 效 果 中 进 行滚动选

择．按下此旋转，控件就会自动改变效果。当节拍
延迟效果选择后，再按下此旋钮以选择延迟时间。
多次按下此控制键，效果只以最后两次的按键有效
并记忆为延迟时间，直到此键再次按下而改变延迟
时间。电源关闭后，延迟时间也将被保留存储。节
拍延迟效果选择后，选择的间隔时间内，数字效果
显示窗中LED指示灯将会闪动。

主控制区
34、辅助立体返送控制 AUX Stereo Return Controls

此控件可用于调节送入到AUX立体返送输入的音频
信号音量，AUX Stereo Return立体返送输入将连到
MAIN L-R混音。当AUX Return 辅助返送2 插座没接
任何设备时，它也可用作内建DSP效果音量控制。

35、效果至监听器键 EFX to Monitor button
通过此键选择AUX Return2 信号的目的地。此键按

下时，信号将送入AUX Send 1混音总线。

36、辅助输出1主控制 AUX Send 1 Master Control
此旋钮调节AUX send输出的最终信号，此段信号来

自每输入通道的AUX1。
37、FireWire声源选择开关

此开关决定Helix Board的哪些信号将用于9和10路
通道并 经 FireWire接 口送入 计 算 机 。使用者 可 从
AUX 1/2，Alt 3/4 或 Main mix 主混音之间选择立体
信号并使用DAW软件对这些信号进行编辑。

38、FireWire 微调控制 FireWire Trim Control
这一功能是Helix Board 12 FireWire MKII 新增的一

个特色。它用以控制由 AUX 2/3, Group 1/2 或 Main
L/R 发送经Firewire输出的信号大小(再由计算机接
收)如果计算机接收的信号明显的过大，转动此旋钮
以衰减信号至合适的音量。

39、控制室声源按键 Control Room Buttons
按下4个键中任何一个 均可传送从任一相应声源发

送的信号至Control Room混音总线，通过LED音量
表进行音量监听。例：按下2T Rtn键可传送2音轨
倒送信号至控制室输出和音量表，因为 Main L-R
可用 Main Left/Right信号代替，经 AUX 1可使用
AUX 1 信号，ALT3-4 可使用外接的立体混音总线
信号，如果需要您还可以将所有信号结合起来用．
用MU1202时，您可以选择传送　AUX 1, AUX 2,

Main或2T返送信号至控制室。
40、分配至主输出键 Assign To Main

按下Assign To Main 按键后，就可以用相应按键选
择2T Return和ALT3-4信号，它经Control Room/

Submix 控制送入 Main L-R和Control Room mixing
buses控 制 室混 音 总 线． 在 现场演 出 间隔 时 播 放
CD时特别便捷，使用者可通过 FireWire 接口，2T
RTN和/或ALT3-4将信号送入主要的左右输出。如果

您已经按下控制室声源部分的Main L-R或AUX 1按
键，相应的信号就不会经此键送入 Main L-R，也不
会送入控制室或耳机输出。

43

HELIX BOARD 12 FIREWIRE MKII

41、控制室/辅助混音控制 Ctrl Rm/Submix

可用于调节控制室送入的音频音量，再送入至控制
室输出Control Room outputs（用于监听）和耳机
输出与耳机连接用于监听)。它也可用作”submix”控
制，按下Assign to Main键用户就可调节由控制室选
择的信号。

42、Main音量推杆 Main Level Fader
这个60mm的衰减滑杆可调节Main Left和Right输出

的最终信号的音量，并输往Main L和R输出。
43、音量表 Level Meter

这个立体声8段电平表可在被选择的Control Room声
源信号达到一定电平时做出精确的显示。信号达到
峰值时PEAK指示灯将变亮。使用时，请确保电平表
的显示数值在0dBu上下浮动。

44、＋48 指示灯 +48 Indicator
当启用幻象电源时，此指示灯照亮。

45、电源指示灯 Power Indicator
调音台接通电源时，此指示灯照亮。

44

HELIX BOARD 12 FIREWIRE MKII

FireWire接口

系统要求

使用Helix Board 12 FireWire MKII 调音台时要求计算机配置能符合其最小的规格要求。如果您的计算机配置
没有达到以下要求，在操作此机时信号传输可能会有些阻碍或出现计算机死机的问题。

Windows

● Microsoft® Windows® XP SP1 and SP2

● FireWire

接口 (建议使用FireWire接口: 带TI芯片的ADS Pyro 64 FireWire卡)

● Intel Pentium® 4

处理器或等同于AMD Athlon 处理器

●

主板有Intel或VIA芯片集

● 5400 RPM

或更快的硬盘驱动(7200PRM或有8MB高速缓冲处理器)

● 256MB

或更大的RAM (建议512MB)

Macintosh

● OS X 10.3.5或支持FireWire的更新版本

● G4

或更新的处理器

● 256MB

或更大的RAM

驱动程序安装

为了使Helix Board FireWire调音台能与计算机高效运行，请用随附的CD在计算机上安装所需的驱动。在操作
过程中需要断开再连接FireWire调音台(Mac使用者不需要这样做)，因此请使用者细读说明书且按照操作说明
进行安装。

Windows XP (Service Pack 1 或 2)

1. 安装驱动之前退出所有应用程序。

2. 确保Helix Board FireWire没有连接到计算机的FireWire输入接口。

3. 把安装CD放入计算机的驱动光驱，如果一段时间过后CD在不能自动安装程序，就点击 “我的计算机”→

CD-ROM驱动器→“驱动和控制面板”→ 双击 “安装.exe”开始安装，同时Helix Board FireWire控制面
板软也开始安装。

4. 按以下操作说明操作。

先确保计算机没有运行任何程序Helix Board 12 FireWire MKII 也没有连接计算机, 再点击“Next”

45

HELIX BOARD 12 FIREWIRE MKII

阅读并接受许可协议，点击 “Yes”继续。

既可选择新的安装地址，也可选择 “Next” 接收缺省目录。

点击 “Next” 开始安装

46

HELIX BOARD 12 FIREWIRE MKII

如果信息显示软件没有经过Windows Logo测试，点击 ““Continue Anyway”。

将Helix Board 12 FireWire MKII 连接至计算机，并打开电源。

安装完毕后便可开始使用。

47

HELIX BOARD 12 FIREWIRE MKII

Macintosh OS X ( 10.3.5 或更新版本)

Helix Board 12 FireWire MKII 与Macintosh OS X 10.3.5或更新版本的主要音频驱动器有良好的兼容性。首先
确认您使用的是否是Macintosh OS X 10.3.5或更新版本，再将Helix Board 12 FireWire MKII接到计算机的一个
FireWire接口，为确保调音台正常运作，进入Utilities活页夹，双击Audio MIDI Setup 图标。

进入Audio Device’s 区。从“Properties for” 的下拉菜单中选择Helix Board 12 FireWire MKII。

在窗口下方，使用者可对Helix Board 12 FireWire MKII进行编辑，更改属性，如取样率，

时钟源，也可选择Helix Board 12 FireWire MKII为默认的输入输出设备。

对于苹果电脑的使用者，Helix Board 12 FireWire MKII可与GarageBand 数字音频软件。

48

HELIX BOARD 12 FIREWIRE MKII

声道分配

电脑上使用的数字音频工作站，在Helix Board 12
FireWire MKII 所附的控制面板软件里有以下名称，
它们是FireWire调音台的输入通道，可由控制面板
软件而更改。

FireWire 输入通道名称 调音台通道
Phonic HB 12 MKII CH1

声道 1

Phonic HB 12 MKII CH2

声道 2

Phonic HB 12 MKII CH3

声道 3

Phonic HB 12 MKII CH4

声道 4

Phonic HB 12 MKII CH5

声道 5

Phonic HB 12 MKII CH6

声道 6

Phonic HB 12 MKII CH7

声道 7 (立体声 L)

Phonic HB 12 MKII CH8

声道 8 (立体声 R)

Phonic HB 12 MKII Main L

用户自定义

Phonic HB 12 MKII Main R

用户自定义

改变输入通道在电脑上的名称需先打开Helix Board
12 FireWire MKII控制面板软件。控制面板的左边
是设置目录，点击“Input Channels”，主窗口将显示
输入通道名称，选中通道名称并按下控制窗口下端
的“Edit Channel Name”键后，进入一个更改通道名
称的新窗口。

如果想把Helix Board 12 FireWire MKII在电脑里设
定为默认音频输出设备，进入Windows控制面板，
然后选择“Sound and Audio Devices”。选择音频
标签 ， 用下拉菜单的 所 列输出设备中 再 选择Helix
Board 12 FireWire MKII。通过编辑以上程序设定/
选项，Helix Board 12 FireWire MKII 也可选择用作
单独程序的默认输出设备。

CUBASE LE

随附Helix Board 18 FireWire MKII 调音台的Cubase
LE是 一 个 功 能 强 大 的 软 件 ， 具 有 录 音 ， 编 辑 ，

删除，修改音轨等功 能 。 请 注 意 使 用 本 机随附的
Cubase版本允许最多录制4路音轨。如果需要录制
更多的音轨，请升级Cubase版本或使用其它合适的
DAW软件。

安装
将随机附带的Cubase LE安装CD插入计算机驱动光

驱进行安装，序列号在安装时会自动输入。

设置
完全安装程序后，请严格按以下程序操作。

1、打开 Cubase LE 程序。
2、进入‘Devices’下拉菜单，选择‘Device Setup’。

在左边选择‘VST Multitrack’。

3、从 ASIO 驱动程序的下拉菜单选择“Phonic ASIO

Driver”。会出现一个弹出框，询问是否要变更
ASIO驱动程序。点击‘Switch’，这就完成了基本

安装和设置。

4、激活来自Helix Board调音台的音频轨道。

a. 进入“devices”下拉菜单和选择‘VST Inputs’。

它会显示不同输入(Phonic HB12 MKII Ch 1”
，“Phonic HB 12 MKII Ch 2”，等。)

b. 点击每通道名称旁的 “Active” 键激活其中

的8路 通 道 ，一次可激活8路 通道，这也是
Cubase LE的局限性。如果需要使用更多的
输入 通道，请 升级Cubase版本或使用其它
合适的DAW软件。

5、关于Cubase的进一步操作说明，请打开程序按

F1参阅说明书。

如果您希望重新设置Helix Board 12 FireWire MKII
ASIO驱 动程 序， 只 需 进 入 ‘devices’下 拉菜 单选
择‘device setup’。点击“reset” 然后选择 “Phonic
ASIO Driver”，再点击‘ok’以继续，Helix Board 12
FireWire MKII便可使用了。

HELIX BOARD控制面板

从程序菜单中选择快捷方式就可进入Helix Board
FireWire控制面板，此程序不可以变更设备通道名

称和属性,也可以修正延迟时间，更改取样率等等。
设置 Devices

在这一区，使用者可检视和编辑连接电脑的Phonic
FireWire设备名称。

49

HELIX BOARD 12 FIREWIRE MKII

输入声道
输入通道区是检视和编辑经FIREWIRE接口传输至

电脑的不同 输入通道名称.以下列 的是默认通道名
称, 请参考48页的表格.

输出声道
进入输出通道区可以检视和编辑从电脑返送回调音

台的两路输出通道名称。

同步

时钟同步区，使用者可调节取样率和同步属性。可
调节的属性已经设置为最佳值，通常不需要再作变
更，如果确定要更改再做调节。

首 先 ， 同 步 模 式 可 以 改 变 ， 但 不 建 议 初 使 者
这 样 做 。 同 步 模 式 是 电 脑 决 定 使 用 何 种 ‘clock
source’(例，你的电脑将决定接收数字信号的 定时
状况 。)这 一性能的默 认设定是“CSP”也即是 Helix
Board 12 FireWire MKII是设备的 “master” 时钟

源。其它选项是Helix Board 12 FireWire MKII时
钟源 的定时“timing”。有两个时 钟源就有 可能产生
多余的音频，因此最好能够避免。如果Board 12
FireWire MKII是唯一一项连接电脑的设备，此选项
就无需变更。

使用者能够在自动和手动取样率的设定模式之间选
择。 当 取样率为手动 模 式时，可以选 择 每秒44.1,

48.0, 88.2 和 96.0 kHz 的取样率。许多设备的取样

率一般不超过每秒44.1 kHz 。因此如果使用多个数
字设备时，建议取样率不超过每秒44.1 kHz，除非
能确定另一个设备的取样率能够超过这个值。

设置

在这个区内是调节不同的缓冲时间。
Stream Buffer Depth 的调节范围是0.5-20 毫秒。它
可调节Helix Board 12 FireWire MKII信号流的缓冲
时间。如果深度设定过高，会有明显的延迟现象。

如果深度太低，将会发出明显卡嚓声和爆破声。所以
最好将Stream Buffer Depth设定在保持最佳性能的
同时又获得最低延迟速度的状态下。默认设置是多数
电脑的理想设置。

ASIO Buffer Depth的调节范围是4- 40毫秒。使用者
可以调节ASIO驱动软件接收的信号流的延迟时间。

WDM (Windows Driver Model) Sound Buffer Depth

的调节范围是4-40毫秒。使用者可以调节WDM程序
所接收的信号流的延迟时间。

在这一个区，使用者还可检视 “drop out statistics”，

50

HELIX BOARD 12 FIREWIRE MKII

规格

输入

总声道

6

平衡式单声道麦克风/高电平声道

4

平衡式立体声高电平声道

2
AUX倒送 2路立体声
2T输入 立体声RCA

输出

左/右主立体输出通道

2 x 1/4” TRS.Bal

选择输出3/4通道

2 x 1/4” TS.Unbal

带微调控制的录音输出 立体声RCA

控制室 左/右

2 x 1/4” TS

耳机

1
Firewire接口 10路输入输出 & 2路输出, 24-bit / 96 kHz

通道数

6

插入点

2

辅助输出

2

音场/平衡控制

是

音量控制

Rotary

主控制区

立体辅助返送

2

效果返送至监听器

1

控制室/耳机音量控制

是

推杆

Main L/R, 60mm 音量滑杆

音量表

通道数

2

段

8

幻象电源

+48VDC

开关

Master

效果处理器 (40-bit DSP) 100种音乐节拍延迟，脚踏开关(效果开/关，节拍)
频率响应(麦克风输入至任意输出)

20Hz ~ 60KHz +0/-1 dB
20Hz ~ 100KHz +0/-3 dB

51

HELIX BOARD 12 FIREWIRE MKII

串音 (1KHz@0dBu, 频宽20Hz-20KHz, 通道输入至main L/R 输出

通道音量推杆在最低位置, 其它通道音量推杆在
0dB位置.

<-90 dB

噪音(20Hz-20KHz, 主输出测量频宽, 通道1-4单位增益, EQ平展;所有通道在主混音, 通道1/3于最左端,
通道2/4于最右端.参考值=+6dBu.

主立体输出在0dB, 通道推杆在最低位置

-86.5 dBu

主立体输出在0dB位置时, 通道音量推杆在0dB位置

-84 dBu

信噪比,参考值+4

>90dB

麦克风前置放大 E.I.N
(终止于150 ohms,增益最大)

<-129.5 dBm

总谐波失真(任何输出, 1KHz信号在+14dBu, 频宽
20Hz-20KHz内通道均有输入. )

<0.005%

CMRR(1KHz@-60dBu,增益最大)

80dB

最大电平

麦克风前置放大输入

+10dBu

所有其它输入

+22dBu

平衡式输出

+28dBu

阻抗

麦克风前置放大输入

2K ohms

所有其它输入(除插入点)

10K ohms

RCA 2T输出

1.1 K ohms

均衡器

3-段, +/-15 dB

低频均衡

80 Hz

中频均衡

2.5 KHz

高频均衡

12 KHz

低频切除滤波器

75Hz (-18dB/oct)

物理属性和电源 　

内建电源(外接电源线，电压依不同国家而定)

100VAC, 120VAC, 220~240VAC, 50/60Hz

重量

6.4 lbs (2.9 kg)

尺寸(宽x高x深)

245.4x86x271.3 mm (9.7"x3.4"x10.7")

52

HELIX BOARD 12 FIREWIRE MKII

NO PROGRAM NAME PARAMETER SETTING

ROOM REV-TIME EARLY LEVEL

00 COMPACT ROOM 1 0.05 100
01 COMPACT ROOM 2 0.4 0
02 SMALL ROOM 1 0.45 100
03 SMALL ROOM 2 0.6 90
04 MID ROOM 1 0.9 100
05 MID ROOM 2 1 50
06 BIG ROOM 1 1.2 100
07 TUNNEL 3.85 100

HALL REV-TIME EARLY LEVEL

08 JAZZ CLUB 0.9 90
09 SMALL HALL1 1.5 72
10 SMALL HALL 2 1.75 85
11 SPRING HALL 1.9 98
12 MID HALL 1 2.3 100
13 MID HALL 2 2.45 80
14 RECITAL HALL 2.7 96
15 BIG HALL 2 3.3 88

PLATE REV-TIME HPF

16 SMALL PLATE 0.9 0
17 TAIL PLATE 1.2 20
18 MID PLATE 1 1.3 0
19 MID PLATE2 2.2 0
20 REVERSE PLATE 2.25 42
21 LONG PLATE 1 2.6 80
22 LONG PLATE 2 3 625
23 LONG PLATE 3 4.2 0

DELAY(stereo) DELAY AVERG. R-LEVEL

24 SHORT DELAY 1 0.07 60
25 SHORT DELAY 2 0.14 60
26 PING PONG DELAY 0.11 55
27 MID DELAY 1 0.15 55
28 MID DELAY 1 0.3 60
29 SHORT DELAY 1 (MONO) 0.06 100
30 MID DELAY 1 (MONO) 0.13 100
31 LONG DELAY 1 (MONO) 0.18 100

CHORUS LFO DEPTH

32 SOFT CHORUS 0.2 56
33 SOFT CHORUS 2 0.5 70
34 SOFT CHORUS 3 0.8 75
35 WARM CHORUS 1.8 85
36 WARMER CHORUS 1 3.2 80
37 WARMER CHORUS 2 5.2 45
38 WARMER CHORUS 3 7.8 52
39 HEAVY CHORUS 9.6 48

FLANGER LFO DEPTH

40 CLASSIC FLANGER 1 0.1 44
41 CLASSIC FLANGER 2 0.3 63
42 GENTLE FLANGER 0.6 45
43 WARM FLANGER 1.6 60
44 MODERN FALANGER 1 2 85
45 MODERN FALANGER 2 2.8 80
46 DEEP FALANGER 1 4.6 75
47 DEEP FALANGER 2 10 60

PHASE

R LFO DELAY

48 CLASSIC PHASER 1 0.1 3.6
49 CLASSIC PHASER 2 0.4 2.6
50 COOL PHASER 1.4 0.7
51 WARM PHASER 3.2 0.3
52 HEAVY PHASER 1 5 1.2
53 HEAVY PHASER 2 6 2.8
54 WILD PHASER 1 7.4 0.8
55 WILD PHASER 2 9.6 4.8

NO PROGRAM NAME PARAMETER SETTING

PAN SPEED TYPE

56 SLOW PAN 0.1 R-->L
57 SLOW PAN 1 0.1 R<-->L
58 SLOW PAN 2 0.4 R-->L
59 MID SHIFT 0.8 R<-->L
60 MID SHIFT 1 1.2 L-->R
61 MID SHIFT 2 1.8 L-->R
62 MID SHIFT 3 1.8 R-->L
63 FAST MOVE 3.4 R<-->L

TREMOLO SPEED MODE-TYPE

64 LAZY TREMOLO 0.8 TRG
65 VINTAGE TREMOLO 1.5 TRG
66 WARM TREMOLO 2.8 TRG
67 WARM TREMOLO 1 4.6 TRG
68 HOT TREMOLO 6.8 TRG
69 HOT TREMOLO 1 9.6 TRG
70 CRAZY TREMOLO 1 15 TRG
71 CRAZY TREMOLO 2 20 TRG

DELAY+REV REV DELAY

72 DELAY+REV 1 1 1
73 DELAY+REV 2 2 2
74 DELAY+REV 3 3 3
75 DELAY+REV 4 4 4
76 DELAY+REV 5 5 5
77 DELAY+REV 6 6 6
78 DELAY+REV 7 7 7
79 DELAY+REV 8 8 8

CHORUS+REV REV CHORUS

80 CHORUS+REV 1 1 1
81 CHORUS+REV 2 2 2
82 CHORUS+REV 3 3 3
83 CHORUS+REV 4 4 4
84 CHORUS+REV 5 5 5
85 CHORUS+REV 6 6 6
86 CHORUS+REV 7 7 7
87 CHORUS+REV 8 8 8

FLANGER+REV REV FLANGER

88 FLANGER+REV 1 1 1
89 FLANGER+REV 2 2 2

90 FLANGER+REV 3 3 3
91 FLANGER+REV 4 4 4
92 FLANGER+REV 5 5 5
93 FLANGER+REV 6 6 6
94 FLANGER+REV 7 7 7
95 FLANGER+REV 8 8 8

G

ATED-REV RELEASE REV

96 GATED-REV-1 9 0.02 TAIL PLATE
97 GATED-REV-2 10 0.2 TAIL PLATE
98 GATED-REV-1 9 0.02 REVERSE PLATE
99 GATED-REV-2 10 0.5 REVERSE PLATE

TAP DELAY FB LEVEL RANGE

A0 TAP DELAY 0 100mS - 2.7S
A1 TAP DELAY 10 100mS - 2.7S
A2 TAP DELAY 20 100mS - 2.7S
A3 TAP DELAY 30 100mS - 2.7S
A4 TAP DELAY 40 100mS - 2.7S
A5 TAP DELAY 50 100mS - 2.7S
A6 TAP DELAY 60 100mS - 2.7S
A7 TAP DELAY 70 100mS - 2.7S
A8 TAP DELAY 80 100mS - 2.7S

TEST TONE FREQUENCY SHAPE

T0 LOW FREQUENCY 100Hz SINEWAVE
T1 MID FREQUENCY 1kHz SINEWAVE
T2 HIGH FREQUENCY 10kHz SINEWAVE
PN PINK NOISE 20Hz~20kHz

DIGITAL EFFECTS TABLE TABLA DE EFECTOS DIGITALES 数字效果表

53

HELIX BOARD 12 FIREWIRE MKII

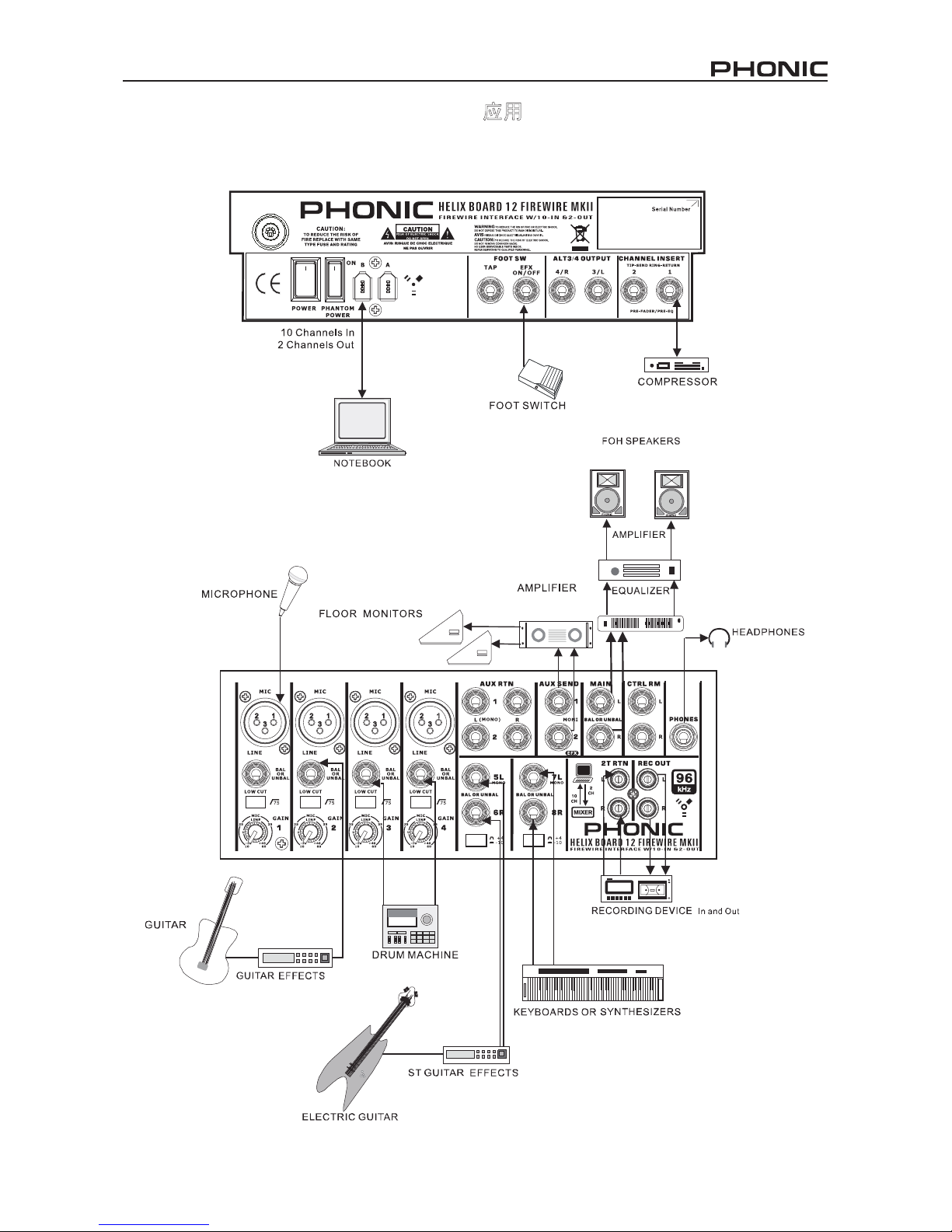

APPLICATION APLICACIONES 应用

Live Sound with Multi-Track Recording
Grabación Multitrack para En Vivo

现场乐队多音轨录音和监听

A C I N

16.8V X2
8V X1

༈᠈ᓣ㘇ᴎ

⬉ᄤ⨈៪ড়៤఼

ࡳᬒ

ࡳᬒ

ഛ㸵఼

10 Canales de Entrada

2 Canales de Salida

MICROFONO

GUITARRA

EFECTOS DE GUITARRA

DRUM MACHINE

GUITARRA ELECTRICA

TECLADOS O SINTETIZADORES

DISPOSITIVO DE GRABACION Entrada y Salida

EFECTOS DE GUITARRA ESTEREO

MONITORES DE PISO

AMPLIFICADOR

AUDIFONOS

AMPLIFICADOR

ECUALIZADOR

Grabación Multitrack

INTERRUPTOR DE PEDAL

ALTAVOCES FOH

COMPRESOR

Multi-track Recording

10䏃䕧ܹ2䏃䕧ߎ

໮⺕䔼ᔩ䷇

㛮䏣ᓔ݇

ヨ䆄ᴀ⬉㛥

㓽఼

呺ܟ亢

ঢ়ᅗᬜᵰ఼

ঢ়ᅗ

哧ໄড়៤఼

ST ঢ়ᅗᬜᵰ఼

⬉ঢ়ᅗ

Џⲥ఼

ᔩ䷇䆒໛

䕧ܹ䕧ߎ

FOH䷇ㆅ

54

HELIX BOARD 12 FIREWIRE MKII

Studio Recording and Monitoring
Grabación Multitrack en Estudio y Monitoreo

录音室录音和监听

A C IN

16.8V X2
8V X 1

EFECTOS DIGITALES

DIGITALE EFFECTS

Grabación Multitrack

10 Canales de Entrada

2 Canales de Salida

10䏃䕧ܹ2䏃䕧ߎ

Multi-track Recording

ヨ䆄ᴀ⬉㛥

COMPRESSOR

㓽఼

COMPRESOR

呺ܟ亢

MICRÓFONOS

᳝⑤ᔩ䷇ᅸⲥ఼

MONITORES DE

ESTUDIO ACTIVOS

༈᠈ᓣ㘇ᴎࡳᬒ

AMPLIFICADOR DE AUDÍFONOS

༈᠈ᓣ㘇ᴎ

AUDÍFONOS

⬉ᄤ⨈៪ড়៤఼

TECLADO O SINTETIZADOR

ᶊᄤ哧

KIT DE BATERÍA

ST ঢ়ᅗᬜᵰ఼

⬉ঢ়ᅗ

GUITARRA ELÉCTRICA

EFECTOS DE GUITARRA ST

໮⺕䔼ᔩ䷇

᭄ᄫᬜᵰ఼

55

HELIX BOARD 12 FIREWIRE MKII

245.4/9.7
240/9.5

86/3.4

81.5/3.21
66/2.6

.0
1

/3.0 672

.

0

1/3.
4 4

62

DIMENSIONS DIMENSIONES 尺寸

measurements are shown in mm/inches

Todas las medidas están mostradas en mm/pulgadas.

尺寸是以毫米

mm/英寸inch

表示。

56

HELIX BOARD 12 FIREWIRE MKII

BLOCK DIAGRAM DIAGRAMA DE BLOQUE 线路图

)
4

F
O1(

MAIN R

X
I
M

T
LA

ALT 3

AUX1 L
ALT 4

XIMNIAM

AUX2

XIM2XUA

XI
M
1XUA

LEN

NA
HCON

OM

MAIN L

AUX1 R

FON

O
MLH

T
IW1NT

R
XUA .N

O
ITCN

U

TCE

F
F
E

For
2

N
TRXU

A .

N
RU

T
ER

2NTRylnO

E
RIWE

RIF
O

T8
/

6
HC

ERIWE

RIF
O

T7
/

5H
C

ER
I
W
R

I
F

O
T7

/5H
C

ERIW

ER
I

FOT
4

~

1
H
C

E
RIW

E
RI
F

O
T4~1H

C

E
RIW

E
RI
F

O
T
8

/

6
H
C

NI
ENIL

GIS

ERIWERIF

2XUA

1
X
UAO

T

WO
L

)7/
5

(L

LENNAHCOE

R
E
T

TSOP/

E
RP

1X
U

A

RNIAM

TSOP/ERP

R

/LNIA

M

N

IAG

XIMBUS

MIRT

ETUM/K

A
EP

2X
U

A

R
MRLRT

C

O
LD

I
MI

H

0
8

K
21

K
5
.
2

FFO/NOTC

E
FFE

z
H5

7

F
P
H

TU
CW

O
L

)4/3TLA(ETUM

E
T
UM

/
K
A
E
P

NI
CI
M

23

1

.L
A

B

LNTR

T

2

O
LDI

M

I
H

08K21

K5.2

.

DOM
E

R

I
WERIF

SE
NO
HP

T2&ERIWERIF

0

1-/4+

O
LDIMIH

0
8

K21

K5
.

2

QE

1X
U

A

2/
1
N

T
R

4

/3T
L

A

DI
M

X
F
E

­100

T
U
O4TLA

)
8/

6

(
R

R

N
A
P

RNTR

T

2

2*K
C

AJ4
9

31

1

2

3

4

5

6

KAEP

501

02

5

2

2

0

V57
7

.0
=

uBd0

M
R

L
R
T
C

TR
E

S
N

I

)2,1
H

C
n
Oyln

O

(

TUO)

XF
E(2XU

A

KAE
P

L
T
UO

C
ER

L
E
VEL

2-1XUA/4-3TLA/NIAM

RTUOCER

N

I
AMOTNGISS

A

YA
LEDPAT

LNIAM

HG
I

H

).
L
E
SH

SU
P(M

AR
G

OR
P

1XUA

TUO1

X
UA

TU
O

3T
L

A

R
E

TU
P

MOC
O

T

123

456

LEVEL

2/1N

T
R

X
UA

L

REWOPMO

T
NAHP

)
H
CT
IW

S
LA

B
OL

G(

)4/
3T

LA(
E

TUM

.RWP

.
HP

L
M

R
LR

TC

57

HELIX BOARD 12 FIREWIRE MKII

NOTES

58

HELIX BOARD 12 FIREWIRE MKII

NOTES

[e-mail] http://www.phonic.com

CÓMO COMPRAR EQUIPO ADICIONAL
Y ACCESORIOS DE PHONIC

Para comprar equipos y accesorios opcionales de
Phonic, póngase en contacto con cualquiera de los
distribuidores autorizados de Phonic. Para una lista
de los distribuidores de Phonic visite nuestra página
web en www.phonic.com y entre a la sección Get
Gear. También, puede ponerse en contacto directa

­mente con Phonic y le ayudaremos a encontrar un
distribuidor cerca de usted.

SERVICIO Y REPARACIÓN

Para refacciones de reemplazo y reparaciones, por
favor póngase en contacto con nuestro distribuidor
de Phonic en su país. Phonic no distribuye manuales
de servicio directamente a los consumidores y, avisa
a los usuarios que no intenten hacer cualquier
reparación por si mismo, haciendo ésto invalidará
todas las garantías del equipo. Puede encontrar un
distribuidor cerca de usted en

http://www.phonic.com/where/.

INFORMACIÓN DE LA GARANTIA

Phonic respalda cada producto que hacemos con
una garantía sin enredo. La cobertura de garantía
podría ser ampliada dependiendo de su región.
Phonic Corporation garantiza este producto por un
mínimo de un año desde la fecha original de su
compra, contra defectos en materiales y mano de
obra bajo el uso que se instruya en el manual del
usuario. Phonic, a su propia opinión, reparará o
cambiará la unidad defectuosa que se encuentra
dentro de esta garantía. Por favor, guarde los recibos
de venta con la fecha de compra como evidencia de
la fecha de compra. Va a necesitar este comprobante
para cualquier servicio de garantía. No se aceptarán
reparaciones o devoluciones sin un número RMA
apropiado (return merchandise autorization). En
orden de tener esta garantía válida, el producto
deberá de haber sido manejado y utilizado como se
describe en las instrucciones que acompañan esta
garantía. Cualquier atentado hacia el producto o
cualquier intento de repararlo por usted mismo,
cancelará completamente esta garantía. Esta
garantía no cubre daños ocasionados por acciden­tes, mal uso, abuso o negligencia. Esta garantía es
válida solamente si el producto fue comprado nuevo
de un representante/distribuidor autorizado de
Phonic. Para la información completa acerca de la
política de garantía, por favor visite
http://www.phonic.com/warranty/.

SERVICIO AL CLIENTE Y SOPORTE
TÉCNICO

Le invitamos a que visite nuestro sistema de ayuda
en línea en www.phonic.com/support/. Ahí podrá
encontrar respuestas a las preguntas más frecuen

­tes, consejos técnicos, descarga de drivers, instruc­ciones de devolución de equipos y más información
de mucho interés. Nosotros haremos todo el
esfuerzo para contestar sus preguntas lo antes
posible.

TO PURCHASE ADDITIONAL
PHONIC GEAR AND ACCESSO­RIES

To purchase Phonic gear and optional
accessories, contact any authorized
Phonic distributor. For a list of Phonic
distributors please visit our website at
www.phonic.com and click on Get Gear.
You may also contact Phonic directly and
we will assist you in locating a distributor
near you.

SERVICE AND REPAIR

For replacement parts, service and repairs
please contact the Phonic distributor in
your country. Phonic does not release
service manuals to consumers, and advice
users to not attempt any self repairs, as
doing so voids all warranties. You can
locate a dealer near you at

http://www.phonic.com/where/.

WARRANTY INFORMATION

Phonic stands behind every product we
make with a no-hassles warranty.
Warranty coverage may be extended,
depending on your region. Phonic Corpo

­ration warrants this product for a minimum
of one year from the original date of
purchase against defects in material and
workmanship under use as instructed by
the user’s manual. Phonic, at its option,
shall repair or replace the defective unit
covered by this warranty. Please retain the
dated sales receipt as evidence of the date
of purchase. You will need it for any
warranty service. No returns or repairs will
be accepted without a proper RMA number
(return merchandise authorization). In
order to keep this warranty in effect, the
product must have been handled and used
as prescribed in the instructions accompa

­nying this warranty. Any tempering of the
product or attempts of self repair voids all
warranty. This warranty does not cover
any damage due to accident, misuse,
abuse, or negligence. This warranty is
valid only if the product was purchased
new from an authorized Phonic
dealer/distributor. For complete warranty
policy information, please visit
http://www.phonic.com/warranty/.

CUSTOMER SERVICE AND
TECHNICAL SUPPORT

We encourage you to visit our online help
at http://www.phonic.com/support/. There
you can find answers to frequently asked
questions, tech tips, driver downloads,
returns instruction and other helpful
information. We make every effort to
answer your questions within one business
day.

购买Phonic产品及 其 周边

器材

使用者如需购买 Phonic产品及 其周边
器材，请与Phonic授权的经销商取得
联 系 。 访 问 我 们 的 网 站
www.phonic.com，点击 Get Gear 即
可查询Phonic地 区 经 销 商 的 联 系 方
式。您也可直接联系Phonic公 司，我
们将协助您快速定位离您最近的经销
商。

服务与维修

订购替换零件或维修事宜，请与您所
在地区的Phonic经销商联系。Phonic
不对使用者发行维修手册，且建议使
用者切勿擅自维修机器，否则将无法
获 得 任 何 保 固 服 务 。 您 可 登 录
http://www.phonic.com/where/定位离
您最近的经销商。

产品保固资讯

Phonic承诺对每项产品提供最完善的
保固服务。我们将根据客户群体所在
的地区来拓展我们的服务所涵盖的范
围。自原始购买日起，Phonic即对在
严格遵照使用说明书的操作规范下，
因产品材质和做工所产生的问题提供
至少 1年 的保 固服务 。Phonic可在 此
保固范围内任意地选择维修或更换缺
陷产品。请务必妥善保管购买产品的
凭证 ， 以 此 获 得 保 固 服务。 未 获 得
RMA号的将不受理退货，以及保固服
务。保固服务只限于正常使用情况下
产生的问题。使用者需严格遵照使用
说明书正确使用，任何肆意损坏或擅
自维修机器，意外事故，错误使用，
人为 疏 忽 ， 都 将 不 在 保固受 理 范 围
内。此外，担保维修只限于在授权经
销商处的有效购买。欲知全部的保固
政 策 资 讯 ， 请 参 考
http://www.phonic.com/warranty/。

客户服务和技术支持

欢 迎 您 访 问 我 们 的 网 站
http://www.phonic.com/support/。从
该网站上，您可获得各种常见问题的
答案 ， 技 术 指 导 ， 并 可下载 产 品 驱
动，获得有关退货指导以及其它帮助
资讯。我们竭尽全力在一个工作日内
回复您的询问。
