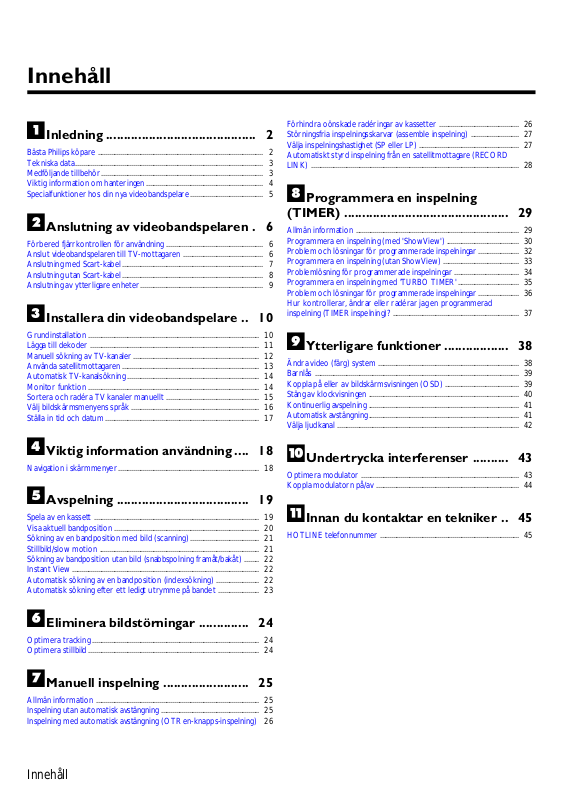

Innehåll
AInledning 2..........................................
Bästa Philips köpare 2.........................................................................................
Tekniska data 3.....................................................................................................
Medföljande tillbehör 3.......................................................................................
Viktig information om hanteringen 4...............................................................
Specialfunktioner hos din nya videobandspelare 5.......................................
BAnslutning av videobandspelaren 6.
Förbered fjärrkontrollen för användning 6....................................................
Anslut videobandspelaren till TV-mottagaren 6...........................................
Anslutning med Scart-kabel 7............................................................................
Anslutning utan Scart-kabel 8............................................................................
Anslutning av ytterligare enheter 9..................................................................
CInstallera din videobandspelare 10..
Grundinstallation 10............................................................................................
Lägga till dekoder 11...........................................................................................
Manuell sökning av TV-kanaler 12....................................................................
Använda satellitmottagaren 13..........................................................................
Automatisk TV-kanalsökning 14.......................................................................
Monitor funktion 14............................................................................................
Sortera och radéra TV kanaler manuellt 15..................................................
Välj bildskärmsmenyens språk 16.....................................................................
Ställa in tid och datum 17...................................................................................
Förhindra oönskade radéringar av kassetter 26...........................................
Störningsfria inspelningsskarvar (assemble inspelning) 27..........................
Välja inspelningshastighet (SP eller LP) 27......................................................
Automatiskt styrd inspelning från en satellitmottagare (RECORD
LINK) 28................................................................................................................
HProgrammera en inspelning
(TIMER) 29..............................................
Allmän information 29........................................................................................
Programmera en inspelning (med 'ShowView') 30.......................................
Problem och lösningar för programmerade inspelningar 32......................
Programmera en inspelning (utan ShowView) 33.........................................
Problemlösning för programmerade inspelningar 34...................................
Programmera en inspelning med 'TURBO TIMER' 35.................................
Problem och lösningar för programmerade inspelningar 36......................
Hur kontrollerar, ändrar eller radérar jag en programmerad
inspelning (TIMER inspelning)? 37....................................................................
IYtterligare funktioner 38..................
Ändra video (färg) system 38............................................................................
Barnlås 39..............................................................................................................
Koppla på eller av bildskärmsvisningen (OSD) 39........................................
Stäng av klockvisningen 40.................................................................................
Kontinuerlig avspelning 41.................................................................................
Automatisk avstängning 41.................................................................................
Välja ljudkanal 42..................................................................................................
DViktig information användning 18....
Navigation i skärmmenyer 18............................................................................
EAvspelning 19.....................................
Spela av en kassett 19.........................................................................................
Visa aktuell bandposition 20..............................................................................
Sökning av en bandposition med bild (scanning) 21.....................................
Stillbild/slow motion 21......................................................................................
Sökning av bandposition utan bild (snabbspolning framåt/bakåt) 22........
Instant View 22.....................................................................................................
Automatisk sökning av en bandposition (indexsökning) 22.......................
Automatisk sökning efter ett ledigt utrymme på bandet 23......................
FEliminera bildstörningar 24..............
Optimera tracking 24..........................................................................................
Optimera stillbild 24............................................................................................
GManuell inspelning 25........................
Allmän information 25........................................................................................
Inspelning utan automatisk avstängning 25.....................................................
Inspelning med automatisk avstängning (OTR en-knapps-inspelning) 26
JUndertrycka interferenser 43..........
Optimera modulator 43.....................................................................................
Koppla modulatorn på/av 44.............................................................................
KInnan du kontaktar en tekniker 45..
HOTLINE telefonnummer 45...........................................................................
Innehåll
Fjärrkontrollen
MONITOR TV monitor:För att växla mellan TV mottagning och VCR avspelning

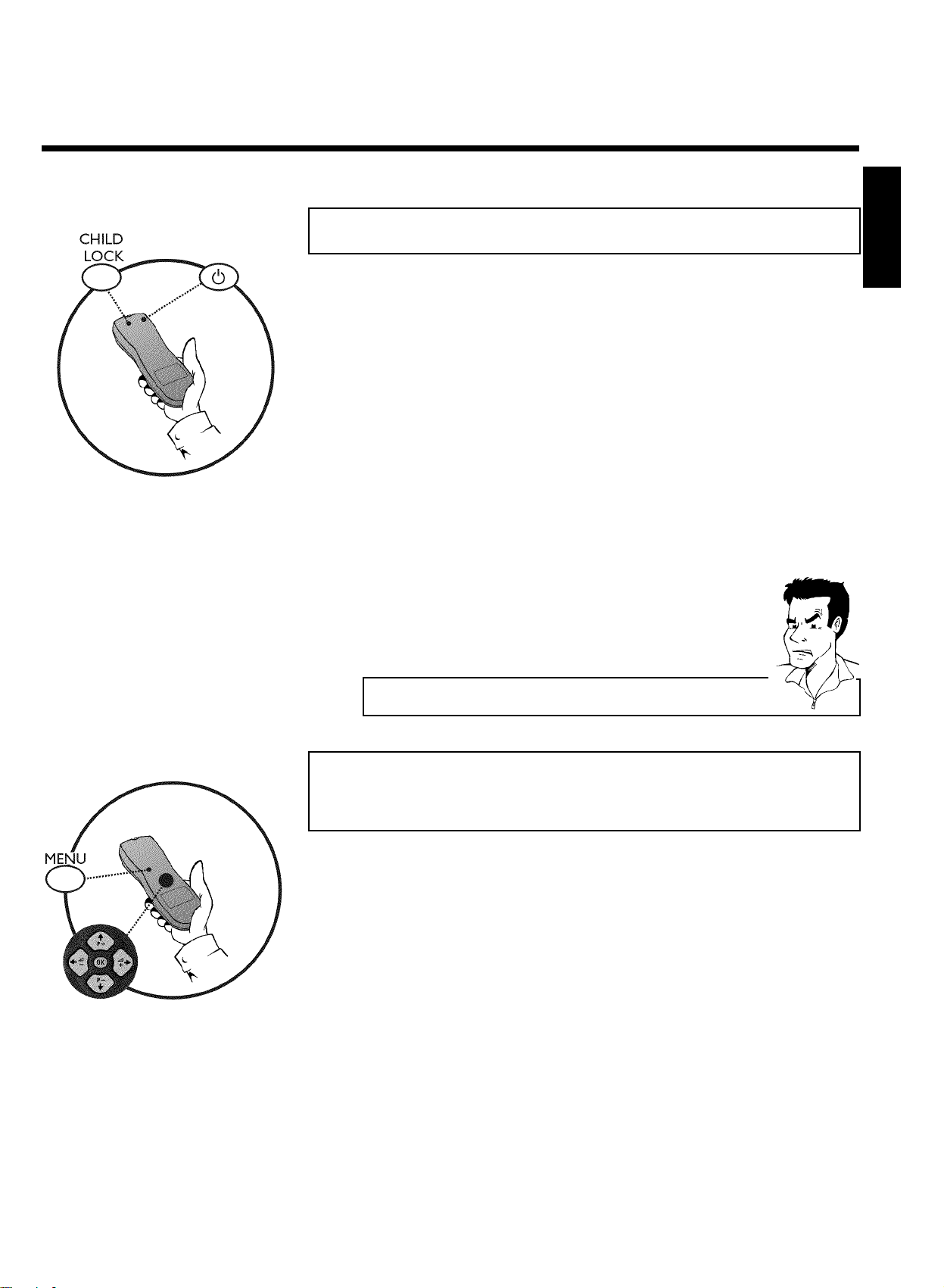

CHILD LOCK Barnlås: För att koppla på/av barnlåset
SELECT Välja: För att välja en funktion
STANDBY/ON m Koppla på eller av: För att koppla på eller av apparaten, avbryta
menyfunktion, avbryta en programmerad inspelning (TIMER)
0-9 Sifferknappar:0-9
TV För att ta fram ytterligare TV funktioner:Ytterligare TV
funktioner för TV-mottagare som använder samma fjärrkontrollkod
(RC5)
TURBO TIMER TurboTimer: För att programmera en inspelning med funktionen
TurboTimer
TIMER k TIMER: För att göra en TIMER programmering eller för att ändra eller
radéra en programmerad TIMER
RECORD n Inspelning: För att spela in den valda TV-kanalen
MENU Menu: För att ta fram eller avsluta huvudmenyn
CLEAR (CL) Radéra: För att radéra senaste inmatning/Radéra programmerad
inspelning (TIMER)
SVENSKA
P ;q Välja: För att välja nästa rad eller programnummer
P =r Välja: För at välja föregående rad eller programnummer
QSr Välja:Navigator vänster
SqP Välja:Navigator höger
OK Lagra/Bekräfta: För att lagra eller bekräfta inmatning
INDEX E Indexsökning: I kombination med H / I : för att söka efter
föregående eller nästa inspelning på bandet.
STILL R Stillbild: För att stoppa bandet och visa en stillbild
H Returspolning: Under STOP och STANDBY: returspolning, under
AVSPELNING: sökning bakåt
STOP h Paus/Stopp: För att stoppa bandet, utom vid TIMER-inspelning
PLAY G Avspelning: För att spela en kassett
I Framspolning: Under STOP och STANDBY: framspolning, under
AVSPELNING: sökning framåt
Ytterligare TV funktioner
Håll in TV och välj motsvarande funktion med följande knappar.
STANDBY/ON m Standby: För att stänga av TV-mottagaren
MUTE y TV ljud av: För att koppla på eller av ljudet
AV För att koppla TV-mottagaren till Audio/Video-in uttaget
P ;q Välja: För att välja ett programnummer
P =r Välja: För att välja ett programnummer
QSr TV volym: TV volym ned
SqP TV volym: TV volym upp
Apparatens front
STANDBY/ON m Koppla på eller av: För att koppla på eller av, avbryta en funktion,
avbryta en programmerad inspelning (TIMER)
PROGRAMME r Välja: En rad eller ett programnummer ned.
PROGRAMME q Välja: En rad eller ett programnummer upp.
RECORD n Inspelning: För att spela in den valda TV-kanalen
REWIND H Returspolning: Vid STOP och STANDBY: returspolning, vid
AVSPELNING: sökning bakåt
WIND I Framspolning:Vid STOP och STANDBY: framspolning, vid
AVSPELNING: sökning framåt
PLAY G Avspelning: För att spela en kassett
STOP/EJECT ? Paus/Stopp, mata ut kassett:För att stoppa bandet och mata ut
kassetten
Symbolerna på din videobandspelare
Dessa symboler kan lysa upp i videobandspelarens teckenfönster:
Här visas aktuellt funktionsläge som en symbol.
LP När du kopplar in LP (Long Play) funktionen eller när du spelar ett band
som är inspelat i LP (Long Play).
När du har kopplat på barnlåset.
När en satellitinspelning är programmerad.
DEC När en dekoder har lokaliserats till TV-kanalen som du valt.
När du spelar en kassett som är inspelad med HiFi ljud, eller när HiFi
ljud sänds.
När du gör en inspelning.
k När du har programmerat en inspelning eller när en programmerad
inspelning pågår.
D Närdu programmerar dagliga inspelningar.
W När du programmerar veckovisa inspelningar.
När du har stoppat i en kassett i videobandspelaren.
SVENSKA
DATE När den programmerade inspelningens datum visas.
START När den programmerade inspelningens starttid visas.
PROG. När den programmerade inspelningens programnummer visas.
END När den programmerade inspelningens stopptid visas.
VPS/PDC Video Programming System / Programme Delivery Control: när en VPS
eller PDC kod sänds.
Visning av TV-kanalens programnummer / bandposition / kanalnamn /
funktion
Bandposition i sekunder.
AInledning
Bästa Philips köpare
Bruksanvisningar kan vara tråkiga och teknikorienterade att läsa. Det är därför Philips har anställt
mig.
Tillåt mig att presentera mig.
Jag heter Phil. Jag kommer att guida dig genom bruksanvisningen och försöka vara till hjälp när du
ska använda din nya apparat. På lämpliga ställen under vägen, kommer jag att ge dig följande
information:
Frågor?
Här ger jag dig
förklaring.
Jag hoppas du kommer att få mycket glädje med din nya apparat.
Tips
Här kommer jag att
ge dig information
om funktioner som
underlättar för dig
att använda din
apparat.
Problem
Här kommer jag att
hjälpa dig med att
finna orsakerna till
problem och dess
lösningar.
För 'experter'
Här kommer jag ge
dig information om
funktioner som är
nödvändiga för
speciella ändamål.
Phil
P.S. Om du har frågor eller om problem uppstår på vägen, läs den användbara informationen i
kapitlet 'Innan du kontaktar en tekniker'. Om inte det löser ditt problem, ring gärna kundtjänsti
ditt land. Telefonnumren och e-mail adresserna hittar du på sista sidan i den här
bruksanvisningen. D.S.
2
Inledning
Välkommen till den stora familjen av ägare av PHILIPS VHS videobandspelare.
Tack för att du köpt en VR520/16 .
Innan du börjar använda din videobandspelare så bör du läsa igenom den här bruksanvisningen.
Den innehåller viktig information och kommentarer om funktionerna.
Videobandspelaren bör inte slås på omedelbart efter flyttningfrån en kall plats till en varm
och vise versa, eller vid extrem luftfuktighet.
Vänta åtminstone tre timmarefter förflyttning av apparten. Videobandspelaren behöver den här
tiden för att acklimatisera sig till sin nya omgivning (temperatur, luftfuktighet etc.)
Vi hoppas att du får mycket
glädje av din nya
videobandspelare.
Den här videobandspelaren är avsedd att spela in och av VHS videokassetter.
Kassetter med VHS-C symbol (VHS kassetter för videokameror) kan enbart användas tillsammans
med en lämplig adapter.
Den här videobandspelaren överensstämmer med kraven i Directive 73/23/EEC +89/336/EEC
+93/68 EEC.
SVENSKA
Tekniska data
Nätspänning: 220-240V/50Hz
Strömförbrukning: 16W
Strömförbrukning (Standby): mindre än 4W (klockan bortkopplad).
Spolningstid: ca.100 sekunder (Kassett E-180)
Mått i cm (B/H/D): 38.0/9.3/26.0
Antal videohuvuden :4
Antal videohuvuden(HIFI):2
Inspelnings/avspelningstid: 4 timmar (SP) (Kassett E-240)
8 timmar (LP) (Kassett E-240)
Medföljande tillbehör
Bruksanvisning
Fjärrkontroll och batterier
Antennkabel
Nätkabel
Inledning
3
Viktig information om hanteringen
Varning: Hög spänning!
Avlägsna inte höljet eftersom det finns risk för elektrisk kortslutning!
Videobandspelaren innehåller inte några delar som kan repareras av användaren. Överlåt därför alla
reparationer till en kvalificerad serviceverkstad.
Så snart videobandspelaren ansluts till nätspänningen är vissa komponenter ständigt aktiva. För att
stänga av videobandspelaren fullständigt måste den kopplas bort från nätspänningen..
Den här bruksanvisningen är tryckt på miljövänligt papper.
Deponera gamla batterier på lämpliga insamlingsplatser.
Utnyttja de möjligheter som finns i landet för att miljövänligt deponera videobandspelarens
emballage.
Den här elektriska apparten innehåller mycket material som kan återvinnas. Undersök
möjligheterna för återvinning av din apparat när du ska skrota den.
Försäkra dig om att luft kan cirkulera genom ventilationshålen på videobandspelaren. Placera inte
apparaten på en ostadig yta.
Se till att inga föremål eller vätskor kommer in i videobandspelaren. Placera inte vaser och
liknande på videobandspelaren. Om vätska ändå kommer in i apparaten, koppla omedelbart bort
videobandspelaren från nätspänningen och kontakta en serviceverkstad för råd.
Placera inga brännbara föremål, som stearinljus etc. på apparten
Försäkra dig om att barnen inte stoppar in några främmande föremål i öppningar och
ventilationshål.
4
Inledning
Specialfunktioner hos din nya
videobandspelare
Din PHILIPS- videobandspelare kan inte bara spela in och spela av VHS kassetter. Den har också
en hel mängd specialfunktioner som förenklar det dagliga användandet.
Philips har utvecklat ett system som vid avspelning ger bästa möjliga bildkvalitet. För gamla eller
mycket använda eller slitna videokassetter reducerar systemet störningar och interferens. För nya
kassetter och kassetter av hög kvalitet förbättras detaljer i bilden.
När du kopplat ihop din nya videobandspelare med din TV-mottagare och pluggar in nätsladden i
vägguttaget, blir du välkomnad med en TV-skärmsmeny. Det enda du behöver göra är att följa
anvisningarna på 'hjälpraden' för nästa steg. TV-kanalsökningen/lagringen och inställningen av klockan
kommer att ske automatiskt.
Inspelningar på din videobandspelare kan styras från en extern satellitmottagare.
Precisionsmekaniken från Philips mögliggör en snabb bandspolning och en automatisk
bandlängdsmätning.
SVENSKA
Ett lättskött programmeringssystem för videobandspelare. En timerprogrammering blir lika enkel
som att slå ett telefonnummer. Knappa bara in sifferkoden som tillhör TV-programmet du vill
spela in. Numret hittar du i de flesta TV-programtidningar.
ShowView är registrerat varumärke av Gemstar Development Corporation. ShowView systemet
är tillverkat under licens från Gemstar Development Corporation.
Skriv in serienumret här, så att du kan identifiera din videobandspelare vid servicefrågor eller i
händelse av stöld. Serienumret (PROD.NO.) är tryckt på etiketten som är fästad på apparatens
baksida.
MODEL NO. VR520/16
PROD. NO. ..................
Inledning
5
BAnslutning av videobandspelaren
Förbered fjärrkontrollen för användning
Fjärrkontrollen och dess batterier är packade separat i videons originalkartong. Du måste stoppa
i batterierna i fjärrkontrollen innan du kan använda den - detta beskrivs i nästa sektion.
1 Ta fram fjärrkontrollen och de medföljande batterierna (2 batterier).
2 Öppna fjärrkontrollens batterifack och placera batterierna som det
visas på bilden och stäng batterifacket.
Fjärrkontrollen är nu klar att användas. Dess täckningsområde är c:a 5 m.
Anslut videobandspelaren till
TV-mottagaren
Alla nödvändiga kabelanslutningar måste göras innan du kan börja spela in eller spela av
TV-program med din videobandspelare.
Vi rekommenderar att du använder en Scart-kabel som anslutning mellan din videobandspelare
och TV-mottagaren.
Vad är en Scart kabel ?
En Scart kabel eller Euro-AV kabel är en universiell anslutningskabel för bild,
ljud och kontrollsignaler. Med den här anslutningen överför du enkelt och
smidigt alla nödvändiga bild och ljud signaler.
När du installerar din videobandspelare första gången, välj någon av följande möjligheter:
'Anslutning med Scart-kabel'
Om din TV-mottagare har ett Scartuttag och du använder en Scart-kabel.
'Anslutning utan Scart-kabel'
Om du intevill använda en Scart-kabel.
6
Anslutning av videobandspelaren
Anslutning med Scart-kabel
Ha följande kablar tillgängliga
En antennkabel (1, bipackad), nätkabel (2, bipackad) och en scartkabel (3).
1 Ta ur antennkabelkontakten från uttaget bak på din TV och sätt i den i
antennuttaget 2 på baksidan på videobandspelaren.
2 Ta den bipackade antennkabeln och anslut rätt kontakt i
antenningången på din TV och till TV-uttaget TV på baksidan av
videobandspelaren.
SVENSKA
3 Anslut en scartkabel till scartuttaget på baksidan på din TV och till
scartuttaget EXT.1 AV. 1 på baksidan av videobandspelaren (se
TV-mottgarens bruksanvisning).
Min TV har flera scartuttag. Vilken ska jag använda?
Använd det scartuttag och videoutgång som är avsett för videobandspelaren.
Min TV-mottagare har olika valmöjligheter för användning av
scartuttaget
Välj möjligheten ‚TV'.
4 Starta TV-mottagaren.
5 Ta den medföljande nätsladden och anslut lämplig ände till nätuttaget
6 Om anslutningen är riktigt gjord och din TV-mottagare
4 på baksidan av videobandspelaren och andra änden till ett ledigt
nätuttag.
automatisktkopplar om till programnumret för Scartuttaget,
t.ex.:'EXT', '0', 'AV', kommer du att se följande bild:
Anslutning av videobandspelaren
7
GRATULERAR
TILL DIN NYA
PHILIPS
VIDEOBANDSPELARE
a Min TV-ruta är tom
b Många TV-mottagare kopplar automatiskt om till programnumret för
Scartuttaget med hjälp av en kontrollsignal som sänds genom Scart-kabeln.
b Om TV-mottagaren inte automatiskt kopplar om till Scartuttaget, kan du
koppla om till rätt programnummer manuellt. (Se din TV-mottagares
bruksanvisning).
FORTSÄTTApOK
Läs sedan avsnittet 'Grundinstallation' i kapitlet 'Installera din videobandspelare'
Anslutning utan Scart-kabel
Ha följande kablar redo:
antennkabel (1, medföljer), nätkabel (2, medföljer)
1 Stäng av TV-mottagaren
2 Avlägsna antennkabeln från antenningången på TV-mottagaren och sätt
den i uttaget 2 på vidobandspelarens baksida.
3 Anslut ena änden av den medföljande antennkabeln till uttaget TV på
videobandspelarens baksida och den andra änden till antenningången på
TV-mottagarens baksida.
4 Anslut ena änden av den medföljande nätkabeln till nätuttaget 4 på
videobandspelarens baksida och den andra änden till vägguttaget.
5 Slå på din TV-mottagare och välj det programnummer som används för
videoavspelning på din TV-mottagare (se din TV-mottagares
bruksanvisning).
8
Anslutning av videobandspelaren
Vilka programnummer används för videobandspelaren?
För att säkerställa TV-bildens stabilitet vid kassettavspelning (förhindra
uppkomsten av vågor eller ränder), har vissa programnummer anpassats för
videoavspelning. Det är oftast de högsta möjliga programnumren, t.ex.:'12', '16',
'99' eller ibland programnummer '0'. För mer information, se din
TV-mottagares bruksanvisning.
6 Välj det här programnumret och starta TV-mottagarens kanalsökning
manuellt, som om du söker efter en ny TV-kanal, tills 'testbilden' visas.
SVENSKA
GRATULERAR
TILL DIN NYA
PHILIPS
VIDEOBANDSPELARE
FORTSÄTTApOK
a Jag ser ingen 'provbild'
b Kontrollera kablarna.
b Videobandspelaren 'sänder' på frekvensen 591MHz (kanal 36)
Repetera kanalsökningen på din TV-mottagare.
7 Spara den här kanalnummerinställningen på din TV-mottagare för
videobandspelaren.
Programnummer för videobandspelare användning
Du har nu lagrat ett programnummer för din videobandspelare som om det
vore en normal TV-kanal. Det här programnumret måste du använda i
fortsättningen för videoavspelningar ('videobandspelarens TV-kanal').
Du hittar mer detaljer i kapitlet 'Grundinstallation'.
Anslutning av ytterligare enheter
Du kan ansluta yttre enheter som exempelvis en dekoder, satellitmottagare eller videokamera till
uttaget EXT.2 AV. 2 .
Två ljuduttag AUDIO OUT L R är placerade på videobandspelarens baksida (audioutgång
vänster/höger). Dessa kan anslutas till ett stereosystem.
Anslutning av videobandspelaren
9
CInstallera din videobandspelare
Grundinstallation
Det här kapitlet visar dig hur du startar den grundläggande installationen. Videobandspelaren
söker och lagrar automatiskt alla tillgängliga TV-kanaler.
'Sikta' rätt
I de följande avsnitten använder du fjärrkontrollen för första gången. När du
använder den, rikta alltid fronten på fjärrrkontrollen mot videobandspelaren
och inte mot TV-mottagaren.
Anslut yttre enheter
När du har anslutit en yttre enhet (satellitmottagare etc.) via antennkabeln, slå
på den. Den automatiska kanalsökningen söker rätt på den och lagrar den.
1 Bekräfta bilden på TV-skärmen genom att trycka på OK på
fjärrkontrollen.
2 Välj önskat språk för bildskärmsmenyerna genom att trycka på
P =r eller P ;q .
AUTO. SÖKNING
SÖKER
00 HITTADE TV KANALER
ƒƒƒƒƒƒƒ__________________
VAR GOD VÄNTA ...
Vad är en bildskärmsmeny?
Den flerspråkiga bildskärmsmenyn hjälper dig att hantera din nya
videobandspelare. Alla inställningar och/eller funktioner visas på TV-skärmen på
det språk du valt.
3 Bekräfta med OK .
4 Välj landet där du befinner dig med P =r eller P ;q .
Om ditt land inte visas, välj 'ANDRA'.
Bekräfta med OK .
Den automatiska TV-kanalsökningen startar. Den här bilden visas på
skärmen:
a Videobandspelaren hittar inga TV-kanaler under sökningen
b Välj kanal 1 på TV-mottagaren. Kan du se den lagrade TV-kanalen på
TV-mottagaren?
Om inte, kontrollera antennkabel anslutningarna (antennkontakterna) mellan
videobandspelaren och TV-mottagaren.
b Ha tålamod.
Videobandspelaren avsöker det tillgängliga frekvensområdet för att hitta och
lagra så många TV-kanaler som möjligt. Det är möjligt att TV-kanalerna i
ditt land sänder på ett högre frekbensområde. Så snart avsökningen når
detta frekvensområde kommer videobandspelaren att hitta TV-kanaler.
10
5 När den automatiska TV-kanalsökningen är klar, kommer 'LAGRAT'
kortvarigt att visas på TV-skärmen.
'ÅR', 'MÅNAD', 'DATUM', 'TID' kommer att visas på TV-skärmen.
Installera din videobandspelare
KLOCKA
ÅR è 2001 p
MÅNAD 01
DATUM 01
TID 20:00
SMART CLOCK PÅ
________________________________
AVSLUTApMENU LAGRApOK
6 Kontrollera årtalet på raden 'ÅR'. Om det behövs, ändra årtalet med
0-9 på fjärrkontrollen.
7 Välj nästa rad med P ;q eller P =r .
8 Kontrollera att de visade inställningarna för 'MÅNAD', 'DATUM' och
'TID' är riktiga.
9 När all information är korrekt, lagra genom trycka på OK .På
TV-skärmen visas kortvarigt meddelandet 'LAGRAT'.
Grundinstallationen är nu komplett.
Satellitmottagare
Om du ansluter en satellitmottagare, läs avsnittet 'Använda satellitmottagaren'
Dekoder
Om du ansluter en dekoder, måste du installera den som det beskrivs i nästa
avsnitt..

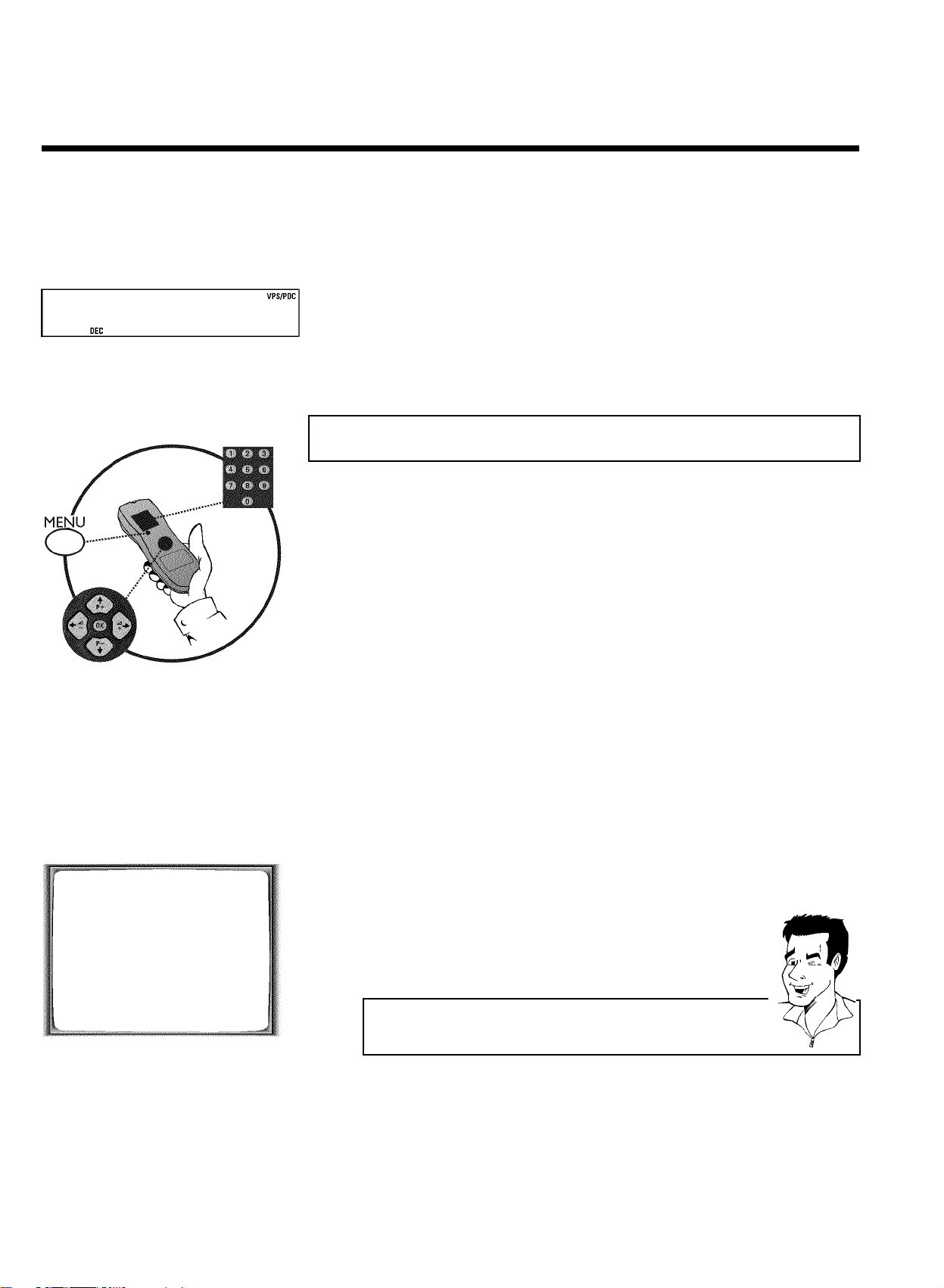

Lägga till dekoder
SVENSKA
MANUELL SÖKNING
PROGRAM NUMMER è P01 p
S-KANAL NEJ
KANAL NUMMER 21
DEKODER AV
NICAM PÅ
________________________________
AVSLUTApMENU LAGRApOK
En del TV-bolag sänder kodade TV-program som endast kan ses med en köpt eller hyrd
dekoder. Det är möjligt att ansluta en sådan dekoder (Descrambler) till denna videobandspelare.
Denna funktion aktiverar den anslutna dekodern automatiskt för den önskade TV-kanalen.
1 Starta TV-mottagaren. Välj vid behov programnummer för
videobandspelaren.
2 Använd knapparna P ;q , P =r på videobandspelaren eller
sifferknapparna 0-9 på fjärrkontrollen för att välja den TV kanal du vill
ansluta dekodern till.

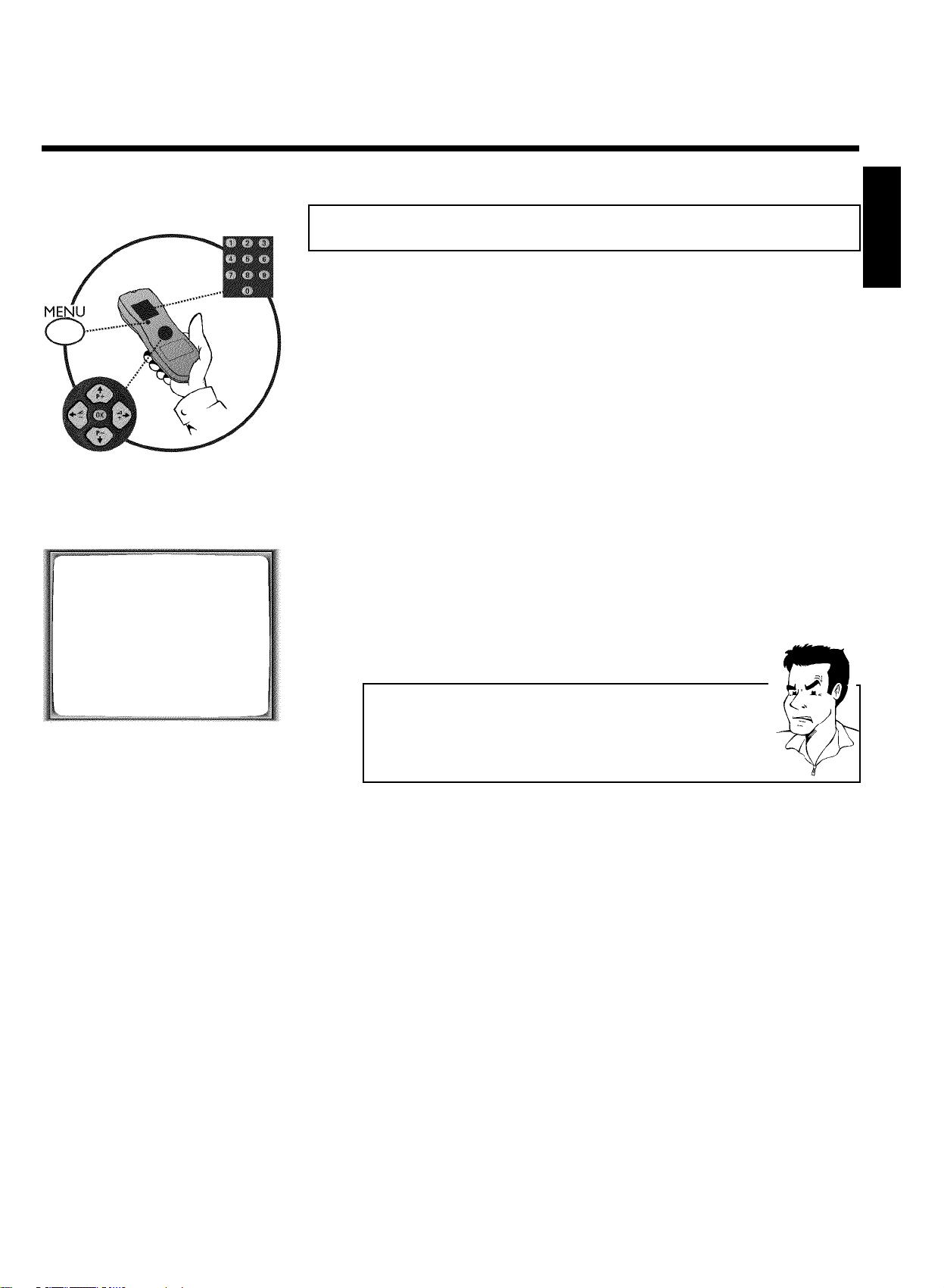

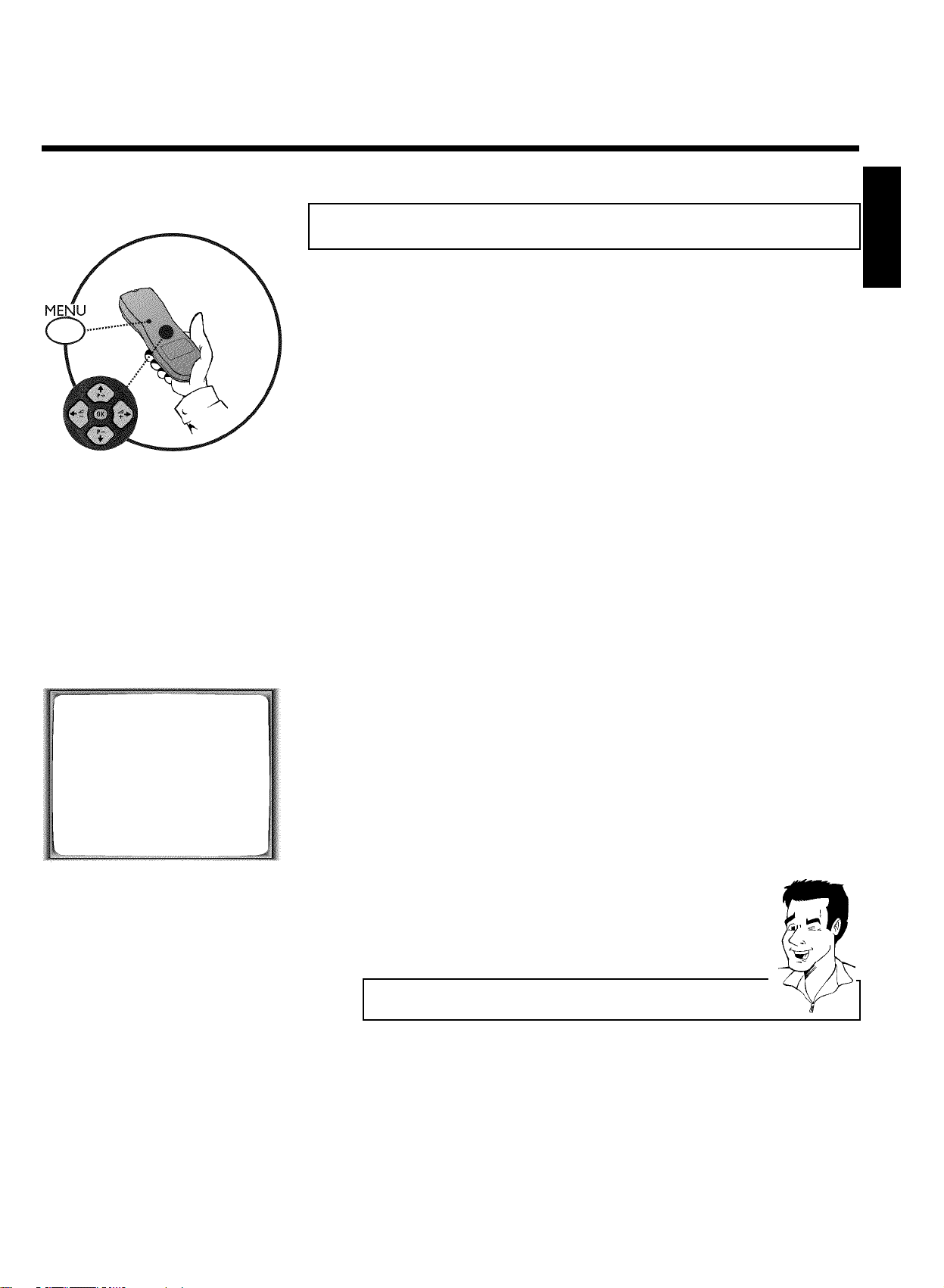

3 Tryck på MENU på fjärrkontrollen. Huvudmenyn visas.
4 Använd knapparna P ;q eller P =r för att välja raden 'MANUELL
SÖKNING' och bekräfta med OK .
5 Använd knapparna P =r eller P ;q för att välja raden 'DEKODER'.
6 Använd knapparna QSr eller SqP för att välja 'PÅ'
(Dekoder påslagen).
Hur gör jag för att stänga av dekodern?
Använd SqP på skärmen för att välja 'AV' (Dekoder avstängd).
Installera din videobandspelare
11
Loading...
