Philips VR520 User Manual [de]

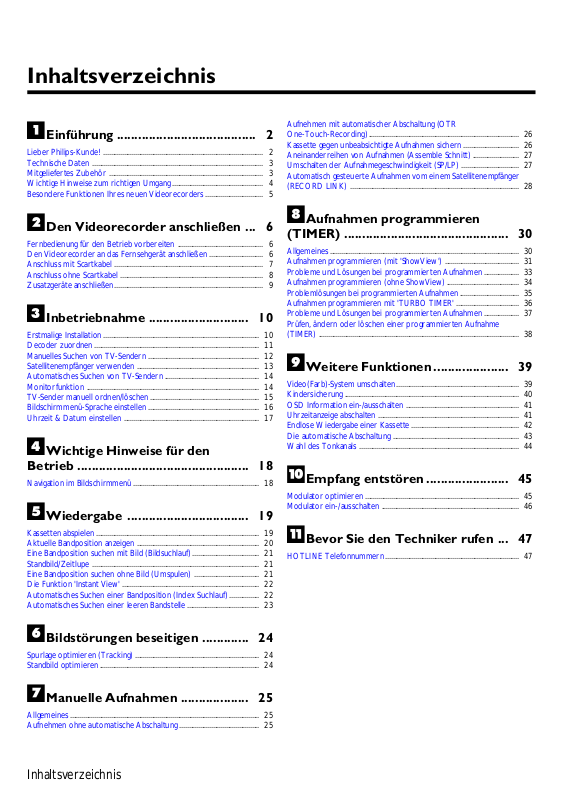

Inhaltsverzeichnis

AEinführung 2.......................................

LieberPhilips-Kunde!2......................................................................................

TechnischeDaten3............................................................................................

MitgeliefertesZubehör3...................................................................................

WichtigeHinweisezumrichtigenUmgang4.................................................

BesondereFunktionenIhresneuenVideorecorders5...............................

AufnehmenmitautomatischerAbschaltung(OTR

One-Touch-Recording)26.................................................................................

KassettegegenunbeabsichtigteAufnahmensichern26..............................

AneinanderreihenvonAufnahmen(AssembleSchnitt)27.........................

UmschaltenderAufnahmegeschwindigkeit(SP/LP)27...............................

AutomatischgesteuerteAufnahmenvomeinemSatellitenempfänger

(RECORDLINK)28...........................................................................................

BDen Videorecorder anschließen 6...

FernbedienungfürdenBetriebvorbereiten6..............................................

DenVideorecorderandasFernsehgerätanschließen6.............................

AnschlussmitScartkabel7................................................................................

AnschlussohneScartkabel8.............................................................................

Zusatzgeräteanschließen9................................................................................

CInbetriebnahme 10............................

ErstmaligeInstallation10....................................................................................

Decoderzuordnen11.........................................................................................

ManuellesSuchenvonTV-Sendern12............................................................

Satellitenempfängerverwenden13..................................................................

AutomatischesSuchenvonTV-Sendern14...................................................

Monitorfunktion14.............................................................................................

TV-Sendermanuellordnen/löschen15...........................................................

Bildschirmmenü-Spracheeinstellen16............................................................

Uhrzeit&Datumeinstellen17.........................................................................

DWichtige Hinweise für den

Betrieb 18................................................

NavigationimBildschirmmenü18....................................................................

EWiedergabe 19..................................

Kassettenabspielen19........................................................................................

AktuelleBandpositionanzeigen20..................................................................

EineBandpositionsuchenmitBild(Bildsuchlauf)21....................................

Standbild/Zeitlupe21..........................................................................................

EineBandpositionsuchenohneBild(Umspulen)21...................................

DieFunktion'InstantView'22..........................................................................

AutomatischesSucheneinerBandposition(IndexSuchlauf)22................

AutomatischesSucheneinerleerenBandstelle23.......................................

HAufnahmen programmieren

(TIMER) 30..............................................

Allgemeines30......................................................................................................

Aufnahmenprogrammieren(mit'ShowView')31........................................

ProblemeundLösungenbeiprogrammiertenAufnahmen33...................

Aufnahmenprogrammieren(ohneShowView)34.......................................

ProblemlösungenbeiprogrammiertenAufnahmen35................................

Aufnahmenprogrammierenmit'TURBOTIMER'36..................................

ProblemeundLösungenbeiprogrammiertenAufnahmen37...................

Prüfen,ändernoderlöscheneinerprogrammiertenAufnahme

(TIMER)38............................................................................................................

IWeitere Funktionen 39.....................

Video(Farb)-Systemumschalten39..................................................................

Kindersicherung40..............................................................................................

OSDInformationein-/ausschalten41.............................................................

Uhrzeitanzeigeabschalten41............................................................................

EndloseWiedergabeeinerKassette42..........................................................

DieautomatischeAbschaltung43....................................................................

WahldesTonkanals44......................................................................................

JEmpfang entstören 45.......................

Modulatoroptimieren45...................................................................................

Modulatorein-/ausschalten46..........................................................................

KBevor Sie den Techniker rufen 47...

HOTLINETelefonnummern47........................................................................

FBildstörungen beseitigen 24.............

Spurlageoptimieren(Tracking)24...................................................................

Standbildoptimieren24......................................................................................

GManuelle Aufnahmen 25...................

Allgemeines25......................................................................................................

AufnehmenohneautomatischeAbschaltung25...........................................

Inhaltsverzeichnis

VCR

VR 520/02

Die Fernbedienung

MONITOR TV-Monitor : Zwischen Fernsehempfang und Wiedergabe vom

Videorecorder umschalten

CHILD LOCK Kindersicherung: Kindersicherung ein-/ausschalten
SELECT Wählen: Funktionen wählen
STANDBY/ON m Abschalten/Einschalten:Gerät abschalten/einschalten,Funktion

abbrechen, programmierte Aufnahme (TIMER) abbrechen

0-9 Zifferntasten:0-9
TV TV-Zusatzfunktionen aufrufen:TV-Zusatzfunktionenfür

Fernsehgeräte mit dem gleichen Fernsteuercode (RC5)

TURBO TIMER TurboTimer: Aufnahmen programmieren mit der Funktion

TurboTimer

TIMER k TIMER: Aufnahmen programmieren mit ShowView oder

programmierte Aufnahmen ändern/löschen

RECORD n Aufnehmen: Den aktuell eingestellten TV-Sender aufnehmen
MENU Menü: Aufrufen/Beenden des Hauptmenüs
CLEAR (CL) Löschen: Letzte Eingabe löschen/programmierte Aufnahme (TIMER)

löschen

DEUTSCH

P ;q Wählen: Nächste Zeile/Programmnummer
P =r Wählen: Vorherige Zeile/Programmnummer

QSr Wählen:Nach links
SqP Wählen:Nach rechts

OK Speichern/Bestätigen:Speichern/Bestätigen der Eingabe
INDEX E Index suchen: In Verbindung mit H / I die vorherige/nächste

Aufnahmemarkierung auf dem Band suchen

STILL R Standbild:Das Band stoppen und das aktuelle Bild als Standbild zeigen
H Rückspulen: Bei STOP oder STANDBY: Rückspulen, bei

WIEDERGABE: Bildsuchlauf rückwärts

STOP h Pause/Stop: Das Band stoppen, außer bei programmierten Aufnahmen

(TIMER)

PLAY G Wiedergeben: Eine bespielte Kassette wiedergeben
I Vorspulen: Bei STOP oder STANDBY: Vorspulen, bei WIEDERGABE:

Bildsuchlauf vorwärts

Zusätzliche TV-Funktionen

Halten Sie die Taste TV gedrückt und wählen Sie mit den folgenden Tasten die entsprechende
Funktion.

STANDBY/ON m Abschalten: TV abschalten
MUTE y TV Ton aus: TV-Ton vollständig aus-/einschalten
AV TV auf die Audio-/Videoeingangsbuchse umschalten
P ;q TV-Programmnummer: TV-Programmnummer aufwärts
P =r TV-Programmnummer: TV-Programmnummer abwärts

QSr TV-Lautstärke: TV- Lautstärke verringern
SqP TV-Lautstärke: TV-Lautstärke erhöhen

Die Gerätevorderseite

STANDBY/ON m Abschalten / Einschalten:Gerät abschalten / einschalten, Funktion

abbrechen, programmierte Aufnahmen (TIMER) abbrechen

PROGRAMME r Wählen: Programmnummer/Zeile abwärts
PROGRAMME q Wählen: Programmnummer/Zeile aufwärts
RECORD n Aufnehmen: Den aktuell eingestellten TV-Sender aufnehmen
REWIND H Rückspulen: Bei STOP oder STANDBY: Rückspulen, bei

WIEDERGABE: Bildsuchlauf rückwärts

WIND I Vorspulen: Bei STOP oder STANDBY: Vorspulen, bei WIEDERGABE:

Bildsuchlauf vorwärts

PLAY G Wiedergeben: Eine bespielte Kassette wiedergeben
STOP/EJECT ? Pause/Stop, Kassette auswerfen: Das Band stoppen, bei STOP wird

die eingelegte Kassette ausgeworfen

Anzeigen im Anzeigefeld des
Videorecorders (Display)

Im Anzeigefeld Ihres Videorecorders können folgende Symbole aufleuchten:

In diesem Anzeigebereich wird die jeweilige Betriebsart als Symbol
angezeigt.

LP Wenn die LP (Long Play)-Funktion eingeschaltet ist oder wenn während

der Wiedergabe eine LP (Long Play)-Aufnahme erkannt wurde.
Wenn die Kindersicherung eingeschaltetist.
Wenn eine Satellitenaufnahme programmiert wurde.

DEC Wenn ein Decoder dem aktuellen am Videorecorder eingestellten

TV-Sender (der aktuellen am Videorecorder eingestellten
Programmnummer) zugeordnet wurde.

Wenn während der Wiedergabe ein HiFi-Ton erkannt wurde, oder
wenn ein HiFi-Ton empfangen wird.

Wenn eine Aufnahme läuft.

k Wenn eine Aufnahme programmiert wurde oder wenn eine

programmierte Aufnahme läuft.

DEUTSCH

D Wenn täglich wiederholte Aufnahmen programmiert wurden.
W Wenn wöchentlich wiederholte Aufnahmen programmiert wurden.

Wenn eine Kassette eingelegt wurde.

DATE Wenn das Datum für die Eingabe/Anzeige der programmierten

Aufnahme gewählt wurde.

START Wenn die Startzeit für die Eingabe/Anzeige der programmierten

Aufnahme gewählt wurde.

PROG. Wenn die Programmnummer für die Eingabe/Anzeige der

programmierten Aufnahme gewählt wurde.

END Wenn die Endzeit für die Eingabe/Anzeige der programmierten

Aufnahme gewählt wurde.

VPS/PDC Video Programme System/Programme Delivery Control: wenn ein VPS

oder PDC Code übertragen wird.
Anzeige von Programmnummer des TV-Senders / Anzeige der

Bandposition / Sendername / Funktion.
Anzeige der Bandposition in Sekunden.

AEinführung

Lieber Philips-Kunde!

Bedienungsanleitungen sind meistens eine trockene Angelegenheit, da sie sehr technisch orientiert
und oft schlecht übersetzt sind. Aus diesem Grund wurde ich von Philips engagiert.

Darf ich mich vorstellen:
Mein Name ist Phil. Ich werde Sie durch die Bedienungsanleitung führen und Ihnen bei der
Benutzung Ihres neuen Gerätes behilflich sein. Dazu gebe ich Ihnen an passender Stelle folgende
Informationen:

Wie bitte?

Hier erkläre ich
scheinbar unwichtige
Dinge.

Viel Spaß mit Ihrem neuen Gerät wünscht Ihnen

Tipp

Hier weise ich Sie auf
Funktionen hin, die die
Bedienung
vereinfachen.

Problem

Hier helfe ich Ihnen,
Problemursachen zu
finden und zu
beseitigen.

Für Profis

Hier weise ich Sie auf
Funktionen hin, die für
Spezialanwendungen
notwendig sind.

Phil

P.S.: Wenn Fragen oder Probleme bei der Bedienung auftreten, finden Sie im Kapitel 'Bevor Sie
den Techniker rufen' hilfreiche Informationen zur Selbsthilfe. Sollten diese nicht zu dem
gewünschten Ergebnis führen, können Sie die für Ihr Land zuständige Kundenberatung anrufen.
Die entsprechenden Telefonnummern und eMail-Adressen finden Sie auf der letzten Seite dieser
Bedienungsanleitung.

2

Einführung

Willkommen in der großen Familie der Besitzer von PHILIPS- Videorecordern!

Vielen Dank, dass Sie sich zum Kauf eines VR520/02 entschieden haben.
Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme. Sie enthält wichtige
Informationen und Hinweise zum Betrieb.
Das Gerät sollte nicht unmittelbar nach dem Transport von einem kalten in einen warmen
Raum bzw. umgekehrt oder bei extrem hoher Luftfeuchtigkeit eingeschaltet werden.
Warten Sie mindestens drei Stunden nach dem Transport des Gerätes. Diese Zeit benötigt der
Videorecorder, um sich an seine neue Umwelt (Temperatur, Luftfeuchtigkeit,...) zu gewöhnen.

Viel Freude mit Ihren neuen
Videorecorder wünscht,
Ihr Philips-Team!

Dieser Videorecorder ist für die Aufnahme und Wiedergabe von Videokassetten vorgesehen, die
das VHS-Zeichen tragen.
Kassetten mit dem VHS-C Zeichen (VHS-Kassetten für Camcorder) können nur mittels
geeignetem Adapter verwendet werden.

Dieses Produkt stimmt mit den Anforderungen der Richtlinie 73/23/EWG + 89/336/EWG + 93/68
EWG überein.

DEUTSCH

Technische Daten

Netzspannung: 220-240V/50Hz
Leistungsaufnahme: 16W
Leistungsaufnahme (Bereitschaft): weniger als 4W (Uhrzeitanzeige abgeschaltet)
Umspulzeit: ca. 100 Sekunden (Kassette E-180)

Abmessungen in cm (B/H/T): 38.0/9.3/26.0
Anzahl der Videoköpfe:4
Anzahl der Audioköpfe (HIFI):2
Aufnahme/Wiedergabezeit: 4 Stunden (SP) (Kassette E-240)
8 Stunden (LP) (Kassette E-240)

Mitgeliefertes Zubehör

Bedienungsanleitung
Fernbedienung und Batterien
Antennenkabel
Netzkabel

Einführung

3

Wichtige Hinweise zum richtigen Umgang

Gefährliche Hochspannung im Gerät! Nicht öffnen!
Sie setzen sich der Gefahr eines elektrischen Schlages aus!

Das Gerät enthält keine Teile, die vom Kunden repariert werden können. Überlassen Sie
Wartungsarbeiten qualifiziertem Fachpersonal.

Sobald der Videorecorder an der Netzspannung angeschlossen ist, sind Teile des Gerätes ständig
in Betrieb. Um den Videorecorder ganz auszuschalten, muss der Netzstecker aus der Steckdose
gezogen werden.

Diese Bedienungsanleitung ist auf umweltfreundlichem Papier gedruckt.
Geben Sie verbrauchte Batterien bei entsprechenden Sammelstellen ab.
Nutzen Sie die in Ihrem Land angebotenen Möglichkeiten zur umweltfreundlichen Entsorgung der

Geräteverpackung.
Dieses elektronische Gerät enthält viele Materialien, die wiederverwertet werden können. Bitte

informieren Sie sich auch über die Möglichkeiten der Wiederverwertung Ihres alten Gerätes.

Achten Sie darauf, dass die Belüftungsöffnungen des Gerätes frei bleiben. Stellen Sie das Gerät nicht
auf eine weiche Unterlage.

Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten in das Gerät gelangen. Stellen Sie
keine Vasen o.ä. auf den Videorecorder. Sollte Flüssigkeit eingedrungen sein, sofort den
Netzstecker des Gerätes ziehen und den Kundendienst zu Rate ziehen.

Stellen Sie keine brennbaren Gegenstände (Kerzen, Teelichter,...) auf das Gerät.
Achten Sie darauf, dass Kinder keine Gegenstände in Öffnungen oder Belüftungsschlitze stecken.

4

Einführung

Besondere Funktionen
Ihres neuen Videorecorders

Mit Ihrem PHILIPS-Videorecorder können Sie nicht nur VHS-Videokassetten bespielen und
wiedergeben - er besitzt auch eine Reihe von Sonderfunktionen, die Ihnen den täglichen Umgang
erleichtern.

Philips entwickelte ein System um die bestmögliche Wiedergabequalität zu erreichen. Bei alten,
oft benutzten Videokassetten werden die Störungen vermindert. Bei sehr guten Kassetten
werden die Details hervorgehoben.

Wenn Sie Ihren Videorecorder an das Fernsehgerät und die Steckdose angeschlossen haben,
werden Sie von einem Bildschirmmenü begrüßt. Sie brauchen nur der Information in der
'Intelligenten Hilfszeile' zum nächsten Bedienschrittfolgen. Genießen Sie die automatische
Sendersuche/Speicherung und die automatische Uhreinstellung.

Aufnahmen mit Ihrem Videorecorder können von einem externen Satellitenempfänger gesteuert
werden.

Das Präzisionslaufwerk von Philips ermöglicht kurze Umspulzeiten und automatische
Bandlängenerkennung.

DEUTSCH

Einfaches Programmiersystem für Videorecorder. Das Programmieren von Aufnahmen wird so
einfach wie Telefonieren. Geben Sie die zur Sendung gehörende Nummer ein. Diese Nummer
finden Sie ihrem bevorzugten Fernsehmagazin.

ShowView ist ein eingetragenes Warenzeichen der Gemstar Development Corporation. Das
ShowView System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.

Um Ihr Gerät bei Serviceanfragen oder eventuellem Diebstahl identifizieren zu können, tragen Sie
hier die Seriennummer ein. Sie finden die Seriennummer (PROD. NO.) am Typenschild an der
Geräterückseite:

MODEL NO. VR520/02

PROD. NO. ..................

Einführung

5

BDen Videorecorder anschließen

Fernbedienung für den Betrieb
vorbereiten

Dem originalverpackten Videorecorder liegen die Fernbedienung und die dazugehörigen Batterien
getrennt bei. Um die Fernbedienung benützen zu können, müssen Sie die Batterien - wie im
folgenden Absatz beschrieben - einlegen.

1 Nehmen Sie die Fernbedienung des Videorecorders und die

beiliegenden Batterien (2 Stk.) zur Hand.

2 Öffnen Sie das Batteriefach, legen Sie die Batterien wie abgebildet ein

und schließen Sie das Batteriefach.

Die Fernbedienung ist einsatzbereit. Die Reichweite beträgt ca. 5 Meter.

Den Videorecorder an das Fernsehgerät
anschließen

Um mit Ihrem Videorecorder TV-Sendungen aufnehmen und wiedergeben zu können, müssen
zuvor die notwendigen Kabelverbindungen hergestellt werden.
Wir empfehlen Ihnen, Fernsehgerät und Videorecorder mit einem Scartkabel zu verbinden.

Was ist ein Scartkabel?

Das Scart- oder Euro-AV-Kabel dient als universelle Verbindungsleitung für
Bild-, Ton-, und Steuersignale. Durch diese Verbindungsart treten so gut wie
keine Qualitätsverluste bei der Bild- und Tonübertragung auf.

Wenn Sie ihren Videorecorder zum ersten Mal installieren, wählen Sie aus folgenden
Möglichkeiten:

'Anschluss mit Scartkabel'

Wenn Ihr Fernsehgerät mit einer Scartbuchse ausgestattet ist und Sie ein Scartkabel verwenden.

'Anschluss ohne Scartkabel'
Wenn Sie kein Scartkabel verwenden wollen.

6

Den Videorecorder anschließen

Anschluss mit Scartkabel

Halten Sie folgende Kabel bereit:
Ein Antennenkabel (1, mitgeliefert), ein Netzkabel (2, mitgeliefert), ein Scartkabel (3).

1 Ziehen Sie den Stecker des Antennenkabels aus dem Fernsehgerät.

Stecken Sie ihn in die Buchse 2 an der Rückseite des
Videorecorders.

2 Verbinden Sie mit dem mitgelieferten Antennenkabel die Buchse

3 an der Rückseite des Videorecorders mit der

Antennen-Eingangsbuchse des Fernsehgerätes.

DEUTSCH

3 Verbinden Sie mit einem Scartkabel die Scartbuchse EXT.1 AV 1 an

der Rückseite des Videorecorders mit der - für den
Videorecorderbetrieb vorgesehenen - Scartbuchse des Fernsehgerätes
(siehe Bedienungsanleitung des Fernsehgerätes).

Auf meinem Fernsehgerät stehen mir mehrere Scartbuchsen zur
Verfügung. Welche davon soll ich verwenden?

Wählen Sie jene Scartbuchse, die sowohl für den Videoausgang als auch für
den Videoeingang geeignet ist.

Mein Fernsehgerät bietet mir ein Auswahlmenü für die Scartbuchse

Wählen Sie 'TV' als Anschlussquelle dieser Scartbuchse.

4 Schalten Sie das Fernsehgerät ein.

5 Verbinden Sie mit dem mitgelieferten Netzkabel die Netzbuchse

4 an der Rückseite des Videorecorders mit der Steckdose.

6 Wenn der Anschluss korrekt durchgeführt wurde und Ihr

Fernsehgerät automatisch auf die Programmnummer der Scartbuchse
z.B.: 'EXT', '0', 'AV' umschaltet, sehen Sie folgendes Bild:

Den Videorecorder anschließen

7

GLÜCKWUNSCH
ZU IHREM NEUEN
PHILIPS
VIDEORECORDER

FORTSETZENpOK

a Mein Bildschirm bleibt leer

b Viele Fernsehgeräte werden vom Videorecorder mit Hilfe eines

Steuersignales über das Scartkabel auf die Programmnummer der
Scartbuchse umgeschaltet.

b Wenn das Fernsehgerät nicht automatisch auf die Programmnummer der

Scartbuchse umschaltet, wählen Sie am Fernsehgerät die entsprechende
Programmnummer manuell an (siehe Bedienungsanleitung des
Fernsehgerätes).

Lesen Sie anschließend im Kapitel 'Inbetriebnahme' den Abschnitt 'Erstmalige Installation'.

Anschluss ohne Scartkabel

Halten Sie folgende Kabel bereit:
Ein Antennenkabel (1, mitgeliefert), ein Netzkabel (2, mitgeliefert).

1 Schalten Sie Ihr Fernsehgerät aus.

2 Ziehen Sie den Stecker des Antennenkabels aus der Antennen -

Eingangsbuchse des Fernsehgerätes. Stecken Sie ihn in die Buchse

2 an der Rückseite des Videorecorders.

3 Verbinden Sie mit dem mitgelieferten Antennenkabel die Buchse

3 an der Rückseite des Videorecorders mit der

Antennen-Eingangsbuchse des Fernsehgerätes.

4 Verbinden Sie mit dem mitgelieferten Netzkabel die Netzbuchse

4 an der Rückseite des Videorecorders mit der Steckdose.

5

Schalten Sie Ihr Fernsehgerät ein und wählen Sie auf Ihrem
Fernsehgerät jene Programmnummer, die für den
Videorecorderbetrieb vorgesehen ist (siehe Bedienungsanleitung des
Fernsehgerätes).

8

Den Videorecorder anschließen

Welche Programmnummer ist für den Videorecorderbetrieb
vorgesehen?

Um die Stabilität des TV-Bildes während der Wiedergabe einer Kassette zu
gewährleisten (verhindern des seitlichen Umkippens im oberen Teil des
Bildes), sind spezielle Programmplätze (Programmnummern) am TV-Gerät für
den Videorecorderbetrieb vorgesehen. Meistens ist dies die höchste mögliche
Programmnummer z.B.: '12','16','99' oder auch die Programmnummer '0'.
Nähere Informationen entnehmen Sie bitte der Bedienungsanleitung des
Fernsehgerätes.

6 Wählen Sie diese Programmnummer und starten Sie den manuellen

Sendersuchlauf des Fernsehgerätes so, als ob Sie einen neuen
TV-Sender zufügen (speichern) wollen, bis das 'Testbild' erscheint.

DEUTSCH

GLÜCKWUNSCH
ZU IHREM NEUEN
PHILIPS
VIDEORECORDER

FORTSETZENpOK

a Ich sehe kein 'Testbild'

b Prüfen Sie die Kabelverbindungen.
b Der Videorecorder 'sendet' auf der Frequenz 591MHz (Kanal CH36)

Wiederholen Sie auf Ihrem Fernsehgerät den Sendersuchlauf.

7 Speichern Sie auf Ihrem Fernsehgerät diese Einstellung auf der

Programmnummer für den Videorecorderbetrieb.

Programmnummer für den Videorecorderbetrieb

Sie haben nun auf einer Programmnummer den Videorecorder wie einen
TV-Sender gespeichert. Für die Wiedergabe vom Videorecorder müssen Sie
künftig diese Programmnummer anwählen (TV-Sender 'Videorecorder').

Lesen Sie weiter im Kapitel 'Inbetriebnahme'.

Zusatzgeräte anschließen

Sie können Zusatzgeräte, wie Decoder, Satellitenempfänger, Camcorder u.ä. an die Buchse

EXT.2 AV 2 anschließen.
An der Rückseite des Videorecorders befinden sich zwei Audiobuchsen AUDIO OUT L
R (Audio-Signalausgang Links/Rechts). Daran können Sie eine Stereoanlage anschließen.

Den Videorecorder anschließen

9

CInbetriebnahme

Erstmalige Installation

In diesem Kapitel erfahren Sie, wie Sie die erstmalige Installation starten. Der Videorecorder
sucht und speichert automatisch alle verfügbaren TV-Sender.

Richtig 'zielen'

In den folgenden Abschnitten benötigen Sie erstmals die Fernbedienung. Bei
der Verwendung richten Sie bitte die Spitze der Fernbedienung immer auf den
Videorecorder und nicht auf das Fernsehgerät.

Zusatzgeräte einschalten

Wenn Sie Zusatzgeräte (Satellitenempfänger,…) über das Antennenkabel
angeschlossen haben, schalten Sie sie ein. Bei der automatischen Sendersuche
werden sie erkannt und gespeichert.

1 Bestätigen Sie das angezeigte Bild am Bildschirm mit der Taste

OK der Fernbedienung.

2 Wählen Sie die gewünschte Sprache für das Bildschirmmenü mit der

Taste P =r oder P ;q .

Was ist ein Bildschirmmenü?

Dank dem mehrsprachigen Bildschirmmenü ist die Bedienung Ihres neuen
Videorecorders keine Hexerei mehr. Sämtliche Einstellungen bzw. Funktionen
werden auf dem Bildschirm Ihres Fernsehgerätes in der entsprechenden
Sprache dargestellt.

3 Bestätigen Sie mit der Taste OK .

4 Wählen Sie mit der Taste P =r oder P ;q das Land, in dem Sie

sich momentan befinden.
Falls das Land nicht aufscheint, wählen Sie 'ANDERE'.
Bestätigen Sie mit der Taste OK .

a Der Videorecorder findet während der Suche noch keine

TV-Sender

b Wählen Sie am Fernsehgerät die Programnummer 1. Sehen Sie am

Fernsehgerät den gespeicherten TV-Sender?
Wenn nicht, überprüfen Sie die Kabelverbindung Antenne
(Antennensteckdose) - Videorecorder - Fernsehgerät.

b Bitte haben Sie Geduld!

Der Videorecorder durchsucht den kompletten Frequenzbereich, um die
größtmögliche Anzahl von verfügbaren TV-Sendern zu finden und zu
speichern. Die TV-Sender Ihres Landes werden vermutlich in einem
höheren Frequenzbereich ausgestrahlt. Sobald im Zuge der Suche dieser
Bereich erreicht wird, wird der Videorecorder die TV-Sender finden.

10

5 Sobald der automatische Programmsuchlauf beendet ist, erscheint am

Bildschirm kurz die Meldung 'GESPEICHERT'.
Anschließend erscheint zur Überprüfung :'JAHR', 'MONAT', 'DATUM',
'ZEIT'.

Inbetriebnahme

UHR

JAHR è 2001 p
MONAT 01
DATUM 01
ZEIT 20:00
SMART CLOCK EIN

________________________________
BEENDENpMENU SPEICHERNpOK

6 Überprüfen Sie die in der Zeile 'JAHR' angezeigte Jahreszahl.

Verändern Sie bei Bedarf die Jahreszahl mit den Zifferntasten 0-9 der
Fernbedienung.

7 Wählen Sie die nächste Zeile mit der Taste P ;q oder P =r .

8 Überprüfen Sie die dargestellten Einstellungen von: 'MONAT', 'DATUM'

und 'ZEIT'.

9 Wenn die Daten richtig sind, speichern Sie mit der Taste OK .Am

Bildschirm erscheint kurz die Meldung 'GESPEICHERT'.

Die erstmalige Installation ist beendet.

Satellitenempfänger

Sollten Sie einen Satellitenempfänger angeschlossen haben, lesen Sie den
Abschnitt 'Satellitenempfänger verwenden'.

Decoder

Sollten Sie einen Decoder angeschlossen haben, müssen Sie diesen, wie im
nächsten Abschnitt beschrieben, installieren.

DEUTSCH

MANUELLE SUCHE

PROGRAMM NUMMER è P01 p
S-KANAL NEIN
KANAL NUMMER 21
DEKODER AUS

Decoder zuordnen

Einige TV-Sender senden kodierte TV-Signale, die nur mit einem gekauften oder gemieteten
Decoder störungsfrei betrachtet werden können. Sie können an diesen Videorecorder einen
solchen Decoder (Descrambler) anschließen. Mit der folgenden Funktion wird der angeschlossene
Decoder automatisch für den gewünschten TV-Sender aktiviert.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorderbetrieb.

2 Wählen Sie am Videorecorder mit den Tasten P ;q , P =r oder

mit den Zifferntasten 0-9 der Fernbedienung jenen TV-Sender, dem
Sie den Decoder zuordnen wollen.

3 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

4 Wählen Sie mit der Taste P ;q oder P =r die Zeile 'MANUELLE

SUCHE' und bestätigen Sie mit der Taste OK .

5 Wählen Sie mit der Taste P =r oder P ;q die Zeile 'DEKODER'.

6 Wählen Sie mit der Taste QSr oder SqP 'EIN' (Decoder

eingeschaltet).

________________________________
BEENDENpMENU SPEICHERNpOK

Inbetriebnahme

11

ARD

Wie kann ich den Decoder wieder ausschalten?

Wählen Sie in der mit der Taste SqP am Bildschirm 'AUS' (Decoder
ausgeschaltet).

7 Bestätigen Sie mit der Taste OK .

8 Beenden Sie mit der Taste MENU .

Der Decoder ist nun diesem TV-Sender zugeordnet.
Wird dieser TV-Sender gewählt, erscheint im Anzeigefeld des Videorecorders das Symbol 'DEC'.

Manuelles Suchen von TV-Sendern

In einigen Sonderfällen kann es vorkommen, dass bei der Erstinstallation nicht alle zur Verfügung
stehenden TV-Sender vom Gerät gefunden und gespeichert wurden. Fehlende oder codierte
TV-Sender müssen in diesem Fall manuell gesucht und gespeichert werden.

MANUELLE SUCHE

PROGRAMM NUMMER è P01 p
S-KANAL NEIN
KANAL NUMMER 21
DEKODER AUS

________________________________
BEENDENpMENU SPEICHERNpOK

12

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung die Taste MENU .

Das Hauptmenü erscheint.

3 Wählen Sie mit der Taste P =r oder P ;q die Zeile 'MANUELLE

SUCHE' und bestätigen Sie mit der Taste OK .

4 Wählen Sie mit der Taste P =r oder P ;q die Zeile 'PROGRAMM

NUMMER'.

5 Wählen Sie mit der Taste QSr oder SqP die gewünschte

Programmnummer, auf der Sie den TV-Sender speichern wollen z.B.:
'P01'.

6 Wählen Sie mit der Taste SqP in der Zeile 'S-KANAL' die

gewünschte Anzeigeart

Inbetriebnahme

Was verbirgt sich hinter den Einstellungen?
'NEIN': Anzeige/Eingabe von Kanälen

'JA': Anzeige/Eingabe von Sonderkanälen

Was ist ein Sonderkanal?

TV-Sender werden auf bestimmten Frequenzbereichen übertragen. Diese
Bereiche werden in Kanäle unterteilt. Jedem TV-Sender ist eine bestimmte
Frequenz/ein bestimmter Kanal zugeordnet. Als Sonderkanal (Hyperbandkanal)
werden bestimmte Frequenzbereiche bezeichnet.

7 Geben Sie in der Zeile 'KANAL NUMMER' den Kanal des gewünschten

TV-Senders mit den Zifferntasten 0-9 ein.

a Ich kenne den Kanal meines TV-Senders nicht

b In diesem Fall halten Sie in der Zeile 'KANAL NUMMER' die Taste

SqP gedrückt, um den automatischen Suchlauf zu starten. Am

Bildschirm erscheint eine sich ändernde Kanalnummer.
Setzen Sie den automatischen Suchlauf fort bis Sie den gewünschten
TV-Sender gefunden haben.

8 Speichern Sie den TV-Sender mit der Taste OK . Am Bildschirm

erscheint kurz 'GESPEICHERT'.

DEUTSCH

9 Um weitere TV-Sender zu suchen, beginnen Sie wieder ab Schritt

0 Zum Beenden drücken Sie die Taste MENU .

3 .

Satellitenempfänger verwenden

TV-Sender eines (an die Scartbuchse EXT.2 AV 2 ) angeschlossenen Satellitenempfängers
empfangen Sie am Videorecorder auf der Programmnummer 'E2'
Wählen Sie dazu mit der Taste 0 der Fernbedienung die Programmnummer 'E1' und
anschließend mit der Taste P =r die Programmnummer 'E2'.
Die TV-Sender des Satellitenempfängers müssen direkt am Satellitenempfänger gewählt werden.

Inbetriebnahme

13

Automatisches Suchen von TV-Sendern

Bei der Erstinstallation werden alle verfügbaren TV-Sender automatisch gesucht und gespeichert.
Falls sich die Senderbelegung Ihres Kabel-TV- oder Satelliten-TV-Anbieters ändert bzw. wenn Sie
den Videorecorder z.B. nach einem Umzug in eine andere Wohnung wieder in Betrieb nehmen,
können Sie diesen Vorgang erneut starten. Dabei werden die bereits gespeicherten TV-Sender
durch die aktuellen ersetzt.

1 Schalten Sie Ihr Fernsehgerät ein. Wählen sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

3 Wählen Sie mit der Taste P =r oder P ;q die Zeile 'AUTOMAT.

SUCHLAUF'.

4 Drücken Sie die Taste OK .

5 Wählen Sie mit der Taste P ;q oder P =r das Land, in dem Sie

sich befinden. Falls Ihr Land nicht aufscheint, wählen Sie 'ANDERE'.

AUTOMAT. SUCHLAUF

SUCHEN
00 PROGRAMME GEFUNDEN

ƒƒƒƒƒƒƒ__________________

BITTE WARTEN...

6 Drücken Sie die Taste OK .

7 Der automatische Programmsuchlauf startet. Dabei speichert der

Videorecorder alle verfügbaren TV-Sender. Dieser Vorgang kann einige
Minuten dauern.

8 Wenn der Programmsuchlauf beendet ist, erscheint am Bildschirm

kurz die Meldung 'GESPEICHERT'.

9 Beenden Sie mit der Taste MENU .

Wie Sie einen TV-Sender manuell suchen können, lesen Sie im Abschnitt 'Manuelles Suchen von
TV-Sendern'.

Monitorfunktion

Mit der Taste MONITOR können Sie zwischen Fernseh- und Videorecorderempfang hin- und
herschalten. Das funktioniert aber nur, wenn Ihr Fernsehgerät über ein Scartkabel mit dem
Videorecorder verbunden ist und auf diese Umschaltung reagiert.

14

Inbetriebnahme

TV-Sender manuell ordnen/löschen

Nach der Durchführung des automatischen Sendersuchlaufes sind Sie möglicherweise mit der
Reihenfolge, wie die einzelnen TV-Sender auf den Programmplätzen (Programmnummern)
gespeichert wurden, nicht einverstanden. Mit dieser Funktion können Sie die bereits
gespeicherten TV-Sender individuell ordnen bzw. unerwünschte oder nur schlecht zu
empfangende TV-Sender wieder löschen.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

3 Wählen Sie mit der Taste P =r oder P ;q die Zeile

'PROGRAMMZUORDNUNG'.

4 Bestätigen Sie mit der Taste OK .

DEUTSCH

PROGRAMMZUORDNUNG

ZUORDNEN AUF P01
PROGRAMM è CNN p

________________________________
ZUORDNENpOK BEENDENpMENU

5 Wählen Sie mit der Taste QSr oder SqP jenen

gespeicherten TV-Sender aus, dem Sie die Programmnummer 'P01'
zuordnen wollen.

6 Bestätigen Sie diese Zuordnung mit der Taste OK . Am Bildschirm

erscheint kurz die Meldung: ZUGEORDNET AUF P01'.

7 Anschließend erscheint am Bildschirm die Zuordnung für die

nächsthöhere Programmnummer z.B.: 'ZUORDNEN AUF P02'.

8 Wählen Sie mit der Taste QSr oder SqP jenen

gespeicherten TV-Sender aus, dem Sie diese Programmnummer z.B.:
'P02' zuordnen wollen.

TV-Sender löschen

Unerwünscht, oder schlecht empfangbare TV-Sender löschen Sie mit der Taste

CLEAR (CL) .

9 Bestätigen Sie diese Zuordnung mit der Taste OK . Am Bildschirm

erscheint kurz die Meldung: 'GESPEICHERT'.

Inbetriebnahme

15

a Am Bildschirm erscheint das Hauptmenü

b Nach der Bestätigung der letzten möglichen Zuordnung gelangen Sie

automatisch ins Hauptmenü, da keine weiteren TV-Sender zugeordnet
werden können.

0 Um weitere TV-Sender einer Programmnummer zuzuordnen,

wiederholen Sie die Schritte

7 bis 9 .

A Beenden Sie die Zuordnung der TV-Sender mit der Taste MENU .

B Beenden Sie das Hauptmenü mit der Taste MENU .

Bildschirmmenü-Sprache einstellen

Sie können eine der angezeigten Sprachen für das Bildschirmmenü (OSD) einstellen. Das
Anzeigefeld des Videorecorders zeigt jedoch - unabhängig von dieser Einstellung - nur englische
Texte an.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

MENU

UHR
AUTOMAT. SUCHLAUF
MANUELLE SUCHE
PROGRAMMZUORDNUNG
AUFNAHMEGESCHWIND.
AUTO. ABSCHALTEN
VIDEOSYSTEM
SPRACHE
SONDEREINSTELLUNG

________________________________
…BEENDENpMENU OK
†HOTLINEpCL

3 Wählen Sie die Zeile 'SPRACHE' und bestätigen Sie mit der Taste

OK .

4 Wählen Sie die gewünschte Sprache mit der Taste P =r oder

P ;q und bestätigen Sie mit der Taste OK .

Am Bildschirm erscheint kurz die Meldung 'GESPEICHERT'.

5 Beenden Sie mit der Taste MENU .

16

Inbetriebnahme

Uhrzeit & Datum einstellen

Sollte im Anzeigefeld eine nicht korrekte Uhrzeit oder '--:--' angezeigt werden, müssen Uhrzeit
und Datum manuell eingestellt werden.
Ist auf der Programmnummer 'P01' ein TV-Sender gespeichert, der TXT/PDC (Teletext/PDC)
ausstrahlt, werden Uhrzeit/Datum automatisch übernommen. (SMART CLOCK)

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

3 Wählen Sie mit der Taste P =r oder P ;q die Zeile 'UHR' und

bestätigen Sie mit der Taste OK .

DEUTSCH

UHR

JAHR è 2001 p
MONAT 01
DATUM 01
ZEIT 20:00
SMART CLOCK EIN

________________________________
BEENDENpMENU SPEICHERNpOK

4 Überprüfen Sie die in der Zeile 'JAHR' angezeigte Jahreszahl.

Verändern Sie bei Bedarf die Jahreszahl mit den Zifferntasten 0-9 der
Fernbedienung.

5 Wählen Sie die nächste Zeile mit der Taste P ;q oder P =r .

6 Überprüfen Sie in gleicher Weise 'MONAT', 'DATUM', 'ZEIT'.

a Uhrzeit/Datum wird trotz manueller Einstellung falsch angezeigt

b Mit SMART CLOCK werden Uhrzeit/Datum aus dem auf 'P01'

gespeichertem TV-Sender übernommen und automatisch korrigiert.
Schalten Sie SMART CLOCK aus. Wählen Sie dazu mit der Taste

QSr oder SqP in der Zeile 'SMART CLOCK' die Einstellung

'AUS'.
Wenn Sie 'EIN' wählen, wird 'SMART CLOCK' wieder eingeschaltet.

7 Überprüfen Sie die dargestellten Einstellungen und bestätigen Sie mit

der Taste OK .
Am Bildschirm erscheint kurz die Meldung 'GESPEICHERT'.

8 Beenden Sie mit der Taste MENU .

Inbetriebnahme

17

DWichtige Hinweise für den Betrieb

Einschalten

Automatische
Abschaltung

Uhrzeit im
Anzeigefeld

Energieverbrauch

Stromausfall/keine
Stromversorgung

Notausstieg

Sie können den Videorecorder mit der Taste STANDBY/ON m , mit den Zifferntasten 0-9 der
Fernbedienung oder durch Einschieben einer Kassette einschalten.

Wird der Videorecorder mehrere Minuten lang nicht benutzt, schaltet er sich automatisch ab. Diese
Funktion lässt sich deaktivieren (falls Sie den Videorecorder als TV-Empfänger nützen wollen). Für
nähere Informationen lesen Sie im Kapitel 'Weitere Funktionen', den Abschnitt 'Die automatische
Abschaltung'.

Wenn Sie den Videorecorder mit der Taste STANDBY/ON m abgeschaltet haben, erscheint im
Anzeigefeld die aktuelle Uhrzeit, z.B.: '18:00'.
Ist die Uhr nicht eingestellt, erscheint '--:--'.
Wenn bei abgeschaltetem Videorecorder die Uhrzeit im Anzeigefeld nicht sichtbar ist, kann die
Uhrzeitanzeige abgeschaltet sein. Lesen Sie nähere Hinweise im Kapitel 'Weitere Funktionen' im
Abschnitt 'Uhrzeitanzeige abschalten'.

Der Videorecorder sollte ständig am Netz angeschlossen sein, um ungestörten Fernsehbetrieb und
programmierte Aufnahmen zu ermöglichen.
Die Leistungsaufnahme beträgt weniger als 4W (Uhrzeitanzeige abgeschaltet).

Senderdaten bleiben ca. 1 Jahr, die Uhr- und Timerdaten ca. 3 Stunden gespeichert.

Gerät und Fernbedienung verfügen über die Möglichkeit eines 'Notausstieges'. Mit der Taste

STANDBY/ON m lässt sich jede Funktion bzw. jeder Bedienschritt abbrechen.
Ihr Gerät ist bediensicher. Es gibt keine Möglichkeit, mit falsch ausgeführten Bedienschritten den
Videorecorder zu beschädigen.

MENU

UHR
AUTOMAT. SUCHLAUF
MANUELLE SUCHE
PROGRAMMZUORDNUNG
AUFNAHMEGESCHWIND.
AUTO. ABSCHALTEN
VIDEOSYSTEM
SPRACHE
SONDEREINSTELLUNG

________________________________
…BEENDENpMENU OK
†HOTLINEpCL

Navigation im Bildschirmmenü

Über das Bildschirmmenü können Sie viele Funktionen und Einstellungen Ihres Videorecorders
bequem überprüfen/ändern. Die einzelnen Funktionen wählen Sie wie folgt:

Aufrufen des Hauptmenüs: Mit der Taste MENU .
Wählen: Mit der Taste P =r oder P ;q .
Eingeben/Verändern: Mit den Tasten 0-9 bzw. mit den Tasten QSr oder SqP .
Speichern/Bestätigen: Mitder Taste OK .
Abbrechen: Mit der Taste STANDBY/ON m .
Beenden: Mit der Taste MENU .

18

Wichtige Hinweise für den Betrieb

EWiedergabe

Kassetten abspielen

Mit diesem Videorecorder können Sie bespielte VHS-Videokassetten wiedergeben. Zur Bedienung
können Sie entweder die Fernbedienung oder die Tasten an der Front des Videorecorders
benutzen.

Was ist VHS?

Das 'Video Home System' (VHS) hat sich weltweit als Standard für Bespielung
und Aufnahme von Amateur-Videobändern durchgesetzt. Dieser populäre
Standard wurde laufend verbessert. Super-VHS (S-VHS) bietet mehr Schärfe
und weniger Rauschen. Digital- VHS (D-VHS) arbeitet mit digitalen Bild-und
Tonsignalen. Ihr Videorecorder kann nur Kassetten des VHS-Standards ab- und
bespielen.

1 Schieben Sie eine Kassette wie abgebildet in das Kassettenfach.

Die Kassette wird automatisch eingezogen. Im Anzeigefeld erscheint
' v '.

2 Drücken Sie die Wiedergabetaste PLAY G , um das Band

abzuspielen.
Im Anzeigefeld erscheint z.B.:

DEUTSCH

0:00:02

a Die Bild/Tonqualität ist schlecht

b Beim Abspielen von Leihkassetten oder von älteren, qualitativ

minderwertigen Kassetten, können Bild- und Tonstörungen eventuell nicht
vollständig herausgefiltert werden. Das ist kein Fehler Ihres Gerätes.
Lesen Sie das Kapitel 'Bildstörungen beseitigen'.

b Während der Wiedergabe erfolgt die Umschaltung zwischen den

TV-Systemen automatisch. Wenn Bild-/Tonstörungen auftreten, können Sie
versuchen eine Verbesserung zu erzielen, indem Sie das TV-System manuell
umschalten. Lesen Sie dazu im Kapitel 'Weitere Funktionen' den Abschnitt
'Video (Farb)-System umschalten'.

3 Zum Stoppen der Wiedergabe drücken Sie auf der Fernbedienung die

Taste STOP h oder am Videorecorder die Taste

STOP/EJECT ? .

4 Zum Entnehmen der Kassette drücken Sie bei gestoppter Wiedergabe

(Stop) auf der Front des Videorecorders die Taste

STOP/EJECT ? .

Wiedergabe

19

Automatische Abschaltung von Sonderfunktionen

Manche Funktionen (z.B.: Pause, Standbild, Suchlauf) schalten sich nach einiger
Zeit automatisch ab, um die Kassette zu schonen und unnötigen
Stromverbrauch zu vermeiden.

Muss ich bei der Wiedergabe von LP-Aufnahmen die
Geschwindigkeit der Wiedergabe ändern?

Während der Wiedergabe erfolgt die Umschaltung zwischen den
Geschwindigkeiten 'SP/LP' automatisch. Lesen Sie nähere Informationen im
Kapitel 'Manuelle Aufnahmen' im Abschnitt 'Umschalten der
Aufnahmegeschwindigkeit (SP/LP)'.

Aktuelle Bandposition anzeigen

Im Anzeigefeld können Sie die abgelaufene Spielzeit in Stunden, Minuten und Sekunden ablesen.
Zusätzlich können Sie mit der Taste OK die aktuelle Bandposition am Bildschirm anzeigen.
Am Bildschirm werden folgende Informationen dargestellt:
z.B.: 0:02:45 Anzeige der Bandposition in Stunden, Minuten, Sekunden
Bewegter/blinkender Pfeil: Dieser gibt an, auf welcher Stelle sich das Band gerade befindet. Der
Pfeil wandert auf der Linie von links (Bandanfang) nach rechts (Bandende).
'RESTZEIT 0:06': Anzeige der verbleibenden Spielzeit bis zum Kassettenende in Stunden,
Minuten.

Wie kann ich das Zählwerk auf '0:00:00' stellen?

Mit der Taste CLEAR (CL) können Sie das Zählwerk auf '0:00:00' stellen.
Nach dem Einlegen einer Kassette, wird das Zählwerk automatisch auf
'0:00:00' gestellt.

a Das Zählwerk bleibt stehen

b Das passiert, wenn auf einer Bandstelle noch keine Aufnahme vorhanden ist.

Der Videorecorder kann dann noch keine Informationen vom Band
übernehmen. Dies ist kein Fehler Ihres Gerätes.

a Das Anzeigefeld/der Bildschirm zeigt z.B.: '-0:01:20'

b Wenn Sie eine Kassette ab der Stelle '0:00:00' zurückspulen, zeigt das

Zählwerk z.B.: '-0:01:20' (1 Minute 20 Sekunden von der Stelle '0:00:00'
zurückgespult).

a Im 'RESTZEIT-Zählwerk wird '-:--' angezeigt

b Dieses Zählwerk erkennt die eingelegte Kassettenlänge automatisch. Dazu

muss bei neu eingelegten Kassetten die Spielzeit erst berechnet werden.
Der Videorecorder zeigt daher zuerst '-:--' und erst nach einigen Sekunden
Bandbewegung die korrekte Spielzeit.

20

Wiedergabe

Eine Bandposition suchen mit Bild

0:30:21

0:00:02

(Bildsuchlauf)

1 Drücken Sie während der Wiedergabe die Taste H (Rücklauf) oder

I (Vorlauf) ein- oder mehrmals. Im Anzeigefeld erscheint z.B.:

2 Unterbrechen Sie an der gewünschten Position mit der Taste

PLAY G .

Verminderte Bildqualität

Beim Bildsuchlauf ist die Bildqualität beeinträchtigt. Der Ton ist abgeschaltet.
Dies ist kein Fehler Ihres Gerätes.

Standbild/Zeitlupe

1 Drücken Sie während der Wiedergabe die Taste STILL R , um das

Band zu stoppen und ein Standbild zu sehen. Im Anzeigefeld erscheint
z.B.:

2 Jedesmal, wenn Sie die Taste STILL R drücken, bewegt sich das

Bild um einen Schritt weiter.

DEUTSCH

0:30:21

3 Wenn Sie die Taste STILL R gedrückt halten, wird das Bild in

Zeitlupe wiedergegeben.

4 Wenn Sie die Taste I mehrmals drücken, können Sie die

Geschwindigkeit der Zeitlupe in mehreren Schritten ändern.

5 Um die Wiedergabe fortzusetzen, drücken Sie die Taste PLAY G .

Eine Bandposition suchen ohne Bild
(Umspulen)

1 Stoppen Sie das Band mit der Taste STOP h .

2 Drücken Sie die Taste H (Rücklauf) oder I (Vorlauf). Im

Anzeigefeld erscheint z.B.:

3 Stoppen Sie das Band an der gewünschten Position mit der Taste

STOP h .

Wiedergabe

21

Die Funktion 'Instant View'

Mit dieser Funktion können Sie während des Umspulens auf Bildsuchlauf umschalten.

1 Wenn Sie die Taste H oder I während des Umspulens drücken

und gedrückt halten, schalten Sie auf Bildsuchlauf um.

2 Sobald Sie die Taste loslassen, schaltet der Videorecorder automatisch

auf Umspulen zurück.

Automatisches Suchen einer Bandposition
(Index Suchlauf)

Bei jedem Aufnahmestart wird vom Videorecorder eine Indexmarkierung auf das Band
geschrieben. Diese Markierung ist mit einem Lesezeichen vergleichbar. Diese markierten Stellen
lassen sich später auf Knopfdruck rasch und bequem wiederfinden.

0:30:02

1 Um die vorherige Markierung zu suchen, drücken Sie die Taste

INDEX E und anschließend die Taste H .

2 Für die nächste Markierung drücken Sie die Taste INDEX E und

anschließend die Taste I . Im Anzeigefeld erscheint z.B. für die
nächste Markierung:

3 Sobald der Videorecorder diese Markierung findet, schaltet er

automatisch auf Wiedergabe.

22

Wiedergabe

Automatisches Suchen einer leeren

0:00:00

Bandstelle

Sie können für eine neue Aufnahme eine leere Bandstelle (mindestens 1 Minute unbespielt)
suchen, z.B.: anschließend an bereits vorhandene Aufnahmen einer Kassette.

1 Drücken Sie die Taste INDEX E und anschließend die Taste

STOP h . Im Anzeigefeld erscheint z.B.:

2 Sobald der Videorecorder die entsprechende Bandposition findet,

schaltet er automatisch auf Pause.

a Die Kassette wird ausgeworfen

b Der Videorecorder konnte auf der eingelegten Kassette keine leere

Bandstelle finden.

DEUTSCH

Wiedergabe

23

FBildstörungen beseitigen

Spurlage optimieren (Tracking)

Dieser Videorecorder verfügt über eine automatische Trackingfunktion. Um bei einer
neueingelegten Videokassette die Videospur mit den Videoköpfen optimal zu lesen, wird die
Bandgeschwindigkeit automatisch minimal korrigiert.
In bestimmten Fällen kann es jedoch vorkommen, dass trotzdem Störungen auftreten.
Im folgenden Abschnitt erfahren Sie, wie Sie manuell Trackingeinstellungen vornehmen können.

1 Halten Sie während der Wiedergabe die Taste P ;q gedrückt bis im

Anzeigefeld 'TRAC'(TRACking = Spurlage) erscheint.

2 Halten Sie die Taste P ;q oder P =r gedrückt bis die

Wiedergabequalität optimal ist.

3 Warten Sie einige Sekunden bis die Anzeige 'TRAC' erlischt.

Die gewählte Einstellung bleibt bis zur Entnahme der Kassette erhalten.

Standbild optimieren

Sollte das Standbild vertikal zittern, können Sie die Standbildqualität folgendermaßen verbessern.

1 Halten Sie während des Standbildes die Taste P ;q oder

P =r gedrückt bis die Standbildqualität optimal ist.

Im Anzeigefeld erscheint 'JITT'.

2 Sobald Sie die Taste loslassen, erlischt im Anzeigefeld 'JITT'.

Diese Einstellung wird automatisch gespeichert.

a Ich kann keine optimale Standbildqualität erreichen

b Bei Kassetten von schlechter Qualität oder Kassetten von einem

Camcorder können Störungen auftreten, die mit dieser Funktion nicht
beseitigt werden können.

24

Bildstörungen beseitigen

GManuelle Aufnahmen

Allgemeines

ARD

Verwenden Sie die 'Manuelle Aufnahmen', um spontan eine Aufnahme (z.B.: eine laufende
Fernsehsendung) zu starten.

Lesen Sie den Abschnitt 'Aufnehmen ohne automatische Abschaltung', wenn Sie eine
Aufnahme selbst starten und beenden wollen.

Lesen Sie den Abschnitt 'Aufnehmen mit automatischer Abschaltung', wenn Sie eine
Aufnahme selbst starten, aber automatisch beenden wollen. (um z.B. nicht bis zum Bandende
aufzunehmen)

Lesen Sie den Abschnitt 'Automatische Aufnahme von einem Satellitenempfänger', wenn
eine Aufnahme automatisch durch einen Satellitenempfänger gesteuert werden soll.

Aufnehmen ohne automatische
Abschaltung

1 Legen Sie eine Kassette ein.

2 Wählen Sie mit der Taste P ;q oder P =r jene Programmnummer,

von der Sie aufnehmen möchten, z.B.: 'P01'. Im Anzeigefeld erscheint:

DEUTSCH

ARD

Senderbezeichnung

Falls ein TV-Sender eine Senderbezeichnung überträgt, sehen Sie diese im
Anzeigefeld.

Programmnummern 'E1', 'E2'

Diese Programmnummern sind für Aufnahmen von externen Quellen (via
Scartbuchse EXT.1 AV 1 , EXT.2 AV 2 ) vorgesehen.

3 Zum Aufnehmen drücken Sie auf der Fernbedienung die Taste

RECORD n oder am Videorecorder die Taste RECORD n .Im

Anzeigefeld erscheint z.B.:

Anzeige Bandposition

Mit der Taste OK können Sie auf die Anzeige der Bandposition umschalten.

4 Mit der Taste STOP h beenden Sie die Aufnahme.

Manuelle Aufnahmen

25

Aufnehmen mit automatischer
Abschaltung (OTR One-Touch-Recording)

1 Legen Sie eine Kassette ein.

2 Wählen Sie mit der Taste P ;q oder P =r jene Programmnummer,

von der Sie aufnehmen möchten.

3 Drücken Sie auf der Fernbedienung die Taste RECORD n .

4 Drücken Sie auf der Fernbedienung die Taste RECORD n mehrmals,

um die Aufnahmezeit um jeweils 30 Minuten zu verlängern.

Wie kann ich die soeben eingestellte Aufnahmezeit wieder löschen?

Um die Eingabe zu löschen, drücken Sie während der Anzeige der
Aufnahmezeit die Taste CLEAR (CL) .

Kassette gegen unbeabsichtigte
Aufnahmen sichern

Alle Kassetten (mit Ausnahme von Kauf- und Verleihkassetten) besitzen eine Sicherungs-Zunge
oder einen Sicherungs-Schieber an der Schmalseite der Kassette (siehe Pfeil).
Um eine wichtige Aufnahme nicht versehentlich zu überspielen (löschen), können Sie diese
Sicherungs-Zunge herausbrechen bzw. den Sicherungs-Schieber nach links schieben.
Für neuerliche Aufnahmen müssen Sie die Öffnung mit einem Klebeband wieder verschließen
bzw. den Schieber wieder nach rechts schieben.

26

Manuelle Aufnahmen

Aneinanderreihen von Aufnahmen
(Assemble Schnitt)

Wenn Sie auf einer bereits bespielten Kassette eine weitere Aufnahme hinzufügen, kann zwischen
alter und neuer Aufnahme eine kurze Leerstelle (Flimmern) entstehen oder das Bild kann
'durchrollen'. Um diese Effekte zu vermeiden, gehen Sie wie folgt vor:

1 Suchen Sie jene Bandstelle der alten Aufnahme, an der die neue

Aufnahme angefügt werden soll.

2 Sehen Sie sich die letzte Minute der alten Aufnahme an (Wiedergabe).

3 Drücken Sie an jener Bandstelle, an der die neue Aufnahme angefügt

werden soll, auf der Fernbedienung die Taste STOP h .Im
Anzeigefeld erscheint ' 9 '.

4 Beginnen Sie die Aufnahme, wie gewohnt, mit der Taste

RECORD n der Fernbedienung.

5 Mit der Taste STOP h beenden Sie die Aufnahme.

Umschalten der

DEUTSCH

Aufnahmegeschwindigkeit (SP/LP)

Sie können die Aufnahmegeschwindigkeit halbieren, um zum Beispiel auf einer Kassette 'E240' (=
4:00 Stunden) bis zu 8:00 Stunden aufzunehmen.
Während der Wiedergabe wird die richtige Geschwindigkeit automatisch gewählt.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

3 Wählen Sie mit der Taste P =r oder P ;q die Zeile

'AUFNAHMEGESCHWIND.' und bestätigen Sie mit der Taste OK .

4 Wählen Sie mit der Taste QSr oder SqP die gewünschte

Aufnahmegeschwindigkeit.

Manuelle Aufnahmen

27

'SP'/'LP' AUTO'
'SP': StandardPlay (normale Aufnahmegeschwindigkeit) bietet gewohnt

erstklassige Bildqualität.
'LP': LongPlay (halbe Aufnahmegeschwindigkeit, doppelte Aufnahmedauer). Mit

etwas geringerer Bildqualität können z.B. auf eine 4 Stunden Kassette (E240) 8
Stunden aufgenommen werden.

'AUTO': AUTOmatisches Long Play. Wenn für eine programmierte Aufnahme
auf der eingelegten Kassette zuwenig Platz ist, wird diese Aufnahme
automatisch in der Geschwindigkeit 'LP' (Longplay) durchgeführt. Ansonsten
erfolgt die Aufnahme in der Geschwindigkeit 'SP' (Standardplay).

5 Bestätigen Sie mit der Taste OK .

6 Beenden Sie mit der Taste MENU .

Automatisch gesteuerte Aufnahmen vom
einem Satellitenempfänger
(RECORD LINK)

Mit dieser Funktion startet der abgeschaltete Videorecorder automatisch die Aufnahme, sobald
über das angeschlossene Scartkabel ein Videosignal erkannt wird. Sollte Ihr Satellitenempfänger
über eine Programmierfunktion verfügen, wird automatisch die Aufnahme gestartet, sobald sich
der Satellitenempfänger einschaltet.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

3 Wählen Sie mit der Taste P =r oder P ;q die Zeile

'SONDEREINSTELLUNG' und bestätigen Sie mit der Taste OK .

28

Manuelle Aufnahmen

SONDEREINSTELLUNG

OSD è EIN p
UHRZEITANZEIGE AUS
RECORD LINK AUS
ENDLOSWIEDERGABE AUS

4 Wählen Sie mit der Taste P =r oder P ;q die Zeile 'RECORD

LINK'.

5 Wählen Sie mit der Taste QSr oder SqP 'EIN'.

DEUTSCH

________________________________
BEENDENpMENU SPEICHERNpOK

'Record link' ausschalten

Um die Funktion auszuschalten, wählen Sie 'AUS'.

6 Bestätigen Sie mit der Taste OK .

7 Beenden Sie mit der Taste MENU .

8 Legen Sie eine Kassette ein.

9 Verbinden Sie mit einem Scartkabel die Scartbuchse EXT.2 AV 2 des

Videorecorders mit der entsprechenden Scartbuchse des
Satellitenempfängers.

0 Programmieren Sie den Satellitenempfänger mit den gewünschten

Daten für die Aufnahme (Programmnummer des TV-Senders, Start­und Endzeit).
Nehmen Sie - falls notwendig - die Bedienungsanleitung des
Satellitenempfängers zu Hilfe.

A Schalten Sie den Videorecorder mit der Taste STANDBY/ON m ab.

Jetzt ist der Videorecorder in Aufnahmebereitschaft. Start und Ende der Aufnahme werden über
die Scartbuchse EXT.2 AV 2 gesteuert.
Bei eingeschalteter Funktion erscheint im Anzeigefeld ' x '.

Manuelle Aufnahmen

29

HAufnahmen programmieren (TIMER)

Allgemeines

Verwenden Sie Aufnahmen programmieren (TIMER), um eine Aufnahme zu einem späteren
Zeitpunkt automatisch zu starten und zu beenden. Der Videorecorder schaltet zum eingegebenen
Zeitpunkt auf die richtige Programmnummer und startet die Aufnahme.
Mit diesem Videorecorder können Sie bis zu sechs Aufnahmen innerhalb eines Monats
vorprogrammieren.

Für eine programmierte Aufnahme benötigt der Videorecorder folgende Informationen:
* das Datum der Aufnahme
* die Programmnummer des TV-Senders
* die Start- und Endzeit der Aufnahme
* VPS/PDC ein oder aus

Diese Informationen werden in einem 'TIMER-Block' gespeichert.

Was ist 'VPS/PDC'?

Mit 'VPS' (Video Programming System)/ 'PDC'(Programme Delivery Control)
werden Beginn und Dauer der Aufnahme vom TV-Sender gesteuert. Sollte
eine Fernsehsendung früher beginnen oder später enden als vorgesehen, wird
der Videorecorder dennoch zur richtigen Zeit ein- und ausgeschaltet.

Was muss ich bei 'VPS/PDC' beachten?

Normalerweise ist die Startzeit gleich der VPS/PDC-Zeit. Wenn eine
abweichende 'VPS/PDC-Zeit' angegeben ist, z.B.: '20.15 (VPS/PDC 20.14)',
müssen Sie beim Programmieren die VPS/PDC-Zeit '20.14' minutengenau
eingeben.
Wenn Sie eine abweichende Zeit eingeben wollen, müssen Sie 'VPS/PDC'
abschalten.

Mit 'VPS/PDC' kann immer nur eine Fernsehsendung eines TV-Senders
gesteuert werden. Sollten Sie zwei oder mehrere Fernsehsendungen eines
TV-Senders mit 'VPS/PDC' aufnehmen, müssen diese als zwei getrennte
Aufnahmen programmiert werden.

30

Aufnahmen programmieren (TIMER)

Aufnahmen programmieren

SHOWVIEW

SHOWVIEW NUMMER WIED.

53124---- èEINM. p

________________________________
WIED.pSELECT SPEICHERNpOK
TIMER LISTEpTIMER

(mit 'ShowView')

Dank diesem Programmiersystem entfällt die oft mühsame Eingabe von
Datum,Programmnummer, Start- und Endzeit. Durch die Eingabe der
ShowView-Programmiernummer erhält der Videorecorder alle nötigen Informationen zum
Programmieren einer Aufnahme. Sie finden diese bis zu 9stellige ShowView Nummer in jeder
TV-Zeitschrift.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie die Taste TIMER k auf der Fernbedienung.

3 Geben Sie die gesamte ShowView-Nummer ein. Diese bis zu

neunstellige Nummer finden Sie in Ihrer TV-Zeitschrift neben der
Startzeit der jeweiligen Fernsehsendung.
z.B.: 5-312-4 oder 5 312 4
Geben Sie 53124 als ShowView-Nummer ein.
Solten Sie sich vertippt haben, löschen Sie die Eingabe mit der Taste

CLEAR (CL) .

Einmalige/Tägliche/Wöchentliche Aufnahmen wählen

Mit der Taste SELECT wählen Sie aus folgenden Möglichkeiten:

'EINM.': Einmalige Aufnahme
'MO-FR': Aufnahmen, die täglich (Montag bis Freitag) wiederholt werden.
'WÖCH.': Aufnahmen, die wöchentlich (jede Woche am gleichen Tag)

wiederholt werden.

DEUTSCH

4 Bestätigen Sie mit der Taste OK .

Aufnahmen programmieren (TIMER)

31

TIMER
DAT. WIED. PROG. START PDC ENDE

21 MO-FR 01 20:00 ] 21:30

________________________________
WIED.pSELECT SPEICHERNpOK

VPS

a Am Bildschirm erscheint 'WÄHLE PROGRAMM'

b Der ShowView Nummer wurde die Programmnummer des TV-Senders

noch nicht zugeordnet. Wählen Sie mit den Zifferntasten 0-9 der
Fernbedienung die entsprechende Programmnummer (Bezeichnung) des
TV-Senders und bestätigen Sie mit der Taste OK .

a Am Bildschirm erscheint 'SHOWVIEW NUMMER NICHT GÜLTIG'

b Die eingegebene ShowView Nummer ist falsch. Wiederholen Sie die

Eingabe, oder beenden Sie mit der Taste MENU .

b Überprüfen Sie Uhrzeit/Datum (siehe Kapitel 'Inbetriebnahme' Abschnitt

'Uhrzeit & Datum einstellen').

a Am Bildschirm erscheint 'MO-FR PROGRAMMIERUNG FÜR DAS

WOCHENENDE NICHT MÖGLICH'

b Es wurde eine tägliche Aufnahme für den falschen Tag eingegeben. Tägliche

Aufnahmen können nur für die Wochentage Montag bis Freitag
programmiert werden.

5 Nach der Bestätigung erscheinen die entschlüsselten Daten. Sie können

die Daten nachträglich verändern. Wählen Sie dazu das entsprechende
Eingabefeld mit den Tasten SqP oder QSr . Verändern Sie
die Daten mit der Taste P ;q , P =r oder mit den Zifferntasten

0-9 .

'VPS/PDC' im Eingabefeld 'START' einschalten

Wählen Sie mit der Taste SqP das Eingabefeld 'START'. Mit der Taste

SELECT schalten Sie 'VPS/PDC' ein (']') leuchtet. Wenn Sie die Taste
SELECT nochmals drücken, schalten Sie 'VPS/PDC' wieder aus (']' erlischt).

6 Wenn die Daten richtig sind, drücken Sie die Taste OK . Die Daten

werden in einem TIMER-Block gespeichert.

7 Legen Sie eine Kassette mit intakter Sicherungszunge (nicht gesichert)

ein.

8 Schalten Sie mit der Taste STANDBY/ON m ab.

Die programmierte Aufnahme funktioniert nur, wenn der
Videorecorder mit der Taste STANDBY/ON m abgeschaltet ist.
Wenn eine oder mehrere Aufnahmen programmiert wurden, leuchtet
im Anzeigefeld ' k '.

32

Aufnahmen programmieren (TIMER)

Probleme und Lösungen bei
programmierten Aufnahmen

PROBLEM LÖSUNG

Videorecorder nicht
bedienbar

Am Bildschirm blinkt
'ABSCHALTEN FÜR
TIMER-AUFNAHME'

Kassette wird während
der Aufnahme
ausgeworfen

Fehlermeldung: 'KEINE
KASSETTE'Im
Anzeigefeld blinkt '

k '

Kassette wird
ausgeworfen, sobald
die Taste

OK gedrückt

wird

bWährend eine programmierte Aufnahme läuft, können Sie das Gerät nicht manuell bedienen.

Wenn Sie die programmierte Aufnahme abbrechen wollen, drücken Sie die Taste

STANDBY/ON m .

bDer Videorecorder ist einige Minuten vor dem Beginn einer programmierten Aufnahme

eingeschaltet.
Schalten Sie den Videorecorder mit der Taste STANDBY/ON m ab. Eine programmierte (Timer)
Aufnahme funktioniert nur bei abgeschaltetem Videorecorder.

bWährend der Aufnahme wurde das Bandende erreicht

bEs wurde noch keine Kassette eingelegt. Legen Sie bitte eine Kassette ein und schalten den

Videorecorder mit der Taste STANDBY/ON m ab.

bEs wurde eine Kassette mit herausgebrochener Sicherungszunge eingelegt. Heben Sie die

Aufnahmesperre auf (Kapitel 'Manuelle Aufnahmen', Abschnitt 'Kassette gegen unbeabsichtigte
Aufnahmen sichern'), oder legen Sie eine andere Kassette für die Aufnahme ein.

DEUTSCH

Fehlermeldung:'ALLE
TIMER BELEGT'

bSollte diese Fehlermeldung nach dem Drücken der Taste TIMER k erscheinen, sind alle

TIMER-Blöcke bereits programmiert. Es können keine weiteren Aufnahmen mehr programmiert
werden. Wählen Sie anschließend mit der Taste P ;q oder P =r jene programmierte
Aufnahme (TIMER-Block), die Sie löschen wollen, und drücken die Taste CLEAR (CL) .

Aufnahmen programmieren (TIMER)

33

Aufnahmen programmieren
(ohne ShowView)

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie die Taste TIMER k auf der Fernbedienung zweimal.

Ein leerer TIMER-Block ist markiert.

3 Drücken Sie die Taste TIMER k . Die aktuellen Daten werden

angezeigt.

TIMER
DAT. WIED. PROG. START PDC ENDE

21 MO-FR 01 20:00 ] 21:30

________________________________
WIED.pSELECT SPEICHERNpOK

VPS

4 Mit der Taste TIMER k , SqP oder QSr wählen Sie

zwischen den Eingabefeldern 'DAT.' (Datum), 'PROG.'
(Programmnummer), 'START' (Startzeit), 'ENDE' (Endzeit).
Sie können mit den Tasten P ;q , P =r oder mit den Zifferntasten

0-9 der Fernbedienung Daten eingeben oder verändern.

Einmalige/Tägliche/Wöchentliche Aufnahmen wählen

Wählen Sie im Eingabefeld 'DAT.' mit der Taste SELECT aus folgenden
Möglichkeiten:

'EINM.': Einmalige Aufnahme
'MO-FR': Aufnahmen, die täglich, von Montag bis Freitag wiederholt werden
'WÖCH.': Aufnahmen, die wöchentlich (jede Woche am gleichen Tag)

wiederholt werden.

Programmnummern der Scartbuchsen 'E1' und 'E2'

Sie können auch Aufnahmen von externen Quellen via Scartbuchse EXT.1

AV 1

('E1') oder EXT.2 AV 2 ('E2') programmieren

34

'VPS/PDC' im Eingabefeld 'START' einschalten

Wählen Sie mit der Taste TIMER k das Eingabefeld 'START'. Mit der Taste

SELECT schalten Sie 'VPS/PDC' ein (']' leuchtet). Wenn Sie die Taste
SELECT nochmals drücken, schalten Sie 'VPS/PDC' wieder aus (']' erlischt).

5 Wenn die Daten richtig sind, drücken Sie die Taste OK . Die Daten

werden in einem TIMER-Block gespeichert.

6 Legen Sie eine Kassette mit intakter Sicherungszunge (ohne

Aufnahmesperre) ein.

Aufnahmen programmieren (TIMER)

7 Schalten Sie mit der Taste STANDBY/ON m ab.

Problemlösungen bei programmierten
Aufnahmen

PROBLEM LÖSUNG

Die programmierte Aufnahme funktioniert nur, wenn der
Videorecorder mit der Taste STANDBY/ON m abgeschaltet ist.
Wenn eine oder mehrere Aufnahmen programmiert wurden, leuchtet
im Anzeigefeld ' k '.

DEUTSCH

Videorecorder reagiert
nicht

Am Bildschirm blinkt
'ABSCHALTEN FÜR
TIMER-AUFNAHME'

Kassette wird während
der Aufnahme
automatisch
ausgeworfen

Fehlermeldung: 'KEINE
KASSETTE'Im
Anzeigefeld blinkt '

k '

Die Fehlermeldung
'GESPERRTE
KASSETTE' erscheint
kurz am Bildschirm,
dann wird die Kassette
ausgeworfen

bWährend eine programmierte Aufnahme läuft, können Sie das Gerät nicht manuell bedienen.

Wenn Sie die programmierte Aufnahme abbrechen wollen, drücken Sie die Taste

STANDBY/ON m .

bDer Videorecorder ist einige Minuten vor dem Beginn einer programmierten Aufnahme

eingeschaltet.
Schalten Sie den Videorecorder mit der Taste STANDBY/ON m ab. Eine programmierte (Timer)
Aufnahme funktioniert nur bei abgeschaltetem Videorecorder.

bWährend der Aufnahme wurde das Kassettenende erreicht

bEs wurde noch keine Kassette eingelegt. Legen Sie bitte eine Kassette ein und schalten Sie den

Videorecorder mit der Taste STANDBY/ON m ab.

bEs wurde eine Kassette mit herausgebrochener Sicherungszunge eingelegt. Heben Sie die

Aufnahmesperre auf (Kapitel 'Manuelle Aufnahmen', Abschnitt 'Kassette gegen unbeabsichtigte
Aufnahmen sichern'), oder legen Sie eine andere Kassette für die Aufnahme ein.

Fehlermeldung:'ALLE
TIMER BELEGT'

bSollte diese Fehlermeldung nach dem Drücken der Taste TIMER k erscheinen, sind alle

TIMER-Blöcke bereits programmiert. Es können keine weiteren Aufnahmen mehr programmiert
werden. Wählen Sie anschließend mit der Taste P ;q oder P =r die programmierte Aufnahme
(TIMER-Block), die Sie überprüfen oder löschen wollen.

Meldung
'DATENFEHLER'
erscheint am

bDie Daten für die Aufnahme konnten nicht übernommen werden. Überprüfen Sie Datum, Start-

und Endzeit der programmierten Aufnahme.

Bildschirm

Aufnahmen programmieren (TIMER)

35

ARD

Aufnahmen programmieren mit
'TURBO TIMER'

Mit dieser Funktion können Sie eine Aufnahme innerhalb der nächsten 24 Stunden schnell und
einfach programmieren. Folgende Daten werden automatisch voreingestellt, wenn Sie mit
'TURBO TIMER' eine Aufnahme programmieren.
Programmnummer = aktuell eingestellte Programmnummer (TV-Sender)
Startzeit = aktuelle Zeit
Endzeit = Startzeit + 2 Stunden

1 Drücken Sie auf der Fernbedienung die Taste TURBO TIMER .

Im Anzeigefeld erscheint die aktuell eingestellte Programmnummer
z.B.: 'PROG. 01'. Verändern Sie diese bei Bedarf mit den Tasten

P ;q oder P =r .

a Im Anzeigefeld blinkt kurz 'CLK'

b Diese Anzeige bedeutet, dass die Uhr des Videorecorders nicht korrekt

eingestellt ist. Lesen Sie dazu im Kapitel 'Inbetriebnahme' den Abschnitt
'Uhrzeit & Datum einstellen'.

20:00

22:00

2 Drücken Sie die Taste TURBO TIMER .

Im Anzeigefeld erscheint die aktuelle Uhrzeit als Startzeit z.B.
'START 20:00'. Verändern Sie diese bei Bedarf mit den Tasten

P ;q oder P =r .

3 Drücken Sie die Taste TURBO TIMER .

Im Anzeigefeld erscheint die Endzeit z.B.: 'END 22:00'. Verändern Sie
diese bei Bedarf mit den Tasten P ;q oder P =r .

4 Drücken Sie die Taste TURBO TIMER .

Im Anzeigefeld erscheint kurz 'OK'. Danach ist die Programmierung
abgeschlossen.

5 Legen Sie eine Kassette mit intakter Sicherungszunge (ohne

Aufnahmesperre) ein.

6 Schalten Sie mit der Taste STANDBY/ON m ab.

Die programmierte Aufnahme funktioniert nur, wenn der
Videorecorder mit der Taste STANDBY/ON m abgeschaltet ist.
Wenn ein oder mehrere Aufnahmen programmiert wurden, leuchtet
im Anzeigefeld ' k '.

36

Aufnahmen programmieren (TIMER)

Probleme und Lösungen bei
programmierten Aufnahmen

PROBLEM LÖSUNG

Videorecorder reagiert
nicht

Im Anzeigefeld blinkt

k '

'

Kassette wird während
der Aufnahme
ausgeworfen

Die Fehlermeldung
'PROT' erscheint kurz
im Anzeigefeld, dann
wird die Kassette
ausgeworfen

bWährend eine programmierte Aufnahme läuft, können Sie das Gerät nicht manuell bedienen.

Wenn Sie die programmierte Aufnahme abbrechen wollen, drücken Sie die Taste

STANDBY/ON m .

bDer Videorecorder ist einige Minuten vor dem Beginn einer programmierten Aufnahme

eingeschaltet.
Schalten Sie den Videorecorder mit der Taste STANDBY/ON m ab. Eine programmierte
Aufnahme (Timer) funktioniert nur bei abgeschaltetem Videorecorder.

bEs wurde noch keine Kassette eingelegt. Legen Sie bitte eine Kassette ein und schalten Sie den

Videorecorder mit der Taste STANDBY/ON m ab.

bWährend der Aufnahme wurde das Kassettenende erreicht

bEs wurde eine Kassette mit herausgebrochener Sicherungszunge eingelegt. Heben Sie die

Aufnahmesperre auf (Kapitel 'Manuelle Aufnahmen', Abschnitt 'Kassette gegen unbeabsichtigte
Aufnahmen sichern'), oder legen Sie eine andere Kassette für die Aufnahme ein.

DEUTSCH

Fehlermeldung:'FULL'

bSollte diese Fehlermeldung nach dem Drücken der Taste TIMER k erscheinen, sind alle

TIMER-Blöcke bereits programmiert. Es können keine weiteren Aufnahmen mehr programmiert
werden. Wählen Sie anschließend mit der Taste P ;q oder P =r jene programmierte
Aufnahme (Timer Block), die Sie überprüfen oder löschen wollen.

Aufnahmen programmieren (TIMER)

37

Prüfen, ändern oder löschen einer
programmierten Aufnahme (TIMER)

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung zweimal die Taste TIMER k .

3 Wählen Sie mit der Taste P =r oder P ;q jene programmierte

Aufnahme (TIMER Block), die Sie prüfen, ändern oder löschen wollen.

Programmierte Aufnahme löschen

Drücken Sie die Taste CLEAR (CL) .
Statt den angezeigten Werten erscheint '--'
Beenden Sie mit der Taste MENU

4 Drücken Sie die Taste TIMER k .

Wählen Sie das Eingabefeld mit der Taste QSr oder SqP .
Verändern Sie - falls notwendig - die Daten mit der Taste P ;q ,

P =r oder mit den Zifferntasten 0-9 .

5 Bestätigen Sie mit der Taste OK .

6 Schalten Sie mit der Taste STANDBY/ON m ab.

38

Aufnahmen programmieren (TIMER)

IWeitere Funktionen

Video(Farb)-System umschalten

MENU

UHR
AUTOMAT. SUCHLAUF
MANUELLE SUCHE
PROGRAMMZUORDNUNG
AUFNAHMEGESCHWIND.
AUTO. ABSCHALTEN
VIDEOSYSTEM
SPRACHE
SONDEREINSTELLUNG

________________________________
…BEENDENpMENU OK
†HOTLINEpCL

Wenn Sie fremde Kassetten wiedergeben kann es durch die automatischen Umschaltung
zwischen den Video(Farb)-Systemen zu Farbstörungen kommen.
Sie können das Video(Farb)- System für die Wiedergabe manuell umschalten, oder die Farbe
abschalten.

Video (Farb)- Systeme

Andere Länder, andere Video(Farb)-Systeme:
In Mitteleuropa ist das PAL-System (Phase Alternation Line) am weitesten
verbreitet. In Frankreich wird in SECAM (Séquentiel à mémoire) ausgestrahlt.
In Übersee (USA und Japan) empfangen Fernsehzuseher ihre TV-Sendungen als
NTSC-Signal (National Television System Comittee).

1 Drücken Sie während der Wiedergabe auf der Fernbedienung die

Taste MENU . Das Hauptmenü erscheint.

2 Wählen Sie mit der Taste P =r oder P ;q die Zeile

'VIDEOSYSTEM' und bestätigen Sie mit der Taste OK .

3 Wählen Sie mit der Taste SqP oder QSr das Video

(Farb)- System mit den geringsten Störungen.
Sollten weiterhin Farbstörungen auftreten, können Sie mit der
Einstellung 'S/W' (Schwarzweiß-Bild) die Farbe abschalten.

DEUTSCH

4 Bestätigen Sie mit der Taste OK .

5 Beenden Sie mit der Taste MENU .

Wie kann ich wieder auf 'automatische Umschaltung'
zurückschalten?

Wenn Sie die Programmnummer ändern, wird das Video (Farb)-System für die
Aufnahme wieder selbständig auf 'AUTO' (automatische Umschaltung)
zurückgeschaltet.

Wenn Sie die Kassette entnehmen, wird das Video (Farb)-System für die
Wiedergabe wieder selbständig auf 'AUTO' (automatische Umschaltung)
zurückgeschaltet.

Weitere Funktionen

39

Kindersicherung

Mit dieser Funktion können Sie Ihren Videorecorder vor unbefugter Benutzung schützen. Bei
aktivierter Kindersicherung sind die Tasten auf der Gerätefront gesperrt (ohne Funktion).
Programmierte Aufnahmen erfolgen trotz Kindersicherung und können auch nicht abgebrochen
werden.

1 Drücken Sie bei eingeschaltetem Videorecorder ca. 5 Sekunden lang

die Taste CHILD LOCK auf der Fernbedienung. Im Anzeigefeld des
Videorecorders erscheint das Symbol ' { '.

2 Verwahren Sie die Fernbedienung an einer für Kinder nicht

erreichbaren Stelle.

3 Wenn Sie die Kindersicherung abschalten wollen, drücken Sie bei

eingeschaltetem Videorecorder ca. 5 Sekunden lang die Taste

CHILD LOCK . Im Anzeigefeld des Videorecorders erlischt das

Symbol ' { '.

a Im Anzeigefeld blinkt das Symbol ' { '

b Dieses Symbol blinkt, sobald bei aktivierter Kindersicherung eine Taste der

Gerätefront gedrückt wird.

40

Weitere Funktionen

OSD Information ein-/ausschalten

Mit OSD (On Screen Display) werden neben den Bildschirmmenüs auch Informationen über die
aktuellen Betriebszustände (Zählwerk, Wiedergabe, Aufnahme, TV-Sender,...) auf dem Bildschirm
des Fernsehgerätes dargestellt. Sie können die Anzeige der Betriebszustände abschalten, um beim
Kopieren von Videokassetten die Bildschirmanzeige (OSD) nicht mitaufzunehmen.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

3 Wählen Sie mit der Taste P =r oder P ;q die Zeile

'SONDEREINSTELLUNG' und bestätigen Sie mit der Taste OK .

DEUTSCH

SONDEREINSTELLUNG

OSD è EIN p
UHRZEITANZEIGE AUS
RECORD LINK AUS
ENDLOSWIEDERGABE AUS

________________________________
BEENDENpMENU SPEICHERNpOK

4 Wählen Sie in der Zeile 'OSD' mit der Taste SqP die

gewünschte Einstellung.

Welche Einstellungen kann ich wählen?
'EIN': Die OSD Information erscheint bei jeder angewählten Betriebsart für

einige Sekunden und erlischt wieder.
'AUS': Die OSD Information ist abgeschaltet.

5 Bestätigen Sie mit der Taste OK .

6 Beenden Sie mit der Taste MENU .

Uhrzeitanzeige abschalten

Sie können die Uhrzeitanzeige am Videorecorder abschalten, um Energie zu sparen.
Programmierte Aufnahmen erfolgen auch bei abgeschalteter Uhranzeige.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

Weitere Funktionen

3 Wählen Sie mit der Taste P =r oder P ;q die Zeile

'SONDEREINSTELLUNG' und bestätigen Sie mit der Taste OK .

41

SONDEREINSTELLUNG

OSD è EIN p
UHRZEITANZEIGE AUS
RECORD LINK AUS
ENDLOSWIEDERGABE AUS

________________________________
BEENDENpMENU SPEICHERNpOK

4 Wenn Sie die Uhrzeit im Anzeigefeld abschalten wollen, wählen Sie in

der Zeile 'UHRZEITANZEIGE' mit der Taste SqP 'AUS'.

Wie kann ich die Uhrzeitanzeige wieder einschalten?

Wählen Sie mit der Taste QSr 'EIN' (Uhrzeit im Anzeigefeld
eingeschaltet).

5 Bestätigen Sie mit der Taste OK .

Am Bildschirm erscheint kurz die Meldung 'GESPEICHERT'.

6 Beenden Sie mit der Taste MENU .

Endlose Wiedergabe einer Kassette

Mit dieser Funktion lässt sich eine Kassette automatisch immer wieder abspielen. Ist das
Bandende erreicht, spult der Videorecorder das Band wieder an den Anfang und die Wiedergabe
startet erneut. Diese Funktion wird wie folgt aktiviert bzw. deaktiviert.

1 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

SONDEREINSTELLUNG

OSD è EIN p
UHRZEITANZEIGE AUS
RECORD LINK AUS
ENDLOSWIEDERGABE AUS

________________________________
BEENDENpMENU SPEICHERNpOK

2 Wählen Sie mit der Taste P ;q oder P =r die Zeile

'SONDEREINSTELLUNG' und bestätigen Sie mit der Taste OK .

3 Wählen Sie mit der Taste P ;q oder P =r die Zeile

'ENDLOSWIEDERGABE'.

4 Wählen Sie mit der Taste QSr oder SqP 'EIN'.

Wenn Sie 'AUS' wählen, wird die Endloswiedergabe ausgeschaltet.

5 Bestätigen Sie mit der Taste OK .

Am Bildschirm erscheint kurz die Meldung 'GESPEICHERT'.

6 Beenden Sie mit der Taste MENU .

7 Legen Sie eine Kassette ein.

8 Starten Sie die Endloswiedergabe mit der Wiedergabetaste PLAY G .

42

Weitere Funktionen

Die automatische Abschaltung

Wenn der Videorecorder in einigen Betriebszuständen (z.B.: Stop) mehrere Minuten lang nicht
bedient wird, schaltet er automatisch ab. Sie können diese automatische Abschaltung ausschalten,
um den Videorecorder als Fernsehempfänger zu verwenden.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie auf der Fernbedienung die Taste MENU . Das

Hauptmenü erscheint.

3 Wählen Sie mit der Taste P =r oder P ;q die Zeile 'AUTO.

ABSCHALTEN'.

4 Wählen sie mit der Taste SqP oder QSr 'AUS' (Keine

automatische Abschaltung) oder 'EIN' (Automatische Abschaltung).

5 Bestätigen Sie mit der Taste OK . Am Bildschirm erscheint kurz die

Meldung 'GESPEICHERT'.

6 Beenden Sie mit der Taste MENU .

DEUTSCH

Weitere Funktionen

43

Wahl des Tonkanals

Während der Wiedergabe oder während des Empfangs von TV-Sendern über den Videorecorder
können sie den gewünschten Tonkanal wählen. Dadurch kann bei mehrsprachigen Übertragungen
eine Wunschsprache gewählt werden.

1 Drücken Sie die Taste SELECT . Die aktuelle Einstellung wird am

Bildschirm angezeigt.

Was steckt hinter den Einstellungen?

'STEREO':
Linke und rechte Stereo (HIFI)-Tonspur sind zu hören.
'LINKS':
Die linke Stereo (HIFI)-Tonspur ist zu hören.
'RECHTS':
Die rechte Stereo (HIFI)-Tonspur ist zu hören.
'MONO':
Die Mono (lineare)-Tonspur ist zu hören.
'MIX':
Die Mono (lineare)-Tonspur ist gleichzeitig mit den Stereo (HIFI) Tonspuren
zu hören.

2 Drücken Sie mehrmals die Taste SELECT bis die gewünschte

Einstellung am Bildschirm zu sehen ist.

Automatische Umschaltung auf 'MONO'

Sendet ein TV-Sender kein Stereosignal oder ist auf einer Videokassette kein
Stereosignal aufgezeichnet, schaltet der Videorecorder automatisch auf die
Einstellung 'MONO'. Es können dann keine anderen Einstellungen mehr gewählt
werden.

Wiedergabe einer Nachvertonung

Beim Nachvertonen von Videoaufnahmen wird nur die Mono- (lineare)
Tonspur mit einem neuen Tonsignal bespielt. Die Stereo- (HIFI) Tonspur
bleibt erhalten. Um die nachvertonten Bandstellen zu hören, müssen Sie die
Einstellung 'MONO' oder 'MIX' wählen.

44

Weitere Funktionen

JEmpfang entstören

Modulator optimieren

An bestimmten Empfangsorten kann es vorkommen, dass ein TV-Sender auf der gleichen oder
auf einer ähnlichen Frequenz sendet wie der Videorecorder.
Die Folge: Sobald der Videorecorder eingeschaltet ist, verringert sich die Empfangsqualität dieses
oder mehrerer TV-Sender(s)
Folgende Schritte zeigen Ihnen, wie Sie am Videorecorder die voreingestellte 'Sende-'
(Modulator-) Frequenz ändern.

Was ist ein Modulator?

Diese elektronische Baugruppe im Inneren des Videorecorders dient dazu,
Audio/Videosignale über das Antennenkabel zu übertragen. Am Fernsehgerät
können diese Signale wie ein TV-Sender empfangen werden.

Was ist eine Modulatorfrequenz?

Diese Frequenz/Kanal gibt an, auf welcher Frequenz/welchem Kanal das
Audio/Videosignal übertragen wird.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie jene Programmnummer,

die für die Videorecorder-Wiedergabe vorgesehen ist (siehe
Bedienungsanleitung des Fernsehgerätes).

2 Drücken Sie die Taste STOP/EJECT ? , um eine eventuell

eingelegte Kassette zu entnehmen.

3 Halten Sie auf der Fernbedienung die Taste STOP h gedrückt.

Drücken Sie zusätzlich am Videorecorder die Taste

STOP/EJECT ? bis im Anzeigefeld z.B. 'M591' erscheint.

DEUTSCH

MODULATOR OPTIMIEREN

FREQU. OPTIMIEREN 591 p
MODULATOR EIN

________________________________
BEENDENpMENU SPEICHERNpOK

Der Videorecorder sendet nun auf UHF-Kanal 36/Frequenz 591MHz
ein Testbild.

4 Wählen Sie mit der Taste P ;q oder P =r die Zeile 'FREQU.

OPTIMIEREN'. Geben Sie die neue Modulatorfrequenz mit den

Zifferntasten 0-9 ein.

5 Stimmen Sie das Fernsehgerät im UHF-Frequenzbereich (Kanal 21 -

69) auf die neue, im Anzeigefeld angezeigte Modulatorfrequenz ab.

6 Bestätigen Sie mit der Taste OK .

Am Bildschirm erscheint kurz die Meldung 'GESPEICHERT'.

Die Modulatoreinstellung ist abgeschlossen.

Empfang entstören

45

Modulator ein-/ausschalten

Sollte sich eine Bild-/Tonstörung trotz Optimierung nicht beseitigen lassen, können Sie den
eingebauten Modulator abschalten.

Achtung !
Das ist nur möglich, wenn der Videorecorder mit einem Scartkabel an das
Fernsehgerät angeschlossen ist. Ohne Scartkabel können Sie bei abgeschaltetem
Modulator kein Bild des Videorecorders am Fernsehgerät empfangen.

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie die Taste STOP/EJECT ? , um eine eventuell

eingelegte Kassette zu entnehmen.

3 Halten Sie auf der Fernbedienung die Taste STOP h gedrückt.

Drücken Sie zusätzlich am Videorecorder die Taste

STOP/EJECT ? bis im Anzeigefeld die eingestellte

Modulatorfrequenz z.B. 'M591' erscheint.

MODULATOR OPTIMIEREN

FREQU. OPTIMIEREN 591 p
MODULATOR EIN

________________________________
BEENDENpMENU SPEICHERNpOK

4 Wählen Sie mit der Taste P ;q oder P =r am Bildschirm die Zeile

'MODULATOR' oder im Anzeigefeld 'MOD+'.

5 Wählen Sie mit der Taste QSr am Bildschirm die Einstellung

'AUS' bzw. im Anzeigefeld die Einstellung 'MOD-' (Modulator
abgeschaltet)

Wie kann ich den Modulator wieder einschalten?

Wählen Sie mit der Taste QSr im Anzeigefeld 'MOD+' (Modulator
eingeschaltet).

6 Bestätigen Sie mit der Taste OK .

7 Beenden Sie mit der Taste MENU .

46

Empfang entstören

KBevor Sie den Techniker rufen

Sollten Sie Probleme mit der Bedienung Ihres Videorecorders haben, könnte das folgende
Ursachen haben. Sie können aber auch die für Ihr Land zuständige Kundenberatung anrufen.
Die Telefonnummer finden Sie auf der Rückseite dieser Bedienungsanleitung. Halten Sie die
Modellnummer (MODEL NO) und die Produktionsnummer (PROD.NO.) bereit.

HOTLINE Telefonnummern

Die Telefonnummern der Kundendienststellen (HOTLINE) sind auch in Ihrem Videorecorder
gespeichert. Um sie abzurufen, gehen Sie wie folgt vor:

1 Schalten Sie das Fernsehgerät ein. Wählen Sie falls erforderlich die

Programmnummer für den Videorecorder.

2 Drücken Sie die Taste MENU . Das Hauptmenü erscheint

3 Drücken Sie die Taste CLEAR (CL) . Am Bildschirm erscheinen die

Telefonnummern der Kundeninformationen.

4 Mit der Taste OK können Sie weitere Telefonnummern wählen.

DEUTSCH

5 Beenden Sie mit der Taste MENU .

PROBLEM LÖSUNG

bKeine Netzversorgung: Netzversorgung überprüfen
bProgrammierte Aufnahme läuft gerade: Falls erforderlich, programmierte Aufnahme mit der Taste

Das Gerät reagiert
nicht auf Tastendruck:

Gerät auf die
Werkseinstellungen
zurücksetzen

Kassette klemmt:

Fernbedienung
funktioniert nicht:

STANDBY/ON m abbrechen.

bKindersicherung aktiv: Kindersicherung abschalten.
bTechnische Störung: Für 30 Sekunden den Netzstecker ziehen, wieder anschließen.

Wenn das nicht hilft, können Sie den Videorecorder auf den Auslieferzustand
(Werkseinstellungen) zurücksetzen.

bAchtung:

Alle Datenspeicher (Programme, Uhrzeit, TIMER) werden rückgesetzt (gelöscht).

1. Ziehen Sie den Netzstecker.

2. Drücken und halten Sie die Taste STANDBY/ON m am Gerät, stecken Sie den Netzstecker
wieder ein.

3. Sobald im Anzeigefeld 'OSD' erscheint, die Taste loslassen.

bKeine Gewalt anwenden. Kurz den Netzstecker ziehen, wieder anschließen.

bFernbedienung nicht Richtung Gerät gehalten: Mit der Fernbedienung auf das Gerät 'zielen'.
bTechnische Störung: Batterien entnehmen, ca. 10 Sekunden warten, wieder einsetzen.
bBatterien schwach: Batterien erneuern.

bKeine Aufnahme auf der Kassette: Kassette wechseln.

Keine Wiedergabe
vom Videorecorder:

bAm Fernsehgerät die Programmnummer für den Videorecorder falsch angewählt oder falsch

eingestellt: Am Fernsehgerät die richtige Programmnummer wählen.

bVerbindungskabel zwischen Fernsehgerät und Videorecorder unterbrochen: Verbindungskabel

überprüfen.

Bevor Sie den Techniker rufen

47

PROBLEM LÖSUNG

Schlechte Wiedergabe
vom Videorecorder:

Keine Aufnahme
möglich:

Programmierte
Aufnahme funktioniert
nicht:

Nach einer
'programmierten
Aufnahme mit
ShowView' wurde der
falsche TV-Sender
entschlüsselt
(aufgenommen).

bFernsehgerät nicht richtig eingestellt.
bKassette abgenützt oder von minderer Qualität: Neue Kassette verwenden.
bSpurlage nicht richtig eingestellt: Lesen Sie im Kapitel 'Bildstörungen beseitigen' den Abschnitt

'Spurlage optimieren (Tracking)'.

bFernsehprogramm nicht gespeichert oder falsch gewählt: Gespeicherte Fernsehprogramme

überprüfen.

bKassette ohne Sicherungs-Zunge eingelegt (Aufnahme gesichert): Kassette mit intakter

Sicherungs-Zunge einlegen, oder Kassette wechseln. Hinweise lesen Sie bitte im Kapitel 'Manuelle
Aufnahmen' im Abschnitt 'Kassette gegen unbeabsichtigte Aufnahmen sichern'.

b'VPS/PDC' eingeschaltet, aber 'VPS/PDC-Zeit' nicht korrekt: 'VPS/PDC-Zeit' minutengenau

eingeben. Antenne überprüfen.

bUhr/Datum nicht richtig eingestellt: Uhr/Datum überprüfen.
bWenn Uhrzeit/Datum trotz manueller Einstellung falsch angezeigt werden, können Sie die Funktion

'SMART CLOCK' ausschalten. Lesen Sie dazu im Kapitel 'Inbetriebnahme' im Abschnitt Uhrzeit &
Datum einstellen'.

bAufnahme (TIMER-Block) falsch programmiert: Programmierte Aufnahme (TIMER-Block)

überprüfen.

bKassette mit Aufnahmesperre eingesetzt: Aufnahmesperre aufheben.

b1. Geben Sie die ShowView-Programmiernummer des gewünschten TV-Senders ein.

2. Bestätigen Sie mit der Taste OK .

3. Überprüfen Sie die im Eingabefeld 'PROG.' angezeigte Programmnummer/Senderbezeichnung

4. Sollte diese nicht mit dem gewünschten TV-Sender übereinstimmen, wählen Sie das Eingabefeld
und ändern Sie diese Programmnummer/Senderbezeichnung.

5. Bestätigen Sie mit der Taste TIMER k .

Bild-/Tonstörungen
beim Fernsehempfang

bLesen Sie im Kapitel 'Empfang entstören' den Abschnitt 'Modulator optimieren', sowie 'Modulator

ein- und ausschalten'.

bLassen Sie Ihre Antennenanlage überprüfen.

48

Bevor Sie den Techniker rufen
