Philips VR572/16, VR570/16 User Manual [no]

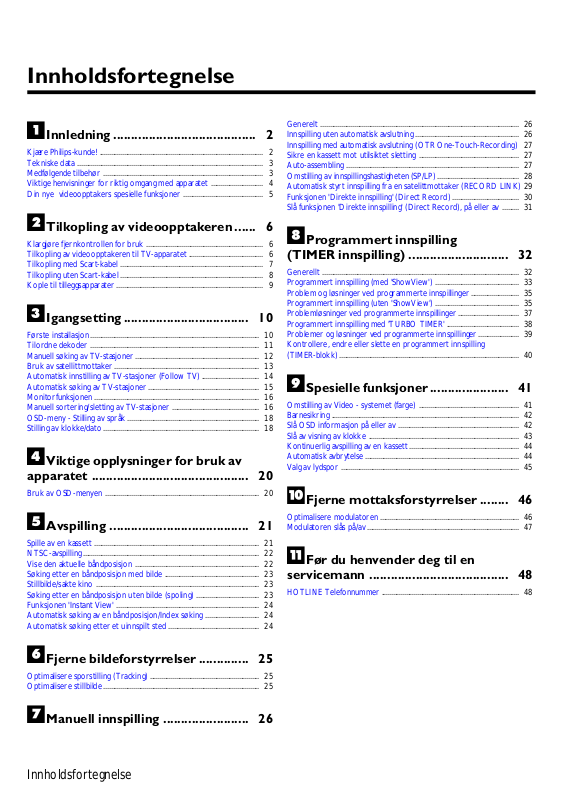

Innholdsfortegnelse

AInnledning 2........................................

Kjære Philips-kunde! 2........................................................................................

Tekniske data 3....................................................................................................

Medfølgende tilbehør 3......................................................................................

Viktige henvisninger for riktig omgang med apparatet 4............................

Din nye videoopptakers spesielle funksjoner 5...........................................

BTilkopling av videoopptakeren 6......

Klargjøre fjernkontrollen for bruk 6...............................................................

Tilkopling av videoopptakeren til TV-apparatet 6........................................

Tilkopling med Scart-kabel 7.............................................................................

Tilkopling uten Scart-kabel 8.............................................................................

Kople til tilleggsapparater 9...............................................................................

CIgangsetting 10...................................

Første installasjon 10...........................................................................................

Tilordne dekoder 11...........................................................................................

Manuell søking av TV-stasjoner 12...................................................................

Bruk av satellittmottaker 13..............................................................................

Automatisk innstilling av TV-stasjoner(FollowTV) 14...............................

Automatisk søking av TV-stasjoner 15............................................................

Monitorfunksjonen 16.........................................................................................

Manuell sortering/sletting av TV-stasjoner 16...............................................

OSD-meny - Stilling av språk 18.......................................................................

Stilling av klokke/dato 18....................................................................................

DViktige opplysninger for bruk av

apparatet 20............................................

Bruk av OSD-menyen 20...................................................................................

EAvspilling 21.......................................

Spille av en kassett 21.........................................................................................

NTSC-avspilling 22...............................................................................................

Vise den aktuelle båndposisjon 22...................................................................

Søking etter en båndposisjon med bilde 23...................................................

Stillbilde/sakte kino 23........................................................................................

Søking etter en båndposisjon uten bilde (spoling) 23..................................

Funksjonen 'Instant View' 24.............................................................................

Automatisk søking av en båndposisjon/Index søking 24.............................

Automatisk søking etter et uinnspilt sted 24.................................................

Generelt 26...........................................................................................................

Innspilling uten automatisk avslutning 26........................................................

Innspilling med automatisk avslutning (OTROne-Touch-Recording) 27

Sikre en kassett mot utilsiktet sletting 27......................................................

Auto-assembling 27.............................................................................................

Omstilling av innspillingshastigheten(SP/LP) 28............................................

Automatisk styrt innspilling fra en satelittmottaker(RECORD LINK) 29

Funksjonen 'Direkte innspilling' (Direct Record) 30....................................

Slå funksjonen 'Direkte innspilling' (Direct Record), på eller av 31.........

HProgrammert innspilling

(TIMER innspilling) 32............................

Generellt 32..........................................................................................................

Programmert innspilling (med 'ShowView') 33.............................................

Problem og løsninger ved programmerte innspillinger 35..........................

Programmert innspilling (uten 'ShowView') 35.............................................

Problemløsninger ved programmerte innspillinger 37.................................

Programmert innspilling med 'TURBO TIMER' 38.......................................

Problemer og løsninger ved programmerte innspillinger 39......................

Kontrollere, endre eller slette en programmert innspilling

(TIMER-blokk) 40.................................................................................................

ISpesielle funksjoner 41......................

Omstilling av Video - systemet (farge) 41......................................................

Barnesikring 42.....................................................................................................

Slå OSD informasjon på eller av 42.................................................................

Slå av visning av klokke 43.................................................................................

Kontinuerlig avspilling av en kassett 44...........................................................

Automatisk avbrytelse 44...................................................................................

Valg av lydspor 45................................................................................................

JFjerne mottaksforstyrrelser 46........

Optimalisere modulatoren 46...........................................................................

Modulatoren slås på/av 47..................................................................................

KFør du henvender deg til en

servicemann 48.......................................

HOTLINE Telefonnummer 48..........................................................................

FFjerne bildeforstyrrelser 25..............

Optimalisere sporstilling (Tracking) 25...........................................................

Optimalisere stillbilde 25....................................................................................

GManuell innspilling 26........................

Innholdsfortegnelse

Fjernkontrollen

MONITOR TV Monitor : Omstilling mellom TV-mottak og avspilling fra

videoopptakeren

CHILD LOCK Barnelås : Slår barnelåsen av eller på
SELECT Velge : Funksjonsvelger
STANDBY/ON m Slå av/på : Slår apparatet av/på, avbryter menyfunktionen, avbryter

programmert innspilling (TIMER-innspilling)

0..9 Talltastene :0-9
TV Valg av TV-funksjoner :Ekstra TV-funksjoner for TV-apparater med

samme fjernkontrollkode (RC5)

TURBO TIMER TurboTimer: Programmereinnspillinger med funksjonen Turbo Timer
TIMER k TIMER: Programmere en innspilling eller endring/sletting av

programmert innspilling

RECORD n Innspilling : Innpilling av den aktuelt innstilte TV-stasjon
MENU Meny : Hovedmenyen åpnes/avsluttes
CLEAR (CL) Slette : Sletter siste inntasting/sletter programmert innspilling (TIMER

innspilling)

P ;q Velge : Neste linje/programmnummer
P =r Velge : Foregående linje/programmnummer

QSr Velge : Til venstre
SqP Velge : Til høyre

OK Lagre/bekrefte : Lagre/bekrefte etter inntasting
INDEX E Indeks søking : Søker i forbindelse med H / I forrige eller neste

innspillingsmarkering på båndet

STILL R Stillbilde :Stanser båndet og viser det aktuelle bildet som stillbilde
H Tilbakespoling : Ved STOP eller STANDBY: Tillbakespoling, ved

AVSPILLING: bildesøk bakover

STOP h Pause/Stopp : Stanser båndet, bortsett fra ved programmerte

innspillinger (TIMER- innspillinger)

PLAY G Avspilling : Avspilling av en innspilt kassett
I Fremspoling : Ved STOP eller STANDBY: Fremspoling, ved

AVSPILLING: bildesøk fremover

NORSK

Ekstra TV-funksjoner

Hold tasten TV inne og velg den ønskede funksjonen med følgende taster.

STANDBY/ON m Slå av : Slår av TV-apparatet
MUTE y TV-lyd av: TV-lyden slås helt av/på
AV TV omstilles til Audio/Video inngangskontaktene
P ;q TV-programnummer : TV-programnummer ovenfor
P =r V-programnummer : TV-programnummer nedenfor

QSr TV lydstyrke : TV lydstyrke lavere
SqP TV lydstyrke : TV lydstyrke høyere

Forsiden av apparatet

STANDBY/ON m/I Slå på/av : Slå apparatet på/av, avbryt funksjonen, avbryt programmert

innspilling (TIMER-innspilling)

RECORD n Innspilling : Innpilling av den aktuelt innstilte TV-stasjon
PROGRAMME r Velge : Programmnummer/linje nedenfor
PROGRAMME q Velge : Programmnummer/linje ovenfor
MONITOR TV-skjerm : Omstilling mellom fjernsynsmottakelse og avspilling fra

videoopptakeren

STOP/EJECT ? Pause/Stopp, Kassettutkast : Stanser båndet, ved STOP støtes den

innlagte kassetten ut

H Tilbakespoling : Ved STOP eller STANDBY: Tilbakespoling, ved

AVSPILLING: bildesøk bakover

G Avspilling : Avspilling av en innspilt kassett
I Fremspoling : Ved STOP eller STANDBY: Fremspoling, ved

AVSPILLING: bildesøk fremover

Symboler i videoopptakerens display

Følgende symboler kan opptre på videoopptakerens display:

I denne delen av displayet vises den aktuelle apparatstatusen som
symbol.

LP Når LP (Long Play) funksjonen er aktivert eller når en LP (Long Play)

innspilling ble registrert under avspillingen.
Når barnelåsen er slått på.
Når en satellittinnspilling er programmert.

DEC Når den aktuelle TV-stasjon på videoopptakeren (TV-kanal) ble tildelt

en dekoder.
Når det ble registrert en HiFi - lyd under avspillingen eller når en HiFi -

lyd mottas.
Når en innspilling pågår.

k Når en innspilling er programmert eller når en programmert innspilling

pågår.

D Når innspillinger som gjentas daglig er programmert.
W Når innspillinger som gjentas ukentlig er programmert.

Når en kassett er lagt i.

DATE Når dato for inntasting/visning av den programmerte innspillingen er

valgt.

START Når starttiden for inntasting/visning av den programmerte innspillingen

er valgt.

PROG. Når programnummeret for inntasting/visning av den programmerte

innspillingen er valgt.

END Når sluttiden for inntasting/visning til den programmerte innspillingen er

valgt.

VPS/PDC Video Programme System/Programme Delivery Control: når en VPS

eller PDC Code blir overført.
Visning av TV-stasjonens programnummer / båndposisjon / stasjonsnavn

/ funksjon.
Visning av båndposisjon i sekunder

NORSK

AInnledning

Kjære Philips-kunde!

Bruksanvisninger er som regel et kjedelig kapittel, de er teknisk orientert og ofte dårlig oversatt.
Av denne grunn ble jeg engasjert av Philips.

Får jeg presentere meg:
Mitt navn er Phil og jeg vil følge deg igjennom bruksanvisningen og vil prøve å hjelpe deg med
betjeningen av din nye videoopptaker. Derfor gir jeg på passende steder, følgende informasjoner:

Hva ?

Her forklarer jeg
tilsynelatende
uviktige ting.

Jag håper du kommer til å få mye glede av din nye videoopptaker.

Tipps

Her gir jeg deg
informasjoner om
funksjoner som kan
gjøre det enklere
for deg å betjene
videoopptakeren.

Problem

Her hjelper jeg deg
å finne årsakene til
problemer og
problemløsninger.

For eksperter

Her informerer jeg
deg om funksjoner
som er nødvendige
ved spesielle
bruksområder.

Phil

P.S. Om du har spørsmål eller om det skulle oppstå problemer med bruken av apparatet, leser
du informasjonen du finner i kapittel 'Før du tilkaller en teksniker'. Hvis det ikke hjelper kan du
ringe kundeservicen i ditt land. Telefonnumrene og e-post adressene finner du på siste side i
denne bruksanvisningen. D.S.

2

Innledning

Velkommen i den store PHILIPS - videoopptaker familien!

Vi takker deg for ditt valg av en VR570-572/16 videoopptaker.
Vær vennlig å lese bruksanvisningen før du tar apparatet i bruk. Den inneholder mange viktige
informasjoner og henvisninger for bruken av videoopptakeren.
Bruk ikke apparatet umiddelbart etter at det er blitt flyttet fra et kaldt til et varmt sted,
eller omvendt, eller i fuktige omgivelser.
Vent i minst tre timer etter at apparatet er transportert. Denne tiden trenger videoopptakeren
til å venne seg til de nye forholdene ( temperatur, luftfuktighet,...).

Ditt PHILIPS-Team håper du vil
ha mye glede med din nye
videoopptaker.

Med denne videoopptakeren kan du spille inn og av kassetter som bærer VHS merket.
Kassetter som bærer VHS-C merket (VHS kassetter for camcordere) kan kun brukes med en
adapter.

Dette produktet er i samsvar med kravene i Rfo. 73/23/EØF + 89/336/EØF + 93/68 EØF.

NORSK

Tekniske data

Nettspenning : 220-240V/50Hz
Effektforbruk : 16W
Effektforbruk (Standby): mindre enn 4W (Klokkesymbol slukket)
Spoletid : ca. 100 sekunder (Kassett E-180)

Mål i cm (B/H/D) : 38.0/9.3/26.0
Antall videohoder :4
Antall videohoder (HIFI):2
Innspilling/avspillingstid : 4 Timer (SP) (Kassett E-240)
8 Timer (LP) (Kassett E-240)

Medfølgende tilbehør

Bruksanvisning
Fjernkontroll og batterier
Antennekabel
Nettkabel

Innledning

3

Viktige henvisninger for riktig omgang
med apparatet

Fare - det er høy spenning i dette apparatet! Må ikke åpnes!
Det er da fare for å få elektrisk støt!

Apparatet inneholder ingen deler som kan repareres på egenhånd. Overlat vedlikehold/service til en
kvalifisert fagmann.

Så lenge videoopptakeren er tilkoplet lysnettet, er deler av det ennå operativ. Hvis du vil slå
videoopptakeren helt av, må du trekke ut lysnettkontakten.

Denne bruksanvisningen er trykket på miljøvennlig papir.
Legg brukte batterier i spesielt utplasserte beholdere.
Benytt deg av de mulighetene du har i ditt land til miljøvennlig deponering av emballasjen.
Dette elektroniske apparatet inneholder mange stoffer som kan gjenvinnes. Forhør deg om

mulighetene for gjenvinning av det gamle apparatet.

Påse at luft kan sirkulere fritt gjennom apparatets ventilasjonshull. Påse at apparatet ikke er plassert
på et mykt underlag.

Pass på at ikke gjenstander eller væske kommer inn i apparatet. Plasser ikke vaser e.l. på
viseoopptakeren. Hvis det søles væske som trenger inn i apparatet, må du dra ut stikkkontakten
og kontakte kundeservice.

Plasser ingen brennbare gjenstander ( stearinlys, telys,...) på apparatet.
Pass på at barn ikke kan putte gjenstander inn i kassettåpningen eller i ventilasjonshullene på

apparatet.

4

Innledning

Din nye videoopptakers spesielle
funksjoner

Med din PHILIPS- videoopptaker kan du ikke bare spille inn og av VHS-kassetter - den har også
en rekke spesialfunksjoner som forenkler den daglige omgang med apparatet.

Philips har utviklet et system for en optimal avspillingskvalitet. Forstyrrelsene som ofte oppstår
ved bruk av gamle og ofte brukte videokassetter reduseres. Detaljene fremheves ved bruk av
kassetter av bedre kvalitet.

Dersom du har koplet videoopptakeren din til TV-apparatet og stikkontakten, ønskes du
velkommen av en skjermvisningsmeny. Du trenger bare å følge informasjonen i den 'intelligente
hjelpemenyen' for å komme til neste kontrolltrinn. Du vil her nyte godt av fordelen med en
automatisk programsøker/lagring og en automatisk innstilling av klokken.

Ved hjelp av denne funksjonen overtar videoopptakeren de programmerte innstillinger fra
TV-apparatet automatisk.

Innspilling med videoopptakeren din kan styres fra en ekstern satellittmottaker.

NORSK

Et trykk på knappen er nok til at videoopptakeren informerer seg om hvilken TV-stasjonsom
mottas av TV-apparatet i øyeblikket, og spiller inn programmet.

Presisjonsdrivverket fra Philips muliggjør en kort spoletid og en automatisk registrering av
båndlengde.

Et enkelt programmeringssystem for videoopptakere. Det å programmere innspillinger blir like
enkelt som å ta en telefon. Tast inn programnummeret. Nummeret til det programmet du vil
spille inn finner du i et programmagasin.

ShowView er et registrert varemerke tilhørende Gemstar Development Corporation. ShowView
System produseres på lisens fra Gemstar Development Corporation.

For å kunne identifisere apparatet ditt dersom det skulle bli stjålet, bør du føre opp
serienummeret her. Du finner serienummeret (PROD.NO.) på typeskiltet på baksiden av
apparatet:

MODEL NO. VR570-572/16

PROD. NO. ..................

Innledning

5

BTilkopling av videoopptakeren

Klargjøre fjernkontrollen for bruk

Fjernkontrollen og de tilhørende batterier er vedpakket den originalforpakkede videoopptageren.
For å kunne bruke fjernkontrollen må du sette i batteriene, som forklart i neste avsnitt.

1 Pakk ut fjernkontrollen og batteriene ( 2 stk.).

2 Åpne batterirommet og sett inn batteriene som avbildet. Lukk

deretter batterirommet igjen.

Fjernkontrollen er nå klar til bruk. Rekkevidden er ca. 5 meter.

Tilkopling av videoopptakeren til
TV-apparatet

For å kunne spille inn og av TV-programmer med din videoopptaker må du først tilkople alle
nødvendige kabler.
Vi anbefaler å forbinde TV-apparatet og videopptakeren med en Scart-kabel.

Hva er en Scart-kabel ?

Scart-kabel (også kalt eurokabel) er en universell forbindelseskabel for bilde-,
lyd-, og styringssigneler. Ved hjelp av denne forbindelsesmåten oppstår så godt
som ingen bilde- og lydforstyrrelser.

Når du innstallerer din videoopptaker for første gang, velger du en av de følgende mulighetene:

'Tilkopling med Scart-kabel'

hvis TV-apparatet er utstyrt med en Scart-kontakt og du bruker en Scart-kabel.

Tilkopling uten Scart-kabel
Hvis du ikke vil bruke en Scart-kabel.

6

Tilkopling av videoopptakeren

Tilkopling med Scart-kabel

Hold følgende kabler klar:
En antennekabel (1, medfølger), en nettkabel (2, medfølger), en scartkabel (3).

1 Ta antennekabelens plugg ut av TV-apparatet og stikk den inn i

2 kontakten på baksiden av videoopptakeren.

2 Sett hunnkontakten på den medfølgende antennekabelen inn i uttaket

TV bak på TV-apparatet.

3 Sett en av pluggene på Scart-kabelen inn i Scart-kontakten

EXT.1 AV. 1 på baksiden av videoopptakeren din. Den andre pluggen

skal koples til TV-apparatet (Les også TV-apparatets bruksanvisning).

På mitt TV-apparat finnes det flere scart-kontakter. Hvem skal jeg
bruke ?

Velg den scartkontakten som er egnet for videoinngang og videoutgang.

Mitt TV-apparat har en meny for scart-kontaktene.

Velg ditt 'TV' som tilkoplingskilde for denne scartkontakt.

4 Slå på TV-apparatet.

5 Sett hunnkontakten på nettkabelen inn i nettuttaket 4 bak på

videoopptakeren. Sett den andre enden av nettkabelen i nettkontakten
på veggen.

NORSK

Tilkopling av videoopptakeren

6 Når tilkoplingen er riktig gjennomført og ditt TV-apparat kopler seg

automatisk om til scart-kontaktens programnummer f.eks.: 'EXT', '0'

eller 'AV', ser du følgende bilde på TV-skjermen:

7

GRATULERER
MED DIN NYE
PHILIPS
VIDEOOPPTAKER

a På min TV-skjerm vises det ikke noe bilde

b Mange TV-apparat kobler seg, ved hjelp av et styringssignal fra

videoopptakeren over scartkabelen om til det riktige programnummer.

b Dersom TV-apparatet ditt ikke kopler seg automatisk om til scart-kabelens

programnummer, velger du det riktige programnummer manuellt på
TV-apparatet (Se TV-apparatets bruksanvisning).

FORTSETTEpOK

Les deretter avsnittet 'Første installasjon' i kapittel 'Igangsetting'.

Tilkopling uten Scart-kabel

Du behøver følgende kabler:
En antennekabel (1, medfølger) en nettkabel (2, medfølger).

1 Slå av TV-apparatet.

2 Ta antennekabelens plugg ut av TV-apparatet og stikk den inn i

2 kontakten på baksiden av videoopptakeren.

3 Forbind TV kontakten på baksiden av videoopptakeren med

antenneinngangen på ditt TV-apparat med den medfølgende
antennekabelen.

4 Forbind 4 kontakten på baksiden av videoopptakeren og

nettkontakten på veggen, med den medfølgende antennekabelen.

5

Slå på TV-apparatet og velg det programnummeret på TV-apparatet
som er bestemt for videoopptakeren (se TV-apparatets
bruksanvisning).

8

Tilkopling av videoopptakeren

Hvilket programnummer er avsett for videoopptakeren ?

For å sikre bildets stabilitet under avspilling av en kassett (forhindre
forstyrrelser i ovre del av bildet) er visse programnumre på TV-apparatet
avsett til videoopptakeren. Som regel er det de høyeste programnumre f.eks.:
'12','16','99' eller programnummer '0'. Nærmere informasjoner finner du i
TV-apparatets bruksanvisning.

6 Velg dette programnummer og start deretter den manuelle

kanalsøkingen til 'testbildet' vises. (Som om du vil (tilføye) lagre en ny
TV-stasjon).

GRATULERER
MED DIN NYE
PHILIPS
VIDEOOPPTAKER

FORTSETTEpOK

a Jeg ser ikke noe 'prøvebilde'

b Kontroller kablene.
b Videoopptakeren 'sender' på frekvens 591MHz (kanal CH36)

Gjenta kanalsøkingen på TV-apparatet.

7 Lagre innstillingene på videoopptakerens programnummer på ditt

TV-apparat.

Videoopptakerens programnummer

Du har nå lagret videoopptakeren som en TV-stasjon på et programnummer.
For å avspille fra din videoopptaker må du heretter velge dette
programnummer.

Les videre i kapittel 'Igangsetting'.

Kople til tilleggsapparater

Du kan også kople andre apparater som dekoder, satellittmottaker, camcorder e.l. til kontakten

EXT.2 AV. 2 .
På baksiden av videoopptakeren finner du to audiokontakter AUDIO OUT L R (audiouttak
venstre/høyre). Til disse kan du tilkople et HIFI-stereoanlegg

NORSK

Tilkopling av videoopptakeren

9

CIgangsetting

Første installasjon

I dette kapittel bli det forklart hvordan du starter den første installasjon. Videoopptakeren søker
alle tilgjengelige TV-stasjoner for deg.

1 Bekreft bildet som vises på TV-skjermen med tasten OK på

'Sikte' riktig

I de følgende avsnitt bruker du fjernkontrollen for første gang. Påse at du alltid
retter fjernkontrollen mot videoopptakeren, ikke mot TV-apparatet.

Slå på tilleggsapparater

Hvis du har koplet til tilleggsapparater (satellittmottaker,..) via antennekabelen
slår du disse på. Ved den automatiske søkingen blir disse igjenkjent og lagret.

fjernkontrollen.

AUTO. SØKING

SØKER
00 TV KANALER FUNNET

ƒƒƒƒƒƒƒ__________________

VENNLIGST VENT...

2 Velg det språket du vil ha for skjermvisningen (OSD) med tasten

P =r eller P ;q .

Hva er en skjermvisningsmeny ?

Ved hjelp av den merspråklige skjermvisningsmeny er betjeningen av din nye
videoopptaker ikke noe hekseri mer. Alle innstillinger h.hv. funksjoner blir vist
på TV-skjermen i det språket du ønsker.

3 Bekreft med tasten OK .

4 Velg det landet du befinner deg i med tasten P =r eller P ;q .

Hvis du ikke finner dette landet, velg 'ANDRE'.
Bekreft med tasten OK .
Den 'automatiske kanalsøkingen' starter. På TV-skjermen vises:

a Videoopptakeren finner ingen TV-stasjoner under søkingen

b Velg programnummer 1 på TV-apparatet. Ser du den lagrede TV-stasjonen

på TV-apparatet ?
Hvis ikke kontrollerer du kabelforbindelsene, antenne (antennekontakt) ­videoopptaker - Tv-apparat.

b Vis tålmodighet !

Videoopptakeren søker igjennom hele frekvensområdet for å finne og lagre
flest mulige TV-stasjoner. Ditt lands TV-stasjoner befinner seg antageligvis i
et høyere frekvensområde. Så snart dette frekvensområde nås finner din
videoopptaker TV-stasjonene.

10

5 Når kanalsøkingen er avsluttet vises meldingen 'LAGRET', på

TV-skjermen et kort øyeblikk.
Deretter vises 'ÅR', 'MÅNED', 'DATO', 'TID' for kontroll.

Igangsetting

KLOKKE

ÅR è 2001 p
MÅNED 01
DATO 01
TID 20:00
SMART CLOCK PÅ

6 Kontroller det viste årstall i linjen 'ÅR'. Endre årstall ved behov med

talltastene 0..9 på fjernkontrollen.

7 Velg neste linje med tasten P =r eller P ;q .

8 Kontroller likeledes de viste innstillingene av, 'MÅNED', 'DATO''TID'.

________________________________
AVSLUTTpMENU LAGREpOK

9 Når alt er riktig lagrer du med tasten OK . På TV-skjermen vises

meldingen 'LAGRET' et kort øyeblikk.

Den første installasjonen er avsluttet.

Satellittmottaker

Dersom du har koplet til en satellittmottaker les avsnittet 'Bruk av
satellittmottaker'.

Dekoder

Hvis du ha kolet til en dekoder, må du installere denne som beskrevet i neste
avsnitt.

NORSK

Tilordne dekoder

Noen TV-stasjoner sender koderte TV-programmer som kun kan sees med en kjøpt eller leid
dekoder. Du har muligheten til å kople til en slik dekoder (descrambler) til denne
videoopptakeren. Ved hjelp av følgende funksjon blir den dekoderen som er koplet til automatisk
aktivert for den ønskede TV-stasjonen.

1 Slå på TV-apparatet. Velg programnummeret for videoopptakeren.

MANUELL SØKING

PROGRAM NUMMER è P01 p
S-KANAL NEI
KANAL NUMMER 21
DEKODER AV
NICAM PÅ

________________________________
AVSLUTTpMENU LAGREpOK

Igangsetting

2 Velg den TV-stasjonen du vil tildele dekoderen med tasten P ;q og

P =r på videoopptakeren eller med talltastene 0..9 på

fjernkontrollen.

3 Trykk tasten MENU på fjernkontrollen. Hovedmenyen vises.

4 Velg linjen 'MANUELL SØKING' med tasten P ;q eller P =r og

bekreft med tasten OK .

5 Velg linjen 'DEKODER' med tasten P =r eller P ;q .

6 Velg 'PÅ' (Dekoder på) med tasten SqP eller QSr .

Hvordan kan jeg kople ut dekoderen igjen ?

Velg 'AV' (dekoder av) på TV-skermen med tasten SqP .

7 Bekreft med tasten OK .

11

NRK

8 Avslutt med tasten MENU .

Dekoderen er nå tilordnet denne TV-stasjonen.
Blir denne TV-stasjon valgt, vises symbolet 'DEC' i videoopptakerens display.

Manuell søking av TV-stasjoner

I enkelte spesielle tilfeller er det ikke mulig å finne og lagre alle TV-stasjonene ved den første
innstallasjon. Manglende eller koderte TV-stasjoner må i dette tillfellet søkes pg lagres manuellt.

1 Slå på TV-apparatet. Velg om nødvendig videoopptakerens

programnummer.

MANUELL SØKING

PROGRAM NUMMER è P01 p
S-KANAL NEI
KANAL NUMMER 21
DEKODER AV
NICAM PÅ

________________________________
AVSLUTTpMENU LAGREpOK

2 Trykk på tasten MENU på fjernkontrollen.

Hovedmenyen vises.

3 Velg linjen 'MANUELL SØKING' med tasten P =r eller P ;q og

bekreft med tasten OK .

4 Velg linjen 'PROGRAM NUMMER' med tasten P =r eller P ;q .

5 Velg ønsket programnummer for TV-stasjonen, f.eks.: 'P01' med tasten

QSr eller SqP .

6 Velg ønsket visningsmåte i linjen 'S-KANAL' med tasten SqP .

Hva er skjult bak innstillingene ?
'NEI': Visning /Innmating av kanaler

'JA': Visning / Innmating av spesialkanaler

Hva er en spesialkanal (s-kanal)?

TV-stasjoner overføres på bestemte frekvensområder. Disse områder deles
opp i kanaler. Hver TV-stasjon er tildelt en bestemt frekvens/en bestemt kanal.
Visse frekvensområder betegnes som spesialkanal (hyperkanal).

12

7 Tast inn kanalnumret for den ønskede TV-stasjonen i linjen 'KANAL

NUMMER' med talltastene 0..9 .

Igangsetting

a Jeg kjenner ikke den ønskede TV-stasjonens kanal

b I dette tilfellet holder du i linjen 'KANAL NUMMER' tasten

SqP trykket inn for å starte den automatiske søkingen. På

TV-skjermen vises et endrene kanalnummer.
Fortsett med den automatiske søkingen til du har funnet ønsket TV-stasjon.

Hva er NICAM?

NICAM er et digitalt lydoverføringssystem. Med NICAM kan det enten
overføres på 1 stereokanal eller på 2 avskilte monokanaler. Hvis det oppstår
lydforstyrrelser p.g.a. dårlige mottakerforhold, kan du kople 'NICAM' ut.
Velg 'AV' i linjen 'NICAM' med tasten QSr eller SqP .

8 Lagre TV-stasjonen med tasten OK . På TV-skjermen vises 'LAGRET'

et kort øyeblikk.

9 For å søke flere TV-stasjoner begynner du igjen ved trinn

0 For å avslutte trykker du på tasten MENU .

3 .

Bruk av satellittmottaker

En tilsluttet sattellittmottakers TV-stasjoner (tilkoplet via scart-kontakt EXT.2 AV. 2 ) mottar
du på programnummer 'E2' på videoopptakeren.
Velg programnummeret 'E1' med tasten 0 på fjernkontrollen og deretter programnummeret 'E2'
med tasten P =r .
Sattellittmottakerens TV-stasjoner må velges på selve satellittmottakeren.

NORSK

Igangsetting

13

Automatisk innstilling av TV-stasjoner
(Follow TV)

Ved automatisk søking blir TV-stasjonene lagret i en bestemt rekkefølge. Dette avviker kanskje
fra hvordan TV-stasjonene er lagret i TV-apparatet.
Etter at du har utført denne funksjonen, tilsvarer rekkefølgen av de lagrede TV-stasjonene i
videoppkakeren rekkefølgen i TV-apparatet.
Dette fungerer bare hvis videoopptakeren (kontakt EXT.1 AV. 1 ) er koplet til TV-apparatet

med en Scart-kabel.

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten MENU på fjernkontrollen. Hovedmenyen vises.

MENU

KLOKKE
AUTO. SØKING
MANUELL SØKING
FOLLOW TV
TV KANAL PLASSERING
BÅNDHASTIGHET
AUTO. AVSLAG
VIDEO SYSTEM
SPRÅK

SPESIALINNSTILLING
________________________________
…AVSLUTTpMENU OK
†HOTLINEpCL

TV01

3 Velg linjen 'FOLLOW TV' med tasten P =r eller P ;q og bekreft

med tasten OK .

4 Trykk på tasten OK . I videoopptakerens display vises 'TV01'.

5 Velg programpnummer '1' på TV-apparatet .

a Jeg kan ikke kople mitt TVapparat til programnummer '1'

b Hvis du har tilkoplet tilleggsapparater til kontakten EXT.2 AV. 2 må du

slå disse av. Igjennom påslåtte tilleggsapparater blir TV-apparatet muligens
koplet over til Scart-kontaktens programnummer.

14

6 Bekreft med tasten OK på videoopptakerens fjernkontroll.

Videoopptakeren sammenligner nå TV-stasjonene på TV-apparatet og
på videoopptakeren.
Hvis videoopptakeren fastslår at den har funnet samme TV-stasjon
som på TV-apparatet, lagrer den denne på 'P01'.

Igangsetting

a I displayet vises 'NOTV' Videoopptakeren mottar ikke noe

videosignal fra TV-apparatet.

b Kontroller Scart-kabelens kontakt.
b Les i TV-apparatets bruksanvisning hvilken scart-kontakt som utsender

videosignaler.

b Hvis dette ikke hjelper, kan du ikke benytte denne funksjonen.

Les avsnittet 'Manuell søking av TV-stasjoner'.

7 Vent til f.eks.: 'TV02' vises i displayet.

8 Velg det neste programnummeret f.eks.: '2' på TV-apparatet .

9 Bekreft med tasten OK på videoopptakerens fjernkontroll.

Slette tilldeling

Dersom du har tildelt feil TV-stasjon, kan du slette denne med tasten

CLEAR (CL) .

0 Gjenta trinn 7 til 9 , inntil alle TV-stasjoner er tildelt et

programnummer.

A Avslutt med tasten MENU .

Automatisk søking av TV-stasjoner

Ved førstegangs innstallasjon søkes og lagres alle tilgjengelige TV-stasjoner automatisk. Hvis
innstillingene endres i ditt kabel- eller satellitt- TV, eller du flytter til et annet sted kan du gjenta
denne innstillingen. På denne måten blir de lagrede TV-stasjoner erstattet av de nye og aktuelle
innstillingene.

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten MENU på fjernkontrollen. Hovedmenyen vises.

3 Velg linjen 'AUTO. SØKING' med tasten P =r eller P ;q .

4 Trykk på tasten OK .

NORSK

Igangsetting

5 Velg det landet du befinner deg i med tasten P ;q eller P =r .

Hvis du ikke finner landet du befinner deg i, velg 'ANDRE'.

6 Trykk på tasten OK .

15

AUTO. SØKING

SØKER
00 TV KANALER FUNNET

7 Den automatiske kanalsøkingen starter. Videoopptakeren lagrer alle

tilgjengelige TV-stasjoner. Dette kan vare noen minutter.

8 Når kanalsøkingen er avsluttet, vises meldingen 'LAGRET'på

TV-skjermen et kort øyeblikk.

ƒƒƒƒƒƒƒ__________________

VENNLIGST VENT...

9 Avslutt med tasten MENU .

Hvordan du søker en TV-stasjon manuelt leser du i avsnittet 'Manuell søking av TV-stasjoner'.

Monitorfunksjonen

Du kan veksle mellom TV-mottaking og videoopptaker-mottaking ved å trykke på tasten

MONITOR . Dette fungerer bare hvis TV-apparatet også har denne funksjonen og du bruker en
Scart-kabel for å kople videoopptakeren til TV-apparatet.
Du kan også bruke tasten MONITOR på forsiden av videoopptakeren.

Manuell sortering/sletting av TV-stasjoner

Etter at den automatiske kanalsøkingen er gjennomført er du kanskje ikke fornøyd med den
programnummer rekkefølgen TV-stasjonene er lagret i. Med denne funksjon kan du tildele en
lagret TV-stasjon et tilfeldig programmnummer eller slette en uønsket TV-stasjon eller en
TV-stasjon med dårlig mottak.

16

TEKST-TV klokken stilles automatisk

Dersom det er lagret en TV-stasjon som sender TEKST-TV/PDC på
programnummer 'sP01', overtar programmet dato og klokkeslett automatisk
og stiller klokken automatisk. Også ved omstillingen til vinter- og sommertid
blir klokkeslettet innstilt automatisk.

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten MENU på fjernkontrollen. Hovedmenyen vises.

3 Velg linjen 'TV KANAL PLASSERING' med tasten P ;q eller

P =r .

4 Bekreft med tasten OK .

Igangsetting

TV KANAL PLASSERING

PLASSERE PÅ P01
TV KANAL è NRK p

________________________________
PLASSERpOK AVSLUTTpMENU

5 Velg den lagrede TV-stasjonen du ønsker å tildele programnummer

'P01' med tasten QSr eller SqP .

6 Bekreft tildelingen med tasten OK . På TV-skjermen vises et kort

øyeblikk meldingen: f.eks.: 'PLASSERT PÅ P01'.

7 Deretter vises det nesthøyeste programnummer f.eks.: 'PLASSERE

PÅ P02' på TV-skjermen.

8 Velg den lagrede TV-stasjonen du ønsker å tildele dette

programnummer f.eks.: 'P02'.

Sletting av TV-stasjoner

Du kan slette en uønsket eller dårlig mottagbar TV-stasjon med tasten

CLEAR (CL) .

9 Bekreft tildelingen med tasten OK . På TV-skjermen vises meldingen

'LAGRET' et kort øyeblikk.

NORSK

a På TV-skjermen vises hovedmenyen.

b Etter at du har bekreftet den sist mulige tildelingen kommer du automatisk

tilbake til hovedmenyen.

0 For å tildele flere TV-stasjoner et programnummer gjentar du trinn

7 til 9 .

A Bekreft TV-stasjonenes tildeling med tasten MENU .

B Avslutt hovedmenyen med tasten MENU .

Igangsetting

17

OSD-meny - Stilling av språk

Du kan velge mellom flere språk til skjermvisningen (OSD). Displayet på videoopptakeren viser,
uavhengig av disse innstillingene, kun engelske tekster.

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten MENU på fjernkontrollen. Hovedmenyen vises.

MENU

KLOKKE
AUTO. SØKING
MANUELL SØKING
FOLLOW TV
TV KANAL PLASSERING
BÅNDHASTIGHET
AUTO. AVSLAG
VIDEO SYSTEM
SPRÅK

SPESIALINNSTILLING
________________________________
…AVSLUTTpMENU OK
†HOTLINEpCL

3 Velg linjen 'SPRÅK' og bekreft med tasten OK .

4 Velg ønsket språk med tasten P =r eller P ;q og bekreft med

tasten OK .
På TV-skjermen vises meldingen 'LAGRET' et kort øyeblikk.

5 Avslutt med tasten MENU .

Stilling av klokke/dato

Dersom et galt klokkelsett eller '--:--' vises i displayet må klokkeslett og dato stilles manuellt.
Dersom det er lagret en TV-stasjon som sender TEKST-TV/PDC på programnummer 'P01', blir
dato og klokkeslett automatisk innstilt. (SMART CLOCK)

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten MENU på fjernkontrollen. Hovedmenyen vises.

KLOKKE

ÅR è 2001 p
MÅNED 01
DATO 01
TID 20:00
SMART CLOCK PÅ

________________________________
AVSLUTTpMENU LAGREpOK

18

3 Velg linjen 'KLOKKE' med tasten P =r eller P ;q og bekreft med

tasten OK .

4 Kontroller det årstallet som vises i linjen 'ÅR'. Endre årstallet etter

behov med talltastene 0..9 på fjernkontrollen.

5 Velg neste linje med tasten P ;q eller P =r .

6 Kontroller likeledes 'MÅNED', 'DATO', 'TID'.

Igangsetting

a Klokkeslett/dato er feil til tross for manuell innstilling

b Med SMART CLOCK blir klokkeslett/dato automatisk overført og korrigert

av den TV-stasjonen som er lagret på 'P01'.
Slå av SMART CLOCK. Velg innstillingen 'AV' med tasten QSr eller

SqP i linjen 'SMART CLOCK'.

Velger du 'PÅ' blir SMART CLOCK slått på igjen.

7 Kontroller de viste innstillingene og bekreft med tasten OK .

På TV-skjermen vises meldingen 'LAGRET' et kort øyeblikk.

8 Avslutt med tasten MENU .

NORSK

Igangsetting

19

DViktige opplysninger for bruk av apparatet

Slå på
videoopptakeren

Automatisk avbrytelse

Klokkeslett i displayet

Energiforbruk

Strømbrudd/ingen
strømforsyning

Nødbryter

Du kan slå på videoopptakeren med tasten STANDBY/ON m , 0..9 eller ved å legge inn en
kassett.

Hvis videoopptakeren ikke betjenes på flere minutter slår den seg automatisk av. Du kan slå av
denne funksjonen ( hvis du f.eks. vil bruke videoopptakeren som en TV-mottaker). For nærmere
informasjoner leer du avsnittet 'Automatisk avbrytelse' i kapittel 'Spesielle funksjoner' .

Når du har slått av videoopptakeren med tasten STANDBY/ON m , vises det aktuelle
klokkeslettet i displayet, f.eks.: '18:00'.
Dersom klokken ikke er innstilt, vises '--:--'.
Hvis klokkeslettet ikke vises i displayet når videoopptakeren er slått av, kan visningen av klokkeslett
være koplet ut. Les avsnittet 'Slå av visning av klokke' i kapittel 'Spesielle funksjoner'.

Videoopptakeren bør til en hver tid være tilsluttet lysnettet for å sikre at programmerte
innspillinger kan gjøres.
Effektforbruket er mindre enn 4W (Klokkesymbol slukket).

Sender-dataens lagres i ca. 1 år, TIMER-dataene og klokke i ca. 3 timer.

Både apparatet og fjernkontrollen har en 'nødbryter'. Du kan bruke tasten STANDBY/ON m for å
avbryte i hvilken som helst funksjon eller trinn.
Du kan øve deg på å bruke det uten at det oppstår problemer. Uansett hvilken tast du trykker på,
kan du ikke ødelegge apparatet.

MENU

KLOKKE

AUTO. SØKING

MANUELL SØKING

FOLLOW TV

TV KANAL PLASSERING

BÅNDHASTIGHET

AUTO. AVSLAG

VIDEO SYSTEM

SPRÅK

SPESIALINNSTILLING
________________________________
…AVSLUTTpMENU OK
†HOTLINEpCL

Bruk av OSD-menyen

Med OSD-menyen (skjermvisning) kan du du på en enkel måte kontrollere/endre
videoopptakerens innstillinger. De enkelte funksjoner velges på følgende måte.

Åpne hovedmenyen: Med tasten MENU .
Velge: Med tasten P =r eller P ;q .
Taste inn/endre: Med tastene 0..9 eller med tasten QSr eller SqP .
Lagre/bekrefte: Med tasten OK .
Avbryte: Med tasten STANDBY/ON m .
Avslutte: Med tasten MENU .

20

Viktige opplysninger for bruk av apparatet

EAvspilling

Spille av en kassett

Med denne videoopptakeren kan du spille av kassetter i VHS-standarden. Til betjeningen kan du
bruke fjernkontrollen eller tastene på framsiden av videoopptakeren.

Hva er VHS ?

'Video Home System' (VHS) er over hele verden standard for innspilling og
avspilling av amatør-videokassetter. Denne populære standard blir staadig
forbedret. Super VHS (SVHS) tilbyr mer skarphet og mindre brusing. Digital­VHS (D-VHS) arbeider bare med digitale lyd og bildesignaler. Din
videoopptaker kan bare avspille og innspille kassetter i VHS-standaren.

1 Skyv kassetten inn i kassettåpningen som vist på illustrasjonen.

Kassetten går automatisk inn. I displayet vises ' v '.

0:00:02

NORSK

2 Trykk på tasten PLAY G for å spille kassetten.

I displayet vises f.eks.:

a Bilde-/lydkvaliteten er dårlig

b Ved avspilling av gamle kassetter, kassetter av dårligere kvalitet eller

kassetter du har leid kan det hende at Bilde/lydforstyrrelser ikke forsvinner
helt. Dette skyldes ikke feil på apparatet.
Les kapittel 'Fjerne bildeforstyrrelser'.

b Under avspilling skjer omkopplingen mellom TV-systemene automatisk.

Dersom bilde/lydforstyrrelser oppstår, kan du redusere disse ved å kople
om TV-systemet manuellt. Les avsnittet 'Omstilling av TV (farge)-systemet' i
kapittel 'Spesielle funksjoner'.

3 For å stoppe avspillingen, trykker du på tasten STOP h på

fjernkontrollen eller på tasten STOP/EJECT ? på
videoopptakeren.

4 Når du vil ta ut kassetten, trykk på tasten STOP/EJECT ? på

videoopptakeren når kassetten står stille.

Avspilling

Slå av spesialfunksjoner automatisk

Noen funksjoner slås automatisk av etter en stund (f.eks. pause, stillbilde, søk).
Slik skånes kassetten og det unngås unødig strømforbruk.

21

Må jeg forandre avspillingshastigheten når jeg avspiller
LP-innspillinger ?

Når du spiller av båndet, vil videoopptaakeren automatisk velge riktig
avspillingshastighet ' SP/LP '. Les avsnittet Omstilling av innspillingshastigheten
(SP/LP) i kapittel 'Manuell innspilling'.

NTSC-avspilling

Kassetter som er tatt opp i NTSC-norm på andre videoopptakere (f.eks.: Amerikanske kassetter)
kan avspilles på denne videoopptakeren. Dette fungerer bare på PAL-TV-apparater som er egnet
for en bildefrekvens på 60 Hz.
Ved NTSC avspilling vises meldingen '60HZ' i displayet et kort øyeblikk.
Ved avspilling av kassetter med NTSC-standard, kan det hende at enkelte spesialfunksjoner
(f.eks.stillbilde) ikke fungerer som de skal.

Vise den aktuelle båndposisjon

I displayet kan du avlese den brukte spilletiden i timer, minutter og sekunder.
I tillegg kan du med tasten OK kan du kople inn den aktuelle båndposisjonen på TV-skjermen.

På TV-skjermen vises følgende informasjoner:
F.eks.: 0:02:45 Visning for aktuell båndstilling i timer, minutter og sekunder
Pil som blinker/beveger seg: Denne viser på hvilket sted kassetten befinner seg. Pilsen går på
linjen fra venstre (begynnelsen på kassetten) til høyre (slutten på kassetten).
'RESTTID0:06': ' :Visning av resterende spilletid til kassettende i timer, minutter.
Under NTSC-avspilling er displaytypen 'RESTTID 0:06' ikke mulig.

22

Hvordan kan jeg stille tellerverket til '0:00:00'?

Med tasten CLEAR (CL) kan du sette tellerverket til '0:00:00'.
Når du setter i en ny kassett blir tellerverket automatisk satt til '0:00:00'.

a Tellerverket blir stående

b Detter skjer når det ikke er noen innspilling på dette stedet på båndet.

Videoopptakeren kan ikke overta noen informasjon fra denne
båndposisjonen. Dette skyldes ikke feil på ditt apparat.

a Displayet/TV-skjermen viser f.eks.: '-0:01:20'

b Når du tilbakespoler en kassett fra '0:00:00' viser tellerverket f.eks.:

'-0:01:20'. (1minutt og 20 sekunder tilbakespolt fra '0:00:00').

a '-:--' blir vist i tellerverket 'RESTTID

b Dette tellerverket igjenkjenner den isatte kassettens lengde automatisk. Når

du setter inn en ny kassett, må førstspilletiden beregnes.Videoopptakeren
viser dermed først '-:--'. Først etter et par sekunder båndbevegelse vises
den korrekte spilletiden.

Avspilling

0:30:21

0:00:02

Søking etter en båndposisjon med bilde

1 Trykk tasten H (bakoverspoling) eller I (fremoverspoling) en

eller flere ganger under avspillingen. I displayet vises f.eks.:

2 Avbryt med tasten PLAY G når du har nådd ønsket posisjon på

båndet.

Dårlig bildekvalitet

Bildekvaliteten er dårlig under bildesøk. Lyden koples ut. Dette skyldes ikke
feil på ditt apparat.

Stillbilde/sakte kino

1 Trykk på tasten STILL R under avspilling for å spoppe båndet og

for å vise et stillbilde. I displayet vises f.eks.:

NORSK

2 For hver gang du trykker tasten STILL R , flyttes bildet ett trinn

videre.

0:30:21

3 Hvis du holder tasten STILL R nede blir bildet vist i sakte kino.

4 Trykker du tasten I flerer ganger kan du forandre visningen i sakte

kino i flere trinn.

5 Trykk på tasten PLAY G for å fortsette med avspillingen.

Søking etter en båndposisjon uten bilde
(spoling)

1 Stopp båndet med tasten STOP h .

2 Trykk på tasten H (Tilbakespoling) eller I (Fremspoling). I

displayet vises f.eks.:

3 Stopp båndet med tasten STOP h når du har nådd ønsket posisjon.

Avspilling

23

Funksjonen 'Instant View'

Med denne funksjonen kan du gå direkte over til bildesøk mens båndet spoles.

1 Hvis du holder tasten H eller I nede mens båndet spoles,

veksles til bildesøk.

2 Med en gang du slipper tasten, går videoopptakeren automatisk over

til spoling igjen.

Automatisk søking av en
båndposisjon/Index søking

Apparatet setter inn en indeksmarkering på båndet hver gang du starter en innspilling. Du kan
sammenligne denne markeringen med et lesetegn. Disse markeringene kan du senere på en rask
og enkel måte finne. Det er bare å trykke på en tast.

1 For å finne forrige markering trykker du på tasten INDEX E og

deretter tasten H .

0:30:02

0:00:00

2 For å finne neste markering trykker du på tasten INDEX E og

deretter tasten I . I displayet vises for neste markering f.eks.:

3 Så snart videoopptakeren finner denne markering, går den automatisk

over til avspilling.

Automatisk søking etter et uinnspilt sted

Ved ny innspilling kan du søke etter et tomt sted på båndet (minst ett minutt uten avspilling),
f.eks.: like etter andre programmer som er tatt opp på kassetten.

1 Trykk tasten INDEX E og deretter tasten STOP h . I displayet

vises f.eks.:

2 Så snart videoopptakeren finner denne båndposisjonen, går den

automatisk over til pause.

a Kassetten skyves ut

b Videoopptakeren fant ikke noe tomt sted på båndet.

24

Avspilling

FFjerne bildeforstyrrelser

Optimalisere sporstilling (Tracking)

Denne videoopptakeren rår over en automatisk trackinkfunksjon. For å optimalt kunne lese
videosporene på en nyinnlagt kassett, blir båndhastigheten automatisk korrigert.
I visse tilfeller kan det alikevel forekomme forstyrrelser.
I følgende avsnitt får du vite hvordan du gjennomfører tracking manuellt.

1 Hold tasten P ;q inne under avspilling, helt til 'TRAC'(TRACking =

sporstilling) vises i displayet.

2 Trykk på og hold knappen P ;q eller P =r inne til

avspillingskvaliteten er optimal.

3 Vent i noen sekunder til 'TRAC' forsvinner i displayet.

Denne innstillingen vedvarer til kassetten tas ut.

Optimalisere stillbilde

Dersom stillbildet rister vertikalt, kan du forbedre stillbildet på følgende måte.

1 Hold tasten P ;q eller P =r nede under stillbilde til best mulig

kvalitet oppnås.
I displayet vises 'JITT'.

2 Med en gang du slipper tasten, slukker 'JITT' i displayet

Denne innstillingen blir automatisk lagret.

a Jeg oppnår ikke optimalt stillbilde

b Ved kassetter av dårlig kvalitet eller kassetter fra en camcorder kan det

oppstå forstyrrelser som ikke kan fjernes ved hjelp av denne funksjonen.

NORSK

Fjerne bildeforstyrrelser

25

GManuell innspilling

Generelt

Bruk 'Manuell innspilling' for å starte en spontan innspilling (f.eks.: et TV-program som allerede er
i gang).

Dersom du ønsker å starte og avslutte en innspilling selv, bør du lese avsnittet 'Innspilling uten
automatisk avslutning'.

Dersom du ønsker å starte og avslutte en innspilling selv, bør du lese avsnittet 'Innspilling uten
automatisk avslutning'.

Dersom du vil spille inn et TV-program som allerede er i gang, bør du lese avsnittet
'Funksjonen direkte innspilling (Direct Record)' .

Dersom innspillingen skal styres automatisk av en satellittmottaker, bør du lese avsnittet

'Automatisk innspilling via satellittmottaker'.

Innspilling uten automatisk avslutning

NRK

NRK

1 Sett inn en kassett.

2 Velg det programnummeret du vil spille inn fra, f.eks.: 'P01' med tasten

P ;q eller P =r . I displayet vises:

TV-stasjonens navn

Hvis en TV-stasjon utsender en senderbetegnelse, vises den i displayet.

Programnummer 'E1', 'E2'

Disse programnumrene er beregnet til innspilling fra eksterne kilder (via
Scart-kontakt EXT.1 AV. 1 , EXT.2 AV. 2 ).

3 Trykk på tasten RECORD n på fjernkontrollen eller tasten

RECORD n på videoopptakeren for innspilling. I displayet vises f.eks.:

Visning av båndposisjonen

Med tasten OK kan du kople over til visning av båndposisjonen.

4 Avslutt innspillingen med tasten STOP h .

26

Manuell innspilling

Innspilling med automatisk avslutning
(OTR One-Touch-Recording)

1 Sett i en kassett.

2 Velg det programnummeret du vil spille inn fra med tasten

P ;q eller P =r .

3 Trykk på tasten RECORD n på fjernkontrollen.
4 Trykk på tasten RECORD n gjentatte ganger, for hver gang du

trykker på tasten forlenger du innspillingstiden 30 minutter.

Hvordan kan jeg slette den valgte innspillingstiden ?

Hvis du vil slette denne inntastingen, må du trykke på tasten CLEAR

(CL)

under visningen av innspillingstiden.

Sikre en kassett mot utilsiktet sletting

Alle kassetter (med unntak av kjøpe- og leiekassetter) har en sikkerhets-tapp eller en
sikkerhetsbeskyttelse på smalsiden av kassetten (se pilen).
For at du ikke utilsiktet skal slette en viktig innspilling, kan du fjerne denne tappen h.hv. skyve
sikkerhetsbeskyttelsen til venstre.
Hvis du senere ønsker å oppheve innspillingssperren, kan du klebe tape over hullet eller skyve
innspillingssperren mot høyre.

Auto-assembling

Når innspiller flere filmer på en kassett kan forstyrrende bildeflimmer mellom innspillingene
forekomme. For å unngå disse forstyrrende bildeflimmer mellom innspillingene går du frem på
følgende måte:

1 Søk det stedet på den foregående innspillingen hvor du ønsker at den

nye innspillingen skal begynne.

2 Se på det siste minuttet av den foregåend innspillingen (avpilling).
3 Trykk på tasten STOP h på fjernkontrollen ved det stedet du ønsker

at den nye innspillingen skal begynne. I displayet vises ' 9 '.

NORSK

Manuell innspilling

4 Start innspillingen som vanlig ved å trykke tasten RECORD n på

fjernkontrollen.

5 Med tasten STOP h avslutter du innspillingen.

27

Omstilling av innspillingshastigheten
(SP/LP)

Du kan redusere innspillingshastigheten til det halve. Dette gjør det for eksempel mulig å spille
inn 8 timer i stedet for 4 timer på en E240-kassett.
Under avspillingen blir riktig hastighet automatisk valgt.

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten MENU på fjernkontrollen. Hovedmenyen vises.

3 Velg linjen 'BÅNDHASTIGHET' med tasten P =r eller P ;q og

bekreft med tasten OK .

4 Velg den ønskede innspillingshastigheten ved å trykke på tasten

5 Bekreft med tasten OK .

6 Avslutt med tasten MENU .

QSr eller SqP .

'SP'/'LP' AUTO'
'SP': Standard Play (normal innspillingshastighet) gir førsteklasses bildekvalitet.
'LP': Long Play (halv innspillingshastighet, dobbelte innspillingstid). Med en litt

dårligere bildekvalitet kan du spille inn 8 timer på e 4 timers (E240) kassettt.
'AUTO': AUTOmatisk Long Play. Hvis det er for lite plass til en programmert

innspilling på en kassett blir denne innspillingen automatisk gjennomført i
innspillingshastigheten 'LP'(Longplay). Ellers blir den programmerte innspillingen
gjennomført i innspillingshastigheten 'SP' (Standardplay).

28

Manuell innspilling

Automatisk styrt innspilling fra en
satelittmottaker (RECORD LINK)

Med denne funksjonen starter den avslåtte videoopptakeren automatisk med innspillingen me den
gang videosignalet som kommer over scart-kabelen igjenkjennes. Hvis din satellittmottaker har en
programmeringsfunksjon, starter innspillingen med en gang satellittmottakeren slår seg på.

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten MENU på fjernkontrollen. Hovedmenyen vises.

3 Velg linjen 'SPESIALINNSTILLING' med tasten P =r eller

P ;q og bekreft med tasten OK .

SPESIALINNSTILLING

OSD è PÅ p

DISPLAY KLOKKE AV

RECORD LINK AV

KONTIN. AVSPILL. AV

DIRECT RECORD PÅ

________________________________
AVSLUTTpMENU LAGREpOK

4 Velg linjen 'RECORD LINK' med tasten P =r eller P ;q .

5 Velg 'PÅ' med tasten QSr eller SqP .

NORSK

Slå av 'Record link'

Hvis du vil slå av funksjonen, velger du 'AV'.

6 Bekreft med tasten OK .

7 Avslutt med tasten MENU .

8 Sett i en kassett.

9 Forbind Scart-kontakten EXT.2 AV. 2 på videoopptakeren med

Scart-kontakten på satelittmottakeren.

0 Programmer satellittmottakeren med ønskede data (TV-stasjonens

programnummer, start og stopptidspunkt).
Om nødvendig leser du satelittmottakerens bruksanvisning.

A Slå av videoopptakeren med tasten STANDBY/ON m .

Manuell innspilling

Nå er videoopptakeren innspillingsklar. Innspillingens begynnelse og slutt styres via

EXT.2 AV. 2 .

Når funksjonen er aktiv vises meldingen ' x ' i displayet.

29

Funksjonen 'Direkte innspilling'
(Direct Record)

Programmere en innspilling fra en TV-stasjon i løpet av noen sekunder, når TV-apparatet er slått
av ? Ikke noe problem. Hvis innspillingen startes manuellt overføres den, på TV-apparatet innstilte
TV-stasjon til den avslåtte videoopptakeren.
Med 'Easy Link' overføres TV-stasjonen til videopptakeren enten den er av-eller påslått.
Hvordan du slår 'Direkte innspilling (Direct Record)' av eller på, leser du i neste avsnitt 'Slå
direkte innspilling av eller på'.

Hvordan fungerer funksjonen Direkte innspilling ?

Videoopptakeren sammenligner TV-stasjonene lagret på TV-apparatet med TV­stasjonene som er lagret i videoopptakeren, via scart-kabelen. Blir de samme
TV- stasjonene funnet kopler videoopptakeren til det riktige programnummer
og starte innspillingen.

Bytt ikke TV- stasjonene på TV-apparatet under søkingen, dette for å unngå å
påvirke videoopptakerens avstemning.

1 Velg det programnummer du vil spille inn, på TV-apparatet.

2 Trykk på tasten RECORD n på videoopptakeren når den er slått av

.

a I displayet vises et 'søkesymbol' (som beveger seg).

b Videoopptakeren sammenligner sine egne TV-stasjonene lagret på

TV-apparatet. Bytt ikke TV- stasjonene på TV-apparatet under søkingen så
lenge 'søkesymbolet' (som beveger seg) vises.

a 'NOTV' vises i displayet

b I videoopptakerens er denne TV-stasjonen ikke funnet.

Kontroller om alle TV-stasjonene som er lagret i TV-apparatet også er
lagret i videoopptakerens minne. Lagre om nødvendig de manglende
TV-stasjonene. Les avsnittet 'Manuell søking av TV-stasjoner.

3 Med tasten STOP h avslutter du innspillingen.

30

Manuell innspilling

Slå funksjonen 'Direkte innspilling'
(Direct Record), på eller av

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten MENU på fjernkontrollen. Hovedmenyen vises.

3 Velg linjen 'SPESIALINNSTILLING' med tasten P =r eller

P ;q og bekreft med tasten OK .

SPESIALINNSTILLING

OSD è PÅ p

DISPLAY KLOKKE AV

RECORD LINK AV

KONTIN. AVSPILL. AV

DIRECT RECORD PÅ

________________________________
AVSLUTTpMENU LAGREpOK

4 Velg 'AV' i linjen 'DIRECT RECORD' med tasten QSr eller

SqP (Direct Record av) eller 'PÅ' (Direct Record på).

5 Bekreft med tasten OK .

6 Avslutt med tasten MENU .

7 Slå av med tasten STANDBY/ON m .

NORSK

Manuell innspilling

31

Programmert innspilling

H

(TIMER innspilling)

Generellt

Bruk programmert innspilling (TIMER) for å starte og avslutte en innspilling automatisk på et
senere tidspunkt. Videoopptakeren kopler over til det riktige program på riktig tidspunkt og
starter innspillingen.
Med denne videoopptakeren kan du programmere inntil seks innspillinger, inntil en måned i
forveien.

For hver programmert innspilling du vil foreta, må du gi videoopptakeren følgende informasjoner:
* datoen for innspillingen
* TV-stasjonens programnummer
* starttiden og stopptiden for innspillingen
* VPS/PDC på eller av

Disse informasjonene lagres i en 'TIMER-blokk'.

Hva er 'VPS/PDC'?

Med 'VPS (Video Programming System) /PDC (Programme Delivery Control)'
styrer TV-stasjonen begynnelsen til og varigheten av den programmerte
innspillingen. Dersom et TV-program begynner tidligere eller senere enn
planlagt, slår videoopptakeren seg likevel av og på til riktig tid .

Hva må jeg passe på ved 'VPS/PDC'?

Normalt tilsvarer starttiden VPS/PDC-tiden. Hvis VPS/PDC-tiden avviker fra
programmets starttid, for eksempel '20.15 (VPS 20.14)', må du stille inn
VPS/PDC-tiden '20.14' nøyaktig på minuttet når du programmerer
VPS/PDC-tiden.
Hvis du vil stille inn et tidspunkt som avviker fra VPS/PDC-tiden, må du slå
'VPS/PDC' av.

Med en 'VPS/PDC' kan du bare styre et TV-program fra en TV-stasjon. Hvis
du vil spille inn 2 eller 3 TV-programm med 'VPS/PDC' fra en TV-stasjon, må
du programmere disse adskilt.

32

Programmert innspilling (TIMER innspilling)

Programmert innspilling
(med 'ShowView')

Med dette programmeringssystem slipper du den ofte masete inntastingen av dato,
programnummer, start og stoppetid. Når du inntaster ShowView - programmeringsnummeret
mottar videooppatkeren all den informasjonen som trengs for å programmere en innspilling. Du
finner dette ShowView- programmeringsnummeret (som har opp til 9 sifre) i alle
TV-programblader.

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten TIMER k på fjernkontrollen.

3 Tast inn ShowView - programmeringsnummeret. Dette nummer (som

har opp til 9 sifre) finner du ved siden av starttiden til TV-programmet
i programoversikten din.
f.eks. 5-312-4 eller 5 312 4
Tast inn 53124 som ShowView - programmeringsnummer.
Dersom du tastet inn feil nummer, sletter du inntastigen ved å trykke
på tasten CLEAR (CL) .

NORSK

SHOWVIEW

SHOWVIEW NUMMER GJE.

53124---- è1GANG p

________________________________
GJE.pSELECT LAGREpOK
TIMER LISTEpTIMER

TIMER
DATO GJE. PROG START PDC STOP

21 MA-FR 01 20:00 ] 21:30

________________________________
GJE.pSELECT LAGREpOK

VPS

Velge engangs/daglig/ukentlig innspilling

Med tasten SELECT velger du en av følgende muligheter:

'1GANG': Innspilling en gang.
'MA-FR'Innspilling som gjentas daglig (fra mandag til fredag).
'UKEN.': Innspillinger som gjentas ukentlig (hver uke på samme dag).

4 Bekreft med tasten OK .

a På TV-skjermen vises 'VELG PROGRAMNR.'

b ShowView nummeret ble ennå ikke tildelt TV-stasjonens programnummer.

Velg TV-stasjonens programnummer (betegnelse) med talltasten 0..9 på
fjernkontrollen og bekreft med tasten OK .

a På TV-skjermen vises 'SHOWVIEW NUMMER IKKE GYLDIG'

b Det inntastede ShowView - nummeret er feil. Gjenta inntastingen eller

avslutt ved å trykke tasten MENU .

b Kontroller klokkeslett/dato (se kapittel 'Igangsetting' avsnitt 'Stilling av

klokke/dato').

a På TV-skjermen vises 'MA-FR PROGRAMMERING IKKE MULIG I

HELGEN'

b En daglig innspilling ble inntastet for feil dag. Daglig programmering kan bare

brukes for å foreta innspillinger på mandager til og med fredager.

Programmert innspilling (TIMER innspilling)

33

5 Etter bekreftelsen vises de dekodede data. Du kan endre dataene når

som helst etter bekreftelsen. Velg ønsket inntastingsfelt med tasten

SqP eller QSr . Endre med tasten Taste P ;q ,
P =r eller med talltastene 0..9 .

Slå på 'VPS/PDC' i inntastingsfeltet 'START'

Velg inntastingsfeltet 'START' med tasten SqP . Med tasten

SELECT slår du 'VPS/PDC' på, (']') lyser. Hvis du trykker på tasten
SELECT en gang til , slår du 'VPS/PDC' av igjen (']' slukker).

6 Bekreft med tasten OK når alt er riktig. Dataene er lagret i en

TIMER-blokk.

7 Sett inn en kassett med intakt sikkerhetstunge (ikke sperret mot

innspilling).

8 Slå av med tasten STANDBY/ON m .

Den programmerte innspillingen fungerer kun, når videoopptakeren er
slått av med tasten STANDBY/ON m .
Hvis en eller flere innspillinger er programmert, lyser ' k ' i displayet.

34

Programmert innspilling (TIMER innspilling)

Problem og løsninger ved programmerte
innspillinger

PROBLEM LØSNING

Videoopptakeren kan
ikke programmeres

På TV-skjermen
blinker 'TRYKK PÅ

STANDBY TIMER
INNSPILLING'

Kassetten blir skjøvet
ut under innspillingen

Feilmelding: 'INGEN
KASSETT' I displayet
blinker '

k '

Kassetten skyves ut så
snart tasten

OK trykkes inn

Feilmelding: 'ALLE
TIMERE OPPTATT'

bNår en programmert innspilling er i gang, er det ikke lenger mulig å betjene apparatet manuelt.

Hvis du vil avbryte en programmert innspilling trykk tasten STANDBY/ON m .

bVideoopptakeren er i gang et par minutter før den programmerte innspillingen begynner.

Slå av videoopptakeren med tasten STANDBY/ON m . En programmert innspilling (TIMER)
fungerer kun, når videoopptakeren er slått av.

bUnder innspillingen ble slutten av båndet nådd.

bDet er ikke satt i noen kassett. Sett i en kassett og slå av videoopptakeren med tasten

STANDBY/ON m .

NORSK

bDet er satt inn en kassett som er sperret mot innspilling. Opphev innspillingssperren (kapittel

Manuell innspilling, avsnitt, Sikre en kassett mot utilsiktet sletting) eller sett inn en annen kassett.

bDersom denne feilmeldingen vises på TV-skjermen når du trykker inn tasten TIMER k , er alle

TIMER-blokkene programmert. Det kan ikke programmeres flere innspillinger. Velg den
programmerte innspilling (TIMER-blokk) du ønsker å slette med tasten P ;q eller P =r og
trykk på tasten CLEAR (CL) .

Programmert innspilling
(uten 'ShowView')

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk to ganger på tasten TIMER k på fjernkontrollen. En ledig

TIMER-blokk er markert.

3 Trykk på tasten TIMER k . De aktuelle data vises.

TIMER
DATO GJE. PROG START PDC STOP

21 MA-FR 01 20:00 ] 21:30

________________________________
GJE.pSELECT LAGREpOK

VPS

Programmert innspilling (TIMER innspilling)

4 Med tasten TIMER k , SqP eller QSr velger du mellom

inntastingsfeltene 'DATO' (Datum), 'PROG' (Programmnummer),
'START' (Starttid), 'STOP' (Stopptid).
Du kan taste inn eller endre dataene med tastene P ;q og

P =r eller med talltastene 0..9 .

35

Velge engangs/daglig/ukentlig innspilling

Med tasten SELECT velger du i inntastingsfeltet 'DATO'en av følgende
muligheter:

'1GANG': Innspilling en gang
'MA-FR': Innspillinger som gjentas daglig fra mandag til fredag
'UKEN.': Innspillinger som gjentas ukentlig (hver uke på samme dag).

Scart-kontakt 'E1'og'E2' programnummer

Du kan også programmerer innspillinger fra eksterne kilder via
Scart-kontaktene EXT.1 AV. 1 ('E1') eller EXT.2 AV. 2 ('E2').

Slå på 'VPS/PDC' i inntastingsfeltet 'START'

Velg inntastingsfeltet 'START' med tasten TIMER k . Med tasten

SELECT slår du 'VPS/PDC' på, (']') lyser. Hvis du trykker på tasten
SELECT en gang til , slår du 'VPS/PDC' av igjen (']' slukker).

5 Bekreft med tasten OK når alt er riktig. Dataene er lagret i en

TIMER-blokk.

6 Sett inn en kassett med intakt sikringstunge (uten innspillingssperre).

7 Slå av med tasten STANDBY/ON m .

Den programmerte innspillingen fungerer kun, når videoopptakeren er
avslått med tasten STANDBY/ON m .
Hvis en eller flere TIMER-blokker er programmert, lyser ' k 'i
displayet.

36

Programmert innspilling (TIMER innspilling)

Problemløsninger ved programmerte
innspillinger

PROBLEM LØSNING

Videoopptakeren
reagerer ikke

'TRYKK PÅ STANDBY
TIMER INNSPILLING'
blinker på
TV-skjermen

Under innspillingen
blir kassetten
automatisk skjøvet ut

Feilmelding: 'INGEN
KASSETT' I displayet
blinker '

k '

Feilmeldingen
'SPERRET KASSETT'
vises på TV-skjermen
et kort øyeblikk,
deretter skyves
kassetten ut

Feilmelding:'ALLE
TIMERE OPPTATT'

bNår en programmert innspilling er i gang, er det ikke mulig å betjene apparatet manuelt. Hvis du

vil avbryte den programmerte innspillingen trykker du på tasten STANDBY/ON m .

bVideoopptakeren er i gang et par minutter før en programmert innspilling startes.

Slå videoopptakeren av med tasten STANDBY/ON m . En programmert innspilling (TIMER
innspilling) fungerer kun, når videoopptakeren er avslått.

bSlutten av kassetten nås under innspillingen.

bDet er ennå ikke satt inn noen kassett. Sett inn en kassett og slå av videoopptakeren med

STANDBY/ON m .

bDet er satt inn en kassett som er sperret mot innspilling. Opphev innspillingssperren (se kapittel

'Manuell innspilling', avsnitt, 'Sikre en kassett mot utilsiktet sletting') eller sett inn en annen kassett.

bDersom denne feilmeldingen vises etter at du har drykket på tasten TIMER k er alle

TIMER-blokker programmert. Det kan ikke programmeres flere innspillinger. Velg den
programmerte innspilling (TIMER-blokk) du ønsker å kontrollere eller slette med tasten

P ;q eller P =r .

NORSK

Meldingen 'DATA
FEIL' vises på

bDataen for innspillingen ble ikke lagret. Kontroller dato, start og sluttid for den programmerte

innspillingen.

TV-skjermen

Programmert innspilling (TIMER innspilling)

37

NRK

20:00

Programmert innspilling med 'TURBO
TIMER'

Med denne funksjonen kan du enkelt og greit programmere en innspilling som begynner i løpet
av de neste 24 timene. Følgende data stilles automatisk når du programmerer en innspilling med
'TURBO TIMER'.
Programnummer = aktuellt innstillt programnummer (TV-stasjon)
Starttid = aktuell tid
Stopptid = Starttid + 2 timer

1 Trykk på tasten TURBO TIMER på fjernkontrollen.

I displayet vises det aktuellt innstillte programnummer f.eks.: 'PROG.

01'. Endre programnummer etter behov med tasten P ;q eller

P =r .

a I displayet blinker 'CLK' et kort øyeblikk

b Denne visningen betyr at videoopptakerens klokke ikke er korrekt innstilt.

Les kapittel 'Igangsetting' avsnitt 'Stilling av klokke/dato'.

2 Trykk på tasten TURBO TIMER .

I displayet vises det aktuelle klokkeslett som starttid f.eks.
'START 20:00'. Endre starttid etter behov med tasten P ;q eller

P =r .

22:00

3 Trykk på tasten TURBO TIMER .

I displayet vises stoptiden, f.eks.: 'END 22:00'. Endre den viste
stopptiden etter behov med tasten P ;q eller P =r .

4 Trykk på tasten TURBO TIMER .

I displayet vises 'OK' et kort øyeblikk. Deretter er programmeringen
avsluttet.

5 Sett i en kassett som ikke er sperret for innspilling.

6 Slå av med tasten STANDBY/ON m .

Den programmerte innspillingen fungerer kun, når videoopptakeren er
avslått med tasten STANDBY/ON m .
Hvis en eller flere innspillinger er programmert, lyser ' k ' i displayet
på forsiden av apparatet.

38

Programmert innspilling (TIMER innspilling)

Problemer og løsninger ved
programmerte innspillinger

PROBLEM LØSNING

Videoopptakeren
reagerer ikke

I displayet blinker ' k '

Kassetten skyves ut
under innspillingen

Feilmeldingen 'PROT'
vises i displayet et kort
øyeblikk, derretter
skyves kassetten ut

Feilmelding: 'FULL'

bNår en programmert innspilling er i gang, er det ikke mulig å betjene apparatet manuelt. Hvis du

vil avbryte den programmerte innspillingen trykker du på tasten STANDBY/ON m .

bVideoopptakeren er i gang et par minutter før den programmerte innspillingen begynner.

Slå av videoopptakeren med tasten STANDBY/ON m . En programmert innspilling (TIMER)
fungerer kun, når videoopptakeren er slått av.

bDet er ikke satt inn noen kassett. Sett inn en kassett ogslå av videoopptakeren med tasten

STANDBY/ON m .

bUnder innspillingen ble slutten på båndet nådd

bDet er satt inn en kassett som er sperret mot innspilling. Opphev innspillingssperren (kapittel

Manuell innspilling, avsnitt, Sikre en kassett mot utilsiktet sletting) eller sett inn en annen kassett.

NORSK

bDersom dennen feilmeldingen vises på TV-skjermen etter at du har trykket på tasten

TIMER k er alle TIMER-blokkene programmert. Det kan ikke programmeres flere innspillinger.

Velg den programmerte innspilling (TIMER-blokk) du ønsker å slette med tasten P ;q eller

P =r .

Programmert innspilling (TIMER innspilling)

39

Kontrollere, endre eller slette en
programmert innspilling (TIMER-blokk)

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk to ganger på tasten TIMER k på fjernkontrollen.

3 Velg den programmerte innspillingen (TIMER-blokken) du ønsker å

kontrollere, endre eller slette med tasten P =r eller P ;q .

Slette en programmert innspilling

Trykk på tasten CLEAR (CL) .
'--' vises i stedet for tidligere viste verdier
Avslutt med tasten MENU

4

Trykk på tasten TIMER k .
Velg inntastingsfelt med tasten QSr eller SqP .
Endre etter behov med tasten P ;q , P =r eller med talltastene

0..9 på fjernkontrollen.

5 Bekreft med tasten OK .

6 Slå av med tasten STANDBY/ON m .

40

Programmert innspilling (TIMER innspilling)

ISpesielle funksjoner

Omstilling av Video - systemet (farge)

Når du spiller andre kassetter kan fargeforstyrrelser i den automatiske omkoplingen mellom
video (farge)-systemene forekomme.
Du kan kople video (farge) - systemet manuellt om eller kople vekk fargene.

Video - (farge) system

Andre land, andre Video - (farge) system:
I mellomeuropa er PAL-Systemet (Phase Alternation Line) mest utbredt. I
Frankrike brukes SECAM (Séquentiel à mémoire). I USA og Japan mottar TV
seerne fjernsynssendingene som NTSC signaler (National Television System
Comittee).

1 Trykk på tasten MENU på fjernkontrollen under avspillingen .

Hovedmenyen vises.

MENU

KLOKKE

AUTO. SØKING

MANUELL SØKING

FOLLOW TV

TV KANAL PLASSERING

BÅNDHASTIGHET

AUTO. AVSLAG

VIDEO SYSTEM

SPRÅK

SPESIALINNSTILLING
________________________________
…AVSLUTTpMENU OK
†HOTLINEpCL

2 Velg linjen'VIDEO SYSTEM' med tasten P =r eller P ;q og bekreft

med tasten OK .

3 Velg det video-(farge) system med minst mulig forstyrrelser med

tasten QSr eller SqP .
Dersom fargeforstyrrelser ikke kan avhjelpes på den måten som
beskrives ovenfor, kan du skifte til innstillingen 'S/HV' (svart-hvitt
bilde).

4 Bekreft med tasten OK .

5 Avslutt med tasten MENU .

Hvordan kan jeg kople tilbake til 'automatisk omstilling' igjern ?

Dersom du velger et annet programnummer blir video (farge)-systemet for
innspillingen koplet tilbake til 'AUTO' (automatisk omstilling) igjen.

Dersom du velger et annet programnummer blir TV-systemet for avspillingen
koplet tilbake til 'AUTO' (automatisk omstilling) igjen.

NORSK

Spesielle funksjoner

41

Barnesikring

Denne funksjonen beskytter videoopptakeren din for uvedkommende. Når barnesikringen er
aktivert er alle tastefunksjonene på framsiden av apparatet sperret (uten funksjon). Programmerte
innspillinger gjøres selv om barnesikringen er på, og kan ikke avbrytes.

1 Trykk på tasten CHILD LOCK på fjernkontrollen i ca. 5 sekunder

når videospilleren er slått på.

2 Oppbevar fjernkontrollen utilgjengelig for barn.

3 Trykk på tasten CHILD LOCK på fjernkontrollen ca. 5 sekunder en

gang til når videoopptakeren er slått på dersom du vil slå av
barnelåsen. I displayet forsvinner symbolet ' { '.

a I displayet blinker symbolet ' { '

b Dette symbolet blinker med en gang noen trykker på en tast når

barnesikringen er aktivert.

Slå OSD informasjon på eller av

Med OSD (On Screen Display) blir ved siden av OSD-menyene også informasjon om den
aktuelle driftsstand (tellerverk, avspilling, innspilling, TV-stasjon,...) vist på TV-skjermen. Du kan slå
visningen av den aktuelle driftsstand, for å unngå at skjermvisningen (OSD) blir innspilt f.eks. når
du kopierer en kassett.

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten MENU på fjernkontrollen. Hovedmenyen vises.

3 Velg linjen 'SPESIALINNSTILLING' med tasten P =r eller

P ;q og bekreft med tasten OK .

42

Spesielle funksjoner

SPESIALINNSTILLING

OSD è PÅ p

DISPLAY KLOKKE AV

RECORD LINK AV

KONTIN. AVSPILL. AV

DIRECT RECORD PÅ

________________________________
AVSLUTTpMENU LAGREpOK

4 Velg ønsket innstilling i linjen 'OSD' med tasten SqP .

Hvilke innstillinger kan jeg velge ?
'PÅ': OSD informasjon vises ved alle driftstyper og slukker etter noen

sekunder.
'AV': OSD informasjon er slått av.

5 Bekreft med tasten OK .

6 Avslutt med tasten MENU .

Slå av visning av klokke

Du kan kople ut visningen av klokken i displayet for å spare energi. Programmerte innspillinger
fungerer selv om klokken er koplet ut.

1 Slå på TV-apparatet. Velg programnummeret for videoopptakeren.

2 Trykk tasten MENU på fjernkontrollen. Hovedmenyen vises.

NORSK

3 Velg linjen 'SPESIALINNSTILLING' med tasten P =r eller

P ;q og bekreft med tasten OK .

SPESIALINNSTILLING

OSD è PÅ p

DISPLAY KLOKKE AV

RECORD LINK AV

KONTIN. AVSPILL. AV

DIRECT RECORD PÅ

________________________________
AVSLUTTpMENU LAGREpOK

4 Velg 'AV' i linjen 'DISPLAY KLOKKE' med tasten SqP for å

kople ut visningen av klokkeslett.

Hvordan kan jeg slå på visningen av klokken igjen?

Velg 'PÅ' (visning av klokke på) med tasten QSr .

5 Bekreft med tasten OK .

I displayet vises meldingen 'LAGRET' et kort øyeblikk.

6 Avslutt med tasten MENU .

Spesielle funksjoner

43

Kontinuerlig avspilling av en kassett

Med denne funksjon har du muligheten til å spille av en kassett kontinuerlig. Når slutten av
kassetten eller innspillingen er nådd, spoles kassetten tilbake og avspillingen starter på nytt.
Denne funksjonen aktiveres h.hv. deaktiveres på følgende måte.

1 Trykk på tasten MENU på fjernkontrollen. Hovedmenyen vises.

2 Velg linjen 'SPESIALINNSTILLING' med tasten P ;q eller

P =r og bekreft med tasten OK .

SPESIALINNSTILLING

OSD è PÅ p

DISPLAY KLOKKE AV

RECORD LINK AV

KONTIN. AVSPILL. AV

DIRECT RECORD PÅ

________________________________
AVSLUTTpMENU LAGREpOK

3 Velg linjen 'KONTIN. AVSPILL.' med tasten P ;q eller P =r .

4 Velg 'PÅ' med tasten QSr eller SqP .

Velger du 'AV' er kontinuerlig avspilling slått av.

5 Bekreft med tasten OK .

På TV-skjermen vises meldingen 'LAGRET' et kort øyeblikk.

6 Avslutt med tasten MENU .

7 Sett inn en kassett.

8 Start den kontinuerlige avspillingen med tasten PLAY G .

Automatisk avbrytelse

Hvis videoopptakeren ikke betjenes på flere minutter i noen driftstyper (f.eks. STOP) slår den
seg automatisk av. Du kan slå av denne funksjonen, for å bruke videoopptakeren som en
TV-mottaker.

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

44

2 Trykk på tasten MENU på fjernkontrollen Hovedmenyen vises.

3 Velg linjen 'AUTO. AVSLAG' med tasten P =r eller P ;q .

Spesielle funksjoner

4 Velg 'AV' (automatisk avbrytelse av) eller 'PÅ' (automatisk avbrytelse

på) med tasten SqP eller QSr .

5 Bekreft med tasten OK . På TV-skjermen vises meldingen 'LAGRET'

et kort øyeblikk.

6 Avslutt med tasten MENU .

Valg av lydspor

Under avspilling eller ved mottak av TV-stasjoner over videoopptakeren kan du selv velge
lydspor. På denne måten kan du velge det språket du ønsker å høre hvis et TV-program blir
sendt på flere språk.

1 Trykk på tasten SELECT . Den aktuelle innstillingen vises på

TV-skjermen.

Hva gjemmer seg bak innstillingene ?

'STEREO':
Du hører venstre og høyre stereo (HIFI)- lydspor.
'VENSTRE':
Du hører venstre stereo (HIFI)- lydspor.
'HØYRE':
Du hører høyre stereo (HIFI)- lydspor.
'MONO':
Du hører mono (lineære)- lydspor.
'MIX':
Du hører mono (lineære)- og stereo (HIFI)- lydspor samtidig.

NORSK

2 Trykk på tasten SELECT flere ganger. Helt til den aktuelle

innstillingen visespå TV-skjermen.

Automatisk omstilling til 'MONO'

Hvis en TV-stasjon ikke sender stereosignal eller dersom det ikke registreres
noen stereolyd på kassetten, kopler videoopptakeren seg automatisk om til
innstillingen 'MONO'. Da kan du ikke velge noen andre innstillinger.

Gjengivelse av audioinnspillingen

Ved nye lydinnspillinger blir bare mono (lineære) lydspor overspilt. Stereo
(HIFI) lydspor forandres ikke. For å gjengi den nye lydinnspillingen må du velge
lydspor 'MIX' eller 'MONO'.

Spesielle funksjoner

45

JFjerne mottaksforstyrrelser

Optimalisere modulatoren

På bestemte steder kan det hende at en TV-stasjon sender signaler på den samme frekvens som
videoopptakeren.
Reultat: Med en gang du slår på videoopptakeren blir TV mottaket fra denne eller fkere
TV-stasjoner merkbart dårligere.
I de følgende trinn viser vi deg hvordan du kan forandre Videoopptakerens forhåndsinnstilte
'Sende-' (modulator-) frekvens.

Hva er en modulator ?

Denne elektroniske gruppen inni videoopptakeren mottar audi/videosignsaler
via antennekabelen. På TV-apparatet blir disse signalene mottatt som en
TV-stasjon.

Hva er en modulatorfrekvens ?

Denne frekvens/kanal angir på hvilken frekvens/kanal audio/videosignalet
mottas.

1 Slå på TV-apparatet. Velg om nødvendig videoopptakerens

programnummer (se TV-apparatets bruksanvisning).

OPTIMALISERE MOD.

OPTIMALISERE FREKV 591 p
MODULATOR PÅ

________________________________
AVSLUTTpMENU LAGREpOK

2 Trykk på tasten STOP/EJECT ? , for å ta ut en eventuellt

innsatt kassett.

3 Hold tasten STOP h på fjernkontrollen og STOP/EJECT ? på

videoopptakeren inne samtidig til f.eks.: 'M591' vises i displayet.

Videoopptakeren sender et testbilde på UHF kanal 36/ frekvens
591MHz.

4 Velg linjen 'OPTIMALISERE FREKV' med tasten P ;q eller

P =r .Tast inn den nye modulatorfrekvensen med talltastene 0..9 .

5 Tilpass TV-apparetet (UHF- frekvensområde kanal 21 - 69) med den

nye modulatorfrekvensen som vises i displayet.

6 Bekreft med tasten OK .

På TV-skjermen vises meldingen 'LAGRET' et kort øyeblikk.

46

Modulatorinnstillingen er avsluttet.

Fjerne mottaksforstyrrelser

Modulatoren slås på/av

Dersom en bilde-lydforstyrrelse ikke kan avhjelpes kan du slå av den innebygde modulatoren.

OBS !
Dette er imidlertid kun mulig dersom du bruker en scart-kabel med forbindelse til
TV-apparatet. Uten scart-kabel kan du ikke motta noe bilde på TV-apparetet når
modulatoren er slått av.

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten STOP/EJECT ? for å ta ut eventuell ilagt

kassett.

3 Hold tasten STOP h på fjernkontrollen og STOP/EJECT ? på

videoopptakeren inne samtidig til den innstilte modulatorfrekvens f.eks.
,'M591' vises i displayet.

OPTIMALISERE MOD.

OPTIMALISERE FREKV 591 p
MODULATOR PÅ

________________________________
AVSLUTTpMENU LAGREpOK

4 Velg linjen 'MODULATOR' på TV-skjermen eller 'MOD+' i displayet med

tasten P =r eller P ;q .

5 Velg innstillingen 'AV' på TV-skjermen eller 'MOD-' i displayet

(modulator avkoplet) med tasten QSr .

Hvordan kan jeg slå på modulatoren igjen ?

Velg 'MOD+' i displayet (modulator påkopplet) med tasten QSr .

6 Bekreft med tasten OK .

7 Avslutt med tasten MENU .

NORSK

Fjerne mottaksforstyrrelser

47

KFør du henvender deg til en servicemann

Hvis det skulle oppstå uventede problemer under bruken av denne videoopptakeren, finner du
mulige årsaker nevnt nedenfor. Du kan også ta kontakt pr. telefon med den kundeservice som
har ansvaret for ditt land.
Du finner det aktuelle telefonnummer på baksiden av denne bruksanvisningen. Ha alltid
modellnummer (MODEL NO) og produksjonsnummer (PROD.NO.) parat.

HOTLINE Telefonnummer

Telefonnumrene til kundeservice stedene (HOTLINE) er også lagret i videoopptakerens minne.
For å vise disse numrene går du fram på følgende måte:

1 Slå på TV-apparatet. Velg videoopptakerens programnummer om

nødvendig.

2 Trykk på tasten MENU . Hovedmenyen vises.

3 Trykk på tasten CLEAR (CL) . På TV-skjermen vises kundeservice

(HOTLINE) telefonnumrene.

4 Med tasten OK kan du velge flere telefonnumre.

5 Avslutt med tasten MENU .

PROBLEM LØSNING

bIngen strømtilførsel. Kontroller strømtilførselen

Apparatet reagerer
ikke på noen av
tastene som trykkes:

Tilbakestille (nullstille)
apparatet

Kassetten sitter fast:

Fjernkontrollen virker
ikke:

bEn programmert innspilling er i gang. Avbryt innspillingen med tasten STANDBY/ON m .
bBarnesikringen er på. Slå av barnesikringen
bTekniske forstyrrelser: Dra ut støpselet, vent 30 sekunder, og sett det i igjen.

Hvis dette ikke har noen virkning, gjør du på følgende måte:

bOBS !:

Alle lagrede data (programmer, klokkeslett, TIMER) stilles tilbake i utgangsposisjon (slettes).

1. Trekk ut støpselet.

2. Trykk på og hold tasten STANDBY/ON m/I på apparatet inne , og sett i støpselet.

3. Når 'OSD' vises i displayet, kan du slippe tasten.

bIkke bruk makt. Trekk ut støpselet et kort øyeblikk og sett det inn igjen.

bFjernkontrollen er ikke rettet mot apparatet. Rett fjernkontrollen med forsiden mot TV-apparatet.
bTeknisk forstyrrelse: Ta ut batteriene, vent ca. 10 sekunder og sett de så inn igjen.
bBatteriene er svake. Sett i nye batterier

Ingen avspilling fra
videoopptakeren:

48

bIngen innspilling på kassetten: Sett i en annen kassett.
bProgramnummeret for videoopptakeren er feil innstilt på TV-apparatet: Velg programnummeret

for videoopptakeren på TV-apparatet.

bForbindelseskabelen mellom TV-apparatet og videoopptakeren er løsnet: Kontroller

forbindelsekabelen.

Før du henvender deg til en servicemann

PROBLEM LØSNING

bTV-apparatet ikke riktig innstilt

Dårlig avspilling fra
videoopptakeren:

Innspilling ikke mulig:

Programmert
innspilling virker ikke:

Etter en 'programmert
innspilling med
ShowView ' stemmer
ikke TIMER-blokkens
programnummer
overens med det
ønskede
programnummeret,
feil TV-program ble
innspilt.

bKassetten er slitt eller av dårlig kvalitet: Anvend en ny kassett
bTracking ikke riktig innstilt: Les kapittel 'Fjerne bildeforstyrrelser' avsnitt 'Optimalisere sporstilling

(Tracking)'.

bLes kapittel 'Fjerne bildeforstyrrelser'.
bV-kanalen er ikke lagret eller feil kanal er valgt: Kontroller TV-kanalene.

bDet er satt inn en kassett som er sperret mot innspilling. Opphev innspillingssperren (se kapittel

Manuell innspilling, avsnitt, Sikre en kassett mot utilsiktet sletting) eller sett inn en annen kassett.

b'VPS/PDC' er påslått, men 'VPS/PDC-tiden' er feil: Tast inn 'VPS/PDC-tiden' nøyaktig på minuttet.

Kontroller antennen.

bKlokke/dato er ikke riktig innstilt: Kontroller klokke/dato.
bDersom klokkeslett/dato er feil, til tross for manuell innstilling, kan du kople ut 'SMART CLOCK'.

Hvordan du koppler på/av 'SMART CLOCK' leser du i kapittel 'Igangsetting' avsnitt 'Stilling av
klokke/dato'.

bInnspilling (TIMER-blokk) er feilprogrammert: Kontroller innspilling (TIMER-blokkene) .
bDu har satt inn en kassett med innspillingssperre: Ta bort innspillingssperren.

b1. Tast inn den ønskede TV-stasjonens ShowView programmeringsnummer.

2. Bekreft med tasten OK .

3. Kontroller det viste programnummer/TV-stasjon betegnelse i inntastingsfeltet 'PROG',

4. Endre disse dersom dette ikke stemmer overens med ønsket TV-stasjon.

5. Bekreft med tasten TIMER k .

NORSK

Fortyrrelser i lyd og
bilde ved mottaking av
TV-programmer

bLes kapittel 'Fjerne mottaksforstyrrelser', avsnitt 'Optimalisere modulatoren' og 'Å slå av

modulatoren'.

bLa en fagmann kontrollere antenneanlegget .

Før du henvender deg til en servicemann

49
