Page 1
Pika-aloitusopas

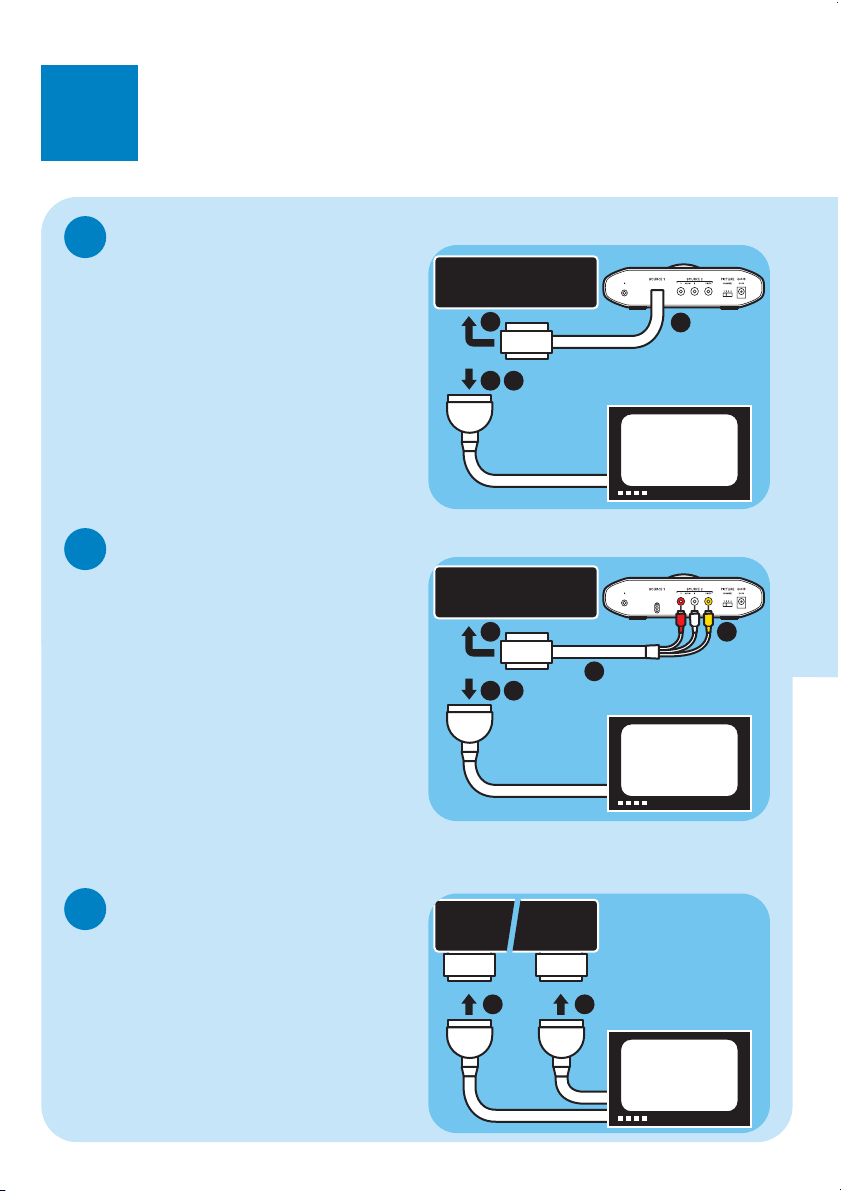

1
Liitä lähetin
3
Nauti
2
Liitä vastaanotin
Tervetuloa
Langaton TV-Linkki SLV3220
FI
FI
Page 2
EN
NL
EN
NL

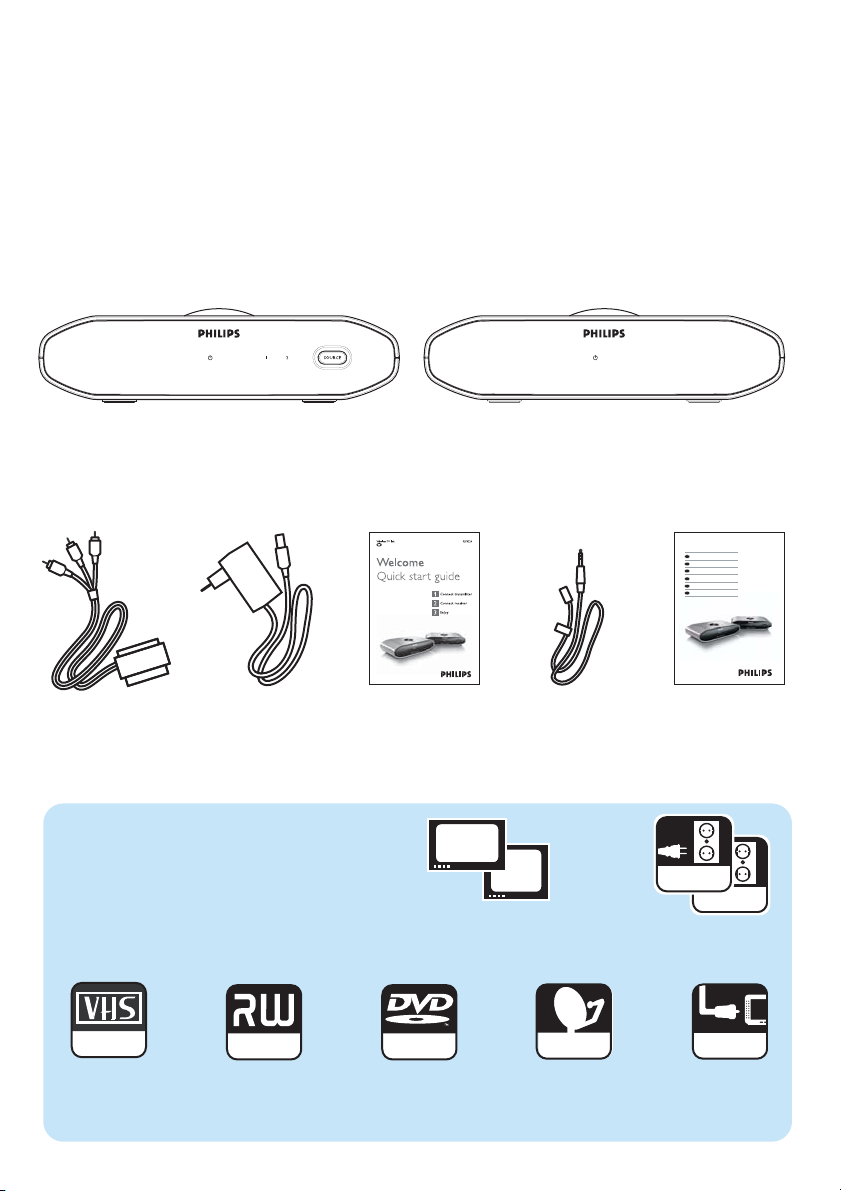

Pakkauksen sisältö
EN
NL
FR
EN
NL
FR
SLV3220 WIRELESS TVLINK TRANSMITTER
A. Lähetin B. Vastaanotin
C. SCART/RCA-
D. Virta-adapteri
kaapeli
Mitä muuta tarvitset
(2x)
Wireless TV link SLV3100
Welcome
Quick start guide
Connect transmitter
1
Connect receiver
2
Enjoy
3
E. Pika-
aloitusopas
Televisio 1 ja 2 Virtapistoke
F. Kaukosäätimen
liitäntäjohto
1
2
SLV3220 WIRELESS TVLINK RECEIVER
Wireless TV link SLV3220
EN
User Manual 3
EN
User Manual 3
NL
Handleiding 14
NL
Handleiding 19
FR
Mode d’employ
FR Mode d’employ
EN
User Manual
EN
User Manual
NL
Handleiding
NL
Handleiding
FR
Mode d’employ
FR Mode d’employ
SLV3220
25
36
47
58
G. Käyttöopas
AC
AC
(2x)
tai: tai: tai: tai:
VCR
Videonauhuri DVD-tallennin DVD-soitin Satelliitti
DVDDVD+RW
1 tai 2 kuvalähdettä
SAT
vastaanotin
PAY TV
Set-top box -
vastaanotin
Page 3
1
Liitä lähetin
Liitä SAT-,VCR- tai DVD -tallennin
3
TV1
2
1
4
SAT/VCR
DVD recorder
2
TV1
1
3
5 4
STB/DVD
TV1
1 2
SAT
VCR
STB
DVD
A
Yhdistä toinen kuvalähde
B
Liitä TV1
C
1. Ota pakkauksesta lähetin (A).
2. Etsi kuvalähteen SCART-kaapeli, joka on
yhdistetty TV1-laitteeseen:
• Joko: Satelliittivastaanotin
• Tai:VCR
• Tai: DVD-tallennin
3. Kytke SCART-kaapeli irti kuvalähteestä.
4. Kytke lähettimen SCART-kaapeli kuvalähteen
SCART-liitäntään
1. Liitä TV1-laitteen SCART-kaapeli lähettimen
SCART-liittimeen kuvalähteessä 1.
2. Liitä TV1-laitteen SCART-kaapeli lähettimen
SCART-liittimeen kuvalähteessä 2.
1. Etsi kuvalähteen SCART-kaapeli, joka on
yhdistetty laitteeseen TV1:
• Joko: Set top box -vastaanotin
• Tai: DVD-soitin
2. Kytke SCART-kaapeli irti kuvalähteestä.
3. Ota pakkauksesta SCART/RCA-kaapeli (C).
4. Kytke RCA-liittimet lähettimen (A) vastaaviin
portteihin.
5. Kytke SCART/RCA-kaapelin (C) SCART-liitin
kuvalähteen SCART-liitäntään.
Page 4

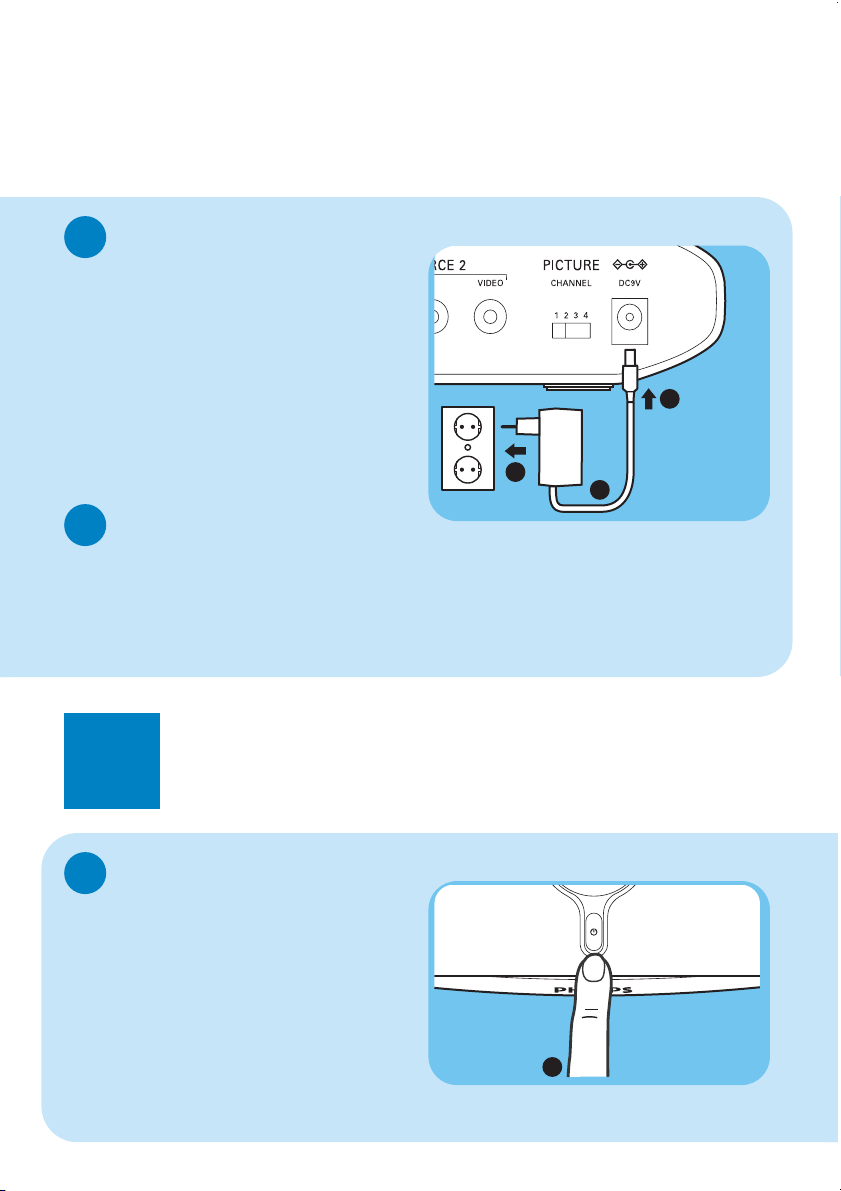

Liitä virta-adapteri
D
1. Ota pakkauksesta virta-adapteri (D).
2. Kytke liitin lähettimessä olevaan
DC 9V-virtaliittimeen.
3. Kytke adapteri pistorasiaan.
> Edessä oleva virtavalo palaa punaisena, kun
laite kytketään päälle.
Valmistelu
A
1. Kytke päälle lähetin (A).
2. Kytke päälle siihen yhdistetty kuvalähde.
3. Valitse nämä:
• Vastaanotin (B)
• Virta-adapteri (D)
• Kuvalähteen kaukosäädin
• Tämä pika-aloitusopas (E)
4. Siirry laitteeseen TV2.
2
Liitä vastaanotin
AC
3
2
1
1
Tarkista TV1-laitteen toiminta
E
1. Kytke päälle TV1-laite.
2. Kytke päälle siihen yhdistetty kuvalähde.
3. Valitse TV1-laitteesta oikea SCART-sisäänmeno.
4. Tarkista, näyttääkö TV1 kuvalähteen kuvaa.
> Lähetin on yhdistetty oikein.
Aseta SCART-liittimet tiukasti liitäntöihin:
1. Kytke liitin suoraan liitäntään.
2. Käytä jonkin verran voimaa, kun kytket liitintä.
Page 5

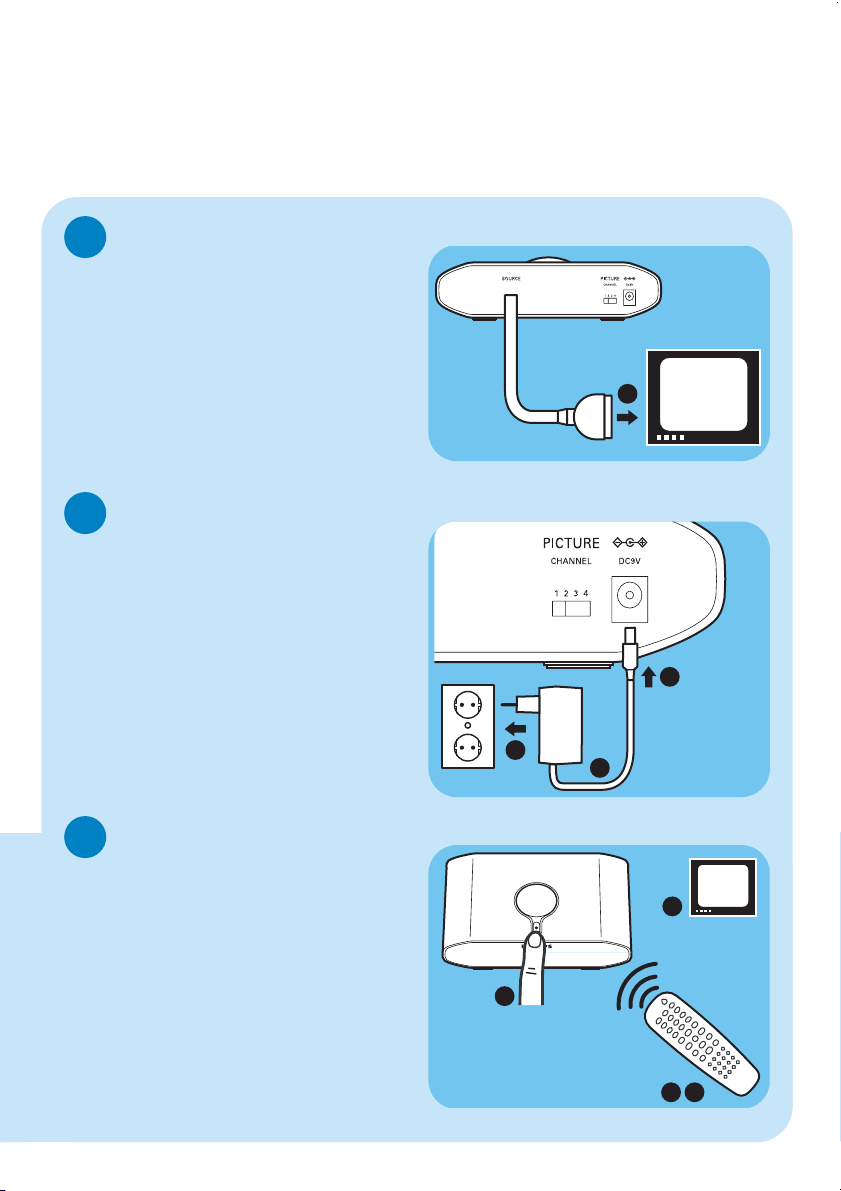

Liitä TV2
AC
3
2
1
1
TV2
1
4 5
SLV3220 WIRELESS TVLINK RECEIVER
2
TV2
B
Liitä virta-adapteri
C
Tarkista TV2-laitteen toiminta
D
1. Liitä vastaanottimen SCART-kaapeli
TV2-laitteen SCART-liitäntään.
1. Kytke päälle TV2.
2. Kytke päälle vastaanotin (B).
3. Valitse TV2-laitteen oikea SCART-liitäntä
4. Kohdista kuvalähteen kaukosäädin
vastaanottimeen (B).
5. Käytä kuvalähdettä sen kaukosäätimen
välityksellä.
6. Tarkista, näyttääkö TV2-laite kuvalähteen
kuvan.
> Vastaanotin on liitetty oikein.
1. Ota pakkauksesta virta-adapteri (D).
2. Kytke liitin vastaanottimessa olevaan
DC 9V-virtaliittimeen (B).
3. Liitä adapteri pistorasiaan.
> Edessä oleva virtavalo palaa punaisena, kun
laite kytketään päälle.
Page 6

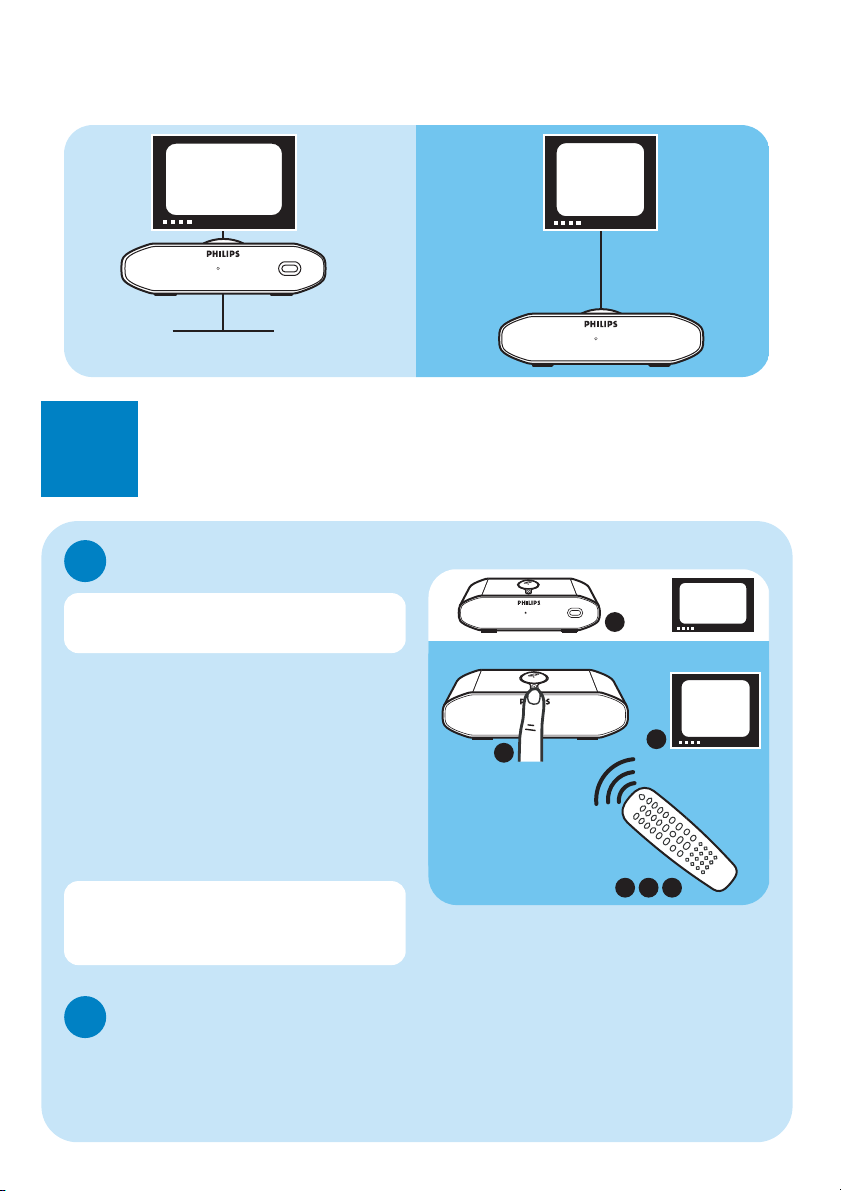

Tulos
3
Nauti
Esimerkki: Katso satelliittiohjelmia TV2-laitteesta
1
TV1
SLV3220 WIRELESS TVLINK RECEIVER
WIRELESS
SLV3220 WIRELESS TVLINK TRANSMITTER
WIRELESS
65 7
SOURCE
3
2
TV2
TV1
TV2
SAT/VCR
DVD recorder
STB
DVD player
SLV3220 WIRELESS TVLINK TRANSMITTER
SOURCE21
SLV3220 WIRELESS TVLINK RECEIVER
A
1. Kytke päälle lähetin (A).
2. Kytke päälle TV2.
3. Kytke päälle vastaanotin (B).
4. Valitse TV2-laitteen oikea SCART-liitäntä
5. Kohdista satelliittivastaanottimen
kaukosäädin vastaanottimeen (B).
6. Kytke päälle satelliittivastaanotin (B).
7. Käytä satelliittivastaanotinta sen
kaukosäätimen välityksellä. Nauti!
Muiden kuvalähteiden katselemiseksi korvaa
"satelliittivastaanotin" käytettävän laitteen
nimellä.
Satelliittivastaanotin on kytkettävä
langattoman TV-linkin vastaanottimeen (A).
Katso kuvalähdettä TV1-laitteesta
B
1. Kytke päälle TV1.
2. Valitse TV1-laitteen oikea SCART-liitäntä
3. Käytä kuvalähdettä tavalliseen tapaan. Nauti!
Page 7
Vianmääritys
Ongelma Vinkki
TV1-laitteessa ei kuvaa tai • Varmista, että kuvalähteet on liitetty lähettimeen (A).
väärä kuva • Varmista, että lähetin (A) on kytketty TV1-laitteeseen.
• Varmista, että SCART-kaapelit on kytketty tiukasti.
• Varmista, että kuvalähde on kytketty päälle.
• Varmista, että on valittu TV1-laitteen oikea SCART-liitäntä.
TV2-laitteessa ei kuvaa tai • Varmista, että SCART-kaapelit on kytketty tiukasti.
väärä kuva • Varmista, että lähetin (B) on kytketty TV2-laitteeseen.
• Varmista, että sekä vastaanotin (B) että lähetin (A) on kytketty päälle.
• Varmista, että kuvalähde on kytketty päälle.
• Varmista, että on valittu TV2-laitteen oikea SCART-liitäntä.
• Valitse oikea kuvalähde lähettimen (A) SOURCE-toiminnon avulla.
•
> Ks. käyttöopas (G), sivu 8.
• Jos kuvalähde antaa TV1-laitteeseen kunnon kuvan:
Varmista, että kuvalähde siirtää videosignaalin CVBS-muodossa.
> Ks. sen käyttöopas
• Vaihda kommunikaatioon käytettävä langaton kanava.
> Ks. käyttöopas (G), sivu 7.
• Vastaanotin (B) on lähettimen kantaman ulkopuolella (A).Vastaanottimen
(B) ja lähettimen (A) välissä olevien seinien ja kattojen lukumäärä rajoittaa
niiden välistä välimatkaa.
TV2-laitteen kuvassa on häirintää • Vaihda hiukan vastaanottimen (B) tai lähettimen (A) paikkaa.
• Vaihda kommunikaatioon käytettävä langaton kanava.
> Ks. käyttöopas (G), sivu 7.
• Vastaanotin (B) on lähettimen kantaman ulkopuolella (A).Vastaanottimen
(B) ja lähettimen (A) välissä olevien seinien ja kattojen lukumäärä rajoittaa
niiden välistä välimatkaa.
Kuvalähteet eivät vastaa TV2-laitteen • Kohdista kuvalähteen kaukosäädin vastaanottimeen (B).
kaukosäätimen komentoihin • Vaihda kaukosäätimiin uudet paristot.
• Liitä kaukosäätimen liitäntäjohto (F)
> Ks. käyttöopas (G), sivu 6.
• Kaukosäätimen maksimitoimintakantama on 5 m.
Kuvalähteen välittämä kuva • Kytke kuvalähteen automaattinen valmiustila pois päältä.
katoaa TV2-laitteessa
> Ks. sen käyttöopas
• Noudata ohjeita kuvalähteiden kytkemiseksi uudelleen.
> Tämä pika-aloitusopas (E)
Page 8
Helpline
België/Belgique/Belgien 070 222 303 (€ 0.17)
Danmark 3525 8759
Deutschland 0900 1101211 (€ 0.12)
España 902 888 784 (€ 0.15)
France 08 9165 0005 (€ 0.23)
0 0800 3122 1280
Ireland 01 764 0292
Italia 899 23 45 06 (€ 0.25)
Luxemburg/Luxembourg 40 6661 6544
Nederland 0900 8407 (€ 0.20)
Norge 2270 8111
Österreich 0900 060 827 (€ 0.20)
Portugal 2 1359 1442
Schweiz/Suisse/Svizzera 0900 001 600
Suomi 0600 412 001
Sverige 08 5792 9100
UK (United Kingdom) 0906 1010 016 (£ 0.15)
Specifications are subject to change without notice.
Trademarks are the property of Koninklijke Philips Electronics N.V. or their respective owners.
2005 © Koninklijke Philips Electronics N.V.All rights reserved.
www.philips.com
QSG-SLV3220-FIN-V1.0
