Mini HiFi System

FW545
FW555

Untitled-13 6/15/00, 1:15 PM1

1

3139 116 18531

INHALT ALLGEMEINE INFORMATION INFORMATIONEN ZUR SICHERHEIT

Allgemeine Information .................. 71

Informationen zur Sicherheit ......... 71

Vorbereitung............................... 72 - 73

Bedienelemente ........................ 74 - 76

Bedienung der Anlage.............. 76 - 78

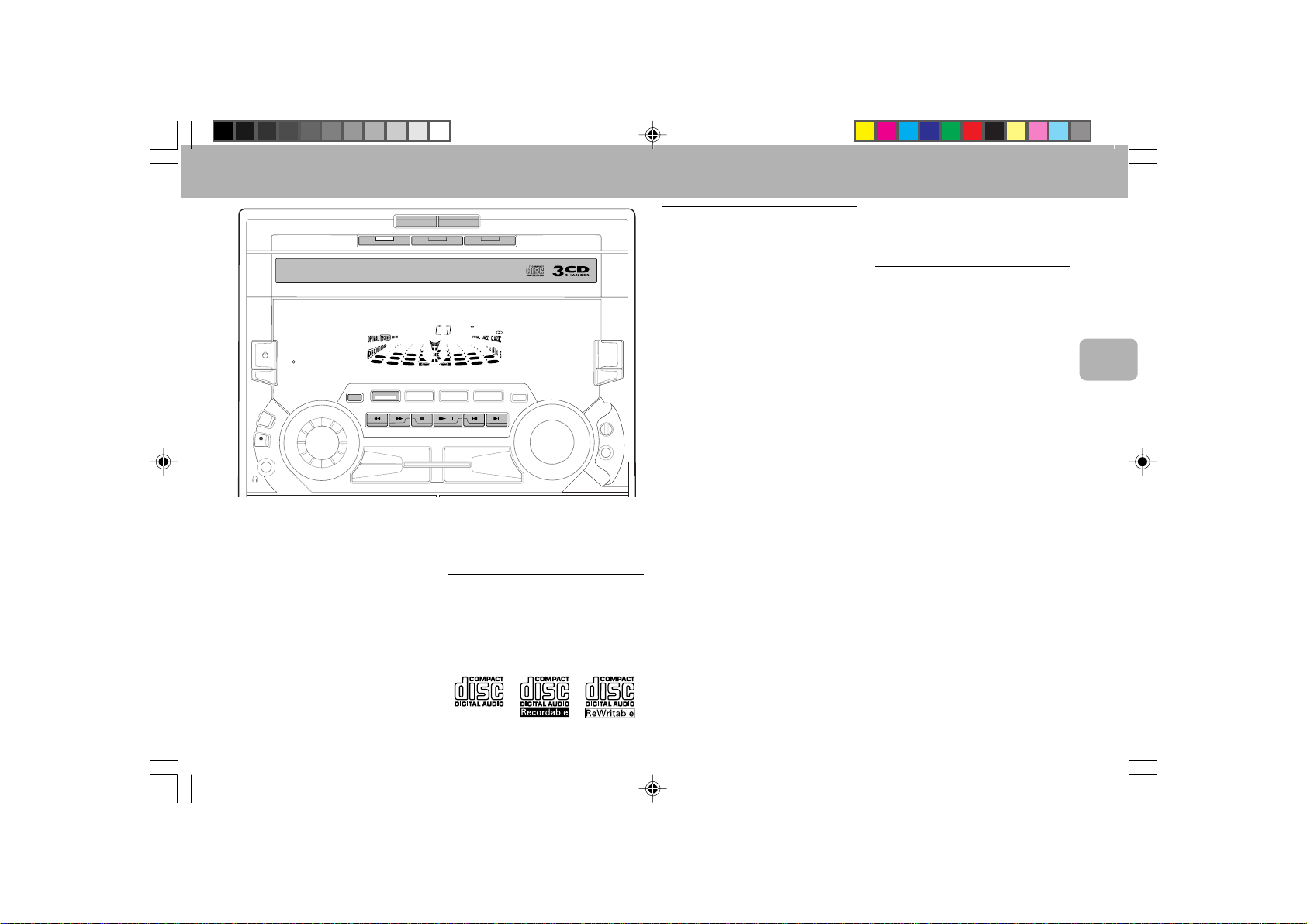

CD ................................................. 79 - 81

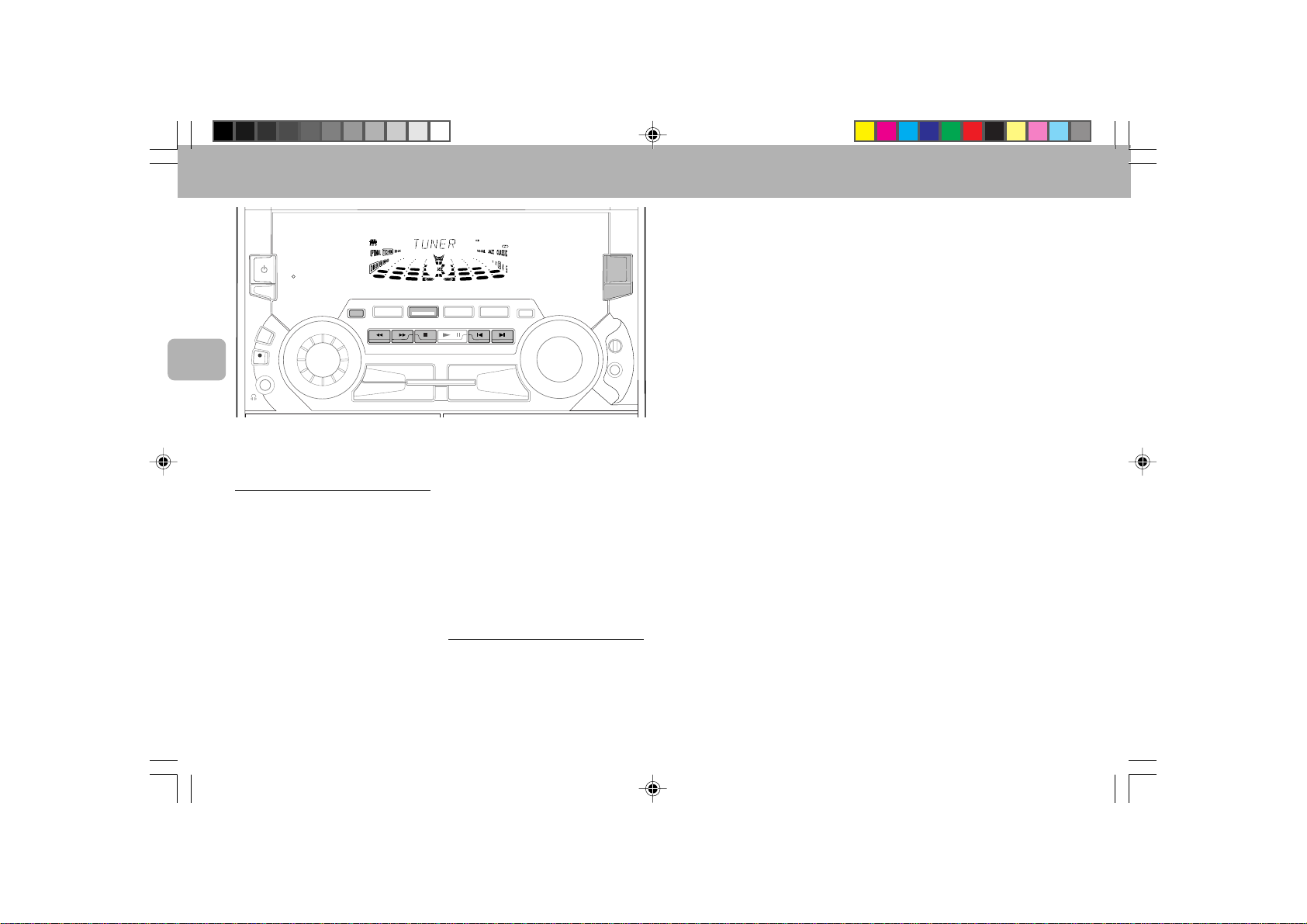

Tuner ............................................ 82 - 84

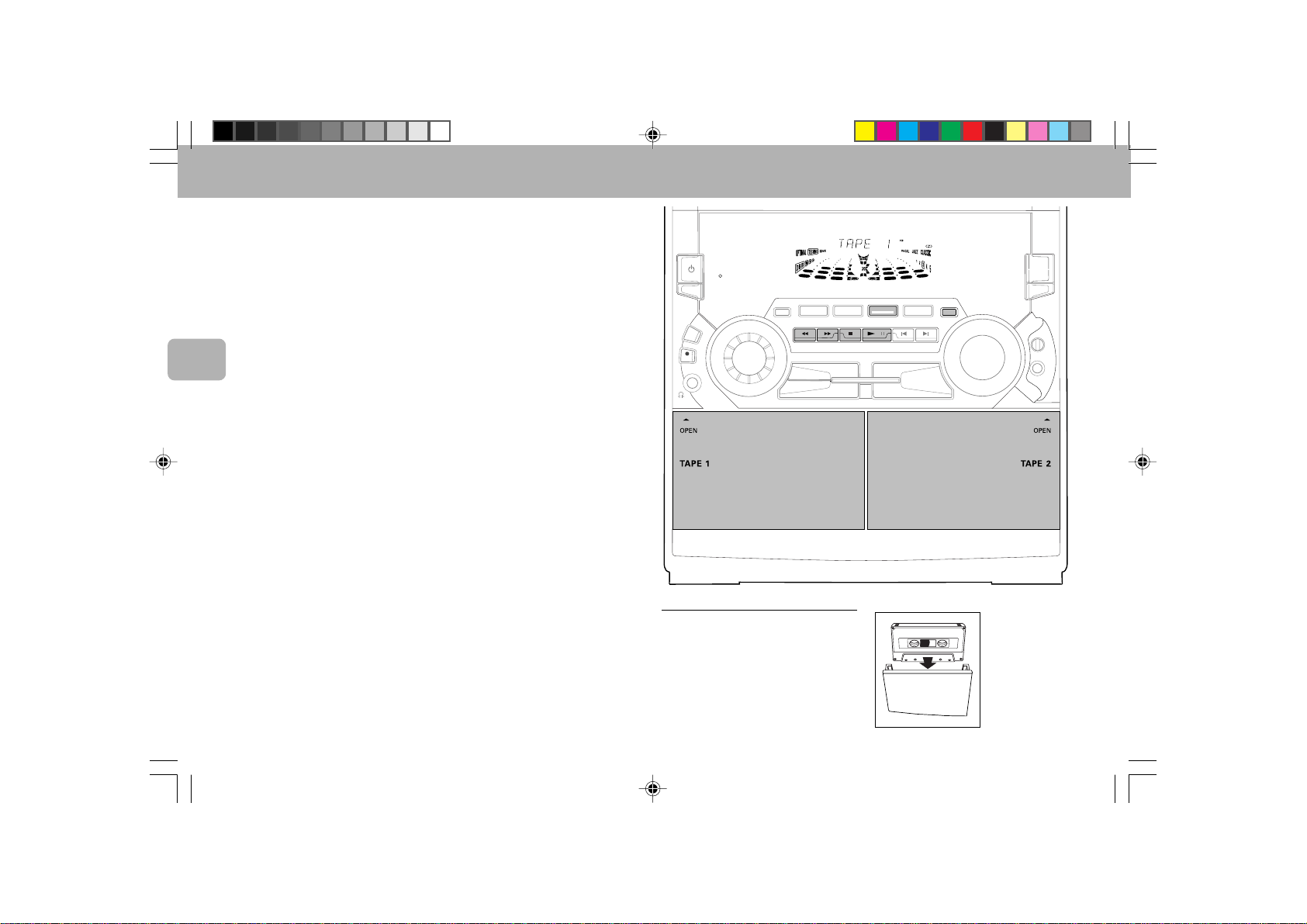

Cassettendeck ........................... 84 - 85

Karaoke .............................................. 85

AUX/CDR ............................................ 86

Aufnahme .................................... 86 - 87

Uhr ....................................................... 88

Timer ............................................ 88 - 89

Sleep Timer........................................ 89

Technische Daten............................. 90

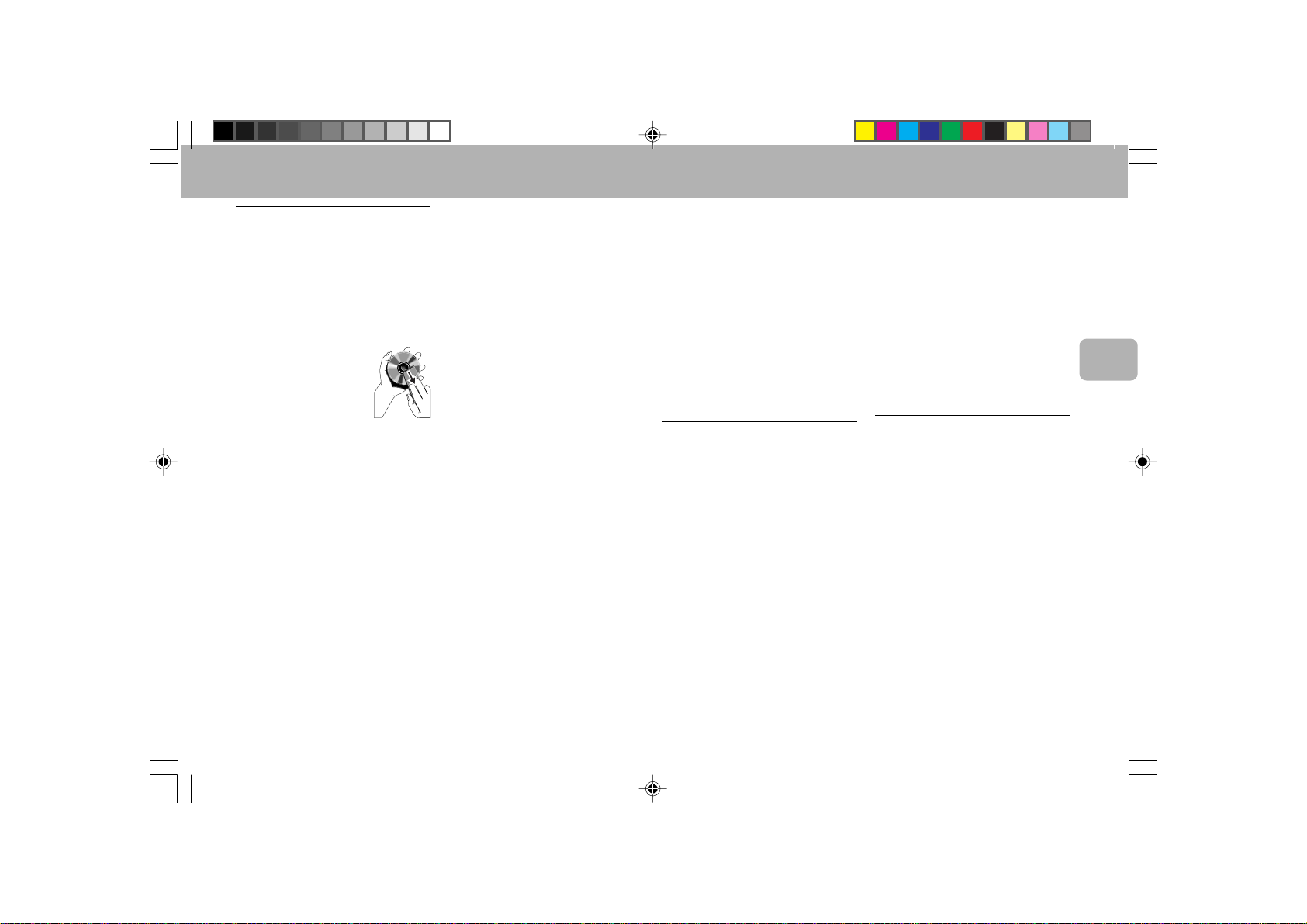

Wartung und Pflege ......................... 91

Fehlersuche ................................ 91 - 92

Allgemeine Information

• Das Typenschild (auf dem die
Seriennummer eingetragen ist)
befindet sich auf der Rückseite der
Anlage.

• Aufnahmen sind erlaubt, sofern
keine Urheberrechte oder andere
Rechte Dritter verletzt werden.

• Dieses Gerät entspricht den
Funkentstörvorschriften der
Europäischen Gemeinschaft.

Angaben zu
Umweltschutzmaßnahmen

Auf überflüssige Verpackungsmaterialien
wurde verzichtet. Wir haben uns bemüht,
dafür zu sorgen, daß die Verpackung leicht
in drei Monomaterialien trennbar ist: Pappe
(Karton), Polystyrol-Schaumstoff
(Transportschutz) und Polyäthylen (Beutel,
Schaumstoff-Schutzfolie).

Die Anlage besteht aus recyclingfähigen
und wiederverwendbaren Materialien, die
von einem darauf spezialisierten
Unternehmen zerlegt werden können. Bitte
beachten Sie die örtlichen Vorschriften in
bezug auf die Entsorgung von
Verpackungsmaterial, leeren Batterien und
Altgeräten.

Zubehör

– Fernbedienung
– Batterien (zwei Stück Größe AA) für

– AM-Rahmenantenne
– FM-Antennendraht (UKW)
– Netzkabel

(mitgeliefert)

Fernbedienung

Informationen zur Sicherheit

• Überprüfen Sie vor der Inbetriebnahme
der Anlage, ob die auf dem Typenschild
der Anlage angegebene
Betriebsspannung (oder die neben dem
Spannungswahlschalter angegebene
Betriebsspannung) der Anlage mit der
örtlichen Netzspannung übereinstimmt.
Sollte dies nicht der Fall sein, wenden
Sie sich an Ihren Händler. Das
Typenschild befindet sich auf der
Rückseite der Anlage.

• Wenn die Anlage eingeschaltet ist,
sollten Sie sie nicht an einem anderen
Ort aufstellen.

• Stellen Sie die Anlage auf eine feste
Unterlage (z.B. einen Schrank).

• Stellen Sie die Anlage an einem
ausreichend belüfteten Ort auf, um zu
vermeiden, daß im Inneren des Gerätes
zu viel Wärme entsteht.

• Das System verfügt über eine
Sicherheitsfunktion, die ein Überhitzen
verhindert.

• Schützen Sie die Anlage vor
übermäßiger Feuchtigkeit, Regen, Sand
oder Wärmeeinstrahlung.

• Versuchen Sie auf keinen Fall, das Gerät
selbst zu reparieren, da dadurch Ihr
Garantieanspruch erlischt!

• Wenn die Anlage unmittelbar von einer
kalten in eine warme Umgebung
gebracht oder in einem sehr feuchten
Raum aufgestellt wird, kann sich
Feuchtigkeit auf die Linse der CD-Einheit
im Inneren des Gerätes niederschlagen.
In einem solchen Fall wird der CD­Spieler nicht ordnungsgemäß
funktionieren. Lassen Sie das Gerät
ungefähr eine Stunde eingeschaltet und
ohne eingelegte CD stehen, bis eine
normale Wiedergabe möglich ist.

• Elektrostatische Entladungen können zu
unerwarteten Fehlfunktionen führen.
Prüfen Sie nach, ob diese Fehlfunktionen
verschwinden, wenn Sie den
Netzstecker ziehen und nach einigen
Sekunden wieder in die Steckdose
stecken.

• Um das Gerät vollständig vom Netz
zu trennen, müssen Sie den
Netzstecker aus der Steckdose
ziehen.

Deutsch

Untitled-16 6/15/00, 1:20 PM71

71

3139 116 18533

AM ANTENNA

A

C

AC

MAINS

~

B

H

FM ANTENNA 75Ω

LRLR

FDG E

FRONT

L

+

–

R

–

+

AUX/CDR IN

SUB-

WOOFER

OUT LINE OUT

DIGITAL

OUT

VORBEREITUNG

Anschlüsse auf der Rückseite

STANDBY ON

E

V

L

E

R

L

E

F

C

O

O

N

O

T

W

R

B

O

U

L

S

MIN MAX

CUT OFF FREQUENCY

HIGH POWER SUBWOOFER

60Hz 150Hz

Deutsch

D

Rückseite FW555C

G

AUDIO OUT

DIGITAL AUDIO

EQUIPMENT

A

H

72

Untitled-16 6/15/00, 1:21 PM72

F

MAINS

E

AUDIO IN

LRLR

SUB-

DIGITAL

WOOFER

OUT

OUT

AUX/CDR IN

LINE OUT

FM ANTENNA 75Ω

AM ANTENNA

FRONT

+

L

–

AC

~

–

R

+

B

LR

Rückseite FW545C

C

3139 116 18533

VORBEREITUNG

+

-

+

-

A AM-Antennenanschluß

Schließen Sie die mitgelieferte
Rahmenantenne an die Buchse AM
ANTENNA an. Stellen Sie die AM­Rahmenantenne so weit wie möglich von
der Anlage entfernt auf und richten Sie sie
auf die bestmögliche Empfangsqualität aus.

B FM-Drahtantennenanschluß

Schließen Sie die mitgelieferte FM­Drahtantenne an die Buchse FM ANTENNA
75 Ω an. Richten Sie die Antenne auf die
bestmögliche Empfangsqualität aus.

Außenantenne

Für einen besseren FM-Stereoempfang
sollten Sie eine FM-Außenantenne über ein
75-Ω-Koaxialkabel an die Buchse FM
ANTENNA 75 Ω anschließen.

C Lautsprecheranschlüsse

• Schließen Sie den rechten Lautsprecher
an die Buchse Front R an, rotes Kabel an
+ und schwarzes Kabel an -.

• Schließen Sie den linken Lautsprecher
an die Buchse Front L an, rotes Kabel an
+ und schwarzes Kabel an -.

• Schneiden Sie den blanken Teil des
Lautsprecherkabels wie in der
Abbildung
angegeben
ab.

12 mm

schließenabschließen

D Subwoofer-Out-Anschluß

Schließen sie den optionalen aktiven
Subwoofer an die Buchse SUBWOOFER
OUT an. Der Subwoofer gibt nur die
Geräuscheffekte im unteren
Frequenzbereich wieder (z.B. Explosionen
oder das Dröhnen im Inneren eines
Raumschiffs, usw.). Befolgen Sie die
Anweisungen in der zu dem Subwoofer
mitgelieferten Anleitung.

E Belegung der Line-Out-

Buchsen

vorbereitet)

Sie können die linke und die rechte Audio­Ausgangsbuchse mit den ANALOG­Eingangsbuchsen eines optionalen CD­Recorders verbinden, um Aufnahmen in
analogem Format anzufertigen.

Sie können zusätzliche Aktiv­Frontlautsprecher in einiger Entfernung von
der Anlage (z.B. in einem anderen Zimmer)
aufstellen und auf diese Weise auf das
Verlegen von störenden langen Kabeln in
Räumen verzichten. Sie können so viele
Fernlautsprecher aufstellen, wie Sie
möchten, unter der Voraussetzung, daß sie
alle mit der gleichen Funkfrequenz
angesteuert werden. Schließen Sie den
drahtlosen Funksender an die mit LINE OUT
gekennzeichneten Buchsen an. Stellen Sie
die Aktivlautsprecher an dem gewünschten
Ort auf. Befolgen Sie die Anweisungen in
der Anleitung zu den Aktivlautsprechern.

(für drahtlosen Betrieb

Hinweis:
– Die Verfügbarkeit eines drahtlosen

Funksenders und seiner Zubehörteile
unterliegt der Genehmigung der
örtlichen Behörden. Bitte erkundigen Sie
sich bei Ihren örtlichen Sicherheits- oder
Zulassungsbehörden.

F Digital-Out-Anschluß

Über diesen Ausgang können Sie das
digitale Tonsignal von der CD auf ein
beliebiges Gerät mit einem digitalen
Eingang überspielen (z.B. CD-Recorder,
DAT-Recorder (Digital Audio Tape), Digital­Analog-Wandler und digitaler
Signalprozessor (DSP)).

Schließen Sie das eine Ende des Cinch­Kabels (nicht mitgeliefert) an die Buchse
DIGITAL OUT an und das andere Ende an
das Audiogerät mit dem digitalen Eingang.
Beim Herstellen der Kabelverbindung ist
darauf zu achten, daß die Stecker richtig
eingeführt werden.

G Anschluß von zusätzlichen

Geräten an die Anlage

Sie können die linken und rechten Audio­Ausgangsbuchsen eines Fernsehgerätes,
Videorecorders, LaserDisc- oder DVD­Spielers oder eines CD-Recorders mit den
Buchsen AUX/CDR IN auf der Rückseite
des Gerätes verbinden.

H Versorgungsspannung

Nachdem sämtliche übrigen Verbindungen
hergestellt wurden, können Sie das
Netzkabel an die Anlage anschließen und
den Netzstecker in die Steckdose stecken.

Einlegen der Batterien in die
Fernbedienung

• Legen Sie die Batterien (Typ R06 oder
AA) wie im Batteriefach angegeben in
die Fernbedienung ein.

• Um Schäden durch auslaufende
Batterien vorzubeugen, sollten Sie leere
Batterien oder Batterien, die über
längere Zeit nicht benutzt werden,
entfernen. Tauschen Sie leere Batterien
nur gegen Batterien vom Typ R06 oder
AA aus.

Deutsch

73

Untitled-16 6/15/00, 1:21 PM73

3139 116 18533

BEDIENELEMENTE

Deutsch

$
#

DISC CHANGE

DISC 1 DISC 2 DISC 3

@

!

2

MINI HIFI SYSTEM

STANDBY

1

0
9

8

7

6

ON

CLOCK/
TIMER

DUB

(HSD)

REC

5

PROG

PROGRAM

SHUFFLE

REC

REPEAT

TIMER

LW

AM

MW

FM

T.A.NEWS

CD1 • 2 • 3

SEARCH • TUNING

SOUND CONTROL

60Hz

INCREDIBLE
SURROUND

250Hz

500Hz

1KHz

TAPE 1 • 2

BAND

TUNER AUX

SIDEA•B

PLAY

STOP•CLEAR

SOUND NAVIGATION

DIGITAL

4

•

≥

STEREO

BACK
FRONT

8KHz

4KHz

2KHz

TAPECD

▲

PRESET

PAUSE PREV NEXT

DYNAMIC BASS
BOOST

OPEN•CLOSE

HSD

CDR

▲

%

DC

3

CHANGER

^

&

RDS

NEWS/TA

VOLUME

A. REV

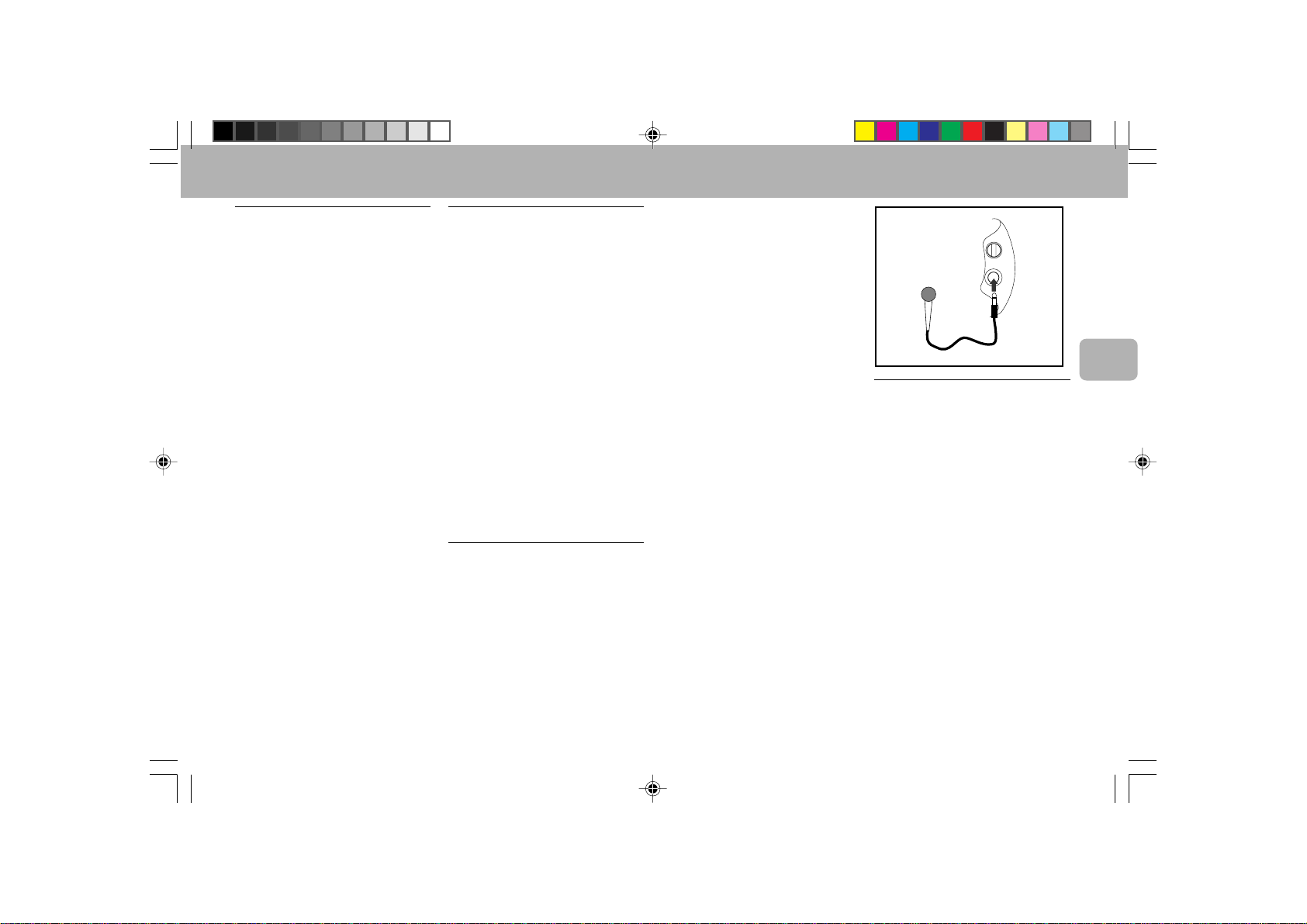

MIC

LEVEL

MIC

*
(

)

¡

™

£

≤

∞

^

4

#

≤

£

)

ª

DBB

í

à

REPEAT PROGRAM

CD DIRECT

SIDE

Å

VOLUME

É

Ç

SHUFFLE

2

TUNERTAPE 1/2CD

SLEEP TIMERAUXIS / VEC

21

DSC

ë

á

¤

⁄

3

3

)
£

)

)

º

9

§

3

74

Untitled-16 6/15/00, 1:21 PM74

3139 116 18533

BEDIENELEMENTE

Bedienelemente am Gerät und
auf der Fernbedienung

1 STANDBY ON

– Zum Einschalten der Anlage oder zum

Umschalten auf Bereitschaft.

– Zur Verwendung für EASY SET.

2 STANDBY ON LED

– Die LED STANDBY ON leuchtet auf,

wenn die Anlage auf Bereitschaft
geschaltet ist

FW555C)

3 DIGITAL SOUND CONTROL (DSC)

– Zum Wählen des gewünschten

Klangeffekts: OPTIMAL, CLASSIC,
TECHNO, JAZZ, ROCK oder VOCAL.

4 INCREDIBLE SURROUND

– Zum Ein- und Ausschalten des

Surround-Raumklangeffekts.

5 ;

– Zum Anschließen eines Kopfhörers.

6 REC (RECORD)

– Zum Starten der Aufnahme mit

Laufwerk 2.

7 DUB (HIGH SPEED DUBBING,

HSD)

– Zum Überspielen einer Cassette mit

normaler oder hoher Geschwindigkeit.

8 JOG

– Zum Wählen der gewünschten

Equalizer-Anzeige.

– Zum Wählen der gewünschten DSC-

Einstellung. Zuerst muß die DSC­Funktion angewählt werden.

– Zum Wählen des gewünschten Pegels

für den Incredible-Surround-Sound.

(nur bei Modell

.

Zuerst muß die Incredible-Surround­Sound-Funktion angewählt werden.

9 PROG (PROGRAM)

– Zum Programmieren von CD-Titeln in

der CD-Betriebsart oder zur
Senderprogrammierung in der Tuner­Betriebsart.

0 CLOCK/TIMER

– Zur Anzeige der Uhrzeit oder zur

Einstellung der Uhr oder des Timers.

! DISPLAY

– Zur Anzeige der aktuellen Einstellung

der Anlage.

@ CD-KARUSSELLFACH
# CD DIRECT PLAY (DISC 1 / DISC 2 /

DISC 3)

– Zum Wählen eines CD-Fachs zur

Wiedergabe.

$ DISC CHANGE

– Zum Wechseln der CD(s).

% OPEN-CLOSE

– Zum Öffnen oder Schließen des CD-

Karussellfachs.

^ SOURCE: Zum Wählen folgender

Klangquellen:
CD / (CD 1•2•3)

– Zum Wählen der CD-Betriebsart.

Wenn sich der CD-Spieler im
Wartezustand (Stopp) befindet, zum
Wählen der CD-Schublade 1, 2 oder 3.

TUNER / (BAND)

– Zum Wählen der Tuner-Betriebsart. In

der Tuner-Betriebsart zum Wählen des
Wellenbereichs: FM, MW oder LW.

TAPE / (TAPE 1•2)

– Zum Wählen der Cassetten-

Betriebsart. Wenn sich das
Cassettenlaufwerk im Wartezustand
(Stopp) befindet, zum Wählen von
Laufwerk 1 oder 2.

AUX / (CDR)

– Zum Wählen einer externen

Tonsignalquelle (z.B. Fernsehgerät,
Videorecorder, LaserDisc-Spieler,
DVD-Spieler oder CD-Recorder). Im
AUX-Betrieb zum Wählen von AUX
oder CDR.

& A. REV (AUTO REVERSE)

– Nur bei Laufwerk 2.
– Zum Wählen der gewünschten

Wiedergabeart (

* RDS

– Zum Wählen von RDS-Daten in

folgender Reihenfolge: Sendername,
Programmtyp, Radiotext und Frequenz.

( NEWS / TA

– Zur automatischen Wiedergabe von

Nachrichten oder Verkehrsdurchsagen.

) BETRIEBSARTENWAHL

SEARCH 5 6 ( TUNING 5 6 )

für CD ............ Suchlauf rückwärts /

für TUNER ..... zum Einstellen einer

für TAPE ........ zum schnellen Rücklauf

åå

∂∂

∫∫

å /

∂ /

∫ ).

åå

∂∂

∫∫

vorwärts.

niedrigeren oder
höheren Frequenz.

/ Vorlauf der Cassette
nur bei Laufwerk 2.

STOP•CLEAR 9

für CD ............ zum Stoppen der CD-

für TUNER ..... zum Beenden der

für TAPE ........ zum Stoppen der

DEMO ...........

PLAY 2 / PAUSE ; (SIDE A•B)

für CD ............ zum Starten oder

für TAPE ........ zum Starten der

...................... SIDE: Bei Wiedergabe

PREV ¡ / NEXT ™ (PRESET 4 3 )

für CD ............ zum Umschalten auf

für TUNER ..... zum Wählen eines

Wiedergabe oder zum
Löschen eines
Programms.

Programmierung.

Wiedergabe oder
Aufnahme.

(nur am Gerät selbst)

zum Starten oder
Beenden des Demo­Betriebs.

Unterbrechen der
Wiedergabe.

Wiedergabe.

in Betriebsart Tape 2
zum Umschalten der
Cassettenseite.

den Anfang des
laufenden oder
vorhergehenden /
nächsten Titels.

gespeicherten
Vorwahlsenders.

Deutsch

75

Untitled-16 6/15/00, 1:21 PM75

3139 116 18533

BEDIENELEMENTE BEDIENUNG DER ANLAGE

¡ MIC LEVEL

– Zum Einstellen des Mischpegels für

Karaoke oder Mikrofonaufnahmen.

™ MIC

– Zum Anschließen eines

Mikrofonsteckers.

£ VOLUME

– Zum Einstellen der Lautstärke.

≤ DYNAMIC BASS BOOST (DBB)

Deutsch

– Zum Einschalten der Bass-Boost-

Funktion, bei der die tiefen Töne
angehoben werden, oder zum
Ausschalten der Funktion Bass Boost.

∞ OPEN

– Zum Öffnen des Cassettenfachs von

Laufwerk 2.

§ CASSETTENLAUFWERK 2
≥ CASSETTENLAUFWERK 1

• OPEN

– Zum Öffnen des Cassettenfachs von

Laufwerk 1.

ª REPEAT

– Zum Wiederholen eines CD-Titels,

einer Platte oder aller verfügbaren
Platten.

º SHUFFLE

– Zur Wiedergabe aller CDs und Titel in

zufälliger Reihenfolge.

⁄ SLEEP TIMER

– Zum Umschalten der Anlage auf

Bereitschaft nach Ablauf einer
voreingestellten Zeitspanne.

¤ 2

– Zum Umschalten der Anlage auf

76

Bereitschaft.

Hinweise zur Fernbedienung:
– Wählen Sie zuerst die

Tonsignalquelle, die Sie fernsteuern
möchten, indem Sie eine der
Quellenwahltasten auf der
Fernbedienung drücken (z.B. CD,
TUNER, TAPE 1 / 2 oder AUX).

– Wählen Sie anschließend die

gewünschte Funktion (PLAY, NEXT,
usw.).

(HSD)

REC

DUB

MINI HIFI SYSTEM

STANDBY
ON

CLOCK/
TIMER

PROG

PROGRAM

SHUFFLE

REPEAT

AM

MW

FM

T.A.NEWS

CD1 • 2 • 3

SEARCH • TUNING

REC

LW

60Hz

INCREDIBLE
SURROUND

SOUND CONTROL

250Hz

BAND

TUNER AUX

STOP•CLEAR

SOUND NAVIGATION

DIGITAL

Wichtig:
Bevor Sie die Anlage in Betrieb
nehmen, sollten Sie die Vorbereitung
wie oben beschrieben abgeschlossen
haben.

Demonstrations-Betriebsart

Die Anlage verfügt über eine
Demonstrations-Betriebsart, bei der die
verschiedenen Funktionen und Merkmale,
mit denen sie ausgestattet ist, vorgeführt
werden.

Sobald die Anlage zum ersten
Mal eingeschaltet wird, startet die
Demonstrations-Betriebsart
automatisch.

Hinweise:
– Wenn Sie in der Demonstrations-

Betriebsart eine beliebige
Signalquellenwahltaste (oder die

STEREO

BACK
FRONT

HSD

8KHz

4KHz

500Hz

2KHz

1KHz

CDR

TAPE 1 • 2

TAPECD

SIDEA•B

PAUSE PREV NEXT

PLAY

DYNAMIC BASS
BOOST

▲

PRESET

▲

VOLUME

A. REV

STANDBY-Taste) drücken, schaltet die
Anlage auf die betreffende Betriebsart
(oder auf Bereitschaft) um.

– Wenn die Anlage auf Bereitschaft

geschaltet wird, startet die
Demonstrations-Betriebsart nach 5
Sekunden erneut.

Ausschalten der Demonstrations­Betriebsart

• Halten Sie die Taste STOP•CLEAR 9

(nur am Gerät selbst) 5 Sekunden

gedrückt, um die Demonstration
abzuschalten.
™ Die Demonstrations-Betriebsart wird

dadurch endgültig abgeschaltet.

™ Die Angabe “DEMO OFF“ wird

angezeigt.

™ Die Anlage schaltet auf Bereitschaft.

RDS

NEWS/TA

MIC

LEVEL

MIC

lang

Untitled-16 6/15/00, 1:21 PM76

3139 116 18533
