Philips CMP200/55 User Manual [pt]

Register your product and get support at

www.philips.com/welcome

PT-BR Manual do Usuário

2

PT-BR

3

Sumário

1 Importante 4

Segurança 4
Aviso 4

2 Amplicador potente para seu carro 5

Introdução 5
Conteúdo da caixa 5
Visão geral da unidade principal 5

3 Instalação 7

Instalação 7
Conectar os alto-falantes 7
Conectar à fonte de alimentação 9

4 Uso do amplicador de potência 10

Selecionar o modo de freqüência

crossover 10
Ajustar a freqüência 10
Ajustar nível de entrada 10
Ajustar o reforço de graves 10
Sobre o indicador do protetor 11
Substituir os fusíveis 11

Português

5 Informações do produto 12

6 Solução de problemas 13

PT-BR

4

1 Importante

Segurança

Leia e compreenda todas as instruções •

antes de usar o equipamento. Caso
ocorram danos causados pelo não-

cumprimento destas instruções, a

garantia não será aplicável.
Este aparelho foi projetada somente •
para operação em aterramento negativo
(terra) de 12 V DC.
Use somente o equipamento de •
montagem fornecido para uma instalação

segura e conável.
Não conecte nenhum alto-falante •
ativo (com amplicador integrado) aos

terminais de alto falante da unidade. Isso

pode danicar os alto-falantes ativos.

Para uma direção segura, ajuste o volume •
a um nível seguro e confortável.
Para evitar curto-circuito, não exponha •
o equipamento, o controle remoto ou as
pilhas do controle à chuva ou água.
Nunca exponha o equipamento à luz •
solar direta, chamas ou calor.
Limpe o equipamento com um pano •
úmido e macio. Nunca use substâncias
como álcool, produtos químicos ou
produtos de limpeza doméstica no
equipamento.

O seu sistema consiste em materiais que
poderão ser reciclados e reutilizados se forem
desmontados por uma empresa especializada.
Obser ve a legislação local referente ao
descarte de material de embalagem, baterias
descarregadas e equipamentos antigos.

Qualquer alteração ou modicação feita

neste dispositivo sem a aprovação expressa
da Philips Consumer Lifestyle poderá anular
a autoridade do usuário para operar o
equipamento.
2009 © Koninklijke Philips Electronics N.V.
Todos os direitos reser vados.

As especicações estão sujeitas a alterações

sem aviso prévio. As marcas comerciais
pertencem à Koninklijke Philips Electronics
N.V. ou de seus respectivos proprietários.
A Philips se reser va o direito de alterar
produtos a qualquer momento sem a
obrigação de ajustar estoques anteriores.

Aviso

Informações ambientais

Todas as embalagens desnecessárias foram
eliminadas. Procuramos facilitar a separação
do material da embalagem em três categorias:
papelão (caixa), espuma de poliestireno
(proteção) e polietileno (sacos, folhas
protetoras de espuma).

PT-BR

5

a

lk

j

bc

dfeghi

RL

2 Amplificador

ba

dc

potente para
seu carro

Parabéns pela aquisição e seja bem-vindo à
Philips! Para aproveitar todos os benefícios
oferecidos pelo suporte da Philips, registre seu
produto no site www.philips.com/welcome.

Introdução

Com o amplicador, você desfruta de um

desempenho sonoro de alta qualidade com
graves e batidas potentes.

Conteúdo da caixa

Verique e identique o conteúdo da

embalagem:

a Amplicador
b Parafuso 4 x 25 mm (x4)
c Fusível (x2)
d Conector de entrada de nível alto

Visão geral da unidade principal

a OUTPUT L/R

Conecta-se ao amplicador adicional •

para alto-falantes adicionais.

b INPUT L/R

Conecta-se ao áudio do carro via •
cabo RCA.

c HI INPUT

Conecta-se ao áudio do carro •
através do conector de entrada de
nível alto fornecido.

d INPUT LEVEL

Ajusta o nível de entrada (0,3 V a •
6 V).

e PROTECT

Acende na cor vermelha quando o •

f POWER

g FREQ

PROTETOR está ativado.

Acende na cor azul quando o •
equipamento está ligado.

Ajusta a freqüência de HPF ou LPF •
de 30 Hz a 400 Hz.

Português

PT-BR

6

h HPF/OFF/LPF

Seleciona o ltro de banda alta •
(HPF), ltro de banda baixa (LPF)

ou o modo OFF (DESLIGADO,
uniforme).

i BASS BOOST

Aumenta as freqüências cerca de 45 •
Hz a até 12 dB.

j POWER (GND/REM/+12V)

Conecta-se ao cabo de alimentação •
de +12 V DC, ao o terra e Ao o

remoto.

k Fusível: 30 A x 2
l SPEAKER OUTPUT

Conecta os alto-falantes aos •
subwoofers.

PT-BR

7

RL

Altifalantes

de 4 ohm

RL

Altifalantes

de 4 ohm

Altifalantes

de 4 ohm

RL

Altifalantes

de 4 ohm

Altifalantes

de 4 ohm

Altifalantes

de 8 ohm

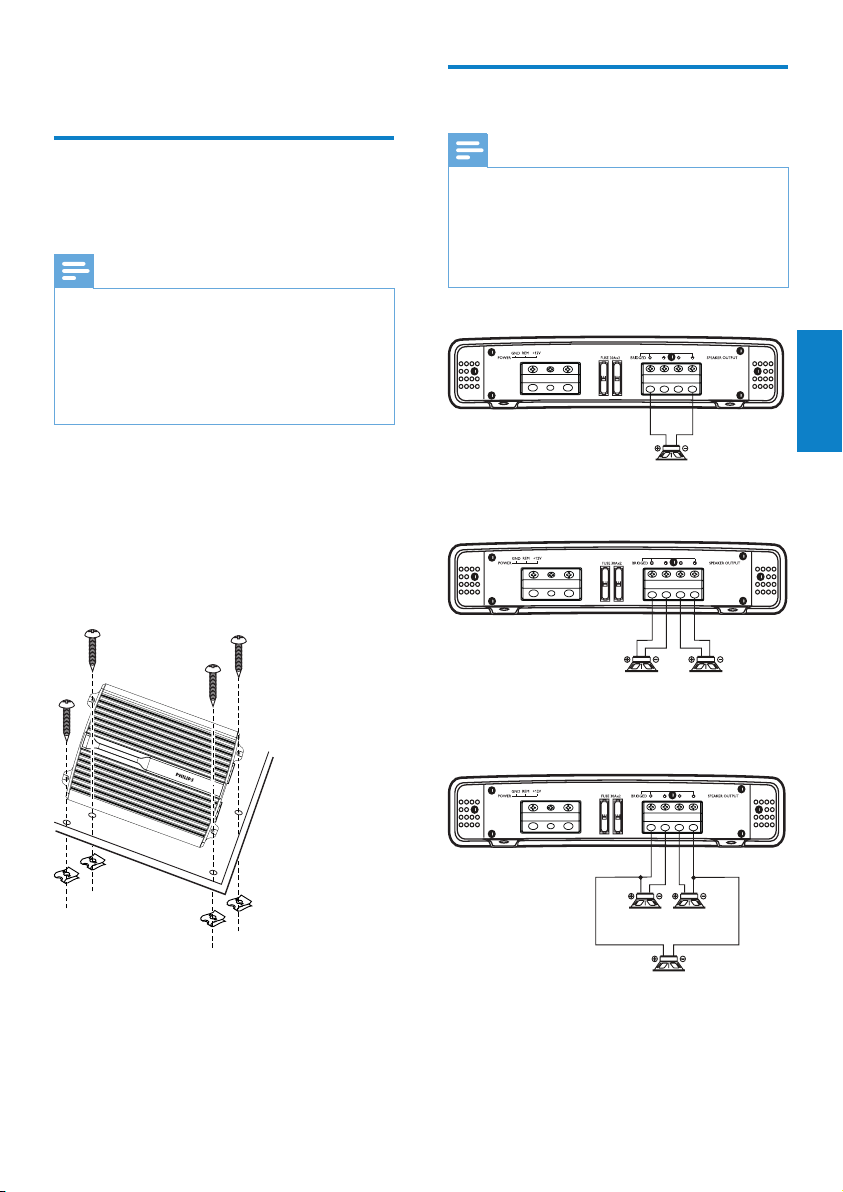

3 Instalação

Conectar os alto-falantes

Instalação

Você pode instalar o amplicador sob um

banco ou sobre a bandeja traseira.

Nota

Para evitar inter ferência, não coloque o •
amplicador muito próximo ao áudio ou à

antena do carro.
Os parafusos fornecidos para instalação têm

•

25 mm de comprimento. Certique-se de

que a placa de instalação tenha uma espessura
maior do que essa medida .

1 Posicione a unidade no local da instalação.
2 Marque o local onde serão feitos quatro

furos para os parafusos.

3 Use uma furadeira para fazer furos de

aproximadamente 4 mm de diâmetro.

4 Instale a unidade usando os parafusos

fornecidos.

Nota

Use alto-falantes com impedância de 2 a •
8 ohm (4 a 8 ohm quando usados como

amplicador em ponte).
Faça as conexões com os terminais

•

“esquerdo”, “direito”, “+” e “-”. A mudança de
polaridade pode prejudicar a qualidade sonora.

Opção 1: Modo mono: conectar 1 alto-falante

Opção 2: Modo estéreo: conectar 2 alto­falantes

Português

Opção 3: Modo triplo: conectar 3 alto-falantes

PT-BR

8

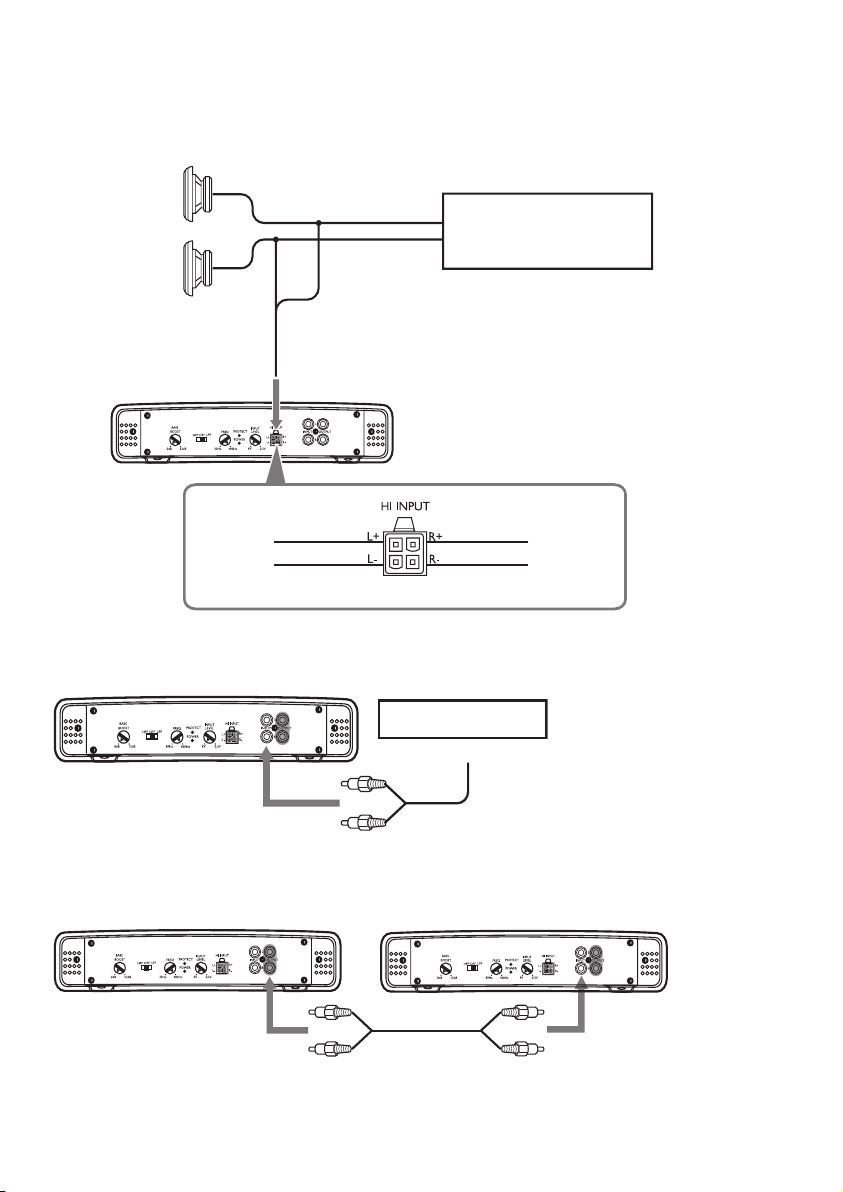

Conectar o áudio do carro

Altifalante esquerdo

Altifalante direito

Unidade áudio para automóvel

Branco/Preto

Branco Cinzento

Cinzento/Preto

Linha de saída

Unidade áudio para

automóvel

Opção 1: Conexão de entrada de nível alto

Conecte o amplicador ao áudio do carro usando o conector de entrada de nível alto fornecido.

Opção 2: Conexão de entrada de linha

Conecte o amplicador ao áudio do carro via cabo RCA (não fornecido)

Opção 3: Conexão de saída de linha

Conecte o amplicador a outro amplicador.

PT-BR

9

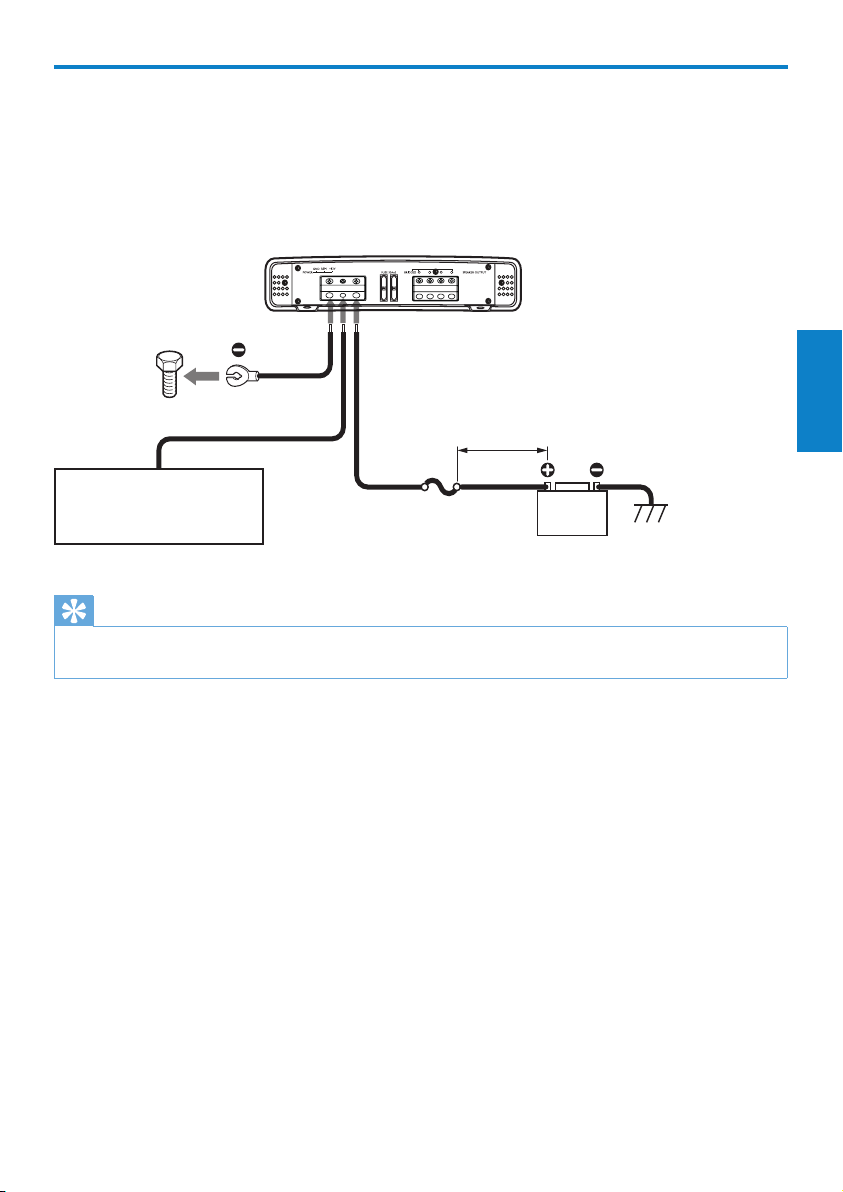

Conectar à fonte de alimentação

RL

a um ponto metálico no carro

Unidade áudio para automóvel

Saída remota

Fusível (60 A)

Bateria de automóvel de +12

V

Inferior a 450 mm (18 polegadas)

Faça a conexão com a fonte de alimentação conforme a ilustração abaixo:

1

Conecte o o terra do carro à entrada • GND.
Conecte o o remoto do áudio do carro à entrada • REM.
√ Com essa conexão, você pode ligar/desligar o amplicador pelo áudio do carro.
Conecte o o de alimentação da bateria do carro à entrada• +12V.

Dica

Se o áudio do carro não tiver uma saída remota, conecte o terminal da entrada remota (REM) à fonte de •
alimentação do acessório.

Português

PT-BR

10

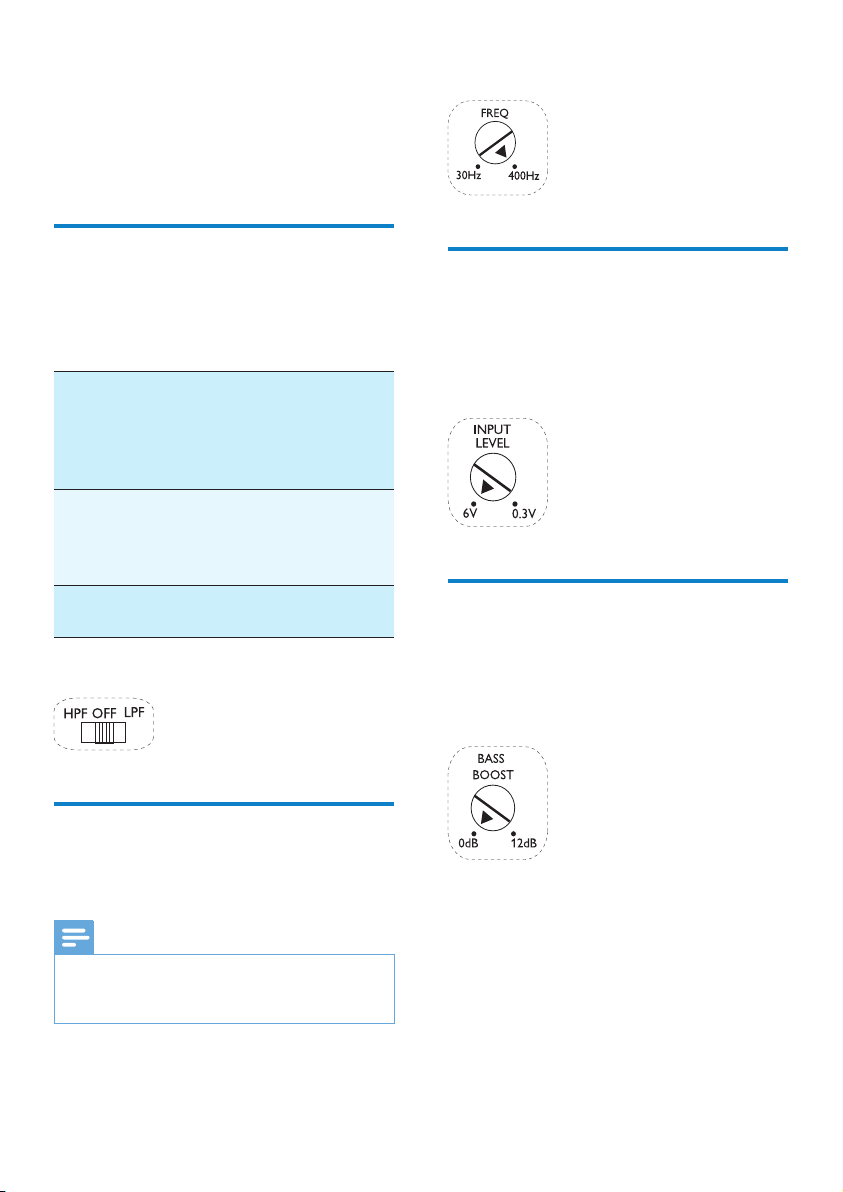

4 Uso do

amplificador

1 Gire FREQ para selecionar a freqüência.

de potência

Selecionar o modo de freqüência crossover

Você pode selecionar o modo de freqüência
crossover da seguinte maneira:

Modo HPF

(ltro de

banda alta)

Modo LPF

(ltro de

banda baixa)

Modo OFF
(uniforme)

1 Deslize HPF/OFF/LPF até a posição.

Selecione este modo
quando alto-falantes de
média freqüência e tweeters
estiverem conectados à saída
de alta freqüência.

Selecione este modo quando
o woofer e o subwoofer
estiverem conectados à saída
de baixa freqüência.

Selecione este modo ao usar
uma conexão de modo triplo.

Ajustar nível de entrada

Você pode ajustar a voltagem de entrada de
0,3 V a 6 V.

1 Gire INPUT LEVEL para ajustar a

voltagem de entrada.

Ajustar o reforço de graves

Você pode aumentar a potência dos graves de
0 a 12 dB.

1 Gire BASS BOOST para aumentar a

potência dos graves.

Ajustar a freqüência

Você pode ajustar a freqüência de HPF ou LPF
de 30 HZ a 400 Hz.

Nota

Quando a chave • HPF/OFF/LPF estiver na
posição OFF, o ajuste de freqüência não
funcionará.

PT-BR

11

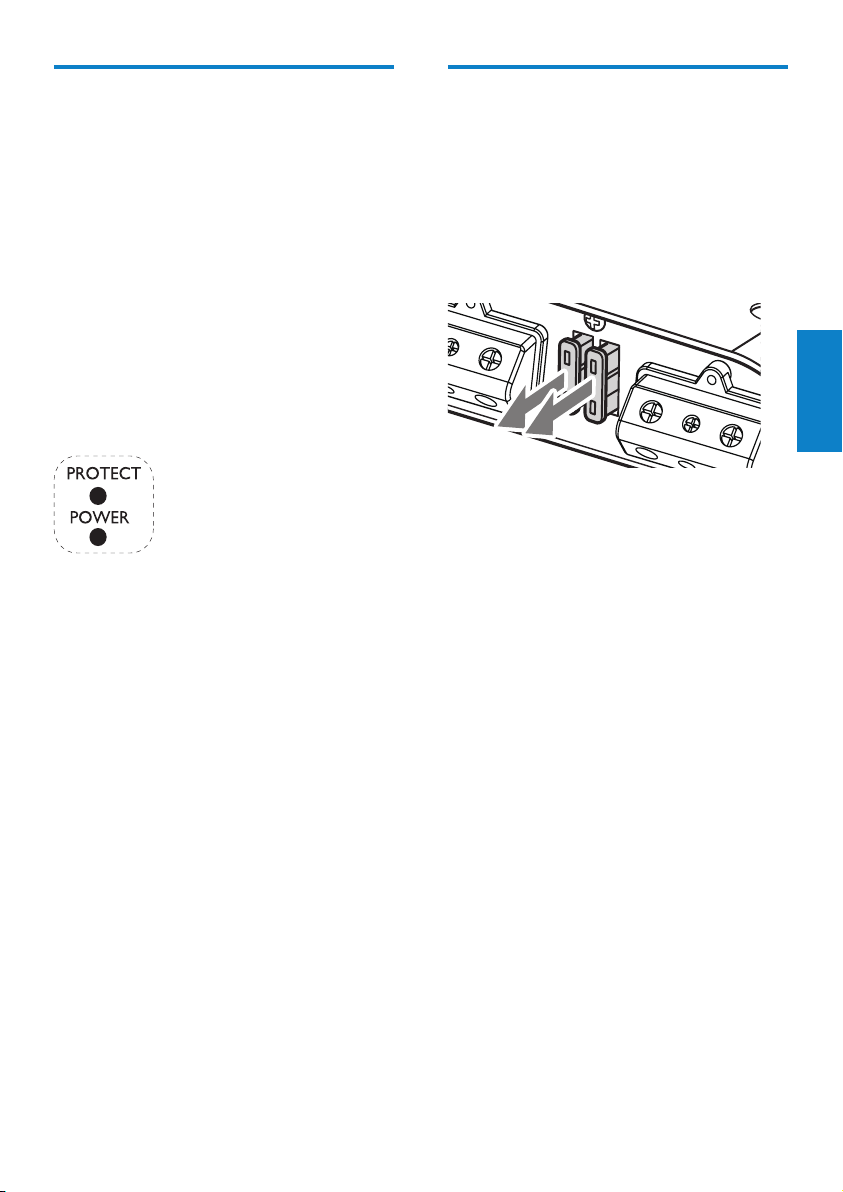

Sobre o indicador do protetor

O amplicador tem um circuito de proteção

integrado para proteger os transistores e os
alto-falantes quando:

A unidade estiver superaquecida. Ou•
Uma corrente DC for gerada. Ou•
A voltagem da bateria for muito •
baixa ou muito alta. Ou
Os terminais dos alto-falantes •
sofrerem cur to-circuito.
Quando o indicador PROTECT
acende na cor vermelha, a unidade
desligar automaticamente. Se isso
acontecer:

1 Retire o disco ou a ta e desligue o áudio

do carro.

2 Verique a causa do mau funcionamento

(consulte as informações acima).

3 Se o amplicador tiver superaquecido,

espere a unidade esfriar antes de usá-la
novamente.

Substituir os fusíveis

Quando o aparelho não liga, é possível que

os fusíveis estejam danicados e precisem ser

substituídos.

1 Retire os fusíveis danicados.
2 Substitua-os pelos fusíveis fornecidos

ou compre dois fusíveis com a mesma

voltagem dos danicados (30 A x 2).

Português

Se os fusíveis danicarem-se imediatamente

depois de serem substituídos, talvez haja mau
funcionamento interno. Nesse caso, consulte
seu revendedor Philips.

PT-BR

12

5 Informações do produto

Nota

As informações do produto estão sujeitas a alterações sem aviso prévio. •

Potência (RMS)

- 4 ohm

- 4 ohm (em ponte)

- 2 ohm

Distorção harmônica total 0,01%

Relação sinal/ruído 106 dB

Separação de canais 50 dB

Resposta de freqüência 5 - 100 kHz

Sensibilidade da entrada 300 mV - 6 V

Impedância de entrada 22 k ohm

Classicação do fusível 30 A x 2

Dimensões (P x L x A) 54,4 x 336,5 x 240,2 mm

125 W x 2
380 W x 1
190 W x 2

PT-BR

13

6 Solução de problemas

Para manter a garantia válida, nunca tente consertar o aparelho por conta própria.
Se tiver problemas ao usar o aparelho, verique os seguintes pontos antes de solicitar atendimento:

Se o problema persistir, acesse o site da Philips em www.philips.com/welcome. Ao entrar em contato

com a Philips, que próximo ao aparelho e tenha em mãos os números do modelo e de série.

O indicador de energia não acende

O áudio do carro não está ligado. •
O fusível queimou. Substitua-o por um fusível novo. •

O som está muito baixo.

O nível de entrada não está ajustado corretamente (consulte “Ajustar nível de entrada”). •

O som é interrompido ou pára de repente.

O protetor térmico está ativado. Reduza o volume. •
A saída de ventilação está bloqueada. Remova quaisquer obstruções na saída. •

Ouço ruídos alternados.

Os os de conexão da fonte de alimentação estão muito perto dos cabos RCA. •
O o terra não está devidamente conectado a um ponto metálico do carro. •
Os os negativos dos alto-falantes estão tocando o chassi do carro. •

O indicador do protetor acende na cor vermelha.

Os terminais dos alto-falantes sofrerem curto-circuito. Verique as conexões dos alto-falantes. •
O amplicador está superaquecido. Espere o amplicador esfriar antes de usá-lo. •
O amplicador está sobrecarregado. •

A unidade esquenta de forma anormal.

Instale o amplicador em um local bem ventilado. •
Use alto-falantes com a impedância adequada: 2 - 8 ohm (estéreo), 4 - 8 ohm (em ponte). •

Português

PT-BR1415

© 2009 Koninklijke Philips Electronics N.V.

All rights reserved.

Document order number: CMP200_55_UM_V3.1
