Руководство по эксплуатации
Ваш автомобиль - в Интернете!
Самая последняя информация - к Вашим услугам.
Компания "Автомобили PEUGEOT" открыла для Вас Интернет-
сайт SERVICE BOX, на котором находится в прямом и бесплатном
доступе бортовая документация к Вашему автомобилю.
Простой и удобный SERVICE BOX содержит:
● Руководство по эксплуатации,
● ранее выпущенные документы для Вашей модели.
Обращаем Ваше внимание на следующую особенность ремонта и обслуживания автомобиля:
!
Установка на автомобиль любого электрооборудования или дополнительного электроприбора, не имеющего артикула в Каталоге
сертифицированной продукции компании "Автомобили PEUGEOT", может вывести из строя Вашу бортовую электронную систему.
Будем признательны, если Вы примете во внимание эту особенность и рекомендуем обратиться к нашему
чтобы ознакомиться со всей номенклатурой изделий и дополнительного оборудования из Каталога сертифицированной продукции
PEUGEOT.
Откройте страницу по адресу http://public.servicebox.peugeot.com :
выберите свой язык,
откройте курсором ссылку, расположенную в зоне "Доступ
для частных лиц", чтобы получить доступ к документации.
При этом откроется перечень всех руководств по эксплуата-
ции. Далее:
выберите свой автомобиль,
выберите тип кузова и дату издания руководства,
и, наконец, откройте интересующую Вас рубрику.
официальному дилеру,
Благодарим Вас за выбор PEUGEOT 308 -
автомобиля, символизирующего доверие,
увлеченность и вдохновение.
Данное Руководство по эксплуатации призвано помочь Вам освоиться с автомобилем
в конфигурации хэтчбек или SW так, чтобы
можно было использовать все его возможности в любой сложившейся ситуации.
В начале брошюры находится подробное содержание Руководства, за которым следует
раздел, содержащий начальные сведения об
автомобиле, облегчающие первое ознакомление с
Более подробная информация о PEUGEOT 308 описание систем обеспечения комфорта и безопасности, а также рекомендации по его вождению
изложены в последующих разделах Руководства
так, чтобы Вы смогли по достоинству оценить
свой автомобиль и... чтобы он всегда оставался
для Вас источником приятных впечатлений.
В конце руководства расположены иллюстрации, на
которых показаны внешний вид и интерьер автомобиля в конфигурации хэтчбек или SW, по которым Вы
сможете быстро определить интересующее Вас оборудование и страницу, на которой дано его описание.
ним.
На каждой модели может быть установлена
лишь часть представленного в данном Руководстве оборудования - в зависимости от варианта
исполнения, уровня комплектации и технических
характеристик автомобиля, предназначенных
для страны, в которую он поставляется.
Обозначения
Приведенные здесь обозначения позволят
Вам легче различать особенности комплектации автомобилей:
308 хэтчбек
308 SW с задним диваном
308 SW с раздельными задними
сиденьями
Экспликация
Внимание:
!
знак, которым отмечены предупреждения об опасности, с которой Вы должны считаться, чтобы не нанести ущерб
себе или кому-либо другому и избежать риска повредить автомобиль.
Для сведения:
i
знак, которым отмечены дополнительные
рекомендации по улучшению эксплуатации
автомобиля.
Защита окружающей среды:
знак, которым отмечены рекомендации
по сохранению окружающей среды.
См. страницу:
знак, отсылающий Вас к страницам с
более подробным описанием функции.
КРАТКОЕ ЗНАКОМСТВО
С АВТОМОБИЛЕМ 4 Î 21
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ
И СИГНАЛИЗАТОРЫ
Комбинации приборов 22
Контрольные лампы 26
Контрольные приборы 34
Кнопки на панели приборов 38
22 Î 39
МНОГОФУНКЦИОНАЛЬНЫЕ
ДИСПЛЕИ 40 Î 55
Дисплеи без автомагнитолы 40
Дисплеи с автомагнитолой 42
Складной цветной дисплей
16/9 WIP Nav 47
Складной цветной дисплей
16/9 с высоким разрешением
(WIP Com 3D) 49

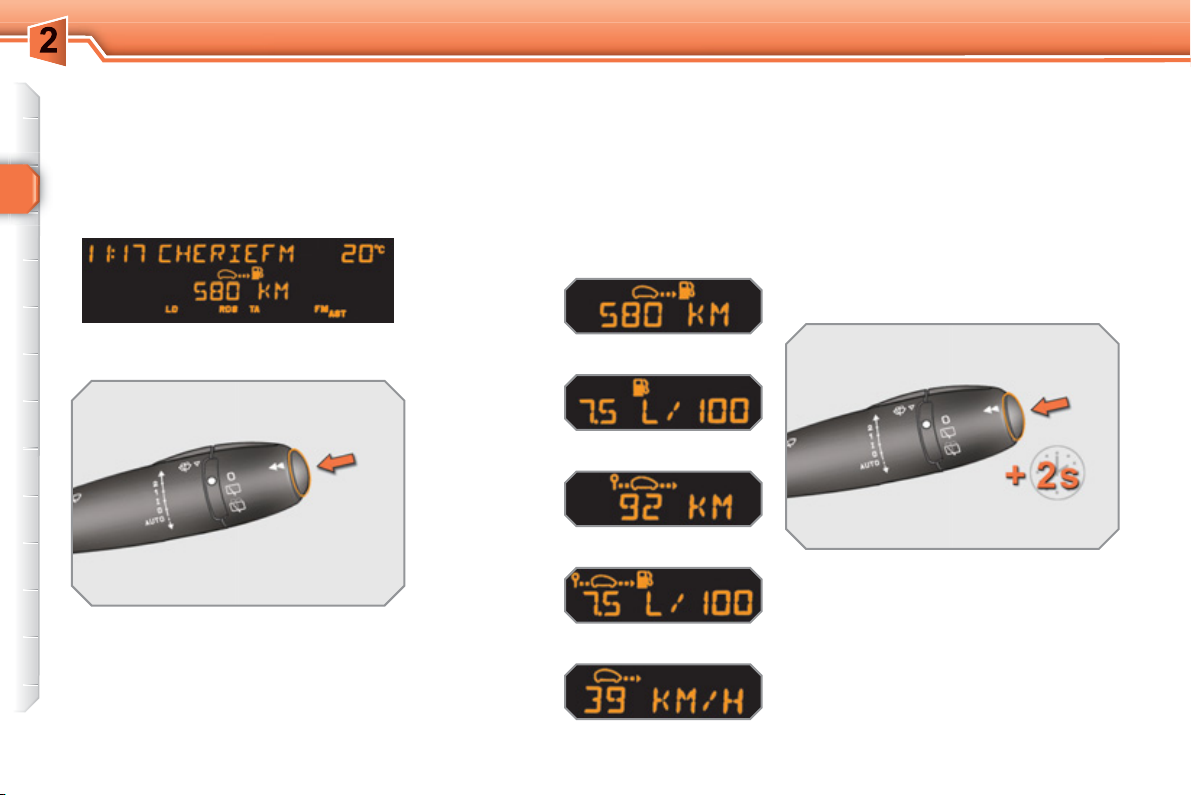

Бортовой компьютер 52
КОМФОРТ 56 Î 77
Вентиляция 56
Отопление 58
Кондиционер с ручными
настройками 58
Обдув и обогрев заднего стекла 60
Автоматический двухзонный
кондиционер воздуха 61
Передние сиденья 63
Задние сиденья 67

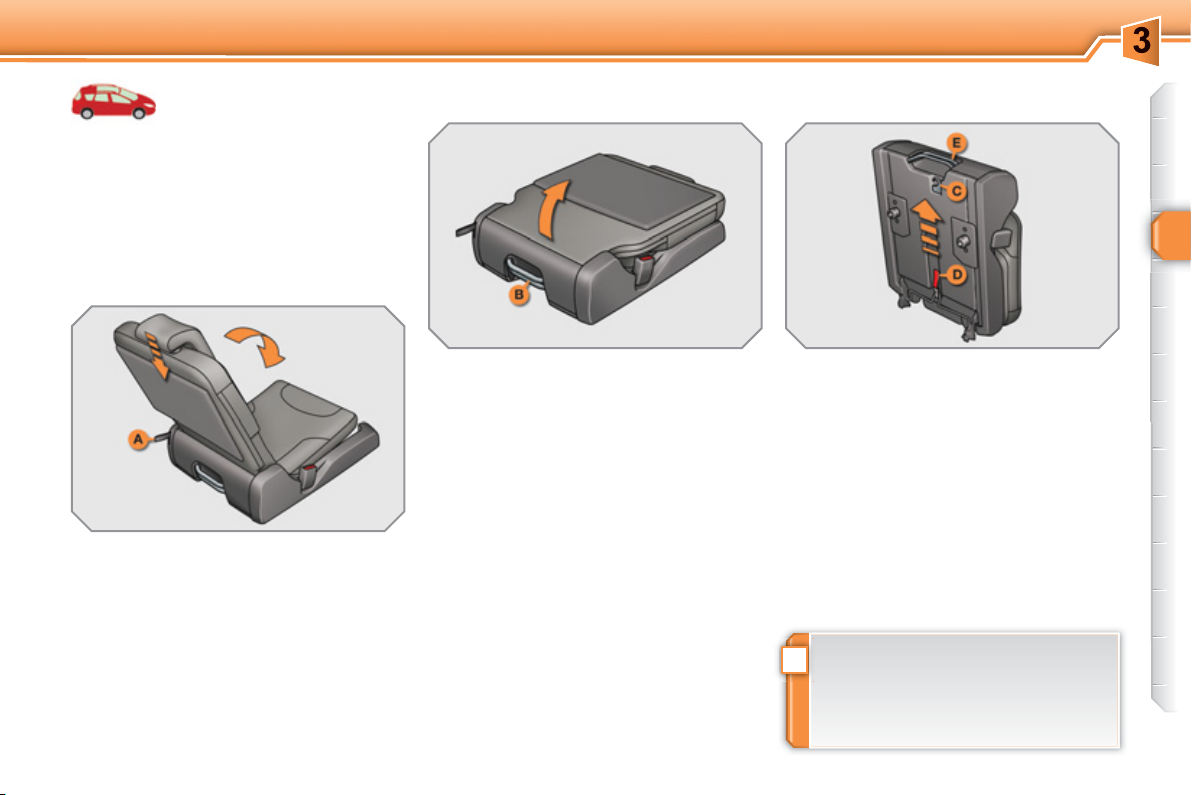

Варианты размещения сидений 73
Зеркала заднего вида 75
Регулировка положения
рулевого колеса 77
ДВЕРИ, ОКНА,
КРЫШКИ 78 Î 92
Ключ с дистанционным
управлением 78
Охранная сигнализация 82
Стеклоподъемники 84
Двери 86
Багажное отделение 88
Открывание окна
дверцы багажника 89
Панорамная крыша 90
Топливный бак 91
ОБЕСПЕЧЕНИЕ
ОБЗОРА 93 Î 102

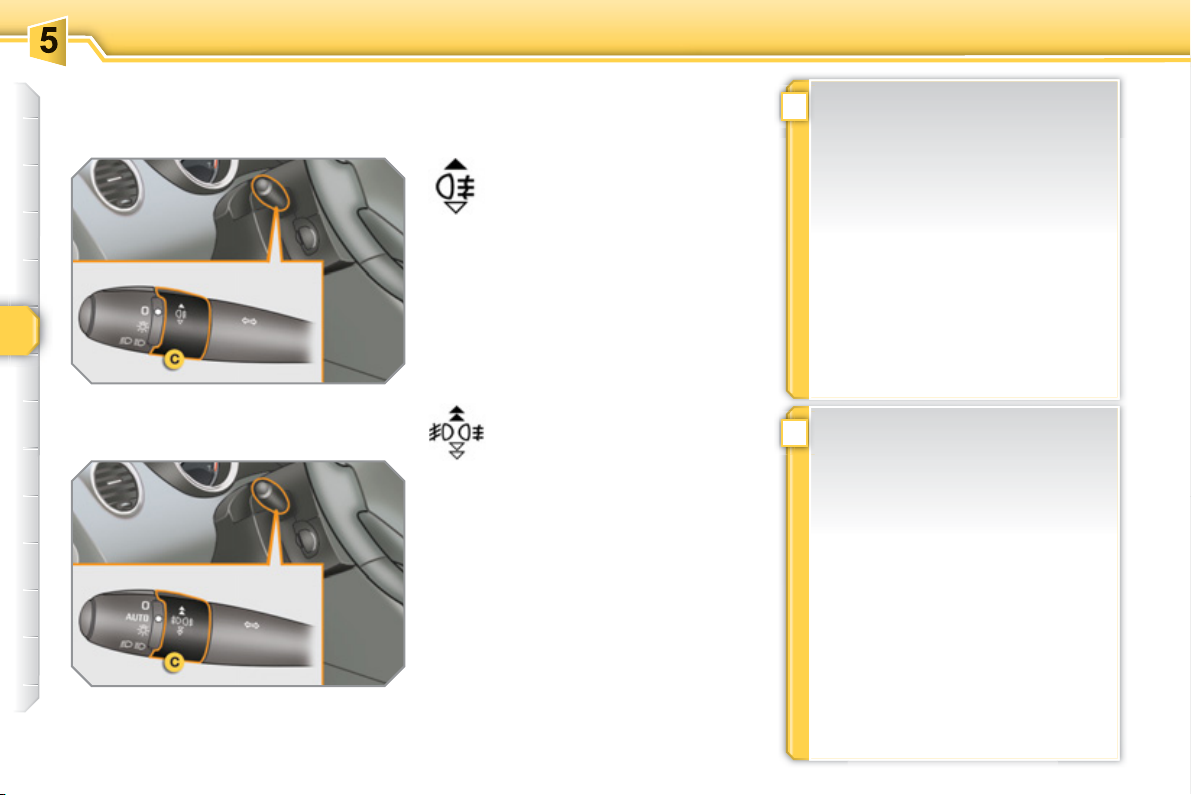

Переключатель световых приборов 93
Автоматическое включение световых приборов

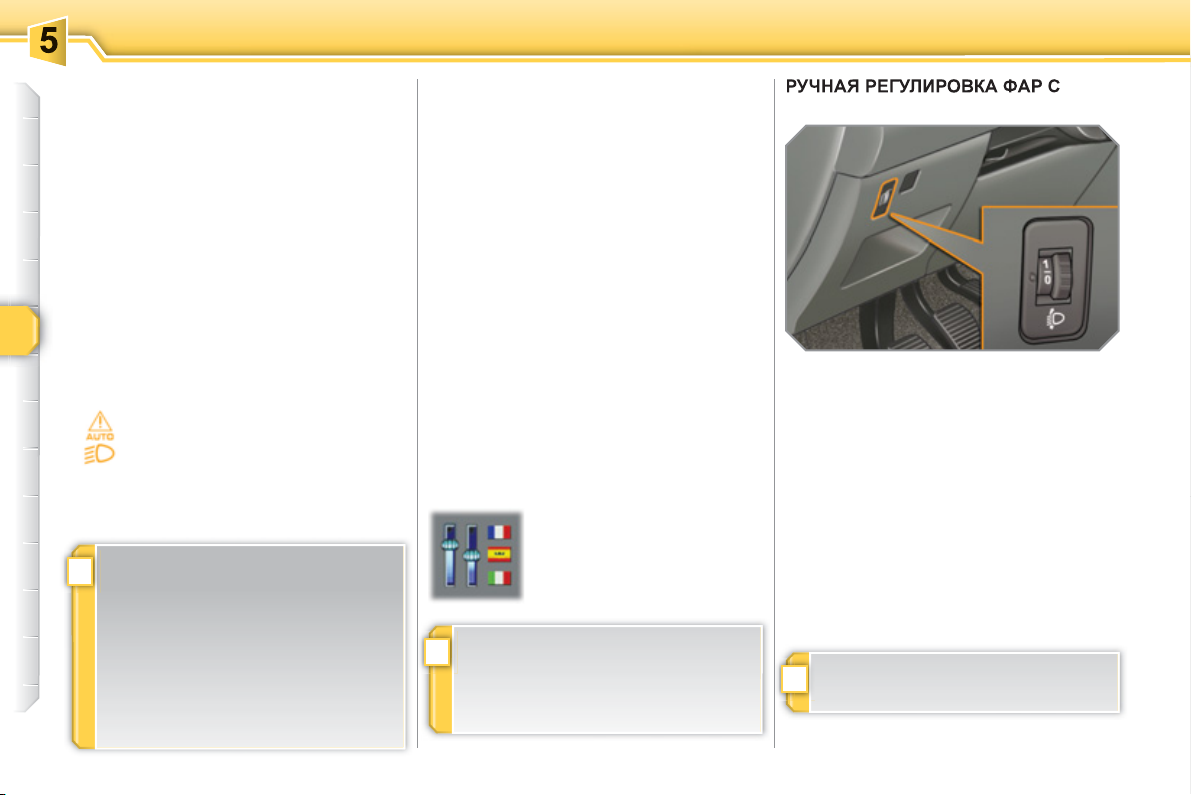

Регулировка фар 96
Адаптивные фары 97
Переключатель режимов стеклоочистителя
Автоматическая работа
стеклоочистителя 100
Плафоны 101
Приглушенное освещение салона 102
Плафон багажного отделения 102
ОБУСТРОЙСТВО
103 Î 117
Оборудование салона 103
Передний подлокотник 106
Резиновый коврик 107
Обустройство багажного отделения 109
БЕЗОПАСНАЯ
ПЕРЕВОЗКА ДЕТЕЙ 118 Î 127
Детские кресла 118
Детские кресла ISOFIX 123
Безопасность детей 127
95
98
СИСТЕМЫ
БЕЗОПАСНОСТИ 128 Î 140
Указатели поворотов 128
Аварийная световая сигнализация 128
Звуковой сигнал 128
Бортовая система контроля
давления воздуха в шинах 129
Вызов технической или
неотложной помощи 130
Системы оптимизации
торможения 130
Системы управления динамикой
автомобиля в поворотах 131
Ремни безопасности 132
Подушки безопасности 137
ТЕКУЩИЕ ПРОВЕРКИ
156 Î 163
Капот 157
Если топливо в баке закончилось
(на дизельной модификации) 158
Бензиновые двигатели 159
Дизельные двигатели 160
Проверка уровней 161
Контрольные проверки 162
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ 201 Î 228
Бензиновые двигатели и BioFlex 201
Массы автомобилей с бензиновым
двигателем и BioFlex 205
Дизельные двигатели 214
Массы автомобилей с
дизельным двигателем 217
Габаритные размеры 226
Идентификационные данные 227
ВОЖДЕНИЕ
АВТОМОБИЛЯ 141 Î 155
Стояночный тормоз 141
Механическая коробка передач 141
Индикатор выбора передач 142
6-ступенчатая секвентальная
коробка передач 143
Автоматическая коробка передач 147
Ограничитель скорости 150
Регулятор скорости 152
Помощь при парковке 154
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ
И ОБСЛУЖИВАНИЮ
Комплект принадлежностей для
временного устранения прокола шины
Замена колеса 172
Замена лампы 179
Замена электрического
предохранителя 186
Аккумуляторная батарея 192
Режим энергосбережения 194
Замена щетки стеклоочистителя 194
Буксировка автомобиля 195
Буксировка прицепа 197
Установка багажных дуг 198
Зимняя заслонка 199
Дополнительное оборудование 199
164 Î 200
164
АУДИОСИСТЕМА И СИСТЕМА
ТЕЛЕМАТИКИ 229 Î 317
Техническая или
неотложная помощь 229
WIP Com 3D 233
WIP Nav 273
WIP Sound 301
ВИЗУАЛЬНЫЙ ПОИСК 318 Î 324
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ 325 Î 329
Дистанционное включение световых приборов
Включение наружных и внутренних световых
приборов с некоторого расстояния при
помощи пульта дистанционного управления
облегчит Вам отыскание автомобиля и
подход сумерках.
96, 102
Адаптивные фары
Эта автоматическая система служит для
улучшения видимости при прохождении
виражей.
97
Прозрачная панорамная крыша
Такая крыша значительно улучшает освещенность и световой комфорт
90
Комплект принадлежностей для
временного устранения прокола
В комплект входит компрессор и баллончик с герметиком для временной заделки
прокола в шине.
164
в салоне.
Прозрачная панорамная крыша
Такая крыша существенно улучшает освещенность и зрительный комфорт в салоне
автомобиля.
90
Багажные дуги на крыше
Установленные на продольные рейлинги поперечные дуги служат для
громоздких и длинномерных предметов.
198
перевозки на крыше
Открытие окна дверцы багажника
Через открывающееся окно дверцы багажника
можно пользоваться багажным отделением,
не открывая дверцу.
89

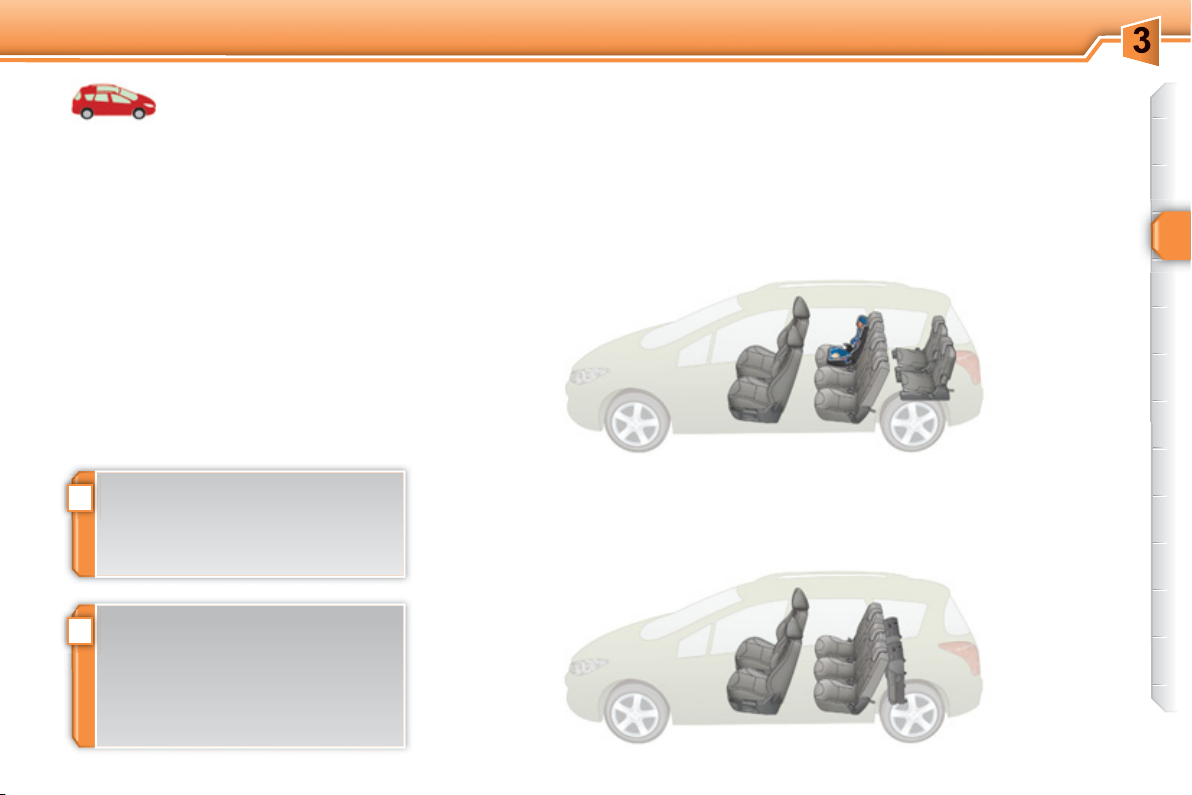

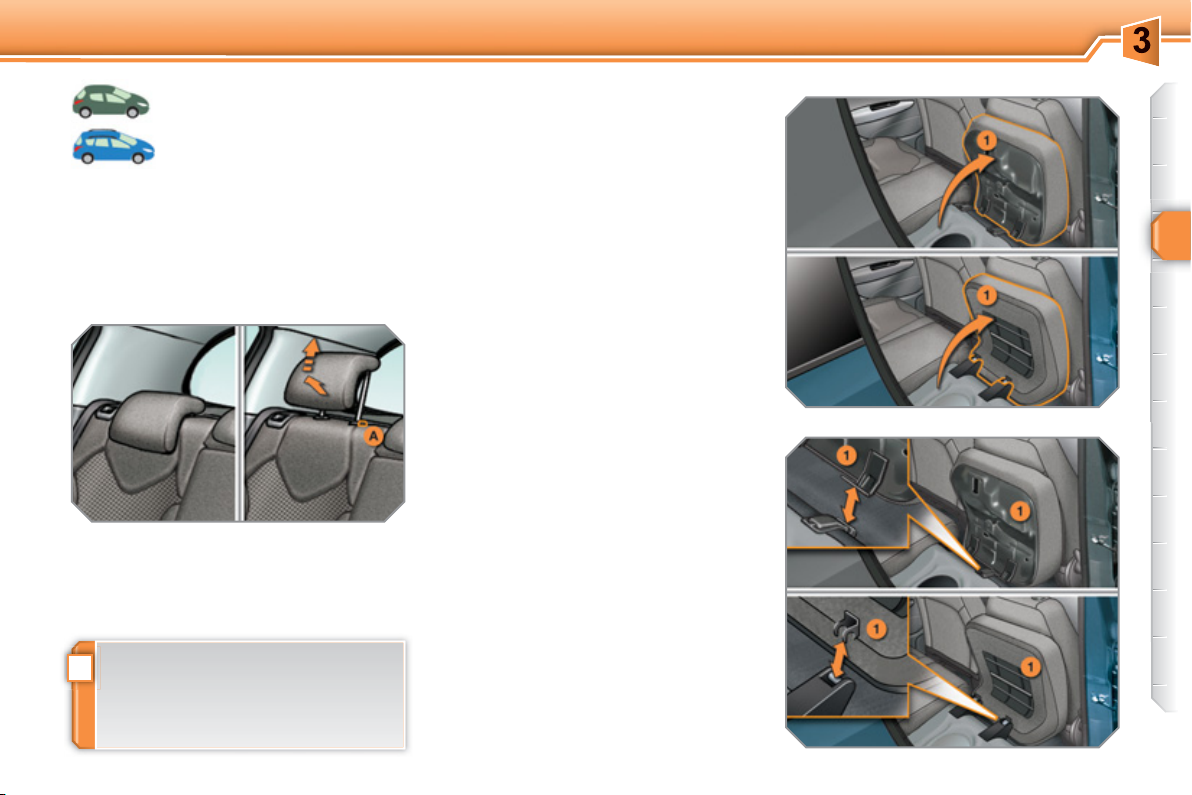

Варианты размещения сидений
Раздельные сиденья второго и третьего
рядов позволяют расставлять их в самых
различных вариантах в целях улучшения
комфорта пассажиров и оптимизации погрузочного пространства.
73

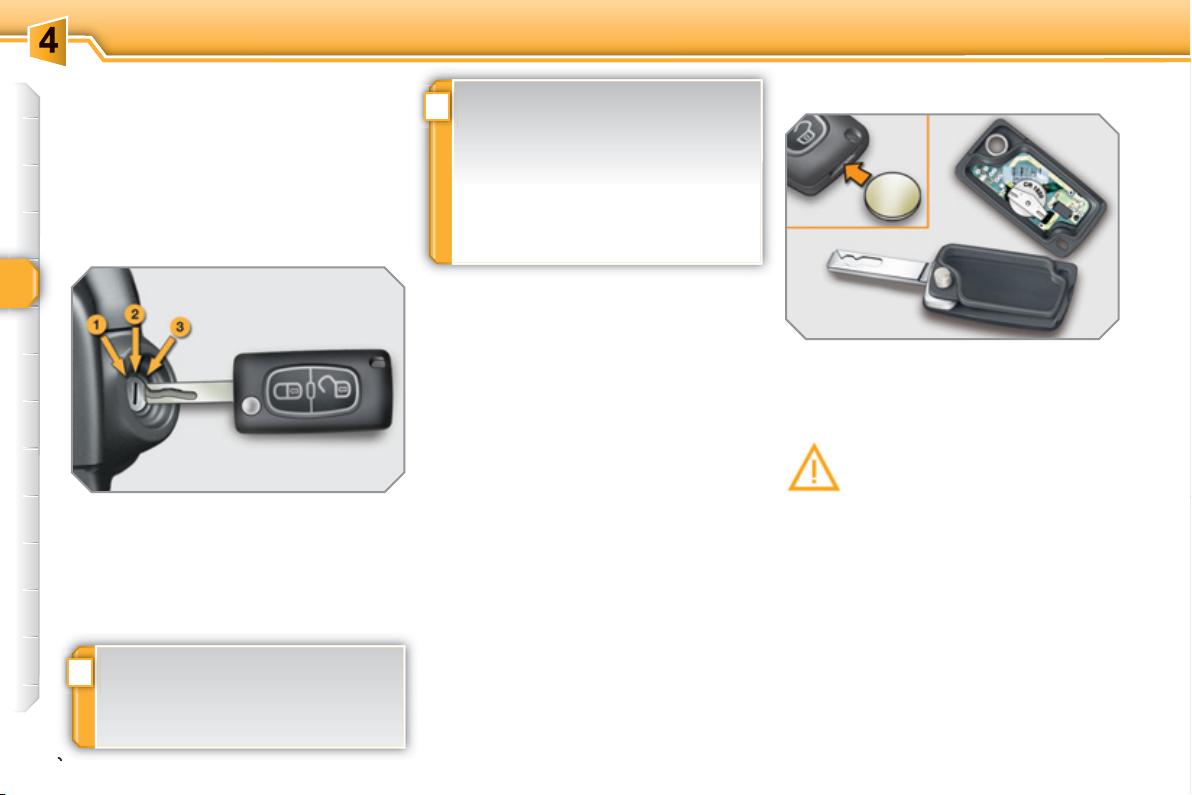

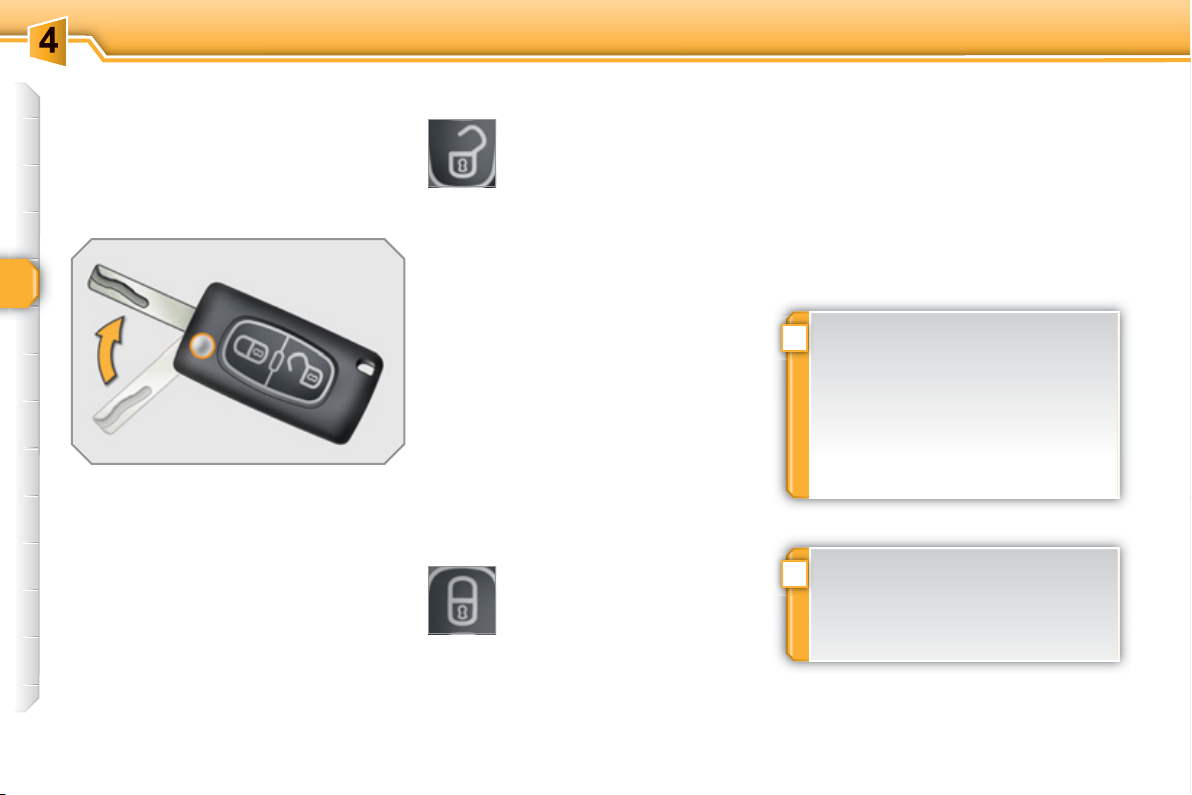

Ключ-пульт дистанционного управления
Отпирание автомобиля
(при этом быстро мигают
указатели поворотов).
В случае определения датчиком слабой
освещенности дистанционное включение
световых приборов облегчит вам отыскание
автомобиля и подход к нему.
96
Топливный бак
A. Раскрывание ключа/Складывание ключа
(сначала нужно нажать на эту кнопку).
Запирание без суперблокировки
(одно нажатие; загораются указа-
тели поворотов).
или
Супер-блокировка автомобиля
(два нажатия подряд; загораются
указатели поворотов).
78 102 91
Также загораются световые приборы салона -
плафоны, подсветка передних порогов и
подножек.
1. Открывание лючка горловины
2. Снятие крышки и крючок для нее.
Емкость топливного бака: около 60 литров.
топливного бака.
Остекленная панорамная крыша
Багажный отсек Заднее окно
1. Отпирание замков автомобиля.
2. Открытие дверцы багажника.
89
1. Отпирание автомобиля.
2. Приоткрытие окна дверцы багажника.
3. Открытие окна дверцы багажника.
1. Открытие потолочной шторки.
2. Закрытие потолочной шторки.
90
Одновременное открытие дверцы багаж-
i
ника и заднего окна недопустимо - это
приведет к поломке
и окна и дверцы.
89
Приглушенный свет
Этот слегка ослабленный свет улучшает визуальный комфорт в салоне в случае слабого
общего освещения.
102
6-ступенчатая секвентальная коробка
передач
Такая коробка передач может работать в
полноавтоматическим режиме, в режиме
ручного переключения передач и в комбинированном секвентальном.
143

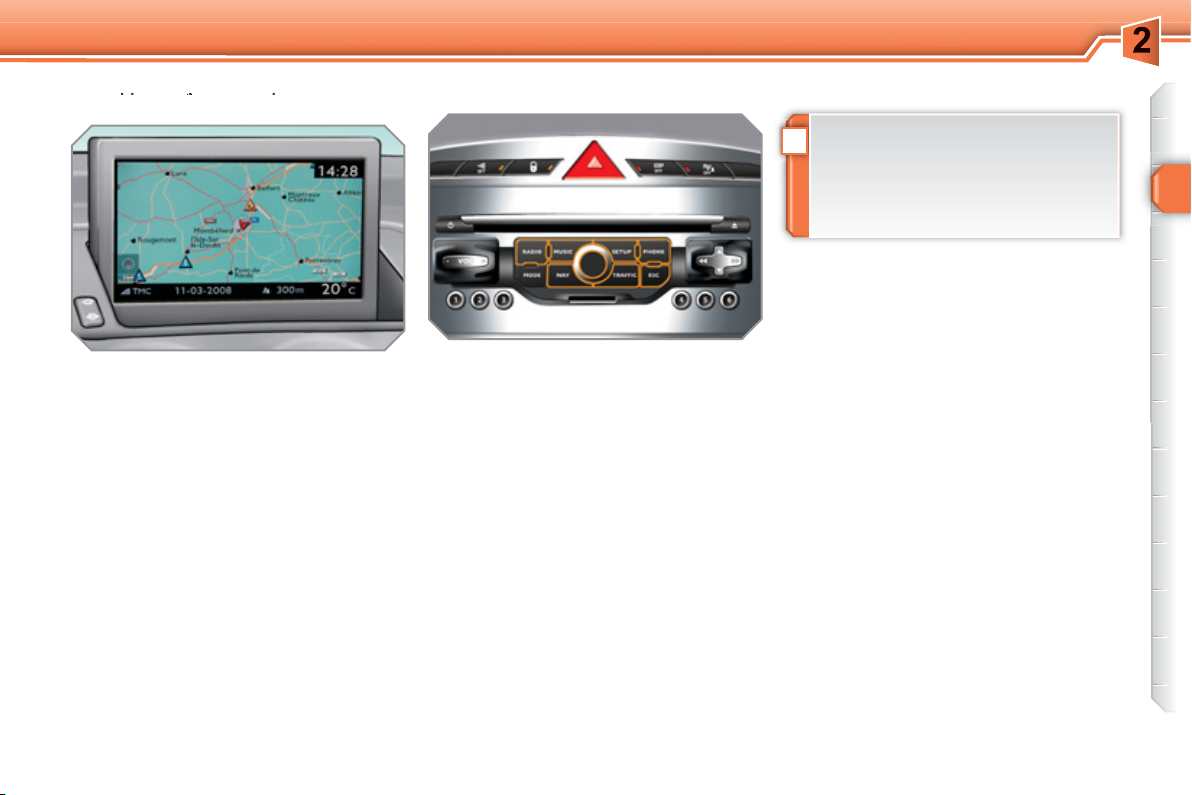

Аудиокоммуникационные системы
Сюда входит
вание: система WIP Sound, совместимая с
MP3-плеером, WIP Bluetooth, система WIP
Nav или WIP Com 3D с цветным складным
монитором 16/9, аудиосистема JBL, гнезда
для подключения дополнительного оборудования.
Система WIP Sound 301
Система WIP Nav 273
WIP Com 3D 233
самое современное оборудо-
1. Выключатели регулятора/ограничителя
скорости.
2. Рукоятка механизма регулирования
рулевой колонки.
3. Переключатели световых приборов и
указателей поворотов.
4. Панель приборов.
5. Место расположения подушки
безопасности водителя.
Звуковой сигнал.
6. Рычаг переключения передач.
7. Стояночный тормоз.
8. Выключатель шторки панорамной
крыши.
9. Выключатель подогрева сиденья.
10. Рукоятка механизма отпирания замка
капота.
11. Ручки настройки зеркал заднего вида.
Выключатели стеклоподъемников.
12. Блок предохранителей.
13. Ручной корректор угла наклона фар.
14. Сопло обдува стекла передней двери.
15. Громкоговоритель (твитер).
16. Сопло обдува ветрового стекла.
1. Замок зажигания с противоугонной
блокировкой.
2. Подрулевой переключатель системы
аудиотелематики.
3. Выключатели стеклоочистителей/
стеклоомывателей/бортового компьютера.
4. Центральные вентиляционные решетки
с регулируемыми заслонками.
5. Многофункциональный дисплей.
6. Датчик освещенности.
7. Место расположения подушки
безопасности пассажира.
8. Боковая вентиляционная решетка с
регулируемой заслонкой.
9. Выключатель подушки
пассажира.
10. Перчаточный ящик/Аудио-видео гнезда
для штекеров.
11. Вещевой лоток или панель управления
системой WIP Com 3D.
12. Электрическая розетка 12 В.
13. Пепельница.
14. Панель управления отопителем/
кондиционером воздуха.
15. CD-чейнджер.
16. Аудиосистема и телематика.
17. Кнопка вызова неотложной помощи.

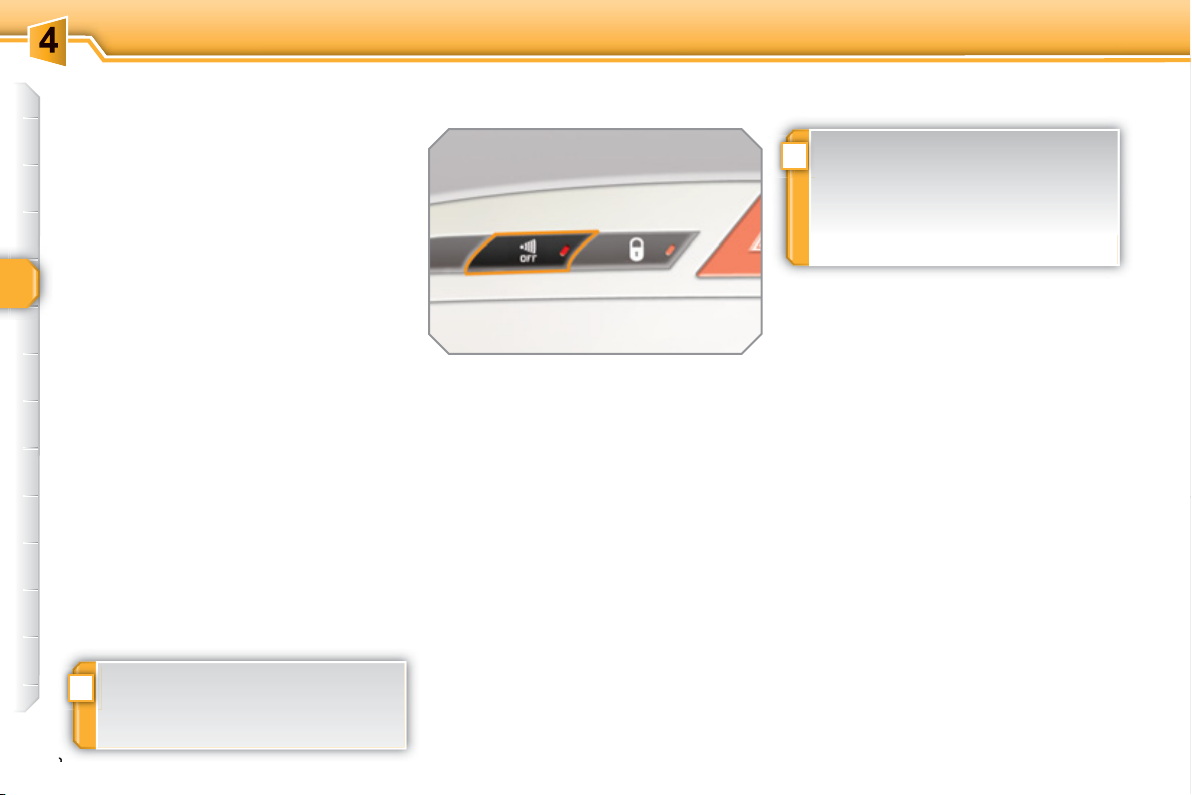

Выключатель сирены охранной
сигнализации.
Выключатель
Выключатель аварийной световой
сигнализации.
Выключатель системы динамической
стабилизации (ESP/ASR).
Выключатель системы предупреждения
при заезде на стоянку.
Кнопка вызова сервисных служб PEUGEOT.
центрального замка.
безопасности

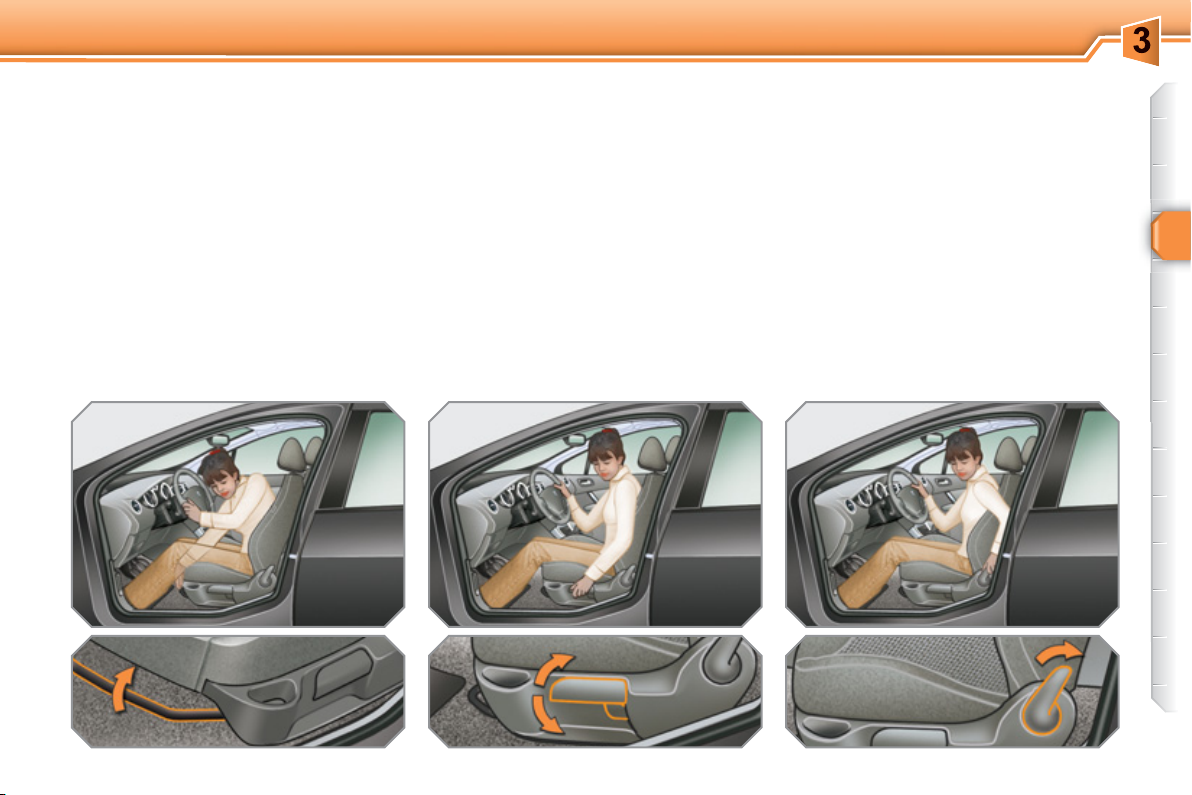

Сиденье водителя
Продольное положение
Наклон спинки сиденья Высота
Механические настройки
Электрические настройки
63
64
Передние сиденья
Высота подголовника
Поясничная опора
Дополнительные функции
i
Сиденье переднего пассажира в положении "столик" (SW).
Запоминание настроек сиденья (сиденье водителя с электроприводом).
Сиденья с подогревом.
Регулировка рулевой колонки
1. Снятие блокировки механизма
регулирования.
2. Регулировка по высоте и глубине.
3. Блокировка механизма регулирования.
В целях безопасности все эти дейс-
!
твия следует производить только на
остановленном автомобиле.
Передний подлокотник
Вы можете переместить подлокотник в удобное положение по высоте или в продольном
направлении.
Его можно также убрать в специально отведенное для него место.
65 106 77

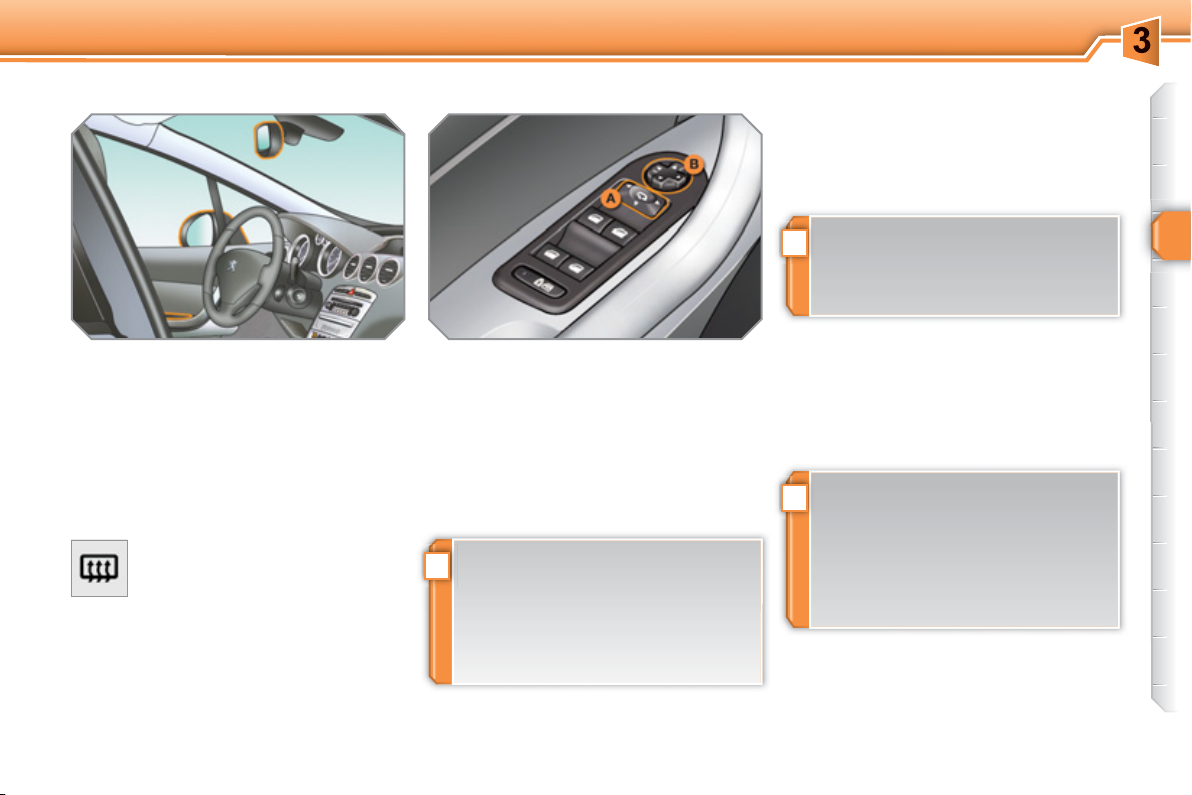

Зеркала заднего вида
Настройка
A. Выбор зеркала для настройки
положения.
B. Настройка положения зеркала в
четырехмерном пространстве.
C.
Возврат в исходное положение ручки выбора.
75
Дополнительные функции
i
Складывание/Приведение в рабочее
положение зеркал.
Автоматический наклон зеркала при
включении передачи заднего хода для
парковки.
Внутреннее зеркало заднего вида
Зеркало с ручной настройкой положения
"день/ночь"
1. Выбор положения "день".
2. Ориентирование зеркала.
76
Зеркало с автоматической настройкой
положения "день-ночь"
A. Датчик освещенности, активирующий
автоматический режим "день/ночь".
B. Ориентирование зеркала.
77
Передние ремни безопасности
1. Пристегивание ремня.
2. Регулировка по высоте.
132
Световые приборы
Указатели поворотов
Стеклоочистители
Кольцевой выключатель A
Световые приборы погашены.
Работает автоматическое включение
световых приборов.
Стояночные огни включены.
Фары ближнего/дальнего света включены.
Кольцевой выключатель B
Задний противотуманный фонарь включен.
или
Противотуманные фары и фонарь
включены.
93 99
Поднимите или опустите рычаг переключа-
теля световых приборов, преодолев точку
сопротивления; при этом соответствующие
указатели поворота будут мигать до тех пор,
пока переключатель не вернется в исходное
положение.
Функция "автострада"
Слегка подтолкните переключатель вверх или
вниз, не преодолевая точку сопротивления
рычагу переключателя - соответствующие
указатели поворота мигнут три раза.
Эта функция работает при любой скорости
движения, но она особенно эффективна
при смене
автострадах.
128
полосы движения на скоростных
Рукоятка A: очиститель ветрового стекла
98
Активирование режима "AUTO"
) Опустите рукоятку вниз и отпустите ее.
Отключение режима "AUTO"
) Поднимите рукоятку вверх и верните в
100
Кольцевой переключатель B: очиститель
заднего стекла
положение "0" .
Выключен.
Прерывистый режим работы.
Омыватель стекла.
Рекомендации по внутрисалонным регулировкам
Отопитель или Кондиционер воздуха
Мне необходимо...
ТЕПЛО
ХОЛОД
УДАЛИТЬ КОНДЕНСАТ
УДАЛИТЬ ИНЕЙ
Автоматический кондиционер: рекомендуется использовать преимущественно автоматический режим, нажав на клавишу "AUTO" .

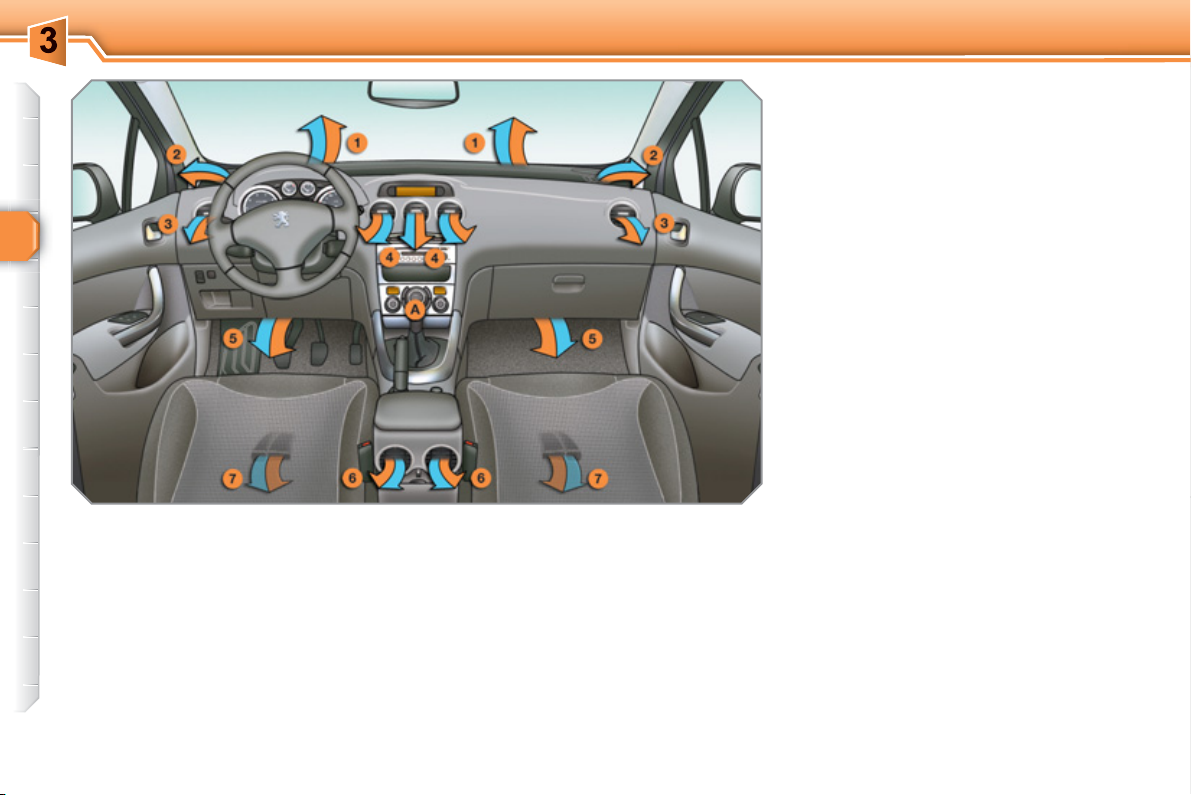

Распределение
воздуха
Расход воздуха
Рециркуляция/
Подача воздуха извне
Температура
Ручная
настройка
кондиционера
Панель приборов Панель контрольных ламп
A. При включении зажигания стрелка должна
показывать остаток топлива в баке.
B. После пуска двигателя контрольная
лампа минимального остатка топлива
должна погаснуть.
При включении зажигания указатель уровня
C.
масла должен показывать нормальный
уровень, в зависимости от комплекитации,
в течение нескольких секунд.
При необходимости уровни следует довести
до нормы.
22 26
Контрольные лампы
1. При включении зажигания загораются
уведомляющие сигнализаторы
оранжевого и красного цветов.
2. После пуска двигателя все они должны
погаснуть.
Если какой-либо сигнализатор не погас и
продолжает гореть, обратитесь к соответствующей странице.
Горящая контрольная лампа свидетельствует
о состоянии соответствующей системы или
функции.
A. Отправка срочного вызова.
229
B. Отключение датчика контроля
пространства салона.
83
C. Центральный замок.
87
D. Отключение системы ESP/ASR.
131
E. Отключение системы помощи при
парковке.
155
F. Доступ к сервисным службам
PEUGEOT.
229
Фронтальная подушка безопасности
переднего пассажира
Ремни и подушка безопасности
переднего пассажира

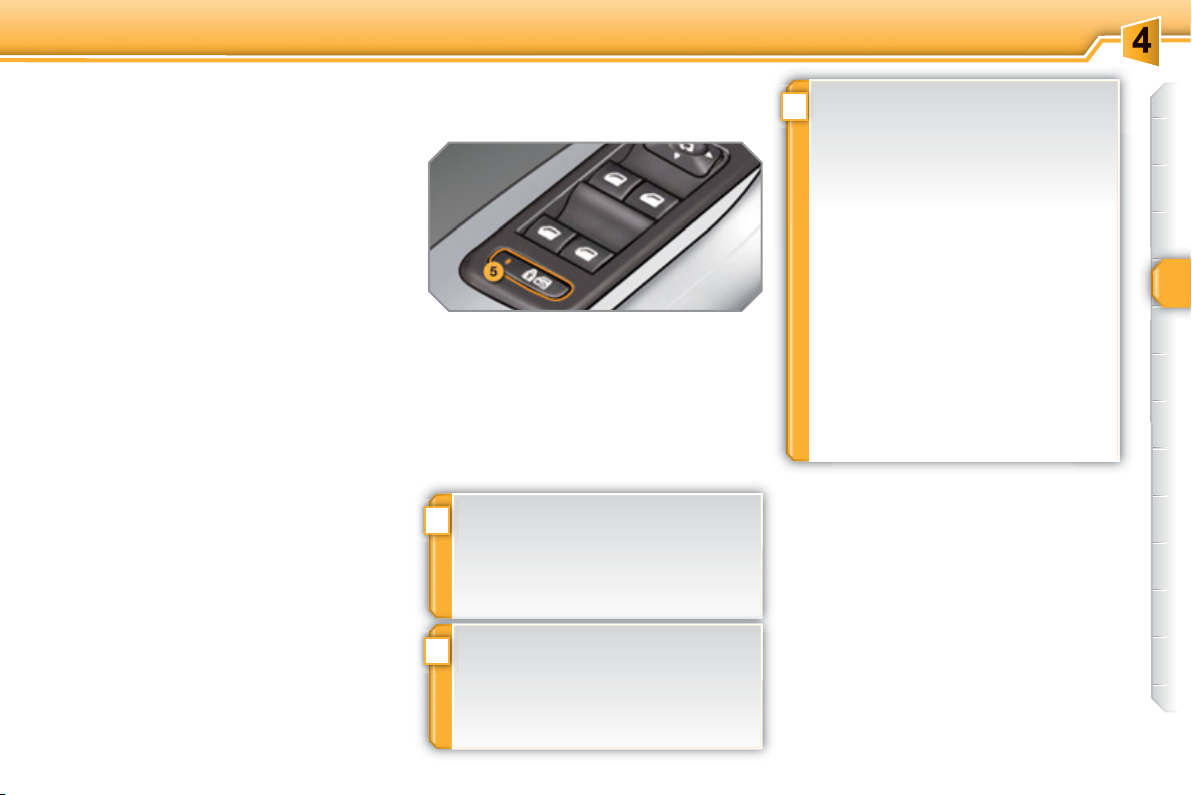

Детская блокировка замков с
электроприводом
1. Вставить ключ.
2. Выбрать положение:
"OFF" ("отключена") - при установке
детского кресла для перевозки ребенка
"спинкой вперед",
"ON" ("активирована") - при перевозке
пассажира или установке детского
кресла для перевозки ребенка "лицом
вперед".
3. Извлечь ключ из этого положения.
A. Сигнализатор непристегнутых/
отстегнутых ремней безопасности
спереди и/или сзади.
B. Сигнализатор переднего левого ремня
безопасности.
C. Сигнализатор переднего правого ремня
безопасности.
D. Сигнализатор заднего правого ремня
безопасности * .
E. Сигнализатор заднего центрального
ремня безопасности * .
F. Сигнализатор заднего левого ремня
безопасности * .
G. Сигнализатор отключенной подушки
безопасности переднего пассажира.
H. Сигнализатор включенной подушки
безопасности переднего пассажира.
* Только на SW с раздельными задними
сиденьями.
133, 138 137 127
Соответствующее состояние функции опре-
деляется по контрольной лампе.
A. Детская электроблокировка замков
включена.
Варианты установки сиденья
переднего пассажира
Положение "столик"
A. Малый столик.
B. Большой столик.
Варианты расстановки задних сидений
65
Сиденья второго ряда
1. Продольная перестановка.
2. Регулировка наклона спинки/Положение
"столик".
3. Регулировка подголовника по высоте.
4. Складывание.
5. Убирание/Установка.
6. Перевозка.
69

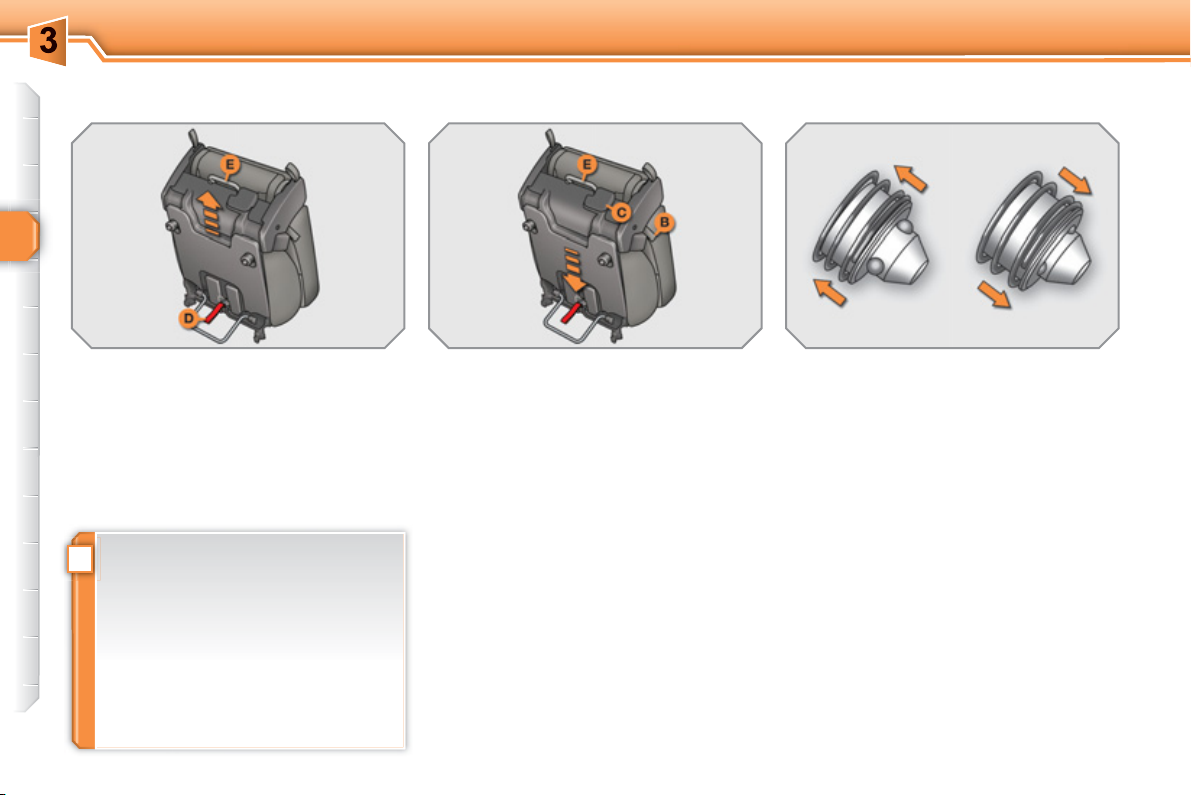

Дополнительные сиденья третьего ряда
A. Регулировка наклона спинки/Положение
"столик".
B. Регулировка подголовника по высоте.
C. Складывание.
D. Убирание/Установка.
E. Перевозка.
71
Примеры расстановки сидений
7 мест
7 мест в варианте 5 и два
сложенных дополнительных
Вариант для перевозки длинномерных предметов
Вариант для перевозки громоздких предметов
73
Ограничитель скорости "LIMIT" Индикация на панели приборов
Регулятор скорости "CRUISE"
1. Активирование/Отключение функции
ограничения скорости.
2. Изменение запрограммированного
параметра в меньшую сторону.
3. Изменение запрограммированного
параметра в большую сторону.
4. Вкл./Выкл. ограничителя.
Все настройки следует осуществлять при
работающем двигателе.
1. Активирование/Отключение функции
регулирования скорости.
2. Внесение параметра
Изменение запрограммированного
параметра в меньшую сторону.
3. Внесение параметра скорости/
Изменение запрограммированного
параметра в большую сторону.
4. Вкл./Выкл. регулятора.
Система может запоминать скорость и активи-
роваться, только если автомобиль движется
со скоростью более 40 км/ч и не менее, чем
на четвертой передаче, включенной в механической коробке (на второй в 6-ступенчатой
секвентальной или автоматической).
152 150
скорости/
При активировании работы регулятора или
ограничителя скорости на панели приборов
загорается соответствующая контрольная
лампа.
Регулятор скорости включен
Ограничитель скорости включен
Секвентальная 6-ступенчатая
коробка передач
Индикация на панели приборов
Движение автомобиля
Секвентальная 6-ступенчатая коробка передач может работать как в автоматическом
режиме, так и в режиме ручного переключения передач.
1. Рычаг селектора коробки передач.
2. Клавиша "S" ("спорт") .
3. Подрулевой переключатель "-" .
4. Подрулевой переключатель "+" .
На панели приборов отражаются включен-
ные передачи и режимы работы коробки
редач.
N: нейтральная передача.
R: передача заднего хода.
1 2 3 4 5 6: включенные передачи.
AUTO: автоматический режим АКП.
S: режим спортивного стиля вождения "Sport".
пе-
) Переведите рычаг в положение N и
жестко надавите на педаль тормоза при
запуске двигателя.
) Включите первую передачу (положение
A или M ) или передачу заднего хода
(положение R ) при помощи рычага
селектора 1 .
) Отпустите стояночный тормоз.
) Снимите ногу с педали тормоза и,
нажимая на педаль акселератора
начинайте движение.
143
,
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
КОМБИНАЦИЯ ПРИБОРОВ БЕНЗИНОВЫХ И ДИЗЕЛЬНЫХ ВЕРСИЙ С МЕХАНИЧЕСКОЙ
КОРОБКОЙ ПЕРЕДАЧ ИЛИ 6-СТУПЕНЧАТОЙ СЕКВЕНТАЛЬНОЙ, ЛИБО АВТОМАТИЧЕСКОЙ
Ц Д
Ц Д
Дисплей
A. Ограничитель скорости
/ч или миль/ч) или
(км
Регулятор скорости.
Панель, содержащая контрольные приборы,
индикаторы и сигнализаторы, отражающие
работу бортовых систем.
Контрольные приборы
1. Тахометр.
Показывает частоту вращения коленчатого
вала двигателя (x 1 000 мин-1).

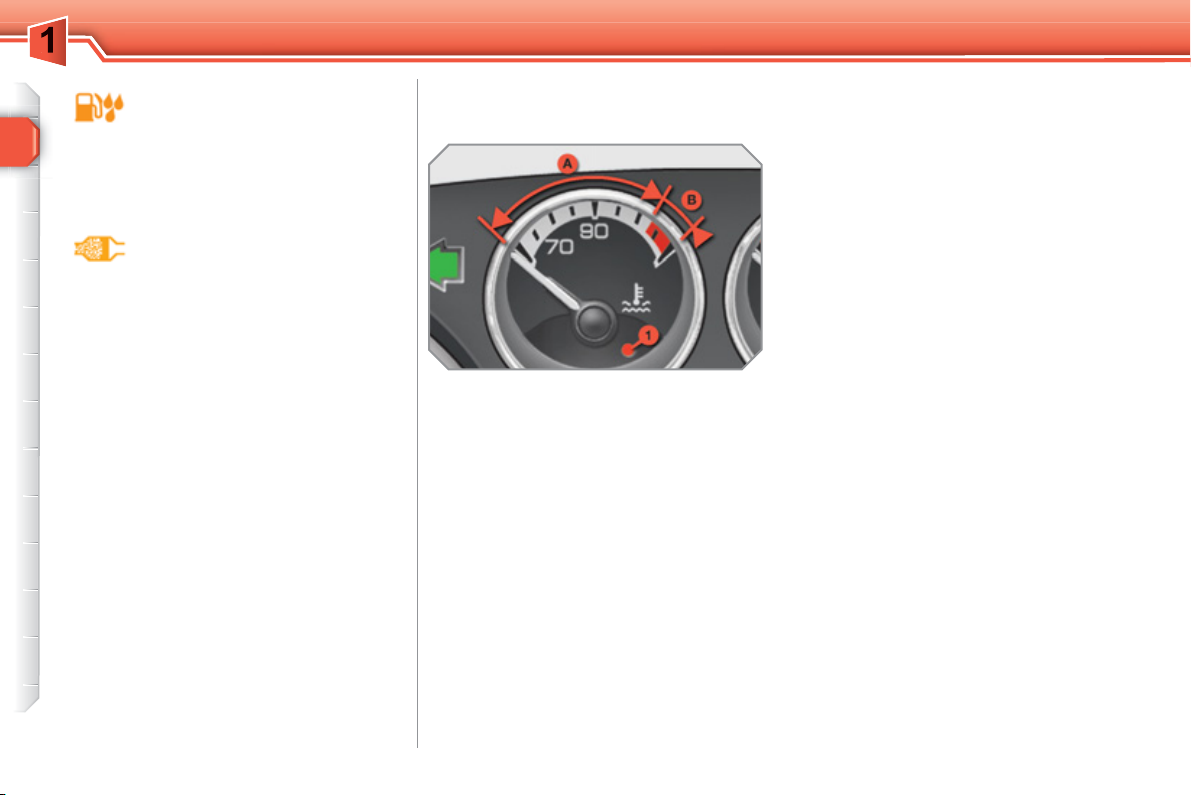

2. Указатель температуры
охлаждающей жидкости.
Показывает температуру охлаждающей
жидкости в системе охлаждения
двигателя (в градусах Цельсия °C).
3. Указатель уровня топлива.
Показывает количество топлива,
оставшегося в баке.
4. Спидометр.
Показывает скорость движения
автомобиля в каждый данный момент
(км/ч или миль/ч).
5. Дисплей.
6. Кнопка включения.
Служит для просмотра пробега, оставшегося
до технического обслуживания.
Служит для установки на ноль функции
(счетчика пробега за поездку или
остатка пробега до предстоящего
планового технического обслуживания).
7. Регулятор подсветки панели
приборов.
Служит для регулирования яркости
подсветки панели приборов.
За дополнительной информацией обра-
i
щайтесь к соответствующим разделам,
в которых дано описание настроек,
функций и изображений на дисплее.
B. Индикатор выбора передач.
C. 6-ступенчатая секвентальная или
автоматическая коробка передач.
D. Счетчик пробега за поездку.
(км или миль)
E. Указатель остатка пробега до
планового ТО
(км или миль), затем
указатель уровня масла в двигателе
затем
счетчик общего пробега.
(км или миль)
Эти три прибора поочередно
показывают информацию после
включения зажигания.
3
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
КОМБИНАЦИЯ ПРИБОРОВ БЕНЗИНОВЫХ И ДИЗЕЛЬНЫХ ВЕРСИЙ С МЕХАНИЧЕСКОЙ
КОРОБКОЙ ПЕРЕДАЧ, ЛИБО С 6-СТУПЕНЧАТОЙ СЕКВЕНТАЛЬНОЙ, ЛИБО С АВТОМАТИЧЕСКОЙ
Ц Д
Ц Д
Дисплеи
Панель, содержащая контрольные приборы,
индикаторы и сигнализаторы, отражающие
работу бортовых систем.
Контрольные приборы
1. Тахометр.
Показывает частоту вращения коленчатого
вала двигателя (x 1 000 мин-1).
2. Указатель температуры
охлаждающей жидкости.
Показывает температуру охлаждающей
жидкости в системе охлаждения
двигателя (в градусах Цельсия °C).
3. Указатель уровня топлива.
Показывает количество топлива,
оставшегося в баке.
4. Спидометр.
Показывает скорость движения
автомобиля в каждый данный момент
(км/ч или миль/ч).
5. Малый дисплей.
6. Центральный дисплей.
7. Кнопка включения.
Служит для запуска водителем
режима самодиагностики систем
CHECK и напоминает о предстоящем
техническом обслуживании.
Служит для установки на ноль функции
(счетчика пробега за поездку или
остатка
планового технического обслуживания).
8. Регулятор подсветки панели приборов.
Служит для регулирования яркости
подсветки панели приборов.
За дополнительной информацией
i
щайтесь к соответствующим разделам,
в которых дано описание настроек,
функций и изображений на дисплее.
пробега до предстоящего
обра-
A. Счетчик пробега за поездку
(км или миль)
B. Счетчик общего пробега.
(км или миль)
C. Указатель уровня масла в двигателе,
указатель остатка пробега до
планового ТО.
(км или миль)
Эти два прибора показывают
информацию после включения зажигания
и через несколько секунд гаснут.
Следующие контрольные приборы работают
по выбору.
- Сигнализаторы неисправных систем/
CHECK.
- Контроль давления воздуха в шинах.
- Ограничитель скорости/Регулятор
скорости.
- Индикатор выбора передач.
- Коробка передач 6-ступенчатая
секвентальная
- Навигация - Наведение/Бортовой
компьютер.
либо автоматическая.
.
2
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
КОМБИНАЦИЯ ПРИБОРОВ WIP COM 3D БЕНЗИНОВЫХ И ДИЗЕЛЬНЫХ ВЕРСИЙ С МЕХАНИЧЕСКОЙ
К
Й
Ц Д
Ц Д
ОРОБКОЙ ПЕРЕДАЧ, ЛИБО С 6-СТУПЕНЧАТОЙ СЕКВЕНТАЛЬНОЙ, ЛИБО С АВТОМАТИЧЕСКО
Панель, содержащая контрольные приборы,
индикаторы и сигнализаторы, отражающие
работу бортовых систем.
Контрольные приборы
1. Тахометр.
Показывает частоту вращения коленчатого
вала двигателя (x 1 000 мин-1).
2. Указатель температуры
охлаждающей жидкости.
Показывает температуру охлаждающей
жидкости в системе охлаждения
двигателя (в градусах Цельсия °C).
3. Указатель уровня топлива.
Показывает количество топлива,
оставшегося в баке.
4. Спидометр.
Показывает скорость движения
автомобиля в каждый данный момент
(км/ч или миль/ч).
5. Малый дисплей.
6. Центральный дисплей 16/9
7. Кнопка включения.
Служит для запуска водителем
режима самодиагностики систем
CHECK и напоминает о предстоящем
техническом обслуживании.
Служит для установки на ноль функции
(счетчика пробега за поездку или
остатка пробега до предстоящего
планового технического обслуживания).
8. Регулятор подсветки панели приборов
Служит для регулирования яркости
подсветки панели приборов.
За дополнительной информацией обра-
i
щайтесь к соответствующим разделам,
в которых дано описание настроек,
функций и изображений на дисплее.
Дисплеи
A. Счетчик пробега за поездку.
(км или миль)
B. Счетчик общего пробега.
(км или миль)
C. Указатель уровня масла в двигателе,
указатель остатка пробега до
планового ТО.
(км или миль)
Эти два прибора показывают
информацию после включения зажигания
и через несколько секунд гаснут.
Следующие контрольные приборы работают
выбору.
по
-
Сигнализаторы неисправных систем/CHECK.
.
- Контроль давления воздуха в шинах.
- Ограничитель скорости/Регулятор
скорости.
- Индикатор выбора передач.
- Коробка передач 6-ступенчатая
секвентальная либо автоматическая.
- Навигация - Наведение/Бортовой
компьютер.
- Параметры бортовых систем.
5
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

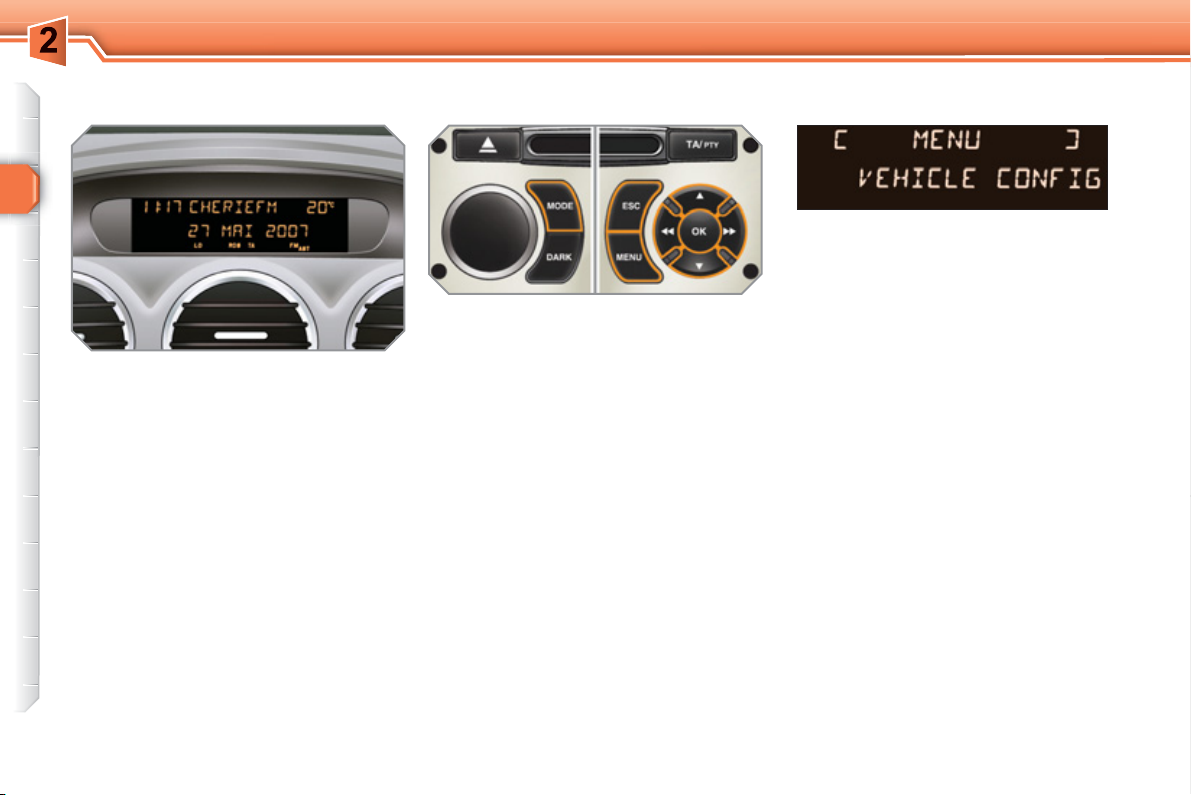

Лицевая панель системы
WIP Com 3D
Параметры систем автомобиля
Это меню служит для активирования и отключения некоторых систем, обеспечивающих ком-
i
Главное меню и настройки систем до-
Пользуясь кнопками лицевой панели, можно:
остановленном автомобиле
- на
настраивать системы автомобиля и
информацию на центральном дисплее
(языки, единицы измерения и т.д.),
- во время движения просматривать
работу активных функций (бортового
компьютера, навигатора, и т.д.).
Управление системой
На панели имеется четыре кнопки для управления большим центральным монитором
системы:
1. открытие главного меню,
подтверждение выбора,
2. перемещение вверх по меню,
3. перемещение вниз по меню,
4. возврат к предыдущему окну, закрытие
меню.
ступны только на остановленном автомобиле через кнопки
По достижении определенного порога скорости на центральном дисплее
появится сообщение о невозможности
открытия главного меню.
Сообщения бортового компьютера выводятся на дисплей только на движущемся автомобиле через кнопки 2 и 3
(см. параграф "Бортовой компьютер").
Главное меню
Нажимая на кнопку 1 , откройте главное меню
)
и выберите соответствующую настройку:
- "Параметры систем автомобиля",
- "Выбор языка сообщений",
- "Выбор единиц измерения".
) Нажимая на кнопки 2 и 3 , можно
перемещаться по экрану.
) Вновь нажмите на кнопку 1 , чтобы
подтвердить свой выбор.
с 1 по 4 .
фортное вождение и пользование автомобилем:
-
автоматическое включение очистителя
заднего стекла при включении передачи
заднего хода (см. гл. "Обеспечение обзора"),
- сопровождающее и дистанционное
включение световых приборов (см. гл.
"Обеспечение обзора"),
- приглушенное освещение салона (см.
гл. "Обеспечение обзора"),
- дневные ходовые огни (см. гл.
"Обеспечение обзора"),
-
адаптивные фары (см. гл. "Обеспечение обзора"),
- помощь при парковке задним ходом (см.
гл. "Вождение автомобиля").
Выбор языка сообщений
При помощи этого меню можно выбрать
язык сообщений: немецкий, английский,
испанский, французский, итальянский,
нидерландский, португальский, турецкий * .
Выбор единиц измерения
При помощи этого меню можно выбрать единицы измерения: температуры (в градусах
Цельсия или в градусах Фаренгейта) и расхода топлива (л/100 км, миль/галлон или км/л).
*
В зависимости от страны поставки автомобиля.
2
6
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Контрольные лампы
Визуально воспринимаемые сигналы, предназначенные для информирования водителя
о работе систем (индикаторы включенного
или выключенного состояния) или о появлении неисправности (уведомляющие сигнализаторы).
При включении зажигания
Уведомляющие сигнализаторы загораются
несколько секунд при включении зажигания
на автомобиле.
С запуском двигателя они должны погаснуть.
Если сигнализатор продолжает гореть, выяс-
ните причину прежде чем тронуться в путь.
Сопутствующие уведомления
Некоторые сигнализаторы могут загораться
в сопровождении звукового сигнала и сообщения на многофункциональном дисплее.
на
Контрольные лампы активного
состояния систем
Загорание нижеуказанных контрольных ламп
свидетельствует о том, что соответствующая
система включена.
Совмещенные контрольные лампы
Указатель левого поворота.
Фары ближнего света.
Фары дальнего света.
Стояночный тормоз включен.
Указатель правого поворота.
!
Сигнализатор может гореть либо не мигая,
либо в мигающем режиме.
Некоторые сигнализаторы могут работать в обоих режимах. Лишь сопоставив
режим сигнализатора с поведением автомобиля, можно судить, исправны его
системы или речь действительно идет
о появлении неисправности.
Противотуманные фары.
Задний противотуманный фонарь.
Сигнализатор предпускового
подогрева дизеля .
Дождитесь выключения сигнализатора перед запуском двигателя.
2
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Контрольные лампы активного
состояния отдельных систем
Остальные сигнализаторы появляются на
большом дисплее в центре панели приборов.
Сигнализатор автоматического
запирания замков.
Его загорание свидетельствует о том,
что Вы активировали систему автоматического запирания замков дверей и
багажника на движущемся автомобиле.
Сигнализатор автоматической работы
стеклоочистителя.
Его загорание свидетельствует о том, что
Вы активировали режим автоматического
включения очистителя ветрового стекла.
Сигнализатор автоматической
работы фар.
Его загорание свидетельствует о
том, что Вы активировали режим
автоматического включения фар.
Контрольная лампа ограничителя
скорости.
Его загорание свидетельствует о том,
что Вы активировали систему автоматического ограничения скорости.
Его загорание свидетельствует о том,
что Вы можете настроить параметр
ограниченной скорости и внести его
в память системы.
Контрольная лампа регулятора
скорости.
Его загорание свидетельствует о том,
что Вы активировали систему автоматического регулирования скорости.
Его загорание свидетельствует о том,
что Вы можете настроить параметр
регулируемой скорости и внести его
в память системы.
Индикатор 6-ступенчатой секвентальной коробки передач.
Показывает выбранную вами передачу и соответствующее положение рычага селектора (R, N, A
или M).
Показывает включенную передачу
в автоматическом или ручном
режиме управления коробкой
(с 1 по 6).
Показывает выбранную програм-
му работы коробки передач (автоматическая или спортивная).
Индикатор автоматической коробки передач.
Показывает выбранную вами передачу и соответствующее положение
рычага селектора (P, R, N или D).
Показывает включенную передачу в автоматическом или ручном
режиме управления коробкой.
Показывает выбранную программу
работы коробки передач (автоматическая, спортивная, зимняя или
секвентальная).
8
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
Контрольные лампы отключенного
состояния
Загорание одного из указанных сигнализаторов свидетельствует о том, что Вы сами отключили соответствующую систему.
Совмещенные контрольные лампы
отключенного состояния
Сигнализатор отключенного
состояния подушки
безопасности пассажира.
Управляющая подушкой безопасности переднего пассажира система активируется автоматически при
запуске двигателя.
Для ее отключения предусмотрен специальный выключатель, расположенный на
панели приборов со стороны пассажира.
Отключение системы подтверждается этим
постоянно горящим на панели приборов сигнализатором, либо контрольными лампами
ремня и подушки безопасности пассажира
на панели сигнализаторов.
Контрольная лампа
отключенной системы
динамической стабилизации
(ESP/ASR).
Система ESP/ASR активируется автоматически, как только автомобиль приходит в
движение.
Ее можно отключить, нажав на
ный для этого выключатель, расположенный
на панели приборов. Отключение системы
подтверждается этой постоянно горящей контрольной лампой и светодиодом выключателя.
По достижении скорости 50 км/ч система автоматически становится активной.
Контрольные лампы отключенных
систем
предназначен-
Остальные сигнализаторы появляются на
большом дисплее в центре панели приборов.
Сигнализатор автоматического
запирания замков.
Его загорание свидетельствует о том,
что Вы отключили систему автоматического запирания замков дверей и
багажника на движущемся автомобиле.
Сигнализатор автоматической работы
стеклоочистителя.
Его загорание свидетельствует о том, что
Вы отключили режим автоматического
включения очистителя ветрового стекла.
Сигнализатор автоматической
работы фар.
Его загорание свидетельствует о
том, что Вы отключили режим автоматического включения фар.
Контрольная лампа ограничителя
скорости.
Его загорание свидетельствует о
том, что Вы отключили систему автоматического ограничения скорости.
Контрольная лампа регулятора
скорости.
Его загорание свидетельствует о том,
что Вы отключили систему автоматического регулирования скорости.
2
Loading...
