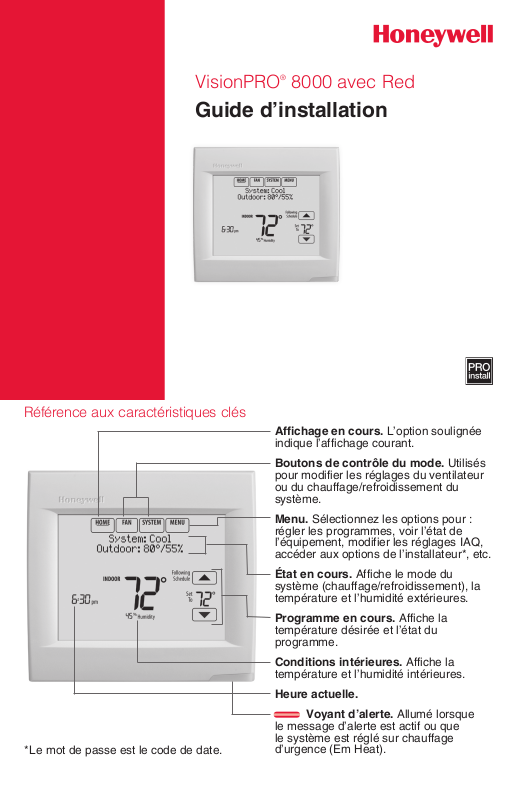

VisionPRO® 8000 avec Red

Guide d’installation

Référence aux caractéristiques clés

* Le mot de passe est le code de date.

Affichage en cours. L’option soulignée indique l’affichage courant.

Boutons de contrôle du mode. Utilisés pour modifier les réglages du ventilateur ou du chauffage/refroidissement du système.

Menu. Sélectionnez les options pour : régler les programmes, voir l’état de l’équipement, modifier les réglages IAQ, accéder aux options de l’installateur*, etc.

État en cours. Affiche le mode du système (chauffage/refroidissement), la température et l’humidité extérieures.

Programme en cours. Affiche la température désirée et l’état du programme.

Conditions intérieures. Affiche la température et l’humidité intérieures.

Heure actuelle.

Voyant d’alerte. Allumé lorsque

le message d’alerte est actif ou que le système est réglé sur chauffage d’urgence (Em Heat).

Page 2

1-855-733-5465

http://yourhome.honeywell.com

Honeywell, Golden

TH8321WF1001

Pour commencer

Suivez ces étapes de base pour installer le thermostat, configurer les options de l’installateur et vous connecter au réseau Wi-Fi.

Installation du thermostat

1 Séparez la plaque murale du

thermostat.

Appuyez sur le bouton supérieur et tirez pour retirer la plaque murale.

RoHs Compliant Conformité RoHs Assembled in Mexico Assemblé au Mexique

1524

Bouton

Thermostat (vue arrière)

RoHs Compliant Conformité RoHs Assembled in Mexico Assemblé au Mexique

1524

TH8321WF1001

Residential/Résidentiel

1-800-468-1502

http://yourhome.honeywell.com

Commercial/Commerciale

1-888-245-1051

http://customer.honeywell.com

Honeywell, Golden Valley, MN 55422

Mot de passe (code de date)

Valley, MN 55422

Thermostat

2 Montez la plaque murale comme

illustré.

Montez la nouvelle plaque murale à l’aide des vis et ancres fournies avec le thermostat.

Percez des trous de 3/16 po pour les cloisons sèches. Percez des trous de 7/32 po pour le plâtre.

Plaque murale

Plaque murale (vue arrière)

O/B

AUX

-E

Y2 L/A

Page 3

CONVENTIONNELLE

3 Branchez l’alimentation.

Une alimentation de 24 V c.a. est requise. Branchez le côté commun du transformateur à la borne C.

THERMOPOMPE

O/B

AUX

-E

L/A

4 Câblez le thermostat.

Consultez le tableau et les schémas de câblage à la page suivante.

a Mettez l’alimentation 24 V c.a. en

marche MAINTENANT. 24 V c.a. (fil C) sont requis.

5 Montez le thermostat sur la

plaque murale.

Alignez le thermostat en bas et enclenchez-le en place comme illustré.

Thermostat

CONVENTIONNELLE

THERMOPOMPE

Plaque murale

O/B

AUX

-E

L/A

Page 4

Désignations des bornes

TRANSFORMATEUR

Système conventionnel Thermopompe

Borne Description Borne Description

Fil commun du côté secondaire du

transformateur de climatisation (pour 2 transformateurs).

Rc* Alimentation refroidissement. Rc Alimentation refroidissement.

R* Alimentation chauffage. R Alimentation chauffage.

W Chauffage étage 1 O/B

W2 Chauffage étage 2 AUX-E

Y Compresseur étage 1 Y Compresseur étage 1

Y2 Compresseur étage 2 Y2 Compresseur étage 2

G Relais de ventilateur G Relais de ventilateur

Branchez au module d’économiseur ou

au panneau d’éclairage (heure du jour).

U1 / U1

S1 / S1

K**

Relais universel pour l’humidification, la déshumidification, la ventilation ou un étage de chauffage/refroidissement.

Entrée universelle pour un capteur d’intérieur, d’extérieur ou de soufflage câblé.

Branchez à la borne K sur le module économiseur de fils.

U1 / U1

S1 / S1

Fil commun du côté secondaire du

transformateur de refroidissement.

Vanne de commutation pour les thermopompes.

Chauffage de secours/Chauffage d’urgence

Branchez au moniteur du compresseur, au panneau de zone, au module

L/A

d’économiseur ou au panneau d’éclairage (heure du jour).

Relais universel pour l’humidification, la déshumidification, la ventilation ou un étage de chauffage/refroidissement.

Entrée universelle pour un capteur d’intérieur, d’extérieur ou de soufflage câblé.

Branchez à la borne K sur le module

K**

économiseur de fils.

* Retirez le cavalier installé en usine uniquement pour les systèmes à deux transformateurs. ** Le module économiseur de fils THP9045A1023 est utilisé sur les systèmes de chauffage/refroidissement lorsque vous n’avez que

quatre fils sur le thermostat et qu’un cinquième fil commun est requis. Utilisez la borne K à la place des bornes Y et G sur les systèmes conventionnels ou à thermopompe pour assurer le contrôle du ventilateur et du compresseur par un fil unique—le fil non utilisé devient alors le fil commun. Voir les instructions du THP9045 pour plus d’informations.

HUMIDIFICATEUR, DÉSHUMIDIFICATEUR OU VENTILATEUR ÉLECTRIQUE

THERMOSTAT

HUMIDIFICATEUR,

DÉSHUMIDIFICATEUR

OU VENTILATEUR

DÉSHUMIDIFICATION AVEC VENTILATEUR BASSE VITESSE

ÉLECTRIQUE

THERMOSTAT

CAVALIER INSTALLÉ SUR

SITE ENTRE R ET U11

Câblez le relais universel du thermostat sur la vitesse de

ventilateur basse pour la commande de déshumidication sur

l’équipement. Le relais du thermostat peut être réglé sur nor-

malement ouvert ou normalement fermé dans la conguration

de l’installateur du thermostat.

Contacts secs normalement ouverts

DU SYSTÈME

120 V c.a.

V c.a.

TRANSFORMATEUR D'HUMIDIFICATEUR,

DÉSHUMIDIFICATEUR,

V c.a.

DÉSHUMIDIFICATION

AVEC VENTILATEUR

BASSE VITESSE

VENTILATION

120 V c.a.

DU SYSTÈME

120

V c.a.

Contacts secs normalement fermés

HUMIDIFICATEUR, DÉSHUMIDIFICATEUR OU VENTILATEUR NON ÉLECTRIQUE

THERMOSTAT

CAVALIER INSTALLÉ SUR

SITE ENTRE R ET U1

HUMIDIFICATEUR,

DÉSHUMIDIFICATEUR

OU VENTILATEUR NON

ÉLECTRIQUE

CONNEXION D’UN ÉTAGE DE CHAUFFAGE OU REFROIDISSEMENT À U1

THERMOSTAT

Les bornes U1 sont des contacts secs normalement

ouverts lorsque le système est conguré pour un étage

de chauffage ou de refroidissement. Un cavalier doit être installé si l’étage de chauffage ou

de refroidissement est alimenté par le transformateur du système. N’installez PAS de cavalier si l’étage de chauffage a son propre transformateur.

CHAUFFAGE ÉTAGE 3,

REFROIDISSEMENT ÉTAGE 3,

CHAUFFAGE SECOURS ÉTAGE 2

POUR THERMOPOMPES OU

CHAUFFAGE RAYONNANT

GÉOTHERMIQUE

V c.a.

TRANSFORMATEUR

V c.a.

DU SYSTÈME

V c.a.

120

V c.a.

120

Page 5

Effectuer la configuration de l’installateur

Les options de configuration définissent le type de système que vous installez et les préférences d’affichage.

1 Suivez les invites sur l’écran pour sélectionner les options appropriées.

Sur les écrans affichés, vous verrez les options permettant de définir les points suivants :

1.1 L’application (résidentielle ou commerciale).

APPLICATION

residential

1.2 Le nom du thermostat, qui vous permettra de l’identifier si vous installez plus d’un thermostat (pour

THERMOSTAT NAME

THERMOSTAT

une application de CVCA à zones, par exemple).

1.3 Le type de thermostat, programmable ou non, en fonction de vos préférences.

THERMOSTAT TYPE

programmable

1.4 L’échelle de température, Fahrenheit ou Celsius.

TEMPERATURE SCALE

fahrenheit

1.5 Les capteurs d’air installés à l’extérieur.

REMARQUE : Si vous utilisez un

capteur extérieur câblé, ou un capteur de

OUTDOOR AIR

SENSOR: no

température provenant de la connexion Wi-Fi pour verrouiller le compresseur ou le chauffage auxiliaire, sélectionnez Yes (Oui) pour afficher les options de l’installateur concernant les températures de verrouillage.

HEATING SYSTEM

conv. forced air

1.6 Le type de système de chauffage.

1.7 Pour toutes les options de l’installateur, appuyez sur les boutons s ou t pour modifier l’option.

1.8 Appuyez sur Next (Suivant) pour passer au réglage suivant, et sur Done (Terminé) une fois que la configuration est terminée.

Page 6

Connexion au réseau Wi-Fi

Après avoir réalisé la configuration de l’installateur, vous serez invité à vous connecter à un réseau Wi-Fi.

REMARQUE : Si vous sélectionnez No

(Non), le propriétaire pourra se connecter ultérieurement au réseau Wi-Fi. (Voir « Connexion ultérieure au réseau Wi-Fi » à la page 8 ou dans le Guide de l’utilisateur.) Le thermostat affiche son écran d’accueil et la configuration du thermostat est terminée.

1 Connectez-vous maintenant au réseau

Wi-Fi.

Connect to a

Wi-Fi network now?

Finding Networks

Please Wait

1.1 Appuyez sur Yes (Oui). Le thermostat détecte les réseaux Wi-Fi disponibles.

Select Wi-Fi Network

Your Network

1.2 Utilisez les boutons fléchés pour défiler vers le haut/bas ou à gauche/ droite. Appuyez sur le nom du réseau Wi-Fi, puis sur Select (Sélectionner).

REMARQUE : Si le nom du réseau Wi-Fi

Enter Password

Press Here to Edit

est masqué, consultez « Connexion à un réseau Wi-Fi masqué » à la page 10.

1.3 À l’invite, appuyez sur l’écran pour modifier le mot de passe (si nécessaire).

Delete Space AC

1.4 Inscrivez le mot de passe. Appuyez sur les boutons s ou t pour modifier la lettre ou le chiffre. Appuyez sur le bouton

pour passer

au caractère suivant, ou sur le bouton

pour passer au caractère précédent. Utilisez les boutons s ou t en bas pour modifier la casse de la lettre. Appuyez sur Done (Terminé) lorsque vous avez terminé.

1.5 L’écran indique si la connexion a réussi. Appuyez sur Done (Terminé) lorsque la connexion a réussi. Si la

Connection

Successful

connexion a échoué, l’écran indique la raison de l’échec. Voir « Échec de la connexion » à la page 9. Suivez les instructions à l’écran pour essayer de nouveau.

REMARQUE : Appuyez sur le bouton Help (Aide) pour obtenir plus d’informations

sur l’échec de la connexion.

Page 7

TH8321WF1001 Date Code: 1524

1-855-733-5465

http://yourhome.honeywell.com

Honeywell, Golden

TH8321WF1001

2 Le propriétaire doit posséder un compte Total Connect Comfort.

2.1 Demandez au propriétaire de se rendre à

www.mytotalconnectcomfort.com et de suivre les instructions de connexion ou de création de compte.

2.2 Appuyez le bouton t pour afficher la force du signal Wi-Fi, le statut, l’adresse IP, MAC et CRC.

2.3 Notez l’adresse MAC et CRC du thermostat; elles seront nécessaires durant l’inscription. Ou, référez-vous au Guide de l’utilisateur.

Trouvez le mot de passe (code de date)

• Pour modifier la Configuration de l’installateur

• Pour effectuer un Test de l’installateur

Trouvez le mot de passe

Vous pouvez trouver le code de date au dos du thermostat, ou touchez Menu, sélectionnez Dealer Information, et faites défiler pour voir le code de date.

1 Touchez Menu.

RoHs Compliant Conformité RoHs Assembled in Mexico Assemblé au Mexique

1524

Valley, MN 55422

Thermostat (vue arrière)

RoHs Compliant Conformité RoHs Assembled in Mexico Assemblé au Mexique

1524

TH8321WF1001

Residential/Résidentiel

1-800-468-1502

http://yourhome.honeywell.com

Commercial/Commerciale

1-888-245-1051

http://customer.honeywell.com

Honeywell, Golden Valley, MN 55422

Mot de passe (code de date)

2 Sélectionnez Dealer Information

(Coordonnées du distributeur).

3 Faites défiler pour voir le code de date.

Dealer Information

Installer Options

Page 8

Modification du réglage de l’installateur et réalisation du test de l’installateur

1 Touchez Menu. 2 Sélectionnez Installer Options (Options de

l’installateur).

3 Entrez le mot de passe (code de date)

et touchez Done (Terminé). Consultez la rubrique « Trouvez le mot de passe » à la page 7 pour trouver le code de date.

4 Sélectionnez Installer Setup (Configuration

de l’installateur) ou Installer Test (Test de l’installateur).

5 Suivez les invites à l’écran pour

sélectionner les options de réglage désirées ou pour effectuer un test de l’équipement.

Installer Options

Enter password

0 0 0 0

Installer Setup

Installer Test

Vérification de la puissance du signal

Une fois la connexion au réseau Wi-Fi établie (voir l’étape 1.5 de la section « Connexion au réseau Wi-Fi »), le thermostat affichera la puissance du signal. Les symboles de puissance du signal ont les significations suivantes :

Wi-Fi Network: YourNetwork

La puissance du signal est de 75 % – 100 %.

La puissance du signal est de 50 % – 75 %. La puissance du signal est de 0 % – 50 %.

Vous pouvez également contrôler la puissance du signal à tout moment une fois que le thermostat est connecté au réseau Wi-Fi en appuyant sur MENU puis sur Wi-Fi Setup (Configuration Wi-Fi).

Connexion ultérieure au réseau Wi-Fi

1 Appuyez sur MENU, puis sur Wi-Fi Setup

(Configuration Wi-Fi).

2 Suivez les invites qui s’affichent (et les

instructions de la section « Connexion au réseau Wi-Fi ») pour sélectionner le réseau Wi-Fi et entrez le mot de passe.

REMARQUE : Pour visualiser et régler le

thermostat Wi-Fi à distance, le propriétaire

doit posséder un compte Total Connect

Comfort. Voir l’étape 2 de la section « Connexion au réseau Wi-Fi ».

DoaIol Inrol Madorl

Wi-Fi Setup

Installer Options

Page 9

Échec de la connexion

Si vous n’avez pas réussi à connecter le thermostat au réseau Wi-Fi, l’écran Connection Failed (Échec de la connexion) s’affiche. Appuyez sur le bouton t pour obtenir d’autres conseils sur l’échec de la connexion. Les trois raisons principales pouvant avoir causé l’échec de la connexion sont les suivantes.

Pour tous les écrans d’échec de la connexion, appuyez sur Done (Terminé) si vous souhaitez revenir à l’écran Menu.

Mot de passe non valide

Le mot de passe entré n’est pas valide. Vérifiez que vous avez le mot de passe correct et essayez de nouveau.

Appuyez sur Back (Retour) pour revenir à l’étape

1.3 de la section « Connexion au réseau Wi-Fi » à la page 6.

Pas d’adresse IP

Le thermostat n’a pas pu obtenir une adresse IP du routeur. Vérifiez que le routeur est correctement configuré pour assigner automatiquement des adresses IP. Cette connexion peut prendre plusieurs minutes. S’il n’y a toujours pas de connexion, retirez le thermostat de la plaque murale pendant 10 secondes et réenclenchez-le.

Connection Failed

Invalid Password

Connection Failed

No IP Address

Pas de connexion à Internet

Le thermostat est connecté au réseau Wi-Fi mais une connexion à Internet n’a pas pu être établie. Vérifiez les réglages du routeur et essayez de nouveau. Vérifiez que le câble Ethernet est branché dans le routeur et relancez le routeur si nécessaire.

Connection Failed

No Internet Link

Page 10

Connexion à un réseau Wi-Fi masqué

Si le nom du réseau Wi-Fi est masqué et ne s’affiche pas dans la liste dans « Connexion au réseau Wi-Fi », suivez ces étapes pour établir la connexion.

1 Appuyez sur MENU, puis sur Wi-Fi Setup

(Configuration Wi-Fi).

2 Appuyez sur Other (Autre) puis sur Select

(Sélectionner).

3 À l’invite, appuyez sur l’écran pour modifier le

nom du réseau.

4 Entrez le nom du réseau.

Appuyez sur les boutons s ou t pour modifier la lettre ou le chiffre. Appuyez sur le bouton caractère suivant, ou sur le bouton

pour passer au

pour passer au caractère précédent. Utilisez les boutons s ou t en bas pour modifier la casse de la lettre. Appuyez sur Done (Terminé) lorsque vous avez terminé.

5 Sélectionnez le réglage de sécurité du

réseau approprié, puis appuyez sur Select (Sélectionner).

6 Inscrivez le mot de passe du réseau Wi-Fi

comme indiqué dans l’étape 1.4 de la section « Connexion au réseau Wi-Fi ».

DoaIol Inrol Madorl

Wi-Fi Setup

Installer Options

WirelessNetwork

Other...

Enter Network Name

Press Here to Edit

Delete Space AC

SSID Security

Open Network

Page 11

Caractéristiques techniques et pièces de rechange

Température ambiante de service

Thermostat : 0 à 48,9 °C (32 à 120 °F)

Humidité relative de service

Thermostat : 5 % à 90 % (sans condensation)

Dimensions (hauteur, largeur, profondeur)

Thermostat : 126 x 118 x 29 mm (4 15/16 x 4 5/8 x 1 1/8 po)

Communication Wi-Fi

Compatible avec le routeur sans fil résidentiel 802.11 B/G/N Fréquence : 2.4 Ghz

Caractéristiques électriques

Borne Tension (50/60 Hz)

W - OB OB 18 à 30 V c.a. et 750 mV

c.c.

Y (refroidissement) 18 à 30 V c.a. 1,00 A G (ventilateur) 18 à 30 V c.a. 0,50 A W2 - Aux. (chauffage) 18 à 30 V c.a. 0,60 A Y2 (refroidissement) 18 à 30 V c.a. 0,60 A A-L/A (sortie) 18 à 30 V c.a. 1,00 A U1/U1 30 V c.a. max. 0,50 A

Accessoires et pièces de rechange

Accessoires / pièces de rechange

Capteur extérieur câblé 10 k ohms à coefficient de température négatif C7089U1006 Capteur intérieur à montage mural à fil de 10 k ohms à coefficient de

température négatif Capteur intérieur à montage encastré à fil de 20 k ohms à coefficient de

température négatif Capteur intérieur à montage mural à fil de 20 k ohms à coefficient de

température négatif Capteur intérieur à montage mural à fil de 10 k ohms à coefficient de

température négatif Plaque de couvercle (marques de couvercle laissées par les anciens

thermostats) Module économiseur de fils THP9045A1023

Courant de fonctionnement

max.

1,00 A

Référence de

pièce

C7189U1005

C7772A1004, C7772A1012

TR21

TR21-A

THP2400A1019

Page 12

Numéro de modèle TH8321WF TH8321R TH8320R TH8110R

RedLINK™ ou Wi-Fi Étages 3 CH/2 REF TP

Résidentiel ou commercial Double alimentation - fil C ou pile Fil C seulement Capteur d’humidité intégré Nombre de relais universels Nombre d’entrées de capteur universel Économiseur / Sortie heure du jour

Fonctionne avec le module d’interface d’équipement en option*

Fonctionne avec l’adaptateur sans fil TrueZONE en option*

* Les entrées et sorties de relais sur le thermostat ne fonctionnent pas lorsqu’ils sont utilisés avec le module

d’interface d’équipement ou l’adaptateur sans fil TrueZONE.

Wi-Fi RedLINK™ RedLINK™ RedLINK™

2 CH/2 REF

CONV

3 CH/2 REF TP

2 CH/2 REF

CONV

3 CH/2 REF TP

2 CH/2 REF

CONV

1 CH/1 REF TP

1 CH/1 REF

P P P P

P P P

P P

1 1 0 0 1 1 1 1

P P P

CONV

COUPEZ L’ALIMENTATION ÉLECTRIQUE AVANT DE COMMENCER L’INSTALLATION.

Peut provoquer des chocs électriques ou endommager le matériel. AVIS RELATIF AU MERCURE : Si ce produit remplace un régulateur contenant du mercure

dans un tube scellé, ne mettez pas l’ancien régulateur à la poubelle. Contactez le Thermostat Recycling Corporation à www.thermostat-recycle.org ou le 800-238-8192 pour obtenir des informations sur la façon et l’endroit appropriés pour éliminer votre ancien thermostat.

L’installation doit être faite par un technicien expérimenté ayant reçu la formation appropriée. Lisez attentivement ces instructions. Le fait de ne pas les suivre risque

d’endommager le produit ou de constituer un danger.

Besoin d’aide?

Pour obtenir de l’aide, veuillez visiter http://customer.honeywell.com ou appeler le numéro gratuit : 1-855-733-5465

Systèmes d’automatisation et de régulation

Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 http://customer.honeywell.com

33-00065FS-0

Page 13

VisionPRO® 8000 con WiFi

Guía de instalación

Referencia a funciones clave

* La contraseña es el código de fecha.

Pantalla actual. La palabra subrayada indica la pantalla actual.

Botones de control de modalidad. Úselos para cambiar configuraciones de ventilador o sistema de calefacción/ refrigeración.

Menú. Seleccione opciones para: Configurar programaciones, ver estatus del equipo, cambiar configuraciones de la calidad del aire interior (IAQ), acceder a las opciones del instalador*, etc.

Estatus actual. Muestra la modalidad del sistema (calefacción/refrigeración), temperatura y humedad en exteriores.

Programación actual. Muestra la temperatura deseada y el estatus de la programación.

Condiciones interiores. Muestra la temperatura y humedad interiores.

Hora actual.

Luz de alerta. Cuando está

encendida indica que hay un mensaje de alerta activo o que el sistema está configurado para Calefacción de emergencia (Em Heat).

Page 14

1-855-733-5465

http://yourhome.honeywell.com

Honeywell, Golden

TH8321WF1001

Cómo comenzar

Siga estos sencillos pasos para instalar el termostato, configurar las opciones del instalador y conectarse a la red WiFi.

RoHs Compliant Conformité RoHs Assembled in Mexico Assemblé au Mexique

1524

Valley, MN 55422

Termostato (vista posterior)

RoHs Compliant Conformité RoHs Assembled in Mexico Assemblé au Mexique

1524

TH8321WF1001

Residential/Résidentiel

1-800-468-1502

http://yourhome.honeywell.com

Commercial/Commerciale

1-888-245-1051

http://customer.honeywell.com

Honeywell, Golden Valley, MN 55422

Contraseña (código de fecha)

Instalar el termostato

1 Separe la placa de pared del

termostato.

Presione el botón de la parte superior y hale para retirar la placa de pared.

2 Monte la placa de pared como se

ilustra.

Monte la nueva placa de pared con los tornillos y tarugos que se incluyen con el termostato.

Taladre agujeros de 3/16 in (4.8 mm) en paneles de yeso.

Taladre agujeros de 7/32 in (5.5 mm) en yeso.

Botón

Placa de pared

Termostato

Placa de pared (vista posterior)

O/B

AUX

-E

L/A

Page 15

CONVENCIONAL

3 Conecte la electricidad.

Se necesita un suministro eléctrico de 24 V CA. Conecte el lado común del transformador al terminal C.

4 Cablee el termostato.

Refiérase a la tabla y a los diagramas de cableado de la página siguiente.

a Conecte la energía

de 24 V CA AHORA. Se necesita energía de 24 V CA (cable C).

BOMBA DE CALOR

O/B

AUX

-E

L/A

O/B

AUX

-E

L/A

5 Monte el termostato en la placa

de pared.

Alinee el termostato en la parte inferior y colóquelo a presión en su lugar como se ilustra.

Placa de pared

Termostato

Page 16

TRANSFORMADOR

Designaciones de los terminales

Sistema convencional Bomba de calor

Terminal Descripción Terminal Descripción

Rc* Energía de refrigeración. Rc Energía de refrigeración.

W2 Etapa 2 de calefacción AUX-E

U1 / U1

S1 / S1

K**

* Retire el puente instalado en fábrica para sistemas de dos transformadores. ** El módulo protector de cables THP9045A1023 se utiliza en los sistemas de calefacción/refrigeración que solo tienen cuatro cables

en el termostato y cuando se necesita un quinto cable como cable común. Utilice el terminal K en lugar de los terminales Y y G en sistemas convencionales o de bomba de calor para proporcionar control del ventilador y del compresor mediante un solo cable—el cable no utilizado se convierte entonces en su cable común. Consulte las instrucciones del THP9045 para obtener más información.

Cable común procedente del lateral

secundario del transformador de refrigeración (si tiene 2 transformadores).

Cable común procedente del lateral

secundario del transformador de refrigeración.

R* Energía de calefacción. R Energía de calefacción. W Etapa 1 de calefacción O/B Válvula de cambio para bombas de calor.

Calefacción de reserva/Calefacción de emergencia

Y Etapa 1 del compresor Y Etapa 1 del compresor

Y2 Etapa 2 del compresor Y2 Etapa 2 del compresor

G Relé del ventilador G Relé del ventilador

Conectar al módulo economizador o al

panel de iluminación (TOD).

Relé universal para humidificación, deshumidificación, ventilación o una etapa de calefacción/refrigeración.

Entrada universal para un sensor cableado interior, exterior o de descarga.

Conectar a K en módulo economizador de cableado.

U1 / U1

S1 / S1

Conectar al monitor del compresor, al

L/A

panel de zonas, al módulo economizador o al panel de iluminación (TOD).

Relé universal para humidificación, deshumidificación, ventilación o una etapa de calefacción/refrigeración.

Entrada universal para un sensor cableado interior, exterior o de descarga.

Conectar a K en módulo economizador

K**

de cableado.

HUMIDIFICADOR, DESHUMIDIFICADOR O VENTILADOR CON CORRIENTE

TERMOSTATO

HUMIDIFICADOR,

DESHUMIDIFICADOR O VENTILADOR CON

CORRIENTE

DESHUMIDIFICACIÓN CON VENTILADOR A BAJA VELOCIDAD

TERMOSTATO

PUENTE DE CAMPO INSTALADO ENTRE R Y U1

Cablee el relé universal del termostato al ventilador de baja

velocidad para el control de la deshumidicación en el equipo. El relé del termostato puede congurarse para que esté nor-

malmente abierto o normalmente cerrado cuando el instalador

congura el termostato.

DESHUMIDIFICACIÓN

DEL SISTEMA

V CA

TRANSFORMADOR DE HUM, DESHUM

V CA

TRANSFORMADOR

V CA

CON VENTILADOR A

BAJA VELOCIDAD

O VENT

Contactos secos normalmente abiertos

Contactos secos normalmente cerrados

V CA

HUMIDIFICADOR, DESHUMIDIFICADOR O VENTILADOR SIN CORRIENTE

120

TERMOSTATO

PUENTE INSTALADO EN CAMPO ENTRE R Y U1

HUMIDIFICADOR,

120

CONEXIÓN DE UNA ETAPA DE CALEFACCIÓN O REFRIGERACIÓN A U1

120

V CA

DESHUMIDIFICADOR O

VENTILADOR SIN

TERMOSTATO

Los terminales U1 son normalmente contactos secos

abiertos cuando se conguran para una etapa de

calefacción o refrigeración. Debe instalar un puente en campo si la etapa de

calefacción o refrigeración está alimentada por el transformador del sistema. NO instale un puente en campo si la etapa de calefacción tiene su propio transformador.

CORRIENTE

ETAPA 3 DE CALEFACCIÓN, ETAPA 3 DE

REFRIGERACIÓN, ETAPA 2 DE

CALEFACCIÓN DE RESERVA PARA

BOMBAS DE CALOR O CALEFACCIÓN

TRANSFORMADOR

DEL SISTEMA

V CA

TRANSFORMADOR

120

V CA

RADIANTE GEOTÉRMICA

120

V CA

Page 17

Efectuando la configuración del instalador

Las opciones de configuración definen el tipo de sistema que está instalando y las preferencias para la pantalla.

1 Siga las indicaciones en la pantalla para elegir las opciones adecuadas.

En algunas de las pantallas, podrá ver las siguientes opciones:

1.1 Aplicación, puede ser residencial o comercial.

1.2 Nombre del termostato, lo que le permitirá identificarlo si instala más de un termostato (por ejemplo, para una aplicación zonificada de ventilación, calefacción y aire acondicionado).

1.3 Tipo de termostato, ya sea programable o no, según la preferencia.

1.4 Escala de temperatura, que puede expresarse en Fahrenheit o Celsius.

APPLICATION

residential

THERMOSTAT NAME

THERMOSTAT

THERMOSTAT TYPE

programmable

TEMPERATURE SCALE

fahrenheit

1.5 Los sensores de exterior instalados.

NOTA: Si está utilizando un sensor de

exterior conectado o la temperatura

OUTDOOR AIR

SENSOR: no

exterior a partir de la conexión WiFi para bloquear el compresor o la calefacción auxiliar, seleccione la opción Yes (Sí) para ver las opciones del instalador para las temperaturas de bloqueo.

HEATING SYSTEM

conv. forced air

1.6 El tipo de sistema de calefacción.

1.7 En las opciones del instalador, presione los botones s o t para cambiar de opción.

1.8 Presione Next (Siguiente) para pasar a la siguiente configuración y Done (Terminado) cuando haya finalizado la configuración.

Page 18

Conexión a la red WiFi

Después de la configuración del instalador, se le indicará que conecte el dispositivo a una red WiFi.

NOTA: Si selecciona la opción No, podrá

conectarse a la red WiFi en otro momento. (Consulte “Conectar a WiFi más tarde” en la página 8 o en la Guía del usuario). El termostato mostrará la pantalla principal cuando se complete la configuración del dispositivo.

1 Se le preguntará si desea conectarse a

una red WiFi ahora.

1.1 Presione Yes (Sí). El termostato buscará las redes WiFi disponibles.

1.2 Utilice los botones de flecha para desplazarse hacia arriba/abajo o a la izquierda/derecha. Presione el nombre de la red WiFi y, luego, presione Select (Seleccionar).

NOTA: Si el nombre de la red WiFi se

encuentra oculto, consulte “Conexión a una red WiFi oculta” en la página 10.

1.3 Cuando se le indique, presione la pantalla para modificar la contraseña (si fuera necesario).

1.4 Introduzca la contraseña. Presione los botones s o t para cambiar la letra o el número. Presione el botón al próximo caracter o el botón

para desplazarse

para volver al caracter anterior. Utilice los botones s o t en la parte inferior para cambiar a mayúscula o minúscula. Presione Done (Terminado) cuando finalice.

1.5 La pantalla le indicará cuando se haya establecido la conexión satisfactoriamente. Presione

Done (Terminado) cuando se

haya establecido la conexión satisfactoriamente. Si no se puede establecer la conexión, en la pantalla aparecerá la razón. Consulte “Conexión fallida” en la página 9. Siga las instrucciones que aparecen en la pantalla para volver a intentarlo.

NOTA: Presione el botón Help (Ayuda) para obtener más información sobre una

conexión fallida.

Connect to a

Wi-Fi network now?

Finding Networks

Please Wait

Select Wi-Fi Network

Your Network

Enter Password

Press Here to Edit

Delete Space AC

Connection

Successful

Page 19

TH8321WF1001 Date Code: 1524

1-855-733-5465

http://yourhome.honeywell.com

Honeywell, Golden

TH8321WF1001

2 El propietario residencial debe tener una cuenta Total Connect Comfort.

2.1 Haga que el propietario residencial ingrese a www.mytotalconnectcomfort.

com y siga las instrucciones para iniciar la sesión o crear una cuenta.

2.2 Presione el botón t para mostrar la potencia de la señal, el estado, la dirección IP, MAC y CRC.

2.3 Tome nota del MAC y el CRC del termostato: serán necesarios durante la inscripción. O consulte la Guía del usuario.

Encontrar la contraseña (Código de fecha)

• Para hacer cambios en la Configuración del instalador

• Para hacer una Prueba del instalador

Encontrar la contraseña

Puede encontrar el código de fecha en la parte posterior del termostato, o toque Menu (Menú), seleccione Dealer Information (Información del distribuidor), y desplácese hacia abajo para ver el Código de fecha.

1 Toque Menu (Menú).

2 Seleccione Dealer Information (Información del

distribuidor).

3 Desplácese hacia abajo para ver el Código

de fecha.

RoHs Compliant Conformité RoHs Assembled in Mexico Assemblé au Mexique

1524

Valley, MN 55422

Termostato (vista posterior)

RoHs Compliant Conformité RoHs Assembled in Mexico Assemblé au Mexique

1524

TH8321WF1001

Residential/Résidentiel

1-800-468-1502

http://yourhome.honeywell.com

Commercial/Commerciale

1-888-245-1051

http://customer.honeywell.com

Honeywell, Golden Valley, MN 55422

Contraseña (código de fecha)

Dealer Information

Installer Options

Page 20

Cómo hacer cambios en la Configuración del instalador y efectuar la Prueba del instalador

1 Toque Menu (Menú). 2 Seleccione Installer Options (Opciones del

Instalador).

3 Ingrese la contraseña (código de fecha)

y toque Done (Terminado). Consulte “Encontrar la contraseña” en la página 7 para el código de fecha.

4 Seleccione Installer Setup (Configuración

del instalador) o Installer Test (Prueba del instalador).

5 Siga las instrucciones de la pantalla para

seleccionar las opciones de instalación deseadas o para efectuar una prueba del equipo.

Installer Options

Enter password

0 0 0 0

Installer Setup

Installer Test

Verificar la potencia de la señal

Después de haberse conectado satisfactoriamente a la red WiFi (Consulte el paso 1.5 “Conexión a la red WiFi” ), el termostato mostrará la potencia de la señal. Los símbolos de la potencia de la señal indican lo siguiente:

Wi-Fi Network: YourNetwork

La potencia de la señal es de 75 % a 100 %.

La potencia de la señal es de 50 % a 75 %. La potencia de la señal es de 0 % a 50 %.

También puede verificar la potencia de la señal en cualquier momento después de conectar el termostato a la señal de WiFi. Para ello, presione la opción MENU (MENÚ) y, luego, Wi-Fi Setup (Configuración de WiFi).

Conectar a WiFi más tarde

1 Presione MENU (MENÚ) y, luego, Wi-Fi Setup

(Configuración de WiFi).

2 Siga las instrucciones que aparecen en la

pantalla (y en la sección “Conexión a la red WiFi”) para seleccionar la red WiFi e introducir la contraseña.

NOTA: Para ver y configurar el termostato

con conexión WiFi de manera remota, el propietario residencial debe tener una cuenta en Total Connect Comfort. Consulte el paso 2 de la sección “Conexión a la red WiFi”.

DoaIol Inrol Madorl

Wi-Fi Setup

Installer Options

Page 21

Conexión fallida

Si no logra conectar el termostato a una red WiFi, en la pantalla podrá ver el mensaje Connection Failed (No se pudo establecer la conexión). Presione el botón t para obtener otros detalles sobre la conexión fallida. A continuación, le presentamos tres razones específicas por las que puede haber fallado la conexión.

Cuando en la pantalla aparezca el mensaje Connection Failed (No se pudo establecer la conexión), presione Done (Terminado) para volver a la pantalla del menú.

La contraseña no es válida

La contraseña que usted ingresó no es válida. Verifique si ingresó la contraseña correcta y vuelva a intentarlo.

Presione Back (Atrás) para volver al paso 1.3 “Conexión a la red WiFi” en la página 6.

No se encuentra la dirección IP

El termostato no pudo obtener la dirección IP del enrutador. Verifique que el enrutador esté configurado correctamente para asignar direcciones IP automáticamente. Esta conexión puede demorar varios minutos. Si todavía no puede establecerse la conexión, retire el termostato de la placa para pared durante 10 segundos y, luego, vuelva a calzarlo en la placa.

Connection Failed

Invalid Password

Connection Failed

No IP Address

No hay conexión a Internet

El termostato pudo conectarse a la red WiFi, pero no se pudo establecer una conexión a Internet. Revise la configuración del enrutador e inténtelo de nuevo. Asegúrese de que el cable de Ethernet esté conectado al enrutador y, si es necesario, intente reiniciando el enrutador.

Connection Failed

No Internet Link

Page 22

Conexión a una red WiFi oculta

Si el nombre de la red WiFi está oculto y no aparece en la lista en “Conexión a la red WiFi”, siga los pasos a continuación para conectarlo.

1 Presione MENU (MENÚ) y, luego, Wi-Fi Setup

(Configuración de WiFi).

DoaIol Inrol Madorl

Wi-Fi Setup

Installer Options

2 Presione Other (Otras) y, luego, presione Select

(Seleccionar).

3 Cuando se le indique, presione la pantalla para

modificar el nombre de la red.

4 Ingrese el nombre de la red.

Presione los botones s o t para cambiar la letra o el número. Presione el botón próximo caracter o el botón

para desplazarse al

para volver al carácter anterior. Utilice los botones s o t en la parte inferior para cambiar a mayúscula o minúscula. Presione Done (Terminado) cuando finalice.

5 Seleccione la configuración de seguridad

de red adecuada y, luego, presione Select (Seleccionar).

6 Ingrese la contraseña de la red WiFi como se

indica en el paso 1.4 “Conexión a la red WiFi”.

WirelessNetwork

Other...

Enter Network Name

Press Here to Edit

Delete Space AC

SSID Security

Open Network

Page 23

Especificaciones y piezas de repuesto

Temperatura ambiente de funcionamiento

Termostato: de 32 a 120 °F (de 0 a 48.9 °C)

Humedad relativa de funcionamiento

Termostato: de 5% a 90% (sin condensación)

Dimensiones físicas (alto, ancho, profundidad)

Termostato: 4-15/16 x 4-5/8 x 1-1/8 pulgadas (126 mm x 118 mm x 29 mm)

Comunicación mediante WiFi

Compatible con enrutador inalámbrico doméstico 802.11 B/G/N Frecuencia: 2.4 GHz

Clasificación eléctrica

Terminal Voltaje (50/60 Hz) Máx. capacidad de corriente

W - OB 18 a 30 V CA y 750 mV CD 1.00A Y (refrigeración) 18 a 30 V CA 1.00A G (ventilador) 18 a 30 V CA 0.50A W2 - Aux (calefacción) 18 a 30 V CA 0.60A Y2 (refrigeración) 18 a 30 V CA 0.60A A-L/A (salida) 18 a 30 V CA 1.00A U1/U1 30 V CA máx. 0.50A

Accesorios y piezas de repuesto

Accesorios / Piezas de repuesto Número de pieza

Sensor de exterior cableado 10k ohm NTC C7089U1006 Sensor interior cableado de montaje en pared 10k ohm NTC C7189U1005 Sensor interior cableado de montaje a ras 20k ohm NTC C7772A1004,

Sensor interior cableado de montaje en pared 20k ohm NTC TR21 Sensor interior cableado de montaje en pared 10k ohm NTC TR21-A Placa de cubierta (cubre las marcas que dejan los termostatos

anteriores) Módulo para ahorro de cable THP9045A1023

C7772A1012

THP2400A1019

Page 24

Numeración de modelos TH8321WF TH8321R TH8320R TH8110R

RedLINK™ o WiFi

Etapas

Residencial o comercial Dos tipos de alimentación: cable C

o baterías Sensor de humedad integrado Cantidad de relés universales Cantidad de entradas de sensor

universales Salida del Economizador / TOD

Funciona con el módulo de interfaz del equipo opcional*

Funciona con el Adaptador inalámbrico TrueZONE opcional*

* Las salidas y entradas del relé del termostato no funcionan cuando se utilizan con un Módulo de interfaz del

equipo o un Adaptador inalámbrico TrueZONE.

DESCONECTE LA ELECTRICIDAD ANTES DE LA INSTALACIÓN. Puede causar descargas eléctricas o daños al equipo.

AVISO SOBRE MERCURIO: Si este producto está reemplazando a un control que contiene mercurio en un tubo sellado, no tire a la basura el control anterior. Comuníquese con Thermostat Recycling. Corporation en www.thermostat-recycle.org o al 800-238-8192 para obtener información sobre cómo y dónde desechar el termostato de manera adecuada y segura.

Deberá ser instalado por un técnico capacitado y experimentado. Lea detenidamente estas instrucciones. De no seguirlas, se podría dañar el producto o provocar una situación peligrosa.

Wi-Fi RedLINK™ RedLINK™ RedLINK™

BC 3C/2R

CONV 2C/2R

BC 3C/2R

CONV 2C/2R

BC 3C/2R

CONV 2C/2R

BC 1C/1R

CONV 1C/1R

P P P P

Solo cable C

P P P

P P

1 1 0 0 1 1 1 1

P P P

¿Necesita ayuda?

Para obtener ayuda sobre este producto, visite http://customer.honeywell.com o llame gratis al: 1-855-733-5465

Automatización y control desenlace

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://customer.honeywell.com

33-00065FS-0
