Installation Guide

FocusPRO® Wi-Fi TH6000 Series Programmable Thermostat

This manual covers the following models

• TH6320WF: For up to 3 Heat/2 Cool systems

System Types

• Gas, oil, or electric heat with air conditioning

• Warm air, hot water, high-efficiency furnaces, heat pumps, steam, gravity

• Heat only with fan

• Cool only

Must be installed by a trained, experienced technician

Read these instructions carefully. Failure to follow these instructions

can damage the product or cause a hazardous condition.

Need Help?

For assistance with this product please visit http://customer.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502

® U.S. Registered Trademark. Patents pending.

69-2738EFS-03

Page 2

Wallplate installation

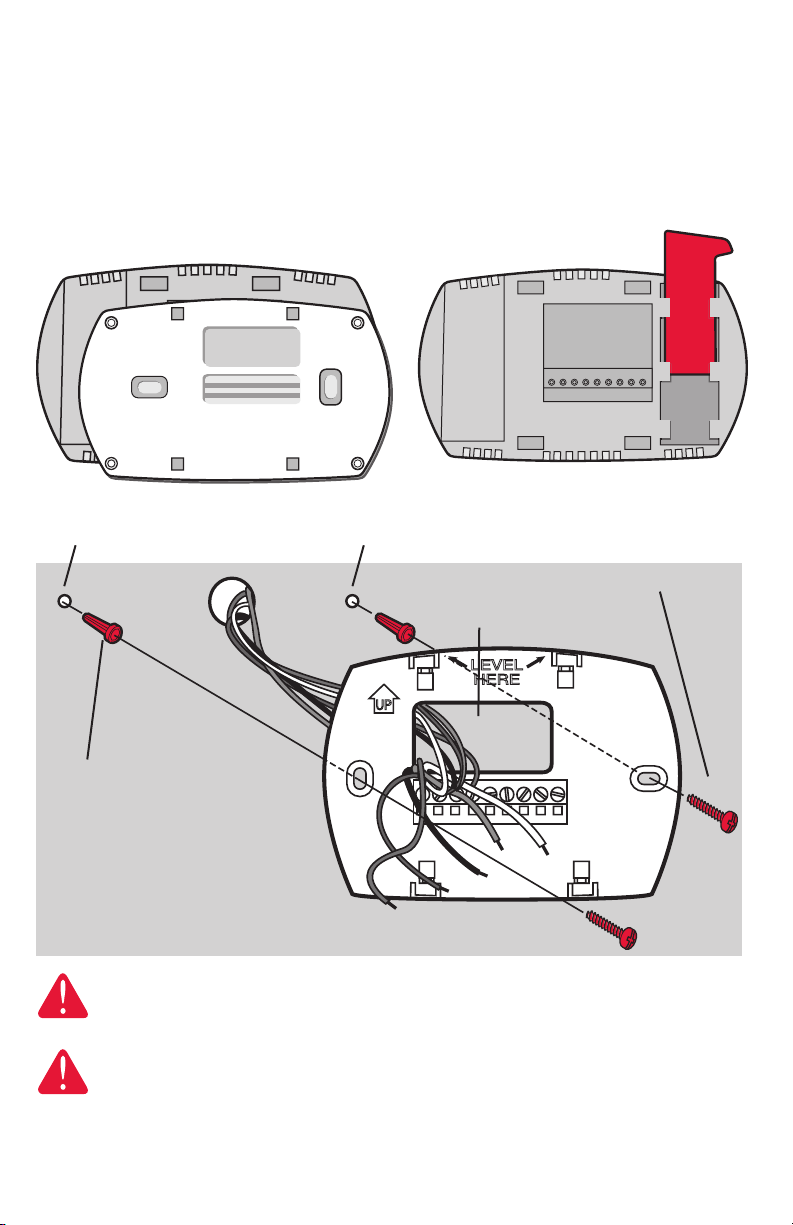

1. Separate wallplate from thermostat.

2. Mount wallplate as shown below.

Insert reference card after wallplate is mounted (see instructions, below).

M29433

Drill 3/16" holes for drywall. Drill 7/32" holes for plaster.

MCR29434

Wall anchors

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before beginning installation.

MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed tube, do not place the old control in the trash. Contact your local waste management authority for instructions regarding recycling and proper disposal.

69-2738EFS—03 2

Wire hole

Mounting screws

Wallplate

MCR29435

Page 3

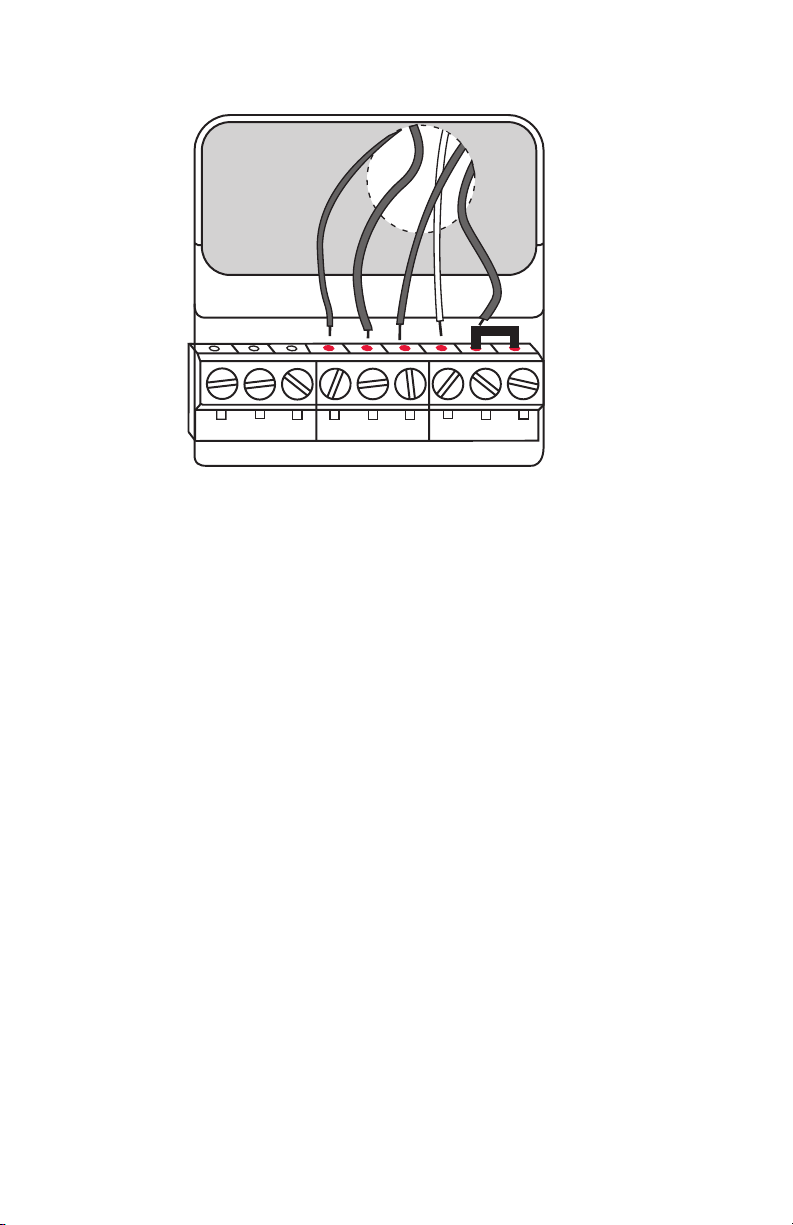

Wiring

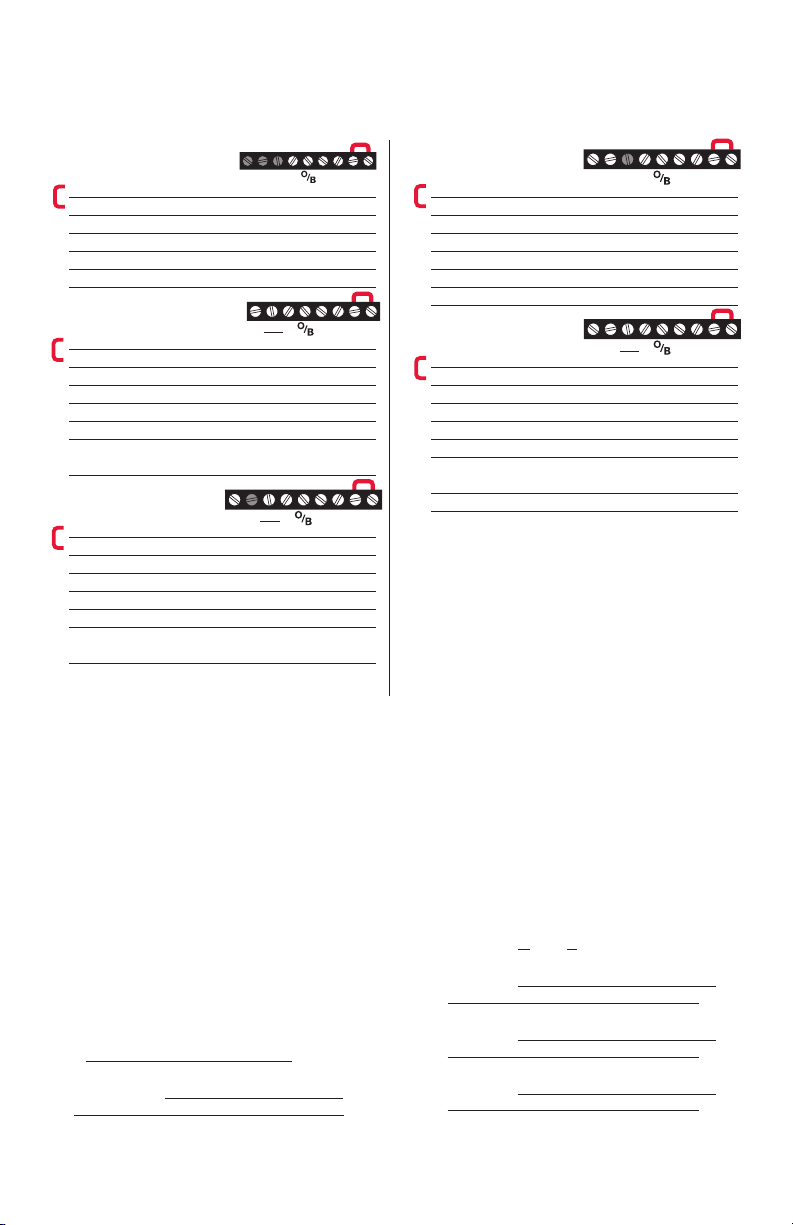

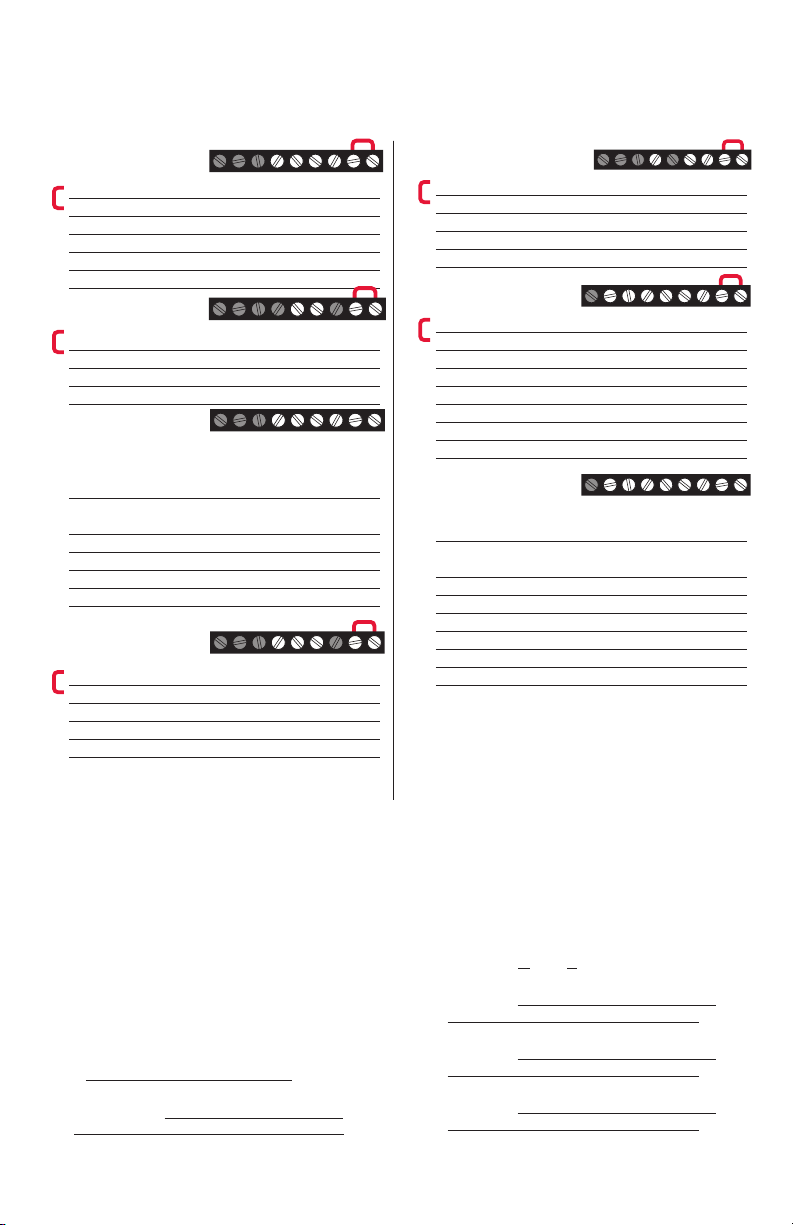

Wiring guide — conventional systems

1H/1C System

(1 transformer)

Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor C 24VAC common W Heat relay G Fan relay

Heat-only System

Rc Power [1] R [R+Rc joined by jumper] C 24VAC common W Heat relay

1H/1C System

(2 transformers)

Rc Power (cooling transformer) [1, 2] R Power (heating transformer) [1, 2] Y Compressor contactor C 24VAC common [4] W Heat relay G Fan relay

Heat-only System with Fan

Rc Power [1] R [R+Rc joined by jumper] C 24VAC common W Heat relay G Fan relay

RcYWG RC

MCR29439

MCR29440

RcYWG RC

M2944

RcWG RC

MCR29444

Cool-only System

Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor C 24VAC common G Fan relay

2H/2C System

(1 transformer) [6]

Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor (stage 1) C 24VAC common W Heat relay (stage 1) G Fan relay W2 Heat relay (stage 2) Y2 Compressor contactor (stage 2)

2H/2C System

(2 transformers) [6]

Rc Power (cooling transformer) [1, 2] R Power (heating transformer) [1, 2] Y Compressor contactor (stage 1) C 24VAC common [4] W Heat relay (stage 1) G Fan relay W2 Heat relay (stage 2) Y2 Compressor contactor (stage 2)

See [notes] below

MCR29445

MCR29446

M29447

RcYG RC

RcYWGW2Y2 RC

NOTES

Wire specifications:

Use 18- to 22-gauge thermostat wire. Shielded cable is not required.

[1] Power supply. Provide disconnect means and

overload protection as required.

[2] Remove jumper for 2-transformer systems. [4] Common connection must come from cooling

transformer.

[5] In Installer Setup, set system type to Heat Only.

[8] In Installer Setup, set system type to

2Heat/1Cool Heat Pump.

[9] In Installer Setup, set system type to

2Heat/2Cool Heat Pump.

[10] In Installer Setup, set system type to

3Heat/2Cool Heat Pump.

[6] In Installer Setup, set system type to

2Heat/2Cool Conventional.

[7] In Installer Setup, set changeover valve to O

or B.

3 69-2738EFS—03

Page 4

Wiring

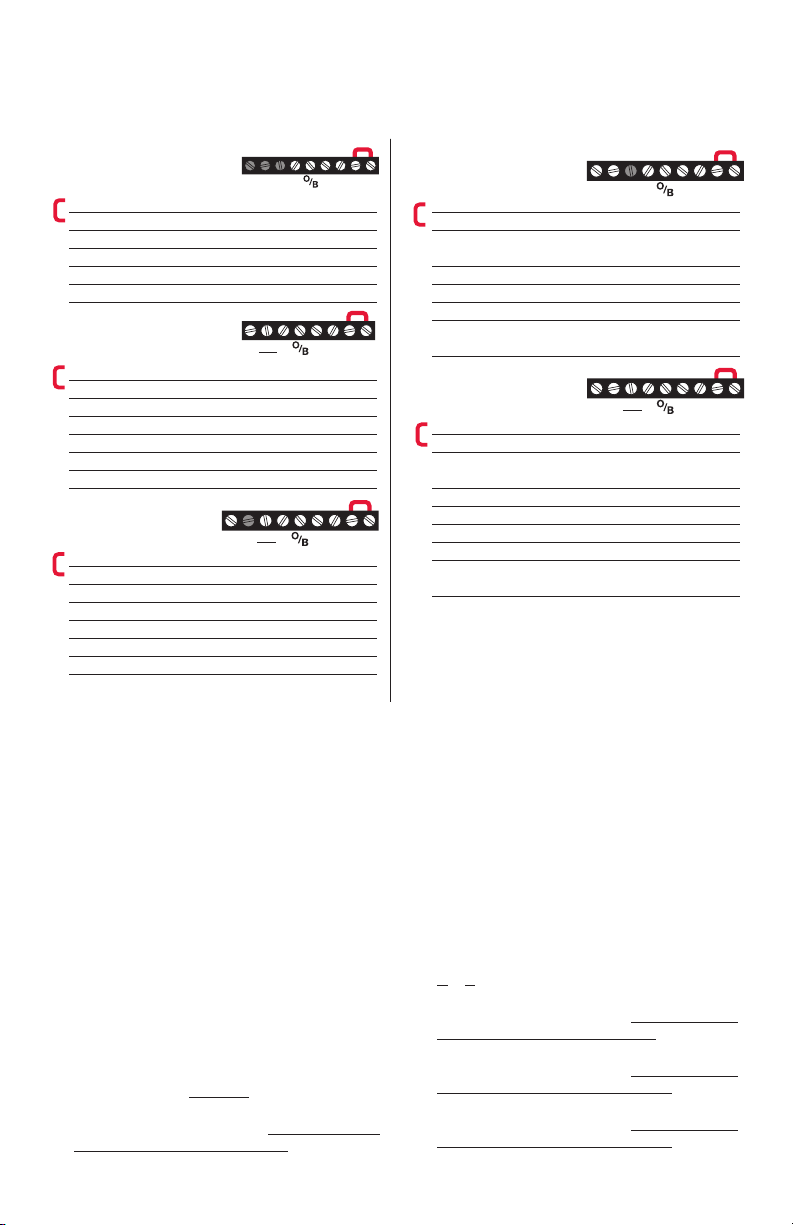

Wiring guide — heat pump systems

1H/1C Heat Pump System

Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor C 24VAC common O/B Changeover valve [7] G Fan relay

2H/1C Heat Pump System

Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor C 24VAC common O/B Changeover valve [7] G Fan relay Aux/E Auxiliary/Emergency heat relay

2H/1C Heat Pump System

Rc Power [1] R [R+Rc joined by jumper] Y Compressor contactor C 24VAC common O/B Changeover valve [7] G Fan relay Aux/E Auxiliary/Emergency heat relay

2H/2C Heat

MCR29448

Rc Power [1]

MCR29451

RcYGY2

Pump System

RcY

R [R+Rc joined by jumper] Y Compressor contactor (stage 1) C 24 VAC common O/B Changeover valve [7] G Fan relay Y2 Compressor contactor (stage 2)

MCR29449A

Pump System

Rc Power [1]

MCR29452

RcYGAux

CY2

3H/2C Heat

RcYGAux

R [R+Rc joined by jumper] Y Compressor contactor (stage 1) C 24VAC common O/B Changeover valve [7] G Fan relay Aux/E Auxiliary/Emergency heat relay Y2 Compressor contactor (stage 2)

MCR29450

RcYGAux

See [notes] below

NOTES

Wire specifications:

Use 18- to 22-gauge thermostat wire.

Shielded cable is not required.

[1] Power supply. Provide disconnect means and

overload protection as required.

[2] Remove jumper for 2-transformer systems. [4] Common connection must come from cooling

transformer.

[5] In Installer Setup, set system type to Heat Only. [6] In Installer Setup, set system type to

2Heat/2Cool Conventional.

69-2738EFS—03 4

[7] In Installer Setup, set changeover valve to O

or B.

[8] In Installer Setup, set system type to

2Heat/1Cool Heat Pump.

[9] In Installer Setup, set system type to

2Heat/2Cool Heat Pump.

[10] In Installer Setup, set system type to

3Heat/2Cool Heat Pump.

Page 5

Wiring

AUX/E

G W

G O/B

Terminal Designations

Conventional Terminal Letters:

Y2 2nd stage compressor contactor. W2 2nd stage heat relay. K Optional wirer save module. Rc Cooling power. Connect to secondary side

of cooling system transformer. R Heating power. Connect to secondary side

of heating system transformer.

W 1st stage heat relay. Y 1st stage compressor contactor. G Fan relay. C Common wire from secondary side of

cooling transformer (if 2 transformers).

YR RCK

YRRCK

CONVENTIONAL

HEAT PUMP

MCR33878

Heat Pump Terminal Letters:

Y2 2nd stage compressor contactor. Aux/E Auxiliary/Emergency heat relay. K Optional wirer save module. Rc Cooling power. Connect to secondary side

of cooling system transformer.

R Heating power. Connect to secondary side

of heating system transformer.

O/B Changeover valve for heat pumps. Y 1st stage compressor contactor. G Fan relay. C Common wire from secondary side of

cooling system transformer.

5 69-2738EFS—03

Page 6

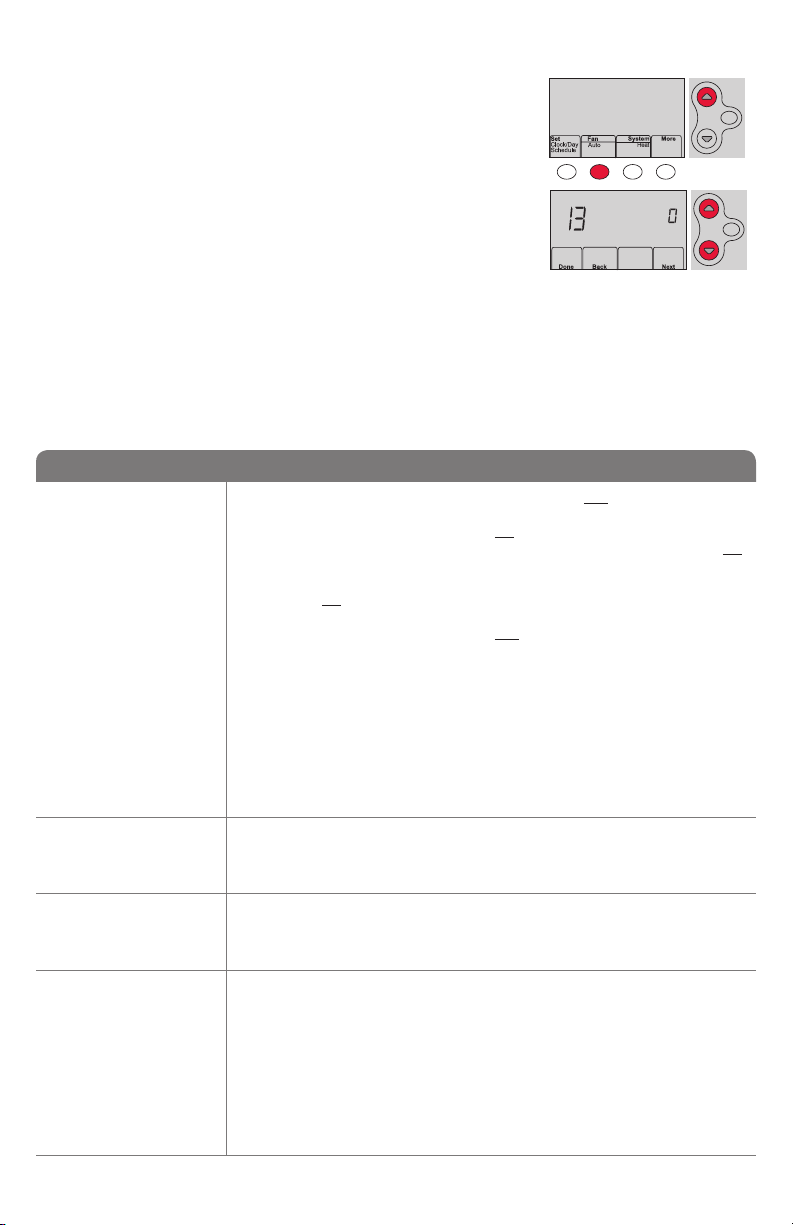

Installer setup

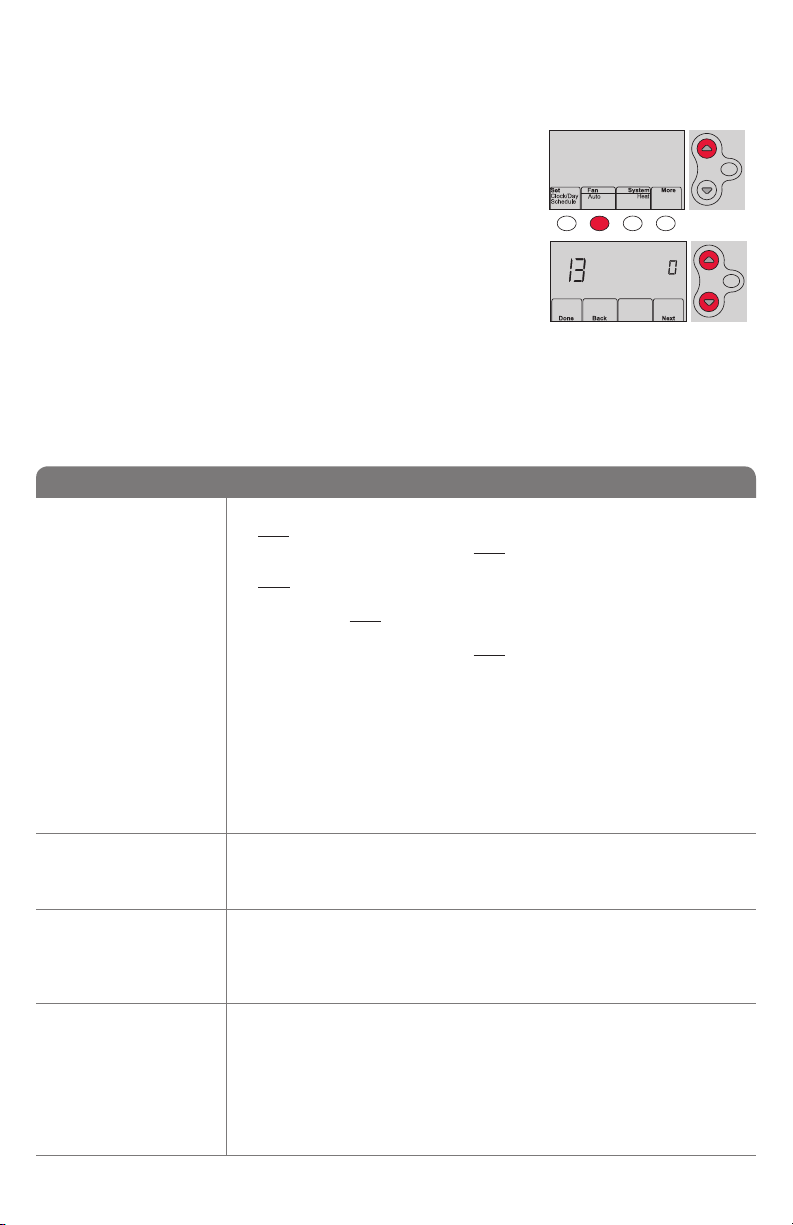

1 Press Fan and s simultaneously and hold for

approximately 3 seconds. The screen will change to display two numbers and the button designations will be Done, Back, blank, Next.

2 Press Next until you see the function number—the

larger number on the left—you want to set.

3 Change options for any function by pressing s or

t until the correct option (smaller number on right)

is displayed.

4 Repeat Steps 2 and 3 until you have set all

functions that you wish to change.

5 When you have made all changes, press Done to

save and exit.

Function Settings & Options

Select System

Type

Heat Pump

Changeover Valve (for heat pumps only)

Heating Fan

Control

Heating Cycle

Rate

Heating Cycle

Rate Stage 2

Heating Cycle Rate

Auxiliary

1st stage compres-

sor cycle rate

0 Heat/cool: Gas, oil or electric heating with central air conditioning. 1 Heat pump: Heat pump without backup or auxiliary heat. 2 Heat only: Gas, oil or hot water heat without central air conditioning. 3 Heat only with fan: Gas, oil or electric heat without central air

conditioning.

4 Cool only: Central air conditioning only. 5 Heat pump: Heat pump with backup or auxiliary heating. 6 Heat/Cool Multiple stages: 2 heat stages, 2 cooling stages. 7 Heat/Cool Multiple stages: 2 heat stages, 1 cooling stage. 8 Heat/Cool Multiple stages: 1 heat stage, 2 cooling stages. 9 Heat Pump Multiple Stages: 2 heat stages, 2 cool stages. 10 Heat Pump Multiple Stages: 3 heat stages, 2 cool stages.

0 Cooling changeover valve: Use this setting if you connected a wire

labeled “O” to the O/B terminal.

1 Heating changeover valve: Use this setting if you connected a wire

labeled “B” to the O/B terminal.

0 Gas or oil heat: Use this setting if you have a gas or oil heating system

(system controls fan operation).

1 Electric heat: Use this setting if you have an electric heating system

(thermostat controls fan operation).

5 Gas or oil furnace: Standard gas/oil furnace (less than 90% efficiency). 9 Electric furnace: Electric heating systems. 3 Hot water or high-efficiency furnace: Hot water system or gas furnace

(more than 90% efficiency).

1 Gas/oil steam or gravity system: Steam or gravity heat systems. [Other options: 2,4,6,7,8,10,11,12]

3 Recommended for most compressors [Other options: 1, 2, 4, 5 or 6 CPH]

HOLD

MCR33893A

HOLD

MCR33884

2nd stage com-

pressor cycle rate

69-2738EFS—03 6

Page 7

System setup

Function Settings & Options

Manual/Auto

Changeover

Adaptive Intelligent

Recovery (AIR)

Temperature For-

mat (°F/°C)

Compressor

protection

Schedule Options

Auxiliary Control

Heat temperature

range stop

Cool temperature

range stop

Temperature

display offset

Device Name

This name will identify the thermostat when you view it remotely.

If you register multiple thermostats, give each one a different name.

Wi-Fi On/Off

Wi-Fi Connection

Show period and

day of week

Restore Schedule

Defaults

Restore Original

Settings

7 69-2738EFS—03

0 Manual changeover (Heat/Cool/Off). 1 Automatic changeover (Heat/Cool/Auto/Off). Automatically turns on Heat

or Cool based on room temperature. Note: System maintains minimum 3°F difference between heat and cool settings.

1 On 0 Off

0 Fahrenheit 1 Celsius

5 5 minute compressor off time [Other options: 0, 1, 2, 3 or 4-minute off time]

1 Program schedule is on (7-day programmable). 0 Program schedule is off. Thermostat can not be programmed.

0 Comfort 1 Economy

90 Max. heat temperature setting is 90°F (32°C) [Other options: 40-89°F (4°C to 32°C)]

50 Min. cool temperature setting is 50°F (10°C) [Other options: 51-99°F (11°C to 37°C)]

0 Thermostat displays actual room temperature [Other options: -3, -2, -1, 1, 2, 3°F offset (-1.5°C to 1.5°C)]

52 = Thermostat

1 Basement 16 Exercise Room 30 Library 44 Porch 2 Bathroom 17 Family Room 31 Living Room 45 Rec Room 3 Bathroom 1 18 Fireplace 32 Lower Level 46 Sewing Room 4 Bathroom 2 19 Foyer 33 Master Bath 47 Spa 5 Bathroom 3 20 Game Room 34 Master Bed 48 Storage Room 6 Bedroom 21 Garage 35 Media Room 49 Studio 7 Bedroom 1 22 Great Room 36 Music Room 50 Sun Room 8 Bedroom 2 23 Guest Room 37 Nursery 51 Theater 9 Bedroom 3 24 Gym 38 Office 52 Thermostat 10 Bedroom 4 25 Kid's Room 39 Office 1 53 Upper Level 11 Boat House 26 Kitchen 40 Office 2 54 Utility Room 12 Bonus Room 27 Kitchen 1 41 Pantry 55 Walk In Closet 13 Computer Room 28 Kitchen 2 42 Play Room 56 Wine Cellar 14 Den 29 Laundry Room 43 Pool Room 57 Workshop

15 Dining Room

1 Wi-Fi is on and can be connected to a Wi-Fi network. 0 Wi-Fi is off. Thermostat cannot be connected to a Wi-Fi network. If you

are not connecting the thermostat to a Wi-Fi network this will remove the text Wi-Fi Setup from the messaging center.

1 Connected to Wi-Fi network. This is set automatically when the

thermostat is connected to the Wi-Fi network.

0 Set to 0 to disconnect from the Wi-Fi network.

0 Period and day are not shown on the home screen. 1 Period and day are shown on the home screen.

0 Continue using programmed schedule. 1 Restore thermostat program to energy saving settings

0 No 1 Disconnects thermostat from Wi-Fi and restores original settings (erases

customizations).

Page 8

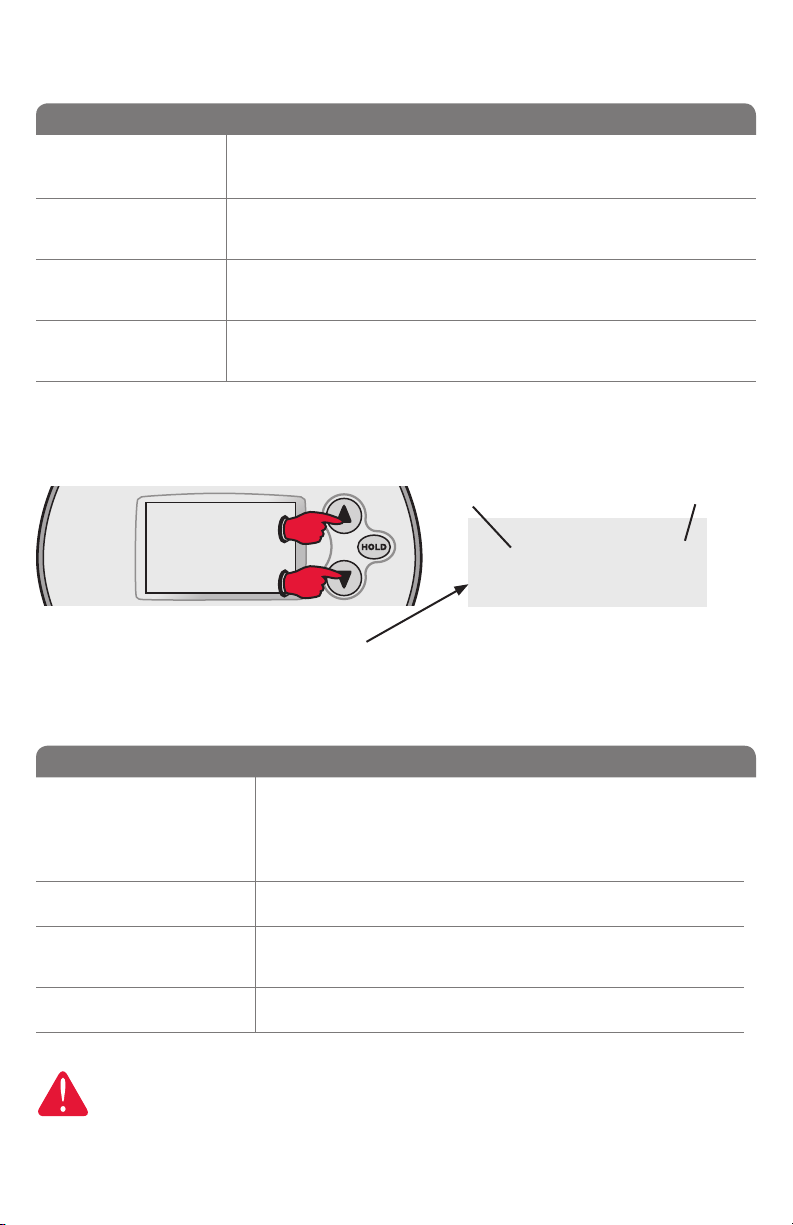

Installer system test

Test number System status

To begin, press and hold the s and

t buttons until the display changes.

System test System status

10 Heating system 0 Heat and fan turn off.

20 Emergency heating

system

30 Cooling system 0 Compressor and fan turn off

40 Fan system 0 Fan turns off

CAUTION: Compressor protection is bypassed during testing. To prevent

equipment damage, avoid cycling the compressor quickly.

1 Stage 1 heat turns on. Fan turns on if Setup Function 1 is set to 1,

5, 9 or 10 OR Setup Function 3 is set to 1 **See page 6 2 Stage 2 heat turns on 3 Stage 3 heat turns on

0 Heat and fan turn off 1 Heat and fan turn on

1 Compressor and fan turn on 2 Stage 2 compressor turns on

1 Fan turns on

Press s / t to turn system on/off. Press NEXT to advance to next test. Press DONE to terminate system test.

MCR29455

69-2738EFS—03 8

Page 9

Troubleshooting

Lost Signal

If the no-Wi-Fi indicator displays in place of the Wi-Fi strength indicator in the upper right hand corner of the home screen:

• Check another device to be sure Wi-Fi is working in your home; if not, call your Internet Service Provider.

• Move the router.

• Restart the thermostat: remove it from the wallplate, wait 10 seconds, and snap it

back onto the wallplate. Return to Step 1 of Connecting to your Wi-Fi network.

Error Codes

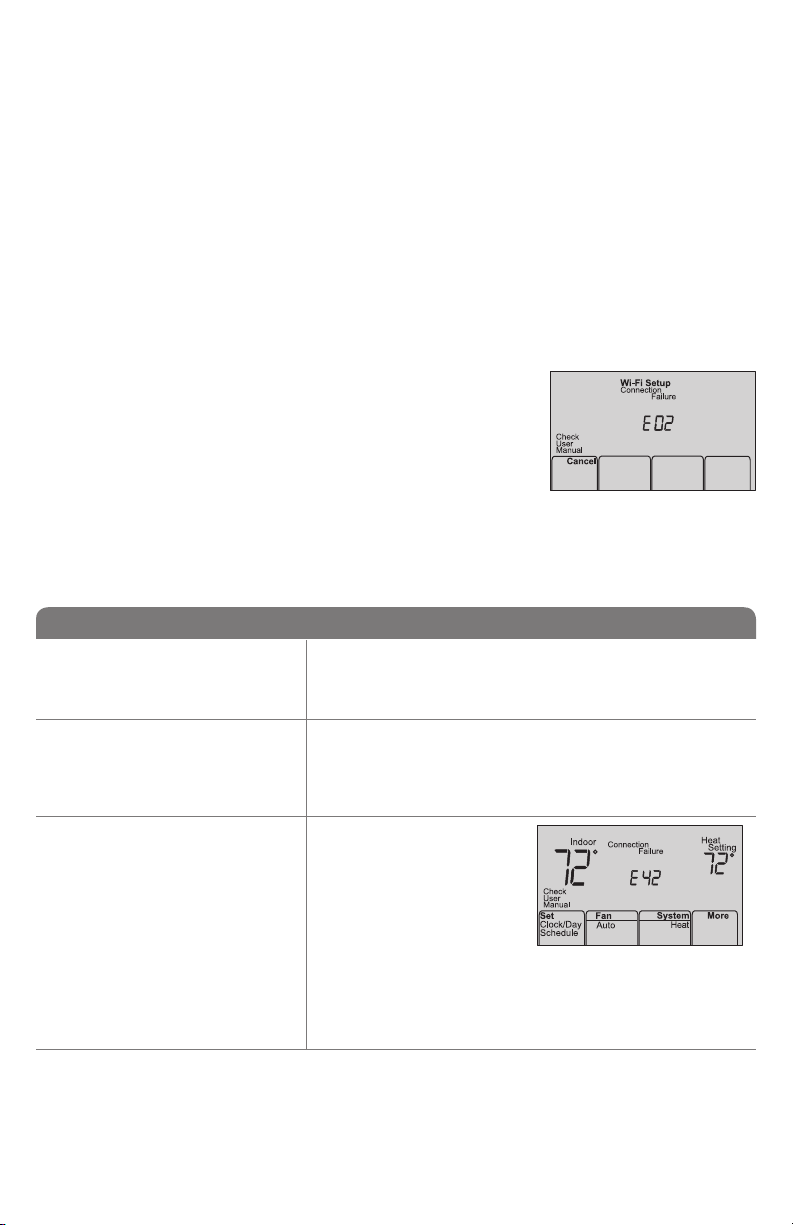

For certain problems, the thermostat screen will display a code that identifies the trouble. Initially, error codes are displayed alone in the time area of the screen; after a few minutes, the home screen is displayed and the code alternates with the time.

Error Code Action

During Wi-Fi Setup, the router

E01

lost power.

• Ensureyourrouterhaspower.

• Iftryingtoconnecttoahiddenormanuallyaddednetwork,

confirm the router has power and is working.

Invalid Wi-Fi password. This

E02

code displays for 30 seconds, then the thermostat will re-enter Wi-Fi Setup mode.

Router is not issuing an IP ad-

E42

dress to the thermostat.

No internet connection. Thermo-

E43

stat cannot communicate to Total Connect Comfort.

General error Remove thermostat from wallplate for 10 seconds, then reconnect

E99

9 69-2738EFS—03

• Re-enterpasswordforyourhomeWi-Finetwork.

• Repeatsetupprocessandconfirmyourpasswordforyourhome

Wi-Fi network.

• Waitfor30minutes,

connection can take several minutes.

• Ifstillnoconnection,remove

thermostat from wallplate for 10 seconds, then reconnect it.

• Verifyyourrouteriscorrectly

setup to automatically give IP addresses.

• MakesuretheInternetcableispluggedin.

• Reboottherouter.

Page 10

Troubleshooting

If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily.

Display is blank

• Checkcircuitbreakerandresetifnecessary.

• Makesurepowerswitchatheatingandcoolingsystemison.

• Makesurefurnacedoorisclosedsecurely.

• MakesureCwireisconnected.

Fan does not turn on when heat is required

Cool On or Heat On is flashing

on the screen Heat pump

issues cool air in heat mode, or warm air in cool mode

Heating system is running in cool mode

Heating and cooling equipment are running at the same time

• CheckFunction 3: Heating Fan Control to make sure it is set to match the heating equipment.

• Compressorprotectionfeatureisengaged.Wait5minutesforthesystemto

restart safely, without damage to the compressor.

• CheckFunction 2: Heat Pump Changeover Valve to make sure it is properly configured for your system.

• CheckFunction 1: System Type to make sure it is set to match the heating and cooling equipment.

• Graspandpullthermostatawayfromwallplate.Checktomakesurebare

wires are not touching each other.

• Checkthermostatwiringiscorrect.

69-2738EFS—03 10

Page 11

Special functions

Auto Changeover (Setup Function 12): When set to Auto, the thermostat automatically

selects heating or cooling depending on the indoor temperature. The thermostat will automatically adjust heat and cool settings to maintain a 3-degree separation (fixed). Note: If you select Auto Changeover Only, the System Setting on the thermostat will stay locked in the Auto position, preventing the user from changing it to Em Heat, Heat, Cool or Off.

Adaptive Intelligent Recovery™ (Setup Function 13): Allows the thermostat to “learn” how

long the furnace and air conditioner take to reach programmed temperature settings, so the temperature is reached at the scheduled time.

Compressor Protection (Setup Function 15): Forces the compressor to wait a few minutes

before restarting, to prevent damage. During the wait time, the message Cool On or Heat On (heat pumps only) will flash on the display.

Accessories & replacement parts

Please contact your distributor to order replacement parts.

Cover plate assembly* ................ Part Number 50002883-001

12 pack of medium cover plates* ........ Part Number 50007298-001

*Use to cover marks left by old thermostats.

Specifications

Temperature Ranges

• Heat: 40° to 90°F (4.5° to 32°C)

• Cool: 50° to 99°F (10° to 37°C)

Operating Ambient Temperature

• 32° to 120°F (0° to 48.9°C)

Shipping Temperature

• -20° to 120°F (-28.9° to 48.9°C)

Operating Relative Humidity

• 5% to 90% (non-condensing)

Physical Dimensions

• 3-9/16" H x 5-13/16" W x 1-1/2" D 91 mm H x 147 mm W x 38 mm D

11 69-2738EFS—03

Electrical Ratings

Terminal Voltage (50/60Hz) Running Current

W Heating 20-30 Vac 0.02-1.0 A

(Powerpile) 750 mV DC 100 mA DC

W2 (Aux/E) Heating 20-30 Vac 0.02-1.0 A Y Cooling 20-30 Vac 0.02-1.0 A Y2 Cooling 20-30 Vac 0.02-1.0 A G Fan 20-30 Vac 0.02-0.5 A

O/B Changeover 20-30 Vac 0.02-0.5 A

Page 12

Automation and Control Systems

Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 http://customer.honeywell.com

® U.S. Registered Trademark. Apple, iPhone, iPad, iPod touch and iTunes are trademarks of Apple Inc. All other trademarks are the property of their respective owners. © 2012 Honeywell International Inc. 69-2738EFS—03 M.S. Rev. 12-12 Printed in U.S.A.

Page 13

Guide d’installation

Thermostat programmable FocusPRO® Wi-Fi Série TH6000

Este manual incluye los siguientes modelos:

• TH6320WF: para sistemas de 3 calentadores y 2 refrigeradores

Tipos de sistemas

• Sistema de calefacción de gas, de aceite o eléctrico con aire acondicionado

• Calefacción de aire, agua caliente, sistemas de calefacción de alta efectividad, bombas de calor, vapor, gravedad

• Sólo calor con ventilador

• Sólo frío

Doit être installé par un technicien expérimenté et qualifié.

Lire attentivement ces instructions. Le manquement à suivre ces instructions peut

entraîner des dommages au produit et causer des conditions dangereuses.

Besoin d’aide?

Pour obtenir de l’assistance au sujet de ce produit,

consulter le http://customer.honeywell.com ou téléphoner sans frais

au Centre de service à la clientèle de Honeywell au 1 800 468-1502

® Marque de commerce déposée aux É.-U

Page 14

MCR29435

Installation de la plaque murale

1. Séparer la plaque murale du thermostat.

2. Installer la plaque murale tel que décrit ci-dessous.

Insérer la carte de référence après avoir installé la plaque murale (voir les instructions ci-dessous).

M29433

Percer des trous de 5 mm (3/16 po) dans le placoplâtre.

Percer des trous de 5,5 mm (7/32 po) si le mur est en plâtre.

Trou du fil

MCR29434

Vis de montage

Ancrages muraux

MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE

Peut causer un choc électrique ou endommager l’équipement. Couper l’alimentation avant de commencer l’installation.

REMARQUE À PROPOS DU MERCURE :

Si ce produit sert à remplacer une commande qui contient du mercure dans un tube scellé, ne pas jeter la vieille commande aux ordures. Consulter l’administration locale de gestion des déchets pour connaître les instructions relatives au recyclage et à l’élimination.

69-2738EFS—03 2

Plaque murale

Page 15

Câblage

Guide de câblage – systèmes traditionnels

Système 1C/1C

(1 transformateur)

Rc Alimentation [1] R [R+Rc relié par le cavalier] Y Contacteur de compresseur C Neutre 24 V CA W Relais de chauffage G Relais de la soufflante

Système de chauffage seulement

Rc Alimentation [1] R [R+Rc relié par le cavalier] C Neutre 24 V CA W Relais de chauffage

Système 1C/1C

(2 transformateurs)

Rc Alimentation (transformateur

de climatisation) [1, 2]

R Alimentation (transformateur

de chauffage) [1, 2]

Y Contacteur de compresseur C Neutre 24 V CA [4] W Relais de chauffage G Relais de la soufflante

Système de chauffage seulement avec soufflante

Rc Alimentation [1] R [R+Rc reliés par le cavalier] C Neutre 24 V CA W Relais de chauffage G Relais de la soufflante

RcYWG RC

MCR29439

MCR29440

RcYWG RC

M29443

RcWG RC

MCR29444

Système de climatisation seulement

Rc Alimentation [1] R [R+Rc reliés par le cavalier] Y Contacteur de compresseur C Neutre 24 V CA G Relais de la soufflante

Système 2C/2C

(1 transformateur) [6]

Rc Alimentation [1] R [R+Rc reliés par le cavalier] Y Contacteur du compresseur (stade 1) C Neutre 24 V CA W Relais de chauffage (stade 1) G Relais de la soufflante W2 Relais de chauffage (stade 2) Y2 Contacteur du compresseur (stade 2)

Système 2C/2C

(2 transformateurs) [6]

Rc Alimentation (transformateur de

climatisation) [1, 2]

R Alimentation (transformateur

de chauffage) [1, 2]

Y Contacteur du compresseur (stade 1) C Neutre 24 V CA [4] W Relais de chauffage (stade 1) G Relais de la soufflante W2 Relais de chauffage (stade 2) Y2 Contacteur du compresseur (stade 2)

MCR29445

RcYWGW2Y2 RC

MCR29446

RcYWGW2Y2 RC

M29447

RcYG RC

Voir [Remarques] ci-dessous.

REMARQUES

Spécifications des fils :

Utiliser du fil pour thermostat de calibre 18 à 22. Il n’est pas nécessaire d’utiliser des câbles blindés.

[1] Alimentation. Procure un moyen de débrancher

et une protection contre la surcharge au besoin.

[2] Retirer le cavalier pour les systèmes à 2

transformateurs.

[4] La connexion du neutre doit venir du

transformateur de climatisation.

[5] Lors de la configuration, régler le type de système

à Chauffage seulement (Heat Only).

[6] Lors de la configuration, régler le type

de système à Traditionnel 2 chauffages/2 climatisations (2Heat/2Cool Conventional).

[7] Lors de la configuration, régler le type de

système à O ou à B.

[8] Lors de la configuration, régler le type de

système à Thermopompe 2 chauffages/1 climatisation (2Heat/1Cool Heat Pump).

[9] Lors de la configuration, régler le type de

système à Thermopompe 2 chauffages/2 climatisation (2Heat/2Cool Heat Pump).

[10] Lors de la configuration, régler le type de

système à Thermopompe 3 chauffages/2 climatisation (3Heat/2Cool Heat Pump).

3 69-2738EFS—03

Page 16

Câblage

Guide de câblage – systèmes de thermopompes

Système de thermopompe 1C/1F

Rc Alimentation [1] R [R+Rc reliés par le cavalier] Y Contacteur de compresseur C Neutre 24 V CA O/B Robinet de substitution [7] G Relais de la soufflante

Système de thermopompe 2C/1F

Rc Alimentation [1] R [R+Rc reliés par le cavalier] Y Contacteur de compresseur C Neutre 24 V CA O/B Robinet de substitution [7] G Relais de la soufflante

Aux/E Relais auxiliaire de chauffage/

de chauffage d’urgence

Système de thermopompe 2C/1F

Rc Alimentation [1] R [R+Rc reliés par le cavalier] Y Contacteur de compresseur C Neutre 24 V CA O/B Robinet de substitution [7] G Relais de la soufflante

Aux/E Relais auxiliaire de chauffage/

de chauffage d’urgence

Système de

MCR29448

Rc Alimentation [1]

MCR29451

RcYGY2

thermopompe 2C/2F

RcY

R [R+Rc reliés par le cavalier] Y Contacteur du compresseur (stade 1) C Neutre 24 V CA O/B Robinet de substitution [7] G Relais de la soufflante Y2 Contacteur du compresseur (stade 2)

MCR29449A

thermopompe 3C/2F

Rc Alimentation [1]

MCR29452

RcYGAux

CY2

Système de

RcYGAux

R [R+Rc reliés par le cavalier] Y Contacteur du compresseur (stade 1) C Neutre 24 V CA O/B Robinet de substitution [7] G Relais de la soufflante

Aux/E Relais auxiliaire de chauffage/

de chauffage d’urgence

MCR29450

RcYGAux

Y2 Contacteur du compresseur (stade 2)

Voir [Remarques] ci-dessous.

REMARQUES

Spécifications des fils :

Utiliser du fil pour thermostat de calibre 18 à 22. Il n’est pas nécessaire d’utiliser des câbles blindés.

[1] Alimentation. Procure un moyen de débrancher

et une protection contre la surcharge au besoin.

[2] Retirer le cavalier pour les systèmes à 2

transformateurs.

[4] La connexion du neutre doit venir du

transformateur de climatisation.

[5] Lors de la configuration, régler le type de système

à Chauffage seulement (Heat Only).

[6] Lors de la configuration, régler le type

de système à Traditionnel 2 chauffages/2 climatisations (2Heat/2Cool Conventional).

69-2738EFS—03 4

[7] Lors de la configuration, régler le type de

système à O ou à B.

[8] Lors de la configuration, régler le type de

système à Thermopompe 2 chauffages/1 climatisation (2Heat/1Cool Heat Pump).

[9] Lors de la configuration, régler le type de

système à Thermopompe 2 chauffages/2 climatisation (2Heat/2Cool Heat Pump).

[10] Lors de la configuration, régler le type de

système à Thermopompe 3 chauffages/2 climatisation (3Heat/2Cool Heat Pump).

Page 17

Câblage

AUX/E

G W

G O/B

Désignation des bornes

Lettres désignant les bornes traditionnelles :

Y2 Contacteur compresseur 2e étage. W2 Relais chauffage 2e étage. K Module économiseur de fils en option. Rc Alimentation climatisation. À raccorder

au côté secondaire du transformateur de l’installation de climatisation.

R Alimentation chauffage. À raccorder au

côté secondaire du transformateur de l’installation de chauffage.

W Relais chauffage 1er étage. Y Contacteur compresseur 1er étage. G Relais ventilateur. C Fil neutre du côté secondaire du

transformateur de l’installation de climatisation (s’il y a 2 transformateurs).

YR RCK

YRRCK

CONVENTIONNEL

THERMOPOMPE

MFCR33878

Lettres désignant les bornes des thermopompes :

Y2 Contacteur compresseur 2e étage.

Aux/E Relais auxiliaire de chauffage/de chauffage

d’urgence

K Module économiseur de fils en option. Rc Alimentation climatisation. À raccorder

au côté secondaire du transformateur de l’installation de climatisation.

R Alimentation chauffage. Raccorder au

côté secondaire du transformateur de l’installation de chauffage.

O/B Vanne d’inversion pour thermopompe. Y Contacteur compresseur 1er étage. G Relais ventilateur. C Fil neutre du côté secondaire du

transformateur de l’installation de climatisation.

5 69-2738EFS—03

Page 18

Essai de la configuration du système

1 Appuyez simultanément sur Fan (Ventilateur) et sur

s pendant 3 secondes environ. L’écran change pour

afficher deux nombres et les appellations des boutons sont les suivantes : Done (Terminé), Back (Retour), sans appellation, Next (Suivant).

2 Appuyez sur Next (Suivant) jusqu’à ce que vous

aperceviez le numéro de la fonction – le nombre plus élevé à gauche – du réglage voulu.

3 Pour modifier les options d’une fonction, appuyez sur s

ou sur t jusqu’à ce que l’option voulue (le nombre plus petit à droite) s’affiche.

4 Répétez les étapes 2 et 3 jusqu’à ce que vous ayez réglé

toutes les fonctions que vous souhaitez modifier.

5 Lorsque toutes les modifications ont été effectuées,

appuyez sur Done (Terminé) pour sauvegarder et quitter.

Fonction Réglages et Options

Sélection du type

de système

Si vous n’êtes pas certain de votre type de système de chauffage/ refroidissement ou que vous avez d’autres questions, consultez le site

withermostat.com

Vanne de commuta-

tion de thermopompe (pour thermopompes uniquement)

Commande du

ventilateur de chauffage

Cycle de chauffage

Cycle de chauffage,

étape 2

Cycle de chauffage,

étape 3

69-2738EFS—03 6

0 Chauffage/refroidissement : chauffage au gaz, au mazout ou électrique

avec climatisation centrale.

1 Thermopompe : thermopompe sans chauffage de secours ou auxiliaire. 2 Chauffage uniquement : chauffage au gaz, au mazout ou à l’eau chaude

sans climatisation centrale.

3 Chauffage uniquement avec ventilateur : chauffage au gaz, au mazout

ou électrique sans climatisation centrale.

4 Refroidissement uniquement : climatisation centrale uniquement. 5 Thermopompe : thermopompe avec chauffage de secours ou auxiliaire. 6 Chauffage/refroidissement multi-étages : 2 étages de chauffage, 2

étages de refroidissement.

7 Chauffage/refroidissement multi-étages : 2 étages de chauffage, 1

étage de refroidissement.

8 Chauffage/refroidissement multi-étages : 1 étage de chauffage, 2

étages de refroidissement.

9 Chauffage/refroidissement multi-étages : 2 étages de chauffage, 1

étage de refroidissement.

10 Chauffage/refroidissement multi-étages : 1 étage de chauffage, 2

étages de refroidissement.

0 Vanne de commutation de refroidissement : utilisez ce réglage si vous

avez connecté un fil étiqueté « O » à la borne O/B.

1 Vanne de commutation de chauffage : utilisez ce réglage si vous avez

connecté un fil étiqueté « B » à la borne O/B.

0 Chauffage au gaz ou au mazout : utilisez ce réglage en cas de système

de chauffage au gaz ou au mazout (le système contrôle le fonctionnement du ventilateur).

1 Chauffage électrique : utilisez ce réglage en cas de système de chauffage

électrique (le thermostat contrôle le fonctionnement du ventilateur).

5 Appareil de chauffage au gaz ou au mazout : appareil de chauffage au

gaz/mazout standard (rendement inférieur à 90 %).

9 Appareil de chauffage électrique : systèmes de chauffage électriques. 3 Appareil de chauffage à eau chaude ou à haut rendement : système à

eau chaude ou appareil de chauffage au gaz (rendement supérieur à 90 %).

1 Système à vapeur ou à gravité au gaz/mazout : systèmes de chauffage

à vapeur ou à gravité.

[Autres options : 2,4,6,7,8,10,11,12]

HOLD

MCR33893A

HOLD

MCR33884

Page 19

Configuration du système

Fonction Réglages et Options

Cycle du compres-

seur 1er étage

Cycle du compres-

seur 2e étage

Commutation

manuelle/automatique

Adaptive Intelligent

Recovery (AIR)

Unité de

température (°F/°C)

Protection du com-

presseur

Options de

programmation

Commande

auxiliaire

Buté de plage de

température de chauffage

Buté de plage de

température de refroidissement

Décalage

d’afchage de

température

Device Name

(Nom de l’appareil)

Cenomidentierale

thermostat lorsque vous le consultez à distance.

Si vous enregistrez plusieurs thermostats, attribuez un nom différent à chacun d’entre eux.

Wi-Fi

En marche/Arrêt

3 Recommandé pour la plupart des compresseurs.

[Autres options : 1, 2, 4, 5 ou 6 cycles/h]

0 Commutation manuelle (Chauffage/Refroidissement/Arrêt). 1 Commutation automatique (Chauffage/Refroidissement/Auto/Arrêt). Active

automatiquement le chauffage ou le refroidissement en fonction de la température de la pièce. Remarque : le système maintient une différence minimale de 3 °F entre les réglages de chaleur et de refroidissement.

1 En marche 0 Arrêt

0 Fahrenheit 1 Celsius

5 Durée d’arrêt du compresseur de 5 minutes

[Autres options : durée d’arrêt de 0, 1, 2, 3 ou 4 minutes]

1 Horaire de programmation activé (programmable sur 7 jours). 0 Horaire de programmation désactivé. Le thermostat ne peut pas être programmé.

0 Confort 1 Économie

90 Le réglage max. de la température de chauffage est 90 °F (32 °C)

[Autres options : 40-89 °F (4 °C-32 °C)]

50 Le réglage max. de la température de refroidissement est 50 °F (10 °C)

[Autres options : 51-99 °F (11 °C-37 °C)]

0 Le thermostat affiche la température réelle de la pièce

[Autres options : décalage -3, -2, -1, 1, 2, 3 °F (-1,5 °C à 1,5 °C)]

52 = Thermostat

1 Le Wi-Fi est en marche et le thermostat peut être connecté à un réseau Wi-Fi 0 Le Wi-Fi est en marche. Le thermostat ne peut pas être connecté à un

réseau Wi-Fi. Si vous ne connectez pas le thermostat à un réseau Wi-Fi, le texte Wi-Fi Setup (configuration Wi-Fi) sera supprimé de la fenêtre de messages.

7 69-2738EFS—03

Page 20

Configuration du système

Fonction Réglages et Options

Connexion Wi-Fi

Afchage de la

période et du jour de la semaine

Restaurer la

programmation par défaut

Restauration des

réglages originaux

1 Connecté au réseau Wi-Fi. Il s’agit de la configuration automatique

lorsque le thermostat est connecté au réseau Wi-Fi.

0 Sélectionnez 0 pour le déconnecter du réseau Wi-Fi.

0 La période et le jour ne sont pas affichés à l’écran d’accueil. 1 La période et le jour sont affichés à l’écran d’accueil.

0 Continuer à utiliser l’horaire programmé. 1 Restaurer le programme du thermostat aux réglages d’économie

d’énergie

0 Non 1 Déconnecte le thermostat du réseau Wi-Fi et restaure les réglages

d’origine (efface les personnalisations).

Essai de la configuration du système

Numéro d’essai

Pour commencer, enfoncer et tenir les touches s et t jusqu’à ce que l’affichage change.

Essai du système État du système

10 Système de chauffage 0 Arrêter le chauffage et la soufflante.

20 Système de

chauffaged’urgence

30 Système de

climatisation

40 Système de soufflante 0 Désactivation de la soufflante.

1 Activation du chauffage de stade 1. La soufflante entre en fonction

si la fonction de configuraton 1 est réglée à 1 ou 5 OU si la fonction

de configuration 3 est réglée à 1 **Voir page 6. 2 Activation du chauffage de stade 2. 3 Activation du chauffage de stade 3

0 Arrêter le chauffage et la soufflante. 1 Mise en fonction du chauffage et de la soufflante.

0 Arrêter le chauffage et la soufflante. 1 Mise en fonction du compresseur et de la soufflante. 2 Activation du compresseur de stade 2.

1 Activation de la soufflante.

Appuyer sur s / t pour activer ou désactiver le système. Appuyer sur NEXT pour passer à l’essai suivant. Appuyer sur DONE pour terminer l’essai du système.

État du système

MCR29455

MISE EN GARDE : La protection du compresseur est contournée lors de l’essai. Pour prévenir les dommages à l’équipement, éviter d’activer et désactiver le compresseur à intervalles rapides.

69-2738EFS—03 8

Page 21

Dépannage

Perte du signal

Si l’indicateur no-Wi-Fi (pas de Wi-Fi) s’affiche à la place de l’indicateur de puissance du signal Wi-Fi dans le coin supérieur droit de l’écran d’accueil :

• Assurez-vous que la Wi-Fi fonctionne chez vous en la vérifiant sur un autre appareil; si elle ne fonctionne pas, adressez-vous à votre fournisseur de services Internet.

• Déplacez le routeur.

• Redémarrez le thermostat : retirez-le de la plaque murale, patientez pendant 10

secondes et raccrochez-le sur la plaque murale. Revenez à l’étape 1 de la section Connexion à votre réseau Wi-Fi.

Codes d’erreur

Dans le cas de certains problèmes, l’écran du thermostat affiche un code qui désigne la nature du problème. Tout d’abord, les codes d’erreur sont affichés seuls dans la zone de l’heure de l’écran; après quelques minutes, l’écran d’accueil s’affiche et le code et l’heure s’affichent alternativement.

Code d’erreur Action

L’alimentation du routeur a été

E01

coupéependantlaconguration

de la Wi-Fi.

Mot de passe Wi-Fi non valide.

E02

Cecodes’afchependant30

secondes, puis le thermostat se remet en mode Wi-Fi Setup

(CongurationdelaWi-Fi).

Le routeur ne fournit pas

E42

d’adresse IP au thermostat.

9 69-2738EFS—03

• Assurez-vousquelerouteurestalimenté.

• Sivousessayezd’établirlaconnexionàunréseaumasquéou

ajouté manuellement, assurez-vous que le routeur est alimenté et fonctionne.

• SaisissezdenouveaulemotdepasseduréseauWi-Fidevotre

maison.

• Répétezleprocessusdeconfigurationetconfirmezlemotde

passe du réseau Wi-Fi de votre maison.

• Patientezpendant30minutes,

la connexion peut prendre plusieurs minutes.

• S’iln’yatoujourspas

de connexion, retirez le thermostat de la plaque murale pendant 10 secondes, puis raccrochez-le.

• Assurez-vousquevotre

routeur est correctement configuré pour fournir automatiquement les adresses IP.

Page 22

Dépannage

Code d’erreur Action

Pas de connexion Internet. Le

E43

thermostat ne peut pas communiquer avec Total Connect Comfort.

Erreur d’ordre général Retirez le thermostat de la plaque murale pendant 10 secondes,

E99

En cas de difficultés avec le thermostat, essayer les suggestions suivantes. La plupart des problèmes peuvent être réglés rapidement et facilement.

Rien n’apparaît à l’écran

Le ventilateur ne tourne pas lorsque de la chaleur est requise

Les mentions Cool On (Refroidissement en marche) ou Heat On (Chauffage en marche) clignotent à l’écran.

La thermopompe émet de l’air frais en mode chauffage, ou de l’air chaud en mode refroidissement

Le système de chauffage fonctionne en mode refroidissement

L’équipement de chauffage et l’équipement de refroidissement fonctionnent en même temps

• Vérifiezledisjoncteuretréinitialisez-lesinécessaire.

• Assurez-vousquel’interrupteurdemarche-arrêtdusystèmede

• Assurez-vousquelaportedel’appareildechauffageestbienfermée.

• VérifiezsilefilCestconnecté.

• Vérifiezlafonction 3 : Commande du ventilateur de chauffage pour

• Lafonctiondeprotectionducompresseurestactivée.Attendez5

• Vérifiezlafonction 2 : Vanne de commutation de thermopompe pour

• Vérifiezlafonction 1 : Type de système pour vous assurer qu’elle

• Saisissezetretirezlethermostatdelaplaquemurale.Assurez-vous

• Vérifiezsilecâblageduthermostatestadéquat.

• Assurez-vousquelecâbleInternetestbranché.

• Redémarrezlerouteur.

puis raccrochez-le

chauffage et de refroidissement est sur marche.

vous assurer qu’elle soit configurée en fonction de votre équipement de chauffage.

minutes que le système se remette en marche en toute sécurité sans endommager le compresseur.

vous assurer qu’elle soit configurée en fonction de votre équipement de chauffage.

soit configurée en fonction de votre équipement de chauffage et de refroidissement.

qu’aucun fils dénudés ne se contactent.

69-2738EFS—03 10

Page 23

Fonctions spéciales

Substitution automatique (Fonction de configuration 12) : Lorsque réglé à Auto, le

thermostat sélectionne automatiquement le chauffage ou la climatisation selon la température intérieure. Le thermostat ajuste automatiquement les réglages pour maintenir un écart de 3 degrés (fixe). Remarque : Si vous sélectionnez Substitution automatique seulement, le réglage du système dans le thermostat demeurera verrouillé à la position Auto, empêchant l’utilisateur de le changer à Em Heat, Heat, Cool ou Off.

Adaptative Intelligent RecoveryMC (Fonction de configuration 13) : Permet au thermostat

« d’apprendre » combien de temps la fournaise ou le climatiseur prend pour atteindre la température programmée afin que la température atteigne la température voulue au moment voulu.

Protection du compresseur (Fonction de configuration 15) : Force le compresseur à

attendre quelques minutes avant de redémarrer pour prévenir les dommages. Durant la période d’attente, le message Cool On ou Heat On (thermopompes seulement) clignotera sur l’affichage.

Accessoires et pièces de rechange

Prière de communiquer avec le distributeur pour commander des pièces de remplacement.

Assemblage de couvercle* ............. N° de pièce 50002883-001

Paquet de 12 plaques de couvercle moyennes* N° de pièce 50007298-001 *Sert à couvrir les marques laissées par l’ancien thermostat.

Spécifications

Fourchettes de température

• Chauffage : 40 ° à 90 °F (4,5 ° à 32 °C)

• Climatisation : 50 ° à 99 °F (10 ° à 37 °C)

Température ambiante de fonctionnement

• 32 ° à 120 °F (0 ° à 48,9 °C)

Température d’expédition

• -20° à 120 °F (-28,9 ° à 48,9 °C)

Humidité relative de fonctionnement

• 5 % à 90 % (sans condensation)

Dimensions

• 3-9/16 po H x 5-13/16 po L x 1-1/2 po P 91 mm H x 147 mm L x 38 mm P

11 69-2738EFS—03

Cote électrique

Borne Tension Courant de (50/60 Hz) fonctionnement

W Chauffage 20-30 V CA 0,02-1,0 A (Pile) 750 mV CC 100 mA CC

W2 (Aux/E) Chauffage 20-30 V CA 0,02-1,0 A Y Climatisation 20-30 V CA 0,02-1,0 A Y2 Climatisation 20-30 V CA 0,02-1,0 A G Soufflante 20-30 V CA 0,02-0,5 A O/B Substitution 20-30 V CA 0,02-0,5 A

Page 24

Systèmes d’automatisation et de régulation

Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 http://customer.honeywell.com

® Marque de commerce déposée américaine. Apple, iPhone, iPad, iPod touch et iTunes sont des marques de commerce de Apple Inc. Toutes les autres marques de commerce sont propriété de leurs propriétaires respectifs. © 2012 Honeywell International Inc. 69-2738EFS—03 M.S. Rev. 12-12 Imprimé aux États-Unis

Page 25

Guía de instalación

Termostato programable FocusPRO® Wi-Fi serie TH6000

Este manual incluye los siguientes modelos:

• TH6320WF: para sistemas de 3 calentadores y 2 refrigeradores

Tipos de sistemas

• Sistema de calefacción de gas, de aceite o eléctrico con aire acondicionado

• Calefacción de aire, agua caliente, sistemas de calefacción de alta efectividad, bombas de calor, vapor, gravedad

• Sólo calor con ventilador

• Sólo frío

Debe ser instalado por un técnico capacitado y experimentado

Lea estas instrucciones atentamente. Si no sigue estas instrucciones,

puede dañar el producto u ocasionar un riesgo.

¿Necesita asistencia?

Para obtener asistencia relacionada con este producto,

visite http://customer.honeywell.com o comuníquese con el número gratuito del

servicio de atención al cliente de Honeywell, llamando al 1-800-468-1502

® Marca Registrada en los E.U.A.

Page 26

Instalación de la placa para pared

1. Quite la placa para pared del termostato.

2. Monte la placa para pared como muestra la ilustración de abajo.

Introduzca la tarjeta de referencia luego de montar la placa para pared (lea las instrucciones que aparecen abajo).

M29433

En tablarroca, realice agujeros de 3/16". En yeso, realice agujeros de 7/32".

MCR29434

Agujero para

Tornillos de montaje

el cable

Anclas de expansión

Placa para pared

PRECAUCIÓN: RIESGO ELÉCTRICO

Puede ocasionar descargas eléctricas o dañar el equipo. Desconecte la energía eléctrica antes de comenzar la instalación.

AVISO SOBRE EL MERCURIO

En caso de que este producto reemplace a un control que contenga mercurio en tubo sellado, evite arrojar el viejo control a la basura. Póngase en contacto con la autoridad local para el manejo de desechos a fin de obtener instrucciones sobre el reciclado y la correcta eliminación de este tipo de desechos.

MCR29435

69-2738EFS—03 2

Page 27

MCR29445

Cableado

Guía de cableado: sistemas convencionales

Sistema de 1 calentador y 1 refrigerador (1 transformador)

Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor C 24 V CA W Relé de calor G Relé del ventilador

Sistema de calefacción únicamente

Rc Electricidad [1] R [R+Rc unidos por un puente] C 24 V CA común W Relé de calor

Sistema de 1 calentador y 1 refrigerador (2 transformadores)

Rc Electricidad (transformador de refriger-

ación) [1, 2]

R Electricidad (transformador de calefac-

ción) [1, 2]

Y Interruptor automático del compresor C 24 V CA [4] W Relé de calor G Relé del ventilador

Sistema de calefacción con ventilador

Rc Electricidad [1] R [R+Rc unidos por un puente] C 24 V CA W Relé de calor G Relé del ventilador

MCR29439

MCR29440

MCR29444

Sistema únicamente de refrigeración

RcYWG RC

Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor C 24 V CA G Relé del ventilador

Sistema de 2 calentadores y 2 refrigeradores

(1 transformador) [6]

Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor

C 24 V CA W Relé de calor (etapa 1) G Relé del ventilador W2 Relé de calor (etapa 2) Y2 Interruptor automático del compresor

Sistema de 2 calentadores y 2 refrigeradores

(2 transformadores) [6]

M2944

RcYWG RC

Rc Electricidad (transformador de

R Electricidad (transformador de

RcWG RC

Y Interruptor automático del compresor

C 24 V CA [4] W Relé de calor (etapa 1) G Relé del ventilador W2 Relé de calor (etapa 2)

(etapa 1)

(etapa 2)

refrigeración) [1, 2]

calefacción) [1, 2]

(etapa 1)

RcYWGW2Y2 RC

M29447

RcYG RC

RcYWGW2Y2 RC

Y2 Interruptor automático del compresor

(etapa 2)

Vea las [notas] abajo.

NOTAS

Especificaciones del cable:

Use cable para termostato de calibre 18 a 22. No se requiere cable blindado.

[1] Fuente de alimentación. Proporciona el medio

de desconexión y la protección contra sobrecargas requeridos.

[2] Para sistemas de 2 transformadores, quite el

puente.

[4] La conexión común debe provenir del

transformador de refrigeración.

[5] Durante la configuración de instalación, coloque el

tipo de sistema en Sólo calor.

[6] Durante la configuración de instalación,

coloque el tipo de sistema en Convencional de 2 calentadores y 2 refrigeradores.

[7] Durante la configuración de instalación,

coloque la válvula de conversión en la posición O o B.

[8] Durante la configuración de instalación,

coloque el tipo de sistema en Bomba de calor de 2 calentadores y 1 refrigerador.

[9] Durante la configuración de instalación,

coloque el tipo de sistema en Bomba de calor de 2 calentadores y 2 refrigeradores.

[10] Durante la configuración de instalación,

coloque el tipo de sistema en Bomba de calor de 3 calentadores y 2 refrigeradores.

3 69-2738EFS—03

Page 28

Cableado

Guía de cableado: sistemas de bomba de calor

Sistema de bomba de calor de 1 calentador y 1 refrigerador

Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor C 24 V CA O/B Válvula inversora [7] G Relé del ventilador

Sistema de bomba de calor de 2 calentadores y 1 refrigerador

Rc Electricidad [1]

R [R+Rc unidos por un puente] Y Interruptor automático del compresor C 24 V CA O/B Válvula inversora [7] G Relé del ventilador Aux/E Relé de calor auxiliar/de emergencia

Sistema de bomba de calor de 2 calentadores y 1 refrigerador

Rc Electricidad [1]

R [R+Rc unidos por un puente] Y Interruptor automático del compresor C 24 V CA O/B Válvula inversora [7] G Relé del ventilador Aux/E Relé de calor auxiliar/de emergencia

MCR29448

MCR29449A

MCR29450

Sistema de bomba de calor de 2 calentadores

RcY

y 2 refrigeradores

Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor

(etapa 1)

C 24 V CA O/B Válvula inversora [7] G Relé del ventilador Y2 Interruptor automático del compresor

RcYGAux

(etapa 2)

Sistema de bomba de calor de 3 calentadores y 2 refrigeradores

Rc Electricidad [1] R [R+Rc unidos por un puente] Y Interruptor automático del compresor

(etapa 1)

C 24 V CA O/B Válvula inversora [7]

RcYGAux

G Relé del ventilador Aux/E Relé de calor auxiliar/de emergencia Y2 Interruptor automático del compresor

(etapa 2)

Vea las [notas] abajo.

RcYGY2

MCR29451

RcYGAux

CY2

MCR29452

NOTAS

Especificaciones del cable:

Use cable para termostato de calibre 18 a 22. No se requiere cable blindado.

[1] Fuente de alimentación. Proporciona el medio

de desconexión y la protección contra sobrecargas requeridos.

[2] Para sistemas de 2 transformadores, quite el

puente.

[4] La conexión común debe provenir del

transformador de refrigeración.

[5] Durante la configuración de instalación, coloque el

tipo de sistema en Sólo calor.

[6] Durante la configuración de instalación,

coloque el tipo de sistema en Convencional de 2 calentadores y 2 refrigeradores.

69-2738EFS—03 4

[7] Durante la configuración de instalación,

coloque la válvula de conversión en la posición O o B.

[8] Durante la configuración de instalación,

coloque el tipo de sistema en Bomba de calor de 2 calentadores y 1 refrigerador.

[9] Durante la configuración de instalación,

coloque el tipo de sistema en Bomba de calor de 2 calentadores y 2 refrigeradores.

[10] Durante la configuración de instalación,

coloque el tipo de sistema en Bomba de calor de 3 calentadores y 2 refrigeradores.

Page 29

Cableado

G W

G O/B

AUX/E

Designaciones de terminales

Letras convencionales:

Y2 Contactor del compresor de 2ª etapa. W2 Retransmisor de calefacción de 2ª etapa. K Módulo de cableado opcional. Rc Alimentación de energía de refrigeración.

Conecte al lado secundario del transformador del sistema de refrigeración.

R Alimentación de energía de calefacción.

Conecte al lado secundario del transformador del sistema de calefacción.

W Retransmisor de calefacción de 1ª etapa. Y Contactor del compresor de 1ª etapa. G Retransmisor del ventilador. C Cable común del lado secundario del

transformador del sistema de refrigeración (si hay 2 transformadores).

YR RCK

YRRCK

Letras de la bomba de calefacción:

Y2 Contactor del compresor de 2ª etapa.

Aux/E Retransmisor auxiliar de calefacción.

Retransmisor de calefacción de emergencia.

K Módulo de cableado opcional. Rc Alimentación de energía de refrigeración.

Conecte al lado secundario del transformador del sistema de refrigeración.

R Alimentación de energía de calefacción.

Conecte al lado secundario del transformador del sistema de calefacción.

O/B Válvula de cambio para bombas de

calefacción.

Y Contactor del compresor de 1ª etapa. G Retransmisor del ventilador. C Cable común del lado secundario del

transformador del sistema de refrigeración.

CONVENCIONAL

BOMBA DE CALOR

MSCR33878

5 69-2738EFS—03

Page 30

Prueba del sistema

1 Presione Fan (ventilador) y s simultáneamente

y manténgalos presionados durante 3 segundos aproximadamente. La pantalla cambiará para mostrar dos números y las designaciones de los botones serán Done (terminado), Back (atrás), blank (en blanco), Next (siguiente).

2 Presione Next (siguiente) hasta que vea el número de

función—el número más grande a la izquierda—que desea configurar.

3 Cambie las opciones de cada función presionando s o t

hasta que se muestre la opción correcta (el número más pequeño a la derecha).

4 Repita los pasos 2 y 3 hasta que haya configurado todas las funciones que desea

cambiar.

5 Cuando haya realizado todas las modificaciones, presione Done (Terminado) para

guardar y salir.

Función Configuraciones y opciones

Seleccionar el tipo

de sistema

Si no está seguro sobre el tipo de sistema de calefacción/ refrigeración que tiene o si tiene alguna otra pregunta, visite

withermostat.com

Válvula de cambio

para bombas de calor (bombas de calor únicamente)

Control del ventila-

dor de calefacción

Frecuencia del ciclo

de calefacción

Frecuencia del ci-

clo de calefacción, etapa 2

Frecuencia del ci-

clo de calefacción, etapa 3

69-2738EFS—03 6

0 Calor/frío: Calefacción a gas, aceite o eléctrica con aire acondicionado

central.

1 Bomba de calor: Bomba de calor sin calor de reserva ni calor auxiliar. 2 Calefacción únicamente: Calefacción a gas, aceite o agua caliente sin

aire acondicionado central.

3 Calefacción únicamente con ventilador: Calefacción a gas, aceite o

eléctrica sin aire acondicionado central.

4 Refrigeración únicamente: Aire acondicionado central únicamente. 5 Bomba de calor: Bomba de calor con calor de reserva o auxiliar. 6 Etapas múltiples de calefacción/refrigeración: 2 etapas de

calefacción; 2 etapas de refrigeración.

7 Etapas múltiples de calefacción/refrigeración: 2 etapas de

calefacción; 1 etapa de refrigeración.

8 Etapas múltiples de calefacción/refrigeración: 1 etapa de calefacción;

2 etapas de refrigeración.

10 Etapas múltiples de calefacción/refrigeración: 1 etapa de calefacción;

2 etapas de refrigeración.

11 Bomba de calor etapas múltiples: 2 etapas de calefacción, 2 etapas de

refrigeración.

0 Válvula de cambio de refrigeración: Utilice esta configuración si conectó

un cable con la etiqueta “O” al terminal O/B.

1 Válvula de cambio de calefacción: Utilice esta configuración si conectó

un cable con la etiqueta “B” al terminal O/B.

0 Calefacción a gas o aceite: Utilice esta configuración si tiene un sistema de

calefacción a gas o aceite (el sistema controla el funcionamiento del ventilador).

1 Calor eléctrico: Utilice esta configuración si tiene un sistema de calefacción

eléctrico (el termostato controla el funcionamiento del ventilador).

5 Equipo de calefacción a gas o aceite: Equipo de calefacción estándar a

gas o aceite (menos del 90% de eficacia).

9 Equipo de calefacción eléctrica: Sistemas de calefacción eléctrica. 3 Equipo de calefacción con agua caliente o de gran eficiencia: Equipo

de calefacción con agua caliente o a gas (más del 90% de eficacia).

1 Sistema de vapor o gravedad a gas/aceite: Sistemas de calefacción por

vapor o gravedad.

MCR33893A

HOLD

MCR33884

Page 31

Configuración del sistema

Función Configuraciones y opciones

Índice del ciclo del

compresor en la 1 etapa

Índice del ciclo del

compresor en la 2 etapa

Cambio manual/

automático

Adaptive Intelligent

Recovery (AIR)

3 Se recomienda para la mayoría de los compresores.

[Otras opciones: 1, 2, 4, 5 ó 6 CPH]

0 Cambio manual (Heat/Cool/Off [Calor/Frío/Apagado]). 1 Cambio automático (Heat/Cool/Off [Calor/Frío/Apagado]). Activa,

automáticamente, la calefacción o la refrigeración conforme a la temperatura ambiente. Nota: el sistema mantiene una diferencia mínima de 3 °F entre las configuraciones de calefacción y refrigeración.

1 Encendido 0 Apagado

Formato de la tem-

peratura (°F/°C)

Protección del

compresor

Opciones de crono-

grama

Control auxiliar

Rango de paradas

de la temperatura de calefacción

Rango de paradas

de la temperatura de refrigeración

Nombre del dis-

positivo

Este nombre

identicaráel

termostato cuando usted lo observe de manera remota.

Si registra múltiples termostatos, debe darle a cada uno un nombre diferente.

0 Fahrenheit 1 Centígrados

5 5 minutos de apagado del compresor [Otras opciones: 0, 1, 2, 3 o 4

minutos de tiempo de apagado]

1 El cronograma del programa está activado (programable para 7 días). 0 El cronograma del programa está desactivado. No se puede programar el

termostato.

0 Confort 1 Ahorro

90 La configuración máx. de temperatura de calefacción es 90 °F (32 °C)

[Otras opciones: 40-89 °F (4 °C a 32 °C)]

50 La configuración mín. de temperatura de refrigeración es 50 °F (10 °C)

[Otras opciones: 51-99 °F (11 °C a 37 °C)]

52 = Thermostat

7 69-2738EFS—03

Page 32

Configuración del sistema

Función Configuraciones y opciones

WiFi encendida/

apagada

Conexión a la red

WiFi

Muestre el período

y el día de la semana

Recuperar congu-

raciones predeterminadas

Restaurar congu-

raciones originales

1 La red WiFi está encendida y puede conectarse a una red WiFi. 0 La red WiFi está apagada. No se puede conectar el termostato a una

red WiFi. Si no va a conectar el termostato a una red WiFi, el texto Wi-Fi Setup (Configuración de la red WiFi) desaparecerá del Centro de mensajes.

1 Está conectado a una red WiFi. Se configura automáticamente cuando el

termostato está conectado a la red WiFi.

0 Configure a 0 para desconectarse de la red WiFi. 0 El período y el día no se muestran en la pantalla de inicio.

1 El período y el día se muestran en la pantalla de inicio.

0 Continúe utilizando el cronograma programado. 1 Restablezca la programación del termostato a la configuración de ahorro

de energía.

0 No 1 Desconecta el termostato de la red WiFi y restaura las configuraciones

originales (borra las personalizaciones)

Prueba del sistema

Número de prueba

Estado del sistema

Para comenzar, mantenga presionados los botones

s y t hasta que cambie el visor

Prueba del sistema Estado del sistema

10 Sistema de

calefacción

20 Sistema de

calefacción de emergencia

30 Sistema de

refrigeración

40 Sistema de

ventilación

PRECAUCIÓN: Durante la prueba, se desactiva la protección del compresor. Para evitar

daños en el equipo, no permita que el compresor funcione a velocidades altas.

69-2738EFS—03 8

0 El calentador y el ventilador se apagan. 1 El calentador de la etapa 1 se enciende. El ventilador se enciende si

la configuración 1 está en las posiciones 1, 5, 9 o 10 O la configuración 3 está en

1.** Vea la página 6 2 La calefacción de la etapa 2 se enciende 3 La calefacción de la etapa 3 se enciende

0 El calentador y el ventilador se apagan 1 El calentador y el ventilador se encienden

0 El compresor y el ventilador se apagan 1 El compresor y el ventilador se encienden 2 El compresor de la etapa 2 se enciende

0 El ventilador se apaga 1 El ventilador se enciende

Presione s / t para encender o apagar el sistema. Presione NEXT para avanzar hacia la próxima prueba. Presione DONE para finalizar la prueba del sistema.

MCR29455

Page 33

Localización y solución de problemas

Señal perdida

Si se muestra el indicador no-Wi-Fi en vez del indicador de potencia WiFi en la esquina superior derecha de la pantalla de inicio:

• Revise otro dispositivo para verificar que la conexión WiFi está funcionando en su hogar; si no, llame a su proveedor de Internet.

• Mueva el enrutador.

• Reinicie el termostato: para ello, retírelo de la placa de pared, espere 10 segundos

y vuelva a calzarlo en la placa de pared presionándolo. Regrese al paso 1 para conectar su red WiFi.

Códigos de error

Para ciertos problemas, la pantalla del termostato mostrará un código que identifica el problema. Inicialmente se muestran códigos de error solos en el área de hora de la pantalla; luego de algunos minutos se muestra la pantalla de inicio y el código se alterna con la hora.

Código de error Acción

DurantelaconguracióndeWiFi,el

E01

enrutador perdió potencia.

Contraseña de WiFi no válida. Este

E02

código se muestra durante 30 segundos; luego el termostato volverá a reingresar en la modalidad Wi-Fi Setup(conguración de WiFi).

El enrutador no está emitiendo una

E42

dirección IP al termostato.

No hay conexión a Internet. El termo-

E43

stato no puede comunicarse con Total Connect Comfort.

• Verifiquequeelenrutadorrecibeenergía.

• Sitratadeconectarseaunaredocultaoañadida

manualmente, verifique que el enrutador recibe energía y está trabajando.

• Vuelvaaingresarlacontraseñadesureddoméstica

WiFi.

• Repitaelprocesodeconfiguraciónyconfirmesu

contraseña de la red doméstica de WiFi.

• Espere30minutos,

puede tomar algunos minutos que se realice la conexión.

• Siaúnnohay

conexión, retire el termostato de la placa de pared durante 10 segundos y luego conéctelo nuevamente.

• Verifiquequesu

enrutador esté correctamente configurado para que le brinde una dirección IP automáticamente.

• VerifiquequeelcabledeInternetestéenchufado.

• Reinicieelenrutador.

Error general Retire el termostato de la placa de pared durante 10

E99

segundos y luego conéctelo nuevamente

9 69-2738EFS—03

Page 34

Localización y solución de problemas

Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas pueden solucionarse de manera fácil y rápida.

La pantalla está en blanco

• Reviseelinterruptordecircuitoy,siesnecesario,reinícielo.

• Asegúresedequeelinterruptordeenergíadelsistemade

calefacción y refrigeración esté encendido.

• Asegúresedequelapuertadelsistemadecalefacciónestébien

cerrada.

• AsegúresedequeelcableCestéconectado.

El ventilador no se enciende cuando se requiere utilizar la calefacción

El mensaje “Cool On” (refrigeración encendida) (o “Heat On” (calefacción encendida) destellará en la pantalla.

Los problemas con la bomba de calor hacen que se enfríe el aire en la modalidad de calefacción, o que se caliente el aire en la modalidad de refrigeración

El sistema de calefacción está funcionando en modalidad de refrigeración

El equipo de refrigeración y el de calefacción están funcionando al mismo tiempo.

• VerifiqueFunción 3: control del ventilador de la calefacción, para cerciorarse de que esté configurado de modo que se pueda utilizar con su equipo de calefacción.

• Lafuncióndelaproteccióndelcompresorestáfuncionando. Espere 5 minutos para que se reinicie el sistema de forma segura, sin dañar el compresor.

• VerifiqueFunción 2: válvula de cambio de la bomba de calor, para cerciorarse de que esté bien configurada según su sistema.

• VerifiqueFunción 1: tipo de sistema, para cerciorarse de que esté configurado de modo que se pueda utilizar con su equipo de calefacción y refrigeración.

• Tomeeltermostatoysepárelodelaplacadepared.Reviseque los cables sin revestimiento no estén en contacto entre sí.

• Verifiquequeelcableadodeltermostatoestécorrecto.

69-2738EFS—03 10

Page 35

Funciones especiales

Conveasor automático (configuración 12): Cuando el sistema está configurado en “Auto”, el termostato elige automáticamente cuándo calentar o enfriar, dependiendo de la temperatura interior. El termostato ajustará automáticamente las configuraciones de calor y frío a fin de mantener una separación de 3 grados (fija). Nota: Si selecciona Auto Changeover Only (sólo conversión automática), la configuración del termostato permanecerá bloqueada en la posición “Auto”, de modo que el usuario no pueda cambiarla a Em.Heat, Heat, Cool u Off.

Adaptive Intelligent Recovery

requiere el sistema de aire acondicionado para alcanzar las configuraciones de temperatura programadas a fin de alcanzar la temperatura deseada a la hora programada.

Protección del compresor (configuración 15): Hace que el compresor espere unos minutos antes de reiniciarse, para prevenir daños. Durante el tiempo de espera, el mensaje Cool On

o Heat On (sólo para las bombas de calor) aparecerá parpadeando en la pantalla del visor.

™ (configuración 13): Permite al termostato “saber” cuánto tiempo

Accesorios y piezas de repuesto

Póngase en contacto con su distribuidor para solicitar piezas de repuesto.

Ensamblaje de la placa de cubierta* ........... Pieza número 50002883-001

Paquete de 12 placas de cubierta medianas* Pieza número 50007298-001

* Úselo para cubrir las marcas que dejan los termostatos viejos.

Especificaciones

Rangos de temperatura

• Calor: 40 °F a 90 °F (4,5 °C a 32 °C).

• Frío: 50 °F a 99 °F (10 °C a 37 °C)

Temperatura ambiente operativa

• 32° a 120 °F (0° a 48,9 °C)

Temperatura de embalaje

• -20° a 120 °F (-28,9 °C a 48,9 °C)

Rangos eléctricos

Terminal Voltaje (50/60 Hz) Corriente W Calefacción 20-30 V CA 0,02 -1,0 A (Powerpile) 750 mV CC 100 mA CC W2

(Aux/E) Calefacción 20-30 V CA 0,02 -1,0 A

Y Refrigeración 20-30 V CA 0,02 -1,0 A Y2 Refrigeración 20-30 V CA 0,02 -1,0 A G Ventilador 20-30 V CA 0,02 -0,5 A O/B Conversor 20-30 V CA 0,02 -0,5 A

Humedad relativa de funcionamiento

• 5% a 90% (no condensable)

Dimensiones

• 3-9/16" de altura x 5-13/16" de ancho x 1-1/2" de profundidad 91 mm de altura x 147 mm de ancho x 38 mm de profundidad

11 69-2738EFS—03

Page 36

Automatización y control desenlace

Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 http://customer.honeywell.com

® Marca Registrada en los E.U.A. Apple, iPhone, iPad, iPod touch y iTunes son marcas comerciales de Apple Inc. Todas las demás marcas comerciales son propiedad de sus respectivos dueños. © 2012 Honeywell International Inc. 69-2738EFS—03 M.S. Rev. 12-12 Impreso en EE. UU.
