CORDLESS ANGLE GRINDER PWSA 20-Li C3

AKKUKÄYTTÖINEN KULMAHIOMAKONE

Alkuperäisen käyttöohjeen käännös

BATTERIDRIVEN VINKELSLIP

Översättning av bruksanvisning i original

AKUMULATOROWA SZLIFIERKA KĄTOWA

Tłumaczenie oryginalnej instrukcji obsługi

AKKU-WINKELSCHLEIFER

Originalbetriebsanleitung

IAN 360196_2007

AKUMULIATORINIS KAMPINIS ŠLIFUOKLIS

Naudojimo instrukcijos originalo vertimas

Käännä ennen lukemista molemmat kuvalliset sivut esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

Vik ut båda bildsidorna och ha den till hands när du läser igenom anvisningarna och gör dig bekant med apparatens / maskinens funktioner.

Przed przeczytaniem proszę rozłożyć obie strony z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

Prieš skaitydami atsiverskite abu lapus su paveikslėliais ir susipažinkite su visomis prietaiso funkcijomis.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FI Alkuperäisen käyttöohjeen käännös Sivu 1 SE Översättning av bruksanvisning i original Sidan 19 PL Tłumaczenie oryginalnej instrukcji obsługi Strona 37 LT Naudojimo instrukcijos originalo vertimas Puslapis 57 DE / AT / CH Originalbetriebsanleitung Seite 75

E E

20V max.

18V

All Parkside tools and the chargers PLG 20 A1/PLG 20 A2/PLG 20 A3/ PLG 20 A4/

PDSLG 20 A1 of the X20V Team series are compatible with the PAP 20 A1/PAP 20 A2/

PAP 20 A3/ PAP 20 B1/ PAP 20 B3 battery pack.

Charging times

Charging currents

max. 2.4 A

Charger PLG 20 A1/A4

max. 3.5 A

Charger PLG 20 A2

max. 4.5 A

Charger PLG 20 A3

max. 4.5 A

Charger PDSLG 20 A1

2 Ah

Battery pack

PAP 20 A1/B1

60 min

2,4 A

45 min

3,5 A

35 min

3,8 A

35 min

3,8 A

3 Ah

Battery pack

PAP 20 A2

90 min

2,4 A

60 min

3,5 A

45 min

4,5 A

45 min

4,5 A

4 Ah

Battery pack

PAP 20 A3/B3

120 min

2,4 A

80 min

3,5 A

60 min

4,5 A

60 min

4,5 A

Sisällysluettelo

Johdanto ..............................................................2

Tarkoituksenmukainen käyttö ...........................................................2

Laitteen osat ........................................................................2

Toimituksen sisältö ...................................................................3

Tekniset tiedot .......................................................................3

Sähkötyökaluja koskevia yleisiä turvallisuusohjeita ..........................4

1. Työpaikan turvallisuus ..............................................................4

2. Sähköturvallisuus ..................................................................4

3. Henkilöiden turvallisuus .............................................................4

4. Sähkötyökalun käyttö ja käsittely ......................................................5

5. Akkutyökalun käyttö ja käsittely .......................................................5

Turvallisuusohjeet kaikkiin käyttöihin ......................................................6

Takaisku ja sitä koskevat turvallisuusohjeet .................................................7

Erityisiä turvallisuusohjeita hiontaan ja katkaisuhiontaan ......................................8

Lisää erityisiä turvallisuusohjeita katkaisuhiontaan ...........................................8

Latureita koskevat turvallisuusohjeet ......................................................9

Sallitut lisävarusteet ..................................................................9

Suositeltujen käyttötyökalujen säilyttäminen ja käsittely ......................................10

Työskentelyohjeet ...................................................................10

Ennen käyttöönottoa ...................................................11

Akun lataaminen (ks. kuva A) ..........................................................11

Akun kiinnittäminen laitteeseen/ irrottaminen laitteesta .......................................11

Akun varauksen tarkastaminen .........................................................11

Katkaisuun tarkoitetun suojuksen asentaminen .............................................11

Suojakuvun säätäminen ..............................................................12

Lisäkahvan asentaminen ..............................................................12

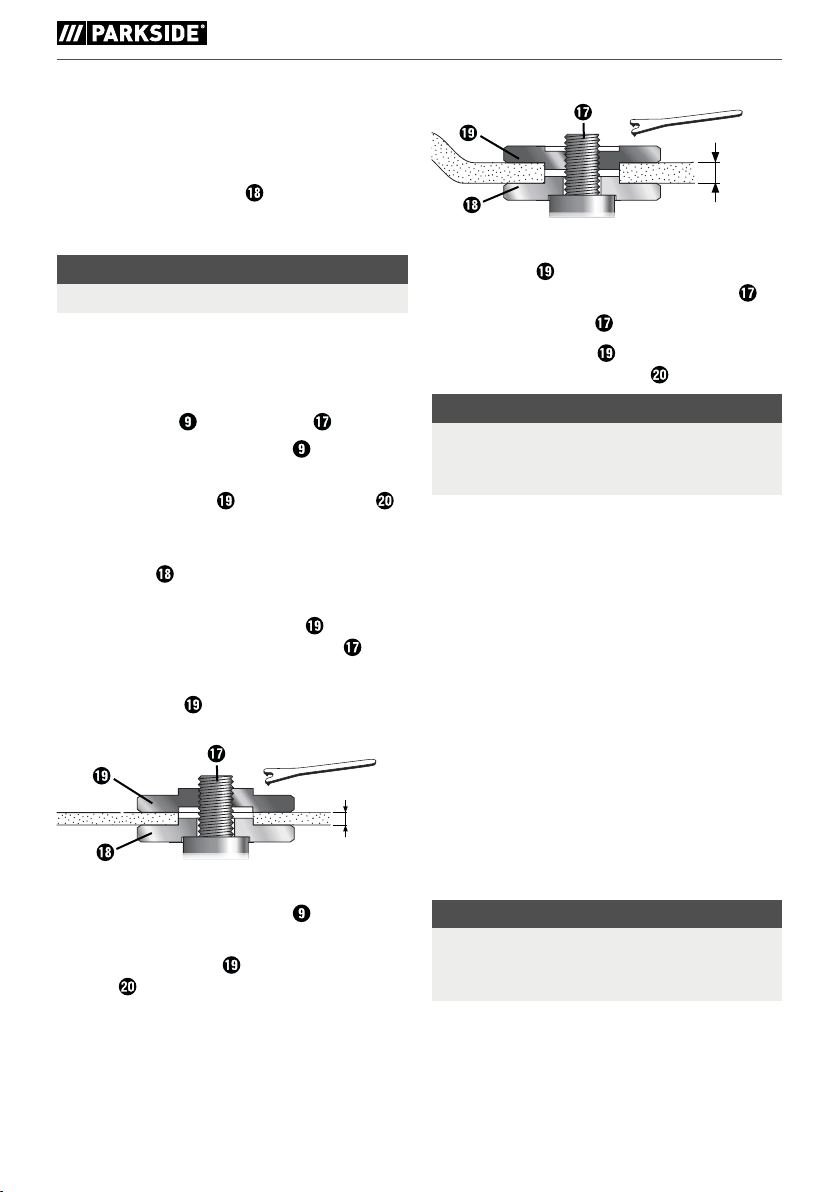

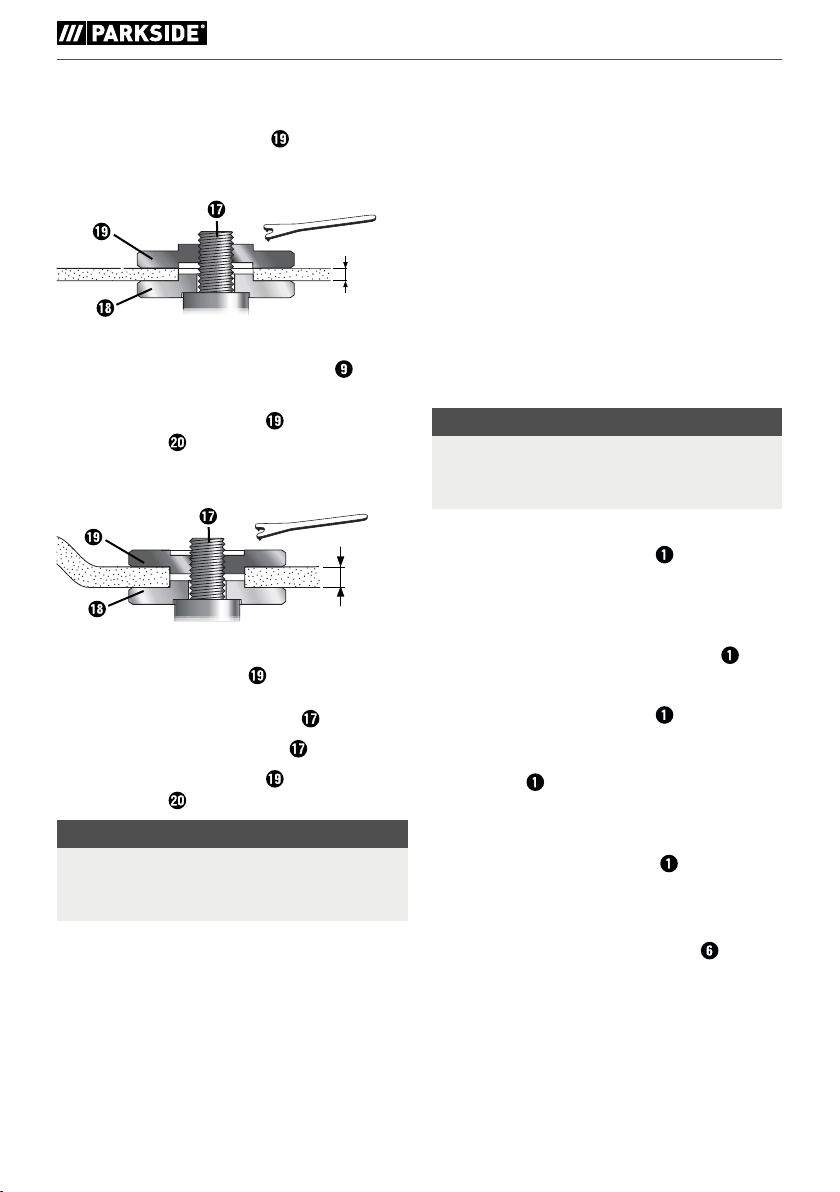

Rouhinta-/katkaisulaikan asentaminen/vaihtaminen ........................................12

Käyttöönotto ..........................................................13

Päällekytkentä/sammuttaminen ........................................................13

Pyörimisnopeuden säätäminen .........................................................13

Huolto ja puhdistus ..................................................... 14

Hävittäminen .........................................................14

Kompernass Handels GmbH:n takuu ......................................15

Huolto ............................................................... 16

Maahantuoja .........................................................16

Alkuperäisen vastaavuusvakuutuksen käännös ............................17

Vara-akun tilaaminen ..................................................18

Tilaus puhelimitse ...................................................................18

PWSA 20-Li C3

│

1 ■

AKKUKÄYTTÖINEN KULMAHIOMAKONE PWSA 20-Li C3

Johdanto

Onnittelut uuden laitteen hankinnasta. Olet valinnut laadukkaan tuotteen. Käyttöohje on osa tätä tuotetta. Se sisältää turvallisuutta, käyttöä ja hävittämistä koskevia tärkeitä ohjeita. Tutustu ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain kuvatulla tavalla ja vain mainittuihin käyttötarkoituksiin. Kun luovutat tuotteen eteenpäin, liitä mukaan kaikki tuotetta koskevat asiakirjat.

Käytä suojakäsineitä!

Käytä hengityssuojainta!

Ei sovellu märkähiontaan

Ei sovellu sivuhiontaan

Suunniteltu metallihiontaan

Tarkoituksenmukainen käyttö

Laite on tarkoitettu metallin, betonin tai laattojen katkaisuun, rouhintaan ja harjaukseen ilman vettä. Laitteen muu käyttö tai muuttaminen on tarkoituksenvastaista, ja siihen liittyy huomattava tapaturmariski. Emme vastaa tarkoituksenvastaisesta käytöstä aiheutuneista vahingoista. Laitetta ei ole tarkoitettu kaupalliseen käyttöön.

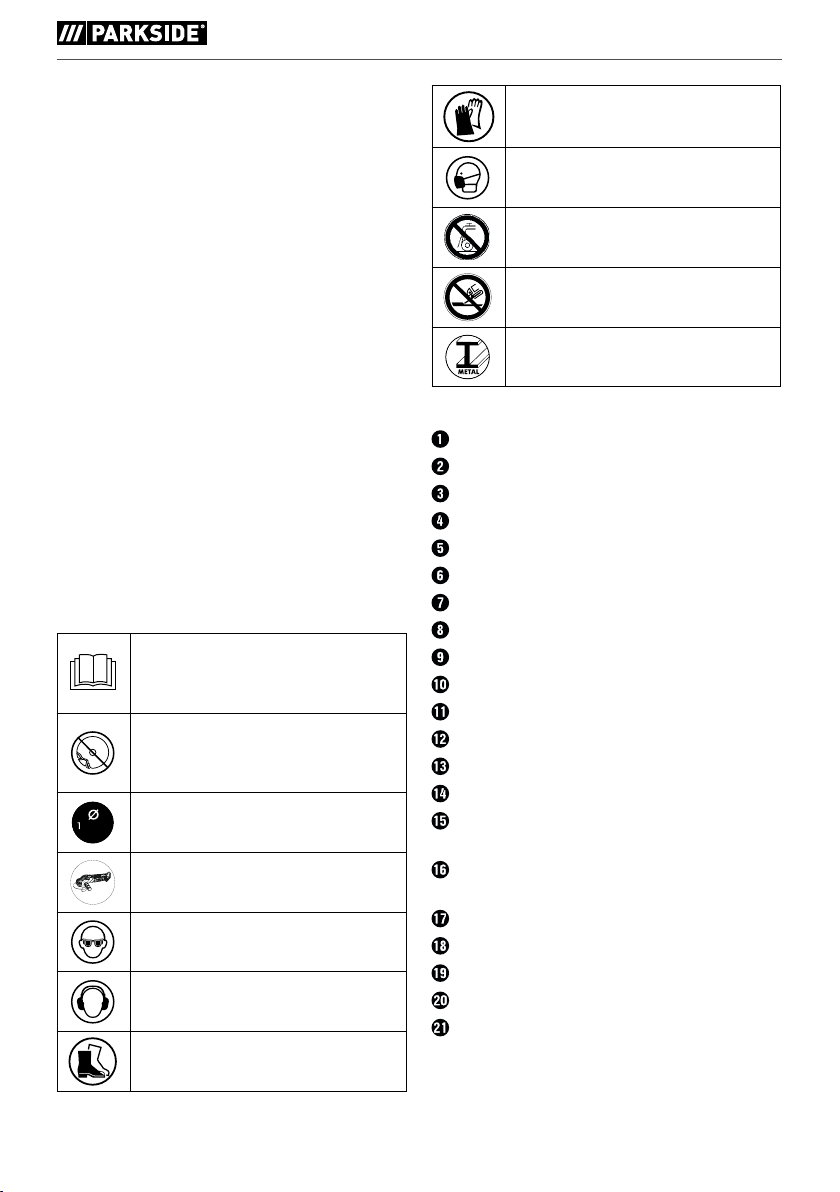

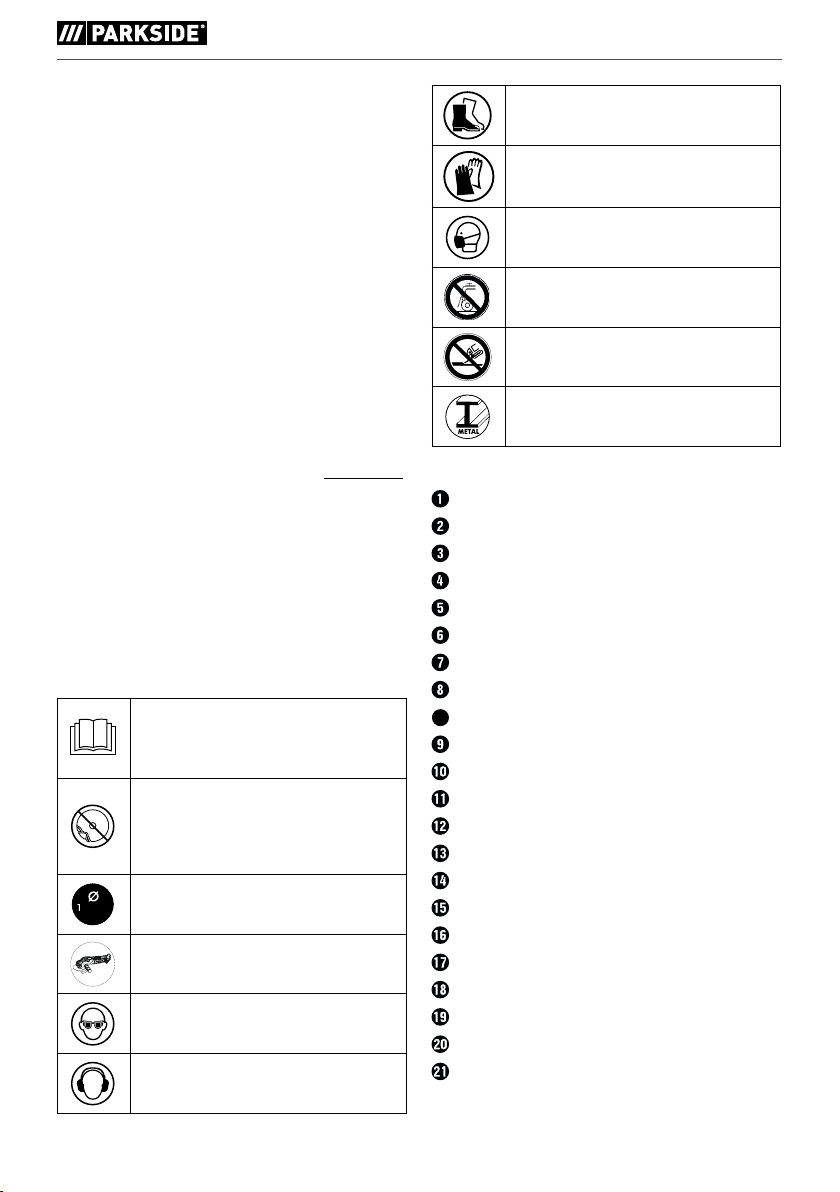

Symbolien selitys

Lue alkuperäinen käyttöohje ja turvallisuusohjeet ennen käyttöönottoa.

Vioittuneiden katkaisu- ja rouhintalaikkojen käyttö on vaarallista ja voi aiheuttaa vakavia vammoja!



Laikan halkaisija

Akkukäyttöinen kulmahiomakone

Käytä suojalaseja!

Käytä kuulosuojaimia!

Laitteen osat

Virtakytkin Akun irrotuspainike Akku* Akkuvarauksen painike Akkuvarauksen merkkivalo Pyörimisnopeuden säätöpyörä Lisäkahva Suojakupu Karan lukituspainike Kierre (3 x) lisäkahvan kiinnittämistä varten Asennusrengas Ruuvit Suojakuvun kiinnitys Pikalaturi (ks. kuva A)* Punainen latauksen merkkivalo (ks. kuva A) Vihreä latauksen merkkivalo (ks. kuva A) Kiinnityskara (ks. kuva C) Kiinnityslaippa (ks. kuva C) Kiristysmutteri (ks. kuva C) Sakara-avain (ks. kuva D) Kohoumat

■ 2 │ FI

Käytä turvajalkineita!

PWSA 20-Li C3

Toimituksen sisältö

1 akkukäyttöinen kulmahiomakone 1 lisäkahva 1 suojakupu (valmiiksi asennettu) 1 sakara-avain 1 katkaisulaikka (valmiiksi asennettu) 1 käyttöohje

Tekniset tiedot

Akkukäyttöinen kulmahiomakone PWSA 20-Li C3

Mitoitusjännite 20 V Mitoituskierrosluku n 2500–10000/min Laikan halkaisija Ø 125 mm Kierre M14

Akku PAP 20 A3*

Tyyppi LITIUMIONI Mitoitusjännite 20 V Kapasiteetti 4 Ah Kennot 10

Akun pikalaturi PLG 20 A3* TULO/input

Mitoitusjännite 230–240 V (vaihtovirta) Mitoitusottoteho 120 W

Sulake (sisällä) 3,15 A

LÄHTÖ/output

Mitoitusjännite 21,5 V (tasavirta) Mitoitusvirta 4,5 A Latauksen kesto noin 60 min Suojausluokka II /

* AKKU JA LATURI EIVÄT SISÄLLY TOIMITUKSEEN

(tasavirta)

, 50 Hz

T3.15A

(kaksoiseristys)

Melua ja tärinää koskevat tiedot

Meluarvot on mitattu standardin EN ISO 60745 mukaan. Sähkötyökalun tyypillinen A-painotettu melutaso:

Melupäästö

Äänenpainetaso L

= 83 dB (A)

Epävarmuus K = 3 dB Äänitehotaso L

= 94 dB (A)

Epävarmuus K = 3 dB

Käytä kuulosuojaimia! Tärinäarvo yhteensä

Pintahionta, pääkahva a

-1

Epävarmuus K = 1,5 m/s

= 2,698 m/s

h, AG

Pintahionta Lisäkahva

= 3,284 m/s

h, AG

Epävarmuus K = 1,5 m/s

HUOMAUTUS

► Näissä ohjeissa ilmoitettu tärinäaltistus on

mitattu normitetulla mittausmenetelmällä, ja sitä voidaan käyttää laitevertailuun. Ilmoitettua tärinäaltistusarvoa voidaan käyttää myös altistuksen suuntaa antavaan arviointiin.

VAROITUS!

► Tärinäaltistus muuttuu sähkötyökalun käytön

mukaan ja saattaa joissain tapauksissa ylittää tässä ohjeessa mainitun arvon. Tärinäaltistusta saatetaan aliarvioida, jos sähkötyökalua käytetään säännöllisesti sellaisella tavalla. Pyri pitämään tärinän aiheuttama kuormitus mahdollisimman pienenä. Tärinäaltistusta vähentävät esimerkiksi käsineiden käyttö työkalua käytettäessä ja työajan rajoittaminen. Tällöin on otettava huomioon koko käyttöaika (myös ajat, joina sähkötyökalu on sammutettuna ja joina se on päällä, mutta käy ilman kuormitusta).

PWSA 20-Li C3

│

3 ■

Sähkötyökaluja koskevia yleisiä turvallisuusohjeita

VAROITUS!

► Lue kaikki turvallisuusohjeet ja muut ohjeet.

Turvallisuusohjeiden ja muiden ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää käyttöä varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” koskee sekä verkkokäyttöisiä sähkötyökaluja (varustettu virtajohdolla) että akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja huolehdi

hyvästä valaistuksesta. Epäjärjestys ja valaise-

mattomat työskentelyalueet saattavat johtaa onnettomuuksiin.

b) Älä käytä sähkötyökalua räjähdysalttiissa

ympäristöissä, joissa on helposti syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluilla

työskenneltäessä syntyy kipinöintiä, joka voi sytyttää pölyn tai höyryt.

c) Pidä lapset ja muut henkilöt poissa sähkötyö-

kalun lähettyviltä työskentelyn aikana. Voit helposti menettää laitteen hallinnan, jos tarkkaavaisuutesi häiriintyy.

2. Sähköturvallisuus

a) Sähkötyökalun pistokkeen on sovittava pisto-

rasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä adapteripistokkeita suojamaadoitettujen sähkötyökalujen kanssa. Muuttamaton

pistoke ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä kehokontaktia maadoitettujen pintojen,

kuten putkien, lämpöpattereiden, liesien ja jääkaappien kanssa. Sähköiskun vaara on

tavallista suurempi, jos kehosi on maadoitettu.

c) Suojaa sähkötyökaluja sateelta ja kosteudel-

ta. Veden pääsy sähkölaitteeseen lisää sähköiskun vaaraa.

Älä käytä virtajohtoa väärin sähkötyökalun

kantamiseen tai ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä virtajohdosta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista tai laitteen liikkuvista osista.

Vaurioitunut tai kietoutunut virtajohto lisää sähköiskun vaaraa.

Jos työskentelet sähkötyökalulla ulkona, käytä vain myös ulkokäyttöön hyväksyttyjä jatkojohtoja. Ulkokäyttöön soveltuvan jatkojohdon käyt-

tö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäris-

tössä ei voida välttää, on käytettävä vikavirtakytkintä. Vikavirtakytkimen käyttö pienentää

sähköiskun vaaraa.

3. Henkilöiden turvallisuus

a) Ole aina tarkkaavainen, keskity siihen, mitä

olet tekemässä, ja toimi harkiten työskennellessäsi sähkötyökalun kanssa. Älä käytä sähkötyökalua, jos olet väsynyt tai huumausaineiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Pienikin tarkkaavaisuuden herpaantu-

minen voi sähkötyökalua käytettäessä aiheuttaa vakavia loukkaantumisia.

Käytä henkilönsuojaimia ja aina suojalaseja. Henkilönsuojainten, kuten pölyltä suojaavan hengityssuojaimen, liukumattomien turvajalkineiden, suojakypärän tai kuulosuojainten käyttö aina sähkötyökalun tyypin ja käytön mukaisesti vähentää loukkaantumisriskiä.

c) Varo käynnistämästä sähkötyökalua vahingos-

sa. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen sähköverkkoon ja/tai kiinnität akun ja ennen kuin otat sähkötyökalun käteen tai kannat sitä. Tapatur-

mat ovat mahdollisia, jos sormesi on laitetta kantaessasi virtakytkimellä tai jos laite on jo kytketty päälle liittäessäsi sen sähköverkkoon.

d) Poista kaikki säätötyökalut tai ruuviavaimet

ennen sähkötyökalun käynnistämistä. Laitteen pyörivässä osassa oleva työkalu tai avain voi aiheuttaa loukkaantumisia.

■ 4 │ FI

PWSA 20-Li C3

e) Vältä työskentelyä epätavallisessa asennossa.

Huolehdi tukevasta asennosta ja säilytä tasapaino koko ajan. Näin pystyt yllättävissä tilanteis-

sa hallitsemaan sähkötyökalua paremmin.

f) Käytä soveltuvaa vaatetusta. Älä käytä löysiä

vaatteita tai koruja. Pidä hiukset, vaatetus ja käsineet poissa liikkuvien osien lähettyviltä.

Löysä vaatetus, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

g) Jos käytät pölynpoisto- ja pölynkeruulaitteita,

varmista, että ne on liitetty laitteeseen ja että niitä käytetään oikein. Pölynpoistolaitteen käyt-

täminen voi vähentää pölyn aiheuttamia vaaroja.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kulloiseenkin

työhön soveltuvaa sähkötyökalua. Sopivalla

sähkötyökalulla työskentely on tehokkaampaa ja turvallisempaa ohjeistetulla tehoalueella työskenneltäessä.

b) Älä käytä sähkötyökalua, jonka kytkin on

viallinen. Sähkötyökalu, jota ei voi enää kytkeä päälle tai pois päältä, on vaarallinen ja vaatii korjausta.

c) Irrota pistoke pistorasiasta ja/tai poista akku,

ennen kuin teet säätöjä laitteeseen, vaihdat lisävarusteita tai asetat laitteen sivuun. Tällä

varotoimella estetään sähkötyökalun tahaton käynnistyminen.

d) Säilytä käyttämättömät sähkötyökalut lasten

ulottumattomissa. Älä anna laitetta sellaisten henkilöiden käyttöön, jotka eivät osaa käyttää laitetta tai eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat vaarallisia kokematto-

mien henkilöiden käsissä.

e) Hoida sähkötyökaluja huolellisesti. Varmista,

että liikkuvat osat toimivat moitteettomasti eivätkä juutu kiinni eikä mikään osa ole murtunut tai vahingoittunut niin, että sähkötyökalun toiminta häiriintyy. Korjauta vaurioituneet osat ennen laitteen käyttöä. Moni tapaturma

johtuu huonosti huolletuista sähkötyökaluista.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Huolella hoidetut ja leikkuureunoiltaan terävät leikkuuterät eivät juutu niin helposti kiinni ja niiden käyttö on helpompaa.

g) Käytä sähkötyökaluja, lisätarvikkeita, käyttö-

työkaluja ynnä muita sellaisia tässä annettujen ohjeiden mukaisesti. Huomioi tällöin työskentelyolosuhteet ja suoritettava tehtävä.

Sähkötyökalujen käyttö muussa kuin niille tarkoitetussa käyttötarkoituksessa voi aiheuttaa vaaratilanteita.

5. Akkutyökalun käyttö ja käsittely

a) Lataa akut ainoastaan valmistajan suosittele-

milla latureilla. Akkujen lataaminen muulla kuin

niille tarkoitetuilla latureilla saattaa aiheuttaa tulipalon.

b) Käytä sähkötyökaluissa ainoastaan niille

tarkoitettuja akkuja. Muiden akkujen käyttö voi aiheuttaa loukkaantumisia ja tulipalovaaran.

c) Säilytä käyttämätöntä akkua poissa paperilii-

tinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheltä, sillä nämä saattavat oikosulkea akun liitinnavat. Oikosulku akkuliitäntöjen välillä saattaa

aiheuttaa palovammoja tai tulipalon.

d) Virheellisessä käytössä akusta saattaa valua

nestettä. Vältä koskettamasta sitä. Jos nestettä joutuu iholle, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Ulos vuotava akkuneste voi aiheuttaa

ihoärsytystä tai palovammoja.

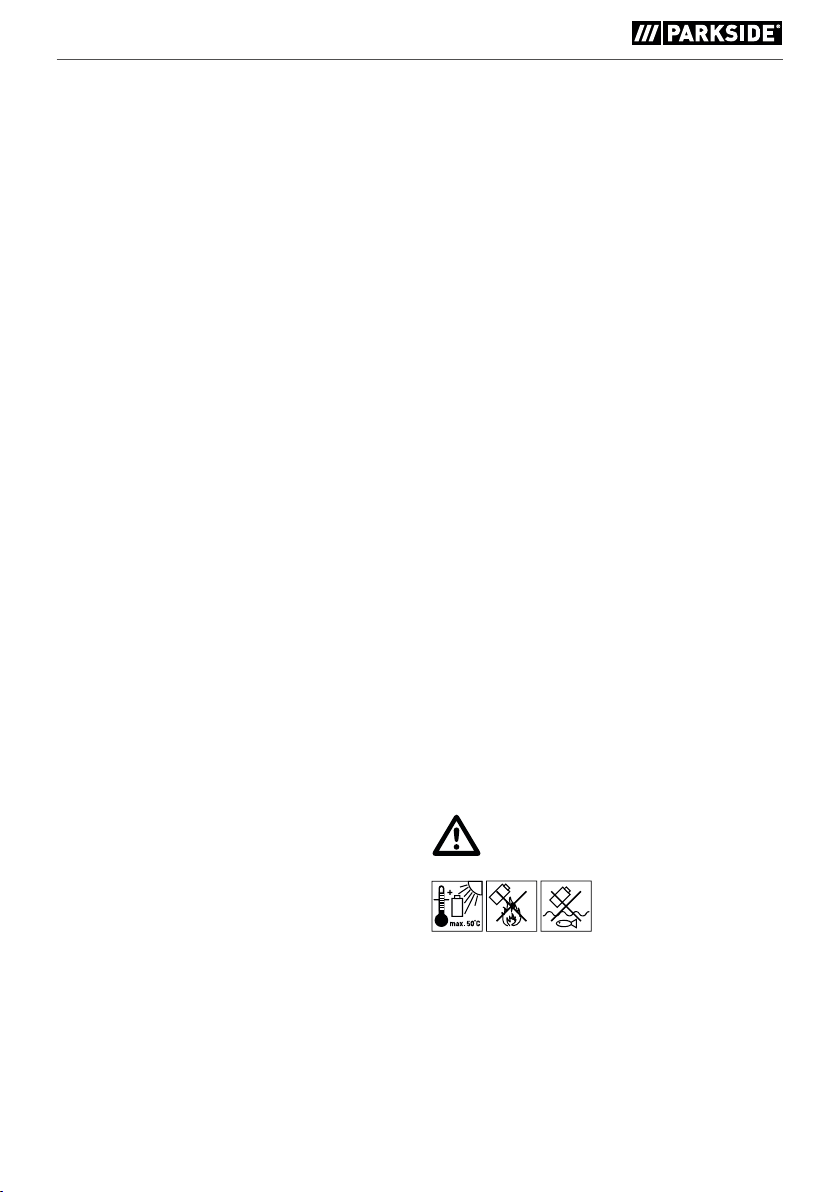

HUOMIO! RÄJÄHDYSVAARA! Älä koskaan lataa muita kuin uudelleenladattavia akkuja.

Suojaa akkua kuumuudelta sekä esimerkiksi tulelta, vedeltä, kosteudelta ja pitkäkestoiselta altistukselta auringonpaisteelle. On olemassa räjähdysvaara.

PWSA 20-Li C3

│

5 ■

Turvallisuusohjeet kaikkiin käyttöihin

Yhteiset turvallisuusohjeet hiontaan ja katkaisuhiontaan

a) Tätä sähkötyökalua voidaan käyttää hioma-

koneena ja katkaisuhiomakoneena. Huomioi kaikki laitteen mukana tulevat, laitetta koskevat turvallisuusohjeet, ohjeet, kuvat ja tiedot.

Seuraavien ohjeiden huomioimatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

b) Tämä sähkötyökalu ei sovellu hiekkapaperi-

hiontaan, teräsharjoilla työstämiseen eikä kiillottamiseen. Käyttötavat, joihin sähkötyöka-

lua ei ole tarkoitettu, voivat aiheuttaa vaaratilanteita ja loukkaantumisia.

c) Älä käytä lisävarusteita, joita valmistaja ei

ole suunnitellut tai suositellut nimenomaan tälle sähkötyökalulle. Vaikka lisävaruste voitai-

siin kiinnittää sähkötyökaluun, se ei takaa turvallista käyttöä.

d) Asennettavan vaihtotyökalun sallitun pyöri-

misnopeuden on vastattava vähintään sähkötyökalun suurinta mahdollista pyörimisnopeutta. Sallittua nopeammin pyörivä lisävaruste voi

katketa ja singota.

e) Asennettavan vaihtotyökalun ulkohalkaisijan

ja paksuuden on vastattava sähkötyökalun mittatietoja. Mitoiltaan vääränlaisia vaihtotyö-

kaluja ei voida riittävästi suojata tai hallita.

f) Vaihtotyökalujen kierteen on sovittava tarkal-

leen hiontakaran kierteeseen. Laipan avulla asennettavien vaihtotyökalujen kohdalla vaihtotyökalun reiän halkaisijan on sovittava laipan kiinnityshalkaisijaan. Jos vaihtotyökaluja

ei kiinnitetä sähkötyökaluun tarkasti, ne pyörivät epätasaisesti, värähtelevät erittäin voimakkaasti ja saattavat johtaa hallinnan menettämiseen.

g) Älä käytä vioittuneita vaihtotyökaluja. Tarkas-

ta asennettavat vaihtotyökalut ennen jokaista käyttöä ja varmista, ettei hiomalaikoissa ole säröjä tai halkeamia, hiomalautasissa halkeamia, hankaumia tai voimakkaita kulumia, eikä teräsharjoissa irtonaisia tai katkenneita harjaksia. Jos sähkötyökalu tai asennettava vaihtotyökalu putoaa, tarkasta, ettei se ole vaurioitunut, tai käytä vahingoittumatonta vaihtotyökalua. Kun olet tarkastanut ja asentanut vaihtotyökalun, pysyttele ja pidä myös muut lähellä olevat henkilöt poissa pyörivän työkalun tasolta ja anna sitten laitteen käydä suurimmalla mahdollisella pyörimisnopeudella yhden minuutin ajan. Vioittuneet työkalut

rikkoutuvat tavallisesti tämän koeajan kuluessa.

h) Käytä henkilönsuojaimia. Käytä työtehtävästä

riippuen kasvojen täyssuojainta, silmäsuojaa tai suojalaseja. Käytä tarvittaessa pölyltä suojaavaa hengityssuojaa, kuulosuojaa, suojakäsineitä tai erityistä esiliinaa, joka suojaa hienolta hiomapölyltä ja materiaalihiukkasilta. Suojaa silmät eri käytöissä syntyviltä sinkoi-

levilta vierasesineiltä. Pöly- tai hengityssuojaimen on suodatettava käytössä syntyvä pöly. Pitkäaikainen kovalle melulle altistuminen voi heikentää kuuloa.

i) Varmista, että muut henkilöt ovat turvallisella

etäisyydellä työskentelyalueelta. Jokaisen työskentelyalueelle astuvan on käytettävä henkilönsuojaimia.

Työstettävästä kappaleesta irronneet osat tai rikkoutuneet vaihtotyökalut voivat singota ja aiheuttaa loukkaantumisia myös välittömän työskentelyalueen ulkopuolella.

j) Pidä kiinni vain sähkötyökalun eristetyistä

kahvoista sellaisten töiden aikana, joissa työkalu voi osua piilossa oleviin sähköjohtoihin. Jos työkalu osuu jännitettä johtavaan joh-

toon, jännite voi siirtyä myös laitteen metalliosiin ja aiheuttaa sähköiskun.

k) Pidä sähköjohto etäällä pyörivistä vaihtotyö-

kaluista. Jos menetät laitteen hallinnan, työkalu voi osua virtajohtoon, katkaista sen tai jäädä siihen kiinni, jolloin pyörivä työkalu voi osua käteesi tai käsivarteesi.

■ 6 │ FI

PWSA 20-Li C3

l) Älä koskaan laske sähkötyökalua kädestäsi,

ennen kuin vaihtotyökalu on täysin pysähtynyt. Pyörivä vaihtotyökalu voi osua työtasoon,

minkä seurauksena saatat menettää sähkötyökalun hallinnan.

m) Älä anna sähkötyökalun käydä sitä kantaes-

sasi. Pyörivä vaihtotyökalu voi vahingossa tarttua vaatteisiisi ja porautua kehoosi.

n) Puhdista sähkötyökalun tuuletusaukko sään-

nöllisesti. Moottorin tuuletin vetää pölyä sisään laitteen runkoon, ja voimakas metallipölykertymä voi yhdessä sähkön kanssa aiheuttaa vaaratilanteita.

o) Älä käytä sähkötyökalua syttyvien materiaali-

en lähellä. Kipinät voivat sytyttää nämä materiaalit.

p) Älä käytä vaihtotyökaluja, joiden käyttö edel-

lyttää nestemäistä jäähdytinainetta. Veden tai muiden nestemäisten jäähdytysaineiden käyttö voi aiheuttaa sähköiskun.

Takaisku ja sitä koskevat turvallisuusohjeet

Takaisku on äkillinen reaktio, jossa pyörivän vaihtotyökalun, kuten hiomalaikan, hiomalautasen, teräsharjan tms. kiinni jääminen tai estyminen aiheuttaa pyörivän vaihtotyökalun nopean pysähdyksen. Tämän seurauksena hallitsematon sähkötyökalu iskeytyy takaisin työkalun pyörimissuunnan vastaisesti.

Jos esimerkiksi hiomalaikka jää työkappaleeseen kiinni tai sen toiminta estyy, hiomalaikan työkappaleeseen uppoava reuna voi jäädä kiinni ja näin murtua, tai se voi aiheuttaa takaiskun. Hiomalaikka liikkuu silloin joko laitteen käyttäjää kohti tai hänestä poispäin riippuen laikan pyörimissuunnasta tarttumakohdassa. Tämä voi aiheuttaa myös hiomalaikan murtumisen.

Taaksepäin iskeytyminen aiheutuu sähkötyökalun vääränlaisesta tai virheellisestä käytöstä. Se voidaan estää soveltuvilla varotoimenpiteillä seuraavassa kuvatulla tavalla.

a) Pidä sähkötyökalusta hyvin kiinni ja pidä

kehosi ja käsivartesi sellaisessa asennossa, että voit reagoida takaiskuun. Käytä aina laitteessa mahdollisesti olevaa lisäkahvaa, jotta voit mahdollisimman hyvin hallita takaiskuvoimia tai reaktiomomentteja laitteen käydessä täydellä nopeudella. Laitetta käyttävät

henkilöt voivat soveltuvilla varotoimenpiteillä hallita takaisku- ja reaktiovoimia.

b) Älä koskaan tuo käsiäsi pyörivien työkalujen

lähelle. Vaihtotyökalu voi takaisin iskeytyessään kulkea kätesi päältä.

c) Älä sijoitu alueelle, jonka suuntaan sähkötyö-

kalu takaiskutilanteessa liikkuisi. Takaiskutilanteessa sähkötyökalu liikkuu hiomalaikan pyörimissuunnan vastaiseen suuntaan.

d) Ole erityisen varovainen työstäessäsi kulmia,

teräviä reunoja jne. ja varmista, ettei vaihtotyökalu iskeydy takaisin työstettävältä kappaleelta ja juutu. Pyörivä vaihtotyökalu jää hel-

posti puristuksiin kulmissa, terävissä reunoissa tai ponnahtaessaan pois työstettävältä kappaleelta. Tämä aiheuttaa hallinnan menetyksen tai takaiskun.

e) Älä käytä ketjusahanterää tai hammastettua

sahanterää. Tällaiset työkalut aiheuttavat usein takaiskun tai sähkötyökalun hallinnan menettämisen.

PWSA 20-Li C3

│

7 ■

Erityisiä turvallisuusohjeita hiontaan ja katkaisuhiontaan

Käytä yksinomaan sähkötyökalullesi hyväksyttyjä hiomatarvikkeita ja niille tarkoitettuja suojakupuja. Hiomatarvikkeita, joita ei ole tarkoi-

tettu sähkötyökalulle, ei voida suojata riittävästi, ja siksi niiden käyttö ei ole turvallista.

Keskiosaltaan ulkonevat hiomalaikat on asen-

nettava siten, että niiden hiontapinta ei ulotu suojakuvun reunan ulkopuolelle. Epäasianmu-

kaisesti asennettua hiomalaikkaa, joka tulee suojakuvun reunan yli, ei voida suojata tarpeeksi.

c) Suojakupu on kiinnitettävä varmasti sähkötyö-

kaluun ja säädettävä niin, että turvallisuus on mahdollisimman hyvin taattu, eli siten, että mahdollisimman pieni osa käyttäjän suuntaan osoittavasta hiomatyökalusta jää ilman suojaa. Suojakuvun tarkoituksena on suojata käyt-

täjää irtoavilta osilta, sattumanvaraiselta hiomatyökalun kosketukselta sekä kipinöiltä, jotka voisivat sytyttää vaatetuksen palamaan.

d) Hiomatyökaluja on luvallista käyttää vain

niille suositeltuihin käyttötarkoituksiin. Esimerkiksi: Älä koskaan hio katkaisulaikan sivupinnalla. Katkaisulaikat on tarkoitettu mate-

riaalin poistoon laikan reunan avulla. Hiomatyökalu voi rikkoutua siihen kohdistuvan sivuttaisvoiman seurauksena.

e) Käytä aina ehjää ja valitsemallesi hiomalai-

kalle kooltaan ja muodoltaan sopivaa kiinnityslaippaa. Sopiva laippa tukee hiomalaikkaa

ja vähentää näin hiomalaikan rikkoutumisriskiä. Katkaisulaikkojen laipat voivat erota muiden hiomalaikkojen laipoista.

f) Älä käytä suurempien sähkötyökalujen kulu-

neita hiomalaikkoja. Suurempien sähkötyökalujen hiomalaikkoja ei ole suunniteltu pienempien sähkötyökalujen suuremmille pyörimisnopeuksille, minkä vuoksi ne saattavat rikkoutua.

Lisää erityisiä turvallisuusohjeita katkaisuhiontaan

a) Vältä katkaisulaikan jumiutumista tai siihen

kohdistuvaa liian suurta painetta. Älä työstä liian syviä uria. Katkaisulaikan ylikuormittami-

nen lisää siihen kohdistuvaa rasitusta, kallistumisen tai jumiutumisen riskiä ja siten takaiskun tai laikan rikkoutumisen mahdollisuutta.

b) Pysy poissa pyörivän katkaisulaikan edessä ja

takana olevalta alueelta. Jos liikutat työstettävässä kappaleessa kiinni olevaa katkaisulaikkaa itsestäsi poispäin, sähkötyökalu laikkoineen voi sinkoutua takaiskutilanteessa suoraan sinua kohti.

c) Jos katkaisulaikka jää kiinni tai keskeytät

työstämisen, kytke laite pois päältä ja odota, kunnes laikka on pysähtynyt. Älä koskaan yritä vetää vielä pyörivää katkaisulaikkaa urasta, sillä laikka voi iskeytyä takaisin.

Selvitä ja poista jumiutumisen aiheuttaja.

d) Älä käynnistä sähkötyökalua uudelleen vaih-

totyökalun ollessa kiinni työstettävässä kappaleessa. Anna katkaisulaikan ensin saavuttaa täysi pyörimisnopeus, ennen kuin jatkat varovasti katkaisua. Muuten laikka voi jäädä

kiinni, ponnahtaa työkappaleesta tai aiheuttaa takaiskun.

e) Estä kiinni jäävän katkaisulaikan aiheuttama

takaisku tukemalla levyt tai suuremmat työkappaleet. Suuret työkappaleet voivat taipua

oman painonsa vaikutuksesta. Työkappale on tuettava laikan molemmin puolin sekä katkaisulaikan läheltä että reunoilta.

Ole erityisen varovainen tehdessäsi ”upotus-

leikkauksia” seiniin tai muihin sellaisiin alueisiin, joihin ei ole täyttä näkyvyyttä. Osuessaan

kaasu- tai vesijohtoihin, sähköjohtoihin tai muihin vastaaviin kohteisiin katkaisulaikka voi aiheuttaa takaiskun.

■ 8 │ FI

PWSA 20-Li C3

Latureita koskevat turvallisuusohjeet

■ Kahdeksan vuotta täyttäneet lapset

sekä henkilöt, joiden fyysiset, aistimukselliset tai henkiset kyvyt ovat rajalliset tai joilla ei ole riittävää kokemusta tai tietoa laitteen käytöstä, saavat käyttää laitetta vain valvonnan alaisena, tai jos heitä on opastettu laitteen turvalliseen käyttöön ja he ovat ymmärtäneet laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta ja käyttäjähuoltoa ilman valvontaa.

Sallitut lisävarusteet

■ Jos tämän laitteen virtajohto vahin-

goittuu, johdon saa vaarojen välttämiseksi vaihtaa vain laitteen valmistaja, valmistajan asiakashuolto tai vastaavasti pätevä henkilö.

Laturi on tarkoitettu käytettäväksi vain sisätiloissa.

VAROITUS!

■ Jos tämän laitteen virtajohto vahingoittuu,

johdon saa vaarojen välttämiseksi vaihtaa vain laitteen valmistaja, valmistajan asiakashuolto tai vastaavasti pätevä henkilö.

HUOMIO!

► Tällä latauslaitteella voidaan ladata vain

seuraavanlaisia akkuja: PAP 20 A1/ PAP 20 A2/PAP 20 A3.

► Päivitetty luettelo yhteensopivista akuista on

nähtävissä osoitteessa www.lidl.de/akku.

)

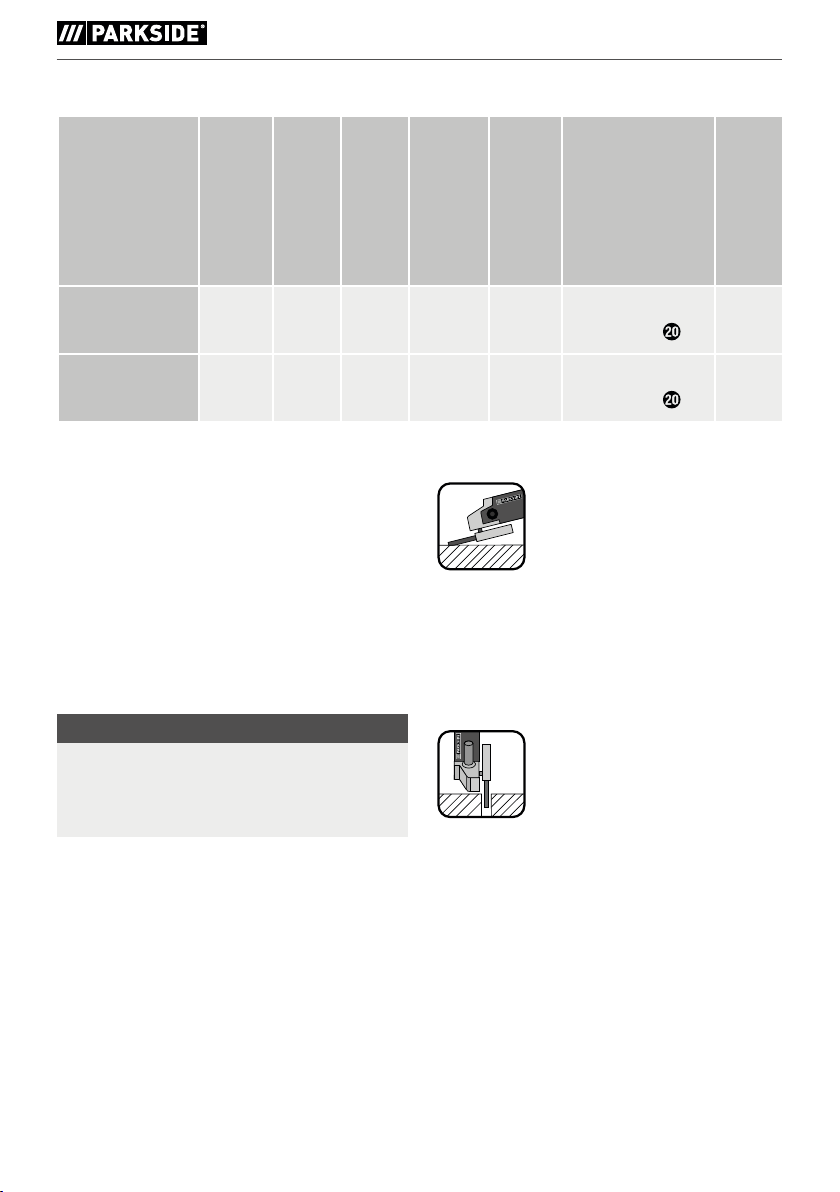

-1

(mm)

Kierre (mm)

Maksimihalkaisija Ø

Katkaisulaikat 125 3 M14 12250 80

Rouhintalaikat 125 6 M14 12250 80

Maksimipaksuus (mm)

peus (min

Maksimi pyöri misno-

PWSA 20-Li C3

Maksi mikehä nopeus

(m/s)

Työkalu

Sakaraavain

Sakara-avain

Kyllä

│

Suojakupu

9 ■

Suositeltujen käyttötyökalujen säilyttäminen ja käsittely

■ Käsittele ja kuljeta hiomatyökaluja varovasti.

■ Varastoi hiomatyökalut siten, etteivät ne altistu

mekaaniselle rasitukselle tai ympäristövaikutuksille (esim. kosteus).

Työskentelyohjeet

HUOMAUTUS

► Hiomatyökaluja on luvallista käyttää vain niil-

le suositeltuihin käyttötarkoituksiin. Muuten ne voivat murtua, vaurioitua ja aiheuttaa loukkaantumisia.

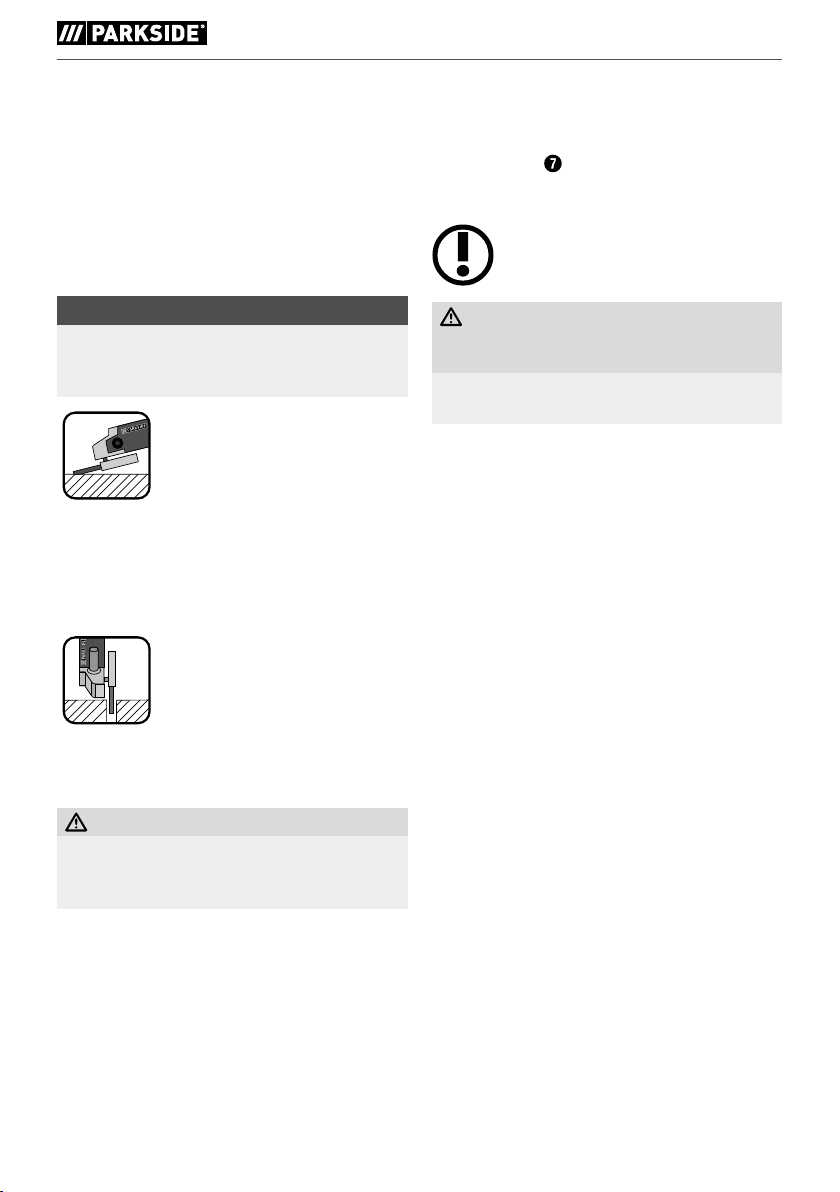

Rouhintahionta

Älä koskaan käytä katkaisulaikkaa rouhintaan!

■ Liikuta kulmahiomakonetta edestakaisin työs-

tettävällä kappaleella kohtuullisesti painaen.

■ Jos työstät pehmeitä materiaaleja, ohjaa

rouhintalaikka loivassa kulmassa työstettävän kappaleen ylitse, kovia materiaaleja työstäessäsi hieman jyrkemmässä kulmassa.

Katkaisuhionta

Älä koskaan käytä rouhintalaikkoja katkaisuun!

■ Käytä vain testattuja, kuituvahvistettuja katkaisu-

tai hiomalaikkoja, joiden käyttö on sallittu vain

vähintään 80 m/s:n kehänopeuksilla.

VARO!

► Hiomatyökalu pyörii vielä sammuttamisen

jälkeen. Älä yritä hidastaa työkalua kohdistamalla siihen sivulta vastapainetta.

■ Varmista työstettävä kappale. Käytä kiinnitys-

laitteita tai ruuvipenkkiä työstettävän kappaleen kiinnittämiseen. Näin työstettävä kappale pysyy varmemmin paikoillaan kuin kädellä kiinni pidettäessä.

■ Sammuta laite aina, ennen kuin lasket sen

kädestäsi, ja odota, kunnes vaihtotyökalu on täysin pysähtynyt.

■ Käytä laitetta vain kuivakatkaisuun tai -hion-

taan.

■ Lisäkahvan

seen kaikissa töissä.

■ Asbestipitoisen materiaalin työstäminen on

kielletty. Asbestia pidetään syöpää aiheuttava-

na aineena.

VAARA! OHJAA HIOMAKONETTA

TYÖKAPPALEEN POIKKI AINA TYÖKALUN PYÖRIMISSUUNTAA VASTAAN.

► Toiseen suuntaan työstäminen lisää takaiskun

vaaraa. Laite voi tällöin ponnahtaa urasta.

■ Ohjaa laite työstettävälle kappaleelle vasta,

kun se on käynnissä. Nosta laite työstön jäl-

keen työkappaleelta, ja sammuta laite vasta sen jälkeen.

■ Pidä laitteesta työstön aikana kiinni aina

molemmin käsin. Huolehdi tukevasta seison-

ta-asennosta.

■ Parhaan hiontajäljen saat, kun liikutat laitetta

työkappaleella edestakaisin 15–30 asteen kulmassa (hiomalaikan ja työstettävän kappaleen välinen kulma).

■ Kun työstät vinoja pintoja, älä paina laitetta

kovalla voimalla työstettävää kappaletta vasten. Jos pyörimisnopeus laskee voimakkaas-

ti, vähennä työkappaleeseen kohdistamaasi painetta turvallisen ja tehokkaan työskentelyn takaamiseksi. Jos laite pysähtyy äkillisesti täysin tai jumittuu, sammuta laite välittömästi.

■ Katkaisu: Työskentele kohtuullisella syötöllä,

äläkä kanttaa katkaisulaikkaa.

■ Rouhinta- ja katkaisulaikat kuumenevat

käytön aikana huomattavasti – anna niiden jäähtyä täysin ennen kuin kosket niihin.

■ Käytä laitetta vain sille tarkoitettuun käyttö-

tarkoitukseen.

■ Varmista aina, että laite on sammutettu,

ennen kuin kiinnität akun laitteeseen.

on oltava asennettuna laittee-

Vinkki! Näin toimit oikein.

■ 10 │ FI

PWSA 20-Li C3

■ Sammuta laite vaaratilanteessa välittömästi

ja poista akku. Varmista, että pääset helposti

laitteelle ja että se on hätätilanteessa helposti ulottuvillasi.

■ Poista akku työtaukojen ajaksi, ennen kaikkia

tehtäessä laitteelle töitä ja laitteen ollessa käyttämättä. Pidä laite aina puhtaana ja kuiva-

na ja huolehdi, ettei siihen jää öljy- ja voitelurasvajäämiä.

■ Ole aina tarkkaavainen työskennellessäsi!

Keskity aina siihen, mitä olet tekemässä, ja toimi järkevästi. Älä missään tapauksessa käy-

tä laitetta, jos et pysty keskittymään tai jos olet huonovointinen.

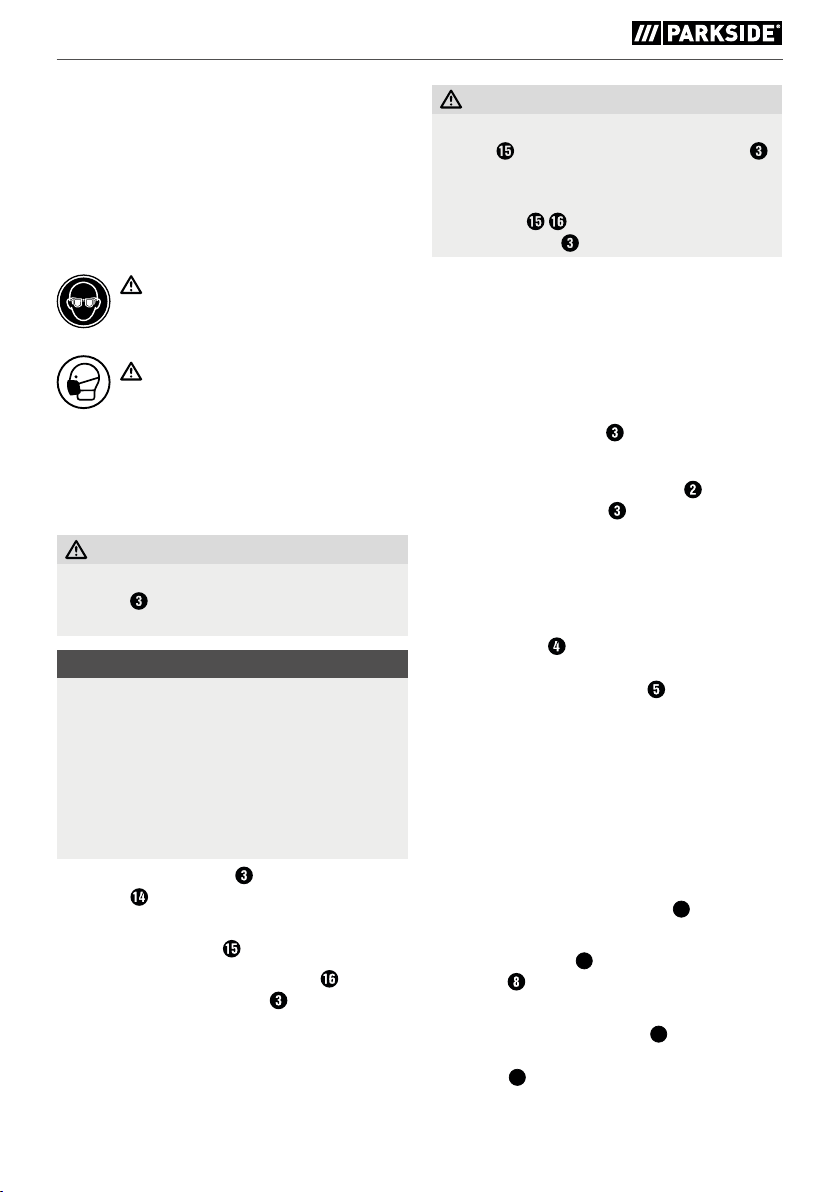

VAROITUS!

Käytä aina suojalaseja.

VAROITUS!

Käytä aina hengityssuojainta.

Ennen käyttöönottoa

Akun lataaminen (ks. kuva A)

VARO!

► Irrota aina pistoke, ennen kuin poistat

akun

laturista tai asetat sen laturiin.

HUOMAUTUS

► Älä koskaan lataa akkua, jos ympäristön

lämpötila on alle 10°C tai yli 40°C. Jos litiumioniakku varastoidaan pidemmäksi aikaa, sen varaustila on tarkistettava säännöllisesti. Akun ihanteellinen varaustila on 50–80 %. Akku on varastoitava viileässä ja

kuivassa tilassa 0–50°C:n lämpötilassa.

♦ Aseta akku ♦ Työnnä pistoke pistorasiaan. LED-merkkivalo

palaa punaisena.

♦ Vihreä merkkivalo

päättynyt ja akku on valmis käytettäväksi.

pikalaturiin (ks. kuva A).

osoittaa, että lataus on

VAROITUS!

♦ Jos punainen LED-merkkivalo

on ylikuumentunut eikä lataaminen

akku ole mahdollista.

♦ Jos sekä punainen että vihreä LED-

merkkivalo vilkkuvat samanaikaisesti, akku on viallinen.

♦ Sammuta laturi peräkkäisten latauskertojen

välillä vähintään 15 minuutiksi. Vedä pistoke irti pistorasiasta.

vilkkuu,

Akun kiinnittäminen laitteeseen/ irrottaminen laitteesta

Aseta akku paikoilleen

♦ Anna akun

Akun irrottaminen

♦ Paina akun lukituksen vapautuspainiketta

irrota akku

lukittua kahvaan.

Akun varauksen tarkastaminen

♦ Voit tarkastaa akun varauksen painamalla akku-

varauksen painiketta (ks. myös iso kuva). Akun varaus tai jäljellä oleva kapasiteetti näytetään akkuvarauksen LED-merkkivalolla seuraavasti: PUNAINEN/ORANSSI/VIHREÄ = akku täynnä PUNAINEN/ORANSSI = akku puoliksi täynnä PUNAINEN = heikko lataus – lataa akku

Katkaisuun tarkoitetun suojuksen asentaminen

Käytä sidoshiontavälineillä katkaistaessa aina katkaisuun tarkoitettua suojusta 8a.

♦ Työnnä suojusta

(katso kuva E), kunnes se lukittuu lopussa muovikaareen ”X”.

♦ Suojusta

painettava kevyesti sisään suojuksen 8a vapauttamiseksi.

suojakuvulle

irrotettaessa on muovikaarta ”X”

PWSA 20-Li C3

│

11 ■

Suojakuvun säätäminen

VAROITUS!

LOUKKAANTUMIS VAARA!

► Sammuta laite ennen kaikkia laitteelle suori-

tettavia töitä ja poista akku.

LOUKKAANTUMISVAARA!

► Käytä aina suojakupua

kulmahiomakoneella työskennellessäsi. Kiinnitä suojakupu kulmahiomakoneeseen tukevasti. Säädä suojakupu niin, että turvallisuus on mahdollisimman hyvin taattu, eli niin, että mahdollisimman pieni osa hiomatyökalusta osoittaa käyttäjän suuntaan suojaamattomana. Suojakuvun tarkoituksena on suojata käyttäjää irtoavilta osilta ja sattumanvaraiselta hiomatyökalun kosketukselta.

LOUKKAANTUMISVAARA!

► Varmista, että suojakupu

on asennettu vä-

hintään samaan kulmaan lisäkahvan kanssa (ks. kuva B). Muutoin on olemassa loukkaantumisvaara, jos rouhinta- tai katkaisulaikka osuu laitteen käyttäjään.

♦ Kierrä suojakupu

haluttuun asentoon (työskentelyasento). Varmista tällöin, että suojakupu sijoitetaan niin, että suojakuvun kiinnitys on yhden suojakuvun viidestä kohoumasta

kohdalla

(ks. kuva E kääntösivulla).

♦ Varmista, että suojakuvun kiinnitys

kiinni kyseisessä kohoumassa .

Lisäkahvan asentaminen

on tiiviisti

Rouhinta-/katkaisulaikan asentaminen/vaihtaminen

Käytä suojakäsineitä vaihtaessasi katkaisu-/ rouhintalaikkaa.

Ota huomioon rouhinta- ja katkaisulaikkojen mitat. Laikan reiän halkaisijan on sovittava kiinnityslaip-

ilman välystä. Älä käytä supistusholkkeja

paan tai adaptereita.

HUOMAUTUS

► Käytä ehdottomasti ainoastaan puhtaita

laikkoja.

■ Käytä vain hiomatyökaluja, joiden sallittu pyöri-

misnopeus on vähintään yhtä suuri kuin laitteen tyhjäkäyntikierrosluku.

■ LOUKKAANTUMISVAARA! Paina karan luki-

tuspainiketta pysähdyksissä.

♦ Lukitse voimansiirto painamalla karan lukituspai-

niketta

♦ Höllennä kiristysmutteria

(ks. kuva D).

♦ Aseta rouhinta- tai katkaisulaikka kiinnityslai-

palle laitteeseen päin.

♦ Aseta sitten kiristysmutteri

puoli ylöspäin takaisin kiinnityskaralle .

Jos käytössä on ohut hiomalaikka (ks. kuva 1)

♦ Kiristysmutterin

ohut hiomalaikka voidaan kiinnittää kunnolla.

vain kiinnityskaran ollessa

sakara-avaimella

niin, että laikassa oleva teksti osoittaa

kohollaan oleva

olake näyttää ylöspäin, jotta

VARO!

► Turvallisuussyistä tämän laitteen käyttö on lu-

vallista vain lisäkahvan

kanssa. Muuten on

olemassa loukkaantumisvaara. Lisäkahva voidaan kiinnittää työtavasta riippuen laitteen vasemmalle tai oikealle sivulle tai ylös laitteen päähän.

■ 12 │ FI

Kuva 1

♦ Lukitse voimansiirto painamalla karan

lukituspainiketta

♦ Kiristä kiristysmutteri

jälleen sakara-

avaimella .

PWSA 20-Li C3

≤ 3,2 mm

Jos käytössä on paksu hiomalaikka (ks. kuva 2)

> 3,2 mm

Kuva 2

Kiristysmutterin hiomalaikka voidaan kunnolla kiinnittää kiinnityskaralle .

♦ Lukitse kiinnityskara ♦ Kiristä kiristysmutteri

myötäpäivään.

HUOMAUTUS

► Jos laikka pyörii vaihdon jälkeen epätasai-

sesti tai värähtelee, laikka on vaihdettava välittömästi uuteen.

♦ Anna laitteen käydä laikanvaihdon jälkeen

turvallisuussyistä 60 sekuntia suurimmalla mahdollisella kierrosluvulla. Kiinnitä huomiota epätavallisiin ääniin ja kipinöintiin.

♦ Varmista, että kaikki kiinnitettävät osat ovat

kunnolla paikoillaan.

♦ Varmista, että katkaisu- ja rouhintalaikoissa

(myös timanttikatkaisulaikoissa) oleva pyörimissuuntaa osoittava nuoli (mikäli olemassa) ja laitteen moottorin pyörimissuunta (laitteen päässä oleva pyörimissuuntaa osoittava nuoli) vastaavat toisiaan.

olake näyttää alaspäin, jotta

sakara-avaimella

Käyttöönotto

Päällekytkentä/sammuttaminen

Varmista, että paikoilleen asetetun työkalun kaikki kiinnitysosat ovat oikein paikoillaan.

HUOMAUTUS

► Käynnistä kulmahiomakone aina, ennen kuin

ohjaat sen työstettävälle kappaleelle.

Päällekytkentä

♦ Paina virtakytkintä

sitten eteenpäin.

Sammuttaminen

♦ Vapauta virtakytkin

Kestokäytön päällekytkentä

♦ Paina virtakytkintä

sitten eteenpäin. Paina virtakytkintä lisäksi vielä eteen alaspäin, kunnes se lukittuu paikoilleen.

Kestokäytön kytkeminen pois päältä

virtakytkintä taakse alaspäin ja

♦ Paina

vapauta.

Pyörimisnopeuden säätäminen

Pyörimisnopeuden säätöpyörällä voit valita kierrosluvun: (1= pienin kierrosluku, 6 = suurin kierrosluku).

Suosittelemme määrittämään soveltuvan kierrosluvun testaamalla käytännössä.

Kierroslukua voidaan muuttaa myös käytön aikana.

ensin oikealle ja työnnä

PWSA 20-Li C3

│

13 ■

Huolto ja puhdistus

VAROITUS! LOUKKAANTUMISVAARA! Sammuta laite ennen kaikkia laitteelle suoritettavia töitä ja poista akku.

Akkukäyttöinen kulmahiomakone ei kaipaa huoltoa.

■ Älä käytä teräviä esineitä laitteen puhdistami-

seen. Laitteen sisään ei saa joutua mitään nesteitä. Muutoin laite voi vaurioitua.

■ Puhdista laite säännöllisesti, mieluiten aina heti

työn päätyttyä.

■ Puhdista kotelo säännöllisesti kuivalla liinalla

– älä missään nimessä käytä bensiiniä, liuotinaineita tai puhdistusaineita, jotka vahingoittavat muovia.

■ Laitteen perusteellinen puhdistus edellyttää

pölynimurin käyttöä.

■ Tuuletusaukkojen on oltava aina vapaina.

■ Poista kiinni tarttunut hiomapöly siveltimellä.

HUOMAUTUS

► Varaosat (esim. hiiliharjat, kytkimet), joita

ei ole mainittu luettelossa, voidaan tilata huoltomme palvelunumerosta.

VAROITUS!

■ Älä käytä lisävarusteita, joita PARKSIDE ei

suosittele. Tämä voi johtaa sähköiskuun ja tulipaloon.

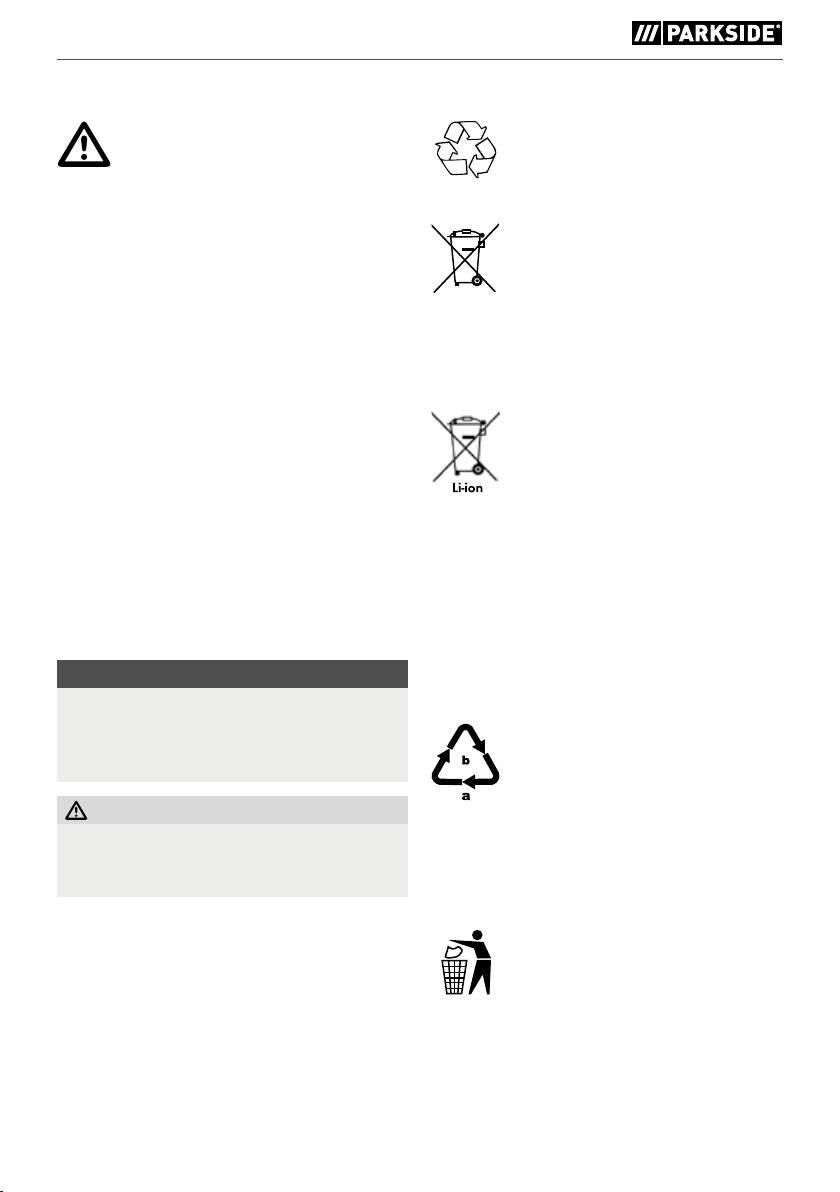

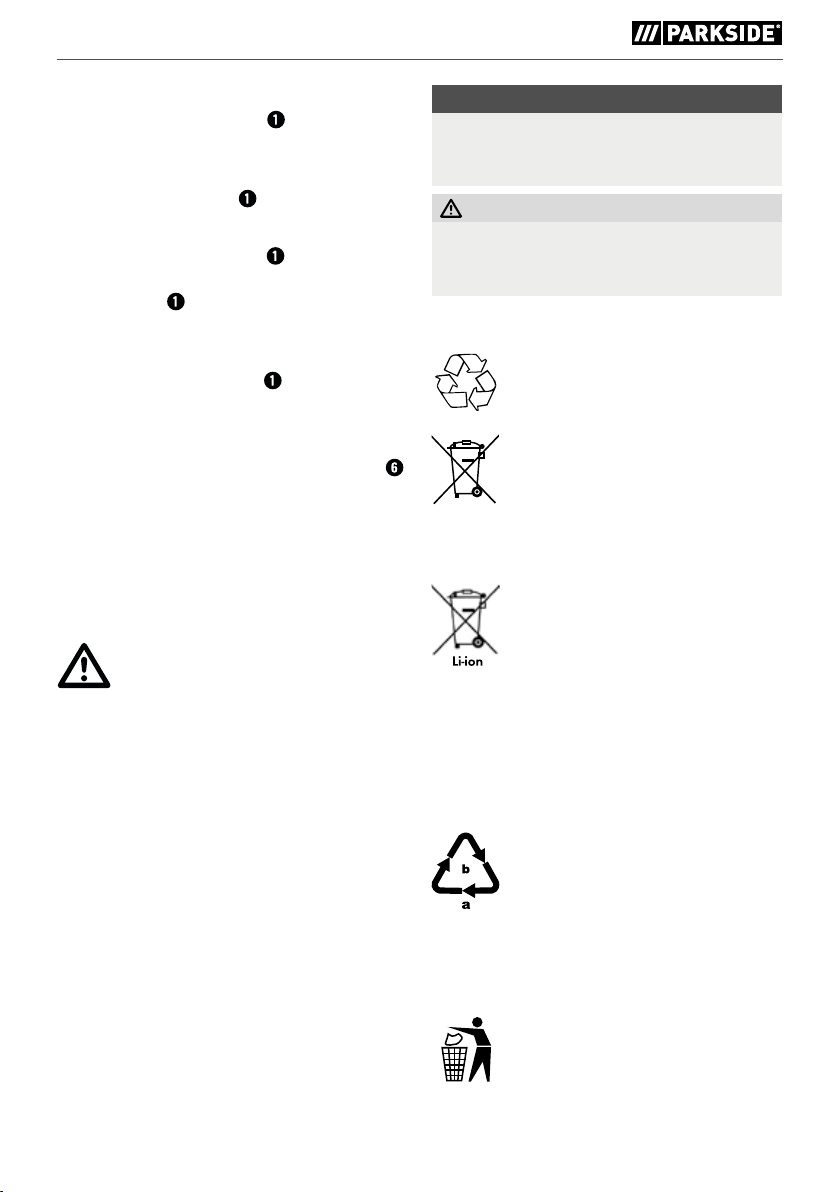

Hävittäminen

Pakkaus koostuu ympäristöystävällisistä materiaaleista. Ne voidaan toimittaa paikalliseen kierrätykseen.

Älä hävitä sähkötyökaluja kotitalousjätteen seassa!

Eurooppalaisen direktiivin

2012/19/EU mukaan käytöstä poistettavat sähkölaitteet on vietävä niille tarkoitettuun erilliseen keräyspisteeseen, josta ne voidaan toimittaa ympäristöystävälliseen kierrätykseen.

Älä hävitä akkuja

kotitalousjätteen seassa!

Poista akku laitteesta ennen laitteen

hävittämistä. Vialliset tai loppuun kuluneet akut on kierrätettävä direktiivin 2006/66/EC määräysten mukaan. Vie akku ja/tai laite niille tarkoitettuihin keräyspisteisiin.

Käytöstä poistettujen sähkötyökalujen/akkujen hävitysmahdollisuuksista voit kysyä asuinseutusi viranomaisilta.

Hävitä pakkaus ympäristöystävällisesti.

Huomioi eri pakkausmateriaaleissa

olevat merkinnät, ja lajittele ne tarvittaes-

sa erikseen. Pakkausmateriaalit on merkitty lyhenteillä (b) ja numeroilla (a), joiden merkitykset ovat seuraavat: 1–7: Muovit, 20–22: Paperi ja pahvi, 80–98: Yhdistelmämateriaalit.

Elinkaarensa loppuun tulleen tuotteen

kierrätyksestä ja hävittämisestä saat

tietoja kunnan jätehuollosta vastaavalta

viranomaiselta.

■ 14 │ FI

PWSA 20-Li C3

Kompernass Handels GmbH:n takuu

Hyvä asiakas, Laitteen takuu on 3 vuotta ostopäivästä. Jos havait-

set tuotteessa puutteita, sinulla on on oikeus vaatia tuotteen myyjältä lakisääteistä korvausta. Seuraava takuu ei rajoita lakisääteisiä oikeuksiasi ostajana.

Takuuehdot

Takuuaika lasketaan ostopäiväyksestä alkaen. Säilytä ostokuitti hyvässä tallessa. Tarvitset sitä todisteeksi ostosta.

Jos tässä tuotteessa ilmenee kolmen vuoden sisällä ostopäivästä materiaali- tai valmistusvirheitä, korjaamme tai korvaamme tuotteen sinulle veloituksetta harkintamme mukaan tai palautamme ostohinnan. Tämä takuu edellyttää, että viallinen laite toimitetaan meille yhdessä ostotositteen (kuitin) kanssa kolmivuotisen määräajan sisällä. Lisäksi mukaan on liitettävä lyhyt kuvaus viasta ja sen ilmenemisajankohta.

Jos takuu kattaa vian, saat joko tuotteen korjattuna takaisin tai uuden tuotteen. Takuuaika ei ala uudelleen tuotteen korjaamisen tai vaihdon jälkeen.

Takuuaika ja lakisääteinen virhevastuu

Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Mahdollisesti jo oston yhteydessä havaittavista vaurioista ja puutteista on ilmoitettava heti, kun tuote on purettu pakkauksesta. Takuuajan päättymisen jälkeen suoritettavat korjaukset ovat maksullisia.

Takuun laajuus

Laite on valmistettu tiukkojen laatuvaatimusten mukaan huolella ja tarkastettu perusteellisesti ennen toimitusta.

Takuu koskee materiaali- tai valmistusvirheitä. Tämä takuu ei kata tuotteen osia, jotka altistuvat normaalille kulumiselle ja joita siksi voidaan pitää kuluvina osina, eikä helposti rikki meneviä osia, kuten kytkimiä tai lasista valmistettuja osia.

Tämä takuu raukeaa, jos tuote on vaurioitunut, tai sitä ei ole käytetty tai huollettu asianmukaisesti. Tuotteen asianmukainen käyttö edellyttää kaikkien käyttöohjeessa esitettyjen ohjeiden tarkkaa noudattamista. Käyttäjän on ehdottomasti vältettävä käyttötarkoituksia ja toimintaa, joita käyttöohjeessa kehotetaan välttämään ja joista siinä varoitetaan.

Tuote on tarkoitettu ainoastaan yksityiskäyttöön, ei kaupallisiin tarkoituksiin. Laitteen vääränlainen tai asiaton käsittely, väkivallan käyttö ja muut kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen.

Takuuaika ei päde, jos takuuvaateen syynä on

■ akkukapasiteetin normaali kuluminen

■ tuotteen käyttö ammattitarkoituksiin

■ asiakkaan aiheuttama tuotevaurio tai muutokset

tuotteeseen

■ turvallisuus- ja huoltomääräysten noudattamatta

jättäminen, käyttövirheet

■ luonnonilmiöistä aiheutuneet vauriot

PWSA 20-Li C3

│

15 ■

Toimiminen takuutapauksessa

Jotta asiasi voitaisiin käsitellä nopeasti, noudata seuraavia ohjeita:

■ Pidä kaikkia kyselyitä varten kassakuitti ja artik-

kelinumero (esim. IAN 12345) tallessa todisteena ostosta.

■ Tuotenumeron löydät tuotteen tyyppikilvestä,

kaiverrettuna tuotteeseen, käyttöohjeen otsikkosivulta (alhaalla vasemmalla) tai tuotteen taustapuolella tai pohjassa olevasta tarrasta.

■ Mikäli laitteessa ilmenee toimintahäiriöitä tai

muita puutteita, ota ensin yhteyttä alla mainittuun huolto-osastoon puhelimitse tai sähköpostitse.

■ Voit lähettää viallisena pitämäsi tuotteen yhdes-

sä ostokuitin kanssa maksutta sinulle ilmoitettuun huolto-osoitteeseen. Liitä mukaan selvitys viasta ja siitä, milloin se on ilmennyt.

Osoitteessa www.lidl-service.com voit ladata tämän ja monia muita käsikirjoja, tuotevideoita ja asennusohjelmia.

Tämän QR-koodin avulla pääset suoraan Lidl-huoltosivustolle (www.lidl-service.com) ja voit avata käyttöohjeesi syöttämällä tuotenumero (IAN) 360196_2007.

Huolto

Huolto Suomi

Tel.: 09 4245 3024 E-Mail: kompernass@lidl.ﬁ

IAN 360196_2007

Maahantuoja

Huomaa, että seuraava osoite ei ole huolto-osoite. Ota ensin yhteyttä mainittuun huoltopisteeseen.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM SAKSA www.kompernass.com

■ 16 │ FI

PWSA 20-Li C3

Alkuperäisen vastaavuusvakuutuksen käännös

Me, KOMPERNASS HANDELS GMBH, dokumentoinnista vastaava: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, SAKSA, vakuutamme täten, että tämä tuote vastaa seuraavia standardeja, ohjeellisia asiakirjoja ja EY:n direktiivejä:

Konedirektiivi (2006/42/EC) EY:n pienjännitedirektiivi (2014/35/EU, vain latauslaite) Sähkömagneettinen yhteensopivuus (2014/30/EU) RoHS-direktiivi (2011/65/EU)*

* Tämän vaatimustenmukaisuusvakuutuksen laatimisesta vastaa yksinomaan valmistaja. Yllä kuvattu vakuutuksen kohde

täyttää Euroopan parlamentin ja neuvoston 8. kesäkuuta 2011 antaman direktiivin 2011/65/EU määräykset tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa.

Sovelletut yhdenmukaistetut standardit

EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015 EN 55014-1:2017 EN 55014-2:2015 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 60335-2-29:2004/A11:2018 EN 60335-1:2012/A13:2017 EN 62233:2008 EN 50581:2012

Koneen tyyppimerkintä: Akkukäyttöinen kulmahiomakone PWSA 20-Li C3

Valmistusvuosi: 10–2020

Sarjanumero: IAN 360196_2007

Bochum, 15.10.2020

Semi Uguzlu

- Laatujohtaja -

Pidätämme oikeuden laitekehityksestä aiheutuviin teknisiin muutoksiin.

PWSA 20-Li C3

│

17 ■

Vara-akun tilaaminen

Jos haluat tilata laitteeseesi vara-akun, voit tehdä sen joko internetin kautta osoitteessa www.kompernass.com tai puhelimitse.

Tuotetta on saatavilla vain rajoitettu määrä, minkä vuoksi tuote voi loppua varastosta lyhyen ajan sisällä.

OHJE

Varaosien tilaus internetin kautta ei ole kaikissa maissa mahdollista. Ota meihin siinä tapauksessa

►

yhteyttä puhelimitse.

Tilaus puhelimitse

Huolto Suomi Tel.: 09 4245 3024

Jotta tilauksen tekeminen sujuisi nopeammin, pidä laitteen tuotenumero (esim. IAN 360196) lähettyvilläsi. Tuotenumero löytyy laitteen tyyppikilvestä tai tämän ohjeen kansilehdeltä.

■ 18 │ FI

PWSA 20-Li C3

Innehållsförteckning

Inledning .............................................................20

Föreskriven användning ..............................................................20

Utrustning .........................................................................20

Leveransens innehåll .................................................................21

Tekniska data ......................................................................21

Allmän säkerhets information för elverktyg ................................22

1. Säkerhet på arbetsplatsen ..........................................................22

2. Elsäkerhet .......................................................................22

3. Personsäkerhet ...................................................................22

4. Användning och hantering av elverktyget ..............................................23

5. Användning och hantering av detbatteridrivna elverktyget ................................23

Säkerhetsanvisningar för alla användningssätt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Kast och säkerhetsanvisningar förkast ...................................................25

Särskilda säkerhetsanvisningar förslipning och kapslipning ..................................25

Ytterligare särskilda säkerhets anvisningar för kapslipning ....................................26

Säkerhetsanvisningar för laddare .......................................................26

Godkända tillbehör .................................................................27

Förvaring och hantering av rekommenderade insatsverktyg ..................................27

Arbetsinstruktion ....................................................................27

Innan produkten tas i bruk .............................................. 28

Ladda batteripaket (se bild A) .........................................................28

Sätta in och ta ut batteripaketet urprodukten .............................................29

Kontrollera batteriets laddningsnivå .....................................................29

Montera kapskydd till kapar ..........................................................29

Justera skyddskåpan .................................................................29

Montera extrahandtaget .............................................................29

Montera/Byta skrubb- och kapskiva ....................................................30

Ta produkten i bruk .................................................... 30

Sätta på/Stänga av .................................................................30

Ställa in varvtal .....................................................................31

Underhåll och rengöring ................................................31

Kassering .............................................................31

Garanti från Kompernass Handels GmbH ..................................32

Service ...............................................................33

Importör .............................................................33

Översättning av originalversionen av försäkran om överensstämmelse ......... 34

Beställning av reservbatteri .............................................35

Beställning per telefon ...............................................................35

PWSA 20-Li C3

│

19 ■

BATTERIDRIVEN VINKELSLIP PWSA 20-LI C3

Använd skyddshandskar!

Inledning

Grattis till din nyinköpta produkt. Du har valt en produkt med hög kvalitet. Bruksanvisningen i leveransen ingår som en del av produkten. Den innehåller viktig information om säkerhet, användning och återvinning. Läs noga igenom alla användar- och säkerhetsanvisningar innan du börjar använda produkten. Använd endast produkten enligt beskrivningarna och i de syften som anges här. Lämna över all dokumentation tillsammans med produkten om du överlåter den till någon annan person.

Föreskriven användning

Produkten ska användas utan vatten för att kapa, skrubbslipa och borsta metall, betong och keramiska plattor. Alla övriga användningssätt och förändringar på produkten ligger utanför gränserna för den föreskrivna användningen och innebär avsevärda risker. Tillverkaren ansvarar inte för skador som är ett resultat av felaktig användning. Den här produkten är inte avsedd för yrkesmässigt bruk.

Förklaring av symbolerna

Läs originalinstruktionen och säkerhetsanvisningarna innan du börjar använda elverktyget.

Att använda skadade kap- och skrubbslipskivor är farligt och kan orsaka allvarliga personskador!



Skivans diameter

Sladdlös vinkelslip

Använd skyddsglasögon!

Använd dammskyddsmask!

Inte tillåten för våtslipning

Inte tillåten för sidoslipning

Avsedd för metallslipning

Utrustning

PÅ/AV-knapp Upplåsningsknapp till batteripaketet Batteripaket* Laddningsnivåknapp Batterilampa Ratt för varvtalsinställning Extrahandtag Skyddskåpa Spärrknapp till spindel Gängor (3 st.) till extrahandtag Monteringsring Skruvar Låsning till skyddskåpa Snabbladdare (se bild A)* Röd laddningslampa (se bild A) Grön laddningslampa (se bild A) Fästspindel (se bild C) Fästﬂäns (se bild C) Spännmutter (se bild C) Tvåhålsnyckel (se bild D) Utbuktningar

Använd hörselskydd!

Använd skyddsskor!

■ 20 │ SE

PWSA 20-Li C3

Leveransens innehåll

1 batteridriven vinkelslip 1 extrahandtag 1 skyddskåpa (förmonterad) 1 tvåhålsnyckel 1 kapskiva (förmonterad) 1 bruksanvisning

Tekniska data

Batteridriven vinkelslipPWSA 20-Li C3

Nominell spänning 20 V (likström) Nominellt varvtal n 2 500–10 000 min Skivmått Ø 125 mm Gängmått M14

Batteri PAP 20 A3*

Typ LITIUMJON Nominell spänning 20 V Kapacitet 4 Ah Celler 10

Snabbladdare PLG 20 A3* INGÅNG/input

Nominell spänning 230–240 V ~, 50 Hz

Nominell strömförbrukning 120 W

Säkring (inbyggd) 3,15 A

UTGÅNG/output

Nominell spänning 21,5 V (likström) Nominell strömstyrka 4,5 A Laddningstid ca 60 min Skyddsklass II/

* BATTERI OCH LADDARE INKLUDERAS INTE

(likström)

(växelström)

T3.15A

(dubbel isolering)

Information om buller och vibrationer

Mätvärden för buller bestäms enligt EN60745. Karakteristisk A-viktad ljudtrycksnivå för elverktyget är:

Bulleremissionsvärde

Ljudtrycksnivå L

= 83 dB (A)

Osäkerhet K = 3 dB Ljudeﬀektnivå L

= 94 dB (A)

Osäkerhet K = 3 dB

Använd hörselskydd! Vibrationsvärde totalt

-1

Ytslipa med huvudhandtag a

= 2,698 m/s

h, AG

Osäkerhet K = 1,5 m/s Ytslipa med extrahandtag a

= 3,284 m/s

h, AG

Osäkerhet K = 1,5 m/s

OBSERVERA

► I den här anvisningen har den angivna vibra-

tionsnivån mätts med en standardiserad mätmetod och mätresultatet kan användas vid en produktjämförelse. Det vibrationsvärde som anges kan även användas för att inledningsvis uppskatta exponeringen.

VARNING!

► Vibrationsnivån kan förändras beroende på

hur elverktyget används och kan i vissa fall ligga över de värden som anges i bruksanvisningen. Vibrationsexponeringen kan komma att underskattas om elverktyget regelbundet används på vissa sätt. Försök att hålla belastningen av vibrationer på en så låg nivå som möjligt. Exempel på åtgärder för att minska belastningen av vibrationer är att använda skyddshandskar när man arbetar med verktyget samt att begränsa arbetstiden. Alla delar av driftcykeln ska räknas in (exempelvis den tid då elverktyget är avstängt och den tid då det visserligen är påkopplat, men inte belastas).

PWSA 20-Li C3

│

21 ■

Allmän säkerhetsinformation för elverktyg

VARNING!

► Läs igenom all säkerhetsinformation och alla

anvisningar. Om säkerhetsinformationen och anvisningarna inte följs ﬁnns risk för elchock, brand och/eller allvarliga personskador.

Spara all säkerhetsinformation och alla anvisningar för framtida bruk.

Begreppet "elverktyg" som används i säkerhetsinformationen syftar på elverktyg med strömkabel och batteridrivna elverktyg (utan kabel).

1. Säkerhet på arbetsplatsen

a) Håll alltid arbetsplatsen ren och sörj för god

belysning. Oordning och dålig belysning på

arbetsplatsen kan leda till olyckor.

b) Använd inte elverktyget där det ﬁnns risk för

explosion eller där det ﬁnns brännbara vätskor, gaser eller damm. Elverktyg ger upphov till

gnistor som kan antända damm eller ångor.

c) Håll barn och andra personer på avstånd när

du arbetar med elverktyg. Om du förlorar uppmärksamheten kan du också förlora kontrollen över verktyget.

2. Elsäkerhet

a) Elverktygets anslutningskontakt måste passa i

eluttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Intakta kontakter som

passar precis i uttaget minskar risken för elchocker.

b) Undvik kroppskontakt med jordade ytor, t ex

rör, värmeelement, spisar och kylskåp. Risken för elchocker ökar om din kropp är jordad.

c) Håll elverktyg på avstånd från regn och fukt.

Om det tränger in vatten i ett elverktyg ökar risken för elchocker.

Använd inte kabeln till ändamål som den inte

är avsedd för, bär eller häng inte produkten i kabeln och dra inte i kabeln när du ska dra ut kontakten ur uttaget. Håll kabeln på avstånd från hetta, olja, vassa kanter och rörliga delar.

Skadade och trassliga kablar och kontakter ökar risken för elchocker.

Om du arbetar utomhus med ett elverktyg får du endast använda förlängningskablar som är lämpade för utomhusbruk. Risken för elcho-

cker minskar när man använder en förlängningskabel som är godkänd för utomhusbruk.

f) Om du måste arbeta med elverktyget i fuktig

miljö ska du använda en jordfelsbrytare. Risken för elchocker minskar när man använder jordfelsbrytare.

3. Personsäkerhet

a) Var alltid uppmärksam, tänk på vad du gör

och använd sunt förnuft när du arbetar med elverktyg. Använd aldrig ett elverktyg om du är trött eller om du är påverkad av alkohol, droger eller mediciner. Ett ögonblicks bristan-

de uppmärksamhet när du använder elverktyget kan leda till allvarliga personskador.

Använd personlig skyddsutrustning och ta alltid på dig skyddsglasögon. Personlig skyddsutrustning som dammskyddsmask, halkfria skor, skyddshandskar, skyddshjälm eller hörselskydd, beroende på vilket arbete som utförs, minskar risken för skador.

c) Undvik att starta produkten av misstag. Försä-

kra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/ eller batteriet, lyfter upp eller bär det. Om du

håller ﬁngret på brytaren när du bär elverktyget eller om det redan är påkopplat när du ansluter det till ett eluttag kan det lätt hända en olycka.

d) Ta bort inställningsverktyg och skruvnycklar

innan du kopplar på elverktyget. Om ett verktyg eller en skruvnyckel beﬁnner sig i en rörlig del kan det lätt hända en olycka.

■ 22 │ SE

PWSA 20-Li C3

e) Undvik onormala kroppsställningar. Se till så

att du står stadigt och inte kan tappa balansen. Då kan du lättare kontrollera elverktyget,

särskilt i oväntade situationer.

f) Använd lämpliga kläder. Använd inte vida

klädesplagg eller smycken. Håll hår, klädesplagg och handskar på avstånd från rörliga delar. Löst sittande kläder, smycken eller långt

hår kan fastna i rörliga delar.

g) Om det går att montera dammutsug och dam-

muppsamlingsanordningar ska du försäkra dig om att de är anslutna och används på rätt sätt. Genom att använda ett dammutsug kan

risken att utsättas för farligt damm minskas.

4. Användning och hantering av elverktyget

a) Överbelasta inte elverktyget. Använd alltid

rätt sorts elverktyg till det arbete som ska utföras. Med rätt verktyg arbetar du lättare

och säkrare inom det angivna eﬀektområdet.

b) Använd inte elverktyg med trasiga brytare.

Ett verktyg som inte längre går att sätta på och stänga av är farligt och måste repareras.

c) Dra alltid ut kontakten ur uttaget och/eller ta

bort batteriet innan du gör några inställningar, byter delar eller sätter undan produkten.

Det är en försiktighetsåtgärd för att förhindra att elverktyget sätts på av misstag.

d) Förvara elverktyg utom räckhåll för barn. Låt

inte personer som inte är insatta i hur verktyget används eller som inte har läst igenom dessa anvisningar använda det. Elverktyg är

farliga om de används av oerfarna personer.

e) Sköt om dina elverktyg noga. Kontrollera att

rörliga delar fungerar som de ska och inte är fastklämda. Kontrollera även om delar gått av eller skadats så att det påverkar elverktygets funktion. Lämna in skadade delar för reparation innan du använder verktyget igen.

Många olyckor beror på dåligt underhållna elverktyg.

f) Håll alltid skärande verktyg rena och vassa.

Noggrant skötta verktyg med skarpa eggar kläms inte fast så lätt och är enklare att styra.

g) Använd elverktyg, tillbehör, insatsverktyg

m.m. enligt denna anvisning. Ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Om elverktyg används på andra sätt

än de föreskrivna kan farliga situationer uppstå.

5. Användning och hantering av detbatteridrivna elverktyget

a) Ladda endast batterier i laddare som rekom-

menderas av tillverkaren. En laddare som

konstruerats speciellt för en viss typ av batterier kan orsaka eldsvåda om man försöker ladda andra typer av batterier i den.

b) Använd bara den typ av batterier som anges

för ett elektriskt verktyg. Om man använder andra typer av batterier kan det leda till personskador och eldsvåda.

c) Håll batterier som inte används på avstånd

från gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan överbrygga kontakterna. En kortslutning mellan batteriets

kontakter kan leda till brännskador eller eldsvåda.

d) Om det används på fel sätt kan vätska tränga

ut ur batteriet. Undvik kontakt med denna vätska. Vid kortvarig kontakt ska du spola med vatten. Om vätskan skulle råka komma in i ögonen ska man även uppsöka läkare.

Batterivätska som läckt ut kan ge hudirritationer och brännskador.

VAR FÖRSIKTIG! EXPLOSIONSRISK! Ladda aldrig upp batterier som inte är uppladdningsbara.

Skydda batteriet från värme, även från t ex långvarigt solljus och från eld, vatten och fukt. Det ﬁnns risk för

explosion.

PWSA 20-Li C3

│

23 ■

Säkerhetsanvisningar för alla användningssätt

Gemensamma säkerhetsanvisningar för slipning och kapslipning

a) Det här elverktyget ska användas som slip-

maskin och kapslip. Följ all säkerhetsinformation och alla anvisningar, studera alla bilder och data som följer med verktyget. Om ne-

danstående anvisningar inte följs kan resultatet bli elchocker, eldsvåda och/eller svåra personskador.

b) Det här elverktyget lämpar sig inte för att

slipa med sandpapper, arbeta med stålborstar eller polera. Användningssätt som inte är

avsedda för elverktyget kan innebära risker och orsaka personskador.

c) Använd aldrig några andra tillbehör än de

som är avsedda speciellt för det här verktyget och som rekommenderas av tillverkaren.

Bara för att ett tillbehör går att fästa på elverktyget är det ingen garanti för att det är säkert att använda.

d) Det insatsverktyg som används måste tillåta

ett varvtal som är minst lika högt som det högsta tillåtna varvtal som anges på elverktyget. Tillbehör som snurrar fortare än vad som är

tillåtet kan gå sönder och bitarna slungas iväg.

e) Insatsverktygets ytterdiameter och tjocklek

måste motsvara elverktygets mått. Insatsverktyg med fel mått kan inte skärmas av eller kontrolleras tillräckligt bra.

f) Insatsverktyg med gängfäste måste passa

precis till slipspindelns gänga. På insatsverktyg som monteras med ﬂäns måste hålets diameter passa till ﬂänsfästets diameter.

Insatsverktyg som inte kan sättas fast exakt rätt på elverktyget roterar ojämnt, vibrerar kraftigt och kan leda till att man förlorar kontrollen.

g) Använd inga skadade insatsverktyg.

Kontrollera alltid om insatsverktyg som t ex slipskivor har splittrats eller spruckit, om det ﬁnns sprickor, slitage eller kraftig nötning på sliptallrikarna och om det ﬁnns lösa eller avbrutna spröt på stålborstarna innan du använder dem. Om elverktyget eller insatsverktyget faller i golvet ska du kontrollera om det skadats eller använda ett annat, oskadat insatsverktyg. När insatsverktyget kontrollerats och satts fast ska du och andra personer i närheten hålla er borta från området kring det roterande insatsverktyget och låta produkten arbeta på det högsta varvtalet i en minut. Skadade insatsverktyg går oftast sönder

under det här testet.

h) Använd personlig skyddsutrustning. Beroen-

de på användningssättet ska du ta på dig ett heltäckande ansiktsskydd, ögonskydd eller skyddsglasögon. I den mån det behövs ska du använda dammskyddsmask, hörselskydd, skyddshandskar eller speciella skyddsförkläden som skyddar mot små slip- och materialpartiklar. Ögonen måste skyddas mot främmande

föremål som virvlar omkring när verktyget används på vissa sätt. Damm- och andningsskyddsmasker måste kunna ﬁltrera det damm som uppstår när man arbetar. Personer som utsätts för höga ljud under lång tid kan få hörselskador.

i) Se till så att andra personer beﬁnner sig på

säkert avstånd från arbetsområdet. Alla som går in i arbetsområdet måste använda personlig skyddsutrustning.

Bitar som lossnat från arbetsstycket eller avbrutna insatsverktyg kan slungas iväg och orsaka skador även utanför det direkta arbetsområdet.

j) Håll endast i elverktygets isolerade greppytor

om det ﬁnns risk för att insatsverktyget träﬀar på dolda, strömförande ledningar när du arbetar. Kontakt med en spänningsförande

ledning kan göra metalldelar på elverktyget spänningsförande och leda till elchocker.

k) Håll strömkabeln borta från roterande insats-

verktyg. Om du förlorar kontrollen över produkten kan strömkabeln skäras av eller fastna och din hand eller arm komma i kontakt med det roterande insatsverktyget.

■ 24 │ SE

PWSA 20-Li C3

l) Lägg aldrig ifrån dig elverktyget förrän insat-

sverktyget står helt stilla. Det roterande insats-

verktyget kan komma i kontakt med underlaget så att du förlorar kontrollen över elverktyget.

m) Låt inte elverktyget vara igång när du bär

det. Det roterande insatsverktyget kan råka fastna i kläderna och borra sig in i din kropp.

n) Rengör elverktygets ventilationsöppningar

regelbundet. Motorns ﬂäkt suger in damm i höljet, vilket kan leda till elolyckor om det samlas mycket metalldamm.

o) Använd inte elverktyget i närheten av bränn-

bart material. Gnistorna kan göra så att materialet börjar brinna.

p) Använd inga insatsverktyg som måste kylas

med ﬂytande medel. Vatten och andra ﬂytande kylmedel kan orsaka elchocker.

Kast och säkerhetsanvisningar förkast

Kast kallas den plötsliga reaktion som uppstår när ett roterande insatsverktyg som t ex slipskivor, sliptallrikar, stålborstar osv. hakas fast eller blockeras. Om insatsverktygen fastnar eller blockeras stannar de abrupt. Då slungas elverktyget okontrollerat mot insatsverktygets rotationsriktning vid stoppet.

Om t ex en slipskiva hakar fast eller blockeras i arbetsstycket kan den kant av slipskivan som beﬁnner sig i arbetsstycket fastna så att slipskivan viker av åt sidan eller orsakar ett kast. Beroende på slipskivans rotationsriktning vid stoppet kan den då röra sig mot eller bort från användaren. Slipskivan kan även brytas av.

Ett kast beror på att elverktyget använts på fel sätt. Det kan förhindras med följande försiktighetsåtgärder.

a) Håll fast elverktyget ordentligt och håll armar

och kropp i en position där du kan fånga upp kraften från ett kast. Om det ﬁnns ett extrahandtag ska du alltid använda det för att få största möjliga kontroll över krafterna från ett kast eller reaktionsmomenten vid start. Med

lämpliga försiktighetsåtgärder kan användaren behärska kraften från kast och reaktionsmoment.

b) Låt inte handen komma i närheten av rote-

rande insatsverktyg. Insatsverktyget kan hamna på din hand vid ett kast.

c) Undvik att stå i området där elverktyget rör

sig vid ett kast. Vid ett kast rör sig elverktyget i motsatt riktning i förhållande till slipskivans rörelseriktning vid stoppet.

d) Var extra försiktig när du arbetar vid hörn,

vassa kanter osv. Se till så att insatsverktyget inte studsar tillbaka från arbetsstycket och kommer i kläm. Det roterande insatsverktyget

har en tendens att klämmas fast i hörn, vassa kanter och när det studsar tillbaka. Då kan man förlora kontrollen eller få ett kast.

e) Använd inga kedjesågsklingor eller tandade

sågklingor. Sådana insatsverktyg orsakar ofta kast eller gör att man förlorar kontrollen över elverktyget.

Särskilda säkerhetsanvisningar förslipning och kapslipning

Använd endast sliptillbehör som är godkända för elverktyget och den skyddskåpa som är avsedd för detta. Sliptillbehör som inte är av-

sedda för elverktyget kan inte skärmas av tillräckligt bra och är inte säkra.

Vinkelböjda slipskivor måste monteras så att

slipytan inte hamnar ovanför skyddskåpans kant. En slipskiva som monterats fel och sticker

upp över skyddskåpans kant är inte tillräckligt avskärmad.

c) Skyddskåpan måste sitta säkert på elverkty-

get och ställas in så att så lite som möjligt av sliptillbehöret är oskyddat mot användaren för att säkerheten ska vara så hög som möjligt. Skyddskåpan ska skydda användaren från

avbrutna bitar och oavsiktlig kontakt med sliptillbehöret samt från gnistor som kan antända kläderna.

d) Sliptillbehör får bara användas enligt rekom-

mendationerna. Till exempel: Slipa aldrig med sidan av en kapskiva. Kapskivor ska användas för att nöta

ner material med kanten. Om kapskivans sida utsätts för kraft kan den brytas.

PWSA 20-Li C3

│

25 ■

e) Använd alltid oskadda spännﬂänsar med rätt

storlek och form för den slipskiva du valt.

Lämpliga ﬂänsar ger stöd åt slipskivan och minskar därmed risken för att den bryts. Flänsar till kapskivor kan skilja sig från ﬂänsar till andra slipskivor.

f) Använd inga nötta slipskivor från större el-

verktyg. Slipskivor till större elverktyg är inte anpassade till mindre elverktygs höga varvtal och kan gå sönder.

Ytterligare särskilda säkerhetsanvisningar för kapslipning

a) Undvik att blockera eller trycka för hårt mot

kapskivan. Gör inte alltför djupa snitt. Om

kapskivan överbelastas ökar påfrestningen och tendensen att dra snett eller blockeras och därmed också risken för kast eller att skivan går av.

b) Undvik att vistas i området framför och ba-

kom den roterande kapskivan. Om du för kapskivan från dig i arbetsstycket och får ett kast kan elverktyget med den roterande skivan slungas bakåt, rakt mot dig.

c) Om kapskivan kläms fast eller om du vill avb-

ryta arbetet stänger du av produkten och håller kvar den i arbetsstycket tills skivan stannat. Försök aldrig dra ut en kapskiva som fortfarande snurrar ur arbetsstycket, det kan orsaka ett kast. Ta reda på och åtgärda orsaken

till varför skivan klämdes fast.

d) Sätt inte på elverktyget igen så länge det

sitter kvar i arbetsstycket. Låt kapskivan först komma upp i fullt varvtal innan du försiktigt fortsätter arbeta. Annars kan skivan haka fast,

slungas ut ur arbetsstycket eller orsaka ett kast.

e) Stötta upp stora plattor och arbetsstycken för

att minska risken för kast på grund av en fastklämd kapskiva. Stora arbetsstycken kan

böjas av sin egen vikt. Arbetsstycket måste stöttas på båda sidor, både nära kapskivan och i kanten.

Var extra försiktig när du gör insnitt i beﬁntli-

ga väggar och andra områden där sikten är skymd. När kapskivan går in kan det uppstå

kast om den träﬀar gas-, vatten- eller elledningar och andra föremål.

Säkerhetsanvisningar för laddare

■ Den här produkten kan användas

av barn som är minst 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap om de hålls under uppsikt eller har instruerats i hur produkten används på ett säkert sätt och inser vilka risker det innebär. Barn får inte leka med produkten. Rengöring och allmän service får bara göras av barn om någon vuxen håller uppsikt.

■ Om nätanslutningskabeln skadas

på den här produkten måste den bytas ut av tillverkaren, tillverkarens kundtjänst eller någon annan person med liknande kvaliﬁkationer för att undvika olyckor.

Den här laddaren är endast avsedd för inomhusbruk.

VARNING!

■ Om nätanslutningskabeln skadas på den här

produkten måste den bytas ut av tillverkaren, tillverkarens kundtjänst eller någon annan person med liknande kvaliﬁkationer för att undvika olyckor.

AKTA!

► Den här laddaren kan bara användas för

att ladda upp följande typer av batterier: PAP 20 A1/PAP 20 A2/PAP 20 A3.

► En aktuell lista över kompatibla batterier ﬁnns

på www.lidl.de/akku.

■ 26 │ SE

PWSA 20-Li C3

Godkända tillbehör

)

-1

Max. diameter Ø (mm)

Kapskivor 125 3 M14 12250 80

Skrubbskivor 125 6 M14 12250 80

Max. tjocklek (mm)

Gängmått (mm)

Max. varvtal (min

Förvaring och hantering av rekommenderade insatsverktyg

■ Slipverktyg måste behandlas och transporteras

försiktigt.

■ Slipverktyg ska förvaras så att de inte utsätts

för mekanisk eller yttre påverkan (texfukt).

Arbetsinstruktion

OBSERVERA

► Sliptillbehör får bara användas på de sätt

som rekommenderas. Annars kan de gå sönder, skadas och orsaka personskador.

Skrubbslipning Använd aldrig kapskivor för

att skrubbslipa!

■ För vinkelslipen fram och tillbaka över

arbetsstycket med lagom tryck.

■ På mjuka material ska du hålla skrubbskivan i

en rak vinkel mot arbetsstycket, vid hårda material ska vinkeln vara något snedare.

■ Använd endast testade, ﬁberförstärkta kap-

och slipskivor som är godkända för en periferi-

hastighet på minst 80 m/s.

VAR FÖRSIKTIG!

► Slipverktyget fortsätter röra sig en stund efter

att det stängts av. Bromsa det inte genom att trycka mot sidorna.

■ Spänn fast arbetsstycket. Använd fastspän-

ningsanordningar/skruvstäd för att hålla fast det. Då sitter det säkrare fast än om du bara håller i det med handen.

■ Stäng alltid av verktyget och vänta tills det

står helt stilla innan du lägger det ifrån dig.

■ Använd endast verktyget till torra snitt och

torrslipning.

■ Extrahandtaget

dukten vid alla arbeten.

■ Material som innehåller asbest får inte bear-

betas.Asbest är cancerframkallande.

(m/s)

Max. periferihastighet

Tvåhålsnyckel

Kapslipning Använd aldrig skrubbskivor

för att kapa!

Verktyg

måste monteras på pro-

Skyddskåpa

PWSA 20-Li C3

│

27 ■

Tips! Så här gör du rätt.

FARA! FÖR ALLTID VERKTYGET

MOT LÖPRIKTNINGEN ÖVER ARBETSSTYCKET.

► Om det rör sig i löpriktningen ﬁnns risk för ett

kast. Verktyget kan pressas ut ur snittet.

■ Elverktyget ska vara påkopplat när du för det

mot arbetsstycket. Lyft upp verktyget från ar-

betsstycket när du arbetat färdigt och stäng först därefter av det.

■ Håll alltid verktyget i ett stadigt grepp med

båda händerna när du arbetar. Se till så att

du står stadigt.

■ För bästa slipverkan ska du föra elverktyget

fram och tillbaka i jämn takt över arbetsstycket i en vinkel på 15° till 30° (mellan slipskiva och arbetsstycke).

■ Verktyget får inte tryckas för hårt mot arbets-

stycket när man slipar sneda ytor. Om varvta-

let minskar drastiskt måste trycket reduceras för att man ska kunna arbeta eﬀektivt och säkert. Om produkten plötsligt bromsar in helt eller blockeras måste den genast stängas av.

■ Kapning: Arbeta dig framåt i måttlig takt och

luta inte kapskivan.

■ Skrubb- och kapskivor blir mycket varma när

de används - låt dem bli helt kalla innan du rör dem.

■ Använd bara produkten till det den är avsedd

för.

■ Kontrollera alltid att produkten är avstängd

innan du sätter in batteriet.

■ Stäng alltid av produkten och ta ut batteriet i

nödsituationer. Se till så att produkten är lättåt-

komlig vid nödsituationer.

■ Ta alltid ut batteriet innan du tar en paus i

arbetet, innan du gör några arbeten på produkten och när du använt den färdigt.Produk-

ten ska alltid vara ren, torr och fri från olja och smörjfett.

■ Var alltid uppmärksam! Tänk på vad du gör

och agera förnuftigt. Du får aldrig använda

produkten om du är okoncentrerad eller känner dig dålig.

VARNING!

Använd alltid skyddsglasögon.

VARNING!

Använd alltid dammskyddsmask.

Innan produkten tas i bruk

Ladda batteripaket (se bild A)

VAR FÖRSIKTIG!

► Dra alltid ut kontakten innan du tar ut eller

sätter in batteripaketet

OBSERVERA

► Ladda aldrig batteripaketet när omgivnings-

temperaturen ligger under 10°C eller över 40°C. Om ett litiumjonbatteri ska lagras under en längre tid måste laddningsnivån kontrolleras med jämna mellanrum. Den optimala laddningsnivån ligger mellan 50 % och 80 %. Batteriet ska förvaras svalt och torrt vid en omgivningstemperatur på 0°C till 50°C.

♦ För i batteripaketet

(se bild A).

♦ Sätt kontakten i ett eluttag. Den röda kontrol-

lampan

♦ Den gröna kontrollampan

gen är färdig och batteripaketet är klart att användas.

börjar lysa.

i laddaren.

i snabbladdaren

visar att laddnin-

■ 28 │ SE

PWSA 20-Li C3

AKTA!

♦ Om den röda kontrollampan

batteripaketet laddas.

♦ Om både den röda och den gröna kontrol-

lampan paketet är defekt.

♦ Stäng av laddaren och vänta i minst 15 minuter

innan du laddar ett batteri igen. Dra då ut kontakten.

överhettat och kan inte

blinkar betyder det att batteri-

blinkar är

Sätta in och ta ut batteripaketet urprodukten

Sätta in batteripaket

♦ Låt batteripaketet

Ta ut batteripaketet

♦ Tryck på upplåsningsknappen

batteripaketet

snäppa fast i handtaget.

och ta ut

Kontrollera batteriets laddningsnivå

♦ Tryck på laddningsnivåknappen för att

kontrollera laddningsnivån (se även den stora bilden). Batteriets laddningsstatus resp. restkapacitet visas av batterilampan på följande sätt: RÖD/ORANGE/GRÖN = maximal laddningsnivå RÖD/ORANGE = medelhög laddningsnivå RÖD = låg laddningsnivå – ladda batteriet

Montera kapskydd till kapar

När man kapar med bundna slipskivor måste kapskyddet 8a alltid användas.

♦ För kapskyddet

(se bild E) tills det fastnar i änden med plastbygel X.

♦ När kapskyddet

geln X tryckas in lite för att kapskyddet lossna.

över skyddskåpan

demonteras måste plastby-

ska

Justera skyddskåpan

VARNING!

RISK FÖR PERSON SKADOR!

► Stäng alltid av produkten och ta ut batteriet

innan du utför några arbeten på produkten.

RISK FÖR PERSONSKADOR!

► Använd alltid vinkelslipen tillsammans med

skyddskåpan säkert på vinkelslipen. Ställ in den så att säkerheten blir så hög som möjligt, dvs. så liten del av sliptillbehöret som möjligt är oskyddat mot användaren. Skyddskåpan ska skydda användaren från avbrutna bitar och oavsiktlig kontakt med sliptillbehöret.

RISK FÖR PERSONSKADOR!

► Montera alltid skyddskåpan

vinkel som extrahandtaget Annars kan du skada dig på skrubb- eller kapskivan.

♦ Vrid skyddskåpan

sition). Kontrollera att skyddskåpan placeras så att låsningen de 5 utbuktningarna (se bild E på den uppfällbara sidan).

♦ Kontrollera att skyddskåpans låsning

fast i utbuktningarna .

. Skyddskåpan måste sitta

i minst samma

(se bild B).

till önskat läge (arbetspo-

hamnar ovanför någon av

på skyddskåpan

Montera extrahandtaget

VAR FÖRSIKTIG!

► Av säkerhetsskäl får den här produkten bara

användas med extrahandtaget kan följden bli personskador. Beroende på arbetssätt kan extrahandtaget skruvas fast till vänster, höger eller upptill på produktens huvud.

. Annars

sitter

PWSA 20-Li C3

│

29 ■

Montera/Byta skrubb- och kapskiva

Använd alltid skyddshandskar när du byter kap- eller skrubbskivor.

Observera skrubb- och kapskivornas mått. Hålet måste passa på fästﬂänsen ﬁnnas något glapp. Inga reducerstycken eller adaptrar får användas.

OBSERVERA

► Använd absolut inget annat än rena slipskivor.

■ Använd bara slipverktyg med ett tillåtet varvtal

som är minst lika högt som produktens tomgångsvarvtal.

■ RISK FÖR PESONSKADOR! Tryck bara på

spärrknappen

när fästspindeln står stilla.

♦ Tryck på spindelns spärrknapp

blockera drevet.

♦ Lossa spännmuttern

(se bild D).

♦ Sätt alltid skrubb- eller kapskivan på

fästﬂänsen

med sidan med påskrift vänd

mot produkten.

♦ Sätt sedan tillbaka spännmuttern

upphöjda sidan uppåt på fästspindeln .

Vid tunna slipskivor (se bild1)

♦ Spännmutterns

ﬂäns måste vändas uppåt

för att tunna slipskivor ska sitta säkert.

och det får inte

för att

med tvåhålsnyckeln

med den

Vid tjocka slipskivor (se bild 2)

> 3,2 mm

Bild 2

Spännmutterns

ﬂäns måste vändas nedåt för att

spännmuttern ska sitta säkert på fästspindeln .

♦ Spärra fästspindeln ♦ Dra åt spännmuttern

igen genom att vrida

medsols med tvåhålsnyckeln .

OBSERVERA

► Om den nya skivan rör sig ojämnt eller

vibrerar efter ett skivbyte måste den omedelbart bytas ut igen.

♦ För säkerhets skull ska du låta produkten arbeta

på högsta varvtal i 60 sekunder efter ett skivbyte. Var uppmärksam på ovanliga ljud eller gnistbildning.

♦ Kontrollera sedan att alla fästelement är rätt

monterade.

♦ Kontrollera att rotationsriktningspilen (om sådan

ﬁnns) på kap- eller skrubbskivorna (även diamantkapskivor) överensstämmer med produktens rotationsriktning (rotationsriktningspil på produktens huvud).

Bild 1

♦ Tryck på spindelns spärrknapp

ckera drevet.

♦ Dra åt spännmuttern

ckeln

igen med tvåhålsny-

■ 30 │ SE

≤ 3,2 mm

för att blo-

Ta produkten i bruk

Sätta på/Stänga av

Kontrollera det insatsverktyg som ska användas och att alla fästen sitter rätt.

OBSERVERA

► Sätt alltid på vinkelslipen innan den kommer i

kontakt med det material som ska slipas och placera den först därefter på arbetsstycket.

PWSA 20-Li C3

Koppla på

♦ Tryck först

för den sedan framåt.

Stänga av

♦ Släpp PÅ/AV-knappen

Koppla på kontinuerlig drift

♦ Tryck först PÅ/AV-knappen

för den sedan framåt. Tryck sedan ned AV-knappen i den främre änden tills den låser fast.

Koppla från kontinuerlig drift

♦ Tryck ned PÅ/AV-knappen

änden och släpp den sedan.

PÅ/AV-knappen åt höger och

igen.

åt höger och

i den bakre

PÅ/

OBSERVERA

► Reservdelar som inte listats (t ex kolborstar,

brytare och knappar) kan beställas via vår Service Hotline.

VARNING!

► Använd inte tillbehör som inte rekommende-

ras av PARKSIDE. Detta kan leda till elektriska stötar och eld.

Kassering

Förpackningen består av miljövänligt material. Den kan lämnas in till den lokala återvinningen.

Ställa in varvtal

Varvtalet ställs in med ratten för varvtalsinställning : (1 = lägsta varvtal/6 = högsta varvtal). Vi rekommenderar att varvtalet tas fram genom

praktiska försök. Varvtalet kan även ändras under driften.

Underhåll och rengöring

VARNING! RISK FÖR PERSONSKADOR! Stäng alltid av produkten och ta ut batteriet innan du utför några arbeten på produkten.

Den sladdlösa vinkelslipen är underhållsfri.

■ Använd inga vassa föremål när du rengör

produkten. Det får inte komma in vätska i produkten. Då kan den skadas.

■ Rengör produkten regelbundet, helst direkt efter

avslutat arbete.

■ Rengör höljet med en torr trasa - använd absolut

inte bensin, lösningsmedel eller rengöringsmedel som angriper plast.

■ För att rengöra produkten ordentligt krävs en

dammsugare.

■ Ventilationsöppningarna får aldrig blockeras.

■ Ta bort slipdamm som fastnat med en pensel.

Kasta aldrig elverktyg i de vanliga hushållssoporna!

Enligt EU-direktiv 2012/19/EU måste

uttjänta elverktyg tas isär och de olika delarna källsorteras och lämnas till rätt typ av miljövänlig återvinning.

Kasta aldrig batterier

i hushållssoporna!

Ta ut batterierna ur produkten innan du

kasserar den. Defekta eller uttjänta uppladdningsbara batterier ska återvinnas enligt direktiv 2006/66/EC. Lämna in batteripaketet och/eller produkten till rätt typ av återvinning.

Fråga på din kommun- eller stadsdelsförvaltning om möjligheterna att kassera uttjänta elverktyg / batteripaket på ett miljövänligt sätt.

Tänk på miljön när du kasserar för-

packningen. Observera märkningen på

de olika förpackningsmaterialen så att

de kan källsorteras och ev. kasseras separat. Förpackningsmaterialen är märkta med förkortningar (a) och siﬀror (b) som har följande betydelse: 1–7: Plast, 20–22: Papper och kartong, 80–98: Komposit (sammansatta material)

Fråga din kommun eller stadsdelsför-

valtning om möjligheterna att kassera

den uttjänta produkten.

PWSA 20-Li C3

│

31 ■

Garanti från Kompernass Handels GmbH

Kära kund För den här produkten lämnar vi 3 års garanti från

och med inköpsdatum. Om det skulle vara något fel på produkten ﬁnns en lagstadgad reklamationsrätt från återförsäljaren. Dina lagstadgade rättigheter begränsas inte av den garanti som beskrivs i följande avsnitt.

Garantivillkor

Garantitiden börjar från och med inköpsdatumet. Ta väl vara på kassakvittot. Kassakvittot är ditt köpbevis.

Om ett material- eller fabrikationsfel uppstår på produkten inom tre år från inköpsdatumet reparerar vi, byter ut den gratis, eller ersättar köpesumman beroende på vad vi anser lämpligast. En förutsättning för att utnyttja garantin är att den defekta produkten och köpbeviset (kassakvittot) uppvisas inom den treåriga garantitiden tillsammans med en kort beskrivning av felet och när det uppstod.

Om felet täcks av vår garanti kommer du att få tillbaka en reparerad eller en ny produkt. Garantitiden börjar inte om från början för en reparerad eller ny produkt.

Garantitid och lagstadgad ersättningsrätt

Garantitiden förlängs inte för att man utnyttjat garantin. Det gäller även för utbytta och reparerade delar. Eventuella skador och brister som existerar redan vid köpet måste rapporteras så snart produkten packats upp. När garantitiden är slut måste man själv betala för eventuella reparationer.

Garantins omfattning

Produkten har tillverkats med omsorg enligt stränga kvalitetskriterier och testats noga före leveransen.

Garantin gäller bara för material- eller fabrikationsfel. Garantin täcker inte delar av produkten som utsätts för normalt slitage och därför betraktas som förslitningsdelar och inte heller skador på ömtåliga delar som t ex knappar eller delar av glas.

Garantin upphör att gälla om produkten skadas eller används och servas på fel sätt. Alla anvisningar i bruksanvisningen måste följas exakt för att produkten ska kunna användas på rätt sätt. Produkten får aldrig användas i andra syften eller hanteras på ett sätt som man avråder från eller varnar för i bruksanvisningen.

Produkten är endast avsedd för privat bruk och ska inte användas yrkesmässigt.Garantin gäller inte vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av vår auktoriserade serviceﬁlial.

Garantitiden gäller inte vid

■ normal minskning av batteriets kapacitet

■ yrkesmässig användning av produkten

■ skador eller förändringar på produkten, som

orsakas av kunden själv

■ medvetet bortseende från säkerhets- och

underhållsföreskrifter, felaktig användning

■ skador på grund av elementarhändelser

■ 32 │ SE

PWSA 20-Li C3

Behandling av garantiärenden

För att snabbt kunna behandla ditt ärende ber vi dig följa nedanstående anvisningar:

■ Ha alltid kassakvittot och artikelnumret (t ex

IAN 12345) i beredskap vid alla förfrågningar.

■ Artikelnumret ﬁnns på typskylten på produkten,

en gravyr på produkten, på bruks anvisningens titelblad (nere till vänster) eller på klistermärket på produktens bak- eller undersida.

■ Vid funktionsfel eller andra defekter ber vi dig

att först kontakta den service avdelning som anges nedan på telefon eller med e-post.

■ En produkt som klassas som defekt kan till-

sammans med köpbeviset (kassakvittot) och en beskrivning av felet samt när det uppstod skickas in portofritt till den angivna serviceadressen.

Denna och många andra handböcker, produktﬁlmer och installationsmjukvaror kan laddas ned på www.lidl-service.com.

Med den här QR-koden kommer du direkt till Lidls servicesida (www.lidl-service.com) där du kan öppna bruksanvisningen genom att skriva in artikelnumret (IAN) 360196_2007.

Service

Service Sverige

Tel.: 0770 930739 E-Mail: kompernass@lidl.se

Service Suomi

Tel.: 09 4245 3024 E-Mail: kompernass@lidl.ﬁ

IAN 360196_2007

Importör

Observera att följande adress inte är någon service adress. Kontakta först det serviceställe som anges.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM TYSKLAND www.kompernass.com

PWSA 20-Li C3

│

33 ■

Översättning av originalversionen av försäkran om överensstämmelse

Företaget KOMPERNASS HANDELS GMBH, dokumentansvarig: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, TYSKLAND, intygar härmed att denna produkt överensstämmer med följande standarder, normerande dokument och EU-direktiv:

Maskindirektiv (2006/42/EC) Lågspänningsdirektiv (2014/35/EU, endast laddaren) Direktivet för elektromagnetisk kompatibilitet (EMC-direktivet) (2014/30/EU) RoHS-direktiv (2011/65/EU)*

* Tillverkaren bär hela ansvaret för utfärdandet av denna försäkran om överensstämmelse. Det föremål som beskrivs

ovan i denna försäkran uppfyller kraven i föreskrifterna för direktiv 2011/65/EU från Europaparlamentet och Europarådet från den 8juni 2011 angående begränsad användning av farliga ämnen i elektrisk och elektronisk utrustning.

Tillämpade harmoniserade standarder

Maskinens typbeteckning: Batteridriven vinkelslip PWSA 20-Li C3

Tillverkningsår: 10–2020

Serienummer: IAN 360196_2007

Bochum, 2020-10-15

Semi Uguzlu

- Kvalitetsansvarig -

Med reservation för ändringar på grund av den tekniska utvecklingen.

■ 34 │ SE

PWSA 20-Li C3

Beställning av reservbatteri

Om du behöver ett nytt batteri kan du antingen beställa det bekvämt via nätet på www.kompernass.com eller per telefon.

Eftersom vi bara har ett begränsat antal av den här artikeln kan den snabbt vara slutsåld.

OBSERVERA

I vissa länder går det inte att beställa reservdelar online. Kontakta i så fall vår Service Hotline.

►

Beställning per telefon

Service Sverige Tel.: 0770 930739

Service Suomi Tel.: 09 4245 3024

För snabb hantering av din beställning ber vi dig att ha produktens artikelnummer (t ex IAN 360196) i beredskap vid alla förfrågningar. Artikelnumret står på typskylten eller på titelsidan i den här anvisningen.

PWSA 20-Li C3

│

35 ■

■ 36 │ SE

PWSA 20-Li C3

Spis treści

Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Użytkowanie zgodne z przeznaczeniem .................................................38

Wyposażenie ......................................................................38

Zakres dostawy ....................................................................39

Dane techniczne ....................................................................39

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi .....................40

1. Bezpieczeństwo na stanowisku pracy .................................................40

2. Bezpieczeństwo elektryczne ........................................................40

3. Bezpieczeństwo osób .............................................................41

4. Użytkowanie iobsługa elektronarzędzia ...............................................41

5. Stosowanie iobsługa narzędzia akumulatorowego ......................................42

Wskazówki bezpieczeństwa dlawszystkich zastosowań ....................................42

Odrzut narzędzia iodpowiednie wskazówki bezpieczeństwa ................................44

Szczególne wskazówki bezpieczeństwa dla szlifowania icięcia ..............................44

Dalsze wskazówki bezpieczeństwa dotyczące cięcia .......................................45

Zasady bezpieczeństwa dotyczące ładowarek ............................................45

Dopuszczalny osprzęt ...............................................................46

Przechowywanie iobsługa zalecanych narzędzi roboczych. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Wskazówki dotyczące pracy ..........................................................46

Przed uruchomieniem ..................................................48

Ładowanie akumulatora (patrzrys.A) ...................................................48

Wkładanie/wyjmowanie akumulatora zurządzenia ........................................48

Sprawdzanie stanu naładowania akumulatora ............................................48

Montaż pokrywy ochronnej do cięcia ...................................................48

Przestawianie osłony ochronnej ........................................................49

Montaż dodatkowej rękojeści .........................................................49

Montaż/wymiana tarczy do zdzierania/cięcia ............................................49

Uruchomienie .........................................................50

Włączanie/wyłączanie ..............................................................50

Regulacja prędkości obrotowej ........................................................50

Konserwacja i czyszczenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Utylizacja ............................................................51

Gwarancja Kompernaß Handels GmbH ....................................52

Serwis ............................................................... 53

Importer .............................................................53

Tłumaczenie oryginalnej deklaracji zgodności ..............................54

Zamawianie dodatkowego akumulatora ..................................55

Zamawianie telefoniczne .............................................................55

PWSA 20-Li C3

│

37 ■

AKUMULATOROWA SZLIFIERKA KĄTOWA PWSA 20-Li C3

Noś ochronniki słuchu!

Wstęp

Gratulujemy zakupu nowego produktu. Wybrany produkt charakteryzuje się wysoką jakością. Instrukcja obsługi jest składnikiem niniejszego produktu. Zawiera ona ważne informacje na temat bezpieczeństwa, użytkowania iutylizacji. Przed rozpoczęciem użytkowania produktu zapoznaj się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować wyłącznie zgodnie zzamieszczonym tu opisem oraz wpodanym zakresie zastosowań. Wprzypadku przekazania urządzenia osobie trzeciej należy dołączyć do niego również całą dokumentację.

Użytkowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do cięcia, zdzierania iszczotkowania metalu, betonu lub płytek ceramicznych bez użycia wody. Jakiekolwiek inne użycie lub modyﬁkacje urządzenia traktowane są jako niezgodne zprzeznaczeniem iniosą za sobą poważne niebezpieczeństwo wypadku. Producent nie ponosi odpowiedzialności za szkody powstałe wskutek używania urządzenia wsposób niezgodny zjego przeznaczeniem. Urządzenie nie jest przeznaczone do zastosowań komercyjnych.

Objaśnienie symboli

Przed uruchomieniem przeczytaj oryginalną instrukcję obsługi oraz wskazówki bezpieczeństwa.

Używanie uszkodzonych tarcz tnących lub tarcz do zdzierania jest niebezpieczne imoże spowodować poważne obrażenia!



Średnica tarczy

Akumulatorowa szliﬁerka kątowa

Noś okulary ochronne!

Noś obuwie ochronne!

Noś rękawice ochronne!

Noś maskę przeciwpyłową!

Urządzenie nie nadaje się do szlifowania na mokro

Urządzenie nie nadaje się do szlifowania bocznego

Przeznaczone do szlifowania metalu

Wyposażenie

Włącznik/wyłącznik Przycisk do odblokowania akumulatora Akumulator* Przycisk stanu naładowania akumulatora Wskaźnik LED stanu naładowania akumulatora Pokrętło wyboru prędkości obrotowej Dodatkowa rękojeść Osłona ochronna Przycisk blokady wrzeciona Gwint (3 x) na dodatkową rękojeść Pierścień montażowy Śruby Mocowanie osłony Szybka ładowarka (patrz rys. A)* Czerwona dioda kontrolna ładowania

(patrz rys. A) Zielona dioda kontrolna ładowania (patrz rys. A) Wrzeciono mocujące (patrz rys. C) Kołnierz mocujący (patrz rys. C) Nakrętka mocująca (patrz rys. C) Klucz widełkowy (patrz rys. D) Wybrzuszenia

■ 38 │ PL

PWSA 20-Li C3

Zakres dostawy

1 akumulatorowa szliﬁerka kątowa 1 dodatkowa rękojeść 1 osłona ochronna (zamontowana) 1 klucz widełkowy 1 tarcza do cięcia (zamontowana) 1 instrukcja obsługi

Dane techniczne

Akumulatorowa szliﬁerka kątowa: PWSA 20-Li C3

Napięcie znamionowe 20 V Znamionowa prędkość

obrotowa n 2500–10000/min Rozmiar tarczy Ø 125 mm Rozmiar gwintu M14

Akumulator PAP 20 A3*

Typ LITOWO-JONOWY Napięcie znamionowe 20 V Pojemność 4 Ah Ogniwa 10

Szybka ładowarka PLG 20 A3* WEJŚCIE

Napięcie znamionowe 230–240 V ~, 50 Hz

Znamionowy pobór mocy 120 W Bezpiecznik (wewnętrzny) 3,15 A

WYJŚCIE

Napięcie znamionowe 21,5 V (prąd stały) Prąd znamionowy 4,5 A Czas ładowania ok. 60 min Klasa ochronności II /

* BATERIA I ŁADOWARKA NIE SĄ DOŁĄCZONE

(prąd stały)

(prąd przemienny)

T3.15A

(podwójna izolacja)

Informacje dotyczące poziomu hałasu idrgań

Wartość pomiarowa hałasu ustalona zgodnie z normą EN 60745. Oceniany poziom hałasu elektronarzędzia wynosi z reguły:

Wartość emisji hałasu

Poziom ciśnienia akustycznego L

Niepewność pomiarów K = 3 dB Poziom mocy akustycznej L

Niepewność pomiarów K = 3 dB

Noś ochronniki słuchu! Wartość całkowita drgań

Szlifowanie powierzchni

-1

z rękojeścią główną a

h, AG

Niepewność pomiarów K = 1,5 m/s Szlifowanie powierzchni

z dodatkową rękojeścią a

h, AG

Niepewność pomiarów K = 1,5 m/s

WSKAZÓWKA

► Poziom drgań podany wtych instrukcjach

został zmierzony znormalizowaną metodą pomiarową imoże być użyty do porównywania urządzeń. Podana wartość emisji drgań może posłużyć także do wstępnej oceny stopnia narażenia.

= 83 dB (A)

= 94 dB (A)

= 2,698 m/s

= 3,284 m/s

PWSA 20-Li C3

│

39 ■

OSTRZEŻENIE!

► Poziom drgań będzie zmieniał się w zależno-

ści od rodzaju zastosowania elektronarzędzia i w niektórych przypadkach może przekraczać wartość podaną w niniejszych instrukcjach. Narażenie na drgania mogłoby zostać nieprawidłowo ocenione, gdyby elektronarzędzie było regularnie wykorzystywane wtaki sposób. Należy starać się, aby obciążenie drganiami było jak najmniejsze. Przykładowe środki mające na celu zmniejszenie narażenia na drgania to noszenie rękawic wtrakcie korzystania znarzędzia iograniczenie czasu pracy. Należy przy tym uwzględnić wszystkie części cyklu pracy (na przykład czas, przez jaki elektronarzędzie pozostaje wyłączone oraz takie, wktórych jest ono wprawdzie włączone, ale pracuje bez obciążenia).

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE!

► Przeczytaj wszystkie wskazówki bezpieczeń-

stwa oraz instrukcje. Nieprzestrzeganie poniższych wskazówek bezpieczeństwa oraz instrukcji może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa oraz instrukcje należy zachować do późniejszego wykorzystania.

Użyte we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” dotyczy elektronarzędzi zasilanych zsieci (przez kabel sieciowy) oraz elektronarzędzi zasilanych akumulatorami (bez kabla sieciowego).

1. Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać wczy-

stości idbać ojego dobre oświetlenie. Niepo-

rządek i niedostateczne oświetlenie mogą być przyczyną wypadków.

b) Nigdy nie używać elektronarzędzia woto-

czeniu zagrożonym wybuchem, wktórym znajdują się łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które

mogą spowodować zapłon pyłu lub oparów.

c) Wczasie użytkowania elektronarzędzia

zwrócić uwagę na to, aby wpobliżu nie przebywały dzieci ani żadne inne osoby. Wprzy-

padku odwrócenia uwagi od pracy możesz stracić kontrolę nad urządzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyk przyłączeniowy elektronarzędzia musi

pasować do gniazda zasilania. Dokonywanie zmian we wtyku jest zabronione. Nigdy nie używać adapterów wtyków w połączeniu zelektronarzędziami mającymi uziemienie. Oryginalne wtyki oraz pasujące

gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym.

b) Unikaj kontaktu zuziemionymi przedmiotami,

takimi jak rury, grzejniki, kuchenki lub lodówki. Zetknięcie się z uziemionym przedmiotem zwiększa ryzyko porażenia prądem elektrycznym.

c) Nigdy nie narażaj elektronarzędzia na dzia-

łanie deszczu ani wilgoci. Przedostanie się wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nigdy nie chwytaj za kabel, np. wcelu prze-

niesienia bądź zawieszenia elektronarzędzia lub wyciągnięcia wtyku zgniazda zasilania. Trzymaj kabel z dala od źródeł gorąca, oleju, ostrych krawędzi lub poruszających się części urządzenia. Uszkodzone lub poskręca-

ne kable zwiększają ryzyko porażenia prądem elektrycznym.

■ 40 │ PL

PWSA 20-Li C3

Podczas pracy zelektronarzędziem na zewnątrz stosuj wyłącznie przedłużacze, które są dopuszczone również do użytku na zewnątrz. Stosowanie przedłużacza przystosowa-

nego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.

f) Jeśli nie da się uniknąć pracy zelektronarzę-

dziem wwilgotnym otoczeniu, zastosuj wyłącznik różnicowo-prądowy. Zastosowanie

wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem elektrycznym.

3. Bezpieczeństwo osób

a) Zawsze zachowuj ostrożność iuważaj na to,

co robisz. Praca zelektronarzędziem wymaga także zachowania zasad zdrowego rozsądku. Nie korzystaj z elektronarzędzia gdy jesteś przemęczony, znajdujesz się pod wpływem narkotyków, alkoholu lub lekarstw.

Nawet chwila nieuwagi podczas korzystania z elektronarzędzia może spowodować poważne obrażenia ciała.

Wczasie pracy noś środki ochrony indywidu- alnej iobowiązkowo okulary ochronne. Noszenie środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia roboczego, kasku lub ochronników słuchu w zależności od rodzaju zastosowania elektronarzędzia - zmniejsza ryzyko odniesienia obrażeń.

c) Unikaj sytuacji prowadzących do przypadko-

wego uruchomienia urządzenia. Przed podłączeniem do zasilania sieciowego i/lub akumulatora, chwyceniem lub przeniesieniem urządzenia upewnij się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączni-

ku w trakcie przenoszenia elektronarzędzia lub podłączenie elektronarzędzia do zasilania z wciśniętym już wyłącznikiem może doprowadzić do wypadku.

d) Przed włączeniem elektronarzędzia usuń

z niego wszystkie przyrządy regulacyjne lub klucze. Narzędzie lub klucz pozostawiony

w obracającej się części urządzenia może spowodować obrażenia ciała.

e) Unikaj nienaturalnej postawy ciała. Zadbaj o

utrzymanie stabilnej postawy i przez cały czas utrzymuj równowagę. Dzięki temu bę-

dziesz mógł lepiej kontrolować elektronarzędzie w przypadku nieoczekiwanych sytuacji.

f) Noś odpowiednią odzież. Nie zakładaj luź-

nych ubrań ani biżuterii. Włosy, odzież irękawice trzymaj zdala od ruchomych części urządzenia. Ruchome części urządzenia mogą

chwycić luźną, odstającą odzież, biżuterię lub długie włosy.

g) Jeżeli możliwe jest podłączenie odciągu

izbiornika pyłu, upewnij się, że są one podłączone iużywane wprawidłowy sposób.

Zastosowanie odciągu pyłowego może zmniejszyć zagrożenia związane zzapyleniem.

4. Użytkowanie iobsługa elektronarzędzia

a) Nie przeciążaj urządzenia. Elektronarzędzia

używaj zawsze do ściśle określonego zakresu zastosowania. Z odpowiednim elektronarzę-

dziem pracuje się lepiej i bezpieczniej w podanym zakresie mocy.

b) Nie używaj elektronarzędzia zuszkodzonym

wyłącznikiem. Elektronarzędzie, którego nie można włączyć ani wyłączyć, stanowi zagrożenie i musi zostać niezwłocznie przekazane do naprawy.

c) Przed dokonaniem ustawień urządzenia,

zmianą akcesoriów lub odłożeniem urządzenia na bok wyciągnij wtyk zgniazda wtykowego i/lub wyjmij akumulator. Uniemożliwi to

przypadkowe uruchomienie elektronarzędzia.

d) Nieużywane elektronarzędzia przechowuj

wmiejscu niedostępnym dla dzieci. Nie pozwalaj na używanie urządzenia przez osoby, które nie wiedzą, jak się z nim obchodzić lub nie przeczytały niniejszych instrukcji.

Elektronarzędzia w rękach niepowołanych osób stanowią duże zagrożenie.

PWSA 20-Li C3

│

41 ■

e) Elektronarzędzia wymagają starannej pielę-

gnacji. Sprawdź, czy ruchome elementy działają prawidłowo i nie blokują się, czy żaden z elementów nie pękł lub nie jest uszkodzony w stopniu uniemożliwiającym prawidłowe działanie elektronarzędzia. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków z elektrona-

rzędziami jest ich niewłaściwa konserwacja.

f) Dbaj oto, aby narzędzia skrawające były

ostre iczyste. Zadbane narzędzia skrawające zostrymi ostrzami rzadziej się blokują ipozwalają się lepiej prowadzić.

g) Korzystaj zelektronarzędzia, akcesoriów, na-

rzędzi roboczych itd. zgodnie ztymi instrukcjami. Uwzględnij przy tym warunki pracy oraz specyﬁkę wykonywanej czynności.

Używanie elektronarzędzi do celów innych, niż przewiduje to ich przeznaczenie, może doprowadzić do niebezpiecznych sytuacji.

5. Stosowanie iobsługa narzędzia akumulatorowego

a) Akumulatory ładuj wyłącznie za pomocą

ładowarek zalecanych przez producenta.

Używanie ładowarki do ładowania akumulatorów innych niż te, do których jest przewidziana, stwarza zagrożenie pożarowe.

b) Stosuj zawsze akumulatory przewidziane dla

określonego elektronarzędzia. Używanie innych akumulatorów może doprowadzić do obrażeń i niebezpieczeństwa wywołania pożaru.

c) Nieużywany akumulator przechowuj z dala

od spinaczy biurowych, monet, kluczy, gwoździ, śrub lub innych drobnych metalowych przedmiotów, które mogłyby powodować zwarcie styków. Zwarcie między stykami aku-

mulatora może doprowadzić do pożaru.

d) Przy nieprawidłowym użytkowaniu zakumu-

latora może wydostać się ciecz. Unikaj kontaktu ztą cieczą. Wrazie przypadkowego kontaktu przemyj dotknięte miejsce wodą. Wprzypadku przedostania się cieczy do oczu skorzystaj dodatkowo zpomocy lekarza. Wydostająca się zakumulatora ciecz

może powodować podrażnienia skóry lub poparzenia.

PRZESTROGA! NIEBEZPIECZEŃSTWO WYBUCHU! Nigdy nie ładuj baterii jednorazowych.

Chroń akumulator przed wysoką temperaturą, np. przed ciągłym działaniem promieni słonecznych, ognia, wody i wilgoci. Niebezpieczeństwo wybuchu.

Wskazówki bezpieczeństwa dlawszystkich zastosowań

Wspólne wskazówki bezpieczeństwa dla szlifowania i cięcia

a) To elektronarzędzie może być użytkowane

jako szliﬁerka imaszyna do cięcia. Należy przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, rysunków idanych, otrzymanych wraz zurządzeniem.

Nieprzestrzeganie poniższych wskazówek może spowodować porażenie prądem elektrycznym, pożar i/lub poważne obrażenia.

b) To elektronarzędzie nie jest przystosowane

do szlifowania papierem ściernym, pracy z użyciem szczotek drucianych i do polerowania. Zastosowania, dla których elektronarzę-

dzie nie zostało przewidziane, mogą powodować niebezpieczeństwo i obrażenia.

c) Nie używaj żadnego osprzętu, który nie

został przewidziany specjalnie do tego urządzenia inie jest zalecany przez producenta.

Sam fakt, że dane narzędzie daje się zamocować na urządzeniu nie gwarantuje bezpiecznej pracy.

d) Dopuszczalna prędkość obrotowa narzędzia

roboczego musi odpowiadać co najmniej maksymalnej prędkości obrotowej podanej na urządzeniu. Narzędzie, które obraca się z

prędkością większą od dozwolonej, może się rozpaść na części i może zostać wyrzucone w powietrze.

e) Średnica zewnętrzna igrubość narzędzia

roboczego muszą być zgodne zdanymi elektronarzędzia. Narzędzia robocze o niewłaści-

wych wymiarach uniemożliwiają ich dostateczne osłonięcie lub kontrolę.

■ 42 │ PL

PWSA 20-Li C3

f) Narzędzia zwkładką gwintowaną muszą

dokładnie pasować do gwintu wrzeciona szliﬁerskiego. Wprzypadku narzędzi, które są montowane za pomocą kołnierza, średnica otworu narzędzia roboczego musi pasować do średnicy mocowania kołnierza. Na-

rzędzia robocze, które nie są dokładnie zamocowane na elektronarzędziu, obracają się nierównomiernie, wpadają wsilne drgania imogą spowodować utratę kontroli.

g) Nie wolno używać uszkodzonych narzędzi.

Przed każdym użyciem kontroluj narzędzia takie jak tarcze szliﬁerskie pod kątem rozwarstwień i pęknięć, talerze szliﬁerskie pod kątem pęknięć, starcia lub nadmiernego zużycia, szczotki druciane pod kątem obluzowanych lub obłamanych drutów. Wrazie upadku elektronarzędzia lub narzędzia roboczego należy sprawdzić, czy nie zostało ono wskutek tego uszkodzone lub użyć narzędzia nieuszkodzonego. Po skontrolowaniu izamontowaniu narzędzia roboczego, użytkownik oraz osoby znajdujące się wpobliżu muszą przebywać poza płaszczyzną wirującego narzędzia roboczego. Wówczas należy na minutę uruchomić narzędzie na maksymalnych obrotach. Uszkodzone narzędzia pękają

najczęściej w czasie testowania.

h) Stosuj środki ochrony indywidualnej. Zależnie

od potrzeb, noś pełną maskę na twarz, osłonę oczu lub okulary ochronne. Oile zachodzi taka potrzeba, noś maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, które ochronią przed opiłkami i drobnymi cząstkami materiału. Oczy

należy chronić przed latającymi wpowietrzu ciałami obcymi, które mogą się pojawić wtrakcie wykonywania różnych prac. Podczas prac powodujących powstawanie pyłu noś maskę przeciwpyłową lub maskę do ochrony dróg oddechowych. Długotrwałe narażenie na duży hałas może spowodować uszkodzenie słuchu.

i) Dopilnuj, aby inne osoby znajdowały się

wbezpiecznej odległości od miejsca pracy elektronarzędzia. Każdy, kto wchodzi w obszar roboczy urządzenia, musi nosić środki ochrony indywidualnej.

Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą zostać wyrzucone wpowietrze ispowodować obrażenia także poza bezpośrednim obszarem pracy.

j) Podczas prac, wtrakcie których można natra-

ﬁć na ukryte przewody elektryczne, trzymaj elektronarzędzie zawsze za izolowane uchwyty. Kontakt z przewodem przewodzącym

prąd może spowodować pojawienie się napięcia również w metalowych elementach urządzenia i porażenie prądem.

k) Kabel sieciowy trzymaj zdala od obracają-

cych się narzędzi. Jeżeli stracisz kontrolę nad narzędziem, może ono przeciąć kabel sieciowy lub wciągnąć go. W takiej sytuacji dłoń lub ramię może wejść w kontakt z obracającym się narzędziem.

l) Nigdy nie odkładaj elektronarzędzia, zanim

obracające się narzędzie robocze całkowicie się zatrzyma. Obracające się narzędzie robo-

cze może zetknąć się z powierzchnią w miejscu odłożenia i spowodować utratę kontroli nad elektronarzędziem.

m) Nie przenoś pracującego elektronarzędzia.

Obracające się narzędzie robocze może pochwycić Twoją odzież i spowodować obrażenia ciała.

n) Regularnie czyść szczeliny wentylacyjne

elektronarzędzia. Dmuchawa silnika wciąga pył do obudowy, a duże nagromadzenie się pyłu metali może spowodować zagrożenia elektryczne.

o) Nigdy nie używaj elektronarzędzia wpobli-

żu łatwopalnych materiałów. Iskry mogą spowodować zapłon.

p) Nigdy nie używaj narzędzi roboczych, które

wymagają chłodzenia cieczą. Użycie wody lub innych ciekłych chłodziw może spowodować porażenie prądem elektrycznym.

PWSA 20-Li C3

│

43 ■

Odrzut narzędzia iodpowiednie wskazówki bezpieczeństwa

Odbicie jest nagłą reakcją spowodowaną zaczepieniem się, zaklinowaniem obrotowego narzędzia roboczego, na przykład tarczy szliﬁerskiej, talerza szliﬁerskiego, szczotki drucianej itd. Zaczepienie lub zaklinowanie powoduje nagłe zatrzymanie obracającego się narzędzia. Na skutek tego elektronarzędzie zostaje wniekontrolowany sposób odrzucone wkierunku przeciwnym do kierunku obrotów.

Gdy np. tarcza szliﬁerska zatnie lub zablokuje się wobrabianym przedmiocie, krawędź tarczy szliﬁerskiej, zagłębiona wobrabianym przedmiocie może wnim utknąć iwten sposób wyłamać tarczę lub spowodować odbicie. Tarcza szliﬁerska zostanie wówczas odrzucona wkierunku do lub od użytkownika, w zależności od kierunku obrotów tarczy wmiejscu zablokowania. Wtakiej sytuacji tarcze szliﬁerskie mogą też pękać.

Odrzut jest skutkiem nieodpowiedniego lub nieprawidłowego użytkowania elektronarzędzia. Można mu zapobiec stosując odpowiednie, opisane poniżej środki bezpieczeństwa.

a) Elektronarzędzie trzymaj mocno oburącz,

ciało iramiona ustaw wpozycji umożliwiającej przyjęcie siły odrzutu. Używaj zawsze dodatkowej rękojeści, o ile jest zamontowana, aby mieć możliwie największą kontrolę nad siłą odrzutu narzędzia lub momentami cofającymi podczas rozruchu. Użytkownik

może opanować siły odrzutu narzędzia i siły cofające stosując odpowiednie środki ostrożności.

b) Nigdy nie zbliżaj dłoni do obracających się

narzędzi roboczych. W razie odrzutu narzędzia roboczego może ono przejść po dłoni i spowodować obrażenia.

c) Unikaj ustawiania się wmiejscu, wktórym

znajdzie się elektronarzędzie wrazie odrzutu. Odrzut powoduje odbicie elektronarzędzia w kierunku przeciwnym do kierunku ruchu tarczy szliﬁerskiej w miejscu zablokowania.

d) Pracuj ze szczególną ostrożnością wobsza-

rach narożników, ostrych krawędzi itp. Unikaj odrzucania lub zakleszczenia się narzędzi roboczych wobrabianych przedmiotach. Obracające się narzędzie robocze ma

tendencję do zakleszczania się w narożnikach, na ostrych krawędziach lub w chwili jego odbicia. Powoduje to utratę kontroli lub odrzut.

e) Nie używaj tarcz łańcuchowych ani zęba-

tych. Takie narzędzia często powodują odbicie lub utratę kontroli nad elektronarzędziem.

Szczególne wskazówki bezpieczeństwa dla szlifowania icięcia

Używaj wyłącznie ściernic dopuszczonych do stosowania zelektronarzędziem oraz przewidzianej dla nich osłony ochronnej. Ściernice,

które nie są przeznaczone do stosowania zelektronarzędziem nie dają się odpowiednio osłonić inie są bezpieczne.

Zagięte tarcze szliﬁerskie muszą być monto-

wane wtaki sposób, aby ich powierzchnia szlifowania nie wychodziła poza płaszczyznę krawędzi osłony ochronnej. Nieprawidłowo

zamontowanej tarczy szliﬁerskiej, która wystaje poza krawędź osłony ochronnej, nie da się dostatecznie osłonić.

c) Osłona ochronna musi być bezpiecznie za-

mocowana na elektronarzędziu idla maksymalnego bezpieczeństwa musi być ustawiona wtaki sposób, by wstronę użytkownika skierowana była możliwie jak najmniejsza część ściernicy. Osłona pomaga chronić użytkownika

przed odłamkami, przypadkowym kontaktem ze ściernicą oraz iskrami, które mogłyby zapalić odzież.

d) Ściernic można używać tylko do przewidzia-

nych dla nich zastosowań. Na przykład: Nigdy nie wolno szlifować boczną powierzchnią tarczy do cięcia. Tarcze

do cięcia są przeznaczone do skrawania materiału krawędzią tarczy. Oddziaływanie sił na boczne powierzchnie ściernicy może spowodować jej pęknięcie.

■ 44 │ PL

PWSA 20-Li C3

e) Do wybranej tarczy szliﬁerskiej używaj za-

wsze tylko nieuszkodzonych kołnierzy mocujących oodpowiedniej wielkości ikształcie.

Odpowiednie kołnierze zapewniają tarczy szliﬁerskiej właściwe podparcie i w ten sposób zmniejszają ryzyko pęknięcia tarczy. Kołnierze do tarcz do cięcia mogą się różnić od kołnierzy do innych rodzajów tarcz szliﬁerskich.

f) Nie używaj zużytych tarcz szliﬁerskich po-

chodzących zwiększych elektronarzędzi. Tarcze szliﬁerskie z większych elektronarzędzi nie są przystosowane do wyższych prędkości obrotowych mniejszych elektronarzędzi i mogą pękać.

e) Duże płyty lub duże przedmioty obrabiane

należy podeprzeć, by zmniejszyć ryzyko odrzutu spowodowanego zakleszczeniem się tarczy tnącej. Duże elementy obrabiane mogą

wyginać się pod własnym ciężarem. Przedmiot obrabiany musi być podparty zobu stron tarczy, zarówno wpobliżu tarczy tnącej jak iprzy jego krawędziach.

Zachowaj szczególną ostrożność podczas

„cięcia wgłębnego” wistniejących ścianach oraz innych niewidocznych miejscach. Zagłę-

biana w ścianie tarcza tnąca może natraﬁć na przewody gazowe, wodne lub elektryczne albo na inne obiekty i może spowodować odrzut.

Dalsze wskazówki bezpieczeństwa dotyczące cięcia

a) Unikaj blokowania się tarczy tnącej lub stoso-

wania zbyt dużego nacisku. Nie wykonuj zbyt głębokich cięć. Przeciążenie tarczy tnącej

zwiększa jej obciążenie oraz podatność na przekoszenie lub blokowanie, a tym samym zwiększa możliwość odrzutu narzędzia lub pęknięcia tarczy.

b) Unikaj obszaru przed iza obracającą się

tarczą. Gdy podczas cięcia obrabianego przedmiotu przesuwasz tarczą tnącą w kierunku od siebie, w razie odrzutu narzędzia elektronarzędzie wraz z obracającą się tarczą może zostać odrzucone bezpośrednio w Twoim kierunku.

c) Jeśli tarcza tnąca ulegnie zakleszczeniu lub

jeśli przerywasz pracę, wyłącz urządzenie iodczekaj, aż tarcza całkowicie się zatrzyma. Nigdy nie próbuj wyjmowania obracającej się tarczy tnącej z rzazu, gdyż mogłoby to spowodować jej odrzut. Ustal i usuń przyczy-

nę zakleszczenia się tarczy w materiale.

d) Nie włączaj ponownie elektronarzędzia,

dopóki znajduje się ono wobrabianym przedmiocie. Zanim możliwe będzie ostrożne kontynuowanie cięcia odczekaj, aż tarcza tnąca osiągnie swoją pełną prędkość obrotową. W przeciwnym razie tarcza może się za-

ciąć, wyskoczyć z obrabianego przedmiotu lub spowodować odrzut.

Zasady bezpieczeństwa dotyczące ładowarek

■ To urządzenie może być używane

przez dzieci od 8.roku życia oraz przez osoby ozmniejszonych zdolnościach ﬁzycznych, sensorycznych lub umysłowych bądź osoby nieposiadające odpowiedniego doświadczenia i/lub wiedzy, wyłącznie pod nadzorem lub po przeszkoleniu wzakresie bezpiecznego użytkowania urządzenia oraz potencjalnych zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Dzieciom bez opieki osób dorosłych nie wolno czyścić ani konserwować urządzenia.

■ Wprzypadku uszkodzenia kabla

zasilającego należy zlecić jego wymianę producentowi, wpunkcie serwisowym lub osobie posiadającej odpowiednie kwaliﬁkacje. Dzięki temu unikniesz poważnych zagrożeń.

PWSA 20-Li C3

│

45 ■

Ładowarka nadaje się tylko do użytku wzamkniętych pomieszczeniach.

OSTRZEŻENIE!

■ Wprzypadku uszkodzenia kabla zasilają-

cego należy zlecić jego wymianę producentowi, wpunkcie serwisowym lub osobie posiadającej odpowiednie kwaliﬁkacje. Dzięki temu unikniesz poważnych zagrożeń.

Dopuszczalny osprzęt

UWAGA!

► W tej ładowarce można ładować tylko

następujące baterie: PAP 20 A1/PAP 20 A2/ PAP 20 A3.

► Aktualna lista zgodności akumulatorów

znajduje się na stronie internetowej www.lidl.de/akku.

)

-1

(mm)

Maks. prędkość

Maks. średnica Ø

Tarcze tnące 125 3 M14 12250 80

Tarcze do zdzierania

125 6 M14 12250 80

Maks. grubość (mm)

Rozmiar gwintu (mm)

obrotowa (min

Przechowywanie iobsługa zalecanych narzędzi roboczych

■ Podczas obchodzenia się znarzędziami szliﬁer-

skimi iich transportu należy zachować ostrożność.

■ Narzędzia szliﬁerskie należy przechowywać w

taki sposób, by nie były narażone na uszkodzenia mechaniczne lub czynniki środowiskowe (np. wilgoć).

Wskazówki dotyczące pracy

WSKAZÓWKA

► Ściernic można używać tylko do przewidzia-

nych dla nich zastosowań. Wprzeciwnym razie może dojść do uszkodzenia lub pęknięcia ściernicy, co może być przyczyną obrażeń.

■ Prowadź szliﬁerkę po obrabianej powierzch-

ni tam izpowrotem, stosując przy tym umiarkowany nacisk.

■ Wprzypadku miękkiego materiału tarczę do

zdzierania prowadź pod płaskim kątem, twarde materiały wymagają nieco większego kąta.

Maks. prędkość

obwodowa (m/s)

Klucz widełkowy

Zdzieranie

Nigdy nie używaj tarcz tnących do prac polegających na zdzieraniu!

Cięcie

Nigdy nie używaj tarcz do zdzierania do zadań związanych zcięciem!

Narzędzie

Osłona ochronna

Tak

■ 46 │ PL

PWSA 20-Li C3

■ Używaj tylko atestowanych tarcz do cięcia

iszlifowania wzmocnionych włóknem, które

są dopuszczone do prędkości obwodowej co najmniej 80 m/s.

OSTROŻNIE!

► Po wyłączeniu urządzenia narzędzie szliﬁer-

skie obraca się jeszcze ruchem bezwładnym. Nie hamuj go dociskanie boku tarczy.

■ Zabezpiecz obrabiany przedmiot. Do zamo-

cowania obrabianego przedmiotu użyj zacisków lub imadła. Zapewniają one bezpieczniejsze trzymanie obrabianego przedmiotu, niż przy użyciu siły rąk.

■ Przed odłożeniem zawsze wyłącz urządze-

nie iodczekaj, aż całkowicie się zatrzyma.

■ Używaj urządzenia tylko do cięcia lub szlifo-

wania na sucho.

■ Podczas wszystkich prac zużyciem urządze-

nia musi być zamontowana dodatkowa rękojeść

■ Obróbka materiału zawierającego azbest

jest zabroniona. Azbest jest rakotwórczy.

■ Prowadź urządzenie po obrabianej po-

■ Podczas pracy trzymaj urządzenie zawsze

Wskazówka! Zasady prawidłowego postępowania.

NIEBEZPIECZEŃSTWO! PROWADŹ

URZĄDZENIE PO OBRABIANEJ POWIERZCHNI ZAWSZE W KIERUNKU PRZECIWNYM DO KIERUNKU OBROTU NARZĘDZIA.

► Wprzeciwnym razie istnieje niebezpieczeń-

stwo odbicia narzędzia. Urządzenie może zostać wypchnięte zrzazu.

wierzchni zawsze wstanie włączonym. Po zakończeniu obróbki unieś urządzenie znad obrabianego elementu idopiero wtedy je wyłącz.

pewnie oburącz. Zapewnij sobie stabilną postawę.

■ Aby uzyskać optymalne wyniki szlifowania,

prowadź urządzenie równomiernie pod kątem 15° do 30° (między przedmiotem obrabianym atarczą szliﬁerską) tam izpowrotem.

■ Podczas obrabiania powierzchni skośnych

nie wolno mocno dociskać urządzenia do obrabianego przedmiotu. Gdy prędkość obro-

towa mocno spada, zmniejsz siłę docisku, by umożliwić bezpieczną iefektywną pracę. Wprzypadku nagłego całkowitego wyhamowania lub zablokowania urządzenia należy je natychmiast wyłączyć.

■ Cięcie: Pracuj zumiarkowanym posuwem

inie dopuszczaj do przekoszenia tarczy.

■ Podczas pracy tarcze do zdzierania ido

cięcia bardzo mocno się nagrzewają – przed ich dotknięciem odczekaj, aż całkowicie ostygną.

■ Nigdy nie używaj urządzenia do celów in-

nych niż te, do których jest przeznaczone.

■ Przed włożeniem akumulatora do urządzenia

upewnij się, że urządzenie jest wyłączone.

■ Wrazie niebezpieczeństwa natychmiast

wyłącz urządzenie iwyjmij zniego akumulator. Dopilnuj, aby urządzenie iwtyk sieciowy

były łatwo dostępne wsytuacji awaryjnej.

■ Podczas przerw wpracy, przed wykonaniem

wszelkich prac przy urządzeniu oraz gdy urządzenie nie jest używane, zawsze wyjmuj zniego akumulator. Urządzenie musi być

zawsze czyste, suche iniezabrudzone olejem ani smarem.

■ Zawsze zachowuj ostrożność! Zawsze

koncentruj się na tym, co robisz ipostępuj znamysłem. Nigdy nie używaj urządzenia,

gdy masz trudności zkoncentracją lub źle się czujesz.

OSTRZEŻENIE! Należy zawsze nosić okulary ochronne.

OSTRZEŻENIE! Należy zawsze nosić maskę przeciwpyłową.

PWSA 20-Li C3

│

47 ■

Przed uruchomieniem

Ładowanie akumulatora (patrzrys.A)

OSTROŻNIE!

► Przed wyjęciem lub włożeniem akumula-

tora

do ładowarki wyciągaj zawsze

wtyk sieciowy zgniazda zasilania.

Wkładanie/wyjmowanie akumulatora zurządzenia

Wkładanie akumulatora

♦ Pozwól, aby akumulator

wuchwycie.

Wyjmowanie akumulatora

♦ Naciśnij przycisk odblokowania

akumulator

zatrzasnął się

iwyjmij

WSKAZÓWKA

► Nigdy nie ładuj akumulatora, jeśli tempera-

tura otoczenia jest niższa niż 10°C lub wyższa niż 40°C. Wprzypadku dłuższego przechowywania akumulatora litowego należy regularnie kontrolować jego poziom naładowania. Optymalny stan naładowania wynosi pomiędzy 50% a80%. Miejsce przechowywania powinno być suche ichłodne, ztemperaturą otoczenia między 0°C a50°C.

♦ Włóż akumulator

(patrz rys. A).

♦ Włóż wtyk sieciowy do gniazda zasilania.

Dioda kontrolna LED wonym.

♦ Zielona dioda kontrolna LED

zakończenie ładowania i gotowość akumulatora do pracy.

UWAGA!

♦ Jeśli czerwona dioda kontrolna LED

zacznie migać, akumulator się przegrzał inie można go naładować.

♦ Jeśli czerwona izielona dioda kontrolna

LED migają jednocześnie, akumulator jest uszkodzony.

♦ Między kolejnymi ładowaniami wyłączaj

zawsze ładowarkę na co najmniej 15 minut. Wtym celu wyciągnij wtyk zgniazda.

do szybkiej ładowarki

świeci wkolorze czer-

sygnalizuje

Sprawdzanie stanu naładowania akumulatora

♦ Aby sprawdzić stan naładowania akumulatora

naciśnij przycisk stanu naładowania akumulatora (patrz rysunek główny). Stan lub pozostały poziom naładowania zostaje wskazany na wskaźniku LED stanu naładowania akumulatora w następujący sposób: CZERWONY/POMARAŃCZOWY/ ZIELONY = maksymalny poziom naładowania CZERWONY/POMARAŃCZOWY = średni poziom naładowania CZERWONY = niski poziom naładowania naładować akumulator

Montaż pokrywy ochronnej do cięcia

Podczas cięcia a pomocą ściernic spojonych stosuj zawsze pokrywę ochronną 8a przeznaczoną do cięcia.

♦ Wsuń pokrywę ochronną

ochronną (patrz rys. E), aż ta na końcu zatrzaśnie się na plastikowym zaczepie „X”.

♦ Podczas demontażu pokrywy ochronnej

lekko wciśnij plastikowy zaczep „X” do środka, aby zwolnić pokrywę ochronną 8a.

na osłonę

■ 48 │ PL

PWSA 20-Li C3

Przestawianie osłony ochronnej

OSTRZEŻENIE!

NIEBEZPIECZEŃSTWO OBRAŻEŃ!

► Przed podjęciem wszelkich prac przy urządze-

niu należy je wyłączyć iwyjąć akumulator.

NIEBEZPIECZEŃSTWO OBRAŻEŃ!

► Zawsze używaj szliﬁerki kątowej zzałożoną

osłoną ochronną być pewnie zamocowana na szliﬁerce. Należy ją ustawić tak, by uzyskać maksymalny możliwy poziom bezpieczeństwa, tzn., by nieosłonięta od strony użytkownika pozostała jak najmniejsza część ściernicy. Osłona ochronna powinna chronić użytkownika przed odłamkami iprzypadkowym kontaktem ze ściernicą.

NIEBEZPIECZEŃSTWO OBRAŻEŃ!

► Osłona ochronna

wana co najmniej pod tym samym kątem, jak dodatkowa rękojeść (patrz rys. B). Wprzeciwnym razie istnieje ryzyko zranienia się tarczą do zdzierania lub tarczą tnącą.

♦ Obróć osłonę ochronną

nie (pozycja robocza). Zwróć przy tym uwagę, aby ustawić osłonę w taki sposób, by mocowanie osłony znalazło się na jednym z 5 wybrzuszeń osłony kładanej okładce).

♦ Zadbaj o to, aby mocowanie osłony

mocno osadzone w danym wybrzuszeniu .

. Osłona ochronna musi

powinna być zamonto-

wżądane położe-

(patrz rys. E na roz-

było

Montaż/wymiana tarczy do zdzierania/cięcia

Podczas wymiany tarczy do cięcia/do zdzierania zawsze noś rękawice ochronne.

Przestrzegaj wymiarów tarcz do zdzierania/ cięcia. Średnica otworu musi pasować bez luzu do kołnierza mocującego elementów redukcyjnych ani adapterów.

WSKAZÓWKA

► Stosuj wyłącznie niezanieczyszczone tarcze.

■ Stosuj wyłącznie narzędzia szliﬁerskie, których

dopuszczalna prędkość obrotowa jest co najmniej taka, jak prędkość obrotowa biegu jałowego elektronarzędzia.

■ NIEBEZPIECZEŃSTWO OBRAŻEŃ! Przycisk

blokady wrzeciona gdy wrzeciono mocujące jest nieruchome.

♦ Naciśnij przycisk blokady wrzeciona

zablokować przekładnię.

♦ Odkręć nakrętkę mocującą

widełkowym (patrz rys. D).

♦ Załóż tarczę do zdzierania lub tarczę do

cięcia na kołnierz mocujący zopisem była skierowana do urządzenia.

♦ Następnie nakręć ponownie nakrętkę

mocującą wypukłą skierowaną do góry.

na wrzeciono mocujące

. Nie stosuj żadnych

wciskaj tylko wtedy,

, by

kluczem

tak, aby strona

stroną

Montaż dodatkowej rękojeści

PRZESTROGA!

► Ze względów bezpieczeństwa to urządzenie

może być użytkowane tylko zdodatkową rękojeścią stwarza ryzyko obrażeń. Wzależności od sposobu pracy rękojeść dodatkową moż- na przykręcić zlewej lub zprawej strony bądź na głowicy urządzenia.

. Praca bez rękojeści dodatkowej

PWSA 20-Li C3

│

49 ■

Wprzypadku cienkich tarcz szliﬁerskich

(patrz rysunek 1)

♦ Kołnierz nakrętki mocującej

jest skierowany do góry, aby umożliwić należyte zamocowanie cienkiej ściernicy.

♦ Sprawdź, czy wszystkie elementy mocujące są

poprawnie zamontowane.

♦ Sprawdź, czy strzałka kierunku obrotów (oile

jest) na tarczy do cięcia lub zdzierania (także na diamentowej tarczy do cięcia) ikierunek obrotów urządzenia (strzałka na głowicy urządzenia) są zgodne.

≤ 3,2 mm

Rys. 1

♦ Naciśnij przycisk blokady wrzeciona

by zablokować przekładnię.

♦ Dokręć nakrętkę mocującą

kluczem

widełkowym do oporu.

Wprzypadku grubych tarcz szliﬁerskich (patrz rysunek 2)

> 3,2 mm

Rys. 2

Kołnierz nakrętki mocującej

jest skierowany do dołu, aby umożliwić bezpieczne założenie tarczy szliﬁerskiej na wrzeciono mocujące .

♦ Zablokuj wrzeciono mocujące ♦ Dokręć nakrętkę mocującą

kluczem

widełkowym wprawo.

WSKAZÓWKA

► Jeżeli po wymianie tarcza ma niespokojny

bieg lub wpada wdrgania, tarczę należy natychmiast wymienić.

♦ Ze względów bezpieczeństwa po wymianie

tarczy wykonaj próbne uruchomienie elektronarzędzia na 60 sekund zmaksymalną prędkością obrotową. Zwracaj uwagę na nietypowe odgłosy iiskrzenie.

Uruchomienie

Włączanie/wyłączanie

Przed użyciem sprawdź, czy wszystkie elementy mocujące zastosowanego narzędzia są prawidłowo umieszczone.

WSKAZÓWKA

► Szliﬁerkę kątową włączaj zawsze przed kon-

taktem zmateriałem idopiero po włączeniu prowadź ją po obrabianej powierzchni.

Włączanie

♦ Naciśnij

Wyłączanie

♦ Zwolnij ponownie włącznik/wyłącznik

Włączenie trybu ciągłego

♦ Naciśnij

Wyłączanie trybu ciągłego

♦ Naciśnij

Regulacja prędkości obrotowej

Pokrętłem wyboru prędkości obrotowej można ustawiać odpowiednią prędkość obrotową: (1 = mniejsza prędkość obrotowa, 6 = większa prędkość obrotowa).

Zalecamy określenie optymalnej prędkości obrotowej przez praktyczne testowanie.

Prędkość obrotową można zmieniać również wtrakcie pracy.

włącznik/wyłącznik najpierw

w prawo, by następnie móc go przesunąć do przodu.

włącznik/wyłącznik najpierw

w prawo, by następnie móc go przesunąć doprzodu. Naciśnij następnie

włącznik/

wyłącznik dodatkowo do przodu w dół, ażsię zablokuje.

włącznik/wyłącznik do tyłu w dół i

zwolnij go.

■ 50 │ PL

PWSA 20-Li C3

Konserwacja i czyszczenie

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO OBRAŻEŃ! Przed podjęciem wszelkich prac przy urządzeniu należy je wyłączyć iwyjąć akumulator.

Akumulatorowa szliﬁerka kątowa jest bezobsługowa.

■ Do czyszczenia nie wolno używać żadnych

ostrych przedmiotów. Do wnętrza obudowy nie może przedostać się żadna ciecz.

Wprzeciwnym razie urządzenie może ulec uszkodzeniu.

■ Pamiętaj o regularnym czyszczeniu urządzenia,

najlepiej bezpośrednio po każdym użyciu.

■ Czyść obudowę suchą ściereczką – wżadnym

przypadku nie używaj benzyny, rozpuszczalników ani innych środków do czyszczenia, które uszkadzają tworzywa sztuczne.

■ Wcelu starannego oczyszczenia urządzenia

należy użyć odkurzacza.

■ Otwory wentylacyjne muszą być zawsze wolne

od zanieczyszczeń.

■ Usuwaj przywierający pył szliﬁerski pędzlem.

WSKAZÓWKA

► Niewymienione tutaj części zamienne (np.

szczotki węglowe, przełączniki) można zamówić za pośrednictwem naszej infolinii serwisowej.

OSTRZEŻENIE!

■ Nie używaj żadnych akcesoriów niezaleca-

nych przez PARKSIDE. Może to prowadzić do porażenia prądem i pożaru.

Utylizacja

Opakowanie składa się wcałości zmateriałów przyjaznych środowisku naturalnemu. Można je wyrzucić do właściwych pojemników na surowce wtórne.

Urządzeń elektrycznych nie wolno wyrzucać razem z odpadami domowymi!

Zgodnie zdyrektywą europejską 2012/19/EU zużyte elektronarzędzia należy zbierać oddzielnie ipoddawać procesowi odzysku zposzanowaniem zasad ochrony środowiska naturalnego.

Akumulatorów nie wolno

wyrzucać razem zodpadami

domowymi!

Przed utylizacją urządzenia wyjmij zniego akumulatory. Uszkodzone lub zużyte akumulatory należy poddać procesowi recyklingu zgodnie zdyrektywą 2006/66/EC. Akumulatory i/lub urządzenie należy oddać we właściwym punkcie zbiórki odpadów.

Aby uzyskać informacje na temat możliwości utylizacji zużytych narzędzi elektrycznych/akumulatorów należy skontaktować się zlokalnym urzędem gminy lub miasta.

Opakowania należy utylizować w

sposób przyjazny dla środowiska.

Przestrzegać oznaczeń na różnych

materiałach opakowaniowych i w razie potrzeby utylizuj je zgodnie z zasadami segregacji odpadów. Materiały opakowaniowe są oznaczone skrótami (a) i cyframi (b) w następujący sposób: 1–7: tworzywa sztuczne, 20–22: papier i tektura, 80–98: kompozyty.

PWSA 20-Li C3

Informacji na temat możliwości utyli-

zacji wyeksploatowanego produktu

udziela urząd gminy lub miasta.

│

51 ■

Gwarancja Kompernaß Handels GmbH

Szanowny Kliencie, To urządzenie objęte jest 3-letnią gwarancją, licząc

od daty zakupu. W przypadku wad tego produktu, masz gwarantowane ustawowo prawa w stosunku sprzedawcy. Te ustawowe prawa nie są ograniczone przez nasze opisane poniżej warunki gwarancji.

Warunki gwarancji

Okres gwarancji rozpoczyna się od daty zakupu. Należy zachować paragon. Jest on wymagany jako dowód zakupu.

Jeżeli w ciągu trzech lat od daty zakupu produktu ujawni się w nim wada materiałowa lub produkcyjna, produkt zostanie wedle naszego uznania nieodpłatnie naprawiony, wymieniony na nowy lub zostanie zwrócona jego cena. Warunkiem spełnienia tego świadczenia gwarancyjnego jest dostarczenie w trakcie tego trzyletniego okresu uszkodzonego urządzenia wraz z dowodem zakupu (paragonem) oraz krótkim opisem wady i daty jej wystąpienia.

Jeżeli wada jest objęta naszą gwarancją, otrzymasz z powrotem naprawiony lub nowy produkt.

Okres gwarancji i ustawowe roszczenia gwarancyjne

Wykonanie usługi gwarancyjnej nie przedłuża okresu gwarancji. Dotyczy to również wymienionych i naprawionych części. Wszelkie szkody i wady wykryte w chwili zakupu należy zgłosić bezpośrednio po rozpakowaniu urządzenia. Po upływie okresu gwarancji wszelkie naprawy są wykonywane odpłatnie.

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane i poddane przed wysyłką skrupulatnej kontroli jakości.

Gwarancja obejmuje wady materiałowe lub produkcyjne. Niniejsza gwarancja nie obejmuje części produktu, podlegających normalnemu zużyciu, ani uszkodzeń części łatwo łamliwych, np. przełączników , lub części wykonanych ze szkła.

Niniejsza gwarancja traci swoją ważność, jeśli produkt został uszkodzony, nie używano go prawidłowo lub nie serwisowano należycie. W celu zapewnienia prawidłowego stosowania produktu należy ściśle przestrzegać wszystkich instrukcji wymienionych w instrukcjach obsługi. Należy bezwzględnie unikać zastosowania oraz postępowania, których odradza się w instrukcji obsługi lub przed którymi się w niej ostrzega.

Produkt przeznaczony jest wyłącznie do użytku domowego, a nie do zastosowań komercyjnych. Niewłaściwe użytkowanie urządzenia, używanie go w sposób niezgodny z jego przeznaczeniem, użycie siły lub ingerencja w urządzenie, dokonywana poza naszymi autoryzowanymi punktami serwisowymi, powodują utratę gwarancji.

Okres gwarancji nie ma zastosowania w następujących przypadkach

■ normalne zużycie pojemności baterii

■ komercyjne wykorzystanie produktu

■ uszkodzenie lub modyﬁkacja produktu przez

klienta

■ nieprzestrzeganie przepisów bezpieczeństwa

i konserwacji, błędy w obsłudze

■ szkody spowodowane zjawiskami naturalnymi

■ 52 │ PL

PWSA 20-Li C3

Realizacja zobowiązań gwarancyjnych

W celu zapewnienia szybkiego załatwienia sprawy, postępuj zgodnie z poniższymi wskazówkami:

■ W przypadku wszelkich pytań przygo-

tuj paragon ﬁskalny oraz numer artykułu (np. IAN 12345) jako dowód zakupu.

■ Numer artykułu można znaleźć na tabliczce

znamionowej na produkcie, wygrawerowany na urządzeniu, zapisany na stronie tytułowej instrukcji obsługi (w dolnym lewym rogu) lub na naklejce z tyłu bądź na spodzie urządzenia.

■ W przypadku wystąpienia błędów działania

lub innych wad, prosimy o kontakt z odpowiednim działem serwisu telefonicznie lub przez e-mail.

■ Zarejestrowany jako wadliwy produkt możesz

wtedy wraz z dołączonym dowodem zakupu (paragonem) oraz opisem i datą wystąpienia usterki wysłać nieodpłatnie na przekazany wcześniej adres serwisu.

Na stronie www.lidl-service.com możesz pobrać te i wiele innych instrukcji, ﬁlmów o produktach oraz oprogramowanie instalacyjne.

Serwis

Serwis Polska

Tel.: 22 397 4996 E-Mail: kompernass@lidl.pl

IAN 360196_2007

Importer

Pamiętaj, że poniższy adres nie jest adresem serwisu. Skontaktuj się najpierw z odpowiednim punktem serwisowym.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM NIEMCY www.kompernass.com

Za pomocą tego kodu QR możesz przejść bezpośrednio na stronę serwisu Lidl (www.lidl-service.com), gdzie możesz otworzyć instrukcję obsługi, wpisując numer artykułu (IAN) 360196_2007.

PWSA 20-Li C3

│

53 ■

Tłumaczenie oryginalnej deklaracji zgodności

Firma KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za sporządzenie dokumentacji: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NIEMCY, oświadcza niniejszym, że produkt ten jest zgodny znastępującymi normami, dokumentami normatywnymi oraz dyrektywami WE:

Dyrektywa maszynowa (2006/42/EC) Dyrektywa niskonapięciowa WE (2014/35/EU, tylko ładowarka) Dyrektywa wsprawie kompatybilności elektromagnetycznej (2014/30/EU) Dyrektywa wsprawie stosowania substancji szkodliwych dla zdrowia (2011/65/EU)*

* Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent. Opisany powyżej

przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu Europejskiego iRady z8 czerwca 2011 wsprawie ograniczenia stosowania określonych substancji niebezpiecznych wurządzeniach elektrycznych ielektronicznych.

Zastosowane normy zharmonizowane

Oznaczenie typu maszyny: Akumulatorowa szliﬁerka kątowa PWSA 20-Li B3

Rok produkcji: 10–2020

Numer seryjny: IAN 360196_2007

Bochum, dnia 15.10.2020

Semi Uguzlu

- dyrektor ds. jakości -

Zastrzegamy sobie prawo do wprowadzania zmian technicznych wramach procesu udoskonalania urządzenia.

■ 54 │ PL

PWSA 20-Li C3

Zamawianie dodatkowego akumulatora

Jeśli chcesz zamówić dodatkowy akumulator do urządzenia, możesz to zrobić wygodnie przez Internet na stronie www.kompernass.com lub telefonicznie.

Artykuł ten może być po krótkim czasie niedostępny ze względu na niewielkie ilości zapasów magazynowych.

WSKAZÓWKA

► Wniektórych krajach nie jest możliwe zamówienie części zamiennych online. Wtakim wypadku

skontaktuj się zinfolinią serwisową.

Zamawianie telefoniczne

Serwis Polska Tel.: 22 397 4996

Aby zapewnić szybką realizację zamówienia, prosimy przygotować numer katalogowy przypisany do urządzenia (np. IAN 360196). Numer katalogowy znajduje się na tabliczce znamionowej lub na stronie tytułowej niniejszej instrukcji.

PWSA 20-Li C3

│

55 ■

■ 56 │ PL

PWSA 20-Li C3

Turinys

Įžanga ...............................................................58

Naudojimas pagal paskirtį ............................................................58

Dalys ............................................................................58

Tiekiamas rinkinys ...................................................................59

Techniniai duomenys ................................................................59

Bendrieji elektrinių įrankių naudojimo saugos nurodymai .................... 60

1. Darbo vietos sauga ...............................................................60

2. Elektros sauga ...................................................................60

3. Žmonių sauga ...................................................................60

4. Elektrinio įrankio naudojimas irelgsena su juo ..........................................61

5. Akumuliatorinio įrankio naudojimas ir elgsena su juo .....................................61

Bendrieji saugos nurodymai ...........................................................62

Atatranka ir su ja susiję saugos nurodymai ...............................................63

Šlifavimui ir abrazyviniam pjovimui taikomi specialieji saugos nurodymai ........................64

Kiti abrazyvinio pjovimo darbams taikomi specialieji saugos nurodymai ........................64

Krovikliams taikomi saugos nurodymai ...................................................65

Leidžiami naudoti priedai .............................................................65

Rekomenduojamų papildomų darbo įrankių laikymas ir naudojimas ............................66

Praktiniai nurodymai .................................................................66

Prieš pradedant naudoti ................................................67

Akumuliatoriaus bloko įkrovimas (žr.A paveikslėlį) .........................................67

Akumuliatoriaus bloko įdėjimas įįrankį ir išėmimas iš jo ......................................67

Akumuliatoriaus įkrovos lygio patikra ....................................................67

Apsauginio dangčio pjovimo darbams surinkimas ..........................................67

Apsauginio gaubto reguliavimas .......................................................68

Papildomos rankenos uždėjimas .......................................................68

Rupiojo šlifavimo disko/pjovimo disko uždėjimas ir keitimas ..................................68

Naudojimo pradžia ....................................................69

Įjungimas ir išjungimas ...............................................................69

Sukimosi greičio nustatymas ...........................................................69

Techninė priežiūra ir valymas ............................................70

Šalinimas ............................................................. 70

Kompernaß Handels GmbH garantija .....................................71

Priežiūra ............................................................. 72

Importuotojas .........................................................72

Atitikties deklaracijos originalo vertimas ..................................73

Atsarginio akumuliatoriaus užsakymas ...................................74

Užsakymas telefonu .................................................................74

PWSA 20-Li C3

│

57 ■

AKUMULIATORINIS KAMPINIS ŠLIFUOKLIS PWSA 20-Li C3

Mūvėkite apsaugines pirštines!

Įžanga

Sveikiname įsigijus naują įrankį. Pasirinkote kokybišką gaminį. Naudojimo instrukcija yra šio gaminio dalis. Joje pateikta svarbių saugos, naudojimo ir šalinimo nurodymų. Prieš pradėdami naudoti gaminį, susipažinkite su visais naudojimo ir saugos nurodymais. Gaminį naudokite tik taip, kaip aprašyta, ir tik nurodytiems naudojimo tikslams. Perduodami gaminį tretiesiems asmenims, kartu perduokite ir visus dokumentus.

Naudojimas pagal paskirtį

Įrankis skirtas metalui, betonui ir plytelėms pjaustyti, rupiai šlifuoti ir šveisti nenaudojant vandens. Bet koks kitoks įrankio naudojimas ar keitimas laikomas naudojimu ne pagal paskirtį ir gali kelti didelį pavojų. Neprisiimame jokios atsakomybės už žalą, galinčią atsirasti naudojant įrankį ne pagal paskirtį. Įrankis nėra skirtas komercinio naudojimo reikmėms.

Piktogramų paaiškinimas

Prieš pradėdami naudoti, perskaitykite originalią naudojimo instrukciją ir saugos nurodymus.

Pavojinga naudoti pažeistus pjovimo ar rupiojo šlifavimo diskus – galite sunkiai susižaloti!



Disko skersmuo

Akumuliatorinis kampinis šlifuoklis

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugos priemonę!

Užsidėkite apsauginę kaukę nuo dulkių!

Draudžiama šlifuoti aušinant

Draudžiama šlifuoti disko šonu

Skirtas metalui šlifuoti

Dalys

ĮJUNGIMO/IŠJUNGIMO jungiklis Akumuliatoriaus bloko atlaisvinimo mygtukas Akumuliatoriaus blokas* Akumuliatoriaus įkrovos lygio patikros mygtukas Akumuliatoriaus šviesadiodės lemputės Sukimosi greičio reguliatorius Papildoma rankena Apsauginis gaubtas Suklio blokavimo mygtukas Papildomos rankenos sriegiai (3 x) Montavimo žiedas Varžtai Apsauginio gaubto ﬁksatorius Spartusis kroviklis (žr. A pav.)* Raudona įkrovos patikros šviesadiodė lemputė

(žr. A pav.)

Žalia įkrovos patikros šviesadiodė lemputė

(žr.A pav.) Suklys (žr. C pav.) Tvirtinamoji jungė (žr. C pav.) Tvirtinimo veržlė (žr. C pav.) Dviskylis montavimo veržliaraktis (žr. D pav.) Išgaubos

■ 58 │ LT

Avėkite saugiąją avalynę!

PWSA 20-Li C3

Tiekiamas rinkinys

1 akumuliatorinis kampinis šlifuoklis 1 papildoma rankena 1 apsauginis gaubtas (jau uždėtas) 1 dviskylis montavimo veržliaraktis 1 pjovimo diskas (jau uždėtas) 1 naudojimo instrukcija

Techniniai duomenys

Akumuliatorinis kampinis šlifuoklis PWSA 20-Li C3

Vardinė įtampa 20 V (nuolatinė srovė) Vardinis sukimosi

greitis n 2 500–10 000/min Disko dydis Ø 125 mm Sriegio dydis M14

Akumuliatorius PAP 20 A3*

Tipas LIČIO JONŲ Vardinė įtampa 20 V

(nuolatinė srovė) Talpa 4Ah Elementų skaičius 10

Spartusis kroviklis PLG 20 A3* ĮĖJIMAS/„Input“

Vardinė įtampa 230–240 V ~, 50 Hz

(kintamoji srovė) Vardinė galia 120 W

Saugiklis (viduje) 3,15 A

T3.15A

IŠĖJIMAS/„Output“

Vardinė įtampa 21,5 V

(nuolatinė srovė) Vardinė srovė 4,5 A Įkrovimo trukmė apie 60min. Apsaugos klasė II / (dviguba izoliacija)

* AKUMULIATORIUS IR KROVIKLIS NEĮSKAIČIUOTI

-1

Informacija apie skleidžiamą triukšmą ir vibraciją

Triukšmo išmatuotoji vertė nustatyta pagal EN60745 standartą. Elektrinio įrankio įprastai skleidžiamas A svertinis triukšmo lygis nurodytas toliau.

Spinduliuojamojo triukšmo vertė

Garso slėgio lygis L

= 83 dB (A)

Neapibrėžtis K = 3 dB Garso galios lygis L

= 94 dB (A)

Neapibrėžtis K = 3 dB

Naudokite klausos apsaugos priemonę! Vibracijų bendroji vertė

Pagrindinės rankenos šlifuojant paviršių a

= 2,698 m/s

h, AG

Neapibrėžtis K = 1,5 m/s Papildomos rankenos šlifuojant paviršių

= 3,284 m/s

h, AG

Neapibrėžtis K = 1,5 m/s

NURODYMAS

► Šiuose nurodymuose deklaruotas vibracijos

lygis išmatuotas standartiniu matavimo metodu ir gali būti naudojamas vienam įrankiui paly ginti su kitu. Nurodyta spinduliuojamosios vibracijos verte taip pat galima vadovautis vertinant pirminį poveikį.

ĮSPĖJIMAS!

► Vibracijos lygis priklauso nuo elektrinio įran-

kio naudojimo būdo ir kai kuriais atvejais gali viršyti šiuose nurodymuose deklaruotą vertę. Šitaip nuolat naudojant elektrinį įrankį vibracinis poveikis gali būti įvertintas nepakankamai. Stenkitės kuo labiau sumažinti vibracinį poveikį. Vibracinį poveikį galima sumažinti, pavyzdžiui, darbo su įrankiu metu mūvint pirštines ir ribojant darbo laiko trukmę. Taip pat būtina atsižvelgti į visas įrankio naudojimo ciklo dalis (pvz., laikotarpius, kai elektrinis įrankis yra išjungtas, ir laikotarpius, kai įrankis įjungtas, tačiau veikia nenaudojamas).

PWSA 20-Li C3

│

59 ■

Bendrieji elektrinių įrankių naudojimo saugos nurodymai

ĮSPĖJIMAS!

► Perskaitykite visus saugos ir kitus nurodymus.

Nesilaikant saugos ir kitų nurodymų kyla pavojus patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti.

Išsaugokite visus saugos ir kitus nurodymus– jų gali prireikti vėliau.

Aprašant saugos nurodymus vartojama sąvoka „elektrinis įrankis“ reiškia į elektros tinklą (maitinimo laidu) jungiamus ir akumuliatoriais maitinamus (be maitinimo laido) elektrinius įrankius.

1. Darbo vietos sauga

a) Darbo zona turi būti švari ir gerai apšviesta.

Jei darbo zona netvarkinga ar neapšviesta, gali įvykti nelaimingas atsitikimas.

b) Nenaudokite elektrinio įrankio sprogioje

aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai įskelia kibirkščių, ir

šios gali dulkes arba garus uždegti.

c) Dirbdami su elektriniu įrankiu neleiskite artin-

tis vaikams ar kitiems asmenims. Atitraukus dėmesį, įrankis gali tapti nevaldomas.

2. Elektros sauga

a) Elektrinio įrankio jungiamasis kištukas turi tikti

elektros lizdui. Jokiu būdu nekeiskite kištuko. Jei elektrinis įrankis įžemintas, nenaudokite adapterių. Naudojant originalius kištukus ir

tinkamus elektros lizdus sumažėja elektros smūgio pavojus.

b) Nesilieskite prie įžemintų paviršių, pavyzdžiui,

vamzdžių, šildymo įrenginių, viryklių ir šaldytuvų. Kai kūnas įžemintas, padidėja elektros

smūgio pavojus.

c) Saugokite elektrinius įrankius nuo lietaus ar

drėgmės. Į elektrinio įrankio vidų patekus vandens, padidėja elektros smūgio pavojus.

Laidas neskirtas elektriniam įrankiui nešti,

kabinti ar tempti norint iš elektros lizdo ištraukti kištuką. Saugokite laidą nuo karščio, aštrių briaunų ir slankiųjų įrankio dalių, neištepkite jo alyva. Apgadinus arba suraizgius

laidus padidėja elektros smūgio pavojus.

Dirbdami su elektriniu įrankiu lauke naudokite tik darbui lauke skirtus ilginamuosius laidus.

Naudojant darbui lauke tinkamą ilginamąjį laidą sumažėja elektros smūgio pavojus.

f) Jei elektrinis įrankis neišvengiamai turi būti

naudojamas drėgnoje aplinkoje, naudokite pažaidos srove valdomą jungtuvą. Naudojant

pažaidos srove valdomą jungtuvą, sumažėja elektros smūgio pavojus.

3. Žmonių sauga

a) Visada būkite atidūs, sutelkę dėmesį į tai, ką

darote, ir laikykitės įprastų darbo su elektriniu įrankiu taisyklių. Nenaudokite elektrinių įrankių, jei jaučiate nuovargį, vartojote narkotinių medžiagų, alkoholio ar vaistų. Menkiausias

neapdairumas dirbant su elektriniu įrankiu gali būti sunkių sužalojimų priežastis.

Naudokite asmenines apsaugos priemones ir būtinai užsidėkite apsauginius akinius. Atsižvelgiant į elektrinio įrankio tipą ir naudojimo būdą naudojamos asmeninės apsaugos priemonės, pvz., kaukė nuo dulkių, neslystanti saugi avalynė, apsauginis šalmas ar klausos apsaugos priemonė, sumažina pavojų susižaloti.

c) Saugokitės, kad netyčia neįjungtumėte įran-

kio. Prieš elektrinį įrankį prijungdami prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad elektrinis įrankis yra išjungtas. Jei nešdami elektrinį

įrankį pirštą laikysite ant jungiklio ar į elektros tinklą įjungsite jau įjungtą elektrinį įrankį, gali įvykti nelaimingas atsitikimas.

d) Prieš įjungdami elektrinį įrankį, pašalinkite

reguliavimo įrankius arba veržliarakčius. Besisukančioje įrankio dalyje esantis įrankis ar raktas gali sužaloti.

■ 60 │ LT

PWSA 20-Li C3

e) Venkite nenatūralios kūno padėties. Stovėkite

stabiliai, visada išlaikykite pusiausvyrą. Taip

geriau galėsite kontroliuoti elektrinį įrankį nenumatytomis aplinkybėmis.

f) Vilkėkite tinkamus drabužius. Nevilkėkite

plačių drabužių, būkite be papuošalų. Plaukus, drabužius ir pirštines saugokite nuo slankiųjų dalių. Slankiosios dalys gali įtraukti laisvus

drabužius, papuošalus ar ilgus plaukus.

g) Jei prie įrankio galima prijungti dulkių siurbi-

mo ar surinkimo įrenginį, įsitikinkite, kad toks įrenginys prijungtas ir tinkamai naudojamas.

Susiurbus dulkes, sumažėja dulkių keliamas pavojus.

4. Elektrinio įrankio naudojimas

irelgsena su juo

a) Venkite įrankio perkrovų. Naudokite darbui

tinkamą elektrinį įrankį. Tinkamu elektriniu

įrankiu darbą nurodytoje įrankio naudojimo srityje atliksite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, jei sugedo jo

jungiklis. Neįsijungiantis arba neišsijungiantis elektrinis įrankis kelia pavojų ir jį reikia sutaisyti.

c) Prieš reguliuodami, padėdami įrankį ar keis-

dami jo priedus, iš elektros lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių. Ši

atsargumo priemonė neleis elektriniam įrankiui netyčia įsijungti.

d) Nenaudojamus elektrinius įrankius laikykite

vaikams nepasiekiamoje vietoje. Neleiskite įrankio naudoti su įrankiu nesusipažinusiems ar šių nurodymų neperskaičiusiems žmonėms.

Elektriniai įrankiai kelia pavojų, jei juos naudoja patirties neturintys žmonės.

e) Rūpestingai prižiūrėkite elektrinius įrankius.

Patikrinkite, ar tinkamai veikia ir ar neužsikirtusios slankiosios dalys, ar nėra elektrinio įrankio veikimą bloginančių sulūžusių arba apgadintų dalių. Prieš naudodami įrankį pasirūpinkite, kad sugadintos dalys būtų pataisytos. Daug nelaimingų atsitikimų įvyksta dėl

netinkamai prižiūrimų elektrinių įrankių.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs.

Rūpestingai prižiūrimi pjovimo įrankiai su aštriais ašmenimis rečiau įstringa, juos lengviau valdyti.

g) Elektrinį įrankį, priedus, papildomus darbo

įrankius ir kt. naudokite vadovaudamiesi šiais nurodymais. Taip pat įvertinkite darbo sąlygas ir atliktiną darbą.

Elektrinius įrankius naudojant nenumatytiems tikslams gali susiklostyti pavojingų situacijų.

5. Akumuliatorinio įrankio naudojimas ir elgsena su juo

a) Akumuliatorius įkraukite tik gamintojo reko-

menduojamais krovikliais. Tam tikro tipo aku-

muliatoriams skirtą kroviklį naudojant kitokiems akumuliatoriams įkrauti gali kilti gaisras.

b) Elektriniuose įrankiuose naudokite tik jiems

numatytus akumuliatorius. Naudojant kitokius akumuliatorius kyla pavojus susižaloti arba sukelti gaisrą.

c) Nenaudojamą akumuliatorių laikykite atokiai

nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių nedidelių metalinių daiktų, galinčių sujungti kontaktus. Įvykus akumuliatoriaus kon-

taktų trumpajam jungimui, kyla pavojus nusideginti arba sukelti gaisrą.

d) Iš netinkamai naudojamo akumuliatoriaus gali

ištekėti skysčio. Venkite liestis prie šio skysčio. Jei netyčia prisiliestumėte, nuplaukite jį vandeniu. Jei skysčio patektų į akis, papildomai kreipkitės į gydytoją. Ištekėjęs akumuliatoriaus

skystis gali sudirginti odą arba nudeginti.

ATSARGIAI! SPROGIMO PAVOJUS! Niekada nebandykite įkrauti neįkraunamųjų baterijų.

Saugokite akumuliatorių nuo karščio, taip pat, pavyzdžiui, nuo nuolatinių tiesioginių saulės spindulių, ugnies, vandens ir drėgmės. Kyla sprogimo pavojus.

PWSA 20-Li C3

│

61 ■

Bendrieji saugos nurodymai

Šlifavimo ir abrazyvinio pjovimo darbams taikomi bendrieji saugos nurodymai

a) Šį elektrinį įrankį galima naudoti kaip šlifuoklį

ir abrazyvinio pjovimo įrankį. Vadovaukitės visais saugos ir kitais nurodymais, paveikslėliais ir duomenimis, pateiktais su šiuo įrankiu.

Nesilaikant tolesnių nurodymų, kyla pavojus patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti.

b) Šis elektrinis įrankis neskirtas šlifuoti švitriniu

popieriumi, šveisti vieliniais šepečiais ir poliruoti. Bet koks kitoks, išskyrus numatytąjį, elektri-

nio įrankio naudojimas gali kelti pavojų ir susižalojimo riziką.

c) Nenaudokite priedų, kurių gamintojas šiam

elektriniam įrankiui specialiai nenumatė ar nerekomenduoja. Net jei priedus galima pri-

tvirtinti prie jūsų elektrinio įrankio, tai nereiškia, kad naudojamas elektrinis įrankis bus saugus.

d) Papildomo darbo įrankio leidžiamasis sukimosi

greitis turi būti ne mažesnis nei ant elektrinio įrankio nurodytas didžiausiasis sukimosi greitis.

Greičiau nei leidžiamuoju greičiu besisukantys priedai gali lūžti ir nuskrieti.

e) Papildomo darbo įrankio išorinis skersmuo

ir storis turi atitikti jūsų elektrinio įrankio matmenis. Netinkamo dydžio papildomų darbo

įrankių negalima tinkamai uždengti arba kontroliuoti.

f) Papildomi darbo įrankiai su srieginiu įdėklu

turi tiksliai atitikti suklio sriegį. Naudojant junge tvirtinamus papildomus darbo įrankius, papildomo darbo įrankio kiaurymės skersmuo turi atitikti jungės laikiklio skersmenį.

Jei papildomų darbo įrankių negalima tiksliai pritvirtinti prie elektrinio įrankio, jie sukasi netolygiai, labai vibruoja ir gali tapti nevaldomi.

g) Nenaudokite apgadintų papildomų darbo

įrankių. Papildomus darbo įrankius kas kartą prieš naudodami patikrinkite, pvz.: ar neištrupėję, neįtrūkę šlifavimo diskai, ar neįtrūkusios, nenudilusios, visiškai nenusidėvėjusios šlifavimo lėkštelės, ar vieliniuose šepečiuose nėra atsilaisvinusių arba nulūžusių vielučių. Jei elektrinis įrankis arba papildomas darbo įrankis nukrito, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą papildomą darbo įrankį. Jei papildomą darbo įrankį patikrinote ir įdėjote, pasirūpinkite, kad jūs ir netoliese esantys žmonės būtų už besisukančio papildomo darbo įrankio plokštumos ribų, ir paleiskite įrankį apie vieną minutę suktis didžiausiuoju greičiu. Apgadinti papildomi

darbo įrankiai dažniausiai sulūžta, kai yra išbandomi.

h) Naudokite asmenines apsaugos priemones.

Atsižvelgdami į tai, kam įrankį naudojate, naudokite visą veidą dengiančias apsaugos priemones, akių apsaugos priemones arba apsauginius akinius. Jei reikia, užsidėkite kaukę nuo dulkių, klausos apsaugos priemonę, apsaugines pirštines ar specialią prijuostę, saugosiančias nuo smulkių šlifavimo dulkių ir medžiagų dalelių. Apsaugokite akis nuo

skraidančių svetimkūnių, susidarančių įvairiai naudojant įrankį. Kaukė nuo dulkių arba respiratorius sulaiko naudojant įrankį susidarančias dulkes. Ilgesnį laiką būnant triukšmingoje aplinkoje, gali susilpnėti klausa.

i) Pasirūpinkite, kad kiti asmenys būtų saugiu

atstumu iki jūsų darbo zonos. Visi darbo zonoje esantys asmenys privalo naudoti asmenines apsaugos priemones.

Nulūžusios ruošinio dalys arba sulūžę papildomi darbo įrankiai gali nuskrieti ir sužaloti netgi ne tiesioginėje darbo zonoje esančius asmenis.

j) Jei dirbant papildomas darbo įrankis gali

užkliudyti paslėptus elektros laidus, elektrinį įrankį laikykite tik už izoliuotų įrankio suėmimo paviršių. Prisilietus prie laido, kuriame yra

įtampa, įtampa gali persiduoti metalinėms įrankio dalims ir sukelti elektros smūgį.

■ 62 │ LT

PWSA 20-Li C3

k) Maitinimo laidą saugokite nuo besisukančių

papildomų darbo įrankių. Nevaldomu tapęs

įrankis gali perpjauti arba sugriebti maitinimo laidą, o jūsų plaštaka ar ranka gali patekti į besisukantį papildomą darbo įrankį.

l) Niekada nepadėkite į šalį elektrinio įrankio, kol

papildomas darbo įrankis visiškai nesustojo. Besisukančiam papildomam darbo įrankiui prisilietus prie paviršiaus, ant kurio jį dedate, elektrinis įrankis gali tapti nevaldomas.

m) Niekada neneškite veikiančio elektrinio įran-

kio. Besisukantis papildomas darbo įrankis gali pagriebti atsitiktinai susilietusius jūsų drabužius ir įsigręžti į jūsų kūną.

n) Reguliariai valykite elektrinio įrankio vėdini-

mo angas. Variklio ventiliatorius įtraukia dulkes į korpusą; susikaupus dideliam metalo dulkių kiekiui gali kilti su elektra susijusių pavojų.

o) Nenaudokite elektrinio įrankio šalia degių

medžiagų. Kibirkštys gali šias medžiagas uždegti.

p) Nenaudokite papildomų darbo įrankių,

kuriems reikia aušinimo skysčio. Naudojant vandenį ar kitus aušinimo skysčius, kyla pavojus patirti elektros smūgį.

Atatranka ir su ja susiję saugos nurodymai

Atatranka yra staigi reakcija, įvykstanti besisukančiam papildomam darbo įrankiui, pvz., šlifavimo diskui, šlifavimo lėkštelei, vieliniam šepečiui ir pan., įstrigus arba užsiblokavus. Įstrigęs arba užsiblokavęs besisukantis papildomas darbo įrankis staiga sustoja. Dėl to nevaldomas elektrinis įrankis blokavimo vietoje sviedžiamas papildomo darbo įrankio sukimosi krypčiai priešinga kryptimi.

Šlifavimo diskui užsikirtus arba užsiblokavus ruošinyje, į ruošinį įsmigęs šlifavimo disko kraštas gali įstrigti ir šlifavimo diskas gali iššokti arba sukelti atatranką. Tokiu atveju, atsižvelgiant į disko sukimosi kryptį blokavimo vietoje, šlifavimo diskas juda naudotojo link arba tolyn nuo jo. Šlifavimo diskai gali ir lūžti.

Atatranka yra elektrinio įrankio netinkamo arba netaisyklingo naudojimo pasekmė. Jos išvengiama imantis tinkamų toliau aprašytų atsargumo priemonių.

a) Tvirtai laikykite elektrinį įrankį, o rankos ir visas

kūnas turi būti tokioje padėtyje, kuri leistų pasipriešinti atatrankos jėgai. Jei yra, visada naudokite papildomą rankeną, kad įrankiui sukantis dideliu greičiu geriau galėtumėte suvaldyti atatrankos jėgas arba reakcijos momentus. Tinkamomis atsargumo priemonėmis

dirbantysis gali suvaldyti atatrankos ir reakcijos jėgas.

b) Niekada nelaikykite rankų arti besisukančių

papildomų darbo įrankių. Įvykus atatrankai, papildomas darbo įrankis gali atsidurti ties jūsų ranka.

c) Nebūkite zonoje, į kurią elektrinis įrankis

judės įvykus atatrankai. Atatranka sviedžia elektrinį įrankį šlifavimo disko sukimosi krypčiai blokavimo vietoje priešinga kryptimi.

d) Todėl ypač būkite atsargūs dirbdami prie

kampų, aštrių briaunų ir pan. Pasirūpinkite, kad papildomi darbo įrankiai nuo ruošinio neatšoktų ir neįstrigtų. Ties kampais, aštriomis

briaunomis arba atšokęs besisukantis papildomas darbo įrankis dažnai įstringa. Dėl to jis tampa nevaldomas arba įvyksta atatranka.

e) Nenaudokite grandininių arba dantytųjų

pjovimo diskų. Tokie papildomi darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas.

PWSA 20-Li C3

│

63 ■

Šlifavimui ir abrazyviniam pjovimui taikomi specialieji saugos nurodymai

Naudokite tik jūsų elektriniam įrankiui leidžiamus naudoti abrazyvinius gaminius ir jiems numatytą apsauginį gaubtą. Jūsų elektriniam

įrankiui netinkamų abrazyvinių gaminių negalima tinkamai uždengti, todėl jie yra nesaugūs.

Lenktus šlifavimo diskus reikia pritvirtinti taip,

kad jų šlifuojamasis paviršius neišsikištų už apsauginio gaubto krašto. Netinkamai pritvir-

tinto, už apsauginio gaubto krašto išsikišančio šlifavimo disko negalima tinkamai uždengti.

c) Apsauginį gaubtą būtina gerai pritvirtinti prie

elektrinio įrankio ir, siekiant užtikrinti didžiausią saugumą, nustatyti taip, kad į dirbantįjį būtų nukreipta kuo mažesnė neuždengto abrazyvinio gaminio dalis. Apsauginis gaub-

tas saugo darbuotoją nuo nuolaužų, atsitiktinio prisilietimo prie abrazyvinio gaminio bei drabužius galinčių uždegti kibirkščių.

d) Abrazyvinius gaminius galima naudoti tik

rekomenduojamai naudojimo paskirčiai. Pavyzdžiui, niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai skirti

medžiagai pjauti disko briauna. Tokius abrazyvinius gaminius veikiančios šoninės jėgos gali sulaužyti.

e) Parinktą abrazyvinį diską kas kartą tvirtinkite

nepažeistomis tinkamo dydžio ir tinkamos formos tvirtinamosiomis jungėmis. Tinkamos

jungės saugo šlifavimo diską, todėl diskas rečiau sulūžta. Pjovimo diskų jungės gali skirtis nuo kitų šlifavimo diskų jungių.

f) Nenaudokite didesnių elektrinių įrankių nusi-

dėvėjusių šlifavimo diskų. Didesnių elektrinių įrankių šlifavimo diskai netinka didesniu greičiu besisukantiems mažesniems elektriniams įrankiams ir gali lūžti.

Kiti abrazyvinio pjovimo darbams taikomi specialieji saugos nurodymai

a) Pasirūpinkite, kad pjovimo diskas neužsiblo-

kuotų, jo stipriai nespauskite. Nedarykite pernelyg gilių pjūvių. Perkrovos padidina pjovi-

mo diskui tenkančias apkrovas ir diskas gali greičiau persikreipti arba užsiblokuoti, todėl padidėja atatrankos arba abrazyvinio gaminio lūžimo tikimybė.

b) Nestovėkite priešais besisukantį pjovimo dis-

ką ar už jo. Jei pjovimo diską ruošinyje stumsite tolyn nuo savęs, įvykus atatrankai elektrinis įrankis su besisukančiu disku gali būti nusviestas tiesiai į jus.

c) Jei pjovimo diskas įstrigo arba nutraukėte

darbą, įrankį išjunkite ir ramiai laikykite, kol diskas nustos suktis. Niekada nebandykite iš pjūvio vietos ištraukti dar besisukančio pjovimo disko, kad neįvyktų atatranka. Nustatykite

ir pašalinkite įstrigimo priežastį.

d) Kol elektrinis įrankis yra ruošinyje, jo iš naujo

neįjunkite. Prieš atsargiai pjaudami toliau palaukite, kol pjovimo diskas vėl ims suktis didžiausiuoju greičiu. Antraip diskas gali įstrig-

ti, iššokti iš ruošinio arba gali sukelti atatranką.

e) Paremkite plokštes arba didelius ruošinius,

kad įstrigus pjovimo diskui sumažėtų atatrankos pavojus. Dideli ruošiniai gali įlinkti dėl savo

svorio. Ruošinį būtina paremti abiejose disko pusėse, tiek šalia pjovimo disko, tiek prie krašto.

Būkite ypač atsargūs darydami įleistinius pjū-

vius sienose arba kitose nepermatomose vietose. Besiskverbiantis pjovimo diskas pjaudamas

dujų arba vandentiekio vamzdžius, elektros laidus ar kitus daiktus gali sukelti atatranką.

■ 64 │ LT

PWSA 20-Li C3

Krovikliams taikomi saugos nurodymai

■ 8 metų amžiaus ir vyresni vaikai,

taip pat silpnesnių ﬁzinių, juslinių arba protinių gebėjimų ar mažai patirties ir žinių turintys asmenys šį prietaisą gali naudoti tik prižiūrimi arba jei yra išmokyti prietaisą saugiai naudoti ir supranta jo keliamą pavojų. Vaikams su prietaisu žaisti draudžiama. Neprižiūrimiems vaikams neleidžiama atlikti valymo ir naudotojo atliekamų techninės priežiūros darbų.

Leidžiami naudoti priedai

■ Kad išvengtumėte pavojų, kai pa-

žeistas šio prietaiso įjungimo į tinklą laidas, jį turi pakeisti gamintojas, jo klientų aptarnavimo tarnybos darbuotojas arba reikiamą kvaliﬁkaciją turintis asmuo.

Kroviklį galima naudoti tik patalpose.

ĮSPĖJIMAS!

■ Kad išvengtumėte pavojų, kai pažeistas šio

prietaiso įjungimo į tinklą laidas, jį turi pakeisti gamintojas, jo klientų aptarnavimo tarnybos darbuotojas arba reikiamą kvaliﬁkaciją turintis asmuo.

DĖMESIO!

► Šiuo krovikliu galima įkrauti tik toliau nurody-

tas baterijas: PAP 20 A1/PAP 20 A2/ PAP 20 A3.

► Naujausią suderinamų akumuliatorių sąrašą

rasite adresu www.lidl.de/akku.

)

-1

(mm)

Maks. skersmuo Ø

Pjovimo diskai 125 3 M14 12250 80

Rupiojo šlifavimo diskai

125 6 M14 12250 80

Sriegio

Maks. storis (mm)

dydis (mm)

(min.

Maks. sukimosi greitis

PWSA 20-Li C3

greitis (m/s)

Maks. apskritiminis

Dviskylis montavimo

veržliaraktis

Dviskylis montavimo

veržliaraktis

Įrankis

Apsauginis gaubtas

Taip

│

65 ■

Rekomenduojamų papildomų darbo įrankių laikymas ir naudojimas

■ Atsargiai elkitės su šlifavimo įrankiais ir

atsargiai juos gabenkite.

■ Šlifavimo įrankius laikykite taip, kad jie būtų

apsaugoti nuo mechaninių pažeidimų arba aplinkos poveikio (pvz., drėgmės).

Praktiniai nurodymai

■ Įrankį naudokite tik sausojo pjovimo arba

sausojo šlifavimo darbams.

■ Įrankį galima naudoti tik pritvirtinus papildo-

mą rankeną

■ Draudžiama apdirbti medžiagas su asbestu.

Manoma, kad asbestas gali sukelti vėžį.

Patarimas! Taip elgdamiesi elgiatės tinkamai.

NURODYMAS

► Abrazyvinius gaminius galima naudoti tik

rekomenduojamai naudojimo paskirčiai. Kitaip jie gali lūžti, apgesti ar sužaloti jus.

Rupusis šlifavimas

Pjovimo diskų niekada nenaudote paviršiui rupiai apdirbti!

■ Kampinį šlifuoklį nestipriai spausdami

vedžiokite ruošiniu.

■ Jei medžiaga minkšta, ruošinį rupiuoju

šlifavimo disku šlifuokite plokščiu kampu, jei medžiaga kieta – šiek tiek statesniu kampu.

Pjovimas pjovimo disku

Niekada nepjaukite rupiojo šlifavimo disku!

■ Naudokite tik išbandytus ir pluoštu sustiprin-

tus pjovimo arba šlifavimo diskus, kurių apskri-

timinis greitis yra ne mažesnis nei 80 m/s.

ATSARGIAI!

► Išjungtas šlifavimo įrankis sukasi iš inercijos.

Nestabdykite įrankio prispausdami jį šonu prie kokio nors paviršiaus.

■ Įtvirtinkite ruošinį.Ruošiniams įtvirtinti naudokite

tvirtinimo įtaisus/spaustuvus. Taip ruošinys bus laikomas tvirčiau nei būtų laikomas jūsų ranka.

■ Prieš padėdami, įrankį kas kartą išjunkite ir

palaukite, kol jis sustos.

PAVOJUS! ĮRANKĮ ANT RUOŠINIO

KAS KARTĄ STUMKITE PRIEŠINGA KRYPTIMI, NEI SUKASI DISKAS.

► Antraip kils atatrankos pavojus. Įrankis gali

iššokti iš pjūvio vietos.

■ Ruošinį visada pradėkite apdirbti įjungtu

įrankiu. Apdirbę ruošinį, įrankį pakelkite nuo

ruošinio ir tik tada išjunkite.

■ Dirbdami įrankį visada tvirtai laikykite abiem

rankomis. Įsitikinkite, kad stovite stabiliai.

■ Paviršių geriausiai nušlifuosite, jei įrankį tolygiai

vedžiosite ruošiniu 15–30° kampu (tarp šlifavimo disko ir ruošinio).

■ Apdirbdami nuožulnius paviršius nespauskite

įrankio prie ruošinio didele jėga. Jei labai

sumažėjo sukimosi greitis, įrankį spauskite mažesne jėga – taip dirbsite saugiai ir veiksmingai. Jei įrankis staiga visiškai sustotų arba užsiblokuotų, nedelsdami išjunkite įrankį.

■ Kai pjaunate, dirbkite vidutiniškai spausdami

ir neperkreipkite pjovimo disko.

■ Rupiojo šlifavimo ir pjovimo diskai dirbant

labai įkaista, todėl prieš liesdami palaukite, kol jie visiškai atvės.

■ Niekada nenaudokite įrankio ne pagal pa-

skirtį.

■ Prieš įdėdami į įrankį akumuliatorių kas kartą

įsitikinkite, kad įrankis išjungtas.

■ Kilus pavojui nedelsdami išjunkite įrankį ir

išimkite akumuliatorių. Pasirūpinkite, kad prie

įrankio galėtumėte laisvai prieiti, o nenumatytais atvejais – lengvai jį pasiekti.

■ 66 │ LT

PWSA 20-Li C3

■ Jei ketinate daryti darbo pertrauką, kaip nors

tvarkyti įrankį ar jo nenaudoti, kas kartą išimkite akumuliatorių.Įrankis visada turi būti šva-

rus, sausas, neišteptas alyva ar tepalu.

■ Visada būkite atidūs! Visada būkite sutelkę

dėmesį į tai, ką darote, ir laikykitės įprastų darbo taisyklių. Jokiu būdu nenaudokite įrankio,

jei negalite susikaupti ar blogai jaučiatės.

ĮSPĖJIMAS! Visada būkite su apsauginiais akiniais.

ĮSPĖJIMAS! Visada dėvėkite kaukę nuo dulkių.

Prieš pradedant naudoti

Akumuliatoriaus bloko įkrovimas (žr.A paveikslėlį)

ATSARGIAI!

► Kas kartą prieš išimdami akumuliatoriaus

bloką ištraukite tinklo kištuką.

NURODYMAS

► Nebandykite įkrauti akumuliatoriaus bloko,

jei aplinkos temperatūra yra žemesnė nei 10 arba aukštesnė nei 40°C. Jei laikomas ilgesnį laiką, reikia reguliariai tikrinti ličio jonų akumuliatoriaus įkrovos lygį. Optimalus įkrovos lygis yra nuo 50 iki 80%. Akumuliatorių laikykite vėsioje ir sausoje aplinkoje, nuo 0 iki 50°C temperatūroje.

♦ Akumuliatoriaus bloką

kroviklį (žr. A pav.).

♦ Įkiškite tinklo kištuką į elektros lizdą. Patikros

šviesadiodė lemputė

♦ Žalia patikros šviesadiodė lemputė

kad akumuliatoriaus blokas įkrautas ir parengtas naudoti.

iš kroviklio ir (arba) įdėdami į jį,

įkiškite į spartųjį

šviečia raudonai.

rodo,

DĖMESIO!

♦ Mirksinti raudona patikros šviesadiodė lem-

putė

rodo, kad akumuliatoriaus blokas

perkaito ir jo įkrauti negalima.

♦ Jei raudona ir žalia patikros šviesadiodės

lemputės mirksi tuo pat metu, akumuliatoriaus blokas sugedo.

♦ Tarp keleto įkrovimų iš eilės kroviklis ne trumpiau

nei 15 minučių turi būti išjungtas. Tam ištraukite tinklo kištuką.

Akumuliatoriaus bloko įdėjimas įįrankį ir išėmimas iš jo

Akumuliatoriaus bloko įdėjimas

♦ Akumuliatoriaus bloką

Akumuliatoriaus bloko išėmimas

♦ Paspauskite atlaisvinimo mygtuką

akumuliatoriaus bloką

užﬁksuokite rankenoje.

ir išimkite

Akumuliatoriaus įkrovos lygio patikra

♦ Kai norite patikrinti akumuliatoriaus įkrovos lygį,

paspauskite akumuliatoriaus įkrovos lygio patikros mygtuką (žr. ir pagrindinį paveikslėlį). Įkrovos lygį ir (arba) likutinę galią akumuliatoriaus šviesadiodės lemputės parodo taip: RAUDONA/ ORANŽINĖ/ ŽALIA= didžiausia įkrova RAUDONA/ ORANŽINĖ= vidutinė įkrova RAUDONA= maža įkrova– akumuliatorių būtina įkrauti

Apsauginio dangčio pjovimo darbams surinkimas

Pjaudami surištosiomis abrazyvinėmis priemonėmis, visada naudokite apsauginį dangtį 8a pjovimo darbams.

♦ Apsauginį dangtį

gaubto (žr. E pav.), kol jis užsiﬁksuos ant galo su plastikine apkaba „X“.

♦ Nuimdami apsauginį dangtį

įspausti plastikinę apkabą „X“, kad apsauginis dangtis 8a atsilaisvintų.

stumkite ant apsauginio

, turite lengvai

PWSA 20-Li C3

│

67 ■

Apsauginio gaubto reguliavimas

ĮSPĖJIMAS! PAVOJUS SUSIŽALOTI!

► Prieš tvarkydami, įrankį kas kartą išjunkite ir

išimkite iš jo akumuliatorių.

PAVOJUS SUSIŽALOTI!

► Kampinį šlifuoklį visada naudokite su apsau-

giniu gaubtu

. Apsauginis gaubtas turi būti gerai pritvirtintas prie kampinio šlifuoklio. Jį nustatykite užtikrindami didžiausią saugumą, t.y. taip, kad į dirbantįjį būtų nukreipta kuo mažesnė neuždengto abrazyvinio gaminio dalis. Apsauginis gaubtas turi apsaugoti dirbantįjį nuo nuolaužų ir atsitiktinio prisilietimo prie abrazyvinio gaminio.

PAVOJUS SUSIŽALOTI!

► Uždėdami apsauginį gaubtą

žiūrėkite, kad jis būtų pritvirtintas ne mažesniu kampu nei papildoma rankena

(žr. B pav.). Antraip rupiojo šlifavimo arba pjovimo diskas gali jus sužaloti.

♦ Apsauginį gaubtą

pasukite į reikiamą padėtį (darbinė padėtis). Nustatydami apsauginį gaubtą

įsitikinkite, kad apsauginio gaubto ﬁksatorius yra virš vienos iš 5 išgaubų apsauginiame gaubte

(žr. E pav. išskleidžia-

majame puslapyje).

♦ Įsitikinkite, kad apsauginio gaubto ﬁksatorius

gerai įsitvirtino atitinkamoje išgauboje .

Papildomos rankenos uždėjimas

Rupiojo šlifavimo disko/pjovimo disko uždėjimas ir keitimas

Keisdami pjovimo/rupiojo šlifavimo diskus visada mūvėkite apsaugines pirštines.

Atsižvelkite į rupiojo šlifavimo diskų arba pjovimo diskų matmenis. Kiaurymės skersmuo su tvirtinamąja junge

turi derėti taip, kad neliktų tarpo. Nenau-

dokite tarpinių movų arba adapterio.

NURODYMAS

► Naudokite tik švarius diskus.

■ Naudokite tik tuos šlifavimo įrankius, kurių lei-

džiamasis sukimosi greitis yra ne mažesnis nei jūsų įrankio sukimosi greitis tuščiąja veika.

■ PAVOJUS SUSIŽALOTI! Suklio blokavimo

mygtuką

♦ Norėdami užblokuoti pavarą, paspauskite su-

klio blokavimo mygtuką

♦ Atlaisvinkite tvirtinimo veržlę

vimo veržliarakčiu (žr. D pav.).

♦ Rupiojo šlifavimo diską arba pjovimo diską ant

tvirtinamosios jungės su užrašais būtų atsukta į įrankį.

♦ Tada tvirtinimo veržlę

užmaukite ant suklio .

Jei naudojami ploni šlifavimo diskai (žr. 1 pav.)

♦ Tvirtinimo veržlės

viršų, kad būtų galima tvirtai priveržti ploną šlifavimo diską.

spauskite tik sukliui sustojus.

dviskyliu monta-

uždėkite taip, kad pusė

iškiliąja puse į viršų vėl

antbriaunis nukreiptas į

ATSARGIAI!

► Siekiant užtikrinti saugumą šį įrankį galima

naudoti tik su papildoma rankena galite susižeisti. Atsižvelgiant į darbo pobūdį, papildomą rankeną galima prisukti įrankio kairėje, dešinėje arba viršuje.

■ 68 │ LT

. Antraip

1pav.

♦ Norėdami užblokuoti pavarą, paspauskite

suklio blokavimo mygtuką

♦ Vėl priveržkite tvirtinimo veržlę

montavimo veržliarakčiu

dviskyliu

PWSA 20-Li C3

≤ 3,2 mm

Jei naudojami stori šlifavimo diskai (žr. 2 pav.)

> 3,2 mm

2 pav.

Tvirtinimo veržlės kad šlifavimo diską būtų galima tvirtai uždėti ant suklio .

♦ Suklį ♦ Priveržkite tvirtinimo veržlę

NURODYMAS

♦ Pakeitę diską, saugumo sumetimais 60 sekun-

♦ Patikrinkite, ar tinkamai sumontuotos visos tvirti-

♦ Įsitikinkite, kad sukimosi krypties rodyklė (jei

užblokuokite.

mo veržliarakčiu pagal laikrodžio rodyklę.

► Jei pakeistas diskas sukasi netolygiai arba

vibruoja, diską būtina nedelsiant pakeisti.

džių įrankį paleiskite suktis didžiausiuoju greičiu. Atkreipkite dėmesį į neįprastus garsus ir kibirkščiavimą.

nimo detalės.

yra) ant pjovimo disko arba rupiojo šlifavimo disko (arba deimantinio pjovimo disko) sutampa su įrankio sukimosi kryptimi (sukimosi krypties rodykle įrankio viršuje).

antbriaunis nukreiptas žemyn,

dviskyliu montavi-

Naudojimo pradžia

Įjungimas ir išjungimas

Prieš naudodami patikrinkite įrankį ir įsitikinkite, kad tinkamai pritaisytos visos tvirtinimo detalės.

NURODYMAS

► Kampinį šlifuoklį visada įjunkite prieš palies-

dami juo medžiagą ir tik tada uždėkite ant ruošinio.

Įjungimas

♦ ĮJUNGIMO/IŠJUNGIMO jungiklį

sia pastumkite į dešinę, o paskui – į priekį.

Išjungimas

♦ Atleiskite ĮJUNGIMO/IŠJUNGIMO jungiklį

Nuolatinio veikimo režimo įjungimas

♦ ĮJUNGIMO/IŠJUNGIMO jungiklį

sia pastumkite į dešinę, o paskui – į priekį. Tada ĮJUNGIMO/IŠJUNGIMO jungiklį papildomai priekyje paspauskite žemyn, kad užsiﬁksuotų.

Nuolatinio veikimo režimo išjungimas

♦ ĮJUNGIMO/IŠJUNGIMO jungiklį

paspauskite žemyn ir atleiskite.

Sukimosi greičio nustatymas

Sukimosi greičio reguliatoriumi galite nustatyti sukimosi greitį (1 = mažesnis sukimosi greitis, 6 = didesnis sukimosi greitis).

Rekomenduojame tai nustatyti praktiniais bandymais. Sukimosi greitį galima keisti ir įrankiui veikiant.

pirmiau-

gale

PWSA 20-Li C3

│

69 ■

Techninė priežiūra ir valymas

ĮSPĖJIMAS! PAVOJUS SUSIŽALOTI! Prieš tvarkydami, įrankį kas kartą išjunkite ir išimkite iš jo akumuliatorių.

Akumuliatoriniam kampiniam šlifuokliui techninės priežiūros nereikia.

■ Nevalykite įrankio aštriais daiktais. Į įrankio

vidų neturi patekti skysčių. Antraip įrankis gali

sugesti.

■ Reguliariai valykite įrankį, geriausia iš karto po

to, kai baigiate darbą.

■ Korpusą valykite sausa šluoste, jokiu būdu ne-

naudokite benzino, tirpiklių ar plastiką gadinančių valiklių.

■ Norint kruopščiai išvalyti įrankį, prireiks dulkių

siurblio.

■ Vėdinimo angos visada turi būti atviros.

■ Prilipusias šlifavimo dulkes nuvalykite šepetėliu.

NURODYMAS

► Neišvardytų atsarginių dalių (pvz., anglinių

šepetėlių, jungiklių) galite užsisakyti paskambinę mūsų klientų aptarnavimo tarnybos karštąja linija.

ĮSPĖJIMAS!

■ Nenaudokite priedų, kurių nerekomenduoja

PARKSIDE. Tai gali sukelti elektros šoką ir gaisrą.

Šalinimas

Pakuotė pagaminta iš aplinką tausojančių medžiagų. Jas galima išmesti įvietos grąžinamojo perdirbimo konteinerius.

Elektrinių įrankių neišmeskite kartu su buitinėmis atliekomis!

Pagal Europos Sąjungos Direktyvą

2012/19/EU panaudoti elektriniai įrankiai turi būti surenkami atskirai ir atiduodami perdirbti nekenkiant aplinkai.

Akumuliatorių neišmeskite

kartu su buitinėmis atliekomis!

Prieš išmesdami įrankį, išimkite iš jo

akumuliatorių. Sugedę arba panaudoti akumuliatoriai pagal Direktyvą 2006/66/EC turi būti perdirbami. Akumuliatoriaus bloką ir (arba) įrankį nugabenkite į rekomenduojamą surinkimo vietą.

Informacijos apie nenaudojamų elektrinių įrankių/ akumuliatoriaus bloko šalinimą teiraukitės savivaldybės ar miesto administracijoje.

trumpiniais (a) ir skaičiais (b): 1–7: plastikai, 20–22: popierius ir kartonas, 80–98: sudėtinės medžiagos.

Pakuotę išmeskite saugodami aplinką.

Atsižvelkite į skirtingų pakuotės medžia-

gų ženklinimą ir prireikus jas surūšiuokite.

Pakuotės medžiagos ženklinamos šiais

■ 70 │ LT

Kaip išmesti nenaudojamą gaminį,

sužinosite savo savivaldybės arba

miesto administracijoje.

PWSA 20-Li C3

Kompernaß Handels GmbH garantija

Gerb. kliente, Šiam prietaisui nuo įsigijimo datos suteikiama

3metų garantija. Išryškėjus šio gaminio trūkumams, gaminio pardavėjas užtikrina jums teisės aktais reglamentuojamas teises. Toliau išdėstytos garantijos teikimo sąlygos šių jūsų teisės aktais reglamentuojamų teisių neapriboja.

Garantijos teikimo sąlygos

Garantijos teikimo laikotarpis skaičiuojamas nuo pirkimo datos. Išsaugokite kasos čekį. Jo reikia kaip pirkimo dokumento.

Jei per trejus metus nuo šio gaminio pirkimo datos išryškėtų medžiagų ar gamybos trūkumų, gaminį savo nuožiūra nemokamai pataisysime, pakeisime arba grąžinsime sumokėtą sumą. Norint pasinaudoti garantija, sugedusį gaminį ir pirkimo dokumentą (kasos čekį) būtina pateikti trejų metų laikotarpiu trumpai aprašius trūkumą ir nurodžius trūkumo atsiradimo laiką.

Jei trūkumui taikoma mūsų garantija, jums grąžinsime sutaisytą arba pristatysime naują gaminį. Sutaisius ar pakeitus gaminį, garantijos teikimo laikotarpis nepratęsiamas.

Garantijos teikimo laikotarpis ir teisės aktais reglamentuojama trūkumų pašalinimo garantija

Garantijos teikimo laikotarpiu suteikus garantinių paslaugų, garantijos teikimo laikotarpis nepratęsiamas. Ta pati sąlyga taikoma ir pakeistoms bei sutaisytoms dalims. Apie įsigyto gaminio pažeidimus ir trūkumus būtina pranešti vos išpakavus gaminį. Pasibaigus garantijos teikimo laikotarpiui už remonto darbus imamas mokestis.

Garantijos aprėptis

Prietaisas kruopščiai pagamintas vadovaujantis griežtomis kokybės gairėmis ir prieš pristatant buvo išbandytas.

Garantija taikoma tik medžiagų arba gamybos trūkumams. Šis garantija netaikoma įprastai dylančioms dalims, priskiriamoms prie susidėvinčių dalių kategorijos, arba lūžtančių (dužių) dalių, pavyzdžiui, jungiklių ar iš stiklo pagamintų dalių, pažeidimams.

Garantija netaikoma, jei gaminys apgadinamas, netinkamai naudojamas ar netinkamai prižiūrimas. Gaminys tinkamai naudojamas tik tada, jei tiksliai laikomasi visų naudojimo instrukcijoje pateiktų nurodymų. Gaminį draudžiama naudoti tokiems tikslams ar tokiu būdu, kurie nerekomenduojami naudojimo instrukcijoje arba dėl kurių joje įspėjama.

Gaminys skirtas tik buitinio, o ne komercinio naudojimo reikmėms. Garantija netaikoma piktnaudžiavimo, netinkamo naudojimo atvejais, jei naudojama jėga ir jei remontuoja ne mūsų įgaliotoji klientų aptarnavimo tarnyba.

Garantinis laikotarpis netaikomas

■ įprastai sumažėjus akumuliatoriaus talpai,

■ jei gaminys naudojamas komerciniams tikslams,

■ jei klientas apgadina arba pakeičia gaminį,

■ jei nesilaikoma saugos ir techninės priežiūros

nurodymų arba jei gaminys netinkamai valdomas,

■ stichinių nelaimių padarytai žalai.

PWSA 20-Li C3

│

71 ■

Garantinių įsipareigojimų vykdymas

Kad galėtume greitai sutvarkyti jūsų prašymą, prašome vadovautis toliau nurodytais nurodymais:

■ Kreipdamiesi bet kokiu klausimu dėl gaminio,

turėkite kasos čekį kaip pirkimo dokumentą ir gaminio numerį (pvz.,IAN12345).

■ Gaminio numerį rasite gaminio duomenų lente-

lėje, išgraviruotą ant gaminio, nurodytą ant naudojimo instrukcijos viršelio (apačioje kairėje) arba užklijuotą gaminio užpakalinėje pusėje ar apačioje.

■ Jei išryškėtų prietaiso veikimo ar kitokių trūkumų,

pirmiausia telefonu arba elektroniniu paštu kreipkitės į toliau nurodytą klientų aptarnavimo skyrių.

■ Tada sugedusiu pripažintą gaminį, pridėję pirki-

mo dokumentą (kasos čekį) ir nurodę trūkumą bei jo atsiradimo laiką, nemokamai galėsite išsiųsti jums nurodytu techninės priežiūros tarnybos adresu.

Iš svetainės www.lidl-service.com galite atsisiųsti šį ir daugiau žinynų, gaminių vaizdo įrašų ir įdiegimo programinės įrangos.

Priežiūra

Priežiūra Lietuva

Tel.880033144 Elektroninio pašto adresas: kompernass@lidl.lt

IAN 360196_2007

Importuotojas

Atminkite, kad šis adresas nėra techninės priežiūros tarnybos adresas. Pirmiausia susisiekite su nurodyta klientų aptarnavimo tarnyba.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM VOKIETIJA www.kompernass.com

Šis QR kodas Jus nukreips tiesiai į „Lidl“ klientų aptarnavimo puslapį (www.lidl-service.com), kuriame įvedę gaminio numerį (IAN) 360196_2007 galėsite atverti savo naudojimo instrukciją.

■ 72 │ LT

PWSA 20-Li C3

Atitikties deklaracijos originalo vertimas

Mes, KOMPERNASS HANDELS GMBH ir už dokumento pateikimą atsakingas asmuo: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, VOKIETIJA, pareiškiame, kad šis gaminys atitinka toliau nurodytus standartus, norminius dokumentus ir EB direktyvas:

Mašinų direktyvą (2006/42/EC) EB žemosios įtampos direktyva (2014/35/EU, tik kroviklis) Elektromagnetinio suderinamumo direktyvą (2014/30/EU) Pavojingų medžiagų naudojimo ribojimo direktyvą (2011/65/EU)*

* Už šios atitikties deklaracijos parengimą atsakingas tik gamintojas. Pirmiau aprašytas deklaracijoje nurodytas gami-

nys atitinka 2011m. birželio 8d. Europos Parlamento ir Tarybos direktyvą 2011/65/EU dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo.

Taikomi darnieji standartai

Įrankio tipas: Akumuliatorinis kampinis šlifuoklis PWSA 20-Li C3

Pagaminimo metai: 2020–10

Serijos numeris: IAN 360196_2007

Bochumas, 2020-10-15

Semi Uguzlu

- Kokybės vadovas Tobulinant gaminį galimi techniniai pakeitimai.

PWSA 20-Li C3

│

73 ■

Atsarginio akumuliatoriaus užsakymas

Atsarginį įrankio akumuliatorių galite patogiai užsisakyti internetu svetainėje www.kompernass.com arba telefonu.

Dėl ribotų atsargų šis gaminys po kurio laiko gali būti išparduotas.

NURODYMAS

Kai kuriose šalyse atsarginių dalių užsisakyti internetu negalima. Šiuos atveju susisiekite su mūsų

►

klientų aptarnavimo tarnybos karštąja linija.

Užsakymas telefonu

Priežiūra Lietuva Tel.880033144

Kad galėtume greitai apdoroti jūsų užsakymą, kreipdamiesi bet kokiu klausimu dėl gaminio, žinokite gaminio numerį (pvz., IAN 360196). Gaminio numerį rasite duomenų lentelėje arba ant šios naudojimo instrukcijos viršelio.

■ 74 │ LT

PWSA 20-Li C3

Inhaltsverzeichnis

Einleitung .............................................................76

Bestimmungsgemäßer Gebrauch .......................................................76

Ausstattung ........................................................................76

Lieferumfang .......................................................................77

Technische Daten ...................................................................77

Allgemeine Sicherheitshinweise für Elektrowerkzeuge .......................78

1. Arbeitsplatz-Sicherheit .............................................................78

2. Elektrische Sicherheit ..............................................................78

3. Sicherheit von Personen ............................................................78

4. Verwendung und Behandlung desElektrowerkzeugs .....................................79

5. Verwendung und Behandlung desAkkuwerkzeugs .......................................79

Sicherheitshinweise für alle Anwendungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Rückschlag und entsprechende Sicherheitshinweise .........................................81

Besondere Sicherheitshinweise zumSchleifen und Trennschleifen ..............................82

Weitere besondere Sicherheits hinweise zum Trennschleifen ..................................82

Sicherheitshinweise für Ladegeräte .....................................................83

Zulässiges Zubehör .................................................................84

Aufbewahrung und Handhabung derempfohlenen Einsatzwerkzeuge ..........................84

Arbeitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

Vor der Inbetriebnahme ................................................86

Akku-Pack laden (siehe Abb. A) ........................................................86

Akku-Pack in das Gerät einsetzen/entnehmen .............................................86

Akkuzustand prüfen .................................................................86

Schutzabdeckung zum Trennen montieren ................................................86

Schutzhaube verstellen ...............................................................87

Zusatz-Handgriﬀ montieren ...........................................................87

Schrupp- /Trennscheibe montieren/wechseln .............................................87

Inbetriebnahme .......................................................88

Ein-/ausschalten ....................................................................88

Drehzahl einstellen ..................................................................88

Wartung und Reinigung .................................................89

Entsorgung ...........................................................89

Garantie der Kompernaß Handels GmbH ..................................90

Service ...............................................................91

Importeur ............................................................91

Original-Konformitätserklärung ..........................................92

Ersatz-Akku Bestellung ................................................. 93

Telefonische Bestellung ...............................................................93

PWSA 20-Li C3

DE│AT│CH

│

75 ■

AKKU-WINKELSCHLEIFER PWSA 20-Li C3

Sicherheitsschuhe tragen!

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Trennen, Schruppen und Bürsten von Metall, Beton oder Fliesen ohne Verwendung von Wasser geeignet. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Erklärung der Symbole

Lesen Sie die Original-Betriebsanleitung und die Sicherheitshinweise vor der Inbetriebnahme.

Die Verwendung von beschädigten Trenn- oder Schruppscheiben ist gefährlich und kann zu schwerwiegenden Verletzungen führen!



Durchmesser der Scheibe

Akku-Winkelschleifer

Schutzbrille tragen!

Gehörschutz tragen!

Schutzhandschuhe tragen!

Staubschutzmaske tragen!

Nicht zulässig für Nassschleifen

Nicht zulässig für Seitenschleifen

Vorgesehen für Metallschleifen

Ausstattung

EIN-/AUS-Schalter Taste zur Entriegelung des Akku-Packs Akku-Pack* Taste Akkuzustand Akku-Display-LED Stellrad für die Drehzahlvorwahl Zusatz-Handgriﬀ Schutzhaube

Schutzabdeckung Spindel-Arretiertaste Gewinde (3 x) für Zusatz-Handgriﬀ Montagering Schrauben Schutzhaubenﬁxierung Schnell-Ladegerät (siehe Abb. A)* Rote Ladekontroll-LED (siehe Abb. A) Grüne Ladekontroll-LED (siehe Abb. A) Aufnahmespindel (siehe Abb. C) Aufnahmeﬂansch (siehe Abb. C) Spannmutter (siehe Abb. C) Zweiloch-Montage-Schlüssel (siehe Abb. D) Auswölbungen

■ 76 │ DE

│AT│

PWSA 20-Li C3

Lieferumfang

1 Winkelschleifer 1 Zusatz-Handgriﬀ 1 Schutzhaube (vormontiert) 1 Zweiloch-Montage-Schlüssel 1 Trennscheibe (vormontiert) 1 Betriebsanleitung

Technische Daten

Akku-Winkelschleifer PWSA 20-Li C3

Bemessungsspannung 20 V (Gleichstrom) Bemessungsdrehzahl n 2500–10000 min Scheibenmaß Ø 125 mm Gewindemaß M14

Akku PAP 20 A3*

Typ LITHIUM-IONEN Bemessungsspannung 20 V

(Gleichstrom) Kapazität 4 Ah Zellen 10

Akku-Schnellladegerät PLG 20 A2* EINGANG/Input

Bemessungsspannung 230–240 V ∼ 50 Hz

(Wechselstrom)

Bemessungsaufnahme 85 W Sicherung (innen) 3,15 A

T3.15A

AUSGANG/Output

Bemessungsspannung 21,5 V (Gleichstrom) Bemessungsstrom 3,5 A Ladedauer ca. 60 min Schutzklasse II/

* AKKU UND LADEGERÄT SIND NICHT IM

LIEFERUMFANG ENTHALTEN

(Doppelisolierung)

-1

Geräusch- und Vibrationsinformationen

Messwert für Geräusch ermittelt entsprechend EN60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Geräuschemissionswert

Schalldruckpegel L

= 83 dB (A)

Unsicherheit K = 3 dB Schallleistungspegel L

= 94 dB (A)

Unsicherheit K = 3 dB

Gehörschutz tragen! Schwingungsgesamtwert

Oberﬂächenschleifen Hauptgriﬀ a

= 2,698 m/s

h, AG

Unsicherheit K = 1,5 m/s Oberﬂächenschleifen

Zusatz-Handgriﬀ a

= 3,284 m/s

h, AG

Unsicherheit K = 1,5 m/s

HINWEIS

► Der in diesen Anweisungen angegebene

Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNUNG!

► Der Schwingungspegel wird sich entspre-

chend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

PWSA 20-Li C3

DE│AT│CH

│

77 ■

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriﬀ „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht

in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die

Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un-

veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberﬂächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er-

höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein Elek trogerät erhöht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, um das

Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräte teilen. Beschädigte oder verwickelte Kabel er-

höhen das Risiko eines elektrischen Schlages.

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungs kabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außen-

bereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie dar-

auf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeuges kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

■ 78 │ DE

│AT│

PWSA 20-Li C3

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-

nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Klei-

dung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auﬀangeinrichtun-

gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung

einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung

desElektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerk-

zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro-

werkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge mit Sorgfalt.

Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung desAkkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf,

die vom Hersteller empfohlen werden. Für ein

Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

PWSA 20-Li C3

DE│AT│CH

│

79 ■

c) Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen

den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus

dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuﬂüssigkeit kann

zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht auﬂadbare Batterien niemals auf.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.

Es Besteht Explosionsgefahr.

Sicherheitshinweise für alle Anwendungen

Gemeinsame Sicherheitshinweise zum Schleifen und Trennschleifen

a) Dieses Elektrowerkzeug ist zu verwenden als

Schleifer und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anwei-

sungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

b) Dieses Elektrowerkzeug ist nicht geeignet

zum Sandpapierschleifen, Arbeiten mit Drahtbürsten und Polieren. Verwendungen, für die das

Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

c) Verwenden Sie kein Zubehör, das vom Her-

steller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur

weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

d) Die zulässige Drehzahl des Einsatzwerkzeugs

muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zuläs-

sig dreht, kann zerbrechen und umherﬂiegen.

e) Außendurchmesser und Dicke des Einsatz-

werkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch be-

messene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

f) Einsatzwerkzeuge mit Gewindeeinsatz

müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen.

Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten Einsatz-

werkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe beﬁndliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeuges auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte

Einsatzwerkzeuge brechen meist in der Testzeit.

■ 80 │ DE

│AT│

PWSA 20-Li C3

h) Tragen Sie persönliche Schutzausrüstung. Ver-

wenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialartikel von Ihnen fernhalten. Die Augen sollen vor herum-

ﬂiegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub ﬁltern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf siche-

ren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen.

Bruchstücke des Werkstücks oder gebrochene Einsatzwerkzeuge können wegﬂiegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

j) Halten Sie das Elektrowerkzeug nur an den

isolierten Griﬀﬂächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treﬀen kann. Der

Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

k) Halten Sie das Netzkabel von sich drehenden

Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Arm in das sich drehende Einsatzwerkzeug geraten.

l) Legen Sie das Elektrowerkzeug niemals ab,

bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Ein-

satzwerkzeug kann in Kontakt mit der Ablageﬂäche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

n) Reinigen Sie regelmäßig die Lüftungsschlitze

Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

o) Verwenden Sie das Elektrowerkzeug nicht in

der Nähe brennbarer Materialien. Funken können diese Materialen entzünden.

p) Verwenden Sie keine Einsatzwerkzeuge, die

ﬂüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen ﬂüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und

bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriﬀ, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete

Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

PWSA 20-Li C3

DE│AT│CH

│

81 ■

b) Bringen Sie Ihre Hand nie in die Nähe sich

drehender Einsatzwerkzeuge. Das Einsatz-

werkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

c) Meiden Sie mit Ihrem Körper den Bereich, in

den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das

Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

d) Arbeiten Sie besonders vorsichtig im Bereich

von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotieren-

de Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes

Sägeblatt. Solche Einsatzwerkzeuge verursachen häuﬁg einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zumSchleifen und Trennschleifen

Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

Gekröpfte Schleifscheiben müssen so montiert

werden, dass ihre Schleiﬄäche nicht über der Ebene des Schutzhaubenrandes hervorsteht.

Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.

c) Die Schutzhaube muss sicher am Elektrowerk-

zeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleifkörpers oﬀen zum Bediener zeigt. Die Schutzhaube hilft, die

Be dienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden könnten, zu schützen.

d) Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenﬂäche einer Trennscheibe. Trennscheiben sind

zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

e) Verwenden Sie immer unbeschädigte Spann-

ﬂansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Ge-

eignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

f) Verwenden Sie keine abgenutzten Schleif-

scheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Weitere besondere Sicherheitshinweise zum Trennschleifen

a) Vermeiden Sie ein Blockieren der Trennscheibe

oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine

Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter der

rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.

■ 82 │ DE

│AT│

PWSA 20-Li C3

c) Falls die Trennscheibe verklemmt oder Sie die

Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ur-

sache für das Verklemmen.

d) Schalten Sie das Elektrowerkzeug nicht wieder

ein, solange es sich im Werkstück beﬁndet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Andernfalls kann die

Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder große Werkstücke

ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter

ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe der Trennscheibe als auch an der Kante.

Seien Sie besonders vorsichtig bei „Tauch-

schnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende

Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern ab

8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Wenn die Netzanschlussleitung die-

ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet.

PWSA 20-Li C3

WARNUNG!

■ Wenn die Netzanschlussleitung dieses Ge-

rätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdungen zu vermeiden.

ACHTUNG!

♦ Dieses Ladegerät kann nur die folgenden

Batterien laden: PAP 20 A1/PAP 20 A2/ PAP20 A3.

♦ Eine aktuelle Liste der Akkukompatibilität

ﬁnden Sie unter www.Lidl.de/Akku.

DE│AT│CH

│

83 ■

Zulässiges Zubehör

)

-1

(mm)

Max. Durchmesser Ø

Trennscheiben 125 3 M14 12250 80

Schrupp scheiben 125 6 M14 12250 80

Max. Dicke (mm)

Gewindemaß (mm)

Drehzahl (min

Aufbewahrung und Handhabung derempfohlenen Einsatzwerkzeuge

■ Schleifwerkzeuge sind mit Vorsicht zu be-

handeln und zu transportieren.

■ Schleifwerkzeuge sind so zu lagern, dass sie

keinen mechanischen Beschädigungen oder Umwelt einﬂüssen (z.B.Feuchtigkeit) ausgesetzt sind.

Arbeitshinweise

HINWEIS

► Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden. Andernfalls könnten sie zerbrechen, beschädigt werden und Verletzungen verursachen.

■ Bewegen Sie den Winkelschleifer mit mäßigem

Druck über das Werkstück hin und her.

■ Führen Sie bei weichem Material die

Schruppscheibe in einem ﬂachen Winkel über das Werkstück, bei hartem Material in einem etwas steileren Winkel.

■ Verwenden Sie nur geprüfte faserstoﬀver-

stärkte Trenn- oder Schleifscheiben, die für

eine Umfangsgeschwindigkeit von nicht weniger als 80 m/s zugelassen sind.

keit (m/s)

Umfangsgeschwindig-

Zweiloch-Montage-

Schruppschleifen

Verwenden Sie niemals Trennscheiben zum Schruppen!

Trennschleifen

Verwenden Sie niemals Schruppscheiben zum Trennen!

Werkzeug

Schlüssel

Schutzhaube

■ 84 │ DE

│AT│

PWSA 20-Li C3

VORSICHT!

► Das Schleifwerkzeug läuft nach dem Aus-

schalten nach. Bremsen Sie es nicht durch seitliches Gegendrücken ab.

■ Sichern Sie das Werkstück. Benutzen Sie

Spannvorrichtungen/Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand.

■ Schalten Sie das Gerät vor dem Ablegen

immer aus und warten Sie, bis das Gerät zum Stillstand gekommen ist.

■ Verwenden Sie das Gerät nur für Trocken-

schnitt bzw. Trockenschliﬀ.

■ Der Zusatz-Handgriﬀ

ten mit dem Gerät montiert sein.

■ Asbesthaltiges Material darf nicht bearbeitet

werden. Asbest gilt als krebserregend.

■ Führen Sie das Gerät immer eingeschaltet

■ Halten Sie das Gerät während der Arbeit

■ Für die beste Schleifwirkung bewegen Sie das

Tipp! So verhalten Sie sich richtig.

GEFAHR! FÜHREN SIE DAS GERÄT

IMMER IM GEGENLAUF DURCH DAS WERKSTÜCK.

► Bei entgegengesetzter Richtung besteht die

Gefahr eines Rückschlags. Das Gerät kann aus dem Schnitt gedrückt werden.

gegen das Werkstück. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.

immer fest mit beiden Händen. Sorgen Sie für einen sicheren Stand.

Gerät gleichmäßig in einem Winkel von 15° bis 30° (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her.

muss bei allen Arbei-

■ Beim Bearbeiten von schrägen Flächen darf

das Gerät nicht mit großer Kraft auf das Werkstück gedrückt werden. Wenn die Dreh-

zahl stark abfällt, müssen Sie die Andruckkraft reduzieren, um sicheres und eﬀektives Arbeiten zu ermöglichen. Sollte das Gerät plötzlich vollkommen gebremst oder blockiert sein, muss das Gerät sofort ausgeschaltet werden.

■ Trennen: Arbeiten Sie mit mäßigem Vorschub

und verkanten Sie die Trennscheibe nicht.

■ Schrupp- und Trennscheiben werden beim

Arbeiten sehr heiß – lassen Sie sie vor dem Berühren vollständig abkühlen.

■ Verwenden Sie das Gerät niemals zweckent-

fremdet.

■ Achten Sie immer darauf, dass das Gerät

ausgeschaltet ist, bevor Sie den Akku in das Gerät stecken.

■ Schalten Sie bei Gefahr sofort das Gerät aus

und entfernen Sie den Akku. Sorgen Sie dafür,

dass das Gerät leicht zugänglich und im Notfall problemlos erreichbar ist.

■ Entfernen Sie bei Arbeitspausen, vor allen

Arbeiten am Gerät und bei Nichtgebrauch immer den Akku. Das Gerät muss stets sauber,

trocken und frei von Öl oder Schmierfetten sein.

■ Seien Sie stets aufmerksam! Achten Sie immer

darauf, was Sie tun, und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall,

wenn Sie unkonzentriert sind oder sich unwohl fühlen.

WARNUNG!

Tragen Sie immer eine Schutzbrille.

WARNUNG! Tragen Sie immer eine Staubschutzmaske.

PWSA 20-Li C3

DE│AT│CH

│

85 ■

Vor der Inbetriebnahme

Akku-Pack laden (siehe Abb. A)

VORSICHT!

► Ziehen Sie immer den Netzstecker, bevor Sie

den Akku-Pack men bzw. einsetzen.

HINWEIS

► Laden Sie den Akku-Pack nie, wenn die Um-

gebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt. Soll ein Lithium-IonenAkku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das Lagerungsklima soll kühl und trocken sein in einer Umgebungstemperatur zwischen 0 °C und 50 °C.

♦ Stecken Sie den Akku-Pack

Ladegerät (siehe Abb. A).

♦ Stecken Sie den Netzstecker in die Steckdose.

Die Kontroll-LED

♦ Die grüne Kontroll-LED

dass der Ladevorgang abgeschlossen und der Akku-Pack einsatzbereit ist.

ACHTUNG!

♦ Sollte die rote Kontroll-LED

ist der Akku-Pack überhitzt und kann nicht aufgeladen werden.

♦ Sollte die rote und grüne Kontroll-LED

gemeinsam blinken, dann ist der AkkuPack defekt.

♦ Schalten Sie das Ladegerät zwischen aufein-

anderfolgenden Ladevorgängen für mindestens 15Minuten ab. Ziehen Sie dazu den Netzstecker.

aus dem Ladegerät neh-

in das Schnell-

leuchtet rot.

signalisiert Ihnen,

blinken, dann

Akku-Pack in das Gerät einsetzen/entnehmen

Akku-Pack einsetzen

♦ Lassen Sie den Akku-Pack

einrasten.

Akku-Pack entnehmen

♦ Drücken Sie die Taste zur Entriegelung

entnehmen Sie den Akku-Pack

in den Griﬀ

und

Akkuzustand prüfen

♦ Drücken Sie zum Prüfen des Akkuzustands

die Taste abbildung). Der Zustand bzw. die Restleistung wird in der Akku-Display-LED wie folgt angezeigt: ROT/ORANGE/GRÜN = maximale Ladung ROT/ORANGE = mittlere Ladung ROT = schwache Ladung – Akku auﬂaden

Akkuzustand (siehe auch Haupt-

Schutzabdeckung zum Trennen montieren

Verwenden Sie beim Trennen mit gebundenen Schleifmitteln immer die Schutzabdeckung 8a zum Trennen.

♦ Schieben Sie die Schutzabdeckung

Schutzhaube (siehe Abb. E), bis diese am Ende mit dem Plastikbügel „X“ einrastet.

♦ Beim demontieren der Schutzabdeckung

müssen Sie den Plastikbügel „X“ leicht hineindrücken, um die Schutzabdeckung 8a zu lösen.

auf die

■ 86 │ DE

│AT│

PWSA 20-Li C3

Schutzhaube verstellen

WARNUNG! VERLETZUNGSGEFAHR!

► Schalten Sie vor allen Arbeiten am Gerät das

Gerät aus und entnehmen Sie den Akku.

VERLETZUNGSGEFAHR!

► Verwenden Sie den Winkelschleifer immer mit

der Schutzhaube sicher am Winkelschleifer angebracht werden. Stellen Sie diese so ein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstmögliche Teil des Schleifkörpers zeigt oﬀen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.

VERLETZUNGSGEFAHR!

► Achten Sie darauf, dass die Schutzhaube

mindestens im gleichen Winkel wie der Zusatz-Handgriﬀ montiert wird (siehe Abb. B). Andernfalls können Sie sich an der Schrupp- bzw. Trennscheibe verletzen.

♦ Drehen Sie die Schutzhaube

liche Stellung (Arbeitsposition). Achten Sie dabei darauf, dass die Schutzhaube so platziert wird, dass die Schutzhaubenﬁxierung über einer der 5 Auswölbungen der Schutzhaube liegt (s. Abb. E Ausklappseite).

♦ Achten Sie darauf, dass die Schutzhaubenﬁxie-

rung

fest in der jeweiligen Auswölbung

sitzt.

. Die Schutzhaube muss

in die erforder-

Schrupp- /Trennscheibe montieren/wechseln

Tragen Sie beim Wechseln von Trenn-/ Schruppscheiben immer Schutzhandschuhe.

Die Abmessungen der Schrupp- oder Trennscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeﬂansch duzierstücke oder Adapter verwenden.

HINWEIS

► Verwenden Sie unbedingt nur schmutzfreie

Scheiben.

■ Verwenden Sie nur Schleifwerkzeuge, deren

zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.

■ VERLETZUNGSGEFAHR! Betätigen Sie die

Spindel-Arretiertaste Aufnahmespindel .

♦ Drücken Sie die Spindel-Arretiertaste

Blockieren des Getriebes.

♦ Lösen Sie die Spannmutter

loch-Montage-Schlüssels (siehe Abb. D).

♦ Setzen Sie die Schrupp- oder Trennscheibe, mit

der beschrifteten Seite zum Gerät, auf den Aufnahmeﬂansch

♦ Setzen Sie anschließend die Spannmutter

mit der erhobenen Seite nach oben, wieder auf die Aufnahmespindel .

passen. Keine Re-

nur bei stillstehender

mit Hilfe des Zwei-

zum

Zusatz-Handgriﬀ montieren

VORSICHT!

► Aus Sicherheitsgründen darf dieses Gerät nur

mit dem Zusatz-Handgriﬀ den. Andernfalls können Verletzungen die Folge sein. Der Zusatz-Handgriﬀ kann je nach Arbeitsweise links, rechts oder oben am Gerätekopf eingeschraubt werden.

verwendet wer-

PWSA 20-Li C3

DE│AT│CH

│

87 ■

Bei dünnen Schleifscheiben

(siehe Abbildung1)

♦ Der Bund der Spannmutter

zeigt nach oben, damit eine dünne Schleifscheibe sicher gespannt werden kann.

♦ Überprüfen Sie, ob alle Befestigungsteile korrekt

angebracht sind.

♦ Achten Sie darauf, dass der Drehrichtungspfeil

(falls vorhanden) auf den Trenn-, oder Schruppscheiben (auch Diamant-Trennscheiben) und die Drehrichtung des Gerätes (Drehrichtungspfeil auf dem Gerätekopf) übereinstimmen.

≤ 3,2 mm

Abb. 1

♦ Drücken Sie die Spindel-Arretiertaste

zum

Blockieren des Getriebes.

♦ Ziehen Sie die Spannmutter

mit dem

Zweiloch-Montage-Schlüssel wieder fest.

Bei dicken Schleifscheiben (siehe Abbildung 2)

> 3,2 mm

Abb. 2

Der Bund der Spannmutter

zeigt nach unten, damit die Schleifscheibe sicher auf der Aufnahmespindel angebracht werden kann.

♦ Aufnahmespindel ♦ Die Spannmutter

arretieren.

mit dem Zweiloch-Montage-

Schlüssel im Uhrzeigersinn festziehen.

HINWEIS

►

Wenn die Scheibe nach dem Wechsel unruhig läuft oder schwingt, muss diese Scheibe sofort wieder ausgewechselt werden.

♦ Lassen Sie das Gerät nach einem Scheiben-

wechsel sicherheitshalber 60 Sekunden auf Höchstdrehzahl laufen. Achten Sie auf ungewöhnliche Geräusche und Funkenentwicklung.

Inbetriebnahme

Ein-/ausschalten

Überprüfen Sie das eingesetzte Werkzeug vor Gebrauch, ob alle Befestigungsteile korrekt angebracht sind.

HINWEIS

► Schalten Sie den Winkelschleifer immer vor

Materialkontakt ein und führen Sie das Gerät erst dann auf das Werkstück.

Einschalten

♦ Drücken Sie den

nach rechts, um ihn dann nach vorne zu schieben.

Ausschalten

♦ Lassen Sie den EIN-/AUS-Schalter

los.

Dauerbetrieb einschalten:

♦ Drücken Sie den

nach rechts, um ihn dann nach vorne zu schieben. Drücken Sie den

dann zusätzlich vorne herunter, bis er einrastet.

Dauerbetrieb ausschalten

♦ Drücken Sie den

herunter und lassen ihn dann los.

Drehzahl einstellen

Mit dem Stellrad für die Drehzahlvorwahl können Sie die Drehzahl vorwählen: (1 = geringere Drehzahl, 6 = größere Drehzahl).

Wir empfehlen Ihnen, sie durch praktische Tests zu ermitteln.

Die Drehzahl kann auch während des Betriebs verändert werden.

EIN-/AUS-Schalter erst

wieder

EIN-/AUS-Schalter erst

EIN-/AUS-Schalter

EIN- /AUS-Schalter hinten

■ 88 │ DE

│AT│

PWSA 20-Li C3

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku.

Der Akku-Winkelschleifer ist wartungsfrei.

■ Verwenden Sie keine scharfen Gegenstände

zur Reinigung des Gerätes. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls kann das Gerät beschädigt

werden.

■ Reinigen Sie das Gerät regelmäßig, am besten

immer direkt nach Abschluss der Arbeit.

■ Reinigen Sie das Gehäuse mit einem trockenen

Tuch – verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoﬀ angreifen.

■ Zur gründlichen Reinigung des Gerätes wird

ein Staubsauger benötigt.

■ Lüftungsöﬀnungen müssen immer frei sein.

■ Entfernen Sie anhaftenden Schleifstaub mit

einem Pinsel.

HINWEIS

► Nicht aufgeführte Ersatzteile (wie z. B. Kohle-

bürsten, Schalter) können Sie über unsere Service-Hotline bestellen.

WARNUNG!

■ Verwenden Sie kein Zubehör welches nicht

von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag und Feuer führen.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie

2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Akkus nicht in den

Hausmüll!

Entfernen Sie die Akkus vor der Ent-

sorgung aus dem Gerät. Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycelt werden. Geben Sie AkkuPack und/oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge/Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umwelt-

gerecht. Beachten Sie die Kennzeich-

nung auf den verschiedenen Verpack-

ungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekenn zeichnet mit Abkürzungen (a) und Ziﬀern (b) mit folgender Bedeutung: 1–7: Kunststoﬀe, 20–22: Papier und Pappe, 80–98: Verbundstoﬀe.

PWSA 20-Li C3

Möglichkeiten zur Entsorgung des aus-

gedienten Produkts erfahren Sie bei

Ihrer Gemeinde- oder Stadtverwaltung

DE│AT│CH

│

89 ■

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Garantiezeit gilt nicht bei

■ normaler Abnutzung der Akkukapazität

■ gewerblichen Gebrauch des Produktes

■ Beschädigung oder Veränderung des Produktes

durch den Kunden

■ Missachtung der Sicherheits- und Wartungs-

vorschriften, Bedienungsfehler

■ Schäden durch Elementarereignisse

■ 90 │ DE

│AT│

PWSA 20-Li C3

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassen-

bon und die Artikelnummer (z.B.IAN123456) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem

Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rückoder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Service

Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 360196_2007

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM DEUTSCHLAND www.kompernass.com

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 123456_7890 Ihre Bedienungsanleitung öﬀnen.

PWSA 20-Li C3

DE│AT│CH

│

91 ■

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EG) EG-Niedersapnnungsrichtlinie (2014/35/EU, nur Ladegerät) Elektromagnetische Verträglichkeit (2014/30/EU) RoHS Richtlinie (2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben be-

schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoﬀe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen

EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015 EN 55014:2017 EN 55014:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A13:2017 EN 62233:2008 EN 50581:2012

Typbezeichnung der Maschine: Akku-Winkelschleifer PWSA 20-Li C3

Herstellungsjahr: 10–2020

Seriennummer: IAN 360196_2007

Bochum, 15.10.2020

Semi Uguzlu

- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

■ 92 │ DE

│AT│

PWSA 20-Li C3

Ersatz-Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln.

Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

HINWEIS

Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden.

►

Kontaktieren Sie in diesem Fall bitte die Service-Hotline.

Telefonische Bestellung

Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.)

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (z. B. IAN 360196) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.

PWSA 20-Li C3

DE│AT│CH

│

93 ■

■ 94 │ DE

│AT│

PWSA 20-Li C3

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

Tietojen tila · Informationsstatus · Stan informacji Informacijos data · Stand der Informationen: 11 / 2020 · Ident.-No.: PWSA20-LiC3-102020-1

IAN 360196_2007

PARKSIDE PWSA 20-Li C3 User manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
