1 ■
AKKU-WINKELSCHLEIFER
PWSA 20-Li B3
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedienund Sicherheitshinweisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Trennen, Schruppen und Bürsten
von Metall, Beton oder Fliesen ohne Verwendung
von Wasser geeignet. Jede andere Verwendung
oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung
entstandene Schäden übernehmen wir keine
Haftung. Das Gerät ist nicht für den gewerblichen
Einsatz bestimmt.
Erklärung der Symbole:
Lesen Sie die Original-Betriebsanleitung und die Sicherheitshinweise vor der Inbetriebnahme.
Die Verwendung von
beschädigten Trenn- oder
Schruppscheiben ist gefährlich
und kann zu schwerwiegenden
Verletzungen führen!
Durchmesser der Scheibe
Akku-Winkelschleifer
Schutzbrille tragen!
Gehörschutz tragen!
Sicherheitsschuhe tragen!
Schutzhandschuhe tragen!
Staubschutzmaske tragen!
Nicht zulässig für Nassschleifen
Nicht zulässig für Seitenschleifen
Vorgesehen für Metallschleifen
Ausstattung
EIN-/AUS-Schalter
Taste zur Entriegelung des Akku-Packs
Akku-Pack
Taste Akkuzustand
Akku-Display-LED
Stellrad für die Drehzahlvorwahl
Zusatz-Handgriff
Schutzhaube
Spindel-Arretiertaste
Gewinde (3 x) für Zusatz-Handgriff
Montagering
Schrauben
Schutzhaubenfixierung
Schnell-Ladegerät (siehe Abb. A)
Rote Ladekontroll-LED (siehe Abb. A)
Grüne Ladekontroll-LED (siehe Abb. A)
Aufnahmespindel (siehe Abb. C)
Aufnahmeflansch (siehe Abb. C)
Spannmutter (siehe Abb. C)
Zweiloch-Montage-Schlüssel (siehe Abb. D)
Auswölbungen
■ 2 │ DE
│AT│
CH
PWSA 20-Li B3
Lieferumfang
1 Winkelschleifer
1 Akku-Schnellladegerät
1 Akku-Pack
1 Zusatz-Handgriff
1 Schutzhaube (vormontiert)
1 Zweiloch-Montage-Schlüssel
1 Trennscheibe (vormontiert)
1 Betriebsanleitung
Technische Daten
Akku-Winkelschleifer: PWSA 20-Li B3
Bemessungsspannung: 20 V
Bemessungsdrehzahl: n 2500 - 10000 min
Scheibenmaß: Ø 125 mm
Gewindemaß: M14
Akku: PAP 20 A3
Typ: LITHIUM-IONEN
Bemessungsspannung: 20 V
Kapazität: 4 Ah
Zellen: 10
Akku-Schnellladegerät: PLG 20 A2
EINGANG / Input:
Bemessungsspannung: 230 - 240 V ~, 50 Hz
Bemessungsaufnahme: 85 W
Sicherung (innen): 3,15 A
AUSGANG / Output:
Bemessungsspannung: 21,5 V
Bemessungsstrom: 3,5 A
Ladedauer: ca. 80 min
Schutzklasse: II /
(Gleichstrom)
(Gleichstrom)
(Wechselstrom)
T3.15A
(Gleichstrom)
(Doppelisolierung)
-1
Geräusch- und Vibrationsinformationen:
Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Geräuschemissionswert:
Schalldruckpegel: LPA = 83 dB (A)
Unsicherheit: K = 3 dB
Schallleistungspegel: L
= 94 dB (A)
WA
Unsicherheit: K = 3 dB
Gehörschutz tragen!
Schwingungsgesamtwert:
Oberflächenschleifen Hauptgriff: a
Unsicherheit: K = 1,5 m/s
Oberflächenschleifen
Zusatz-Handgriff: a
h, AG
Unsicherheit: K = 1,5 m/s
= 2,698 m/s
h, AG
2
= 3,284 m/s
2
2
HINWEIS
► Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem
genormten Messverfahren gemessen worden
und kann für den Gerätevergleich verwendet
werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
WARNUNG!
► Der Schwingungspegel wird sich entsprechend
dem Einsatz des Elektrowerkzeugs verändern
und kann in manchen Fällen über dem in diesen
Anweisungen angegebenen Wert liegen. Die
Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in
solcher Weise verwendet wird. Versuchen Sie,
die Belastung durch Vibrationen so gering wie
möglich zu halten. Beispielhafte Maßnahmen
zur Verringerung der Vibrationsbelastung sind
das Tragen von Handschuhen beim Gebrauch
des Werkzeugs und die Begrenzung der
Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten,
in denen das Elektrowerkzeug abgeschaltet ist,
und solche, in denen es zwar eingeschaltet ist,
aber ohne Belastung läuft).
2
PWSA 20-Li B3
DE│AT│CH
│
3 ■
Allgemeine
Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG!
► Lesen Sie alle Sicherheitshinweise und Anwei-
sungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht
in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elek trogerät erhöht das Risiko eines elektrischen
Schlages.
Zweckentfremden Sie das Kabel nicht, um das
d)
Elektrowerkzeug zu tragen, aufzuhängen oder
um den Stecker aus der Steckdose zu ziehen.
Halten Sie das Kabel fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden Ge
räteteilen. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen Schlages.
e)
Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlänge
rungskabel, die auch für den Außenbereich
geeignet sind. Die Anwendung eines für den
Außenbereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie dar-
auf, was Sie tun und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerk zeuges kann zu ernsthaften
Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und
b)
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetrieb nahme. Vergewissern Sie sich, dass
das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es an die Stromversorgung und/oder
den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerk-
zeuges den Finger am Schalter haben oder das
Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
-
-
■ 4 │ DE
│AT│
CH
PWSA 20-Li B3
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Geräteteil befindet,
kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhal-
tung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Klei-
dung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtun-
gen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Die Verwendung
einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
4. Verwendung und Behandlung des
Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektro-
werkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht
benutzen, die mit diesem nicht vertraut sind
oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn
sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile
einwandfrei funktionieren und nicht klemmen,
ob Teile gebrochen oder so beschädigt sind,
dass die Funktion des Elektrowerkzeuges
beeinträchtigt ist. Lassen Sie beschädigte
Teile vor dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit.
Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5. Verwendung und Behandlung des
Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für
ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und
Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büro-
klammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die
eine Überbrückung der Kontakte verursachen
könnten. Ein Kurzschluss zwischen den Akkukontakten
kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
PWSA 20-Li B3
DE│AT│CH
│
5 ■
VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.
Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.
Es Besteht Explosionsgefahr.
6. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von quali-
fiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.
Sicherheitshinweise
für alle Anwendungen
Gemeinsame Sicherheitshinweise zum Schleifen und Trennschleifen:
a) Dieses Elektrowerkzeug ist zu verwenden als
Schleifer und Trennschleifmaschine. Beachten
Sie alle Sicherheitshinweise, Anweisungen,
Darstellungen und Daten, die Sie mit dem
Gerät erhalten. Wenn Sie die folgenden
Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und / oder schweren
Verletzungen kommen.
b) Dieses Elektrowerkzeug ist nicht geeignet
zum Sandpapierschleifen, Arbeiten mit
Drahtbürsten und Polieren. Verwendungen,
für die das Elektrowerkzeug nicht vorgesehen
ist, können Gefährdungen und Verletzungen
verursachen.
c) Verwenden Sie kein Zubehör, das vom Her-
steller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur
weil Sie das Zubehör an Ihrem Elektrowerkzeug
befestigen können, garantiert das keine sichere
Verwendung.
d) Die zulässige Drehzahl des Einsatzwerkzeugs
muss mindestens so hoch sein wie die auf
dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zuläs-
sig dreht, kann zerbrechen und umherfliegen.
e) Außendurchmesser und Dicke des Einsatz-
werkzeugs müssen den Maßangaben Ihres
Elektrowerkzeugs entsprechen. Falsch bemes-
sene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz
müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die
mittels Flansch montiert werden, muss der
Lochdurchmesser des Einsatzwerkzeuges
zum Aufnahmedurchmesser des Flansches
passen. Einsatzwerkzeuge, die nicht genau am
Elektrowerkzeug befestigt werden, drehen sich
ungleichmäßig, vibrieren sehr stark und können
zum Verlust der Kontrolle führen.
g) Verwenden Sie keine beschädigten Ein-
satzwerkzeuge. Kontrollieren Sie vor jeder
Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse,
Schleifteller auf Risse, Verschleiß oder starke
Abnutzung, Drahtbürsten auf lose oder
gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt,
überprüfen Sie, ob es beschädigt ist, oder
verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug
kontrolliert und eingesetzt haben, halten Sie
und in der Nähe befindliche Personen sich
außerhalb der Ebene des rotierenden Einsatzwerkzeuges auf und lassen Sie das Gerät
eine Minute lang mit Höchstdrehzahl laufen.
Beschädigte Einsatzwerkzeuge brechen meist in
der Testzeit.
h) Tragen Sie persönliche Schutzausrüstung.
Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille.
Soweit angemessen, tragen Sie Staubmaske,
Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialartikel von Ihnen fernhalten. Die Augen sollen
vor herumfliegenden Fremdkörpern geschützt
werden, die bei verschiedenen Anwendungen
entstehen. Staub- oder Atemschutzmaske müssen
den bei der Anwendung entstehenden Staub
filtern. Wenn Sie lange lautem Lärm ausgesetzt
sind, können Sie einen Hörverlust erleiden.
■ 6 │ DE
│AT│
CH
PWSA 20-Li B3
i) Achten Sie bei anderen Personen auf siche-
ren Abstand zu Ihrem Arbeitsbereich. Jeder,
der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen.
Bruchstücke des Werkstücks oder gebrochene
Einsatzwerkzeuge können wegfliegen und
Verletzungen auch außerhalb des direkten
Arbeitsbereichs verursachen.
j) Halten Sie das Elektrowerkzeug nur an den
isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen treffen kann. Der
Kontakt mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag
führen.
k) Halten Sie das Netzkabel von sich drehen-
den Einsatzwerkzeugen fern. Wenn Sie die
Kontrolle über das Gerät verlieren, kann das
Netzkabel durchtrennt oder erfasst werden
und Ihre Hand oder Arm in das sich drehende
Einsatzwerkzeug geraten.
l) Legen Sie das Elektrowerkzeug niemals
ab, bevor das Einsatzwerkzeug völlig zum
Stillstand gekommen ist. Das sich drehende
Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle
über das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen,
während Sie es tragen. Ihre Kleidung kann
durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das
Einsatzwerkzeug sich in Ihren Körper bohren.
n) Reinigen Sie regelmäßig die Lüftungsschlitze
Ihres Elektrowerkzeugs. Das Motorgebläse
zieht Staub in das Gehäuse, und eine starke
Ansammlung von Metallstaub kann elektrische
Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht
in der Nähe brennbarer Materialien. Funken
können diese Materialen entzünden.
p) Verwenden Sie keine Einsatzwerkzeuge, die
flüssige Kühlmittel erfordern. Die Verwendung
von Wasser oder anderen flüssigen Kühlmitteln
kann zu einem elektrischen Schlag führen.
Rückschlag und entsprechende
Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines
hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem
abrupten Stopp des rotierenden Einsatzwerkzeugs.
Dadurch wird ein unkontrolliertes Elektrowerkzeug
gegen die Drehrichtung des Einsatzwerkzeugs an
der Blockierstelle beschleunigt.
Wenn z.B. eine Schleifscheibe im Werkstück hakt
oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen
und dadurch die Schleifscheibe ausbrechen oder
einen Rückschlag verursachen. Die Schleifscheibe
bewegt sich dann auf die Bedienperson zu oder
von ihr weg, je nach Drehrichtung der Scheibe an
der Blockierstelle. Hierbei können Schleifscheiben
auch brechen.
Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs des Elektrowerkzeugs. Er
kann durch geeignete Vorsichtsmaßnahmen, wie
nachfolgend beschrieben, verhindert werden.
a) Halten Sie das Elektrowerkzeug gut fest und
bringen Sie Ihren Körper und Ihre Arme in
eine Position, in der Sie die Rückschlagkräfte
abfangen können. Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte
oder Reaktionsmomente beim Hochlauf zu
haben. Die Bedienperson kann durch geeig-
nete Vorsichtsmaßnahmen die Rückschlag- und
Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich
drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre
Hand bewegen.
c) Meiden Sie mit Ihrem Körper den Bereich, in
den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das
Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der
Blockierstelle.
PWSA 20-Li B3
DE│AT│CH
│
7 ■
d) Arbeiten Sie besonders vorsichtig im Bereich von
Ecken, scharfen Kanten usw. Verhindern Sie,
dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatz-
werkzeug neigt bei Ecken, scharfen Kanten oder
wenn es abprallt dazu, sich zu verklemmen. Dies
verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes
Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust
der Kontrolle über das Elektrowerkzeug.
Besondere Sicherheitshinweise zum
Schleifen und Trennschleifen
a)
Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die
für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerk-
zeug vorgesehen sind, können nicht ausreichend
abgeschirmt werden und sind unsicher.
b)
Gekröpfte Schleifscheiben müssen so montiert
werden, dass ihre Schleiffläche nicht über der
Ebene des Schutzhaubenrandes hervorsteht.
Eine unsachgemäß montierte Schleifscheibe, die
über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
c) Die Schutzhaube muss sicher am Elektro-
werkzeug angebracht und für ein Höchstmaß
an Sicherheit so eingestellt sein, dass der
kleinstmögliche Teil des Schleifkörpers offen
zum Bediener zeigt. Die Schutzhaube hilft,
die Bedienperson vor Bruchstücken, zufälligem
Kontakt mit dem Schleifkörper sowie Funken,
die Kleidung entzünden könnten, zu schützen.
d) Schleifkörper dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden.
Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind
zum Materialabtrag mit der Kante der Scheibe
bestimmt. Seitliche Krafteinwirkung auf diese
Schleifkörper kann sie zerbrechen.
e) Verwenden Sie immer unbeschädigte Spannflan-
sche in der richtigen Größe und Form für die von
Ihnen gewählte Schleifscheibe. Geeignete Flan-
sche stützen die Schleifscheibe und verringern so
die Gefahr eines Schleifscheibenbruchs. Flansche
für Trennscheiben können sich von den Flanschen
für andere Schleifscheiben unterscheiden.
f) Verwenden Sie keine abgenutzten Schleif-
scheiben von größeren Elektrowerkzeugen.
Schleifscheiben für größere Elektrowerkzeuge sind
nicht für die höheren Drehzahlen von kleineren
Elektrowerkzeugen ausgelegt und können brechen.
Weitere besondere Sicherheitshinweise zum Trennschleifen
a) Vermeiden Sie ein Blockieren der Trennschei-
be oder zu hohen Anpressdruck. Führen Sie
keine übermäßig tiefen Schnitte aus. Eine
Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit
eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der
rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen,
kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt
auf Sie zugeschleudert werden.
c) Falls die Trennscheibe verklemmt oder Sie die
Arbeit unterbrechen, schalten Sie das Gerät aus
und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch
laufende Trennscheibe aus dem Schnitt zu ziehen,
sonst kann ein Rückschlag erfolgen. Ermitteln und
beheben Sie die Ursache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht
wieder ein, solange es sich im Werkstück
befindet. Lassen Sie die Trennscheibe erst
ihre volle Drehzahl erreichen, bevor Sie den
Schnitt vorsichtig fortsetzen. Andernfalls kann
die Scheibe verhaken, aus dem Werkstück
springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke
ab, um das Risiko eines Rückschlags durch
eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter
ihrem eigenen Gewicht durchbiegen. Das
Werkstück muss auf beiden Seiten der Scheibe
abgestützt werden, und zwar sowohl in der
Nähe der Trennscheibe als auch an der Kante.
f)
Seien Sie besonders vorsichtig bei „Tauch-
schnitten“ in bestehende Wände oder andere
nicht einsehbare Bereiche. Die eintauchende
Trennscheibe kann beim Schneiden in Gas- oder
Wasserleitungen, elektrische Leitungen oder
andere Objekte einen Rückschlag verursachen.
■ 8 │ DE
│AT│
CH
PWSA 20-Li B3
Sicherheitshinweise für Ladegeräte
■ Dieses Gerät kann von Kindern ab
8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
■ Wenn die Netzanschlussleitung die-
ses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden,
um Gefährdungen zu vermeiden.
Das Ladegerät ist nur für den Betrieb im
Innenbereich geeignet.
WARNUNG!
■ Wenn die Netzanschlussleitung dieses
Gerätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
PWSA 20-Li B3
DE│AT│CH
│
9 ■
Zulässiges Zubehör
-1
)
max.
Umfangsgeschwin-
digkeit
(m/s)
Werkzeug Schutzhaube
ZweilochMontage-
Schlüssel
ZweilochMontage-
Schlüssel
Ja
Ja
Trennscheiben
Schruppscheiben
Max.
Durch-
messer Ø
(mm)
125 3 M14 12250 80
125 6 M14 12250 80
Max.
Dicke
(mm)
Gewinde-
maß (mm)
max.
Drehzahl
(min
Aufbewahrung und Handhabung der empfohlenen Einsatzwerkzeuge
■ Schleifwerkzeuge sind mit Vorsicht zu behandeln und zu transportieren.
■ Schleifwerkzeuge sind so zu lagern, dass sie keinen mechanischen Beschädigungen oder Umweltein-
flüssen (z. B. Feuchtigkeit) ausgesetzt sind.
■ 10 │ DE
│AT│
CH
PWSA 20-Li B3

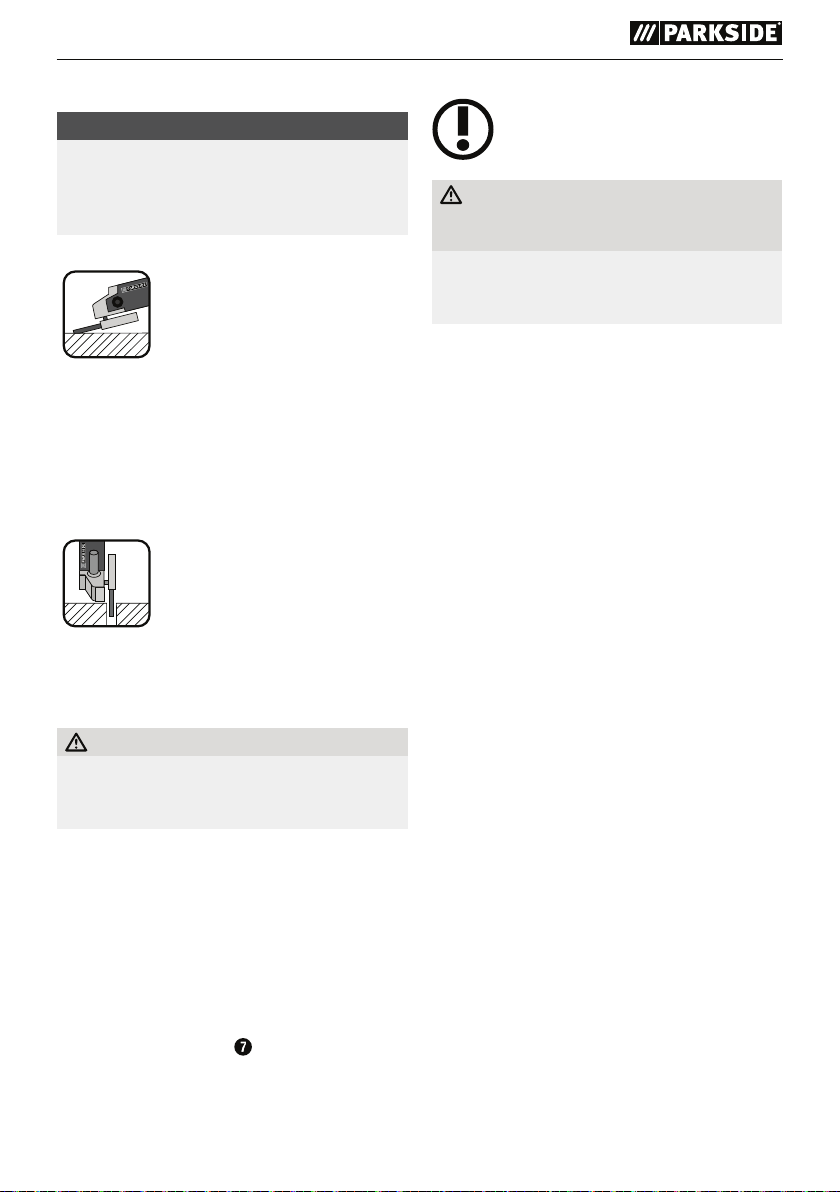

Arbeitshinweise
HINWEIS
► Schleifkörper dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden. Andernfalls könnten sie zerbrechen, beschädigt
werden und Verletzungen verursachen.
Schruppschleifen:
■ Bewegen Sie den Winkelschleifer mit mäßi-
gem Druck über das Werkstück hin und her.
■ Führen Sie bei weichem Material die
Schruppscheibe in einem flachen Winkel über
das Werkstück, bei hartem Material in einem
etwas steileren Winkel.
Trennschleifen:
■ Verwenden Sie nur geprüfte faserstoffver-
stärkte Trenn- oder Schleifscheiben, die für
eine Umfangsgeschwindigkeit von nicht weniger
als 80 m / s zugelassen sind.
VORSICHT!
Das Schleifwerkzeug läuft nach dem Ausschalten nach. Bremsen Sie es nicht durch seitliches
Gegendrücken ab.
■ Sichern Sie das Werkstück. Benutzen Sie
Spannvorrichtungen / Schraubstock, um das
Werkstück festzuhalten. Es ist damit sicherer
gehalten, als mit Ihrer Hand.
■ Schalten Sie das Gerät vor dem Ablegen
immer aus und warten Sie, bis das Gerät zum
Stillstand gekommen ist.
■ Verwenden Sie das Gerät nur für Trocken-
schnitt bzw. Trockenschliff.
■ Der Zusatz-Handgriff
ten mit dem Gerät montiert sein.
■ Asbesthaltiges Material darf nicht bearbeitet
werden. Asbest gilt als krebserregend.
Verwenden Sie niemals
Trennscheiben zum Schruppen!
Verwenden Sie niemals
Schruppscheiben zum Trennen!
muss bei allen Arbei-
Tipp! So verhalten Sie sich richtig.
GEFAHR! FÜHREN SIE DAS GERÄT
IMMER IM GEGENLAUF DURCH DAS
WERKSTÜCK.
► Bei entgegengesetzter Richtung besteht die
Gefahr eines Rückschlags. Das Gerät kann
aus dem Schnitt gedrückt werden.
■ Führen Sie das Gerät immer eingeschaltet
gegen das Werkstück. Heben Sie das Gerät
nach der Bearbeitung vom Werkstück ab und
schalten Sie es erst dann aus.
■ Halten Sie das Gerät während der Arbeit
immer fest mit beiden Händen. Sorgen Sie für
einen sicheren Stand.
■ Für die beste Schleifwirkung bewegen Sie das
Gerät gleichmäßig in einem Winkel von 15°
bis 30° (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her.
■ Beim Bearbeiten von schrägen Flächen darf
das Gerät nicht mit großer Kraft auf das
Werkstück gedrückt werden. Wenn die Dreh-
zahl stark abfällt, müssen Sie die Andruckkraft
reduzieren, um sicheres und effektives Arbeiten
zu ermöglichen. Sollte das Gerät plötzlich
vollkommen gebremst oder blockiert sein, muss
das Gerät sofort ausgeschaltet werden.
■ Trennen: Arbeiten Sie mit mäßigem Vorschub
und verkanten Sie die Trennscheibe nicht.
■ Schrupp- und Trennscheiben werden beim
Arbeiten sehr heiß – lassen Sie sie vor dem
Berühren vollständig abkühlen.
■ Verwenden Sie das Gerät niemals zweckent-
fremdet.
■ Achten Sie immer darauf, dass das Gerät
ausgeschaltet ist, bevor Sie den Akku in das
Gerät stecken.
■ Schalten Sie bei Gefahr sofort das Gerät aus
und entfernen Sie den Akku. Sorgen Sie dafür,
dass das Gerät leicht zugänglich und im Notfall
problemlos erreichbar ist.
PWSA 20-Li B3
DE│AT│CH
│
11 ■
■ Entfernen Sie bei Arbeitspausen, vor allen
Arbeiten am Gerät und bei Nichtgebrauch
immer den Akku. Das Gerät muss stets sauber,
trocken und frei von Öl oder Schmierfetten sein.
■ Seien Sie stets aufmerksam! Achten Sie immer
darauf, was Sie tun, und gehen Sie stets mit
Vernunft vor. Benutzen Sie das Gerät in keinem Fall,
wenn Sie unkonzentriert sind oder sich unwohl fühlen.
WARNUNG!
Tragen Sie immer eine Schutzbrille.
WARNUNG!
Tragen Sie immer eine
Staubschutzmaske.
Vor der Inbetriebnahme
Akku-Pack laden (siehe Abb. A)
VORSICHT!
► Ziehen Sie immer den Netzstecker, bevor
Sie den Akku-Pack
nehmen bzw. einsetzen.
■ Laden Sie den Akku-Pack
Umgebungstemperatur unterhalb 10 °C oder
oberhalb 40 °C liegt.
♦ Stecken Sie den Akku-Pack
Ladegerät (siehe Abb. A).
♦ Stecken Sie den Netzstecker in die Steckdose.
Die Kontroll-LED
♦ Die grüne Kontroll-LED
dass der Ladevorgang abgeschlossen und der
Akku-Pack einsatzbereit ist.
ACHTUNG!
♦ Sollte die rote Kontroll-LED
ist der Akku-Pack überhitzt und kann nicht
aufgeladen werden.
♦ Sollte die rote und grüne Kontroll-LED
gemeinsam blinken, dann ist der Akku-Pack
defekt.
♦ Schalten Sie das Ladegerät zwischen aufeinan-
derfolgenden Ladevorgängen für mindestens 15
Minuten ab. Ziehen Sie dazu den Netzstecker.
aus dem Ladegerät
nie, wenn die
in das Schnell-
leuchtet rot.
signalisiert Ihnen,
blinken, dann
Akku-Pack in das Gerät
einsetzen / entnehmen
Akku-Pack einsetzen:
♦ Lassen Sie den Akku-Pack
einrasten.
Akku-Pack entnehmen:
♦ Drücken Sie die Taste zur Entriegelung
entnehmen Sie den Akku-Pack
in den Griff
und
.
Akkuzustand prüfen
♦ Drücken Sie zum Prüfen des Akkuzustands die Tas-
te Akkuzustand
Der Zustand bzw. die Restleistung wird in der
Akku-Display-LED wie folgt angezeigt:
♦ ROT / ORANGE / GRÜN = maximale Ladung
ROT / ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen
(siehe auch Hauptabbildung).
Schutzhaube verstellen
WARNUNG! VERLETZUNGSGEFAHR
► Schalten Sie vor allen Arbeiten am Gerät das
Gerät aus und entnehmen Sie den Akku.
VERLETZUNGSGEFAHR
► Verwenden Sie den Winkelschleifer immer
mit der Schutzhaube
muss sicher am Winkelschleifer angebracht
werden. Stellen Sie diese so ein, dass ein
Höchstmaß an Sicherheit erreicht wird,
d.h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Die
Schutzhaube soll die Bedienperson vor
Bruchstücken und zufälligem Kontakt mit dem
Schleifkörper schützen.
. Die Schutzhaube
■ 12 │ DE
│AT│
CH
PWSA 20-Li B3
VERLETZUNGSGEFAHR
12
► Achten Sie darauf, dass die Schutzhaube
mindestens im gleichen Winkel wie der
Zusatz-Handgriff montiert wird (siehe
Abb. B). Andernfalls können Sie sich an der
Schrupp- bzw. Trennscheibe verletzen.
♦ Drehen Sie die Schutzhaube
in die erforderliche Stellung (Arbeitsposition). Achten Sie dabei
darauf, dass die Schutzhaube so platziert
wird, dass die Schutzhaubenfixierung
über
einer der 5 Auswölbungen der Schutzhaube
liegt (s. Abb. E Ausklappseite).
♦ Achten Sie darauf, dass die Schutzhaubenfixie-
rung
fest in der jeweiligen Auswölbung
sitzt.
Zusatz-Handgriff montieren
VORSICHT!
► Aus Sicherheitsgründen darf dieses Gerät
nur mit dem Zusatz-Handgriff
verwendet
werden. Andernfalls können Verletzungen die
Folge sein. Der Zusatz-Handgriff kann je
nach Arbeitsweise links, rechts oder oben am
Gerätekopf eingeschraubt werden.
Schrupp- / Trennscheibe
montieren / wechseln
Tragen Sie beim Wechseln von
Trenn- / Schruppscheiben immer Schutzhandschuhe.
Die Abmessungen der Schrupp- oder Trennscheiben beachten. Der Lochdurchmesser muss ohne
Spiel zum Aufnahmeflansch
Reduzierstücke oder Adapter verwenden.
HINWEIS
► Verwenden Sie unbedingt nur schmutzfreie
Scheiben.
passen. Keine
■ Verwenden Sie nur Schleifwerkzeuge, deren
zulässige Drehzahl mindestens so hoch ist wie
die Leerlaufdrehzahl des Gerätes.
■ VERLETZUNGSGEFAHR! Betätigen Sie die
Spindel-Arretiertaste
nur bei stillstehender
Aufnahmespindel .
♦ Drücken Sie die Spindel-Arretiertaste zum
Blockieren des Getriebes.
♦ Lösen Sie die Spannmutter
mit Hilfe des
Zweiloch-Montage-Schlüssels (siehe Abb. D).
♦ Setzen Sie die Schrupp- oder Trennscheibe,
mit der beschrifteten Seite zum Gerät, auf den
Aufnahmeflansch
♦ Setzen Sie anschließend die Spannmutter
.
mit der erhobenen Seite nach oben, wieder auf
die Aufnahmespindel .
Bei dünnen Schleifscheiben (siehe Abbildung 1):
♦ Der Bund der Spannmutter
zeigt nach
oben, damit eine dünne Schleifscheibe sicher
gespannt werden kann.
Abb. 1
♦ Drücken Sie die Spindel-Arretiertaste
Blockieren des Getriebes.
♦ Ziehen Sie die Spannmutter
mit dem
Zweiloch-Montage-Schlüssel wieder fest.
Bei dicken Schleifscheiben (siehe Abbildung 2):
,
≤ 3,2 mm
zum
> 3,2 mm
PWSA 20-Li B3
Abb. 2
Der Bund der Spannmutter
zeigt nach unten,
damit die Schleifscheibe sicher auf der Aufnahmespindel angebracht werden kann.
DE│AT│CH
│
13 ■
♦ Aufnahmespindel
♦ Die Spannmutter
ge-Schlüssel im Uhrzeigersinn festziehen.
HINWEIS
Wenn die Scheibe nach dem Wechsel unruhig
►
läuft oder schwingt, muss diese Scheibe sofort
wieder ausgewechselt werden.
♦ Lassen Sie das Gerät nach einem Scheiben-
wechsel sicherheitshalber 60 Sekunden auf
Höchstdrehzahl laufen. Achten Sie auf ungewöhnliche Geräusche und Funkenentwicklung.
♦ Überprüfen Sie, ob alle Befestigungsteile korrekt
angebracht sind.
♦ Achten Sie darauf, dass der Drehrichtungspfeil
(falls vorhanden) auf den Trenn-, oder Schruppscheiben (auch Diamant-Trennscheiben) und die
Drehrichtung des Gerätes (Drehrichtungspfeil
auf dem Gerätekopf) übereinstimmen.
arretieren.
mit dem Zweiloch-Monta-
Inbetriebnahme
Ein- / ausschalten
Überprüfen Sie das eingesetzte Werkzeug vor
Gebrauch, ob alle Befestigungsteile korrekt angebracht sind.
HINWEIS
► Schalten Sie den Winkelschleifer immer vor
Materialkontakt ein und führen Sie das Gerät
erst dann auf das Werkstück.
Einschalten:
♦ Drücken Sie den EIN- /AUS-Schalter erst
nach rechts, um ihn dann nach vorne zu
schieben.
Ausschalten:
♦ Lassen Sie den EIN- /AUS-Schalter
los.
Dauerbetrieb einschalten:
♦ Drücken Sie den
nach rechts, um ihn dann nach vorne zu schieben. Drücken Sie den
dann zusätzlich vorne herunter, bis er einrastet.
EIN- /AUS-Schalter erst
EIN- /AUS-Schalter
wieder
Dauerbetrieb ausschalten:
♦ Drücken Sie den
herunter und lassen ihn dann los.
EIN- /AUS-Schalter hinten
Drehzahl einstellen
Mit dem Stellrad für die Drehzahlvorwahl
können Sie die Drehzahl vorwählen:
(1 = geringere Drehzahl, 6 = größere Drehzahl).
Wir empfehlen Ihnen, sie durch praktische Tests zu
ermitteln.
Die Drehzahl kann auch während des Betriebs
verändert werden.
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und entnehmen
Sie den Akku.
Der Akku-Winkelschleifer ist wartungsfrei.
■ Verwenden Sie keine scharfen Gegenstände
zur Reinigung des Gerätes. Es dürfen keine
Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls kann das Gerät beschädigt
werden.
■ Reinigen Sie das Gerät regelmäßig, am besten
immer direkt nach Abschluss der Arbeit.
■ Reinigen Sie das Gehäuse mit einem trockenen
Tuch – verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
■ Zur gründlichen Reinigung des Gerätes wird ein
Staubsauger benötigt.
■ Lüftungsöffnungen müssen immer frei sein.
■ Entfernen Sie anhaftenden Schleifstaub mit
einem Pinsel.
HINWEIS
► Nicht aufgeführte Ersatzteile (wie z. B.
Kohlebürsten, Schalter) können Sie über
unsere Service - Hotline bestellen.
■ 14 │ DE
│AT│
CH
PWSA 20-Li B3
Entsorgung
Die Verpackung besteht aus umwelt-
freundlichen Materialien. Sie kann in den
örtlichen Recyclebehältern entsorgt
werden.
Werfen Sie Elektrowerkzeuge nicht
in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Akkus nicht in den
Hausmüll!
Entfernen Sie die Akkus vor der Entsorgung aus
dem Gerät.
Defekte oder verbrauchte Akkus müssen gemäß
Richtlinie 2006/66/EC recycelt werden. Geben
Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.
Über Entsorgungsmöglichkeiten für ausgediente
Elektrowerkzeuge / Akku-Pack informieren Sie sich
bitte bei Ihrer Gemeinde- oder Stadtverwaltung.
Entsorgen Sie die Verpackung
umweltgerecht.
Beachten Sie die Kennzeichnung auf
den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit
Abkürzungen (b) und Ziffern (a) mit
folgender Bedeutung:
1–7: Kunststoffe,
20–22: Papier und Pappe,
80–98: Verbundstoffe
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Original-Kassenbon gut auf.
Diese Unterlage wird als Nachweis für den Kauf
benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer
Wahl – für Sie kostenlos repariert oder ersetzt.
Diese Garantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und der
Kaufbeleg (Kassenbon) vorgelegt und schriftlich
kurz beschrieben wird, worin der Mangel besteht
und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind
kostenpflichtig.
Möglichkeiten zur Entsorgung des
ausgedienten Produkts erfahren Sie
bei Ihrer Gemeinde- oder Stadtverwaltung.
PWSA 20-Li B3
DE│AT│CH
│
15 ■
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen werden
können oder für Beschädigungen an zerbrechlichen
Teilen, z. B. Schalter, Akkus, Backformen oder Teile,
die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Für eine sachgemäße Benutzung des Produkts sind
alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke
und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird,
sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den
gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorgenommen
wurden, erlischt die Garantie.
HINWEIS
► Bei Parkside und Florabest Werkzeugen
senden Sie bitte ausschließlich den defekten
Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoffer, Montagewerkzeuge, etc) ein.
Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Software herunterladen.
Service
Service Deutschland
Tel.: 0800 5435 111 (Kostenfrei aus dem
dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 310935
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassenbon
und die Artikelnummer (z. B. IAN 12345) als
Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem
Typenschild, einer Gravur, auf dem Titelblatt
Ihrer Anleitung (unten links) oder als Aufkleber
auf der Rück- oder Unterseite.
■ Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch
oder per E-Mail.
■ Ein als defekt erfasstes Produkt können Sie dann
unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Serviceanschrift übersenden.
■ 16 │ DE
│AT│
CH
Importeur
Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
DEUTSCHLAND
www.kompernass.com
PWSA 20-Li B3
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden
Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006 / 42 / EG)
Elektromagnetische Verträglichkeit
(2014 / 30 / EU)
RoHS Richtlinie
(2011 / 65 / EU)*
* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU
des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen:
EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A13:2015
EN 55014:2017
EN 55014:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-2-29:2004/A2:2010
EN 60335-1:2012/A13:2017
EN 62233:2008
EN 50581:2012
Typbezeichnung der Maschine: Akku-Winkelschleifer PWSA 20-Li B3
Herstellungsjahr: 11 - 2018
Seriennummer: IAN 310935
Bochum, 05.11.2018
Semi Uguzlu
- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
PWSA 20-Li B3
DE│AT│CH
│
17 ■
Ersatz-Akku Bestellung
Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im
Internet unter www.kompernass.com oder telefonisch abwickeln.
Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.
HINWEIS
► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontak-
tieren Sie in diesem Fall bitte die Service-Hotline.
■ Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von zwei Monaten
nach dem Aktionszeitraum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiterhin bestellt werden.
Telefonische Bestellung
Service Deutschland
Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die
Artikelnummer (z.B. IAN 310935) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem
Typenschild oder dem Titelblatt dieser Anleitung.
■ 18 │ DE
│AT│
CH
PWSA 20-Li B3
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
GERMANY
www.kompernass.com
Stand der Informationen:
11 / 2018 Ident.-No.: PWSA20-LiB3-112018-1
IAN 310935
Loading...
