AKKU-WINKELSCHLEIFER / CORDLESS ANGLE GRINDER / MEULEUSE D’ANGLE SANS FIL PWSA 20-Li B2
AKKU-WINKELSCHLEIFER
Originalbetriebsanleitung
MEULEUSE D’ANGLE SANS FIL
Traduction des instructions d’origine
AKU ÚHLOVÁ BRUSKA
Překlad originálního provozního návodu
REBARBADORA COM BATERIA
Tradução do manual de instruções original
IAN 290849
CORDLESS ANGLE GRINDER
Translation of the original instructions
ACCU-HAAKSE SLIJPER
Vertaling van de originele gebruiksaanwijzing
AMOLADORA ANGULAR RECARGABLE
Traducción del manual de instrucciones original
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the
device.
Avant de lire le mode d’emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous
ensuite avec toutes les fonctions de l’appareil.
Vouw vóór het lezen de beide pagina‘s met de afbeeldingen open en maak u vertrouwd met alle functies
van het apparaat.
Před čtením si odklopte obě dvě strany s obrázky a potom se seznamte se všemi funkcemi přístroje.
Antes de empezar a leer abra las dos páginas que contienen las imágenes y, en seguida, familiarícese
con todas las funciones del dispositivo.
Antes de começar a ler abra as duas páginas com as imagens e, de seguida, familiarize-se com todas as
funções do aparelho.
DE / AT / CH Originalbetriebsanleitung Seite 1
GB/IE Translation of the original instructions Page 19
FR / BE Traduction des instructions d’origine Page 37
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 57
CZ Překlad originálního provozního návodu Strana 75
ES Traducción del manual de instrucciones original Página 93
PT Tradução do manual de instruções original Página 113
A
B
DC
AKKU KOMPATIBEL MIT ALLEN GERÄTEN DER SERIE
„PARKSIDE X 20 V TEAM“
BATTERY COMPATIBLE WITH ALL DEVICES OF THE SERIES
„PARKSIDE X 20V TEAM“
BATTERIE COMPATIBLE AVEC TOUS LES APPAREILS DE LA SÉRIE
„PARKSIDE X 20 V TEAM“
20V max.
18V
Inhaltsverzeichnis
Einleitung ........................................................2
Bestimmungsgemäßer Gebrauch ................................................ 2
Ausstattung ................................................................. 2
Lieferumfang ................................................................ 3
Technische Daten ............................................................3
Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..................4
1. Arbeitsplatz-Sicherheit ...................................................... 4
2. Elektrische Sicherheit ....................................................... 4
3. Sicherheit von Personen ..................................................... 4
4. Verwendung und Behandlung des Elektrowerkzeugs .............................. 5
5. Verwendung und Behandlung des Akkuwerkzeugs ................................ 5
6. Service .................................................................. 6
Sicherheitshinweise für alle Anwendungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Rückschlag und entsprechende Sicherheitshinweise .................................. 7
Besondere Sicherheitshinweise zum Schleifen und Trennschleifen ....................... 8
Weitere besondere Sicherheitshinweise zum Trennschleifen ........................... 8
Sicherheitshinweise für Ladegeräte .............................................. 9
Zulässiges Zubehör ......................................................... 10
Aufbewahrung und Handhabung der empfohlenen Einsatzwerkzeuge ..................10
Arbeitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Vor der Inbetriebnahme ..........................................12
Akku-Pack laden (siehe Abb. A) ................................................ 12
Akku-Pack in das Gerät einsetzen / entnehmen .................................... 12
Akkuzustand prüfen ......................................................... 12
Schutzhaube mit Schnellverschluss montieren ..................................... 12
Zusatz-Handgriff montieren ................................................... 13
Schrupp- / Trennscheibe montieren / wechseln .................................... 13
Inbetriebnahme .................................................14
Ein- / ausschalten ...........................................................14
Drehzahl einstellen .......................................................... 14
Wartung und Reinigung ...........................................14
Entsorgung .....................................................15
Garantie der Kompernaß Handels GmbH ............................15
Service .........................................................16
Importeur ......................................................16
Original-Konformitätserklärung ....................................17
Ersatz-Akku Bestellung ...........................................18
Online-Bestellung ...........................................................18
Telefonische Bestellung .......................................................18
PWSA 20-Li B2
DE│AT│CH
│
1 ■
AKKU-WINKELSCHLEIFER
PWSA 20-Li B2
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedienund Sicherheitshinweisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Trennen, Schruppen und Bürsten
von Metall, Beton oder Fliesen ohne Verwendung
von Wasser geeignet. Jede andere Verwendung
oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung
entstandene Schäden übernehmen wir keine
Haftung. Das Gerät ist nicht für den gewerblichen
Einsatz bestimmt.

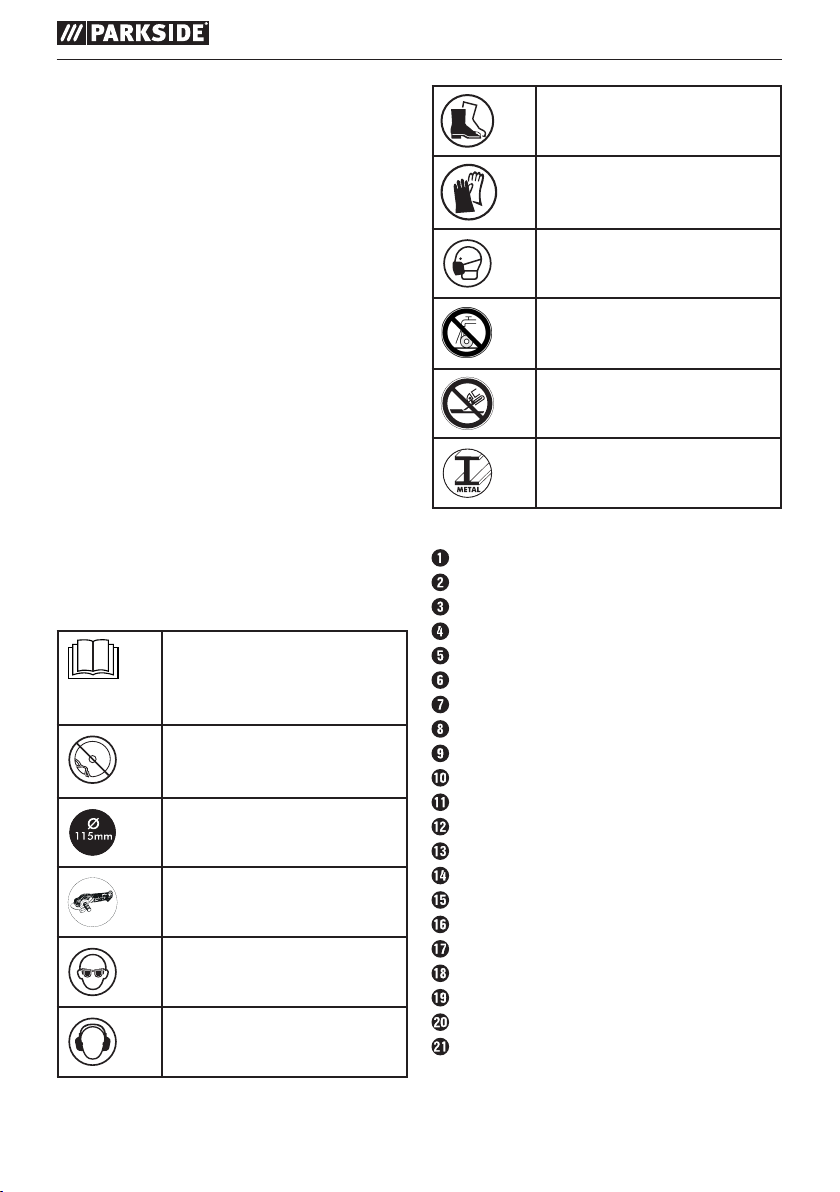

Erklärung der Symbole:
Lesen Sie die Original-Betriebsanleitung und die Sicherheitshinweise vor der Inbetriebnahme.
Die Verwendung von
beschädigten Trenn- oder
Schruppscheiben ist gefährlich
und kann zu schwerwiegenden
Verletzungen führen!
Durchmesser der Scheibe
Akku-Winkelschleifer
Schutzbrille tragen!
Gehörschutz tragen!
Sicherheitsschuhe tragen!
Schutzhandschuhe tragen!
Staubschutzmaske tragen!
Nicht zulässig für Nassschleifen
Nicht zulässig für Seitenschleifen
Vorgesehen für Metallschleifen
Ausstattung
EIN-/AUS-Schalter
Taste zur Entriegelung des Akku-Packs
Akku-Pack*
Taste Akkuzustand
Akku-Display-LED
Stellrad für die Drehzahlvorwahl
Zusatz-Handgriff
Schutzhaube
Spindel-Arretiertaste
Gewinde (3 x) für Zusatz-Handgriff
Spannhebel
Codiernase
Justiermutter
Schnell-Ladegerät (siehe Abb. A)*
Rote Ladekontroll-LED (siehe Abb. A)
Grüne Ladekontroll-LED (siehe Abb. A)
Spannmutter (siehe Abb. C)
Aufnahmespindel (siehe Abb. C)
Aufnahmeflansch (siehe Abb. C)
Codiernut (siehe Abb. C)
Zweiloch-Montage-Schlüssel (siehe Abb. D)
■ 2 │ DE
│AT│
CH
PWSA 20-Li B2
Lieferumfang
1 Akku-Winkelschleifer PWSA 20-Li B2
1 Zusatz-Handgriff
1 Schutzhaube (vormontiert)
1 Zweiloch-Montage-Schlüssel
1 Trennscheibe (vormontiert)
1 Betriebsanleitung
Technische Daten
Akku-Winkelschleifer: PWSA 20-Li B2
Bemessungsspannung: 20 V
Bemessungsdrehzahl: n 2500 - 10000 min
Scheibenmaß: Ø 115 mm
Gewindemaß: M14
Akku-Pack: PAP 20 A3*
Typ: LITHIUM-IONEN
Bemessungsspannung: 20 V
Kapazität: 4 Ah
Zellen: 10
Akku-Schnellladegerät: PLG 20 A2*
EINGANG / Input:
Bemessungsspannung: 230 - 240 V ~, 50 Hz
Bemessungsaufnahme: 85 W
Sicherung (innen): 3,15 A
AUSGANG / Output:
Bemessungsspannung: 21,5 V
Bemessungsstrom: 3,5 A
Ladedauer: ca. 80 min
Schutzklasse: II /
* AKKU UND LADEGERÄT SIND NICHT IM
LIEFERUMFANG ENTHALTEN
(Gleichstrom)
(Gleichstrom)
(Wechselstrom)
T3.15A
(Gleichstrom)
(Doppelisolierung)
-1
Geräusch- und Vibrationsinformationen:
Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Geräuschemissionswert:
Schalldruckpegel: L
= 84 dB (A)
PA
Unsicherheit: K = 3 dB
Schallleistungspegel: L
= 95 dB (A)
WA
Unsicherheit: K = 3 dB
Gehörschutz tragen!
Schwingungsgesamtwert:
Oberflächenschleifen Hauptgriff: a
Unsicherheit: K = 1,5 m/s
Oberflächenschleifen
Zusatz-Handgriff: a
= 1,224 m/s
h, AG
Unsicherheit: K = 1,5 m/s
= 1,83 m/s
h, AG
2
2
2
HINWEIS
► Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem
genormten Messverfahren gemessen worden
und kann für den Gerätevergleich verwendet
werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
WARNUNG!
► Der Schwingungspegel wird sich entsprechend
dem Einsatz des Elektrowerkzeugs verändern
und kann in manchen Fällen über dem in diesen
Anweisungen angegebenen Wert liegen. Die
Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in
solcher Weise verwendet wird. Versuchen Sie,
die Belastung durch Vibraxtionen so gering wie
möglich zu halten. Beispielhafte Maßnahmen
zur Verringerung der Vibrationsbelastung sind
das Tragen von Handschuhen beim Gebrauch
des Werkzeugs und die Begrenzung der
Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten,
in denen das Elektrowerkzeug abgeschaltet ist,
und solche, in denen es zwar eingeschaltet ist,
aber ohne Belastung läuft).
2
PWSA 20-Li B2
DE│AT│CH
│
3 ■
Allgemeine
Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG!
► Lesen Sie alle Sicherheitshinweise und Anwei-
sungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht
in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d)
Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder
um den Stecker aus der Steckdose zu ziehen.
Halten Sie das Kabel fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen Schlages.
e)
Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich
geeignet sind. Die Anwendung eines für den
Außenbereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie dar-
auf, was Sie tun und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerk zeuges kann zu ernsthaften
Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und
b)
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetrieb nahme. Vergewissern Sie sich, dass
das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es an die Stromversorgung und/oder
den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerk-
zeuges den Finger am Schalter haben oder das
Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
■ 4 │ DE
│AT│
CH
PWSA 20-Li B2
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Geräteteil befindet,
kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhal-
tung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Klei-
dung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtun-
gen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Die Verwendung
einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
4. Verwendung und Behandlung des
Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektro-
werkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht
benutzen, die mit diesem nicht vertraut sind
oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn
sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile
einwandfrei funktionieren und nicht klemmen,
ob Teile gebrochen oder so beschädigt sind,
dass die Funktion des Elektrowerkzeuges
beeinträchtigt ist. Lassen Sie beschädigte
Teile vor dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit.
Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5. Verwendung und Behandlung des
Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für
ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und
Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büro-
klammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die
eine Überbrückung der Kontakte verursachen
könnten. Ein Kurzschluss zwischen den Akkukontakten
kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
PWSA 20-Li B2
DE│AT│CH
│
5 ■
VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.
Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.
Es Besteht Explosionsgefahr.
6. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von quali-
fiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.
Sicherheitshinweise
für alle Anwendungen
Gemeinsame Sicherheitshinweise zum Schleifen und Trennschleifen:
a) Dieses Elektrowerkzeug ist zu verwenden als
Schleifer und Trennschleifmaschine. Beachten
Sie alle Sicherheitshinweise, Anweisungen,
Darstellungen und Daten, die Sie mit dem
Gerät erhalten. Wenn Sie die folgenden
Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und / oder schweren
Verletzungen kommen.
b) Dieses Elektrowerkzeug ist nicht geeignet
zum Sandpapierschleifen, Arbeiten mit
Drahtbürsten und Polieren. Verwendungen,
für die das Elektrowerkzeug nicht vorgesehen
ist, können Gefährdungen und Verletzungen
verursachen.
c) Verwenden Sie kein Zubehör, das vom Her-
steller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur
weil Sie das Zubehör an Ihrem Elektrowerkzeug
befestigen können, garantiert das keine sichere
Verwendung.
d) Die zulässige Drehzahl des Einsatzwerkzeugs
muss mindestens so hoch sein wie die auf
dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zuläs-
sig dreht, kann zerbrechen und umherfliegen.
e) Außendurchmesser und Dicke des Einsatz-
werkzeugs müssen den Maßangaben Ihres
Elektrowerkzeugs entsprechen. Falsch bemes-
sene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz
müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die
mittels Flansch montiert werden, muss der
Lochdurchmesser des Einsatzwerkzeuges
zum Aufnahmedurchmesser des Flansches
passen. Einsatzwerkzeuge, die nicht genau am
Elektrowerkzeug befestigt werden, drehen sich
ungleichmäßig, vibrieren sehr stark und können
zum Verlust der Kontrolle führen.
g) Verwenden Sie keine beschädigten Ein-
satzwerkzeuge. Kontrollieren Sie vor jeder
Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse,
Schleifteller auf Risse, Verschleiß oder starke
Abnutzung, Drahtbürsten auf lose oder
gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt,
überprüfen Sie, ob es beschädigt ist, oder
verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug
kontrolliert und eingesetzt haben, halten Sie
und in der Nähe befindliche Personen sich
außerhalb der Ebene des rotierenden Einsatzwerkzeuges auf und lassen Sie das Gerät
eine Minute lang mit Höchstdrehzahl laufen.
Beschädigte Einsatzwerkzeuge brechen meist in
der Testzeit.
h) Tragen Sie persönliche Schutzausrüstung.
Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille.
Soweit angemessen, tragen Sie Staubmaske,
Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhalten. Die Augen sollen
vor herumfliegenden Fremdkörpern geschützt
werden, die bei verschiedenen Anwendungen
entstehen. Staub- oder Atemschutzmaske müssen
den bei der Anwendung entstehenden Staub
filtern. Wenn Sie lange lautem Lärm ausgesetzt
sind, können Sie einen Hörverlust erleiden.
■ 6 │ DE
│AT│
CH
PWSA 20-Li B2
i) Achten Sie bei anderen Personen auf siche-
ren Abstand zu Ihrem Arbeitsbereich. Jeder,
der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen.
Bruchstücke des Werkstücks oder gebrochene
Einsatzwerkzeuge können wegfliegen und
Verletzungen auch außerhalb des direkten
Arbeitsbereichs verursachen.
j) Halten Sie das Elektrowerkzeug nur an den
isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen treffen kann. Der
Kontakt mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag
führen.
k) Halten Sie das Netzkabel von sich drehen-
den Einsatzwerkzeugen fern. Wenn Sie die
Kontrolle über das Gerät verlieren, kann das
Netzkabel durchtrennt oder erfasst werden
und Ihre Hand oder Arm in das sich drehende
Einsatzwerkzeug geraten.
l) Legen Sie das Elektrowerkzeug niemals
ab, bevor das Einsatzwerkzeug völlig zum
Stillstand gekommen ist. Das sich drehende
Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle
über das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen,
während Sie es tragen. Ihre Kleidung kann
durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das
Einsatzwerkzeug sich in Ihren Körper bohren.
n) Reinigen Sie regelmäßig die Lüftungsschlitze
Ihres Elektrowerkzeugs. Das Motorgebläse
zieht Staub in das Gehäuse, und eine starke
Ansammlung von Metallstaub kann elektrische
Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht
in der Nähe brennbarer Materialien. Funken
können diese Materialen entzünden.
p) Verwenden Sie keine Einsatzwerkzeuge, die
flüssige Kühlmittel erfordern. Die Verwendung
von Wasser oder anderen flüssigen Kühlmitteln
kann zu einem elektrischen Schlag führen.
Rückschlag und entsprechende
Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines
hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem
abrupten Stopp des rotierenden Einsatzwerkzeugs.
Dadurch wird ein unkontrolliertes Elektrowerkzeug
gegen die Drehrichtung des Einsatzwerkzeugs an
der Blockierstelle beschleunigt.
Wenn z.B. eine Schleifscheibe im Werkstück hakt
oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen
und dadurch die Schleifscheibe ausbrechen oder
einen Rückschlag verursachen. Die Schleifscheibe
bewegt sich dann auf die Bedienperson zu oder
von ihr weg, je nach Drehrichtung der Scheibe an
der Blockierstelle. Hierbei können Schleifscheiben
auch brechen.
Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs des Elektrowerkzeugs. Er
kann durch geeignete Vorsichtsmaßnahmen, wie
nachfolgend beschrieben, verhindert werden.
a) Halten Sie das Elektrowerkzeug gut fest und
bringen Sie Ihren Körper und Ihre Arme in
eine Position, in der Sie die Rückschlagkräfte
abfangen können. Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte
oder Reaktionsmomente beim Hochlauf zu
haben. Die Bedienperson kann durch geeig-
nete Vorsichtsmaßnahmen die Rückschlag- und
Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich
drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre
Hand bewegen.
c) Meiden Sie mit Ihrem Körper den Bereich, in
den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das
Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der
Blockierstelle.
PWSA 20-Li B2
DE│AT│CH
│
7 ■
d) Arbeiten Sie besonders vorsichtig im Bereich von
Ecken, scharfen Kanten usw. Verhindern Sie,
dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatz-
werkzeug neigt bei Ecken, scharfen Kanten oder
wenn es abprallt dazu, sich zu verklemmen. Dies
verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes
Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust
der Kontrolle über das Elektrowerkzeug.
Besondere Sicherheitshinweise zum
Schleifen und Trennschleifen
a)
Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die
für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerk-
zeug vorgesehen sind, können nicht ausreichend
abgeschirmt werden und sind unsicher.
b)
Gekröpfte Schleifscheiben müssen so montiert
werden, dass ihre Schleiffläche nicht über der
Ebene des Schutzhaubenrandes hervorsteht.
Eine unsachgemäß montierte Schleifscheibe, die
über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
c) Die Schutzhaube muss sicher am Elektro-
werkzeug angebracht und für ein Höchstmaß
an Sicherheit so eingestellt sein, dass der
kleinstmögliche Teil des Schleifkörpers offen
zum Bediener zeigt. Die Schutzhaube hilft,
die Bedienperson vor Bruchstücken, zufälligem
Kontakt mit dem Schleifkörper sowie Funken,
die Kleidung entzünden könnten, zu schützen.
d) Schleifkörper dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden.
Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind
zum Materialabtrag mit der Kante der Scheibe
bestimmt. Seitliche Krafteinwirkung auf diese
Schleifkörper kann sie zerbrechen.
e) Verwenden Sie immer unbeschädigte Spannflan-
sche in der richtigen Größe und Form für die von
Ihnen gewählte Schleifscheibe. Geeignete Flan-
sche stützen die Schleifscheibe und verringern so
die Gefahr eines Schleifscheibenbruchs. Flansche
für Trennscheiben können sich von den Flanschen
für andere Schleifscheiben unterscheiden.
f) Verwenden Sie keine abgenutzten Schleif-
scheiben von größeren Elektrowerkzeugen.
Schleifscheiben für größere Elektrowerkzeuge sind
nicht für die höheren Drehzahlen von kleineren
Elektrowerkzeugen ausgelegt und können brechen.
Weitere besondere Sicherheitshinweise zum Trennschleifen
a) Vermeiden Sie ein Blockieren der Trennschei-
be oder zu hohen Anpressdruck. Führen Sie
keine übermäßig tiefen Schnitte aus. Eine
Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit
eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der
rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen,
kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt
auf Sie zugeschleudert werden.
c) Falls die Trennscheibe verklemmt oder Sie die
Arbeit unterbrechen, schalten Sie das Gerät aus
und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch
laufende Trennscheibe aus dem Schnitt zu ziehen,
sonst kann ein Rückschlag erfolgen. Ermitteln und
beheben Sie die Ursache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht
wieder ein, solange es sich im Werkstück
befindet. Lassen Sie die Trennscheibe erst
ihre volle Drehzahl erreichen, bevor Sie den
Schnitt vorsichtig fortsetzen. Andernfalls kann
die Scheibe verhaken, aus dem Werkstück
springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke
ab, um das Risiko eines Rückschlags durch
eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter
ihrem eigenen Gewicht durchbiegen. Das
Werkstück muss auf beiden Seiten der Scheibe
abgestützt werden, und zwar sowohl in der
Nähe der Trennscheibe als auch an der Kante.
f)
Seien Sie besonders vorsichtig bei „Tauch-
schnitten“ in bestehende Wände oder andere
nicht einsehbare Bereiche. Die eintauchende
Trennscheibe kann beim Schneiden in Gas- oder
Wasserleitungen, elektrische Leitungen oder
andere Objekte einen Rückschlag verursachen.
■ 8 │ DE
│AT│
CH
PWSA 20-Li B2
Sicherheitshinweise für Ladegeräte
■ Dieses Gerät kann von Kindern ab
8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
■ Wenn die Netzanschlussleitung die-
ses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden,
um Gefährdungen zu vermeiden.
Das Ladegerät ist nur für den Betrieb im
Innenbereich geeignet.
WARNUNG!
■ Wenn die Netzanschlussleitung dieses
Gerätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
PWSA 20-Li B2
DE│AT│CH
│
9 ■
Zulässiges Zubehör
-1
)
max.
Umfangsgeschwin-
digkeit
(m/s)
Werkzeug Schutzhaube
ZweilochMontage-
Schlüssel
ZweilochMontage-
Schlüssel
Ja
Ja
Trennscheiben
Schruppscheiben
Max.
Durch-
messer Ø
(mm)
115 3 M14 13300 80
115 6 M14 13300 80
Max.
Dicke
(mm)
Gewinde-
maß (mm)
max.
Drehzahl
(min
Aufbewahrung und Handhabung der empfohlenen Einsatzwerkzeuge
■ Schleifwerkzeuge sind mit Vorsicht zu behandeln und zu transportieren.
■ Schleifwerkzeuge sind so zu lagern, dass sie keinen mechanischen Beschädigungen oder Umweltein-
flüssen (z. B. Feuchtigkeit) ausgesetzt sind.
■ 10 │ DE
│AT│
CH
PWSA 20-Li B2

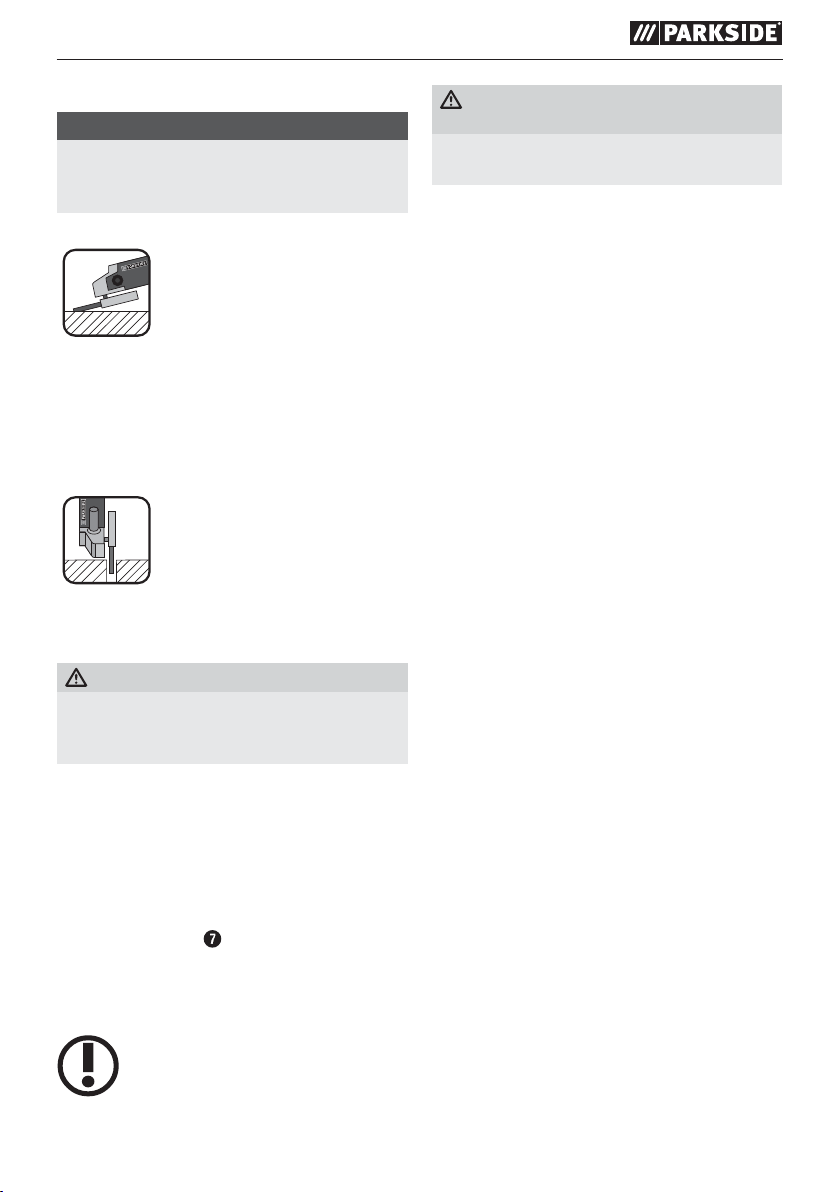

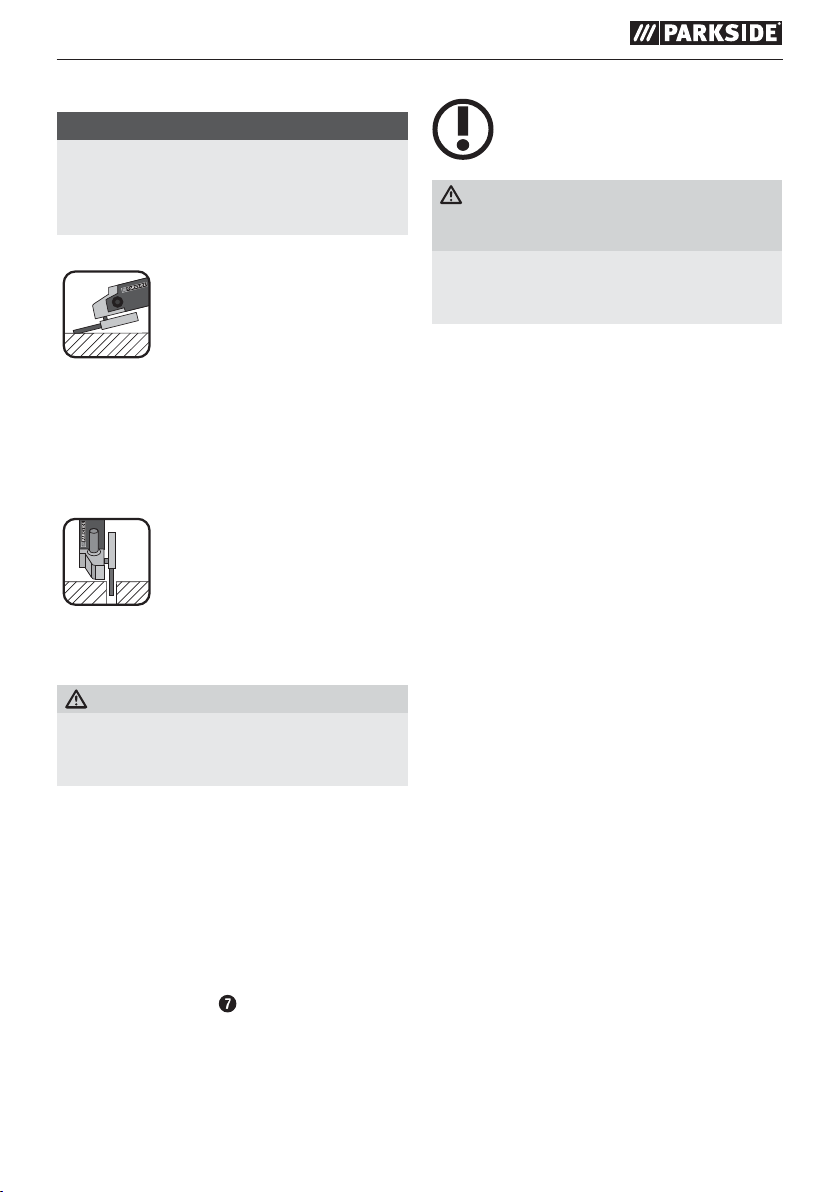

Arbeitshinweise
HINWEIS
Schleifkörper dürfen nur für die empfohlenen
►
Einsatzmöglichkeiten verwendet werden. Andernfalls könnten sie zerbrechen, beschädigt
werden und Verletzungen verursachen.
Schruppschleifen:
■ Bewegen Sie den Winkelschleifer mit mäßi-
gem Druck über das Werkstück hin und her.
■ Führen Sie bei weichem Material die
Schruppscheibe in einem flachen Winkel über
das Werkstück, bei hartem Material in einem
etwas steileren Winkel.
Trennschleifen:
■ Verwenden Sie nur geprüfte faserstoffver-
stärkte Trenn- oder Schleifscheiben, die für
eine Umfangsgeschwindigkeit von nicht weniger
als 80 m / s zugelassen sind.
VORSICHT!
Das Schleifwerkzeug läuft nach dem Ausschalten nach. Bremsen Sie es nicht durch seitliches
Gegendrücken ab.
■ Sichern Sie das Werkstück. Benutzen Sie
Spannvorrichtungen / Schraubstock, um das
Werkstück festzuhalten. Es ist damit sicherer
gehalten, als mit Ihrer Hand.
■ Schalten Sie das Gerät vor dem Ablegen
immer aus und warten Sie, bis das Gerät zum
Stillstand gekommen ist.
■ Verwenden Sie das Gerät nur für Trocken-
schnitt bzw. Trockenschliff.
■ Der Zusatz-Handgriff muss bei allen Arbei-
ten mit dem Gerät montiert sein.
■ Asbesthaltiges Material darf nicht bearbeitet
werden. Asbest gilt als krebserregend.
Verwenden Sie niemals
Trennscheiben zum Schruppen!
Verwenden Sie niemals
Schruppscheiben zum Trennen!
Tipp! So verhalten Sie sich richtig.
GEFAHR! FÜHREN SIE DAS GERÄT
IMMER IM GEGENLAUF DURCH DAS
WERKSTÜCK.
► Bei entgegengesetzter Richtung besteht die
Gefahr eines Rückschlags. Das Gerät kann
aus dem Schnitt gedrückt werden.
■ Führen Sie das Gerät immer eingeschaltet
gegen das Werkstück. Heben Sie das Gerät
nach der Bearbeitung vom Werkstück ab und
schalten Sie es erst dann aus.
■ Halten Sie das Gerät während der Arbeit
immer fest mit beiden Händen. Sorgen Sie für
einen sicheren Stand.
■ Für die beste Schleifwirkung bewegen Sie das
Gerät gleichmäßig in einem Winkel von 15°
bis 30° (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her.
■ Beim Bearbeiten von schrägen Flächen darf
das Gerät nicht mit großer Kraft auf das
Werkstück gedrückt werden. Wenn die Dreh-
zahl stark abfällt, müssen Sie die Andruckkraft
reduzieren, um sicheres und effektives Arbeiten
zu ermöglichen. Sollte das Gerät plötzlich
vollkommen gebremst oder blockiert sein, muss
das Gerät sofort ausgeschaltet werden.
■ Trennen: Arbeiten Sie mit mäßigem Vorschub
und verkanten Sie die Trennscheibe nicht.
■ Schrupp- und Trennscheiben werden beim
Arbeiten sehr heiß – lassen Sie sie vor dem
Berühren vollständig abkühlen.
■ Verwenden Sie das Gerät niemals zweckent-
fremdet.
■ Achten Sie immer darauf, dass das Gerät
ausgeschaltet ist, bevor Sie den Akku in das
Gerät stecken.
■ Schalten Sie bei Gefahr sofort das Gerät aus
und entfernen Sie den Akku. Sorgen Sie dafür,
dass das Gerät leicht zugänglich und im Notfall
problemlos erreichbar ist.
PWSA 20-Li B2
DE│AT│CH
│
11 ■
■ Entfernen Sie bei Arbeitspausen, vor allen
Arbeiten am Gerät und bei Nichtgebrauch
immer den Akku. Das Gerät muss stets sauber,
trocken und frei von Öl oder Schmierfetten sein.
■ Seien Sie stets aufmerksam! Achten Sie immer
darauf, was Sie tun, und gehen Sie stets mit
Vernunft vor. Benutzen Sie das Gerät in keinem Fall,
wenn Sie unkonzentriert sind oder sich unwohl fühlen.

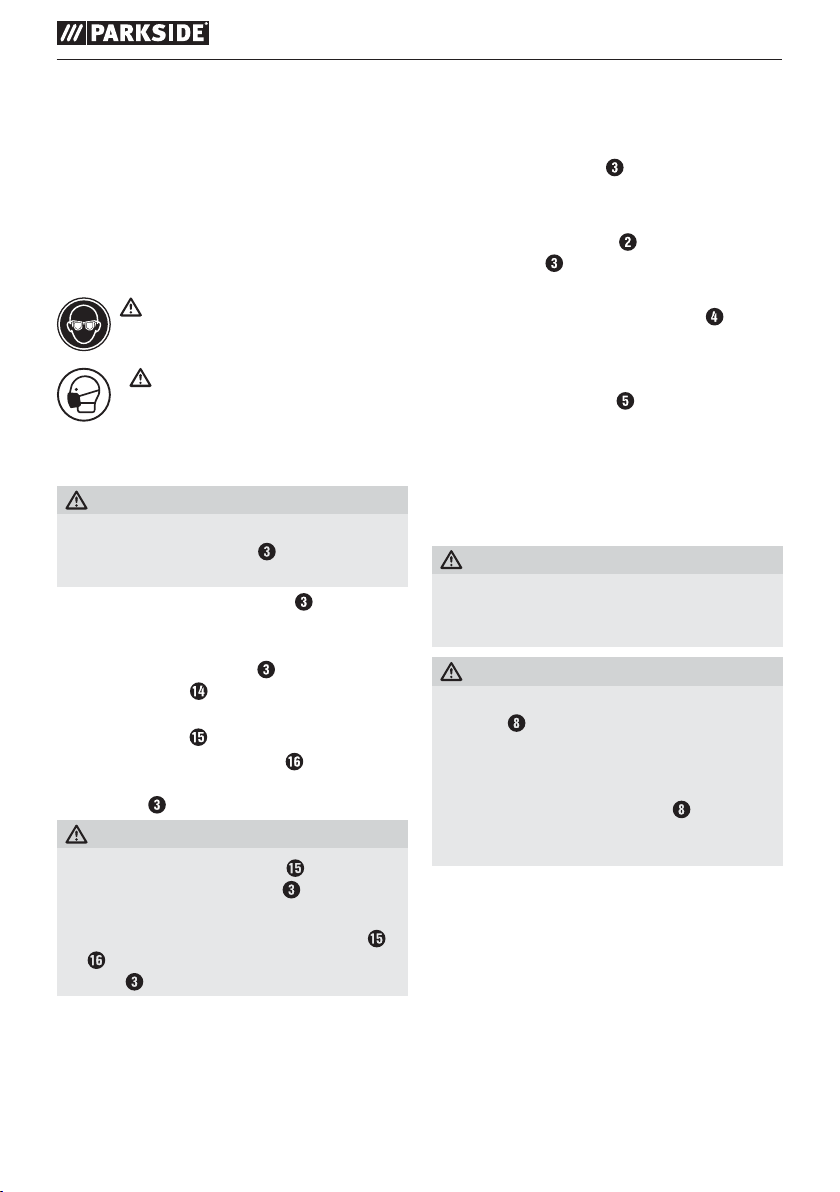

WARNUNG!
Tragen Sie immer eine Schutzbrille.
WARNUNG!
Tragen Sie immer eine
Staubschutzmaske.
Vor der Inbetriebnahme
Akku-Pack laden (siehe Abb. A)
VORSICHT!
► Ziehen Sie immer den Netzstecker, bevor
Sie den Akku-Pack aus dem Ladegerät
nehmen bzw. einsetzen.
■ Laden Sie den Akku-Pack nie, wenn die
Umgebungstemperatur unterhalb 10 °C oder
oberhalb 40 °C liegt.
♦ Stecken Sie den Akku-Pack in das Schnell-
Ladegerät (siehe Abb. A).
♦ Stecken Sie den Netzstecker in die Steckdose.
Die Kontroll-LED
♦ Die grüne Kontroll-LED signalisiert Ihnen,
dass der Ladevorgang abgeschlossen und der
Akku-Pack einsatzbereit ist.
ACHTUNG!
♦ Sollte die rote Kontroll-LED blinken, dann
ist der Akku-Pack überhitzt und kann nicht
aufgeladen werden.
♦ Sollte die rote und grüne Kontroll-LED
gemeinsam blinken, dann ist der Akku-Pack
defekt.
♦ Schalten Sie das Ladegerät zwischen aufeinan-
derfolgenden Ladevorgängen für mindestens 15
Minuten ab. Ziehen Sie dazu den Netzstecker.
leuchtet rot.
Akku-Pack in das Gerät
einsetzen / entnehmen
Akku-Pack einsetzen:
♦ Lassen Sie den Akku-Pack in den Griff
einrasten.
Akku-Pack entnehmen:
♦ Drücken Sie die Taste zur Entriegelung und
entnehmen Sie den Akku-Pack
.
Akkuzustand prüfen
♦ Drücken Sie zum Prüfen des Akkuzustands die Tas-
te Akkuzustand
Der Zustand bzw. die Restleistung wird in der
Akku-Display-LED wie folgt angezeigt:
♦ ROT / ORANGE / GRÜN = maximale Ladung
ROT / ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen
(siehe auch Hauptabbildung).
Schutzhaube mit Schnellverschluss
montieren
WARNUNG! VERLETZUNGSGEFAHR
► Schalten Sie vor allen Arbeiten am Gerät das
Gerät aus und entnehmen Sie den Akku.
VERLETZUNGSGEFAHR
► Verwenden Sie den Winkelschleifer immer
mit der Schutzhaube . Die Schutzhaube
muss sicher am Winkelschleifer angebracht
werden. Stellen Sie diese so ein, dass ein
Höchstmaß an Sicherheit erreicht wird,
d.h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Die
Schutzhaube soll die Bedienperson vor
Bruchstücken und zufälligem Kontakt mit dem
Schleifkörper schützen.
■ 12 │ DE
│AT│
CH
PWSA 20-Li B2
VERLETZUNGSGEFAHR
12
► Achten Sie darauf, dass die Schutzhaube
mindestens im gleichen Winkel wie der
Zusatz-Handgriff montiert wird (siehe
Abb. B). Andernfalls können Sie sich an der
Schrupp- bzw. Trennscheibe verletzen.
♦ Öffnen Sie den Spannhebel .
♦ Setzen Sie die Schutzhaube mit der Codier-
nase in die Codiernut .
♦ Drehen Sie die Schutzhaube in die erforderli-
che Stellung (Arbeitsposition). Die geschlossene
Seite der Schutzhaube muss stets zum
Bediener zeigen.
♦ Schließen Sie den Spannhebel zum Fest-
klemmen der Schutzhaube . Falls erforderlich,
kann die Spannkraft des Verschlusses durch
Lösen oder Anziehen der Justiermutter
verändert werden. Stellen Sie sicher, dass die
Schutzhaube fest auf dem Spindelhals sitzt.
Zusatz-Handgriff montieren
VORSICHT!
► Aus Sicherheitsgründen darf dieses Gerät
nur mit dem Zusatz-Handgriff verwendet
werden. Andernfalls können Verletzungen die
Folge sein. Der Zusatz-Handgriff kann je
nach Arbeitsweise links, rechts oder oben am
Gerätekopf eingeschraubt werden.
Schrupp- / Trennscheibe
montieren / wechseln
Tragen Sie beim Wechseln von
Trenn- / Schruppscheiben immer Schutzhandschuhe.
Die Abmessungen der Schrupp- oder Trennscheiben beachten. Der Lochdurchmesser muss ohne
Spiel zum Aufnahmeflansch
Reduzierstücke oder Adapter verwenden.
HINWEIS
►
Verwenden Sie unbedingt nur schmutzfreie
Scheiben.
passen. Keine
■ Verwenden Sie nur Schleifwerkzeuge, deren
zulässige Drehzahl mindestens so hoch ist wie
die Leerlaufdrehzahl des Gerätes.
■ VERLETZUNGSGEFAHR! Betätigen Sie die
Spindel-Arretiertaste
nur bei stillstehender
Aufnahmespindel .
♦ Drücken Sie die Spindel-Arretiertaste zum
Blockieren des Getriebes.
♦ Lösen Sie die Spannmutter mit Hilfe des
Zweiloch-Montage-Schlüssels (siehe Abb. D).
♦ Setzen Sie die Schrupp- oder Trennscheibe,
mit der beschrifteten Seite zum Gerät, auf den
Aufnahmeflansch .
♦ Setzen Sie anschließend die Spannmutter ,
mit der erhobenen Seite nach oben, wieder auf
die Aufnahmespindel .
Bei dünnen Schleifscheiben (siehe Abbildung 1):
♦ Der Bund der Spannmutter zeigt nach
oben, damit eine dünne Schleifscheibe sicher
gespannt werden kann.
≤ 3,2 mm
Abb. 1
♦ Drücken Sie die Spindel-Arretiertaste zum
Blockieren des Getriebes.
♦ Ziehen Sie die Spannmutter mit dem
Zweiloch-Montage-Schlüssel wieder fest.
Bei dicken Schleifscheiben (siehe Abbildung 2):
> 3,2 mm
Abb. 2
Der Bund der Spannmutter
zeigt nach unten,
damit die Schleifscheibe sicher auf der Aufnahmespindel angebracht werden kann.
PWSA 20-Li B2
DE│AT│CH
│
13 ■
♦ Aufnahmespindel arretieren.
♦ Die Spannmutter mit dem Zweiloch-Monta-
ge-Schlüssel im Uhrzeigersinn festziehen.
HINWEIS
►
Wenn die Scheibe nach dem Wechsel unruhig
läuft oder schwingt, muss diese Scheibe sofort
wieder ausgewechselt werden.
♦ Lassen Sie das Gerät nach einem Scheiben-
wechsel sicherheitshalber 60 Sekunden auf
Höchstdrehzahl laufen. Achten Sie auf ungewöhnliche Geräusche und Funkenentwicklung.
♦ Überprüfen Sie, ob alle Befestigungsteile korrekt
angebracht sind.
♦ Achten Sie darauf, dass der Drehrichtungspfeil
(falls vorhanden) auf den Trenn-, oder Schruppscheiben (auch Diamant-Trennscheiben) und die
Drehrichtung des Gerätes (Drehrichtungspfeil
auf dem Gerätekopf) übereinstimmen.
Inbetriebnahme
Ein- / ausschalten
Überprüfen Sie das eingesetzte Werkzeug vor
Gebrauch, ob alle Befestigungsteile korrekt angebracht sind.
HINWEIS
►
Schalten Sie den Winkelschleifer immer vor
Materialkontakt ein und führen Sie das Gerät
erst dann auf das Werkstück.
Einschalten:
♦ Drücken Sie den EIN- /AUS-Schalter erst
nach rechts, um ihn dann nach vorne zu
schieben.
Ausschalten:
♦ Lassen Sie den EIN- /AUS-Schalter wieder
los.
Dauerbetrieb einschalten:
♦ Drücken Sie den EIN- /AUS-Schalter erst
nach rechts, um ihn dann nach vorne zu schieben. Drücken Sie den
dann zusätzlich vorne herunter, bis er einrastet.
EIN- /AUS-Schalter
Dauerbetrieb ausschalten:
♦ Drücken Sie den EIN- /AUS-Schalter hinten
herunter und lassen ihn dann los.
Drehzahl einstellen
Mit dem Stellrad für die Drehzahlvorwahl
können Sie die Drehzahl vorwählen:
(1 = geringere Drehzahl, 6 = größere Drehzahl).
Wir empfehlen Ihnen, sie durch praktische Tests zu
ermitteln.
Die Drehzahl kann auch während des Betriebs
verändert werden.
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und entnehmen
Sie den Akku.
Der Akku-Winkelschleifer ist wartungsfrei.
■ Verwenden Sie keine scharfen Gegenstände
zur Reinigung des Gerätes. Es dürfen keine
Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls kann das Gerät beschädigt
werden.
■ Reinigen Sie das Gerät regelmäßig, am besten
immer direkt nach Abschluss der Arbeit.
■ Reinigen Sie das Gehäuse mit einem trockenen
Tuch – verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
■ Zur gründlichen Reinigung des Gerätes wird ein
Staubsauger benötigt.
■ Lüftungsöffnungen müssen immer frei sein.
■ Entfernen Sie anhaftenden Schleifstaub mit
einem Pinsel.
HINWEIS
►
Nicht aufgeführte Ersatzteile (wie z. B.
Kohlebürsten, Schalter) können Sie über
unsere Service - Hotline bestellen.
■ 14 │ DE
│AT│
CH
PWSA 20-Li B2
Entsorgung
Die Verpackung besteht aus umwelt-
freundlichen Materialien. Sie kann in den
örtlichen Recyclebehältern entsorgt
werden.
Werfen Sie Elektrowerkzeuge nicht
in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Akkus nicht in den
Hausmüll!
Entfernen Sie die Akkus vor der Entsorgung aus
dem Gerät.
Defekte oder verbrauchte Akkus müssen gemäß
Richtlinie 2006/66/EC recycelt werden. Geben
Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.
Über Entsorgungsmöglichkeiten für ausgediente
Elektrowerkzeuge / Akku-Pack informieren Sie sich
bitte bei Ihrer Gemeinde- oder Stadtverwaltung.
Entsorgen Sie die Verpackung
umweltgerecht.
Beachten Sie die Kennzeichnung auf
den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit
Abkürzungen (b) und Ziffern (a) mit
folgender Bedeutung:
1–7: Kunststoffe,
20–22: Papier und Pappe,
80–98: Verbundstoffe
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Original-Kassenbon gut auf.
Diese Unterlage wird als Nachweis für den Kauf
benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer
Wahl – für Sie kostenlos repariert oder ersetzt.
Diese Garantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und der
Kaufbeleg (Kassenbon) vorgelegt und schriftlich
kurz beschrieben wird, worin der Mangel besteht
und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind
kostenpflichtig.
Möglichkeiten zur Entsorgung des
ausgedienten Produkts erfahren Sie
bei Ihrer Gemeinde- oder Stadtverwaltung.
PWSA 20-Li B2
DE│AT│CH
│
15 ■
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen werden
können oder für Beschädigungen an zerbrechlichen
Teilen, z. B. Schalter, Akkus, Backformen oder Teile,
die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Für eine sachgemäße Benutzung des Produkts sind
alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke
und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird,
sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den
gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorgenommen
wurden, erlischt die Garantie.
HINWEIS
► Bei Parkside und Florabest Werkzeugen
senden Sie bitte ausschließlich den defekten
Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoffer, Montagewerkzeuge, etc) ein.
Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Software herunterladen.
Service
Service Deutschland
Tel.: 0800 5435 111 (Kostenfrei aus dem
dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 290849
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassenbon
und die Artikelnummer (z. B. IAN 12345) als
Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem
Typenschild, einer Gravur, auf dem Titelblatt
Ihrer Anleitung (unten links) oder als Aufkleber
auf der Rück- oder Unterseite.
■ Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch
oder per E-Mail.
■ Ein als defekt erfasstes Produkt können Sie dann
unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Serviceanschrift übersenden.
■ 16 │ DE
│AT│
CH
Importeur
Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
DEUTSCHLAND
www.kompernass.com
PWSA 20-Li B2
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden
Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006 / 42 / EG)
EG-Niederspannungsrichtlinie
(2014 / 35 / EU)
Elektromagnetische Verträglichkeit
(2014 / 30 / EU)
RoHS Richtlinie
(2011 / 65 / EU)*
*Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene
Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates
vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen:
EN 60745-1:2009+A11
EN 60745-2-3:2011+A2+A11+A12+A13
EN 55014-1:2006+A1+A2
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-2-29:2004+A2
EN 60335-1:2012+A11
EN 62233:2008
EN 50581:2012
Typbezeichnung der Maschine:
Akku-Winkelschleifer PWSA 20-Li B2
Herstellungsjahr: 01 - 2018
Seriennummer: IAN 290849
Bochum, 12.01.2018
Semi Uguzlu
- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
PWSA 20-Li B2
DE│AT│CH
│
17 ■
Ersatz-Akku Bestellung
Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im
Internet unter www.kompernass.com oder telefonisch abwickeln.
Der Preis des Ersatz-Akkus (PAP 20 A3) beträgt 27,99 € inkl. MwSt. und Versand. Dieser Artikel kann
aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.
Online-Bestellung
Um einen Ersatz-Akku über den Zubehör-Shop zu bestellen:
■ Rufen Sie mit Ihrem Internetbrowser die Seite www.kompernass.com auf.
■ Klicken Sie links oben auf die entsprechende Flagge, um das gewünschte Land und die Sprache
auszuwählen.
■ Klicken Sie jetzt unter Marken auf „Parkside“ und wählen Sie anschließend Ihr entsprechendes Gerät
aus, um den passenden Ersatz-Akku auszuwählen.
■ Nachdem Sie den Ersatz-Akku in den Warenkorb gelegt haben, klicken Sie auf die Schaltfläche
„Kasse“ und befolgen die auf dem Bildschirm angezeigten Anweisungen, um den Bestellvorgang
abzuschließen.
HINWEIS
Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontak-
►
tieren Sie in diesem Fall bitte die Service-Hotline.
■ Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von zwei Monaten
nach dem Aktionszeitraum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiterhin bestellt werden.
Telefonische Bestellung
Service Deutschland
Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die
Artikelnummer (z.B. IAN 290849) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem
Typenschild oder dem Titelblatt dieser Anleitung.
■ 18 │ DE
│AT│
CH
PWSA 20-Li B2
Contents
Introduction .....................................................20
Intended use ............................................................... 20
Features .................................................................. 20
Package contents ...........................................................21
Technical details ............................................................21
General Power Tool Safety Warnings ...............................22
1. Work area safety ......................................................... 22
2. Electrical safety .......................................................... 22
3. Personal safety ........................................................... 22
4. Power tool use and care ................................................... 23
5. Use and handling of the cordless electrical power tool ............................ 23
6. Service .................................................................24
Safety instructions for all applications ........................................... 24
Kickback and corresponding safety instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Special safety instructions for grinding and abrasive cutting ..........................26
Additional special safety instructions for abrasive cutting ............................ 26
Safety guidelines for battery chargers ............................................27
Permissible accessories .......................................................28
Storage and handling of the recommended accessory tools .......................... 28
Working procedures ......................................................... 29
Before use ......................................................30
Charging the battery pack (see fig. A) ........................................... 30
Attaching/disconnecting the battery pack to/from the appliance ...................... 30
Checking the battery charge level ..............................................30
Fitting the blade guard with quick release ........................................30
Fitting the additional handle ................................................... 31
Fitting/changing the roughing/cutting disc ....................................... 31
Operation ......................................................32
Switching on and off ........................................................32
Adjusting the rotational speed ................................................. 32
Maintenance and cleaning .........................................32
Disposal ........................................................33
Kompernass Handels GmbH warranty ..............................33
Service .........................................................34
Importer .......................................................34
Translation of the original Conformity Declaration .....................35
Ordering a replacement battery ....................................36
Online ordering ............................................................ 36
Telephone ordering ......................................................... 36
PWSA 20-Li B2
GB│IE
│
19 ■
CORDLESS ANGLE GRINDER
PWSA 20-Li B2
Introduction
Congratulations on the purchase of your new appliance. You have chosen a high-quality product. The
operating instructions are part of this product. They
contain important information about safety, usage
and disposal. Before using the product, please
familiarise yourself with all operating and safety
instructions. Use the product only as described and
for the range of applications specified. Please also
pass these operating instructions on to any future
owner.
Intended use
The appliance is intended for cutting, rough cutting
and brushing metal, concrete or tiles without the
use of water. Any other usage or modification of
the appliance is deemed to be improper and carries
a significant risk of accidents. The manufacturer
accepts no responsibility for damage(s) resulting
from improper usage. The appliance is not intended
for commercial use.
Explanation of the symbols used:
Before using the device for
the first time, read the original
operating instructions and
safety instructions.
Using damaged cutting or
roughing discs is dangerous
and may cause serious injury!
Disc diameter
Cordless angle grinder
Wear protective goggles!
Wear hearing protection!
Wear safety shoes!
Wear protective gloves!
Wear a dust mask!
Not approved for wet grinding
Not approved for side grinding
Intended for metal grinding
Features
ON/OFF switch
Release button for the battery pack
Battery pack*
Battery charge level button
Battery display LED
Adjusting wheel for speed preselection
Additional handle
Blade guard
Spindle locking button
Screw thread (3 x) for the additional handle
Clamping lever
Coding pin
Adjusting nut
High-speed battery charger (see fig. A)*
Red charge control LED (see fig. A)
Green charge control LED (see fig. A)
Clamping nut (see fig. C)
Mounting spindle (see fig. C)
Mounting flange (see fig. C)
Coding groove (see fig. C)
Two-hole mounting spanner (see fig. D)
■ 20 │ GB
│
IE
PWSA 20-Li B2
Package contents
1 cordless angle grinder PWSA 20-Li B2
1 additional handle
1 blade guard (pre-assembled)
1 two-hole mounting spanner
1 cutting disc (pre-assembled)
1 set of operating instructions
Technical details
Cordless angle grinder: PWSA 20-Li B2
Rated voltage: 20 V
Rated idle speed: n 2500–10000 rpm
Disc width: Ø 115 mm
Thread size: M14
Use the following battery to operate the
cordless tool: PAP 20 A3*
Type: LITHIUM ION
Rated voltage: 20 V
Capacity: 4 Ah
Cells: 10
To charge the battery pack rapidly use the
following high-speed battery charger:
PLG 20 A2*
INPUT:
Rated voltage: 230–240 V ~, 50 Hz
Rated power
consumption: 85 W
Fuse (internal): 3.15 A
OUTPUT:
Rated voltage: 21.5 V
Rated current: 3.5 A
Charging time: approx. 80 min
Protection class: II /
*BATTERY AND CHARGER ARE NOT INCLUDE
(DC)
(DC)
(AC)
T3.15A
(DC)
(double insulation)
Noise and vibration data:
Noise measurement value determined in accordance with EN 60745. The A-rated noise level of
the power tool is typically as follows:
Noise emission value:
Sound pressure level: L
= 84 dB(A)
PA
Uncertainty: K = 3 dB
Sound power level: L
= 95 dB(A)
WA
Uncertainty: K = 3 dB
Wear hearing protection!
Total vibration value:
Surface grinding main
handle: a
= 1.83m/s
h, AG
Uncertainty: K = 1.5 m/s
Surface grinding additional
handle: a
= 1.224 m/s
h, AG
Uncertainty: K = 1.5 m/s
2
2
2
2
NOTE
► The vibration level specified in these instruc-
tions has been measured in accordance with
a standardised measuring procedure and
can be used for equipment comparisons. The
specified vibration emission value can also be
used to make an initial exposure estimate.
WARNING!
► The vibration level varies depending on the
use of the power tool and may be higher
than the value specified in these instructions
in some cases. Regular use of the power tool
in this way may cause the user to underestimate the vibration. Try to keep the vibration
loads as low as possible. Measures to reduce
the vibration load are, e.g. wearing gloves
and limiting the working time. Wherein all
states of operation must be included (e.g.
times when the power tool is switched off and
times where the power tool is switched on but
running without load).
PWSA 20-Li B2
GB│IE
│
21 ■
General Power
Tool Safety Warnings
WARNING!
► Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future
reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or batteryoperated (cordless) power tool.
1. Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create
sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2. Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
d)
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
e)
When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
3. Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol
or medication. A moment of inattention while
operating power tools may result in serious
personal injury.
b)
Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising
power tools that have the switch on invites
accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
■ 22 │ GB
│
IE
PWSA 20-Li B2
4. Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at
the rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous
and must be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
e) Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many acci-
dents are caused by poorly maintained power
tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed.
Use of the power tool for operations different
from those intended could result in a hazardous
situation.
5. Use and handling of the cordless
electrical power tool
a) Charge a rechargeable battery unit using
only the charger recommended by the manufacturer. Chargers are often designed for a
particular type of rechargeable battery unit.
There is the danger of fire if other types of
rechargeable battery units are used.
b) Only the rechargeable battery units supplied
are to be used with an electrical power tool.
The use of other rechargeable batteries may
lead to a risk of injury or fire.
c) When they are not being used, store re-
chargeable battery units away from paperclips, coins, keys, nails, screws or other small
metal objects that could cause the contacts
to be bridged. Short-circuiting the contacts of
a rechargeable battery unit may result in heat
damage or fire.
d) Fluids may leak out of rechargeable battery
units if they are misused. If this happens,
avoid contact with the fluid. If contact occurs,
flush the affected area with water. Seek additional medical help if any of the fluid gets into
your eyes. Escaping battery fluid may cause
skin irritation or burns.
PWSA 20-Li B2
GB│IE
│
23 ■
CAUTION! RISK OF EXPLOSION!
Never charge non-rechargeable
batteries.
Protect the rechargeable battery from
heat, for example from continuous
exposure to sunlight, fire, water and
moisture. There is a risk of explosion.
6. Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement parts. This will ensure that the safety of
the power tool is maintained.
Safety instructions for all applications
Special safety instructions for grinding and
abrasive cutting:
a) This power tool is to be used as a grinder and
abrasive cutting appliance. Please follow all
safety instructions, instructions, diagrams and
data that you receive with the appliance.
If you do not observe the following instructions,
this can lead to an electrical shock, fire and/or
serious injuries.
b) This power tool is not suitable for sandpaper
sanding, working with a steel brush or burnishing. Using the power tool for applications for
which it is not designed can lead to hazards
and injuries.
c) Do not use any accessories that have not
been specifically provided or recommended
by the manufacturer for this power tool. Just
because you can attach the accessories to your
power tool does not guarantee they are safe to
use.
d) The maximum speed of the accessory tool
used must be at least as high as the maximum
speed specified for the power tool. Accessories
that rotate faster than the permissible rate can
break and throw pieces into the air.
e) The external diameter and thickness of the
accessory tool used must comply with the
dimensions of the power tool. Incorrectly di-
mensioned accessory tools cannot be sufficiently shielded or controlled.
f) Attachment tools with a thread insert must
match the thread of the grinding spindle exactly. For attachment tools that are mounted
using a flange, the diameter of the hole on
the attachment tool must correspond to the
width of the fitment on the flange. Accessory
tools that cannot be fitted precisely to the power
tool rotate unevenly, vibrate severely and can
lead to a loss of control.
g) Never use damaged attachment parts. Check
accessory tools such as grinding discs before
each use for chips or cracks, grinding plates
for cracks, wearing or excessive wear and
tear and wire brushes for loose or broken
wires. If the power tool or the accessory tool
in use is dropped, check to see if it is damaged or use an undamaged accessory tool.
When you have checked and inserted the
accessory tool, ensure that you and any other
people in the vicinity remain outside of the
level of the rotating accessory tool and allow
the tool to rotate at maximum speed for one
minute. Damaged accessories usually break
during the test period.
h) Wear personal protective equipment.
Depending on the application, ensure that
you use full face protection, eye protection
or goggles. Use a dust mask, hearing protection, protective gloves or special apron to
protect yourself from grindings and material
particles as required. Protect your eyes from
flying debris that may be created during certain
applications. Dust or filter masks must be used
to filter any dust created by the application. If
you are exposed to loud noise for any length of
time, you can suffer a hearing loss.
■ 24 │ GB
│
IE
PWSA 20-Li B2
i) Ensure that other people remain at a safe dis-
tance to your workspace. Anyone who enters
the workspace must wear personal protective
equipment.
Fragments of the workpiece or broken accessory tools can fly off and cause injury – even
outside the immediate working area.
j) Hold the power tool only by the insulated
handles when you are carrying out work in
which the accessory tool may come into
contact with concealed power cables.
Contact with a live wire may make exposed
metal parts of the power tool live and could
give the operator an electric shock.
k) Keep the power cord away from any rotating
accessories. If you lose control of the appliance,
the cord may get caught or cut and your hand or
arm could get caught in the rotating accessory
tool.
l) Never put the power tool down until the
accessory tool being used has come to a
complete standstill. The rotating accessory tool
could come into contact with the surface and
cause you to lose control of the power tool.
m) Do not leave the power tool running whilst
carrying it. Accidental contact between your
clothing and the rotating accessory tool could
lead to a physical injury.
n) Clean the ventilation slits of your power tool
regularly. The engine fan draws dust into the
housing and a strong accumulation of metal
dust can cause electrical hazards.
o) Never use the power tool in the vicinity of
inflammable materials. Sparks can ignite these
materials.
p) Do not use any accessory tools which require
liquid coolant. The use of water or other liquid
coolants may lead to an electric shock.
Kickback and corresponding safety
instructions
Kickback is a sudden reaction caused when a
rotating accessory tool, e.g. grinding disc, grinding
plate, wire brush, etc., catches or jams. Catching or
jamming leads to an abrupt stop of the rotating accessory tool. If this happens, an uncontrolled power
tool turns rapidly against the direction of rotation of
the accessory tool caught in the blockage.
If, for example, a grinding disc catches or jams in a
workpiece, the edge of the grinding disc projecting
into the workpiece can get caught and break off
the grinding disc or cause a kickback. The grinding
disc can then fly in the direction of the operator
or away from him, depending on the direction of
rotation of the disc at the blockage. This can also
break grinding discs.
A kickback is caused by improper or incorrect use
of the power tool. This can be avoided by taking
proper precautions as given below.
a) Hold the power tool firmly in both hands and
position your body and arms so they can
absorb the force of a kickback. Always use
the additional handle, if available, so that
you have the maximum possible control over
the kickback force or reaction forces at full
speed. By taking adequate precautions, the
operator can stay in control of the kickback
and reaction torques.
b) Never hold your hand close to a rotating
accessory tool. The accessory tool could hit
your hand in the event of a kickback.
c) Avoid having any part of your body in the
region in which the power tool is likely to
move in event of a kickback. The kickback will
force the power tool in the opposite direction to
the direction of rotation of the grinding disc at
the blockage.
d) Take special care when working near corners,
sharp edges, etc. Avoid allowing the accessory tool to bounce back from the workpiece
or jam. The rotating accessory tool is more
likely to jam in corners or sharp edges or if it
rebounds off them. This can cause a loss of
control or kickback.
PWSA 20-Li B2
GB│IE
│
25 ■
e) Do not use chains or toothed saw blades.
Such accessories often cause a kickback or
loss of control over the power tool.
Special safety instructions for
grinding and abrasive cutting
a)
Use only the grinding accessories approved
for your power tool and the appropriate
blade guard for these grinding tools. Grinding
tools which are not designed for the power tool
cannot be sufficiently shielded and are unsafe.
b)
Offset grinding discs must be fitted so that the
grinding surface does not protrude over the
level of the blade guard edge. An improperly
fitted grinding disc which protrudes over the level
of the blade guard edge cannot be properly
guarded.
c) The blade guard must be securely mounted
on the power tool and adjusted to ensure
maximum safety so that the smallest possible
amount of the grinding tool is open to the
operator. The blade guard is designed to
protect the operator from fragments, accidental
contact with the grinding tool and sparks that
could ignite clothing.
d) Grinding tools should only be used for the
recommended applications.
For example: Never grind with the side surface of a cutting disc. Cutting discs are de-
signed to remove material with the edge of the
disc. Any lateral application of force on these
grinding tools can lead to a breakage.
e) Always use an undamaged clamping flange
of the correct size and shape for the selected
grinding disc. Suitable flanges support the
grinding disc and reduce the risk of disc breakage. Flanges for cutting discs can be different
to flanges for other grinding discs.
f) Do not use worn grinding discs from larger
power tools. Grinding discs for larger power
tools are not designed for the higher rotational
speeds of smaller power tools and can break.
Additional special safety instructions
for abrasive cutting
a) Avoid any blockage to the cutting disc or
high contact pressure. Do not make any
excessively deep cuts. Overloading the cut-
ting disc increases the stress and likelihood of
canting or blocking and thus the possibility of a
kickback or a breakage of the grinding tool.
b) Avoid the area in front of and behind the
rotating cutting disc. When you move the cutting disc away from yourself in the workpiece, it
is possible, in the event of a kickback, that the
electrical tool along with the rotating disc is
thrown out directly towards you.
b) If the cutting disc jams or you stop working,
switch the tool off and hold it steadily in
the workpiece until the disc has completely
stopped turning. Never attempt to pull a
rotating cutting disc out of a cut. This could
lead to kickback. Identify and remove the
cause of the jam.
d) Do not switch the power tool back on while
it is located in the workpiece. Allow the cutting disc to reach its full speed before you
carefully continue the cut. Otherwise, the disc
can jam, jump out of the workpiece or cause a
kickback.
e) Support boards or large workpieces to re-
duce the risk of the cutting disc jamming and
causing a kickback. Large workpieces can
bend under their own weight. The workpiece
must be supported on both sides of the disc:
both in the vicinity of the cutting disc and also
at the edge.
f)
Be particularly careful when making pocket
cuts into existing walls or other obscured areas.
The inserted cutting disc may cut into gas or
water pipes, electrical wiring or other objects
that can cause kickback.
■ 26 │ GB
│
IE
PWSA 20-Li B2
Safety guidelines for battery chargers
■ This appliance may be used by
children aged 8 years and above
and by persons with limited physical,
sensory or mental capabilities or
lack of experience and knowledge,
provided that they are under supervision or have been told how to use
the appliance safely and are aware
of the potential risks. Do not allow
children to use the appliance as a
toy. Cleaning and user maintenance
tasks must not be carried out by
children unless they are supervised.
■ To avoid potential risks, damaged
mains cables should be replaced
by the manufacturer, their customer
service department or a similarly
qualified person.
The charger is suitable for indoor use
only.
WARNING!
■ To avoid potential risks, damaged mains
cables should be replaced by the manufacturer, their customer service department or a
similarly qualified person.
PWSA 20-Li B2
GB│IE
│
27 ■
Permissible accessories
Max.
circum-
ferential
speed
(m/s)
Tool Blade guard
Two-hole
mounting
spanner
Two-hole
mounting
spanner
Yes
Yes
Cutting disc
Roughing disc
Max.
diameter
Ø (mm)
115 3 M14 13300 80
115 6 M14 13300 80
Max.
thickness
(mm)
Thread
size (mm)
Max
speed
(rpm)
Storage and handling of the recommended accessory tools
■ Grinding tools are to be treated with care and transported carefully.
■ Grinding tools should be stored in such a way that they are not exposed to mechanical damage or
environmental influences (e.g. moisture).
■ 28 │ GB
│
IE
PWSA 20-Li B2
Working procedures
NOTE
Grinding tools should only be used for the
►
recommended applications. Otherwise, they
can break, be damaged or cause injuries.
Rough grinding:
■ While applying moderate pressure, move
the angle grinder back and forth over the
workpiece.
■ For soft material, move the rough grinding
disc at a shallow angle over the workpiece;
for hard material at a slightly steeper angle.
Abrasive cutting:
■ Use only tested fibre-reinforced cutting or
grinding discs that are approved for a circum-
ferential speed of not less than 80 m/s.
CAUTION!
The grinder continues running after being turned
off. Do not try to brake it by applying lateral
counterpressure.
■ Secure the workpiece. Use clamps/a vice to
hold the workpiece firmly in place. This is much
safer than simply holding it in your hand.
■ Always switch off the appliance before put-
ting it down and wait for the appliance to
come to a complete standstill.
■ Use the appliance only for dry cutting or
sanding.
■ The additional handle must be mounted
on the appliance for all work.
■ Materials containing asbestos may not be
processed. Asbestos is a known carcinogen.
Never use cutting discs for rough
grinding!
Never use roughing discs for
cutting!
Tip! This symbol indicates proper
behaviour.
HAZARD! ALWAYS GUIDE THE
APPLIANCE THROUGH THE WORKPIECE IN REVERSE ROTATION.
► In the opposite direction there is a risk of
kickback. The appliance can be pushed out
of the cut.
■ Always switch the appliance on before apply-
ing it to the workpiece. After completing the
task, lift the appliance from the workpiece and
then switch it off.
■ Always hold the appliance firmly with two
hands while working. Ensure that your stance
is secure and stable.
■ For an optimum grinding effect, move the ap-
pliance evenly at an angle of 15° to 30° (between grinding disc and workpiece) backwards
and forwards.
■ When working on angled surfaces, do not
exert great force on the workpiece. If the
rotational speed drops significantly, you must
reduce the pressure exerted to allow safe and
effective working. If the appliance suddenly
brakes completely or jams, it must be switched
off immediately.
■ Cutting: Work at a moderate feed rate and
do not tilt the cutting disc.
■ Roughing and cutting discs become very
hot – let them cool down completely before
touching them.
■ Never use the appliance for purposes other
than the ones for which it was designed.
■ Always make sure that the appliance is
turned off before inserting the battery into it.
■ Switch the appliance off and remove the
battery immediately in hazardous situations.
Ensure that the appliance is easily and quickly
accessible in the event of an emergency.
PWSA 20-Li B2
GB│IE
│
29 ■
■ Always remove the battery during work
breaks, when servicing the appliance and
when it is no longer in use. The appliance must
be kept clean, dry and free of oil and grease at
all times.
■ Remain alert at all times! Always pay attention
to what you are doing and act with common
sense. Do not use the appliance if you are
distracted or feeling unwell.
WARNING!
Always wear safety goggles.
WARNING!
Always wear a dust mask!
Before use
Charging the battery pack (see fig. A)
CAUTION!
► Always unplug the appliance before you
remove the battery pack from or connect
the battery pack to the charger.
■ Never charge the battery pack when the
ambient temperature is below 10°C or above
40°C.
♦ Connect the battery pack to the high-speed
battery charger (see fig. A).
♦ Insert the power plug into the socket.
The control LED lights up red.
♦ The green charge control LED indicates that
the charging process is complete and the battery pack
ATTENTION!
♦ If the red charge control LED flashes, this
means that the battery pack has overheated and cannot be charged.
♦ If the red and green charge control LEDs
both flash, this means that the battery
pack is defective.
♦ Switch off the charger for at least 15 minutes
between successive charging sessions. Also
disconnect the power plug from the mains
power socket.
is ready.
Attaching/disconnecting the battery
pack to/from the appliance
Attaching the battery pack:
♦ Push the battery pack into the handle until it
clicks into place.
Removing the battery pack:
♦ Press the release button and remove the
battery pack
.
Checking the battery charge level
♦ Press the battery charge level button to
check the status of the battery (see also main
diagram).
The status/remaining charge will be shown on
the battery display LED
♦ RED/ORANGE/GREEN = maximum charge
RED/ORANGE = medium charge
RED = low charge – charge the battery
as follows:
Fitting the blade guard with quick
release
WARNING! RISK OF INJURY
► Always switch the appliance off and remove
the battery before carrying out any work on
the appliance.
RISK OF INJURY
► Always use the angle grinder with the blade
guard . The blade guard should be fitted
securely. Set this so that the highest possible
degree of safety is achieved, i.e. the smallest
possible part of the grinding disc is open to
the operator. The blade guard is designed
to protect the operator from fragments and
accidental contact with the grinding tool.
■ 30 │ GB
│
IE
PWSA 20-Li B2
RISK OF INJURY
12
► Make sure that the blade guard is fitted
at least at the same angle as the additional
handle (see fig. B). Otherwise, you could
cut injure yourself on the roughing disc or
cutting disc.
♦ Open the clamping lever .
♦ Place the blade guard with the coding pin
in the coding groove .
♦ Turn the blade guard to the required position
(working position). The closed side of the blade
guard must always be toward the operator.
♦ Close the clamping lever to clamp the blade
guard into position. If necessary, the clamping force of the lock can be changed by loosening or tightening the adjusting nut . Ensure
that the blade guard sits firmly on the neck
of the spindle.
Fitting the additional handle
CAUTION!
► For safety reasons, this appliance may only
be used with the additional handle . Failure
to do so can lead to serious injury. The
additional handle can be screwed onto
the left, the right or the top, depending on the
job at hand.
Fitting/changing the roughing/
cutting disc
Always wear protective gloves when changing
cutting/rough grinding discs.
Pay attention to the dimensions of the roughing/
cutting disc. The diameter of the hole must fit the
mounting flange
a reducer or adapter.
NOTE
►
Use only discs which are free of dirt.
without any play. Do not use
■ Use only grinding discs whose permissible
speed rating is at least as high as that on the
type plate on the power tool.
■ RISK OF INJURY! Press the spindle locking
button
only when the mounting spindle
is at a complete standstill.
♦ Press the spindle locking button to lock the
motor.
♦ Undo the clamping nut using the two-hole
mounting spanner (see fig D).
♦ Place the rough grinding or cutting disc with
the label side towards the appliance on the
mounting flange .
♦ Then replace the clamping nut with the raised
side facing up on the mounting spindle .
With thin grinding discs (see fig. 1):
♦ The collar of the clamping nut faces upwards
so that a thin grinding disc can be fitted safely.
≤ 3,2 mm
Fig. 1
♦ Press the spindle locking button to lock the
motor.
♦ Tighten the clamping nut using the two-hole
mounting spanner .
With thick grinding discs (see fig. 2):
> 3,2 mm
Fig. 2
The collar of the clamping nut
faces downwards
so that the grinding disk can be fitted securely onto
the mounting spindle .
PWSA 20-Li B2
GB│IE
│
31 ■
♦ Lock the mounting spindle .
♦ Tighten the clamping nut in a clockwise di-
rection using the two-hole mounting spanner .
NOTE
►
If the disc does not turn smoothly or vibrates
after the change, the disc must be replaced
immediately.
♦ For safety's sake, run the appliance at maximum
speed for 60 seconds after every disc change.
Be aware of unusual noises and sparks.
♦ Check whether all the fastening elements are
correctly fitted.
♦ Make sure that the arrow showing the direction
of rotation (if any) on the cutting or rough grinding discs (including diamond cutting discs) and
the direction of rotation of the appliance (arrow
showing the direction of rotation on the head)
match.
Operation
Switching on and off
Check the inserted tool to ensure that all mounting
parts are correctly attached before use.
NOTE
►
Always switch on the angle grinder before
making contact with the material, then apply
it to the workpiece.
Switching on:
♦ First press the ON/OFF switch to the right so
that you can then press it forwards.
Switching off:
♦ Let go of the ON/OFF switch .
Switching to continuous operation:
♦ First press the ON/OFF switch to the right so
that you can then press it forwards. Then press
the
ON/OFF switch forwards and down
until it engages.
Switching off continuous operation:
♦ Press the ON/OFF switch to the rear and
downwards and release it.
Adjusting the rotational speed
You can use the adjusting wheel for speed preselection to preselect the rotational speed:
(1 = slower speed, 6 = faster speed).
We recommend you carry out practice tests to
determine the correct speed.
The speed can also be changed during operation.
Maintenance and cleaning
WARNING! RISK OF INJURY!
Always switch the appliance off and
remove the battery before carrying
out any work on the appliance.
The battery angle grinder is maintenance-free.
■ Do not use any sharp objects for cleaning
the appliance. Never allow any liquids to
penetrate inside the appliance. Otherwise the
appliance could be damaged.
■ Clean the appliance regularly, preferably im-
mediately after completion of the work.
■ Clean the housing with a dry cloth – do NOT
use petrol, solvents or cleaners which can attack
the plastic.
■ A vacuum cleaner is required for thorough
cleaning of the appliance.
■ Ventilation openings must never be obstructed.
■ Remove any sanding dust stuck to the appliance
with a brush.
NOTE
►
Replacement parts not listed (such as carbon
brushes, switch) can be ordered via our
service hotline.
■ 32 │ GB
│
IE
PWSA 20-Li B2
Disposal
The packaging consists of environmentally
friendly material. It can be disposed of in
the local recycling containers.
Do not dispose of power tools in
your normal domestic waste!
European Directive 2012/19/EU requires that
worn-out power tools be collected separately and
recycled in an environmentally compatible manner.
Do not dispose of batteries in your
normal household waste!
Remove the batteries from the appliance before
disposal.
Defective or worn-out rechargeable batteries must
be recycled according to Directive 2006/66/EC.
Take the battery pack and/or appliance to a nearby collection facility.
Please consult your local authorities regarding
suitable disposal of worn out power tools/battery
packs.
Note the labelling on the packaging
and separate the packaging material
components for disposal if necessary.
The packaging material is labelled
with abbreviations (a) and numbers
(b) with the following meanings:
1–7: Plastics,
20–22: Paper and cardboard,
80–98: Composites
Your local community or municipal
authorities can provide information on
how to dispose of the worn-out
product.
Kompernass Handels GmbH
warranty
Dear Customer,
This appliance has a 3-year warranty valid from
the date of purchase. If this product has any faults,
you, the buyer, have certain statutory rights. Your
statutory rights are not restricted in any way by the
warranty described below.
Warranty conditions
The validity period of the warranty starts from the
date of purchase. Please keep your original receipt
in a safe place. This document will be required as
proof of purchase.
If any material or production fault occurs within
three years of the date of purchase of the product,
we will either repair or replace the product for you
at our discretion. This warranty service is dependent
on you presenting the defective appliance and
the proof of purchase (receipt) and a short written
description of the fault and its time of occurrence.
If the defect is covered by the warranty, your product
will either be repaired or replaced by us. The repair
or replacement of a product does not signify the
beginning of a new warranty period.
Warranty period and statutory claims for
defects
The warranty period is not prolonged by repairs
effected under the warranty. This also applies to
replaced and repaired components. Any damage
and defects present at the time of purchase must
be reported immediately after unpacking. Repairs
carried out after expiry of the warranty period shall
be subject to a fee.
PWSA 20-Li B2
GB│IE
│
33 ■
Scope of the warranty
This appliance has been manufactured in accordance
with strict quality guidelines and inspected meticulously prior to delivery.
The warranty covers material faults or production
faults. The warranty does not extend to product parts
subject to normal wear and tear or fragile parts such
as switches, batteries, baking moulds or parts made
of glass.
The warranty does not apply if the product has been
damaged, improperly used or improperly maintained.
The directions in the operating instructions for the
product regarding proper use of the product are
to be strictly followed. Uses and actions that are
discouraged in the operating instructions or which
are warned against must be avoided.
This product is intended solely for private use and
not for commercial purposes. The warranty shall be
deemed void in cases of misuse or improper handling,
use of force and modifications/repairs which have
not been carried out by one of our authorised
Service centres.
NOTE
► For Parkside and Florabest tools, please send
us only the defective item without the accessories (e.g. battery, storage case, assembly
tools, etc.).
You can download these instructions
along with many other manuals,
product videos and software on
www.lidl-service.com.
Service
Service Great Britain
Tel.: 0871 5000 720 (£ 0.10/Min.)
E-Mail: kompernass@lidl.co.uk
Service Ireland
Tel.: 1890 930 034
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: kompernass@lidl.iey
IAN 290849
Warranty claim procedure
To ensure quick processing of your case, please
observe the following instructions:
■ Please have the till receipt and the item number
(e.g. IAN 12345) available as proof of purchase.
■ You will find the item number on the type plate,
an engraving on the front page of the instructions
(bottom left), or as a sticker on the rear or
bottom of the appliance.
■ If functional or other defects occur, please
contact the service department listed either by
telephone or by e-mail.
■ You can return a defective product to us free of
charge to the service address that will be provided
to you. Ensure that you enclose the proof of
purchase (till receipt) and information about
what the defect is and when it occurred.
■ 34 │ GB
│
IE
Importer
Please note that the following address is not the
service address. Please use the service address
provided in the operating instructions.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
GERMANY
www.kompernass.com
PWSA 20-Li B2
Translation of the original Conformity Declaration
We, KOMPERNASS HANDELS GMBH, document officer: Mr Semi Uguzlu, BURGSTR. 21,
DE - 44867 BOCHUM, GERMANY, hereby declare that this product complies with the following
standards, normative documents and EC directives:
Machinery Directive
(2006/42/EC)
EC Low Voltage Directive
(2014/35/EU)
EMC (Electromagnetic Compatibility)
(2014/30/EU)
RoHS Directive
(2011/65/EU)*
*The manufacturer bears the full responsibility for compliance with this conformity declaration. The object of the
declaration described above complies with the requirements of the Directive 2011/65/EU of the European
Parliament and Council of 8 June 2011 on the limitations of use of certain dangerous substances in electrical
and electronic appliances.
Applied harmonised standards:
EN 60745-1:2009+A11
EN 60745-2-3:2011+A2+A11+A12+A13
EN 55014-1:2006+A1+A2
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-2-29:2004+A2
EN 60335-1:2012+A11
EN 62233:2008
EN 50581:2012
Type designation of machine:
Cordless angle grinder PWSA 20-Li B2
Year of manufacture: 01 - 2018
Serial number: IAN 290849
Bochum, 12/01/2018
Semi Uguzlu
- Quality Manager We reserve the right to make technical changes in the context of further product development.
PWSA 20-Li B2
GB│IE
│
35 ■
Ordering a replacement battery
If you want to order a replacement battery for your appliance, you can do so easily via the Internet on
www.kompernass.com or by telephone.
The price of the replacement battery (PAP 20 A3) is €27.99 incl. VAT and shipping. Due to limited stocks,
this item may sell out in a relatively short time.
Online ordering
To order a replacement battery from the Accessories Shop:
■ Use your Internet browser to visit www.kompernass.com.
■ Click on the corresponding flag at the top left of the page to select the desired country and language.
■ Under the heading "Brands", click on "Parkside" and select your appliance to select a suitable replace-
ment battery.
■ After you have placed the rechargeable battery in the shopping basket, click the "Checkout" button
and follow the on-screen instructions to complete the ordering process.
NOTE
Online ordering of replacement parts might not be possible in some countries. If this is the case,
►
please contact the Service hotline.
■ The promotion is limited to one battery per customer/appliance and also to a timeline of two months
after the promotion period. Thereafter, the replacement battery can be ordered as a replacement part
under other conditions.
Telephone ordering
Service Great Britain
Tel.: 0871 5000 720 (£ 0.10/Min.)
E-Mail: kompernass@lidl.co.uk
Service Ireland
Tel.: 1890 930 034
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: kompernass@lidl.ie
To ensure fast processing of your order, have the article number of your appliance to hand
(e.g. IAN 290849) in case of questions. The article number can be found on the type plate
or the title page of these instructions.
■ 36 │ GB
│
IE
PWSA 20-Li B2
Table des matières
Introduction .....................................................38
Utilisation conforme à l'usage prévu ............................................38
Équipement ................................................................ 38
Matériel livré .............................................................. 39
Caractéristiques techniques ................................................... 39
Avertissements de sécurité généraux pour l'outil électrique .............40
1. Sécurité de la zone de travail ............................................... 40
2. Sécurité électrique ........................................................40
3. Sécurité des personnes ....................................................40
4. Utilisation et entretien de l'outil ..............................................41
5. Utilisation et manipulation d'un outil à accu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
6. Service après-vente ....................................................... 42
Avertissements de sécurité pour toutes les utilisations ...............................42
Recul brutal et consignes de sécurité correspondantes ..............................43
Avertissements de sécurité spéciaux pour le meulage et le tronçonnage .................44
Autres avertissements de sécurité spéciaux concernant le tronçonnage ................. 44
Consignes de sécurité relatives aux chargeurs .....................................45
Accessoires admis .......................................................... 46
Stockage et maniement des outils d'intervention recommandés ........................ 46
Consignes de travail ......................................................... 47
Avant la mise en service ..........................................48
Recharger le pack d'accus (voir fig. A) .......................................... 48
Mettre le pack d'accus dans l'appareil / l'en retirer .................................48
Contrôler l'état de l'accu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Monter le capot de protection avec fermeture rapide ...............................48
Monter la poignée supplémentaire ............................................. 49
Monter / changer la meule à dégrossir / le disque à tronçonner ...................... 49
Mise en service ..................................................50
Mise en marche / mise hors service ............................................. 50
Réglage de la vitesse de rotation ............................................... 50
Entretien et nettoyage ............................................51
Mise au rebut ...................................................51
Garantie de Kompernass Handels GmbH ............................52
Service après-vente ..............................................53
Importateur .....................................................53
Traduction de la déclaration de conformité originale ...................54
Commande d'accu de rechange ....................................55
Commande en ligne .........................................................55
Commande téléphonique .....................................................55
PWSA 20-Li B2
FR│BE
│
37 ■
MEULEUSE D’ANGLE SANS FIL
PWSA 20-Li B2
Introduction
Nous vous félicitons pour l'achat de votre nouvel
appareil. Vous venez ainsi d'opter pour un produit
de grande qualité. Le mode d'emploi fait partie de
ce produit. Il contient des remarques importantes
concernant la sécurité, l'usage et la mise au rebut.
Avant d'utiliser le produit, veuillez vous familiariser
avec toutes les consignes d'utilisation et de sécurité.
N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus.
Si vous cédez le produit à un tiers, remettez-lui
également tous les documents.
Utilisation conforme à l'usage prévu
L'appareil est conçu pour le tronçonnage, le
dégrossissage et le brossage de métal, béton ou
carrelages sans utiliser d'eau. Toute utilisation
autre ou modification de l'appareil est considérée
comme non conforme et s'accompagne de risques
d'accident non négligeables. Nous déclinons toute
responsabilité pour les dommages causés résultant
d'une utilisation non conforme. L'appareil n'est
pas conçu pour un usage professionnel.
Explication des symboles:
Lisez le mode d'emploi d'origine
et les consignes de sécurité avant
la mise en service.
L'utilisation de disques à tronçonner ou de meules à dégrossir est
dangereuse et peut entraîner des
blessures graves!
Diamètre du disque
Meuleuse d'angle sans fil
Porter des lunettes de protection!
Porter une protection auditive!
Porter des chaussures de sécurité!
Porter des gants de protection!
Porter un masque de protection
anti-poussière!
Non admissible pour la rectification sous arrosage
Non admissible pour la rectification latérale
Conçue pour le ponçage de
métaux
Équipement
Interrupteur MARCHE/ARRÊT
Touche de déverrouillage du pack d'accus
Pack d'accus*
Touche d'état accu
LED d'affichage de l'accu
Molette de présélection de la vitesse
Poignée supplémentaire
Capot de protection
Touche d'arrêt de broche
Filetage (3 x) pour poignée supplémentaire
Levier de serrage
Cran détrompeur
Écrou de réglage
Chargeur rapide (voir fig. A)*
LED de contrôle de charge rouge (voir fig. A)
LED de contrôle de charge verte (voir fig. A)
Écrou de serrage (voir fig. C)
Broche de fixation (voir fig. C)
Bride de fixation (voir fig. C)
Rainure recevant le cran (voir fig. C)
Clé de montage à deux ergots (voir fig. D)
■ 38 │ FR
│
BE
PWSA 20-Li B2
Matériel livré
1 meuleuse d’angle sans fil PWSA 20-Li B2
1 poignée supplémentaire
1 capot de protection (prémonté)
1 clé de montage à deux ergots
1 disque à tronçonner (prémonté)
1 mode d'emploi
Caractéristiques techniques
Meuleuse d'angle sans fil: PWSA 20-Li B2
Tension nominale: 20V
Plage nominale de
vitesses : n 2500 - 10000 min
Ø du disque: 115 mm
Filetage: M14
Utiliser l'outil sans fil avec l'accu suivant: PAP
20 A3*
Type: LITHIUM-IONS
Tension nominale: 20V
Capacité: 4 Ah
Cellules: 10
Pour charger rapidement le pack d'accus,
utilisez le chargeur rapide
suivant: PLG 20 A2*
ENTRÉE / Input:
Tension nominale: 230 - 240V ~, 50Hz
Puissance nominale
absorbée: 85W
Fusible (interne): 3,15A
SORTIE / Output:
Tension nominale: 21,5V
Courant nominal: 3,5 A
Temps de charge: env. 80 min
Classe de protection: II/
(courant continu)
(courant continu)
(Courant alternatif)
T3.15A
(courant
continu)
(double isolation)
-1
Informations relatives aux bruits et aux vibrations:
Valeur de mesure du bruit déterminée conformément à la norme EN60745. Le niveau de bruit A
pondéré typique de l'outil électrique est de:
Valeur d'émissions sonores:
Niveau de pression
acoustique: L
= 84 dB (A)
pA
Imprécision: K = 3 dB
Niveau de puissance
acoustique: L
= 95 dB (A)
WA
Imprécision: K = 3 dB
Porter une protection auditive!
Valeur totale des vibrations:
Ponçage de surfaces poignée
principale: a
= 1,83 m/s
h, AG
Imprécision: K=1,5 m/s
Ponçage de surfaces Poignée
supplémentaire: a
= 1,224 m/s
h, AG
Imprécision: K=1,5 m/s
2
2
2
2
REMARQUE
► Le niveau de vibrations indiqué dans les pré-
sentes instructions a été mesuré conformément
à une méthode de mesure normée et peut être
utilisé pour comparer des appareils.
La valeur d'émission des vibrations déclarée
peut également être utilisée pour une évaluation préliminaire de l'exposition.
* BATTERIE ET CHARGEUR NE SONT PAS INCLUS
DANS FOURNI
PWSA 20-Li B2
FR│BE
│
39 ■
AVERTISSEMENT!
► Le niveau des vibrations varie en fonction
de l'usage de l'outil électrique et peut, dans
certains cas, excéder la valeur indiquée dans
ces instructions. La sollicitation vibratoire
pourrait être sous-estimée si l'outil électrique
est utilisé régulièrement de cette manière.
Essayez de garder la sollicitation par vibrations aussi faible que possible. Des mesures
d'exemple de réduction de la sollicitation
des vibrations sont le port de gants lors de
l'utilisation de l'outil et la limitation du temps
de travail. À ce titre, toutes les parts du cycle
de travail doivent être prises en compte (par
exemple les durées pendant lesquelles l'outil
est éteint et celles pendant lesquelles il est
allumé mais fonctionne sans charge).
Avertissements de
sécurité généraux
pour l'outil électrique
AVERTISSEMENT!
► Lire tous les avertissements de sécurité et
toutes les instructions. Ne pas suivre les
avertisse ments et instructions peut donner lieu
à un choc électrique, un incendie et/ou une
blessure sérieuse.
Conserver tous les avertissements et toutes
les instructions pour pouvoir s'y reporter
ultérieurement.
Le terme "outil" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil
fonctionnant sur accu (sans cordon d'alimentation).
1. Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien
éclairée. Les zones en désordre ou sombres
sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques
en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent
des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes pré-
sentes à l'écart pendant l'utilisation de l'outil
électrique. Les distractions peuvent vous faire
perdre le contrôle de l'outil.
2. Sécurité électrique
a) Il faut que les fiches de l'outil électrique soient
adaptées au socle. Ne jamais modifier la
fiche de quelque façon que ce soit.
Ne pas utiliser d'adaptateurs avec des outils
électrique à branchement de terre. Des fiches
non modifiées et des socles adaptés réduisent
le risque de choc électrique.
b) Éviter tout contact du corps avec des surfaces
reliées à la terre telles que les tuyaux, les
radiateurs, les cuisinières et les réfrigérateurs.
Il existe un risque accru de choc électrique si
votre corps est relié à la terre.
c) Ne pas exposer les outils électriques à la
pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le
risque de choc électrique.
Ne pas maltraiter le cordon. Ne jamais utiliser
d)
le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur,
du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés
augmentent le risque de choc électrique.
e) Lorsqu'on utilise un outil à l'extérieur, utiliser un
prolongateur adapté à l'utilisation extérieure.
L'utilisation d'un cordon adapté à l'utilisation
extérieure réduit le risque de choc électrique.
f) Si l'usage d'un outil électrique dans un em-
placement humide est inévitable, utiliser une
alimentation protégée par un dispositif à
courant différentiel résiduel (RCD). L'usage
d'un RCD réduit le risque de choc électrique.
3. Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes
en train de faire et faire preuve de bon sens
dans votre utilisation de l'outil. Ne pas utiliser
un outil lorsque vous êtes fatigué ou sous
l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'uti-
lisation d'un outil peut entraîner des blessures
graves des personnes.
■ 40 │ FR
│
BE
PWSA 20-Li B2
b)
Utiliser un équipement de sécurité. Toujours
porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre
les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées
réduiront les blessures de personnes.
c) Éviter tout démarrage intempestif. S'assurer
que l'interrupteur est en position arrêt avant
de brancher l'outil au secteur et/ou au bloc
de batteries, de le ramasser ou de le porter.
Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur
est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre
l'outil en marche. Une clé laissée fixée sur une
partie tournante de l'outil peut donner lieu à
des blessures de personnes.
e) Ne pas se précipiter. Garder une position
et un équilibre adaptés à tout moment. Cela
permet un meilleur contrôle de l'outil dans des
situations inattendues.
S'habiller de manière adaptée. Ne pas porter
f)
de vêtements amples ou de bijoux. Garder les
cheveux, les vêtements et les gants à distance
des parties en mouvement. Des vêtements
amples, des bijoux ou les cheveux longs peuvent
être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccor-
dement d'équipements pour l'extraction et la
récupération des poussières, s'assurer qu'ils
sont connectés et correctement utilisés. Utiliser
des collecteurs de poussière peut réduire les
risques dus aux poussières.
4. Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté
à votre application. L'outil adapté réalisera
mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil électrique si l'interrup-
teur ne permet pas de passer de l'état de
marche à arrêt et inversement. Tout outil qui
ne peut pas être commandé par l'interrupteur
est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimen-
tation en courant et/ou le bloc de batteries
de l'outil avant tout réglage, changement
d'accessoires ou avant de ranger l'outil. De
telles mesures de sécurité préventives réduisent
le risque de démarrage accidentel de l'outil.
d) Conserver les outils à l'arrêt hors de la portée
des enfants et Et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les
outils sont dangereux entre les mains d'utilisateurs novices.
Observer la maintenance de l'outil. Vérifier qu'il
e)
n'y a pas de mauvais alignement ou de blocage
des parties mobiles, des pièces cassées ou toute
autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire
réparer l'outil avant de l'utiliser. De nombreux
accidents sont dus à des outils mal entretenus.
f) Garder affûtés et propres les outils permet-
tant de couper. Des outils destinés à couper
correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de
bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil, les accessoires et les lames etc.,
conformément à ces instructions. en tenant
compte des conditions de travail et du travail
à réaliser.
L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à
des situations dangereuses.
5. Utilisation et manipulation d'un
outil à accu
a) Uniquement recharger les accus dans les
chargeurs recommandés par le fabricant.
Un chargeur compatible pour certains types
d'accus peut provoquer un incendie s'il est
utilisé avec d'autres accus.
N'utiliser les outils qu'avec des pack d'accus
b)
spécifiquement désignés. L'utilisation de tout autre
accu peut créer un risque de blessure et de feu.
c) Tenir les accus inutilisés à l'abri des agrafes,
pièces de monnaie, clés, clous, vis et autres
objets en métal susceptibles de court-circuiter
les contacts. Un court-circuit entre les contacts
des accus peut provoquer des brûlures ou un
incendie.
PWSA 20-Li B2
FR│BE
│
41 ■
d) L'accu peut couler en cas d'usage incorrect.
Éviter tout contact avec ce liquide. Laver à
l'eau en cas de contact involontaire. En cas
de contact du liquide avec les yeux, il faut
en plus consulter un médecin. Le liquide qui
s'écoule des accus peut causer des irritations de
la peau ou des brûlures.
PRUDENCE! RISQUE D'EXPLOSION!
Ne rechargez jamais des piles non
rechargeables.
Protégez l'accu de la chaleur, par ex.
aussi du rayonnement solaire continu,
du feu, de l'eau et de l'humidité.
Il y a risque d'explosion.
6. Service après-vente
a) Faire entretenir l'outil électrique par un répa-
rateur qualifié utilisant uniquement des pièces
de rechange identiques. Cela assurera que la
sécurité de l'outil est maintenue.
Avertissements de sécurité pour
toutes les utilisations
Avertissements de sécurité conjoints pour le
meulage et le tronçonnage:
a) Cet outil électrique est destiné à fonctionner
comme meuleuse et tronçonneuse. Lisez et
respectez toutes les mises en garde de sécurité,
les instructions, les illustrations et les spécifications fournies avec cet outil électrique.
Si vous ne respectez pas les instructions suivantes,
un choc électrique, un incendie et/ ou des
blessures graves peuvent survenir.
b) Cet outil électrique ne convient pas pour
poncer avec du papier abrasif, des brosses
à crins métalliques et pour polir/lustrer. Les
utilisations pour lesquelles cet outil électrique
n'est pas prévu peuvent engendrer des risques
et des blessures.
c) N'utilisez pas d'accessoires qui ne sont pas
spécialement prévus ou recommandés par le
fabricant pour cet outil électrique. Le simple
fait de pouvoir fixer l'accessoire à votre outil
électrique ne garantit pas une utilisation sûre.
d) Le nombre de tours autorisé de l'outil d'inter-
vention doit être au moins aussi élevé que le
nombre de tours maximal indiqué sur l'outil
électrique. Les accessoires tournant plus rapide-
ment que ce qui est autorisé peuvent se briser et
voler en éclats.
e) Le diamètre extérieur et l'épaisseur de l'outil
d'intervention doivent correspondre aux dimensions indiquées de votre outil électrique.
Les outils d'intervention mal dimensionnés ne
peuvent pas être suffisamment protégés ou
contrôlés.
f) Les outils d'intervention à insert fileté doivent
être exactement adaptés au filetage de la
broche porte-meule. Pour les outils d'intervention montés au moyen d'une bride, le
diamètre du trou de l'outil d'intervention doit
être adapté au diamètre du réceptacle de la
bride. Les outils d'intervention qui ne sont pas
parfaitement fixés à l'outil électrique tournent de
manière irrégulière, vibrent fortement et peuvent
entraîner une perte de contrôle.
g) N'utilisez pas d'outils endommagés.
Contrôlez avant chaque utilisation les outils
tels que les meules en vue de détecter des
éclats et fissures, le plateau d'appui en vue
de détecter fissures, des signes d'usure plus
ou moins prononcés, les brosses métalliques
en vue de détecter des fils détachés ou cassés. Si l'outil électrique ou l'outil d'intervention tombe par terre, contrôlez s'il est endommagé ou bien utilisez un outil d'intervention
qui n'est pas abîmé. Après avoir contrôlé
et mis en place l'outil d'intervention, ne séjournez, vous et des personnes à proximité,
qu'en dehors du plan de rotation de l'outil
d'intervention et laissez tourner l'appareil
une minute à la vitesse maximale. Les outils
d'intervention endommagés cassent la plupart
du temps durant la période de test.
h) Portez un équipement de protection indivi-
duelle. En fonction de l'utilisation, utilisez une
protection faciale intégrale, une protection
oculaire ou des lunettes de protection. Dans
la mesure du nécessaire, portez un masque
anti-poussière, une protection auditive, des
gants de protection ou un tablier spécial qui
■ 42 │ FR
│
BE
PWSA 20-Li B2
tiennent éloignées les particules de meulage
et de matériau. Les yeux doivent être protégés
des projections de corps étrangers engendrées
lors de différentes utilisations. Un masque
anti-poussière ou respiratoire doit filtrer la poussière créée lors de l'utilisation. Si vous êtes exposé à un bruit important pendant une longue
période, vous risquez d'être atteint d'une perte
auditive.
Veillez à ce que d'autres personnes respectent
i)
une distance de sécurité par rapport à votre
périmètre de travail. Toute personne pénétrant dans le périmètre de travail doit porter
un équipement de protection individuelle.
Des fragments de la pièce à usiner ou des outils
d'intervention brisés peuvent voler et causer des
blessures également en dehors du périmètre de
travail direct.
j) Ne tenez l'outil électrique que par ses sur-
faces de préhension isolées lorsque vous
effectuez des travaux dans lesquels l'outil
d'intervention risque de toucher des lignes
électriques invisibles. Le contact avec une ligne
électrique peut également mettre les parties métalliques de l'appareil sous tension et provoquer
un choc électrique.
k) Maintenez le cordon d'alimentation loin
d'outils d'intervention rotatifs. Si vous perdez
le contrôle de l'appareil, le cordon d'alimentation peut être sectionné ou happé et votre main
ou bras peut être pris dans l'outil d'intervention
en rotation.
l) Ne déposez jamais l'outil électrique tant que
l'outil d'intervention ne s'est pas entièrement
immobilisé. L'outil d'intervention en train de
tourner risque d'entrer en contact avec la surface de déposition et de vous faire perdre ainsi
le contrôle de l'outil électrique.
n) Attendez toujours que l'outil électrique ait
cessé de tourner avant de le transporter.
Votre habit risque d'entrer fortuitement en contact
avec l'outil d'intervention en rotation, et cet outil
risque de pénétrer dans votre corps.
o) Nettoyez régulièrement les fentes de ventila-
tion de votre outil électrique. La soufflerie du
moteur aspire de la poussière dans le boîtier de
l'appareil et une accumulation de poussière métallique peut engendrer des risques électriques.
o) N'utilisez pas l'outil électrique à proximité de
matériaux combustibles. Les étincelles peuvent
enflammer ces matériaux.
p) N'utilisez pas d'outils d'intervention qui né-
cessitent des liquides réfrigérants. L'utilisation
d'eau ou d'autres réfrigérants liquides peut
provoquer un choc électrique.
Recul brutal et consignes de sécurité
correspondantes
Le recul est la réaction soudaine d'un outil d'intervention (comme une meule, un plateau de ponçage, une brosse métallique etc.) qui s'accroche ou
se bloque. Un accrochage ou un blocage entraîne
un arrêt abrupt de l'outil d'intervention en rotation.
De ce fait, l'outil électrique, s'il n'est pas fermement
tenu en main, subit une accélération brutale en
sens opposé de celui de l'outil d'intervention.
Si par exemple un disque abrasif accroche ou se
bloque dans la pièce à usiner, le bord du disque
plongeant dans pièce au point de coincement
va creuser le matériau, avec risque d'ébrécher le
disque ou d'un recul brutal. Le disque abrasif peut
sauter en direction de l'opérateur ou s'en éloigner,
ceci selon le sens de rotation du disque au point
d'accrochage/blocage. Les disques abrasifs
peuvent également se rompre dans ces conditions.
Un recul résulte d'une utilisation incorrecte ou inappropriée de l'outil électrique. Des mesures de prudence adaptées, comme celles décrites ci-dessous,
permettent de l'éviter.
a) Saisissez fermement l'outil électrique et posi-
tionnez votre corps et vos bras de manière à
pouvoir résister à un recul brutal. Utilisez toujours la poignée supplémentaire, si présente,
pour maîtriser le mieux possible les forces de
recul ou les couples de réaction au démarrage. L'opérateur peut maîtriser les forces de
recul et de réaction grâce à des mesures de
prudence adaptées.
b) Ne placez jamais les mains à proximité d'ou-
tils d'intervention en rotation. En cas de recul,
l'outil d'intervention peut se déplacer au-dessus
de votre main.
PWSA 20-Li B2
FR│BE
│
43 ■
c) Évitez avec votre corps la zone dans laquelle
l'outil électrique se déplace lors d'un recul
brutal. Au point de blocage, le recul entraîne
l'outil électrique dans la direction opposée à
celle de rotation du disque abrasif.
d) Travaillez de manière particulièrement pru-
dente au niveau des angles, des arêtes vives,
etc. Évitez que les outils d'intervention rebondissent de la pièce à usiner et se coincent.
Dans les angles, au contact d'arêtes vives ou
lorsqu'il rebondit, l'outil d'intervention en rotation tend à se coincer. Ceci entraîne une perte
de contrôle ou un recul brutal.
e) N'utilisez pas de chaîne coupante ni de lame
de scie dentées. De tels outils d'intervention
causent souvent un recul brutal ou la perte du
contrôle de l'outil électrique.
Avertissements de sécurité spéciaux
pour le meulage et le tronçonnage
a)
Utilisez exclusivement les meules/disques
homologués pour votre outil électrique et le
capot de protection prévu pour ces meules/
disques. Les meules/disques qui ne sont pas
prévus pour l'appareil électrique peuvent ne pas
être suffisamment protégés et ne sont pas sûrs.
b)
Les meules abrasives à bord coudé doivent
être montées de telle manière que leur surface de meulage ne fasse pas saillie au dessus
du plan du bord du capot de protection. Un
disque abrasif incorrectement monté et qui fait
saillie au dessus du plan du bord du capot de
protection ne peut pas être suffisamment protégé.
c) Le capot de protection doit être placé de
manière sûre sur l'outil électrique et, pour
obtenir un niveau maximum de sécurité, être
réglé de sorte que la plus petite partie à
nu possible de la meule/du disque regarde
vers l'opérateur. Le capot de protection aide
à protéger l'opérateur des fragments et d'un
contact aléatoire avec la meule/le disque ainsi
que des étincelles susceptibles d'enflammer les
vêtements.
d) Les meules/disques ne doivent être utilisés
que dans le cadre des possibilités d'utilisation
recommandées.
Par exemple: Ne meulez jamais avec la surface latérale d'un disque à tronçonner.
Les disques à tronçonner sont conçus pour un enlèvement du matériau avec la tranche du disque.
L'exercice d'une force latérale sur ces disques à
abrasifs risque de les briser.
e) Utilisez toujours des brides de serrage intactes,
de taille et de forme adaptées au disque
abrasif que vous avez choisi. Des brides
adaptées soutiennent le disque abrasif et réduisent ainsi le risque d'une cassure du disque.
Les brides pour disques à tronçonner peuvent
être différentes des brides pour d'autres meules.
f) N'utilisez jamais de meules/disques abrasifs
usés provenant d'outils électriques de plus
grande taille. Les meules/disques abrasifs pour
outils électriques de plus grande taille ne sont
pas conçus pour les vitesses élevées d'outils
électriques de plus petite dimension et risquent
de casser.
Autres avertissements de sécurité
spéciaux concernant le tronçonnage
a) Évitez que le disque à tronçonner se bloque
et de lui imposer une pression d'applique excessive. N'effectuez pas de coupes trop profondes. Une surcharge du disque à tronçonner
accroît sa sollicitation et le risque qu'il se coince
ou se bloque, donc la possibilité d'un recul
brutal ou d'une cassure du corps du disque.
b) Évitez la zone située devant et derrière le
disque à tronçonner en rotation. Si vous éloignez de vous le disque à tronçonner dans la
pièce à usiner, l'outil électrique risque en cas de
recul brutal d'être projeté directement sur vous
avec le disque en rotation.
c) En cas de coincement du disque à tronçon-
ner ou d'interruption des travaux, éteignez
l'appareil et maintenez-le calmement jusqu'à
l'arrêt complet du disque. N'essayez jamais
de retirer la disque à tronçonner en rotation
du trait de scie ; il y a sinon un risque de recul
brutal. Identifiez et supprimez la cause du
coincement.
d) Ne rallumez pas l'outil électrique tant qu'il se
trouve dans la pièce. Laissez le disque à tronçonner atteindre sa pleine vitesse de rotation
avant de poursuivre la coupe avec prudence.
Sans quoi le disque risque de s'accrocher, de
sauter en dehors de la pièce à usiner ou de
causer un recul brutal.
■ 44 │ FR
│
BE
PWSA 20-Li B2
e) Étayez les panneaux ou les grandes pièces à
usiner afin de réduire le risque de recul brutal
dû à un coincement du disque à tronçonner.
Les grandes pièces à usiner peuvent fléchir sous
leur propre poids. La pièce à usiner doit être
étayée des deux côtés du disque, à savoir autant à proximité du disque à tronçonner que du
bord.
Soyez particulièrement prudent au moment de
f)
pratiquer des coupes plongeantes dans des
murs existants ou des zones sans visibilité. Le
disque à tronçonner en train de plonger risque
de pénétrer dans des conduites de gaz ou
d'eau, des lignes électriques ou d'autres objets
et de provoquer en plus un recul brutal.
Consignes de sécurité relatives aux
chargeurs
■ Cet appareil peut être utilisé par
des enfants à partir de 8 ans et plus
et par des personnes ayant des
capacités physiques, sensorielles ou
mentales réduites ou disposant de
peu d'expérience et/ou de connaissances, à condition qu'ils soient
surveillés ou qu'ils aient été initiés à
l'utilisation sécurisée de l'appareil et
qu'ils en aient compris les dangers.
Les enfants ne doivent pas jouer
avec l'appareil. Il est interdit aux
enfants de nettoyer ou d'entretenir
l'appareil sans surveillance.
Le chargeur convient uniquement à une
exploitation en intérieur.
AVERTISSEMENT!
■ Si le cordon d'alimentation de l'appareil est
endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une
personne de qualification similaire afin
d'éviter tout risque.
■ Si le cordon d'alimentation de l'appa-
reil est endommagé, il doit être remplacé par le fabricant, son service
après-vente ou une personne de
qualification similaire afin d'éviter
tout risque.
PWSA 20-Li B2
FR│BE
│
45 ■
Accessoires admis
Disques à
tronçonner
Meules à
dégrossir
Diamètre
max. Ø
(mm)
115 3 M14 13300 80
115 6 M14 13300 80
Épais-
seur
max.
(mm)
Dimension
du filetage
(mm)
Vitesse
de rota-
tion max.
-1
(min
)
Vitesse
périphé-
riquemax.
(m/s)
Outil
Clé de
montage
à deux
ergots
Clé de
montage
à deux
ergots
Capot de
protection
Oui
Oui
Stockage et maniement des outils d'intervention recommandés
■ Les outils à meuler doivent être traités et transportés avec prudence.
■ Les outils à meuler doivent être stockés de manière à n'être exposés à aucune détérioration mécanique
ou influence météorologique (par ex. humidité).
■ 46 │ FR
│
BE
PWSA 20-Li B2
Consignes de travail
REMARQUE
Les meules/disques ne doivent être utilisés
►
que dans le cadre des possibilités d'utilisation recommandées. Ils risquent sinon de se
briser, d'être endommagés et de causer des
blessures.
Meulage de dégrossissement:
■ Déplacez la meuleuse d'angle en effectuant
un mouvement de va et vient et en exerçant
une pression modérée sur la pièce à usiner.
■ Si le matériau est souple, passez la meule à
dégrossir selon un angle plat sur de la pièce
à usiner, et selon un angle un peu plus incliné
en présence d'un matériau dur.
Tronçonnage :
■ N'utilisez que des disques à tronçonner ou
meules homologués, renforcés de fibres, adap-
tés à une vitesse périphérique non inférieure à
80 m / s.
PRUDENCE!
L'outil de meulage continue à tourner après la
mise à l'arrêt. Ne le freinez pas en exerçant une
pression latérale dessus.
■ Sécurisez la pièce à usiner. Utilisez des dispo-
sitifs de serrage / un étau pour retenir la pièce
à usiner. Elle sera ainsi mieux tenue qu'avec la
main.
■ Débranchez toujours l'appareil avant de le
déposer sur une surface et attendez qu'il
s'immobilise.
■ Utilisez l'appareil uniquement pour une
coupe ou un meulage à sec.
N'utilisez jamais de disques à
tronçonner pour dégrossir!
N'utilisez jamais de meules à
dégrossir pour tronçonner!
■ La poignée supplémentaire doit être
montée pour tous les travaux effectués avec
l'appareil.
■ Les matériaux contenant de l'amiante ne
doivent pas être usinés.L'amiante est cancéri-
gène.
Conseil! Voici le bon comportement
recommandé.
DANGER! DANS LA PIÈCE À USINER,
GUIDEZ TOUJOURS L'APPAREIL
EN SENS INVERSE DE CELUI DE
ROTATION DU DISQUE.
► Il y a risque de recul brutal dans le sens
opposé. L'appareil risque d'être chassé
brutalement hors du trait de coupe.
■ Guidez toujours l'appareil en marche contre
la pièce usinée. Après l'usinage, soulevez
l'appareil au dessus de la pièce à usiner et ne
l'éteignez qu'ensuite.
■ En cours d'utilisation, maintenez toujours
fermement l'appareil des deux mains.
Veillez à vous tenir bien en équilibre.
■ Pour un meilleur résultat de meulage, déplacez
l'appareil de manière régulière selon un angle
de 15° à 30° (entre la meule et la pièce à usiner) en effectuant un mouvement de va-et-vient
sur la pièce à usiner.
■ Lors de l'usinage de surfaces obliques, l'appa-
reil ne doit pas être appuyé avec une force
extrême sur la pièce à usiner. Si la vitesse de
rotation chute fortement, vous devrez réduire la
pression d'applique pour permettre un usinage
sûr et efficace. Si l'appareil est soudainement
bloqué ou freiné, il doit alors être immédiatement éteint.
■ Tronçonner: Travaillez avec une avance
modérée et ne coincez jamais le disque à
tronçonner.
■ Les disques à tronçonner et les meules à
dégrossir deviennent brûlantes pendant le
travail. Laissez-les entièrement refroidir avant
de les toucher.
PWSA 20-Li B2
FR│BE
│
47 ■
■ N'utilisez jamais l'appareil à d'autres fins que
celles prévues.
■ Veillez toujours à ce que l'appareil soit éteint
avant de placer l'accu dans l'appareil.
■ En cas de danger, éteignez immédiatement
l'appareil et retirez-en l'accu. Veillez à ce que
l'appareil soit facilement accessible et puisse
être atteint sans problèmes en cas d'urgence.
■ Lors de pauses de travail, avant tout travail
sur l'appareil et lorsque ce dernier est inutilisé, retirez-en toujours l'accu. L'appareil doit
toujours être propre, sec et exempt d'huile ou
de graisse.
■ Soyez toujours attentif! Faites toujours atten-
tion à ce que vous faites et agissez toujours
raisonnablement.N'utilisez en aucun cas
l'appareil lorsque vous n'êtes pas concentré
ou lorsque vous vous sentez mal.
AVERTISSEMENT!
Portez toujours des lunettes de
protection.
AVERTISSEMENT!
Portez toujours un masque anti-pous-
sière.
Avant la mise en service
Recharger le pack d'accus (voir fig. A)
PRUDENCE!
► Débranchez toujours la fiche secteur avant
de retirer le pack d'accus
de le mettre en place.
■ Ne chargez jamais le pack d'accus lorsque
la température ambiante est inférieure à 10°C
ou supérieure à 40°C.
♦ Placez le pack d'accus dans le chargeur
rapide (voir fig. A).
♦ Insérez la fiche secteur dans la prise secteur.
La LED de contrôle rouge s'allume.
♦ La LED de contrôle de charge verte vous
signale que l'opération de chargement est terminée et que le pack d'accus est prêt à être
utilisé.
du chargeur ou
ATTENTION!
♦ Si la LED de contrôle de charge rouge
se met à clignoter, cela signifie que le pack
d'accus surchauffe et qu'il ne peut pas être
rechargé.
♦ Si les LED de contrôle de charge rouge et
verte clignotent ensemble, cela signifie
que le pack d'accus
♦ Éteignez le chargeur pendant au moins 15
minutes entre deux opérations de chargement
consécutives. Débranchez pour cela la fiche
secteur.
est défectueux.
Mettre le pack d'accus dans l'appareil / l'en retirer
Mise en place du pack d'accus:
♦ Faites s'enclencher le pack d'accus dans la
poignée.
Retirer le pack d'accus:
♦ Appuyez sur la touche de déverrouillage
puis retirez le pack d'accus
.
Contrôler l'état de l'accu
♦ Pour vérifier l'état de l'accu, appuyez sur la
touche d'état accu
principale).
L'état et la puissance restante s'affichent comme
suit dans la LED d'affichage de l'accu
♦ ROUGE / ORANGE / VERT = charge
maximale
ROUGE / ORANGE = charge moyenne
ROUGE = charge faible – charger l'accu
(voir aussi la figure
:
Monter le capot de protection avec
fermeture rapide
AVERTISSEMENT! RISQUE DE
BLESSURE
► Avant d'effectuer tout travail sur l'appareil,
éteignez-le et retirez l'accu.
■ 48 │ FR
│
BE
PWSA 20-Li B2
RISQUE DE BLESSURES
12
► Utilisez toujours la meuleuse d'angle avec
le capot de protection . Le capot de protection doit être monté de manière sûre contre
la meuleuse d'angle. Réglez-le de manière à
atteindre un summum de sécurité, c'est-à-dire
que la plus petite surface à nu possible de
la meule/du disque regarde vers l'opérateur.
Le capot de protection
a pour but de protéger l'opérateur contre les fragments et une
entrée en contact aléatoire avec la meule/
le disque.
RISQUE DE BLESSURES
► Veillez à monter le capot de protection au
moins selon le même angle que la poignée
supplémentaire (voir fig. B). Vous risquez
sinon de vous brûler au contact de la meule à
dégrossir ou du disque à tronçonner.
♦ Desserrez le levier de serrage .
♦ Placez le capot de protection avec le cran
détrompeur dans la rainure recevant le
cran .
♦ Tournez le capot de protection sur la po-
sition nécessaire (position de travail). La face
fermée du capot de protection doit toujours
regarder vers l'opérateur.
♦ Refermez le levier de serrage pour bloquer
le capot de protection en position. Si nécessaire, il est possible de modifier la force de
serrage de la fermeture en desserrant ou en
serrant l'écrou de réglage . Assurez-vous que
le capot de protection est fermement
en assise sur le col de la broche.
Monter la poignée supplémentaire
PRUDENCE!
► Pour des raisons de sécurité, cet appareil
doit être uniquement utilisé avec la poignée
supplémentaire . Dans le cas contraire,
vous risquez de vous blesser. La poignée
supplémentaire peut être vissée à gauche,
à droite ou en haut sur la tête de l'appareil
en fonction du mode de travail.
Monter / changer la meule à
dégrossir / le disque à tronçonner
Portez toujours de gants de protection lors
du changement de disques à tronçonner / de
meules à dégrossir.
Tenir compte des dimensions des meules à dégrossir
ou disques à tronçonner. Le diamètre du trou doit
correspondre sans jeu à la bride de fixation réceptacle
. N'utiliser aucun réducteur ou adaptateur.
REMARQUE
►
Les disques/meules que vous utilisez doivent
être obligatoirement propres.
■ N'utilisez que des outils abrasifs dont la vitesse
de rotation admissible est au minimum aussi
élevée que la vitesse de rotation à vide de
l'appareil.
■ RISQUE DE BLESSURES! Actionnez la touche
d'arrêt de broche uniquement lorsque la
broche de fixation est immobile.
♦ Appuyez sur la touche d'arrêt de broche
pour bloquer l'engrenage.
♦ Desserrez l'écrou de serrage à l'aide de la
clé de montage à deux ergots (voir fig. D).
♦ Sur la bride de fixation , placez la meule
à dégrossir ou le disque à tronçonner avec la
face marquée regardant l'appareil.
♦ Ensuite, replacez l'écrou de serrage, , avec
le côté surélevé regardant vers le haut, sur la
broche de fixation .
En présence de disques minces (voir figure 1):
♦ Le collet de l'écrou de serrage regarde vers
le haut afin de pouvoir serrer une meule mince
de manière sûre.
≤ 3,2 mm
Fig. 1
♦ Appuyez sur la touche d'arrêt de broche
pour bloquer l'engrenage.
PWSA 20-Li B2
FR│BE
│
49 ■
♦ Serrez à nouveau bien l'écrou de serrage
avec la clé de montage à deux ergots .
En présence de meules épaisses (voir figure 2):
> 3,2 mm
Fig. 2
Le collet de l'écrou de serrage
bas afin que la meule puisse être fixée de manière
sûre sur la broche de fixation .
♦ Retenir la broche de fixation .
♦ Vissez l'écrou de serrage avec la clé de
montage à deux ergots dans le sens horaire.
REMARQUE
►
Si la meule tourne de manière irrégulière
ou oscille une fois changée, elle doit être
à nouveau immédiatement remplacée.
♦ Suite à un changement de meule, faites tourner
l'appareil à vide pendant 60 secondes à la
plus haute vitesse pour des raisons de sécurité.
Soyez attentif à des bruits inhabituels ou à une
formation d'étincelles.
♦ Vérifiez si toutes les pièces de fixation sont
correctement positionnées.
♦ Veillez à ce que la flèche de sens de rotation
(si présente) sur les disques à tronçonner et les
meules à dégrossir (ainsi que sur les disques à
tronçonner diamantés) et le sens de rotation de
l'appareil (flèche de sens de rotation sur la tête
de l'appareil) correspondent.
regarde vers le
Mise en service
Mise en marche / mise hors service
Vérifiez l'outil d'intervention avant utilisation, afin
de vous assurer que toutes les pièces à fixer sont
correctement mises en place.
REMARQUE
►
Allumez toujours la meuleuse d'angle avant
qu'elle entre en contact avec le matériau, et
ensuite seulement guidez-la sur la pièce.
Mise en marche:
♦ Appuyez sur l'interrupteur MARCHE/ARRÊT
d'abord vers la droite, pour le pousser ensuite
en avant.
Mise à l'arrêt:
♦ Relâchez l'interrupteur MARCHE / ARRÊT .
Activation du mode de fonctionnement
permanent:
♦ Appuyez sur l'interrupteur MARCHE/ARRÊT
d'abord vers la droite, pour le pousser ensuite
en avant. Appuyez sur l'interrupteur MARCHE/
ARRÊT puis poussez-le en avant vers le bas
jusqu'à ce qu'il s'enclenche.
Arrêt du mode de fonctionnement permanent:
♦ Appuyez sur l'interrupteur MARCHE/ARRÊT
arrière vers le bas puis relâchez-le.
Réglage de la vitesse de rotation
La molette de présélection de la vitesse vous
permet de présélectionner la vitesse de rotation:
(1 = vitesse de rotation plus faible, 6 = vitesse de
rotation plus élevée).
Nous vous recommandons de la déterminer en
effectuant des tests pratiques.
La vitesse peut également être modifiée pendant
le fonctionnement.
■ 50 │ FR
│
BE
PWSA 20-Li B2
Entretien et nettoyage
AVERTISSEMENT! RISQUE DE
BLESSURES! Avant d'effectuer tout
travail sur l'appareil, éteignez-le et
retirez l'accu.
La meuleuse d'angle sans fil ne nécessite pas
d'entretien.
■ N'utilisez pas d'objets pointus pour nettoyer
l'outil. Aucun liquide ne doit pénétrer à l'intérieur de l'appareil. L'appareil risque sinon
d'être endommagé.
■ Nettoyez régulièrement l'outil, de préférence
directement une fois le travail terminé.
■ Nettoyez le corps avec un chiffon doux, n'uti-
lisez en aucun cas de l'essence, du dissolvant
ou des produits nettoyants qui agressent le
plastique.
■ Utilisez un aspirateur pour le nettoyage complet
de l'appareil.
■ Les ouïes de ventilation doivent toujours être
dégagées.
■ Éliminez la poussière de ponçage qui adhère
à l'aide d'un pinceau.
REMARQUE
►
Vous pouvez commander des pièces
détachées non listées (comme les balais de
charbon, les interrupteurs par ex.) auprès
de notre hotline du service après-vente.
Mise au rebut
L'emballage se compose de matériaux
respectueux de l'environnement. Il peut
être éliminé dans les conteneurs de
recyclage locaux.
Ne jetez pas les outils électriques
dans les ordures ménagères!
Conformément à la directive européenne
2012/19/EU, les outils électriques usagés doivent
faire l'objet d'un tri et d'un recyclage respectueux
de l'environnement.
Ne jetez pas les accus dans les
ordures ménagères!
Retirez les accus avant la mise au rebut de l'appareil.
Les accus défectueux ou usagés doivent être recyclés
conformément à la directive 2006/66/EC.
Déposez le pack d'accus et / ou l'appareil auprès
des points de collecte existants.
Informez-vous auprès des services administratifs
communaux ou municipaux quant aux possibilités
de mise au rebut des outils électriques / packs
d'accus qui ont fini de servir.
Observez le marquage sur les
différents matériaux d‘emballage et
triez-les séparé ment si nécessaire. Les
matériaux d‘emballage sont repérés
par des abréviations (a) et des
numéros (b) qui ont la signification
suivante :
1–7 : Plastiques,
20–22 : Papier et carton,
80–98 : Matériaux composites
PWSA 20-Li B2
Renseignez-vous auprès de votre
commune pour connaître les possibil-
ités de mise au rebut de votre appareil
usagé.
FR│BE
│
51 ■
Garantie de
Kompernass Handels GmbH
Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date
d’achat. Si ce produit venait à présenter des vices,
vous disposez de droits légaux face au vendeur de
ce produit. Vos droits légaux ne sont pas restreints
par notre garantie présentée ci-dessous.
Conditions de garantie
La période de garantie débute à la date de l’achat.
Veuillez bien conserver le ticket de caisse d’origine.
Ce document servira de preuve d’achat.
Si dans un délai de trois ans suivant la date d’achat
de ce produit, un vice de matériel ou de fabrication
venait à apparaître, le produit sera réparé ou
remplacé gratuitement par nos soins, selon notre
choix. Cette prestation de garantie nécessite dans
un délai de trois ans la présentation de l’appareil
défectueux et du justificatif d’achat (ticket de caisse)
ainsi que la description brève du vice et du moment
de son apparition.
Si le vice est couvert par notre garantie, vous
recevrez le produit réparé ou un nouveau produit
en retour. Aucune nouvelle période de garantie ne
débute avec la réparation ou l’échange du produit.
Période de garantie et réclamation légale
pour vices cachés
L’exercice de la garantie ne prolonge pas la
période de garantie. Cette disposition s’applique
également aux pièces remplacées ou réparées. Les
dommages et vices éventuellement déjà présents à
l’achat doivent être signalés immédiatement après
le déballage. Toute réparation survenant après la
période sous garantie fera l’objet d’une facturation.
Étendue de la garantie
L’appareil a été fabriqué avec soin conformément
à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.
La prestation de garantie est valable pour des
vices de matériel et de fabrication. Cette garantie
ne s’étend pas aux pièces du produit qui sont
exposées à une usure normale et peuvent de ce
fait être considérées comme pièces d’usure, ni aux
détériorations de pièces fragiles, par ex. connecteur,
accu, moules ou pièces en verre.
Cette garantie devient caduque si le produit est
détérioré, utilisé ou entretenu de manière non
conforme. Toutes les instructions listées dans le
manuel d’utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des
buts d’utilisation et actions qui sont déconseillés
dans le manuel d’utilisation, ou dont vous êtes
avertis doivent également être évités.
Le produit est uniquement destiné à un usage privé
et ne convient pas à un usage professionnel.
La garantie est annulée en cas d’entretien incorrect
et inapproprié, d’usage de la force et en cas d’intervention non réalisée par notre centre de service
après-vente agréé.
Procédure en cas de garantie
Afin de garantir un traitement rapide de votre
demande, veuillez suivre les indications suivantes :
■ Veuillez avoir à portée de main pour toutes
questions le ticket de caisse et la référence article
(par ex. IAN 12345) en tant que justificatif de
votre achat.
■ Vous trouverez la référence sur la plaque
signalétique, une gravure, sur la page de garde
de votre manuel d’utilisation (en bas à gauche)
ou sous forme d’autocollant au dos ou sur le
dessous.
■ Si des erreurs de fonctionnement ou d’autres
vices venaient à apparaître, veuillez d’abord
contacter le département service clientèle cité
ci-dessous par téléphone ou par e-mail.
■ 52 │ FR
│
BE
PWSA 20-Li B2
■ Vous pouvez ensuite retourner un produit enre-
gistré comme étant défectueux en joignant le
ticket de caisse et en indiquant en quoi consiste
le vice et quand il est survenu, sans devoir
l’affranchir à l’adresse de service après-vente
communiquée.
REMARQUE
►
Pour les outils Parkside et Florabest, veuillez
ne renvoyer que l’article défectueux, sans
accessoire (par ex. sans batterie, mallette de
rangement, outil de montage, etc.).
Sur www.lidl-service.com, vous pouvez
télécharger ce manuel ainsi que beaucoup
d’autres, des vidéos produit et logiciels.
Service après-vente
Service France
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
Service Belgique
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN 290849
Importateur
Veuillez tenir compte du fait que l’adresse suivante
n’est pas une adresse de service après-vente.
Veuillez d’abord contacter le service mentionné.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
ALLEMAGNE
www.kompernass.com
PWSA 20-Li B2
FR│BE
│
53 ■
Traduction de la déclaration de conformité originale
Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu,
BURGSTR. 21, DE - 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en
conformité avec les normes, documents normatifs et directives CE suivants:
Directive relative aux machines
(2006 / 42 / CE)
Directive européenne sur les basses tensions
(2014 / 35 / EU)
Compatibilité électromagnétique
(2014 / 30 / EU)
Directive RoHS
(2011 / 65 / EU)*
*La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la
déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil
en date du 8juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans les appareils
électriques et électroniques.
Normes harmonisées appliquées:
EN 60745-1:2009+A11
EN 60745-2-3:2011+A2+A11+A12+A13
EN 55014-1:2006+A1+A2
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-2-29:2004+A2
EN 60335-1:2012+A11
EN 62233:2008
EN 50581:2012
Désignation du modèle de la machine:
Meuleuse d'angle sans fil PWSA 20-Li B2
Année de fabrication: 01 - 2018
Numéro de série: IAN 290849
Bochum, le 12/01/2018
Semi Uguzlu
-Responsable qualitéSous réserve de modifications techniques à des fins de perfectionnement.
■ 54 │ FR
│
BE
PWSA 20-Li B2
Commande d'accu de rechange
Si vous souhaitez commander un accu de rechange pour votre appareil, vous pouvez le faire très aisément soit sur le site www.kompernass.com soit par téléphone.
Le prix de l'accu de rechange (PAP 20 A3) est de 27,99 €, TVA et transport inclus. En raison d'un stock
limité, il est possible que cet article soit épuisé très rapidement.
Commande en ligne
Pour commander un accu de rechange en ligne dans la boutique d'accessoires:
■ Depuis votre navigateur Internet, rendez-vous sur le site www.kompernass.com.
■ Cliquez en haut à gauche sur le drapeau correspondant pour sélectionner le pays et la langue souhaités.
■ Cliquez maintenant sous Marques sur "Parkside" et choisissez ensuite l'appareil correspondant pour
sélectionner l'accu de rechange adapté.
■ Après avoir mis l'accu de rechange dans la corbeille, cliquez sur le bouton "Caisse" et suivez les
instructions affichées à l'écran pour terminer l'opération de commande.
REMARQUE
Dans certains pays, la commande de pièces détachées ne peut pas être réalisée en ligne.
►
Dans ce cas, veuillez contacter la hotline du service après-vente.
■ Cette promotion est limitée à un accu par client / appareil, ainsi qu'à une durée de deux mois après la
période promotionnelle. L'accu de rechange peut ensuite être commandé à d'autres conditions.
Commande téléphonique
Service France
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
Service Belgique
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
Pour garantir que votre commande soit traitée rapidement, veuillez s.v.p. tenir prêt le numéro de référence
de l'appareil (par ex. IAN 290849) pour répondre à toute demande de renseignements. Vous trouverez
le numéro de référence sur la plaque signalétique ou sur la page de garde de ce mode d'emploi.
PWSA 20-Li B2
FR│BE
│
55 ■
■ 56 │ FR
│
BE
PWSA 20-Li B2
Inhoud
Inleiding ........................................................58
Gebruik in overeenstemming met de bestemming .................................. 58
Onderdelen ............................................................... 58
Inhoud van het pakket ....................................................... 59
Technische gegevens ........................................................ 59
Algemene veiligheidsvoorschriften voor elektrisch gereedschap .........60
1. Veiligheid op de werkplek .................................................. 60
2. Elektrische veiligheid ...................................................... 60
3. Veiligheid van personen ....................................................61
4. Gebruik en behandeling van het elektrische gereedschap ......................... 61
5. Gebruik en behandeling van het accugereedschap .............................. 62
6. Service .................................................................62
Veiligheidsvoorschriften voor alle toepassingen .................................... 62
Terugslag en bijbehorende veiligheidsvoorschriften ................................. 64
Bijzondere veiligheidsvoorschriften voor slijpen en doorslijpen ........................ 64
Verdere bijzondere veiligheidsvoorschriften voor doorslijpen .........................65
Veiligheidsvoorschriften voor opladers ...........................................65
Toegestane accessoires ...................................................... 66
Opbergen en onderhoud van aanbevolen hulpstukken .............................. 66
Werkinstructies ............................................................. 67
Vóór de ingebruikname ...........................................68
Accupack opladen (zie afb. A) ................................................68
Accupack in het apparaat plaatsen/uit het apparaat nemen ......................... 68
Toestand van de accu controleren ..............................................68
Beschermkap met snelsluiting monteren .......................................... 68
Hulphandgreep monteren .................................................... 69
Afbraam-/doorslijpschijf monteren/verwisselen .................................... 69
Ingebruikname ..................................................70
In-/uitschakelen ............................................................ 70
Toerental instellen ........................................................... 70
Onderhoud en reiniging ...........................................70
Afvoeren .......................................................71
Garantie van Kompernaß Handels GmbH ............................71
Service .........................................................72
Importeur ......................................................72
Vertaling van de oorspronkelijke conformiteitsverklaring ..............73
Vervangende accu bestellen .......................................74
Online bestellen ............................................................74
Telefonisch bestellen ......................................................... 74
PWSA 20-Li B2
NL│BE
│
57 ■
ACCU-HAAKSE SLIJPER
PWSA 20-Li B2
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw
nieuwe product. U hebt hiermee gekozen voor
een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat
belangrijke aanwijzingen voor veiligheid, gebruik
en afvoer. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt.
Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden.
Geef alle documenten mee als u het product overdraagt aan een derde.
Gebruik in overeenstemming met de
bestemming
Het apparaat is geschikt voor het doorslijpen,
afbramen en borstelen van metaal, beton of tegels
zonder gebruik van water. Elk ander gebruik of
elke wijziging van het apparaat geldt als niet in
overeenstemming met de bestemming en brengt
ernstig gevaar voor ongelukken met zich mee. Voor
schade die voortvloeit uit oneigenlijk gebruik aanvaarden wij geen aansprakelijkheid. Het apparaat
is niet bestemd voor bedrijfsmatig of commercieel
gebruik.
Uitleg van de symbolen:
Lees de originele gebruiksaanwijzing en de veiligheidsvoorschriften voordat u het apparaat in
gebruik neemt.
Beschadigde doorslijp- of
afbraamschijven gebruiken,
is gevaarlijk en kan leiden tot
ernstig letsel!
Diameter van de schijf
Haakse slijper met accu
Draag een veiligheidsbril!
Draag gehoorbescherming!
Draag veiligheidsschoenen!
Draag veiligheidshandschoenen!
Draag een stofmasker!
Niet toegelaten voor nat slijpen
Niet toegelaten voor het slijpen
van zijkanten
Bestemd voor metaalslijpen
Onderdelen
Aan-/uitknop
Ontgrendelingsknop van het accupack
Accupack*
Toets accutoestand
Accu-display-LED
Instelwiel voor de toerentalkeuze
Hulphandgreep
Beschermkap
Asvergrendelknop
Schroefdraad (3 x) voor hulphandgreep
Spanhendel
Positienok
Fijnafstellingsmoer
Snellader (zie afb. A)*
Rode laadindicator (zie afb. A)
Groene laadindicator (zie afb. A)
Spanmoer (zie afb. C)
As (zie afb. C)
Flens (zie afb. C)
Positie-uitsparing (zie afb. C)
Pensleutel(zie afb. D)
■ 58 │ NL
│
BE
PWSA 20-Li B2
Inhoud van het pakket
1 accu-haakse slijper PWSA 20-Li B2
1 hulphandgreep
1 beschermkap (gemonteerd)
1 pensleutel
1 doorslijpschijf (gemonteerd)
1 gebruiksaanwijzing
Technische gegevens
Accu-haakse slijper: PWSA 20-Li B2
Nominale spanning: 20 V
Nominaal toerental: n 2500 - 10000 / min
Schijfmaat: Ø 115 mm
Schroefdraad: M14
Gebruik voor het accugereedschap de
volgende accu: PAP 20 A3*
Type: LITHIUM-ION
Nominale spanning: 20 V
Capaciteit: 4 Ah
Cellen: 10
Gebruik voor snel opladen van het accupack
de volgende accu-snellader:
PLG 20 A2*
INGANG/Input:
Nominale spanning: 230 - 240 V ~, 50 Hz
Nominaal vermogen: 85 W
Zekering (intern): 3,15 A
UITGANG/Output:
Nominale spanning: 21,5 V
Nominale stroom: 3,5 A
Oplaadduur: ca. 80 min
Beschermingsklasse: II /
(gelijkstroom)
-1
(gelijkstroom)
(wisselstroom)
T3.15A
(gelijkstroom)
(dubbel geïsoleerd)
Geluids- en trillingsgegevens:
Gemeten waarde voor geluid vastgesteld conform
EN 60745. Het A-gewogen geluidsniveau van het
elektrische gereedschap bedraagt typisch:
Geluidsemissiewaarde:
Geluidssterkte: L
= 84 dB (A)
PA
Onzekerheid: K= 3 dB
Geluidsvermogensniveau: L
= 95 dB (A)
WA
Onzekerheid: K= 3 dB
Draag gehoorbescherming!
Totale trillingswaarde:
Oppervlakteslijpen hoofdhandgreep a
= 1,83 m/s
h, AG
Onzekerheid: K = 1,5 m/s
Oppervlakteslijpen
hulp-handgreep: a
= 1,224 m/s
h, AG
Onzekerheid: K = 1,5 m/s
2
2
2
2
OPMERKING
► Het in deze gebruiksaanwijzing vermelde
trillingsniveau is gemeten conform een geharmoniseerde meetprocedure en kan worden
gebruikt om apparaten met elkaar te vergelijken. De vermelde trillingsemissiewaarde kan
ook worden gebruikt voor een voorlopige
beoordeling van de blootstelling.
* BATTERIJ EN LADER ZIJN NIET INBEGREPEN IN
GELEVERD
PWSA 20-Li B2
NL│BE
│
59 ■
WAARSCHUWING!
► Het trillingsniveau verandert afhankelijk van
het gebruik van het elektrische gereedschap
en kan in bepaalde gevallen hoger zijn dan
de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan
worden onderschat wanneer het elektrische
gereedschap regelmatig op een dergelijke
manier wordt gebruikt. Probeer de belasting
door trillingen zo laag mogelijk te houden.
Om de trillingsbelasting te reduceren, kunt u
bijvoorbeeld handschoenen dragen tijdens
het gebruik van het gereedschap en slechts
beperkte tijd met het gereedschap werken.
Daarbij dient u rekening te houden met alle
aspecten van de bedrijfscyclus (bijvoorbeeld
perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet
wordt belast).
Algemene veiligheids-
voorschriften voor elektrisch gereedschap
WAARSCHUWING!
► Lees alle veiligheidsvoorschriften en instruc-
ties. Het niet naleven van de veiligheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel
veroorzaken.
Bewaar alle veiligheidsvoorschriften en
-aanwijzingen voor toekomstig gebruik.
De in de veiligheidsinstructies gebruikte term "elektrisch gereedschap" heeft betrekking op elektrische
gereedschappen die op netvoeding werken (met
snoer) en op elektrische gereedschappen die op
accu's werken (zonder snoer).
1. Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed
verlicht. Wanorde en een niet verlichte
werkomgeving kunnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap niet in
explosiegevaarlijke omgevingen waarin zich
brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap geeft vonken af
die stof of dampen kunnen doen ontvlammen.
c) Houd kinderen en andere personen uit de
buurt tijdens het gebruik van het elektrische
gereedschap. Als u afgeleid raakt, zou u de
controle over het apparaat kunnen verliezen.
2. Elektrische veiligheid
a) De stekker van het elektrische gereedschap
moet in het stopcontact passen. De stekker
mag op geen enkele wijze worden veranderd.
Gebruik geen verloopstekker in combinatie
met geaard elektrisch gereedschap. Onver-
anderde stekkers en passende stopcontacten
verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde
oppervlakken, zoals buizen, verwarmingen,
fornuizen en koelkasten. Er bestaat een ver-
hoogd risico op elektrische schokken als uw
lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van
regen of vocht. Als er water in een elektrisch
apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.
Gebruik het snoer niet voor een ander doel,
d)
bijvoorbeeld om het elektrische gereedschap
te dragen, op te hangen of om de stekker uit
het stopcontact te trekken. Houd het snoer
uit de buurt van hitte, olie, scherpe randen
of bewegende onderdelen. Beschadigde of
verwarde snoeren verhogen de kans op een
elektrische schok.
e)
Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan alleen verlengsnoeren die geschikt zijn voor gebruik buitenshuis.
Het gebruik van een verlengsnoer dat geschikt
is voor gebruik buitenshuis, vermindert het risico
op een elektrische schok.
f) Gebruik een aardlekschakelaar als het ge-
bruik van het elektrische gereedschap in een
vochtige omgeving onvermijdelijk is. Het ge-
bruik van een aardlekschakelaar vermindert het
risico op een elektrische schok.
■ 60 │ NL
│
BE
PWSA 20-Li B2
3. Veiligheid van personen
a) Wees altijd alert, let op wat u doet en ge-
bruik uw gezond verstand bij het gebruik van
elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder
invloed bent van drugs, alcohol of medicijnen.
Een moment van onoplettendheid kan bij het
gebruik van het elektrische gereedschap al tot
ernstig letsel leiden.
b)
Draag persoonlijke beschermingsmiddelen en
altijd een veiligheidsbril. Persoonlijke beschermingsmiddelen dragen, zoals een stofmasker,
antislip-veiligheidsschoenen, een veiligheidshelm
of gehoorbescherming, al naargelang het type
en het gebruik van het elektrische gereedschap,
vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg
ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt.
Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of
het apparaat al ingeschakeld op de netvoeding
aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel
voordat u het elektrische gereedschap aanzet. Gereedschap of een sleutel die zich in een
draaiend onderdeel van het apparaat bevindt,
kan letsel tot gevolg hebben.
e) Voorkom een abnormale lichaamshouding.
Zorg dat u stevig staat en bewaar altijd uw
evenwicht. Daardoor kunt u het elektrische
gereedschap in onverwachte situaties beter
controleren.
f) Draag geschikte kleding. Draag geen wijde
kleding of sieraden. Houd haar, kleding en
handschoenen ver van bewegende onderdelen. Loszittende kleding, sieraden of haren
kunnen door bewegende onderdelen gegrepen
worden.
g) Als het mogelijk is om stofafzuigings- en -op-
vangvoorzieningen te installeren, zorg er dan
voor dat deze zijn aangesloten en correct
worden gebruikt. Het gebruik van een stofaf-
zuiging kan risico's door stof beperken.
4. Gebruik en behandeling van het
elektrische gereedschap
a) Voorkom overbelasting van het apparaat.
Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met
een passend elektrisch gereedschap werkt u
beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan
de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact en/of
verwijder de accu voordat u het apparaat
instelt, accessoires verwisselt of het apparaat
weglegt. Deze voorzorgsmaatregel voorkomt
dat het elektrische gereedschap onbedoeld kan
worden gestart.
d) Berg elektrisch gereedschap buiten het bereik
van kinderen op wanneer het niet in gebruik
is. Zorg ervoor dat het apparaat niet wordt
gebruikt door personen die hiermee niet
vertrouwd zijn of die deze instructies niet
hebben gelezen. Elektrisch gereedschap is
gevaarlijk als het door onervaren personen
wordt gebruikt.
e) Onderhoud elektrisch gereedschap zorgvul-
dig. Controleer of bewegende onderdelen
naar behoren werken en niet klemmen, en of
er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van
het elektrische gereedschap nadelig wordt
beïnvloed. Laat beschadigde onderdelen
repareren voordat u het apparaat in gebruik
neemt. Veel ongelukken zijn het gevolg van
slecht onderhoud van elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon.
Met zorg onderhouden snijgereedschappen
met scherpe snijkanten lopen minder vaak vast
en zijn gemakkelijker te sturen.
g) Gebruik elektrisch gereedschap, accessoires,
hulpstukken en dergelijke in overeenstemming
met deze instructies. Houd daarbij rekening
met de werkomstandigheden en de te verrichten werkzaamheden.
Het gebruik van elektrisch gereedschap voor
andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.
PWSA 20-Li B2
NL│BE
│
61 ■
5. Gebruik en behandeling van het
accugereedschap
a) Laad de accu uitsluitend op met een oplader
die door de fabrikant wordt aanbevolen. Er
bestaat brandgevaar als een oplader die voor
een bepaald type accu's bestemd is, voor andere accu's wordt gebruikt.
b) Gebruik alleen de daarvoor bestemde accu's
in elektrische apparaten. Het gebruik van
andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een niet-gebruikte accu uit de buurt van
nietjes, munten, sleutels, spijkers, schroeven
of andere kleine metalen voorwerpen die een
overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten
kan verbrandingen of brand tot gevolg hebben.
d) Bij onjuist gebruik kan er vloeistof uit de accu
lekken. Vermijd contact met accuvloeistof.
Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg
bovendien een arts als er accuvloeistof in de
ogen komt. Lekkende accuvloeistof kan leiden
tot huidirritatie en brandwonden.
VOORZICHTIG! EXPLOSIEGEVAAR!
Laad niet-oplaadbare accu's nooit
op.
Bescherm de accu tegen hitte, bijv.
ook tegen continu zonlicht, vuur,
water en vocht. Er bestaat explosiege-
vaar.
Veiligheidsvoorschriften voor alle
toepassingen
Gemeenschappelijke veiligheidsvoorschriften
voor slijpen en doorslijpen:
a) Dit elektrische gereedschap moet worden ge-
b) Dit elektrische gereedschap is niet geschikt
c) Gebruik geen accessoires die niet speciaal
d) Het toegestane toerental van het hulpstuk
e) De buitendiameter en dikte van het hulpstuk
f) Hulpstukken met schroefdraad dienen precies
6. Service
a) Laat uw elektrische gereedschap alleen door
gekwalificeerde vakmensen en uitsluitend
met originele onderdelen repareren. Op die
manier blijft de veiligheid van het elektrische
gereedschap gewaarborgd.
bruikt als slijper en doorslijpmachine. Neem
alle veiligheidsvoorschriften, aanwijzingen,
afbeeldingen en gegevens in acht die bij
het apparaat worden meegeleverd. Als u de
volgende aanwijzingen niet opvolgt, kan dit een
elektrische schok, brand en/of ernstig letsel tot
gevolg hebben.
voor schuren met schuurpapier, werkzaamheden met staalborstels en polijsten. Gebruik
waarvoor het elektrische gereedschap niet
geschikt is, kan leiden tot gevaar en letsel.
door de fabrikant voor dit elektrische gereedschap zijn voorzien en aanbevolen. Het feit
dat accessoires op uw elektrische gereedschap
kunnen worden bevestigd, garandeert nog
geen veilig gebruik.
moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap is vermeld. Accessoires die sneller
draaien dan toegestaan, kunnen breken en
wegslingeren.
moeten overeenkomen met de specificaties
van uw elektrische gereedschap. Verkeerd
bemeten accessoires kunnen niet voldoende
worden afgeschermd of gecontroleerd.
op de schroefdraad van de slijpas te passen.
Bij hulpstukken die met een flens worden
gemonteerd, dient de gatdiameter van het
hulpstuk te passen op de asdiameter van de
flens. Hulpstukken die niet exact op het elektri-
sche gereedschap worden bevestigd, draaien
ongelijkmatig, trillen hevig en kunnen leiden tot
controleverlies.
■ 62 │ NL
│
BE
PWSA 20-Li B2
g) Gebruik geen beschadigde hulpstukken.
Controleer voor elk gebruik hulpstukken
zoals slijpschijven op splinters en barsten,
afbraamschijven op barsten en (ernstige)
slijtage, en staalborstels op losse of gebroken
staaldraden. Als het elektrische gereedschap
of het hulpstuk valt, dient u te controleren
of het beschadigd is, of een onbeschadigd
hulpstuk te gebruiken. Als u het hulpstuk hebt
gecontroleerd en teruggeplaatst, dient u
het apparaat een minuut lang op maximaal
toerental te laten draaien, waarbij u ervoor
zorgt dat iedereen, ook uzelf, buiten het vlak
van het roterende hulpstuk blijft. Beschadigde
hulpstukken breken meestal in de testperiode.
h) Draag persoonlijke beschermingsmiddelen.
Gebruik al naar gelang de toepassing een
volledig gelaatsmasker, oogbescherming of
een veiligheidsbril. Indien relevant draagt u
een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort,
die u beschermt tegen kleine slijp- en materiaaldeeltjes. Ogen moeten worden beschermd
tegen rondvliegende deeltjes, die bij verschillende toepassingen ontstaan. Een stof- of
ademhalingsmasker moet het stof filteren dat bij
het gebruik van het gereedschap ontstaat. Als u
lange tijd bent blootgesteld aan lawaai, kunt u
gehoorverlies lijden.
i) Let op dat anderen een veilige afstand tot
uw werkomgeving houden. Eenieder die de
werkomgeving betreedt, moet persoonlijke
beschermingsmiddelen dragen.
Afgebroken stukken van het werkstuk of gebroken hulpstukken kunnen worden weggeslingerd
en verwondingen veroorzaken, ook buiten het
directe werkgebied.
j) Pak het elektrische gereedschap alleen vast
aan de geïsoleerde greepvlakken wanneer u
werkzaamheden uitvoert waarbij het hulpstuk
verborgen elektriciteitsleidingen kan raken.
Bij contact met een leiding waar spanning op
staat, kunnen ook metalen onderdelen van het
apparaat onder spanning komen te staan en
een elektrische schok tot gevolg hebben.
k) Houd het snoer weg van roterende hulpstuk-
ken. Als u de controle verliest over het apparaat, kan het snoer worden doorgesneden of
gegrepen en kan uw hand of arm in het roterende hulpstuk terechtkomen.
l) Leg het elektrische gereedschap nooit neer
voordat het hulpstuk volledig tot stilstand is
gekomen. Het roterende hulpstuk kan in contact
komen met het vlak waarop het wordt neergelegd, zodat u de controle kunt verliezen over
het elektrische gereedschap.
m) Laat het elektrische gereedschap niet draaien
terwijl u het draagt. Uw kleding kan door
toevallig contact met het roterende hulpstuk
worden gegrepen en het hulpstuk kan zich in
uw lichaam boren.
n) Reinig regelmatig de ventilatiespleten van uw
elektrische gereedschap. De motorventilator
zuigt stof in de behuizing, en een sterke opeenhoping van metaalstof kan elektrische gevaren
veroorzaken.
o) Gebruik het elektrische gereedschap niet in
de buurt van brandbare materialen. Vonken
kunnen deze materialen doen ontvlammen.
p) Gebruik geen hulpstukken die vloeibare koel-
stoffen nodig hebben. Het gebruik van water
of andere vloeibare koelstoffen kan leiden tot
een elektrische schok.
PWSA 20-Li B2
NL│BE
│
63 ■
Terugslag en bijbehorende veiligheidsvoorschriften
Een terugslag is een plotselinge reactie door een
hulpstuk dat blijft haken of blokkeert, zoals een
slijpschijf, slijpplaat, staalborstel enz. Het vasthaken
of blokkeren zorgt ervoor dat het roterende hulpstuk abrupt stopt. Daardoor schiet het elektrische
gereedschap op het blokkeerpunt weg, tegen de
draairichting van het hulpstuk in.
Als bijv. een slijpschijf in het werkstuk vasthaakt of
blokkeert, kan de kant van de slijpschijf die in het
werkstuk verzinkt vast komen te zitten, waardoor
de slijpschijf losbreekt of er een terugslag veroorzaakt wordt. De slijpschijf draait dan naar de
gebruiker toe of van hem weg, al naargelang de
draairichting van de schijf aan het blokkeerpunt.
Hierbij kunnen slijpschijven ook breken.
Een terugslag is het gevolg van onjuist gebruik van
het elektrische gereedschap. Dit is te voorkomen
door passende voorzorgsmaatregelen, zoals hieronder beschreven.
a) Houd het elektrische gereedschap goed vast
en breng uw lichaam en armen in een positie
waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep,
indien aanwezig, om een zo groot mogelijke
controle te hebben over terugslagkrachten of
reactiemomenten wanneer het apparaat op
volle toeren draait. Degene die de machine
bedient kan door passende veiligheidsmaatregelen de terugslag- en reactiekrachten beheersen.
b) Breng uw hand nooit in de buurt van roteren-
de hulpstukken. Het hulpstuk kan bij een terugslag uw hand raken.
c) Vermijd met uw lichaam de zone waarin het
elektrische gereedschap wegschiet bij een
terugslag. Door de terugslag schiet het elektri-
sche gereedschap in de tegengestelde richting
van de draaibeweging van de slijpschijf op het
blokkeerpunt.
d) Werk bijzonder voorzichtig in de buurt van
hoeken, scherpe randen enz. Voorkom dat
het hulpstuk uit het werkstuk terugslaat en
vastloopt. Het roterende hulpstuk heeft de nei-
ging vast te lopen bij hoeken, scherpe randen
of wanneer het afketst. Dit veroorzaakt controleverlies of een terugslag.
e) Gebruik geen kettingzaagblad of getand
zaagblad. Dergelijke accessoires veroorzaken
vaak een terugslag of controleverlies over het
elektrische gereedschap.
Bijzondere veiligheidsvoorschriften
voor slijpen en doorslijpen
a)
Gebruik uitsluitend de voor uw elektrische
gereedschap toegelaten slijpmiddelen en de
voor deze slijpmiddelen bestemde beschermkap. Slijpmiddelen die niet bedoeld zijn voor het
elektrische gereedschap, kunnen niet voldoende
worden afgeschermd en zijn onveilig.
b)
Gekropte slijpschijven moeten zodanig worden
gemonteerd, dat het slijpvlak niet uitsteekt
over de rand van de beschermkap.
Een ondeskundig gemonteerde slijpschijf, die
over de rand van de beschermkap uitsteekt,
kan niet afdoende worden afgeschermd.
c) De beschermkap moet veilig zijn aangebracht
op het elektrische gereedschap en voor een
maximale veiligheid zodanig zijn ingesteld
dat een zo klein mogelijk deel van de slijpschijf onbeschermd naar de gebruiker gericht
is. De beschermkap moet de gebruiker bescher-
men tegen afbrekend materiaal, toevallig contact met de slijpschijf en vonken die de kleding
kunnen doen ontbranden.
d) Slijpmiddelen mogen alleen worden gebruikt
voor de aanbevolen toepassingen.
Bijvoorbeeld: slijp nooit met het zijvlak van
een doorslijpschijf. Doorslijpschijven zijn be-
stemd voor het doorslijpen van materiaal met
de rand van de schijf. Door zijdelingse krachtinwerking op deze doorslijpschijven kunnen ze
breken.
■ 64 │ NL
│
BE
PWSA 20-Li B2
e) Gebruik altijd onbeschadigde spanflenzen
van de juiste grootte en vorm voor de door
u gekozen doorslijpschijf. Geschikte flenzen
steunen de slijpschijf en beperken zo het risico
dat de slijpschijf breekt. Flenzen voor doorslijpschijven kunnen verschillend zijn van de flenzen
voor andere slijpschijven.
f) Gebruik geen versleten slijpschijven van gro-
tere elektrische gereedschappen. Slijpschijven
voor grotere elektrische gereedschappen zijn
niet ontworpen voor de hogere toerentallen van
kleinere elektrische gereedschappen en kunnen
breken.
Verdere bijzondere veiligheidsvoorschriften voor doorslijpen
a) Voorkom dat de doorslijpschijf blokkeert of
dat er te hard op wordt gedrukt. Snij niet te
diep. Overbelasting van de doorslijpschijf ver-
hoogt de kans op scheeftrekken of blokkeren en
daarmee het gevaar op een terugslag of een
breuk van de doorslijpschijf.
b) Mijd de zone voor en achter de roterende
doorslijpschijf. Als u de doorslijpschijf in het
werkstuk van u weg beweegt, kan in geval van
een terugslag het elektrische gereedschap met
de roterende schijf direct naar u toe schieten.
b) Als de doorslijpschijf vastloopt of als u het
werk onderbreekt, schakel dan het apparaat
uit en houd het stil tot de schijf stil staat. Probeer nooit de nog draaiende doorslijpschijf
uit de snede te trekken, anders kan er een
terugslag plaatsvinden. Zoek en verwijder de
oorzaak van het vastklemmen.
d) Schakel het elektrische gereedschap niet
opnieuw in zolang het zich in het werkstuk
bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken, alvorens voorzichtig
verder te gaan met het snijden. Anders kan de
schijf blijven steken, uit het werkstuk schieten of
een terugslag veroorzaken.
e) Ondersteun platen of grote werkstukken om
het risico op een terugslag door een vastgelopen doorslijpschijf te verminderen. Grote
werkstukken kunnen onder hun eigen gewicht
doorbuigen. Het werkstuk moet aan beide zijden worden ondersteund, zowel in de buurt van
de doorslijpschijf als aan de rand.
f)
Wees bijzonder voorzichtig bij “invalsnedes”
in bestaande wanden of andere niet goed
zichtbare plaatsen. De invallende doorslijp-
schijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten
een terugslag veroorzaken.
Veiligheidsvoorschriften voor
opladers
■ Dit apparaat mag worden gebruikt
door kinderen vanaf 8jaar en door
personen met beperkte fysieke,
zintuiglijke of geestelijke vermogens
of gebrek aan ervaring of kennis,
mits ze onder toezicht staan of over
het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit
voortkomende gevaren hebben
begrepen. Kinderen mogen niet met
het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging
en gebruikersonderhoud uitvoeren.
■ Wanneer het netsnoer van dit ap-
paraat beschadigd raakt, moet het,
om risico's te vermijden, worden
vervangen door de fabrikant of de
klantendienst van de fabrikant of
een persoon met vergelijkbare
kwalificaties.
De oplader is alleen geschikt voor gebruik
binnenshuis.
WAARSCHUWING!
■ Wanneer het netsnoer van dit apparaat
beschadigd raakt, moet het, om risico's te vermijden, worden vervangen door de fabrikant
of de klantendienst van de fabrikant of een
persoon met vergelijkbare kwalificaties.
PWSA 20-Li B2
NL│BE
│
65 ■
Toegestane accessoires
Max.
omtrek-
snelheid
-1
)
(m/s)
Gereed-
schap
Pensleutel
Pensleutel
Bescherm-
kap
Ja
Ja
Doorslijpschijven
Afbraamschijven
Max.
diameter
Ø (mm)
115 3 M14 13300 80
115 6 M14 13300 80
Max.
dikte
(mm)
Schroef-
draad
(mm)
Max.
toerental
(min
Opbergen en onderhoud van aanbevolen hulpstukken
■ Slijpgereedschappen moeten voorzichtig worden behandeld en vervoerd.
■ Slijpgereedschappen moeten zodanig worden bewaard dat ze niet worden blootgesteld aan mechani-
sche beschadigingen of omgevingsinvloeden (bijv. vocht).
■ 66 │ NL
│
BE
PWSA 20-Li B2
Werkinstructies
OPMERKING
Slijpschijven mogen alleen worden gebruikt
►
voor de aanbevolen toepassingen. Anders
kunnen ze breken, beschadigd worden en
verwondingen veroorzaken.
Afbramen:
■ Beweeg de haakse slijper met gematigde
druk heen en weer over het werkstuk.
■ Beweeg bij zacht materiaal de afbraamschijf
in een vlakke hoek over het werkstuk, bij hard
materiaal in een iets steilere hoek.
Doorslijpen:
■ Gebruik alleen gekeurde vezelversterkte
doorslijp- of slijpschijven, die zijn toegelaten
voor een omtreksnelheid van minstens 80 m/s.
VOORZICHTIG!
Het slijpgereedschap draait nog verder nadat
het is uitgeschakeld. Rem het niet af door zijdelingse tegendruk uit te oefenen.
■ Zet het werkstuk vast. Gebruik spantoestellen/
een bankschroef om het werkstuk vast te zetten.
Het blijft dan beter op zijn plaats dan wanneer
u het met de hand vasthoudt.
■ Schakel het apparaat altijd uit voordat u het
neerlegt en wacht tot het apparaat tot stilstand is gekomen.
■ Gebruik het apparaat alleen voor droog
doorsnijden of -slijpen.
■ De hulphandgreep moet bij alle werk-
zaamheden op het apparaat gemonteerd
zijn.
■ Asbesthoudend materiaal mag niet worden
bewerkt. Asbest is kankerverwekkend.
Gebruik nooit doorslijpschijven
voor het afbramen!
Gebruik nooit afbraamschijven
voor het doorslijpen!
Tip! Zo handelt u correct.
GEVAAR! BEWEEG HET APPARAAT
ALTIJD TEGEN DE DRAAIRICHTING
IN DOOR HET WERKSTUK.
► Bij tegenovergestelde richting bestaat het
risico op een terugslag. Het apparaat kan uit
de snede worden geduwd.
■ Beweeg het apparaat altijd ingeschakeld
tegen het werkstuk. Til het apparaat na de
bewerking van het werkstuk op en schakel het
pas dan uit.
■ Houd het apparaat tijdens de werkzaamhe-
den altijd met beide handen vast. Zorg ervoor
dat u stevig staat.
■ Voor het beste slijpresultaat beweegt u het ap-
paraat gelijkmatig in een hoek van 15° tot 30°
(tussen slijpschijf en werkstuk) op het werkstuk
heen en weer.
■ Bij het bewerken van schuine oppervlakken
mag het apparaat niet met grote kracht op
het werkstuk worden geduwd. Als het toe-
rental sterk afneemt, moet u de aandrukkracht
beperken, zodat u veilig en efficiënt kunt
werken. Als het apparaat plotseling volledig
remt of blokkeert, moet het meteen worden
uitgeschakeld.
■ Doorslijpen: werk met matige voorwaartse
beweging en kantel de doorslijpschijf niet.
■ Afbraam- en doorslijpschijven worden zeer
heet tijdens het werken - laat ze volledig afkoelen alvorens ze aan te raken.
■ Gebruik het apparaat nooit voor doeleinden
waarvoor het niet bestemd is.
■ Let er altijd op dat het apparaat is uitgescha-
keld, alvorens de accu in het apparaat te
plaatsen.
■ Schakel bij gevaar meteen het apparaat uit
en verwijder de accu. Zorg ervoor dat het
apparaat goed toegankelijk is en in geval van
nood probleemloos bereikbaar is.
PWSA 20-Li B2
NL│BE
│
67 ■
■ Verwijder tijdens pauzes, voor alle werk-
zaamheden aan het apparaat en als het
apparaat niet wordt gebruikt, altijd de accu.
Het apparaat moet altijd schoon, droog en vrij
van olie of smeervet zijn.
■ Blijf altijd alert! Let altijd op wat u doet en
gebruik uw gezond verstand. Gebruik het
apparaat in geen geval wanneer u niet geconcentreerd bent of als u zich niet lekker voelt.
WAARSCHUWING!
Draag altijd een veiligheidsbril.
WAARSCHUWING!
Draag altijd een stofmasker.
Vóór de ingebruikname
Accupack opladen (zie afb. A)
VOORZICHTIG!
► Trek altijd de stekker uit het stopcontact voor-
dat u het accupack uit de oplader haalt of
in de oplader plaatst.
■ Laad het accupack nooit op als de omge-
vingstemperatuur lager is dan 10 °C of hoger
dan 40 °C.
♦ Plaats het accupack op de snellader (zie
afb. A).
♦ Steek de stekker in het stopcontact. De laad-
indicator brandt rood.
♦ De groene laadindicator geeft aan dat het
opladen is voltooid en dat het accupack
klaar is voor gebruik.
LET OP!
♦ Als de rode laadindicator knippert, is
het accupack oververhit en kan het niet
worden opgeladen.
♦ Als de rode en de groene laadindicators
tegelijkertijd knipperen, is het accupack
defect.
♦ Schakel de oplader tussen twee opeenvolgende
laadcycli minstens 15 minuten uit. Haal daartoe
de stekker uit het stopcontact.
Accupack in het apparaat plaatsen/
uit het apparaat nemen
Accupack plaatsen:
♦ Klik het accupack vast in de handgreep.
Accupack uit het apparaat nemen:
♦ Druk op de ontgrendelingsknop en neem
het accupack
uit het apparaat.
Toestand van de accu controleren
♦ Druk voor controle van de accutoestand op de
toets accutoestand
ding).
De toestand resp. resterende capaciteit wordt met
de accu-display-LED
♦ ROOD/ORANJE/GROEN = maximaal op-
geladen
ROOD/ORANJE = middelhoog opgeladen
ROOD = zwakke lading – accu opladen
(zie ook de hoofdafbeel-
als volgt aangegeven:
Beschermkap met snelsluiting
monteren
WAARSCHUWING! LETSELGEVAAR
► Schakel, voordat u werkzaamheden aan het
apparaat uitvoert, eerst het apparaat uit en
verwijder de accu.
LETSELGEVAAR
► Gebruik de haakse slijper altijd met de be-
schermkap . De beschermkap moet stevig
worden vastgezet op de haakse slijper. Bevestig de kap zodanig dat een maximum aan
veiligheid wordt bereikt, m.a.w. dat het kleinst
mogelijke deel van de slijpschijf onbeschermd
naar de gebruiker gericht is. De beschermkap
moet de gebruiker beschermen tegen
afbrekend materiaal en toevallig contact met
de slijpschijf.
■ 68 │ NL
│
BE
PWSA 20-Li B2
LETSELGEVAAR
12
► Zorg dat de beschermkap altijd onder
dezelfde hoek als de hulphandgreep
wordt gemonteerd (zie afb. B). Anders
kunt u zich verwonden aan de slijpschijf of
afbraamschijf.
♦ Open de spanhendel .
♦ Plaats de beschermkap met de positienok
in de positie-uitsparing .
♦ Draai de beschermkap in de vereiste stand
(werkpositie). De gesloten kant van de beschermkap moet altijd naar de gebruiker
gericht zijn.
♦ Sluit de spanhendel om de beschermkap
vast te klemmen. Zo nodig kunt u de spankracht
van de hendel vergroten of verkleinen door de
fijnafstellingsmoer vaster of losser te draaien.
Controleer of de beschermkap stevig vast zit
op de hals van de as.
Hulphandgreep monteren
VOORZICHTIG!
► Om veiligheidsredenen mag dit apparaat
alleen met de hulphandgreep
worden gebruikt. Anders bestaat er gevaar voor letsel.
De hulphandgreep
kan al naargelang de
werkwijze links, rechts of boven op de kop
van het apparaat worden vastgeschroefd.
Afbraam-/doorslijpschijf monteren/
verwisselen
Draag bij vervanging van de doorslijp-/afbraamschijven altijd veiligheidshandschoenen.
Neem de afmetingen van de afbraam-/doorslijpschijven in acht. De gatdiameter moet zonder
speling op de flens
loopringen of adapters.
OPMERKING
►
Gebruik uitsluitend schone schijven.
passen. Gebruik geen ver-
■ Gebruik alleen schijven waarvan het toegelaten
toerental minstens zo hoog is als het op het
typeplaatje van het gereedschap aangegeven
toerental.
■ LETSELGEVAAR! Gebruik de asvergrendelknop
alleen wanneer de as
stilstaat.
♦ Druk op de asvergrendelknop om de aan-
drijving te blokkeren.
♦ Maak de spanmoer los met de pensleutel
(zie afb. D).
♦ Zet de afbraam- of doorslijpschijf met de be-
drukte kant naar het apparaat op de flens .
♦ Plaats vervolgens de spanmoer met de ver-
hoogde kant naar boven weer op de as .
Bij dunne slijpschijven (zie afbeelding 1):
♦ De rand van de spanmoer wijst omhoog,
zodat een dunne slijpschijf stevig vastgezet
kan worden.
≤ 3,2 mm
Afb. 1
♦ Druk op de asvergrendelknop om de
aandrijving te blokkeren.
♦ Draai de spanmoer weer vast met de
pensleutel .
Bij dikke slijpschijven (zie afbeelding 2):
> 3,2 mm
Afb. 2
De rand van de spanmoer
wijst omlaag, zodat
de slijpschijf stevig op de as kan worden vastgezet.
PWSA 20-Li B2
NL│BE
│
69 ■
♦ Vergrendel de as .
♦ Draai de spanmoer met de wijzers van de
klok mee vast met de pensleutel .
OPMERKING
►
Als de schijf na de vervanging onregelmatig
draait of trilt, moet deze schijf meteen weer
worden vervangen.
♦ Laat het apparaat na een vervanging van de
schijf voor de zekerheid 60 seconden op het
hoogste toerental draaien. Let op ongewone
geluiden en vonkvorming.
♦ Controleer of alle bevestigingsonderdelen
correct zijn aangebracht.
♦ Zorg ervoor dat de draairichtingspijl (indien
aanwezig) op de doorslijp- of afbraamschijf
(ook bij diamantdoorslijpschijven) en de draairichting van het apparaat (draairichtingspijl op
de kop van het apparaat) overeenstemmen.
Ingebruikname
In-/uitschakelen
Controleer voor gebruik of alle bevestigingsonderdelen van het gemonteerde hulpstuk correct zijn
aangebracht.
OPMERKING
►
Zet de haakse slijper altijd aan voordat deze
contact maakt met het materiaal en plaats het
apparaat pas daarna op het werkstuk.
Inschakelen:
♦ Duw de aan-/uitknop eerst naar rechts en
schuif hem dan naar voren.
Uitschakelen:
♦ Laat de aan-/uitknop weer los.
Continubedrijf inschakelen:
♦ Duw de aan-/uitknop eerst naar rechts en
schuif hem dan naar voren. Druk op de voorkant van de aan-/uitknop , zodat hij vastklikt.
Continubedrijf uitschakelen:
♦ Druk op de achterkant van de aan-/uitknop
en laat deze los.
Toerental instellen
Met het instelwiel voor de toerentalkeuze kunt u
het toerental instellen:
(1 = lager toerental, 6 = hoger toerental).
Het verdient aanbeveling het juiste toerental aan
de hand van praktijktests vast te stellen.
Het toerental kan ook worden gewijzigd terwijl het
apparaat in werking is.
Onderhoud en reiniging
WAARSCHUWING! LETSELGEVAAR!
Schakel, voordat u werkzaamheden
aan het apparaat uitvoert, eerst het
apparaat uit en verwijder de accu.
De haakse slijper met accu is onderhoudsvrij.
■ Gebruik geen scherpe voorwerpen om het
apparaat schoon te maken. Er mogen geen
vloeistoffen in het apparaat dringen.
Anders kan het apparaat beschadigd raken.
■ Maak het apparaat regelmatig schoon, het
beste steeds meteen na de werkzaamheden.
■ Reinig de behuizing met een droge doek - ge-
bruik in geen geval benzine, oplosmiddelen of
reinigingsmiddelen die kunststof aantasten.
■ Voor een grondige reiniging van het apparaat
hebt u een stofzuiger nodig.
■ Ventilatieopeningen moeten altijd vrij zijn.
■ Verwijder vastzittend slijpstof met een kwastje.
OPMERKING
►
Niet vermelde reserveonderdelen (zoals
koolborstels, schakelaars) kunt u bestellen via
onze servicehelpdesk.
■ 70 │ NL
│
BE
PWSA 20-Li B2
Afvoeren
De verpakking bestaat uit milieuvriendelij-
ke materialen. De verpakking kan in de
plaatselijke kringloopcontainers worden
gedeponeerd.
Deponeer elektrisch gereedschap
niet bij het huisvuil!
Garantie van
Kompernaß Handels GmbH
Geachte klant,
U hebt op dit apparaat 3 jaar garantie vanaf de
aankoopdatum. In geval van ge breken in dit product
hebt u wettelijke rechten tegenover de verkoper van
het product. Deze wettelijke rechten worden door
onze hierna beschreven garantie niet beperkt.
Conform de Europese richtlijn 2012/19/EU moet
afgedankt elektrisch gereedschap gescheiden
worden ingezameld en op een milieuvriendelijke
wijze worden gerecycled.
Deponeer accu's niet bij het huisvuil!
Accu's moeten uit het apparaat worden
verwijderd voordat het apparaat wordt afgevoerd.
Defecte of afgedankte accu's moeten conform
richtlijn 2006/66/EC worden gerecycled. Lever
het accupack en/of het apparaat in bij de hiervoor
bestemde inzamelpunten.
Over afvoermogelijkheden voor afgedankt elektrisch gereedschap/een afgedankt accupack kunt
u informatie opvragen bij uw gemeentereiniging.
Let op de aanduiding op de verschillende verpakkingsmaterialen en voer
ze zo nodig gescheiden af. De
verpakkingsmaterialen zijn voorzien
van afkortingen (a) en cijfers (b) met
de volgende betekenis:
1–7: kunststoffen,
20–22: papier en karton,
80–98: composietmaterialen
Mogelijkheden voor het afvoeren van
het afgedankte product vindt u bij uw
gemeente.
Garantievoorwaarden
De garantieperiode geldt vanaf de datum van
aankoop. Bewaar de originele kassabon. U hebt
de bon nodig als bewijs van aankoop.
Als er binnen drie jaar vanaf de aankoopdatum
van dit product een materiaal- of fabricagefout
optreedt, wordt het product door ons – naar onze
keuze – voor u kosteloos gerepareerd of vervangen.
Voorwaarde voor deze garantie is dat binnen de
termijn van drie jaar het defecte apparaat en het
aankoopbewijs (kassabon) worden overlegd en dat
kort wordt omschreven waaruit het gebrek bestaat
en wanneer het is opgetreden.
Wanneer het defect door onze garantie wordt gedekt,
krijgt u het gerepareerde product of een nieuw
product retour. Met de reparatie of vervanging van
het product begint er geen nieuwe garantieperiode.
Garantieperiode en wettelijke aanspraken
bij gebreken
De garantieperiode wordt door deze waarborg
niet verlengd. Dat geldt ook voor vervangen en
gerepareerde onderdelen. Eventueel al bij aankoop
aanwezige schade en gebreken moeten meteen na
het uitpakken worden gemeld. Voor reparaties na
afloop van de garantieperiode worden kosten in
rekening gebracht.
PWSA 20-Li B2
NL│BE
│
71 ■
Garantieomvang
Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd
en voorafgaand aan de levering nauwkeurig
gecontroleerd.
De garantie geldt voor materiaal- of fabricagefouten.
Deze garantie geldt niet voor productonderdelen
die blootstaan aan normale slijtage en derhalve
als aan slijtage onderhevige onderdelen kunnen
worden aangemerkt, of voor beschadigingen aan
breekbare onderdelen, bijv. schakelaars, accu’s,
bakvormen of onderdelen die van glas zijn
gemaakt.
Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor
deskundig gebruik van het product moeten alle in de
gebruiksaanwijzing beschreven aanwijzingen precies
worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden
of waarvoor wordt gewaarschuwd, moeten beslist
worden vermeden.
Het product is uitsluitend bestemd voor privégebruik
en niet voor bedrijfsmatige doeleinden. Bij verkeerd
gebruik en ondeskundige behandeling, bij gebruik
van geweld en bij reparaties die niet door ons erkend
servicefiliaal zijn uitgevoerd, vervalt de garantie.
Afhandeling bij een garantiekwestie
Voor een snelle afhandeling van uw aanvraag
neemt u de volgende aanwijzingen in acht:
■ Houd voor alle aanvragen de kassabon en het
artikelnummer (bijv. IAN 12345) als aankoopbewijs bij de hand.
■ Het artikelnummer vindt u op het typeplaatje, in
het product gegraveerd, op de titelpagina van
de gebruiksaanwijzing (linksonder) of als sticker
op de achter- of onderkant van het product.
■ Als er fouten in de werking of andere gebreken
optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of
via e-mail.
■ Een als defect geregistreerd product kunt u dan
zonder portokosten naar het aan u doorgegeven
serviceadres sturen. Voeg het aankoopbewijs
(kassabon) bij en vermeld waaruit het gebrek
bestaat en wanneer het is opgetreden.
OPMERKING
► Bij gereedschap van Parkside en Florabest:
retourneer a.u.b. uitsluitend het defecte artikel
zonder accessoires (bijv. accu, opbergkoffer,
montagegereedschap, enz.).
Op www.lidl-service.com kunt u deze en
vele andere handboeken, productvideo’s
en software downloaden.
Service
Service Nederland
Tel.: 0900 0400223 (0,10 EUR/Min.)
E-Mail: kompernass@lidl.nl
Service België
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN 290849
Importeur
Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven
serviceadres.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
DUITSLAND
www.kompernass.com
■ 72 │ NL
│
BE
PWSA 20-Li B2
Vertaling van de oorspronkelijke conformiteitsverklaring
Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21,
DE - 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen,
normatieve documenten en EU-richtlijnen:
Machinerichtlijn
(2006/42/EC)
EG-laagspanningsrichtlijn
(2014/35/EU)
Elektromagnetische compatibiliteit
(2014/30/EU)
RoHS-richtlijn
(2011 / 65 / EU)*
*De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven
beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees
Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in
elektrische en elektronische apparaten.
Toegepaste geharmoniseerde normen:
EN 60745-1:2009+A11
EN 60745-2-3:2011+A2+A11+A12+A13
EN 55014-1:2006+A1+A2
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-2-29:2004+A2
EN 60335-1:2012+A11
EN 62233:2008
EN 50581:2012
Typeaanduiding van het apparaat:
Accu-haakse slijper PWSA 20-Li B2
Productiejaar: 01 - 2018
Serienummer: IAN 290849
Bochum, 12-01-2018
Semi Uguzlu
- Kwaliteitsmanager Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.
PWSA 20-Li B2
NL│BE
│
73 ■
Vervangende accu bestellen
Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet, op
www.kompernass.com, of telefonisch afhandelen.
De prijs van de vervangende accu (PAP 20 A3) bedraagt € 27,99 incl. BTW en verzending. Dit artikel
kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn.
Online bestellen
Zo bestelt u een vervangende accu in de accessoireshop:
■ Ga in uw browser naar de website www.kompernass.com.
■ Klik linksboven op het vlaggetje van uw land en taal.
■ Ga naar “Merken” en dan “Parkside”, en selecteer uw apparaat, om de gepaste accu te selecteren.
■ Nadat u de accu in de winkelwagen hebt gelegd, klikt u op “Afrekenen” en volgt u de aanwijzingen
die op het beeldscherm verschijnen om de bestelling te voltooien.
OPMERKING
In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat
►
geval contact op met de servicehelpdesk.
■ De actie is beperkt tot één accu per klant/apparaat, en tot een looptijd van twee maanden na de ac-
tieperiode. Daarna kan de vervangende accu als vervangingsonderdeel tegen de normaal geldende
voorwaarden worden besteld.
Telefonisch bestellen
Service Nederland
Tel.: 0900 0400223 (0,10 EUR/Min.)
E-Mail: kompernass@lidl.nl
Service België
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN
290849) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het
apparaat of op de titelpagina van deze gebruiksaanwijzing.
■ 74 │ NL
│
BE
PWSA 20-Li B2
Obsah
Úvod ..........................................................76
Použití vsouladu surčením ....................................................76
Vybavení .................................................................76
Rozsah dodávky ............................................................ 77
Technické údaje ............................................................77
Obecné bezpečnostní pokyny pro elektrická nářadí ...................78
1. Bezpečnost na pracovišti ...................................................78
2. Elektrická bezpečnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
3. Bezpečnost osob ......................................................... 78
4. Manipulace s elektrickým nářadím a jeho použití ................................79
5. Manipulace s akumulátorovým nářadím a jeho použití ............................ 79
6. Servis ..................................................................80
Bezpečnostní pokyny pro každé použití. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Zpětný ráz a příslušné bezpečnostní pokyny ...................................... 81
Speciální bezpečnostní pokyny kbroušení a rozbrušování ...........................82
Další speciální bezpečnostní pokyny krozbrušování ................................ 82
Bezpečnostní pokyny pro nabíječky ............................................. 83
Schválené příslušenství ....................................................... 84
Skladování a manipulace s doporučenými pracovními nástroji ........................ 84
Pracovní pokyny ............................................................85
Před uvedením do provozu ........................................86
Nabíjení akumulátoru (viz obr.A) ..............................................86
Vložení akumulátoru do přístroje / jeho vyjmutí z přístroje ........................... 86
Kontrola stavu akumulátoru ................................................... 86
Montáž ochranného krytu srychlouzávěrem ......................................86
Montáž přídavné rukojeti ..................................................... 87
Montáž / výměna hrubovacího / dělicího kotouče ................................. 87
Uvedení do provozu ..............................................88
Zapnutí/vypnutí ............................................................ 88
Nastavení otáček ...........................................................88
Údržba a čištění .................................................88
Likvidace .......................................................89
Záruka společnosti Kompernass Handels GmbH .......................89
Servis ..........................................................90
Dovozce ........................................................90
Překlad originálu prohlášení o shodě ...............................91
Objednávka náhradního akumulátoru ..............................92
Objednávka on-line ......................................................... 92
Telefonická objednávka ......................................................92
PWSA 20-Li B2
CZ
│
75 ■
AKU ÚHLOVÁ BRUSKA
PWSA 20-Li B2
Úvod
Blahopřejeme Vám kzakoupení Vašeho nového
přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod kobsluze je součástí tohoto výrobku.
Obsahuje důležité informace obezpečnosti, použití
a likvidaci. Před použitím výrobku se seznamte se
všemi provozními a bezpečnostními pokyny. Výrobek
používejte pouze předepsaným způsobem a pro
uvedené oblasti použití. Při předávání výrobku
třetím osobám předejte spolu sním ityto podklady.
Použití vsouladu surčením
Přístroj je vhodný křezání, hrubování a kartáčování
kovu, betonu nebo obkládaček bez použití vody.
Jakékoli jiné použití nebo úprava přístroje jsou
považovány za použití vrozporu surčením a
představují značné riziko úrazu. Za škody vzniklé
při použití vrozporu surčením neneseme odpovědnost. Přístroj není určen pro podnikatelské účely.
Vysvětlení symbolů:
Před uvedením do provozu si přečtěte původní návod k obsluze
a bezpečnostní pokyny.
Použití poškozených dělicích
nebo hrubovacích kotoučů je
nebezpečné a může vést
kvážným zraněním!
Průměr kotouče
Akumulátorová úhlová bruska
Nosit ochranné brýle!
Používat ochranu sluchu!
Nosit ochranné rukavice!
Nosit ochrannou masku proti
prachu!
Nedovolené broušení za mokra
Nedovolené boční broušení
Určeno k broušení kovů
Vybavení
vypínač
tlačítko pro uvolnění akumulátoru
akumulátor*
tlačítko stavu akumulátoru
LED displej akumulátoru
stavěcí kolečko pro předvolbu počtu otáček
přídavná rukojeť
ochranný kryt
tlačítko pro aretaci vřetena
závit (3 x) pro přídavnou rukojeť
upínací páka
kódovací výstupek
nastavovací matice
rychlonabíječka (viz obr. A)*
červená LED kontrolka nabíjení (viz obr. A)
zelená LED kontrolka nabíjení (viz obr. A)
upínací matice (viz obr.C)
upínací vřeteno (viz obr.C)
upínací příruba (viz obr.C)
kódovací drážka (viz obr.C)
montážní klíč s dvojitým otvorem (viz obr. D)
■ 76 │ CZ
Nosit bezpečnostní obuv!
PWSA 20-Li B2
Rozsah dodávky
1 aku úhlová bruska PWSA 20-Li B2
1přídavná rukojeť
1 ochranný kryt (předmontovaný)
1 montážní klíč s dvojitým otvorem
1 dělicí kotouč (předmontovaný)
1 návod kobsluze
Technické údaje
Aku úhlová bruska: PWSA 20-Li B2
Domezovací napětí: 20 V
Domezovací počet
otáček: n 2500–10000 / min
Rozměr kotouče: Ø 115 mm
Rozměr závitu: M14
Při provozu akumulátorového nářadí
používejte pouze následující akumulátor:
PAP 20 A3*
Typ: LITHIUM-IONTOVÝ
Domezovací napětí: 20 V
Kapacita: 4Ah
Články: 10
K rychlému nabíjení akumulátoru používejte
pouze následující rychlonabíječku akumulátorů: PLG 20 A2*
VSTUP/input:
Domezovací napětí: 230–240 V ~, 50 Hz
Domezovací příkon: 85 W
Pojistka (vnitřní): 3,15 A
VÝSTUP/output:
Domezovací napětí: 21,5V
Domezovací proud: 3,5A
Doba nabíjení: cca 80min
Třída ochrany: II /
* BATERIE A NABÍJEČKA NEJSOU ZAHRNUTY
DO DODÁVANÉ
(stejnosměrný
proud)
(stejnosměrný
proud)
(střídavý proud)
T3.15A
(stejnosměrný
proud)
(dvojitá izolace)
-1
Informace ohluku a vibracích:
Měřená hodnota zjištěna podle EN 60745. Typická hladina hluku elektrického nářadí shodnocenímA je:
Hodnota emise hluku:
Hladina akustického tlaku: L
= 84 dB (A)
PA
Nejistota: K = 3 dB
Hladina akustického výkonu: L
= 95 dB (A)
WA
Nejistota: K = 3 dB
Používat ochranu sluchu!
Celková hodnota vibrací:
povrchové broušení - hlavní
rukojeť: a
= 1,83 m/s
h, AG
Nejistota: K = 1,5 m/s
povrchové broušení - přídavná
rukojeť: a
= 1,224 m/s
h, AG
Nejistota: K = 1,5 m/s
2
2
2
2
UPOZORNĚNÍ
► Hladina vibrací uvedená vtomto návodu
byla měřena vsouladu se standardizovanou
metodou měření a lze ji použít ke srovnání
přístrojů. Uvedenou hodnotu emise vibrací
lze rovněž použít kpředběžnému posouzení
expozice.
VÝSTRAHA!
► Hladina vibrací se mění vzávislosti na použití
elektrického nářadí a může být vněkterých
případech vyšší než hodnota uvedená vtomto
návodu. Pokud se elektrické nářadí užívá
takovým způsobem pravidelně, mohlo by
být zatížení vibracemi podceněno. Snažte se
udržovat zatížení vibracemi co nejnižší. Příkladem opatření na snížení zatížení vibracemi je
použití rukavic při práci snářadím a omezení
doby práce snářadím. Přitom se musí zohlednit všechny části provozního cyklu (například
časy, kdy je elektrické nářadí vypnuté, a časy,
kdy je sice zapnuté, ale běží bez zatížení).
PWSA 20-Li B2
CZ
│
77 ■
Obecné bezpečnostní
pokyny pro elektrická
nářadí
VÝSTRAHA!
► Přečtěte si veškerá bezpečnostní upozornění
a pokyny. Nedbalost při dodržování bezpečnostních upozornění a pokynů může vést
kúrazu elektrickým proudem, k požáru
a/nebo těžkým zraněním.
Veškerá bezpečnostní upozornění a pokyny
uschovejte pro budoucí použití.
Pojem „elektrické nářadí“ užívaný vbezpečnostních pokynech se vztahuje na elektrická nářadí
napájená ze sítě (síťovým kabelem) a elektrická
nářadí provozovaná s akumulátorem (bez síťového
kabelu).
1. Bezpečnost na pracovišti
a) Pracovní prostor udržujte včistotě a dobře
osvětlený. Nepořádek a neosvětlený pracovní
prostor mohou vést kúrazům.
b) S elektrickým nářadím nepracujte vprostředí
ohroženém výbuchem, ve kterém se nachází
hořlavé kapaliny, plyny nebo prach. Elektrické
nářadí vytváří jiskry, od nichž se může vznítit
prach nebo výpary.
c) Nedovolte dětem ani jiným osobám, aby se
přibližovaly kelektrickému nářadí vdobě,
kdy ho používáte. Vpřípadě odvedení pozor-
nosti můžete ztratit kontrolu nad přístrojem.
2. Elektrická bezpečnost
a) Přípojná zástrčka elektrického nářadí musí
odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat.
Nepoužívejte adaptérové zástrčky vkombinaci
suzemněným elektrickým nářadím. Nepozmě-
něné zástrčky a jim odpovídající zásuvky snižují
riziko úrazu elektrickým proudem.
b) Zabraňte kontaktu těla suzemněnými povrchy,
např. od trubek, topení, sporáků a chladniček. Je-li Vaše tělo uzemněné, hrozí zvýšené
riziko úrazu elektrickým proudem.
c) Elektrická nářadí chraňte před deštěm a vlh-
kostí. Při vniknutí vody do elektrického přístroje
se zvyšuje riziko úrazu elektrickým proudem.
d)
Nepoužívejte kabel vrozporu sjeho určením
pro přenášení či zavěšování elektrického
nářadí nebo kvytahování zástrčky ze zásuvky. Udržujte kabel vdostatečné vzdálenosti
od zdrojů vysoké teploty, oleje, ostrých hran
nebo pohyblivých částí přístroje. Poškozené
nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e)
Pokud pracujete selektrickým nářadím venku,
používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití.
Používáním prodlužovacího kabelu vhodného
pro venkovní použití se snižuje riziko úrazu elektrickým proudem.
f) Pokud nelze zabránit provozu elektrického
nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím proudového chrániče
se snižuje riziko úrazu elektrickým proudem.
3. Bezpečnost osob
a) Buďte stále pozorní, sledujte své počínání
a kpráci selektrickým nářadím přistupujte
srozumem. Elektrické nářadí nepoužívejte,
jste-li unaveni nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při
používání elektrického nářadí může způsobit
vážná zranění.
Noste osobní ochranné prostředky a vždy
b)
iochranné brýle. Nošením osobních ochranných
prostředků, jako je ochranná maska proti prachu,
protiskluzová bezpečnostní obuv, ochranná
přilba nebo ochrana sluchu, a to vzávislosti na
druhu a použití elektrického nářadí, se snižuje
riziko zranění.
c) Zabraňte neúmyslnému uvedení přístroje do
provozu. Než elektrické nářadí zapojíte do
elektrické sítě a/nebo připojíte akumulátor
nebo než nářadí zvednete či přenesete, ujistěte se, že je vypnuté. Pokud máte při přená-
šení elektrického nářadí prst na vypínači, nebo
pokud do sítě zapojíte již zapnutý přístroj, může
dojít kúrazu.
■ 78 │ CZ
PWSA 20-Li B2
d) Předtím, než elektrické nářadí zapnete, od-
straňte seřizovací nástroje nebo šroubováky.
Pokud se nástroj nebo šroubovák nachází
votáčející se části přístroje, může to vést kezraněním.
e) Vyhýbejte se nepřirozenému držení těla.
Zajistěte si bezpečnou stabilitu a neustále
udržujte rovnováhu. Tak dokážete elektrické
nářadí vneočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volné oblečení
ani šperky. Vlasy, oděv a rukavice udržujte
vbezpečné vzdálenosti od pohyblivých částí.
Volný a nepřiléhavý oděv, šperky nebo dlouhé
vlasy mohou být pohyblivými částmi zachyceny.
g) Pokud lze namontovat zařízení pro odsávání
a zachytávání prachu, ujistěte se, zda jsou
připojena a správně použita. Použitím odsává-
ní prachu se může snížit ohrožení prachem.
4. Manipulace s elektrickým nářadím
a jeho použití
a) Přístroj nepřetěžujte. Pro svou práci používejte
elektrické nářadí vhodné k danému účelu.
Svhodným elektrickým nářadím se Vám bude
vuvedeném výkonovém rozsahu pracovat lépe
a bezpečněji.
b) Nepoužívejte elektrické nářadí, jehož spínač
je vadný. Elektrické nářadí, které se již nedá
zapnout nebo vypnout, představuje nebezpečí
a musí se opravit.
c) Před nastavováním nářadí, výměnou dílů
příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto bezpečnostní opatření zabraňuje
neúmyslnému spuštění elektrického nářadí.
d) Nepoužívaná elektrická nářadí uchovávejte
mimo dosah dětí. Nedovolte používat přístroj
osobám, které sním nejsou obeznámeny,
nebo které nečetly tento návod. Elektrické
nářadí je nebezpečné, manipulují-li sním nezkušené osoby.
e) Údržbu elektrických nářadí vykonávejte
pečlivě. Zkontrolujte, zda jsou vpořádku
pohyblivé části přístroje a zda jim není bráněno vpohybu, zda nejsou některé součásti
rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části přístroje nechte před jeho použitím
opravit. Řada úrazů má svou příčinu ve špatné
údržbě elektrického nářadí.
f) Řezné nástroje udržujte vostrém a čistém sta-
vu. Pečlivě udržované řezné nástroje sostrými
řeznými hranami se méně zasekávají a snáze
se vedou.
g) Elektrické nářadí, příslušenství, výměnné
nástroje atd. používejte dle těchto pokynů.
Zohledňujte přitom pracovní podmínky a
vykonávanou činnost.
Při použití elektrického nářadí kjiným než určeným účelům může dojít ke vzniku nebezpečných
situací.
5. Manipulace s akumulátorovým
nářadím a jeho použití
a) Akumulátory nabíjejte pouze vnabíječkách
doporučených výrobcem. Unabíječky, která je
určena pro určitý typ akumulátorů, hrozí nebezpečí vzniku požáru, je-li používána sjinými
akumulátory.
b) Selektrickým nářadím používejte jen akumu-
látory pro ně určené. Použití jiných akumulátorů může vést ke zranění a nebezpečí vzniku
požáru.
c) Nepoužívaný akumulátor udržujte vdosta-
tečné vzdálenosti od kancelářských sponek,
mincí, klíčů, hřebíků, šroubů a jiných drobných kovových předmětů, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty
akumulátoru může způsobit popáleniny nebo
požár.
d) Při nesprávném použití může zakumulátoru
vytéct kapalina. Zabraňte kontaktu skapalinou akumulátoru. Při náhodném kontaktu
opláchněte zasažené místo vodou.
Pokud se kapalina dostane do očí, vyhledejte
lékařskou pomoc. Kapalina unikající zakumu-
látoru může způsobit podráždění kůže nebo
popáleniny.
PWSA 20-Li B2
CZ
│
79 ■
OPATRNĚ! NEBEZPEČÍ VÝBUCHU!
Nikdy nenabíjejte baterie, které
nejsou určeny knabíjení.
Chraňte akumulátor před horkem,
např. také před dlouhodobým
slunečním zářením, ohněm, vodou
a vlhkostí. Hrozí nebezpečí výbuchu.
6. Servis
a) Elektrické nářadí nechte opravovat pouze
kvalifikovaným odborným personálem a
používejte jen originální náhradní díly. Tím
zajistíte, že zůstane zachována bezpečnost
elektrického nářadí.
Bezpečnostní pokyny pro každé
použití
Společné bezpečnostní pokyny kbroušení
a rozbrušování:
a) Toto elektrické nářadí lze používat jako brusku
a rozbrušovačku. Dodržujte všechny bezpečnostní pokyny, návody, zobrazení a údaje,
které obdržíte spolu spřístrojem. Pokud nebu-
dete dodržovat následující pokyny, může to vést
kúrazu elektrickým proudem, k požáru a/nebo
k těžkým zraněním.
b) Toto elektrické nářadí není vhodné k broušení
smirkovým papírem, k práci sdrátěnými kartáči a leštění. Aplikace, pro něž toto elektrické
nářadí není určeno, mohou způsobit ohrožení
nebo poranění.
c) Nepoužívejte příslušenství, které nebylo vý-
robcem schváleno a doporučeno speciálně
pro toto elektrické nářadí. Samotná skuteč-
nost, že příslušenství můžete upevnit na elektrické nářadí, ještě nezaručuje bezpečné použití.
d) Přípustné otáčky vsazeného nástroje musí
být minimálně tak vysoké, jako jsou nejvyšší
otáčky uvedené na elektrickém nářadí. Příslu-
šenství, které se otáčí rychleji, než je povoleno,
se může rozlomit a odletět od přístroje.
e) Vnější průměr a tloušťka vsazeného nástroje
musí odpovídat rozměrovým údajům Vašeho
elektrického nářadí. Nesprávně dimenzované
vsazené nástroje nelze dostatečně odclonit ani
kontrolovat.
f) Vsazené nástroje se závitem musí přesně
odpovídat závitu brusného vřetene.
U vsazených nástrojů montovaných pomocí
příruby musí průměr otvoru vložného nástroje
odpovídat průměru upínky příruby. Vsazené
nástroje, které nejsou přesně upevněné na elektrickém nářadí, se otáčí nerovnoměrně, velmi
silně vibrují a mohou vést ke ztrátě kontroly.
g) Nepoužívejte poškozené vsazené nástroje.
Před každým použitím zkontrolujte vsazené
nástroje, jako jsou brusné kotouče, zda na
nich nejsou odlomená místa a trhliny, brusné
talíře, zda nevykazují trhliny, opotřebení a
silné opotřebení, drátěné kartáče, zda nemají
uvolněné nebo ulomené drátky. Pokud elektrické nářadí nebo vsazený nástroj upadne,
zkontrolujte, zda není poškozený, nebo
použijte nepoškozený nástroj. Poté, co jste
vsazený nástroj zkontrolovali a nasadili, zdržujte se Vy a osoby nacházející se vblízkosti
mimo rovinu rotujícího nasazeného nástroje a
nechte přístroj běžet jednu minutu na nejvyšší
otáčky. Poškozené vsazené nástroje se většinou
zlomí během testovací doby.
h) Noste osobní ochranné prostředky. Vzávis-
losti na způsobu použití noste ochranu celého
obličeje, ochranu zraku nebo ochranné brýle.
Pokud je to přiměřené, noste ochrannou masku proti prachu, ochranu sluchu, ochranné
rukavice nebo speciální zástěru, která Vás
ochrání před drobnými brusnými úlomky a
částicemi materiálu. Oči by měly být chráněny
před odletujícími cizími tělesy, která se vyskytují
při různých způsobech použití. Prach vznikající
za provozu přístroje je třeba filtrovat pomocí
ochranné masky proti prachu nebo pomocí
ochranné dýchací masky. Pokud jste dlouho
vystaveni vysoké intenzitě hluku, může to uVás
způsobit ztrátu sluchu.
■ 80 │ CZ
PWSA 20-Li B2
i) Dbejte na bezpečnou vzdálenost jiných osob
od Vašeho pracoviště. Každý, kdo vstoupí na
toto pracoviště, musí nosit osobní ochranné
prostředky.
Úlomky obrobku nebo zlomené vsazené nástroje mohou odletět a způsobit zranění i mimo
bezprostřední pracovní oblast.
j) Při práci, ukteré by mohlo dojít ke kontaktu
vsazeného nástroje se skrytým elektrickým
vedením, držte elektrické nářadí pouze za
izolované plochy rukojeti. Kontakt svedením
pod napětím může přenést napětí i na kovové
díly přístroje, což může vést kzásahu elektrickým proudem.
k) Udržujte síťový kabel vdostatečné vzdále-
nosti od pohybujících se vsazených nástrojů.
Ztratíte-li kontrolu nad přístrojem, může dojít
kproříznutí nebo zachycení síťového kabelu a
Vaše ruka nebo paže se může dostat do záběru
rotujícího vsazeného nástroje.
l) Elektrické nářadí nikdy neodkládejte dříve,
dokud se vsazený nástroj úplně nezastaví.
Rotující vsazený nástroj se může dostat do kontaktu sodkládací plochou, čímž můžete ztratit
kontrolu nad elektrickým nářadím.
m) Nenechte elektrické nářadí běžet, když ho
přenášíte. Vaše oblečení může být při náhodném kontaktu zachyceno rotujícím vsazeným
nástrojem, který se Vám může zavrtat do těla.
n) Čistěte pravidelně větrací štěrbiny elektric-
kého nářadí. Ventilátor motoru vtahuje prach
do krytu a silné nahromadění kovového prachu
může vést kohrožení elektrickým proudem.
o) Nepoužívejte elektrické nářadí vblízkosti
hořlavých materiálů. Jiskry mohou způsobit
vznícení těchto materiálů.
p) Nepoužívejte vsazené nástroje, které vyža-
dují tekutá chladiva. Použití vody nebo jiných
tekutých chladiv může vést kúrazu elektrickým
proudem.
Zpětný ráz a příslušné bezpečnostní
pokyny
Zpětný ráz je náhlá reakce následkem uvízlého
nebo zablokovaného rotujícího vsazeného nástroje,
jako je brusný kotouč, brusný talíř, drátěný kartáč
atd. Uvíznutí nebo zablokování vede knáhlému
zastavení rotujícího vložného nástroje. Tím je nekontrolované elektrické nářadí akcelerováno na
zablokovaném místě proti směru otáčení vsazeného nástroje.
Když např. brusný kotouč uvízne nebo se zablokuje vobrobku, může dojít kzachycení hrany
brusného kotouče, která se zanořuje do obrobku,
a tak kvylomení brusného kotouče nebo ke vzniku
zpětného rázu. Brusný kotouč se pak na zablokovaném místě pohybuje směrem kobsluhující osobě
nebo naopak směrem od ní, vzávislosti na směru
otáčení kotouče. Při tom se mohou brusné kotouče
také zlomit.
Zpětný ráz je důsledkem nesprávného nebo chybného použití elektrického nářadí. Vhodnými bezpečnostními opatřeními tomu lze zabránit tak, jak
je popsáno níže.
a) Držte elektrické nářadí pořádně pevně a
zaujměte tělem a pažemi takovou polohu, v
níž můžete zachytit síly zpětného rázu. Používejte vždy přídavnou rukojeť, je-li kdispozici,
abyste při vysokých otáčkách měli co největší
kontrolu nad silami zpětného rázu nebo reakčními momenty. Obsluhující osoba může síly
zpětného rázu a reakce zvládat pomocí vhodných bezpečnostních opatření.
b) Nedávejte ruku nikdy do blízkosti rotujících
vsazených nástrojů. Při zpětném rázu může
vsazený nástroj přejet přes Vaše ruce.
c) Vyhýbejte se svým tělem oblasti, do níž se
elektrické nářadí pohybuje při zpětném rázu.
Zpětným rázem je elektrické nářadí hnáno do
směru opačného kpohybu brusného kotouče
na zablokovaném místě.
PWSA 20-Li B2
CZ
│
81 ■
d) Obzvláště opatrně pracujte voblasti rohů,
ostrých hran atd. Zamezte tomu, aby se vsazené nástroje odrazily od obrobku a vzpříčily.
Rotující vsazený nástroj má sklon se vzpříčit
voblasti rohů a ostrých hran a při odrazu od
obrobku. To vede ke ztrátě kontroly nebo ke
zpětnému rázu.
e) Nepoužívejte pilový list určený pro řetězovou
pilu ani ozubený pilový list. Takové vsazené
nástroje způsobují často zpětný ráz nebo ztrátu
kontroly nad elektrickým nářadím.
Speciální bezpečnostní pokyny
kbroušení a rozbrušování
a)
Používejte výlučně brusné nástroje povolené
pro Vaše elektrické nářadí a ochranný kryt
určený pro tyto brusné nástroje. Brusné nástro-
je, jež nejsou určeny pro elektrické nářadí, nelze
dostatečně odclonit a jsou nebezpečné.
b)
Zalomené brusné kotouče musí být namonto-
vány tak, aby jejich brusná plocha nepřesahovala přes rovinu ochranného krytu.
Neodborně namontovaný brusný kotouč, který
přesahuje přes rovinu okraje ochranného krytu,
není možno dostatečně odstínit.
c) Ochranný kryt musí být bezpečně namontován
naelektrické nářadí a nastaven na maximální
bezpečnost tak, aby směrem kobsluhující
osobě byla odkryta co nejmenší možná část
brusného nástroje. Ochranný kryt má obslu-
hující osobu chránit před úlomky, náhodným
kontaktem sbrusným nástrojem a jiskrami, které
by mohly zapálit oděv.
d) Brusné nástroje se smí používat pouze pro
doporučené možnosti použití.
Například: Nebruste nikdy boční plochou
dělicího kotouče. Dělicí kotouče jsou určeny
kúběru materiálu hranou kotouče. Působení
boční síly na tyto brusné nástroje může vést
kjejich zlomení.
e) Pro Vámi zvolený brusný kotouč používejte
vždy nepoškozené upínací příruby správné
velikosti a tvaru. Vhodné příruby zajišťují pode-
pření brusného kotouče, čímž snižují riziko jeho
zlomení. Příruby dělicích kotoučů se mohou lišit
od přírub pro jiné brusné kotouče.
f) Nepoužívejte opotřebované brusné kotouče
určené pro větší elektrická nářadí. Brusné kotouče pro větší elektrická nářadí nejsou dimenzovány na vyšší otáčky menšího elektrického
nářadí a mohou se zlomit.
Další speciální bezpečnostní pokyny
krozbrušování
a) Zabraňte zablokování dělicího kotouče a příliš
silnému přítlaku. Neprovádějte příliš hluboké
řezy. Přetěžováním dělicího kotouče se zvyšuje
jeho namáhání a náchylnost ke vzpříčení nebo
zablokování, a tím i možnost zpětného rázu
nebo zlomení brusného nástroje.
b) Vyhýbejte se oblasti před a za rotujícím děli-
cím kotoučem. Vedete-li dělicí kotouč vobrobku
směrem od sebe, může vpřípadě zpětného
rázu dojít kprudkému pohybu elektrického
nářadí srotujícím kotoučem přímo kvám.
c) Pokud se dělicí kotouč vzpříčí nebo přerušíte-li
práci, přístroj vypněte a držte ho klidně, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte vytáhnout zmísta řezu dělicí kotouč, který se ještě pohybuje, protože může
dojít kezpětnému rázu. Zjistěte a odstraňte
příčinu vzpříčení.
d) Nezapínejte elektrické nářadí znovu, dokud
se nachází vobrobku. Než budete opatrně
pokračovat vřezu, nechte dělicí kotouč nejprve rozběhnout na nejvyšší otáčky. Jinak se
kotouč může vzpříčit, vyskočit zobrobku nebo
zapříčinit zpětný ráz.
e) Desky nebo velké obrobky podepřete, aby
se snížilo riziko zpětného rázu následkem
uvízlého dělicího kotouče. Velké obrobky se
mohou prolomit pod svou vlastní hmotností.
Obrobek musí být podepřen na obou stranách
kotouče, a to jak vblízkosti dělicího kotouče,
tak i na hraně.
Buďte obzvláště opatrní u„ponorných řezů“
f)
do již existujících stěn nebo jiných nepřehledných oblastí. Zanořující se dělicí kotouč může
při říznutí do plynového vedení nebo vodovodu,
elektrických kabelů nebo jiných předmětů vést
kezpětnému rázu.
■ 82 │ CZ
PWSA 20-Li B2
Bezpečnostní pokyny pro nabíječky
■ Děti ve věku od 8let a osoby
somezenými fyzickými, smyslovými
nebo mentálními schopnostmi či
nedostatkem zkušeností a znalostí
mohou používat tento přístroj, avšak
pouze tehdy, pokud jsou pod dohledem nebo pokud byly poučeny
obezpečném používání přístroje a
pokud porozuměly ztoho vyplývajícímu nebezpečí. Děti si nesmí spřístrojem hrát. Čištění a uživatelskou
údržbu nesmí provádět děti bez
dozoru.
■ Pokud se připojovací vedení tohoto
přístroje poškodí, musí je vyměnit
výrobce, jeho zákaznický servis
nebo obdobně kvalifikovaná osoba, aby se tak zabránilo nebezpečím.
Nabíječka je vhodná pouze pro provoz
ve vnitřních prostorách.
VÝSTRAHA!
■ Pokud se připojovací vedení tohoto přístroje
poškodí, musí je vyměnit výrobce, jeho zákaznický servis nebo obdobně kvalifikovaná
osoba, aby se tak zabránilo nebezpečím.
PWSA 20-Li B2
CZ
│
83 ■
Schválené příslušenství
Max. ob-
vodová
rychlost
-1
)
(m/s)
Nástroj
Montážní
klíč s
dvojitým
otvorem
Montážní
klíč s
dvojitým
otvorem
Ochranný
Dělicí kotouče
Hrubovací
kotouče
Max.
průměr Ø
(mm)
115 3 M14 13300 80
115 6 M14 13300 80
Max.
tloušťka
(mm)
Rozměr
závitu
(mm)
Max.
otáčky
(min
Skladování a manipulace s doporučenými pracovními nástroji
■ Při manipulaci sbrusnými nástroji a jejich přepravě je třeba zvláštní opatrnosti.
■ Brusné nástroje je třeba skladovat tak, aby nebyly vystaveny mechanickému poškození nebo vlivům
prostředí (např. vlhkosti).
kryt
Ano
Ano
■ 84 │ CZ
PWSA 20-Li B2
Pracovní pokyny
UPOZORNĚNÍ
Brusné nástroje se mohou používat pouze
►
pro doporučené možnosti použití. Jinak by se
mohly zlomit, poškodit a způsobit zranění.
Hrubovací broušení:
■ Pohybujte úhlovou bruskou za použití mírného
tlaku přes obrobek sem a tam.
■ Uměkkého materiálu veďte hrubovací kotouč
přes obrobek vmírném sklonu, utvrdého
materiálu v poněkud strmějším sklonu.
Rozbrušování:
■ Používejte pouze vyzkoušené dělicí nebo
brusné kotouče, vyztužené vlákny a povolené
pro obvodovou rychlost minimálně 80m/s.
OPATRNĚ!
Brusný nástroj po vypnutí ještě nějakou dobu
dobíhá. Nesnažte se ho zabrzdit bočním
protitlakem.
■ Obrobek zajistěte. Kupevnění obrobku pou-
žívejte upínací zařízení/svěrák. Obrobek tak
zajistíte bezpečněji než rukou.
■ Před odložením přístroj vždy vypněte a vy-
čkejte, než se úplně zastaví.
■ Používejte přístroj pouze pro suché řezání,
resp. suché broušení.
■ Přídavná rukojeť musí být smontována při
všech pracích spřístrojem.
■ Materiál obsahující azbest se nesmí opraco-
vávat. Azbest je rakovinotvorný.
Nepoužívejte nikdy dělicí kotouče
khrubování!
Nepoužívejte nikdy hrubovací
kotouče křezání!
Tip! Tak se zachováte správně.
NEBEZPEČÍ! VEĎTE PŘÍSTROJ PŘES
OBROBEK VŽDY PROTIBĚŽNĚ.
► Při opačném směru hrozí nebezpečí zpětného
rázu. Přístroj může být vytlačen zmísta řezu.
■ Veďte přístroj proti obrobku vždy zapnutý.
Po opracování přístroj zobrobku nadzvedněte
a až poté jej vypněte.
■ Během práce držte přístroj vždy pevně obě-
ma rukama. Dbejte na to, abyste měli stabilní
postoj.
■ Pro nejlepší brusný účinek pohybujte přístrojem
po obrobku rovnoměrně vúhlu 15° až 30°
(mezi brusným kotoučem a obrobkem) sem
a tam.
■ Při obrábění šikmých ploch se přístrojem
nesmí tlačit na obrobek velkou silou. Když
otáčky velmi poklesnou, je nutné přítlak snížit,
abyste mohli pracovat bezpečně a efektivně.
Pokud dojde knáhlému úplnému zabrzdění
nebo zablokování přístroje, musí se přístroj
okamžitě vypnout.
■ Odpojení: Pracujte za mírného posuvu vpřed
a dbejte na to, aby nedošlo kvzpříčení dělicího kotouče.
■ Hrubovací a dělicí kotouče jsou při práci velmi
horké – nedotýkejte se jich, dokud úplně
nevychladnou.
■ Přístroj nikdy nepoužívejte způsobem, který
by odporoval účelu použití.
■ Dbejte vždy na to, aby před zastrčením aku-
mulátoru do přístroje byl přístroj vypnutý.
■ V případě nebezpečí okamžitě vypněte
přístroj a vyjměte akumulátor. Zajistěte, aby
přístroj byl snadno přístupný a bez problémů
dosažitelný v nouzové situaci.
PWSA 20-Li B2
CZ
│
85 ■
■ Při přestávkách vpráci, před všemi pracemi
na přístroji a při nepoužívání přístroje vyjměte vždy akumulátor. Přístroj musí být vždy čistý,
suchý a zbavený oleje a maziv.
■ Buďte vždy pozorní! Vždy dávejte pozor na
to, co děláte, a vždy postupujte rozumně.
Vžádném případě přístroj nepoužívejte, pokud
se nemůžete soustředit nebo se necítíte dobře.
VÝSTRAHA!
Vždy noste ochranné brýle.
VÝSTRAHA!
Noste vždy ochrannou masku proti
prachu.
Před uvedením do provozu
Nabíjení akumulátoru (viz obr.A)
OPATRNĚ!
► Než akumulátor vytáhnete znabíječky,
resp. ho do ní vložíte, vytáhněte vždy zástrčku ze sítě.
■ Akumulátor nikdy nenabíjejte, je-li okolní
teplota nižší než 10°C nebo vyšší než 40°C.
♦ Zastrčte akumulátor do rychlonabíječky
(viz obr.A).
♦ Zastrčte síťovou zástrčku do zásuvky.
LED kontrolka svítí červeně.
♦ Zelená LED kontrolka Vám signalizuje, že je
nabíjení dokončeno a akumulátor je připraven kpoužití.
POZOR!
♦ Jestliže bliká červená LED kontrolka , pak
je akumulátor přehřátý a nelze jej nabíjet.
♦ Jestliže blikají společně červená a zelená LED
kontrolka , pak je akumulátor vadný.
♦ Mezi po sobě následujícími nabíjeními vypněte
nabíječku minimálně na 15minut. Vytáhněte
síťovou zástrčku ze zásuvky.
Vložení akumulátoru do přístroje /
jeho vyjmutí z přístroje
Vložení akumulátoru:
♦ Zasuňte akumulátor do držadla.
Vyjmutí akumulátoru:
♦ Stiskněte tlačítko pro uvolnění akumulátoru
a vyjměte akumulátor
.
Kontrola stavu akumulátoru
♦ Pro kontrolu stavu akumulátoru stiskněte tlačítko
stavu akumulátoru
Stav, resp. zbývající výkon se na LED displeji
akumulátoru zobrazí takto:
♦ ČERVENÁ / ORANŽOVÁ / ZELENÁ =
maximální nabití
ČERVENÁ / ORANŽOVÁ=průměrné nabití
ČERVENÁ=slabé nabití– akumulátor je nutné
nabít
(viz také hlavní obrázek).
Montáž ochranného krytu srychlouzávěrem
VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ
► Přístroj před jakoukoli prací na něm vypněte
a vyjměte akumulátor.
NEBEZPEČÍ ZRANĚNÍ
► Používejte úhlovou brusku vždy sochranným
krytem . Ochranný kryt musí být bezpečně
namontován na úhlovou brusku. Nastavte ho
tak, aby se dosáhlo maximální možné bezpečnosti, tzn. že směrem kobsluhující osobě
je odkryta co nejmenší možná část brusného
nástroje. Ochranný kryt má obsluhující
osobu chránit před úlomky a náhodným
kontaktem sbrusným nástrojem.
■ 86 │ CZ
PWSA 20-Li B2
NEBEZPEČÍ ZRANĚNÍ
12
► Dbejte na to, aby byl ochranný kryt
namontován minimálně ve stejném úhlu jako
přídavná rukojeť (viz obr.B). Jinak se
můžete zranit ohrubovací, resp. dělicí kotouč.
♦ Otevřete upínací páku .
♦ Zasuňte ochranný kryt kódovacím výstupkem
do kódovací drážky .
♦ Otočte ochranný kryt do požadované (pra-
covní) polohy. Zavřená strana ochranného krytu
musí vždy ukazovat směrem kobsluhující
osobě.
♦ Zavřete upínací páku k upevnění ochranné-
ho krytu . Je-li třeba, lze upínací sílu uzávěru
změnit povolením nebo utažením nastavovací
matice . Přesvědčte se, zda ochranný kryt
dosedá pevně na krk vřetena.
Montáž přídavné rukojeti
OPATRNĚ!
► Zbezpečnostních důvodů se tento přístroj smí
používat pouze spřídavnou rukojetí .
Jinak může dojít ke zraněním. Přídavnou
rukojeť
lze vzávislosti na způsobu práce
našroubovat vlevo, vpravo nebo nahoru na
hlavu přístroje.
Montáž / výměna hrubovacího /
dělicího kotouče
Při výměně dělicích / hrubovacích kotoučů noste
vždy ochranné rukavice.
Dodržujte rozměry hrubovacích a dělicích kotoučů.
Průměr otvoru musí bez vůle odpovídat upínací
přírubě
UPOZORNĚNÍ
. Nepoužívejte redukce nebo adaptéry.
►
Používejte bezpodmínečně jen takové kotouče, na nichž nejsou nečistoty.
■ Používejte jen ty brusné nástroje, jejichž pří-
pustné otáčky jsou minimálně tak vysoké jako
otáčky přístroje naprázdno.
■ NEBEZPEČÍ ZRANĚNÍ! Tlačítko pro aretaci
vřetena
stiskněte pouze tehdy, je-li upínací
vřeteno vklidu.
♦ Kzablokování převodovky stiskněte tlačítko pro
aretaci vřetena .
♦ Povolte upínací matici pomocí montážního
klíče s dvojitým otvorem (viz obr.D).
♦ Nasaďte hrubovací nebo dělicí kotouč na upí-
nací přírubu popsanou stranou kpřístroji.
♦ Poté nasaďte upínací matici zvýšenou stranou
nahoru opět na upínací vřeteno .
V případě tenkých brusných kotoučů
(viz obrázek 1):
♦ Nákružek upínací matice ukazuje směrem
nahoru, aby se tenký brusný kotouč mohl bezpečně upnout.
≤ 3,2 mm
Obr.1
♦ Kzablokování převodovky stiskněte tlačítko pro
aretaci vřetena .
♦ Utáhněte opět upínací matici montážním
klíčem s dvojitým otvorem .
V případě tlustých brusných kotoučů
(viz obrázek 2):
> 3,2 mm
PWSA 20-Li B2
Obr.2
Nákružek upínací matice
je orientován směrem
dolů, aby se brusný kotouč mohl bezpečně namontovat na upínací vřeteno .
│
CZ
87 ■
♦ Upínací vřeteno zaaretujte.
♦ Utáhněte opět upínací matici montážním
klíčem s dvojitým otvorem ve směru hodinových ručiček.
UPOZORNĚNÍ
►
Otáčí-li se po výměně kotouč neklidně nebo
vibruje, musí se tento kotouč ihned znovu
vyměnit.
♦ Nechte přístroj po výměně kotouče zbezpeč-
nostních důvodů běžet po dobu 60sekund na
nejvyšší otáčky. Dávejte pozor na neobvyklé
zvuky a tvorbu jisker.
♦ Zkontrolujte, zda jsou všechny upevňovací díly
správně upevněny.
♦ Dbejte na to, aby se šipka směru otáčení (po-
kud existuje) na dělicích nebo hrubovacích
kotoučích (také na diamantových dělicích kotoučích) shodovala se směrem otáčení přístroje
(šipka směru otáčení na hlavě přístroje).
Uvedení do provozu
Zapnutí/vypnutí
Před použitím zkontrolujte vsazený nástroj, zda
jsou všechny upevňovací díly správně upevněny.
UPOZORNĚNÍ
►
Úhlovou brusku zapínejte vždy před kontaktem smateriálem a teprve poté veďte přístroj
na obrobek.
Zapnutí:
♦ Stiskněte vypínač nejprve doprava, abyste
jej poté posunuli dopředu.
Vypnutí:
♦ Vypínač opět pusťte.
Vypnutí trvalého provozu:
♦ Stiskněte vypínač dozadu dolů a poté jej
pusťte.
Nastavení otáček
Stavěcím kolečkem pro předvolby počtu otáček
můžete předem nastavit počet otáček:
(1 = nižší otáčky, 6 = vyšší otáčky).
Doporučujeme Vám je zjistit praktickými zkouškami.
Počet otáček lze změnit i během provozu.
Údržba a čištění
VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!
Přístroj před jakoukoli prací na něm
vypněte a vyjměte akumulátor.
Akumulátorová úhlová bruska je bezúdržbová.
■ Kčištění přístroje nepoužívejte ostré před-
měty. Dovnitř přístroje nesmí vniknout žádné
tekutiny. Jinak může dojít kpoškození přístroje.
■ Čistěte přístroj pravidelně, nejlépe ihned po
ukončení práce.
■ Plášť přístroje čistěte suchým hadrem – vžád-
ném případě nepoužívejte benzin, rozpouštědla
ani čisticí prostředky, které mohou poškodit
plasty.
■ Kdůkladnému vyčištění přístroje je zapotřebí
vysavač.
■ Větrací otvory musí být vždy volné.
■ Ulpívající brusný prach odstraňte štětcem.
UPOZORNĚNÍ
►
Neuvedené náhradní díly (jako např. uhlíkové
kartáče, spínače) můžete objednat přes naši
servisní a poradenskou linku.
Zapnutí trvalého provozu:
♦ Stiskněte vypínač nejprve doprava, abyste
jej poté posunuli dopředu. Stiskněte
potom navíc dopředu dolů, až zaskočí.
vypínač
■ 88 │ CZ
PWSA 20-Li B2
Likvidace
Obal je zekologických materiálů. Lze ho
zlikvidovat vmístních recyklačních kontejnerech.
Nevyhazujte elektrická nářadí do
domovního odpadu!
Vsouladu sevropskou směrnicí č. 2012/19/EU
musejí být opotřebovaná elektrická nářadí shromažďována odděleně a odevzdána kekologické
recyklaci.
Akumulátory nevyhazujte do domov-
ního odpadu!
Akumulátor se před likvidací musí vyjmout zpřístroje.
Vadné nebo spotřebované akumulátory se musí
recyklovat podle směrnice č. 2006/66/EC. Akumulátor a/nebo přístroj odevzdejte do příslušných
sběren.
Omožnostech likvidace nefunkčního elektrického
nářadí/ akumulátorů se informujte usvého obecního či městského úřadu.
Dbejte na označení na různých
obalových materiálech a v případě
potřeby je roztřiďte odděleně.
Obalové materiály jsou označeny
zkratkami (a) a číslicemi (b) s
následujícím významem:
1–7: Plasty,
20–22: Papír a lepenka,
80–98: Kompozitní materiály
Záruka společnosti
Kompernass Handels GmbH
Vážená zákaznice, vážený zákazníku,
na tento přístroj získáváte záruku vtrvání 3 let od
data zakoupení. V případě závad tohoto výrobku
máte zákonná práva vůči prodejci výrobku. Tato
zákonná práva nejsou omezena naší níže uvedenou
zárukou.
Záruční podmínky
Záruční doba začíná plynout dnem nákupu. Dobře
uschovejte originál pokladního lístku. Tento doklad
je potřebný jako důkaz o koupi.
Pokud do tří let od data zakoupení tohoto výrobku
dojde k vadě materiálu nebo vý robní závadě, pak
Vám podle našeho uvážení výrobek zdarma opravíme nebo vyměníme. Předpokladem této záruky
je, že bude během tříleté lhůty předložen vadný
přístroj a doklad o koupi (pokladní lístek) a stručně
se popíše v čem závada spočívá a kdy se vyskytla.
Vztahuje-li se na závadu naše záruka, obdržíte
zpět buď opravený nebo nový produkt. Opravou
nebo výměnou výrobku nezačne plynout nová
záruční doba.
Záruční doba a zákonné nároky
vyplývající ze závad
Záručním plněním se záruční doba neprodlužuje.
To platí ipro vyměněné a opravené součásti.
Poškození nebo vady vyskytující se případně již
při nákupu se musí oznámit ihned po vybalení. Po
uplynutí záruční doby podléhají veškeré opravy
zpoplatnění.
Informace o možnostech likvidace
vysloužilého výrobku Vám podá
správa Vašeho obecního nebo
městského úřadu.
PWSA 20-Li B2
CZ
│
89 ■
Rozsah záruky
Přístroj byl vyroben pečlivě podle přísných směrnic
kvality a před expedicí byl svědomitě vyzkoušen.
Záruka se vztahuje na materiálové nebo výrobní
vady. Tato záruka se nevztahuje na součásti produktu, které jsou vystaveny normálnímu opotřebení,
a proto je lze považovat za opotřebovatelné díly
nebo za poškození křehkých součástí jako jsou
např. spínače, akumulátory, formy na pečení nebo
části, které jsou vyrobeny ze skla.
Tato záruka zaniká, pokud je výrobek poškozen,
nebyl řádně používán nebo udržován. Pro zajištění
správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu kobsluze.
Účelům použití a úkonům, které se v návodu
kobsluze nedoporučují nebo se před nimi varuje,
je třeba se bezpodmínečně vyhnout.
Výrobek je určen pouze pro soukromé účely a ne
pro komerční použití. Při nesprávném a neodborném
používání, při použití násilí a při zásazích, které
nebyly provedeny našimi autorizovanými servisními
provozovnami, záruční nároky zanikají.
Vyřízení v případě záruky
Pro zajištění rychlého Vaší žádosti postupujte podle
následujících pokynů:
■ Pro všechny dotazy mějte připraven pokladní
lístek a číslo výrobku (např. IAN 12345) jako
doklad o koupi.
■ Číslo výrobku naleznete na typovém štítku, rytině,
na titulní straně svého návodu (vlevo dole) nebo
jako nálepku na zadní nebo spodní straně.
■ Pokud by se měly vyskytovat funkční vady nebo
jiné závady, kontaktujte nejprve níže uvedené
servisní oddělení telefonicky nebo e-mailem.
■ Výrobek, zaevidovaný jako vadný výrobek pak
můžete při přiložení dokladu o nákupu (pokladní
lístek) a při uvedení, v čem spočívá vada a kdy k
ní došlo, poslat výrobek pro Vás bez poštovného
na adresu, kterou Vám oznámí servis.
UPOZORNĚNÍ
► U nástrojů Parkside a Florabest zašlete,
prosím, výlučně vadnou část bez příslušenství
(např. akumulátor, úložný kufřík, montážní
nářadí atd.).
Na webových stránkách
www.lidl-service.com si můžete
stáhnout tyto a mnoho dalších
příruček, videí o výrobku a software.
Servis
Servis Česko
Tel.: 800143873
E-Mail: kompernass@lidl.cz
IAN 290849
Dovozce
Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
NĚMECKO
www.kompernass.com
■ 90 │ CZ
PWSA 20-Li B2
Překlad originálu prohlášení o shodě
My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu,
BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND/NĚMECKO, tímto prohlašujeme, že
tento výrobek je ve shodě snásledujícími normami, normativními dokumenty a směrnicemi ES:
Směrnice ostrojních zařízeních
(2006 / 42 / EC)
Směrnice ES onízkém napětí
(2014 / 35 / EU)
Směrnice oelektromagnetické kompatibilitě
(2014 / 30 / EU)
Směrnice oomezení používání nebezpečných látek (RoHS)
(2011 / 65 / EU)*
*Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení je
v souladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 oomezení
používání určitých nebezpečných látek velektrických a elektronických zařízeních.
Použité harmonizované normy:
EN 60745-1:2009+A11
EN 60745-2-3:2011+A2+A11+A12+A13
EN 55014-1:2006+A1+A2
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-2-29:2004+A2
EN 60335-1:2012+A11
EN 62233:2008
EN 50581:2012
Typové označení stroje:
Aku úhlová bruska PWSA 20-Li B2
Rok výroby: 01 - 2018
Sériové číslo: IAN 290849
Bochum, 12.01.2018
Semi Uguzlu
- manažer kvality Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.
PWSA 20-Li B2
CZ
│
91 ■
Objednávka náhradního akumulátoru
Chcete-li si k přístroji objednat náhradní akumulátor, můžete to pohodlně vyřídit přes internet na webových
stránkách www.kompernass.com nebo telefonicky.
Cena náhradního akumulátoru (PAP 20 A3) je 27,99EUR vč. DPH a dopravného. Tento výrobek může
být vzhledem komezenému množství na skladě vkrátkém čase vyprodán.
Objednávka on-line
Chcete-li si objednat náhradní akumulátor přes internetový obchod spříslušenstvím:
■ V internetovém prohlížeči zadejte adresu webové stránky www.kompernass.com.
■ Pro výběr požadované země a jazyka klikněte na příslušnou vlaječku vlevo nahoře.
■ Nyní klikněte mezi značkami na „Parkside“ a následně vyberte odpovídající přístroj, abyste vybrali
vhodný náhradní akumulátor.
■ Poté, co vložíte náhradní akumulátor do nákupního košíku, klikněte na virtuální tlačítko „Pokladna“
a řiďte se pokyny na obrazovce, abyste objednávku dokončili.
UPOZORNĚNÍ
Objednávání náhradních dílů nelze vněkterých zemích provést on-line. Vtakovém případě kontaktujte
►
servisní poradenskou linku.
■ Akce je omezena na jeden kus akumulátoru na zákazníka/přístroj a na dobu dvou měsíců po období
akce. Poté lze náhradní akumulátor nadále objednávat jako náhradní díl za jiných podmínek.
Telefonická objednávka
Servis Česko
Tel.: 800143873
E-Mail: kompernass@lidl.cz
Aby bylo zaručeno rychlé zpracování Vaší objednávky, připravte si prosím pro všechny dotazy číslo
výrobku (např. IAN 290849) přístroje. Číslo výrobku naleznete na typovém štítku nebo na titulním listu
tohoto návodu.
■ 92 │ CZ
PWSA 20-Li B2
Índice
Introducción ....................................................94
Uso previsto ...............................................................94
Equipamiento ..............................................................94
Volumen de suministro ....................................................... 95
Características técnicas ......................................................95
Indicaciones generales de seguridad para las herramientas eléctricas ....96
1. Seguridad en el lugar de trabajo ............................................96
2. Seguridad eléctrica ....................................................... 96
3. Seguridad personal .......................................................97
4. Uso y manejo de la herramienta eléctrica ...................................... 97
5. Uso y manejo de la herramienta inalámbrica ................................... 98
6. Asistencia técnica ......................................................... 98
Indicaciones de seguridad para todas las aplicaciones .............................98
Retroceso e indicaciones de seguridad ..........................................99
Indicaciones de seguridad especiales para el amolado y el tronzado .................100
Otras indicaciones de seguridad especiales para las muelas de tronzar ...............101
Indicaciones de seguridad para los cargadores ..................................101
Accesorios autorizados .....................................................102
Almacenamiento y manipulación de las herramientas intercambiables recomendadas ....102
Indicaciones de trabajo .....................................................103
Antes de la puesta en funcionamiento ..............................104
Carga de la batería (consulte la fig. A) .........................................104
Inserción/extracción de la batería del aparato ...................................104
Comprobación del nivel de carga de la batería ..................................104
Montaje de la cubierta de protección con cierre rápido ............................104
Montaje del mango adicional ................................................105
Montaje/cambio de la muela de desbaste/tronzado ..............................105
Puesta en funcionamiento ........................................106
Encendido/apagado .......................................................106
Ajuste de la velocidad ......................................................106
Mantenimiento y limpieza ........................................107
Desecho .......................................................107
Garantía de Kompernass Handels GmbH ...........................108
Asistencia técnica ...............................................109
Importador ....................................................109
Traducción de la Declaración de conformidad original .................110
Pedido de una batería de repuesto ................................111
Pedido por Internet .........................................................111
Pedido por teléfono ........................................................111
PWSA 20-Li B2
ES
│
93 ■
AMOLADORA ANGULAR
RECARGABLE PWSA 20-Li B2
Introducción
Felicidades por la compra de su aparato nuevo.
Ha adquirido un producto de alta calidad. Las
instrucciones de uso forman parte del producto y
contienen indicaciones importantes acerca de la
seguridad, del uso y del desecho de este aparato.
Antes de usar el producto, familiarícese con todas
las indicaciones de manejo y de seguridad. Utilice
el producto únicamente como se describe y para
los ámbitos de aplicación indicados. Entregue todos
los documentos cuando transfiera el producto a
terceros.
Uso previsto
El aparato está previsto para el tronzado, desbaste
y cepillado de materiales de metal, hormigón o
azulejos sin utilizar agua. La utilización del aparato para otros fines o su modificación se consideran
contrarias al uso previsto y aumentan considerablemente el riesgo de accidentes. No nos hacemos
responsables por los daños derivados de un uso
contrario al uso previsto. El aparato no está indicado para su uso industrial.
Explicación de los símbolos:
Lea las instrucciones de uso
originales y las indicaciones de
seguridad antes de poner el
aparato en funcionamiento.
El uso de muelas de tronzado
o de desbaste dañadas es peligroso y puede causar lesiones
graves.
Diámetro de la muela
Amoladora angular inalámbrica
¡Utilice gafas de protección!
¡Utilice protección auditiva!
¡Utilice calzado de seguridad!
¡Utilice guantes de protección!
¡Utilice una mascarilla de protección antipolvo!
Este aparato no es apto para
amolar superficies húmedas.
Este aparato no es apto para
amolar en posición inclinada.
Aparato previsto para la amoladura de metales.
Equipamiento
Interruptor de encendido/apagado
Botón de desbloqueo de la batería
Batería*
Botón del nivel de carga de la batería
LED del nivel de carga de la batería
Rueda de ajuste para preselección de
la velocidad
Mango adicional
Cubierta de protección
Botón de bloqueo del husillo
Rosca (3) para el mango adicional
Palanca tensora
Pestaña de codificación
Tuerca de ajuste
Cargador rápido (consulte la fig. A)*
LED rojo de control de carga (consulte la fig. A)
LED verde de control de carga (consulte la fig. A)
Tuerca de fijación (consulte la fig. C)
Husillo de montaje (consulte la fig. C)
Brida de montaje (consulte la fig. C)
■ 94 │ ES
PWSA 20-Li B2
Ranura de codificación (consulte la fig. C)
Llave de montaje con dos orificios (consulte la
fig. D)
Volumen de suministro
1 amoladora angular recargable PWSA 20-Li B2
1 mango adicional
1 cubierta de protección (premontada)
1 llave de montaje con dos orificios
1 muela de tronzar (premontada)
1manual de instrucciones de uso
Características técnicas
Amoladora angular recargable:
PWSA 20-Li B2
Tensión asignada: 20V
Velocidad nominal: n 2500 - 10000r.p.m.
Dimensiones de la muela: Ø 115mm
Dimensiones de la rosca: M14
Para trabajar con la herramienta inalámbrica, debe utilizarse la siguiente batería:
PAP20A3*
Tipo: IONES DE LITIO
Tensión asignada: 20V
Capacidad: 4Ah
Células: 10
Para cargar rápidamente la batería, debe
utilizarse el siguiente cargador rápido:
PLG20A2*
ENTRADA/input:
Tensión asignada: 230-240V ~, 50Hz
Consumo de potencia
medido: 85W
Fusible (interior): 3,15A
SALIDA/output:
Tensión asignada: 21,5V
Corriente medida: 3,5A
Duración de la carga: aprox. 80min
Clase de aislamiento: II/
(corriente
continua)
(corriente
continua)
(corriente alterna)
T3.15A
(corriente
continua)
(aislamiento doble)
* BATERIA Y CARGADOR NO SE INCLUYEN EN
SUMINISTRO
Información sobre ruidos y vibraciones:
Medición de ruidos según la norma EN60745.
Valores típicos del nivel sonoro con ponderación A
de la herramienta eléctrica:
Valor de emisión sonora:
Nivel de presión sonora: LPA= 84 dB (A)
Incertidumbre: K= 3 dB
Nivel de potencia acústica: L
= 95 dB (A)
WA
Incertidumbre: K= 3 dB
¡Utilice protección auditiva!
Valor total de vibraciones:
Amolado de superficie
mango principal a
=1,83m/s
h, AG
Incertidumbre: K=1,5m/s
Amolado de superficie
mango adicional: a
=1,224m/s
h, AG
Incertidumbre: K=1,5m/s
2
2
2
2
INDICACIÓN
► El nivel de vibraciones especificado en estas
instrucciones de uso se ha calculado según
un proceso de medición estandarizado y
puede utilizarse para la comparación de
aparatos. El valor de emisión de vibraciones
especificado también puede utilizarse para
realizar una valoración preliminar de la
exposición.
PWSA 20-Li B2
ES
│
95 ■
Loading...
