Parkside PWSA 20-Li A1 User manual [fr]

MEULEUSE D’ANGLE SANS FIL PWSA 20-Li A1

MEULEUSE D’ANGLE SANS FIL

Traduction des instructions d’origine

IAN 284661

AKKU-WINKELSCHLEIFER

Originalbetriebsanleitung

Avant de lire le mode d’emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous
ensuite avec toutes les fonctions de l’appareil.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.

FR / BE Traduction des instructions d’origine Page 1
DE / AT / CH Originalbetriebsanleitung Seite 21

A

B

E

0

DC





I

Après dispositifs Parkside sont compatibles avec le PAP 20 A1 / A2 PAP 20 Batterie:

· PERCEUSE/VISSEUSE À PERCUSSION 2 VITESSES SANS FIL PSBSA 20-Li A1

· MARTEAU PERFORATEUR SANS FIL PABH 20-Li B2

· PERCEUSE-VISSEUSE SANS FIL PABS 20-Li C3

· VISSEUSE À CHOCS SANS FIL PDSSA 20-Li A1

· SCIE CIRCULAIRE SANS FIL PHKSA 20-Li A1

· SCIE SAUTEUSE PENDULAIRE SANS FIL PSTDA 20-Li A1

· SCIE SABRE SANS FIL PSSA 20-Li A1

· MEULEUSE D’ANGLE SANS FIL PWSA 20-Li A1

· OUTIL MULTIFONCTIONS SANS FIL PAMFW 20-Li A1

20V max.

18V

Table des matières

Introduction ......................................................2

Utilisation conforme à l'usage prévu ............................................. 2

Équipement .................................................................2

Matériel livré ............................................................... 3

Caractéristiques techniques .................................................... 3

Avertissements de sécurité généraux pour l'outil électrique ..............4

1. Sécurité de la zone de travail ................................................ 4

2. Sécurité électrique ......................................................... 4

3. Sécurité des personnes ..................................................... 4

4. Utilisation et entretien de l'outil ............................................... 5

5. Utilisation et manipulation d'un outil à accu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

6. Service après-vente ........................................................ 6

Avertissements de sécurité pour toutes les utilisations ................................ 6

Recul brutal et consignes de sécurité correspondantes ...............................7

Avertissements de sécurité spéciaux pour le meulage et le tronçonnage .................. 8

Autres avertissements de sécurité spéciaux concernant le tronçonnage .................. 8

Consignes de sécurité relatives aux chargeurs ...................................... 9

Accessoires admis ..........................................................10

Stockage et maniement des outils d'intervention recommandés ........................ 10

Consignes de travail ......................................................... 11

Avant la mise en service ..........................................12

Recharger le pack d'accus (voir fig. A) ..........................................12

Mettre le pack d'accus dans l'appareil / l'en retirer ...................................12

Contrôler l'état de l'accu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Monter le capot de protection avec fermeture rapide ...............................12

Monter la poignée supplémentaire .............................................13

Monter / changer la meule à dégrossir / le disque à tronçonner ...................... 13

Mise en service ..................................................14

Mise en marche / mise hors service ............................................. 14

Entretien et nettoyage ............................................14

Mise au rebut ...................................................15

Garantie de Kompernass Handels GmbH ............................15

Service après-vente ..............................................17

Importateur .....................................................17

Traduction de la déclaration de conformité originale ...................18

Commande d'accu de rechange ....................................19

Commande téléphonique .....................................................19

PWSA 20-Li A1

FR│BE 

│

 1 ■

MEULEUSE D'ANGLE SANS
FIL PWSA 20-Li A1

Introduction

Nous vous félicitons pour l'achat de votre nouvel
appareil. Vous venez ainsi d'opter pour un produit
de grande qualité. Le mode d'emploi fait partie de
ce produit. Il contient des remarques importantes
concernant la sécurité, l'usage et la mise au rebut.
Avant d'utiliser le produit, veuillez vous familiariser
avec toutes les consignes d'utilisation et de sécurité.
N'utilisez le produit que conformément aux con­signes et pour les domaines d'utilisation prévus.
Si vous cédez le produit à un tiers, remettez-lui
également tous les documents.

Utilisation conforme à l'usage prévu

L'appareil est conçu pour le tronçonnage, le dégros­sisage et le brossage de métal, béton ou carrelages
sans utiliser d'eau. Toute utilisation autre ou modi­fication de l'appareil est considérée comme non
conforme et s'accompagne de risques d'accident
non négligeables. Nous déclinons toute responsa­bilité pour les dommages causés résultant d'une
utilisation uniforme. L'appareil n'est pas conçu pour
un usage professionnel.

Explication des symboles :

Lisez le mode d'emploi d'origine
et les consignes de sécurité avant
la mise en service.

L'utilisation de disques à tronçon­ner ou de meules à dégrossir est
dangereuse et peut entraîner des
blessures graves!

Diamètre du disque

Meuleuse d'angle sans fil

Porter des lunettes de protection!

Porter une protection auditive!

Porter des chaussures de
sécurité !

Porter des gants de protection!

Porter un masque de protection
anti-poussière!

Non admissible pour la rectifica­tion sous arrosage

Non admissible pour la rectifica­tion latérale

Marche à suivre pour la rectifica­tion métallique

Équipement

Poignée de l'appareil
Touche d'état accu
LED d'affichage d'état de l'accu
Interrupteur MARCHE/ARRÊT
Verrouillage de sécurité
Pack d'accus*
Touche déverrouillage du pack d'accus
Poignée supplémentaire
Capot de protection
Touche d'arrêt de la broche
Filetage (3 x) pour poignée supplémentaire
Levier de serrage
Cran détrompeur
Écrou de réglage
Chargeur rapide* (voir fig. A)
LED de contrôle de charge rouge (voir fig. A)
LED de contrôle de charge verte (voir fig. A)
Écrou de serrage (voir fig. C)
Broche de fixation (voir fig. C)
Bride de fixation (voir fig. C)
Rainure recevant le cran (voir fig. C)
Clé de montage à deux ergots (voir fig. D)

■ 2 │ FR

│

BE

PWSA 20-Li A1

Matériel livré

1 meuleuse d'angle sans fil PWSA 20-Li A1
1 poignée supplémentaire
1 capot de protection (prémonté)
1 clé de montage à deux ergots
1 lame (prémonté)
1 mode d'emploi

Caractéristiques techniques

Meuleuse d'angle sans fil : PWSA 20-Li A1

Tension nominale : 20 V
Vitesse nominale : n 10000 min
Ø du disque : 115 mm
Filetage : M14

Utiliser l'outil sans fil uniquement avec l'accu
suivant : PAP 20 A2*

Type: LITHIUM-IONS
Tension nominale : 20 V
Capacité: 3 Ah
Cellules: 10

Pour charger rapidement le pack d'accus, uti­lisez uniquement le chargeur rapide suivant :
PLG 20 A2*

ENTRÉE / Input:

Tension nominale : 230 - 240 V ~, 50 Hz

Puissance nominale
absorbée : 85 W

Fusible (interne): 3,15 A

SORTIE / Output:

Tension nominale : 21,5 V

Courant nominal: 3,5 A
Temps de charge: env. 60 min
Classe de protection: II/

* ACCU ET CHARGEUR NON INCLUS DANS

LA LIVRAISON

REMARQUE RELATIVE À LA COMPATIBILITÉ

► Pour recharger le pack d'accus PAP 20 A1 /

PAP 20 A2 vous pouvez également utiliser
le chargeur rapide d'accus PLG 20 A1 /
PLG 20 A2.

► Vous pouvez également utiliser l'outil sans

fil avec le pack d'accus PAP 20 A1.

(courant continu)

-1

(courant continu)

(courant alternatif)

T3.15A

(courant

continu)

(double isolation)

Informations relatives aux bruits et aux vibra­tions:

Valeur de mesure du bruit déterminée conformé­ment à la norme EN60745. Le niveau de bruit A
pondéré typique de l'outil électrique est de:

Valeur d'émissions sonores:

Niveau de pression acoustique: L

= 89 dB (A)

pA

Imprécision: K = 3 dB
Niveau de puissance acoustique: L

= 100 dB (A)

WA

Imprécision: K = 3 dB

Porter une protection auditive!
Valeur totale des vibrations:

Meulage superficiel
poignée principale: a
Imprécision: K = 1,5 m/s

= 5,3m/s

h, AG

Meulage superficiel
poignée supplémentaire: a
Imprécision: K = 1,5 m/s

h, AG

2

= 7,7m/s

2

2

2

REMARQUE

► Le niveau de vibrations indiqué dans les

présentes instructions a été mesuré conformé­ment à une méthode de mesure normée et
peut être utilisé pour comparer des appareils.
La valeur d'émission des vibrations déclarée
peut également être utilisée pour une évalua­tion préliminaire de l'exposition.

AVERTISSEMENT!

► Le niveau des vibrations varie en fonction

de l'usage de l'outil électrique et peut, dans
certains cas, excéder la valeur indiquée dans
ces instructions. L'exposition vibratoire pourrait
être sous-estimée si l'outil électrique est utilisé
régulièrement de cette manière. Essayez de
garder la sollicitation par vibrations aussi
faible que possible. Des mesures d'exemple
de réduction de la sollicitation des vibrations
sont le port de gants lors de l'utilisation de
l'outil et la limitation du temps de travail. À
ce titre, toutes les parts du cycle de travail
doivent être prises en compte (par exemple
les durées pendant lesquelles l'outil est éteint
et celles pendant lesquelles il est allumé mais
fonctionne sans charge).

PWSA 20-Li A1

FR│BE 

│

 3 ■

Avertissements de

sécurité généraux
pour l'outil électrique

AVERTISSEMENT!

► Lire tous les avertissements de sécurité et toutes

les instructions. Ne pas suivre les avertissements
et instructions peut donner lieu à un choc élec­trique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s'y reporter
ultérieurement.

Le terme "outil" dans les consignes de sécurité
fait référence à votre outil électrique alimenté par le
secteur (avec cordon d'alimentation) ou à votre outil
fonctionnant sur batterie (sans cordon d'alimentation).

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres

sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent

des étincelles qui peuvent enflammer les pous­sières ou les fumées.

c) Maintenir les enfants et les personnes pré-

sentes à l'écart pendant l'utilisation de l'outil.
Les distractions peuvent vous faire perdre le
contrôle de l'outil.

2. Sécurité électrique

a) La fiche de l'outil doit être adaptée à la prise

secteur. Ne jamais modifier la fiche de
quelque façon que ce soit.
Ne pas utiliser d'adaptateurs avec des outils
à branchement de terre. Des fiches non modi-

fiées et des socles adaptés réduiront le risque
de choc électrique.

b) Eviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les
radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de choc électrique si
votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides. La pénétration d'eau à
l'intérieur d'un outil augmentera le risque de
choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser

le cordon pour porter, tirer ou débrancher
l'outil. Maintenir le cordon à l'écart de la
chaleur, du lubrifiant, des arêtes ou des parties
en mouvement. Des cordons endommagés ou

emmêlés augmentent le risque de choc élec­trique.

e) Lorsqu'on utilise un outil à l'extérieur, utiliser un

prolongateur adapté à l'utilisation extérieure.
L'utilisation d'un cordon adapté à l'utilisation
extérieure réduit le risque de choc électrique.

f) Si l'usage d'un outil dans un emplacement

humide est inévitable, utiliser une alimenta­tion protégée par un dispositif à courant diffé­rentiel résiduel (RCD). L'usage d'un RCD réduit

le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes

en train de faire et faire preuve de bon sens
dans votre utilisation de l'outil. Ne pas utiliser
un outil lorsque vous êtes fatigué ou sous
l'emprise de drogues, d'alcool ou de médica­ments. Un moment d'inattention en cours d'uti-

lisation d'un outil peut entraîner des blessures
graves des personnes.

b) Utiliser un équipement de sécurité. Toujours

porter une protection pour les yeux. Les
équipements de sécurité tels que les masques
contre les poussières, les chaussures de sécurité
antidérapantes, les casques ou les protections
acoustiques utilisés pour les conditions appro­priées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S'assurer

que l'interrupteur est en position arrêt avant
de brancher l'outil au secteur et/ou au bloc
de batteries, de le ramasser ou de le porter.

Porter les outils en ayant le doigt sur l'interrup­teur ou brancher des outils dont l'interrupteur
est en position marche est source d'accidents.

■ 4 │ FR

│

BE

PWSA 20-Li A1

d) Retirer toute clé de réglage avant de mettre

l'outil en marche. Une clé laissée fixée sur une

partie tournante de l'outil peut donner lieu à
des blessures de personnes.

e) Ne pas se précipiter. Garder une position

et un équilibre adaptés à tout moment. Cela
permet un meilleur contrôle de l'outil dans des
situations inattendues.

f) S'habiller de manière adaptée. Ne pas porter

de vêtements amples ou de bijoux. Garder les
cheveux, les vêtements et les gants à distance
des parties en mouvement. Des vêtements

amples, des bijoux ou les cheveux longs peuvent
être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le raccor-

dement d'équipements pour l'extraction et la
récupération des poussières, s'assurer qu'ils
sont connectés et correctement utilisés. Utiliser

des collecteurs de poussière peut réduire les
risques dus aux poussières.

4. Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté

à votre application. L'outil adapté réalisera

mieux le travail et de manière plus sûre au
régime pour lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne per-

met pas de passer de l'état de marche à arrêt
et vice versa. Tout outil qui ne peut pas être

commandé par l'interrupteur est dangereux et il
faut le réparer.

c) Débrancher la fiche de la source d'alimen-

tation en courant et/ou le bloc de batteries
de l'outil avant tout réglage, changement
d'accessoires ou avant de ranger l'outil. De

telles mesures de sécurité préventives réduisent
le risque de démarrage accidentel de l'outil.

d) Conserver les outils à l'arrêt hors de la portée

des enfants et Ne pas permettre à des per­sonnes ne connaissant pas l'outil ou les pré­sentes instructions de le faire fonctionner. Les

outils sont dangereux entre les mains d'utilisa­teurs novices.

e) Observer la maintenance de l'outil. Vérifier

qu'il n'y a pas de mauvais alignement ou de
blocage des parties mobiles, des pièces cas­sées ou toute autre condition pouvant affecter
le fonctionnement de l'outil. En cas de dom­mages, faire réparer l'outil avant de l'utiliser.

De nombreux accidents sont dus à des outils
mal entretenus.

f) Garder affûtés et propres les outils permettant

de couper. Des outils destinés à couper correc­tement entretenus avec des pièces coupantes
tranchantes sont moins susceptibles de bloquer
et sont plus faciles à contrôler.

g) Utiliser l'outil, les accessoires et les lames etc.,

conformément à ces instructions, En tenant
compte des conditions de travail et du travail
à réaliser.

L'utilisation de l'outil pour des opérations diffé­rentes de celles prévues pourrait donner lieu à
des situations dangereuses.

5. Utilisation et manipulation d'un
outil à accu

a) Uniquement recharger les accus dans les

chargeurs recommandés par le fabricant.

Un chargeur compatible pour certains types
d'accus peut provoquer un incendie s'il est uti­lisé avec d'autres accus.

b) N'utiliser les outils qu'avec des blocs de bat-

teries spécifiquement désignés. L'utilisation de
tout autre bloc de batteries peut créer un risque
de blessure et de feu.

c) Tenir les accus inutilisés à l'abri des agrafes,

pièces de monnaie, clés, clous, vis et autres
objets en métal susceptibles de court-circuiter
les contacts. Un court-circuit entre les contacts

des accus peut provoquer des brûlures ou un
incendie.

d) L'accu peut couler en cas d'usage incorrect.

Éviter tout contact avec ce liquide. Laver à
l'eau en cas de contact involontaire. En cas
de contact du liquide avec les yeux, il faut
en plus consulter un médecin. Le liquide qui

s'écoule des accus peut causer des irritations
de la peau ou des brûlures.

PWSA 20-Li A1

FR│BE 

│

 5 ■

ATTENTION! RISQUE D'EXPLOSION!

Ne rechargez jamais des piles non
rechargeables.

Protégez l'accu de la chaleur, par ex.

aussi du rayonnement solaire continu,
du feu, de l'eau et de l'humidité.

Il y a risque d'explosion.

6. Service après-vente

a) Faire entretenir l'outil par un réparateur

qualifié utilisant uniquement des pièces de
rechange identiques. Cela assurera que la

sécurité de l'outil est maintenue.

Avertissements de sécurité pour
toutes les utilisations

Avertissements de sécurité conjoints pour le
meulage et le tronçonnage:

a) Cet outil électrique est destiné à fonctionner

comme meuleuse et tronçonneuse. Lisez toutes
les mises en garde de sécurité, les instructions,
les illustrations et les spécifications fournies
avec cet outil électrique. Si vous ne respectez

pas les instructions suivantes, un choc électrique,
un incendie et/ ou des blessures graves peuvent
survenir.

b) Cet outil électrique ne convient pas pour

poncer avec du papier abrasif, des brosses à
crins métalliques et pour lustrer. Les utilisations

pour lesquelles cet outil électrique n'est pas
prévu peuvent engendrer des risques et des
blessures.

c) N'utilisez pas d'accessoires qui ne sont pas

spécialement prévus ou recommandés par le
fabricant pour cet outil électrique. Le simple

fait de pouvoir fixer l'accessoire à l'outil élec­trique ne garantit pas une utilisation sûre.

d) Le nombre de tours autorisé de l'outil d'inter-

vention doit être au moins aussi élevé que le
nombre de tours maximal indiqué sur l'outil
électrique. Les accessoires qui tournent plus

rapidement qu'autorisé peuvent se briser et
voler en éclats.

e) Le diamètre extérieur et l'épaisseur de l'outil

d'intervention doivent correspondre aux di­mensions indiquées de votre outil électrique.

Les outils d'intervention mal dimensionnés ne
peuvent pas être suffisamment protégés ou
contrôlés.

f) Les outils d'intervention à insert fileté doivent

être exactement adaptés au filetage de la
broche porte-meule. Pour les outils d'inter­vention montés au moyen d'une bride, le
diamètre du trou de l'outil d'intervention doit
être adapté au diamètre du réceptacle de la
bride. Les outils d'intervention qui ne sont pas

parfaitement fixés à l'outil électrique tournent de
manière irrégulière, vibrent fortement et peuvent
entraîner une perte de contrôle.

f) N'utilisez pas d'outils endommagés. Contrôlez

avant chaque utilisation les outils tels que les
meules en vue de détecter des éclats et fissures,
le patin d'appui en vue de détecter fissures,
usure ou forte usure, les brosses métalliques
en vue de détecter des fils détachés ou cassés.
Si l'outil électrique ou l'outil d'intervention
tombe par terre, contrôlez s'il est endomma­gé ou bien utilisez un outil d'intervention qui
n'est pas abîmé. Après avoir contrôlé et mis
en place l'outil d'intervention, ne séjournez,
vous et des personnes à proximité, qu'en
dehors du plan de rotation de l'outil d'inter­vention et laissez tourner l'appareil une minute
à la vitesse maximale. Les outils d'intervention

endommagés cassent la plupart du temps durant
la période de test.

h) Portez un équipement de protection indivi-

duelle. En fonction de l'utilisation, utilisez une
protection faciale intégrale, une protection
oculaire ou des lunettes de protection. Dans
la mesure du nécessaire, portez un masque
anti-poussière, une protection auditive, des
gants de protection ou un tablier spécial qui
tiennent éloignées les particules de meulage
et de matériau. Les yeux doivent être protégés

des projections de corps étrangers engendrées
lors de différentes utilisations. Un masque anti­poussière ou respiratoire doit filtrer la poussière
créée lors de l'utilisation. Si vous êtes exposé à
un bruit important durant une longue période,
vous risquez d'être atteint d'une perte auditive.

■ 6 │ FR

│

BE

PWSA 20-Li A1

i) Veillez à ce que d'autres personnes respectent

une distance de sécurité par rapport à votre
périmètre de travail. Toute personne péné­trant dans le périmètre de travail doit porter
un équipement de protection individuelle.

Des fragments de la pièce à usiner ou des outils
d'intervention brisés peuvent voler et causer des
blessures également en dehors du périmètre de
travail direct.

j) Ne tenez l'outil électrique que par ses surfaces

de préhension isolées lorsque vous effectuez
des travaux dans lesquels l'outil d'interven­tion risque de toucher des lignes électriques
invisibles. Le contact avec une ligne électrique

peut également mettre les parties métalliques
de l'appareil sous tension et provoquer un choc
électrique.

k) Maintenez le cordon d'alimentation loin

d'outils d'intervention rotatifs. Si vous perdez
le contrôle de l'appareil, le cordon d'alimenta­tion peut être séparé ou saisi et votre main ou
bras peut être pris dans l'outil d'intervention en
rotation.

l) Ne déposez jamais l'outil électrique tant que

l'outil d'intervention ne s'est pas entièrement
immobilisé. L'outil d'intervention en train de

tourner risque d'entrer en contact avec la sur­face de déposition et de vous faire perdre ainsi
le contrôle de l'outil électrique.

n) Attendez toujours que l'outil électrique ait

cessé de tourner avant de le transporter.
Votre habit risque d'entrer fortuitement en contact
avec l'outil d'intervention en rotation, et cet outil
risque de pénétrer dans votre corps.

o) Nettoyez régulièrement les fentes de ventila-

tion de votre outil électrique. La soufflerie du
moteur aspire de la poussière dans le boîtier
de l'appareil et une accumulation de poussière
métallique peut engendrer des risques élec­triques.

o) N'utilisez pas l'outil électrique à proximité de

matériaux combustibles. Les étincelles peuvent
enflammer ces matériaux.

p) N'utilisez pas d'outils d'intervention qui néces-

sitent des liquides réfrigérants. L'utilisation d'eau
ou d'autres réfrigérants liquides peut provoquer
un choc électrique.

Recul brutal et consignes de sécurité
correspondantes

Le recul est la réaction soudaine d'un outil d'inter­vention (comme une meule, un plateau de ponçage,
une brosse métallique etc.) qui s'accroche ou se
bloque. Un accrochage ou un blocage entraîne
un arrêt abrupt de l'outil d'intervention en rotation.
De ce fait, l'outil électrique, s'il n'est pas fermement
tenu en main, subit une accélération brutale en
sens opposé de celui de l'outil d'intervention.

Si par exemple un disque abrasif accroche ou se
bloque dans la pièce à usiner, le bord du disque
plongeant dans pièce au point de coincement
va creuser le matériau, avec risque d'ébrécher le
disque ou d'un recul brutal. Le disque peut sauter
en direction de l'opérateur ou s'en éloigner, ceci
selon le sens de rotation du disque au point d'ac­crochage/blocage. Les disques abrasifs peuvent
également se rompre dans ces conditions.

Un recul résulte d'une utilisation incorrecte ou inap­propriée de l'outil électrique. Des mesures de pru­dence adaptées, comme celles décrites ci-dessous,
permettent de l'éviter.

a) Saisissez fermement l'outil électrique et posi-

tionnez votre corps et vos bras de manière à
pouvoir résister à un recul brutal. Utilisez tou­jours la poignée supplémentaire, si présente,
pour maîtriser le mieux possible les forces de
recul ou les couples de réaction au démar­rage. L'opérateur peut maîtriser les forces de

recul et de réaction grâce à des mesures de
prudence adaptées.

b) Ne placez jamais les mains à proximité d'outils

d'intervention en rotation. En cas de recul, l'outil
d'intervention peut se déplacer au-dessus de
votre main.

c) Évitez avec votre corps la zone dans laquelle

l'outil électrique se déplace lors d'un rebond.
Au point de blocage, le recul entraîne l'outil
électrique dans la direction opposée à celle
de rotation du disque.

PWSA 20-Li A1

FR│BE 

│

 7 ■

d) Travaillez de manière particulièrement pru-

dente au niveau des angles, des arêtes vives,
etc. Évitez que les outils d'intervention rebon­dissent de la pièce à usiner et se coincent.

L'outil d'intervention en rotation a tendance à
se coincer dans les angles, sur des arêtes vives
ou lorsqu'il rebondit. Ceci entraîne une perte de
contrôle ou un recul brutal.

e) N'utilisez pas de chaîne coupante ni de lame

de scie dentées. De tels outils d'intervention
causent souvent un recul brutal ou la perte du
contrôle de l'outil électrique.

Avertissements de sécurité spéciaux
pour le meulage et le tronçonnage

a) Utilisez exclusivement les meules/disques

homologués pour votre outil électrique et le
capot de protection prévu pour ces meules/
disques. Les meules/disques qui ne sont pas

prévus pour l'appareil électrique peuvent ne pas
être suffisamment protégés et ne sont pas sûrs.

b) Les meules abrasives à bord coudé doivent

être montées de telle manière que leur surface
de meulage ne fasse pas saillie au dessus
du plan du bord du capot de protection. Un

disque abrasif incorrectement monté et qui fait
saillie au dessus du plan du bord du capot de
protection ne peut pas être suffisamment protégé.

c) Le capot de protection doit être placé de

manière sûre sur l'outil électrique et, pour
obtenir un niveau maximum de sécurité, être
réglé de sorte que la plus petite partie à nu
possible de la meule/du disque regarde vers
l'opérateur. Le capot de protection aide à pro-

téger l'opérateur des fragments et d'un contact
aléatoire avec la meule/le disque ainsi que des
étincelles susceptibles d'enflammer les vêtements.

d) Les meules/disques ne doivent être utilisés

que dans le cadre des possibilités d'utilisation
recommandées. Par exemple: ne meulez
jamais avec la surface latérale d'une disque
à tronçonner. Les disques à tronçonner sont

conçus pour enlever du matériau au contact
de la tranche du disque. L'exercice d'une force
latérale sur ces disques risque de les briser.

e) Utilisez toujours des brides de serrage intactes,

de taille et de forme adaptées au disque abra­sif que vous avez choisi. Des brides adaptées

soutiennent le disque abrasif et réduisent ainsi le
risque d'une cassure du disque. Les brides pour
disques à tronçonner peuvent être différents des
brides pour autres meules.

f) N'utilisez jamais de meules/disques abrasifs

usés provenant d'outils électriques de plus
grande taille. Les meules abrasives des outils élec-

triques de plus grande taille ne sont pas conçues
pour les vitesses élevées d'outils électriques de
plus petite dimension et risquent de casser.

Autres avertissements de sécurité
spéciaux concernant le tronçonnage

f) Évitez que le disque à tronçonner se bloque

et de lui imposer une pression d'applique
excessive. N'effectuez pas de coupes trop
profondes. Une surcharge du disque à tron-

çonner accroît sa sollicitation et le risque qu'il
se coince ou se bloque, donc la possibilité d'un
recul brutal ou d'une cassure du corps abrasif
augmente.

c) Évitez la zone située devant et derrière le

disque à tronçonner en rotation. Si vous éloi­gnez de vous le disque à tronçonner dans la
pièce à usiner, l'outil électrique risque en cas de
rebond d'être projeté directement sur vous avec
le disque en rotation.

c) En cas de coincement du disque à tronçonner

ou d'interruption des travaux, éteignez l'appa­reil et maintenez-le calmement jusqu'à l'arrêt
complet du disque. N'essayez jamais de retirer
la disque à tronçonner en rotation du trait de
scie ; il y a sinon un risque de recul brutal.

Identifiez et supprimez la cause du coincement.

d) Ne rallumez pas l'outil électrique tant qu'il se

trouve dans la pièce. Laissez le disque à tron­çonner atteindre sa pleine vitesse de rotation
avant de poursuivre la coupe avec prudence.

Sans quoi le disque risque de s'accrocher, de
sauter en dehors de la pièce à usiner ou de
causer un rebond.

e) Étayez les panneaux ou les grandes pièces à

usiner afin de réduire le risque de rebond dû
à un coincement du disque à tronçonner. Les

grandes pièces risquent de s'incurver sous l'effet
de leur propre poids. La pièce à usiner doit
être étayée des deux côtés du disque, autant à
proximité du disque à tronçonner que du bord.

■ 8 │ FR

│

BE

PWSA 20-Li A1

j) Soyez particulièrement prudent au moment

de pratiquer des coupes plongeantes dans
des murs existants ou des zones sans visibi­lité. Le disque à tronçonner risque de plonger

dans des conduites de gaz ou d'eau, des lignes
électriques ou d'autres objets et de provoquer
en plus un recul brutal.

Consignes de sécurité relatives aux
chargeurs

■ Cet appareil peut être utilisé par

des enfants à partir de 8 ans et par
des personnes ayant des capacités
physiques, sensorielles ou mentales
réduites ou disposant de peu d'ex­périence et/ou de connaissances, à
condition qu'ils soient surveillés ou
qu'ils aient été initiés à l'utilisation
sécurisée de l'appareil et qu'ils aient
compris les dangers en résultant.
Les enfants ne doivent pas jouer
avec l'appareil. Le nettoyage et la
maintenance utilisateur ne doivent
pas être réalisés par des enfants
s'ils ne sont pas surveillés.

■ Si le cordon d'alimentation de

l'appareil est endommagé, il doit
être remplacé par le fabricant, son
service après-vente ou une personne
de qualification similaire afin d'éviter
tout risque.

Le chargeur convient uniquement à une

exploitation en intérieur.

AVERTISSEMENT!

■ Si le cordon d'alimentation de l'appareil est

endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une
personne de qualification similaire afin
d'éviter tout risque.

PWSA 20-Li A1

FR│BE 

│

 9 ■

Accessoires admis

Disques à
tronçonner

Meules à
dégrossir

Diamètre

max. Ø

(mm)

115 3 M14 13300 80

115 6 M14 13300 80

Épais-

seur
max.
(mm)

Dimension
du filetage

(mm)

Vitesse

de

rotation

-1

(min

)

Vitesse

périphé-

riquemax.

(m/s)

Outil

Clé de

montage

à deux

ergots

Clé de

montage

à deux

ergots

Capot de

protection

Oui

Oui

Stockage et maniement des outils d'intervention recommandés

■ Les outils à meuler doivent être traités et transportés avec prudence.

■ Les outils à meuler doivent être stockés de manière à n'être exposés à aucune détérioration mécanique

ou influence météorologique (par ex. humidité).

■ 10 │ FR

│

BE

PWSA 20-Li A1

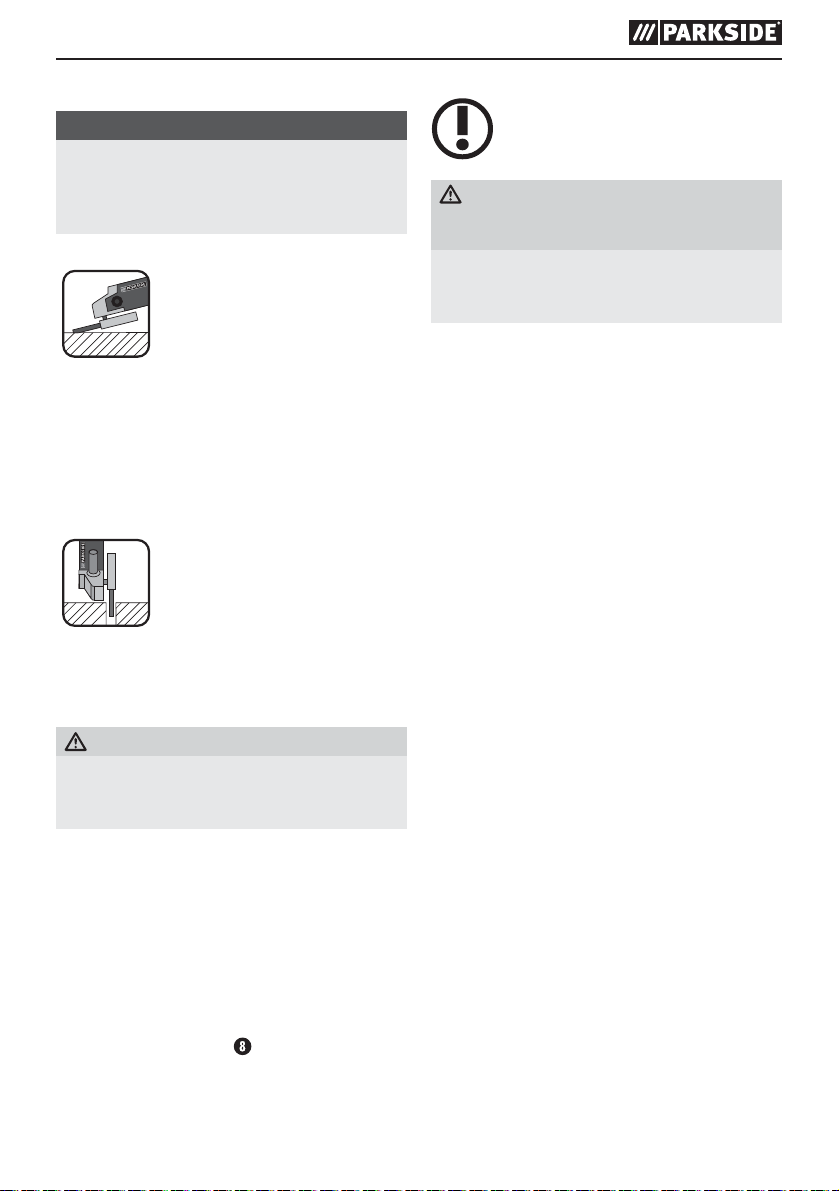

Consignes de travail

REMARQUE

►

Les meules/disques ne doivent être utilisés
que dans le cadre des possibilités d'utilisa­tion recommandées. Ils risquent sinon de se
briser, d'être endommagés et de causer des
blessures.

Meulage de dégrossissement :

■ Déplacez la meuleuse d'angle en effectuant

un mouvement de va et vient et en exerçant
une pression modérée sur la pièce à usiner.

■ Si le matériau est souple, passez la meule à

dégrossir selon un angle plat sur de la pièce
à usiner, et selon un angle un peu plus incliné
en présence d'un matériau dur.

Tronçonnage :

■ N'utilisez que des disques à tronçonner ou

meules homologués, renforcés de fibres, adaptés à

une vitesse périphérique non inférieure à 80 m / s.

PRUDENCE !

L'outil de meulage continue à tourner après la
mise à l'arrêt. Ne le freinez pas en exerçant une
pression latérale dessus.

■ Sécurisez la pièce à traiter. Utilisez des dispositifs

de serrage / un étau pour retenir la pièce à usiner.
Elle sera ainsi mieux tenue qu'avec la main.

■ Débranchez toujours l'appareil avant de le

déposer sur une surface et attendez qu'il
s'immobilise.

■ Utilisez l'appareil uniquement pour une

coupe ou un meulage à sec.

■ La poignée supplémentaire

pour tous les travaux effectués avec l'appareil.

■ Les matériaux contenant de l'amiante ne doivent

pas être usinés.L'amiante est cancérigène.

N'utilisez jamais de disques à
tronçonner pour dégrossir!

N'utilisez jamais de meules à
dégrossir pour tronçonner!

doit être montée

Conseil! Voici le bon comportement
recommandé.

DANGER! DANS LA PIÈCE À USINER,

GUIDEZ TOUJOURS L'APPAREIL
EN SENS INVERSE DE CELUI DE
ROTATION DU DISQUE.

► Il y a risque de recul brutal dans l'autre sens.

L'appareil risque d'être chassé brutalement
hors du trait de coupe.

■ Toujours guider l'appareil en marche contre

la pièce usinée. Après l'usinage, soulevez

l'appareil au dessus de la pièce à usiner et ne
l'éteignez qu'ensuite.

■ En cours d'utilisation, maintenez toujours

fermement l'appareil des deux mains.

Veillez à vous tenir bien en équilibre.

■ Pour un meilleur résultat de meulage, déplacez

l'appareil de manière régulière selon un angle
de 15 à 30°C (entre la meule et la pièce à
usiner) en effectuant un mouvement de va-et-vient
sur la pièce à usiner.

■ Lors de l'usinage de surfaces obliques, l'appa-

reil ne doit pas être appuyé avec une force
extrême sur la pièce à usiner. Si le nombre

de tours chute fortement, vous devez alors
réduire la pression de contact pour permettre
un usinage sûr et efficace. Si l'appareil est sou­dainement bloqué ou freiné, il doit alors être
immédiatement éteint.

■ Tronçonner: Travaillez avec une avance

modérée et ne coincez jamais le disque à
tronçonner.

■ Les disques à tronçonner et les meules à

dégrossir deviennent brûlantes pendant le
travail. Laissez-les entièrement refroidir avant
de les toucher.

■ N'utilisez jamais l'appareil à d'autres fins que

celles prévues.

■ Veillez toujours à ce que l'appareil soit éteint

avant de placer l'accu dans l'appareil.

■ En cas de danger, éteignez immédiatement

l'appareil et retirez-en l'accu. Veillez à ce que

l'appareil soit facilement accessible et puisse
être atteint sans problèmes en cas d'urgence.

PWSA 20-Li A1

FR│BE 

│

 11 ■

■ Lors de pauses de travail, avant toute manipu-

lation sur l'appareil et lorsque l'appareil est
inutilisé, retirez-en toujours l'accu. L'appareil

doit toujours être propre, sec et exempt d'huile
ou de graisse.

■ Soyez toujours attentif! Veillez toujours à ce

que vous faites et agissez avec raison. N'utili-

sez en aucun cas l'appareil lorsque vous n'êtes
pas concentré ou lorsque vous vous sentez mal.

AVERTISSEMENT!
Portez toujours des lunettes de
protection.

AVERTISSEMENT!

Portez toujours un masque
anti-poussière.

Avant la mise en service

Recharger le pack d'accus (voir fig. A)

PRUDENCE!

► Débranchez toujours la fiche secteur avant

de retirer le pack d'accus
de le mettre en place.

■ Ne chargez jamais le pack d'accus

la température environnante est inférieure à
10°C ou supérieure à 40°C.

♦ Placez le pack d'accus

rapide

♦ Insérez la fiche secteur dans la prise secteur.

La LED de contrôle

♦ La LED verte de contrôle

l'opération de charge est terminée et que le
pack d'accus

♦ Si la LED de contrôle rouge

♦ Si les LED de contrôle rouge et verte

♦ Éteignez le chargeur pendant au moins 15

minutes entre deux opérations de chargement
consécutives. Débranchez pour cela la fiche
secteur.

(voir fig. A).

est prêt à être utilisé.

ATTENTION!

clignoter, cela signifie que le pack d'accus
surchauffe et qu'il ne peut pas être rechargé.

clignotent ensemble, cela signifie que le pack
d'accus est défectueux.

du chargeur ou

dans le chargeur

s'allume en rouge.

vous signale que

se met à

lorsque

Mettre le pack d'accus dans l'appareil /
l'en retirer

Mettre en place le pack d'accus:

♦ Faites s'enclencher le pack d'accus

poignée.

Retirer le pack d'accus:

♦ Appuyez sur la touche pour déverrouiller

puis retirez le pack d'accus .

dans la

Contrôler l'état de l'accu

♦ Pour vérifier l'état de l'accu, appuyez sur la

touche d'état de l'accu (voir aussi la figure
principale).
L'état et la puissance restante s'affichent comme
suit dans la LED d'affichage de l'accu :

♦ ROUGE / ORANGE / VERT = charge maximale

ROUGE / ORANGE = charge moyenne
ROUGE = charge faible – charger l'accu

Monter le capot de protection avec
fermeture rapide

 AVERTISSEMENT! RISQUE DE

BLESSURE

► Avant d'effectuer tout travail sur l'appareil,

éteignez-le et retirez l'accu.

RISQUE DE BLESSURES

► Utilisez toujours la meuleuse d'angle avec

le capot de protection
tion doit être placé en toute sécurité sur la
meuleuse d'angle. Réglez-le de manière à
atteindre un summum de sécurité, c'est-à-dire
que la plus petite surface à nu possible de la
meule/du disque regarde vers l'opérateur. Le
capot a pour but de protéger l'opérateur
contre les fragments et une entrée en contact
aléatoire avec la meule/le disque.

. Le capot de protec-

■ 12 │ FR

│

BE

PWSA 20-Li A1

RISQUE DE BLESSURES

12

► Veillez à monter le capot de protection

de sorte que son bord arrive au minimum à
hauteur de la poignée supplémentaire
(voir fig. B). Vous risquez sinon de vous brûler
au contact de la meule à dégrossir ou du

disque à tronçonner.

♦ Desserrez le levier de serrage .
♦ Placez le capot de protection

avec le cran

détrompeur dans la rainure à cet effet .

♦ Tournez le capot de protection sur la posi-

tion nécessaire (position de travail). La face
fermée du capot de protection doit toujours
regarder vers l'opérateur.

♦ Refermez le levier de serrage pour bloquer

le capot de protection en position . Si néces­saire, il est possible de modifier la force de
serrage de la fermeture en desserrant ou en
serrant l'écrou d'ajustage . Assurez-vous que
le capot de protection est fermement en
assise sur le col de la broche.

Monter la poignée supplémentaire

PRUDENCE !

► Pour des raisons de sécurité, cet appareil

doit être uniquement utilisé avec la poignée

supplémentaire

. Dans le cas contraire,
vous risquez de vous blesser. La poignée
supplémentaire peut être vissée à gauche,
à droite ou en haut sur la tête de l'appareil
en fonction du mode de travail.

Monter / changer la meule à dégros­sir / le disque à tronçonner

Portez toujours de gants de protection lors
du changement de disques à tronçonner / de
meules à dégrossir.

Tenir compte des dimensions des meules à dégrossir
ou disques à tronçonner. Le diamètre du trou doit
correspondre sans jeu à la bride réceptacle
N'utiliser aucun réducteur ou adaptateur.

REMARQUE

► Les disques / meules que vous utilisez doivent

être obligatoirement propres.

.

■ N'utilisez que des outils abrasifs dont la vitesse

de rotation admissible est au minimum aussi
élevée que la vitesse de rotation à vide de
l'appareil.

■ RISQUE DE BLESSURES! Actionnez la touche

d'arrêt de broche

uniquement lorsque la

broche de fixation est immobile.

♦ Appuyez sur la touche d'arrêt de broche

pour bloquer l'engrenage.

♦ Desserrez l'écrou de serrage

à l'aide de la

clé de montage à deux ergots (voir fig. D).

♦ Sur la bride de fixation , placez la meule

à dégrossir ou le disque à tronçonner avec la
face marquée regardant l'appareil.

♦ Ensuite, replacez l'écrou de serrage, , avec

le côté surélevé regardant vers le haut, sur la
broche de fixation .

En présence de meules minces (voir figure 1):

♦ Le collet de l'écrou

regarde vers le haut afin de

pouvoir serrer une meule mince de manière sûre.

≤ 3,2 mm

Fig. 1

♦ Appuyez sur la touche d'arrêt de broche

pour bloquer l'engrenage.

♦ Serrez à nouveau bien l'écrou de serrage

avec la clé de montage à deux ergots .

En présence de meules épaisses
(voir figure 2):

> 3,2 mm

Fig. 2

Le collet de l'écrou de serrage

regarde vers le
bas, afin que une meule puisse être fixé de manière
sûre sur la broche de fixation .

PWSA 20-Li A1

FR│BE 

│

 13 ■

♦ Arrêter la broche de fixation
♦ Vissez l'écrou de serrage

montage à deux ergots dans le sens horaire.

REMARQUE

Si la meule tourne de manière irrégulière

►

ou oscille, elle doit être immédiatement
remplacée.

♦ Suite à un changement de meule, faites tourner

l'appareil à vide pendant 60 secondes à la
plus haute vitesse pour des raisons de sécurité.
Soyez attentif à des bruits inhabituels ou à une
formation d'étincelles.

♦ Vérifiez si toutes les pièces de fixation sont

correctement positionnées.

♦ Veillez à ce que la flèche de sens de rotation

(si présente) sur les disques à tronçonner et les
meules à dégrossir (ainsi que sur les disques à
tronçonner diamantés) et le sens de rotation de
l'appareil (flèche de sens de rotation sur la tête
de l'appareil) correspondent.

.

avec la clé de

Mise en service

Mise en marche / mise hors service

Vérifiez l'outil utilisé avant utilisation., afin de vous
assurer que toutes les pièces à fixer sont correcte­ment mises en place.

REMARQUE

► Allumez toujours la meuleuse d'angle avant

qu'elle entre en contact avec le matériau, et
ensuite seulement guidez-la sur la pièce.

Entretien et nettoyage

AVERTISSEMENT! RISQUE DE

BLESSURES! Avant d'effectuer tout
travail sur l'appareil, éteignez-le et
retirez l'accu.

La meuleuse d'angle sans fil ne nécessite pas
d'entretien.

■ N'utilisez pas d'objets pointus pour nettoyer

l'outil. Aucun liquide ne doit pénétrer à l'inté­rieur de l'appareil.L'appareil risque sinon d'être

endommagé.

■ Nettoyez régulièrement l'outil, de préférence

directement une fois le travail terminé.

■ Nettoyez le corps avec un chiffon doux, n'uti-

lisez en aucun cas de l'essence, du dissolvant
ou des produits nettoyants qui agressent le
plastique.

■ Utilisez un aspirateur pour le nettoyage complet

de l'appareil.

■ Les ouïes de ventilation doivent toujours être

dégagées.

■ Éliminez la poussière de ponçage qui adhère

à l'aide d'un pinceau.

REMARQUE

► Vous pouvez commander des pièces détachées

non listées (comme les balais de charbon, les
interrupteurs par ex.) auprès de notre hotline
du service après-vente.

Mise en marche:

♦ Actionnez le verrouillage de sécurité

(voir fig. E).

♦ Appuyez ensuite sur l'interrupteur MARCHE /

ARRÊT

Éteindre :

♦ Relâchez l'interrupteur MARCHE / ARRÊT

■ 14 │ FR

.

│

BE

.

PWSA 20-Li A1

Mise au rebut

L'emballage se compose de matières

recyclables. Il peut être éliminé dans les
conteneurs de recyclage locaux.

Ne jetez pas les outils électriques
dans les ordures ménagères!

Conformément à la directive européenne
2012/19/EU, les outils électriques usagés doivent
faire l'objet d'un tri et d'un recyclage respectueux
de l'environnement.

Ne jetez pas les accus dans les
ordures ménagères!

Retirez les accus avant la mise au rebut de l'appareil.
Les accus défectueux ou usagés doivent être recy­clés conformément à la directive 2006/66/EC.
Déposez le pack d'accus et / ou l'appareil auprès
des points de collecte existants.
Informez-vous auprès des services administratifs
communaux ou municipaux quant aux possibilités
de mise au rebut des outils électriques / packs
d'accus.

Garantie de
Kompernass Handels GmbH

Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date

d’achat. Si ce produit venait à présenter des vices,
vous disposez de droits légaux face au vendeur de
ce produit. Vos droits légaux ne sont pas restreints
par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date de l’achat.
Veuillez bien conserver le ticket de caisse d’origine.
Ce document servira de preuve d’achat.

Si dans un délai de trois ans suivant la date d’achat
de ce produit, un vice de matériel ou de fabrication
venait à apparaître, le produit sera réparé ou
remplacé gratuitement par nos soins, selon notre
choix. Cette prestation de garantie nécessite dans
un délai de trois ans la présentation de l’appareil
défectueux et du justificatif d’achat (ticket de
caisse) ainsi que la description brève du vice et du
moment de son apparition.

Si le vice est couvert par notre garantie, vous
recevrez le produit réparé ou un nouveau produit
en retour. Aucune nouvelle période de garantie ne
débute avec la réparation ou l’échange du produit.

Le produit récyclable doit être trié ou
rapporté dans un point de collecte pour
être recycle.

PWSA 20-Li A1

Période de garantie et réclamation légale
pour vices cachés

L’exercice de la garantie ne prolonge pas la
période de garantie. Cette disposition s’applique
également aux pièces remplacées ou réparées. Les
dommages et vices éventuellement déjà présents à
l’achat doivent être signalés immédiatement après
le déballage. Toute réparation survenant après la
période sous garantie fera l’objet d’une facturation.

FR│BE 

│

 15 ■

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément
à des directives de qualité strictes et consciencieu­sement contrôlé avant sa livraison.

La prestation de garantie est valable pour des
vices de matériel et de fabrication. Cette garantie
ne s’étend pas aux pièces du produit qui sont
exposées à une usure normale et peuvent de ce
fait être considérées comme pièces d’usure, ni aux
détériorations de pièces fragiles, par ex. connecteur,
accu, moules ou pièces en verre.

Cette garantie devient caduque si le produit est
détérioré, utilisé ou entretenu de manière non
conforme. Toutes les instructions listées dans le
manuel d’utilisation doivent être exactement respec­tées pour une utilisation conforme du produit. Des
buts d’utilisation et actions qui sont déconseillés
dans le manuel d’utilisation, ou dont vous êtes
avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé
et ne convient pas à un usage professionnel.
La garantie est annulée en cas d’entretien incorrect
et inapproprié, d’usage de la force et en cas
d’intervention non réalisée par notre centre de
service après-vente agréé.

Article L211-16 du Code de la
consommation

Lorsque l’acheteur demande au vendeur, pendant
le cours de la garantie commerciale qui lui a été
consentie lors de l’acquisition ou de la réparation
d’un bien meuble, une remise en état couverte par
la garantie, toute période d’immobilisation d‘au
moins sept jours vient s’ajouter à la durée de la
garantie qui restait à courir. Cette période court à
compter de la demande d’intervention de l’acheteur
ou de la mise à disposition pour réparation du bien
en cause, si cette mise à disposition est postérieure
à la demande d’intervention.

Indépendamment de la garantie commerciale
souscrite, le vendeur reste tenu des défauts de
conformité du bien et des vices rédhibitoires dans
les conditions prévues aux articles L211-4 à
L211-13 du Code de la consommation et aux
articles 1641 à 1648 et 2232 du Code Civil.

Article L211-5 du Code de la
consommation

Pour être conforme au contrat, le bien doit :
1° Etre propre à l’usage habituellement attendu

d’un bien semblable et, le cas échéant :

– correspondre à la description donnée parle

vendeur et posséder les qualités que celui-ci a
présentées à l’acheteur sous forme d’échantillon
ou de modèle ;

– présenter les qualités qu’un acheteur peut

légitimement attendre eu égard aux déclara­tions publiques faites par le vendeur, par le
producteur ou par son représentant, notamment
dans la publicité ou l’étiquetage ;

2° Ou présenter les caractéristiques définies d’un

commun accord par les parties ou être propre
à tout usage spécial recherché par l’acheteur,
porté à la connaissance du vendeur et que ce
dernier a accepté.

Article L211-12 du Code de la
consommation

L’action résultant du défaut de conformité se
prescrit par deux ans à compter de la délivrance
du bien.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des
défauts cachés de la chose vendue qui la rendent
impropre à l’usage auquel on la destine, ou qui
diminuent tellement cet usage que l’acheteur ne
l’aurait pas acquise, ou n’en aurait donné qu’un
moindre prix, s’il les avait connus.

Article 1648 1er alinéa du Code civil

L’action résultant des vices rédhibitoires doit être
intentée par l’acquéreur dans un délai de deux ans
à compter de la découverte du vice.

Les pièces détachées indispensables à l’utilisation
du produit sont disponibles pendant la durée de la
garantie du produit.

■ 16 │ FR

│

BE

PWSA 20-Li A1

Procédure en cas de garantie

Afin de garantir un traitement rapide de votre
demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes

questions le ticket de caisse et la référence article
(par ex. IAN 12345) en tant que justificatif de
votre achat.

■ Vous trouverez la référence sur la plaque

signalétique, une gravure, sur la page de garde
de votre manuel d’utilisation (en bas à gauche)
ou sous forme d’autocollant au dos ou sur le
dessous.

■ Si des erreurs de fonctionnement ou d’autres

vices venaient à apparaître, veuillez d’abord
contacter le département service clientèle cité
ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enre-

gistré comme étant défectueux en joignant le
ticket de caisse et en indiquant en quoi consiste
le vice et quand il est survenu, sans devoir
l’affranchir à l’adresse de service après-vente
communiquée.

REMARQUE

► Pour les outils Parkside et Florabest, veuillez

ne renvoyer que l'article défectueux, sans
accessoire (par ex. sans batterie, mallette
de rangement, outil de montage, etc.).

Sur www.lidl-service.com, vous pouvez
télécharger ce manuel ainsi que beaucoup
d’autres, des vidéos produit et logiciels.

Importateur

Veuillez tenir compte du fait que l’adresse suivante
n’est pas une adresse de service après-vente.
Veuillez d’abord contacter le service mentionné.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
ALLEMAGNE
www.kompernass.com

Service après-vente

Service France

Tel.: [phone]
E-Mail: [e-mail]

Service Belgique

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 284661

PWSA 20-Li A1

FR│BE 

│

 17 ■

Traduction de la déclaration de conformité originale

Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu,
BURGSTR. 21, DE - 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en
conformité avec les normes, documents normatifs et directives CE suivants:

Directive relative aux machines
(2006 / 42 / CE)

Directive européenne sur les basses tensions
(2014 / 35 / EU)

Compatibilité électromagnétique
(2014 / 30 / EU)

Directive RoHS
(2011 / 65 / EU)*

*La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la
déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/UE du Parlement européen et du
Conseil en date du 8juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans

les appareils électriques et électroniques.

Normes harmonisées appliquées:

EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A13:2015
EN 55014-1:2006/A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-2-29:2004/A2:2010
EN 60335-1:2012/A11:2014
EN 62233:2008

Désignation du modèle de la machine:

Meuleuse d'angle sans fil PWSA 20-Li A1

Année de fabrication: 01 - 2017

Numéro de série: IAN 284661

Bochum, le 16/01/2017

Semi Uguzlu

-Responsable qualité­Sous réserve de modifications techniques à des fins de perfectionnement.

■ 18 │ FR

│

BE

PWSA 20-Li A1

Commande d'accu de rechange

Si vous souhaitez commander un accu de rechange pour votre appareil, vous pouvez le faire très aisé­ment soit sur le site www.kompernass.com soit par téléphone.
Le prix de l'accu de rechange (PAP 20 A2) est de 25 €, TVA et transport inclus. En raison d'un stock limité,
il est possible que cet article soit épuisé très rapidement.

Commande en ligne

Pour commander un accu de rechange en ligne dans la boutique d'accessoires:

■ depuis votre navigateur Internet, rendez-vous sur le site www.kompernass.com.

■ Cliquez en bas à droite sur le drapeau correspondant pour sélectionner le pays et la langue souhaités.

■ Cliquez maintenant sur l'onglet "Boutique accessoires" et sélectionnez ensuite sous la rubrique

"Topseller" l'accu de rechange correspondant à votre appareil.

■ Après avoir mis l'accu de rechange dans la corbeille, cliquez sur le bouton "Caisse" et suivez les

instructions affichées à l'écran pour terminer l'opération de commande.

REMARQUE

► Dans certains pays, la commande de pièces détachées ne peut pas être réalisée en ligne.

Dans ce cas, veuillez contacter la hotline du service après-vente.

■ Cette promotion est limitée à un accu par client / appareil, ainsi qu'à une durée de deux mois après la

période promotionnelle. L'accu de rechange peut ensuite être commandé à d'autres conditions.

Commande téléphonique

Service France

Tel.: [phone]
E-Mail: [e-mail]

Service Belgique

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

Pour que votre commande soit traitée plus rapidement, veuillez s.v.p. tenir prêt le numéro de référence de
l'appareil (par ex. IAN 284661) pour répondre à toute demande de renseignements. Vous trouverez le
numéro de référence sur la plaque signalétique ou sur la page de garde de ce mode d'emploi.

PWSA 20-Li A1

FR│BE 

│

 19 ■

■ 20 │ FR

│

BE

PWSA 20-Li A1

Inhaltsverzeichnis

Einleitung .......................................................22

Bestimmungsgemäßer Gebrauch ............................................... 22

Ausstattung ................................................................ 22

Lieferumfang ............................................................... 23

Technische Daten ...........................................................23

Allgemeine Sicherheitshinweise für Elektrowerkzeuge .................24

1. Arbeitsplatz-Sicherheit ..................................................... 24

2. Elektrische Sicherheit ...................................................... 24

3. Sicherheit von Personen .................................................... 24

4. Verwendung und Behandlung des Elektrowerkzeugs .............................25

5. Verwendung und Behandlung des Akkuwerkzeugs ............................... 25

6. Service .................................................................26

Sicherheitshinweise für alle Anwendungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Rückschlag und entsprechende Sicherheitshinweise ................................. 27

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen ......................28

Weitere besondere Sicherheitshinweise zum Trennschleifen .......................... 28

Sicherheitshinweise für Ladegeräte .............................................29

Zulässiges Zubehör .........................................................30

Aufbewahrung und Handhabung der empfohlenen Einsatzwerkzeuge ..................30

Arbeitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Vor der Inbetriebnahme ..........................................32

Akku-Pack laden (siehe Abb. A) ................................................ 32

Akku-Pack in das Gerät einsetzen / entnehmen .................................... 32

Akkuzustand prüfen ......................................................... 32

Schutzhaube mit Schnellverschluss montieren ..................................... 32

Zusatz-Handgriff montieren ................................................... 33

Schrupp- / Trennscheibe montieren / wechseln .................................... 33

Inbetriebnahme .................................................34

Ein- / ausschalten ...........................................................34

Wartung und Reinigung ...........................................34

Entsorgung .....................................................35

Garantie der Kompernaß Handels GmbH ............................35

Service .........................................................36

Importeur ......................................................36

Original-Konformitätserklärung ....................................37

Ersatz-Akku Bestellung ...........................................38

Online-Bestellung ...........................................................38

Telefonische Bestellung .......................................................38

PWSA 20-Li A1

DE│AT│CH 

│

 21 ■

AKKU-WINKELSCHLEIFER
PWSA 20-Li A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedien­und Sicherheitshinweisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebe­nen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Trennen, Schruppen und Bürsten
von Metall, Beton oder Fliesen ohne Verwendung
von Wasser geeignet. Jede andere Verwendung
oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallge­fahren. Für aus bestimmungswidriger Verwendung
entstandene Schäden übernehmen wir keine
Haftung. Das Gerät ist nicht für den gewerblichen
Einsatz bestimmt.

Erklärung der Symbole:

Lesen Sie die Original-Betriebsan­leitung und die Sicherheitshinwei­se vor der Inbetriebnahme.

Die Verwendung von
beschädigten Trenn- oder
Schruppscheiben ist gefährlich
und kann zu schwerwiegenden
Verletzungen führen!

Durchmesser der Scheibe

Akku-Winkelschleifer

Schutzbrille tragen!

Gehörschutz tragen!

Sicherheitsschuhe tragen!

Schutzhandschuhe tragen!

Staubschutzmaske tragen!

Nicht zulässig für Nassschleifen

Nicht zulässig für Seitenschleifen

Vorgesehen für Metallschleifen

Ausstattung

Gerätegriff
Taste Akkuzustand
Akku-Display-LED
EIN-/AUS-Schalter
Einschaltsperre
Akku-Pack*
Taste zur Entriegelung des Akku-Packs
Zusatz-Handgriff
Schutzhaube
Spindel-Arretiertaste
Gewinde (3 x) für Zusatz-Handgriff
Spannhebel
Codiernase
Justiermutter
Schnell-Ladegerät* (siehe Abb. A)
Rote Ladekontroll-LED (siehe Abb. A)
Grüne Ladekontroll-LED (siehe Abb. A)
Spannmutter (siehe Abb. C)
Aufnahmespindel (siehe Abb. C)
Aufnahmeflansch (siehe Abb. C)
Codiernut (siehe Abb. C)
Zweiloch-Montage-Schlüssel (siehe Abb. D)

■ 22 │ DE

│AT│

CH

PWSA 20-Li A1

Lieferumfang

1 Akku-Winkelschleifer PWSA 20-Li A1
1 Zusatz-Handgriff
1 Schutzhaube (vormontiert)
1 Zweiloch-Montage-Schlüssel
1 Trennscheibe (vormontiert)
1 Betriebsanleitung

Technische Daten

Akku-Winkelschleifer: PWSA 20-Li A1

Bemessungsspannung: 20 V
Bemessungsdrehzahl: n 10000 min
Scheibenmaß: Ø 115 mm
Gewindemaß: M14

Verwenden Sie zum Betrieb des Akku-Werk­zeugs den folgenden Akku: PAP 20 A2*

Typ: LITHIUM-IONEN

Bemessungsspannung: 20 V
Kapazität: 3 Ah
Zellen: 10

Verwenden Sie zum Schnellladen des Akku­Packs folgendes Akku-Schnellladegerät:
PLG 20 A2*

EINGANG / Input:

Bemessungsspannung: 230 - 240 V ~, 50 Hz

Bemessungsaufnahme: 85 W
Sicherung (innen): 3,15 A

AUSGANG / Output:

Bemessungsspannung: 21,5 V
Bemessungsstrom: 3,5 A

Ladedauer: ca. 60 min
Schutzklasse: II /

* AKKU UND LADEGERÄT SIND NICHT IM

LIEFERUMFANG ENTHALTEN

HINWEIS ZUR KOMPATIBILITÄT

► Alternativ können Sie zum Laden des Akku-

Packs PAP 20 A1 / PAP 20 A2 das Akku­Schnellladegerät PLG 20 A1 / PLG 20 A2
verwenden.

► Zusätzlich können Sie zum Betrieb des

Akku-Werkzeugs den Akku-Pack PAP 20 A1
verwenden.

(Gleichstrom)

-1

(Gleichstrom)

(Wechselstrom)

T3.15A

(Gleichstrom)

(Doppelisolierung)

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:

Geräuschemissionswert:

Schalldruckpegel: L

= 89 dB (A)

PA

Unsicherheit: K = 3 dB
Schallleistungspegel: L

= 100 dB (A)

WA

Unsicherheit: K = 3 dB

Gehörschutz tragen!
Schwingungsgesamtwert:

Oberflächenschleifen Hauptgriff: a
Unsicherheit: K = 1,5 m/s
Oberflächenschleifen

Zusatz-Handgriff: a

= 7,7 m/s

h, AG

Unsicherheit: K = 1,5 m/s

= 5,3 m/s

h, AG

2

2

2

HINWEIS

► Der in diesen Anweisungen angegebene

Schwingungspegel ist entsprechend einem
genormten Messverfahren gemessen worden
und kann für den Gerätevergleich verwendet
werden. Der angegebene Schwingungsemis­sionswert kann auch zu einer einleitenden Ein­schätzung der Aussetzung verwendet werden.

WARNUNG!

► Der Schwingungspegel wird sich entspre-

chend dem Einsatz des Elektrowerkzeugs ver­ändern und kann in manchen Fällen über dem
in diesen Anweisungen angegebenen Wert
liegen. Die Schwingungsbelastung könnte
unterschätzt werden, wenn das Elektrowerk­zeug regelmäßig in solcher Weise verwendet
wird. Versuchen Sie, die Belastung durch
Vibrationen so gering wie möglich zu halten.
Beispielhafte Maßnahmen zur Verringerung
der Vibrationsbelastung sind das Tragen von
Handschuhen beim Gebrauch des Werk­zeugs und die Begrenzung der Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus
zu berücksichtigen (beispielsweise Zeiten, in
denen das Elektrowerkzeug abgeschaltet ist,
und solche, in denen es zwar eingeschaltet
ist, aber ohne Belastung läuft).

2

PWSA 20-Li A1

DE│AT│CH 

│

 23 ■

Allgemeine

Sicherheitshinweise
für Elektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise und Anwei-

sungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkube­triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht

in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzün­den können.

c) Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges

muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemein­sam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein Elekt­rogerät erhöht das Risiko eines elektrischen Schlages.

d)

Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder
um den Stecker aus der Steckdose zu ziehen.
Halten Sie das Kabel fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden Ge­räteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e)

Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlänge­rungskabel, die auch für den Außenbereich
geeignet sind. Die Anwendung eines für den

Außenbereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist, ver­wenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters ver­mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie dar-

auf, was Sie tun und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerk zeuges kann zu ernsthaften
Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und

b)

immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetrieb nahme. Vergewissern Sie sich, dass
das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es an die Stromversorgung und/oder
den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerk-

zeuges den Finger am Schalter haben oder das
Gerät bereits eingeschaltet an die Stromversor­gung anschließen, kann dies zu Unfällen führen.

■ 24 │ DE

│AT│

CH

PWSA 20-Li A1

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Geräteteil befindet,
kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Klei-

dung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtun-

gen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Die Verwendung

einer Staubabsaugung kann Gefährdungen
durch Staub verringern.

4. Verwendung und Behandlung des
Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektro-

werkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörtei­le wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsich­tigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht
benutzen, die mit diesem nicht vertraut sind
oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.

Kontrollieren Sie, ob bewegliche Teile
einwandfrei funktionieren und nicht klemmen,
ob Teile gebrochen oder so beschädigt sind,
dass die Funktion des Elektrowerkzeuges
beeinträchtigt ist. Lassen Sie beschädigte
Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit.

Der Gebrauch von Elektrowerkzeugen für ande­re als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.

5. Verwendung und Behandlung des
Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf,

die vom Hersteller empfohlen werden. Für

ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn
es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und
Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büro-

klammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die
eine Überbrückung der Kontakte verursachen
könnten. Ein Kurzschluss zwischen den Akkukontakten

kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus

dem Akku austreten. Vermeiden Sie den Kon­takt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann

zu Hautreizungen oder Verbrennungen führen.

PWSA 20-Li A1

DE│AT│CH 

│

 25 ■

VORSICHT! EXPLOSIONSGEFAHR!

Laden Sie nicht aufladbare Batterien
niemals auf.

Schützen Sie den Akku vor Hitze, z. B.

auch vor dauernder Sonneneinstrah­lung, Feuer, Wasser und Feuchtigkeit.

Es Besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von quali-

fiziertem Fachpersonal und nur mit Original­Ersatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.

Sicherheitshinweise
für alle Anwendungen

Gemeinsame Sicherheitshinweise zum Schlei­fen und Trennschleifen:

a) Dieses Elektrowerkzeug ist zu verwenden als

Schleifer und Trennschleifmaschine. Beachten
Sie alle Sicherheitshinweise, Anweisungen,
Darstellungen und Daten, die Sie mit dem
Gerät erhalten. Wenn Sie die folgenden

Anweisungen nicht beachten, kann es zu elek­trischem Schlag, Feuer und / oder schweren
Verletzungen kommen.

b) Dieses Elektrowerkzeug ist nicht geeignet

zum Sandpapierschleifen, Arbeiten mit
Drahtbürsten und Polieren. Verwendungen,

für die das Elektrowerkzeug nicht vorgesehen
ist, können Gefährdungen und Verletzungen
verursachen.

c) Verwenden Sie kein Zubehör, das vom Her-

steller nicht speziell für dieses Elektrowerk­zeug vorgesehen und empfohlen wurde. Nur

weil Sie das Zubehör an Ihrem Elektrowerkzeug
befestigen können, garantiert das keine sichere
Verwendung.

d) Die zulässige Drehzahl des Einsatzwerkzeugs

muss mindestens so hoch sein wie die auf
dem Elektrowerkzeug angegebene Höchst­drehzahl. Zubehör, das sich schneller als zuläs-

sig dreht, kann zerbrechen und umherfliegen.

e) Außendurchmesser und Dicke des Einsatz-

werkzeugs müssen den Maßangaben Ihres
Elektrowerkzeugs entsprechen. Falsch bemes-

sene Einsatzwerkzeuge können nicht ausrei­chend abgeschirmt oder kontrolliert werden.

f) Einsatzwerkzeuge mit Gewindeeinsatz

müssen genau auf das Gewinde der Schleif­spindel passen. Bei Einsatzwerkzeugen, die
mittels Flansch montiert werden, muss der
Lochdurchmesser des Einsatzwerkzeuges
zum Aufnahmedurchmesser des Flansches
passen. Einsatzwerkzeuge, die nicht genau am

Elektrowerkzeug befestigt werden, drehen sich
ungleichmäßig, vibrieren sehr stark und können
zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten Ein-

satzwerkzeuge. Kontrollieren Sie vor jeder
Verwendung Einsatzwerkzeuge wie Schleif­scheiben auf Absplitterungen und Risse,
Schleifteller auf Risse, Verschleiß oder starke
Abnutzung, Drahtbürsten auf lose oder
gebrochene Drähte. Wenn das Elektrowerk­zeug oder das Einsatzwerkzeug herunterfällt,
überprüfen Sie, ob es beschädigt ist, oder
verwenden Sie ein unbeschädigtes Einsatz­werkzeug. Wenn Sie das Einsatzwerkzeug
kontrolliert und eingesetzt haben, halten Sie
und in der Nähe befindliche Personen sich
außerhalb der Ebene des rotierenden Ein­satzwerkzeuges auf und lassen Sie das Gerät
eine Minute lang mit Höchstdrehzahl laufen.

Beschädigte Einsatzwerkzeuge brechen meist in
der Testzeit.

h) Tragen Sie persönliche Schutzausrüstung.

Verwenden Sie je nach Anwendung Vollge­sichtsschutz, Augenschutz oder Schutzbrille.
Soweit angemessen, tragen Sie Staubmaske,
Gehörschutz, Schutzhandschuhe oder Spezi­alschürze, die kleine Schleif- und Materialp­artikel von Ihnen fernhalten. Die Augen sollen

vor herumfliegenden Fremdkörpern geschützt
werden, die bei verschiedenen Anwendungen
entstehen. Staub- oder Atemschutzmaske müssen
den bei der Anwendung entstehenden Staub
filtern. Wenn Sie lange lautem Lärm ausgesetzt
sind, können Sie einen Hörverlust erleiden.

■ 26 │ DE

│AT│

CH

PWSA 20-Li A1

i) Achten Sie bei anderen Personen auf siche-

ren Abstand zu Ihrem Arbeitsbereich. Jeder,
der den Arbeitsbereich betritt, muss persönli­che Schutzausrüstung tragen.

Bruchstücke des Werkstücks oder gebrochene
Einsatzwerkzeuge können wegfliegen und
Verletzungen auch außerhalb des direkten
Arbeitsbereichs verursachen.

j) Halten Sie das Elektrowerkzeug nur an den

isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen treffen kann. Der

Kontakt mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Span­nung setzen und zu einem elektrischen Schlag
führen.

k) Halten Sie das Netzkabel von sich drehen-

den Einsatzwerkzeugen fern. Wenn Sie die
Kontrolle über das Gerät verlieren, kann das
Netzkabel durchtrennt oder erfasst werden
und Ihre Hand oder Arm in das sich drehende
Einsatzwerkzeug geraten.

l) Legen Sie das Elektrowerkzeug niemals

ab, bevor das Einsatzwerkzeug völlig zum
Stillstand gekommen ist. Das sich drehende

Einsatzwerkzeug kann in Kontakt mit der Ab­lagefläche geraten, wodurch Sie die Kontrolle
über das Elektrowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es tragen. Ihre Kleidung kann
durch zufälligen Kontakt mit dem sich drehen­den Einsatzwerkzeug erfasst werden und das
Einsatzwerkzeug sich in Ihren Körper bohren.

n) Reinigen Sie regelmäßig die Lüftungsschlitze

Ihres Elektrowerkzeugs. Das Motorgebläse
zieht Staub in das Gehäuse, und eine starke
Ansammlung von Metallstaub kann elektrische
Gefahren verursachen.

o) Verwenden Sie das Elektrowerkzeug nicht

in der Nähe brennbarer Materialien. Funken
können diese Materialen entzünden.

p) Verwenden Sie keine Einsatzwerkzeuge, die

flüssige Kühlmittel erfordern. Die Verwendung
von Wasser oder anderen flüssigen Kühlmitteln
kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende
Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines
hakenden oder blockierten drehenden Einsatzwerk­zeuges, wie Schleifscheibe, Schleifteller, Drahtbürs­te usw. Verhaken oder Blockieren führt zu einem
abrupten Stopp des rotierenden Einsatzwerkzeugs.
Dadurch wird ein unkontrolliertes Elektrowerkzeug
gegen die Drehrichtung des Einsatzwerkzeugs an
der Blockierstelle beschleunigt.

Wenn z.B. eine Schleifscheibe im Werkstück hakt
oder blockiert, kann sich die Kante der Schleif­scheibe, die in das Werkstück eintaucht, verfangen
und dadurch die Schleifscheibe ausbrechen oder
einen Rückschlag verursachen. Die Schleifscheibe
bewegt sich dann auf die Bedienperson zu oder
von ihr weg, je nach Drehrichtung der Scheibe an
der Blockierstelle. Hierbei können Schleifscheiben
auch brechen.

Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs des Elektrowerkzeugs. Er
kann durch geeignete Vorsichtsmaßnahmen, wie
nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und

bringen Sie Ihren Körper und Ihre Arme in
eine Position, in der Sie die Rückschlagkräfte
abfangen können. Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um die größt­mögliche Kontrolle über Rückschlagkräfte
oder Reaktionsmomente beim Hochlauf zu
haben. Die Bedienperson kann durch geeig-

nete Vorsichtsmaßnahmen die Rückschlag- und
Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe sich

drehender Einsatzwerkzeuge. Das Einsatz­werkzeug kann sich beim Rückschlag über Ihre
Hand bewegen.

c) Meiden Sie mit Ihrem Körper den Bereich, in

den das Elektrowerkzeug bei einem Rück­schlag bewegt wird. Der Rückschlag treibt das

Elektrowerkzeug in die Richtung entgegenge­setzt zur Bewegung der Schleifscheibe an der
Blockierstelle.

PWSA 20-Li A1

DE│AT│CH 

│

 27 ■

d) Arbeiten Sie besonders vorsichtig im Bereich von

Ecken, scharfen Kanten usw. Verhindern Sie,
dass Einsatzwerkzeuge vom Werkstück zurück­prallen und verklemmen. Das rotierende Einsatz-

werkzeug neigt bei Ecken, scharfen Kanten oder
wenn es abprallt dazu, sich zu verklemmen. Dies
verursacht einen Kontrollverlust oder Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes

Sägeblatt. Solche Einsatzwerkzeuge verursa­chen häufig einen Rückschlag oder den Verlust
der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum
Schleifen und Trennschleifen

a)

Verwenden Sie ausschließlich die für Ihr Elektro­werkzeug zugelassenen Schleifkörper und die
für diese Schleifkörper vorgesehene Schutz­haube. Schleifkörper, die nicht für das Elektrowerk-

zeug vorgesehen sind, können nicht ausreichend
abgeschirmt werden und sind unsicher.

b)

Gekröpfte Schleifscheiben müssen so montiert

werden, dass ihre Schleiffläche nicht über der
Ebene des Schutzhaubenrandes hervorsteht.

Eine unsachgemäß montierte Schleifscheibe, die
über die Ebene des Schutzhaubenrandes hinaus­ragt, kann nicht ausreichend abgeschirmt werden.

c) Die Schutzhaube muss sicher am Elektro-

werkzeug angebracht und für ein Höchstmaß
an Sicherheit so eingestellt sein, dass der
kleinstmögliche Teil des Schleifkörpers offen
zum Bediener zeigt. Die Schutzhaube hilft,

die Bedienperson vor Bruchstücken, zufälligem
Kontakt mit dem Schleifkörper sowie Funken,
die Kleidung entzünden könnten, zu schützen.

d) Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden.
Zum Beispiel: Schleifen Sie nie mit der Seiten­fläche einer Trennscheibe. Trennscheiben sind

zum Materialabtrag mit der Kante der Scheibe
bestimmt. Seitliche Krafteinwirkung auf diese
Schleifkörper kann sie zerbrechen.

e) Verwenden Sie immer unbeschädigte Spannflan-

sche in der richtigen Größe und Form für die von
Ihnen gewählte Schleifscheibe. Geeignete Flan-

sche stützen die Schleifscheibe und verringern so
die Gefahr eines Schleifscheibenbruchs. Flansche
für Trennscheiben können sich von den Flanschen
für andere Schleifscheiben unterscheiden.

f) Verwenden Sie keine abgenutzten Schleif-

scheiben von größeren Elektrowerkzeugen.
Schleifscheiben für größere Elektrowerkzeuge sind
nicht für die höheren Drehzahlen von kleineren
Elektrowerkzeugen ausgelegt und können brechen.

Weitere besondere Sicherheitshin­weise zum Trennschleifen

a) Vermeiden Sie ein Blockieren der Trennschei-

be oder zu hohen Anpressdruck. Führen Sie
keine übermäßig tiefen Schnitte aus. Eine

Überlastung der Trennscheibe erhöht deren Be­anspruchung und die Anfälligkeit zum Verkan­ten oder Blockieren und damit die Möglichkeit
eines Rückschlags oder Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter der

rotierenden Trennscheibe. Wenn Sie die Trenn­scheibe im Werkstück von sich wegbewegen,
kann im Falle eines Rückschlags das Elektro­werkzeug mit der sich drehenden Scheibe direkt
auf Sie zugeschleudert werden.

c) Falls die Trennscheibe verklemmt oder Sie die

Arbeit unterbrechen, schalten Sie das Gerät aus
und halten Sie es ruhig, bis die Scheibe zum Still­stand gekommen ist. Versuchen Sie nie, die noch
laufende Trennscheibe aus dem Schnitt zu ziehen,
sonst kann ein Rückschlag erfolgen. Ermitteln und

beheben Sie die Ursache für das Verklemmen.

d) Schalten Sie das Elektrowerkzeug nicht

wieder ein, solange es sich im Werkstück
befindet. Lassen Sie die Trennscheibe erst
ihre volle Drehzahl erreichen, bevor Sie den
Schnitt vorsichtig fortsetzen. Andernfalls kann

die Scheibe verhaken, aus dem Werkstück
springen oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder große Werkstücke

ab, um das Risiko eines Rückschlags durch
eine eingeklemmte Trennscheibe zu vermin­dern. Große Werkstücke können sich unter

ihrem eigenen Gewicht durchbiegen. Das
Werkstück muss auf beiden Seiten der Scheibe
abgestützt werden, und zwar sowohl in der
Nähe der Trennscheibe als auch an der Kante.

f)

Seien Sie besonders vorsichtig bei „Tauch-

schnitten“ in bestehende Wände oder andere
nicht einsehbare Bereiche. Die eintauchende

Trennscheibe kann beim Schneiden in Gas- oder
Wasserleitungen, elektrische Leitungen oder
andere Objekte einen Rückschlag verursachen.

■ 28 │ DE

│AT│

CH

PWSA 20-Li A1

Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern ab

8 Jahren und darüber sowie von
Personen mit verringerten physi­schen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfah­rung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüg­lich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefah­ren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.

■ Wenn die Netzanschlussleitung die-

ses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden,
um Gefährdungen zu vermeiden.

Das Ladegerät ist nur für den Betrieb im

Innenbereich geeignet.

WARNUNG!

■ Wenn die Netzanschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt wer­den, um Gefährdungen zu vermeiden.

PWSA 20-Li A1

DE│AT│CH 

│

 29 ■

Zulässiges Zubehör

-1

)

max.
Umfangs­geschwin-

digkeit

(m/s)

Werkzeug Schutzhaube

Zweiloch­Montage-

Schlüssel

Zweiloch­Montage-

Schlüssel

Ja

Ja

Trennscheiben

Schruppscheiben

Max.

Durch-

messer Ø

(mm)

115 3 M14 13300 80

115 6 M14 13300 80

Max.

Dicke

(mm)

Gewinde-

maß (mm)

max.

Drehzahl

(min

Aufbewahrung und Handhabung der empfohlenen Einsatzwerkzeuge

■ Schleifwerkzeuge sind mit Vorsicht zu behandeln und zu transportieren.

■ Schleifwerkzeuge sind so zu lagern, dass sie keinen mechanischen Beschädigungen oder Umweltein-

flüssen (z. B. Feuchtigkeit) ausgesetzt sind.

■ 30 │ DE

│AT│

CH

PWSA 20-Li A1

Arbeitshinweise

HINWEIS

►

Schleifkörper dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden. An­dernfalls könnten sie zerbrechen, beschädigt
werden und Verletzungen verursachen.

Schruppschleifen:

■ Bewegen Sie den Winkelschleifer mit mäßi-

gem Druck über das Werkstück hin und her.

■ Führen Sie bei weichem Material die

Schruppscheibe in einem flachen Winkel über
das Werkstück, bei hartem Material in einem
etwas steileren Winkel.

Trennschleifen:

■ Verwenden Sie nur geprüfte faserstoffver-

stärkte Trenn- oder Schleifscheiben, die für

eine Umfangsgeschwindigkeit von nicht weniger
als 80 m / s zugelassen sind.

VORSICHT!

Das Schleifwerkzeug läuft nach dem Ausschal­ten nach. Bremsen Sie es nicht durch seitliches
Gegendrücken ab.

■ Sichern Sie das Werkstück. Benutzen Sie

Spannvorrichtungen / Schraubstock, um das
Werkstück festzuhalten. Es ist damit sicherer
gehalten, als mit Ihrer Hand.

■ Schalten Sie das Gerät vor dem Ablegen

immer aus und warten Sie, bis das Gerät zum
Stillstand gekommen ist.

■ Verwenden Sie das Gerät nur für Trocken-

schnitt bzw. Trockenschliff.

■ Der Zusatz-Handgriff

ten mit dem Gerät montiert sein.

■ Asbesthaltiges Material darf nicht bearbeitet

werden. Asbest gilt als krebserregend.

Verwenden Sie niemals
Trennscheiben zum Schruppen!

Verwenden Sie niemals
Schruppscheiben zum Trennen!

muss bei allen Arbei-

Tipp! So verhalten Sie sich richtig.

GEFAHR! FÜHREN SIE DAS GERÄT

IMMER IM GEGENLAUF DURCH DAS
WERKSTÜCK.

► Bei entgegengesetzter Richtung besteht die

Gefahr eines Rückschlags. Das Gerät kann
aus dem Schnitt gedrückt werden.

■ Führen Sie das Gerät immer eingeschaltet

gegen das Werkstück. Heben Sie das Gerät

nach der Bearbeitung vom Werkstück ab und
schalten Sie es erst dann aus.

■ Halten Sie das Gerät während der Arbeit

immer fest mit beiden Händen. Sorgen Sie für

einen sicheren Stand.

■ Für die beste Schleifwirkung bewegen Sie das

Gerät gleichmäßig in einem Winkel von 15°
bis 30° (zwischen Schleifscheibe und Werk­stück) auf dem Werkstück hin und her.

■ Beim Bearbeiten von schrägen Flächen darf

das Gerät nicht mit großer Kraft auf das
Werkstück gedrückt werden. Wenn die Dreh-

zahl stark abfällt, müssen Sie die Andruckkraft
reduzieren, um sicheres und effektives Arbeiten
zu ermöglichen. Sollte das Gerät plötzlich
vollkommen gebremst oder blockiert sein, muss
das Gerät sofort ausgeschaltet werden.

■ Trennen: Arbeiten Sie mit mäßigem Vorschub

und verkanten Sie die Trennscheibe nicht.

■ Schrupp- und Trennscheiben werden beim

Arbeiten sehr heiß – lassen Sie sie vor dem
Berühren vollständig abkühlen.

■ Verwenden Sie das Gerät niemals zweckent-

fremdet.

■ Achten Sie immer darauf, dass das Gerät

ausgeschaltet ist, bevor Sie den Akku in das
Gerät stecken.

■ Schalten Sie bei Gefahr sofort das Gerät aus

und entfernen Sie den Akku. Sorgen Sie dafür,

dass das Gerät leicht zugänglich und im Notfall
problemlos erreichbar ist.

PWSA 20-Li A1

DE│AT│CH 

│

 31 ■

■ Entfernen Sie bei Arbeitspausen, vor allen

Arbeiten am Gerät und bei Nichtgebrauch
immer den Akku. Das Gerät muss stets sauber,

trocken und frei von Öl oder Schmierfetten sein.

■ Seien Sie stets aufmerksam! Achten Sie immer

darauf, was Sie tun, und gehen Sie stets mit
Vernunft vor. Benutzen Sie das Gerät in keinem Fall,

wenn Sie unkonzentriert sind oder sich unwohl fühlen.

WARNUNG!

Tragen Sie immer eine Schutzbrille.

WARNUNG!
Tragen Sie immer eine

Staubschutzmaske.

Vor der Inbetriebnahme

Akku-Pack laden (siehe Abb. A)

VORSICHT!

► Ziehen Sie immer den Netzstecker, bevor

Sie den Akku-Pack
nehmen bzw. einsetzen.

■ Laden Sie den Akku-Pack

Umgebungstemperatur unterhalb 10 °C oder
oberhalb 40 °C liegt.

♦ Stecken Sie den Akku-Pack

Ladegerät (siehe Abb. A).

♦ Stecken Sie den Netzstecker in die Steckdose.

Die Kontroll-LED

♦ Die grüne Kontroll-LED

dass der Ladevorgang abgeschlossen und der
Akku-Pack einsatzbereit ist.

ACHTUNG!

♦ Sollte die rote Kontroll-LED

ist der Akku-Pack überhitzt und kann nicht
aufgeladen werden.

♦ Sollte die rote und grüne Kontroll-LED

gemeinsam blinken, dann ist der Akku-Pack
defekt.

♦ Schalten Sie das Ladegerät zwischen aufeinan-

derfolgenden Ladevorgängen für mindestens 15
Minuten ab. Ziehen Sie dazu den Netzstecker.

aus dem Ladegerät

nie, wenn die

in das Schnell-

leuchtet rot.

signalisiert Ihnen,

blinken, dann

Akku-Pack in das Gerät
einsetzen / entnehmen

Akku-Pack einsetzen:

♦ Lassen Sie den Akku-Pack

einrasten.

Akku-Pack entnehmen:

♦ Drücken Sie die Taste zur Entriegelung

entnehmen Sie den Akku-Pack

in den Griff

und

.

Akkuzustand prüfen

♦ Drücken Sie zum Prüfen des Akkuzustands die Tas-

te Akkuzustand
Der Zustand bzw. die Restleistung wird in der
Akku-Display-LED wie folgt angezeigt:

♦ ROT / ORANGE / GRÜN = maximale Ladung

ROT / ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen

(siehe auch Hauptabbildung).

Schutzhaube mit Schnellverschluss
montieren

WARNUNG! VERLETZUNGSGEFAHR

► Schalten Sie vor allen Arbeiten am Gerät das

Gerät aus und entnehmen Sie den Akku.

VERLETZUNGSGEFAHR

► Verwenden Sie den Winkelschleifer immer

mit der Schutzhaube
muss sicher am Winkelschleifer angebracht
werden. Stellen Sie diese so ein, dass ein
Höchstmaß an Sicherheit erreicht wird,
d.h. der kleinstmögliche Teil des Schleif­körpers zeigt offen zur Bedienperson. Die
Schutzhaube soll die Bedienperson vor
Bruchstücken und zufälligem Kontakt mit dem
Schleifkörper schützen.

. Die Schutzhaube

■ 32 │ DE

│AT│

CH

PWSA 20-Li A1

VERLETZUNGSGEFAHR

12

► Achten Sie darauf, dass die Schutzhaube

mindestens im gleichen Winkel wie der

Zusatz-Handgriff montiert wird (siehe
Abb. B). Andernfalls können Sie sich an der
Schrupp- bzw. Trennscheibe verletzen.

♦ Öffnen Sie den Spannhebel

.

♦ Setzen Sie die Schutzhaube mit der Codier-

nase in die Codiernut .

♦ Drehen Sie die Schutzhaube in die erforderli-

che Stellung (Arbeitsposition). Die geschlossene
Seite der Schutzhaube muss stets zum
Bediener zeigen.

♦ Schließen Sie den Spannhebel

zum Fest­klemmen der Schutzhaube . Falls erforderlich,
kann die Spannkraft des Verschlusses durch
Lösen oder Anziehen der Justiermutter
verändert werden. Stellen Sie sicher, dass die
Schutzhaube fest auf dem Spindelhals sitzt.

Zusatz-Handgriff montieren

VORSICHT!

► Aus Sicherheitsgründen darf dieses Gerät

nur mit dem Zusatz-Handgriff

verwendet

werden. Andernfalls können Verletzungen die
Folge sein. Der Zusatz-Handgriff kann je
nach Arbeitsweise links, rechts oder oben am
Gerätekopf eingeschraubt werden.

Schrupp- / Trennscheibe
montieren / wechseln

Tragen Sie beim Wechseln von
Trenn- / Schruppscheiben immer Schutzhand­schuhe.

Die Abmessungen der Schrupp- oder Trennschei­ben beachten. Der Lochdurchmesser muss ohne
Spiel zum Aufnahmeflansch
Reduzierstücke oder Adapter verwenden.

HINWEIS

► Verwenden Sie unbedingt nur schmutzfreie

Scheiben.

passen. Keine

■ Verwenden Sie nur Schleifwerkzeuge, deren

zulässige Drehzahl mindestens so hoch ist wie
die Leerlaufdrehzahl des Gerätes.

■ VERLETZUNGSGEFAHR! Betätigen Sie die

Spindel-Arretiertaste
Aufnahmespindel

nur bei stillstehender

.

♦ Drücken Sie die Spindel-Arretiertaste zum

Blockieren des Getriebes.

♦ Lösen Sie die Spannmutter

mit Hilfe des

Zweiloch-Montage-Schlüssels (siehe Abb. D).

♦ Setzen Sie die Schrupp- oder Trennscheibe,

mit der beschrifteten Seite zum Gerät, auf den
Aufnahmeflansch

♦ Setzen Sie anschließend die Spannmutter

.

,
mit der erhobenen Seite nach oben, wieder auf
die Aufnahmespindel .

Bei dünnen Schleifscheiben (siehe Abbildung 1):

♦ Der Bund der Spannmutter zeigt nach

oben, damit eine dünne Schleifscheibe sicher
gespannt werden kann.

≤ 3,2 mm

Abb. 1

♦ Drücken Sie die Spindel-Arretiertaste

zum

Blockieren des Getriebes.

♦ Ziehen Sie die Spannmutter

mit dem

Zweiloch-Montage-Schlüssel wieder fest.

Bei dicken Schleifscheiben (siehe Abbildung 2):

> 3,2 mm

Abb. 2

Der Bund der Spannmutter

zeigt nach unten,
damit die Schleifscheibe sicher auf der Aufnahme­spindel angebracht werden kann.

PWSA 20-Li A1

DE│AT│CH 

│

 33 ■

♦ Aufnahmespindel
♦ Die Spannmutter

ge-Schlüssel im Uhrzeigersinn festziehen.

HINWEIS

Wenn die Scheibe nach dem Wechsel unruhig

►

läuft oder schwingt, muss diese Scheibe sofort
wieder ausgewechselt werden.

♦ Lassen Sie das Gerät nach einem Scheiben-

wechsel sicherheitshalber 60 Sekunden auf
Höchstdrehzahl laufen. Achten Sie auf unge­wöhnliche Geräusche und Funkenentwicklung.

♦ Überprüfen Sie, ob alle Befestigungsteile korrekt

angebracht sind.

♦ Achten Sie darauf, dass der Drehrichtungspfeil

(falls vorhanden) auf den Trenn-, oder Schrupp­scheiben (auch Diamant-Trennscheiben) und die
Drehrichtung des Gerätes (Drehrichtungspfeil
auf dem Gerätekopf) übereinstimmen.

arretieren.

mit dem Zweiloch-Monta-

Inbetriebnahme

Ein- / ausschalten

Überprüfen Sie das eingesetzte Werkzeug vor
Gebrauch, ob alle Befestigungsteile korrekt ange­bracht sind.

HINWEIS

► Schalten Sie den Winkelschleifer immer vor

Materialkontakt ein und führen Sie das Gerät
erst dann auf das Werkstück.

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und entnehmen
Sie den Akku.

Der Akku-Winkelschleifer ist wartungsfrei.

■ Verwenden Sie keine scharfen Gegenstände

zur Reinigung des Gerätes. Es dürfen keine
Flüssigkeiten in das Innere des Gerätes ge­langen. Andernfalls kann das Gerät beschädigt

werden.

■ Reinigen Sie das Gerät regelmäßig, am besten

immer direkt nach Abschluss der Arbeit.

■ Reinigen Sie das Gehäuse mit einem trockenen

Tuch – verwenden Sie auf keinen Fall Benzin, Lö­sungsmittel oder Reiniger, die Kunststoff angreifen.

■ Zur gründlichen Reinigung des Gerätes wird ein

Staubsauger benötigt.

■ Lüftungsöffnungen müssen immer frei sein.

■ Entfernen Sie anhaftenden Schleifstaub mit

einem Pinsel.

HINWEIS

► Nicht aufgeführte Ersatzteile (wie z. B.

Kohlebürsten, Schalter) können Sie über
unsere Service - Hotline bestellen.

Einschalten:

♦ Betätigen Sie die Einschaltsperre

(siehe Abb. E).

♦ Drücken Sie anschließend den EIN- /AUS-

Schalter

Ausschalten:

♦ Lassen Sie den EIN- /AUS-Schalter

los.

■ 34 │ DE

.

│AT│

CH

wieder

PWSA 20-Li A1

Entsorgung

Die Verpackung besteht aus umwelt-

freundlichen Materialien. Sie kann in den
örtlichen Recyclebehältern entsorgt
werden.

Werfen Sie Elektrowerkzeuge nicht

in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederver­wertung zugeführt werden.

Werfen Sie Akkus nicht in den

Hausmüll!

Entfernen Sie die Akkus vor der Entsorgung aus
dem Gerät.
Defekte oder verbrauchte Akkus müssen gemäß
Richtlinie 2006/66/EC recycelt werden. Geben
Sie Akku-Pack und / oder das Gerät über die ange­botenen Sammeleinrichtungen zurück.
Über Entsorgungsmöglichkeiten für ausgediente
Elektrowerkzeuge / Akku-Pack informieren Sie sich
bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Garantie der
Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Original-Kassenbon gut auf.
Diese Unterlage wird als Nachweis für den Kauf
benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfeh­ler auf, wird das Produkt von uns – nach unserer
Wahl – für Sie kostenlos repariert oder ersetzt.
Diese Garantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und der
Kaufbeleg (Kassenbon) vorgelegt und schriftlich
kurz beschrieben wird, worin der Mangel besteht
und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.

PWSA 20-Li A1

Garantiezeit und gesetzliche
Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhan­dene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind
kostenpflichtig.

DE│AT│CH 

│

 35 ■

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewis­senhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrika­tionsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen wer­den können oder für Beschädigungen an zerbrech­lichen Teilen, z. B. Schalter oder Akkus.
Diese Garantie verfällt, wenn das Produkt beschä­digt, nicht sachgemäß benutzt oder gewartet wur­de. Für eine sachgemäße Benutzung des Produkts
sind alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten. Verwendungs­zwecke und Handlungen, von denen in der Bedie­nungsanleitung abgeraten oder vor denen gewarnt
wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht
für den gewerblichen Gebrauch bestimmt. Bei
missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassen-

bon und die Artikelnummer (z. B. IAN 12345)
als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem

Typenschild, einer Gravur, auf dem Titelblatt
ihrer Anleitung (unten links) oder als Aufkleber
auf der Rück- oder Unterseite.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfol­gend benannte Serviceabteilung telefonisch
oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Service-Anschrift übersenden.

HINWEIS

► Bei Parkside und Florabest Werkzeugen

senden Sie bitte ausschließlich den defekten
Artikel ohne Zubehör (z. B. Akku, Aufbewah­rungskoffer, Montagewerkzeuge, etc) ein.

Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Software herunterladen.

Service

Service Deutschland

Tel.: [phone] (Kostenfrei aus dem
dt. Festnetz/Mobilfunknetz)
E-Mail: [e-mail]

Service Österreich

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 284661

Importeur

Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
DE - 44867 BOCHUM
DEUTSCHLAND
www.kompernass.com

■ 36 │ DE

│AT│

CH

PWSA 20-Li A1

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden
Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie
(2006 / 42 / EG)

EG-Niederspannungsrichtlinie
(2014 / 35 / EU)

Elektromagnetische Verträglichkeit
(2014 / 30 / EU)

RoHS Richtlinie
(2011 / 65 / EU)*

*Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene
Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates

vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A13:2015
EN 55014-1:2006/A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-2-29:2004/A2:2010
EN 60335-1:2012/A11:2014
EN 62233:2008

Typbezeichnung der Maschine:

Akku-Winkelschleifer PWSA 20-Li A1

Herstellungsjahr: 01 - 2017

Seriennummer: IAN 284661

Bochum, 16.01.2017

Semi Uguzlu

- Qualitätsmanager ­Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

PWSA 20-Li A1

DE│AT│CH 

│

 37 ■

Ersatz-Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im
Internet unter www.kompernass.com oder telefonisch abwickeln.
Der Preis des Ersatz-Akkus (PAP 20 A2) beträgt 25 € inkl. MwSt. und Versand. Dieser Artikel kann auf­grund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

Online-Bestellung

Um einen Ersatz-Akku über den Zubehör-Shop zu bestellen:

■ Rufen Sie mit Ihrem Internetbrowser die Seite www.kompernass.com auf.

■ Klicken Sie rechts unten auf die entsprechende Flagge, um das gewünschte Land und die Sprache

auszuwählen.

■ Klicken Sie jetzt auf den Reiter „Zubehör-Shop“ und wählen anschließend unter der Rubrik „Topseller“

den passenden Ersatz-Akku zu Ihrem Gerät aus.

■ Nachdem Sie den Ersatz-Akku in den Warenkorb gelegt haben, klicken Sie auf die Schaltfläche

„Kasse“ und befolgen die auf dem Bildschirm angezeigten Anweisungen, um den Bestellvorgang
abzuschließen.

HINWEIS

► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontak-

tieren Sie in diesem Fall bitte die Service-Hotline.

■ Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von zwei Monaten

nach dem Aktionszeitraum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiter­hin bestellt werden.

Telefonische Bestellung

Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

Service Österreich

Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [e-mail]

Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die
Artikelnummer (z.B. IAN 284661) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem
Typenschild oder dem Titelblatt dieser Anleitung.

■ 38 │ DE

│AT│

CH

PWSA 20-Li A1

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21
DE - 44867 BOCHUM
GERMANY
www.kompernass.com

Version des informations · Stand der Informationen
02 / 2017 Ident.-No.: PWSA20-LiA1-022017-2

IAN 284661

2
