PARKSIDE PWS 125 F5 User manual [fi]

ANGLE GRINDER PWS 125 F5

KULMAHIOMAKONE

Alkuperäisen käyttöohjeen käännös

VINKELSLIP

Översättning av bruksanvisning i original

SZLIFIERKA KĄTOWA

Tłumaczenie oryginalnej instrukcji obsługi

WINKELSCHLEIFER

Originalbetriebsanleitung

IAN 317132_1904

KAMPINIS ŠLIFUOKLIS

Naudojimo instrukcijos originalo vertimas

Käännä ennen lukemista molemmat kuvalliset sivut esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

Vik ut båda bildsidorna och ha den till hands när du läser igenom anvisningarna och gör dig bekant med
apparatens / maskinens funktioner.

Przed przeczytaniem proszę rozłożyć obie strony z ilustracjami, a następnie proszę zapoznać się z
wszystkimi funkcjami urządzenia.

Prieš skaitydami atsiverskite abu lapus su paveikslėliais ir susipažinkite su visomis prietaiso funkcijomis.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.

FI Alkuperäisen käyttöohjeen käännös Sivu 1
SE Översättning av bruksanvisning i original Sidan 17
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 31
LT Naudojimo instrukcijos originalo vertimas Puslapis 47
DE / AT / CH Originalbetriebsanleitung Seite 63

6a

A B

C D

0

I

E





Sisällysluettelo

Johdanto ............................................................2

Tarkoituksenmukainen käyttö ......................................................... 2

Laitteen osat .....................................................................2

Toimitussisältö .................................................................... 3

Tekniset tiedot ....................................................................3

Sähkötyökaluja koskevia yleisiä turvallisuusohjeita ........................3

1. Työpaikan turvallisuus ............................................................ 4

2. Sähköturvallisuus ...............................................................4

3. Henkilöiden turvallisuus .......................................................... 4

4. Sähkötyökalun käyttö ja käsittely ................................................... 5

5. Huolto ........................................................................5

Turvallisuusohjeet kaikkiin käyttöihin ................................................... 5

Takaisku ja sitä koskevat turvallisuusohjeet ..............................................7

Erityisiä turvallisuusohjeita hiontaan ja katkaisuhiontaan ................................... 7

Lisää erityisiä turvallisuusohjeita katkaisuhiontaan ........................................ 8

Sallitut lisävarusteet ................................................................ 9

Suositeltujen käyttötyökalujen säilyttäminen ja käsittely .................................... 9

Työskentelyohjeet ................................................................. 9

Käyttö .............................................................11

Suojakuvun asentaminen/säätäminen ................................................11

Lisäkahvan asentaminen ...........................................................11

Rouhinta-/katkaisulaikan asentaminen/vaihtaminen ...................................... 11

Päällekytkentä ja sammuttaminen ....................................................12

Pyörimisnopeuden säätäminen ......................................................12

Huolto ja puhdistus ..................................................13

Hävittäminen .......................................................13

Kompernass Handels GmbH:n takuu ....................................14

Huolto .............................................................15

Maahantuoja .......................................................15

Alkuperäisen vastaavuusvakuutuksen käännös ..........................16

PWS 125 F5

FI 

│

 1 ■

KULMAHIOMAKONE
PWS 125 F5

Käytä suojakäsineitä!

Johdanto

Onnittelut uuden laitteen hankinnasta. Olet valinnut
laadukkaan tuotteen. Käyttöohje on osa tätä tuotetta.
Se sisältää turvallisuutta, käyttöä ja hävittämistä
koskevia tärkeitä ohjeita. Tutustu ennen tuotteen
käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käy­tä tuotetta vain kuvatulla tavalla ja vain mainittuihin
käyttötarkoituksiin. Kun luovutat tuotteen eteenpäin,
liitä mukaan kaikki tuotetta koskevat asiakirjat.

Tarkoituksenmukainen käyttö

Laite on tarkoitettu metallisten raaka-aineiden,
betonin ja laattojen katkaisuun ja rouhintaan ilman
vettä. Laitteen muu käyttö tai muuttaminen on
tarkoituksenvastaista, ja siihen liittyy huomattava
tapaturmariski. Emme vastaa tarkoituksenvastaises­ta käytöstä aiheutuneista vahingoista. Laitetta ei ole
tarkoitettu kaupalliseen käyttöön.

Symbolien selitys:

Lue alkuperäinen käyttöohje ja turval­lisuusohjeet ennen käyttöönottoa.

Vioittuneiden katkaisu- ja rouhinta­laikkojen käyttö on vaarallista ja voi
aiheuttaa vakavia vammoja!

Laikan halkaisija



Kulmahiomakone

Käytä hengityssuojainta!

Ei sovellu märkähiontaan

Ei sovellu sivuhiontaan

Suunniteltu metallihiontaan

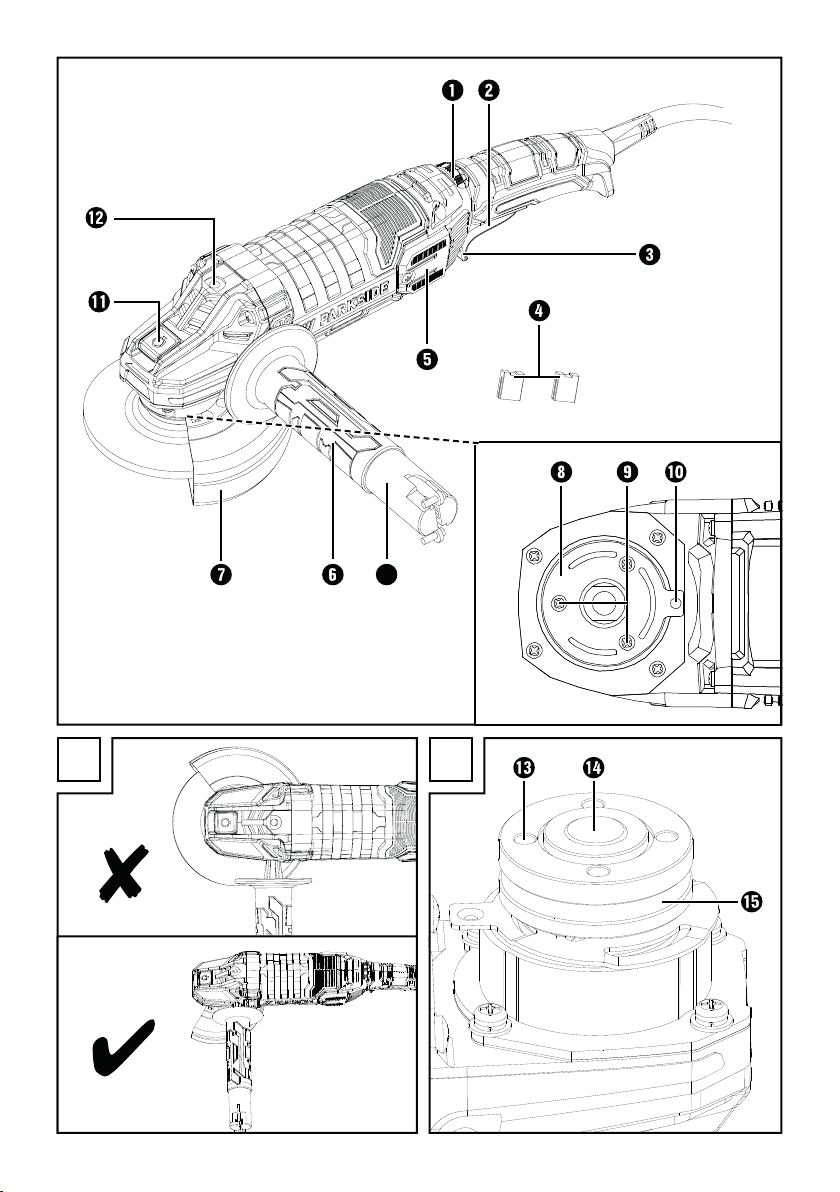

Laitteen osat

Pyörimisnopeuden säädin
Virtakytkin
Käynnistyksen lukitus
Varahiiliharjat
Hiiliharjojen suoja
Lisäkahva

6a

Työkalunpidin asennusavaimelle
Suojakupu
Asennusrengas
Ruuvit
Suojakuvun kiinnitys
Karan lukituspainike
Kierre (3x) lisäkahvalle
Kiristysmutteri (ks. kuva B)
Kiinnityskara (ks. kuva B)
Kiinnityslaippa (ks. kuva B)
Asennusavain (ks. kuva C)
Ulokkeet

■ 2 │ FI

Käytä suojalaseja!

Käytä kuulosuojaimia!

Käytä turvajalkineita!

PWS 125 F5

Toimitussisältö

1 kulmahiomakone
1 lisäkahva
1 suojakupu
1 asennusavain
1 katkaisulaikka

2 varahiiliharjaa
1 käyttöohje

Tekniset tiedot

Nimellisjännite 230 V ∼ 50 Hz
(vaihtovirta)

Nimellisottoteho 1200W
Nimelliskierrosluku n 3000–12000 / min
Laikan halkaisija 125 mm
Kierre M14
Suojausluokka: II /

Melua ja tärinää koskevat tiedot

Meluarvot on mitattu standardin EN 60745
mukaan. Sähkötyökalun tyypillinen A-painotettu
melutaso:

Melupäästö

Äänenpainetaso L
Virhemarginaali K = 3 dB
Äänitehotaso LWA = 102,6 dB (A)
Virhemarginaali K = 3 dB

Käytä kuulosuojaimia!

Tärinäarvo yhteensä

Pintahionta a
Virhemarginaali K = 1,5 m/s

(kaksoiseristys)

= 91,6 dB (A)

pA

= 10,129 m/s

h, AG

2

HUOMAUTUS

► Ilmoitetut tärinäaltistusarvot ja melupäästöar-

vot on mitattu normitetulla mittausmenetelmäl­lä, ja niitä voidaan käyttää sähkötyökalujen
vertailuun.

► Ilmoitettuja tärinäaltistusarvoja ja ilmoitettuja

melupäästöarvoja voidaan käyttää myös
kuormituksen suuntaa antavaan arviointiin.

VAROITUS!

► Tärinä- ja melupäästöarvot voivat poiketa säh-

kötyökalun todellisessa käytössä ilmoitetuista
arvoista, sähkötyökalun käyttötavasta ja erityi

-1

sesti työstettävän kappaleen tyypistä riippuen.

► Pyri pitämään kuormitus mahdollisimman

pienenä. Tärinäaltistusta vähentävät esimer

-

­kiksi käsineiden käyttö työkalua käytettäessä
ja työajan rajoittaminen. Tällöin on otettava
huomioon koko käyttöaika (myös ajat, joina
sähkötyökalu on sammutettuna ja joina se on
päällä, mutta käy ilman kuormitusta).

Sähkötyökaluja
koskevia yleisiä
turvallisuusohjeita

VAROITUS!

► Lue kaikki turvallisuusohjeet ja muut ohjeet.

Turvallisuusohjeiden ja muiden ohjeiden lai­minlyönti voi aiheuttaa sähköiskun, tulipalon
ja/tai vakavia loukkaantumisia.

2

Säilytä kaikki turvallisuusohjeet ja muut
ohjeet myöhempää käyttöä varten.

PWS 125 F5

FI 

│

 3 ■

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu”
koskee sekä verkkokäyttöisiä sähkötyökaluja (varus­tettu virtajohdolla) että akkukäyttöisiä sähkötyöka­luja (ilman virtajohtoa).

1. Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja huolehdi

hyvästä valaistuksesta. Epäjärjestys ja valai-

semattomat työskentelyalueet saattavat johtaa
onnettomuuksiin.

b) Älä käytä sähkötyökalua räjähdysalttiissa

ympäristöissä, joissa on helposti syttyviä
nesteitä, kaasuja tai pölyä. Sähkötyökaluilla

työskenneltäessä syntyy kipinöintiä, joka voi
sytyttää pölyn tai höyryt.

c) Pidä lapset ja muut henkilöt poissa sähkötyö-

kalun lähettyviltä työskentelyn aikana.
Voit helposti menettää laitteen hallinnan, jos
tarkkaavaisuutesi häiriintyy.

2. Sähköturvallisuus

a) Sähkötyökalun pistokkeen on sovittava pis-

torasiaan. Pistoketta ei saa muuttaa millään
tavalla. Älä käytä adapteripistokkeita suoja­maadoitettujen sähkötyökalujen kanssa.

Muuttamattomat pistokkeet ja sopivat pistorasiat
vähentävät sähköiskun vaaraa.

b) Vältä kehokontaktia maadoitettujen pintojen,

kuten putkien, lämpöpattereiden, liesien ja
jääkaappien kanssa. Sähköiskun vaara on

tavallista suurempi, jos kehosi on maadoitettu.

c) Suojaa sähkötyökaluja sateelta ja kosteudelta.

Veden pääsy sähkölaitteeseen lisää sähköiskun
vaaraa.

Älä käytä virtajohtoa väärin sähkötyökalun

d)

kantamiseen tai ripustamiseen, äläkä irrota
pistoketta pistorasiasta vetämällä virtajohdos­ta. Pidä johto loitolla kuumuudesta, öljystä,
terävistä reunoista ja laitteen liikkuvista osista.

Vaurioitunut tai kietoutunut virtajohto lisää säh­köiskun vaaraa.

e)

Jos työskentelet sähkötyökalulla ulkona, käytä
vain myös ulkokäyttöön hyväksyttyjä jatko­johtoja. Ulkokäyttöön soveltuvan jatkojohdon

käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäris-

tössä ei voida välttää, on käytettävä vikavir­takytkintä. Vikavirtakytkimen käyttö pienentää

sähköiskun vaaraa.

3. Henkilöiden turvallisuus

a) Ole aina tarkkaavainen, keskity siihen, mitä

olet tekemässä, ja toimi harkiten työsken­nellessäsi sähkötyökalun kanssa. Älä käytä
sähkötyökalua, jos olet väsynyt taikka huu­mausaineiden, alkoholin tai lääkeaineiden
vaikutuksen alaisena. Pienikin tarkkaavaisuu-

den herpaantuminen voi sähkötyökalua käytet­täessä aiheuttaa vakavia loukkaantumisia.

b)

Käytä henkilönsuojaimia ja aina suojalaseja.
Henkilönsuojainten, kuten pölyltä suojaavan
hengityssuojaimen, liukumattomien turvajalki­neiden, suojakypärän tai kuulosuojainten käyttö
aina sähkötyökalun tyypin ja käytön mukaisesti
vähentää loukkaantumisriskiä.

c) Varo käynnistämästä sähkötyökalua va-

hingossa. Varmista, että sähkötyökalu on
kytketty pois päältä, ennen kuin liität sen
sähköverkkoon ja/tai kiinnität akun, otat säh­kötyökalun käteen tai kannat sitä. Tapaturmat

ovat mahdollisia, jos sormesi on laitetta kantaes­sasi virtakytkimellä tai jos laite on jo kytketty
päälle, kun liität sen sähköverkkoon.

d) Poista kaikki säätötyökalut ja kiintoavaimet

ennen sähkötyökalun käynnistämistä. Laitteen
pyörivässä osassa oleva työkalu tai avain voi
aiheuttaa loukkaantumisia.

e) Vältä työskentelyä epätavallisessa asennos-

sa. Huolehdi tukevasta asennosta ja säilytä
tasapaino koko ajan. Näin pystyt yllättävissä

tilanteissa hallitsemaan sähkötyökalua parem­min.

■ 4 │ FI

PWS 125 F5

f) Käytä soveltuvaa vaatetusta. Älä käytä löysiä

vaatteita tai koruja. Pidä hiukset, vaatetus ja
käsineet poissa liikkuvien osien lähettyviltä.

Löysä vaatetus, korut tai pitkät hiukset voivat
jäädä kiinni liikkuviin osiin.

g) Jos käytät pölynpoisto- ja pölynkeruulaitteita,

varmista, että ne on liitetty laitteeseen ja että
niitä käytetään oikein. Pölynpoistolaitteen

käyttäminen voi vähentää pölyn aiheuttamia
vaaroja.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kulloiseenkin

työhön soveltuvaa sähkötyökalua. Sopivalla

sähkötyökalulla työskentely on tehokkaampaa
ja turvallisempaa ohjeistetulla tehoalueella.

b) Älä käytä sähkötyökalua, jonka kytkin on

viallinen. Sähkötyökalu, jota ei voi enää kytkeä
päälle tai pois päältä, on vaarallinen ja vaatii
korjausta.

c) Irrota pistoke pistorasiasta ja/tai poista akku,

ennen kuin teet säätöjä laitteeseen, vaihdat
lisävarusteita tai asetat laitteen sivuun. Tällä

varotoimella estetään sähkötyökalun tahaton
käynnistyminen.

d) Säilytä käyttämättömät sähkötyökalut lasten

ulottumattomissa. Älä anna laitetta sellaisten
henkilöiden käyttöön, jotka eivät osaa käyt­tää laitetta tai eivät ole lukeneet näitä ohjeita.

Sähkötyökalut ovat vaarallisia kokemattomien
henkilöiden käsissä.

e) Hoida sähkötyökaluja huolellisesti. Varmista,

että liikkuvat osat toimivat moitteettomasti
eivätkä juutu kiinni eikä mikään osa ole mur­tunut tai vahingoittunut niin, että sähkötyöka­lun toiminta häiriintyy. Korjauta vaurioituneet
osat ennen laitteen käyttöä.

Moni tapaturma johtuu huonosti huolletuista
sähkötyökaluista.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Huolella hoidetut ja leikkuureunoiltaan terävät
leikkuuterät eivät juutu niin helposti kiinni, ja
niiden käyttö on helpompaa.

g) Käytä sähkötyökaluja, lisätarvikkeita, käyt-

tötyökaluja ynnä muita sellaisia tässä annet­tujen ohjeiden mukaisesti. Huomioi tällöin
työskentelyolosuhteet ja suoritettava tehtävä.

Sähkötyökalujen käyttö muussa kuin niille tar­koitetussa käyttötarkoituksessa voi aiheuttaa
vaaratilanteita.

5. Huolto

a) Anna sähkötyökalu vain pätevän ammattihen-

kilöstön korjattavaksi ja varmista, että vialliset
osat korvataan ainoastaan alkuperäisva­raosilla. Näin voidaan taata sähkötyökalun

turvallinen toiminta myös korjauksen jälkeen.

b) Anna pistorasia tai liitäntäjohto vain sähkö-

työkalun valmistajan tai sen asiakashuollon
vaihdettavaksi. Näin voidaan taata sähkö-

työkalun turvallinen toiminta myös korjauksen
jälkeen.

Turvallisuusohjeet kaikkiin
käyttöihin

Yhteiset turvallisuusohjeet hiontaan ja
katkaisuhiontaan:

a) Tätä sähkötyökalua voidaan käyttää hioma-

koneena ja katkaisuhiomakoneena. Huomioi
kaikki laitteen mukana tulevat, laitetta koske­vat turvallisuusohjeet, ohjeet, kuvat ja tiedot.

Seuraavien ohjeiden huomioimatta jättäminen
voi aiheuttaa sähköiskun, tulipalon ja/tai vaka­via vammoja.

b) Tämä sähkötyökalu ei sovellu hiekkapaperi-

hiontaan, teräsharjoilla työstämiseen eikä
kiillottamiseen. Käyttötavat, joihin sähkötyöka-

lua ei ole tarkoitettu, voivat aiheuttaa vaaratilan­teita ja loukkaantumisia.

PWS 125 F5

FI 

│

 5 ■

c) Älä käytä lisävarusteita, joita valmistaja ei

ole suunnitellut tai suositellut nimenomaan täl­le sähkötyökalulle. Vaikka lisävaruste voitaisiin

kiinnittää sähkötyökaluun, se ei takaa turvallista
käyttöä.

d) Asennettavan käyttötyökalun sallitun pyöri-

misnopeuden on vastattava vähintään sähkö­työkalun suurinta mahdollista pyörimisnopeut­ta. Sallittua nopeammin pyörivä lisävaruste voi

murtua ja singota.

e) Asennettavan käyttötyökalun ulkohalkaisijan

ja paksuuden on vastattava sähkötyökalun
mittatietoja. Mitoiltaan vääränlaisia käyttötyö-

kaluja ei voida riittävästi suojata tai hallita.

f) Käyttötyökalujen kierteen on sovittava tarkal-

leen hiontakaran kierteeseen. Laipan avulla
asennettavien käyttötyökalujen reiän halkaisi­jan on sovittava laipan kiinnityshalkaisijaan.

Jos käyttötyökaluja ei kiinnitetä sähkötyökaluun
tarkasti, ne pyörivät epätasaisesti, värähtelevät
erittäin voimakkaasti ja saattavat johtaa hallin­nan menettämiseen.

g) Älä käytä vioittuneita käyttötyökaluja. Tarkas-

ta asennettavat käyttötyökalut ennen jokaista
käyttöä ja varmista, ettei hiomalaikoissa ole
säröjä tai halkeamia, hiomalautasissa halkea­mia, hankaumia tai voimakkaita kulumia, eikä
teräsharjoissa irtonaisia tai katkenneita har­jaksia. Jos sähkötyökalu tai asennettava käyt­tötyökalu putoaa, tarkasta, ettei se ole vauri­oitunut, tai käytä vahingoittumatonta
käyttötyökalua. Kun olet tarkastanut ja asen­tanut käyttötyökalun, pysyttele ja pidä myös
muut lähellä olevat henkilöt poissa pyörivän
työkalun tasolta ja anna sitten laitteen käydä
suurimmalla mahdollisella pyörimisnopeudel­la yhden minuutin ajan. Vioittuneet työkalut

rikkoutuvat tavallisesti tämän koeajan kuluessa.

h) Käytä henkilönsuojaimia. Käytä työtehtävästä

riippuen koko kasvot suojaavaa suojainta,
silmäsuojaa tai suojalaseja. Käytä tarvittaes­sa pölyltä suojaavaa hengityssuojaa, kuulo­suojaa, suojakäsineitä tai erityistä esiliinaa,
joka suojaa hienolta hiomapölyltä ja mate­riaalihiukkasilta. Suojaa silmät eri käytöissä

syntyviltä sinkoilevilta vierasesineiltä. Pöly- tai
hengityssuojaimen on suodatettava käytössä
syntyvä pöly. Pitkäaikainen kovalle melulle altis­tuminen voi heikentää kuuloa.

i) Varmista, että muut henkilöt ovat turvallisella

etäisyydellä työskentelyalueelta. Jokaisen
työskentelyalueelle astuvan on käytettävä
henkilönsuojaimia.

Työstettävästä kappaleesta irronneet osat tai
rikkoutuneet käyttötyökalut voivat singota ja
aiheuttaa loukkaantumisia myös välittömän
työskentelyalueen ulkopuolella.

j) Pidä kiinni vain sähkötyökalun eristetyistä

kahvoista sellaisten töiden aikana, joissa työ­kalu voi osua piilossa oleviin sähköjohtoihin
tai sähkötyökalun omaan sähköjohtoon.

Jos työkalu osuu jännitettä johtavaan johtoon,
jännite voi siirtyä myös laitteen metalliosiin ja
aiheuttaa sähköiskun.

k) Pidä sähköjohto etäällä pyörivistä käyttötyö-

kaluista. Jos menetät laitteen hallinnan, työkalu
voi osua virtajohtoon, katkaista sen tai jäädä
siihen kiinni, jolloin pyörivä työkalu voi osua
käteesi tai käsivarteesi.

l) Älä koskaan laske sähkötyökalua kädestäsi,

ennen kuin käyttötyökalu on täysin pysähty­nyt. Pyörivä käyttötyökalu voi osua työtasoon,

minkä seurauksena saatat menettää sähkötyö­kalun hallinnan.

m) Älä anna sähkötyökalun käydä sitä kantaes-

sasi. Pyörivä käyttötyökalu voi vahingossa tart­tua vaatteisiisi ja porautua kehoosi.

■ 6 │ FI

PWS 125 F5

n) Puhdista sähkötyökalun tuuletusaukko sään-

nöllisesti. Moottorin tuuletin vetää pölyä sisään

laitteen runkoon, ja voimakas metallipölykerty­mä voi yhdessä sähkön kanssa aiheuttaa vaara­tilanteita.

o) Älä käytä sähkötyökalua syttyvien materiaali-

en lähellä. Ne voivat syttyä kipinöistä.

p) Älä käytä käyttötyökaluja, joiden käyttö edel-

lyttää nestemäistä jäähdytinainetta. Veden tai
muiden nestemäisten jäähdytysaineiden käyttö
voi aiheuttaa sähköiskun.

Takaisku ja sitä koskevat turvalli­suusohjeet

Takaisku on äkillinen reaktio, jossa pyörivän käyttö­työkalun, kuten hiomalaikan, hiomalautasen, teräs­harjan tms. kiinni jääminen tai estyminen aiheuttaa
pyörivän käyttötyökalun nopean pysähdyksen.
Tämän seurauksena hallitsematon sähkötyökalu
iskeytyy takaisin työkalun pyörimissuunnan vastai­sesti.

Josesimerkiksi hiomalaikka jää työkappaleeseen
kiinni tai sen toiminta estyy, hiomalaikan työkappa­leeseen uppoava reuna voi jäädä kiinni ja haljeta,
tai se voi aiheuttaa takaiskun. Hiomalaikka liikkuu
silloin joko laitteen käyttäjää kohti tai hänestä pois­päin riippuen laikan pyörimissuunnasta tarttuma­kohdassa. Tämä voi aiheuttaa myös hiomalaikan
murtumisen.

Taaksepäin iskeytyminen aiheutuu sähkötyökalun
vääränlaisesta tai virheellisestä käytöstä. Se voi­daan estää soveltuvilla varotoimenpiteillä seuraa­vassa kuvatulla tavalla.

a) Pidä sähkötyökalusta hyvin kiinni ja pidä

kehosi ja käsivartesi sellaisessa asennossa,
että voit reagoida takaiskuun. Käytä aina lait­teessa mahdollisesti olevaa lisäkahvaa, jotta
voit mahdollisimman hyvin hallita takaiskuvoi­mia tai reaktiomomentteja laitteen käydessä
täydellä nopeudella. Laitetta käyttävät henkilöt

voivat soveltuvilla varotoimenpiteillä hallita
takaisku- ja reaktiovoimia.

b) Älä koskaan tuo käsiäsi pyörivien työkalujen

lähelle. Käyttötyökalu voi takaisin iskeytyessään
kulkea kätesi päältä.

c) Älä sijoitu alueelle, jonka suuntaan sähkö-

työkalu takaiskutilanteessa liikkuisi. Takais­kutilanteessa sähkötyökalu liikkuu hiomalaikan
pyörimissuunnan vastaiseen suuntaan.

d) Ole erityisen varovainen työstäessäsi kulmia,

teräviä reunoja jne. ja varmista, ettei käyttö­työkalu iskeydy takaisin työstettävältä kappa­leelta ja juutu. Pyörivä käyttötyökalu jää hel-

posti puristuksiin kulmissa, terävissä reunoissa
tai ponnahtaessaan pois työstettävältä kappa­leelta. Tämä aiheuttaa hallinnan menetyksen
tai takaiskun.

e) Älä käytä ketjusahanterää tai hammastettua

sahanterää. Tällaiset työkalut aiheuttavat usein
takaiskun tai sähkötyökalun hallinnan menettä­misen.

Erityisiä turvallisuusohjeita hiontaan
ja katkaisuhiontaan

a)

Käytä yksinomaan sähkötyökalullesi hyväk­syttyjä hiomatarvikkeita ja niille tarkoitettuja
suojakupuja. Hiomatarvikkeita, joita ei ole

tarkoitettu sähkötyökalulle, ei voida suojata
riittävästi, ja siksi niiden käyttö ei ole turvallista.

b)

Keskiosaltaan ulkonevat hiomalaikat on asen-

nettava siten, että niiden hiontapinta ei ulotu
suojakuvun reunan ulkopuolelle. Epäasian-

mukaisesti asennettua hiomalaikkaa, joka tulee
suojakuvun reunan yli, ei voida suojata tarpeek­si.

c) Suojakupu on kiinnitettävä varmasti sähkö-

työkaluun ja säädettävä niin, että turvallisuus
on mahdollisimman hyvin taattu, eli siten, että
mahdollisimman pieni osa käyttäjän suun­taan osoittavasta hiomatyökalusta jää ilman
suojaa. Suojakuvun tarkoituksena on suojata

käyttäjää irtoavilta osilta, sattumanvaraiselta
hiomatyökalun kosketukselta sekä kipinöiltä,
jotka voisivat sytyttää vaatetuksen palamaan.

PWS 125 F5

FI 

│

 7 ■

d) Hiomatyökaluja on luvallista käyttää vain

niille suositeltuihin käyttötarkoituksiin.
Esimerkiksi: Älä koskaan hio katkaisulaikan
sivupinnalla. Katkaisulaikat on tarkoitettu

materiaalin poistoon laikan reunan avulla.
Hiomatyökalu voi rikkoutua siihen kohdistuvan
sivuttaisvoiman seurauksena.

e) Käytä aina ehjää ja valitsemallesi hiomalai-

kalle kooltaan ja muodoltaan sopivaa kiinni­tyslaippaa. Sopiva laippa tukee hiomalaikkaa

ja vähentää näin hiomalaikan rikkoutumisriskiä.
Katkaisulaikkojen laipat voivat erota muiden
hiomalaikkojen laipoista.

f) Älä käytä suurempien sähkötyökalujen kulu-

neita hiomalaikkoja. Suurempien sähkötyökalu­jen hiomalaikkoja ei ole suunniteltu pienempien
sähkötyökalujen suuremmille pyörimisnopeuksil­le, minkä vuoksi ne saattavat rikkoutua.

Lisää erityisiä turvallisuusohjeita
katkaisuhiontaan

a) Vältä katkaisulaikan jumiutumista tai siihen

kohdistuvaa liian suurta painetta. Älä työstä
liian syviä uria. Katkaisulaikan ylikuormittami-

nen lisää siihen kohdistuvaa rasitusta, kallistumi­sen tai jumiutumisen riskiä ja siten takaiskun tai
laikan rikkoutumisen mahdollisuutta.

b) Pysy poissa pyörivän katkaisulaikan edessä ja

takana olevalta alueelta. Jos liikutat työstettä­vässä kappaleessa kiinni olevaa katkaisulaikkaa
itsestäsi poispäin, sähkötyökalu laikkoineen voi
sinkoutua takaiskutilanteessa suoraan sinua
kohti.

c) Jos katkaisulaikka jää kiinni tai keskeytät

työstämisen, kytke laite pois päältä ja odota,
kunnes laikka on pysähtynyt. Älä koskaan
yritä vetää vielä pyörivää katkaisulaikkaa
urasta, sillä laikka voi iskeytyä takaisin.

Selvitä ja poista jumiutumisen aiheuttaja.

d) Älä käynnistä sähkötyökalua uudelleen käyt-

tötyökalun ollessa kiinni työstettävässä kap­paleessa. Anna katkaisulaikan ensin saavut­taa täysi pyörimisnopeus, ennen kuin jatkat
varovasti katkaisua. Muuten laikka voi jäädä

kiinni, ponnahtaa työkappaleesta tai aiheuttaa
takaiskun.

e) Estä kiinni jäävän katkaisulaikan aiheuttama

takaisku tukemalla levyt tai suuremmat työ­kappaleet. Suuret työkappaleet voivat taipua

oman painonsa vaikutuksesta. Työkappale on
tuettava laikan molemmin puolin sekä katkaisu­laikan läheltä että reunoilta.

Ole erityisen varovainen tehdessäsi ”upotus-

f)

leikkauksia” seiniin tai muihin sellaisiin aluei­siin, joihin ei ole täyttä näkyvyyttä. Osuessaan

kaasu- tai vesijohtoihin, sähköjohtoihin tai muihin
vastaaviin kohteisiin katkaisulaikka voi aiheuttaa
takaiskun.

■ 8 │ FI

PWS 125 F5

Sallitut lisävarusteet

)

-1

(mm)

Kierre (mm)

Maksimihalkaisija Ø

Katkaisulaikat 125 3 M14 6500 80 Asennusavain Kyllä

Rouhintalaikat 125 6 M14 6500 80 Asennusavain Kyllä

Suositeltujen käyttötyökalujen

Maksimipaksuus (mm)

Pyörimisnopeus (min

Rouhintahionta

Kehänopeus (m/s)

Työkalu

säilyttäminen ja käsittely

■ Käsittele ja kuljeta hiomatyökaluja varovasti.

■ Varastoi hiomatyökalut siten, etteivät ne altistu

mekaaniselle rasitukselle tai ympäristövaikutuk­sille (esim. kosteus).

Työskentelyohjeet

HUOMAUTUS

► Hiomatyökaluja on luvallista käyttää vain niil-

le suositeltuihin käyttötarkoituksiin. Muuten ne
voivat murtua, vaurioitua ja aiheuttaa louk­kaantumisia.

■ Liikuta kulmahiomakonetta edestakaisin työs-

tettävällä kappaleella kohtuullisesti painaen.

■ Jos työstät pehmeitä materiaaleja, ohjaa

rouhintalaikka loivassa kulmassa työstettävän
kappaleen ylitse, kovia materiaaleja työstäes­säsi hieman jyrkemmässä kulmassa.

Katkaisuhionta

Älä koskaan käytä katkaisulaikkaa
rouhintaan!

Suojakupu

PWS 125 F5

■ Käytä vain testattuja, kuituvahvistettuja katkai-

su- tai hiomalaikkoja, joiden käyttö on sallittu

vain vähintään 80 m/s:n kehänopeuksilla.

Älä koskaan käytä rouhintalaikko-

ja katkaisuun!

│

FI 

 9 ■

VARO!

► Hiomatyökalu pyörii vielä sammuttamisen jäl-

keen. Älä yritä hidastaa työkalua kohdista­malla siihen sivulta vastapainetta.

■ Varmista työstettävä kappale. Käytä kiinnitys-

työkalua/ruuvipenkkiä työkappaleen kiinnittämi­seen. Näin työstettävä kappale pysyy varmem­min paikoillaan kuin kädellä kiinni pidettäessä.

■ Sammuta laite aina, ennen kuin lasket sen

kädestäsi, ja odota, kunnes käyttötyökalu
on täysin pysähtynyt.

■ Vapauta virtakytkin välittömästi sähkökatkon

sattuessa tai kun pistoke irrotetaan pisto­rasiasta. Työnnä virtakytkin OFF-asentoon.

Tämä estää tahattoman uudelleenkäynnistymi­sen.

■ Käytä laitetta vain kuivakatkaisuun tai -hiontaan.

■ Lisäkahvan

seen kaikissa töissä.

■ Asbestipitoisen materiaalin työstäminen on

kielletty. Asbestia pidetään syöpää aiheuttava-

na aineena.

VAARA! OHJAA HIOMAKONETTA
TYÖKAPPALEEN POIKKI AINA
TYÖKALUN PYÖRIMISSUUNTAA
VASTAAN.

► Toiseen suuntaan työstäminen lisää takaiskun

vaaraa. Laite voi tällöin ponnahtaa urasta.

■ Ohjaa laite työstettävälle kappaleelle vasta,

kun se on käynnissä. Nosta laite työstön jäl-

keen työkappaleelta, ja sammuta laite vasta
sen jälkeen.

■ Pidä laitteesta työstön aikana kiinni aina

molemmin käsin. Huolehdi tukevasta seisonta-

asennosta.

■ Parhaan hiontajäljen saat, kun liikutat laitetta

työkappaleella edestakaisin 15–30 asteen kul­massa (hiomalaikan ja työstettävän kappaleen
välinen kulma).

on oltava asennettuna laittee-

Vinkki! Näin toimit oikein.

■ Kun työstät vinoja pintoja, älä paina laitetta

kovalla voimalla työstettävää kappaletta
vasten. Jos pyörimisnopeus laskee voimakkaas-

ti, vähennä työkappaleeseen kohdistamaasi
painetta turvallisen ja tehokkaan työskentelyn
takaamiseksi. Jos laite pysähtyy äkillisesti täysin
tai jumittuu, katkaise verkkovirta välittömästi.

■ Katkaisu: Työskentele kohtuullisella syötöllä,

äläkä kanttaa katkaisulaikkaa.

■ Rouhinta- ja katkaisulaikat kuumenevat käy-

tön aikana huomattavasti – anna niiden jääh­tyä täysin ennen kuin kosket niihin.

■ Käytä laitetta vain sille tarkoitettuun käyttö-

tarkoitukseen.

■ Varmista aina, että laite on sammutettu,

ennen kuin liität pistokkeen pistorasiaan.

■ Vedä vaaratilanteessa pistoke välittömästi

irti pistorasiasta. Varmista, että pääset helposti

laitteelle ja pistokkeelle ja että ne ovat hätätilan­teessa helposti ulottuvillasi.

■ Irrota pistoke pistorasiasta ennen työtaukoja,

etenkin ennen kaikkia laitteelle tehtäviä töitä
ja laitteen ollessa käyttämättä. Pidä laite aina

puhtaana ja kuivana ja huolehdi, ettei siihen jää
öljy- ja voitelurasvajäämiä.

■ Ole aina tarkkaavainen! Keskity aina siihen,

mitä olet tekemässä, ja toimi järkevästi. Älä

missään tapauksessa käytä laitetta, jos et pysty
keskittymään tai jos olet huonovointinen.

VAROITUS!

Käytä aina suojalaseja.

VAROITUS!

Käytä aina hengityssuojainta.

■ 10 │ FI

PWS 125 F5

Käyttö

Suojakuvun asentaminen/säätäminen

VAROITUS! LOUKKAANTUMIS-

VAARA!

► Irrota pistoke pistorasiasta ennen kaikkia

laitteella tehtäviä töitä!

LOUKKAANTUMISVAARA!

► Käytä aina suojakupua

neella työskennellessäsi. Kiinnitä suojakupu
kulmahiomakoneeseen tukevasti. Säädä suo­jakupu niin, että turvallisuus on mahdollisim­man hyvin taattu, eli niin, että mahdollisim­man pieni osa hiomatyökalusta osoittaa
käyttäjän suuntaan suojaamattomana. Suoja­kuvun tarkoituksena on suojata käyttäjää
irtoavilta osilta ja sattumanvaraiselta hioma­työkalun kosketukselta.

LOUKKAANTUMISVAARA!

► Varmista, että suojakupu

vähintään samaan kulmaan lisäkahvan
kanssa (ks. kuva A). Muutoin on olemassa
loukkaantumisvaara, jos rouhinta- tai katkaisu­laikka osuu laitteen käyttäjään.

♦ Kierrä suojakupu

kentelyasento). Varmista tällöin, että suojakupu

sijoitetaan niin, että suojakuvun kiinnitys

osuu jollekin suojakuvun viidestä ulokkeesta

(ks. kuva E kääntösivulla).

♦ Varmista, että suojakuvun kiinnitys

kiinni kussakin ulokkeessa .

kulmahiomako-

on asennettu

haluttuun asentoon (työs-

on tiiviisti

Lisäkahvan asentaminen

VARO!

► Turvallisuussyistä tämän laitteen käyttö on lu-

vallista vain lisäkahvan
olemassa loukkaantumisvaara. Lisäkahva
voidaan kiinnittää työtavasta riippuen laitteen
vasemmalle tai oikealle sivulle tai ylös laitteen
päähän.

HUOMAUTUS

► Voit jättää lisäkahvaan työnnetyn työka-

lunpitimen 6a paikalleen tai poistaa sen sieltä.

kanssa. Muuten on

Rouhinta-/katkaisulaikan
asentaminen/vaihtaminen

Käytä aina suojakäsineitä vaihtaessasi katkaisu-/
rouhintalaikkaa. Rouhinta- ja katkaisulaikat kuume-

nevat työstössä huomattavasti. Älä koske niihin,
ennen kuin ne ovat jäähtyneet täysin.

Ota huomioon rouhinta- ja katkaisulaikkojen mitat.
Laikan reiän halkaisijan on sovittava kiinnityslaip­paan ilman välystä. Älä käytä supistusholkkeja tai
adaptereita.

■ Tarkasta rouhinta- tai katkaisulaikka. Sen on

oltava ehjä. Se ei saa olla kostea, eikä siinä
saa olla halkeamia. Muussa tapauksessa se voi

hajota käytössä tai aiheuttaa loukkaantumisia.

HUOMAUTUS

► Käytä ehdottomasti ainoastaan puhtaita laik-

koja.

■ Käytä vain hiomatyökaluja, joiden sallittu pyöri-

misnopeus on vähintään yhtä suuri kuin laitteen
tyhjäkäyntikierrosluku.

■ LOUKKAANTUMISVAARA! Paina karan luki-

tuspainiketta vain kiinnityskaran ollessa
pysähdyksissä.

♦ Lukitse voimansiirto painamalla karan lukituspai-

niketta

♦ Höllennä kiristysmutteria

.

asennusavaimella

(ks. kuva C).

PWS 125 F5

FI 

│

 11 ■

♦ Aseta rouhinta- tai katkaisulaikka kiinnityslai-

12

palle niin, että laikassa oleva teksti osoittaa
laitteeseen päin.

♦ Aseta sitten kiristysmutteri

puoli ylöspäin takaisin kiinnityskaralle

kohollaan oleva

.

Jos käytössä on ohut hiomalaikka
(ks. kuva 1)

♦ Kiristysmutterin

olake näyttää ylöspäin, jotta

ohut hiomalaikka voidaan kiinnittää kunnolla.

≤ 3,2 mm

Kuva 1

♦ Lukitse voimansiirto painamalla karan lukituspai-

niketta

♦ Kiristä kiristysmutteri

.

jälleen asennusavaimel-

la .

Jos käytössä on paksu hiomalaikka
(ks. kuva 2)

♦ Anna laitteen käydä laikanvaihdon jälkeen

turvallisuussyistä 60 sekuntia suurimmalla
mahdollisella kierrosluvulla. Kiinnitä huomiota
epätavallisiin ääniin ja kipinöintiin.

♦ Varmista, että kaikki kiinnitettävät osat ovat

kunnolla paikoillaan.

♦ Varmista, että katkaisu- ja rouhintalaikoissa

(myös timanttikatkaisulaikoissa) oleva pyöri­missuuntaa osoittava nuoli (mikäli olemassa)
ja laitteen moottorin pyörimissuunta (laitteen
päässä oleva pyörimissuuntaa osoittava nuoli)
vastaavat toisiaan.

Päällekytkentä ja sammuttaminen

Tarkasta paikoilleen asetettu työkalu ennen käyt­töä. Sen on oltava moitteettomasti asennettu, ehjä
ja kuiva, eikä siinä saa olla halkeamia, ja sen on
pyörittävä esteettömästi. Suorita 60 sekunnin koe­käyttö. Älä käytä epätasaisesti pyöriviä tai täriseviä
työkaluja. Kiinnitä huomiota epätavallisiin ääniin ja
kipinöintiin. Tarkasta sen jälkeen, että kaikki kiinni­tettävät osat ovat oikein paikoillaan.

HUOMAUTUS

► Käynnistä kulmahiomakone aina, ennen kuin

ohjaat sen työstettävälle kappaleelle.

Kuva 2

Kiristysmutterin

olake näyttää alaspäin, jotta
paksu hiomalaikka voidaan kunnolla kiinnittää
kiinnityskaralle .

♦ Lukitse kiinnityskara .
♦ Kiristä kiristysmutteri

asennusavaimella

myötäpäivään.

HUOMAUTUS

► Jos laikka pyörii vaihdon jälkeen epätasaisesti

tai värähtelee, laikka on vaihdettava välittö­mästi uuteen.

■ 12 │ FI

> 3,2 mm

Päällekytkentä

♦ Paina käynnistyksen lukitusta

♦ Paina sen jälkeen virtakytkintä

(ks. kuva D).

.

Poiskytkentä

♦ Vapauta virtakytkin

.

Pyörimisnopeuden säätäminen

♦ Säädä pyörimisnopeuden säädin välille

1–6.

PWS 125 F5

Huolto ja puhdistus

VAROITUS! LOUKKAANTUMISVAA­RA! Sammuta laite ennen kaikkia
laitteelle suoritettavia töitä ja irrota
pistoke pistorasiasta.

■ Älä käytä teräviä esineitä laitteen puhdista-

miseen. Laitteen sisään ei saa joutua mitään
nesteitä. Muutoin laite voi vaurioitua.

■ Anna vain huoltopalvelun tai hyväksytyn alan

korjaamon vaihtaa varahiiliharjat

■ Puhdista laite säännöllisesti, mieluiten aina heti

työstämisen jälkeen.

■ Puhdista kotelo säännöllisesti kuivalla liinalla

– älä missään nimessä käytä bensiiniä, liuotinai­neita tai puhdistusaineita, jotka vahingoittavat
muovia.

■ Laitteen perusteellinen puhdistus edellyttää

pölynimurin käyttöä.

■ Tuuletusaukkojen on oltava aina vapaina.

■ Poista kiinni tarttunut hiomapöly siveltimellä.

HUOMAUTUS

► Varaosat (esim. hiiliharjat, kytkimet), joita ei

ole mainittu luettelossa, voidaan tilata huol­tomme palvelunumerosta.

.

Hävittäminen

Pakkaus koostuu ympäristöystävällisistä
materiaaleista. Se voidaan toimittaa
paikalliseen kierrätykseen.

Älä hävitä sähkötyökaluja kotita­lousjätteen mukana!

Eurooppalaisen direktiivin 2012/19/EU mukaan
käytöstä poistettavat sähkölaitteet on vietävä niille
tarkoitettuun erilliseen keräyspisteeseen, josta ne
voidaan toimittaa ympäristömääräysten mukaiseen
kierrätykseen.

Elinkaarensa loppuun tulleen laitteen kierrätyksestä
ja hävittämisestä saat tietoja kunnan jätehuollosta
vastaavalta viranomaiselta.

Hävitä pakkaus ympäristöystävällisesti.
Huomioi eri pakkausmateriaaleissa
olevat merkinnät, ja lajittele ne tarvit­taessa erikseen. Pakkausmateriaalit on
merkitty lyhenteillä (a) ja numeroilla
(b), joiden merkitys on seuraava:
1–7: muovit
20–22: paperi ja pahvi
80–98: komposiittimateriaalit.

PWS 125 F5

Elinkaarensa loppuun tulleen tuotteen
kierrätyksestä ja hävittämisestä saat
tietoja kunnan jätehuollosta vastaavalta
viranomaiselta.

│

FI 

 13 ■

Kompernass Handels GmbH:n
takuu

Hyvä asiakas,
Laitteen takuu on 3 vuotta ostopäivästä. Jos havait-

set tuotteessa puutteita, sinulla on on oikeus vaatia
tuotteen myyjältä lakisääteistä korvausta. Seuraava
takuu ei rajoita lakisääteisiä oikeuksiasi ostajana.

Takuuehdot

Takuuaika lasketaan ostopäiväyksestä alkaen.
Säilytä ostokuitti hyvässä tallessa. Tarvitset sitä
todisteeksi ostosta.

Jos tässä tuotteessa ilmenee kolmen vuoden sisäl­lä ostopäivästä materiaali- tai valmistusvirheitä,
korjaamme tai korvaamme tuotteen sinulle veloi­tuksetta harkintamme mukaan tai palautamme
ostohinnan. Tämä takuu edellyttää, että viallinen
laite toimitetaan meille yhdessä ostotositteen (kui­tin) kanssa kolmivuotisen määräajan sisällä. Lisäksi
mukaan on liitettävä lyhyt kuvaus viasta ja sen
ilmenemisajankohta.

Jos takuu kattaa vian, saat joko tuotteen korjattuna
takaisin tai uuden tuotteen. Takuuaika ei ala uudel­leen tuotteen korjaamisen tai vaihdon jälkeen.

Takuuaika ja lakisääteinen virhevastuu

Takuukorjaus ei pidennä takuuaikaa. Tämä koskee
myös vaihdettuja ja korjattuja osia. Mahdollisesti
jo oston yhteydessä havaittavista vaurioista ja
puutteista on ilmoitettava heti, kun tuote on purettu
pakkauksesta. Takuuajan päättymisen jälkeen suori­tettavat korjaukset ovat maksullisia.

Takuun laajuus

Laite on valmistettu tiukkojen laatuvaatimusten mu­kaan huolella ja tarkastettu perusteellisesti ennen
toimitusta.

Takuu koskee materiaali- tai valmistusvirheitä. Tämä
takuu ei kata tuotteen osia, jotka altistuvat normaa­lille kulumiselle ja joita siksi voidaan pitää kuluvina
osina, eikä helposti rikki meneviä osia, kuten kytki­miä, akkuja tai lasista valmistettuja osia.

Tämä takuu raukeaa, jos tuote on vaurioitunut, tai
sitä ei ole käytetty tai huollettu asianmukaisesti.
Tuotteen asianmukainen käyttö edellyttää kaikkien
käyttöohjeessa esitettyjen ohjeiden tarkkaa nou­dattamista. Käyttäjän on ehdottomasti vältettävä
käyttötarkoituksia ja toimintaa, joita käyttöohjeessa
kehotetaan välttämään ja joista siinä varoitetaan.

Tuote on tarkoitettu ainoastaan yksityiskäyttöön,
ei kaupallisiin tarkoituksiin. Laitteen vääränlainen
tai asiaton käsittely, väkivallan käyttö ja muut kuin
valtuutetun huoltopisteen suorittamat korjaukset
aiheuttavat takuun raukeamisen.

Toimiminen takuutapauksessa

Jotta asiasi voitaisiin käsitellä nopeasti, noudata
seuraavia ohjeita:

■ Pidä kaikkia kyselyitä varten kassakuitti ja artik-

kelinumero (esim. IAN12345) tallessa todistee­na ostosta.

■ Tuotenumeron löydät tuotteen tyyppikilvestä,

kaiverrettuna tuotteeseen, käyttöohjeen otsikko­sivulta (alhaalla vasemmalla) tai tuotteen tausta­puolella tai pohjassa olevasta tarrasta.

■ Mikäli laitteessa ilmenee toimintahäiriöitä tai

muita puutteita, ota ensin yhteyttä alla mainittuun
huolto-osastoon puhelimitse tai sähköpos-
titse.

■ Voit lähettää viallisena pitämäsi tuotteen yhdes-

sä ostokuitin kanssa maksutta sinulle ilmoitettuun
huolto-osoitteeseen. Liitä mukaan selvitys viasta
ja siitä, milloin se on ilmennyt.

Osoitteessa www.lidl-service.com
voit ladata tämän ja monia muita
käsikirjoja, tuotevideoita ja asennus­ohjelmia.

Tämän QR-koodin avulla pääset
suoraan Lidl-huoltosivustolle (www.lidl-service.com)
ja voit avata käyttöohjeesi syöttämällä tuotenumero
(IAN) 123456.

HUOMAUTUS

► Lähetä vialliset Parkside- ja Florabest-työkalut

aina ilman lisävarusteita (esim. akku, säilytys­laukku, asennustyökalut, jne.).

■ 14 │ FI

PWS 125 F5

Huolto

Huolto Suomi

Tel.: 0103093582
E-Mail: kompernass@lidl.fi

IAN 317132_1904

Maahantuoja

Huomaa, että seuraava osoite ei ole huolto-osoite.
Ota ensin yhteyttä mainittuun huoltopisteeseen.

KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
SAKSA
www.kompernass.com

PWS 125 F5

FI 

│

 15 ■

Alkuperäisen vastaavuusvakuutuksen käännös

Me, KOMPERNASS HANDELS GMBH, dokumentoinnista vastaava: Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, SAKSA, vakuutamme täten, että tämä tuote vastaa seuraavia standardeja,
ohjeellisia asiakirjoja ja EY:n direktiivejä:

Konedirektiivi
(2006/42/EC)

Sähkömagneettinen yhteensopivuus
(2014/30/EU)

RoHS-direktiivi
(2011/65/EU)*

* Tämän vaatimustenmukaisuusvakuutuksen laatimisesta vastaa yksinomaan valmistaja. Yllä kuvattu vakuutuksen kohde

täyttää Euroopan parlamentin ja neuvoston 8. kesäkuuta 2011 antaman direktiivin 2011/65/EU määräykset tiettyjen
vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa.

Sovelletut yhdenmukaistetut standardit:

EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A13:2015
EN 55014-1:2017
EN 55014-1:2006/A2:2011
EN 55014-2:2015
EN 55014-2:1997/A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012

Koneen tyyppimerkintä: Kulmahiomakone PWS 125 F5

Valmistusvuosi: 08 - 2019

Sarjanumero: IAN 317132_1904

Bochum, 16.9.2019

Semi Uguzlu

- Laatujohtaja ­Pidätämme oikeuden laitekehityksestä aiheutuviin teknisiin muutoksiin.

■ 16 │ FI

PWS 125 F5

Innehållsförteckning

Inledning ...........................................................18

Föreskriven användning ...........................................................18

Utrustning ......................................................................18

Leveransens innehåll ..............................................................19

Tekniska data ...................................................................19

Allmän säkerhets information för elverktyg ..............................19

1. Säkerhet på arbetsplatsen .......................................................20

2. Elsäkerhet ....................................................................20

3. Personsäkerhet ................................................................20

4. Användning och hantering av elverktyget ...........................................21

5. Service ......................................................................21

Säkerhetsanvisningar för alla användningssätt ..........................................21

Kast och säkerhetsanvisningar för kast ................................................22

Särskilda säkerhetsanvisningar för slipning och kapslipning ................................ 23

Ytterligare särskilda säkerhets anvisningar för kapslipning ................................. 23

Godkända tillbehör ...............................................................24

Förvaring och hantering av rekommenderade insatsverktyg ................................ 24

Arbetsinstruktion ................................................................. 24

Användning ........................................................26

Montera/justera skyddskåpan ......................................................26

Montera extrahandtaget ...........................................................26

Montera/Byta skrubb- eller kapskiva .................................................26

Sätta på och stänga av ............................................................27

Ställa in varvtal ..................................................................27

Underhåll och rengöring ..............................................27

Kassering ..........................................................28

Garanti från Kompernass Handels GmbH ................................28

Service .............................................................29

Importör ...........................................................29

Översättning av originalversionen av försäkran om överensstämmelse ......30

PWS 125 F5

SE

 │

 17 ■

VINKELSLIP PWS 125 F5
Inledning

Grattis till din nyinköpta produkt. Du har valt en
produkt med hög kvalitet. Bruksanvisningen ingår i
leveransen som en del av produkten. Den innehåll­er viktig information om säkerhet, användning och
återvinning. Läs noga igenom alla användar- och
säkerhetsanvisningar innan du börjar använda
produkten. Använd endast produkten enligt beskriv­ningarna och i de syften som anges här. Lämna
över all dokumentation tillsammans med produkten
om du överlåter den till någon annan person.

Föreskriven användning

Produkten ska användas för att kapa och skrubbsli­pa metall, betong och kakelplattor utan tillsats av
vatten. Alla övriga användningssätt och förändring­ar på produkten ligger utanför gränserna för den
föreskrivna användningen och innebär avsevärda
risker. Tillverkaren ansvarar inte för skador som är
ett resultat av felaktig användning. Den här produk­ten är inte avsedd för yrkesmässigt bruk.

Förklaring av symbolerna:

Läs originalinstruktionen och säker­hetsanvisningarna innan produkten
tas i bruk.

Att använda skadade kap- och
skrubbslipningsskivor är farligt och
kan orsaka allvarliga personskador!

Skivans diameter



Vinkelslip

Använd skyddsglasögon!

Använd skyddsskor!

Använd skyddshandskar!

Använd dammskyddsmask!

Inte tillåten för våtslipning

Inte tillåten för sidoslipning

Avsedd för metallslipning

Utrustning

Varvtalsratt
PÅ/AV-knapp
Påkopplingsspärr
Reservkolborstar
Kåpa till kolborstar
Extrahandtag

6a

Verktygshållare för tvåhålsnyckel
Skyddskåpa
Monteringsring
Skruvar
Låsning till skyddskåpa
Spärrknapp till spindel
Gänga (3 st.) till extrahandtag
Spännmutter (se bild B)
Fästspindel (se bild B)
Fästfläns (se bild B)
Tvåhålsnyckel (se bild C)
Utbuktningar

■ 18 │ SE

Använd hörselskydd!

PWS 125 F5

Leveransens innehåll

1 vinkelslip
1 extrahandtag
1 skyddskåpa
1 tvåhålsnyckel
1 kapskiva

2 reservkolborstar
1 bruksanvisning

Tekniska data

Nominell spänning: 230 V ∼ 50 Hz
(växelström)

Nominell strömförbrukning: 1200 W
Nominellt varvtal: n 3000 - 12 000 min
Skivmått: Ø 125 mm
Gängmått: M14
Kapslingsklass: II /

(dubbel isolering)

Information om buller och vibrationer

Mätvärde för bullernivå har beräknats enligt
EN60745. Den A-viktade bullernivå som uppmätts
för elverktyget uppgår i typiska fall till:

Bulleremissionsvärde

Ljudtrycksnivå: L

= 91,6 dB (A)

PA

Osäkerhet: K = 3 dB
Ljudeffektnivå: LWA = 102,6 dB (A)
Osäkerhet: K = 3 dB

Använd hörselskydd!

Vibrationsvärde totalt

Ytslipning: a

= 10,129 m/s

h, AG

Osäkerhet K = 1,5 m/s

-1

2

2

OBSERVERA

► De totala vibrationsemissions- och buller-

emissionsvärden som anges här har uppmätts
enligt en standardiserad metod och kan
användas för att jämföra olika elverktyg
med varandra.

► De totala vibrationsemissions- och bulleremis-

sionsvärden som anges kan även användas
för att inledningsvis uppskatta exponeringen.

VARNING!

► Den faktiska vibrations- och bulleremissionen

kan variera från de värden som anges beroen­de på hur elverktyget används i praktiken och
framför allt på vilket material som bearbetas.

► Försök att hålla belastningen på en så låg

nivå som möjligt. Exempel på åtgärder för att
minska belastningen av vibrationer är att an
vända skyddshandskar när man arbetar med
verktyget samt att begränsa arbetstiden. Alla
delar av driftcykeln ska räknas in (exempelvis
den tid då elverktyget är avstängt och den
tid då det visserligen är påkopplat, men inte
belastas).

Allmän säkerhets­information för
elverktyg

VARNING!

► Läs igenom all säkerhetsinformation och alla

anvisningar. Om säkerhetsinformationen och
anvisningarna inte följs finns risk för elchock,
brand och/eller allvarliga personskador.

Spara all säkerhetsinformation och alla
anvisningar för framtida bruk.

-

PWS 125 F5

SE

 │

 19 ■

Begreppet "elverktyg" som används i säkerhetsin­formationen syftar på elverktyg med strömkabel
och batteridrivna elverktyg (utan kabel).

1. Säkerhet på arbetsplatsen

a) Håll alltid arbetsplatsen ren och sörj för god

belysning. Oordning och dålig belysning på

arbetsplatsen kan leda till olyckor.

b) Använd inte elverktyget där det finns risk för

explosion eller där det finns brännbara väts­kor, gaser eller damm. Elverktyg ger upphov

till gnistor som kan antända damm eller ångor.

c) Håll barn och andra personer på avstånd

när du arbetar med elverktyg. Om du för­lorar uppmärksamheten kan du också förlora
kontrollen över produkten.

2. Elsäkerhet

a) Elverktygets anslutningskontakt måste passa

i eluttaget. Kontakten får inte förändras på
något sätt. Använd inte adapterkontakter
tillsammans med skyddsjordade elverktyg.

Intakta kontakter som passar precis i uttaget
minskar risken för elchocker.

b) Undvik kroppskontakt med jordade ytor, t ex

rör, värmeelement, spisar och kylskåp. Risken
för elchocker ökar om din kropp är jordad.

c) Håll elverktyg på avstånd från regn och fukt.

Om det tränger in vatten i ett elverktyg ökar
risken för elchocker.

Använd inte kabeln till ändamål som den inte

d)

är avsedd för, bär eller häng inte produkten i
kabeln och dra inte i kabeln när du ska dra ut
kontakten ur uttaget. Håll kabeln på avstånd
från hetta, olja, vassa kanter och rörliga de­lar. Skadade och trassliga kablar och kontakter

ökar risken för elchocker.

e)

Om du arbetar utomhus med ett elverktyg får
du endast använda förlängningskablar som är
lämpade för utomhusbruk. Risken för elchocker

minskar när man använder en förlängningskabel
som är godkänd för utomhusbruk.

f) Om du måste arbeta med elverktyget i fuktig

miljö ska du använda en jordfelsbrytare.
Risken för elchocker minskar när man använder
jordfelsbrytare.

3. Personsäkerhet

a) Var alltid uppmärksam, tänk på vad du gör

och använd sunt förnuft när du arbetar med
elverktyg. Använd aldrig ett elverktyg om
du är trött eller påverkad av alkohol, droger
eller mediciner. Ett ögonblicks bristande upp-

märksamhet när du använder elverktyget kan
leda till allvarliga skador.

Använd personlig skyddsutrustning och ta

b)

alltid på dig skyddsglasögon. Personlig skydds­utrustning som dammskyddsmask, halkfria skor,
skyddshandskar, skyddshjälm eller hörselskydd

- beroende på vilket arbete som utförs - minskar
risken för skador.

c) Undvik att starta produkten av misstag. För-

säkra dig om att elverktyget är avstängt inn­an du ansluter det till strömförsörjningen och/
eller batteriet, lyfter upp eller bär det. Om du

håller fingret på brytaren när du bär elverktyget
eller om det redan är påkopplat när du ansluter
det till ett eluttag kan det lätt hända en olycka.

d) Ta bort inställningsverktyg och skruvnycklar

innan du kopplar på elverktyget. Ett verktyg
eller en inställningsnyckel som befinner sig i en
rörlig del kan orsaka personskador.

e) Undvik onormala kroppsställningar. Se till så

att du står stadigt och inte kan tappa balan­sen. Då kan du lättare kontrollera elverktyget,

särskilt i oväntade situationer.

f) Använd lämpliga kläder. Använd inte vida

klädesplagg eller smycken. Håll hår, klädes­plagg och handskar på avstånd från rörliga
delar. Löst sittande kläder, smycken eller långt

hår kan fastna i rörliga delar.

g) Om det går att montera dammutsug och

dammuppsamlingsanordningar ska du för­säkra dig om att de är anslutna och används
på rätt sätt. Genom att använda ett dammut-

sug kan man minska de risker som uppstår av
damm.

■ 20 │ SE

PWS 125 F5

4. Användning och hantering av
elverktyget

a) Överbelasta inte produkten. Använd alltid

rätt sorts elverktyg till det arbete som ska
utföras. Med rätt verktyg arbetar du lättare och

säkrare inom det angivna effektområdet.

b) Använd inte elverktyg med trasiga brytare.

Ett elverktyg som inte längre går att sätta på
och stänga av är farligt och måste repareras.

c) Dra alltid ut kontakten ur uttaget och/eller ta

bort batteriet innan du gör några inställning­ar, byter delar eller sätter undan produkten.

Det är en försiktighetsåtgärd för att förhindra att
elverktyget sätts på av misstag.

d) Förvara elverktyg utom räckhåll för barn. Låt

inte personer som inte är insatta i hur produk­ten används eller som inte har läst igenom
dessa anvisningar använda den. Elverktyg

utgör en fara för oerfarna personer.

e) Sköt om dina elverktyg noga. Kontrollera att

rörliga delar fungerar som de ska och inte är
fastklämda. Kontrollera även om delar gått
av eller skadats så att det påverkar elverk­tygets funktion. Lämna in skadade delar för
reparation innan du använder verktyget igen.

Många olyckor har sin orsak i dåligt underhåll­na elverktyg.

f) Håll alltid skärande verktyg rena och vassa.

Noggrant skötta verktyg med skarpa eggar
kläms inte fast så lätt och är enklare att styra.

g) Använd elverktyg, tillbehör, insatsverktyg

m.m. enligt denna anvisning. Ta alltid hänsyn
till arbetsförhållandena och till det arbete
som ska utföras.

Om elverktyg används på andra sätt än de
föreskrivna kan farliga situationer uppstå.

5. Service

a) Låt endast kvalificerad fackpersonal reparera

eller byta ut delar på elverktyget. Endast
originaldelar får användas. Då kan du känna

dig säker på att elverktyget är lika säkert att
använda som tidigare.

b) Låt alltid elverktygets tillverkare eller tillverka-

rens kundtjänst byta ut kontakten eller anslut­ningskabeln. Då kan du känna dig säker på att

elverktyget är lika säkert att använda som tidigare.

Säkerhetsanvisningar för alla
användningssätt

Gemensamma säkerhetsanvisningar för
slipning och kapslipning:

a) Det här elverktyget ska användas som slipma-

skin och kapslip. Observera all säkerhetsin­formation, följ alla anvisningar och studera
alla bilder och data som följer med verktyget.

Om nedanstående anvisningar inte följs kan
resultatet bli elchocker, eldsvåda och/eller
svåra personskador.

b) Det här elverktyget lämpar sig inte för att

slipa med sandpapper, arbeta med stålbor­star eller polera. Användningssätt som inte är

avsedda för elverktyget kan innebära risker och
orsaka personskador.

c) Använd aldrig några andra tillbehör än de

som är avsedda speciellt för det här verkty­get och som rekommenderas av tillverkaren.

Bara för att ett tillbehör går att fästa på elverkty­get är det ingen garanti för att det är säkert att
använda.

d) Det insatsverktyg som används måste tillåta

ett varvtal som är minst lika högt som det
högsta tillåtna varvtal som anges på elverkty­get. Tillbehör som roterar fortare än vad som är

tillåtet kan gå sönder och bitarna slungas iväg.

e) Insatsverktygets ytterdiameter och tjocklek

måste motsvara elverktygets mått. Insatsverk­tyg med fel mått kan inte skärmas av eller kont­rolleras tillräckligt bra.

f) Insatsverktyg med gängfäste måste passa

precis till slipspindelns gänga. På insatsverk­tyg som monteras med fläns måste hålets
diameter passa till flänsfästets diameter.

Insatsverktyg som inte kan sättas fast exakt på
elverktyget roterar ojämnt, vibrerar kraftigt och
kan leda till att man förlorar kontrollen.

PWS 125 F5

SE

 │

 21 ■
