WINKELSCHLEIFER, ANGLE GRINDER,
MEULEUSE D’ANGLE PWS 125 F5
WINKELSCHLEIFER
Originalbetriebsanleitung
MEULEUSE D’ANGLE
Traduction des instructions d’origine
SZLIFIERKA KĄTOWA
Tłumaczenie oryginalnej instrukcji obsługi
UHLOVÁ BRÚSKA
Preklad originálneho návodu na obsluhu
IAN 317132_1904
ANGLE GRINDER
Translation of the original instructions
HAAKSE SLIJPER
Vertaling van de originele gebruiksaanwijzing
ÚHLOVÁ BRUSKA
Překlad originálního provozního návodu
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the
device.
Avant de lire le mode d’emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous
ensuite avec toutes les fonctions de l’appareil.
Vouw vóór het lezen de beide pagina‘s met de afbeeldingen open en maak u vertrouwd met alle functies
van het apparaat.
Przed przeczytaniem proszę rozłożyć obie strony z ilustracjami, a następnie proszę zapoznać się z
wszystkimi funkcjami urządzenia.
Před čtením si odklopte obě dvě strany s obrázky a potom se seznamte se všemi funkcemi přístroje.
Pred čítaním si odklopte obidve strany s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
DE / AT / CH Originalbetriebsanleitung Seite 1
GB/IE Translation of the original instructions Page 17
FR / BE Traduction des instructions d’origine Page 33
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 49
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 65
CZ Překlad originálního provozního návodu Strana 81
SK Preklad originálneho návodu na obsluhu Strana 97
6a
A B
C D
0
I
E
Inhaltsverzeichnis
Einleitung ............................................................2
Bestimmungsgemäßer Gebrauch ..................................................... 2
Ausstattung ...................................................................... 2
Lieferumfang ..................................................................... 3
Technische Daten ................................................................. 3
Allgemeine Sicherheitshinweise für Elektrowerkzeuge ......................3
1. Arbeitsplatz-Sicherheit ...........................................................4
2. Elektrische Sicherheit ............................................................4
3. Sicherheit von Personen .......................................................... 4
4. Verwendung und Behandlung desElektrowerkzeugs .................................... 5
5. Service ....................................................................... 5
Sicherheitshinweise füralleAnwendungen .............................................. 5
Rückschlag und entsprechende Sicherheitshinweise .......................................7
Besondere Sicherheitshinweise zumSchleifen und Trennschleifen ............................ 7
Weitere besondere Sicherheits hinweise zum Trennschleifen ................................. 8
Zulässiges Zubehör ................................................................ 9
Aufbewahrung und Handhabung derempfohlenen Einsatzwerkzeuge ........................ 9
Arbeitshinweise ................................................................... 9
Bedienung ..........................................................11
Schutzhaube montieren/verstellen ...................................................11
Zusatz-Handgriff montieren .........................................................11
Schrupp-/Trennscheibe montieren/wechseln ...........................................11
Ein- und ausschalten .............................................................. 12
Drehzahl einstellen ...............................................................12
Wartung und Reinigung ...............................................13
Entsorgung .........................................................13
Garantie der KompernaßHandelsGmbH ................................14
Service .............................................................15
Importeur ..........................................................15
Original-Konformitätserklärung ........................................16
PWS 125 F5
DE│AT│CH
│
1 ■
WINKELSCHLEIFER PWS 125 F5
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise
für Sicherheit, Gebrauch und Entsorgung. Machen
Sie sich vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für
die angegebenen Einsatzbereiche. Händigen Sie
alle Unterlagen bei Weitergabe des Produkts an
Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Trennen, Schruppen von Metallwerkstoffen, Beton und Fliesen ohne Verwendung
von Wasser geeignet. Jede andere Verwendung
oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.
Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung.
Das Gerät ist nicht für den gewerblichen Einsatz
bestimmt.
Erklärung der Symbole:
Lesen Sie die Original-Betriebsanleitung und die Sicherheitshinweise
vor der Inbetriebnahme.
Die Verwendung von beschädigten
Trenn- oder Schruppscheiben ist gefährlich und kann zu schwerwiegenden Verletzungen führen!
Durchmesser der Scheibe
Winkelschleifer
Sicherheitsschuhe tragen!
Schutzhandschuhe tragen!
Staubschutzmaske tragen!
Nicht zulässig für Nassschleifen
Nicht zulässig für Seitenschleifen
Vorgesehen für Metallschleifen
Ausstattung
Drehzahl-Stellrad
EIN-/AUS-Schalter
Einschaltsperre
Ersatzkohlebürsten
Abdeckung Kohlebürsten
Zusatz-Handgriff
6a
Werkzeughalter für Zweiloch-Montage-Schlüssel
Schutzhaube
Montagering
Schrauben
Schutzhaubenfixierung
Spindel-Arretiertaste
Gewinde (3x) für Zusatz-Handgriff
Spannmutter (siehe Abb. B)
Aufnahmespindel (siehe Abb. B)
Aufnahmeflansch (siehe Abb. B)
Zweiloch-Montage-Schlüssel (siehe Abb. C)
Auswölbungen
■ 2 │ DE
Schutzbrille tragen!
Gehörschutz tragen!
│AT│
CH
PWS 125 F5
Lieferumfang
1 Winkelschleifer
1 Zusatz-Handgriff
1 Schutzhaube
1 Zweiloch-Montage-Schlüssel
1 Trennscheibe
2 Ersatzkohlebürsten
1 Betriebsanleitung
Technische Daten
Bemessungsspannung 230 V ∼ 50 Hz
(Wechselstrom)
Bemessungsaufnahme 1200 W
Bemessungsdrehzahl n 3000 – 12000 min
Scheibenmaß Ø 125 mm
Gewindemaß M14
Schutzklasse: II /
(Doppelisolierung)
Geräusch- und Vibrationsinformationen
Messwert für Geräusch ermittelt entsprechend
EN60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Geräuschemissionswert
Schalldruckpegel L
= 91,6 dB (A)
PA
Unsicherheit K = 3 dB
Schallleistungspegel LWA = 102,6 dB (A)
Unsicherheit K = 3 dB
Gehörschutz tragen!
Schwingungsgesamtwert
Oberflächenschleifen a
= 10,129 m/s
h, AG
Unsicherheit K = 1,5 m/s
-1
2
2
HINWEIS
► Die angegebenen Schwingungsgesamtwerte
und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum
Vergleich eines Elektrowerkzeugs mit einem
anderen verwendet werden.
► Die angegebenen Schwingungsgesamtwerte
und die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.
WARNUNG!
► Die Schwingungs- und Geräuschemissionen
können während der tatsächlichen Benutzung
des Elektrowerkzeugs von den Angabewerten
abweichen, abhängig von der Art und Weise,
in der das Elektrowerkzeug verwendet wird,
insbesondere, welche Art von Werkstück bearbeitet wird.
► Versuchen Sie, die Belastung so gering wie
möglich zu halten. Beispielhafte Maßnahmen
zur Verringerung der Vibrationsbelastung
sind das Tragen von Handschuhen beim Ge
brauch des Werkzeugs und die Begrenzung
der Arbeitszeit. Dabei sind alle Anteile des
Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug
abgeschaltet ist, und solche, in denen es zwar
eingeschaltet ist, aber ohne Belastung läuft).
Allgemeine
Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG!
► Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
-
PWS 125 F5
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
DE│AT│CH
│
3 ■
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht
in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die
Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam
mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen
Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
Zweckentfremden Sie das Kabel nicht, um
d)
das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze,
Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte
Kabel erhöhen das Risiko eines elektrischen
Schlages.
e)
Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich
geeignet sind. Die Anwendung eines für den
Außenbereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie dar-
auf, was Sie tun und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch
des Elektrowerk zeuges kann zu ernsthaften
Verletzungen führen.
b)
Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetrieb nahme. Vergewissern Sie sich, dass
das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es an die Stromversorgung und/oder
den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerk-
zeuges den Finger am Schalter haben oder das
Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder
Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körper-
haltung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.
■ 4 │ DE
│AT│
CH
PWS 125 F5
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und Auffang-Einrich-
tungen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Die Verwendung
einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
4. Verwendung und Behandlung
desElektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektro-
werkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.
Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder
diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen,
ob Teile gebrochen oder so beschädigt sind,
dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile
vor dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit.
Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qua-
lifiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.
b) Lassen Sie den Austausch des Steckers oder
der Anschlussleitung immer vom Hersteller
des Elektrowerkzeugs oder seinem Kundendienst ausführen. Damit wird sichergestellt,
dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
Sicherheitshinweise
füralleAnwendungen
Gemeinsame Sicherheitshinweise zum
Schleifen und Trennschleifen:
a) Dieses Elektrowerkzeug ist zu verwenden als
Schleifer und Trennschleifmaschine. Beachten
Sie alle Sicherheitshinweise, Anweisungen,
Darstellungen und Daten, die Sie mit dem
Gerät erhalten. Wenn Sie die folgenden An-
weisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren
Verletzungen kommen.
b) Dieses Elektrowerkzeug ist nicht geeignet
zum Sandpapierschleifen, Arbeiten mit Drahtbürsten und Polieren. Verwendungen, für die
das Elektrowerkzeug nicht vorgesehen ist,
können Gefährdungen und Verletzungen verursachen.
PWS 125 F5
DE│AT│CH
│
5 ■
c) Verwenden Sie kein Zubehör, das vom Her-
steller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur
weil Sie das Zubehör an Ihrem Elektrowerkzeug
befestigen können, garantiert das keine sichere
Verwendung.
d) Die zulässige Drehzahl des Einsatzwerkzeugs
muss mindestens so hoch sein wie die auf
dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zu-
lässig dreht, kann zerbrechen und umherfliegen.
e) Außendurchmesser und Dicke des Einsatz-
werkzeugs müssen den Maßangaben Ihres
Elektrowerkzeugs entsprechen. Falsch be-
messene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz
müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die
mittels Flansch montiert werden, muss der
Lochdurchmesser des Einsatzwerkzeuges
zum Aufnahmedurchmesser des Flansches
passen. Einsatzwerkzeuge, die nicht genau am
Elektrowerkzeug befestigt werden, drehen sich
ungleichmäßig, vibrieren sehr stark und können
zum Verlust der Kontrolle führen.
g) Verwenden Sie keine beschädigten Einsatz-
werkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse,
Schleifteller auf Risse, Verschleiß oder starke
Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug
oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug
kontrolliert und eingesetzt haben, halten Sie
und in der Nähe befindliche Personen sich
außerhalb der Ebene des rotierenden Einsatzwerkzeuges auf und lassen Sie das Gerät
eine Minute lang mit Höchstdrehzahl laufen.
Beschädigte Einsatzwerkzeuge brechen meist in
der Testzeit.
h) Tragen Sie persönliche Schutzausrüstung.
Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille.
Soweit angemessen, tragen Sie Staubmaske,
Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialartikel von Ihnen fernhalten. Die Augen sollen vor
herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen
den bei der Anwendung entstehenden Staub
filtern. Wenn Sie lange lautem Lärm ausgesetzt
sind, können Sie einen Hörverlust erleiden.
i) Achten Sie bei anderen Personen auf siche-
ren Abstand zu Ihrem Arbeitsbereich. Jeder,
der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen.
Bruchstücke des Werkstücks oder gebrochene
Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
j) Halten Sie das Elektrowerkzeug nur an den
isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das Netzkabel treffen kann. Der Kontakt mit einer
spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und
zu einem elektrischen Schlag führen.
k) Halten Sie das Netzkabel von sich drehen-
den Einsatzwerkzeugen fern. Wenn Sie die
Kontrolle über das Gerät verlieren, kann das
Netzkabel durchtrennt oder erfasst werden und
Ihre Hand oder Arm in das sich drehende Einsatzwerkzeug geraten.
l) Legen Sie das Elektrowerkzeug niemals
ab, bevor das Einsatzwerkzeug völlig zum
Stillstand gekommen ist. Das sich drehende
Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle
über das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen,
während Sie es tragen. Ihre Kleidung kann
durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das
Einsatzwerkzeug sich in Ihren Körper bohren.
■ 6 │ DE
│AT│
CH
PWS 125 F5
n) Reinigen Sie regelmäßig die Lüftungsschlitze
Ihres Elektrowerkzeugs. Das Motorgebläse
zieht Staub in das Gehäuse, und eine starke
Ansammlung von Metallstaub kann elektrische
Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht
in der Nähe brennbarer Materialien. Funken
können diese Materialien entzünden.
p) Verwenden Sie keine Einsatzwerkzeuge, die
flüssige Kühlmittel erfordern. Die Verwendung
von Wasser oder anderen flüssigen Kühlmitteln
kann zu einem elektrischen Schlag führen.
Rückschlag und entsprechende
Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines
hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste
usw. Verhaken oder Blockieren führt zu einem
abrupten Stopp des rotierenden Einsatzwerkzeugs.
Dadurch wird ein unkontrolliertes Elektrowerkzeug
gegen die Drehrichtung des Einsatzwerkzeugs an
der Blockierstelle beschleunigt.
Wenn z.B.eine Schleifscheibe im Werkstück hakt
oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen
und dadurch die Schleifscheibe ausbrechen oder
einen Rückschlag verursachen. Die Schleifscheibe
bewegt sich dann auf die Bedienperson zu oder
von ihr weg, je nach Drehrichtung der Scheibe an
der Blockierstelle. Hierbei können Schleifscheiben
auch brechen.
Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs des Elektrowerkzeugs. Er
kann durch geeignete Vorsichtsmaßnahmen, wie
nachfolgend beschrieben, verhindert werden.
a) Halten Sie das Elektrowerkzeug gut fest und
bringen Sie Ihren Körper und Ihre Arme in
eine Position, in der Sie die Rückschlagkräfte
abfangen können. Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte
oder Reaktionsmomente beim Hochlauf zu
haben. Die Bedienperson kann durch geeignete
Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich
drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre
Hand bewegen.
c) Meiden Sie mit Ihrem Körper den Bereich,
in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das
Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der
Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im Bereich
von Ecken, scharfen Kanten usw. Verhindern
Sie, dass Einsatzwerkzeuge vom Werkstück
zurückprallen und verklemmen. Das rotierende
Einsatzwerkzeug neigt bei Ecken, scharfen
Kanten oder wenn es abprallt dazu, sich zu
verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes
Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust
der Kontrolle über das Elektrowerkzeug.
Besondere Sicherheitshinweise
zumSchleifen und Trennschleifen
a)
Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die
für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektro-
werkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b)
Gekröpfte Schleifscheiben müssen so montiert
werden, dass ihre Schleiffläche nicht über der
Ebene des Schutzhaubenrandes hervorsteht.
Eine unsachgemäß montierte Schleifscheibe, die
über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
c) Die Schutzhaube muss sicher am Elektro-
werkzeug angebracht und für ein Höchstmaß
an Sicherheit so eingestellt sein, dass der
kleinstmögliche Teil des Schleifkörpers offen
zum Bediener zeigt. Die Schutzhaube hilft,
die Bedienperson vor Bruchstücken, zufälligem
Kontakt mit dem Schleifkörper sowie Funken,
die Kleidung entzünden könnten, zu schützen.
PWS 125 F5
DE│AT│CH
│
7 ■
d) Schleifkörper dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden.
Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind
zum Materialabtrag mit der Kante der Scheibe
bestimmt. Seitliche Krafteinwirkung auf diese
Schleifkörper kann sie zerbrechen.
e) Verwenden Sie immer unbeschädigte Spann-
flansche in der richtigen Größe und Form für
die von Ihnen gewählte Schleifscheibe. Ge-
eignete Flansche stützen die Schleifscheibe und
verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich
von den Flanschen für andere Schleifscheiben
unterscheiden.
f) Verwenden Sie keine abgenutzten Schleif-
scheiben von größeren Elektrowerkzeugen.
Schleifscheiben für größere Elektrowerkzeuge
sind nicht für die höheren Drehzahlen von
kleineren Elektrowerkzeugen ausgelegt und
können brechen.
Weitere besondere Sicherheitshinweise zum Trennschleifen
a) Vermeiden Sie ein Blockieren der Trennscheibe
oder zu hohen Anpressdruck. Führen Sie
keine übermäßig tiefen Schnitte aus. Eine
Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit
eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der
rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen,
kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt
auf Sie zugeschleudert werden.
c) Falls die Trennscheibe verklemmt oder Sie die
Arbeit unterbrechen, schalten Sie das Gerät
aus und halten Sie es ruhig, bis die Scheibe
zum Stillstand gekommen ist. Versuchen Sie
nie, die noch laufende Trennscheibe aus dem
Schnitt zu ziehen, sonst kann ein Rückschlag
erfolgen. Ermitteln und beheben Sie die Ursa-
che für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht
wieder ein, solange es sich im Werkstück
befindet. Lassen Sie die Trennscheibe erst
ihre volle Drehzahl erreichen, bevor Sie den
Schnitt vorsichtig fortsetzen. Andernfalls kann
die Scheibe verhaken, aus dem Werkstück
springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke
ab, um das Risiko eines Rückschlags durch
eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter
ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe
der Trennscheibe als auch an der Kante.
Seien Sie besonders vorsichtig bei „Tauch-
f)
schnitten“ in bestehende Wände oder andere
nicht einsehbare Bereiche. Die eintauchende
Trennscheibe kann beim Schneiden in Gas- oder
Wasserleitungen, elektrische Leitungen oder
andere Objekte einen Rückschlag verursachen.
■ 8 │ DE
│AT│
CH
PWS 125 F5

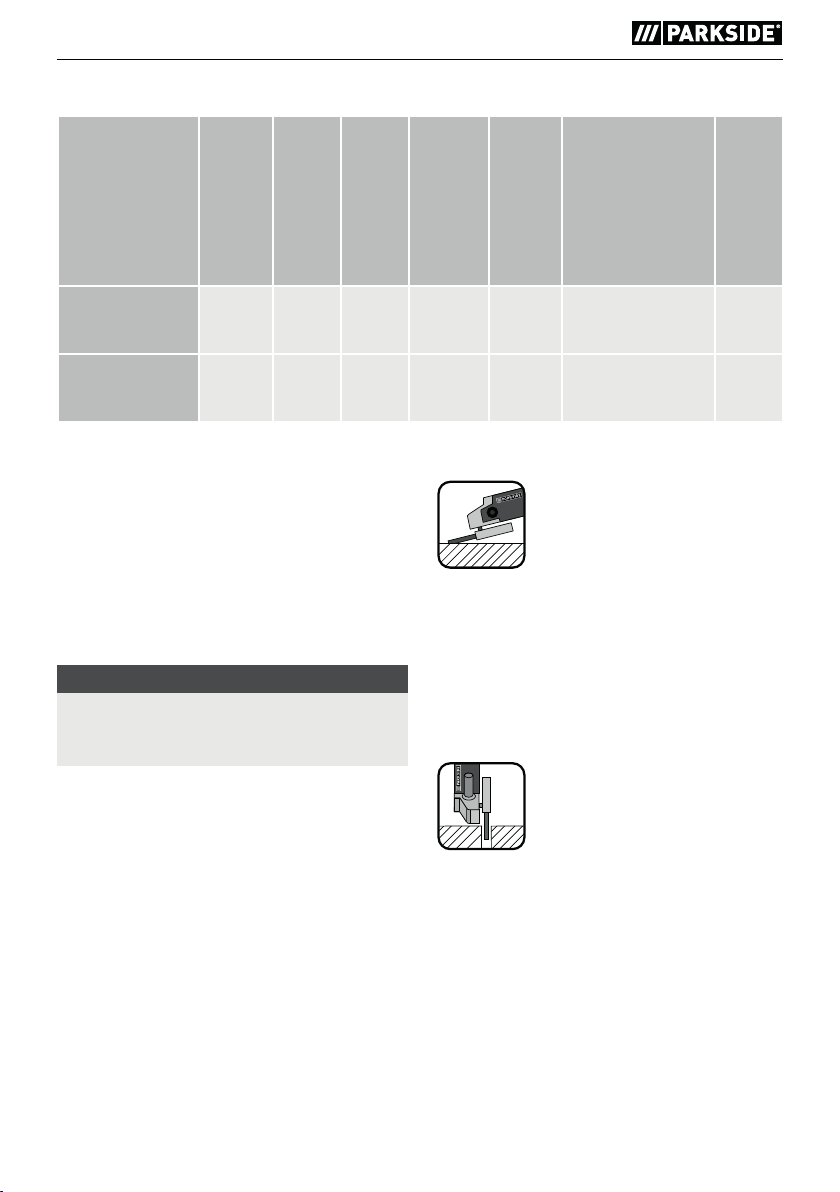

Zulässiges Zubehör
)
-1
(mm)
Max. Durchmesser Ø
Trennscheiben 125 3 M14 6500 80
Schrupp scheiben 125 6 M14 6500 80
Max. Dicke (mm)
Gewindemaß (mm)
Aufbewahrung und Handhabung
Drehzahl (min
Schruppschleifen
derempfohlenen Einsatzwerkzeuge
■ Schleifwerkzeuge sind mit Vorsicht zu behan-
deln und zu transportieren.
■ Schleifwerkzeuge sind so zu lagern, dass sie
keinen mechanischen Beschädigungen oder
Umwelt einflüssen (z.B.Feuchtigkeit) ausgesetzt
sind.
Arbeitshinweise
HINWEIS
► Schleifkörper dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden. Andernfalls könnten sie zerbrechen, beschädigt
werden und Verletzungen verursachen.
■ Bewegen Sie den Winkelschleifer mit mäßi-
gem Druck über das Werkstück hin und her.
■ Führen Sie bei weichem Material die
Schruppscheibe in einem flachen Winkel über
das Werkstück, bei hartem Material in einem
etwas steileren Winkel.
Trennschleifen
keit (m/s)
Umfangsgeschwindig-
Zweiloch-Montage-
Zweiloch-Montage-
Verwenden Sie niemals
Trennscheiben zum Schruppen!
Verwenden Sie niemals
Schruppscheiben zum Trennen!
Werkzeug
Schlüssel
Schlüssel
Schutzhaube
Ja
Ja
PWS 125 F5
■ Verwenden Sie nur geprüfte faserstoffver-
stärkte Trenn- oder Schleifscheiben, die für
eine Umfangsgeschwindigkeit von nicht weniger
als 80 m/s zugelassen sind.
DE│AT│CH
│
9 ■

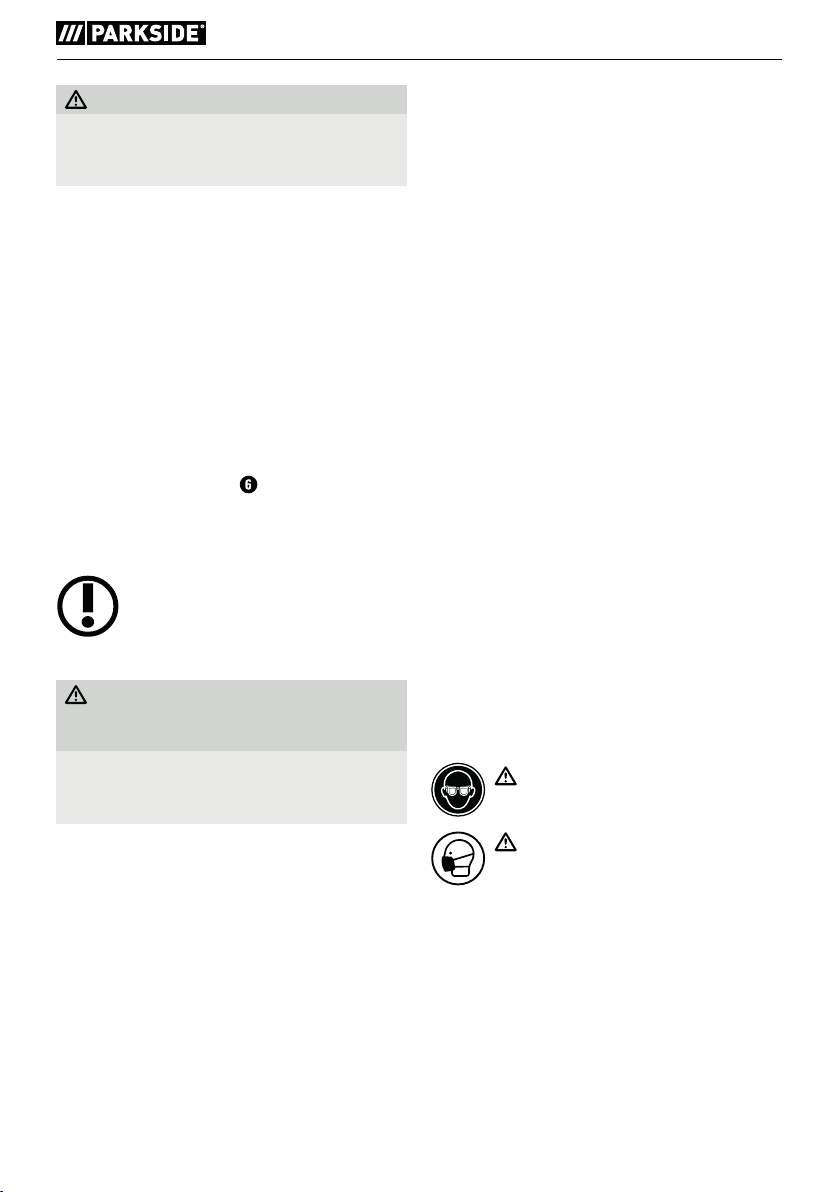

VORSICHT!
► Das Schleifwerkzeug läuft nach dem Aus-
schalten nach. Bremsen Sie es nicht durch
seitliches Gegendrücken ab.
■ Sichern Sie das Werkstück. Benutzen Sie
Spannvorrichtungen/Schraubstock, um das
Werkstück festzuhalten. Es ist damit sicherer
gehalten, als mit Ihrer Hand.
■ Schalten Sie das Gerät vor dem Ablegen
immer aus und warten Sie, bis das Gerät zum
Stillstand gekommen ist.
■ Entriegeln Sie bei einem Stromausfall oder
wenn der Netzstecker gezogen wird, sofort
den EIN-/AUS-Schalter. Bringen Sie ihn in
AUS-Position. Dies verhindert einen unkontrollierten Wiederanlauf.
■ Verwenden Sie das Gerät nur für Trocken-
schnitt bzw. Trockenschliff.
■ Der Zusatz-Handgriff
Arbeiten mit dem Gerät montiert sein.
■ Asbesthaltiges Material darf nicht bearbeitet
werden. Asbest gilt als krebserregend.
■ Führen Sie das Gerät immer eingeschaltet
■ Halten Sie das Gerät während der Arbeit
■ Für die beste Schleifwirkung bewegen Sie das
Tipp! So verhalten Sie sich richtig.
GEFAHR! FÜHREN SIE DAS GERÄT
IMMER IM GEGENLAUF DURCH DAS
WERKSTÜCK.
► Bei entgegengesetzter Richtung besteht die
Gefahr eines Rückschlags. Das Gerät kann
aus dem Schnitt gedrückt werden.
gegen das Werkstück. Heben Sie das Gerät
nach der Bearbeitung vom Werkstück ab und
schalten Sie es erst dann aus.
immer fest mit beiden Händen. Sorgen Sie für
einen sicheren Stand.
Gerät gleichmäßig in einem Winkel von 15°
bis 30° (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her.
muss bei allen
■ Beim Bearbeiten von schrägen Flächen darf
das Gerät nicht mit großer Kraft auf das
Werkstück gedrückt werden. Wenn die Dreh-
zahl stark abfällt, müssen Sie die Andruckkraft
reduzieren, um sicheres und effektives Arbeiten
zu ermöglichen. Sollte das Gerät plötzlich vollkommen gebremst oder blockiert sein, muss der
Netzstrom sofort ausgeschaltet werden.
■ Trennen: Arbeiten Sie mit mäßigem Vorschub
und verkanten Sie die Trennscheibe nicht.
■ Schrupp- und Trennscheiben werden beim
Arbeiten sehr heiß – lassen Sie sie vor dem
Berühren vollständig abkühlen.
■ Verwenden Sie das Gerät niemals zweck-
entfremdet.
■ Achten Sie immer darauf, dass das Gerät
ausgeschaltet ist, bevor Sie den Netzstecker
in die Steckdose stecken.
■ Ziehen Sie bei Gefahr sofort den Netzstecker
aus der Steckdose. Sorgen Sie dafür, dass das
Gerät und der Netzstecker leicht zugänglich
und im Notfall problemlos erreichbar sind.
■ Ziehen Sie bei Arbeitspausen, vor allen Ar-
beiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose. Das
Gerät muss stets sauber, trocken und frei von Öl
oder Schmierfetten sein.
■ Seien Sie stets aufmerksam! Achten Sie immer
darauf, was Sie tun, und gehen Sie stets mit
Vernunft vor. Benutzen Sie das Gerät in keinem
Fall, wenn Sie unkonzentriert sind oder sich
unwohl fühlen.
WARNUNG!
Tragen Sie immer eine Schutzbrille.
WARNUNG!
Tragen Sie immer eine Staubschutzmaske.
■ 10 │ DE
│AT│
CH
PWS 125 F5
Bedienung
Schutzhaube montieren/verstellen
WARNUNG! VERLETZUNGSGEFAHR!
► Ziehen Sie vor allen Arbeiten am Gerät den
Netzstecker aus der Steckdose!
VERLETZUNGSGEFAHR!
► Verwenden Sie den Winkelschleifer immer mit
der Schutzhaube
sicher am Winkelschleifer angebracht werden.
Stellen Sie diese so ein, dass ein Höchstmaß
an Sicherheit erreicht wird, d.h. der kleinstmögliche Teil des Schleifkörpers zeigt offen
zur Bedienperson. Die Schutzhaube soll
die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.
VERLETZUNGSGEFAHR!
► Achten Sie darauf, dass die Schutzhaube
mindestens im gleichen Winkel wie der
Zusatz-Handgriff montiert wird (siehe
Abb.A). Andernfalls können Sie sich an
der Schrupp- bzw. Trennscheibe verletzen.
♦ Drehen Sie die Schutzhaube
liche Stellung (Arbeitsposition). Achten Sie
dabei darauf, dass die Schutzhaube so
platziert wird, dass die Schutzhaubenfixierung
über einer der 5 Auswölbungen der
Schutzhaube liegt (s. Abb. E Ausklappseite).
♦ Achten Sie darauf, dass die Schutzhaubenfixie-
rung
fest in der jeweiligen Auswölbung
sitzt.
. Die Schutzhaube muss
in die erforder-
Zusatz-Handgriff montieren
VORSICHT!
► Aus Sicherheitsgründen darf dieses Gerät nur
mit dem Zusatz-Handgriff
werden. Andernfalls können Verletzungen die
Folge sein. Der Zusatz-Handgriff
nach Arbeitsweise links, rechts oder oben am
Gerätekopf eingeschraubt werden.
HINWEIS
► Sie können den im Zusatz-Handgriff ein-
gestecken Werkzeughalter 6a dort belassen
oder nach Belieben entfernen.
verwendet
Schrupp-/Trennscheibe
montieren/wechseln
Tragen Sie beim Wechseln von Trenn-/Schruppscheiben immer Schutzhandschuhe. Schrupp- und
Trennscheiben werden beim Arbeiten sehr heiß.
Fassen Sie diese nicht an, bevor sie abgekühlt sind.
Die Abmessungen der Schrupp- oder Trennscheiben beachten. Der Lochdurchmesser muss
ohne Spiel zum Aufnahmeflansch passen. Keine
Reduzierstücke oder Adapter verwenden.
■ Überprüfen Sie die Schrupp- oder Trenn-
scheibe. Sie darf weder beschädigt noch
feucht sein oder Risse aufzeigen. Andernfalls
könnten sie beim Gebrauch zerbrechen und
Verletzungen verursachen.
HINWEIS
► Verwenden Sie unbedingt nur schmutzfreie
Scheiben.
■ Verwenden Sie nur Schleifwerkzeuge, deren
zulässige Drehzahl mindestens so hoch ist wie
die Leerlaufdrehzahl des Gerätes.
■ VERLETZUNGSGEFAHR! Betätigen Sie die
Spindel-Arretiertaste nur bei stillstehender
Aufnahmespindel .
♦ Drücken Sie die Spindel-Arretiertaste
Blockieren des Getriebes.
♦ Lösen Sie die Spannmutter
fe des Zweiloch-Montage-Schlüssels
(sieheAbb.C).
mit Hil-
kann je
zum
PWS 125 F5
DE│AT│CH
│
11 ■
♦ Setzen Sie die Schrupp- oder Trennscheibe,
12
mit der beschrifteten Seite zum Gerät, auf den
Aufnahmeflansch .
♦ Setzen Sie anschließend die Spannmutter
mit der erhobenen Seite nach oben, wieder auf
die Aufnahmespindel
.
Bei dünnen Schleifscheiben
(siehe Abbildung1)
♦ Der Bund der Spannmutter
zeigt nach oben,
damit eine dünne Schleifscheibe sicher gespannt werden kann.
Abb. 1
♦ Drücken Sie die Spindel-Arretiertaste
Blockieren des Getriebes.
♦ Ziehen Sie die Spannmutter
loch-Montage-Schlüssel
mit dem Zwei-
wieder fest.
Bei dicken Schleifscheiben
(siehe Abbildung 2)
≤ 3,2 mm
zum
♦ Lassen Sie das Gerät nach einem Scheiben-
wechsel sicherheitshalber 60 Sekunden auf
Höchstdrehzahl laufen. Achten Sie auf unge-
,
wöhnliche Geräusche und Funkenentwicklung.
♦ Überprüfen Sie, ob alle Befestigungsteile korrekt
angebracht sind.
♦ Achten Sie darauf, dass der Drehrichtungspfeil
(falls vorhanden) auf den Trenn-, oder Schruppscheiben (auch Diamant-Trennscheiben) und die
Drehrichtung des Gerätes (Drehrichtungspfeil
auf dem Gerätekopf) übereinstimmen.
Ein- und ausschalten
Überprüfen Sie das eingesetzte Werkzeug vor
Gebrauch. Es muss einwandfrei montiert sein, darf
weder beschädigt noch feucht sein oder Risse
aufweisen und sich frei drehen. Führen Sie einen
60Sekunden dauernden Probelauf durch. Verwenden Sie keine unrunden oder vibrierenden
Werkzeuge. Achten Sie auf ungewöhnliche Geräusche und Funkenentwicklung. Überprüfen Sie
danach, ob alle Befestigungsteile korrekt angebracht sind.
HINWEIS
► Schalten Sie den Winkelschleifer immer vor
Materialkontakt ein und führen Sie das Gerät
erst dann auf das Werkstück.
Abb. 2
Der Bund der Spannmutter
zeigt nach unten,
damit die dicke Schleifscheibe sicher auf der Aufnahmespindel angebracht werden kann.
♦ Aufnahmespindel arretieren.
♦ Die Spannmutter
mit dem Zweiloch-Monta-
ge-Schlüssel im Uhrzeigersinn festziehen.
HINWEIS
► Wenn die Scheibe nach dem Wechsel un-
ruhig läuft oder schwingt, muss diese Scheibe
sofort wieder ausgewechselt werden.
■ 12 │ DE
│AT│
CH
> 3,2 mm
Einschalten
♦ Betätigen Sie die Einschaltsperre
(siehe Abb. D).
♦ Drücken Sie anschließend den EIN- /AUS-
Schalter
.
Ausschalten
♦ Lassen Sie den EIN- /AUS-Schalter
wieder
los.
Drehzahl einstellen
♦ Stellen Sie das Drehzahl-Stellrad auf eine
Position zwischen 1 und 6.
PWS 125 F5
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und ziehen Sie
den Netzstecker.
■ Verwenden Sie keine scharfen Gegenstände
zur Reinigung des Gerätes. Es dürfen keine
Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls kann das Gerät beschädigt
werden.
■ Lassen Sie den Austausch der Ersatzkohlebürsten
über die Abdeckungen der Kohlebürsten
ausschließlich durch die Servicestelle oder eine
anerkannte Fachwerkstatt durchführen.
■ Reinigen Sie das Gerät regelmäßig, am besten
immer direkt nach Abschluss der Arbeit.
■ Reinigen Sie das Gehäuse mit einem trockenen
Tuch – verwenden Sie auf keinen Fall Benzin,
Lösungsmittel oder Reiniger, die Kunststoff angreifen.
■ Zur gründlichen Reinigung des Gerätes wird ein
Staubsauger benötigt.
■ Lüftungsöffnungen müssen immer frei sein.
■ Entfernen Sie anhaftenden Schleifstaub mit
einem Pinsel.
HINWEIS
► Nicht aufgeführte Ersatzteile (wie z. B. Kohle-
bürsten, Schalter) können Sie über unsere
Service - Hotline bestellen.

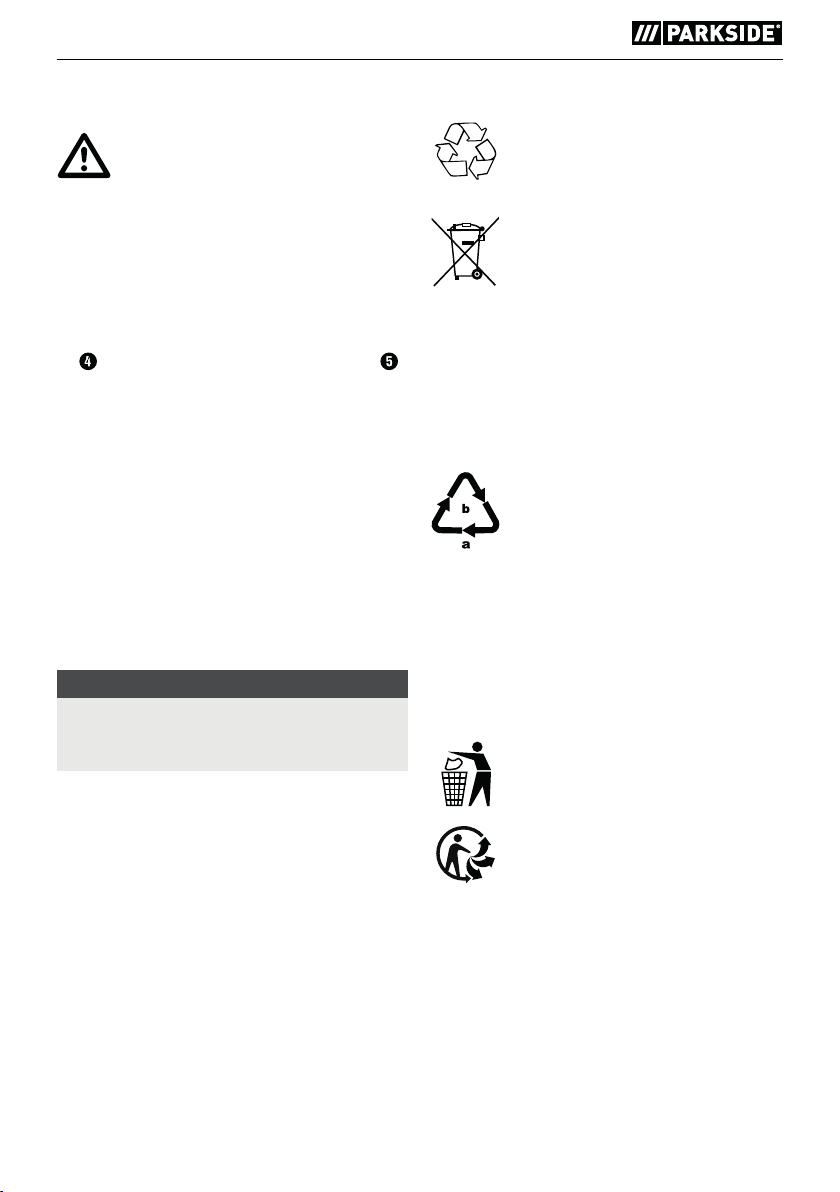

Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien. Sie kann in
den örtlichen Recyclebehältern entsorgt
werden.
Werfen Sie Elektrowerkzeuge nicht
in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
Entsorgen Sie die Verpackung umweltgerecht.
Beachten Sie die Kennzeichnung auf
den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit
Abkürzungen (a) und Ziffern (b) mit
folgender Bedeutung:
1–7: Kunststoffe,
20–22: Papier und Pappe,
80–98: Verbundstoffe.
Möglichkeiten zur Entsorgung des
ausgedienten Produkts erfahren Sie bei
Ihrer Gemeinde- oder Stadtverwaltung.
PWS 125 F5
Das Produkt ist recycelbar, unterliegt
einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.
DE│AT│CH
│
13 ■
Garantie der
KompernaßHandelsGmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Kassenbon gut auf. Dieser wird
als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer
Wahl – für Sie kostenlos repariert, ersetzt oder der
Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte
Gerät und der Kaufbeleg (Kassenbon) vorgelegt
und schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus
Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts
sind alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt
wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für
den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht von
unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.
■ 14 │ DE
│AT│
CH
PWS 125 F5
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassen-
bon und die Artikelnummer (z.B.IAN123456)
als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem Ty-
penschild am Produkt, einer Gravur am Produkt,
dem Titelblatt der Bedienungsanleitung (unten
links) oder dem Aufkleber auf der Rück- oder
Unterseite des Produktes.
■ Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch
oder per E-Mail.
■ Ein als defekt erfasstes Produkt können Sie dann
unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Serviceanschrift übersenden.
Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Installationssoftware herunterladen.
Mit diesem QR-Code gelangen Sie
direkt auf die Lidl-Service-Seite (www.lidl-service.com)
und können mittels der Eingabe der Artikelnummer
(IAN) 123456 Ihre Bedienungsanleitung öffnen.
Service
Service Deutschland
Tel.: 0800 5435 111 (Kostenfrei aus dem
dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 317132_1904
Importeur
Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
HINWEIS
► Bei Parkside und Florabest Werkzeugen
senden Sie bitte ausschließlich den defekten
Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoffer, Montagewerkzeuge, etc) ein.
PWS 125 F5
DE│AT│CH
│
15 ■
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006 / 42 / EG)
Elektromagnetische Verträglichkeit
(2014 / 30 / EU)
RoHS Richtlinie
(2011 / 65 / EU)*
* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der
oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des
Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen:
EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A13:2015
EN 55014-1:2017
EN 55014-1:2006/A2:2011
EN 55014-2:2015
EN 55014-2:1997/A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Typbezeichnung der Maschine: Winkelschleifer PWS 125 F5
Herstellungsjahr: 08 - 2019
Seriennummer: IAN 317132_1904
Bochum, 16.09.2019
Semi Uguzlu
- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
■ 16 │ DE
│AT│
CH
PWS 125 F5
Contents
Introduction ........................................................18
Intended use ....................................................................18
Features ........................................................................18
Package contents ................................................................19
Technical specifications ............................................................19
General power tool safety warnings ....................................19
1. Work area safety ..............................................................20
2. Electrical safety ................................................................20
3. Personal safety ................................................................20
4. Power tool use and care ......................................................... 21
5. Service ......................................................................21
Safety instructions for all applications .................................................21
Kickback and corresponding safety instructions .........................................23
Special safety instructions for grinding and abrasive cutting ............................... 23
Additional special safety instructions for abrasive cutting .................................. 24
Permissible accessories ............................................................ 25
Storage and handling of the recommended accessory tools ...............................25
Working procedures ..............................................................25
Operation ..........................................................27
Mounting/adjusting the blade guard .................................................27
Fitting the additional handle ........................................................27
Fitting/changing the roughing/cutting disc .............................................27
Switching on and off ..............................................................28
Setting the rotational speed ........................................................ 28
Maintenance and cleaning ............................................29
Disposal ............................................................29
Kompernass Handels GmbH warranty ..................................30
Service .............................................................31
Importer ...........................................................31
Translation of the original Conformity Declaration .........................32
PWS 125 F5
GB│IE
│
17 ■
ANGLE GRINDER PWS 125 F5
Introduction
Congratulations on the purchase of your new appliance. You have chosen a high-quality product. The
operating instructions are part of this product. They
contain important information about safety, usage
and disposal. Before using the product, please
familiarise yourself with all of the operating and
safety instructions. Use the product only as described and for the range of applications specified.
Please also pass these operating instructions on to
any future owner.
Intended use
The appliance is intended for the cutting and rough
cutting of metal materials, concrete and tiles without
the use of water. Any other usage or modification
of the appliance is deemed to be improper and
carries a significant risk of accidents. The manufacturer accepts no responsibility for damage resulting
from improper use. The appliance is not intended
for commercial use.
Explanation of the symbols used:
Before using the appliance for the
first time, read the original operating
instructions and safety instructions.
Using damaged cutting or roughing
discs is dangerous and may cause
serious injury!
Diameter of the disc
Angle grinder
Wear protective goggles!
Wear safety shoes!
Wear protective gloves!
Wear a dust mask!
Not approved for wet grinding
Not approved for side grinding
Suitable for grinding metal
Features
Speed setting wheel
ON/OFF switch
Safety lock-out
Spare carbon brushes
Carbon brush cover
Additional handle
6a
Tool holder for the two-hole assembly spanner
Blade guard
Mounting ring
Screws
Blade guard fixture
Spindle locking button
Thread (3x) for additional handle
Clamping nut (see fig. B)
Mounting spindle (see fig. B)
Mounting flange (see fig. B)
Two-hole assembly spanner (see fig. C)
Bulges
Wear ear muffs!
■ 18 │ GB
│
IE
PWS 125 F5
Package contents
1 angle grinder
1 additional handle
1 blade guard
1 two-hole assembly spanner
1 cutting disc
2 spare carbon brushes
1 set of operating instructions
Technical specifications
Rated voltage 230 V ∼ 50 Hz
(AC)
Rated power
consumption 1200 W
Rated idle speed n 3000–12000 rpm
Disc size Ø 125 mm
Thread size M14
Protection class II /
Noise and vibration data
Noise measurement value determined in accordance with EN 60745. The A-rated noise level of
the power tool is typically as follows:
Noise emission value
Sound pressure level L
Uncertainty K = 3 dB
Sound power level LWA = 102.6 dB (A)
Uncertainty K = 3 dB
Wear ear muffs!
Total vibration value
Surface grinding a
Uncertainty K = 1.5 m/s
(double insulation)
= 91.6 dB (A)
PA
= 10.129m/s
h, AG
2
2
NOTE
► The vibration emission values and the noise
emission values given in these instructions
have been measured in accordance with
a standardised test procedure and can be
used for comparison of the power tool with
another tool.
► The specified total vibration values and noise
emission values can also be used to make a
provisional load estimate.
WARNING!
► Depending on the manner in which the power
tool is being used, and in particular the kind
of workpiece being worked, the vibration and
noise emission values can deviate from the
values given in these instructions during actual
use of the power tool.
► Try to keep the vibration load as low as pos
sible. Measures to reduce the vibration load
are, e.g. wearing gloves and limiting the working time. Wherein all states of operation must
be included (e.g. times when the power tool is
switched off and times where the power tool is
switched on but running without load).
General power tool
safety warnings
WARNING!
► Read all safety warnings and all instructions.
Failure to follow the warnings and instructions
may result in electric shock, fire and/or serious
injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to
your mains-operated (corded) power tool or battery-operated (cordless) power tool.
PWS 125 F5
GB│IE
│
19 ■
1. Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive atmos-
pheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2. Electrical safety
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets
will reduce risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
d)
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
e)
When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduc-
es the risk of electric shock.
3. Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol
or medication. A moment of inattention while
operating power tools may result in serious
personal injury.
Use personal protective equipment. Always
b)
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat,
or hearing protection used for appropriate conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising
power tools that have the switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use
of dust collection can reduce dust-related hazards.
■ 20 │ GB
│
IE
PWS 125 F5
4. Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at
the rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous
and must be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are dan-
gerous in the hands of untrained users.
e) Maintain power tools. Check for misalign-
ment or binding of moving parts, breakage of
parts and any other condition that may affect
the power tool’s operation. If damaged, have
the power tool repaired before use.
Many accidents are caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed.
Use of the power tool for operations different
from those intended could result in a hazardous
situation.
5. Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement parts. This will ensure that the safety of
the power tool is maintained.
b) Always arrange for the replacement of the
plug or the power cord to be carried out by
the manufacturer of the appliance or its customer service department. This will ensure that
the safety of the power tool is maintained.
Safety instructions for all
applications
Special safety instructions for grinding and
abrasive cutting:
a) This power tool is to be used as a grinder and
abrasive cutting appliance. Please follow all
safety instructions, instructions, diagrams and
data that you receive with the appliance.
Failure to follow the instructions below may
result in electric shock, fire, and/or serious injury.
b) This power tool is not suitable for sandpaper
sanding, working with a steel brush or burnishing. Using the power tool for applications
for which it is not designed can lead to hazards
and injuries.
c) Do not use any accessories that have not
been specifically provided or recommended
by the manufacturer for this power tool. Just
because you can attach the accessories to your
power tool, this does not guarantee that they
are safe to use.
d) The maximum speed of the accessory tool
used must be at least as high as the maximum
speed specified for the power tool. Accesso-
ries which rotate faster than the maximum permissible rate can break and throw pieces into
the air.
e) The external diameter and thickness of the
accessory tool used must correspond with
the dimensions of the power tool.
Incorrectly dimensioned accessory tools cannot
be sufficiently shielded or controlled.
PWS 125 F5
GB│IE
│
21 ■
f) Accessory tools with a thread insert must
match the thread of the grinding spindle exactly. For accessory tools that are mounted
using a flange, the diameter of the hole on
the attachment tool must correspond to the
width of the fitting on the flange. Accessory
tools that cannot be firmly fitted to the power
tool rotate unevenly, vibrate severely and can
lead to a loss of control.
g) Never use damaged accessory tools. Before
each use, check accessory tools such as
grinding discs for chips or cracks, grinding
plates for cracks, scuffs or excessive wear and
tear and wire brushes for loose or broken
wires. If the power tool or the accessory tool
in use is dropped, check to see whether it is
damaged or use an undamaged accessory
tool. When you have checked and inserted
the accessory tool, ensure that you and any
other people in the vicinity remain outside of
the level of the rotating accessory tool and
allow the tool to rotate at maximum speed for
one minute. Damaged accessory tools usually
break during the test period.
h) Wear personal protective equipment.
Depending on the application, ensure that
you use full face protection, eye protection
or goggles. As required, use a dust mask,
hearing protection, protective gloves or a
special apron that will protect you from
grinding and material particles. Protect your
eyes from flying debris that may be produced
during certain applications. Dust or filter masks
must be used to filter any dust produced by the
application. If you are exposed to loud noise
for any length of time, you can suffer hearing
loss.
i) Ensure that other people remain at a safe
distance from your work area. Anyone who
enters the work area must wear personal
protective equipment.
Fragments of the workpiece or broken accessory tools can fly off and cause injury – even
outside the immediate work area.
j) Hold the power tool only by the insulated
handles when you are carrying out work
in which the accessory tool may come into
contact with concealed power cables or the
tool’s own power cord. Contact with a live ca-
ble can also make metal parts of the appliance
live, and could result in an electric shock.
k) Keep the power cord away from any rotating
accessories. If you lose control of the appliance, the cord may be captured or cut and your
hand or arm could get caught in the rotating
accessory tool.
l) Never put the power tool down until the
accessory tool being used has come to a
complete standstill. The rotating accessory tool
could come into contact with the surface and
cause you to lose control of the power tool.
m) Do not leave the power tool running whilst
carrying it. Accidental contact between your
clothing and the rotating accessory tool could
lead to a physical injury.
n) Clean the ventilation slits of your power tool
regularly. The motor fan draws dust into the
housing and a strong accumulation of metal
dust can cause electrical hazards.
o) Never use the power tool in the vicinity of
inflammable materials. Sparks can ignite these
materials.
p) Do not use any accessory tools which require
liquid coolant. The use of water or other liquid
coolants may lead to electric shock.
■ 22 │ GB
│
IE
PWS 125 F5
Kickback and corresponding safety
instructions
Kickback is a sudden reaction caused when a
rotating accessory tool, e.g. grinding disc, grinding
plate, wire brush, etc., catches or jams. Catching or
jamming leads to an abrupt stop of the rotating accessory tool. If this happens, an uncontrolled power tool turns rapidly against the direction of rotation
of the accessory tool caught in the blockage.
If, for example, a grinding disc catches or jams, the
edge of the grinding disc that is projecting into the
workpiece can get caught and break off the grinding
disc or cause a kickback. The grinding disc can
then fly in the direction of the operator or away from
him, depending on the direction of rotation of the
disc at the blockage. This can also break grinding
discs.
A kickback is caused by improper or incorrect use
of the power tool. This can be avoided by taking
proper precautions as given below.
a) Hold the power tool firmly in both hands and
position your body and arms so they can
absorb the force of A kickback. Always use the
auxiliary handle, if available, so that you have
the maximum possible control over the kickback force or reaction forces at full speed.
By taking adequate precautions, the operator can
stay in control of the kickback and reaction forces.
b) Never hold your hand close to a rotating
accessory tool. The accessory tool could jump
out of your hand if kickback occurs.
c) Avoid having any part of your body in the
region in which the power tool is likely to
move in event of a kickback. The kickback will
force the electrical tool in the opposite direction
to the direction of rotation of the grinding disc
at the blockage.
d) Take special care when working near corners,
sharp edges, etc. Do not allow the accessory
tool to bounce back from the workpiece or
jam. The rotating accessory tool is more likely to
jam in corners or sharp edges or if it bounces.
This can cause a loss of control or kickback.
e) Do not use chains or toothed saw blades.
Such accessories often cause a kickback or loss
of control over the power tool.
Special safety instructions for
grinding and abrasive cutting
a)
Use only the grinding accessories approved
for your power tool and the appropriate blade
guard for these grinding tools. Grinding tools
which are not designed for the power tool cannot
be sufficiently shielded and are unsafe.
b)
Offset grinding discs must be fitted so that the
grinding surface does not protrude over the
edge of the blade guard. An improperly fitted
grinding disc which protrudes over the edge of
the blade guard cannot be properly guarded.
c) The blade guard must be securely mounted
on the power tool and adjusted to ensure
maximum safety so that the smallest possible
amount of the grinding tool is exposed to
the operator. The blade guard is designed to
protect the operator from fragments, accidental
contact with the grinding tool and sparks that
could ignite clothing.
d) Grinding tools should only be used for the
recommended applications.
For example: never grind with the side surface of a cutting disc. Cutting discs are de-
signed to remove material with the edge of the
disc. Any lateral application of force on these
grinding tools can lead to a breakage.
e) Always use an undamaged clamping flange
of the correct size and shape for the selected
grinding disc. Suitable flanges support the
grinding disc and reduce the risk of disc breakage. Flanges for cutting discs can be different to
flanges for other grinding discs.
f) Do not use worn grinding discs from larger
power tools. Grinding discs for larger power
tools are not designed for the higher rotational
speeds of smaller power tools and can break.
PWS 125 F5
GB│IE
│
23 ■
Additional special safety instructions
for abrasive cutting
a) Avoid any blockage to the cutting disc or
excessive contact pressure. Do not make any
excessively deep cuts. Overloading the cutting
disc increases the stress and likelihood of jamming or blocking and thus the possibility of a
kickback or a breakage of the grinding tool.
b) Avoid the area in front of and behind the
rotating cutting disc. When you move the cutting disc away from yourself in the workpiece,
it is possible, in the event of a kickback, that
the electrical tool will be thrown out directly
towards you together with the rotating disc.
b) If the cutting disc jams or you stop working,
switch the tool off and hold it steadily in
the workpiece until the disc has completely
stopped turning. Never attempt to pull a rotating cutting disc out of a cut. This could lead
to a kickback. Identify and remove the cause of
the jam.
d) Do not switch the power tool back on while
it is located in the workpiece. Allow the cutting disc to reach its full speed before you
carefully continue the cut. Otherwise, the disc
can jam, jump out of the workpiece or cause a
kickback.
e) Support boards or large workpieces to re-
duce the risk of the cutting disc jamming and
causing a kickback. Large workpieces can
bend under their own weight. The workpiece
must be supported on both sides of the disc:
both in the vicinity of the cutting disc and also
at the edge.
Be particularly careful when making pocket
f)
cuts into existing walls or other obscured areas.
The inserted cutting disc may cut into gas or
water pipes, electrical wiring or other objects
that can cause a kickback.
■ 24 │ GB
│
IE
PWS 125 F5
Permissible accessories
Max. diameter Ø (mm)
Cutting disc 125 3 M14 6500 80
Roughing disc 125 6 M14 6500 80
Max. thickness (mm)
Thread size (mm)
Storage and handling of the
Speed (rpm)
Rough grinding
recommended accessory tools
■ Grinding tools must be treated with care and
transported carefully.
■ Grinding tools should be stored in such a way
that they are not exposed to mechanical damage or environmental influences (e.g. damp).
Working procedures
NOTE
► Grinding tools should only be used for the
recommended applications. Otherwise, they
can break, be damaged or cause injuries.
■ Move the angle grinder with moderate pres-
sure back and forth over the workpiece.
■ For soft material, move the roughing disc
at a flat angle over the workpiece; for hard
material at a slightly steeper angle.
Abrasive cutting
(m/s)
Circumferential speed
Two-hole assembly
Two-hole assembly
Never use cutting discs for rough
grinding!
Tool
spanner
spanner
Blade guard
Yes
Yes
PWS 125 F5
■ Use only tested fibre-reinforced cutting or
grinding discs that are approved for a periph-
eral speed of not less than 80 m/s.
Never use roughing discs for cut-
ting!
GB│IE
│
25 ■
CAUTION!
► The grinder continues running after being
turned off. Do not try to brake it by applying
lateral counterpressure.
■ Secure the workpiece.Use clamps/vices to
hold the workpiece firmly. This is much safer
than simply holding it in your hand.
■ Always switch off the appliance before put-
ting it away and wait for the appliance to
come to a complete standstill.
■ Release the ON/OFF switch immediately in
the event of a power failure or when the plug
is pulled out. Move it into the OFF position.
This prevents an uncontrolled restart.
■ Use the appliance only for dry cutting or
sanding.
■ The additional handle
appliance for all work.
■ Materials containing asbestos may not be
processed. Asbestos is a known carcinogen.
■ Always switch the appliance on before apply-
■ Always hold the appliance firmly with two
■ For an optimum grinding effect, move the ap-
Tip! This symbol indicates proper
behaviour.
DANGER! ALWAYS GUIDE THE
APPLIANCE THROUGH THE WORKPIECE IN REVERSE ROTATION.
► In the opposite direction there is a risk of
a kickback. The appliance can be pushed
out of the cut.
ing it to the workpiece. After completing the
task, lift the appliance from the workpiece and
then switch it off.
hands while working. Ensure that your stance
is secure and stable.
pliance evenly at an angle of 15° to 30° (between grinding disc and workpiece) backwards
and forwards.
must be fitted to the
■ When working on angled surfaces, do not
exert too much force on the workpiece. If the
rotational speed drops significantly, you must
reduce the pressure exerted to allow safe and
effective working. If the appliance suddenly
brakes completely or jams, it must be switched
off immediately.
■ Cutting: Work at a moderate feed rate and
do not tilt the cutting disc.
■ Roughing and cutting discs become very
hot – let them cool down completely before
touching them.
■ Never use the appliance for purposes other
than the ones for which it was designed.
■ Always make sure that the appliance is
turned off before plugging it into the wall
socket.
■ In the event of danger, remove the mains plug
from the socket immediately. Ensure that the
appliance and the power socket are easily and
quickly accessible in the event of an emergency.
■ Always remove the plug from the power socket
during work breaks, when adjusting the appliance and when it is no longer in use. The
appliance must be kept clean, dry and free of
oil and grease at all times.
■ Remain alert at all times! Always pay attention
to what you are doing and act with common
sense. Do not use the appliance if you are dis-
tracted or feeling unwell.
WARNING!
Always wear safety goggles.
WARNING!
Always wear a dust mask!
■ 26 │ GB
│
IE
PWS 125 F5
Loading...
