Inhalt

Einleitung .....................................5

Bestimmungsgemäße

Verwendung ................................ 5

Allgemeine Beschreibung ............. 6

Lieferumfang ..................................... 6

Übersicht ......................................... 6

Funktionsbeschreibung ....................... 6

Technische Daten .......................... 7

Ladezeiten ....................................... 7

Sicherheitshinweise ......................8

Symbole und Bildzeichen ................... 8

Allgemeine Sicherheitshinweise .......... 9

Montage .................................... 14

Griffgestänge montieren................... 14

Bedienung .................................14

Schnitthöhe einstellen ...................... 14

Akku einsetzen/entnehmen .............. 15

Ladezustand des Akkus ablesen ........ 15

Grasfangkorb einhängen/abnehmen .15

Ein- und Ausschalten ........................ 15

Akku auaden ................................ 16

Arbeiten mit dem Rasenmäher .......... 16

Mähen ohne Grasfangkorb .............. 16

Reinigung/Wartung/Lagerung ...17

Allgemeine Reinigungs-

undWartungsarbeiten ..................... 17

Messer austauschen ........................ 17

Messer warten/nachstellen............... 17

Lagerung ....................................... 18

Entsorgung/ Umweltschutz .........18

Ersatzteile/Zubehör ...................19

Garantie ....................................20

Reparatur-Service ......................21

Service-Center ............................ 21

Importeur .................................. 21

Fehlersuche ................................ 22

Original-

EG-Konformitätserklärung ........ 267

Explosionszeichnung ................ 284

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält

wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist nur für das Mähen von

Rasen- und Grasächen im häuslichen

Bereich bestimmt. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die

Page 6

DE AT CH

durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

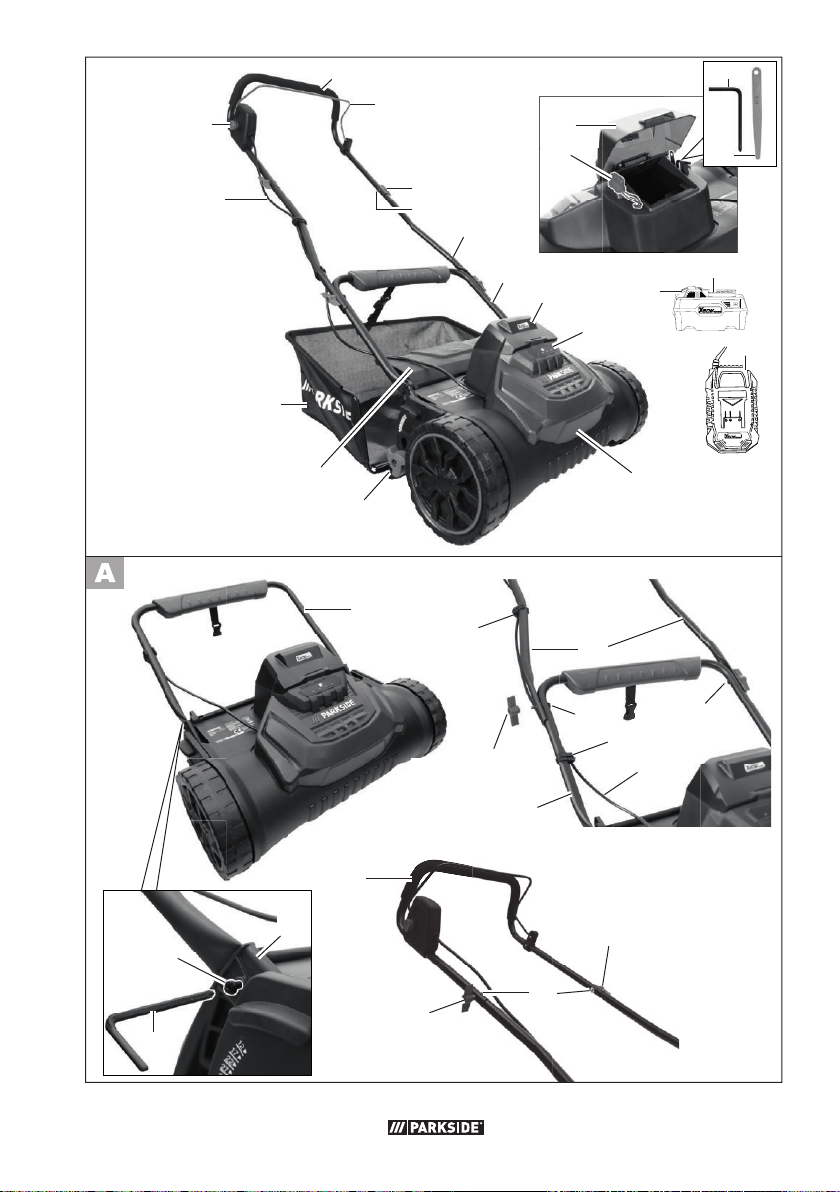

Die Abbildung der wichtigsten

Funktionsteile nden Sie auf

der vorderen und hinteren Ausklappseite.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

- Akku-Spindelmäher und Bügelgriff

- 2x Holm

- 1x Bügel

- Grasfangkorb

- 2x Kabelhalter

- Einstelllehre

- 2-in-1 Kombiwerkzeug (Innensechskantschlüssel und Schraubendreher)

- 4x Flügelmutter 4x Schraube

- Betriebsanleitung

Einstelllehre (16) und Kombiwerk-

zeug (15) sind bei der Auslieferung unter der transparenten Abdeckung (7) im Gerät verstaut.

Übersicht

1 Bügelgriff 2 Starthebel 3 Flügelmutter 4 Schraube 5 Holm 6 Bügel 7 Abdeckung 8 Ladezustandsanzeige 9 Gehäuse 10 Sterngriffmutter 11 Prallschutz 12 Grasfangkorb 13 Gerätekabel 14 Entriegelungsknopf 15 Kombiwerkzeug 16 Einstelllehre 17 Kontaktschlüssel 18 Akku 19 Entriegelungstaste 20 Ladegerät

21 Aufnahmen 22 Schraube 23 Kabelhalter 24 Skala 25 Rollen-Bügel 26 Klip-Verschluss 27 Untermesser 28 Messerwalze 29 Innensechskant-Schraube

Funktionsbeschreibung

Akku und Ladegerät sind nicht im

Lieferumfang enthalten.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Der Akku-Spindelmäher besitzt ein Schneidwerkzeug, das sich parallel zur Schnittebene dreht. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehäuse, einem Sicherheitsschlüssel, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätzlich ist das Gerät stufenlos höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Page 7

CHATDE

Technische Daten

Akku-Spindelmäher ....PSMA 20-Li A1

Motorspannung U ....................... 20 V

Drehzahl Schneidwerkzeug ..max. 1000 min

Schnittbreite ..............................380 mm

Schnitthöhe .......................... 12 - 42 mm

Schutzklasse ........................................III

Schutzart.........................................IPX1

Gewicht

(ohne Akku und Ladegerät) .......... 11,5 kg

Volumen Grasfangkorb ..................... 35 l

Schalldruckpegel, am Standort des Benutzers

) ....................... 73,5 dB; KpA= 3 dB

Schallleistungspegel (L

gemessen ......... 85,3 dB;

)

KWA= 1,87 dB

garantiert .................................. 90 dB

Vibration (a

) .... 1,083 m/s2; K= 1,5 m/s

Temperatur ........................... max. 50 °C

Ladevorgang ........................ 4 - 40 °C

Betrieb ............................... -20 - 50 °C

Lagerung ............................. 0 - 45 °C

bei der Verwendung mit Smart Akkus

(SmartPAPS204A1/SmartPAPS208A1)

Arbeitsfrequenz/

Frequenzband ...... 2400 - 2483,5 MHz

max. Sendeleistung ...............≤ 20 dBm

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung: Der Schwingungsemis-

sionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro-

-1

werkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des

Werkzeugs und die Begrenzung der

Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung

genannten Normen und Bestimmungen ermittelt.

Ladezeiten

Das Gerät ist Teil der Serie (Parkside)

X20V TEAM und kann mit Akkus der ( Parkside) X20V TEAM Serie betrieben

werden.

Akkus der Serie (Parkside) X20V TEAM

dürfen nur mit Ladegeräten der Serie

(Parkside) X20V TEAM geladen werden.

Wir empfehlen Ihnen, dieses Gerät

ausschließlich mit folgenden Akkus zu

betreiben: PAP20B1, PAP20B3, Smart PAPS204A1, Smart PAPS208A1 Wir empfehlen Ihnen, diese Akkus

mit folgenden Ladegeräten zu laden:

PLG20A3, PLG20A4, PLG20C1, PLG20C3, PDSLG20A1, SmartPLGS2012A1, PDSLG20B1

Page 8

DE AT CH

380 mm

Ladezeit (Min.)

PLG20A1 PLG20A4 PLG20C1

PLG20A2 45 60 80 165 PLG20A3

PLG20C3 PDSLG20A1 35 45 60 120

Smart

PLGS2012A1

PAP20A1 PAP20B1

60 90 120 240

35 45 60 120

35 40 50 50

PAP20A2

PAP20A3 PAP20B3 Smart PAPS204A1

Smart

PAPS208A1

Sicherheitshinweise

Motor ausschalten und

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

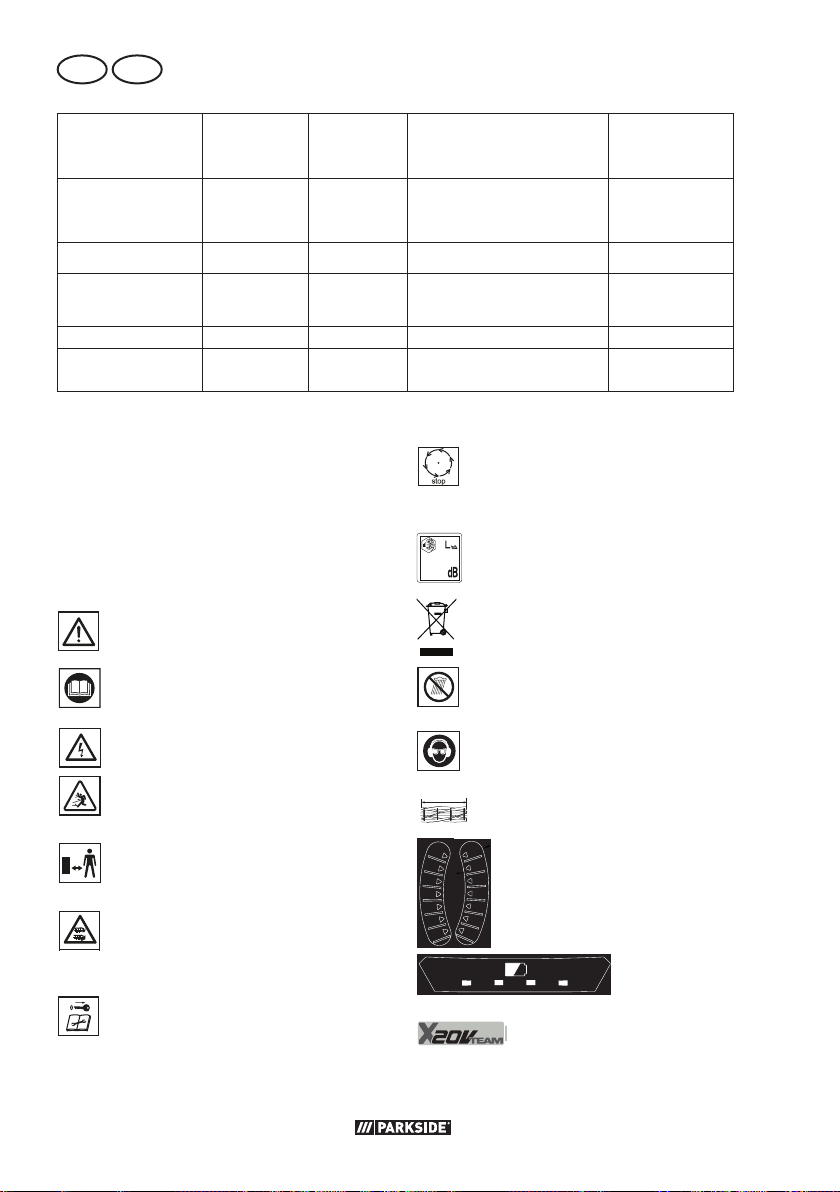

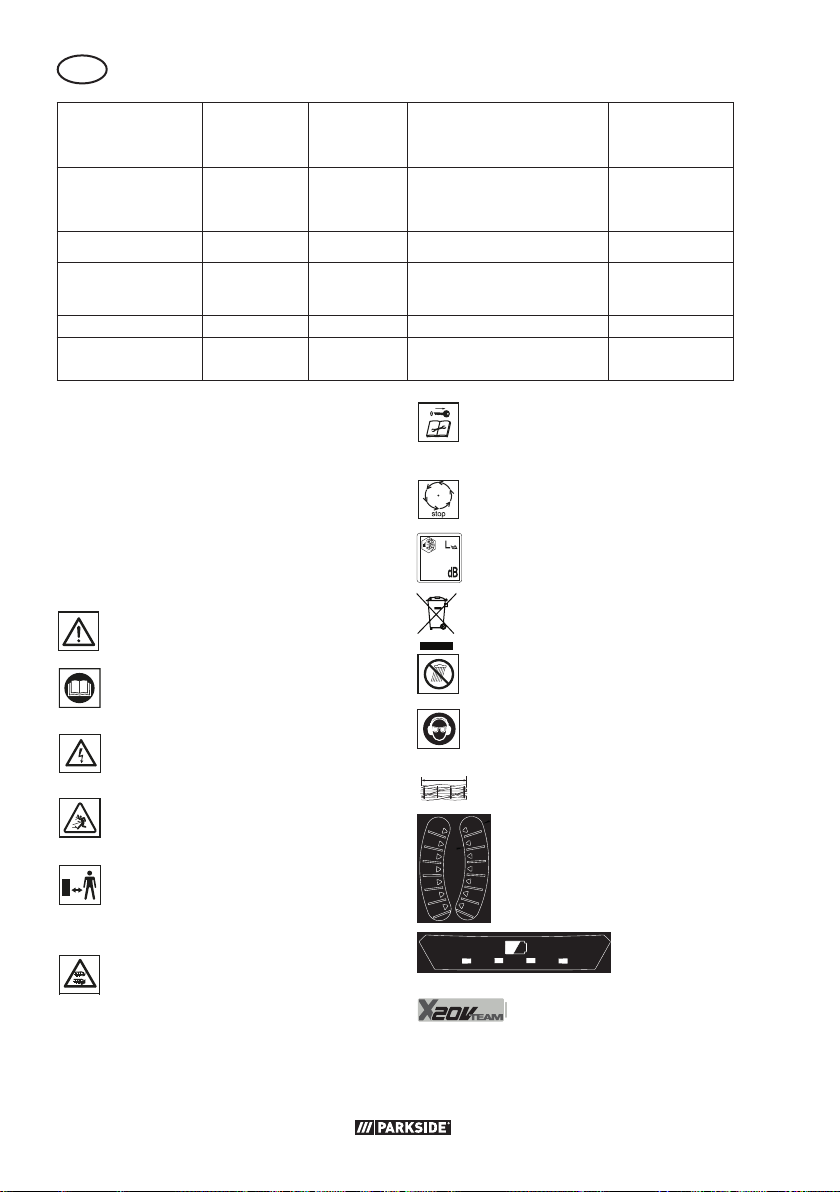

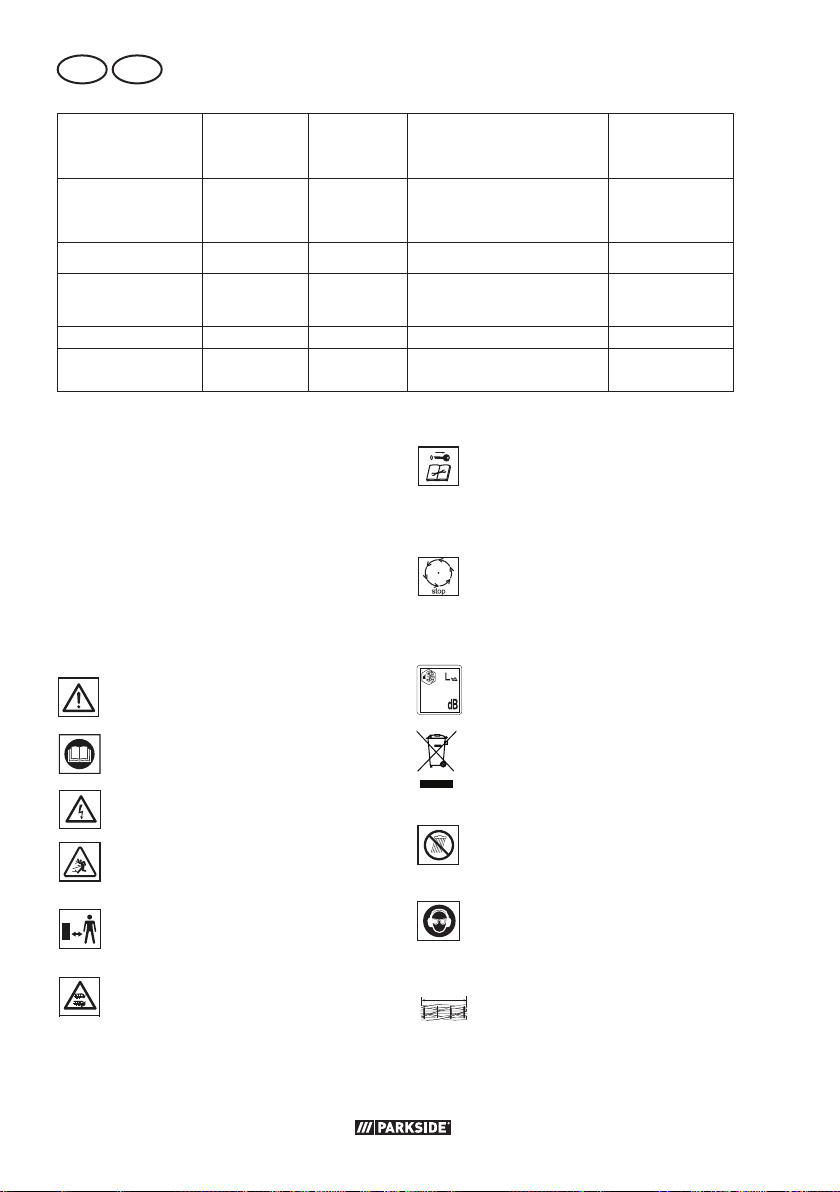

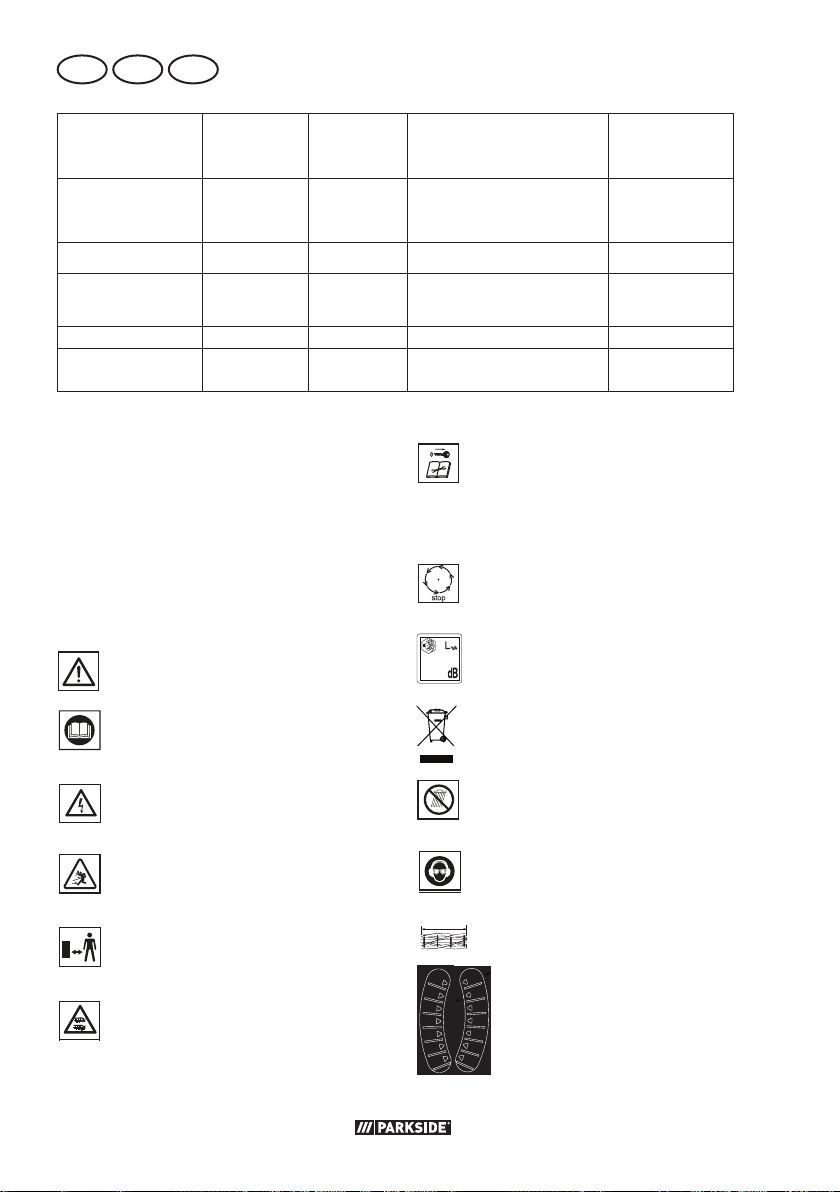

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Kontaktschlüssel ziehen vor Einstellungs- oder Reinigungsarbeiten.

Achtung! Nachlauf des

Rasenmähermessers

Angabe des Schallleistungs-

pegels L

in dB

Lesen Sie die Betriebsanlei-

tung aufmerksam durch.

Gefahr durch elektrischen

Schlag!

Verletzungsgefahr durch

weggeschleuderte Teile

Umstehende Personen von

dem Gerät fernhalten

Vorsicht - Scharfe Schneid-

messer! Füße und Hände fernhalten. Verletzungsgefahr!

Elektrogeräte gehören nicht

in den Hausmüll.

Setzen Sie das Gerät nicht

der Feuchtigkeit aus.

Tragen Sie Augenschutz.

Tragen Sie Gehörschutz.

Schnittkreis

Schnitthöhen-Einstellung

Page 9

CHATDE

Ladezustandsanzeige

Das Gerät ist Teil der

Serie X20VTEAM

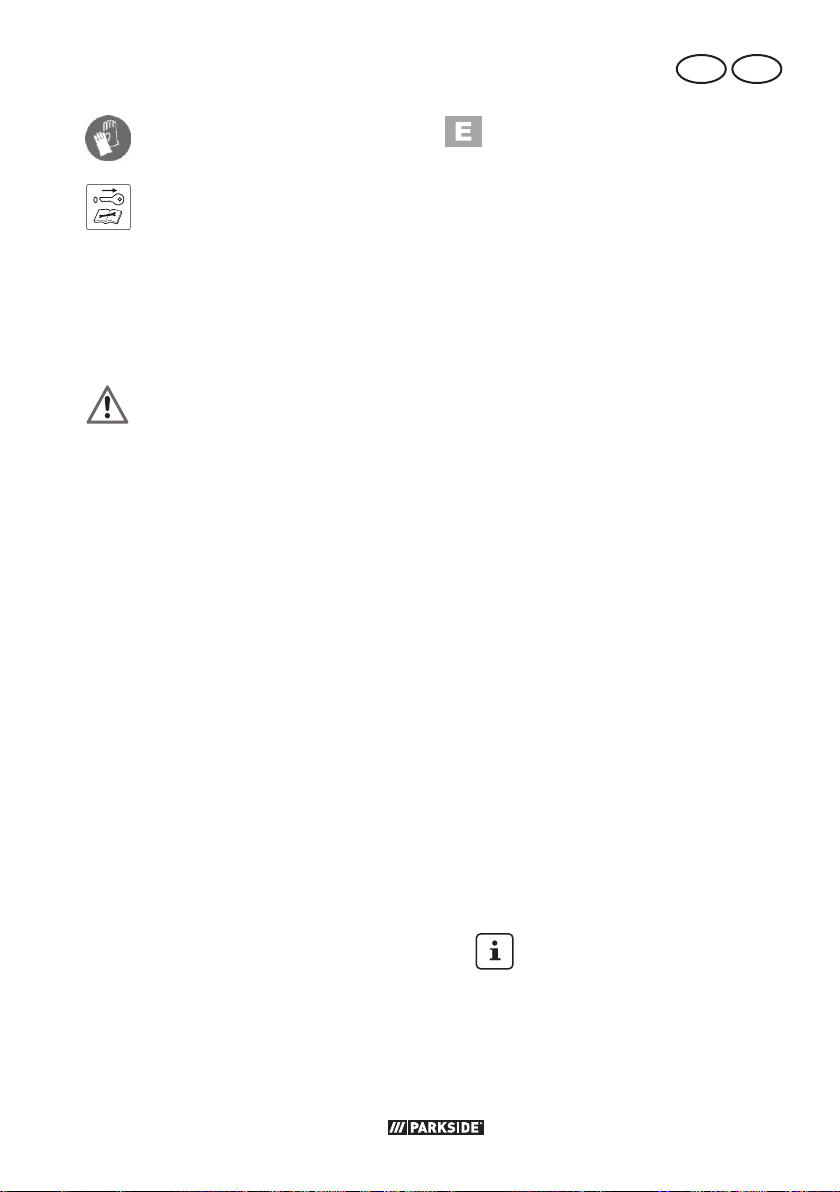

Symbole in der Anleitung:

Gefahrenzeichen mit

Angaben zur Verhütung von Personen- oder Sachschäden

Gebotszeichen mit Angaben

zur Verhütung von Schäden

Tragen Sie

Schutzhandschuhe.

Hinweiszeichen mit Informati-

onen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

WICHTIG

LESEN SIE DIE GEBRAUCHSANWEISUNG SORGFÄLTIG. GEBRAUCHSANWEISUNG ZUM NACHLESEN AUFBEWAHREN.

Dieses Gerät kann bei un-

sachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen

Sie sich mit allen Bedienteilen gut vertraut.

• Lesen Sie die Gebrauchsanweisung sorgfältig.

• Dieses Gerät darf nicht von Kindern benutzt werden. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät

spielen. Reinigung und Wartung

darf nicht von Kindern durchgeführt werden.

• Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an

Erfahrung und Wissen benutzt

werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Vorbereitung:

• Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.

• Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder und Haustiere, in der Nähe sind. Kinder dürfen nicht mit dem Gerät spielen.

• Der Bediener oder Nutzer ist für Unfälle oder Schäden an

Page 10

DE AT CH

anderen Menschen oder deren Eigentum verantwortlich.

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.

• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.

• Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Benutzen Sie das Gerät nicht, wenn Schutzeinrichtungen (z.B. Prallschutz oder Grasfangkorb), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneidmesser und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise ausgetauscht werden.

• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

• Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.

Arbeiten mit dem Gerät:

Führen Sie Füße und Hände

beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr!

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbeson-

Page 11

CHATDE

dere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

• Führen Sie das Gerät nur im Schritttempo. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.

• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Betriebsanleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.

• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Griffholms so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hän-

de in Arbeitsstellung benden,

bevor das Gerät wieder auf den Boden zurückgestellt wird.

• Arbeiten Sie nie ohne Grasfangkorb oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.

• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfschacht stehen.

Achtung Gefahr! Messer läuft

nach. Es besteht Verletzungsgefahr.

• Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mähenden Flächen gebracht wird.

• Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/ oder Grasfangeinrichtungen.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und ändern Sie nicht die Reglereinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

Page 12

DE AT CH

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brandoder Explo sions gefahr.

• Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel ab und entnehmen Sie den Akku. Vergewissern Sie sich, dass alle beweglichen Teile still stehen:

- immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird,

- bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen,

- bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten,

- wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten,

- falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

- Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.

- Suchen Sie das Gerät nach eventuellen Beschädigungen ab.

- Führen Sie die erforderlichen Reparaturen beschädigter Teile durch.

• Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Stellen Sie sich nie vor die Grasauswurföffnung.

• Ziehen Sie den Stromkreisunterbrecher/Kontaktschlüssel immer wenn:

- Sie sich vom Gartengerät entfernen, vor dem Beseitigen von Blockierungen,

- wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten,

- nach der Kollision mit einem Fremdkörper. Überprüfen Sie das Gerät sofort auf Beschädigungen und lassen Sie es wenn notwendig reparieren,

- wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (unverzüglich prüfen!).

• Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.

Wartung und Lagerung:

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.

• Achten Sie beim Warten der

Schneidmesser darauf, dass

Page 13

CHATDE

selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser bewegt werden können.

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von Kundendienststellen ausgeführt werden, die von uns dazu ermächtigt sind.

• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.

• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.

• Überprüfen Sie die Grasfangeinrichtung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und

fest stehenden Teilen der Maschine eingeklemmt werden.

• Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

Elektrische Sicherheit:

• Der Anschlussstecker des Ladegerätes muss in die Steckdose passen. Der Stecker darf in

keiner Weise verändert werden.

Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt

mit geerdeten Oberächen wie

von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

• Verwenden Sie kein Zubehör, welches nicht von PARKSIDE empfohlen wurde. Die kann zu elektrischem Schlag oder Feuer führen.

Beachten Sie die Sicherheits-

hinweise und Hinweise zum

Auaden und der korrekten

Page 14

DE AT CH

Verwendung, die in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie Parkside X20VTeam gegeben sind. Eine detaillierte Be-

schreibung zum Ladevorgang und weitere Informationen nden Sie in dieser separa-

ten Bedienungsanleitung.

Montage

• Tragen Sie Schutzhandschuhe.

• Führen Sie nur Arbeiten aus, die Sie sich selbst zutrauen.

• Bei Unsicherheiten wenden Sie sich an einen Fachmann oder direkt an unseren Service.

Griffgestänge montieren

+  Untere Holme montieren



1. Drehen Sie die beiden kleinen Schrauben (22) aus dem Gehäuse.

2. Stecken Sie den unteren Bügel (6) in die beiden Aufnahmen (21) am Gehäuse.

3. Drehen Sie mit Hilfe des Kombiwerkzeugs (15) die beiden kleinen Schrauben (22) fest, um den unteren Bügel (6) zu befestigen.

4. Befestigen Sie die beiden mittleren Holme (5) am unteren Bügel (6) mit jeweils einer Flügelmutter (3) und einer Schraube (4).

Bügelgriff montieren



5. Stecken Sie den Bügelgriff (1) auf die mittleren Holme (5) auf.

6. Befestigen Sie den Bügelgriff (1) mit jeweils einer Flügelmutter (3) und einer Schraube (4) an den mittleren Holmen (5).

Kabelhalter montieren



7. Klipsen Sie die Kabelhalter (23) am unteren Bügel (6) und am mittleren

Holm (5) ein und xieren Sie damit das

Gerätekabel (13).

Wenn Sie die Flügelmuttern (3) lo-

ckern, können Sie den Bügelgriff (1) und die mittleren Holme (5) zur Aufbewahrung des Gerätes nach unten klappen. Darauf achten, dass das Gerätekabel (13) nicht eingeklemmt ist.

Bedienung

Der Akku-Spindelmäher kann mit

Akku oder ohne Akku verwendet werden.

Einstellungen am Mäher dür-

fen nur bei abgeschaltetem Motor und stillstehendem Messer vorgenommen werden. Beachten Sie, dass sich das Messer auch ohne eingesetzten Akku dreht. Es besteht die Gefahr von Personenschäden.

Schalten Sie das Gerät aus, ziehen

Sie den Kontaktschlüssel (17) und warten Sie den Stillstand des Messers ab.

Schnitthöhe einstellen

Die Schnitthöhe kann am Gerät stufenlos

von 12-42mm eingestellt werden.

1. Lösen Sie die beiden Sterngriffmuttern (10) rechts und links am Gerät.

2. Stellen Sie durch Bewegen des RollenBügels (25) die gewünschte Schnitthöhe auf der Skala (24) ein.

Page 15

CHATDE

3. Fixieren Sie die Schnitthöhe durch Anziehen der beiden Sterngriffmuttern (10) rechts und links am Gerät.

Die richtige Schnitthöhe beträgt bei einem

Zierrasen etwa 25-30mm, bei einem Nutzrasen etwa 30 -65 mm.

Für den ersten Schnitt in der Saison

sollte eine hohe Schnitthöhe gewählt werden.

Beachten Sie den Lärmschutz und

örtliche Vorschriften.

Akku einsetzen/

entnehmen

Schalten Sie das Gerät aus, ziehen

Sie den Kontaktschlüssel (17) und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

1. Heben Sie die transparente Abdeckung (7) am Gehäuse an.

2. Zum Einsetzen des Akkus (18) in das Gerät, schieben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

3. Zum Herausnehmen des Akkus (18) aus dem Gerät drücken Sie die Entriegelungstaste (19) am Akku und ziehen den Akku heraus.

Ladezustand des Akkus

ablesen

Den Ladezustand

des Akkus können Sie bei eingeschaltetem Gerät an der Ladezustandsanzeige (8) ablesen.

rot-gelb-grün => Akku voll geladen rot-gelb => Akku-Spannung bei ca. 2-18V rot => Akku muss geladen werden rote LED rechts => Fehler

Grasfangkorb

einhängen/abnehmen

1. Heben Sie den Prallschutz (11) an und hängen Sie den Grasfangkorb (12) ein.

2. Befestigen Sie den Grasfangkorb (12) mit dem Klip-Verschluss (26) am unteren Bügel (6).

Sie können die Höhe in der der Grasfangkorb (12) hängt über

die Länge des Gurtes variieren.

3. Zum Abnehmen des Grasfangkorbes (12) hängen Sie den Grasfangkorb (12) aus und lösen Sie den Klip-Verschluss (26). Klappen Sie den Prallschutz (11) an das Gehäuse (9) zurück.

Ein- und Ausschalten

1. Stellen Sie den Mäher auf eine ebene Fläche.

2. Heben Sie die transparente Abdeckung (7) am Gerätegehäuse an.

3. Schieben Sie den geladenen Akku (18) entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

4. Stecken Sie den Kontaktschlüssel (17) in die dafür vorgesehene Öffnung.

5. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

6. Zum Einschalten betätigen Sie den Entriegelungsknopf (14) und halten diesen, während Sie nun den Starthebel (2) drücken.

7. Lassen Sie den Entriegelungsknopf (14) los.

8. Zum Ausschalten lassen Sie den Start- hebel (2) los.

Page 16

DE AT CH

Nach dem Ausschalten des

Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Akku auaden

1. Nehmen Sie gegebenenfalls den Akku (18) aus dem Gerät.

2. Schieben Sie den Akku (18) in den Ladeschacht des Ladegeräts (20).

3. Schließen Sie das Ladegeräts (20) an eine Steckdose an.

4. Nach erfolgtem Ladevorgang trennen Sie das Ladegeräts (20) vom Netz.

5. Ziehen Sie den Akku (18) aus dem Ladegerät (20).

Arbeiten mit dem Rasenmäher

Regelmäßiges Mähen regt die Graspanze

zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpanzen absterben. Daher wird der Rasen nach jedem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen

mindestens einmal pro Woche gemäht.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.

• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.

• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung/

Wartung/Lagerung“ beschrieben.

Nach dem Ausschalten des

Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Mähen ohne Grasfangkorb

Klappen Sie den Prallschutz

nach unten, wenn Sie ohne Grasfangkorb Mähen. Es besteht Verletzungs gefahr.

Beim Mähen ohne Grasfangkorb wird der sehr fein zerkleinerte Grasschnitt nicht in einem Fangkorb aufgefangen, sondern bleibt auf dem Rasen liegen. Die Nährstoffe, die im Rasenschnitt enthalten sind, werden somit durch Bodenorganismen abgebaut und bilden einen Nährstoffkreislauf. Der Rasen muss daher wesentlich seltener gedüngt werden.

Grundsätzlich gilt, dass der Rasen relativ oft gemäht werden muss, sodass nur in geringen Mengen Grasschnitt auf dem Rasen verbleibt. Am besten ist es daher, den Rasen mindestens einmal in der Woche ohne Grasfangkorb zu Mähen und den Mäher so einzustellen, dass nur ca. 40% der Gesamthöhe des Rasens als Grasschnitt anfallen. Falls der Grasschnitt sichtbar auf der Rasenäche liegen bleibt (zum Beispiel beim ersten

Page 17

CHATDE

Rasenschnitt des Jahres oder bei starkem

Wachstum), sollte mit dem Grasfangkorb

(12) gearbeitet werden.

Reinigung/Wartung/ Lagerung

Lassen Sie Arbeiten, die nicht

in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem

Messer Handschuhe.

Schalten Sie vor allen Wartungs-

und Reinigungsarbeiten das Gerät aus, ziehen Sie den Kontaktschlüssel (17) und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Allgemeine Reinigungs-

undWartungsarbeiten

Spritzen Sie den Rasenmäher

nicht mit Wasser ab. Es besteht die Gefah

schen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungsbzw. Lösungsmittel.

• Entfernen Sie nach dem Mähen anhaf-

tende Panzenreste mit einem Holz-

oder Plastikstück von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.

r eines elektri-

• Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es nachgeschliffen oder ausgetauscht werden. Wenden Sie sich dafür an eine Fachwerkstatt oder unser Service-Center.

Messer warten/

nachstellen

Das Messer Ihres Mähers ist werkseitig optimal eingestellt. Sollte der Rasenschnitt nach längerem Gebrauch unsauber werden, korrigieren Sie bitte die Position des Untermessers.

1. Prüfen Sie die Messerwalze (28) und das Untermesser (27) auf Scharten und entfernen Sie diese ggf. mit einem Schleifstein.

2. Lösen Sie die Innensechskant-Schrauben (29) rechts und links am Untermesser (27) mit dem Kombiwerkzeug (15).

3. Schieben Sie die mitgelieferte Einstelllehre (16) (Fühlerlehre) auf der einen Seite zwischen ein Messer der Messerwalze (28) und das Untermesser (27).

4. Ziehen Sie die InnensechskantSchrauben (29) auf derselben Seite mit dem Kombiwerkzeug (15) an, bis die Einstelllehre (16) (Fühlerlehre) leicht zwischen Messerwalze (28) und Untermesser (27) klemmt.

5. Drehen Sie die Messerwalze (28) weiter, bis das eben eingestellte Messer

Page 18

DE AT CH

auf der anderen Seite genau unter dem Untermesser (27) steht.

6. Ziehen Sie die InnensechskantSchrauben (29) nun auf dieser Seite mit dem Kombiwerkzeug (15) an, bis die Einstelllehre (16) (Fühlerlehre) leicht zwischen Messerwalze (28) und Untermesser (27) klemmt.

Prüfung: Drehen Sie die Messer-

walze (28) durch. Wenn sich die

Messerwalze (28) und das Untermesser (27) kaum hörbar berühren, ist das Messer richtig eingestellt.

Lagerung

Lösen Sie die vier Flügelmuttern (3) und klappen Sie den Bügelgriff (1) und die mittleren Holme (5) zur Aufbewahrung des Gerätes zusammen. Darauf achten, dass das Gerätekabel (13) nicht eingeklemmt ist.

• Lagern Sie das Gerät:

- trocken,

- außerhalb der Reichweite von Kindern.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.

• Nehmen Sie den Akku vor einer länge-

ren Lagerung (z.B. Überwinterung) aus

dem Gerät.

Wir haften nicht für durch unsere Geräte

hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Zubehör und Verpackung

einer umweltgerechten Wiederverwertung zu. Entsorgungshinweise zum Akku nden

Sie in der separaten Betriebsanleitung Ihres Akkus und Ladegeräts.

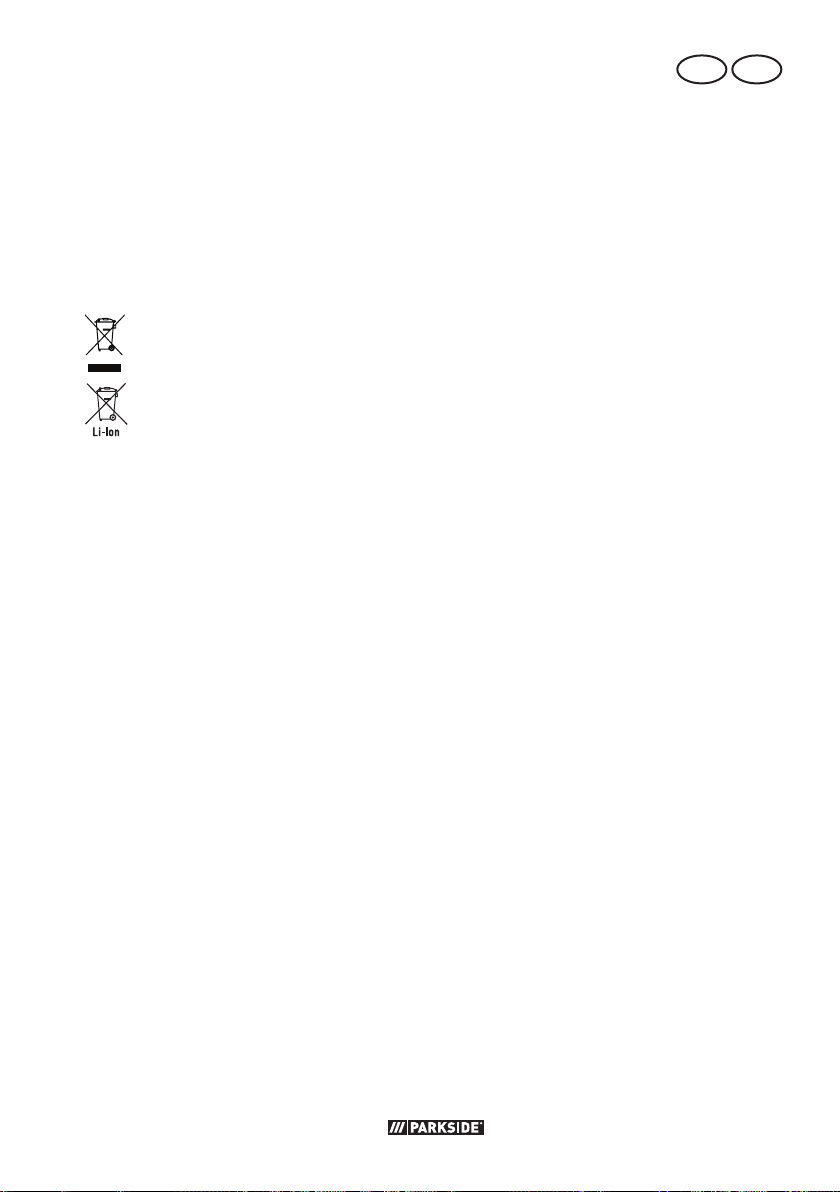

Elektrogeräte gehören nicht in den

Hausmüll. Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Produkt am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf.

Verbrauchte Elektrogeräte müssen, gemäß der Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte, getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Je nach Umsetzung in nationales Recht können Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben,

• an einer ofziellen Sammelstelle abge-

ben. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.

• an den Hersteller/Inverkehrbringer zurücksenden. Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Zusätzliche Entsorgungshinweise für Deutschland nach Elektro- und Elektronikgerätegesetz: Das Gerät ist bei ein-

gerichteten Sammelstellen, Wertstoffhöfen

oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebens-

mitteln zur Rücknahme verpichtet. LIDL

Page 19

CHATDE

bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Werfen Sie den Akku nicht in den

Hausmüll, ins Feuer (Explosionsge-

fahr) oder ins Wasser. Beschädigte

Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

Entsorgen Sie Akkus nach den lokalen Vorschriften. Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycelt werden. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten

Wiederverwertung zugeführt werden.

Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center. Entsorgen Sie Akkus im entladenen Zu-

stand. Wir empfehlen die Pole mit einem

Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter

www.grizzlytools.shop

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktfor-

mular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 21).

Grasfangkorb .........................................................................................91106237

Page 20

DE AT CH

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Materialoder Fabrikationsfehler auf, wird das Ge-

rät von uns – nach unserer Wahl – für Sie

kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind

kostenpichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können

(z.B. Messer) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den

Kassenbon und die Identikationsnummer (IAN 497666_2204) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte

dem Typenschild.

• Sollten Funktionsfehler oder sonstige

Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per

Page 21

CHATDE

E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von

unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die

ausreichend verpackt und frankiert eingesandt wurden. Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

Tel.: 0800 54 35 111 E-Mail: [email protected]

IAN 497666_2204

Service Österreich

Tel.: 0820 201 222 E-Mail: [email protected]

IAN 497666_2204

Service Schweiz

Tel.: 0800 56 44 33 E-Mail: [email protected]

IAN 497666_2204

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim Germany www.grizzlytools.de

Page 22

DE AT CH

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung

Akku leer oder nicht eingesetzt

Gerät startet nicht

Motor setzt aus Blockierung durch Fremdkörper Fremdkörper entfernen Arbeitsergebnis

nicht zufriedenstellend oder Motor arbeitet schwer

Messer rotiert nicht

Abnorme Geräusche, Klappern oder Vibrationen

Entriegelungsknopf (14) oder Starthebel (2) defekt

Motor defekt Gras zu lang Größere Schnitthöhe einstellen.

Schnitthöhe zu niedrig Größere Schnitthöhe einstellen

Messer (28) stumpf

Messerbereich verstopft Gerät reinigen Messer (28) durch Gras blo-

ckiert

Messer (28) beschädigt Messer austauschen

Akku Ladezustand prüfen, ggf. Reparatur durch Elektrofachmann

Reparatur durch Service-Center

Messer schleifen lassen oder austauschen

Gras entfernen

Page 23

MTGB

Content

Introduction ...............................23

Intended purpose .......................23

General description .................... 24

Scope of delivery ............................ 24

Overview ....................................... 24

Function Description ........................ 24

Technical data ............................ 25

Charging time ................................ 25

Safety Information ..................... 26

Symbols and icons .......................... 26

General Safety Information ............... 27

Assembling instructions ..............31

Mounting the grip rods .................... 31

Operation .................................. 31

Setting the cutting height .................. 31

Inserting/removing the rechargeable

battery ........................................... 31

Checking the charge level of the

rechargeable battery ....................... 32

Mounting/removing the grass

collection box ................................. 32

Introduction

Congratulations on the purchase of your

new device. With it, you have chosen a

high quality product. During production, this equipment has been checked for quality and subjected to

a nal inspection. The functionality of your

equipment is therefore guaranteed.

The operating instructions constitute part of this product. They con-

tain important information on safety, use and disposal. Before using the product, familiarise yourself with all of the operating and safety instructions. Use the product only as de-

scribed and for the applications specied.

Switching on and off ....................... 32

Charging the battery ....................... 32

Working with the Lawnmower .......... 33

Mowing without the grass

collection box ................................. 33

Cleaning, Maintenance

and Storage ............................... 33

General Cleaning and

Maintenance Work .........................33

Replacing blades ............................ 34

Maintaining/adjusting the blade ....... 34

Storage .......................................... 34

Waste disposal and

environmental protection ...........35

Spare parts/Accessories ............. 35

Trouble Shooting ........................ 36

Guarantee .................................37

Repair Service ............................ 38

Service-Center ............................ 38

Importer .................................... 38

Translation of the original EC

declaration of conformity ......... 268

Exploded Drawing ................... 284

Keep this manual safely and in the event that the product is passed on, hand over all documents to the third party.

Intended purpose

The equipment is designed only for mowing domestic lawns and grass areas. The device is intended to be used by do-it-yourselfers. This equipment is not suitable for commercial use. Commercial use will invalidate the guarantee.

Any use other than that specically named

in this manual may lead to damage to the tool and represents a serious injury hazard for the operator. The equipment is intended for use by adults. It is not to be used by children or people who are unfamiliar with

Page 24

GB MT

these instructions. The use of the equipment is prohibited in the rain or a damp environment. The manufacturer will not be liable for damages caused by use other than for the intended purpose or by incorrect operation.

General description

An illustration of the most im-

portant functional components can be found on the front and the back fold-out pages.

Scope of delivery

Carefully remove the tool from the packaging and check that the following parts are complete:

- Cordless reel mower and bow-type handle

- 2 x bar

- 1 x bracket

- Grass collection box

- 2 x cable holder

- Metal plate

- Hexagon socket screwdriver

- 4 x wing nut 4 x screw

- Instruction manual

Overview

1 Bow-type handle 2 Start handle

3 Wing nut

4 Screw 5 Bar 6 Bracket 7 Cover 8 Charge level indicator 9 Housing 10 Star grip nut 11 Impact protection 12 Grass collection box 13 Device cable 14 Release button 15 Hexagon socket screwdriver 16 Metal plate 17 Ignition key 18 Rechargeable battery 19 Release button 20 Charger

21 Holders 22 Screw 23 Cable holder

24 Scale 25 Roller bracket 26 Clip fastener 27 Lower blade 28 Cutting roll 29 Hexagon socket screw

The metal plate (16) and hexagon

socket screwdriver (15) are stowed in the device under the transparent cover (7) on delivery.

The rechargeable battery and

charger are not included in

delivery!

Dispose of the packaging material properly.

Function Description

The cordless reel mower has a rotating cutting tool parallel to the cutting plane. It is equipped with a high-performance electric motor, robust plastic housing, a safety key, impact protection and a grass collection

box. In addition, the device has innite

height adjustment and smooth-running wheels. Please refer to the following descriptions for the function of the controls.

Page 25

MTGB

Technical data

Cordless Cylinder

Lawnmower ...................... PSMA 20-Li A1

Motor voltage U .......................... 20 V

Cutting tool speed .......... max. 1000 min

Cutting circle .............................380 mm

Cut height ............................ 12 - 42 mm

Protection class ....................................III

Protection type .................................IPX1

Weight

(without battery and recharger) .... 11.5 kg

Lawn bag volume ............................. 35 l

Emission sound pressure level at the operator’s location

) ........................ 73.5 dB; KpA=3 dB

Noise level specication (L

measured .......... 85.3 dB; K

guaranteed ............................... 90 dB

Vibration (a

) ..... 1.083 m/s2; K=1.5 m/s

Temperature.......................... max. 50°C

Charging process ...................4 - 40°C

Operation .......................... -20 - 50°C

Storage .................................0 - 45°C

For use with smart batteries (Smart PAPS 204 A1/Smart PAPS 208 A1)

Operating frequency/

Frequency band..... 2400 - 2483.5 MHz

Max. transmission power........≤ 20 dBm

The stated vibration emission value was measured in accordance with a standard testing procedure and may be used to compare one power tool to another. The stated vibration emission value may also be used for a preliminary exposure assessment.

)

=1.87 dB

tions as low as possible. Examples of measures to reduce vibration exposure are the wearing of gloves when using the tool and limiting the

-1

working hours. For this purpose all parts of the operating cycle have to be considered (for example, times when the electric tool is switched off and times when it is switched on but running without any load).

Noise and vibration values were determined according to the standards and stipulations mentioned in the declaration of conformity.

Charging time

The device is part of the ( Parkside)

X20VTeam series and can be operated with batteries of the ( Parkside)

X20VTeam series. Batteries of the ( Parkside) X20VTeam

series may only be charged using chargers

of the ( Parkside) X20VTeam series.

We recommend that you operate

this appliance with the following bat-

teries only: PAP20B1, PAP20B3, SmartPAPS204A1, SmartPAPS208A1 We recommend charging these batteries with the following chargers: PLG20A3, PLG20A4, PLG20C1, PLG20C3, PDSLG20A1, SmartPLGS2012A1, PDSLG20B1

Warning: The vibration emission

value may differ during actual use of the power tool from the stated value depending on the manner in which the power tool is used.

Try to keep the exposure to vibra-

Page 26

GB MT

380 mm

Charging time (min.)

PLG20A1 PLG20A4 PLG20C1

PLG20A2 45 60 80 165 PLG20A3

PLG20C3 PDSLG20A1 35 45 60 120

Smart

PLGS2012A1

PAP20A1 PAP20B1

60 90 120 240

35 45 60 120

35 40 50 50

PAP20A2

PAP20A3 PAP20B3 Smart PAPS204A1

Smart

PAPS208A1

Safety Information

Caution! The lawnmower This section describes the basic safety rules when working with the device.

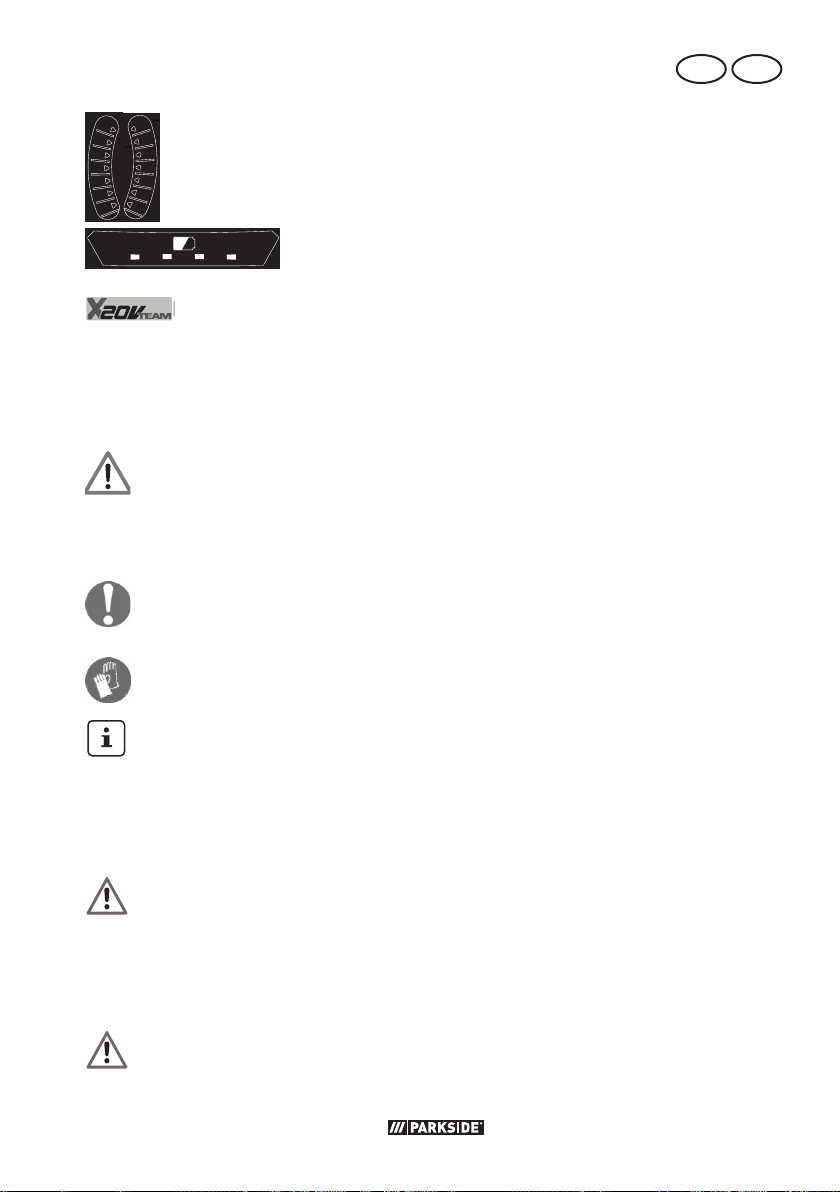

Symbols and icons

Symbols on the device:

Attention! Read the instruction manual

carefully.

blade continues to run after switching off.

Noise level specication

in dB

Do not dispose of electrical

equipment in domestic waste.

Do not work in the rain and

do not cut wet grass. Danger of electric shock! Risk of injury due to ejected

parts

Keep persons in the vicinity

away from the device

Caution – sharp cutting

blade! Keep feet and hands away. Risk of injury.

Switch off the motor and

disconnect the ignition key before adjustment or repair work or if the power cable is caught or damaged.

Wear eye protection.

Wear ear protection.

Cutting diameter

Cutting height adjustment

This device is part of the

X20VTEAM series

Charge level indicator

Page 27

MTGB

Symbols used in the instructions:

Hazard symbols with

information on prevention of personal injury and property damage.

Precaution symbol with in-

formation on prevention of harm / damage.

Wear gloves.

Notice symbol with informa-

tion on how to handle the device properly.

General Safety Information

IMPORTANT

READ THE OPERATING INSTRUCTIONS CAREFULLY. STORE THE OPERATING INSTRUCTIONS FOR LATER REFERRAL.

This device may cause seri-

ous injury if used improperly. To avoid personal injury and damage to property, read and comply with the following safety instructions and familiarise yourself with all control elements.

• Read the operating instructions carefully.

• This device must not be used by children. Children must be supervised to ensure that they do not play with the device. Clean-

ing and maintenance must not be carried out by children.

• This device can be used by individuals with reduced physical, sensory or mental abilities or a lack of experience and knowledge if they are supervised or have been instructed in the safe use of the device and understand the resulting hazards.

Preparation:

• Do not allow the use of this equipment by children or others who are unfamiliar with these operating instructions. Local regulations may specify the minimum age of the operator.

• Do not use the equipment when people and particularly children or pets are nearby. Children must not play with the device.

• The operator or user is responsible for accidents, injuries to other people or damage to the property of others.

• Check the terrain on which the equipment is to be used and remove stones, sticks, wires and other foreign objects that could become caught and thrown up.

• Wear suitable work clothing

such as stable shoes with nonslip soles and robust, long trousers. Do not use the equipment when barefoot or when wearing open sandals. Avoid wearing loose clothing or clothing with hanging cords or belts.

• Before each use, carry out a visual inspection of the equipment. Do not use the equipment if protective devices (e.g. colli-

Page 28

GB MT

sion guard or grass bag), parts of the cutting device or bolts are missing, worn or damaged. To avoid imbalance, damaged tools and bolts are to be replaced only in sets.

• Take care with equipment that has several cutting tools, as the movement of one blade may result in the rotation of the other blades.

• Use only spare parts and accessories supplied and recommended by the manufacturer. The use of non-original parts will immediately invalidate the guarantee.

• Worn or damaged information

signs must be replaced.

Working with the Equipment:

Do not place feet or hands

near or under rotating parts when working. Risk of injury!

• Switch on the motor according to the instructions and only when your feet are at a safe distance from the cutting tools.

• Do not use the equipment in the rain, in poor weather, in a damp environment, or on wet

grass. Work only in daylight or

with good lighting.

• Do not work with the equipment when tired, lacking concentra-

tion or under the inuence of

alcohol or drugs. Always take breaks in good time. Take a sensible approach to the work.

• When working, ensure a rm

stance, particularly on slopes. Always work across the slope,

never upwards or downwards. Take particular care when changing the direction of travel on the slope. Do not work on excessively steep slopes.

• Run the equipment only at a walking pace. Take particular care when turning the equipment around, pulling it towards you or going backwards.

• Switch on the equipment carefully and in accordance with the directions in these instruc-

tions. Ensure sufcient distance

between feet and the rotating blades.

• Do not tilt the equipment when starting other than if it is necessary to do so when starting up in long grass. In this case, tilt the equipment by pressing down the handle bar such that the front wheels of the equipment are raised. Always check that both hands are in the working position before returning the equipment to the ground.

• Do not work without the grass box or collision guard. Keep away from the ejection hole at all times.

• Do not start the motor when standing in front of the discharge chute.

Caution! Danger! The blade

continues to run after switching off. There is a risk of injury.

• The equipment is not to be lifted or transported while the motor is running. Switch off the equipment if it has to be tilted in

Page 29

MTGB

transit, when crossing surfaces other than grass, and when the equipment is being transported to and from the surfaces to be mowed.

• Always keep the grass ejection hole clean and clear. Remove cut material only when the equipment is stopped.

• Do not leave the equipment unattended in the workplace.

• Do not work with equipment that is damaged, incomplete, or

has been modied without the

authorisation of the manufacturer. Do not use the equipment with damaged safety devices or screens or with missing safety

equipment such as deection

and/or grass collection devices.

• Do not overload the equipment.

Work only within the specied power range and do not

change the regulator settings on the motor. Do not use low-powered machines for heavy work. Do not use your equipment for purposes other than those for which it is designed.

• Do not use the equipment near

inammable liquids or gases.

Non-observance will result in a

risk of re or explosion.

• Switch the device off, remove the safety key and take out the battery. Make sure that all movable parts are stationary:

- whenever you leave the apparatus unattended and when it is not being used,

- before removing obstructions or loosening blockages from the discharge chute,

- before checking or cleaning the apparatus or performing any work on it,

- when a foreign object has been hit by the apparatus. Check for damage to the apparatus and carry out the necessary repairs before switching it on again and working with it,

- if the apparatus starts to vibrate excessively, an immediate check is required.

- make sure that all nuts, bolts and screws are properly tightened.

- inspect the apparatus for any damage.

- have any necessary repairs carried out to damaged parts.

• Do not place feet or hands near or under rotating parts. Do not stand in front of the grass ejection hole during sickle mowing.

• Always pull the circuit breaker/ ignition key if:

- you leave the apparatus unattended, before clearing blockages,

- if you check or clean the apparatus or work on it,

- after a collision with a foreign object. Immediately examine the device for damage and, if necessary, have it repaired,

- if the apparatus starts to vibrate in an unusual way (check immediately!).

• When starting or turning the

motor on, the lawnmower must not be tilted, unless it is required to lift the lawnmower in the

Page 30

GB MT

process. In this event, tilt it only as far as absolutely necessary and lift it only on the side facing away from the user.

Maintenance and Storage:

• Allow the motor to cool before storing the equipment in a con-

ned space.

• During maintenance of the cutting blades, be aware of the fact that even if the power supply is switched off, the cutting blades can be set into motion.

• Ensure that all nuts, bolts and

screws are tightened rmly and

the equipment is in safe working condition.

• Do not attempt to repair the equipment yourself unless you have been trained to do so.

Any work not specied in these

instructions is to be carried out only by customer service centres that we have authorised.

• Keep the equipment in a dry location and out of reach of children.

• Handle the equipment with care. Keep tools sharp and clean, in order to facilitate better and safer work. Follow the maintenance instructions.

• Wear protective gloves when

changing the cutting device.

• Regularly check the grass collection device for wear and strains. For safety reasons, replace

worn or damaged parts. When

adjusting the blades, take par-

ticular care to avoid ngers

being trapped between the ro-

tating blades and xed parts of

the machine.

• Check that only replacement tools authorised by the manufacturer are used.

Electrical Safety:

• The plug of the charger must t

into the socket. The plug must

not be modied in any way.

Do not use any adapter plugs together with electric tools that have a protective earth. Un-

modied plugs and matching

sockets reduce the risk of electric shock.

• Avoid body contact with earthed surfaces such as pipes, radiators, cookers and refrigerators. There is an increased risk of electric shock if your body is earthed.

• Do not expose electric tools to rain or wet conditions. The penetration of water into an electric tool increases the risk of electric shock.

• Do not use any accessories that are not recommended by PARKSIDE. This can result in

electric shock or re

Observe the safety informa-

tion and notes on charging and proper use as shown in the instruction manual for your battery and charger from the Parkside X20 V

Team series. A detailed de-

scription of the charging process and further information can be found in the separate operating instructions.

Page 31

MTGB

Assembling instructions

• Alwayas wear cut-protection gloves

• Undertake only work with which you

are condent.

• In case of uncertainty, contact a specialist or contact our service directly

Mounting the grip rods

+  Mounting the lower bars



1. Unscrew the two small screws (22) from the housing.

2. Insert the lower bracket (6) into the two holders (21) on the housing.

3. Using the hexagon socket screwdriver (15), tighten the two small screws (22) in order to fasten the lower bracket (6).

4. Fasten the two centre bars (5) to the lower bracket (6) using one wing nut (3) and one screw (4) each.

Mounting the bow-type handle



5. Slide the bow-type handle (1) onto the centre bars (5).

6. Fasten the bow-type handle (1) to the centre bars (5) using one wing nut (3) and one screw (4) each.

Mounting the cable holder



7. Clip the cable holders (23) onto the lower bracket (6) and the centre bar (5) and use

them to x the device’s cable in place (13).

The mower must only be set

when the motor is switched off and the blades are shutdown. Be aware that the blade also moves without the battery inserted. There is a risk of personal injury.

Switch of the device, pull the ig-

nition key (17) and wait for the blades to come to a stop.

Setting the cutting

height

The cutting height can be adjusted on the

device continuously from 12 to 42mm.

1. Loosen the two star grip nuts (10) on the left and right of the device.

2. Set the desired cutting height on the scale (24) by moving the roller bracket (25).

3. Fix the cutting height by tightening the two star grip nuts (10) on the left and right of the device.

The correct cutting height is between 25

and 30mm for an ornamental lawn and about 30 to 65mm for a utility lawn.

A high cutting height should be

selected for the rst mowing of the

season.

If you loosen the wing nuts (3), you

can fold the bow-type handle (1) and the centre bars (5) downwards to store the device. Ensure that the device’s cable (13) is not trapped.

Operation

The cordless reel mower can be

used with or without a rechargeable battery.

Observe noise protection rules and

other local regulations.

Inserting/removing the

rechargeable battery

Switch off the device, pull the igni-

tion key (17) and wait for the blade to come to a stop. There is a risk of personal injury.

Page 32

GB MT

1. Lift the transparent cover (7) on the housing.

2. To insert the battery (18) into the device, push the battery along the guides into the device. You will hear it click into place.

3. To remove the battery (18) from the device, press the release button (19) on the battery and pull the battery out.

Checking the

charge level of the rechargeable battery

When the device

is switched on,

you will nd the charge status of the battery on the charge level indicator (8).

Red-yellow-green => battery fully charged Red-yellow => battery voltage at approx.

2-18V

Red => battery needs to be charged

Red LED on right => Error

Mounting/removing the

grass collection box

Switching on and off

1. Place the mower on a level surface.

2. Lift the transparent cover (7) on the device housing.

3. Slide the charged battery (18) along the guide rail into the device. You will hear it click into place.

4. Insert the contact key (17) in the corresponding opening provided.

5. Before switching the device on, make sure that it is not touching any objects.

6. To switch the device on, press the release button (14) and hold it down while pressing the start handle (2).

7. Let go of the release button (14).

8. To switch the device off, release the start handle (2).

The blade will keep rotating

for a few seconds after the device has been switched off. Do not touch the running blade. There is a risk of personal injury.

Charging the battery

1. Lift the impact protection (11) and hook in the grass collection box (12).

2. Fasten the grass collection box (12) to the bottom bracket (6) with the clip fastener (26).

You can adjust the height of the grass collection box (12) via the

length of the belt.

3. To remove the grass collection box (12), unhook the grass collection box (12) and unfasten the clip fastener (26). Fold back the impact protection (11) on the housing (9).

1. If necessary, remove the battery (18) from the device.

2. Slide the battery (18) into the charging slot of the charger (20).

3. Plug the charger (20) into a socket.

4. Once charging is complete, disconnect the charger (20) from the mains supply.

5. Remove the battery (18) from the charger (20).

Page 33

MTGB

Working with the Lawnmower

Regular mowing encourages increased foliation of the grass and kills off weeds at the same time. Therefore, not only does each mowing increase the density of the lawn, it also produces an evenly resilient lawn.

The rst cut is to be made in around April,

at a growth height of 70 – 80 mm. In the main vegetation period, the lawn is to be mowed at least once a week.

• Run the equipment at a walking pace, in tracks that are as even as possible. For gap-free mowing, the tracks should always overlap by a few centimetres.

• Adjust the cut height so the equipment is not overloaded. Otherwise, the motor may be damaged.

• On slopes, always work across the slope. Take particular care when going backwards and pulling the equipment.

• Clean the equipment after each use, as

described in the chapter on “Cleaning,

Maintenance and Storage”.

Switch off the equipment

after work and in order to transport it, disconnect the plug and wait until the blade stops. There is a risk of injury.

shredded and remain on the lawn. The nutrients contained in the clippings are thus left to be broken down by soil organisms and form a nutrient cycle. Mulched lawns therefore need to be fertilised much less frequently.

As a basic rule, the lawn has to be mowed relatively often so that only small amounts of grass cuttings remain on the lawn. It is therefore best to mow the lawn at least once a week without the grass collection box and to adjust the mower so that only about 40% of the total height of the lawn becomes cutting grass. If the grass cuttings remain visible on the lawn (for example

when cutting the lawn for the rst time

of the year or during strong growth), the grass collection box (12) should be used.

Cleaning, Maintenance and Storage

Have work that is not de-

scribed in these instructions carried out by a customer service centre that we have authorised. Use only original parts.

Wear gloves when handling

theblade

Mowing without the grass collection box

Fold the impact protection

down when mowing without the grass collection box. There is a risk of injury.

When mowing without the grass collection box, the very ne grass cuttings are

not collected in a collection box, but are

Switch off the device, pull the

ignition key (17) and wait for the blades to come to a stop. There is a risk of personal injury.

General Cleaning and Maintenance Work

Do not hose down the lawn-

mower with water. Electric shock hazard

Page 34

GB MT

• Always keep the equipment clean. To clean, use a brush or cloth but no detergent or solvent.

• After mowing, use a piece of wood or plastic to remove adherent plant remains from the wheels, ventilation holes, ejection hole and blade area. Do not use hard or pointed objects, as these may damage the blade.

• Before each use, check the lawnmower for obvious defects such as loose, worn or damaged parts. Check that all nuts,

bolts and screws are sitting rmly.

• Check the covers and protective devices for damage and check that they are sitting correctly. Replace them if necessary

Replacing blades

If the blade is blunt, it can be re-sharpened or replaced. Contact a specialist workshop or the service centre.

Maintaining/adjusting

the blade

Your lawnmower’s blade is adjusted to the optimal settings at the factory. If the grass isn’t cut as clean after a longer period of use, please correct the position of the lower blade.

1. Check the cutting roll (28) and the lower blade (27) for nicks and remove them with a grindstone if necessary.

2. Loosen the two hexagon screws (29) on the left and right of the lower blade (27) using the hexagon socket screwdriver (15).

3. Slide the supplied metal plate (16) (feeler gauge) on the one side between a blade of the cutting roll (28) and the lower blade (27).

4. Tighten the two hexagon screws (29) on the same side using the hexagon socket screwdriver (15) until the metal plate (16) (feeler gauge) clamps lightly between the cutting roll (28) and the lower blade (27).

5. Continue turning the cutting roll (28) until the adjusted blade is directly below the lower blade (27) on the other side.

6. Now, tighten the two hexagon screws (29) on the same side using the hexagon socket screwdriver (15) until the metal plate (16) (feeler gauge) clamps lightly between the cutting roll (28) and the lower blade (27).

Check: Spin the cutting roll (28).

If the cutting roll (28) and the lower blade (27) touch and the contact can barely be heard, the blade is adjusted correctly.

Storage

Loosen the four wing nuts (3) and fold the bow-type handle (1) and the centre bars (5) up to store the device. Ensure that the device’s cable (13) is not trapped.

• Keep the equipment dry and out of reach of children.

• Allow the motor to cool before storing

the equipment in a conned space.

• Before a longer period of storage (e.g. over winter), remove the battery from the equipment.

We will not be liable for damages caused

by our equipment where these are caused by improper repair or the use of nonoriginal parts or by use other than for the intended purpose.

Page 35

MTGB

Waste disposal and environmental protection

Remove the battery from the device and take the device, battery, accessories and packaging for environmentally friendly recycling.

Electric units do not belong with

domestic waste.

Do not dispose of batteries in house-

hold waste, re (risk of explosion) or

water. Damaged batteries may damage the environment and your health if toxic fumes or liquids leak out.

Directive 2012/19/EU on waste electrical and electronic equipment: Used electrical devices must be collected separately for disposal and recycled in an environmentally sound manner.

Depending on the implementation in national law, you may have the following options:

• Return to a shop,

• Hand over to an ofcial collection point,

• Return to the manufacturer/distributor.

We will dispose of any defective devices

that you send to us free of charge. This does not affect accessories enclosed with the old devices or tools without any electrical components.

your local waste management company or our service centre. Dispose of batteries in discharged condition.

We recommend covering the pole with ad

hesive tape to prevent a short circuit. Do not open up the battery.

Spare parts/Accessories

Spare parts and accessories can

be obtained at

www.grizzlytools.shop

If you have issues ordering, please use the contact form. If you have any other questions, contact the ”Service-Center” (see page 38).

Grass collection box ............... 91106237

Defective or used batteries must be recycled in accordance with Directive 2006/66/EC. Dispose of batteries in accordance with the local regulations. Take batteries to an old battery collection point where they will be recycled in an environmentally friendly manner. For information about this, ask

Page 36

GB MT

Trouble Shooting

Problem Possible Cause Fault Fixing

Battery is empty or not inserted

Equipment does not start

Motor stops

Result unsatisfactory or motor labours

Blade fails to turn Blade (28) blocked by grass Remove the grass Strange noises, rattling

or vibrations

Defective start lever (2) or release button (14)

Defective motor Grass too long Set a greater cut heigh. Blockage by foreign object Remove the foreign object

Cut height too low Set a higher cut height

Blade (28) blunt

Blade area blocked Clean the equipment

Blade (28) damaged Replace the blade

Check charge level,have re-

pairs carried out by a qualied

electrician, if necessary

Repair by customer services

Have the blade sharpened or replace it

Page 37

MTGB

Guarantee

Dear Customer, This equipment is provided with a 3-year guarantee from the date of purchase. In case of defects, you have statutory rights against the seller of the product. These statutory rights are not restricted by our guarantee presented below.

Terms of Guarantee

The term of the guarantee begins on the date of purchase. Please retain the original receipt. This document is required as proof of purchase. If a material or manufacturing defect occurs within three years of the date of purchase of this product, we will repair or replace – at our choice – the product for you free of charge. This guarantee requires the defective equipment and proof of purchase to be presented within the three-year period with a brief written description of what constitutes the defect and when it occurred. If the defect is covered by our guarantee, you will receive either the repaired product or a new product. No new guarantee period begins on repair or replacement of the product.

Guarantee Period and Statutory Claims for Defects

The guarantee period is not extended by the guarantee service. This also applies for replaced or repaired parts. Any damages and defects already present at the time of purchase must be reported immediately after unpacking. Repairs arising after expiry of the guarantee period are chargeable.

Guarantee Cover

The equipment has been carefully produced in accordance with strict quality guidelines and conscientiously checked prior to delivery.

The guarantee applies for all material and manufacturing defects. This guarantee does not extend to cover product parts that are subject to normal wear and may therefore be considered as wearing parts (e.g. blade) or to cover damage to breakable parts (e.g. switches). This guarantee shall be invalid if the product has been damaged, used incorrectly or not maintained. Precise adherence to all of

the instructions specied in the operating

manual is required for proper use of the product. Intended uses and actions against which the operating manual advises or warns must be categorically avoided. The product is designed only for private and not commercial use. The guarantee will be invalidated in case of misuse or improper handling, use of force, or interventions not undertaken by our authorised service branch.

Processing in Case of Guarantee

To ensure quick handling of you issue, please follow the following directions:

• Please have the receipt and identication

number (IAN 497666_2204) ready as proof of purchase for all enquiries.

• Please nd the item number on the rat-

ing plate.

• Should functional errors or other defects occur, please initially contact the

service department specied below by

telephone or by e-mail. You will then receive further information on the processing of your complaint.

Page 38

GB MT

• After consultation with our customer service, a product recorded as defective can be sent postage paid to the service address communicated to you, with the proof of purchase (receipt) and

specication of what constitutes the

defect and when it occurred. In order to avoid acceptance problems and additional costs, please be sure to use only the address communicated to you. Ensure that the consignment is not sent carriage forward or by bulky goods, express or other special freight. Please send the equipment inc. all accessories supplied at the time of purchase and ensure adequate, safe transport packaging.

Repair Service

For a charge, repairs not covered by the guarantee can be carried out by our service branch, which will be happy to issue a cost estimate for you.

We can handle only equipment that has

been sent with adequate packaging and postage. Attention: Please send your equipment to our service branch in clean condition and with an indication of the defect. Equipment sent carriage forward or by bulky goods, express or other special freight will not be accepted.

We will dispose of your defective devices

free of charge when you send them to us.

Service-Center

Service Great Britain

Tel.: 0800 404 7657 E-Mail: [email protected]

IAN 497666_2204

Service Malta

Tel.: 80062230 E-Mail: [email protected]

IAN 497666_2204

Importer

Please note that the following address is not a service address. Please initially con-

tact the service centre specied above.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim Germany www.grizzlytools.de

Page 39

BEFR

Table des matières

Introduction ...............................39

Fins d’utilisation ......................... 39

Description générale ..................40

Volume de la livraison ..................... 40

Apercu .......................................... 40

Description du fonctionnement .......... 40

Données techniques ...................41

Temps de charge ............................. 41

Consignes de sécurité ................. 42

Symboles et pictogrammes ............... 42

Consignes de sécurité générales ....... 43

Montage .................................... 47

Monter l‘armature de poignée ..........47

Utilisation ..................................48

Régler la hauteur de coupe .............. 48

Insérer/retirer la batterie .................. 48

Lire l‘état de charge de la batterie ..... 49

Accrocher/retirer le bac à herbe .......49

Mise en marche et arrêt ................... 49

Recharger la batterie ....................... 49

Travailler avec la tondeuseàgazon .. 50

Tondre sans bac à herbe .................. 50

Nettoyage/Maintenance/

Stockage ....................................50

Travaux généraux de maintenance

et de nettoyage ............................... 51

Remplacer la lame .......................... 51

Entretenir / régler la lame ................ 51

Stockage ........................................ 52

Elimination et écologie ...............52

Pièces de rechange/Accessoires .. 53

Garantie - France .......................53

Garantie - Belgique .................... 55

Service Réparations ...................56

Service-Center ............................ 57

Importateur ............................... 57

Recherche des pannes ................ 57

Traduction de la déclaration de

conformité CE originale ............269

Vue éclatée ..............................284

Introduction

Toutes nos félicitations pour l’achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure. La qualité de l’appareil a été vériée pendant la production et il a été soumis à un

contrôle nal. Le fonctionnement de votre

appareil est donc ainsi garanti.

La notice d’utilisation fait partie de ce produit. Elle contient des ins-

tructions importantes pour la sécurité, l’utilisation et l’élimination des déchets. Avant d’utiliser ce produit, lisez attentivement les consignes d’emploi et de sécurité. N’utilisez le produit que tel que décrit et uniquement pour les domaines d’emploi indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Fins d’utilisation

L’appareil est uniquement conçu pour couper le gazon et l’herbe des pelouses dans le domaine familial. L’appareil est destiné à être utilisé dans le domaine du bricolage. Il n’a pas été conçu pour une utilisation professionnelle constante. Toute

utilisation industrielle met n à la garantie.

Toute autre application qui n’est pas catégoriquement autorisée dans ce mode d’emploi peut entraîner des dommages sur l’appareil et présenter un grave danger pour l’utilisateur. L’appareil a été conçu pour être utilisé par des adultes. Les enfants ainsi que les personnes qui ne connaissent pas ce mode d’emploi ne doivent pas utiliser l’appareil. L’utilisation de l’appareil est interdite en cas de pluie ou dans un environnement humide. Le fabricant n‘est pas responsable des dommages qui seraient causés par un

Page 40

FR BE

usage contraire aux prescriptions ou par une manipulation non conforme

Description générale

Vous trouverez la représen-

tation des fonctions les plus importantes sur le volet rabattable au recto et au verso.

Volume de la livraison

Retirez précautionneusement l’appareil de

son emballage et vériez l’intégralité des

pièces mentionnées ci-dessous :

- Tondeuse hélicoïdale sans l et

poignée étrier

- 2 x longerons

- 1 x arceau

- Bac à herbe

- 2 x dispositifs de retenue du câble

- Lamelle métallique

- Tournevis-clé Allen

- 4 x écrous papillon 4 x vis

- Notice d’utilisation

À la livraison, la lamelle métallique

(16) et le tournevis-clé Allen (15) sont rangés sous le cache (7) transparent dans l’appareil.

La batterie et le chargeur ne sont

pas compris dans le matériel livré !

Éliminez correctement les matériaux d’emballage.

Apercu

4 Vis 5 Longeron 6 Arceau 7 Cache 8 Indicateur de charge 9 Carter 10 Écrou à poignée en étoile 11 Chicane 12 Bac à herbe 13 Câble de commande 14 Bouton de déverrouillage 15 Tournevis-clé Allen 16 Lamelle métallique 17 Clé de contact 18 Batterie 19 Touche de déverrouillage 20 Chargeur

21 Logements 22 Vis 23 Dispositif de retenue du câble

24 Graduation 25 Étrier à rouleaux 26 Fermeture à clip 27 Lame inférieure 28 Arbre porte-lames 29 Vis à six pans creux

Description du fonctionnement

La tondeuse hélicoïdale sans l possède un

outil de coupe qui tourne parallèlement au plan de coupe. Elle est équipée d’un moteur électrique puissant, d’un robuste carter en matière plastique, d’une clé de sécurité, d’une chicane et d’un bac à herbe. De plus, l’appareil est réglable en hauteur en continu et dispose de roues maniables. Les descriptions suivantes expliquent la fonction des différentes pièces.

1 Poignée étrier

2 Levier de démarrage 3 Écrou papillon

Page 41

BEFR

Données techniques

Tondeuse hélicoïdale sans l ... PSMA 20-Li A1

Tension du moteur U .................... 20 V

Vitesse de rotation

de l’outil de coupe..........max. 1000 min

Diamètre de coupe ..................... 380 mm

Hauteur de coupe ................ 12 - 42 mm

Classe de protection .............................III

Type de protection ............................IPX1

Poids (sans batterie et chargeur) ... 11,5 kg Volumes du panier de

ramassage d’herbe .......................... 35 l

Niveau de pression acoustique d’émission à l’emplacement de l’opérateur

) ........................ 73,5 dB; KpA=3 dB

Niveau sonore (L

mesuré .............. 85,3 dB; K

garanti ..................................... 90 dB

Vibration (a

Température.......................... max. 50 °C

Processus de charge ...............4 - 40 °C

Fonctionnement ................... -20 - 50 °C

Rangement ............................0 - 45 °C

en cas d’utilisation avec des batteries intelligentes (Smart PAPS 204 A1/ Smart PAPS 208 A1)

Fréquence de travail/bande

de fréquence ..........2400 - 2483,5 MHz

Puissance d’émission max ...... ≤ 20 dBm

)

) ..... 1,083 m/s2; K=1,5 m/s

=1,87 dB

selon les méthodes d’utilisation de l’outil. Essayez de maintenir aussi faible que possible la contrainte que constituent les vibrations. Mesures à titre d‘exemple pour réduire la

-1

contrainte que constituent les vibrations : porter des gants lors de l‘utilisation de l‘outil et limiter le temps de travail. Il faut à ce titre tenir compte de toutes les parties du cycle d‘exploitation (par exemple les temps au cours desquels l‘outil électroportatif est éteint, et ceux au cours desquels il est certes allumé mais fonctionne hors charge).

Les valeurs acoustiques et de vibration ont été calculées sur la base des normes et prescriptions mentionnées dans la déclara-

tion de conformité.

Temps de charge

L’appareil fait partie de la gamme

( Parkside) X20VTeam et peut être utilisé

avec les batteries de la gamme ( Parkside)

X20VTeam.

Les batteries de la gamme ( Parkside) X20VTeam doivent être chargées uniquement avec des chargeurs appartenant à la

gamme ( Parkside) X20VTeam.

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d’essai normalisée et peut êtreutilisée pour comparer un outil à un autre. L’indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l’exposition.

Avertissement : L’émission de

vibration au cours de l’utilisation réelle de l’outil électrique peut différer de la valeur totale déclarée,

Nous vous recommandons de faire fonctionner cet appareil exclusivement

avec les batteries suivantes : PAP20B1, PAP20B3, SmartPAPS204A1, SmartPAPS208A1

Nous vous recommandons de recharger ces batteries avec les chargeurs

suivants : PLG20A3, PLG20A4, PLG20C1, PLG20C3, PDSLG20A1, SmartPLGS2012A1, PDSLG20B1

Page 42

FR BE

380 mm

Temps de charge (min)

PLG20A1 PLG20A4 PLG20C1

PLG20A2 45 60 80 165 PLG20A3

PLG20C3 PDSLG20A1 35 45 60 120

Smart

PLGS2012A1

PAP20A1 PAP20B1

60 90 120 240

35 45 60 120

35 40 50 50

PAP20A2

Consignes de sécurité

PAP20A3 PAP20B3 Smart PAPS204A1

Smart

PAPS208A1

Avant toutes opérations de

réglage ou de nettoyage, Ce paragraphe aborde les directives de sécurité fondamentales à

arrêtez le moteur et retirez la

clé de contact. respecter pendant l‘utilisation de l‘appareil.

Attention ! Après arrêt, la

lame de la tondeuse continue

Symboles et pictogrammes

de tourner pendant quelques instants.

Pictogrammes sur l’appareil:

Indication du niveau sonore

Attention !

LWA en dB.

Veuillez lire attentivement la

notice d‘utilisation. Risque d‘électrocution ! Risque de blessures par des

projections de pièces Éloigner les personnes de

l‘appareil Attention - Lames de coupe

acérées ! Tenir à distance les

pieds et les mains. Risque de

blessure!

Ne pas jeter l’appareil élec-

trique avec les ordures ménagères

N’utilisez pas l’appareil par

temps de pluie.

Portez des lunettes de

protection. Portez une protection auditive.

Rayon de coupe

Page 43

BEFR

Réglage de la hauteur

de coupe

Indicateur de charge

An d‘éviter les dommages

aux personnes et aux biens, veuillez lire et respecter absolument les consignes de sécurité suivantes et familiarisez-vous avec tous les éléments de commande.

Cet appareil fait

partie de la gamme

X20VTEAM

Symboles utilisés dans le

mode d’emploi:

Signes de danger avec

conseils de prévention des accidents sur les personnes ou des dégâts matériels.

Signes indicatifs avec

conseils de prévention des dégâts.

Portez des gants.

Signes de conseils avec des in-

formations pour une meilleure manipulation de l’appareil.

Consignes de sécurité générales

IMPORTANT

LISEZ ATTENTIVEMENT LA NOTICE D‘UTILISATION. CONSERVER LA NOTICE D‘UTILISATION POUR CONSULTATION ULTÉRIEURE.

En cas d‘utilisation inappro-

priée, cet appareil peut provoquer des blessures graves.

• Lisez attentivement la notice d‘utilisation.

• Cet appareil ne doit pas être utilisé par des enfants. Les enfants

doivent être surveillés an qu‘ils

ne jouent pas avec l‘appareil. Le nettoyage et les travaux d‘entretien ne doivent pas être effectués par des enfants.

• Cet appareil peut être utilisé par des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d‘expérience ou de connaissance, à condition qu‘elles soient surveillées ou qu‘elles aient été instruites sur l‘utilisation en toute sécurité de l‘appareil et qu‘elles comprennent les dangers en résultant.

Préparation :

• N‘autorisez jamais l‘utilisation de l‘appareil par des enfants ou d‘autres personnes n‘ayant pas pris connaissance de la notice. La législation locale permet de déterminer l‘âge minimum de l‘utilisateur.

• N‘utilisez jamais l‘appareil lorsque des animaux et des personnes, en particulier des enfants, se trouvent à proximité. Les enfants ne sont pas autorisés à jouer avec l‘appareil.

Page 44

FR BE

• L‘opérateur ou l‘utilisateur est responsable des accidents ou des dommages causés aux autres personnes ou à leurs objets personnels.

• Veuillez vérier le terrain sur

lequel l‘appareil sera mis en marche, et veuillez éliminer les pierres, bâtons, câbles ou autres corps étranges susceptibles de s‘accrocher et d‘être projetés.

• Portez des vêtements de travail adaptés comme des chaussures solides avec une semelle antidérapante et un pantalon long et solide. N‘utilisez pas l‘appareil si vous êtes pieds nus ou si vous portez des sandales. Évitez de porter des vêtements amples ou des vêtements avec des lanières ou des ceintures.

• Avant l‘utilisation, il est nécessaire de toujours vérier visuellement si les lames de coupe,

les boulons de xation et toute

l‘unité de coupe sont usés ou endommagés. N‘utilisez pas l‘appareil si des équipements de protection (par ex. chicane ou bac à herbe), des pièces du dispositif de coupe ou des boulons manquent, sont usés ou endommagés. Pour éviter un déséquilibre, des lames de coupe

et des boulons de xation usés

ou endommagés doivent être remplacés uniquement par jeux.

• Soyez prudent avec les appareils dotés de plusieurs outils de coupe, car le mouvement d‘une lame peut entraîner la rotation de l‘autre lame.

• Utilisez uniquement des accessoires et pièces de rechange

livrés et recommandés par le fabricant. L‘utilisation de pièces étrangères provoque la perte immédiate du droit à la garantie.

• Il faut remplacer les panneaux usés ou endommagés.

Travailler avec l’appareil :

Pendant le travail, ne placez

ni les pieds ni les mains à proximité ou sous des pièces en rotation. Vous risquez de vous blesser !

• Allumez le moteur selon les instructions et seulement si vos pieds sont à une distance sécuritaire des outils de coupe.

• N‘utilisez pas l‘appareil en cas de pluie, de mauvais temps, dans un environnement humide ou sur de l‘herbe mouillée. Travaillez uniquement à la lumière du jour ou sous un bon éclairage.

• Ne pas utiliser cet appareil si vous êtes fatigué ou déconcentré, ou après avoir ingéré de l‘alcool ou des médicaments. Prenez toujours des pauses en temps utile. Travaillez de manière raisonnable.

• Lors du travail, veillez à être bien stable, notamment dans les pentes. Travaillez toujours en biais sur les pentes, jamais vers le haut ou le bas. Soyez particulièrement prudent lorsque vous changez de direction sur une pente. Ne travaillez jamais sur des pentes excessivement pentues.

Page 45

BEFR

• Conduisez la machine uniquement à l‘allure de marche. Soyez particulièrement prudent lorsque vous retournez l‘appareil, le tirez vers vous ou reculez.

• Mettez prudemment l‘appareil en marche conformément aux instructions indiquées dans la présente notice d‘utilisation. Veillez à ce que vos pieds soient à une distance sufsante par rapport aux lames en rotation.

• N‘inclinez pas l‘appareil au démarrage, sauf si cela est nécessaire pour démarrer dans de hautes herbes. Dans ce cas, basculez l‘appareil en appuyant sur le longeron de poignée de sorte que les roues avant de l‘appareil soient légèrement sou-

levées. Vériez toujours que vos

deux mains sont en position de travail avant de remettre l‘appareil sur le sol.

• Ne travaillez jamais sans le bac à herbe ou la chicane. Restez toujours éloigné de l‘ouverture d‘éjection.

• Ne démarrez pas le moteur lorsque vous vous trouvez devant la goulotte d‘éjection.

Attention danger ! La lame

ralentit. Il existe un risque de blessures.

• L‘appareil ne doit être ni soulevé ni transporté tant que le moteur tourne. Éteignez l‘appareil si celui-ci doit être basculé pour le transport, s‘il est nécessaire de traverser d‘autres surfaces et si l‘appareil est déplacé vers et depuis les surfaces à tondre.

• Maintenez toujours l‘ouverture d‘éjection de l‘herbe propre et libérée. Retirez les restes de coupe uniquement lorsque l‘appareil est immobilisé.

• Ne laissez jamais l‘appareil sans surveillance sur le poste de travail.

• Ne travaillez jamais lorsque l‘appareil est endommagé, incomplet ou lorsqu‘il a été mo-

dié sans l‘accord du fabricant.

N‘utilisez jamais l‘appareil avec des équipements de protection ou des blindages endommagés ou en l‘absence de dispositifs de sécurité tels que des déecteurs et/ou dispositifs de récupération de l‘herbe.

• Ne surchargez pas l‘appareil. Travaillez uniquement dans les plages de puissance indiquées et ne modiez pas les paramètres de réglage du moteur. N‘utilisez pas de machines de faible puissance pour des travaux lourds. N‘utilisez pas votre

appareil à des ns auxquelles il

n‘est pas adapté.

• N‘utilisez pas l‘appareil à proximité de liquides ou de

gaz inammables. En cas de

non-respect, il existe un risque d‘incendie et d‘explosion.

• Éteignez l‘appareil, retirez la clé de contact et enlevez la batterie. Assurez-vous que toutes les pièces mobiles sont à

l‘arrêt:

- toujours, lorsque vous vous éloignez de l’appareil et qu‘il n‘est pas utilisé,

Page 46

FR BE

- avant de supprimer les blocages ou les obstructions dans le canal d‘éjection,

- avant de vérier l‘appareil,

de le nettoyer ou de travailler dessus,

- si un corps étranger a été

heurté. Vériez la présence

de dégâts sur l‘appareil et effectuez les réparations nécessaires avant de le faire redémarrer et de travailler avec l‘appareil,

- si l‘appareil commence à vibrer de manière inhabituel-

lement forte, il faut le vérier

immédiatement.

- Vériez que tous les écrous,

boulons et vis sont serrés à fond.

- Recherchez d‘éventuelles détériorations sur l‘appareil.

- Effectuez les réparations nécessaires des pièces endommagées.

• Ne placez jamais les mains ou les pieds à proximité ou sous des pièces en rotation. Ne vous placez jamais devant l‘ouverture d‘éjection de l‘herbe.

• Vous devez toujours activer le coupe-circuit/tirer la clé de contact :

- lorsque vous vous éloignez de l‘appareil, avant de procéder à l‘élimination de bourrages,

- lorsque vous vériez l‘appareil, le nettoyez ou travaillez avec l‘appareil,

- après une collision avec un corps étranger. Vériez immédiatement si l‘appareil a été endommagé et faites-le réparer, si nécessaire,

- lorsque l‘appareil présente des vibrations inhabituelles

(vérier immédiatement !).

• Lors du démarrage ou du maintien en fonctionnement du moteur, la tondeuse ne doit pas être basculée à moins qu‘elle ne soit levée pendant la procédure. Dans ce cas, basculez-la uniquement jusqu‘au niveau impérativement nécessaire et soulevez uniquement le côté opposé à l‘utilisateur.

Maintenance et nettoyage :

• Laissez le moteur refroidir avant de ranger l’appareil dans des locaux fermés.

• Lors de la maintenance des lames, veillez à ce qu‘elles puissent bouger même lorsque la source de tension est éteinte.

• Vériez que tous les écrous,

boulons et vis sont serrés à fond et que l‘appareil se trouve dans un état de travail sûr.

• Ne tentez pas de réparer l‘appareil vous-même, sauf si vous

avez été formé à cette n. Tous les travaux qui ne gurent pas

dans la présente notice d‘utilisation ne pourront être réalisés que par les services après-vente agréés par nos soins.

• Conservez l‘appareil dans un endroit sec et hors de portée des enfants.

• Veuillez manipuler votre appareil avec soin. Maintenez les outils affûtés et propres pour pouvoir travailler mieux et de manière plus sûre. Veuillez suivre les prescriptions d‘entretien.

Page 47

BEFR

• Portez des gants de protection lorsque vous remplacez le dispositif de coupe.

• Vériez régulièrement le dispositif de récupération de l‘herbe du point de vue de l‘usure et des déformations. Pour des raisons de sécurité, remplacez les pièces usées ou endommagées. Lors du réglage de la lame, soyez particulièrement prudent

an que vos doigts ne soient

pas coincés entre les lames rota-

tives et des pièces xes de la

machine.

• Vériez que seuls des outils de

coupe de remplacement autorisés par le fabricant sont utilisés.

Sécurité électrique :

• La che de raccordement du

chargeur doit correspondre à

la prise de courant. La che ne doit en aucun cas être modiée.

N‘utilisez pas d‘adaptateurs avec des outils électriques mis

à la terre. Des ches non modiées et prises de terre adaptées

réduisent le risque d‘électrocution.

• Évitez tout contact physique avec des surfaces reliées à la terre, par exemple de tuyaux, chauffages, cuisinières et réfrigérateurs. Il y a un risque accru d‘électrocution, lorsque votre corps est en contact avec un élément mis à la terre.

• Protégez les appareils électriques de la pluie ou de l‘humidité. La pénétration d‘eau dans l‘appareil électrique augmente le risque d‘électrocution.

• N‘utilisez pas d‘accessoires non recommandés par PARKSIDE. Cela pourrait entraîner une électrocution ou un incendie

Respectez les consignes

de sécurité et informations

relatives au chargement et

à l‘utilisation correcte qui sont indiquées dans la notice d‘utilisation de votre batterie

et chargeur de la gamme

Parkside X20VTeam. Vous trouverez une description détaillée du processus de

charge et de plus amples

informations dans ce mode d‘emploi séparé.

Montage

• Veuillez porter des gants de protection.

• Veuillez exécuter uniquement les travaux dont vous vous sentez capable.

• En cas d‘incertitude, faites appel à un spécialiste ou directement à notre service après-ventes.

Monter l‘armature de

poignée

+  Monter les longerons



inférieurs

1. Dévissez les deux petites vis (22) du carter.

2. Enchez l’arceau inférieur (6) dans les

deux logements (21) sur le carter.

3. Vissez solidement les deux petites vis (22) à l’aide du tournevis-clé Allen (15)

pour xer l’arceau inférieur (6).

4. Fixez les deux longerons centraux (5) sur l’arceau inférieur (6) avec respectivement un écrou papillon (3) et une vis (4).

Page 48

FR BE

Monter la poignée étrier



5. Enchez la poignée étrier (1) sur les

longerons centraux (5).

6. Fixez la poignée étrier (1) sur les longerons centraux (5) avec respectivement un écrou papillon (3) et une vis (4).

Monter les dispositifs de retenue



du câble

7. Clipsez les dispositifs de retenue du câble (23) sur l’arceau inférieur (6) et sur le longeron central (5) et immobilisez de la sorte le câble de commande (13).

En desserrant les écrous papillon

(3), vous pouvez rabattre la poignée étrier (1) et les longerons centraux (5) vers le bas pour le rangement de l’appareil. Veillez à ne pas pincer le câble de commande (13).

Utilisation

La tondeuse hélicoïdale sans l peut

être utilisée avec batterie ou sans batterie.

Régler la hauteur de

coupe

Sur l’appareil, la hauteur de coupe peut

être réglée en continu entre 12et42mm.

1. Desserrez les deux écrous à poignée en étoile (10) à droite et à gauche sur l’appareil.

2. Réglez la hauteur de coupe souhaitée avec la graduation (24) en déplaçant l’étrier à rouleaux (25).

3. Bloquez la hauteur de coupe en resserrant les deux écrous à poignée en étoile (10) à droite et à gauche sur l’appareil.

La hauteur de coupe correcte pour une pelouse décorative est d’environ 25 à

30mm, pour une pelouse utilitaire d’environ 30 à 65mm.

Une hauteur de coupe élevée doit

être choisie pour la première coupe de la saison.

Respectez la protection sonore et

les directives locales.

Tous réglages de la tondeuse

doivent être effectués uniquement lorsque le moteur est arrêté et que le couteau est à l‘arrêt complet. N’oubliez pas que la lame tourne même sans batterie insérée. Il y a un risque de dommages corporels.

Éteignez l‘appareil, retirez la clé de

contact (17) et attendez l‘arrêt complet du couteau.

Insérer/retirer la

batterie

Éteignez l’appareil, retirez la clé

de contact (17) et attendez l’arrêt complet de la lame. Il y a un risque de dommages corporels.

1. Soulevez le cache (7) transparent situé sur le carter.

2. Procédez à l’insertion de la batterie (18) en glissant la batterie le long du guidage dans l’appareil. Elle s’enclenche avec un déclic.

Page 49

BEFR

3. Pour enlever la batterie (18) de l’appareil, appuyez sur le bouton de déverrouillage (19) de la batterie et retirez la batterie.

Lire l‘état de charge de

la batterie

Lorsque l’appa-

reil est allumé, vous pouvez lire l’état de charge de la batterie sur l’indicateur de charge (8).

rouge-jaune-vert => batterie complètement chargée rouge-jaune => tension de la batterie à

env. 2-18V

rouge => la batterie doit être chargée LED rouge à droite => défaut

Accrocher/retirer le bac

à herbe

1. Soulevez la chicane (11) et accrochez

le bac à herbe (12).

2. Fixez le bac à herbe (12) avec la fer-

meture à clip (26) sur l’arceau inférieur (6).

Vous pouvez modier la hauteur

de suspension du bac à herbe (12) à l’aide de la longueur de la sangle.

3. Pour retirer le bac à herbe (12), décrochez le bac à herbe (12) et détachez la fermeture à clip (26). Rabattez la chicane (11) sur le carter (9).

Mise en marche et arrêt

3. Insérez la batterie (18) chargée le long du rail de guidage dans l’appareil. Elle s’enclenche avec un déclic.

4. Enclenchez la clé de contact (17) dans l’ouverture prévue à cet effet.

5. Avant l’allumage, veillez à ce que l’appareil ne touche aucun objet.

6. Pour la mise en marche de l’appareil, actionnez le bouton de déverrouillage (14) et maintenez-le enfoncé pendant que vous abaissez alors le levier de démarrage (2).

7. Relâchez le bouton de déverrouillage (14).

8. Pour la mise à l’arrêt de l’appareil, relâchez le levier de démarrage (2).

Après l’extinction de l’appa-

reil, la lame continue de tourner pendant quelques secondes. Ne touchez pas la lame en mouvement. Il y a un risque de dommages corporels.

Recharger la batterie

1. Le cas échéant, retirez la batterie (18) de l’appareil.

2. Faites glisser la batterie (18) dans le compartiment de charge du chargeur (20).

3. Branchez le chargeur (20) sur une prise électrique.

4. À la n de la charge complète, retirez

le chargeur (20) de la prise électrique.

5. Retirez la batterie (18) du chargeur (20).

1. Posez la tondeuse sur une surface plane.

2. Soulevez le cache (7) transparent du carter de l’appareil.

Page 50

FR BE

Travailler avec la

tondeuseàgazon

Un fauchage à intervalles réguliers contribue au renforcement de la pousse de l’herbe mais fait cependant simultanément dépérir les mauvaises herbes. C’est pourquoi après chaque coupe, le gazon devient plus dense et que coupé régulièrement, il résiste mieux à la charge. La première coupe s’effectue partir du mois d’avril quand la hauteur de l’herbe est de 70 - 80 mm. Pendant la période de pousse principale, le gazon est fauché au moins une fois par semaine.

• Poussez la tondeuse à la vitesse d’un marcheur en essayant de tondre en ligne droite. Pour obtenir une belle tonte, les chemins parcourus doivent toujours se chevaucher de quelques centimètres.

• Réglez la profondeur de coupe de telle façon que l’appareil ne soit pas surchargé. Dans le cas contraire, le moteur peut être endommagé.

• En cas de terrain en pente, travaillez toujours transversalement. Soyez particulièrement prudent lorsque vous reculez avec l’appareil ou que vous le tirez.

• Nettoyez l’appareil après chaque utili-

sation tel que décrit dans le chapitre: «Nettoyage/Maintenance/Stockage»

Tondre sans bac à herbe

Abaissez la chicane lorsque

vous tondez sans bac à herbe. Il existe un risque de blessures.

Lors de la tonte sans bac à herbe, l’herbe déchiquetée très nement n’est pas récupérée dans un bac de ramassage, mais reste sur la pelouse. Les nutriments contenus dans l’herbe coupée sont ainsi décomposés par les organismes vivant dans le sol et forment un cycle nutritif. Une pelouse paillée doit par conséquent être bien plus rarement traitée avec un engrais.

En principe, la pelouse doit être tondue relativement souvent, de sorte que seule une faible quantité d’herbe coupée reste sur la pelouse. Le mieux est donc de tondre la pelouse au moins une fois par semaine sans bac à herbe et de régler la tondeuse de manière

à ce que seulement environ 40% de la

hauteur totale de la pelouse soit coupée. Dans le cas où l’herbe coupée est encore présente sur la pelouse (par exemple à la première coupe de l’année de la pelouse ou en cas de forte croissance), il est recommandé de travailler avec le bac à herbe (12).

Une fois le travail terminé et

pour le transport de l’appa-

reil, retirez la che de secteur

et attendez l’arrêt complet de la lame. Vous risqueriez sinon de vous blesser.

Nettoyage/ Maintenance/Stockage

Faites exécuter les travaux

qui ne sont pas décrits dans ce mode d’emploi, par le technicien d’un service aprèsvente disposant de notre autorisation. Utilisez seulement des pièces d’origine.

Page 51

BEFR

Si vous manipulez la lame, portez

des gants.

Avant tous travaux d‘entretien et

de nettoyage, éteignez l‘appareil, retirez la clé de contact (17) et attendez l‘arrêt complet du couteau. Il y a un risque de dommages corporels.

Travaux généraux de maintenance et de nettoyage

N’aspergez jamais la ton-

deuse à gazon avec l’eau. Danger de choc électrique!

• Conservez l’appareil toujours propre. Pour le nettoyage, utilisez une brosse ou un chiffon mais aucun produit de nettoyage ou de solvant.

• Une fois la tonte terminée, avec une spatule en bois ou en matière plastique, éliminez les restes de plantes qui adhèrent aux parois et aux roues, aux buses d’aération, dans l’ouverture d’éjection et autour de la lame. N’utilisez aucun objet dur ou acéré, vous pourriez endommager l’appareil.

• Avant chaque utilisation, contrôlez la tondeuse à gazon pour détecter les manques évidents, les pièces usées ou

endommagées. Vériez que tous les

écrous, boulons et vis tiennent bien.

• Contrôlez les couvercles et les appareil-

lages de protection pour vérier leur

bonne tenue et détecter des dommages éventuels Echangez ceux-ci s’il y a lieu.

Remplacer la lame

Si la lame est émoussée, il est possible de la faire aiguiser ou remplacer. Pour ce faire, adressez-vous à un atelier spécialisé ou à notre Centre de SAV.

Entretenir / régler la

lame

La lame de votre tondeuse est réglée de manière optimale en usine. Si la coupe de l’herbe devait être moins propre après une utilisation prolongée, veuillez corriger la position de la lame inférieure.

1. Vériez la présence de brèches sur le

rouleau porte-lames (28) et la lame inférieure (27) et éliminez-les le cas échéant avec une pierre à aiguiser.

2. Dévissez les vis à tête hexagonale (29) à droite et à gauche sur la lame inférieure (27) avec le tournevis-clé Allen (15).

3. Glissez la lamelle métallique (16) fournie (jauge d’épaisseur) sur un côté entre une lame du rouleau porte-lames (28) et la lame inférieure (27).

4. Resserrez les vis à tête hexagonale (29) sur le même côté avec le tournevisclé Allen (15) jusqu’à ce que la lamelle métallique (16) (jauge d’épaisseur) se coince légèrement entre l’arbre portelames (28) et la lame inférieure (27).

5. Continuez à tourner l’arbre porte-lames (28) jusqu’à ce que la lame qui vient d’être réglée se situe précisément sous la lame inférieure (27) de l’autre côté.

6. Resserrez maintenant les vis à tête hexagonale (29) sur ce côté avec le tournevis-clé Allen (15) jusqu’à ce que la lamelle métallique (16) (jauge d’épaisseur) se coince légèrement entre l’arbre porte-lames (28) et la lame inférieure (27).

Contrôle: Tournez entièrement

l’arbre porte-lames (28). Si le contact entre l’arbre porte-lames (28) et la lame inférieure (27) est à peine audible, la lame est correctement réglée.

Page 52

FR BE

FRFR

Stockage

Desserrez les quatre écrous papillon (3) et repliez la poignée étrier (1) et les longerons centraux (5) pour ranger l’appareil. Veillez à ne pas pincer le câble de commande (13).

• Conservez l’appareil au sec et en hors de la portée des enfants.

• Faites refroidir le moteur avant que vous ne déposiez l’appareil dans un local fermé.

• En cas de stockage plus long (par exemple, hivernage) retirez l’accumulateur de l’appareil.

Nous ne sommes pas responsable des dégâts provoqués par nos appareils, si de tels dommages sont dus à une réparation incorrecte ou l’utilisation de pièces non d’origine ou par un usage non conforme aux prescriptions.

Elimination et écologie

Retirez l‘accumulateur de l‘appareil et déposez l‘appareil, l‘accumulateur, les accessoires et l‘emballage dans un centre de recyclage écologiquement.

Les machines n’ont pas leur place dans les ordures ménagères.

Ne jetez pas les accumulateurs

dans les ordures ménagères, dans un feu (danger d‘explosion) ou dans l‘eau. Les accumulateurs endommagés peuvent nuire à l‘environnement et à votre santé, si des liquides ou des vapeurs toxiques s‘en échappent.

À DÉPOSER

Cet appareil est recyclable

EN MAGASIN

À DÉPOSER

EN DÉCHÈTERIE

Le produit est recyclable, est soumis à une responsabilité élargie du fabricant et est collecté dans le cadre du tri sélectif.

Portez le carton à un point de recyclage.

Directive 2012/19/UE sur les déchets

d’équipements électriques et électroniques:

Les appareils électriques usagés doivent être collectés séparément et introduits dans un circuit de recyclage respectueux de l’environnement.

Suivant la transposition en droit national, vous pouvez disposer des possibilités sui-

vantes:

• Restitution à un point de vente,

• Restitution à un point de collecte ofciel,

• Renvoi au fabricant / au distributeur. Nous effectuons gratuitement la mise au rebut de votre appareil défectueux retourné

Ne sont pas concernés les accessoires qui accompagnent les appareils usagés et les moyens auxiliaires sans composants électriques.

Des batteries défectueuses ou usées doivent être recyclées conformément à la directive 2006/66/CE. Eliminez les accumulateurs en respectant les instructions locales. Déposez les accumulateurs dans une déchèterie récupérant les anciennes batteries et où ceux-ci seront livrés à un centre de recyclage écologique. Renseignez-vous auprès de votre déchetterie locale ou auprès de notre service après-vente.

Page 53

BEFR

Jetez les accumulateurs en état déchargé. Nous recommandons de recouvrir les

bornes avec un adhésif an d‘éviter tout

court-circuit. N‘ouvrez pas l‘accumulateur.

Pièces de rechange/ Accessoires

Vous obtiendrez des pièces de

rechange et des accessoires à

l’adresse www.grizzlytools.shop

Les pièces détachées indispensables à l’utilisation du produit sont disponibles pendant la durée de la garantie du produit. Si vous avez des problèmes lors du passage de la commande, merci d’utiliser le formulaire de contact. Pour toute autre question, adressez-vous au ”Service-Center” (voir page 57).

Bac à herbe .......................... 91106237

Garantie - France

Chère cliente, cher client,

Ce produit bénécie d’une garantie de 3ans, valable à compter de la date

d’achat. En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l‘emballage, des instructions de montage ou de l‘installation lorsque celle-ci

a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat : 1° S´il est propre à l‘usage habituellement attendu d‘un bien semblable et, le cas échéant :

- s‘il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ;

- s‘il présente les qualités qu‘un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l‘étiquetage ;

2° Ou s‘il présente les caractéristiques dénies d‘un commun accord par les parties ou être propre à tout usage spécial recherché par l‘acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L217-16 du Code de la consommation

Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobilisation d‘au moins sept jours vient s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d‘intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues

Page 54

FR BE

aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article L217-12 du Code de la consommation

L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Conditions de garantie

Le délai de garantie débute avec la date d’achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d’achat. Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d’achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l’appareil défectueux et le

justicatif d’achat (ticket de caisse) nous

soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l’échange du produit.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n’est pas prolongée par la garantie. Ce point s’applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l’achat doivent immédiatement être signalés après le déballage. A l’expiration du délai de garantie les réparations occasionnelles sont à la charge de l’acheteur.

Volume de la garantie

L’appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison. La garantie s’applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s’étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d’usure (par exemple la lame) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs). Cette garantie prend n si le produit endommagé n’a pas été utilisé ou entretenu d’une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l’opérateur. Les actions et les domaines d’utilisation déconseillés dans la notice d’utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités. Le produit est conçu uniquement pour un usage privé et non pour un usage industriel. En cas d’emploi impropre et incorrect, de recours à la force et d’interventions entreprises et non autorisées par notre suc-

cursale, la garantie prend n.

Article 1641 du Code civil

Le vendeur est tenu de la garantie a raison des défauts cachés de la chose vendue qui la rendent impropre à l‘usage auquel on la destine, ou qui diminuent tellement cet usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait connus.

Article 1648 1er alinéa du Code civil

L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à compter de la découverte du vice.

Page 55

BEFR

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

• Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro

d’identication (IAN 497666_2204)

comme preuve d’achat.

• Vous trouverez le numéro d’article sur la plaque signalétique.

• Si des pannes de fonctionnement ou d’autres manques apparaissent, prenez d’abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

• En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l’adresse de service après-vente

indiquée, accompagné du justicatif

d’achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s’est produit. Pour éviter des problèmes d’acceptation et des frais supplémentaires, utilisez absolument seulement l’adresse qui vous est donnée. Assurez-vous que l’expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l’appareil, y compris tous les accessoires livrés lors de l’achat et prenez toute mesure pour avoir un emballage

de transport sufsamment sûr.

Garantie - Belgique

Chère cliente, cher client,

Ce produit bénécie d’une garantie de 3

ans, valable à compter de la date d’achat. En cas de manques constatés sur ce

produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.

Conditions de garantie

justicatif d’achat (ticket de caisse) nous

Durée de garantie et demande légale en dommages-intérêts

Volume de la garantie

L’appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.

Page 56

FR BE

La garantie s’applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s’étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d’usure (par exemple la lame) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs). Cette garantie prend n si le produit endommagé n’a pas été utilisé ou entretenu d’une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l’opérateur. Les actions et les domaines d’utilisation déconseillés dans la notice d’utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

• Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d’article (IAN 497666_2204) comme preuve d’achat.

• Vous trouverez le numéro d’article sur la plaque signalétique.

• En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l’adresse de service après-vente

indiquée, accompagné du justicatif

de transport sufsamment sûr.

Service Réparations

Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif. Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui

ont envoyés sufsamment affranchis.

Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés. Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.

Page 57

BEFR

Service-Center

Service France

Tel.: 0800 919270 E-Mail: [email protected]

IAN 497666_2204

Service Belgique

Tel.: 0800 12089 E-Mail: [email protected]

IAN 497666_2204

Importateur

Veuillez noter que l’adresse suivante n’est pas une adresse de service après-vente. Contactez d’abord le service après-vente cité plus haut.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim ALLEMAGNE www.grizzlytools.de

Recherche des pannes

Problème Cause possible Résolution des pannes

Vérier le niveau de charge

Batterie vide ou pas insérée

L‘appareil ne démarre pas

Le moteur s‘arrête Blocage par corps étranger Retirer le corps étranger Les résultats de

la coupe ne sont pas satisfaisants ou le moteur ne tourne pas correctement

La lame ne tourne pas

Bruits anormaux, Bruits de ferraille ou vibrations

Levier de démarrage (2) ou bouton de déverrouillage (14) défectueux

Moteur défectueux

Herbe trop haute

Hauteur de coupe trop basse Régler la hauteur de coupe

Lame (28) émoussée

Zone autour de la lame bouchée Nettoyer l‘appareil

Lame (28) bloquée par de l’herbe Retirer l’herbe

Lame (28) endommagée Echanger la lame

de la batterie, prévoir, le cas échéant, une réparation par un électricien

Réparation par le service après-vente

Régler sur une hauteur de coupe plus haute.

Faire aiguiser la lame ou la changer

Page 58

NL BE

Inhoud

Inleiding ....................................58

Gebruik .....................................58

Algemene beschrving ............... 59

Omvang van de levering ................. 59

Overzicht ....................................... 59

Functiebeschrving .......................... 59

Technische gegevens ..................60

Laadtd ......................................... 60

Veiligheidsinstructies .................. 61

Symbolen en pictogrammen ............. 61

Algemene veiligheidsinstructies ......... 62

Montage .................................... 66

Grpstangen monteren .................... 66

Bediening ..................................67

Maaihoogte instellen ....................... 67

Accu plaatsen/verwderen .............. 67

Laadtoestand van de accu aezen .... 67

Grasopvangbak monteren/

verwderen .................................... 67

In- en uitschakelen ........................... 68

Accu laden ..................................... 68

Werken met de grasmaaier .............. 68

Maaien zonder grasopvangbak ........ 68

Reiniging/onderhoud/opslag ..... 69

Algemene reinigings- en

onderhoudswerkzaamheden ............. 69

Mes vervangen ............................... 69

Onderhoud/afstelling van het mes .... 69

Opslag .......................................... 70

Berging en milieu ....................... 70

Vervangstukken .........................71

Foutmeldingen ........................... 71

Garantie ....................................72

Reparatieservice ........................73

Service-Center ............................ 73

Importeur .................................. 73

Vertaling van de originele CE-

conformiteitsverklaring ............ 270

Explosietekening ......................284

Inleiding

Hartelk gefeliciteerd met de aankoop van

uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tdens de productie op

kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit

van uw apparaat is bgevolg verzekerd.

De gebruiksaanwzing vormt een

bestanddeel van dit product. Ze

omvat belangrke aanwzingen

voor veiligheid, gebruik en afvalverwde-

ring. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig

alle documenten b het doorgeven van het

product mee aan derden.

Gebruik

Het apparaat is uitsluitend voor het maaien van gazon- en grasvlakten thuis bestemd. Het apparaat is voor het gebruik in de sector van doe-het-zelvers bestemd. Dit apparaat is niet geschikt voor commercieel

gebruik. B commercieel gebruik vervalt

de garantie. Iedere andere toepassing, die in deze

handleiding niet uitdrukkelk toegestaan

wordt, kan tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker vormen. Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen en ook personen, die met deze

handleiding niet vertrouwd zn, mogen het

apparaat niet gebruiken. De bediener of gebruiker van het apparaat is verantwoor-

delk voor ongelukken of schades aan

andere personen of hun eigendom.

Page 59

BENL

De fabrikant is niet aansprakelk voor

schade die door onreglementair gebruik of verkeerde bediening werd veroorzaakt.

Algemene beschrving

De illustratie van de belangrk-

ste functionele componenten vindt u op de voorste en achterste uitklappagina.

Omvang van de levering

Neem het apparaat voorzichtig uit de verpakking en controleer of de volgende

onderdelen volledig zn:

- Accu-kooimaaier en beugelgreep

- 2 x stang

- 1 x beugel

- Grasopvangbak

- 2 x kabelklem

- Metalen blad

- Inbusschroevendraaier

- 4 x Vleugelmoer

4 x Schroef

- Bedieningshandleiding

Het metalen blad (16) en de inbus-

schroevendraaier (15) zn b levering onder het transparante deksel (7) in het apparaat opgeborgen.

De accu‘s en de lader zn niet

inbegrepen!

Voer het verpakkingsmateriaal af zoals reglementair voorgeschreven.

Overzicht

1 Beugelgreep

2 Starthendel 3 Vleugelmoer 4 Schroef 5 Stang 6 Beugel 7 Afdekking 8 Laadstatusindicator 9 Behuizing 10 Stergreepmoer 11 Stootbeveiliging 12 Grasbak 13 Apparaatsnoer 14 Ontgrendelingsknop 15 Inbusschroevendraaier 16 Metalen blad 17 Contactsleutel 18 Accu 19 Ontgrendelknop 20 Lader

21 Houders 22 Schroef 23 Kabelklem

24 Schaal 25 Rollenbeugel 26 Clip-sluiting 27 Onderste mes 28 Messenwals 29 Inbusschroef

Functiebeschrving

De accu-kooimaaier heeft een snwerktuig dat parallel aan het maaivlak draait. H

is uitgerust met een krachtige elektrische motor, een robuuste kunststoffen behuizing, een veiligheidssleutel, een stootbeveiliging en een grasopvangbak. Het apparaat is ook traploos in de hoogte verstelbaar en heeft soepel lopende wielen. De werking van de bedieningsonderdelen

vindt u in onderstaande beschrving.

Page 60

NL BE

Technische gegevens

Accu-spindelmaaimachine .. PSMA 20-Li A1

Motorspanning U ........................ 20 V

Toerental snijgereedschap ..max 1000 min

Snoeibreedte ............................. 380 mm

Snoeihoogte ......................... 12 - 42 mm

Beschermingsklasse ..............................III

Veiligheidsklasse ..............................IPX1

Gewicht (zonder

accu en laadtoestel) ................... 11,5 kg

Volume Grasvangmand ..................... 35 l

Geluidsdrukniveau van de emissie op de locatie van de bediener

) ....................... 73,5 dB; KpA= 3 dB

Geluidsvermogensniveau (L

gemeten ........... 85,3 dB; K

gewaarborgd ............................ 90 dB

Vibratie (a

) ....... 1,083 m/s2; K=1,5 m/s

Temperatuur .......................... max 50 °C

Laadproces ...........................4 - 40 °C

Bedrf................................-20 - 50 °C

Opslag .................................0 - 45 °C

b gebruik met Smart-accu’s

(Smart PAPS 204 A1/Smart PAPS 208 A1)

Werkfrequentie/

Frequentieband...... 2400 - 2483,5 MHz

max. zendvermogen...............≤ 20 dBm

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testme-

thode gemeten en kan ter vergelking van

een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

De trilemissiewaarde kan tdens het werkelke gebruik van het elek-

trische werktuig van de vermelde

waarde afwken, afhankelk van

de manier waarop het elektrisch

)

= 1,87 dB

werktuig wordt gebruikt. Er is de noodzaak veiligheidsmaatregelen voor de bescherming van de gebruiker vast te leggen, die geba-

-1

seerd zn op een inschatting van de blootstelling tdens de werkelke gebruiksomstandigheden (hierb

moeten alle onderdelen van de

bedrfscyclus in acht worden genomen, b voorbeeld momenten,

waarop het elektrische apparaat is uitgeschakeld en die momenten waar het is ingeschakeld, maar draait zonder belasting).

Geluids- en trilwaarden werden vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring

zn vermeld.

Laadtd

Het apparaat maakt deel uit van de reeks

( Parkside) X20VTeam en kan met accu’s van de reeks ( Parkside) X20VTeam wor-

den gebruikt. Accu’s van de reeks ( Parkside) X20VTeam mogen alleen met originele laders van de reeks ( Parkside)

X20VTeam worden geladen.

We bevelen u aan dit apparaat uitsluitend met volgende accu’s: PAP20B1, PAP20B3, SmartPAPS204A1, SmartPAPS208A1 We bevelen u aan deze accu’s met volgende laders te laden: PLG20A3, PLG20A4, PLG20C1, PLG20C3, PDSLG20A1, SmartPLGS2012A1, PDSLG20B1

Page 61

BENL

380 mm

Laadtd (min.)

PLG20A1 PLG20A4 PLG20C1

PLG20A2 45 60 80 165 PLG20A3

PLG20C3 PDSLG20A1 35 45 60 120

Smart

PLGS2012A1

PAP20A1 PAP20B1

60 90 120 240

35 45 60 120

35 40 50 50

PAP20A2

Veiligheidsinstructies

PAP20A3 PAP20B3 Smart PAPS204A1

Motor uitschakelen en con-

Smart

PAPS208A1

tactsleutel uittrekken vóór Dit hoofdstuk bevat elementaire veiligheidsvoorschriften voor het

instellings- of reinigingswerk-

zaamheden. werken met dit apparaat.

Opgelet! Naloop van het

Symbolen en

mes van de grasmaaier.

pictogrammen

Vermelding van het geluidsni-

Symbolen op het apparaat:

Let op!

veau LWA in dB.

Elektrische apparaten horen

niet thuis b huisvuil.

Lees zorgvuldig de gebruiks-

aanwzing door.

Stel het apparaat niet bloot

aan vocht.

Gevaar voor elektrische

schok!

Draag oogbescherming.

Draag gehoorbescherming.

Letselgevaar door weggeslin-

gerde onderdelen

Maaicirkel

Houd omstaanders uit de

buurt van het apparaat

Opgepast – scherpe snoei-

messen! Voeten en handen op een veilige afstand houden. Gevaar voor verwondingen!

Instelling snhoogte

Laadstatusindicator

Page 62

NL BE

Dit apparaat maakt deel

uit van X20VTeam

Symbolen in de

gebruiksaanwzing:

Gevaarsymbool met

informatie over de preventie van personen- of zaakschade.

Gebodsteken met informatie

over de preventie van schade.

Draag b de omgang met

het mes handschoenen.

Aanduidingsteken met infor-

matie over hoe u het apparaat beter kunt gebruiken.

Algemene veiligheidsinstructies

BELANGRK

LEES ZORGVULDIG DE GE-

BRUIKSAANWZING. GEBRUIKSAANWZING BEWAREN VOOR TOEKOMSTI-

GE NASLAG.

B verkeerd gebruik kan dit

apparaat ernstige verwondingen veroorzaken. Om letsels en materiële schade te voorkomen, dient u de onderstaande veiligheidsinstructies te lezen en ervoor te zorgen dat u alle bedieningselementen correct kunt gebruiken.

• Lees zorgvuldig de gebruiksaan-

wzing.

• Dit apparaat mag niet door kinderen worden gebruikt. Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen worden verricht.

• Dit apparaat mag worden gebruikt door personen met verminderde fysieke, sensorische of mentale capaciteiten, of een gebrek aan ervaring en kennis, op voorwaarde dat ze onder toezicht staan of geïnstrueerd

zn in het veilige gebruik van

het apparaat en de gevaren die

daaruit voortvloeien begrpen.

Voorbereiding:

• Het apparaat mag niet worden gebruikt door kinderen of door

personen die niet vertrouwd zn met de gebruiksaanwzing. De plaatselke wet- of regelgeving legt mogelk een minimumleeftd op voor personen die het

apparaat willen gebruiken.

• Gebruik het apparaat nooit wanneer er andere mensen, vooral kinderen, of huisdieren in

de buurt zn. Kinderen mogen

niet met het apparaat spelen.

• De bediener of gebruiker is

verantwoordelk voor letsels

of materiële schade aan derde

parten of hun eigendom.

• Controleer het terrein waarop u het apparaat wilt gebruiken

en verwder stenen, stokken,

draden of andere voorwerpen die door het apparaat kunnen

Page 63

BENL

worden vastgegrepen en weggeslingerd.

• Draag geschikte werkkled

zoals veiligheidsschoenen met antislipzool en een robuuste lange broek. Gebruik het apparaat niet wanneer u blootsvoets bent of open sandalen draagt. Draag geen loszittende kleding of kleding met loshangende snoeren of riemen.

• Controleer vóór elk gebruik de messen, de bevestigingsbouten en het volledige messensamenstel visueel op sltage of schade. Gebruik het apparaat niet wanneer enige veiligheidssystemen (bv. de stootbeveiliging of de grasopvangbak), delen van

de snvoorziening of bouten

verloren, versleten of beschadigd zn. Om een onevenwichtige belasting te voorkomen, moeten beschadigde of versleten messen en bevestigings-

bouten altd set per set worden

vervangen.

• Wees voorzichtig b het hanteren van apparaten met meerde-

re sngereedschappen, want de

beweging van het ene mes kan leiden tot rotatie van een ander mes.

• Gebruik alleen reserveonderdelen of toebehoren die door de

fabrikant zn geleverd en aanbevolen. B gebruik van andere

reserveonderdelen vervalt de

garantie onmiddellk.

• Versleten of beschadigde waarschuwingsborden moeten worden vervangen.

Het apparaat gebruiken:

Houd tdens het werken de

voeten en handen niet nab

of onder roterende onderdelen. Er bestaat gevaar voor verwondingen!

• Zorg ervoor dat uw voeten zich op een veilige afstand van de roterende onderdelen van het apparaat bevinden en schakel dan pas de motor volgens de instructies in.

• Gebruik het apparaat niet in de regen, b onweer, in een vochtige omgeving of op een nat

gazon. Werk alleen in daglicht

of op een goed verlichte plek.

• Werk niet met het apparaat als

u moe of ongeconcentreerd bent of na de inname van alcohol of

tabletten. Las steeds tdig een

werkpauze in. Ga verstandig te werk.

• Zorg er tdens het werken voor

dat u stabiel staat, vooral wanneer u op een helling staat.

Werk op een helling steeds in

dwarsrichting, nooit omhoog

of omlaag. Ga altd uiterst

voorzichtig te werk wanneer u op een helling de maairichting

verandert. Werk niet op te steile

hellingen.

• Beweeg het apparaat altd tegen staptempo. Ga altd uiterst

voorzichtig te werk wanneer u het apparaat omkeert, naar u toe trekt of achteruit beweegt.

• Schakel het apparaat voorzichtig en volgens de instructies

van de gebruiksaanwzing in.

Bewaar voldoende afstand tus-

Page 64

NL BE

sen uw voeten en de roterende messen.

• Houd het apparaat tdens

het opstarten niet gekanteld,

behalve als dit nodig is b het

opstarten in hoog gras. Doe in dat geval het apparaat kantelen door op de grpstang te drukken zodat de voorwielen van het apparaat enigszins worden

opgetild. Controleer altd of uw

beiden handen zich in de juiste werkpositie bevinden voordat u het apparaat weer op de grond neerzet.

• Werk nooit zonder de grasop-

vangbak of zonder stootbeveili-

ging. Blf altd uit de buurt van

de uitworp-opening.

• Start de motor niet op terwl u

voor de uitworpschacht staat.

Let op! De messen blven na-

lopen. Er bestaat een risico op verwondingen.

• Hef het apparaat niet op of

transporteer het niet terwl de

motor nog draait. Schakel het apparaat uit voordat u het voor transport kantelt, voordat u het over andere ondergronden dan

gazon rdt en voordat u het

heen en terug naar het te maai-

en gazon rdt.

• Houd de grasuitworp-opening

altd schoon en vr. Verwder

het maaiafval pas wanneer het apparaat stilstaat.

• Laat het apparaat nooit zonder toezicht achter op uw werkplek.

• Werk niet met een beschadigd, onvolledig of zonder toestemming van de fabrikant

omgebouwd apparaat. Gebruik het apparaat nooit wanneer de veiligheidsvoorzieningen of

-panelen zoals de stootbeveiliging en/of de grasopvangbak

beschadigd zn of ontbreken.

• Overbelast het apparaat niet.

Werk uitsluitend binnen het

vermelde vermogensbereik en verander de instellingen van de motor niet. Gebruik apparaten met een laag vermogen niet voor zware werkzaamheden. Gebruik het apparaat niet voor doeleinden waarvoor het niet bedoeld is.

• Gebruik het apparaat niet in de buurt van brandbare vloeistoffen of gassen. Anders bestaat er brand- of explosiegevaar.

• Schakel het apparaat uit, trek de contactsleutel uit en verwder de accu. Verzeker u ervan dat alle bewegende delen stilstaan:

- voordat u het apparaat achterlaat of niet meer gebruikt;

- voordat u blokkades of verstoppingen in de uitworps-

chacht verwdert;

- voordat u het apparaat controleert, reinigt of eraan werkt;

- wanneer de grasmaaier een vreemd voorwerp heeft geraakt. Controleer het apparaat op schade en verricht

de noodzakelke reparaties

voordat u het apparaat opnieuw opstart en gebruikt:

- als het apparaat abnormaal hard begint te trillen, is een

onmiddellke controle nodig.

Page 65

BENL

- Controleer of alle moeren, bouten en schroeven stevig

aangedraaid zn.

- Controleer het apparaat op eventuele beschadigingen.

- Repareer alle beschadigde onderdelen.

• Houd uw voeten en handen

nooit nab of onder roterende

onderdelen. Ga nooit voor de grasuitworp-opening staan.

• Trek de zekering/contactsleutel steeds uit:

- als u de tuinmachine verlaat of voordat u blokkades ver-

wdert;

- wanneer u de tuinmachine controleert, reinigt of er werkzaamheden aan verricht;

- na aanrding van een

vreemd voorwerp. Controleer het apparaat direct op schade en laat het indien nodig repareren:

- wanneer het op een abnormale manier begint te trillen (direct controleren!).

• B het starten van de motor

mag de grasmaaier niet gekan-

teld worden, tenz het noodzakelk is om de grasmaaier tdens het proces op te tillen. In

dat geval kantelt u hem slechts

zover als absoluut noodzakelk

is en tilt u alleen die kant om-

hoog die weg van u wst.

Onderhoud en opslag:

• Laat de motor afkoelen voordat u het apparaat in een gesloten ruimte opbergt.

• Houd er tdens het onder-

houden van de maaimessen rekening mee dat deze kunnen bewegen, zelfs wanneer de stroom is uitgeschakeld.

• Zorg ervoor dat alle moeren,

bouten en schroeven goed zn

vastgedraaid en dat de machine zich in een veilig werkende toestand bevindt.

• Probeer niet het apparaat zelf

te herstellen, tenz u hiervoor

een opleiding hebt gevolgd. Alle werkzaamheden die niet in

deze gebruiksaanwzing zn

vermeld, mogen alleen worden uitgevoerd door serviceaanbieders die door ons goedgekeurd

zn.

• Bewaar het apparaat op een droge plaats en buiten bereik van kinderen.

• Behandel uw apparaat met zorg. Houd het gereedschap scherp en schoon, om beter en veiliger te kunnen werken. Volg de volgende onderhoudsvoorschriften.

• Draag veiligheidshandschoenen

tdens het vervangen van de

messen.

• Controleer de grasopvangbak regelmatig op sltage of vervorming. Vervang, om veiligheidsredenen, versleten of beschadig-

de onderdelen. Ga tdens het

instellen van de messen uiterst voorzichtig te werk en zorg ervoor dat uw vingers niet gekneld raken tussen de roterende messen en vaste onderdelen van het apparaat.

• Zorg ervoor dat alleen reservemessen worden gebruikt die

Page 66

NL BE

door de fabrikant zn toegestaan.

Elektrische veiligheid:

• De aansluitstekker van de lader moet in het stopcontact passen. De stekker mag op geen enkele manier worden omgebouwd. Gebruik geen adapterstekker in combinatie met geaarde elektrische gereedschappen. Onge-

wzigde stekkers en passende

stopcontacten reduceren het risico op een elektrische schok.

• Vermd lichaamscontact met

geaarde oppervlakken, zoals van leidingen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is.

• Houd elektrische gereedschappen uit de buurt van regen en nattigheid. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op een elektrische schok.

• Gebruik geen toebehoren dat niet door PARKSIDE is aanbevo-

len. Dit kan namelk leiden tot

elektrische schok of brand.

Neem de veiligheids- en

acculaadinstructies in acht die vermeld staan in de

gebruiksaanwzing van

uw accu en van de lader van de reeks ( Parkside)

X20VTeam. Een gedetailleerde beschrving van het laadproces en andere infor-

matie vindt u in de aparte

gebruiksaanwzing ervan.

Montage

• Draag beschermende handschoenen.

• Verricht werkzaamheden alleen als u ze zelf kunt doen.

• Bent u niet zeker, richt u dan tot een vakman of direct tot onze klantendienst.

Grpstangen monteren

+  Onderste stangen



monteren

1. Draai beide kleine schroeven (22) uit de behuizing.

2. Steek de onderste beugel (6) in de twee houders (21) op de behuizing.

3. Draai met de inbusschroevendraaier (15) de twee kleine schroeven (22) vast om de onderste beugel (6) vast te zetten.

4. Bevestig de twee middelste stangen (5) aan de onderste beugel (6) met telkens één vleugelmoer (3) en één schroef (4).

Beugelgreep monteren



5. Steek de beugelgreep (1) op de middelste stang (5).

6. Bevestig de beugelgreep (1) aan de middelste stangen (5) met telkens één vleugelmoer (3) en één schroef (4).

Kabelklem monteren



7. Klem de kabelklemmen (23) op de onderste beugel (6) en op de middelste stang (5) en zet de kabel van het apparaat (13) ermee vast.

Wanneer u de vleugelmoeren (3)

losmaakt, kunt u de beugelgreep (1) en de middelste stang (5) omlaag klappen om het apparaat op te bergen. Let erop dat het apparaatsnoer (13) niet wordt ingeklemd.

Page 67

BENL

Bediening

De accu-kooimaaier kan met of zon-

der accu worden gebruikt.

Instellingen aan de maaier

mogen alleen worden uitgevoerd als de motor is uitgeschakeld en het mes niet meer beweegt. Merk op dat het mes ook draait zonder dat de accu is geplaatst.

voor lichamelke letsels.

Schakel het apparaat uit, trek de

contactsleutel (17) uit en wacht de stilstand van het mes af.

Maaihoogte instellen

De maaihoogte kan op het apparaat traploos worden ingesteld van 12 - 42 mm.

1. Draai de twee stervormige moeren (10) aan de rechter- en linkerkant van het apparaat los.

2. Stel de gewenste maaihoogte in op de schaal (24) door de rolbeugel (25) te verplaatsen.

3. Zet de maaihoogte vast door de twee stervormige moeren (10) aan de rechter- en linkerkant van het apparaat aan te draaien.

De juiste maaihoogte bedraagt b siergras ongeveer 25 - 30 mm en b gebruiksgras

ongeveer 30-65 mm.

Voor de eerste maaibeurt van het

seizoen moet een lange maaihoogte worden ingesteld.

Houd rekening met de geluidshin-

der en de lokale voorschriften.

Er bestaat gevaar

Accu plaatsen/

verwderen

Schakel het apparaat uit, trek de

contactsleutel (17) uit en wacht tot het mes tot stilstand is gekomen. Er be-

staat een risico op lichamelk letsel.

1. Til het doorzichtige deksel (7) op de behuizing op.

2. Om de accu (18) in het apparaat te plaatsen, schuift u de accu langs de geleidingsrail in het apparaat.

H klikt hoorbaar vast.

3. Om de accu (18) uit het apparaat te verwderen, drukt u op de ontgrendelknop (19) van de accu en trekt u de accu eruit.

Laadtoestand van de

accu aezen

U kunt het oplaadniveau van

de batter aezen van de oplaadindicator

(8) wanneer het apparaat is ingeschakeld.

rood-geel-groen => accu vol geladen rood-geel => accu-spanning b ca. 2-18V rood => accu moet geladen worden rode led rechts => Fout

Grasopvangbak

monteren/verwderen

1. Til de bumperbescherming (11) op en haak de grasopvangbak (12) vast.

2. Bevestig de grasvanger (12) aan de onderste beugel (6) met de klembevestiging (26).

U kunt de hoogte waarop de

grasopvangbak (12) hangt variëren door de lengte van de gordel aan te passen.

Page 68

NL BE

3. Om de grasopvangbak (12) te verw-

deren, haakt u de grasopvangbak (12) los en maakt u de klembevestiging (26) los. Klap de stootbescherming (11) terug tegen de behuizing (9).

In- en uitschakelen

1. Plaats de maaier op een effen vlak.

2. Til het doorzichtige deksel (7) op de behuizing van het apparaat.

3. Schuif de geladen accu (18) langs de

geleidingsrail in het apparaat. H klikt

hoorbaar vast.

4. Steek de contactsleutel (17) in de daarvoor bestemde opening.

5. Controleer eerst of het apparaat geen voorwerpen raakt alvorens het in te schakelen.

6. Om het apparaat in te schakelen, drukt u op de ontgrendelknop (14) en houdt u

tegelkertd de starthendel (2) ingedrukt.

7. Laat de ontgrendelknop (14) los.

8. Als u het apparaat wilt uitschakelen laat u de starthendel (2) los.

Nadat het apparaat is uit-

geschakeld, draait het mes nog enkele seconden verder. Raak het draaiende mes niet aan. Er bestaat een risico op verwondingen.

Accu laden

1. Neem desgevallend de accu (18) uit het apparaat.

2. Schuif de accu (18) in de laadschacht van de lader (20).

3. Sluit de lader (20) aan op een stopcontact.

4. Na het laden, koppelt u de lader (20) los van het elektriciteitsnet.

5. Trek de accu (18) uit de lader (20).

Werken met de grasmaaier

Het regelmatige maaien zet de grasplant tot een versterkte bladvorming aan, maar

laat tegelkertd onkruidplanten afsterven.

Daarom wordt het gazon telkens nadat er gemaaid werd dichter en ontstaat er een

gelkmatig belastbaar gazon.

De eerste snoeibeurt vindt plaats onge-

veer vanaf april b een groeihoogte van 70-80 mm. In de hoofdvegetatietd wordt

het gazon minstens één keer per week gemaaid.

• Leid het apparaat stapvoets in zo recht

mogelke banen. Om volledig te maaien, dienen de banen zich altd enkele

centimeters te overlappen.

• Stel de snoeidiepte zodanig in, dat het apparaat niet overbelast wordt. In het andere geval kan de motor beschadigd worden.

• Werk op hellingen altd dwars op de helling. Wees uiterst voorzichtig wan-

neer u achteruitstapt en het apparaat voorttrekt.

• Reinig het apparaat telkens na gebruik zoals in hoofdstuk „Reiniging, onder-

houd, opslag“ beschreven.

Schakel na het werk en voor

het transport het apparaat uit, trek de netstekker uit en wacht de stilstand van het mes af. Er bestaat gevaar

voor lichamelke letsels.

Maaien zonder grasopvangbak

Klap de bumperbescherming

omlaag als u zonder de grasopvangbak maait. Er bestaat een risico op verwondingen.

Page 69

BENL

B maaien zonder grasopvangbak wordt het zeer fn versnipperde gras niet opgevangen in een opvangbak, maar blft het

op het gazon liggen. De voedingsstoffen in het maaisel worden afgebroken door bodemorganismen en vormen een voedingscyclus. Een gemulcht gazon hoeft daarom veel minder vaak te worden bemest.

Als algemene regel geldt dat het gazon relatief vaak moet worden gemaaid, zodat er slechts kleine hoeveelheden maaisel op

het gazon achterblven.

Het is daarom het beste om het gazon minstens één keer per week te maaien zonder de grasvangbox en de maaier zo in te stellen dat slechts ca. 40% van de totale hoogte van het gazon zich als maaisel ophoopt. Als het gemaaid gras zichtbaar

is op het gazon (bv. het eerste gemaaid gras van het jaar of b sterke groei), moet

de grasopvangbak (12) worden gebruikt.

Reiniging/onderhoud/ opslag

Laat werkzaamheden, die

niet in deze handleiding be-

schreven zn, door een door

ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen.

Draag b de omgang met het mes

handschoenen.

Schakel vóór alle onderhouds- en

reinigingswerkzaamheden het apparaat uit, trek de contactsleutel (17) uit en wacht de stilstand van het mes af. Er bestaat gevaar voor

lichamelke letsels.

Algemene reinigings- en onderhoudswerkzaamheden

Spuit de grasmaaier niet met

water schoon. Gevaar voor elektrische schokken.

• Houd het apparaat steeds netjes. Ge-

bruik voor de reiniging een vorstel of een doek, maar geen reinigings- c.q. oplosmiddelen.

• Verwder na het maaien vastklevende

plantenresten met een stuk hout of plastic van de wielen, de ventilatieopeningn, de uitwerpopening en het bereik van de messen. Gebruik geen harde of puntige voorwerpen, ze ouden het apparaat kunnen beschadigen.

• Controleer de grasmaaier telkens vóór

gebruik op klaarblkelke tekortkomingen, zoals losse, versleten of beschadigde onderdelen. Ga de vaste zitting van alle moeren, bouten en schroeven na.

• Controleer afdekkingen en bescher-

mingsinrichtingen op beschadigingen

en een correcte zitting. Wissel deze

eventueel uit.

Mes vervangen

Als het mes bot is, kan het worden bgeslepen of vervangen. Neem hiervoor contact op met een gespecialiseerde werkplaats of ons servicecentrum.

Onderhoud/afstelling

van het mes

Het mes van uw maaier is in de fabriek optimaal afgesteld. Indien het maaien van het gras na langer gebruik onzuiver wordt, corrigeer dan de positie van het onderste mes.

Page 70

NL BE

1. Controleer de messenwals (28) en het onderste mes (27) op inkepingen en

verwder deze indien nodig met een slpsteen.

2. Draai de inbusschroeven (29) rechts en links van het ondermes (27) los met de inbusschroevendraaier (15).

3. Schuif het meegeleverde metalen blad (16) (voelermaatje) aan één kant tussen één mesje van de messenwals (28) en het onderste mesje (27).

4. Draai de inbusschroeven (29) aan dezelfde kant vast met de inbusschroevendraaier (15) totdat het metalen blad (16) (voelermaat) licht klemt tussen de meswals (28) en het onderste mes (27).

5. Ga door met het draaien van de messenwals (28) totdat het zojuist ingestelde mes precies onder het onderste mes (27) aan de andere kant zit.

6. Draai nu de inbusschroeven (29) aan deze kant vast met de inbusschroevendraaier (15) totdat het metalen blad (16) (voelermaat) licht klemt tussen de messenwals (28) en het onderste mes (27).

Controle: Draai de messenwals (28) door. Als de messenwals

(28) en het ondermes (27) elkaar nau-

welks hoorbaar raken, is het mes juist

afgesteld.

Opslag

Draai de vier vleugelmoeren (3) los en klap de beugelgreep (1) en de middelste stangen (5) omhoog om het apparaat op te bergen. Let erop dat het apparaatsnoer (13) niet wordt ingeklemd.

• Bewaar het apparaat droog en buiten het bereik van kinderen.

• Laat de motor afkoelen voordat u het apparaat in gesloten ruimten wegzet.

• Neem de accu vóór een langer durende

opslag (bvoorbeeld overwintering) uit

het apparaat.

W zn niet aansprakelk voor door onze

apparaten teweeggebrachte beschadigingen, voor zover deze door een onoordeelkundige reparatie of door het gebruik van niet-originele onderdelen c.q. door een niet-doelmatig gebruik veroorzaakt worden.

Berging en milieu

Neem de accu uit het apparaat en lever het apparaat, de accu, toebehoren en

verpakking in voor een milieuvriendelke

verwerking. Voer het verpakkingsmateriaal af zoals reglementair voorgeschreven.

Elektrische apparaten horen niet

thuis b het huisvuil.

Werp de accu niet b het huisvuil, in het vuur (ontplofngsgevaar) of in het

water. Beschadigde accu’s kunnen het milieu en uw gezondheid schaden als er giftige dampen of vloeistoffen ontsnappen.

Richtln 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur: Gebruikte elektrische apparaten moeten gescheiden worden ingezameld en

op een milieuvriendelke manier worden

gerecycleerd.

Afhankelk van de omzetting in nationaal recht, hebt u de volgende mogelkheden:

• breng het terug naar een verkooppunt,

• breng get naar een ofcieel verzamelpunt,

• stuur het terug naar de fabrikant/distribu-

teur. De afvoer van uw ingezonden defecte apparaten voeren we gratis uit.

Dit is niet van toepassing op accessoires die b oude apparaten zn gevoegd en hulpmiddelen zonder elektrische bestanddelen.

Page 71

BENL

Defecte of gebruikte accu‘s moeten volgens richtlijn 2006/66/EG gerecycled worden.

Voer accu’s af volgens de plaatselke voorschriften. Breng accu’s binnen b een

inzamelpunt voor oude accu’s, waar ze

voor milieuvriendelke recyclage worden verwerkt. Vraag hiervoor raad b uw plaatselke afvalmaatschapp of b ons

service-center.

Voer accu’s in ontladen toestand af. We

raden aan om de polen af te dekken met kleefband, om kortsluiting te voorkomen. Open de accu niet.

Vervangstukken

Reserveonderdelen en accessoi-

res verkrgt u op

www.grizzlytools.shop

Ondervindt u problemen b het orderproces, gebruik dan het contactformulier.

B andere vragen neemt u contact op met het “Service-Center” (zie pag. 73).

Grasbak ............................... 91106237

Foutmeldingen

Probleem Mogelke oorzaak Oplossing

Accu laden

(zie „Laadprocédé“)

Accu aanbrengen

(zie „Bediening“)

Reparatie door servicecenter

Apparaat start nie

Accu ontladen

Accu niet aangebracht

Starthefboom (2) of ontgrendelknop (14) defect

Motor defect

Motor wordt uitgeschakeld

Resultaat van het werk niet bevredigend of mo-

tor werkt moeilk

Mes roteert niet

Abnormale geluiden, gerammel of trillingen

Gras te lang Grotere maaihoogte instellen.

Blokkering door vreemde voorwerpen

Gras te kort of te hoog Snoeihoogte wijzigen

Mes (28) stomp

Uitwerpkanaal verstopt Gras verwderen Mes (28) door gras geblok-

keerd

Mes (28) beschadigdt Mes vervangen

Vreemd voorwerp verwderen

Mes op laten scherpen of uitwisselen

Gras verwderen

Page 72

NL BE

Garantie

Geachte cliënte, geachte klant,

U krgt op dit apparaat 3 jaar garantie, te

rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product

wettelke rechten. Deze wettelke rechten

worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantietermn begint met de datum

van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt

als bews van de aankoop benodigd.

Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt

voorop dat binnen de termn van drie jaar het defecte apparaat en het bews van

aankoop (kassabon) voorgelegd en dat

schriftelk kort beschreven wordt, waarin

het gebrek bestaat en wanneer het zich voorgedaan heeft. Als het defect door onze garantie gedekt

is, krgt u het gerepareerde of een nieuw

product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al b de aankoop bestaande beschadigingen en gebreken moeten

onmiddellk na het uitpakken gemeld worden. Na het verstrken van de garan-

tieperiode tot stand komende reparaties

worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwali-

teitsrichtlnen zorgvuldig geproduceerd en vóór aevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen,

die aan een normale sltage blootgesteld zn en daarom als aan sltage onderhevi-

ge onderdelen beschouwd kunnen worden (b.v. mes) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars). Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen

alle in de gebruiksaanwzing vermelde aanwzingen nauwgezet in acht genomen

te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwzing afgeraden worden of waarvoor gewaarschuwd

wordt, dienen onvoorwaardelk vermeden

te worden. Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. B een verkeerde of onoordeelkundige behandeling, toepassing van geweld

en b ingrepen, die niet door het door ons geautoriseerde serviceliaal doorgevoerd

werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwzingen

gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de

kassabon en het identicatienummer (IAN497666_2204) als bews van de

aankoop klaar te houden.

Page 73

BENL

• Gelieve het artikelnummer uit het typeplaatje.

• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krgt dan bkomende in- formatie over de afhandeling van uw klacht.

• Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het

bews van aankoop (kassabon) en de

vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om proble-

men b de acceptatie en extra kosten te vermden, maakt u onvoorwaardelk uitsluitend gebruik van het adres,

dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via

een andere speciale verzendingswze

plaatsvindt. Gelieve het apparaat met inbegrip van alle b de aankoop bgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale ver-

zendingswze – ingezonden apparaten

worden niet geaccepteerd. De afvalverwerking van uw defecte inge-

zonden apparaten voeren w gratis door.

Service-Center

Service Nederland

Tel.: 0800 0249630 E-Mail: [email protected]

IAN 497666_2204

Service België

Tel.: 0800 12089 E-Mail: [email protected]

IAN 497666_2204

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim Duitsland www.grizzlytools.de

U kunt reparaties, die niet onder de ga- rantie vallen, tegen berekening door ons

serviceliaal laten doorvoeren. Z maakt

graag voor u een kostenraming op. W kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden. Opgelet: Gelieve uw apparaat gereinigd

en met een aanwzing op het defect naar ons serviceliaal te zenden.

Page 74

Spis treści

Wstęp ........................................ 74

Przeznaczenie ............................ 74

Opis ogólny ............................... 75

Zawartość opakowania ................... 75

Przegląd ........................................ 75

Opis działania ............................... 75

Dane techniczne ......................... 76

Czas ładowania ............................. 76

Wskazówki bezpieczeństwa ...... 77

Symbole i piktogramy ...................... 77

Ogólne wskazówki bezpieczeństwa .. 78

Montaż ...................................... 82

Montaż rączki ................................ 82

Obsługa.....................................82

Regulacja wysokości koszenia .......... 83

Wkładanie / wyjmowanie

akumulatora ................................... 83

Odczytywanie poziomu naładowania

akumulatora ................................... 83

Zakładanie i zdejmowanie kosza

na trawę ........................................ 83

Włączanie i wyłączanie .................. 84

Ładowanie akumulatora ................... 84

Praca przy użyciu kosiarki do trawy .. 84

Koszenie bez kosza ........................85

Czyszczenie/konserwacja/

przechowywanie .......................85

Ogólne czyszczenie i prace

konserwacyjne................................ 85

Wymiana noża .............................. 86

Konserwacja / regulacja noża ......... 86

Przechowywanie ............................. 86

Utylizacja/ ochrona środowiska .86

Części zamienne/Akcesoria ........ 87

Wykrywanie błędów ................. 88

Gwarancja .................................89

Serwis naprawczy .....................90

Service-Center ............................ 90

Importer .................................... 90

Tłumaczenie oryginalnej

deklaracji zgodności WE ..........271

Rysunek samorozwijający ........ 284

Wstęp

Gratulujemy zakupu nowego urządzenia. Zdecydowali się Państwo na zakup wartościowego produktu. Niniejsze urządzenie sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontroli ostatecznej. W ten sposób zapewniona jest jego sprawność.

Instrukcja obsługi jest częścią składową produktu. Zawiera ona waż-

ne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy się zapoznać ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko

zgodnie z opisem i podanym przeznaczeniem. Instrukcję należy przechowywać starannie, a w przypadku przekazania pro-

duktu osobom trzecim należy dostarczyć nabywcy kompletną dokumentację.

Przeznaczenie

Urządzenie jest przeznaczone wyłącznie

do koszenia trawy na powierzchniach

zieleni w obszarze domowym. Urządzenie jest przeznaczone do użytku prywatnego. To urządzenie nie jest przeznaczone do zastosowania komercyjnego. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji. Każde inne zastosowanie, które nie zostało dozwolone w jednoznaczny sposób, może prowadzić do uszkodzeń urządzenia i stanowić poważne zagrożenie dla użytkownika. Urządzenie jest przeznaczone wyłącznie do użytku przez osoby dorosłe. Dzieciom oraz osobom, które się nie zaznajomiły z niniejszą instrukcją, urządzenia nie wolno eksploatować. Eksploatacja urządzenia w deszczu i wilgot-

Page 75

nym otoczeniu jest zabroniona. Producent

nie ponosi odpowiedzialności cywilnej za szkody, które są powodowane ze względu na użycie niezgodne z przeznaczeniem i nieprawidłową obsługę.

Opis ogólny

Ilustracja najważniejszych ele-

mentów funkcyjnych znajduje

się na przedniej i tylnej stronie rozkładanej.

Zawartość opakowania

Ostrożnie wyjmij urządzenie z opakowania i sprawdź, czy w opakowaniu znajdują się wszystkie wymienione niżej części:

- Wrzecionowa kosiarka do trawy z akumulatorem i rączką prowadzącą

- 2 x trzonek

- 1 x pałąk

- Kosz na trawę

- 2 x uchwyt kablowy

- Metalowe płytki

- Wkrętak do śrub imbusowych

- 4 x nakrętka motylkowa 4 x śruba

- instrukcja obsługi

Metalowe płytki (16) i wkrętak do

śrub imbusowych (15) są w momencie dostarczenia urządzenia umieszczone pod przezroczystą pokrywą (7) urządzenia.

Akumulator i ładowarka nie są

zawarte w zakresie dostawy!

Materiały opakowaniowe usuń zgodnie z

przepisami.

Przegląd

1 Rączka prowadzenia 2 Dźwignia uruchamiająca 3 Nakrętka motylkowa 4 Śruba

5 Trzonek

6 Pałąk

7 Pokrywa

8 Wskaźnik stanu naładowania

9 Obudowa

10 Nakrętka gwiazdowa 11 Osłona 12 Kosz na trawę 13 Kabel urządzenia 14 Przycisk zwalniający 15 Wkrętak do śrub imbusowych 16 Metalowe płytki

17 Kluczyk stykowy 18 Akumulator

19 Przycisk odblokowujący 20 Ładowarka

21 Uchwyty

22 Śruba

23 Uchwyt kablowy

24 Skala 25 Pałąk rolkowy 26 Zamknięcie wciskane 27 Dolny nóż 28 Walec nożowy 29 Śruba imbusowa

Opis działania

Wrzecionowa kosiarka do trawy z akumulatorem posiada narzędzie tnące obracające się równolegle do płaszczyzny koszenia. Jest ona jest wyposażona w mocny silnik elektryczny, solidną obudowę z tworzywa sztucznego, kluczykowy wyłącznik bezpieczeństwa, osłonę i kosz na trawę. Dodatkowo urządzenie jest wyposażone w mechanizm płynnej regulacji wysokości i lekko poruszające się kółka.

Page 76

Funkcje elementów urządzenia są podane w poniższym opisie.

Dane techniczne

Akumulatorowa

kosiarka wrzecionowa ....... PSMA 20-Li A1

Napięcie silnika U ...................... 20 V

Prędkość obrotowa

narzędzia tnącego ........ maks. 1000 min

Okrąg cięcia .............................380 mm

Wysokość koszenia ...............12 - 42 mm

Klasa ochrony ......................................III

Rodzaj ochrony ................................IPX1

Ciężar (bez

akumulator i ładowarka) .............. 11,5 kg

Pojemność kosza do zbierania trawy ... 35 l Poziom emisji ciśnienia akustycznego w miejscu pracy użytkownika

) ........................ 73,5 dB; KpA=3 dB

Poziom mocy ciśnienia akustycznego (L

zmierzony ......... 85,3 dB; K

gwarantowany .......................... 90 dB

Wibracje (a

)..... 1,083 m/s2; K=1,5 m/s

Temperatura ........................ maks. 50 °C

Ładowanie ............................4 - 40 °C

Praca .................................-20 - 50 °C

Przechowywanie ....................0 - 45 °C

w przypadku korzystania z akumulatorów Smart (Smart PAPS 204 A1/ Smart PAPS 208 A1)

Częstotliwość robocza/Pasmo

częstotliwości .........2400 - 2483,5 MHz

Maks. moc nadawania ........... ≤ 20 dBm

Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być wykorzystywana do porównań urządzenia elektrycznego z innymi urządzeniami. Podana wartość emisji drgań może też służyć do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

=1,87 dB

Ostrzeżenie: Wartość emisji

drgań może się różnić w czasie korzystania z urządzenia od podanej wartości, jest to zależne od sposobu używania urządzenia.

Proszę spróbować maksymalnie

ograniczyć narażenie na wibracje. Przykładowymi sposobami zmniejszenia narażenia na wibracje jest noszenie rękawic w trakcie pracy

-1

z narzędziem i ograniczenie czasu pracy. Należy przy tym uwzględnić

wszystkie elementy cyklu eksplo-

atacji (na przykład czas, w którym elektronarzędzie jest wyłączone,

oraz czas, w których jest ono

wprawdzie włączone, ale pracuje bez obciążenia).

Parametry akustyki i wibracji zostały określone zgodnie z normami wymienionymi w

Deklaracji Producenta.

)

Czas ładowania

Urządzenie jest częścią serii ( Parkside) X20VTeam i może być zasilane za pomocą akumulatorów serii ( Parkside) X20VTeam. Akumulatory serii ( Parkside) X20VTeam można ładować tylko za pomocą ładowarek z serii ( Parkside) X20VTeam.

Zalecamy użytkowanie urządzenia wyłącznie z następującymi akumulatorami: PAP20B1, PAP20B3, SmartPAPS204A1, SmartPAPS208A1 Zalecamy ładowanie akumulatorów za pomocą następujących ładowarek: PLG20A3, PLG20A4, PLG20C1, PLG20C3, PDSLG20A1, SmartPLGS2012A1, PDSLG20B1

Page 77

380 mm

Czas ładowania

(min.)

PLG20A1 PLG20A4 PLG20C1

PLG20A2 45 60 80 165 PLG20A3

PLG20C3 PDSLG20A1 35 45 60 120

Smart

PLGS2012A1

PAP20A1 PAP20B1

60 90 120 240

35 45 60 120

35 40 50 50

PAP20A2

Wskazówki

bezpieczeństwa

PAP20A3 PAP20B3 Smart PAPS204A1

Smart

PAPS208A1

Przed wykonaniem regulacji

lub czyszczenia wyłączyć sil-

nik i wyjąć kluczyk startowy. W tym punkcie opisano podstawowe przepisy bezpieczeństwa podczas pracy z urządzeniem.

Symbole i piktogramy

Symbole na urządzeniu:

Uwaga! Wybieg noża tnące-

go.

Informacje odnośnie poziomu

mocy akustycznej L

Urządzeń elektrycznych nie

Uwaga!

należy wyrzucać wraz z od-

padami i śmieciami z gospo-

Proszę uważnie przeczytać

darstw domowych

instrukcję obsługi.

Nie wystawiaj urządzenia

Niebezpieczeństwo poraże-

na działanie wilgoci i wody.

nia prądem elektrycznym!

Noś ochronę oczu.

Niebezpieczeństwo obrażeń

Noś ochronniki słuchu.

spowodowanych przez wy-

rzucane części

Promień koszenia

in dB.

Osoby postronne trzymaj z

dala od urządzenia

Ostrożnie - ostre noże! Trzy-

mać z daleka ręce i nogi. Niebezpieczeństwo doznania obrażeń ciała!

Regulacja wysokości ko-

szenia

Wskaźnik

stanu

naładowania

Page 78

To urządzenie należy

do serii X20VTEAM

Symbole w instrukcji

obsługi:

Symbol niebezpieczeń-

stwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak nakazu z informacjami

na temat zapobiegania szkodom.

W trakcie manipulowania no-

żem należy nosić rękawice.

Znak informacyjny ze wska-

zówkami ułatwiającymi posługiwanie się urządzeniem.

Ogólne wskazówki

bezpieczeństwa

WAŻNE

PRZECZYTAJ UWAŻNIE INSTRUKCJĘ UŻYTKOWANIA. ZACHOWAJ INSTRUKCJĘ DO PÓŹNIEJSZEGO WYKORZY-

STANIA.

W przypadku niewłaściwe-

go użycia urządzenie może spowodować poważne obrażenia ciała. Aby uniknąć urazów ciała i szkód materialnych, proszę przeczytać i bezwzględnie przestrzegać poniższych instrukcji bezpieczeństwa i dokładnie zapoznać się ze wszystkimi elementami obsługi.

• Przeczytaj uważnie instrukcję użytkowania.

• To urządzenie nie może być używane przez dzieci. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenia

i prac konserwacyjnych nie

mogą wykonywać dzieci.

• To urządzenie może być używane przez osoby o obniżonej sprawności zycznej, sensorycznej czy umysłowej lub o niedostatecznym doświadczeniu i wiedzy tylko wówczas, jeśli osoby te znajdują się pod nadzorem lub jeśli zostały pouczone o zasadach bezpiecznego użycia urządzenia i zrozumiały wynikające stąd niebezpieczeństwa.

Przygotowanie:

• Nigdy nie zezwalaj na używanie urządzenia przez dzieci lub inne osoby, które nie zapoznały się z instrukcją obsługi. Lokalne przepisy mogą określać minimalny wiek użytkownika.

• Nigdy nie używaj urządzenia, kiedy w pobliżu znajdują się ludzie, a w szczególności dzieci i zwierzęta domowe. Dzieciom nie wolno bawić się urządzeniem.

• Operator lub użytkownik jest

odpowiedzialny za wypadki lub szkody u innych osób lub ich mienia.

• Sprawdź teren, na którym używane jest urządzenie i usuń z

niego kamienie, kije, druty lub

inne ciała obce, które mogą zostać uchwycone i wyrzucone przez urządzenie.

• Noś odpowiednią odzież robo-

Page 79

czą, taką jak mocne obuwie z podeszwą antypoślizgową oraz wytrzymałe długie spodnie. Nie korzystaj z urządzenia bez założonych butów na nogach lub z założonymi odkrytymi sandałami. Unikaj noszenia luźnej odzieży lub odzieży ze zwisającymi sznurkami bądź paskami.

• Przed użyciem należy zawsze sprawdzić wzrokowo, czy noże, śruby mocujące i cały zespół tnący nie są zużyte lub uszkodzone. Nie używaj urządzenia, jeśli brakuje w nim elementów ochronnych (np. osłony lub kosza na trawę), części zespołu tnącego lub sworzni, lub jeśli są one zużyte bądź uszkodzone. Zużyte lub uszkodzone noże i śruby mocujące można wymieniać tylko w zestawach, aby uniknąć stanu niewyważenia.

• Zachowaj ostrożność w przypadku urządzeń wyposażonych w kilka narzędzi tnących, ponieważ ruch jednego noża może spowodować obracanie się pozostałych noży.

• Używaj tylko części zamiennych

i akcesoriów dostarczonych i zalecanych przez producenta. Stosowanie nieautoryzowanych części prowadzi do natychmiastowej utraty praw gwarancyjnych.

• Zużyte lub uszkodzone tabliczki informacyjne należy wymienić.

Praca z urządzeniem:

Podczas pracy nie stawiaj

stóp ani nie kładź dłoni w pobliżu obracających się

części lub pod nimi. Niebezpieczeństwo obrażeń ciała!

• Włączaj silnik zgodnie z instrukcją i tylko wtedy, gdy stopy znajdują się w bezpiecznej odległości od noży tnących.

• Nie używaj urządzenia w czasie deszczy, przy złej po-

godzie, w wilgotnym otoczeniu lub na mokrej trawie. Pracuj

tylko przy świetle dziennym lub dobrym oświetleniu.

• Nie korzystaj z urządzenia, jeśli jesteś zmęczony, zdekoncentrowany, po spożyciu alkoholu lub zażyciu tabletek. Zawsze zrób sobie w porę przerwę w pracy. W trakcie pracy zachowuj zdrowy rozsądek.

• W trakcie pracy pamiętaj o za-

chowaniu bezpiecznej postawy,

w szczególności na zboczach. Pracę na zboczach wykonuj za-

wsze w kierunku poprzecznym,

nigdy w górę lub w dół. Zachowaj szczególną ostrożność

podczas zmiany kierunku jazdy na zboczu. Nigdy nie pracuj na nadmiernie stromych zboczach.

• Urządzenie prowadź w tempie spacerowym. Zachowaj

szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie lub chodzenia tyłem.

• Podczas wyłączania urządzenia zachowaj ostrożność i postępuj zgodnie z zaleceniami instrukcji obsługi. Pamiętaj o

zachowaniu odpowiedniego

odstępu stóp od obracających się noży.

• Nie przechylaj urządzenia

Page 80

podczas jego uruchamiania,

chyba że jest to konieczne przy rozruchu w wysokiej trawie. W takiej sytuacji należy przechylić urządzenie naciskając rękojeść, aby unieść lekko przednie koła. Przed opuszczeniem urządzenia na ziemię zawsze sprawdź, czy obie dłonie znajdują się w położeniu roboczym.

• Nigdy nie pracuj bez kosza na

trawę lub osłony. Stawaj zawsze z dala od otworu wyrzutowego.

• Nie uruchamiaj silnika, stojąc przed kanałem wyrzutowym.

Uwaga - Niebezpieczeń-

stwo! Po wyłączeniu urządzenia nóż obraca się jeszcze przez chwilę. Niebezpieczeństwo obrażeń ciała.

• Dopóki silnik pracuje, urządzenia nie wolno podnosić ani transportować. Wyłącz urządzenie, jeżeli musisz je przechylić na czas transportu, podczas przejeżdżania przez powierzchnie inne niż trawnik

lub podczas doprowadzania bądź odprowadzania urządzenie z koszonego obszaru.

• Otwór wyrzutowy trawy musi

być zawsze czysty i drożny. Pokos usuwaj tylko, gdy urządze-

nie jest zatrzymane.

• Nigdy nie pozostawiaj urządzenia w miejscu pracy bez nadzoru.

• Nie używaj urządzenia w

stanie uszkodzonym, niekompletnym lub po dokonaniu jego

modykacji niezatwierdzonych

przez producenta. Nigdy nie

używaj urządzenia z uszkodzonymi elementami ochronny-

mi, osłonami lub brakującymi elementami bezpieczeństwa, takimi jak urządzenia odprowadzające i/lub kosz na trawę.

• Nie przeciążaj urządzenia. Wykonuj pracę tylko w poda-

nym zakresie mocy i nie zmie-

niaj ustawień regulacyjnych silnika. Do wykonania ciężkich prac nie używaj maszyn o słabej mocy. Nie używaj urzą-

dzenia do celów, do których nie jest przeznaczone.

• Nie używaj urządzenia w pobliżu łatwopalnych cieczy lub gazów. W przypadku nieprze-

strzegania tego zakazu istnieje

niebezpieczeństwo pożaru lub

wybuchu.

• Wyłącz urządzenie, wyciągnij kluczyk zapłonu i wyjmij akumulator. Upewnij się, czy wszystkie części ruchome się zatrzymały:

- zawsze przed pozostawie-

niem urządzenia i kiedy nie jest ono używane,

- przed usunięciem blokad lub udrożnieniem kanału wyrzu-

towego,

- przed sprawdzeniem, czyszczeniem lub wykonaniem

pracy z urządzeniem,

- po natraeniu na ciało obce.

Przed ponownym uruchomie-

niem i rozpoczęciem pracy sprawdź urządzenie pod kątem uszkodzeń i wykonaj niezbędne naprawy,

- jeżeli urządzenie wpadnie w

nienormalne silne drgania,

należy je natychmiast sprawdzić.

Page 81

- Upewnij się, że wszystkie nakrętki, sworznie i śruby są dokręcone do oporu.

- Sprawdź urządzenie pod kątem ewentualnych uszkodzeń.

- Przeprowadź wymagane naprawy uszkodzonych części.

• Nigdy nie stawiaj stóp ani nie

kładź dłoni w pobliżu lub pod obracającymi się częściami. Ni-

gdy nie stawaj przed otworem wyrzutowym.

• Zawsze wyciągaj wyłącznik prądu/ kluczyk startowy, gdy:

- oddalasz się od urządzenia, przed usunięciem blokad,

- podczas kontroli urządzenia,

czyszczenia lub wykonywania innych prac na urządzeniu,

- po kolizji z ciałem obcym. Natychmiast sprawdź urządzenie pod kątem uszkodzeń i w razie konieczności przekaż je do naprawy,

- jeśli urządzenie zaczyna dziwnie drgać (niezwłoczna

kontrola!).

• Podczas uruchamiania silnika

nie wolno przechylać kosiarkichyba, że podczas tej czynności konieczne jest jej uniesienie. W takim przypadku kosiarkę

przechyl tylko na tyle, na ile

jest to konieczne i podnieś tylko stronę przeciwną do użytkowni-

ka.

Konserwacja i przechowywanie:

• Przed odstawieniem urządzenia do zamkniętego pomieszczenia

odczekaj, aż silnik ostygnie.

• Podczas konserwacji noży tnących pamiętaj, że noże mogą zostać poruszone nawet przy wyłączonym źródle napięcia.

• Upewnij się, że wszystkie nakrętki, sworznie i śruby są dokręcone do oporu i urządzenie znajduje się w bezpiecznym

stanie roboczym.

• Nie próbuj samodzielnie na-

prawiać urządzenia, chyba że

masz w tym zakresie odpowied-

nie kwalikacje. Wszelkie prace, które nie zostały wyszczególnione w tej instrukcji, mogą być wykonywane tylko przez

autoryzowane przez nas punkty serwisowe.

• Urządzenie przechowuj w suchym miejscu, poza zasięgiem

dzieci.

• Starannie obchodź się z urządzeniem. Dbaj o to, aby na-

rzędzia były ostre i czyste, aby zapewnić lepszą i bezpieczniejszą pracę. Postępuj zgodnie z

instrukcjami konserwacji.

• Noś rękawice ochronne podczas wymiany zespołu tnącego.

• Regularnie sprawdzaj kosz na

trawę pod kątem zużycia i odkształceń. Ze względów bezpieczeństwa wymieniaj zużyte lub uszkodzone części. Zachowaj szczególną ostrożność podczas ustawiania noży, aby palce nie zakleszczyły się między obracającymi się nożami i nieruchomymi częściami maszyny.

• Sprawdź, czy stosowane są tylko zapasowe noże, dopuszczo-

ne przez producenta.

Page 82

Bezpieczeństwo elektryczne:

• Wtyk przyłączeniowy musi pasować do gniazda sieciowego. Nigdy nie wolno modykować wtyku. Nie używaj wtyków adaptera razem z narzędziami

elektrycznymi z uziemieniem

ochronnym. Niezmodykowane wtyki i pasujące gniazda zmniejszają ryzyko porażenia

elektrycznego.

• Unikaj kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodów-

ki. Jeżeli ciało jest uziemione, występuje zwiększone ryzyko porażenia elektrycznego.

• Narzędzia elektryczne chroń przed deszczem i wilgocią. Wniknięcie wody do narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.

• Nie używaj akcesoriów, które nie są zalecane przez PARKSIDE. Może to spowodować porażenie elektryczne lub pożar

Przestrzegaj zasad bez-

pieczeństwa, ładowania i prawidłowego użytkowania, podanych w instrukcji obsługi akumulatora i ładowarki serii ( Parkside) X20VTeam. Szczegółowy opis procesu ładowania i dalsze informacje można znaleźć w tej oddzielnej instrukcji obsługi.

• W razie niepewności zwróć się do

specjalisty lub do naszego serwisu.

Montaż rączki

+  Montaż dolnych trzonków



1. Wykręcić dwie małe śruby (22) z obu-

dowy.

2. Włożyć dolny pałąk (6) w dwa uchwy-

ty (21) na obudowie.

3. Za pomocą wkrętaka do śrub imbusowych (15) dokręcić dwie małe śrubki

(22) w celu zamocowania dolnego

pałąka (6).

4. Zamocować dwa środkowe trzonki (5) na dolnym pałąku (6) za pomocą nakrętki motylkowej (3) i śruby (4).

Montaż rączki prowadzącej



5. Założyć rączkę prowadzącą (1) na

dolne trzonki (5).

6. Założyć rączkę prowadzącą (1) za pomocą nakrętki motylkowej (3) i śruby (4) na środkowych trzonkach (5).

Montaż uchwytów kablowych



7. Zacisnąć uchwyty kabla (23) na trzonku dolnym (6) i na środkowym trzonku (5) i zamocować przy ich użyciu kabel urządzenia (13).

Po poluzowaniu nakrętek motyl-

kowych (3) można złożyć uchwyt pałąkowy (1) i środkowe trzonki (5) w dół w celu przechowania urządzenia. Należy zwrócić uwagę, aby kabel urządzenia (13) nie był ściśnięty.

Montaż

• Noś rękawice ochronne.

• Wykonuj tylko prace, które potrasz wykonać prawidłowo.

Obsługa

Wrzecionową kosiarkę akumulato-

rową można stosować z akumulato-

rem lub bez akumulatora.

Page 83

Ustawienia na kosiarce można

wykonywać tylko przy wyłą-

czonym silniku i nieruchomym

nożu. Należy pamiętać, że nóż obraca się również wtedy,

gdy akumulator nie znajduje

się w urządzeniu. Niebezpieczeństwo dla osób.

Wyłączyć urządzenie, wyciągnąć

kluczyk zapłonu (17) i odczekać do zatrzymania się noża.

Regulacja wysokości

koszenia

Wysokość koszenia można na urządzeniu ustawiać płynnie w zakresie 12-42mm.

1. Poluzować dwie nakrętki gwiazdowe

(10) po prawej i po lewej stronie urzą-

dzenia.

2. Ustawić żądaną wysokość koszenia na

skali (24), odpowiednio przemieszcza-

jąc pałąk rolkowy (25).

3. Ustalić wysokość koszenia poprzez

dokręcenie dwóch nakrętek gwiazdo-

wych (10) po prawej i po lewej stronie

urządzenia.

Prawidłowa wysokość koszenia wynosi w przypadku trawnika ozdobnego około 25 - 30 mm, w przypadku trawnika użytkowego około 30 - 65 mm.

Podczas pierwszego koszenia w

sezonie należy wybrać dużą wysokość koszenia.

Należy przestrzegać zasad ochro-

ny przed hałasem i miejscowych

przepisów prawa.

Wkładanie / wyjmowa-

nie akumulatora

Wyłączyć urządzenie, wyciągnąć

kluczyk stykowy (17) i odczekać do zatrzymania się noża. Niebezpieczeństwo dla osób.

1. Podnieś przezroczystą osłonę (7) na

obudowie.

2. W celu włożenia akumulatora (18) do urządzenia wsunąć akumulator wzdłuż prowadnicy szynowej do urządzenia. Słychać jego zatrzaśnięcie.

3. Aby wyjąć akumulator (18) z urządzenia, należy wcisnąć przycisk zwalniający (19) na akumulatorze i wyciągnąć

akumulator.

Odczytywanie

poziomu naładowania

akumulatora

Poziom naładowania akumula-

tora można odczytać ze wskaźnika poziomu naładowania akumulatora (8), gdy urządzenie jest włączone.

czerwony-żółty-zielony => akumulator w

pełni naładowany czerwony-żółty => napięcie akumulatora w zakresie ok. 2-18V

czerwony => akumulator wymaga łado- wania czerwona kontrolka LED po prawej stronie

=> błąd

Zakładanie i zdejmo-

wanie kosza na trawę

1. Unieść osłonę (11) i zawiesić kosz na trawę (12).

Page 84

2. Zamocować kosz na trawę (12) za pomocą wciskanego zamknięcia (26) na dolnym pałąku (6).

Wysokość zawieszenia kosza na trawę (12) można regulować

zmieniając długość paska.

3. Aby zdjąć kosz na trawę (12), należy odwiesić kosz (12) i zwolnić wciskane zamknięcie (26). Złożyć osłonę (11) z powrotem na obudowę urządzenia (9).

Włączanie i wyłączanie

1. Ustawić kosiarkę na równej powierzchni.

2. Unieść przezroczystą osłonę (7) na obudowie urządzenia.

3. Wsunąć naładowany akumulator (18) po prowadnicy szynowej do urządzenia. Słychać jego zatrzaśnięcie.

4. Umieścić kluczyk stykowy (17) do prze-

widzianego do tego celu otworu.

5. Przed załączeniem zwrócić uwagę, czy urządzenie nie dotyka żadnych

przedmiotów.

6. Aby włączyć urządzenie, należy

wcisnąć i przytrzymać przycisk zwalniający (14), równocześnie dociskając dźwignię uruchamiającą (2).

7. Zwolnić przycisk zwalniający (14).

8. W celu wyłączenia zwolnić dźwignię startową (2).

Po wyłączeniu urządzenia

nóż obraca się jeszcze przez kilka sekund. Nie dotykać obracającego się noża. Niebezpieczeństwo dla osób.

Ładowanie akumulatora

1. W razie potrzeby wyciągnąć akumulator (18) z urządzenia.

2. Wsunąć akumulator (18) do wnęki ła-

dowarki (20).

3. Podłączyć ładowarkę (20) do gniazda.

4. Po zakończeniu ładowania odłączyć ładowarkę (20) od sieci.

5. Wyciągnąć akumulator (18) z łado-

warki (20).

Praca przy użyciu kosiarki

do trawy

Regularnie koszenie trawy pobudza trawę do silniejszego tworzenia liści, przyczynia się jednocześnie do obumierania chwastów. Dlatego też po każdym koszeniu trawy trawa uzyskuje większą gęstość i jednocześnie można ją równomiernie obciążać. Pierwsze koszenie należy wykonać mniej więcej na początku kwietnia, gdy wysokość trawy osiąga 70 - 80 mm. W głównym okresie wegetacyjnym trawę należy kosić przynajmniej raz w tygodniu.

• Proszę prowadzić urządzenie w tempie kroku pieszego po w miarę możliwości prostych pasach. W celu przeprowa-

dzenia koszenia bez luk, pasypowinny

zawsze zachodzić na siebie na szerokości paru centymetrów.

• Głębokość koszenia należy ustawić tak, aby urządzenie nie zostało przeciążone. W przeciwnym razie może dojść do uszkodzenia silnika.

• Pracę na pochyłościach należy wykonywać zawsze poprzecznie do stoku. Proszę zachować szczególną ostrożność w trakcie cofania się i ciągnięcia urządzenia.

• Po każdym użyciu proszę wyczyścić urządzenie w sposób opisany w roz-

dziale „Czyszczenie/konserwacja/

przechowywanie“.

Po wyłączeniu urządzenia

nóż obraca się jeszcze przez parę sekund. Proszę

Page 85

nie dotykać poruszającego się noża. Istnieje niebezpieczeństwo doznania

szkód osobowych.

Koszenie bez kosza

Jeśli prace są wykonywane

bez kosza na trawę, należy złożyć osłonę w dół. Niebezpieczeństwo obrażeń ciała.

Podczas koszenia bez kosza mocno roz-

drobniony materiał nie wędruje do kosza na trawę lecz pozostaje na powierzchni trawnika. Substancje odżywcze zawarte w skoszonej trawie ulegają rozkładowi pod wpływem działalności organizmów żyjących w glebie, tworząc obieg substancji odżywczych. Dzięki temu zmulczowana trawa nie wymaga tak częstego nawoże-

nia.

Zasadniczo obowiązuje zasada, żeby trawę kosić względnie często, tak by na trawniku pozostawały jedynie niewielkie ilości skoszonego materiału. Najlepiej jest zatem kosić trawnik raz w tygodniu bez kosza na trawę i ustawiać kosiarkę w taki sposób, aby skoszony materiał stanowił jedynie ok. 40% całkowitej wysokości trawnika. Jeśli skoszony materiał pozostaje widoczny na powierzchni trawnika (na przykład podczas pierwsze-

go koszenia w roku lub w przypadku inten-

sywnego wzrostu), należy podczas prac stosować kosz na trawę (12).

Czyszczenie/ konserwacja/ przechowywanie

Proszę zlecać wykonanie

prac, które nie są opisane

w niniejszej instrukcji,

przez upoważnioną przez nas placówkę serwisową. Proszę stosować wyłącznie oryginalne części zamienne.

W trakcie manipulowania nożem

należy nosić rękawice.

Przed czyszczeniem lub wykona-

niem wszelkich prac konserwa-

cyjnych wyłączyć urządzenie, wyciągnąć kluczyk zapłonu (17) i odczekać do zatrzymania się noża. Niebezpieczeństwo dla osób.

Ogólne czyszczenie i prace konserwacyjne

Nie spryskiwać kosiarki do

trawy wodą. Niebezpieczeństwo z powodu porażenia prądem elektrycznym!

• Urządzenie należy stale utrzymywać

w czystości. Do czyszczenia stosować szczotkę lub szmatkę, jednakże nie należy używać żadnych środków do

czyszczenia lub rozpuszczalników.

• Po koszeniu przylegające resztki ro-

ślin należy usuwać z kółek, otworów

wentylacyjnych, otworu wyrzutowego

i komory noża kawałkiem drewna lub plastiku. W tym celu nie stosować twardych i spiczastych narzędzi, gdyż mogą one uszkodzić urządzenie.

• Przed każdym użyciem kosiarkę do

trawy należy sprawdzać pod kątem

widocznych usterek, takich jak nie

przytwierdzone lub uszkodzone części. Proszę sprawdzić, czy nakrętki, trzpienie i śruby są dobrze przymocowane.

• Proszę sprawdzić osłony i urządze-

nia ochronne pod kątem uszkodzeń i

Page 86

stabilności przymocowania. W razie konieczności należy je wymienić.

Wymiana noża

Jeżeli nóż jest tępy, można go naostrzyć lub wymienić. W tym celu proszę się zwracać do naszego warsztatu technicznego

lub do Centrum Serwisowego.

Konserwacja /

regulacja noża

Nóż Państwa kosiarki został fabrycznie ustawiony w optymalny sposób. Jeśli koszony materiał po dłuższym użytkowaniu nie będzie czysty, należy skorygować położenie dolnego noża.

1. Skontrolować walec nożowy (28) i nóż dolny (27) pod kątem wyszczerbień i w razie potrzeby usunąć wyszczerbienia za pomocą osełki.

2. Poluzować śruby imbusowe (29) po

prawej i po lewej stronie na dolnym

nożu (27) za pomocą wkrętaka do śrub imbusowych (15).

3. Wsunąć metalową płytkę (16) (szczelinomierz) po jednej stronie między jeden nóż walca nożowego (28) i nóż

dolny (27).

4. Dokręcić śruby imbusowe (29) po tej samej stronie za pomocą wkrętaka do śrub imbusowych (15), aż metalowe płytki (16) (szczelinomierz) będą się lekko klinować między walcem nożowym (28) a dolnym nożem (27).

5. Obrócić walec nożowy (28) dalej, aż równo ustawiony nóż będzie się znajdował po drugiej stronie dokładnie pod dolnym nożem (27).

6. Następnie dokręcić śruby imbusowe (29) po tej samej stronie za pomocą wkrętaka do śrub imbusowych (15), aż metalowe płytki (16) (szczelinomierz)

będą się lekko klinować między walcem nożowym (28) a dolnym nożem

(27).

Kontrola: Obrócić walec nożo-

wy (28). Jeśli walec nożowy (28) i nóż dolny (27) stykają się, niemal nie wydając odgłosów, wówczas nóż jest ustawiony prawidłowo.

Przechowywanie

Zwolnić cztery nakrętki motylkowe (3) i złożyć rączkę prowadzenia (1) i środkowe trzonki (5) na czas przechowywania urządzenia. Należy zwrócić uwagę, aby kabel urządzenia (13) nie był ściśnięty.

• Urządzenie należy przechowywać w suchym miejscu poza zasięgiem dzieci.

• Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekać, aż

silnik ostygnie.

• Przed dłuższym okresem składowania (np. przed sezonem zimowym) wyjąć akumulator z urządzenia.

Odpowiedzialności cywilnej nie ponosimy za szkody wywołane przez nasze urządzenia, jeżeli zostaną wywołane z powodu nieprawidłowo wykonanej naprawy lub zastosowania nieoryginalnych części zamiennych wzgl. zastosowania urządzenia

niezgodnego z przeznaczeniem.

Utylizacja/ ochrona

środowiska

Wyjmij akumulator z urządzenia i przekaż urządzenie, akumulator, akcesoria oraz

opakowanie do punktu recyklingu opadów.

Materiały opakowaniowe usuń zgodnie z

przepisami.

Page 87

Urządzeń elektrycznych nie należy

wyrzucać razem ze śmieciami

domowymi.

Nie wyrzucaj akumulatora do śmieci

domowych, ognia (ryzyko wybuchu) lub wody. Uszkodzone akumu-

latory mogą szkodzić środowisku naturalnemu i zdrowiu ludzi, jeśli wydostaną się z nich trujące opary

lub ciecze.

Dyrektywa 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego: Zużyte urządzenia elektryczne muszą być zbierane oddzielnie i poddawane recyklingowi w sposób przyjazny dla śro-

dowiska.

W zależności od adaptacji na gruncie prawa krajowego mogą być do wyboru następujące możliwości:

• zwrot w miejscu zakupu,

• zwrot w ocjalnym punkcie zbiórki,

• odesłanie do producenta/podmiotu wprowadzającego produkt na rynek. Utylizację przesłanych uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Akumulatory należy utylizować w stanie rozładowanym. Zalecamy zasłonięcie biegunów kawałkiem taśmy klejącej w celu

ochrony przed ewentualnym zwarciem. Nie otwieraj akumulatora.

Części zamienne/

Akcesoria

Części zamienne i akcesoria

można zakupić na

www.grizzlytools.shop

W przypadku problemów z zamawianiem należy skorzystać z formularza kontaktowego. W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz

strona 90).

Kosz na trawę ....................... 91106237

Przepisy te nie obejmują akcesoriów i środków pomocniczych dołączonych do starych urządzeń, które nie zawierających

elementów elektrycznych.

Uszkodzone lub zużyte akumulatory należy przekazywać do recyklingu zgodnie z dyrektywą 2006/66/WE.

Akumulatory utylizuj zgodnie z lokalnymi

przepisami. Akumulatory należy oddać w punkcie zbiórki zużytych baterii, skąd zostaną przekazane do ponownego

przetworzenia w sposób przyjazny dla

środowiska. O szczegóły pytaj w najbliższym zakładzie utylizacji odpadów lub w naszym Dziale Obsługi.

Page 88

Wykrywanie błędów

Problem Możliwa przyczyna Usuwanie błędów

Sprawdzić stan naładowania Akumulator jest rozładowany lub nie jest założony

akumulatora, w razie potrzeby

zlecić naprawę w punkcie na-

praw urządzeń elektrycznych

Urządzenie nie uruchamia się

Silnik wyłącza się Blokada przez obce ciało Usunąć obce ciała

Wynik koszenia nie jest zadawalający lub utrud-

niona praca silnika

Nóż nie obraca się

Nienormalne odgłosy,

stukanie lub wibracje

Dźwignia włączająca (2) lub przycisk odryglowu-

jący (14) jest uszkodzony

Uszkodzony silnik

Trawa jest za długa

Wysokość koszenia jest za mała

Nóż (28) jest tępy

Komora noża jest zatkana Wyczyścić urządzenie

(28) jest zablokowany

Nóż przez trawę

Nóż

(28) jest uszkodzony Wymienić nóż

Naprawa w Centrum

serwisowym

Ustawić wyższą wysokość

koszenia.

Ustawić mniejszą wysokość

koszenia

Zlecić naostrzenie noża lub go

wymienić

Usunąć trawę

Page 89

Gwarancja

Szanowna Klientko, Szanowny Kliencie, na zakupione urządzenie otrzymują Państwo 3 lata gwarancji od daty zakupu.

W przypadku wad tego produktu przysługują Państwu ustawowe prawa w stosunku do sprzedawcy produktu. Prawa te nie są ograniczone przez naszą przedstawioną niżej gwarancję.

Warunki gwarancji

Okres gwarancji rozpoczyna się z datą zakupu. Prosimy zachować oryginalny paragon. Będzie on potrzebny jako dowód

zakupu.

Jeśli w okresie trzech lat od daty zakupu tego produktu wystąpi wada materiałowa

lub fabryczna, produkt zostanie – wedle

naszego wyboru – bezpłatnie naprawiony lub wymieniony. Gwarancja zakłada, że w okresie trzech lat uszkodzone urządzenie zostanie przesłane wraz z dowodem

zakupu (paragonem) z krótkim opisem,

gdzie wystąpiła wada i kiedy się pojawiła. Jeśli defekt jest objęty naszą gwarancją, otrzymają Państwo z powrotem naprawiony lub nowy produkt. Wraz z wymianą urządzenia lub ważnej części, zgodnie

z art. 581 § 1 aktualnej wersji Kodeksu cywilnego, okres gwarancji rozpoczyna

się od nowa.

Okres gwarancji i ustawowe rosz-

czenia z tytułu wad

Okres gwarancji nie wydłuża się z powodu świadczenia gwarancyjnego. Obowiązuje to również dla wymienionych lub naprawionych części. Ewentualne uszkodzenia i wady istniejące już w momencie zakupu należy zgłosić bezzwłocznie po rozpakowaniu. Naprawy przypadające po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano z zachowaniem staranności zgodnie z surowymi normami jakościowymi i dokładnie sprawdzono przed wysyłką.

Gwarancja obowiązuje dla wad materiałowych lub fabrycznych. Gwarancja nie rozciąga się na części produktu, które podlegają normalnemu zużyciu i można je uznać za części zużywalne (np. na uszkodzenia części delikatnych (np. przełączniki). Gwarancja przepada, jeśli produkt został uszkodzony, nie był zgodnie z przeznaczeniem użytkowany i konserwowany. Użytkowanie zgodnie z przeznaczeniem wiąże się z przestrzeganiem wszystkich wskazówek zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, których odradza się lub przed którymi ostrzega się w instrukcji obsługi. Produkt jest przeznaczony do użytku prywatnego, a nie komercyjnego. W przypadku niewłaściwego i nieodpowiedniego obchodzenia się z urządzeniem, stosowania „na siłę” i zabiegów, które nie zostały

przeprowadzone przez nasz autoryzowa-

ny oddział, gwarancja wygasa.

Realizacja w przypadkach objętych gwarancją

Aby zagwarantować szybkie przetworzenie Państwa sprawy, prosimy o przestrzeganie poniższych wskazówek:

• W przypadku wszelkich zapytań

prosimy o przygotowanie paragonu i

numeru artykułu jako dowodu zakupu (IAN497666_2204).

• Numer artykułu znajduje się na tablicz-

ce znamionowej.

• W przypadku wystąpienia usterek lub

innych wad prosimy o skontaktowanie

się z wymienionym niżej działem ser-

nóż), oraz

Page 90

wisowym telefonicznie lub mailowo.

Uzyskają Państwo wówczas szczegółowe informacje na temat realizacji

reklamacji.

• Uszkodzony produkt mogą Państwo wysłać po skontaktowaniu się z naszym działem obsługi klienta, załączając dowód zakupu (paragon) i określając, na czym polega wada i kiedy wystąpiła, bezpłatnie na podany adres serwisu. Aby uniknąć problemów

z odbiorem i dodatkowych kosztów,

prosimy o wysłanie przesyłki na adres, który Państwu podano. Należy się upewnić, żeby wysyłka nie nastąpiła odpłatnie, jako ponadwymiarowa,

ekspresowo lub na innych specjalnych

warunkach. Prosimy o przesłanie urządzenia wraz ze wszystkimi częściami wyposażenia otrzymanymi przy zakupie i zadbanie o wystarczająco

bezpieczne opakowanie.

Serwis naprawczy

Naprawy, które nie są objęte gwarancją, można zlecić odpłatnie w naszym oddziale serwisowym. Serwis sporządzi Państwu

kosztorys naprawy.

Podejmujemy się wyłącznie naprawy urządzeń, które zostały prawidłowo zapako-

wane i ofrankowane.

Uwaga: Prosimy o przesłanie czystego urządzenia ze wskazaniem usterki. Urządzenia przesłane dla nas odpłatnie, jako przesyłka ponadwymiarowa, ekspre-

sowa lub na innych warunkach specjal-

nych, nie zostaną odebrane. Utylizację przesłanych do nas uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Service-Center

Serwis Polska

Tel.: 22 397 4996 E-Mail: [email protected]

IAN 497666_2204

Importer

Prosimy mieć na uwadze, że poniższy

adres nie jest adresem serwisu. Prosimy

o kontakt z wymienionym wyżej centrum

serwisowym.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim Niemcy www.grizzlytools.de

Page 91

Obsah

Úvod..........................................91

Účel použití ................................ 91

Obecný popis .............................92

Objem dodávky .............................. 92

Přehled .......................................... 92

Popis funkce ................................... 92

Technické data ........................... 92

Doba nabíjení ................................ 93

Bezpečnostní pokyny .................94

Symboly a piktogramy ..................... 94

Obecné bezpečnostní pokyny........... 95

Návod k montáži ....................... 99

Montáž tyčového ústrojí rukojeti ........99

Obsluha ..................................... 99

Nastavení výšky sečení .................... 99

Vložení/vyjmutí akumulátoru .......... 100

Přečtení stavu nabití akumulátoru .... 100

Zavěšení/sejmutí zachytávacího

koše na trávu ................................100

Zapnutí avypnutí .......................... 100

Nabíjení akumulátoru .................... 100

Práce se sekačkou ......................... 101

Sečení bez zachytávacího

koše na trávu ................................101

Čištění/údržba/skladování ......101

Čištění a obecná údržba................ 101

Výměna nože ............................... 102

Údržba/donastavení nože ............. 102

Skladování ................................... 102

Likvidace/ochrana životního

prostředí .................................. 102

Náhradní díly/příslušenství ......103

Záruka ....................................103

Opravna .................................. 104

Service-Center .......................... 105

Dovozce ................................... 105

Hledání chyb............................ 105

Překlad originálního

prohlášení o shodě CE .............. 272

Rozvinuté náčr tky .................... 284

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce

kvalitní výrobek.

Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, pou-

žívání a likvidace. Před použitím výrobku

se seznamte se všemi pokyny k obsluze a

bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití. Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podkla-

dy.

Účel použití

Přístroj je určen pouze pro sekání trávníků a trávy v domácí oblasti. Přístroj je určen pro použití domácími kutily. Není určen pro nepřetržité komerční využívání.. Při komerčním použití záruka zanikne. Jakékoliv jiné použití, které tento návod výslovně nepřipouští, může vést k poškození přístroje a může představovat vážné nebezpečí pro uživatele. Přístroj je určen k použití dospělou osobou. Děti a osoby, které nejsou s tímto návodem obeznámeny, přístroj nesmějí obsluhovat. Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních

osobách nebo jejich majetku. Výrobce

neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo

chybnou obsluhou.

Page 92

Obecný popis

Zobrazení nejdůležitějších funkč-

ních dílů naleznete na přední a

zadní výklopné stránce.

Objem dodávky

Opatrně vyjměte nástroj z obalu a zkontrolujte, jsou-li následující díly úplné:

- akumulátorová vřetenová sekačka a oblouková rukojeť

- 2 x držadlo

- 1 x třmenový úchyt

- zachytávací koš na trávu

- 2 x držák kabelu

- kovový plíšek

- šroubovák s vnitřním šestihranem

- 4 x křídlatá matice

4 x šroub

- návod k obsluze

Kovový plíšek (16) a šroubovák s

vnitřním šestihranem (15) jsou při dodání uloženy pod průhledným krytem (7) v přístroji.

Akumulátor a nabíječka nejsou

součástí dodávky!

Obalový materiál zlikvidujte správně dle předpisů.

Přehled

9 kryt

10 hvězdicová matice

11 ochrana proti nárazu 12 zachytávací koš na trávu

13 kabel přístroje 14 odblokovací tlačítko 15 šroubovák s vnitřním šestihranem

16 kovový plíšek

17 kontaktní klíč

18 akumulátor

19 odblokovací tlačítko 20 nabíječka

21 upevnění

22 šroub

23 držák kabelu

24 měřítko 25 držák válečku 26 svírací uzávěr 27 spodní nůž 28 válec nože 29 šroub s vnitřním šestihranem

Popis funkce

Akumulátorová vřetenová sekačka je vybavena otáčejícím se řezným nástrojem, který je rovnoběžný s řeznou rovinou. Je vyba-

vena výkonným elektromotorem, robustním

plastovým krytem, bezpečnostním klíčem, ochranou proti nárazům a zachytávacím košem na trávu. Kromě toho má přístroj otočná kolečka s lehkým chodem a lze je plynule výškově nastavit. Funkci obslužných dílů si prosím zjistěte z následujících popisů.

1 oblouková rukojeť

2 spouštěcí páka 3 křídlatá matice

4 šroub

5 držadlo 6 třmenový úchyt

7 kryt 8 ukazatel stavu nabití

Technické data

Aku vřetenová

sekačka ............................ PSMA 20-Li A1

Napětí motoru U ......................... 20 V

Počet otáček

řezného nástroje ...............max 1000 min

Průměr střihu .............................. 380 mm

-1

Page 93

Výška řezu ........................... 12 - 42 mm

Třída ochrany ......................................III

Druh ochrany...................................IPX1

Hmotnost

(bez akumulátor a nabíječka) ...... 11,5 kg

Objem sběrného koše ....................... 35 l

Emisní hladina akustického tlaku na místě

obsluhy (L

Úroveň akustického výkonu (L

měřená ............. 85,3 dB; K

) ............... 73,5 dB; KpA=3 dB

)

=1,87 dB

zaručená .................................. 90 dB

Vibrace (a

) ....... 1,083 m/s2; K=1,5 m/s

Teplota .................................. max 50 °C

Nabíjecí proces .....................4 - 40 °C

Provoz ...............................-20 - 50 °C

Skladování ............................0 - 45 °C

při použití se smart akumulátory

(Smart PAPS 204 A1/Smart PAPS 208 A1)

Pracovní frekvence/

frekvenční pásmo... 2400 - 2483,5 MHz

Max.vysílací výkon.................≤ 20 dBm

Uvedená emisní hodnota vibrací byla změře-

na podle normovaného zkušebního postupu

a může být použita k porovnání elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu odhadu vystavení emisím.

vé, ve kterých je přístroj sice zapnut, ale běží bez zatížení).

Akustické hodnoty a hodnoty vibrace byly

určeny dle norem a předpisů, jmenovaných v prohlášení o konformitě.

Doba nabíjení

Přístroj je součástí série ( Parkside) X20VTeam a lze jej provozovat s akumu-

látory série ( Parkside) X20VTeam. Akumulátory série ( Parkside) X20VTeam se smí nabíjet pouze nabíječkami série ( Parkside) X20VTeam.

Doporučujeme Vám, provozovat tento přístroj pouze s následujícími akumulátory: PAP20B1, PAP20B3, SmartPAPS204A1, SmartPAPS208A1 Doporučujeme Vám, nabíjet tyto

akumulátory pomocí následujících

nabíječek: PLG20A3, PLG20A4, PLG20C1, PLG20C3, PDSLG20A1, SmartPLGS2012A1, PDSLG20B1

Výstraha: Emisní hodnota vibrací

se může během skutečného používání elektrického přístroje odlišovat

od uvedené hodnoty, v závislosti na

způsobu, kterým je elektrický přístroj používán.

Je zde nutné, aby byla stanovena

bezpečnostní opatření k ochraně uživatele, která by se opírala o odhad vystavení emisím během skutečných provozních podmínek (přitom musí být zohledněny všechny části provozního cyklu, např. doby, kdy je elektrický přístroj vypnut, a tako-

Page 94

380 mm

Doba nabíjení (minut)

PLG20A1 PLG20A4 PLG20C1

PLG20A2 45 60 80 165 PLG20A3

PLG20C3 PDSLG20A1 35 45 60 120

Smart

PLGS2012A1

PAP20A1 PAP20B1

60 90 120 240

35 45 60 120

35 40 50 50

PAP20A2

Bezpečnostní pokyny

PAP20A3 PAP20B3 Smart PAPS204A1

Smart

PAPS208A1

Před nastavováním nebo čiš-

těním vypněte motor azatáh-

V této části jsou uvedeny základní

něte za kontaktní klíč. bezpečnostní předpisy při práci s přístrojem.

Symboly a piktogramy

Pozor! Doběh nože sekačky.

Údaj o hladině hluku LWA

v dB

Symboly na přístroji:

Elektrické přístroje nepatří do

Pozor!

Pozorně si přečtěte návod k

domácího odpadu.

Přístroj nevystavujte vlhkosti.

obsluze.

Noste ochranu očí.

Nebezpečí úrazu elektrickým

Noste ochranu sluchu.

proudem!

Okruh sečení

Nebezpečí zranění v důsled-

ku odmrštěných dílů.

Kolem stojící osoby se musí

zdržovat v bezpečné vzdálenosti

nastavení výšky řezu

ukazatel stavu

Opatrně – ostré nože! Nohy

nabití

a ruce musí být v dostatečné vzdálenosti od přístroje. Nebezpečí poranění!

Tento přístroj je součástí

X20VTeam

Page 95

Symboly v návodu:

Výstražné značky s

údaji pro zabránění škodám na zdraví anebo věcným škodám.

Příkazové značky s údaji pro

prevenci škod.

Při manipulaci s nožem noste

rukavice.

Informační značky s informa-

cemi pro lepší zacházení s nástrojem.

Obecné bezpečnostní

pokyny

DŮLEŽITÉ

POZORNĚ SI PŘEČTĚTE NÁVOD K OBSLUZE. NÁVOD K OBSLUZE JE NUTNÉ USCHOVAT K DALŠÍMU PŘEČTENÍ.

Při nesprávném používání

může tento přístroj způsobit vážná zranění. Aby nedošlo ke zranění nebo škodám, přečtěte si následující bezpečnostní pokyny a bezpodmínečně je dodržujte. Také

se seznamte se všemi ovládacími prvky.

• Pozorně si přečtěte návod k ob-

sluze.

• Tento přístroj nesmí používat děti. Děti musí být pod dohledem, aby si nehrály s přístrojem. Čištění a údržbu přístroje nesmí provádět děti.

• Osoby s omezenými fyzický-

mi, smyslovými či psychickými

schopnostmi a také osoby s

nedostatečnými zkušenostmi či vědomostmi mohou s tímto přístrojem manipulovat pouze

pod dozorem jiné osoby, nebo

pokud jim bylo vysvětleno bezpečné používání přístroje a jsou si vědomy případných rizik souvisejících s používáním přístroje.

Příprava:

• Nikdy nedovolte, aby děti nebo

jiné osoby, které se neobeznámily s návodem k obsluze,

přístroj používaly. Na základě místních ustanovení může být stanoven minimální věk obsluhu-

jící osoby.

• Jsou-li v blízkosti osoby, zejmé-

na děti nebo domácí zvířata, přístroj nikdy nepoužívejte. S přístrojem si nesmí hrát děti.

• Obsluha nebo uživatel nese zodpovědnost za nehody či

škody na jiných osobách nebo jejich majetku.

• Zkontrolujte oblast, na které se

přístroj použije a odstraňte kameny, tyče, dráty, nebo jiné cizí předměty, které by mohly být

zachyceny a odhozeny.

• Noste vhodný pracovní oděv,

jako jsou pevné boty s protisk-

luzovou podrážkou a robustní dlouhé kalhoty. Nepoužívejte přístroj při chůzi na boso nebo pokud chodíte v otevřených sandálech. Nenoste volně visící oděv ani oděv s visícími šňůra-

mi nebo pásky.

• Před použitím je nutné vizu-

Page 96

álně zkontrolovat, zda řezné nože, upevňovací čepy a celá řezací jednotka nejsou opotřebeny nebo poškozeny. Přístroj nepoužívejte, jestliže chybí, jsou opotřebena nebo poškozena ochranná zařízení (např.

ochrana proti nárazu nebo

zachytávací koš na trávu), části řezacího zařízení nebo čepy. Opotřebované nebo poškozené řezné nože a upevňovací čepy se k zabránění nerovnováhy smí vyměňovat pouze v sadách.

• Buďte opatrní u přístrojích s více řeznými nástroji, protože pohyb jednoho nože může způsobit otáčení zbývajících nožů.

• Používejte pouze náhradní díly a příslušenství, které jsou dodávány a doporučeny výrobcem. Při použití jiných dílů dojde k okamžité ztrátě záruky.

• Opotřebované nebo poškozené informační štítky se musí vymě-

nit.

Práce s přístrojem:

Během práce nedávejte nohy

a ruce do blízkosti rotujících

částí nebo pod rotující části. Hrozí nebezpečí poranění!

• Zapněte motor podle pokynů, a teprve potom, když jsou Vaše nohy v bezpečné vzdálenosti od řezných nástrojů.

• Nepoužívejte přístroj za deště, při špatném počasí, v mokrém okolí nebo na mokré trávě. Pracujte pouze za denního světla nebo při dobrém osvětlení.

• S přístrojem nepracujte, pokud

jse unaveni či nekoncentrováni nebo jste pod vlivem alkoholu či léků. Práci vždy prokládejte pravidelnými přestávkami. Při práci

postupujte s rozumem.

• Dbejte při práci na bezpečnou

stabilitu, zejména na svazích.

Na svazích pracujte vždy příčně po úbočí, nikdy ne nahoru nebo dolů. Buďte zvlášť opatrní při změně směru jízdy na svahu. Nepracujte na příliš strmých

svazích.

• Veďte přístroj pouze rychlostí chůze. Buďte obzvlášť opatrní, když otočíte přístroj, zatáhnete ho směrem k sobě nebo jdete-li

dozadu.

• Přístroj zapněte opatrně podle pokynů, uvedených v tomto

návodu k obsluze. Dbejte na

dostatečnou vzdálenost mezi nohama a rotujícími noži.

• Během spouštění nenaklánějte přístroj, ledaže je toto potřebné při rozběhu ve vysoké trávě. V takovém případě přístroj nakloňte stisknutím držadla tak, aby přední kola přístroje byla mírně nadzvednuta. Před podstavením přístroje na zem vždy zkontrolujte, zda jsou obě ruce v pracovní

poloze.

• Nikdy nepracujte bez zachytávacího koše na trávu ani bez

ochrany proti nárazu. Vždy se zdržujte v bezpečné vzdálenosti

od vyhazovacího otvoru.

• Motor nespouštějte, stojíte-li před vyhazovací šachtou.

Pozor, nebezpečí! Nůž dobí-

há. Hrozí nebezpečí zranění.

Page 97

• Během chodu motoru se přístroj nesmí zvedat ani přepravovat. Vypněte přístroj, pokud je třeba jej sklopit k přepravě, když se musí přejít přes jiné oblasti než je tráva, a pokud se přístroj pře-

náší do a z oblastí, které mají být koseny.

• Vždy udržujte otvor na výhoz trávy čistý a volný. Odstraňte

kosený materiál pouze tehdy,

když je přístroj zastaven.

• Přístroj nenechávejte nikdy bez

dozoru na pracovišti.

• Nepracujte s poškozeným, ne-

úplným přístrojem ani s přístrojem, které bylo modikováno

bez souhlasu výrobce. Nikdy

nepoužívejte přístroj s poškozenými ochrannými zařízeními nebo štíty nebo s chybějícími bezpečnostními zařízeními, jako jsou například deektory a/ nebo zařízení pro zachycování

trávy.

• Svůj přístroj nepřetěžujte. Pracujte pouze ve stanoveném rozsahu výkonu a neměňte nastavení regulátoru na motoru.

Nepoužívejte stroje s nízkým výkonem pro těžkou práci. Nepoužívejte svůj přístroj pro účely, pro které není určen.

• Nepoužívejte přístroj v blízkosti vznětlivých kapalin nebo plynů. Při nedodržování hrozí nebezpečí požáru nebo výbuchu.

• Vypněte přístroj, vytáhněte kontaktní klíč a vyjměte akumulátor. Ujistěte se, zda se zastavily

všechny pohyblivé díly:

- vždy, když přístroj opustíte a není používán,

- před uvolněním zablokování

nebo odstraněním ucpání ve

vyhazovacím kanálu,

- před kontrolou, čištěním nebo prací na přístroji;

- pokud bylo zasaženo cizí těleso. Zkontrolujte vizuálně škody na přístroji a proveďte nezbytné opravy ještě před opětovným použitím přístroje,

- když přístroj začne neobvykle silně vibrovat, je nutná jeho okamžitá kontrola,

- zajistěte, aby všechny matice, čepy a šrouby byly pevně dotaženy.

- zkontrolujte, zda není přístroj případně poškozen.

- proveďte potřebné opravy poškozených částí.

• Nedávejte nohy ani ruce do

blízkosti rotujících částí nebo pod rotující části. Nikdy se nestavte před otvor pro výhoz

trávy.

• Vytáhněte přerušovač elektrického proudu / kontaktní klíč vždy v těchto případech:

- když se od zahradního přístroje vzdálíte, před odstraněním blokování,

- při kontrole zahradního přístroje, čištění nebo práci na přístroji,

- po kolizi s cizím tělesem. Ihned zkontrolujte případná poškození na přístroji a v případě potřeby jej nechte

opravit,

- začne-li zahradní přístroj

nezvykle vibrovat (ihned jej zkontrolovat!).

• Při spuštění nebo nastartování motoru nesmí být sekačka na

trávu naklopena, nebude-li

Page 98

sekačka na trávu při tomto postupu zdvižena. V takovém případě přístroj nakloňte jen

tak, jak je to naprosto nezbytné

a nadzvedněte ho jen na straně odvrácené od uživatele.

Údržba a skladování:

• Před uskladněním přístroje v uzavřených prostorách nechte

motor vychladnout.

• Při údržbě vsazených nožů dbejte na to, že i když je vypnut zdroj napětí, vsazené nože se

mohou pohybovat.

• Dbejte na to, aby všechny mati-

ce a šrouby byly pevně utažené a zařízení bylo v bezpečném

provozním stavu.

• Nepokoušejte se přístroj opravit sami, ledaže máte k tomuto účelu potřebnou kvalikaci. Veš-

keré práce, neuvedené v tomto

návodě k obsluze, smí provádět

námi autorizovaný servis pro

služby zákazníkům.

• Skladujte přístroj na suchém místě a mimo dosah dětí.

• Zacházejte s Vaším přístrojem s pečlivostí. Pro lepší a bezpečnější práci udržujte nástroje ostré a v čisté. Postupujte podle předpisů pro údržbu.

• Při výměně řezného zařízení

noste ochranné rukavice.

• Pravidelně kontrolujte zachytávací zařízení na trávu, zda nevykazuje známky opotřebení a deformace. Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené díly. Při nastavování nožů buďte mimořádně

opatrní, aby se prsty nedostaly

mezi rotující nože a pevné části

stroje.

• Zkontrolujte, zda se použily pouze náhradní řezné nástroje,

schválené výrobcem.

Elektrická bezpečnost:

• Připojovací zástrčka nabíječky

musí pasovat do elektrické zá-

suvky. Zástrčku nelze v žádném případě upravovat. Nepoužívejte žádné adaptérové zástrčky spolu s uzemněnými elektrickými nástroji. Při používání nepozměněných zástrček a vhodných zásuvek se snižuje riziko úrazu

el. proudem.

• Vyhýbejte se kontaktu s uzemněnými povrchy, např. trubkami, topením, plotnami a ledničkami. Je-li Vaše tělo uzemněno, hrozí zvýšené riziko úrazu elektrickým

proudem.

• Nevystavujte elektrická zařízení působení deště ani vlhkosti. Při

vniknutí vody do elektrického

nástroje se zvyšuje riziko úrazu

el. proudem.

• Nepoužívejte příslušenství, které nebylo doporučeno společností PARKSIDE. To může vést k úrazu

elektrickým proudem nebo k po-

žáru.

Dodržujte bezpečnostní po-

kyny a pokyny k nabíjení a správnému použití, uvedené v návodu k obsluze Vašeho akumulátoru a Vaší nabíječky série ( Parkside) X20VTeam. Podrobný popis procesu nabíjení a další informace naleznete v tomto

Page 99

samostatném návodu k obsluze.

Návod k montáži

• Noste ochranné rukavice.

• Provádějte pouze takové práce, při nichž si sami důvěřujete.

• V případě nejistoty se obraťte na odborníka nebo přímo na náš servis.

Montáž tyčového ústrojí

rukojeti

Montáž spodních držadel





1. Vyšroubujte oba malé šrouby (22) z krytu.

2. Zastrčte spodní třmenový úchyt (6) do

dvou uchycení (21) na krytu.

3. K zajištění spodního třemnového úchytu (6) utáhněte pomocí šroubováku s vnitř-

ním šestihranem (15) oba malé šrouby (22).

4. Připevněte obě střední držadla (5) na spodním třmenovém úchytu (6) pomocí křídlaté matice (3) a jednoho šroubu

(4).

Montáž obloukové rukojeti



5. Nasaďte obloukovou rukojeť (1) na střední držadla (5).

6. Připevněte obloukovou rukojeť (1) pomocí křídlaté matice (3) a jednoho šroubu (4) na středních držadla (5).

lepší uložení přístroje. Dbejte na to, aby nedošlo k přiskřípnutí kabelu přístroje (13).

Obsluha

Akumulátorovou vřetenovou sekač-

ku lze používat s akumulátorem

nebo bez akumulátoru.

Sekačku je dovoleno nastavo-

vat pouze při vypnutém motoru azastaveném noži. Dávejte pozor na to, že nůž se otáčí i bez vloženého akumulátoru. Hrozí nebezpečí zranění osob.

Vypněte zařízení, vytáhněte kon-

taktní klíč (17) avyčkejte, než se nůž zastaví.

Nastavení výšky sečení

Výšku sečení lze na přístroji plynule nastavit od 12 - 42 mm.

1. Povolte obě hvězdicové matice (10) na pravé a levé straně přístroje.

2. Nastavte požadovanou výšku sečení na stupnici (24) posunutím držáku válečku (25).

3. Upevněte výšku sečení utažením obou hvězdicových matic (10) na pravé a levé straně přístroje.

Montáž držáku kabelu



7. Zaklapte držáky kabelu (23) na spodním třmenovém úchytu (6) a na středním držadle (5) a upevněte tím kabel přístroje (13).

Po povolení křídlatých matic (3)

můžete obloukovou rukojeť (1) a střední držadla (5) sklapnout pro

Správná výška sečení pro dekorativní trávník je přibližně 25– 30mm, uužitkového trávníku přibližně 30– 65mm.

Pro první sečení vsezóně by se

měla zvolit vysoká výška sečení.

Dodržujte ochranu proti hluku a

místní předpisy.

Page 100

Vložení/vyjmutí

akumulátoru

Vypněte přístroj, vytáhněte kon-

taktní klíč (17) avyčkejte, dokud se nůž nezastaví. Hrozí nebezpečí zranění osob.

1. Zvedněte průhledný kryt (7) na krytu přístroje.

2. K vložení akumulátoru (18) do přístroje zasuňte akumulátor po vodicí liště do přístroje. Tento slyšitelně zaklapne.

3. K vyjmutí akumulátoru (18) z přístroje stiskněte odblokovací tlačítko (19) na akumulátoru aakumulátor vytáhněte.

Přečtení stavu nabití

akumulátoru

Když je přístroj zapnutý, můžete

odečíst stav nabití akumulátoru na ukaza-

teli stavu nabití (8).

červená-žlutá-zelená => akumulátor je zcela nabitý

červená-žlutá => napětí akumulátoru při

cca 2-18V

červená => akumulátor je nutné nabít červená LED vpravo => chyba

koš na trávu (12) zavěšen, můžete měnit pomocí délky popruhu.

3. K sejmutí zachytávacího koše na trávu

(12) vyvěšte zachytávací koš na trávu (12) apovolte svírací uzávěr (26). Zaklapněte ochranu proti nárazu (11) zpět na kryt (9).

Zapnutí avypnutí

1. Postavte sekačku na rovný podklad.

2. Nadzvedněte průhledný kryt (7) na krytu přístroje.

3. Zasuňte nabitý akumulátor (18) podél vodicí lišty do přístroje. Tento slyšitelně

zaklapne.

4. Zastrčte kontaktní klíč ( 17 ) do k tomu určeného otvoru.

5. Před zapnutím přístroje dbejte na to, aby nedošlo ke kontaktu přístroje s jinými předměty.

6. K zapnutí stiskněte odblokovací tlačítko (14) a držte jej stisknutý, zatímco současně stisknete startovací páku (2).

7. Pusťte odblokovací tlačítko (14).

8. K vypnutí pusťte spouštěcí páku (2).

Po vypnutí přístroje se nůž

ještě několik sekund otáčí. Nedotýkejte se běžícího nože. Hrozí nebezpečí zranění osob.

Zavěšení/sejmutí

zachytávacího koše na

trávu

1. Nadzdvihněte ochranu proti nárazu (11) azavěste zachytávací koš na trá-

vu (12).

2. Připevněte zachytávací koš na trávu (12) na spodním třmenovém úchytu (6) pomocí svíracího uzávěru (26).

Výšku, ve které je zachytávací

100

Nabíjení akumulátoru

1. Popřípadě vyjměte akumulátor (18) zpřístroje.

2. Zasuňte akumulátor (18) do nabíjecí prohloubeniny v nabíječce (20).

3. Nabíječku (20) zastrčte do síťové zá-

suvky.

4. Po dokončení nabíjení odpojte nabíječku (20) od sítě.

5. Vytáhněte akumulátor (18) znabíječky

(20).
