Parkside PHD 110 D1 User guide

Hochdruckreiniger / Pressure Washer / Nettoyeur
haute pression PHD 110 D1

Hochdruckreiniger

Originalbetriebsanleitung

Nettoyeur haute pression

Traduction des instructions d‘origine

Wysokociśnieniowe urządzenie
czyszczące

Tłumaczenie oryginalnej instrukcji obsługi

Vysokotlakový čistič

Preklad originálneho návodu na obsluhu

IAN 340474 _1910

Pressure Washer

Translation of the original instructions

Hogedrukreiniger

Vertaling van de originele gebruiksaanwijzing

Vysokotlaký čistič

Překlad originálního provozního návodu

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit
allen Funktionen des Gerätes vertraut.

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.

Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z

wszystkimi funkcjami urządzenia.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

DE / AT / CH Originalbetriebsanleitung Seite XX
GB / IE Translation of the original instructions Page XX
FR / BE Traduction des instructions d‘origine Page XX
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina XX
PL Tłumaczenie oryginalnej instrukcji obsługi Strona XX
CZ Překlad originálního provozního návodu Strana XX
SK Preklad originálneho návodu na obsluhu Strana XX

17
29
44
57
69
80

4

1

2

3

6

7

8

4

9

5

11 1212a 13

18

13

10

19

20

14

15

16

21

17

DE AT CH

Inhalt

Einleitung .....................................4

Bestimmungsgemäße

Verwendung ................................ 4

Allgemeine Beschreibung ............. 5

Lieferumfang ..................................... 5

Übersicht ......................................... 5

Funktionsbeschreibung ....................... 5

Technische Daten .......................... 5

Sicherheitshinweise ......................6

Symbole auf dem Gerät ..................... 6

Bildzeichen in der Anleitung ............... 6

Allgemeine Sicherheitshinweise .......... 6

Inbetriebnahme ...........................9

Aufstellen ......................................... 9

Netzanschluss ................................ 10

Betrieb ........................................... 10

Betrieb unterbrechen ....................... 11

Betrieb beenden ............................. 11

Wartung und Reinigung .............11

Reinigung....................................... 11

Wartung ........................................ 12

Lagerung ...................................12

Entsorgung/Umweltschutz ..........12

Garantie ....................................13

Reparatur-Service ......................14

Service-Center ............................ 14

Importeur .................................. 14

Ersatzteile/Zubehör ...................15

Fehlersuche ................................ 16

Original-EG-Konformitäts-

erklärung ...................................91

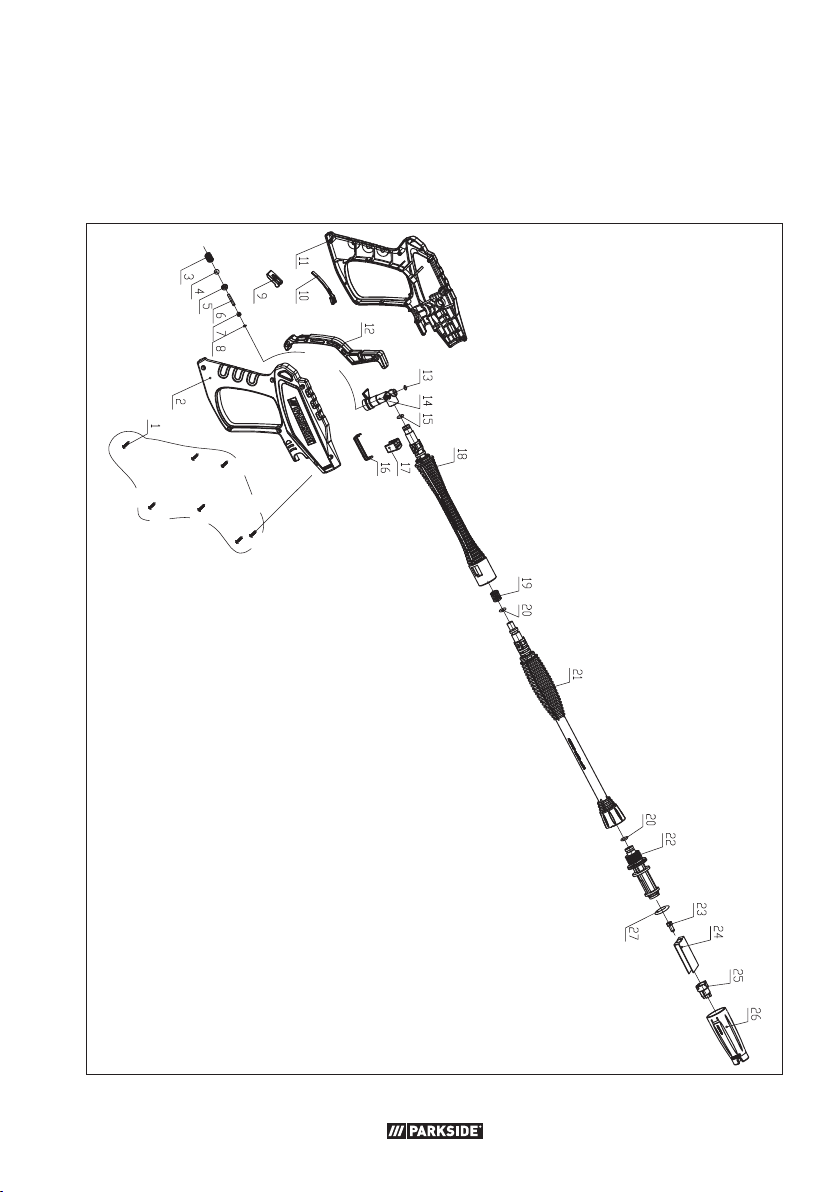

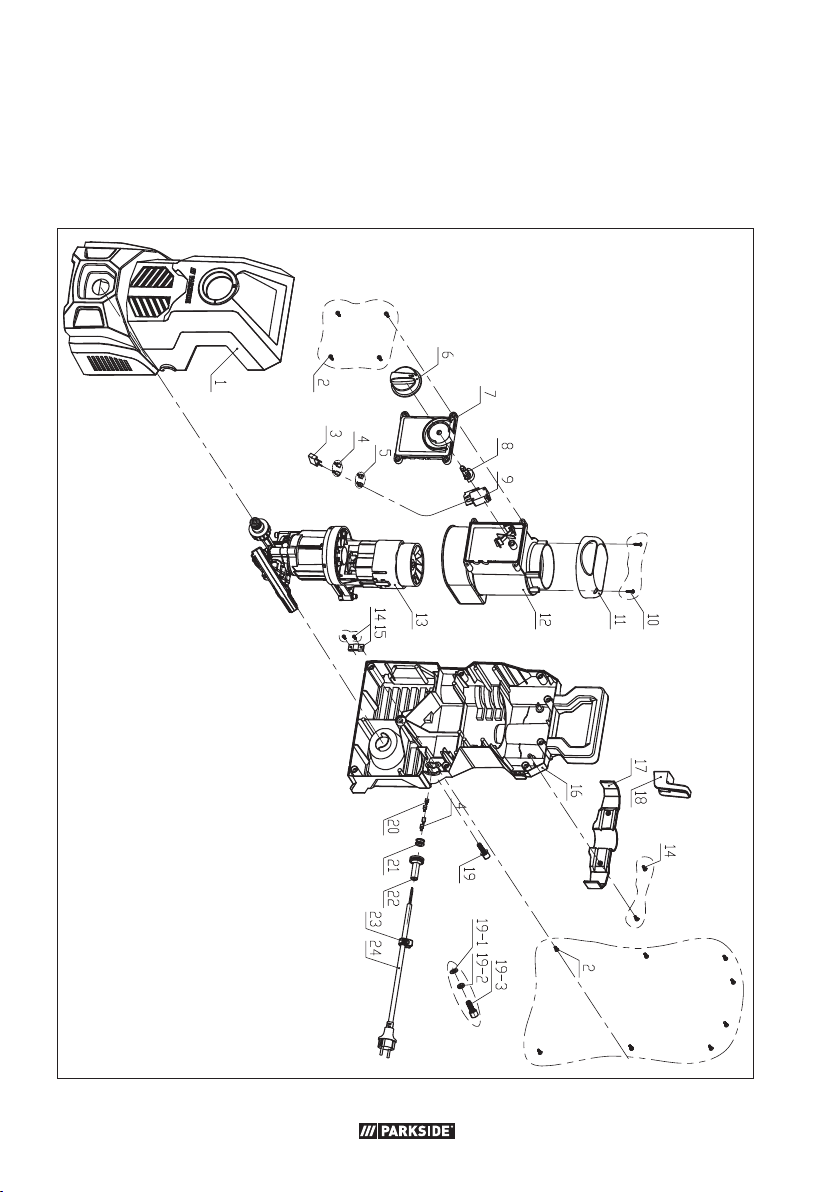

Explosionszeichnung ............. 98/99

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Produkt entschieden.
Dieses Gerät wurde während der Pro­duktion auf Qualität geprüft und einer
Endkontrolle unterzogen. Die Funktionsfä­higkeit Ihres Gerätes ist somit sichergestellt.
Es ist nicht auszuschließen, dass sich in
Einzelfällen am oder im Gerät, bzw. in
Schlauchleitungen Restmengen von Wasser

oder Schmierstoffen benden. Dies ist kein

Mangel oder Defekt und kein Grund zur
Besorgnis.

Die Betriebsanleitung ist Be-

standteil dieses Produkts. Sie
enthält wichtige Hinweise für Sicherheit,
Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit al­len Bedien- und Sicherheitshinweisen ver­traut. Benutzen Sie das Produkt nur wie be­schrieben und für die angegebe

Einsatzbereiche. Bewahren Sie die Anlei­tung gut auf und händigen Sie alle Unterla­gen bei Weitergabe des Produkts an Dritte
mit aus.

nen

Bestimmungsgemäße
Verwendung

Verwenden Sie diesen Hochdruckreiniger
ausschließlich für den Privathaushalt:

• zum Reinigen von Maschinen, Fahrzeu-

gen, Bauwerken, Werkzeugen, Fassa­den, Terrassen, Gartengeräten usw. mit
Hochdruckwasserstrahl.

• mit original Zubehörteilen und Ersatz-

teilen.

• unter Beachtung der Herstellerangaben,

des zu reinigenden Objektes.

4

Allgemeine
Beschreibung

Lieferumfang

Packen Sie das Gerät aus und überprüfen
Sie den Lieferumfang:

- Hochdruckreiniger mit
Netzanschlussleitung

- Spritzpistole

- Hochdruckschlauch

- Strahlrohr

- einstellbare Flachstrahldüse

- Halterung Netzanschlussleitung

- Düsenreinigungsnadel

- Originalbetriebsanleitung

Die Abbildung der wichtigs-

ten Funktionsteile nden Sie

auf der Ausklappseite.

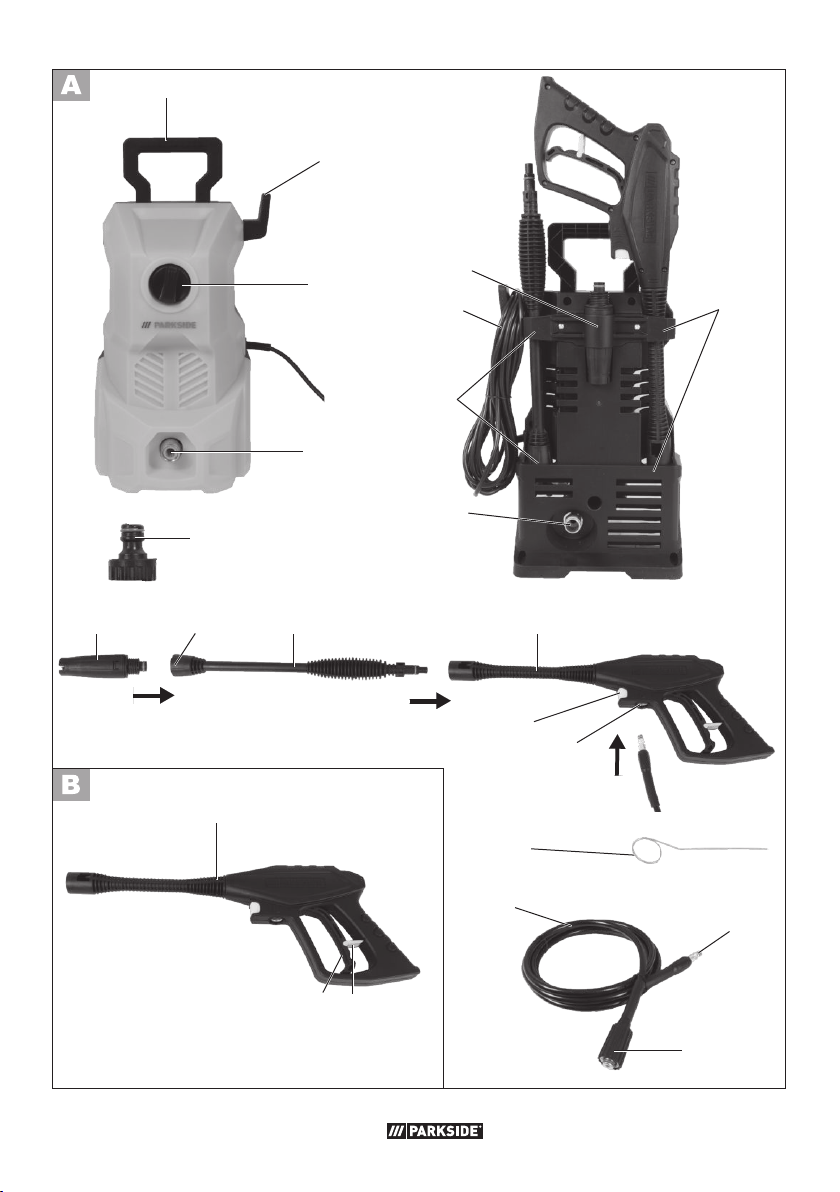

Übersicht

1 Transportgriff
2 Halterung Netzanschlussleitung
3 Ein-/Ausschalter
4 Wasseranschluss mit Siebeinsatz
5 Kupplung Wasseranschluss
6 Halter für Flachstrahldüse
7 Netzanschlussleitung
8 Halter für Strahlrohr
9 Hochdruckanschluss Gerät
10 Halter für Spritzpistole
11 einstellbare Flachstrahldüse
12 Strahlrohr
13 Spritzpistole
14 Düsenreinigungsnadel
15 Hochdruckschlauch
16 Hochdruckanschluss Pistolenseite
17 Hochdruckanschluss Geräteseite
18 Entriegelungsknopf
19 Hochdruckanschluss Pistole

DE AT CH

20 Einschalthebel

21 Sicherheitsarretierung

Funktionsbeschreibung

Der Hochdruckreiniger reinigt mit Hoch­druck-Wasserstrahl.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.
Beachten Sie die Sicherheitshinweise.

Technische Daten

Hochdruckreiniger ...... PHD 110 D1

Nenneingangsspannung

U ................................230 V~, 50 Hz

Leistungsaufnahme P .................. 1300 W

Länge Netzanschlussleitung ............... 5 m

Gewicht (inkl. Zubehör) m ............. 4,3 kg

Schutzklasse ....................................

Schutzart.........................................IPX5

Zulauftemperatur (T in max) ............ 40 °C

Zulaufdruck (p in max) ..... 0,8 MPa (8 bar)

Bemessungsdruck (p) .....7,4 MPa (74 bar)

Max. Bemessungsdruck

(p max) .................... 11 MPa (110 bar)

Fördermenge, Wasser (Q) ......... 4,5 l/min

Max. Fördermenge, Wasser

(Q max) ............................... 6,0 l/min

Schalldruckpegel

(L

) ...................... 83 dB (A); KpA=3 dB

pA

Schallleistungspegel (L

gemessen ... 94,64 dB (A); K

WA

)

=2,24 dB

WA

garantiert ............................. 97 dB (A)

Vibration (a

) .......................... ≤2,5 m/s

h

Die Betriebszustände während der Mes­sung und die, für die Messung angewand­ten Verfahren nach EN 60335-2-79:2012.

II

2

5

DE AT CH

Sicherheitshinweise

Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvorschrif-

ten bei der Arbeit mit dem Hoch­druckreiniger.

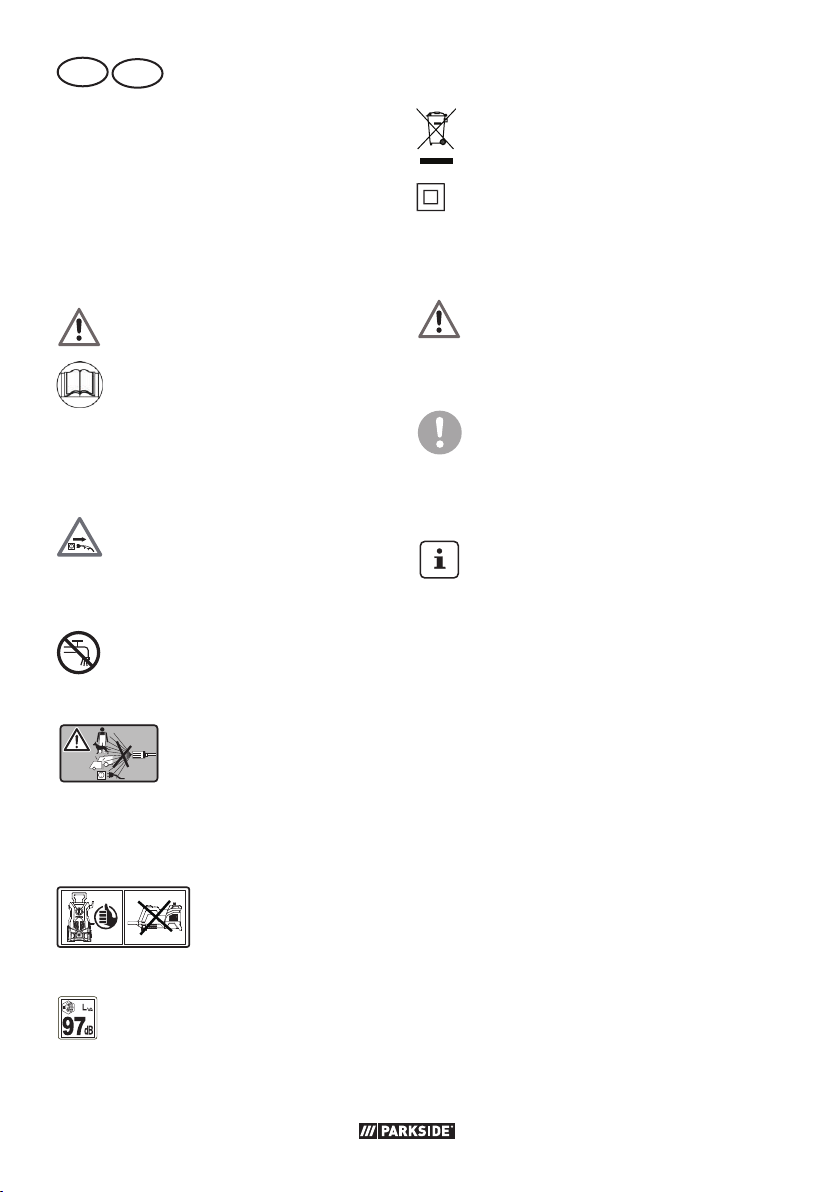

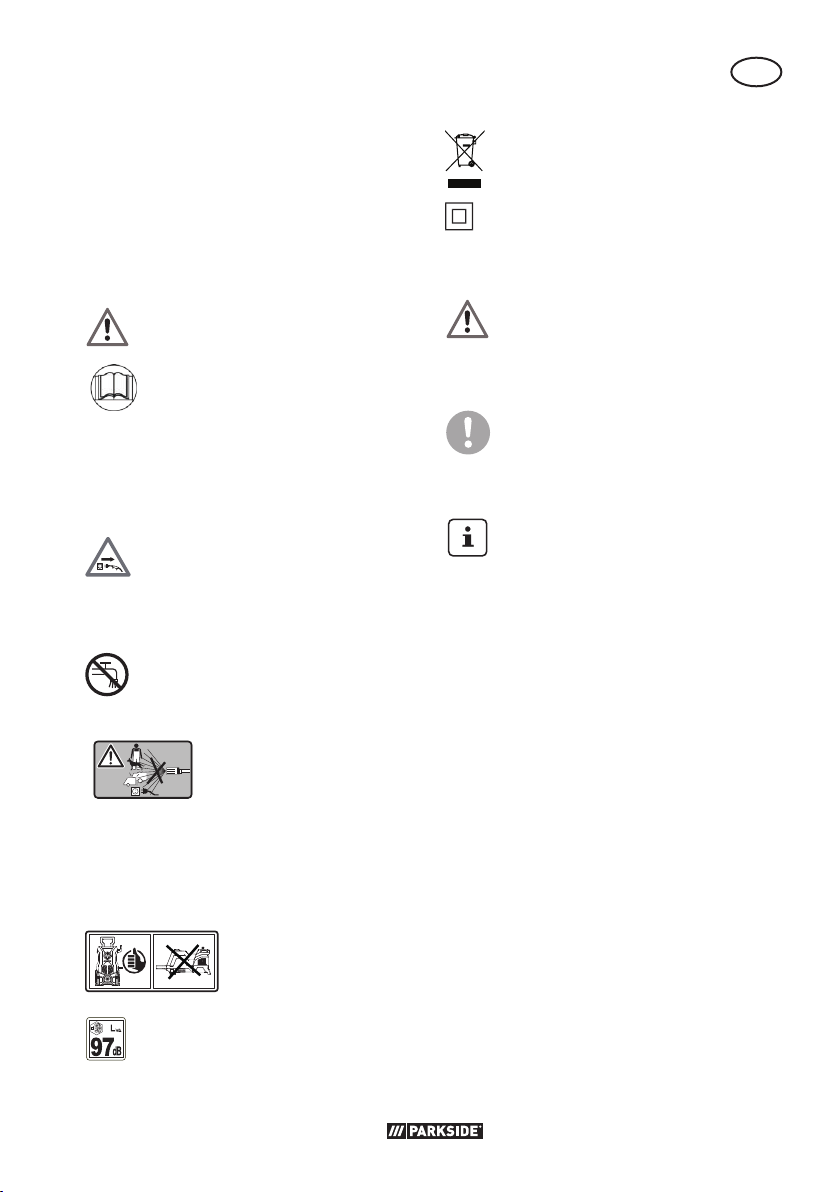

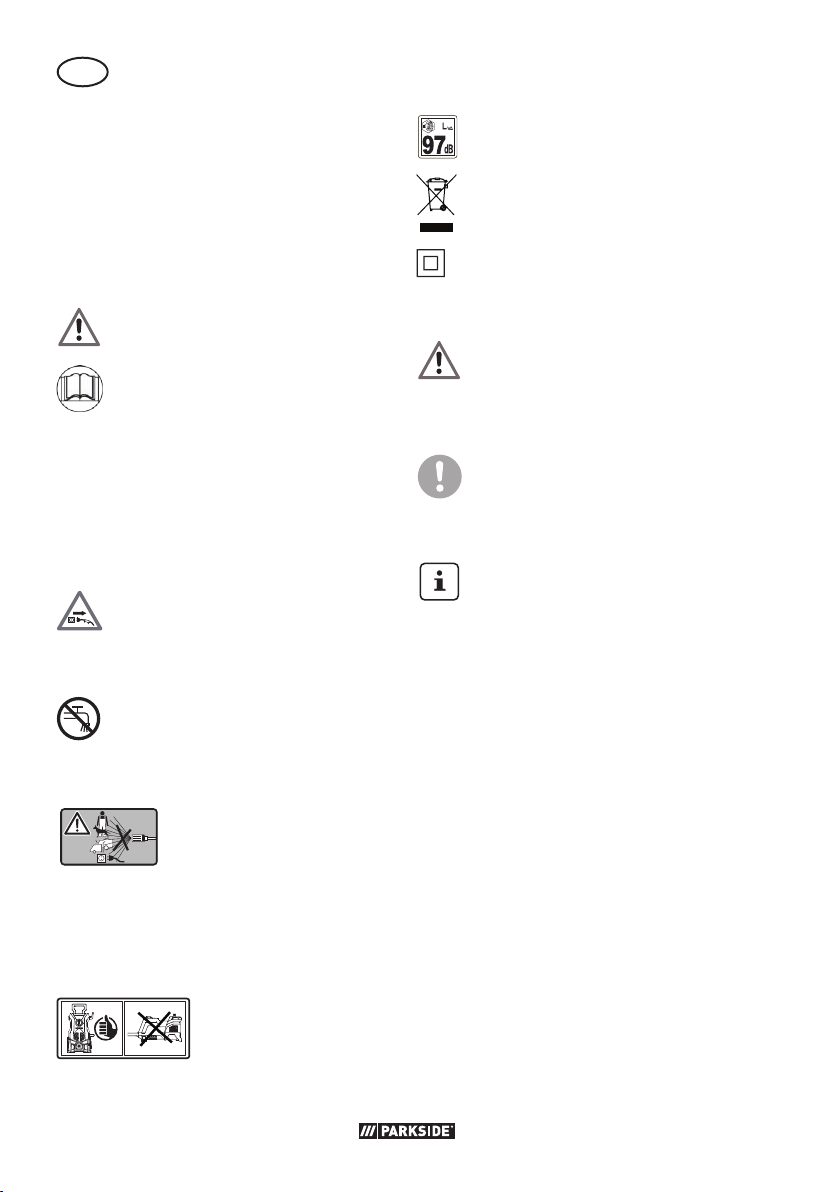

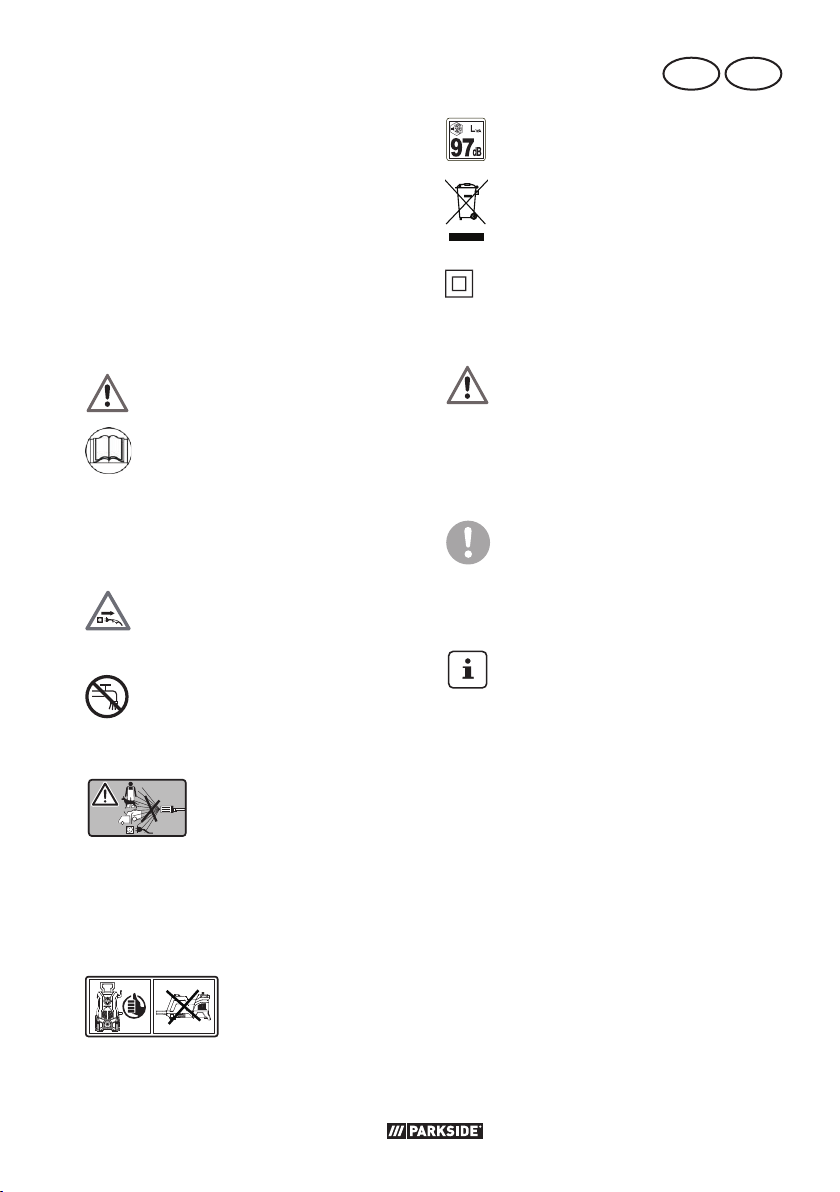

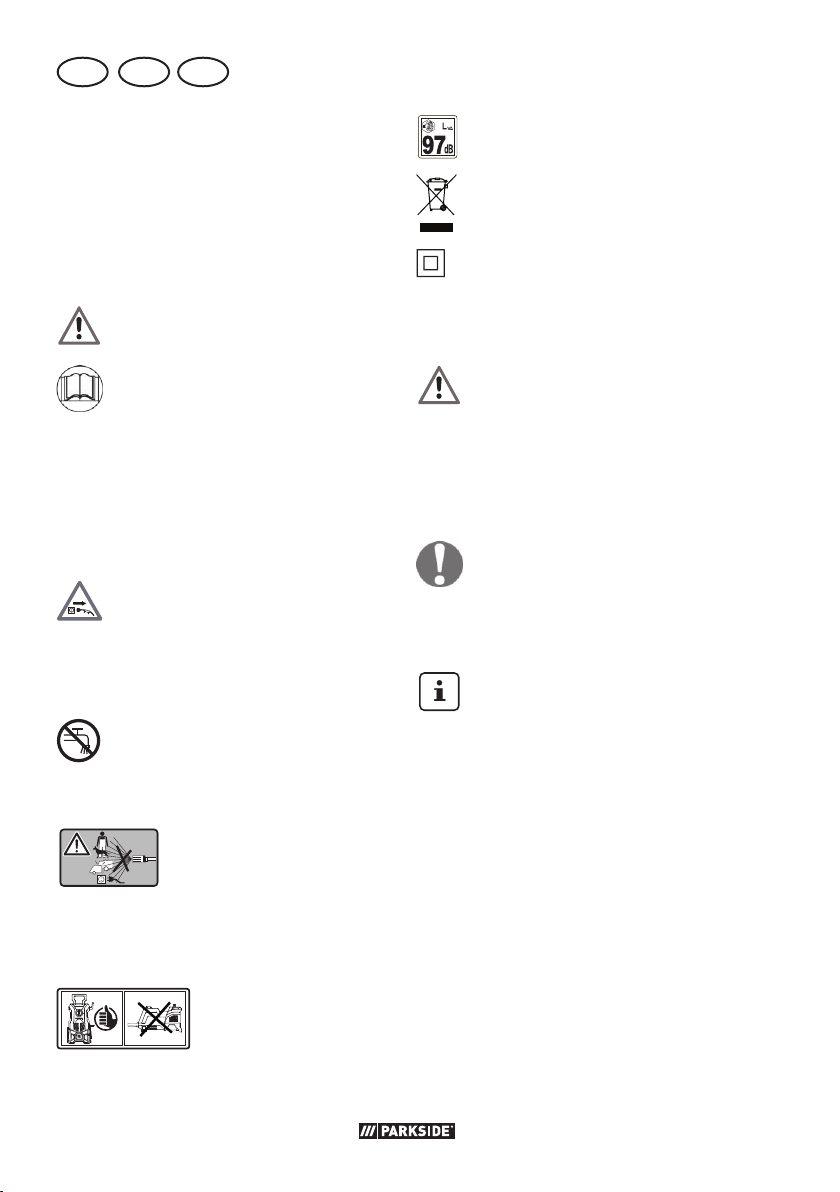

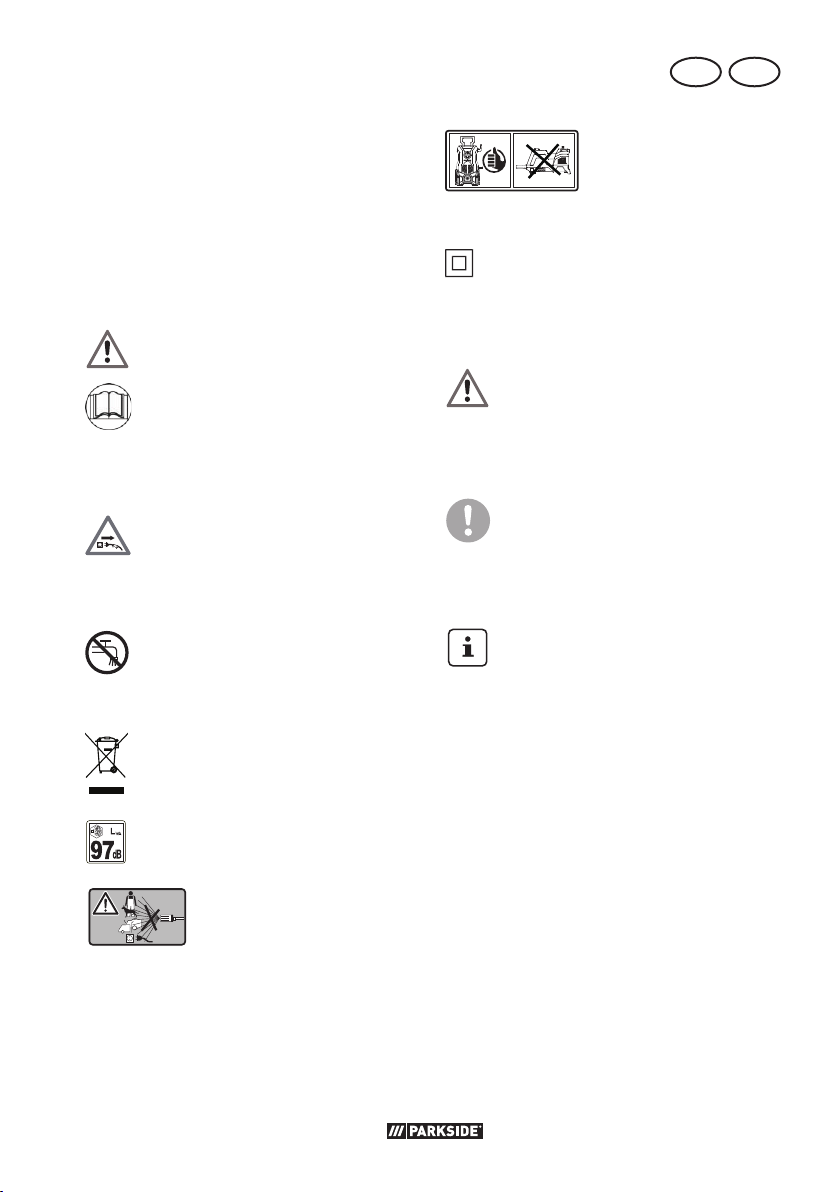

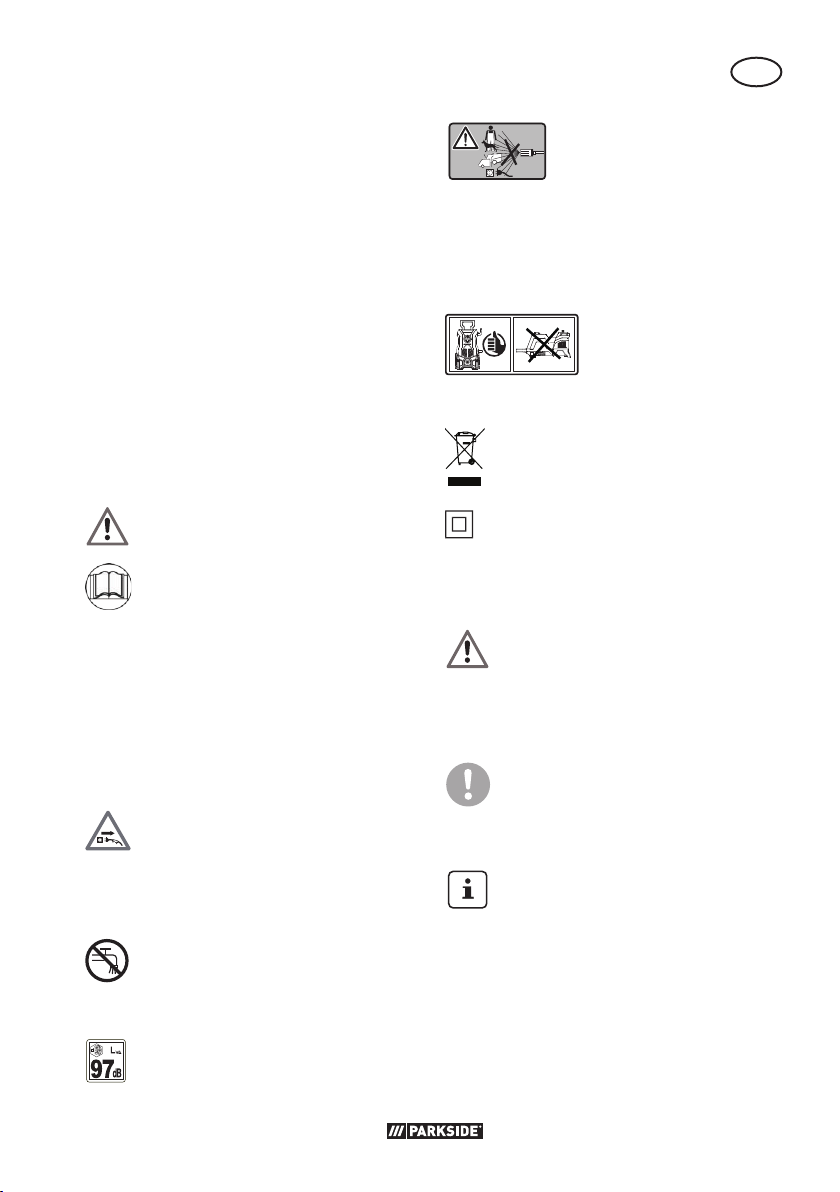

Symbole auf dem Gerät

Achtung!

Machen Sie sich vor der

Arbeit mit allen Bedienele­menten gut vertraut, insbe­sondere mit Funktionen und
Wirkungsweisen. Fragen Sie
ggf. eine Fachkraft.
Lesen und beachten Sie die
zum Gerät gehörende Be­triebsanleitung!

Achtung! Ziehen Sie bei

Beschädigung oder Durch­schneiden der Netzanschluss­leiung sofort den Stecker aus
der Steckdose.

Gerät, das nicht zum An-

schluss an die Trinkwasser­versorgungsanlage geeignet
ist.

Garantierter

Schallleistungspegel

Elektrogeräte gehören nicht

in den Hausmüll.

Schutzklasse II

Bildzeichen in der
Anleitung

Gefahrenzeichen (an-

stelle des Ausrufungs­zeichens kann die Ge­fahr erläutert sein) mit
Angaben zur Verhütung
von Personen- oder
Sachschäden.

Gebotszeichen (anstelle des

Ausrufungszeichens kann

das Gebot erläutert sein) mit

Angaben zur Verhütung von
Schäden.

Hinweiszeichen mit Informati-

onen zum besseren Umgang
mit dem Gerät.

Allgemeine
Sicherheitshinweise

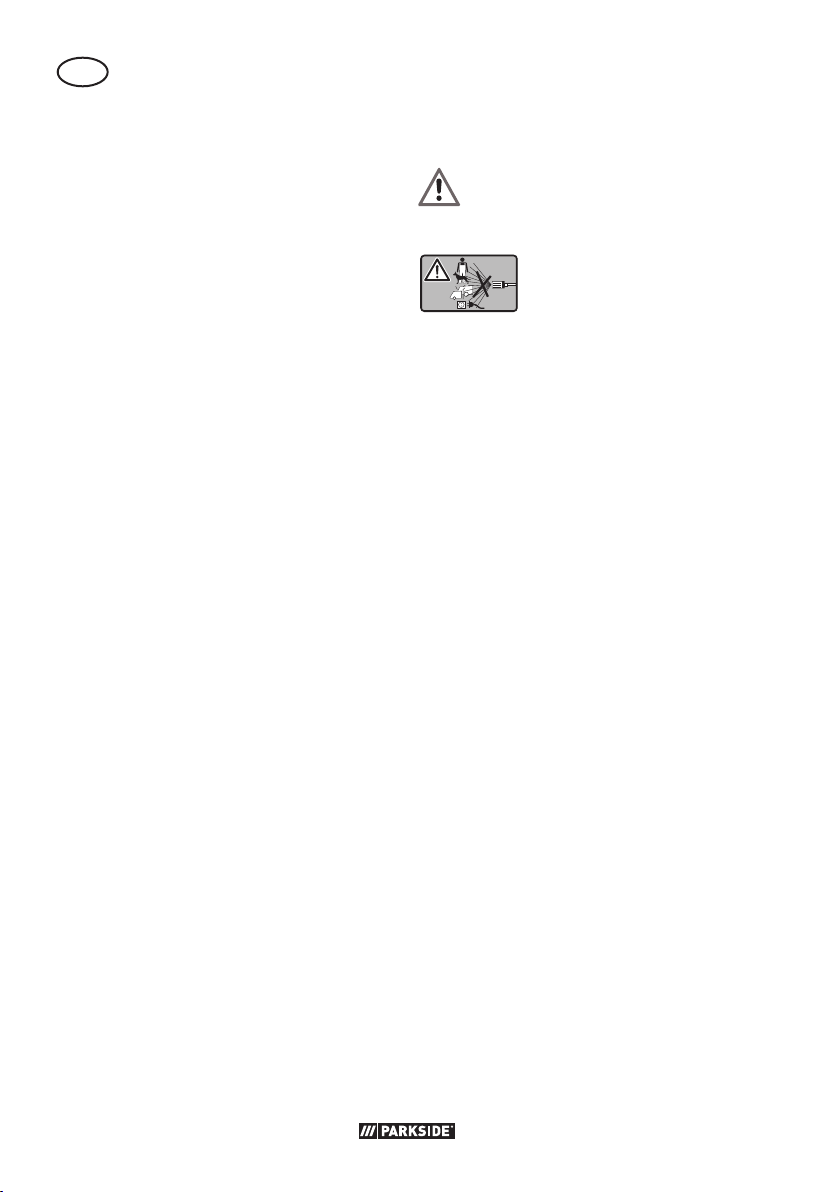

Hochdruckreiniger kön­nen bei unsachgemä­ßen Gebrauch gefähr-

lich sein. Der Strahl
darf nicht auf Personen, Tiere, akti­ve elektrische Ausrüstung oder das
Gerät selbst gerichtet werden.

Betreiben Sie das
Gerät nur in stehen­der, niemals in lie-

gender Position.

6

• Kinder dürfen das Gerät nicht

benutzen.

• Dieses Gerät kann von Personen

mit verringerten physischen,
sensorischen oder mentalen
Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt
oder bezüglich des sicheren
Gebrauchs des Gerätes unter­wiesen wurden und die daraus
resultierenden Gefahren ver-

DE AT CH

stehen. Kinder dürfen nicht mit

dem Gerät spielen.

• Das Gerät darf nicht von Kin-

dern oder nicht unterwiesenen
Personen betrieben werden.

• Benutzen Sie das Gerät nur auf

einem ebenen und stabile

n Un-

tergrund.

• Der Transportgriff dient aus-

schließlich dem Transport des
Gerätes. Das Gerät ist ortsver­änderlich, aber nicht während
des Betriebs zu tragen.

• Zu Ihrer Sicherheit empehlt es

sich eine Schutzbrille, Sicher­heitsschuhe und Handschuhe
zu tragen und falls notwendig

einen Gehörschutz.

• Bei Auftreten einer Störung oder

eines Defektes während des Be­triebes ist das Gerät sofort aus­zuschalt

en und der Netzstecker
zu ziehen. Anschließend lesen
Sie die Seite 16 der Betriebsan-

leitung für mögliche Ursachen
einer Störung oder

kontaktieren

Sie unser Service-Center.

Arbeiten mit dem Gerät

Vorsicht! So vermeiden

Sie Unfälle und Verlet­zungen:

Hochdruckreiniger

können bei unsachge­mäßen Gebrauch ge­fährlich sein. Der Strahl
darf nicht auf Personen,
Tiere, aktive elektrische
Ausrüstung oder das
Gerät selbst gerichtet
werden.

• Richten Sie den Strahl nicht auf

sich selbst oder andere, um
Kleidung oder Schuhwerk zu
reinigen.

• Verwenden Sie das Gerät nicht,

wenn sich andere Personen

in Reichweite benden, es sei

denn, sie tragen Schutzklei­dung.

• Benutzen Sie die Spritzpistole

immer mit beiden Händen. Sie

können so der Rückstoßkraft des

austretenden Wasserstrahles si­cher begegnen.

• Ergreifen Sie geeignete Maß-

nahmen, um Kinder vom laufen­den Gerät fernzuhalten.

• Entsorgen Sie das Verpackungs-

material ordnungsgemäß.

• Benutzen Sie das Gerät nicht

in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-

oder Explo sions gefahr.

• Versprühen Sie keine brenn-

baren Flüssigkeiten. Es besteht

Explosionsgefahr

• Bewahren Sie das Gerät an

einem trockenen Ort und außer­halb der Reichweite von Kin­dern auf.

• Stellen Sie sicher, dass in der

Nähe von Lufteinlässen keine
Abgasemissionen auftreten.

Vorsicht! So vermeiden

Sie Geräteschäden und
eventuell daraus resul­tierende Personenschä­den:

• Arbeiten Sie nicht mit einem

beschädigten, unvollständigen

oder ohne die Zustimmung des

7

DE AT CH

Herstellers umgebauten Gerät.
Lassen Sie vor Inbetriebnahme
durch einen Fachmann prüfen,
dass die geforderten elektri­schen Schutzmaßnahmen vor­handen sind.

• Nehmen Sie das Gerät nicht

in Betrieb, wenn die Netzan­schlussleitung oder andere wich­tige Teile wie der Hochdruck­schlauch oder die Spritzpistole
beschädigt sind.

• Schützen Sie das Gerät vor

Frost und Trockenlaufen.

• Verwenden Sie nur Original­Zubehör und führen Sie keine

Umbauten am Gerät durch.

• Das Öffnen des Gerätes ist von

einer Elektrofachkraft auszufüh­ren. Wenden Sie sich im Repa­raturfall immer an unser Service­Center.

• Wasser, das durch einen Sys­temtrenner geossen ist, wird

als nicht trinkbar eingestuft.

• Hochdruckschläuche, Armaturen

und Kupplungen sind wichtig für
die Maschinensicherheit. Ver­wenden Sie nur vom Hersteller
empfohlene Hochdruckschläu­che, Armaturen und Kupplun­gen.

• Verwenden Sie zur Sicherstel­lung der Maschinensicherheit
nur Original-Ersatzteile vom
Hersteller oder vom Hersteller
freigegebene Ersatzteile.

Elektrische Sicherheit:

Vorsicht: So vermeiden

Sie Unfälle und Verlet­zungen durch elektri­schen Schlag:

• Bei Verwendung einer Verlänge-

rungsleitung müssen Stecker und
Kupplung wasserdicht sein.

Ungeeignete Verlängerungs-

leitungen können gefährlich

sein. Es besteht die Gefahr
von Personenschäden durch
elektrischen Schlag.

• Schützen Sie die elektrischen

Steckverbindungen vor Nässe.

• Bei Überschwemmungsgefahr

die Steckverbindungen im über­utungssicheren Bereich anbrin­gen.

• Achten Sie darauf, dass die

Netzspannung mit den Anga­ben des Typenschildes überein­stimmt.

• Der Netzanschluss muss von

einem erfahrenen Elektriker
vorgen

ommen werden und die
Anforderungen von
IEC 60364-1 erfüllen.

• Schließen Sie das Gerät nur an

eine Steckdose mit Fehlerstrom-

Schutzeinrichtung (RCD) mit
einem Auslösestrom von nicht

mehr als 30 mA an.

• Prüfen Sie vor jedem Gebrauch

Gerät, Kabel und Stecker auf
Beschädigungen.

• Wenn die Anschlussleitung die-

ses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst oder

eine ähnlich qualizierte Person

ersetzt werden, um Gefährdun­gen zu vermeiden.

• Benutzen Sie das Kabel nicht,

um den Stecker aus der Steck­dose zu ziehen. Schützen Sie

8

DE AT CH

das Kabel vor Hitze, Öl und

scharfen Kanten.

• Tragen oder befestigen Sie das

Gerät nicht am Kabel.

• Verwenden Sie nur Verlänge-

rungskabel, die spritzwasserge­schützt und für den Gebrauch
im Freien

bestimmt sind. Rollen
Sie eine Kabeltrommel vor Ge­brauch immer ganz ab. Über­prüfen Sie das Kabel auf Schä­den.

• Ziehen Sie vor allen Arbeiten

am Gerät, in Arbeitspausen und
bei Nichtgebrauch den Netzste­cker aus der Steckdose.

• Den Netztrennschalter immer

ausschalten, wenn die Maschi­ne unbeaufsichtigt gelassen
wird.

• Die Verlängerungskabel dürfen

keinen geringeren Querschnitt

besitzen als 2 x 2,5 mm².

• Ungeeignete Verlängerungs­kabel können gefährlich sein.

Wenn ein Verlängerungskabel
verwendet wird, muss es für den
Außeneinsatz geeignet sein,
und die Verbindung musstrocken
sein und oberhalb des Bodens
liegen. Es ist empfohlen, hierzu
eine Kabeltrommel zu verwen­den, die die Steckdose mindes­tens 60 mm über den Boden
hält.

• Tragen Sie zum Schutz gegen

elektrischen Schlag festes Schuh­werk mit isolierender Sohle.

Inbetriebnahme

Gemäß gültiger Vorschriften darf

der Hochdruckreiniger nie ohne
Systemtrenner am Trinkwasser-

netz betrieben werden. Es ist ein
geeigneter Systemtrenner gemäß

EN12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner
geossen ist, wird als nicht trinkbar einge­stuft.

Ein Systemtrenner ist im Fachhandel

erhältlich.

Ein Systemtrenner (Rückussverhinderer)
verhindert den Rückuss von Wasser und

Reinigungsmittel in die Trinkwasserleitung.

• Der Hochdruckreiniger verfügt über

keine Wasser-Ansaugfunktion und kann
nur über die Wasserleitung betrieben
werden.

• Verwenden Sie einen handelsüblichen

Gartenschlauch für den Wasserzulauf
und achten Sie auf eine ausreichende
Länge.

Aufstellen

1. Entnehmen Sie die Düsenreinigungsna-

del (14) der hinteren Ausklappseite der

Anleitung.

2. Schieben Sie die Halterung für Netzan-

schlussleitung (2) auf die Aufnahme an

der Seite des Hochdruckreinigers.

3. Verschrauben Sie den Hochdruckan-

schluss Geräteseite (17) mit dem Hoch­druckanschluss Gerät (9) am Gerät.

4. Stecken Sie den Hochdruckanschluss

Pistolenseite (16) in den Hochdruck­anschluss Pistole (19) der Spritzpistole
(13) ein.

5. Verbinden Sie den Schnellanschluss

des Zuleitungsschlauchs mit der Kupp­lung Wasseranschluss (5) und dem
Wasseranschluss mit Siebeinsatz (4)

am Gerät.

9

DE AT CH

6. Verbinden Sie durch Einstecken und

Eindrehen das Strahlrohr (12) mit der
Spritzpistole (13).

7. Drehen Sie die einstellbare Flachstrahl-

düse (11) in den Gewindeanschluss
(12a) am Strahlrohr (12).

8. Um die Flachstrahldüse zu entfernen,

drehen Sie die Flachstrahldüse (11)
aus dem Gewindeanschluss (12a) am

Strahlrohr heraus.

Durch Drehen der Düsenspitze der Flach-

strahldüse (11) nach links können Sie die
Breite des Strahls vergrößern. Durch Dre­hen der Düsenspitze nach rechts können

Sie die Breite des Strahls verringern.

Netzanschluss

Der von Ihnen erworbene Hochdruckreini­ger ist bereits mit einem Netzstecker verse­hen. Der Hochdruckreiniger ist bestimmt für
den Anschluss an eine Schutzkontaktsteck­dose mit 230 V~ 50 Hz.

Nehmen Sie das Gerät erst nach

Beachtung aller vorhergehenden
Punkte in Betrieb.

• Stellen Sie sicher, dass der Hochdruck­reiniger am Ein-/Ausschalter (3) ausge-

schaltet ist.

• Stecken Sie den Netzstecker in die

Steckdose.

Betrieb

• Beachten Sie die Vorschriften zur
Verwendung eines Systemtrenners.

• Öffnen Sie den Wasserhahn
vollständig.

Betreiben Sie den Hochdruckreini-

ger nicht mit geschlossenem Was­serhahn. Ein Trockenlauf führt zu
einer Beschädigung des Gerätes.

Beachten Sie die Rückstoß-

kraft des austretenden Was­serstrahles. Sorgen Sie für
einen sicheren Stand und hal­ten Sie die Spritzpistole (13)
gut fest. Sie können sonst
sich oder andere Personen
verletzen.

• Schalten Sie den Hochdruckreiniger am
Ein-/Ausschalter (3) ein.

Der Hochdruckreiniger schaltet sich

kurz ein, um Druck aufzubauen.

• Drücken Sie den Einschalthebel (
der Spritzpistole (13). Das Gerät schal-

tet ein.

Das Loslassen des Einschalthebels

bewirkt ein Abschalten des Gerä­tes. Der Hochdruck im System bleibt
erhalten.

• Sie können den Einschalthebel
(20) der Spritzpistole (13) mit
der Sicherheitsarretierung (21)

verriegeln.

Durch das Verriegeln des Einschalt­hebels verhindern Sie einen unbe­absichtigten Start des Gerätes.

Bei Undichtigkeiten im Was-

sersystem schalten Sie das
Gerät sofort am Ein-/Aus­schalter (3) aus und trennen
Sie das Gerät an der Netzan­schlussleitung (7) vom Netz.
Es besteht Gefahr durch elek­trischen Schlag! Beginnen Sie

20)

10

DE AT CH

erneut mit dem Herstellen
der Wasseranschlüsse (siehe
„Inbetriebnahme-Aufstel­len“).

Wenn sich noch Luft im Gerät ben­det, bitte wie folgt vorgehen:

Zuleitungsschlauch entlüften:

1. Entfernen Sie den Schnellanschluss des

Zuleitungsschlauchs von der Kupplung
Wasseranschluss (5) und dem Wasser­anschluss mit Siebeinsatz (4).

2. Öffnen Sie den Wasserhahn, bis Was-

ser blasenfrei austritt.

3. Schließen Sie den Wasserhahn.

4. Verbinden Sie den Schnellanschluss

des Zuleitungsschlauchs mit der Kupp­lung Wasseranschluss (5) und dem
Wasseranschluss mit Siebeinsatz (4)

am Gerät.

5. Öffnen Sie den Wasserhahn vollstän-

dig.

Gerät entlüften:

6. Schalten Sie das Gerät am Ein-/Aus-

schalter (3) ein, bis Druck aufgebaut

ist.

7. Schalten Sie das Gerät am Ein-/Aus-

schalter (3) aus.

8. Drücken Sie den Einschalthebel
(

20) der Spritzpistole (13), bis sich

der Druck abgebaut hat.

9. Wiederholen Sie den Vorgang 6. bis

8. bitte einige Male, bis sich keine Luft

mehr im Gerät bendet.

Betrieb unterbrechen

Betrieb beenden

1. Lassen Sie den Einschalthebel (20) der
Spritzpistole (13) los.

2. Schalten Sie den Hochdruckreiniger am

Ein-/Ausschalter (3) aus.

3. Schließen Sie den Wasserhahn.

4. Drücken Sie den Einschalthebel der
Spritzpistole (13), um den vorhande­nen Druck im System abzubauen.

5. Ziehen Sie den Netzstecker.

6. Wickeln Sie die Netzanschlussleitung
(7) auf die Halterung Netzanschlusslei­tung auf.

7. Trennen Sie den Hochdruckreiniger von
der Wasserversorgung.

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten an

dem Gerät den Netzstecker.
Es besteht die Gefahr eines Strom­schlages oder Verletzungsgefahr
durch bewegliche Teile.

Reinigung

Spritzen Sie das Gerät nicht

mit Wasser ab und reinigen

Sie es nicht unter ießendem

Wasser. Es besteht Gefahr
von Stromschlag und das Ge­rät könnte beschädigt wer­den.

Halten Sie das Gerät stets sauber.
Verwenden Sie keine Reinigungs­bzw. Lösungsmittel.

• Lassen Sie den Einschalthebel (20) der
Spritzpistole (13) los.

• Schalten Sie bei längeren Arbeitspau­sen den Ein-/Ausschalter (3) aus.

• Halten Sie die Lüftungsschlitze sauber

und frei.

• Reinigen Sie das Gerät mit einer wei-

chen Bürste oder einem leicht feuchtem
Tuch.

11

DE AT CH

• Sollte die Flachstrahldüse (11) verstopft
sein, können Sie mit der Düsenreini­gungsnadel (14) den Fremdkörper in

der Düse entfernen.

• Reinigen Sie gelegentlich den Sieb­einsatz unter ießendem Wasser.

Wartung

Der Hochdruckreiniger ist wartungsfrei.

Lassen Sie Arbeiten, die nicht in

dieser Anleitung beschrieben sind,
von unserem Service-Center durch­führen. Verwenden Sie nur Origi­nalteile. Es besteht Verletzungsge­fahr.

Lagerung

• Entleeren Sie den Hochdruckreiniger

vollständig von Wasser.

Entfernen Sie hierzu den Hochdruck-

anschluss Geräteseite (17) und trennen

Sie das Gerät von der Wasserversor­gung. Schalten Sie den Hochdruck-

reiniger am Ein-/Ausschalter (3) für
maximal 1 Minute ein, bis kein Wasser
mehr am Hochdruckanschluss (9) aus-

tritt. Schalten Sie das Gerät aus.

• Wickeln Sie die Netzanschlussleitung
(7) auf die Halterung Netzanschlusslei­tung (2) auf.

• Lagern Sie die Flachstrahldüse (11) in
der Halterung für Flachstrahldüse (6).

• Der Hochdruckreiniger und das Zube­hör werden von Frost zerstört, wenn sie

nicht vollständig von Wasser entleert
sind.

• Bewahren Sie den Hochdruckreiniger
und das Zubehör in einem frostsicheren

Raum auf.

• Benutzen Sie zum Transport oder zum

Wegräumen des Gerätes ausschließlich
den Transportgriff.

• Lagern Sie das Gerät ausschließlich in

stehender Position, damit es vor jegli­cher Beschädigung geschützt ist.

Entsorgung/
Umweltschutz

Führen Sie Gerät, Zubehör und Verpa­ckung einer umweltgerechten Wiederver­wertung zu.

Elektrogeräte gehören nicht in den

Hausmüll.

Geben Sie das Gerät an einer Verwer­tungsstelle ab. Die verwendeten Kunststoff-

und Metallteile können sortenrein getrennt

werden und so einer Wiederverwertung
zugeführt werden. Fragen Sie hierzu unser
Service-Center.
Die Entsorgung Ihrer defekten, eingeschick­ten Geräte führen wir kostenlos durch

12

DE AT CH

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Ga­rantie ab Kaufdatum.
Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des
Produkts gesetzliche Rechte zu. Diese
gesetzlichen Re

im Folgenden dargestellte Garantie nicht
eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufda­tum. Bitte bewahren Sie den Original Kas­senbon gut auf. Diese Unterlage wird als

Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem
Kaufdatum dieses Produkts ein Material­oder Fabrikationsfehler auf, wird das Pro­dukt von uns – nach unserer Wahl – für Sie
kostenlos repariert oder ersetzt. Diese Ga­rantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und

der Kaufbeleg (Kassenbon) vorgelegt und

schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten
ist.
Wenn der Defekt von unserer Garantie ge­deckt ist, erhalten Sie das reparierte oder
ein neues Produkt zurück. Mit Reparatur
oder Austausch des Produkts beginnt kein
neuer Garantiezeitraum.

chte werden durch unsere

Nach Ablauf der Garantiezeit anfallende

Reparaturen sind kostenpichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitäts­richtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler
Abnutzung ausgesetzt sind und daher als

Verschleißteile angesehen werden können
(z.B. Hochdruckschlauch) oder für Beschä-

digungen an zerbrechlichen Teilen (z.B.

Schalter).

Diese Garantie verfällt, wenn das Produkt
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachge­mäße Benutzung des Produkts sind alle in
der Betriebsanleitung aufgeführten Anwei­sungen genau einzuhalten. Verwendungs­zwecke und Handlungen, von denen in
der Betriebsanleitung abgeraten oder vor
denen gewarnt wird, sind unbedingt zu
vermeiden.
Das Produkt ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsach­gemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorge­nommen wurden, erlischt die Garantie.

Garantiezeit und gesetzliche
Mängelansprüche

Die Garantiezeit wird durch die Gewähr­leistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell
schon beim Kauf vorhandene Schäden und
Mängel müssen sofort nach dem Auspa­cken gemeldet werden.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anlie­gens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den
Kassenbon und die Identikationsnum­mer (IAN340474_1910) als Nach-

weis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte

dem Typenschild.

13

DE AT CH

• Sollten Funktionsfehler oder sonstige

Mängel auftreten kontaktieren Sie
zunächst die nachfolgend benannte
Serviceabteilung telefonisch oder per
E-Mail. Sie erhalten dann weitere In­formationen über die Abwicklung Ihrer
Reklamation.

• Ein als defekt erfasstes Produkt können

Sie, nach Rücksprache mit unserem
Kundenservice, unter Beifügung des

Kaufbelegs (Kassenbons) und der

Angabe, worin der Mangel besteht
und wann er aufgetreten ist, für Sie
portofrei an die Ihnen mitgeteilte
Service-Anschrift übersenden. Um An-

nahmeprobleme und Zusatzkosten zu

vermeiden, benutzen Sie unbedingt nur
die Adresse, die Ihnen mitgeteilt wird.
Stellen Sie sicher, dass der Versand

nicht unfrei, per Sperrgut, Express oder

sonstiger Sonderfracht erfolgt. Senden
Sie das Gerät bitte inkl. aller beim Kauf

mitgelieferten Zubehörteile ein und

sorgen Sie für eine ausreichend sichere
Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der
Garantie unterliegen, gegen Berech-

nung von unserer Service-Niederlassung
durchführen lassen. Sie erstellt Ihnen gerne
einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die

ausreichend verpackt und frankiert einge­sandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gerei­nigt und mit Hinweis auf den Defekt an
unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit

sonstiger Sonderfracht - eingeschickte Ge­räte werden nicht angenommen.
Die Entsorgung Ihrer defekten, eingesende­ten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

DE

Tel.: [phone]
E-Mail: [email protected]

IAN 340474_1910

Service Österreich

AT

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [email protected]

IAN 340474_1910

Service Schweiz

CH

Tel.: [phone]
(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [email protected]

IAN 340474_1910

Importeur

Bitte beachten Sie, dass die folgende
Anschrift keine Serviceanschrift ist. Kon­taktieren Sie zunächst das oben genannte
Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim
DEUTSCHLAND
www.grizzly-service.eu

14

DE AT CH

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter

www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontakt-

formular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 14).

Pos. Bezeichnung .............................................................Bestell-Nr.

15 Hochdruckschlauch ...............................................................91104126

14 Düsenreinigungsnadel ............................................................91103736

13 Spritzpistole .........................................................................91104125

12 Strahlrohr ............................................................................. 91096768

11 Flachstrahldüse ..................................................................... 91096767

4 Wasseranschluss mit Siebeinsatz .............................................91097408

Reinigungsmittel (Universalreiniger) .........................................30990010

Adapter für Fremdgeräte ........................................................30300511

15

DE AT CH

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung

Gerät läuft nicht

Gerät fördert kein

Wasser

Gerät hat keinen
Druck

Ein-/Ausschalter (3)

ausgeschaltet

Beschädigte Netzanschluss-

leitung (7)

Fehlerhafte
Spannungsversorgung

Lufteinschlüsse im
Hochdruckreiniger

Lufteinschlüsse im
Hochdruckreiniger

Leitungsdruckabfall

Ein-/Ausschalterstellung über­prüfen

Netzanschlussleitung (7) auf

Beschädigung kontrollieren.
Gegebenenfalls die

Netzanschlussleitung (7) von

einer Fachkraft ersetzen lassen.
Kontrollieren Sie die elektrische

Anlage auf Übereinstimmung
mit den Angaben auf dem
Typenschild

Gerät einschalten und die

Spritzpistole (13) betätigen.

Gerät entlüften laut Punkten 6.
bis 9.

Schalten Sie das Gerät ohne
Hochdruckschlauch an, bis
blasenfreies Wasser am

Hochdruckanschluss (9) austritt

Kontrollieren Sie die
Wasserversorgung

16

GB IE

Content

Introduction ...............................17

Intendend purpose .....................17

General Description ....................18

Extent of the Delivery ..................... 18

Overview .....................................18

Functional description ....................18

Technical data ............................18

Notes on Safety .........................19

Explanation of symbols ..................19

Symbols in the manual ................... 19

General notes on safety ................. 19

Initial Operation .........................22

Setting up ....................................22

Mains connection .......................... 22

Operation .................................... 23

Interrupting operation .................... 23

Ending operation ..........................24

Cleaning and Maintenance .........24

Cleaning ...................................... 24

Maintenance ................................24

Storage ......................................24

Waste Disposal and

Environmental Protection ............. 24

Guarantee .................................25

Repair Service ............................26

Service-Center ............................26

Importer ....................................26

Spare parts/Accessories .............27

Trouble shooting ........................28

Translation of the original

EC declaration of conformity ......92

Exploded Drawing ............... 98/99

Introduction

Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has
been checked for quality and subjected

to a nal inspection. The functionality of

your equipment is therefore guaranteed. It
cannot be ruled out that residual quantities
of water or lubricants will remain on or in
the equipment/hose lines in isolated cases.
This is not a fault or defect and it repre­sents no cause for concern.

The operating instructions

constitute part of this product.
They contain important information on
safety, use and disposal.
Before using the product, familiarise your­self with all of the operating and safety
instructions. Use the product only as de-

scribed and for the applications specied.

Keep this manual safely and in the event
that the product is passed on, hand over
all documents to the third party.

Intendend purpose

Only use the pressure washer in the
following private home areas:

• To clean machines, vehicles, buildings,

work tools, facades, terraces, garden­ing tools, etc. with a high-pressure
water jet.

• Only use with original accessories and

spares.

• Observe the manufacturer’s instructions

for the device that is to be cleaned.

17

GB IE

A

General Description

Extent of the Delivery

Unpack the pressure washer and verify the
contents:

- Pressure washer

- Gun

- High-pressure hose

- Jet lance

- Adjustable at-jet nozzle

- Retaining bracket for mains connection
cable

- Nozzle cleaning pin

- Translation of the original instructions
for use

The diagram of the most impor­tant functional elements can be
found on the foldout side.

Overview

1 Carrying handle

2 Retaining bracket for mains

connection cable

3 On/off switch
4 Water connection with lter

insert

5 Water connection coupling

6 Holder for at spray nozzle

7 Mains connection cable
8 Holder for jet pipe
9 High-pressure connection on

the device

10 Holder for spray gun

11 Adjustable at spray nozzle

12 Jet pipe
13 Spray gun
14 Nozzle cleaning needle
15 High-pressure hose

16 High-pressure connector for

the spray gun

17 High-pressure connector for

the device
18 Release button
19 High-pressure connection on

the spray gun

20 Switch lever

21 Safety lock

Functional description

The pressure washer is to be used for
washing with a high-pressure water jet.
For the functions of the operating elements
please refer to the subsequent description.
Ensure that the safety instructions are al­ways observed!

Technical data

Pressure Washer ........ PHD 110 D1

Mains connection U.......... 230 V~, 50 Hz

Power consumption P ..................1300 W

Mains connection cable .....................5 m

Weight (incl. all parts) ...................4,3 kg

Safety class ......................................

Degree of protection ......................... IPX5

Inow temperature (T in max) ...........40 °C

Inow pressure (p in max) .. 0,8 MPa (8 bar)
Operating pressure (p) ... 7,4 MPa (74 bar)
Max. operating pressure

(p max) ....................... 11 MPa (110 bar)

Pumping rate, water (Q)............ 4,5 l/min

Max. pumping rate, water

(Q max) .................................. 6,0 l/min

Acoustic pressure level

(L

) ....................... 83 dB(A); KpA=3 dB

pA

Sound power level (L

measured ......94,64 dB(A); K

guaranteed ............................ 97 dB(A)

Vibration (a

) ..........................

h

WA

)

=2,24 dB

WA

≤2,5 m/s

II

2

18

GB IE

The operating conditions during measuring
and the procedures used for measuring in
accordance with EN 60335-2-79:2012.

Notes on Safety

This Section is concerned with the
basic safety rules when working
with the pressure washer.

Explanation of symbols

Attention!

Before beginning work, fa-

miliarise yourself thoroughly
with all the operating ele­ments, particularly with how
they function and operate.
Ask a specialist if necessary.

Attention: Remove the plug

from the socket as soon as the
power lead is damaged or cut.

The pressure washer is not

suitable for direct connection
to the drinking water supply
system.

Information of the acoustic

power level L

WA

in dB.

Electric appliances should

not be disposed of in the do­mestic garbage.

Safety class II

Symbols in the manual

Warning symbols (the

danger can be explained
at the place of the excla­mation mark) with infor­mation on damage and
injury prevention.

Instruction symbols (the in-

struction can be explained at
the place of the exclamation
mark) with information on

preventing damage.

Help symbols with informa-

tion on improving tool han­dling.

General notes on safety

CAUTION. pressure
washers can be dan-

gerous if they are not
operated correctly! The jet must
never be directed at people, ani­mals, electric equip

ment connected
to the power supply or against the
actual pressure washer.

Operate the device
vertically only. Ne­ver use horizontally.

• Children may not operate the

device.

• This device can be used by

individuals with reduced physi­cal, sensory or mental capabili-

ties or a lack of experience or

knowledge if they are super­vised or have been instructed
in how to use the device safely
and understand the associated
dangers. Children must not play
with the device.

• The appliance must not be oper-

ated by children or untrained

19

GB IE

persons.

• Use the equipment only on a
at, stable surface.

• The transport handle is exclu-

sively for transporting the equip­ment. The equipment is portable
but not to be carried during
operation.

• For your safety, it is recommend­ed that you wear safety glasses,
safety boots and gloves and, if
necessary, ear protection.

• In the event of a fault or defect
during operation, immediately
switch off and

ment. Then read page 28 of the
operating instructions

sible fault causes or contact our
service centre.

Working with the equipment

Caution: to avoid accidents

and injuries:

operated correctly! The jet must
never be directed at people, ani­mals, electric equipment connected
to the power supply or against the
actual pressure washer.

• Do not direct the jet at your­self or others in order to clean
clothes and shoes.

• Do not operate the pressure

washer when other people are
in the immediate vicinity, other
than they are also wearing pro­tective clothes.

• Always use the spray gun with

both hands. This will enable

unplug the equip-

for pos-

CAUTION. pressure
washers can be dan­gerous if they are not

you to safely counter the recoil
force from the emerging water
jet.

• Take appropriate measures to

keep children away from the
equipment whilst it is running.

• Dispose of the packaging mate-

rial correctly.

• Do not use the equipment in the
vicinity of ammable liquids or

gases. Non-observance will re-

sult in a risk of re or explosion.

• Do not spray combustible liq­uids. Risk of explosion.

• Store the equipment in a dry

place and out of reach of chil­dren.

• Children must be supervised in

order to ensure that they do not
play with the equipment.

• Ensure that no exhaust emis­sions occur within the vicinity of
air inlets.

Caution! To avoid damage to

the equipment and any pos­sible person injury resulting
from this:

• Do not work with damaged or

incomplete equipment, or with
equipment that has been con­verted without the approval of
the manufacturer. Before initial
operation, have a specialist
check that the required electrical
protection measures are in place.

• Never operate the pressure

washer if the power supply
cable or other important parts,
such as the high-pressure hose
or the gun, are damaged.

• Protect the pressure washer

from frost and dry running.

20

GB IE

• Use only original accessories

and do not carry out conversion
work on the equipment.

• Please read the notes in the op-

erating instructions on the topic
of “maintenance and cleaning”.
Any measures above and be­yond these, particularly open­ing the equipment, are to be
carried out by an electrician. In
the case of repairs, always con­tact our service centre.

• Water that has passed through
a backow preventer is classi­ed as undrinkable.

• High-pressure hoses, ttings

and couplings are important
for machine safety. Use only

high-pressure hoses, ttings and

couplings recommended by the
manufacturer.

• To ensure machine safety, use

only original replacement parts
from the manufacturer or re­placement parts authorised by
the manufacturer.

Electrical safety:

Caution: to avoid accidents

and injuries from electric
shocks:

• The plug and socket of an exten­sion cable must be water-tight!

Unsuitable extension cables

can be dangerous as people
can be harmed by an electric
shock!

• Protect the electric plug connec­tions against moisture.

• If there is a risk of ooding, x

the plug connections in an area

that is safe from ooding.

• Ensure that the mains voltage
matches the specications on

the rating plate.

• The electrical installation shall

be according to national wiring
rules.

• Connection to the mains must
be carried out by an experi-

enced electrician and meet the

requirements of IEC60364-1.

• The device must only be con-

nected to a mains socket via a
residual-current circuit breaker

(RCD) with a rated leakage cur­rent of not more than 30mA.

Fuse: at least 13 ampere.

• Before each use, check the

equipment, cable and plug for
damage.

• If the power cable for this equip­ment is damaged, it must be
replaced by the manufacturer,
a customer service agent of the
same or a similarly qualied per­son in order to prevent hazards.

• Do not pull the plug from the

socket by the cable. Protect the
cable from heat, oil and sharp
edges.

• Do not carry or x the equip­ment by the cable.

• Use only extension cables that

are protected from spray water
and designed for outdoor use.
Always fully unroll a cable
drum before use. Check the ca­ble for damage.

• Before any work on the equip­ment, during work breaks and
in the case of non-use, remove
the plug from the socket.

• Always shut off the power

21

GB IE

switch when leaving the ma­chine unattended.

• The cross-section of the power

supply cable must not be less

than 2x2,5mm².

• Unsuitable extension cable can
be dangerous. If an extension

cable is used it must be suitable
for outdoor use, and the con­nection must remain dry and
be routed above the ground.
We recommend using a cable
drum that holds the plug at least

60mm above the ground.

• Wear sturdy footwear to protect

against electric shock.

Initial Operation

In keeping with current regulations

a pressure washer must never be
operated off the drinking water
mains supply without a controllable

backow preventer. A suitable back­ow preventer in conformity with EN

12729 type BA must be used.

Water that has passed through a backow
preventer is classied as undrinkable.

A backow preventer is available

from specialist retailers.

Setting up

1. Remove the nozzle cleaning pin (14)

from the rear fold-out page of the inst­ructions.

2. Slide the retaining bracket for the mains

connection cable (2) into the receptor

on the side of the pressure washer.

3. Screw the high-pressure connector for

the device (17) into the high-pressure
connection on the device (9).

4. Insert the high-pressure connector for the

spray gun (16) into the high-pressure
connection on the spray gun (19).

5. Connect the quick connector of the
supply hose to the water connection

coupling (5) and the water connection
with lter insert (4) on the device.

6. Connect the jet pipe (12) to the spray
gun (13) by inserting and screwing it in.

7. Screw the adjustable at spray nozzle
(11) into the threaded connection (12a)
on the jet pipe (12).

8. To remove the at spray nozzle, un­screw the at spray nozzle (11) from
the threaded connection (12a) on the jet

pipe.

The width of the jet can be increased by
turning the end of the nozzle to the left. To
reduce the width of the jet, turn the end of
the nozzle to the right.

A system separator (check valve) prevents
the backow of water and detergent into

the drinking water pipeline.

• The pressure washer does not have a

water suction function and can only be
operated via the water pipe.

• Employ an ordinary garden hose for
the water intake and ensure sufcient

length.

22

Mains connection

The pressure washer you have acquired is
already tted with a mains plug. The pres­sure washer must only be connected to an
earthed socket 230 V ~ 50 Hz.

Only operate the pressure washer

after all the above points have been
observed.

GB IE

• Ensure that the pressure washer is turned
off by its ON/OFF switch (3).

• Insert the mains plug into the mains socket

Operation

• Connect the equipment to the water tap.

Observe the regulations for the use of a
system separator.

• Turn on the water tap entirely.

Never operate the pressure washer

with a closed water tap. Dry run­ning will damage the washer!

Be prepared for the recoil

force of the emitted water jet!
Ensure that you are stand-

ing rmly and that you are

holding the gun (13) securely,
otherwise you could injure
yourself or other people.

• Switch on the pressure washer with the
ON/OFF switch (3).

• Pull the lever (

turn on the washer.

Releasing the lever will switch off

the washer, but the pressure within
the system is retained.

• You can lock the switch lever
(20) of the spray gun (13) with
the locking button (21).

Lock the switch-on lever to prevent
the pressure washer from being in­advertently/accidentally started.

In case of leaks in the water

system, immediately switch
off the equipment at the on/
off switch (3) and disconnect

20) of the gun (13) to

the mains cable (7) of the
equipment from the mains.
There is a risk of electric
shock. Start restoring the wa­ter connections (see “Initial
Operation – Setting up”).

If there is still air in the equipment,
please proceed as follows:

Bleed the supply hose:

1. Remove the quick connector of the
supply hose from the water connection

coupling (5) and the water connection
with lter insert (4).

2. Turn on the tap until the water comes
out without bubbles.

3. Turn off the tap.

4. Connect the quick connector of the
supply hose to the water connection

coupling (5) and the water connection
with lter insert (4) on the device.

5. Turn on the tap fully.

Bleed the equipment:

6. Switch on the equipment at the on/off

switch (3) until the pressure has built

up.

7. Switch off the equipment at the on/off

switch (3).

8. Depress the start lever (
spray gun (13) until the pressure is re­leased.

9. Please repeat steps 6. to 8. several
times until there is no further air in the
equipment.

20) on the

Interrupting operation

• Release the lever (20) of the gun (13).

• During prolonged work intervals turn

off the washer by its ON / OFF switch

(3).

23

GB IE

Ending operation

1. Release the switch lever (20) of the
spray gun (13).

2. Turn the pressure washer off using the

on/off switch (3).

3. Turn off the tap.

4. Press the switch lever of the spray gun

(13) to release the existing pressure in

the system.

5. Remove the mains plug.

6. Wind the mains connection cable (7)

around the retaining bracket for the
mains connection cable.

7. Disconnect the pressure washer from
the water supply.

Cleaning and
Maintenance

Pull out the power plug before

every maintenance operation. There
is a risk of electrocution or of injury
from moving parts.

Cleaning

Never direct the water jet

against the washer, nor clean

the washer under owing

water. This could give rise to
the danger of electric shock
and damage the washer! .

Always keep the washer clean. Do
not use any detergents or solvents.

• Always keep the ventilation slots clean

and free.

• Only clean the pressure washer with a

soft brush or a slightly moist cloth.

• If the at spray nozzle (11) is blocked,

you can remove any foreign bodies in
the nozzle using the nozzle cleaning

24

needle (14).

• Occasionally clean the lter insert un-

der running water.

Maintenance

The pressure washer is maintenance free.

Ask our service centre to carry out

any work that is not described in
these instructions. Use only original
parts.

Storage

• Drain all the water from the pressure

washer. Disconnect the unit from the
water supply. Press the On/Off switch

(3) to turn on the pressure washer for

no longer than 1 minute until no more
water escapes from the high-pressure

connection (9). Turn off the unit.

• Wind the mains connection cable (7)

around the retaining bracket for the

mains connection cable (2).

• Store the at spray nozzle (11) in the
holder for the at spray nozzle (6).

• Protect the pressure washer and its ac-

cessories from frost when they have not
been completely drained of all water.

• Store the pressure washer and its ac­cessories in a frost-free room.

• To transport or put away the equip­ment, use only the carrying handle.

• Ensure that the device is stored in an

upright position so that it is protected
against any damage.

Waste Disposal and
Environmental Protection

Be environmentally friendly. Return the
tool, accessories and packaging to a recy-

cling centre when you have nished with

them.

GB IE

Electric appliances should not be

disposed of in the domestic gar­bage.

Hand the tool in at a recycling centre. The
plastics and metal parts can be separated
and recycled. Ask your Service Center about
this.

We can carry out a waste disposal of your
device free of charge.

Guarantee

Dear Customer,
This equipment is provided with a 3-year
guarantee from the date of purchase.
In case of defects, you have statutory rights
against the seller of the product. These
statutory rights are not restricted by our
guarantee presented below.

Terms of Guarantee

The term of the guarantee begins on the
date of purchase. Please retain the original
receipt. This document is required as proof
of purchase.
If a material or manufacturing defect
occurs within three years of the date of
purchase of this product, we will repair or
replace – at our choice – the product for
you free of charge. This guarantee requires
the defective equipment and proof of pur­chase to be presented within the three-year
period with a brief written description of
what constitutes the defect and when it oc­curred.
If the defect is covered by our guarantee,
you will receive either the repaired product
or a new product. No new guarantee pe­riod begins on repair or replacement of the
product.

Guarantee Period and Statutory
Claims for Defects

The guarantee period is not extended by

the guarantee service. This also applies for
replaced or repaired parts. Any damages
and defects already present at the time of
purchase must be reported immediately af-

ter unpacking. Repairs arising after expiry

of the guarantee period are chargeable.

Guarantee Cover

The equipment has been carefully pro­duced in accordance with strict quality
guidelines and conscientiously checked
prior to delivery.

The guarantee applies for all material and
manufacturing defects. This guarantee

does not extend to cover product parts that

are subject to normal wear and may there­fore be considered as wearing parts (e.g.

High-pressure hose) or to cover damage to
breakable parts (e.g. switches).

This guarantee shall be invalid if the prod­uct has been damaged, used incorrectly or
not maintained. Precise adherence to all of

the instructions specied in the operating

manual is required for proper use of the
product. Intended uses and actions against
which the operating manual advises or
warns must be categorically avoided.
The product is designed only for private
and not commercial use. The guarantee
will be invalidated in case of misuse or
improper handling, use of force, or inter­ventions not undertaken by our authorised
service branch.

Processing in Case of Guarantee

To ensure efcient handling of your query,

please follow the directions below:

• Please have the receipt and identica­tion number (IAN 340474_1910)

ready as proof of purchase for all en-

25

GB IE

quiries.

• Please nd the item number on the rat-

ing plate.

• Should functional errors or other de-

fects occur, please initially contact the

service department specied below by

telephone or by e-mail. You will then
receive further information on the pro­cessing of your complaint.

• After consultation with our customer

service, a product recorded as defective
can be sent postage paid to the service
address communicated to you, with the

proof of purchase (receipt) and speci­cation of what constitutes the defect

and when it occurred. In order to avoid
acceptance problems and additional
costs, please be sure to use only the ad­dress communicated to you. Ensure that
the consignment is not sent carriage

forward or by bulky goods, express or

other special freight. Please send the
equipment inc. all accessories supplied
at the time of purchase and ensure ad­equate, safe transport packaging.

Repair Service

Service-Center

Service Great Britain

GB

Tel.: [phone]
E-Mail: [email protected]

IAN 340474_1910

Service Ireland

IE

Tel.: [phone]

(0,08 EUR/Min., (peak))

(0,06 EUR/Min., (off peak))

E-Mail: [email protected]

IAN 340474_1910

Importer

Please note that the following address
is not a service address. Please initially

contact the service centre specied above.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim
Germany
www.grizzly-service.eu

For a charge, repairs not covered by
the guarantee can be carried out by
our service branch, which will be happy to
issue a cost estimate for you.
We can handle only equipment that has
been sent with adequate packaging and
postage.
Attention: Please send your equipment to
our service branch in clean condition and
with an indication of the defect.
Equipment sent carriage forward or by

bulky goods, express or other special

freight will not be accepted.
We will dispose of your defective devices
free of charge when you send them to us.

26

GB IE

Spare parts/Accessories

Spare parts and accessories can be obtained at

www.grizzly-service.eu

If you have issues ordering, please use the contact form. If you have any other questions,

contact the service centre (see “Service-Center” Page 26).

Item Description ...............................................................Order No.

15 High-pressure hose ................................................................. 91104126

14 Nozzle cleaning needle ......................................................... 91103736

13 Gun .....................................................................................91104125

12 Jet lance ...............................................................................91096768

11 Adjustable at-jet nozzle ........................................................ 91096767

4 Water connection with lter insert ...........................................91097408

Cleaning agent ..................................................................... 30990010

Adapter for third-party device ................................................. 30300511

27

GB IE

Trouble shooting

Problem Possible cause Remedy

Washer
is not
operating

Washer
does not
transport
water

Washer
does not ge­nerate any
pressure

ON / OFF switch (3) is turned
off

Damaged power
supply cable (7)

Mains fault

Air trapped in the pressure
washer

Air trapped in the pressure
washer

Drop in the water mains
pressure

Check ON / OFF switch.

Check power supply cable (7) for
damage. If necessary have the power

supply cable replaced by a qualied

electrician.

Check the electrical system for conformi­ty with the data on the rating plate.

Switch on the equipment and pull the
lever of the gun (13).

Bleed the equipment, see steps 6. - 9.

Turn on the washer with high-pressure

hose until bubble-free water ows out of

the high-pressure connection (9).

Check the water mains.

28

BEFR

Sommaire

Introduction ...............................29

Fins d’utilisation .........................29

Description générale ..................30

Volume de la livraison ...................30

Aperçu ........................................30

Domaines d’utilisation ................... 30

Données techniques ...................30

Instructions de sécurité ...............31

Explication des symboles et des

avis de sécurité ............................31

Symboles utilisés dans le mode

d’emploi ......................................31

Consignes générales de sécurité .....31

Mise en service ..........................34

Mise en place ..............................34

Connexion au réseau ....................35

Utilisation ....................................35

Interrompre l’utilisation ..................36

Mettre n à l’utilisation .................. 36

Nettoyage

Nettoyage ...................................36

Maintenance ................................37

Rangement ................................37

Protection de l’environnement ....37

Commande de pièces détachées .38

Garantie - France .......................39

Garantie - Belgique ....................41

Service Réparations ...................42

Service-Center ............................42

Importateur ...............................42

Localisation d’erreur ..................43

Traduction de la déclaration de

conformité CE originale ..............93

Vue éclatée ..........................98/99

et Maintenance .........36

Introduction

Toutes nos félicitations pour l’achat de votre

nouvel appareil. Vous avez ainsi choisi un
produit de qualité supérieure.
La qualité de l’appareil a été vériée pen­dant la production et il a été soumis à un

contrôle nal. Le fonctionnement de votre
appareil est donc ainsi garanti. Il n’est pas
à exclure que dans certains cas isolés, il de­meure dans l’appareil, ou dans les tuyaute­ries exibles, des quantités résiduelles d’eau
ou de lubriants industriels. Ceci n’est pas un
défaut ou un vice et on ne doit pas s’inquié-

ter à ce sujet.

La notice d’utilisation fait par­tie de ce produit. Elle contient

des instructions importantes pour la sécurité,

l’utilisation et l’élimination des déchets.
Avant d’utiliser ce produit, lisez attentive­ment les consignes d’emploi et de sécurité.
N’utilisez le produit que tel que décrit et uni­quement pour les domaines d’emploi indi-

qués. Conservez cette notice et remettez-la
avec tous les documents si vous cédez le
produit à un tiers.

Fins d’utilisation

Utilisez ce nettoyeur à haute pression ex­clusivement pour des besoins domestiques :

• pour le nettoyage de machines, véhicu-

les, bâtiments, outils, façades, terrasses,
outils, etc. avec le jet d’eau à haute pres­sion.

• avec les pièces de rechange et les acces-

soires d’origine.

• en tenant compte des indications du

fabricant, lorsque l’on nettoie l’appareil.

29

FR BE

A

Description générale

Volume de la livraison

Déballez l‘appareil et contrôlez le volume
des livraisons :

- Nettoyeur à haute pression

- Pistolet pulvérisateur

- Tuyau exible haute pression

- Tuyère d’échappement

- Buse à jet plat réglable

- Support du câble d‘alimentation

- Aiguille de nettoyage de tuyère

- Traduction de la notice d’utilisation origi-

nale

Vous trouverez la représenta-

tion des parties fonctionnel­les les plus importantes sur
la page dépliante.

Aperçu

1 Poignée de transport

2 Support du câble d’alimentation

3 Interrupteur Marche/Arrêt
4 Raccord à eau avec élément

ltrant

5 Couplage du raccord à eau
6 Support de buse à jet plat

7 Câble d’alimentation

8 Support du tube à jet
9 Raccord haute pression appareil
10 Support du pistolet pulvérisateur
11 Buse à jet plat réglable
12 Tube à jet
13 Pistolet pulvérisateur
14 Aiguille de nettoyage de buse

15 Flexible haute pression

16 Raccord haute pression côté

pistolet

17 Raccord haute pression côté

appareil

18 Bouton de déverrouillage

19 Raccord haute pression pistolet

20 Gâchette

21 Blocage de sécurité

Domaines d’utilisation

Le nettoyeur à haute pression a été conçu
pour effectuer des nettoyages avec un jet
d‘eau à haute pression. Les fonctions des
dispositifs de commande sont indiquées
dans les descriptions suivantes. Faites at-

tention aux consignes de sécurité.

Données techniques

Nettoyeur

haute pression ............ PHD 110 D1

Raccordement au réseau U 230 V~, 50 Hz

Puissance P ...............................1300 W

Câble d’alimentation long ..................5 m

Poids (y compris de toutes les

pièces) .........................................4,3 kg

Classe de protection ..........................

Mode de protection .......................... IPX5

Température assignée maximale

(T in max) ......................................40 °C

Pression maximale de l

(p in max) .........................0,8 MPa (8 bar)

Pression assignée (p) ..............................

................................... 7,4 MPa (74 bar)

Pression admissible

(p max) ....................... 11 MPa (110 bar)

Débit assigné (Q) .................... 4,5 l/min

Débit assigné maximum (Q max) ..6,0 l/min

Niveau de pression acoustique

(L

) ...................... 83 dB (A); KpA=3 dB

pA

Niveau de puissance acoustique (L

mesuré ........94,64 dB (A); K

garanti ................................ 97 dB (A)

Vibration (a

) .......................... ≤2,5 m/s

h

Mesures réalisés selon la norme
harmonisée EN 60335-2-79:2012.

’eau en entrée

=2,24 dB

WA

WA

)

II

2

30

Instructions de sécurité

Cette section traite des normes
de sécurité essentielles en cas de
travail avec le nettoyeur à haute
pression.

Explication des symboles
et des avis de sécurité

Attention!

Veuillez vous familiariser des

éléments avant l’utilisation.

Surtout de leur but et de leur
fonctionnement. Si néces-

saire, consultez un expert.

Attention! Si le câble de ré-

seau est détérioré ou coupé,

tirez immédiatement la che

de la prise de courant.

BEFR

Utilisez uniquement
l‘appareil en positi­on debout, jamais

en position couchée.

Classe de protection II

Symboles utilisés dans le
mode d’emploi

Symbole de danger et

indications relatives à la
prévention de domma­ges corporels ou maté­riels.

Symbole d’interdiction (l’in-

terdiction est précisée à la
place des guillemets) et indi­cations relatives à la préven­tion de dommages.

Appareil non adapté à être

connecté à une installation
d‘approvisionnement en eau
potable.

Les machines n’ont pas leur

place dans les ordures ména-

gères.

Niveau de performance so-

nore garanti

MISE EN GARDE ! En cas

d‘utilisation non
conforme, les net-

toyeurs à haute pression peuvent

être dangereux. Le jet ne doit pas

être dirigé sur des personnes, des
animaux, de l‘équipement élec­trique en fonctionnement ou sur
l‘appareil lui-même.

Symboles de remarque et

informations permettant une
meilleure utilisation de l‘ap­pareil.

Consignes générales de
sécurité

• L’utilisation de cet appareil par

des enfants est interdite.

• Cet appareil peut être utilisé
par des personnes dont les ca­pacités physiques, sensorielles
ou mentales sont réduites ou

qui manquent d’expérience et

de connaissance si elles sont
surveillées ou si elles ont pu

bénécier d’instructions préala­bles concernant l’utilisation de
l’appareil et comprennent les

risques qui en résultent. Les en-

31

FR BE

fants ne doivent pas jouer avec

l’appareil.

• L’appareil ne doit pas être uti-

lisé par des enfants ni par des
personnes non formées.

• Utiliser le nettoyeur haute pres-

sion sur une surface plane et
stable dans sa position normale

d’utilisation.

La poignée de transport sert

•

exclusivement au transport de
l’appareil. L’appareil est trans-

portable mais cependant il ne
doit pas être transporté pendant

qu’il fonctionne.

• Pour votre sécurité, utiliser des

lunettes de protection, des
chaussures de protection, des
gants et si nécessaire des bou­chons antibruit.

• En cas de panne ou de défaut
lors de l’utilisation de l’appareil,
mettre l’appareil en position ar-

rêt et débrancher l

a prise élec­trique du secteur et se référer à
la page 43 du manuel pour les
causes possible de pannes.

Travaux avec l‘appareil

Prudence : vous éviterez

ainsi accidents et bles­sures :

En cas d‘utilisation
non conforme, les net­toyeurs à haute pres-

sion peuvent être dangereux. Le jet

ne doit pas être dirigé sur des per­sonnes, des animaux, de l‘équipe­ment électrique en fonctionnement
ou sur l‘appareil lui-même.

• Ne dirigez pas le jet sur vous­même ou d’autres personnes

pour nettoyer des habits ou des
chaussures.

• N’utilisez pas l’appareil, si
d’autres personnes se trouvent à
distance d’emploi à moins qu’ils

ne portent des vêtements protec­teurs.

• Utilisez toujours le pistolet pul-
vérisateur avec les deux mains.
Vous pouvez ainsi mieux maî-

triser la force de recul du jet

d’eau émis.

• Prenez toutes les mesures ap-

propriées pour tenir les enfants
éloignés de l‘appareil lorsque
celui-ci fonctionne.

• Eliminez le matériel d‘embal­lage en respectant les consi­gnes en vigueur.

• N‘utilisez pas l‘appareil à proxi­mité de liquides inammables ou

de gaz. En cas d‘inobservation
de cette consigne, il y a risque

d‘incendie ou d‘explosion.

• N‘arrosez pas de liquides inam­mables. Risques d‘explosion.

• Conservez l‘appareil dans un

endroit sec et hors de portée
des enfants.

• Assurez-vous que les enfants ne
jouent pas avec l‘appareil.

• Assurez-vous qu‘il n‘y a pas
d‘émissions de gaz d‘échappe-

ment à proximité des entrées

d‘air.

Prudence! Vous évitez

ainsi d‘endommager
l‘appareil et les éven­tuelles conséquences
pouvant affecter les
personnes :

32

BEFR

• Ne travaillez pas avec un ap-

pareil endommagé, incomplet
ou sans consentement du fabri­cant de l‘appareil si celui-ci a

été modié. Avant la mise en

service, faites contrôler par un
spécialiste que les mesures de

protection électriques exigées

sont disponibles.

• Ne mettez pas en service l’ap-

pareil, si le c

âble d’alimentation

ou d’autres pièces importantes,
comme le tuyau exible haute

pression ou le pistolet pulvérisa­teur, sont endommagées.

• Protégez l’appareil du froid et

du fonctionnement à sec.

• Utilisez seulement des accessoi­res d‘origine et ne modiez pas

l‘appareil.

• En ce qui concerne le thème

« Maintenance et nettoyage,
veuillez lire les instructions
du mode d‘emploi. Toutes les
tâches concernant ce sujet, en
particulier l‘ouverture de l‘ap-

pareil, doivent être exécutées

un électricien de métier. En cas
de réparation, adressez vous

toujours à notre service après-

vente.

• L’eau qui a traversé un inter­rupteur de système ne peut pas
être classiée comme potable.

• Les tuyaux haute pression, les

armatures et les embrayages
sont importants pour la sécurité
de la machine. N‘utilisez que

les tuyaux haute pression, les

armatures et les embrayages
conseillés par le fabricant.

• An de garantir la sécurité de la
machine, n‘utilisez que les pièces

de rechange originales du fabri-

cant ou des pièces de rechange

autorisées par le fabricant.

Sécurité électrique :

Prudence : vous éviterez

ainsi les blessures et les
accidents dus au choc
électrique :

• En cas d‘utilisation d‘un câble

de rallonge, les prises et le pro­longateur doivent être étanches.

Les câbles de rallonge ina-

ppropriés peuvent être dan-

gereux. Il existe un risque

de dommages corporels par
décharge électrique.

• Protégez de l’humidité les rac-

cordements électriques.

• Qu‘en cas de risque d‘inondation

les raccordements sont situés dans
une zone à l‘abri des inondations.

• Faites attention à ce que la ten­sion de réseau corresponde aux

indications de la plaque signa­létique.

• Le raccordement au r

éseau élec-

trique doit être effectué par un

électricien qualié et conforme
à la CEI 60364-1.

• Il est recommandé que l‘alimen-

tation

électrique de l‘appareil

comporte soit un dispositif à
courant r

ésiduel qui interrompra

l‘alimentation si le courant de
fuite à la terre d

épasse 30 mA

pendant 30 ms soit un dispositif

érie le circuit de terre.

qui v

• Avant toute utilisation, contrôlez

l‘appareil, le câble et la prise
pour détecter tout dommage.

33

FR BE

• Si le câble d‘alimentation est

endommagé, il doit être rem­placé par le fabricant, son

service après vente ou des per­sonnes de qualication similaire
an d‘éviter un danger.

•

N‘utilisez pas le câble pour tirer
sur la prise de courant. Protégez
le câble de la chaleur, de l‘huile
et des bords coupants.

• Ne portez pas ou ne xez pas

l‘appareil par le câble.

• Utilisez seulement des câbles de

prolongation qui sont étanches

aux jets d‘eau et prévus pour être

utilisés en plein air. Avant utilisa­tion, déroulez toujours la totalité

du câble. Contrôlez le câble an

de détecter tout dommage.

• Avant d‘exécuter des travaux

sur l‘appareil, pendant les
pauses et en cas de non utilisa-

tion, retirez la che de secteur

de la prise de courant. L‘appa­reil doit de même être débran­ché de la prise de courant lors
d‘un changement d‘accessoire.

• Toujours éteindre le coupe-

circuit lorsque la machine est
laissée sans surveillance.

• Les câbles de raccordement

réseau ne doivent pas avoir de
coupe transversale inférieure à

2 x 2,5 mm².

• Des câbles prolongateurs inadap­tés peuvent être dangereux. En
cas d’utilisation d’une rallonge,

celle-ci doit être adaptée à un

usage en extérieur, et la liaison
doit être sèche et reposer au-des-

sus du sol. Pour ce faire, il est re-

commandé d’utiliser un tambour

à câble qui maintient la prise au

moins 60mm au-dessus du sol.

• Pour vous protéger des décharges

électriques, portez des chaussures
de sécurité.

Mise en service

Cet appareil peut être connecté au

réseau d’alimentation en eau potable
uniquement avec un clapet anti-retour
de type BA conforme à la norme EN

12729 ( non-fourni).

Ce type de systéme permet de ne

pas contaminer l
branche sur l

ment sur le robinet).

L’eau qui a traversé un interrupteur de
système ne peut pas être classiée comme

potable.

Un interrupteur de système est dispo-

nible dans le commerce spécialisé.

Un séparateur de système (clapet anti re­tour) empêche le reux de l‘eau et du déter-

gent dans la canalisation d‘eau potable.

• Le nettoyeur haute pression n’est pas
équipé d’une fonction d’aspiration de
l’eau et peut être utilisé uniquement
avec une conduite d’eau.

• Pour l’entrée d’eau, utilisez un tuyau
d’arrosage du commerce et faites at­tention à avoir une longueur sufsante.

Mise en place

1. Retirez l’aiguille de nettoyage de buse
(14) présente sur la partie arrière

rabattable de la notice.

2. Poussez le support du câble d’alimen­tation (2) dans le logement sur le côté

du nettoyeur haute pression.

’eau potable et se

’arrivée d’eau (directe-

34

BEFR

A

3. Vissez le raccord haute pression côté

appareil (17) avec le raccord haute
pression appareil (9) présent sur l’ap-

pareil.

4. Emboîtez le raccord haute pression
côté pistolet (16) dans le raccord haute
pression pistolet (19) du pistolet pulvé­risateur (13).

5. Reliez le raccord rapide du tuyau d’ali-

mentation au couplage du raccord à

eau (5) et au raccord à eau avec élé­ment ltrant (4) présents sur l’appareil.

6. Par enchage et rotation, raccordez le
tube à jet (12) au pistolet pulvérisateur
(13).

7. Tournez la buse à jet plat réglable (11)
dans le raccord leté (12a) sur le tube
à jet (12).

8. Pour retirer la buse à jet plat, tournez

la buse à jet plat (11) pour l’enlever du
raccord leté (12a) sur le tube à jet.

Vous pouvez augmenter la largeur du jet
en tournant la pointe du gicleur vers la
gauche. En tournant la pointe du gicleur
vers la droite, vous pouvez diminuer la
largeur du jet.

Connexion au réseau

Le nettoyeur haute pression que vous venez

d’acquérir est déjà équipé d’une prise de

courant. Le nettoyeur à haute pression est
conçu pour être raccordé à un socle de
prise de courant de sécurité 230 V ~ 50Hz.

Mettez l’appareil en service seule-

ment en ayant tenu compte de tous
les points précédents.

• Insérez la che de secteur dans la

prise de courant.

Utilisation

• Respectez les instructions concernant
l’utilisation d’un interrupteur de système.

• Ouvrez entièrement le robinet d’eau

N’utilisez pas le nettoyeur à haute

pression avec le robinet d’eau

fermé. Un fonctionnement à sec
entraîne une détérioration de l’ap­pareil.

Faites attention à la force de

recul du jeu d’eau sortant.
Prenez une position stable
et maintenez bien le pistolet
pulvérisateur (13). Dans le
cas contraire, vous pourriez
vous blesser vous-même ou
d’autres personnes.

• Mettez en marche l’interrupteur

marche/arrêt (
pression

• Tirez le levier (

vérisateur (
marche

En relâchant le levier, vous arrêtez

l’appareil. La haute pression est
maintenue dans le système

• Vous pouvez verrouiller la gâ­chette (20) du pistolet pulvérisa­teur (13) à l’aide du blocage de
sécurité (21).

3) du nettoyeur à haute

.

20) du pistolet pul-

13). L’appareil se met en

• Assurez-vous, via le commutateur

marche/arrêt (
à haute pression est hors tension.

17) que le nettoyeur

En verrouillant le levier d’allumage,
vous empêcher un allumage inin­tentionnel de l’appareil.

35

FR BE

En cas de non-étanchéité

dans le système d’eau, étei­gnez immédiatement

l’appareil au moyen de l’in-

terrupteur Marche/Arrêt (17)
et séparez l’appareil du ré­seau en retirant le câble de
raccordement secteur (8). Il
y a danger en raison d’une
décharge électrique ! Re­commencez le branchement
des raccords d’eau. (voir
«Réaliser la mise en service»)

Si de l’air se trouve encore dans
l’appareil, veuillez procéder de la
manière :

Ventiler le tuyau d’alimentation :

1. Retirez le raccord rapide du tuyau

d’alimentation du couplage du raccord
à eau (5) et du raccord à eau avec élé­ment ltrant (4).

2. Ouvrez le robinet, puis laissez couler

l’eau jusqu’à ce qu’il n’y ait plus de

bulles.

3. Fermez le robinet.

4. Reliez le raccord rapide du tuyau d’ali-

mentation au couplage du raccord à

eau (5) et au raccord à eau avec élé­ment ltrant (4) présents sur l’appareil.

5. Ouvrez entièrement le robinet.

Ventiler l’appareil :

6. Allumez l’appareil au moyen de l’in­terrupteur Marche/Arrêt (3) jusqu’à ce

que la pression ait été atteinte.

7. Eteignez au moyen de l’interrupteur
Marche/Arrêt (3)

8. Appuyez sur le levier (

commande du pistolet pulvérisateur (13)
jusqu’à ce qu’il n’y ait plus de pression.

9. Répétez les étapes 6 à 8 plusieurs fois

20) de

jusqu’à ce qu’il n’y ait plus du tout d’air
ne dans l’appareil.

Interrompre l’utilisation

• Relâchez le levier (

pulvérisateur

• Pour des pauses plus longues, utilisez
l’interrupteur marche/arrêt

(13).

20) du pistolet

(3).

Mettre n à l’utilisation

1. Relâchez la gâchette (20) du pistolet
pulvérisateur (13).

2. Mettez le nettoyeur haute pression hors

service en appuyant sur l’interrupteur
Marche/Arrêt (3).

3. Fermez le robinet.

4. Appuyez sur la gâchette du pistolet pul-

vérisateur (13) pour éliminer la pression
présente dans le système.

5. Débranchez la che secteur.

6. Enroulez le câble d’alimentation (7) sur
le support du câble d’alimentation.

7. Débranchez le nettoyeur haute pression

de l’alimentation en eau.

Nettoyage

et

Maintenance

Débrancher l’appareil avant chaque

travail d’entretien. Il y danger d’un

choc électrique ou le danger de se
blesser par des pièces en mouve­ment.

Nettoyage

N‘aspergez pas l‘appareil avec

de l‘eau et ne le passez pas sous
l‘eau. Il y a un risque de décharge
électrique et l‘appareil pourrait être
endommagé.

36

BEFR

Conservez l’appareil toujours
propre. N’utilisez aucun produit de
nettoyage et / ou solvant.

• Maintenez les fentes de ventilation pro­pres et libres d’accès.

• Nettoyez l’appareil avec une brosse
douce ou un chiffon légèrement humide.

• Si la buse à jet plat (11) est bouchée,

vous pouvez retirer les corps étrangers

de la buse avec l’aiguille de nettoyage
de buse (14).

• Nettoyez de temps en temps l’élément
ltrant sous l’eau courante.

Maintenance

Le nettoyeur à haute pression ne nécessite
aucune maintenance.

Si vous faites exécuter des travaux

qui ne sont pas décrits dans cette
directive, adressez vous à notre ser-

vice après-vente. Utilisez seulement
des pièces d‘origine.

Rangement

• Videz complètement le nettoyeur à

haute pression de l’eau qu’il contient.
Déconnectez l’appareil d’avec l’alimenta­tion en eau. Avec l’interrupteur Marche/
arrêt (17), faites fonctionner le nettoyeur
à haute pression au maximum pendant
1 minute jusqu’à ce qu’il ne sorte plus
d’eau du le pistolet pulvéri-sateur (3).
Eteignez l’appareil.

• Enroulez le câble d’alimentation (7)
autour du support du câble d’alimenta­tion (2).

• Rangez la buse à jet plat (11) dans le
support de buse à jet plat (6).

• Le nettoyeur à haute pression et les ac-

cessoires sont endommagés par le gel

s‘ils n‘ont pas été vidés complètement

de l‘eau qu‘ils contenaient.

• Stockez le nettoyeur à haute pression

et les accessoires dans un local à l‘abri
du gel.

• Pour déplacer ou ranger l’appareil,

utiliser la poignée frontale.

• Rangez l’appareil exclusivement en
position debout, an de le protéger de

toute détérioration.

Protection de
l’environnement

Respectez la réglementation relative à la

protection de l’environnement (recyclage)
pour l’élimination de l’appareil,
des accessoires et de l’emballage.

Les machines n’ont pas leur place

dans les ordures ménagères.

Le produit est recyclable, est soumis

à une responsabilité élargie du
fabricant et est collecté dans le
cadre du tri sélectif.

Portez le carton à un point de

recyclage.

Déposez l’appareil à un point de recy­clage. Les pièces de plastique et de métal

utilisées peuvent être triées selon leur
nature et être ainsi recyclées. Demandez
conseil sur ce point à notre centre de ser­vices.

Nous effectuons l’élimination de votre ap­pareil gratuitement.

37

FR BE

Commande de pièces détachées

Vous obtiendrez des pièces de rechange et des accessoires à l’adresse

www.grizzly-service.eu

Si vous avez des problèmes lors du passage de la commande, merci d‘utiliser

le formulaire de contact. Pour toute autre question, adressez-vous

au ”Service-Center” (voir page 42).

Pos. Désignation .......................................... Numéro de commande

15 Flexible haute pression ........................................................... 91104126

14 Aiguille de nettoyage de buse ................................................91103736

13 Pistolet pulvérisateur ..............................................................91104125

12 Tube à jet ............................................................................. 91096768

11 Buse à jet plat réglable ..........................................................91096767

4 Raccord à eau avec élément ltrant ......................................... 91097408

Détergent (nettoyant tout usage) .............................................. 30990010

Adaptateur pour produits tiers ................................................30300511

38

BEFR

Garantie - France

Chère cliente, cher client,
Ce produit bénécie d’une garantie de
3ans, valable à compter de la date
d’achat.

En cas de manques constatés sur ce pro-

duit, vous disposez des droits légaux contre
le vendeur du produit. Ces droits légaux

ne sont pas limités par notre garantie pré­sentée par la suite.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au
contrat et répond des défauts de conformité

existant lors de la délivrance.

Il répond également des défauts de
conformité résultant de l‘emballage, des
instructions de montage ou de l‘installation
lorsque celle-ci a été mise à sa charge par
le contrat ou a été réalisée sous sa respon­sabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat :
1° S´il est propre à l‘usage habituellement
attendu d‘un bien semblable et, le cas
échéant :

- s‘il correspond à la description donnée
par le vendeur et posséder les qualités
que celui-ci a présentées à l‘acheteur

sous forme d‘échantillon ou de modèle ;

- s‘il présente les qualités qu‘un acheteur
peut légitimement attendre eu égard

aux déclarations publiques faites par le

vendeur, par le producteur ou par son
représentant, notamment dans la publi-

cité ou l‘étiquetage ;

2° Ou s‘il présente les caractéristiques dé-

nies d‘un commun accord par les parties

ou être propre à tout usage spécial recher­ché par l‘acheteur, porté à la connaissance
du vendeur et que ce dernier a accepté.

Article L217-16 du Code de la
consommation

Lorsque l‘acheteur demande au vendeur,
pendant le cours de la garantie commer­ciale qui lui a été consentie lors de l‘acquisi­tion ou de la réparation d‘un bien meuble,
une remise en état couverte par la garantie,
toute période d‘immobilisation d‘au moins
sept jours vient s‘ajouter à la durée de la
garantie qui restait à courir. Cette période
court à compter de la demande d‘interven­tion de l‘acheteur ou de la mise à disposi­tion pour réparation du bien en cause, si
cette mise à disposition est postérieure à la
demande d‘intervention.

Indépendamment de la garantie commer­ciale souscrite, le vendeur reste tenu des
défauts de conformité du bien et des vices
rédhibitoires dans les conditions prévues

aux articles L217-4 à L217-13 du Code de
la consommation et aux articles 1641 à

1648 et 2232 du Code Civil.

Article L217-12 du Code de la
consommation

L‘action résultant du défaut de conformité se
prescrit par deux ans à compter de la déli­vrance du bien.

Conditions de garantie

Le délai de garantie débute avec la date

d’achat. Veuillez conserver soigneusement

le ticket de caisse original. En effet, ce do­cument vous sera réclamé comme preuve

d’achat.

Si un défaut de matériel ou un défaut de fa­brication se présente au cours des trois ans

suivant la date d’achat de ce produit, nous

réparons gratuitement ou remplaçons ce

produit - selon notre choix. Cette garantie
suppose que l’appareil défectueux et le jus­ticatif d’achat (ticket de caisse) nous soient

présentés durant cette période de trois ans

39

FR BE

et que la nature du manque et la manière
dont celui-ci est apparu soient explicités par

écrit dans un bref courrier.
Si le défaut est couvert par notre garantie,
le produit vous sera retourné, réparé ou
remplacé par un neuf. Aucune nouvelle pé­riode de garantie ne débute à la date de la

réparation ou de l’échange du produit.

Durée de garantie et demande légale en
dommages-intérêts

La durée de garantie n’est pas prolongée
par la garantie. Ce point s’applique aussi
aux pièces remplacées et réparées. Les

dommages et les manques éventuellement

constatés dès l’achat doivent immédiate­ment être signalés après le déballage. A
l’expiration du délai de garantie les répa-

rations occasionnelles sont à la charge de

l’acheteur.

Volume de la garantie

L’appareil a été fabriqué avec soin, selon
de sévères directives de qualité et il a été
entièrement contrôlé avant la livraison.
La garantie s’applique aux défauts de maté­riel ou aux défauts de fabrication.
Cette garantie ne s’applique pas aux
consommables. Les pièces d’usure sont rem­placées pendant les deux premières années
à compter de la date d’achat.
Cette garantie prend n si le produit en­dommagé n’a pas été utilisé ou entretenu
d’une façon conforme. Pour une utilisation

appropriée du produit, il faut impérative­ment respecter toutes les instructions citées

dans le manuel de l’opérateur. Les actions et
les domaines d’utilisation déconseillés dans
la notice d’utilisation ou vis-à-vis desquels

une mise en garde est émise, doivent abso­lument être évités.
Le produit est conçu uniquement pour un
usage privé et non pour un usage industriel.

En cas d’emploi impropre et incorrect, de

recours à la force et d’interventions entre-

prises et non autorisées par notre succur-

sale, la garantie prend n.

Les pièces détachées indispensables à l’uti-

lisation du produit sont disponibles pendant
la durée de la garantie du produit.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison
des défauts cachés de la chose vendue qui
la rendent impropre à l‘usage auquel on
la destine, ou qui diminuent tellement cet
usage que l‘acheteur ne l‘aurait pas ac­quise, ou n‘en aurait donné qu‘un moindre

prix, s‘il les avait connus.

Article 1648 1er alinéa du Code civil

L‘action résultant des vices rédhibitoires doit
être intentée par l‘acquéreur dans un délai

de deux ans à compter de la découverte du

vice.

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre
demande, veuillez suivre les instructions
suivantes :

• Tenez vous prêt à présenter, sur de-

mande, le ticket de caisse et le numéro

d’identication (IAN 340474_1910)
comme preuve d’achat.

• Vous trouverez le numéro d’article sur la

plaque signalétique.

• Si des pannes de fonctionnement ou
d’autres manques apparaissent, prenez
d’abord contact, par téléphone ou par
e-Mail, avec le service après-vente

dont les coordonnées sont indiquées
ci-dessous. Vous recevrez alors des
renseignements supplémentaires sur le
déroulement de votre réclamation.

• En cas de produit défectueux vous pou­vez, après contact avec notre service

clients, envoyer le produit, franco de

40

BEFR

port à l’adresse de service après-vente
indiquée, accompagné du justicatif
d’achat (ticket de caisse) et en indiquant

quelle est la nature du défaut et quand

celui-ci s’est produit. Pour éviter des pro­blèmes d’acceptation et des frais sup-

plémentaires, utilisez absolument seu-

lement l’adresse qui vous est donnée.
Assurez-vous que l’expédition ne se fait

pas en port dû, comme marchandises

encombrantes, envoi express ou autre
taxe spéciale. Veuillez renvoyer l’appa-

reil, y compris tous les accessoires livrés

lors de l’achat et prenez toute mesure

pour avoir un emballage de transport

sufsamment sûr.

Garantie - Belgique

Chère cliente, cher client,
Ce produit bénécie d’une garantie de 3
ans, valable à compter de la date d’achat.

En cas de manques constatés sur ce

produit, vous disposez des droits légaux

contre le vendeur du produit. Ces droits lé-

gaux ne sont pas limités par notre garantie

présentée par la suite.

Conditions de garantie

Le délai de garantie débute avec la date

d’achat. Veuillez conserver soigneusement

le ticket de caisse original. En effet, ce do­cument vous sera réclamé comme preuve

d’achat.

Si un défaut de matériel ou un défaut de
fabrication se présente au cours des trois

ans suivant la date d’achat de ce produit,

nous réparons gratuitement ou remplaçons

ce produit - selon notre choix. Cette ga­rantie suppose que l’appareil défectueux et
le justicatif d’achat (ticket de caisse) nous

soient présentés durant cette période de
trois ans et que la nature du manque et la
manière dont celui-ci est apparu soient ex-

plicités par écrit dans un bref courrier.
Si le défaut est couvert par notre garantie,
le produit vous sera retourné, réparé ou
remplacé par un neuf. Aucune nouvelle pé­riode de garantie ne débute à la date de

la réparation ou de l’échange du produit.

Durée de garantie et demande lé­gale en dommages-intérêts

La durée de garantie n’est pas prolongée
par la garantie. Ce point s’applique aussi
aux pièces remplacées et réparées. Les

dommages et les manques éventuellement

constatés dès l’achat doivent immédiate­ment être signalés après le déballage. A
l’expiration du délai de garantie les répa-

rations occasionnelles sont à la charge de

l’acheteur.

Volume de la garantie

L’appareil a été fabriqué avec soin, selon
de sévères directives de qualité et il a été
entièrement contrôlé avant la livraison.

La garantie s’applique aux défauts de ma­tériel ou aux défauts de fabrication. Cette
garantie ne s’étend pas aux parties du pro­duit qui sont exposées à une usure normale

et peuvent être donc considérées comme

des pièces d’usure (par exemple Flexible
haute pression) ou pour des dommages
affectant les parties fragiles (par exemple
les commutateurs).
Cette garantie prend n si le produit en­dommagé n’a pas été utilisé ou entretenu
d’une façon conforme. Pour une utilisation

appropriée du produit, il faut impérative­ment respecter toutes les instructions citées

dans le manuel de l’opérateur. Les actions
et les domaines d’utilisation déconseillés
dans la notice d’utilisation ou vis-à-vis des-

quels une mise en garde est émise, doivent
absolument être évités.

41

FR BE

Marche à suivre dans le cas de
garantie

Pour garantir un traitement rapide de votre
demande, veuillez suivre les instructions
suivantes :

• Tenez vous prêt à présenter, sur de-

mande, le ticket de caisse et le numéro

d’identication (IAN 340474_1910)
comme preuve d’achat.

• Vous trouverez le numéro d’article sur

la plaque signalétique.

• Si des pannes de fonctionnement ou
d’autres manques apparaissent, pre­nez d’abord contact, par téléphone ou

par e-Mail, avec le service après-vente
dont les coordonnées sont indiquées
ci-dessous. Vous recevrez alors des
renseignements supplémentaires sur le
déroulement de votre réclamation.

• En cas de produit défectueux vous pou­vez, après contact avec notre service

clients, envoyer le produit, franco de

port à l’adresse de service après-vente
indiquée, accompagné du justicatif
d’achat (ticket de caisse) et en indi-

quant quelle est la nature du défaut et

quand celui-ci s’est produit. Pour éviter
des problèmes d’acceptation et des

frais supplémentaires, utilisez absolu-

ment seulement l’adresse qui vous est
donnée. Assurez-vous que l’expédition

ne se fait pas en port dû, comme
marchandises encombrantes, envoi

express ou autre taxe spéciale. Veuil­lez renvoyer l’appareil, y compris tous
les accessoires livrés lors de l’achat et

prenez toute mesure pour avoir un em-

ballage de transport sufsamment sûr.

Service Réparations

Vous pouvez, contre paiement, faire exécu­ter par notre service, des réparations qui ne
font pas partie de la garantie. Nous vous
enverrons volontiers un devis estimatif.
Nous ne pouvons traiter que des appareils
qui ont été correctement emballés et qui ont

envoyés sufsamment affranchis.

Attention: veuillez renvoyer à notre agence
de service votre appareil nettoyé et avec
une note indiquant le défaut constaté.
Les appareils envoyés en port dû - comme

marchandises encombrantes, en envoi ex­press ou avec toute autre taxe spéciale ne
seront pas acceptés. Nous exécutons gratui­tement la mise aux déchets de vos appareils
défectueux renvoyés.

Service-Center

Service France

FR

Tel.: [phone]
E-Mail: [email protected]

IAN 340474_1910

Service Belgique

BE

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [email protected]

IAN 340474_1910

Importateur

Veuillez noter que l’adresse suivante n’est pas
une adresse de service après-vente. Contac­tez d’abord le service après-vente cité plus

haut.

42

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim
Allemagne
www.grizzly-service.eu

Localisation d’erreur

Problème Cause possible Résolution

BEFR

L‘appareil ne
fonctionne pas

L‘appareil ne
refoule pas
d‘eau

L‘appareil n’a

pas de pression

Interrupteur marche/arrêt
(3) sur position arrêt

Câble de raccordement
secteur endommagé
(7)

Alimentation en courant
défectueuse

Inclusions d‘air dans le
nettoyeur haute pression

Entrées d‘air dans le net­toyeur à haute pression

Baisse de la pression
dans la conduite

Contrôler la position de l’interrupteur

marche/arrêt.

Contrôler le câble de raccordement
(7) secteur pour voir s‘il est endommagé.
Si nécessaire, faire remplacer le câble de
raccordement (7) secteur par un spécialiste.

Vérier que l‘installation électrique est

en conformité avec les indications de la
plaque signalétique.

Allumer l‘appareil et actionner la poignée
pistolet (13).

Chasser l‘air de l‘appareil conformément

aux points 6 à 9.

Faire fonctionner l‘appareil sans le tuyau

exible de haute pression jusqu‘à ce que

l‘eau sorte du raccord haute pression
(9) sans faire de bulles.

Contrôler l‘approvisionnement en eau.

43

NL

BE

Inhoud

Inleiding ....................................44

Gebruik .....................................44

Algemene beschrijving ............... 45

Omvang van de levering ............... 45

Overzicht .................................... 45

Functiebeschrijving .......................45

Technische gegevens ..................45

Veiligheidsvoorschriften ............. 46

Verklaring van symbolen ............... 46

Symbolen in de

gebruiksaanwijzing ...................... 46

Algemene veiligheidsvoorschriften .. 46

Ingebruikname ..........................49

Opstellen ..................................... 49

Netaansluiting ............................. 50

Bedrijf ......................................... 50

Bedrijf onderbreken ...................... 51

Bedrijf beëindigen ........................ 51

Reiniging en Onderhoud ............51

Reiniging ..................................... 51

Onderhoud .................................. 52

Opslag .......................................52

Berging en milieu ....................... 52

Garantie ....................................53

Reparatieservice ........................54

Service-Center ............................ 54

Importeur .................................. 54

Vervangstukken .........................55

Foutmeldingen ........................... 56

Vertaling van de originele CE-

conformiteitsverklaring .............. 94

Explosietekening .................. 98/99

Inleiding

Hartelk gefeliciteerd met de aankoop van

uw nieuw apparaat. Daarmee hebt u voor
een hoogwaardig product gekozen.

Dit apparaat werd tdens de productie op

kwaliteit gecontroleerd en aan een eind­controle onderworpen. De functionaliteit

van uw apparaat is bgevolg verzekerd. Er

kan niet uitgesloten worden dat er zich in

specieke gevallen aan of in het apparaat

resp. in slangleidingen resthoeveelheden
water of smeerstoffen bevinden. Dit duidt
niet op een gebrek of defect en is geen
reden tot bezorgdheid.

De gebruiksaanwzing vormt

een bestanddeel van dit pro-

duct. Ze omvat belangrke aanwzingen
voor veiligheid, gebruik en afvalverwde-

ring. Maak u vóór het gebruik van het
product met alle bedienings- en veiligheids­instructies vertrouwd. Gebruik het product
uitsluitend zoals beschreven en voor de
aangegeven toepassingsgebieden.
Bewaar de handleiding goed en overhan-

dig alle documenten b het doorgeven van

het product mee aan derden.

Gebruik

Gebruik deze hogedrukreiniger uitsluitend
voor de privéhuishouding:

44

• voor het reinigen van machines,

voertuigen, gebouwen, gereedschap,
voorgevels, terrassen, tuingereedschap
enzovoort met hogedrukwaterstraal.

• met origineel toebehoren en reservede-

len.

• b inachtneming van de gegevens van

de producent van het te reinigen toestel.

NL

A

BE

Algemene beschrving

Omvang van de levering

Ontpak het toestel en controleer de leve­ringsomvang:

- Hogedrukreiniger met
netaansluitleiding

- Spuitpistool

- Hogedrukslang

- Straalbuis

- Instelbare vlakstraalsproeier

- Houder voor netsnoer

- Reinigingsnaald voor sproeier

- Vertaling van de originele gebruiksa­anwijzing

De afbeelding van de

voornaamste functionele
onderdelen vindt u op de
uitklapbare pagina.

Overzicht

1 Transportgreep
2 Houder voor netsnoer
3 Aan-/uitknop
4 Wateraansluiting met

zeefelement
5 Koppeling wateraansluiting
6 Houder voor spleetdop
7 Netsnoer
8 Houder voor straalpijp
9 Hogedrukverbinding apparaat
10 Houder voor spuitpistool
11 instelbare spleetdop
12 Straalpijp
13 Spuitpistool
14 Reinigingsnaald sproeier
15 Hogedrukslang
16 Hogedrukaansluiting pistoolzijde
17 Hogedrukaansluiting apparaatzi-

jde

18 Ontgrendelknop
19 Hogedrukaansluiting pistool

20 Inschakelhendel

21 Veiligheidsvergrendeling

Functiebeschrving

De hogedrukreiniger is voorzien voor het
reinigen met hogedrukwaterstraal.

In de volgende beschrvingen ziet u hoe

de bedieningsdelen functioneren. Let op de

veiligheidsaanwzingen.

Technische gegevens

Hogedrukreiniger .......PHD 110 D1

Netspanning U ................230 V~, 50 Hz

Prestatievermogen P .................. 1300 W

Lengte netsnoer ................................ 5 m

Gewicht (incl. alle onderdelen) ...... 4,3 kg

Beschermingsniveau .........................

Beschermingsklasse ..........................IPX5

Toevoer temperatuur T in max. ........ 40 °C

Toevoerdruk p in max. .....0,8 MPa (8 bar)

Werkdruk p ..................7,4 MPa (74 bar)

Max. toelaatbare druk

p max ......................11 MPa (110 bar)

Transporthoeveelheid (Q), water 4,5 l/min
Max. Transporthoeveelheid,

water .................................. 6,0 l/min

Geluidsdrukniveau

(L

) ....................... 83 dB(A); KpA=3 dB

pA

Geluidsvermogensniveau (L

gemeten ......

gewaarborgd ........................ 97 dB(A)

Vibratie (a

De operationele toestanden tdens de

meting en de voor de meting toegepaste
methoden conform EN 60335-2-79:2012.

94,64 dB(A); K

) ............................

h

WA

)

=2,24 dB

WA

≤2,5 m/s²

II

45

NL

BE

Veiligheidsvoorschriften

Dit hoofdstuk behandelt de funda­mentele veiligheidsvoorschriften bij
het werken met de
hogedrukreiniger.

Verklaring van symbolen

Let op!

Maakt u zich eerst met alle

bedieningselementen ver-

trouwd, in het bzonder met
hun funktie en werkwze.

Vraag een vakman eventueel
om raad.

Let op! Trek b beschadi-

ging of doorsnden van de
stroomkabel onmiddellk de

stekker uit het stocontact.

Apparaat, dat niet geschikt is

voor aansluiting op het drink­waternet.

Hogedrukreinigers kun­nen ondeskundig ge-

bruik gevaarlk zn.

De straal mag niet op
personen, dieren, actieve elektri­sche uitrustingen of het toestel zelf
gericht worden.

Gebruik het ap-

paraat uitsluitend
staand, nooit lig­gend.

Gegarandeerd akoestisch

niveau

Apparaten horen niet b het

huisvuil.

Beschermingsniveau II

Symbolen in de

gebruiksaanwzing

Gevaarsymbool met

informatie over de pre­ventie van personen- of
zaakschade.

Gebodsteken (in plaats van

het uitroepingsteken wordt

het gebod toegelicht) met

informatie over de preventie
van schade.

Aanduidingsteken met infor-

matie over hoe u het appa­raat beter kunt gebruiken.

Algemene
veiligheidsvoorschriften

• Kinderen mogen het apparaat

niet gebruiken.

• Dit toestel mag worden gebruikt

door personen met fysieke,
zintuiglke of psychische be­perkingen of met een gebrek

aan ervaring of kennis, mits z
daarb onder toezicht staan of
geïnstrueerd zn in het veilige

gebruik van het apparaat en

de gevaren begrpen die van

het apparaat uit kunnen gaan.
Kinderen mogen niet met het
toestel spelen.

• Het apparaat mag niet door

kinderen of niet-geïnstrueerde
personen gebruikt worden.

• Het transporthandvat dient uit-

46

NL

BE

sluitend voor het transport van
het apparaat. Het apparaat is

mobiel, maar mag niet tdens

de werking gedragen worden.

• Omwille van uw veiligheid is

het aanbevelenswaardig om
een beschermbril, veiligheids­schoenen en handschoenen en,
zo nodig, een gehoorbescher­ming te dragen.

• Wanneer er zich tdens de wer-

king een storing of een defect
voordoet, dient het apparaat

onmiddellk uitgeschakeld en

de netstekker uitgetrokken te

en. Vervolgens leest u de

word

pagina 56 van de gebruiksaan-

wzing voor mogelke oorza­ken van een storing of contac­teert u het servicecenter.

Werkzaamheden met het
apparaat

Opgepast: zo vermdt u on-

gevallen en verwondin

gen:

Hogedrukreinigers kun­nen ondeskundig ge-

bruik gevaarlk zn.

De straal mag niet op
personen, dieren, actieve elektri­sche uitrustingen of het toestel zelf
gericht worden.

• Richt de straal niet op u zelf of

anderen om kleding of schoe­nen te reinigen.

• Gebruik het toestel niet als

andere personen zich binnen

reikwdte bevinden tenz deze

veiligheidskleding dragen.

• Gebruik het spuitpistool altd

vast met beide handen. U kunt
zo de terugstootkracht van de

vrkomende waterstraal veilig

aan.

• Tref gepaste maatregelen om

kinderen op een veilige afstand
van het functionerende appa­raat te houden.

• Evacueer het verpakkingsmate-

riaal zoals reglementair voorge­schreven.

• Gebruik het apparaat niet in
de nabheid van ontvlambare

vloeistoffen of gassen. In geval
van veronachtzaming bestaat er
gevaar voor brand of voor een

ontplofng.

• Verstuif geen brandbare vloei­stoffen. Er bestaat ontplofngs-

gevaar.

• Bewaar het apparaat op een

droge plaats en buiten de reik-

wdte van kinderen.

• Op kinderen dient er toezicht

gehouden te worden om te
garanderen dat ze niet met het
apparaat spelen.

• Zorg ervoor dat er zich in de
nabheid van luchtinlaatope-

ningen geen uitstoot van uitlaat­gassen voordoet.

Opgepast! Zo vermdt u

schade aan het apparaat
en eventueel daaruit voort­ vloeiende lichamelke let-
sels:

• Werk niet met een beschadigd,

onvolledig of zonder de toe­stemming van de fabrikant om­gebouwd apparaat. Laat vóór
ingebruikname door een vak-

47

NL

BE

man controleren dat de vereiste
elektrische beschermingsmaatre­gelen getroffen werden.

• Stel het toestel niet in bedrf

als de netaansluitingsleiding of

andere belangrke delen zoals

de hogedrukslang of de spuitpi-

stool beschadigd zn.

• Bescherm het toestel tegen vorst

en het drooglopen.

• Maak uitsluitend gebruik van

originele accessoires en voer
geen ombouw van het appa­raat door.

• Gelieve over het onderwerp

„Onderhoud en reiniging“

de in de gebruiksaanwzing

vermelde instructies te lezen.
Alle daarbuiten ressorterende

maatregelen, in het bzonder

het openen van het apparaat,
dienen door een vakkundig ge­schoolde elektricien getroffen.
Richt u in geval van een repara-

tie altd tot ons servicecenter.

• Water dat door een systeem-

scheider gestroomd ist, wordt
als niet-drinkbaar geclassi­ceerd.

• Hogedrukslangen, armaturen
en koppelingen zn belang­rk voor de veiligheid van de

machine. Gebruik uitsluitend
door de fabrikant aanbevolen
hogedrukslangen, armaturen en
koppelingen.

• Teneinde de veiligheid van de
machine te vrwaren, gebruikt

u uitsluitend originele reserve­onderdelen van de fabrikant of
door de fabrikant goedgekeur­de reserveonderdelen.

Elektrische veiligheid:

Opgepast: zo vermdt u on-

gevallen en verwondingen
door een elektrische schok:

• B gebruik van een verlenglei-

ding moeten stekker en koppe-

ling waterdicht zn.

Ongeschikte verlengleidin-

gen kunnen gevaarlk zn.

Er bestaat gevaar voor licha-

melk letsel door elektrische

schok.

• Bescherm de elektrische steek-

verbindingen tegen vochtig­heid.

• B overstromingsgevaar de ge-

leiderbruggen in de tegen een
overstroming beveiligde zone
aanbrengen.

• Let erop dat de netspanning met

de gegevens van het typeaan­duidingplaatje overeenstemt.

• De netaansluiting moet door

een ervaren elektricien doorge­voerd worden en aan de door
de IEC 60364-1 gestelde eisen
voldoen.

• Sluit het apparaat enkel op een

contactdoos met aardlekscha-

kelaar (differentieelschakelaar)

met een toegekende lekstroom

van niet meer dan 30 mA aan;
zekering minstens 6 ampère.

• Controleer telkens vóór gebruik

apparaat, snoer en stekker op
beschadigingen.

• Als het netsnoer van dit appa-

raat beschadigd wordt, moet
het vervangen worden door
een speciaal netsnoer, dat via

48

de fabrikant of via zn klanten­serviceafdeling verkrgbaar is.

• Gebruik het snoer niet om de

stekker uit de contactdoos te
trekken. Bescherm het snoer
tegen hitte, olie en scherpe ran­den.

• Draag of bevestig het apparaat

niet aan het snoer.

• Gebruik uitsluitend verleng-

snoeren, die tegen spatwater
beschermd zn en voor het ge­bruik in de open lucht bestemd

zn. Rol een snoertrommel vóór
gebruik altd helemaal af. Con-

troleer het snoer op beschadi­gingen.

• Trek vóór alle werkzaamhe­den aan het apparaat, tdens
werkonderbrekingen en b

niet-gebruik de netstekker uit de
contactdoos.

• Schakel het apparaat altd met

de aan/uit-knop uit wanneer u
het zonder toezicht achterlaat.
Netaansluitingsleidingen mogen

•

geen geringere dwarsdoorsne-

de bezitten dan 2 x 2,5 mm².

• Ongepaste verlengsnoeren kun­nen gevaarlk zn. Wanneer

u een verlengsnoer gebruikt,
moet dit voor gebruik buitens-

huis geschikt zn en moet de
verbinding droog zn en boven-

gronds liggen. We raden aan
om gebruik te maken van een
kabelhaspel die het stopcontact
op minstens 60 mm van de
grond houdt.

• Draag stevige schoenen ter be­scherming tegen een elektrische
schok.

BE

NL

Ingebruikname

Overeenkomstig de geldige voor-

schriften mag de hogedrukreiniger
nooit zonder systeemscheider aan
het drinkwaternet bediend worden.
Er moet een geschikte systeemschei­der overeenkomstig EN 12729
type BA gebruikt worden.

Water dat door een systeemscheider
gestroomd ist, wordt als niet-drinkbaar

geclassiceerd.

Een systeemscheider is in de gespe-

ciali-seerde handel verkrgbaar.

Een systeemscheider (terugslagklep) verhin-

dert de terugstroom van water en reinigings­middel in de drinkwaterleiding.

• De hogedrukreiniger beschikt niet over

een wateraanzuigfunctie en kan enkel
via een waterleiding gebruikt worden.

• Gebruik een in de handel verkrgbare

tuinslang voor de watertoevoer en let
op voldoende lengte.

Opstellen

1. Neem de naald voor reiniging van het

mondstuk (14) uit de achterste uitklap­pagina van de handleiding.

2. Schuif de houder voor het netsnoer

(2) in de opname aan de kant van de

hogedrukreiniger.

3. Schroef de hogedrukaansluiting aan

de kant van het apparaat (17) met de
hogedrukaansluiting apparaat (9) op

het apparaat.

4. Steek de hogedrukaansluiting aan de

kant van het pistool (16) in de hoge­drukaansluiting pistool (19) van het

49

NL

BE

spuitpistool (13).

5. Verbind de snelkoppeling van de toe­voerslang met de koppeling wateraan-

sluiting (5) en de wateraansluiting met
zeefelement (4) aan het apparaat.

6. Verbind, door insteken en indraaien,

de straalpp (12) met het sproeipistool
(13).

7. Draai de instelbare spleetdop (11) in
de schroefdraadaansluiting (12a) aan
de straalpp (12).

8. Om de spleetdop te verwderen,
draait u de spleetdop (11) uit de
schroefdraadaansluiting (12a) aan de
straalpp.

Door het uiteinde van de sproeier naar
links te draaien, kunt u de breedte van de
straal vergroten. Door het uiteinde van de
sproeier naar rechts te draaien, kunt u de
breedte van de straal verkleinen.

Netaansluiting

De door u aangeschafte hogedrukreiniger
is al van een netvoedingstekker voorzien.
De hogedrukreiniger is bestemd voor de
aansluiting op een veiligheidswandcontact­doos met 230 V ~ 50Hz.

Stel het toestel pas na inachtneming

van alle vorige punten in bedrf.

Bedien de hogedrukreiniger niet

met gesloten waterkraan. Het
drooglopen leidt tot een beschadi­ging van het toestel.

Let op de reactiekracht van

de naar buiten stromende
waterstraal. Zorg voor een
veilige houding en houd de
spuitpistool (13) goed vast. U
kunt anders u zelf of andere
personen verwonden.

• Schakel de hogedrukreiniger aan de
in-/uitschakelaar (3) in.

• Trek aan de hefboom (
spuitpistool (13). Het toestel wordt

ingeschakeld.

Door het loslaten van de hefboom

wordt het toestel uitgeschakeld. De
hoge druk in het systeem blijft be­houden.

• U kunt de inschakelhendel (20)
van het spuitpistool (13) met de
veiligheidsvergrendeling (21)

vergrendelen.

Door de inschakelhendel te ver­grendelen voorkomt u onbedoeld
starten van het apparaat.

20) van de

• Zorg ervoor dat de hogedrukreiniger
aan de in-/uitschakelaar (3) uitgescha-

keld is.

• Steek de netstekker in het stopcontact.

Bedrf

• Neem de voorschriften voor het ge­bruik van een systeemscheider in acht.

• Open de waterkraan volledig.

50

B lekkages in het watersys-

teem schakelt u het apparaat

onmiddellk via de

schakelaar “Aan/uit” (3) uit

en verbreekt u het apparaat
aan het netaansluitingssnoer
(7) van het stroomnet. Er be­staat gevaar door een elek­trische schok! Begin opnieuw
de wateraansluitingen te

NL

BE

herstellen (zie „Indrfstelling

- installeren“)

Gelieve als volgt te werk te gaan
indien er zich nog lucht in het ap­paraat bevindt:

Toevoerslang ontluchten:

1. Verwder de snelkoppeling van de

toevoerslang van de koppeling water-

aansluiting (5) en de wateraansluiting
met zeefelement (4).

2. Open de waterkraan tot het water
zonder bellen eruit stroomt.

3. Sluit de waterkraan.

4. Verbind de snelkoppeling van de toe­voerslang met de koppeling wateraan-

sluiting (5) en de wateraansluiting met
zeefelement (4) aan het apparaat.

5. Open de waterkraan volledig.

Apparaat ontluchten:

6. Schakel het apparaat via de schake-

laar “Aan/uit” (17) in totdat er druk

opgebouwd is.

7. Schakel het apparaat via de schake-

laar “Aan/uit” (17) uit.

8. Druk de schakelhandel van het spuit-

pistool (4) in totdat de druk verminderd

is.

9. Gelieve de stappen 6. tot 8. een paar
keer te herhalen totdat er zich geen
lucht meer in het apparaat bevindt.

Bedrf onderbreken

• Laat de hefboom (

pistool

(13) los.

• Schakel b langere werkpauzen de
in-/uitschakelaar (3) uit.

20) van de spuit-

Bedrf beëindigen

1. Laat de inschakelhendel (20) van het
spuitpistool (13) los.

2. Schakel de hogedrukreiniger aan de

aan-/uitschakelaar (3) uit.

3. Sluit de waterkraan.

4. Druk op de inschakelhendel van het

spuitpistool (13) om de druk die in het

systeem aanwezig is af te bouwen.

5. Haal de stekker uit het stopcontact.

6. Wikkel het netsnoer (7) rond de hou­der voor netsnoer.

7. Scheid de hogedrukreiniger van de
watervoorziening.

Reiniging en Onderhoud

Voor begin van de onderhouds-

werkzaamheden de stekker uittrek­ken. Door beweegbare onderdelen
bestaat er gevaar voor een elektri­sche schok of voor verwondingen.

Reiniging

Spuit het toestel niet met

water af en reinig het niet
onder stromend water. Er
bestaat gevaar voor elektri­sche schok en het toestel zou
beschadigd kunnen worden.

Houd het toestel steeds zuiver. Ge­bruik geen reinigings- resp. oplos­middelen.

• Houd de beluchtingssleuf zuiver en
vr.

• Reinig het apparaat met een zachte

borstel of met een iets vochtige doek.

• Is de spleetdop (11) verstopt, dan kunt

u met de reinigingsnaald voor de spuit-

kop (14) het voorwerp uit de spuitkop
verwderen.

51

NL

BE

• Reinig af en toe het zeefelement onder

stromend water.

Onderhoud

De hogedrukreiniger is onderhoudsvr.

Laat werkzaamheden, die niet in

deze handleiding beschreven zn,

door ons servicecenter doorvoeren.
Maak uitsluitend gebruik van origi­nele onderdelen.

Opslag

• Ledig de hogedrukreiniger volledig van
water. Verwder hiervoor de hogedru­kaan-sluiting apparaatzde

verbreek schakel de hogedrukreiniger

via de in-/uitschakelaar (3) maximaal

1 minuut lang in totdat er geen water

meer aan de hogedrukaansluiting (9)
vrkomt. Schakel het apparaat uit.

• Wikkel het netsnoer (7) rond de houder
voor netsnoer (2).

• Sla de spleetdop (11) in de houder
voor spleetdop (6).

• De hogedrukreiniger en het toebehoren

worden door vorst vernietigd als het

water niet volledig verwderd werd.

• Bewaar de hogedrukreiniger en het

toebehoren in een vorstbestendige
ruimte.

• Gebruik voor het transport of om het
apparaat op te bergen uitsluitend het
transporthandvat.

• Sla het apparaat enkel in staande po­sitie op, zodat het tegen elke beschadi­ging beschermd is.

(17) en

Berging en milieu

Breng het apparaat, de toebehoren en de
verpakking naar een geschikt recyclage­punt.

Apparaten horen niet b het huisvuil.

Lever het apparaat in b een recyclepunt.

De gebruikte kunststof en metalen onder­delen kunnen nauwkeurig worden geschei­den, zodat ze eenvoudig opnieuw kunnen
worden gebruikt. Raadpleeg hiervoor ons
servicecenter.

Een afvalverwdering van uw apparaat
voeren w gratis door.

52

NL

BE

Garantie

Geachte cliënte, geachte klant,

U krgt op dit apparaat 3 jaar garantie, te

rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit product heeft
u tegenover de verkoper van het product

wettelke rechten. Deze wettelke rechten

worden door onze hierna beschreven ga­rantie niet beperkt.

Garantievoorwaarden

De garantietermn begint met de datum

van aankoop. Gelieve de originele kassa­bon goed te bewaren. Dit document wordt

als bews van de aankoop benodigd.

Indien er zich binnen drie jaar, te rekenen
vanaf de datum van aankoop van dit pro­duct, een materiaal- of fabricagefout voor­doet, wordt het product door ons – naar
onze keuze – voor u gratis gerepareerd of
vervangen. Deze garantievergoeding stelt

voorop dat binnen de termn van drie jaar
het defecte apparaat en het bews van
aankoop (kassabon) voorgelegd en dat
schriftelk kort beschreven wordt, waarin

het gebrek bestaat en wanneer het zich
voorgedaan heeft.
Als het defect door onze garantie gedekt

is, krgt u het gerepareerde of een nieuw

product terug. Met herstelling of uitwisse­ling van het product begint er geen nieuwe
garantieperiode.

Garantieperiode en wettelke
kwaliteitsgarantie

De garantieperiode wordt door de ga­rantievergoeding niet verlengd. Dit geldt
ook voor vervangen en gerepareerde

onderdelen. Eventueel al b de aankoop

bestaande beschadigingen en gebreken
moeten onmiddellk na het uitpakken ge­meld worden.

Omvang van de garantie

Het apparaat werd volgens strikte kwali-

teitsrichtlnen zorgvuldig geproduceerd en
vóór aevering nauwgezet getest.

De garantievergoeding geldt voor materi­aal- of fabricagefouten. Deze garantie is
niet van toepassing op productonderdelen,

die aan een normale sltage blootgesteld
zn en daarom als aan sltage onderhe-

vige onderdelen beschouwd kunnen wor­den (b.v. Hogedrukslang) of op bescha­digingen aan breekbare onderdelen (b.v.

schakelaars).

Deze garantie valt weg wanneer het pro­duct beschadigd, niet oordeelkundig ge­bruikt of niet onderhouden werd. Voor een
vakkundig gebruik van het product dienen

alle in de gebruiksaanwzing vermelde
aanwzingen nauwgezet in acht genomen

te worden. Gebruiksdoeleinden en hande­lingen, die in de gebruiksaanwzing afge­raden worden of waarvoor gewaarschuwd

wordt, dienen onvoorwaardelk vermeden

te worden.
Het product is uitsluitend voor het privé- en
niet voor het commerciële gebruik be­stemd. B een verkeerde of onoordeelkun­dige behandeling, toepassing van geweld

en b ingrepen, die niet door het door ons
geautoriseerde serviceliaal doorgevoerd

werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwzingen

gevolg te geven om een snelle behande­ling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kas-

sabon en het artikelnummer (IAN

340474_1910) als bews van de

aankoop klaar te houden.

• Gelieve het artikelnummer uit het type-

plaatje.

• Indien er zich functiefouten of andere

53

NL

BE

gebreken voordien, contacteert u in
eerste instantie de hierna vernoemde
serviceafdeling telefonisch of per e-
mail. U krgt dan bkomende informa-
tie over de afhandeling van uw klacht.

• Een als defect geregistreerd product

kunt u, na overleg met onze klanten-

service, mits toevoeging van het bews
van aankoop (kassabon) en de vermel-

ding, waarin het gebrek bestaat en
wanneer het zich voorgedaan heeft,
voor u franco naar het u medegedeel­de serviceadres zenden. Om proble-

men b de acceptatie en extra kosten
te vermden, maakt u onvoorwaarde­lk uitsluitend gebruik van het adres,
dat u medegedeeld wordt. Zorg ervoor

dat de verzending niet ongefrankeerd,

als volumegoed, per expresse of via
een andere speciale verzendingswze

plaatsvindt. Gelieve het apparaat met
inbegrip van alle b de aankoop b­geleverde accessoires in te zenden en
voor een voldoende veilige transport­verpakking te zorgen.

Reparatieservice

Service-Center

Service Nederland

NL

Tel.: [phone]
(0,10 EUR/Min.)
E-Mail: [email protected]

IAN 340474_1910

Service België

BE

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [email protected]

IAN 340474_1910

Importeur

Gelieve in acht te nemen dat het volgende
adres geen serviceadres is. Contacteer in
eerste instantie het hoger vermelde service­center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim
Duitsland
www.grizzly-service.eu

U kunt reparaties, die niet onder de
garantie vallen, tegen berekening door

ons serviceliaal laten doorvoeren. Z

maakt graag voor u een kostenraming op.
W kunnen uitsluitend apparaten behande­len, die voldoende verpakt en gefrankeerd
ingezonden werden.
Opgelet: Gelieve uw apparaat gereinigd

en met een aanwzing op het defect naar
ons serviceliaal te zenden.

Ongefrankeerd – als volumegoed, per

expresse of via een andere speciale ver­zendingswze – ingezonden apparaten

worden niet geaccepteerd.
De afvalverwerking van uw defecte inge-

zonden apparaten voeren w gratis door.

54

BE

NL

Vervangstukken

Reserveonderdelen en accessoires verkrgt u op www.grizzly-service.eu

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere

vragen neemt u contact op met het “Service-Center” (zie pag. 54).

Positie Omschrving ............................................................. Bestelnr.

15 Hogedrukslang .....................................................................91104126

14 Reinigingsnaald sproeier ........................................................ 91103736

13 Spuitpistool ..........................................................................91104125

12 Straalpijp ............................................................................. 91096768

11 instelbare spleetdop ..............................................................91096767

4 Wateraansluiting met zeefelement ...........................................91097408

Reinigingsmiddel (Universele reiniger)...................................... 30990010

Adapter voor externe apparaten ............................................. 30300511

55

NL

BE

Foutmeldingen

Probleem Mogelijke oorzaak

In-/uitschakelaar (3)
uitgeschakeld

Toestel loopt
niet

Apparaat
levert geen
water

Toestel heeft
geen druk

Beschadigde netaansluitlei­ding

Defecte spanningsvoeding

Luchtbellen in de hogedru­kreiniger

Luchtblazen in hogedrukrei­niger

Leidingdrukdaling Controleer de watervoorziening

Opsporing en verwijdering
van fouten

In-/uitschakelstand controleren

Netaansluitleiding (7) op beschadiging

controleren.

Eventueel de netaansluitleiding (7) door

een geschoolde arbeidskracht laten
vervangen

Controleer de elektrische installatie op
overeenstemming met de gegevens op
het typeplaatje

Apparaat inschakelen en het spuitpi­stool (13) aanzetten.

Apparaat ontluchten volgens punten
6 en 9.

Schakel het toestel zonder hogedruks­lang in tot blaasvrij water aan de hoge­drukaansluiting (9) naar buiten stroomt

56

PL

Spis tresci

Wstęp ........................................ 57

Przeznaczenie ............................57

Opis ogólny ............................... 58

Zawartość opakowania .................. 58

Przegląd .......................................58

Opis działania ..............................58

Dane techniczne ......................... 58

Zasady bezpieczeństwa ............. 59

Symbole graczne na urządzeniu ..... 59

Symbole w instrukcji obsługi ............59

Ogólne zasady bezpieczeństwa ...... 59

Uruchamianie ............................62

Ustawianie .................................... 63

Podłączanie do sieci ...................... 63

Praca ............................................63

Przerywanie pracy ......................... 64

Kończenie pracy ............................64

Oczyszczanie i Konserwacja .......64

Oczyszczanie ...............................65

Konserwacja ................................. 65

Przechowywanie urządzenia .....65

Usuwanie i ochrona środowiska .. 65

Gwarancja .................................66

Serwis naprawczy .....................67

Service-Center ............................ 67

Importer .................................... 67

Części zamienne / Akcesoria ...... 68

Odszukiwanie błędów ............... 68

Tłumaczenie oryginalnej deklaracji

zgodności WE ..............................95

Rysunek samorozwijający .... 98/99

Wstęp

Gratulujemy zakupu nowego urządzenia.
Zdecydowali się Państwo na zakup warto­ściowego produktu. Niniejsze urządzenie
sprawdzono w trakcie produkcji pod kątem
jakości, a także dokonano jego kontroli

ostatecznej. W ten sposób zapewniona jest

jego sprawność. Nie da się wykluczyć tego,
że w pojedynczych przypadkach w urzą­dzeniu lub przy nim wzgl. w wężach mogą
się znaleźć pozostałości wody lub smaru.

Nie jest to brakiem ani uszkodzeniem, czy

powodem do troski o urządzenie.

Instrukcja obsługi jest częścią składową
produktu. Zawiera ona ważne wskazówki
dotyczące bezpieczeństwa, eksploatacji i
utylizacji. Przed rozpoczęciem użytkowania
produktu należy się zapoznać ze wszyst­kimi wskazówkami dotyczącymi obsługi i
bezpieczeństwa. Produkt należy użytkować

tylko zgodnie z opisem i podanym przezna-

czeniem. Instrukcję należy przechowywać

starannie, a w przypadku przekazania

produktu osobom trzecim należy dostarczyć
nabywcy kompletną dokumentację.

Przeznaczenie

Używaj myjki wysokociśnieniowej wyłącz­nie do prac w prywatnym gospodarstwie
domowym:

• do czyszczenia maszyn, pojazdów, bu­dynków, narzędzi, fasad, tarasów, urzą­dzeń ogrodowych itd. strumień wody
pod wysokim ciśnieniem.

• z oryginalnymi akcesoriami i częściami

zamiennymi.

• przestrzegając wskazówek producenta
czyszczonego urządzenia.

57

PL

A

Opis ogólny

Zawartość opakowania

Rozpakuj urządzenie i sprawdź zawartość

opakowania:

- Myjka wysokociśnieniowa z

przewodem sieciowym

- Pistolet

- Wąż wysokociśnieniowy

- Rura strumieniowa

- Regulowana dysza wytwarzająca
strumień płaski

- Uchwyt sieciowego przewodu

zasilającego

- Igła do czyszczenia dysz

- Tłumaczenie oryginalnej instrukcji
obsługi

Rysunek ilustrujący najważniej-

sze elementy funkcyjne znaj-

dziesz na rozkładanej stronie.

Przegląd

1 Uchwyt do przenoszenia

2 Uchwyt sieciowego przewodu

zasilającego
3 Włącznik/wyłącznik
4 Przyłącze wody z sitkiem
5 Złącze przyłącza wody

6 Uchwyt dyszy

płaskostrumieniowej
7 Instalacja przyłącza sieciowego

8 Uchwyt rury natryskowej

9 Przyłącze instalacji wysokiego

ciśnienia na urządzeniu

10 Uchwyt pistoletu natryskowego
11 Regulowana dysza

płaskostrumieniowa

12 Rura natryskowa
13 Pistolet natryskowy

14 Igła do czyszczenia dysz

15 Wąż wysokociśnieniowy
16 Przyłącze instalacji wysokiego

ciśnienia po stronie pistoletu

17 Przyłącze instalacji wysokiego

ciśnienia po stronie urządzenia
18 Przycisk zwalniający
19 Przyłącze instalacji wysokiego

ciśnienia, pistolet

20 Dźwignia załączająca

21 Blokada zabezpieczająca

Opis działania

Myjka ciśnieniowa czyści przedmioty stru­mieniem wody pod wysokim ciśnieniem.
Funkcje elementów urządzenia są podane
wponiższym opisie. Przestrzegaj zasad
bezpieczeństwa.

Dane techniczne

Myjka wysokociśnieniowa .............

...................................PHD 110 D1

Napięcie znamionowe

wejścia ...........................230 V~, 50 Hz

Pobór mocy .............................. 1300 W

Długość instalacji przyłącza

sieciowego ...................................... 5 m

Ciężar (z wszystkimi częściami) ..... 4,3 kg

Klasa zabezpieczenia ......................

Typ zabezpieczenia .........................IPX5

Temp. w dopływie T in maks ........... 40 °C

Ciśnienie w dopływie p in

maks .............................0,8 MPa (8 bar)

Ciśnienie robocze p ......7,4 MPa (74 bar)

Maks, dozwolone ciśnienie

p max. ........................11 MPa (110 bar)

Wydajność tłoczenia, woda .....4,5 l/min

Maks, wydajność tłoczenia,

woda .................................... 6,0 l/min

Poziom ciśnienia akustycznego

(L

) ...................... 83 dB(A); KpA=3 dB

pA

II

58

PL

Poziom mocy akustycznej (LWA)

zmierzony ....

gwarantowany ...................... 97 dB(A)

Wibracja (a

Stany robocze podczas pomiaru i metody
pomiaru są zgodne z normą
EN 60335-2-79:2012.

94,64

dB(A); KWA=2,24 dB

) .........................

h

≤2,5 m/s

Zasady bezpieczeństwa

Ten rozdział zawiera podstawowe prze­pisy bezpieczeństwa dotyczące pracy z
myjką wysokociśnieniową.

Symbole graczne na
urządzeniu

Uwaga!

Przed rozpoczęciem pracy z

pompą zapoznaj się dokładnie

z wszystkimi elementami steru-

jącymi, a w szczególności z ich
funkcjami i sposobem działania.
W razie potrzeby poproś o
pomoc specjalistę.Przeczytaj na­leżącą do urządzenia instrukcję
obsługi i przestrzegaj zawartych

w niej wskazówek!

Uwaga! W razie uszkodzenia

albo przecięcia kabla sieciowe­go natychmiast wyjmij wtyczkę

kabla z gniazdka sieci elek­trycznej.

Urządzenie, które nie nadaje

się do przyłączania do in­stalacji wodociągowej wody

pitnej.

gwarantowany poziommocy

akustycznej

Przy nieprawidłowym
użyciu myjki wysokoci­śnieniowe mogą być

2

niebezpieczne. Strumie-

nia nie wolno kierować na ludzi i
zwierzęta, znajdujące się pod na­pięciem urządzenia elektryczne
czy na samo urządzenie.

Urządzenie należy
użytkować jedynie
w pozycji stojącej,

nigdy w pozycji leżącej.

Urządzeń elektrycznych nie

należy wyrzucać razem
z odpadami domowymi

Klasa zabezpieczenia II

Symbole w instrukcji

obsługi

Symbol niebezpieczeń-

stwa z informacjami na
temat ochrony osób i
zapobiegania szkodom
materialnym.

Znak nakazu (w miejscu wy-

krzyknika objaśnienie nakazu)

z informacjami na temat zapo­biegania szkodom.

Znak informacyjny ze wska-

zówkami ułatwiającymi po­sługiwanie się urządzeniem.

Ogólne zasady

bezpieczeństwa

• Dzieci należy nadzorować,
aby wykluczyć zabawę
urządzeniem.

59

PL

• To urządzenie może być
używane przez osoby o
obniżonej sprawności -

zycznej, sensorycznej czy

umysłowej lub o niedosta­tecznym doświadczeniu i
wiedzy tylko wówczas, jeśli
osoby te znajdują się pod
nadzorem lub jeśli zostały

pouczone o zasadach bezpi-

ecznego użycia urządzenia i
zrozumiały wynikające stąd
niebezpieczeństwa.

• Urządzenie nie może być
używane przez dzieci lub oso-

by bez przeszkolenia.

• Używaj urządzenia tylko na
równym i stabilnym podłożu.

• Uchwyt transportowy służy
wyłącznie do transportu
urządzenia. Urządzenie jest
przenosne, ale nie należy go
przenosić podczas pracy.

• Dla bezpieczeństwa
użytkownika zaleca się nosić

okulary ochronne, obuwie

ochronne i rękawice oraz w
razie potrzeby środki ochrony
słuchu.

• W przypadku wystąpienia
zakłócenia albo defektu pod­czas pracy należy natychmi­ast wyłączyć urządzenie
i odłączyć jego wtyczkę

od gniazdka sieciowego.

Następnie należy Się zapoznać
ze stroną 68 instrukcji obsługi,

na której opisane są możliwe
przyczyny zakłóceń, albo
skontaktować się z naszym

Centrum Serwisowym.

Praca z urządzeniem

Ostrożnie: W ten spo-

sób unikniesz wypad-

ków i zranień:

Przy nieprawidłowym
użyciu myjki wysokoci­śnieniowe mogą być

niebezpieczne. Strumie-

nia nie wolno kierować na ludzi i
zwierzęta, znajdujące się pod na­pięciem urządzenia elektryczne
czy na samo urządzenie.

• Nigdy nie kieruj strumienia na

siebie lub na inne osoby, aby

umyć odzież czy obuwie.

• Nie używaj urządzenia, jeżeli
wjego zasięgu znajdują się
inne osoby, chyba że noszą
one odpowiednią odzież
ochronną.

• Pistolet natryskowy trzymać za­wsze oburącz. W ten sposób
można pokonać siłę odrzutu stru-

mienia wody.

• Zastosuj odpowiednie środki w
celu uniemożliwienia dzieciom
dostępu do pracującego urzą-

dzenia.

• Prawidłowo posegreguj i usuń
materiały opakowania.

• Nie używaj urządzenia w po­bliżu palnych cieczy lub gazów.

Nieprzestrzeganie tej wskazów-

ki pociąga za sobą niebezpie­czeństwo pożaru lub wybuchu.

• Nie rozlewaj i nie rozpryskuj
żadnych palnych cieczy.
Niebezpieczeństwo wybuchu!

• Przechowuj urządzenie w su­chym, zamkniętym i niedostęp-

60

PL

nym dla dzieci miejscu.

• Dzieci należy nadzorować, aby
wykluczyć zabawę urządze-

niem.

• Uważaj, by w pobliżu wlotów
powietrza nie było żadnych
źródeł emisji spalin.

Ostrożnie! W ten spo-

sób unikniesz uszko-

dzeń urządzenia i wy­nikających stąd szkód

osobowych:

• Nie pracuj uszkodzonym,

niekompletnym lub przebudo­wanym bez zgody producenta

urządzeniem. Przed uruchomie­niem urządzenia zleć wykwali­kowanemu specjaliście spraw­dzenie, czy zostały zastosowane

wymagane zabezpieczenia
elektryczne.

• Nie uruchamiaj urządzenia

przy uszkodzonym bezpieczniku

sieciowym czy innych ważnych
częściach, takich jak wąż wyso­kociśnieniowy czy pistolet.

• Chroń urządzenie przed mro­zem i pracą bez wody („na su­cho”).

• Używaj tylko oryginalnych akce­soriów i nie przebudowuj urzą-

dzenia.

• Przeczytaj wskazówki na temat

„Konserwacji i oczyszczania”

urządzenia w instrukcji obsługi.
Wszystkie wykraczające poza
ten zakres czynności, a szcze­gólnie otwieranie urządzenia,
muszą być wykonywane przez
wykwalikowanego elektryka.
Jeżeli urządzenie wymaga na­prawy, zwracaj się zawsze do

naszego Centrum Serwisowego.

• Woda, która przepłynęła przez
rozdzielacz układów, nie jest
uważana za wodę pitną.

• Węże wysokociśnieniowe, ar­matury i złączki są ważnymi
elementami bezpieczeństwa
maszyny. Używaj tylko zaleca­nych przez producenta węży
wysokociśnieniowych, armatur i
złączek.

• Aby zapewnić bezpieczeństwo
maszyny, używaj tylko orygi­nalnych części zamiennych po­chodzących od producenta lub
części zamiennych zaaprobowa-

nych przez producenta.

Bezpieczeństwo elektryczne:

Ostrożnie: W ten sposób

unikniesz wypadków i

zranień wskutek pora­żenia prądem:

• Jeżeli stosowany jest przedłu­żacz, jego wtyczka i złącze
muszą być wodoszczelne.

Nieodpowiednie przedłu-

żacze mogą być niebez­pieczne. Niebezpieczeństwo
obrażeń wskutek porażenia
prądem.

• Chroń elektryczne złącza wty­kowe przed wodą i wilgocią.

• W razie zagrożenia zalaniem
elektryczne złącza wtykowe na­leży umieścić w miejscu zabez-

pieczonym przed zalaniem.

• Uważaj, by napięcie sieciowe
było zgodne z danymi znajdują­cymi się na tabliczce znamiono-

61

PL

wej.

• Przyłącze sieciowe musi wykonać
doświadczony elektryk; musi ono
spełniać wymogi normy

IEC 60364-1.

• Urządzenie należy podłączać
wyłącznie do gniazdek wyposa­żonych w ochronnik zabezpie­czający przed prądem uszko­dzeniowym (RCD) o wartości
prądu uszkodzeniowego nie
większej od 30 mA; bezpiecz-

nik co najmniej 6 amperów.

• Jeżeli kabel zasilający tego
urządzenia jest uszkodzony,
musi on zostać wymieniony
na specjalny kabel zasilający

przez producenta lub jego ser-

wis bądź osobę posiadającą
podobne kwalikacje - tylko w
ten sposób można zapewnić
bezpieczeństwo urządzenia.

• Nie wyciągaj wtyczki z gniazd­ka, ciągnąc za kabel. Chroń
kabel przed gorącem, olejem i
ostrymi krawędziami.

• Nie noś ani nie mocuj urządze-

nia za kabel.

• Używaj tylko przedłużaczy za­bezpieczonych przed bryzgami
wody i przeznaczonych do
stosowania na dworze. Przed

użyciem zawsze odwijaj kabel
z bębna kablowego. Zawsze

sprawdzaj, czy kabel nie jest
uszkodzony.

• Przed rozpoczęciem jakichkol­wiek prac przy urządzeniu,

podczas przerw w pracy oraz

podczas nieużywania urządze­nia wyjmuj wtyczkę z gniazdka

sieciowego.

• Zawsze wyłączaj przełącznik
zasilania, jeśli pozostawiasz ma-

szynę bez nadzoru.

• Przekrój przewodów sieciowych
nie może być mniejszy od prze­wodów 2 x 2,5 mm2.

• Niewłaściwe przedłużacze mogą
być niebezpieczne. Jeżeli uży­wasz przedłużacza, musi być
on przystosowany do użytku na
zewnątrz, a połączenie musi byś
suche i musi znajdować się nad
ziemią. Zaleca się użycie w tym
celu bębna kablowego, który

utrzyma gniazdo sieciowe przy-

najmniej 60 mm nad ziemią.

• Nosić mocne obuwie, chroniące
przed porażeniem prądem elek-

trycznym.

Uruchamianie

Zgodnie z obowiązującymi przepi-

sami myjki wysokociśnieniowej nie
wolno używać bez rozdzielacza
układów w sieci wody pitnej. Nale­ży do tego celu użyć odpowiednie­go rozdzielacza układów zgodne­go z normą EN 12729, typ BA.

Woda, która przepłynęła przez rozdzie­lacz układów, nie jest uważana za wodę
pitną.

Rozdzielacz układów można nabyć

w handlu specjalistycznym.

Odłącznik systemu (zabezpieczenie prze­ciwzwrotne) uniemożliwia cofanie się wody
i środka myjącego do przewodu wodocią-

gowego.

• Myjka wysokociśnieniowa nie jest wy­posażona w funkcję zasysania wody.
Można ją eksploatować jedynie po
podłączeniu do instalacji wodnej.

62

PL

• Do zasilania wodą używać dostępne­go powszechnie w handlu węża ogro­dowego, zwracając uwagę na jego
dostateczną długość.

Ustawianie

1. Igły do czyszczenia dysz (14) należy
wyciągać z tylnej składanej strony
urządzenia.

2. Wsunąć uchwyt przewodu siecio­wego (2) na uchwyt od strony myjki
wysokociśnieniowej.

3. Skręcić przyłącze instalacji wysokie­go ciśnienia (17) z przyłączem (9)
urządzenia.

4. Wetknąć przyłącze wysokiego
ciśnienia od strony pistoletu (16) na
przyłącze wysokiego ciśnienia pistole­tu (19) pistoletu natryskowego (13).

5. Połączyć szybkozłączkę wężowego
przewodu doprowadzającego
ze złączką przyłącza wody (5) i
przyłączem wody z sitkiem (4) na
urządzeniu.

6. Połączyć rurę natryskową (12) z
pistoletem (13), odpowiednią ją
wtykając i obracając.

7. Wkręcić regulowaną dyszę
płaskostrumieniową (11) w gwintowane
przyłącze (12a) rury natryskowej (12).

8. W celu zdjęcia dyszy
płaskostrumieniowej należy ją wykręcić
(11) z gwintowanego przyłącza (12a)

na rurze natryskowej.

Podłączanie do sieci

Nabyta przez Ciebie myjka wysokociśnienio­wa jest wyposażona we wtyczkę sieciową.
Myjka wysokociśnieniowa jest przeznaczona
do podłączania do gniazdek elektrycznych o

parametrach 230 V ~ 50Hz.

Urządzenie wolno uruchomić dopie-

ro po zastosowaniu się do wszyst-

kich poprzednich punktów.

• Upewnij się, że myjka wysokociśnie­niowa jest wyłączona włącznikiem­wyłącznikiem (3).

• Włóż wtyczkę urządzenia do

gniazdka.

Praca

• Przestrzegaj przepisów dotyczących
stosowania rozdzielacza układów.

• Całkiem otwórz zawór dopływu wody.

Nie używaj myjki wysokociśnienio-

wej z zamkniętym zaworem dopływu

wody. Praca na sucho doprowadzi

do uszkodzenia urządzenia.

Uważaj na siłę wydostające-

go się z urządzenia strumie-

nia wody. Zapewnij sobie

stabilną pozycję i mocno

trzymaj pistolet (13). Inaczej

możesz zranić siebie i innych.

Obracają końcówkę dyszy w lewo możesz
zwiększać szerokość strumienia. Obracają
końcówkę dyszy w prawo, możesz zmniej­szać szerokość strumienia.

• Włącz myjkę wysokociśnieniową
włącznikiem-wyłącznikiem (3).
Myjka wysokociśnieniowa załącza się
na chwilę, dzięki czemu możliwy jest
wzrost ciśnienia w urządzeniu..

• Pociągnij dźwignię pistoletu (
Urządzenie uruchamia się.

20).

63

PL

Puszczenie dźwigni powoduje wy-

łączenie urządzenia. Ciśnienie w
układzie występuje dalej

• Dźwignię załączającą
(20) pistoletu (13) można
zablokować za pomocą blokady
zabezpieczającej (21).

Zablokowanie dźwigni uniemożli­wi to przypadkowe uruchomienie

urządzenia.

W przypadku nieszczelności

układu wodnego natych­miast wyłączyć urządzenie
wyłącznikiem (3) i odłączyć

od sieci elektrycznej na przy-

łączu (7). Istnieje niebezpie­czeństwo porażenia prądem

elektrycznym. Ponownie
podłączyć wodę. (patrz
„Rozruch – ustawianie“)

Jeżeli w urządzeniu znajduje się
jeszcze powietrze, należy:

Odpowietrzanie węża zasilającego:

1. Odłączyć szybkozłączkę wężowego
przewodu doprowadzającego od
złączki przyłącza wody (5) i przyłącza
wody z sitkiem (4).

2. Otworzyć zawór wody i odczekać, aż
zacznie lecieć woda bez pęcherzy po-

wietrza.

3. Zamknąć zawór wody.

4. Połączyć szybkozłączkę wężowego
przewodu doprowadzającego ze
złączką przyłącza wody (5) i przyłą­czem wody z sitkiem (4) na urządze-

niu.

5. Całkowicie otworzyć zawór wody.

Odpowietrzanie urządzenia:

6. Włączyć urządzenie wyłącznikiem (3)
aż do wytworzenia ciśnienia.

7.

Wyłączyć urządzenie wyłącznikiem (3).

8. Nacisnąć dźwignię pistoletu ( 20) i
trzymać aż do zlikwidowania ciśnienia.

9. Powtórzyć kilka razy sekwencję czynno­ści 6 do 8 aż do całkowitego usunięcia
powietrza z urządzenia.

Przerywanie pracy

• Puść dźwignię pistoletu (20).

• Przy dłuższych przerwach w pracy
wyłączaj włącznik-wyłącznik (3).

Kończenie pracy

1. Zwolnić dźwignię załączającą (20)
pistoletu natryskowego (13).

2. Wyłączyć myjkę wysokociśnieniową
za pomocą włącznika/wyłącznika (3).

3. Zamknąć zawór wody.

4. Wcisnąć dźwignię załączającą
pistoletu natryskowego (13) w celu
rozprężenia systemu.

5. Wyciągnąć wtyczkę z gniazda siecio-

wego.

6. Nawinąć przewód instalacji sieciowej
(7) na odpowiedni uchwyt.

7. Odłączyć myjkę wysokociśnieniową

od wodnej instalacji zasilania.

Oczyszczanie i
Konserwacja

Przed rozpoczęciem pracy przy

urządzeniu wyjmij wtyczkę z

gniazdka sieciowego. Istnieje nie-

bezpieczeństwo porażenia prądem
elektrycznym lub niebezpieczeństwo
urazów z powodu poruszających
się części.

64

PL

Oczyszczanie

Nie spryskuj urządzenia

wodą i nie myj go pod bie­żącą wodą. Grozi to poraże­niem prądem i uszkodzeniem
urządzenia.

Utrzymuj urządzenie wczystości.
Nie używaj środków czyszczących

ani rozpuszczalników.

• Utrzymuj szczeliny wentylacyjne w
czystości i uważaj, żeby nie były

zatkane.

• Oczyszczaj urządzenie miękką
szczotką lub szmatką.

• W przypadku niedrożności dyszy pła­skostrumieniowej (11) można usuwać
z niej ciała obce przy użyciu igły do
czyszczenia dysz (14).

• Od czasu do czasu należy myć wkład
sitka pod bieżącą wodą.

Konserwacja

Myjka wysokociśnieniowa nie wymaga

konserwacji.

Prace, które nie zostały opisane w

tej instrukcji obsługi, musi wykony­wać nasze Centrum Serwisowe.
Stosuj tylko oryginalne części.

Przechowywanie

urządzenia

• Dokładnie opróżnij myjkę wysokoci­ś-nieniową z wody. Odłącz urządze­nie od źródła wody. Włącz myjkę
włącznikiem-wyłącz-nikiem (17) na
maksymalnie jedną minutę (zaczekaj,
aż z pistoletu (9) przestanie wypływać

woda). Wyłącz urządzenie.

• Nawinąć przewód instalacji sieciowej
(7) na odpowiedni uchwyt (2).

• Dyszę płaskostrumieniową (11) należy
przechowywać w odpowiednim uch­wycie (6).

• Myjka wysokociśnieniowa i jej akceso­ria zostaną zniszczone przez mróz, je­żeli nie zostaną dokładnie opróżnione

z wody.

• Przechowuj myjkę wysokociśnieniową i

jej akcesoria w pomieszczeniu zabez­pieczonym przed mrozem.

• Do transportowania i przemieszczania
urządzenia używaj wyłącznie

uchwytu.

• Urządzenie należy przechowywać wy­łącznie w pozycji stojącej, tak by było

ono zabezpieczone przed wszelkimi
uszkodzeniami.

Usuwanie i ochrona

środowiska

Přístroj, příslušenství a obal odevzdejte
v souladu s požadavkami na ochranu
životního prostředí do recyklační sběrny..

Urządzeń elektrycznych nie należy

wyrzucać razem z odpadami do­mowymi.

Oddaj urządzenie w punkcie recy-klingu.
Użyte do produkcji urządzenia części
plastikowe i metalowe mogą zostać od
siebie precyzyjnie oddzielone, a następnie
poddane utylizacji. Zwróć się po poradę

do naszego Centrum Serwisowego.

Utylizację Twoich urządzeń przeprowadzi­my bezpłatnie.

65

PL

Gwarancja

Szanowna Klientko, Szanowny Kliencie,
na zakupione urządzenie otrzymują Pań­stwo 3 lata gwarancji od daty zakupu.

W przypadku wad tego produktu przysłu­gują Państwu ustawowe prawa w stosunku
do sprzedawcy produktu. Prawa te nie są
ograniczone przez naszą przedstawioną
niżej gwarancję.

Warunki gwarancji

Okres gwarancji rozpoczyna się z datą
zakupu. Prosimy zachować oryginalny pa­ragon. Będzie on potrzebny jako dowód

zakupu.

Jeśli w okresie trzech lat od daty zakupu
tego produktu wystąpi wada materiałowa

lub fabryczna, produkt zostanie – wedle

naszego wyboru – bezpłatnie naprawiony
lub wymieniony. Gwarancja zakłada, że w
okresie trzech lat uszkodzone urządzenie
zostanie przesłane wraz z dowodem za­kupu (paragonem) z krótkim opisem, gdzie
wystąpiła wada i kiedy się pojawiła.
Jeśli defekt jest objęty naszą gwarancją,
otrzymają Państwo z powrotem naprawio­ny lub nowy produkt. (Wraz z naprawą
lub wymianą produktu okres gwarancji nie
biegnie na nowo.)

Okres gwarancji i ustawowe rosz-

czenia z tytułu wad

Okres gwarancji nie wydłuża się z po­wodu świadczenia gwarancyjnego. Obo­wiązuje to również dla wymienionych lub
naprawionych części. Ewentualne uszko­dzenia i wady istniejące już w momencie
zakupu należy zgłosić bezzwłocznie po
rozpakowaniu. Naprawy przypadające
po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano z zacho­waniem staranności zgodnie z surowymi
normami jakościowymi i dokładnie spraw­dzono przed wysyłką.

Gwarancja obowiązuje dla wad mate­riałowych lub fabrycznych. Gwarancja
nie rozciąga się na części produktu, które
podlegają normalnemu zużyciu i można
je uznać za części zużywalne (np. wąż
wysokociśnieniowy), oraz na uszkodzenia
części delikatnych (np. przełączniki).
Gwarancja przepada, jeśli produkt został
uszkodzony, nie był zgodnie z przezna­czeniem użytkowany i konserwowany.
Użytkowanie zgodnie z przeznaczeniem
wiąże się z przestrzeganiem wszystkich
wskazówek zawartych w instrukcji obsługi.
Należy bezwzględnie unikać zastosowań
i działań, których odradza się lub przed
którymi ostrzega się w instrukcji obsługi.
Produkt jest przeznaczony do użytku

prywatnego, a nie komercyjnego. W przy-

padku niewłaściwego i nieodpowiedniego
obchodzenia się z urządzeniem, stosowa­nia „na siłę” i zabiegów, które nie zostały

przeprowadzone przez nasz autoryzowa-

ny oddział, gwarancja wygasa.

Realizacja w przypadkach objętych
gwarancją

Aby zagwarantować szybkie przetworze­nie Państwa sprawy, prosimy o przestrze­ganie poniższych wskazówek:

• W przypadku wszelkich zapytań

prosimy o przygotowanie paragonu i

numeru artykułu jako dowodu zakupu
(IAN 340474_1910).

• Numer artykułu znajduje się na tablicz-

ce znamionowej.

66

PL

• W przypadku wystąpienia usterek lub

innych wad prosimy o skontaktowanie
się z wymienionym niżej działem ser­wisowym telefonicznie lub mailowo.

Uzyskają Państwo wówczas szczegó­łowe informacje na temat realizacji

reklamacji.

• Uszkodzony produkt mogą Państwo
wysłać po skontaktowaniu się z
naszym działem obsługi klienta, za­łączając dowód zakupu (paragon) i
określając, na czym polega wada i
kiedy wystąpiła, bezpłatnie na podany
adres serwisu. Aby uniknąć proble-

mów z odbiorem i dodatkowych kosz-

tów, prosimy o wysłanie przesyłki na
adres, który Państwu podano. Należy
się upewnić, żeby wysyłka nie nastąpi­ła odpłatnie, jako ponadwymiarowa,

ekspresowo lub na innych specjalnych

warunkach. Prosimy o przesłanie
urządzenia wraz ze wszystkimi czę­ściami wyposażenia otrzymanymi przy
zakupie i zadbanie o wystarczająco

bezpieczne opakowanie.

Serwis naprawczy

Service-Center

Serwis Polska

PL

Tel.: [phone]
E-Mail: [email protected]

IAN 340474_1910

Importer

Prosimy mieć na uwadze, że poniższy

adres nie jest adresem serwisu. Prosimy

o kontakt z wymienionym wyżej centrum

serwisowym.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim
Niemcy
www.grizzly-service.eu

Naprawy, które nie są objęte gwarancją,

można zlecić odpłatnie w naszym oddzia­le serwisowym. Serwis sporządzi Państwu

kosztorys naprawy.

Podejmujemy się wyłącznie naprawy urzą­dzeń, które zostały prawidłowo zapako-

wane i ofrankowane.

Uwaga: Prosimy o przesłanie czystego
urządzenia ze wskazaniem usterki.
Urządzenia przesłane dla nas odpłatnie,
jako przesyłka ponadwymiarowa, ekspre-

sowa lub na innych warunkach specjal-

nych, nie zostaną odebrane.
Utylizację przesłanych do nas uszkodzonych
urządzeń przeprowadzamy bezpłatnie.

67

PL

Części zamienne / Akcesoria

Części zamienne i akcesoria można zakupić na

www.grizzly-service.eu

W przypadku problemów z zamawianiem należy skorzystać z formularza kontaktowe­go. W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz strona 67).

Poz. Oznaczenie ............................................................ Nr artykułu

15 Wąż wysokociśnieniowy ........................................................ 91104126

14 Igła do czyszczenia dysz ....................................................... 91103736

13 Pistolet natryskowy ................................................................91104125

12 Rura natryskowa ................................................................... 91096768

11 Regulowana dysza płaskostrumieniowa ................................... 91096767

4 Przyłącze wody z sitkiem ....................................................... 91097408

Środki czyszczące................................................................. 30990010

Adapter do urządzeń zewnętrznych ........................................ 30300511

Odszukiwanie błędów

Problem Możliwa przyczyna Sposób usunięcia

Urządzenie

nie pracuje

Brak ciśnienia
w urządzeniu

Urządzenie

nie pompuje
wody

Wyłączony włącznik (3) ­wyłącznik

Uszkodzony przewód

sieciowy (7)

Wadliwe zasilanie prądem

Do myjki wysokociśnieniowej
dostało się powietrze.

Spadek ciśnienia wody w sieci. Skontroluj sieć wodną.

Myjka wysokociśnieniowa

zasysa powietrze

Sprawdź położenie włącznika­wyłącznika

Sprawdź, czy przewód sieciowy (7)

nie jest uszkodzony.

W razie potrzeby zleć wymianą prze­wodu sieciowego (7) wykwalikowa­nemu specjaliście.

Sprawdź, czy parametry sieci elektrycz­nej są zgodne z wartościami podanymi
na tabliczce typologicznej urządzenia.

Włącz urządzenie bez węża wysoko­ciśnieniowego i pozwól mu pracować,
aż z króćca wysokociśnieniowego (9)
zacznie wypływać woda pozbawiona
bąbelków powietrza.

Włączyć urządzenie i uruchomić pisto­let natryskowy (13).

Odpowietrzyć urządzenie zgodnie z

punktami od 6 do 9.

68

CZ

Obsah

Úvod..........................................69

Účel použití ................................ 69

Všeobecný popis ........................ 70

Objem dodávky ............................. 70

Přehled .........................................70

Popis funkce .................................70

Technická data ........................... 70

Bezpečnostní pokyny ......................71

Obrázkové znaky na čerpadle ........71

Symboly v návodu..........................71

Všeobecné bezpečnostní pokyny .....71

Uvedení do provozu ................... 74

Instalace .......................................74

Připojení na síť ............................... 74

Provoz ..........................................75

Přerušení provozu ..........................75

Ukončení provozu ..........................75

Čištění a Údržba ......................... 76

Čištění .......................................... 76

Údržba ......................................... 76

Uskladnění ................................76

Odklízení a ochrana okolí .......... 77

Záruka ......................................77

Opravna .................................... 78

Service-Center ............................ 78

Dovozce ..................................... 78

Hledání závad ...........................79

Náhradní díly / Příslušenství ...... 79

Překlad originálního prohlášení

o shodě CE ................................. 96

Rozvinuté náčrtky ................ 98/99

Úvod

Blahopřejeme vám ke koupi vašeho nové­ho přístroje. Rozhodli jste se pro vysoce
kvalitní výrobek.
Kvalita tohoto přístroje byla kontrolována
během výroby a byla provedena také
závěrečná kontrola. Tím je zaručena
funkčnost přístroje. Nelze vyloučit, že v
jednotlivých případech bude na přístroji,
v přístroji nebo v hadicových rozvodech
zbytek vody nebo maziv. Nejedná se o
vadu nebo závadu a není to důvodem k
obavám.

Návod k obsluze je součástí

tohoto výrobku. Obsahuje
důležité pokyny týkající se bezpečnosti,
používání a likvidace. Před použitím výrob­ku se seznamte se všemi pokyny k obsluze
a bezpečnosti. Výrobek používejte jen k
popsaným účelům a v rámci uvedených
oblastí použití.
Návod dobře uschovejte a při předávání
výrobku třetímu předejte i všechny podkla-

dy.

Účel použití

Používejte tuto vysokotlakou čističku
výlučně pro soukromou domácnost:

• na čištění strojů, vozidel, stavebních

objektů, nástrojů, fasád, teras, zahradni­ckého nářadí atd. s vysokotlakým prou-

dem vody.

• s originálními díly příslušenství a s ori-

ginálními náhradními díly.

• při zohlednění údajů výrobce nástroje,

který se má čistit.

69

CZ

A

Všeobecný popis

Objem dodávky

Vybalte tento nástroj a zkontrolujte
objem dodávky:

- Vysokotlaká čistička s přípojným
vedením k elektrické síti

- Stříkací pistole

- Vysokotlaká hadice

- Proudová rourka

- Nastavitelná plochá tryska

- držák síťového připojovacího kabelu

- Jehla k čištění trysky

- Překlad originálního návodu k obsluze

Zobrazení nejdůležitějších

funkčních dílů najdete na
rozkládací straně.

Přehled

1 přepravní rukojeť

2 držák síťového připojovacího ka-

belu

3 zapínač/vypínač
4 připojení vody s vložkou síta
5 spojka připojení vody
6 držák trysky s plochým rozstřikem
7 síťový připojovací kabel
8 držák ocelové trubky
9 přípojka vysokého tlaku pro přístroj
10 držák na stříkací pistoli
11 nastavitelná tryska s plochým

rozstřikem
12 proudová trubka
13 stříkací pistole
14 jehla na čištění trysek
15 vysokotlaká hadice
16 přípojka vysokého tlaku na straně

pistole

17 přípojka vysokého tlaku na straně

přístroje

18 odblokovací tlačítko
19 přípojka vysokého tlaku pro pistoli

20 zapínací páčka

21 bezpečnostní aretace

Popis funkce

Vysokotlaká čistička je určena na čištění s
vysokotlakým vodním proudem.
V případě potřeby s přidáním čisticích
prostředků.
Funkci obslužných dílů si prosím zjistěte
z následujících popisů. Dbejte na
bezpečnostní pokyny.

Technická data

Vysokotlaký čistič .......PHD 110 D1

Jmenovité vstupní napětí U 230 V~, 50 Hz

Příkon P ................................... 1300 W

Dlouhý síťový připojovací kabel ......... 5 m

Hmotnost (včetně všech dílů) .......... 4,3 kg

Třída ochrany ..................................

Druh ochrany...................................IPX5

Teplota přítoku T in max. ................ 40 °C

Tlak přítoku p in max .......0,8 MPa (8 bar)

Pracovní tlak p .............. 7,4 MPa (74 bar)

Max. přípustný tlak

p max. ...................11 MPa (110 bar)

Dodávané množ ství vody ......... 4,5 l/min

Max. dodávané množství

vody ................................ 6,0 l/min

Hladina akustického tlaku

(L

) ....................... 83 dB(A); KpA=3 dB

pA

Úroveň akustického výkonu

měřená ........94,64 dB(A); K

zaručená .............................. 97 dB(A)

Vibrace (a

) ............................

h

Provozní stavy během měření a postupy
použité pro měření dle

EN 60335-2-79:2012.

(L

WA

)

=2,24 dB

WA

≤2,5 m/s

II

2

70

Bezpečnostní pokyny

Tato část pojednává o základních
bezpečnostních předpisech při prá­ci s přístrojem.

CZ

Elektrické přístroje nepatří do

domácího odpadu

Třída ochrany II

Obrázkové znaky na

čerpadle

Pozor!

Před zahájením práce se

dobře seznamte se všemi

ovládacími elementy, zej­ména s funkcemi a činnosti. Infor­mujte se případně u odborníka.
Čtěte a dbejte na příslušný návod
k obsluze přístroje!

Pozor! Při poškození anebo

přeseknutí síťového kabelu
ihned vytáhněte zástrčku ze
síťové zásuvky.

Přístroj není určen kpřipo-

jení kzařízení kzásobování

pitnou vodou.

Vysokotlaké čističky
mohou být při ne­správném používání

nebezpečné. Jejich
proud vody nesmí být namířený na
osoby, zvířata, na aktivní elektrick­ou výstroj anebo na samotný tento
nástroj.

Provozujte přístroj
pouze ve stojící, nik­dy ne v ležící poloze

Hladina akustického výkonu

Symboly v návodu

Výstražné značky s

údaji pro zabránění
škodám na zdraví ane­bo věcným škodám.

Příkazové značky (namísto

výkřičníku je vysvětlován
příkaz) s údaji pro prevenci
škod.

Informační značky s infor-

macemi pro lepší zacházení
s nástrojem.

Všeobecné bezpečnostní

pokyny

• Zařízení není vhodné pro
používání dětmi. Děti by
měly být pod dozorem, aby
bylo zajištěno, že si nehrají s
přístrojem.

• Tento přístroj smí používat
použít osoby s omezenými
fyzickými, smyslovými nebo
duševními schopnostmi nebo
mající nedostatek zkušeností
a znalostí, pokud je na ně
dohlíženo nebo byly ohledně
bezpečného používání přístroje
poučeny a chápou nebezpečí z
něj vyplývající.

• Přístroj nesmí osbluhovat děti
nebo nezaškolené osoby.

• Přístroj používejte pouze na rov-

71

CZ

ném a stabilním podkladu.

• Přepravní rukojeť slouží
výhradně jen k přepravě/
přenášení přístroje. Přístroj je
přenosný, ale během provozu
jej nepřenášejte.

• Osoby, které nejsou obeznáme­ny s návodem k použití, nesmí
toto zařízení používat.

• V případě výskytu poruchy
nebo závady během provozu
je nutné přístroj ihned vypnout
a vytáhnout zástrčku. Poté si
přečtěte stranu 79 návodu
k obsluze ohledně možných
příčin poruchy nebo kontaktujte
naše servisní centrum.

Práce s tímto zařízením

Pozor: Takto zabráníte

nehodám a poraněním:

Vysokotlaké čističky
mohou být při nespráv­ném používání

nebezpečné. Jejich
proud vody nesmí být namířený na
osoby, zvířata, na aktivní elektrick­ou výstroj anebo na samotný tento
nástroj.

• Nemiřte za účelem čištění

oděvu anebo obuvi, proudem

vody na sebe anebo na jiné
osoby.

• Nepoužívejte tento nástroj,

když se v akčním rádiu nachází
jiné osoby, ledaže by nosily
ochranný oděv.

• Stříkací pistoli vždy držte

oběma rukama. Tak můžete
bezpečně čelit relativní síle vyté­kajícího proudu vody.

• Proveďte vhodná opatření na
to, aby se děti nepřiblížily k to­muto zařízení, nacházejícím v

provozu.

• Řádně likvidujte obalový materiál.

• Nepoužívejte toto zařízení v
blízkosti zápalných tekutin ane­bo plynů. Při nedbání na toto,
existuje nebezpečí požáru ane­bo exploze.

• Nerozprašujte hořlavé kapaliny.
Existuje nebezpečí výbuchu.

• Uložte toto zařízení na suchém
místě a mimo dosahu dětí.

• Na děti se má dohlížet, aby se
zajistilo to, že si nebudou hrát s
nástrojem.

• Zajistěte, aby se v blízkosti vz­duchových vstupů nevyskytovaly
emise výfukových plynů.

Pozor! Takto zabráníte

škodám na zařízení a
případně škodám na
osobách, které z těchto
škod vyplývají:

• Nepracujte se zařízením
poškozeným, neúplným ane­bo přestavěným bez souhlasu
výrobce. Nechte před uvedením
do provozu odborníkem zkon­trolovat to, jsou-li požadovaná
elektrická ochranná opatření k

dispozici.

• Neuveďte tento nástroj do
provozu, když je poškozené
přípojné vedení k elektrické síti
anebo když jsou poškozené jiné
důležité části, jako je vysokotlaká
hadice anebo stříkací pistole.

• Chraňte tento nástroj před mra­zem a nepřipouštějte chod nasu-

cho.

72

CZ

• Používejte pouze originální
příslušenství a neprovádějte
žádné přestavby na tomto
zařízení.

• Přečtěte prosím k tématu
„Údržba a čištění“ pokyny v
návodu k použití. Všechna
další opatření mimo tento rá­mec, obzvlášť otevření tohoto
zařízení, je třeba nechat vyko-

nat elektrotechnickou odbornou

sílou. V případě opravy se
vždy obraťte na naše servisní
středisko.

• Voda, která protekla skrz
oddělovač systémů, se klasikuje
jako ne pitná voda.

• Vysokotlaké hadice, armatu­ry a spojky jsou důležité pro
bezpečnost stroje. Používejte
pouze výrobcem doporučené

vysokotlaké hadice, armatury a
spojky.

• Pro zajištění bezpečnosti stroje
používejte pouze originální
náhradní díly od výrobce nebo
náhradní díly, které výrobce
schválil.

Elektrická bezpečnost:

Pozor: takto se vyhnete ne-

hodám a poraněním skrze
elektrický úder:

• Při použití prodlužovacího
vedení, musí být zástrčka a
spojka pro prodlužovací vedení
vodotěsná.

Nevhodná prodlužovací ve-

dení mohou být nebezpečná.
Existuje nebezpečí ublížení
na zdraví skrz elektrický úder.

• Chraňte elektrické zástrčkové
spojení před mokrem.

• To, že při nebezpečí zaplavení
je třeba umístit zástrčková spo­jení v oblasti bezpečné proti
zaplavení.

• Dbejte na to, aby síťové napětí
souhlasilo s údaji na typovém
štítku.

• Připojení k síti, které musí splňovat
požadavky IEC 60364-1, musí
provést zkušený elektrikář.

• Připojte tento přístroj pouze na
zástrčku s ochranným zařízením
proti chybovému proudu (RCD)
se jmenovitým chybovým prou­dem ne větším než 30 mA; po­jistka alespoň 6 ampérů.

• Když se poškodí přípojné ve­dení tohoto nástroje, potom
se musí skrze výrobce anebo
skrze jeho servisní službu ane­bo skrze podobně kvalikova­nou osobu nahradit zvláštním
přípojným vedením, aby se
vyvarovalo ohrožením.

• Nepoužívejte kabel na vyta­hování zástrčky ze zásuvky.
Chraňte kabel před horkem,
olejem a ostrými hranami.

• Nenoste anebo neupevňujte
toto zařízení pomocí kabelu.

• Používejte pouze prodlužovací
kabely, které jsou chráněné proti
stříkající vodě a které jsou určené
pro venkovní použití. Vždy úplně
odviňte kabelový buben před
použitím. Zkontrolujte kabel
ohledně poškození.

• Před všemi pracemi na tom­to zařízení, při pracovních
přestávkách a při nepoužívání,
vytáhněte síťovou zástrčku ze zá-

suvky.

73

CZ

• Jakmile je stroj ponechán bez
dozoru, vždy vypněte síťový
odpojovač.

• Síťová připojovací vedení nesmí
mít menší příčný průřez, než ve­dení 2 x 2,5 mm².

• Nevhodné prodlužovací kabely
mohou být nebezpečné. Pokud je
použit prodlužovací kabel, musí
být vhodný pro venkovní použití
a připojení musí být suché a musí
ležet nad zemí. Za tímto účelem
doporučujeme použít kabelový
buben, který udržuje zásuvku
minimálně 60 mm nad zemí.

• K ochraně proti úrazu elektrickým

proudem noste pevnou obuv.

Uvedení do provozu

Podle platných předpisů nesmí byť

vysokotlaká čistička nikdy provo­zována bez oddělovače systémů, s
přímým připojením na zásobovací
síť pro pitnou vodu. Je třeba použít
vhodný oddělovač systémů podle

EN 12729 typu BA.

Voda, která protekla skrz oddělovač
systémů, se klasikuje jako ne pitná voda.

Systémový oddělovač je možné do-

stat ve specializovaném obchodě.

Instalace

1. Jehlu na čištění trysky (14) naleznete
na zadní výklopné stránce návodu.

2. Posuňte držák síťového připojovacího
kabelu (2) do upnutí na zadní straně
vysokotlakého čističe.

3. Našroubujte přípojku vysokého tlaku
na straně přístroje (17) na přípojku
vysokého tlaku pro přístroj (9) na
přístroji.

4. Zastrčte přípojku vysokého tlaku na
straně pistole (16) do přípojky vysoké­ho tlaku pro pistoli (19) stříkací pistole
(13).

5. Zapojte hadicovou spojku přívodní
hadice do spojky připojení vody (5) a
do připojení vody s vložkou síta (4) na
přístroji.

6. Zastrčením a zakroucením zastrčte
proudovou trubku (12) do stříkací pi­stole (13).

7. Našroubujte nastavitelnou trysku s
plochým rozstřikem (11) do závitového
připojení (12a) na proudové trubce (12).

8. K vyjmutí trysky s plochým rozstřikem,
vyšroubujte trysku s plochým rozstřikem
(11) ze závitového připojení (12a) na

proudové trubce.

Otočením špičky trysky doleva můžete
zvětšit šířku paprsku. Otočením špičky trys­ky doprava můžete šířku paprsku zmenšit.

Systémový oddělovač (omezovač zpětného
toku) zabraňuje zpětnému toku vody a
čisticího prostředku do potrubí pitné vody.

• Vysokotlaký čistič nemá funkci sání
vody a lze jej ovládat pouze přes vo-

dovod.

•

Používejte k přívodu vody běžnou
zahradní hadici a pamatujte na
dostatečnou délku.

74

Připojení na síť

Vysokotlaká čistička je již opatřena přívodní
zástrčkou. Vysokotlaká čistička je určena
pro připojení na zásuvku s ochranným kon­taktem, s napětím 230 V ~ 50Hz.

Tento nástroj uveďte do pro-

vozu až po zohlednění všech
předcházejících bodů.

CZ

• Zajistěte to, že je vysokotlaká čistička
skrze za-/vypínač (3) vypnutá.

• Zastrčte síťovou zástrčku do zásuvky.

Provoz

• Dodržujte předpisy pro použití
oddělovače systémů.

• Otevřte úplně vodovodní kohoutek

Neprovozujte vysokotlakou čističku

při zavřeném vodovodním ko-

houtku. Chod nasucho vede k

poškození tohoto nástroje.

Dbejte na sílu zpětného rázu

vystupujícího vodního proudu.
Postarejte se o bezpečný postoj
a dobře, pevně držte stříkací
pistoli (13). Jinak můžete

sebe anebo jiné osoby poranit.

• Zapněte vysokotlakou čističku
za-/vypínačem (3).

• Držte spínací páku stříkací (
pistole (13), dokud z přístroje nebude
vyčerpán všechen vzduch.

Puštění páky způsobí odpojení

tohoto nástroje. Vysoký tlak v
systému zůstává.

20)

(7). Hrozí nebezpečí poranění

elektrickým proudem! Znovu

začněte vytvořením vodních
přípojek. (viz „Uvedení do

provozu-instalace”)

Pokud se v přístroji ještě nachází
vzduch, pak postupujte následovně:

Odvzdušnění přívodní hadice:

1. Sejměte hadicovou spojku přívodní
hadice ze spojky připojení vody (5) a z
připojení vody s vložkou síta (4).

2. Otevřete vodovodní kohoutek, dokud

voda nebude vytékat bez bublin.

3. Zavřete vodovodní kohoutek.

4. Zapojte hadicovou spojku přívodní
hadice do spojky připojení vody (5) a
do připojení vody s vložkou síta (4) na
přístroji.

5. Zcela otevřete vodovodní kohoutek.

Odvzdušnění přístroje:

6. Přístroj zapněte vypínačem (17), dokud
se nevytvoří potřebný tlak.

7. Přístroj vypněte vypínačem (17).

8. Stiskněte spouštěcí páku stříkací pistole
(4), aby byl tlak vypuštěn.

9. Tento postup 5. až 7. opakujte tak
dlouho, až bude přístroj úplně bez vz-

duchu.

Zapínací páčku (20) stříkací pistole (13)
můžete zajistit blokovací aretací (21).

Zajištěním spínací páky zabráníte
nechtěné aktivaci přístroje.

V případě netěsností ve vod-

ním systému přístroj okamžitě
vypněte vypínačem (3) a odpo­jte jej z elektrické sítě vytažením
síťového připojovacího kabelu

Přerušení provozu

• Pusťte páku stříkací (20) pistole (13).

• Při delších pracovních přestávkách
vypněte za-/vypínač (3).

Ukončení provozu

1. Pusťte zapínací páčku (20) stříkací pisto­le (13).

2. Vypněte vysokotlaký čistič zapínačem/
vypínačem (3).

75

CZ

3. Zavřete vodovodní kohoutek.

4. Ke snížení existujícího tlaku v systému
stiskněte zapínací páčku stříkací pistole
(13).

5. Vytáhněte síťovou zástrčku.

6. Omotejte síťový přípojovací kabel (7)
kolem držáku síťového připojovacího
kabelu (2).

7. Odpojte vysokotlaký čistič od zásobo­vání vodou.

Čištění a Údržba

Před jakoukoliv práci na přístroji

vytáhněte síťovou zástrčku. Existuje
nebezpečí elektrického úderu anebo
zranění skrz pohyblivé části.

Čištění

Neostřikujte tento nástroj

vodou a nečistěte ho pod
tekoucí vodou. Existuje
nebezpečí elektrického úderu

a tento nástroj by se mohl
poškodit.

Udržujte tento nástroj vždy
čistý. Nepoužívejte žádné
čisticí prostředky resp. žádná
rozpouštědla.

• Udržujte větrací štěrbiny čisté a v
průchozím stavu.

• Čistěte tento nástroj měkkým kartáčem

anebo hadrem.

• Pokud by byla tryska s plochým
rozstřikem (11) ucpaná, můžete cizí
tělíska v trysce odstranit pomocí jehly
na čištění trysek (14).

• Občas vyčistěte vložku síta pod
tekoucí vodou.

Údržba

Vysokotlaká čistička nevyžaduje údržbu.

Práce, které nejsou v tomto návodu

popsané, nechte vykonat našim ser­visním střediskem (Service-Center).
Používejte pouze originální díly.

Uskladnění

• Z vysokotlaké čističky zcela vylijte vodu.
Odpojte přístroj od přívodu vody. Zapněte
vypínačem (17) vysokotla-kou čističku na
maximálně 1 minutu, dokud nepřestane z
vysokotlaké pří-pojky na Tlaková přípojka
(9) vytékat voda. Vypněte přístroj.

• Síťový kabel naviňte.

• Omotejte síťový přípojovací kabel (7)
kolem držáku síťového připojovacího
kabelu (2).

• Skladujte trysku s plochým rozstřikem
(11) v držáku trysky s plochým roz­střikem (6).

• Vysokotlaká čistička a její příslušenství
se mrazem zničí, když se voda zevnitř
úplně neodstraní.

• Uložte vysokotlakou čističku a její příslu­šenství v místnosti bez výskytu mrazu.

• K přepravě nebo odklizení přístroje pou­žijte výhradně držadlo.

• Přístroj skladujte pouze ve stojící poloze,
aby byl chráněn před jakýmkoliv poško­zením.

76

Odklízení a ochrana
okolí

Přístroj, příslušenství a obal odevzdejte
v souladu s požadavkami na ochranu
životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do

domácího odpadu

Odevzdejte jej ve sběrně šrotu. Použité
díly z plastu a kovu se tam dle druhu ma­teriálu roztřídí a mohou se pak zavést do
recyklace. Dotažte se k tomuto tématu ve
Vašem servisním středisku.

přístrojů provedeme bezplatně.

Likvidaci Vašich

Záruka

Vážení zákazníci,
Na tento přístroj poskytujeme 3letou záru­ku od data zakoupení.
V případě závady tohoto výrobku vám vůči
prodejci výrobku přináleží zákonná práva.
Tato zákonná práva nejsou omezena naší
následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne náku­pu. Uschovejte si, prosím, originál účtenky
pro pozdější použití. Tento dokument bu­dete potřebovat jako doklad o koupi.
Zjistíte-li během tří let od data koupě u
tohoto výrobku materiálovou nebo výrobní
vadu, bude výrobek námi, podle našeho
výběru, bezplatně opraven nebo nahra­zen. Tato záruční oprava předpokládá, že
během 3leté lhůty předložíte poškozený
přístroj s dokladem o koupi (pokladní stvr­zenka) a písemně krátce pop íšete, v čem
spočívá závada a kdy k ní došlo.

CZ

Bude-li závada kryta naší zárukou, zís­káte zpět opravený nebo nový výrobek.
Opravou nebo výměnou výrobku nezačíná
záruční doba běžet od začátku.

Záruční doba a zákonné nároky na
odstranění vady

Záruční doba se neprodlužuje poskytnutím
záruky. Toto platí i pro nahrazené a oprave­né díly. Již při koupi zjištěné závady a nedo­statky musíte nahlásit okamžitě po vybalení
výrobku. Po uplynutí záruční doby musíte
uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle
přísných jakostních směrnic a před do­dáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové
nebo výrobní vady. Tato záruka se netýká
dílů výrobku, které jsou vystaveny normálnímu
opotřebení, a lze je považovat za spotřební
materiál (např. ltry nebo nástavce), nebo
poškození křehkých dílů (např. spínače).
Tato záruka neplatí, je-li výrobek poškozen
z důvodu neodborného používání, nebo
pokud u něj nebyla prováděna údržba.
Pro odborné používání výrobku musí být
přesně dodržovány všechny pokyny uvede­né v návodu k obsluze. Bezpodmínečně je
třeba zabránit používání a manipulacím s
výrobkem, které nejsou v návodu k obsluze
doporučeny, nebo je před nimi varováno.
Výrobek je určen jen pro soukromé účely
a ne pro komerční využití. Záruka zaniká
v případě zneužívání a neodborné ma­nipulace, používání nadměrné síly a při
zásazích, které nebyly provedeny naším
autorizovaným servisem.

77

CZ

Postup v případě uplatňování

záruky

Pro zajištění rychlého zpracování vaší
žádosti, prosím, postupujte podle následu­jících pokynů:

• Na důkaz, že jste výrobek zakoupili,
mějte pro jakékoli případné dotazy
připravenou pokladní stvrzenku a číslo
výrobku (IAN 340474_1910).

• Číslo výrobku je uvedeno na typovém
štítku.

• Pokud by došlo k funkční poruše nebo
jiným závadám, nejdříve telefonicky
nebo e-mailem kontaktujte níže uvedené
servisní oddělení. Pak získáte další infor­mace o vyřízení vaší reklamace.

• Výrobek označený jako vadný můžete po
domluvě s naším zákaznickým servisem,
s připojením dokladu o koupi (pokladní
stvrzenky) a po uvedení, v čem závada
spočívá a kdy k ní došlo, přeposlat bez
platby poštovného na vám sdělenou adre­su příslušného servisu. Aby bylo zabráněno
problémům s přijetím a dodatečnými nákla­dy, bezpodmínečně použijte jen tu adresu,
která vám bude sdělena. Zajistěte, aby
zásilka nebyla odeslána nevyplaceně
jako nadměrné zboží, expres nebo
jiný, zvláštní druh zásilky. Přístroj
zašlete včetně všech částí příslušenství
dodaných při zakoupení a zajistěte
dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky,

můžete nechat udělat v našem servisu
oproti zúčtování. Rádi vám připravíme
předběžný odhad nákladů.
Můžeme zpracovávat jen ty přístroje, kte­ré byly dostatečně zabalené a odeslány
vyplaceně.
Pozor: Prosím, přístroj zašlete našemu
autorizovanému servisu vyčištěný a s
upozorněním na závadu.
Nepřijmeme přístroje zaslané nevyplaceně
jako nadměrné zboží, expres nebo jiný,
zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných
přístrojů provedeme bezplatně.

Service-Center

Servis Česko

CZ

Tel.: [phone]
E-Mail: [email protected]

IAN 340474_1910

Dovozce

Prosím, respektujte, že následující adresa
není adresou servisu. Nejdříve kontaktujte
shora uvedené servisní středisko.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim

Německo

www.grizzly-service.eu

78

Hledání závad

Problém Možná příčina Odstranění chyby

Za-/vypínač (3) vypnutý Zkontrolovat polohu za-/vypínače

Kontrolovat přípojné vedení k elek-

Nástroj ne-

funguje

Poškozené přípojné vedení k
elektrické síti (7)

trické síti (
bornou silou vyměnit přípojné vedení
k elektrické síti (

7). Případně nechat od-

CZ

7).

Nástroj ne­vyvíjí žádný

tlak

Přístroj
nečerpá

vodu

Chybné zásobování elek­trickým napětím

Vzduchové bubliny ve vyso-

kotlaké čističce

Pokles tlaku v potrubí Kontrolujte zásobování vodou

Vzduchové bublinky ve vyso-

kotlakém čističi

Kontrolujte elektrické zařízení ohledně
shody s údaji na typovém štítku

Připojte tento nástroj bez vysokotlaké
hadice do té doby, než začne na
vysokotlakém přípoji (

voda bez bublin

Zapnout přístroj a stisknout stříkací
pistoli (13).

Přístroj odvzdušnit podle bodů 6. až 9.

9) vystupovat

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách

www.grizzly-service.eu

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakých­koliv dalších dotazů se obraťte na servisní středisko / „Service-Center“ (viz strana 78).

Pol. Označení .................................................................. Č. artiklu.

15 Jjehla na čištění trysek ........................................................... 91104126

14 Jehla na čištění trysek ............................................................ 91103736

13 Stříkací pistole ......................................................................91104125

12 Proudová trubka ....................................................................91096768

11 Nnastavitelná tryska s plochým rozstřikem ................................ 91096767

4 Připojení vody s vložkou síta ................................................... 91097408

Čisticí prostředky ...................................................................30990010

Adaptér pro cizí přístroje ....................................................... 30300511

79

SK

Obsah

Úvod..........................................80

Použitie ......................................80

Všeobecný popis ........................81

Objem dodávky ............................. 81

Prehľad .........................................81

Popis funkcie .................................81

Technické údaje .........................81

Bezpečnostné pokyny ................82

Obrázkové znaky .........................82

na prístroji .................................... 82

Symboly v návode .........................82

Všeobecné bezpečnostné pokyny .....82

Uvedenie do prevádzky .............85

Inštalácia ......................................85

Pripojenie na sieť ...........................86

Prevádzka .....................................86

Prerušenie prevádzky ......................87

Ukončenie prevádzky ..................... 87

Čistenie a Údržba .......................87

Čistenie ........................................87

Údržba ......................................... 87

Uskladnenie ...............................87

Odstránenie a ochrana

životného prostredia ..................88

Záruka ......................................88

Servisná oprava ........................89

Service-Center ............................89

Dovozca .....................................89

Náhradné diely/Príslušenstvo ....90

Zisťovanie závad .......................90

Preklad originálneho

prehlásenia o zhode CE ..............97

Výkres náhradných dielov ...98/99

Úvod

Gratulujeme Vám k zakúpeniu Vášho
nového prístroja. Tým ste sa rozhodli pre
kvalitný produkt.
Tento prístroj bol počas výroby testovaný
na kvalitu a podrobený výstupnej kontrole.
Tým je zabezpečená funkčnosť vášho prí­stroja. Nie je vylúčené, že v ojedinelých
prípadoch sa na prístroji alebo v prístroji,
resp. v hadiciach nachádza zvyšková
voda alebo mazivá. Nie je to chyba alebo

defekt a ani dôvod na obavu.

Návod na obsluhu je súčasťou tohto
produktu. Obsahuje dôležité upozorne­nia ohľadom bezpečnosti, obsluhy a
likvidácie. Pred používaním produktu sa
oboznámte so všetkými pokynmi pre ob­sluhu a bezpečnosť. Používajte produkt len
predpísaným spôsobom a len v uvedených
oblastiach použitia.
Návod na obsluhu uschovajte a v prípade
odovzdania produktu tretím osobám odo­vzdajte aj všetky podklady.

Použitie

Používajte túto vysokotlakovú čističku
výlučne pre súkromnú domácnosť:

• na čistenie strojov, vozidiel, stavebných
objektov, nástrojov, fasád, terás, záhrad­níckeho náradia atď. s vysokotlakovým
prúdom vody.

• s originálnymi dielmi príslušenstva a s
originálnymi náhradnými dielmi.

• pri zohľadnení údajov výrobcu nástroja,
ktorý sa má čistiť.

80

SK

A

Všeobecný popis

Objem dodávky

Vybaľte tento nástroj a skontrolujte
objem dodávky:

- Vysokotlaková čistička s prípojným
vedením k elektrickej sieti

- Podvozok

- Striekacia pištoľ

- Vysokotlaková hadica

- Nastaviteľná plochá rozprašovacia
dýza

– Držiak sieťového pripojovacieho kábla

- Čistiaca ihla dýzy

- Preklad originálneho návodu

na obsluhu

Zobrazenie najdôležitejších

funkčných dielov nájdete na

rozkladacej strane.

Prehľad

1 Prepravné držadlo

2 Držiak sieťového pripojovacieho

kábla
3 Vypínač zap/vyp
4 Prípojka na vodu so sitkom
5 Spojka prípojky na vodu

6 Držiak na dýzu s plochým lúčom
7 Sieťový pripojovací kábel
8 Držiak na rozstrekovaciu hubicu
9 Vysokotlaková prípojka prístroja
10 Držiak striekacej pištole
11 Nastaviteľná dýza s plochým

lúčom

12 Rozstrekovacia hubica

13 Striekacia pištoľ
14 Ihla na čistenie dýz
15 Vysokotlaková hadica
16 Vysokotlaková prípojka strana

pištole

17 Vysokotlaková prípojka strana

prístroja
18 Uvoľňovacie tlačidlo
19 Vysokotlaková prípojka pištole

20 Zapínacia páčka

21 Bezpečnostná aretácia

Popis funkcie

Vysokotlaková čistička je určená na čistenie
s vysokotlakovým vodným prúdom.
Funkciu obslužných dielov si prosím zistite
z nasledujúcich popisov. Dbajte na bezpeč-

nostné pokyny.

Technické údaje

Vysokotlakový čistič ...PHD 110 D1

Menovité vstupné napätie

U ................................230 V~, 50 Hz

Príkon P ................................... 1300 W

Dĺžka sieťového pripojovacieho kábla 5 m

Hmotnosť (vrátane všetkých častí) ..... 4,3 kg

Ochranná trieda ..............................

Druh ochrany ..................................IPX5

Teplota prítoku T in max. ................ 40 °C

Tlak prítoku p in max. ......0,8 MPa (8 bar)

Pracovný tlak p .............7,4 MPa (74 bar)

Max. prípustný tlak p max.

..................................11 MPa (110 bar)

Dodávané množstvo vody ........ 4,5 l/min

Max. dodávané množstvo vody .... 6,0 l/min

Hladina akustického tlaku

(L

) ....................... 83 dB(A); KpA=3 dB

pA

Hladina akustického výkonu

nameraná ....94,64 dB(A);

zaručená .............................. 97 dB(A)

Vibrácie (a

) ...........................

h

Prevádzkové stavy počas merania a
postupy použité pre meranie podľa

EN 60335-2-79:2012.

(L

WA

K

WA

)

=2,24 dB

≤2,5 m/s

II

2

81

SK

Bezpečnostné pokyny

V tomto odseku sú uvedené základ­né bezpečnostné pokyny pri práci s
vysokotlakovým čističom.

.

Obrázkové znaky

na prístroji

Pozor!

Pred začatím práce sa dobre

oboznámte so všetkými ob­sluhovacími prvkami prístroja,
predovšetkým s ich funkciami

a spôsobom ich fungovania.

V prípade potreby sa obráťte
na odborníka.Prečítajte si a
dodržujte návod na obsluhu
patriaci k tomuto prístroju!

Pozor! V prípade poškodenia

alebo prerezania sieťového
kábla ihneď vytiahnite zástrč­ku zo zásuvky.

Prístroj, ktorý nie je vhodný

na pripojenie na zariadenie

na zásobovanie pitnou

vodou

Vysokotlakové čističky
môžu byť pri ne­správnom používaní

nebezpečné. Ich prúd
vody ne smie byť namierený na
osoby, na zvieratá, na aktívny
elektrický výstroj alebo na samotný
tento nástroj.

Prístroj prevádzkujte

iba v stojacej a nik-

dy v ležiacej polohe.

Zaručená hladina

akustického výkonu

Elektrické prístroje nepatria

do domového odpadu.

Ochranná trieda II

Symboly v návode

Výstražné značky s

údajmi pre zabránenie

škodám na zdraví alebo

vecným škodám.

Príkazové značky (namiesto

výkričníka je vysvetľovaný
príkaz) s údajmi pre preven­ciu škôd.

Informačné značky s infor-

máciami pre lepšie zaobchá­dzanie s nástrojom.

Všeobecné bezpečnostné

pokyny

• Zariadenie nie je vhodné, aby
ho používali deti.

• Toto zariadenie môže byť po­užívané osobami so zníženými
fyzickými, senzorickými alebo
mentálnym schopnosťami alebo
nedostatkom skúseností a znalos­tí, keď sú pod dozorom alebo
boli poučené o bezpečnom
používaní zariadenia a z toho
vyplývajúceho nebezpečen­stva. Deti sa nesmú hrať so za­riadením.

• Prístroj nesmú používať deti alebo
nepoučené osoby.

• Prístroj používajte iba na rov-

nom a stabilnom podklade.

82

SK

• Prepravná úchytka slúži výlučne
na transport prístroja. Prístroj je
prenosný, ale nesmie sa prenášať
počas prevádzky.

• Pre vašu bezpečnosť odporú­čame nosiť ochranné okuliare,
bezpečnostnú obuv a rukavice,
a v prípade potreby aj ochranu

sluchu.

• Pri vzniku poruchy alebo chy­by počas prevádzky okamžite
vypnite prístroj a vytiahnite
sieťovú zástrčku. Následne si
prečítajte stranu 90 návodu na
obsluhu o možných príčinách
poruchy alebo kontaktujte naše

servisné stredisko.

Práce s týmto zariadením

Pozor: Takto zabránite

nehodám a poraneniam:

Vysokotlakové čističky
môžu byť pri ne­správnom používaní

nebezpečné. Ich prúd
vody ne smie byť namierený na
osoby, na zvieratá, na aktívny
elektrický výstroj alebo na samotný
tento nástroj.

• Vykonajte vhodné opatrenia
na to, aby sa deti nepriblížili k
tomuto zariadeniu, nachádzejú­cemu sa v prevádzke.

• Riadne zlikvidujte obalový
materiál.

• Nepoužívajte toto zariadenie
v blízkosti zápalných tekutín
alebo plynov. Pri nedbaní na
toto, existuje nebezpečenstvo
požiaru alebo explózie.

• Nerozstrekujte žiadne horľavé
kvapaliny. Hrozí nebezpečenstvo
výbuchu.

• Uložte toto zariadenie na

suchom mieste a mimo dosahu

detí.

• Držte prístroj mimo dosahu detí
a domácich zvierat. Na deti by
sa malo dohliadať, aby bolo
zabezpečené, že sa nebudú
hrať s prístrojom.

• Zabezpečte, aby sa vblízkosti
prívodu vzduchu nenachádzali
žiadne emisie výfukových plynov.

Pozor! Takto zabránite

škodám na zariadení
a prípadne škodám na

osobách, ktoré z týchto
škôd vyplývajú:

• Nemierte prúdom vody na seba
alebo na iné osoby, za účelom
čistenia odevu alebo obuvi.

• Nepoužívajte tento nástroj, keď
sa v akčnom rádiu nachádza­jú iné osoby, ibaže by nosili
ochranný odev.

• Striekaciu pištoľ používajte
vždy oboma rukami. Môžete
tak bezpečne čeliť sile spätného
nárazu vystrekujúceho prúdu

vody.

• Nepracujte so zariadením
poškodeným, neúplným alebo
prestavaným bez súhlasu výrob­cu. Nechajte pred uvedením do
prevádzky odborníkom skon­trolovať to, či sú požadované

elektrické ochranné opatrenia k

dispozícii.

• Neuveďte tento nástroj do
prevádzky, ak je poškodené
prípojné vedenie k elektrickej
sieti alebo ak sú poškodené iné

83

SK

dôležité časti, ako je vysokot­laková hadica alebo striekacia
pištoľ.

• Chráňte tento nástroj pred mra­zom a nepripúšťajte chod nasu-

cho.

• Používajte iba originálne prí­slušenstvo a nevykonávajte
žiadne prestavby na tomto za­riadení.

• Prečítajte prosím na tému „Údrž­ba a čistenie“ pokyny v návo­de na použitie. Všetky ďalšie
opatrenia mimo tento rámec,
obzvlášť otvorenie tohoto za­riadenia, treba nechať vykonať

elektrotechnickou odbornou silou.

V prípade opravy sa vždy obráť­te na naše servisné stredisko.

• Voda, ktorá pretiekla skrz od­deľovač systémov, sa klasikuje
ako nie pitná voda.

• Vysokotlakové hadice, armatúry
aspojky sú dôležité pre bezpeč­nosť stroja. Používajte iba vysoko­tlakové hadice, armatúry aspoj­ky, ktoré odporúča výrobca.

• Na zaistenie bezpečnosti stroja
používajte iba originálne náh­radné diely výrobcu alebo náh­radné diely, ktoré boli schválené
výrobcom.

Elektrická bezpečnosť:

Pozor: takto sa vyhnete

nehodám a poraneniam
skrz elektrický úder:

• Pri použití predlžovacieho ve­denia, musí byť zástrčka a spoj­ka pre predlžovacie vedenie
vodotesná.

Nevhodné predlžovacie ve-

denia môžu byť nebezpečné.
Existuje nebezpečenstvo ublí­ženia na zdraví skrz elektric­ký úder.

• Chráňte elektrické zástrčkové

spojenia pred mokrom.

• To, že pri nebezpečenstve za­plavenia treba umiestniť zástrč­kové spojenia v oblasti bezpeč-

nej proti zaplaveniu.

• Uistite sa, že hodnota napätia
zhodujú s údajmi na štítku.

Dbajte na to, aby sieťové na-

pätie súhlasilo s údajmi na ty­povom štítku.

• Pripojenie na elektrickú sieť musí
byť vykonané skúseným elektriká­rom amusí spĺňať požiadavky

normy IEC 60364-1.

• Pripojte tento prístroj iba na zá­strčku s ochranným zariadením
proti chybovému prúdu (RCD) s
menovitým chybovým prúdom
nie väčším než 30 mA; poistka
aspoň 6 ampérov.

• Keď sa poškodí prípojné ve­denie tohoto nástroja, potom
sa musí skrz výrobcu alebo skrz
jeho servisnú službu alebo skrz
podobne kvalikovanú osobu
nahradiť zvláštnym prípojným
vedením, aby se vyvarovalo

ohrozeniam.

• Nepoužívajte kábel na vyťa­hovanie zástrčky zo zásuvky.
Chráňte kábel pred horúčosťou,
olejom a ostrými hranami.

• Nenoste alebo neupevňujte toto
zariadenie pomocou kábla.

• Používajte iba predĺžovacie káb­le, ktoré sú chránené proti strieka-

84

SK

júcej vode a ktoré sú určené pre
vonkajšie použitie. Vždy úplne
odviňte káblový bubon pred po­užitím. Skontrolujte kábel ohľadne
poškodení.

• Pred všetkými prácami na tomto
zariadení, pri pracovných prestáv­kach a pri nepoužívaní, vytiahnite
sieťovú zástrčku zo zásuvky.

• Sieťový odpojovač vypnite vždy,
keď necháte stroj bez dozoru.

• Sieťové pripojovacie vedenia
nesmú mať menší priečny prierez,
než vedenia 2 x 2,5 mm².

• Nevhodné predlžovacie káble
môžu byť nebezpečné. Keď sa
použije predlžovací kábel, musí
byť vhodný na vonkajšie použitie
a spojenie musí byť suché a ležať
nad zemou. Na tento účel sa
odporúča použiť káblový bubon,
ktorého zástrčka drží minimálne

60 mm nad zemou.

• Na ochranu proti zásahu elektric­kým prúdom noste pevnú obuv.

Uvedenie do prevádzky

Podľa platných predpisov nesmie

byť vysokotlaková čistička nikdy
prevádzkovaná bez oddeľovača
systémov, s priamym pripojením na
zásobovaciu sieť pre pitnú vodu.
Treba použiť vhodný oddeľovač sys­témov podľa EN 12729 typu BA.

Voda, ktorá pretiekla skrz oddeľovač systé­mov, sa klasikuje ako nie pitná voda.

Systémový oddeľovač je možné do-

stať v špecializovanom obchode.

Odpojovač systému (zamedzovač spätné­mu toku) zabraňuje spätnému toku vody a

čistiaceho prostriedku na potrubia pitnej

vody.

• Vysokotlakové čističe nedisponujú
funkciou nasávania vody a môžu sa
prevádzkovať iba cez vodovodné po-

trubie.

• Pre prívod vody použite bežnú záh­radnú hadicu a dbajte na dostatočnú
dĺžku.

Inštalácia

1. Vyberte ihlu na čistenie dýz (14) zo
zadnej výklopnej strany návodu.

2. Nasuňte držiak pre sieťový pripojovací
kábel (2) do upínadla na strane vyso­kotlakového čističa.

3. Zoskrutkujte vysokotlakovú prípojku na
strane prístroja (17) s vysokotlakovou
prípojkou prístroja (9) na prístroji.

4. Zastrčte vysokotlakovú prípojku na
strane pištole (16) do vysokotlakovej
prípojky pištole (19) striekacej pištole
(13).

5. Spojte rýchloprípojku prívodnej ha­dice so spojkou prípojky na vodu (5)
a prípojku na vodu so sitkom (4) na
prístroji.

6. Spojte zastrčením a zatočením roz­strekovaciu hubicu (12) so striekacou
pištoľou (13).

7. Otočte nastaviteľnú dýzu s plochým
lúčom (11) do závitovej prípojky (12a)
na rozstrekovacej hubici (12).

8. Na odstránenie dýzy s plochým lúčom
vytočte dýzu s plochým lúčom (11)
zo závitovej prípojky (12a) na roz-

strekovacej hubici.

Otočením hrotu dýzy smerom doľava mô­žete zväčšiť šírku prúdu. Otočením hrotu
dýzy smerom doprava môžete zmenšiť
šírku prúdu.

85

SK

Pripojenie na sieť

Vami nadobudnutý vysokotlakový čistič je už
opatrený sieťovou zástrčkou. Vysokotlaková
čistička je určená pre pripojenie na zásuv­ku s ochranným kontaktom, s napätím

230 V ~ 50Hz.

Tento nástroj uveďte do prevádzky až

po zohľadnení všetkých predchádza­júcich bodov.

• Zaistite to, že je vysokotlaková čistička
za-/vypínačom (3) vypnutá.

• Zastrčte sieťovú zástrčku do zásuvky.

Prevádzka

• Dodržiavajte predpisy na použitie sys­témového oddeľovača.

• Otvorte úplne vodovodný kohútik.

Neprevádzkujte vysokotlakovú

čističku pri zavretom vodovodnom
kohútiku. Chod nasucho vedie k po­škodeniu tohto nástroja.

Dbajte na silu spätného rázu

vystupujúceho vodného prú-

du. Postarajte sa o bezpečný
postoj a dobre, pevne držte
striekaciu pištoľ (13).
Ináč môžete seba alebo iné
osoby poraniť.

• Zapnite vysokotlakovú čističku za-/
vypínačom (3).

Vysokotlakový čistič krátko zapnite,

aby ste vytvorili tlak.

• Stlačte spínaciu (
cej pištole (13). Zariadenie sa zapne.

20) páčku strieka-

Pustenie páky spôsobí odpojenie

tohto nástroja. Vysoký tlak v systéme
zostáva.

• Zapínaciu páčku (20) striekacej

pištole (13) zablokujte pomocou
bezpečnostnej aretácie (21).

Zaistením zapínacej páky zabránite
neúmyselnému spusteniu prístroja.

Pri netesnostiach vo vodnom

systéme prístroj ihneď vypni­te so zapínačom/vypínačom
(3) a elektrickú prípojku (7)
prístroja odpojte od siete.
Hrozí nebezpečenstvo zásahu
elektrickým prúdom! Začni­te opätovne s vytváraním
vodovodných prípojok. (pozri

„Uvedenie do prevádzky - in­štalácia“)

Ak sa ešte v prístroji nachádza

vzduch, postupujte nasledovne:

Odvzdušnite prívodnú hadicu:

1. Odstráňte rýchloprípojku prívodnej ha­dice zo spojky prípojky na vodu (5) a
prípojky na vodu so sitkom (4).

2. Otvorte vodný kohút, dokiaľ nevyteká
voda bez vzduchových bublín.

3. Zatvorte vodný kohút.

4. Spojte rýchloprípojku prívodnej hadi­ce so spojkou prípojky na vodu (5) a
prípojku na vodu so sitkom (4) na prí-

stroji.

5. Otvorte úplne vodný kohút.

Odvzdušnenie prístroja:

6. Zapnite prístroj so zapínačom/vypí­načom (17), kým sa nevytvorí tlak.

7. Vypnite prístroj so zapínačom/vypí­načom (17).

86

SK

8. Zatlačte spínaciu páku striekacej pištole
(4), kým sa nevytvorí tlak.

9. Niekoľ ko krát zopakujte krok 5 až 7,
kým v prístroji neostane žiaden vzduch.

Prerušenie prevádzky

• Pustite páku (20) striekacej pištole (13).

• Pri dlhších pracovných prestávkach
vypnite za-/vypínač (3).

Ukončenie prevádzky

1. Zapínaciu páčku (20) striekacej pištole
(13) pustite.

2. Vypnite vysokotlakový čistič na vypí­nači zap/vyp (3).

3. Zatvorte vodný kohút.

4. Stlačte zapínaciu páčku striekacej piš­tole (13), aby ste odbúrali tlak existujú-

ci v systéme.

5. Vytiahnite sieťovú zástrčku.

6. Sieťový pripojovací kábel (7) namotaj­te okolo držiaka sieťového pripojova­cieho kábla.

7. Odpojte vysokotlakový čistič od napá-

jania vodou.

Čistenie a Údržba

Pred začatím akýchkoľvek prác

na prístroji vytiahnite zástrčku zo
zásuvky. Existuje nebezpečenstvo
elektrického úderu alebo zranenia
skrz pohyblivé časti.

Čistenie

Neostrekujte tento nástroj

vodou a nečistite ho pod te­čúcou vodou. Existuje nebez­pečenstvo elektrického úderu

a tento nástroj by sa mohol

poškodiť.

Udržujte tento nástroj vždy čistý.
Nepoužívajte žiadne čistiace pros­triedky resp. žiadne rozpúšťadlá.

• Udržujte vetracie štrbiny čisté a

priechodné.

• Prístroj vyčistite mäkkou kefkou alebo
ľahko navlhčenou handrou.

• Ak by mala byť dýza s plochým lúčom
(11) upchatá, môžete cudzie teleso v
dýze odstrániť pomocou ihly na čiste­nie dýz (14).

• Sitko vyčistite príležitostne pod tečúcou

vodou.

Údržba

Vysokotlaková čistička nevyžaduje údržbu.

Práce, ktoré nie sú v tomto návode

popísané, nechajte vykonať našim
servisným strediskom (Service-Cen­ter). Používajte iba originálne diely.
Existuje nebezpečenstvo poranenia!

Uskladnenie

• Z vysokotlakového čističa úplne vypusť­te vodu.

Pritom odoberte vysokotlakovú prípojku

na boku zariadenia (17) a odpojte za­riadenie od prívodu vody. Zapnite vy­sokotlakový čistič vypínačom zap/vyp
(3) najviac na 1 minútu, kým nepres­tane vytekať voda na vysokotlakovej
prípojke (9). Zariadenie vypnite.

• Naviňte sieťový kábel.

• Sieťový pripojovací kábel (7) namotaj­te okolo držiaka sieťového pripojova­cieho kábla (2).

• Dýzu s plochým lúčom (11) uložte do
držiaka na dýzu s plochým lúčom (6).

• Vysokotlaková čistička a jej príslušen-

87

SK

stvo sa mrazom zničí, keď sa voda
zvnútra úplne neodstráni.

• Uložte vysokotlakovú čističku a jej
príslušenstvo v miestnosti bez výskytu

mrazu.

• Na prepravu alebo na presunutie prí­stroja používajte výlučne držiak.

• Prístroj uskladnite výlučne v stojacej
polohe, aby bol chránený pred akým­koľvek poškodením.

Odstránenie a ochrana

životného prostredia

Prístroj, príslušenstvo a obal odovzdajte v
súlade s požiadavkami na ochranu život­ného prostredia do recyklačnej zberne.

Elektrické prístroje nepatria do

domového odpadu

Odovzdajte prístroj do recyklačnej zberne.
Použité umelohmotné a kovové časti sa
môžu podľa druhu materiálu roztriediť a
tak odovzdať do recyklačnej zberne. V
prípade otázok sa obráťte na naše servis-

né stredisko.

Odstránenie Vašich prístrojov prevedieme

bezplatne.

Záruka

Vážená zákazníčka, vážený zákazník,
Pre tento prístroj platí záruka 3 roky od
dátumu zakúpenia.
Ak je prístroj poškodený, podľa zákona
máte právo ho reklamovať u výrobcu
produktu. Tieto práva vyplývajúce zo
zákona nie sú našou následne opísanou
zárukou obmedzené.

Záručné podmienky

Záručná lehota začína dňom zakúpenia.
Pokladničný doklad ako originál prosím

starostlivo uschovajte. Je potrebný ako dô­kaz o zakúpení.
Ak sa počas troch rokov od dátumu zakú­penia tohto produktu vyskytne materiálna
alebo výrobná chyba, produkt - podľa
nášho rozhodnutia - bezplatne opravíme
alebo nahradíme. Predpokladom záruky
je, že v priebehu trojročnej lehoty bude
predložený poškodený prístroj a pokladnič­ný doklad a stručne opísaná chyba a kedy

sa vyskytla.

Ak sa v rámci našej záruky chyba pokryje,
obdržíte späť opravený alebo nový prístroj.
S opravou alebo výmenou produktu sa
nezačína nová záručná doba.

Záručná doba a nárok na od­stránenie vady

Záručná doba sa poskytnutím záruky
nepredlžuje. To platí aj pre nahradené
a opravené diely. Prípadné škody a
nedostatky vzniknuté už pri zakúpení sa
musia ihneď po vybalení ohlásiť. Opravy
vykonané po uplynutí záručnej doby sú

spoplatnené.

Rozsah záruky

Prístroj bol vyrobený podľa prísnych smer­níc kvality a pred dodaním bol svedomite
kontrolovaný.

Záruka sa týka materiálových alebo výrob­ných chýb. Táto záruka sa nevzťahuje na
diely produktu, ktoré sú vystavené normál­nemu opotrebeniu a preto sa môžu pova­žovať za opotrebované diely (napr. vyso­kotlaková hadica) alebo na poškodenia na
krehkých dieloch (napr. vypínač).
Táto záruka zaniká, ak bol produkt po­užívaný poškodený, neodborne alebo
nebola vykonávaná údržba. Pre odborné
používanie produktu je nutné presne do­držiavať všetky návody uvedené v návode
na obsluhu. Bezpodmienečne sa vyhnite

88

SK

používaniu, ktoré sa v návode na obsluhu
neodporúča alebo pred ktorým ste boli
vystríhaní.
Produkt je určený len pre súkromné po­užitie a nie v oblasti podnikania. Záruka
zaniká pri nesprávnom a neodbornom
používaní, pri násilnom používaní a pri
zásahoch, ktoré neboli vykonané v našej
servisnej pobočke.

Postup v prípade reklamácie

Pre zabezpečenie rýchleho spracovania
vašej žiadosti postupujte prosím podľa na­sledujúcich pokynov:

• Pri všetkých požiadavkách predložte
pokladničný doklad a číslo artiklu
(IAN 340474_1910) ako dôkaz o
zakúpení.

• Číslo artiklu nájdete na typovom štítku.

• Ak sa vyskytnú chyby funkcie alebo

iné nedostatky, kontaktujte najskôr

následne uvedené servisné oddelenie
telefonicky alebo emailom. Následne
obdržíte ďalšie informácie o priebehu
vašej reklamácie.

• Produkt evidovaný ako poškodený mô­žete po dohode s našim zákazníckym
servisom, s priloženým dokladom o za­kúpení (pokladničný doklad) a s údaj­mi, v čom chyba spočíva a kedy vznik­la, zaslať bez poštovného na adresu
servisu, ktorá vám bude oznámená.
Pre zabránenie dodatočných nákladov
a problémov pri prevzatí použite len
tú adresu, ktorá vám bude oznámená.
Nezasielajte prístroj ako nadmerný
tovar na náklady príjemcu, expresne
alebo s iným špeciálnym nákladom.
Prístroj zašlite so všetkými časťami
príslušenstva dodanými pri zakúpení
a zabezpečte dostatočne bezpečné

prepravné balenie.

Servisná oprava

Opravy, ktoré nepodliehajú záruke, mô-

žeme nechať vykonať v našej servisnej
pobočke za úhradu. Radi vám poskytneme
predbežnú kalkuláciu nákladov.
Môžeme spracovať len prístroje, ktoré boli
doručené dostatočne zabalené a so za­plateným poštovným.
Pozor: Prístroj zašlite do našej servisnej po­bočky vyčistený a s informáciami o chybe.
Neprevezmeme prístroje zaslané ako nad­merný tovar na náklady príjemcu, expres­ne alebo s iným špeciálnym nákladom.
Likvidáciu vašich poškodených zaslaných
prístrojov vykonáme bezplatne.

Service-Center

Servis Slovensko

SK

Tel.: [phone]
E-Mail: [email protected]

IAN 340474_1910

Dovozca

Nasledujúca adresa nie je adresa servisu.

Najskôr kontaktujte hore uvedené servisné
centrum.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim
Nemecko
www.grizzly-service.eu

89

SK

Náhradné diely/Príslušenstvo

Náhradné diely a príslušenstvo nájdete na strane

www.grizzly-service.eu

Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný
formulár. Pri ďalších otázkach sa obráťte na „Service-Center“ (pozri stranu 89).

Pol. Označenie ................................................................. Č. artiklu

15 Vysokotlaková hadica ............................................................ 91104126

14 Ihla na čistenie dýz ............................................................... 91103736

13 Striekacia pištoľ ....................................................................91104125

12 Rozstrekovacia hubica ........................................................... 91096768

11 Nastaviteľná dýza s plochým lúčom......................................... 91096767

4 Prípojka na vodu so sitkom ..................................................... 91097408

Čistiace prostriedky ............................................................... 30990010

Adaptér pre cudzie prístroje ................................................... 30300511

Zisťovanie závad

Problém Možná príčina Odstránenie chyby

Za-/vypínač (3) vypnutý Skontrolovať polohu za-/vypínača

Nástroj nefun-

guje

Zariadenie si
nevyžaduje vodu

Nástroj nevyvíja
žiadny tlak

90

Kontrolovať prípojné vedenie k
poškodené prípojné vedenie
k elektrickej sieti (7)

chybné zásobovanie

elektrickým napätím

Pripojenia vzduchu vo

vysokotlakovom čističi

Vzduchové bubliny vo

vysokotlakovej čističke

Pokles tlaku v potrubí Kontrolujte zásobovanie vodou

elektrickej sieti (

Prípadne nechať odbornou silou vyme-

niť prípojné vedenie k elektrickej sieti.

Kontrolujte elektrické zariadenie ohľad-

ne zhody s údajmi na typovom štítku

Zapnite zariadenie a stlačte striekaciu

pištoľ (13)

Odvzdušnite zariadenie podľa bodov

6. až 9.

Pripojte tento nástroj bez vysoko-

tlakovej hadice dovtedy, než začne

na vysokotlakovom prípoji (

vať voda bez bublín

7).

9) vystupo-

DE
AT

Original-EG-Konformitätserklärung

CH

Hiermit bestätigen wir, dass der

Hochdruckreiniger
Modell PHD 110 D1

Seriennummer
202003000001 - 202003185000

folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:

2000/14/EG • 2006/42/EG • 2005/88/EG • 2014/30/EU • 2011/65/EU*

Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie
nationale Normen und Bestimmungen angewendet:

EN 60335-1:2012+A11:2014+A13:2017 • EN 60335-2-79:2012

EN 55014-1:2017 • EN 55014-2:2015 • EN 62233:2008

EN IEC 61000-3-2:2019 • EN 61000-3-3:2013 • EN 62321-1:2013

Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:

Schallleistungspegel

Garantiert: 97 dB(A)
Gemessen: 94,64 dB(A)

Angewendetes Konformitätsbewertungsverfahren
entsprechend Anhang V / 2000/14/EG

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der
Hersteller:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, 30.03.2020
Germany

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU

des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Christian Frank

Dokumentationsbevollmächtigter

91

GB

IE

Translation of the original

EC declaration of conformity

We hereby conrm that the

Pressure washer
Design Series PHD 110 D1

Serial number
202003000001 - 202003185000

conforms with the following applicable relevant version of the EU guidelines:

2014/30/EU • 2000/14/EC • 2006/42/EC • 2005/88/EC • 2011/65/EU*

In order to guarantee consistency, the following harmonised standards as well as natio­nal standards and stipulations have been applied:

EN 60335-1:2012+A11:2014+A13:2017 • EN 60335-2-79:2012

EN 55014-1:2017 • EN 55014-2:2015 • EN 62233:2008

EN IEC 61000-3-2:2019 • EN 61000-3-3:2013 • EN 62321-1:2013

We additionally conrm the following in accordance with the 2000/14/EC emissions

guideline:

Guaranteed sound power level: 97 dB(A)
Measured sound power level: 94,64 dB(A)
Compliance evaluation process carried out in accordance with Appendix V,

2000/14/EC

This declaration of conformity is issued under the sole responsibility of the manufacturer:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, 30.03.2020
Germany

* The object of the declaration described above satises the provisions of Directive 2011/65/EU

of the European Parliament and the Council of 8 June 2011 on limiting the use of certain harmful
substances in electrical and electronic appliances.

Christian Frank

Documentation Representative

92

FR
BE

Traduction de la déclaration

de conformité CE originale

Nous certions par la présente que le modèle

Nettoyeur haute pression
série PHD 110 D1

Numéro de série
202003000001 - 202003185000

est conforme aux directives UE actuellement en vigueur :

2000/14/EC • 2006/42/EC • 2005/88/EC • 2014/30/EU • 2011/65/EU*

En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions
nationales suivantes ont été appliquées :

EN 60335-1:2012+A11:2014+A13:2017 • EN 60335-2-79:2012

EN 55014-1:2017 • EN 55014-2:2015 • EN 62233:2008

EN IEC 61000-3-2:2019 • EN 61000-3-3:2013 • EN 62321-1:2013

Nous certions également conformément à la directive
sur les émissions de bruit 2000/14/ EC que : Niveau de puissance sonore

garanti : 97 dB(A)
mesuré : 94,64 dB(A)
Procédé d’évaluation de la conformité appliqué selon l’annexe V / 2000/14/EC

Le fabricant assume seul la responsabilité d‘établir la présente déclaration de conformité :

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, 30.03.2020
Germany

* L’objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive

2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l’utilisation
de certaines substances dangereuses dans les équipements électriques et électroniques

Christian Frank

Chargé de documentation

93

NL
BE

Vertaling van de originele CE-

conformiteitsverklaring

Hiermede bevestigen wij dat de

Hogedrukreiniger

bouwserie PHD 110 D1

Serienummer
202003000001 - 202003185000

is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:

2000/14/EC • 2006/42/EC • 2005/88/EC • 2014/30/EU • 2011/65/EU*

Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstem­ming gebrachte normen en nationale normen en bepalingen toegepast:

EN 60335-1:2012+A11:2014+A13:2017 • EN 60335-2-79:2012

EN 55014-1:2017 • EN 55014-2:2015 • EN 62233:2008

EN IEC 61000-3-2:2019 • EN 61000-3-3:2013 • EN 62321-1:2013

Bovendien wordt in overeenstemming
met de geluidsemissierichtlijn 2000/14/EC bevestigd: Akoestisch niveau

gegarandeerd: 97 dB(A)

gemeten:

94,64

dB(A)

Toegepaste conformiteitbeoordelingsprocedure in overeenstemming

met Annex V/ 2000/14/EC

De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring

wordt gedragen door de fabrikant:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, 30.03.2020
Germany

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richt-

lijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking
van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten

Christian Frank

Documentatiegelastigde

94

PL

Tłumaczenie oryginalnej

deklaracji zgodności WE

Niniejszym zaświadczamy, że

Wysokociśnieniowe urządzenie czyszczące
typoszeregu PHD 110 D1

Numer seryjny
202003000001 - 202003185000

spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:

2000/14/EC • 2006/42/EC • 2005/88/EC • 2014/30/EU •

2011/65/EU*

W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące
normy harmonizujące oraz normy i przepisy krajowe:

EN 60335-1:2012+A11:2014+A13:2017 • EN 60335-2-79:2012

EN 55014-1:2017 • EN 55014-2:2015 • EN 62233:2008

EN IEC 61000-3-2:2019 • EN 61000-3-3:2013 • EN 62321-1:2013

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC:

Poziom mocy akustycznej

gwarantowany: 97 dB(A)

zmierzony:

94,64

dB(A)

Zastosowana procedura oceny zgodności odpowiada załącznikowi V / 2000/14/EC

Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi

producent:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, 30.03.2020
Germany

* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu

Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych

niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

Osoba upoważniona do sporządzania

Christian Frank

dokumentacji technicznej

95

CZ

Překlad originálního prohlášení o shodě CE

Potvrzujeme tímto, že

Vysokotlaký čistič
konstrukční řady PHD 110 D1

Pořadové číslo

202003000001 - 202003185000

odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:

2000/14/EC • 2006/42/EC • 2005/88/EC • 2014/30/EU •

2011/65/EU*

Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor­my a ustanovení:

EN 60335-1:2012+A11:2014+A13:2017 • EN 60335-2-79:2012

EN 55014-1:2017 • EN 55014-2:2015 • EN 62233:2008

EN IEC 61000-3-2:2019 • EN 61000-3-3:2013 • EN 62321-1:2013

Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:
Úroveň akustického výkonu
zaručená: 97 dB(A)
měřená: 94,64 dB(A)
Použitý postup konformitního ohodnocení dle dodatku V / 2000/14/EC

Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, 30.03.2020
Germany

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu

a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a
elektronických zařízeních.i

Christian Frank

Osoba zplnomocněná

k sestavení dokumentace

96

SK

Preklad originálneho

prehlásenia o zhode CE

Potvrdzujeme týmto, že

Vysokotlakový čistič
konštrukčnej rady PHD 110 D1

Poradové číslo

202003000001 - 202003185000

zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:

2000/14/EC • 2006/42/EC • 2005/88/EC • 2014/30/EU • 2011/65/EU*

Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i
národné normy a predpisy:

EN 60335-1:2012+A11:2014+A13:2017 • EN 60335-2-79:2012

EN 55014-1:2017 • EN 55014-2:2015 • EN 62233:2008

EN IEC 61000-3-2:2019 • EN 61000-3-3:2013 • EN 62321-1:2013

Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje:
Hladina akustického výkonu zaručená: 97 dB(A)
nameraná: 94,64 dB(A)
Použitý postup hodnotenia zhody v súlade s dodatkom

V / 2000/14/EC

Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, 30.03.2020
Germany

* Vyššie popísaný predmet vyhlásenia spĺňa predpisy smernice 2011/65/EU Európskeho parlamen-

tu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických
a elektronických prístrojoch.

2020-03-18_rev02 ks

Christian Frank

Osoba splnomocnená

na zostavenie dokumentácie

97

Explosionszeichnung ∙ Exploded Drawing ∙

Vue éclatée ∙ Explosietekening ∙ Rysunek

samorozwijający ∙ Rozvinuté náčrtky ∙ Výkres

náhradných dielov

PHD 110 D1

informativ, informative,

informatif, informatief ,

pouczający,

informační, informatívny

98

Explosionszeichnung ∙ Exploded Drawing ∙

Vue éclatée ∙ Explosietekening ∙ Rysunek

samorozwijający ∙ Rozvinuté náčrtky ∙ Výkres

náhradných dielov

PHD 110 D1

informativ, informative, informatif, informatief , pouczający,

informační, informatívny

99

100
