PANASONIC WHTX30B9E8 User Manual [da, en, no, fi, sv]

Download

F567164

ENGLISH

Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

2 ~ 9

SVENSKA

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

10 ~ 17

NORSK

Les bruksanvisningen nøye før du bruker denne enheten, og oppbevar den for fremtidig bruk.

18 ~ 25

SUOMI

Lue nämä käyttöohjeet huolellisesti ennen yksikön käyttämistä ja säilytä ne tulevaisuutta varten. Varmista ennen laitteen käyttöä, että asennuksen on suorittanut valtuutettu jälleenmyyjä ja että se on tehty oikein ja tarkasti annettuja asennusohjeita noudattaen.

26 ~ 33

DANSK

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

34 ~ 41

TANK TOP MIXING WATER

HEATER 1

PUMP 1

HEATER 2

PUMP 2

CFC

HEATING

HEATER 1

SETTING

HEATER 2

STATUS

ACTUAL

TANK BOTTOM ERROR

/ ON

OFF

Operating Instructions

Tank Unit For Central

Heating System

WH-TX30B9E8

ENGLISH

Before operating the unit, read these operating instructions thoroughly and keep them for future reference. Before operating the unit, make sure the installation has been carried out correctly by authorized dealer correctly and precisely following the installation instructions given.

SVENSKA

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk. Innan du använder enheten, se till att installationen har utförts noggrant och korrekt av auktoriserad återförsäljare som följt de givna installationsinstruktionerna.

NORSK

Les bruksanvisningen nøye før du bruker denne enheten, og oppbevar den for fremtidig bruk. Før du bruker enheten, må du forsikre deg om at autorisert forhandler har utført korrekt og presis installasjon og har fulgt installasjonsinstruksjonene som er gitt.

SUOMI

DANSK

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug. Sørg for, at anlægget er installeret korrekt af en autoriseret forhandler i overensstemmelse med de følgende instruktioner, før anlægget tages i brug.

2 ~ 9

10 ~ 17

18 ~ 25

26 ~ 33

34 ~ 41

F567164_OYTH0909-01_1EN.indd 1F567164_OYTH0909-01_1EN.indd 1 9/3/2009 10:02:25 AM9/3/2009 10:02:25 AM

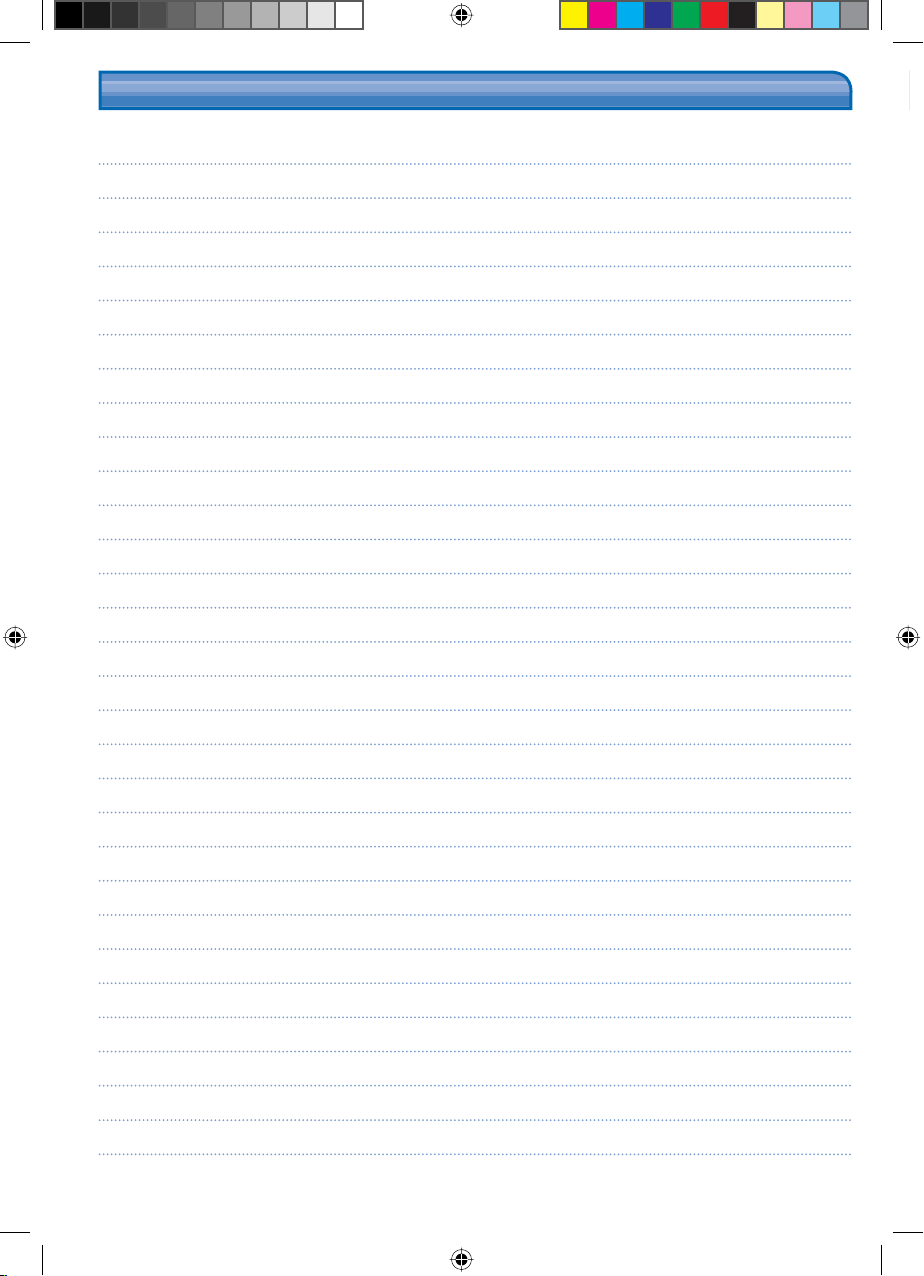

Notes :

Thank you for purchasing

TABLE OF CONTENTS

Panasonic Product

TABLE OF CONTENTS

SAFETY PRECAUTIONS

PRODUCT OVERVIEW

BASIC OPERATION

ADVANCE OPERATION

CARE & CLEANING

TROUBLESHOOTING

INFORMATION

NOTE :

The illustrations in this manual are for explanation purposes only and may differ from the actual unit. It is subjected to change without notice for future improvement.

2~3

SAFETY PRECAUTIONS SAFETY PRECAUTIONS

Notes :

• Panasonic Tank Unit for Central Heating System is designed for combination with Panasonic Air-to-Water Heatpump consisting only an indoor unit and an outdoor unit. In case of non-Panasonic heatpump or conventional heating system is being used with Panasonic Tank Unit for Central Heating System, Panasonic cannot guarantee neither good operation nor reliability of the system.

• This manual describes how to operate the Tank Unit for Central Heating System only.

• Other operations such as heatpump or conventional heating system, radiator and underﬂ oor system, please refer to respective manufacturer operating manuals.

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

Panel

Power Supply

Outdoor Unit

Indoor Unit

F567164_OYTH0909-01_1EN.indd 2F567164_OYTH0909-01_1EN.indd 2 9/3/2009 10:02:27 AM9/3/2009 10:02:27 AM

Tank Unit for Central

Control Panel

Floor Heating

Heating System

DEFINITION

Tank Unit for Central Heating System

Power Supply

Tank Unit for Central Heating System

Control Panel

Power Supply

The instructions to be followed are classiﬁ ed by the following symbols:

This symbol denotes an action that is PROHIBITED.

To prevent personal injury, injury to others, or property damage, please comply the following. Incorrect operation due to failure to follow instructions may cause harm or damage, the seriousness of which is classiﬁ ed as below:

These symbols denote actions that are COMPULSORY.

ENGLISH

Warning

Tank Unit for Central Heating System

• Do not install, remove and reinstall the unit by yourself; improper installation will cause leakage, electric shock or ﬁ re. Please consult authorized dealer for the installation work.

• Do not attempt to repair the unit by yourself. Otherwise, it may result in electric shock.

• Do not install the unit at outdoor. This is designed for indoor installation only.

• Do not touch any part of the hot water tap when supplying hot water.

• Do not touch the drain pipe, drain outlet, and pressure relief discharge pipe and hot water outlet during draining operation and inspection of the relief valve.

• Do not touch the pipes during operation. Otherwise, it may result in burn.

• Make sure that nobody else is using hot water when changing the hot water temperature.

• To begin using hot water, wait for a while before touching the hot water.

• Check the water temperature with your ﬁ ngertips, etc. after water running for a while, when using hot water during power failure or after recovery from power failure. During this time, hot water temperature may be unable to be regulated and high temperature hot water may be supplied. Failure to check may result in burn.

• This unit is equipped with Residue Current Circuit Breaker (RCCB). It is strongly recommended to check the operation of the RCCB after installation and periodically after servicing or maintenance by authorized dealer to ensure it is in good working order. Otherwise, it may cause electrical shock or ﬁ re in case of malfunction.

• The equipment must be earthed to prevent electrical shock or ﬁ re.

Power Supply

• Do not share the same power outlet with other equipment.

• Do not modify power cords.

• Do not use extension cords.

• Do not operate with wet hands.

• Use the speciﬁ ed power supply cord.

• If the power supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualiﬁ ed persons in order to avoid hazard.

• In case of emergency or presence of abnormal conditions (burnt smell, etc), turn off the power supply, and consult authorized dealer.

This sign warns of death or serious injury.

Caution

Tank Unit for Central Heating System

• Do not install the unit in a potentially explosive or ﬂ ammable environment. Failure to do so could result in ﬁ re accident.

• Do not place anything on top or beneath of the unit.

• The hot water in the water tank cannot be used for human consumption.

• Do not sit or step on the unit, you may fall down accidentally.

• Do not apply excessive force to the pipe of tank, you may get burn or water leakage may occur.

• Ensure that the drainage pipes and discharge pipes are connected properly. Otherwise, leakage may occur.

• Make sure the water tank unit are secured on the ﬂ oor.

Control Panel

• Do not let the control panel get wet. Otherwise, it may cause electric shock or ﬁ re.

• Do not press the buttons on the control panel with hard, pointed objects. Otherwise, it may be damaged the control panel.

• Do not wash the control panel with water, benzene, thinner or scouring powder.

• Do not inspect or service the control panel by yourself. Please consult authorized dealer. Otherwise, it may cause injury if mishandling.

Power Supply

• Switch off the power supply before cleaning or servicing.

• Turn off the power supply if the unit is not used for a long period of time.

• This unit is equipped with a built-in surge protective device. However, in order to further protect your unit from being damaged by abnormally strong lightning activity, you may want to disconnect it from the power supply. Do not touch the unit during lightning, it may cause electric shock.

• It is recommended to wear gloves during servicing or maintenance in order to avoid hazard.

This sign warns of injury or damage to property.

F567164_OYTH0909-01_1EN.indd 3F567164_OYTH0909-01_1EN.indd 3 9/11/2009 1:48:40 PM9/11/2009 1:48:40 PM

PRODUCT OVERVIEW PRODUCT OVERVIEW

Tank Unit For Central Heating System

Control Panel

Tank Unit For Central Heating System

Control Panel

Open the cover to use the buttons

OPERATION

ATE

HEATER

MIXING W

HEATER

ING

K T

HEAT

TAN

ING

SETT

PUMP PUMP

HEATER 1 HEATER 2 ACTUAL

TUS

STA

F C

ERROR

K BOTTOM

TAN

OFF

18 15

Filter

TANK TOP MIXING WATER

HEATER 1

PUMP 1

HEATER 2

PUMP 2

CFC

HEATING

SETTING

HEATER 1

HEATER 2

STATUS

ACTUAL

TANK BOTTOM ERROR

OFF

Front Panel

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

1 2

SETTING

HEATER 1 CHECK

HEATER 2

HEATING

SELECT

CANCEL

OFF

MIX WATERTANK STATUS

SET

TEMP

ERROR RESET

OPERATION

HEATER 1 HEATER 2 HEATING

SETTING

STATU S

12 11

9 8

7 6

OFF/ON Button

Operation LED

Water Tank Heater Operation Setting Buttons

Panel/Floor Heating Operation Button

System Setting Mode Button

Sanitary Water Temperature Setting Button

Error Reset Button

System Status Check Mode Buttons

System Error Display

System Status Check Mode Indicator

System Setting Mode Indicator

Panel/Floor Heating Operation Indicator

Water Tank Heater Operation Setting Indicator

Water Tank Heater Actual Operation Indicator

Tank Bottom Water Actual Temperature Display

Tank Top Water Actual Temperature Display

Sanitary Water Setting Temperature Display

Water Pump Operation Indicators

F567164_OYTH0909-01_1EN.indd 4F567164_OYTH0909-01_1EN.indd 4 9/3/2009 10:02:28 AM9/3/2009 10:02:28 AM

BASIC OPERATION BASIC OPERATION

Operation Start / Stop

ERROR RESET

OPERATION

HEATER 1 HEATER 2 HEATING

SETTING

STATUS

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

HEATER 1 CHECK

HEATER 2

HEATING

TANK BOTTOM ERROR

OFF

MIX WATERTANK STATUS

SETTING

SET

TEMP

SELECT

CANCEL

TO TURN ON OR OFF THE WATER TANK HEATER OPERATION

• By default, Heater 1 and Heater 2 will ON automatically once the unit is turned ON.

• The system will automatically turn OFF Heater 1 when water set temperature (H2O) is reaching 75°C.

TAN K

HEATER 1

• For Heater 2, operation takes place under default settings as follows:

- When Outdoor ambient temperature (Out Lo) is less than 0°C, water outlet set temperature (H2O Lo) is 55°C.

HEATER 2

- When Outdoor ambient temperature (Out Hi) is more than 15°C, water outlet set temperature (H2O Hi) is 55°C.

• In between the speciﬁ ed outdoor ambient temperature range (Out Lo and Out Hi), the system will

automatically adjust the water outlet temperature between speciﬁ ed range (H2O Lo and H2O Hi).

• To cancel the Heater operation manually, press the respective button again.

Operation Start / Stop

• The unit starts by pressing

OFF

• When unit is ON, operation LED is lit and the actual temperature for tank water and sanitary water setting temperature are shown on the control panel display.

OFF

• Press

again to stop the operation.

ENGLISH

TO TURN ON OR OFF THE PANEL/FLOOR HEATING OPERATION

• By default, the Panel/Floor Heating system will ON automatically once the unit is turn ON, and will

HEATING

automatically turned OFF once the outdoor ambient temperature is more than outdoor set temperature, 30°C by default.

• To cancel the Panel/Floor Heating operation manually, press the respective button again.

• “PUMP 2” indicator ON to indicate the water supply normally to Panel/Floor Heating system.

TO SELECT SANITARY WATER TEMPERATURE (3 OPTIONS)

MIX WATER

45°C ◄►50°C ◄► 55°C

• By default, the sanitary water temperature is set at 50°C.

TEMP

• “PUMP 1” indicator ON to indicate the water supply normally.

• When the water supply temperature to the water tank unit is high, it is possible that sanitary water supply temperature becomes higher than its setting temperature.

ERROR CODE RESET

ERROR

RESET

• Not usable during normal operation.

F567164_OYTH0909-01_1EN.indd 5F567164_OYTH0909-01_1EN.indd 5 9/3/2009 10:02:28 AM9/3/2009 10:02:28 AM

Recommendation

CANCEL

ADVANCE OPERATION ADVANCE OPERATION

Recommendation

• It is strongly recommended to have the authorized dealer to change the water temperature ranges. The temperature range for water outlet temperature and outdoor ambient temperature could be set by control panel.

Perform the steps below to set preferred temperature range.

HEATER 1 CHECK

SETTING

MIX WATERTANK STATUS

SET

1,5

2,4

STEP 1: Press

STEP 2: Press

H2O: Water set temperature for Heater 1

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

Out Lo: Low outdoor ambient set temperature for Heater 2

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

Out Hi: High outdoor ambient set temperature for Heater 2

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

SET

for 5 seconds to enter SETTING mode. “SETTING” indicator is ON.

or to choose a parameter.

TANK TOP MIXING WATER

TANK BOTTOM ERROR

TANK TOP MIXING WATER

TANK BOTTOM ERROR

TANK TOP MIXING WATER

TANK BOTTOM ERROR

ERROR RESET

HEATER 2

HEATING

SELECT

CANCEL

TEMP

H2O Lo: Water outlet set temperature for Heater 2 at low outdoor ambient set temperature

OPERATION

HEATER 1 HEATER 2

HEATING

Selection range:

SETTING

40°C ~ 75°C

STATUS

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Selection range:

SETTING

25°C ~ 55°C

STATUS

H2O Hi: Water outlet set temperature for Heater 2 at high outdoor ambient set temperature

OPERATION

HEATER 1 HEATER 2

HEATING

Selection range:

SETTING

-15°C ~ 15°C

STATUS

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Selection range:

SETTING

25°C ~ 55°C

STATUS

Out FLr: Outdoor set temperature for panel/ﬂ oor heating operation to OFF

OPERATION

HEATER 1 HEATER 2

HEATING

Selection range:

SETTING

-15°C ~ 15°C

STATUS

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Selection range:

SETTING

0°C ~ 30°C

STATUS

Note: Please make sure High outdoor ambient set temperature (Out Hi) is always higher than Low outdoor ambient set

temperature (Out Lo).

STEP 3:

After selecting the desired parameter, press

SELECT

to enter the parameter.

STEP 4: Press or to set the desired temperature.

SET

STEP 5: Press

again to conﬁ rm the setting.

• Repeat steps 2 to 5 to set other parameters.

• Press

or wait 30 seconds to exit SETTING mode.

• The setting temperature will be stored in the system once conﬁ rm.

• “SETTING” mode cannot be activated when the “STATUS” indicator is ON.

F567164_OYTH0909-01_1EN.indd 6F567164_OYTH0909-01_1EN.indd 6 9/3/2009 10:02:29 AM9/3/2009 10:02:29 AM

CARE & CLEANING CARE & CLEANING

Tank Enclosure & Contol Panel

Filter

Inspection

For Extended Non-Use

Perform the steps below to check system status

CANCEL

• Switch off the power supply before cleaning.

• Cut the water supply to the water tank.

CAUTION

Tank Enclosure & Contol Panel

• Do not splash water directly.

• Wipe the unit gently with a soft, dry cloth.

Filter

• Clean the ﬁ lter regularly.

• Wash/rinse the ﬁ lter gently with water to avoid damage to the ﬁ lter surface.

• Please consult authorized dealer to replace any damage ﬁ lter.

Inspection

• In order to ensure optimal performance of the unit and safe use of this product, seasonal inspections at regular intervals have to be carried out on the unit, pipes, consumable parts (pressure reducing valve, escape valve, expansion vessels, etc) and ﬁ eld wiring.

• Regular inspection and maintenance should be carried out by authorized dealer. Please arrange with authorized dealer.

• Please consult authorized dealer if any improper operation or water leaking is observed.

For Extended Non-Use

• Turn off the power supply.

• Discharge the remaining water in the tank unit.

Perform the steps below to check system status

ENGLISH

HEATER 1 CHECK

HEATER 2

HEATING

SETTING

MIX WATERTANK STATUS

SET

SELECT

CANCEL

TEMP

ERROR

RESET

STEP 1: Press STEP 2:

• Press

CHECK

for 5 seconds to enter STATUS mode.

Press or to check the Tank Sensor Temperature or Error History.

to exit STATUS mode.

• Once STATUS mode is entered, “STATUS” indicator is ON.

• STATUS mode cannot be activated when the “SETTING” indicator is ON.

F567164_OYTH0909-01_1EN.indd 7F567164_OYTH0909-01_1EN.indd 7 9/3/2009 10:02:30 AM9/3/2009 10:02:30 AM

TROUBLESHOOTING TROUBLESHOOTING

Symptom

Cause

The following symptoms do not indicate malfunction.

Symptom

Check

Check the following before calling for servicing.

The operation LED blinks and error code appear on control panel display

The following symptoms do not indicate malfunction.

Symptom

System difﬁ cult to heat-up. • When outdoor air temperature or heater set temperature is low, it may

System cannot get warm instantly. • Due to the nature from the heatpump system, it may take some time to

Operation starts after power resumes. • Unit is operates under auto restart function.

Check the following before calling for servicing.

Symptom

Heating operation is not working efﬁ ciently. • Set the temperature correctly.

Noisy during operation. • Check if the unit has been installed at an incline or the cover is not

The unit does not work. • Check if the circuit breaker is tripped. Operation LED is no lit or control panel display

is blank. Sanitary water pressure is low. • Check if the main water supply is normally.

Cause

be difﬁ cult to get warm.

heat-up the tank water if the unit is operated from cold-start.

Check

• Is the panel heater valve closed.

closed properly.

• Is the power supply off or power failure.

• Check if the ﬁ lter is dirty.

The operation LED blinks and error code appear on control panel display

TANK BOTTOM ERROR

• Turn the unit off and reveal the error code to authorized dealer.

F567164_OYTH0909-01_1EN.indd 8F567164_OYTH0909-01_1EN.indd 8 9/3/2009 10:02:31 AM9/3/2009 10:02:31 AM

NON SERVICEABLE CRITERIAS

INFORMATION INFORMATION

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY then please consult authorized dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the control panel.

• Water leaks from tank unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

Information for Users on Collection and Disposal of Old Equipment

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products should not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC. By disposing of these products correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling. For more information about collection and recycling of old products, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

ENGLISH

F567164_OYTH0909-01_1EN.indd Sec1:9F567164_OYTH0909-01_1EN.indd Sec1:9 9/3/2009 10:02:31 AM9/3/2009 10:02:31 AM

OBS :

Tack för ditt inköp av

INNEHÅLLSFÖRTECKNING

Panasonic -produkt

INNEHÅLLSFÖRTECKNING

SÄKERHETSFÖRESKRIFTER

10~11

PRODUKTÖVERSIKT

GRUNDLÄGGANDE ANVÄNDNING

AVANCERAD ANVÄNDNING

UNDERHÅLL & RENGÖRING

PROBLEMLÖSNING

INFORMATION

OBS :

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

SÄKERHETSFÖRESKRIFTERSÄKERHETSFÖRESKRIFTER

OBS :

• Panasonics Tankenhet för centralvärmesystem har konstruerats för användning i kombination med Panasonics Luft-till-vatten värmepump, som endast består av en inomhusenhet och en utomhusenhet. I händelse av att en värmepump av annat märke än Panasonic eller ett konventionellt värmesystem används tillsammans med Panasonics Tankenhet för centralvärmesystem, kan inte Panasonic garantera systemets funktion eller tillförlitlighet.

• Denna handbok beskriver enbart hur Tankenhet för centralvärmesystem används.

• När det gäller andra funktioner som t ex en värmepump eller ett konventionellt värmesystem, radiator- och golvvärmesystem, refererar vi till respektive tillverkares bruksanvisningar.

Denna apparat är inte ämnad att användas av personer (inklusive barn) med fysiska, sensoriska eller mentala hinder, eller med otillräcklig erfarenhet eller kunskap, om de inte övervakas eller fått instruktioner angående användandet av apparaten av en person som är ansvarig för deras säkerhet. Barn skall övervakas så att de inte leker med apparaten.

Radiator

Strömförsörjning

Utomhusdelen

Inomhusdel

F567164_OYTH0909-01_2SV.indd 10F567164_OYTH0909-01_2SV.indd 10 9/3/2009 9:51:20 AM9/3/2009 9:51:20 AM

Kontrollpanel

Golvvärme

Tankenhet för

centralvärmesystem

DEFINITIONER

Tankenhet för centralvärmesystem

Strömförsörjning

Tankenhet för centralvärmesystem

Kontrollpanel

Strömförsörjning

Instruktioner klassiﬁ ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Observera följande för att förhindra person- och egendomsskador. Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

Dessa symboler betecknar handlingar som MÅSTE FÖLJAS.

Varning

Tankenhet för centralvärmesystem

• Installera inte, avlägsna inte och återinstallera inte enheten själv; oriktig installation kan orsaka läckage, elstöt eller eldsvåda. Var god rådfråga auktoriserad återförsäljare om installationsarbete.

• Försök inte att reparera enheten på egen hand. Du kan få en elektrisk stöt.

• Installera inte enheten utomhus. Den är endast utformad för installation inomhus.

• Rör inte vid någon del av varmvattenkranen när varmvattenfunktionen används.

• Rör inte vid dräneringsrör, dräneringsavlopp, säkerhetsventil och varmvattenavlopp vid tömning och inspektion av säkerhetsventilen.

• Rör inte vid rören när systemet används. Du kan bränna dig.

• Kontrollera att inte någon annan använder varmvatten när varmvattentemperaturen ändras.

• Vänta en stund innan du rör vid varmvattnet när systemet precis tagits i drift.

• Kontrollera vattnets temperatur med ﬁ ngertopparna efter att vattnet fått rinna en stund, om ett strömavbrott inträffat eller precis har återställts. Under denna strömlösa period kan varmvattnets temperatur eventuellt inte regleras och kan därför bli mycket varmt. Om du inte kontrollerar detta kan du bränna dig.

• Denna enhet är utrustad med Jordfelsskydd (RCCB). Du rekommenderas starkt att kontrollera RCCB:ns drift efter installationen och med jämna mellanrum efter service eller underhåll av auktoriserad återförsäljare för att försäkra dig om att den är i gott skick. Annars kan den orsaka elstöt eller eldsvåda, ifall fel uppstår på den.

• Utrustningen måste jordas för att förhindra elstötar och brand.

Strömförsörjning

• Dela inte samma uttag eller säkring med annan utrustning.

• Ändra inte på elkablar.

• Använd inte skarvkablar.

• Ta inte i värmepumpen med våta händer.

• Använd den speciﬁ cerade anslutningskabeln.

• Om anslutningskabeln är skadad, måste den bytas ut av tillverkaren, dess serviceagentur, eller liknande kvaliﬁ cerade personer för att undvika fara.

• Vid nödfall eller onormala förhållanden (lukten av bränt, etc), stäng av strömmen, och rådfråga auktoriserad återförsäljare.

Denna symbol varnar för dödsfara eller allvarliga skador.

Försiktighet

Tankenhet för centralvärmesystem

• Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Brand kan annars uppstå.

• Ställ ingenting ovanpå eller under enheten.

• Varmvattnet i vattentanken kan inte drickas.

• Sitt eller gå inte på enheten eftersom du kan ramla och skada dig.

• Utsätt inte tankens rör för våld. Du kan bränna dig och tanken kan börja att läcka vatten.

• Kontrollera att dräneringsrör och utloppsrör är ordentligt anslutna. Annars kan läcka uppstå.

• Kontrollera att vattentanken sitter fast ordentligt och inte kan ramla ner på golvet.

Kontrollpanel

• Låt inte kontrollpanelen bli våt. Det ﬁ nns i så fall risk för elstöt eller eldsvåda.

• Tryck inte på kontrollpanelens knappar med hårda och vassa objekt. Kontrollpanelen kan skadas.

• Tvätta inte kontrollpanelen med vatten, bensen, thinner eller skurningspulver.

• Utför inte kontroll eller service av kontrollpanelen själv. Var god rådfråga auktoriserad återförsäljare. Detta kan annars orsaka personskada, om det görs på fel sätt.

Strömförsörjning

• Slå ifrån strömmen innan rengöring eller service.

• Slå ifrån strömmen om enheten inte ska användas under en längre tid.

• Denna enhet är utrustad med ett inbyggt överspänningsskydd. Men, för att ytterligare skydda din enhet från att skadas vid onormalt starka åskoväder, kan du stänga av strömmen. Rör inte enheten under åskoväder, då det kan orsaka elstöt.

• Det rekommenderas att man har på sig handskar under service och underhåll för att undvika skada.

Denna symbol varnar för personskada eller skada på egendom.

SVENSKA

F567164_OYTH0909-01_2SV.indd 11F567164_OYTH0909-01_2SV.indd 11 9/3/2009 9:51:22 AM9/3/2009 9:51:22 AM

Tankenhet för centralvärmesystem

Kontrollpanel

PRODUKTÖVERSIKT PRODUKTÖVERSIKT

Tankenhet för centralvärmesystem

Kontrollpanel

Öppna locket för att använda knapparna

OPERATION

ATE

HEATER

NG W

MIXI

HEATER

ING

K T

HEAT

TAN

ING

SETT

PUMP PUMP

HEATER 1 HEATER 2 ACTUAL

TUS

STA

F C

ERROR

K BOTTOM

TAN

OFF

18 15

Filter

TANK TOP MIXING WATER

HEATER 1

PUMP 1

HEATER 2

PUMP 2

CFC

HEATING

SETTING

HEATER 1

HEATER 2

STATUS

ACTUAL

TANK BOTTOM ERROR

/ ON

OFF

Frontpanel

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

1 2

SETTING

HEATER 1 CHECK

HEATER 2

HEATING

SELECT

CANCEL

OFF

MIX WATERTANK STATUS

SET

TEMP

ERROR RESET

OPERATION

HEATER 1 HEATER 2 HEATING

SETTING

STATU S

12 11

9 8

Knappen OFF/ON

Driftlampa

Funktionsknappar för inställning av vattentankens

värmare Funktionsknapp för radiator-/golvvärme

Lägesknapp för systeminställning

Knapp för inställning av sanitetsvattnets

temperatur Knappen Felåterställning

Lägesknappar för kontroll av systemstatus

Display för Systemfel

Lägesknappar för kontroll av systemstatus

Lägesindikator för systeminställning

Funktionsknapp för radiator-/golvvärme

Funktionsindikator för vattentankens värmare

Indikator för vattentankvärmarens aktuella

funktion Visning av vattnets temperatur på tankens botten

Visning av vattnets temperatur högst upp i tanken

Visning av sanitetsvattnets inställningstemperatur

Indikatorer för vattenpumpens funktion

F567164_OYTH0909-01_2SV.indd 12F567164_OYTH0909-01_2SV.indd 12 9/3/2009 9:51:22 AM9/3/2009 9:51:22 AM

Användning Start / Stopp

GRUNDLÄGGANDE ANVÄNDNING GRUNDLÄGGANDE ANVÄNDNING

ERROR RESET

OPERATION

HEATER 1 HEATER 2 HEATING

SETTING

STATUS

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

HEATER 1 CHECK

HEATER 2

HEATING

TANK BOTTOM ERROR

SETTING

SET

SELECT

CANCEL

OFF

MIX WATERTANK STATUS

TEMP

STARTA OCH STÄNGA AV VARMVATTENTANKENS VÄRMARE

• Värmare 1 och värmare två startar (ON) automatiskt när enheten startas (ON).

• Systemet stänger av (OFF) värmare 1 automatiskt när vattnets inställda temperatur (H2O) når 75°C.

TAN K

HEATER 1

HEATER 2

• Värmare två startas vid standardinställningar enligt följande:

- Då Utetemperaturen (Out Lo) är lägre än 0°C, är den inställda utgående vattentemperaturen (H2O Lo) 55°C.

- Då Utetemperaturen (Out Hi) är högre än 15°C, är den inställda utgående vattentemperaturen (H2O Hi) 55°C.

• Inom det speciﬁ cerade temperaturområdet för utetemperaturen (Out Lo och Out Hi), justeras utgående

vattentemperatur automatiskt av systemet inom det speciﬁ cerade området (H2O Lo och H2O Hi).

• Tryck på respektive knapp en gång till för att stänga av värmaren.

Användning Start / Stopp

• Enheten startar om du trycker på

• När enheten är på (ON) är funktionsdioden tänd och den aktuella temperaturen för tankvattnets- och sanitetsvattnets inställningstemperatur visas på kontrollpanelens skärm.

• Tryck på

OFF

igen för att stoppa driften.

OFF

SVENSKA

STARTA OCH STÄNGA AV RADIATOR-/GOLVVÄRME

• Som standard startas uppvärmningssystemet med radiator-/golvvärme när enheten startas, och stängs

HEATING

av automatiskt när den omgivande yttertemperaturen överskrider den inställda yttertemperaturen. Denna är som standard 30°C.

• Tryck på respektive knapp en gång till för att stänga av radiator-/golvvärmen manuellt.

• “PUMP 2”-indikator lyser för att meddela att vattenförsörjningen till element/golvvärme fungerar.

FÖR ATT VÄLJA SANITETSVATTNETS TEMPERATUR (TRE ALTERNATIV)

MIX WATER

45°C ◄►50°C ◄► 55°C

• Sanitetsvattnets temperatur är som standard inställd på 50°C.

TEMP

• “PUMP 1”-indikator lyser för att meddela att vattenförsörjningen fungerar.

• När temperaturen är hög på inkommande vatten till vattentanken, är det möjligt att sanitetsvattnets temperatur blir högre än inställd temperatur.

ÅTERSTÄLLNING AV FELKOD

ERROR

RESET

• Kan inte användas under normal användning.

F567164_OYTH0909-01_2SV.indd 13F567164_OYTH0909-01_2SV.indd 13 9/3/2009 9:51:22 AM9/3/2009 9:51:22 AM

Rekommendation

CANCEL

AVANCERAD ANVÄNDNING AVANCERAD ANVÄNDNING

Rekommendation

• Vi rekommenderar att en auktoriserad återförsäljare ändrar vattentemperaturområdet. Temperaturområdet för utgående vattentemperatur och utetemperaturen kan ställas in på kontrollpanelen.

Utför stegen nedan för att ställa in det önskade temperaturområdet.

HEATER 1 CHECK

SETTING

MIX WATERTANK STATUS

SET

1,5

2,4

STEG 1: Tryck in

STEG 2: Tryck på

H2O: Inställd vattentemperatur för värmare 1

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

Out Lo: Lågt inställd omgivande utomhustemperatur för värmare 2

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

Out Hi: Högt inställd omgivande utomhustemperatur för värmare 2

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

SET

ERROR RESET

HEATER 2

HEATING

SELECT

CANCEL

TEMP

i 5 sekunder för att gå till läget SETTING. “SETTING”-indikatorn är på (ON).

eller för att välja en parameter.

H2O Lo: Inställd temperatur för vattenutlopp för värmare 2 vid lågt inställd omgivande utomhustemperatur

OPERATION

HEATER 1 HEATER 2

HEATING

Valområde:

SETTING

40°C ~ 75°C

STATUS

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

SETTING

STATUS

H2O Hi: Inställd temperatur för vattenutlopp för värmare 2 vid högt inställd omgivande utomhustemperatur

OPERATION

HEATER 1 HEATER 2

HEATING

Valområde:

SETTING

-15°C ~ 15°C

STATUS

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

SETTING

STATUS

Out FLr: Inställd utomhustemperatur för radiator/golvvärme avstängd (OFF)

OPERATION

HEATER 1 HEATER 2

HEATING

Valområde:

SETTING

-15°C ~ 15°C

STATUS

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

SETTING

STATUS

Valområde: 25°C ~ 55°C

Valområde: 0°C ~ 30°C

Obs: Var god se till att Hög inställd utetemperatur (Out Hi) alltid är högre än Låg inställd utetemperatur (Out Lo).

STEG 3:

När du valt önskat värde trycker du på

STEG 4: Tryck på

STEG 5: Tryck på

eller för att ställa in den önskade temperaturen.

SET

igen för att bekräfta inställningen.

SELECT

för att ange värdet.

• Repetera steg 2 till 5 för att ställa in andra parametrar.

• Tryck på

eller vänta i 30 sekunder för att gå ur läget SETTING.

• Inställningstemperaturen kommer att lagras i systemet efter att den bekräftats.

• Läget “SETTING” kan inte aktiveras när indikatorn “STATUS” lyser.

F567164_OYTH0909-01_2SV.indd 14F567164_OYTH0909-01_2SV.indd 14 9/3/2009 9:51:23 AM9/3/2009 9:51:23 AM

UNDERHÅLL & RENGÖRING UNDERHÅLL & RENGÖRING

Tankhölje och kontrollpanel

Filter

Inspektion

Om Värmepumpen Inte Ska Anvävdas Under Längre Tid

Utför stegen nedan för att kontrollera systemstatus

CANCEL

• Slå ifrån strömmen innan rengöring.

FÖRSIKTIGHET

Tankhölje och kontrollpanel

• Stänk inte vatten direkt på enheten.

• Torka försiktigt med en torr, mjuk trasa.

Filter

• Rengör ﬁ ltret regelbundet.

• Tvätta/skölj ﬁ ltret försiktigt med vatten för att undvika skada på ﬁ ltrets yta.

• Vänligen rådgör med en auktoriserad återförsäljare för byte av skadat ﬁ lter.

Inspektion

• För att enheten ska fungera optimalt och säkert måste regelbundna inspektioner av enhet, rör, förbrukningsartiklar (reducerventil, evakueringsventil, expansionskärl m.m.) och anslutningskablar utföras.

• Regelbunden inspektion och underhåll ska utföras av en auktoriserad återförsäljare. Ordna detta med återförsäljaren.

• Kontrollera en auktoriserad återförsäljare om enheten inte fungerar som den ska eller om den läcker.

Om Värmepumpen Inte Ska Anvävdas Under Längre Tid

• Slå ifrån strömmen.

• Töm ut resterande vatten ur tanken.

• Stoppar vattenförsörjningen till vattentanken.

SVENSKA

Utför stegen nedan för att kontrollera systemstatus

HEATER 1 CHECK

HEATER 2

HEATING

SETTING

MIX WATERTANK STATUS

SET

SELECT

CANCEL

TEMP

ERROR

RESET

STEG 1: Tryck in STEG 2:

• Tryck på

CHECK

i 5 sekunder för att gå till läget STATUS.

Tryck på eller för att kontrollera tanksensorns temperatur eller felhistorik.

för att avsluta STATUS-läge.

• Då läget STATUS aktiverats, är “STATUS”-indikatorn på (ON).

• Läget STATUS kan inte aktiveras när indikatorn “SETTING” lyser.

F567164_OYTH0909-01_2SV.indd 15F567164_OYTH0909-01_2SV.indd 15 9/3/2009 9:51:24 AM9/3/2009 9:51:24 AM

Symptom

Orsak

Följande symptom är ej tecken på tekniska fel.

Symptom

Kontrollera

Kontrollera följande innan du ringer för att få hjälp.

Driftlampan blinkar och felkod visas på kontrollpaneldisplayen

PROBLEMLÖSNING PROBLEMLÖSNING

Följande symptom är ej tecken på tekniska fel.

Symptom

System svårt att värma upp. • När luftens temperatur utomhus eller värmarens inställda temperatur är

Systemet kan inte bli varmt direkt. • På grund av värmepumpsystemets uppbyggnad tar det en viss tid att

Funktionen återupptas när strömmen kommer tillbaka.

Kontrollera följande innan du ringer för att få hjälp.

Symptom

Uppvärmningen fungerar inte effektivt. • Ställ in temperaturen korrekt.

Det hörs oljud under drift. • Kontrollera ifall enheten har installerats med en lutning eller om locket

Enheten fungerar inte. • Kontrollera ifall strömbrytaren är frånslagen. Driftlampan tänds inte eller

kontrollpaneldisplayen är släckt. Sanitetsvattnets temperatur låg. • Kontrollera om vattnets huvudmatning fungerar normalt.

Orsak

låg, kan det vara svårt att värma upp vattnet i tanken.

värma upp tankvattnet när enheten är helt kall.

• Enheten körs med omstartsfunktionen aktiverad.

Kontrollera

• Är radiatorventilerna stängda?

inte är stängt ordentligt.

• Är strömmen av eller är det strömavbrott?

• Kontrollera om ﬁ ltret är smutsigt.

Driftlampan blinkar och felkod visas på kontrollpaneldisplayen

TANK BOTTOM ERROR

• Stäng av enheten och meddela felkoden till auktoriserad återförsäljare.

F567164_OYTH0909-01_2SV.indd 16F567164_OYTH0909-01_2SV.indd 16 9/3/2009 9:51:24 AM9/3/2009 9:51:24 AM

INFORMATION INFORMATION

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter:

• Onormala ljud vid drift.

• Vatten/främmande partiklar har kommit in i kontrollpanelen.

• Vatten läcker ut ur tanken.

• Jordfelsbrytare eller säkring löser ut.

• Elkabeln överhettas.

• Brytare eller knappar fungerar inte korrekt.

Information för Användare om Insamling och Avyttring av Gammal Utrustning

Dessa symboler på produkterna, förpackningen, och/eller medföljande dokument betyder att använda elektriska och elektroniska produkter inte får blandas med vanligt hushållsavfall. För riktig behandling, återställande behandling och återvinning av gamla produkter, var god ta dem till tillämpliga insamlingsplatser, enligt för dig gällande nationell lagstiftning och Direktiven 2002/96/EC och 2006/66/EC. Genom att avyttra dessa produkter på rätt sätt, hjälper du till att spara värdefulla tillgångar och förhindra möjliga negativa effekter på människors hälsa och miljön som annars kan uppkomma av oriktig avfallshantering. För mer information om insamling och återvinning av gamla produkter, var god kontakta din lokala kommun, ditt avfallshanteringsföretag eller försäljningsplatsen där du inhandlade varorna. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

SVENSKA

F567164_OYTH0909-01_2SV.indd 17F567164_OYTH0909-01_2SV.indd 17 9/3/2009 9:51:25 AM9/3/2009 9:51:25 AM

Merknad :

Takk for at du har kjøpt

INNHOLDSFORTEGNELSE

Panasonic Product

INNHOLDSFORTEGNELSE

SIKKERHETSFORANSTALTNINGER

PRODUKTOVERSIKT

GRUNNLEGGENDE DRIFT

AVANSERT BRUK

VEDLIKEHOLD OG RENHOLD

FEILSØKING

INFORMASJON

MERKNAD :

Illustrasjonene i denne veiledningen er kun ment som eksempler, og kan variere i forhold til den reelle enheten. Spesiﬁ kasjoner og utseende kan endres uten foregående varsel for fremtidige forbedringer.

18~19

SIKKERHETSFORANSTALTNINGERSIKKERHETSFORANSTALTNINGER

Merknad :

•

Panasonic tankenhet for sentralvarmesystem er konstruert for bruk

sammen med Panasonic varmepumpe, som består av én innendørs enhet og én utendørs enhet. I tilfeller der det er brukt varmepumpe fra andre leverandører enn Panasonic eller vanlig sentralvarmesystem sammen med tankenhet for sentralvarmesystem, kan Panasonic ikke garantere systemets funksjon eller pålitelighet.

• Denne håndboken beskriver kun bruk av tankenhet for

sentralvarmesystem.

• Annen bruk, for eksempel bruk av varmepumpe eller vanlig varmesystem, radiator eller gulvvarmesystem, dekkes av brukerhåndbøkene fra de aktuelle produsentene.

Dette apparatet er ikke ment brukt av personer (inkludert barn) med reduserte fysiske, sanselige eller mentale evner. De med manglende erfaring eller kunnskap skal motta instruksjoner og overvåkes av en sikkerhetsansvarlig når de bruker apparatet. Barn burde føres oppsyn med slik at de ikke leker med apparatet.

Panel

Strømforsyning

Utvendig Enhet

Innvendig Enhet

F567164_OYTH0909-01_3NO.indd 18F567164_OYTH0909-01_3NO.indd 18 9/3/2009 10:06:26 AM9/3/2009 10:06:26 AM

sentralvarmesystem

Betjeningspanel

Gulvvarme

Tankenhet for

DEFINISJON

Tankenhet for sentralvarmesystem

Strømforsyning

Tankenhet for sentralvarmesystem

Betjeningspanel

Strømforsyning

Instruksjonene som må følges, klassiﬁ seres av følgende symboler:

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene angir handlinger som er PÅKREVD.

For å forhindre personlig skade, skade på andre eller skade på eiendom, vennligst overhold følgende. Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller ødeleggelser. Alvorligheten av dette klassiﬁ seres som følger:

Advarsel

Tankenhet for sentralvarmesystem

• Ikke installer, fjerne eller demonter enheten selv.

Dette skiltet advarer om fare for død eller alvorlig personskade.

Feil installasjon vil føre til lekkasje, elektrisk støt eller brann. Ta kontakt med en autorisert forhandler for installasjon.

• Prøv ikke å reparere enheten selv. Dette kan føre til elektrisk støt.

• Enheten skal ikke installeres utendørs. Den er konstruert for kun innendørs bruk.

• Berør ikke noen deler av varmtvannskranen når den leverer varmt vann.

• Berør ikke tapperøret, tappeuttaket eller trykkavlastningsrøret eller vannuttaket under tapping eller inspeksjon av avlastningsventilen.

• Berør ikke rørene mens enheten er i drift. Dette kan føre til forbrenning.

• Pass på at ingen bruker varmtvannet når du endrer varmtvannstemperaturen.

• Vent litt før du berører det varme vannet når du bruker varmtvann.

• Kontroller vanntemperaturen med ﬁ ngertuppene eller lignende når vannet har rent en stund, hvis varmtvannet brukes etter strømbrudd. I slike tilfeller kan det være vanskelig å regulere varmtvannstemperaturen, og vann med høy temperatur kan forekomme. Det kan oppstå brannskader.

• Denne enheten er utstyrt med reststrømbryter (RCCB). Det anbefales på det sterkeste å kontrollere funksjonen til RCCB etter installasjon og periodisk etter service eller vedlikehold av autorisert forhandler for å sikre at den er i god stand. Den kan forårsake elektrisk støt eller brann ved funksjonsfeil.

• Utstyret må jordet for å forhindre elektrisk støt eller brann.

Strømforsyning

• Ikke benytt samme kurs som annet utstyr.

• Ikke modiﬁ ser strømledningen.

• Ikke bruk skjøteledning(er).

• Ikke betjen enheten med våte hender.

• Bruk den angitte strømkabelen.

• Hvis strømkabelen er skadet, må den byttes ut av produsenten, serviceverkstedet eller lignende kvaliﬁ sert person. Dette for å unngå farlige situasjoner.

• Ved nødssituasjoner eller ved unormale tilstander (brannlukt etc), må du slå av strømforsyningen og rådspørre autorisert forhandler.

Forsiktig

Tankenhet for sentralvarmesystem

Dette skiltet advarer om fare for personskade eller skade på eiendom.

• Enheten må ikke monteres i potensielt eksplosivt eller brennbart miljø. Ellers kan det oppstå brann.

• Ikke plasser noe oppå eller under enheten.

• Varmtvannet i vanntanken kan ikke drikkes.

• Unngå å sitte eller stå på enheten, dette kan føre til at du faller.

• Unngå å legge for mye kraft på rørene på tanken, dette kan føre til forbrenning eller vannlekkasje.

• Kontroller at avløpsrørene og tapperørene er riktig tilkoblet. Ellers kan det oppstå lekkasje.

• Forsikre deg om at vanntanken ikke kan falle ned.

Betjeningspanel

• Betjeningspanelet må ikke bli vått. Det kan forårsake elektrisk støt eller brann.

• Unngå å trykke på knappene i kontrollpanelet med harde, spisse gjenstander. Ellers kan det føre til skade på kontrollpanelet.

• Ikke vask betjeningspanelet med vann, benzen, tynner eller skurepulver.

• Ikke undersøk eller forsøk på reparasjoner av betjeningspanelet selv. Ta kontakt med en autorisert forhandler. Det kan forårsake personskade hvis det håndteres feil.

Strømforsyning

• Slå av strømforsyningen før renhold eller vedlikehold.

• Slå av strømforsyningen hvis enheten ikke skal benyttes i en lengre tidsperiode.

• Denne enheten er utstyrt med innebygd overspenningsvern. For å beskytte din enhet fra skade av lynnedslag, bør du trekke ut strømledningen. Ikke rør enheten under lyn. Det kan forårsake elektrisk støt.

• Det anbefales å bruke hansker under service eller vedlikehold for å unngå farlige situasjoner.

NORSK

F567164_OYTH0909-01_3NO.indd 19F567164_OYTH0909-01_3NO.indd 19 9/3/2009 10:06:28 AM9/3/2009 10:06:28 AM

Tankenhet for sentralvarmesystem

Betjeningspanel

PRODUKTOVERSIKT PRODUKTOVERSIKT

Tankenhet for sentralvarmesystem

Betjeningspanel

Åpne dekselet for å bruke knappene

OPERATION

HEATER

NG WATE

MIXI

HEATER

ING

K T

HEAT

TAN

ING

SETT

PUMP PUMP

HEATER 1 HEATER 2 ACTUAL

TUS

STA

F C

ERR

K BOTTOM

ON /

TAN

OFF

18 15

Filter

TANK TOP MIXING WATER

HEATER 1

PUMP 1

HEATER 2

PUMP 2

CFC

HEATING

SETTING

HEATER 1

HEATER 2

STATUS

ACTUAL

TANK BOTTOM ERROR

/ ON

OFF

Frontpanel

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

1 2

SETTING

HEATER 1 C HEC K

HEATER 2

HEATING

SELECT

CANCEL

OFF

MIX WATERTANK STATUS

SET

TEMP

ERROR RESET

OPERATION

HEATER 1 HEATER 2 HEATING

SETTING

STATU S

12 11

9 8

AV/PÅ-knapp

Strømdiode

Knapper for innstilling av varmtvannsberederens

drift Knapp for betjening av panel-/gulvvarme

Knapp for innstilling av systemmodus

Knapp for innstilling av sanitærvanntemperatur

Tilbakestillingsknapp for feil

Knapper for kontroll av systemstatus

Display for systemfeil

Indikator for systemstatus

Indikator for systemmodus

Indikator for panel-/gulvvarme

Indikator for varmtvannsberederens innstilte drift

Indikator for varmtvannsberederens faktiske drift

Visning av faktisk vanntemperatur i bunnen av

tanken Visning av faktisk vanntemperatur i toppen av

tanken Visning av innstilt sanitærvanntemperatur

Driftsindikatorer for vannpumpe

F567164_OYTH0909-01_3NO.indd 20F567164_OYTH0909-01_3NO.indd 20 9/3/2009 10:06:28 AM9/3/2009 10:06:28 AM

Drift Start / Stopp

GRUNNLEGGENDE DRIFT GRUNNLEGGENDE DRIFT

TANK TOP MIXING WATER

PUMP 1

PUMP 2

HEATER 1 HEATER 2 ACTUAL

HEATER 1 CHECK

HEATER 2

HEATING

TANK BOTTOM ERROR

SETTING

SELECT

CANCEL

SET

OFF

MIX WATERTANK STATUS

TEMP

ERROR RESET

SLÅ VARMTVANNSBEREDEREN PÅ OG AV

• Som standard slås Varmer 1 og Varmer 2 automatisk PÅ når enheten blir slått PÅ.

TAN K

HEATER 1

• Systemet slår automatisk AV Varmer 1 når vanntemperaturen (H2O) når 75°C.

• For Varmer 2 fungerer driften på følgende måte ved standardinnstilling:

- Når utetemperatur (Out Lo) er lavere enn 0°C, er angitte vannutløpstemperatur (H2O Lo) 55°C.

HEATER 2

- Når utetemperatur (Out Hi) er høyere enn 15°C, er angitte vannutløpstemperatur (H2O Hi) 55°C.

• Mellom det angitte utvendige omgivelsestemperaturområdet (Out Lo og Out Hi), vil systemet automatisk justere vannutløpstemperaturen i angitte område (H2O Lo og H2O Hi).

• Trykk den aktuelle knappen på nytt for å avbryte oppvarmingen manuelt.

SLÅ PANEL-/GULVVARME PÅ OG AV

• Som standard slås panel-/gulvvarme automatisk PÅ når enheten blir slått PÅ, og slås automatisk AV

HEATING

hvis utendørstemperaturen er høyere enn den innstilte utendørstemperaturen, 30°C er standard.

• Trykk den aktuelle knappen på nytt for å avbryte panel-/gulvvarme manuelt.

• Når “PUMPE 2”-indikatoren er PÅ, indikerer dette at vannforsyningen til panel-/gulvvarme er normal.

OPERATION

HEATER 1 HEATER 2 HEATING

SETTING

STATUS

Drift Start / Stopp

• Enheten startes ved å trykke på

OFF

• Når enheten er PÅ, lyser driftsindikatoren og den faktiske temperaturen på vannet i tanken samt innstilt sanitærvanntemperatur vises på displayet på kontrollpanelet.

OFF

• Trykk

på nytt for å stanse driften.

NORSK

VELGE SANITÆRVANNTEMPERATUR (3 ALTERNATIVER)

MIX WATER

45°C ◄►50°C ◄► 55°C

• Som standard er sanitærvanntemperaturen innstilt på 50°C.

TEMP

• Når “PUMPE 1”-indikatoren er PÅ, indikerer dette at vannforsyningen er normal.

• Når vannforsyningstemperaturen til vanntanken er høy, kan det hende at sanitærvannforsyningstemperaturen blir høyere enn den innstilte temperaturen.

NULLSTILLING AV FEILKODE

ERROR

RESET

• Brukes ikke under normal drift.

F567164_OYTH0909-01_3NO.indd 21F567164_OYTH0909-01_3NO.indd 21 9/3/2009 10:06:28 AM9/3/2009 10:06:28 AM

Anbefaling

CANCEL

AVANSERT BRUK AVANSERT BRUK

Anbefaling

• Det anbefales sterkt å få den autoriserte forhandleren til å endre vanntemperaturområdet. Temperaturområdet for vannutløpstemperaturen og utendørs omgivelsestemperatur kan angis på betjeningspanelet.

For å angi foretrukket temperaturområde, må du utføre trinnene under.

HEATER 1 CHECK

SETTING

MIX WATERTANK STATUS

SET

1,5

2,4

TRINN 1:

TRINN 2: Trykk

H2O: Innstilt vanntemperatur for Varmer 1

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

Out Lo: Innstilt lav utendørstemperatur for Varmer 2

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

Out Hi: Innstilt høy utendørstemperatur for Varmer 2

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

SET

Trykk ON (På).

TANK TOP MIXING WATER

TANK BOTTOM ERROR

TANK TOP MIXING WATER

TANK BOTTOM ERROR

TANK TOP MIXING WATER

TANK BOTTOM ERROR

ERROR RESET

HEATER 2

HEATING

SELECT

CANCEL

TEMP

i 5 sekunder for å åpne SETTING (Innstillings) -modus. “SETTING” (Innstillings) -indikator er

eller for å velge en parameter.

H2O Lo: Innstilt vannuttakstemperatur for Varmer 2 ved innstilt lav utendørstemperatur

OPERATION

HEATER 1 HEATER 2

HEATING

Utvalgsområde:

SETTING

40°C ~ 75°C

STATUS

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Utvalgsområde:

SETTING

25°C ~ 55°C

STATUS

H2O Hi: Innstilt vannuttakstemperatur for Varmer 2 ved innstilt høy utendørstemperatur

OPERATION

HEATER 1 HEATER 2

HEATING

Utvalgsområde:

SETTING

-15°C ~ 15°C

STATUS

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Utvalgsområde:

SETTING

25°C ~ 55°C

STATUS

Out FLr: Innstilt utendørstemperatur for panel-/gulvvarme AV

OPERATION

HEATER 1 HEATER 2

HEATING

Utvalgsområde:

SETTING

-15°C ~ 15°C

STATUS

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Utvalgsområde:

SETTING

0°C ~ 30°C

STATUS

Merknad: Sørg for at høy angitt utetemperatur (Out Hi) alltid er høyere enn lav angitt utetemperatur (Out Lo).

TRINN 3:

Når ønskede verdier er valgt, trykker du

TRINN 4: Trykk

TRINN 5: Trykk

eller for å angi ønsket temperatur.

SET

på nytt for å bekrefte innstillingen.

SELECT

for å angi verdien.

• Gjenta trinnene 2 til 5 for å angi andre parametre.

• Trykk

eller vent i 30 sekunder for å avslutte SETTING (Innstillings) -modus.

• Innstillingstemperaturen lagres i systemet når den blir bekreftet.

• “INNSTILLING”-modus kan ikke aktiveres når “STATUS”-indikatoren er PÅ..

F567164_OYTH0909-01_3NO.indd 22F567164_OYTH0909-01_3NO.indd 22 9/3/2009 10:06:29 AM9/3/2009 10:06:29 AM

Innkapsling og kontrollpanel

Filter

Inspeksjon

For Lengre Tids Inaktivitet

Utfør trinnene under for å kontrollere systemstatus

CANCEL

VEDLIKEHOLD OG RENHOLD VEDLIKEHOLD OG RENHOLD

• Slå av strømforsyningen før renhold.

FORSIKTIG

Innkapsling og kontrollpanel

• Ikke sprut vann direkte.

• Tørk forsiktig av enheten med en myk, tørr klut.

• Stopp vannforsyningen til vanntanken.

Filter

• Rengjør ﬁ lteret regelmessig.

• Vask/skyll ﬁ lteret forsiktig med vann for å unngå skade på ﬁ lteroverﬂ aten.

• Ta kontakt med en autorisert forhandler for å skifte ut et skadet ﬁ lter.

Inspeksjon

• For å sikre best mulig ytelse fra enheten og sikker bruk av produktet, må regelmessige inspeksjoner utføres på enheten, rørene, slitedeler (trykkreduksjonsventil, avlastningsventil, ekspansjonskamre osv.), samt ledningsopplegget.

• Regelmessig inspeksjon og vedlikehold må utføres av en autorisert forhandler. Kontakt en autorisert forhandler for avtale.

• Kontakt en autorisert forhandler hvis det forekommer feil eller vannlekkasje.

For Lengre Tids Inaktivitet

• Slå av strømforsyningen.

• Tapp ut resten av vannet i tanken.

Utfør trinnene under for å kontrollere systemstatus

HEATER 1 CHECK

HEATER 2

HEATING

SETTING

MIX WATERTANK STATUS

SET

SELECT

CANCEL

TEMP

ERROR RESET

CHECK

TRINN 1: Trykk TRINN 2:

Trykk eller for å kontroller tankfølerens temperatur eller feilhistorikk.

i 5 sekunder for å åpne STATUS-modus.

NORSK

• Trykk

for å avslutte STATUS-modus.

• Når STATUS-modus er åpnet, er “STATUS”-indikatorlyset på.

• STATUS-modus kan ikke aktiveres når “INNSTILLING”-indikatoren er PÅ.

F567164_OYTH0909-01_3NO.indd 23F567164_OYTH0909-01_3NO.indd 23 9/3/2009 10:06:30 AM9/3/2009 10:06:30 AM

Symptom

Årsak

Følgende symptomer indikerer ikke funksjonsfeil.

Symptom

Kontroller

Kontroller følgende før du kontakter service.

Strømdioden blinker og feilkoden vises i displayet til betjeningspanelet

FEILSØKING FEILSØKING

Følgende symptomer indikerer ikke funksjonsfeil.

Symptom

Det er vanskelig å varme opp systemet. • Hvis utendørstemperaturen eller den innstilte temperaturen på

Systemet blir ikke varmt umiddelbart. • På grunn av varmepumpesystemets egenskaper kan det ta litt tid å

Driften starter igjen når strømmen kommer tilbake.

Kontroller følgende før du kontakter service.

Symptom

Oppvarmingsfunksjoenn fungerer ikke effektivt.

Støyende under bruk. • Kontroller om enheten er blitt installert hellende eller om dekselet ikke er

Enheten virker ikke. • Kontroller om strømbryteren er koblet ut. Strømdioden er ikke tent eller

betjeningspanel-displayet er tomt. Sanitærvanntrykket er lavt. • Kontroller om hovedvannforsyningen er som normalt.

Årsak

berederen er lav, kan det være vanskelig å oppnå oppvarming.

varme opp vannet i tanken hvis enheten startes kald.

• Enheten brukes med automatisk omstart.

Kontroller

• Still inn riktig temperatur.

• Er ventilen til panelovnen lukket?

riktig lukket.

• Er det strømbrudd, eller er strømforsyningen av?

• Kontroller om ﬁ lteret er skittent.

Strømdioden blinker og feilkoden vises i displayet til betjeningspanelet

TANK BOTTOM ERROR

• Slå av enheten og informer den autoriserte forhandleren om feilkoden.

F567164_OYTH0909-01_3NO.indd 24F567164_OYTH0909-01_3NO.indd 24 9/3/2009 10:06:30 AM9/3/2009 10:06:30 AM

INFORMASJON INFORMASJON

KRITERIER HVOR SERVICE IKKE GIS

SLÅ AV STRØMFORSYNINGEN. Kontakt autorisert forhandler ved følgende omstendigheter:

• Unaturlige lyder under bruk.

• Vann/fremmedpartikler har kommet inn i betjeningspanelet.

• Vannlekkasje fra tankenheten.

• Sikringene slår seg av ﬂ ere ganger.

• Nettkabelen blir veldig varm.

• Brytere eller knapper fungerer ikke riktig.

Informasjon for brukere om innsamling og avhending av gammelt utstyr

Disse symbolene på produktene, emballasjen og/eller medfølgende dokumenter betyr at brukte elektriske og elektroniske produkter ikke skal kastes i husholdningsavfallet. For riktig behandling, gjenvinning og resirkulering av gamle produkter, skal de leveres ved gjenvinningsstasjoner i hht. nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC. Ved korrekt avhending av disse produktene, hjelper du å spare verdifulle ressurser og forebygge eventuelle potensielle negative effekter på helse og miljø, som kan skyldes uriktig avfallshåndtering. For mer informasjon om innsamling og resirkulering av gamle produkter, må du ta kontakt med dine lokale myndigheter, renholdsverk eller forretningen der du kjøpte produktene. Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

(Informasjon om håndtering i land utenfor EU)

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

NORSK

F567164_OYTH0909-01_3NO.indd 25F567164_OYTH0909-01_3NO.indd 25 9/3/2009 10:06:30 AM9/3/2009 10:06:30 AM

HUOM :

Kiitos, että valitsit

SISÄLLYSLUETTELO

Panasonic -tuotteen

SISÄLLYSLUETTELO

TURVATOIMET

TUOTTEEN KUVAUS

PERUSKÄYTTÖ

LISÄTOIMINNOT

HOITO JA PUHDISTUS

VIANETSINTÄ

TIETOJA

HUOM :

Tämän käyttöohjeen kuvilla on vain selittävä tehtävä, ja ne voivat poiketa itse yksiköstä. Muutoksia voidaan tehdä ilman ilmoitusta tulevasta parannuksesta.

26~27

TURVATOIMET TURVATOIMET

HUOM :

• Panasonicin keskuslämmitysjärjestelmän säiliöyksikkö on suunniteltu käytettäväksi vain Panasonicin sisä- ja ulkoyksiköstä koostuvan ilmavesilämpöpumpun kanssa. Jos muun valmistajan kuin Panasonicin lämpöpumppua tai perinteistä lämmitysjärjestelmää käytetään Panasonicin keskuslämmitysjärjestelmän säiliöyksikön kanssa, Panasonic ei voi taata hyvää toimivuutta eikä järjestelmän luotettavuutta.

• Tässä oppaassa kuvataan ainoastaan keskuslämmitysjärjestelmän säiliöyksikön toiminta.

• Muut toimintaan liittyvät osa-alueet, kuten lämpöpumppu tai perinteinen lämmitysjärjestelmä sekä lämpöpattereihin ja lattialämmitykseen perustuvat järjestelmät, kuvataan kyseisen valmistajan käyttöoppaissa.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet, ellei heidän turvallisuudestaan vastaava henkilö valvo laitteen käyttöä tai opasta sen käytössä. Lapsia on valvottava, jotta he eivät pääse leikkimään laitteella.

Paneeli

Virransyöttö

Ulkoyksikkö

Sisäyksikkö

F567164_OYTH0909-01_4SU.indd 26F567164_OYTH0909-01_4SU.indd 26 9/3/2009 10:15:46 AM9/3/2009 10:15:46 AM

Keskuslämmitysjärjestelmän

Ohjauspaneeli

Lattialämmitys

säiliöyksikkö

MÄÄRITELMÄ

Keskuslämmitysjärjestelmän säiliöyksikkö

Virransyöttö

Keskuslämmitysjärjestelmän säiliöyksikkö

Ohjauspaneeli

Virransyöttö

Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla:

Tämä symboli merkitsee KIELLETTYÄ toimintaa.

Seuraavia ohjeita on noudatettava, tai seurauksena voi olla tapaturma tai omaisuusvahinko. Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla:

Nämä symbolit merkitsevät PAKOLLISIA toimintoja.

Vaara

Keskuslämmitysjärjestelmän säiliöyksikkö

• Älä asenna, irrota tai uudelleenasenna laitetta itse, sillä virheellisestä asennuksesta voi seurata vuoto, sähköisku tai tulipalo. Kun asennustöitä on tarpeen suorittaa, ota yhteyttä valtuutettuun jälleenmyyjään.

• Älä yritä korjata laitetta itse. Muuten seurauksena voi olla sähköisku.

• Älä asenna laitetta ulos. Laitteen voi asentaa vain sisälle.

• Älä kosketa kuumavesihanan mitään osaa kuumaa vettä otettaessa.

• Älä kosketa valumaputkea, veden ulostuloa, painetta rajoittavaa poistoputkea äläkä kuuman veden ulostuloa tyhjentämisen aikana ja varoventtiilin tutkimisen aikana.

• Älä kosketa putkia käytön aikana. Muuten seurauksena voi olla palovamma.

• Varmista, että kukaan ei käytä kuumaa vettä, kun muutat kuuman veden lämpötilaa.

• Kun aloitat kuuman veden käytön, odota hetki ennen kuin kosketat kuumaa vettä.

• Anna veden juosta hetken aikaa ja tarkista sitten lämpötila sormenpäilläsi, kun käytät kuumaa vettä sähkökatkoksen aikana tai sähkökatkoksen jälkeen. Tänä aikana kuuman veden lämpötilaa ei välttämättä voida säännöstellä, jolloin vesi voi olla erittäin kuumaa. Jos veden lämpötilaa ei tarkisteta, seurauksena voi olla palovamma.

• Tässä laitteessa on ylikuormitussuojalla varustettu vikavirtakytkin. Varmista laitteen toiminta tarkistamalla vikavirtakytkimen toiminta asentamisen jälkeen ja ajoittain valtuutetun kauppiaan suorittaman huollon yhteydessä. Muussa tapauksessa laitteen toimintahäiriö voi aiheuttaa sähköiskun tai tulipalon.

• Tämä laite on maadoitettava sähköisku- ja tulipalovaaran takia.

Virransyöttö

• Älä käytä samaa pistorasiaa muiden laitteiden kanssa.

• Älä muuta virtajohtoja.

• Älä käytä jatkojohtoja.

• Älä käytä laitetta märin käsin.

• Käytä määritettyä virtajohtoa.

• Vioittuneen virtajohdon saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valmistajan valtuuttama huoltomies tai vastaavan pätevyyden omaava henkilö.

• Hätätapauksessa tai epätavallisessa tilanteessa (esimerkiksi havaitessasi palaneen hajua) katkaise virransyöttö laitteeseen ja ota yhteyttä valtuutettuun jälleenmyyjään.

Tämä merkki varoittaa kuoleman ja vakavien loukkaantumisten vaarasta.

Varoitus

Keskuslämmitysjärjestelmän säiliöyksikkö

• Älä asenna laitetta mahdollisesti räjähtävään tai syttyvään ympäristöön. Muuten seurauksena voi olla tulipalo.

• Älä aseta laitteen päälle tai alle mitään esineitä.

• Vesisäiliön kuumaa vettä ei voida käyttää ihmisten kulutukseen.

• Älä istu tai astu laitteen päälle, saatat vahingossa pudota.

• Älä käytä suurta voimaa säiliön putkeen. Muuten seurauksena voi olla palovamma tai vesivuoto.

• Varmista, että valumaputket ja poistoputket ovat oikein liitetty. Muuten seurauksena voi olla vuoto.

• Varmista, että vesisäiliöt on varmistettu lattialle kaatumisen varalta.

Ohjauspaneeli

• Estä ohjauspaneelin kastuminen. Muussa tapauksessa seurauksena voi olla sähköisku tai tulipalo.

• Älä paina ohjauspaneelin painikkeita kovilla, terävillä esineillä. Muuten ohjauspaneeli voi vahingoittua.

• Älä pese ohjauspaneelia vedellä, bentseenillä, tinnerillä tai hankausjauheella.

• Älä tarkasta tai huolla ohjauspaneelia itse. Ota tätä varten yhteyttä valtuutettuun jälleenmyyjään. Virheellinen käsittely voi aiheuttaa loukkaantumisen.

Virransyöttö

• Irrota laite virtalähteestä ennen puhdistusta tai huoltoa.

• Irrota laite virtalähteestä, jos sitä ei käytetä pitkään aikaan.

• Laite on varustettu sisäänrakennetulla ylijännitesuojalla. Laitteen suojaamiseksi on kuitenkin suositeltavaa irrottaa se sähköverkosta voimakkaan ukonilman aikana. Älä koske laitteeseen ukonilman aikana, sillä se voi aiheuttaa sähköiskun.

• Huolto- ja korjaustoimenpiteitä tehtäessä on suositeltavaa käyttää käsineitä vaaratilanteiden välttämiseksi.

Tämä merkki varoittaa loukkaantumisen ja aineellisen vahingon vaarasta.

SUOMI

F567164_OYTH0909-01_4SU.indd 27F567164_OYTH0909-01_4SU.indd 27 9/3/2009 10:15:47 AM9/3/2009 10:15:47 AM

Keskuslämmitysjärjestelmän säiliöyksikkö

Ohjauspaneeli

TUOTTEEN KUVAUS TUOTTEEN KUVAUS

Keskuslämmitysjärjestelmän säiliöyksikkö

Ohjauspaneeli

Avaa painikkeita suojaava kansi

OPERATION

ATE

HEATER

MIXING W

HEATER

ING

K T

HEAT

TAN

ING

SETT

PUMP PUMP

HEATER 1 HEATER 2 ACTUAL

TUS

STA

F C

ERROR

K BOTTOM

TAN

OFF

18 15

Suodatin

TANK TOP MIXING WAT ER

HEATER 1

PUMP 1

HEATER 2

PUMP 2

CFC

HEATING

SETTING

HEATER 1

HEATER 2

STATUS

ACTUAL

TANK BOTTOM ERROR

/ ON

OFF

Etupaneeli

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

1 2

SETTING

HEATER 1 CHECK

HEATER 2

HEATING

SELECT

CANCEL

OFF

MIX WATERTANK STATUS

SET

TEMP

ERROR RESET

OPERATION

HEATER 1 HEATER 2 HEATING

SETTING

STATU S

12 11

9 8

OFF/ON-painike

Käynnin merkkivalo

Vesisäiliön lämmittimen käytön asetuspainikkeet

Paneeli-/lattialämmityksen käyttöpainike

Järjestelmäasetuksen tilapainike

Saniteettiveden lämpötilan asetuspainike

Virheen nollauspainike

Järjestelmän tilanmääritykset tarkastustilapainikkeet

Järjestelmän virhenäyttö

Järjestelmän tilanmäärityksen tarkastustilan osoitin

Järjestelmäasetuksen tilaosoitin

Paneeli-/lattialämmityksen käyttöosoitin

Vesisäiliön lämmittimen käytön asetusosoitin

Vesisäiliön lämmittimen todellisen käytön osoitin

Säiliön pohjaveden todellisen lämpötilan näyttö

Säiliön pintaveden todellisen lämpötilan näyttö

Saniteettivedelle asetetun lämpötilan näyttö

Vesipumpun käyttöosoittimet

F567164_OYTH0909-01_4SU.indd Sec1:28F567164_OYTH0909-01_4SU.indd Sec1:28 9/3/2009 10:15:47 AM9/3/2009 10:15:47 AM

Laiteen Käynnistäminen/ Sammuttaminen

PERUSKÄYTTÖ PERUSKÄYTTÖ

ERROR RESET

OPERATION

HEATER 1 HEATER 2 HEATING

SETTING

STATUS

Laiteen Käynnistäminen/ Sammuttaminen

• Laite käynnistyy, kun painat

• Kun laite on käynnissä (ON), käynnin merkkivalo palaa ja säiliöveden todellinen lämpötila ja saniteettivedelle asetettu lämpötila näkyvät ohjauspaneelin näytössä.

• Sammuta laite painamalla uudelleen.

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

HEATER 1 CHECK

HEATER 2

HEATING

TANK BOTTOM ERROR

SETTING

SET

SELECT

CANCEL

OFF

MIX WATERTANK STATUS

TEMP

VESISÄILIÖN LÄMMITYSTOIMINNON KYTKEMINEN PÄÄLLE TAI POIS PÄÄLTÄ

• Oletuksena lämmittimet 1 ja 2 (Heater 1 ja Heater 2) ovat päällä automaattisesti, kun laite on käynnissä

TAN K

HEATER 1

(ON).

• Järjestelmä sammuttaa lämmittimen 1 (Heater 1) , kun veden asetuslämpötila (H2O) saavuttaa 75°C.

• Lämmitin 2 (Heater 2) toimii oletusasetuksilla seuraavasti:

- Kun ulkoilman lämpötila (Out Lo) on alle 0°C, veden ulostulon asetuslämpötila (H2O Lo) on 55°C.

HEATER 2

- Kun ulkoilman lämpötila (Out Hi) on yli 15°C, veden ulostulon asetuslämpötila (H2O Hi) on 55°C.

• Kun ulkoilman lämpötila on määritetyllä alueella (välillä Out Lo ja Out Hi), järjestelmä säätää veden ulostulolämpötilaa määritetyn alueen puitteissa (välillä H2O Lo ja H2O Hi).

• Voit peruuttaa lämmittimen toiminnan manuaalisesti painamalla vastaavaa painiketta uudelleen.

PANEELI-/LATTIALÄMMITYSTOIMINNON KÄYNNISTÄMINEN JA SAMMUTTAMINEN

• Oletuksena paneeli-/lattialämmitysjärjestelmä on käynnissä (ON), kun laite on käynnissä (ON). Se

HEATING

sammuu automaattisesti (OFF), kun ulkoilman lämpötila on suurempi kuin ulkoilman asetuslämpötila (oletuksena 30°C).

•

Voit peruuttaa paneeli-/lattialämmittimen toiminnan manuaalisesti painamalla vastaavaa painiketta uudelleen.

• Pumpun 2 (PUMP 2) osoitin on päällä (ON), mikä osoittaa paneeli-/lattialämmitysjärjestelmän tavallista vedensaantia.

OFF

-painiketta

SUOMI

SANITEETTIVEDEN LÄMPÖTILAN VALINTA (3 ASETUSTA)

MIX WATER

45°C ◄►50°C ◄► 55°C

• Oletuksena saniteettiveden lämpötilan asetus on 50°C.

TEMP

• Pumpun 1 (PUMP 1) on päällä (ON), mikä osoittaa tavallista vedensaantia.

• Kun vesisäiliön vedensaannin lämpötila on korkea, saniteettivedensaannin lämpötila saattaa ylittää sille asetetun lämpötilan.

VIRHEKOODIN NOLLAUS

ERROR

RESET

• Ei käytetä perustoiminnoissa.

F567164_OYTH0909-01_4SU.indd Sec1:29F567164_OYTH0909-01_4SU.indd Sec1:29 9/3/2009 10:15:48 AM9/3/2009 10:15:48 AM

Suositus

CANCEL

LISÄTOIMINNOT LISÄTOIMINNOT

Suositus

• Jos veden lämpötila-asetusta muutetaan, on erittäin suositeltavaa, että säädön tekee valtuutettu jälleenmyyjä. Veden ulostulolämpötilan ja ulkoilman lämpötilan lämpötila-aluetta voidaan säätää ohjauspaneelista.

Aseta haluttu lämpötila-alue alla kuvatulla tavalla.

HEATER 1 CHECK

SETTING

MIX WATERTANK STATUS

SET

1,5

2,4

HEATER 2

HEATING

VAIHE 1:

Siirry SETTING-tilaan painamalla päällä (ON).

VAIHE 2: Valitse parametri painamalla

H2O: Veden asetuslämpötila lämmittimelle 1 (Heater 1)

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Lämpötila-alue:

SETTING

40°C ~ 75°C

STATUS

Out Lo: Alhainen ulkoilman asetuslämpötila lämmittimelle 2 (Heater 2)

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Lämpötila-alue:

SETTING

-15°C ~ 15°C

STATUS

Out Hi: Korkea ulkoilman asetuslämpötila lämmittimelle 2 (Heater 2)

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Lämpötila-alue:

SETTING

-15°C ~ 15°C

STATUS

ERROR RESET

SELECT

TEMP

CANCEL

SET

-painiketta 5 sekunnin ajan. Asetustilan (SETTING) osoitin on

-tai -painiketta.

H2O Lo: Veden ulostulon asetuslämpötila lämmittimelle 2 (Heater 2) alhaisessa ulkoilman asetuslämpötilassa

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Lämpötila-alue:

SETTING

25°C ~ 55°C

STATUS

H2O Hi: Veden ulostulon asetuslämpötila lämmittimelle 2 (Heater 2) korkeassa ulkoilman asetuslämpötilassa

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Lämpötila-alue:

SETTING

25°C ~ 55°C

STATUS

Out FLr: Ulkoilman asetuslämpötila paneeli/lattialämmityksen sammumiselle

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Lämpötila-alue:

SETTING

0°C ~ 30°C

STATUS

Huom: Varmista, että Korkea ulkoilman asetuslämpötila (Out Hi) on aina korkeampi kuin Alhainen ulkoilman

asetuslämpötila (Out Lo).

VAIHE 3:

Kun olet valinnut halutun parametrin, syötä se järjestelmään painamalla

VAIHE 4: Aseta haluttu lämpötila painamalla

VAIHE 5: Vahvista asetukset painamalla

SET

-tai -painiketta.

-painiketta uudelleen.

SELECT

-painiketta.

• Aseta muut parametrit toistamalla vaiheet 2-5.

• Poistu SETTING-tilasta painamalla

-painiketta tai odottamalla 30 sekunnin ajan.

• Asetettu lämpötila tallentuu järjestelmään, kun se on vahvistettu.

• Asetustilaan (SETTING) ei voida siirtyä, kun tilanmäärityksen (STATUS) osoitin on päällä (ON).

F567164_OYTH0909-01_4SU.indd Sec1:30F567164_OYTH0909-01_4SU.indd Sec1:30 9/3/2009 10:15:49 AM9/3/2009 10:15:49 AM

Säiliö ja ohjauspaneeli

Suodatin

Tarkistaminen

Pidempiaikainen Käyttämättömyys

Tarkasta järjestelmän tila alla kuvatulla tavalla

CANCEL

HOITO JA PUHDISTUS HOITO JA PUHDISTUS

• Irrota laite virtalähteestä ennen puhdistusta.

VAROITUS

Säiliö ja ohjauspaneeli

• Älä kaada vettä suoraan laitteen päälle.

• Pyyhi yksikkö varovasti pehmeällä, kuivalla liinalla.

Suodatin

• Puhdista suodatin säännöllisesti.

• Pese/huuhtele suodatin kevyesti vedellä, jotta suodattimen pinta ei vahingoittuisi.

• Ota yhteyttä valtuutettuun jälleenmyyjään vahingoittuneen suodattimen vaihtamista varten.

Tarkistaminen

• Laite, putket, kuluvat osat (paineventtiili, varoventtiili, paisunta-astiat jne.) sekä kenttäjohdotus on syytä tarkastaa kausittain säännöllisin väliajoin, jotta laitteen ihanteellinen suoritusteho ja turvallinen käyttö voidaan varmistaa.

• Säännöllinen tarkastus ja huoltotoimet on jätettävä valtuutetun jälleenmyyjän suoritettaviksi. Ota yhteyttä valtuutettuun jälleenmyyjän.

• Kysy neuvoa valtuutetulta jälleenmyyjältä, jos virheellistä toimintaa tai vesivuotoja havaitaan.

Pidempiaikainen Käyttämättömyys

• Katkaise virransyöttö.

• Poista säiliöyksikössä jäljellä oleva vesi.

• Katkaise vesisäiliön vedensaanti.

SUOMI

Tarkasta järjestelmän tila alla kuvatulla tavalla

HEATER 1 CHECK

HEATER 2

HEATING

SETTING

MIX WATERTANK STATUS

SET

SELECT

CANCEL

TEMP

ERROR

RESET

VAIHE 1:

VAIHE 2:

Siirry STATUS-tilaan painamalla

Tarkasta säiliöanturin lämpötila tai vikahistoria painamalla

• Poistu tilanmääritystilasta (STATUS) painamalla

CHECK

-painiketta 5 sekunnin ajan.

-painiketta.

- tai -painiketta.

• Kun laite on STATUS-tilassa, tilanmäärityksen (STATUS) osoitin on päällä (ON).

• Tilanmääritystilaan (STATUS) ei voida siirtyä, kun asetustilan (SETTING) osoitin on päällä (ON).

F567164_OYTH0909-01_4SU.indd Sec1:31F567164_OYTH0909-01_4SU.indd Sec1:31 9/3/2009 10:15:50 AM9/3/2009 10:15:50 AM

Ilmiö

Syy

Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä.

Ilmiö

Tarkista

Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen.

Käynnin merkkivalo vilkkuu ja ohjauspaneeliin tulee virhekoodi

VIANETSINTÄ VIANETSINTÄ

Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä.

Ilmiö

Järjestelmä on vaikea saada lämpimäksi. • Kun ulkoilman lämpötila tai lämmittimen asetuslämpötila on alhainen,

Järjestelmä ei lämpene välittömästi. • Lämpöpumppujärjestelmän luonteesta johtuen säiliöveden

Toiminta käynnistyy, kun virta on palautunut. • Laitteen automaattinen uudelleenkäynnistys on käytössä.

Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen.

Ilmiö

Lämmitys ei ole tehokasta. • Aseta oikea lämpötila.

Äänekäs toiminnan aikana. • Tarkista, että yksikköä ei ole asennettu vinoon ja että sen kansi on

Yksikkö ei toimi. • Tarkista, onko vikavirtakytkin lauennut. Käynnin merkkivalo ei pala tai ohjauspaneelin

näyttö on tyhjä. Saniteettiveden paine on alhainen. • Tarkista, että päävedensaanti on normaali.

Syy

lämpeneminen voi vaikeutua.

kuumeneminen voi kestää jonkin aikaa, jos laite käynnistetään kylmänä.

Tarkista

• Onko paneelilämmittimen venttiili kiinni?

kunnolla kiinni.

• Onko virransyöttö katkaistu tai onko verkossa sähkökatkos?

• Tarkista, onko suodatin likainen.

Käynnin merkkivalo vilkkuu ja ohjauspaneeliin tulee virhekoodi

TANK BOTTOM ERROR

• Sammuta laite ja ilmoita virhekoodi valtuutetulle jälleenmyyjälle.

F567164_OYTH0909-01_4SU.indd Sec1:32F567164_OYTH0909-01_4SU.indd Sec1:32 9/3/2009 10:15:50 AM9/3/2009 10:15:50 AM

TIETOJA TIETOJA

KRIITTISET VIKATAPAUKSET

KATKAISE VIRRANSYÖTTÖ ja ota yhteyttä valtuutettuun jälleenmyyjään, jos kyseessä on jokin seuraavista tilanteista:

• Epätavallinen ääni käytön aikana.

• Ohjauspaneeliin on päässyt vettä tai vierasesineitä.

• Säiliöyksiköstä vuotaa vettä.

• Katkaisija kytkee pois päältä toistuvasti.

• Virtajohto lämpenee epätavallisen kuumaksi.

• Kytkimet tai painikkeet eivät toimi oikein.

Tietoja käyttäjille vanhojen laitteiden keräyksestä ja hävittämisestä

Nämä tuotteessa, tuotepakkauksessa ja/tai sen käyttöohjeissa olevat symbolit tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää tavallisen kotitalousjätteen mukana. Toimita vanhat laitteet keräyspisteisiin asianmukaisesti käsiteltäviksi ja kierrätettäviksi paikallisen lainsäädännön ja direktiivien 2002/96/EY ja 2006/66/EY mukaisesti. Tuotteiden asianmukainen hävittäminen säästää luonnonvaroja ja estää mahdollisten terveys- ja ympäristöongelmien syntymisen jätteiden virheellisen käsittelyn seurauksena. Lisätietoja vanhojen laitteiden keräyksestä ja kierrätyksestä saat kotikuntasi viranomaisilta, jätehuoltoyhtiöstäsi tai myymälästä, josta ostit tuotteen. Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

SUOMI

F567164_OYTH0909-01_4SU.indd Sec1:33F567164_OYTH0909-01_4SU.indd Sec1:33 9/3/2009 10:15:50 AM9/3/2009 10:15:50 AM

Bemærk :

Tak, fordi du har købt et

INDHOLDSFORTEGNELSE

Panasonic -produkt

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER

PRODUKTOVERSIGT

GRUNDLÆGGENDE BETJENING

AVANCERET BETJENING

PASNING & RENGØRING

FEJLFINDING

INFORMATION

BEMÆRK :

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

34~35

SIKKERHEDSFORSKRIFTERSIKKERHEDSFORSKRIFTER

Bemærk :

• Panasonic Tankenhed til centralvarmesystem er udviklet til brug sammen med Panasonic luft/vand-varmepumpe kun bestående af en indendørs enhed og en udendørs enhed. Hvis en ikke-Panasonic varmepumpe eller et traditionelt opvarmningssystem anvendes med Panasonic Tankenhed til centralvarmesystem, kan Panasonic ikke garantere for hverken god drift eller systemets pålidelighed.

• Denne vejledning beskriver kun anvendelse af Tankenhed til

centralvarmesystem.

• Angående anvendelse i forbindelse med fx varmepumpe eller traditionelt opvarmningssystem, radiator og system under gulvet henvises til de respektive producenters brugervejledninger.

Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.

Panel

Strømforsyning

Udendørsenhed

Indendørs Enhed

F567164_OYTH0909-01_5DA.indd 34F567164_OYTH0909-01_5DA.indd 34 9/3/2009 10:18:55 AM9/3/2009 10:18:55 AM

centralvarmesystem

Betjeningspanel

Gulvvarme

Tankenhed til

DEFINITION

Tankenhed til centralvarmesystem

Strømforsyning

Tankenhed til centralvarmesystem

Betjeningspanel

Strømforsyning

Anvisninger, der skal følges, klassiﬁ ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Overhold altid det følgende for at forhindre personskade, skade på andre eller skade på ejendom. Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassiﬁ ceret nedenstående:

Disse symboler angiver handlinger, der er PÅBUDTE.

Advarsel

Tankenhed til centralvarmesystem

• Du må ikke selv installere, fjerne eller geninstallere anlægget. Forkert installation kan medføre lækage, elektrisk stød eller brand. Overlad installationen til en autoriseret forhandler.

• Du må ikke selv forsøge at reparere anlægget. Ellers risikerer du elektrisk stød.

• Installer ikke enheden udendørs. Den er kun beregnet til installation indendørs.

• Berør aldrig nogen del af varmtvandshanen ved aftapning af varmt vand.

• Berør aldrig aftapningsrøret, aﬂ øbssystemet, sikkerhedsventilens udløbsrør og varmtvandsaﬂ øbet under aftapning og inspektion af sikkerhedsventilen.

• Berør ikke rørene under betjening. Ellers risikerer du at blive brændt.

• Vær sikker på, at ingen andre bruger varmt vand, når der skiftes vandtemperatur.

• For at begynde at bruge varmt vand skal du vente lidt, før du rører det varme vand.

• Tjek vandtemperaturen med ﬁ ngerspidserne eller lignende efter at vandet har løbet nogen tid, når du tapper varmt vand under eller efter et strømsvigt. I dette tidsrum kan det være umuligt at regulere varmtvandstemperaturen, og der kan blive leveret varmt vand af høj temperatur. Man risikerer at blive brændt, hvis man undlader dette.

•

Anlægget er udstyret med RCCB (fejlstrømsafbryder med integreret overstrømsbeskyttelse). Det anbefales på det kraftigste, at en autoriseret forhandler kontrollerer funktionen af RCCB kontrolleres efter installation og med jævne mellemrum efter eftersyn eller vedligeholdelse for at sikre, at den er i god stand. I tilfælde af fejl kan der opstå elektrisk stød eller brand.

• Udstyret skal jordforbindes for at forhindre elektrisk stød eller brand.

Strømforsyning

• Brug ikke en stikkontakt, der også anvendes til andet udstyr.

• Lad være med at foretage nogen form for ændringer på netledningen.

• Undlad brug af forlængerledninger.

• Sørg for ikke at betjene anlægget med fugtige hænder.

• Brug den angivne netledning.

• Hvis netledningen er beskadiget, skal den skiftes ud af producenten, dennes servicerepræsentant eller tilsvarende kvaliﬁ ceret person for at undgå farlige situationer.

• Sluk for strømmen, og kontakt en autoriseret forhandler i nødstilfælde eller i tilfælde af unormale forhold (hvis det lugter brændt, osv.).

Dette symbol advarer om fare for dødsfald eller alvorlig tilskadekomst.

Forsigtig

Tankenhed til centralvarmesystem

• Installer ikke anlægget i omgivelser, der rummer fare for eksplosion eller brand. Ellers risikerer man ildebrand.

• Du må ikke anbringe genstande oven på eller under anlægget.

• Det varme vand i tanken kan ikke anvendes som drikkevand til mennesker.

• Undgå at sidde eller træde på anlægget, da du kan falde ned.

• Udsæt ikke tankens rør for stærkt pres, da du ellers kan blive brændt eller der kan opstå lækager.

• Sørg for, at aftapningsrør og udløbsrør er korrekt samlede. Ellers vil der kunne opstå lækager.

• Sørg for, at tankenheden er sikret mod at falde på gulvet.

Betjeningspanel

• Du må ikke udsætte betjeningspanelet for vand eller anden væske. Det kan medføre elektrisk stød eller brand.

• Tryk ikke på betjeningspanelets knapper med hårde, spidse genstande. Det kan beskadige betjeningspanelet.

• Du må ikke vaske betjeningspanelet med vand, rensebenzin, fortynder eller skurepulver.

• Du må ikke selv udføre eftersyn eller service på betjeningspanelet. Kontakt en autoriseret forhandler. Forkert håndtering kan medføre personskade.

Strømforsyning

• Afbryd strømmen, inden der foretages rengøring eller service.

• Sluk for strømmen, hvis anlægget ikke skal bruges i længere tid.

• Anlægget er udstyret med en indbygget strømbeskyttelsesenhed. Det er dog en god ide at beskytte anlægget yderligere fra beskadigelser ved at afbryde det fra strømforsyningen i tilfælde af særlig kraftigt tordenvejr. Du må ikke røre anlægget i tordenvejr, da du kan risikere at få elektrisk stød.

• Det anbefales at bruge handsker under udførelse af service eller vedligeholdelse for at undgå farlige situationer.

Dette symbol advarer om fare for person- eller tingskade.

DANSK

F567164_OYTH0909-01_5DA.indd 35F567164_OYTH0909-01_5DA.indd 35 9/3/2009 10:18:57 AM9/3/2009 10:18:57 AM

Tankenhed til centralvarmesystem

Betjeningspanel

PRODUKTOVERSIGT PRODUKTOVERSIGT

Tankenhed til centralvarmesystem

Betjeningspanel

Åbn låget for at bruge knapperne

OPERATION

HEATER

NG WATE

MIXI

HEATER

ING

K T

HEAT

TAN

ING

SETT

PUMP PUMP

HEATER 1 HEATER 2 ACTUAL

TUS

STA

F C

ERR

K BOTTOM

TAN

OFF

18 15

Filter

TANK TOP MIXING WAT ER

HEATER 1

PUMP 1

HEATER 2

PUMP 2

CFC

HEATING

SETTING

HEATER 1

HEATER 2

STATUS

ACTUAL

TANK BOTTOM ERROR

/ ON

OFF

Frontpanel

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

1 2

SETTING

HEATER 1 CHECK

HEATER 2

HEATING

SELECT

CANCEL

OFF

MIX WATERTANK STATUS

SET

TEMP

ERROR RESET

OPERATION

HEATER 1 HEATER 2 HEATING

SETTING

STATU S

12 11

9 8

7 6

Knappen OFF/ON

Driftsindikator

Knapper til indstilling af vandtankens

varmeenheder Knap til brug af panel/gulvvarme

Knap til systemindstilling

Knap til indstilling brugsvandets temperatur

Knap til nulstilling af fejl

Knapper til tjek af systemtilstand

Visning af systemfejl

Indikator for tjek af systemtilstand

Indikator for systemindstilling

Indikator for brug af panel/gulvvarme

Indikator for indstilling af vandtankens

varmeenheder Indikator for af vandtankens varmeenheder

aktuelle tilstand Visning af aktuel vandtemperatur i tankens bund

Visning af aktuel vandtemperatur i tankens top

Visning af brugsvandets temperatur

Indikatorer for vandpumpernes drift

F567164_OYTH0909-01_5DA.indd 36F567164_OYTH0909-01_5DA.indd 36 9/3/2009 10:18:57 AM9/3/2009 10:18:57 AM

Start / stop Drift

GRUNDLÆGGENDE BETJENING GRUNDLÆGGENDE BETJENING

ERROR RESET

OPERATION

HEATER 1 HEATER 2 HEATING

SETTING

STATUS

Start / stop Drift

• Tryk på

OFF

• Når anlægget er tændt, lyser driftsindikatoren og den aktuelle temperatur for tankens vand og brugsvandet vises på displayet i betjeningspanelet.

• Tryk igen på

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2

ACTUAL

HEATER 1 CHECK

HEATER 2

HEATING

TANK BOTTOM ERROR

SETTING

SET

SELECT

CANCEL

OFF

MIX WATERTANK STATUS

TEMP

SÅDAN TÆNDER OG SLUKKER DU FOR VANDTANKENS VARMEENHEDER

• Som standard bliver både varmeenhed 1 (Heater 1) og 2 (Heater 2) automatisk tændt, når der tændes for anlægget.

TAN K

HEATER 1

HEATER 2

• Systemet vil automatisk slukke for Heater 1, når vandtemperaturen (H2O) når 75°C.

• Heater 2 er i brug under følgende standardbetingelser:

- Når udendørstemperaturen (Out Lo) er under 0°C, indstilles vandudløbstemperaturen (H2O Lo) til

55°C.

- Når udendørstemperaturen (Out Hi) er over 15°C, indstilles vandudløbstemperaturen (H2O Hi) til

55°C.

• Mellem det angivne udendørstemperaturområde (Out Lo og Out Hi), justerer systemet automatisk vandudløbstemperaturen mellem det angivne område (H2O Lo og H2O Hi).

• Man kan annullere varmeenhederne manuelt ved at trykke på de respektive taster igen.

på anlægget for at starte det.

OFF

for at stoppe anlægget.

DANSK

SÅDAN TÆNDER OG SLUKKER DU FOR PANEL/GULVVARME

• Som standard er panel/gulvvarme slået til, når der tændes for anlægget, og bliver automatisk slået fra,

HEATING

når udendørstemperaturen er højere end den indstillede udendørstemperatur, der som standard er 30°C.

• Man kan annullere panel/gulvvarmemanuelt ved at trykke på tasten igen.

• Indikatoren “PUMP 2” ON angiver, at vandforsyningen til panel/gulvvarmesystemet fungerer normalt.

SÅDAN VÆLGES BRUGSVANDETS TEMPERATUR (3 MULIGHEDER)

MIX WATER

45°C ◄►50°C ◄► 55°C

• Som standard er temperaturen for brugsvandet indstillet til 50°C.

TEMP

• Indikatoren “PUMP 1” ON angiver, at vandforsyningen fungerer normalt.

• Når vandforsyningstemperaturen til vandtanken er høj, er det muligt, at forbrugsvandets temperatur bliver højere end dets indstillede temperatur.

NULSTILLING AF FEJLKODE

ERROR

RESET

• Understøttes ikke af normal drift.

F567164_OYTH0909-01_5DA.indd 37F567164_OYTH0909-01_5DA.indd 37 9/3/2009 10:18:57 AM9/3/2009 10:18:57 AM

Anbefales

CANCEL

AVANCERET BETJENING AVANCERET BETJENING

Anbefales

• Det anbefales kraftigt at få den autoriserede forhandler til at ændre vandtemperaturintervallet. Temperaturområdet for vandudløbstemperaturen og udendørstemperaturen kan indstilles via betjeningspanelet.

Følg trinnene nedenfor for at angive det foretrukne temperaturområde.

HEATER 1 CHECK

SETTING

MIX WATERTANK STATUS

SET

1,5

2,4

HEATER 2

HEATING

SELECT

CANCEL

TRIN 1:

Tryk på

SET

, og hold den nede i 5 sekunder for at aktivere tilstanden SETTING. Indikatoren for “SETTING” lyser.

TRIN 2: Tryk på eller for at vælge en parameter.

H2O: Indstillet vandtemperatur for Heater 1

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Områdevalg:

SETTING

40°C ~ 75°C

STATUS

Out Lo: Nedre udendørstemperatur for Heater 2

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Områdevalg:

SETTING

-15°C ~ 15°C

STATUS

Out Lo: Øvre udendørstemperatur for Heater 2

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK TOP MIXING WATER

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Områdevalg:

SETTING

-15°C ~ 15°C

STATUS

ERROR RESET

TEMP

H2O Lo: Vandudløbstemperaturen for Heater 2 ved nedre udendørstemperatur

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

H2O Lo: Vandudløbstemperaturen for Heater 2 ved øvre udendørstemperatur

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

Out FLr: Indstilling af udendørstemperatur for panel/gulvvarme er slået fra

TANK TOP MIXING WATER

PUMP 1 PUMP 2

HEATER 1 HEATER 2 ACTUAL

TANK BOTTOM ERROR

OPERATION

HEATER 1 HEATER 2

HEATING

Områdevalg:

SETTING

25°C ~ 55°C

STATUS

OPERATION

HEATER 1 HEATER 2

HEATING

Områdevalg:

SETTING

25°C ~ 55°C

STATUS

OPERATION

HEATER 1 HEATER 2

HEATING

Områdevalg:

SETTING

0°C ~ 30°C

STATUS

Bemærk: Kontroller, at den høje udendørstemperatur (Out Hi) altid er højere end den lave udendørstemperatur (Out Lo).

TRIN 3:

Efter valg af den ønskede parameter, skal du trykke på

SELECT

for at angive parameteren.

TRIN 4: Tryk på eller for at angive den ønskede temperatur.

SET

TRIN 5: Tryk igen på

for at bekræfte indstillingen.

• Gentag trin 2 til 5 for at angive andre parametre.

• Tryk på

, eller vent i 30 sekunder for at afslutte tilstanden SETTING.

• De angivne temperaturer gemmes i systemet efter bekræftelsen.

• Tilstanden “SETTING” kan ikke aktiveres, når indikatoren for “STATUS” lyser.

F567164_OYTH0909-01_5DA.indd 38F567164_OYTH0909-01_5DA.indd 38 9/3/2009 10:18:58 AM9/3/2009 10:18:58 AM

Tankens kabinet & betjeningspanel

Filter

Inspektion

Før En Længere Driftspause

Udfør trinnene nedenfor for at kontrollere systemets status

CANCEL

PASNING & RENGØRING PASNING & RENGØRING

• Afbr yd strømmen, inden der foretages rengøring.

FORSIGTIG

Tankens kabinet & betjeningspanel

• Sprøjt ikke vand direkte på.

• Aftør anlægget forsigtigt med en blød, tør klud.

Filter

• Rengør ﬁ ltret jævnligt.

• Vask/skyl ﬁ ltret forsigtigt med vand for at undgå at beskadige ﬁ lteroverﬂ aden.

• Kontakt en autoriseret forhandler for at få udskiftet ethvert beskadiget ﬁ lter.

Inspektion

• For at sikre optimal ydelse og sikker betjening af dette produkt, skal der udføres regelmæssige eftersyn af anlægget, rørføring, sliddele (trykreduktionsventil, udluftningsventil, ekspansionsventil osv.) samt elinstallationen.

• Regelmæssigt eftersyn skal udføres af en autoriseret forhandler. Indgå venligst aftale med en autoriseret forhandler.

• Kontakt venligst en autoriseret forhandler, hvis der bemærkes uregelmæssig drift eller lækage.

Før En Længere Driftspause

• Afbryd strømmen.

• Tøm tanken for resterende vand.

• Afbr yd vandforsyningen til vandtanken.

DANSK

Udfør trinnene nedenfor for at kontrollere systemets status

HEATER 1 CHECK

HEATER 2

HEATING

SETTING

MIX WATERTANK STATUS

SET

SELECT

CANCEL

TEMP

ERROR

RESET

TRIN 1: Tryk på TRIN 2:

• Tryk på

CHECK

, og hold den nede i 5 sekunder for at aktivere tilstanden STATUS.

Tryk på eller for at tjekke tankens sensortemperatur eller fejlhistorik.

for at afslutte tilstanden STATUS.

• Indikatoren for “STATUS” lyser, når anlægget er skiftet til tilstanden STATUS.

• Tilstanden STATUS kan ikke aktiveres, når indikatoren for “SETTING” lyser.

F567164_OYTH0909-01_5DA.indd 39F567164_OYTH0909-01_5DA.indd 39 9/3/2009 10:19:00 AM9/3/2009 10:19:00 AM

Symptom

Årsag

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom

Kontrol

Kontroller følgende, før service tilkaldes.

Driftsindikatoren blinker, og der vises en fejlkode på displayet på betjeningspanelet

KRITERIER FOR FUNKTIONSSVIGT

FEJLFINDING FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom

Systemet er vanskeligt at varme op. • Når den udendørs lufttemperatur eller varmeenhedens indstillede

Systemet kan ikke blive varmt med det samme.

Anlægget starter efter ophør af strømsvigt. • Anlægget er indstillet til automatisk genstart.

Kontroller følgende, før service tilkaldes.

Symptom

Opvarmningen er ikke effektiv. • Indstil temperaturen korrekt.

Støj under driften. • Kontroller, om anlægget er installeret skråt, eller om låget er lukket

Anlægget virker ikke. • Kontroller, om effektafbryderen er blevet aktiveret. Driftsindikatoren lyser ikke, eller displayet på

betjeningspanelet er tomt. Brugsvandets temperatur er lav. • Kontroller, om hovedvandforsyningen er normal.

Driftsindikatoren blinker, og der vises en fejlkode på displayet på betjeningspanelet

Årsag

temperatur er lav, kan det være svært at opvarme anlægget.

• I kraft af varmepumpesystemets natur kan det tage nogen tid at opvarme tankens vand, hvis anlægget koldstartes.

Kontrol

• Kontroller, om radiatorventilen er lukket.

korrekt.

• Kontroller, om strømmen er afbrudt, eller om der er sket strømsvigt.

• Kontroller, om ﬁ ltret er snavset.

TANK BOTTOM ERROR

• Sluk anlægget. Kontakt en autoriseret forhandler, og oplys fejlkoden.

F567164_OYTH0909-01_5DA.indd 40F567164_OYTH0909-01_5DA.indd 40 9/3/2009 10:19:00 AM9/3/2009 10:19:00 AM

INFORMATION INFORMATION

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD STRØMMEN, og kontakt derefter en autoriseret forhandler i følgende situationer:

• Unormal lyd ved drift.

• Når der er trængt vand/fremmedpartikler ind i betjeningspanelet.

• Der lækker vand fra tankenheden.

• Sikring springer ﬂ ere gange.

• Elkabel overophedet.

• Afbryder eller knapper fungerer ikke.

Oplysninger til brugere om indsamling og bortskaffelse af udtjent udstyr

Hvis disse symboler ﬁ ndes på produkterne, emballagen og/eller medfølgende dokumentation, betyder det, at udtjente elektriske og elektroniske produkter ikke må bortskaffes med almindeligt husholdsningsaffald. Indlever produkterne på de korrekte indsamlingssteder, jævnfør gældende lov og direktiverne 2002/96/EF og 2006/66/EF, for at sikre korrekt behandling, genvinding og genbrug af udtjente produkter. Korrekt bortskaffelse af produkterne er med til at bevare værdifulde ressourser og forhindre de eventuelle negative påvirkninger af vores helbred og miljø, der kan opstå som følge af forkert bortskaffelse. Yderligere oplysninger om indsamling og genvinding af udtjente produkter fås ved henvendelse til de lokale myndigheder, dit renovationsselskab eller det sted, hvor du købte elementerne. Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

DANSK

F567164_OYTH0909-01_5DA.indd 41F567164_OYTH0909-01_5DA.indd 41 9/3/2009 10:19:00 AM9/3/2009 10:19:00 AM

MEMO MEMO

F567164_OYTH0909-01_1EN.indd Sec2:42F567164_OYTH0909-01_1EN.indd Sec2:42 9/3/2009 10:02:31 AM9/3/2009 10:02:31 AM

MEMO MEMO

F567164_OYTH0909-01_1EN.indd Sec2:43F567164_OYTH0909-01_1EN.indd Sec2:43 9/3/2009 10:02:31 AM9/3/2009 10:02:31 AM

Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Service Europe, a division of Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, F.R. Germany

Panasonic Corporation

Website: http://panasonic.net/

F567164

F567164_OYTH0909-01_1EN.indd 44F567164_OYTH0909-01_1EN.indd 44 9/3/2009 10:02:31 AM9/3/2009 10:02:31 AM

Printed in Malaysia

OYTH0909-01

PANASONIC WHTX30B9E8 User Manual [da, en, no, fi, sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
