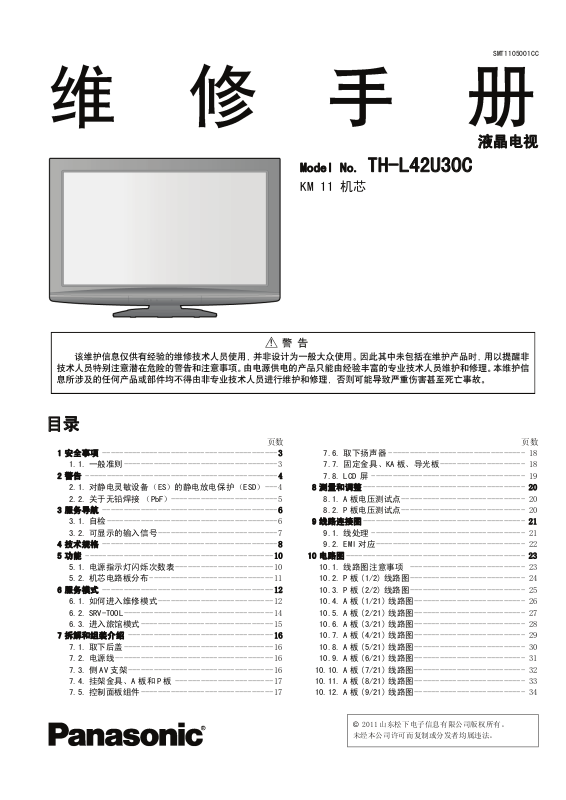

Panasonic TH-L42U30C Schematic

Model No. TH-L42U30C

KM 11 机芯

SMT1105001CC

液晶电视

目录

1 安全事项 ----------------------------------------- 3

1.1. 一般准则------------------------------------ 3

2警告--------------------------------------------- 4

2.1. 对静电灵敏设备（ES）的静电放电保护（ESD）--- 4

2.2. 关于无铅焊接 （PbF）------------------------- 5

3 服务导航 ----------------------------------------- 6

3.1. 自检---------------------------------------- 6

3.2. 可显示的输入信号---------------------------- 7
4 技术规格 ----------------------------------------- 8
5功能-------------------------------------------- 10

5.1. 电源指示灯闪烁次数表----------------------- 10

5.2. 机芯电路板分布----------------------------- 11
6 服务模式 ---------------------------------------- 12

6.1. 如何进入维修模式--------------------------- 12

6.2. SRV-TOOL ----------------------------------- 14

6.3. 进入旅馆模式------------------------------- 15
7 拆解和组装介绍 ---------------------------------- 16

7.1. 取下后盖----------------------------------- 16

7.2. 电源线 ------------------------------------- 16

7.3. 侧 AV 支架---------------------------------- 16

7.4. 挂架金具、A 板和 P 板 -----------------------17

7.5. 控制面板组件------------------------------- 17

页数 页数

7.6. 取下扬声器 -------------------------------- 18

7.7. 固定金具、KA 板、导光板-------------------- 18

7.8. LCD 屏 ------------------------------------ 19

8 测量和调整-------------------------------------- 20

8.1. A 板电压测试点----------------------------- 20

8.2. P 板电压测试点----------------------------- 20

9 线路连接图-------------------------------------- 21

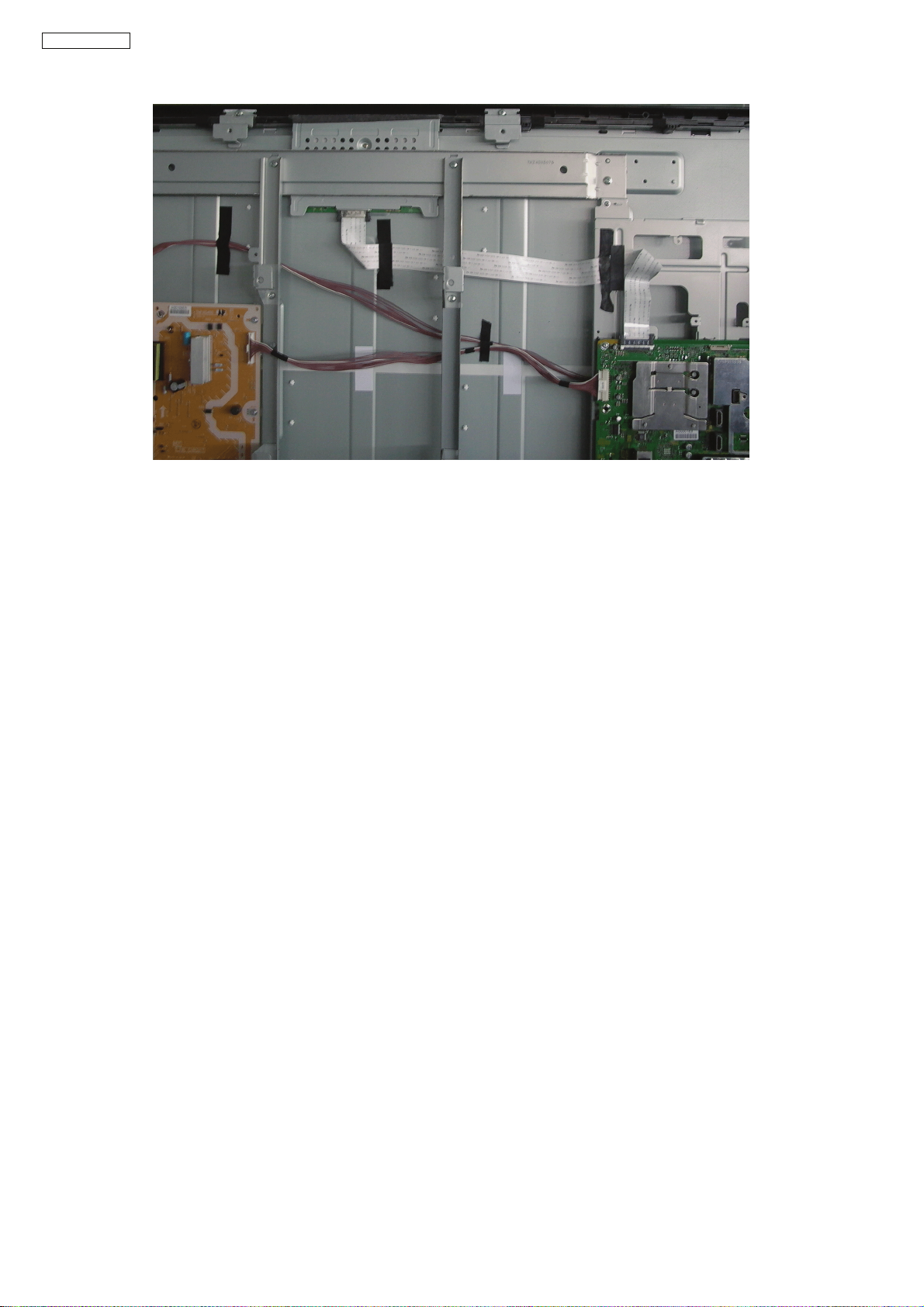

9.1. 线处理 ------------------------------------ 21

9.2. EMI 对应----------------------------------- 22

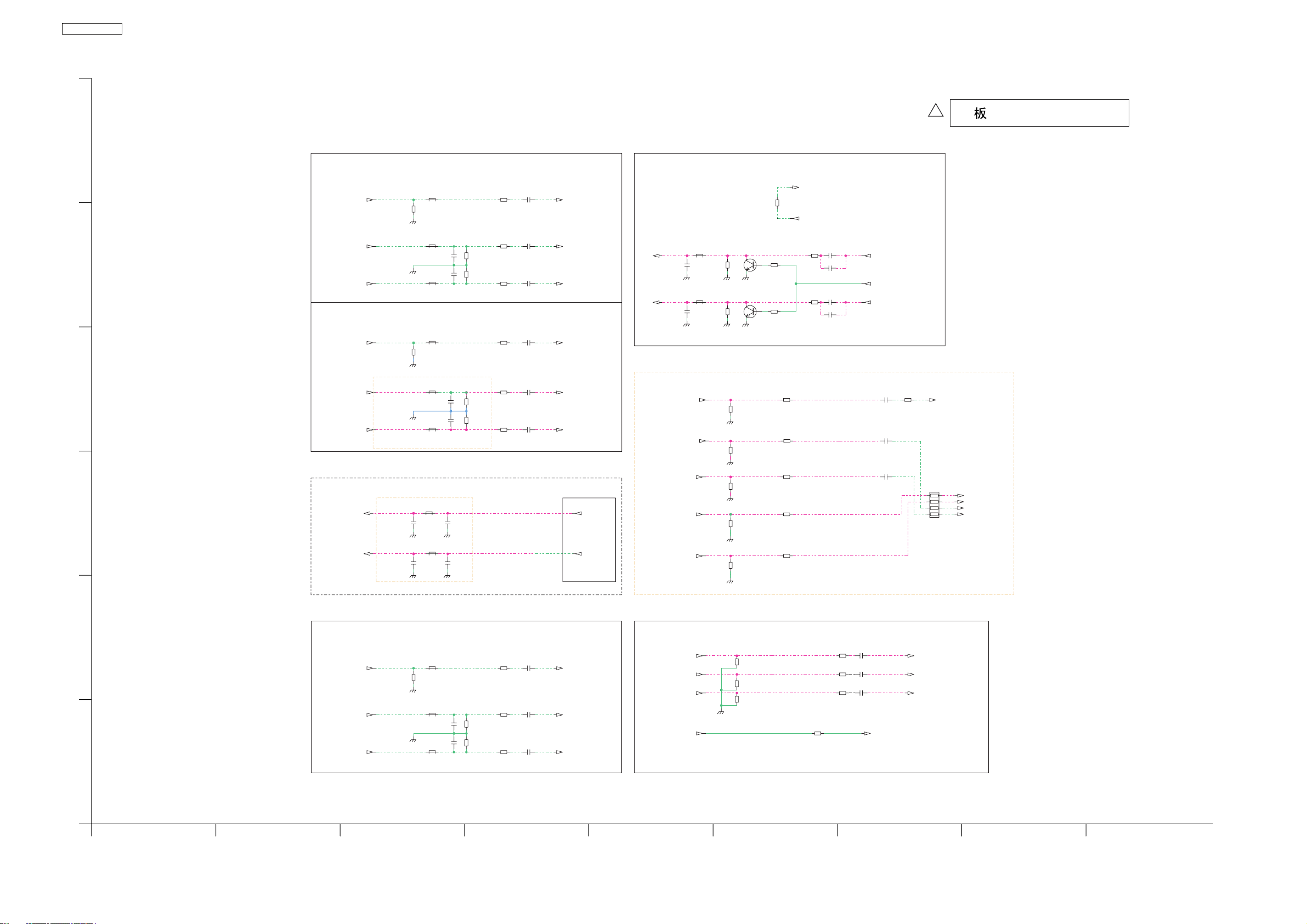

10 电路图------------------------------------------ 23

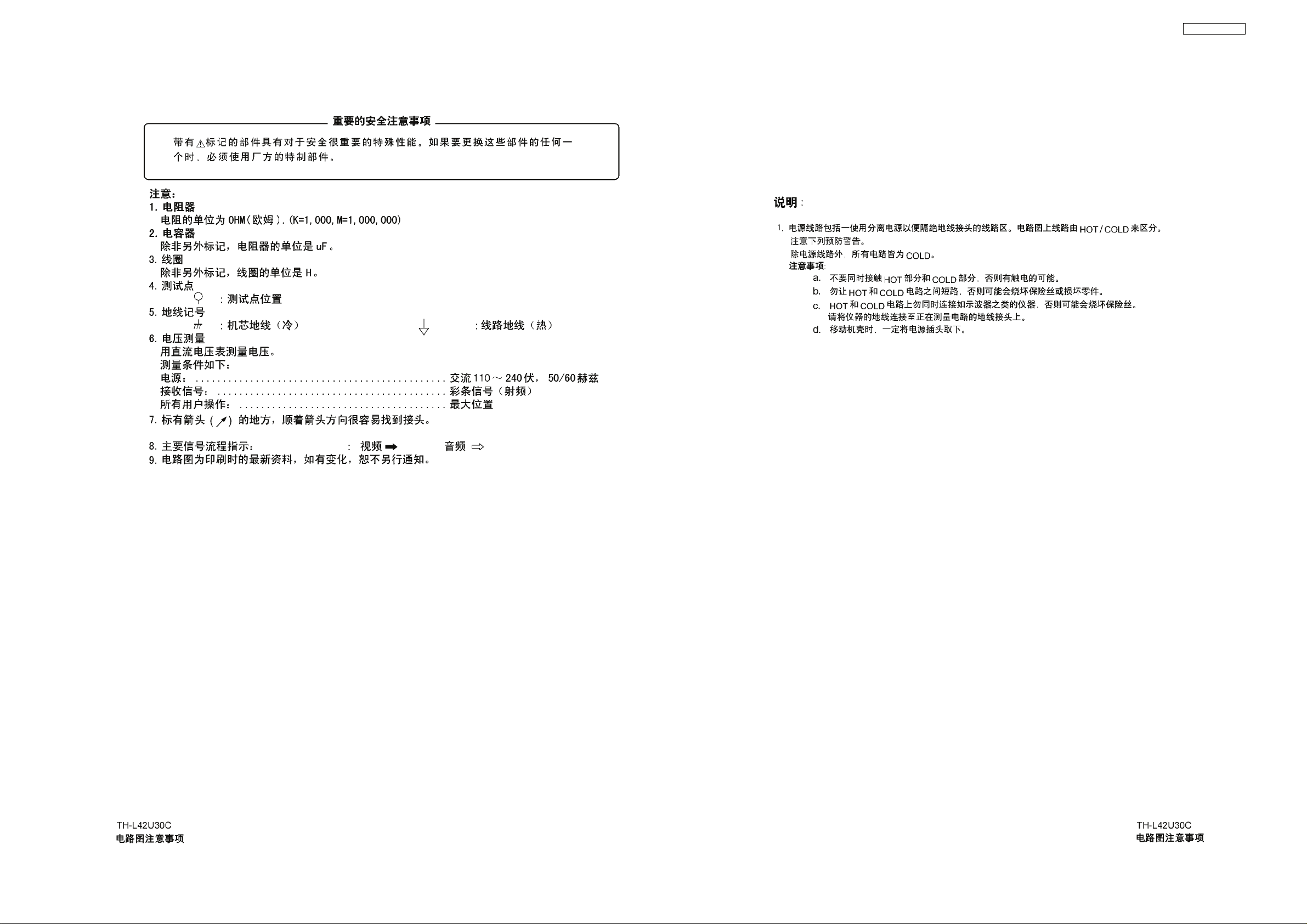

10.1. 线路图注意事项 --------------------------- 23

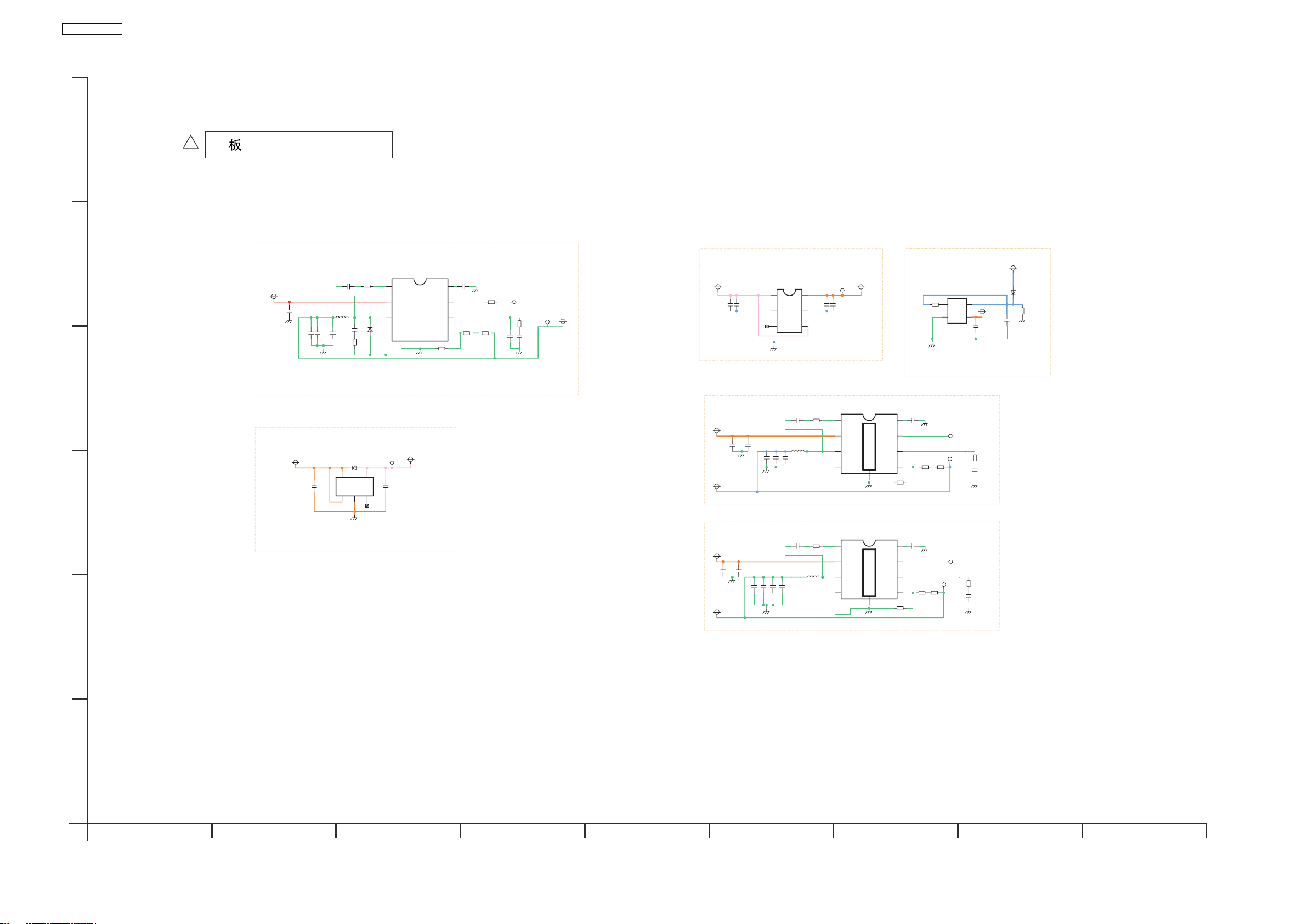

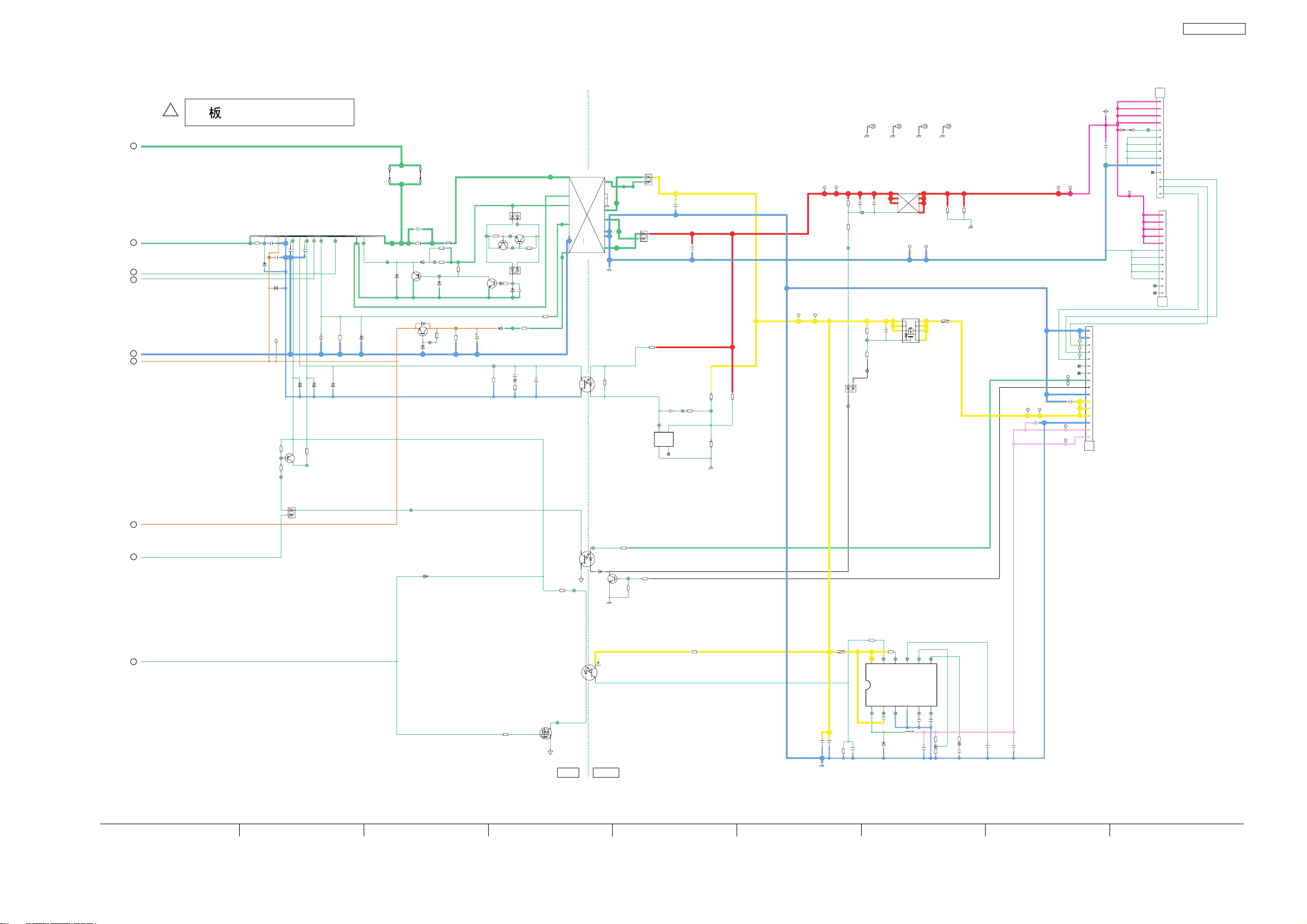

10.2. P 板 (1/2) 线路图--------------------------- 24

10.3. P 板 (2/2) 线路图--------------------------- 25

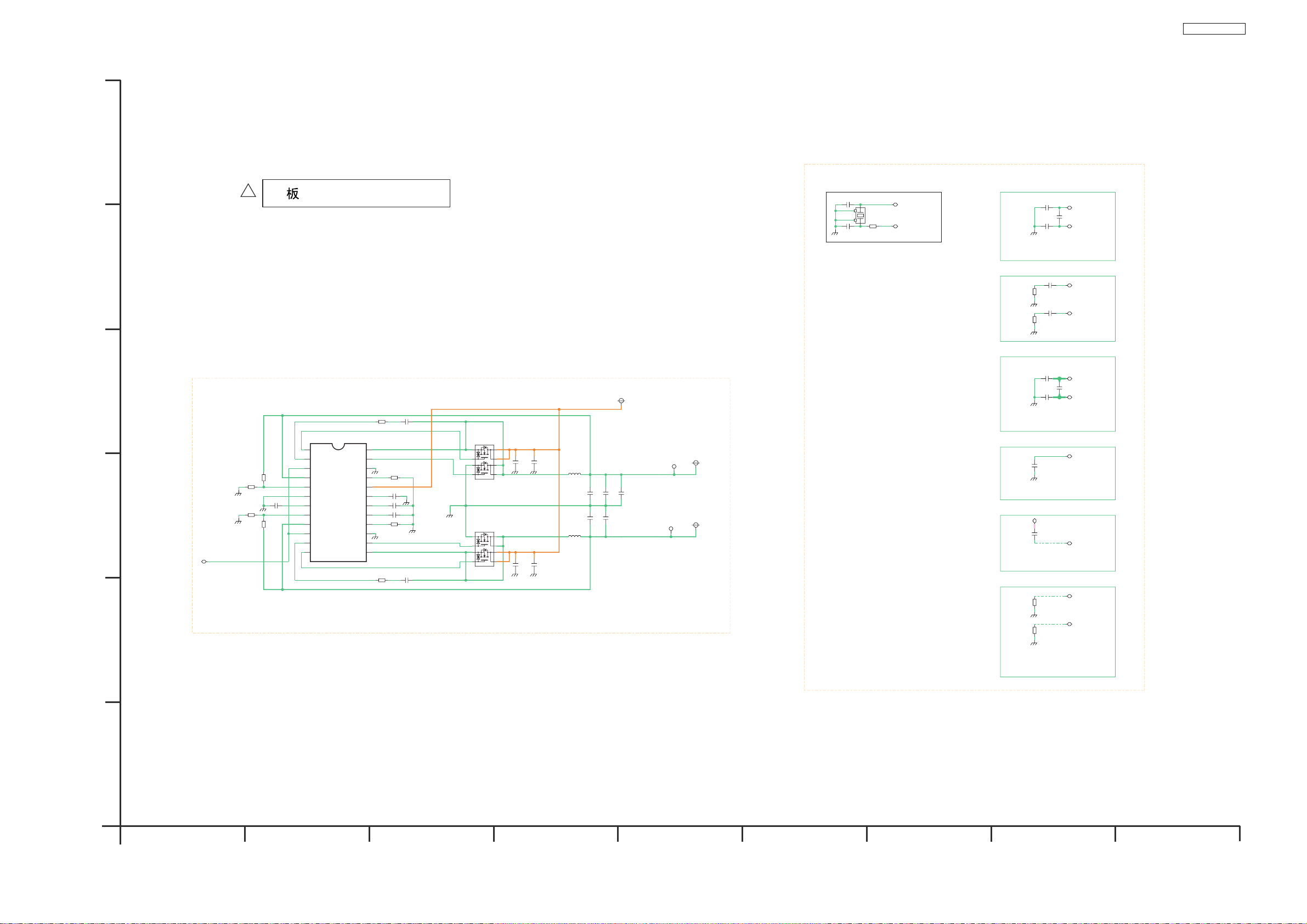

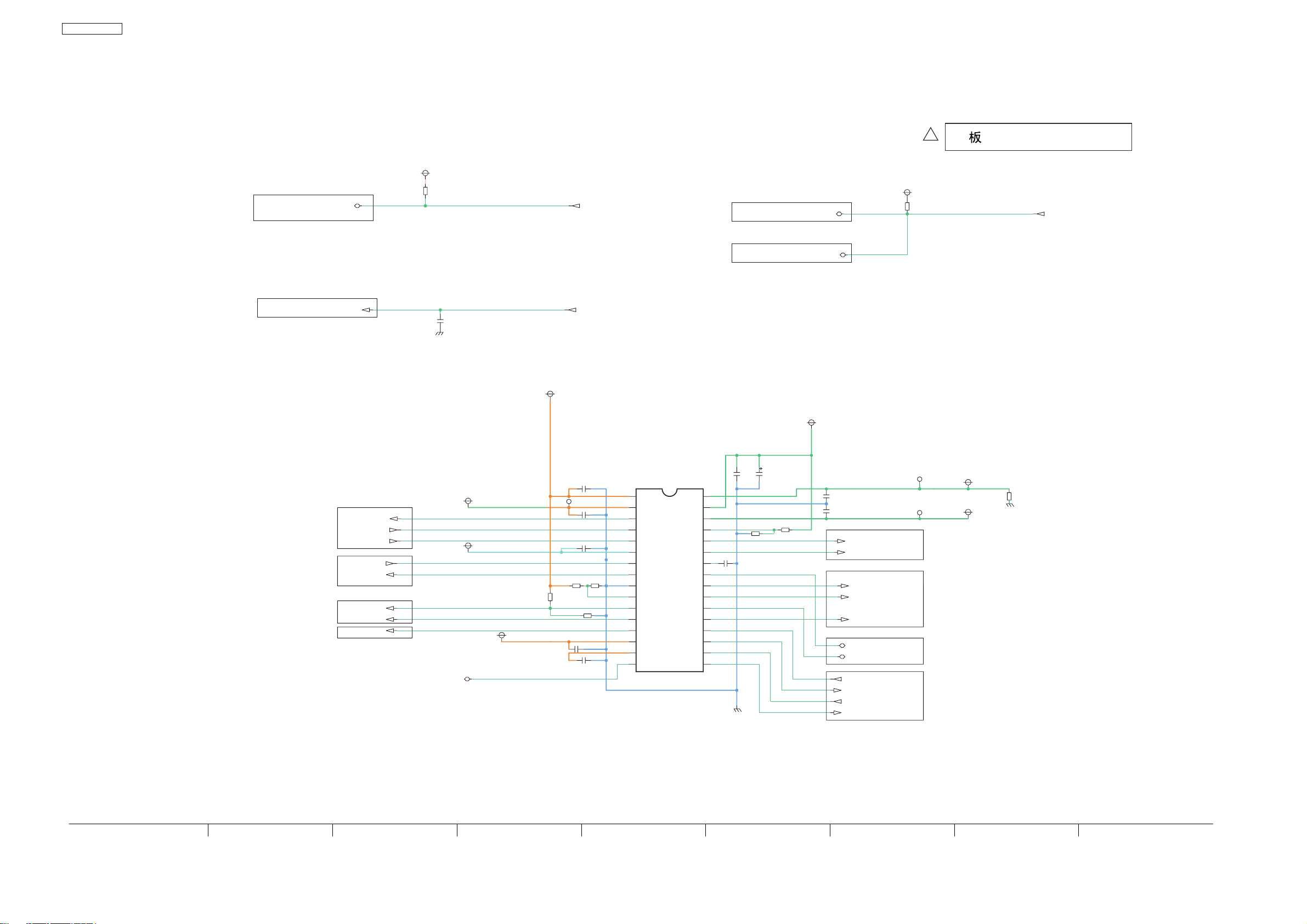

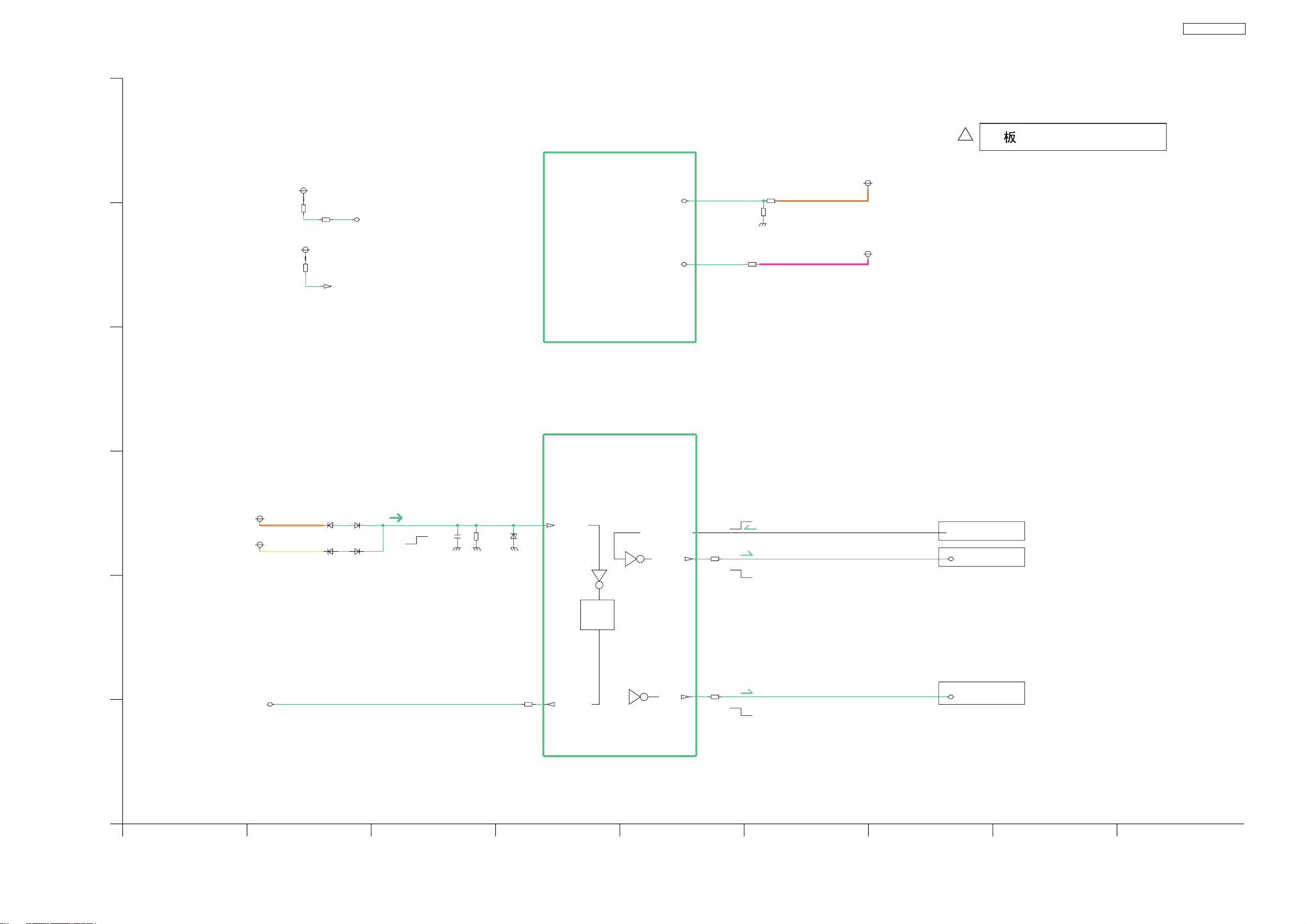

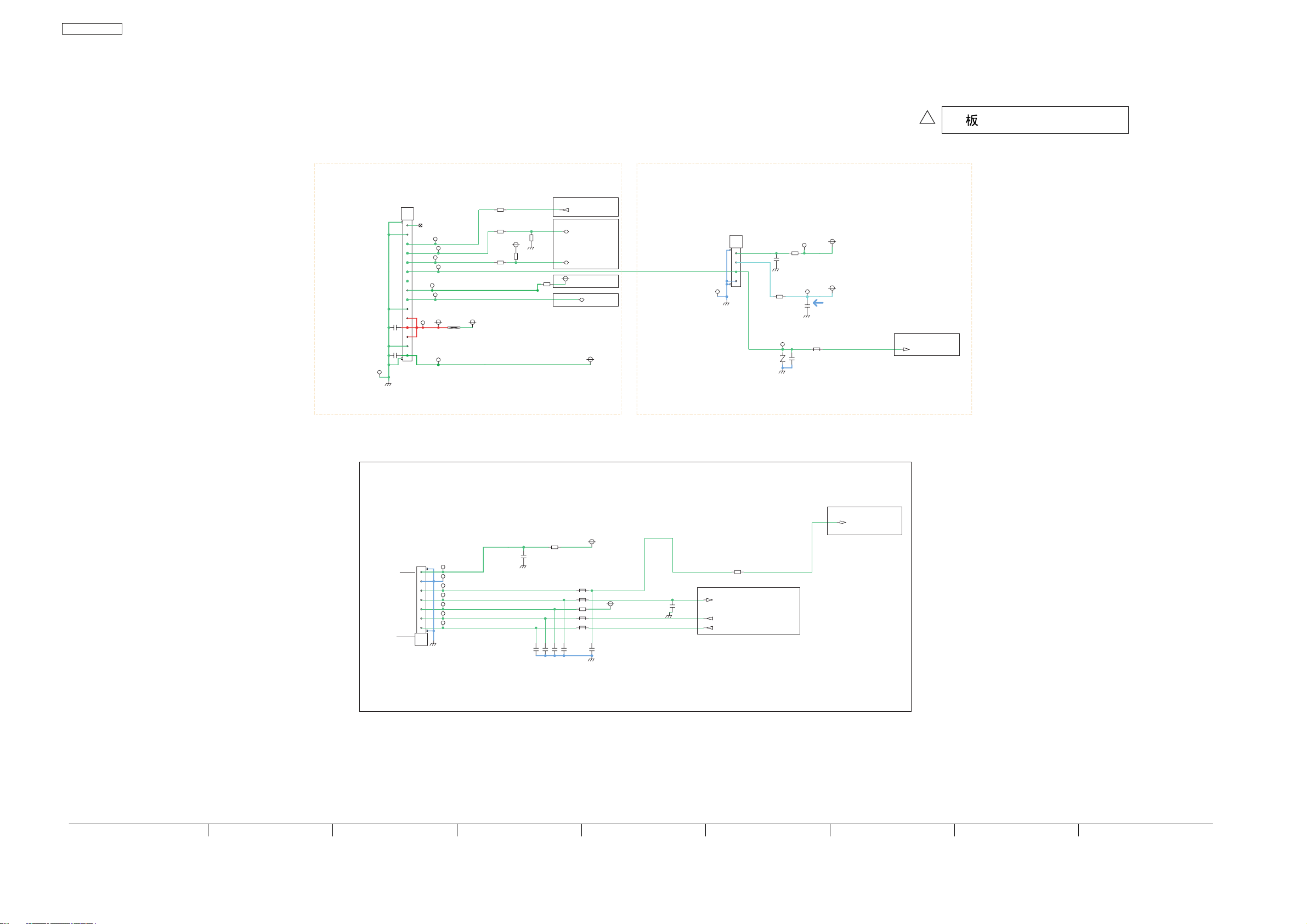

10.4. A 板 (1/21) 线路图-------------------------- 26

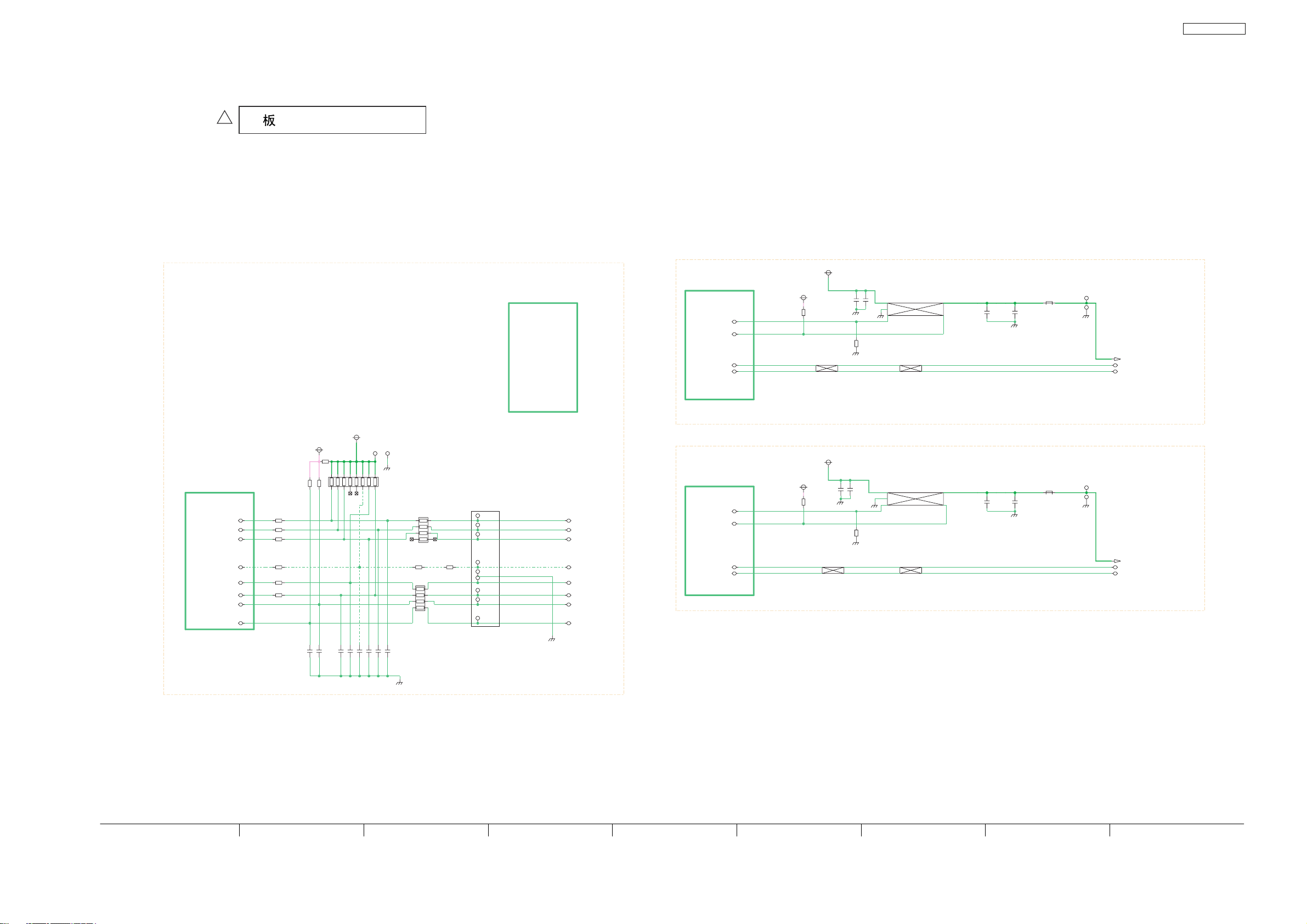

10.5. A 板 (2/21) 线路图-------------------------- 27

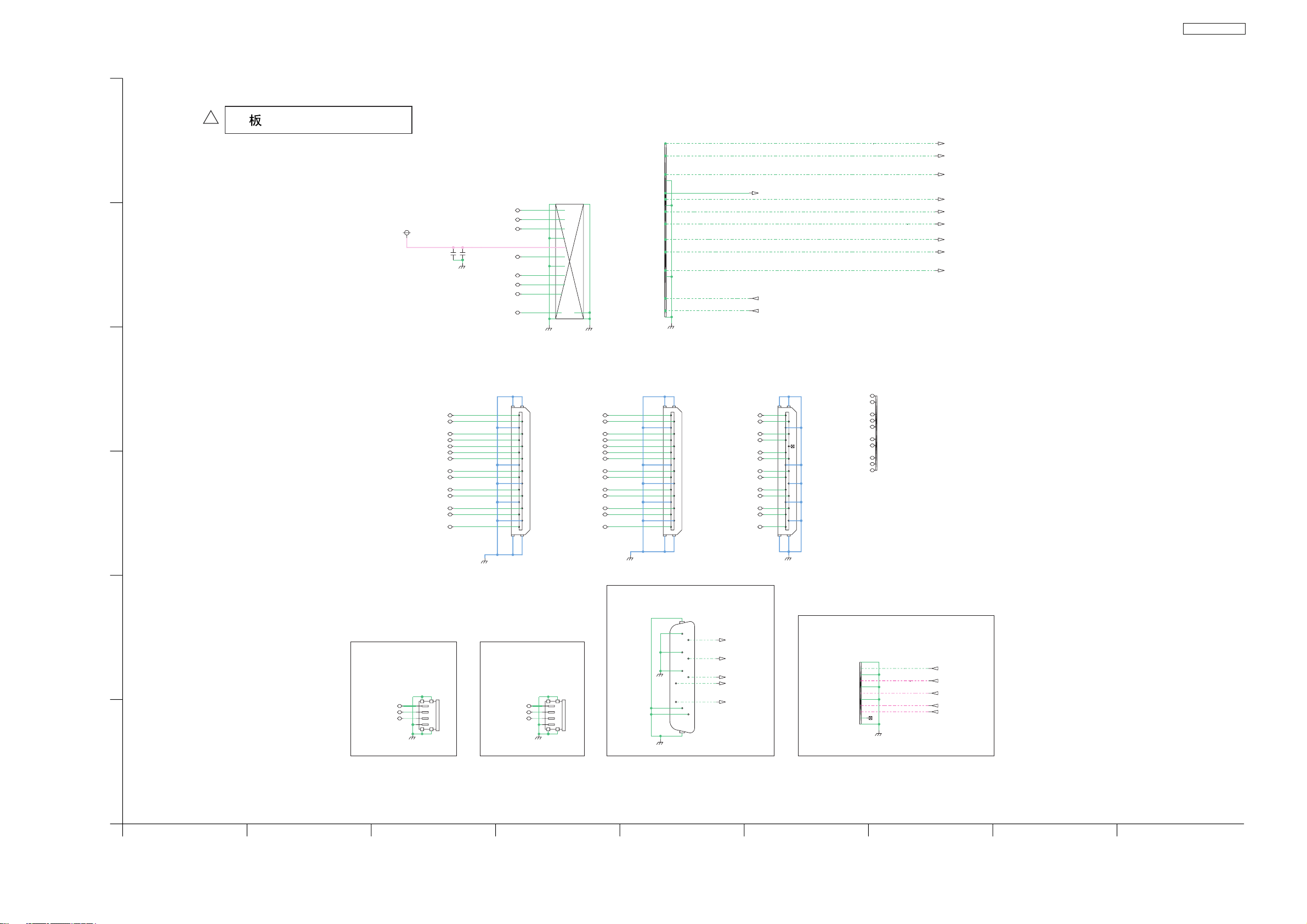

10.6. A 板 (3/21) 线路图-------------------------- 28

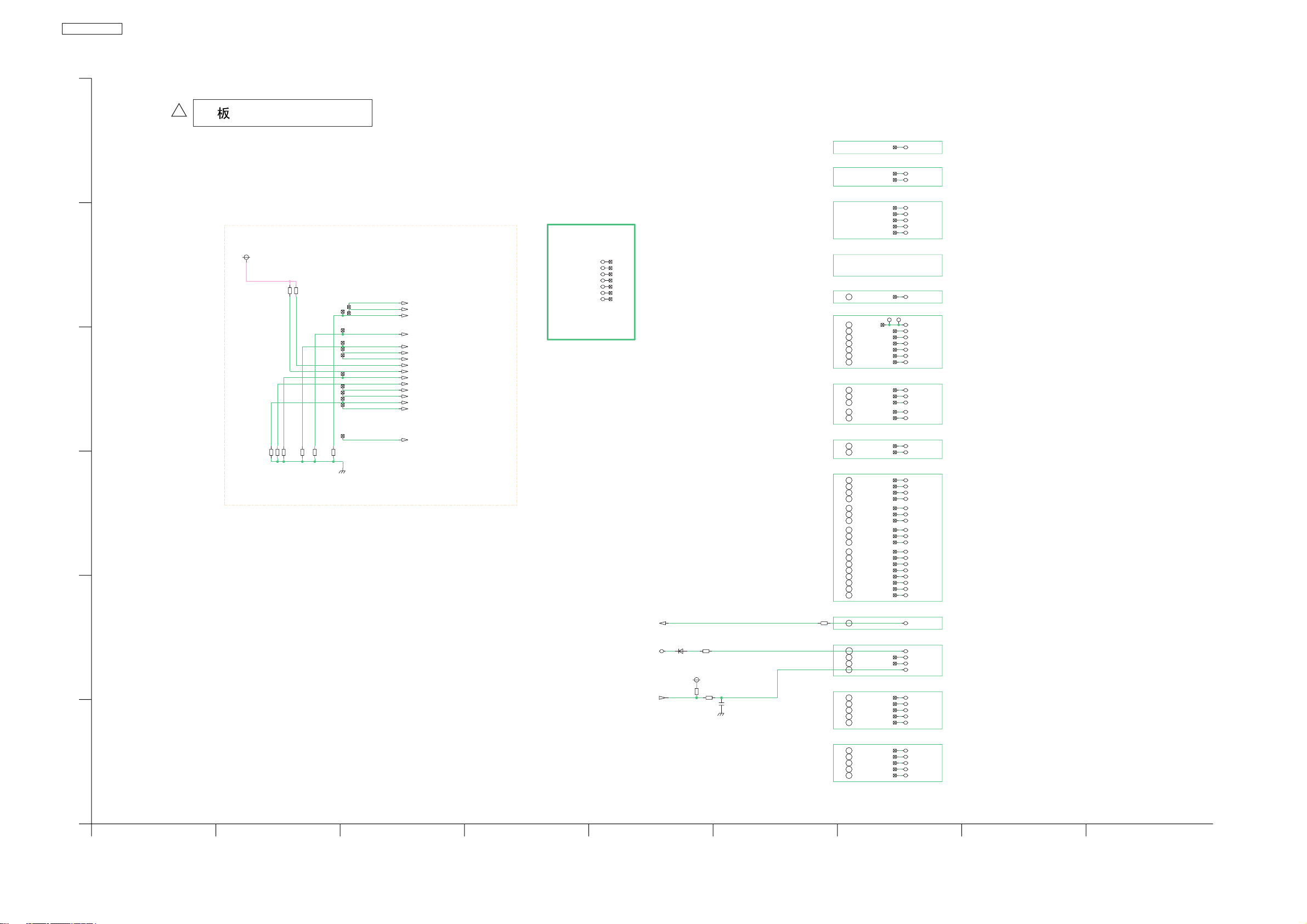

10.7. A 板 (4/21) 线路图-------------------------- 29

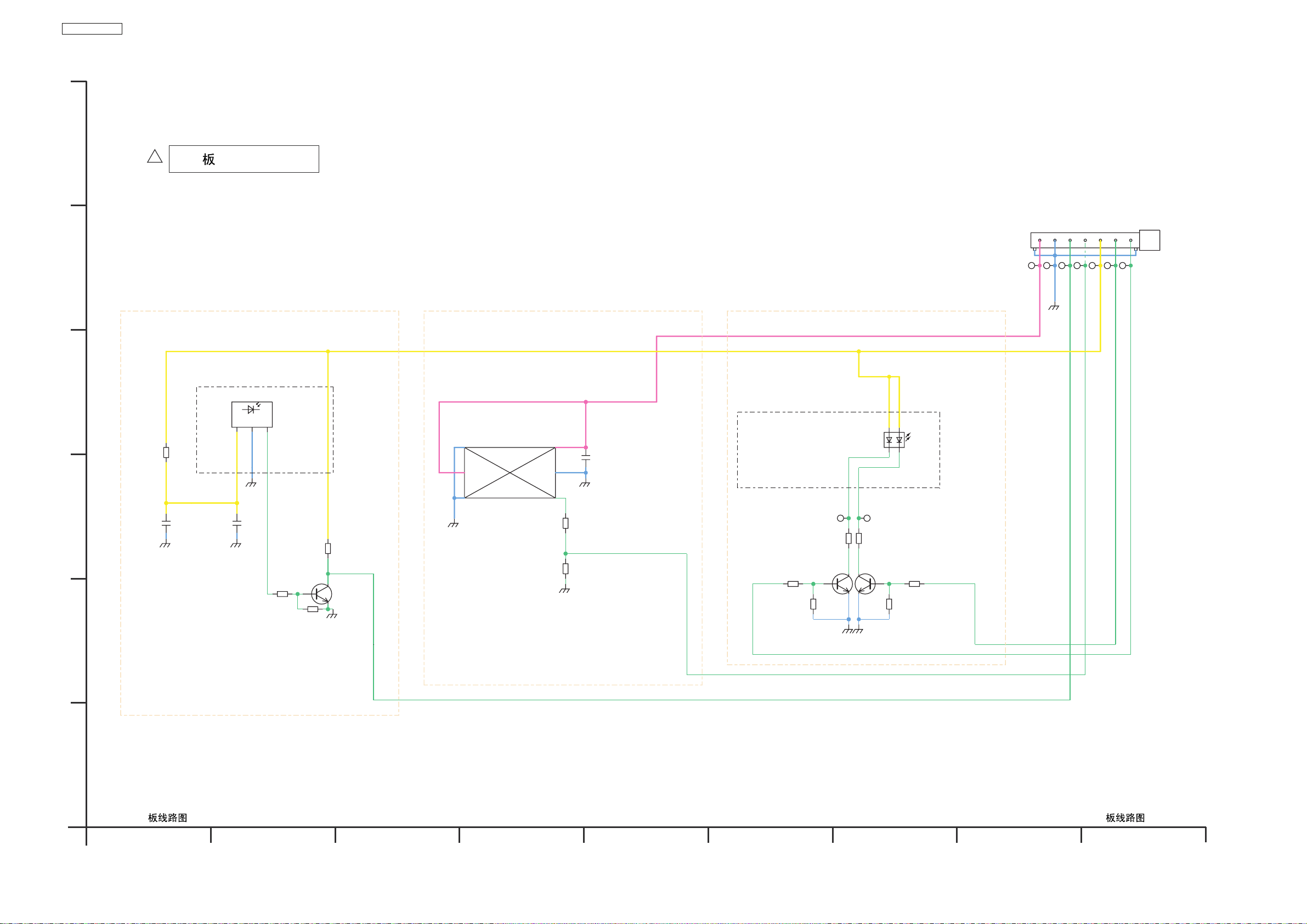

10.8. A 板 (5/21) 线路图-------------------------- 30

10.9. A 板 (6/21) 线路图-------------------------- 31

10.10. A 板 (7/21) 线路图-------------------------- 32

10.11. A 板 (8/21) 线路图-------------------------- 33

10.12. A 板 (9/21) 线路图-------------------------- 34

© 2011 山东松下电子信息有限公司版权所有。
未经本公司许可而复制或分发者均属违法。

TH-L42U30C

10.13. A 板 (10/21) 线路图------------------------- 35

10.14. A 板 (11/21) 线路图------------------------- 36

10.15. A 板 (12/21) 线路图------------------------- 37

10.16. A 板 (13/21) 线路图------------------------- 38

10.17. A 板 (14/21) 线路图------------------------- 39

10.18. A 板 (15/21) 线路图------------------------- 40

10.19. A 板 (16/21) 线路图------------------------- 41

10.20. A 板 (17/21) 线路图------------------------- 42

10.21. A 板 (18/21) 线路图------------------------- 43

10.22. A 板 (19/21) 线路图------------------------- 44

10.23. A 板 (20/21) 线路图------------------------- 45

10.24. A 板 (21/21) 线路图------------------------- 46

10.25. GK 板线路图-------------------------------- 47

10.26. KA 板线路图-------------------------------- 48

11 印刷电路板基板图-------------------------------- 49

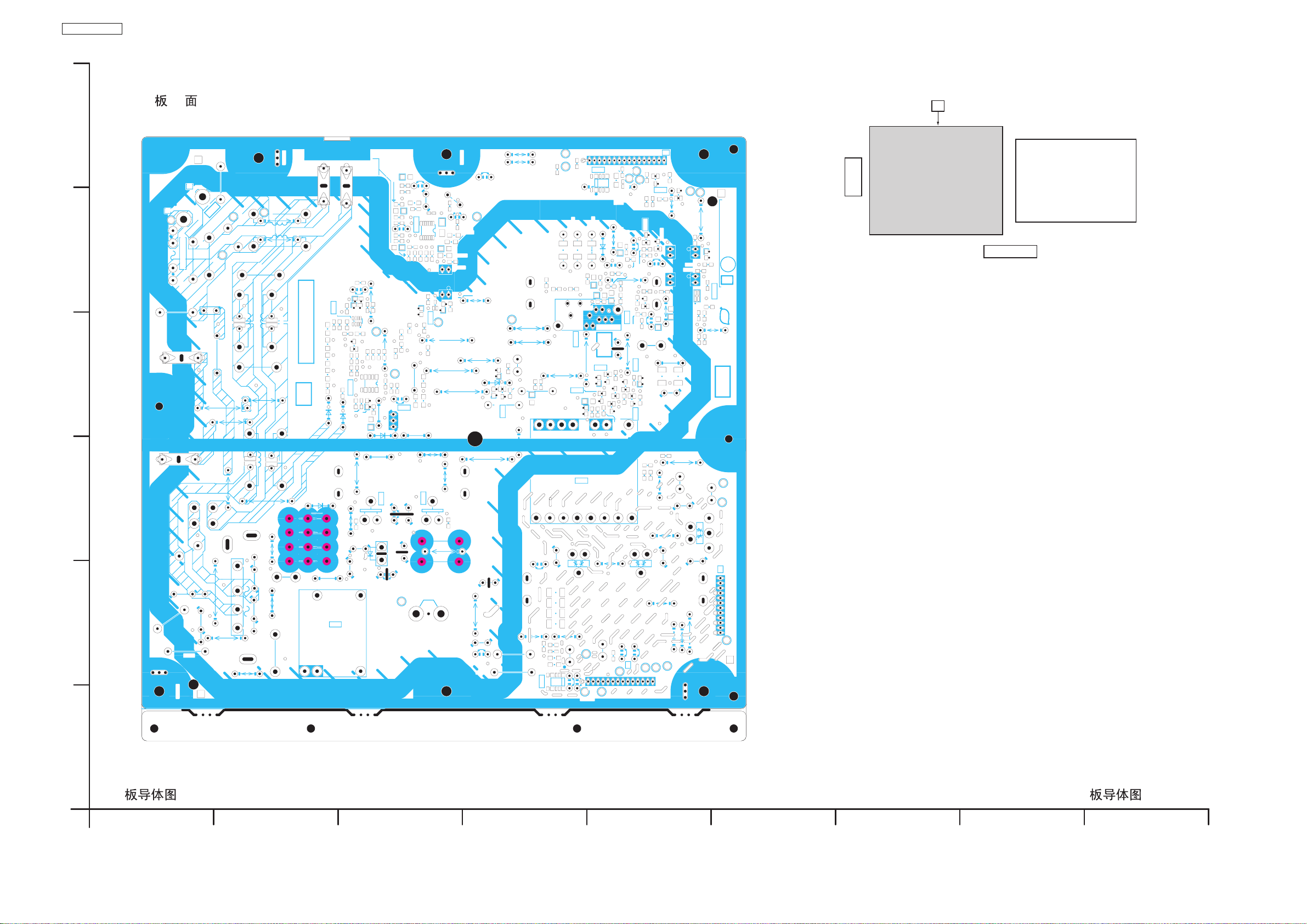

11.1. P 板--------------------------------------- 49

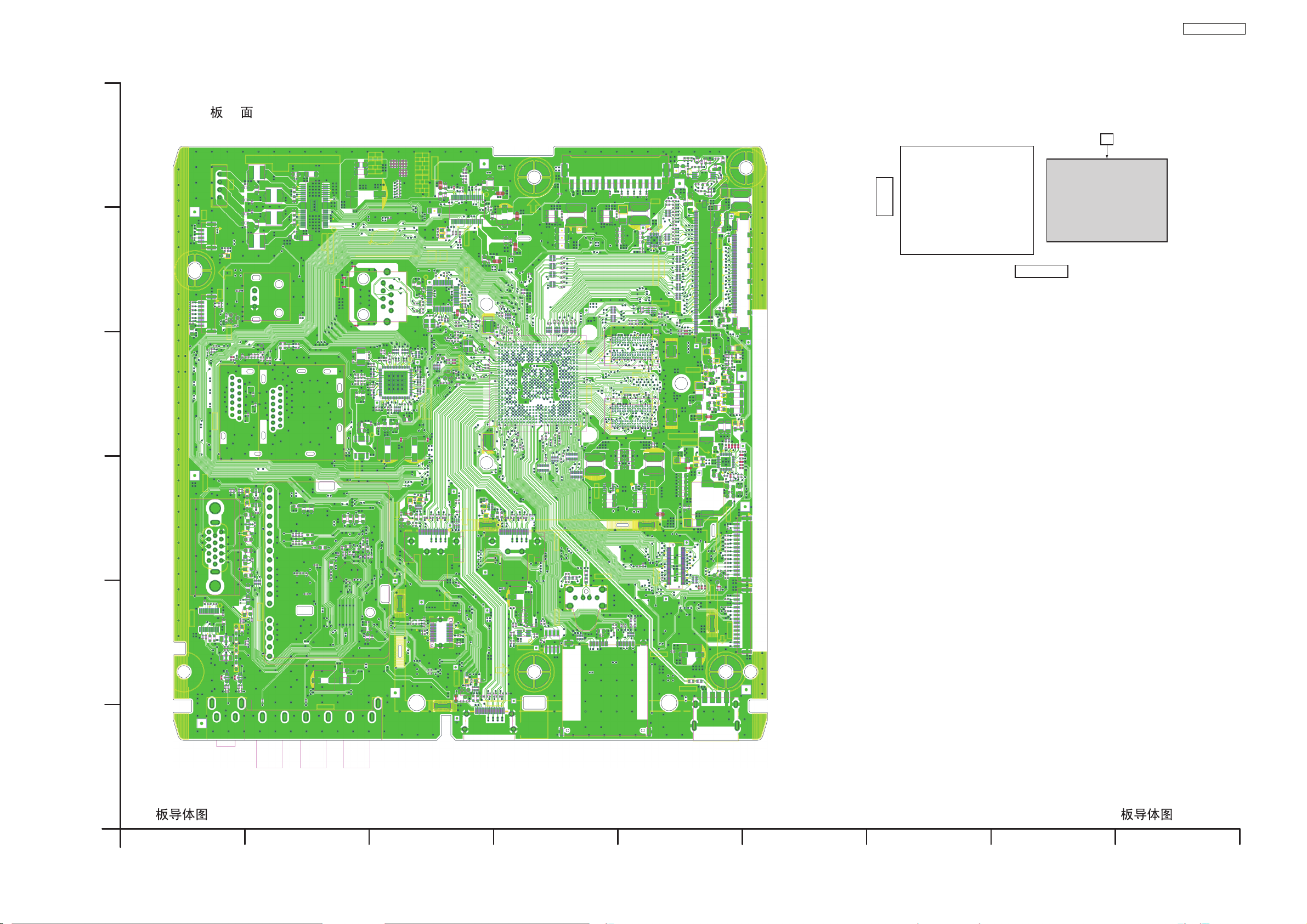

11.2. A 板--------------------------------------- 51

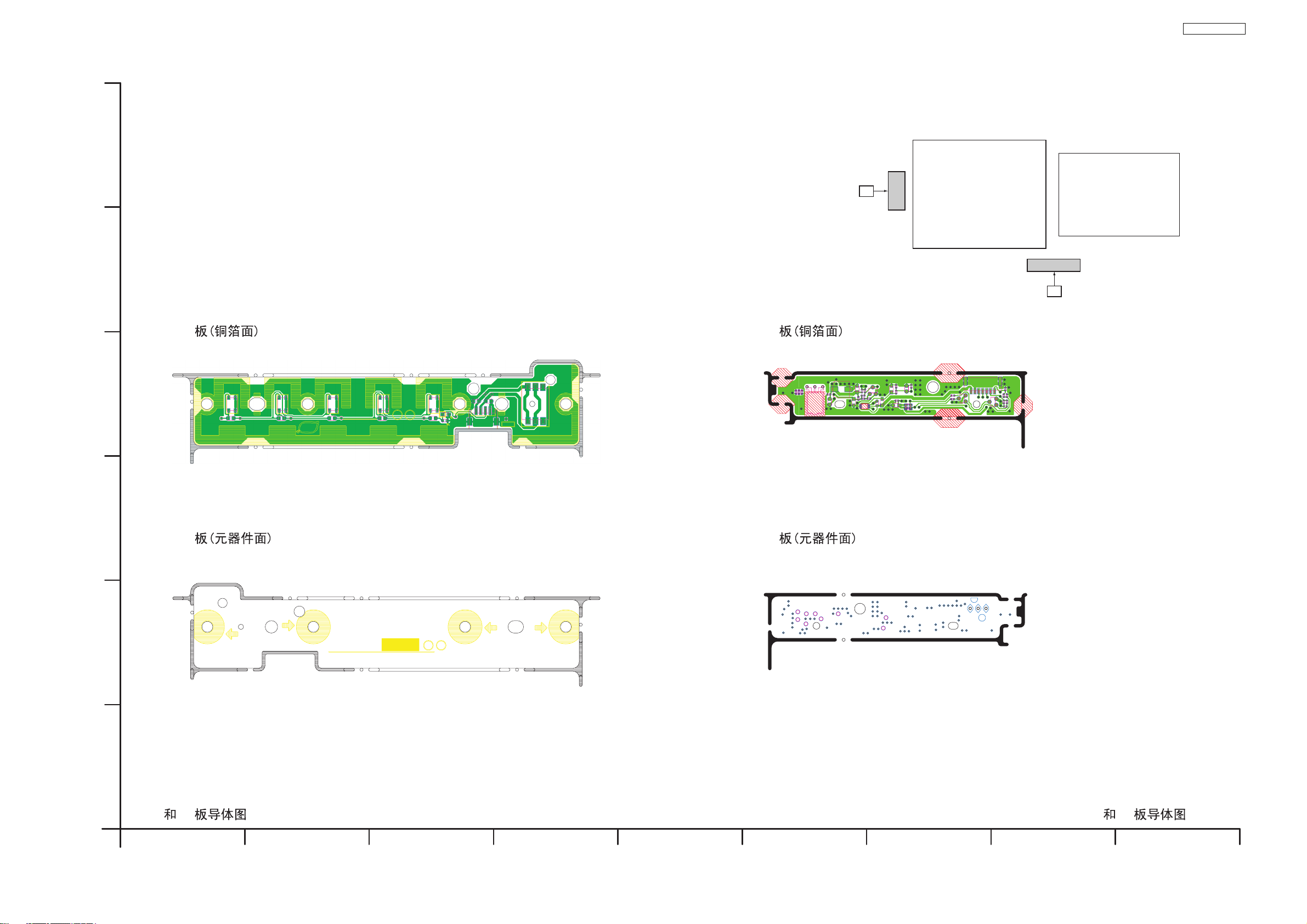

11.3. GK 板和 KA 板------------------------------- 53

12 零件位置和零件清单------------------------------ 55

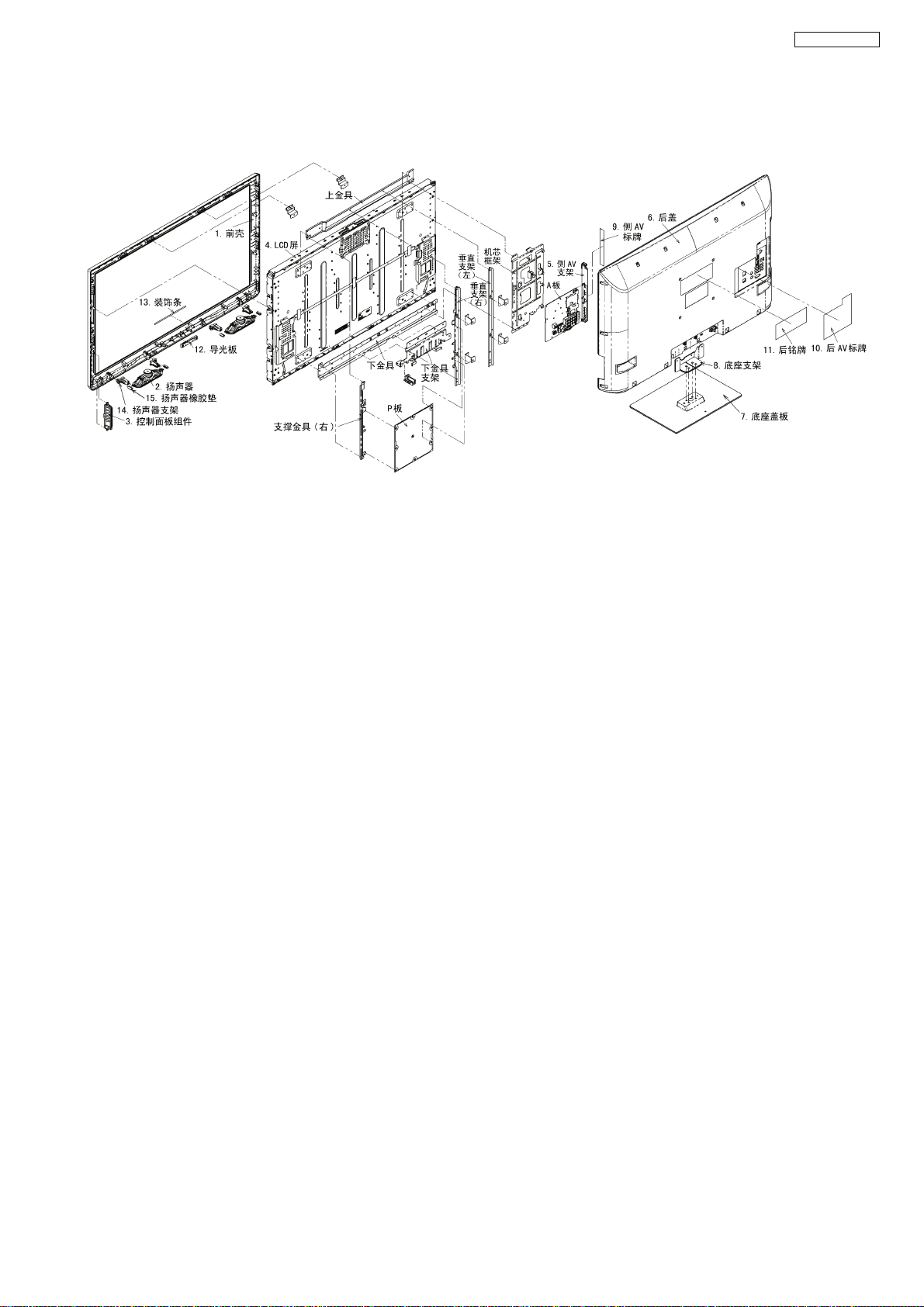

12.1. TH-L42U30C 部品位置 ----------------------- 55

12.2. TH-L42U30C 包装分解图 --------------------- 56

12.3. TH-L42U30C 底座分解图 --------------------- 57

12.4. 机械部件更换表 （TH-L42U30C）-------------- 58

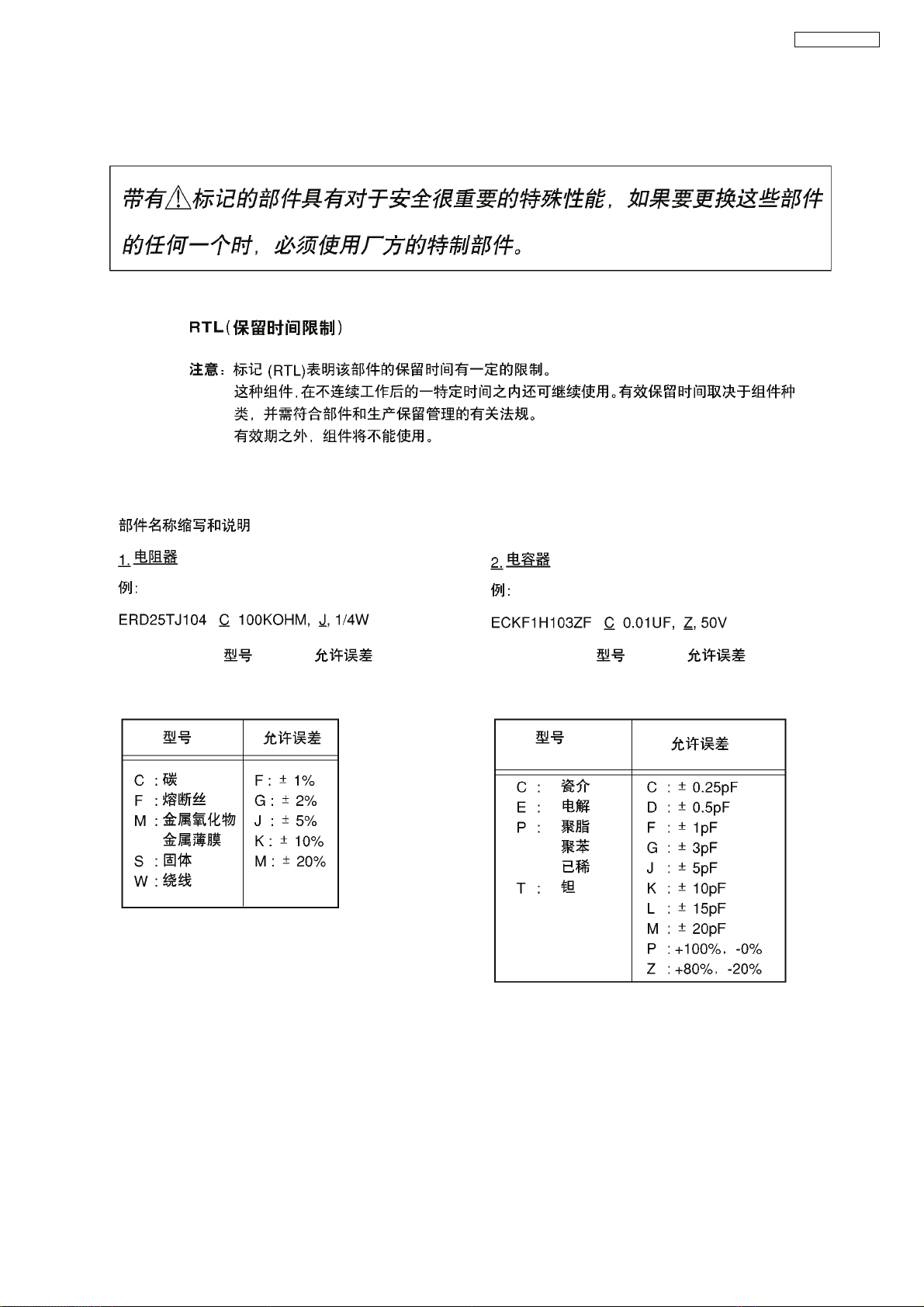

12.5. 更换部件表 -------------------------------- 59

2

1 安全事项

1.1. 一般准则

1. 维修时，检查引线的外观。如发现短路，更换所有因短路而过热或被损坏的部件。

2. 维修后，检查并确认所有的保护装置，如：绝缘隔障、绝缘纸、屏蔽等安装正确。

3. 维修后，进行漏电检查，以免用户遭受触电危险。

1.1.1. 漏电冷检查

1. 拔掉 AC 电源线，然后在插头的两个支脚间接上一根跳线。

2. 用欧姆计测量接上跳线的 AC 插头与设备上各外露的金属机架部分 （如螺丝头、连接端子等）之间的电阻值。
当外露金属部分与底板形成回路时，读数应该在 1MΩ 和 5.2MΩ 之间。

当外露金属部分与底板没有形成回路时，读数必定为∞。

TH-L42U30C

图1

1.1.2. 漏电热检查(图1)

1. 将 AC 电源线直接插入 AC 电源插座。
进行检查时，请勿使用隔离变压器。

2. 在设备上各外露金属部分和良好接地之间连接一个 1.5kΩ，10W 的电阻，并与 0.15μF 的电容器并联，如图 1 所示。

3. 用一只 1KΩ/V 或灵敏度更高的 AC 电压表测量穿过电阻的电势。

4. 检查各外露金属部件并测量各点的电压。

5. 颠倒 AC 插座中的 AC 插头，并重复上述各项测量。

6. 任何点上的电势都不能超过 0.75V RMS。
必须用漏电测试仪 （Simpson229 型或类似型号）来进行热检测。其中漏电绝不能超过 0.5mA。当测量值超出规定的限制时，可
能会引起触电。所以必须在机器返回用户手中之前对其进行修理和再检测。

3

TH-L42U30C

2警告

2.1. 对静电灵敏设备 （ES）的静电放电保护 （ESD）

一些半导体 （固态）装置很容易遭静电损坏。这些组件通常被称为静电灵敏装置 （ES）。典型的 ES 装置有集成电路和一些场效应晶
体管以及半导体 “芯片”组件。以下方法通常被用来减少由于静电放电 （ESD）所产生的组件损坏。

1. 在处理任何半导体组件或是配备有半导体组件的设备之前，通过接触到已知地线及时排除身体上的任何静电放电。
或者戴上市场上出售的抗静电放电腕带，但是在待检设备通电之前应将其拿掉，以免遭受电击。

2. 在移动配有静电灵敏装置的电器组件之后，要将该组件放置于导体表面上 （如铝箔），以防组件静电电荷的产生或辐射。

3. 只能使用有接地端子的电烙铁来焊接或断开静电灵敏装置。

4. 只采用抗静电焊接装置。一些不属于 “抗静电 （静电放电保护）”范围的焊接装置会产生足以损坏静电灵敏装置的电荷。

5. 切勿使用类似氟利昂推进剂的化学物质。这些化学物质会产生足以损坏静电灵敏装置的电荷。

6. 在准备立即安装之前才能拆开静电灵敏替代装置的保护性包装。（大多数静电灵敏零部件都是采用铅制包装，通过与导电泡沫、
铝箔或是类似的导体材料一起造成短路）。

7. 在拆掉静电灵敏零部件上的铅制保护性材料之前，立刻将保护性材料与即将安装零部件的机芯或是电路组件相接触。

注意：

确定机芯或电路无电源，并遵守其它所有的安全措施。

8. 当处理未包装的静电灵敏替代装置时，尽量减小身体的动作幅度。（否则，一些无关紧要的动作如：衣服织物一起掠过或是从铺
有地毯的地板上抬起脚，都会产生足以损坏静电灵敏装置的静电 （静电放电））。

4

TH-L42U30C

2.2. 关于无铅焊接 （PbF）

注：

在元素周期表中，铅以 Pb 表示。
本手册中，Pb 表示有铅焊接，PbF 表示无铅焊接。
在制造中使用并且在下文中讨论的无铅焊接是 （Sn + Ag + Cu）。
即：锡 （Sn），银 （Ag）和铜 （Cu）, 不过其它类型也可使用。

出于环境保护的考虑，本设备制造中使用了无铅焊接工艺。我们建议在维修和修理工作中最好使用无铅焊接，不过也允许使用有铅焊
接。

使用无铅焊接工艺制造的印刷电路板背面的树叶形符号 内有 PbF 字样。

注意：

• 无铅焊接的熔点比标准焊接的高。通常熔点是超过 50 ～ 70°F （30 ～ 40°C）。
请使用高温烙铁，并将其温度设为 700 ± 20°F (370 ± 10°C)。

• 在加热过度（约 1100°F 或 600°C）时，无铅焊料可能会发生喷溅。如果必须使用有铅焊接，请在焊接前先全部去除焊脚或焊接区的
无铅焊料。如果做到这点有实际困难，则确保无铅焊料加热到熔化之后再进行有铅焊接。

• 在对双电路板进行有铅焊接后，请检查部件侧部是否有过量焊料，否则会流到另一侧去。（见下图）

推荐的无铅焊料

有几种无铅焊料可供选购，本产品使用 Sn+Ag+Cu( 锡 + 银 + 铜 ) 焊料。
不过也可使用 Sn+Cu( 锡 + 铜 )，Sn+Zn+Bi （锡 + 锌 + 铋）。

5

TH-L42U30C

3 服务导航

3.1. 自检

1. 自检用于自动检查电视机的总线和十六进制码。
要进入自检模式，在按下机器右侧的 -/V 键的同时按下遥控器上的菜单键，显示屏将会显示：

显示 回路号 描述 电路板 备注
TUN TU4800 调谐器 A 板
STBY IC8000 微处理器 A 板
MEM1 IC8601 存储器 A 板
MEM2 IC5000 存储器 A 板
AVSW 输入模式检测 A 板
LAN 上网接口检测 A 板

6

3.2. 可显示的输入信号

色差信号输入 (Y，PB / CB，PR / CR)，HDMI
〇标记：适用的输入信号

信号名称 色差信号输入 HDMI
525 (480) / 60i 〇 〇
525 (480) / 60p 〇 〇
625 (576) / 50i 〇 〇
625 (576) / 50p 〇 〇
750 (720) / 60p 〇 〇
750 (720) / 50p 〇 〇
1,125 (1,080) / 60i 〇 〇
1,125 (1,080) / 50i 〇 〇
1,125 (1,080) / 60p 〇
1,125 (1,080) / 50p 〇
1,125 (1,080) / 24p 〇

电脑 ( 从 D-SUB 15 针 )
电脑适用的输入信号，基本上与 VESA 标准计时相容。

信号名称 水平频率 （千赫兹） 垂直频率 （赫兹）
640 × 400 @70 Hz 31.47 70.07
640 × 480 @60 Hz 31.47 59.94
640 × 480 @75 Hz 37.50 75.00
800 × 600 @60 Hz 37.88 60.32
800 × 600 @75 Hz 46.88 75.00
800 × 600 @85 Hz 53.67 85.06
852 × 480 @60 Hz 31.44 59.89
1,024 × 768 @60 Hz 48.36 60.00
1,024 × 768 @70 Hz 56.48 70.07
1,024 × 768 @75 Hz 60.02 75.03
1,024 × 768 @85 Hz 68.68 85.00
1,280 × 1,024 @60 Hz 63.98 60.02
1,280 × 768 @60 Hz 47.70 60.00
1,366 × 768 @60 Hz 48.39 60.04
Macintosh13” (640 × 480) 35.00 66.67
Macintosh16” (832 × 624) 49.73 74.55
Macintosh21” (1,152 × 870) 68.68 75.06

电脑 （从 HDMI 端子）
电脑适用的输入信号，基本上与 HDMI 标准计时相容。

信号名称 水平频率 （千赫兹） 垂直频率 （赫兹）
640 × 480 @60 Hz 31.47 60.00
750(720)/60p 45.00 60.00
1,125(1,080)/60p 67.50 60.00

说明

• 上列之外的信号可能无法正确显示。

• 上列信号会重新加以格式化，以便在您的显示器上观看。

• 电脑信号在显示时已经过放大或压缩，因此可能无法非常清晰地显示细节。

TH-L42U30C

7

TH-L42U30C

4 技术规格

电源 交流 220 伏，50 赫兹
耗电量

额定功率 184 W
待机消耗功率 0.25 W

显示屏

宽高比 16:9
可见屏幕尺寸 106 cm （对角线）

930 mm （宽） × 523 mm （高）

像素数 2,073,600 （1,920 （宽） × 1,080 （高））

声音

扬声器 160 mm × 42 mm × 2.8Ω
音频输出 14W (7W + 7W) 7% THD
耳机 M3 (3.5 mm) 立体声迷你插座 × 1

电脑信号 VGA，SVGA，WVGA，XGA

SXGA，WXGA.......( 压缩 )

水平扫描频率 31 - 69 kHz
垂直扫描频率 59 - 86 Hz

接收系统 / 频带名称

接收频道

VHF 波段
2-12 (PAL/SECAM B, K1) 1-12 (PAL/SECAM D)
0-12 (PAL B 澳洲 ) 1-12 (NTSC M 日本 )
1-9 (PAL B 新西兰 ) 2-13 (NTSC M 美国 )
UHF 波段
21-69 (PAL G, H, I/SECAM G, K, K1)
28-69 (PAL B 澳洲 ) 13-57 (PAL D, K)
13-62 (NTSC M 日本 ) 14-69 (NTSC M 美国 )
有线电视
S1-S20 (OSCAR) 1-125 ( 美国有线电视 )
C13-C49 ( 日本 ) S21-S41 (HYPER)

Z1-Z37 ( 中国 ) 5A, 9A ( 澳洲 )
天线 - 背部 VHF / UHF
使用环境

温度 : 0 °C - 40 °C

湿度 : 20 % - 80 % 相对湿度 ( 无结露 )
连接端子

视频 / 音频输入 1

音频 左 / 右 RCA 插针式 × 2 0.5 V [rms]
视频 RCA 插针式 × 1 1.0 V [p-p] (75 Ω)
色差信号输入 Y 1.0 V [p-p] ( 包括同步 )

P

, PR/C

B/CB

视频 / 音频输入 2

音频 左 / 右 RCA 插针式 × 2 0.5 V [rms]
视频 RCA 插针式 × 1 1.0 V [p-p] (75 Ω)

视频 / 音频输入 3

音频 左 / 右 RCA 插针式 × 2 0.5 V [rms]
视频 RCA 插针式 × 1 1.0 V [p-p] (75 Ω)

音频输出

音频 左 / 右 RCA 插针式 × 2 0.5 V [rms] ( 高阻抗 )

R

± 0.35 V [p-p]

8

其它

HDMI1 - 3 输入 A 型连接器 • 本电视机支持 “HDAVI control 5”功能。
电脑输入 高密度 D-SUB 15 针 R / G / B: 0.7 V [p-p] (75 Ω)

HD / VD: TTL 级 2.0 - 5.0 V [p-p] ( 高阻抗 )

储存卡插槽 SD 卡插槽 × 1
USB 1/2 USB 2.0 类型 A 转接器 DC 5 V, 最高 500 mA

以太网 10BASE-T / 100BASE-TX

屏幕尺寸 （宽×高×厚） 1,021 毫米 × 666 毫米 × 288 毫米 （包括电视机底座）

1,021 毫米 × 632 毫米 × 107 毫米 （仅电视机）

重量 净重 19.0Kg （包括电视机底）

净重 17.0Kg （仅电视机）

执行标准 Q/0100RSA146-2011

注意

• 设计和规格如有变更，恕不另行通知。所示尺寸和重量为近似值。

• 本设备符合下述所列标准。

TH-L42U30C

9

TH-L42U30C

5功能

5.1. 电源指示灯闪烁次数表

1. 项目

LED 灯闪烁次数信息表

2. 内容

当不良发生时，电视机的保护电路启动并重新设置为待机模式。此时，通过本机前端的电源指示灯闪烁次数便可识别出故障部
位。

10

5.2. 机芯电路板分布

电路板名称 主要设备
A 板 AVSW，高频头，AD 转换器，ADAV，微处理器，EEP，温度感应，PEAKS-AVC，LAN 接口
KA 板 遥控接收、指示灯，传感器
GK 板 控制面板
P板 电源

TH-L42U30C

11

TH-L42U30C

6 服务模式

6.1. 如何进入维修模式

按主机的 -/V 钮时， 在 3 秒内按遥控器上的显示钮三次。

6.1.1. 按键命令

“1”按钮 ... 向前选择主选项
“2”按钮 ... 向回选择主选项
“3”按钮 ... 向前选择子选项
“4”按钮 ... 向回选择子选项

音量 +、音量 - 按钮 ... 对数据进行调整。

12

6.1.2 维修模式的内容

• 值以十六进制数显示。

• 预设值根据型号的不同而不同。

• 进入调整模式后，开始调整之前要注意每个项目中的值。

TH-L42U30C

13

TH-L42U30C

6.1.3. 如何退出

按遥控器上的退出键。

6.2. SRV-TOOL

6.2.1. 如何访问

1. 在维修模式中选择 “SRV-TOOL”。

2. 按遥控器上的确定按钮。

6.2.2. 退出

1. 按主机上电源按钮关闭电源。

14

6.3. 进入旅馆模式

6.3.1. 目的

为旅馆模式限制某种功能。

6.3.2. 进入旅馆模式设置菜单的方法

为了显示旅馆模式设置菜单，请在 2 秒内完成以下的操作。
按电视机上的音量减 [-/V]，并按遥控器上的 [ 视频 ] 键 3 次。
然后，旅馆模式就会显示出来。

TH-L42U30C

6.3.3. 退出旅馆模式

从墙上的插座中拔下电源线或是关闭前面板的电源键。

6.3.4. 旅馆模式菜单的说明

Hotel Mode 选择旅馆模式 开 / 关
Initial INPUT 选择输入模式。

Initial POS 选择节目数量。

Initial VOL Level 每次开机时，都需要调节音量。

Maximum VOL Level 设置最大音量。

Button Lock 选择上锁的条件。

Remote Lock 选择遥控上锁的条件。

Private Information 选择上网功能时 “VIERA CAST”值的保存路径。

项目 功能

每次开机时，都需要设置输入模式。
选项：
Off/TV/AV1/AV2/AV3/PC/HDMI 1/HDMI 2/HDMI 3

• Off：记忆最后一次的设置

• 根据模式选择输入方式

选项：
Off/0 to 100
Off：记忆最后一次的设置

选项 / 范围：
Off/0 to 100

• Off：记忆最后一次的设置

范围：
0 到 100

选项：
Off/Setup/Menu/All

• Off: 电视机上的所有按键都可用

• Setup：仅有 “F”键不可用

（不能控制调谐菜单）

• Menu：仅有 “F”键是不可用
（仅有音量 / 消声 能够使用）

• All：电视机上的所有按键都不可用

选项：
Off/Setup/Menu

• Off：电视机上的所有按键都可用

• Setup：仅有 “设定菜单”不可用

• Menu：“图像菜单”、“声音菜单”、“设定菜单”是不可用的

选项：
Keep/Reset

• Keep：保存用户设定的 “VIERA CAST”值

• Reset：恢复出厂设定的 “VIERA CAST”值

15

TH-L42U30C

7 拆解和组装介绍

7.1. 取下后盖

1. 放倒主机使后盖朝上。

2. 参考使用说明书拆下固定螺丝 ( × 4），取下底座。

3. 拆下固定螺丝：( × 14， × 1)。

4. 取下后盖。

注意：

7.2. 电源线

1. 取下后盖 ( 见 7.1)。

2. 拆下固定螺丝 （× 1），取下电源线支架。

3. 断开连接器，取出电源线。

7.3. 侧 AV 支架

1. 取下后盖 ( 见 7.1)。

2. 参照下图取下侧 AV 支架。

16

7.4. 挂架金具、A 板和 P 板

1. 拆下固定螺钉 （× 10）并取下挂架金具。

TH-L42U30C

2. 将导线从线夹中取出并断开连接器。

3. 拆下固定螺丝 （× 6）取下 P 板。

4. 拆下固定螺丝 （× 5）取下 A 板。

7.5. 控制面板组件

1. 拆下固定螺钉 （× 2）并取下控制面板组件。

17

TH-L42U30C

7.6. 取下扬声器

1. 拆下固定螺丝 （× 4）并取下扬声器。

2. 依次拆下图图示处固定螺钉，分别取下上金具和下金具。

7.7. 固定金具、KA 板、导光板

1. 依次拆下图图示处固定螺钉，分别取下上金具支架、下金具
支架、支撑金具 （右）和机芯框架。

3. 拆下固定螺钉 （× 1），取下 KA 板和导光板。

18

7.8. LCD 屏

1. 取下 LCD 屏。

TH-L42U30C

19

TH-L42U30C

8 测量和调整

8.1. A 板电压测试点

测定器名 连接 备注

数字万用表

步骤

1. 打开电源开关检查每个测试点的电压在下面的规格之内。 这时 , 检查 LED 变绿。

8.2. P 板电压测试点

测定器名 连接 备注

数字万用表

步骤

1. 打开电源开关检查每个测试点的电压在下面的规格之内。

20

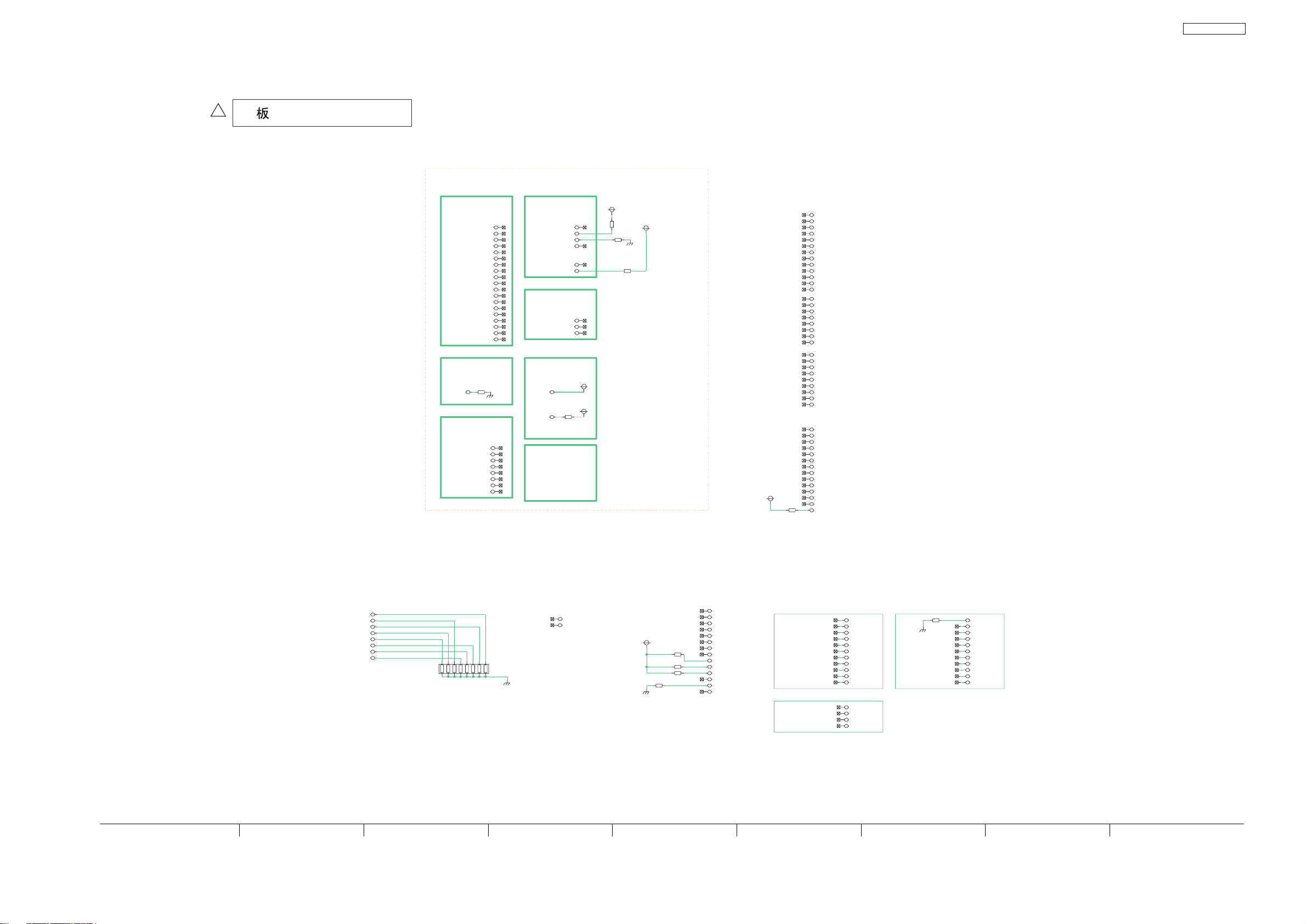

9 线路连接图

9.1. 线处理

1. TH-L42U30C 线处理。
根据下图整理线缆

TH-L42U30C

21
