Operating Instructions

Manual de instrucciones

High Definition Plasma Display

Alta definición Pantalla de plasma

Model No.

No. de Modelo

TH-42PH12U TH-50PH12U TH-42PH12L TH-50PH12L

Contents

Important Safety Instructions ··········································· 3 FCC STATEMENT ······························································· 4 Safety Precautions ···························································· 5 Maintenance ······································································· 6 Accessories ······································································· 7 Connections ······································································· 8 Power ON / OFF ······························································· 14

The illustration shown is an image. Before connecting, operating or adjusting this product, please read these instructions completely. Please keep this manual for future reference.

La ilustración mostrada es una imagen. Antes de conectar, utilizar o ajustar este producto, lea completamente este manual de instrucciones; y guárdelo para consultarlo en el futuro en caso de ser necesario.

Selecting the input signal ··············································· 16 Basic Controls ································································· 17 On-Screen Menu Displays ·············································· 19 Specifications ·································································· 20 Panasonic Professional Flat Panel Display Limited Warranty LIMITED WARRANTY STATEMENT ································ 23 Customer Service ···························································· 24

·· 22

For more detailed instructions, refer to the Operating Instructions on the CD-ROM. To view the Operating Instructions on the CD-ROM, you need a computer equipped with a CD-ROM drive, and

Adobe

Reader® (Version 7.0 or later is recommended) installed on your computer.

Depending on the operating system or settings on your computer, the Operating Instructions may not start automatically. In this case, open the PDF file under \MANUAL\PDF manually to view the instructions.

Para obtener instrucciones más detalladas, consulte las instrucciones de manejo contenidas en el CD-ROM. Para ver las instrucciones de manejo contenidas en el CD-ROM, se necesita un ordenador equipado con una unidad de CD-ROM, y que tenga instalado Adobe® Reader® (se recomienda la versión 7.0 o posterior).

Dependiendo del sistema operativo o de las configuraciones del ordenador, las instrucciones de manejo pueden no iniciarse automáticamente. En tal caso, abra manualmente el archivo PDF en \MANUAL\PDF para visualizar las instrucciones.

English

Español

TQB2AA0549

Page 2

Manual de instrucciones

No. de Modelo

TH-42PH12U TH-50PH12U TH-42PH12L TH-50PH12L

Indice

Instrucciones de seguridad importantes ··························3 Aviso de seguridad importante ·········································· 4 Precauciones para su seguridad ·······································5 Mantenimiento ·····································································6 Accesorios ···········································································7 Conexiones ··········································································8 Encendido/apagado de la alimentación ·························14 Selección de la señal de entrada ·····································16 Controles básicos ·····························································17 Indicaciones en pantalla ···················································19 Especificaciones ·······························································20 Certificado de Garantía ·····················································22 Atención al Cliente ····························································24

Page 3

ADVERTENCIA

RIESGO DE DESCARGA ELÉTRICA

ADVERTENCIA: Para reducir el riesgo de sufrir una descarga eléctrica, no retire la cubierta ni el panel posterior. En el interior no hay piezas que deba reparar el usuario. Solicite las reparaciones al personal de servicio caliﬁ cado.

NO ABRIR

El rayo con punta de ﬂ echa dentro de un triángulo equilátero tiene la finalidad de avisar al usuario de que hay piezas en el interior del producto que si las tocan las personas éstas pueden recibir una descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero tiene la finalidad de avisar al usuario de la existencia de instrucciones de utilización y servicio importantes en el material impreso que acompaña al aparato.

ADVERTENCIA : Para impedir los daños que podrían ser causados por una descarga eléctrica, no exponga

este aparato a la lluvia ni a la humedad. No ponga recipientes con agua (ﬂ oreros, tazas, cosméticos, etc.) encima del aparato. (incluyendo los estantes que estén encima de él, etc.)

ADVERTENCIA : 1) Para impedir recibir descargas eléctricas, no retire la cubierta. En el interior no hay piezas que

deba reparar el usuario. Solicite las reparaciones al personal de servicio caliﬁ cado.

2) No quite la clavija de puesta a tierra del enchufe de alimentación. Este aparato está equipado

con un enchufe de alimentación de tres clavijas, una de las cuales sirve para hacer la puesta a tierra. Este enchufe sólo puede conectarse a un tomacorriente que también disponga de puesta a tierra. Esto constituye una medida de seguridad. Si no puede introducir el enchufe en el tomacorriente, póngase en contacto con un electricista.

No anule la ﬁ nalidad de la clavija de puesta a tierra.

Page 4

Instrucciones de seguridad importantes

1) Lea estas instrucciones.

2) Conserve estas instrucciones.

3) Preste atención a todas las advertencias.

4) Siga todas las instrucciones.

5) No utilice este aparato cerca del agua.

6) Limpie solamente con un paño seco.

7) No tape ninguna abertura de ventilación. Instale el aparato según las instrucciones del fabricante.

8) No instale el aparato cerca de fuentes de calor tales como radiadores, salidas de calor, estufas u otros aparatos (incluyendo ampliﬁ cadores) que produzcan calor.

9) No anule la característica de seguridad de la clavija polarizada o de la clavija del tipo con conexión a tierra. Una clavija polarizada tiene dos patillas, una más ancha que la otra. Una clavija del tipo con conexión a tierra tiene dos patillas y una espiga de conexión a tierra. La patilla ancha o la espiga ha sido suministrada para su seguridad. Si la clavija suministrada no entra en su toma de corriente, consulte a un electricista para que le cambie la toma de corriente obsoleta.

10) Proteja el cable de alimentación para que no sea pisado ni pellizcado, especialmente en las clavijas, tomas de corriente y en el punto por donde sale del aparato.

11) Utilice solamente los aditamentos/accesorios que haya especiﬁ cado el fabricante.

12) Utilice el aparato sólo con el mueble con ruedas, soporte, trípode, ménsula o mesa especiﬁ cado por el fabricante o vendido con el aparato. Cuando utilice un mueble con ruedas, tenga cuidado al trasladar la combinación del mueble y el aparato para evitar lesionarse si se cae.

13) Desenchufe este aparato durante tormentas eléctricas o cuando no lo utilice durante mucho tiempo.

14) Solicite todos los trabajos de reparación al personal de servicio cualificado. La reparación del aparato será necesaria cuando éste se haya estropeado de cualquier forma; por ejemplo, cuando se haya estropeado la clavija o el cable de alimentación, cuando se haya derramado líquido o hayan caído objetos en el interior del aparato, cuando el aparato haya quedado expuesto a la lluvia o a la humedad, cuando no funcione normalmente o cuando se haya caído.

15) Para impedir las descargas eléctricas, asegúrese de que la patilla de puesta a tierra de la clavija del cable de alimentación de CA esté ﬁ rmemente conectada.

Page 5

Aviso de seguridad importante

Este equipo ha sido probado y ha demostrado cumplir con los límites establecidos para dispositivos digitales de la Clase B, de conformidad con el Apartado 15 de las Normas de la FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede radiar energía radioeléctrica, y si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que las interferencias no se produzcan en una instalación particular. Si este equipo causa interferencias perjudiciales en la recepción de la radio o la televisión, lo que puede determinarse apagando y encendiendo el equipo, al usuario se le recomienda intentar corregir la interferencia tomando una o más de las medidas siguientes:

• Cambie la orientación o el lugar de instalación de la antena.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma de corriente diferente de aquella a la que está conectada el receptor.

• Consulte a su concesionario o a un técnico con experiencia para solicitar su ayuda. Este aparato cumple con el Apartado 15 de las Normas de la FCC. El funcionamiento está sujeto a las dos

condiciones siguientes: (1) Este aparato no debe causar interferencias perjudiciales, y (2) debe aceptar cualquier interferencia recibida, incluyendo aquellas que puedan causar un funcionamiento no deseado.

AVISO DE LA FCC: Para asegurar el cumplimiento ininterrumpido, siga las instrucciones de instalación adjuntas y utilice solamente cables de interfaz blindados cuando conecte a un ordenador o a dispositivos periféricos. Cualquier cambio o modiﬁ cación que no haya sido aprobado explícitamente por Panasonic Corp. of North America podría anular la autorización que tiene el usuario para utilizar este dispositivo.

Declaración de conformidad de la FCC

Número de modelo TH-42PH12U, TH-50PH12U, TH-42PH12L, TH-50PH12L

Responsable: Panasonic Corporation of North America One Panasonic Way 1F-10, Secaucus, NJ 07094 Dirección de contacto: Panasonic Professional Display Company Panasonic Plasma Concierge 1-800-973-4390

AVISO PARA CANADÁ:

Este aparato digital de la Clase B cumple con la norma canadiense ICES-003.

Nota:

No permita que se visualice una imagen ﬁ ja durante un periodo de tiempo prolongado, ya que esto puede causar una retención de imagen permanente en la pantalla de plasma. Los ejemplos de imágenes ﬁ jas incluyen logotipos, videojuegos, imágenes de computadora, teletexto e imágenes mostradas en el formato 4:3.

Marcas comerciales y registradas

• VGA es una marca comercial de International Business Machines Corporation.

• Macintosh es una marca registrada de Apple Computer, EE.UU.

• SVGA, XGA, SXGA y UXGA son marcas registradas de Video Electronics Standard Association. Aunque no se mencionen especialmente marcas comerciales de compañías o productos, tales marcas

comerciales están plenamente reconocidas.

• HDMI, el símbolo HDMI y la Interface de Multimedios de Alta Definición son marcas comerciales o marcas registradas de HDMI Licensing LLC.

Page 6

Precauciones para su seguridad

PRECAUCION

Esta la pantalla de plasma puede utilizarse sólo con los siguientes accesorios opcionales. El uso con cualquier otro tipo de accesorios opcionales puede causar inestabilidad y terminar provocando daños.

• Altavoces ....................................................

• Pedestal ...................................................... TY-ST08-K

• Pedestal móvil ............................................ TY-ST58PF10

•

Abrazadera de suspensión de pared (vertical)

• Abrazadera de suspensión de pared (angular)

•

Abrazadera de suspensión de pared (Tipo cajón)

• Abrazadera de suspensión de techo ..........TY-CE42PS7

•

Tarjeta de terminales de vídeo componente BNC

•

Tarjeta de terminales de vídeo compuesto BNC

• Tarjeta de terminales de vídeo dual BNC ...TY-FB9BD

•

Tarjeta de terminales de vídeo componente RCA

•

Tarjeta de terminales de vídeo compuesto RCA

• Tarjeta de terminales (digiral) RGB.............TY-42TM6D

•

Tarjeta de terminales pasante y activa RGB

• Tarjeta de terminales de entrada PC ..........TY-42TM6P

•

Tarjeta de terminales de vídeo compuesto/componente

• Tarjeta de terminales de SDI BNC ..............TY-FB7SD

• Tarjeta de terminales de HD-SDI ................TY-FB9HD

•

Tarjeta de terminales HD-SDI con audio

• Tarjeta de terminales de HDMI ...................TY-FB8HM

• Tarjeta de terminales HDMI doble ..............TY-FB10HMD

• Placa de terminal DVI-D .............................TY-FB11DD

• Panel Táctil .................................................

• Tarjeta de terminales de paso IR ................ TY-FB9RT

• Tarjeta inalámbrica para presentaciones .... TY-FB10WPU (Para los Estados Unidos de Norteamérica y Canadá)

• Caja de terminales de AV ...........................TY-TB10AV

• Filtro antideslumbrante ...............................

• Tarjeta Mate-IF ............................................TY-FB11HB (para TH-42PH12U, TH-50PH12U)

•

Tarjeta de sintonizador U/V con MATE I/F (Excepto para Canadá y los Estados Unidos de América, sólo América del Sur y América Central)

Solicite ayuda de un técnico cualiﬁ cado para realizar la instalación.

Las partes pequeñas pueden presentar un peligro ya que la persona puede atorarse si dichas partes se tragan accidentalmente. En consecuencia, mantenga estas partes fuera del alcance de los niños pequeños. Tire las partes pequeñas y objetos, incluyendo materiales para embalaje y bolsas/papeles de plástico, para que los niños pequeños no jueguen, ya que si lo hicieran corren un riesgo potencial de sofocación.

Cuando utilice la pantalla de plasma

No acerque sus manos, rostro u otros objetos cerca de los oriﬁ cios de ventilación de la pantalla de plasma.

•

La parte superior de la pantalla de plasma se calienta mucho habitualmente debido a la temperatura alta del aire de escape que sale por los oriﬁ cios de ventilación. Si acerca demasiado cualquier parte de su cuerpo podrá quemarse o sufrir otras lesiones. Al poner cualquier objeto cerca de la parte superior de la pantalla, el calor podrá dañar a ese objeto o a la propia pantalla si se bloquean sus oriﬁ cios de ventilación.

Desconecte todos los cables antes de mover la pantalla de plasma.

•

Si fuera necesario mover la pantalla de plasma a otro lugar y se dejan algunos cables conectados, éstos pueden dañarse, provocar un incendio o una descarga eléctrica.

Desenchufe el cable eléctrico del tomacorriente como medida de seguridad antes de realizar una limpieza.

• Puede sufrir una descarga eléctrica si no lo hace.

(Panasonic Corporation fabrica todos los accesorios siguientes.)

TY -SP42P8W -K (para TH-42PH12U/L), TY-SP50P8W-K (para TH-50PH12U/L)

...TY -WK42PV7

...

TY-WK42PR7

...

TY-WK42DR1

....TY -42TM6A

....TY-42TM6B

....TY -42TM6Z

....TY-42TM6V

...TY-42TM6G ...TY-42TM6Y

......TY -FB10HD

TY -TP42P10S (para TH-42PH12U/L), TY-TP50P10S (para TH-50PH12U/L)

TY -AR42P12W (para TH-42PH12U/L), TY-AR50P12W (para TH-50PH12U/L)

......TY -FB9TU

Limpie el cable eléctrico a intervalos regulares para evitar que se cubra por el polvo.

• Si hay acumulación de polvo en el enchufe del cable eléctrico, la humedad puede acumularse y dañar el aislamiento, provocando un incendio. Desenchufe el cable eléctrico del tomacorriente y limpie con un paño seco.

Esta pantalla de plasma radia rayos infrarrojos, y por lo tanto puede afectar a otros equipos de comunicación por infrarrojos. Instale su sensor de infrarrojos en un lugar alejado de la luz directa de su pantalla de plasma o de la luz reﬂ ejada por ella.

Nota:

No permita que se visualice una imagen ﬁ ja durante un periodo de tiempo prolongado, ya que esto puede causar una retención de imagen permanente en la pantalla de plasma. Los ejemplos de imágenes fijas incluyen logotipos, videojuegos, imágenes de computadora, teletexto e imágenes mostradas en el formato 4:3.

Page 7

Precauciones para su seguridad / Mantenimiento

ADVERTENCIA

Instalación

No instale la pantalla de plasma sobre superﬁ cies inclinadas o poco estables.

• La pantalla de plasma puede caerse o darse vuelta.

No coloque objetos encima de la pantalla de plasma.

• Si se derrama agua en la pantalla de plasma o entran objetos extraños en su interior, se puede provocar un cortocircuito que causará fuego o descarga eléctrica. Si entran objetos extraños en el interior de la pantalla de plasma, consulte con su tienda local de Panasonic.

No cubra los oriﬁ cios de ventilación.

• La pantalla de plasma puede calentarse excesivamente provocado fuego o daños en la Pantalla de plasma.

Transporte solamente en posición vertical!

•

Transportar la unidad con su pantalla hacia arriba o hacia abajo puede dañar el sistema de circuitos interno.

Si se utiliza el pedestal (accesorio opcional), deje un espacio de 3 15/16” (10 cm) o más por la parte superior, derecha e izquierda, y 2 3/4” (7 cm) o más por la parte trasera, y mantenga también el espacio entre la parte inferior de la pantalla y la superﬁ cie del suelo. Si se utiliza algún otro método de instalación, siga el manual del mismo. (Si en el manual de instalación no se ofrece una indicación especíﬁ ca de las dimensiones de instalación, deje un espacio de 3 15/16” (10 cm) o más por la parte superior, inferior, derecha e izquierda, y 2 3/4” (7 cm) o más por la parte trasera.)

Un aparato de fabricación clase I deberá conectarse a una toma de corriente que disponga de una conexión a tierra de protección.

Cable de alimentación de CA

La pantalla de plasma fue diseñada para funcionar con una CA de 110-127 V, 50/60 Hz.

Con esta unidad no utilice ningún otro cable eléctrico que no sea el suministrado.

• De lo contrario podría producirse un incendio o descargas eléctricas.

Inserte completamente el enchufe del cable eléctrico.

Si el enchufe no ha entrado completamente puede generar

• calor y ser el origen de un incendio. Si el enchufe está dañado o el tomacorriente está ﬂ ojo, no los utilice.

No toque el enchufe del cable eléctrico con las manos mojadas.

• Puede recibir una descargue eléctrica.

No haga nada que pueda dañar el cable eléctrico. Cuando desenchufe el cable eléctrico, sujete del enchufe y no el cable.

• No dañe el cable eléctrico, no lo modiﬁ que ni coloque objetos pesados encima, ni coloque cerca de objetos que desprendan calor, no tuerza ni tire excesivamente del mismo. Esto puede provocar un fuego o descarga eléctrica. Si el cable eléctrico está dañado, solicite la reparación en su tienda local de Panasonic.

Si no se utiliza la pantalla de plasma durante un largo período de tiempo, desenchufe el cable eléctrico del tomacorriente.

Si se producen problemas durante el uso

Si se produce un problema (por ejemplo falta la imagen o sonido), o si sale humo o hay olores no normales de la pantalla de plasma, desenchufe inmediatamente el cable eléctrico del tomacorriente.

• Si sigue utilizando la pantalla de plasma en estas condiciones, puede provocar un fuego o descarga eléctrica. Después de comprobar que ha dejado de salir humo, llame a su tienda local de Panasonic para solicitar las reparaciones necesarias. No repare la Alta deﬁ nición Pantalla de plasma por su cuenta ya que es muy peligroso.

Si entra agua o materias extrañas en el interior de la pantalla de plasma, si se ha caído la pantalla de plasma o si el mueble exterior está dañado, desenchufe inmediatamente el cable eléctrico.

• Puede provocar un cortocircuito que inicie un incendio. Llame a su tienda local de Panasonic para hacer las reparaciones necesarias.

Mantenimiento

El frente del panel de la pantalla ha recibido un tratamiento especial. Limpie suavemente la superﬁ cie del panel utilizando el paño de pulido o un paño suave.

• Si la superﬁ cie está particularmente sucia, límpiela pasando un paño blando y sin pelusa que haya sido humedecido en agua pura o en agua en la que se haya diluido detergente neutro 100 veces, y luego pase uniformemente un paño seco del mismo tipo hasta que quede seca la superﬁ cie.

• No raye o golpee la superﬁ cie del panel con sus uñas u otros objetos duros ya que la superﬁ cie puede dañarse. Además, evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de pintura, de lo contrario puede verse afectada la calidad de la superﬁ cie.

Si el mueble se ensucia, limpie con un paño suave y seco.

• Si el mueble está muy sucio, empape el paño en agua mezclada con una pequeña cantidad de detergente neutro y escurra el paño hasta eliminar el agua. Utilice el paño para limpiar el mueble y seque frotando con un paño seco.

• No permita que el detergente entre en contacto directo con la superﬁ cie de la Alta deﬁ nición Pantalla de plasma. Si las gotas de agua entran en el interior del aparato, pueden surgir problemas en el funcionamiento.

• Evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de pintura debido a que puede verse afectada la superﬁ cie del mueble y puede desprenderse el revestimiento. Tampoco deje la superﬁ cie por mucho tiempo en contacto con artículos de caucho o PVC.

Page 8

Accesorios

Accesorios suministrados

Compruebe que ha recibido todos los accesorios indicados

Manual de instrucciones

Pilas del mando a distancia

CD-ROM (Manual de instrucciones)

Cable de CABanda de ﬁ jación × 1

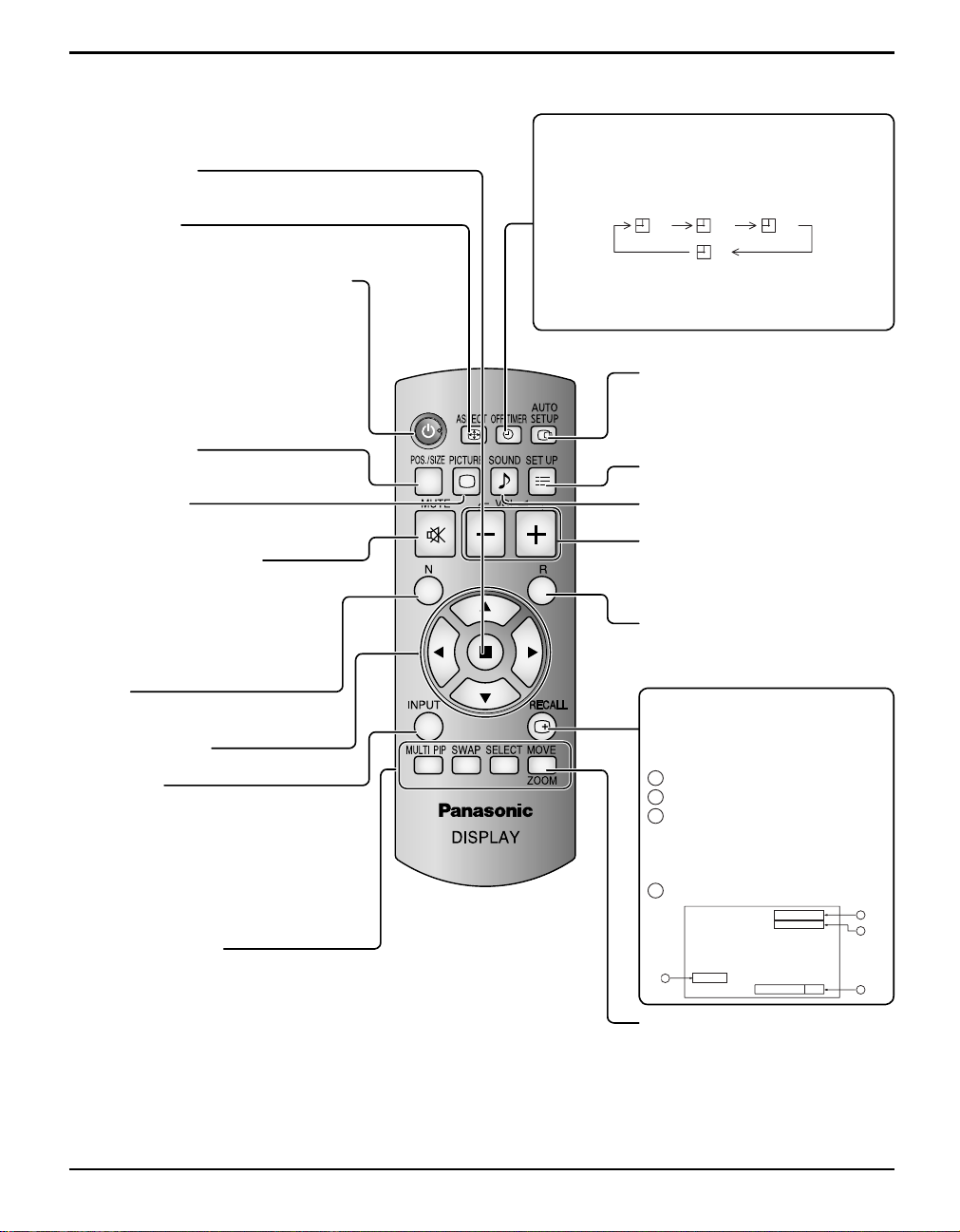

Transmisor del mando a distancia N2QAYB000432

Pilas para el transmisor de mando a distancia (tamaño AA × 2)

Se necesitan dos pilas AA.

1. Tire del gancho para abrir la tapa de las pilas.

Coloque las pilas correctamente con las polaridades (+) y (–) indicadas.

tamaño “AA”

3. Vuelva a colocar la tapa.

Consejo útil:

Para las personas que utilizan el mando a distancia con frecuencia, se recomienda reemplazar las pilas usadas por pilas alcalinas que duran más.

Precaución relacionada con el uso de las pilas

La instalación mal hecha puede causar fugas de electrólito y corrosión, lo que estropeará el transmisor de mando a distancia. Las pilas deben desecharse por medios ecológicos.

Tome las precauciones siguientes:

1. Las pilas deberán reemplazarse siempre juntas. Cuando reemplace pilas usadas, utilice siempre pilas nuevas.

2. No mezcle una pila usada con una nueva.

3. No mezcle distintos tipos de pilas (por ejemplo: pilas de carbón de zinc con alcalinas).

4. No intente cargar, cortocircuitar, desarmar, calentar o quemar las pilas usadas.

El reemplazo de las pilas es necesario cuando el mando a distancia funciona esporádicamente o no puede controlar la pantalla de plasma.

6. No queme ni rompa las pilas. No exponga las baterías al calor excesivo como radiación solar, fuego o similares.

Page 9

Conexiones

Para TH-42PH12U, TH-50PH12U

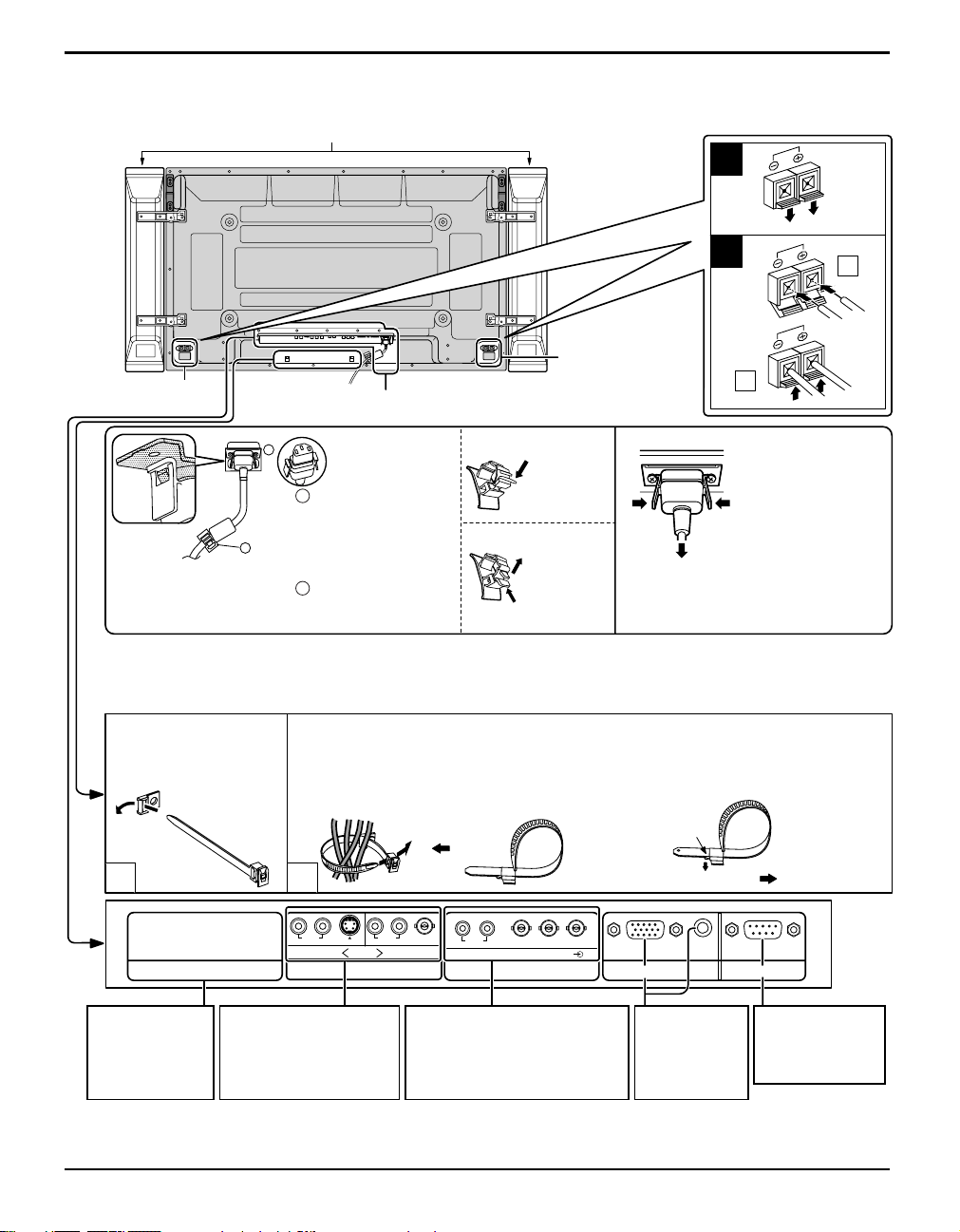

Cuando conecte los altavoces, asegúrese de utilizar solamente los altavoces opcionales recomendados. Consulte el manual de instalación de los altavoces para conocer detalles acerca de la instalación.

Altavoces (Accesorios opcionales)

Terminal de

Terminal de altavoz (R)

Nota:

Asegúrese de que el cable de alimentación de CA esté sujetado en ambos lados, el derecho y el izquierdo.

– Fijación del cable de alimentación de CA

altavoz (L)

Conexión del cable de alimentación de CA (vea la página 14)

Desenchufe el cable de CA

Nota:

Cuando desconecte el cable de alimentación de CA, asegúrese absolutamente de desconectar primero la clavija del cable de alimentación de CA de la toma de corriente.

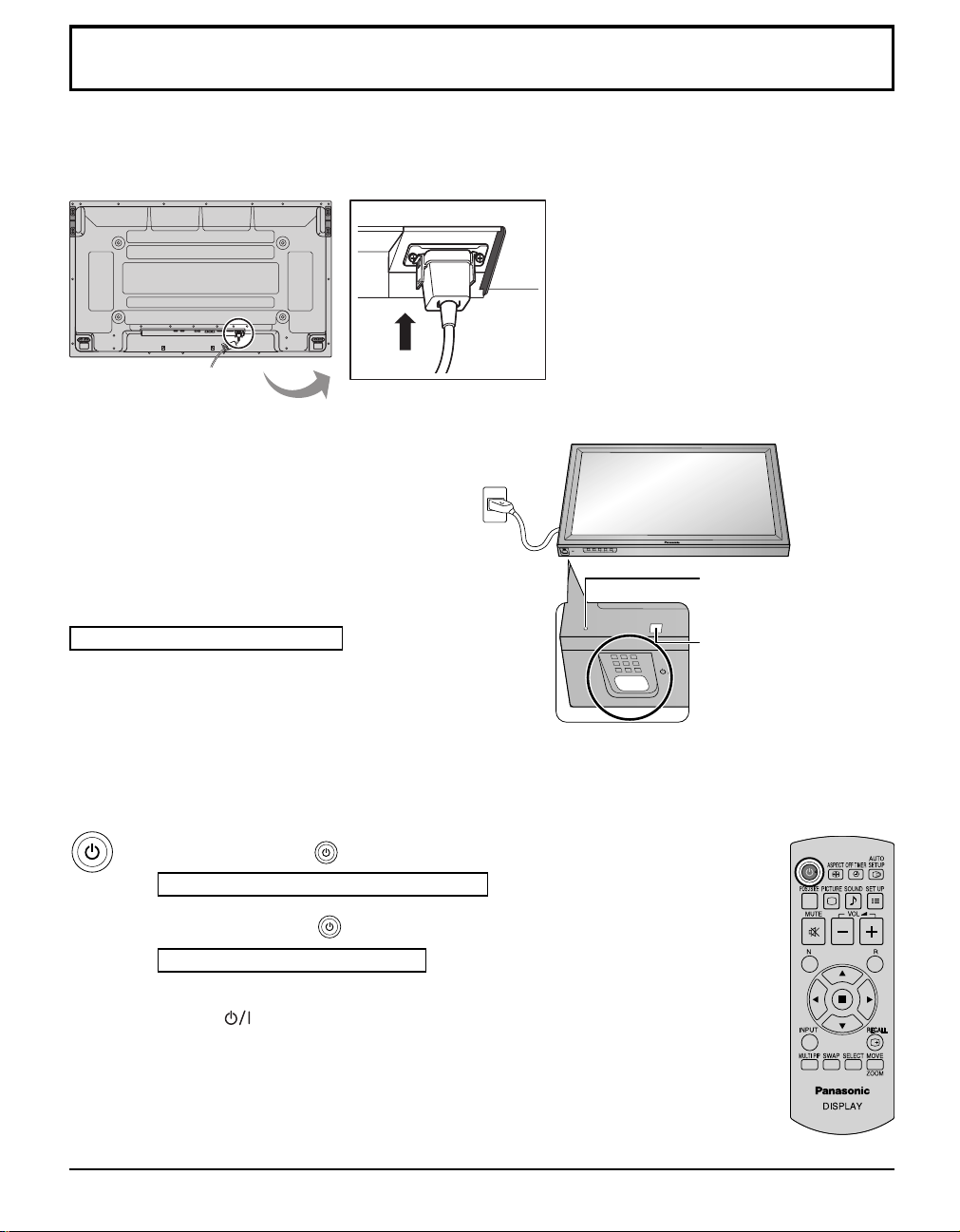

Conecte el cable de CA a

la unidad de pantalla.

Al conectar el cable

de CA, presione hasta que suene click.

Fije el cable de CA con

el fijador colocado en la unidad.

Cierre

Abra

Empuje hasta que haga clic el gancho.

2. Quítelo.

Mantenga la perilla presionada.

Desenchufe el cable de CA presionando los dos ganchos.

– Banda de ﬁ jación de cables

Asegure cualquier exceso de los cables con la banda según sea necesario. Nota:

Con esta unidad se suministra una banda de ﬁ jación. En el caso de tener que ﬁ jar los cables en dos posiciones, adquiera otra banda.

Pase la banda de ﬁ jación de cables suministrada a través de la presilla como se muestra en la ﬁ gura.

Para asegurar los cables conectados a los terminales, ponga la banda de ﬁ jación de cables alrededor de los cables y luego pase el extremo de la banda que forma la punta a través del bloque de cierre, como se muestra en la ﬁ gura.

Asegurándose de que los cables estén lo suﬁ cientemente ﬂ ojos como para reducir al mínimo la tensión (especialmente el cable de la alimentación), una ﬁ rmemente todos los cables con la banda de ﬁ jación suministrada.

Para apretar:

Tire

Para aﬂ ojar: Empuje la perilla

Tire

AUDIO

SLOT1 SLOT3

Ranuras de inserción de tableros de terminales opcionales (tapadas)

SLOT2

T erminales HDMI dobles (equivalente a Tarjeta de terminales HDMI doble (TY-FB10HMD)) (vea la página 12)

PR/CR/R PB/CB/B

COMPONENT/RGB IN

Terminales de entrada de audio y entrada de componente/RGB (equivalente a T arjeta de terminales de vídeo componente BNC (TY-42TM6A)) (vea la página 13)

Y/G

Del terminal de salida del monitor de una computadora (vea la página 10)

Nota: Al salir de fábrica, las tarjetas de terminales están instaladas en las ranuras 2 y 3.

AUDIO

SERIALPC IN

Del terminal serial de una computadora (vea la página 11)

Page 10

Conexiones

Para TH-42PH12L, TH-50PH12L

Altavoces (Accesorios opcionales)

Terminal de

Terminal de altavoz (R)

Nota:

Asegúrese de que el cable de alimentación de CA esté sujetado en ambos lados, el derecho y el izquierdo.

– Fijación del cable de alimentación de CA

altavoz (L)

Conexión del cable de alimentación de CA (vea la página 14)

Desenchufe el cable de CA

Nota:

Cuando desconecte el cable de alimentación de CA, asegúrese absolutamente de desconectar primero la clavija del cable de alimentación de CA de la toma de corriente.

Conecte el cable de CA a

la unidad de pantalla.

Al conectar el cable

de CA, presione hasta que suene click.

Fije el cable de CA con

el fijador colocado en la unidad.

Cierre

Abra

Empuje hasta que haga clic el gancho.

2. Quítelo.

Mantenga la perilla presionada.

Desenchufe el cable de CA presionando los dos ganchos.

– Banda de ﬁ jación de cables

Asegure cualquier exceso de los cables con la banda según sea necesario. Nota:

Con esta unidad se suministra una banda de ﬁ jación. En el caso de tener que ﬁ jar los cables en dos posiciones, adquiera otra banda.

Pase la banda de ﬁ jación de cables suministrada a través de la presilla como se muestra en la ﬁ gura.

Para apretar:

Tire

Para aﬂ ojar: Empuje la perilla

Tire

SLOT1 SLOT3

Ranuras de inserción de tableros de terminales opcionales (tapadas)

AUDIO

T erminales de vídeo dobles (equivalente a Tarjeta de terminales de vídeo dual BNC (TY-FB9BD)) (vea la página 12)

AUDIO

S VIDEO

AV INBA

SLOT2

VIDEO

Terminales de entrada de audio y entrada de componente/RGB (equivalente a T arjeta de terminales de vídeo componente BNC (TY-42TM6A)) (vea la página 13)

AUDIO

PR/CR/R PB/CB/B

COMPONENT/RGB IN

Y/G

Del terminal de salida del monitor de una computadora (vea la página 10)

Nota: Al salir de fábrica, las tarjetas de terminales están instaladas en las ranuras 2 y 3.

AUDIO

SERIALPC IN

Del terminal serial de una computadora (vea la página 11)

Page 11

Conexiones

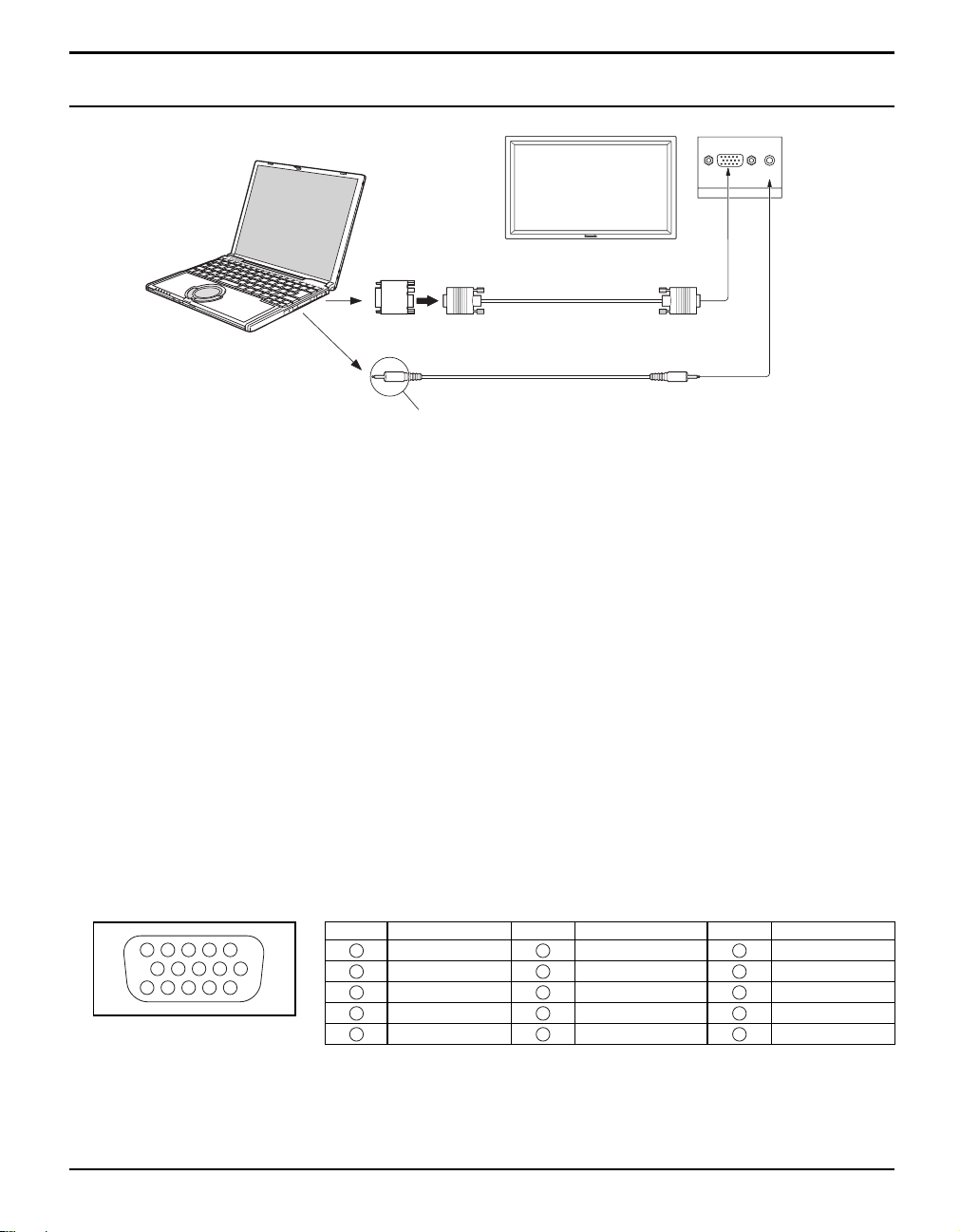

Conexión de las terminales de entrada PC

Ordenador

Adaptador de conversión (si fuera necesario)

RGB

Cable PC

mini D sub 15 patillas

(Macho)

(Hembra)

AUDIO

PC IN

Audio

Conecte un cable que coincida con la terminal de salida de audio en la computadora.

Enchufe estéreo

Notas:

• Las señales de ordenador que pueden entrar son las que tienen una frecuencia de exploración horizontal de 15 a 110 kHz y una frecuencia de exploración vertical de 48 a 120 Hz. (Sin embargo, las señales que exceden 1.200 líneas no se visualizarán correctamente.)

• La resolución del visor tiene un máximo de 768 × 768 puntos (TH-42PH12U/L), 1.024 × 768 puntos (TH-50PH12U/L) cuando el modo de aspecto se ajusta en “4:3”, y de 1.024 × 768 puntos (TH-42PH12U/L), 1.366 × 768 puntos (TH50PH12U/L) cuando el modo de aspecto se ajusta en “16:9”. Si la resolución del visor excede estos máximos, tal vez no sea posible mostrar los detalles ﬁ nos con suﬁ ciente claridad.

• Los terminales de entrada PC son compatibles con DDC2B. Si que se conecta no es compatible con DDC2B, necesitará hacer los cambios de ajuste en el momento de la conexión.

• Algunos modelos de PC no pueden conectarse a la pantalla de plasma.

• No es necesario un adaptador para terminal mini D sub 15 patillas compatibles con DOS/V.

• Esta ﬁ gura es sólo a modo de ejemplo.

• Los equipos y cables adicionales de la ﬁ gura no se suministran con este equipo.

• No ajuste las frecuencias de exploración horizontal y vertical para las señales de PC a niveles que están por encima o por debajo de la gama de frecuencias especiﬁ cada.

• La entrada de componente se posible con las patillas 1, 2 y 3 del conector Mini D sub de 15 patillas.

• Cambie el ajuste “Seleccione entrada componente/RGB” en el menú “Conﬁ guración” a “Componente” (cuando se haga la conexión de señal COMPONENT) o “RGB” (cuando se haga la conexión de señal RGB).

Nombres de las señales del conector mini D sub 15 patillas

N° patilla Nombre de la señal N° patilla Nombre de la señal N° patilla Nombre de la señal

15 14 13 12 11

Forma de las patillas para la terminal de entrada PC

67839

1 2

NC (no conectado)

GND (tierra)

R (PR/CR)

G (Y)

B (PB/CB)

7 8 9

GND (tierra) GND (tierra) GND (tierra)

+5 V CC

GND (tierra)

NC (no conectado)

13 14 15

SDA

HD/SYNC

SCL

Page 12

Conexión de las terminales SERIAL

La terminal SERIAL se utiliza cuando la pantalla de plasma se controla mediante una ordenador.

Ordenador

Cable recto RS-232C

(Hembra)

(Macho)

13452

SERIAL

Disposición de contactos para la terminal SERIAL

Conexiones

6789

Notas:

D-SUB 9 patillas

• Utilice un cable recto RS-232C para conectar el ordenador a la pantalla de plasma.

• Los ordenadores mostrados sólo sirven como ejemplo.

• El equipo y los cables adicionales mostrados no son suministrados con este aparato.

La terminal SERIAL cumple con la especiﬁ cación de interface RS-232C para que pueda controlar la pantalla de plasma mediante un ordenador conectado en este terminal. El ordenador requiere el uso de un software que permita transmitir y recibir los datos de control que satisfagan las condiciones que se dan a continuación. Utilice una aplicación de ordenador tal como un idioma de programación para crear el software. Para más detalles, consulte la documentación de la aplicación de ordenador.

Parámetros de comunicación

Nivel de señal Cumple con RS-232C

Método de sincronización Asincrónico

Velocidad de baudios 9600 bps

Paridad Ninguna

Longitud de carácter 8 bits

Bit de parada 1 bit

Operaciones de control -

Formato básico para datos de control

La transmisión de los datos de control del ordenador empieza con la señal STX seguida por el comando, los parámetros y por último una señal ETX en ese orden. Si no hay parámetros, la señal de parámetro no necesita ser transmitida.

STX C1 C2 C3 P1 P2 P3 P4: P5 ETX

Inicio (02h)

Comando de 3

Dos puntos

caracteres (3 bytes)

Parámetro(s) (1 - 5 bytes)

Fin (03h)

Notas:

• Si se transmiten múltiples comandos, espere que venga la respuesta para el primer comando, de la unidad, antes de enviar el siguiente comando.

• Si se envía un comando incorrecto por error, esta unidad enviará un comando “ER401” al ordenador.

• SL1A, SL1B, SL2A y SL2B del comando IMS sólo están disponibles cuando se coloca una tarjeta de terminales de entrada dual.

Nombres de las señales para el conector D-sub de 9 patillas

N° patilla

2 3 5

•

7 8

•

Estos nombres de señales son los de las especiﬁ caciones del ordenador.

Comandos

Comando Parámetro Detalles de control PON Ninguna Alimentación encendido POF Ninguna Alimentación apagado AVL ** Volúmen 00 - 63

AMT

0 Silenciamiento apagado 1 Silenciamiento encendido

IMS Ninguna

SL1 SL2 SL3 PC1 SL1A SL1B SL2A SL2B

DAM Ninguna

ZOOM FULL JUST NORM SELF

SJST SNOM SFUL ZOM2

Con la alimentación desconectada, esta pantalla sólo responde al comando PON.

Detalles

R X D T X D

GND

No se usa

(Corto circuitado en

esta unidad)

Selección de entrada (conmutación) Entrada Slot1 Entrada Slot2 Entrada Slot3 Entrada PC Entrada Slot1 (INPUT1A) Entrada Slot1 (INPUT1B) Entrada Slot2 (INPUT2A) Entrada Slot2 (INPUT2B)

Selección de modo de pantalla (conmutación) Zoom (Para señal de vídeo/SD/PC) 16:9 Preciso (Para señal de vídeo/SD) 4:3 (Para señal de vídeo/SD/PC) Panasonic Auto (Para señal de vídeo) Preciso (Para señal HD) 4:3 (Para señal HD) 4:3 completo (Para señal HD) Zoom (Para señal HD)

Page 13

Conexiones

Conexión HDMI (para TH-42PH12U, TH-50PH12U)

Esta unidad tiene tarjetas de terminales equivalentes a Tarjeta de terminales HDMI doble (TY-FB10HMD) y a Tarjeta de terminales de vídeo componente BNC (TY-42TM6A) como equipo estándar.

[Asignaciones de patilla y control nombres de señal]

Núm. de patilla

Nombre de laseñal

Datos de

T.M.D.S 2+ Datos de T.M.D.S

blindaje 2

Datos de T.M.D.S 2-

Datos de T.M.D.S 1+ Datos de T.M.D.S

blindaje 1

Datos de T.M.D.S 1-

Datos de T.M.D.S 0+ Datos de T.M.D.S

blindaje 0

Datos de T.M.D.S 0-

Reloj+ T.M.D.S

Núm. de patilla

Nombre de laseñal

Reloj T.M.D.S

blindado

Reloj- T.M.D.S

CEC

Reserva

SCL

SDA DDC/CEC

Masa

+5V Detección de

enchufe caliente

AUDIO

PR/CR/R PB/CB/B

SLOT1 SLOT2 SLOT3

COMPONENT/RGB IN

Cable HDMI

Y/G

HDMI

AV OUT

Nota:

REPRODUCTOR DVD REPRODUCTOR DVD El equipo y los cables HDMI adicionales mostrados no se suministran con este aparato.

Conexión AV (para TH-42PH12L, TH-50PH12L)

Esta unidad tiene como equipo estándar un tablero de terminales equivalente a un Tarjeta de terminales de vídeo dual BNC (TY -FB9BD) y un Tarjeta de terminales de vídeo componente BNC (TY -42TM6A).

Ejemplo de origen de señal de entrada

Reproductor/Grabadora de S VIDEO

SLOT1 SLOT3

Cámara DE VÍDEO

Reproductor/Grabadora de vídeo

AUDIO

S VIDEO

AV IN

SLOT2

VIDEO

AUDIO

COMPONENT/RGB IN

HDMI

AV OUT

PR/CR/R PB/CB/B

Y/G

PC IN

AUDI

Nota:

El equipo, cables y clavijas adaptadoras adicionales mostrados no se suministran con este aparato.

RL AUDIO

OUT

S VIDEO

OUT

RL AUDIO

OUT

VIDEO

OUT

Page 14

Conexiones

Conexión COMPONENT / RGB

COMPONEN T VIDEO OUT

Ejemplo de fuente de señal de entrada

DVD

Y , P

TV digital-SET-TOP-BOX (DTV-STB)

Notas:

• El equipo, cables y clavijas adaptadoras adicionales mostrados no se suministran con este aparato.

• Se necesita la señal Sincronización EN G. (vea la página 44)

P B

B , P R ,

OUT

AUDIO

OUT

Ordenador Cámara RGB

AUDIO

PR/CR/R PB/CB/B

COMPONENT/RGB IN

SLOT3

Enchufe de adaptador RCA-BNC

Y/G

Page 15

Encendido / apagado de la alimentación

Conexión de la clavija del cable de alimentación de CA a la pantalla de plasma.

Fije ﬁ rmemente la clavija del cable de alimentación de CA en la pantalla de plasma con el ﬁ jador. (vea la página 8, 9)

Conexión de la clavija a una toma de corriente.

Nota:

Cuando desconecte el cable de alimentación de CA, asegúrese absolutamente de desconectar primero la clavija del cable de alimentación de CA de la toma de corriente.

Presione el interruptor principal de la pantalla de plasma para encender el aparato.

Piloto de encendido: Verde

INPUT MENU ENTER/+/VOL-/

Sensor de control remoto

Piloto de encendido

Presione la tecla de espera del mando a distancia para apagar la pantalla de plasma.

Piloto de encendido: Rojo (espera)

Presione la tecla de espera del mando a distancia para encender la pantalla de plasma.

Piloto de encendido: Verde

Desconecte la alimentación de la pantalla de plasma presionando el interruptor de la unidad si la pantalla de plasma está encendida o en modo de espera.

Nota:

Durante la operación de gestión de la alimentación, el indicador de la alimentación se pone naranja en el estado de alimentación desconectada.

Page 16

Encendido / apagado de la alimentación

Cuando encienda por primera vez la unidad

Cuando encienda la unidad por primera vez se visualizará la pantalla siguiente. Seleccione los elementos con el mando a distancia. Los botones de la unidad no sirven.

Idioma de OSD

Seleccione el idioma.

Ajuste.

Puesta de HORA ACTUAL

Seleccione “Día de la semana” ou “HORA ACTUAL”.

Ponga “Día de la semana” u “HORA ACTUAL”.

Seleccione “Ajustar”.

Ajuste.

Instalación de pantalla

Para la instalación vertical, seleccione “Vertical”.

Idioma de OSD

Puesta de HORA ACTUAL

Ajustar Día de la semana HORA ACTUAL

Puesta de HORA ACTUAL

Ajustar Día de la semana HORA ACTUAL

English (UK)

Deutsch

Français

Italiano

Español

ENGLISH (US)

Русский

AjustarSeleccionar

HORA ACTUAL MON 99:99

MON 99:99

HORA ACTUAL MON 99:99

TUE

10:00

Ajuste.

Instalación de pantalla

Horizontal

Vertical

Notas:

•

Una vez establecidos los elementos, la pantalla no se visualizará cuando se encienda la unidad la próxima vez.

• Después de hacer el ajuste, los elementos podrán cambiarse en los menús siguientes. Idioma de OSD Puesta de HORA ACTUAL Instalación de pantalla

De la segunda vez en adelante, la pantalla de abajo se visualizará durante un rato (la condición de ajuste es un ejemplo).

16:9

Page 17

INPUT MENU ENTER/ + / VOL - /

Selección de la señal de entrada

Seleccione las señales de entrada que van a ser conectadas instalando el tablero de terminales opcional.

Presione para seleccionar la señal de entrada que va a reproducirse desde el equipo que se ha conectado a la pantalla de plasma.

Las señales de entrada cambiarán de la forma siguiente:

INPUT1

SLOT2 es para la entrada dual, para que usted pueda seleccionar INPUT2A o INPUT2B para INPUT2.

Para TH-42PH12U, TH-50PH12U INPUT2A: Terminal de señal HDMI en SLOT2 INPUT2B: Terminal de señal HDMI en SLOT2

Para TH-42PH12L, TH-50PH12L INPUT2A : Terminal de señal VIDEO en SLOT2 INPUT2B : Terminal de señal S VIDEO en SLOT2

Notas:

• También se puede seleccionar mediante la tecla INPUT de la unidad.

• El terminal de entrada no se seleccionará si la tarjeta de terminales no está instalada en la SLOT (ranura).

• Seleccione de forma que las señales procedentes de la fuente conectada concuerden con las de los terminales de entrada de vídeo componente/RGB.

• En la visualización de pantalla 2 no se puede seleccionar el mismo modo de entrada para la imagen principal y la imagen secundaria.

• La retención de imagen (retardo de imagen) se puede producir en el panel de la pantalla de plasma cuando se mantiene una imagen ﬁ ja en el panel durante un periodo de tiempo prolongado. La función que oscurece ligeramente la pantalla se activa para impedir la retención de imagen, pero esta función no es la solución perfecta para la retención de imagen.

INPUT2A

INPUT2B

PCINPUT3

INPUT MENU ENTER/+/VOL-/

Page 18

Controles básicos

INPUT MENU ENTER/

/VOL-/

Unidad principal

Sensor de control remoto

Interruptor principal

Piloto de encendido

Se enciende el piloto de funcionamiento.

•

Desconectado

• Espera ..........Rojo

• Conectado .....Verde

• DPMS (Energía monitor)

.......................

.. El indicador está apagado (La unidad

consume algo de energía siempre que el cable de alimentación se mantiene conectado a la toma de corriente.)

Naranja (Con la señal de entrada de PC.)

Ajuste de volumen

Subida “+” y bajada “-” del volumen Cuando se visualice la pantalla del menú: “+”: presione para mover el cursor hacia arriba “–”: presione para mover el cursor hacia abajo (vea la página 19)

Botón de introducción/aspecto

(vea la página 19)

Encendido/Apagado de la pantalla MENÚ

Cada vez que se pulsa el botón MENU, la pantalla de menú se conmuta.

Visión normal Imagen Conﬁ guración

Sonido Pos. /Tamaño

Tecla INPUT (Selección de la señal de entrada)

(vea la página 16)

Page 19

Controles básicos

Transmisor del mando a distancia

Tecla de ACTION

Presiónelo para seleccionar y hacer ajustes.

Tecla ASPECT

Presione para ajustar el aspecto.

Tecla de espera (Encendido/Apagado)

La pantalla de plasma debe conectarse primero en el tomacorriente y con el interruptor principal (vea la página 14). Pulse este botón para encender la pantalla de plasma estando ésta en el modo de espera. Pulse de nuevo el botón para apagar la pantalla de plasma y ponerla en el modo de espera.

Tecla OFF TIMER

La pantalla de plasma puede programarse para cambiar al modo de espera después de un intervalo predeterminado. El ajuste cambia a 30 minutos, 60 minutos, 90 minutos y 0 minutos (se cancela el temporizador) cada vez que se presiona la tecla.

30 60

Cuando quedan tres minutos, destella “Temporizador 3”. El temporizador queda cancelado cuando se produce un corte eléctrico.

Tecla AUT O SETUP

Ajusta automáticamente la posición y el tamaño de la pantalla.

Tecla POS./SIZE

Tecla PICTURE

Silenciamiento de sonido

Presione esta tecla para silenciar el sonido. Presiónela de nuevo para reactivar el sonido. El sonido se reactiva también cuando se apaga la alimentación o se cambia el nivel del sonido.

Tecla N

Teclas de posición

Tecla INPUT

Pulse para seleccionar secuencialmente las ranuras de entrada INPUT1, INPUT2, INPUT3 y PC. (vea la página 16) Cuando se coloca una tarjeta de terminales de entrada dual, A o B se visualiza dependiendo de la señal de entrada seleccionada. (Ej. INPUT1A, INPUT1B)

Teclas multiventana

Tecla SET UP

Tecla SOUND

Ajuste de volumen

Presione la tecla de volumen arriba “+” o abajo “–” para hacer subir o bajar el nivel de volumen del sonido.

Tecla R (vea la página 19) Presione el botón R para volver a la pantalla de menú anterior.

Tecla de RECALL

Presione la tecla de RECALL para que aparezca el estado del sistema actual.

Etiqueta de entrada

Modo de relación de ASPECT

Apagado de temporizador

El indicador del temporizador

aparece sólo cuando se ha seleccionado el temporizador.

Visualización del reloj

4:3

10:00

Temporizador 90

Zoom digital

Page 20

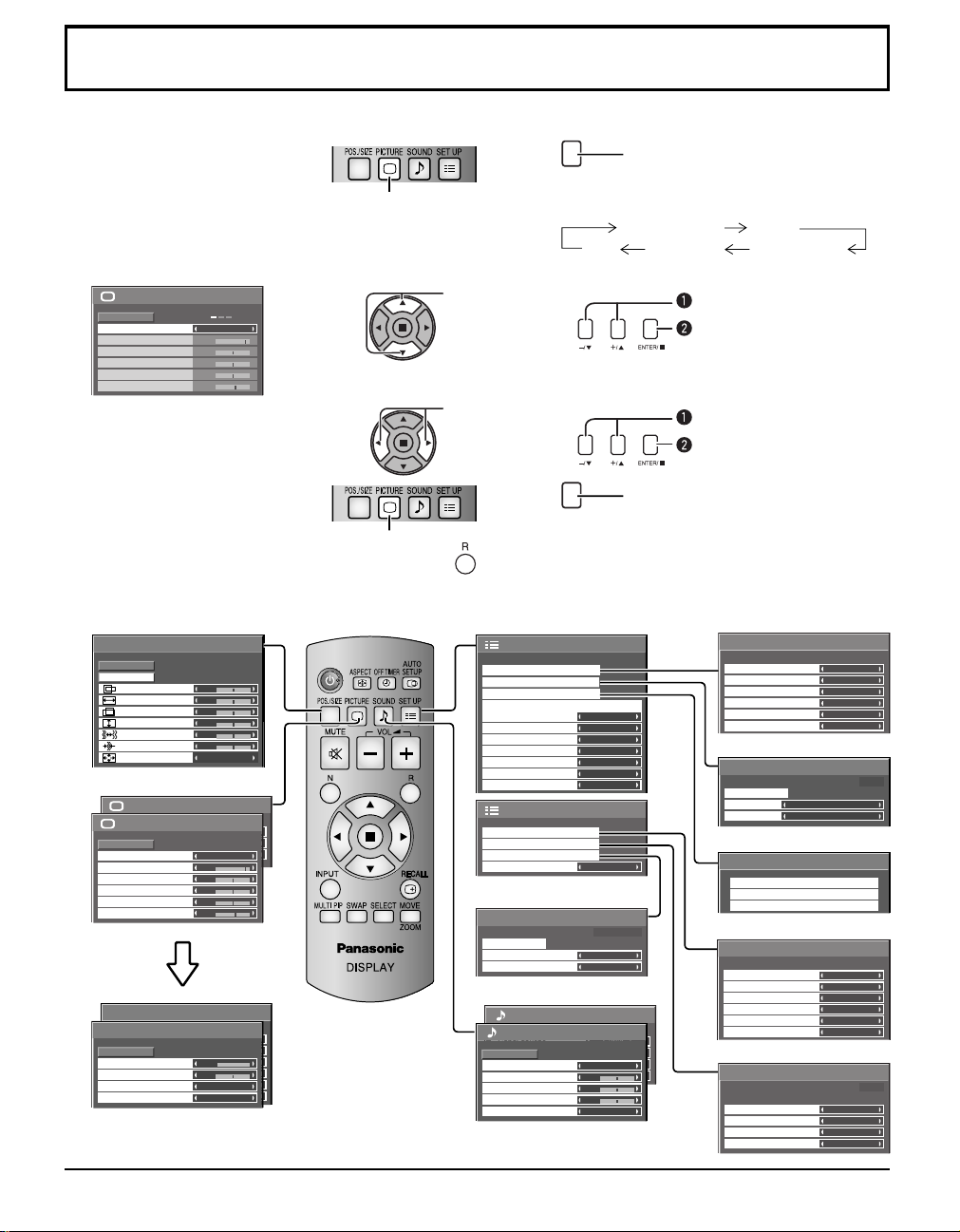

Indicaciones en pantalla

Visualice la pantalla de

menú.

Transmisor del mando a distancia

Pulse para seleccionar. (Ejemplo: Menú “Imagen”)

Unidad principal

Pulse varias veces.

Cada vez que se pulsa el botón MENU, la pantalla de menú se conmuta.

Visión normal Imagen Conﬁ guración

Sonido Pos. /Tamaño

Seleccione el elemento.

Imagen

Normalizar

Modo de Imagen Contraste Brillo Color Matiz Nitidez

Ajuste.

Normal

25 0 0 0 5

1/2

Normal

(Ejemplo: Menú “Imagen”)

Seleccione.

Ajuste.

Seleccione. Pulse.

Ajuste. Pulse.

Salga del menú.

Pulse varias veces.

Pulse. Pulse

para volver a la pantalla anterior.

Idea general

Nota: El menú que no se puede ajustar aparece en gris. El menú ajustable se puede cambiar dependiendo del ajuste

de la señal, la entrada y el menú.

Pos./Tamaño

Normal

Normalizar

Config. Auto

Pos. horizontal Tamaño horizontal Posición vertical Tamaño vertical Reloj Fase de reloj Sobreexploración

Temp. de color Corrección de color

Normalizar

Ajuste avanzado

Modo de Imagen Contraste Brillo Color Matiz Nitidez

Ajuste avanzado

W/B High R W/B High G

Normalizar

W/B High B

Extensión negro

W/B Low R

Nivel de entrada

W/B Low G

Gamma

W/B Low B

Auto ganancia

Normal

0 0 0 0 0 0

Apagado

Encendido

Normal 25 0 0 0 5

2.2

Apagado

Normal

2/2 Imagen

1/2 Imagen

2/2

1/2

Configuración

Señal

Protec. pantalla Ajustes de duración extendida Seleccione entrada componente/RGB

Etiqueta de entrada Ahorro de consumo Ahorro en reposo Energía monitor Autoapagado Idioma de OSD Español

MULTI DISPLAY

TEMPORIZADOR ajuste

Puesta de HORA ACTUAL

Instalación de pantalla

Puesta de HORA ACTUAL

HORA ACTUAL MON 99:99

Ajustar Dia de la semana HORA ACTUAL

Salida de sonido SDI

Sonido

Canal izquierdo Canal derecho

Normal

Normalizar

Salida sonido

Modo de sonido

Medidor nivel

Graves Agudos Balance Salida Audio(PIP)

RGB

PC Apagado Apagado Apagado Apagado

Horizontal

MON 99:99

Canal 1 Canal 1 Apagado

Normal

Apagado

0 0 0

Principal

1/2

2/2 Configuración

2/2

1/2

Señal

F. Y/C 3D (NTSC) Sistema de color Cinema reality Panasonic Auto (4 : 3) Actualizar la frecuencia Reducción de ruido

Protec. pantalla

función Modo

Ajustes de duración extendida

MULTI DISPLAY

MULTI DISPLAY Escala horizontal Escala vertical Franja oculta vídeo Ubicación Sincronización de AI

TEMPORIZADOR ajuste

Función de ENCENDIDO Hora de ENCENDIDO Función de APAGADO Hora de APAGADO

HORA ACTUAL 99:99

Inicio

Barra despl. solamente

Ajustes express

Ajustes personalizados

Restablecer

HORA ACTUAL 99:99

Encendido

Apagado

Auto

4:3

100 Hz

× 2 × 2

0:00

[

]

Page 21

Especiﬁ caciones

TH-42PH12U TH-50PH12U

Fuente de alimentación 110-127 V AC, 50/60 Hz Fuente de consumo

Máximo 380 W 465 W

Estado de espera Protección desactivada 1,2 W,

Estado de corriente

desconectada

Panel de pantalla de plasma Tipo CA con método directo 42 pulg.,

Tamaño de pantalla 36,2” (921 mm) (An.) × 20,4” (518 mm) (Al.)

(Número de pixeles) 786.432 (1.024 (An.) × 768 (AI.))

Condiciones de funcionamiento

Temperatura 32 °F - 104 °F (0 °C - 40 °C) 32 °F - 104 °F (0 °C - 40 °C)

Humedad 20 % - 80 % 20 % - 80 %

Señales aplicables

Fomato de exploración 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 60p · 50i · 50p

Señales PC VGA, SVGA, XGA

Terminales de conexión

HDMI A-B Conector tipo A × 2

COMPONENT/RGB IN Y/G (BNC) con sync 1,0 Vp-p (75 Ω)

PC IN

SERIAL

Altavoces 6 Ω 16W [8 W + 8 W] (10 % THD)

Accesorios suministrados

Transmisor del mando a

distancia

Pila tamaño AA × 2

Banda de ﬁ jación TMME203 × 1

Dimensiones (An × Al. × Prof.) Masa (Peso)

unidad principal solamente

con altavoces Aprox. 64,0 lbs Aprox. 86,6 lbs

· 24p · 25p · 30p · 24sF, 1250 (1080) / 50i

B/B (BNC), PR/R (BNC) 0,7 Vp-p (75 Ω)

AUDIO IN (Toma de patilla RCA × 2) 0,5 Vrms (ALTA DENSIDAD, CONECTOR MINI D-SUB DE 15 CONTACTOS)

Y o G sin sincronización 0,7 Vp-p (75 Ω) B/P R/P HD/VD : 1,0 - 5,0 Vp-p (alta impedancia) AUDIO IN (

TERMINAL DE CONTROL EXTERIOR (CONECTOR D-SUB DE 9 CONTACTOS) RS-232C COMPATIBLE

40,2” (1.020 mm) × 24,1” (610 mm) × 3,5” (89 mm) 47,7” (1.210 mm) × 28,5” (724 mm) × 3,8” (95 mm)

Protección activada 0,4 W

0,2 W 0,2 W

relación de aspecto de 16:9

× 41,6” (1.057 mm) (diagonal)

[3.072 × 768 puntos]

SXGA, UXGA ···· (comprimido)

Frecuencia de exploración horizontal 15 - 110 kHz

Frecuencia de exploración vertical 48 - 120 Hz

Y o G con sincronización 1,0 Vp-p (75 Ω)

B/CB : 0,7 Vp-p (75 Ω)

R/CR : 0,7 Vp-p (75 Ω)

Toma de 3,5 ø

) 0,5 Vrms

N2QAYB000432

Aprox. 55,2 lbs Aprox. 75,0 lbs

Nota:

El diseño y especiﬁ caciones están sujetos a cambios sin previo aviso. La Masa y dimensiones son aproximados.

Protección desactivada 1,2 W,

Protección activada 0,5 W

Tipo CA con método directo 50 pulg.,

relación de aspecto de 16:9

43,5” (1.106 mm) (An.) × 24,4” (622 mm) (Al.)

× 49,9” (1.269 mm) (diagonal)

1.049.088 (1.366 (An.) × 768 (AI.)) [4.098 × 768 puntos]

Page 22

Especiﬁ caciones

TH-42PH12L TH-50PH12L

Fuente de alimentación 110-127 V AC, 50/60 Hz Fuente de consumo

Máximo 380 W 465 W

Estado de espera Protección desactivada 1,2 W,

Estado de corriente

desconectada

Panel de pantalla de plasma Tipo CA con método directo 42 pulg.,

Tamaño de pantalla 36,2” (921 mm) (An.) × 20,4” (518 mm) (Al.)

(Número de pixeles) 786.432 (1.024 (An.) × 768 (AI.))

Condiciones de funcionamiento

Temperatura 32 °F - 104 °F (0 °C - 40 °C) 32 °F - 104 °F (0 °C - 40 °C)

Humedad 20 % - 80 % 20 % - 80 %

Señales aplicables

Sistema de color

Fomato de exploración 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 60p · 50i · 50p

Señales PC VGA, SVGA, XGA

Terminales de conexión

AV IN

COMPONENT/RGB IN Y/G (BNC) con sync 1,0 Vp-p (75 Ω)

PC IN

SERIAL

Altavoces 6 Ω 16W [8 W + 8 W] (10 % THD)

Accesorios suministrados

Transmisor del mando a

distancia

Pila tamaño AA × 2

Banda de ﬁ jación TMME203 × 1

Dimensiones (An × Al. × Prof.) Masa (Peso)

unidad principal solamente

con altavoces Aprox. 64,0 lbs Aprox. 86,6 lbs

NTSC, PAL, PAL60, SECAM, NTSC modiﬁ cado

· 24p · 25p · 30p · 24sF, 1250 (1080) / 50i

VIDEO IN (BNC) S VIDEO IN (MINI DIN 4PIN) AUDIO IN (CONECTOR DE CONTACTOS RCA × 4

B/B (BNC), PR/R (BNC) 0,7 Vp-p (75 Ω)

P AUDIO IN (Toma de patilla RCA × 2) 0,5 Vrms

(ALTA DENSIDAD, CONECTOR MINI D-SUB DE 15 CONTACTOS) Y o G sin sincronización 0,7 Vp-p (75 Ω) B/P R/P HD/VD : 1,0 - 5,0 Vp-p (alta impedancia) AUDIO IN (

TERMINAL DE CONTROL EXTERIOR (CONECTOR D-SUB DE 9 CONTACTOS) RS-232C COMPATIBLE

40,2” (1.020 mm) × 24,1” (610 mm) × 3,5” (89 mm) 47,7” (1.210 mm) × 28,5” (724 mm) × 3,8” (95 mm)

Protección activada 0,4 W

0,2 W 0,2 W

relación de aspecto de 16:9

× 41,6” (1.057 mm) (diagonal)

[3.072 × 768 puntos]

SXGA, UXGA ···· (comprimido)

Frecuencia de exploración horizontal 15 - 110 kHz

Frecuencia de exploración vertical 48 - 120 Hz

Toma de 3,5 ø

Aprox. 55,2 lbs Aprox. 75,0 lbs

) 0,5 Vrms

1,0 Vp-p (75 Ω) Y: 1,0 Vp-p (75 Ω), C:0,286 Vp-p (75 Ω)

)

0,5 Vrms

Y o G con sincronización 1,0 Vp-p (75 Ω)

B/CB : 0,7 Vp-p (75 Ω) R/CR : 0,7 Vp-p (75 Ω)

N2QAYB000432

Nota:

El diseño y especiﬁ caciones están sujetos a cambios sin previo aviso. La Masa y dimensiones son aproximados.

Protección desactivada 1,2 W,

Protección activada 0,5 W

Tipo CA con método directo 50 pulg.,

relación de aspecto de 16:9

43,5” (1.106 mm) (An.) × 24,4” (622 mm) (Al.)

× 49,9” (1.269 mm) (diagonal)

1.049.088 (1.366 (An.) × 768 (AI.)) [4.098 × 768 puntos]

Page 23

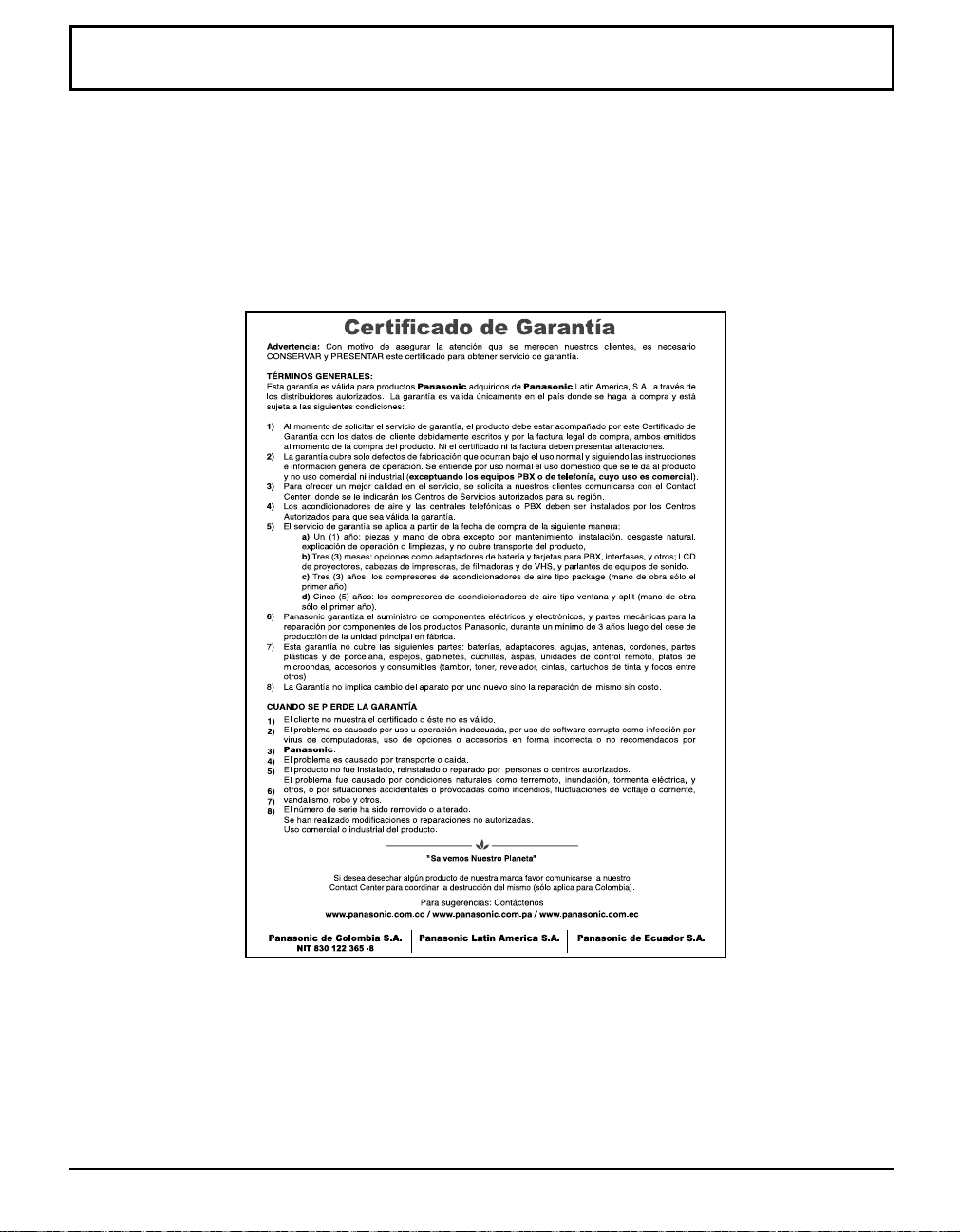

Certiﬁ cado de Garantía

Page 24

Audio y Video

Ceser

240-1698

814-8170

Rayson (57-4) 412-4250

Servicet JLB (57-2) 722-3580 (57-2) 723-4252

Certiﬁ cado de Garantía

ALREDEDORES DE MEDELLIN

Rayson (57-4) 412-9692

MANIZALES

Enlace Digital (57-6) 885-7839

Page 25

Page 26

Nota

Page 27

Registro del cliente

El número de modelo y número de serie de este producto están en la cubierta trasera. Debe anotar este número de serie en el espacio a continuación y guardar este libro junto con el recibo de compra como registro permanente de su compra para ayudar a identificarlo en el caso de robo o pérdida y para el servicio bajo garantía.

Número de modelo Número de serie

Panasonic Professional Display Company

Unit of Panasonic Corporation of North America

Executive Office :

One Panasonic Way 1F-10, Secaucus, NJ 07094 EASTERN ZONE : One Panasonic Way 4E-7 Secaucus, NJ 07094 (201) 348-7621

Mid-Atlantic/New England : One Panasonic Way 4E-7 Secaucus, NJ 07094 (201) 348-7621 Southeast Region : 1225 Northbrook Parkway, Ste 1-160 Suwanee GA 30024 (770)338-6835 Central Region : 1707 N Randall Road E1-C-1, Elgin, IL 60123 (847)468-5200

WESTERN ZONE : 3330 Cahuenga Blvd W., Los Angeles, CA 90068 (323) 436-3500 Dallas Region : 6226 Abington Way, Houston, TX 77008 (713) 802-2726 No. CA/Northwest Region : 5870 Stone Ridge, #3, Pleasanton, CA (925) 416-5108

Government Marketing Department : 52 West Gude Drive, Rockville, MD 20850 (301) 738-3840 Panasonic Canada Inc.

5770 Ambler Drive Mississauga, Ontario L4W 2T3

Impreso en EE. UU.

Page 28

Mode d’emploi

Écran à plasma à haute définition

Sommaire

Précautions de sécurité importantes ······························ 3 Avis de la FCC ··································································· 4 Mesures de sécurité ·························································· 5 Entretien ············································································· 6 Accessoires ······································································· 7 Raccordements ·································································· 8

N° de modèle

TH-42PH12U TH-50PH12U TH-42PH12L TH-50PH12L

Mise en service, mise hors service ································ 14 Sélection du signal d’entrée ··········································· 16 Commandes de base ······················································· 17 Affichages des menus sur l’écran ································· 19 Spécifications ·································································· 20 CERTIFICAT DE GARANTIE LIMITÉE ···························· 22

L’image qui apparaît ici sur l’écran du téléviseur est une illustration. Avant d’effectuer quelque raccordement que ce soit, de régler l’appareil ou de l’utiliser, veuillez lire attentivement ce mode d’emploi. Conservez-le pour référence.

Pour des instructions plus détaillées, reportez-vous au Mode d’emploi sur le CD-ROM. Pour afficher le Mode d’emploi du CD-ROM, vous aurez besoin d’un ordinateur équipé d’un lecteur de CD-ROM et où Adobe® Reader® (version 7.0 ou plus récente recommandée) est installé.

Suivant le système d’exploitation ou les réglages de l’ordinateur, il se peut que le Mode d’emploi ne s’affiche pas automatiquement. Le cas échéant, ouvrez manuellement le fichier PDF sous \MANUAL\PDF pour afficher le Mode d’emploi.

Français

TQB2AA0549

Page 29

AVERTISSEMENT

AVERTISSEMENT: Pour réduire les risques de secousse électrique, ne pas retirer le couvercle ni le panneau arrière. Cet appareil ne contient aucune pièce qui puisse être réparée par l’utilisateur; l’entretien doit être effectué par du personnel qualiﬁ é.

Le symbole de l’éclair, inscrit dans un triangle équilatéral, a pour objet d’appeler l’attention de l’utilisateur sur la présence, à l’intérieur du produit, de pièces non isolées portées à une “tension dangereuse” qui peut avoir une amplitude suffisante pour provoquer une secousse électrique.

Le symbole du point d’exclamation, inscrit dans un triangle équilatéral, a pour objet d’appeler l’attention de l’utilisateur sur la présence, dans la documentation accompagnant le produit, d’importantes instructions concernant son mode opératoire et son entretien.

AVERTISSEMENT : Pour éviter tout dommage pouvant entraîner un incendie ou une secousse électrique,

n’exposez pas l’appareil à la pluie ou à l’humidité.

Ne placez aucun récipient contenant de l’eau (vase de ﬂ eur, tasse, bouteille de produit

de beauté, etc.) sur l’appareil (ou sur une étagère le dominant).

AVERTISSEMENTS : 1) Pour réduire les risques de secousse électrique, ne pas retirer le couvercle. Cet appareil

ne contient aucune pièce qui puisse être réparée par l’utilisateur; l’entretien doit être effectué par du personnel qualiﬁ é.

2) N’enlevez pas la broche de mise à la terre de la ﬁ che du cordon d’alimentation. Cet appareil est équipé d’une ﬁ che à 3 broches qui ne peut être introduite que dans une

prise secteur dont la troisième broche est reliée à la terre. Cette disposition concerne la sécurité. Si la ﬁ che ne pénètre pas complètement dans la prise, consultez un électricien qui remplacera la prise ou la ﬁ che hors norme.

Ne tentez pas de contourner la sécurité de la ﬁ che avec broche de mise à la terre.

Page 30

Précautions de sécurité importantes

1) Lisez ces instructions.

2) Conservez ces instructions.

3) Prenez en compte tous les avertissements.

4) Suivez toutes les instructions.

5) N’utilisez pas cet appareil près de l’eau.

6) Nettoyez l’appareil uniquement avec un chiffon sec.

7) Ne bloquez pas les oriﬁ ces de ventilation. Installez l’appareil en suivant les instructions du fabricant.

8) N’installez pas l’appareil près d’une source de chaleur telle qu’un radiateur, une chaudière, une cuisinière ou un autre appareil (y compris des ampliﬁ cateurs) produisant de la chaleur.

9) N’invalidez pas les caractéristiques de sécurité de la ﬁ che polarisée ou avec mise à la terre. Une ﬁ che polarisée possède deux broches, une plus large que l’autre. Une ﬁ che avec mise à la terre possède deux broches et une troisième broche de mise à la terre. La lame large et la troisième broche de mise à la terre ont été faites pour des raisons de sécurité. Si la ﬁ che ne se branche pas dans la prise, consultez un électricien pour faire remplacer la prise.

10) Protégez le cordon d’alimentation et empêchez qu’il soit piétiné, ou pincé, particulièrement au niveau de la prise secteur murale et de la sortie de l’appareil.

11) Utilisez uniquement des dispositifs auxiliaires/accessoires spéciﬁ és par le fabricant.

12) Utilisez uniquement avec un chariot, socle, trépied, support ou table spéciﬁ é par le fabricant ou vendu avec l’appareil. Si vous utilisez un chariot, faites attention lors du déplacement du chariot pour éviter tout risque de blessures.

13) Débranchez l’appareil pendant un orage ou lorsqu’il ne doit pas être utilisé pendant une période prolongée.

14) Pour toute réparation, consultez une personne qualiﬁ ée. L’appareil doit être réparé s’il a été endommagé de n’importe quelle façon, comme quand, par exemple, le cordon ou la ﬁ che d’alimentation est endommagé, un liquide ou un objet a pénétré à l’intérieur de l’appareil, l’appareil a été exposé à la pluie ou l’humidité, ne fonctionne pas normalement ou est tombé.

15) Pour éviter toute secousse électrique, assurez-vous que la broche de mise à la terre de la ﬁ che du cordon d’alimentation est effectivement branchée.

Page 31

Avis de la FCC

Cet équipement a été testé et déclaré conforme aux limitations d’un appareil numérique de Classe B, d’après la section 15 des normes FCC. Ces limitations sont conçues pour offrir un niveau de protection raisonnable contre les interférences nuisibles dans une zone résidentielle. Cet équipement produit, utilise et peut émettre une énergie de fréquence radio et, s’il n’est pas installé ni utilisé conformément aux instructions, il risque de causer des interférences nuisibles pour les communications radio. Il n’y a toutefois aucune garantie que des interférences ne se produisent pas dans une installation en particulier. Si cet équipement cause des interférences gênantes pour la réception radio ou télévision, ce qui peut être aisément déterminé en l’éteignant puis en le rallumant, l’utilisateur est invité à prendre les mesures correctives suivantes:

• Réorientez ou déplacez l’antenne de réception.

• Augmentez la distance entre l’équipement et le récepteur.

• Branchez l’équipement dans une prise située sur un autre circuit que celui auquel est relié le récepteur.

• Si vous avez besoin d’aide, consultez le détaillant ou un technicien expérimenté.

Cet appareil est conforme avec la section 15 des normes FCC. Son fonctionnement est sujet aux deux conditions suivantes : (1) Cet appareil ne peut être cause d’interférence nuisibles et (2) il doit pouvoir accepter toute interférence reçue, incluant toute interférence pouvant perturber son fonctionnement.

Mise en garde de la FCC: Pour assurer une compatibilité continue, suivez les instructions de ce manuel et utilisez uniquement un câble d’interface blindé lors de la connexion à un ordinateur ou autres appareils périphériques. Tout changement ou modification non expressément approuvée par Panasonic Corp. of North America peut annuler l’autorité de l’utilisateur d’utiliser l’appareil.

Déclaration de conformité FCC

Nº de modèle TH-42PH12U, TH-50PH12U, TH-42PH12L, TH-50PH12L

Responsable: Panasonic Corporation of North America One Panasonic Way 1F-10, Secaucus, NJ 07094 Contact: Panasonic Professional Display Company Panasonic Plasma Concierge 1-800-973-4390

NOTICE POUR LE CANADA:

Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

Remarque:

Ne laissez pas une image fixe s’afficher sur une période prolongée, car il peut en résulter une rémanente permanente sur l’écran plasma. Parmi les images fixes possibles, citons, les logos, les images des jeux vidéo, les images informatiques, les télétextes et les images afﬁ chées dans le format 4:3.

Marques de commerce

• VGA est une marque de commerce d’International Business Machines Corporation.

• Macintosh est une marque déposée par Apple Computer, USA.

• SVGA, XGA, SXGA et UXGA sont des marques déposées de Video Electronics Standard Association. Même s’il n’existe aucune mention spéciale de marque de commerce de société ou de produit, ces marques de

commerce ont toutefois été respectées.

• HDMI, le logo HDMI et High-Deﬁ nition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

Page 32

Mesures de sécurité

AVERTISSEMENT

L’écran plasma doit être utilisé avec les accessoires en option suivants uniquement. Si vous l’utilisez avec d’autres types d’accessoires en option, l’installation risquera d’être instable et de causer des blessures.

• Enceintes .................................................

• Piédestal .................................................. TY-ST08-K

• Pied mobile .............................................. TY-ST58PF10

Applique de suspension au mur (verticale)

•

Applique de suspension au mur (en biais)

•

Applique de suspension au mur (Type en tiroir)

• Applique de suspension au plafond ........TY-CE42PS7

•

Carte de connexion BNC pour composantes vidéo

•

Carte de connexion BNC pour vidéo composite ...

•

Carte de connexion BNC pour double vidéo

•

Carte de connexion RCA pour composantes vidéo

•

Carte de connexion RCA pour vidéo composite

• Carte de connexion RVB (numérique) ....TY-42TM6D

• Carte de connexion active RVB ..............TY-42TM6G

• Carte de connexion d’entrée PC .............TY-42TM6P

•

Carte de connexion pour vidéo composite

et composantes vidéo

• Carte de connexion BNC pour SDI .........TY-FB7SD

• Carte de connexion pour HD-SDI ............TY-FB9HD

• Plaque à bornes HD-SDI avec son .........TY-FB10HD

• Carte de connexion HDMI .......................TY-FB8HM

• Plaque à bornes HDMI double ................TY-FB10HMD

• Plaquette de connexion DVI-D ................TY-FB11DD

• Écran tactile .............................................

• Carte d’entrée pour infrarouge ................TY-FB9RT

• Carte de présentation sans ﬁ l ..................TY-FB10WPU (Pour les États-Unis d'Amérique et le Canada)

• Boîte à bornes AV ....................................TY-TB10AV

• Filtre Anti - Reﬂ et .....................................

• Carte Mate-IF ..........................................TY-FB11HB (pour les TH-42PH12U, TH-50PH12U)

•

Syntoniseur UHF/VHF avec interface complémentaire

(Uniquement l’Amérique Centrale et l’Amérique du Sud, pas pour le Canada ni pour les États-Unis)

Conﬁ ez toujours l’installation à un technicien qualiﬁ é.

Les pièces détachées peuvent présenter un danger d’étranglement en cas d’ingestion accidentelle. Gardez les pièces détachées hors de la portée des enfants. Jetez les pièces détachées inusitées ainsi que tout autre objet comme les fournitures d’emballage et les sacs ou les couvertures en plastique aﬁ n d’éviter que les enfants en bas âge ne s’en servent de jouet, lequel constitue un risque potentiel d’étouffement.

................................TY-42TM6Y

Utilisation de l’écran plasma

N’approchez pas les mains, le visage ou des objets des trous de ventilation de l’écran plasma.

• De l’air chaud sort par les trous de ventilation et donc le haut de l’écran plasma est chaud. N’approchez pas les mains, le visage ou des objets ne pouvant résister à la chaleur de cet oriﬁ ce, car ceci pourrait causer des brûlures ou des déformations. De même si les trous de ventilation sont bouchées, l’écran pourrait être endommagé.

Veillez à débrancher tous les câbles avant de déplacer l’écran plasma.

• Si vous déplacez l’écran alors que des câbles sont

encore connectés, vous risquerez d’endommager les câbles et d’entraîner un incendie ou une électrocution.

Par mesure de précaution, débranchez la ﬁ che d’alimentation de la prise secteur avant d’entreprendre des travaux de nettoyage.

• Sinon, il y aura risque d’électrocution.

(Tous les accessoires suivants sont fabriqués par Panasonic Corporation.)

TY-SP42P8W-K (pour le TH-42PH12U/L), TY-SP50P8W-K (pour le TH-50PH12U/L)

...TY-WK42PV7

...TY -WK42PR7

...TY -WK42DR1

...TY -42TM6A

TY-42TM6B

...TY-FB9BD ...TY -42TM6Z ...TY -42TM6V

TY-TP42P10S (pour le TH-42PH12U/L), TY-TP50P10S (pour le TH-50PH12U/L)

TY -AR42P12W

...TY-FB9TU

(pour les TH-42PH12U/L), TY-AR50P12W (pour les TH-50PH12U/L)

Nettoyez régulièrement le câble d’alimentation aﬁ n que la poussière ne s’y accumule pas.

•

Si de la poussière s’accumule sur la ﬁ che du cordon d’alimentation, l’humidité produite risquerait de détériorer l’isolation et d’entraîner un incendie. Débranchez le cordon d’alimentation de la prise secteur et essuyez-le avec un chiffon sec.

Cet écran à plasma émet des rayons infrarouges, par conséquent il peut perturber les autres appareils de communication. Installez votre capteur infrarouge dans un endroit à l’abri de la lumière directe ou indirecte de l’écran à plasma.

Remarque:

Ne laissez pas une image ﬁ xe s’afﬁ cher sur une période prolongée, car il peut en résulter une rémanente permanente sur l’écran plasma. Parmi les images ﬁ xes possibles, citons, les logos, les images des jeux vidéo, les images informatiques, les télétextes et les images afﬁ chées dans le format 4:3.

Page 33

Mesures de sécurité / Entretien

AVERTISSEMENT

Installation

Ne placez pas l’écran plasma sur des surfaces inclinées ou instables.

•

L’écran plasma risquerait de tomber ou de se renverser.

Ne placez pas d’objets sur l’écran plasma.

Si vous renversez de l’eau sur l’écran plasma ou si des objets étrangers

• y pénètrent, un court-circuit risque de se produire et d’entraîner un incendie ou une électrocution. Si des corps étrangers pénètrent dans l’écran plasma contactez votre revendeur Panasonic.

Ne couvrez pas les trous de ventilation.

• Sinon, l’écran plasma risquerait de surchauffer, ce qui pourrait causer un incendie ou abîmer l’écran plasma.

Ne transporter qu’en position debout!

•

Le transport de l’appareil avec son panneau d’afﬁ chage faisant face vers le haut ou vers le bas peut endommager les circuits internes.

Si vous utilisez le piédestal (accessoire en option), laissez un espace de 3 15/16 po (10 cm) ou plus autour des côtés supérieur, gauche et droit, et de 2 3/4 po (7 cm) ou plus vers l’arrière, et laissez également un espace entre le bas de l’écran et la surface du sol. Si vous installez l’appareil en utilisant une autre méthode, suivez les instructions du manuel. (S’il n’y a pas d’indication spéciﬁ que sur les dimensions d’installation dans le manuel d’installation, laissez un espace de 3 15/16 po (10 cm) ou plus autour des côtés supérieur, inférieur , gauche et droit, et de 2 3/4 po (7 cm) ou plus vers l’arrière.)

Un appareil de CLASSE I doit être raccordé à une prise de courant en étant relié à la terre.

Cordon alimentation

L’écran plasma a été conçu pour fonctionner sur secteur de 110-127 V.c.a., 50/60 Hz.

N’utilisez pas d’autres cordons d’alimentation que celui fourni avec cet appareil.

•

Cela comporte un risque d’incendie ou de choc électrique.

Insérez la ﬁ che du cordon d’alimentation bien à fond dans la prise.

•

Si la ﬁ che n’est pas insérée bien à fond, un dégagement de chaleur pouvant entraîner un incendie risquerait de se produire. Si la ﬁ che est endommagée ou si la plaque de la prise murale est mal ﬁ xée, ne les utilisez pas.

Ne manipulez pas le cordon d’alimentation avec des mains mouillées.

• Vous risqueriez d’être électrocuté.

Ne faites rien qui puisse endommager le cordon d’alimentation. Pour débrancher le câble d’alimentation, tirezle par la ﬁ che et non par le câble.

• Évitez absolument d’endommager le câble, de le modiﬁ er, d’y placer des objets lourds, de le chauffer, de le placer à proximité d’objets chauds, de le tordre, de le plier excessivement ou de le tirer. Sinon, vous pourriez causer un incendie ou une électrocution. Si le câble d’alimentation est abîmé, faites-le réparer par un centre de service agréé Panasonic.

Si vous n’utilisez pas l’écran plasma pendant une période prolongée, débranchez la ﬁ che du cordon d’alimentation de la prise secteur.

En cas d’anomalie de fonctionnement

Si une anomalie se produit (absence d’image ou de son par exemple), ou si de la fumée ou une odeur anormale se dégage de l’écran plasma, débranchez immédiatement la ﬁ che du cordon d’alimentation de la prise secteur.

• Si vous continuez à utiliser l’écran plasma dans cet état, vous risquez de provoquer un incendie ou d’endommager l’appareil. Adressez-vous à un centre de service agréé Panasonic pour les réparations. Ne réparez jamais vous-même l’écran plasma, car ceci est très dangereux.

Si de l’eau ou des objets étrangers pénètrent dans l’écran plasma, ou si vous laissez tomber l’écran plasma, ou si le coffret est abîmé, débranchez immédiatement la ﬁ che du cordon d’alimentation.

• Un court-circuit pourrait se produire et entraîner un incendie. Pour toute réparation, adressez-vous à un centre de service agréé Panasonic.

Entretien

L’avant du panneau d’afﬁ chage a reçu un traitement spécial. Essuyez soigneusement la surface du panneau en utilisant seulement un chiffon doux sans peluche.

•

Si la surface est très sale, passez un chiffon doux et sans peluche trempé dans une solution d’eau et de détergent neutre (100 parties d’eau pour 1 partie de détergent), puis essuyez avec un chiffon sec du même type jusqu’à ce que la surface soit sèche.

• Ne rayez pas ou ne cognez pas la surface du panneau avec les ongles ou un objet rigide, sinon vous abîmeriez la surface. En outre, évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon le ﬁ ni de la surface serait abîmé.

Si le coffret est sale, essuyez-le avec un chiffon doux et sec.

• Si le coffret est très sale, plongez le chiffon dans de l’eau additionnée d’un peu de détergent neutre, puis essorez le chiffon bien à fond. Utilisez ce chiffon pour essuyer le coffret, puis essuyez-le avec un chiffon sec.

• Veillez à ce que du détergent n’entre pas en contact direct avec la surface de l’écran à plasma. Si des gouttes d’eau pénètrent dans l’appareil, des anomalies de fonctionnement se produiront.

• Évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon la surface du coffret pourra être abîmée ou le revêtement s’écaillera. En outre, ne laissez pas l’appareil trop longtemps en contact avec des articles en caoutchouc ou en PVC.

Page 34

Accessoires

Accessoires fournis

Vériﬁ ez que les accessoires et les éléments ci-dessous sont bien inclus en cochant dans leur case

Mode d’emploi Télécommande

Piles de la télécommande

CD-ROM (Mode d’emploi)

Cordon d’alimentationCollier serre-câble × 1

N2QAYB000432

Piles pour la télécommande (AA taille × 2)

La télécommande est alimentée par 2 piles AA.

1. Tirez et tenez le crochet, puis ouvrez le couvercle des piles.

2. Mettre les piles à l’intérieur – bien respecter la polarité correcte (+ et –).

“AA” taille

3. Remettre le couvercle en place.

Conseil:

Si vous utilisez souvent la télécommande, vous avez intérêt à remplacer les piles ordinaires par des piles alcalines.

Précautions d’usage des piles

L’installation incorrecte des piles peut provoquer la fuite de l’électrolyte entraînant la corrosion de la télécommande. La mise au rebut des piles doit se faire en respectant l’environnement.

Respectez les précautions suivantes:

1. Remplacez les 2 piles en même temps. Remplacez les piles usagées par des piles neuves.

2. N’utilisez pas à la fois une pile neuve et une pile usagée.

3. N’utilisez pas à la fois 2 types différents de pile (exemple: une pile au “zinc-carbone” et une pile “alcaline”).

4. Ne tentez pas de recharger les piles usagées, ne les court-circuitez pas, ne les démontez pas, ne les chauffez pas, ne les jetez pas dans un feu.

Le remplacement des piles s’avère nécessaire lorsque la télécommande n’agit plus que de façon irrégulière, ou plus du tout.

6. Ne brûlez pas ou ne brisez pas les piles.

Ne pas exposer les piles à une température excessive; comme le rayonnement solaire, le feu, etc.

Page 35

Raccordements

Pour les TH-42PH12U, TH-50PH12U

Ne reliez à cet écran que les enceintes en option prévues pour cela. Pour de plus amples détails concernant le raccordement de ces enceintes, reportez-vous à leur mode d’emploi.

Enceintes (accessoires en option)

Borne

d’enceinte (D)

Remarque:

Assurez-vous que le cordon d’alimentation est verrouillé des côtés gauche et droit.

Raccordement du cordon d’alimentation (reportez-vous à la page 14)

– Maintien du cordon d’alimentation

Branchez le cordon

d’alimentation dans l’unité d’afﬁ chage.

Branchez le cordon

d’alimentation jusqu’à ce qu’il se ﬁ xe en place avec un clic.

Fixez le cordon d’alimentation

à l’aide du collier qui se trouve sur l’appareil.

Fermer

Ouvrir

d’enceinte (G)

Appuyez jusqu’à ce que le crochet s’enclique.

2. Tirez.

1. Maintenez

enfoncé le taquet.

Débrancher le cordon d’alimentation

Remarque:

Lorsque vous débranchez le cordon d’alimentation, faites-le toujours d’abord par sa ﬁ che branchée dans la prise de courant.

Débranchez le cordon d’alimentation en appuyant sur les deux boutons.

– Collier serre-câble

Maintenez les câbles qui dépassent au moyen du collier au besoin. Remarque:

Un collier serre-câble est fourni avec cet appareil. Si vous devez maintenir les câbles en deux endroits, achetez-en un autre.

Engagez la lanière dans la boucle du collier serre-cable, comme le montre l’illustration.

Pour maintenir les câbles reliés aux prises, entourez-les de la lanière puis engagez l’extrémité pointue de cette dernière dans la boucle du serre-câble, comme le montre l’illustration.

Tout en s’assurant qu’il existe sufﬁ samment de jeu dans les câbles pour éviter les contraintes (en particulier sur le cordon d’alimentation), attacher soigneusement les câbles à l’aide du serre-câble fourni.

Pour serrer: Pour desserrer:

Tirez

Appuyez sur la languette

Tirez

AUDIO

SLOT1 SLOT3

Fentes d’insertion des cartes de connexion en option (cache en place)

SLOT2

Bornes HDMI double (équivalent de Plaque à bornes HDMI double (TY-FB10HMD)) (reportezvous à la page 12)

PR/CR/R PB/CB/B

COMPONENT/RGB IN

Prises Composants/RVB IN et AUDIO IN (équivalent de Carte de connexion BNC pour composantes vidéo (TY-42TM6A)) (reportez-vous à la page 13)

Y/G

AUDIO

De la prise EXIT pour écran de l’ordinateur (reportez-vous à la page 10)

Remarque: Avant l’expédition, les cartes de connexion sont installées dans SLOT2 et SLOT3.

SERIALPC IN

De la prise SERIAL de l’ordinateur (reportez-vous à la page 11)

Page 36

Raccordements

Pour les TH-42PH12L, TH-50PH12L

Ne reliez à cet écran que les enceintes en option prévues pour cela. Pour de plus amples détails concernant le raccordement de ces enceintes, reportez-vous à leur mode d’emploi.

Enceintes (accessoires en option)

Borne

d’enceinte (D)

Remarque:

Assurez-vous que le cordon d’alimentation est verrouillé des côtés gauche et droit.

Raccordement du cordon d’alimentation (reportez-vous à la page 14)

– Maintien du cordon d’alimentation

Branchez le cordon

d’alimentation dans l’unité d’afﬁ chage.

Branchez le cordon

d’alimentation jusqu’à ce qu’il se ﬁ xe en place avec un clic.

Fixez le cordon d’alimentation

à l’aide du collier qui se trouve sur l’appareil.

Fermer

Ouvrir

d’enceinte (G)

Appuyez jusqu’à ce que le crochet s’enclique.

2. Tirez.

1. Maintenez

enfoncé le taquet.

Débrancher le cordon d’alimentation

Remarque:

Lorsque vous débranchez le cordon d’alimentation, faites-le toujours d’abord par sa ﬁ che branchée dans la prise de courant.

Débranchez le cordon d’alimentation en appuyant sur les deux boutons.

– Collier serre-câble

Maintenez les câbles qui dépassent au moyen du collier au besoin. Remarque:

Un collier serre-câble est fourni avec cet appareil. Si vous devez maintenir les câbles en deux endroits, achetez-en un autre.

Engagez la lanière dans la boucle du collier serre-cable, comme le montre l’illustration.

Pour maintenir les câbles reliés aux prises, entourez-les de la lanière puis engagez l’extrémité pointue de cette dernière dans la boucle du serre-câble, comme le montre l’illustration.

Pour serrer: Pour desserrer:

Tirez

Appuyez sur la languette

Tirez

SLOT1 SLOT3

Fentes d’insertion des cartes de connexion en option (cache en place)

AUDIO

Prises double vidéo (équivalent de Carte de connexion BNC pour double vidéo (TYFB9BD)) (voir page 12)

AUDIO

S VIDEO

AV INBA

SLOT2

VIDEO

Prises Composants/RVB IN et AUDIO IN (équivalent de Carte de connexion BNC pour composantes vidéo (TY-42TM6A)) (reportez-vous à la page 13)

AUDIO

PR/CR/R PB/CB/B

COMPONENT/RGB IN

Y/G

AUDIO

De la prise EXIT pour écran de l’ordinateur (reportez-vous à la page 10)

Remarque: Avant l’expédition, les cartes de connexion sont installées dans SLOT2 et SLOT3.

SERIALPC IN

De la prise SERIAL de l’ordinateur (reportez-vous à la page 11)

Page 37

Raccordements

Raccordement aux bornes d’entrée d’ordinateur (PC)

Ordinateur

(Femelle)

AUDIO

PC IN

Adaptateur de conversion (si nécessaire)

RVB

Câble PC

AUDIO

Branchez un câble correspondant à la borne de sortie audio de ordinateur.

Mini D-sub 15 broches

(Mâle)

Fiche stéréo

Remarques:

• Les signaux de l’ordinateur pouvant être entrés sont ceux possédant une fréquence de balayage horizontal de 15 à 110 kHz et une fréquence de balayage vertical de 48 à 120 Hz. (Cependant, les signaux dépassant 1 200 lignes ne seront pas afﬁ chés correctement.)

• La résolution de l’afﬁ chage est d’au maximum 768 × 768 points (TH-42PH12U/L), 1.024 × 768 points (TH-50PH12U/L) quand le mode aspect est réglé sur “4:3” et 1.024 × 768 points (TH-42PH12U/L), 1.366 x 768 points (TH-50PH12U/L) quand le mode aspect est réglé sur “16:9”. Si la résolution de l’afﬁ chage excède ces maximums, il se peut qu’il soit impossible de voir les petits détails avec une clarté sufﬁ sante.

• Les bornes d’entrée PC sont compatibles avec DDC2B. Si l’ordinateur branché n’est pas compatible avec DDC2B, vous devrez changer les réglages de l’ordinateur au moment du branchement.

• Certains modèles de PC ne peuvent pas être raccordés à l’écran plasma.

• Il n’est pas nécessaire d’utiliser un adaptateur pour les ordinateurs équipés d’une borne Mini D-sub 15 broches compatible avec DOS/V.

• L’ordinateur représenté dans l’illustration est un exemple seulement.

• Les équipements et les câbles complémentaires représentés sur cette illustration ne sont pas fournis avec cet appareil.

• Ne réglez pas les fréquences de balayage horizontal et vertical pour les signaux PC à des niveaux supérieurs ou inférieurs aux limites de la plage de fréquence spéciﬁ ée.

• L’entrée en composantes est possible avec les broches 1, 2 et 3 du connecteur Mini D-sub 15 broches.

• Changez le réglage de “Sélection entrée en composantes/RVB” dans le menu “Conﬁ guration” pour “Composants” (lors de la connexion d’un signal composantes) ou pour “RVB” (lors de la connexion d’un signal RVB).

Noms des signaux pour le connecteur Mini D-sub 15 broches

15 14 13 12 11

67839

Disposition des broches pour la borne d’entrée PC

N° de broche

Nom du signal

2 3

NC (non branché)

GND (masse)

R (PR/CR)

V (Y)

B (PB/CB)

N° de broche

6 7 8 9

Nom du signal

GND (masse) GND (masse) GND (masse)

+5 V CC

GND (masse)

N° de broche

Nom du signal

NC (non branché)

12 13 14 15

SDA

HD/SYNC

SCL

Page 38

Raccordement à la borne SERIAL (série)

La borne SERIAL est utilisée quand l’écran plasma est commandé par un ordinateur.

Ordinateur

(Mâle)

Raccordements

13452

6789

Câble RS-232C direct

(Femelle)

SERIAL

Disposition des broches pour la borne SERIAL

D-sub 9 broches

Remarques:

• Utilisez un câble RS-232C direct pour relier l’écran plasma à un ordinateur.

• L’ordinateur représenté ici est uniquement à titre d’illustration.

• Les appareils et les câbles complémentaires montrés ne font pas partie des accessoires fournis. La borne SERIAL est conforme à la spéciﬁ cation d’interface RS-

232C, aﬁ n que l’écran plasma puisse être commandé par un ordinateur branché à cette borne. L’ordinateur nécessitera un logiciel qui permet d’envoyer et de recevoir les données de contrôle qui satisfont aux conditions indiquées ci-après. Utilisez une application informatique telle qu’une langue de programmation pour créer le logiciel. Pour plus de détails, reportez-vous à la documentation de l’application informatique.

Paramètres de communication

Niveau de signal Conforme à RS-232C

Méthode de synchronisation

Débit binaire 9600 bps

Parité Aucune

Longueur des caractères 8 bits

Bit d’arrêt 1 bit

Commande du débit –

Asynchrone

Format de base des données de contrôle

La transmission des données de contrôle à partir de l’ordinateur commence par un signal STX, suivi par la commande, les paramètres, et enﬁ n un signal ETX, dans cet ordre. S’il n’y a pas de paramètres, il n’est pas nécessaire d’envoyer le signal de paramètre.

STX C1 C2 C3 P1 P2 P3 P4: P5 ETX

Dèpart (02h)

Commande à 3

Deux points

caractères (3 octets)

Paramètre(s) (1 - 5 octets)

Fin (03h)

Remarques:

• Si plusieurs commandes sont transmises, attendez la réponse pour la première commande provenant de cet appareil avant d’envoyer la commande suivante.

• Si une commande incorrecte est envoyée par erreur, cet appareil renvoie la commande “ER401” à l’ordinateur.

• SL1A, SL1B, SL2A et SL2B de la commande IMS ne sont disponibles que si une carte de connexion pour entrée double est installée.

Noms de signal pour le connecteur D-sub à 9 broches

N° de broche Details

2 3 5

•

7 8

•

Ces noms de signal sont ceux des spéciﬁ cations d’ordinateur.

Commande

Paramètre

Détails de commande PON Néant En circuit POF Néant Hors circuit AVL ** Volume 00 - 63

AMT IMS Néant

0 Coupure du son désactivée 1 Coupure du son activée

Sélection du mode d’entrée

(basculement) SL1 SL2 SL3 PC1 SL1A SL1B SL2A SL2B

DAM Néant

ZOOM FULL JUST NORM SELF SJST SNOM SFUL ZOM2

Entrée Slot1

Entrée Slot2

Entrée Slot3

Entrée PC

Entrée Slot1 (INPUT1A)

Entrée Slot1 (INPUT1B)

Entrée Slot2 (INPUT2A)

Entrée Slot2 (INPUT2B)

Sélection du mode d’écran (basculement)

Zoom (Pour signal vidéo/SD/PC)

16:9

Cadrage (Pour signal vidéo/SD)

4:3 (Pour signal vidéo/SD/PC)

Panasonic auto (Pour signal vidéo)

Cadrage (Pour signal HD)

4:3 (Pour signal HD)

Plein 4:3 (Pour signal HD)

Zoom (Pour signal HD)

Lorsqu’il n’est pas en service, cet écran plasma ne répond qu’à la commande PON.

R X D

T X D

GND

Non utilisé

(Court-circuité sur

cet appareil)

Page 39

Raccordements

Raccordement HDMI (pour les TH-42PH12U, TH-50PH12U)

Cet appareil est équipé en standard de deux cartes de connexion qui équivalent à la Plaque à bornes HDMI double (TY-FB10HMD) et à la Carte de connexion BNC pour composantes vidéo (TY-42TM6A).

[Affectation des broches et noms des signaux]

Broche n°

3 4

6 7

Signal

Données 2+ T.M.D.S

Protection données 2 T.M.D.S

Données 2- T.M.D.S Données 1+ T.M.D.S Protection

données 1 T.M.D.S Données 1- T.M.D.S Données 0+ T.M.D.S Protection

données 0 T.M.D.S Données 0- T.M.D.S

Horloge+ T.M.D.S

Broche n°

Blindage pour

horloge T.M.D.S

Horloge- T.M.D.S

CEC

Réseve

SCL

SDA

DDC/CEC Masse

+5V Detection de

prise active

Signal

AUDIO

PR/CR/R PB/CB/B

SLOT1 SLOT2 SLOT3

COMPONENT/RGB IN

Y/G

Câble HDMI

Remarque:

L’équipement supplémentaire et les câbles HDMI présentés ne

HDMI

AV OUT

LECTEUR DVD LECTEUR DVD

HDMI

AV OUT

sont pas fournis avec cet appareil.

Connexion AV (pour les TH-42PH12L, TH-50PH12L)

Cet appareil est équipé en standard d'une carte de connexion qui équivaut à une Carte de connexion BNC pour double vidéo (TY-FB9BD), et d’une Carte de connexion BNC pour composantes vidéo (TY-42TM6A).

Exemple de source de signal d’entrée

S VIDEO VCR

SLOT1 SLOT3

CAMESCOPE

VCR

AUDIO

S VIDEO

AV IN

SLOT2

VIDEO

AUDIO

PR/CR/R PB/CB/B

COMPONENT/RGB IN

Y/G

PC IN

AUDI

Remarque:

Les appareils, les câbles montrés ne sont pas fournis avec cet appareil.

AUDIO

OUT

S VIDEO

OUT

AUDIO

OUT

VIDEO

OUT

Page 40

Raccordements

Raccordements COMPOSANTES / RVB

COMPONEN T VIDEO OUT

B , P R ,

OUT

AUDIO

OUT

Ordinateur

P B

AUDIO

PR/CR/R PB/CB/B

COMPONENT/RGB IN

SLOT3

Fiche d’adaptation RCA/BNC

Y/G

Caméra RVB

Exemple de source de signal

DVD

Y , P

Téléviseur numériqueSET-TOP-BOX (DTV-STB)

Remarques:

• Les appareils, les câbles montrés ne sont pas fournis avec cet appareil.

• Le signal Sync Sur G est nécessaire.

Page 41

Mise en service, mise hors service

Raccordement du cordon d’alimentation à l’écran plasma.

Maintenez soigneusement le cordon d’alimentation ﬁ xé à l’écran plasma au moyen d’un collier. (reportez-vous à la page 8, 9)

Branchement de la ﬁ che du cordon d’alimentation sur une prise secteur.

Remarque:

Lorsque vous débranchez le cordon d’alimentation, faitesle toujours d’abord par sa ﬁ che branchée dans la prise de courant.

Appuyez sur l’interrupteur d’alimentation de l’écran plasma pour le mettre sous tension. Appareil allumé.

Témoin d’alimentation: Témoin vert

INPUT MENU ENTER/+/VOL-/

Capteur de télécommande

Témoin d’alimentation

Appuyez sur la touche de la télécommande pour mettre l’écran plasma hors service.

Témoin d’alimentation: Témoin rouge (veille)

Appuyez sur la touche de la télécommande pour mettre l’écran plasma en service.

Témoin d’alimentation: Témoin vert

Pour mettre l’écran plasma hors tension quand il est en service ou en veille, appuyez sur la touche de l’écran plasma.

Remarque:

Quand la fonction de gestion d’alimentation est en service, le témoin d’alimentation devient Orange lorsque l’alimentation est coupée.

Page 42

Mise en service, mise hors service

Lors de la première mise en service

L’écran suivant s’afﬁ chera lors de la première mise en service de l’appareil. Sélectionnez les options à l’aide de la télécommande. Les touches de l’appareil sont inopérantes.

Afﬁ chages à l'écran

Sélectionnez la langue.

Réglez.

Réglage de l'heure actuelle

Sélectionnez “Jour de la semaine” ou “Heure actuelle”.

Conﬁ gurez “Réglage de l’heure actuelle” ou “Heure

actuelle”.

Sélectionnez “Régler”.

Réglez.

Orientation de l'écran

Pour l’installation à la verticale, sélectionnez “Portrait”.

Réglez.

Affichages à l'écran

English (UK)

Deutsch

Français

Italiano

Español

ENGLISH (US)

Русский

RéglerChoisir

Réglage de l'heure actuelle

Heure actuelle MON 99:99

Régler Jour de la semaine Heure actuelle

Heure actuelle MON 99:99

Régler Jour de la semaine Heure actuelle

Orientation de l'écran

Paysage

Portrait

MON 99:99

TUE

10:00

Remarques:

• Une fois les options réglées, les écrans ne s’afﬁ chent plus par la suite à la mise en service de l’appareil.

• Après le réglage, vous pouvez modiﬁ er les options dans les menus suivants. Afﬁ chages à l'écran Réglage de l'heure actuelle Orientation de l'écran

À partir de la deuxième mise en service, l’écran ci-dessous s’afﬁ che pendant un moment (l’état de réglage est un exemple).

16:9

Page 43

INPUT MENU ENTER/ + / VOL - /

Sélection du signal d’entrée

Sélectionnez les signaux d’entrée à connecter en installant la carte de connexion en option.

Appuyez pour sélectionner le signal d’entrée provenant de l’appareil qui a été raccordé à l’écran plasma.

Le signal d’entrée change comme suit pour chaque pression:

INPUT1

SLOT2 étant pour l’entrée double, vous pouvez sélectionner INPUT2A ou INPUT2B pour INPUT2.

Pour les TH-42PH12U, TH-50PH12U INPUT2A : borne de signal HDMI dans SLOT2 INPUT2B : borne de signal HDMI dans SLOT2

Pour les TH-42PH12L, TH-50PH12L INPUT2A : borne de signal VIDEO dans SLOT2 INPUT2B : borne de signal S VIDEO dans SLOT2

Remarques:

• La sélection est aussi possible en appuyant sur la touche INPUT de l’appareil.

• La prise d’entrée n’est pas sélectionnée si la carte de connexion n’est pas installée dans la fente (SLOT) correspondante.

• Sélectionnez pour accommoder les signaux de la source reliée aux prises d’entrée pour composantes/RVB.

• Dans le cas de l’afﬁ chage de 2 images, le même mode d’entrée ne peut pas être sélectionné pour l’image principale et l’image secondaire.

• De la rémanence (retard d’image) peut se produire sur le panneau d’afﬁ chage au plasma lorsqu’une image ﬁ xe est laissée sur le panneau pour une période prolongée.

Une fonction qui assombrit légèrement l’écran s’active pour éviter la rémanence, mais

cette fonction n’est pas une solution parfaite contre la rémanence.

INPUT2A

INPUT2B

PCINPUT3

INPUT MENU ENTER/+/VOL-/

Page 44

INPUT MENU ENTER/

/VOL-/

Commandes de base

Appareil principal

Capteur de télécommande

Interrupteur d’alimentation principal

Témoin d’alimentation

Le témoin d’alimentation s’allume alors.

• Appareil éteint ..... Le témoin est éteint. (L’appareil continue

•

Appareil en veille

• Appareil allumé ... Vert

• DPMS (Gestion alimentation)

............................ Orange (Avec signal d’entrée PC.)

de consommer de l’énergie aussi longtemps que le cordon d’alimentation est branché sur la prise murale.)

..Rouge

Réglage du volume

Augmentation “+” Réduction “–” du volume Lorsque la page de menu est afﬁ chée:

Appuyez sur cette touche pour

“+”:

déplacer le curseur vers le haut

“–”: Appuyez sur cette touche pour

déplacer le curseur vers le bas

(reportez-vous à la page 19)

Touche de validation et format d’image

(reportez-vous à la page 19)

Marche / arrêt page MENU

Chaque pression sur la touche MENU change le contenu de la page.

Page normale Image Conﬁ guration

Son Taille/Pos.

Touche d’entrée (INPUT) (Sélection de signal d’entrée)

(reportez-vous à la page 16)

Page 45

Commandes de base

Télécommande

Touche ACTION

Appuyez sur cette touche pour effectuer une sélection.

Touche ASPECT

Appuyez sur cette touche pour modiﬁ er le format de l’image.

Interrupteur de mode veille

L’écran plasma doit d’abord être mis sous tension sur la prise secteur et sur l’interrupteur d’alimentation (reportez-vous à la page 15). Appuyez sur ce bouton pour allumer l’écran plasma à partir du mode de veille. Appuyez à nouveau sur ce bouton pour éteindre l’écran plasma et le faire passer en mode de veille.

Touche Taille/Pos.

Touche PICTURE

Interrupteur de coupure du son

Appuyez sur cette touche pour couper les sons. Appuyez une nouvelle fois sur cette touche pour rétablir les sons. Le rétablissement des sons se produit également lorsque l’appareil est mis hors service, ou que le niveau d’écoute est modiﬁ é.

Touche N

Touches de position Touche d’entrée (INPUT)

Appuyez sur cette touche pour sélectionner, dans l’ordre, les positions d’entrée INPUT1, INPUT2, INPUT3 ou PC. (reportez-vous à la page 16) Lorsqu’une carte de connexion pour entrée double est installée, A ou B s’affiche, suivant le signal d’entrée sélectionné. (Ex. : INPUT1A, INPUT1B)

Touches pour incrustation d’images

Touche OFF TIMER

Il est possible de prérégler l’écran à plasma à haute déﬁ nition de manière qu’il passe en mode veille après un délai spéciﬁ é. A chaque pression sur la touche, le réglage passe à 30 minutes, 60 minutes, 90 minutes et 0 minute (minuterie veille annulée).

30 60

Lorsqu’il reste trois minutes, l’indication “Minuterie veille 3” clignote. La minuterie-sommeil est annulée en cas de panne de courant.

Touche AUT O SETUP Règle automatiquement la position/ taille de l’écran.

Touche SET UP

Touche SOUND Réglage du volume

Appuyez sur la touche de volume haut “+” ou bas “–” pour augmenter ou diminuer le niveau de volume sonore.

Touche R (reportez-vous à la page 19) Appuyez sur la touche R pour revenir à la page de menu précédente.

Touche RECALL

Appuyez sur la touche “RECALL” pour afﬁ cher l’état actuel du système

Nom de l’entrée

Mode ASPECT

Minuterie veille

La minuterie veille apparaît

seulement lorsque la minuterie veille a été réglée.

Afﬁ chage de l’horloge

4:3

10:00

Minuterie veille

Zoom numérique

Page 46

Afﬁ chages des menus sur l’écran

Télécommande Appareil principal

Afﬁ chez l’écran du menu.

Sélectionnez la rubrique.


Normaliser

Mode Image Contraste Luminosité Couleur Teinte Netteté

Réglez.

Normal

0 0 0 5

1/2

Normal

Appuyez sur cette touche pour sélectionner. (Exemple: menu Image)

Sélectionnez.

(Exemple: menu Image)

Réglez.

Chaque pression sur la touche MENU change le contenu de la page.

Appuyez à plusieurs reprises.

Page normale Image

Conﬁ gurationSon Taille/Pos.

Sélectionnez. Appuyez ici.

Réglez. Appuyez ici.

Quittez le menu.

Appuyez à plusieurs reprises.

Appuyez ici.

Aperçu

Appuyez sur

pour revenir à l’écran précédent.

Remarque: Les menus qui ne peuvent pas être ajustés sont estompés en gris. Les menus réglables dépendent du signal,

de l'entrée et du réglage du menu.

Non

Oui

Auto

Non

4:3

100 Hz

Non

× 2 × 2

Non

Non 0:00 Non 0:00

[ AV ]

Taille/Pos.

Normal

Normaliser

Config. auto

Position H Taille H Position V Taille V Point horloge Phase de l

’

horloge

Surbalayage

Balance blancs Gestion de la couleur

Normal

Normaliser

Réglages avancés

Mode Image Contraste Luminosité Couleur Teinte Netteté

Réglages avancés

ÉB R haut ÉB V haut

Normal

Normaliser

ÉB B haut

Extension noire

ÉB R bas

Niveau d’Entrée

ÉB V bas

Gamma

ÉB B bas

AGC

0 0 0 0 0 0

0 0 0 5

0 0

Non

Normal

Non Oui

Normal

0 0 0 0 0

2.2

Non

1/2 Image

1/2

2/2Image

2/2

Configuration

Signal

’

écran

Économiseur d

Réglages durée de vie prolongée

Sélection entrée en composantes/RVB

Étiquette d

’

entrée

Économie d

’

énergie

Mode d

’

attente Gestion alimentation Arrêt automatique

’

écran Français

Affichages à l

Multi-affichage

Réglage de la minuterie

Réglage de l’heure actuelle

Orientation de l'écran

Réglage de ľheure actuelle

Régler Jour de la semaine Heure actuelle

Sortie audio SDI

Son

Canal gauche Canal droit

Normaliser

Sortie audio

Mode Son

Mesure du débit sonore

Grave Aigu Balance Sortie audio (I sur I)

Paysage

Heure actuelle MON 99:99

Normal

Normal 0 0 0

Principal

RVB

PC Non Non Non Non

MON 99:99

Canal 1

Non Non

1/2

2/2 Configuration

2/2

1/2

Signal

Filtre 3D Y/C (NTSC) Système couleur Réduction 3:2 Panasonic auto (4:3) Fréquence rafraîchissement Réduction du bruit

Économiseur d’écran

Fonction Mode

Réglages durée de vie prolongée

Multi Affichage

Multi Affichage Échelle horizontale Échelle verticale Jointure masquant vidéo Emplacement Ampli de brillance

Réglage de la minuterie

Mise sous tension Heure de mise sous tension Mise hors tension Heure de mise hors tension

Heure actuelle 99:99

Début

Barre déf. seulement

Réglages express

Réglages personnalisés

Réinitialiser

Heure actuelle 99:99

Page 47

Spéciﬁ cations

TH-42PH12U TH-50PH12U

Source d’alimentation Secteur 110 - 127 V c.a. 50/60 Hz Consommation

Panneau de l’écran plasma 42 pouces, taux d’aspect de

Taille d’écran 36,2” (921 mm) (L) × 20,4” (518 mm) (H)

Conditions de fonctionnement

Signaux applicables

Bornes de branchement

Accessoires fournis

Dimensions (L × H × P) Masse (Poids)

Remarque:

La présentation et les spéciﬁ cations sont sujettes à changements sans préavis. Le masse et les dimensions indiqués sont approximatifs.

Maximum 380 W 465 W État veille

État hors tension 0,2 W 0,2 W

(Nombre de pixels) 786.432 (1.024 (L) × 768 (H))

Température de 32 °F à 104 °F (de 0 °C à 40 °C) de 32 °F à 104 °F (de 0 °C à 40 °C)

Humidité de 20 % à 80 % de 20 % à 80 %

Format de balayage

Signaux PC VGA, SVGA, XGA

HDMI A-B Connecteur HDMI de type A × 2

COMPONENT/RGB IN Y/G (BNC) avec sync 1,0 V c. à-c. (75 )

PC IN

SERIAL Connecteur de commande extérieure (D-SUB 9 broches) compatible RS-232C

Enceintes 6 , 16 W [8 W + 8 W] (10 % THD)

Télécommande N2QAYB000432

Piles Format AA × 2

Colliers serre-câble TMME203 × 1

appareil uniquement environ 55,2 lbs environ 75,0 lbs

avec les enceintes environ 64,0 lbs environ 86,0 lbs

Sans sauvegarde

16:9 Méthode d’entraînement c.a.

× 41,6” (1.057 mm) (diagonale)

525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 60p · 50i · 50p · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i

B/B (BNC), PR/R (BNC) 0,7 V c. à-c. (75 )

AUDIO IN (Prise à broche RCA × 2) 0,5 Vrms (Connecteur MINI D-SUB 15 broches haute densité)

Y ou G sans sync 0,7 Vp-p (75 ) B/P R/P HD/VD : 1,0 - 5,0 Vp-p (haute impédance) AUDIO IN (Mini-prise de 3,5 mm) 0,5 Vrms

40,2” (1.020 mm) × 24,1” (610 mm) × 3,5” (89 mm) 47,7” (1.210 mm) × 28,5” (724 mm) × 3,8” (95 mm)

1,2

W, Avec sauvegarde

[3.072 × 768 points]

Fréquence de balayage horizontal 15 - 110 kHz

Fréquence de balayage vertical 48 - 120 Hz

0,4

W Sans sauvegarde

50 pouces, taux d’aspect de

16:9 Méthode d’entraînement c.a.

43,5” (1.106 mm) (L) × 24,4” (622 mm) (H)

× 49,9” (1.269 mm) (diagonale)

1.049.088 (1.366 (L) × 768 (H))

SXGA, UXGA ······ (compressés)

Y ou G avec sync 1,0 Vp-p (75 )

B/CB : 0,7 Vp-p (75 )

R/CR : 0,7 Vp-p (75 )

1,2

W, Avec sauvegarde

[4.098 × 768 points]

0,5

Page 48

Spéciﬁ cations

TH-42PH12L TH-50PH12L

Source d’alimentation Secteur 110 - 127 V c.a. 50/60 Hz Consommation

Panneau de l’écran plasma 42 pouces, taux d’aspect de

Taille d’écran 36,2” (921 mm) (L) × 20,4” (518 mm) (H)

Conditions de fonctionnement

Signaux applicables

Bornes de branchement

Accessoires fournis

Dimensions (L × H × P) Masse (Poids)

Remarque:

La présentation et les spéciﬁ cations sont sujettes à changements sans préavis. Le masse et les dimensions indiqués sont approximatifs.

Maximum 380 W 465 W État veille

État hors tension 0,2 W 0,2 W

(Nombre de pixels) 786.432 (1.024 (L) × 768 (H))

Température de 32 °F à 104 °F (de 0 °C à 40 °C) de 32 °F à 104 °F (de 0 °C à 40 °C)

Humidité de 20 % à 80 % de 20 % à 80 %

Système de couleur NTSC, PAL, PAL60, SECAM, NTSC modiﬁ é Format de balayage

Signaux PC VGA, SVGA, XGA

AV IN VIDEO IN (BNC) 1,0 Vp-p (75 )

COMPONENT/RGB IN Y/G (BNC) avec sync 1,0 V c. à-c. (75 )

PC IN

SERIAL Connecteur de commande extérieure (D-SUB 9 broches) compatible RS-232C

Enceintes 6 , 16 W [8 W + 8 W] (10 % THD)

Télécommande N2QAYB000432

Piles Format AA × 2

Colliers serre-câble TMME203 × 1

appareil uniquement environ 55,2 lbs environ 75,0 lbs

avec les enceintes environ 64,0 lbs environ 86,0 lbs

Sans sauvegarde

16:9 Méthode d’entraînement c.a.

× 41,6” (1.057 mm) (diagonale)

525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 60p · 50i · 50p · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i

S VIDEO IN (MINI DIN 4PIN) Y: 1,0 Vp-p (75 ), C:0,286 Vp-p (75 ) AUDIO IN (RCA PIN JACK × 4) 0,5 Vrms

B/B (BNC), PR/R (BNC) 0,7 V c. à-c. (75 )

AUDIO IN (Prise à broche RCA × 2) 0,5 Vrms (Connecteur MINI D-SUB 15 broches haute densité)

Y ou G sans sync 0,7 Vp-p (75 ) B/P R/P HD/VD : 1,0 - 5,0 Vp-p (haute impédance) AUDIO IN (Mini-prise de 3,5 mm) 0,5 Vrms

40,2” (1.020 mm) × 24,1” (610 mm) × 3,5” (89 mm) 47,7” (1.210 mm) × 28,5” (724 mm) × 3,8” (95 mm)

1,2

W, Avec sauvegarde

[3.072 × 768 points]

Fréquence de balayage horizontal 15 - 110 kHz

Fréquence de balayage vertical 48 - 120 Hz

0,4

W Sans sauvegarde

50 pouces, taux d’aspect de

16:9 Méthode d’entraînement c.a.

43,5” (1.106 mm) (L) × 24,4” (622 mm) (H)

× 49,9” (1.269 mm) (diagonale)

1.049.088 (1.366 (L) × 768 (H))

SXGA, UXGA ······ (compressés)

Y ou G avec sync 1,0 Vp-p (75 )

B/CB : 0,7 Vp-p (75 ) R/CR : 0,7 Vp-p (75 )

1,2

W, Avec sauvegarde

[4.098 × 768 points]

0,5

Page 49

Panasonic Canada Inc.

5770 Ambler Drive, Mississauga, Ontario L4W 2T3

CERTIFICAT DE GARANTIE LIMITÉE

Panasonic Canada Inc. (aussi connue sous le nom de PCI) garantit cet appareil contre tout vice de fabrication ou de main-d’œuvre sous utilisation normale pendant la période de couverture stipulée ci-dessous. PCI accepte de réparer toute défectuosité ou, à sa discrétion, de fournir en échange des pièces en autant que l’appareil ou la pièce ait été acheté et soit réparé au Canada. La pièce ou l’appareil défectueux doit être expédié, port payé, ou apporté à un centre Panasonic agréé pour le service des systèmes de sécurité et de télédiffusion. Les frais de transport ne sont pas couverts par cette garantie.

La période de couverture de la garantie est de un an, sur les pièces et la main-d’œuvre, à partir de la date d’achat originale par l’utilisateur final, sauf dans les conditions précisées aux termes des présentes. Les pièces, réparées ou de remplacement, fournies au cours de la période de couverture de la présente garantie sont couvertes pendant la période de couverture non expirée de la garantie d’origine. Aucun service au titre de la garantie ne sera fourni en l’absence d’une preuve d’achat. Le propriétaire doit présenter le reçu d’achat du produit ou toute autre pièce justificative satisfaisante de la date d’achat originale.

Cette garantie ne s’applique pas aux pièces enjoliveuses, telles les poignées, les boutons, les vitres de sécurité, etc., ni à aucune pièce ou partie de l’appareil qui a été installée, modifiée, réparée ou devenue défectueuse à la suite de négligence si, de l’opinion de Panasonic Canada Inc., une telle modification, réparation ou négligence affecte la fiabilité ou nuit au rendement de l’appareil.

En ce qui concerne les produits nécessitant un entretien préventif routinier, cet entretien doit être effectué pour que la période de couverture de la garantie soit honorée.

Cette garantie devient nulle et sans effet si le numéro de série a été falsifié, modifié ou enlevé. Cette garantie ne couvre pas les pièces ni les réparations nécessitées à la suite de perte ou dommage découlant d’une cause hors du contrôle de Panasonic Canada Inc.

La rémanence (appelée aussi « image fantôme ») résultant de l’affichage d’images fixes sur les dispositifs d’affichage n’est pas une défaillance et n’est pas couverte par la présente garantie.

CETTE GARANTIE LIMITÉE ET EXPRESSE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE IMPLICITE RELATIVE À LA VALEUR MARCHANDE OU À L’ADÉQUATION À UN USAGE PARTICULIER. PANASONIC CANADA INC. N’AURA D’OBLIGATION EN AUCUNE CIRCONSTANCE POUR TOUT DOMMAGE DIRECT, INDIRECT OU CONSÉCUTIF.

Dans certaines conditions, certaines juridictions ne reconnaissent pas les exclusions ou limitations de dommages indirects ou consécutifs, ou les exclusions de garanties implicites. Dans de tels cas, les limitations et exclusions stipulées ci-dessus peuvent ne pas être applicables.

RESTRICTIONS À LA GARANTIE

Item

Cassettes vidéo

Cartes P2/SD Têtes vidéo

Têtes vidéo D5

Articles de maintenance Capteur d’images DCC pour

caméras couleur Moniteurs ACL de la série BT-H

* Projecteurs DLP™

Projecteurs ACL avec luminosité supérieure à 2 500 lumens ANSI

Projecteurs ACL avec luminosité inférieure à 2 500 lumens ANSI

Ampoules pour projecteurs

Écrans à plasma 103 po Unités de disque dur

• La poussière, la fumée, les environnements imprévisibles ainsi qu’un fonctionnement 24 heures sur 24 augmentent énormément le besoin d’un entretien périodique de l’appareil afin que la garantie demeure en vigueur

Service au titre de la garantie

Si le produit doit être expédié, emballez-le, de préférence dans sa boîte d’origine, accompagné d’une lettre expliquant la défaillance. Envoyez l’appareil à un centre Panasonic agréé pour le service des systèmes de sécurité et de télédiffusion le plus près de chez vous ou au département de soutien technique et de service Panasonic à 5770 Ambler Drive, Mississauga (Ontario) L4W 2T3. L’expédition à cette adresse requiert l’obtention préalable d’une autorisation de retour. Panasonic Canada Inc. n’assume aucune responsabilité pour toute perte ou tout dommage subi lors du transport.

Pièces

30 jours - remplacement seulement (contenu non inclus)

(Contenu non inclus) 1 an ou 2 000 heures (au prorata)

Selon la première échéance 1 an ou 1 000 heures

Selon la première échéance 90 jours 2 ans

2 ans

3 ans ou 17 000 heures Selon la première échéance

3 ans ou 2 500 heures Selon la première échéance

3 ans ou 1 500 heures Selon la première échéance

50% de la durée de vie nominale ou 1 an Selon la première échéance

3 ans (rémanence non couverte) 1 an plus période (s’il y a lieu) de

couverture restante de la garantie limitée du fabricant. (Contenu non couvert)

Main d’oeuvre

S.O.

S.O. 1 an ou 2 000 heures

Selon la première échéance 1 an ou 1 000 heures

Selon la première échéance 90 jours 1 an

1 an

3 ans ou 17 000 heures Selon la première échéance

3 ans ou 2 500 heures Selon la première échéance

3 ans ou 1 500 heures Selon la première échéance

50% de la durée de vie nominale ou 1 an Selon la première échéance

3 ans 1 an

Page 50

Nota

Page 51

Nota

Page 52

Nota

Page 53

Nota

Page 54

Nota

Page 55

Enregistrement du client

Le numéro de modèle et le numéro de série de ce produit sont marqués sur son panneau arrière. Veuillez noter ce numéro de série dans l’espace ci-dessous et conservez ce mode d’emploi et votre reçu d’achat comme preuve définitive de votre achat afin de faciliter la procédure d’identification en cas de vol ou de perte, et pour les services de garantie.

Numéro de modèle Numéro de série

Panasonic Professional Display Company

Unit of Panasonic Corporation of North America

Executive Office :

One Panasonic Way 1F-10, Secaucus, NJ 07094 EASTERN ZONE : One Panasonic Way 4E-7 Secaucus, NJ 07094 (201) 348-7621

Government Marketing Department : 52 West Gude Drive, Rockville, MD 20850 (301) 738-3840 Panasonic Canada Inc.

5770 Ambler Drive Mississauga, Ontario L4W 2T3

Imprimé aux ÉTATS-UNIS
