Mode d’emploi

Écran à plasma à haute déﬁ nition

No. de Modèle

TH-42PF30ER TH-50PF30ER

Français

Veuillez lire ce mode d’emploi avant de vous servir de votre appareil, puis conservez-le en lieu sûr.

Page 2

Cher Client Panasonic

Bienvenue dans la famille des clients de Panasonic. Nous espérons que votre nouvel l’écran à plasma vous offrira de longues années de plaisir. Pour profiter au maximum des possibilités de votre appareil, veuillez lire attentivement le présent mode d’emploi avant d’entreprendre les réglages, et conservez-le pour pouvoir vous y référer en cas de besoin. Veuillez aussi conserver votre reçu, et noter le numéro de modèle et le numéro de série de votre appareil dans l’espace réservé sur la couverture de dos de ce mode d’emploi. Visitez le site Panasonic http://panasonic.net

Sommaire

Notice de sécurité importante ................................. 3

Mesures de sécurité ................................................. 4

Consignes de sécurité 3D ....................................... 7

Accessoires .............................................................. 9

Accessoires fournis ................................................. 9

Piles de la télécommande ....................................... 9

Raccordements....................................................... 10

Raccordement des enceintes ................................ 10

Raccordement et maintien du cordon

d’alimentation, maintient du câble ......................... 10

Raccordement d’un équipement vidéo ...................11

Raccordement VIDEO et COMPONENT / RGB IN

Raccordement HDMI ............................................. 12

Raccordement DVI-D IN ........................................ 12

Raccordement aux bornes d’entrée d’ordinateur (PC)

Raccordement à la borne SERIAL (série) ............. 14

Mise en service, mise hors service ...................... 15

Sélection du signal d’entrée .................................. 17

Commandes de base.............................................. 18

Format d’image (ASPECT) ..................................... 20

Zoom numérique .................................................... 21

Visionnement d’images 3D .................................... 22

Pour visionner des images en 3D ......................... 22

Détection des pannes des lunettes 3D .................. 23

Tableau des images visibles pour chaque format d’image 3D ainsi que le format de l’image source

Afﬁ chages des menus sur l’écran ........................ 24

Réglage de Taille/Pos. ............................................ 25

Réglages de l’image ............................................... 28

Réglages avancés ................................................. 29

Proﬁ ls d’image ........................................................ 30

Sauvegarde des proﬁ ls .......................................... 31

Chargement des proﬁ ls ......................................... 32

Modiﬁ cation des proﬁ ls .......................................... 32

Réglages des sons ................................................. 33

Sortie audio SDI .................................................... 33

Réglage de l’heure actuelle / Réglage de la

minuterie ................................................................. 34

Réglage de l’heure actuelle ................................... 34

Réglage de la minuterie ........................................ 34

Réglages 3D ............................................................ 35

Économiseur d’écran (Pour éviter la rémanence)

Heure de mise en service de l’économiseur d’écran

....11

... 13

... 23

... 36

... 37

Réduit la rémanence sur l’écran ........................... 38

Réglages durée de vie prolongée ......................... 38

Réduction de la consommation ............................ 41

Personnalisation du nom des entrées.................. 42

Sélection de la langue d’afﬁ chage ........................ 43

Orientation de l’écran............................................. 43

Réglage d’un ensemble d’écrans (Multi Afﬁ chage)

Comment effectuer le réglage pour un ensemble

d’écrans (Multi Afﬁ chage) ...................................... 44

Fonction ID de la télécommande ........................... 45

Réglage du Portrait ................................................ 46

Comment procéder au Portrait .............................. 46

Conﬁ guration pour les signaux d’entrée ............. 48

Sélection de l’entrée à composantes/RVB ............ 48

Sélection de l’entrée à YUV/RVB .......................... 48

Menu Signal .......................................................... 49

Conﬁ guration réseau ............................................. 52

Réglages des Options ............................................ 53

3D Safety Precautions (Pour masquer les

précautions relatives à la 3D) ................................ 56

Weekly Command Timer

(Minuterie de commande hebdomadaire) ............. 56

Audio input select (Sélection d’entrée audio) ........ 58

Touch Panel settings

(Réglage lors de l’utilisation de l’écran tactile) ...... 59

Utilisation de la fonction de réseau ...................... 60

Exemple de connexion de réseau ......................... 60

Contrôle du canal .................................................. 60

Protocole PJLink™ ............................................... 61

Utilisation du contrôle par navigateur Internet .... 62

Avant d’utiliser le contrôle par navigateur Internet

Accès depuis un navigateur Web .......................... 62

Commande d’afﬁ chage (écran BASIC CONTROL/OPTION CONTROL) ... 63 NETWORK SETTING (Écran de conﬁ guration réseau) Conﬁ guration du mot de passe

(Écran de conﬁ guration du mot de passe) ............ 64

Dépannage .............................................................. 65

Liste des modes aspect ......................................... 66

Signaux d’entrée applicables ................................ 67

Réglages d’usine .................................................... 68

Liste des commandes de Weekly Command Timer

Spéciﬁ cations ......................................................... 70

... 44

... 62

... 64

... 69

Page 3

Notice de sécurité importante

AVERTISSEMENT

1) Pour empêcher toute détérioration susceptible de créer un risque d’incendie ou d’électrocution, tenez cet appareil à l’écart des zones exposées à des risques d’écoulement ou d’éclaboussures de liquides.

Ne placez aucun récipient contenant de l’eau (vase de ﬂ eur, tasse, bouteille de produit de beauté, etc.)

sur l’appareil. (ou sur une étagère le dominant)

Ne placez aucune ﬂ amme nue, comme une bougie allumée, sur l’appareil ou au-dessus de celui-ci.

2) Pour prévenir tout risque d’électrocution, ne retirez pas le couvercle. Aucun composant susceptible d’être réparé par l’utilisateur ne se trouve à l’intérieur de l’appareil. Veuillez conﬁ er tout travail d’entretien ou de réparation à un technicien qualiﬁ é.

3) N’enlevez pas la broche de mise à la masse de la ﬁ che d’alimentation. Cet appareil est équipé d’une ﬁ che d’alimentation avec mise à la masse à trois broches. Cette ﬁ che ne peut être adaptée qu’à une prise de courant avec mise à la masse. Ceci est un dispositif de sécurité. Si vous ne pouvez pas insérer la ﬁ che dans la prise, adressez- vous à un électricien.

Ne modiﬁ ez pas la ﬁ che avec mise à la masse.

4) Pour éviter toute secousse électrique, assurez-vous que la broche de mise à la terre de la ﬁ che du cordon d’alimentation est effectivement branchée.

ATTENTION

Cet appareil est destiné à être utilisé dans des environnements non exposés à des champs magnétiques. Si vous utilisez cet appareil à proximité de sources de champs électromagnétiques puissants ou à des endroits où le bruit électrique pourrait interférer avec les signaux d’entrée, l’image et le son risquent de trembler et des parasites tels que du bruit risquent d’être produits. Pour éviter d’abîmer cet appareil, placez-le loin de toute source de champs électromagnétiques puissants.

Marques de commerce

• VGA est une marque de commerce d’International Business Machines Corporation.

• Macintosh est une marque déposée par Apple Inc., USA.

• SVGA, XGA, SXGA et UXGA sont des marques déposées de Video Electronics Standard Association.

Même s’il n’existe aucune mention spéciale de marque de commerce de société ou de produit, ces marques de

commerce ont toutefois été respectées.

• HDMI, le logo HDMI et High-Deﬁ nition Multimedia Interface sont des marques déposées ou enregistrées de

HDMI Licensing LLC aux Etats-Unis et dans d’autres pays.

Remarque:

Ne laissez pas une image ﬁ xe s’afﬁ cher sur une période prolongée, car il peut en résulter une rémanente permanente sur l’écran plasma. Parmi les images ﬁ xes possibles citons les logos, les images des jeux vidéo, les images informatiques, les télétextes et les images afﬁ chées dans le format 4:3.

Page 4

Mesures de sécurité

AVERTISSEMENT

Installation

L’écran plasma doit être utilisé avec les accessoires en option suivants uniquement. Si vous l’utilisez avec d’autres types d’accessoires en option, l’installation risquera d’être instable et de causer des blessures.

(Tous les accessoires suivants sont fabriqués par Panasonic Corporation.)

• Enceintes ...................................................................... TY-SP42P8W-K (pour le TH-42PF30ER),

TY-SP50P8W-K (pour le TH-50PF30ER)

• Piédestal ....................................................................... TY-ST20-K

• Pied mobile ................................................................... TY-ST58PF20

• Applique de suspension au mur (verticale) ................... TY-WK42PV20

• Applique de suspension au mur (en biais) .................... TY-WK42PR20

• Applique de suspension au plafond ..............................TY-CE42PS20

•

Carte de connexion BNC pour double vidéo

• Plaque à bornes HD-SDI avec son ...............................TY-FB10HD

• Plaque à bornes HD-SDI Dual Link ............................... TY-FB11DHD

• Plaque à bornes HD-SDI double pour la 3D .................TY-FB30DHD3D

• Plaque à bornes HDMI double ...................................... TY-FB10HMD

• Carte d’entrée pour infrarouge ...................................... TY-FB9RT

• Plaquette de connexion DVI-D ...................................... TY-FB11DD

• Plaque à bornes DVI-D double pour la 3D .................... TY-FB30DD3D

• Boîte à bornes AV ......................................................... TY-TB10AV

• ÉMETTEUR IR 3D ........................................................TY-3D30TRW

• Écran tactile .................................................................. TY-TP42P10S (pour le TH-42PF30ER),

........................ TY-FB9BD

TY-TP50P10S (pour le TH-50PF30ER)

Conﬁ ez toujours l’installation à un technicien qualiﬁ é.

Les pièces détachées peuvent présenter un danger d’étranglement en cas d’ingestion accidentelle. Gardez les pièces détachées hors de la portée des enfants. Jetez les pièces détachées inusitées ainsi que tout autre objet comme les fournitures d’emballage et les sacs ou les couvertures en plastique aﬁ n d’éviter que les enfants en bas âge ne s’en servent de jouet, lequel constitue un risque potentiel d’étouffement.

Ne placez pas l’écran plasma sur des surfaces inclinées ou instables et assurez-vous qu’il ne repose pas sur le bord de sa base.

• L’écran plasma risquerait de tomber ou de se renverser.

Ne placez pas d’objets sur l’écran plasma.

• Si vous renversez de l’eau sur l’écran à plasma à haute déﬁ nition ou si des objets étrangers y pénètrent, un

court-circuit risque de se produire et d’entraîner un incendie ou une électrocution. Si des corps étrangers pénètrent dans l’écran plasma contactez votre revendeur Panasonic.

Ne transporter qu’en position debout!

• Le transport de l’appareil avec son panneau d’afﬁ chage faisant face vers le haut ou vers le bas peut endommager

les circuits internes.

ll est interdit d’empêcher la ventilation en couvrant les grilles d’aération avec des objets comme journaux, nappes ou rideaux.

Pour une ventilation sufﬁ sante; Si vous utilisez le piédestal (accessoire en option), laissez un espace de 10 cm ou plus autour des côtés supérieur, gauche et droit et de 7 cm ou plus vers l’arrière, et laissez également un espace entre le bas de l’écran et la surface du sol. Si vous installez l’appareil en utilisant une autre méthode, suivez le mode d’emploi. (S’il n’y a pas d’indication spéciﬁ que sur les dimensions d’installation dans le manuel d’installation, laissez un espace de 10 cm ou plus autour des côtés supérieur, inférieur, gauche et droit, et de 7 cm ou plus vers l’arrière.)

Lors de l’installation verticale de l’écran à plasma;

Tournez l’interrupteur d’alimentation vers le haut pour installer l’écran à plasma verticalement. Et déﬁ nissez l’option “Orientation de l’écran” sur “Portrait” dans le menu Conﬁ guration. (reportez-vous à la page 43)

Page 5

Mesures de sécurité

Utilisation de l’écran plasma

L’écran plasma a été conçu pour fonctionner sur secteur de 220 - 240 V, 50/60 Hz.

Ne couvrez pas les trous de ventilation.

• Sinon, l’écran plasma risquerait de surchauffer, ce qui pourrait causer un incendie ou abîmer l’écran plasma.

N’introduisez aucun objet étranger dans l’écran plasma.

• N’introduisez aucun objet en métal ou inﬂ ammable dans les trous de ventilation, ne laissez tomber aucun objet sur l’écran plasma, car ceci pourrait entraîner un incendie ou une électrocution.

Ne retirez pas le couvercle, ou ne le modiﬁ ez en aucune façon.

• Les composants se trouvant à l’intérieur de l’écran plasma sont placés sous haute tension, et risquent de causer une électrocution grave. Conﬁ ez tout travail de vériﬁ cation, de réglage ou de réparation à votre revendeur Panasonic.

Assurez vous un accès facile à la prise du câble d’alimentation.

Un appareil de CLASSE I doit être raccordé à une prise de courant en étant relié à la terre.

N’utilisez pas d’autres cordons d’alimentation que celui fourni avec cet appareil.

• Cela comporte un risque d’incendie ou de choc électrique.

Insérez la ﬁ che du cordon d’alimentation bien à fond dans la prise.

• Si la ﬁ che n’est pas insérée bien à fond, un dégagement de chaleur pouvant entraîner un incendie risquerait de se produire. Si la ﬁ che est endommagée ou si la plaque de la prise murale est mal ﬁ xée, ne les utilisez pas.

Ne manipulez pas le cordon d’alimentation avec des mains mouillées.

• Vous risqueriez d’être électrocuté.

Ne faites rien qui puisse endommager le cordon d’alimentation. Pour débrancher le câble d’alimentation, tirez-le par la ﬁ che et non par le câble.

• Évitez absolument d’endommager le câble, de le modiﬁ er, d’y placer des objets lourds, de le chauffer, de le placer à proximité d’objets chauds, de le tordre, de le plier excessivement ou de le tirer. Sinon, vous pourriez causer un incendie ou une électrocution. Si le câble d’alimentation est abîmé, faites-le réparer par un centre de service agréé Panasonic.

Si vous n’utilisez pas l’écran plasma pendant une période prolongée, débranchez la ﬁ che du cordon d’alimentation de la prise secteur.

Pour empêcher tout incendie, ne laissez jamais de bougies ou une autre source de feu ouvert à proximité de ce produit.

En cas d’anomalie de fonctionnement

Si une anomalie se produit (absence d’image ou de son par exemple), ou si de la fumée ou une odeur anormale se dégage de l’écran plasma, débranchez immédiatement la ﬁ che du cordon d’alimentation de la prise secteur.

• Si vous continuez à utiliser l’écran plasma dans cet état, vous risquez de provoquer un incendie ou d’encommager l’appareil. Adressez-vous à un centre de service agréé Panasonic pour les réparations. Ne réparez jamais vous-même l’écran plasma, car ceci est très dangereux.

Si de l’eau ou des objets étrangers pénètrent dans l’écran plasma, ou si vous laissez tomber l’écran plasma, ou si le coffret est abîmé, débranchez immédiatement la ﬁ che du cordon d’alimentation.

• Un court-circuit pourrait se produire et entraîner un incendie. Pour toute réparation, adressez-vous à un centre de service agréé Panasonic.

Page 6

Mesures de sécurité

ATTENTION

Utilisation de l’écran plasma

N’approchez pas les mains, le visage ou des objets des trous de ventilation de l’écran plasma.

• De l’air chaud sort par les trous de ventilation et donc le haut de l’écran plasma est chaud. N’approchez pas les mains, le visage ou des objets ne pouvant résister à la chaleur de cet oriﬁ ce, car ceci pourrait causer des brûlures ou des déformations. De même si les trous de ventilation sont bouchées, l’écran pourrait être endommagé.

Veillez à débrancher tous les câbles avant de déplacer l’écran plasma.

• Si vous déplacez l’écran alors que des câbles sont encore connectés, vous risquerez d’endommager les câbles et d’entraîner un incendie ou une électrocution.

Par mesure de précaution, débranchez la ﬁ che d’alimentation de la prise secteur avant d’entreprendre des travaux de nettoyage.

• Sinon, il y aura rique d’électrocution.

Nettoyer régulièrement le câble d’alimentation aﬁ n que la poussiére ne s’y accumule pas.

• Si de la poussière s’accumule sur la ﬁ che du cordon d’alimentation, l’humidité produite risquerait de détériorer l’isolation et d’entraîner un incendie. Débranchez le cordon d’alimentation de la prise secteur et essuyez-le avec un chiffon sec.

Ne brûlez pas ou ne brisez pas les piles.

• Ne pas exposer les piles à une température excessive; comme le rayonnement solaire, le feu, etc.

Cet écran à plasma émet des rayons infrarouges, par conséquent il peut perturber les autres appareils de communication. Installez votre capteur infrarouge dans un endroit à l’abri de la lumière directe ou indirecte de l’écran à plasma.

Nettoyage et entretien

L’avant du panneau d’afﬁ chage a reçu un traitement spécial. Essuyez soigneusement la surface du panneau en utilisant seulement le chiffon de nettoyage fourni ou un chiffon doux sans peluches.

• Si la surface est très sale, passez un chiffon doux et sans peluche trempé dans une solution d’eau et de détergent neutre (100 parties d’eau pour 1 partie de détergent), puis essuyez avec un chiffon sec du même type jusqu’à ce que la surface soit sèche.

• Ne rayez pas ou ne cognez pas la surface du panneau avec les ongles ou un objet rigide, sinon vous abîmeriez la surface. En outre, évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon le ﬁ ni de la surface serait abîmé.

Si le coffret est sale, essuyez-le avec un chiffon doux et sec.

• Si le coffret est très sale, plongez le chiffon dans de l’eau additionnée d’un peu de détergent neutre, puis essorez le chiffon bien à fond. Utilisez ce chiffon pour essuyer le coffret, puis essuyez-le avec un chiffon sec.

• Veillez à ce que du détergent n’entre pas en contact direct avec la surface de l’écran plasma. Si des gouttes d’eau pénètrent dans l’appareil, des anomalies de fonctionnement se produiront.

• Évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon la surface du coffret pourra être abîmée ou le revêtement s’écaillera. En outre, ne laissez pas l’appareil trop longtemps en contact avec des articles en caoutchouc ou en PVC.

Page 7

Consignes de sécurité 3D

Mesures de sécurité

AVERTISSEMENT

Petites pièces

Les lunettes 3D contiennent des petites pièces (pile et élastique spécialisé, etc.) et doivent être tenues hors de portée des petits enfants aﬁ n d’éviter toute ingestion accidentelle.

Démontage

Ne démontez pas et ne modiﬁ ez pas les lunettes 3D.

Pile au lithium

Les piles ne doivent pas être exposées à une chaleur excessive telle que la lumière du soleil, le feu ou autre.

ATTENTION

Pour proﬁ ter en toute sécurité et confortablement des images 3D, veuillez lire entièrement ces instructions.

Utilisation pour des applications commerciales et des projections publiques

Une personne responsable doit communiquer à l’utilisateur les précautions à suivre en cas d’utilisation des lunettes 3D.

Lunettes 3D

Ne laissez pas tomber, n’exercez pas de pression et ne marchez pas sur les lunettes 3D. Stockez toujours les lunettes 3D dans l’étui fourni à cet effet lorsque vous ne les utilisez pas. Prenez garde aux extrémités de la monture lorsque vous mettez les lunettes 3D. Prenez garde à ne pas vous pincer le doigt dans la charnière des lunettes 3D. Faites particulièrement attention lorsque des enfants utilisent les lunettes 3D.

À titre d’indication, les lunettes 3D ne doivent pas être utilisées par des enfants de moins de 5 à 6 ans. Tous les enfants doivent être surveillés par leurs parents ou les personnes qui en ont la charge lesquels doivent s’assurer de leur sécurité et de leur santé pendant toute l’utilisation des lunettes 3D.

Page 8

Mesures de sécurité

Visionnement de contenu 3D

Les contenus 3D pouvant être visionnés incluent les disques Blu-ray du commerce, les émissions 3D, etc. Si vous préparez vos propres contenus 3D, veillez à ce qu’ils soient correctement produits.

N’utilisez pas les lunettes 3D si vous avez déjà éprouvé une sensibilité à la lumière, des problèmes cardiaques ou si vous avez d’autres problèmes médicaux.

Cessez immédiatement d’utiliser les lunettes 3D si vous vous sentez fatigué, mal à l’aise ou si vous ne vous sentez pas comme d’habitude.

Faites une pause appropriée après le visionnement d’un ﬁ lm en 3D. Faites une pause de 30 à 60 minutes après avoir visionné du contenu en 3D sur des périphériques interactifs

tels que des jeux ou des ordinateurs. Veillez à ne pas frapper l’écran ou d’autres personnes par inadvertance. Lorsque vous utilisez les lunettes

3D, il est possible que vous estimiez mal la distance entre l’utilisateur et l’écran. Les lunettes 3D ne doivent être portées que lors du visionnement d’un contenu en 3D. Si vous ne regardez pas en direction de l’écran pendant un moment après avoir visionné des images en 3D,

il est possible que les lunettes 3D s’éteignent automatiquement. Si vous souffrez de problèmes de vue (myopie/hypermétropie, astigmatisme, différence de vision entre l’oeil

gauche et l’oeil droit), veillez à corriger votre vue avant d’utiliser les lunettes 3D. Cessez l’utilisation des lunettes 3D si vous voyez nettement les images en double lors du visionnement un

contenu en 3D. N’utilisez pas les lunettes 3D à une distance inférieure à la distance recommandée. Respectez la distance recommandée (au moins 3 fois la hauteur de l’écran).

Distance recommandée TH-42PF30ER: 1,6 m

TH-50PF30ER: 1,9 m Lorsque le haut et le bas de l’écran apparaisse en noir, comme pour des ﬁ lms, regardez l’écran à une distance équivalente à trois fois la hauteur de l’image réelle. (Ceci raccourcit la distance par rapport à la ﬁ gure recommandée ci-dessus.)

Utilisation des lunettes 3D

Avant d’utiliser les lunettes 3D,assurez-vous qu’aucun objet cassable ne se trouve à proximité de l’utilisateur aﬁ n d’éviter toute blessure ou tout dégât accidentel.

Retirez les lunettes 3D avant de vous déplacer aﬁ n d’éviter de tomber blessure accidentelle. Mettez toujours les lunettes 3D dans l’étui (fourni) après utilisation. N’utilisez les lunettes 3D que dans le but prévu et dans aucun autre. N’utilisez pas les lunettes 3D dans des conditions de température élevée. N’utilisez pas les lunettes 3D si elles sont endommagées. N’utilisez pas d’appareils qui émettent des signaux infrarouges à proximité des lunettes 3D, car cela pourrait

provoquer un dysfonctionnement des lunettes 3D. N’utilisez pas d’appareils (tels que des téléphones mobiles ou des émetteurs-récepteurs individuels) qui

émettent de fortes ondes électromagnétiques à proximité des lunettes 3D car cela pourrait provoquer leur dysfonctionnement.

Cessez immédiatement l’utilisation des lunettes 3D si un dysfonctionnement ou une panne se produit. Cessez immédiatement l’utilisation des lunettes 3D si vous êtes victime de rougeurs, de douleurs ou d’irritation

de la peau autour du nez ou des tempes. Dans de rares cas, les matériaux utilisés dans les lunettes 3D peuvent être à l’origine d’une réaction

allergique.

Pile au lithium

Danger d’explosion si la pile est remplacée de manière inappropriée. Ne remplacez que par un type identique ou équivalent.

Page 9

Accessoires

Accessoires fournis

Vériﬁ ez que les accessoires et les éléments ci-dessous sont bien inclus en cochant dans leur case

Mode d’emploi CD-ROM

(Mode d’emploi)

Télécommande N2QAYB000535

Piles pour la télécommande (R6 (UM3) × 2)

Cordon d’alimentation Collier × 1

Piles de la télécommande

La télécommande est alimentée par 2 piles R6.

1. Tirez et tenez le crochet, puis ouvrez le couvercle des piles.

2. Mettre les piles à l’intérieur – bien respecter la polarité correcte (+ et –).

TMME289

“R6 (UM3)” taille

Noyau en ferrite × 2 J0KG00000014

Utilisez les tores magnétiques pour être conforme aux normes EMC. (reportez-vous à la page 60)

3. Remettre le couvercle en place.

Conseil:

Si vous utilisez souvent la télécommande, vous avez intérêt à remplacer les piles ordinaires par des piles alcalines.

Précautions d’usage des piles

L’installation incorrecte des piles peut provoquer la fuite de l’électrolyte entraînant la corrosion de la télécommande. La mise au rebut des piles doit se faire en respectant l’environnement.

Respectez les précautions suivantes:

1. Remplacez les 2 piles en même temps. Remplacez les piles usagées par des piles neuves.

2. N’utilisez pas à la fois une pile neuve et une pile usagée.

3. N’utilisez pas à la fois 2 types différents de pile (exemple: une pile au “zinc-carbone” et une pile “alcaline”).

4. Ne tentez pas de recharger les piles usagées, ne les court-circuitez pas, ne les démontez pas, ne les chauffez pas, ne les jetez pas dans un feu.

Le remplacement des piles s’avère nécessaire lorsque la télécommande n’agit plus que de façon irrégulière, ou plus du tout.

6. Ne brûlez pas ou ne brisez pas les piles. Ne pas exposer les piles à une température excessive; comme le rayonnement solaire, le feu, etc.

Page 10

Raccordements

Raccordement des enceintes

Ne reliez à cet écran que les enceintes en option prévues pour cela. Pour de plus amples détails concernant le raccordement de ces enceintes, reportez-vous à leur mode d’emploi.

Enceintes (accessoires en option)

Rouge

Noir

Introduisez l’âme du câble tout en appuyant sur le levier.

Rouge

Bornes

Bornes d’enceinte (D)

d’enceinte (G)

Raccordement du cordon d’alimentation (reportez-vous à la page 15)

Noir

Relâchez le levier.

Raccordement et maintien du cordon d’alimentation, maintient du câble

Maintien du cordon d’alimentation

Débrancher le cordon d’alimentation

Branchez le cordon d’alimentation dans l’unité d’afﬁ chage.

Branchez le cordon d’alimentation jusqu’à ce qu’il se ﬁ xe en place avec un clic.

Remarque:

Assurez-vous que le cordon d’alimentation est verrouillé des côtés gauche et droit.

Lors de l’utilisation du support de montage mural (vertical) Remarque:

Lors de l’utilisation du support de montage mural (vertical)(TY-WK42PV20), utilisez les trous et pour sécuriser les câbles. Si le collier est utilisé sur le trou , les câbles

Utilisation du collier

Maintenez les câbles qui dépassent au moyen du collier au besoin.

Remarque:

Un collier est fourni avec cette unité. Pour ﬁ xer les câbles en trois points, veuillez acheter le complément séparément.

peuvent être pris dans le support de montage mural.

Débranchez le cordon d’alimentation en appuyant sur les deux boutons.

Remarque:

Lorsque vous débranchez le cordon d’alimentation, faites-le toujours d’abord par sa ﬁ che branchée dans la prise de courant.

Fixez le collier

oriﬁ ce

Introduisez le collier dans un oriﬁ ce.

Pour le retirer de l’appareil:

fermetures

Appuyez sur les deux côtés des fermetures

Regroupez les câbles

crochets

Insérez l’extrémité dans les crochets

Pour desserrer:

bouton

Maintenez le bouton enfoncé

Page 11

Raccordement d’un équipement vidéo

Raccordements

SLOT:

Fente d’insertion de la carte de connexion (accessoires en option) (reportez-vous à la page 4)

Remarque:

La fente de droite est destinée à la carte de connexion d’une largeur de 2 fentes. La carte de connexion d’une largeur de 1 fente ne fonctionne pas lorsqu’elle est installée dans la fente droite.

LAN: Raccordez à un réseau pour contrôler

l’appareil. (reportez-vous à la page 60)

AV IN (VIDEO): Borne d’entrée vidéo composite (voir ci-dessous) COMPONENT/RGB IN: Borne d’entrée composantes

(voir ci-dessous) AV IN (HDMI):

Borne d’entrée HDMI (reportez-vous à la page 12)

Raccordez à un équipement vidéo tel qu’un magnétoscope ou un lecteur DVD.

3D IR TRANSMITTER:

Prise de connexion de l’ÉMETTEUR IR 3D (accessoire en option).

DVI-D IN: PC IN:

Borne d’entrée PC IN Raccordez à la borne vidéo d’un ordinateur ou d’un équipement grâce à la sortie Y, PB(CB) et PR(CR) (reportez-vous à la page 12).

SERIAL:

Contrôle l’écran plasma en raccordant un ordinateur (reportezvous à la page 14)

Les bornes se trouvent en bas de l’écran plasma.

Borne d’entrée DVI-D (reportez-vous à la page 12)

Raccordement VIDEO et COMPONENT / RGB IN

Remarque:

Les appareils, les câbles montrés ne sont pas fournis avec cet appareil.

Fiche d’adaptation RCA-BNC

Remarques:

• Changez le réglage de “Sélection entrée en composantes/RVB” dans le menu “Conﬁ guration” pour “Composants” (lors de la connexion d’un signal composantes) ou pour “RVB” (lors de la connexion d’un signal RVB). (reportez-vous à la page 48)

• L’entrée de signaux sur la borne COMPONENT/RGB IN correspondent à Synchro sur V ou Synchro sur Y.

P B

AUDIO

OUT

Magnétoscope

VIDEO

OUT

, Y , P B , P R

OUT

Ordinateur Caméra RVB

Lecteur DVD

AUDIO

OUT

Page 12

Raccordements

Raccordement HDMI

[Affectations de broches et noms de signaux]

N° de

broche

3 4

6 7

Nom du signal

Données2+ T.M.D.S

Blindage pour données2 T.M.D.S

Données2- T.M.D.S Données1+ T.M.D.S Blindage pour

données1 T.M.D.S Données1- T.M.D.S Données0+ T.M.D.S Blindage pour

données 0 T.M.D.S Données0- T.M.D.S Horloge+ T.M.D.S

N°de

broche

15 16

18 19

Nom du signal

Blindage pour horloge T.M.D.S

Horloge- T.M.D.S CEC

Réservé (N.C. sur l’appareil)

SCL SDA

Terre DDC/CEC Alimentation +5V

Capteur prise active

HDMI

AV OUT

Câble HDMI

Remarque:

L’équipement supplémentaire et le câble HDMI afﬁ chés ne sont pas fournis avec cet ensemble.

Raccordement DVI-D IN

Ordinateur avec sortie vidéo DVI-D

Câble vidéo DVI-D (Moins de 5 m)

Miniprise stéréo (M3)

Disposition des broches du connecteur d’entrée DVI-D

Vue du port de raccordement

N°de

broche

1 2 3 4 5 6 7 8

9 10 11 12 24

Nom du signal

Données2- T.M.D.S Données2+ T.M.D.S Blindage pour données 2 T.M.D.S

Horloge DDC Données DDC

Données1- T.M.D.S Données1+ T.M.D.S Blindage pour données 1 T.M.D.S

N°de

broche

13 14 15 16 17 18 19 20 21 22 23

Lecteur DVD

Partagé avec PC IN.

Nom du signal

+5 V CC Masse Capteur prise active Données0- T.M.D.S Données0+ T.M.D.S Blindage pour données0 T.M.D.S

Blindage pour horloge T.M.D.S Horloge+ T.M.D.S Horloge- T.M.D.S

Remarques:

• Les appareils et les câbles montrés ne sont pas fournis avec cet appareil.

• Utilisez un câble DVI-D conforme à la norme DVI. L’image est susceptible d’être dégradée en fonction de la longueur ou de la qualité du câble.

Page 13

Raccordements

Raccordement aux bornes d’entrée d’ordinateur (PC)

Ordinateur

Audio

Branchez un câble correspondant à la borne de sortie audio de ľordinateur.

Adaptateur de conversion (si nécessaire)

(Femelle)

Miniprise stéréo (M3)

Mini D-sub 15 broches

RVB

Câble PC

(Mâle)

Partagé avec DVI-D IN.

Remarques:

• Concernant les signaux d’entrée d’ordinateur courants décrits dans la liste des signaux d’entrée applicables (reportezvous à la page 67), les valeurs de réglage telles que celles des positions et tailles d’image standard sont déjà en mémoire sur cet appareil. Vous pouvez ajouter jusqu’à huit types de signaux d’entrée d’ordinateur courants non compris dans la liste.

• Les signaux de l’ordinateur pouvant être entrés sont ceux possédant une fréquence de balayage horizontal de 15 à 110 kHz et une fréquence de balayage vertical de 48 à 120 Hz. (Cependant, les signaux dépassant 1.200 lignes ne seront pas afﬁ chés correctement.)

• La résolution de l’afﬁ chage est d’au maximum 1.440 × 1.080 points quand le mode aspect est réglé sur “4:3” et 1.920 × 1.080 points quand le mode aspect est réglé sur “16:9”. Si la résolution de l’afﬁ chage excède ces maximums, il se peut qu’il soit impossible de voir les petits détails avec une clarté sufﬁ sante.

• Les bornes d’entrée PC sont compatibles avec DDC2B. Si l’ordinateur branché n’est pas compatible avec DDC2B, vous devrez changer les réglages de l’ordinateur au moment du branchement.

• Certains modèles de PC ne peuvent pas être raccordés à l’écran plasma.

• Il n’est pas nécessaire d’utiliser un adaptateur pour les ordinateurs équipés d’une borne Mini D-sub 15 broches compatible avec DOS/V.

• L’ordinateur représenté dans l’illustration est un exemple seulement.

• Les équipements et les câbles complémentaires représentés sur cette illustration ne sont pas fournis avec cet appareil.

• Ne réglez pas les fréquences de balayage horizontal et vertical pour les signaux PC à des niveaux supérieurs ou inférieurs aux limites de la plage de fréquence spéciﬁ ée.

• L’entrée en composantes est possible avec les broches 1, 2 et 3 du connecteur Mini D-sub 15 broches.

• Pour utiliser des signaux VBS d’entrée synchronisée, utilisez un connecteur à résistance de raccordement 75 ohms, en vente dans le commerce, pour raccorder le connecteur HD au point de réception des signaux VBS.

(reportez-vouz à la page 48)

Noms des signaux pour le connecteur Mini D-sub 15 broches

4 5

15 14 13 12 11

6 7 8

Disposition des broches pour la borne d’entrée PC

N° de broche

1 2 3 4 5

Nom du signal

R (PR/CR)

V (Y)

B (PB/CB)

NC (non branché)

GND (masse)

N° de broche

6 7 8 9

Nom du signal

GND (masse) GND (masse) GND (masse)

+5 V CC

GND (masse)

N° de broche

NC (non branché)

12 13 14 15

Nom du signal

SDA

HD/SYNC

SCL

Page 14

Raccordements

Raccordement à la borne SERIAL (série)

La borne SERIAL est utilisée quand l’écran plasma est commandé par un ordinateur. Remarque: Pour utiliser le contrôleur série pour cet appareil, veillez à régler “Sélection contrôle d’interface” dans le

menu “Conﬁ guration réseau” sur “RS-232C”. (reportez-vous à la page 52)

Ordinateur

(Mâle)

6789

13452

Câble RS-232C direct

(Femelle)

Remarques:

D-sub 9 broches

• Utilisez un câble RS-232C direct pour relier l’écran plasma à un ordinateur.

• L’ordinateur représenté ici est uniquement à titre d’illustration.

• Les appareils et les câbles complémentaires montrés ne font pas partie des accessoires fournis.

La borne SERIAL est conforme à la spéciﬁ cation d’interface RS-232C, aﬁ n que l’écran plasma puisse être commandé par un ordinateur branché à cette borne. L’ordinateur nécessitera un logiciel qui permet d’envoyer et de recevoir les données de contrôle qui satisfont aux conditions indiquées ci-après. Utilisez une application informatique telle qu’une langue de programmation pour créer le logiciel. Pour plus de détails, reportez-vous à la documentation de l’application informatique.

Paramètres de communication

Niveau de signal Conforme à RS-232C

Méthode de

synchronisation

Débit binaire 9600 bps

Parité Aucune

Longueur des caractères 8 bits

Bit d’arrêt 1 bit

Commande du débit –

Asynchrone

Format de base des données de contrôle

La transmission des données de contrôle à partir de l’ordinateur commence par un signal STX, suivi par la commande, les paramètres, et enﬁ n un signal ETX, dans cet

Noms de signal pour le connecteur D-sub à 9 broches

N° de broche Détails

2 3 5

• 7 8

•

Ces noms de signal sont ceux des spéciﬁ cations d’ordinateur.

Commande

Paramètre PON Néant En circuit POF Néant Hors circuit AVL ** Volume 00 - 63

AMT

0 Coupure du son désactivée 1 Coupure du son activée

IMS Néant

SL1 S1A S1B VD1 YP1

ordre. S’il n’y a pas de paramètres, il n’est pas nécessaire d’envoyer le signal de paramètre.

HM1 DV1

STX C1 C2 C3 P1 P2 P3 P4: P5 ETX

Départ (02h)

Deux points Commande à 3 caractères (3 octets)

Paramètre(s) (1 - 5 octets)

Fin (03h)

Remarques:

• Si plusieurs commandes sont transmises, attendez la réponse pour la première commande provenant de cet appareil avant d’envoyer la commande suivante.

• Si une commande incorrecte est envoyée par erreur, cet appareil renvoie la commande “ER401” à l’ordinateur.

• S1A et S1B de la commande IMS ne sont disponibles que si une carte de connexion pour entrée double est

DAM Néant

Lorsqu’il n’est pas en service, cet écran plasma ne répond qu’à la commande PON.

PC1

ZOOM FULL JUST NORM ZOM2 ZOM3 SJST SNOM SFUL 14:9

installée.

Disposition des broches pour la borne SERIAL

R X D T X D

GND

Non utilisé

(Court-circuité sur

cet appareil)

Détails de commande

Sélection du mode d’entrée (basculement) Entrée Slot (SLOT INPUT) Entrée Slot (SLOT INPUT A) Entrée Slot (SLOT INPUT B) Entrée Vidéo (VIDEO) Entrée en composantes/RVB (COMPONENT) Entrée HDMI (HDMI) Entrée DVI-D IN (DVI) Entrée PC IN (PC)

Sélection du mode d’écran (basculement) Zoom1 (Pour signal vidéo/SD/PC) 16:9 Cadrage (Pour signal vidéo/SD) 4:3 (Pour signal vidéo/SD/PC) Zoom2 (Pour signal HD) Zoom3 (Pour signal HD) Cadrage (Pour signal HD) 4:3 (Pour signal HD) Plein 4:3 (Pour signal HD) 14:9

Page 15

Mise en service, mise hors service

Raccordement du cordon d’alimentation à l’écran plasma.

Branchement de la ﬁ che du cordon d’alimentation sur une prise secteur.

Remarques:

• Les ﬁ ches secteur varient d’un pays à l’autre. La ﬁ che illustrée à droite n’est peut-être pas celle dont

est équipé votre appareil.

• Lorsque vous débranchez le cordon d’alimentation, faites-le toujours d’abord par sa ﬁ che branchée dans la prise de courant.

Appuyez sur l’interrupteur d’alimentation de l’écran plasma pour le mettre sous tension: Appareil allumé.

INPUT MENU ENTER/+/VOL-/

Témoin d’alimentation

Capteur de télécommande

Témoin d’alimentation: Témoin vert

Appuyez sur la touche hors service.

Témoin d’alimentation: Témoin rouge (veille)

Appuyez sur la touche de la télécommande pour mettre l’écran plasma en service.

Témoin d’alimentation: Témoin vert

Pour mettre l’écran plasma hors tension quand il est en service ou en veille, appuyez sur la touche de l’écran plasma.

Remarque:

Quand la fonction de gestion d’alimentation est en service, le témoin d’alimentation devient Orange lorsque l’alimentation est coupée.

de la télécommande pour mettre l’écran plasma

Page 16

Mise en service, mise hors service

Lors de la première mise en service

L’écran suivant s’afﬁ chera lors de la première mise en service de l’appareil. Sélectionnez les options à l’aide de la télécommande. Les touches de l’appareil sont inopérantes.

Afﬁ chages à l’écran

Sélectionnez la langue.

Réglez.

Réglage de l’heure actuelle

Sélectionnez “Jour de la semaine” ou “Heure actuelle”.

Conﬁ gurez “Jour de la semaine” ou “Heure actuelle”.

Sélectionnez “Régler”.

Réglez.

Affichages à l'écran

English (UK)

Deutsch Français

Italiano

Español

ENGLISH (US)

RéglerChoisir

Réglage de l'heure actuelle

Heure actuelle Lun 99:99

Régler Jour de la semaine Heure actuelle

Réglage de l'heure actuelle

Heure actuelle Lun 99:99

Régler Jour de la semaine Heure actuelle

Lun

99:99

Mar

10:00

Arrêt sur absence d’activité

Pour activer Arrêt sur absence d’activité,

sélectionnez “Activer”.

Réglez.

Arrêt sur absence d’activité

L’affichage s’éteindra en cas d’absence d’activité pendant 4 heures.

DésactiverActiver

Si vous sélectionnez “Activer”, une fenêtre de conﬁ rmation s’afﬁ che.

Sélectionnez “Oui” ou “Non”.

Réglez.

Arrêt sur absence d’activité

Êtes-vous sûr de vouloir activer «Arrêt sur absence d’activité» ?

NonOui

Orientation de l’écran

Pour l’installation à la verticale, sélectionnez “Portrait”.

Réglez.

Orientation de l'écran

Paysage

Portrait

Remarques:

• Une fois les options réglées, les écrans ne s’afﬁ chent plus par la suite à la mise en service de l’appareil.

• Après le réglage, vous pouvez modiﬁ er les options dans les menus suivants. Afﬁ chages à l’écran (reportez-vous à la page 43) Réglage de l’heure actuelle (reportez-vous à la page 34) Arrêt sur absence d’activité (reportez-vous à la page 41) Orientation de l’écran (reportez-vous à la page 43)

Page 17

INPUT MENU ENTER/ + / VOL - /

Mise en service, mise hors service

Message d’avertissement de mise sous tension

Le message suivant peut s’afﬁ cher lors de la mise sous tension de l’unité:

Mesures de sécurité 3D

Si ces images 3D seront visionnées par un nombre indéterminé de personnes ou serviront à une application commerciale, un responsable doit prendre les précautions suivantes, valables aussi pour visionnement à domicile.

Recommandations sur le visionnement 3D, le contenu 3D, la distance de visionnement et les lunettes 3D

- Aﬁ n de proﬁ ter pleinement et confortablement des images 3D en toute sécurité, merci de lire attentivement le mode d’emploi.

Activez Précautions relatives à la 3D si vous proposez des images 3D à des publics non spéciﬁ és dans un cadre commercial ou autre. Si “Lunettes 3D”, dans “Réglages 3D” est déﬁ ni sur “Activé”, un message d’avertissement s’afﬁ che à

chaque mise sous tension. (reportez-vous à la page 35)

Précaution Arrêt sur absence d’activité

«Arrêt sur absence d’activité» est activé.

Si “Arrêt sur absence d’activité” dans les menus Conﬁ guration est réglé sur “Activer”, un message d’avertissement s’afﬁ che à chaque fois que l’alimentation est allumée. (reportezvous à la page 41) Ces afﬁ chages de message peuvent être déﬁ nis avec le menu suivant: menu Options

3D Safety Precautions (reportezvous à la page 56) Power On Message (reportezvous à la page 55)

Sélection du signal d’entrée

Appuyez pour sélectionner le signal d’entrée provenant de l’appareil qui a été raccordé à l’écran plasma.

Le signal d’entrée change comme suit pour chaque pression:

PC COMPONENT* DVIHDMIVIDEO

PC: Borne d’entrée PC dans PC IN. VIDEO: Borne d’entrée vidéo dans AV IN (VIDEO). COMPONENT*: HDMI: Borne d’entrée HDMI dans AV IN (HDMI). DVI: Borne d’entrée DVI dans DVI-D IN. * “COMPONENT” peut aussi s’afﬁ cher en tant que “RVB” en fonction du réglage de

“Sélection entrée en composantes/RVB”. (reportez-vous à la page 48)

Lorsqu’une carte de connexion optionnelle est installée:

PC VIDEO HDMI DVICOMPONENTSLOT INPUT

SLOT INPUT: Borne d’entrée de la carte de connexion

Remarque:

Lorsqu’une carte de connexion avec un écran plasma non compatible est installée, “Carte de fonctions non compatible” est afﬁ chée.

Borne d’entrée composante ou RVB dans COMPONENT/RGB IN.

INPUT MENU ENTER/+/VOL-/

Lorsqu’une carte de connexion avec des entrées doubles est installée:

PC VIDEO HDMI DVICOMPONENTSLOT INPUT A SLOT INPUT B

SLOT INPUT A, SLOT INPUT B: Borne d’entrée double de la carte de connexion.

Remarques:

• La sélection est aussi possible en appuyant sur la touche INPUT de l’appareil.

• Reproduit le son comme réglé dans “Audio input select” du menu Options. (reportez-vous à la page 58)

•

Sélectionnez pour accommoder les signaux de la source reliée aux prises d’entrée pour composantes/RVB. (reportez-vous à la page 48)

• De la rémanence (retard d’image) peut se produire sur le panneau d’afﬁ chage au plasma lorsqu’une image ﬁ xe est laissée sur le panneau pour une période prolongée. Une fonction qui assombrit légèrement l’écran s’active pour éviter la rémanence (voir page 65), mais cette fonction n’est pas une solution parfaite contre la rémanence.

Page 18

INPUT MENU ENTER/

/VOL

Commandes de base

Appareil principal

Capteur de télécommande

Interrupteur d’alimentation principal

Témoin d’alimentation

Le témoin d’alimentation s’allume alors.

• Appareil éteint ..... Le témoin est éteint. (L’appareil continue

de consommer de l’énergie aussi longtemps que le cordon d’alimentation est branché sur la prise murale.)

•

Appareil en veille

Orange (Si “Slot power” est réglé sur

• Appareil allumé ... Vert

• PC Gestion alimentation (DPMS)

.............................. Orange (Avec signal d’entrée PC.

• DVI-D Gestion alimentation

.............................. Orange (Avec signal d’entrée DVI.

... Rouge

“On”. Reportez-vous à la page 55) Orange (En fonction du type de carte fonction installée, lorsque l’alimentation se fait à travers le slot) Orange (Si “Sélection contrôle d’interface” est réglé sur “LAN”. Reportez-vous à la page 52)

Reportez-vous à la page 41)

Réglage du volume

Augmentation “+” Réduction “–” du volume Lorsque la page de menu est afﬁ chée: “+”:

appuyez sur cette touche

pour déplacer le curseur vers le haut

“–”: appuyez sur cette touche

pour déplacer le curseur vers le bas

(reportez-vous à la page 24)

Touche de validation et format d’image

(reportez-vous à la page 20, 24)

Marche / arrêt page MENU

Chaque pression sur la touche MENU change le contenu de la page. (reportez-vous à la page 24)

Page normale Image

Son Taille/Pos.

Touche d’entrée (INPUT) (Sélection de signal d’entrée)

(reportez-vous à la page 17)

Conﬁ guration

Page 19

Télécommande

Commandes de base

Touche ACTION

Appuyez sur cette touche pour effectuer une sélection.

Touche ASPECT

Appuyez sur cette touche pour modiﬁ er le format de l’image. (reportez-vous à la page 20)

Interrupteur de mode veille

L’écran plasma doit d’abord être mis sous tension sur la prise secteur et sur l’interrupteur

d’alimentation (reportez-vous à la page 15). Appuyez sur ce bouton pour allumer l’écran plasma à partir du mode de veille. Appuyez à nouveau sur ce bouton pour éteindre l’écran plasma et le faire passer en mode de veille.

Touche Taille/Pos.

(reportez-vous à la page 25)

Touche PICTURE (reportez-vous à la page 28)

Interrupteur de coupure du son Appuyez sur cette touche pour couper les sons. Appuyez une nouvelle fois sur cette touche pour rétablir les sons. Le rétablissement des sons se produit également lorsque l’appareil est mis hors service, ou que le niveau d’écoute est modiﬁ é.

Touche N

(reportez-vous à la page 27, 28, 29, 33)

Touches de position Touche d’entrée (INPUT)

Appuyez pour sélectionner l’entrée du signal de manière séquentielle. (reportezvous à la page 17)

Touche OFF TIMER

Il est possible de prérégler l’écran à plasma à haute déﬁ nition de manière qu’il passe en mode veille après un délai spéciﬁ é. A chaque pression sur la touche, le réglage passe à 30 minutes, 60 minutes, 90 minutes et 0 minute (minuterie veille annulée).

30 min 60 min

0 min (

Annuler

90 min

)

Lorsqu’il reste trois minutes, l’indication “Minuterie veille 3 min” clignote. La minuterie-sommeil est annulée en cas de panne de courant.

Touche AUTO SETUP

Règle automatiquement la position/taille de l’écran. (reportez-vous à la page 25)

Touche SET UP (reportez-vous à la page 24)

Touche SOUND

(reportez-vous à la page 33)

Réglage du volume

Appuyez sur la touche de volume haut “+” ou bas “–” pour augmenter ou diminuer le niveau de volume sonore.

Touche R (reportez-vous à la page 24) Appuyez sur la touche R pour revenir à la page de menu précédente.

Touche RECALL

Appuyez sur la touche “RECALL” pour afﬁ cher l’état actuel du système.

Nom de l’entrée

Mode ASPECT

(reportez-vous à la page 20) Pendant des images 3D

(reportez-vous à la page 35)

Entrée audio (voir page 58)

Nom du proﬁ l (reportez-vous à la page 32) Utilisation de l’Économiseur d’écran NANODRIFT (reportez-vous à la page 39)

Minuterie veille

La minuterie veille apparaît

seulement lorsque la minuterie veille a été réglée.

Afﬁ chage de l’horloge

(reportez-vous à la page 55)

COMPONENT

Nom mémoire

: MEMORY2

NANODRIFT

4:33D

10:00

Minuterie veille

Zoom numérique (

reportez-vous à la page

90min

21)

Page 20

INPUT MENU ENTER/+/VOL-/

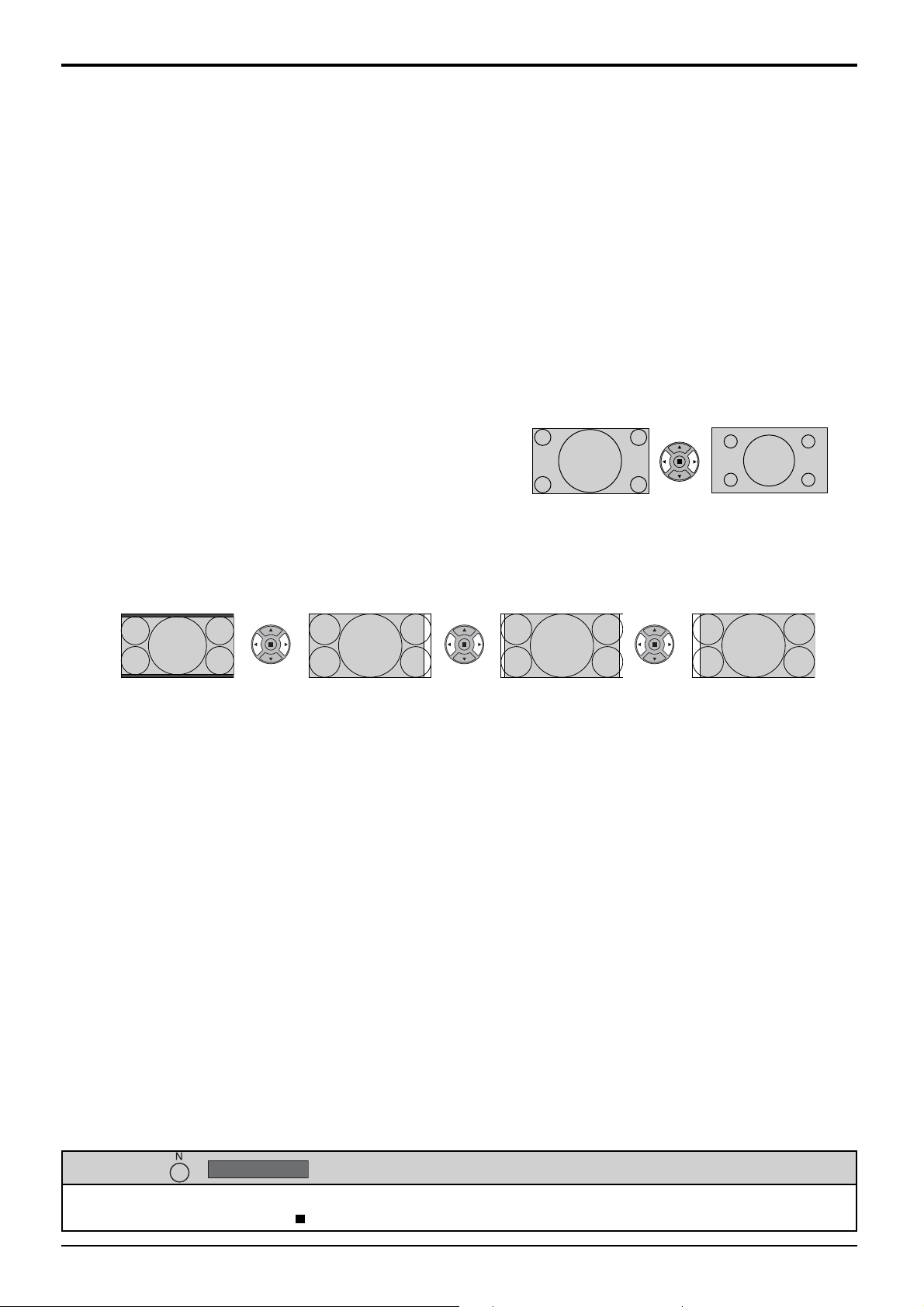

Format d’image (ASPECT)

Grâce à l’écran plasma, vous pourrez voir les images dans les meilleures conditions, y compris lorsqu’il s’agit de ﬁ lms pour écran large.

Remarque:

Soyez conscient du fait que vous risquez de violer la loi sur les droits d’auteur si vous mettez l’écran dans un endroit public à des ﬁ ns commerciales ou pour présentation publique puis utilisez la fonction de sélection du mode d’aspect pour réduire ou agrandir l’image. Il est interdit de présenter ou de modiﬁ er, à des ﬁ ns commerciales et sans autorisation préalable du détenteur des droits d’auteur, le matériel d’un tiers protégé par des droits d’auteur.

Appuyez plusieurs fois pour passer d’une option du format à l’autre de façon cyclique: Pour plus de détails sur le mode aspect, reportez-vous à la “Liste des modes aspect” (reportez-vous à la page 66).

Pour l’entrée de signaux Vidéo (S Vidéo) :

4:3 Zoom1 16:9Zoom2 Zoom3 14:9 Cadrage

[sur l’appareil]

Le format de l’image change à chaque pression sur la touche ENTER.

Pour l’entrée de signaux PC: Pour l’entrée de signaux SD (525 (480) / 60i • 60p, 625 (575) / 50i • 50p):

4:3 Zoom 16:9

4:3 Zoom1 16:9Zoom2 Zoom3 14:9 Cadrage

Pour l’entrée de signaux HD [1125 (1080) / 60i • 50i • 60p • 50p • 24p • 25p • 30p • 24sF, 1250 (1080) / 50i, 750 (720) / 60p • 50p]:

4:3

Mode All Aspect

Placez “All Aspect” sur “On” dans le menu Options pour activer le mode aspect élargi (reportez-vous à la page 55). En mode All Aspect, le mode aspect des images change comme suit. Pour plus de détails sur le mode aspect, reportezvous à la “Liste des modes aspect” (reportez-vous à la page 66).

Pour l’entrée de signaux Vidéo (S Vidéo):

4:3 Zoom1 16:9 JustZoom2 Zoom3 14:9

Pour l’entrée de signaux PC:

4:3 Zoom 16:9

Pour l’entrée de signaux HD [1125 (1080) / 60i • 50i • 60p • 50p • 24p • 25p • 30p • 24sF, 1250 (1080) / 50i, 750 (720) / 60p • 50p]:

4:3 Full Zoom1 16:9 Just1Zoom2 Zoom3 14:9 Just2 4:3 (1) 4:3 (2)

Plein 4:3 Zoom1

14:9Cadrage

16:9

Zoom2

Zoom3

Pour l’entrée de signaux SD (525 (480) / 60i

4:3 Zoom1 16:9 JustZoom2 Zoom3 14:9

Remarques:

• Le format de l’image est mis en mémoire pour chaque entrée séparément.

• Ne laissez pas l’image s’afﬁ cher en mode 4:3 pour une période prolongée, car il peut en résulter une rémanente permanente sur le panneau d’afﬁ chage au plasma.

•

60p, 625 (575) / 50i

•

50p):

Page 21

INPUT MENU ENTER/+/VOL-/

Zoom numérique

Pour obtenir un agrandissement de la portion désignée de l’image afﬁ chée.

Afﬁ chez le guide d’utilisation.

Appuyez sur cette touche pour accéder au zoom numérique. Le guide d’utilisation s’afﬁ che.

Lors de l’utilisation du zoom numérique, seules les touches suivantes jouent un rôle.

[Télécommande]

Sélectionnez la portion de l’image qui doit être agrandie.

Appuyez sur ces touches pour sélectionner la position de l’agrandissement.

Touche OFF TIMER

Touche VOL Touche MUTE

Touches POSITION / ACTION

Le curseur se déplace.

Sortir

[L’appareil]

Touche VOL

Sortir

Sélectionnez le taux d’agrandissement désiré.

Chaque pression sur cette touche change le taux d’agrandissement. Ce taux est rappelé sur l’image afﬁ chée.

× 1 × 2 × 3 × 4

Revenez à l’afﬁ chage normal (abandon du zoom numérique).

Appuyez sur cette touche pour quitter le zoom numérique.

Remarques:

•

Lorsque l’alimentation est coupée (y compris par la “Minuterie veille”), la fonction de zoom numérique cesse d’agir.

• La fonction de zoom numérique ne peut pas être employée dans la situation suivante: Lorsque Multi Afﬁ chage est placé sur Oui (reportez-vous à la page 44). Lorsque Réglage portrait est placé sur Oui (reportez-vous à la page 46). Lorsque Économiseur d’écran (sauf pour Image négative) est actif (reportez-vous à la page 36).

• Lorsque le zoom digital est activé, il est impossible de se servir du “Réglage de Taille/Pos.”.

Page 22

Visionnement d’images 3D

Vous pouvez proﬁ ter des images 3D des contenus ou programmes compatibles avec l’effet 3D en utilisant les lunettes 3D (en option).

Remarque:

Vous avez besoin de l’ÉMETTEUR IR 3D (en option) et des lunettes 3D (en option) pour visionner des images 3D sur cet écran. Pour de plus amples informations, consultez les modes d’emploi de l’ÉMETTEUR IR 3D et des lunettes 3D.

Cet écran prend en charge les formats 3D “Frame Sequential*1”, “Côte à côte*2”, “Haut et bas*3” et “Simultané*4”.

Le format 3D qui permet d’enregistrer les images pour les yeux gauche et droit avec une qualité haute déﬁ nition et de les lire en alternance

2, *3: Voir “Tableau des images visibles pour chaque format d’image 3D ainsi que le format de l’image source”, à la page 23.

4: Pour visualiser des images 3D en “Simultané”, l’une des plaques à bornes suivantes doit être installée:

plaque à bornes HD-SDI double pour la 3D (TY-FB30DHD3D), plaque à bornes DVI-D double pour la 3D (TY-FB30DD3D)

Pour visionner des images en 3D

Pour afﬁ cher du contenu au format de trame séquentielle (par exemple, Blu-ray Disc compatible 3D, etc.) avec un effet 3D

Raccordez le lecteur compatible 3D via un câble HDMI (reportez-vous à la page 10), puis lisez le contenu.

• Utilisez un câble compatible HDMI entièrement câblé.

• Pour les réglages du lecteur, consultez le manuel du lecteur.

• Si vous utilisez un lecteur non compatible 3D, les images sont afﬁ chées sans effet 3D.

Pour visionner en 3D les contenus dont le format 3D est autre que le format Trame séquentielle.

Adaptez le format d’image dans “Format d’image 3D” (reportez-vous à la page 35) avant le visionnement.

•

Vous pouvez afﬁ cher view “Côte à côte” et “Haut et bas” avec un effet 3D si vous utilisez un lecteur non compatible 3D.

• Veuillez consulter les fournisseurs de contenu ou de programmes pour connaître la disponibilité de ce service.

Allumez les lunettes 3D

• Référez-vous au mode d’emploi des lunettes 3D pour savoir comment les manipuler.

Mettez les lunettes 3D

Regarder des images en 3D

Remarques:

• Si la pièce est éclairée par des lumières ﬂ uorescentes et que la lumière semble clignoter lors de l’utilisation des lunettes 3D, éteignez les lumières. Autrement, veuillez régler “Fréquence rafraîchissement 3D” sur la fréquence qui réduit le scintillement, “100Hz” ou “120Hz” (reportez-vous à la page 50).

• Le contenu 3D n’est pas correctement lisible si les lunettes 3D sont portées à l’envers ou en position retournée.

• Ne portez pas les lunettes 3D lorsque vous regardez quelque chose d’autre que des images 3D. Des écrans à cristaux liquides (tel que des écrans d’ordinateur, des horloges numériques ou des calculatrices, etc.) peuvent être difﬁ ciles à voir si vous portez les lunettes 3D.

• N’utilisez pas les lunettes 3D comme des lunettes de soleil.

• Il est possible que les effets 3D soient perçus de manière différente en fonction des personnes.

Page 23

Visionnement d’images 3D

Détection des pannes des lunettes 3D

Symptômes Vériﬁ cations

Impossible de voir les images 3D • Est-ce que les lunettes 3D sont allumées ?

• Vériﬁ ez que “Lunettes 3D” dans “Réglages 3D” est conﬁ guré sur “Activé”. (reportez-vous à la page 35)

• Il est possible que certains signaux d’images 3D ne soient pas reconnus automatiquement comme des images 3D. Réglez “Format d’image 3D” dans “Réglages 3D” pour qu’il corresponde au format d’image. (reportez-vous à la page 35)

• Vériﬁ ez qu’il n’y a pas d’obstacles entre l’ÉMETTEUR IR 3D et les lunettes 3D. Si les lunettes 3D ne reçoivent plus de signal du l’écran pendant 5 minutes environ, celles-ci s’éteignent automatiquement.

• Vériﬁ ez la plage d’utilisation des lunettes 3D.

• Selon les personnes, il est possible que les images 3D soient difﬁ ciles à voir ou qu’elle ne soit pas visible, en particulier chez les utilisateurs dont le niveau de vision entre l’oeil gauche et l’oeil droit est différent. Prenez les mesures nécessaires (port de lunettes, etc.) pour corriger votre vue avant utilisation.

Les lunettes 3D s’éteignent automatiquement

Il y a quelque chose d’anormal avec les images 3D Le témoin ne s’allumera pas lorsque les lunettes 3D sont activées.

• Vériﬁ ez qu’il n’y a pas d’obstacles entre l’ÉMETTEUR IR 3D et les lunettes 3D ou que les lunettes 3D se trouvent dans la zone de couverture. Si les lunettes 3D ne reçoivent plus de signal du l’écran pendant 5 minutes environ, celles-ci s’éteignent automatiquement.

• Effectuez une commutation “Changer”/“Normal” dans “Inverser gauche/droite” de “Réglages 3D” (reportez-vous à la page 35).

• Il est possible que la pile soit faible ou vide. Remplacez la batterie ou chargez les lunettes 3D.

Tableau des images visibles pour chaque format d’image 3D ainsi que le format de l’image source

Si l’image apparaît anormale, consultez le tableau ci-dessous pour choisir le réglage de format d’image 3D correct.

Format d’image

Format de l’image source

Côte à côte

Haut et bas

Format normal

(2D)

Lorsque l’image source n’est pas reconnue correctement

Si “Lunettes 3D” est réglé sur “Activé”, les images s’afﬁ chent avec un effet 3D. S’il est réglé sur “Désactivé”, elles

s’afﬁ chent sans effet 3D.

• En fonction du lecteur ou du contenu, l’image peut être différente des illustrations ci-dessus.

Automatique Côte à côte Haut et bas Natif

Normal Normal

Normal

Page 24

Afﬁ chages des menus sur l’écran

Télécommande Appareil principal

Afﬁ chez l’écran du menu.

Sélectionnez la rubrique.


Normal

Normaliser

Mode Image Contraste Luminosité Couleur Teinte Netteté Balance blancs

Réglages avancés

Sauvegarde mémoire Chargement mémoire

Modifier mémoire

0 0 0 5

Normal

(Exemple: menu Image)

Réglez.

Appuyez sur cette touche pour sélectionner. (Exemple: menu Image)

Sélectionnez.

Réglez.

Appuyez à plusieurs reprises.

Chaque pression sur la touche MENU change le contenu de la page.

Page normale Image

Conﬁ gurationSon Taille/Pos.

Sélectionnez.

Appuyez ici.

Réglez.

Appuyez ici.

Quittez le menu.

Appuyez à plusieurs reprises.

Appuyez ici. Appuyez sur pour revenir à l’écran précédent.

Liste d’afﬁ chage du menu

Remarque: Les menus qui ne peuvent pas être ajustés sont estompés en gris. Les menus réglables dépendent du

signal, de l’entrée et du réglage du menu.

Menu Image Menu Conﬁ guration Menu Taille/Pos. Menu Son


Normaliser

Mode Image Contraste Luminosité Couleur Teinte Netteté Balance blancs

Normal

Réglages avancés

Sauvegarde mémoire Chargement mémoire

Modifier mémoire

0 0 0 5

Normal

reportez-vous à la page 28-32

Configuration

Réglages 3D

Signal

Économiseur d’écran

Réglages durée de vie prolongée

Étiquette d’entrée

Sélection entrée en composantes/RVB

Économie d’énergie Mode d’attente PC Gestion alimentation DVI-D Gestion alimentation Arrêt sur absence de signal Arrêt sur absence d’activité

’écran Français

Affichages à l

Multi-affichage

Réglage Portrait

Réglage de la minuterie

Réglage de l’heure actuelle

Configuration réseau

Orientation de l'écran

RVB

Non Non Non Non

Désactiver

Activer

Paysage

1/2

2/2Configuration

Taille/Pos.

Position H Taille H Position V Taille V

’horloge

Normal

0 0 0 0 0 0 0

Non

Normaliser

Config. auto

Point horloge Phase de l Position d’immobilisation Mode de pixel 1:1

reportez-vous à la page 25-27 sur le CD-ROM

Son

Normaliser

Mode Son Grave Moyen Aigu Balance Ambiophonie

Canal gauche Canal droit Sortie audio Mesure du débit sonore

Normal

Sortie audio SDI

reportez-vous à la page 33

Normal 0 0 0 0

Non

Canal 1 Canal 1

Non Non

1/2

2/2

reportez-vous à la page 34-52

Page 25

Réglage de Taille/Pos.

1 2

Appuyez ici pour afﬁ cher le menu de Taille/Pos..

Appuyez sur cette touche pour afﬁ cher le menu de réglage.

Appuyez ici pour modiﬁ er le menu.

Remarques:

• Les régslages détaillés sont mis en mémoire individuellement pour chaque format de signal d’entrée. (Les réglages pour les composantes de signal sont mis en mémoire pour 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 60p · 50p · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p, tandis que les signaux RVB/PC et les signaux Digital sont mis en mémoire pour chaque fréquence.)

• Si un signal “Cue” ou un signal “Rew” est reçu d’un magnétoscope ou d’un lecteur DVD, la position de l’image se décale vers le haut ou vers le bas. Ce déplacement de la position de l’image ne peut pas être contrôlé par la commande “Taille/Pos.”.

Appuyez sur cette touche pour quitter le mode réglage.

Taille/Pos.

Normaliser

Config. auto

Position H Taille H Position V

Taille V Point horloge Phase de l Position d’immobilisation Mode de pixel 1:1

Remarque:

Les éléments non réglables sont estompés en gris. Les éléments réglables diffèrent selon le signal d’entrée et le mode d’afﬁ chage.

Normal

’horloge

0 0 0 0 0 0 0

Non

Conﬁ g. auto

Si vous entrez un signal d’ordinateur à titre d’exemple, “Position H/Position V”, “Taille H/Taille V”, “Point horloge” et “Phase de l’horloge” sont automatiquement corrigés. Ce réglage est activé dans les conditions suivantes:

• Ce réglage n’est pas activé en multi-afﬁ chage, en afﬁ chage portrait ou en zoom numérique.

• Lorsque vous entrez un signal analogique (Composantes/PC): Ce réglage est activé si “Sélection entrée en composantes/RVB” (reportez-vous à la page 48) du menu Conﬁ guration est réglé sur “RVB”.

• Lors de l’entrée d’un signal numérique (HDMI/DVI): Un signal au format PC active ce réglage.

Lorsque le signal n’est pas au format PC, ce réglage n’est activé que si “Surbalayage” (reportez-vous à la page 26) est sur “Non” ou “Mode de pixel 1:1” (reportez-vous à la page 27) est sur “Oui”. “Taille H/Taille V” n’est pas réglé automatiquement. Ce réglage sera invalide et ne fonctionnera pas dans les conditions suivantes:

• Lors de l’entrée d’un signal VIDEO

• Aspect est réglé sur “Cadrage”

• “Display size” du menu Options (reportez-vous à la page 54) est réglé sur “On”

Utilisation de la télécommande

Lorsque vous appuyez sur de la télécommande, “Conﬁ g. auto” sera exécuté. Lorsque Conﬁ g. auto ne fonctionne pas, “Invalide” s’afﬁ che.

Mode Auto

Lorsque “Conﬁ g. auto” est réglé sur “Auto” dans le menu Options (reportez-vous à la page 55), le réglage automatique de position démarre:

• Lorsque l’alimentation de l’écran est activée.

• Lorsque le signal d’entrée est commuté.

Page 26

Réglage de Taille/Pos.

Remarques:

• Si la fréquence de point horloge d’un signal analogique est de 162 MHz ou plus, “Point horloge” et “Phase de l’horloge” ne peuvent pas être corrigés automatiquement.

• Lorsqu’un signal est reçu, Point horloge et Phase de l’horloge ne sont pas disponibles.

• Conﬁ g. auto pourrait ne pas fonctionner en présence d’image rognée ou sombre. Dans ce cas, aller sur une image lumineuse avec des bords et autres objets clairement illustrés, puis essayer de nouveau le réglage automatique.

• En fonction du signal, il est possible d’avoir un hors alignement après Conﬁ g. auto. Exécuter le réglage ﬁ n pour la position/taille comme requis.

• Si Conﬁ g. auto ne peut régler correctement le signal de fréquence verticale 60Hz XGA (1024×768@60Hz, 1280×768@60Hz, et 1366×768@60Hz), la présélection du signal individuel sous “Mode XGA” (reportez-vous à la page 49) peut servir à obtenir une Conﬁ g. auto correcte.

• Conﬁ g. auto ne fonctionne pas correctement lorsqu’un signal, tel qu’une information supplémentaire, est superposé au-delà d’une période d’image valide ou que les intervalles entre la synchronisation et les signaux d’image sont courts ou pour les signaux d’image avec ajout d’un signal de synchronisation à trois niveaux.

• Si Conﬁ g. auto ne peut être réglé correctement, sélectionnez “Normaliser” une fois et appuyez sur ACTION (

Position H Ajustez la position horizontale. Position V Ajustez la position verticale.

) puis réglez Taille/Pos. à la main.

Taille H Ajustez la taille horizontale. Taille V Ajustez la taille verticale.

Point horloge (Dans le cas où les signaux d’entrée sont de type Composants/PC)

Des interférences (bruit) périodiques à motifs rayés peuvent avoir lieu si un motif rayé est afﬁ ché. Le cas échéant, procédez au réglage aﬁ n de réduire ces interférences.

Phase de l’horloge

Surbalayage Tournez l’image sur balayage Oui/Non.

(Dans le cas où les signaux d’entrée sont de type Composants/PC)

Supprimez le papillotement et la distorsion.

Les signaux conﬁ gurables sont les suivants: 525i, 525p, 625i, 625p, 750/60p, 750/50p (Composante Vidéo, RVB, DVI, SDI, HDMI)

Oui Non

Remarques:

• Lorsque “Non” est sélectionné, “Taille H ” et “Taille V” ne peuvent être réglés.

• Lorsque “Display size” est réglé sur “On” dans le menu Options, ce réglage est invalide.

(reportez-vous à la page 54)

Page 27

Réglage de Taille/Pos.

Position d’immobilisation

Mode de pixel 1:1 Permet d’ajuster le format d’afﬁ chage lorsque le signal 1125i, 1125p ou 1250i est reçu.

Mode de pixel 1:1 (2k1k)

(Pour les signaux 2k1k)

(Dans le cas où les signaux d’entrée sont de type Composants/PC)

Ajuste la position du dispositif d’alignement lorsque les parties noires de l’image n’ont pas de détails à cause d’une sous-exposition ou sont verdâtres.

Valeur optimale de l’ajustement de la position du dispositif d’alignement

Lorsque les parties noires ne sont pas détaillées à cause d’une sous-exposition (noir) → Une valeur qui provoque moins de noir représente le réglage optimal. Lorsque des parties noires sont verdâtres. → Une valeur qui annule la teinte verdâtre sans provoquer de noir représente le réglage

optimal.

Remarques:

• Sélectionnez Oui lorsque vous souhaitez afﬁ cher un signal d’entrée 1920 × 1080.

• Signal d’entrée applicable; 1125 (1080) / 50i · 60i · 24sF · 24p · 25p · 30p · 50p · 60p, 1250 (1080) / 50i

• Sélectionnez Non lorsqu’un scintillement apparaît autour de l’image.

• Taille H et Taille V ne peuvent pas être ajustés si vous avez sélectionné Oui.

Non Oui

Lorsque le signal d’entrée est un signal 2k1k (2048 × 1080 / 24p, 2048 × 1080 / 24sF), la taille d’afﬁ chage est ajustée comme suit.

Non Oui (gauche) Oui (centre) Oui (droite)

Remarque:

La réception des signaux 2k1k n’est possible que lorsque la plaque à bornes HD-SDI Dual Link (TY-FB11DHD) ou la plaque à bornes HD-SDI double pour la 3D (TY-FB30DHD3D) est installée.

Conseil ( /

Lorsque la page écran “Taille/Pos.” est active, et que vous appuyez à un moment quelconque sur la touche N de la télécommande ou si vous appuyez sur la touche ACTION ( ) pendant la “Normaliser”, tous les réglages effectués sont remplacés par les valeurs usine.

Normaliser

Normaliser)

Page 28

Réglages de l’image

Choisissez le paramètre à régler.

Appuyez ici pour afﬁ cher le menu “Image”.

Appuyez sur cette touche pour sélectionner le menu de réglage.

Réglez l’amplitude en regardant l’image derrière le menu.

Remarque:

Les menus qui ne peuvent pas être ajustés sont estompés en gris. Les menus réglables dépendent du signal, de l’entrée et du réglage du menu.


Normaliser

Mode Image Contraste Luminosité Couleur Teinte Netteté Balance blancs

Réglages avancés

Normal

0 0 0 5

Normal

Pour passer d’un mode à l’autre, appuyez sur les touches “ ” ou “ ”.

Normal Moniteur

Dynamique Cinéma

Normal

Pour regarder une émission dans les conditions normales d’éclairement (le soir). Cette valeur correspond à une Luminosité et un Contraste normaux.

Dynamique

Pour regarder une émission dans une pièce fortement éclairée. Cette valeur correspond à une Luminosité et un Contraste élevés.

Appuyez sur cette touche pour accéder aux “Réglages avancés”.

Réglages avancés Des réglages ﬁ ns sont possibles mais réservés aux professionnels (reportezvous à la page suivante).

Réglages avancés

Normaliser

Extension noire Niveau d’entrée Gamma ÉB R haut ÉB V haut ÉB B haut ÉB R bas ÉB V bas ÉB B bas

Normal

0 0

2.2 0 0 0 0 0 0

Cinéma

Idéal pour les ﬁ lms.

Moniteur

À utiliser lors de la création de contenu pour diffusion ou pour un ﬁ lm. Avec cette image, même si le niveau moyen de luminance globale (APL) change, cela n’affecte pas la luminosité des zones qui ont le même niveau de signal.

Remarques:

•

Lorsque “Moniteur” est sélectionné dans Mode Image, le réglage des options de menu suivantes n’est pas possible.

Menu Image: Contraste

Réglages durée de vie prolongée: Limite maximale (reportez-vous à la page 39) Menu Conﬁ guration: Économie ďénergie (reportez-vous à la page 41)

Menu Multi Afﬁ chage: Ampli de brillance (reportez-vous à la page 45) Menu Réglage Portrait: Ampli de brillance (reportez-vous à la page 47)

•

Pour changer les caractéristiques de couleur ou d’image après avoir choisi le menu “Image”, reportez-vous à la page suivante où des explications détaillées sont données. (reportez-vous à la page suivante)

Utilisez la ﬂ èche vers la gauche “ ” ou la ﬂ èche vers la droite “ ”pour changer de mode.

Normal Froid Chaud

Conseil ( /

Normaliser

Normaliser)

Si vous appuyez sur la touche N de la télécommande alors que le menu “Image” est afﬁ ché, ou encore si vous appuyez sur la touche ACTION ( ) pendant la “Normaliser”, toutes les valeurs modiﬁ ées sont remplacées par les valeurs usine.

Page 29

Réglages de l’image

Poste Effet Réglages

Contraste

Moins Plus

Pour ajuster le contraste de l’image.

Pour choisir le réglage permettant

Luminosité

Couleur

Teinte

Netteté

Plus

sombre

Moins Plus

Rougeâtre

Moins Plus

lumineux

Verdâtre

Plus

de regarder sans fatigue des images sombres, par exemple des vues de nuit ou des cheveux noirs.

Pour ajuster la densité chromatique.

Pour l’obtention d’une teinte naturelle.

Pour obtenir une image nette.

Remarques:

•

Vous pouvez changer le niveau de chaque paramètre (Contraste, Luminosité, Couleur, Teinte et Netteté) pour chaque menu “Mode Image”.

• Les réglages pour “Normal”, “Dynamique”, “Cinéma” et “Moniteur” sont mis en mémoire individuellement pour chaque prise d’entrée.

•

L’augmentation de “Contraste” dans le cas d’une image lumineuse, ou sa diminution dans le cas d’une image sombre, donnent peu de changement.

Réglages avancés

Poste Effet Détails

Extension

noire

Niveau

d’entrée

Moins

Plus

Pour régler les gradations des ombres.

Pour régler la luminosité des parties très brillantes et difﬁ ciles à voir.

Gamma

ÉB R haut

ÉB V haut

ÉB B haut

ÉB R bas

ÉB V bas

ÉB B bas

Moins

Plus

Courbe en S 2.0 2.2 2.6

Pour régler la balance des blancs dans les zones rouges claires.

Pour régler la balance des blancs dans les zones vertes claires.

Pour régler la balance des blancs dans les zones bleues claires.

Pour régler la balance des blancs dans les zones rouges sombres.

Pour régler la balance des blancs dans les zones vertes sombres.

Pour régler la balance des blancs dans les zones bleues sombres.

Remarques:

• Effectuez la balance des blancs (W/B) de la manière suivante:

1. Réglez la balance des blancs des zones lumineuses à l’aide de “ÉB R haut”, “ÉB V haut” et “ÉB B haut”.

2. Réglez la balance des blancs des zones sombres à l’aide de “ÉB R bas”, “ÉB V bas” et “ÉB B bas”.

3. Répétez les opérations 1 et 2.

Les opérations 1 et 2 réagissent l’une sur l’autre; vous devez donc les répéter plusieurs fois pour obtenir le réglage désiré.

• Les valeurs réglées sont mises en mémoire individuellement pour chaque prise d’entrée.

• Les valeurs de la plage de réglage doivent être utilisées comme référence.

Conseil ( /

Normaliser

Normaliser)

Si vous appuyez sur la touche N de la télécommande alors que le menu “Réglages avancés” est afﬁ ché, ou encore si vous appuyez sur la touche ACTION ( ) pendant la “Normaliser”, toutes les valeurs modiﬁ ées sont remplacées par les valeurs usine.

Page 30

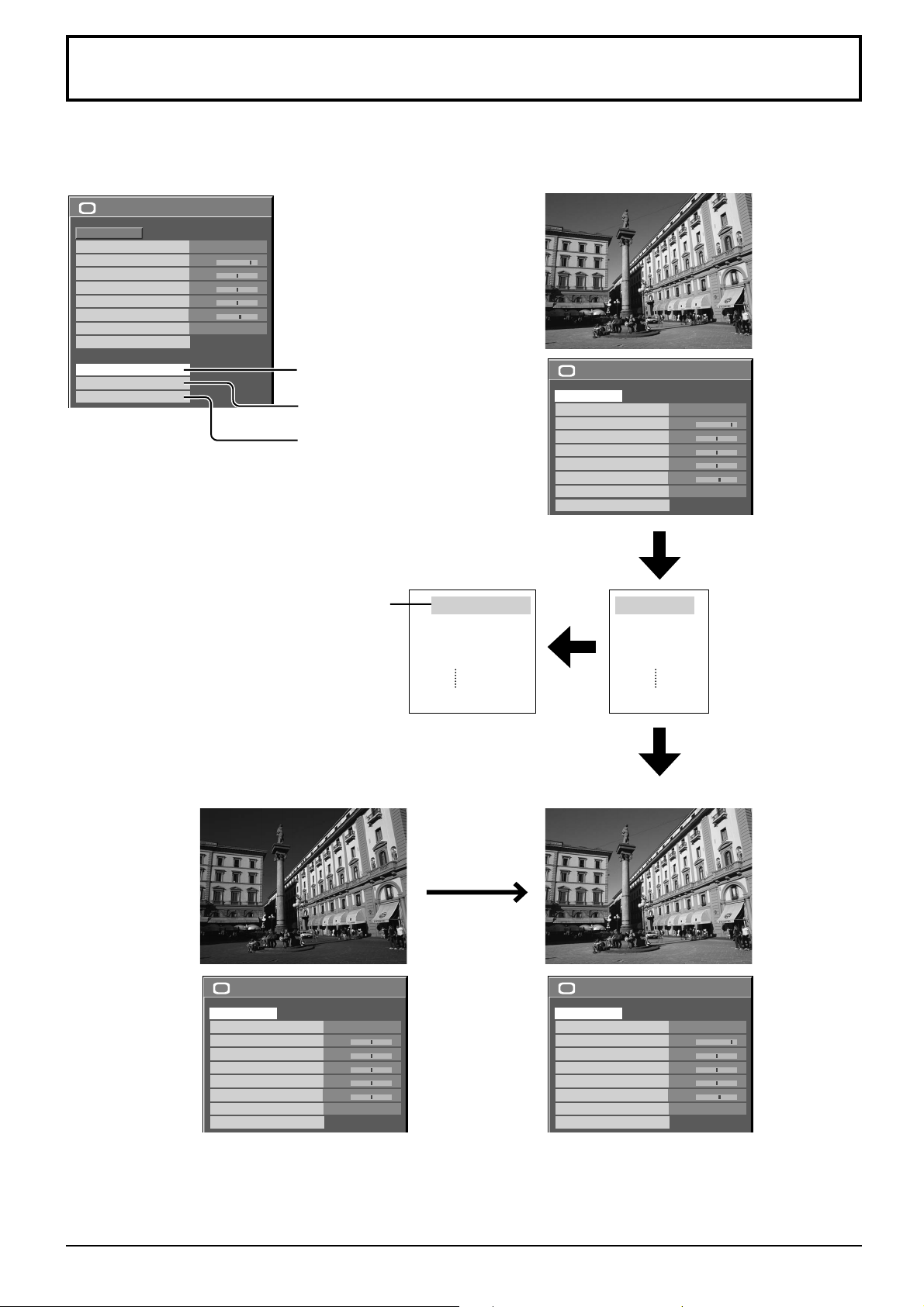

Proﬁ ls d’image

Il est possible de mémoriser jusqu’à 8 combinaisons de valeurs de réglage de l’image (dans le menu Image et Réglages avancés) dans la mémoire d’afﬁ chage sous la forme de proﬁ ls et de les appliquer au besoin, facilitant ainsi vos réglages d’image préférés.


Normaliser

Mode Image Contraste Luminosité Couleur Teinte Netteté Balance blancs

Réglages avancés

Normal

Dynamique

0 0 0 3

Normal

Sauvegarde mémoire Chargement mémoire

Modifier mémoire

Sauvegarder les proﬁ ls(page 31)

Charger les proﬁ ls(page 32)

Modiﬁ er les proﬁ ls(page 32)

Modiﬁ er le proﬁ l

Supprimer ou renommer le proﬁ l

Image d’origine

MY PICTURE MEMORY2 MEMORY3 MEMORY4

MEMORY8

Charger le proﬁ l


Normaliser

Mode Image Contraste Luminosité Couleur Te in t e Netteté Balance blancs

Réglages avancés

Normal

Sauvegarder les proﬁ ls

MEMORY1

MEMORY2 MEMORY3 MEMORY4

MEMORY8

Image personnalisée

Normal

0 0 0 5

Normal

Sauvegardez les valeurs de réglage de l’image dans le proﬁ l MEMORY1

Appliquer le proﬁ l MEMORY1


Normaliser

Mode Image Contraste Luminosité Couleur Te in t e Netteté Balance blancs

Réglages avancés

Normal

Normal 0 0 0 0 0

Normal


Normaliser

Mode Image Contraste Luminosité Couleur Te in t e Netteté Balance blancs

Réglages avancés

Normal

0 0 0 5

Normal

Page 31

Proﬁ ls d’image

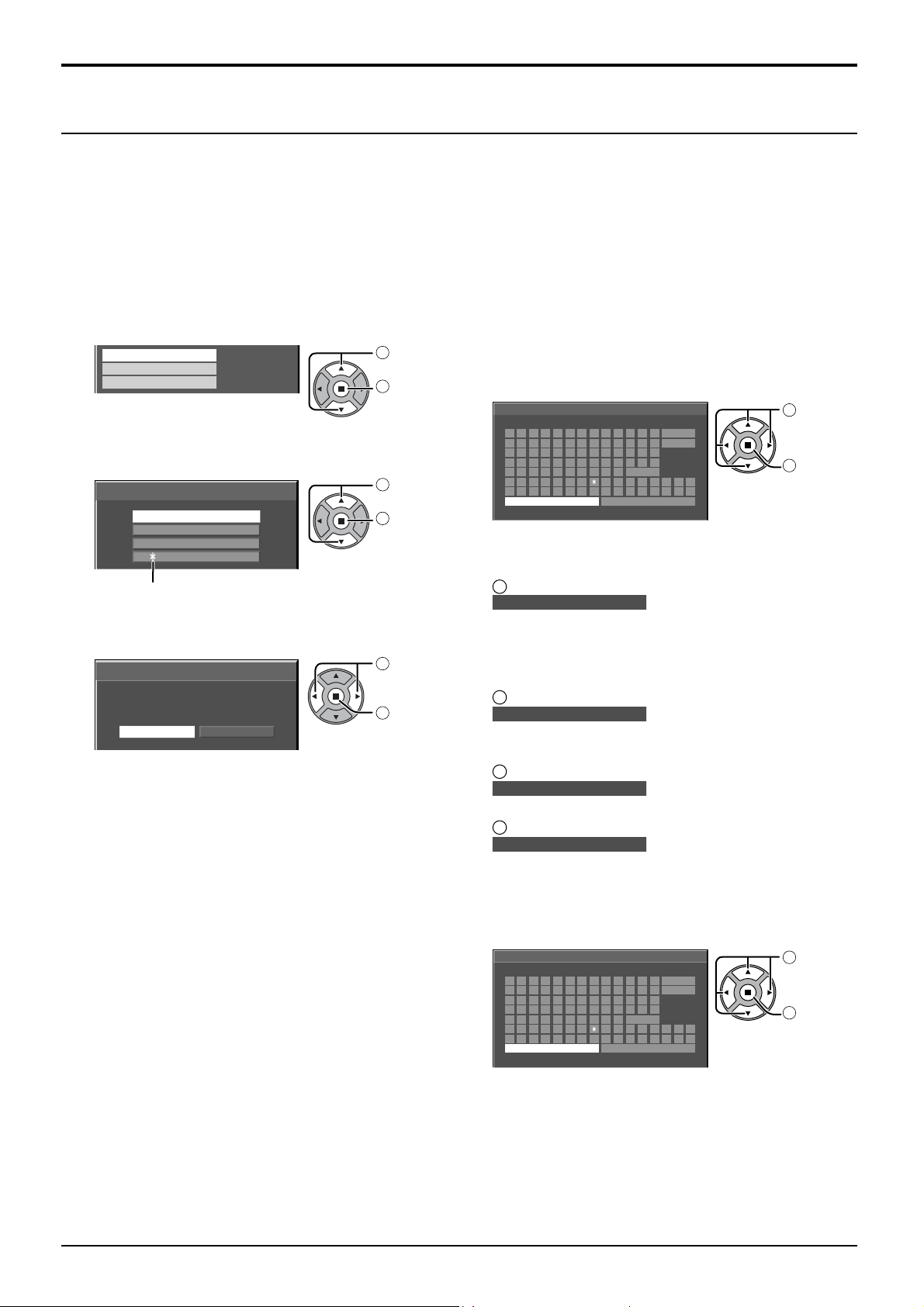

Sauvegarde des proﬁ ls

Suivez ces étapes pour sauvegarder les valeurs de réglage de l’image sous la forme de proﬁ ls.

Remarque:

Lorsque les réglages sont verrouillés sous “Réglages durée de vie prolongée”, les proﬁ ls ne peuvent pas être sauvegardés.

Indiquez la qualité d’image dans le menu Image et les

Réglages avancés. (reportez-vous à la page 29 à 30)

Dans le menu Image, sélectionnez “Sauvegarde

mémoire”.

Sauvegarde mémoire Chargement mémoire

Modifier mémoire

Sélectionnez un nom de proﬁ l pour sauvegarder les

valeurs de réglage de l’image.

Sauvegarde mémoire

[

]

MEMORY1

[

]

MEMORY2

[

]

MEMORY3

[

]

MEMORY4

accès

“∗” apparaît pour un proﬁ l où les réglages d’images ont déjà été sauvegardés.

Sélectionnez “Oui”.

Sauvegarde mémoire

Enregistrer modification dans « MEMORY1 »

Oui

Non

sélectionnez

réglage

sélectionnez

réglage

Saisissez un nom pour le proﬁ l.

[Saisie des noms de proﬁ l]

Les noms de proﬁ l peuvent contenir un maximum de 40 caractères. Pour saisir le texte, sélectionnez les caractères sur le clavier virtuel. Modiﬁ ez le nom du proﬁ l par défaut dans la zone de texte à votre guise.

Créer nom mémoire

B C D E F G H I J K L M Sup. tout

A N O P Q R S T U V W X Y Z Suppr. abcde fgh i j k lm nopqr s t uvwxyz 0123456789 !”#$%&’ +–/=? _`| ~<>() [ ] {} ,

MEMORY1

Valider

█

Espace

Annuler

@\ ˆ

.;:

sélectionnez

réglage

Exemple: Indiquer “MY PICTURE”

Sélectionnez “Sup. tout”.

█

MEMORY1

Tout le texte est effacé. Pour effacer des caractères séparément, sélectionnez “Suppr.”.

Sélectionnez “M”.

█

Répétez cette étape pour saisir le caractère suivant.

Sélectionnez “Y”.

█

Sélectionnez “Espace”.

█

Lorsque vous avez terminé de saisir le nom du proﬁ l,

sélectionnez “Valider”. Pour annuler la sauvegarde du proﬁ l, sélectionnez “Annuler”.

Créer nom mémoire

B C D E F G H I J K L M Sup. tout

A N O P Q R S T U V W X Y Z Suppr.

abcde fgh i j k lm nopqr s t uvwxyz 0123456789 !”#$%&’ +–/=? _`| ~<>() [ ] {} ,

MY PICTURE

Valider

█

Espace

Annuler

@\ ˆ

.;:

sélectionnez

réglage

Page 32

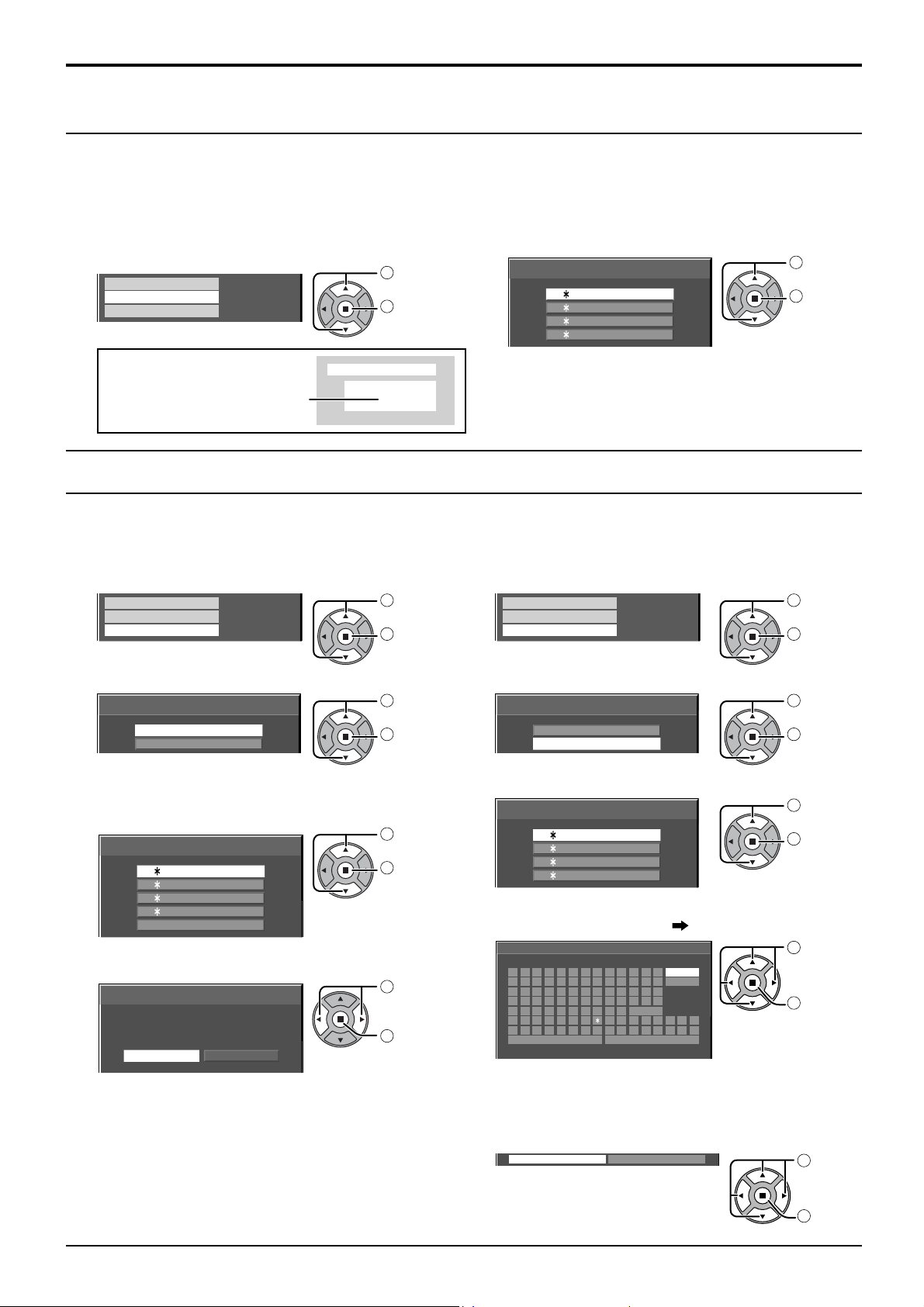

Proﬁ ls d’image

Chargement des proﬁ ls

Chargez les proﬁ ls et appliquez les valeurs de réglage de l’image à l’afﬁ chage comme suit.

Remarques:

• Les proﬁ ls chargés sont mis en mémoire d’après la prise d’entrée sélectionnée. (reportez-vous à la page 17)

•

Lorsque les réglages sont verrouillés sous “Réglages durée de vie prolongée”, les proﬁ ls ne peuvent pas être chargés.

Dans le menu Image, sélectionnez “Chargement

mémoire”.

Sauvegarde mémoire Chargement mémoire

Modifier mémoire

Lors du chargement du proﬁ l,

sélectionnez

accès

16:9

Nom mémoire: MEMORY2

NANODRIFT

Sélectionnez le proﬁ l à charger.

Chargement mémoire

[ ]

MEMORY1

[

]

MEMORY2

[

]

MEMORY3

[

]

MEMORY4

sélectionnez

réglage

le nom du proﬁ l s’afﬁ che.

Modiﬁ cation des proﬁ ls

Supprimez ou renommez les proﬁ ls comme suit.

Dans le menu Image, sélectionnez “Modiﬁ er mémoire”.

Sauvegarde mémoire Chargement mémoire

Modifier mémoire

Sélectionnez “Supprimer mémoire”.

Modifier mémoire

Supprimer mémoire

Changer nom mémoire

Sélectionnez le proﬁ l à supprimer. Pour supprimer tous les proﬁ ls, sélectionnez

“Supprimer tout”.

Supprimer mémoire

[

Sélectionnez “Oui”.

Supprimer mémoire

Supprimer les données de « MEMORY1 »

]

MEMORY1

]

MEMORY2

]

MEMORY3

]

MEMORY4 Supprimer tout

Oui

Non

sélectionnez

accès

sélectionnez

réglage

sélectionnez

réglage

sélectionnez

réglage

Dans le menu Image, sélectionnez “Modiﬁ er mémoire”.

sélectionnez

Sauvegarde mémoire

Chargement mémoire

Modifier mémoire

accès

Sélectionnez “Changer nom mémoire”

sélectionnez

Modifier mémoire

Supprimer mémoire

Changer nom mémoire

réglage

Sélectionnez le proﬁ l à renommer.

sélectionnez

Changer nom mémoire

[

]

MEMORY1

[

]

MEMORY2

[

]

MEMORY3

[

]

MEMORY4

réglage

Saisissez un nom pour le proﬁ l. Saisie des noms de proﬁ l page 31

Créer nom mémoire

█

EMORY1M ABCDEFGH I J KLM NOPQRS TU VWXYZ abcde fgh i j k lm nopqr s t uvwxyz 0123456789 !”#$%&’ +–/=? _`| ~<>() [ ] {} ,

Valider

Espace

Annuler

Sup. tout

Suppr.

@\ ˆ

.;:

sélectionnez

réglage

Lorsque vous avez terminé de saisir le nom du proﬁ l, sélectionnez “Valider”. Pour annuler l’attribution d’un nouveau nom au proﬁ l, sélectionnez “Annuler”.

Valider

Annuler

sélectionnez

réglage

Page 33

Réglages des sons

Choisissez le paramètre à régler.

Appuyez sur la touche SOUND pour afﬁ cher le menu “Son”.

Appuyez sur cette touche pour afﬁ cher le menu de réglage.

Appuyez sur cette touche pour régler le niveau d’écoute désiré.

Appuyez sur cette touche pour quitter le mode réglage.

Son

Normaliser

Mode Son Grave Moyen Aigu Balance Ambiophonie

Normal

0 0 0 0

Poste Détails

Mode Son

Grave Réglage des sons graves.

Moyen Règle le son normal.

Aigu Réglage des sons aigus.

Balance Réglage de l’équilibre entre les voies gauche et droite.

Ambiophonie Choisissez Oui ou Non.

Normal: Émission du signal au niveau initial. Dynamique: Accentue les aigus. Clair: Atténue les voix humaines.

Remarque: Le réglage des Graves, des Moyens, des Aigus et de l’effet Ambiophonie sont mis en mémoire

indépendamment pour chaque Mode Son.

1/2

Normal

Non

Conseil ( /

Normaliser

Normaliser)

Lorsque le menu “Son” est afﬁ ché et que vous appuyez à un moment quelconque sur la touche N de la télécommande ou si vous appuyez sur la touche ACTION ( ) pendant la “Normaliser”, tous les réglages effectués sont remplacés par les valeurs usine.

Sortie audio SDI

Ce menu n’est disponible que lors de la sélection d’une fente sur laquelle l’une des plaques suivantes est installée: plaque à bornes HD-SDI avec son (TY-FB10HD), plaque à bornes HD-SDI Dual Link (TY-FB11DHD) ou plaque à bornes HD-SDI double pour la 3D (TY-FB30DHD3D)

Sortie audio SDI

Canal gauche Canal droit Sortie audio Mesure du débit sonore

2/2

Canal 1 Canal 1

Non Non

Poste Détails

Canal gauche

Canal droit

Sortie audio

Mesure du

débit sonore

Canal 1 à Canal 16

Sélectionne le canal audio gauche.

Canal 1 à Canal 16

Sélectionne le canal audio droit.

Oui Oui: Non:

Non

Règle les canaux audio qui s’afﬁ cheront sur la mesure du débit sonore. 8 canaux s’afﬁ chent sur la mesure du débit sonore ; 4 canaux répartis de chaque côté de l’écran.

Non: Masque la mesure du débit sonore. 1-8ca.: Afﬁ che la mesure du débit sonore (canaux 1 à 8) 9-16ca.: Afﬁ che la mesure du débit sonore (canaux 9 à 16)

Non

Active la sortie audio. Désactive la sortie audio.

1-8ca. 9-16ca.

Page 34

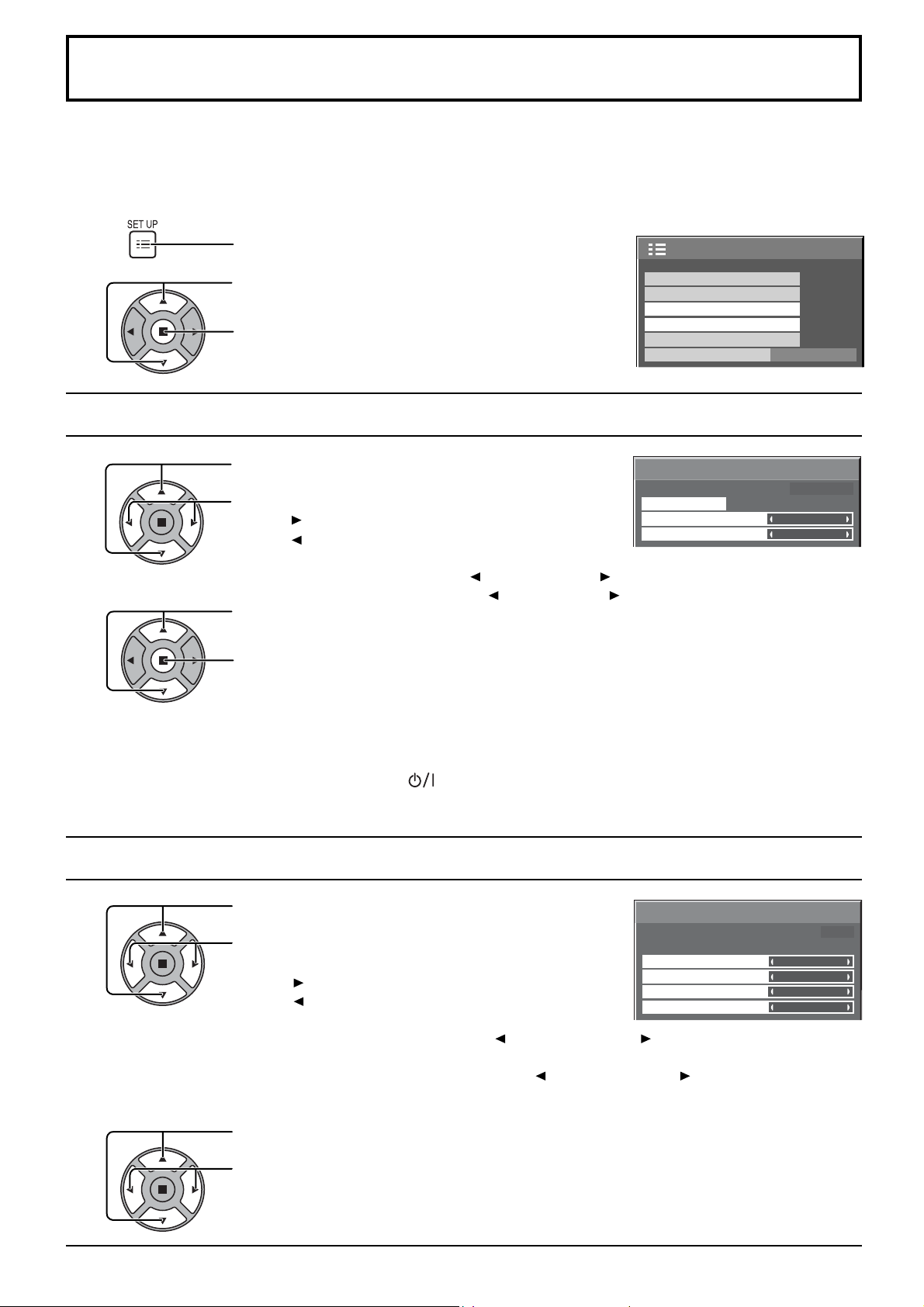

Réglage de l’heure actuelle / Réglage de la minuterie

La minuterie permet de mettre en service ou hors service, l’écran plasma.

Avant de régler de la minuterie, assurez-vous que l’heure connue de l’écran est correcte Heure de Mise hors tension; le cas échéant, rectiﬁ ez le réglage. Cela fait, mettez de la minuterie en service Heure de mise sous tension ou Heure de mise hors tension.

Appuyez ici pour afﬁ cher le menu “Conﬁ guration”.

Appuyez sur ces touches pour accéder au Réglage de la minuterie ou Réglage de l’heure actuelle.

Appuyez sur ces touches pour afﬁ cher la page écran de Réglage de la minuterie ou la page écran de Réglage de l’heure actuelle.

Réglage de l’heure actuelle

Appuyez sur ces commandes pour sélectionner Jour de la semaine ou Heure actuelle. Appuyez pour régler Jour de la semaine ou Heure actuelle. Touche : Augmentation Touche : Diminution

Remarques:

•

Une pression brève sur la touche “ ” ou sur la touche “ ” change l’heure actuelle d’une minute.

•

Une pression plus longue sur la touche “ ” ou sur la touche “ ” change l’heure actuelle de 15 minutes.

Appuyez sur cette touche pour sélectionner Régler.

Appuyez sur cette touche pour accéder à la page écran de Réglage de l’heure actuelle.

Remarques:

• La sélection de Régler n’est possible que si Heure actuelle est réglé.

• À moins de ne pas régler l’heure actuelle sur “99:99”, “Jour de la semaine” et “Heure actuelle” ne peut pas être réglé.

• Les réglages de “Jour de la semaine” et “Heure actuelle” sont réinitialisés si vous laissez l’écran éteint pendant environ 7 jours pour les raisons suivantes:

Appuyez sur le bouton de l’appareil pour éteindre l’écran. Débrancher le cordon d’alimentation. Interruption de l’alimentation.

Multi-affichage

Réglage Portrait

Réglage de la minuterie

Réglage de l’heure actuelle

Configuration réseau

Orientation de l'écran

Réglage de ľheure actuelle

Heure actuelle

Régler Jour de la semaine Heure actuelle

2/2Configuration

Paysage

Lun 99:99

Lun

99:99

Réglage de la minuterie

Appuyez sur ces commandes pour sélectionner Heure de mise sous tension / Heure de mise hors tension. Appuyez sur ces touches pour régler Heure de mise sous tension / Heure de mise hors tension. Touche : Augmentation Touche : Diminution

Remarques:

• Une pression brève sur la touche “ ” ou sur la touche “ ” change Heure de mise sous tension / Heure de mise hors tension d’une minute.

• Une pression plus longue sur la touche “ ” ou sur la touche “ ” change Heure de mise sous tension / Heure de mise hors tension de 15 minutes.

Appuyez sur ces commandes pour sélectionner Mise sous tension / Mise hors tension.

Appuyez sur ces commandes pour sélectionner Oui.

Remarque: La minuterie ne fonctionne pas si l’heure actuelle n’a pas été réglée.

Réglage de la minuterie

Heure actuelle 99:99

Mise sous tension Heure de mise sous tension Mise hors tension Heure de mise hors tension

Non 0:00 Non 0:00

Page 35

Réglages 3D

Pour visionner des images en 3D, veuillez ajuster et conﬁ gurer les réglages 3D.

Remarque:

Déﬁ nissez ces réglages pour chaque borne d’entrée.

Configuration

1/2

Écran de sous-menu Réglages 3D

Réglages 3D

Signal

Économiseur d’écran

Réglages durée de vie prolongée

Étiquette d’entrée

Sélection entrée en composantes/RVB

Économie d’énergie Mode d’attente PC Gestion alimentation DVI-D Gestion alimentation Arrêt sur absence de signal Arrêt sur absence d’activité Affichages à l

’écran Français

RVB Non Non Non Non

Désactiver

Activer

Réglages 3D

Lunettes 3D Format d’image 3D Inverser gauche/droite Mesures de sécurité

Activé

Automatique

Normal

• Lunettes 3D

Activé Désactivé Activé: Utilisation de lunettes 3D. Vous pouvez voir les images 3D en cas de signal d’image 3D et les images 2D

en cas de signal d’image 2D.

Désactivé: Pas d’utilisation de lunettes 3D. Vous pouvez voir des images 2D à la place des images 3D. S’il est réglé sur “Activé”, “3D” s’afﬁ che pour des images 3D.

16:9

NANODRIFT

• Format d’image 3D

La méthode d’afﬁ chage des images 3D est déﬁ nie.

Automatique: Les images 3D sont automatiquement afﬁ chées en fonction de l’image. Simultané:

Côte à côte / Haut et bas: L’un des formats de la norme 3D. Sélectionnez ces formats si nécessaire. Natif: Le signal d’entrée est afﬁ ché tel quel. Utilisez cette option pour identiﬁ er le format du signal d’entrée.

Déﬁ nissez ce format lors de la sélection d’une fente sur laquelle l’une des plaques suivantes est installée : plaque à bornes HD-SDI double pour la 3D (TY-FB30DHD3D) ou plaque à bornes DVI-D double pour la 3D (TY-FB30DD3D).

• Inverser gauche/droite

Changer Normal

Cette fonction paramètre le temps de commutation des images droite et gauche ainsi que le temps de commutation de l’obturateur des lunettes 3D droite et gauche. Sélectionnez “Changer” si vous sentez que la sensation de profondeur n’est pas normale.

• Mesures de sécurité

Afﬁ che les précautions pour le visionnement d’images 3D.

Page 36

Économiseur d’écran (Pour éviter la rémanence)

Évitez l’afﬁ chage, pendant une longue période, d’une seule et même image, en particulier en mode 4:3. Si l’écran doit demeurer en service, vous devez alors faire usage de l’économiseur d’écran.

Appuyez ici pour afﬁ cher le menu “Conﬁ guration”.

Réglages durée de vie prolongée

Appuyez sur cette touche pour sélectionner “Economiseur

d’ecran”.

Appuyez sur cette touche pour sélectionner la page écran de l’économiseur d’écran.

Sélection d’une Fonction

Économiseur d’écran

Appuyez sur ces touches pour sélectionner la Fonction.

Appuyez sur ces touches pour sélectionner la fonction désirée.

Image négative Écran blanc

Barre déf. seulement

Barre déf. superposée

Image négative : Une image négative est afﬁ chée sur l’écran. Barre déf. seulement : La barre blanche déﬁ le de la gauche vers la droite. L’image ne

s’afﬁ chera pas.

Barre déf. superposée : La luminosité de l’image diminue et une barre blanche déﬁ le sur

l’image.

Écran blanc : L’écran tout entier est blanc.

Configuration

Réglages 3D

Signal Signal

Économiseur d’écran

Étiquette ďentrée

Sélection entrée en composantes/RVB

Économie ďénergie Mode ďattente PC Gestion alimentation DVI-D Gestion alimentation

Arrêt sur absence de signal Arrêt sur absence d’activité

Affichages à l’écran Français

Début Fonction Mode

Heure actuelle 99:99

Barre déf. seulement

RVB

Non Non Non Non

Désactiver

Activer

Non

1/2

Sélection du mode de fonctionnement (Mode)

Appuyez sur ces touches pour sélectionner le Mode. Appuyez sur ces touches pour sélectionner chacun des modes possibles.

Réglage de la mise en service

Si le Mode a pour valeur Oui, appuyez sur ces touches pour sélectionner Début.

Appuyez sur cette touche pour mettre en service l’économiseur d’écran. La page de menu s’efface et l’économiseur d’écran entre en service. Pour arrêter

l’économiseur d’écran sous Oui, appuyez sur la touche R ou toute autre touche de l’appareil principal. Remarque: Lorsque l’afﬁ chage est éteint, l’économiseur d’écran est désactivé.

Non

Intervalle

: L’écran fonctionne un Temps périodique

ou Temps de fonctionnement, selon ce qui a été préalablement choisi et quand arrive l’heure.

Désignation de I’heure

: L’écran fonctionne à Heure de

déclenchement et Heure d’arrêt, selon ce qui a été a réglé préalablement choisi et quand arrive l’heure.

Veille après éco. écran

: Fonctionne pendant Durée économiseur

d’écran et afﬁ che l’entrée en mode veille.

Oui : Le fonctionnement commence lors de la

sélection de l’heure de déclenchement et de la pression sur la touche ACTION ( ) .

Page 37

Économiseur d’écran (Pour éviter la rémanence)

Heure de mise en service de l’économiseur d’écran

Après avoir choisi Désignation de I’heure, Intervalle ou Veille après éco. écran, le réglage de l’heure (Réglade de la minuterie) devient possible et la durée peut être précisée. (L’heure ne peut pas être réglée quand “Mode” est réglé sur “Oui” ou sur “Non”.)

Appuyez sur ces touches pour sélectionner Heure de déclenchement ou Heure d’arrêt (dans le cas où vous avez choisi Désignation de l’heure). Appuyez sur ces touches pour sélectionner Temps périodique et Temps de fonctionnement (dans le cas où vous avez choisi Intervalle). Appuyez sur ces touches pour sélectionner Durée économiseur d’écran (dans le cas où vous avez choisi Veille après éco. écran).

Économiseur d’écran

Début Fonction Mode Heure de déclenchement Heure d’arrêt

Heure actuelle 15:00

Barre déf. seulement

Désignation de I’heure

6:15

12:30

Appuyez sur ces touches pour effectuer les réglages. Touche : Augmentation Touche : Diminution

Remarques:

• Une pression brève sur la touche “ ” ou sur la touche “ ” change l’heure d’une minute.

[Toutefois, la sélection intervient toutes les 15 minutes si Temps périodique est

choisi.]

• Une pression plus longue sur la touche “ ” ou sur la touche “ ” change l’heure de 15 minutes.

Économiseur d’écran

Début Fonction Mode Temps périodique Temps de fonctionnement

Économiseur d’écran

Début Fonction Mode Durée économiseur d’écran

Heure actuelle 15:00

Barre déf. seulement

Heure actuelle 15:00

Barre déf. seulement

Veille après éco. écran

Intervalle

12:00

3:00

6:15

• “Durée économiseur d’écran” de “Veille après éco. écran” peut être réglé de 0:00 à 23:59. Sur “0:00”, “Veille après éco. écran” ne s’active pas.

Remarque: La minuterie ne fonctionne pas si l’heure actuelle n’a pas été réglée (Ajustement de l’heure actuelle).

Page 38

Réduit la rémanence sur l’écran

Réglages durée de vie prolongée

Les réglages suivants sont réglés pour diminuer la rémanence d’image:

Configuration

Réglages 3D

Signal

Économiseur d

Réglages durée de vie prolongée

Étiquette d’entrée

Sélection entrée en composantes/RVB

Économie d’énergie Mode d’attente PC Gestion alimentation DVI-D Gestion alimentation Arrêt sur absence de signal Arrêt sur absence d’activité Affichages à l

’écran

RVB Non Non Non Non

Désactiver

’écran Français

Activer

1/2

Réglages durée de vie prolongée

Réglages express

Réglages personnalisés

Réinitialiser

Réglages durée de vie prolongée

Réglages recommandés

Mode Image Contraste Panneau latéral Économiseur d’écran NANODRIFT Limite maximale Réglages de verrouillage

Appliquer à l’entrée actuelle

Appliquer à toutes entrées

Dynamique

Haut

Milieu

Non

Déverrouiller

Régler sur la valeur conseillée Régler individuellement Réinitialiser sur les réglages d’usine

Menu de réduction Rémanence d’image

“Réglages durée de vie prolongée” vous permet de régler les 5 menus suivants (Menu de réduction Rémanence d’image) sur les valeurs conseillées ou de les régler individuellement.

Mode Image Contraste

“Mode Image” et “Contraste” sont identiques aux options du menu “Image” (reportez-vous à la page 28). Les réglages de ce menu se reﬂ èteront dans le menu “Image”.

Panneau latéral

N’affichez pas l’image en mode 4:3 pour une période prolongée, car il peut en résulter une rémanente permanente sur les panneaux latéraux de chaque côté du champ d’afﬁ chage. Pour réduire le risque de rémanence, changez la luminosité des panneaux latéraux.

Panneaux

latéraux

Zone

d’afﬁ chage 4:3

Rémanence

Cette fonction peut s’appliquer aux zones hors image.

Non: Assombrir les deux extrémités. Bas: En gris foncé. Milieu: En gris. Haut: En gris clair.

Remarques:

• Pour réduire l’apparition de rémanences, réglez Panneau latéral sur Haut.

• Les panneaux latéraux peuvent clignoter (alternativement blanc et noir) selon l’image afﬁ chée sur l’écran. L’utilisation du mode Cinéma permet de réduire ce clignotement.

Page 39

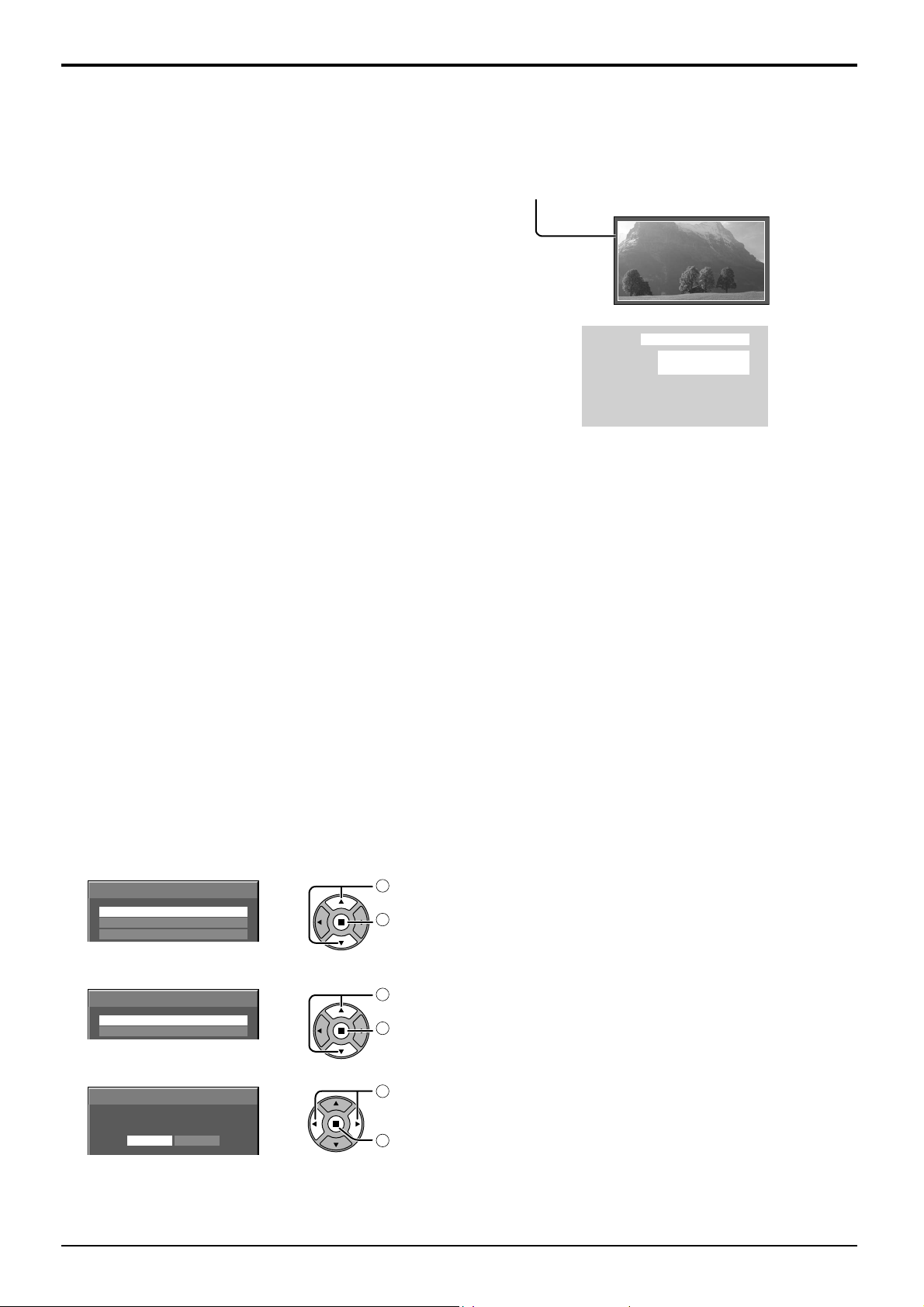

Réduit la rémanence sur l’écran

Économiseur d’écran NANODRIFT

Déplace légèrement la position d’afﬁ chage sur l’écran pour diminuer la rémanence sur l’écran d’afﬁ chage. Bas – Haut: L’Économiseur d’écran NANODRIFT fonctionne. La position d’afﬁ chage de l’écran change à intervalles de

temps pré-établis. Vous pouvez régler la plage de mouvement de l’écran. Une partie de l’écran peut sembler absente à la suite de cette opération. Si vous changez la valeur, un masque s’afﬁ che dans la plage où l’image est absente à cause du mouvement de la position.

Lorsque la réduction de rémanence d’image

“NANODRIFT” est activée, “NANODRIFT” s’afﬁ che.

16:9

NANODRIFT

Remarque:

Cette fonction ne s’active pas dans les cas suivants. Lorsque “MULTI afﬁ chage” est réglé sur “Oui” En mode zoom numérique

Limite maximale Oui: Le contraste de l’image (luminosité crête) est réduit. Remarque: L’écran peut s’assombrir légèrement lorsqu’une image ﬁ xe est afﬁ chée sur une période prolongée.

(reportez-vous à la page 65)

Réglages express

Règle le “Menu de réduction Rémanence d’image” sur les valeurs conseillées. Tous les menus seront verrouillés. Mode Image: Normal Contraste: Réglage conseillé pour chaque modèle. Panneau latéral: Haut Économiseur d’écran NANODRIFT: Milieu Limite maximale: Oui

Sélectionnez “Réglages express”.

Réglages durée de vie prolongée

Réglages express

Réglages personnalisés

Réinitialiser

Sélectionnez l’entrée pour appliquer les réglages.

Réglages durée de vie prolongée

Appliquer à l’entrée actuelle

Appliquer à toutes entrées

Sélectionnez “Oui”.

Réglages durée de vie prolongée

Appliquer à l’entrée actuelle

NonOui

sélectionnez

accès

sélectionnez

réglage

sélectionnez

réglage

Page 40

Réduit la rémanence sur l’écran

Réglages personnalisés

Réglez le menu individuel de “Réduction Rémanence d’image”.

Sélectionnez les “Réglages personnalisés”.

Réglages durée de vie prolongée

Réglages express

Réglages personnalisés

Réinitialiser

Pour régler chaque menu sur les réglages

recommandés: Sélectionnez “Réglages recommandés”.

Réglages durée de vie prolongée

Réglages recommandés

Mode Image Contraste Panneau latéral Économiseur d’écran NANODRIFT Limite maximale Réglages de verrouillage

Appliquer à l’entrée actuelle

Appliquer à toutes entrées

Dynamique

Haut

Milieu

Non

Déverrouiller

Chaque menu sera réglé sur les “Réglages express”.

Réglez chaque menu.

Réglages durée de vie prolongée

Réglages recommandés

Mode Image Contraste Panneau latéral Économiseur d’écran NANODRIFT Limite maximale Réglages de verrouillage Appliquer à l’entrée actuelle

Appliquer à toutes entrées

Dynamique

Haut

Milieu

Non

Déverrouiller

sélectionnez

accès

sélectionnez

réglage

sélectionnez

ajustement

Lorsqu’un menu est verrouillé, il devient gris et ne peut être réglé. “Mode Image” et “Contraste” ne pourront plus être réglés dans le menu “Image” et sont étiquetés avec une icône pour indiquer leur état verrouillé. De plus, “Normaliser”, “Sauvegarde mémoire” et “Chargement mémoire” ne sont pas disponibles.


Normaliser

Mode Image Contraste

Luminosité Couleur Tei n te Netteté Balance blancs

Sélectionnez l’entrée pour appliquer les réglages.

Réglages durée de vie prolongée

Réglages recommandés

Mode Image Contraste Panneau latéral Économiseur d’écran NANODRIFT Limite maximale

Réglages de verrouillage Appliquer à l’entrée actuelle

Appliquer à toutes entrées

Normal

Réglages avancés

Sauvegarde mémoire

Chargement mémoire

Modifier mémoire

Réglages durée de vie prolongée

Dynamique

0 0 0 5

Normal

Dynamique

Haut

Milieu

Non

Verrouiller

sélectionnez

réglage

Pour verrouiller chaque réglage de menu:

Réglez “Réglages de verrouillage” sur “Verrouiller”.

Réglages durée de vie prolongée

Réglages recommandés

Mode Image Contraste Panneau latéral Économiseur d’écran NANODRIFT Limite maximale Réglages de verrouillage Appliquer à l’entrée actuelle

Appliquer à toutes entrées

Dynamique

Haut

Milieu

Non

Verrouiller

sélectionnez

ajustement

Sélectionnez “Oui”.

Réglages durée de vie prolongée

Appliquer à l’entrée actuelle

sélectionnez

NonOui

réglage

Réinitialiser

Réinitialisez le “Menu de réduction Rémanence d’image” sur les valeurs d’usine. Chaque menu sera déverrouillé.

Sélectionnez “Réinitialiser”.

Réglages durée de vie prolongée

Réglages express

Réglages personnalisés

Réinitialiser

Sélectionnez l’entrée pour réinitialiser les

réglages.

Réglages durée de vie prolongée

Réinitialiser l’entrée actuelle

Réinitialiser toutes entrées

sélectionnez

accès

sélectionnez

réglage

Sélectionnez “Oui”.

Réglages durée de vie prolongée

Réinitialiser l’entrée actuelle

sélectionnez

NonOui

réglage

Page 41

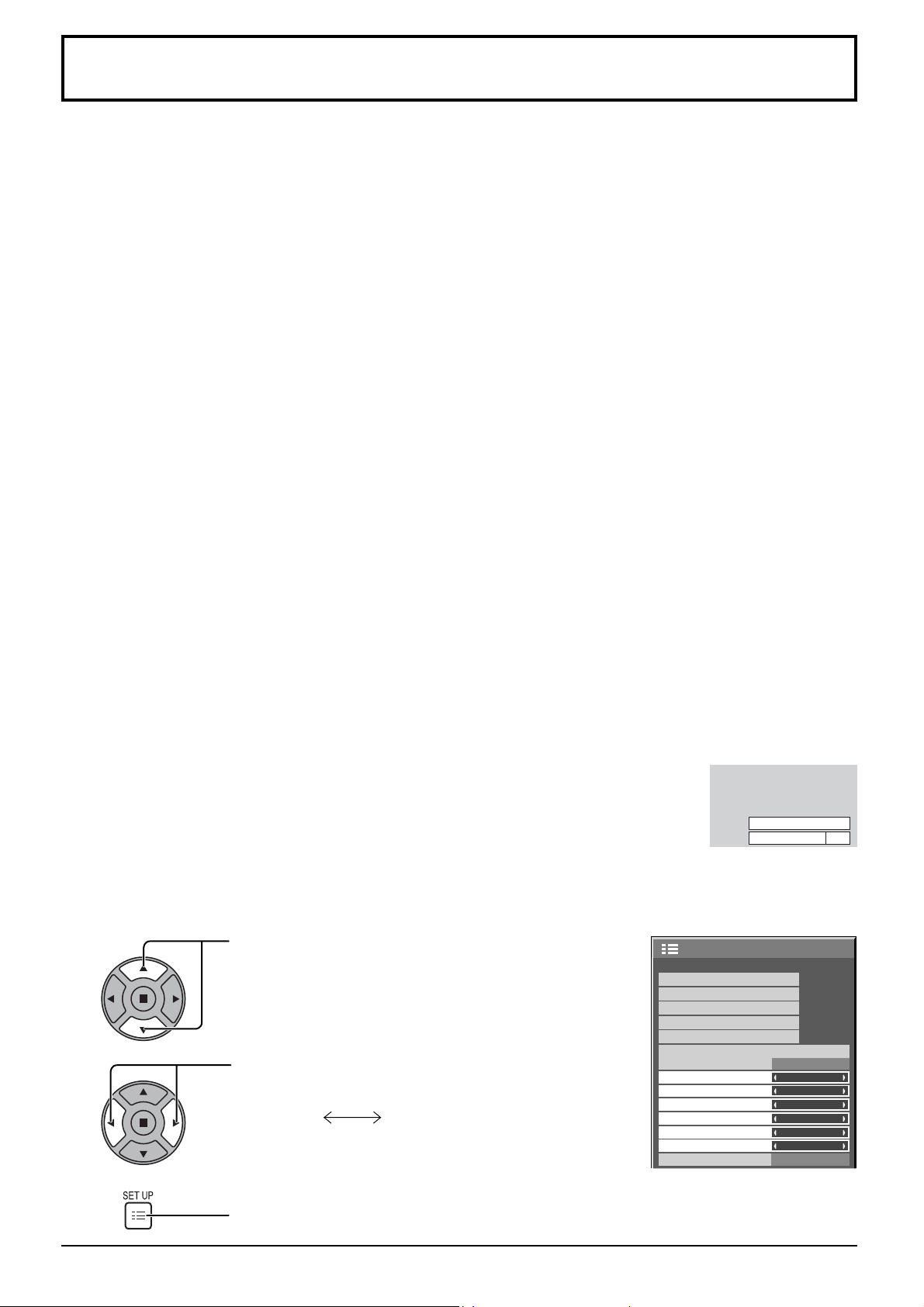

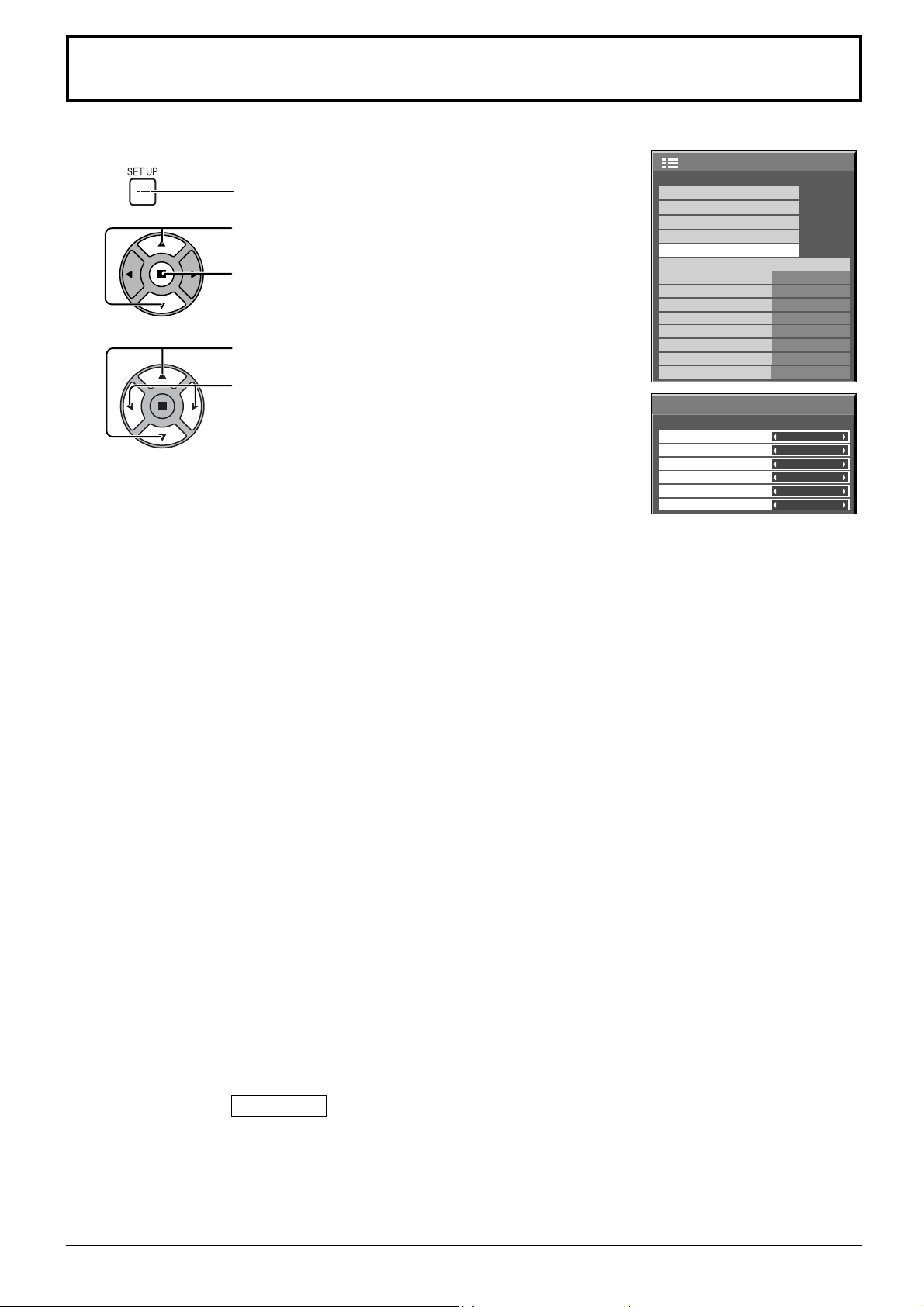

Réduction de la consommation

• Économie d’énergie: Cette fonction réduit la luminosité de l’écran à plasma de manière à diminuer la consommation d’énergie.

• Mode d’attente: Cette fonction diminue la consommation d’énergie du microprocesseur quand l’écran est en veille (reportez-vous à la page 15, 17, 18); de cette manière la consommation en veille est réduite.

•

PC Gestion alimentation

Lorsqu’aucune image (Signaux de synchronisation HD/VD) n’est détectée pendant plus ou

→ L’alimentation est coupée (veille) ; le témoin d’alimentation s’allume en orange. Lorsque les images (Signaux de synchronisation HD/VD) sont détectées ultérieurement: → L’alimentation est allumée ; le témoin d’alimentation s’allume en vert.

Remarques:

• Cette fonction est opérante uniquement pendant l’entrée de signaux PC.

• Cette fonction est disponible lorsque “Synchro” est placé sur “Auto”, lorsque “Sélection

•

DVI-D Gestion alimentation:

Lorsque aucune image (signal de synchronisation) n’est détectée pendant environ 30

→ L’alimentation est coupée (veille); le témoin d’alimentation s’allume en orange. Lorsque des images (signal de synchronisation) sont détectées ultérieurement: → L’alimentation est allumée; le témoin d’alimentation s’allume en vert. Remarques:

• Cette fonction est opérante uniquement pendant l’entrée de signaux DVI.

• Cette fonction n’est pas valide lors de l’entrée d’une plaque à bornes DVI-D (TY-FB11DD)

• Selon le type de carte de connexion équipée, cette fonction peut être non valide.

•

Arrêt sur absence de signal:

Lorsqu’elle est réglée sur “Activer”, l’alimentation de l’unité s’arrête pendant 10 minutes

•

Arrêt sur absence d’activité:

A compter de 3 minutes avant l’extinction, le temps restant s’afﬁ che.

: Lorsque cette fonction est placée sur “Oui”, elle opère dans les conditions suivantes pour

automatiquement allumer ou éteindre l’appareil.

moins 30 secondes au cours de l’entrée de signaux PC:

entrée en composantes/RVB” est placé sur “RVB”, et pendant le visionnement normal.

Lorsque cette fonction est placée sur “Oui”, elle opère dans les conditions suivantes pour

automatiquement allumer ou éteindre l’appareil.

secondes lors d’une entrée de signal DVI:

ou d’une Plaque à bornes DVI-D double pour la 3D (TY-FB30DD3D).

L’alimentation de l’écran est hors service quand aucun signal n’est appliqué à l’entrée.

après l’arrêt des signaux d’entrée.

Lorsque cette fonction est réglée sur “Activer”, l’alimentation s’arrête (pause)

automatiquement lorsque l’écran plasma ne fonctionne pas pendant 4 heures.

Appuyer sur une touche pour annuler. Arrêt sur absence d’activité

3min

Lorsque l’alimentation est coupée à cause de cette fonction, le message “L’afﬁ chage a été éteint

par la fonction «Arrêt sur absence d’activité».” s’afﬁ che lors de la prochaine mise sous tension.

Remarque: Cette fonction est désactivée, lorsque l’économiseur d’écran est en cours d’exécution.

Appuyez sur ces touches pour sélectionner: “Économie d’énergie” “Mode d’attente” “PC Gestion alimentation” “DVI-D Gestion alimentation” “Arrêt sur absence de signal” “Arrêt sur absence d’activité”.

Appuyez sur ces touches pour sélectionner “Oui (Activer)” ou “Non (Désactiver)”.

Oui (Activer) Non (Désactiver)

Appuyez sur cette touche pour quitter la mise en oeuvre.

Configuration

Réglages 3D

Signal

Économiseur d’écran

Réglages durée de vie prolongée

Étiquette d’entrée

Sélection entrée en composantes/RVB

Économie d’énergie

Mode d’attente PC Gestion alimentation DVI-D Gestion alimentation Arrêt sur absence de signal Arrêt sur absence d’activité

Affichages à l

’écran Français

1/2

RVB

Non Non Non Non

Désactiver

Activer

Page 42

Personnalisation du nom des entrées

Cette fonction permet de modiﬁ er le nom afﬁ ché pour le signal d’entrée. (reportez-vous à la page 17)

Configuration

1/2

Appuyez ici pour afﬁ cher le menu “Conﬁ guration”.

Appuyez pour sélectionner l’étiquette d’entrée.

Appuyez pour afﬁ cher l’écran Étiquette d’entrée.

Appuyez pour sélectionner l’entrée d’image.

Appuyez pour changer l’étiquette d’entrée.

Entrée d’image Étiquette d’entrée [SLOT INPUT]*1

[VIDEO]

[COMPONENT]*2

[HDMI]

[DVI] DVI / DVD1 / DVD2 / DVD3 / DVD4 / Blu-ray1 / Blu-ray2 / Blu-ray3 / Blu-ray4 / CATV / VCR /

[PC] PC / DVD1 / DVD2 / DVD3 / DVD4 / Blu-ray1 / Blu-ray2 / Blu-ray3 / Blu-ray4 / CATV / VCR /

SLOT INPUT / DVD1 / DVD2 / DVD3

/ DVD4

/ Blu-ray1 / Blu-ray2 / Blu-ray3 / Blu-ray4 / CATV / VCR / STB / (Ignorer) VIDEO / DVD1 / DVD2 / DVD3 / DVD4 / Blu-ray1 / Blu-ray2 / Blu-ray3 / Blu-ray4 / CATV / VCR / STB / (Ignorer) COMPONENT / DVD1 / DVD2 / DVD3 / DVD4 / Blu-ray1 / Blu-ray2 / Blu-ray3 / Blu-ray4 / CATV / VCR / STB / (Ignorer) HDMI / DVD1 / DVD2 / DVD3 / DVD4 / Blu-ray1 / Blu-ray2 / Blu-ray3 / Blu-ray4 / CATV / VCR / STB / (Ignorer)

STB / (Ignorer)

Réglages 3D

Signal

Économiseur d’écran

Réglages durée de vie prolongée

Étiquette d’entrée

Sélection entrée en composantes/RVB

Économie d’énergie Mode d’attente PC Gestion alimentation DVI-D Gestion alimentation Arrêt sur absence de signal Arrêt sur absence d’activité Affichages à l

Étiquette d'entrée

SLOT INPUT VIDEO Composants HDMI DVI PC

’écran Français

Désactiver

Activer

SLOT INPUT

VIDEO

Composants

HDMI

RVB

Non Non Non Non

DVI

(

Ignorer

): Une pression sur la touche INPUT passe son entrée. *1 “SLOT INPUT” s’afﬁ che lorsqu’une carte de connexion est installée. *2

“COMPONENT” peut aussi s’afﬁ cher en tant que “RVB” en fonction du réglage de “Sélection entrée en composantes/ RVB”. (voir page 48)

Lorsqu’un carte de connexion avec des entrées doubles est installée

“SLOT INPUT” est afﬁ chée en tant que “SLOT INPUT A” et “SLOT INPUT B” et des réglages indépendants sont disponibles. [SLOT INPUT A]

SLOT INPUT A / DVD1 / DVD2 / DVD3 / DVD4 / Blu-ray1 / Blu-ray2 / Blu-ray3 / Blu-ray4 / CATV / VCR / STB / (Ignorer)

[SLOT INPUT B]

SLOT INPUT B / DVD1 / DVD2 / DVD3 / DVD4 / Blu-ray1 / Blu-ray2 / Blu-ray3 / Blu-ray4 / CATV / VCR / STB / (Ignorer)

Lorsqu’une carte de connexion avec un afﬁ chage ﬁ xe (tel qu’une carte tuner) est installée

Seuls un afﬁ chage ﬁ xe et (Ignorer) sont disponibles comme étiquette d’entrée de “SLOT INPUT”. [SLOT INPUT] afﬁ chage ﬁ xe / (Ignorer)

Page 43

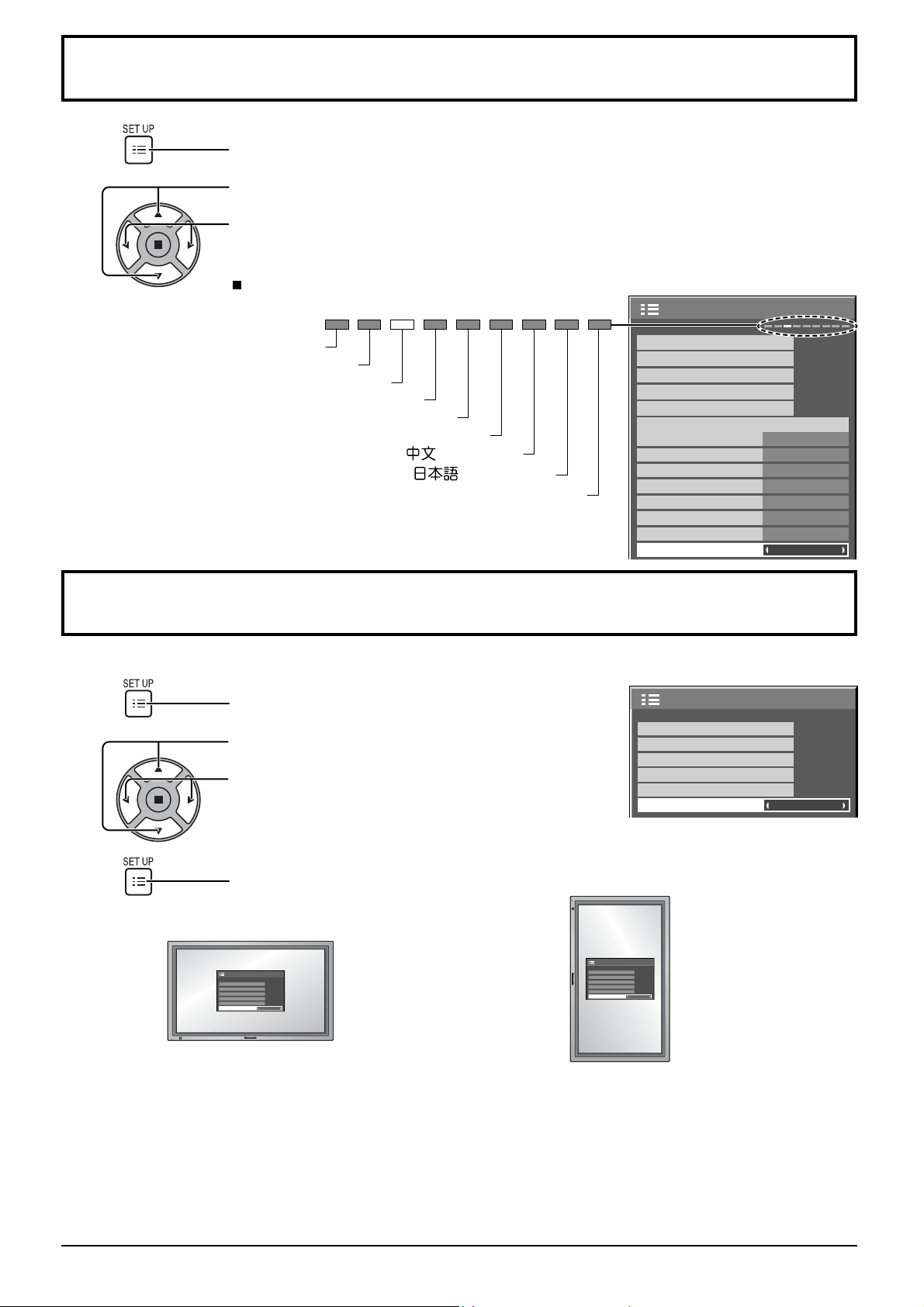

Sélection de la langue d’afﬁ chage

Appuyez sur cette touche pour afﬁ cher le menu “Conﬁ guration”.

Appuyez sur cette touche pour afﬁ cher la page “Afﬁ chages à l’écran”.

Appuyez sur cette touche pour choisir la langue désirée.

Langues possibles

Configuration

English(UK)

Deutsch

Français

Italiano

Español

ENGLISH(US)

.......(Chinois)

.......(Japonais)

.......(Russe)Русский

Réglages 3D

Économiseur d’écran

Réglages durée de vie prolongée

Étiquette d’entrée

Sélection entrée en composantes/RVB

Économie d’énergie Mode d’attente PC Gestion alimentation DVI-D Gestion alimentation Arrêt sur absence de signal Arrêt sur absence d’activité Affichages à l’écran Français

1/2

Signal

RVB Non Non Non Non

Désactiver

Activer

Orientation de l’écran

Règle le contrôle du ventilateur, de l’écran, et le type d’afﬁ chage du menu à l’écran pour une installation verticale.

Appuyez sur cette touche pour afﬁ cher le menu “Conﬁ guration”. Appuyez sur cette touche pour choisir “Orientation de l’écran”. Appuyez sur cette touche pour choisir “Paysage” ou “Portrait”.

Appuyez sur cette touche pour quitter le mode réglage.

Multi-affichage

Réglage Portrait

Réglage de la minuterie

Réglage de l’heure actuelle

Configuration réseau

Orientation de l'écran

Paysage

2/2Configuration

Paysage Portrait

Contrôle du ventilateur et de l’écran pour une installation horizontale.

Remarques:

• Placez l’interrupteur d’alimentation en haut si vous réglez l’écran à la verticale.

• Si vous modiﬁ ez ce réglage, les commandes du ventilateur et du panneau de commandes sont commutées lors de la prochaine mise sous tension.

Contrôle du ventilateur et de l’écran pour une installation verticale. Le menu sur écran pivotera de 90 degrés dans le sens contraire des aiguilles d’une montre pour s’adapter au réglage.

Page 44

Réglage d’un ensemble d’écrans (Multi Afﬁ chage)

Il est possible d’assembler des écrans plasma en groupe, comme le montre l’illustration ci-dessous, et d’obtenir sur l’ensemble une image agrandie. Pour que cela fonctionne convenablement, il faut qu’un numéro soit attribué à chaque écran à l’aide de la page écran DISPLAY.

Remarque:

En multi-afﬁ chage, les images 3D s’afﬁ chent comme des images 2D.

(Exemple)

Groupe de 4 (2 x 2) Groupe de 9 (3 x 3)

Comment effectuer le réglage pour un ensemble d’écrans (Multi Afﬁ chage)

Groupe de 16 (4 x 4)

Groupe de 25 (5 x 5)

Appuyez sur cette touche pour accéder à la page écran de Conﬁ guration.

Appuyez sur ces commandes pour sélectionner le réglage

d’un ensemble d’écrans (Multi Afﬁ chage).

Appuyez sur cette commande pour accéder au menu de réglage d’un ensemble d’écrans (Multi Afﬁ chage).

Appuyez sur ces commandes pour sélectionner le réglage

d’un ensemble d’écrans (Multi Afﬁ chage). Appuyez sur ces commandes pour choisir la mise en service (Oui), ou la mise hors service (Non).

Poste Détails

Multi-afﬁ chage

Échelle horizontale Sélectionnez “× 1”, “× 2”, “× 3”, “× 4”, “× 5”.

Échelle verticale Sélectionnez “× 1”, “× 2”, “× 3”, “× 4”, “× 5”.

Sélectionnez “Oui” ou “Non”. Remarque: Si vous placez Multi-afﬁ chage sur Oui, Réglage Portrait ne sera pas disponible.

Sélectionnez “Oui” ou “Non”.

Pour effacer les raccordements

entre les écrans.

2/2Configuration

Multi-affichage

Réglage Portrait

Réglage de la minuterie

Réglage de l’heure actuelle

Configuration réseau

Orientation de l'écran

Multi-affichage

Multi Affichage Échelle horizontale Échelle verticale Jointure masquant vidéo Emplacement Ampli de brillance

Paysage

Non

× 2 × 2

Non

Pour afﬁ cher les raccordements

entre les écrans.

Jointure masquant vidéo

Emplacement

Conçu pour l’afﬁ chage d’images en mouvement.

Conçu pour l’afﬁ chage d’images ﬁ xes.

Oui Non

Sélectionnez le numéro de disposition requis. (A1-E5 : reportez-vous à ce qui suit.)

Numéro d’écran afﬁ ché pour chacune des deux dispositions. (Exemple)

( 2 × 1) ( 2 × 3 ) ( 4 × 4 )( 4 × 2 ) ( 5 × 5 )

A1 A2 A3 A4 A5

B1 B2 B3 B4 B5

C1 C2 C3 C4 C5

D1 D2 D3 D4 D5

E1 E2 E3 E4 E5

Page 45

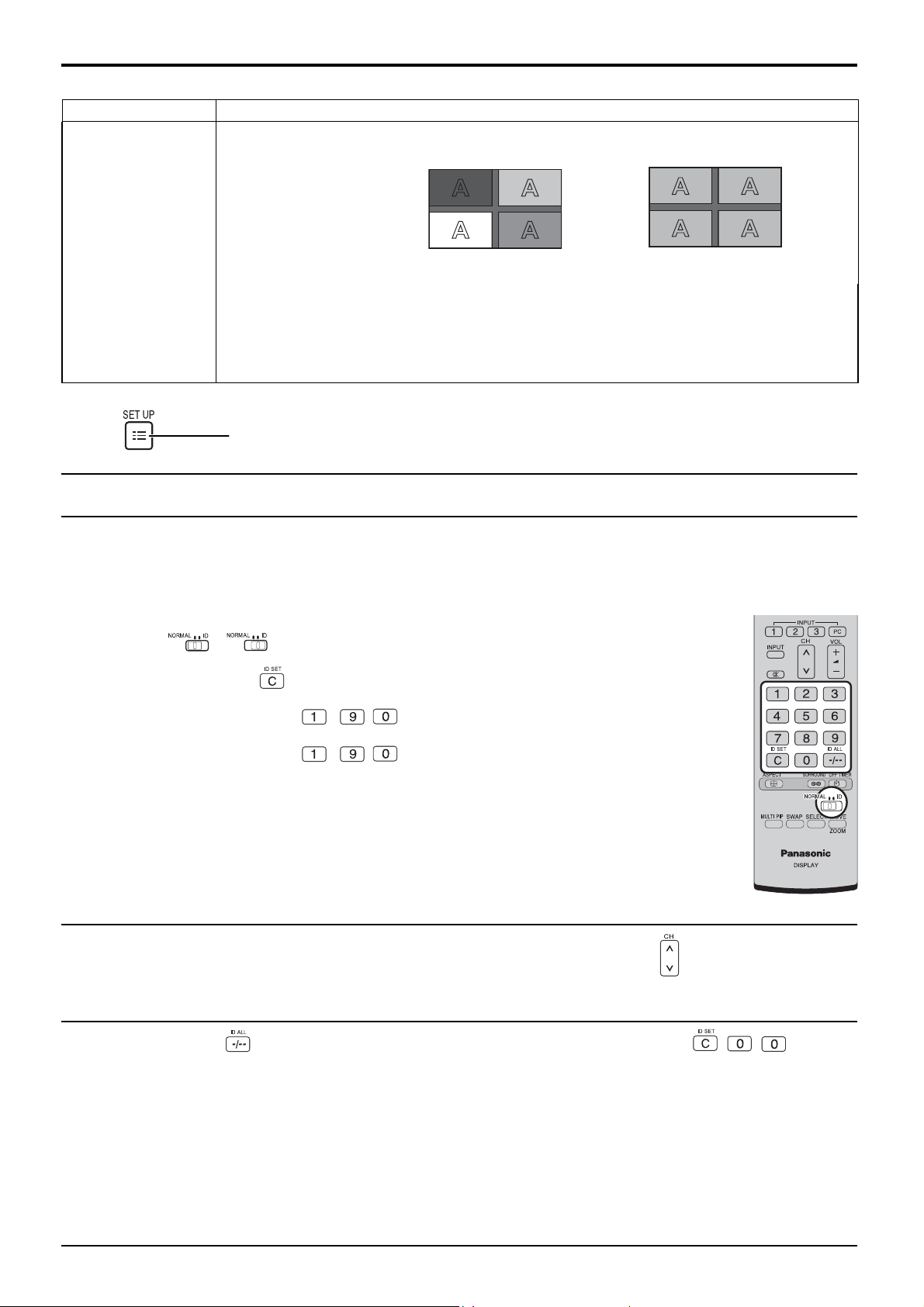

Réglage d’un ensemble d’écrans (Multi Afﬁ chage)

Poste Détails

Sélectionnez “Non” ou “Oui”.

La luminosité dépend du réglage

de chaque écran.

Equilibre la luminosité de tous les

écrans.

Ampli de brillance

Remarques:

• Si vous placez Ampli de brillance sur Oui, les menus suivants ne seront pas disponibles et ces réglages seront établis à leurs valeurs initiales.

Menu Image: Couleur, Teinte, Niveau d’entrée (Réglages avancés).

• Cette fonction ne peut pas être ajustée pendant l’entrée à partir d’une borne VIDEO

Appuyez sur cette touche pour quitter la mise en oeuvre.

Non Oui

Fonction ID de la télécommande

Il vous est possible de régler l’ID de la télécommande lorsque vous désirez vous servir de cette télécommande sur d’autres écrans.

Remarque:

Pour utiliser cette fonction, procurez-vous la télécommande ID vendue séparément. Modèle de pièce : EUR7636090R

Changez à sur le côté droit.

Appuyez sur le bouton de la télécommande.

Appuyez sur un des boutons - , pour obtenir le réglage du chiffre décimal.

Appuyez sur un des boutons - , pour obtenir le réglage du chiffre unitaire.

Remarques:

• Les chiffres du 2, 3 et 4 doivent être rapidement réglés.

• L’ampleur numérique de l’identiﬁ cation va de 0 à 99.

• Si un bouton numérique est appuyé plus de deux fois, les deux premiers chiffres deviennent le numéro d’identiﬁ cation de la télécommande.

Fonctionnement des boutons la télécommande ID

Le fonctionnement est pareil à celui de la télécommande ordinaire, sauf pour le bouton .

Annulation de la fonction ID

Appuyez sur le bouton de la télécommande. (Cela revient à appuyer sur les boutons , , en même temps.)

Remarques:

• Mettez le mode ID externe sur “On” pour activer la télécommande ID.

Si le mode ID externe est sur “On”, il vous est possible de vous d’utiliser la télécommande sans numéro correspondant

d’identiﬁ cation lors de l’afﬁ chage du menu des options. (reportez-vous à la page 54)

• La télécommande ID ne peut pas fonctionner lorsque la sélection d’identiﬁ cation est réglée sur un chiffre autre que 0 et que la télécommande ID est différente du numéro de la sélection d’identiﬁ cation (reportez-vous à la page 54).

Page 46

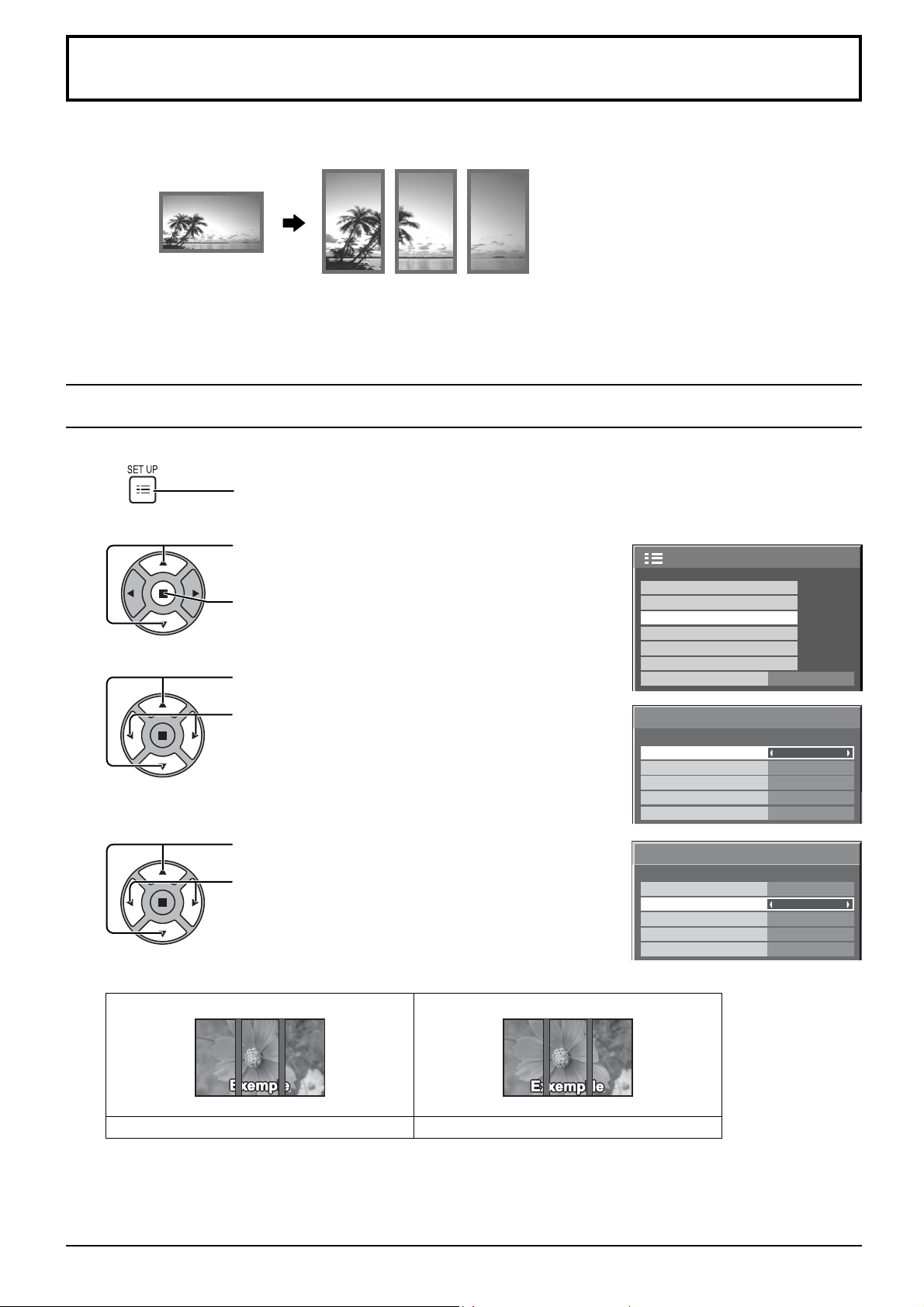

Réglage du Portrait

Divisez une image d’entrée en 3 portions et afﬁ chez l’une d’elles sur un écran plasma réglé verticalement. L’image sera agrandie 3 fois et pivotée de 90 degrés.

(Exemple)

Remarques:

• Lors de l’utilisation de la fonction Portrait avec l’écran réglé verticalement, “Orientation de l’écran” dans le menu Conﬁ guration doit être placé sur “Portrait” (reportez-vous à la page 43).

• Placez l’interrupteur d’alimentation en haut si vous réglez l’écran à la verticale.

• En afﬁ chage portrait, les images 3D s’afﬁ chent comme des images 2D.

Comment procéder au Portrait

Appuyez sur cette touche pour accéder à la page écran de Conﬁ guration.

Appuyez sur cette touche pour choisir “Réglage Portrait”.

Appuyez sur cette touche pour accéder à la page écran de “Réglage Portrait”.

Appuyez sur cette touche pour choisir “Réglage Portrait”. Appuyez sur cette touche pour choisir “Oui” ou “Non”.

Remarque:

Si vous placez Réglage Portrait sur Oui, Multi Afﬁ chage ne sera pas disponible.

Appuyez sur cette touche pour choisir “Jointure masquant vidéo”. Appuyez sur cette touche pour choisir “Non” ou “Oui”.

Multi-affichage

Multi-configuration I sur I

Réglage Portrait

Réglage de la minuterie

Réglage de l’heure actuelle

Configuration réseau

Orientation de l'écran

Réglage Portrait

Réglage Portrait Jointure masquant vidéo Zone de visualisation Emplacement Ampli de brillance

Réglage Portrait

Réglage Portrait Jointure masquant vidéo Zone de visualisation Emplacement Ampli de brillance

2/2Configuration

Paysage

Non Non 16:9

Non

Non Non 16:9

Non

Pour effacer les raccordements entre les écrans.

Conçu pour l’afﬁ chage d’images en mouvement.

Oui Non

Pour afﬁ cher les raccordements entre les écrans.

Conçu pour l’afﬁ chage d’images ﬁ xes.

Page 47

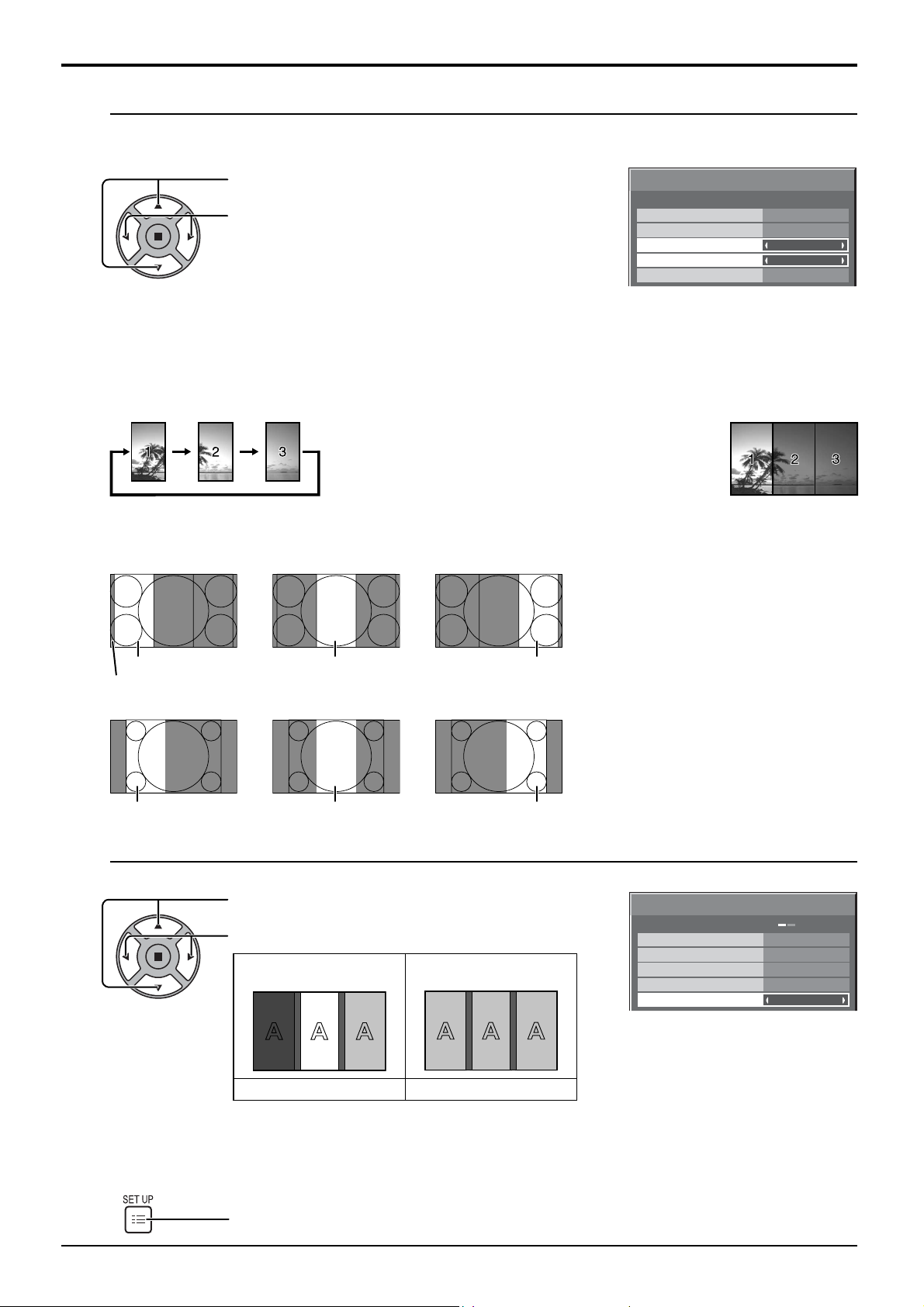

Réglage du Portrait

Zone de visualisation

Zone de visualisation / Emplacement

: Réglez un mode de division de l’image pour la fonction Portrait.

Emplacement: Réglez un emplacement de l’image à afﬁ cher pour la fonction Portrait.

Appuyez sur cette touche pour choisir “Zone de

Réglage Portrait

visualisation” ou “Emplacement”. Appuyez sur cette touche pour choisir chaque paramètre.

Remarques:

• Pour les vidéos à signal HD, la “Zone de visualisation” est

Réglage Portrait Jointure masquant vidéo Zone de visualisation Emplacement Ampli de brillance

réglée à “16:9” et il n’est pas possible de la changer.

Signal HD : 1125(1080) / 60i • 50i • 60p • 50p • 24p • 25p • 30p • 24sF, 750(720) / 60p • 50p,

1250(1080) / 50i

•

Réglage d’Emplacement

Avec Réglage Portrait sur “Oui”:

Afﬁ che l’image de l’Emplacement sélectionné.

Lorsque “Zone de visualisation” est réglé sur “16:9”, le Mode Aspect est réglé sur “16:9”.

Avec Réglage Portrait sur “Non”:

Représente une zone de l’Emplacement sélectionné selon une luminosité normale et assombrit le reste.

Zone de visualisation et Emplacement

Le mode de division de l’image et d’Emplacement par réglage de Zone de visualisation est comme suit. Zone de visualisation: 16:9

Convient à l’afﬁ chage d’images 16:9. Les images 4:3 s’étirent transversalement. Les côtés gauche et droit de l’image sont coupés de 48 points.

Non Non 16:9

Non

Emplacement 1 Emplacement 2 Emplacement 3

Zone non afﬁ chée (48 points) Zone de visualisation: 4:3

Les images 4:3 sont affichées sans modiﬁ cation de leur format d’écran. Bien que les images de chaque Emplacement se chevauchent, vous pouvez ajuster Taille/Pos. aﬁ n d’afﬁ cher normalement l’image. (reportez-vous à la page 25)

Emplacement 1 Emplacement 2 Emplacement 3

Ampli de brillance

Ajustez pour équilibrer la luminosité des 3 écrans en Réglage Portrait.

Appuyez sur cette touche pour choisir “Ampli de

Réglage Portrait

brillance”. Appuyez sur cette touche pour choisir “Non” ou “Oui”.

La luminosité dépend du

réglage de chaque écran.

Equilibre la luminosité de

tous les écrans.

Réglage Portrait Jointure masquant vidéo Zone de visualisation Emplacement Ampli de brillance

Non Non

16:9

Non

Non Oui

Remarques:

• Si vous placez Ampli de brillance sur Oui, les menus suivants ne seront pas disponibles et ces réglages seront établis à leurs valeurs initiales.

Menu Image: Couleur, Teinte, Niveau d’entrée (Réglages avancés).

• Cette fonction ne peut pas être ajustée pendant l’entrée à partir d’une borne VIDEO.

Appuyez sur cette touche pour quitter les réglages.

Page 48

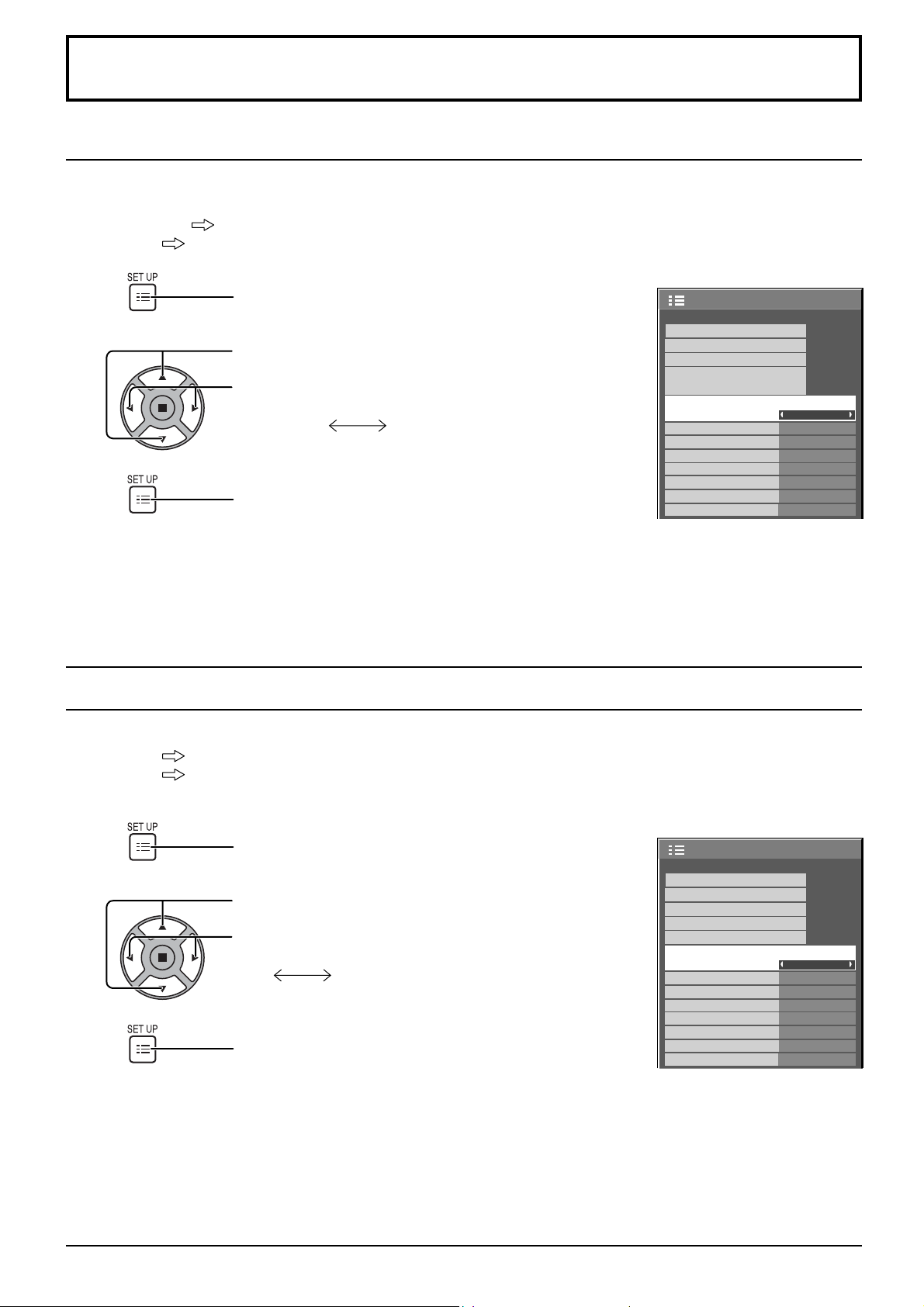

Conﬁ guration pour les signaux d’entrée

Sélection de l’entrée à composantes/RVB

Sélectionnez aﬁ n de faire correspondre les signaux de la source raccordée aux bornes d’entrée Composantes / RVB ou PC. Signaux Y, PB, PR “Composants” Signaux RVB “RVB”

Appuyez sur cette touche pour afﬁ cher le menu “Conﬁ guration”.

Appuyez sur cette touche pour choisir “Sélection

entrée en composantes/RVB”. Appuyez sur ces touches pour sélectionner le signal d’entrée désiré. Composants RVB

Appuyez sur cette touche pour quitter les réglages.

Remarque:

Effectuez le réglage de la borne d’entrée sélectionnée (COMPONET/RGB IN ou PC IN).

Sélection de l’entrée à YUV/RVB

Choisissez l’entrée en fonction de la source reliée aux prises d’entrée à DVI. Signaux YUV “YUV” Signaux RVB “RVB”

Configuration

Réglages 3D

Signal

Économiseur d’écran

Réglages durée de vie prolongée

Étiquette d’entrée

Sélection entrée en composantes/RVB

Économie d’énergie Mode d’attente PC Gestion alimentation DVI-D Gestion alimentation Arrêt sur absence de signal Arrêt sur absence d’activité Affichages à l

’écran Français

RVB

Non Non Non Non

Désactiver

Activer

1/2

Appuyez sur cette touche pour afﬁ cher le menu “Conﬁ guration”.

Appuyez sur cette touche pour choisir “Sélection

d’entrée YUV/RVB”. Appuyez sur ces touches pour sélectionner le signal d’entrée désiré. YUV RVB

Appuyez sur cette touche pour quitter les réglages.

Remarques:

• La sélection peut être impossible et dépend des cartes installées en option.

• Effectuez le réglage de la borne d’entrée sélectionnée (SLOT ou DVI-D IN).

Configuration

Réglages 3D

Signal

Économiseur d’écran

Réglages durée de vie prolongée

Étiquette d’entrée

Sélection d’entrée YUV/RVB

Économie d’énergie Mode d’attente PC Gestion alimentation DVI-D Gestion alimentation Arrêt sur absence de signal Arrêt sur absence d’activité Affichages à l

’écran Français

RVB

Non Non Non Non

Désactiver

Activer

1/2

Page 49

Menu Signal

Conﬁ guration pour les signaux d’entrée

Remarque:

Le menu de conﬁ guration “Signal” afﬁ che un état de réglage différent pour chaque signal d’entrée.

Appuyez sur cette touche pour afﬁ cher le menu “Conﬁ guration”.

Appuyez sur cette touche pour sélectionner la “Signal”.

Appuyez sur cette touche pour afﬁ cher le menu “Signal”.

Appuyez sur cette touche pour afﬁ cher le menu de réglage. Appuyez sur cette touche pour modiﬁ er le menu.

Pour Vidéo (S Vidéo) Pour RVB

Oui

Auto

Non Non

[ AV ]

Signal

Filtre 3D Y/C (NTSC) Système couleur Réduction 3:2 Réduction du bruit

Appuyez sur cette touche pour quitter le mode réglage.

• Filtre 3D Y/C (NTSC)

Ce menu est afﬁ ché lorsqu’une Carte de connexion BNC pour double vidéo (TY-FB9BD) est installée surl’appareil. Lorsqu’un signal Vidéo (S Vidéo) est en entrée, réglez ce menu si la vidéo ne semble pas naturelle.

Oui Non Remarque:

Quand ce réglage est oui, il affecte uniquement les signaux d’entrée NTSC.

Pour Composants Pour Numérique

Signal

Synchro Réduction 3:2 Mode XGA Réduction du bruit

Fréquence-H

Fréquence-V

Format de signal

[

Composants

kHz

63.98 Hz

60.02

1280×1024/60i

Auto

Non

Auto

Non

]

Configuration

Réglages 3D

Signal

Économiseur d’écran

Réglages durée de vie prolongée

Étiquette d’entrée

Sélection entrée en composantes/RVB

Économie d’énergie Mode d’attente PC Gestion alimentation DVI-D Gestion alimentation Arrêt sur absence de signal Arrêt sur absence d’activité Affichages à l

’écran Français

RVB

Non Non Non Non

Désactiver

Activer

Appuyez sur la touche ACTION ( )

Signal

Synchro Réduction 3:2 Mode XGA Réduction du bruit

Fréquence-H Fréquence-V

Format de signal 1280×1024/60i

Signal

Réduction 3:2 Réduction du bruit

Fréquence-H Fréquence-V

Fréquence point horloge

Format de signal 1280×1024/60i

63.98

60.02

63.98

60.02

kHz Hz

[

Numérique

kHz Hz MHz108.0

Auto Non Auto Non

Non Non

[

1/2

RVB

]

• Système couleur

Auto SECAM M.NTSC NTSCPAL

Réglez le système de couleur pour qu’il corresponde au signal d’entrée. Lorsque “Auto” est réglé, Système couleur est automatiquement sélectionné parmi NTSC/PAL/SECAM/M.NTSC. Pour afﬁ cher un signal PAL60, sélectionnez “Auto” ou “PAL”.

Si l’image devient instable:

Quand le système est réglé sur Auto, dans des conditions de signal de faible niveau ou parasité, l’image peut dans certains cas rares devenir instable. Si cela se produit, réglez le système sur le format correspondant au signal d’entrée.

• Réduction 3:2

Quand cette fonction est en service, l’écran essaie de reproduire une représentation plus naturelle des sources telles que des ﬁ lms, qui sont enregistrées à 24 images par seconde. Si l’image n’est pas stable, désactivez le paramètre.

Oui Non Remarque:

Quand le réglage est sur “Oui”, cela affecte uniquement les signaux d’entrée suivants:

• Entrée d’un signal NTSC ou PAL avec un signal d’entrée “Vidéo (S Vidéo)”.

• Entrée d’un signal 525i(480i), 625i(575i), 1125(1080)/60i avec un signal d’entrée “Composants”.

• Mode XGA

Ce menu est afﬁ ché lorsque le signal d’entrée est analogique (Composantes/PC). Cette unité prend en charge trois types de signaux XGA avec une fréquence verticale de 60 Hz ayant des formats d’images et taux d’échantillonnage différents (1.024 × 768 @ 60 Hz, 1.280 × 768 @ 60 Hz et 1.366 × 768 @ 60 Hz).

Auto 1024×768 1280×768 1366×768 Auto: Automatiquement sélectionné parmi 1024×768/1280×768/1366×768.

Commuter le réglage aﬁ n qu’il corresponde au signal d’entrée car un afﬁ chage meilleur dépend de l’angle de vue ou des conditions de résolution de l’afﬁ chage.

Remarque:

Après avoir effectué ce paramétrage, assurez-vous d’effectuer tous les réglages (tels que “Conﬁ g. auto”) sur le menu “Taille/Pos.” nécessaires. (reportez-vous à la page 25)

Page 50

Conﬁ guration pour les signaux d’entrée

• Synchro

Cette fonction est opérante uniquement pendant l’entrée de signaux depuis la borne PC IN.

Réglage du signal de synchronisation RVB

Assurez-vous que le signal d’entrée est bien régle sur RVB (ce réglage n’a d’effet que pour un signal RVB).

Auto:

Sur V:

VBS: Utilise un signal synchronisé de l’entrée synchro composite qui provient du connecteur HD.

Réglage du signal de synchronisation composantes

Vériﬁ ez que l’entrée est réglée sur l’entrée composantes (ce réglage n’est valide que pour un signal d’entrée composantes).

Auto: Sélection automatique du signal synchro H et V ou du signal synchronisé. Si les deux signaux sont

Sur Y: Le signal de synchronisation est fourni par le signal vidéo jaune et se trouve présent sur le connecteur Y.

Remarque:

L’entrée de signaux sur la borne COMPONENT/RVB IN correspondent à Synchro sur V ou Synchro sur Y.

• Dérivation SDI

Réglez la fonction de dérivation active de la plaque à bornes HD-SDI Dual Link (TY-FB11DHD).

Non Oui Oui: Active la fonction de dérivation active. Non: Désactive la fonction de dérivation active. Remarque:

L’exécution des réglages pour ce menu n’est possible que lorsqu’une fente où est installée une plaque à bornes HD-SDI Dual Link (TY-FB11DHD) est sélectionnée.

Sélection automatique du signal synchro H et V ou du signal synchronisé. Si les deux signaux sont présents, le signal synchro H et V est sélectionné.

Le signal de synchronisation est fourni par le signal vidéo vert et se trouve présent sur le connecteur G.

présents, le signal synchro H et V est sélectionné.

• FRAME CREATION

Permet de compenser automatiquement la vitesse de deﬁ lement d’image et de supprimer les mouvements de trepidation pour adoucir les images.

Non Min.* Moy. Max.

* “Min.” peut être sélectionné pendant la visualisation en 2D.

Remarque:

Selon le contenu, les images peuvent avoir des parasites. Pour eviter les parasites, modiﬁ ez les parametres.

• Fréquence rafraîchissement 3D

Réduit les bruits et les sauts de l’image dus aux interférences avec l’éclairage lors de la visualisation en 3D.

100Hz 120Hz Remarque:

Ce réglage est désactivé lorsque “FRAME CREATION” est déﬁ ni sur “Non”.

• Plage HDMI

Permet de commuter la plage dynamique en fonction du signal d’entrée de la borne HDMI.

Vidéo(16-235) Complète(0-255) Auto Vidéo(16-235): Si le signal d’entrée correspond à la plage vidéo, Exemple: Sortie de la borne HDMI pour lecteur DVD Complète(0-255):

Auto:

Commute automatiquement la plage dynamique entre “Vidéo(16-235)” et “Complète(0-255)” en fonction du signal d’entrée.

Remarque:

Cette fonction ne peut être déﬁ nie que pour les signaux d’entrée HDMI.

Si le signal d’entrée correspond à la plage complète, Exemple: Sortie de la borne HDMI pour ordinateur

• Format de signal SDI

Ce menu n’est disponible que lors de la sélection d’une fente sur laquelle la plaque à bornes HD-SDI double pour la 3D (TY-FB30DHD3D) est installée et si le format du signal d’entrée de la plaque est réglé. Auto YCbCr(4:2:2) 10bit YCbCr(4:2:2) 10bit 60p/50p YCbCr(4:4:4) 10bit RGB(4:4:4) 10bit

YCbCr(4:2:2) 12bit YCbCr(4:4:4) 12bit RGB(4:4:4) 12bit XYZ(4:4:4) 12bit

Auto: Sélectionne automatiquement le format du signal en fonction du signal d’entrée.

Page 51

()

Conﬁ guration pour les signaux d’entrée

• Réduction du bruit

Permet de régler les trois fonctions NR (Réduction du bruit) suivantes simultanément. Réduct. bruit vidéo, Réduct. moustique, Réduct. bruit bloc

Appuyez sur cette touche pour choisir “Réduction du bruit”. Appuyez sur cette touche pour choisir “Non”, “Min.”,

“Moy.”, “Max.” ou “Évolué”.

Réducteur évolué

Permet de régler les trois fonctions NR séparément.

Appuyez sur cette touche pour choisir “Évolué”

Appuyez sur cette touche pour accéder au “Réducteur évolué”

Appuyez sur cette touche pour choisir “Réduct. bruit vidéo”, “Réduct. moustique” ou “Réduct. bruit bloc”. Appuyez sur cette touche pour choisir “Non”, “Min.”, “Moy.” ou “Max.”.

Réducteur évolué

Réduct. bruit vidéo Réduct. moustique Réduct. bruit bloc

Réducteur évolué

Réduct. bruit vidéo Réduct. moustique Réduct. bruit bloc

Non Non Non

[

Composants

Non Non Non

Réduction du bruit

[ AV ]

Réducteur évolué

Réduct. bruit vidéo Réduct. moustique Réduct. bruit bloc

]

Réducteur évolué

Réduct. bruit vidéo Réduct. moustique Réduct. bruit bloc

Non

Évolué

[

RVB

Non Non Non

[

Numérique

Non Non Non

▼

]

Réduct. bruit vidéo: Réduit automatiquement les bruits de l’image. Réduct. moustique

: Réduit l’effet Gibb autour des sous-titres sur les vidéos MPEG.

Réduct. bruit bloc: Réduit le bruit de bloc lors de la lecture de vidéos MPEG.

Remarque:

“Réduction du bruit” ne peut pas être ajustée pendant qu’un signal PC est appliqué.

• Afﬁ chage des signaux d’entrée

Afﬁ che la fréquence et le type du signal d’entrée actuel.

Cet afﬁ chage n’est valide que pour des signaux d’entrée Composantes/RVB/PC ou Numérique. Plage d’afﬁ chage:

Balayage horizontal 15 à 110 kHz Balayage vertical 48 à 120 Hz

La fréquence du point horloge s’afﬁ che pendant l’entrée de signaux DVI.

Fréquence-H Fréquence-V

Format de signal 1280×1024/60i

Fréquence-H Fréquence-V

Fréquence point horloge

Format de signal 1280×1024/60i

63.98

60.02

63.98

60.02

kHz Hz

kHz Hz MHz108.0

Page 52

Conﬁ guration réseau

Effectuer les différents réglages pour utiliser la fonction de réseau.

Multi-affichage

Réglage Portrait

Réglage de la minuterie

Réglage de l'heure actuelle

Configuration réseau

Orientation de l'écran

Configuration réseau

Sauvegarder

Protocole DHCP

Adresse IP Masque de sous-réseau Passerelle

Port Vitesse LAN ID réseau Sélection contrôle d’interface

Adresse MAC

2/2Configuration

Paysage

Non

192.168. 0. 8

255.255.255. 0

192.168. 0. 1

1024

Auto

RS232C

--:--:--:--:--:--

Réglages DHCP, Adresse IP, Masque de sous-réseau et Passerelle

Groupe DHCP.

Lorsque “Non” est sélectionné, l’Adresse IP et d’autres réglages peuvent

être effectué manuellement.

Sélectionnez l’option et appuyez sur .

Entrez une adresse.

Adresse IP

192.168. 0. 8

Utilisez pour sélectionner un chiffre.

Utilisez pour changer un chiffre.

Appuyez sur .

Appuyez sur pour annuler le changement d’adresse.

Sélectionnez “Sauvegarder” et appuyez sur .

Réglage du Port

Sélectionnez “Port” et appuyez sur .

Entrez un numéro de port.

Port

01024

Utilisez pour sélectionner un chiffre.

Utilisez pour changer un chiffre.

Appuyez sur .

Appuyez sur pour annuler le changement de numéro de port.

Sauvegarder

Enregistrez la conﬁ guration de réseau actuelle. Les valeurs de DHCP, Adresse IP, Masque de sous-réseau et Passerelle seront enregistrées. Si “NG” est afﬁ ché, vériﬁ ez si la même Adresse IP n’est pas déjà utilisée dans le même

Port

Réglez le numéro de port utilisé pour le contrôle du canal. La plage de réglage disponible est 1024-65535. Lorsque le protocole PJLink™ est utilisé, le réglage du port n’est pas nécessaire.

réseau.

Vitesse LAN

DHCP (Fonction client DHCP)

Pour obtenir une adresse IP automatiquement au moyen du serveur DHCP, réglez sur “Oui”. Si le serveur DHCP

Réglez la vitesse de connexion de l’environnement LAN. Sélectionnez une valeur à partir de Auto, 10 semi, 10 intégral, 100 semi ou 100 intégral.

n’est pas utilisé, réglez sur “Non”.

ID réseau

Adresse IP (Afﬁ chage de l’adresse IP et réglage)

Entrez une adresse IP si le serveur DHCP n’est pas

Réglez l’ID pour identiﬁ er cette unité. La plage de réglage disponible est 0-99.

utilisé.

Sélection contrôle d’interface Masque de sous-réseau (Afﬁ chage du masque de sous-réseau et réglage)

Entrez un masque de sous-réseau si le serveur DHCP n’est pas utilisé.

Réglez l’option de contrôle sur RS-232C (série) ou LAN.

Lorsque “LAN” est déﬁ ni, l’alimentation de la fente est

activée, et l’indicateur d’alimentation est allumé (orange)

sous la condition d’alimentation “Désactivé” avec la

télécommande (mode veille), quel que soit le paramètre

Passerelle

“Slot power”. (voir page 55)

(Afﬁ chage de l’adresse Passerelle et réglage)

Entrez une adresse de Passerelle si le serveur DHCP n’est pas utilisé.

Adresse MAC

Affichez l’Adresse MAC de cet appareil. L’Adresse

MAC, cependant, ne s’afﬁ che pas si “Sélection contrôle

d’interface” est réglé sur “RS-232C”.

Remarques:

• Pour utiliser un serveur DHCP, veillez à ce que le serveur DHCP soit activé.

• Contactez votre administrateur de réseau pour plus d’informations sur les réglages.

Page 53

Réglages des Options

Appuyez ici pour afﬁ cher le menu “Conﬁ guration”.

Appuyez ici pour sélectionner la “Afﬁ chages à l’écran”.

Appuyer pendant plus de 3 secondes.

Appuyez ici pour sélectionner la “Options”.

Options

Shipping

Appuyez ici pour afﬁ cher le menu “Options”.

Appuyez ici pour sélectionner le menu choisi.

Appuyez ici pour modiﬁ er le menu.

Appuyez ici pour sortir du menu des Options.

Options

Weekly Command Timer

Audio input select

Touch Panel settings

Onscreen display Initial input Initial VOL level Maximum VOL level Input lock Button lock Remocon User level

Options

Off-timer function

Initial Power Mode ID select Remote ID Serial ID Display size Studio W/B Studio Gain

Options

Slot power Power On Screen Delay Clock Display All Aspect Auto Setup Rotate

Power On Message (No activity power off)

3D Safety Precautions

Off

Off00 Off

Off Off Off

Enable

Normal

0 Off Off Off Off Off

O f f

Off Off Off

Manual

Off

On On

1/3

2/3

3/3

Rubrique Réglages

Weekly Command Timer

Audio input select Conﬁ gurez le son lorsqu’une entrée d’image est sélectionnée. (voir page 58)

Touch Panel settings Réglez pendant l’utilisation de l’écran tactile (disponible en option). (reportez-vous à la page 59)

Onscreen display

Initial input

Initial VOL level

Maximum VOL level

Règle Weekly Command Timer (Minuterie de commande hebdomadaire). (reportez-vous à la page 56)

On: L’écran afﬁ che tous les éléments suivants.

• Afﬁ chage de la mise sous tension

• Afﬁ chage du changement du signal d’entrée

• Afﬁ chage d’absence de signal

• La sourdine et le temps restant sur la minuterie après avoir appuyé sur

Off: Efface tous les éléments ci-dessus de l’afﬁ chage. Règle le signal d’entrée lorsque l’appareil est sous tension.

PC SLOT INPUT*1 VIDEO COMPONENT*2 HDMI DVI

Off

*1 “SLOT INPUT” s’afﬁ che lorsqu’une carte de connexion optionnelle est installée.

Lorsqu’une carte de connexion avec des bornes d’entrée doubles est installée “SLOT INPUT A” et “SLOT INPUT B” sont afﬁ chés.

“COMPONENT” peut aussi s’afﬁ cher en tant que “RVB” en fonction du réglage de “Sélection entrée en composantes/RVB”. (voir page 48)

Remarques:

• Seul le signal modiﬁ é s’afﬁ che (reportez-vous à la page 17).

•

Le menu est disponible uniquement lorsque le “Input lock (verrou de INPUT)” est en position “Off”.

Appuyez sur la touche

Off

pour régler le volume lorsque l’appareil est sous tension.

Off: Règle le volume normal. On: Règle le volume voulu. Remarques:

• Lorsque le “Maximum VOL level” (niveau audio maximum) est en position “On” ( allumé ), il n’est possible de modiﬁ er le volume qu’entre 0 et votre limite maximale choisie. Si vous réglez le volume lorsque “Initial VOL level” (niveau audio initial) est en fonction “On” (allumé) et que le curseur est

• accessible dans le menu, sans ouvrir le menu des options, il vous est possible d’écouter les modiﬁ cations apportées volume.

Appuyez sur le bouton pour régler le volume maximum.

Off

On Off: Fixe le volume maximum automatique. On: Fixe le volume maximum voulu. Remarques:

• Si le “Maximum VOL level (niveau de VOLUME maximum)” est réglé sur une position inférieure au

“Initial VOL level (niveau de VOLUME initial)”, le “Initial VOL level (niveau de VOLUME initial)” est automatiquement identique à celui du “Maximum VOL level (niveau de VOLUME maximum)”.

• L’afﬁ chage du volume monte jusqu’à 63 quels que soient les réglages.

Si vous réglez le volume lorsque “Maximum VOL level” (niveau audio maximum) est en fonction “On” (allumé) et que le curseur est

•

accessible dans le menu, sans ouvrir le menu des options, il vous est possible d’écouter les modiﬁ cations apportées volume.

Page 54

Réglages des Options

Rubrique Réglages

Verrouille le système de changement d’entrées.

PC SLOT INPUT*1 VIDEO COMPONENT*2 HDMI DVI

Off

*1 “SLOT INPUT” s’afﬁ che lorsqu’une carte de connexion optionnelle est installée. Lorsqu’une carte de connexion avec des bornes d’entrée doubles est installée “SLOT INPUT A” et

Input lock

Button lock

Remocon User level

Off-timer function

Initial Power Mode

ID select

Remote ID

Serial ID

“SLOT INPUT B” sont afﬁ chés.

*2 “COMPONENT” peut aussi s’afﬁ cher en tant que “RGB” en fonction du réglage de “Sélection entrée

en composantes/RVB”. (reportez-vous à la page 48)

Remarques:

• Seul le signal modiﬁ é s’afﬁ che (reportez-vous à la page 17).

• Il est possible d’utiliser le changement d’entrées lorsque ce bouton est mis sur “Off”.

Off Off: MENU&ENTER: Verrouille les boutons

MENU&ENTER On

Il est possible de se servir de tous les boutons de l’appareil principal pour ces opérations.

On: Verrouille tous les boutons de l’appareil principal. Procédez comme suit pour verrouiller les touches sur l’appareil. Off:

Appuyez sur quatre fois → Appuyez sur

MENU&ENTER: Appuyez sur

→ Appuyez sur

On:

Appuyez sur quatre fois → Appuyez sur

Off

User1 User2 User3

quatre fois → Appuyez sur quatre fois → Appuyez sur

ENTER/

quatre fois → Appuyez sur quatre fois → Appuyez sur

INPUT

ENTER/

Off: Vous pouvez vous servir de tous les boutons de la télécommande. User1 (Téléspectateur1): Vous ne pouvez vous servir que des boutons

télécommande.

User2 (Téléspectateur2): Vous ne pouvez vous servir que du bouton User3 (Téléspectateur3): Verrouille tous les boutons de la télécommande.

Enable (Mise en marche): Active “Off-timer function” (fonction hors minuterie). Disable (Arrêt): Désactive “Off-timer function” (fonction hors minuterie). Remarque: Lorsque “Disable (Arrêt)” est activé, la fonction hors minuterie est annulée.

Normal Standby On

Règle le mode d’alimentation de l’appareil lors de la remise sous tension qui suit une panne de courant ou après avoir débranché et rebranché l’appareil.

Normal: L’alimentation retourne dans l’état où elle se trouvait avant l’interruption d’alimentation. Standby: L’alimentation retourne en mode de veille. (Témoin d’alimentation : rouge/orange) On: L’alimentation retourne en mise sous tension. (Témoin d’alimentation : vert) Remarque: Lors de l’utilisation de plusieurs afﬁ cheurs, il est préférable de régler sur “Standby” (veille)

pour réduire la charge de courant.

Établit le numéro d’identiﬁ cation du panneau lorsque le panneau est utilisé en mode “Remote ID (ID externe)” ou en “Serial ID (ID sérielle)”. Établit l’ampleur des valeurs : 0 - 100 (Norme: 0)

Le paramètre de ce menu est disponible uniquement lors de l’utilisation de la télécommande ID. Off:

Arrête les fonctions de la télécommande ID. Il vous est possible d’effectuer des opérations normales de télécommande.

On: Met en marche les fonctions de la télécommande ID. Remarque: Pour utiliser la fonction ID de la télécommande, il est nécessaire de régler le numéro d’ID de

la télécommande et de l’unité d’afﬁ chage. Concernant la méthode de réglage, reportez-vous à “Fonction ID de la télécommande” (page 45) et à “ID select” (susmentionné).

Règle le contrôle du panneau ID.

Off: Interrompt le contrôle externe effectué par le ID. On: Met en marche le contrôle externe effectué par le ID.

Modiﬁ e la dimension de l’image visionnée sur l’écran.

Off: Établit la dimension normale de l’image visionnée sur l’écran. On: Règle la dimension de l’image visionnée à approximativement 95 % de l’image visionnée normale. Off On

de l’appareil principal.

ENTER/

INPUT

quatre fois → Appuyez sur quatre fois → Appuyez sur

, , , , de la

de la télécommande.

ENTER/

quatre fois

ENTER/

Display size

Remarques:

• Ce réglage n’est valide que lorsque les signaux d’entrée sont les suivants; NTSC, PAL, SECAM, M.NTSC, PAL60, PAL-M, PAL-N (VIDEO) 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/30p,

1125/60p, 1125/50p, 1250/50i (Composante Vidéo, RVB, DVI, SDI, HDMI)

•

Ce réglage est invalide lorsque le zoom numérique, le multi afﬁ chage ou l’afﬁ chage portrait est sélectionné.

• Lorsque “Display size” est placé sur “On”, “Position H” et “Position V” dans “Taille/Pos.” peuvent être ajustés.

• Consultez le manuel d’emploi des divers modules pour ce qui concerne les signaux correspondants de DVI, SDI, HDMI.

Page 55

Rubrique Réglages

Studio W/B

Studio Gain

Slot power

Power On Screen

Delay

Clock Display

All Aspect

Auto Setup

Rotate

Power On Message

(No activity power

off)

Off: Annule tous les réglages effectués. On: Règle la luminosité des couleurs pour un studio de télévision. Remarque:

Accentue le contraste pour rendre plus visible une partie de l’image trop pâle.

Off: Désactive “Studio Gain” (Gain de studio). On: Active “Studio Gain” (Gain de studio). Remarque: Ce réglage n’est valide que lorsque les signaux d’entrée sont les suivants:

Off Off: Le courant n’alimente pas la fente. Auto: Le courant n’alimente la fente que lorsque l’appareil principal est allumé. On: Le courant n’alimente la fente d’encastrement que lorsque l’appareil principal est allumé ou en

Remarque: Dans certains cas, le courant alimente la fente lorsque l’appareil principal est allumé ou en

Off

Vous pouvez activer le délai de mise sous tension des écrans pour réduire la charge de courant, lorsque vous appuyez sur la touche système Multi Afﬁ chage. Procédez au réglage pour chaque écran individuellement.

Off: L’écran s’allumera au moment où vous appuyez sur la touche 1 à 30 (sec.)

Remarques:

• Pendant l’utilisation de cette fonction, le témoin d’alimentation clignote en vert.

•

Cette fonction est aussi opérante lors de la remise sous tension après une panne de courant, ou après avoir débranché et rebranché le cordon d’alimentation.

Si vous débranchez et rebranchez le cordon d’alimentation alors que l’appareil est en mode de veille et que la

carte de connexion est alimentée, l’appareil commencera à alimenter la carte avec le délai réglé.

Le témoin de mise sous tension s’allumera d’abord en rouge, puis en orange lorsque la carte sera alimentée.

Off: L’horloge ne s’afﬁ che pas. On: L’horloge s’afﬁ che.

Pour afﬁ cher l’horloge dans le coin inférieur gauche de l’écran, appuyez sur le bouton Remarque: Lorsque “Réglage de l’heure actuelle” n’est pas spéciﬁ é, l’horloge

Règle le mode All Aspect (réglage avancé de l’aspect) ou le mode aspect par défaut. À chaque pression sur le bouton

Off: Mode aspect par défaut On: Mode All Aspect

Le mode aspect de chaque réglage est comme suit : (Exemple : Signal HD)

Off 4:3→Plein 4:3→Zoom1→Zoom2→Zoom3→16:9→14:9→Cadrage On 4:3 (1)→4:3 (2)→4:3 Full→Zoom1→Zoom2→Zoom3→16:9→14:9→Just1→Just2

Règle le mode d’exploitation du réglage de position automatique dans le menu Taille/Pos.

Manual: Le réglage de position automatique démarre lorsque

Auto: En dehors de l’utilisation de la télécommande ou des opérations de menu, la position automatique

Lorsque l’alimentation de l’écran est activée. Lorsque le signal d’entrée est commuté.

Off: Ne fait pas pivoter l’image. On: Fait pivoter l’image à 180 degrés. Remarque: Pendant la rotation de l’image, les images 3D s’afﬁ chent comme des images 2D.

Afﬁ cher/masquer l’avertissement Arrêt sur absence d’activité à la mise en marche.

On: Les précautions d’avertissement sont afﬁ chées au moment de la mise sous tension. Off: Les précautions d’avertissement ne sont pas afﬁ chées au moment de la mise sous tension. Remarque: Ce réglage est uniquement active si “Arrêt sur absence d’activité“ est “Activer“

Valide uniquement lorsque “Chaud” est réglé sur “Balance blancs” sous le menu Image.

Composante Vidéo, RVB (analogues), SDI, HDMI

Auto On

veilleuse.

veilleuse quel que soit le réglage d’alimentation de la fente.

1 2 3.... 30

pour activer les multiples écrans réglés ensemble, par exemple, sur le

: Réglez le délai de la mise sous tension (en secondes).

Après avoir appuyé sur la touche

ne s’afﬁ che pas même si “Clock Display” se trouve sur “On”

10:00

que le réglage de position automatique est exécuté depuis le menu Taille/Pos.

démarre:

(reportez-vous à la page 41).

(reportez-vous à la page 34)

, l’aspect change dans le mode sélectionné.

Réglages des Options

, l’écran sera mis sous tension avec le délai réglé.

est enfoncé sur la télécommande ou

Page 56

Réglages des Options

Rubrique Réglages

Permet de paramétrer l’afﬁ chage/masquage des consignes de sécurité 3D au moment de la mise en route.

On: 3Les consignes de sécurité 3D apparaissent à chaque mise en route. Off: Les consignes de sécurité 3D ne sont pas afﬁ chées à la mise en route.

Lorsque le réglage passe de “On” à “Off”, l’écran de conﬁ rmation ci-dessous apparaît. Appuyez sur “YES” pour activer le réglage.

3D Safety Precautions

If Off is selected, the 3D safety precautions will not be displayed when power is turned on. Change Setting?

YES NO

Remise au point

Lorsque les boutons de l’appareil principal et de la télécommande sont immobilisés par des réglages du “Button lock (bouton de verrouillage)”, du “Remocon User level (niveau de la télécommande du téléspectateur)” ou du “Remote ID (ID externe)”, ramenez toutes les valeurs sur “Off” aﬁ n de réactiver les boutons.

Appuyez sur le bouton de l’appareil principal en même temps que le bouton de la télécommande et maintenir appuyé sur un délai de plus de 5 secondes. Le “Shipping” (menu de par défaut) apparaît et le verrouillage se désenclenche dès que le menu disparaît.

Weekly Command Timer (Minuterie de commande hebdomadaire)

Vous pouvez régler une programmation par minuterie 7 jours en réglant l’heure et la commande.

Remarque:

Avant de régler Weekly Command Timer, réglez Réglage de l’heure actuelle. (reportez-vous à la page 34)

Appuyez pour sélectionner Function.

Appuyez pour sélectionner “On”.

Remarque:

• Lorsque Function est réglé sur On, Réglage de la minuterie (reportez-vous à la page 34) n’est pas disponible et Intervalle / Désignation de I’heure n’est pas sélectionnable dans Mode de Économiseur d’écran (reportez-vous à la page 35).

Appuyez pour sélectionner un jour.

Appuyez pour sélectionner un numéro de programme.

Remarque:

•

Vous pouvez régler le programme sur une valeur de 1 à 7.

--- indique que le réglage n’est pas effectué.

Options

Weekly Command Timer

Audio input select

Touch Panel settings

Onscreen display

Appuyez sur la touche ACTION ( )

Weekly Command Timer

Function

Monday Tuesday

Wednesday Thursday Friday Saturday Sunday

Program Edit

Program1 Program3

Program3

Program6 Program4

1/3

---

Appuyez pour sélectionner Program Edit.

Appuyez pour afﬁ cher l’écran d’édition de programme.

Appuyez pour sélectionner Program.

Appuyez pour changer les numéros de programme (1 à 7).

Numéro de programme

Thursday Friday Saturday Sunday

Program Edit

Program3

--Program6 Program4

Écran d’édition de programme

Weekly Command Timer

Program

01 02 03 04 05 06 07 08

8:00

10:30

--:--

12:00

9:12

--:--

1 PON IMS:SL1

---

--DAM:ZOOM AVL:10

---

1/8

Page 57

Réglages des Options

Appuyez pour sélectionner un numéro de commande.

Appuyez pour afﬁ cher les pages de commande précédentes / suivantes (1 à 8) du programme sélectionné.

Appuyez pour afﬁ cher l’écran de réglage de commande.

Weekly Command Timer

Program

01 02 03 04 05 06 07 08

8:00

10:30

12:00

9:12

--:--

1 PON IMS:SL1

---

--DAM:ZOOM AVL:10

---

Commande (--- indique que le réglage n’est pas effectué)

Réglez le temps de la minuterie (--:-- indique que le réglage n’est pas effectué)

Numéros de commande

Appuyez pour sélectionner Command No.

Appuyez pour sélectionner un numéro de commande.

1/8

Weekly Command Timer

Program

62 63 64

57 58 59 60 61

20:00 20:30 22:00

--:--

1 AVL:00 DAM:NORM POF

---

8/8

Écran de réglage de commande

Weekly Command Timer

IMS:SL1

10:30

Command No

Program

Time Command

Appuyez pour sélectionner Time / Command.

Appuyez pour sélectionner chacune des options. Time: Réglez le temps pour l’exécution d’un programme de

commande. La pression “ ” ou “ ” change “Time” de 1 minute. La pression continue sur la touche “ ” ou “ ” change “Time” de 15 minutes. Command: Sélectionnez la commande à exécuter à l’heure réglée. Cet appareil comprend 64 commandes réglables. (reportez-vous à la page 69)

Remarques:

•

La commande est exécutée dans l’ordre d’heure d’exécution, quel que soit le numéro de commande.

• Si l’heure d’exécution d’une commande chevauche celle d’autres commandes, lesdites

commandes sont exécutées par ordre de numéro de commande.

• Si vous appuyez sur , Time devient --:-- et Command devient ---.

Remarque:

Appuyez sur pour revenir à l’écran précédent.

Weekly Command Timer

Program

Command No Time

Command

10:30

IMS:SL1

Page 58

Réglages des Options

Audio input select (Sélection d’entrée audio)

Conﬁ gurez le son lorsqu’une entrée d’image est sélectionnée.

Options

Weekly Command Timer

Audio input select

Touch Panel settings

Onscreen display

1/3

Appuyez sur la touché ACTION ( )

Audio input select

Appuyez pour sélectionner l’entrée d’image. Appuyez pour sélectionner l’entrée audio.

SLOT INPUT VIDEO COMPONENT HDMI DVI PC

♪ SLOT INPUT

♪ VIDEO

♪ COMPONENT

♪ HDMI ♪ DVI/PC ♪ DVI/PC

Entrée d’image Entrée audio [SLOT INPUT]*1 SLOT INPUT / VIDEO / COMPONENT / DVI/PC / NO AUDIO

[VIDEO] SLOT INPUT / VIDEO / COMPONENT / DVI/PC / NO AUDIO [COMPONENT]*2 SLOT INPUT / VIDEO / COMPONENT / DVI/PC / NO AUDIO [HDMI] SLOT INPUT / VIDEO / COMPONENT / HDMI / DVI/PC / NO AUDIO [DVI] SLOT INPUT / VIDEO / COMPONENT / DVI/PC / NO AUDIO [PC] SLOT INPUT / VIDEO / COMPONENT / DVI/PC / NO AUDIO

DVI/PC: Entrée son pour DVI et PC.

NO AUDIO: Pas d’entrée audio (sourdine) *1 “SLOT INPUT” s’afﬁ che lorsqu’une carte de connexion est installée. *2 “COMPONENT” peut aussi s’afﬁ cher en tant que “RVB” en fonction du réglage de “Sélection entrée en composantes/

RVB”. (reportez-vous à la page 48)

Lorsqu’une carte de connexion avec des entrées doubles est installée

“SLOT INPUT” est afﬁ chée en tant que “SLOT INPUT A” et “SLOT INPUT B” et des réglages indépendants sont disponibles. Pour régler les autres entrées d’image, vous ne pouvez pas sélectionner “SLOT INPUT A” et “SLOT INPUT B”.

Entrée d’image Entrée audio [SLOT INPUT A] SLOT INPUT A / VIDEO / COMPONENT / DVI/PC / NO AUDIO

[SLOT INPUT B] SLOT INPUT B / VIDEO / COMPONENT / DVI/PC / NO AUDIO [VIDEO] SLOT INPUT A / SLOT INPUT B / VIDEO / COMPONENT / DVI/PC / NO AUDIO [COMPONENT] SLOT INPUT A / SLOT INPUT B / VIDEO / COMPONENT / DVI/PC / NO AUDIO [HDMI] SLOT INPUT A / SLOT INPUT B / VIDEO / COMPONENT / HDMI / DVI/PC / NO AUDIO [DVI] SLOT INPUT A / SLOT INPUT B / VIDEO / COMPONENT / DVI/PC / NO AUDIO [PC] SLOT INPUT A / SLOT INPUT B / VIDEO / COMPONENT / DVI/PC / NO AUDIO

Lorsqu’une entrée d’image et une entrée audio sont différentes l’une de l’autre, l’entrée audio est afﬁ chée comme ci-dessous.

COMPONENT

16:9

NANODRIFT

Remarques:

• L’audio HDMI ne peut être sélectionné que pour une entrée HDMI.

• Vous ne pouvez pas régler l’audio de B pour SLOT INPUT A ou l’audio de A pour SLOT INPUT B.

Page 59

Réglages des Options

Touch Panel settings (Réglage lors de l’utilisation de l’écran tactile)

Le mode permettant de restreindre l’utilisation de l’Économiseur d’écran NANODRIFT (reportez-vous à la page 39) lors de la conﬁ guration de l’écran tactile (disponible en option).

Options

Weekly Command Timer

Audio input select

Touch Panel settings

Appuyez sur la touche ACTION ( )

Touch Panel settings

Touch Panel mode Calibration mode

1/3

Réglez “Touch Panel mode” sur “On”.

sélection

ajustement

Économiseur d’écran NANODRIFT dans Touch Panel mode : On

La valeur réglée pour NANODRIFT devient “Oui” et s’afﬁ che en gris. La distance de déplacement de NANODRIFT est limitée à 5 × 5 points pour éviter une dérive du pointeur sur l’écran tactile.

Calibration mode (Mode de calibrage)

Ce réglage peut être utilisé pour le calibrage d’un écran tactile. Vous pouvez conﬁ gurer le réglage si “Touch Panel mode” est réglé sur “On”.

Sélectionnez “Calibration mode”, puis appuyez sur

sélection

Touch Panel settings

Touch Panel mode Calibration mode

réglage

Si le menu ne s’afﬁ che pas (écran normal)

Maintenez enfoncé pendant plus de 3 secondes.

L’écran s’afﬁ che au milieu et NANODRIFT est désactivé pendant 180 secondes.

Calibration mode

Après 180 secondes ou si vous avez afﬁ ché le menu à l’aide d’une télécommande, le mode de calibrage est annulé.

Remarque:

Pour de plus amples informations sur la manière de régler le calibrage, veuillez consulter le mode d’emploi de l’écran tactile.

Page 60

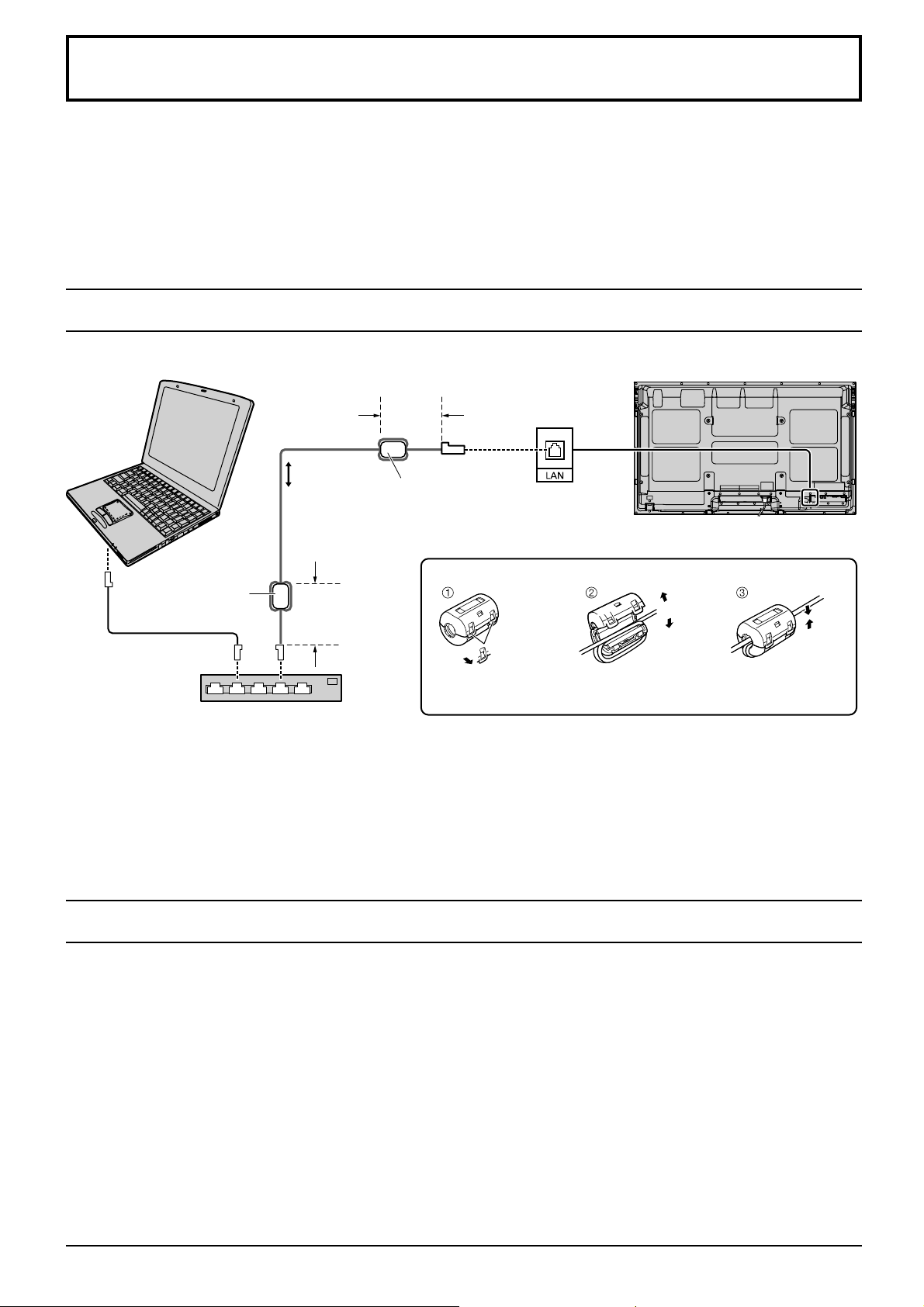

Utilisation de la fonction de réseau

Cet appareil dispose d’une fonction de réseau pour contrôler l’écran de réseau connecté à votre ordinateur.

Remarque:

Pour utiliser la fonction de réseau, effectuez tous les réglages de “Conﬁ guration réseau” et veillez à ce que “Sélection contrôle d’interface” soit réglé sur “LAN”. (reportez-vous à la page 52) Lorsque “LAN” est déﬁ ni, l’alimentation de la fente est activée, et l’indicateur d’alimentation est allumé (orange) sous la condition d’alimentation “Désactivé” avec la télécommande (mode veille), quel que soit le paramètre “alimentation de la fente”. (reportez-vous à la page 55)

Exemple de connexion de réseau

ORDINATEUR

Moins de 10 cm

Câble LAN (non fourni)

Noyau en ferrite (fourni)

Hub ou routeur bande large

Remarques:

• Veillez à ce que le routeur bande large ou le hub prenne en charge le protocole 10BASE-T/100BASE-TX.

• Pour connecter un dispositif avec le protocole 100BASE-TX, utilisez le câble LAN “catégorie 5”.

• Le contact avec le port LAN d’une main chargée d’électricité statique (corps) peut endommager l’appareil.

Ne touchez pas le port LAN ou une partie métallique du câble LAN.

• Pour savoir comment connecter l’appareil, consultez votre administrateur de réseau.

Moins de 10 cm

Noyau en ferrite (fourni)

Installation du noyau en ferrite

Tirez les languettes (en deux endroits)

Ecran (appareil principal, arrière)

Ouvrez

Enroulez deux fois le câble

Faites passer le câble à l’intérieur et refermez

Contrôle du canal

La fonction de réseau de l’appareil peut contrôler l’appareil de la même façon que la commande série d’un réseau.

Commandes prises en charge

Les commandes utilisées dans la commande série sont prises en charge. (reportez-vous à la page 14)

Remarque:

Consultez votre revendeur Panasonic pour avoir des instructions détaillées sur l’utilisation des commandes.

Page 61

Utilisation de la fonction de réseau

Protocole PJLink™

La fonction de réseau de l’appareil est compatible avec PJLink™ classe 1 et vous pouvez utiliser les fonctions suivantes depuis votre ordinateur au moyen du protocole PJLink™.

• Conﬁ guration d’écran

• Interrogation état de l’écran

Commandes prises en charge

Les commandes contrôlant l’appareil avec le protocole PJLink™ sont illustrées dans le tableau ci-dessous.

Commande Contrôle Remarque

POWR

POWR?

INPT Commande d’entrée Paramètre

INPT?

AVMT Commande d’obturateur Paramètre

AVMT? Interrogation commande

ERST? Erreur interrogation état Paramètre

LAMP? Interrogation état lampe Non pris en charge INST? Interrogation liste de

NAME? INF1? INF2? INFO? Autre interrogation Indique le numéro de version CLSS?

Authentiﬁ cation de sécurité PJLink™

Entrez “Panasonic” comme mot de passe de PJLink™.

Commande d’alimentation

Interrogation état d’alimentation

Interrogation changement d’entrée

d’obturateur

changement d’entrée

Interrogation nom du projecteur Interrogation nom du fabricant Interrogation nom de modèle

Interrogation sur la classe

Paramètre 0 = Veille 1 = Alimentation “Oui”

Voir le paramètre de la commande INST?

10 = Image Oui (coupure du son Image désactivée), 11 = Image Non (coupure du son image activée) 20 = Audio Oui (coupure du son audio désactivée), 21 = Son Non (coupure du son audio activée) 30 = Mode obturateur Non (coupure du son image et audio désactivée) 31 = Mode obturateur Oui (coupure du son image et audio activée)

Paramètre 11 = Image Non (coupure du son image activée) 21 = Audio Non (coupure du son audio activée) 30 = Mode obturateur Non (coupure du son image et audio désactivée) 31 = Mode obturateur Oui (coupure du son image et audio activée)

Premier octet: signiﬁ e erreur ventilateur. 0 ou 2. Deuxième octet: 0 Troisième octet: 0 Quatrième octet: 0 Cinquième octet: 0 Sixième octet: signiﬁ e autre erreur. 0 ou 2. Description des réglages 0 - 2: 0 = Erreur non détecté, 2 = Erreur

Paramètre Les numéros 11 à 13 dépendent de la condition d’installation de la fente 11: Entrée PC IN (PC)

Lorsqu’une seule carte de bornes d’entrée est ﬁ xée 11: Entrée SLOT (SLOT INPUT) 12: Entrée PC IN (PC)

21: Entrée Vidéo (VIDEO) 31: Entrée HDMI (HDMI)

Sans caractère (pas d’information sur le nom) Indique “Panasonic” Indique “TH-50PF30” (pour le modèle de 50 pouces)

Indique “1”

Lorsqu’une double carte de bornes d’entrée est ﬁ xée 11: Entrée Slot (SLOT INPUT A) 12: Entrée Slot (SLOT INPUT B) 13: Entrée PC IN (PC)

22: Entrée Entrée en composantes/

RVB

32: Entrée DVI-D IN (DVI)

• PJLink™ est une marque de fabrique en attente au Japon, aux Etats-Unis et dans d’autres pays ou régions.

Page 62

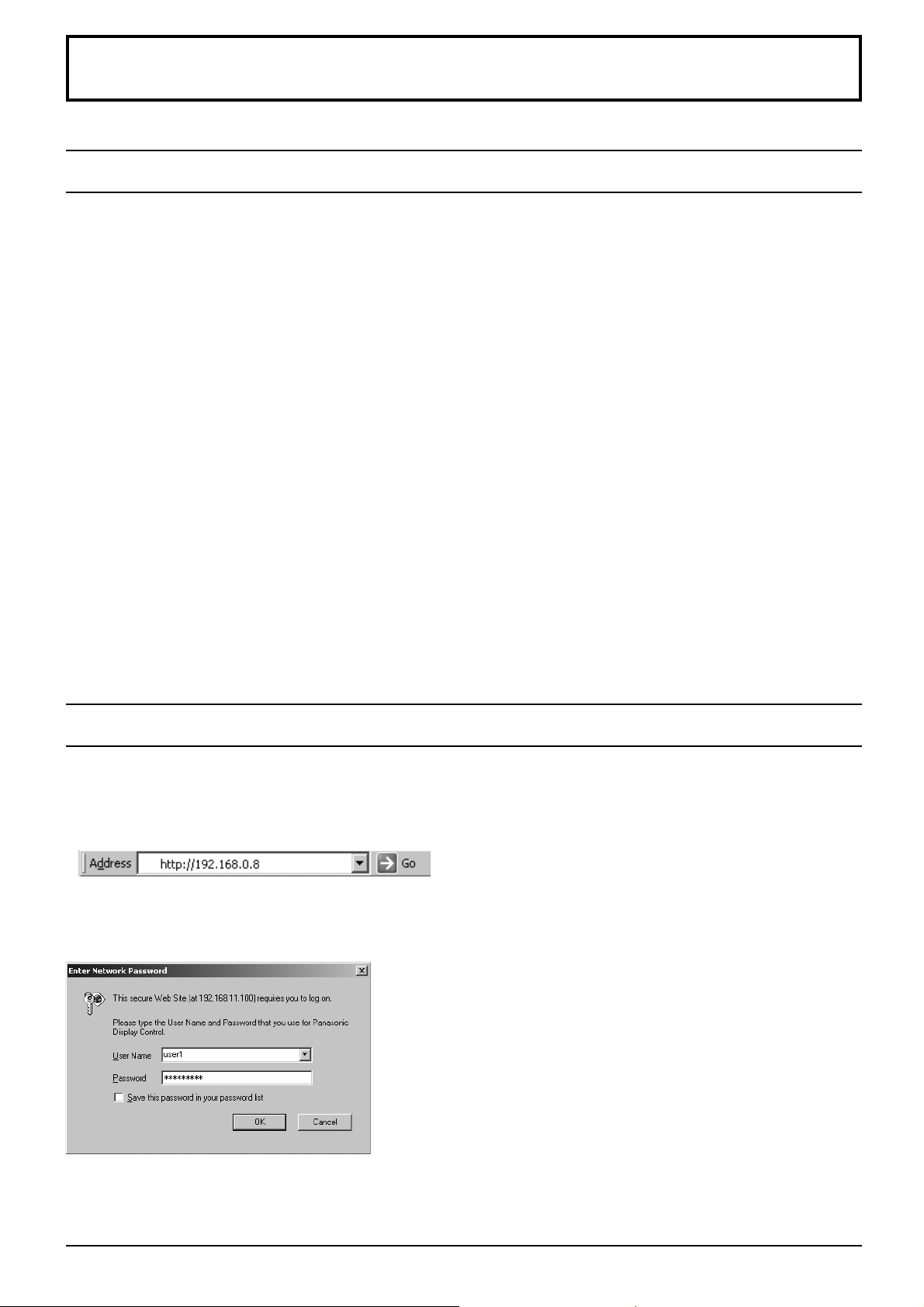

Utilisation du contrôle par navigateur Internet

Vous pouvez utiliser un navigateur Internet pour contrôler l’appareil et conﬁ gurer un réseau et un mot de passe.

Avant d’utiliser le contrôle par navigateur Internet

Pour utiliser le contrôle par navigateur Internet, le réglage de l’appareil de l’ordinateur est nécessaire.

Configuration de l’appareil

Conﬁ gurez chaque réglage “Conﬁ guration réseau” et assurez-vous de régler “Sélection contrôle d’interface” sur “LAN”. (reportez-vous à la page 52)

Configuration de l’ordinateur

Désactivez les paramètres de serveur proxy et activez JavaScript.

(Windows) (Macintosh) Désactivez les paramètres de serveur proxy

1 Ouvrez la fenêtre [Propriétés Internet].

Cliquez sur [Démarrer] – [Panneau de conﬁ guration] – [Connexions réseau et Internet] – [Options Internet].

Cliquez sur l’onglet [Connexions] puis sur [Paramètres réseau].

Décochez les cases [Utiliser un script de conﬁ guration automatique] et [Utiliser un serveur proxy pour votre réseau local].

4 Cliquez sur [OK]. Activez JavaScript

1 Ouvrez la fenêtre [Propriétés de Internet].

Cliquez sur [Démarrer] – [Panneau de conﬁ guration] – [Connexions réseau et Internet] – [Options Internet].

Conﬁ gurez le niveau de sécurité dans l’onglet [Sécurité] sur [Niveau par défaut]. Vous pouvez également activer [Active scripting] à l’aide du bouton [Personnaliser le niveau].

Désactivez les paramètres de serveur proxy 1 À partir du menu [Safari], cliquez sur [Préférences].

L’écran principal s’afﬁ che.

2 À partir de l’onglet [Avancées], cliquez sur le bouton

[Modiﬁ er les réglages...] en regard de [Proxies]. Cliquez sur [Proxies] et conﬁ gurez un serveur proxy.

3 Décochez les cases [Proxy Web] et [Conﬁ guration

automatique de proxy].

4 Cliquez sur [Appliquer].

Activez JavaScript 1 Ouvrez la [Sécurité] de Safari. 2

Sélectionnez [Activer JavaScript] dans [Contenu Web].

Accès depuis un navigateur Web

Accédez à l’écran TOP du contrôle par navigateur Internet à l’aide d’un navigateur Internet.

1 Démarrez votre navigateur Internet. 2 Saisissez l’adresse IP conﬁ gurée avec la “Conﬁ guration

réseau” de l’appareil. (reportez-vous à la page 52)

3 Saisissez le nom d’utilisateur et le mot de passe lorsque

l’écran d’authentiﬁ cation s’afﬁ che.

Écran d’authentiﬁ cation

4 Cliquez sur [OK].

Une fois la connexion établie, l’écran TOP de contrôle par navigateur Internet s’afﬁ che. (reportez-vous à la page 63)

Remarques:

●

Le mot de passe utilisée ici est le même

que celui du contrôle de commande et de l’authentiﬁ cation de sécurité PJLink™.

●

Le nom d’utilisateur et le mot de passe par

défaut sont: Nom d’utilisateur: user1 Mot de passe: Panasonic

●

Le mot de passe peut être modiﬁ é sur l’écran

Conﬁ guration du mot de passe après la connexion (reportez-vous à la page 63). Le nom d’utilisateur ne peut pas être modiﬁ é.

●

En aucun cas Panasonic Corporation ou ses

sociétés associées ne demanderont directement leur mot de passe aux utilisateurs. Même si on vous le demande directement, veuillez ne pas révéler votre mot de passe.

Page 63

Utilisation du contrôle par navigateur Internet

Structure de l’écran TOP de contrôle par navigateur Internet

Une fois la connexion établie, l’écran TOP de contrôle par navigateur Internet s’afﬁ che.

Les options du menu s’afﬁ chent. Lorsque vous cliquez sur un bouton, l’écran de conﬁ guration de chaque option s’afﬁ che.

Option Détails

BASIC

CONTROL

OPTION

CONTROL

NETWORK

SETTING

CHANGE

PASSWORD

En fonction de l’option sélectionnée dans le menu principal, l’état de conﬁ guration ou les options conﬁ gurées sont afﬁ chés.

Information d’ID réseau

Un ID permettant d’identiﬁ er l’appareil s’afﬁ che.

L’écran BASIC CONTROL s’afﬁ che. (Voir ci-dessous)

L’écran OPTION CONTROL s’afﬁ che. (Voir ci-dessous)

L’écran Conﬁ guration réseau s’afﬁ che. (reportez-vous à la page 64) L’écran Conﬁ guration du mot de passe s’afﬁ che. (reportez-vous à la page 64)

Commande d’afﬁ chage (écran BASIC CONTROL/OPTION CONTROL)

Cliquez sur BASIC CONTROL ou OPTION CONTROL dans le menu. Vous pouvez régler plusieurs commandes de l’appareil.

Écran BASIC CONTROL Écran OPTION CONTROL

Cliquez sur BASIC CONTROL dans le menu. L’état de l’appareil et des boutons permettant de modiﬁ er les réglages sont afﬁ chés.

Option Détails

POWER

INPUT SELECT

AUDIO MUTE Activer/désactiver la sourdine. ASPECT Commuter les modes d’écran

Allumer/éteindre l’alimentation de l’appareil. Commuter les signaux d’entrée.

Les boutons afﬁ chés varient en fonction de l’état de la connexion de l’appareil vidéo.

Cliquez sur OPTION CONTROL dans le menu. Le champ d’entrée de commande du contrôle de commande de l’appareil s’afﬁ che.

Option Détails

Saisissez une commande. Utilisez

COMMAND

RESPONSE La réponse de l’appareil s’afﬁ che.

SEND

Remarque: Une fois les réglages modiﬁ és, un certain temps peut

être nécessaire à l’afﬁ chage de l’état.

la même commande que celles utilisées pour le contrôle série. (reportez-vous à la page 14)

La commande est envoyée et exécutée.

Page 64

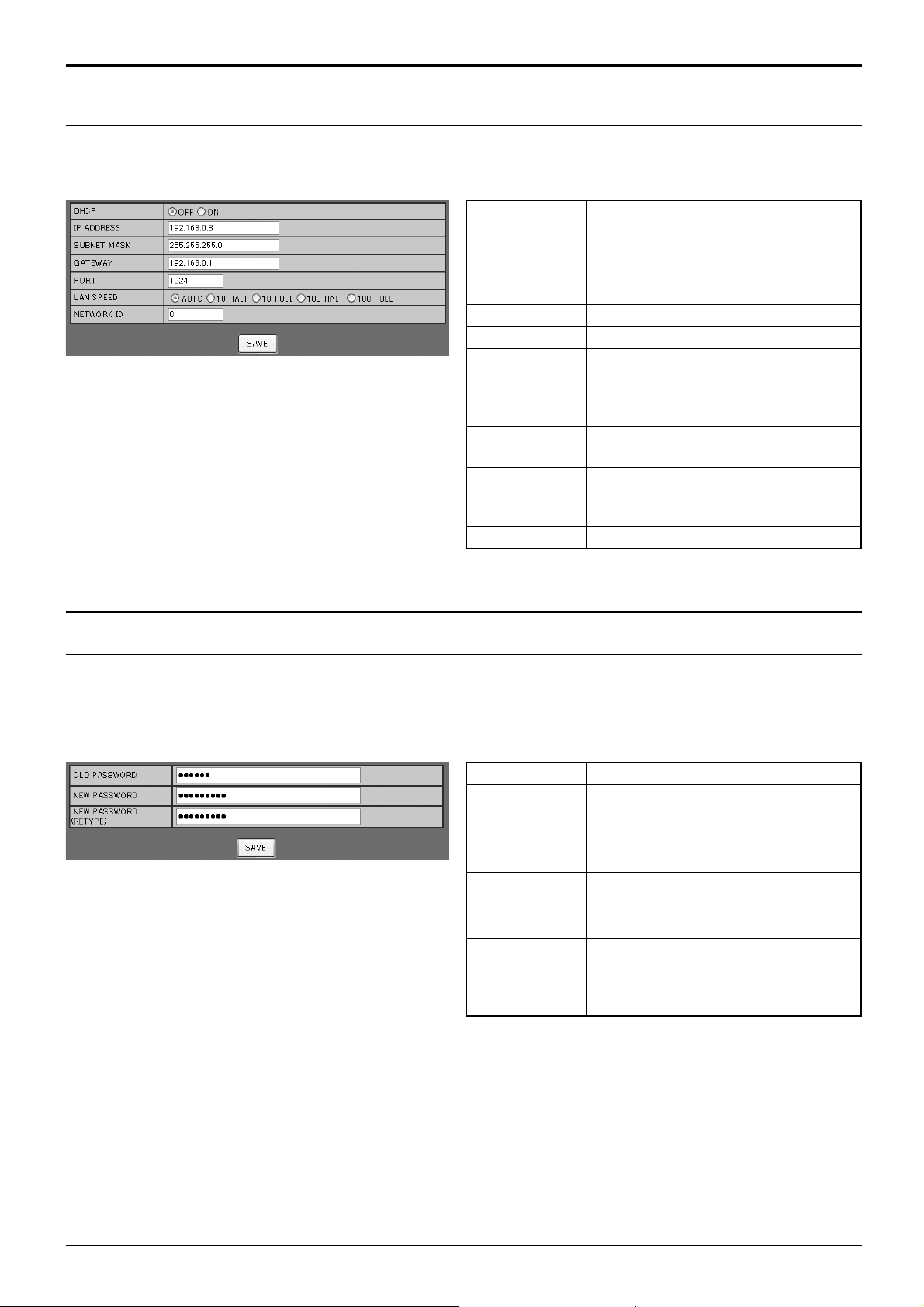

Utilisation du contrôle par navigateur Internet

NETWORK SETTING (Écran de conﬁ guration réseau)

Cliquez sur NETWORK SETTING dans le menu. Vous pouvez régler plusieurs paramètres du réseau. Pour les détails sur les options de réglage, veuillez consulter Conﬁ guration réseau dans la Conﬁ guration de l’appareil. (voir page 52)

Option Détails

Conﬁ guré sur Oui lorsqu’un serveur

Remarques:

• Pour utiliser un serveur DHCP, vériﬁ ez que celui-ci est démarré.

• Lorsqu’un serveur DHCP est utilisé, vous ne pouvez pas saisir de valeur pour l’adresse IP, le masque de sous-réseau et la passerelle.

• Lorsque les valeurs conﬁ gurées sont modiﬁ ées de manière appropriée, le message “NETWORK SETTING CHANGED” et les options de réglage modiﬁ ées sont afﬁ chés.

DHCP

IP ADDRESS Saisissez une adresse IP. SUBNET MASK Saisissez un masque de sous-réseau. GATEWAY Saisissez une adresse de passerelle.

PORT

LAN SPEED

NETWORK ID

SAVE Enregistrez chaque valeur conﬁ gurée.

DHCP est utilisé, ou sur on lorsqu’il n’est pas utilisé.

Saisissez le numéro de port utilisé pour le contrôle de commande. La plage de conﬁ guration disponible va de 1024 à 65535.

Conﬁ gurer la vitesse de connexion de l’environnement LAN.

Conﬁ gurez l’ID pour identiﬁ er cet appareil. La plage de conﬁ guration disponible va de 0 à 99.

Conﬁ guration du mot de passe (Écran de conﬁ guration du mot de passe)

Cliquez sur CHANGE PASSWORD dans le menu. Il est possible de conﬁ gurer un mot de passe permettant d’accéder au contrôle par navigateur Internet. Lorsque le mot de passe est modiﬁ é sur cet écran, le mot de passe utilisé pour le contrôle de commande et de l’authentiﬁ cation de sécurité PJLink™ est aussi modiﬁ é.

Option Détails

Remarques:

• Le mot de passe par défaut est “Panasonic”.

• Vous pouvez utiliser jusqu’à 32 caractères alphanumériques pour un mot de passe.

• Lorsque le mot de passe est modiﬁ é de manière appropriée, le message “Password has changed.” s’afﬁ che.

OLD PASSWORD NEW PASSWORD

NEW PASSWORD

(RETYPE)

SAVE

Saisissez l’ancien mot de passe.

Saisissez le nouveau mot de passe.

Saisissez le mot de passe entré dans “NEW PASSWORD” conﬁ rmation.

Enregistrez le nouveau mot de passe. L’écran de conﬁ rmation s’afﬁ che. Cliquez sur OK pour modiﬁ er le mot de passe.

Page 65

Dépannage

Avant de faire appel à un dépanneur, identiﬁ ez les symptômes et effectuez les vériﬁ cations simples indiquées ci-dessous.

Symptômes

Image Son

Interférences Son bruyant

Image normale

Pas d’image Pas de son

Pas d’image Son normal

Pas de couleurs

La télécommande ne fonctionne pas. Vériﬁ ez que les piles ne sont pas complètement épuisées et, dans le cas contraire,

L’appareil émet parfois un craquement. Si vous ne notez aucune anomalie pour l’image ou le son, cela signiﬁ e que ce craquement

Le haut ou le bas de l’image est coupé sur l’écran lorsque j’utilise la fonction de zoom.

Des parties de l’image disparaissent au haut et au bas de l’écran lorsque j’utilise la fonction de zoom.

J’entends des sons qui proviennent de l’intérieur de l’appareil.

Des parties de l’appareil deviennent chaudes. Même lorsque la température des parties des panneaux avant, supérieur et arrière augmente,

L’alimentation est coupée automatiquement de façon inattendue.

Pas de son

Son normal

Appareils électriques Automobiles / motos Lampe ﬂ uorescente

Volume (Vériﬁ ez si la fonction de coupure du son a bien été activée sur la télécommande.)

Non branché dans la prise secteur Interrupteur non mis sur marche Réglage du Contraste et de la Luminosité/Volume (Vériﬁ ez en appuyant sur l’interrupteur d’alimentation ou sur la touche de veille de la télécommande.)

Si vous entrez un signal possédant un système de couleur, un format ou une fréquence non applicable, seule l’indication de la borne d’entrée sera afﬁ chée.

Commandes des couleurs réglées au niveau minimum (reportez-vous à la page 28, 29) Système des couleurs (reportez-vous à la page 49)

assurez-vous qu’elles sont correctement insérées. Assurez-vous que le capteur de signal de télécommande n’est pas exposé à la lumière extérieure ou à une source de lumière ﬂ uorescente intense. Assurez-vous que vous utilisez la télécommande conçue spécialement pour cet appareil. (Cet appareil ne peut être commandé avec aucune autre télécommande.)

provient du cabinet, ce dernier subissant de très légères contractions en réponse aux variations de température dans la pièce. Cela n’affecte en rien la performance et le bon fonctionnement général de l’appareil.

Ajustez la position de l’image sur l’écran.

Lors de l’utilisation d’un programme logiciel vidéo (tel qu’un programme de format cinéma) enregistré dans un format plus large que celui du mode 16:9, des zones blanches et séparées de l’image sont formées au haut et au bas de l’écran.

Lors de la mise sous tension, il se peut que le son émis par l’entraînement du panneau d’afﬁ chage soit audible: Cela est normal et n’indique aucun dysfonctionnement.

ceci ne représente pas un problème en termes de performances ou de qualité.

Vériﬁ ez les paramètres de “PC Gestion alimentation”, “DVI-D Gestion alimentation”, “Arrêt sur absence de signal”et “Arrêt sur absence d’activité” dans le menu Conﬁ guration.

Vériﬁ cations

Aucun d’entre eux ne peut déﬁ ni sur “Oui (Activer)”. (reportez-vous à la page 41)

Le témoin d’alimentation clignote en rouge.

Cet écran à plasma fait usage d’un traitement image spécial. Il en résulte que selon le type du signal appliqué à l’entrée, il léger décalage peut se fait sentir entre l’image et le son. Cela ne traduit pas une anomalie de fonctionnement.

Il est possible qu’il y ait un dysfonctionnement. Veuillez contacter un centre de service agréé.

Panneau de l’écran plasma

L’écran s’assombrit légèrement lorsque des images lumineuses à mouvement minimal sont afﬁ chées.

L’image met du temps à apparaître. L’appareil effectue un traitement numérique des divers signaux pour reproduire les images

Les bords de l’image scintillent. Il se peut que les bords de l’image semblent scintiller dans les parties à mouvement

La luminosité, des deux côtés de l’image, change en mode 4:3.

Certaines parties de l’écran ne s’allument pas.

Un bruit de ronﬂ ement peut être entendu de l’appareil d’afﬁ chage.

Symptômes Vériﬁ cations

L’écran s’assombrit légèrement lorsque les photos ou images ﬁ xes d’un ordinateur, ou autres images à mouvement minimal sont afﬁ chées sur une période prolongée. Cela sert à réduire la rémanence sur l’écran et à allonger la durée de service de l’écran: Cela est normal et n’indique aucun dysfonctionnement.

en assurant leur qualité esthétique. Ainsi, il faut parfois attendre un moment pour que l’image apparaise lorsque l’alimentation est activée, une fois l’entrée commutée.

rapide de l’image, à cause des caractéristiques du système utilisé pour l’entraînement du panneau: Cela est normal et n’indique aucun dysfonctionnement.

Lorsque vous regardez les panneaux latéraux avec le réglage “Haut” ou “Milieu”, il se peut que la luminosité, des deux côtés de l’image, change suivant le type de programme afﬁ ché: Cela est normal et n’indique aucun dysfonctionnement.

Le panneau de l’écran plasma est fabriqué en utilisant une technologie de très haute précision; toutefois, il est possible que parfois certaines parties de l’écran ne reproduisent pas certains éléments de l’image ou que des taches lumineuses y apparaissent. Ceci n’est pas une anomalie.

Ne conservez pas une image ﬁ xe afﬁ chée sur l’écran pendant une longue période car cela peut produire une image rémanente sur l’écran plasma. Parmi les images ﬁ xes possibles, citons, les logos, les images des jeux vidéo, les images informatiques, les télétextes et les images afﬁ chées dans le format 4:3.

Remarque:

De la rémanente permanente sur l’écran plasma étant causée par l’afﬁ chage continu d’une image ﬁ xe,

Des rémanences apparaissent

il ne s’agit pas d’un vice de fonctionnement et par conséquent cela n’est pas couvert par la garantie. Ce produit n’est pas conçu pour afﬁ cher des images ﬁ xes pendant une période prolongée.

L’appareil d’afﬁ chage contient un ventilateur de refroidissement pour dissiper la chaleur générée pendant le fonctionnement. Le bruit de ronﬂ ement est causé par la rotation du ventilateur et n’est pas un mauvais fonctionnement.

Page 66

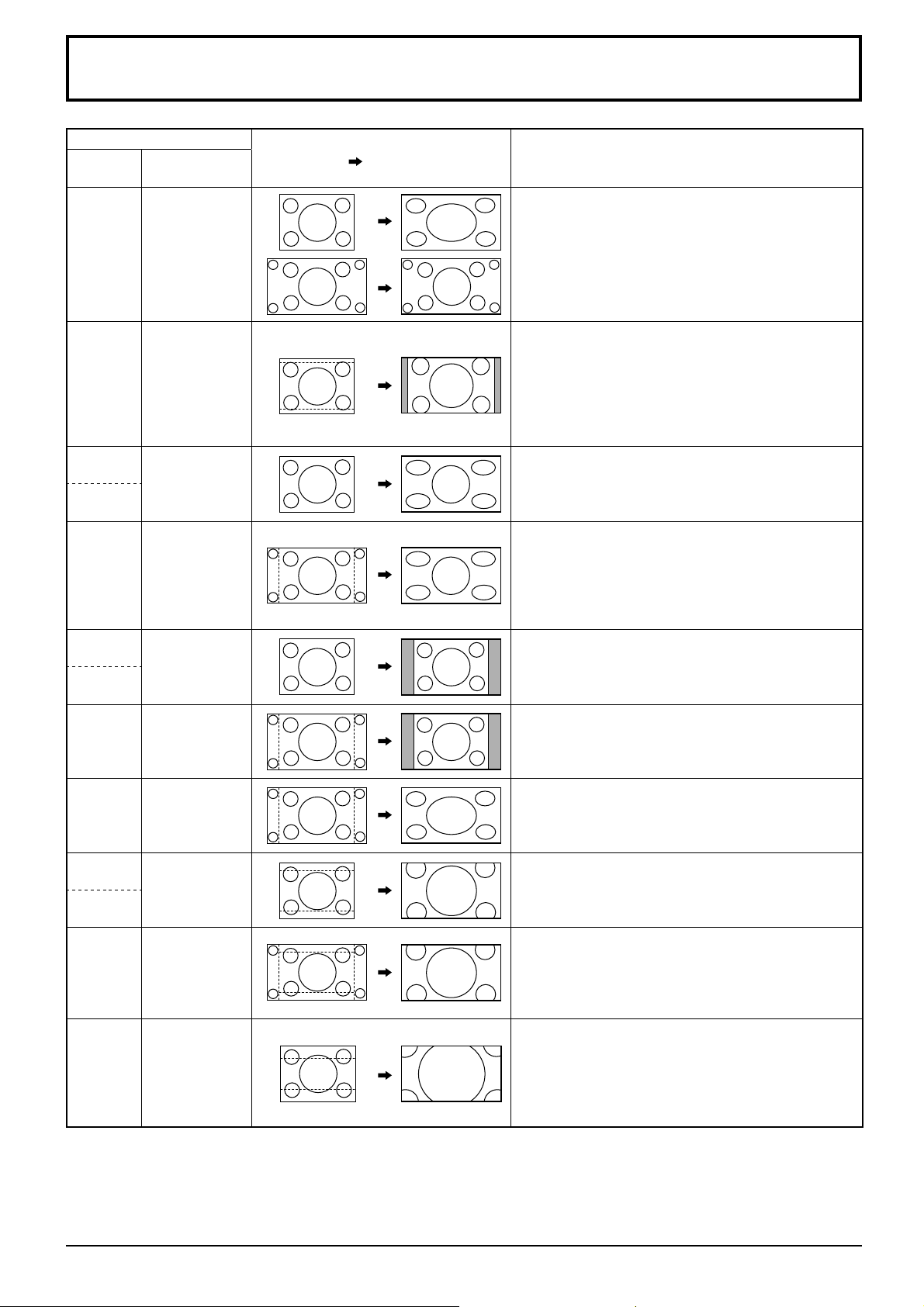

Liste des modes aspect

Mode aspect

All Aspect: OnRéglage d’usine

All Aspect: Off

16:9 16:9

14:9 14:9

Just

Cadrage

Just1

Just2 –

4:3

4:3 (1)

4:3 (2) –

4:3 Full Plein 4:3

Zoom

Zoom1

Zoom2 Zoom2

Zoom3 Zoom3


écran agrandi

Description

L’afﬁ chage des images remplit l’écran. Dans le cas de signaux SD, les images au format d’écran 4:3 sont agrandies horizontalement et afﬁ chées. Ce mode convient à l’afﬁ chage d’images anamorphosées au format d’écran 16:9.

Les images Letterbox au format d’écran 14:9 sont agrandies verticalement et horizontalement aﬁ n de remplir l’écran verticalement et que leur afﬁ chage soit légèrement plus petit que l’écran horizontalement. Les bords supérieur et inférieur des images sont coupés. Des panneaux latéraux s’afﬁ chent sur les bords gauche et droit de l’écran.

Les images au format d’écran 4:3 sont agrandies horizontalement aﬁ n de réduire la distorsion d’image. L’afﬁ chage des zones autour des bords gauche et droit de l’écran est légèrement allongé.

Les images au format d’écran 4:3 parmi les signaux de format 16:9 sont agrandies horizontalement aﬁ n de réduire la distorsion d’image. Les bords gauche et droit des images sont coupés. L’afﬁ chage des zones autour des bords gauche et droit de l’écran est légèrement allongé.

Les images au format d’écran 4:3 sont affichées sans modiﬁ cation de leur format d’écran original. Des panneaux latéraux s’afﬁ chent sur les bords gauche et droit de l’écran.

Les images au format d’écran 4:3 parmi les signaux de format 16:9 sont afﬁ chées sans modiﬁ cation de leur format d’écran original. Les bords gauche et droit des images sont masqués par des panneaux latéraux.

Les images au format d’écran 4:3 parmi les signaux de format 16:9 sont agrandies horizontalement aﬁ n de remplir l’écran. Les bords gauche et droit des images sont coupés.

Les images Letterbox au format d’écran 16:9 sont agrandies verticalement et horizontalement aﬁ n de remplir l’écran. Les bords supérieur et inférieur des images sont coupés.

Les images Letterbox au format d’écran 2,35:1 parmi les signaux de format 16:9 sont agrandies verticalement et horizontalement aﬁ n de remplir l’écran. Les bords supérieur et inférieur ainsi que gauche et droit des images sont coupés.

Les images Letterbox au format d’écran 2,35:1 sont agrandies verticalement et horizontalement aﬁ n de remplir l’écran verticalement et que leur afﬁ chage soit légèrement plus grand que l’écran horizontalement. Les bords supérieur et inférieur ainsi que gauche et droit des images sont coupés.

Page 67

Signaux d’entrée applicables

*Repère: Signal d’entrée applicables

Nom du signal

1 525 (480) / 60i 15,73 59,94 * (13,5) * (27,0) 2 525 (480) / 60p 31,47 59,94 * (27,0) 3 625 (575) / 50i 15,63 50,00 * (13,5) 4 625 (576) / 50i 15,63 50,00 * (27,0) 5 625 (575) / 50p 31,25 50,00 * (27,0) 6 625 (576) / 50p 31,25 50,00 * (27,0) 7 750 (720) / 60p 45,00 60,00 * (74,25) * (74,25) 8 750 (720) / 50p 37,50 50,00 * (74,25) * (74,25) 9 1.125 (1.080) / 60p 67,50 60,00 * (148,5)

10 1.125 (1.080) / 60i 33,75 60,00 * (74,25) 11 1.125 (1.080) / 50p 56,26 50,00 * (148,5) ∗1 * (148,5) 12 1.125 (1.080) / 50i 28,13 50,00 * (74,25) ∗1 * (74,25) 13 1.125 (1.080) / 24sF 27,00 48,00 * (74,25)

14 1.125 (1.080) / 30p 33,75 30,00 * (74,25) 15 1.125 (1.080) / 25p 28,13 25,00 * (74,25) 16 1.125 (1.080) / 24p 27,00 24,00 * (74,25) 17 1.250 (1.080) / 50i 31,25 50,00 * (74,25) ∗3 18 2.048 × 1.080 / 24sF 19 2.048 × 1.080 / 24p ∗7 27,00 24,00 20 640 × 400 @70 Hz 31,46 70,07 * (25,17) 21 640 × 480 @60 Hz 31,47 59,94 * (25,18) ∗6 * (25,18) 22 640 × 480 @72 Hz 37,86 72,81 * (31,5) 23 640 × 480 @75 Hz 37,50 75,00 * (31,5) 24 640 × 480 @85 Hz 43,27 85,01 * (36,0) 25 800 × 600 @56 Hz 35,16 56,25 * (36,0) 26 800 × 600 @60 Hz 37,88 60,32 * (40,0) * (40,0) 27 800 × 600 @72 Hz 48,08 72,19 * (50,0) 28 800 × 600 @75 Hz 46,88 75,00 * (49,5) 29 800 × 600 @85 Hz 53,67 85,06 * (56,25) 30 852 × 480 @60 Hz 31,47 59,94 * (33,54) 31 1.024 × 768 @50 Hz 39,55 50,00 * (51,89) 32 1.024 × 768 @60 Hz 48,36 60,00 * (65,0) * (65,0) 33 1.024 × 768 @70 Hz 56,48 70,07 * (75,0) 34 1.024 × 768 @75 Hz 60,02 75,03 * (78,75) 35 1.024 × 768 @85 Hz 68,68 85,00 * (94,5) 36 1.066 × 600 @60 Hz 37,64 59,94 * (53,0) * (53,0) 37 1.152 × 864 @60 Hz 53,70 60,00 * (81,62) 38 1.152 × 864 @75 Hz 67,50 75,00 * (108,0) 39 1.280 × 768 @60 Hz 47,70 60,00 * (80,14) 40 1.280 × 960 @60 Hz 60,00 60,00 * (108,0) 41 1.280 × 960 @85 Hz 85,94 85,00 * (148,5) 42 1.280 × 1.024 @60 Hz 63,98 60,02 * (108,0) * (108,0) 43 1.280 × 1.024 @75 Hz 79,98 75,03 * (135,0) 44 1.280 × 1.024 @85 Hz 91,15 85,02 * (157,5) 45 1.366 × 768 @50 Hz 39,55 50,00 * (69,92) 46 1.366 × 768 @60 Hz 48,36 60,00 * (86,71) * (87,44) 47 1.400 × 1.050 @60 Hz 65,22 60,00 * (122,61) 48 1.600 × 1.200 @60 Hz 75,00 60,00 * (162,0) * (162,0) 49 1.600 × 1.200 @65 Hz 81,25 65,00 * (175,5) 50 1.920 × 1.080 @60 Hz 67,50 60,00 * (148,5) 51 1.920 × 1.200 @60 Hz 74,04 59,95 * (154,0) 52 Macintosh13” (640 × 480) 35,00 66,67 * (30,24) 53 Macintosh16” (832 × 624) 49,72 74,54 * (57,28) 54 Macintosh21” (1.152 × 870) 68,68 75,06 * (100,0)

∗7 27,00 48,00

Fréquence

horizontale (kHz)

Fréquence

verticale (Hz)

∗1: D’après la norme SMPTE 274M. ∗2: D’après la norme SMPTE RP211. ∗3: D’après la norme SMPTE 295M. ∗4: Le signal d’entrée est reconnu en tant que 1.125 (1.080) / 60p. ∗5: Lorsque le format RVB et l’entrée de signal 525p sur le connecteur PC IN broches sont sélectionnés, il est reconnu

comme signal VGA 60Hz.

∗6: Lorsque le signal de format VGA 60Hz provenant d’une autre source que le connecteur PC IN broches est entré,

il est reconnu comme signal 525p.

∗7: D’après la norme SMPTE 292M et 372M.

HD-SDI Dual Link (TY-FB11DHD) est installée.

Remarque: Les signaux n’ayant pas les caractéristiques ci-dessus ne donnent pas toujours des images correctes.

La réception de ces signaux n’est possible que lorsque la plaque à bornes

COMPONENT / RGB IN / PC IN

(

Point horloge (MHz)

∗5 * (27,0)

∗1 * (148,5) ∗1 * (74,25)

∗2 ∗1 * (74,25) ∗1 * (74,25)

∗1 * (74,25)

∗6*

∗4 * (148,5)

DVI-D IN

Point horloge (MHz)

(

)

(34,24)

)

HDMI

* *

* * * * * * *

* * *

* *

* * * *

* *

Page 68

Signaux d’entrée applicables

Entrée Video (VIDEO)

Nom du signal

1 NTSC 15,73 59,94 2 PAL 15,63 50,00 3 PAL60 15,73 59,94 4 SECAM 15,63 50,00 5 NTSC modiﬁ é 15,73 59,94

Fréquence Fréquence

horizontale (kHz) verticale (Hz)

Réglages d’usine

Cette fonction vous permet de rétablir les réglages d’usine de l’appareil.

1 2

5 6

Appuyez pour afﬁ cher le menu “Conﬁ guration”.

Appuyez ici pour sélectionner la “Afﬁ chages à l’écran”.

Appuyer pendant plus de 3 secondes.

Appuyez ici pour sélectionner la “Shipping”.

Appuyez pour afﬁ cher le menu Shipping.

Appuyez pour sélectionner “YES”.

Appuyez pour conﬁ rmer.

Attendez pendant 10 secondes.

Appuyez sur l’interrupteur ( ) de l’unité principale pour mettre hors tension.

Configuration

Réglages 3D

Signal

Économiseur d’écran

Réglages durée de vie prolongée

Étiquette d’entrée

Sélection entrée en composantes/RVB

Économie d’énergie

Mode d’attente PC Gestion alimentation DVI-D Gestion alimentation Arrêt sur absence de signal Arrêt sur absence d’activité

Affichages à l’écran Français

Options

Shipping

YES NO

RVB

Non Non Non Non

Désactiver

Activer

1/2

[sur l’appareil]

1 Appuyez sur la touche MENU jusqu’à ce que le menu “Conﬁ guration” s’afﬁ che. 2 Appuyez sur la touche Augmentation “+” ou Réduction “–” du volume pour sélectionner “Afﬁ chages à l’écran”. 3 Appuyez sur la touche ENTER et maintenez-la enfoncée jusqu’à ce que le menu Shipping s’afﬁ che. 4 Appuyez sur la touche Augmentation “+” ou Réduction “–” du volume pour sélectionner “YES”. 5 Appuyez sur la touche ENTER et attendez 10 secondes. 6 Appuyez sur l’interrupteur ( ) de l’unité principale pour mettre hors tension.

Page 69

Liste des commandes de Weekly Command Timer

N˚ Commande Description des commandes

1 AAC:MENCLR Menu Audio (Clair) 2 AAC:MENDYN Menu Audio (Dynamique) 3 AAC:MENSTD Menu Audio (Standard) 4 AAC:SURMON Ambiophonie (ON) 5 AAC:SUROFF Ambiophonie (OFF) 6 AMT:0 Coupure audio (OFF) 7 AMT:1 Coupure audio (ON) 8 −− 9 −−

10 AVL:00 Volume audio (00)

11 AVL:10 Volume audio (10) 12 AVL:20 Volume audio (20) 13 AVL:30 Volume audio (30) 14 AVL:40 Volume audio (40) 15 AVL:50 Volume audio (50) 16 AVL:60 Volume audio (60) 17 DAM:FULL Aspect (16:9) 18 DAM:JUST Aspect (Cadrage) 19 DAM:NORM Aspect (4:3) 20 −− 21 DAM:ZOOM Aspect (Zoom) 22 −− 23 −− 24 −− 25 −− 26 −− 27 −− 28 −− 29 −− 30 −− 31 −− 32 −− 33 −− 34 −− 35 −− 36 −− 37 −− 38 −− 39

IMS:SL1

IMS:S1A

IMS:S1B

IMS:VD1

IMS:YP1

IMS:HM1

IMS:DV1

IMS:PC1

47 −− 48 −− 49 −− 50 −− 51 −− 52 −− 53 −− 54 −− 55 OSP:SCR0 Économiseur d’écran Barre déf. seulement (OFF) 56 OSP:SCR1 Économiseur d’écran Barre déf. seulement (ON) 57 POF Mise hors tension 58 PON Mise sous tension 59 SSC:FNC0 Fonction d’économiseur d’écran (Barre déf. seulement) 60 SSC:FNC1 Fonction d’économiseur d’écran (Image négative) 61 SSC:MOD0 Économiseur d’écran (Mode (OFF)) 62 SSC:MOD3 Économiseur d’écran (Mode (ON)) 63 64

VMT:0 VMT:1

∗ ∗

Sélection d’entrée (SLOT INPUT) Sélection d’entrée (SLOT INPUT A) Sélection d’entrée (SLOT INPUT B) Sélection d’entrée (VIDEO) Sélection d’entrée (COMPONENT) Sélection d’entrée (HDMI) Sélection d’entrée (DVI) Sélection d’entrée (PC)

Image sans son (OFF) Image sans son (ON)

∗ La coupure du son de l’image ne

peut pas être déverrouillée en mettant l’appareil hors/sous tension à l’aide de la télécommande. Mettez l’appareil hors tension puis à nouveau sous tension à l’aide de la touche sur l’appareil, ou saisissez la commande VMT:0 pour déverrouiller la coupure du son de l’image.

Page 70

Spéciﬁ cations

TH-42PF30ER TH-50PF30ER

Source d’alimentation Secteur 220 – 240 V c.a. 50/60 Hz Consommation

Utilisation normale 365 W 445 W

État veille Sans sauvegarde 0,8 W,

Avec sauvegarde 0,5 W

État hors tension 0.3 W 0.3 W

Panneau de l’écran plasma Méthode d’entraînement de type c.a.

42 pouces, taux d’aspect de 16:9

Taille d’écran 921 mm (L) × 518 mm (H)

× 1.057 mm (diagonale)

(Nombre de pixels) 2.073.600 (1.920 (L) × 1.080 (H))

[5.760 × 1.080 points]

Conditions de fonctionnement

Température de 0°C à 40°C

Humidité de 20 % à 80 %

Signaux applicables

Système de couleur NTSC, PAL, PAL60, SECAM, Modiﬁ ed NTSC Format de balayage 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 60p · 50i ·

50p ·24p · 25p · 30p · 24sF, 1250 (1080) / 50i

Signaux PC VGA, SVGA, XGA, SXGA

UXGA ···· (compressés)

Fréquence de balayage horizontal 15 - 110 kHz

Fréquence de balayage vertical 48 - 120 Hz

Bornes de branchement

LAN RJ45 10BASE-T/100BASE-TX, compatibles avec PJLink™

AV IN VIDEO

AUDIO L-R

HDMI Connecteur TYPE A

COMPONENT/RGB IN

Y/G

B/CB/B

R/CR/R

AUDIO L-R

DVI-D IN

AUDIO

PC IN

AUDIO

SERIAL Broche de contrôle externe

3D IR TRANSMITTER

3D SHUTTER OUT Prise M3 × 1

DC 8V OUT Pour la ﬁ che EIAJ de 4 mm, la borne plus est la broche centrale

EXT SP Borne d’enceinte 6 Ω, 16 W [8 W + 8 W] (10 % THD)

Dimensions (L × H × P) 1.020 mm × 610 mm × 89 mm 1.210 mm × 724 mm × 89 mm La Masse (Poids)

appareil uniquement environ 25,5 kg net environ 33,0 kg net

avec les enceintes environ 29,5 kg environ 38,0 kg

BNC Prise RCA à broches × 2

BNC BNC BNC Prise RCA à broches × 2

DVI-D 24 broches Protection de contenu Miniprise stéréo (M3) × 1

Connecteur Mini D-sub 15 broches haute densité

VBS (utilisez le port HD)

Miniprise stéréo (M3) × 1

D-sub 9 broches Compatible RS-232C pour un ÉMETTEUR 3D IR

1,0 V c. à c. (75 Ω) 0,5 Vrms

Avec synchronisation 1,0 V c. à c. (75 Ω) 0,7 V c. à c. (75 Ω) 0,7 V c. à c. (75 Ω) 0,5 Vrms

Conformité avec DVI Révision 1.0 Compatible HDCP 1.1 0,5 Vrms, Partagé avec PC IN

Y ou G avec synchronisation 1,0 V c. à c. (75 Ω) Y ou G sans synchronisation 0,7 V c. à c. (75 Ω) PB/CB/B : 0,7 V c. à c. (75 Ω) P

R/CR/R : 0,7 V c. à c. (75 Ω)

HD/VD : 1,0 – 5,0 V c. à c. (haute impédance) avec image 1,0 sans image 0,3 0,5 Vrms, Partagé avec DVI-D IN

Sans sauvegarde 0,8 W,

Avec sauvegarde 0,5 W

Méthode d’entraînement de type c.a.

50 pouces, taux d’aspect de 16:9

1.105 mm (L) × 622 mm (H) × 1.268 mm (diagonale)

V c. à c. V c. à c.

(haute impédance) (haute impédance)

Remarques:

• La présentation et les spéciﬁ cations sont sujettes à changements sans préavis. Le poids et les dimensions indiqués sont approximatifs.

• Cet appareil est conforme aux normes EMC mentionnées ci-dessous.

EN55022, EN55024, EN61000-3-2, EN61000-3-3.

Page 71

Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne

Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Ce produit dispose d’un logiciel installé, en partie fabriqué sous LICENCE libre BSD. La réglementation de la LICENCE libre BSD pour les spécifications ci-dessus est la suivante: (Cette réglementation est rédigée par une tierce personne, c’est la raison pour laquelle la réglementation originale (en anglais) est citée.)

Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

1. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.

3. All advertising materials mentioning features or use of this software must display the following acknowledgement:

This product includes software developed by the University of California, Berkeley and its contributors.

4. Neither the name of the University nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission.

THIS SOFTWARE IS PROVIDED BY THE REGENTS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE REGENTS OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

Enregistrement du client

Le numéro de modèle et le numéro de série de ce produit sont marqués sur son panneau arrière. Veuillez noter ce numéro de série dans l’espace ci-dessous et conservez ce mode d’emploi et votre reçu d’achat comme preuve déﬁ nitive de votre achat aﬁ n de faciliter la procédure d’identiﬁ cation en cas de vol ou de perte, et pour les services de garantie.

Numéro de modèle Numéro de série

Web Site : http://panasonic.net
