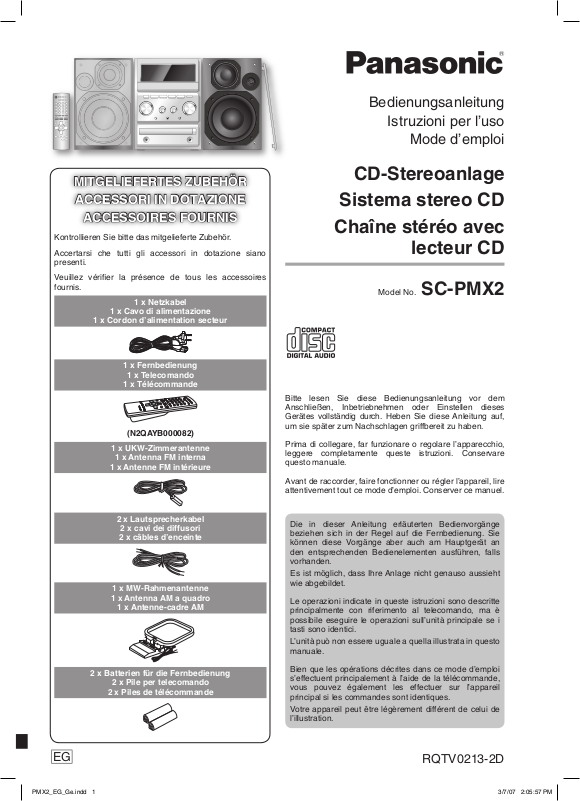

Page 1

Bedienungsanleitung

Istruzioni per l’uso

Mode d’emploi

MITGELIEFERTES ZUBEHÖR

ACCESSORI IN DOTAZIONE

ACCESSOIRES FOURNISACCESSOIRES FOURNIS

Kontrollieren Sie bitte das mitgelieferte Zubehör. Accertarsi che tutti gli accessori in dotazione siano

presenti. Veuillez vériﬁ er la présence de tous les accessoires

fournis.

1 x Netzkabel

1 x Cavo di alimentazione

1 x Cordon d’alimentation secteur

1 x Fernbedienung

1 x Telecomando

1 x Télécommande

(N2QAYB000082)

1 x UKW-Zimmerantenne

1 x Antenna FM interna

1 x Antenne FM intérieure

CD-Stereoanlage

Sistema stereo CD

Chaîne stéréo avec

lecteur CD

Model No. SC-PMX2

Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, Inbetriebnehmen oder Einstellen dieses Gerätes vollständig durch. Heben Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

Prima di collegare, far funzionare o regolare l’apparecchio, leggere completamente queste istruzioni. Conservare questo manuale.

Avant de raccorder, faire fonctionner ou régler l’appareil, lire attentivement tout ce mode d’emploi. Conserver ce manuel.

2 x Lautsprecherkabel

2 x cavi dei diffusori

2 x câbles d’enceinte

1 x MW-Rahmenantenne

1 x Antenna AM a quadro

1 x Antenne-cadre AM

2 x Batterien für die Fernbedienung

2 x Pile per telecomando

2 x Piles de télécommande

Die in dieser Anleitung erläuterten Bedienvorgänge beziehen sich in der Regel auf die Fernbedienung. Sie können diese Vorgänge aber auch am Hauptgerät an den entsprechenden Bedienelementen ausführen, falls vorhanden.

Es ist möglich, dass Ihre Anlage nicht genauso aussieht wie abgebildet.

Le operazioni indicate in queste istruzioni sono descritte principalmente con riferimento al telecomando, ma è possibile eseguire le operazioni sull’unità principale se i tasti sono identici.

L’unità può non essere uguale a quella illustrata in questo manuale.

Bien que les opérations décrites dans ce mode d’emploi s’effectuent principalement à l’aide de la télécommande, vous pouvez également les effectuer sur l’appareil principal si les commandes sont identiques.

Votre appareil peut être légèrement différent de celui de l’illustration.

RQTV0213-2D

Page 2

Sehr geehrter Kunde

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.

Diese Bedienungsanleitung bezieht sich auf die folgenden Bausteine.

Anlage SC-PMX2

Audio-Zentrum SA-PMX2

Lautsprecherboxen SB-PMX2

Inhaltsverzeichnis

Sicherheitsmaßnahmen .............................. 3

Aufstellung der Lautsprecherboxen .......... 3

Erste Schritte ............................................... 4

Übersicht über die Bedienelemente .......... 6

Discs ............................................................. 7

FM/AM radio ................................................. 9

Timer ............................................................. 10

Regelung des Tons ...................................... 11

Externes Gerät ............................................. 12

Liste von Fehlermöglichkeiten ................... 14

Technische Daten ........................................ 15

Pﬂ ege und Instandhaltung ......................... 15

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG:

• DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; BLUMENVASEN UND ANDERE MIT FLÜSSIGKEITEN GEFÜLLTE BEHÄLTER DÜRFEN NICHT AUF DIESES GERÄT GESTELLT WERDEN.

• AUSSCHLIESSLICH DAS EMPFOHLENE ZUBEHÖR VERWENDEN.

• AUF KEINEN FALL DIE ABDECKUNG (ODER RÜCKWAND) ABSCHRAUBEN; IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE; DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. REPARATURARBEITEN SIND GRUNDSÄTZLICH DEM KUNDENDIENSTPERSONAL ZU ÜBERLASSEN.

Im Inneren des Gerätes

WARNUNG!

•

UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.

• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.

• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.

• BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

RQTV0213

WARNUNG!

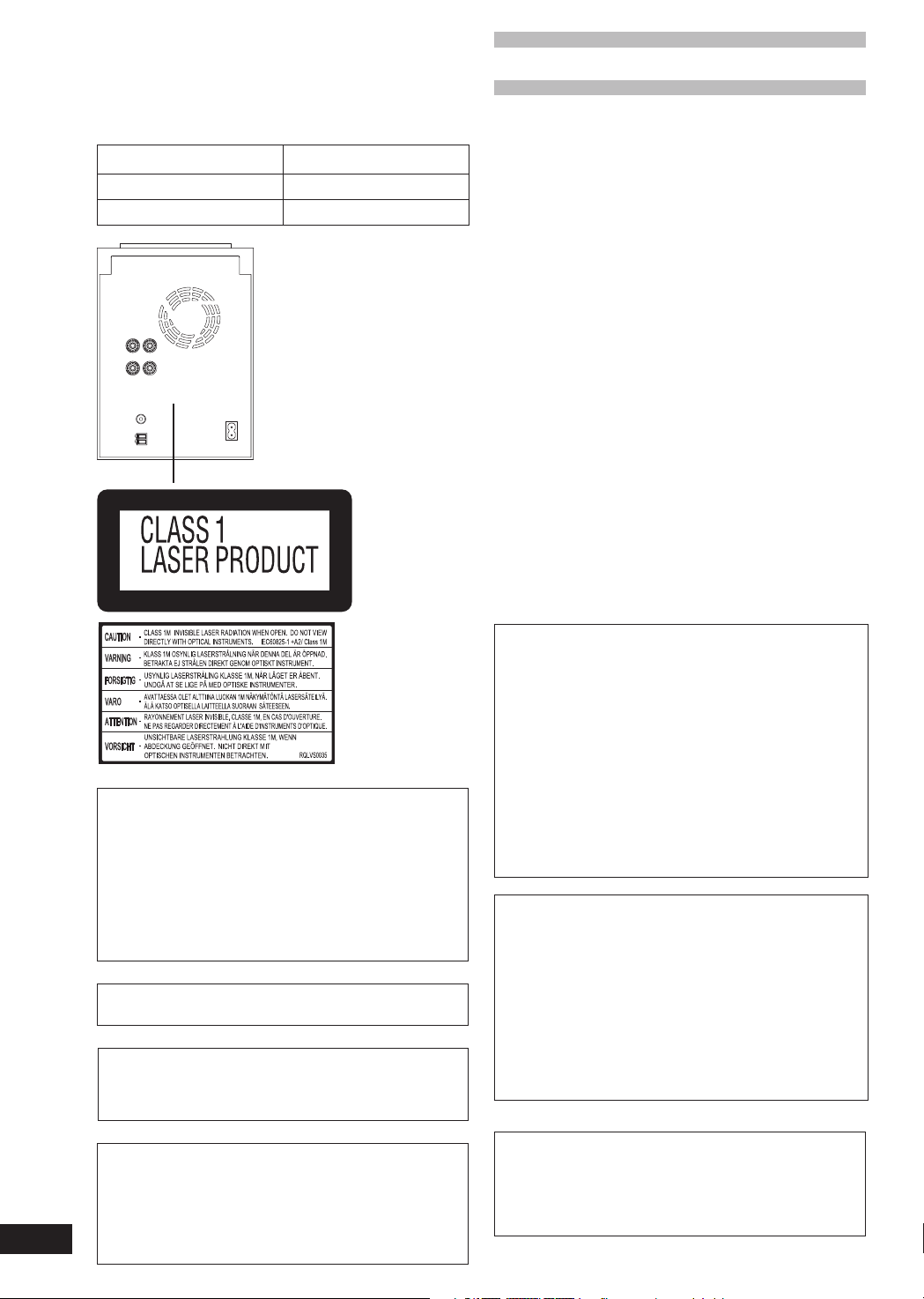

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinﬂ ussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

Das Gerät sollte in der Nähe einer Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist. Ein unbehinderter Zugang zum Netzstecker muss stets gewährleistet sein. Um dieses Gerät vollständig vom Netz zu trennen, den Netzstecker aus der Netzsteckdose ziehen.

DURCHGEFÜHRT WERDEN.

Page 3

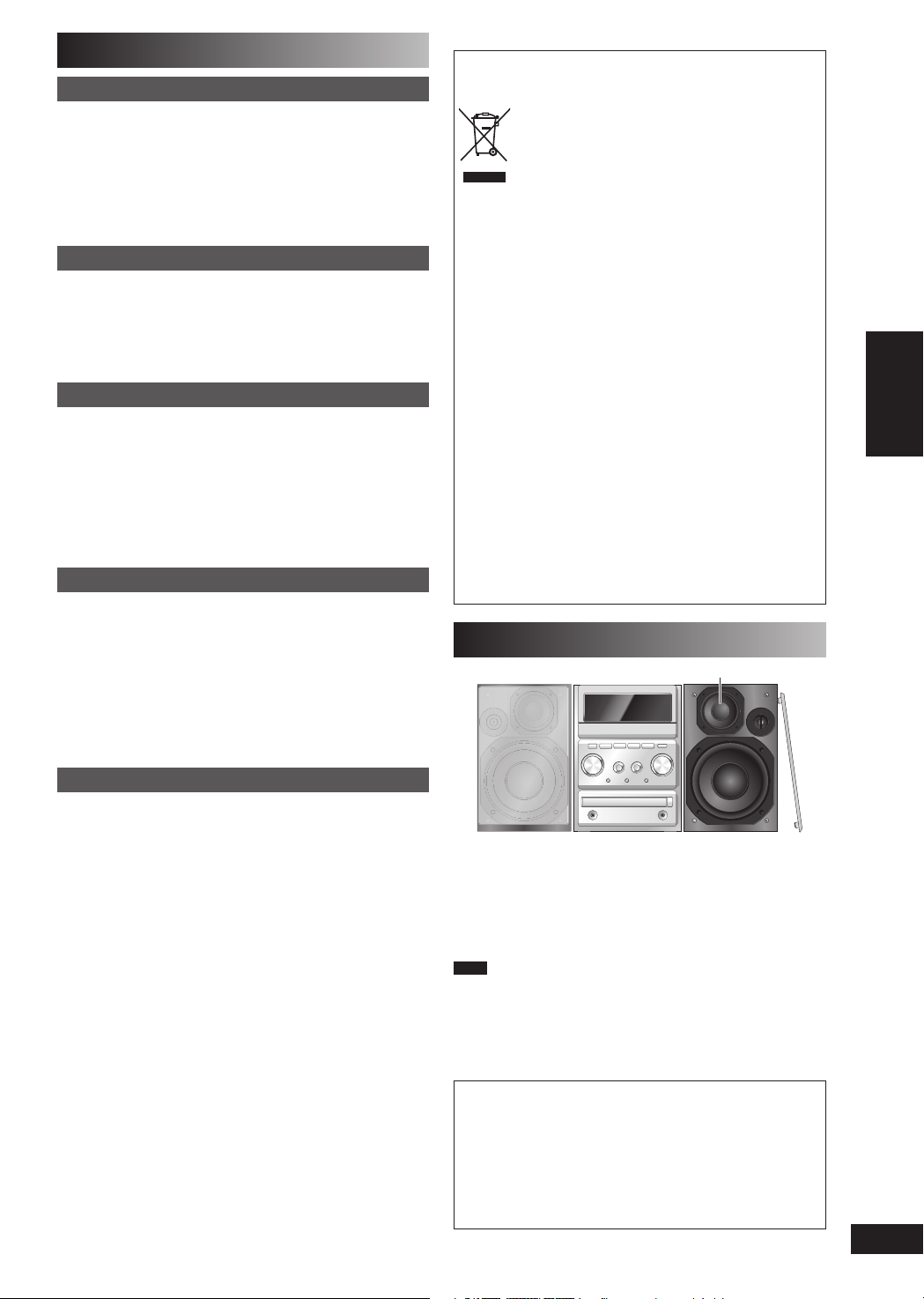

Sicherheitsmaßnahmen

Aufstellung

Stellen Sie das Gerät auf einer ebenen Fläche so auf, dass es von direkter Sonneneinstrahlung, hoher Temperatur, hoher Luftfeuchtigkeit und starken Erschütterungen ferngehalten wird. Andernfalls können das Gehäuse und andere Komponenten beschädigt werden, wodurch die Lebensdauer des Geräts verkürzt wird.

Stellen Sie das Gerät mindestens 15 cm von einer Wand entfernt auf, um Klangverzerrungen und andere unerwünschte akustische Effekte zu vermeiden.

Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung

Verwenden Sie keine Stromquellen mit Hochspannung. Andernfalls kann es zur Überlastung des Geräts kommen, woraus ein Brand resultieren kann.

Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle, wenn Sie das Gerät z. B. auf einem Schiff oder an anderen Orten, die Gleichstrom verwenden, aufstellen.

Stromkabelschutz

Achten Sie darauf, dass das Stromkabel richtig angeschlossen ist. Verwenden Sie nur ein unbeschädigtes Kabel. Schlechte Anschlüsse und Beschädigungen des Kabels könnten einen Brand oder einen Stromschlag verursachen. Ziehen Sie nicht am Kabel, verbiegen Sie es nicht, und stellen Sie keine schweren Gegenstände darauf.

Fassen Sie beim Abziehen immer den Stecker an. Durch Ziehen am Kabel könnten Sie einen Stromschlag erleiden.

Fassen Sie das Stromkabel nicht mit nassen Händen an. Sie könnten einen Stromschlag erleiden.

Fremdgegenstände

Lassen Sie keine Metallgegenstände in das Gerät fallen. Andernfalls könnten Sie einen Stromschlag erleiden, oder es kann zu Funktionsstörungen kommen.

Verschütten Sie keine Flüssigkeiten in das Gerät. Andernfalls könnten Sie einen Stromschlag erleiden, oder es kann zu Funktionsstörungen kommen. Wenn Sie Flüssigkeiten ins Gerät verschüttet haben, ziehen Sie sofort das Stromkabel aus der Steckdose, und wenden Sie sich an lhren Kundendiensthändler.

Versprühen Sie keine Insektizide auf oder in das Gerät. Sie enthalten entzündliche Gase, die einen Brand auslösen könnten, falls sie in das Gerät versprüht werden.

Wartung

Versuchen Sie nie, das Gerät selbst zu reparieren. Falls der Ton ausfällt, die Anzeigen nicht leuchten, Rauch aus dem Gerät entweicht oder ein anderes Problem auftritt, das in dieser Bedienungsanleitung nicht beschrieben ist, trennen Sie das Netzkabel ab und wenden Sie sich an lhren Fachhändler oder eine autorisierte Kundendienststelle. Falls das Gerät von unqualiﬁ ziertem Personal geöffnet, repariert, auseinander genommen oder wieder zusammengebaut wird, kann es zu einem Stromschlag oder zu Beschädigungen des Geräts kommen.

Wenn Sie das Gerät lange Zeit nicht verwenden, ziehen Sie das Netzkabel ab, um die Lebensdauer des Geräts zu verlängern.

– Bedeutung des nachstehend abgebildeten Symbols –

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

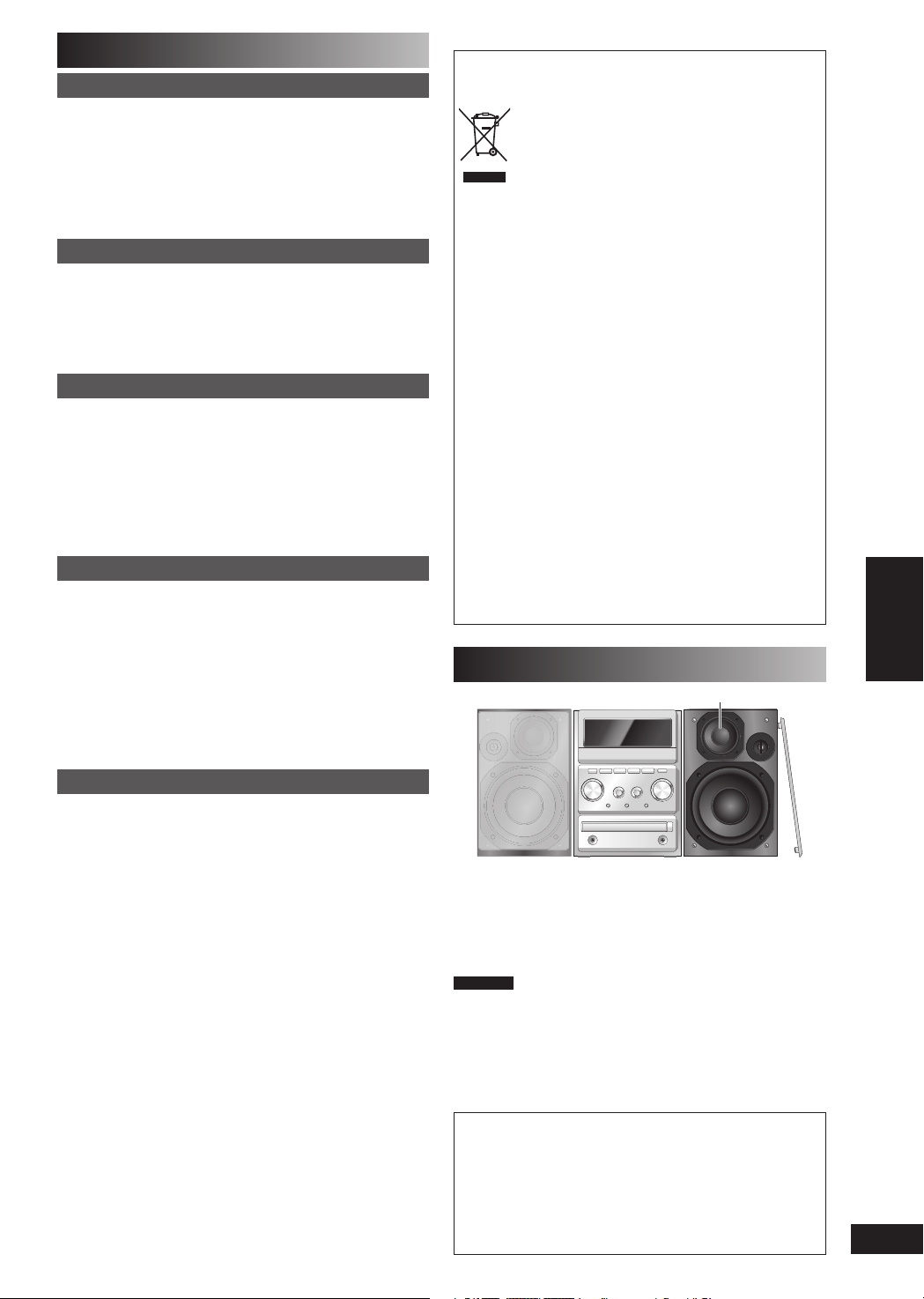

Aufstellung der Lautsprecherboxen

Hochtöner

Stellen Sie die Lautsprecher so auf, dass der Hochtöner sich auf der Innenseite beﬁ ndet.

Verwenden Sie ausschließlich die Lautsprecherboxen im Lieferumfang der Anlage.

Mit den mitgelieferten Lautsprecherboxen wird die optimale Klangqualität dieser Anlage erzielt. Durch den Anschluss anderer Lautsprecherboxen kann die Anlage beschädigt werden, und die Klangqualität wird beeinträchtigt.

Hinweis

• Um eine ausreichende Belüftung zu gewährleisten, sollte ein Mindestabstand von 10 mm zwischen den Lautsprecherboxen und der Anlage eingehalten werden.

• Diese Lautsprecherboxen sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie dürfen daher nicht in der Nähe eines Fernsehgerätes, Personalcomputers oder anderen Gerätes aufgestellt werden, das für magnetische Einstreuungen empﬁ ndlich ist.

• Vermeiden Sie eine Berührung der Konuslautsprecher bei abgenommenen Frontgittern, um eine Beschädigung der Lautsprecher zu verhindern.

Achtung

• Verwenden Sie diese Lautsprecherboxen ausschließlich mit der dafür vorgesehenen Anlage. Anderenfalls können der angeschlossene Verstärker und die Lautsprecherboxen beschädigt werden und es besteht Brandgefahr. Falls eine Beschädigung aufgetreten ist oder sich die Wiedergabeleistung plötzlich verschlechtert, wenden Sie sich bitte an eine qualiﬁ zierte Service-Kraft.

• Diese Lautsprecherboxen dürfen nicht an einer Wand oder an der Decke befestigt werden.

DEUTSCH

RQTV0213

Page 4

Erste Schritte

SchritSchritt t 1 1

Schließen Sie das Netzkabel erst an, nachdem alle anderen Verbindungen vorgenommen wurden.

Anschließen der UKW-Zimmerantenne.

Befestigen Sie die Antenne an einer Wand oder Säule, wo es möglichst wenige Empfangsstörungen gibt.

- Herstellen der Verbindung- Herstellen der Verbindung

Klebeband

UKWZimmerantenne

Anschließen der Lautsprecherkabel.

Kupfer (ª)

Silber (·)

Durch einen unsachgemäßen Anschluss kann die Anlage beschädigt werden.

Rot (ª)

Schwarz (·)

Rot (ª)

RQTV0213

Anschließen der MW-Rahmenantenne.

MW-Rahmenantenne

Stellen Sie die Rahmenantenne auf ihrer Unterlage auf. Halten Sie das Antennenkabel von anderen Drähten und Kabeln fern.

Zur Netzsteckdose

Anschließen des Netzkabels.

Das mitgelieferte Netzkabel ist ausschließlich für den Gebrauch mit dieser Anlage bestimmt. Verwenden Sie dieses Netzkabel auf keinen Fall für andere Geräte.

Anschließen des Steckverbinders an den Netzeingang

Netzeingang

Auch nach einwandfreiem Anschluss des Steckverbinders des Netzkabels kann es je nach Ausführung des Netzeingangs am Gerät vorkommen, dass der vordere Teil des Steckverbinders geringfügig aus dem Netzeingang hervorsteht. Die einwandfreie Gerätefunktion wird dadurch jedoch nicht beeinträchtigt.

Steckverbinder

Page 5

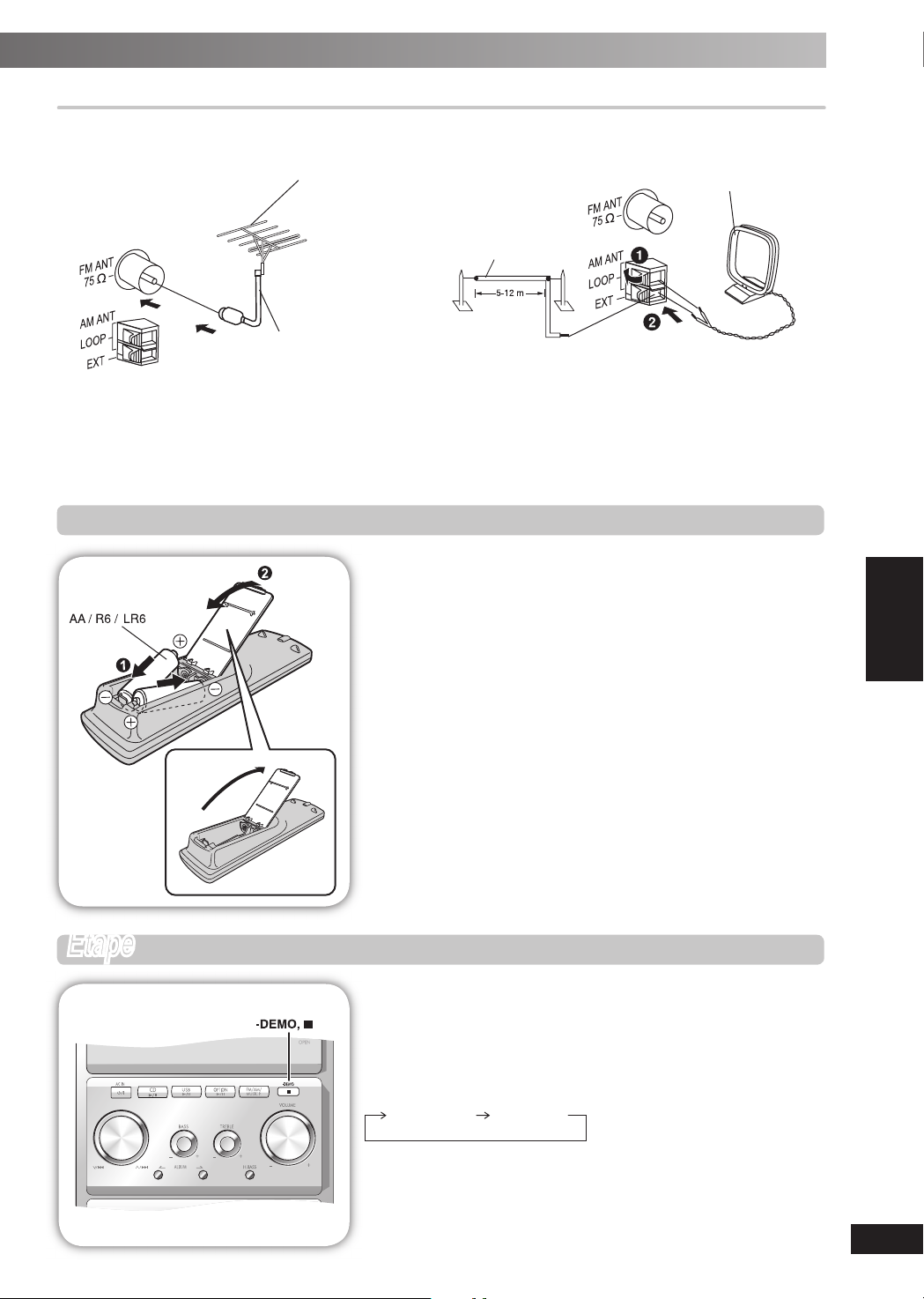

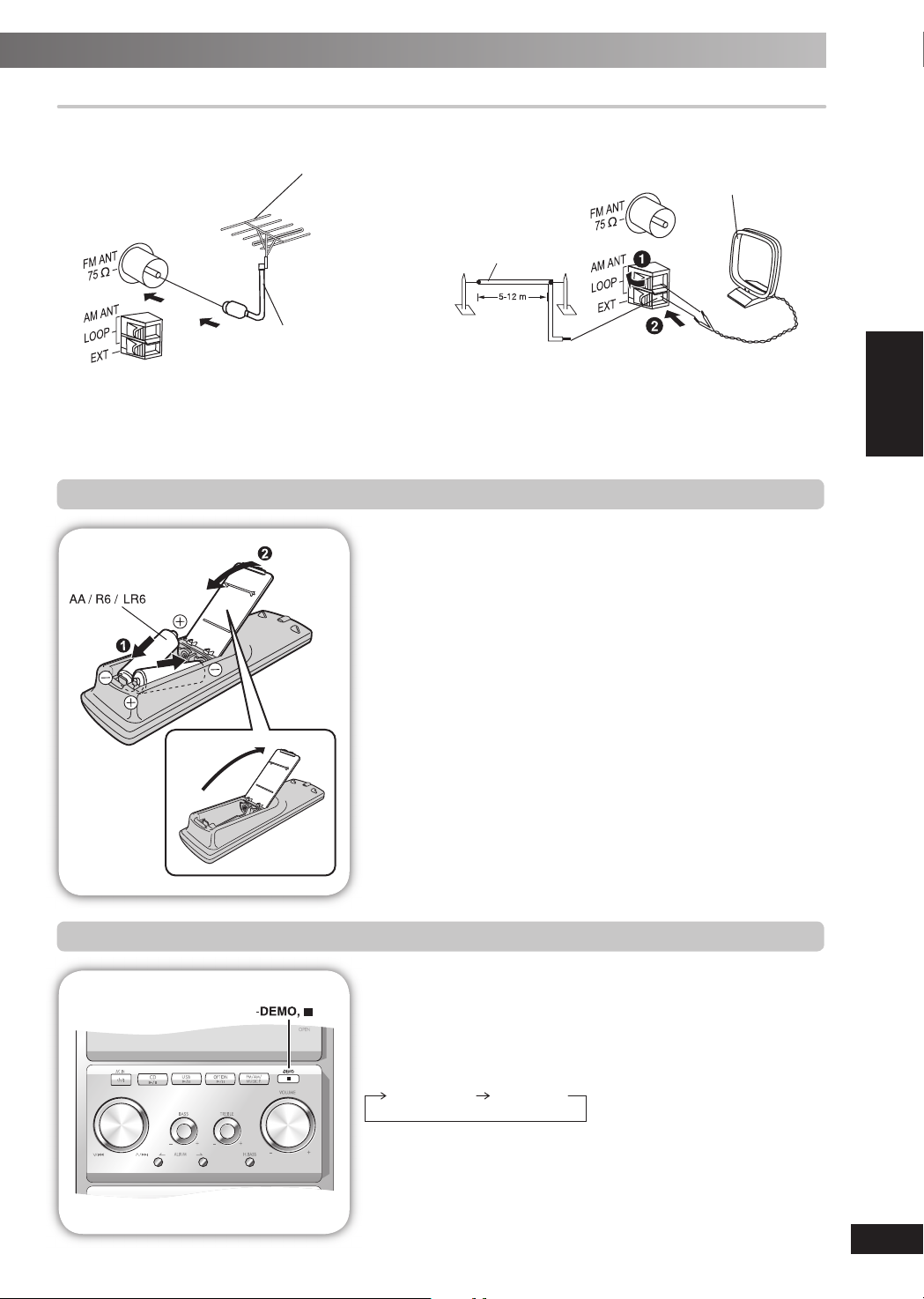

Optionale AntennenanschlüsseOptionale Antennenanschlüsse

UKW-Außenantenne

UKW-Außenantenne (Sonderzubehör)

MW-Außenantenne

MW-Rahmenantenne (mitgeliefert)

MW-Außenantenne

(Sonderzubehör)

Koaxialkabel

(Sonderzubehör)

• Verwenden Sie Außenantennen niemals bei Gewitter.

• Sie können die UKW-Außenantenne anschließen, um einen besseren Empfang zu erhalten. Bei Fragen zur Installation wenden Sie sich an Ihren Fachhändler.

• Trennen Sie die UKW-Zimmerantenne bei Verwendung einer UKW-Außenantenne.

• Schließen Sie die MW-Außenantenne an, ohne die MW-Rahmenantenne zu entfernen. Verlegen Sie isolierten Draht mit einer Länge von 5 bis 12 m horizontal an einem Fenster usw. entlang.

Schritt 2Schritt 2

- Einlegen der Batterien in die Fernbedienung - Einlegen der Batterien in die Fernbedienung

■ Batterien

• Legen Sie die Batterien so ein, dass die Pole (+ und –) mit den Bezeichnungen in der Fernbedienung übereinstimmen.

• Nehmen Sie die Batterien heraus, wenn die Fernbedienung für längere Zeit nicht verwendet werden soll. Bewahren Sie sie an einem kühlen, dunklen Ort auf.

• Keine Akkus verwenden.

•

Ein unsachgemäßer Umgang mit Batterien in der Fernbedienung kann zum Auslaufen von Elektrolyt führen, was einen Brand verursachen kann.

• verbrauchte Batterien sachgerecht entsorgen.

Beachten Sie folgende Hinweise:

• verwenden Sie niemals alte und neue Batterien gemeinsam.

• verwenden Sie niemals verschiedene Batterietypen gemeinsam.

• erhitzen Sie die Batterien nicht, und setzen Sie sie keinem offenen Feuer aus.

• nehmen Sie sie nicht auseinander, und schließen Sie sie auch nicht kurz.

• versuchen Sie niemals, alkalische oder manganhaltige Batterien wiederaufzuladen.

• verwenden Sie keine Batterien, deren Umhüllung abgelöst wurde.

■ Verwendung

Richten Sie die Fernbedienung aus einer Entfernung von maximal

m auf den Fernbedienungssensor, der durch keine Hindernisse

7 verdeckt sein darf. Sie müssen sich dabei direkt vor dem Gerät beﬁ nden. Informationen über die Position des Sensors der Fernbedienung ﬁ nden Sie auf Seite 6.

DEUTSCH

Schritt Schritt 33

- Demonstrations-Funktion - Demonstrations-Funktion

Wenn das Gerät zum ersten Mal angeschlossen wird, erscheint u. U. eine Demonstration seiner Funktionen auf dem Display. Wenn die Demo-Einstellung deaktiviert ist, können Sie die Demonstration anzeigen, indem Sie „DEMO ON“ wählen.

Halten Sie [–DEMO, 7] gedrückt.

Jedes Mal, wenn die Taste gedrückt gehalten wird, wechselt das Anzeigefeld wie folgt:

$%-//&& $%-//.

(Aus) (Ein)

Wählen Sie zur Verringerung des Stromverbrauchs im Betriebsbereitschaftsmodus die Einstellung „DEMO OFF“.

RQTV0213

Page 6

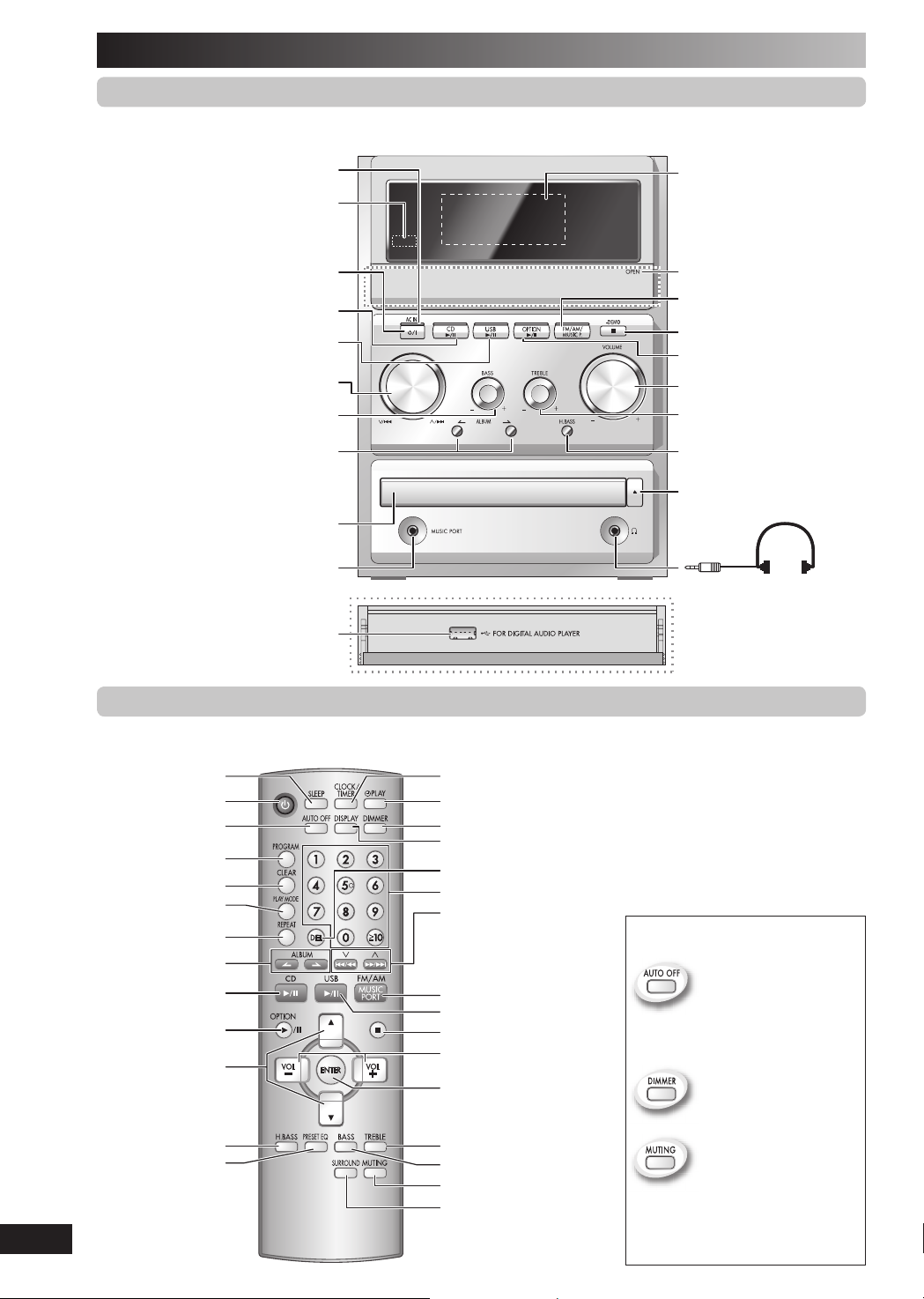

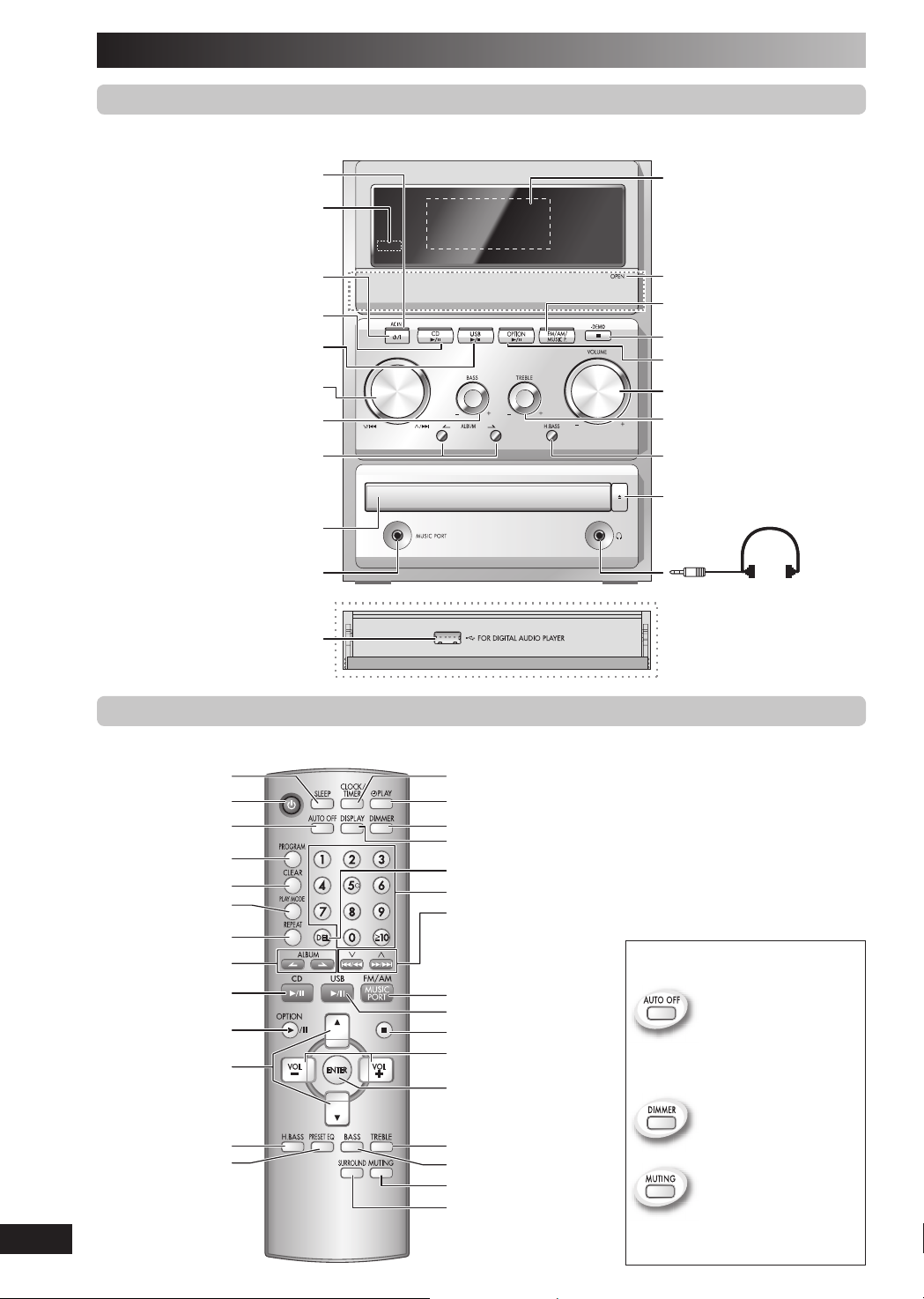

Übersicht über die Bedienelemente

HauptgerätHauptgerät

Seiten mit Hinweisen werden in Klammern angezeigt.

Netzstrom-Versorgungsanzeige (AC IN)

Diese Anzeige leuchtet, wenn das Gerät an

eine Netzsteckdose angeschlossen ist.

Fernbedienungs-Signalsensor

1 Bereitschafts-/Ein-Schalter (y/l) (7,11)

Mit diesem Schalter wird das Gerät aus

der elektrischen Betriebsbereitschaft

Bereitschaftszustand nimmt das Gerät eine

heraus eingeschaltet. Auch im

geringe Menge Strom

2 Disc-Wiedergabe/Pause (7, 8)

3 USB Wiedergabe/Pause (12)

Titel überspringen, Abstimmung/

Speicherplatzwahl, Uhrzeiteinstellung

Anpassung von Bässen (11)

auf.

Anzeigebereich

Abdeckung der USB-Buchse öffnen (12)

5 FM/AM Radio, Music Port Auswahl (9, 13)

Stopp/Demo (5, 7, 8, 12, 13) 6 Option play/pause

(Wiedergabe/Pause) 7 Lautstärkeregler

Anpassung von Höhen (11)

(13)

4 Albumauswahl (7, 8, 12)

Disc-Schublade (7)

Music Port Buchse (13)

USB-Buchse (12)

FernbedienungFernbedienung

Tasten, wie z. B. 1, haben die gleiche Funktion wie die entsprechenden Tasten am Hauptgerät.

Einschlaftimer (10)

Automatische Ausschaltung

Programmieren (8, 9)

Alle löschen (8)

Wiedergabemodus

Wiederholung (8)

Anpassung von

Höhen/Bässen (11)

(7, 9)

Uhr/Zeitschaltuhr (10, 11)

Wiedergabe-Zeitschaltuhr (11)

Dimmer Anzeige (7, 9)

Löschen (8) Ziffern (7, 8, 9, 12) Titel überspringen/

suchen, Abstimmung/ Speicherplatzwahl, Uhrzeiteinstellung (7 bis 13)

5 3

Stopp (7, 8, 12, 13)

Eingabe (8, 13)

8 H.BASS Auswahl (11)

Disc-Schublade öffnen/ schließen (7)

)

Kopfhörerbuchse (

Um eine Beeinträchtigung des Gehörsinns auszuschließen, sollten Sie den Kopfhörer nicht längere Zeit über mit hoher Lautstärke verwenden. Steckerausführung: 3,5-mmStereostecker (Sonderzubehör)

Über diese Funktion können Sie das Gerät automatisch ausschalten lassen, wenn es 10 Minuten lang nicht verwendet wird (funktioniert nur im Disc- oder USB- modus).

Die Einstellung wird beibehalten, auch wenn das Gerät ausgeschaltet wird.

Dient zum Dimmen des Anzeigefelds.

Equalizer-Kurven

RQTV0213

Voreingestellte

(11)

Höhenregler (11) Bassregler (11) Stummschaltung

Surround (11)

Dient zum Stummschalten des Tons.

• Zum Aktivieren der Funktion drücken Sie die Taste.

• Wenn Sie die Taste erneut drücken, schalten Sie die Funktion wieder aus.

Page 7

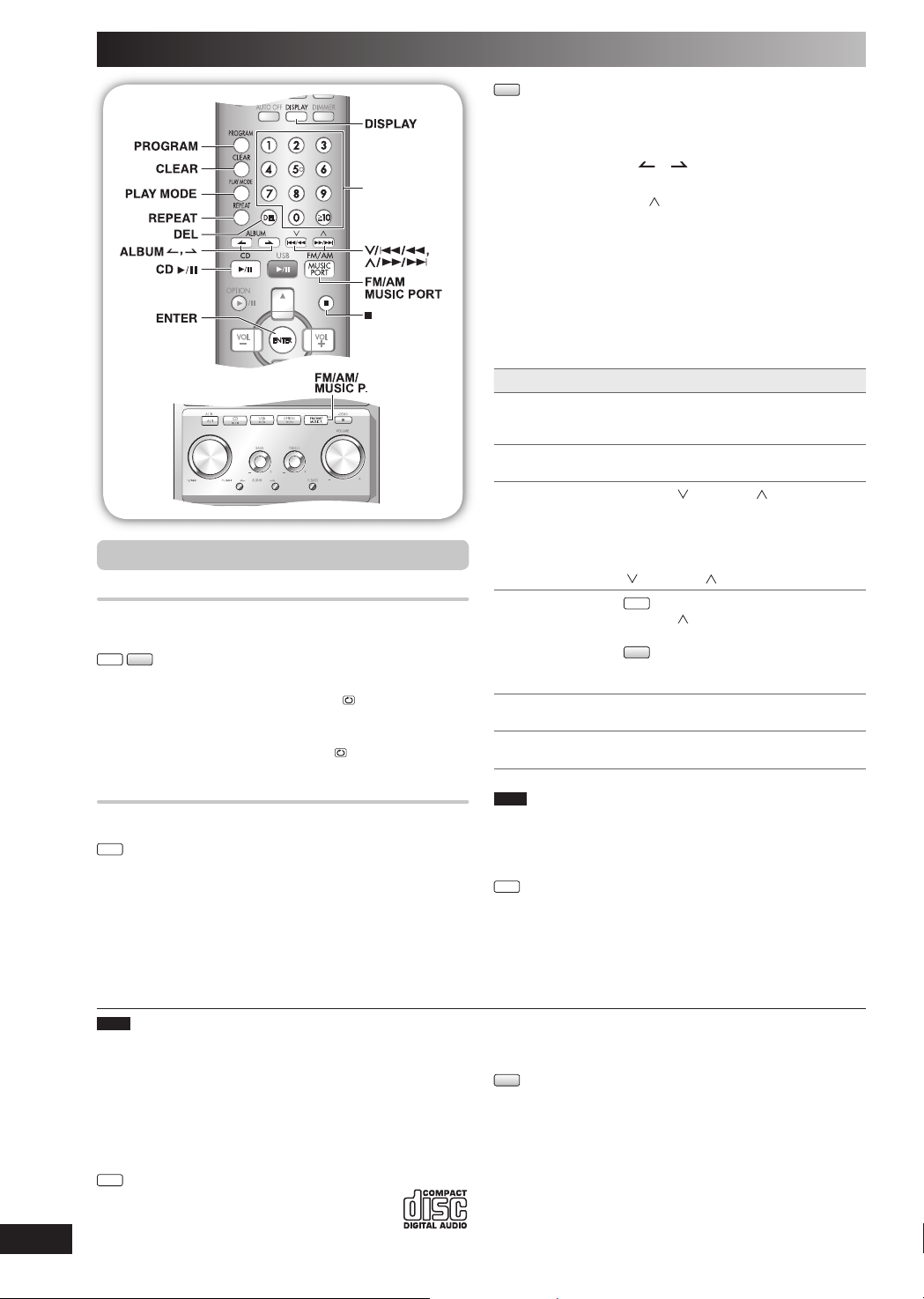

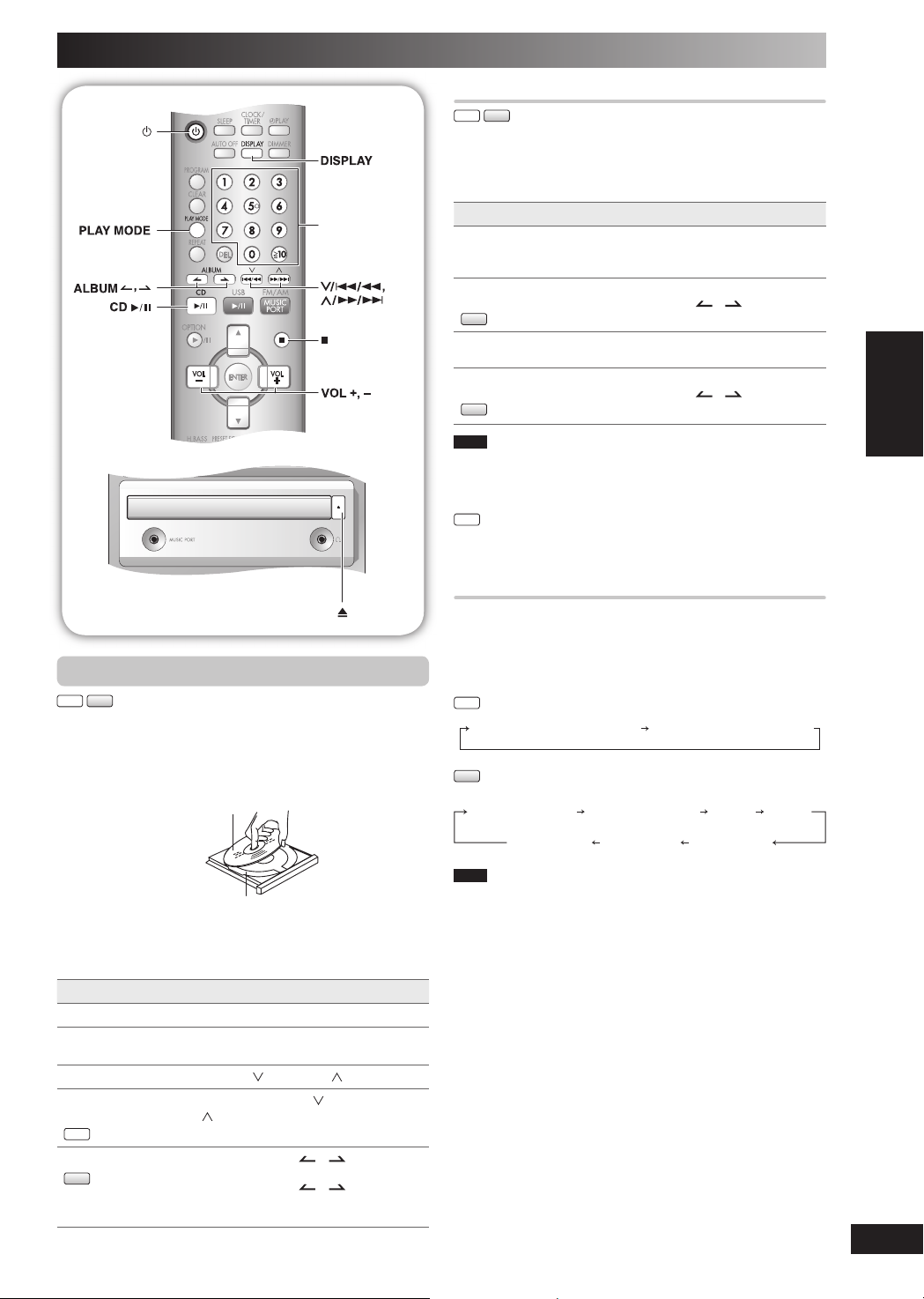

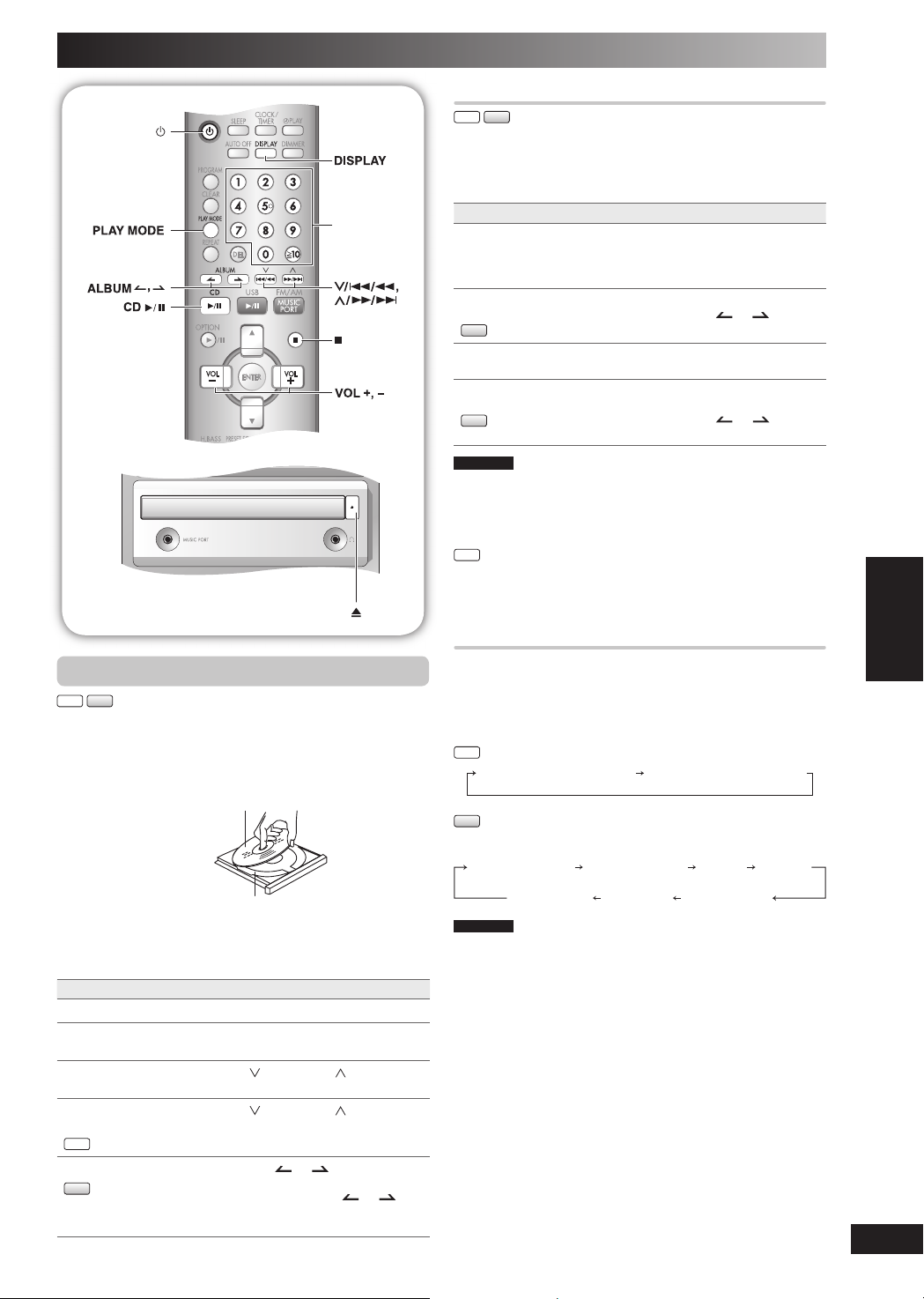

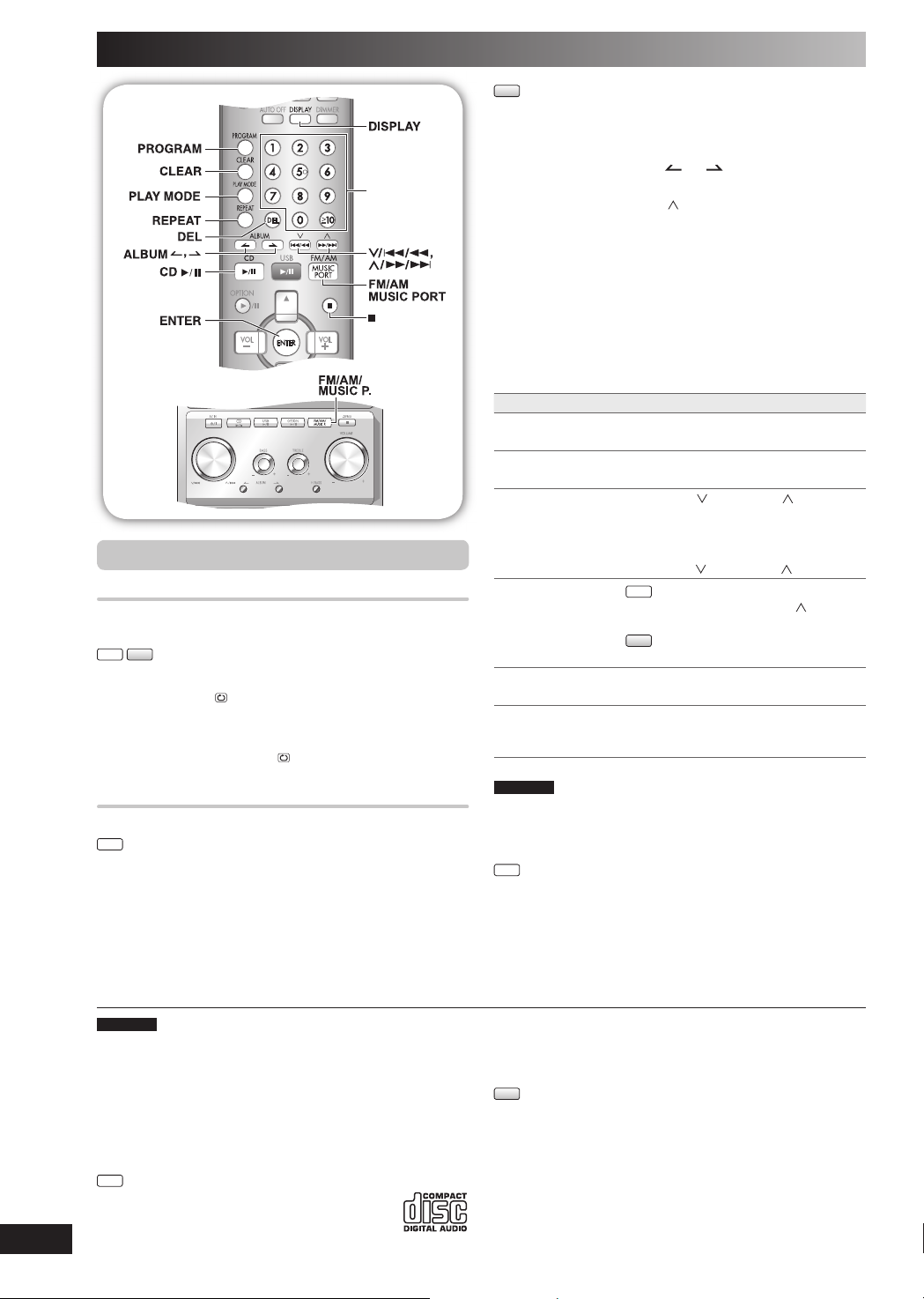

Discs

Nummerntasten

Funktionen des WiedergabemodusFunktionen des Wiedergabemodus

MP3

Drücken Sie [CD 6].

Drücken Sie [PLAY MODE], um den gewünschten

Modus auszuwählen.

Mode Wiedergabe

1-TRACK

1TR

1-ALBUM

1ALBUM

MP3

RANDOM

RND

1-ALBUM RANDOM

1ALBUM RND

MP3

Hinweis

• Während der Zufallswiedergabe (RANDOM) oder der Zufallswiedergabe eines Albums (1-ALBUM RANDOM) können Sie nicht zu Titeln wechseln, die bereits abgespielt wurden.

• Nach Ausfahren des Disc-Fachs wird der aktuelle WiedergabeModus gelöscht.

• Während der Zufallswiedergabe (RANDOM) können Sie nur innerhalb des aktuellen Titels vorwärts oder rückwärts suchen.

eines ausgewählten Titels auf der Disc. Wählen Sie mithilfe der Nummerntasten den Titel aus.

eines ausgewählten Albums auf der Disc. Drücken Sie [ALBUM das gewünschte Album auszuwählen.

einer Disc in zufälliger Reihenfolge.

aller Titel eines ausgewählten Albums in zufälliger Reihenfolge. Drücken Sie [ALBUM das gewünschte Album auszuwählen.

oder ], um

DEUTSCH

Einfache WiedergabeEinfache Wiedergabe

MP3

Drücken Sie [y], um die Anlage einzuschalten.

Drücken Sie [0], um die Disc-Schublade zu öffnen,

und legen Sie die Disc ein. Drücken Sie erneut [0], um die Schublade zu schließen.

Die CD-Seite mit dem Etikett muss nach oben weisen

Disc-Schublade

Drücken Sie [CD 6], um mit der Wiedergabe zu

beginnen. Regeln Sie die Lautstärke.

Funktion Auszuführende Schritte

Anhalten der Disc Drücken Sie [7].

Pausieren der Wiedergabe

Überspringen von Titeln

Durchsuchen von Titeln

Überspringen eines Albums

MP3

Drücken Sie [CD 6]. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.

Drücken Sie

Halten Sie während der Wiedergabe oder im Pause-Modus [ /¡/¢] gedrückt.

Drücken Sie im Wiedergabemodus [ALBUM Drücken Sie im Stoppmodus einmal [ALBUM Zahlentasten.

[ /4/1] oder [ /¡/¢]

[ /4/1] oder

oder ].

oder ] und dann die

Anzeige-FunktionAnzeige-Funktion

Mit dieser Funktion können Sie die Informationen des aktuellen Titels anzeigen.

Drücken Sie im Wiedergabe- oder Pause-Modus die Taste [DISPLAY].

Verstrichene Spielzeit Restspielzeit

MP3

Verstrichene

Spielzeit

Hinweis

• Maximale Anzahl von anzeigbaren Zeichen: ungefähr 30

• Diese Anlage unterstützt ID3-Tags der Versionen 1,0 und 1,1. Nicht unterstützte Textdaten werden nicht angezeigt.

• Bei „ID3 Tag“ handelt es sich um Titelinformationen in Form von Textdaten, die in MP3-Titeln eingebettet sind.

Restspielzeit Albumname Titelname

ID3 (Künstler) ID3 (Titel) ID3 (Album)

RQTV0213

Page 8

Discs (fortsetzung)

Nummerntasten

Erweiterte WiedergabeErweiterte Wiedergabe

WiederholwiedergabeWiederholwiedergabe

Sie können die Programmwiedergabe oder einen anderen gewählten Wiedergabemodus wiederholen.

MP3

Drücken Sie vor oder während der Wiedergabe die Taste [REPEAT].

„REPEAT ON“ und „

Deaktivieren der Funktion

Drücken Sie erneut [REPEAT].

„REPEAT OFF“ wird angezeigt und „

ProgrammwiedergabeProgrammwiedergabe

Mit dieser Funktion können Sie bis zu 24 Titel programmieren.

Drücken Sie [CD 6] und dann [7].

Drücken Sie [PROGRAM].

Wählen Sie mithilfe der Nummerntasten den

gewünschten Titel aus.

Wiederholen Sie diesen Schritt, um weitere Titel zu programmieren.

Drücken Sie [CD 6], um mit der Wiedergabe zu

beginnen.

“ werden angezeigt.

“ wird ausgeblendet.

MP3

Drücken Sie [CD 6] und dann [7].

Drücken Sie [PROGRAM].

Drücken Sie [ALBUM oder ], um das

gewünschte Album auszuwählen. Drücken Sie einmal [ /¡/¢] und dann die

Nummerntasten, um den gewünschten Titel auszuwählen.

Drücken Sie [ENTER].

Wiederholen Sie die Schritte 3 bis 5, um weitere Titel zu programmieren.

Drücken Sie [CD 6], um mit der Wiedergabe zu

beginnen.

Bei zweistelligen Zahlen drücken Sie einmal [h10], gefolgt von den beiden Ziffern. Bei dreistelligen Zahlen drücken Sie zweimal [ drei Ziffern.

Funktion Auszuführende Schritte

Abbrechen des Programm-Modus

Wiederholen des Programms

Überprüfen des Programminhalts

Erweitern des Programms

Löschen des letzten Titels

Löschen aller programmierten Titel

Hinweis

• Wenn Sie versuchen, mehr als 24 Titel zu programmieren, wird „PGM FULL“ angezeigt.

• Der Programmspeicher wird gelöscht, wenn Sie den DiscSchublade öffnen.

• Während der Programmwiedergabe können Sie nur innerhalb des aktuellen Titels vorwärts oder rückwärts suchen.

Drücken Sie [PROGRAM] im Stopp-Modus.

Drücken Sie [PROGRAM] und dann [CD 6].

Drücken Sie wenn „PGM“ im Stopp-Modus angezeigt wird. Wenn Sie während der Programmierung eine Überprüfung durchführen möchten, drücken Sie, wenn „PGM“ angezeigt wird, zweimal [PROGRAM] und dann [ /¡/¢].

Drücken Sie im Stopp-Modus und wiederholen Sie dann Schritt 3.

MP3

Wiederholen Sie im Stopp-Modus die Schritte 3 bis 5.

Drücken Sie [DEL] im Stopp-Modus.

Drücken Sie [CLEAR]. Daraufhin erscheint „CLR ALL“ im Display.

[ /4/1] oder [ /¡/¢],

10], gefolgt von den

[ /4/1] oder

[ /¡/¢]

Hinweis

• Diese Anlage kann MP3-Dateien und ﬁ nalisierte CD-R/RWs im CDDA-Format wiedergeben.

• Unter Umständen ist die Wiedergabe von CD-R/RWs aufgrund des gewählten Aufnahmeverfahrens nicht möglich.

• Verwenden Sie keine unregelmäßig geformten Discs.

• Verwenden Sie keine Discs mit schlecht haftenden Etiketten und Aufklebern oder Discs, bei denen Klebstoff unter den Etiketten und Aufklebern hervorquillt.

• Bringen Sie keine zusätzlichen Etiketten oder Aufkleber auf der Disc an.

• Beschriften Sie die Disc nicht.

RQTV0213

• Diese Anlage kann auf bis zu 99 Titel zugreifen.

• Verwenden Sie CDs mit folgender Markierung:

Verwenden von DualDiscs

Die „CD“ Seiten von DualDiscs erfüllen nicht den CD-DA Standard. Deshalb kann es möglich sein, dass sie auf dieser Anlage nicht

abgespielt werden können.

MP3

• Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden.

• Dieses Gerät kann auf bis zu 999 Titel, 255 Alben und 20 Aufzeichnungssitzungen zugreifen.

• Discs müssen dem Format ISO 9660 Stufe 1 oder 2 entsprechen (außer erweiterte Formate).

• Abspielen in einer bestimmten Reihenfolge: Stellen Sie Ordnerund Dateinamen jeweils eine dreistellige Zahl in der gewünschten Abspielreihenfolge voran.

Page 9

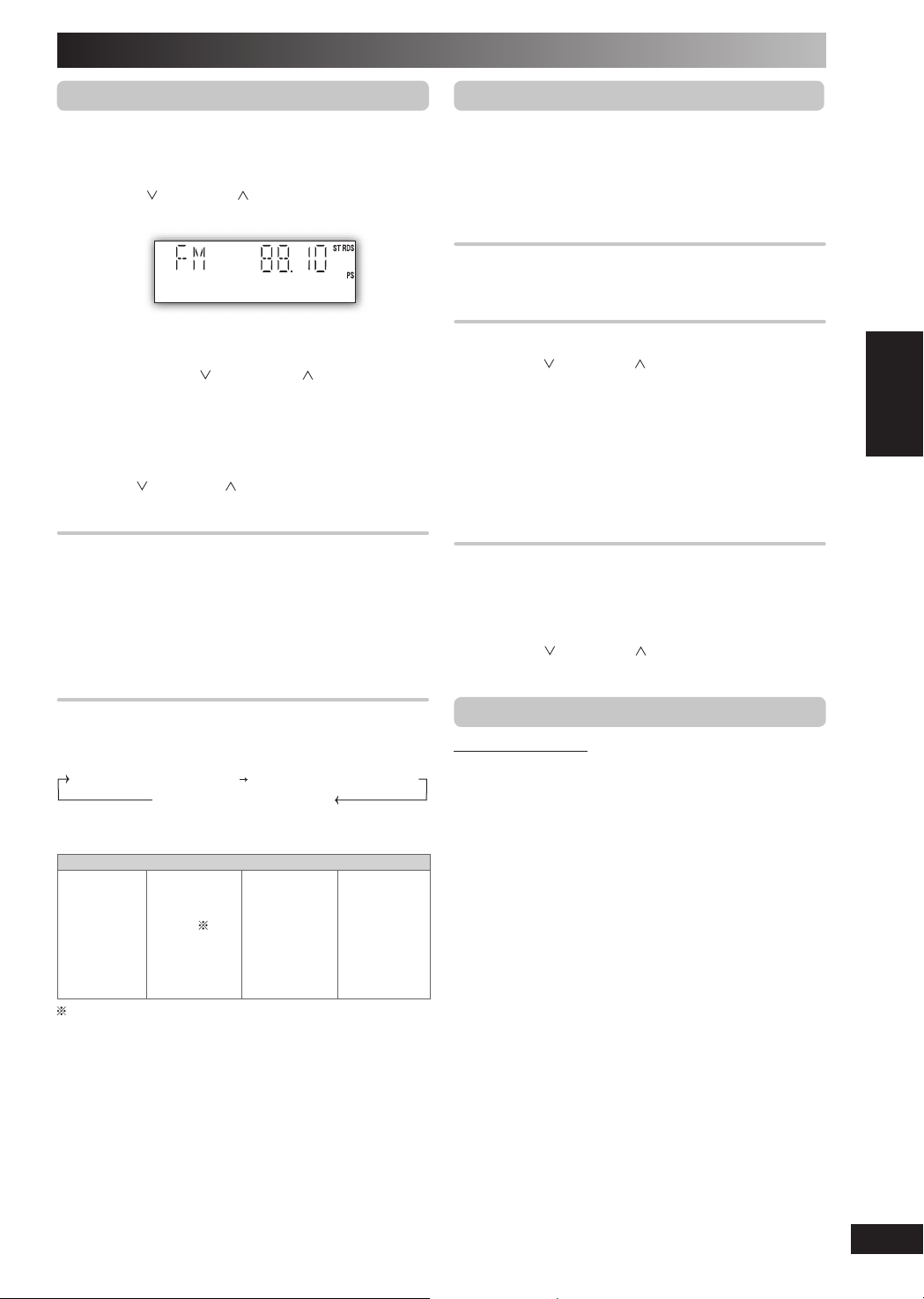

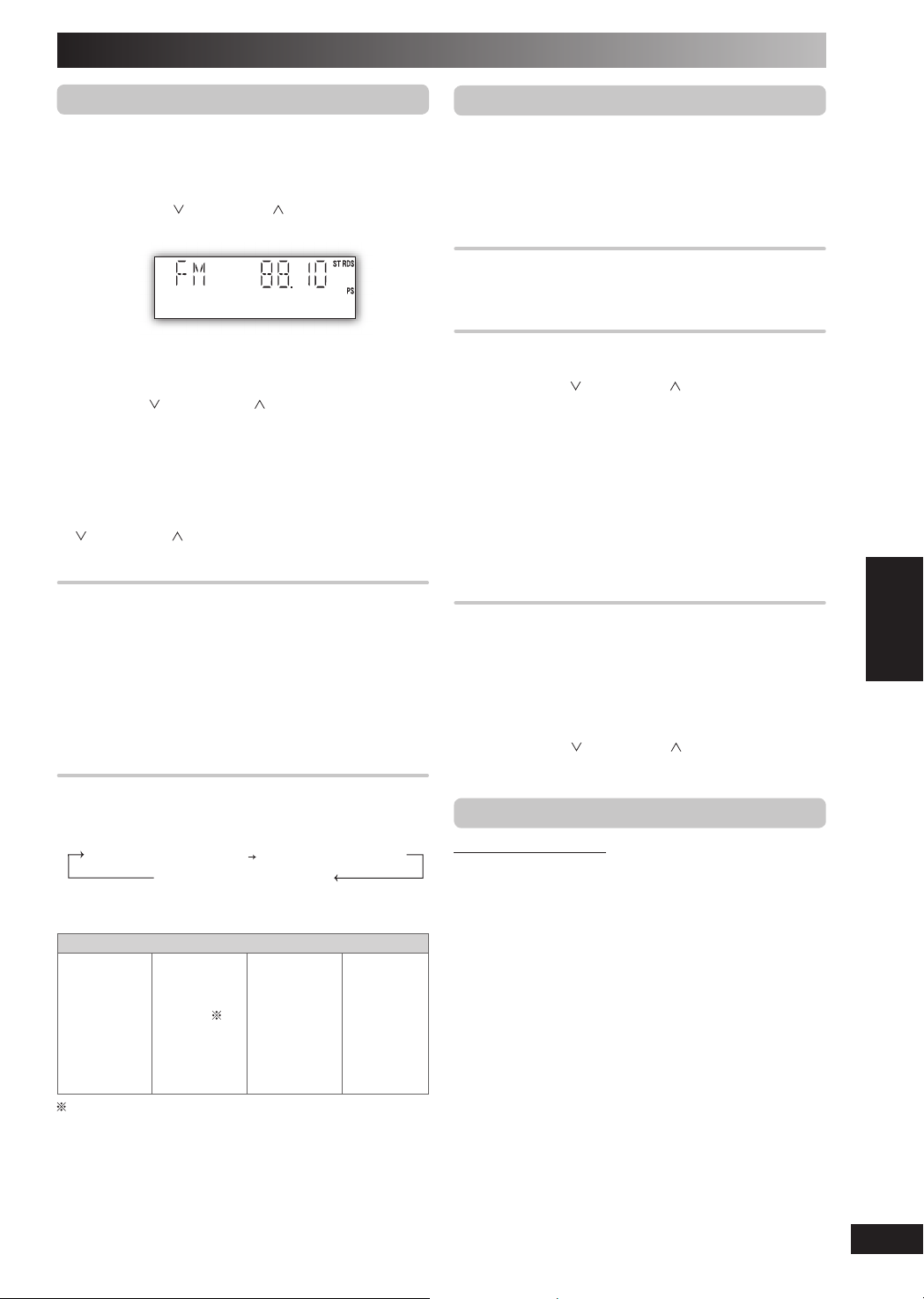

UKW/MW Radio

Manuelle AbstimmungManuelle Abstimmung

Betätigen Sie wiederholt [FM/AM/MUSIC PORT] zur

Wahl von „FM“ oder „AM“. Drücken Sie [PLAY MODE], um „MANUAL“

auszuwählen. Betätigen Sie [ /4/1] oder [ /¡/¢], um die

Frequenz des gewünschten Senders einzustellen.

„ ST “ wird angezeigt, wenn eine UKW-Stereosendung empfangen wird.

Automatische Abstimmung

Drücken Sie einen Augenblick lang [ /4/1] oder

[ /¡/¢], bis die Frequenz sich schnell zu ändern beginnt.

Sobald ein Sender während des Suchlaufs abgestimmt worden ist, ändert sich die Frequenz nicht mehr.

• Wenn der Empfang stark verrauscht ist, arbeitet die automatische Abstimmungsfunktion u.U. nicht.

• Um den automatischen Sendersuchlauf zu beenden, drücken Sie [ /4/1] oder [ /¡/¢] erneut.

Verbessern der UKW-TonqualitätVerbessern der UKW-Tonqualität

Halten Sie [PLAY MODE] gedrückt, bis die Anzeige „MONO“ erscheint.

Deaktivieren der Funktion

Halten Sie [PLAY MODE] erneut gedrückt, um „MONO“ auszublenden.

• MONO wird auch deaktiviert, wenn die Frequenz geändert wird.

• Für die normale Wiedergabe schalten Sie „MONO“ aus.

Empfang von RDS-ProgrammenEmpfang von RDS-Programmen

Dient zum Anzeigen des Namens eines Senders oder eines Programmtyps.

Drücken Sie [DISPLAY], um Folgendes anzuzeigen:

Sendername (PS)

Bei ungünstigen Empfangsbedingungen erscheinen u.U. keine RDS-Anzeigen.

Programmtyp-Anzeigen

NEWS VARIED FINANCE COUNTRY AFFAIRS POP M CHILDREN NATIONAL INFO ROCK M SOCIAL A OLDIES SPORT M.O.R.M EDUCATE LIGHT M PHONE IN DOCUMENT DRAMA CLASSICS TRAVEL TEST CULTURE OTHER M LEISURE ALARM SCIENCE WEATHER JAZZ

„M.O.R.M“=„Middle of the road music“ (U-Musik)

Programmtyp (PTY)

Frequenzanzeige

RELIGION FOLK M

StationsspeicherStationsspeicher

Bis zu 20 „FM“ (UKW)- und 15 „AM“ (MW”)-Sender können eingestellt werden.

Vorbereitung

Betätigen Sie wiederholt [FM/AM/MUSIC PORT] zur Wahl von „FM“ oder „AM“.

Automatische SpeichervoreinstellungAutomatische Speichervoreinstellung

Halten Sie [PROGRAM] gedrückt, um mit der Programmierung zu beginnen.

Manuelle SpeichervoreinstellungManuelle Speichervoreinstellung

Drücken Sie [PLAY MODE], um „MANUAL“

auszuwählen. Drücken Sie [ /4/1] oder [ /¡/¢], um den

gewünschten Sender einzustellen. Drücken Sie [PROGRAM].

Wählen Sie mithilfe der Nummerntasten einen

Kanal aus.

Falls ein Speicherplatz bereits mit einem Festsender belegt ist, wird dieser durch Einspeichern einer neuen Frequenz gelöscht.

Wiederholen Sie die Schritte 2 bis 4, um weitere

Sender einzustellen.

Auswählen eines programmierten SendersAuswählen eines programmierten Senders

Wählen Sie mithilfe der Nummerntasten den Kanal aus.

Für zwei digitale Kanäle drücken Sie [h10], dann die beiden Ziffern.

ODER

Drücken Sie [PLAY MODE], um „PRESET“

auszuwählen. Drücken Sie [ /4/1] oder [ /¡/¢], um den

Kanal auszuwählen.

Einstellung für die MW-ZuweisungEinstellung für die MW-Zuweisung

Nur über Hauptgerät

Dieser Tuner kann MW-Sender bei Bedarf auch mit einem 10- kHz-Frequenzraster abstimmen.

So ändern Sie die Frequenzstufe von 9 kHz auf 10 kHz

Drücken Sie [FM/AM/MUSIC P.], um „FM“

auszuwählen. Halten Sie [FM/AM/MUSIC P.] gedrückt.

Nach wenigen Sekunden blinkt das Display und zeigt die aktuelle Minimalfrequenz an.

Halten Sie [FM/AM/MUSIC P.] weiter gedrückt.

• Wenn sich die Minimalfrequenz ändert, lassen Sie die Taste los. Um zur ursprünglichen Frequenzstufe zurückzukehren, wiederholen Sie die obigen Schritte.

• Nachdem die Einstellung geändert wurde, wird die vorher eingestellte Frequenz gelöscht.

DEUTSCH

RQTV0213

Page 10

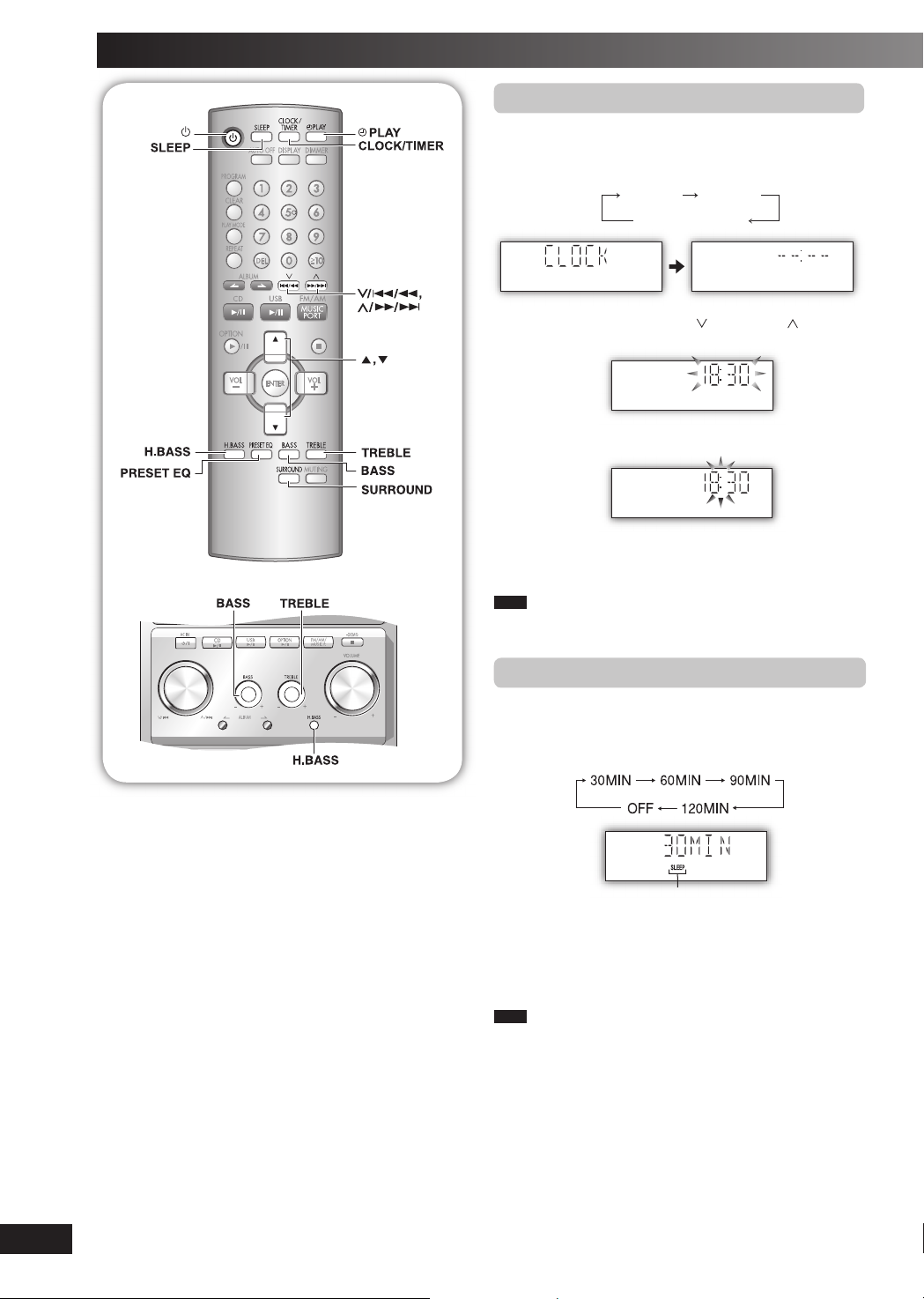

Zeitschaltuhr

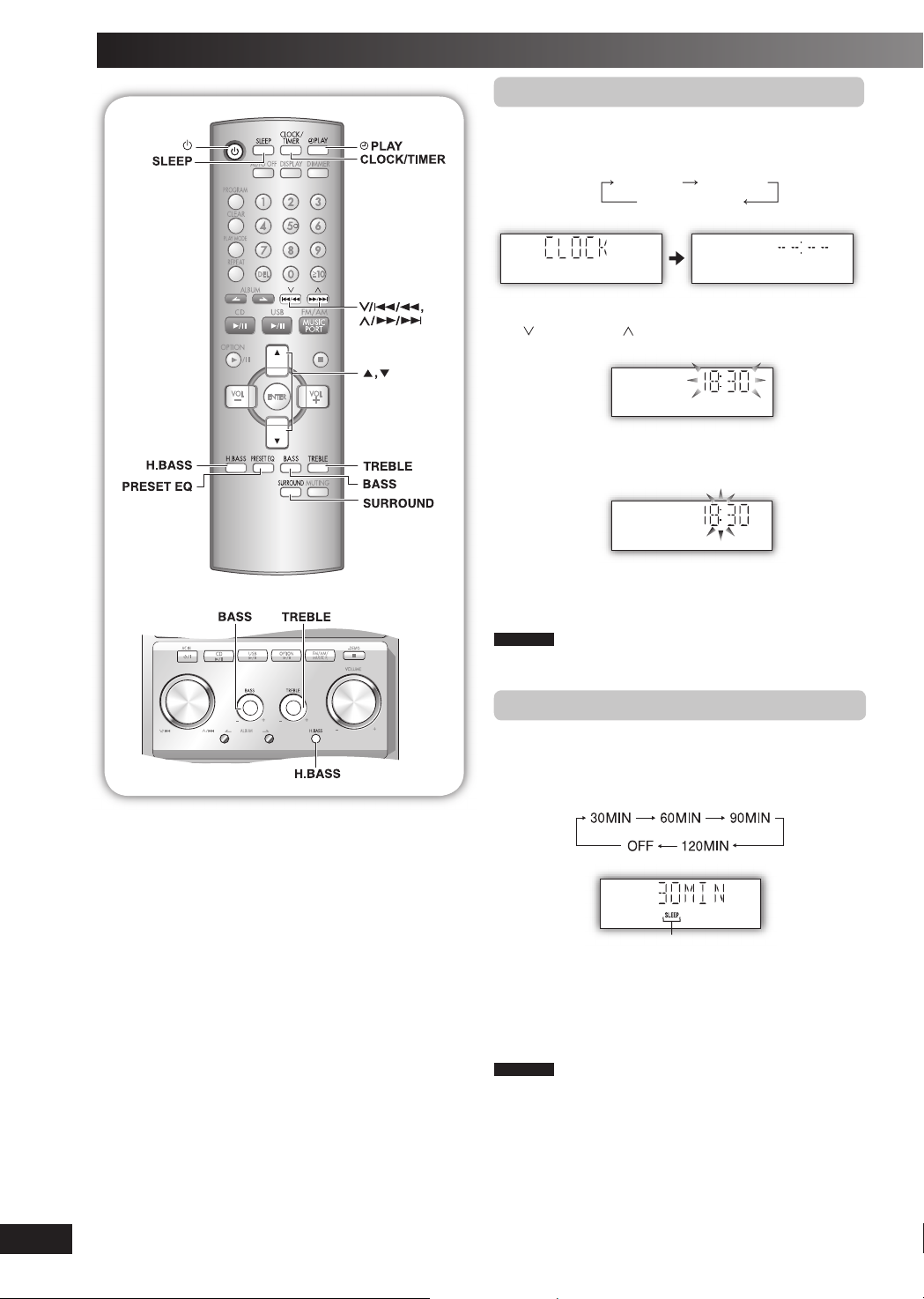

Einstellen der UhrEinstellen der Uhr

Dies ist eine 24-Stunden-Uhr.

Drücken Sie [CLOCK/TIMER], um „CLOCK“

auszuwählen.

Mit jedem Drücken der Taste:

CLOCK

Ursprüngliche Anzeige

Betätigen Sie innerhalb von 5 Sekunden [ /4/1]

oder [ /¡/¢], bis die aktuelle Uhrzeit angezeigt wird.

Drücken Sie erneut [CLOCK/TIMER], um Ihre

Einstellungen zu bestätigen.

˚ PLAY

Anzeigen der Uhrzeit

Drücken Sie einige Sekunden lang [CLOCK/TIMER], um die Uhr anzuzeigen.

Hinweis

Die Uhr kann mit der Zeit geringfügig vor- oder nachgehen. Stellen Sie sie bei Bedarf erneut ein.

Verwendung der Einschlaf-ZeitschaltuhrVerwendung der Einschlaf-Zeitschaltuhr

Über diese Funktion können Sie das Gerät automatisch nach einer bestimmten voreingestellten Zeit ausschalten lassen.

Drücken Sie mehrmals [SLEEP], um die gewünschte Zeit auszuwählen.

Anzeige für die Einschlaf-Zeitschaltuhr

Deaktivieren der Funktion

Drücken Sie [SLEEP], um „OFF“ auszuwählen.

Ändern der verbleibenden Zeit

Drücken Sie [SLEEP], um die verbleibende Zeit anzuzeigen. Anschließend drücken Sie erneut [SLEEP], um die gewünschte Zeit auszuwählen.

Hinweis

• Die Wiedergabe- und Einschlaf-Zeitschaltuhr kann gemeinsam

verwendet werden.

• Die Einstellung der Ausschalt-Zeitschaltuhr besitzt grundsätzlich

Vorrang.

RQTV0213

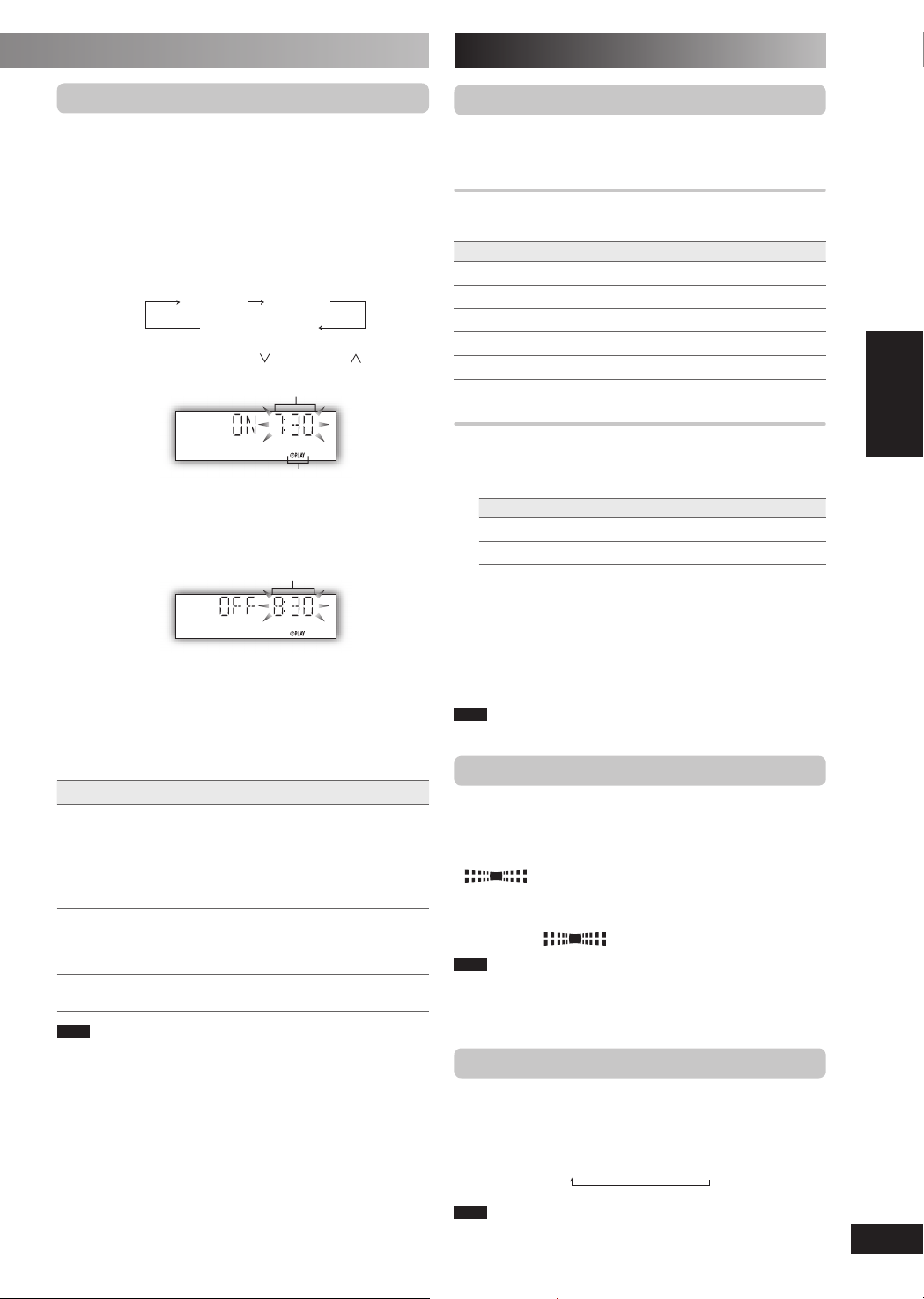

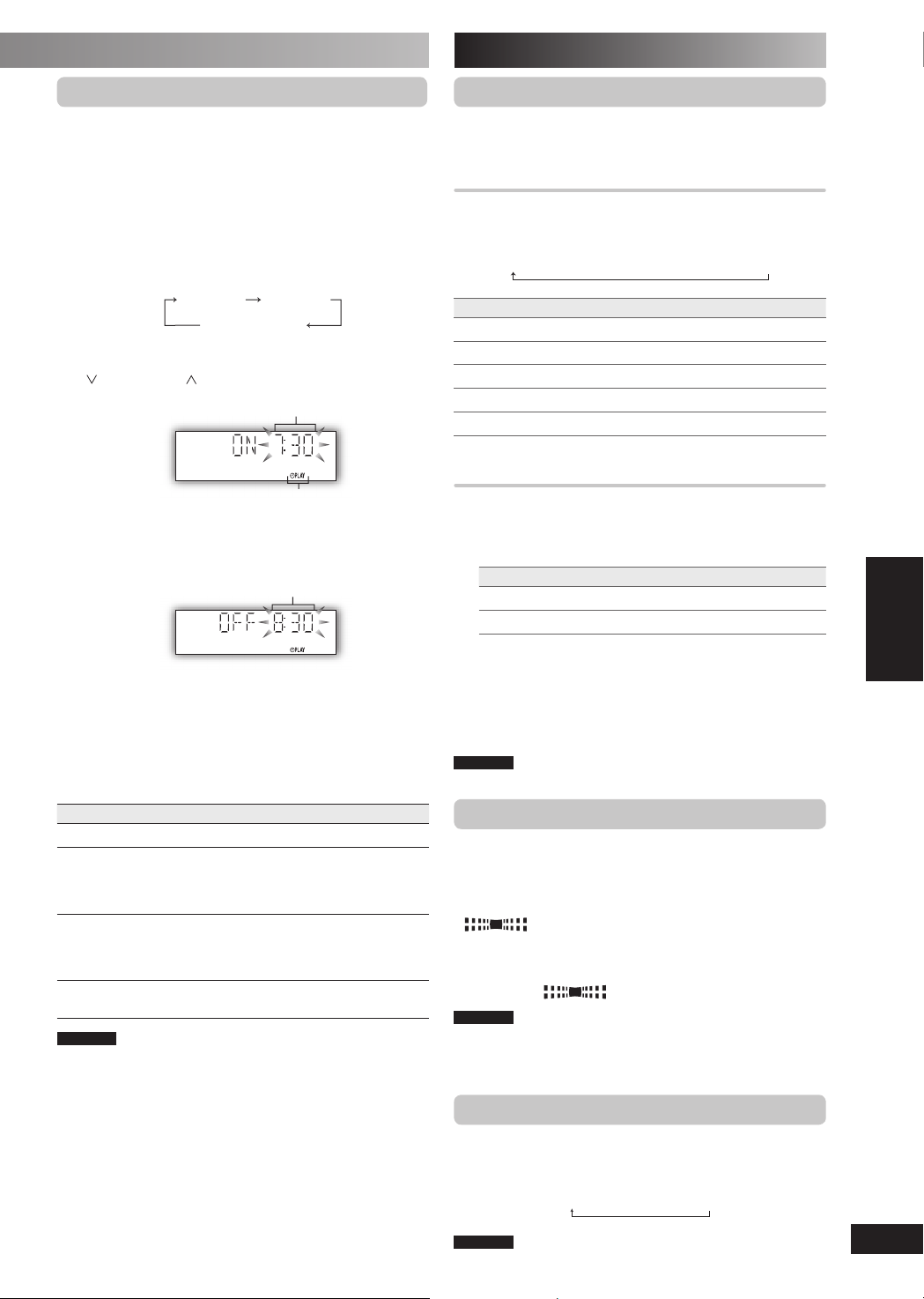

Verwendung der Wiedergabe-ZeitschaltuhrVerwendung der Wiedergabe-Zeitschaltuhr

Sie können die Wiedergabe-zeitschaltuhr so einstellen, dass sich die Anlage zu einem bestimmten Zeitpunkt einschaltet, um Sie zu wecken.

Page 11

Regelung des Tons

Vorbereitung

Schalten Sie das Gerät ein, und stellen Sie die Uhr. Bereiten Sie die zur Wiedergabe vorgesehene Programmquelle Disc, Rundfunksender, USB oder Optionsport vor, und stellen Sie die Lautstärke wunschgemäß ein.

Drücken Sie mehrmals [CLOCK/TIMER], um die

Wiedergabe-Zeitschaltuhr auszuwählen.

CLOCK

˚ PLAY

Ursprüngliche Anzeige

Drücken Sie innerhalb von 5 Sekunden [ /4/1]

oder [ /¡/¢], um die Startzeit einzustellen.

Startzeit

Anzeige der Wiedergabe-Zeitschaltuhr

Drücken Sie [CLOCK/TIMER], um Ihre Einstellungen

zu bestätigen. Wiederholen Sie die Schritte 2 und 3, um die

Endzeit einzustellen.

Endzeit

So aktivieren Sie die Zeitschaltuhr

Drücken Sie [˚PLAY], um die Zeitschaltuhr

einzuschalten.

Daraufhin erscheint „˚PLAY“ im Display.

Drücken Sie [y], um die Anlage in den

Bereitschaftszustand zu schalten.

Das Gerät muss ausgeschaltet sein, damit die Zeitschaltuhr aktiviert wird.

Funktion Auszuführende Schritte

Ändern der Einstellungen

Ändern der Programmquelle oder der Lautstärke

Überprüfen der Einstellungen (bei eingeschalteter Anlage oder im Betriebsbereitschaftsmodus)

Abbrechen Drücken Sie [˚PLAY], um die

Hinweis

• Der Wiedergabetimer wird zum voreingestellten Zeitpunkt beginnen, die Lautstärke nach und nach bis zum voreingestellten Pegel zu erhöhen.

• Wenn das Gerät aus- und erneut eingeschaltet wird, während eine Zeitschaltuhr-Funktion aktiviert ist, wird die Einstellung der Ausschaltzeit nicht aktiviert.

• Die Anlage muss sich im Betriebsbereitschaftsmodus beﬁ nden, damit die Zeitschaltuhr wirksam ist.

• Die Zeitschaltuhr-Funktionen werden täglich zu den eingestellten Zeiten aktiviert, bis sie aufgehoben werden.

• Falls der Music Port (MUSIC PORT) oder Option Port als Programmquelle gewählt wurde, schaltet sich die Anlage zum voreingestellten Zeitpunkt ein und schaltet automatisch auf den Music Port (MUSIC PORT) oder Option Port um. Aktivieren Sie für die Wiedergabe von einem tragbaren Audiogerät den Wiedergabemodus des Geräts und erhöhen Sie die Lautstärke. (Siehe Bedienungsanleitung für tragbare Audiogeräte.)

Führen Sie die Schritte 1 bis 4 und 6 durch.

1) Drücken Sie [˚PLAY], um die Anzeige der Zeitschaltuhr auf dem Display auszublenden.

2) Ändern Sie die Programmquelle, oder regeln Sie die Lautstärke.

3) Führen Sie die Schritte 5 und 6 durch.

Drücken Sie wiederholt [CLOCK/TIMER], um ˚PLAY. auszuwählen.

Zeitschaltuhr-Anzeige auf dem Display auszublenden.

Auswählen von KlangeffektenAuswählen von Klangeffekten

Sie können den Klangeffekt ändern, indem Sie „Preset EQ“ (die voreingestellten Equalizer-Kurven) auswählen oder die Bässe oder Höhen anpassen.

Voreingestellte Equalizer-KurvenVoreingestellte Equalizer-Kurven

Drücken Sie wiederholt [PRESET EQ], um die gewünschte Einstellung auszuwählen.

Einstellung Effekt

HEAVY Sorgt für kraftvollen Rock

CLEAR Hebt höhere Frequenzen hervor

SOFT Für Hintergrundmusik

VOCAL Ermöglicht glanzvolleren Gesang

EQ-OFF Ausgeschaltet

Bässe oder HöhenBässe oder Höhen

Dient zum Hervorheben der Tiefen und Hochtöne.

Drücken Sie wiederholt [BASS] oder [TREBLE], um

die gewünschte Einstellung auszuwählen.

Einstellung Effekt

BASS Zum Verstärken der Tiefen

TREBLE Zum Verstärken der Hochtöne

Drücken Sie [5] oder [∞], um den Pegel

anzupassen.

ODER

Anpassen des Basses oder der Höhe über das Gerät.

Drehen Sie [BASS] oder [TREBLE], um die Höhe zu regeln.

Hinweis

Der Klangpegel kann zwischen -4 und +4 eingestellt werden.

SurroundsoundSurroundsound

Mit dieser Funktion können Sie dem Stereosound eine natürliche Breite und Tiefe verleihen.

Aktivieren der Funktion

Drücken Sie [SURROUND], um „

“

anzuzeigen.

Deaktivieren der Funktion

Drücken Sie erneut [SURROUND], um die Anzeige „

Hinweis

• Der Surroundsound ist weniger gut wahrnehmbar, wenn Sie über Kopfhörer hören.

• Wenn die Störungen des UKW-Stereoempfangs zunehmen, deaktivieren Sie den Surround-Effekt.

“ auszublenden.

Die Bässe verstärken Die Bässe verstärken

Diese Funktion bietet Ihnen einen mächtigen Basseffekt.

Drücken Sie wiederholt [H.BASS], um die gewünschte Einstellung auszuwählen.

→

LEVEL 1

Hinweis

Der eigentliche Effekt hängt von der Disc ab.

LEVEL 2 → OFF

DEUTSCH

RQTV0213

Page 12

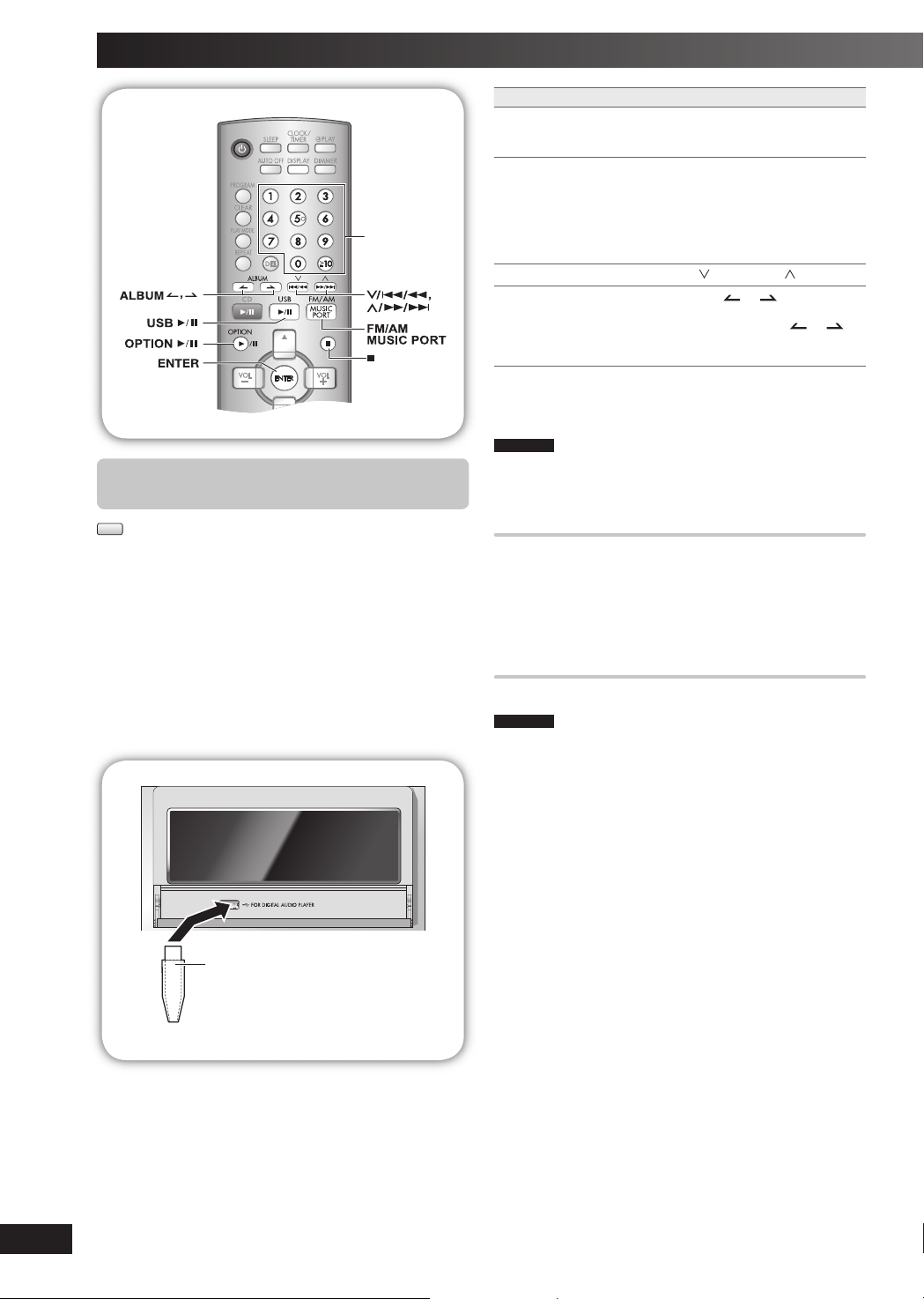

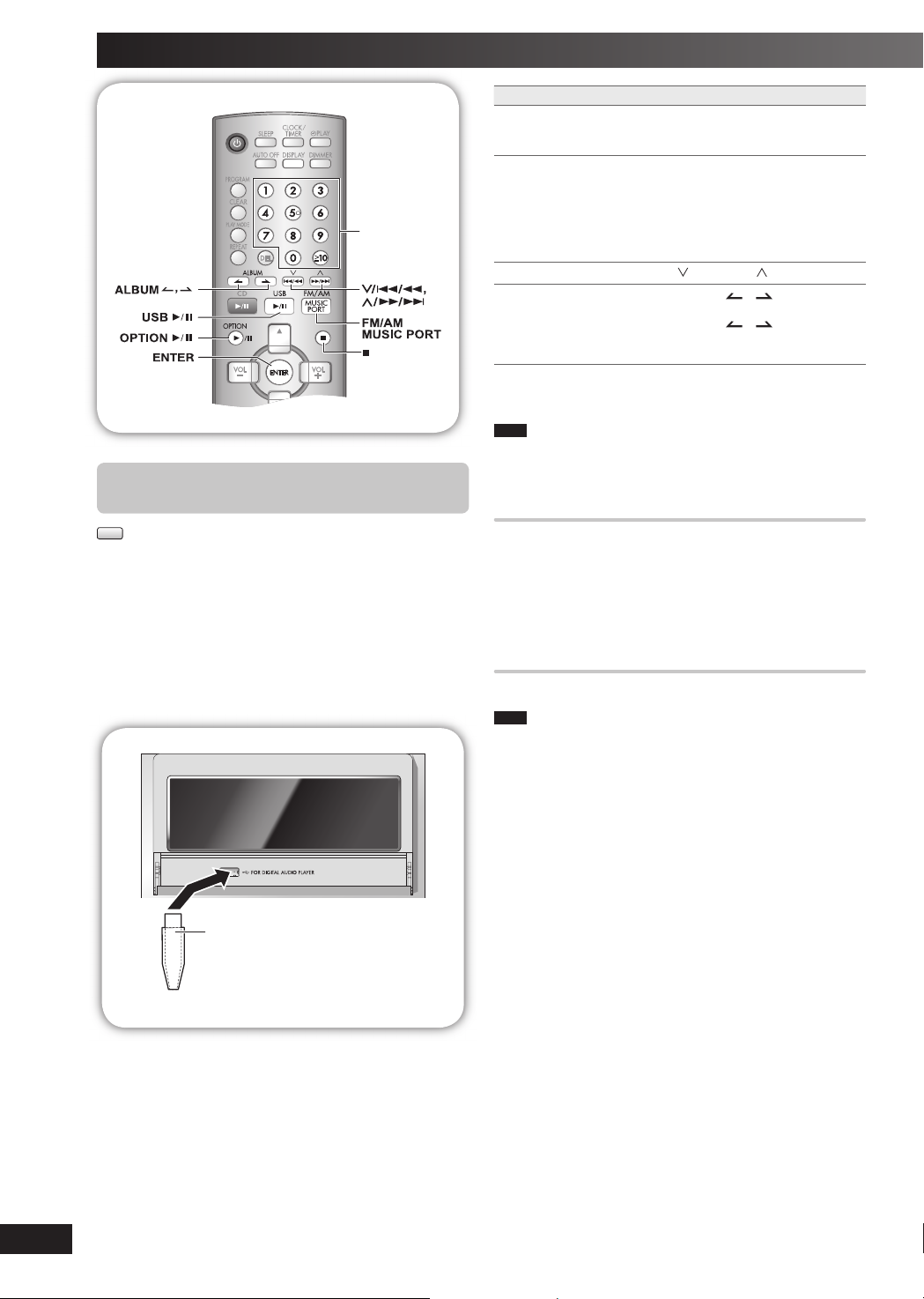

Externes Gerät

Nummerntasten

Anschluss und Wiedergabe eines Geräts Anschluss und Wiedergabe eines Geräts

mit USB-Massenspeicher-Klassemit USB-Massenspeicher-Klasse

MP3

Die USB Konnektivität ermöglicht Ihnen den Anschluss und das Abspielen von Titeln oder Dateien von USB Massenspeichergeräten, in der Regel USB Speichergeräten. („Bulk only“-Transfer)

Vorbereitung

Ehe Sie ein USB-Massenspeichergerät an das Hauptgerät anschließen, stellen Sie sicher, dass von den darin gespeicherten Daten eine Sicherungskopie angelegt wurde.

Es ist nicht empfehlenswert ein USB Verlängerungskabel zu verwenden. Das USB Gerät wird vom Hauptgerät nicht erkannt.

USB aktiviertes Gerät

(Sonderzubehör) Es ist nicht empfehlenswert ein USB Verlängerungskabel zu verwenden. Das Gerät, das über ein Kabel verbunden ist, wird vom Hauptgerät nicht erkannt.

Funktion Auszuführende Schritte

Pausieren der Wiedergabe

Stopp Wiedergabe Drücken Sie [7].

Überspringen von Titeln

Überspringen eines Albums

Drücken Sie [USB 6]. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.

„RESUME“ wird angezeigt. Diese Position ist gespeichert. Drücken Sie [USB 6], um fortzufahren. Drücken Sie nochmals [7], um die Position zu löschen.

Drücken Sie

Drücken Sie im Wiedergabemodus [ALBUM Drücken Sie im Stoppmodus einmal [ALBUM Zahlentasten.

[ /4/1] oder [ /¡/¢].

oder ].

oder ] und dann die

Die anderen Betriebsfunktionen sind ähnlich denen, beschrieben in „Discs“ (➡ Seite 7 und 8).

Hinweis

Sie können für die Funktion „USB Programmwiedergabe“ bis zu 12 Titel programmieren.

Kompatibles GerätKompatibles Gerät

Geräte, die als USB-Massenspeicher-Klasse deﬁ niert werden:

• USB Geräte, die nur „Bulk only“-Transfer unterstützen.

• USB Geräte die USB 2,0 bei voller Geschwindigkeit unterstützen.

Unterstützte FormateUnterstützte Formate

MP3-Deteien müssen die Erweiterung „.MP3“ oder „.mp3“.

Hinweis

• CBI (Control/Bulk/Interrupt) wird nicht unterstützt.

• Ein Gerät, das ein NTFS Dateisystem verwendet, wird nicht

unterstützt. [Nur das FAT 16/32 (File Allocation Table 16/32) Dateisystem wird unterstützt].

• Je nach Sektorgröße ist es möglich, dass einige Dateien nicht

funktionieren.

• Dieses Gerät kann auf bis zu 255 Alben (einschließlich der leeren

Ordner) und 2500 Titeln zugreifen.

• Die maximale Titelanzahl in einem Ordner ist 999 Titel.

• Wird ein mehrfacher USB-Kartenleser angeschlossen, dann wird

nur eine Speicherkarte ausgewählt. Normalerweise ist es die erste eingelegte Speicherkarte.

• Entfernen Sie nicht das USB-Gerät während des Lesens oder der

Wiedergabe.

• Trennen Sie den USB Kartenleser vom Gerät, sobald Sie

die Speicherkarte entfernen. Bei Versäumnis können u.U. Fehlfunktionen am Gerät auftreten.

• Falls Sie einen kompatiblen digitalen Audio-Player an eine

USB-Buchse anschießen, kann die Auﬂ adung u.U. aktiviert werden. Es ﬁ ndet keine Auﬂ adung statt, wenn das Gerät sich im Bereitschaftsmodus beﬁ ndet oder während der Option Schnittstelle laden.

RQTV0213

Schieben Sie die Abdeckung der USB-Buchse auf.

Verringern Sie die Lautstärke und schließen Sie das

USB-Massenspeichergerät an. Drücken Sie [USB 6], um mit der Wiedergabe zu

beginnen.

Page 13

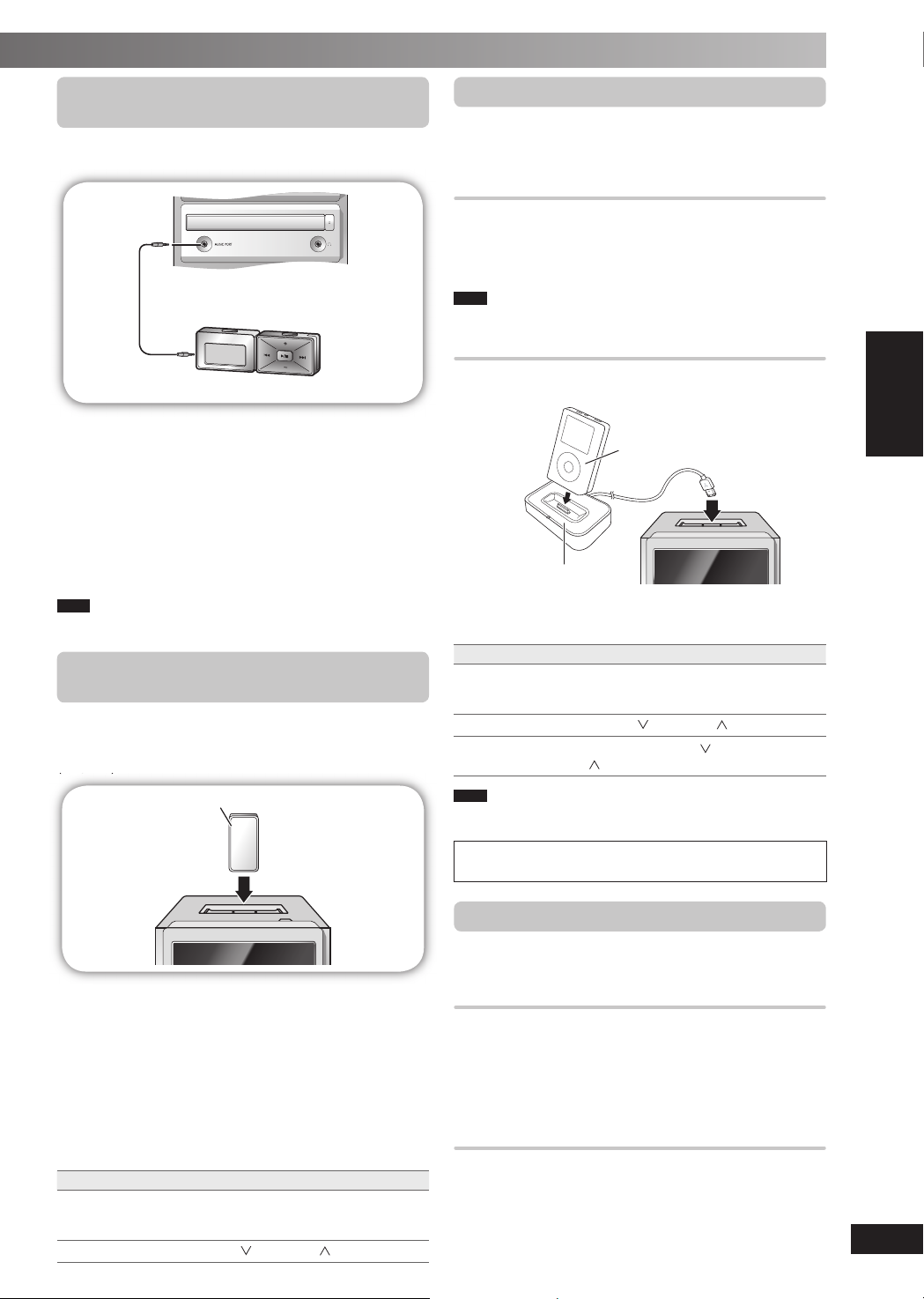

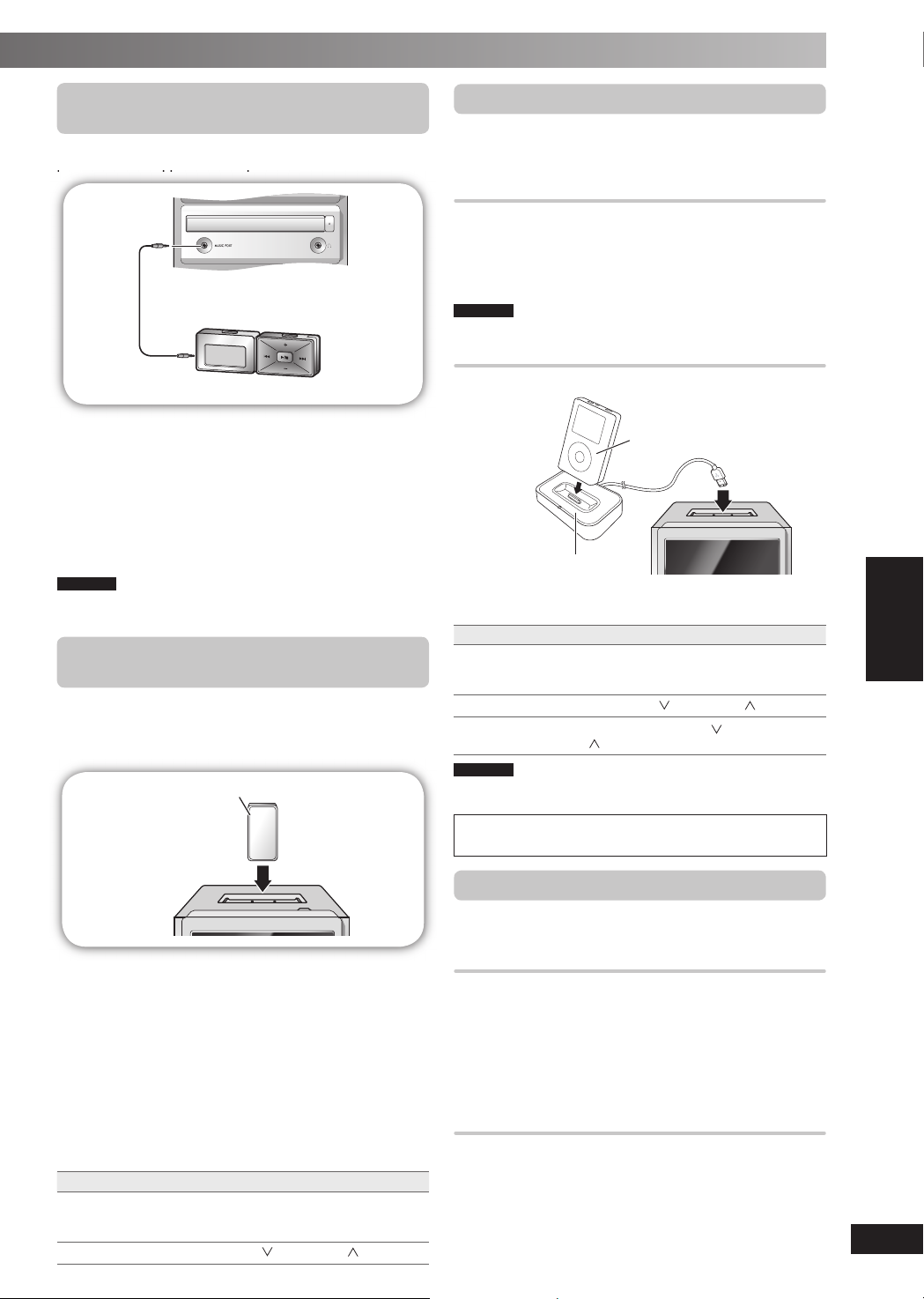

Anschluss und Wiedergabe eines Anschluss und Wiedergabe eines

tragbaren Audiogeräts.tragbaren Audiogeräts.

Diese Möglichkeit gestattet Ihnen, Musik von einem tragbaren Audiogerät zu hören.

Audiokabel (Sonderzubehör)

Tragbares Audiogerät (Sonderzubehör)

Schalten Sie die Entzerrerfunktion des tragbaren Audiogeräts aus (falls eine solche Funktion vorhanden ist), ehe Sie das Kabel in die Music Port Buchse (MUSIC PORT) stecken. Andernfalls kann der Ton aus dem Lautsprecher verzerrt sein.

Stecken Sie das Audiokabel in die MUSIC PORT

Buchse und betätigen Sie wiederholt [FM/AM/MUSIC PORT] zur Wahl von MUSIC PORT.

Wiedergabe vom tragbaren Audiogerät. (Siehe

Bedienungsanleitung für tragbare Audiogeräte.)

Hinweis

Zusatzgeräte und Anschlusskabel sind separat erhältlich.

Anschluss und Wiedergabe einesAnschluss und Wiedergabe eines

Bluetooth-GerätsBluetooth-Geräts

Durch den Anschluss eines Bluetooth-Empfängers (z.B. SHFX570R, nicht inbegriffen), können Sie auf einer BluetoothAudioquelle gespeicherte Audiodaten empfangen und wiedergeben (PC, usw).

Bluetooth-Empfänger

(Sonderzubehör)

iPod Laden und AbspieleniPod Laden und Abspielen

Sie können iPod laden und abspielen, indem Sie ein universales Dock für iPod an dieses Gerät anschließen (SHPD10, nicht inbegriffen).

Anschließen und Laden des iPodAnschließen und Laden des iPod

Schließen Sie das universale Dock für den iPod am

Option-Port an. Legen Sie den passenden Adapter ein, und legen

Sie Ihren iPod in das universale Dock ein (siehe Bedienungsanleitung des SH-PD10).

Hinweis

Der iPod wird nicht aufgeladen, wenn Sie sich im USB-Modus beﬁ nden.

Abspielen des iPodAbspielen des iPod

Schließen Sie den iPod wie oben beschrieben an.

iPod (

Sonderzubehör

SH-PD10

(

Sonderzubehör

Drücken Sie die [

„OPTION“ als Quelle.

Funktion Auszuführende Schritte

pause Drücken Sie [OPTION 6] oder [

Überspringen von Titeln

Durchsuchen von Titeln

Hinweis

Die kompatiblen iPod-Modelle entnehmen Sie bitte der Bedienungsanleitung des SH-PD10.

iPod ist ein Warenzeichen von Apple Inc., eingetragen in den U.S.A. und anderen Ländern.

)

OPTION

Drücken Sie [OPTION 6], um fortzufahren. Drücken Sie

Halten Sie gedrückt.

6], und wählen Sie

[ /4/1] oder [ /¡/¢].

[ /4/1] oder [ /¡/¢]

)

DEUTSCH

Öffnen Sie die Gleitabdeckung des

Anschlussmechanismus. Schließen Sie den Bluetooth-Empfänger an den

Option-Port an (siehe Bedienungsanleitung des Bluetooth-Empfängers).

Drücken Sie die [

„OPTION“ als Quelle. Drücken Sie [7].

Paarweise Anordnung und Wiedergabe des

Bluetooth-Audiogeräts (siehe Bedienungsanleitung des Geräts).

Funktion Auszuführende Schritte

pause Drücken Sie [OPTION 6] oder [

Überspringen von Titeln

OPTION

Drücken Sie [OPTION 6], um fortzufahren. Drücken Sie

6], und wählen Sie

[ /4/1] oder [ /¡/¢].

Ändern des Codes der FernbedienungÄndern des Codes der Fernbedienung

Ändern Sie den Code, falls die Fernbedienung unabsichtlich auch andere Geräte kontrolliert.

Ändern Sie den Code des HauptgerätsÄndern Sie den Code des Hauptgeräts

Drücken Sie [FM/AM/MUSIC P.], und wählen Sie

„AM“. Halten Sie zuerst [FM/AM/MUSIC P.] auf dem

Hauptgerät gedrückt und anschließend halten Sie [2] (oder [1]) auf der Fernbedienung gedrückt.

„REMOTE 2“ wird angezeigt.

Ändern des Codes der FernbedienungÄndern des Codes der Fernbedienung

Halten Sie auf der Fernbedienung die Tasten [ENTER] und [2] (oder [1]) für mindestens 2 Sekunden gedrückt.

Falls die Fernbedienung und das Hauptgerät unterschiedliche Codes verwenden, erscheint auf dem Hauptgerät eine Mitteilung mit dem aktuellen Code des Hauptgeräts. Führen Sie die oben genannten Schritte durch, um den Code der Fernbedienung anzupassen.

RQTV0213

Page 14

Liste von Fehlermöglichkeiten

Bevor Sie bei einer Funktionsstörung dieser Anlage den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die Hinweise in der folgenden Liste. Falls sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt oder die Störung nicht in der Liste aufgeführt ist, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung, oder suchen Sie das nächste Servicezentrum auf (siehe beiliegende Liste).

Allgemeine Störungen

Kein Ton.

Der Ton schwankt, die Kanäle sind vertauscht, oder Ton wird nur von einer Lautsprecherbox abgegeben.

Während der Wiedergabe werden Brummgeräusche gehört.

Die Fehlermeldung „ERROR“ erscheint im Display.

Die Anzeige „– –:– –“ erscheint im Display.

Der Fehlercode „F61“ erscheint im Display.

Rundfunkempfang

Der Rundfunkempfang ist verrauscht. Die Stereoanzeige ﬂ ackert oder leuchtet überhaupt nicht auf. Der Klang ist verzerrt.

Schwebungsgeräusche werden gehört.

Beim MW-Empfang wird ein tieffrequentes Brummgeräusch gehört.

Ein MW-Sender kann nicht exakt abgestimmt werden.

Erhöhen Sie die Lautstärke. Die Lautsprecherkabel sind u.U. kurzgeschlossen. Schalten Sie die Anlage aus, korrigieren Sie ggf. die Anschlüsse und schalten Sie die Anlage wieder ein (➡ Seite 4).

Überprüfen Sie die Anschlüsse der Lautsprecherboxen (➡ Seite 4).

Ein Netzkabel oder eine Leuchtstoffröhre beﬁ ndet sich in der Nähe der Kabel. Halten Sie die Kabel dieser Anlage von anderen Elektrogeräten und deren Kabeln fern. Falls dies bei Ihrer Anlage möglich ist, vertauschen Sie die Polarität des Kabels, indem Sie den Netzstecker oder den Steckverbinder am anderen Ende des Netzkabels umgedreht wieder an die Netzsteckdose bzw. den Netzeingang an der Rückwand der Anlage anschließen.

Ein Bedienungsfehler wurde gemacht. Bitte lesen Sie den betreffenden Abschnitt der Bedienungsanleitung durch und bedienen Sie die Anlage korrekt.

Diese Anzeige erscheint beim erstmaligen Anschließen des Netzkabels sowie nach Auftreten eines Netzausfalls. Stellen Sie die Uhr (➡ Seite 10).

Überprüfen Sie die Anschlüsse der Lautsprecherkabel und korrigieren Sie diese ggf (➡ Seite 4). Falls sich die Störung auf diese Weise nicht beseitigen lässt, liegt eine Störung der Stromversorgung vor. Bitte wenden Sie sich an Ihren Fachhändler.

Installieren Sie eine Außenantenne (➡ Seite 5).

Schalten Sie ein evtl. in der Nähe betriebenes Fernsehgerät aus oder sorgen Sie für einen größeren Abstand von dieser Anlage.

Verlegen Sie die Antenne nicht gemeinsam mit anderen Kabeln.

Das Frequenzraster ist momentan auf 10 kHz eingestellt. Schalten Sie das Frequenzraster auf 9 kHz um (➡ Seite 9).

Bei Betrieb eines Fernsehgerätes in der Nähe der Anlage

Das Bild verschwindet, oder Streifen erscheinen auf dem Bildschirm.

Position oder Ausrichtung der Antenne sind ungeeignet. Installieren Sie ggf. eine Außenantenne (➡ Seite 5). Das Fernsehantennenkabel ist zu nah an der Anlage verlegt. Verlegen Sie das Fernsehantennenkabel in größerer Entfernung von der Anlage.

CD-Wiedergabe

Die korrekten Anzeigen erscheinen nicht im Display, oder die Wiedergabe startet nicht.

Statt der Restspielzeit wird „VBR–“ angezeigt.

Die Disc ist u. U. verkehrt herum in das Disc-Fach gelegt worden (➡ Seite 7). Reiben Sie die Disc mit einem sauberen Tuch ab. Wechseln Sie die Disc aus, falls sie zerkratzt, verwellt oder nicht normgerecht ist. Im Inneren des CD-Spielers hat sich möglicherweise Kondensat aufgrund einer plötzlichen Änderung der Umgebungstemperatur gebildet. Bitte warten Sie etwa eine Stunde, bevor Sie den Betrieb fortsetzen.

Bei Titeln mit variabler Bitrate (VBR) kann die Restspielzeit nicht angezeigt werden.

Fernbedienung

Die Fernbedienung funktioniert nicht.

Vergewissern Sie sich, dass die Batterien polaritätsgerecht eingelegt sind (➡ Seite 5). Wechseln Sie erschöpfte Batterien ggf. aus.

USB

Der USB-Treiber oder sein Inhalt kann nicht gelesen werden.

Langsamer Betrieb des USB Flash Drive. „USB OVER CURRENT ERROR“

„NO PLAY“

RQTV0213

Das USB Treiberformat oder seine Inhalte ist/sind mit dem System nicht kompatibel (➡ Seite 12). Die USB-Hostfunktion diese Produkts funktioniert u.U. nicht mit einigen USB-Geräten. USB Geräte mit einer Speicherkapazität von mehr als 8 Gigabytes funktionieren u.U. machmal nicht.

Große Dateien oder große Memory USB Flash Drive brauchen länger, um gelesen zu werden. Das USB-Massenspeichergerät Rating übersteigt 500mA. Trennen Sie das USB-Gerät.

Schalten Sie das Gerät aus und anschließend wieder an. Prüfen Sie den Inhalt.

Nur Dateien im MP3-Format können wiedergegeben werden.

Page 15

Technische Daten

VERSTÄRKERTEIL

AUSGANGSLEISTUNG EFF. beide Kanäle gleichzeitig ausgesteuert 10

% Gesamtklirrfaktor,

Eingangsimpedanz MUSIC PORT 250 Ausgangsimpedanz KOPFHÖRER 16 bis 32 Kopfhörerbuchse Buchsenausführung Stereo, 3,5 Music Port Eingangsbuchse Buchsenausführung Stereo, 3,5 Option-Port Versionen 1

W pro Kanal (an 4 Ω)

mV 13 kΩ

UKW-TUNERTEIL

Frequenzbereich

87,50 bis 108,00

Empﬁ ndlichkeit 10 dBµV (nach IHF) Signal-Rauschabstand 30 Antennenklemme(n)

Anzahl der speicherbaren Festsender

MHz (50 -kHz-Raster)

dB 10 dBµV

Ω (unsymmetrisch)

20 UKW-Sender

15 MW-Sender

MW-TUNERTEIL

Frequenzbereich

Empﬁ ndlichkeit Signal-Rauschabstand 20 dB (bei 999 kHz) 1778

522 bis 1629

520 bis 1630

kHz (9-kHz-Raster)

kHz (10-kHz-Raster)

µV/m

CD-SPIELERTEIL

Geeignete Discs [Durchmesser 8 cm oder 12 cm] (1) CD-Audio (CD-DA)

(2) CD-R/RW-Discs (CD-DA, Discs im Format MP3) (3) MP3

Abtastfrequenz

Ω

CD 44,1 MP3 32 Bitrate MP3 32 Decodierung 16/20/24 bit linear Abtastung Wellenlänge Abtaster-Strahlquelle Halbleiterlaser Laserleistung Kategorie 1 Audioausgabe (Disc) Anzahl der Kanäle 2-Kanal Frequenzgang

Gleichlaufschwankungen

Digitalﬁ lter 8 D/A-Wandler MASH (1

kHz, 44,1 kHz, 48 kHz

kB/s bis 384 kB/s

785 nm

Hz bis 20 kHz (+1, -2 dB)

unterhalb der Messgrenze

bit DAC)

USBTEIL

Spielbare USB Speichermedien (1) HDD

(2) USB MP3-Player/Digitale Audioplayer (3) USB Thumb Drives Unterstütztes Audio-Dateiformat MP3

USB Speicher-Port Höchststrom 500 Bitrate MP3 32 kB/s bis 320 kB/s Audioausgabe (MP3) Anzahl der Kanäle 2-Kanal Frequenzgang (MP3)

20 Hz bis 20 kHz

LAUTSPRECHERBOX

Bauart 3-Wege-3-Lautsprecher-System Lautsprecher Tieftonlautsprecher

Hochtöner 2,5-cm-Soft Dome-Typ (4 Ω)

Super-Tweeter 1,2-cm-Dome-Typ (11 Ω)

Impedanz 4

kHz

Belastbarkeit (IEC) 80

Ausgangsschalldruckpegel

Überschneidungsfrequenz

Frequenzgang 41

Abmessungen (B x H x T)

Masse 3,3

ALLGEMEINE DATEN

Stromversorgung

Leistungsaufnahme 80

Abmessungen (B x H x T)

Masse 4,6 Betriebstemperaturbereich

Betriebsluftfeuchtigkeitsbereich

Leistungsaufnahme im Bereitschaftszustand: 0,5 W (ca.)

Hinweis

1. Änderungen der technischen Daten sind jederzeit vorbehalten. Die angegebenen Masse- und Abmessungsdaten sind ungefähre Werte.

2. Der Gesamtklirrfaktor wurde mit einem Digitalspektrometer gemessen.

14-cm-Konustyp (4

Hz bis 100 kHz (-16 dB)

Hz bis 90 kHz (-10 dB)

160

mm x 242 mm x 258 mm

230

V Wechselstrom, 50 Hz

174

mm x 244 mm x 318 mm

5 bis 90

(ohne Kondensatbildung)

W (MAX.)

W (BEWERTET)

dB/W (1,0 m)

3,5 kHz, 15 kHz

+5 bis +35

% rel. Feuchte

Ω)

Ω

°C

DEUTSCH

Pﬂ ege und Instandhaltung

Bei einer Verschmutzung der Außenﬂ ächenBei einer Verschmutzung der Außenﬂ ächen

Entfernen Sie Schmutzﬂ ecken mit einem weichen, trockenen Tuch.

• Verwenden Sie auf keinen Fall Alkohol, Farbverdünner oder Benzin zum Reinigen dieser Anlage.

• Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung.

RQTV0213

Page 16

Caro cliente

La ringraziamo dell’acquisto di questo prodotto. Per ottenerne le prestazioni migliori e per la sua sicurezza, leggere attentamente queste istruzioni.

Queste istruzioni per l’uso sono applicabili ai sistemi seguenti.

Sistema SC-PMX2

Unità principale SA-PMX2

Diffusori SB-PMX2

Sommario

Precauzioni per la sicurezza ....................... 3

Disposizione dei diffusori ........................... 3

Operazioni preliminari ................................. 4

Panoramica dei comandi ............................ 6

Dischi ............................................................ 7

Radio FM/AM ................................................ 9

Timer ............................................................. 10

Regolazione del suono ............................... 11

Unità esterna ................................................ 12

Consigli per l’eliminazione di

eventuali inconvenienti ........................... 14

Dati tecnici ................................................... 15

Manutenzione ............................................... 15

All’interno del prodotto

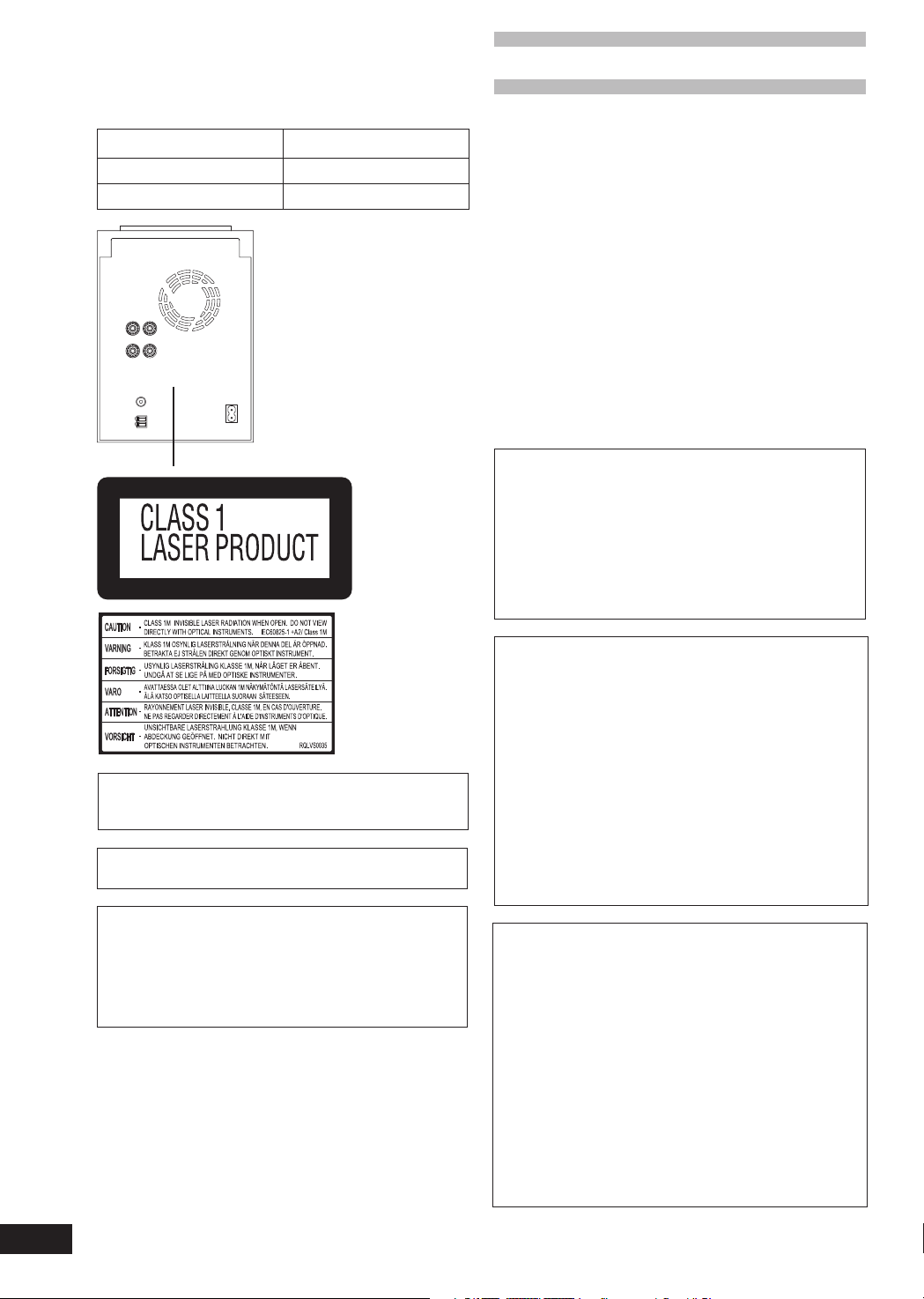

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER. L’USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L’ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

QUESTA UNITÀ È PROGETTATA PER L’USO NEI PAESI CON CLIMA MITE.

Durante I’uso, questo prodotto potrebbe essere soggetto all’interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questo prodotto e il cellulare.

La presa di corrente deve trovarsi vicino all’apparecchio ed essere facilmente accessibile. La spina del cavo di alimentazione deve rimanere sempre facilmente accessibile.

RQTV0213

Per isolare completamente l’apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di

alimentazione dalla presa di corrente.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.

• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL’UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.

• NON METTERE SULL’UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE.

•

DISFARSI DELLE PILE RISPETTANDO L’AMBIENTE.

ATTENZIONE:

PER RIDURRE IL RISCHIO D’INCENDIO, SCOSSE ELETTRICHE O DANNI AL PRODOTTO,

• NON ESPORLO ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI ED EVITARE DI METTERVI SOPRA OGGETTI PIENI DI LIQUIDI, COME VASI.

• USARE SOLTANTO GLI ACCESSORI CONSIGLIATI.

• NON RIMUOVERE IL COPERCHIO (O RETRO); ALL’INTERNO NON CI SONO PARTI RIPARABILI DALL’UTENTE. PER LE RIPARAZIONI, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

Solo per I’Italia

II produttore “Matsushita Electric Industrial Co., Ltd., 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone” di questo modello numero SC-PMX2, dichiara che esso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato l).

Page 17

Precauzioni per la sicurezza

Sistemazione

Disporre l’unità su una superﬁ cie piana non soggetta alla luce diretta del sole, a temperature elevate, all’eccessiva umidità e a forti vibrazioni. Queste condizioni potrebbero danneggiare l’involucro esterno e gli altri componenti e di conseguenza accorciare la durata dell’unità.

Disporla ad almeno 15 cm dalla superﬁ cie delle pareti per evitare distorsioni ed effetti acustici indesiderati.

Non appoggiare oggetti pesanti sull’unità.

Voltaggio

Non utilizzare sorgenti di alimentazione ad alta tensione che potrebbero sovraccaricare l’unità e causare un incendio.

Non utilizzare sorgenti di alimentazione a corrente continua. Controllare attentamente la sorgente prima di installare l’unità su un’imbarcazione o in altri posti dove viene impiegata la corrente continua.

Precauzioni per il cavo di alimentazione

Assicurarsi che il cavo di alimentazione sia collegato correttamente e non danneggiato. Un collegamento non corretto e un cavo danneggiato potrebbero causare un incendio o scosse elettriche. Non tirare, piegare o appoggiare oggetti pesanti sul cavo di alimentazione.

Per scollegare il cavo, afferrare la spina saldamente. Tirando il cavo si corre il rischio di scosse elettriche.

Non maneggiare la spina con le mani bagnate. Potrebbe essere causa di scosse elettriche.

Corpi estranei

Non far penetrare oggetti metallici all’interno dell’unità. Potrebbero causare scosse elettriche o malfunzionamenti.

Non far inﬁ ltrare liquidi all’interno dell’unità. Potrebbero causare scosse elettriche o malfunzionamenti. Se si veriﬁ ca questa circostanza, scollegare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore autorizzato.

Non spruzzare insetticidi sopra o all’interno dell’unità. Contengono gas inﬁ ammabili che potrebbero incendiarsi se spruzzati nell’unità.

Riparazioni

Non tentare di riparare questa unità da soli. Se il suono si interrompe, gli indicatori non si accendono, viene emesso del fumo o si veriﬁ cano altri problemi non previsti in questo manuale di istruzioni, scollegare il cavo di alimentazione e rivolgersi al rivenditore o a un centro di assistenza autorizzato. Se l’unità viene riparata, smontata o riassemblata da persone non qualiﬁ cate, potrebbe danneggiarsi e si correrebbe il rischio di scosse elettriche.

Per aumentarne la durata, quando l’unità non viene utilizzata per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente.

– Se vedete questo simbolo –

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell’acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull’ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell’Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell’Unione Europea

Questo simbolo è valido solo nell’Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Disposizione dei diffusori

Tweeter

Sistemare i diffusori in modo il tweeter sia vicino all’unità.

Usare soltanto i diffusori in dotazione.

La combinazione dell’unità principale e dei diffusori produce il suono migliore. Usando diffusori diversi si potrebbe danneggiare il sistema e causare il deterioramento della qualità del suono.

Nota

• Per una ventilazione adeguata, tenere i diffusori ad almeno 10 mm di distanza dal sistema.

• Questi diffusori non hanno la schermatura magnetica. Non metterli vicino al televisore, personal computer o altri dispositivi facilmente inﬂ uenzati dal magnetismo.

• Per evitare di danneggiare i diffusori, non toccare i coni dei diffusori se si sono tolte le griglie.

Attenzione

• Utilizzare i diffusori solo con il sistema raccomandato. Venir meno a questa prescrizione può essere causa di danni all’ampliﬁ catore e ai diffusori e di conseguenti rischi di incendio. In caso di danni, o di improvvisi mutamenti nelle prestazioni del sistema, rivolgersi ad un tecnico qualiﬁ cato.

• Non attaccare questi diffusori alle pareti o al sofﬁ tto.

LANG - 5 LANG - 4 SVENSKA ITALIANO DEUTSCH

RQTV0213

Page 18

Operazioni preliminari

Fase Fase 11

Collegare il cavo di alimentazione ad una presa di corrente domestica soltanto dopo aver completato tutte le altre connessioni.

Fissare l’antenna ad una parete o colonna, in una posizione che permetta la ricezione dei segnali radio con la quantità minima di interferenza.

- Collegamento - Collegamento

Collegare l’antenna FM interna.

Nastro adesivo

Antenna FM interna

Collegare i cavi dei diffusori.

Rame (ª)

Argento (·)

Il collegamento sbagliato può danneggiate il sistema.

Rosso (ª)

Nero (·)

Rosso (ª)

RQTV0213

Collegare l’antenna AM a quadro.

Antenna AM a quadro

Mettere l’antenna sulla sua base. Tenere il cavo dell’antenna lontano da altri ﬁ li e cavi.

Alla presa di corrente domestica.

Collegare il cavo di alimentazione.

Il cavo di alimentazione in dotazione è soltanto per l’uso con questo sistema. Non usarlo con altre apparecchiature.

Inserimento del connettore

Presa

Anche quando il connettore è perfettamente inserito, a seconda del tipo di presa utilizzata, la parte anteriore del connettore potrebbe sporgere come mostrato nell’illustrazione. Ciò non costituisce alcun problema per l’uso dell’apparecchio.

Connettore

Page 19

Collegamento delle antenne opzionaliCollegamento delle antenne opzionali

Antenna FM esterna

Antenna FM esterna (non fornito)

Cavo coassiale di 75 (non fornito)

• Non si deve mai usare l’antenna esterna durante un temporale.

• Collegare l’antenna FM esterna per una migliore ricezione. Per l’installazione rivolgersi al rivenditore specializzato.

• Scollegare l’antenna FM interna se si installa una antenna FM esterna.

• Collegare l’antenna esterna AM senza rimuovere l’antenna AM a quadro. Stendere un ﬁ lo elettrico isolato di una lunghezza compresa tra i 5 e i 12 m orizzontalmente lungo una ﬁ nestra od altro luogo adatto.

Fase Fase 22

- Inserire le batterie nel telecomando - Inserire le batterie nel telecomando

Ω

■ Pile

• Allineare correttamente le polarità (+ e –) quando si inseriscono le pile.

• Togliere le pile se non si intende usare il telecomando per un lungo periodo di tempo. Conservarle in un luogo fresco e buio.

• Non usare pile ricaricabili.

• L’uso sbagliato delle batterie del telecomando può causare perdite di elettroliti ed eventuali incendi.

Non:

• mischiare pile vecchie e nuove.

• usare tipi di pile diversi contemporaneamente.

• riscaldare le pile ed evitare che vengano a contatto con una ﬁ amma.

• smontare o cortocircuitare.

• cercare di ricaricare pile alcaline o al manganese.

• usare le pile se il coperchio è stato rimosso.

■ Uso

Puntare al sensore dei segnali di comando a distanza, evitando ostacoli,

ad una distanza massima di 7

Vedere a pagina 6 per la posizione del sensore del telecomando.

Antenna AM esterna

Antenna AM esterna (non fornito)

m direttamente di fronte all’unità.

Antenna AM a quadro (fornita)

Fase Fase 33

- Disattivazione della funzione di dimostrazione - Disattivazione della funzione di dimostrazione

Quando si collega l’unità per la prima volta, viene mostrata una dimostrazione dell’unità. Se l’impostazione demo è disattivata, è possibile visualizzarla selezionando “DEMO ON”.

Mantenere premuto [−DEMO, 7].

Il display cambia ogni volta che si mantiene premuto il tasto:

$%-//&& $%-//.

(disattivato)

Per ridurre il consumo energetico durante la modalità di attesa, selezionare “DEMO OFF”.

(attivato)

LANG - 5 LANG - 4 SVENSKA ITALIANO DEUTSCH

RQTV0213

Page 20

Panoramica dei comandi

Unità principaleUnità principale

Vedere i numeri tra parentesi per la pagina di riferimento.

Indicatore di alimentazione c.a. (AC IN)

Si accende quando l’unità è collegata alla

Sensore segnali telecomando

1 Interruttore di attesa/accensione

Premerlo per disporre l’apparecchio nel

modo d’attesa o per accenderlo. Durante

il modo d’attesa, l’apparecchio continua a

consumare una piccola quantità di corrente.

2 Riproduzione/Pausa disco (7, 8)

3 Riproduci/Pausa USB (12)

Salto brano, sintonia/selezione dei

canali preselezionati, regolazione ora

presa di corrente.

(y/l) (7, 11)

Regolazione bassi (11)

Display

Coperchio presa USB aperto (12)

5 Selezione radio FM/AM e porta musicale (9, 13)

Arresto, dimostrazione (5, 7, 8, 12, 13)

Option Riproduci/Pausa

7 Controllo di volume

Regolazione alti (11)

(13)

4 Selezione album (7, 8, 12)

Cassetto disco (7)

Jack porta musicale (13)

Presa USB (12)

TelecomandoTelecomando

I tasti come 1 funzionano esattamente come i tasti sull’unità principale.

Timer di spegnimento

automatico

Spegnimento

Programma (8, 9)

Cancellazione (8)

Selezione modalità

di lettura (7, 9) Ripetizione (8)

bassi/Alti (11)

EQ preselezionato (11)

RQTV0213

(10)

automatico

Regolazione

Orologio/timer (10, 11)

Timer di riproduzione (11)

Variatore di luminosità Display (7, 9)

Cancellazione (8) Numerici (7, 8, 9, 12) Salto/ricerca brano,

sintonia/selezione dei canali preselezionati, regolazione ora

5 3

Arresto (7, 8, 12, 13)

Tasto invio (8, 13)

Alti (11) Bassi (11)

Silenziamento Avvolgente (11)

(7 a 13)

8 Selezione H.BASS (11)

Apertura/chiusura cassetto disco (7)

Presa cufﬁ a ( l)

Evitare di ascoltare il suono per lunghi periodi di tempo, perché ciò potrebbe causare disturbi dell’udito. Tipo di spina: 3,5 mm stereo (non fornita)

Questa funzione di spegnimento automatico consente lo spegnimento dell’unità in modalità disco o USB solo dopo che è rimasta inutilizzata per 10 minuti. L’impostazione rimane invariata anche se l’unità è spenta.

Per ridurre la luminosità del pannello del display.

Per silenziare il volume.

• Premere il tasto per attivarlo.

• Premerlo nuovamente per disattivarlo.

Page 21

Dischi

Tasti numerici

Funzione modalità di letturaFunzione modalità di lettura

MP3

Premere [CD 6].

Premere [PLAY MODE] per selezionare la modalità

desiderata.

Modalità Per leggere

1-TRACK

1TR

1-ALBUM

1ALBUM

MP3

RANDOM

RND

1-ALBUM RANDOM

1ALBUM RND

MP3

Nota

• Durante la lettura RANDOM o 1-ALBUM RANDOM, non si possono saltare i brani che sono stati letti.

• La modalità di riproduzione corrente si cancella quando si apre il cassetto disco.

• Durante la lettura RANDOM, si può cercare in avanti o all’indietro all’interno del brano attuale.

un brano selezionato nel disco. Premere i tasti numerici per selezionare il brano.

un album selezionato nel disco. Premere [ALBUM selezionare l’album.

un disco in ordine casuale.

tutti i brani di un album in ordine casuale. Premere [ALBUM selezionare l’album.

o ] per

Lettura baseLettura base

MP3

Premere [y] per accendere l’unità.

Premere [0] per aprire il cassette disco e caricare

un disco, quindi premerlo nuovamente [0] per chiudere il cassetto.

L’etichetta deve essere rivolta in alto

Cassetto disco

Premere [CD 6] per cominciare la lettura.

Regolare il volume.

Per Azione

fermare il disco Premere [7].

fare una pausa nella lettura

saltare i brani Premere

ricercare all’interno dei brani

saltare l’album

MP3

Premere [CD 6]. Premerlo nuovamente per continuare la lettura.

[ /4/1] o [ /¡/¢].

Mantenere premuto [ /4/1] o [

/¡/¢] durante la lettura o la

pausa.

Premere [ALBUM o ] in modalità riproduzione. Premere [ALBUM e quindi i tasti numerici in modalità di arresto.

o ] una volta

Funzione displayFunzione display

Questa funzione consente di visualizzare le informazioni sul brano attuale.

Premere ripetutamente [DISPLAY] durante la riproduzione o di pausa.

Tempo di lettura trascorso Tempo di lettura restante

MP3

Tempo di lettura

trascorso

ID3 (Artista) ID3 (Brano) ID3 (Album)

Nota

• Numero massimo di caratteri che possono essere visualizzati: approssimativamente 30

• Questa unità supporta i tag ID3 (versione 1,0 e 1,1). I dati di testo che l’unità non supporta non possono essere visualizzati.

• ID3 è un tag inserito nei brani MP3 per fornire le informazioni sui brani.

Tempo di lettura

restante

Nome album

Nome brano

LANG - 5 LANG - 4 SVENSKA ITALIANO DEUTSCH

RQTV0213

Page 22

Dischi (segue)

Tasti numerici

Riproduzione avanzataRiproduzione avanzata

Ripetizione della letturaRipetizione della lettura

È possibile ripetere la lettura del programma o altra modalità di lettura selezionata.

MP3

Premere [REPEAT] prima o durante la lettura.

Vengono visualizzati “REPEAT ON” e “

Per cancellare la ripetizione della lettura

Premere ancora una volta [REPEAT].

Viene visualizzato “REPEAT OFF” e “

”.

” viene cancellato.

MP3

Premere [CD 6] e quindi [7].

Premere [PROGRAM].

Premere [ALBUM o ] per selezionare l’album

desiderato. Premere una volta [ /¡/¢] e i tasti numerici per

selezionare il brano desiderato. Premere [ENTER].

Ripetere i passi da 3 a 5 per programmare altri brani.

Premere [CD 6] per cominciare la lettura.

Per selezionare un brano a due cifre, premere una volta [

10] e poi i due numeri desiderati. Per selezionare un brano a tre cifre, premere due volte [h10] e poi i tre numeri desiderati.

Per Azione

cancellare la modalità di lettura programmata

ripetere la programmazione

controllare il contenuto della programmazione

aggiungere brani alla programmazione

cancellare l’ultimo brano

cancellare tutti i brani programmati

Premere [PROGRAM] nella modalità di arresto.

Premere [PROGRAM] quindi [CD 6].

[ /4/1] o [ /¡/¢]

Premere quando viene visualizzato “PGM” nella modalità di arresto. Per controllare durante la programmazione, premere due volte [PROGRAM] dopo che viene visualizzato “PGM”, quindi premere [ /4/1] o [ /¡/¢].

Premere [ /¡/¢] e ripetere il passo 3 nella modalità di arresto.

MP3

Ripetere i passi da 3 a 5 nella modalità di arresto.

Premere [DEL] nella modalità di arresto.

Premere [CLEAR] nella modalità di arresto. Viene visualizzato “CLR ALL”.

Lettura programmataLettura programmata

Questa funzione permette di programmare ﬁ no a 24 brani.

Premere [CD 6] e quindi [7].

Premere [PROGRAM].

Premere i tasti numerici per selezionare il brano

desiderato.

Ripetere il passo 3 per programmare altri brani.

Premere [CD 6] per cominciare la lettura.

Nota

• Questa unità può leggere i ﬁ le MP3 e i CD-R e CD-RW audio del formato CD-DA che sono stati ﬁ nalizzati.

• Essa potrebbe non essere in grado di leggere alcuni CD-R e CDRW a causa delle condizioni di registrazione.

• Non usare CD con forma irregolare.

• Non usare dischi con etichette e adesivi che possono staccarsi, oppure con la colla che fuoriesce da sotto le etichette o gli adesivi.

• Non attaccare etichette addizionali e adesivi sul disco.

• Non scrivere niente sul disco.

• L’unità può eseguire l’accesso ad un massimo

RQTV0213

di 99 brani.

• Scegliere il CD con questo contrassegno.

Nota

• Se si cerca di programmare più di 24 brani sul display appare “PGM FULL”.

• La memoria di programmazione si cancella quando si apre lo cassetto disco.

• Durante la lettura programmata, è possibile cercare all’indietro o in avanti soltanto all’interno del brano attuale.

Utilizzo dei CD DualDisc

I lati dei DualDisc non soddisfano lo standard CD-DA, per cui potrebbe non essere possibile riprodurli in questa unità.

MP3

• I ﬁ le vengono trattati come brani e le cartelle come album.

• L’unità può eseguire l’accesso a 999 brani, 255 album e 20 sessioni.

• I dischi devono essere conformi al livello 1 o 2 ISO9660 (formati estesi eccettuati).

• Per la lettura in un certo ordine, fare precedere i nomi delle cartelle e dei ﬁ le da numeri di 3 cifre nell’ordine di lettura desiderato.

Page 23

Radio FM/AM

Sintonia manualeSintonia manuale

Premere ripetutamente [FM/AM/MUSIC PORT] per

selezionare “FM” o “AM”. Premere [PLAY MODE] per selezionare “MANUAL”.

Premere [ /4/1] o [ /¡/¢] per selezionare

la frequenza della stazione desiderata.

“ ST ” Quando si riceve una trasmissione FM stereo, viene visualizzato.

Sintonia automatica

Mantenere premuto [ /4/1] o [ /¡/¢] per un momento ﬁ nché la frequenza non comincia a cambiare rapidamente. Il sistema avvia la sintonia automatica e si arresta quando trova una stazione.

• La funzione di sintonia automatica potrebbe non operare se c’è una eccessiva interferenza.

• Per cancellare la sintonia automatica, premere ancora una volta [ /4/1] o [ /¡/¢].

Per migliorare la qualità del suono FMPer migliorare la qualità del suono FM

Mantenere premuto [PLAY MODE] per visualizzare “MONO”.

Per cancellare la modalità

Mantenere premuto [PLAY “MONO” si spegne.

• MONO si cancella anche se si cambia la frequenza.

• Spegnere “MONO” per l’ascolto normale.

Trasmissioni RDSTrasmissioni RDS

Permette di visualizzare il nome di una stazione radiotrasmittente o di un tipo di programma.

Premere [DISPLAY] per visualizzare:

Nome della stazione (PS)

Indicazione della frequenza

La visualizzazione di RDS potrebbe non essere disponibile se la ricezione è debole.

NEWS VARIED FINANCE COUNTRY AFFAIRS POP M CHILDREN NATIONAL INFO ROCK M SOCIAL A OLDIES SPORT EDUCATE LIGHT M PHONE IN DOCUMENT DRAMA CLASSICS TRAVEL TEST CULTURE OTHER M LEISURE ALARM SCIENCE WEATHER JAZZ

M.O.R.M = “Middle of the road music” (Musica leggera)

Display tipo di programma

M.O.R.M

MODE] ﬁ no a quando

Tipo di programma (PTY)

RELIGION FOLK M

Sintonia preselezionataSintonia preselezionata

Si possono preselezionare ﬁ no a 20 stazioni in banda FM e 15 stazioni in banda AM.

Preparativi

Premere ripetutamente [FM/AM/MUSIC PORT] per selezionare “FM” o “AM”.

Preselezione automaticaPreselezione automatica

Mantenere premuto [PROGRAM] per cominciare la preselezione.

Preselezione manualePreselezione manuale

Premere [PLAY MODE] per selezionare “MANUAL”.

Premere [ /4/1] o [ /¡/¢] per sintonizzarsi

sulla stazione desiderata. Premere [PROGRAM].

Premere i tasti numerici per selezionare il canale.

La stazione che occupa un canale viene cancellata se si preseleziona un’altra stazione nello stesso canale.

Ripetere i passi da 2 a 4 per preselezionare più

stazioni.

Selezione dei canaliSelezione dei canali

Premere i tasti numerici per selezionare il canale.

Per i canali a due cifre premere [h10], seguito dalle due cifre.

OPPURE

Premere [PLAY MODE] per selezionare “PRESET”.

Premere [ /4/1] o [ /¡/¢] per selezionare

il canale.

Impostazione di allocazione AMImpostazione di allocazione AM

Sull’unità principale

Questo sistema può anche ricevere le trasmissioni in AM assegnate agli intervalli di 10 kHz.

Per cambiare l’intervallo da 9 kHz a 10 kHz

Premere [FM/AM/MUSIC P.] per selezionare “FM”.

Mantenere premuto [FM/AM/MUSIC P.].

Dopo alcuni secondi il display cambia in quello lampeggiante della frequenza minima attuale.

Continuare a mantenere premuto [FM/AM/MUSIC P.].

• Quando la frequenza minima cambia, rilasciare il pulsante. Per tornare all’intervallo originale, ripetere i passi sopra.

• Dopo aver cambiato la regolazione, la frequenza precedentemente memorizzata viene cancellata.

RQTV0213

LANG - 5 LANG - 4 SVENSKA ITALIANO DEUTSCH

Page 24

Timer

Regolazione dell’orologioRegolazione dell’orologio

Questo è un orologio con sistema di 24 ore.

Premere [CLOCK/TIMER] per selezionare “CLOCK”.

Ad ogni pressione del tasto:

CLOCK

Display originale

Entro 5 secondi, premere [ /4/1] o [ /¡/¢]

per regolare l’ora.

Premere di nuovo [CLOCK/TIMER] per confermare.

Per visualizzare l’ora

Premere [CLOCK/TIMER] per mostrare l’ora per alcuni secondi.

Nota

L’orologio potrebbe andare indietro o avanti dopo un certo periodo di tempo. Se necessario, rieseguire la regolazione.

˚ PLAY

Uso del timer di spegnimento automaticoUso del timer di spegnimento automatico

Questa funzione consente di spegnere automaticamente l’unità dopo un certo tempo.

Premere ripetutamente [SLEEP] per selezionare l’ora desiderata.

Indicatore del timer di spegnimento automatico

Per cancellare

Premere [SLEEP] per selezionare “OFF”.

Cambiare il tempo restante

Premere [SLEEP] per visualizzare il tempo restante, e poi premere [SLEEP] per selezionare il tempo desiderato.

Nota

• I timer di riproduzione e di spegnimento automatico possono essere

usati insieme.

• Il timer di spegnimento automatico ha sempre la precedenza.

Accertarsi che le regolazioni dei timer non si sovrappongano.

RQTV0213

Page 25

Regolazione del suono

Uso del timer di riproduzioneUso del timer di riproduzione

È possibile regolare il timer di riproduzione in modo che si accenda ad una data ora per la sveglia.

Preparativi

Accendere l’unità e regolare l’orologio. Preparare la sorgente della musica che si desidera ascoltare (disco, radio, USB, porta opzionale o musicale), quindi impostare il volume.

Premere ripetutamente [CLOCK/TIMER] per

selezionare il timer di riproduzione.

CLOCK

Display originale

Entro 5 secondi, premere [ /4/1] o [ /¡/¢]

per regolare l’ora di inizio.

Indicatore del timer di

Premere [CLOCK/TIMER] per confermare.

Ripetere i passi 2 e 3 per regolare il tempo della fine.

˚ PLAY

Ora di inizio

riproduzione

Tempo della ﬁ ne

Selezione degli effetti sonoriSelezione degli effetti sonori

Si può modiﬁ care l’effetto sonoro, selezionando Preset EQ o regolando l’effetto dei bassi e alti del suono.

EQ preselezionatoEQ preselezionato

Premere ripetutamente [PRESET EQ] per selezionare la regolazione desiderata.

Regolazione Effetto

HEAVY Aggiunge punch al rock

CLEAR Rende più chiare le alte frequenze

SOFT Per la musica di sottofondo

VOCAL Aggiunge brillantezza alla voce

EQ-OFF Nessun effetto

Bassi o altiBassi o alti

Permette di godere dei suoni bassi e alti.

Premere ripetutamente [BASS] o [TREBLE] per

selezionare la regolazione desiderata.

Regolazione Effetto

BASS Per suoni bassi

TREBLE Per suoni alti

Premere [5] o [∞] per regolare il livello.

Per attivare il timer

Premere [˚PLAY] per accendere il timer.

Viene visualizzato “˚PLAY”.

Premere [y] per spegnere l’unità.

Il timer non funziona se l’unità è accesa.

Per Azione

cambiare le regolazioni

cambiare la sorgente o il volume

controllare le regolazioni (quando l’unità è accesa o è in modalità d’attesa)

cancellare Premere [˚PLAY] per cancellare gli

Nota

• Il timer di riproduzione si avvia all’ora preimpostata con il volume che aumenta gradualmente ﬁ no al livello preimpostato.

• Il timer si accende ogni giorno all’ora regolata se è attivato.

• Il timer funziona solo se l’unità si trova nella modalità d’attesa.

• Se si spegne e riaccende l’unità durante il funzionamento di un timer, la regolazione dell’ora della ﬁ ne non si attiva.

• Se si seleziona la porta musicale (MUSIC PORT) o porta opzionale quale sorgente all’accensione del timer, il sistema si accenderà e utilizzerà quella porta (MUSIC PORT) o porta opzionale come sorgente. Se si desidera riprodurre da un apparecchio audio portatile, attivare la modalità di riproduzione dell’apparecchio e aumentare il volume. (Consultare il manuale di istruzioni dell’apparecchio portatile.)

Ripetere i punti da 1 a 4 e il 6.

1) Premere [˚PLAY] per cancellare dal display l’indicatore del timer.

2) Cambiare la sorgente o il volume.

3) Eseguire i punti 5 e 6.

Premere ripetutamente [CLOCK/TIMER] per selezionare ˚PLAY.

indicatori del timer dal display.

Per regolare i suoni bassi ed i suoni alti utilizzando l’unità principale.

Ruotare [BASS] o [TREBLE] per regolare il livello.

Nota

Il livello del tono può essere variato entro la gamma da -4 a +4.

Effetto “vivo” (SURROUND)Effetto “vivo” (SURROUND)

Consente di aggiungere l’ampiezza e la profondità naturale al suono stereo.

Per attivare

Premere [SURROUND] per visualizzare l’indicatore “

”.

Per cancellare

Premere di nuovo [SURROUND] per cancellare l’indicatore “

Nota

• Durante l’ascolto con la cufﬁ a, l’effetto è meno discernibile che durante l’ascolto dai diffusori.

• Se le interferenze nella ricezione stereo FM aumentano, disattivare l’effetto di suono avvolgente (surround).

”.

Esaltazione dei bassiEsaltazione dei bassi

Consente l’ascolto con gli effetti dei suoni bassi più pronunciati.

Premere ripetutamente [H.BASS] per selezionare la regolazione desiderata.

LEVEL 1

Nota

Der eigentliche Effekt hängt von der Disc ab.

→

LEVEL 2 → OFF

LANG - 5 LANG - 4 SVENSKA ITALIANO DEUTSCH

RQTV0213

Page 26

Unità esterna

Tasti numerici

Connessione e riproduzione da una Connessione e riproduzione da una

periferica di memoria di massa USBperiferica di memoria di massa USB

MP3

La connettività USB consente di collegare e riprodurre brani o ﬁ le da periferiche di memoria di massa USB. In genere, periferiche di memoria USB. (trasferimento Bulk only)

Preparativi

Prima di collegare la periferica di memoria di massa USB all’unità, accertarsi di aver effettuato il backup dei dati in essa contenuti.

Non si consiglia l’utilizzo di una prolunga USB. Il dispositivo USB non viene riconosciuto da questo Apparecchio.

Dispositivo abilitato USB

(non fornito) Non si consiglia l’utilizzo di una prolunga USB. Il dispositivo collegato tramite il cavo non viene riconosciuto da questo apparecchio.

Per Azione

fare una pausa nella lettura

Interrompere la riproduzione

saltare i brani Premere [ /4/1] o [ /¡/¢].

saltare l’album Premere [ALBUM

Premere [USB 6]. Premerlo nuovamente per continuare la lettura.

Premere [7]. Viene visualizzato “RESUME” e memorizzata la posizione. Premere [USB 6] per riprendere la riproduzione. Premere di nuovo [7] per cancellare la posizione.

riproduzione. Premere [ALBUM e quindi i tasti numerici in modalità di arresto.

o ] in modalità

o ] una volta

Le altre funzioni operative sono simili a quelle descritte nella sezione “Dischi” (

Nota

È possibile programmare ﬁ no a 12 brani per la funzione di riproduzione programmata USB.

pagg. 7 e 8).

➡

Periferica compatibilePeriferica compatibile

Periferiche considerate unità di memoria di massa USB:

• periferiche USB che supportando il trasferimento Bulk only.

• periferiche USB che supportano USB 2,0 ad alta velocità.

Formati supportatiFormati supportati

I ﬁ le devono avere I’estensione “.MP3” o “.mp3”.

Nota

• CBI (Control/Bulk/Interrupt) non supportato.

• Non è supportato un dispositivo che utilizza il ﬁ le system NTFS

[è supportato solo il ﬁ le system FAT 16/32 (File Allocation Table 16/32)].

• A seconda delle dimensioni del settore, alcuni ﬁ le potrebbero non

funzionare. Questa unità è in grado di accedere ﬁ no a 255 album (comprese le

•

cartelle vuote) e 2500 brani.

• La capacità massima di una cartella è di 999 brani.

• Viene selezionata solo una scheda di memoria quando si collega

un lettore di schede USB con più porte. Di norma, la prima scheda di memoria inserita.

• Non scollegare la periferica USB durante la lettura o la

riproduzione.

• Scollegare il lettore di schede USB dall’unità quando si desidera

estrarre la scheda di memoria. Il mancato rispetto di questa procedura può causare danni al dispositivo.

• Quando si collega un lettore audio digitale compatibile alla presa

USB, può attivarsi la carica, a meno che l’unità non sia in modalità stand-by o si stia caricando la porta opzionale.

RQTV0213

Aprire il coperchio della presa USB.

Abbassare il volume e collegare la periferica di

memoria di massa USB. Premere [USB 6] per cominciare la lettura.

Page 27

Collegamento e riproduzione da un Collegamento e riproduzione da un

apparecchio audio portatileapparecchio audio portatile

Questa funzione permette di ascoltare la musica riprodotta con un apparecchio audio portatile.

Cavo audio (non fornito)

Apparecchio audio portatile (non fornito)

Spegnere la funzione equalizzatore (se presente) dell’apparecchio portatile, prima di inserire il cavo nella presa (MUSIC PORT), altrimenti il suono riprodotto dagli altoparlanti potrebbe risultare distorto.

Inserire il cavo audio nella presa MUSIC PORT e

premere ripetutamente [FM/AM/MUSIC PORT] per selezionare MUSIC PORT.

Avviare la riproduzione dall’apparecchio

portatile. (Consultare il manuale di istruzioni dell’apparecchio portatile).

Nota

Tutti i componenti periferici e i cavi sono venduti separatamente.

Collegamento e riproduzione di un Collegamento e riproduzione di un

dispositivo Bluetoothdispositivo Bluetooth

Se si connette un ricevitore Bluetooth Receiver (ad es. Il SH

-FX570R, in vendita separatamente), è possibile ricevere e riprodurre l’audio memorizzato nella periferica Bluetooth (PC, ecc).

Ricevitore Bluetooth

(non fornito)

Caricamento e riproduzione di un iPodCaricamento e riproduzione di un iPod

È possibile caricare e riprodurre u iPod tramite la connessione di iPod Universal Dock (SH-PD10, in vendita separatamente) a questa unità.

Collegamento e caricamento dell’iPodCollegamento e caricamento dell’iPod

Inserire l’iPod Universal Dock nella porta opzionale.

Inserire l’adattatore pertinente e sistemare l’iPod

nell’Universal Dock (cfr. il manuale di istruzioni del SH-PD10).

Nota

In modalità USB l’iPod non viene caricato.

Riproduzione dell’iPodRiproduzione dell’iPod

Seguire la procedura descritta in precedenza per

collegare l’iPod.

iPod

(non fornito)

SH-PD10

(non fornito)

Premere [

come fonte.

Per Azione

pausa Premere [OPTION 6] o [7].

saltare i brani Premere

ricercare all’interno dei brani

Nota

Fare riferimento al manuale di istruzioni del SH-PD10 per conoscere i modelli di iPod compatibili.

iPod è un marchio di fabbrica della Apple Inc., registrato negli USA e in altri paesi.

OPTION

6] per selezionare “OPTION”

Premere [OPTION 6] per riprendere la riproduzione.

[ /4/1] o [ /¡/¢].

Mantenere premuto [

/¡/¢].

[ /4/1] o

Aprire il coperchio del meccanismo di docking.

Collegare il ricevitore Bluetooth nella porta opzionale

(cfr. il manuale di istruzioni del ricevitore Bluethoot). Premere [

come fonte. Premere [7].

Effettuare l’accoppiamento e la riproduzione

della periferica audio Bluetooth (cfr. il manuale di istruzioni della periferica).

Per Azione

pausa Premere [OPTION 6] o [7].

saltare i brani Premere

OPTION

6] per selezionare “OPTION”

Premere [OPTION 6] per riprendere la riproduzione.

[ /4/1] o [ /¡/¢].

Modiﬁ ca del codice del telecomandoModiﬁ ca del codice del telecomando

Modiﬁ care il codice se si scopre che il telecomando controlla involontariamente altri dispositivi.

Modiﬁ care il codice dell’unità principaleModiﬁ care il codice dell’unità principale

Premere [FM/AM/MUSIC P.] per selezionare “AM”.

Premere e tenere premuto [FM/AM/MUSIC P.]

nell’unità principale, quindi premere e tenere premuto [2] (o [1]) sul telecomando.

Verrà visualizzato “REMOTE 2”.

Modiﬁ care il codice del telecomandoModiﬁ care il codice del telecomando

Premere e tenere premuto [ENTER] e [2] (o [1]) sul telecomando per almeno 2 secondi.

Se il telecomando e l’unità principale utilizzano codici differenti, verrà visualizzato un messaggio sul display dell’unità principale, ad indicare il codice corretto dell’unità. Procedere come indicato al punto precedente per modiﬁ care il codice del telecomando in maniera che corrisponda a quello dell’unità.

LANG - 5 LANG - 4 SVENSKA ITALIANO DEUTSCH

RQTV0213

Page 28

Consigli per l’eliminazione di eventuali inconvenienti

Prima di chiamare il tecnico per la riparazione, fare i controlli sotto indicati. Se non è possibile correggere il problema usando i rimedi descritti nella tabella, oppure se si è veriﬁ cato qualcosa che non vi è elencato, riferirsi alla lista dei Centri di Assistenza autorizzati per trovarne uno vicino o rivolgersi al rivenditore.

Problemi comuni

Non c’è il suono.

Il suono non è stabile, è invertito o esce soltanto da un diffusore.

Si sente un ronzio durante il funzionamento.

Viene visualizzato “ERROR”.

Sul display appare “- -:- -”.

Viene visualizzato “F61”.

Ascolto della radio

Si sente del rumore. L’indicatore stereo lampeggia o non si accende. Il suono è distorto.

Si sente un battimento.

Si sente un ronzio durante le trasmissioni AM.

Non è possibile sintonizzare chiaramente una stazione AM.

Alzare il volume. I cavi dei diffusori potrebbero non essere collegati correttamente. Spegnere l’unità,

controllare e correggere le connessioni e riaccendere l’unità (

Controllare le connessioni dei diffusori (

Vicino ai cavi di collegamento c’è un cavo di alimentazione o una lampada a ﬂ uorescenza. Tenere gli altri dispositivi e cavi lontani dai cavi di questa unità. Se localmente possibile, girare la spina del cavo di alimentazione o il connettore per invertire la polarità del cavo.

Si è eseguita una operazione sbagliata. Leggere le istruzioni e riprovare.

Il cavo di alimentazione è stato collegato per la prima volta o recentemente si è veriﬁ cata una interruzione di corrente.

Regolare l’ora (

Controllare e correggere il collegamento dei cavi dei diffusori ( Se il problema non si risolve, vuol dire che c’è un problema di alimentazione. Rivolgersi al rivenditore.

Usare una antenna esterna (

Spegnere il televisore o allontanarlo dal sistema.

Separare l’antenna dagli altri cavi.

Il passo di frequenza è regolato a 10 kHz. Cambiare il passo di frequenza a 9 kHz (

pag. 10).

➡

pag. 5).

pag. 4).

➡

pag. 4).

➡

pag. 9).

Se nelle vicinanze c’è un televisore.

Le immagini scompaiono dal televisore o sullo schermo appaiono delle strisce di rumore.

Ascolto dei dischi

Il display è sbagliato o la lettura non comincia.

Viene visualizzato “VBR–” invece del tempo di lettura restante.

Telecomando

Il telecomando non funziona.

USB

Non è possibile rilevare l’unità USB o leggerne i contenuti.

L’unità memoria ﬂ ash USB funziona lentamente.

“USB OVER CURRENT ERROR”

RQTV0213

“NO PLAY”

La posizione e l’orientamento dell’antenna sono sbagliati. Se si usa una antenna interna, cambiarla con una esterna ( Il cavo dell’antenna TV è troppo vicino all’unità. Allontanarlo dall’unità.

Il disco potrebbe essere capovolto ( Pulire il disco. Sostituire il disco se è grafﬁ ato, ondulato o non standard. All’interno dell’unità si potrebbe essere formata della condensa per un improvviso cambiamento di temperatura. Aspettare circa un’ora che evapori e riprovare.

L’unità non può visualizzare il tempo di lettura restante per i brani a velocità bit variabile (VBR).

Accertarsi che le pile siano inserite correttamente ( Sostituire le pile se sono scariche.

Il formato dell’unità USB o i suoi contenuti non sono compatibili con l’impianto ( La funzione host USB di questo prodotto può non essere compatibile con alcune periferiche USB. In alcuni casi, può accadere che le periferiche USB dotate di una capacità di memoria superiore a 8 giga non funzionino.

La lettura delle unità memoria ﬂ ash USB di gran di dimensioni o dotate di una capacità di archiviazione elevate richiede più tempo.

La classe di efﬁ cienza della periferica di memoria di massa USB è superiore a 500 mA. Scollegare la periferica USB. Spegnere e riaccendere l’unità.

Veriﬁ care il contenuto. È possibile riprodurre esclusivamente ﬁ le in formato MP3.

➡

pag. 5).

➡

pag. 7).

➡

pag. 5).

pag. 12).

➡

Page 29

Dati tecnici

SEZIONE AMPLIFICATORE

POTENZA DI USCITA RMS con entrambi i canali pilotati simultaneamente Distorsione armonica totale del 10

Impedenza di entrata PORTA MUSICALE 250 mV 13 Impedenza di uscita CUFFIA 16 a 32 Presa cufﬁ a Terminale Stereo, 3,5 Jack di ingresso porta musicale Terminale Stereo, 3,5 Porta opzionale Versione 1

W per canale (4 Ω)

SEZIONE SINTONIZZATORE FM

Gamma di frequenza

87,50 a 108,00 MHz (intervallo di 50 kHz)

Sensibilità 10 Rapporto segnale/rumore di 30

Terminali antenna 75 Preselezione stazioni 20 FM

15 AM

dBµV (IHF)

dBµV

Ω (sbilanciati)

SEZIONE SINTONIZZATORE AM

Gamma di frequenza

522 a 1629

520 a 1630

Sensibilità Rapporto segnale/rumore di 20

dB (a 999 kHz) 1778 µV/m

kHz (intervallo di 9 kHz)

kHz (intervallo di 10 kHz)

SEZIONE DISCO

Dischi utilizzabili [8 cm o 12 cm] (1) CD-Audio (CD-DA)

(2) CD-R/RW (CD-DA, disco formattato MP3) (3) MP3

Frequenza campione

Ω

CD 44,1

Ω

MP3 32 Velocità di bit MP3 32 Decodiﬁ ca Lineare di 16/20/24 Fonorivelatore Sorgente fascio

Lunghezza d’onda Alimentazione laser CLASSE 1 Uscita audio (Disco) Numero di canali 2 canali Risposta in frequenza

Wow e ﬂ utter

Filtro digitale 8 Convertitore D/A MASH (1 bit DAC)

kHz, 44,1 kHz, 48 kHz

kb/sec a 384 kb/sec

Laser a semiconduttore

785 nm

Hz a 20 kHz (+1, -2 dB)

Al di sotto del limite misurabile

SEZIONE USB

Supporti di memoria USB riproducibili (1) Disco rigido

(2) Lettore MP3 USB/Lettore audio digitale (3) Thumb drive USB

Formato ﬁ le audio supportato

MP3

Porta memoria USB Corrente massima 500 Velocità di bit MP3 32 kb/sec a 320 kb/sec Uscita audio (MP3)

Numero di canali 2 canali

Risposta in frequenza

20 Hz a 20 kHz

SEZIONE DIFFUSORI

Tipo Sistema di 3 diffusori a 3 vie Diffusori Woofer Tipo a Cono di 14 cm (4 Ω) Tweeter

Super tweeter Tipo Dome 1,2 cm (11 Impedenza 4 Ω

kHz

Potenza di ingresso (IEC) 80

Livello pressione suono di uscita

bit

Frequenza di cross over 3,5 Gamma di frequenza

Dimensioni (L x A x P)

Peso 3,3

GENERALI

Alimentazione C.a. 230 V, 5 0 Hz Assorbimento di corrente 80 Dimensioni (L x A x P)

Peso 4,6 Gamma di temperatura d’esercizio

Gamma di umidità permissibile

Assorbimento di corrente nella modalità di attesa: 0,5 W (circa)

Nota

1. Dati tecnici soggetti a modiﬁ che senza preavviso. Il peso e le dimensioni indicate sono approssimativi.

2. La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.

Tipo a Soft dome di 2,5 cm (4 Ω)

40 W (NOMINALE)

dB/W (1,0 m)

Hz a 100 kHz (-16 dB)

Hz a 90 kHz (-10 dB)

160

mm x 242 mm x 258 mm

174

mm x 244 mm x 318 mm

Da +5 a +35°C

Dal 5 al 90% di umidità relativa

(senza condensa)

W (MAX)

kHz, 15 kHz

Ω)

Manutenzione

Se le superﬁ ci sono sporcheSe le superﬁ ci sono sporche

Per pulire l’unità, stroﬁ narla con un panno morbido e asciutto.

• Per pulire l’unità non si deve mai usare alcol, diluenti per vernici o benzina.

• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano.

LANG - 5 LANG - 4 SVENSKA ITALIANO DEUTSCH

RQTV0213

Page 30

Cher client

Nous vous remercions pour votre achat de cet appareil. Pour en obtenir des performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Ce mode d’emploi concerne la chaîne suivante.

Chaîne

Appareil principal SA-PMX2

Enceintes SB-PMX2

SC-PMX2

Table des matières

Précautions de sécurité .............................. 3

Emplacement des enceintes ...................... 3

Mise en route ............................................... 4

Présentation des commandes .................... 6

Disques ......................................................... 7

Radio FM/AM ................................................ 9

Minuterie ....................................................... 10

Réglage du son ............................................ 11

Unité externe ................................................ 12

Guide de dépannage ................................... 14

Données techniques ................................... 15

Entretien ....................................................... 15

AVERTISSEMENT!

CET APPAREIL UTILISE UN LASER. L’UTILISATION DE COMMANDES OU DE RÉGLAGES OU L’EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPÉCIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. NE PAS OUVRIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÊME. CONFIER TOUT TRAVAIL D’ENTRETIEN À UN PERSONNEL QUALIFIÉ.

À I’intérieur de l’appareil

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l’utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

Veillez à ce que la prise de courant se trouve près de l’équipement et soit facilement accessible. Vous devez pouvoir débrancher et rebrancher facilement la ﬁ che du cordon d’alimentation secteur. Pour isoler complètement cet appareil du secteur, débranchez le cordon d’alimentation secteur de la prise de courant.

RQTV0213

AVERTISSEMENT:

POUR RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE DOMMAGES AU PRODUIT,

• N’EXPOSEZ PAS CET APPAREIL À LA PLUIE, À L’HUMIDITÉ, À UNE CHUTE DE GOUTTES OU À DES ÉCLABOUSSURES ET NE PLACEZ AUCUN RÉCIPIENT CONTENANT UN LIQUIDE TEL QU’UN VASE AU-DESSUS.

• N’UTILISEZ QUE LES ACCESSOIRES RECOMMANDÉS.

• NE RETIREZ PAS LE COUVERCLE (OU L’ARRIÈRE) : IL N’Y A AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR À L’INTÉRIEUR. CONFIEZ TOUTE INTERVENTION À UN PERSONNEL DE DÉPANNAGE QUALIFIÉ.

AVERTISSEMENT!

• NE PAS INSTALLER NI PLACER L’APPAREIL DANS UNE BIBLIOTHÈQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU’AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE SURCHAUFFE.

• NE BOUCHEZ PAS LES OUVERTURES D’AÉRATION DE L’APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJETS SIMILAIRES.

• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L’APPAREIL.

• JETEZ LES PILES D’UNE MANIÈRE COMPATIBLE AVEC L’ENVIRONNEMENT.

Page 31

Précautions de sécurité

Placement

Ne pas placer l’appareil sur une surface plane exposée à la lumière directe du soleil, à des températures et une humidité élevée, et à des vibrations excessives. Ces conditions peuvent endommager le boîtier et les autres composants et diminuer la durée la durée de vie de l’appareil.

Le placer à au moins 15 cm des murs pour empêcher la distorsion et les effets acoustiques indésirables.

Ne pas placer d’objets lourds sur l’appareil.

Tension

Ne pas utiliser de sources d’alimentation à haute tension. Cela peut surcharger l’appareil et provoquer un incendie.

Ne pas utiliser de source d’alimentation CC. Vériﬁ er soigneusement la source lors de l’installation de cet appareil sur un navire ou tout endroit où le courant continu est utilisé.

Protection du cordon d’alimentation

S’assurer que le cordon est correctement branché et qu’il n’est pas endommagé. Un mauvais raccord et un cordon endommagé peuvent provoquer un incendie et des décharges électriques. Ne pas tirer, plier ou placer des objets lourds sur le cordon.

Saisir fermement la ﬁ che pour débrancher le cordon. Tirer le cordon peut provoquer des décharges électriques.

Ne pas manipuler la ﬁ che avec les mains mouillées. Cela peut provoquer des décharges électriques.

Corps étranger

Ne pas laisser d’objets métalliques tomber dans l’appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement.

Ne pas laisser de liquides pénétrer dans l’appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement. Si cela se produit, débrancher immédiatement l’appareil de sa source d’alimentation et contacter le revendeur.

Ne pas vaporiser d’insecticides sur ou dans l’appareil. Ils contiennent des gaz inﬂ ammables susceptibles de provoquer un incendie.

Réparation

Ne pas tenter de réparer cet appareil soi-même. Si le son est interrompu, si les témoins ne s’allument pas, si de la fumée apparaît ou si tout autre problème qui n’est pas couvert par ces instructions se produit, débrancher le cordon d’alimentation et contacter le revendeur ou un centre de réparation agréé. Des décharges électriques ou l’endommagement de l’appareil peuvent se produire si l’appareil est réparé, démonté ou remonté par des personnes qui ne sont pas qualiﬁ ées.

Augmenter sa durée de vie en débranchant l’appareil de sa source d’alimentation s’il doit ne pas être utilisé pendant une longue période.

– Si vous voyez ce symbole –

Informations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole ﬁ gure sur les produits et/ou les documents qui les accompagnent, cela signiﬁ e que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d’achat d’un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l’environnement et la santé humaine qui pourraient survenir dans le cas contraire. Aﬁ n de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales. Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l’Union européenne

Pour en savoir plus sur l’élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l’évacuation des déchets dans les pays ne faisant pas partie de l’Union européenne

Ce symbole n’est reconnu que dans l’Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur aﬁ n de connaître la procédure d’élimination à suivre.

Emplacement des enceintes

Tweeter

Placez les enceintes de sorte que le tweeter soit du côté intérieur.

N’utiliser que les enceintes fournies.

La combinaison de cet appareil et de ces enceintes fournit une qualité de son optimale. L’utilisation d’autres enceintes peut endommager l’appareil et nuire à la qualité du son.

Remarque

• Eloigner les enceintes à 10 mm au moins de la chaîne pour garantir une bonne ventilation.

• Ces enceintes n’ont pas de blindage magnétique. Ne pas les placer près de téléviseurs, ordinateurs ou autres dispositifs dont le fonctionnement peut être facilement affecté par un champ magnétique.

• Pour éviter d’endommager les enceintes, ne pas toucher les cônes d’enceinte quand les grilles sont retirées.

Attention

• Utiliser les enceintes seulement avec la chaîne recommandée. Sinon, l’ampliﬁ cateur et les enceintes risqueront d’être endommagés, et il y aura risque d’incendie. En cas de dommages ou de changement brusque des performances, s’adresser à un technicien qualiﬁ é.

• Ne pas ﬁ xer ces enceintes au mur, ni au plafond.

LANG - 5 LANG - 4 ITALIANO DEUTSCHFRANÇAIS

RQTV0213

Page 32

Mise en route

EtapeEtape 11

Brancher le cordon d’alimentation dans la prise secteur une fois que tous les autres raccordements ont été effectués.

Raccorder l’antenne FM intérieure.

Fixer l’antenne à un mur ou à un montant et la disposer de façon qu’il y ait le moins d’interférences possibles avec la réception de la radio.

- Raccordements - Raccordements

Ruban adhésif

Antenne FM intérieure

Raccorder les câbles d’enceinte.

Cuivre (ª)

Argent (·)

Toute connexion erronée peut endommager l’appareil.

Noir (·)

Rouge (ª)

Noir (·)

RQTV0213

Raccorder l’antenne-cadre AM.

Antenne-cadre AM

Placer l’antenne debout sur sa base. Maintenez l’excédent de cordon d’antenne à l’écart des autres ﬁ ls et cordons.

Vers la la prise secteur

Raccorder le cordon d’alimentation.

Le cordon d’alimentation fourni a été conçu exclusivement pour cet appareil. Ne pas l’utiliser avec d’autres appareils.

Insertion du connecteur

Prise de l’appareil

Même si le connecteur est bien inséré à fond, la partie avant de la ﬁ che peut éventuellement dépasser selon le type de prise utilisé, comme illustré. Quoi qu’il en soit, la chaîne peut être utilisée sans problème.

Connecteur

Page 33

Raccordement d’antennes en optionRaccordement d’antennes en option

Antenne FM extérieure

Antenne FM extérieure (non fournie)

Cable coaxial de 75 (non fournie)

• Ne jamais utiliser une antenne extérieure pendant un orage.

• Il est possible de brancher l’antenne FM extérieure pour améliorer la réception. Consulter votre revendeur pour l’installation.

• Débrancher l’antenne FM intérieure si une antenne FM extérieure est installée.

• Raccorder l’antenne AM extérieure sans enlever l’antenne-cadre AM. Faire passer 5 à 12 m de ﬁ l à gaine de vinyle à l’horizontale le long d’une fenêtre ou dans tout autre endroit approprié.

EtapeEtape 22

- Insertion des piles dans la télécommande - Insertion des piles dans la télécommande

Ω

■ Piles

• Mettre en place les piles de sorte que les pôles (+ et –) correspondent à ceux de la télécommande.

• Retirer les piles lorsque vous ne prévoyez pas utiliser la télécommande pendant longtemps. Les conserver à l’abri de la chaleur et de la lumière.

• Ne pas utiliser de piles de type rechargeable.

• Toute erreur de manipulation des piles peut entraîner une fuite d’électrolytes susceptible de provoquer un incendie.

Ne pas :

utiliser des piles usagées avec des piles neuves.

•

• utiliser plusieurs types de piles en même temps.

• chauffer les piles ou les exposer à des ﬂ ammes.

• retirer les piles ou créer un court-circuit.

• essayer de recharger des piles alcalines ou au manganèse.

• utiliser piles dont l’enveloppe a été retirée.

■ Utilisation

Pointer la télécommande en direction du détecteur de signal de télécommande, à l’avant de la chaîne, en évitant tout obstacle et à une distance maximum de 7 m. Pour savoir comment positionner le détecteur de signal de la télécommande, se reporter à la page 6.

Antenne AM extérieure

Antenne AM extérieure (non fournie)

Antenne-cadre AM (fournie)

Etape 33

- Fonction de démonstration - Fonction de démonstration

La première fois que vous mettez la chaîne sous tension, il est possible qu’une démonstration de ses fonctions soit afﬁ chée. Si la fonction de démonstration est désactivée, vous pouvez l’activer en sélectionnant le réglage “DEMO ON”.

Appuyer sur [−DEMO, 7] et maintenir cette touche enfoncée.

À chaque pression, l’afﬁ chage change comme suit :

En mode de veille, sélectionner “DEMO OFF” pour réduire la consommation d’énergie.

$%-//&& $%-//.

(désactivee) (activée)

LANG - 5 LANG - 4 ITALIANO DEUTSCHFRANÇAIS

RQTV0213

Page 34

Présentation des commandes

Appareil principalAppareil principal

Se référer aux numéros de page entre parenthèses.

Témoin d’alimentation secteur (AC IN)

Ce témoin s’allume lorsque l’appareil est

Détecteur de signal de télécommande

1 Interrupteur d’attente/marche (y/l) (7, 11) Appuyer sur cet interrupteur pour commuter

l’appareil du mode d’attente au mode de

marche et vice versa. En mode d’attente,

l’appareil continue de consommer une

2 Lecture/pause disque (7, 8)

raccordé au secteur.

petite quantité de courant.

3 Lecture / pause USB (12)

Saut de plage, accord/

sélection de canal préréglé,

réglage de l’heure

Réglage des basses (11)

Afﬁ cheur

Ouverture du capot de la prise USB (12)

5 Sélection du port radio FM/AM, musique (9, 13)

Arrêt/démonstration (5, 7, 8, 12, 13)

Option lecture/pause

7 Potentiomètre de volume

Réglage des aiguës (11)

(13)

4 Sélecteur d’album (7, 8, 12)

Tiroir de disque (7)

Prise du port musical (13)

Prise USB (12)

8 Sélection H.BASS (11)

Ouverture/fermeture du tiroir de disque (7)

Prise pour casque (

Éviter toute utilisation prolongée susceptible d’endommager l’ouïe. Type de ﬁ che: 3,5 mm stéréo (non fournie)

TélécommandeTélécommande

Les touches comme 1 fonctionnent exactement de la même façon que les touches de l’appareil principal.

Temporisateur (10)

Coupure automatique

Programmation

Effacement (8)

Mode de lecture (7, 9)

Répétition (8)

Réglage des aiguës/

du contact

(8, 9)

basses (11)

Horloge/Minuterie (10, 11)

Minuterie de lecture (11)

Atténuateur de luminosité Afﬁ chage (7, 9)

Suppression (8) Touches numériques (7, 8, 9, 12) Saut/recherche de plage,

accord/sélection de canal préréglé, réglage de l’heure

13)

5 3

Arrêt (7, 8, 12, 13)

Entrée (8, 13)

Cette fonction permet de mettre l’appareil hors tension, en mode disc ou USB uniquement s’il reste inutilisé pendant 10 minutes.

Le réglage est conservé lorsque l’appareil est mis hors tension.

Atténuer la luminosité de l’écran.

)

RQTV0213

Égaliseur

préréglé

(11)

Aiguës (11) Basses (11) Désactivation du son

Son Surround (11)

Désactiver le son.

• Appuyer sur cette touche pour activer la fonction.

• Appuyer de nouveau sur la touche pour désactiver la fonction.

Page 35

Disques

Touches numériques

Mode de lectureMode de lecture

MP3

Appuyer sur [CD 6].

Appuyer sur [PLAY MODE] pour sélectionner le

mode désiré.

Mode Pour lire

1-TRACK

1TR

1-ALBUM

1ALBUM

MP3

RANDOM

RND

1-ALBUM RANDOM

1ALBUM RND

MP3

Remarque

• Lorsque vous sélectionnez le mode de lecture RANDOM ou 1-ALBUM RANDOM, il n’est pas possible d’accéder directement aux plages qui ont été déjà lues.

• Le mode de lecture courant est effacé lorsque vous ouvrez le tiroir disque.

• En mode de lecture aléatoire (RANDOM), seule la plage en cours de lecture peut faire l’objet d’une recherche en avant ou en arrière.

une plage sélectionnée sur le disque. Appuyer sur la touche numérique correspondant à la plage pour la sélectionner.

un album sélectionné sur le disque. Appuyer sur [ALBUM sélectionner l’album.

un disque de manière aléatoire.

toutes les plages d’un album sélectionné de manière aléatoire. Appuyer sur [ALBUM sélectionner l’album.

ou ] pour

Lecture de baseLecture de base

MP3

Appuyer sur [y] pour mettre l’appareil sous tension.

Appuyer sur [0] pour ouvrir le tiroir de disque, puis

charger le disque. Appuyer de nouveau sur [0] pour refermer le tiroir.

Insérer le CD avec l’étiquette tournée vers le haut.

Tirior de disque

Appuyer sur [CD 6] pour démarrer la lecture.

Régler le volume.

Pour Action

Arrêter le disque Appuyer sur [7].

Suspendre la lecture

Sauter des plages

Parcourir les plages

Ignorer un album

MP3

Appuyer sur [CD 6]. Appuyer de nouveau sur cette touche pour reprendre la lecture.

Appuyer sur

Appuyer sur [ /4/1] ou [ /¡/¢] et maintenir cette touche enfoncée en mode de lecture ou pause.

Appuyer [ALBUM ou ] en mode de lecture. Appuyer une fois sur [ALBUM puis sur les touches numériques en mode d’arrêt.

[ /4/1] ou [ /¡/¢].

ou ]

Fonctions d’afﬁ chageFonctions d’afﬁ chage

Cette fonction permet d’afﬁ cher le temps de lecture restant de la plage actuelle.

Appuyer sur [DISPLAY] pendant la lecture ou en mode de pause.

Temps de lecture écoulé Temps de lecture restant

MP3

Temps de lecture

écoulé

ID3 (Artiste)

Remarque

• Nombre maximal de caractères afﬁ chables : environ 30

• Cet appareil peut afﬁ cher les titres d’album et de plage sous forme de balises ID3 (versions 1,0 et 1,1). Les titres dans un format texte non pris en charge par l’appareil ne peuvent pas être afﬁ chés.

• ID3 désigne une balise incorporée à une plage MP3 pour fournir des informations sur ladite plage.

Temps de lecture

restant

ID3 (Plage) ID3 (Album)

Titre de l’album

Titre de la plage

LANG - 5 LANG - 4 ITALIANO DEUTSCHFRANÇAIS

RQTV0213

Page 36

Disques (suite)

Touches numériques

Lecture avancéeLecture avancée

Lecture répétéeLecture répétée

Il est possible de répéter la lecture programmée ou tout autre mode de lecture sélectionné.

MP3

Appuyer sur [REPEAT] avant ou pendant la lecture.

“REPEAT ON” et “

Pour annuler

Appuyer de nouveau sur [REPEAT].

“REPEAT OFF” s’afﬁ che et “

Lecture programméeLecture programmée

Cette fonction permet de programmer un maximum de 24 plages.

Appuyer sur [CD 6], puis sur [7].

Appuyer sur [PROGRAM].

Appuyer sur touches numériques pour sélectionner

la plage souhaitée.

Répéter cette étape pour programmer d’autres plages.

Appuyer sur [CD 6] pour lancer la lecture.

” s’afﬁ chent.

” s’efface.

MP3

Appuyer sur [CD 6], puis sur [7].

Appuyer sur [PROGRAM].

Appuyer sur [ALBUM ou ] pour sélectionner

l’album souhaité. Appuyer une fois sur [ /¡/¢], puis sur les

touches numériques pour sélectionner la plage souhaitée.

Appuyer sur [ENTER].

Répétez les étapes 3 à 5 pour programmer d’autres plages.

Appuyer sur [CD 6] pour lancer la lecture.

Pour sélectionner une plage à deux chiffres, appuyer une fois sur

10], puis sur les deux chiffres.

[ Pour sélectionner une plage à trois chiffres, appuyer deux fois sur

10], puis sur les trois chiffres.

[

Pour Action

Annuler le mode de lecture programmée

Relancer la lecture programmée

Vériﬁ er le contenu de la programmation

Ajouter une plage.

Effacer la dernière plage

Effacer toutes les plages programmées

Remarque

• Si vous essayez de programmer plus de 24 plages, “PGM FULL” s’afﬁ che.

• La programmation mémorisée est effacée à l’ouverture du tiroir de disque.

• En mode de lecture programmée, seule la plage en cours de lecture peut faire l’objet d’une recherche en avant ou en arrière.

Appuyer sur [PROGRAM] en mode d’arrêt.

Appuyer sur [PROGRAM], puis sur [CD 6].

Appuyer sur lorsque “PGM” s’affiche en mode d’arrêt. Pour vériﬁ er les plages en cours de programmation, appuyer sur [PROGRAM] deux fois une fois “PGM” afﬁ ché, puis appuyer sur

En mode d’arrêt, appuyer sur puis répéter l’étape 3.

MP3

Répéter les étapes 3 à 5 en mode d’arrêt.

Appuyer sur [DEL] en mode d’arrêt.

Appuyez sur [CLEAR] en mode d’arrêt. “CLR ALL” s’afﬁ che.

[ /4/1] ou [ /¡/¢]

[ /4/1] ou [ /¡/¢].

[ /¡/¢]

Remarque

• Cet appareil peut lire les ﬁ chiers MP3 et les CD-R/RW audio au format CD-DA ﬁ nalisés.

• Il est possible qu’il ne puisse pas lire certains CD-R/RW selon leurs conditions d’enregistrement.

• Ne pas utiliser de disque de forme irrégulière.

• Ne pas utiliser de disque avec des étiquettes décollées ou avec de la colle dépassant des étiquettes ou autocollants.

• Ne pas coller d’autres étiquettes et autocollants sur le disque.

• Ne pas écrire sur le disque.

• Cet appareil peut accéder à un maximum de 99

RQTV0213

plages.

• Choisir un CD portant ce symbole.

Utilisation des disques doubles (DualDiscs)

La face “CD” des disques doubles n’est pas conforme à la norme CD-DA, il peut alors s’avérer impossible de lire un tel disque sur cet appareil.

MP3

• Les ﬁ chiers sont traités comme des plages et les dossiers comme des albums.

• Cet appareil peut accéder à un maximum de 999 plages, 255 albums et 20 sessions.

• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).

• Pour effectuer la lecture dans un ordre donné, faire précéder les noms de ﬁ chier et de dossier de numéros à 3 chiffres dans l’ordre désiré.

Page 37

Radio FM/AM

Syntonisation manuelleSyntonisation manuelle

Appuyer sur [FM/AM/MUSIC PORT] de manière

répétée pour sélectionner “FM” ou “AM”. Appuyer sur [PLAY MODE] pour sélectionner

“MANUAL”. Appuyer sur [ /4/1] ou [ /¡/¢] pour

sélectionner la fréquence de la station recherchée.

“ ST ” s’affiche lorsqu’une émission FM stéréo est captée.

Syntonisation automatique

Appuyer sur enfoncée pendant un moment, jusqu’à ce que la fréquence commence à changer rapidement. L’appareil commence la syntonisation automatique et s’arrête lorsqu’il capte une station.

• En cas de parasites excessifs, il est possible que la syntonisation automatique ne fonctionne pas.

• Pour annuler l’accord automatique, appuyer de nouveau sur [ /4/1] ou [ /¡/¢].

Pour améliorer la qualité du son FMPour améliorer la qualité du son FM

Appuyer sur la touche [PLAY MODE] pour afficher “MONO”.

Pour annuler

Appuyer de nouveau sur [PLAY MODE] et maintenir cette touche enfoncée jusqu’à ce que “MONO” s’efface.

• MONO est également annulé si la fréquence est modiﬁ ée.

• Désactiver “MONO” pour une écoute en mode normal.

Diffusion RDSDiffusion RDS

Cette fonction vous permet d’afﬁ cher le nom d’une station radio ou un type de programme.

Appuyer sur [DISPLAY] pour afficher :

Afﬁ chage de la fréquence

Il est possible que l’afﬁ chage RDS ne soit pas disponible si la réception est mauvaise.

M.O.R.M = “Middle of the road music” (Musique grand public)

[ /4/1] ou [ /¡/¢] et la maintenir

Nom de la station (PS)

Type de programme (PTY)

Types de programmes afﬁ chés

RELIGION FOLK M

Mémorisation des stationsMémorisation des stations

Vous pouvez mémoriser 20 stations de la gamme FM et 15 stations de la gamme AM.

Préparation

Appuyer sur [FM/AM/MUSIC PORT] de manière répétée pour sélectionner “FM” ou “AM”.

Mémorisation automatiqueMémorisation automatique

Appuyer sur la touche [PROGRAM] et la maintenir enfoncée pour lancer la mémorisation.

Mémorisation manuelleMémorisation manuelle

Appuyer sur [PLAY MODE] pour sélectionner

“MANUAL”. Appuyer sur [ /4/1] ou [ /¡/¢] pour régler

la station souhaitée. Appuyer sur [PROGRAM].

Appuyer sur les touches numériques pour

sélectionner un canal.

Si vous mémorisez une station sur un canal dans lequel vous avez déjà enregistré une autre station, cette dernière est remplacée.

Répéter les étapes 2 à 4 pour mémoriser d’autres

stations.

Sélection d’une station mémoriséeSélection d’une station mémorisée

Appuyer sur touches numériques pour sélectionner le canal.

Pour les canaux à deux chiffres, appuyer sur [ entrer les deux chiffres.

Appuyer sur [PLAY MODE] pour sélectionner “PRESET”.

Appuyer sur [ /4/1] ou [ /¡/¢] pour

sélectionner le canal.

10] puis

Réglage des allocations AMRéglage des allocations AM

Sur l’appareil principal

Cette chaîne peut également capter les émissions AM allouées par pas de 10 kHz.

Pour changer le pas de 9 kHz à 10 kHz

Appuyer sur [FM/AM/MUSIC P.] pour sélectionner

“FM”. Appuyer sur la touche [FM/AM/MUSIC P.] et la

maintenir enfoncée.

Après quelques secondes l’afﬁ chage est modiﬁ é et la fréquence minimale actuelle s’afﬁ che en clignotant.

Maintenir la touche [FM/AM/MUSIC P.] enfoncée.

• Lorsque la fréquence minimale change, relâcher la touche. Pour rétablir le pas de réglage initial, répéter les étapes ci-dessus.

• Lorsque vous modiﬁ ez ce réglage, les fréquences précédemment mises en mémoire sont effacées.

LANG - 5 LANG - 4 ITALIANO DEUTSCHFRANÇAIS

RQTV0213

Page 38

Minuterie

Réglage de l’horlogeRéglage de l’horloge

Cette horloge fonctionne avec un cycle horaire de 24 heures.

Appuyer sur [CLOCK/TIMER] pour sélectionner

“CLOCK”.

CLOCK

Afﬁ chage initial

Dans les 5 secondes qui suivent, appuyer sur

[ /4/1] ou [ /¡/¢] pour régler l’heure.

Appuyer de nouveau sur [CLOCK/TIMER] pour

confirmer le réglage.

˚ PLAY

Afﬁ chage de l’horloge

Appuyer sur [CLOCK/TIMER] pour afﬁ cher l’horloge quelques secondes.

Remarque

Il est possible que l’horloge retarde ou avance après un certain temps. Si nécessaire, modiﬁ er son réglage.

Utilisation du temporisateurUtilisation du temporisateur

Cette fonction permet de programmer l’appareil pour qu’il s’arrête et s’éteigne après la durée sélectionnée.

Appuyer sur [SLEEP] le nombre de fois nécessaire pour obtenir la durée désirée.

Indicateur du temporisateur

Pour annuler

Appuyer sur [SLEEP] pour sélectionner “OFF”.

Changer le temps restant

Appuyer sur [SLEEP] pour afﬁ cher le temps et appuyer de nouveau sur [SLEEP] pour sélectionner la durée voulue.

Remarque

• Les minuteries de lecture et d’arrêt programmé peuvent être

utilisées ensemble.

• Le temporisateur a toujours la priorité. Assurez-vous qu’il ne

chevauche pas les réglages de minuterie.

RQTV0213

Page 39

Réglage du son

Utilisation de la minuterie de lectureUtilisation de la minuterie de lecture

Vous pouvez régler la minuterie de lecture pour vous réveiller à une heure donnée.

Préparation

Mettre l’appareil sous tension et régler l’horloge. Préparer la source de musique à écouter : disque, radio, périphérique USB, source du port d’option ou du port musical, puis régler le volume.

Appuyez sur [CLOCK/TIMER] de manière répétée

pour sélectionner l’heure de lecture.

CLOCK ˚ PLAY

Afﬁ chage initial

Dans les 5 secondes qui suivent, appuyer sur

[ /4/1] ou [ /¡/¢] pour régler l’heure de début.

Appuyer sur [CLOCK/TIMER] pour confirmer.

Répéter les étapes 2 à 3 pour régler l’heure de fin.

Heure de début

Indicateur de minuterie

de lecture

Heure de ﬁ n

Sélection d’effets sonoresSélection d’effets sonores

Il est possible de changer l’effet sonore en sélectionnant l’égaliseur préréglé ou en réglant les basses et les aiguës.

Égaliseur prérégléÉgaliseur préréglé

Appuyer à plusieurs reprises sur [PRESET EQ] pour sélectionner le réglage souhaité.

→

HEAVY

Réglage Effet

HEAVY Apporte plus de dynamique aux sons rock

CLEAR Clariﬁ e les hautes fréquences

SOFT Pour la musique de fond

VOCAL Polit les fréquences vocales

EQ-OFF Aucun effet

Basses ou aiguësBasses ou aiguës

Permet de relever ou d’abaisser la hauteur tonale des sons.

Appuyer à plusieurs reprises sur [BASS] ou

[TREBLE] pour sélectionner le réglage souhaité.

Réglage Effet

BASS Pour une tonalité inférieure

TREBLE Pour une tonalité supérieure

CLEAR → SOFT → VOCAL → EQ-OFF

Pour activer la minuterie

Appuyez sur [˚PLAY] pour brancher la minuterie.

“˚PLAY” s’afﬁ che.

Appuyer sur [y] pour éteindre l’appareil.

Il faut que l’appareil soit éteint pour que la minuterie fonctionne.

Pour Action

Changer les réglages Répéter les étapes 1 à 4 et 6.

Changer la source ou le volume

Vériﬁ er les réglages (lorsque l’appareil est sous tension ou en mode de veille)

Annuler

Remarque

• La lecture différée débutera à l’heure prédéﬁ nie par une augmentation de volume graduelle jusqu’au niveau préréglé.

• Si elle est activée, la minuterie entre en fonction chaque jour à l’heure spéciﬁ ée.

• Pour que la minuterie puisse fonctionner, l’appareil doit être sous tension ou en mode de veille.

• Si vous mettez l’appareil hors tension, puis de nouveau sous tension, pendant que la minuterie fonctionne, le réglage de l’heure de ﬁ n ne sera pas activé.

• Si le port musical (MUSIC PORT) ou port d’option est sélectionné comme source lorsque la minuterie s’active, le système s’allume et engage le port musical (MUSIC PORT) ou port d’option comme source. Si vous souhaitez effectuer la lecture au départ d’équipement audio portable, activez le mode lecture de cet équipement et augmentez le volume.(Se référer au mode d’emploi de l’appareil audio portable.)

1) Appuyer sur [ l’indicateur de minuterie.

2) Modiﬁ er la source ou le volume.

3) Répéter les étapes 5 et 6.

Appuyer sur [CLOCK/TIMER] à plusieurs reprises pour sélectionner

˚PLAY.

Appuyer sur [ indicateurs de minuterie.

˚PLAY] pour effacer

˚PLAY] pour effacer les

Appuyer sur [5] ou [∞] pour régler le niveau.

Pour régler les basses ou les aiguës sur l’appareil.

Tournez [BASS] ou [TREBLE] pour régler le niveau.

Remarque

La hauteur tonale varie entre -4 à +4.

Fonction SurroundFonction Surround

Cette fonction vous permet d’ajouter une amplitude et une profondeur naturelles au son stéréo.

Pour l’activer

Appuyer sur [SURROUND] pour afficher le témoin “

”.

Pour l’annuler

Appuyer de nouveau sur [SURROUND] pour effacer l’indicateur “

Remarque

• Lorsque vous utilisez un casque, l’effet Surround est moins perceptible qu’avec des enceintes.

• Si les interférences dans la réception FM augmentent, désactiver l’effet surround.

”.

Accentuation des gravesAccentuation des graves

Vous fait bénéﬁ cier de puissants effets de graves.

Appuyer à plusieurs reprises sur [H.BASS] pour sélectionner le réglage souhaité.

LEVEL 1

Remarque

L’effet réel dépend du disque.

→

LEVEL 2 → OFF

LANG - 5 LANG - 4 ITALIANO DEUTSCHFRANÇAIS

RQTV0213

Page 40

Unité externe

Touches numériques

Raccordement et utilisation d’un Raccordement et utilisation d’un

périphérique de stockage de masse USBpériphérique de stockage de masse USB

MP3

La connectivité USB permet la connexion d’un périphérique de stockage de masse USB et la lecture de pistes et de ﬁ chiers au départ de ce dernier. De manière générale, des périphériques mémoire USB. (transfert en masse uniquement)

Préparation

Avant de connecter tout périphérique de stockage de masse USB à l’appareil, assurez-vous que les données contenues ont été sauvegardées.

Il n’est pas recommandé d’utiliser un ﬁ l de rallonge USB. Le périphérique USB n’est pas reconnu par l’appareil.

Périphérique à caractéristiques USB

(non fournie) Il n’est pas recommandé d’utiliser un ﬁ l de rallonge USB. Le périphérique raccordé par le biais du ﬁ l ne sera pas reconnu par cet appareil.

Pour Action

Suspendre la lecture Appuyez sur [USB 6].

Arrêter la lecture Appuyez sur [7].

Sauter des plages Appuyez sur [ /4/1] ou [ /¡/¢].

Ignorer un album

Appuyer de nouveau sur cette touche pour reprendre la lecture.

“RESUME” est afﬁ ché. La position est mise en mémoire. Appuyez sur [USB 6] pour reprendre la lecture. Appuyez de nouveau sur [7] pour effacer la position.

Appuyer [ALBUM ou ] en mode de lecture. Appuyer une fois sur [ALBUM puis sur les touches numériques en mode d’arrêt.

ou ]

Pour ce qui est des autres fonctions d’utilisation, elles sont similaires à celles décrites dans la section “Disques” (

pages 7 et 8).

➡

Remarque

Il vous est possible de programmer jusqu’à 12 pistes pour la fonction de lecture programmée USB.

Appareils compatiblesAppareils compatibles

Appareils déﬁ nis comme appartenant à la classe des périphérique de stockage de masse USB :

• périphériques USB supportant le transfert en masse uniquement.

• périphériques USB supportant USB 2,0 plein régime.

Formats supportésFormats supportés

Files must have the extension “.mp3” or “.MP3”.

Remarque

• CBI (Control / Bulk / Interrupt) n’est pas supporté.

• Un équipement utilisant le système ﬁ chier NTFS n’est pas

supporté. [Seul le système ﬁ chier FAT 16/32 (File Allocation Table) est supporté.

• Dépendant de la taille de secteur, certains ﬁ chiers peuvent être

inutilisables.

• Cet appareil peut accéder à 255 albums (y compris des dossiers

vides) et à 2500 pistes.

• Le nombre maximal de plages dans un dossier est de 999 plages.

• Une seule carte mémoire sera sélectionnée lorsqu’on connecte un

lecteur de cartes USB multiport, habituellement la première carte mémoire insérée.

• Ne pas débrancher le dispositif USB pendant la lecture.

• Débranchez le lecteur de carte USB de l’appareil quand vous

retirez la carte mémoire. Si vous omettez de le faire, il peut en résulter un mauvais fonctionnement.

• Quand vous connectez un lecteur audio numérique compatible à la

prise USB, il se peut que le chargement soit activé. Le chargement ne se fait pas si l’appareil est commuté en mode de veille ou pendant le chargement par le port d’option.

RQTV0213

Ouvrez le capot de la prise USB en le faisant

glisser. Réduisez le volume et connectez le périphérique de

stockage de masse. Appuyez sur [USB 6] pour démarrer la lecture.

Page 41

Raccordement à un appareil audio Raccordement à un appareil audio

portable et lecture au moyen de ce dernier.portable et lecture au moyen de ce dernier.

Cette fonction vous permet de proﬁ ter de la musique provenant d’un appareil audio portable.

Cordon audio (non fournie)

Appareil audio portable (non fournie)

Chargement et lecture d’un iPodChargement et lecture d’un iPod

Vous pouvez charger et écouter votre iPod en raccordant une Station universelle pour iPod (SHPD10, vendue séparément) pour cet appareil.

Raccordement et chargement de l’iPodRaccordement et chargement de l’iPod

Raccorder la Station universelle pour iPod dans le

port d’option. Insérer l’adaptateur approprié et placer l’iPod dans

la Station universelle (voir le manuel d’instructions du SH-PD10).

Remarque

L’iPod ne se charge pas si l’appareil se trouve en mode USB.

Lecture de l’iPodLecture de l’iPod

Raccorder l’iPod comme décrit ci-dessus.

Désactivez la fonction égaliseur (si existante) de l’équipement audio portable avant de réaliser le branchement à la prise du port musical (MUSIC PORT). Sinon, le son rendu par les enceintes pourrait être déformé.

Brancher le cordon audio à la prise MUSIC PORT

et appuyer sur [FM/AM/MUSIC PORT] de manière répétée pour sélectionner MUSIC PORT.

Lancer la lecture sur l’appareil audio portable. (Se

référer au mode d’emploi de l’appareil audio portable.)

Remarque

Tous les appareils périphériques et les câbles sont vendus séparément.

Raccordement et lecture d’un Raccordement et lecture d’un

périphérique Bluetoothpériphérique Bluetooth

En raccordant un récepteur Bluetooth (par exemple SHFX570R, vendu séparément), il est possible de recevoir et de lire des données audio stockées dans votre périphérique de source audio Bluetooth (ordinateur, etc).

Récepteur Bluetooth

(non fourni)

Faire coulisser le couvercle du mécanisme

d’amarrage pour l’ouvrir. Raccorder le récepteur Bluetooth au port d’option

(voir le manuel d’instructions du récepteur Bluetooth).

Appuyer sur [

source “OPTION”. Appuyer sur [7].

Pairage et lecture de votre périphérique audio

Bluetooth (voir le manuel d’instruction du périphérique).

Pour Action

pausa Appuyez sur [OPTION 6] ou [

Sauter des plages Appuyez sur

OPTION

6] pour sélectionner la

Appuyez sur [OPTION 6] pour reprendre la lecture.

[ /4/1] ou [ /¡/¢].

iPod (

non fournie

SH-PD10 (

Appuyer sur [

source “OPTION”.

Pour Action

pausa Appuyez sur [OPTION 6] ou [7].

Sauter des plages Appuyez sur

Parcourir les plages

Remarque

Se référer au manuel d’instructions du SH-PD10 pour connaître les modèles d’iPod compatibles.

iPod est une marque de commerce d’Apple Inc. enregistrée aux États-Unis et dans d’autres pays.

non fournie

OPTION

)

6] pour sélectionner la

Appuyez sur [OPTION 6] pour reprendre la lecture.

[ /4/1] ou [ /¡/¢].

Appuyer sur la touche [ /¡/¢]

et la maintenir enfoncée.

)

[ /4/1] ou

Modiﬁ er le code de la télécommandeModiﬁ er le code de la télécommande

Modiﬁ ez le code si vous constatez que la télécommande agit involontairement sur d’autres appareils.

Modiﬁ cation du code de l’appareil principalModiﬁ cation du code de l’appareil principal

Appuyer sur [FM/AM/MUSIC P.] pour sélectionner

“AM”. Appuyez sur la touche [FM/AM/MUSIC P.] de

l’appareil principal et maintenez-la enfoncée. Ensuite, appuyez sur la touche [2] (ou [1]) de la télécommande et maintenez-la enfoncée.

“REMOTE 2” est affiché.

Modiﬁ cation du code de la télécommandeModiﬁ cation du code de la télécommande

Appuyez sur les touches [ENTER] et [2] (ou [1]) de la télécommande et maintenez-les enfoncées pendant au moins 2 secondes.

Si la télécommande et l’appareil principal utilisent des codes différents, un message apparaît sur l’afﬁ cheur de l’appareil principal indiquant le code actuel de l’appareil principal. Effectuez la démarche ci-dessus pour modiﬁ er le code de la télécommande aﬁ n de le faire correspondre.

LANG - 5 LANG - 4 ITALIANO DEUTSCHFRANÇAIS

RQTV0213

Page 42

Guide de dépannage

Avant de demander à un technicien qualiﬁ é de réparer cet appareil, effectuez les vériﬁ cations suivantes. Si vous n’arrivez pas à réparer l’appareil de la façon décrite ci-après, ou si vous rencontrez un problème ne ﬁ gurant pas dans le tableau, référezvous à la liste ci-jointe pour localiser le centre de services agréé le plus proche, ou contactez votre revendeur.

Problèmes courants

Absence de son.

Le son n’est pas constant, est inversé ou n’est émis que par une seule enceinte.

Un bourdonnement se fait entendre durant la lecture.

“ERROR” s’afﬁ che.

“- -:- -” apparaît sur l’afﬁ cheur.

“F61” s’afﬁ che.

Écoute de la radio

Vous entendez du bruit (parasites). Le témoin stéréo clignote ou ne s’allume pas. Le son est distordu.

Vous entendez des battements (interférence).

Vous entendez un léger bourdonnement lorsque vous écoutez une émission AM.

Une station AM ne peut pas être captée correctement.

Augmentez le volume. Les câbles d’enceintes sont peut-être mal branchés. Mettez l’appareil hors tension, vériﬁ ez et corrigez les raccordements, puis remettez l’appareil sous tension (➡ page 4).

Vériﬁ ez les raccordements des enceintes (➡ page 4).

Un cordon d’alimentation ou une lumière ﬂ uorescente est placé près des câbles. Gardez les autres appareils et cordons éloignés des câbles de l’appareil. Si cela est possible dans votre région, raccordez le connecteur d’alimentation ou branchez la ﬁ che d’alimentation dans le sens contraire pour inverser les pôles du cordon.

Exécution d’une commande incorrecte. Lisez les instructions et essayez de nouveau.

Vous avez branché le cordon d’alimentation pour la première fois ou une panne d’électricité s’est produite récemment. Réglez l’heure (➡ page 10).

Vériﬁ ez et corrigez les raccordements des câbles d’enceintes (➡ page 4). Si cela ne règle pas le problème, il y a un problème d’alimentation électrique. Contactez votre revendeur.

Utilisez une antenne extérieure (➡ page 5).

Éteignez le téléviseur ou éloignez-le de l’appareil.

Éloignez l’antenne des autres câbles et cordons.

Le pas de fréquence est réglé sur 10 kHz. Réglez le pas de fréquence sur 9 kHz (➡ page 9).

Si un téléviseur est placé à proximité

L’image du téléviseur disparaît ou des bandes apparaissent à l’écran.

Lecteur des disques

L’indication de l’afﬁ cheur est incorrecte ou la lecture ne commence pas.

“VBR–” s’afﬁ che à la place du temps de lecture restant.

Télécommande

La télécommande ne fonctionne pas.

USB

La clé USB ou son contenu ne peuvent être lus.

La clé USB à mémoire ﬂ ash est lente. “USB OVER CURRENT ERROR”

RQTV0213

“NO PLAY”

La position ou l’orientation de l’antenne est incorrecte. Si vous utilisez une antenne intérieure, remplacez-la par une antenne extérieure (➡ page 5). Le cordon d’antenne du téléviseur est trop près de l’appareil. Éloignez le cordon d’antenne du téléviseur de l’appareil.

Le disque est peut-être à l’envers ( Essuyez le disque. Remplacez le disque s’il est rayé, déformé ou non standard. Il est possible qu’il se soit formée de la condensation à l’intérieur de l’appareil à cause d’un changement brusque de température. Attendez environ une heure pour qu’elle disparaisse et essayez de nouveau.

L’appareil ne peut pas afﬁ cher le temps de lecture restant avec les plages à débit binaire variable (VBR).

Vériﬁ ez si les piles sont insérées correctement ( Remplacez les piles si elles sont usées.

Le format de la clé USB ou son contenu ne sont pas compatible avec le système

page 12).

(

➡

La fonction hôte USB de ce produit peut ne pas fonctionner avec certains périphériques USB. Les périphériques USB dont la capacité de stockage est supérieure à 8 giga bytes peuvent ne pas fonctionner dans certains cas.

La lecture d’un gros ﬁ chier ou d’une clé USB à grande mémoire prend plus de temps. L’intensité du périphérique de stockage de masse USB dépasse 500 mA. Déconnecter le

périphérique USB. Éteindre l’appareil et le rallumer.

Vériﬁ er le contenu. Seuls les ﬁ chiers MP3 peuvent être lus.

page 7).

➡

page 5).

➡

Page 43

Données techniques

SECTION AMPLIFICATEUR

PUISSANCE DE SORTIE RMS les deux canaux entraînés DHT 10 Impédance d’entrée PORT MUSICAL 250 mV 13 Impédance de sortie CASQUE 16 à 32 Prise de casque Borne Stéréo, 3,5 Prise d’entrée du port musical Borne Stéréo, 3,5 Port d’option Version 1

%, 80 W par canal (4 Ω)

SECTION SYNTONISEUR FM

Plage de fréquence

87,50 à 108,00

Sensibilité 10 Rapport S/B 30 Borne(s) d’antenne 75 Stations mémorisées 20 stations FM

MHz (pas de 50 kHz)

dB 10 dBµV

dBµV (IHF)

Ω (asymétrique)

15 stations AM

SECTION SYNTONISEUR AM

Plage de fréquence

Sensibilité Rapport S/B 20

522 à 1629

520 à 1630

dB (à 999 kHz)

kHz (pas de 9 kHz)

kHz (pas de 10 kHz)

1778

µV/m

SECTION CD

Disques pris en charge [8 cm ou 12 cm] (1) CD-Audio (CD-DA)

(2) CD-R/RW (CD-DA, ou disque

formaté contenant des ﬁ chiers MP3)

(3) MP3

Ω

Fréquence d’échantillonnage CD 44,1

Ω

MP3 32 Débit binaire MP3 32 Décodage Linéaire 16/20/24 Capteur Source du faisceau Diode laser Longueur d’onde Faisceau laser CLASSE 1 Sortie audio (Disque) Nombre de canaux 2 canaux Réponse en fréquence

Pleurage et scintillement

Filtre numérique Convertisseur N/A

kHz, 44,1 kHz, 48 kHz

785 nm

Hz à 20 kHz (+1, -2 dB)

Inférieurs aux limites mesurables

8 fs

MASH (1 bit DAC)

SECTION USB

Périphériques de stockage USB lisibles (1) HDD

(2) Lecteur USB MP3 / Lecteur audio

numérique

(3) Clés USB

Format de ﬁ chier audio supporté

MP3

Port mémoire USB Courant Maximal 500 Débit binaire MP3 32 Sortie audio (Disque) Nombre de canaux 2 canaux Réponse en fréquence (MP3)

kHz

ko/s à 384 ko/s

ko/s à 320 ko/s

20 Hz à 20 kHz

bits

SECTION ENCEINTES

Type Système à 3 enceintes, 3 voie Haut-parleur(s) Woofer À cône de 14 cm (4 Ω) Tweeter À dôme souple 2,5 cm (4 Ω) Super Tweeter À dôme 1,2 cm (11 Impédance 4 Puissance d’entrée (IES) 80 W (MAX)

Niveau de pression sonore de sortie

Fréquence de recouvrement

Plage de fréquence

Dimensions (L x H x P)

160

Poids 3,3

W (nominale)

dB/W (1,0 m)

3,5

Hz à 100 kHz (-16 dB)

Hz à 90 kHz (-10 dB)

mm x 242 mm x 258 mm

kHz, 15 kHz

Ω)

Ω

GÉNÉRALITÉS

Alimentation CA 230 V, 50 Hz Consommation 80 W Dimensions (L x H x P)

Poids 4,6 Plage de température de fonctionnement

Plage d’humidité de fonctionnement

174

mm x 244 mm x 318 mm

5 à 90% HR (sans condensation)

+5 à +35

°C

Consommation en mode de veille 0,5 W (environ)

Remarque

1. Spéciﬁ cations sujettes à modiﬁ cations sans préavis. Les poids et les dimensions sont approximatifs.

2. On mesure la distorsion harmonique totale au moyen d’un analyseur de spectre numérique.

Entretien

Si les surfaces sont salesSi les surfaces sont sales

Pour nettoyer l’appareil, l’essuyer avec un chiffon doux et sec.

• Ne jamais utiliser d’alcool, de diluant pour peinture ni de benzène pour nettoyer l’appareil.

• Avant d’utiliser un chiffon imprégné d’un produit chimique, lire attentivement les instructions qui accompagnent le chiffon.

LANG - 5 LANG - 4 ITALIANO DEUTSCHFRANÇAIS

RQTV0213

Page 44

Matsushita Electric Industrial Co., Ltd. Web Site: http://panasonic.net

Ge It Fr

RQTV0213-2D

L0107CH2037
