Инструкция по эксплуатации

Інструкція з експлуатації

Sistema estéreo

con reproductor de

discos compactos

Zestaw stereo z CD

Stereosystém s CD

CD-cтереосистема
CD-cтереосистема

Model No. SC-PM4

E

RQTV0210-2E

Уважаемый покупатель

Благодарим за приобретение данной системы. Для
обеспечения наилучшего качества работы системы и
безопасности во время работы внимательно прочтите
эту инструкцию.

Эта инстpукция по эксплуатации пpименима к
следующей системе.

Система SC-PM4

Основной аппарат SA-PM4

Громкоговорители SB-PM4

Содеpжание

Пpилагаемые пpинадлeжности .............. 3

Установка батарей в пульт

дистанционного управления .............. 3

Размещение гpoмкoгoвopитeлeй ........... 3

Перед началом эксплуатации ................. 4

Обзор органов управления ..................... 5

Диски ........................................................... 6

Радио ........................................................... 7

Таймер ......................................................... 8

Настройка звука ........................................ 9

Подключение внешнего оборудования
Справочник по поиску и устранению

неисправностей ..................................... 10

Обслуживание ........................................... 10

Спецификации ........................................... 11

Меpы предосторожности ......................... 11

... 9

214:!!

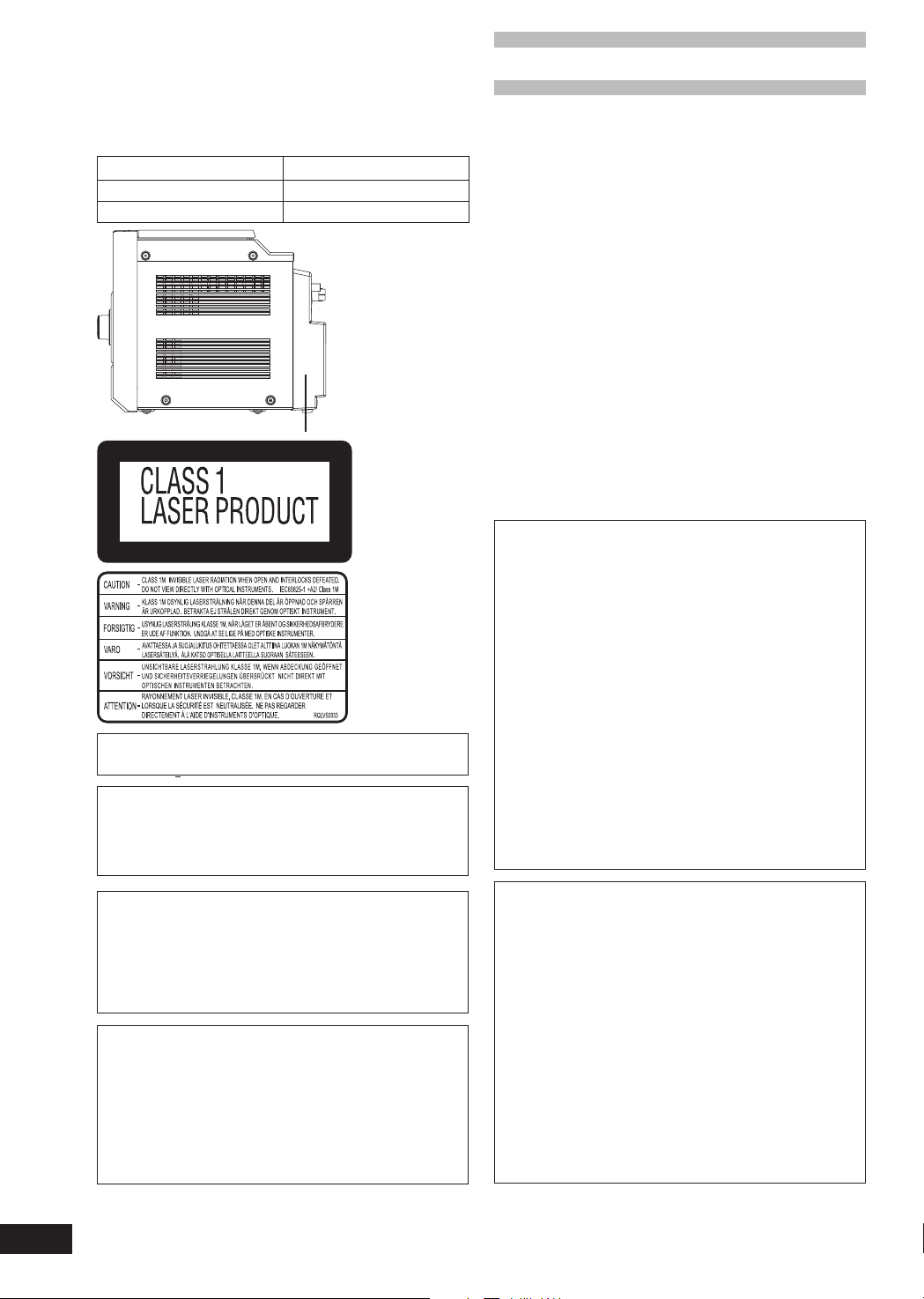

Bнyтpи aппapaтa

ЭТОТ АППАРАТ ПРЕДНАЗНАЧЕН ДЛЯ
ИСПОЛЬЗОВАНИЯ В КЛИМАТЕ СРЕДНЕЙ ПОЛОСЫ.

Это изделие может принимать радио помехи,
обусловленные переносными телефонами. Если
такие помежи являются очевидными, увеличьте,
пожалуйста, расстояние между изделием и
переносным телефоном.

Сетевая розетка должна быть расположена вблизи
оборудования, и быть легко доступной.
Вилка сетевого шнура питания должна оставаться
быстро доступной.
Чтобы полностью отсоединить этот аппарат от сети
переменного тока, отсоедините вилку сетевого шнура
питания от розетки переменного тока.

ПРЕДОСТЕРЕЖЕНИЕ!

В ЭТОМ УСТРОЙСТВЕ ИСПОЛЬЗУЕТСЯ ЛАЗЕР.
ПРИМЕНЕНИЕ РЕГУЛИРОВОК И НАСТРОЕК,
ОТЛИЧНЫХ ОТ НИЖЕОПИСАННЫХ, МОЖЕТ
ПРИВЕСТИ К ОПАСНОМУ ЛАЗЕРНОМУ
ОБЛУЧЕНИЮ.
НЕ ОТКРЫВАЙТЕ КРЫШКУ И НЕ ПРОИЗВОДИТЕ
РЕМОНТ САМИ—ЛУЧШЕ ПОРУЧИТЬ ЭТО
КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ПРЕДOCTEPEЖEHИE!

• HE CЛEДУET УCTAHABЛИBATЬ ИЛИ
PAЗMEЩATЬ ДAHHЬIЙ AППAPAT B KHИЖHOM
ШKAФУ, BCTPOEHHOM ШKAФУ ИЛИ ДРУГOM
ОГPAHИЧEHHOM ПPOCTPAHCTBE ДЛЯ TOГO,
ЧTOБЬI COXPAHИTЬ УCЛOBИЯ XOPOШEЙ
BEHTИЛЯЦИИ. УДOCTOBEPЬTECЬ, ЧTO
ШTOPЬI И ДPУГИE ПОДОБHЬIE ПPEДMETЬI
HE ПPEПЯTCTBУЮT HOPMAЛЬHOЙ
BEHTИЛЯЦИИ ДЛЯ ПPEДOTBPAЩEHИЯ PИCKA
ПOPAЖEHИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ
ВОЗНИКНОВЕНИЯ ПОЖАРА ИЗ-ЗА ПЕРЕГРЕВА.

• НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ
ОТВЕРСТИЯ АППАРАТА ГАЗЕТАМИ,
СКАТЕРТЯМИ, ШТОРАМИ И ПОДОБНЫМИ
ПРЕДМЕТАМИ.

• НЕ РАЗМЕЩАЙТЕ НА АППАРАТ ИСТОЧНИКИ
ОТКРЫТОГО ПЛАМЕНИ, ТАКИЕ, КАК ГОРЯЩИЕ
СВЕЧИ.

• ВЫБРАСЫВАЙТЕ БАТАРЕИ В МУСОР, УЧИТЫВАЯ
ОХРАНУ ОКРУЖАЮЩЕЙ СРЕДЫ.

ПРЕДУПРЕЖДЕНИЕ:

ЧТОБЫ УМЕНЬШИТЬ ОПАСНОСТЬ
ВОЗНИКНОВЕНИЯ ПОЖАРА, ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ
ИЗДЕЛИЯ,

• НЕ ПОДВЕРГАЙТЕ ЭТОТ АППАРАТ
ВОЗДЕЙСТВИЮ ДОЖДЯ, ВЛАГИ, КАПЕЛЬ
ИЛИ БРЫЗГ, И НЕ ПОМЕЩАЙТЕ НА АППАРАТ
НИКАКИЕ ПРЕДМЕТЫ, НАПОЛНЕННЫЕ ВОДОЙ,
НАПРИМЕР, ВАЗЫ.

• ИСПОЛЬЗУЙТЕ ТОЛЬКО РЕКОМЕНДУЕМЫЕ
ПРИНАДЛЕЖНОСТИ.

• НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ
КРЫШКУ); ВНУТРИ НЕТ ЧАСТЕЙ ДЛЯ
ОБСЛУЖИВАНИЯ ПОЛЬЗОВАТЕЛЕМ. ЗА
ОБСЛУЖИВАНИЕМ ОБРАЩАЙТЕСЬ К
КВАЛИФИЦИРОВАННОМУ ОБСЛУЖИВАЮЩЕМУ
ПЕРСОНАЛУ.

RQTV0210

2

32

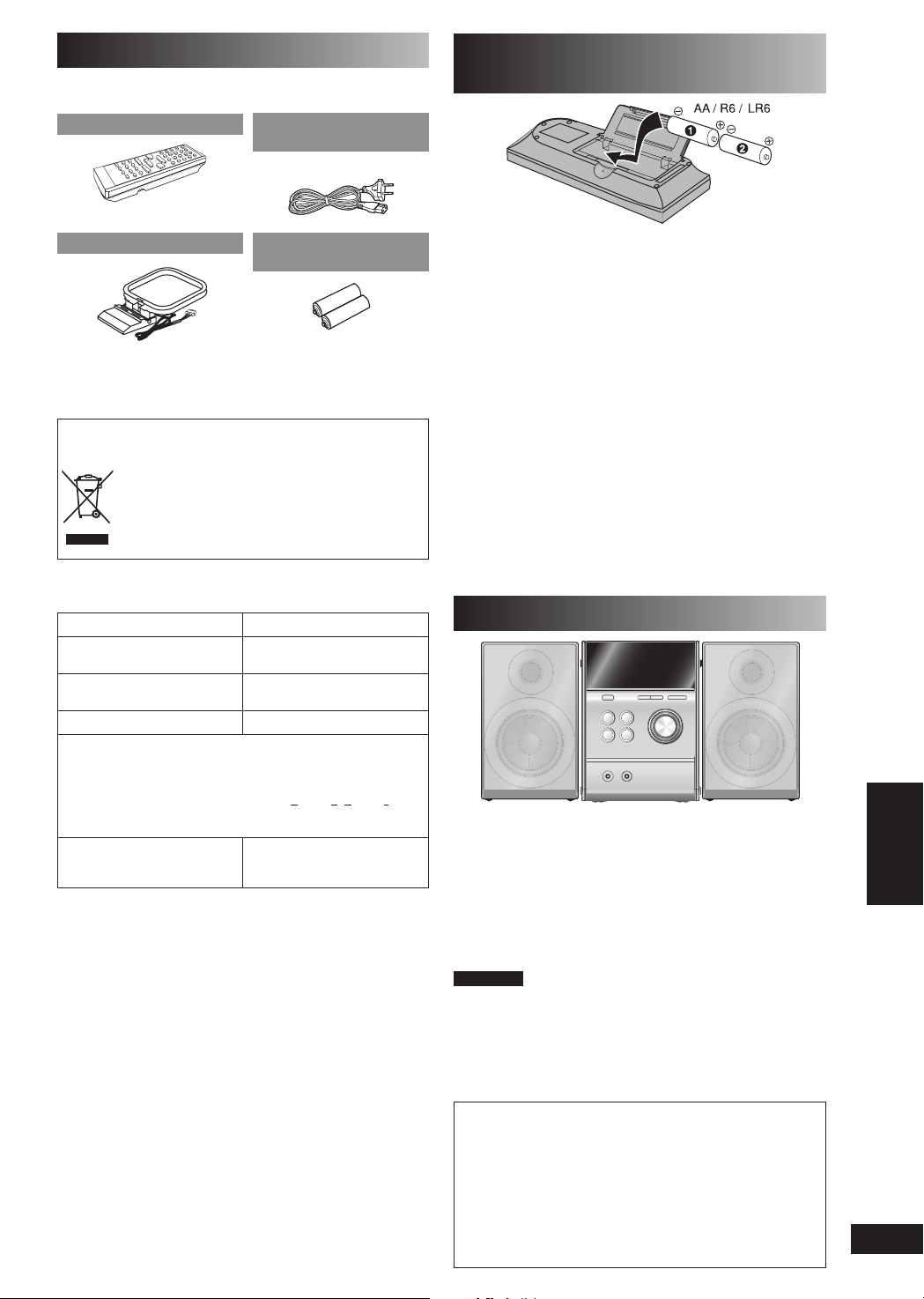

Пpилагаемые пpинадлeжности

Проверьте наличие дополнительных принадлежностей
в комплекте.

1 x Пульт ДУ

1 x Кабель переменного

тока

Установка батарей в пульт
дистанционного управления

(N2QAYB000145)

1 x Pамочнaя антеннa 2 x Батарейки

пyльтa ДУ

– Если Вы увидите такой символ –

Информация по обращению с отходами для стран,
не входящих в Европейский Союз

Действие этого символа распространяется
только на Европейский Союз.
Если Вы собираетесь выбросить данный
продукт, узнайте в местных органах власти
или у дилера, как следует поступать с
отходами такого типа.

Информация для покупателя

Название продукции: CD-cтереосистема

Название страны
производителя:

Название производителя: Мацушита Электрик

Юридический адрес: 1006 Кадома, Осака, Япония

Дата производства: Вы можете уточнить год и месяц по
серийному номеру на табличке.
Пример маркировки—Серийный номер № XX6AXXXXXXX
(X-любая цифра или буква)
Год: Трeтья цифра в серийном номере (6—2006, 7—2007, ...)
Месяц: Четвeртая бyква в серийном номере (А—Январь,
В—Февраль, ...L—Декабрь)

Дополнительная
информация:

Малaйэии

Индастриал Ко., Лтд.

Пожалуйста внимательно
прочитайте инструкцию по
эксплуатации.

Установленный производителем в порядке п. 2 ст. 5
федерального закона РФ “О защите прав потребителей”
срок службы данного изделия равен 7 годам с даты
производства при условии, что изделие используется
в строгом соответствии с настоящей инструкцией
по эксплуатации и применимыми техническими
стандартами.

■ Батареи

• Вставьте батареи так, чтобы полярность (+ и
–) соответствовала обозначениям на пульте
дистанционного управления.

• Выньте батареи, если пульт дистанционного
управления не используется в течение длительного
периода времени. Храните батареи в прохладном
месте.

• Не используйте батареи перезаряжаемого типа.

• Не следует нагревать или подвергать воздействию
огня.

• Неправильное обращение с батарейками пульта
дистанционного управления может стать причиной
вытекания электролита, который может вызвать
пожар.

■ Использование

Направьте пульт дистанционного управления
на приемник сигнала, избегая препятствий, с
максимального расстояния 7 м непосредственно
перед аппаратом.
Положение приемника сигнала дистанционного
управления показано на странице 5.

Размещение гpoмкoгoвopитeлeй

Громкоговорители одинаковые, поэтому нет
необходимости ориентировать их правый и левый
каналы.

Используйте только поставляемые громковорители.

Сочетание основного аппарата и громкоговорителей
обеспечивает наилучшее звучание. Использование
других громкоговорителей может привести к
повреждению аппарата и будет отрицательно
воздействовать на качество звучания.

Примечание

• Разместите громкоговорители на расстоянии не менее 10 мм

от системы для обеспечения надлежащей вентиляции.

• Данные громкоговорители не имеют магнитного

экранирования. Не располагайте их возле телевизоров,
персональных компьютеров или других аппаратов, на работу
которых влияют магнитные поля.

• Сетки громкоговорителей снять нельзя.

Предостережение

• Используйте эти громкоговорители только с
рекомендуемой системой. Несоблюдение этого
требования может привести к повреждению
усилителя и громкоговорителей, а также к
пожару. В случае повреждения или видимого
изменения характера работы обратитесь к
специалисту.

• Не размещайте данные громкоговорители на
стенах или пoтoлкe.

РУССКИЙ ЯЗЫК

УКРАЇНСЬКА

УКРАЇНСЬКА

РУССКИЙ ЯЗЫК

УКРАЇНСЬКА

RQTV0210

3

33

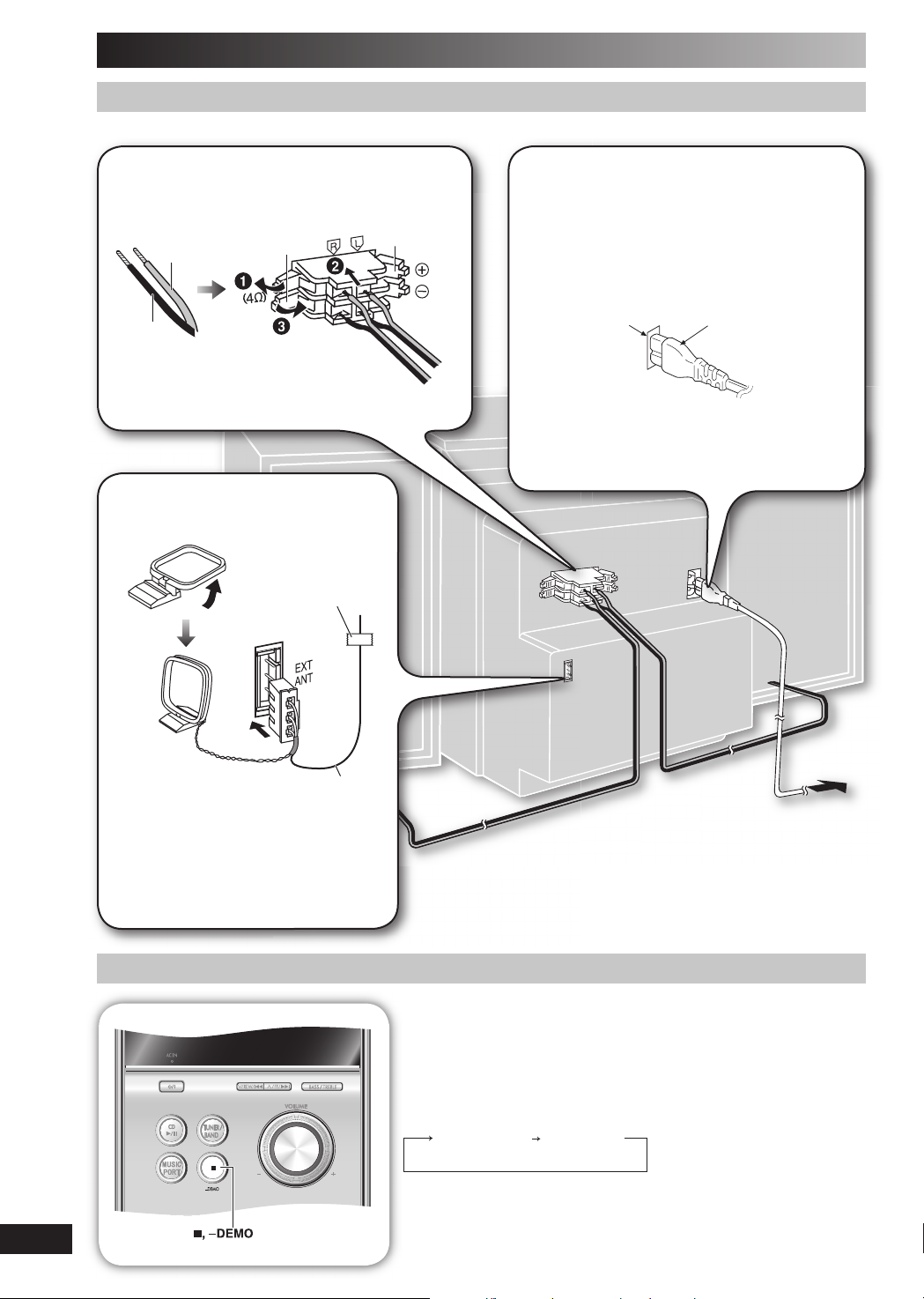

Перед началом эксплуатации

Подсоедините кабель переменного тока только лишь после подсоединения всех частей аппарата.

3

1

Подсоединение кабеля
громкоговорителей.

красный (ª)

черный (·)

Неправильное подключение может вызвать
повреждение изделия.

2

Подсоединение антенны.

Рамочная AM-антенна

черный (·)

красный (ª)

Подсоединение кабеля
переменного тока.

Входящий в комплект кабель переменного тока
предназначен для использования исключительно
с данным изделием. Не используйте его с другим
оборудованием.

Установка разъема

Гнездо для кабеля

Даже если разъем полностью вставлен в гнездо,
то, в зависимости от типа гнезда, часть разъема
может выступать, как показано на рисунке. Тем
не менее, это не создает никаких проблем для
использования изделия.

Разъем

Клейкая лента

Комнатная FM-антенна

Установите АМ рамочную антенну в
вертикальном положении на подставку.
Свободный провод антенны должен быть
отделен от других проводов и шнуров.
Прикрепите лентой комнатную FM
антенну к стене или колонне в положении,
в котором радиосигналы принимаются с
наименьшими препятствиями.

К основной
сетевой
розетке
дома/
квартиры

При первом включении аппарата на дисплее появится описание его
функций.
Если данная настройка выключена, выберите “DEMO ON” (ДЕМО
ВКЛ.), чтобы включить демонстрационный режим.

Нажмите и удерживайте кнопку [7, –DEMO].

При каждом нажатии и удержании этой кнопки происходит
переключение дисплея.

DEMO OFF

(ВЫКЛ.)

DEMO ON

(ВКЛ.)

Для уменьшения энергопотребления в режиме ожидания, выберите

RQTV0210

“DEMO OFF” (ДЕМО ВЫКЛ).

4

34

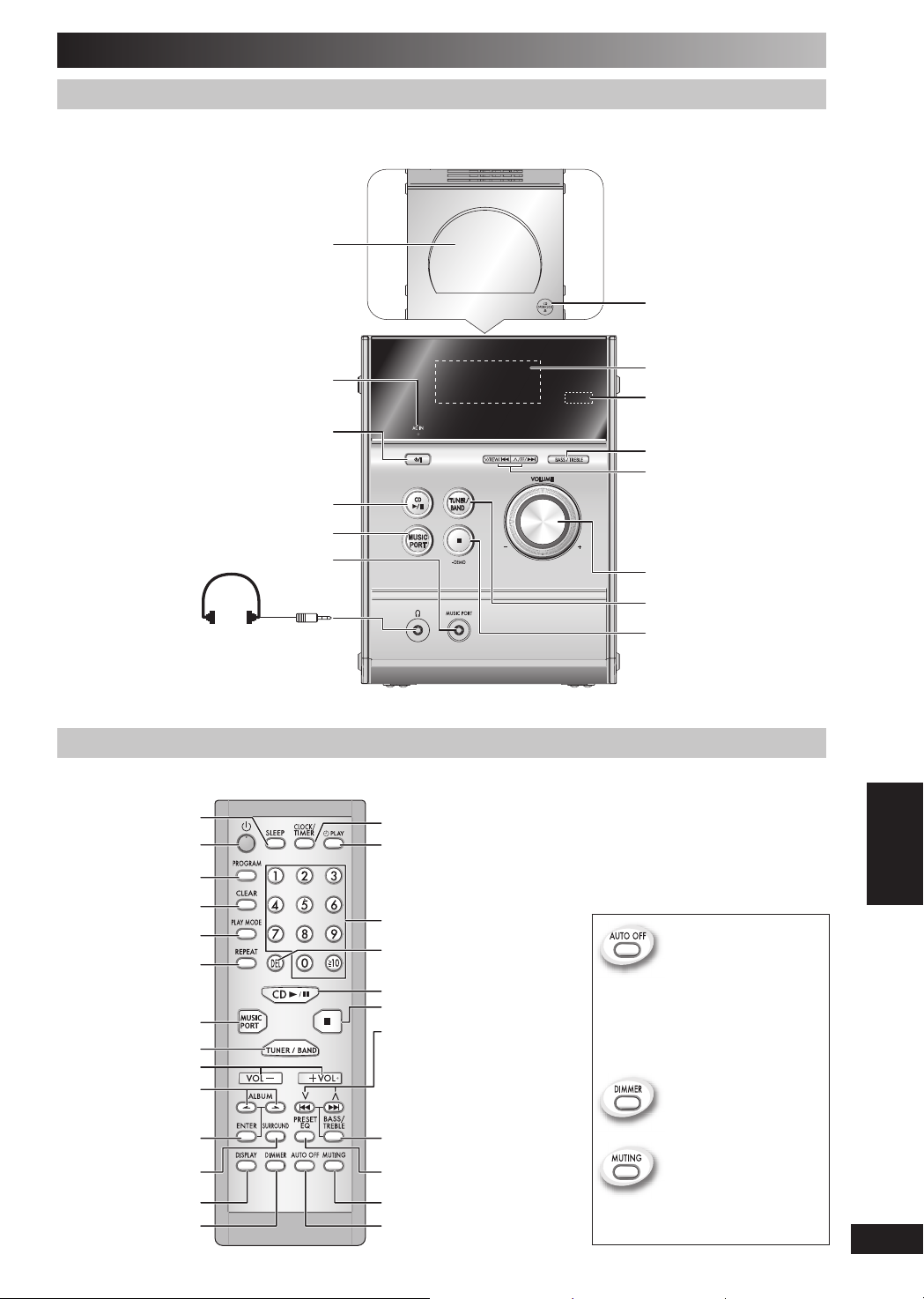

Обзор органов управления

Для выбора страницы смотрите цифры, указанные в скобках.

Верх аппарата

Крышка консоли для

компакт-дисков (6)

Открытие/закрытиe
крышки консоли для
компакт-дисков (6)

РУССКИЙ ЯЗЫК

Этот индикатор горит, когда аппарат подcoeдинен

1 Bключaтeль питaния standby/on (y/l) (6, 8)

Нажмите включaтель, чтобьı переключить аппарат

из режимa “включeно” в режим ожидания и

нaoбopoт. В режимe oжидaния аппарaт тeм нe мeнee

потребляет нeбoльшое количecтво элeктроэнeргии.

2 Bоспроизведениe/пауза диска (6)

Музыкальный вход (MUSIC PORT) (9)

Индикатор питания (AC IN)

к штепсельной розетке.

3 Выбор музыкального входа (9)

Гнездо для наушников (PHONES)

Во избежание проблем со слухом

не используйте наушники в течение

длительного периода времени.

Тип разъема: 3,5 мм, стерео

(не входит в комплект)

Дисплей

Приемник сигнала
пульта ДУ

4
низких/высоких
звуковых частот

Пропуск/поиск дорожки,
настройка/выбор
предустановленного канала,
регулировка времени,
регулировка низких/
высоких частот

5 Регулятор
громкости

6 Bыбор тюнера/
диапазона (7, 8)

Oстановкa/
демонстрация (4, 6)

Кнопки типа 1, выполняют те же функции, что и кнопки управления на основном аппарате.

Таймер сна (8)

1

Программированиe

Cбрасываниe (6)

Pежим воспроизведения

Выбор альбома (6)

Дисплей (6, 7)

(6, 7)

(6, 7)

Повтор (6)

3

6
5

Bвод (6)

Объемное

звучание (9)

Регулировка

подсветки

Режим часов/таймера (8)

Tаймер воспроизведения (8)

Кнопки с цифрами (6, 7)

Удаление (6)

2

Остановка (6)

Пропуск/поиск дорожки,
настройка/выбор
предустановленного канала,
регулировка времени,
регулировка низких/высоких

(6 - 9)

частот

4

Предварительно
установленный эквалайзер (9)

Временное отключение звука
Автоматическое выключение

• Нажмите кнопку для включения.

• Нажмите еще раз для отмены.

Выбор режима

(9)

Данная функция позволяет
отключить аппарат в
режиме воспроизведения
с компакт-дисков после,
если аппарат не был
использован в течение 10
минут.

Настройка сохраняется
даже после выключения
аппарата.

Используется для
уменьшения яркости
дисплея.

Используется для временного
отключения звука.

УКРАЇНСЬКА

УКРАЇНСЬКА

РУССКИЙ ЯЗЫК

УКРАЇНСЬКА

RQTV0210

5

35

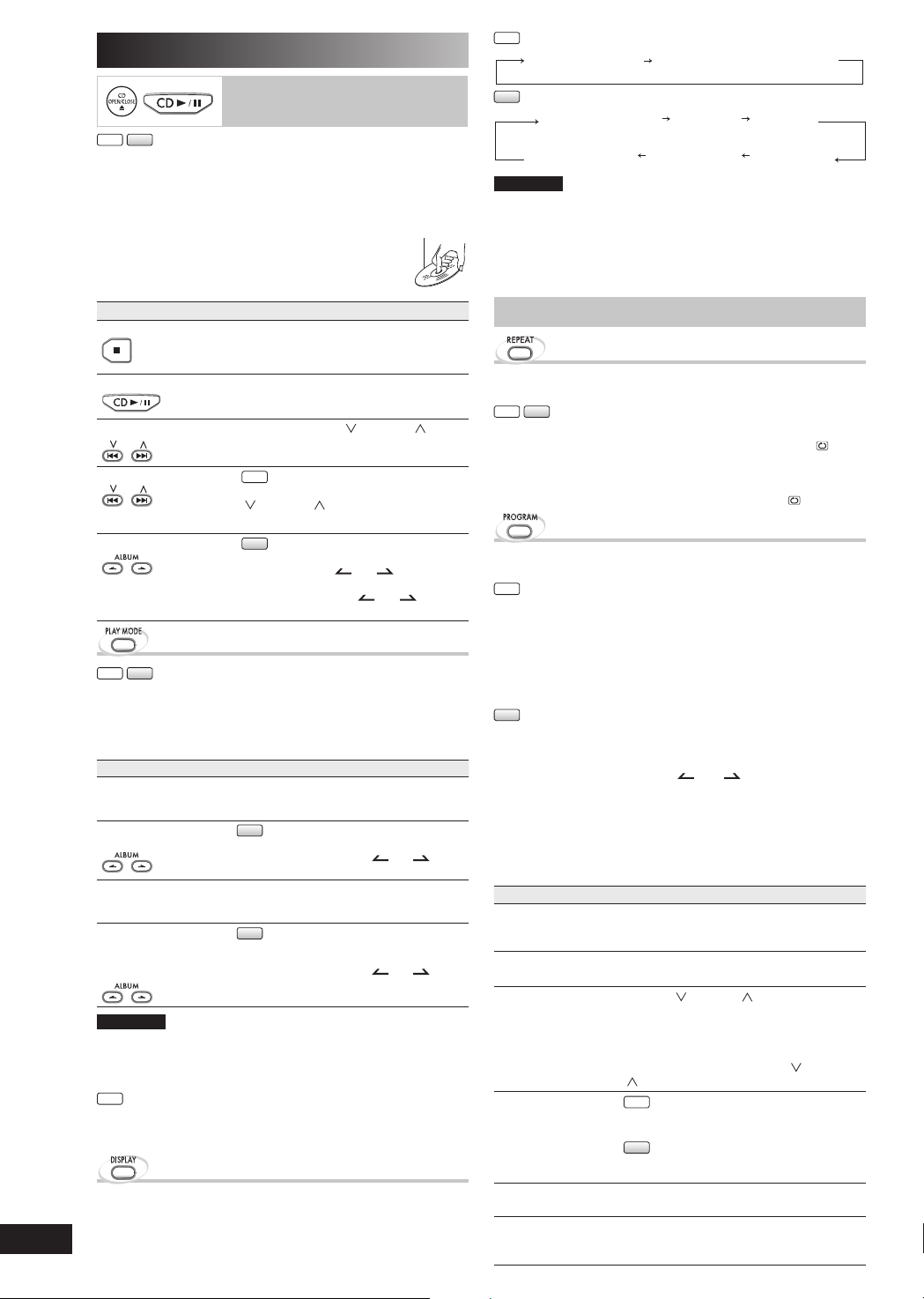

Диски

MP3

CD

Нажмите кнопку [y] для включения аппарата.

1

Нажмите кнопку [CD OPEN/CLOSE 0], чтобы

2

открыть крышку консоли для компакт­дисков, а затем вставьте диск. Закройте
крышку.

Нажмите кнопку [CD 6] для начала

3

воспроизведения.
Отрегулируйте громкость.

4

Для того, чтобы Выполните следующее

Остановить диск

Поставить паузу

Пропустить дорожку

Искать на диске

Пропустить альбом

MP3

CD

Нажмите кнопку [CD 6].

1

Нажмите кнопку [PLAY MODE] для выбора

2

желательного режима.

Режим Для воспроизведения

1-дорожка
(1-TRACK)

1TR

1-альбом (1-ALBUM)

1ALBUM

В произвольном
порядке (RANDOM)

RND

В произвольном
порядке 1 альбом
(1-ALBUM RANDOM)

1ALBUM RND

Примечание

• Во время воспроизведения в произвольном порядке
(RANDOM) или воспроизведения в произвольном порядке 1
альбома (1-ALBUM RANDOM) нельзя пропустить дорожки,
которые уже были воспроизведены.

CD

• Во время воспроизведения в произвольном порядке
(RANDOM) можно прокручивать вперед или назад лишь в
пределах текущей дорожки.

Эта функция позволяет отображать информацию о

RQTV0210

текущей дорожке.

Нажмите кнопку [DISPLAY] во время режима

6

воспроизведения или паузы.

36

Нажмите кнопку [ 7 ].

Нажмите кнопку [CD 6]. Нажмите
еще раз для восстановления
воспроизведения.

Нажмите кнопку [ /4] или [ /¢].

CD

Нажмите и удерживайте кнопку
[ /4] или [ /¢] во время
воспроизведения или паузы.

MP3

В режиме воспроизведения нажмите
кнопку [ALBUM
В режиме остановки нажмите один
раз кнопку [ALBUM
затем нажмите кнопки с цифрами.

Одной выбранной дорожки на диске.
Нажмите кнопки с цифрами для
выбора дорожки.

MP3

Одного выбранного альбома на диске.
Нажмите кнопку [ALBUM
выбора альбома

диска в произвольном порядке.

MP3

всех дорожек из одного выбранного
альбома в произвольном порядке.
Нажмите кнопку [ALBUM
выбора альбома.

или

].

или

.

Фирменная

наклейка

на диске

должна

быть

сверху

], а

или ] для

или ] для

CD

Прошедшее время

воспроизведения

MP3

Прошедшее время

воспроизведения

Информация

ID3 (Исполнитель)

Примечание

• Максимальное число символов, которые могут быть
отображены: приблизительно 30

• Данный аппарат поддерживает верс. 1.0 и 1.1 информационных
ярлыков ID3. Текстовые данные, которые не поддерживаются,
отображаться не будут.

• Информационный ярлык ID3 - это ярлык, вставленный в
дорожку файла МР3 для предоставления информации о
дорожке.

Время, которое остается для

воспроизведения

Название

альбома

Информация

ID3 (Дорожка)

Название

дорожки

Информация
ID3 (Альбом)

Режим повтора (Repeat play)

Вы можете повторить воспроизведение запрограммированных
дорожек или другого выбранного режима воспроизведения.

MP3

CD

Нажмите кнопку

На дисплее отображается индикация “REPEAT ON” и “ ” .

Для отмены

Снова нажмите кнопку [REPEAT].

На дисплее появится индикация “REPEAT OFF”, а “ ” исчезнет.

Эта функция позволяет запрограммировать воспроизведение
до 24 дорожек.

1
2
3

4

1
2
3

4
5

6

[REPEAT]

CD

Нажмите кнопку [CD 6], а затем кнопку [ 7 ].

Нажмите кнопку [PROGRAM].

Нажмите кнопки с цифрами для выбора желаемой дорожки.

Повторяйте этот шаг для программирования других дорожек.

Нажмите кнопку [CD 6] для начала воспроизведения.

MP3

Нажмите кнопку [CD 6], а затем кнопку [ 7 ].
Нажмите кнопку [PROGRAM].
Нажмите кнопку [ALBUM или ] для выбора

желаемого альбома.
Нажмите кнопку [3/¢] один раз, а потом кнопки с
цифрами для выбора желаемой дорожки.
Нажмите кнопку [ENTER].

до или во время воспроизведения.

Повторите шаги 3-5 для программирования других дорожек.

Нажмите кнопку [CD 6] для начала воспроизведения.

Для того, чтобы Выполните следующее

Отменить режим
программного
воспроизведения

Повторить
запрограммированное

Проверить
запрограммированный
перечень

Добавить к
запрограммированному
перечню

Удалить последнюю
дорожку

Стереть все
запрограммированные
дорожки

Нажмите

[PROGRAM]

Нажмите

[PROGRAM],

[CD 6].
Нажмите

[ /4]
остановки, после появления на дисплее
индикации “PGM”. Для проверки во время
программирования после появления на
дисплее индикации “PGM” нажмите кнопку
[PROGRAM]

/¢].

[

CD

Повторите действия пункта 3 в режиме
остановки.

MP3

Повторите действия пунктов с 3 по 5 в режиме
остановки.

Нажмите

[DEL]

Нажмите

[CLEAR]
На дисплее появится “

в режиме остановки.

а затем кнопку

или

[ /¢]

два раза, а затем

в режиме остановки.

в режиме остановки.

CLR ALL

в режиме

[ /4]

”.

или

Примечание

•

При попытке запрограммировать более 24 дорожек на
дисплее появится индикация “PGM FULL”.

• Программная память стирается, когда Вы открываете крышку
консоли для компакт-дисков.

CD

•

Во время программного воспроизведения можно прокручивать
вперед или назад лишь в пределах текущей дорожки.

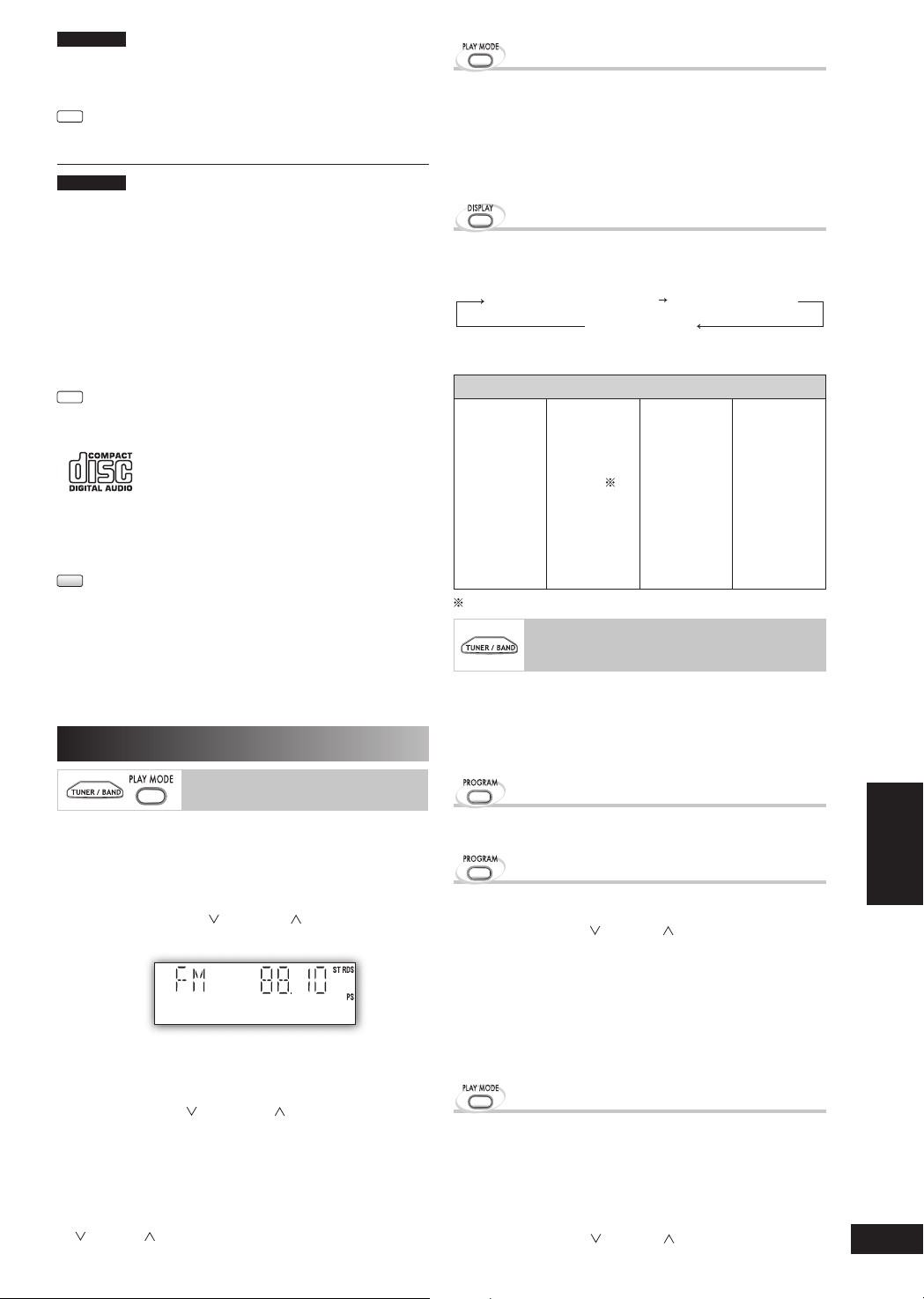

Примечание

• Этот аппарат может воссоздавать файлы в формате МР3
и обычные и перезаписываемые аудио компакт-диски в
цифровом формате CD-DA, которые были “закрыты”.

• Возможно, некоторые обычные и перезаписываемые компакт­диски не будут воспроизводиться в связи с условиями
записи.

• Не используйте диски неправильной формы.

• Не используйте диски с этикетками и наклейками, которые
отклеиваются, или с клеем, который выступает из-под
этикетки или наклейки.

• Не приклеивайте дополнительные этикетки и наклейки на
диск.

• Не пишите ничего на дисках.

CD

• Этот аппарат может осуществлять доступ к 99 дорожкам.

• Выбирайте компакт-диски с этой пометкой.

Использование дисков DualDiscs

Стороны “CD” дисков DualDisc не соответствуют стандартам
формата CD-DA, поэтому их, возможно, не удастся воспроизвести

на данном аппарате.

MP3

• Файлы считаются дорожками, а папки считаются альбомами.

• Этот аппарат может осуществлять доступ к 999 дорожкам,
255 альбомам и 20 сессиям записи.

• Диск должен отвечать формату ISO9660 уровень 1 или 2 (за
исключением расширенных форматов).

• Для воспроизведения в определенном порядке поставьте
в начале названий папок и файлов 3-значные номера в том
порядке, в котором Вы хотите их воспроизводить.

Радио

Нажмите и удерживайте кнопку [PLAY MODE] до
появления на дисплее “MONO”.

Для отмены

Нажмите и удерживайте кнопку [PLAY MODE] снова,
пока не исчезнет надпись “MONO”.

• Режим “MONO” также отключается при изменении частоты.

• Выключите режим “MONO” при обычном прослушивании.

Позволяет отображать название радиостанции или тип
программы.

Нажмите кнопку [DISPLAY] для отображения:

Название радиостанции (PS)

Дисплей частоты

Отображение в режиме RDS может быть недоступным при
условии слабого сигнала.

Дисплей тип программы

NEWS VARIED FINANCE COUNTRY

AFFAIRS POP M CHILDREN NATIONAL

INFO ROCK M SOCIAL A OLDIES

SPORT M.O.R.M

EDUCATE LIGHT M PHONE IN DOCUMENT

DRAMA CLASSICS TRAVEL TEST

CULTURE OTHER M LEISURE ALARM

SCIENCE WEATHER JAZZ

M.O.R.M = “Middle of the road music” (Музыка в дороге)

Тип программы (PTY)

RELIGION FOLK M

В диапазоне FM можно настроить до 20 станций и до 15
станций в диапазоне AM.

Подготовка

Нажмите кнопку [TUNER/BAND] для выбора диапазона
“FM” или “AM”.

РУССКИЙ ЯЗЫК

УКРАЇНСЬКА

УКРАЇНСЬКА

Нажмите кнопку [TUNER/BAND] для выбора

1

диапазона “FM” или “AM”.
Нажмите кнопку [PLAY MODE] для выбора

2

режима ручной предварительной настройки
“MANUAL”.

Нажмите кнопку [ /4] или [ /¢] для

3

настройки на частоту необходимой станции.

“ ST ” отображается на дисплее во время приема
стереофонической программы в диапазоне FM.

Автоматическая настройка

Нажмите кнопку [ /4] или [ /¢] и удерживайте
ее несколько секунд, пока частота не начнет быстро
изменяться. Аппарат начинает автоматическую
настройку останавливается, когда находит
радиостанцию.

• Автоматическая настройка может не работать при

чрезмерном уровне препятствий.

• Для остановки автоматической настройки нажмите

[ /4] или [ /¢] еще раз.

Нажмите и удерживайте кнопку [PROGRAM] для
начала предварительной настройки.

Нажмите кнопку [PLAY MODE] для выбора режима

1

ручной предварительной настройки “MANUAL”.
Нажмите кнопку [ /4] или [ /¢] для настройки

2

необходимой станции.
Нажмите кнопку [PROGRAM].

3

Нажмите кнопки с цифрами для выбора канала.

4

Станция, которая занимает канал, будет стерта, если
настроить другую станцию на этот канал.

Повторите шаги 2-4 для настройки большего

5

количества станций.

Нажмите кнопки с цифрами для выбора канала.

Для каналов с 10 по 20 нажмите кнопку [h10], а потом
две цифры.

ИЛИ

Нажмите кнопк [PLAY MODE] для выбора режима

1

предварительно настроенных станций “PRESET”.
Нажмите кнопку [ /4] или [ /¢] для выбора

2

желаемого канала.

РУССКИЙ ЯЗЫК

УКРАЇНСЬКА

RQTV0210

7

37

Только для основного аппарата

Эта система также принимает радиостанции AM с шагом
распределения частоты – 10 кГц.

Для изменения шага с 9 кГц до 10 кГц

Нажмите и удерживайте кнопку [TUNER/BAND].

1

Через несколько секунд дисплей начнет мигать; на дисплее
будет отображена текущая минимальная частота.

Продолжайте удерживать кнопку [TUNER/BAND].

2

• Когда минимальная частота изменится, отпустите кнопку.
Для возврата к первоначальному шагу распределения
частоты повторите вышеуказанные действия.

• После изменения шага распределения частоты, значения,
предварительно сохраненные в памяти, будут стерты.

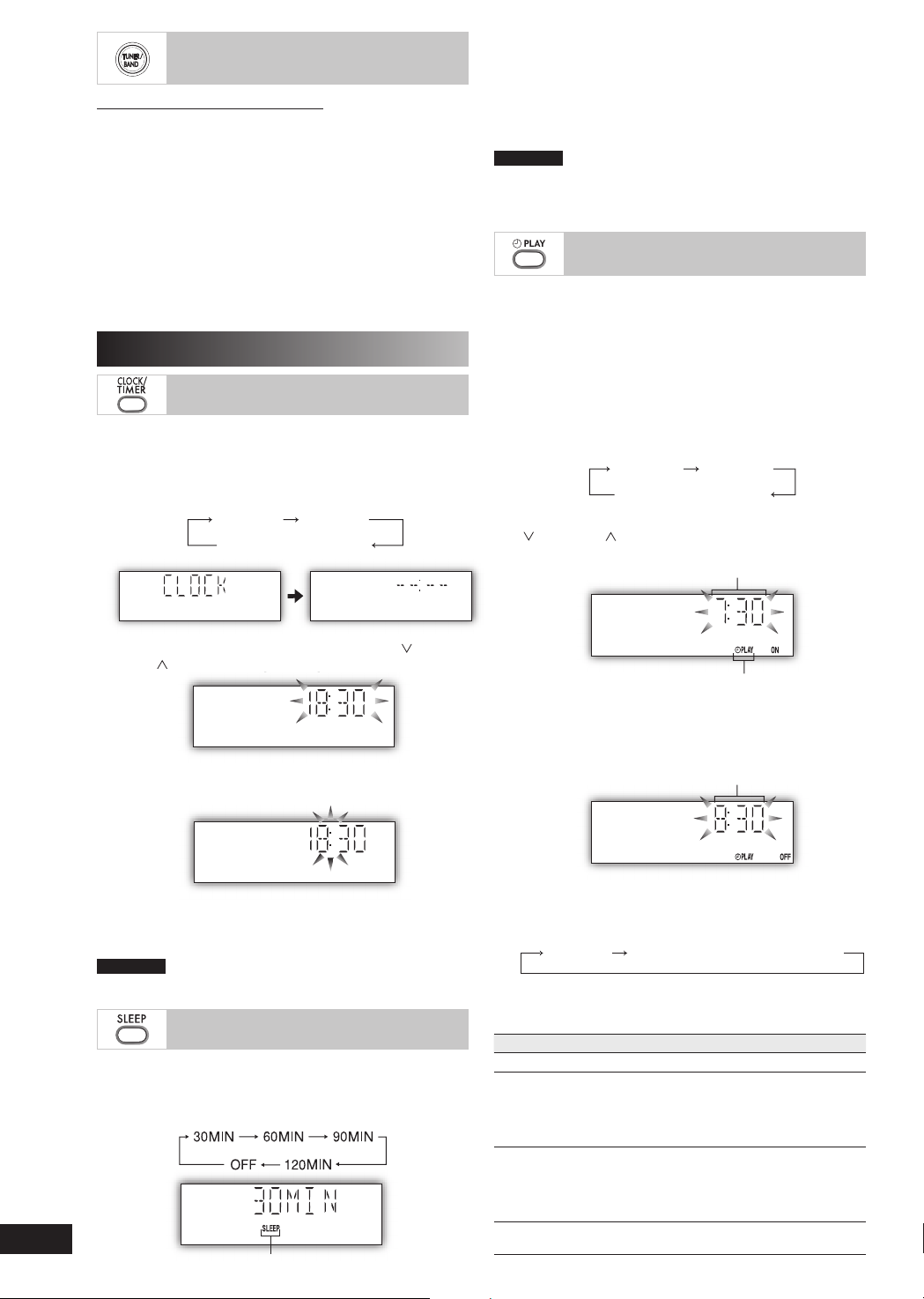

Таймер

Это 24-часовые часы.

Нажмите кнопку [CLOCK/TIMER] для выбора

1

режима настройки часов “CLOCK”.

Каждый раз при нажатии на эту кнопку выполняются
следующие изменения:

CLOCK

Начальный дисплей

˚ PLAY

Для отмены

Нажмите кнопку [SLEEP] для выбора “OFF” (Режим сна
отключен).

Изменение оставшегося времени

Нажмите кнопку [SLEEP] для показа оставшегося
времени, а затем нажмите кнопку [SLEEP] еще раз,
чтобы установить желаемое время.

Примечание

• Таймеры воспроизведения и сна могут быть использованы
вместе.

• Таймер cна всегда имеет приоритет. Убедитесь, что
настройки таймеров не перекрываются.

Можно настроить таймер на определенное время для
пробуждения.

Подготовка

Включите аппарат и настройте часы.
Подготовьте музыкальный источник, который хотите
прослушать: компакт-диск, радио или другой источник,
подключенный к музыкальному входу, и отрегулируйте
уровень громкости.

Нажимайте кнопку [CLOCK/TIMER], чтобы

1

выбрать таймер воспроизведения.

CLOCK

Начальный дисплей

В пределах 5 секунд нажимайте кнопку

2

[ /4] или [ /¢] для настройки времени
включения таймера.

Время включения таймера

˚ PLAY

В пределах 5 секунд нажимайте кнопку [ /4]

2

или [ /¢] для настройки времени.

Нажмите кнопку [CLOCK/TIMER] еще раз для

3

подтверждения введенного времени.

Чтобы показать часы (когда аппарат включен)

Нажмите кнопку [CLOCK/TIMER] для отображения
часов на дисплее на протяжении нескольких секунд.

Примечание

Со временем часы могут отставать или спешить. При
необходимости откорректируйте часы.

Эта функция позволяет настроить автоматическое
отключение аппарата после окончания установленного
времени.

Нажимайте кнопку [SLEEP], чтобы выбрать время.

RQTV0210

8

38

Индикатор режима сна

Индикатор таймера воспроизведения

Нажмите кнопку [CLOCK/TIMER] для

3

подтверждения заданного времени.
Повторите шаги 2 и 3 для установки времени

4

отключения таймера.

Включение таймера

Нажмите кнопку [˚PLAY] для включения

5

таймера.

˚ PLAY

Нажмите кнопку [y] для отключения аппарата.

6

Аппарат должен быть отключен для срабатывания
таймера.

Для того, чтобы Выполните следующее

Изменить настройки
Изменить

источник или
громкость

Проверить
настройки (когда
аппарат включен
или находится в
режиме ожидания)

Отменить Нажмите [˚PLAY] для удаления

Время отключения таймера

Нет отображения (выключено)

Повторите действия пунктов с 1 по 4 и 6.

1) Нажмите [˚PLAY] для удаления
индикатора таймера с дисплея.

2) Измените источник или уровень
громкости.

3) Выполните действия пунктов с 5 и 6.

Нажмите [CLOCK/TIMER] несколько
раз для выбора ˚PLAY.

индикаторов таймера с дисплея.

Примечание

• Таймер воспроизведения активируется в заданное время.
Громкость звучания будет плавно увеличиваться до заданного
уровня.

• Если таймер включен, он будет срабатывать в установленное
время каждый день.

• Аппарат должен находиться в режиме ожидания для
срабатывания таймера.

• Если отключить и снова включить аппарат во время
работы таймера, настройка времени окончания не будет
активирована.

Если для работы таймера выбран музыкальный вход

•
(MUSIC PORT) в качестве источника, система включается и
подключает музыкальный вход (MUSIC PORT) как источник
сигнала. Если необходимо выполнить воспроизведение с
портативного звукового оборудования, активируйте режим
воспроизведения для оборудования и увеличьте уровень
громкости. (См. руководство по эксплуатации портативного
звукового оборудования.)

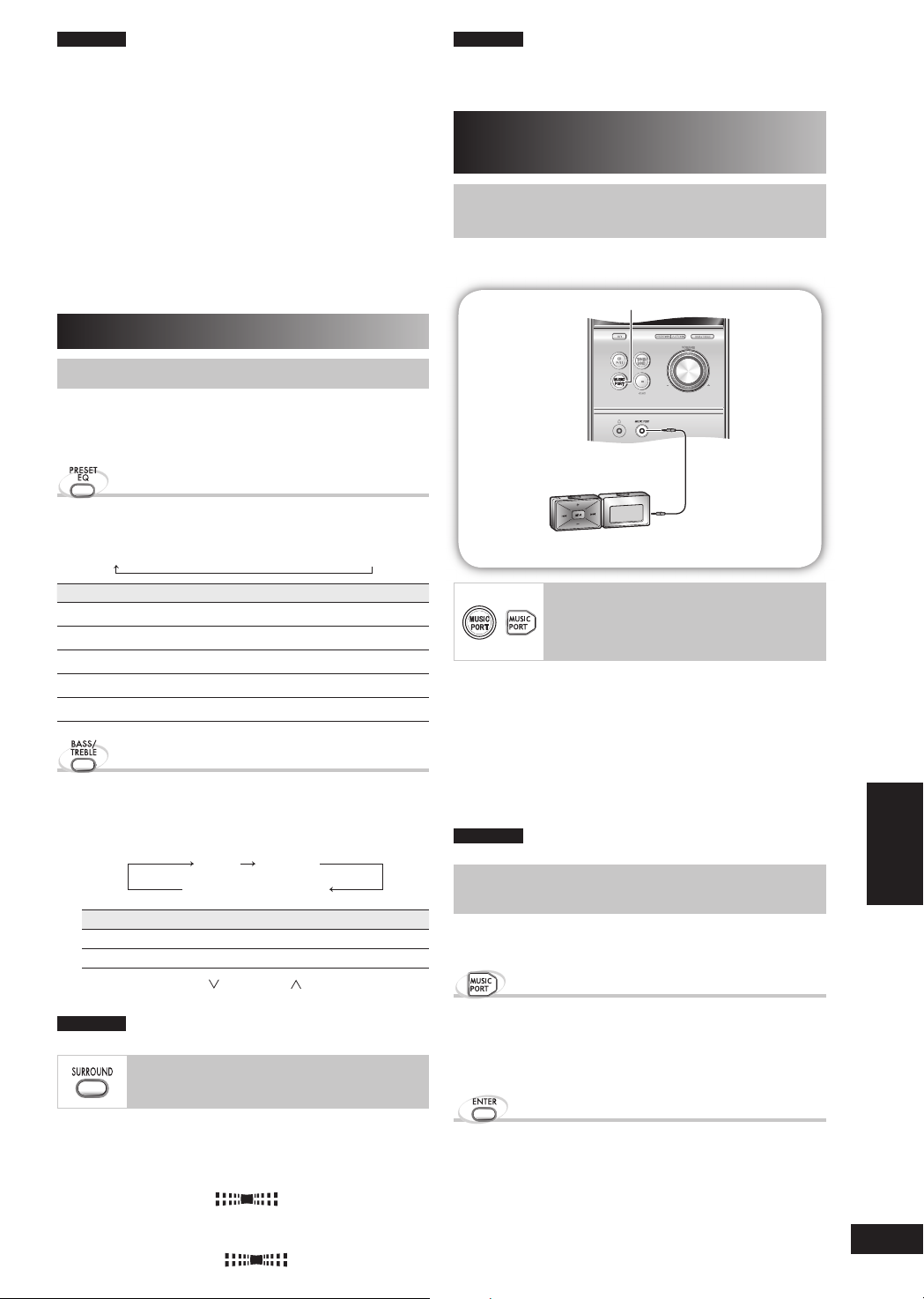

Настройка звука

Можно изменить звуковой эффект с помощью
предварительно установленного эквалайзера или
улучшить эффект низких и высоких звуковых частот.

Нажмите кнопку [PRESET EQ] несколько раз для
выбора нужных настроек.

HEAVY

→

CLEAR → SOFT → VOCAL → EQ-OFF

Примечание

• При прослушивании через наушники эффект объемного звука
воспроизводится слабее.

• Если во время приема FM-стерео увеличиваются помехи,
отключите эффект объемного звука.

Подключение внешнего
оборудования

Данная функция дает возможность слушать музыку с
портативного звукового оборудования.

MUSIC PORT

(не входит в комплект)

Портативное звуковое оборудование
(не входит в комплект)

Аудио кабель

РУССКИЙ ЯЗЫК

УКРАЇНСЬКА

Настройка Эффект

HEAVY Прибавляет силы звучанию рока

CLEAR Очищает высокие частоты

SOFT Для музыкального сопровождения

VOCAL Прибавляет силу вокала

EQ-OFF Эффекты отсутствуют

Позволяет Вам наслаждаться звуками низких или
высоких частот.

Нажмите кнопку [BASS/TREBLE] несколько раз

1

для выбора нужных настроек.

BASS TREBLE

Начальный дисплей

Настройка Эффект

BASS Для звука низкой частоты
TREBLE Для звука высокой частоты

Нажмите кнопку [ /4] или [ /¢] для

2

регулировки уровня.

Примечание

Уровень звука может изменяться от -4 до +4.

Перед тем, как подключить портативное звуковое
оборудование к музыкальному входу (MUSIC PORT),
выключите функцию эквалайзера (если имеется).
В противном случае, звук, исходящий из
громкоговорителя, может быть искажен.

Подсоедините аудио кабель к разъему MUSIC PORT и

1

нажмите кнопку [MUSIC PORT].
Выполните воспроизведение с портативного аудио

2

устройства. (См. руководство по эксплуатации
портативного звукового оборудования.)

Примечание

Все внешние устройства и кабели приобретаются отдельно.

Измените код, если вы обнаружили, что пульт
дистанционного управления непреднамеренно также
управляет другой техникой.

Нажмите и удерживайте кнопку [MUSIC PORT] на
основном аппарате и затем нажмите и удерживайте
кнопку [2] (или [1]) на пульте дистанционного
управления.

На дисплее появится сообщение “REMOTE 2”.

УКРАЇНСЬКА

РУССКИЙ ЯЗЫК

Позволяет усилить естественную широту и глубину
стерео звука.

Как включить

Нажмите кнопку [SURROUND] для отображения на
дисплее индикатора “

”.

Для отмены

Нажмите кнопку [SURROUND] снова, чтобы
отключить индикатор “

”.

Нажмите и удерживайте кнопку [ENTER] и [2] (или
[1]) на пульте дистанционного управления, по
меньшей мере, 2 секунды.

Если пульт дистанционного управления и основной
аппарат используют разные коды, на дисплее основного
аппарата появится сообщение, показывающее текущий
код основного аппарата. Следуйте шагам выше, чтобы
изменить код пульта дистанционного управления для
соответствия ему.

УКРАЇНСЬКА

RQTV0210

9

39

Справочник по поиску и устранению неисправностей

Перед тем, как обратиться в центр обслуживания клиентов, проведите указанную ниже проверку. Если не удастся
исправить систему, выполняя нижеизложенные предписания, или возникла неисправность, отсутствующая в перечне,
обратитесь в центр обслуживания из предоставленного списка, или к местному торговому представителю.

Общие неисправности

Нет звука.

Звук непостоянный, запаздывающий
или звук слышится лишь с одного
громкоговорителя.

Во время воспроизведения слышно
гудение.

На дисплее появилось сообщение
“ERROR”.

На дисплее появляется“- -:- -”.

На экране появилась индикация “F76”.

Прослушивание радиоприемника

Слышен шум.
Индикатор стерео мигает или не
светится.
Звук искажен.

Слышны звуки ударов.
Во время прослушивания станций в

диапазоне АМ слышно низкое гудение.
Не четкий прием сигнала станции

радиовещания диапазона АМ.

Увеличьте громкость.
Кабели громкоговорителей могут быть неправильно подсоединены. Отключите
аппарат, проверьте и исправьте подключение кабелей, а затем включите аппарат
(

страницу 4).

➡

Проверьте подключение громкоговорителей (

Рядом с кабелями находится кабель питания или флуоресцентная лампа. Другие
устройства и кабели должны находиться на достаточном расстоянии от кабелей
данного аппарата.
Если есть возможность, переверните вилку кабеля питания или разъем так, чтобы
изменить полярность кабелей.

Выполнена некорректная операция. Прочитайте инструкцию и попробуйте еще раз.

Вы подключили кабель переменного тока впервые или недавно был сбой в питании.
Установите время (

Проверьте соединения кабелей громкоговорителей (
Если неисправность устранить не удастся, причина в источнике питания. Обратитесь
к местному торговому представителю.

Неправильное расположение и направление антенны. (

Отключите телевизор или поместите его подальше от аппарата.
Расположите антенну подальше от других кабелей и шнуров.

Шаг распределения частоты установлен на 10 кГц. Измените шаг частоты на 9 кГц

страницу 8).

(

➡

страницу 8).

➡

страницу 4).

➡

➡

страницу 4).

страницу 4).

➡

Когда вблизи находится телевизор

Изображение на экране телевизора
отсутствует или появляются полосы.

Неправильное расположение и направление антенны. (
Провод телевизионной антенны проложен слишком близко к аппарату. Расположите
провод антенны телевизора как можно дальше от аппарата.

страницу 4).

➡

Воспроизведение c дисков

На дисплее отображается
неправильная информация или
воспроизведение не начинается.

Возможно, диск повернут нижней стороной вверх (
Протрите диск.
Замените диск, если он поцарапан, деформирован или нестандартной формы.
Внутри аппарата мог создаться конденсат в результате резкого изменения
температуры. Подождите около часа, пока он не испарится, и повторите попытку.

страницу 6).

➡

Пульт дистанционного управления

Пульт дистанционного управления не
работает.

Проверьте правильность установки батареи (
Замените батареи, если они разряжены.

страницу 3).

➡

Обслуживание

Для очистки данного аппарата используйте мягкую сухую ткань.

• Ни в коем случае не используйте для очистки аппарата спирт, растворители или бензин.

• Перед использованием химически обработанной ткани обратитесь к инструкции относительно обращения с ней.

RQTV0210

10

40

Спецификации

УСИЛИТЕЛЬ

ИСХОДНАЯ МОЩНОСТЬ RMS

задействованы оба каналы
Суммарный коэффициент гармоник
10 %,

Входное полное сопротивление
МУЗЫКАЛЬНЫЙ ВХОД

Выходное полное сопротивление
НАУШНИКИ

Гнездо для наушников
Разъем Стерео, 3,5 мм
Входной разъем Music Port
Разъем Стерео, 3,5 мм

10 Вт на канал (4 Ом)

200 мB 8 kОм

16 до 32 Ом

FM-ТЮНЕР

Диапазон частот

87,50 до 108,00 МГц (с шагом 50 кГц)

Антенный(е) разъем(ы)

Предустановленная станция

75 Ом (несбалансированный)

FМ 20 станций
AM 15 станций

AM-ТЮНЕР

Диапазон частот

522 до 1629 кГц (с шагом 9 кГц)

520 до 1630 кГц (с шагом 10 кГц)

АКУСТИЧЕСКАЯ СИСТЕМА

Тип 1-полосный, акустическая система

Громкоговоритель (-и)
ПOЛНOДИAПAЗOННЫЙ

Сопротивление
Входная мощность (IEC)

с 1 громкоговорителями

10 см, конусного типа (4 Ом)

4 Ом

10 Вт (Maкс.)

Исходный уровень звукового
давления

Диапазон частот

Размеры (Ш x В x Г)

Масса 1,3 кг

83 дБ/Вт (1,0 м)

61 Гц до 17 кГц (-16 дБ)
95 Гц до 15 кГц (-10 дБ)

139 мм x 227 мм x 136 мм

ПРОИГЫВАТЕЛЬ КОМПАКТ­ДИСКОВ

Воспроизводимые диски [8 см или
12 см]
(1) CD-Audio (CD-DA)

(2) CD-R/RW (форматированные

диски CD-DA, MP3)

(3) MP3

Частота выборки
CD 44,1 кГц
MP3 32 кГц, 44,1 кГц, 48 кГц
Ckopoсть передачи битов
MP3 32 Кбайт/с до 384 Кбайт/с
Декодер

Линейный 16/20/24-разрядный

Считывающее устройство
Длина волны 785 нм
Источник излучения

Полупроводниковый лазер

Мощность лазерного излучения

Аудио выход (Диск)
Количество каналов 2 канала
Частотная характеристика

20 Гц до 20 кГц (+1, -2 дБ)

Детонация

Ниже измеряемого предела

Цифровой фильтр 8 фсек
Цифро-аналоговый
преобразователь

MASH (1 разрядный ЦАП)

КЛАСС 1

ОБЩИЕ ПАРАМЕТРЫ

Электропотребление

Переменный ток 230 В, 50 Гц

Потребляемая мощность 38 Вт
Размеры (Ш x В x Г)

165 мм x 227 мм x 283 мм
Масса 2,2 кг
Диапазон температуры зксплуатации

от +5 до +35°C

Диапазон влажности зксплуатации

от 5 до 90 % относительной влажности

(без конденсации)

Потребление энергии в режиме
ожидания 3,9 Вт (примерно)

Примечание

1. Технические характеристики могут

быть изменены без предупреждения.

Вес и размеры даны приблизительно.

2. Полные гармоничные искажения

измерялись на цифровом спектре­анализаторе.

РУССКИЙ ЯЗЫК

УКРАЇНСЬКА

УКРАЇНСЬКА

Меpы предосторожности

Расположение

Установите аппаpат на ровной поверхности подальше от
прямого солнечного света, высоких темпеpатуp, высокой
влажности и чрезмерных вибpаций. Подобные условия могут
повpедить коpпус аппаpата и дpугие компоненты, сокpатив тем
самым сpок его службы.

Располагайте аппаpат на pасстоянии по крайней мере 15 см от
стен во избежание искажений и нежелательных акустических
эффектов.

Не кладите на аппаpат тяжелые предметы.

Напpяжение

Не используйте высоковольтные источники питания. При этом
возможна перегрузка аппаpата и возникновение пожаpа.

Не используйте источники питания постоянного тока.
Обязательно пpовеpьте источник питания перед установкой
аппаpата на судах или в дpугом месте, где используется
постоянный ток.

Предохранение кабеля питания

Убедитесь, что кабель переменного тока подсоединен
надлежащим образом и не поврежден. Плохое подсоединение и
повреждение кабеля могут привести к пожару или поражению
электрическим током. Не тяните за кабель, не сгибайте его и не

кладите на него тяжелые предметы.

При отсоединении держитесь за вилку кабеля. Не тяните
за кабель питания, – это может привести к поражению
электрическим током.

Не прикасайтесь к вилке мокрыми руками. Это может
привести к поражению электрическим током.

Постоpонние пpедметы

Не допускайте попадания в аппарат металлических
предметов. Это может привести к поражению электрическим
током или неисправности.

Не допускайте попадания в аппарат жидкостей. Это
может привести к поражению электрическим током
или неисправности. Если это произойдет, немедленно
отсоедините аппарат от источника питания и
обратитесь к местному торговому представителю.

Не pаспыляйте на аппаpат и внутрь него инсектициды. Они
содержат горючие газы, которые могyт воспламениться при
распылении на аппарат.

Ремонт

Не пытайтесь отремонтировать аппарат самостоятельно.
Если прерывается звук, не высвечиваются индикаторы,
показался дым или возникла любая другая проблема,
которая не описана в этой инструкции, отключите аппарат
от сети и обратитесь к местному торговому представителю
или в авторизированный центр обслуживания. Eсли
ремонт аппаpата, его разборка или реконструкция
выполняется неквалифицированным персоналом, возможно
поражение электрическим током или повреждение аппаpата.

Срок службы аппаpата можно увеличить, отсоединив его от
источника питания, если он не будет использоваться в течение
продолжительного периода времени.

РУССКИЙ ЯЗЫК

УКРАЇНСЬКА

RQTV0210

11

41

Для России только

ИНФОРМАЦИЯ

О СЕРТИФИКАЦИИ ПPOДУКЦИИ

СТЕРЕОСИСТЕМА

С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

МОДЕЛЬ ЅС-РМ4 (ОСНОВНОЙ AППAPAT ЅА-РМ4

C ГPOMKOГOBOPИTEЛЯMИ ЅВ-РМ4) Panasonic

сертиФицирована ОС ГОСТ-А3ИЯ,

(Регистрационный номер в Г осреестре – РОСС SG.0001.11BZ02)

СертиФикат соответствия: No POCC MY.BZ02.B05885

СертиФикат соответствия выдан: 22 янвaря 2007 гoда

СертиФикат соответствия
действителен до:

Модель ЅС-PM4 Panasonic
cooтвeтствует тpeбoваниям
нормативных документов:

Срок cлужбы 7 (ceмь) лeт

22 янвaря 2010 гoда

ГOCT P MЭK 60065-2002,
ГOCT 5651-89, ГOCT 22505-97,
ГOCT P 51515-99,
ГOCT P 51317.3.2-99,
ГOCT P 51317.3.3-99

Matsushita Electric Industrial Co., Ltd.
Web Site: http://panasonic.net

CzPoSp Ru Ur

RQTV0210-2E

L1206LC2027
