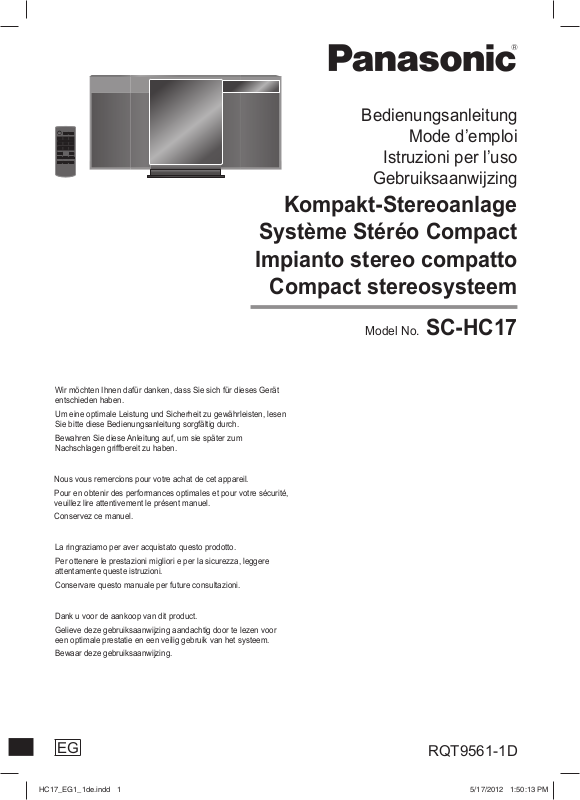

PANASONIC SC-HC17EG User Manual

Kompakt-Stereoanlage

Système Stéréo Compact

Impianto stereo compatto

Compact stereosysteem

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.

Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch.

Bewahren Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

Nous vous remercions pour votre achat de cet appareil. Pour en obtenir des performances optimales et pour votre sécurité,

veuillez lire attentivement le présent manuel. Conservez ce manuel.

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Gebruiksaanwijzing

Model No. SC-HC17

La ringraziamo per aver acquistato questo prodotto. Per ottenere le prestazioni migliori e per la sicurezza, leggere

attentamente queste istruzioni. Conservare questo manuale per future consultazioni.

Dank u voor de aankoop van dit product. Gelieve deze gebruiksaanwijzing aandachtig door te lezen voor

een optimale prestatie en een veilig gebruik van het systeem. Bewaar deze gebruiksaanwijzing.

RQT9561-1D

DEUTSCH

Steuern Sie das System per Fernbedienung. Diese Funktionen können auch mit den Tasten des Hauptgeräts ausgeführt werden, wenn diese die gleichen Bezeichnungen aufweisen.

Ihr System kann sich von den Abbildungen unterscheiden.

DEUTSCH

Sicherheitsmaßnahmen

Unterseite des Gerätes

Im Inneren des Gerätes

VORSICHT!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

– Um ausreichende Belüftung zu gewährleisten, darf dieses

Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum installiert oder aufgestellt werden.

– Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht

durch Gegenstände aus Papier oder Stoff zu blockieren, z. B. Zeitungen, Tischdecken und Vorhänge.

– Stellen Sie keine quellen offener Flammen, z. B. brennende

Kerzen, auf das Gerät.

• Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem Klima bestimmt.

• Installieren Sie dieses Gerät so, dass das Netzkabel sofort aus der Steckdose gezogen werden kann, wenn irgendwelche Probleme auftreten.

• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

• Dieses Gerät erzeugt Laserstrahlung. Durchführung anderer Vorgänge als der hier angegebenen kann zu gefährlicher Strahlung führen.

Batterie

• Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit einem vom Hersteller empfohlenen Typ ersetzen.

• Was die Entsorgung der Batterien betrifft, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

• Niemals starker Wärme oder offenen Flammen aussetzen.

• Die Batterie(n) nicht über längere Zeit bei geschlossenen Türen und Fenstern in direktem Sonnenlicht im Auto liegen lassen.

WARNUNG!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

– Dieses Gerät sorgfältig vor Nässe, Feuchtigkeit, Spritz- und

Tropfwasser schützen.

– Blumenvasen und andere mit Flüssigkeiten gefüllte

Behälter dürfen nicht auf dieses Gerät gestellt werden. – Ausschließlich das empfohlene Zubehör verwenden. – Auf keinen Fall die Abdeckung entfernen. – Versuchen Sie nie, dieses Gerät selbst zu reparieren.

Reparaturarbeiten sind grundsätzlich dem

Kundendienstpersonal zu überlassen.

Batterie

• Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60 °C erhitzen oder in ein Feuer werfen.

• Die Knopfzelle stets außerhalb der Reichweite von Kleinkindern aufbewahren. Die Knopfzelle auf keinen Fall in den Mund nehmen. Falls sie verschluckt wird, unverzüglich

RQT9561

einen Arzt aufsuchen.

Das Typenschild befindet sich an der Unterseite der Geräte.

DEUTSCH

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Inhalt

Sicherheitsmaßnahmen .................................... 2

Mitgeliefertes Zubehör ......................................3

Liste der Bedienelemente .................................4

Erste Schritte ..................................................... 5

Disc, USB ...........................................................5

Radio ...................................................................7

Klangeffekte ....................................................... 7

Uhr und Timer ....................................................8

Fehlersuchanleitung .........................................8

Pflege und Instandhaltung .............................10

Technische Daten ............................................10

Mitgeliefertes Zubehör

Kontrollieren Sie bitte das mitgelieferte Zubehör.

1 x Netzkabel

1 x FM (UKW)-Zimmerantenne

1 x Fernbedienung (mit einer Batterie)

(N2QAYC000060)

DEUTSCH

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

RQT9561

DEUTSCH

Liste der Bedienelemente

Fernbedienung

DEUTSCH

Hauptgerät

Ansicht von oben

AB OJC

Vorderansicht

SLEEP

USB

DISPLAY

SOUND

ALBUM

P Q R

DIMMER

RADIO

MUTESETUP

PLAY MENU

A Bereitschafts-/Ein-Schalter [`], [1]

• Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf.

B Audioquelle auswählen

C Einfache Wiedergabesteuerung

D Uhr- und Timeroptionen ansehen

E Informationen anzeigen

F Klangeffekte auswählen

G Optionsauswahl

Ein Album überspringen

H Einschlaftimer einstellen

I Helligkeit der Anzeige einstellen

• Drücken Sie die Taste erneut, um die Funktion abzuschalten.

J Systemlautstärke einstellen

K Stummschaltung des Systems

• Drücken Sie die Taste erneut, um die Funktion abzuschalten.

• „MUTE“ wird ebenfalls abgeschaltet, wenn die Lautstärke verändert oder das Gerät ausgeschaltet wird.

L Wiedergabemenü anzeigen

Radiooptionen ansehen

M USB-Port ( )

N Kopfhörerbuchse ( )

• Steckerausführung: Ø 3,5 mm Stereostecker

• Um eine Beeinträchtigung des Gehörsinns auszuschließen, sollten Sie den Kopfhörer nicht über längere Zeit mit hoher Lautstärke verwenden.

• Ein übermäßiger Schalldruckpegel von Ohr- und Kopfhörern kann Gehörverlust verursachen.

• Ein Betrieb in voller Lautstärke über längere Zeit kann das Gehör schädigen.

(nicht mitgeliefert)

O Schiebeabdeckung öffnen oder schließen

P Schiebeabdeckung

Q Fernbedienungssensor

• Maximale Reichweite: 7 m direkt davor

R Anzeigebereich

RQT9561

DEUTSCH

Erste Schritte

Verbinden Sie die FM (UKW)-Zimmerantenne.

Befestigen Sie den Antennendraht in der Position, in der die optimale Empfangsqualität erzielt wird.

Klebeband

Verbinden Sie das Netzkabel.

Leistungsaufnahme im Bereitschaftszustand: 0,2 W (ca.) Kein Netzkabel eines anderen Gerätes verwenden.

Disc, USB

Einlegen bzw. Herausnehmen von Medien

Disc

Drücken Sie [CD x OPEN/CLOSE] am Hauptgerät, um die Schiebeabdeckung zu öffnen.

Legen Sie eine Disc ein; das Etikett sollte dabei in Ihre Richtung zeigen.

Klick!

Hinweis:

Achten Sie beim Schließen der Schiebeabdeckung auf Ihre Finger.

DEUTSCH

Zur Netzsteckdose

Hinweis:

• Einige Einstellungen wechseln zur Standardeinstellung zurück, wenn das System von der Stromversorgung getrennt wird.

• Diese Lautsprecher sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie dürfen daher nicht in der Nähe von Fernsehgeräten, PCs oder anderen Geräten, die für magnetische Einstreuungen empfindlich sind, aufgestellt werden.

• Die Frontgitter der Lautsprecher sind nicht abnehmbar.

Die Fernbedienung vorbereiten

Vor Verwendung

Isolierblatt

Ersetzen der Batterie

Verwenden Sie nur neue Batterien (CR2025 Lithiumbatterie).

Den Batteriehalter entfernen, indem Sie auf den Verschluss drücken.

Legen Sie eine neue Batterie mit der (+)-Seite nach oben ein.

Den Batteriehalter wieder vollständig zurückschieben.

CR2025

USB

USB-Gerät (nicht mitgeliefert)

Hinweis:

Verwenden Sie keine USB-Verlängerungskabel. USB-Geräte, die über ein Kabel angeschlossen sind, werden von diesem System nicht erkannt.

RQT9561

DEUTSCH

Einfache Wiedergabe

Drücken Sie [CD] oder [USB], um die Quelle auszuwählen.

Wiedergabe

DEUTSCH

Stopp

Pause

Titel überspringen

Titel durchsuchen

Ein Album überspringen

Informationen anzeigen

Hinweis:

• Maximale Anzahl von Zeichen, die angezeigt werden können:

ungefähr 32

• Dieses System unterstützt ID3-Tags der Versionen 1.0, 1.1

und 2.3.

• Textdaten, die vom System nicht unterstützt werden, werden

womöglich anders angezeigt.

Drücken Sie [4/9].

Drücken Sie [8].

USB

: Der Titel ist gespeichert. „RESUME“ wird angezeigt. Drücken Sie zweimal, um die Wiedergabe vollständig zu stoppen.

Drücken Sie [4/9]. Drücken Sie erneut, um die Wiedergabe fortzusetzen.

Drücken Sie [2/3] oder [5/6].

Halten Sie [2/3] oder [5/6] gedrückt.

Drücken Sie [R, T].

Drücken Sie [DISPLAY].

Wiedergabemenü

Drücken Sie [PLAY MENU], um „PLAYMODE“ oder “REPEAT” auszuwählen.

Drücken Sie [R, T] und danach [OK], um den gewünschten Modus auszuwählen.

PLAYMODE

OFF PLAYMODE

1-TRACK

1-ALBUM

RANDOM

RND

1-ALBUM RANDOM

1 RND

RQT9561

Zur Wiedergabe sämtlicher Titel.

Einen ausgewählten Titel abspielen. Drücken Sie [2/3] oder [5/6], um den gewünschten Titel auszuwählen.

Ein ausgewähltes Album abspielen. Drücken Sie [R, T], um das gewünschte Album auszuwählen.

Alle Titel in zufälliger Reihenfolge abspielen.

Alle Titel eines ausgewählten Albums in zufälliger Reihenfolge abspielen. Drücken Sie [R, T], um das gewünschte Album auszuwählen.

REPEAT

ON REPEAT

OFF REPEAT Wiedergabewiederholung aufheben.

Hinweis:

• Bei Zufallswiedergabe ist kein Sprung zu Titeln möglich, die bereits abgespielt wurden.

• Beim Öffnen der Schiebeabdeckung wird die Einstellung auf die Standardeinstellung zurückgesetzt.

Wiedergabe wiederholen.

Kompatible Medien

Disc

• Dieses System kann CD-R/RW mit Inhalten im CD-DA- oder MP3-Format wiedergeben.

• Einige CD-R/RW können aufgrund der Beschaffenheit der Aufnahme nicht abgespielt werden.

• MP3-Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden.

• Dieses System hat Zugriffsmöglichkeiten auf bis zu:

– CD-DA : 99 Titel – MP3 : 999 Titel, 255 Alben (einschließlich Hauptordner)

• Discs müssen dem Format ISO9660 Stufe 1 oder 2 entsprechen (außer erweiterte Formate).

• Die Aufnahmen werden nicht unbedingt in der Reihenfolge der Aufnahme abgespielt.

USB

• Kompatible USB-Geräte, die als Massenspeicher definiert sind:

– USB-Geräte, die nur „Bulk only“-Transfer unterstützen – USB-Geräte, die USB 2.0 bei voller Geschwindigkeit

• Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden.

• Die Titel müssen die Erweiterung „.mp3“ oder „.MP3“ besitzen.

• Dieses System hat Zugriffsmöglichkeiten auf bis zu:

– 255 Alben (einschließlich Hauptordner) – 2500 Titel – 999 Titel in einem Album

• CBI (in Englisch, Control/Bulk/Interrupt) wird nicht unterstützt.

• Das NTFS-Dateisystem wird nicht unterstützt (nur das FAT 12/16/32-Dateisystem).

• Je nach Sektorgröße ist es möglich, dass einige Dateien nicht funktionieren.

Die Verschlüsselungstechnologie für MP3-Dateien (MPEG Audio Layer-3) wurde von Fraunhofer IIS und Thomson lizenziert.

und 20 Aufzeichnungssitzungen

unterstützen

DEUTSCH

Radio

30 FM (UKW)-Sender können voreingestellt werden.

Vorbereitung

Verbinden Sie die FM (UKW)-Zimmerantenne (Z Seite 5).

Drücken Sie [RADIO].

Automatische Voreinstellung

Drücken Sie [PLAY MENU], um „A.PRESET“ auszuwählen.

Drücken Sie [R, T], um für die Frequenz „LOWEST“ oder „CURRENT“ zu wählen.

LOWEST: Um die automatische Voreinstellung von der

CURRENT: Um die automatische Voreinstellung von der

Um die Frequenz zu ändern, siehe „Manuelle Abstimmung

und Voreinstellung“.

Drücken Sie [OK], um mit der Programmierung zu beginnen.

Danach belegt der Tuner die Speicherplätze in aufsteigender Reihenfolge mit allen beim Suchlauf abgestimmten Sendern. Um die Funktion abzuschalten, [8] drücken.

Manuelle Abstimmung und Voreinstellung

Drücken Sie [PLAY MENU], um „TUNEMODE“ auszuwählen.

Drücken Sie [R, T], um „MANUAL“ auszuwählen, und danach [OK].

Drücken Sie [2/3] oder [5/6], um den Sender einzustellen.

Zur automatischen Abstimmung halten Sie die Taste gedrückt, bis die Frequenz sich schnell zu ändern beginnt. „STEREO“ wird angezeigt, wenn das System auf eine Stereo-Übertragung eingestellt ist.

Um den Sender zu speichern

Drücken Sie [OK].

Drücken Sie [R, T], um einen Speicherplatz zu wählen.

Drücken Sie [OK].

Wiederholen Sie die Schritte 3 bis 6, um weitere Sender einzustellen.

Hinweis:

Ein vorher gespeicherter Sender wird überschrieben, wenn ein anderer Sender auf demselben Speicherplatz gespeichert wird.

Einen vorprogrammierten Sender auswählen

Drücken Sie [PLAY MENU], um „TUNEMODE“ auszuwählen.

Drücken Sie [R, T], um „PRESET“ auszuwählen, und danach [OK].

Drücken Sie [2/3] oder [5/6], um den vorprogrammierten Sender auszuwählen.

niedrigsten Frequenz aus zu beginnen.

aktuellen Frequenz aus zu beginnen.

Verbessern der Klangqualität

Drücken Sie auf [PLAY MENU], um „FM MODE“ auszuwählen.

Drücken Sie [R, T], um „MONO“ auszuwählen, und danach [OK].

Um die Funktion abzuschalten, wählen Sie „STEREO“. Der „MONO“-Modus wird auch aufgehoben, wenn die Frequenz geändert wird.

Um die Einstellung beizubehalten

Fahren Sie mit den Schritten 4 bis 6 von „Manuelle Abstimmung und Voreinstellung“ fort.

Überprüfen des Signalstatus

Drücken Sie [PLAY MENU], um „FM STATUS“ auszuwählen, und danach [OK].

FM Das UKW-Signal ist mono.

FM ST Das UKW-Signal ist stereo.

FM MONO Als „FM MODE“ wurde „MONO“ gewählt.

Das System ist nicht auf einen Sender eingestellt.

Empfang von RDS-Programmen

Der Tuner dieses Systems ermöglicht den Empfang von Sendern des Radiodatensystems (RDS) in Gebieten, wo RDSProgramme ausgestrahlt werden.

Drücken Sie [DISPLAY].

PS Sendername PTY Programmtyp FREQ Frequenz

Hinweis:

Bei ungünstigen Empfangsbedingungen erscheinen u. U. keine RDS-Anzeigen.

Klangeffekte

Drücken Sie [SOUND], um einen Klangeffekt auszuwählen.

Drücken Sie [R, T], um die gewünschte Einstellung auszuwählen.

PRESET EQ „HEAVY“ : Sorgt für kraftvollen Rock.

BASS „BASS -4“ bis „BASS +4“.

TREBLE „TREBLE-4“ bis „TREBLE+4“.

D.BASS „ON D.BASS“ oder „OFF D.BASS“.

SURROUND „ON SURROUND“ oder „OFF SURROUND“.

„SOFT“ : Für Hintergrundmusik. „CLEAR“ : Hebt höhere Frequenzen hervor. „VOCAL“ : Ermöglicht glanzvolleren Gesang. „FLAT“ : Deaktiviert den Klangeffekt.

DEUTSCH

RQT9561

DEUTSCH

Uhr und Timer

Uhr einstellen

Dies ist eine 24-Stunden-Uhr.

DEUTSCH

Drücken Sie [SETUP], um „CLOCK“ auszuwählen.

Drücken Sie [R, T], um die Zeit einzustellen.

Drücken Sie [OK].

Um die Uhr für einige Sekunden anzuzeigen

Drücken Sie [SETUP], um „CLOCK“ auszuwählen, und danach [OK].

Hinweis:

Achten Sie darauf, die Uhr in regelmäßigen Abständen zu stellen.

Wiedergabetimer

Sie können die Zeitschaltuhr so einstellen, dass sie sich zu einem bestimmten Zeitpunkt einschaltet, um Sie zu wecken.

Vorbereitung

Stellen Sie die Uhr ein.

Drücken Sie [SETUP], um „TIMER ADJ“ auszuwählen.

Drücken Sie [R, T], um die Startzeit einzustellen.

Drücken Sie [OK].

Wiederholen Sie die Schritte 2 und 3, um die Endzeit einzustellen.

So aktivieren Sie den Timer

Bereiten Sie die gewünschte Audioquelle vor und stellen Sie die Lautstärke ein.

Drücken Sie [SETUP], um „TIMER SET“ auszuwählen.

Drücken Sie [R, T], um „SET“ auszuwählen, und danach [OK].

„#“ wird angezeigt. Die Timerfunktionen werden nur aktiviert, wenn das System ausgeschaltet ist.

Einstellungen überprüfen

Abbrechen 1. Drücken Sie [SETUP], um „TIMER SET“

Hinweis:

• Der Timer beginnt mit einer niedrigen Lautstärke und wird sich nach und nach bis zum voreingestellten Pegel erhöhen.

• Der Timer wird täglich zur eingestellten Zeit aktiviert, wenn er eingeschaltet ist.

• Wenn Sie das System bei aktiviertem Timer aus- und wieder einschalten, stoppt der Timer nicht bei der Endzeit.

RQT9561

1. Drücken Sie [SETUP], um „TIMER ADJ“ auszuwählen.

2. Drücken Sie [OK].

auszuwählen.

2. Drücken Sie [R, T], um „OFF“ auszuwählen, und danach [OK].

Einschlaftimer

Der Einschlaftimer schaltet das System nach der festgelegten Zeit ab.

Drücken Sie [SLEEP], um die Zeit auszuwählen (in Minuten).

Um die Funktion abzuschalten, wählen Sie „OFF“.

SLEEP 30 → SLEEP 60 → SLEEP 90 → SLEEP120

Hinweis:

• Die verbleibende Zeit wird immer auf dem Display angezeigt. Das Display ändert sich vorübergehend, wenn Sie andere Vorgänge ausführen.

• Einschlaf- und Wiedergabetimer können gemeinsam verwendet werden.

• Der Einschlaftimer hat grundsätzlich Vorrang. Stellen Sie sicher, dass sich die Timer-Einstellungen nicht überschneiden.

Automatische Ausschaltfunktion

Wenn das System während ca. 30 Minuten nicht benutzt wird, wird durch diese Funktion das System (außer im Radiomodus) automatisch abgeschaltet.

Drücken Sie [SETUP], um „AUTO OFF“ auszuwählen.

Drücken Sie [R, T], um „ON“ (ein) oder „OFF“ (aus) auszuwählen, und danach [OK].

OFF

CD USB

Fehlersuchanleitung

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.

Allgemeine Störungen

Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterie korrekt eingesetzt ist.

• Die Fernbedienung und das Gerät verwenden unterschiedliche Codes (Z Seite 9, „REMOTE “).

Verzerrter bzw. kein Ton.

• Die Systemlautstärke einstellen.

• Schalten Sie das System aus, stellen Sie die Ursache fest und beheben Sie sie. Schalten Sie das System dann wieder ein. Ursache können eine Überlastung der Lautsprecher durch übermäßige Lautstärke oder Strom und der Gebrauch des Systems in heißer Umgebung sein.

Während der Wiedergabe ist ein Brummton zu hören.

• Das Gerät befindet sich in der Nähe eines Netzkabels oder von fluoreszierendem Licht. Halten Sie andere Geräte und Kabel vom Kabel dieses Systems fern.

DEUTSCH

Disc

Die Anzeige des Displays funktioniert nicht richtig. Wiedergabe startet nicht.

• Sie haben die Disc nicht richtig eingelegt. Legen Sie sie richtig ein.

• Die Disc ist verschmutzt. Reinigen Sie die Disc.

• Wechseln Sie die Disc aus, falls sie zerkratzt, verwellt oder nicht normgerecht ist.

• Kondenswasser hat sich gebildet. Warten Sie 1 bis 2 Stunden, bis das System wieder trocken ist.

USB

Das USB-Gerät bzw. dessen Inhalt wird nicht erkannt.

• Das Format oder der Inhalt des USB-Geräts ist mit dem System nicht kompatibel.

• USB-Geräte mit einer Speicherkapazität von mehr als 32 GB funktionieren unter Umständen manchmal nicht.

Langsamer Betrieb des USB-Geräts.

• Große Dateien oder USB-Geräte mit einer hohen Speicherkapazität werden langsamer gelesen.

Die verstrichene Spielzeit auf der Anzeige unterscheidet sich von der tatsächlichen Abspielzeit.

• Speichern Sie die Daten auf einem anderen USB-Gerät oder sichern Sie die Daten und formatieren Sie das USB-Gerät neu.

„NO PLAY“

• Sie haben eine Disc eingelegt, die das System nicht wiedergeben kann.

• Sie haben ein USB-Gerät angeschlossen, das nicht abgespielt werden kann. Prüfen Sie den Inhalt. Sie können nur unterstützte Formate wiedergeben.

• Wenn mehr als 255 Alben oder Ordner (Audio oder Daten) gespeichert sind, werden einige MP3-Dateien in diesen Alben möglicherweise nicht gelesen oder wiedergegeben. Verschieben Sie diese Musikalben auf ein anderes USBGerät. Oder formatieren Sie das USB-Gerät neu und speichern Sie diese Alben vor den anderen Datenordnern.

„NOT MP3/ERROR“

• Nicht unterstütztes MP3-Format. Dieser Titel wird übersprungen, und die Wiedergabe wird mit dem nächsten Titel fortgesetzt.

„REMOTE “ („  “ steht für eine Zahl.)

• Die Fernbedienung und das Gerät verwenden unterschiedliche Codes. Ändern Sie den Code an der Fernbedienung.

– Wenn „REMOTE 1“ angezeigt wird, halten Sie [OK] und [T]

mindestens 4 Sekunden.

– Wenn „REMOTE 2“ angezeigt wird, halten Sie [OK] und [R]

mindestens 4 Sekunden.

„–VBR–“

• Bei Titeln mit variabler Bitrate (VBR) kann die Restspielzeit nicht angezeigt werden.

DEUTSCH

Radio

Es sind Klopfgeräusche zu hören.

• Schalten Sie das Fernsehgerät aus oder stellen Sie das System weiter entfernt von Fernsehgeräten auf.

• Wenn Interferenzen auftreten, entfernen Sie Mobiltelefone aus der Nähe des Gerätes.

Anzeigen auf dem Hauptgerät

„--:--“

• Diese Anzeige erscheint beim erstmaligen Anschließen des Netzkabels sowie nach Auftreten eines Stromausfalls. Stellen Sie die Uhr ein.

„ADJUST CLOCK“

• Die Uhr ist nicht eingestellt. Stellen Sie die Uhr entsprechend ein.

„ADJUST TIMER“

• Der Wiedergabetimer ist nicht eingestellt. Stellen Sie den Wiedergabetimer entsprechend ein.

„ERROR“

• Es wurde ein Fehler in der Bedienung vorgenommen. Bitte lesen Sie die Bedienungsanleitung und versuchen Sie es nochmals.

„F61“

• Es gibt ein Problem mit der Stromversorgung.

„USB OVER CURRENT ERROR“

• Das USB-Gerät bekommt zu viel Strom. Entfernen Sie das USB-Gerät. Schalten Sie das System aus und wieder ein.

„NODEVICE“

• USB-Gerät sind nicht angeschlossen. Überprüfen Sie den Anschluss.

„NO DISC“

• Sie haben die Disc nicht eingelegt.

Speicher zurücksetzen (Initialisierung)

Setzen Sie den Speicher in folgenden Fällen zurück:

• Das Gerät reagiert beim Drücken der Knöpfe nicht.

• Sie möchten den gesamten Speicherinhalt löschen und zurücksetzen.

Ziehen Sie das Netzkabel.

Warten Sie 3 Minuten, bevor Sie mit Punkt 2 fortfahren.

Halten Sie den Schalter [1] am Hauptgerät gedrückt und schließen Sie das Netzkabel erneut an.

„– – – – – – – –“ wird angezeigt.

[1] Schalter freigeben.

Alle Einstellungen werden auf die werkseitigen Voreinstellungen zurückgesetzt. Sämtliche gespeicherte Eingaben müssen neu festgelegt werden.

Code der Fernbedienung

Wenn andere Geräte von Panasonic mit der Fernbedienung dieses Systems aktiviert werden, müssen Sie den Code der System-Fernbedienung ändern.

So setzen Sie den Code auf „REMOTE 2“

Halten Sie am Hauptgerät [CD] und auf der Fernbedienung [R] gedrückt, bis „REMOTE 2“ angezeigt wird.

Halten Sie [OK] und [R] mindestens 4 Sekunden lang.

So setzen Sie den Code auf „REMOTE 1“

Halten Sie am Hauptgerät [CD] und auf der Fernbedienung [T] gedrückt, bis „REMOTE 1“ angezeigt wird.

Halten Sie [OK] und [T] mindestens 4 Sekunden lang.

RQT9561

Pflege und Instandhaltung

Entfernen Sie Schmutzflecken mit einem weichen, trockenen Tuch.

• Verwenden Sie zum Reinigen dieser Anlage auf keinen Fall Alkohol, Farbverdünner oder Benzin.

DEUTSCHDEUTSCH

• Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung.

Technische Daten

Verstärkerteil

Effektive Ausgangsleistung im Stereo-Modus

Frontkanal (beide Kanäle angesteuert) 5 W pro Kanal (an 6 Gesamte effektive Ausgangsleistung im Stereo-Modus 10 W

Tunerteil

Anzahl der speicherbaren Festsender 30 FM (UKW)-Sender Frequenzmodulation (FM (UKW))

Frequenzbereich 87,50 MHz bis 108,00 MHz (50 kHz-Raster) Antennenklemmen 75

), 1 kHz, 10 % THD

(unsymmetrisch)

Lautsprecherbox

Bauart 1-Weg-, 1-Lautsprechersystem

(Bassreflex-Ausführung)

Lautsprechereinheit(en)

Gesamter Bereich 8 cm Konustyp x 1/Kanal

Impedanz 6

Allgemeine Daten

Stromversorgung 220 bis 240 V Wechselstrom, 50 Hz Leistungsaufnahme 12 W Abmessungen (B x H x T) 400 mm x 213 mm x 110 mm

[T = 72 mm (min.)]

Masse 1,9 kg Betriebstemperaturbereich 0 °C bis +40 °C Betriebsluftfeuchtigkeitsbereich

35 % bis 80 % rel. Feuchte (ohne Kondensatbildung)

Leistungsaufnahme im Bereitschaftszustand 0,2 W (ca.)

Hinweis:

• Änderungen der technischen Daten sind jederzeit vorbehalten. Die angegebenen Masse- und Abmessungsdaten sind ungefähre Werte.

• Der Gesamtklirrfaktor wurde mit einem Digitalspektrometer gemessen.

Anschlussteil

USB-Port

USB-Standard USB 2.0 volle Geschwindigkeit Speichermedium Formatunterstützung MP3 (*.mp3) Dateisystem des USB-Geräts FAT12, FAT16, FAT32 Leistung des USB-Ports 500 mA (max)

Kopfhörerbuchse Anschluss Stereo, 3,5 mm-Buchse

Discteil

Geeignete Discs (Durchmesser 8 cm oder 12 cm)

CD, CD-R/RW (CD-DA, MP3 )

Aufnehmer

Wellenlänge 790 nm (CD) Laserleistung CLASS I

Audioausgabe (Disc)

Anzahl der Kanäle 2 Kanäle (FL, FR) FL = Vorderer linker Kanal FR = Vorderer rechter Kanal

MPEG-1 Layer 3, MPEG-2 Layer 3

RQT9561

Effectuer les procédures avec la télécommande. Il est également possible d’utiliser les touches de l’appareil principal, si ce sont les mêmes.

Votre appareil et les illustrations peuvent se présenter différemment.

Précautions de sécurité

Au fond de l’appareil

À l’intérieur de l’appareil

ATTENTION !

Appareil

• Pour réduire les risques d’incendie, d’électrocution ou de dommages au produit :

– Ne pas installer ni placer l’appareil dans une

bibliothèque, un placard encastré ni aucun autre espace réduit de façon à assurer une bonne ventilation.

– Ne pas obstruer les orifices de ventilation de l’appareil

avec des journaux, des nappes, des rideaux ou des objets similaires.

– Ne pas placer des sources de flammes vives, telles que

des bougies allumées, sur l’appareil.

• Cet appareil est destiné aux climats tempérés.

• Installer cet appareil de telle sorte que le cordon d’alimentation puisse être débranché de la prise de courant immédiatement si un problème survient.

• Cet appareil peut être perturbé par les ondes radio des téléphones mobiles pendant l’utilisation. Si vous constatez de telles interférences, éloignez le téléphone mobile de l’appareil.

• Cet appareil utilise un laser. L’exécution de procédures ou l’utilisation de commandes ou de réglages autres que ceux spécifiés ici peuvent provoquer une exposition à des radiations dangereuses.

Pile

• L’utilisation d’une pile de rechange incorrecte peut entraîner des risques d’explosion. N’utiliser qu’une pile identique ou le type de pile recommandé par le fabricant.

• Lors de la mise au rebut des piles, contacter les autorités locales ou le revendeur pour connaître la méthode de mise au rebut appropriée.

• Ne pas chauffer ni exposer à une flamme.

• Ne pas laisser la/les pile(s) dans un véhicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.

FRANÇAISFRANÇAIS

AVERTISSEMENT !

Appareil

• Pour réduire les risques d’incendie, d’électrocution ou de dommages au produit :

– Ne pas exposer cet appareil à la pluie, à l’humidité, à la

chute de gouttes ou à des éclaboussures.

– Ne placer aucun récipient contenant un liquide, tel qu’un

vase, sur l’appareil. – N’utiliser que les accessoires recommandés. – Ne pas retirer les couvercles. – Ne pas réparer cet appareil soi-même. Pour toute

intervention, faire appel à un technicien qualifié.

Pile

• Risque d’incendie, d’explosion et de brûlures. Ne pas recharger, démonter, chauffer à plus de 60 °C ou incinérer.

• Garder la pile-bouton hors de portée des enfants. Ne jamais mettre la pile-bouton dans la bouche. Si elle est avalée, appeler un médecin.

Le marquage d’identification du produit se trouve sur la face inférieure des appareils.

RQT9561

FRANÇAIS

Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un

FRANÇAIS

des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne

Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Table des matières

Précautions de sécurité ................................2

Accessoires fournis ......................................3

Présentation des commandes......................4

Démarrage ......................................................5

Disque, USB ...................................................5

Radio ...............................................................7

Effets sonores................................................8

Horloge et minuteries....................................8

Guide de dépannage .....................................9

Entretien .......................................................10

Spécifications ..............................................10

Accessoires fournis

Vérifier que tous les accessoires fournis sont présents.

1 x Cordon d’alimentation secteur

1 x Antenne FM intérieure

1 x Télécommande (avec une pile)

(N2QAYC000060)

RQT9561

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

+ 28 hidden pages
