Instruções de operação

Instrucciones de funcionamiento

Bruksanvisning

Betjeningsvejledning

Digital Video Camera

Model No. NV-GS60E

Antes da utilização, por favor leia por completo estas instruções.
Antes del uso, lea completamente estas instrucciones.
Läs hela bruksanvisningen före användning.
Læs denne anvisning grundigt inden brugen.

LSQT1170 A

LSQT1170POR.book 2 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Informação para sua segurança

AVISO :

PARA REDUZIR O RISCO DE INCÊNDIO,
CHOQUE ELÉCTRICO OU DANOS,
≥NÃO EXPONHA ESTE APARELHO À

CHUVA, HUMIDADE, PINGOS, OU
SALPICOS NEM COLOQUE RECIPIENTES
COM LÍQUDOS, COMO JARRAS EM CIMA
DELE.

≥TILIZE APENAS OS ACESSÓRIOS

RECOMENDADOS.

≥NÃO RETIRE A TAMPA (OU O PAINEL

TRASEIRO) DO APARELHO; NO SEU
INTERIOR NÃO HÁ PEÇAS QUE POSSAM
SER REPARADAS PELO UTILIZADOR. AS
REPARAÇÕES SÓ DEVEM SER
EFECTUADAS POR TÉCNICOS
QUALIFICADOS.

AVISO!

≥NÃO INSTALE OU COLOQUE ESTE

APARELHO DENTRO DE UMA ESTANTE,
ARMÁRIO EMBUTIDO OU QUALQUER
OUTRO ESPAÇO FECHADO. VERIFIQUE SE
EXISTE UMA BOA VENTILAÇÃO PARA O
APARELHO. PARA EVITAR O RISCO DE
CHOQUE ELÉCTRICO OU INCÊNDIO
PROVOCADO POR SOBREAQUECIMENTO,
CERTIFIQUE-SE DE QUE AS ABERTURAS
DE VENTILAÇÃO NÃO ESTÃO TAPADAS
COM AS CORTINAS OU QUALQUER
OUTRO MATERIAL.

≥NÃO TAPE AS RANHURAS DE

VENTILAÇÃO COM JORNAIS, TOALHAS,
CORTINADOS OU OBJECTOS
SEMELHANTES.

≥NÃO COLOQUE OBJECTOS COM CHAMAS,

COMO VELAS ACESAS, EM CIMA DO
APARELHO.

≥DEITE FORA AS PILHAS RESPEITANDO AS

REGRAS DE DEFESA DO AMBIENTE.

A tomada de parede deve estar instalada perto
do equipamento e ser de fácil acesso.
A ficha do cabo de alimentação deve estar
sempre à disposição para utilização.
Para desligar o aparelho da corrente eléctrica
de AC, retire a ficha do cabo de alimentação da
tomada de corrente de AC.

ª Leia atentamente as instruções de

utilização e use a Câmara de Vídeo
correctamente.

≥Avaria ou danos materiais resultantes de

qualquer tipo de uso que não esteja de
acordo com os procedimentos de utilização
descritos nestas instruções de utilização,
são da responsabilidade única do utilizador.

Testar a Câmara de Vídeo.

Certifique-se que testa a câmara antes de gravar
o seu primeiro evento importante e verifique se a
câmara filma adequadamente e funciona
correctamente.

O fabricante não se responsabiliza por perda
do conteúdo gravado.

O fabricante não se responsabiliza, em nenhum
caso, por perda de gravações devido ao mau
funcionamento ou defeito desta câmara, seus
acessórios ou cassetes.

Observar atentamente as leis de direitos de
autor.

A gravação de cassetes, de discos pré-gravados
ou de outro material publicado ou divulgado para
finalidades diferentes do uso privado, podem
infringir as leis de direitos de autor. Mesmo para
finalidade de uso privado, a gravação de certos
materiais é restrita.
≥A Câmara de Vídeo utiliza tecnologias de

protecção de direitos de autor e encontra-se
protegida por tecnologias patenteadas e
propriedade intelectual do Japão e dos E.U.A.
Para utilizar estas tecnologias protegidas por
direitos de autor, deverá obter a autorização da
Macrovision Company. É proibido desmontar ou
modificar a câmara de vídeo.

≥Todos os outros nomes de companhias e

produtos nas instruções de operação são
marca registada de suas respectivas
corporações.

Páginas para referência

As páginas para referência são indicadas com
traços em ambos os lados de um número, por
exemplo:

O fluxo de funcionamento do menu é indicado por
>> na descrição.

-00-

A Marca de Identificação do Produto encontra­se na parte inferior das unidades.

2

LSQT1170

LSQT1170POR.book 3 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

ª Compatibilidade electromagnética

EMC

Este símbolo (CE) está localizado na placa de
identificação.

Usar apenas os acessórios recomendados.

≥Não use quaisquer outros cabos AV à excepção

do fornecido.

≥Quando utilizar o cabo que é vendido

separadamente, por favor certifique-se que
utiliza aquele que tem um comprimento inferior
a 3 metros.

Informações sobre a eliminação de
resíduos para utilizadores de
equipamentos eléctricos e electrónicos
(utilizadores particulares)

recuperação e reciclagem correctos, leve
estes produtos para pontos de recolha
próprios para o efeito, onde serão aceites
gratuitamente. Em alternativa, em alguns
países, poderá devolver os produtos ao seu
revendedor local, aquando da compra de um
produto novo equivalente.
A eliminação correcta deste produto ajudará
a poupar recursos valiosos e evitar
quaisquer potenciais efeitos negativos na
saúde humana e no ambiente, que poderiam
resultar de um tratamento incorrecto de
resíduos. Contacte as autoridades locais
para obter mais informações sobre o ponto
de recolha mais perto de si.
Poderão ser aplicadas multas pela
eliminação incorrecta deste resíduo, de
acordo com as leis locais.

PORTUGUÊS

Este símbolo nos
produtos e/ou
documentos anexos
significa que os
produtos eléctricos e
electrónicos usados
não devem ser
misturados com os
resíduos urbanos
indiferenciados.
Para efectuar um
tratamento,

Para utilizadores não particulares na
União Europeia

Se pretender eliminar equipamento eléctrico
e electrónico, contacte o seu revendedor ou
fornecedor para obter mais informações.

Informações sobre a eliminação noutros
países fora da União Europeia

Este símbolo apenas é válido na União
Europeia.
Se pretender eliminar este produto, contacte
as suas autoridades locais ou revendedor e
peça informações sobre o método de
eliminação correcto.

LSQT1170

3

LSQT1170POR.book 4 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Índice

Informação para sua segurança ...................... 2

Antes de utilizar

Acessórios....................................................... 5

Itens opcionais................................................. 5

Identificação e utilização dos componentes .... 5

Fixar a tampa da lente .................................... 7

O punho de segurança .................................... 7

Fonte de alimentação ...................................... 8

Tempo de carregamento e tempo de

gravação ....................................................... 9

Ligar a câmara................................................. 9

Acertar a data e a hora.................................. 10

Utilizar o monitor LCD.................................... 11

Utilizar o visor................................................ 11

Início rápido................................................... 12

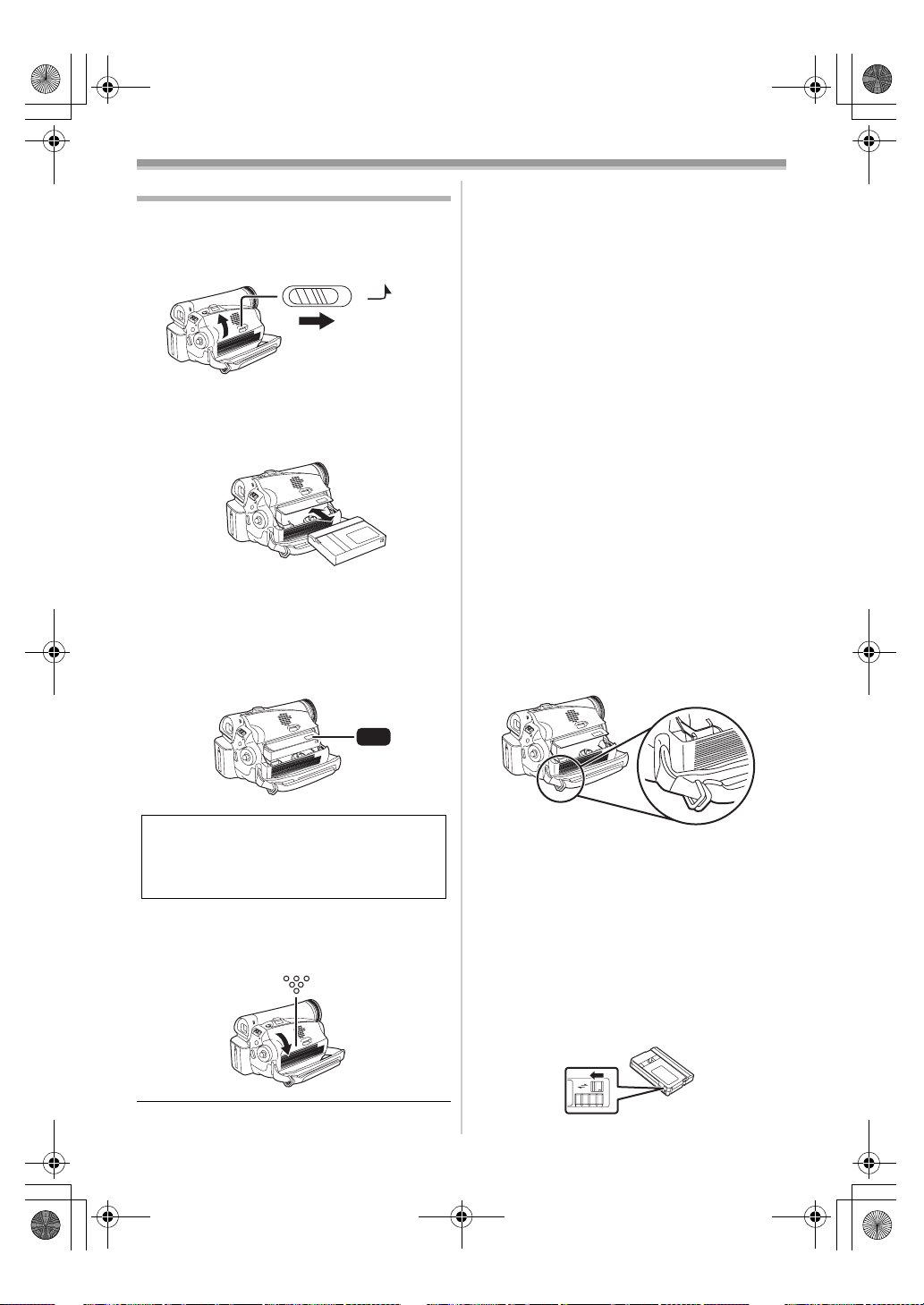

Inserir/retirar uma cassete ............................. 13

Escolher um modo......................................... 14

Como utilizar o cursor.................................... 14

Modo de ajuda............................................... 15

Alterar a língua .............................................. 16

Utilizar o ecrã do menu.................................. 16

Ajustar o monitor LCD/visor........................... 17

Modo de gravação

Verifique antes de gravar............................... 18

Gravar em cassete ........................................ 19

Verificação da gravação................................ 20

Função de localização do espaço em

branco ......................................................... 20

Gravar uma imagem parada numa cassete

(Instantâneo)............................................... 21

Função de aproximação/afastamento da

ampliação.................................................... 21

Filmar-se a si próprio..................................... 22

Função de compensação da luz de fundo..... 23

Função de visão nocturna colorida................ 23

Modo de tom de pele suave .......................... 24

Função de aparecimento/desaparecimento

gradual ........................................................ 24

Função de redução do ruído do vento ........... 25

Gravar imagens para televisões de ecrã

panorâmico ................................................. 25

Função estabilizadora da imagem................. 26

Gravação em várias situações

(Modo de Cenário) ...................................... 26

Gravação em cores naturais

(Balanço de brancos).................................. 27

Ajuste manual de focagem ............................ 28

Ajuste manual da velocidade do obturador/

abertura do diafragma................................. 29

Modo de reprodução

Reproduzir em cassete ................................. 30

Reprodução imagem a imagem .................... 31

Reprodução em televisão.............................. 31

Modo de edição

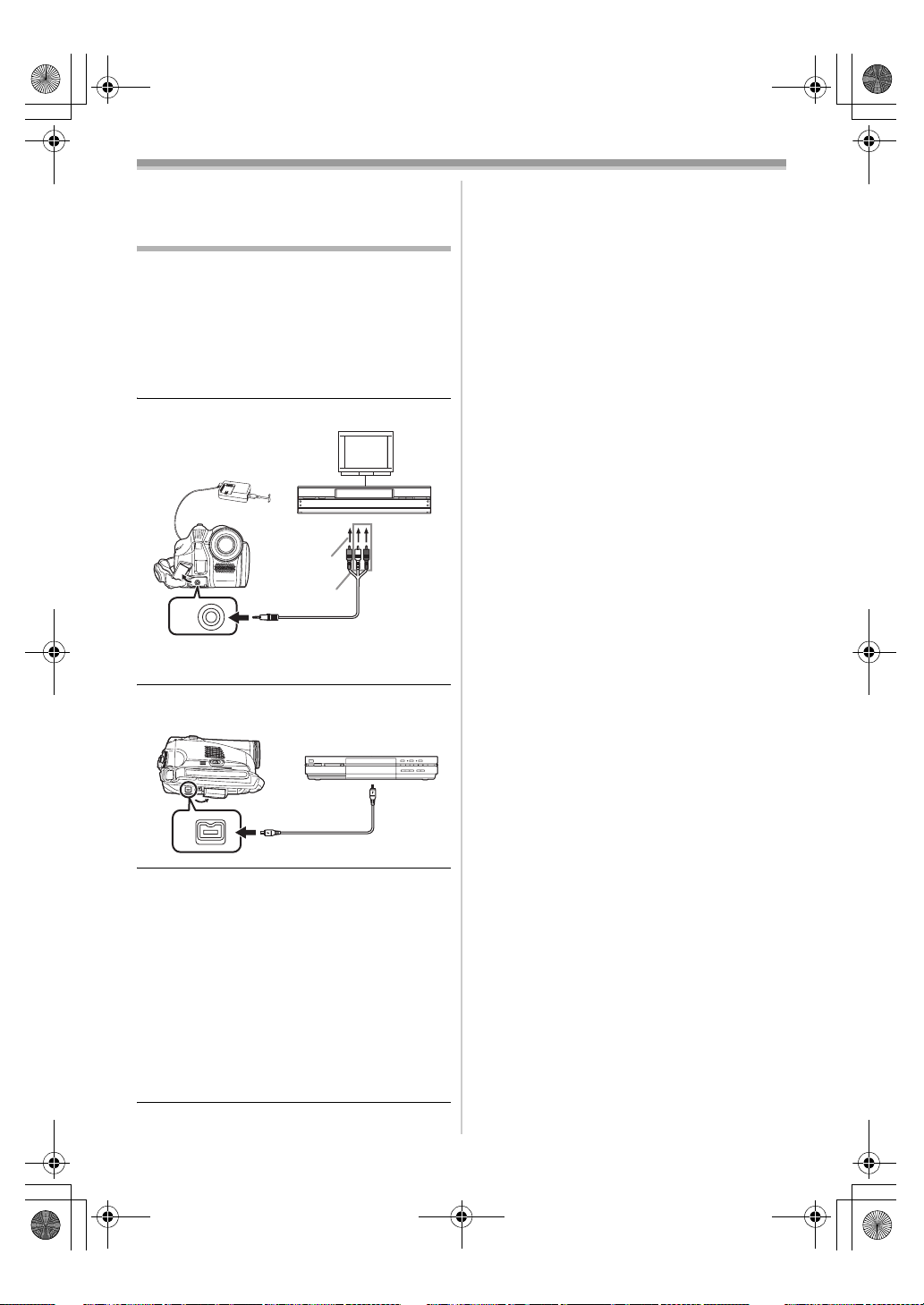

Copiar para um gravador de DVDs ou de

VCR (Dobragem) ........................................ 32

Utilizando o Cabo DV para Gravação

(Dobragem Digital)...................................... 32

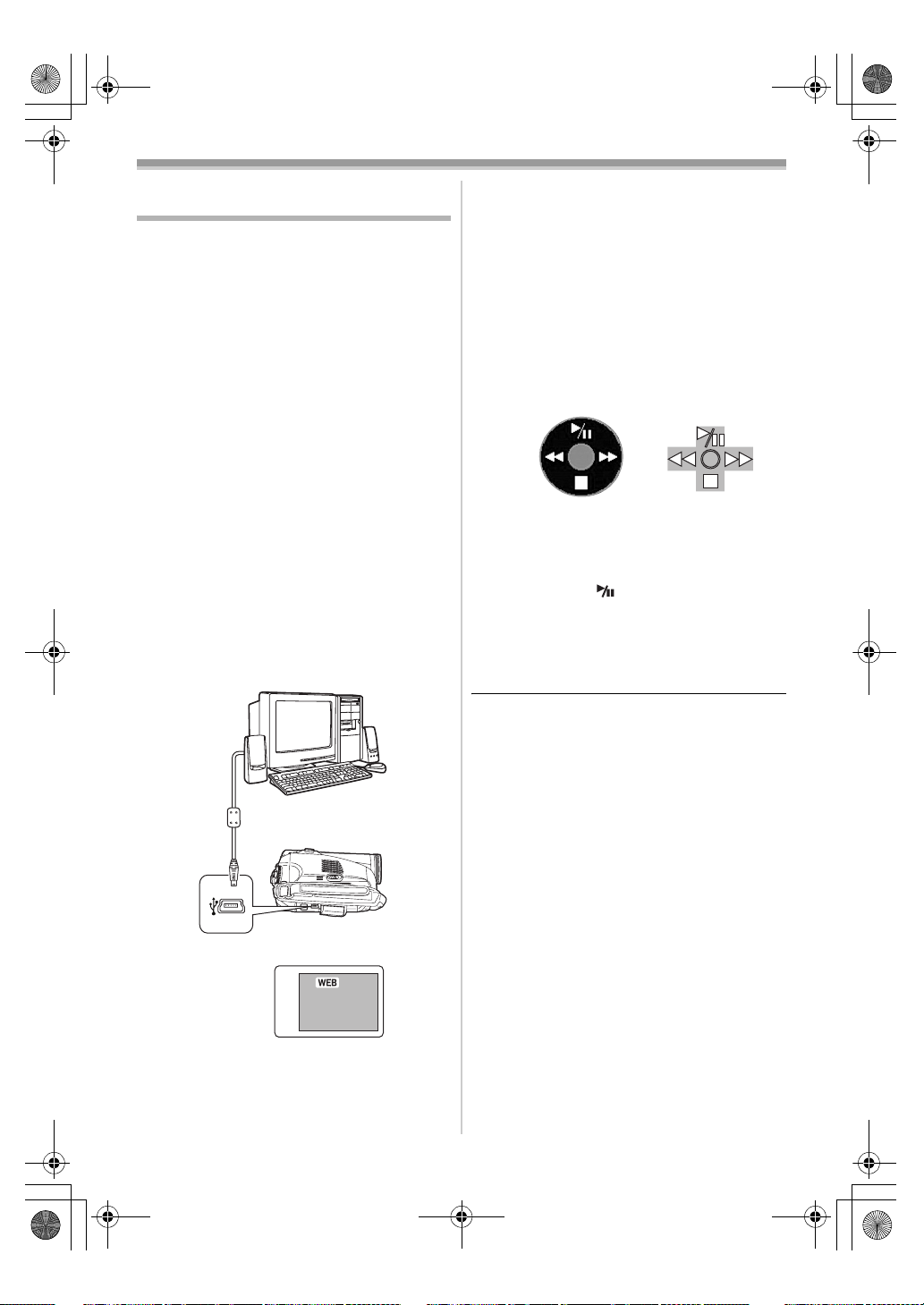

Usando a Câmara como uma Câmara Web

(Windows XP SP2) ..................................... 33

Utilização num Macintosh ............................. 34

Menu

Lista do menu................................................ 35

Menus relacionados com a fotografia ........... 36

Menus relacionados com a reprodução ........ 37

Outros menus................................................ 37

Outras

Indicações ..................................................... 38

Indicações de aviso/alarme........................... 39

As funções não podem ser utilizadas em

simultâneo .................................................. 40

Antes de enviar a unidade para reparação

(Problemas e soluções) .............................. 40

Cuidados no Uso........................................... 43

Explicação dos termos.................................. 46

Especificações

Especificações .............................................. 48

4

LSQT1170

LSQT1170POR.book 5 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

Antes de utilizar

Acessórios

Os itens que se seguem são os acessórios
fornecidos com este produto.

1)

VSK0651B

(DE-974GC)

2)

1) Adaptador CA, condutor de entrada CC,
alimentação CA

2) Bateria -8-

3) Cabo AV -32-

Itens opcionais

1) Adaptador CA (VW-AD11E)

2) Bateria (lítio/CGR-DU06/640 mAh)

3) Bateria (lítio/CGA-DU07/680 mAh)

4) Bateria (lítio/CGA-DU12/1150 mAh)

5) Bateria (lítio/CGA-DU14/1360 mAh)

6) Bateria (lítio/CGA-DU21/2040 mAh)

7) Lente de Conversão Grande Angular (Wide)
(VW-LW3007E)

8) Lente de Conversão Tele (Tele)
(VW-LT3014E)

9) Filtro ND (VW-LND30E)

10) Filtro Protector MC (VW-LMC30E)

11) Tripé (VW-CT45E)

12) Cabo DV (VW-CD1E)

≥Alguns acessórios opcionais não estão

disponíveis em alguns distritos.

K2GJ2DC00015

3)

-8-

K2CR2DA00004

K2KC4CB00022CGR-DU06

Identificação e utilização dos
componentes

ª Câmara

(3)

(1)

(2)

(1) Sensor de balanço de brancos -28-

Punho de segurança -7-

(2)
(3)

Lente

≥Ajuste o protector MC (VW-LMC30E;

opcional), o filtro ND (VW-LND30E;
opcional), a lente de conversão tele
(VW-LT3014E; opcional) ou a lente de
conversão grande angular (VW-LW3007E;
opcional) à frente das lentes. Não coloque
os outros acessórios. (excepto a tampa da
lente)

(4) Microfone (integrado, estéreo) -22-, -25-

Terminal de saída de áudio e vídeo [A/V]

(5)

-32-

≥Use apenas o cabo AV fornecido, caso

contrário, o áudio pode não ser reproduzido
normalmente.

(4)

(5)

(6) (7)

(8)

DV

(6) Altifalante -30-

Alavanca de ejecção da cassete

(7)

[OPEN/EJECT]
Suporte da cassete -13-

(8)
(9)

Terminal DV [DV] -32-
Terminal USB [ ]

(10)

-13-

(9) (10)

5

LSQT1170

LSQT1170POR.book 6 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

(15)
(16)

(11)

(12)

(17)
(18)
(19)

(25)

(13)

(14)

(11) Visor -11-, -46-

Devido às limitações na tecnologia de
produção LCD, poderão aparecer pequenos
pontos brilhantes ou escuros no ecrã do
Visor. No entanto, este facto não constitui
uma avaria e não afecta a imagem gravada.

Suporte da Bateria -8-

(12)

Alavanca para retirar a bateria

(13)

[BATTERY RELEASE]

(14)

Terminal de entrada DC [DC/C.C.IN] -8-
Interruptor da energia [OFF/ON] -9-

(15)

Indicador do estado -9-

(16)

Botão do Menu [MENU] -16-

(17)

Cursor -14-

(18)

Selector de modo -14-

(19)
(20)

Botão de Início/Paragem de Gravação -19-

(21)

(22)

Monitor LCD -11-, -46-

(21)

-8-

Devido às limitações na tecnologia de
produção do LCD, poderão existir pequenos
pontos claros ou escuros no ecrã do Monitor
LCD. Entretanto, isto não é um mau
funcionamento e não afecta a imagem
filmada.

(22)

Peça de abertura do monitor LCD [OPEN]

-11-

(23)

Botão para Reinicialização [RESET]

-39-, -42-

Interruptor de selecção do modo

(24)

[AUTO/MANUAL/FOCUS]

-18-, -26-, -29-

6

LSQT1170

(23)
(24)

(20)

(26)
(27)

(25)

Tampa da cassete -13-
Alavanca do Zoom [W/T] -21-

(26)

Alavanca do volume [sVOLUMEr] -30-
Botão de foto instantânea [ ] -21-

(27)

(28)

Receptáculo do tripé

(28)

Este é um orifício para instalar a câmara num
tripé opcional/VW-CT45E. (Por favor leia com
atenção as instruções de utilização acerca do
modo de instalar um tripé na câmara.)

(29)

(29) Fixação da alça de transporte

3

1

2

≥Coloque a alça (opcional) através do fixador 1

e da tampa 2 de modo a que não se solte.
Estenda a peça 3 pelo menos 2 cm.

≥Fixe do mesmo modo a outra extremidade da

alça.

LSQT1170POR.book 7 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

Fixar a tampa da lente

Fixe a tampa da lente para proteger a superfície
da lente.

1 O cordão da tampa da lente e a tampa da

lente já vêm ligados ao punho de
segurança.
Passe a extremidade do cordão da tampa
da lente no orifício da tampa da lente. De
seguida, passe a tampa da lente através do
laço que é feito sozinho e puxe para ficar
bem apertado.

≥Quando não estiver a utilizar a Tampa da Lente,

puxe o Cordão da Tampa da Lente na direcção
da seta. 1

≥Quando não estiver a filmar, certifique-se que

mantém a Tampa da Lente encaixada na Lente
para a devida protecção.

2

O punho de segurança

Ajuste o comprimento do punho à sua mão.

1 Ajuste o comprimento da alça.

3

2

1 Dê a volta ao punho.
2 Ajuste o comprimento.
3 Fixe o punho.

1

1

≥Quando retirar a tampa da lente, prima

firmemente os botões de aumento.

2

7

LSQT1170

LSQT1170POR.book 8 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

1

Fonte de alimentação

ª Carregar a bateria

Quando o produto é adquirido, a bateria não vem
carregada. Carregue a bateria antes de utilizar o
produto.

≥Tempo de carregamento da bateria (
≥Recomendamos a utilização de baterias

Panasonic. (

-5-)

≥Se utilizar outro tipo de baterias, não podemos

garantir a qualidade do produto.

≥Se o condutor de entrada CC estiver ligado ao

adaptador CA, então a bateria não será
carregada. Retire o condutor de entrada CC do
adaptador CA.

1

Ligue o condutor de alimentação CA ao
adaptador CA e à tomada de alimentação CA.

2 Coloque a bateria no local de fixação da

mesma, alinhando a marca e, de seguida,

-9-)

Ligue o condutor de alimentação CA ao
adaptador CA e à tomada de alimentação CA.

2 Ligue o condutor de entrada CC ao

adaptador CA.

3 Ligue o condutor de entrada CC a este

produto.

≥A ficha de saída do condutor de alimentação

CA não se encontra completamente ligada à
ficha do adaptador CA. Tal como é
apresentado em 1, existe uma falha.

≥Não utilize o cabo da energia para outro

equipamento, pois este foi criado
exclusivamente para a câmara de vídeo, nem
utilize o cabo da energia para outro
equipamento pertencente à câmara de vídeo.

Ajustar a bateria no local

ª

Empurre a bateria contra o suporte da bateria e
rode-a até fazer um clique.

fixe-a.

Luz de carregamento

ª

Ligada: A carregar
Desligada: Carregamento completo
A piscar: A bateria não está demasiado

descarregada (excessivamente
descarregada). Dentro de momentos
a luz irá acender e dá-se início ao
carregamento normal.
Quando a temperatura da bateria for
excessivamente alta ou baixa, a luz
[CHARGE] começa a piscar e o
tempo de carregamento será superior
ao habitual.

Ligar à ficha CA

ª

A unidade encontra-se em modo de espera
quando ligar o adaptador CA. O circuito primário
está sempre ligado, desde que o adaptador CA
esteja ligado a uma tomada.

1

8

LSQT1170

Retirar a bateria

ª

Enquanto desliza a alavanca
[BATTERY RELEASE], faça deslizar a bateria
para a retirar.

BATTERY
RELEASE

Segure a bateria com a mão, para que esta não caia.

≥
≥Antes de inserir a bateria, certifique-se que

coloca o interruptor [OFF/ON] em [OFF].

CUIDADO

Há perigo de explosão, se a bateria
estiver colocada incorrectamente.
Substituir somente pelo mesmo ou um
tipo equivalente recomendado pelo
fabricante. Eliminar as baterias usadas
de acordo com as instruções do
fabricante.

LSQT1170POR.book 9 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

Tempo de carregamento e tempo de
gravação

Os tempos apresentados na tabela abaixo,
mostram os tempos de gravação contínuos a
uma temperatura de 25 oC e a uma humidade de
60%. Esta indicação serve apenas de referência.
Se a temperatura for superior ou inferior ao valor
especificado, o tempo de carregamento será
superior.

Bateria

fornecida/

CGR-DU06

(7,2 V/

640 mAh)

CGA-DU12

(7,2 V/

1150 mAh)

CGA-DU14

(7,2 V/

1360 mAh)

CGA-DU21

(7,2 V/

2040 mAh)

CGA-DU07

(7,2 V/

680 mAh)

A Tempo de carregamento
B Tempo máximo de gravação contínua
C Tempo de gravação intermitente

(O tempo de gravação intermitente refere-se ao
tempo de gravação quando a gravação e a
paragem forem repetidas.)
“1 h 40 min” indica 1 hora e 40 minutos.

≥É fornecida a bateria CGR-DU06.
≥Os tempos apresentados na tabela são

estimativas por alto. Os tempos indicam o
tempo de gravação quando utilizar o visor. Os
tempos entre parênteses indicam o tempo de
gravação quando utilizar o monitor LCD.

≥Recomendamos a utilização da Bateria

CGA-DU12, CGA-DU14 e CGA-DU21 para uma
gravação de longa duração (2 horas ou mais
para uma gravação contínua, 1 hora ou mais
para uma gravação intermitente).

A 1 h 40 min
B 1 h 50 min

(1 h 25 min)

C 55 min

(45 min)

A 2 h 25 min
B 3 h 15 min

(2 h 40 min)

C 1 h 40 min

(1 h 20 min)

A 2 h 45 min
B 3 h 50 min

(3 h)

C 1 h 55 min

(1 h 30 min)

A 3 h 55 min
B 5 h 45 min

(4 h 30 min)

C 2 h 55 min

(2 h 15 min)

A 1 h 30 min
B 1 h 55 min

(1 h 30 min)

C 1 h

(45 min)

≥O tempo de gravação será inferior nos

seguintes casos:

≥Quando utilizar tanto o visor e o monitor LCD

ao mesmo tempo enquanto roda o monitor
LCD para a frente para se gravar a si próprio
etc.

≥As baterias aquecem após serem utilizadas ou

carregadas. A parte principal da câmara de
vídeo também aquece ao ser utilizada. Isto é
normal.

≥Para além da redução da capacidade da

bateria, o ecrã muda: # #
# # . Se a bateria ficar
descarregada, então ( ) começa a
piscar.

Ligar a câmara

Quando a câmara é ligada com a tampa da lente
colocada, o ajuste automático de equilíbrio de
brancos poderá não funcionar correctamente. Por
favor ligue a câmara após retirar a tampa da
lente.

Como ligar a câmara de vídeo

ª

1 Enquanto prime o botão 1, ajuste o

interruptor [OFF/ON] para [ON].

1

OFF

ON

≥O indicador do Estado acende a vermelho e a

energia liga-se.

≥No Modo de Gravação na Cassete, se o

interruptor [OFF/ON] estiver em [ON]
enquanto o monitor LCD e o visor estiverem
fechados, a energia desliga-se.

Como desligar a câmara de vídeo

ª

1 Enquanto prime o botão 1, ajuste o

interruptor [OFF/ON] para [OFF].

1

OFF

ON

≥Ajuste o interruptor [OFF/ON] para [OFF]

quando não utilizar a câmara.

≥O indicador do Estado desliga-se quando a

energia é desligada.

9

LSQT1170

LSQT1170POR.book 10 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

ª Como ligar e desligar a energia com o

monitor LCD/visor

Quando o interruptor da energia estiver em [ON],
a energia pode ser ligada e desligada com o
monitor LCD e com o visor quando a unidade
estiver no Modo de Gravação na Cassete.

OFF

ON

1 Puxe o monitor LCD para fora ou estenda o

visor para o utilizar. (

≥O monitor LCD ou o visor serão activados.

-11-)

2 Feche o monitor LCD e encolha o visor.

OFF

ON

≥A energia não se desliga, excepto se o

monitor LCD estiver fechado e o visor
retraído.

≥O indicador do Estado desliga-se

automaticamente e a energia desliga-se. (Se
a opção de início rápido estiver em [ON]

-12-), a unidade passa para o modo de

(
espera de início rápido e o indicador do
Estado acende a verde.)

≥A energia não se desliga, mesmo se o

monitor LCD estiver fechado e o visor
retraído, enquanto estiver a gravar numa
cassete.

3 Abra o monitor LCD ou estique o visor para

ligar a energia e usar novamente a câmara
de vídeo.

OFF

ON

Acertar a data e a hora

Quando a câmara de vídeo for ligada pela
primeira vez, aparecerá a mensagem
[SET DATE AND TIME].

≥Escolha a opção [YES] e prima o centro do

cursor. Proceda aos passos 2 e 3 apresentados
abaixo, para acertar a data e a hora.

Se o ecrã apresentar a data/hora incorrectas,
acerte-as.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Escolha a opção [BASIC] >> [CLOCK SET]

>> [YES]. (

2 Mova o cursor para a esquerda ou para a

direita para escolher o item a ser acertado.
De seguida mova o cursor para cima ou
para baixo para escolher o valor desejado.

≥O ano muda do seguinte modo:

2000, 2001, ..., 2089, 2000, ...

≥É utilizado um relógio com a opção de 24

hora.

3 Prima o cursor para determinar o ajuste.

≥O relógio inicia aos [00] segundos.

Acerca da data/hora

ª
≥A função da data e da hora funciona através de

uma pilha de lítio incorporada.

≥Certifique-se que verifica as horas antes de

fazer uma gravação, porque o relógio
incorporado não é muito preciso.

-16-)

≥O indicador do estado acende e a energia

liga-se.

10

LSQT1170

LSQT1170POR.book 11 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

ª Recarregar a pilha de lítio incorporada
≥Se aparecer o símbolo [0] ou [--] quando a

câmara for ligada, a pilha de lítio incorporada
está gasta. Siga os passos apresentados
abaixo para recarregar a pilha. Quando ligar a
energia pela primeira vez após ter feito o
carregamento, aparecerá a mensagem [SET
DATE AND TIME]. Escolha [YES] e acerte a
data e a hora. Ligue o adaptador CA à câmara
ou coloque a bateria na câmara. A pilha de lítio
incorporada será recarregada. Deixe a câmara
a recarregar durante cerca de 24 horas e a pilha
dará energia para a data e para a hora durante
cerca de 6 meses. (Mesmo que o interruptor
[OFF/ON] esteja em [OFF], a pilha continua a
ser recarregada.)

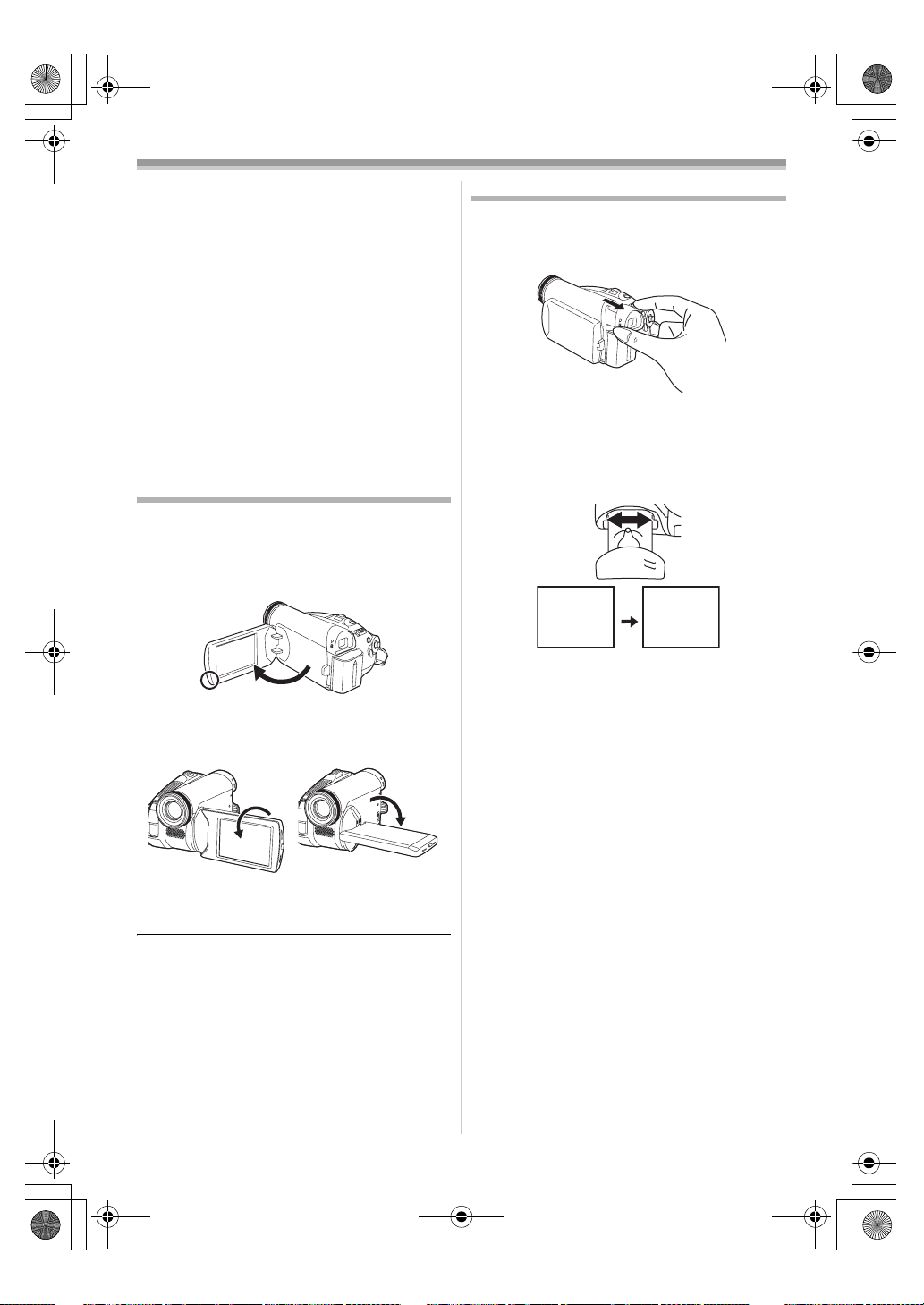

Utilizar o monitor LCD

Pode gravar a imagem enquanto a vê com o
monitor LCD aberto.

1 Coloque um dedo na parte aberta do

monitor LCD e puxe-o para fora, na
direcção da seta.

≥Pode abrir até 90o.

2 Ajuste o ângulo do monitor LCD de acordo

com as suas preferências.

Utilizar o visor

ª Aumentar o visor

1 Puxe o visor. Estenda-o, premindo o botão

de extensão e puxando.

≥O visor será activado. (Se o monitor LCD

estiver aberto, o visor é desactivado.)

Ajustar o campo de visão

ª

1 Ajuste a focagem fazendo deslizar o botão

de correcção da ocular.

12:30:4512:30:4512:30:45

1.4. 20071.4. 20071.4. 2007

≥Pode ajustar a luminosidade do visor a partir do

menu.

12:30:45

1.4. 2007

1180o 2 90o

≥Pode rodar até aos 180o 1 em direcção à

lente, ou 90o 2 em direcção ao visor.

≥O nível de luminosidade e cor do monitor LCD

pode ser ajustado a partir do menu.

≥Caso force a abertura ou rotação, a câmara

pode ficar danificada ou não funcionar
correctamente.

≥Se o monitor LCD for rodado em 180o em

direcção à lente e o visor estiver aberto (quando
se estiver a gravar a si), o monitor LCD e o visor
serão activados em simultâneo.

11

LSQT1170

LSQT1170POR.book 12 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

Início rápido

Quando a opção de Início Rápido estiver ligada
(ON), a energia da bateria continua a ser
consumida, mesmo que o monitor LCD e o visor
estejam fechados.
A câmara continua o modo de gravação/pausa
cerca de 1,7 segundos após o monitor LCD ou o
visor voltarem a ser abertos.
≥Por favor tenha em conta que no Modo de Início

Rápido, consome cerca de metade da energia
de gravação quando está em pausa. Se usar o
Modo de Início Rápido, irá reduzir o tempo de
gravação/reprodução da bateria.

≥Esta só será activada nos seguintes casos.

≥Enquanto utilizar a bateria

É inserida uma cassete, quanto escolher o
Modo de Gravação na Cassete.

≥Quando utilizar o adaptador CA

Pode utilizar o Início Rápido, mesmo que
não tenha inserido uma cassete.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Escolha a opção [SETUP] >>

[QUICK START] >> [ON]. (

2 Enquanto o interruptor [OFF/ON] estiver em

[ON], feche o monitor LCD e encolha o
visor.

≥O indicador do Estado acende a verde e a

unidade entra no modo de espera de início
rápido.

≥A câmara de vídeo não entra no modo de

espera de início rápido, excepto se o monitor
LCD estiver fechado e se o visor estiver
encolhido.

3 Abra o monitor LCD ou o visor.

-16-)

OFFONOFF

ON

≥Se o interruptor [OFF/ON] estiver em [OFF]

enquanto a unidade estiver no modo de espera
de início rápido, a energia desliga-se.

≥Se a espera continuar durante cerca de

30 minutos, o indicador do Estado desliga-se e
a câmara ficará completamente desligada.

≥Nos casos seguintes, o início rápido é

cancelado e a alimentação é desligada.

≥Quando o disco do modo é movido.
≥Quando retirar a bateria ou o adaptador CA.
≥Quando o cartão é retirado enquanto utiliza

a bateria no Modo de Gravação na
Cassete.

≥Quando a câmara for colocada com início

rápido com o balanço de brancos automático,
poderá levar algum tempo até que o balanço de
brancos seja ajustado, caso o cenário a ser
gravado tenha uma fonte de iluminação
diferente do último cenário gravado. (Quando a
função de visão nocturna colorida for utilizada,
no entanto, o balanço de brancos do último
cenário gravado é mantido.)

≥Se a energia for ligada no modo de espera do

início rápido, a ampliação do zoom fica 5k e o
tamanho da imagem pode ser diferente daquela
existente antes do modo de espera de início
rápido.

≥Se [POWER SAVE] (

para [5 MINUTES] e a unidade entrar
automaticamente em modo de espera de início
rápido, coloque o interruptor [OFF/ON] em
[OFF]. De seguida, volte a colocá-lo em [ON].
Feche também o monitor LCD e encolha o visor
e volte a abrir novamente o monitor LCD e a
aumentar o visor.

-36-) estiver configurado

OFF

≥O indicador do Estado acende a vermelho e a

câmara entra em pausa de gravação durante
cerca de 1,7 segundos após ter sido ligada.

Para cancelar o Início Rápido

ª

1 Escolha a opção [SETUP] >>

[QUICK START] >> [OFF]. (

-16-)

12

LSQT1170

ON

LSQT1170POR.book 13 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

Inserir/retirar uma cassete

1 Coloque o adaptador CA ou a bateria e ligue

a energia.

2 Faça deslizar a alavanca [OPEN/EJECT] e

abra a tampa da cassete.

OPEN/
EJECT

≥Quando a tampa estiver completamente

aberta, o suporte da cassete sai.

3 Após ter aberto o suporte da cassete, insira

ou retire a cassete.

≥Quando inserir uma cassete, oriente-a

conforme apresentado na imagem e, de
seguida, insira-a com segurança até onde ela
puder ir.

≥Quando a retirar, puxe-a por completo para

fora.

4 Prima o sinal [PUSH] 1 para fechar o

suporte da cassete.

≥O suporte da cassete está fechado.

≥Quando inserir uma cassete que já fora

previamente gravada, utilize a função de
localização de um espaço em branco para
descobrir uma posição onde possa continuar a
gravar. Se gravar por cima de uma gravação
anterior, certifique-se que está na posição onde
realmente deseja continuar a gravar.

≥Feche bem a tampa da cassete.
≥Ao fechar a tampa da cassete, certifique-se que

nada fica preso, tal como um fio.

≥Após a utilização, certifique-se que rebobina

por completo a cassete, que a retira e que a
põe numa caixa. Guarde a caixa na posição
vertical. (

-45-)

≥Se o indicador da condensação não aparecer

no ecrã LCD e/ou visor reparar que existe
condensação na lente ou na unidade principal,
não abra a tampa da cassete, senão pode
formar-se condensação nas cabeças da
cassete. (

ª

-43-)

Quando o suporte da cassete não sair

≥Feche por completo a tampa da cassete e, de

seguida, abra-a por completo novamente.

≥Verifique se a bateria está descarregada.
≥Verifique se o compartimento da cassete se

encontra em contacto com o punho de
segurança, conforme apresentado abaixo. Se
tal for o caso, certifique-se que o punho de
segurança não toca na tampa quando esta
abrir.

1

PUSH

Atenção:

Tenha cuidado para não prender os dedos
no suporte da cassete quando o fechar.

5 Só após ter fechado por completo o suporte

da cassete é que pode fechar a tampa da
cassete, premindo a marca 2.

2

Quando não conseguir fechar o

ª

suporte da cassete

≥Ajuste o interruptor [OFF/ON] para [OFF] e, de

seguida, novamente para [ON].

≥Verifique se a bateria está descarregada.

Prevenção contra apagamentos

ª

acidentais

Caso o cursor de prevenção contra apagamentos
1 da cassete seja aberto (deslizado na direcção
da seta [SAVE]), a cassete não poderá ser
gravada. Quando gravar, feche o cursor de
prevenção contra apagamentos da cassete (faça
deslizar na direcção da seta [REC]).

1

R E C

SAVE

13

LSQT1170

LSQT1170POR.book 14 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

Cursor e ecrã

Escolher um modo

Rode o selector do modo para escolher o modo
desejado.

1 Rode o selector do modo.

≥Ajuste o seu modo desejado para 1.

1

ª

Prima o centro do cursor e os ícones serão
apresentados no ecrã. Cada vez que premir o
cursor para baixo, altera a indicação.
(No Modo de Reprodução da Cassete, os ícones
serão apresentados automaticamente no ecrã.)

1) Modo de gravação de cassete
O interruptor ([AUTO/MANUAL/FOCUS]
fica ajustado em [AUTO])

: Modo de GRAVAÇÃO DE CASSETE

Utilize esta opção quando gravar a imagem numa
cassete.

: Modo de REPRODUÇÃO DE CASSETE

Utilize esta opção para reproduzir uma cassete.

Como utilizar o cursor

ª Operações básicas do cursor

Operações no ecrã do menu e selecção dos
ficheiros a serem reproduzidos no ecrã de
multi-imagens

Mova o cursor para cima, baixo, esquerda ou
direita para escolher um item ou ficheiro. De
seguida prima-o para o centro para escolher as
definições feitas.

1

3

5

4

2

1 Seleccione, movendo-o para cima.
2 Seleccione movendo-o para baixo.
3 Seleccione movendo-o para a esquerda.
4 Seleccione movendo-o para a direita.
5 Determine as suas escolhas, premindo o

centro.

1

2 Desvanecer

1/4

Compensação da luz de

3

fundo

1 Modo de ajuda -15-
2 Modo de tom de pele suave

2/4

3 Visão nocturna colorida

3/4

2 Verificação da gravação

4/4

Localização de Espaço em

1

Branco

≥1 é apresentado enquanto estiver a gravar

numa cassete.

-24-

-23-

-24-

-23-

-20-

-20-

14

LSQT1170

LSQT1170POR.book 15 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

2) Modo de gravação de cassete
O interruptor ([AUTO/MANUAL/FOCUS]
fica ajustado em [MANUAL])

2

1

2 Diafragma ou valor de ganho
3 Balanço de brancos -27-

5/5

1 Velocidade do obturador -29-
2

6/6

≥1 é apresentado enquanto estiver a gravar

numa cassete.

≥2 é apresentado apenas quando o

interruptor [AUTO/MANUAL/FOCUS] estiver
em [FOCUS].

3) Modo de reprodução de cassete

Ajuste da focagem manual -28-

1

Modo de ajuda

Escolha um ícone para a explicação da função.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Prima o cursor para ver o ícone durante a

pausa na gravação. Mova o cursor para
baixo até que apareça o ícone 1.

2 Mova o cursor para a direita para escolher o

ícone do modo de Ajuda [ ].

2

≥O modo de ajuda explica os ícones de

-29-

operações apresentados quando o
interruptor [AUTO/MANUAL/FOCUS] estiver
em [AUTO] no Modo de Gravação na
Cassete.

3 Mova o cursor para cima, para a esquerda

ou para a direita para escolher o ícone
desejado.

1

≥Aparecerá uma explicação do ícone

seleccionado no ecrã.

≥Cada vez que mover o cursor para baixo, a

indicação é alterada.

Reprodução/pausa

3

Stop (parar)

4

Rebobinagem (revisão)

2

Reprodução com avanço

1

rápido (imagem rápida)

-30-

-30-

-30-

-30-

Para sair do modo de Ajuda

ª

Escolha a opção [EXIT], ou prima o botão
[MENU].

≥Quando utilizar o modo de Ajuda, não é

possível gravar ou definir funções.

15

LSQT1170

LSQT1170POR.book 16 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

Alterar a língua

Pode alterar a língua no ecrã ou no ecrã do
menu.

1 Escolha a opção [LANGUAGE] >> para

escolher a língua desejada.

Utilizar o ecrã do menu

Para cada menu, por favor consulte -3 5-.

1 Prima o botão [MENU].

MENU

≥É apresentado o menu correspondente ao

modo seleccionado através do selector do
modo.

≥Não ligue o selector do modo quando for

apresentado o menu.

2 Mova o cursor para cima ou para baixo para

escolher o menu superior.

5 Mova o cursor para a direita ou prima-o

para ajustar a selecção.

6 Mova o cursor para cima ou para baixo para

escolher o item a ser ajustado.

7 Prima o cursor para determinar o ajuste.

Para sair do ecrã do menu

ª

Prima o botão [MENU].

Para voltar ao ecrã anterior

ª

Mova o cursor para a esquerda.

3 Mova o cursor para a direita ou prima-o

para ajustar a selecção.

4 Mova o cursor para cima ou para baixo para

escolher o sub-menu.

16

LSQT1170

Acerca dos ajustes do menu

ª
≥O menu não é apresentado enquanto estiver a

gravar numa cassete. Além disso, não poderá
gravar numa cassete enquanto o menu for
exibido.

LSQT1170POR.book 17 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Antes de utilizar

Ajustar o monitor LCD/visor

ª Ajustar o nível de luminosidade e cor

1 Escolha a opção [SETUP] >> [LCD SET] ou

[EVF SET] >> [YES].

2 Mova o cursor para cima ou para baixo para

escolher o item a ser ajustado.

[LCD SET]

: Luminosidade do monitor LCD
: Nível da cor do monitor LCD

[EVF SET]

: Luminosidade do visor

EVF

3 Mova o cursor para a esquerda ou para a

direita para mover a indicação da barra que
representa a luminosidade.

4 Prima o botão [MENU] ou o cursor para

terminar os ajustes ou acertos.

≥Quando o monitor LCD for rodado 180° para o

lado da lente, a luminosidade do monitor LCD
não pode ser ajustada.

≥Para ajustar a luminosidade do visor, feche o

monitor LCD e estenda o visor para o activar.

≥Estes ajustes não irão afectar as imagens

realmente gravadas.

≥Se ajustar o nível da cor do monitor LCD, o

nível da cor do visor também muda
automaticamente.

17

LSQT1170

LSQT1170POR.book 18 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

Etapas a seguir

Modo de gravação

Verifique antes de gravar

Verifique o seguinte antes de gravar eventos
importantes, como casamentos, ou quando a
câmara de vídeo não for utilizada durante um
longo período de tempo.
Faça um teste de gravação para se certificar que a
gravação da imagem e do áudio funcionam bem.

ª Modo simples de segurar a câmara

1)

2)

3)

1) Segure a câmara com ambas as mãos.

2) Passe a mão pelo punho de segurança.

3) Não tape os microfones ou sensores com as
suas mãos.

4) Mantenha os braços perto do corpo.

5) Abra ligeiramente as pernas.

≥Quando estiver ao ar livre, grave imagens com

a luz do sol o mais afastada possível. Se o
objecto tiver luz de fundo, ficará escuro na
gravação.

4)

5)

ª
≥Retire a tampa das lentes. (-7-)

(Quando a câmara é ligada com a tampa da
lente colocada, o ajuste automático do balanço
de brancos poderá não funcionar
correctamente. Por favor ligue a câmara
apenas após retirar a tampa da lente.)

≥Ajuste do punho de segurança (
≥Abra o monitor LCD ou o visor.

(A gravação não pode começar enquanto o
monitor LCD e o visor estiverem fechados.
Mesmo que o monitor LCD e o visor estejam
fechados durante a gravação, a energia não se
desliga até que a gravação pare.)

≥Ajuste do monitor LCD/visor (
≥Fonte de alimentação (
≥Insira uma cassete (
≥Acerte a data/hora (
≥Ajuste o modo SP/LP (

Acerca do modo automático

ª
≥Ajuste o interruptor [AUTO/MANUAL/FOCUS]

para [AUTO], e a focagem e o balanço da cor
(balanço de brancos) serão ajustados
automaticamente.

≥Balanço de brancos automático:
≥Focagem automática: -47-

≥Dependendo da luminosidade do objecto, etc.,

o valor de abertura e a velocidade do obturador
são ajustados automaticamente para uma
luminosidade óptima. (Quando estiver
configurado para o modo de gravação na
Cassete: A velocidade do obturador é ajustada
até um máximo de 1/250.)

≥A focagem e o balanço de brancos poderão não

ser ajustados, dependendo dos recursos
luminosos e dos cenários. Se tal for o caso,
ajuste manualmente a focagem e o balanço de
brancos.

≥Ajuste do modo de cenário (
≥Ajuste do balanço de brancos (
≥Ajuste da velocidade do obturador (
≥Ajuste do valor de ganho/diafragma (
≥Ajuste da focagem (

-13-)

-10-)

-8-)

-19-)

-28-)

-7-)

-17-)

AUTO

MANUAL

FOCUS

-26-)

-47-

-27-)

-29-)

-29-)

18

LSQT1170

0h00m10s00f

R0:30

LSQT1170POR.book 19 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

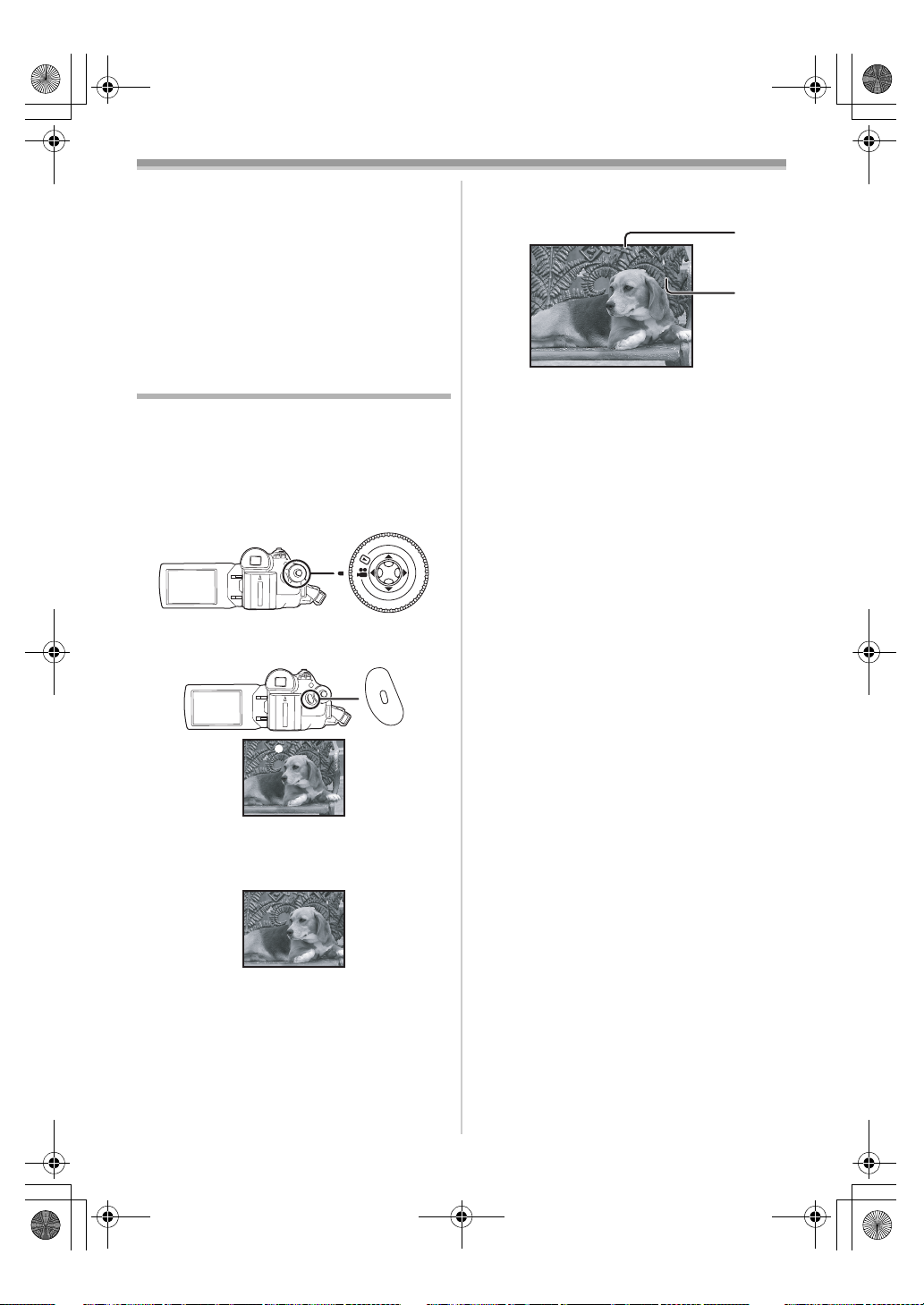

Modo de gravação

ª Modo de gravação

Pode ligar o modo de gravação de cassete.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Escolha a opção [BASIC] >> [REC SPEED]

>> [SP] ou [LP].

Se seleccionar o modo LP, o tempo de gravação
será 1,5 vezes o modo SP, mas algumas funções
ficarão inutilizáveis.

≥Recomendamos a utilização do modo SP para

gravações importantes.

≥Para poder ter acesso completo ao

desempenho do modo LP, recomendamos a
utilização de cassetes Panasonic com a marca
do modo LP.

≥No modo LP, a qualidade da imagem não será

menor, em comparação com o modo SP, mas
poderão aparecer interferências tipo mosaico
na imagem reproduzida, ou algumas funções
poderão ficar inutilizáveis.

≥Reprodução noutros equipamentos de

vídeo digital ou em equipamento de vídeo
digital sem o modo LP.

≥Reprodução da imagem noutro

equipamento de vídeo digital gravado no
modo LP.

≥Reprodução imagem a imagem.

Gravar em cassete

Retire a tampa das lentes. (-7-)
(Quando a câmara é ligada com a tampa da lente
colocada, o ajuste automático do balanço de
brancos poderá não funcionar correctamente. Por
favor ligue a câmara apenas após retirar a tampa
da lente.)

≥Ajustar para o Modo de Gravação em

Cassete.

1 Prima o botão de início/paragem de

gravação para iniciar a gravação.

2 Prima o botão de início/paragem de

gravação para fazer uma pausa na
gravação.

;

≥Para o tempo de gravação numa cassete,

consulte

≥Proceda a uma verificação da gravação (

-9-.

-20-)

para verificar se a imagem fica bem gravada.

≥Para encontrar uma secção que não esteja

gravada, faça uma busca de localização de um
espaço em branco (

ª

Apresentação no ecrã no modo de

-20-).

gravação na cassete

1)

0h00m10s00f

0h00m10s00f

1) Tempo de gravação decorrido

2) Indicação do tempo restante

R0:30

R0:30

2)

LSQT1170

19

LSQT1170POR.book 20 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

ª Em relação à indicação no ecrã do

tempo restante de cassete

≥O tempo restante de cassete é indicado em

minutos. (Quando atingir menos de 3 minutos, a
indicação começa a piscar.)

≥Durante uma gravação com 15 segundos ou

menos, a indicação do tempo restante na
cassete poderá não ser apresentada, ou o
tempo restante na cassete poderá não ser
apresentado correctamente.

≥Nalguns casos, a indicação do tempo restante

na cassete poderá apresentar o tempo restante
da cassete, que é 2 a 3 minutos mais curto que
o tempo real restante na cassete.

Verificação da gravação

A última imagem gravada é reproduzida durante
2 a 3 segundos. Após ter feito a verificação, a
câmara será ajustada para uma pausa na
gravação.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Prima o cursor para ver o ícone durante a

pausa na gravação. Mova o cursor para
baixo até que apareça o ícone 1.

2 Mova o cursor para baixo para escolher o

ícone de verificação da gravação [ ].

1

Função de localização do espaço em
branco

Buscas para a última parte da imagem gravada
(parte da cassete não utilizada). Após ter
terminado a busca, a função de localização de
um espaço em branco é cancelada e a câmara
entra em pausa de gravação.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Prima o cursor para ver o ícone durante a

pausa na gravação. Mova o cursor para
baixo até que apareça o ícone 1.

2 Mova o cursor para a direita para escolher o

ícone da busca de localização de um
espaço em branco [ ].

1

3 Quando a mensagem de confirmação

aparecer, escolha [YES] e prima o centro do
cursor.

Parar a busca de um espaço em

ª

branco a meio

Prima o botão do cursor para baixo para escolher
o ícone [∫].

≥A indicação [RECORDING CHECK

STARTED] aparece no ecrã da câmara de
vídeo.

20

LSQT1170

≥Se a fita da cassete não tiver espaços em

branco, então a câmara pára no final da
cassete.

≥A câmara pára cerca de 1 segundo antes do

final da última imagem gravada. Quando iniciar
a gravação nesse ponto, a imagem pode ser
gravada directamente a partir da última
imagem.

1t t W

T

5t t W T

t W T

LSQT1170POR.book 21 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

Gravar uma imagem parada numa
cassete (Instantâneo)

As imagens paradas podem ser gravadas com a
lente da câmara de vídeo.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Prima o botão [ ] no modo de pausa de

gravação.

≥A câmara de vídeo grava uma imagem

parada durante cerca de 7 segundos e
depois volta ao modo de pausa da gravação.

≥Se ajustar [ADVANCED] >> [SHTR EFFECT]

>> [ON], poderá acrescentar uma imagem e um
som como o soltar do obturador.

≥A gravação em modo instantâneo (Photoshot)

resulta numa qualidade de imagem ligeiramente
inferior.

Instantâneo contínuo

ª

Se ajustar [ADVANCED] >> [SHTR EFFECT] >>
[ON] e manter o botão [ ] premido, a câmara de
vídeo continuará a gravar imagens paradas com
intervalos de cerca de 0,7 segundos, até que
deixe de premir o botão.
≥O ecrã pisca e, ao mesmo tempo, um som de

obturador clicando é gravado.

Função de aproximação/
afastamento da ampliação

Pode aproximar até 30k opticamente.
≥Ajustar para o Modo de Gravação em

Cassete.

1 Gravação em grande angular (zoom out –

afastamento da ampliação):
Empurre a alavanca [W/T] para [W].
Gravações de perto (zoom in – aproximação
da ampliação):
Empurre a alavanca [W/T] para [T].

VOLUME

W

T

1t W

≥Quando fizer uma aproximação da ampliação e

tirar uma fotografia enquanto segura a câmara
de vídeo com a mão, recomendamos a
utilização da função estabilizadora da imagem.

≥Quando estiver a aproximar um objecto

afastado, obtém uma focagem melhor se o
objecto a ser gravado estiver a 1,3 metros ou
mais da câmara de vídeo.

≥Quando a velocidade da ampliação for grande,

o objecto pode não ser focado facilmente.

≥Quando a ampliação for de 1k, a câmara de

vídeo pode focar objectos a cerca de 2 cm de
distância da lente.

≥Tenha em conta que um som mecânico pode

ser gravado quando a alavanca [W/T] for
libertada enquanto estiver a ampliar. Mova
suavemente a alavanca do zoom para a sua
posição original antes de libertá-la.

T

5t WT

1010t

10t WT

21

LSQT1170

t W

T

LSQT1170POR.book 22 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

ª Função de zoom digital

Se a ampliação exceder 30k o tamanho real,
então será activada a função de zoom digital. A
função de zoom digital permite-lhe escolher uma
ampliação de 50k a 1000k.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Escolha a opção [ADVANCED] >> [D.ZOOM]

>> [50k] ou [1000k].

5050t

50t W

T

[OFF]: Apenas zoom óptico (Até 30k)
[50k]: Até 50k
[1000k]: Até 1000k
≥Quanto maior for a ampliação do zoom digital,

menor é a qualidade da imagem.

Acerca da função de zoom da

ª

velocidade variável

≥A velocidade do zoom varia de acordo com a

quantidade de movimentos da alavanca [W/T].

ª

Para utilizar a função de microfone do
zoom

Juntamente com o funcionamento do zoom, o
microfone recolhe perfeitamente os sons
afastados com o “tele-shot” ou aqueles nas
redondezas, com o disparo da grande angular.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Escolha a opção [ADVANCED] >>

[ZOOM MIC] >> [ON].

Filmar-se a si próprio

Pode filmar-se a si próprio enquanto vê a
gravação no monitor LCD. Pode gravar pessoas
à frente da câmara enquanto lhes apresenta a
imagem. A imagem é virada na horizontal, como
se estivesse a olhar para um espelho. (A imagem
a ser gravada é a mesma que aquela gravada.)

≥Estique o visor para ver a imagem enquanto

a estiver a gravar.

1 Rode o monitor LCD para o lado da lente.

≥Aparece um ecrã vertical no ecrã do visor. Isto é

normal e não significa que haja algum
problema.

≥Quando o monitor LCD for rodado para o lado

da lente, o ícone não será apresentado mesmo
que prima o centro do cursor.

ZOOM

22

LSQT1170

ª

LSQT1170POR.book 23 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

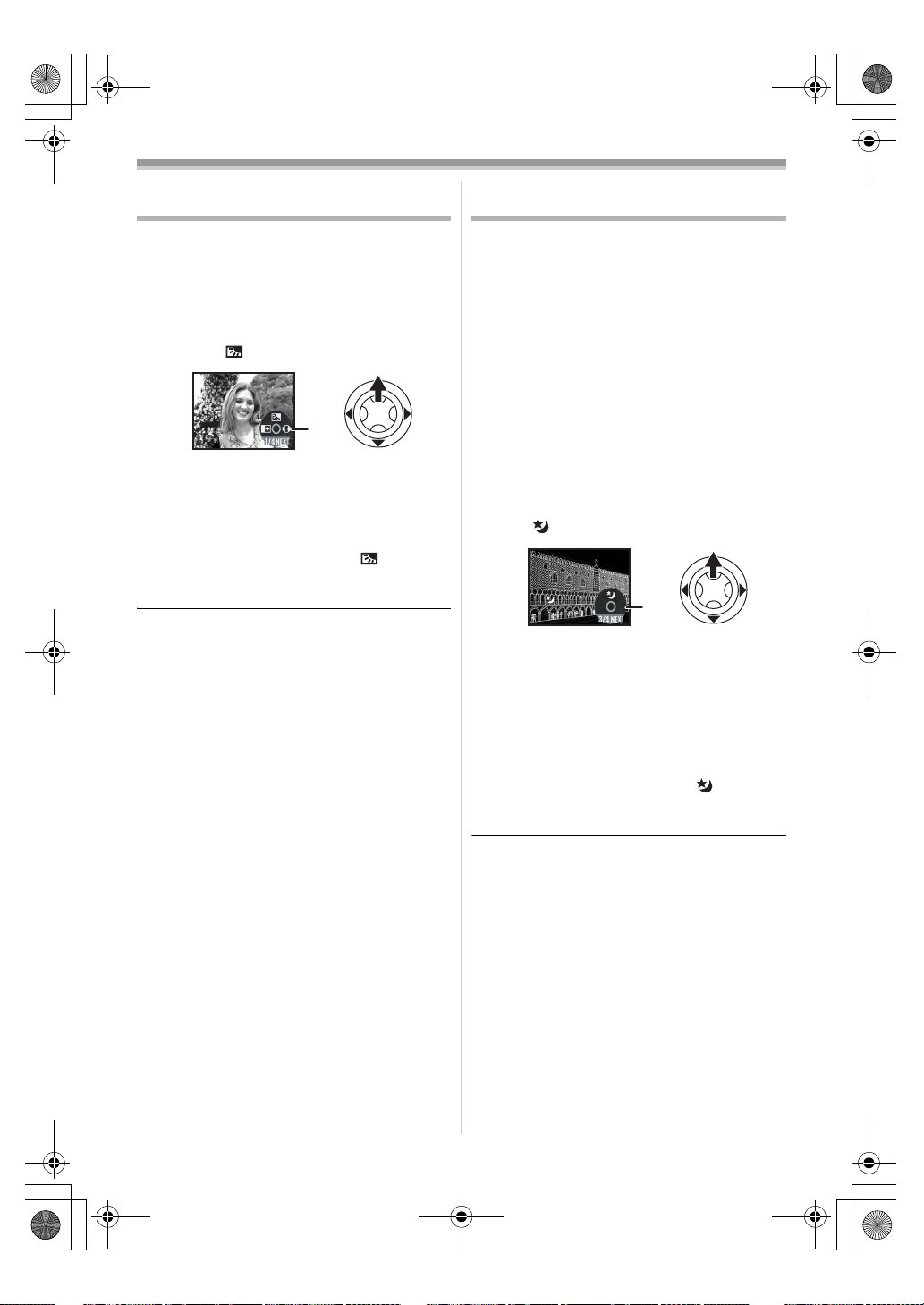

Função de compensação da luz de
fundo

Esta protege um objecto iluminado por uma luz
de fundo de ficar escuro.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Prima o cursor para ver o ícone. Mova o

cursor para baixo até que apareça o ícone

1.

2 Mova o cursor para cima para escolher a

indicação da compensação da luz de fundo
[].

1

≥A indicação [BACKLIGHT COMPENSATION

ON] aparece no ecrã da câmara de vídeo.

≥A imagem no ecrã fica mais luminosa.

Para voltar à gravação normal

ª

Escolha a indicação [ ] novamente.
≥A indicação [BACKLIGHT COMPENSATION

OFF] aparece no ecrã da câmara de vídeo.

≥Se desligar a energia ou utilizar o disco do

modo, a compensação da luz de fundo é
cancelada.

Função de visão nocturna colorida

Esta função permite-lhe gravar objectos coloridos
em locais escuros, para que possam sobressair
do fundo.
Coloque a câmara num tripé e poderá gravar
imagens sem o problema da vibração.

≥Só poderá utilizar a focagem manual.
≥O cenário gravado é visto como se faltassem

imagens.

Função de visão nocturna colorida

Pode gravar locais escuros com iluminação e a
cores.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Prima o cursor para ver o ícone. Mova o

cursor para baixo até que apareça o ícone

1.

2 Mova o cursor para cima para escolher o

ícone de visão nocturna [ ].

1

≥A indicação [COLOUR NIGHT VIEW ON]

aparece no ecrã da câmara de vídeo.

≥Cada premir para cima altera os modos.

OFF (DESLIGADO) # Função de visão
nocturna colorida # OFF (DESLIGADO)

Para cancelar a função de visão

ª

nocturna colorida

Escolha a indicação [ ] novamente.
≥A indicação [COLOUR NIGHT VIEW OFF]

aparece no ecrã da câmara de vídeo.

≥Se for ajustado num local muito iluminado, o

ecrã pode ficar branco durante um curto espaço
de tempo.

≥A função de visão nocturna colorida faz o tempo

de carregamento do sinal do CCD maior até
cerca de 25k que o habitual, de modo a que as
cenas escuras (um mínimo de 2 lx) possam ser
gravadas claramente. Por esta razão, os pontos
claros que costumam ser invisíveis podem ser
vistos, mas isto não significa que haja um mau
funcionamento.

≥A função da visão nocturna colorida é

cancelada quando desligar a energia ou utilizar
o disco do modo.

23

LSQT1170

B

LSQT1170POR.book 24 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

Modo de tom de pele suave

Isto permite gravar a cor da pele num tom mais
suave. Esta opção torna-se mais eficaz se gravar
o busto de uma pessoa.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Prima o cursor para ver o ícone. Mova o

cursor para baixo até que apareça o ícone

1.

2 Mova o cursor para a esquerda para

escolher o ícone do tom de pele suave [ ].

1

≥A indicação [SOFT SKIN MODE ON] aparece

no ecrã da câmara de vídeo.

Para cancelar o modo de tom de pele

ª

suave

Escolha a indicação [ ] novamente.
≥A indicação [SOFT SKIN MODE OFF] aparece

no ecrã da câmara de vídeo.

≥Se o fundo ou qualquer outra coisa no cenário

tiver uma cor semelhante à cor da pele, esta
também poderá ficar mais suave.

≥Se a luminosidade não for suficiente, o efeito

poderá não ficar perfeito.

Função de aparecimento/
desaparecimento gradual

Aparecimento gradual

A imagem e o áudio aparecem gradualmente.

Desaparecimento gradual

A imagem e o áudio desaparecem gradualmente.

≥Ajustar para o Modo de Gravação em

Cassete.

1

Prima o cursor para ver o ícone. Mova o
cursor para baixo até que apareça o ícone

2

Mova o cursor para a esquerda para escolher
a indicação de desvanecimento [ ].

B

≥A indicação [FADE ON] aparece no ecrã da

câmara de vídeo.

1

3 Prima o botão de início/paragem de

gravação.

Iniciar a gravação. (aparecimento gradual)

Quando começar a gravar, a imagem/áudio
desaparece por completo e vai aparecendo
gradualmente.

1

.

24

LSQT1170

Pausa na gravação. (desaparecimento
gradual)

A imagem/áudio desaparece gradualmente. Após
a imagem/áudio ter desaparecido
completamente, a gravação pára.

Para cancelar o desvanecimento

ª

Escolha a indicação [ ] novamente.
≥A indicação [FADE OFF] aparece no ecrã da

câmara de vídeo.

LSQT1170POR.book 25 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

ª Para escolher a cor do aparecimento/

desaparecimento gradual

Pode escolher a cor que aparece nas imagens a
desvanecer.

1 Escolha a opção [ADVANCED] >>

[FADE COLOUR] >> [WHITE] ou [BLACK].

≥Enquanto a função de aparecimento/

desaparecimento gradual estiver seleccionada,
pode levar vários segundos a apresentar a
imagem quando começar a gravar imagens.
Para além disso, também leva vários segundos
a fazer uma pausa na gravação.

Função de redução do ruído do
vento

Esta opção reduz o ruído do vento que vai contra
o microfone quando estiver a gravar.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Escolha a opção [BASIC] >> [WIND CUT] >>

[ON].

ª

Para cancelar a função de redução do
ruído do vento

Escolha a opção [BASIC] >> [WIND CUT] >>
[OFF].

≥O ajuste por defeito é [ON].
≥Reduz o ruído do vento, dependendo da força

do vento. (Esta função é activada quando
existirem ventos fortes e o efeito de estéreo
pode ser reduzido. Quando o vento enfraquece,
o efeito de estéreo volta ao normal.)

Gravar imagens para televisões de
ecrã panorâmico

Esta opção permite-lhe gravar imagens
compatíveis com televisões de ecrã panorâmico.

Função Cinema

As imagens são gravadas com uma faixa escura
na parte superior e inferior do ecrã, de modo a
parecer como os filmes de cinema.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Escolha a opção [BASIC] >> [CINEMA] >>

[ON].

ª

Para cancelar a função De Cinema

Escolha a opção [BASIC] >> [CINEMA] >> [OFF].

≥As imagens reproduzidas podem variar

dependendo da televisão ligada. Por favor
consulte as instruções de funcionamento da
sua televisão.

≥Esta função não amplia o alcance de gravação.
≥Quando as imagens são exibidas num ecrã de

televisão, a indicação da data/hora pode ser
apagada nalguns casos.

≥Dependendo da televisão, a qualidade da

imagem pode ficar deteriorada.

≥Quando uma imagem de cinema é importada

para um computador pessoal, a imagem
importada poderá não ser apresentada
correctamente, dependendo do software
utilizado.

25

LSQT1170

LSQT1170POR.book 26 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

Função estabilizadora da imagem

Reduz a vibração da imagem devido ao
movimento das mãos quando estiver a gravar.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Escolha a opção [ADVANCED] >> [SIS] >>

[ON].

ª

Para cancelar a função estabilizadora
da imagem

Escolha a opção [ADVANCED] >> [SIS] >>
[OFF].

≥Quando utilizar um tripé, recomendamos que

desligue a função estabilizadora da imagem.

≥Sob iluminação fluorescente, o brilho da

imagem pode mudar ou as cores podem não
parecer naturais.

≥Quando utilizar a função de visão nocturna

colorida, a função estabilizadora não funciona.
Se tal for o caso, a indicação [[] começa a
piscar.

≥Nos casos seguintes, a função estabilizadora

da imagem poderá não funcionar
correctamente.

≥Quando utilizar o zoom digital
≥Quando utilizar a lente de conversão
≥Quando fizer uma gravação num local

extremamente escuro

≥Quando a câmara vibrar muito
≥Quando gravar objectos em movimento

enquanto os segue

Gravação em várias situações
(Modo de Cenário)

Quando gravar imagens em diferentes situações,
este modo ajusta automaticamente uma
velocidade óptima para o obturador e abertura do
diafragma.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Ajuste o interruptor [AUTO/MANUAL/

FOCUS] para [MANUAL].

AUTO

MANUAL

FOCUS

2 Escolha a opção [BASIC] >>

[SCENE MODE] >> para escolher o modo
desejado.

1) 2)

3)

5)

1) [5] Modo desporto

≥Para gravar cenários desportivos ou cenas

em que existem movimentos rápidos

2) [ ] Modo retrato

≥Para fazer sobressair as pessoas em

relação ao fundo

3) [ ] Modo de baixa luminosidade

≥Para gravar cenários escuros de modo a

que fiquem mais luminosos

4) [ ] Modo projector

≥Para gravar objectos projectados em festas

ou teatros

5) [ ] Modo surf e neve

≥Para gravar imagens em locais ofuscantes,

como estâncias de ski e praias

4)

26

LSQT1170

LSQT1170POR.book 27 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

ª Para cancelar a função do modo de

cenário

Escolha a opção [BASIC] >> [SCENE MODE] >>
[OFF] ou o interruptor [AUTO/MANUAL/FOCUS]
para [AUTO].

Modo Desporto

≥Para fazer uma pausa na reprodução das

imagens gravadas, este modo não tem o
problema da vibração da câmara.

≥Durante a reprodução normal, o movimento

da imagem pode não parecer uniforme.

≥Evite gravar sob uma luz fluorescente, luz de

mercúrio ou luz de sódio, porque a cor e a
luminosidade da imagem reproduzida poderá
ser alterada.

≥Se for filmado um objecto iluminado com luz

forte ou um objecto altamente reflectivo,
linhas verticais de luz podem aparecer.

≥Se a luminosidade for insuficiente, o modo

desporto não funciona. A indicação [5]
começa a piscar.

≥Se este modo for utilizado dentro de casa, o

ecrã poderá cintilar.

Modo retrato

≥Se este modo for utilizado dentro de casa, o

ecrã poderá cintilar. Se tal for o caso, mude o
ajuste do modo do cenário para [OFF].

Modo de baixa luminosidade

≥Poderá não conseguir gravar perfeitamente

os cenários extremamente escuros.

Modo projector

≥Se o objecto a ser gravado for extremamente

brilhante, a imagem gravada poderá ficar
esbranquiçada e o redor da imagem ficar
extremamente escuro.

Modo surf e neve

≥Se o objecto gravado for extremamente claro,

a imagem gravada pode ficar esbranquiçada.

Gravação em cores naturais
(Balanço de brancos)

A função automática de balanço de brancos
poderá não reproduzir cores naturais,
dependendo dos cenários ou condições de
iluminação. Se tal for o caso, ajuste manualmente
o balanço de brancos.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Ajuste o interruptor [AUTO/MANUAL/

FOCUS] para [MANUAL].

AUTO

MANUAL

FOCUS

2 Mova o cursor para cima para escolher o

ícone do balanço de brancos [ ].

MNL

3 Mova o cursor para a esquerda ou para a

direita para escolher o modo do balanço de
brancos.

1)

1

AWB

3)

1

1) Ajuste automático do balanço de brancos
[]

AWB

2) Modo de interior (para gravações sob
lâmpadas incandescentes) [ ]

3) Modo de exteriores [ ]

4) Modo de ajuste manual [ ]

2)

1

4)

1

27

LSQT1170

LSQT1170POR.book 28 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

ª Para voltar ao ajuste automático

Mova o cursor para a esquerda ou para a direita
até que a indicação [ ] apareça, ou ajuste o

AWB

interruptor [AUTO/MANUAL/FOCUS] para
[AUTO].

≥Quando a câmara é ligada com a tampa da

lente colocada, o ajuste automático de
equilíbrio de brancos poderá não funcionar
correctamente. Por favor ligue a câmara após
retirar a tampa da lente.

≥Quando ajustar tanto o balanço de brancos

como o diafragma/ganho, ajuste primeiro o
balanço de brancos.

≥Sempre que as condições de gravação mudem,

volte a ajustar o balanço de brancos para um
ajuste correcto.

Para ajustar manualmente o balanço

ª

de brancos

Escolha [ ] no Passo 3. De seguida, enquanto
vê um objecto branco em todo o ecrã, mova o
cursor para cima para escolher a indicação [ ].

Acerca do piscar da indicação []

ª

Quando o modo de ajuste manual for
escolhido

≥O piscar indica que o balanço de brancos

previamente ajustado foi memorizado. Este
ajuste é memorizado até que o balanço de
brancos seja ajustado novamente.

Quando o balanço de brancos não puder ser
ajustado no modo de ajuste manual

≥O balanço de brancos poderá não ser ajustado

correctamente no modo de ajuste manual em
locais escuros. Se tal for o caso, utilize o modo
automático de balanço de brancos.

Durante o ajuste no modo manual do ajuste

≥Quando o ajuste estiver completo, esta

mantém-se ligada.

Acerca do sensor do balanço de

ª

brancos

O sensor do balanço de brancos detecta o tipo de
fonte de iluminação durante a gravação.
≥Não tape o sensor do balanço de brancos

durante a gravação, ou este poderá não
funcionar correctamente.

Ajuste manual de focagem

Se for difícil fazer uma focagem automática,
devido às condições, encontra-se à sua
disposição a focagem manual.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Ajuste o interruptor [AUTO/MANUAL/

FOCUS] para [MANUAL].

AUTO

MANUAL

FOCUS

2 Ajuste o interruptor [AUTO/MANUAL/

FOCUS] para [FOCUS].

AUTO

MANUAL

FOCUS

MFMFMF

MNL

≥Aparecerá a indicação [ ] e a indicação de

focagem manual [MF].

3 Mova o cursor para a esquerda ou para a

direita para ajustar a focagem.

MFMFMF

MNL

≥Quando focar com a grande angular, o objecto

poderá não ficar focado quando for ampliado.
Primeiro, amplie o objecto e, de seguida,
foqueo.

Para voltar ao ajuste automático

ª

Ajuste o interruptor [AUTO/MANUAL/FOCUS]
para [AUTO] ou [FOCUS].

MNL

28

LSQT1170

1

/5050

OPEN
OdB

LSQT1170POR.book 29 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de gravação

Para voltar ao ajuste automático

Ajuste manual da velocidade do
obturador/abertura do diafragma

Velocidade do Obturador

Ajuste-a quando gravar objectos em movimentos
rápidos.

Abertura do diafragma

Ajuste-a quando o ecrã estiver demasiado claro
ou escuro.

≥Ajustar para o Modo de Gravação em

Cassete.

1 Ajuste o interruptor [AUTO/MANUAL/

FOCUS] para [MANUAL].

ª

Ajuste o interruptor [AUTO/MANUAL/FOCUS]
para [AUTO].

Ajuste manual da velocidade do obturador

≥Evite gravar sob uma luz fluorescente, luz de

mercúrio ou luz de sódio, porque a cor e a
luminosidade da imagem reproduzida poderá
ser alterada.

≥Se aumentar manualmente a velocidade do

obturador, a sensibilidade diminui, fazendo
aumentar o valor de ganho automaticamente, o
que pode fazer aumentar as interferências no
ecrã.

≥Poderá ver linhas verticais de luz na imagem de

AUTO

MANUAL

FOCUS

2 Mova o cursor para a esquerda ou para a

direita para escolher o ícone do valor de
abertura [ ] ou o ícone da velocidade do
obturador [ ].

reprodução ou um objecto brilhante claro ou
objecto altamente reflexo, mas isto não é um
mau funcionamento.

≥Durante a reprodução normal, o movimento da

imagem pode não parecer suave.

≥Quando gravar num local extremamente claro,

a cor do ecrã pode variar ou cintilar. Se tal for o
caso, ajuste a velocidade do obturador
manualmente para 1/50 ou 1/100.

MNL

Ajuste manual do diafragma/ganho

≥Configure a velocidade do obturador antes de

configurar o valor de abertura (diafragma/
ganho) quando configurar manualmente as

3 Mova o cursor para a direita ou para a

esquerda para ajustar a velocidade do
obturador ou a abertura do diafragma.

MNL

1/50

OPEN

OPEN
OdB

OdB

duas opções.

≥Se o valor não ficar “OPEN”, não poderá ajustar

o valor de ganho.

≥Se o valor de ganho aumentar, a interferência

no ecrã aumenta.

≥Dependendo da ampliação do zoom, existem

valores de diafragma que não serão exibidos.

Limite da velocidade do obturador

ª

1/50 a 1/8000 segundos:

MNL

1)

1/1000

MNL

2)

1/50
F2.0
0dB

1) Velocidade do obturador

2) Valor do diafragma (abertura)/de ganho

A velocidade do obturador perto dos 1/8000 é
superior.

Limite do valor de ganho/diafragma

ª

CLOSE (Fechado), F16, ..., F2.0,
OPEN (Aberto: F1.8) 0dB, ..., 18dB
O valor mais próximo de [CLOSE] escurece a

Modo de Gravação de Cassete

imagem.
O valor mais próximo de [18dB] ilumina a
imagem.
Valores com dB são valores de ganho.

29

LSQT1170

LSQT1170POR.book 30 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de reprodução

Para ajustar o volume

Modo de reprodução

Reproduzir em cassete

≥Ajustado para o Modo de Reprodução da

Cassete. (Aparece automaticamente um
ícone da operação no monitor LCD.)

ª

Ajuste o volume no altifalante para a reprodução.

1 Mova a alavanca [sVOLUMEr] para ajustar

o volume.

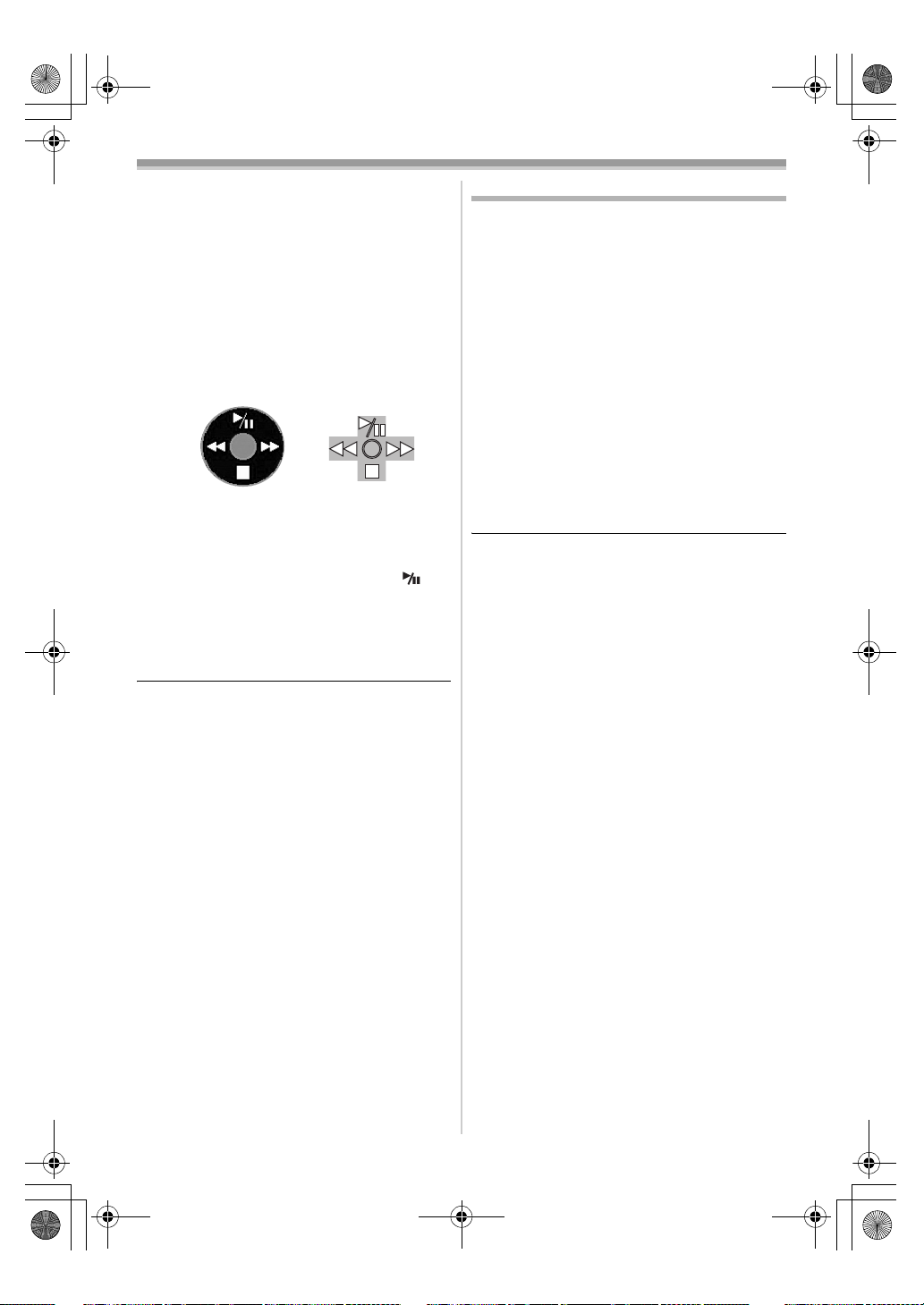

1 Utilize o cursor.

Virado para [i]: aumenta o volume
Virado para [j]: diminui o volume

1/;: Reprodução/Pausa
6: Rebobinar/Revisão da reprodução (Voltar

a reproduzir com o ícone 1/;.)

5: Avanço rápido/Localização rápida (Volta

a reproduzir com o ícone 1/;.)

∫: Parar

≥A energia não se desliga quando o monitor LCD

e o visor forem fechados e retraídos durante o
modo de reprodução da cassete.

≥Durante a localização rápida ou revisão, as

imagens com movimentos rápidos podem
apresentar interferências do tipo mosaico.

≥Antes e depois da localização rápida ou

revisão, o ecrã pode ficar preto durante um
momento ou as imagens podem ficar com
interferências.

(Quanto mais perto a barra estiver de [i], maior é
o volume.)

≥Quando o ajuste estiver completo, a indicação

do volume desaparece.

≥Se não ouvir o som, escolha a opção

[SETUP] >> [12bit AUDIO].

Repetição da reprodução

ª

Quando chegar ao fim da cassete, esta será
rebobinada e reproduzida novamente.

1 Escolha a opção [ADVANCED] >>

[REPEAT PLAY] >> [ON].

≥A indicação [ ] aparece. (Para cancelar o

modo de repetição da reprodução, configure
[REPEAT PLAY] >> [OFF] ou desligue a
energia.)

Ajustar o áudio

ª
≥Se não conseguir ouvir o áudio desejado

quando reproduzir uma cassete, verifique os
ajustes em [SETUP] >> [12bit AUDIO].

≥Quando gravar ou dobrar o áudio em [12bit] e

escolher a opção [SETUP] >> [12bit AUDIO] >>
[MIX], o áudio será reproduzido em estéreo,
não obstante os ajustes em [AUDIO OUT].

VOLUME

W

T

30

LSQT1170

LSQT1170POR.book 31 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de reprodução

Reprodução imagem a imagem

≥Ajuste para Modo de Reprodução da

Cassete.

1 Durante a reprodução, mova o cursor para

cima para escolher o ícone [1/;] para fazer
uma pausa na reprodução.

2 Prima a alavanca [sVOLUMEr].

VOLUME

W

T

Para [T]: direcção normal
Para [W]: direcção inversa
≥Se continuar a premir a alavanca, as imagens

continuarão a ser reproduzidas uma a uma.

≥O ícone da pausa aparece durante um

momento. A reprodução contínua imagem a
imagem começa quando o ícone da pausa
desaparecer.

Para voltar à reprodução normal

ª

Mova o cursor para cima para escolher o ícone
[1/;] para iniciar a reprodução.

Reprodução em televisão

As imagens gravadas por esta câmara podem ser
reproduzidas numa televisão.

≥Insira uma cassete gravada por esta câmara.
≥Certifique-se que desliga a alimentação da

unidade antes de a ligar a uma televisão.

1 Ligue a câmara de vídeo à televisão.

[VIDEO IN]

A/V

≥Ligue a câmara de vídeo à televisão através

de um cabo AV 1.

2 Ligue esta câmara e coloque o selector do

modo no Modo de Reprodução da Cassete.

3 Escolha o canal de entrada na televisão.
4 Mova o cursor para cima para escolher o

ícone [1/;] para iniciar a reprodução.

≥A imagem e o áudio são apresentados na

televisão.

5 Mova o cursor para baixo para escolher o

ícone [∫] para parar a reprodução.

≥Utilize o adaptador CA para deixar de ter

preocupações em relação a baterias fracas.

ª

Se a imagem ou áudio desta câmara
não for apresentada na televisão

≥Verifique se as fichas estão bem colocadas.
≥Verifique a configuração de [12bit AUDIO]. (
≥Verifique o terminal que foi ligado.
≥Verifique a configuração de entrada da

televisão (interruptor de entrada). (Para mais
informações, por favor leia as instruções de
utilização da televisão.)

[AUDIO IN]

1

-37-)

31

LSQT1170

2

(L2)

S

/

LSQT1170POR.book 32 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de edição

Modo de edição

Copiar para um gravador de DVDs
ou de VCR (Dobragem)

As imagens gravadas pela câmara de vídeo
podem ser memorizadas num DVD-RAM ou
noutro média parecido. Consulte as instruções
em relação ao gravador.

≥Coloque uma cassete gravada na câmara de

vídeo e um DVD-RAM ou cassete virgem no
gravador de DVD ou de VCR.

1 Ligue a câmara de vídeo e o gravador.

Faça a ligação com um cabo AV

[VIDEO IN]

A/V

≥Ligue a câmara de vídeo e o gravador

utilizando o cabo AV 1.

Ligação com um cabo DV opcional
(Apenas para equipamento com um terminal
DV)

[AUDIO IN]

1

≥Para mais informações, consulte as instruções

de funcionamento da sua televisão e do
gravador.

≥Quando não precisar das indicações funcionais

ou das horas e da data, escolha [SETUP] >>
[DISPLAY] >> [OFF] ou [BASIC] >>
[DATE/TIME] >> [OFF] no modo de reprodução
da cassete. (Quando ligar a câmara de vídeo a
um videogravador com o cabo DV, estas
indicações podem não aparecer.)

Quando não aparecer nem imagem

ª

nem som da câmara de vídeo na
televisão

≥Verifique se as fichas estão bem colocadas.
≥Verifique a configuração de [12bit AUDIO]. (
≥Verifique o terminal que foi ligado.

-37-)

Utilizando o Cabo DV para Gravação
(Dobragem Digital)

Ligando outro equipamento de vídeo digital com
um terminal DV e a câmara de vídeo através de
um cabo DV VW-CD1E (opcional) 1, poderá
fazer uma dobragem de imagem de alta
qualidade em formato digital.

Este modelo não pode ser utilizado como
Gravador.
≥Ajuste para o Modo de Reprodução de

Cassete. (Leitor/gravador)

1 Ligue a câmara de vídeo e o equipamento

de vídeo digital com o cabo DV.

DV

(L2)

DV

2 Ligue a câmara de vídeo e ajuste-a no Modo

de Reprodução da Cassete.

3 Escolha o canal de entrada na televisão e

no gravador.

4 Mova o cursor para cima para escolher o

ícone [1/;] para iniciar a reprodução.
(Leitor)

≥A imagem e o som são reproduzidos.

5 Iniciar a gravação. (Gravador)
6 Parar a gravação. (Gravador)
7 Mova o cursor para baixo para escolher o

ícone [∫] para parar a reprodução. (Leitor)

32

LSQT1170

1

DV

2 Inicie a reprodução. (Leitor)
3 Inicie a gravação. (Gravador)
4 Pare a reprodução. (Leitor)

≥Não ligue ou desligue o cabo DV durante a

dobragem ou esta pode não ficar completa
correctamente.

≥Mesmo que utilize um aparelho equipado com

um terminal DV, como o IEEE1394, poderá não
ser capaz de fazer dobragem digital nalguns
casos. Para mais informações, consulte as
instruções para o equipamento que for ligado.

≥Não obstante os ajustes no menu do gravador,

a dobragem digital é feita do mesmo modo do
modo [AUDIO REC] da cassete de reprodução.

≥As imagens no monitor do gravador podem

sofrer interferências, mas isso não afecta as
imagens gravadas.

LSQT1170POR.book 33 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de edição

Usando a Câmara como uma Câmara
Web (Windows XP SP2)

Para actualizar o Windows XP para SP2,
seleccione [start] >> [All Programs (Programs)]
>> [Windows Update].
Se a Câmara de Vídeo for conectada ao seu
Computador Pessoal, pode-se enviar vídeo e o
som a partir da Câmara de Vídeo para outras
partes através da rede. Se o computador estiver
adequadamente configurado, será possível
enviar inclusive o áudio. (Você pode usar o
microfone do computador pessoal ao invés do
utilizado na Câmara de Vídeo.)

Software:

Windows Messenger 5.0/5.1 (Windows XP)
MSN Messenger 7.0/7.5 (Windows 2000/XP)
Windows Live Messenger 8.0 (Windows XP)
DirectX 9.0b/9.0c

Conectando a Câmara ao Computador

ª

Pessoal (Para Uso como uma Câmara
Web)

Ajustar a Câmara de Vídeo para o Modo de

1

reprodução do cassete ou o Modo de
gravação do cassete.

2 Conectar a Câmara ao Computador Pessoal

com o Cabo de Conexão USB auxiliar.

3 Iniciar o Windows Messenger/

MSN Messenger/Windows Live Messenger.

≥Clicar em [start] >> [Programs] >>

[Windows Messenger]/[MSN Messenger]/
[Windows Live Messenger].

Quando utilizar a sua câmara de vídeo

ª

como Web camera

Quando utilizar a câmara de vídeo como Câmara
Web no Modo de Reprodução do Cassete, a
indicação do ícone de funcionamento será
diferente daquele apresentado no funcionamento
normal.

12

1 No funcionamento normal
2 No modo Câmara Web

(Modo de Reprodução do Cassete)

≥Mesmo que mova o cursor para cima/baixo/

esquerda/direita ( , ∫, 5, 6), a direcção
escolhida no ícone de funcionamento não fica
acesa a amarelo.

≥O ícone de funcionamento pisca em vez de

aparecer lentamente a partir do canto do ecrã
quando premir o centro do cursor.

1)

2)

3)

1) Cabo de conexão USB

2) Terminal USB

3) O ecrã do modo WEB CAMERA

≥Se a Câmara for usada como uma Câmara

Web, a qualidade do vídeo a ser trocado
dependerá do estado da conexão da Internet.

≥No modo Câmara Web, não pode gravar vídeo

(imagem) numa cassete.

≥No modo Câmara Web, o áudio pode ser

interrompido no meio da comunicação
dependendo do ambiente de comunicação ou o
desempenho do computador pessoal.

≥Se ligar o cabo de conexão USB enquanto

utiliza a cassete no modo de reprodução do
cassete, a cassete pára.

≥Se ligar o cabo de conexão USB no modo

Câmara Web (modo de gravação do cassete), a
indicação do código do tempo, a indicação
SP/LP, ou os ícones desaparecem.

≥No modo Câmara Web (modo de reprodução

do cassete), o ícone de funcionamento é
alterado.

≥Se a Câmara for usada como Câmara Web e o

software anti-virus estiver activado, a
funcionamento da Câmara pode ser
interrompido. Neste caso, saia do Messenger,
volte a ligar a câmara de vídeo e reinicie o
Messenger.

33

LSQT1170

LSQT1170POR.book 34 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Modo de edição

ª

Utilização num Macintosh

ª Ambiente operativo no iMovie 4/

iMovie HD

SO:

Com pré-instalado;
Mac OS X v10.3 a 10.4

CPU:

PowerPC G3 (400 MHz ou superior), G4, G5
Intel Core Duo
Intel Core Solo

Interface:

Terminal DV (FireWire) (IEEE1394.a)

≥iMovie/iMovie HD, incluídos com qualquer novo

Macintosh, ou vendido com o iLife.

1 Ajuste a câmara de vídeo para o Modo de

Reprodução de Cassete.

2 Ligue a câmara de vídeo ao seu Macintosh

com o cabo de Interface DV (opcional).

≥Para mais informações, queira contactar a

Apple Computer, Inc. através do website
http://www.apple.com.

Notas

≥Microsoft® e Windows® são, ou marcas

registadas, ou marcas da Microsoft Corporation
nos Estados Unidos e/ou noutros países.

®

e Pentium® são, ou marcas registadas,

≥Intel

ou marcas da Intel Corporation nos Estados
Unidos e/ou outros países.

≥Apple, Mac OS, iMovie/iMovie HD, FireWire

são, ou marcas registadas, ou marcas da Apple
Computer, Inc. nos Estados Unidos e/ou outros
países.

≥Todos os demais nomes, nomes de empresas,

nomes de produtos, etc. mencionados nestas
instruções são marcas comerciais ou marcas
registradas de suas respectivas sociedades.

≥Imagem de um produto da Microsoft, impresso

com a permissão da Microsoft Corporation.

≥Os nomes dos produtos que estão sendo

utilizados podem diferir dos nomes
mencionados no texto. Em função do ambiente
operacional e de outros factores, o conteúdo
dos ecrãs utilizados nestas instruções não
correspondem necessariamente ao visualizado
em seu próprio ecrã.

≥Os ecrãs publicados nestas instruções para o

uso são exibidos em inglês como exemplo;
estão também disponíveis em outras línguas.

≥Neste Manual, a Câmara Panasonic vídeo

digital com Terminal USB é referida como
Câmara.

≥Estas instruções não tratam as operações

básicas do computador pessoal, nem contêm
definições de termos. Para estas informações,
consultar o manual de instruções de seu
computador pessoal.

34

LSQT1170

LSQT1170POR.book 35 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Menu

Menu

Lista do menu

As ilustrações e números do menu são
fornecidos para uma fácil explicação, sendo,
deste modo, diferentes das indicações actuais do
menu.

[MODO DE GRAVAÇÃO DE

ª

CASSETE]

1) [BASIC]
[SCENE MODE]
[REC SPEED] -19-
[WIND CUT] -25-
[CINEMA] -25-
[CLOCK SET] -10-

2) [ADVANCED]
[SIS]

-26-

[FADE COLOUR] -25-
[AUDIO REC] -36-
[D.ZOOM] -22-
[ZOOM MIC] -22-
[SHTR EFFECT] -21-

-26-

ª [MODO DE REPRODUÇÃO DE

CASSETE]

1) [BASIC]

[DATE/TIME]

2) [ADVANCED]

[REPEAT PLAY]

3) [SETUP]

[12bit AUDIO]
[AUDIO OUT] -37-
[DISPLAY] -36-
[LCD SET] -17-
[EVF SET] -17-
[POWER SAVE] -36-

4) [LANGUAGE] -16-

-36-

-30-

-37-

3) [SETUP]
[DISPLAY]
[DATE/TIME] -36-
[POWER SAVE] -36-
[QUICK START] -12-
[BEEP SOUND] -36-
[LCD SET] -17-
[EVF SET] -17-
[INITIAL SET] -37-
[DEMO MODE] -37-

4) [LANGUAGE] -16-

-36-

35

LSQT1170

LSQT1170POR.book 36 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Menu

[POWER SAVE]

Menus relacionados com a
fotografia

ª [DATE/TIME]

Isto alterna entre a indicação da data e a
indicação da hora.
≥A câmara de vídeo grava automaticamente a

data e hora da imagem gravada na cassete.

[AUDIO REC]

ª

Liga os sistemas de gravação de áudio (áudio
PCM).
[12bit]: Grava áudio em “4 faixas de 12 bit

32 kHz”. (Os sinais originais de áudio
podem ser mantidos após ter dobrado
outros sinais de áudio.)

[16bit]: Grava áudio em “2 faixas de 16 bit

48 kHz”. O áudio pode ser gravado em
qualidade superior. (Se os sinais de
áudio forem dobrados, então os sinais
originais de áudio serão apagados.)

≥Não pode efectuar dobragem de áudio nesta

unidade. Se desejar editar o som num modelo
com a função de dobragem de áudio, escolha a
opção [12bit] para tirar fotografias.

[DISPLAY]

ª

Escolha [ON] e o modo de apresentação pode
ser ligado a todas as funções. Escolha [OFF] e
pode ser ligado para uma apresentação mínima.

ª

[BEEP SOUND]

Escolha [ON] e os “beeps” de alarme/
confirmação tocam do seguinte modo.
1 Beep

≥Quando inicia a gravação
≥Quando liga a energia

Quando a unidade passa do modo de espera

≥

ª

[OFF]: Quando passarem 5 minutos

sem que seja feita qualquer
operação, o modo de espera
(standby) liga-se
automaticamente. No modo de
espera, [;] começa a piscar e
leva algum tempo, mais do que o
habitual para começar a gravar
após ter premido o botão de
iniciar/parar a gravação.

[5 MINUTES]: Quando passarem 5 minutos

sem que seja feita qualquer
operação, a câmara de vídeo
desliga-se automaticamente para
proteger a cassete ou para que a
bateria não se gaste. Quando
utilizar a câmara de vídeo,
ligue-a novamente.

≥Nos casos seguintes, a energia poderá não

desligar mesmo que esteja escolhida a opção
[POWER SAVE] >> [5 MINUTES].

≥Quando ligar a uma tomada CA

(Quando utilizar o adaptador CA)

≥Quando ligar o cabo USB ou o cabo DV a um

computador pessoal ou a outro equipamento

em início rápido para a pausa na gravação

2 Beeps

≥Quando fizer uma pausa na gravação
≥Quando desliga a energia
≥Quando a unidade entra no modo de espera de

início rápido
2 Beeps por 4 vezes
≥Quando inserir uma cassete com a protecção

contra apagamentos acidentais em [SAVE],

ocorre condensação (

ocasiões. Verifique a mensagem apresentada

no ecrã. (

-39-)

-43-) e também noutras

36

LSQT1170

LSQT1170POR.book 37 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Menu

Menus relacionados com a
reprodução

ª [12bit AUDIO]

Se desejar editar o som num modelo com a
função de dobragem de áudio, escolha a opção
[12bit] para tirar fotografias.
Pode ligar o som (Áudio PCM) quando reproduzir
uma cassete com o som gravado em [12bit].
[ST1]: Reproduz apenas o som original que foi

gravado.

[ST2]: Reproduz apenas o som na cassete

adicionado pela dobragem de áudio.

[MIX]: Reproduz simultaneamente tanto sons

[ST1] como [ST2].

≥Não pode efectuar dobragem de áudio nesta

unidade. Quando reproduzir uma cassete

gravada nesta unidade, não será capaz de ouvir

o som se tiver escolhido [ST2]. Escolha [ST1].

[AUDIO OUT]

ª

Esta opção muda o som para ser reproduzido.
[STEREO]: Som estéreo (som principal e

[L]: Som do canal esquerdo (som

[R]: Som do canal direito (som

secundário)

principal)

secundário)

Outros menus

ª [INITIAL SET]

Quando existe um menu que não pode ser
seleccionado, dependendo de um conjunto de
funções, ajuste para [YES] para mudar os ajustes
do menu de volta para a sua condição original de
fabrico.
(O ajuste da língua não pode ser reiniciado nas
definições iniciais de origem.)

[DEMO MODE]

ª

Se escolher a opção [DEMO MODE] >> [ON]
sem inserir uma cassete, a câmara de vídeo é
ajustada automaticamente para o modo de
demonstração para como introduzir as devidas
funções. Se premir ou utilizar algum botão, o
modo de demonstração é cancelado. Se não fizer
qualquer operação durante cerca de 10 minutos,
o modo de demonstração inicia
automaticamente. Para terminar o modo de
demonstração, insira uma cassete, ou escolha a
opção [DEMO MODE] >> [OFF]. Para uma
utilização normal, ajuste esta função para [OFF].

37

LSQT1170

LSQT1170POR.book 38 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Outras

Outras

Indicações

São apresentadas no ecrã as várias funções e o
estado da câmara de vídeo.

Funções básicas

: Energia restante na bateria
0h00m00s00f: Código das horas
15:30:45: Indicação da data/hora

Indicações de gravação

R0:45: Tempo restante na cassete
≥O tempo restante na cassete é indicado em

minutos. (Quando atingir menos de 3 minutos, a
indicação começa a piscar.)

SP: Modo de Reprodução Normal

LP: Modo de Reprodução Longa

¥: Gravação -19-
; (Verde): Pausa na gravação -19-
; (O verde pisca):

; (Vermelho): Desaparecimento gradual

: Verificação da gravação

: Modo automático -18-

AUTO

: Modo manual -26-

MNL

MF: Focagem manual -28-
5k: Indicação de ampliação do zoom

: Modo de luz de fundo -23-
[: Estabilizador de imagem -26-
1/500: Velocidade do obturador -29-
F2.4: Número F -29-
6dB: Valor de ganho -29-

: Modo de tom de pele suave -24-

: Desvanecimento (Branco) -24-
: Desvanecimento (Preto) -24-

: Função de visão nocturna

: Localização de Espaço em

: Microfone do zoom -22-

ZOOM

: Redução do ruído do vento -25-
5: Modo desporto (modo de

: Modo retrato (Modo de cenário)

: Modo de luz fraca

: Modo projector

(Modo de velocidade de
gravação)

-19-

(Modo de velocidade de
gravação)

-19-

Modo de espera (standby)

-21-

colorida

Branco

cenário)

-26-

(Modo de cenário)

(Modo de cenário)

-23-

-20-

-26-

-26-

-26-

-20-

: Modo surf e neve

: Balanço de brancos automático

(Modo de cenário)

AWB

-27-

-26-

: Modo de interiores

(filmar sob uma lâmpada
incandescente)

-27-

: Modo de exteriores -27-
: Modo de ajuste do balanço de

:

Modo WEB CAMERA (Gravação)

brancos

-27-

Indicação de reprodução

1: Reprodução

-30-

;: Pausa -30-
5: Reprodução com Avanço rápido/

Localização rápida

-30-

6: Reprodução de Rebobinagem/

Revisão

-30-

;1/2;: Reprodução imagem a imagem

: Repetir a reprodução -30-

-31-

12bit, 16bit: Modo de gravação de áudio -36-

: Ajuste de volume -30-

: Modo WEB CAMERA

(Reprodução)

38

LSQT1170

LSQT1170POR.book 39 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Outras

Indicações de aviso/alarme

Se alguma das seguintes indicações acender ou
piscar, por favor verifique a câmara de vídeo.

Indicações de confirmação

Y: É inserida uma cassete com a patilha de

prevenção contra apagamentos acidentais
na posição [SAVE].
Não existe qualquer cassete inserida.

[--]/0:

A pilha incorporada está fraca.

°: A indicação de aviso/alarme aparece

quando se gravar a si próprio. Vire o
monitor LCD para o lado do visor e verifique
a indicação de aviso/alarme.

2END:

A cassete chegou ao fim durante a
gravação.

:: As cabeças do vídeo estão sujas.

Indicações textuais

3DEW DETECT/3EJECT TAPE:

Ocorreu condensação. Retire a cassete e
espere um bocado. Leva algum tempo até
que o suporte da cassete se abra, mas isso
não é um mau funcionamento.

LOW BATTERY:

A bateria está fraca. Recarregue-a.

NO TAPE :

Não existe nenhuma cassete inserida.

TAPE END:

A cassete chegou ao fim durante a
gravação.

CHECK REC TAB:

Está a tentar gravar imagens numa cassete
com a patilha de prevenção contra
apagamentos acidentais na posição
[SAVE].
Está a tentar dobrar digitalmente numa
cassete com a patilha de prevenção contra
apagamentos acidentais na posição
[SAVE].

WRONG TAPE FORMAT:

Está a tentar reproduzir uma secção da
cassete que foi filmada com um sistema de
TV diferente. Esta cassete é incompatível.

CLOSE CASSETTE DOOR:

A tampa da cassete está aberta. Feche a
tampa da cassete.

-13-

COPY PROTECTED:

As imagens não podem ser gravadas
correctamente, porque estão protegidas
com uma protecção contra cópias.

NEED HEAD CLEANING:

As cabeças do vídeo estão sujas.

-11-

-43-

-43-

-8-

-13-

-43-

PUSH THE RESET SWITCH:

Foi detectada uma irregularidade no
equipamento. Prima o botão [RESET] (
Isso deve resolver o problema.

DISCONNECT USB CABLE:

Está a tentar gravar imagens numa cassete
com o cabo USB ligado à câmara de vídeo.

PC DOES NOT SUPPORT USB2.0:

A câmara de vídeo está ligada a um
computador pessoal que não suporta
USB 2.0.

CAN NOT USE USB:

Está a ligar o cabo USB com o cabo DV
ligado.

CHANGE TO MANUAL MODE:

Está a tentar escolher o item no
[SCENE MODE] quando o interruptor
[AUTO/MANUAL/FOCUS] estiver em
[AUTO].

REVERSE THE LCD MONITOR:

Quando o monitor LCD for rodado 180°
para o lado da lente, a luminosidade do
monitor LCD não pode ser ajustada.

CANCEL NIGHT VIEW MODE:

Está a tentar escolher um item, para além
de [OFF], em [SCENE MODE] durante o
modo de visão nocturna colorida.

-6-).

39

LSQT1170

LSQT1170POR.book 40 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Outras

As funções não podem ser utilizadas
em simultâneo

Algumas funções na câmara de vídeo estão
desligadas ou não podem ser escolhidas devido
às especificações. A tabela abaixo apresenta
exemplos das funções que são restritas devido
às condições.

Funções Condições que desactivam

≥Estabilizador de

imagem

≥Compensação

da luz de fundo

≥Modo de ajuda
≥Localizacao de

Espaco em
Branco

≥Pele
≥Verificação da

gravação

≥Visão Nocturna

Colorida

≥Modo de

cenário

≥Alteração do

balanço de
brancos

≥Ajustar a

velocidade do
obturador,
diafragma e
ganho

as funções

≥Quando a função de visão

nocturna colorida for
utilizada

≥Quando escolher o

diafragma/ganho

≥Quando a função de visão

nocturna colorida for
utilizada

≥Enquanto gravar para

uma cassete

≥Enquanto gravar para

uma cassete

≥Quando ajustar o

interruptor [AUTO/
MANUAL/FOCUS] para
[AUTO]

≥Quando a função de visão

nocturna colorida for
utilizada

≥Quando for utilizado o

zoom digital
(30k ou superior)

≥Quando a função de visão

nocturna colorida for
utilizada

≥Quando a função de visão

nocturna colorida for
utilizada

≥Quando utilizar o modo

de cenário

Antes de enviar a unidade para
reparação (Problemas e soluções)

Energia/Estrutura
1: A energia da câmara de vídeo não pode ser

ligada.

• A bateria está completamente carregada?
Utilize uma bateria completamente carregada.

• O circuito de protecção da bateria pode estar
funcional. Coloque a bateria no adaptador CA
durante 5 a 10 segundos. Se a câmara de
vídeo continuar inutilizável, a bateria está
danificada.

• O monitor LCD ou o visor estão abertos?

2: A energia da câmara de vídeo é desligada

automaticamente.

• Se ajustar [POWER SAVE] para [5 MINUTES]
e não utilizar a câmara de vídeo durante cerca
de 5 minutos consecutivos, a energia desliga­se automaticamente para protecção da
cassete e conservação da energia. Para voltar
a gravar, coloque o interruptor [OFF/ON] em
[OFF]. De seguida volte a colocá-lo em [ON].

-36-) Além disso, se ajustar [POWER SAVE]

(
para [OFF], a energia não se desliga
automaticamente.

3: A energia da câmara de vídeo não fica

ligada o tempo suficiente.

• A bateria está fraca? Se o indicador da energia
da bateria estiver a piscar ou for apresentada a
mensagem “LOW BATTERY”, a bateria está
gasta. Carregue a bateria ou coloque uma
bateria completamente carregada. (

• Ocorreu condensação? Quando levar a
câmara de vídeo de um local frio para um local
quente, poderá ocorrer condensação dentro da
unidade. Se tal acontecer, a energia desliga-se
automaticamente, não permitindo quaisquer
operações, excepto a remoção da cassete.
Espere até que o indicador da condensação
desapareça. (

4: A Bateria descarrega-se rapidamente.

• A bateria está completamente carregada?
Carregue-a com o adaptador CA. (

• Está a utilizar a bateria num local
extremamente frio? A bateria é afectada pela
temperatura do ambiente. Em locais frios, o
tempo de funcionamento da bateria é menor.

• A bateria ficou inutilizável? A bateria tem um
tempo limite de utilização. Se este tempo ficar
demasiado curto mesmo após a bateria ter
sido completamente carregada, dependendo
da utilização, a bateria ficou inutilizável.

-43-)

-8-)

-8-)

40

LSQT1170

LSQT1170POR.book 41 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Outras

5: A câmara de vídeo não pode ser utilizada

mesmo que esteja carregada.
A câmara de vídeo não funciona
normalmente.

• A câmara de vídeo não pode ser utilizada,
excepto se abrir o monitor LCD ou estender o
visor.

• Retire a cassete e prima o botão [RESET]. (

-42-

Se a máquina não tiver voltado ao modo normal
de funcionamento, desligue a energia. De
seguida, cerca de 1 minuto depois, volte a ligar
a energia.

6: A cassete não pode ser retirada.

• O indicador do estado acende quando abre a
tampa da cassete? (

-13-) Certifique-se que a

bateria e o adaptador CA se encontram ligados
correctamente. (

-8-)

• A bateria utilizada está descarregada?
Carregue a bateria e retire a cassete.

• Feche por completo a tampa da cassete e
abra-a por completo novamente. (

-13-)

7: Não poderá fazer quaisquer operações para

além da remoção da cassete.

• Ocorreu condensação? Espere até que a
indicação de condensação desapareça. (

-43-)

Gravação
1: A gravação não começa, apesar da câmara

de vídeo estar ligada à energia e a cassete
estar correctamente inserida.

• O cursor de prevenção contra apagamento
acidental na cassete está aberto? Se estiver
aberto (ajustar para [SAVE]), a gravação não
pode ser realizada. (

-13-)

• A cassete está no fim? Inserir uma nova
cassete.

• O modo de gravação está escolhido? Quando
estiver no modo de reprodução, não poderá
fazer gravações. (

-18-)

• Ocorreu condensação? Quando ocorrer
condensação, não poderá fazer qualquer
operação para além da remoção da cassete.
Espere até que o indicador da condensação
desapareça. (

-43-)

• A tampa da cassete está aberta? Se a tampa
da cassete estiver aberta, a câmara de vídeo
poderá não funcionar normalmente. Feche a
tampa da cassete. (

-13-)

2: O ecrã mudou de repente.

• A demonstração começou? No modo de
Gravação na Cassete, se escolher a opção
[DEMO MODE] >> [ON] sem inserir uma
cassete, a demonstração começa. Para uma
utilização normal, ajuste esta função para

-37-)

[OFF]. (

3: A cassete não pode ser inserida.

• Ocorreu condensação? Espere até que a
indicação de condensação desapareça.

4: A função de focagem automática não

funciona.

• O modo de focagem manual está
seleccionado? Se o modo de focagem

)

automática for seleccionado, a focagem é
ajustada automaticamente.

• Existem alguns objectos de gravação e
ambientes onde a focagem automática não
funciona correctamente. (

-47-) Se tal for o caso,

utilize o modo de focagem manual para ajustar
a focagem. (

-28-)

• A função de visão nocturna colorida está
seleccionada? Quando a função de visão
nocturna colorida estiver a funcionar, a
focagem passa para o modo manual.

Indicações
1: É apresentada uma frase a vermelhono

centro do ecrã.

• Leia as frases e dê a sua resposta. (

2: A indicação do tempo restante da cassete

desapareceu.

• A indicação do tempo restante da cassete
pode desaparecer temporariamente durante a
reprodução imagem a imagem ou outra
operação. Se continuar uma gravação ou
reprodução normal, a indicação volta a
aparecer.

3: A indicação do tempo restante da cassete

não coincide com o tempo real restante da
cassete.

• Se gravar continuamente cenas com menos de
15 segundos, o tempo restante da cassete não
pode ser apresentado correctamente.

• Nalguns casos, a indicação do tempo restante
da cassete poderá apresentar um tempo
restante da cassete 2 ou 3 minutos mais curto
que o tempo real restante da cassete.

4: Uma indicação de uma função, como a

indicação do modo, indicação do tempo
restante da cassete ou indicação do tempo
não é apresentada.

• Se escolher a opção [SETUP] >> [DISPLAY]
>> [OFF], as indicações para além da condição
da cassete em movimento, indicações de aviso
e indicações da data desaparecem.

-39-)

41

LSQT1170

LSQT1170POR.book 42 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Outras

Reprodução (Som)
1: O som não é reproduzido a partir do

altifalante incorporado da câmara de vídeo.

0 O volume está muito baixo? Durante a

reprodução, empurre a alavanca
[sVOLUMEr] para ver a indicação do volume
e ajuste-o. (

-30-)

2: Sons diferentes são reproduzidos ao

mesmo tempo.

• Escolheu a opção [SETUP] >> [AUDIO OUT]
>> [STEREO] e reproduziu uma imagem com
som principal e som secundário? Escolha a
opção [L] para ouvir o som principal e escolha
a opção [R] para ouvir o som secundário. (

-37-)

3: Os sons não podem ser reproduzidos.

• Escolheu a opção [SETUP] >> [12bit AUDIO]
>> [ST2]? Escolha [12bit AUDIO] >> [ST1].

-37-)

(

Reprodução (Imagens)
1: Aparecem interferências de padrão tipo

mosaico nas imagens durante a reprodução
com imagem rápida ou revisão.

• Este fenómeno é característico de sistemas de
vídeo digital. Não é um mau funcionamento.

2: Aparecem riscas horizontais nas imagens

durante a reprodução com imagem rápida
ou revisão.

• Poderão aparecer riscas horizontais
dependendo do cenário, mas isto não é um
mau funcionamento.

3: Apesar da câmara de vídeo estar

correctamente ligada a uma televisão, a
reprodução de imagens não é vista.

• Escolheu a entrada de vídeo na televisão? Por
favor leia as instruções de funcionamento da
sua televisão e escolha o canal que coincida
com os terminais de entrada utilizados para
fazer a ligação.

4: A imagem de reprodução não é clara.

• As cabeças da câmara de vídeo estão sujas?
Se as cabeças estiverem sujas, a reprodução
da imagem pode não ser a melhor. Limpe as
cabeças com uma cassete de limpeza para
vídeo digital (opcional). (

-43-)

• Se o terminal para o cabo AV estiver sujo,
poderão aparecer interferências no ecrã.
Limpe a sujidade do terminal com um pano
suave e, de seguida, ligue o cabo ao terminal
AV.

• Uma imagem com um sinal de protecção de
direitos de autor (protecção contra cópias) está
a ser gravada? Quando uma imagem protegida
for reproduzida por uma câmara de vídeo,
aparecem padrões tipo mosaico na imagem.

Outras
1: A indicação desaparece, o ecrã fica

congelado ou não se pode fazer qualquer
operação.

• Desligue a energia da câmara de vídeo. Se a
energia não puder ser desligada, prima o botão
[RESET], ou retire a bateria ou o adaptador CA
e, de seguida, volte a colocá-la. De seguida
volte a ligar a energia. Se ainda não conseguir
fazer operações normais, retire o fornecedor
de energia e consulte o distribuidor onde
comprou a câmara.

2: “PUSH THE RESET SWITCH” é

apresentado.

• Foi detectada automaticamente uma
irregularidade na câmara de vídeo. Retire a
cassete para proteger os dados e, de seguida,
prima o botão [RESET]. A câmara de vídeo
será activada.

• Se não premir o botão [RESET], a energia da
câmara de vídeo é desligada automaticamente
cerca de 1 minuto depois.

• Mesmo após premir o botão [RESET], a
indicação poderá continuar a aparecer
repetidamente. Se tal for o caso, a câmara
necessita de ser reparada. Retire a unidade de
fornecimento de energia e consulte o
distribuidor onde comprou a câmara. Não tente
reparar a unidade sozinho.

3: A indicação de aviso/alarme [°] aparece

quando a câmara for utilizada no modo
WEB camera.

• Premiu o botão do menu ou o botão de iniciar/
parar a gravação? Não pode utilizar o menu,
nem gravar na cassete no modo WEB
CAMERA.

• Tentou reproduzir uma cassete sem a ter
inserido? Insira uma cassete.

• Tentou reproduzir uma cassete sem protecção
de direitos de autor (copy guard)? As imagens
da cassete com protecção de direitos de autor
(copy guard) não podem ser apresentadas no
PC. (O áudio da cassete pode ser
reproduzido.)

42

LSQT1170

LSQT1170POR.book 43 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Outras

Acerca das cabeças sujas

Cuidados no Uso

ª Acerca da condensação

Se girar a câmara de vídeo quando ocorrer uma
condensação na cabeça ou na cassete, a
indicação de condensação [3] será
apresentada no visor ou no monitor LCD e as
mensagens [3DEW DETECT] ou
[3EJECT TAPE] (apenas quando a cassete for
inserida) aparecem. Neste caso, siga o
procedimento apresentado abaixo.

1 Retire a cassete se esta tiver sido inserida.

≥Leva cerca de 20 segundos a abrir o suporte

da cassete. Isto não é um mau
funcionamento.

2 Deixe a câmara de vídeo com a tampa do

compartimento da cassete fechada, para
arrefecer ou aquecer em relação à
temperatura ambiente.

≥O indicador do estado pisca durante cerca

de 1 minuto e depois a câmara de vídeo
desliga-se automaticamente. Deixe de
utilizar a câmara durante cerca de 1,5 a
2 horas.

3 Gire a câmara de vídeo novamente, ajuste

para o Modo de Reprodução/Gravação na
Cassete e, de seguida, verifique se a
indicação de condensação desaparece.

Especialmente nos locais mais frios, as gotas do
orvalho podem congelar. Neste caso, pode levar
mais tempo para que a indicação da
condensação desapareça.

Verifique se há condensação mesmo antes da
Indicação de condensação ser apresentada.

≥Se o indicador da condensação não aparecer

no ecrã LCD e/ou EVF e reparar que existe
condensação na lente ou na unidade principal,
não abra a tampa da cassete, senão pode
formar-se condensação nas cabeças da
cassete.

Quando a lente ficar embaciada:

Ajustar o interruptor [OFF/ON] para [OFF] e deixe
a câmara de vídeo nesta condição durante cerca
de 1 hora. Quando a temperatura da lente se
aproximar da temperatura ambiente, o
embaciamento desaparece naturalmente.

ª

Se as cabeças do vídeo (as partes que
contactam de perto com a cassete) ficarem
sujas, a gravação e reprodução normais
poderão não ser feitas correctamente. Limpe
as cabeças com a cassete de limpeza de
cabeças de vídeo digital.

≥Insira a cassete de limpeza das cabeças na

câmara de vídeo, escolha o Modo de
Reprodução da Cassete e reproduza-a durante
cerca de 10 segundos. (Se não parar a
reprodução, esta pára automaticamente cerca
de 15 segundos mais tarde.)

≥Recomendamos uma limpeza periódica das

cabeças.

Se as cabeças ficarem sujas, aparece durante
a gravação a mensagem “NEED HEAD
CLEANING”. Durante a reprodução também
poderão aparecer os seguintes problemas.

≥Interferências do tipo mosaico aparecem

parcialmente ou o som é interrompido.

≥Aparecem riscas horizontais do tipo mosaico

azuis ou pretas.

≥O ecrã aparece todo a branco e não

aparecem mensagens nem som.

Quando não conseguir fazer uma reprodução
normal mesmo após ter limpo as cabeças.

Uma possível causa da gravação não poder ter
sido feita é o facto de as cabeças estarem sujas
no momento da gravação. Limpe as cabeças e
faça novamente a gravação e reprodução. Se a
reprodução normal puder ser feita, significa que
as cabeças estão limpas. Antes de fazer uma
gravação importante, certifique-se que faz uma
gravação de teste para ter a certeza que pode
fazer uma gravação normal.
≥Se as cabeças ficarem sujas mal as acabe de

limpar, o problema pode ser da cassete. Se tal
for o caso, experimente utilizar outra cassete.

≥Durante a reprodução, a imagem ou som

podem ser interrompidos momentaneamente,
mas isto não é um mau funcionamento da
câmara de vídeo. (Uma possível causa é a
sujidade que se adere momentaneamente às
cabeças e interrompe a reprodução.)

43

LSQT1170

LSQT1170POR.book 44 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Outras

ª Acerca da câmara de vídeo
≥Quando a câmara de vídeo é utilizada durante

um longo período de tempo, a estrutura da
câmara fica quente, mas isto não é um mau
funcionamento.

Mantenha a Câmara de Vídeo Digital o mais
possível afastada de equipamento
electromagnético (como microondas,
televisões, consolas de jogos, etc.).

≥Se utilizar a Câmara de Vídeo Digital sobre ou

perto de uma televisão, as imagens e o som
podem ficar distorcidos devido à radiação de
ondas electromagnéticas.

≥Não utilize a Câmara de Vídeo Digital perto de

telemóveis, porque isso pode dar origem a
interferências que afectam adversamente as
imagens e o som.

≥Os dados gravados podem ser danificados ou

as imagens podem ser distorcidas em campos
magnéticos fortes criados por altifalantes ou
grandes motores.

≥A radiação de ondas electromagnéticas

geradas por microprocessadores pode afectar
adversamente a Câmara de Vídeo Digital,
causando distúrbios nas imagens e som.

≥Se a Câmara de Vídeo Digital for afectada

adversamente por equipamento
electromagnético e deixar de funcionar
correctamente, desligue-a e retire a bateria, ou
desligue o adaptador AC. De seguida, volte a
colocar a bateria, ou volte a ligar o adaptador
AC e ligue a câmara.

Não utilize a Câmara de Vídeo Digital perto de
transmissores de rádio ou linhas de alta
tensão.

≥Se gravar perto de transmissores de rádio ou

linhas de alta-tensão, as imagens ou sons
gravados podem ser adversamente afectados.

Não borrifar insecticidas ou produtos
químicos voláteis na câmara de vídeo.

≥Se a câmara de vídeo for borrifada com tais

produtos químicos, a estrutura da câmara pode
ficar deformada e o acabamento da superfície
pode descascar-se.

≥Não mantenha produtos de plástico ou

borracha em contacto com a câmara de vídeo
durante um longo período de tempo.

Quando utilizar a sua câmara de vídeo num
local poeirento ou com muita areia, como a
praia, não deixe que a areia ou o pó entrem na
estrutura ou terminais da câmara de vídeo.
Proteja também a câmara de vídeo da
humidade ou água.

≥A areia ou o pó podem danificar a câmara de

vídeo ou a cassete. (Deve ter cuidado quando
inserir e retirar a cassete.)

44

LSQT1170

≥Se a água do mar atingir a câmara de vídeo,

humedeça um pano macio com água da
torneira, torça-o bem e utilize-o para limpar a
estrutura da câmara com cuidado. Depois,
limpe-a de novo completamente com um pano
seco macio.

Quando transportar a câmara de vídeo, não a
deixe cair e evite os impactos.

≥Um forte impacto na câmara de vídeo pode

partir a parte exterior, causando um mau
funcionamento.

Não utilize benzina, diluente ou álcool para
limpar a câmara de vídeo.

≥Antes da limpeza, retirar a bateria ou o condutor

de alimentação CA da tomada de alimentação
CA.

≥A estrutura da câmara pode ficar descolorida e

o acabamento da superfície pode descascar-se.

≥Limpe a câmara de vídeo com um pano suave e

seco, para retirar o pó e as dedadas. Para
retirar manchas difíceis, torça bem um pano
que esteja encharcado em água e detergente
neutro e limpe bem a câmara. Depois, limpe
bem a câmara com um pano seco.

≥Quando utilizar um pano com um produto

químico, siga as instruções.

Não utilize esta câmara de vídeo com
objectivos de vigilância ou outro uso
comercial.

≥Se utilizar a câmara de vídeo durante um longo

período de tempo, a temperatura interna
aumenta e, consequentemente, isto pode levar
a um mau funcionamento.

≥Esta câmara não foi criada para um uso

comercial.

Quando não utilizar a câmara de vídeo
durante um longo período de tempo

≥Quando guardar a unidade num armário ou

móvel, recomendamos que coloque dessecante
(sílica gel) nela.

Acerca da bateria

ª

A bateria dentro da câmara de vídeo é de ião de
lítio recarregável. A bateria é susceptível à
temperatura e à humidade e o efeito da
temperatura aumenta com o aumento ou
diminuição da temperatura. Com a temperatura
baixa, poderá não aparecer a indicação de
bateria completamente carregada ou pode
aparecer durante cerca de 5 minutos a indicação
de bateria fraca após começar a utilização. Com
temperaturas elevadas, a função de protecção
pode não funcionar, não permitindo assim a
utilização da câmara de vídeo.

LSQT1170POR.book 45 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Outras

Certifique-se que retira a bateria após a
utilização da unidade

≥Se a bateria for deixada na câmara de vídeo, é

consumida uma quantidade mínima de energia,
mesmo que a energia esteja em [OFF]. Se a
bateria for deixada na câmara de vídeo durante
um longo período de tempo, pode ficar
completamente descarregada. A bateria pode
ficar inutilizável mesmo após ser recarregada.

≥A bateria deverá ser guardada num local fresco

onde não haja humidade, com uma temperatura
o mais constante possível. (Temperatura
recomendada: de 15 oC a 25 oC, humidade
recomendada: de 40% a 60%)

≥Temperaturas extremamente elevadas ou

baixas encurtarão a vida útil da bateria.

≥Se a bateria for mantida em locais com uma alta

temperatura, muita humidade ou fumos de óleo,
os terminais podem enferrujar e causar um mau
funcionamento.

≥Para guardar a bateria durante um longo

período de tempo, recomendamos que a
carregue uma vez todos os anos e que a
guarde mal tenha utilizado por completo a
capacidade de carga.

≥O pó e outras matérias que fiquem nos

terminais da bateria deverão ser retirados.

Prepare baterias extra quando sair para fazer
uma gravação.

≥Prepare baterias para 3 ou 4 vezes o período

de tempo que deseja gravar imagens. Em locais
frios como uma estância de esqui, o período em
que pode gravar imagens fica mais curto.

≥Quando viaja, não se esqueça de levar o

adaptador CA de modo a que possa recarregar
a bateria no local para onde for.

Se a bateria cair acidentalmente, verifique se
os terminais estão deformados.

≥A colocação de uma bateria defeituosa na

câmara de vídeo ou no adaptador CA pode
danificar a câmara de vídeo ou o adaptador CA.

Não atire a bateria velha para o fogo.

≥Aquecer a bateria ou atirá-la para o fogo pode

dar lugar a uma explosão.

≥Se o tempo de funcionamento é muito curto,

mesmo após ter carregado a bateria, esta está
inutilizável. Por favor compre uma bateria nova.

Acerca do adaptador CA

ª
≥Se a bateria estiver quente, o carregamento

leva mais tempo que o normal.

≥Se a temperatura da bateria for extremamente

alta ou baixa, a luz [CHARGE] pode continuar a
piscar e a bateria pode não ser carregada.
Quando a temperatura da bateria diminuir ou
aumentar o suficiente, o carregamento começa
automaticamente, por isso, espere um bocado
e se a luz continuar a piscar mesmo após ter
feito o carregamento, a bateria ou o adaptador
CA poderão estar danificados. Se for o caso,
por favor contacte o seu distribuidor.

≥Se utilizar o adaptador CA próximo de um rádio,

a recepção do rádio pode ser perturbada.
Mantenha o adaptador CA a 1 metro ou mais
longe do rádio.

≥Quando utilizar o adaptador CA, este pode

gerar zumbidos. No entanto, isto é normal.

≥Após a utilização, certifique-se que retira o

condutor de alimentação CA da tomada de
alimentação CA. (Se o deixar ligado, é
consumida uma pequena quantidade de
corrente.)

≥Mantenha sempre os eléctrodos do adaptador

CA e da bateria limpos.

Acerca da cassete

ª

Nunca coloque a cassete em locais com
elevadas temperaturas.

≥A cassete pode ficar danificada, criando uma

interferência tipo mosaico durante a
reprodução.

Quando guardar a cassete após a utilização,
certifique-se que a rebobina por completo e
que a retira.

≥Se a cassete for deixada durante mais de

6 meses (dependendo das condições de
armazenamento) na câmara de vídeo, ou
parada a meio, a fita pode enfraquecer e ficar
danificada.

≥Todos os 6 meses, avance a cassete até ao fim

e volte a rebobiná-la por completo. Se a
cassete for deixada durante 1 ano sem ser
avançada até ao fim e rebobinada, pode ficar
deformada, expandir ou encurtar, devido à
temperatura e humidade. A fita pode colar-se a
ela própria.

≥O pó, a luz directa do sol (raios ultravioletas) e a

humidade podem danificar a cassete. Tais
condições podem causar danos à câmara de
vídeo e às cabeças.

≥Após a utilização, certifique-se que rebobina a

cassete por completo, que a põe na caixa para
a proteger do pó e que a guarda na vertical.

45

LSQT1170

LSQT1170POR.book 46 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Outras

Mantenha a cassete afastada de uma
magnetização forte.

≥Os aparelhos que utilizem ímans, como as

pulseiras electrónicas e brinquedos, têm uma
força magnética que é mais forte que o habitual
e podem apagar o conteúdo de uma gravação,
ou aumentar as interferências.

Monitor LCD/Visor

ª

Monitor LCD

≥Quando o monitor LCD ficar sujo, limpe-o com

um pano seco suave.

≥Num local com mudanças drásticas de

temperatura, a condensação pode-se formar no
monitor LCD. Limpe-o com pano seco macio.

≥Se a sua câmara de vídeo estiver

extremamente fria, o monitor LCD fica
ligeiramente mais escuro que o habitual logo
após ter ligado a energia. No entanto, à medida
que a temperatura interna aumenta, ele volta à
sua luminosidade normal.

É utilizada uma tecnologia de alta precisão
para criar o ecrã do monitor LCD com cerca
de um total de 105.000 pixels. O resultado é
uma eficiência de mais de 99,99% nos
pixels, com uma taxa de apenas 0,01% de
pixels inactivos ou sempre ligados. No
entanto, isto não é um mau funcionamento e
não afecta as imagens gravadas.

Visor

É utilizada uma tecnologia de alta precisão
para criar o ecrã do visor com cerca de um
total de 113.000 pixels. O resultado é uma
eficiência de mais de 99,99% nos pixels,
com uma taxa de apenas 0,01% de pixels
inactivos ou sempre ligados. No entanto, isto
não é um mau funcionamento e não afecta
as imagens gravadas.

Inspecções periódicas

ª
≥Para manter a mais alta qualidade de imagem,

recomendamos substituir as peças gastas, tal
como as cabeças, após cerca de 1000 horas de
utilização. (Isto, no entanto, depende das
condições de funcionamento, tais como a
temperatura, humidade e poeira.)

Explicação dos termos

ª Balanço automático de brancos

O ajuste do balanço de brancos reconhece a cor
da luz e ajusta-se, de modo a que a cor branca
fique mesmo pura. A câmara de vídeo determina
o tom da luz que passa pela lente e pelo sensor
do balanço de brancos, avaliando, deste modo,
as condições de gravação e escolhendo o ajuste
do tom mais aproximado. A isto chama-se ajuste
automático do balanço de brancos. No entanto,
como a câmara de vídeo guarda apenas a
informação acerca da cor branca sob várias
fontes de iluminação, o ajuste automático do
balanço de brancos não funciona normalmente
sob outras fontes de calor.

10 000K

9 000K
8 000K

7 000K
6 000K

5 000K

4 000K

1)

3 000K

2 000K

1 000K

Fora do limite eficaz do ajuste automático do
balanço de brancos, a imagem fica avermelhada
ou azulada. Mesmo dentro do limite eficaz do
ajuste automático do balanço de brancos, este
pode não funcionar correctamente caso haja
mais do que uma fonte de iluminação. Para a
iluminação fora do limite do ajuste automático do
balanço de brancos, utilize o modo de ajuste
manual do balanço de brancos.

1) O limite eficaz do ajuste automático do

balanço de brancos nesta câmara de vídeo

2) Céu azul

3) Ecrã do televisor

4) Céu nublado (chuva)

5) Luz do sol

6) Lâmpada fluorescente branca

7) 2 horas após o nascer do sol ou antes do pôr

do sol

8) 1 hora após o nascer do sol ou antes do pôr

do sol

9) Lâmpada de luz de halogéneo

10) Lâmpada de luz incandescente

11) Nascer do sol ou pôr do sol

12) Luz de velas

10)

11)

12)

2)

3)

4)

5)

6)

7)

8)

9)

46

LSQT1170

LSQT1170POR.book 47 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Outras

ª Balanço de brancos

A imagem gravada pela câmara de vídeo pode
ficar azulada ou avermelhada sob a influência de
fontes de iluminação. Para evitar tal fenómeno,
ajuste o balanço de brancos.
O ajuste do balanço de brancos determina a cor
branca sob diferentes fontes de iluminação.
Reconhecendo qual a cor branca sob a luz do sol
e qual a cor branca sob uma lâmpada
fluorescente, a câmara de vídeo pode ajustar o
balanço entre as outras cores.
Como a cor branca é a referência para todas as
cores (claras), a câmara de vídeo pode gravar
imagens num tom natural e pode reconhecer a
cor branca de referência.

Focagem automática

ª

A focagem automática move automaticamente as
lentes de focagem para a frente e para trás
dentro da câmara de vídeo para aproximar o
objecto da focagem.

A focagem automática tem as seguintes
características.

≥Ajusta-se de modo a que as linhas verticais de

um objecto sejam vistas de um modo mais
claro.

≥Tenta trazer um objecto com um contraste

superior para a focagem.
≥Foca apenas o centro do ecrã.
Devido a estas características, a focagem
automática não funciona correctamente nas
seguintes situações. Grave as imagens no modo
de focagem manual.

A gravação de um objecto com uma
extremidade mais próxima da câmara de
vídeo e a outra extremidade mais afastada

≥Como a focagem automática se ajusta no

centro de uma imagem, pode ser impossível
focar um objecto que se encontre localizado
tanto em primeiro plano como em segundo
plano.

Filmagem de um objecto atrás do vidro sujo
ou empoeirado

≥O objecto por detrás de um vidro não será

focado, porque a focagem será feita na
sujidade do vidro.

Filmagem de um objecto que é rodeado por
objectos com superfícies brilhantes ou por
objectos altamente reflectivos

≥O objecto a ser gravado pode ficar pouco

nítido, porque a câmara de vídeo foca o
objecto com superfícies brilhantes ou em
objectos altamente reflectivos.

Filmagem de um objecto em ambientes
escuros

≥A câmara de vídeo não consegue focar

correctamente, porque a informação da
iluminação que passa pela lente diminui
consideravelmente.

Filmagem de um objecto em movimento
rápido

≥Como a lente de focagem no interior se move

mecanicamente, não se consegue manter
atrás de objectos em movimento rápido.

Filmagem de um objecto com pouco
contraste

≥Um objecto com pouco contraste, como uma

parede branca, pode ficar pouco nítido,
porque a câmara de vídeo atinge uma
focagem de acordo com as linhas verticais de
uma imagem.

47

LSQT1170

LSQT1170POR.book 48 ページ ２００６年１２月１３日　水曜日　午後１２時５３分

Especificações

Especificações

Especificações

Câmara de Vídeo Digital

Informação para sua segurança

Fonte de alimentação:

CC 7,9/7,2 V

Consumo de energia:

Gravação
4,1 W

Formato de gravação:

Mini DV (Formato SD de vídeo digital para uso do
consumidor)

Cassete utilizada:

Fita de vídeo digital de 6,35 mm

Tempo de gravação/reprodução:

SP: 80 min; LP: 120 min (com DVM80)

Vídeo
Sistema de gravação:

Componente digital

Sistema de televisão:

CCIR: 625 linhas, sinal de cor PAL de 50 campos

Áudio
Sistema de gravação:

Gravação digital em PCM
16 bit (48 kHz/2 can.), 12 bit (32 kHz/4 can.)

Sensor de imagem:

Sensor de imagem CCD de 1/6 polegadas

Lente:

Diafragma automático, F1.8 a F3.9,
Distância de focagem; 1,9 mm a 57,0 mm
Macro (AF de alcance total)

Diâmetro do filtro:

30,5 mm

Zoom:

Zoom electrónico de 30:1

Monitor:

LCD de 2,5 polegadas

Visor:

Visor electrónico a cores

Microfone:

Estéreo (com a função de zoom)

Altifalante:

1 altifalante redondo

Iluminação padrão:

1.400 lx

Iluminação mínima necessária:

2 lx (Modo de Visão Nocturna Colorida)

Nível de saída do vídeo:

1,0 Vp-p, 75 h

Nível de saída de áudio (Linha):

316 mV, 600 h

USB:

Nenhum suporte de protecção de direitos de autor

Interface digital:

Terminal de saída DV (IEEE1394, 4-pinos)

‰ 20 mm

Dimensões:

82,0 mm (W)
(excluindo as partes de projecção)

Peso:

Cerca de 410 g (sem a bateria fornecida, cassete
DV e tampa da lente)
Cerca de 480 g (com a bateria fornecida, cassete
DV e tampa da lente)

Temperatura de funcionamento:

oC a 40 oC

0

Humidade de funcionamento:

10% a 80%

Câmara WEB
compressão:

Motion JPEG

Tamanho da imagem:

320

Taxa da imagem:

Cerca de 6 fps

Adaptador CA VSK0651

Informação para sua segurança

Fonte de alimentação:

CA 110 V a 240 V, 50/60 Hz

Consumo de energia:

19 W

Saída de CC:

CC 7,9 V, 1,4 A (Funcionamento da câmara
de vídeo)
CC 8,4 V, 0,65 A (Carregamento da bateria)

Dimensões:

61 mm (W)

Peso:

Cerca de 110 g
As especificações podem ser alteradas sem aviso

prévio.

k69,0 mm (H)k120,0 mm (D)

k240 pixels (QVGA)

k32 mm (H)k91 mm (D)

48

LSQT1170

LSQT1170SPA.book 49 ページ ２００６年１２月１３日　水曜日　午後６時１３分

ESPAÑOL

Información para su seguridad

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIOS,

DESCARGAS ELÉCTRICAS O DAÑOS EN EL

PRODUCTO,

≥NO EXPONGA ESTE APARATO A LA

LLUVIA, HUMEDAD, GOTEO O
SALPICADURAS, Y NO COLOQUE ENCIMA
DEL MISMO OBJETOS CON LÍQUIDOS
COMO, POR EJEMPLO, FLOREROS.

≥UTILICE SOLAMENTE LOS ACCESORIOS

RECOMENDADOS.

≥NO QUITE LA CUBIERTA (O EL PANEL

TRASERO); EN EL INTERIOR NO HAY
PIEZAS QUE PUEDA REPARAR EL
USUARIO. SOLICITE LAS REPARACIONES
AL PERSONAL DE SERVICIO
CUALIFICADO.

¡ADVERTENCIA!

≥PARA MANTENER BIEN VENTILADA ESTA

UNIDAD, NO LA INSTALE NI PONGA EN UN
ESTANTE DE LIBROS, MUEBLE
EMPOTRADO U OTRO ESPACIO DE
DIMENSIONES REDUCIDAS. ASEGÚRESE
QUE CORTINAS Y OTROS MATERIALES NO
OBSTRUYAN LAS CONDICIONES DE
VENTILACIÓN PARA PREVENIR EL RIESGO
DE SACUDIDAS ELÉCTRICAS O INCENDIOS
DEBIDOS AL RECALENTAMIENTO.

≥NO OBSTRUYA LAS ABERTURAS DE

VENTILACIÓN DE LA UNIDAD CON
PERIÓDICOS, MANTELES, CORTINAS U
OBJETOS SIMILARES.

≥NO COLOQUE OBJETOS CON LLAMA

DESCUBIERTA, UNA VELA POR EJEMPLO,
ENCIMA DE LA UNIDAD.

≥TIRE LAS PILAS DE FORMA QUE NO

CONTAMINE EL MEDIO AMBIENTE.

ª Lea cuidadosamente las

instrucciones para el funcionamiento
y utilice correctamente la
videocámara.

≥De cualquier herida o daños materiales

causados por una utilización que no siga los
procedimientos detallados en este manual
de instrucciones será responsable
exclusivamente el usuario.

Pruebe la videocámara.

Tenga cuidado de probar la videocámara antes
de grabar su primer acontecimiento importante y
verifique que ésta grabe y funcione
correctamente.

El fabricante no se hace responsable de la
pérdida de una grabación.

El fabricante no se responsabiliza bajo ninguna
circunstancia de la pérdida de grabaciones
debida a un mal funcionamiento o defecto de la
videocámara, sus accesorios o cassette.

Respete los derechos de autor.

El hecho de grabar cintas previamente grabadas,
discos u otro material publicado o transmitido
para otro objeto que no sea su uso en privado
puede infringir las leyes de derechos de autor.
Aunque sea para uso privado, puede estar
prohibida la grabación de algunos materiales.
≥La videocámara utiliza tecnología protegida por

los derechos de autor y está protegida por
tecnologías patentadas y propiedades
intelectuales de Japón y EE. UU. Para utilizar
estas tecnologías protegidas por los antedichos
derechos es necesaria la autorización de
Macrovision Company. Está prohibido
desmontar o modificar la videocámara.

≥Todas las marcas y los nombres de productos

citados en este manual de instrucciones son
marcas de fábrica o marcas registradas de sus
respectivas empresas.

La toma de corriente deberá estar instalada cerca
del equipo y donde se pueda acceder a ella
fácilmente.
El enchufe del cable de la alimentación deberá
estar siempre listo para ser utilizado.
Para desconectar completamente este aparato
de la red de CA, desconecte el enchufe del cable
de alimentación del receptáculo de CA.

La marca de identificación del producto está
ubicada en el fondo de las unidades.

Páginas de referencia

Las páginas de referencia se indican por guiones
en ambos lados de un número, por ejemplo:

En el texto el proceso de las operaciones del
menú se indica mediante >>.

-00-

49

LSQT1170

LSQT1170SPA.book 50 ページ ２００６年１２月１３日　水曜日　午後６時１３分

ª Tolerancia eléctrica y magnética EMC

Este símbolo (CE) está colocado en la placa
de especificaciones.

Sólo utilice los accesorios aconsejados.

≥No utilice ningún otro cable AV excepto el

suministrado.
≥Si utiliza un cable que se vende por separado,

tenga cuidado de usar uno cuya longitud sea

inferior a 3 metros.

Información sobre la eliminación para los
usuarios de equipos eléctricos y
electrónicos usados (particulares)

productos se sometan a un proceso
adecuado de tratamiento, recuperación y
reciclaje, llévelos a los puntos de recogida
designados, donde los admitirán sin coste
alguno. En algunos países existe también la
posibilidad de devolver los productos a su
minorista local al comprar un producto
nuevo equivalente.
Si desecha el producto correctamente,
estará contribuyendo a preservar valiosos
recursos y a evitar cualquier posible efecto
negativo en la salud de las personas y en el
medio ambiente que pudiera producirse
debido al tratamiento inadecuado de
desechos. Póngase en contacto con su
autoridad local para que le informen
detalladamente sobre el punto de recogida
designado más cercano.
De acuerdo con la legislación nacional,
podrían aplicarse multas por la eliminación
incorrecta de estos desechos.

La aparición de este
símbolo en un
producto y/o en la
documentación
adjunta indica que
los productos
eléctricos y
electrónicos usados
no deben mezclarse
con la basura
doméstica general.
Para que estos

50

LSQT1170

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y
electrónicos, póngase en contacto con su
distribuidor o proveedor para que le informe
detalladamente.

Información sobre la eliminación en otros
países no pertenecientes a la Unión
Europea

Este símbolo sólo es válido en la Unión
Europea.
Si desea desechar este producto, póngase
en contacto con las autoridades locales o
con su distribuidor para que le informen
sobre el método correcto de eliminación.

LSQT1170SPA.book 51 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Indice

Información para su seguridad ...................... 49

Antes del uso

Accesorios..................................................... 52

Opcional......................................................... 52

Identificación de las piezas y manejo ............ 52

Montaje de la tapa del objetivo ..................... 54

La empuñadura.............................................. 54

Alimentación.................................................. 54

Tiempos de carga y de grabación ................. 56

Encendido de la cámara ................................ 56

Ajuste de la fecha y hora ............................... 57

Uso del monitor LCD ..................................... 58

Uso del visor.................................................. 58

Accionamiento rápido .................................... 59

Insertar/quitar un cassette ............................. 60

Selección del modo ....................................... 61

Cómo utilizar la palanca de mando ............... 61

Modo ayuda................................................... 62

Cambio de idioma.......................................... 63

Uso de la pantalla del menú .......................... 63

Ajuste del monitor LCD/visor ......................... 64

Modo de grabación

Verificación antes de la grabación................. 65

Grabación en una cinta.................................. 66

Verificación de la grabación........................... 67

Función de búsqueda del espacio en

blanco.......................................................... 67

Grabación de una imagen fija en una cinta

(Photoshot).................................................. 68

Función de acercamiento/alejamiento

del zoom...................................................... 68

Grabación de sí mismo.................................. 69

Función de compensación al contraluz ......... 70

Funciones de vista nocturna de color............ 70

Modo de piel suave........................................ 71

Función de fundido al inicio/

fundido al final ............................................. 71

Función de reducción del ruido del viento ..... 72

Grabación de imágenes para TV de

pantalla ancha............................................. 72

Función estabilizadora de la imagen ............. 73

Grabación en varias situaciones

(Modo de escena) ....................................... 73

Grabación de colores naturales

(Balance del blanco) ................................... 74

Ajuste manual del enfoque ............................ 75

Ajuste manual de la velocidad de obturación/

abertura....................................................... 76

Modo de reproducción

Reproducción de la cinta............................... 77

Reproducción de encuadre en encuadre ...... 78

Reproducción en el televisor ......................... 78

Modo de edición

Copia en un grabador DVD o un VCR

(Doblaje) ..................................................... 79

Uso del cable DV para grabar

(Copia digital).............................................. 80

Uso de la videocámara como cámara Web

(Windows XP SP2) ..................................... 80

Uso en Macintosh.......................................... 81

Menú

Lista de menú................................................ 83

Menús relacionados con el disparo de las

imágenes .................................................... 84

Menús relacionados con la reproducción...... 85

Otros menús.................................................. 85

Otros

Indicaciones .................................................. 86

Indicaciones de aviso/alarma ........................ 87

Las funciones no pueden usarse

simultáneamente ........................................ 88

Antes de acudir al servicio técnico

(Problemas y soluciones)............................ 88

Precauciones para el uso.............................. 91

Explicación de términos ................................ 95

Especificaciones

Especificaciones............................................ 96

51

LSQT1170

LSQT1170SPA.book 52 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

Antes del uso

Accesorios

Los a continuación son los accesorios
suministrados junto con este producto.

1)

VSK0651B

(DE-974GC)

2)

1) Adaptador de CA, cable de entrada de CC
y cable eléctrico de CA

2) Paquete de baterías -54-

3) Cable AV -79-

Opcional

1) Adaptador de CA (VW-AD11E)

2) Paquete de baterías
(litio/CGR-DU06/640 mAh)

3) Paquete de baterías
(litio/CGA-DU07/680 mAh)

4) Paquete de baterías
(litio/CGA-DU12/1150 mAh)

5) Paquete de baterías
(litio/CGA-DU14/1360 mAh)

6) Paquete de baterías
(litio/CGA-DU21/2040 mAh)

7) Granangular (VW-LW3007E)

8) Teleobjetivo (VW-LT3014E)

9) Filtro ND (VW-LND30E)

10) Protector MC (VW-LMC30E)

11) Trípode (VW-CT45E)

12) Cable DV (VW-CD1E)

≥En algunos países unos accesorios opcionales

podrían no estar disponibles.

K2GJ2DC00015

3)

K2CR2DA00004

K2KC4CB00022CGR-DU06

-54-

Identificación de las piezas y manejo

ª Cámara

(3)

(1)

(2)

(1) Sensor del balance del blanco -75-

Empuñadura -54-

(2)

Objetivo

(3)

≥Monte el protector MC (VW-LMC30E;

opcional), el filtro ND (VW-LND30E;
opcional), el teleobjetivo (VW-LT3014E;
opcional) o el granangular (VW-LW3007E;
opcional) delante de la visera del objetivo.
No monte otros accesorios. (salvo la tapa
del objetivo)

(4) Micrófono (incorporado, estéreo) -69-, -72-

Terminal de salida audio y vídeo [A/V] -79-

(5)

≥Sólo use el cable AV suministrado, si no el

audio podría no reproducirse normalmente.

(8)

DV

(9) (10)

(6) Altavoz -77-

Palanca para eyectar el cassette

(7)

[OPEN/EJECT]
Compartimiento del cassette -60-

(8)

Terminal DV [DV] -80-

(9)
(10)

Terminal USB [ ]

-60-

(4)

(5)

(6) (7)

52

LSQT1170

LSQT1170SPA.book 53 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

(15)
(16)

(11)

(12)

(17)
(18)
(19)

(25)

(20)

(13)

(14)

(11) Visor -58-, -94-

Debido a limitaciones en la tecnología de
fabricación de LCD, puede haber puntos
brillantes u oscuros en la pantalla del visor.
Esto no es un funcionamiento defectuoso y
no afecta la imagen grabada.

(12)

Porta batería -55-

(13)

Palanca para soltar la batería
[BATTERY RELEASE]
Terminal de entrada de CC [DC/C.C.IN]

(14)

-55-

Interruptor de alimentación [OFF/ON] -56-

(15)

Indicador de estado -56-

(16)
(17)

Botón de menú [MENU] -63-
Palanca de mando -61-

(18)

Disco del modo -61-

(19)

Botón de inicio/parada de grabación -66-

(20)

(21)

(22)

(21)

Monitor LCD -58-, -94-

-55-

(23)
(24)

Debido a limitaciones en la tecnología de
fabricación de LCD, puede haber puntos
brillantes u oscuros en el monitor LCD. Esto
no es un funcionamiento defectuoso y no
afecta la imagen grabada.

(22) Parte abierta del monitor LCD [OPEN] -58-

Botón de reposición [RESET] -87-, -90-

(23)
(24)

Interruptor selector del modo
[AUTO/MANUAL/FOCUS]

-65-, -73-, -76-

(26)
(27)

Tapa del cassette -60-

(25)

Palanca del zoom [W/T] -68-

(26)

Palanca del volumen [sVOLUMEr] -77-
Botón Photoshot [ ] -68-

(27)

(28)

(28)

Receptáculo del trípode

Éste es un orificio que sirve para unir la cámara al
trípode opcional/VW-CT45E. (Lea detenidamente
las instrucciones de funcionamiento sobre cómo
unir la cámara al trípode.)

(29)

(29) Pieza de sujeción de la correa al hombro

3

1

2

≥Pase la correa (opcional) a través de la pieza de

sujeción 1 y a través del retén 2 de manera
que no salga fuera. Tire la parte 3 por al
menos 2 cm.

≥Asimismo ajuste el otro cabo de la correa.

53

LSQT1170

LSQT1170SPA.book 54 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

Montaje de la tapa del objetivo

Monte la tapa del objetivo para proteger su
superficie.

1 La tapa del objetivo y su cordel vienen

preunidos a la empuñadura.
Haga pasar el cabo del cordel de la tapa del
objetivo a través del ojal en dicha tapa.
Luego, pase la tapa del objetivo a través del
lazo hecho en el mismo y tírelo bien
apretado.

≥Cuando no usa la tapa del objetivo, tire el

respectivo cordel en la dirección de la flecha. 1

≥Cuando no está grabando, tenga cuidado de

tapar el objetivo con su misma tapa para
protegerlo.

1

≥Cuando quita la tapa del objetivo, apriete

firmemente la perilla.

2

2

La empuñadura

Ajuste lo largo de la empuñadura de manera que
ésta se adapte a su mano.

1 Ajuste lo largo de la empuñadura.

3

2

1 Tire la empuñadura.
2 Ajuste lo largo.
3 Sujete la empuñadura.

1

Alimentación

ª Carga de la batería

Cuando compra este producto la batería no está
cargada. Cárguela antes de usar este producto.

≥Tiempo de carga de la batería (
≥Le recomendamos que utilice baterías de

Panasonic. (

≥En el caso de que utilizase otras baterías, no

podemos garantizar la calidad de este producto.

≥Si al adaptador de CA está conectado el cable

de entrada de CC, la batería no se cargará.
Pues quite el cable de entrada de CC de dicho
adaptador.

-52-)

1 Conecte el cable eléctrico de CA al

adaptador de CA y a la toma de la red de
CA.

2 Meta la batería en el respectivo soporte

alineando la marca, luego encájela.

-56-)

54

LSQT1170

LSQT1170SPA.book 55 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

ª Lámpara de carga

Queda encendida: Va cargando
Apagada: Carga finalizada
Destella: La batería está muy

descargada (descargada
demasiado). En un rato, la
lámpara se enciende y va a
iniciar la carga normal.
Cuando la temperatura de la
batería es demasiado alta o
demasiado baja, la lámpara
[CHARGE] destella y el
tiempo de carga dura más
que lo normal.

Conexión a una toma de CA

ª

La unidad está en espera cuando esté conectado
el adaptador de CA. El circuito primario siempre
es “vivo” hasta que el adaptador de CA esté
conectado al enchufe hembra.

1

Montaje de la batería

ª

Empuje la batería contra el porta batería y hágala
deslizar hasta que dispare.

Desmontaje de la batería

ª

Mientras que desplaza la palanca
[BATTERY RELEASE], haga deslizar la batería
para quitarla.

BATTERY
RELEASE

≥Tenga la batería con su mano para que no se

caiga.

≥Antes de quitar la batería, tenga cuidado de

poner el interruptor [OFF/ON] en [OFF].

1 Conecte el cable eléctrico de CA al

adaptador de CA y a la toma de la red de
CA.

2 Conecte el cable de entrada de CC al

adaptador de CA.

3 Conecte el cable de entrada de CC a este

producto.

≥La clavija de salida del cable eléctrico de CA

no cabe enteramente en la toma del
adaptador de CA. Como se muestra en 1
queda un espacio.

≥No utilice el cable de alimentación para otro

equipo, ya que dicho cable fue diseñado para
la videocámara. Y, viceversa, no utilice el
cable de alimentación de otro equipo para la
videocámara.

CUIDADO

Hay peligro de explosión por si se
sustituye incorrectamente la batería.
Sólo sustituya con el mismo tipo
recomendado por el fabricante o que
sea equivalente. Deseche las baterías
usadas según instruye el fabricante.

55

LSQT1170

LSQT1170SPA.book 56 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

Tiempos de carga y de grabación

Los tiempos detallados en la tabla a continuación
muestran los tiempos a una temperatura de 25 oC
y una humedad del 60%. Éstos sólo son una
guía. Si la temperatura es más alta o más baja
que el valor especificado, el tiempo de carga se
alarga.

Batería

suministrada/

CGR-DU06

(7,2 V/

640 mAh)

CGA-DU12

(7,2 V/

1150 mAh)

CGA-DU14

(7,2 V/

1360 mAh)

CGA-DU21

(7,2 V/

2040 mAh)

CGA-DU07

(7,2 V/

680 mAh)

A Tiempo de carga
B Tiempo máximo de grabación continua
C Tiempo de grabación intermitente

(El tiempo de grabación intermitente se refiere al
tiempo de grabación al repetirse las operaciones
de grabación y de parada.)
“1 h 40 min” indica 1 hora y 40 minutos.
≥En el suministro está incluida la batería

CGR-DU06.

≥Los tiempos detallados en la tabla son

aproximados e indican los de grabación con el
uso del visor. Los tiempos entre paréntesis
indican los de grabación con el uso del monitor
LCD.

≥Le recomendamos el Paquete de Baterías

CGA-DU12, CGA-DU14 y CGA-DU21 para una
grabación de larga duración (2 horas de
grabación, 1 hora o más para grabación
intermitente).

A 1 h 40 min
B 1 h 50 min

(1 h 25 min)

C 55 min

(45 min)

A 2 h 25 min
B 3 h 15 min

(2 h 40 min)

C 1 h 40 min

(1 h 20 min)

A 2 h 45 min
B 3 h 50 min

(3 h)

C 1 h 55 min

(1 h 30 min)

A 3 h 55 min
B 5 h 45 min

(4 h 30 min)

C 2 h 55 min

(2 h 15 min)

A 1 h 30 min
B 1 h 55 min

(1 h 30 min)

C 1 h

(45 min)

≥El tiempo de grabación se acorta en los casos a

continuación:

≥Cuando usa sea el visor sea el monitor LCD

al mismo tiempo mientras que gira dicho
monitor de frente para grabar a sí mismo etc.

≥Las baterías se calientan tras el uso o la carga.

Se calentará también la unidad principal de la
videocámara que se está usando. Esto es
normal.

≥A medida que se reduce la capacidad de la

batería, cambiará la visualización: #

# # # . Si la

batería se agota, destellan ( ).

Encendido de la cámara

Cuando la cámara está encendida teniendo
montada la tapa del objetivo, el ajuste automático
del balance del blanco podría no funcionar
correctamente. Encienda la cámara después de
quitar la tapa del objetivo.

Cómo activar la alimentación

ª

1 Mientras que oprime el botón 1, ponga el

interruptor [OFF/ON] en [ON].

1

OFF

ON

≥El indicador de estado se enciende de color

rojo y se enciende la alimentación.

≥En el modo de grabación de cinta, si el

interruptor [OFF/ON] está en [ON] mientras
que están cerrados el monitor LCD y el visor,
la alimentación se apaga.

Cómo apagar la alimentación

ª

1 Mientras que oprime el botón 1, ponga el

interruptor [OFF/ON] en [OFF].

1

OFF

ON

≥Ponga el interruptor [OFF/ON] en [OFF]

cuando no usa la cámara.

≥El indicador de estado se apaga cuando se

apaga la alimentación.

56

LSQT1170

LSQT1170SPA.book 57 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

ª Cómo encender y apagar la

alimentación con el monitor LCD/visor

Cuando el interruptor de alimentación está
ajustado en [ON], la alimentación puede
encenderse y apagarse con el monitor LCD y el
visor, si la unidad se encuentra en el modo de
grabación de cinta.

OFF

ON

1 Abra el monitor LCD o extienda el visor

para usar. (

≥Se activará el monitor LCD o el visor.

-58-)

2 Cierre el monitor LCD y retraiga el visor.

OFF

ON

≥La alimentación no se apagará a menos que

el monitor LCD esté cerrado y visor retraído.

≥Se apagan automáticamente el indicador de

estado y la alimentación. (Si el accionamiento
rápido está ajustado en [ON] (
pasa al modo de espera de accionamiento
rápido y el indicador de estado se enciende
de color verde.)

≥La alimentación no se apaga aunque el

monitor LCD esté cerrado y el visor retraído
mientras que graba en una cinta.

-59-), la unidad

3 Abra el monitor LCD o extienda el visor

para encender la alimentación y volver a
usar la videocámara.

OFF

ON

Ajuste de la fecha y hora

Cuando enciende la videocámara por la primera
vez, aparece [SET DATE AND TIME].

≥Seleccione [YES] y pulse en el centro del

joystick. Siga los pasos 2 y 3 abajo para ajustar
la fecha/hora.

Si la pantalla visualiza la fecha/hora incorrecta,
corríjala.

≥Ajuste al modo de grabación de cinta.

1 Ajuste [BÁSICAS] >> [CONF RELOJ] >> [SÍ].

-63-)

(

2 Desplace la palanca de mando a la

izquierda o a la derecha a fin de seleccionar
el detalle a ser ajustado. Luego desplace la
palanca de mando hacia arriba o hacia
abajo para fijar el valor deseado.

≥El año cambiará de la manera a continuación:

2000, 2001, ..., 2089, 2000, ...

≥Se usa el reloj de 24 horas.

3 Apriete la palanca de mando para fijar el

ajuste.

≥La función del reloj empieza desde [00]

segundos.

Acerca de la fecha/hora

ª
≥La función de la fecha y hora se alimenta

mediante la batería de litio incorporada.

≥Tenga cuidado de controlar la hora antes de

grabar ya que el reloj incorporado no es muy
preciso.

≥El indicador de estado se enciende y se

activa la alimentación.

57

LSQT1170

LSQT1170SPA.book 58 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

ª Recarga de la batería de litio

incorporada

≥Si aparece [0] o [--] cuando la cámara está

encendida, entonces se ha agotado la batería
de litio incorporada. Siga los pasos abajo para
cargarla. Cuando enciende la alimentación por
la primera vez después de cargar, aparecerá
[FIJAR FECHA Y HORA]. Seleccione [SÍ] y
ajuste la fecha y la hora. Conecte el adaptador
de CA a la cámara o una a esta última la batería
así que se recargará la batería de litio
incorporada. Deje la cámara así durante
24 horas aproximadamente y la batería
controlará la fecha y la hora por 6 meses
aproximadamente. (Aunque el interruptor
[OFF/ON] esté en [OFF], la batería seguirá
siendo recargada.)

Uso del monitor LCD

Puede grabar la imagen mientras que la ve en el
monitor LCD abierto.

1 Ponga un dedo en la pieza de apertura del

monitor LCD y lo extraiga en la dirección de
la flecha.

Uso del visor

ª Prolongación del visor

1 Tire hacia fuera el visor. Lo alargue

agarrando la prolongación y tirando.

≥El visor estará activado. (Si está abierto el

monitor LCD, se desactivará el visor.)

Ajuste del campo visual

ª

1 Ajuste el enfoque haciendo deslizar la

perilla del corrector del ocular.

12:30:4512:30:4512:30:45

1.4. 20071.4. 20071.4. 2007

≥Puede ajustar el brillo del visor desde el menú.

12:30:45

1.4. 2007

≥Puede abrirse hasta 90o.

2 Ajuste el ángulo del monitor LCD como

desea.

1180o 2 90o

≥Puede girarlo hasta 180o 1 hacia el objetivo

o bien hasta 90o 2 hacia el visor.

≥El nivel del brillo y del color del monitor LCD

puede ajustarse desde el menú.

≥Por si se abre o se gira a la fuerza, la cámara

podría dañarse o faltar.

≥Si gira el monitor LCD por 180o hacia el objetivo

y está abierto el visor (cuando graba a sí
mismo), el monitor LCD y el visor se encienden
simultáneamente.

58

LSQT1170

LSQT1170SPA.book 59 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

Para cancelar el accionamiento rápido

Accionamiento rápido

Cuando está en ON el accionamiento rápido, la
alimentación de la batería sigue
consumiéndose, aun cuando estén cerrados el
monitor LCD y el visor.
La cámara reanudará la grabación/modo de
pausa a los 1,7 segundos después de reabrirse el
monitor LCD o el visor.
≥Fíjese que en el modo de accionamiento rápido

sigue consumiéndose cerca de la mitad de la
alimentación de grabación en pausa. El uso del
accionamiento rápido reducirá el tiempo de
grabación/reproducción de la batería.

≥Esto solo se activa en los casos a continuación.

≥Al usar la batería

Esta insertada una cinta mientras está
ajustado el modo de grabación de cinta.

≥Al usar el adaptador de CA

Puede ser usado el accionamiento rápido
aunque no esté insertada la cinta.

≥Ajuste al modo de grabación de cinta.

1 Ajuste [CONFIGURAR] >> [INIC.RÁPIDO] >>

[ENCENDIDO]. (

2 Mientras que el interruptor [OFF/ON] está

todavía ajustado en [ON], cierre el monitor
LCD y retraiga el visor.

≥El indicador de estado se enciende de color

verde y la unidad pasa al modo de espera de
accionamiento rápido.

≥La videocámara no pasará a la espera del

accionamiento rápido si no está cerrado el
monitor LCD y está retraído el visor.

-63-)

OFFONOFF

ON

ª

1 Ajuste [CONFIGURAR] >> [INIC.RÁPIDO] >>

[APAGADO]. (

≥Si el interruptor [OFF/ON] está ajustado en

[OFF] mientras que la unidad está en espera
del accionamiento rápido, la alimentación se
apaga.

≥Si la espera continúa durante 30 minutos

aproximadamente, se apagará el indicador de
estado y así lo hará enteramente la cámara.

≥En los casos a continuación, se cancela el inicio

rápido y se apaga la alimentación.

≥Cuando se desplaza el disco del modo.
≥Cuando se quita la batería o el adaptador

de CA.

≥Cuando quita la cinta mientras utiliza la

batería en el modo de grabación de cinta.

≥Cuando la cámara se acciona de manera rápida

y tiene el balance del blanco en automático,
puede necesitar un rato para que sea ajustado
dicho balance por si la escena que se va a
grabar tiene una fuente de luz diferente de la
última escena que se grabó. (Cuando usa la
función de vista nocturna de color, sin embargo,
el balance del blanco de la última escena
grabada se retiene.)

≥Si enciende la alimentación durante la espera

del accionamiento rápido, la ampliación del
zoom llega a ser 5k y el tamaño de la imagen
podría diferir del que era antes de la espera del
accionamiento rápido.

≥Si [AHORRO ENE] (

[5 MINUTOS] y la unidad pasa
automáticamente al modo de espera del
accionamiento rápido, ajuste [OFF/ON] a [OFF],
luego de nuevo a [ON]. Cierre también el
monitor LCD y retraiga el visor, luego vuelva a
abrir el monitor LCD y a extender el visor.

-63-)

3 Abra el monitor LCD o el visor.

-84-) está ajustado a

OFF

ON

≥El indicador de estado se enciende de color

rojo y la cámara se pone en pausa de
grabación por 1,7 segundos tras encenderse.

59

LSQT1170

LSQT1170SPA.book 60 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

≥

Insertar/quitar un cassette

1 Monte el adaptador de CA o la batería y

encienda la alimentación.

2 Haga deslizar la palanca [OPEN/EJECT] y

abra la tapa del cassette.

OPEN/
EJECT

Cuando inserta un cassette que se grabó
anteriormente, utilice la función de búsqueda del
espacio en blanco para encontrar la colocación
donde quiere continuar a grabar. Si sobrescribe
o graba en un cassette anteriormente grabado,
tenga cuidado de encontrar la colocación donde
quiere continuar a grabar.

≥Cierre firmemente la tapa del compartimiento

del cassette.

≥Cuando cierra la tapa del cassette, no agarre

nada en la tapa, por ejemplo un cable.

≥Tras el uso, tenga cuidado de rebobinar

≥Cuando la tapa está enteramente abierta,

aparece el compartimiento del cassette.

3 Una vez que el compartimiento del cassette

esté abierto, inserte/quite el cassette.

enteramente el cassette, quitarlo y guardarlo en
una caja. Almacene dicha caja en colocación
vertical. (

-93-)

≥Si el indicador de condensación no se visualiza

en el monitor LCD y/o visor y Ud. nota que hay
condensación en el objetivo o en la unidad
principal, no abra la tapa del cassette, si no ésta
podría formarse también en las cabezas o en la
cinta del cassette. (

Cuando no sale el compartimiento del

ª

cassette

≥Cierre enteramente la tapa del cassette, luego

≥Cuando inserta un cassette lo oriente de la

manera mostrada en la figura, luego insértelo
hasta que tope.

≥Cuando lo quita, tírelo derecho.

4 Apriete la marca [PUSH] 1 a fin de cerrar el

compartimiento del cassette.

≥El compartimiento del cassette está alojado.

vuelva a abrirla de par en par.

≥Verifique si se ha agotado la batería.
≥Verifique si la tapa del compartimiento del

cassette está en contacto con la empuñadura
como se muestra a continuación. En este caso,
tenga cuidado de que la empuñadura esté libre
de la tapa cuando la abre.

-91-)

1

PUSH

Cuidado:

Tenga cuidado de que sus dedos no se
cogen bajo el porta cassette cuando lo va a
cerrar.

5 Sólo cierre la tapa del cassette después de

que el respectivo compartimiento esté
cabalmente alojado 2.

2

60

LSQT1170

Cuando el compartimiento del

ª

cassette no puede ser alojado

≥Ponga el interruptor [OFF/ON] en [OFF], luego

nuevamente en [ON].

≥Verifique si se ha agotado la batería.

Para evitar el borrado accidental

ª

Si está abierto el cursor para evitar el borrado
accidental 1 de un cassette (desplazado en la
dirección de la flecha [SAVE]), éste no puede ser
grabado. Cuando graba, cierre el antedicho
cursor (desplazándolo en la dirección de la flecha
[REC]).

1

R E C

SAVE

LSQT1170SPA.book 61 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

Selección del modo

Gire el disco de modo para elegir el deseado.

1 Gire el disco del modo.

≥Ajuste el modo deseado a 1.

1

: Modo de GRABACIÓN DE CINTA

Úselo cuando graba la imagen en una cinta.

: Modo de REPRODUCCIÓN DE CINTA

Úselo para reproducir una cinta.

Cómo utilizar la palanca de mando

ª Operaciones básicas de la palanca de

mando

Operaciones en la pantalla de menú y
selección de archivos a ser reproducidos en
la visualización de imagen múltiple

Desplace la palanca de mando hacia arriba,
hacia abajo, a la izquierda o a la derecha para
seleccionar un detalle o un archivo, luego apriete
en el centro para aceptarlo.

1

3

5

1) Modo de grabación de cinta
(El interruptor [AUTO/MANUAL/FOCUS]
está ajustado en [AUTO])

1

2 Fundido
3 Compensación al contraluz -70-

1/4

1 Modo ayuda -62-
2 Modo de la piel suave

2/4

3 Vista nocturna de color

3/4

2 Verificación de la grabación

4/4

≥1 se visualiza mientras se graba en una

cinta.

Búsqueda del espacio en

1

blanco

-71-

-71-

-70-

-67-

-67-

4

2

1 Seleccione desplazando hacia arriba.
2 Seleccione desplazando hacia abajo.
3 Seleccione desplazando a la izquierda.
4 Seleccione desplazando a la derecha.
5 Defina apretando en el centro.

Palanca de mando y visualización de

ª

la pantalla

Apriete en el centro de la palanca de mando y, en
la pantalla, se visualizarán los iconos. Cada
apriete hace cambiar la visualización a medida
que elige el modo.
(En el modo de reproducción de cinta, los iconos
se visualizarán automáticamente en la pantalla.)

61

LSQT1170

LSQT1170SPA.book 62 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

2) Modo de grabación de cinta
(El interruptor [AUTO/MANUAL/FOCUS]
está ajustado en [MANUAL])

2

1

Iris o valor de aumento del

2

5/5

6/6

≥1 se visualiza mientras se graba en una

cinta.

≥2 sólo se visualiza cuando el interruptor

[AUTO/MANUAL/FOCUS] está ajustado a
[FOCUS].

3) Modo de reproducción de cinta

brillo

3 Balance del blanco -74-
1 Velocidad de obturación -76-
2

Ajuste del enfoque manual -75-

1

Modo ayuda

Seleccione un icono para una explicación de la
función.

≥Ajuste al modo de grabación de cinta.

1 Pulse el joystick para visualizar el icono

durante la pausa de grabación. Desplace el
joystick hacia abajo hasta que aparezca el
icono 1.

2 Desplace el joystick a la derecha para

seleccionar el icono del modo de ayuda

2

-76-

[].

≥El modo de ayuda explica los iconos

visualizados cuando el interruptor [AUTO/
MANUAL/FOCUS] está ajustado a [AUTO] en
el modo de grabación de cinta.

3 Desplace el joystick hacia arriba, a la

izquierda o a la derecha para seleccionar el
icono deseado.

1

3 Reproducción/pausa
4 Parada -77-

Rebobinado

2

(localización regresiva)
Avance rápido

1

(localización progresiva)

62

LSQT1170

≥En la pantalla se visualiza una explicación

sobre el icono seleccionado.

≥Cada vez que desplaza hacia abajo el

-77-

-77-

-77-

joystick, cambia la indicación.

Para salir del modo ayuda

ª

Seleccione [EXIT] o pulse el botón [MENU].

≥Cuando se usa el modo de ayuda, no es posible

grabar o ajustar las funciones.

LSQT1170SPA.book 63 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

Cambio de idioma

Puede cambiar el idioma en la visualización de la
pantalla o en la pantalla del menú.

1 Ponga [LANGUAGE] >> [Español].

Uso de la pantalla del menú

Por lo que se refiere a cada único menú, se
remite a

1 Oprima el botón [MENU].

2 Desplace la palanca de mando hacia arriba

3 Desplace la palanca de mando a la derecha

-83-.

MENU

≥Se visualiza el menú correspondiente al

modo que se seleccionó por medio del disco
del modo.

≥No cambie el disco del modo cuando está

visualizado el menú.

o hacia abajo a fin de seleccionar el menú
superior.

o apriétela para fijar la selección.

4 Desplace la palanca de mando hacia arriba

o hacia abajo a fin de seleccionar el
submenú.

5 Desplace la palanca de mando a la derecha

o apriétela para fijar la selección.

63

LSQT1170

LSQT1170SPA.book 64 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Antes del uso

6 Desplace la palanca de mando hacia arriba

o hacia abajo a fin de seleccionar el detalle
a ser ajustado.

7 Apriete la palanca de mando para fijar el

ajuste.

Para salir de la pantalla de menú

ª

Oprima el botón [MENU].

Para volver a la pantalla anterior

ª

Desplace la palanca de mando a la izquierda.

Acerca del ajuste del menú

ª
≥El menú no se visualiza mientras graba en una

cinta. Asimismo, no puede grabar en una cinta
mientras está visualizado el menú.

Ajuste del monitor LCD/visor

ª Ajuste el brillo y el nivel de color

1 Ajuste [CONFIGURAR] >> [CONF LCD] o

[CONF VISOR] >> [SÍ].

2 Desplace la palanca de mando hacia arriba

o hacia abajo a fin de seleccionar el detalle
a ser ajustado.

[CONF LCD]

: Brillo del monitor LCD
: Nivel del color del monitor LCD

[CONF VISOR]

: Brillo del visor

EVF

3 Desplace la palanca de mando a la

izquierda o a la derecha para que se mueva
la indicación de barras que representa el
brillo.

4 Oprima el botón [MENU] o apriete la

palanca de mando para finalizar la
configuración.

≥Cuando gira el monitor LCD por 180° hacia el

objetivo, el brillo de dicho monitor LCD no
puede ser ajustado.

≥Para ajustar el brillo del visor, cierre el monitor

LCD y extienda el visor para activarlo.

≥Esta configuración no afecta las imágenes

realmente grabadas.

≥Si ajusta el nivel de color del monitor LCD,

cambia también automáticamente el nivel de
color del visor.

64

LSQT1170

LSQT1170SPA.book 65 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

Modo de grabación

Verificación antes de la grabación

Compruebe lo siguiente antes de grabar los
sucesos importantes como las bodas o cuando la
videocámara no ha sido usada durante un largo
tiempo.
Haga un ensayo de la grabación para asegurarse
de que la grabación del audio funcione
correctamente.

Mantenimiento básico de la cámara

ª

1)

2)

3)

1) Mantenga la cámara con ambas manos.

2) Haga pasar su mano a través de la
empuñadura.

3) No cubra los micrófonos ni los sensores con
sus manos.

4) Mantenga sus brazos cerca de su cuerpo.

5) Abra un poco sus piernas.

≥Cuando está al aire libre, grabe la imagen

teniendo la luz del sol en el fondo hasta lo que
sea posible. Si el sujeto está en contraluz, éste
se podrá oscuro al grabarlo.

Puntos de control

ª
≥Quite la tapa del objetivo. (-54-)

(Cuando la cámara está encendida teniendo
montada la tapa del objetivo, el ajuste
automático del balance del blanco podría no
funcionar correctamente. Encienda la cámara
después de quitar la tapa del objetivo.)

≥Ajuste de la empuñadura (

-54-)

4)

5)

≥Abra el monitor LCD o el visor

(La grabación no puede iniciar mientras están
cerrados el monitor LCD y el visor. Aunque se
cierren el monitor LCD y el visor durante la
grabación, la alimentación no se apaga hasta
que se pare la grabación.)

≥Ajuste del monitor LCD/visor (
≥Alimentación (
≥Inserte un cassette (
≥Ajuste de la fecha y hora (
≥Ajuste del modo SP/LP (

Acerca del modo automático

ª
≥Ponga el interruptor [AUTO/MANUAL/FOCUS]

en [AUTO], se ajustarán automáticamente el
balance del color (balance del blanco) y el
enfoque.

≥Balance automático del blanco:
≥Enfoque automático: -95-

≥Según el brillo del sujeto etc., la abertura y la

velocidad de obturación se ajustan
automáticamente para lo máximo del brillo.　
(Cuando ajusta al modo de grabación de cinta:
La velocidad de obturación se ajusta a un
máximo de 1/250.)

≥El balance del color y el enfoque pueden no

ajustarse según sean la fuente de luz o las
escenas. Si es así, ajústelos manualmente.

≥Ajuste del modo de escena (
≥Ajuste del balance del blanco (
≥Ajuste de la velocidad de obturación (
≥Ajuste del iris/valor de aumento del brillo (
≥Ajuste del enfoque (

Modo de grabación

ª

Puede cambiar el modo de grabación de cinta.

≥Ajuste al modo de grabación de cinta.

-54-)

-60-)

-75-)

-57-)

-65-)

-64-)

AUTO

MANUAL

FOCUS

-73-)

-95-

-74-)

-76-)

-76-)

1 Ajuste [BÁSICAS] >> [VEL GRAB] >> [SP] o

[LP].

Si está seleccionado el modo LP, el tiempo de
grabación será 1,5 veces el modo SP, pero
algunas funciones se desactivarán.

≥Le recomendamos que utilice el modo SP para

grabaciones importantes.

≥A fin de mostrar enteramente la ejecución del

modo LP, le recomendamos que use cassettes
de Panasonic que llevan la marca LP.

65

LSQT1170

0h00m10s00f

R0:30

LSQT1170SPA.book 66 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

≥En el modo LP la calidad de la imagen no se

degradará en comparación con el modo SP,
aunque puede aparecer ruido en forma de
mosaico en la imagen grabada o pueden
desactivarse algunas funciones.

≥Reproducción en otro equipo de vídeo

digital o un equipo de vídeo digital sin el
modo LP.

≥Reproducción de la imagen en otro equipo

de vídeo digital grabado con el modo LP.

≥Reproducción de encuadre en encuadre.

Grabación en una cinta

Quite la tapa del objetivo. (-54-)
(Cuando la cámara está encendida teniendo
montada la tapa del objetivo, el ajuste automático
del balance del blanco podría no funcionar
correctamente. Encienda la cámara después de
quitar la tapa del objetivo.)

≥Ajuste al modo de grabación de cinta.

1 Oprima el botón de inicio/parada de la

grabación para empezar a grabar.

Visualización en pantalla con el modo

ª

de grabación de cinta

1)

0h00m10s00f

0h00m10s00f

R0:30

R0:30

2)

1) Paso del tiempo de grabación

2) Indicación de la cinta que queda

Acerca de la indicación en la pantalla

ª

del tiempo que queda en la cinta

≥El tiempo de cinta que queda se destaca por

minutos. (Cuando hay menos de 3 minutos, la
indicación empieza a destellar.)

≥En el curso de una grabación que dure

15 segundos o menos, la indicación del tiempo
que queda en la cinta puede no visualizarse o
bien puede hacerlo incorrectamente.

≥En algunos casos, la indicación del tiempo que

queda en la cinta puede visualizar un tiempo
más corto de 2 a 3 minutos que el real.

2 Oprima de nuevo el botón de inicio/parada

de la grabación para detener brevemente la
grabación.

;

≥Por lo que respecta al tiempo de grabación en

una cinta, se remite a

≥Lleve a cabo un control de grabación (

-56-.

-67-) para

verificar si la imagen se graba correctamente.

≥A fin de encontrar un espacio sin grabar, lleve a

cabo una búsqueda de un espacio en blanco

-67-).

(

66

LSQT1170

LSQT1170SPA.book 67 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

Verificación de la grabación

La última imagen grabada se reproduce durante
de 2 a 3 segundos. Tras la verificación, la cámara
se pondrá en pausa de grabación.

≥Ajuste al modo de grabación de cinta.

1 Pulse el joystick para visualizar el icono

durante la pausa de grabación. Desplace el
joystick hacia abajo hasta que aparezca el
icono 1.

2 Desplace el joystick a la izquierda para

seleccionar el icono de verificación de la
grabación [ ].

1

≥En la pantalla de la videocámara aparece la

indicación [INICIAR REVISIÓN].

Función de búsqueda del espacio en
blanco

Busque la última parte de la imagen grabada
(parte de la cinta sin usar). Después de terminar
la búsqueda, se cancela la función de búsqueda
del espacio en blanco y la cámara pasa a la
pausa de grabación.

≥Ajuste al modo de grabación de cinta.

1 Pulse el joystick para visualizar el icono

durante la pausa de grabación. Desplace el
joystick hacia abajo hasta que aparezca el
icono 1.

2 Desplace el joystick a la derecha para

seleccionar el icono de la búsqueda del
espacio en blanco [ ].

1

3 Cuando aparece el mensaje de

confirmación, seleccione [SÍ] y pulse en el
centro del joystick.

Parada de la búsqueda del espacio en

ª

blanco en un punto intermedio

Desplace el joystick hacia abajo para seleccionar
el icono de la piel suave [∫].

≥Si la cinta del cassette no tiene espacios en

blanco, entonces la cámara se va a parar en el
fin de la cinta.

≥La cámara se para en un punto 1 segundo

antes del fin de la última imagen grabada.
Cuando empieza a grabar en aquel punto, la
imagen puede ser grabada sin costura a partir
de la última imagen.

LSQT1170

67

1t t W

T

5t t W T

t W T

LSQT1170SPA.book 68 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

Grabación de una imagen fija en una
cinta (Photoshot)

Las imágenes fijas pueden ser grabadas desde el
objetivo de la videocámara.

≥Ajuste al modo de grabación de cinta.

1 Oprima el botón [ ] en el modo de pausa

de la grabación.

≥La videocámara graba una imagen fija

durante cerca de 7 segundos, luego vuelve al
modo de pausa de la grabación.

≥Si ajusta [AVANZADAS] >> [EFEC OBTU] >>

[ENCENDIDO], puede añadir imagen y sonido
apenas suelta el obturador.

≥La grabación Photoshot proporciona una

calidad de la imagen ligeramente inferior.

Photoshot continuo

ª

Si ajusta [AVANZADAS] >> [EFEC OBTU] >>
[ENCENDIDO] y tiene oprimido el botón [ ], la
videocámara grabará continuamente imágenes
fijas por intervalos de 0,7 segundos
aproximadamente hasta que se suelte el botón.
≥La pantalla destella y, al mismo tiempo, se

graba un ruido de cierre.

Función de acercamiento/
alejamiento del zoom

Puede acercar con el zoom hasta 30k
ópticamente.

≥Ajuste al modo de grabación de cinta.

1 Grabación con el granangular (alejamiento):

Empuje la palanca [W/T] hacia [W].
Grabación acercada (acercamiento del
zoom):
Empuje la palanca [W/T] hacia [T].

VOLUME

W

T

1t W

≥Cuando se acerca con el zoom y saca una

imagen mientras mantiene con la mano la
videocámara, le recomendamos que use la
función estabilizadora de la imagen.

≥Cuando usa el zoom sobre un sujeto lejano,

consigue un enfoque más nítido si el sujeto
grabado está a 1,3 metros o más desde la
videocámara.

≥Cuando es alta la velocidad del zoom, el sujeto

puede no enfocarse fácilmente.

≥Cuando la ampliación del zoom es 1k, la

videocámara puede enfocar un sujeto distante
del objetivo alrededor de 2 cm.
Se entere de que un sonido mecánico podría

≥

grabarse al soltar la palanca [W/T] mientras usa el
zoom. Mueva atrás la palanca del zoom suavemente
a su posición original antes de soltarla.

T

5t WT

1010t

10t WT

68

LSQT1170

t W

T

LSQT1170SPA.book 69 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

ª Función del zoom digital

Si la ampliación del zoom va más allá de
30 veces, se va a activar la función del zoom
digital. La función del zoom digital le permite
seleccionar una ampliación a partir de 50k hasta
1000k.

≥Ajuste al modo de grabación de cinta.

1 Ajuste [AVANZADAS] >> [D.ZOOM] >> [50k]

o [1000k].

5050t

50t W

T

[APAGADO]: Sólo zoom óptico (hasta 30k)
[50k]: Hasta 50k
[1000k]: Hasta 1000k
≥Cuanto más ancha es la ampliación del zoom,

tanto más se degrada la calidad de la imagen.

Acerca de la función zoom de

ª

velocidad variable

≥La velocidad del zoom varía según la cantidad

de movimiento de la palanca [W/T].

Para usar la función del micrófono

ª

zoom

Entrelazado con el funcionamiento del zoom, el
micrófono capta claramente tanto los sonidos
remotos con la foto del teleobjetivo como los
cercanos con la del granangular.

≥Ajuste al modo de grabación de cinta.

1 Ajuste [AVANZADAS] >> [ZOOM MIC] >>

[ENCENDIDO].

Grabación de sí mismo

Puede grabar a sí mismo mientras que ve el
monitor LCD. Puede grabar a personas de frente
de la cámara mientras les presenta la imagen. La
imagen está inclinada horizontalmente como si
viese una imagen en el espejo. (La imagen a ser
grabada es igual a la que se está grabando.)

≥Extienda el visor para ver la imagen

mientras que graba.

1 Gire el monitor LCD hacia el lado del

objetivo.

≥En la pantalla del visor aparece una

visualización orientada verticalmente, esto es
normal y no indica avería alguna.

≥Cuando gira el monitor LCD hacia el lado del

objetivo, el icono no se visualizará aunque
aprieta el centro de la palanca de mando.

ZOOM

69

LSQT1170

ª

LSQT1170SPA.book 70 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

Función de compensación al
contraluz

Ésta impide al sujeto en contraluz ser oscurecido.

≥Ajuste al modo de grabación de cinta.

1 Pulse el joystick para visualizar el icono.

Desplace el joystick hacia abajo hasta que
aparezca el icono 1.

2 Desplace el joystick hacia arriba para

seleccionar el icono de compensación al
contraluz [ ].

1

≥En la pantalla de la videocámara aparece la

indicación [COMPENS. CONTRALUZ ON].

≥La imagen en la pantalla se pondrá más

brillante.

Para volver a la normal grabación

ª

Vuelva a seleccionar la indicación [ ].
≥En la pantalla de la videocámara aparece la

indicación [COMPENS. CONTRALUZ OFF].

≥Si apaga la alimentación o actúa en el disco del

modo, se cancela la compensación al contraluz.

Funciones de vista nocturna de
color

Esta función le permite grabar sujetos de color en
lugares oscuros para hacerlos destacar contra el
fondo.
Fije la cámara a un trípode así que puede grabar
imágenes sin vibraciones.

≥Sólo puede ser usado el enfoque manual.
≥La escena grabada se ve como si faltasen los

encuadres.

Función de vista nocturna de color

Puede grabar lugares oscuros con colores
brillantes.

≥Ajuste al modo de grabación de cinta.

1 Pulse el joystick para visualizar el icono.

Desplace el joystick hacia abajo hasta que
aparezca el icono 1.

2 Desplace el joystick hacia arriba para

seleccionar el icono de vista nocturna de
color [ ].

1

≥En la pantalla de la videocámara aparece la

indicación [VISIÓN NOCT. COLOR ON].

≥Cada apriete hacia arriba hace cambiar los

modos.
OFF # Función de vista nocturna de color #
OFF

Para suprimir la función de vista

ª

nocturna de color

Vuelva a seleccionar la indicación [ ].
≥En la pantalla de la videocámara aparece la

indicación [VISIÓN NOCT. COLOR OFF].

≥Si ajusta en un lugar oscuro, la pantalla puede

ponerse blancuzca por un rato.

≥La función de vista nocturna de color hace

alargar el tiempo de carga de señal de CCD
hasta aproximadamente 25kmás a lo largo que
lo normal, de forma que puedan grabarse con
brillo (un mínimo de 2 lx) las escenas oscuras.
Por esta razón, pueden verse puntos brillantes
que de costumbre son invisibles, pero esto no
es un funcionamiento defectuoso.

≥La funcion de vista nocturna de color se cancela

cuando apaga la alimentacion o actua en el
disco del modo.

70

LSQT1170

B

LSQT1170SPA.book 71 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

Modo de piel suave

Esta función le permite grabar el color de la piel
de un tono más delicado. Es más eficaz si graba
la imagen del busto de una persona.

≥Ajuste al modo de grabación de cinta.

1 Pulse el joystick para visualizar el icono.

Desplace el joystick hacia abajo hasta que
aparezca el icono 1.

2 Desplace el joystick a la izquierda para

seleccionar la indicación de la piel suave
[].

1

≥En la pantalla de la videocámara aparece la

indicación [MODO PIEL SUAVE ON].

Para suprimir el modo piel suave

ª

Vuelva a seleccionar la indicación [ ].
≥En la pantalla de la videocámara aparece la

indicación [MODO PIEL SUAVE OFF].

≥Si, en la escena, el fondo u otra cosa tienen un

color similar al de la piel, éste será también más
suave.

≥Si el brillo no es bastante, el efecto puede no

ser claro.

Función de fundido al inicio/fundido
al final

Aparición gradual

La imagen y el audio aparecen gradualmente.

Desaparición gradual

La imagen y el audio desaparecen gradualmente.

≥Ajuste al modo de grabación de cinta.

1 Pulse el joystick para visualizar el icono.

Desplace el joystick hacia abajo hasta que
aparezca el icono 1.

2 Desplace el joystick a la izquierda para

seleccionar el icono del esfumado [ ].

B

≥En la pantalla de la videocámara aparece la

indicación [FUNDIDO ON].

3 Pulse el botón de inicio/parada de la

grabación.

Empiece a grabar. (aparición gradual)

Cuando empieza a grabar, la imagen/audio
desaparece completamente para aparecer
después gradualmente.

1

Detenga la grabación. (desaparición gradual)

La imagen/audio desaparece gradualmente.
Después de desaparecer completamente la
imagen/audio, la grabación se para.

Para suprimir la aparición/

ª

desaparición gradual

Vuelva a seleccionar la indicación [ ].
≥En la pantalla de la videocámara aparece la

indicación [FUNDIDO OFF].

71

LSQT1170

LSQT1170SPA.book 72 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

ª Para seleccionar el color de la

aparición/desaparición gradual

Puede ser elegido el color que caracteriza las
imágenes que aparecen/desaparecen
gradualmente.

1 Ajuste [AVANZADAS] >> [DIFUMINADO] >>

[BLANCO] o [NEGRO].

≥Mientras que selecciona la función de aparición/

desaparición gradual, lleva varios segundos
para visualizar la imagen cuando empieza a
grabar imágenes. Además, lleva varios
segundos para detener la grabación.

Función de reducción del ruido del
viento

Ésta reduce el ruido del viento que entra en el
micrófono cuando va grabando.

≥Ajuste al modo de grabación de cinta.

1 Ajuste [BÁSICAS] >> [WIND CUT] >>

[ENCENDIDO].

ª

Para suprimir la función de reducción
del ruido del viento

Ajuste [BÁSICAS] >> [WIND CUT] >>
[APAGADO].

≥El ajuste predeterminado es [ENCENDIDO].
≥Reduce el ruido del viento según la fuerza de

éste último. (Si se activa esta función cuando
hay viento fuerte, puede reducirse el efecto
estéreo. Al atenuarse del viento, dicho efecto se
reanudará.)

Grabación de imágenes para TV de
pantalla ancha

Esto le permite grabar imágenes compatibles con
los televisores de pantalla ancha.

Función de cine

Las imágenes se graban con una banda negra
que aparece a lo largo del lado superior e inferior
de la pantalla de suerte que las mismas parecen
como fuesen películas.

≥Ajuste al modo de grabación de cinta.

1 Ajuste [BÁSICAS] >> [CINE] >>

[ENCENDIDO].

ª

Para suprimir la función de cine

Ajuste [BÁSICAS] >> [CINE] >> [APAGADO].

≥La reproducción de imágenes varía según el

televisor conectado. Se remite a las
instrucciones de funcionamiento de su televisor.

≥Esta función no ensancha la imagen de la

grabación.

≥Cuando se reproducen las imágenes en la

pantalla del televisor, la indicación fecha/hora a
veces no aparece.

≥Según el televisor, la calidad de la imagen

podría resultar deteriorada.

≥Cuando importa una imagen de cine en su

ordenador, según el software usado la imagen
importada puede visualizarse incorrectamente.

72

LSQT1170

LSQT1170SPA.book 73 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

Función estabilizadora de la imagen

Reduce la sacudida de la imagen debida al
movimiento de la mano cuando va grabando.

≥Ajuste al modo de grabación de cinta.

1 Ajuste [AVANZADAS] >> [SIS] >>

[ENCENDIDO].

ª

Para suprimir la función
estabilizadora de la imagen

Ajuste [AVANZADAS] >> [SIS] >> [APAGADO].

≥Cuando usa un trípode, le recomendamos que

desactive el estabilizador de imagen.

≥Bajo iluminación fluorescente, el brillo de la

imagen puede cambiar o los colores pueden no
ser naturales.

≥Cuando usa la función de vista nocturna de

color, no obra la función estabilizadora de la
imagen. Si es así, destella la indicación [[].

≥En los casos a continuación puede obrar

incorrectamente la función estabilizadora de la
imagen.

≥Cuando usa el zoom digital
≥Cuando usa una lente de conversión
≥Cuando realiza la grabación en un lugar

sumamente oscuro

≥Cuando sacude mucho la cámara
≥Cuando graba, siguiéndolo, a un sujeto en

movimiento

Grabación en varias situaciones
(Modo de escena)

Cuando graba imágenes en distintas situaciones,
este modo ajusta las óptimas velocidades de
obturación y abertura.

≥Ajuste al modo de grabación de cinta.

1 Ponga el interruptor [AUTO/MANUAL/

FOCUS] en [MANUAL].

AUTO

MANUAL

FOCUS

2 Ajuste [BÁSICAS] >> [MOD ESCENA] >> y

seleccione el modo deseado.

1) 2)

3)

5)

1) [5] Modo deportivo

≥Para grabar escenas deportivas o escenas

caracterizadas por movimientos rápidos

2) [ ] Modo de retrato

≥Para hacer destacar a las personas contra

el fondo

3) [ ] Modo de baja luz

≥Para grabar con más brillo las escenas

oscuras

4) [ ] Modo de luz concentrada

≥Para grabar a sujetos iluminados en una

fiesta o un teatro

5) [ ] Modo de surf y nieve

≥Para grabar imágenes en lugares

deslumbrantes como las pistas de esquí y
playas del mar

4)

73

LSQT1170

LSQT1170SPA.book 74 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

ª Para suprimir la función del modo de

escena

Ajuste [BÁSICAS] >> [MOD ESCENA] >>
[APAGADO] o actúe en el interruptor
[AUTO/MANUAL/FOCUS] a [AUTO].

Modo deportivo

≥Para la pausa de reproducción de imágenes

grabadas, este modo se presenta sin
sacudidas de la cámara.

≥Durante la reproducción normal, el

movimiento de la imagen podría no ser clara.

≥Como pueden variar el color y el brillo de la

imagen reproducida, evite grabar bajo una
luz fluorescente, luz de mercurio o de sodio.

≥Si graba un objeto iluminado con una luz

fuerte o el objeto refleja la luz fuertemente,
pueden aparecer líneas verticales de luz.

≥Si no es bastante el brillo, el modo deportivo

no funciona. La indicación [5] destella.

≥Si se usa este modo en el interior, es posible

que la pantalla parpadee.

Modo de retrato

≥Si se usa este modo en el interior, es posible

que la pantalla parpadee. En este caso,
cambie a [APAGADO] el ajuste.

Modo de baja luz

≥Es posible que las escenas sumamente

oscuras no puedan grabarse menudamente.

Modo de luz concentrada

≥Si el sujeto de la grabación está iluminado

sumamente, es posible que su imagen
grabada se ponga blancuzca. Además, el
contorno de la imagen puede ponerse muy
oscuro.

Modo de surf y nieve

≥Si el sujeto de la grabación está iluminado

sumamente, es posible que su imagen
grabada se ponga blancuzca.

Grabación de colores naturales
(Balance del blanco)

Según las escenas o las condiciones de
iluminación, es posible que la función del balance
del blanco automático no reproduzca los colores
naturales. En este caso, puede ajustar
manualmente el balance del blanco.

≥Ajuste al modo de grabación de cinta.

1 Ponga el interruptor

[AUTO/MANUAL/FOCUS] en [MANUAL].

AUTO

MANUAL

FOCUS

2 Desplace el joystick hacia arriba para

seleccionar el icono de balance del blanco
[].

MNL

3 Desplace la palanca de mando a la

izquierda o a la derecha para elegir el modo
de balance del blanco.

1)

1

AWB

3)

1

1) Ajuste automático del balance del blanco
[]

AWB

2) Modo de interior (para grabar bajo lámparas
incandescentes) [ ]

3) Modo al aire libre [ ]

4) Modo de ajuste manual [ ]

2)

1

4)

1

74

LSQT1170

LSQT1170SPA.book 75 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

ª Para restablecer el ajuste automático

Desplace la palanca de mando a la izquierda o a
la derecha hasta que aparezca la indicación
[ ]. O bien ponga el interruptor

AWB

[AUTO/MANUAL/FOCUS] en [AUTO].

≥Cuando la cámara está encendida teniendo

montada la tapa del objetivo, el ajuste
automático del balance del blanco podría no
funcionar correctamente. Encienda la cámara
después de quitar la tapa del objetivo.

≥Cuando ajusta sea el balance del blanco sea el

iris/aumento del brillo, antes ajuste el balance
del blanco.

≥Siempre que cambian las condiciones de la

grabación, vuelva a ajustar el balance del
blanco para conseguir el ajuste correcto.

Para ajustar manualmente el balance

ª

del blanco

Seleccione [ ] del Punto 3 y mientras que ve a
un sujeto blanco en la entera pantalla, desplace
la palanca de mando para seleccionar la
indicación [ ].

Acerca del destello de la indicación

ª

[]

Cuando se elige el modo de ajuste manual

≥El destello indica que está memorizado el

balance del blanco que se ajustó anteriormente.
Dicho ajuste queda guardado hasta que el
balance del blanco sea fijado nuevamente.

Cuando el balance del blanco no puede ser
fijado al modo de ajuste manual

≥Es posible que el balance del blanco no se

ajuste de manera adecuada en el modo de
ajuste manual en lugares oscuros. En este
caso, utilice el modo del balance del blanco
automático.

Mientras ajusta en el modo de ajuste manual

≥Cuando esté finalizado el ajuste, sigue estando

encendida.

Acerca del sensor del balance del

ª

blanco

El sensor del balance del blanco detecta el tipo
de fuente de luz mientras va grabando.
≥No cubra el sensor del balance del blanco

mientras va grabando. Pues de lo contrario, él
puede obrar incorrectamente.

Ajuste manual del enfoque

Por si dificulta el enfoque automático a causa de
las condiciones, entonces está disponible el
enfoque manual.

≥Ajuste al modo de grabación de cinta.

1 Ponga el interruptor

[AUTO/MANUAL/FOCUS] en [MANUAL].

AUTO

MANUAL

FOCUS

2 Ponga el interruptor

[AUTO/MANUAL/FOCUS] en [FOCUS].

AUTO

MANUAL

FOCUS

MFMFMF

MNL

≥Se visualizarán la indicación [ ] y la del

enfoque manual [MF].

3 Desplace la palanca de mando a la

izquierda o a la derecha para ajustar el
enfoque.

MFMFMF

MNL

≥Cuando enfoca con un ángulo ancho, por si

acerca con el zoom es posible que el sujeto no
se enfoque. Ante se acerque con el zoom al
sujeto, luego enfóquelo.

Para restablecer el ajuste automático

ª

Ponga el interruptor [AUTO/MANUAL/FOCUS] en
[AUTO] o [FOCUS].

MNL

75

LSQT1170

1

/5050

OPEN
OdB

LSQT1170SPA.book 76 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de grabación

Para restablecer el ajuste automático

Ajuste manual de la velocidad de
obturación/abertura

Velocidad de obturación

Ajústela cuando graba a sujetos que se mueven
rápidos.

Abertura

Ajústela cuando hay demasiado brillo o
demasiada oscuridad.

≥Ajuste al modo de grabación de cinta.

1 Ponga el interruptor

[AUTO/MANUAL/FOCUS] en [MANUAL].

ª

Ponga el interruptor [AUTO/MANUAL/FOCUS] en
[AUTO].

Ajuste manual de la velocidad de obturación

≥Como pueden variar el color y el brillo de la

imagen reproducida, evite grabar bajo una luz
fluorescente, luz de mercurio o de sodio.

≥Si aumenta manualmente la velocidad de

obturación, la sensibilidad se reduce
automáticamente según el valor de aumento del
brillo, lo que puede incrementar los ruidos en la
pantalla.

≥Se podrían ver líneas verticales de luz en la

AUTO

MANUAL

FOCUS

2 Desplace el joystick a la izquierda o a la

derecha para seleccionar el icono de la
abertura [ ] o el de la velocidad de
obturación [ ].

MNL

imagen reproducida de un objeto brillante o
reflectante, pero esto no es un funcionamiento
defectuoso.

≥Durante la reproducción normal, el movimiento

de la imagen podría no ser clara.

≥Cuando graba en un lugar sumamente brillante,

el color de la pantalla podría cambiar o
parpadear. En este caso, ajuste manualmente
la velocidad de obturación a 1/50 o 1/100.

Ajuste manual del iris/aumento del brillo

≥Ajuste la velocidad de obturación antes de la

abertura (iris/aumento del brillo) cuando ajusta
manualmente los dos.

3 Desplace la palanca de mando a la

izquierda o a la derecha para ajustar la
velocidad de obturación o la abertura.

MNL

1/50

OPEN

OPEN
OdB

OdB

≥Si el valor no se pone “OPEN”, no puede ajustar

el valor de aumento del brillo.

≥Si aumenta el valor de aumento del brillo,

incrementa el ruido en la pantalla.

≥Según la ampliación del zoom, habrá valores

del iris que no se visualizarán.

Rango de la velocidad de obturación

ª

1/50 a 1/8000 segundos:

MNL

1)

1/1000

MNL

2)

1/50
F2.0
0dB

La velocidad de obturación más cerca de
1/8000 es más rápida.

Rango del iris/valor de aumento del

ª

brillo

1) Velocidad de obturación

2) (Abertura) Iris/valor de aumento del brillo

CLOSE (Cerrado), F16, ..., F2.0,
OPEN (Abierto: F1.8) 0dB, ..., 18dB
El valor más cerca de [CLOSE] oscurece la
imagen.
El valor más cerca de [18dB] abrillanta la imagen.
Los valores con dB son los del aumento del brillo.

Modo de grabación de cinta

76

LSQT1170

LSQT1170SPA.book 77 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de reproducción

Para ajustar el volumen

Modo de reproducción

Reproducción de la cinta

≥Ajuste el modo de reproducción de cinta.

(Aparece automáticamente un icono de
funcionamiento en el monitor LCD.)

ª

Ajuste el volumen del altavoz para reproducir.

1 Desplace la palanca [sVOLUMEr] para

ajustar el volumen.

1 Actúe en la palanca de mando.

Hacia [r]: aumenta el volumen
Hacia [`]: reduce el volumen
(Más está la barra cerca de [r], tanto más alto es

1/;: Reproducción/Pausa
6: Rebobinado/Localización regresiva

(Vuelve para reproducir con el icono

1/;.)

5: Avance rápido/Localización progresiva

(Vuelve para reproducir con el icono

1/;.)

∫: Parada

≥La alimentación no se apaga cuando el monitor

LCD y el visor están cerrado y retraído durante
el modo de reproducción de cinta.

≥Durante la localización progresiva o regresiva,

las imágenes de movimiento rápido pueden
presentar un ruido como de mosaico.

≥Antes y después de la localización progresiva/

regresiva, la pantalla puede ponerse negra
durante un rato o bien las imágenes pueden
salir distorsionadas.

el volumen.)

≥Cuando el ajuste está finalizado, la indicación

del volumen desaparece.

≥Si no escucha el sonido verifique la

configuración de [CONFIGURAR] >>
[AUD 12bit].

Reproducción repetida

ª

Cuando la cinta llega al fin, ésta se rebobina y
vuelve a reproducir.

1 Ajuste [AVANZADAS] >> [VOLVER REP] >>

[ENCENDIDO].

≥Aparece la indicación [ ]. (A fin de cancelar

el modo de reproducción repetida, ajuste
[VOLVER REP] >> [APAGADO] o apague la
alimentación.)

Configuración del audio

ª
≥Si no acaba de escuchar el audio deseado

cuando reproduce una cinta, verifique la
configuración en [CONFIGURAR] >>
[AUD 12bit].

≥Cuando graba o copia el audio en [12bit] y

ajusta [CONFIGURAR] >> [AUD 12bit] >>
[MEZCLA], el audio se reproducirá en sonido
estéreo independientemente de la
configuración en [SAL AUDIO].

VOLUME

W

T

77

LSQT1170

LSQT1170SPA.book 78 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de reproducción

Reproducción de encuadre en
encuadre

≥Ajuste al modo de reproducción de cinta.

1 Durante la reproducción, desplace el

joystick hacia arriba para seleccionar el
icono [1/;] a fin de poner en pausa la
reproducción.

2 Empuje la palanca [sVOLUMEr].

VOLUME

W

T

Hacia [T]: dirección normal
Hacia [W]: dirección inversa
≥Si mantiene empujada la palanca, entonces las

imágenes seguirán reproduciéndose
continuamente encuadre por encuadre.

≥El icono de pausa aparece por un instante. La

reproducción continua encuadre por encuadre
iniciará después de desaparecer el icono de
pausa.

Para volver a la normal reproducción

ª

Desplace el joystick hacia arriba para seleccionar
el icono [1/;] a fin de empezar a reproducir.

Reproducción en el televisor

Las imágenes que se grabaron por esta cámara
pueden ser reproducidas en un televisor.

≥Inserte una cinta grabada en esta cámara.
≥Asegúrese de que esté apagada la

alimentación de la unidad antes de conectarla a
un televisor.

1 Conecte la videocámara y un televisor.

[VIDEO IN]

A/V

≥Conecte la videocámara y un televisor

usando el cable AV 1.

2 Encienda la cámara y ajuste el disco del

modo al de reproducción de cinta.

3 Seleccione el canal de entrada en el

televisor.

4 Desplace la palanca de mando hacia arriba

para seleccionar el icono [1/;] a fin de
empezar a reproducir.

≥La imagen y el audio se envían al televisor.

5 Desplace la palanca de mando hacia abajo

para seleccionar el icono [∫] a fin de parar
la reproducción.

≥Utilice el adaptador de CA para evitar de

preocuparse del agotamiento de la batería.

Si la imagen o el audio no vienen

ª

enviados al televisor

≥Verifique que las clavijas estén insertadas hasta

que topen.

≥Compruebe los ajustes [AUD 12bit]. (
≥Verifique el terminal conectado.
≥Verifique el ajuste de entrada del televisor

(interruptor de entrada). (Para más
información, lea las instrucciones de
funcionamiento del televisor.)

[AUDIO IN]

1

-85-)

78

LSQT1170

2

(L2)

S

/

LSQT1170SPA.book 79 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de edición

Modo de edición

Copia en un grabador DVD o un VCR
(Doblaje)

Las imágenes grabadas por la videocámara
puede guardarse en un DVD-RAM u otro medio
parecido. Se remite a las instrucciones del
grabador.

≥Meta un cassette grabado en la videocámara

y un DVD-RAM sin grabar o bien un cassette
en el grabador DVD o VCR.

1 Conecte la videocámara y el grabador.

Conecte con el cable AV

[VIDEO IN]

A/V

≥Conecte la videocámara y el grabador

usando el cable AV 1.

Conexión con el cable opcional DV
(Sólo para equipos con un terminal DV)

[AUDIO IN]

1

≥Para más información, se remite a las

instrucciones de su televisor y grabador.

≥Cuando no necesita de indicaciones

funcionales ni indicaciones de fecha y hora,
ajuste [CONFIGURAR] >> [PANTALLA] >>
[APAGADO] o ajuste [BÁSICAS] >>
[DIA/HORA] >> [APAGADO] en el modo de
reproducción de cinta.
(Cuando conecte la videocámara y una
grabadora con el cable DV, estas indicaciones
pueden no aparecer.)

Cuando desde la videocámara no se

ª

envían al equipo del televisor ni la
imagen ni el sonido

≥Verifique que las clavijas estén insertadas hasta

que topen.

≥Compruebe los ajustes [AUD 12bit]. (
≥Verifique el terminal conectado.

-85-)

(L2)

DV

2 Encienda la videocámara y ajuste el modo

de reproducción de cinta.

3 Seleccione el canal de entrada en el

televisor y grabador.

4 Desplace la palanca de mando hacia arriba

para seleccionar el icono [1/;] a fin de
empezar a reproducir. (Reproductor)

≥La imagen y el sonido se reproducen.

5 Comienza la grabación. (Grabador)
6 Pare la grabación. (Grabador)
7 Desplace la palanca de mando hacia abajo

para seleccionar el icono [∫] a fin de parar
la reproducción. (Reproductor)

79

LSQT1170

LSQT1170SPA.book 80 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de edición

Uso del cable DV para grabar
(Copia digital)

Conectando el equipo de vídeo digital con el
terminal DV y la videocámara por medio del cable
DV VW-CD1E (opcional) 1, puede ser hecho en
formato digital una copia de alta calidad.

Este modelo no puede ser usado como
grabador.
≥Ajuste el modo de reproducción de cinta.

(Reproductor/grabador)

1 Conecte la videocámara y el equipo de

vídeo digital por medio del cable DV.

DV

1

DV

2 Inicie la reproducción. (Reproductor)
3 Inicie la grabación. (Grabador)
4 Pare la reproducción. (Reproductor)

≥No enchufe ni desenchufe el cable DV durante

la copia si no ésta podría no finalizar
correctamente.

≥Aunque utiliza un dispositivo equipado con

terminales DV como los IEEE1394, en unos
casos puede ser imposible ejecutar la copia
digital. Para más información, vea las
instrucciones del equipo conectado.

≥Independientemente de la configuración del

menú en el grabador, la copia digital se lleva a
cabo de la misma manera que la del modo
[GRAB AUDIO] de la reproducción de cinta.

≥Las imágenes en el monitor del grabador

pueden resultar distorsionadas, pero esto no
afecta las imágenes grabadas.

Uso de la videocámara como cámara
Web (Windows XP SP2)

Para potenciar Windows XP a SP2, haga clic en
[start] >> [All Programs (Programs)] >>
[Windows Update].
Si la videocámara está conectada a su ordenador
personal, se puede enviar, a través de la red,
imágenes y sonido desde la videocámara a otras
partes. Puede cambiarse el audio por si el
ordenador personal está configurado de
conformidad. (Puede usar el micrófono instalado
en el ordenador personal en lugar de uno
montado en la videocámara.)

Software:

Windows Messenger 5.0/5.1 (Windows XP)
MSN Messenger 7.0/7.5 (Windows 2000/XP)
Windows Live Messenger 8.0 (Windows XP)
DirectX 9.0b/9.0c

Conexión de la videocámara al

ª

ordenador personal (Para que sea
usada como cámara Web)

Ajuste la videocámara al modo de

1

reproducción de cinta o al modo de
grabación de cinta.

2 Conecte la videocámara al ordenador

personal utilizando el cable de conexión
USB auxiliar.

1)

80

LSQT1170

2)

3)

1) Cable de conexión USB

2) Terminal USB

3) La pantalla del modo cámara Web

LSQT1170SPA.book 81 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de edición

3 Inicie el Windows Messenger/

MSN Messenger/Windows Live Messenger.

≥Haga clic en [start] >> [Programs] >>

[Windows Messenger]/[MSN Messenger]/
[Windows Live Messenger].

Cuando usa la videocámara como

ª

cámara Web

Cuando usa la videocámara como cámara Web
en el modo de reproducción de la cinta, la
indicación del icono de funcionamiento es
diferente de la que se presenta en el
funcionamiento usual.

12

1 En el funcionamiento usual
2 En el modo de cámara Web (Modo de repro-

ducción de la cinta)

≥Aunque mueva la palanca de mando hacia

arriba/abajo/a la derecha/a la izquierda ( , ∫,
5, 6), la dirección seleccionada en el icono
de funcionamiento no se enciende en amarillo.

≥El icono de funcionamiento destella en lugar de

aparecer en el lado de la pantalla cuando
aprieta el centro de la palanca de mando.

≥Si la videocámara se usa como cámara Web, la

calidad del vídeo a ser cambiada depende del
estado de conexión de Internet.

≥En el modo de cámara Web, el vídeo (imagen)

no puede grabarse en una cinta.

≥En el modo de cámara Web, el audio puede ser

interrumpido en el medio de la comunicación
según el entorno de dicha comunicación o de la
ejecución de su ordenador personal.

≥Si conecte el cable de conexión USB mientras

obra en una cinta en el modo de reproducción
de la cinta, ésta última se va a detener.

≥Si conecte el cable de conexión USB en el

modo de cámara Web (modo de grabación en
la cinta), desaparecen la indicación del código
del tiempo, la de SP/LP o los iconos.

≥En el modo de cámara Web (modo de

reproducción de la cinta), cambia el icono de
funcionamiento.

≥Si la videocámara se usa como cámara Web

mientras que está funcionando el software de
control contra virus, el funcionamiento de la
videocámara puede pararse a medio recorrido.
En este caso, salga del Messenger, vuelva a
conectar la videocámara y reinicie el
Messenger.

Uso en Macintosh

ª Ambiente operativo en iMovie 4/

iMovie HD

Sistema operativo:

Teniendo ya instalado;
Mac OS X v10.3 a 10.4

CPU:

PowerPC G3 (400 MHz o más alta), G4, G5
Intel Core Duo
Intel Core Solo

Interfaz:

Terminal DV (FireWire) (IEEE1394.a)

≥iMovie/iMovie HD, incluido con cualquier nuevo

Macintosh o bien vendido con iLife.

1 Ajuste la videocámara al modo de

reproducción de cinta.

2 Conecte la videocámara a su Macintosh

usando el cable de interfaz DV (opcional).

≥Para más información contacte por favor a

Apple Computer, Inc. en
http://www.apple.com.

81

LSQT1170

LSQT1170SPA.book 82 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Modo de edición

ª Notas
≥Microsoft® y Windows® o son marcas

comerciales registradas o marcas comerciales
de Microsoft Corporation en los Estados Unidos
y/o otros países.

®

y Pentium® o son marcas comerciales

≥Intel

registradas o marcas comerciales de Intel
Corporation en los Estados Unidos y/o otros
países.

≥Apple, Mac OS, iMovie/iMovie HD, FireWire o

son marcas comerciales registradas o marcas
comerciales de Apple Computer, Inc. en los
Estados Unidos y/o otros países.

≥Todos los demás nombres, nombres de

compañías, nombres de productos, etc. de
estas instrucciones son marcas comerciales o
marcas registradas de sus corporaciones
respectivas.

≥Foto/s de pantalla de producto Microsoft

reimpresa/s con la autorización de Microsoft
Corporation.

≥Los nombres de los productos que está

utilizando pueden ser diferentes de los nombres
que aparecen en el texto. Dependiendo del
entorno de funcionamiento y otros factores, el
contenido de las pantallas utilizadas en estas
instrucciones puede que no concuerden
exactamente con lo que usted verá en su
pantalla.

≥Aunque las pantallas de estas instrucciones de

funcionamiento se muestran en ingles a titulo
de ejemplo, pueden estar también en otros
idiomas.

≥En este manual, la videocámara digital con

terminal USB hecha por Panasonic se
menciona como videocámara.

≥Estas instrucciones no cubren las operaciones

básicas del ordenador personal ni definen
ningún término. Para esta información, consulte
las instrucciones de funcionamiento que
acompañan a su ordenador personal.

82

LSQT1170

LSQT1170SPA.book 83 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Menú

Menú

Lista de menú

Se proporcionan las figuras y las ilustraciones de
menú como explicación de fácil comprensión, por
lo que difieren de las indicaciones reales de
menú.

[MODO DE GRABACIÓN DE

ª

CINTA]

1) [BÁSICAS]
[MOD ESCENA]
[VEL GRAB] -65-
[WIND CUT] -72-
[CINE] -72-
[CONF RELOJ] -57-

2) [AVANZADAS]
[SIS]

-73-

[DIFUMINADO] -72-
[GRAB AUDIO] -84-
[D.ZOOM] -69-
[ZOOM MIC] -69-
[EFEC OBTU] -68-

-73-

ª [MODO DE REPRODUCCIÓN DE

CINTA]

1) [BÁSICAS]

[DIA/HORA]

2) [AVANZADAS]

[VOLVER REP]

3) [CONFIGURAR]

[AUD 12bit]
[SAL AUDIO] -85-
[PANTALLA] -84-
[CONF LCD] -64-
[CONF VISOR] -64-
[AHORRO ENE] -84-

4) [LANGUAGE] -63-

-84-

-77-

-85-

3) [CONFIGURAR]
[PANTALLA]
[DIA/HORA] -84-
[AHORRO ENE] -84-
[INIC.RÁPIDO] -59-
[SONIDO BIP] -84-
[CONF LCD] -64-
[CONF VISOR] -64-
[CONF INIC] -85-
[MODO DEMO] -85-

4) [LANGUAGE] -63-

-84-

83

LSQT1170

LSQT1170SPA.book 84 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Menú

[AHORRO ENE]

Menús relacionados con el disparo
de las imágenes

ª [DIA/HORA]

Éste cambia entre las indicaciones de la fecha y
la hora.
≥La videocámara graba automáticamente en la

cinta la fecha y la hora del disparo de la imagen.

[GRAB AUDIO]

ª

Cambia los sistemas de grabación del audio
(audio PCM).
[12bit]: Graba el audio en “4 pistas de 12 bit

32 kHz”. (Las señales del audio original
pueden ser cogidas después de ser
copiadas otras señales de audio.)

[16bit]: Graba el audio en “2 pistas de 16 bit

48 kHz”. El audio puede ser grabado con
más alta calidad. (Si se copian señales
de audio, entonces se borrarán las
señales del audio original.)

≥La copia del audio no puede ejecutarse en esta

unidad. Si quiere editar el sonido en un modelo
con la función de copia de audio, ajuste [12bit]
para tomar imágenes.

[PANTALLA]

ª

Ajuste a [ENCENDIDO] y el modo de
visualización puede ser cambiado para todas las
funciones. Ajuste a [APAGADO] y él puede ser
cambiado a la visualización mínima.

[SONIDO BIP]

ª

Ajuste a [ENCENDIDO] y los bips de
confirmación/alarma se emiten de la manera a
continuación.
1 bip

≥Cuando empieza a grabar
≥Cuando activa la alimentación
≥Cuando la unidad para del modo de espera de

accionamiento rápido a la pausa de grabación

2 bips

≥Cuando hace una pausa en la grabación
≥Cuando apaga la alimentación
≥Cuando la unidad pasa al modo de espera de

accionamiento rápido
2 bips por 4 veces
≥Cuando está insertado un cassette que tiene su

lengüeta de protección contra el borrado

ajustada en [SAVE] u otras veces, puede ocurrir

condensación (

la pantalla. (

-91-). Vea la frase visualizada en

-87-)

ª

[APAGADO]: Cuando han pasado 5 minutos

sin operación alguna, se ajusta
automáticamente el modo de
espera. Durante el modo de
espera, destella [;] y necesita
más tiempo que lo normal para
empezar a grabar tras oprimir el
botón de inicio/parada de la
grabación.

[5 MINUTOS]: Cuando han pasado 5 minutos

sin operación alguna, la
videocámara se apaga para
proteger la cinta o bien para
impedir que se descargue la
batería. Cuando quiere usar la
videocámara, vuelva a
encenderla.

≥En los siguientes casos, la alimentación podría

apagarse cuando ajusta [AHORRO ENE] >>
[5 MINUTOS].

≥Cuando se conecta a la salida de CA

(Cuando utiliza el adaptador de CA)

≥Cuando conecta el cable USB o el cable DV a

un ordenador personal u otro equipo

84

LSQT1170

LSQT1170SPA.book 85 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Menú

Menús relacionados con la
reproducción

ª [AUD 12bit]

Si quiere editar el sonido en un modelo con la
función de copia de audio, ajuste [12bit] para
tomar imágenes.
Puede cambiar el sonido (Audio PCM) cuando
reproduce una cinta con el sonido grabado en
[12bit].
[EST1]: Sólo reproduce el sonido grabado

[EST2]: Sólo reproduce el sonido en la cinta

[MEZCLA]: Reproduce simultáneamente los

≥La copia del audio no puede ejecutarse en esta

ª

Esto cambia el sonido a ser reproducido.
[ESTÉREO]: Sonido estéreo

[I]: Canal de sonido izquierdo

[D]: Canal de sonido derecho

original.

agregado con la copia del audio.

sonidos [EST1] y [EST2].

unidad. Cuando reproduce una cinta grabada

en esta unidad, no será posible oír el sonido si

está ajustado [EST2]. Ajuste [EST1].

[SAL AUDIO]

(sonido principal y subsonido)

(sonido principal)

(subsonido)

Otros menús

ª [CONF INIC]

Cuando dependiendo de una combinación de
funciones, hay un menú que no puede ser
seleccionado, ajuste a [SÍ] para hacer volver la
configuración del menú al estado inicial del envío.
(El ajuste del idioma no puede ser reiniciado a la
condición original del envío.)

[MODO DEMO]

ª

Si ajusta a [MODO DEMO] >> [ENCENDIDO] sin
insertar un cassette, la videocámara pasa
automáticamente al modo de demostración para
presentar sus funciones. Dicho modo se suprime,
si pulsa o activa un cualquier botón. Si no tiene
lugar operación alguna durante cerca de
10 minutos, el modo de demostración inicia
automáticamente. Para finalizarlo, inserte un
cassette, o bien ajuste a [MODO DEMO] >>
[APAGADO]. Para el normal uso, ajuste esta
función a [APAGADO].

85

LSQT1170

LSQT1170SPA.book 86 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Otros

Otros

Indicaciones

En pantalla, se muestran las diferentes funciones
y el estado de la videocámara.

Indicaciones básicas

: Carga que queda de la batería
0h00m00s00f: Código del tiempo
15:30:45: Indicación de la fecha/hora

Indicaciones de la grabación

R0:45: Tiempo que queda de la cinta
≥El tiempo que queda de la cinta aparece en

minutos. (Cuando llega a menos de 3 minutos,
la indicación empieza a destellar.)

SP: Modo de reproducción estándar

LP: Modo de reproducción larga

¥: Grabación -66-
; (Verde): Pausa en la grabación -66-
; (Destello verde):

; (Rojo): Desaparición gradual

: Verificación de la grabación

: Modo automático -65-

AUTO

: Modo manual -73-

MNL

MF: Enfoque manual -75-
5k: Indicación de ampliación del

: Modo de contraluz -70-
[: Estabilizador de la imagen -73-
1/500: Velocidad de obturación -76-
F2.4: Número F -76-
6dB: Aumento del brillo -76-

: Modo de piel suave -71-

: Esfumado (Blanco) -71-
: Esfumado (Negro) -71-

: Función de vista nocturna de

: Búsqueda del espacio en blanco

: Micrófono zoom -69-

ZOOM

: Reducción del ruido del viento

5: Modo deportivo (Modo de

: Modo de retrato (Modo de

: Modo de baja luz (Modo de

: Modo de luz concentrada (Modo

(Modo de la velocidad de
grabación)

-65-

(Modo de la velocidad de
grabación)

-65-

Modo de espera

-68-

zoom

color

-70-

-67-

-72-

escena)

escena)

escena)

de escena)

-73-

-73-

-73-

-73-

-67-

: Modo de surf y nieve (Modo de

: Balance automático del blanco

escena)

AWB

-74-

-73-

: Modo de interiores (grabación

con luz incandescente)

-74-

: Modo al aire libre -74-
: Modo de ajuste de balance del

blanco

-74-

: Modo de cámara WEB

(Grabación)

Indicaciones de reproducción

1: Reproducción

-77-

;: Pausa -77-
5: Avance rápido/Localización

progresiva

-77-

6: Rebobinado/Localización

regresiva

-77-

;1/2;: Reproducción de encuadre en

encuadre

-78-

: Reproducción repetida -77-

12bit, 16bit: Modo de grabación audio -84-

: Ajuste del volumen -77-

: Modo de cámara WEB

(Reproducción)

86

LSQT1170

LSQT1170SPA.book 87 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Otros

Indicaciones de aviso/alarma

Cuando se encienda o destelle una de estas
indicaciones, inspeccione la videocámara.

Indicaciones de confirmación

Y: Está insertado un cassette con el cursor de

protección contra el borrado accidental en
la posición de [SAVE].
No hay cassette.

[--]/0:

La batería incorporada está baja.

°: Aparece la indicación de advertencia/

alarma cuando graba a sí mismo. Gire el
monitor LCD hacia el visor y compruebe la
indicación de advertencia/alarma.

2END:

Durante la grabación, la cinta llegó al final.

:: Las cabezas de vídeo están sucias.

Indicaciones de texto

3HUMEDAD DETECTADA/
3EXTRAER CINTA:

Ha ocurrido condensación. Saque el
cassette y espere algún momento.
Necesitará un cierto tiempo para que se
abra el compartimiento del cassette, pero
esto no es funcionamiento defectuoso.

BATERÍA BAJA:

La batería está baja. Recárguela.

CINTA NO INSERTADA:

No hay ninguna cinta insertada.

FIN DE LA CINTA:

Durante la grabación, la cinta llegó al final.

COMPROBAR PUNTO GRAB:

Esta tratando de grabar imágenes en una
cinta con el cursor de prevención contra el
borrado accidental puesto en la posición
[SAVE].
Esta tratando de hacer copia digital en una
cinta con el cursor de prevención contra el
borrado accidental puesto en la posición
[SAVE].

IMPOSIB REPROD CINTA (OTRO FORMATO):

Se trató de reproducir una parte de la cinta
grabada en otro formato. Este cassette es
incompatible.

CERRAR PUERTA:

La tapa del cassette está abierta. Ciérrela.

-60-

COPIA PROHIBIDA:

Las imágenes no pueden ser grabadas
correctamente por el hecho de que el medio
está protegido por una protección contra
copia.

LIMPIAR CABEZAL:

Las cabezas de vídeo están sucias.

-58-

-91-

-91-

-54-

-60-

-91-

PULSE RESET:

Se ha detectado una anomalía en el equipo.
Oprima el botón [RESET] (

-53-). Ello puede

solucionar el problema.

IMPOSIBLE OPERAR:

Está tratando de grabar imágenes en una
cinta con un cable USB conectado a la
videocámara.

PC NO TOLERA USB2.0:

La videocámara está conectada a un
ordenador que no soporta el USB 2.0.

NO PUEDE UTILIZAR USB:

Está conectando el cable USB con el cable
DV conectado.

CAMBIO A MODO MANUAL:

Está tratando de seleccionar el detalle en el
[MOD ESCENA] cuando el interruptor
[AUTO/MANUAL/FOCUS] está ajustado en
[AUTO].

GIRAR MONITOR LCD:

Cuando gira el monitor LCD por 180° hacia
el objetivo, el brillo de dicho monitor no
puede ser ajustado.

CANCELAR MODO VISIÓN NOCT:

Está tratando de seleccionar un detalle
diferente de [APAGADO] en el
[MOD ESCENA] durante el modo de vista
nocturna de color.

87

LSQT1170

LSQT1170SPA.book 88 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Otros

Las funciones no pueden usarse
simultáneamente

Unas funciones en la videocámara están
desactivadas o bien es imposible seleccionar
debido a sus especificaciones. La tabla a
continuación muestra ejemplos de funciones
limitadas por las condiciones.

Funciones Condiciones que

≥Estabilizador de

la imagen

≥Compensación

al contraluz

≥Modo ayuda
≥Búsqueda del

espacio en
blanco

≥Piel delicada
≥Verificación de

la grabación

≥Vista nocturna

de color

≥Modo de

escena

≥Cambio del

balance del
blanco

≥Ajuste de la

velocidad de
obturación, iris/
aumento del
brillo

desactivan las funciones

≥Cuando usa la función de

vista nocturna de color

≥Cuando está ajustado el

iris/aumento del brillo

≥Cuando usa la función de

vista nocturna de color

≥Mientras graba en una

cinta

≥Mientras graba en una

cinta

≥Cuando pone el

interruptor [AUTO/
MANUAL/FOCUS] a
[AUTO]

≥Cuando usa la función de

vista nocturna de color

≥Cuando usa el zoom

digital (30k o más alto)

≥Cuando usa la función de

vista nocturna de color

≥Cuando usa la función de

vista nocturna de color

≥Cuando se usa el modo

de escena

Antes de acudir al servicio técnico
(Problemas y soluciones)

Alimentación/Cuerpo
1: La videocámara no se activa.

• ¿La batería está cargada enteramente? Utilice
una batería enteramente cargada.

• Puede haberse activado el circuito de
protección de la batería. Una la batería al
adaptador de CA durante de 5 a 10 segundos.
Por si la videocámara no puede todavía ser
usada, ella es defectuosa.

• ¿El monitor LCD o el visor está abierto?

2: La videocámara se apaga automáticamente.

• Si ajusta [AHORRO ENE] a [5 MINUTOS] y no
hace funcionar continuamente la videocámara
durante cerca de 5 minutos, la alimentación se
apaga automáticamente para porter la cinta y
ahorrar corriente. Para reanudar la grabación,
ponga el interruptor [OFF/ON] en [OFF], luego
vuelva a ponerlo en [ON]. (
ajusta [AHORRO ENE] a [APAGADO], la
alimentación no se apaga automáticamente.

3: La videocámara no se queda alimentada lo

bastante.

• ¿La batería es baja? Si la indicación de la
carga que queda de la batería destella o bien
se visualiza el mensaje “BATERÍA BAJA”, ésta
se ha agotado. Cárguela o únala enteramente
cargada. (

• ¿Ha ocurrido condensación? Cuando
transporta la videocámara de un lugar frío a
uno caliente, puede tener lugar condensación
en su interior. Si es así, la alimentación se
apaga automáticamente desactivándose todas
las operaciones salvo la de sacar los
cassettes. Espere hasta que se apague la
indicación de condensación. (

4: La batería se descarga rápidamente.

• ¿Se ha cargado completamente la batería?
Cárguela con el adaptador de CA. (

• ¿Está usando la batería en un lugar muy frío?
La temperatura ambiente influye en la batería.
En lugares fríos la duración es más corta.

• ¿La batería se ha agotado? La batería tiene
una duración limitada. Si el tiempo de
funcionamiento resulta todavía demasiado
corto, pese a que está enteramente cargada,
debido al uso, la batería se ha agotado y ya no
puede usarse.

-54-)

-84-) Además, si

-91-)

-54-)

88

LSQT1170

LSQT1170SPA.book 89 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Otros

5: La videocámara no puede ser hecha

funcionar aunque está alimentada.
La videocámara no funciona normalmente.

• La videocámara no puede ser hecha funcionar
a menos que abra el monitor LCD o extienda el
visor.

• Saque el cassette y oprima el botón [RESET].

-90-) Si todavía no se restablecen las normales

(
condiciones, corte la alimentación. Luego, tras
1 minuto, vuelva a encenderla.

6: El cassette no puede ser sacado.

• ¿El indicador de estado se enciende cuando
abre la tapa del cassette? (

-60-) Cerciórese de

que la batería y el adaptador de CA estén
adecuadamente conectados. (

-54-)

• ¿Está descargada la batería en uso? Cargue la
batería y saque el cassette.

• Cierre enteramente la tapa del cassette, luego
vuelva a abrirla de par en par. (

-60-)

7: No puede ser ejecutada ninguna operación

salvo sacar el cassette.

• ¿Hay condensación? Espere hasta que se
apague la indicación de condensación. (

-91-)

Grabación
1: La grabación no comienza a pesar de que a

la videocámara se suministra alimentación
y el cassette está bien insertado.

• ¿El cursor en el cassette para evitar el borrado
accidental está abierto? Si está abierto (en
[SAVE]), no se puede grabar. (

-60-)

• ¿La cinta ha llegado al fin? Inserte un nuevo
cassette.

• ¿Está ajustado el modo de grabación? Cuando
se está en el modo de reproducción, no puede
ser ejecutada la grabación. (

-65-)

• ¿Hay condensación? Ninguna operación, salvo
la de sacar el cassette, puede ser llevada a
cabo cuando hay condensación. Espere que
desaparezca la indicación de condensación.

-91-)

(

• ¿La tapa del cassette está abierta? Si la tapa
está abierta, la videocámara no puede
funcionar normalmente. Cierre la tapa del
cassette. (

-60-)

2: La pantalla ha cambiado de repente.

• ¿Ha iniciado la demostración? En el modo de
grabación de cinta, por si ajusta
[MODO DEMO] >> [ENCENDIDO] sin insertar
un cassette, inicia la demostración. Para el uso
normal, ajuste esta función a [APAGADO].

-85-)

(

3: No puede ser insertado un cassette.

• ¿Hay condensación? Espere hasta que se
apague la indicación de condensación.

4: No funciona el enfoque automático.

• ¿Se ha seleccionado el modo de enfoque
manual? Si ha seleccionado el enfoque
automático, éste se ajusta automáticamente.

• Existen objetos y circunstancias en la
grabación en los que el enfoque automático no
funciona correctamente. (

-95-) En ese caso,

use el modo de enfoque manual para ajustar el
enfoque. (

-75-)

• ¿Está ajustada la función de vista nocturna de
color? Cuando actúa la función de vista
nocturna de color, el enfoque pasa al modo
manual.

Indicaciones
1: En el centro de la pantalla se visualiza una

frase de color rojo.

• Les el contenido y conteste a ésta. (

-87-)

2: Desaparece la indicación del tiempo que

queda de la cinta.

• La indicación del tiempo que queda de la cinta
desaparece temporalmente durante la
reproducción de encuadre en encuadre u otra
operación. Si sigue grabando o reproduciendo
de manera normal, la indicación se restablece.

3: La indicación del tiempo que queda de la

cinta no corresponde al tiempo real.

• Si graba continuamente escenas inferiores a
los 15 segundos, el tiempo que queda de la
cinta no puede visualizarse correctamente.

• En algunos casos, la indicación del tiempo que
queda de la cinta puede visualizar un tiempo
más corto de 2 a 3 minutos que el real.

4: Una indicación de función como la del

modo, del tiempo que queda de la cinta o
código del tiempo no aparece.

• Si ajusta [CONFIGURAR] >> [PANTALLA] >>
[APAGADO], las indicaciones diferentes de la
condición de marcha de la cinta, advertencia y
fechas desaparecen.

89

LSQT1170

LSQT1170SPA.book 90 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Otros

Reproducción (Sonido)
1: No se reproduce el sonido del altavoz

incorporado en la videocámara o de los
auriculares.

• ¿Es el volumen demasiado bajo? Durante la
reproducción, empuje la palanca
[sVOLUMEr] para visualizar la indicación del
volumen y ajustarlo. (

-77-)

2: Se reproducen distintos sonidos al mismo

tiempo.

• ¿Ha ajustado [CONFIGURAR] >>
[SAL AUDIO] >> [ESTÉREO] y reproducido
una imagen conteniendo el sonido principal y el
subsonido? Ajuste a [I] para oír el sonido
principal y a [D] para oír el subsonido. (

-85-)

3: No se reproduce ningún sonido.

• ¿Tiene usted ajustado [CONFIGURAR] >>
[AUD 12bit] >> [EST2]? Ajuste [AUD 12bit] >>
[EST1]. (

-85-)

Reproducción (Imágenes)
1: Aparecen ruidos en formas de mosaico en

la imagen durante la localización progresiva
o regresiva.

• Esta es una característica del sistema de vídeo
digital. No es funcionamiento defectuoso.

2: Aparecen bandas horizontales durante la

localización progresiva o regresiva.

• Puede aparecen bandas horizontales según la
escena, pero esto no es un funcionamiento
defectuoso.

3: Aunque la videocámara está correctamente

conectada al televisor, no se ven las
imágenes reproducidas.

• ¿Ha seleccionado la entrada de vídeo en el
televisor? Lea el manual de instrucciones de su
televisor y seleccione el canal correspondiente
a los terminales de entrada utilizados para la
conexión.

4: La imagen reproducida no está clara.

• ¿Están sucias las cabezas de la videocámara?
Si las cabezas están sucias, la imagen
reproducida no puede resultar clara. Limpie las
cabezas usando un limpiador correspondiente
para vídeo digital. (

-91-)

• Si el terminal del cable AV se ha ensuciado,
puede aparecer ruido en la pantalla. Quite la
suciedad del terminal con un trapo suave,
luego conecte el cable al terminal AV.

• ¿Está grabando una imagen en la que cabe
una señal de protección de los derechos de
autor (protección contra copia)? Cuando se
reproduce una imagen protegida por la
videocámara, en la imagen salen formas de
mosaicos.

Otros
1: La indicación desaparece, la pantalla se

queda inmóvil o bien no puede ejecutarse
operación alguna.

• Corte la alimentación a la videocámara. Si la
alimentación no puede apagarse, oprima el
botón [RESET], o quite la batería o el
adaptador de CA, luego conéctelo. Una vez
hecho esto, vuelva a suministrar la
alimentación. Si no se reanuda el normal
funcionamiento, corte la alimentación
conectada y consulte al proveedor de quien
compró la videocámara.

2: Se visualiza “PULSE RESET”.

• Se ha detectado automáticamente una
anomalía en la videocámara. Quite el cassette
para la protección de los datos, luego pulse el
botón [RESET]. La videocámara se activará.

• Si no oprime el botón [RESET], la alimentación
de la videocámara se apaga automáticamente
tras cerca de 1 minuto.

• Aun después de que ha oprimido el botón
[RESET], la indicación puede todavía aparecer
repetidamente. Si es así, hay que reparar la
videocámara. Corte la alimentación conectada
y consulte al proveedor de quien compró la
videocámara. No trate de reparar el
instrumento por sí solo.

3: La indicación de advertencia/alarma [°]

aparece cuando se hace funcionar la
cámara en el modo de cámara WEB.

• ¿Ha oprimido el botón del menú o bien el de
inicio/parada de la grabación? No puede usar
el menú ni grabar en la cinta en el modo de
cámara WEB.

• ¿Ha intentado reproducir una cinta sin
insertarla? Inserte una cinta.

• ¿Ha intentado reproducir una cinta protegida
por los derechos de autor (protección contra
copia)? Las imágenes de la cinta protegida por
los derechos de autor (protección contra copia)
no pueden ser visualizadas en el PC. (El audio
de la cinta puede ser reproducido.)

90

LSQT1170

LSQT1170SPA.book 91 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Otros

Precauciones para el uso

ª Acerca de la condensación

Si activa la videocámara cuando hay
condensación en la cabeza o en la cinta, aparece
la respectiva indicación [3] en el visor o en el
monitor LCD y aparecen los mensajes
[3HUMEDAD DETECTADA] o
[3EXTRAER CINTA] (sólo cuando está
insertada la cinta). En este caso, siga el
procedimiento a continuación.

1 Quite la cinta por si está insertada.

≥Necesitan unos 20 segundos para abrir el

compartimiento del cassette. Esto no es un
funcionamiento defectuoso.

2 Deje la videocámara con la tapa del

cassette cerrada para enfriarla o calentarla
a la temperatura ambiente.

≥El indicador de estado destella durante

1 minuto aproximadamente, luego la
videocámara se apaga automáticamente.
Déjela de 1,5 a 2 horas.

3 Encienda de nuevo la videocámara, ajústela

al modo de grabación/reproducción de
cinta, luego controle si desaparece la
indicación de condensación.

Sobre todo en zonas frías, la humedad puede
congelarse. En este caso, necesita más tiempo
antes de que desaparezca la indicación de
condensación.

Ponga atención a la condensación aun antes
de que aparezca la respectiva indicación.

≥Si el indicador de condensación no se visualiza

en el monitor LCD y/o visor y Ud. nota que hay
condensación en el objetivo o en la unidad
principal, no abra la tapa del cassette, si no ésta
podría formarse también en las cabezas o en la
cinta del cassette.

Cuando el objetivo está empañado:

Ponga el interruptor [OFF/ON] en [OFF] y deje la
videocámara en este estado durante 1 hora.
Cuando el objetivo llega próximo a la temperatura
ambiente, la capa empañada desaparece de
forma natural.

Acerca de las cabezas sucias

ª

Si las cabezas (las piezas más a contacto con
la cinta) de vídeo se ponen sucias, la normal
grabación y reproducción no se ejecutan
correctamente. Limpie dichas cabezas con un
limpiador de cabeza de vídeo digital.

≥Inserte el limpiador de cabeza en la

videocámara, ajuste ésta al modo de
reproducción de cinta y reprodúzcala durante
más o menos de 10 segundos. (Si no para la
reproducción, ésta lo hace automáticamente a
los 15 segundos.)

≥Le recomendamos que limpie periódicamente

las cabezas.

Si las cabezas se ensucian, durante la
grabación aparece “LIMPIAR CABEZAL”.
Además durante la reproducción, surgen los
síntomas a continuación.

≥Aparece ruido parcial en forma de mosaico o

bien el sonido se interrumpe.

≥Aparecen bandas horizontales, negras o

azules, en forma de mosaico.

≥La entera pantalla se pone negra sin imagen

ni sonido.

Cuando no puede ejecutarse la normal
reproducción incluso después de limpiar las
cabezas.

Una posible causa es que la grabación no pudo
ejecutarse por el hecho de que las cabezas
estaban sucias al momento de la grabación.
Limpie las cabezas y ejecute de nuevo la
grabación y la reproducción. Si puede ejecutarse
la normal reproducción quiere decir que las
cabezas están limpias. Antes de una grabación
importante, tenga cuidado de llevar a cabo un
ensayo para asegurarse de que pueda ejecutarse
la normal grabación.
≥Si las cabezas se ponen sucias poco después

de limpiarlas, el problema puede ser imputable
a la cinta. Si es así, pruebe con otro cassette.

≥Durante la reproducción, la imagen o el sonido

pueden ser interrumpidos momentáneamente,
pero esto no es un funcionamiento defectuoso
de la videocámara. (Esto puede deberse a que
la reproducción se interrumpió por la suciedad o
el polvo que en ese momento adhería a las
cabezas.)

Acerca de la videocámara

ª
≥Cuando la videocámara se usa durante un largo

periodo de tiempo, su cuerpo se calienta, lo
cual no significa un funcionamiento defectuoso.

Mantenga la videocámara digital lo más lejos
que sea posible de equipos
electromagnéticos (como un horno de
microonda, televisores, vídeo juegos etc.).

≥Si usa la videocámara digital encima o cerca de

un televisor, las imágenes y el sonido en la
videocámara digital pueden desorganizarse por
la radiación de las ondas electromagnéticas.

≥No use la videocámara digital cerca de

teléfonos móviles porque lo de hacerlo podría
producir ruido afectando negativamente las
imágenes y el sonido.

≥Un campo magnético fuerte generado por los

altavoces y motores grandes puede dañar los
datos grabados o distorsionar las imágenes.

91

LSQT1170

LSQT1170SPA.book 92 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Otros

≥La radiación de ondas electromagnéticas

generada por microprocesadores puede afectar
negativamente la videocámara digital,
distorsionando las imágenes y el sonido.
Si la videocámara digital se afecta negativamente por

≥

equipos electromagnéticos y cesa de funcionar
correctamente, apague la videocámara y quite la
batería o desconecte el adaptador de CA. Luego
vuelva a insertar la batería, o a conectar el adaptador
de CA, y a encender la videocámara.

No utilice la videocámara digital cerca de
transmisores de radio o líneas de alta tensión.

Si graba cerca de transmisores de radio o líneas de

≥

alta tensión-, las imágenes grabadas y el sonido
pueden salir afectados negativamente.

No rocíe insecticida o productos volátiles en
la videocámara.

≥Si rocía en la videocámara estos productos

químicos, el cuerpo de la cámara puede
deformarse y hacer que la capa superficial se
desconche.

≥No deje la videocámara en contacto con

productos de caucho o plástico durante largos
tiempos.

Cuando usa su videocámara en un lugar
arenoso o polvoriento como una playa, no
deje entrar arena ni polvo fino en su cuerpo y
en sus terminales. Además, no deje que la
videocámara se moje.

≥La arena y el polvo pueden dañar la

videocámara o el cassette. (Tenga especial
cuidado cuando inserta o saca el cassette.)

≥Si salpica agua de mar por accidente en la

videocámara, humedezca un paño suave con
agua del grifo, apriete para escurrir bien el agua
y limpie cuidadosamente el cuerpo de la
videocámara. A continuación, pase un paño
suave y seco.

Cuando transporta la videocámara no la deje
caer ni le choque contra.

≥Un fuerte golpe contra la videocámara puede

hacer romper su cubierta, originando un
funcionamiento defectuoso.

No use gasolina, diluyente de pintura o
alcohol para la limpieza de la videocámara.

≥Antes de limpiar, quite la batería o desenchufe

el cable eléctrico de CA de la toma de corriente
de CA.

≥Puede descolorarse el cuerpo de la cámara y

hacer que la capa superficial se desconche.

≥Limpie la videocámara con un trapo suave y

seco para quitar el polvo y las huellas
dactilares. Para quitar las manchas tenaces,
tuerza bien un trapo remojado en un detergente
neutro diluido con agua, luego con éste limpie la
videocámara. Luego, le pase encima un trapo
seco.

92

LSQT1170

≥Cuando usa un trapo de polvo químico, siga las

instrucciones.

No utilice la videocámara como equipo de
vigilancia u otro uso empresarial.

≥Si utiliza la videocámara durante un largo

tiempo, aumenta su temperatura interna la cual,
por consiguiente, puede provocar un
funcionamiento defectuoso.

≥Esta videocámara no fue diseñada para uso

empresarial.

Cuando no va a usar la videocámara durante
un largo tiempo.

≥Cuando almacena la unidad en un armario, le

recomendamos que meta en él un desecador
(silicagel).

Acerca de la batería

ª

La batería usada en la videocámara es una
batería de ion de litio recargable. Esta batería es
sensible a la temperatura y la humedad. El efecto
de la temperatura se agrava a medida que ésta
aumenta o disminuye. En el rango de las bajas
temperaturas, puede no aparecer la indicación de
plena carga o bien puede aparecer la indicación
de batería baja después de 5 minutos desde que
se empezó a usar. Además en temperatura alta,
puede activarse la función de protección
inhabilitando el uso de la videocámara.

Asegúrese de quitar la batería después del
uso.

≥Si deja unida la batería a la videocámara se

consume electricidad durante un minuto aunque
la videocámara esté desconectada. Si deja la
batería unida a la videocámara durante mucho
tiempo puede descargarse excesivamente. La
batería llega a ser inservible tras ser cargada.

≥La batería tiene que ser almacenada en un

lugar fresco y sin humedad, con una
temperatura lo más constante que sea posible.
(Temperatura recomendada: de 15 oC a 25 oC,
humedad recomendada: 40% a 60%)

≥Las temperaturas muy bajas o muy altas hacen

acortar la duración de la batería.

≥Si guarda la batería en lugares caracterizados

por alta temperatura, alta humedad o
humeantes de aceite los terminales pueden
corroerse y originar un funcionamiento
defectuoso.

≥Por lo que respecta al almacenamiento de la

batería durante un largo período de tiempo, le
recomendamos que la cargue una vez por año
y vuelva a almacenarla después de que esté
agotada toda su capacidad de carga.

≥Tienen que ser quitados el polvo u otras

materias pegadas a los terminales de la batería.

LSQT1170SPA.book 93 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Otros

Prepare baterías de repuesto cuando sale
para grabar.

≥Prepare baterías apropiadas para un período

de 3 a 4 veces más largo que el durante el que
quiere grabar imágenes. En lugares fríos como
en un punto de esquí, el período durante el que
puede grabar imágenes se acorta.

≥Cuando viaja no se olvide llevar consigo un

adaptador de CA, de manera que pueda
recargar las baterías cuando llegue a destino.

Si deja caer accidentalmente la batería,
verifique si los terminales no están
deformados.

≥La conexión de una batería deformada a la

videocámara o al adaptador de CA puede dañar
la videocámara o el adaptador de CA.

No tire las baterías viejas al fuego.

≥El hecho de calentar las baterías o tirarlas al

fuego produce una explosión.

≥Por si el tiempo de funcionamiento es muy corto

aun después de que la batería haya sido
cargada, ésta es inservible. Pues compre una
batería nueva.

Acerca del adaptador de CA

ª
≥Cuando la batería está caliente, la carga

necesita un tiempo más largo que lo normal.

≥Si la temperatura de batería es muy alta o muy

baja, la lámpara [CHARGE] puede seguir
destellando y no cargarse la batería. Después
de reducirse o aumentar lo bastante la
temperatura, la recarga inicia automáticamente.
Pues, espere un rato. Si la lámpara sigue
todavía destellando aun después de la recarga,
la batería o el adaptado de CA pueden ser
defectuosas. Si es así, contacte al proveedor.

≥Cuando se usa el adaptador de CA cerca de

una radio, puede haber distorsión en la
recepción de la radio. Aleje el adaptador de CA
a 1 metro o más de la radio.

≥Cuando usa el adaptador de CA, puede

escuchar un cierto ruido. Pero esto es normal.

≥Después del uso, tenga cuidado de

desconectar el cable eléctrico de CA de la toma
de corriente de CA. (Si lo deja conectado se
consume electricidad durante un minuto.)

≥Siempre mantenga limpios los electrodos del

adaptador de CA y de la batería.

Acerca del cassette

ª

Nunca coloque el cassette en un lugar con
alta temperatura.

≥La cinta puede resultar dañada, produciendo

ruido en forma de mosaico mientras que graba.

Al almacenar el cassette después del uso,
tenga cuidado de rebobinar la cinta hasta el
comienzo y sacarla fuera.

≥Si deja el cassette en la videocámara durante

más de 6 meses (según sean las condiciones
de almacenamiento) o bien la deja parada a
mitad, la cinta puede aflojarse y dañarse.

≥Una vez cada 6 meses, enrolle la cinta hasta el

fin y, luego, la rebobine hasta el comienzo. Si
deja el cassette durante 1 año o más a lo largo
sin enrollarla ni rebobinarla, la cinta puede
deformarse debido al tendido o a la contracción
imputable a la temperatura y la humedad. La
cinta enrollada puede pegarse a sí misma.

≥El polvo, la luz directa del sol (los rayos

ultravioletas) y la humedad pueden perjudicar la
cinta. Su uso puede dañar la videocámara y las
cabezas.

≥Después del uso, tenga cuidado de rebobinar la

cinta hasta el comienzo, meta el cassette en su
caja para protegerlo contra el polvo y
almacénelo en sentido vertical.

Mantenga el cassette lejos del fuerte
magnetismo.

≥Aparatos que usan imanes como collares

magnéticos y juguetes tienen una fuerza
magnética más fuerte que lo esperado. Éstos
pueden borrar el contenido de una grabación o
puede hacer aumenta el ruido.

93

LSQT1170

LSQT1170SPA.book 94 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Otros

ª Monitor LCD/Visor

Monitor LCD

≥Cuando el monitor LCD se ensucia, límpielo con

un trapo suave.

≥En lugares donde ocurren drásticos cambios de

temperatura, puede formarse condensación en
el monitor LCD. Límpielo con un paño suave y
seco.

≥Si su videocámara está sumamente fría, el

monitor LCD resulta un poco más oscuro que lo
habitual inmediatamente después de
suministrar alimentación. Sin embargo, tan
pronto como aumenta la temperatura interno, él
vuelve al brillo normal.

Se utiliza una tecnología de extraordinaria
precisión para producir la pantalla del
monitor LCD cuya característica es una
cantidad de 105.000 píxeles
aproximadamente. El resultado es que tiene
más del 99,99% de píxeles efectivos y un
solo 0,01% de los píxeles inactivos o
siempre encendidos. Sin embargo, esto no
es un funcionamiento defectuoso y no afecta
la imagen grabada.

Visor

Se utiliza una tecnología de extraordinaria
precisión para producir la pantalla del visor
cuya característica es una cantidad de

113.000 píxeles aproximadamente. El
resultado es que tiene más del 99,99% de
píxeles efectivos y un solo 0,01% de los
píxeles inactivos o siempre encendidos. Sin
embargo, esto no es un funcionamiento
defectuoso y no afecta la imagen grabada.

Inspección periódica

ª
≥Para mantener la más alta calidad de la

imagen, le recomendamos que cambie las
piezas gastadas, tales como las cabezas de
vídeo, cada 1000 horas de uso. (Sin embargo,
esto depende de las condiciones de
funcionamiento como la temperatura, humedad
y polvo.)

Explicación de términos

ª Balance automático del blanco

El ajuste del balance del blanco reconoce el color
de la luz ajustándolo de manera que el color
blanco se ponga más puro. La videocámara
define el matiz de la luz que pasa a través del
objetivo y del sensor del balance del blanco,
juzgando de ese modo la condición de grabación,
y selecciona el ajuste del matiz más próximo.
Esto se llama ajuste automático del balance del
blanco. Sin embargo, como la videocámara sólo
memoriza la información sobre el color del blanco
bajo muchas fuentes de luz, el ajuste del balance
automático del blanco no funciona normalmente
bajo otras fuentes de luz.

10 000K

9 000K
8 000K

7 000K
6 000K

5 000K

4 000K

1)

3 000K

2 000K

1 000K

Fuera de la gama efectiva de ajuste de balance
de blanco automático, la imagen se pondrá rojiza
o azulada. Incluso dentro de la gama efectiva del
ajuste de balance automático del blanco, dicho
ajuste podría no funcionar adecuadamente si
hubiese más de una fuente de luz. Para la gama
del ajuste funcional del balance del blanco
automático, utilice el modo de ajuste manual del
balance del blanco.

1) Gama efectiva del ajuste de balance del

blanco automático de esta videocámara

2) Cielo azul

3) Pantalla del televisor

4) Cielo nublado (lluvia)

5) Luz del sol

6) Luz fluorescente blanca

7) 2 horas después del amanecer o antes del

atardecer

8) 1 hora después del amanecer o antes del

atardecer

9) Luz halógena

10) Luz incandescente

11) Amanecer o atardecer

12) Luz de una vela

10)

11)

12)

2)

3)

4)

5)

6)

7)

8)

9)

94

LSQT1170

LSQT1170SPA.book 95 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Otros

ª Balance del blanco

La imagen grabada por esta videocámara puede
ponerse azulada o rojiza bajo el efecto de las
fuentes de luz. Para evitar estos fenómenos,
ajuste el balance del blanco.
El ajuste del balance del blanco define el color
blanco bajo distintas fuentes de luz.
Reconociendo cuál es el color blanco bajo la luz
del sol y cuál es el blanco bajo una lámpara
fluorescente, la videocámara puede ajustar el
blanco entre los demás colores.
Como el color blanco es la referencia de todos los
colores (luz), la videocámara puede grabar
imágenes en un matiz natural si puede reconocer
la referencia del color blanco.

Enfoque automático

ª

El enfoque automático desplaza el objetivo en
adelante o atrás dentro de la videocámara a fin
de hacer enfocar al sujeto.

El enfoque automático tiene las
características a continuación.

≥Ajusta de manera que las líneas verticales de

un sujeto se vean más claramente.

≥Trata de llevar en el enfoque un objeto con más

alto contraste.
≥Sólo enfoca el centro de la pantalla.
Debido a estas características, el enfoque
automático no funciona correctamente en las
situaciones a continuación. Las imágenes
grabadas en el modo de enfoque manual.

Grabación de sujetos cuyos extremos uno
está cerca de la videocámara en tanto que el
otro está lejos

Como el enfoque automático se ajusta en el

≥

centro de la imagen, puede ser imposible enfocar
a un sujeto ubicado en primer plano y en el fondo.

Grabación de objetos detrás de un vidrio
cubierto con polvo o sucio

≥El sujeto detrás de un vidrio no puede ser

enfocado porque se enfoca un vidrio sucio.

Grabación de objetos rodeados por otros
objetos con superficies brillantes o que
reflejan mucho la luz

El sujeto de grabación puede ponerse desenfocado

≥

debido a la videocámara que enfoca objetos con
superficies brillantes o que reflejan la luz.

Grabación de objetos en un entorno oscuro

La videocámara no puede enfocar correctamente

≥

porque la información sobre la luz que pasa a
través del objetivo se reduce notablemente.

Grabación de sujetos que se mueven
rápidamente

≥Como la lente interna del enfoque se mueve

mecánicamente, no puede seguir a sujetos
quienes se mueven rápidamente.

Grabación con poco contraste

≥Como la videocámara logra enfocar sobre la

base de líneas verticales, un objeto con poco
contraste, por ejemplo una pared blanca,
puede quedar desenfocado.

95

LSQT1170

LSQT1170SPA.book 96 ページ ２００６年１２月１３日　水曜日　午後６時１３分

Especificaciones

Especificaciones

Especificaciones

Videocámara digital

Información para su seguridad

Fuente de alimentación:

CC 7,9/7,2 V

Consumo de corriente:

Grabación
4,1 W

Formato de la grabación:

Mini DV (Formato SD de vídeo digital para uso del
consumidor)

Cinta utilizada:

Vídeocinta digital de 6,35 mm

Tiempo de grabación/reproducción:

SP: 80 min; LP: 120 min (con DVM80)

Vídeo
Sistema de grabación:

Componente digital

Sistema de televisión:

CCIR: 625 líneas, 50 campos señal de color PAL

Audio
Sistema de grabación:

Grabación digital PCM
16 bit (48 kHz/2 canales), 12 bit (32 kHz/4 canales)

Sensor de la imagen:

Sensor de la imagen por CCD de 1/6 pulgadas

Objetivo:

Iris automático, F1.8 a F3.9,
Distancia focal; 1,9 mm a 57,0 mm
Macro (Enfoque automático de entera gama)

Diámetro del filtro:

30,5 mm

Zoom:

Potencia zoom 30:1

Monitor:

2,5-pulgadas LCD

Visor:

Visor electrónico de color

Micrófono:

Estéreo (con función de zoom)

Altavoz:

1 altavoz redondo

Iluminación estándar:

1.400 lx

Iluminación mínima necesaria:

2 lx (Modo vista nocturna de color)

Nivel de salida del vídeo:

1,0 Vp-p, 75 h

Nivel de salida de audio (línea):

316 mV, 600 h

USB:

No hay respaldo protector de copyright

Interfaz digital:

Terminal de salida DV (IEEE1394, de 4 contactos)

‰ 20 mm

Dimensiones:

82,0 mm (W)
(excluyendo la porción de proyección)

Peso:

Aprox. 410 g (sin batería suministrada, cassette DV
y tapa del objetivo)
Aprox. 480 g (con batería suministrada, cassette DV
y tapa del objetivo)

Temperatura de funcionamiento:

oC a 40 oC

0

Humedad de funcionamiento:

10% a 80%

Cámara Web
Compresión:

Motion JPEG

Tamaño de la imagen:

320

Velocidad de encuadre:

Aprox. 6 fps

Adaptador de CA VSK0651

Información para su seguridad

Fuente de alimentación:

CA 110 V a 240 V, 50/60 Hz

Consumo de corriente:

19 W

Salida de CC:

CC de 7,9 V, 1,4 A (funcionamiento de la
videocámara)
CC de 8,4 V, 0,65 A (carga de la batería)

Dimensiones:

61 mm (W)

Peso:

Aprox. 110 g
Las especificaciones están sujetas a cambios sin

previo aviso.

k69,0 mm (H)k120,0 mm (D)

k240 píxeles (QVGA)

k32 mm (H)k91 mm (D)

96

LSQT1170

LSQT1170SWE.book 97 ページ ２００６年１２月２１日　木曜日　午後１時０分

SVENSKA

Säkerhetsinformation

VARNING:

FÖR ATT REDUCERA RISKEN FÖR BRAND,
ELEKTRISK STÖT ELLER
PRODUKTSKADA:
≥ UTSÄTT INTE DEN HÄR APPARATEN

FÖR REGN, FUKT, DROPPAR ELLER
SKVÄTT OCH SE ÄVEN TILL ATT INGA
OBJEKT FYLLDA MED VÄTSKA, SÅSOM
VASER, PLACERAS PÅ APPARATEN.

≥ ANVÄND ENDAST REKOMMENDERADE

TILLBEHÖR.

≥ DEMONTERA INTE INNESLUTNINGEN

(ELLER BAKSIDAN). DET FINNS INGA
DELAR I APPARATEN SOM KAN
REPARERAS AV ANVÄNDAREN. LÅT
UTBILDAD SERVICEPERSONAL UTFÖRA
SERVICE OCH REPARATIONER.

VARNING!

≥FÖR ATT APPARATEN SKA FÅ GOD

VENTILATION, INSTALLERA ELLER
PLACERA DEN INTE I EN BOKHYLLA, ETT
INBYGGT SKÅP ELLER I ANDRA
BEGRÄNSADE UTRYMMEN. FÖR ATT
FÖREBYGGA RISK FÖR ELSTÖTAR OCH
BRAND PÅ GRUND AV ÖVERHETTNING,
KONTROLLERA ATT GARDINER ELLER
ANDRA FÖREMÅL INTE FÖRHINDRAR
APPARATENS VENTILERING.

≥SE TILL ATT ENHETENS

VENTILATIONSÖPPNINGAR INTE ÄR
FÖRTÄPPTA AV TIDNINGAR,
BORDSDUKAR, GARDINER ELLER
LIKNANDE FÖREMÅL.

≥STÄLL INGA FÖREMÅL MED ÖPPEN LÅGA,

SÅ SOM ETT TÄNT STEARINLJUS, OVANPÅ
ENHETEN.

≥GÖR DIG AV MED BATTERIER PÅ ETT

MILJÖVÄNLIGT SÄTT.

DENNA ENHET ÄR AVSEDD FÖR
ANVÄNDNING PÅ PLATSER MED TROPISKT
KLIMAT.

ª Läs noggrant igenom

bruksanvisningen och använd
videokameran på rätt sätt.

≥Eventuella personskador eller materiella

skador till följd av annan användning än vad

som beskrivs i denna bruksanvisning är helt

på användarens ansvar.

Prova videokameran.

Glöm inte att prova videokameran innan du börjar
spela in din första viktiga tilldragelse. Kontrollera
att den fungerar ordentligt och spelar in som den
ska.

Tillverkaren åtar sig inget ansvar för
inspelningsinnehåll som gått förlorat.

Under inga omständigheter kan tillverkaren hållas
ansvarig för inspelningar som gått förlorade på
grund av fel på videokameran, dess tillbehör eller
kassetter.

Följ noga lagstiftningen om upphovsrätt.

Inspelning av förinspelade band, skivor, annat
publicerat eller i media utsänt material för annat
än ditt eget privata bruk kan strida mot
lagstiftningen om upphovsrätt. Även för privat
bruk kan det finnas begränsningar i rätten att
spela in visst material.
≥Videokameran använder teknologier som är

upphovsrättsskyddade och skyddas genom

patent och immateriella rättigheter som gäller

för Japan och U.S.A. För att använda dessa

upphovsrättsskyddade teknologier krävs

tillstånd från Macrovision Company. Det är

förbjudet att demontera eller modifiera

videokameran.

≥Alla andra företags- och produktnamn som

omnämns i dessa användningsinstruktioner är

varumärken eller registrerade varumärken för

respektive företag.

Sidhänvisningar

Sidhänvisningar anges med tankstreck på var
sida om siffrorna, till exempel:

Beskrivningen indikerar nästa steg i menyn med
>>.

-00-

Uttaget ska vara installerat i närheten av
utrustningen och det ska vara lättåtkomligt.
Nätkabelns kontakt ska förbli i användbart skick.
För att helt och hållet koppla bort den här
apparaten från spänningsnätet ska nätkabelns
kontakt kopplas bort från nätuttaget.

97

LSQT1170

LSQT1170SWE.book 98 ページ ２００６年１２月２１日　木曜日　午後１時０分

ª EMC Elektrisk och magnetisk

kompatibilitet

Denna symbol (CE) finns på märkplattan.

Använd endast de tillbehör som

Information om kassering för användare
av elektrisk & elektronisk utrustning
(privata konsumenter)

rekommenderas.

≥Använd bara den bifogade AV-kabeln.
≥Om du använder en annan kabel som säljs

separat, se till att den inte är längre än 3 meter.

hantering, inhämtning och återvinning, ska
dessa produkter lämnas på
återvinningscentraler, där de tas emot utan
kostnad. I vissa länder kan du som ett
alternativ lämna in dina produkter hos
återförsäljaren, när du köper en
motsvarande, ny produkt.
Om denna produkt avyttras korrekt sparas
värdefulla resurser och eventuellt negativa
effekter på den mänskliga hälsan och miljön
förhindras, vilket kan bli fallet vid felaktig
avyttring. Kontakta din lokala myndighet för
mer information om var din närmsta
återvinningsstation finns.
Böter kan tillämpas vid felaktig avyttring av
dessa sopor, i enlighet med lagstiftningen i
landet.

Om denna symbol
finns på produkterna
och/eller
medföljande
dokumentation,
betyder det att
förbrukade elektriska
och elektroniska
produkter inte ska
blandas med vanliga
hushållssopor.
För korrekt

98

LSQT1170

För företagsanvändare inom den
Europeiska gemenskapen

Om ni vill kassera elektrisk eller elektronisk
utrustning, vänligen kontakta er
återförsäljare eller leverantör för mer
information.

Information om kassering i övriga länder
utanför den Europeiska gemenskapen

Denna symbol gäller bara inom den
Europeiska gemenskapen.
Om du vill kassera denna produkt ska du
kontakta de lokala myndigheterna eller din
återförsäljare, och fråga om korrekt
avyttringsmetod.

LSQT1170SWE.book 99 ページ ２００６年１２月２１日　木曜日　午後１時０分

Innehåll

Säkerhetsinformation..................................... 97

Innan du börjar använda kameran

Tillbehör....................................................... 100

Extra tillval ................................................... 100

Identifiering och hantering av

kameradelar .............................................. 100

Sätta på linslocket ....................................... 102

Handrem ...................................................... 102

Strömkälla.................................................... 103

Laddningstid och inspelningstid................... 104

Sätta på kameran ........................................ 104

Att ställa in datum och klockslag.................. 105

Att använda LCD-skärmen .......................... 106

Att använda bildsökaren .............................. 106

Snabbstart ................................................... 107

Att sätta i/ta ur en kassett ............................ 108

Att välja läge................................................ 109

Hur du använder en styrspak (joystick) ....... 109

Hjälpläge...................................................... 110

Att byta språk............................................... 111

Att använda menyskärmen .......................... 111

Justering av LCD-skärmen/bildsökaren....... 112

Inspelningsfunktion

Kontrollera före inspelning ........................... 113

Att spela in på ett band................................ 114

Inspelningskontroll ....................................... 114

Blanksökningsfunktion ................................. 115

Inspelning av en stillbild på kortet

(Stillbildstagning)....................................... 115

In-/utzoomningsfunktion............................... 116

Spela in dig själv.......................................... 117

Funktionen motljuskompensation ................ 117

Funktionerna för färgseende i mörker.......... 118

Läget för varma och mjuka hudtoner ........... 118

In-/utzoomningsfunktion............................... 119

Funktionen vindbrusreducering ................... 119

Inspelning av bilder för TV-apparater med

bredbildsformat ......................................... 120

Funktionen bildstabilisator ........................... 120

Inspelning i olika förhållanden

(Scenläge)................................................. 121

Inspelning i naturliga färger

(Vitbalans)................................................. 122

Manuell inställning av fokus......................... 123

Manuell inställning av slutartid/

bländaröppning ......................................... 123

Uppspelningsläge

Uppspelning av band................................... 125

Uppspelning med stillbildsframmatning....... 126

Uppspelning på TV...................................... 126

Redigeringsläge

Att kopiera på en DVD-inspelare eller en

videobandspelare (Kopiering)................... 127

Hur man använderen DV-kabel för

inspelning (Digital kopiering)..................... 127

Hur du använder videokameran som

webbkamera (Windows XP SP2) .............. 128

Användning på Macintosh ........................... 129

Meny

Menylista ..................................................... 130

Menyer som berör bildtagning..................... 131

Uppspelningsmenyer................................... 132

Andra menyer.............................................. 132

Övrigt

Indikeringar.................................................. 133

Varnings- och alarmindikeringar.................. 134

Funktionerna går inte att använda

samtidigt ................................................... 135

Innan du kontaktar reparatören

(Problem och lösningar)............................ 135

Försiktighetsmått vid användning................ 138

Ordförklaring................................................ 141

Tekniska data

Tekniska data.............................................. 143

99

LSQT1170

LSQT1170SWE.book 100 ページ ２００６年１２月２１日　木曜日　午後１時０分

Innan du börjar använda kameran

Innan du börjar använda kameran

Tillbehör

Följande tillbehör levereras med kameran.

1)

VSK0651B

(DE-974GC)

2)

1) Nätadapter, likströmskabel, nätkabel

2) Batteripaket -103-

3) A/V-kabel -127-

Extra tillval

1) Nätadapter (VW-AD11E)

2) Batteripaket (Litium/CGR-DU06/640 mAh)

3) Batteripaket (Litium/CGA-DU07/680 mAh)

4) Batteripaket (Litium/CGA-DU12/1150 mAh)

5) Batteripaket (Litium/CGA-DU14/1360 mAh)

6) Batteripaket (Litium/CGA-DU21/2040 mAh)

7) Konverteringslins för vidvinkel
(VW-LW3007E)

8) Konverteringslins för tele (VW-LT3014E)

9) ND-filter (VW-LND30E)

10) MC-skydd (VW-LMC30E)

11) Stativ (VW-CT45E)

12) DV-kabel (VW-CD1E)

≥Vissa extra tillbehör kanske inte finns att köpa i

alla länder.

K2GJ2DC00015

3)

K2CR2DA00004

K2KC4CB00022CGR-DU06

-103-

Identifiering och hantering av
kameradelar

ª Kamera

(1)

(2)

(1) Vitbalanssensor -122-

Handrem -102-

(2)
(3)

Lins

≥Fäst MC-skyddet (VW-LMC30E; extra

tillval), ND-filtret (VW-LND30E; extra tillval),
konverteringslinsen för tele (VW-LT3014E;
extra tillval) eller konverteringslinsen för
vidvinkel (VW-LW3007E; extra tillval)
framför ljusskyddet. Fäst inga andra
tillbehör på skyddet. (utom linslocket)

(4) Mikrofon (inbyggd, stereo) -116-, -119-

Ljud- och videoutgång [A/V] -127-

(5)

≥Använd bara den bifogade AV-kabeln,

annars kanske ljudet inte spelas upp
normalt.

(6) (7)

(3)

(4)

(5)

100

LSQT1170

(8)

DV

(6) Högtalare -125-

Knapp för uttagning av kassett

(7)

[OPEN/EJECT]
Kassettfack -108-

(8)

DV-uttag [DV] -127-

(9)

USB-uttag [ ]

(10)

-108-

(9) (10)
