Page 1

Operating Instructions

QUICK GUIDE GUIDE RAPIDE GUÍA RÁPIDA KURZANLEITUNG GUIDA RAPIDA SNELLE GIDS

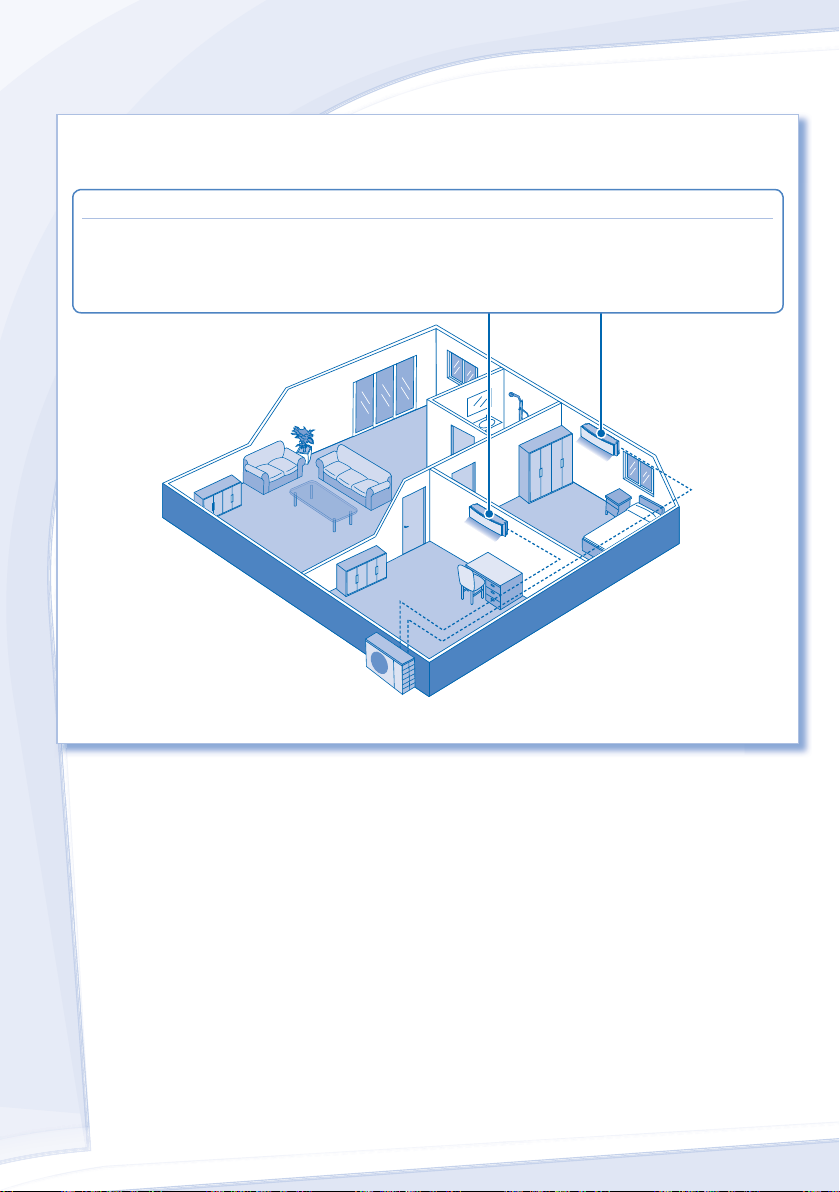

Air Conditioner

Model No. Indoor Unit Multi Split

Outdoor Unit

CS-MRE7MKE CU-2RE15MBE CS-MRE9MKE CU-2RE18MBE CS-MRE12MKE

ENGLISH

Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

FRANÇAIS

Avant d’utiliser l’appareil, lisez ce mode d’emploi dans son intégralité et conservez-le pour toute référence ultérieure.

ESPAÑOL

Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas como futuro elemento de consulta.

DEUTSCH

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

ITALIANO

Prima di utilizzare l’unità si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro.

NEDERLANDS

Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik.

QUICK GUIDE GUIDE RAPIDE GUÍA RÁPIDA KURZANLEITUNG GUIDA RAPIDA SNELLE GIDS

F567913

Page 2

ENGLISH Thank you for purchasing Panasonic Air Conditioner

TABLE OF CONTENTS

OPERATION CONDITION

NOTE :

TABLE DES MATIÈRES

CONDITION D’UTILISATION

REMARQUE :

Les illustrations de ce mode d’emploi sont fournies à titre d’exemple uniquement et peuvent présenter des différences par rapport à l’appareil proprement dit. Celui-ci peut être modiﬁ é sans préavis à des ﬁ ns d’amélioration.

CONTENIDO

CONDICIONES DE FUNCIONAMIENTO

NOTA :

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el ﬁ n de mejorar el producto.

TABLE OF CONTENTS

SAFETY PRECAUTIONS

REMOTE CONTROL

INDOOR UNIT

TROUBLESHOOTING

MULTI AIR CONDITIONER SYSTEM

INFORMATION

QUICK GUIDE

FRANÇAIS Nous vous remercions d’avoir porté votre choix sur un climatiseur Panasonic TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

TÉLÉCOMMANDE

UNITÉ INTÉRIEURE

DÉPANNAGE

SYSTÈME DE CLIMATISATION MULTIPLE

INFORMATIONS

GUIDE RAPIDE

DOS DE COUVERTURE

BACK COVER

4~5

6~7

12~13

14~15

OPERATION CONDITION

Use this air conditioner under the following temperature range

Temperature (°C)

COOLING

HEATING

* DBT: Dry bulb temperature * WBT: Wet bulb temperature

NOTE : The illustrations in this manual are for explanation

purposes only and may differ from the actual unit. It is subjected to change without notice for future improvement.

CONDITION D’UTILISATION

Utilisez ce climatiseur en respectant la plage de températures suivante

Température (°C)

REFROIDISSEMENT

CHAUFFAGE

* DBT: Température sèche * WBT: Température humide

REMARQUE :

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -10 -11

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -10 -11

Indoor Outdoor

*DBT *WBT *DBT *WBT

Unité intérieure Unité extérieure

*DBT *WBT *DBT *WBT

ESPAÑOL Muchas gracias por elegir una unidad de aire acondicionado Panasonic CONTENIDO

PRECAUCIONES DE SEGURIDAD

MANDO A DISTANCIA

UNIDAD INTERIOR

LOCALIZACIÓN DE AVERÍAS

SISTEMA DE AIRE ACONDICIONADO MÚLTIPLE

INFORMACIÓN

GUÍA RÁPIDA

CUBIERTA TRASERA

20~21

22~23

CONDICIONES DE FUNCIONAMIENTO

Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas

Temperatura (°C)

ENFRIAMIENTO

CALENTAMIENTO

* DBT: Temperatura en seco * WBT: Temperatura en húmedo

NOTA :

Máx. 32 23 43 26

Mín. 16 11 16 11

Máx. 30 - 24 18

Mín. 16 - -10 -11

Interior Exterior

*DBT *WBT *DBT *WBT

Page 3

DEUTSCH Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts

INHALT

BETRIEBSBEREICHE

HINWEIS :

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

INDICE

CONDIZIONI OPERATIVE

NOTA :

Le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall’apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modiﬁ ca senza preavviso e verranno aggiornati in base alle innovazioni future.

INHOUDSOPGAVE

GEBRUIKSOMSTANDIGHEDEN

OPMERKING :

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

INHALT

SICHERHEITSHINWEISE

FERNBEDIENUNG

INNENGERÄT

STÖRUNGSSUCHE

MULTI-SPLIT-KLIMASYSTEM

INFORMATIONEN

KURZANLEITUNG

ITALIANO Grazie per aver acquistato un climatizzatore Panasonic INDICE

PRECAUZIONI PER LA SICUREZZA

TELECOMANDO

UNITÀ INTERNA

SOLUZIONE DEI PROBLEMI

MULTI SISTEMA DI CLIMATIZZAZIONE

INFORMAZIONI

GUIDA RAPIDA

COPERCHIO POSTERIORE

28~29

30~31

RÜCKSEITE

36~37

38~39

BETRIEBSBEREICHE

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen

Temperatur (°C)

KÜHLEN

HEIZEN

* TK: Trockenkugeltemperatur * FK: Feuchtkugeltemperatur

HINWEIS :

CONDIZIONI OPERATIVE

Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo

Temperatura (°C)

RAFFREDDAMENTO

RISCALDAMENTO

* DBT:

Temperatura con bulbo secco

NOTA :

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -10 -11

Innen Außen

*DBT *WBT *DBT *WBT

Interna Esterna

*DBT *WBT *DBT *WBT

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -10 -11

* WBT:

Temperatura con bulbo bagnato

NEDERLANDS Hartelijk dank voor de aanschaf van de Panasonicairconditioner INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

44~45

AFSTANDSBEDIENING

46~47

BINNENUNIT

PROBLEMEN OPLOSSEN

MULTI- AIRCONDITIONING SYSTEEM

INFORMATIE

SNELLE GIDS

ACHTERKLEP

GEBRUIKSOMSTANDIGHEDEN

Gebruik deze airconditioner binnen het volgende temperatuurbereik

Temperatuur (°C)

KOELEN

VERWARMEN

* DBT: Droge bolttemperatuur * WBT: Natte bolttemperatuur

OPMERKING :

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -10 -11

Binnen Buiten

*DBT *WBT *DBT *WBT

Page 4

PRECAUZIONI PER LA SICUREZZA

AVVERTENZE

ATTENZIONE

AVVERTENZE

Ingresso aria

Uscita aria

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue. In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

AVVERTENZE

Questo simbolo indica un pericolo di morte o

Questo simbolo indica un rischio di lesioni o danni

lesioni gravi.

ATTENZIONE

materiali.

Le istruzioni sono classiﬁ cate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indica un’azione PROIBITA.

Questi simboli indicano azioni OBBLIGATORIE.

UNITÀ INTERNA E UNITÀ ESTERNA

L’uso di questo apparecchio non è destinato a persone con capacità ﬁ siche, sensoriali o mentali ridotte (compresi i bambin i), o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull’uso dell’apparecchio da una persona responsabile della loro sicurezza. Fare attenzione che i bambini non giochino con l’apparecchio.

Per la pulizia delle parti interne, la riparazione, l’installazione, la rimozione e la reinstallazione dell’unità, consultare un rivenditore autorizzato o uno specialista. L’installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Non installare l’unità in un ambiente con atmosfera potenzialmente esplosiva o inﬁ ammabile. La mancata esecuzione di ciò può causare un incendio.

Non inserire dita o altri oggetti nell’unità interna o esterna del condizionatore d’aria, i componenti rotanti possono provocare lesioni.

Non toccare l’unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

Non esporsi direttamente all’aria fredda per un periodo di tempo prolungato al ﬁ ne di evitare un raffreddamento eccessivo.

Non sedersi o camminare sull’unità, si può cadere in modo accidentale.

AVVERTENZE

Unità

Interna

Telecomando

Ingresso aria

Uscita aria

Ingresso aria

Unità

Esterna

Alimentazione

Uscita aria

TELECOMANDO

Non permettere a bambini piccoli di giocare con il telecomando, al ﬁ ne di evitare che ingeriscano accidentalmente le batterie.

ALIMENTAZIONE

Per evitare surriscaldamento e incendio, non utilizzare un cavo modiﬁ cato, un connettore, una prolunga o un cavo non speciﬁ cato.

Per evitare surriscaldamento, incendio o shock elettrico:

• Non condividere la presa di corrente con alri apparecchi.

• Non utilizzare con mani bagnate.

• Non piegare eccessivamente il cavo di alimentazione elettrica.

• Non mettere in funzione o arrestare l’unità inserendo o tirando la spina di alimentazione.

Page 5

ATTENZIONE

AVVERTENZE

ALIMENTAZIONE

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualiﬁ cato onde evitare rischi.

Per evitare scosse o incendio, si raccomanda fortemente l’installazione di un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD).

Per evitare surriscaldamento, incendio o shock elettrico:

• Inserire correttamente la spina di alimentazione.

• La polvere che si deposita sulla spina di alimentazione deve essere periodicamente rimossa con un panno asciutto.

Smettere di usare il prodotto quandosi veriﬁ ca un’anormalità/guasto escollegare la spina dalla presa di corrente o portare l’interruttore o il salvavita su OFF. (rischio di fumo/ﬁ amme/scosse elettrice)

Esempi di anormalità/guasto

• L’interruttore differenziale (ELCB) scatta di frequente.

• Si sente un odore di bruciato.

• Si nota un rumore o vibrazione anormale dell’unità.

• L’unità interna perde acqua.

• Il cavo o spina di alimentazione si scaldano in maniera anormale.

• Non è possibile controllare la velocità della ventola.

• L’unità smette immediatamente di funzionare quando la si accende.

• La ventola non si ferma neanche se si interrompe il funzionamento.

Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.

Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio.

Evitare scosse togliendo la corrente e staccando la spina nei seguenti casi:

- Prima di pulire o eseguire la manutenzione.

- Inutilizzo prolungato dell’apparecchio.

- Attività anomala delle spie luminose.

ATTENZIONE

UNITÀ INTERNA E UNITÀ ESTERNA

Non lavare l’unità interna con acqua, benzene, diluenti o polveri detergenti aggressive al ﬁ ne di evitare danni o corrosione all’unità. Non usare per la conservazione di attrezzatura di precisione, cibo, animali, piante, lavori d’arte e altri oggetti. Ciò può provocare un deterioramento qualitativo, ecc. Per evitare la propagazione di un incendio, non utilizzare apparecchi combustibili davanti alla presa d’aria. Non esporre piante o animali direttamente al ﬂ usso dell’aria per evitare lesioni, ecc.

Non toccare l’aletta in alluminio afﬁ lata, parti afﬁ late possono causare delle lesioni.

Non accendere l’unità interna quando si passa la cera sul pavimento. Dopo tale operazione, aerare accuratamente la stanza prima di mettere in funzione l’unità. Non installare l’unità in aree con presenza di olio e fumo per prevenire danni all’unità. Non smontare l’unità per la pulizia al ﬁ ne di evitare lesioni. Quando si pulisce l’unità, non salire su una panca instabile per evitare lesioni. Non posizionare un vaso o un contenitore d’acqua sull’unità. L’acqua può entrare nell’unità e ridurre l’isolamento. Ciò può causare uno shock elettrico. Non aprire la ﬁ nestra o la porta per un periodo di tempo prolungato durante il funzionamento in modalità FREDDO/SECCO. Assicurarsi che il tubo di drenaggio sia collegato correttamente e mantenere l’uscita dello scarico libera da canali di scolo, contenitori oppure non immergere in acqua al ﬁ ne di evitare la perdita d’acqua. Dopo un lungo periodo di uso o un utilizzo con qualsiasi attrezzatura che funziona con combustibile, areare regolarmente la stanza. Quando l’apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegno installata non si sia deteriorata, in modo da evitare la caduta dell’unità.

TELECOMANDO

Non utilizzare batterie ricaricabili (Ni-Cd). Può danneggiare il telecomando.

ITALIANO

Per prevenire malfunzionamenti o danni del telecomando:

• Se si prevede che l’apparecchio rimarrà inutilizzata per un periodo di tempo prolungato, rimuovere le batterie.

• Devono essere inserite nuove batterie dello stesso tipo che rispettano la polarità indicata.

ALIMENTAZIONE

Non tirare il cavo per staccare la spina al ﬁ ne di prevenire uno shock elettrico.

Page 6

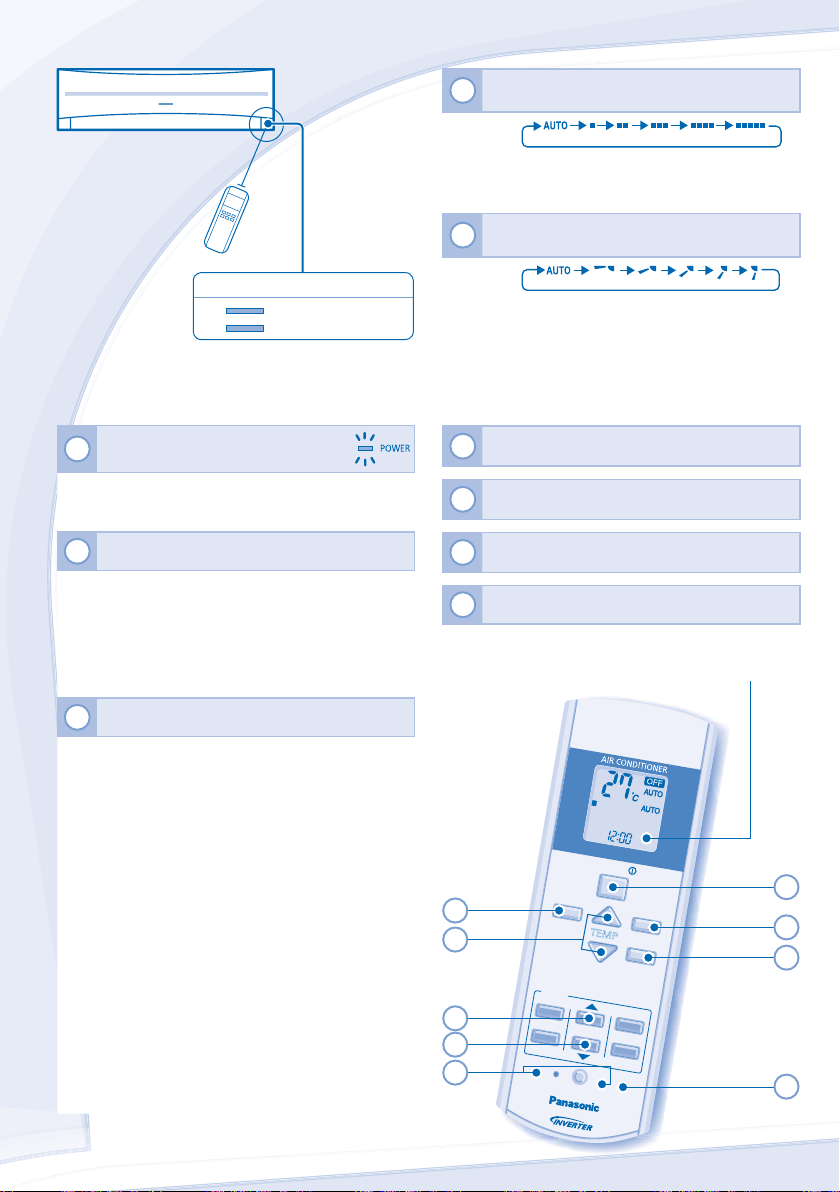

TELECOMANDO

MOD

TEM

OFF/

TIMER

SET

CAN

CEL

OFF

SET CHE

CK CLOCK

RESET

AIR

SWI

FAN SPEED

AIR

SWI

FAN

SPEED

AUTO HEAT

COOL

DRY

FAN

SPEED

AIR

SWING

Distanza massima: 8m

INDICATORE

POWER

(Verde)

TIMER

Premere il tasto del telecomando

PER ACCENDERE O SPEGNERE

L’UNITÀ

• Si prega di notare l’indicazione di spegnimento (OFF) sul display del telecomando per evitare l’avvio/arresto accidentale dell’unità.

PER IMPOSTARE LA TEMPERATURA

• Gamma di selezione: 16°C ~ 30°C.

• L’utilizzo dell’unità entro la temperatura consigliata può determinare dei risparmi di energia. MODALITÀ RISCALDAMENTO : 20°C ~ 24°C. MODALITÀ RAFFREDDAMENTO : 26°C ~ 28°C. MODALITÀ DEUMIDIFICAZIONE : 1°C ~ 2°C in meno della temperatura ambiente.

PER SELEZIONARE LA MODALITÀ OPERATIVA

MODALITÀ AUTO - Per la propria comodità

• Durante le seleziona l’indicatore di alimentazione lampeggia.

• L’unità seleziona la modalità operativa ogni 3 ore sulla base dell’impostazione della temperatura, della temperatura esterna e della temperatura ambiente.

MODALITÀ RISCALDAMENTO - Per godere dell’aria calda

• L’unità richiede un po’ di tempo per riscaldarsi. Durante

MODALITÀ RAFFREDDAMENTO - Per godere dell’aria fresca

• Per risparmiare energia mentre il condizionatore è in

questa operazione, l’indicatore POWER lampeggia.

modalità di raffreddamento, utilizzare delle tende per impedire l’ingresso di calore e della luce solare.

MODALITÀ DEUMIDIFICAZIONE - Per deumidiﬁ care l’ambiente

• La ventola dell’unità opera a bassa velocità, al ﬁ ne di eseguire l’operazione di raffreddamento in maniera molto delicata.

(Arancione)

SELEZIONE DELLA VELOCITÀ VENTOLA

(5 OPZIONI)

FAN SPEED

• Per la modalità automatica, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa.

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO

DELL’ARIA VERTICALE (5 OPZIONI)

AIR SWING

• Mantenere l’ambiente ventilato.

• In modalità COOL/DRY (FREDDO/ASCIUTTO), se è impostata l’opzione AUTO, la griglia per lo spostamento dell’aria si alzerà e abbasserà automaticamente.

• In modalità HEAT (CALDO), se è impostata l’opzione AUTO, la griglia per lo spostamento dell’aria si porta a una posizione predeterminata.

Tenere premuto per 5 secondi per oscurare o

ripristinare la luminosità dell’indicatore dell’unità.

Tenere premuto per circa 10 secondi per mostrare

l’impostazione della temperatura in °C o °F.

Premere per ripristinare l’impostazione predeﬁ nita

del telecomando.

Da non utilizzare in operazioni normali.

Display telecomando

3 2

6 7 9

4 5

Page 7

IMPOSTAZIONE TIMER

• Per accendere o spegnere l’unità a un’ora prestabilita.

OFF

Selezionare

l’accensione (ON)

o lo spegnimento

Impostare

l’orario

Confermare

(OFF) del timer

• Per cancellare l’accensione (ON) e lo spegnimento (OFF) del timer, premere premere

CANCEL

, quindi

OFF

• Quando si imposta il Timer ON (accensione), l’unità

potrebbe iniziare a funzionare prima dell’orario impostato (ﬁ no a 35 minuti prima), al ﬁ ne di raggiungere in tempo la temperatura desiderata.

• Il funzionamento del timer si basa sull’orario

impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l’impostazione dell’orario, consultare Preparazione del telecomando nel coperchio posteriore.

• Se il timer viene annullato manualmente o si

veriﬁ ca un’interruzione di alimentazione, è possibile ripristinare le impostazioni precedenti (quando ritorna

la corrente) premendo

SET

ITALIANO

Page 8

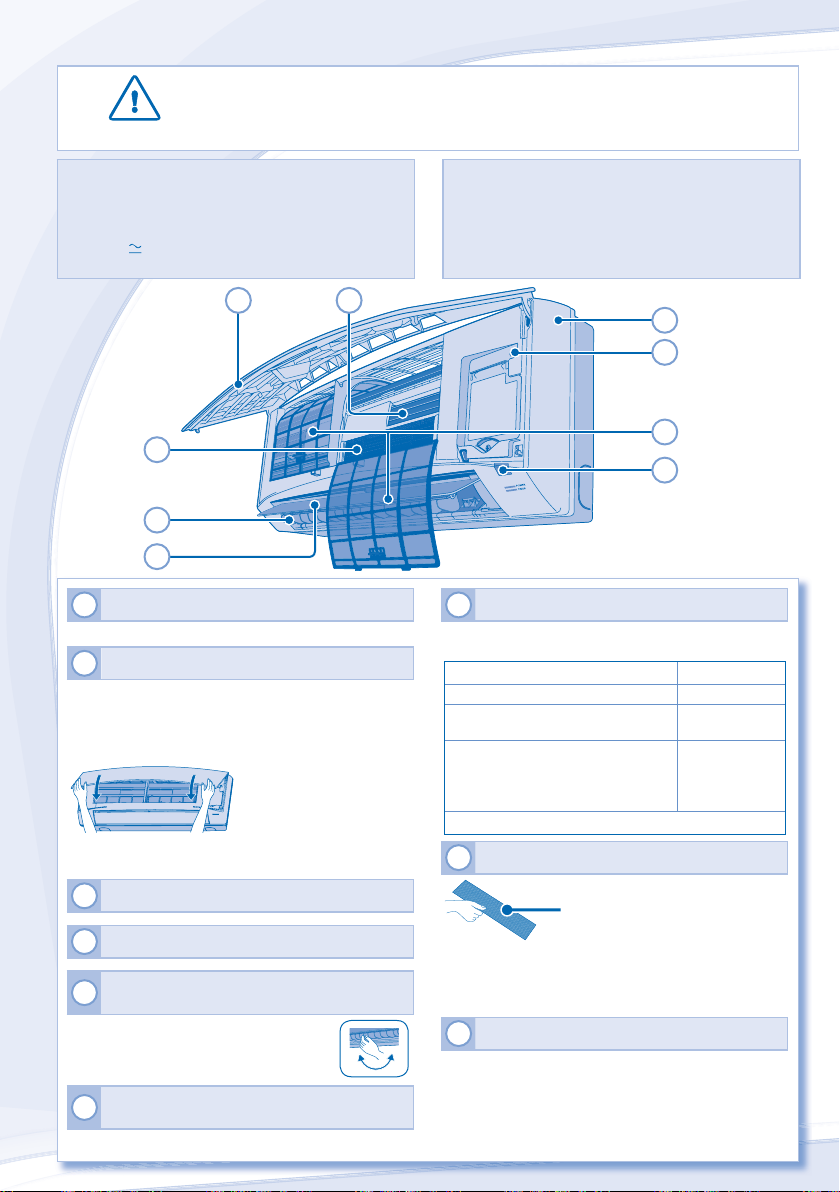

UNITÀ INTERNA

ISTRUZIONI PER IL LAVAGGIO

SUGGERIMENTI

• Spegnere l’apparecchio e staccare la spina prima di pulirlo.

• Non toccare l’aletta in alluminio, le parti afﬁ liate potrebbero

ATTENZIONE

ISTRUZIONI PER IL LAVAGGIO

• Non lavare l’apparecchio con benzene, solventi o polveri abrasive.

• Impiegare esclusivamente saponi o detergenti neutri per la casa ( pH7).

• Non usare acqua ad una temperatura superiore a 40°C.

causare lesioni.

SUGGERIMENTI

• Per assicurare una performance ottimale dell’unità, pulizia e manutenzione devono essere eseguite a intervalli regolari. Una unità sporca può causare malfunzionamento e può essere visualizzato il codice di errore “H99”. Consultare un rinvenitore autorizzato.

5 6

UNITÀ INTERNA

• Asciugare l’apparecchio con un panno morbido e asciutto.

PANNELLO ANTERIORE

Rimuovere il pannello anteriore

• Sollevare e tirare per rimuovere il pannello anteriore.

• Lavare delicatamente ed asciugare.

Chiudere il pannello anteriore

• Premere sulle estremità del pannello anteriore per chiuderlo in modo sicuro.

RICEVITORE TELECOMANDO

ALETTA IN ALLUMINIO

ALETTA DI DIREZIONE ORIZZONTALE DEL

FLUSSO D’ARIA

• Regolabile manualmente.

ALETTA DI DIREZIONE VERTICALE DEL

FLUSSO D’ARIA

• Non regolare manualmente.

1 7

TASTO AUT O OFF/ON

• Da utilizzare quando il telecomando è fuori posto o presenta anomalie.

Premere una volta. Automatico Premere e tenere premuto ﬁ no a quando

non si sente 1 bip, quindi rilasciare. Premere e tenere premuto ﬁ no a quando

non si sente 1 bip, quindi rilasciare. Premere nuovamente ﬁ no a quando si sentono 2 bip, quindi rilasciare.

Premere il tasto per spegnere.

• Pulire il ﬁ ltro con l’aspirapolvere, se necessario.

• Sostituire il ﬁ ltro ogni 10 anni o sostituire i ﬁ ltri

danneggiati. Codice: CZ-SA16P

• Ogni due settimane è necessario pulire i ﬁ ltri dell’aria.

• Lavare/risciacquare delicatamente i ﬁ ltri con acqua al

ﬁ ne di evitare danni alla loro superﬁ cie.

• Asciugare accuratamente i ﬁ ltri all’ombra, lontano da

ﬁ amme o dalla luce diretta del sole.

• Sostituire i ﬁ ltri danneggiati.

Azione Modalità

Raffreddamento

Riscaldamento

FILTRO SUPER ALLERU-BUSTER

Pulire il ﬁ ltro Super Alleru- Buster con un aspirapolvere.

FILTRO DELL’ARIA

Page 9

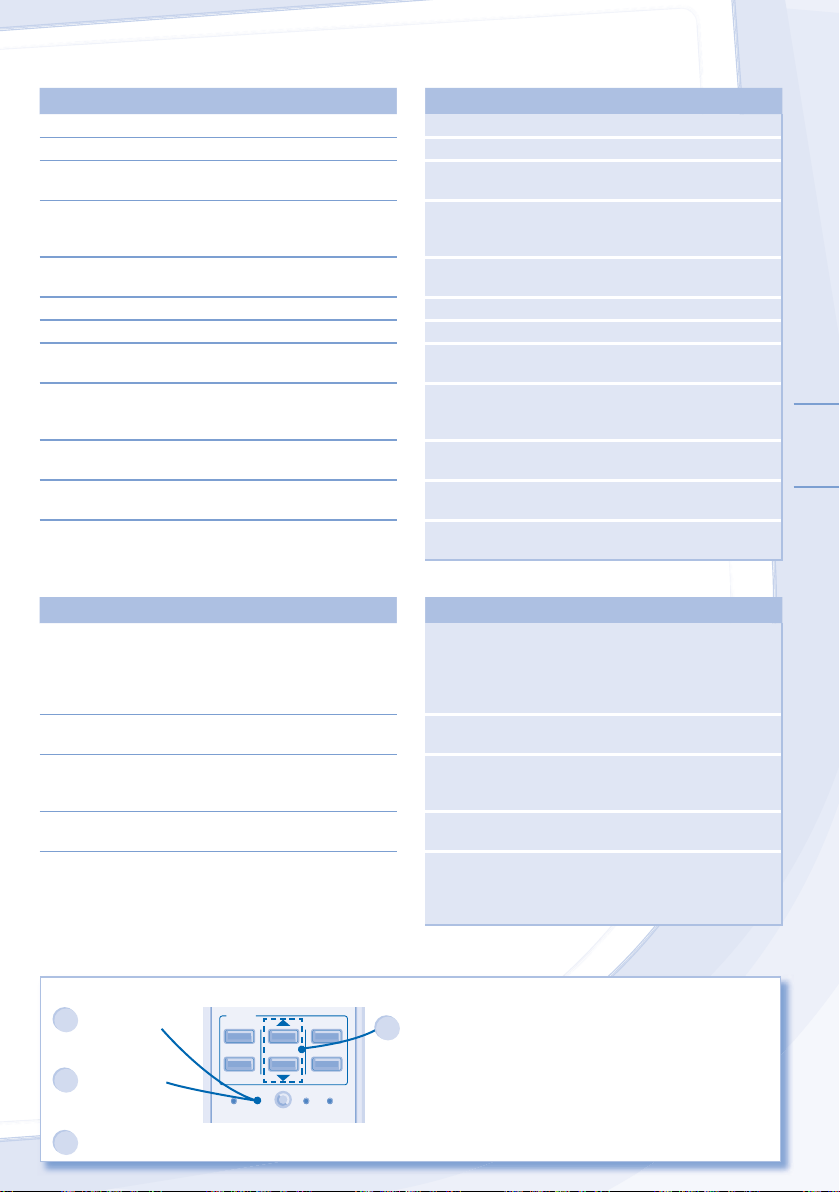

SOLUZIONE DEI PROBLEMI

Le condizioni seguenti indicano un guasto.

CONDIZIONE

CAUSA

Eseguire i controlli seguenti prima di rivolgersi all’assistenza.

CONDIZIONE

CONTROLLARE

Le condizioni seguenti indicano un guasto.

CONDIZIONE

Sembra che dall’unità interna fuoriesca della nebbia. ► • Effetto di condensa dovuto al processo di raffreddamento. Rumore di acqua durante il funzionamento. ► • Flusso del refrigerante all’interno dell’unità. L’ambiente ha un odore particolare. ► • Può essere dovuto a un odore di umido proveniente dai muri,

ai tappeti, dai mobili o dagli indumenti presenti nella stanza.

La ventola interna si arresta di tanto in tanto quando si imposta

► • Ciò consente di eliminare gli odori circostanti. la modalità di regolazione automatica della velocità della ventola.

Il ﬂ usso continua anche dopo l’interruzione del funzionamento. ► • Eliminazione del calore restante dall’unità interna (massimo

30 secondi). L’operazione è ritardata di qualche minuto dopo il riavvio. ► • Il ritardo è una protezione del compressore dell’apparecchio. Dall’unità esterna fuoriesce acqua/vapore. ► • Condensa o evaporazione nei condotti. L’indicatore Timer rimane sempre acceso. ► • L’impostazione Timer si ripete quotidianamente una volta

impostata. La spia di alimentazione lampeggia durante la modalità

RISCALDAMENTO mentre l’aria fornita non è più calda

► • L’unità è in modalità di sbrinamento (e l’ALETTA DELL’ARIA

è impostata su AUTO). (e la griglia è chiusa).

La ventola interna si arresta di tanto in tanto quando si imposta la modalità riscaldamento.

► • Funzionalità studiata per evitare un effetto di raffreddamento

non intenzionale. L’indicatore POWER lampeggia prima che l’unità si accenda. ► • Si tratta di un passo preliminare in vista del funzionamento

quando si imposta il timer di accensione. Rumori di urti durante il funzionamento. ► • I cambiamenti di temperatura causano l’espansione/

contrazione dell’unità.

Eseguire i controlli seguenti prima di rivolgersi all’assistenza.

CONDIZIONE

La modalità di riscaldamento/raffreddamento non funziona in maniera efﬁ ciente.

► • Impostare la temperatura corretta.

• Chiudere tutte le porte e ﬁ nestre.

• Pulire o sostituire i ﬁ ltri.

• Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell’aria.

Rumore durante il funzionamento. ► • Veriﬁ care che l’unità sia stata installata in maniera inclinata.

• Chiudere correttamente il pannello anteriore.

Il telecomando non funziona. (Il display è oscurato oppure il segnale di trasmissione è

► • Inserire le batterie in maniera corretta.

• Sostituire le batterie quasi scariche.

debole.) L’apparecchio non funziona. ► • Veriﬁ care se è si è attivato l’interruttore di circuito.

• Veriﬁ care se sono stati impostati i timer.

L’unità non riceve il segnale dal telecomando. ► • Assicurarsi che il ricevitore non sia ostruito.

• Alcune luci ﬂ uorescenti potrebbero interferire con il trasmettitore di segnale. Consultare un rivenditore autorizzato.

CAUSA

CONTROLLARE

ITALIANO

L’unità si ferma e l’indicatore del timer lampeggia.

Usare il telecomando per vedere il codice di errore.

Premere per 5

secondi.

Premere per

uscire dal controllo.

Spegnere l’unità e mostrare il codice di errore al rivenditore autorizzato.

TIMER

OFF

SET CHECK CLOCK RESET

CANCEL

SET

Premere ﬁ nché non

si sente un “beep”, quindi annotare il codice di errore.

Nota:

• Per alcuni errori è possibile riavviare l’unità con una operazione limitata con 4 bip durante l’avvio.

Page 10

Stanza B

Stanza A

Unità esterna Split multipla

UNITÀ INTERNA

MULTI SISTEMA DI CLIMATIZZAZIONE

Unità esterna Split multipla (CU-2RE15MBE, CU-2RE18MBE)

DEFINIZIONE

I multi sistemi di climatizzazione permettono di risparmiare spazio attraverso il collegamento di molteplici unità interne con una singola unità esterna.

UNITÀ INTERNA

• È possibile utilizzare le unità interne singolarmente o in contemporanea. La priorità di modalità di funzionamento viene data alla prima unità che viene accesa.

• Durante il funzionamento, non è possibile attivare contemporaneamente la modalità di riscaldamento e raffreddamento nelle varie unità interne. L’indicatore di alimentazione lampeggia per indicare che l’unità interna è in stand-by per la modalità operativa differente.

Stanza A

Stanza B

Unità esterna Split multipla

* Nota: Per la completa combinazione del prodotto, fare riferimento al catalogo.

Page 11

INFORMAZIONI

PER L’ISPEZIONE STAGIONALE DOPO UN PERIODO DI INATTIVITÀ PROLUNGATO

• Controllo delle batterie del telecomando.

• Nessuna ostruzione alle bocchette di ingresso ed uscita dell’aria.

• Usare il tasto OFF/ON automatico per selezionare la funzione di raffreddamento/riscaldamento dopo 15 minuti dal funzionamento, è normale avere la seguente differenza di temperatura tra le bocchette di entrata e di uscita dell’aria: Raffreddamento: ≥ 8°C Riscaldamento: ≥ 14°C

PRIMA DI LUNGHI PERIODI DI INATTIVITÀ

• Attivare la funzione di Riscaldamento per 2-3 ore quale alternativa per rimuovere completamente l’umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.

• Spegnere l’apparecchio e scollegare il cavo di alimentazione.

• Togliere le batterie dal telecomando.

FUNZIONAMENTO ANOMALO

TOGLIERE LA CORRENTE E STACCARE LA SPINA, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.

• Penetrazione di acqua o di corpi estranei nel telecomando.

• L’unità interna perde acqua.

• L’interruttore salvavita scatta frequentemente.

• Il cavo di alimentazione su surriscalda in modo anomalo.

• Funzionamento anomalo di interruttori o pulsanti.

Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei riﬁ uti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero veriﬁ carsi in seguito ad un trattamento inappropriato dei riﬁ uti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei riﬁ uti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi riﬁ uti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell’Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento riﬁ uti in altri Paesi fuori dall’Unione Europea]

Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

ITALIANO

Page 12

MODE

OFF/ON

TEMP

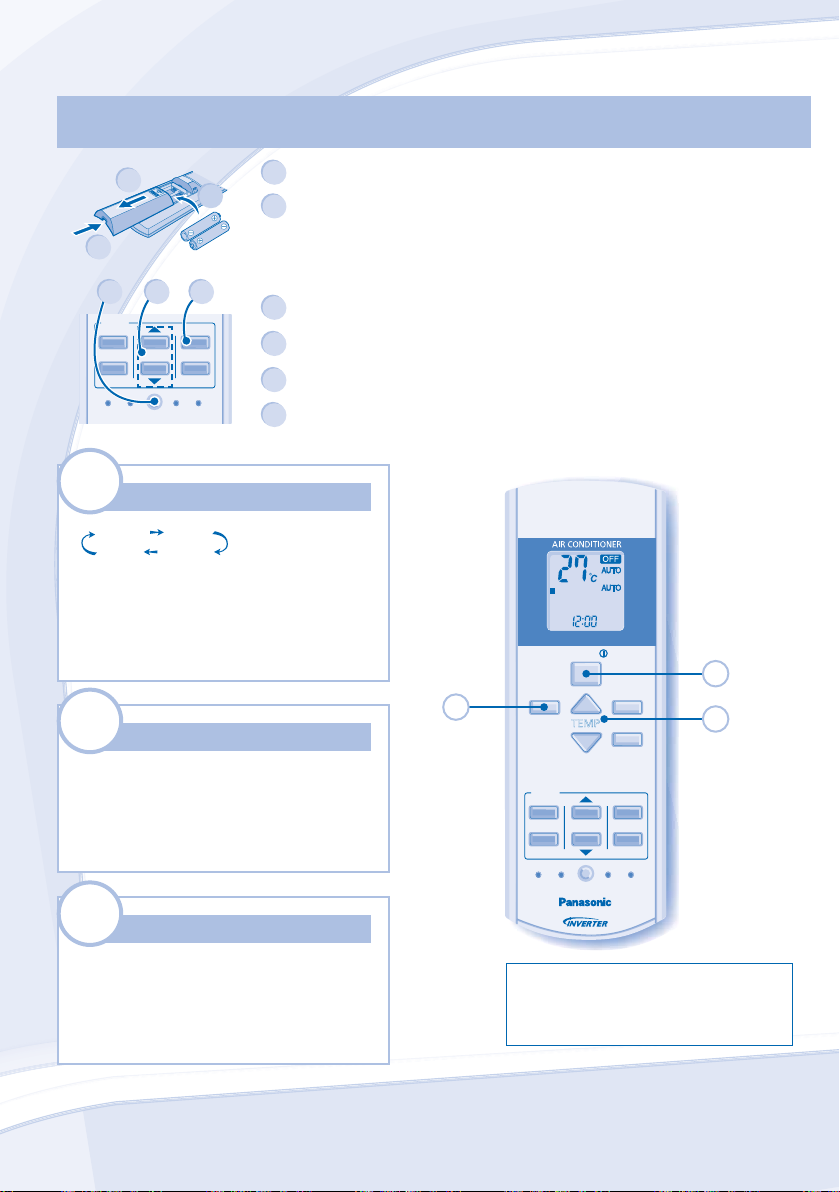

Remote Control Preparation • Préparation De La Télécommande • Preparación Del Mando A Distancia • Vorbereitung der Fernbedienung • Telecomando: Operazioni Preliminari • De Afstandsbediening Gereedmaken

QUICK GUIDE/GUIDE RAPIDE/GUÍA RÁPIDA/ KURZANLEITUNG/GUIDA RAPIDA/SNELLE GIDS

Pull out • Retirez • Quite • Nach unten ziehen • Estrarre • Verwijderen

4 5 6

TIMER

OFF

SET CHECK CLOCK RESET

CANCEL

SET

Insert AAA or R03 batteries (can be used ~ 1 year) •

Placez des piles AAA ou R03 (valables environ 1 an) •

Inserte pilas AAA o R03 (puede ser usado ~ 1 año) •

Batterien einlegen (AAA oder R03) (Betriebsdauer etwa ein Jahr) •

Inserire batterie AAA o R03 (può essere utilizzato per circa 1 anno) •

Plaats AAA- of R03-batterijen (kan ~ 1 jaar gebruikt worden)

Close the cover • Fermez le couvercle • Cierre la tapa • Batteriefach schließen •

Chiudere il coperchio • Sluit het deksel Press CLOCK • Appuyez sur CLOCK • Presione CLOCK • CLOCK drücken •

Premere CLOCK • Druk op CLOCK Set time • Réglez l’heure • Ajuste la hora • Uhrzeit einstellen • Impostare l’ora •

Tijd instellen

Conﬁ rm • Conﬁ rmez • Conﬁ rmar • Bestätigen • Confermare • Bevestig

AUTO HEAT

DRY COOL

MODE

Select the desired mode.

Sélectionnez le mode de fonctionnement souhaité.

Seleccione el modo deseado.

Wählen Sie die gewünschte Betriebsart aus.

Selezionare la modalità desiderata.

Selecteer de gewenste stand.

OFF/ON

Start/stop the operation.

Mettez l’appareil sous/hors tension.

Inicie/detenga el funcionamiento.

Schalten Sie das Gerät ein bzw. aus.

Avviare/arrestare l’apparecchio.

Start/stop het apparaat.

TEMP

Select the desired temperature.

Sélectionnez la température souhaitée.

Seleccione la temperature deseada.

Stellen Sie die gewünschte Temperatur ein.

Selezionare la temperatura desiderata.

Stel de gewenste temperatuur in.

AUTO

HEAT

COOL

DRY

OFF/ON

FAN

FAN SPEED

SPEED AIR

SWING

MODE

TIMER

OFF

SET CHECK CLOCK RESET

Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Service Europe, a division of Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, F.R. Germany

TEMP

FAN SPEED

AIR SWING

SET

CANCEL

Printed in Malaysia

Panasonic Corporation

Website: http://panasonic.net/

F567913

SS1110-0

Panasonic CU2RE18MBE User Manual [en, de, it]

Specifications and Main Features

Frequently Asked Questions

User Manual
