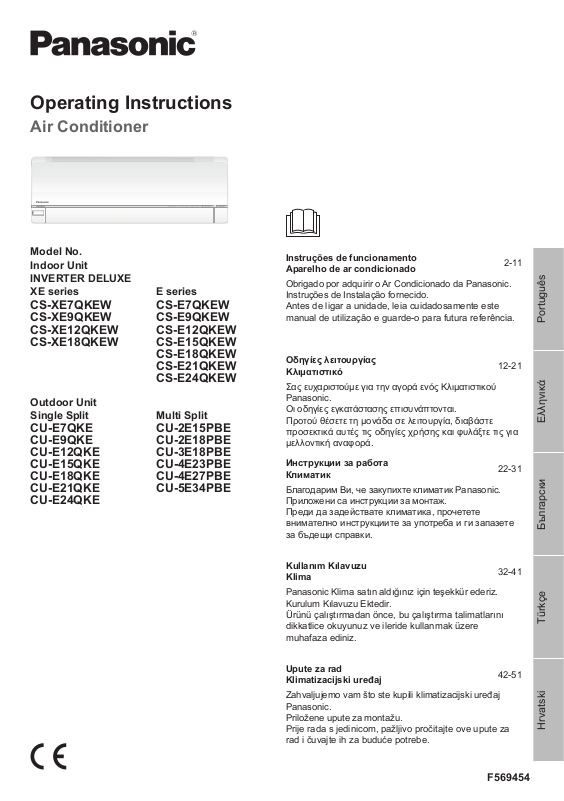

Panasonic CS-XE7QKEW, CU-4E23PBE, CU-E15QKE, CS-E21QKEW, CU-2E18PBE Operating Instructions [bg]

Operating Instructions

Air Conditioner

Model No.
Indoor Unit
INVERTER DELUXE
XE series E series

CS-XE7QKEW
CS-XE9QKEW
CS-XE12QKEW
CS-XE18QKEW

CS-E7QKEW
CS-E9QKEW
CS-E12QKEW
CS-E15QKEW
CS-E18QKEW
CS-E21QKEW
CS-E24QKEW

Outdoor Unit
Single Split Multi Split

CU-E7QKE
CU-E9QKE
CU-E12QKE
CU-E15QKE
CU-E18QKE
CU-E21QKE

CU-2E15PBE
CU-2E18PBE
CU-3E18PBE
CU-4E23PBE
CU-4E27PBE
CU-5E34PBE

CU-E24QKE

Instruções de funcionamento
Aparelho de ar condicionado

Obrigado por adquirir o Ar Condicionado da Panasonic.
Instruções de Instalação fornecido.
Antes de ligar a unidade, leia cuidadosamente este
manual de utilização e guarde-o para futura referência.

Οδηγίες λειτουργίας
Κλιματιστικό

Σας ευχαριστούμε για την αγορά ενός Κλιματιστικού
Panasonic.

Οι οδηγίες εγκατάστασης επισυνάπτονται.
Προτού θέσετε τη μονάδα σε λειτουργία, διαβάστε
προσεκτικά αυτές τις οδηγίες χρήσης και φυλάξτε τις για
μελλοντική αναφορά.

Инструкции за работа
Климатик

Благодарим Ви, че закупихте климатик Panasonic.
Приложени са инструкции за монтаж.
Преди да задействате
внимателно инструкциите за употреба и ги запазете
за бъдещи справки.

Kullanım Kılavuzu
Klima

Panasonic Klima satın aldığınız için teşekkür ederiz.
Kurulum Kılavuzu Ektedir.
Ürünü çalıştırmadan önce, bu çalıştırma talimatlarını
dikkatlice okuyunuz ve ileride kullanmak üzere
muhafaza ediniz.

климатика, прочетете

2-11

12-21

22-31

32-41

Upute za rad
Klimatizacijski uređaj

Zahvaljujemo vam što ste kupili klimatizacijski uređaj
Panasonic.
Priložene upute za montažu.
Prije rada s jedinicom, pažljivo pročitajte ove upute za
rad i čuvajte ih za buduće potrebe.

42-51

F569454

Hrvatski Türkçe Български Eλληνικά Português

Disponibilize o máximo conforto, ar limpo
e optimize a poupança de energia

ECONAVI e AUTO COMFORT

Equipado com o sensor de actividade humana, o ar condicionado assegura a disponibilização de ar frio
ou quente e mantém a sala confortável, de forma consistente, com um mínimo de consumo de energia.
Adicionalmente, o detector de luz solar detecta a intensidade da luz solar e ajuda a controlar as
temperaturas de aquecimento/arrefecimento para disponibilizar o máximo conforto.
Consulte “Para saber mais...” para mais detalhes.

nanoe-G

Destrói micro-organismos nocivos como vírus, bactérias, etc. Para manter o ar limpo.
Também destrói vírus e bactérias no fi ltro para manter o interior da unidade limpo.

Sistema de ar condicionado
múltiplo

Os sistemas de ar condicionado múltiplo
poupam espaço permitindo-lhe ligar múltiplas
unidades interiores a uma única unidade
exterior.

• Consulte um catálogo para as
características completas do produto.

Unidades interiores

• É possível as unidades interiores
funcionarem individualmente ou em
simultâneo. A prioridade de funcionamento
é colocada na primeira unidade que é ligada.

• Durante a operação, os modos CALOR e
FRIO não podem ser activados ao mesmo
tempo para diferentes unidades interiores.

• O indicador de alimentação fi ca intermitente
para indicar que a unidade interior está em
espera para um modo de funcionamento
diferente.

• Para sistemas em que o modo CALOR
tiver sido bloqueado, se for seleccionado
qualquer modo que não CALOR, a unidade
interior pára e o indicador de ALIMENTAÇÃO
pisca.

2

Unidades interiores

Unidade exterior

( CU-2E15PBE, CU-2E18PBE, CU-3E18PBE,

CU-4E23PBE, CU-4E27PBE, CU-5E34PBE)

Guia rápido

TIMER

CANCEL

ON

O

1

3

S

CK

RES

C

RC

AUTO

/

Q

TIMER

S

CANCEL

ON

O

1

2

3

G

F

D

MILD DRY

G

S

K

RES

C

RC

MILD

DRY

FAN

S

D

AIR

S

G

O

HEAT

OOL

DRY

ECO

I

NANOE-G

3

1

2

3
1

1

TIMER

ON

1

OFF

FF

SET CHECK CLOCK RESET

ETCHE

AUTO

AUT
HEAT
COOL

C

DRY

MILD

DRY

OFF/ON

ECONAVI

NAV

MODE

MILD DRY
COOLING

COOLIN

POWERFUL/

POWERFUL

FAN SPEED

QUIET

UIET

TIMER

ON

1

OFF

FF

SET CHECK CLOCK RESET

ETCHECKCLOC

2 3

2

CANCEL

A

AC

AUTO

COMFORT

COMFORT

NANOE-G

TEMP

AIR SWING

AIR SWIN

AN SPEE

2

CANCEL

AC

A

SET

3

RC

ET

SET

ET

3

ET

FAN

PEE

SPEED

AIR

WIN

SWING

RC

2

Inserir as pilhas

1

Puxe para fora a cobertura

posterior do controlo remoto

Introduza pilhas AAA ou R03

2

(pode ser utilizado ~ 1 ano)

3

Feche a tampa

Confi gurar o relógio

1

Prima CLOCK

2

Confi gure a hora

3

Confi rmar

Funcionamento básico

Seleccione o modo de

1

funcionamento pretendido

AUTO HEAT
DRY

Ligue/Desligue a unidade

2

COOL

POWER

•

Note que a indicação de
desligado (OFF) está
ligada para iniciar.

3

Programe a temperatura

desejada

•

Alcance de selecção:
16 °C ~ 30 °C.

•

Funcionar com a unidade
dentro da temperatura
recomendada poderá poupar
energia.
CALOR: 20 °C ~ 24 °C.
FRIO : 26 °C ~ 28 °C.
SECO :

1 °C ~ 2 °C abaixo da
temperatura ambiente.

Índice

Precauções de segurança .......4-5

Como utilizar............................6-7

Para saber mais... .................8-9

Instruções de limpeza...............10

Resolução de problemas ......... 11

Informação................................54

Acessórios

• Controlo remoto

• 2 pilhas AAA ou R03

• Suporte do controlo remoto

• 2 parafusos do suporte do
controlo remoto

Português

•

Prima e segure durante 5

8m

segundos para escurecer ou
restaurar a luminosidade do indicador

da unidade.

•

Utilize o controlo remoto a menos de
8 m do receptor do controlo remoto
da unidade interior.

As ilustrações deste manual têm apenas um carácter explicativo e
podem diferir da unidade real. Estão sujeitas a alteração sem aviso
prévio para fi ns de melhoramento futuro.

3

Precauções de segurança

Entrada

de ar

Entrada de ar

Saída de ar

Saída de ar

Para evitar danos pessoais, danos a outros,
ou danos na propriedade, por favor cumpra o
seguinte:
A utilização incorrecta devido ao incumprimento
das instruções pode resultar em ferimentos ou
danos cuja gravidade é classifi cada da seguinte
forma:

Este símbolo indica

AVISO

CUIDADO

As instruções a seguir são classifi cadas com os
seguintes símbolos:

Este símbolo indica uma
acção PROIBIDA.

Estes símbolos indicam
acções OBRIGATÓRIAS.

Unidade interior

Saída de ar

Controlo remoto

perigo de morte ou
ferimento grave.

Este símbolo
indica perigo
de ferimento ou
danos de bens.

Fonte de alimentação

Entrada

de ar

Entrada de ar

Unidade interior e unidade exterior

Este dispositivo pode ser utilizado por crianças
a partir dos 8 anos ou mais e pessoas com
reduzidas capacidades físicas, sensoriais ou
mentais ou falta de experiência e conhecimento,
se tiverem supervisão ou instrução relacionadas
com o uso do dispositivo de forma segura e
entendam os perigos envolvidos. As crianças
não devem brincar com o dispositivo. Limpeza e
manutenção não deve ser feita por crianças sem
supervisão.

Consulte um vendedor autorizado ou um técnico
sobre limpeza das peças internas, reparação,
instalação, montagem e desmontagem da
unidade. A instalação inadequada e manutenção
pode provocar fuga, choque eléctrico ou
incêndio.

Confi rme junto de um revendedor autorizado ou
especialista na utilização de qualquer tipo de
refrigerante especifi cado.
A utilização de um tipo de refrigerante que não
o especifi cado pode provocar danos no produto,
explosões e lesões, etc.

Não instale a unidade numa ambiente
potencialmente explosivo ou infl amável. Se não
fi zer isso, pode provocar incêndio por acidente.

Não coloque os seus dedos ou outros
objectos na unidade de ar condicionado
interior ou exterior, as partes rotativas
podem provocar ferimentos.

Não toque na unidade exterior em caso de
relâmpagos, pode provocar choque eléctrico.

Não se exponha directamente ao ar frio durante
um período de tempo prolongado a fi m de evitar
refrigeração excessiva.

Não se sente na unidade ou
utilize-a como um degrau, pode cair
acidentalmente.

AVISO

Unidade exterior

Saída de ar

Controlo remoto

Não deixe as crianças brincar com o
controlo remoto para impedir que engulam
acidentalmente as pilhas.

Fonte de alimentação

Não utilize um cabo modifi cado,
com união, com extensão ou
não especifi cado para evitar o
sobreaquecimento e incêndio.

4

Para prevenir sobreaquecimento, incêndio ou
choque eléctrico:

•

Não partilhe a mesma tomada eléctrica com
outro equipamento.

•

Não utilize com mãos molhadas.

•

Não dobre demasiado o cabo de
alimentação.

•

Não coloque a unidade em funcionamento
nem a pare inserindo ou puxando a fi cha
eléctrica.

Se o cabo de alimentação estiver danifi cado,
terá de ser substituído pelo fabricante, agente
de assistência ou técnico qualifi cado para
evitar situações de perigo.

É fortemente recomendada a instalação do
Disjuntor com fuga à terra (ELCB) ou um
Dispositivo de Corrente Residual (RCD) para
evitar choque eléctrico ou incêndio.

Para prevenir sobreaquecimento, incêndio ou
choque eléctrico:

•

Insira a fi cha eléctrica correctamente.

•

O pó na fi cha eléctrica deve ser limpo
periodicamente com um pano seco.

Numa situação de anomalia/avaria do
produto, interrompa o seu uso e retire a
fi cha da tomada ou desligue o interruptor da
alimentação e o disjuntor.
(Risco de fumo/incêndio/choque eléctrico)
Exemplos de anomalia/avaria

•

O ELCB dispara frequentemente.

•

Cheiro a queimado.

•

Ruído ou vibração anómalas da unidade.

•

Fugas de água da unidade interior.

•

Sobreaquecimento do cabo de alimentação
ou da fi cha.

•

Não é possível controlar a velocidade da
ventoinha.

•

A unidade desliga-se imediatamente após
ser activada.

•

A ventoinha não pára mesmo após a

unidade ser desligada.
Contacte imediatamente o revendedor local
para fi ns de manutenção/reparação.

Este equipamento deve ter ligação terra para
evitar choque eléctrico ou incêndio.

Evite o choque eléctrico ao desligar a fonte
de alimentação e retirar a fi cha:

- Antes da limpeza ou manutenção,

- Na não utilização prolongada, ou

- Durante forte actividade de relâmpagos fora

do normal.

CUIDADO

Unidade interior e unidade exterior

Não lavar a unidade interior com água,
benzina, diluente ou pó para arear objectos
a fi m de evitar danos ou corrosão na
unidade.

Não utilizar para preservar equipamento
de precisão, alimentos, animais, plantas,
objectos decorativos ou outros. Isto pode
deteriorar a qualidade, etc.

Não utilize nenhum equipamento de
combustão em frente à saída de ar para
evitar a propagação de incêndio.

Não exponha plantas ou animais de
estimação directamente ao fl uxo de ar a fi m
de evitar ferimentos, etc.

Não toque na rebarba de alumínio
afi ada, as peças afi adas podem
provocar lesões.

Não ligue (ON) a unidade interior quando
encera o chão. Após encerar, areje a divisão
adequadamente antes de colocar a unidade
a funcionar.

Não instalar a unidade em áreas com óleos e
fumos a fi m de evitar danos na unidade.

Não desmonte a unidade para fi ns de limpeza
a fi m de evitar ferimentos.

Não pise o painel se instável quando limpar a
unidade a fi m de evitar ferimentos.

Não coloque vasos ou recipientes com água
sobre a unidade. A água pode entrar na
unidade e danifi car a o isolamento. Isto pode
causar choque eléctrico.

Não deixe a janela ou porta aberta durante
muito tempo durante o funcionamento no
modo FRIO/SECO.

Evite a fuga de água assegurando que o tubo
de drenagem:

- Está correctamente ligado,

- Está afastado de caleiras e recipientes, ou

- Não está mergulhado na água
Após um longo período de utilização com

qualquer outro equipamento combustível,
ventile a sala regularmente.

Após longo período de uso, certifi que-se que
a armação da instalação não está deteriorada
para evitar que a unidade caia.

Controlo remoto

Não utilize pilhas recarregáveis (Ni-Cd). Pode
danifi car o controlo remoto.

A fi m de evitar mau funcionamento ou danos
no controlo remoto:

•

Remova as pilhas da unidade se não a
pretender utilizar durante um período de
tempo prolongado.

•

Introduza pilhas novas do mesmo tipo
seguindo as indicações de polaridade
indicadas.

Fonte de alimentação

Não desligue a fi cha puxando pelo cabo a fi m
de evitar choque eléctrico.

Português

Precauções de segurança

5

TEMP

OFF/ON

TIMER

S

CANCEL

ON

O

2

3

CHECK

K

Como utilizar

Única

Sistema de divisão única

Múltipla

Sistema de divisão múltipla

POWER

TIMER

AUTO COMFORT

NANOE-G

POWERFUL

QUIET

(Verde) (Verde) (Azul) (Laranja)(Laranja)(Laranja) (Verde)

ECONAVI

Para optimizar a poupança de

energia

MODE

Para seleccionar o modo de

operação

AUTOMÁTICO - Para sua conveniência
CALOR - Para desfrutar de ar quente
FRIO - Para desfrutar de ar fresco
SECO - Para desumidifi car o ambiente

MILD DRY
COOLING

Para melhorar o nível de

humidade e condensação

•

Esta operação reduz a secura do ar e fornece-

Única

lhe um ambiente de vida confortável apenas
durante o modo FRIO.

•

Quando a direcção do fl uxo de ar vertical está
confi gurada para AUTO, pára numa posição
inferior para evitar o contacto com o ar frio.
No entanto, pode ajustar a direcção da grelha
manualmente.

•

Função não aplicável.

Múltipla

POWERFUL/

QUIET

Para mudar entre potente e
silencioso

QUIETPOWERFUL NORMAL

POWERFUL: Para alcançar a temperatura
rapidamente

POWERFUL

•

Esta operação irá parar automaticamente após

Única

20 minutos.

•

Prima o botão novamente ou desligue a unidade

Múltipla

para parar esta operação.

QUIET: Para desfrutar de um funcionamento
sossegado

QUIET

•

Esta operação reduz o ruído do fl uxo de ar.

Ecrã do controlo remoto

AUTO
HEAT
COOL

DRY

MILD

DRY

ECONAVI

MODE

MILD DRY
COOLING

POWERFUL/

QUIET

TIMER

ON

1

OFF

FF

SET CHECK CLOCK RESET

FAN SPEED

OFF/ON

FAN
SPEED

AIR
SWING

AUTO

COMFORT

NANOE-G

TEMP

AIR SWING

FAN SPEED

SET

ET

3

2

CANCEL

AC

RC

CLOC

Para seleccionar a velocidade
do ventilador

(Ecrã do controlo remoto)

• Para AUTO, a velocidade da ventoinha interior
é ajustada automaticamente de acordo com o
modo de operação.

Sensor de actividade
humana

Sensor de luz solar e
receptor do controlo
remoto

Prima e segure durante
aproximadamente 10
segundos para mostrar a
temperatura em °C ou °F.

Prima para restabelecer
as confi gurações padrão
do controlo remoto.

Não utilizado em
operações normais.

Indicador

Botão auto OFF/ON

AUTO

OFF/ON

6

Utilizado quando o controlo remoto está mal colocado ou avariado. Levantar o painel frontal:

1. Prima o botão uma vez para utilizar no modo AUTOMÁTICO.

2. Prima e segure o botão até ouvir um sinal sonoro e, em seguida, liberte para utilizar o
modo FRIO em força.

3. Repita o passo 2. Prima e segure o botão até ouvir dois sinais sonoros e, em seguida,
liberte para utilizar o modo CALOR em força.

•

Prima novamente o botão para desligar.

TIMER

CANCEL

3

2

Consulte “Para saber mais...” para mais detalhes.

AUTO

COMFORT

Para maximizar o conforto

AUTO COMFORT

NANOE-G

Para purifi car o ar

NANOE-G

•

o nanoe-G começa automaticamente quando a unidade é
ligada com

•

Pode ser activada mesmo quando a unidade está desligada.

OFF/ON

.

Nesta condição, a unidade funciona como uma ventoinha
com a velocidade de ventilação e oscilação da grelha do
modo automático (AUTO).

•

Múltipla

Não é possível efectuar esta operação, ou será
interrompida, se a unidade interior estiver a activar
o modo CALOR.

Como confi gurar o temporizador

2 conjuntos de temporizadores ON e OFF estão
disponíveis para ligar (ON) ou desligar (OFF) em
tempos diferentes predefi nidos.

Para destruir vírus/bactérias no fi ltro

NANOE-G

•

Depois de a unidade ser desligada, a desactivação do fi ltro
incorporado nanoe-G pode activar-se até 150 minutos.
Ligar a unidade cancela esta operação.

•

Para desactivar esta operação no futuro, prima e segure

NANOE-G

até ouvir um curto sinal sonoro. Isto não desactiva o

nanoe-G para purifi car o ar.

•

Para restaurar a desactivação do fi ltro nanoe-G, prima e

NANOE-G

segure

AIR SWING

(Ecrã do controlo remoto)

•

Mantém a ventilação da sala.

•

No modo FRIO/SECO, se estiver defi nido AUTO, a alavanca
balança para a esquerda/direita e para cima/para baixo
automaticamente.

•

No modo CALOR, se estiver defi nido AUTO, a grelha
horizontal fi xa-se numa posição predeterminada. A alavanca
vertical balança para esquerda/direita após a subida de
temperatura.

•

Não ajuste a alavanca à mão.

POWER

até ouvir um longo sinal sonoro.

•

Para ajustar a direcção do fl uxo
de ar

•

•

•

•

21 3

ON

1

OFF

Seleccione a função

1

ON ou OFF do

SET

3

2

CANCEL

Exemplo:
OFF às 22:00

temporizador

• Cada vez que é
premido:

Confi gure a hora

2

Confi rmar

3

Cancel

OFF

SET

TIMER

Para cancelaro temporizador ON ou OFF, premir

ON

ou

para seleccionar respectivamente

OFF

ou depois premir
Se o temporizador é cancelado manualmente ou
devido a falha de energia, você pode restaurar
novamente o temporizador premindo ON ou
para seleccionar respectivamente ou depois

SET

premir

.

A defi nição do temporizador mais próxima é
mostrada e será activado em sequência.
Quando confi gurar o Temporizador ligado (ON), a
unidade pode começar mais cedo (até 35 minutos)
antes da hora confi gurada de maneira a alcançar a
temperatura desejada a tempo.
A operação do temporizador é baseada na
confi guração do relógio no controlo remoto e repete
diariamente uma vez confi gurada. Para confi gurar o
relógio, consulte o Guia rápido.

CANCEL

.

OFF

Português

Como utilizar

Nota

POWERFUL/

ECONAVI

QUIET

,

•

Pode ser activado em todos os modos e pode ser
cancelado premindo novamente o respectivo botão.

AUTO

COMFORT

,

NANOE-G

,

POWERFUL/

ECONAVI

QUIET

,

•

Não pode ser seleccionado ao mesmo tempo.

•

Não pode ser activado durante MILD DRY

AUTO

COMFORT

,

COOLING (Arrefecimento seco suave).

7

Única

Para saber mais...

Sistema de divisão única

Múltipla

Sistema de divisão múltipla

Modo de funcionamento

AUTOMÁTICO: Durante a selecção do modo de funcionamento o indicador POWER (energia) pisca.

•

A unidade selecciona o modo de operação a cada 10 minutos de acordo com a defi nição da temperatura e temperatura ambiente.

Única

•

Múltipla

CALOR : A unidade demora algum tempo a aquecer. O indicador POWER (energia) pisca durante esta operação.

A unidade selecciona o modo de operação a cada 3 horas de acordo com a defi nição da temperatura, temperatura exterior e
temperatura ambiente.

FRIO : Utilize cortinas para evitar a luz solar e o calor exterior, para reduzir o consumo de energia durante o modo FRIO.
SECO : A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração suave.

•

Para sistemas em que o modo CALOR tiver sido bloqueado, se for seleccionado qualquer modo que não CALOR, a unidade interior pára e o
indicador de ALIMENTAÇÃO pisca.

Desactivação do fi ltro incorporado nanoe-G

Dependendo do tempo de funcionamento acumulado da unidade, a desactivação do fi ltro incorporado nanoe-G só pode activar-se uma vez
por dia após a unidade estar desligada.

Para remover a humidade das peças internas, a ventoinha funciona durante 30 minutos com a grelha de direcção de fl uxo ligeiramente
aberta. Este processo só se aplica quando a unidade é operada no modo FRIO/SECO antes de ser desligada. Depois, o nanoe-G destrói os
vírus/bactérias no fi ltro durante 2 horas com a ventoinha parada e com a grelha de direcção do fl uxo de ar fechada.

Não desligue a alimentação eléctrica durante esta operação. Após uma interrupção da alimentação eléctrica, esta operação não é retomada.

ECONAVI e AUTO COMFORT

ECONAVI

A unidade será inicializada
(durante cerca de 1 minuto)

ou

AUTO

COMFORT

O sensor de actividade humana e
o sensor de luz solar começam a
detecção.

Operação do sensor de actividade humana

ECONAVI

Modo

FRIO/SECO

CALOR

AUTO COMFORT ; Detectando a presença e actividade humana, a unidade controla a temperatura da sala para
manter o conforto humano, de forma consistente.

Modo

FRIO/SECO

CALOR

; Detectando a presença e actividade humana, a unidade controla a temperatura da sala para poupar energia.

Humano

Temperatura
configurada

Humano

Temperatura
configurada

Definir Velocidade
da Ventoinha

Actividade reduzida

+1 °C

Actividade reduzida

+1 °C

+0.3 °C

+1 tap*

Actividade normal

Actividade normal

Nota

AIR SWING

Actividade elevada

Actividade elevada

Quando AIR SWING manual é seleccionado,
o funcionamento de ECONAVI e AUTO
COMFORT será cancelado.

Ausente

+2 °C

-2 °C-2 °C

Ausente

+2 °C

-1 °C

-2 °C

+1 tap

9HQWRLQKD0qGLD

-2 °C

ECONAVI e AUTO COMFORT

Controlo preciso da temperatura durante a actividade reduzida para maximizar a poupança de energia.

Modo

FRIO/SECO

* Durante a actividade reduzida, velocidade da ventoinha uma posição para cima para os primeiros 15 minutos ou até que a temperatura

definida seja alcançada.

** Durante a ausência humana, a velocidade máxima da ventoinha para o modo FRIO/SECO é ventoinha média.

Humano

Temperatura
configurada

Actividade reduzida

(&21$9,H$872&20)257WLUDPSDUWLGRGDQDWXUH]D

humana de que os humanos levam algum tempo a sentir
aumentos de temperatura sob nível de actividade reduzido; a
unidade ajusta a temperatura para maximizar a poupança de
energia sem sacrificar o conforto.

8

O sensor de actividade humana também irá procurar a área da fonte de aquecimento e o movimento numa sala.

Área de detecção

• Com base na actividade da área, a direcção horizontal do fl uxo de ar ajusta-se numa
posição fi xa predeterminada ou balança periodicamente para a esquerda/direita.

• O desempenho do sensor de actividade humana é infl uenciado pela localização da
unidade interior, velocidade do movimento, alcance da temperatura, etc.

• O sensor de actividade humana pode:

- detecta erroneamente um objecto com fonte de calor e movimento semelhante a um

ser humano, como animais de estimação, etc.

- detectar erroneamente uma fonte sem calor e movimento se um humano permanecer

sem se mover durante um determinado período de tempo.

• Não coloque objectos grandes perto do sensor e mantenha unidades de calor ou
humidifi cadores longe da área de detecção. Podem causar avaria do sensor.

120º

7m

Funcionamento do sensor de luz solar

ECONAVI ; Detectando a intensidade da luz solar, a unidade ajusta a temperatura

Modo

FRIO/SECO

CALOR

• Numa divisão sem janelas ou com cortinas espessas o sensor irá considerar que se trata de dia nublado / noite.

para poupar energia.

Condições ambientais

+1 °C

Temperatura
configurada

-1 °C -1 °C

ECONAVI é activado,
a unidade mantém a
temperatura confi gurada
até que seja detectada uma
elevada intensidade da luz
solar. O sensor de luz solar
detecta a intensidade da luz
solar durante as mudanças
climatéricas ou dia/noite e a
unidade ajusta a temperatura.

Condições de funcionamento

Utilize este ar condicionado com o seguinte intervalo de temperatura.
DBT: Temperatura de bolbo Seco/WBT: Temperatura de bolbo Húmido

Unidade exterior de divisão única

CU-E7QKE, CU-E9QKE, CU-E12QKE,
CU-E15QKE, CU-E18QKE,
CU-E21QKE, CU-E24QKE

FRIO

CALOR

Máx. 32 23 43 26
Mín. 16 11 -10 ­Máx. 30 - 24 18
Mín. 16 - -15 -16

Unidade exterior de divisão múltipla

CU-2E15PBE, CU-2E18PBE,
CU-3E18PBE, CU-4E23PBE,
CU-4E27PBE, CU-5E34PBE

FRIO

CALOR

Máx. 32 23 46 26
Mín. 16 11 -10 ­Máx. 30 - 24 18
Mín. 16 - -15 -16

Interior Exterior

DBT WBT DBT WBT

°C (temperatura)

Interior Exterior

DBT WBT DBT WBT

°C (temperatura)

PortuguêsPara saber mais...

9

Instruções de limpeza

Para assegurar um óptimo desempenho da
unidade, a limpeza tem que ser executada em
intervalos regulares. Uma unidade suja pode
provocar avaria e pode ver o indicador nanoe-G
a piscar ou o código de erro “H99”. Consulte o
revendedor autorizado.

•

Desligue a unidade e desligue a fi cha da tomada
antes de efectuar a limpeza.

•

Não toque nas alhetas de alumínio, a parte afi ada
pode causar ferimentos.

•

Não utilize benzina, diluente nem pó de limpeza
abrasivo.

•

Utilize apenas sabões ( pH 7) ou detergente de uso
doméstico neutro.

•

Não utilize água com uma temperatura superior a 40 °C.

Unidade interior

Limpe cuidadosamente a unidade com
um pano macio e seco.

Sensor de actividade humana

Não bater nem premir violentamente nem empurrar
com um objecto afi ado. Pode provocar danos e avarias.

Painel frontal

Lave-o com cuidado e seque-o.

Remover o painel frontal

2

Retire

Unidade interior

Alhetas de alumínioPainel frontal

Sensor de
actividade
humana

Filtro do ar

Gerador
nanoe-G

Gerador nanoe-G

A cada 2 semanas

Limpe com um cotonete.

•

•

Não tocar quando em funcionamento.

Filtro do ar

A cada 2 semanas

Lave/passe os fi ltros suavemente

•
por água para evitar a ocorrência de
danos na superfície do fi ltro.

•

Seque os fi ltros cuidadosamente à sombra, longe de
chamas acesas ou da luz solar directa.

•

Substitua os fi ltros danifi cados.

Remova o fi ltro de ar Fixar o fi ltro de ar

1

Levantar

Fechar de forma segura

Inserir em ambos os lados

1

2

Fechar para baixo

3

Prima ambas as extremidades do painel frontal

Para CS-XE18QKEW, CS-E18QKEW,

4

CS-E21QKEW, CS-E24QKEW:
Premir no centro do painel frontal.

10

Inserir na unidade

Para uma inspecção sazonal após não utilização
prolongada

•

Verifi que as pilhas do controlo remoto.

•

Os orifícios de entrada e saída devem estar
desobstruídos.

•

Utilize o botão Auto OFF/ON para seleccionar
a operação FRIO/CALOR. Após 15 minutos de
funcionamento, é normal ter a seguinte diferença
de temperatura entre as aberturas de ventilação
de entrada e saída de ar:

FRIO: ≥8 °C CALOR: ≥14 °C

Para preparar a unidade para um período de
inactividade prolongado

•

Active o modo CALOR durante 2~3 horas para
remover completamente a humidade nas partes
internas para evitar o crescimento de mofo.

•

Desligue a unidade e retire a fi cha da tomada.

•

Remova as pilhas do controlo remoto.

Resolução de problemas

TIMER

S

CANCEL

ON

O

1

3

S

K

RES

AC

RC

Os seguintes sintomas não indicam uma avaria do aparelho.

Sintoma Causa

Sai névoa da unidade interior.
Ouve-se o fl uxo de água quando a unidade está a

funcionar.
A sala tem um odor estranho.

O ventilador interior pára ocasionalmente quando o
modo de velocidade automática do ventilador está
programado.

O fl uxo de ar continua mesmo após o
funcionamento ter cessado.

O funcionamento é atrasado durante alguns
minutos após a reprogramação.

A unidade exterior produz água/vapor.
O indicador do TEMPORIZADOR.

O indicador de ALIMENTAÇÃO pisca durante o
modo CALOR sem fornecimento de ar morno (e a
alavanca está fechada).

O ventilador interior pára ocasionalmente no modo
de aquecimento.

O indicador da ALIMENTAÇÃO pisca antes da
unidade ser ligada.

Som de quebra durante o funcionamento.

Durante o modo FRIO/SECO, a unidade interior pára
e o indicador de ALIMENTAÇÃO pisca.

Verifi que o seguintes antes de pedir assistência.

Sintoma Verifi car

O modo CALOR/FRIO não está a funcionar de
maneira efi ciente.

Ruído durante o funcionamento.

O controlo remoto não funciona.
(O visor está escuro ou o sinal de transmissão está
fraco.)

A unidade não funciona.

A unidade não recebe o sinal do controlo remoto.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO E RETIRE A
FICHA DA TOMADA e consulte em seguida um
revendedor autorizado nas seguintes condições:

•

Ruído anormal durante o funcionamento.

•

Água/partículas estranhas entraram no controlo
remoto.

•

Fuga de água da unidade interior.

•

Os interruptores do disjuntor desligam-se
frequentemente.

•

O fi o distribuidor de corrente aquece de forma
anormal.

•

Os interruptores ou botões não estão a funcionar
devidamente.

•

Efeito de condensação devido ao processo de arrefecimento.

•

Fluxo do líquido de refrigeração no interior da unidade.

•

Pode ser devido a um odor de humidade produzido pela
parede, alcatifa, mobília ou vestuário.

•

Isto ajuda a remover o odor do ambiente.

•

Extracção do restante calor da unidade interior (máximo 30
segundos).

•

O atraso é um mecanismo de protecção do compressor da
unidade.

•

Existe condensação ou evaporação nos tubos.

•

A programação do temporizador é activada diariamente
depois de programada.

•

A unidade está em modo descongelar (e a oscilação do ar
(AIR SWING) está defi nido como automático (AUTO)).

•

Para evitar o efeito de arrefecimento acidental.

•

Este é um passo preliminar para a operação, quando o
temporizador ON estiver defi nido.

•

Mudanças de temperatura causam a expansão/contracção
da unidade.

•

O sistema bloqueou para operar apenas no modo CALOR.

•

Confi gure a temperatura correctamente.

•

Feche todas as portas e janelas.

•

Limpe ou substitua os fi ltros.

•

Limpe qualquer obstrução que se encontra na entrada do ar
e nas aberturas de ventilação de saída do ar.

•

Certifi que-se de que a unidade foi instalada numa inclinação.

•

Feche o painel dianteiro devidamente.

•

Introduza as pilhas devidamente.

•

Substitua as pilhas gastas.

•

Verifi que se o disjuntor disparou.

•

Verifi que se o temporizador foi confi gurado.

•

Certifi que-se que o receptor não está obstruído.

•

Algumas luzes fl uorescentes podem interferir com o
transmissor de sinal. Consulte o revendedor autorizado.

A unidade desliga-se e o indicador do
TEMPORIZADOR começa a piscar.

Utilize o controlo remoto para obter o código de erro.

1

Prima durante
5 segundos

3

Prima para
durante 5
segundos sair
da verifi cação

Para um certo erro, pode reiniciar a unidade com funcionamento

•
limitado com 4 bips enquanto inicia o funcionamento.

TIMER

ON

1

2

OFF

FF

SET CHECK CLOCK RESET

ET CLOC

AC

ET

SET

3

CANCEL

RC

ET

2

Prima até ouvir um
sinal sonoro e, em
seguida, anote o
código de erro

4

Desligue a unidade e
indique o código de
erro ao revendedor
autorizado

Português

Instruções de limpeza / Resolução de problemas

11

Παρέχουν μέγιστη άνεση, καθαρό αέρα και
βελτιστοποιούν την εξοικονόμηση ενέργειας

ECONAVI και AUTO COMFORT

Το κλιματιστικό, εξοπλισμένο με αισθητήρα ανθρώπινης δραστηριότητας διασφαλίζει την παροχή ψυχρού ή
θερμού αέρα σε εσάς και διατηρεί τη σταθερή άνεση του δωματίου με την ελάχιστη κατανάλωση ενέργειας.
Επιπρόσθετα, ο αισθητήρας του ηλιακού φωτός ανιχνεύει την ένταση του ηλιακού φωτός και βοηθά τον
έλεγχο της θερμοκρασίας θέρμανσης/ψύξης για την παροχή της βέλτιστης άνεσης.
Βλέπετε "Για να μάθετε περισσότερα..." για λεπτομέρειες.

nanoe-G

Απενεργοποιεί τους επιβλαβείς μικροοργανισμούς όπως είναι οι ιοί, τα βακτήρια κλπ. προκειμένου να
διατηρεί καθαρό τον αέρα.
Απενεργοποιεί επίσης τους ιούς και τα βακτήρια στο φίλτρο προκειμένου να διατηρείται καθαρό το
εσωτερικό της μονάδας.

Συστημα πολλαπλου κλιματιστικου

Τα συστήματα πολλαπλού κλιματιστικού
εξοικονομούν χώρο, επιτρέποντάς σας να
συνδέσετε πολλαπλές εσωτερικές μονάδες σε μια
και μόνο εξωτερική μονάδα.

•

Για το σύνολο των χαρακτηριστικών
γνωρισμάτων του προϊόντος, παρακαλείστε να
ανατρέξετε στον κατάλογο.

Εσωτερικές μονάδες

•

Είναι δυνατή η λειτουργία των εσωτερικών
μονάδων χωριστά ή ταυτόχρονα. Η προτεραιότητα
του τρόπου λειτουργίας δίνεται στην πρώτη
μονάδα που έχει ενεργοποιηθεί.

•

Κατά τη διάρκεια της λειτουργίας, δεν είναι δυνατή
η ενεργοποίηση της ΘΕΡΜΑΝΣΗΣ και ΨΥΞΗΣ την
ίδια στιγμή για διαφορετικές εσωτερικές μονάδες.

•

Ο δείκτης λειτουργίας αναβοσβήνει ώστε να
υποδείξει ότι η εσωτερική μονάδα βρίσκεται σε
κατάσταση αναμονής (stand by) για διαφορετικούς
τρόπους λειτουργίας.

•

Σε ένα σύστημα στο οποίο ο τρόπος λειτουργίας
ΘΕΡΜΑΝΣΗ είναι κλειδωμένος, αν επιλεχθεί
άλλος τρόπος λειτουργίας εκτός από τον τρόπο
λειτουργίας ΘΕΡΜΑΝΣΗ, η εσωτερική μονάδα
σταματάει και αναβοσβήνει η λυχνία ΛΕΙΤΟΥΡΓΙΑΣ.

12

Εσωτερικές μονάδες

Εξωτερική μονάδα

( CU-2E15PBE, CU-2E18PBE, CU-3E18PBE,

CU-4E23PBE, CU-4E27PBE, CU-5E34PBE)

Σyntomoς oδhгoς

TIMER

CANCEL

ON

O

1

3

S

CK

RES

AC

RC

O

Q

TIMER

S

CANCEL

ON

O

1

2

3

G

D

MILD DRY

G

S

K

RES

AC

RC

MILD

DRY

FAN

S

D

AIR

S

G

AUTO

HEAT

OOL

DRY

ECO

I

G

Για να εισάγετε τις

1

3

2 3

1

2

3
1

TIMER

ON

1

OFF

FF

SET CHECK CLOCK RESET

ETCHE

AUTO

HEAT

C

COOL

DRY

MILD

DRY

ECONAVI

NAV

MODE

MILD DRY
COOLING

COOLIN

POWERFUL/

POWERFUL/

QUIET

UIET

TIMER

ON

1

OFF

FF

SET CHECK CLOCK RESET

ETCHECKCLOC

2

OFF/ON

TEMP

FAN SPEED

FAN SPEE

2

SET

3

CANCEL

AC

RC

ET

AUTO

AUT

COMFORT

COMFORT

NANOE-

NANOE-G

AIR SWING

AIR SWIN

SET

ET

3

CANCEL

AC

ET

FAN
SPEED

AIR
SWING

RC

Οι εικόνες σε αυτόν τον οδηγό είναι μόνο για επεξήγηση και
μπορεί να διαφέρουν από την πραγματική μονάδα. Υπόκεινται
σε αλλαγές δίχως προειδοποίηση για μελλοντική βελτίωση.

μπαταρίες

2

1

Αφαιρέστε το πίσω κάλυμμα

του τηλεχειριστηρίου

Τοποθετήστε μπαταρίες AAA ή R03

2

(μπορεί να χρησιμοποιηθεί ~ 1 χρόνο)

3

Κλείστε το κάλυμμα

Ρύθμιση ρολογιού

1

Πατήστε CLOCK

2

Ρυθμίστε τον χρόνο

3

Επιβεβαιώστε

Βασική λειτουργία

Επιλέξτε την κατάσταση

1

λειτουργίας που επιθυμείτε

PEE

WIN

8m

Ξεκινήστε/σταματήστε τη

2

λειτουργία

•

3

Επιλέξτε την επιθυμητή

θερμοκρασία

•

•

•

Για να μειώσετε τη διαύγεια ή να
ανακτήσετε τη λαμπρότητα του δείκτη
της μονάδας, πατήστε και κρατήστε
πατημένο για 5 δευτερόλεπτα το .

•

Χρησιμοποιείτε το τηλεχειριστήριο
σε απόσταση 8 m από τον δέκτη του
τηλεχειριστηρίου της εσωτερικής μονάδας.

AUTO HEAT
DRY

POWER

Παρακαλείστε να σημειώσετε ότι η
ένδειξη ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ

είναι ενεργοποιημένο για να

ξεκινήσετε.

Εύρος επιλογής: 16 °C ~ 30 °C.
Η λειτουργία της μονάδας στα
πλαίσια της συνιστώμενης
θερμοκρασίας εξοικονομεί ενέργεια.
ΘΕΡΜΑΝΣΗ : 20 °C ~ 24 °C.
ΨΥΞΗ : 26 °C ~ 28 °C.
ΑΦYΓΡΑΝΣΗ :

από τη θερμοκρασία
δωματίου.

Πινακας περιεχομενων

Προφυλαξεις ασφαλειας ......14-15

Τρόπος χρήσης ...................16-17

Για να μάθετε

περισσότερα... ...................18-19

Οδηγιες πλυσιματος .................20

Αντιμετωπιση προβληματων ...21

Πληροφοριες ............................. 54

Εξαρτήματα

• Τηλεχειριστήριο

• μπαταρίες AAA ή R03 × 2

• Βάση στήριξης

τηλεχειριστηρίου

• Βίδες για τη βάση στήριξης
του τηλεχειριστηρίου × 2

COOL

Eλληνικά

1 ˚C ~ 2 ˚C χαμηλότερα

13

Προφυλαξεις ασφαλειας

Είσοδος αέρα

Είσοδος αέρα

Έξοδος του αέρα

Έξοδος

του αέρα

Για να προληφθεί προσωπικός τραυματισμός,
τραυματισμός τρίτων ή ιδιοκτησίας, παρακαλείστε
να συμμορφωθείτε με τα επόμενα:
Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας
σας να ακολουθήσετε τις οδηγίες μπορεί να
προκαλέσει τραυματισμό ή ζημιά, η σοβαρότητα
των οποίων κατηγοριοποιείται σύμφωνα με τα
παρακάτω:

Αυτό το σήμα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

Οι οδηγίες που πρέπει να ακολουθηθούν
κατηγοριοποιούνται σύμφωνα με τα παρακάτω
σύμβολα:

Εσωτερική

μονάδα

Έξοδος του αέρα

Τηλεχειριστήριο

Εξωτερική μονάδα

14

προειδοποιεί για
θάνατο ή σοβαρό
τραυματισμό.

Αυτό το σήμα
προειδοποιεί για
τραυματισμό ή ζημιά
σε περιουσία.

Αυτό το σύμβολο
δηλώνει μια ενέργεια που
ΑΠΑΓΟΡΕΥΕΤΑΙ.

Τα εν λόγω σύμβολα
υποδηλώνουν
ΥΠΟΧΡΕΩΤΙΚΕΣ ενέργειες.

Τροφοδοσία

Είσοδος αέρα

Είσοδος αέρα

Έξοδος

του αέρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εσωτερικη μοναδα και εξωτερικη
μοναδα

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από
παιδιά ηλικίας 8 ετών και άνω και από άτομα
με μειωμένες φυσικές, αισθητήριες ή νοητικές
ικανότητες, ή χωρίς εμπειρία και γνώση, αν
βρίσκονται υπό επιτήρηση ή τους παρέχονται
οδηγίες σχετικά με τη χρήση της συσκευής με
ασφαλή τρόπο και κατανοούν τους κινδύνους που
ενέχονται. Τα παιδιά δεν πρέπει να παίζουν με τη
συσκευή. Ο καθαρισμός και η συντήρηση από το
χρήστη δεν πρέπει να πραγματοποιούνται από
παιδιά χωρίς επίβλεψη.

Παρακαλείστε να συμβουλευθείτε τον
εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για
να καθαρίσετε τα εσωτερικά εξαρτήματα, να
επισκευάσετε, να εγκαταστήσετε, να αφαιρέσετε
και να επανεγκαταστήσετε τη μονάδα. Ακατάλληλη
εγκατάσταση και ο ακατάλληλος χειρισμός θα
προκαλέσουν διαρροή, ηλεκτροπληξία ή πυρκαγιά.

Επιβεβαιώστε με εξουσιοδοτημένο αντιπρόσωπο ή
ειδικό τη χρήση του καθορισμένου τύπου ψυκτικού.
Η χρήση άλλου ψυκτικού από τον καθορισμένο
τύπο ενδέχεται να προκαλέσει βλάβη στο προϊόν,
τραυματισμό κλπ.

Μην εγκαθιστάτε τη μονάδα σε πιθανά εκρηκτική ή
εύφλεκτη ατμόσφαιρα. Εφόσον αυτό δεν γίνει, το
αποτέλεσμα μπορεί να είναι ατύχημα πυρκαγιάς.

Μην εισάγετε δάχτυλα ή άλλα
αντικείμενα μέσα στην εσωτερική ή την
εξωτερική μονάδα του κλιματισμού,
τα περιστρεφόμενα μέρη μπορεί να
προκαλέσουν τραυματισμό.

Μην αγγίζετε την εξωτερική μονάδα κατά τη διάρκεια
του φωτισμού, μπορεί να προκαλέσει ηλεκτροπληξία.

Μην εκτίθεστε άμεσα στον κρύο αέρα για
παρατεταμένο χρονικό διάστημα προς αποφυγή
υπερβολικής ψύξης.

Μη κάθεστε και μην βαδίζετε πάνω στη
μονάδα γιατί μπορεί να πέσετε.

Τηλεχειριστήριο

Μην επιτρέπετε σε βρέφη και μικρά παιδιά να
παίζουν με το τηλεχειριστήριο, διότι υπάρχει
κίνδυνος να καταπιούν κατά λάθος τις μπαταρίες.

Τροφοδοσία

Μη χρησιμοποιείτε τροποποιημένα
καλώδια, συνδεδεμένα καλώδια,
επεκτάσεις καλωδίων ή μη
καθορισμένα καλώδια για πρόληψη
υπερθέρμανσης ή πυρκαγιάς.

Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή
ηλεκτροπληξίας:

•

Δεν πρέπει να μοιράζεται την ίδια πρίζα ρεύματος με
άλλες συσκευές.

•

Μην χειρίζεστε το συσκευή με βρεγμένα χέρια.

•

Μη λυγίζετε υπερβολικά το καλώδιο τροφοδοσίας.

•

Μη θέτετε σε λειτουργία και μη σταματάτε τη μονάδα
βάζοντας ή βγάζοντας το βύσμα του ρεύματος.

Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά,
πρέπει να αντικατασταθεί από τον κατασκευαστή, τον
αντιπρόσωπο σέρβις ή εξειδικευμένους τεχνικούς για
να αποφευχθεί ενδεχόμενος κίνδυνος.

Συνιστάται θερμά να εγκατασταθεί με Διακόπτη
Κυκλώματος Διαρροής της Γείωσης (ELCB:= Earth
Leakage Circuit Breaker) ή με Διάταξη Προστασίας
Ρεύματος Διαρροής (RCD:= Residual Current Device)
ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή
πυρκαγιάς.

Προς αποφυγή
ηλεκτροπληξίας:

•

Εισαγάγετε το βύσμα του ρεύματος σωστά.

•

Η σκόνη πάνω στο βύσμα του ρεύματος θα πρέπει να
καθαρίζεται τακτικά με ένα στεγνό πανί.

Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί
οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε
το βύσμα του ρεύματος ή κλείστε το διακόπτη
τροφοδοσίας και το διακόπτη ρεύματος.
(Κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας)
Παραδείγματα ανωμαλίας/βλάβης

•

Ο ELCB ενεργοποιείται συχνά.

•

Παρατηρείται μυρωδιά καμένου.

•

Παρατηρείται μη φυσιολογικός θόρυβος ή δόνηση
της μονάδας.

•

Υπάρχει διαρροή νερού από την εσωτερική μονάδα.

•

Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά
ζεστό.

•

Δεν είναι εφικτός ο έλεγχος της ταχύτητας του
ανεμιστήρα.

•

Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη
και αν έχει τεθεί σε λειτουργία.

•

Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει

διακοπεί η λειτουργία.
Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για
συντήρηση/επισκευή.

Ο εξοπλισμός αυτός πρέπει να είναι γειωμένος ώστε να
αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

Προς αποφυγή ηλεκτροπληξίας διακόπτετε την παροχή
ρεύματος και αποσυνδέετε το βύσμα:

- Πριν τον καθαρισμό ή το σέρβις,

- Όταν δεν γίνεται χρήση του για παρατεταμένο χρονικό

διάστημα, ή

- Σε περίπτωση μη κανονικής δραστηριότητας με

παρουσία ισχυρών σπινθήρων.

υπερθέρμανσης, πυρκαγιάς ή

Να μην χρησιμοποιείται για τη συντήρηση εξοπλισμού
ακριβείας, τροφίμων, ζώων, φυτών, έργων τέχνης ή
άλλων αντικειμένων. Υπάρχει ενδεχόμενο αλλοίωσης
της ποιότητας, κ.λπ.

Μη χρησιμοποιείτε εξοπλισμό που περιέχει καύσιμα
μπροστά από την έξοδο της ροής του αέρα ώστε να
αποφύγετε την εξάπλωση πυρκαγιάς.

Να αποφεύγεται η άμεση έκθεση φυτών ή κατοικίδιων
στη ροή του αέρα προς αποφυγή τραυματισμού κ.λπ.

Μην αγγίζετε το κοφτερό αλουμινένιο
πτερύγιο, τα κοφτερά μέρη μπορεί να σας
τραυματίσουν.

Μην ανάβετε την εσωτερική μονάδα όταν κάνετε
παρκέ στο πάτωμα. Μετά την επάλειψη με κερί αερίστε
κατάλληλα το δωμάτιο πριν να θέσετε σε λειτουργία
τη μονάδα.

Μην εγκαθιστάτε τη μονάδα σε χώρους με λάδια και
καπνούς προς αποφυγή φθοράς της μονάδας.

Μην αποσυναρμολογείτε τη μονάδα για λόγους
καθαρισμού προς αποφυγή τραυματισμού

Μην πατάτε πάνω σε ασταθή πάγκο όταν καθαρίζετε τη
μονάδα προς αποφυγή τραυματισμού.

Μην τοποθετείτε βάζα ή δοχεία νερού πάνω στη
μονάδα. Το νερό μπορεί να εισέλθει στη μονάδα και να
υποβαθμίσει τη μόνωση. Αυτό μπορεί να προκαλέσει
ηλεκτροπληξία.

Μην αφήνετε ανοικτό το παράθυρο ή την πόρτα για
μεγάλο χρονικό
ΨΥΞΗ/ΑΦYΓΡΑΝΣΗ.

Είναι δυνατή η αποφυγή της διαρροής νερού
εξασφαλίζοντας ότι ο σωλήνας αποστράγγισης:

- έχει τοποθετηθεί σωστά,

- βρίσκεται μακριά από αποχετεύσεις και δοχεία, ή

- δεν έχει βυθιστεί σε νερό

Μετά από παρατεταμένη χρήση ή από χρήση με
εύφλεκτο εξοπλισμό, εξαερίζετε τον χώρο τακτικά.

Μετά από μακροχρόνια περίοδο χρήσης, βεβαιωθείτε
ότι το πλαίσιο
να αποφευχθεί η πτώση της μονάδας.

διάστημα κατά τον τρόπο λειτουργίας

εγκατάστασης δεν είναι φθαρμένο ώστε

Τηλεχειριστήριο

Μη χρησιμοποιείτε επαναφορτιζόμενες (Ni-Cd)
μπαταρίες. Μπορεί να προκαλέσει βλάβη στο
τηλεχειριστήριο.

Προς αποφυγή δυσλειτουργίας ή βλάβης του
τηλεχειριστηρίου:

•

Να αφαιρείτε τις μπαταρίες αν η μονάδα δεν πρόκειται
να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

•

Θα πρέπει να τοποθετούνται καινούργιες μπαταρίες
του ίδιου τύπου σύμφωνα με την αναγραφόμενη
πολικότητα.

.

Eλληνικά

Προφυλαξεις ασφαλειας

ΠΡΟΣΟΧΗ

Εσωτερικη μοναδα και εξωτερικη μοναδα

Μην πλένετε την εσωτερική μονάδα με νερό, βενζίνη,
διαλυτικά ή σκόνες καθαρισμού προς αποφυγή
πρόκλησης φθοράς ή διάβρωσης στη μονάδα.

Τροφοδοσία

Μην τραβάτε το καλώδιο για να αποσυνδέσετε το
βύσμα προς αποφυγή ηλεκτροπληξίας.

15

TEMP

OFF/ON

TIMER

S

CANCEL

ON

O

2

3

CHECK

K

Τρόπος χρήσης

Απλό Διστέλεχο Σύστημα

Μονή

Πολυστέλεχο Σύστημα

Πολλαπλή

POWER

TIMER

AUTO COMFORT

NANOE-G

(Πράσινο)(Πράσινο)(Μπλε)

ECONAVI

Για τη βελτιστοποίηση της

εξοικονόμησης ενέργειας

MODE

Για την επιλογη του τροπου

λειτουργιασ

AUTO - Για μεγαλυτερη ευκολια

ΘΕΡΜΑΝΣΗ - Για να απολαμβανετε ζεστο αερα
ΨΥΞΗ - Για να απολαμβανετε κρυο αερα
ΑΦYΓΡΑΝΣΗ -

MILD DRY
COOLING

Για την αφυγρανση του περιβαλλοντοσ χωρου

Για να βελτιωθει η υγρασια και

το επιπεδο υγρανσης

•

Η λειτουργία αυτή μειώνει τη ξηρότητα του αέρα

Μονή

και σας παρέχει ένα άνετο περιβάλλον διαμονής
μόνο κατά τον τρόπο λειτουργίας ΨΥΞΗ.

•

Όταν η κατεύθυνση της κάθετης ροής του
αέρα έχει ρυθμιστεί στο AUTO, σταματάει σε
χαμηλότερη θέση ώστε να αποφευχθεί η επαφή με
τον ψυχρό αέρα. Μπορείτε ωστόσο να ρυθμίσετε
χειροκίνητα τη κατεύθυνση της περσίδας.

•

Η λειτουργία δεν είναι εφαρμόσιμη.

Πολλαπλή

POWERFUL/

QUIET

Για εναλλαγή ανάμεσα σε
ισχυρή & ήσυχη

QUIETPOWERFUL NORMAL

ΙΣΧΥΡΗ: Για να επιτυγχανεται γρηγορα η
θερμοκρασια

POWERFUL

•

Η λειτουργία αυτή θα σταματήσει ύστερα από

Μονή

20 δευτερόλεπτα.

•

Πατήστε ξανά το κουμπί ή γυρίστε τη μονάδα στο

Πολλαπλή

OFF για να σταματήσετε αυτή τη λειτουργία.

ΑΘΟΡΥΒΗ: Για να απολαμβανετε αθορυβη
λειτουργια

QUIET

•

Η λειτουργία αυτή μειώνει τον θόρυβο της ροής του αέρα.

POWERFUL

QUIET

(Πορτοκαλόχρους)(Πορτοκαλόχρους)(Πορτοκαλόχρους)

(Πράσινο)

Δείκτης

Αισθητηρας

Οθόνη Τηλεχειριστηρίου

ανθρωπινης
δραστηριοτητας

Αισθητήρας ηλιακού
φωτός και δέκτης

AUTO
HEAT
COOL

DRY

MILD

DRY

OFF/ON

ECONAVI

MODE

MILD DRY

TEMP

COOLING

POWERFUL/

FAN SPEED

QUIET

TIMER

ON

1

2

OFF

FF

SET CHECK CLOCK RESET

CLOC

FAN
SPEED

AIR
SWING

AUTO

COMFORT

NANOE-G

AIR SWING

SET

ET

3

CANCEL

AC

RC

τηλεχειριστηρίου

Πατήστε και κρατήστε
πατημένο για 10
δευτερόλεπτα για να
δείξετε τη ρύθμιση της
θερμοκρασίας σε °C ή °F.

Πατήστε για να
ανακτήσετε την
προκαθορισμένη ρύθμιση
του τηλεχειριστηρίου.

Δεν χρησιμοποιείται σε
κανονικές λειτουργίες.

FAN SPEED

Για να επιλεξετε ταχυτητα
ανεμιστηρα

(Οθόνη Τηλεχειριστηρίου)

• Για τον ΑΥΤΟΜΑΤΟ τρόπο λειτουργίας, η

ταχύτητα του εσωτερικού ανεμιστήρα ρυθμίζεται
αυτόματα σύμφωνα με τον τρόπο λειτουργίας.

Κουμπί auto OFF/ON

AUTO

OFF/ON

16

Χρησιμοποιείται, όταν το τηλεχειριστήριο βρίσκεται σε λάθος θέση ή δεν λειτουργεί κανονικά.
Σηκώστε τον μπροστινό πίνακα:

1. Πατήστε το κουμπί μια φορά για αυτόματη λειτουργία (AUTO).

2. Πατήστε και κρατήστε πατημένο το κουμπί έως ότου να ακούσετε 1 μπιπ, στη συνέχεια αφήστε
το για να κάνετε χρήση της αναγκαστικής λειτουργίας ΨΥΞΗ.

3. Επανάληψη του
μπιπ, στη συνέχεια αφήστε το για να κάνετε χρήση της αναγκαστικής λειτουργίας ΘΕΡΜΑΝΣΗ.

•

Πατήστε ξανά το κουμπί για απενεργοποίηση.

βήματος 2. Πατήστε και κρατήστε πατημένο το κουμπί έως ότου να ακούσετε 2

CANCEL

3

2

Βλέπετε "Για να μάθετε περισσότερα..." για λεπτομέρειες.

AUTO

Για να μεγιστοποιήσετε την

COMFORT

άνεση

AUTO COMFORT

NANOE-G

Για τον καθαρισμο του αερα

NANOE-G

•

Η λειτουργία nanoe-G ξεκινάει αυτόματα όταν η μονάδα
ενεργοποιείται με το

•

Μπορεί να ενεργοποιηθεί ακόμα και αν η μονάδα είναι σβηστή. Σε

OFF/ON

.

αυτή την κατάσταση, η μονάδα θα λειτουργήσει ως ανεμιστήρας
με ΑΥΤΟΜΑΤΗ ταχύτητα ανεμιστήρα και αλλαγή κατεύθυνσης της
περσίδας.

•

Πολλαπλή

Δεν είναι δυνατή η εκτέλεση ή η διακοπή της εν λόγω
λειτουργίας εάν η εσωτερική μονάδα ενεργοποιεί τη
λειτουργία ΘΕΡΜΑΝΣΗΣ.

Για την απενεργοποίηση των ιών/βακτηρίων στο φίλτρο

NANOE-G

•

Ύστερα από την απενεργοποίηση της μονάδας, η ενεργοποίηση
της λειτουργίας nanoe-G στην απενεργοποίηση του φίλτρου
μπορεί να διαρκέσει έως 150 λεπτά. Ενεργοποιεί τη μονάδα και
ακυρώνει την εν λόγω λειτουργία.

•

Για μελλοντική απενεργοποίηση της εν λόγω λειτουργίας,
πατήστε και κρατήστε πατημένο το

ένα σύντομο μπιπ. Η ενέργεια αυτή δεν θα απενεργοποιήσει τη
λειτουργία nanoe-G για τον καθαρισμό του αέρα.

•

Για την ανάκτηση της λειτουργίας nanoe-G κατά την
απενεργοποίηση του φίλτρου, πατήστε και κρατήστε πατημένο το

NANOE-G

έως ότου να ακουστεί ένα παρατεταμένο μπιπ.

AIR SWING

POWER

NANOE-G

έως ότου να ακουστεί

Για να προσαρμοσετε την
κατευθυνση ροης του αερα

(Οθόνη Τηλεχειριστηρίου)

•

Διατηρεί το δωμάτιο αερισμένο.

•

Στον τρόπο λειτουργίας ΨΥΞΗ/ΑΦYΓΡΑΝΣΗ, εφόσον έχει
ρυθμιστεί ο αυτόματος τρόπος λειτουργίας (AUTO), η γρίλια
αιωρείται αριστερά/δεξιά και άνω/κάτω αυτόματα.

•

Στον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ, εφόσον έχει ρυθμιστεί
ο αυτόματος τρόπος λειτουργίας (AUTO), η οριζόντια περσίδα
σταθεροποιείται σε προκαθορισμένη θέση. Η κάθετη γρίλια
αιωρείται αριστερά/δεξιά μετά την αύξηση της θερμοκρασίας.

•

Μην ρυθμίζετε με το χέρι την περσίδα.

Σημείωση

POWERFUL/

ECONAVI

QUIET

,

• Μπορεί να ενεργοποιηθεί σε όλους τους τρόπους

λειτουργίας και μπορεί να ακυρωθεί πατώντας
ξανά το αντίστοιχο κουμπί.

AUTO

COMFORT

,

NANOE-G

,

Για να ρυθμισετε το χρονοδιακοπτη

2 σετ χρονοδιακοπτών ενεργοποίησης (ON)
και απενεργοποίησης (OFF) διατίθενται για
την ενεργοποίηση (ON) ή την απενεργοποίηση
(OFF) της μονάδας σε διαφορετικό
προρρυθμισμένο χρόνο.

21 3

TIMER

ON

1

OFF

Επιλέξτε το

1

χρονοδιακόπτη ON ή
OFF

•

Κάθε φορά που το πατάτε:

Ρυθμίστε τον χρόνο

2

Επιβεβαιώστε

3

SET

3

2

CANCEL

Παράδειγμα:
Απενεργοποίηση
(OFF) στις 22:00 μμ

Cancel

OFF

SET

TIMER

•

Για να ακυρώσετε την ενεργοποίηση (ON) ή την
απενεργοποίηση (OFF) του χρονοδιακόπτη, πατήστε

ON

ή

για να επιλέξετε αντίστοιχα ή πατήστε

OFF

ύστερα

•

Αν ο χρονοδιακόπτης ακυρωθεί χειροκίνητα ή λόγω
διακοπής ρεύματος, μπορείτε να ανακτήσετε ξανά τον
χρονοδιακόπτη πατώντας ON ή
αντίστοιχα ή πατήστε ύστερα

•

Θα εμφανιστεί και ενεργοποιηθεί ακολούθως η ρύθμιση
του πλησιέστερου χρονοδιακόπτη.

•

Όταν ενεργοποιηθεί ο χρονοδιακόπτης, η μονάδα μπορεί
να ξεκινήσει νωρίτερα (έως και 35 λεπτά) πριν από τον
τρέχοντα χρόνο ρύθμισης έτσι ώστε να επιτευχθεί έγκαιρα
η επιθυμητή θερμοκρασία.

•

Η λειτουργία του χρονοδιακόπτη βασίζεται στο ρολόι
που ρυθμίζεται στο τηλεχειριστήριο και επαναλαμβάνεται
καθημερινά από τη στιγμή που θα ρυθμιστεί. Για τη
ρύθμιση του ρολογιού, ανατρέξτε στον Σύντομο οδηγό.

ECONAVI

• Δεν μπορεί να επιλεγεί ταυτόχρονα.
Δεν μπορεί να ενεργοποιηθεί ενώ η λειτουργία “ΗΠΙΑ

•
ΞΗΡΗ ΨΥΞΗ” είναι ενεργοποιημένη.

CANCEL

POWERFUL/

QUIET

,

.

AUTO

COMFORT

,

για να επιλέξετε

OFF

SET

.

Eλληνικά

Τρόπος χρήσης

17
