Panasonic CU-NE9PKE, CU-QE12PKE, CU-NE12PKE, CU-QE9PKE, CS-QE9PKE Operating Instructions

...

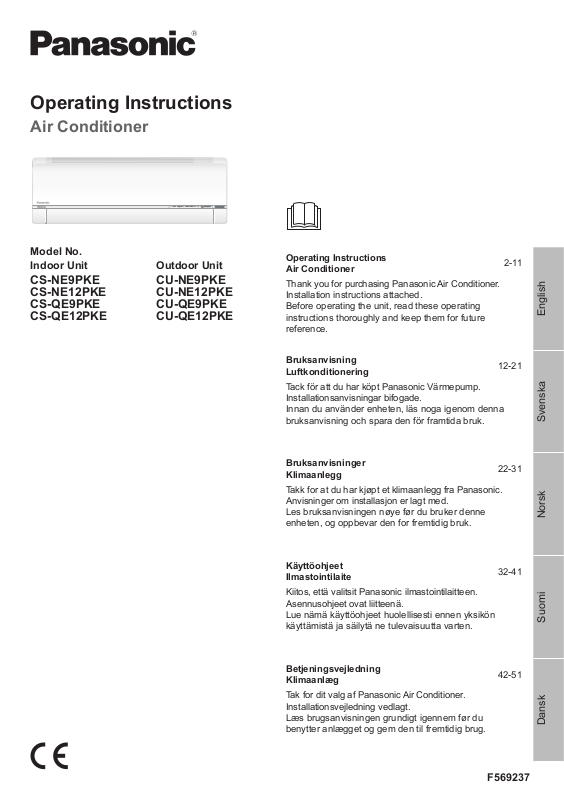

Operating Instructions

Air Conditioner

Model No. Indoor Unit Outdoor Unit

CS-NE9PKE CS-NE12PKE CS-QE9PKE CS-QE12PKE

CU-NE9PKE CU-NE12PKE CU-QE9PKE CU-QE12PKE

Operating Instructions Air Conditioner

Thank you for purchasing Panasonic Air Conditioner. Installation instructions attached. Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

Bruksanvisning Luftkonditionering

Tack för att du har köpt Panasonic Värmepump. Installationsanvisningar bifogade. Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

Bruksanvisninger Klimaanlegg

Takk for at du har kjøpt et klimaanlegg fra Panasonic. Anvisninger om installasjon er lagt med. Les bruksanvisningen nøye før du bruker denne enheten, og oppbevar den for fremtidig bruk.

Käyttöohjeet Ilmastointilaite

Kiitos, että valitsit Panasonic ilmastointilaitteen. Asennusohjeet ovat liitteenä. Lue nämä käyttöohjeet huolellisesti ennen yksikön käyttämistä ja säilytä ne tulevaisuutta varten.

2-11

12-21

22-31

32-41

Betjeningsvejledning Klimaanlæg

Tak for dit valg af Panasonic Air Conditioner. Installationsvejledning vedlagt. Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

42-51

Dansk Suomi Norsk Svenska English

F569237

Provide maximum comfort, clean air and optimise energy saving

ECONAVI

The sunlight sensor detects the sunlight intensity and helps control heating/cooling temperatures to provide optimum comfort. See “To learn more...” for details.

nanoe-G

Deactivates harmful micro-organisms such as viruses, bacteria, etc. to keep air clean. It also deactivates viruses and bacteria on the ﬁ lter to keep inside of the unit clean.

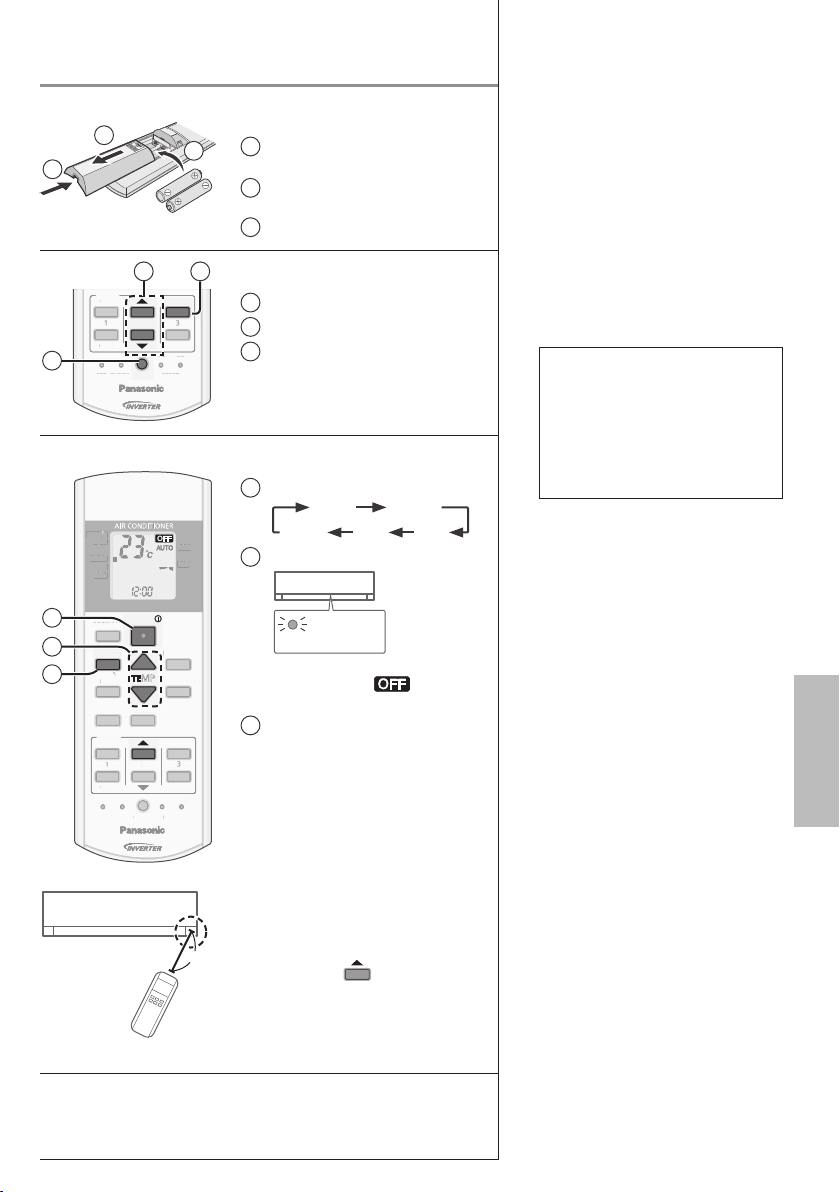

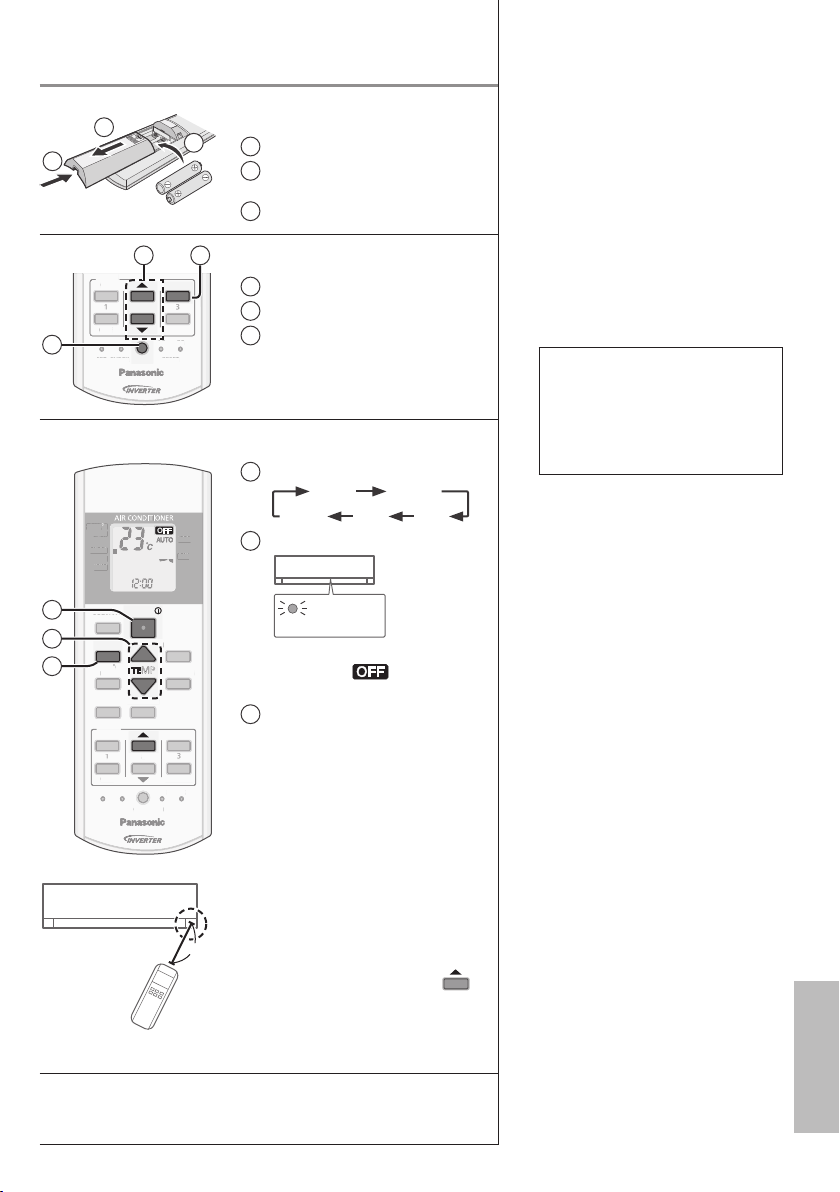

Quick guide

TIMER

CANCEL

RES

TIMER

CANCEL

HEAT

RES

FAN

AIR

HEAT

AUTO

HEAT

OOL

DRY

FAN

NANOE-G

TIMER

OFF

SET CHECK CLOCK RESET

ETCHE

+8/10°C

+8/1

HEAT AUTO HEAT C

COOL

DRY

FAN

2 3

SET

CANCEL

FAN

PEE

SPEED AIR

WIN

SWING

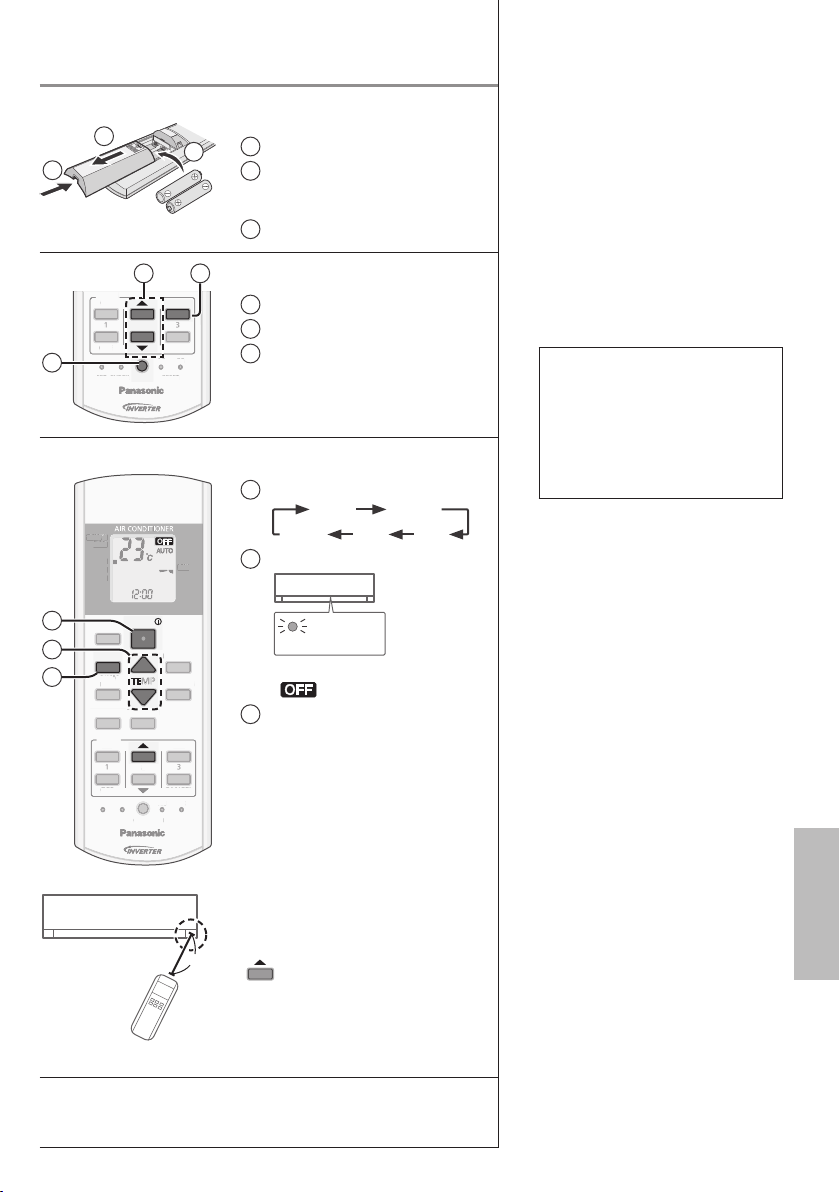

Inserting the batteries

Pull out the back cover of

remote control Insert AAA or R03 batteries

(can be used ~ 1 year)

Close the cover

Clock setting

Press CLOCK

Set the time

Conﬁ rm

Basic operation

Select the desired mode

HEAT COOL

AUTO

Start/stop the operation

FAN

DRY

Table of contents

Safety precautions ...................4-5

How to use...............................6-7

To learn more... .........................8

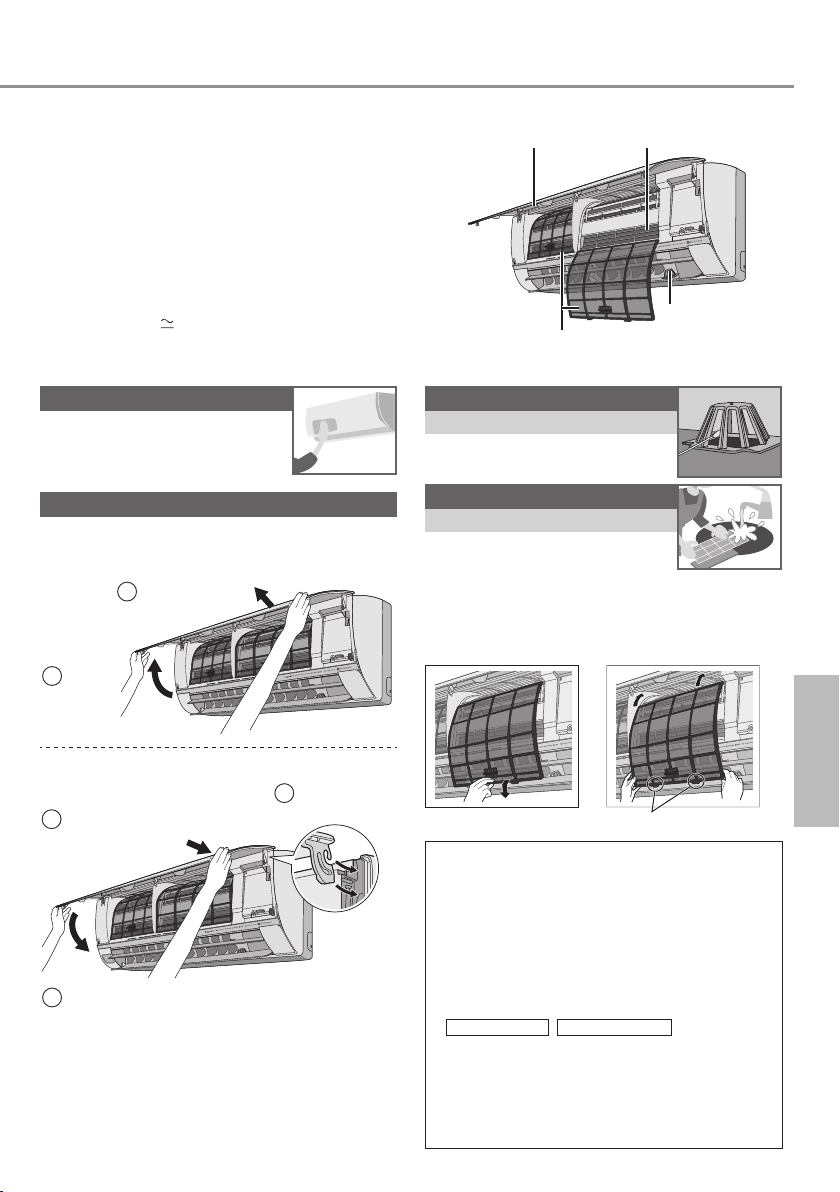

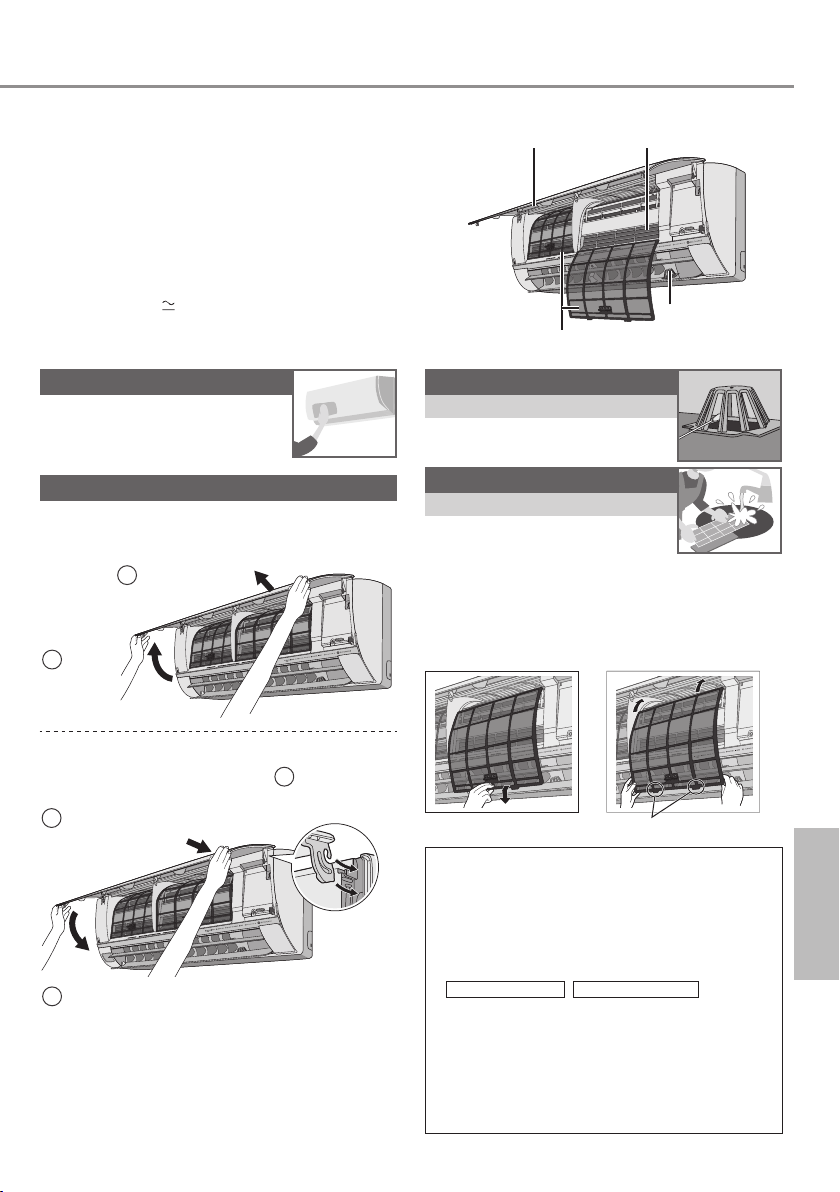

Cleaning instructions ..................9

Troubleshooting ....................... 10

Information................................ 11

Accessories

• Remote control

• AAA or R03 batteries × 2

• Remote control holder

• Screws for remote control holder × 2

English

3 1

OFF/ON

ECONAVI

ECONAV

MODE

+8/10°C

+8/10

TEMP

HEAT

POWERFUL/

FAN SPEED

AN SPEE

UIET

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

ETCHECKCLOC

NANOE-G

AIR SWING

IR SWIN

SET

CANCEL

POWER/ DEICE

• Please note that the OFF indication is on to start.

Select the desired

temperature

• Selection range: 16°C ~ 30°C (Not applicable for FAN

mode). Operating the unit within the

• recommended temperature may save energy. HEAT : 20 °C ~ 24 °C. COOL: 26 °C ~ 28 °C. DRY : 1 °C ~ 2 °C lower than

room temperature.

• To dim or restore the unit’s

indicator brightness, press and hold for 5 seconds.

• Use remote control within 8 m from the remote control receiver of the indoor unit.

The illustrations in this manual are for explanation purposes only and may differ from the actual unit. They are subject to change without notice for future improvement.

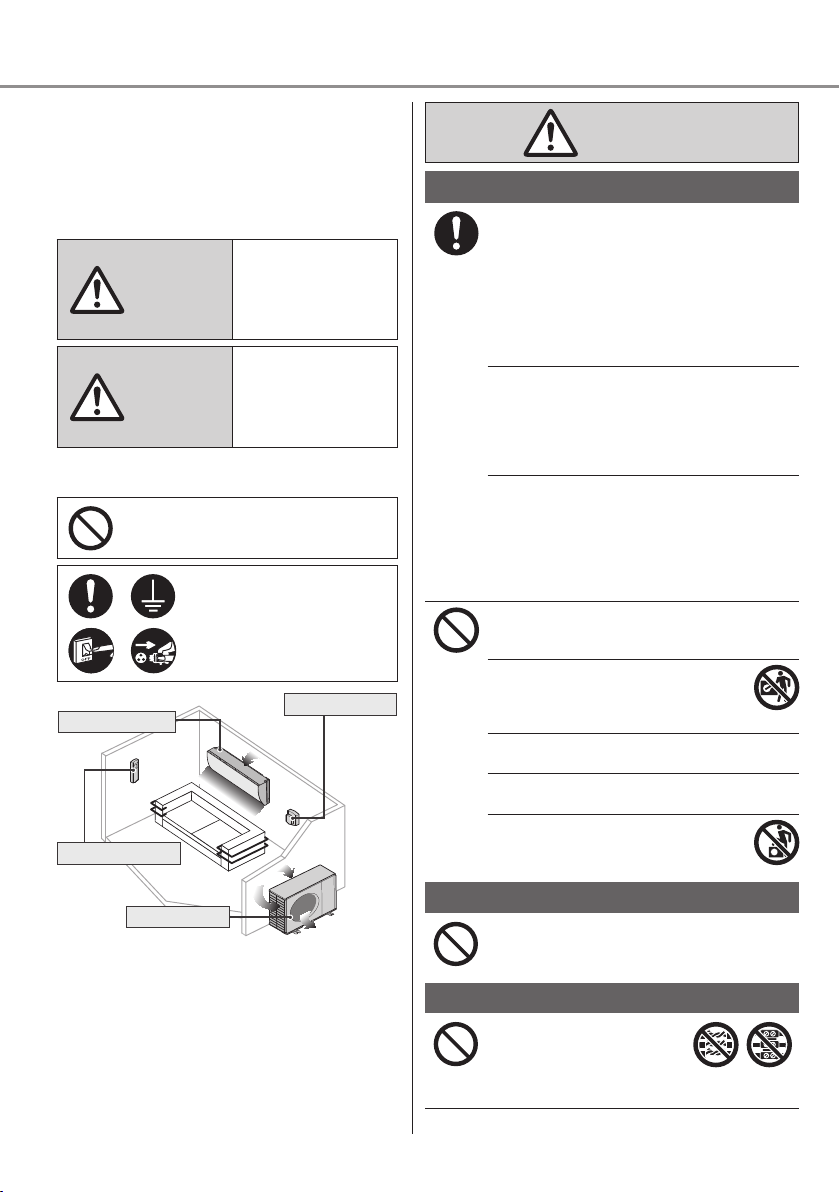

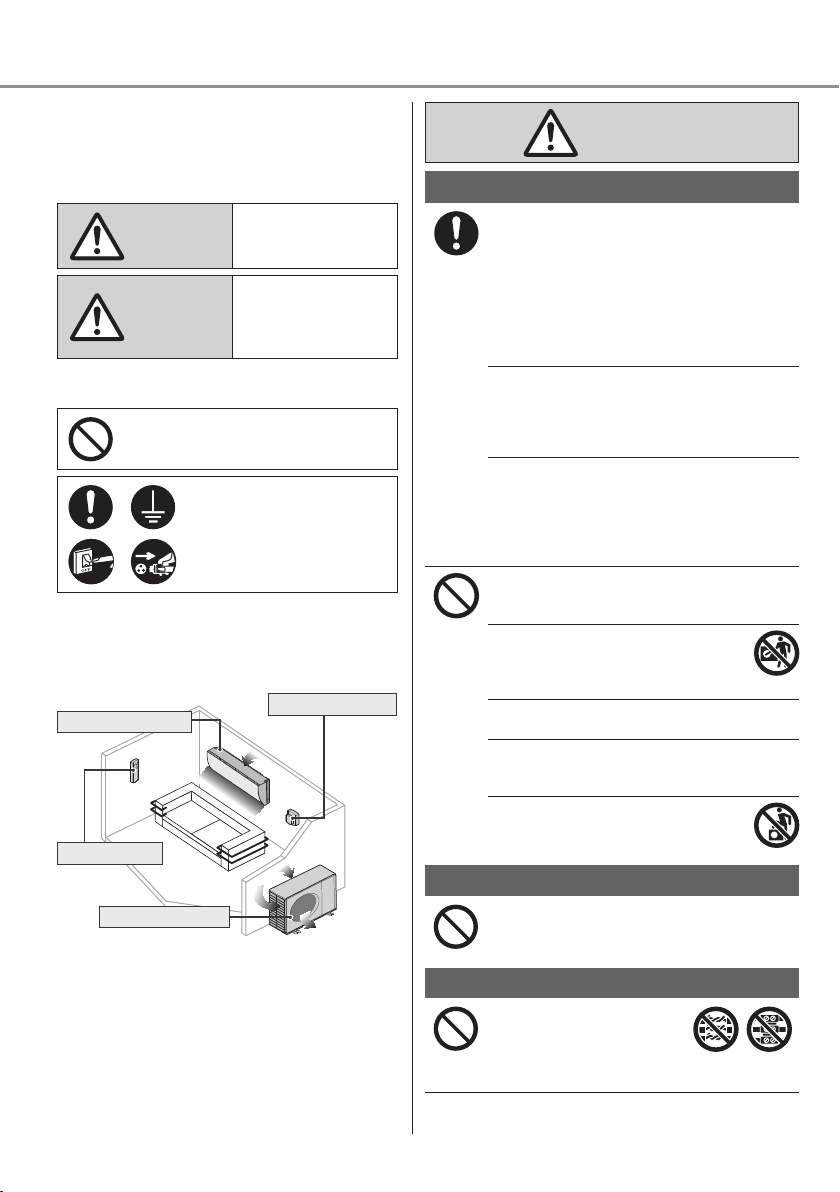

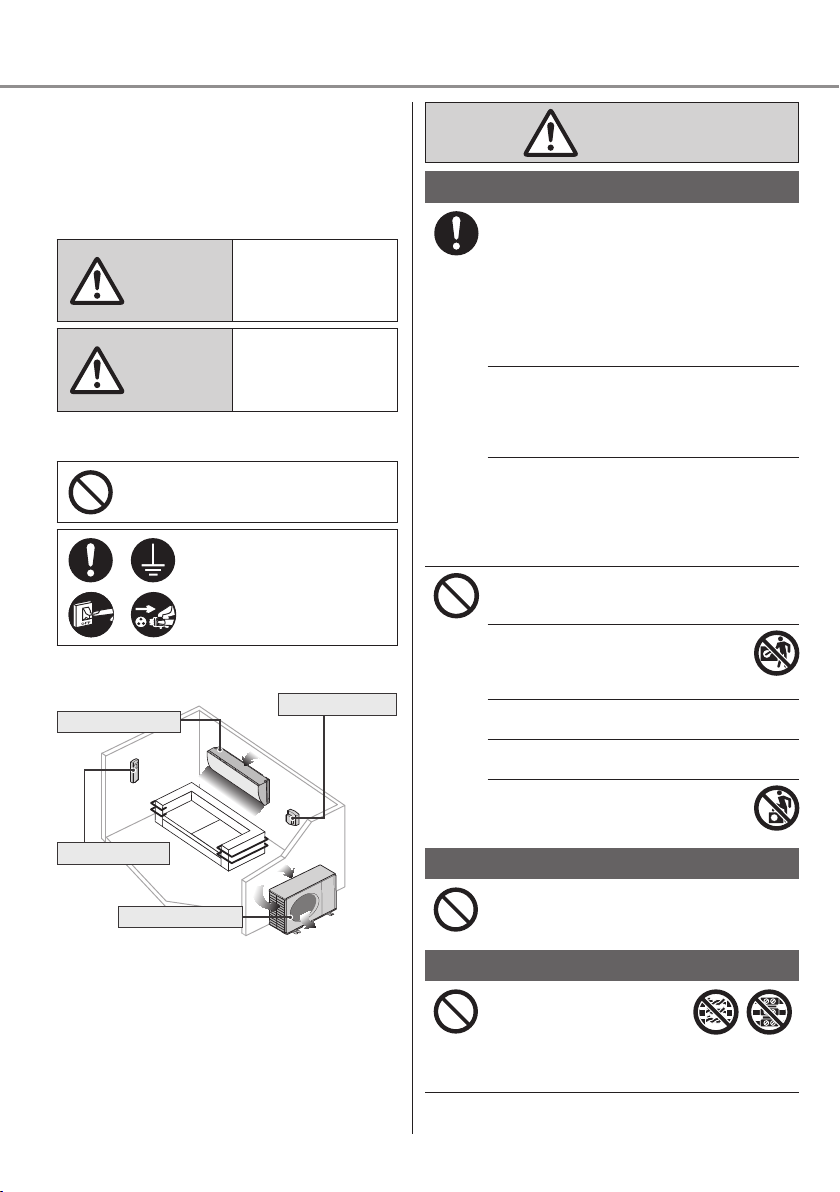

Safety precautions

Air inlet

Air outlet

To prevent personal injury, injury to others or property damage, please comply with the following: Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below:

This sign warns of

WARNING

CAUTION

The instructions to be followed are classiﬁ ed by the following symbols:

Indoor unit

Air outlet

Remote control

Outdoor unit

death or serious injury.

This sign warns of injury or damage to property.

This symbol denotes an action that is PROHIBITED.

These symbols denote actions COMPULSORY.

Power supply

Air inlet

Air outlet

WARNING

Indoor unit and outdoor unit

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Please consult authorised dealer or specialist to clean the internal parts, repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Conﬁ rm with authorised dealer or specialist on usage of any speciﬁ ed refrigerant type. Using refrigerant type other than the speciﬁ ed may cause product damage, burst and injury etc.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down accidentally.

Remote control

Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

Power supply

Do not use a modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

To prevent overheating, ﬁ re or electric shock:

•

Do not share the same power outlet with other equipment.

•

Do not operate with wet hands.

•

Do not over bend the power supply cord.

•

Do not operate or stop the unit by inserting or pulling out the power plug.

If the supply cord is damaged, it must be replaced by the manufacturer, service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

It is strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

To prevent overheating, ﬁ re or electric shock:

•

Insert the power plug properly.

•

Dust on the power plug should be periodically wiped with a dry cloth.

Stop using the product if any abnormality/ failure occurs and disconnect the power plug or turn off the power switch and breaker. (Risk of smoke/ﬁ re/electric shock) Examples of abnormality/failure

•

The ELCB trips frequently.

•

Burning smell is observed.

•

Abnormal noise or vibration of the unit is observed.

•

Water leaks from the indoor unit.

•

Power cord or plug becomes abnormally hot.

•

Fan speed cannot be controlled.

•

The unit stops running immediately even if it is switched on for operation.

•

The fan does not stop even if the operation

is stopped. Contact your local dealer immediately for maintenance/repair.

This equipment must be earthed to prevent electrical shock or ﬁ re.

Prevent electric shock by switching off the power supply and unplug:

- Before cleaning or servicing,

- When extended non-use, or

- During abnormally strong lightning activity.

CAUTION

Indoor unit and outdoor unit

Do not wash the indoor unit with water, benzine, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto an unstable bench when cleaning the unit to avoid injury.

Do not place a vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during COOL/DRY mode operation.

Prevent water leakage by ensuring drainage pipe is:

- Connected properly,

- Kept clear of gutters and containers, or

- Not immersed in water After a long period of use or use with any

combustible equipment, aerate the room regularly.

After a long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

Remote control

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

To prevent malfunction or damage of the remote control:

•

Remove the batteries if the unit is not going to be used for a long period of time.

•

New batteries of the same type must be inserted following the polarity stated.

Power supply

Do not disconnect the plug by pulling the cord to prevent electric shock.

Safety precautions

English

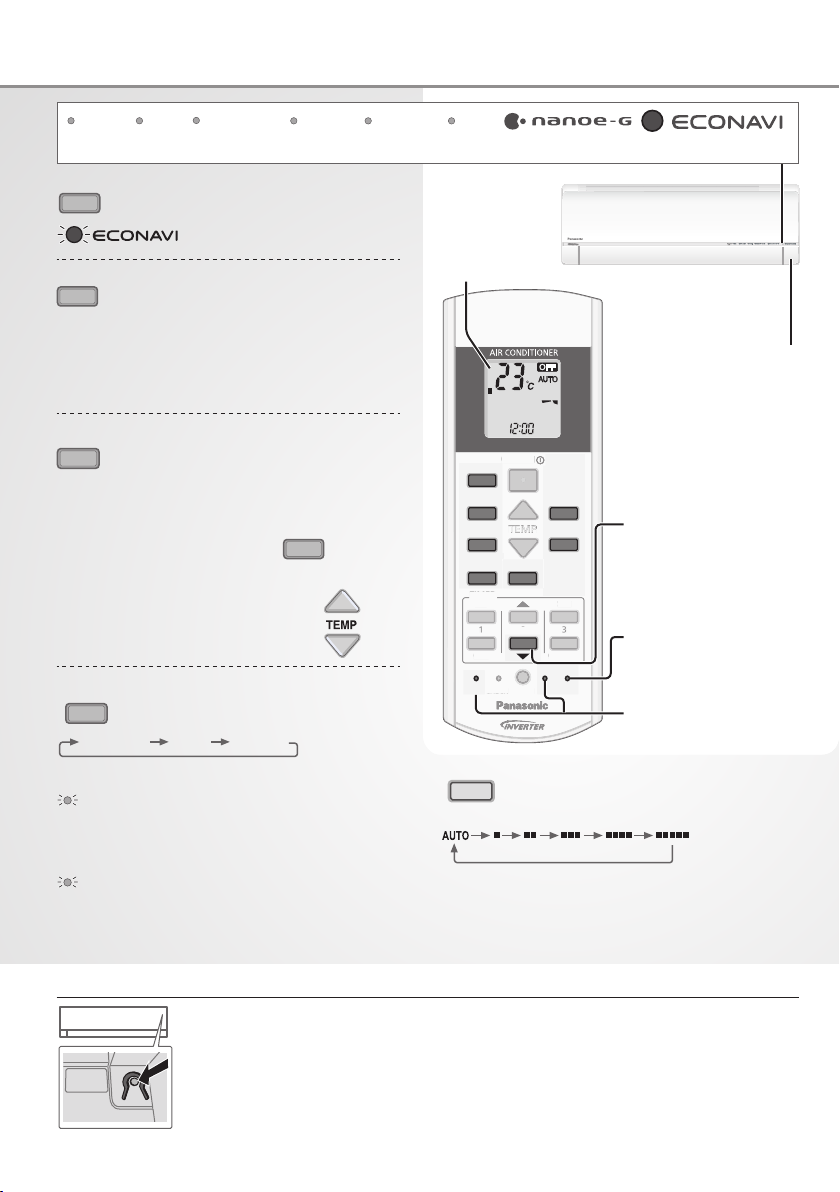

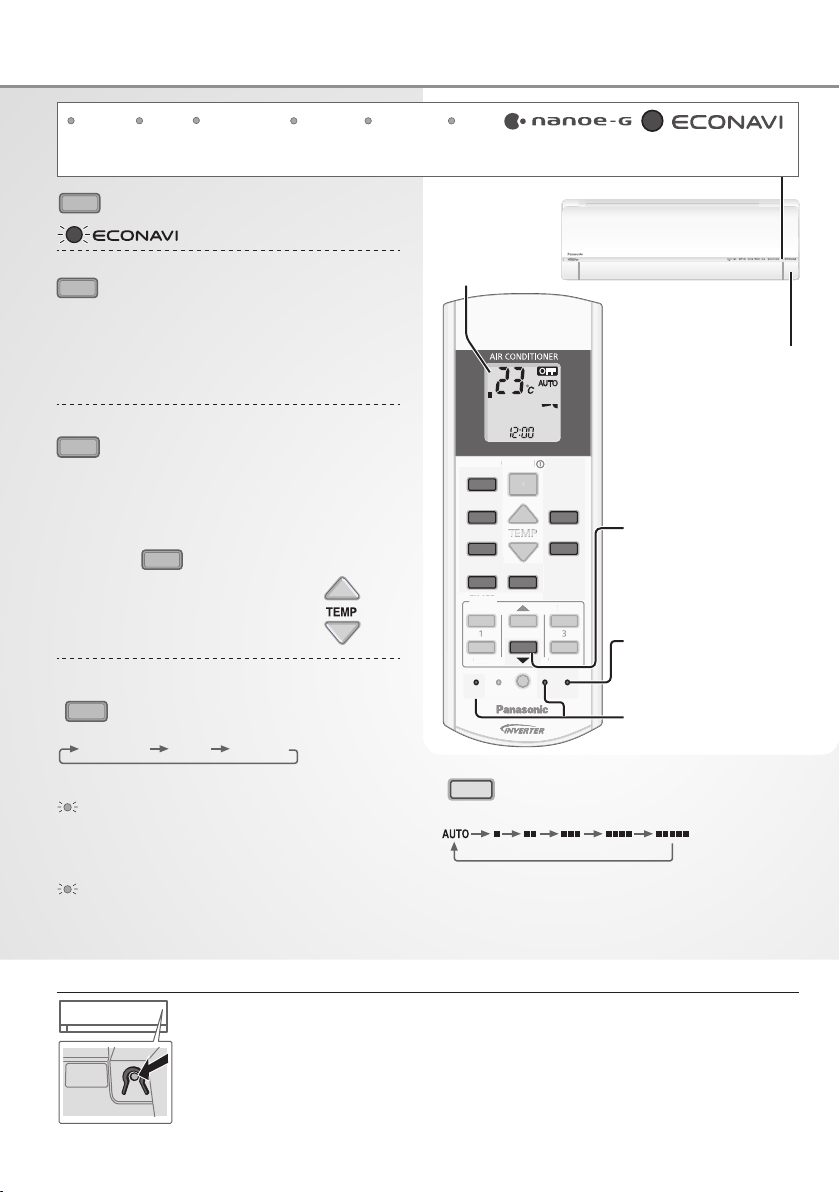

How to use

TEMP

OFF/ON

TIMER

CANCEL

CHECK

POWER/ DEICE

TIMER

+8/10°C HEAT

(Green/Blue) (Green) (Blue) (Orange)(Orange)(Orange) (Green)

ECONAVI

To optimise energy saving

MODE

To select operation mode

HEAT - To enjoy warm air COOL - To enjoy cool air DRY - To dehumidify the environment FAN - To circulate air in the room AUTO - For your convenience

+8/10°C

HEAT

To use maintenance heating

•

Maintain indoor temperature at 8/10°C. Fan switches to high fan speed automatically.

•

This operation overwrite the operation mode and

could be cancelled by pressing

• Defrost operation at outdoor unit will result in sudden cold air from indoor unit. Eliminate cold air with heat mode.

POWERFUL/

QUIET

To switch between powerful & quiet

QUIETPOWERFUL NORMAL

POWERFUL: To reach temperature quickly

POWERFUL

•

This operation stops automatically after 20 minutes.

QUIET: To enjoy quiet operation

QUIET

• This operation reduces airﬂ ow noise.

Auto OFF/ON button

Use when remote control is misplaced or a malfunction occurs. Raise the front panel:

1. Press the button once to use in AUTO mode.

2. Press and hold the button until you hear 1 beep, then release to use in forced

AUTO

OFF/ON

COOL mode.

3. Repeat step 2. Press and hold the button until you hear 2 beeps, then release to use in normal COOL mode.

4. Repeat step 3. Press and hold the button until you hear 3 beeps, then release to use in forced HEAT mode.

• Press the button again to turn off.

MODE

NANOE-G

POWERFUL

10˚C

8˚C

QUIET

Indicator

Remote control display

Sunlight sensor and

+8/10°C

HEAT

AUTO

HEAT

COOL

DRY

FAN

OFF/ON

ECONAVI

MODE

+8/10°C

TEMP

HEAT

POWERFUL/

FAN SPEED

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

CLOC

FAN SPEED

AIR SWING

NANOE-G

AIR SWING

SET

CANCEL

remote control receiver

Press and hold for approximately 10 seconds to show temperature setting in °C or °F.

Press to restore the remote control to default setting.

Not used in normal operations.

FAN SPEED

To select fan speed

(Remote control display)

• For AUTO, the indoor fan speed is automatically adjusted according to the operation mode.

• In HEAT mode, if manual fan speed caused discomfort, set the fan speed to AUTO or lower the fan speed.

TIMER

CANCEL

See "To learn more..." for details.

NANOE-G

To purify the air

NANOE-G

• Can be activated even when the unit is turned off. In this condition, the unit will operate as a fan with AUTO fan speed and louver swing.

To deactivate viruses/bacteria on the ﬁ lter

NANOE-G

• After the unit is turned off, the nanoe-G in-ﬁ lter deactivation may activate up to 150 minutes. Turning on the unit cancels this operation.

• To disable this operation in the future, press and

NANOE-G

hold will not disable the nanoe-G to purify the air.

• To restore the nanoe-G in-ﬁ lter deactivation, press and hold

heard.

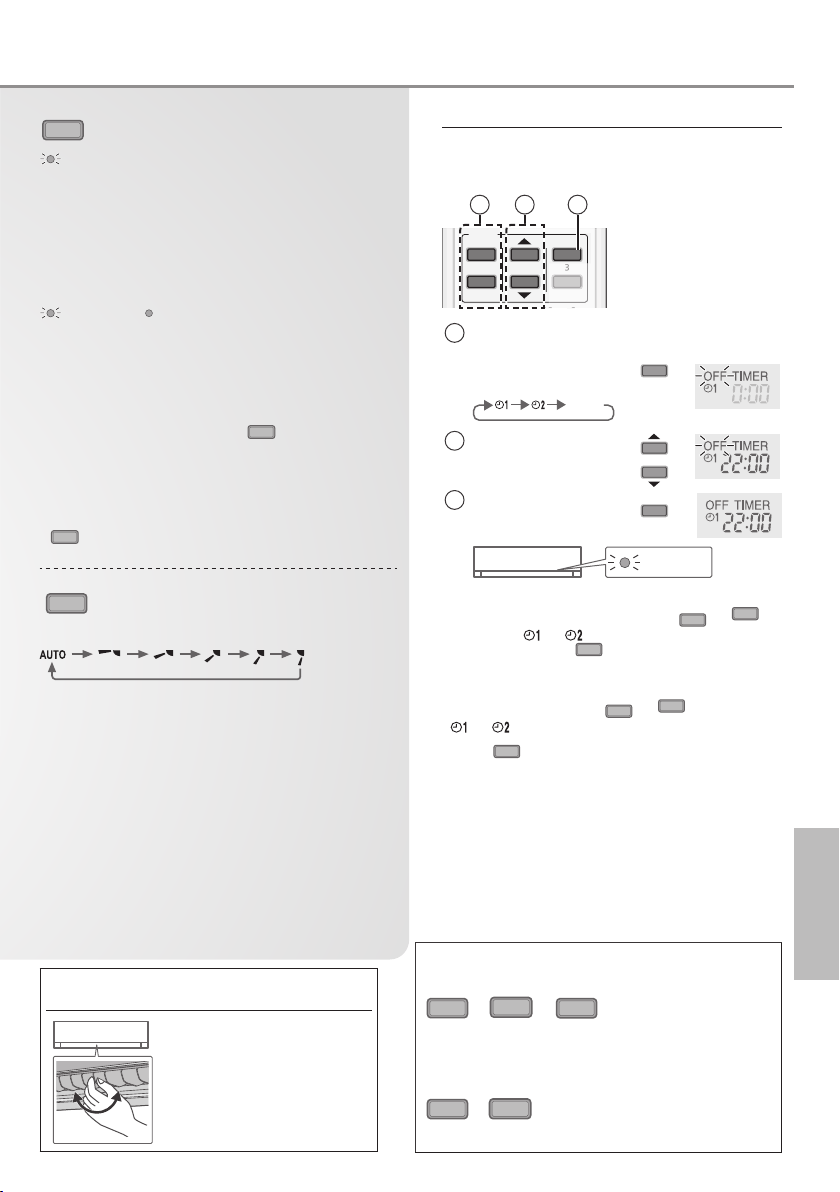

AIR SWING

POWER

until a short beep sound is heard. This

NANOE-G

until a long beep sound is

To adjust vertical airﬂ ow direction

(Remote control display)

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the louver swings up/down automatically.

• In HEAT mode, if AUTO is set, the horizontal louver is ﬁ xed at the predetermined position.

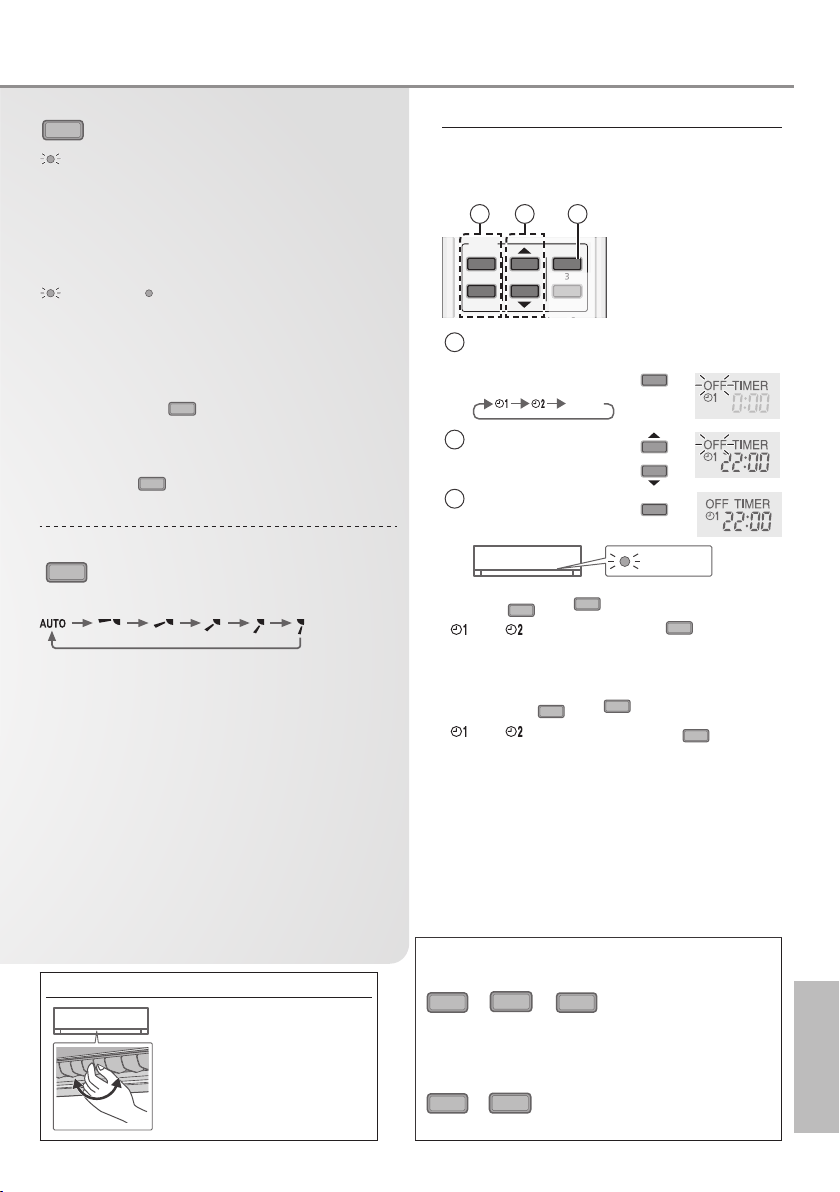

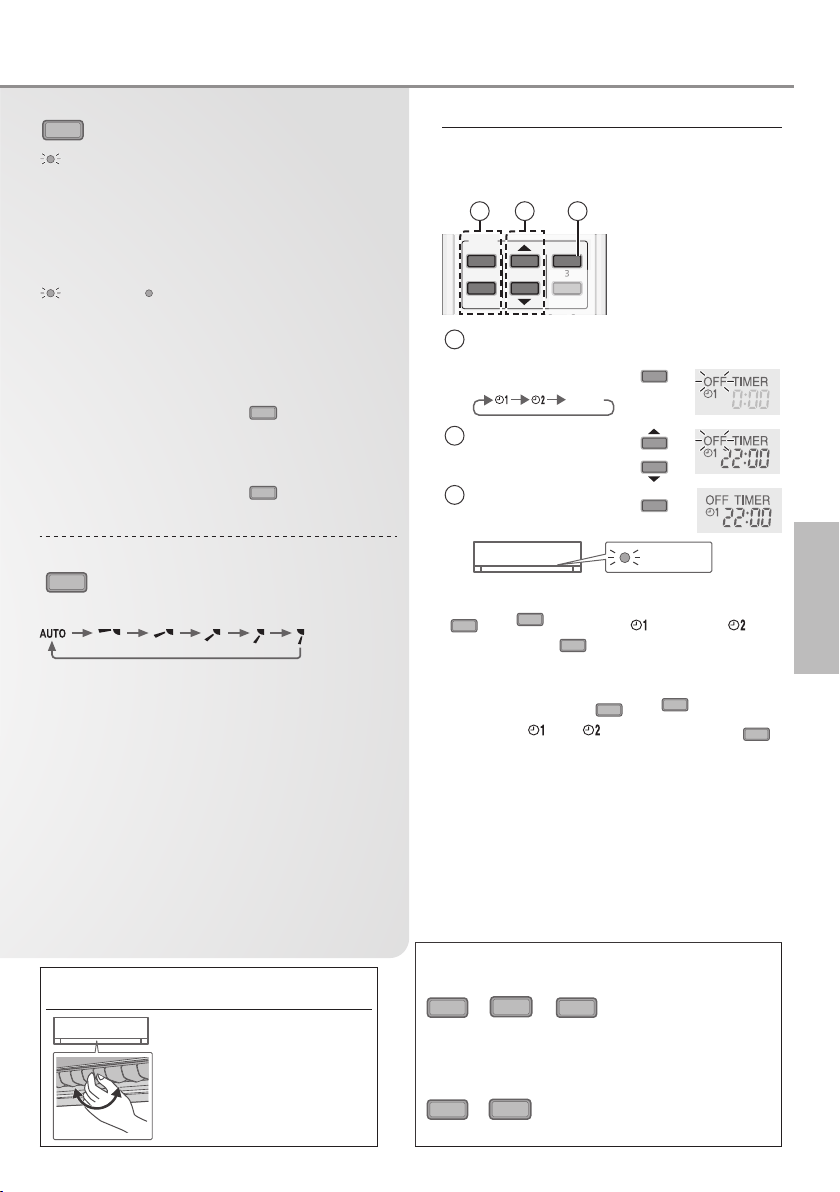

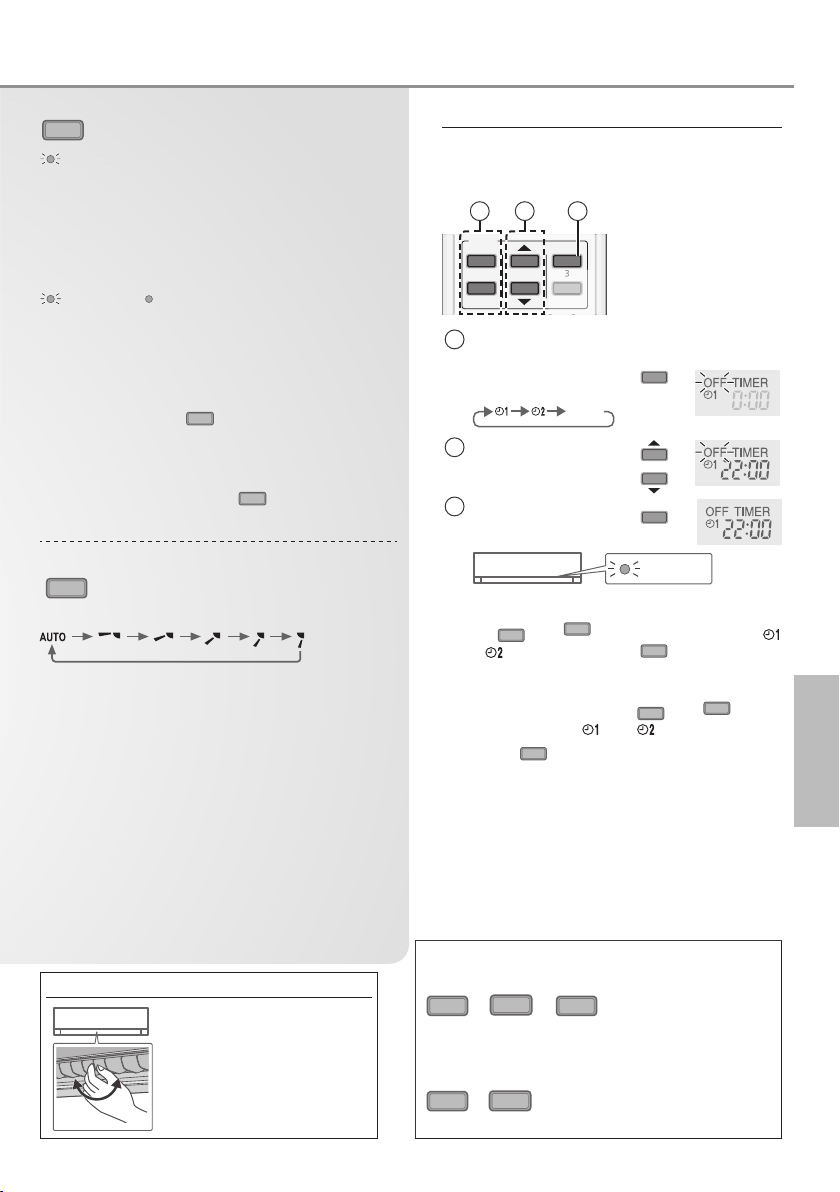

To set the timer

2 sets of ON and OFF timers are available to turn ON or OFF the unit at different preset times.

21 3

OFF

Select ON or OFF

timer

• Each time pressed:

Set the time

Conﬁ rm

SET

CANCEL

Example: OFF at 22:00

Cancel

OFF

SET

TIMER

• To cancel ON or OFF timer, press ON or to select respective or then press

• If timer is cancelled manually or due to power failure, you can restore the timer again by pressing ON or

then press

to select respective or

OFF

SET

• The nearest timer setting will be displayed and will activate in sequence.

• When ON Timer is set, the unit may start earlier (up to 35 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to Quick guide.

CANCEL

OFF

How to use

English

To adjust horizontal airﬂ ow direction

• Manually adjustable.

Note

POWERFUL/

QUIET

ECONAVI

•

Can be activated in all modes and can be cancelled by pressing the respective button again.

POWERFUL/

ECONAVI

•

Cannot be selected at the same time.

NANOE-G

QUIET

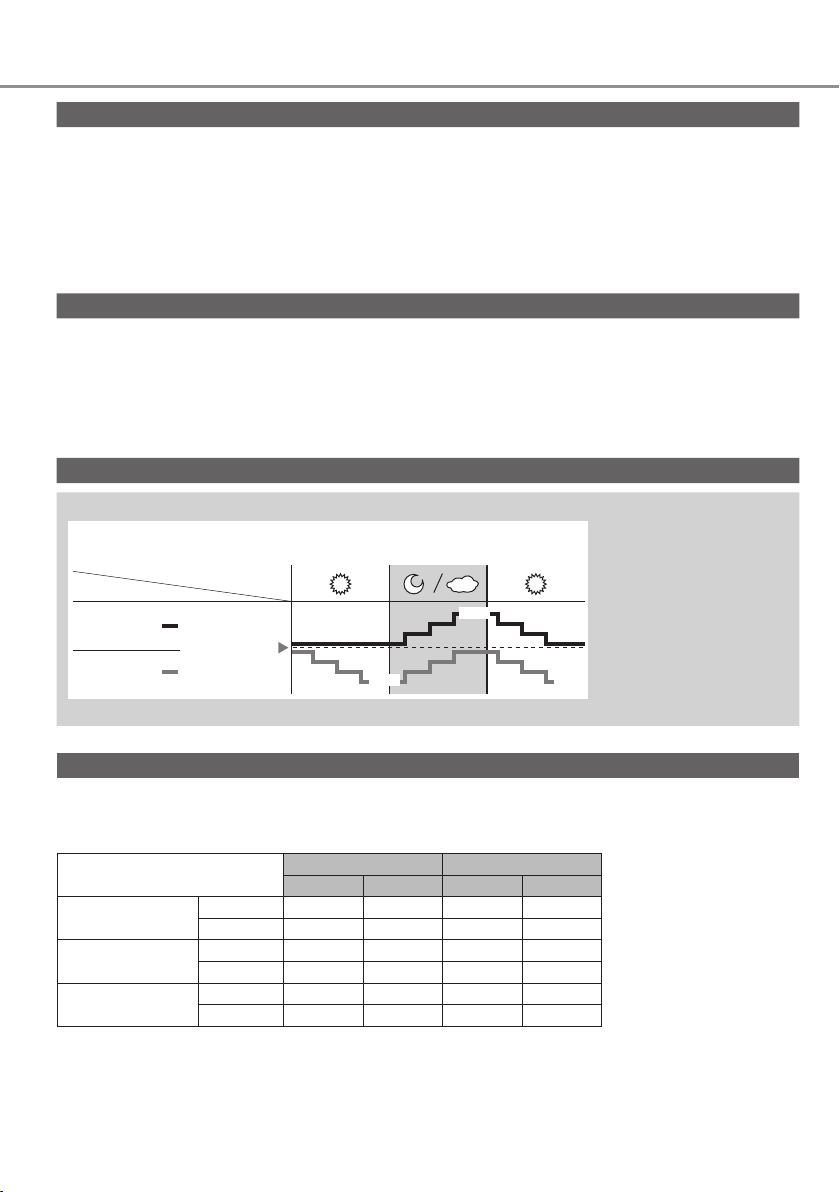

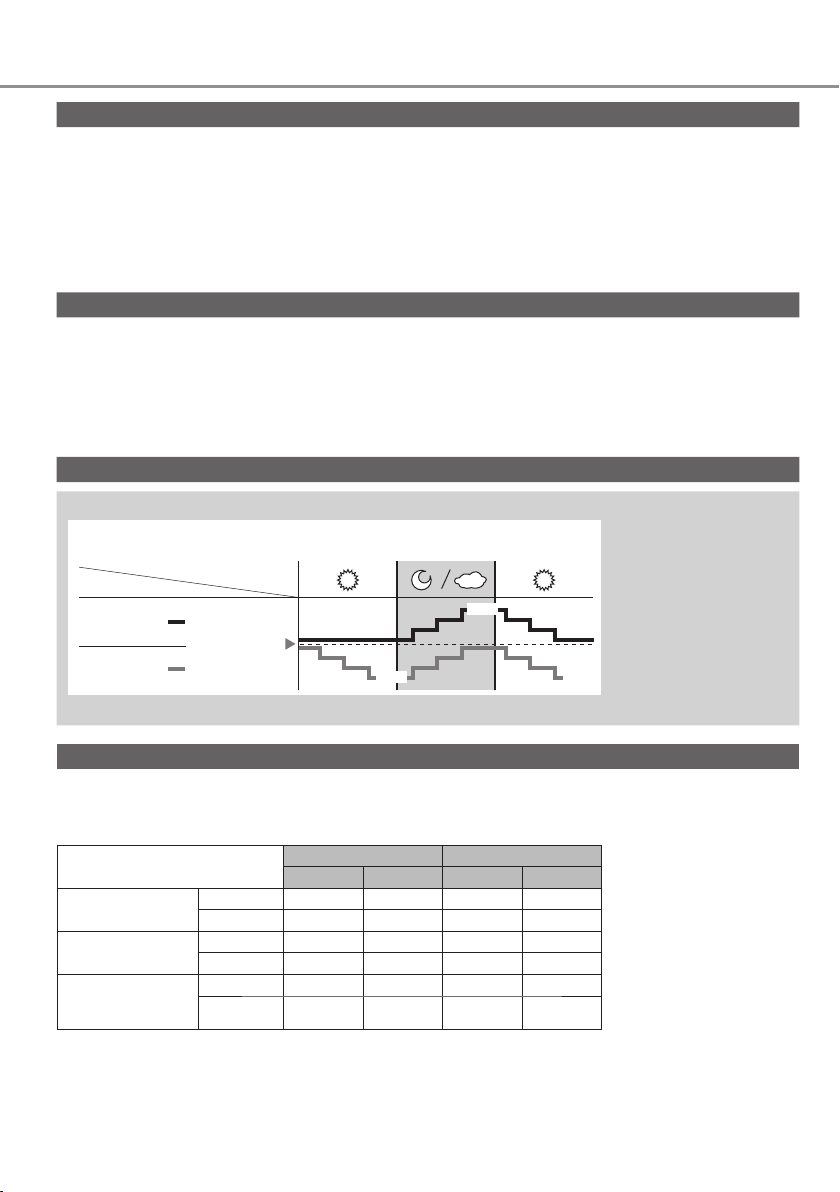

To learn more...

Operation mode

HEAT : Unit takes a while to warm up. The power indicator blinks during this operation.

• Unit may stops warm air supply for deice. The deice indicator ON during this operation.

COOL : Use curtains to screen off sunlight and outdoor heat to reduce power consumption during cool mode. DRY

: Unit operates at low fan speed to give a gentle cooling operation.

FAN

: To circulate air in the room

AUTO

: During operation mode selection the power indicator blinks.

• Unit selects operation mode every 10 minutes according to temperature setting and room temperature.

nanoe-G in-ﬁ lter deactivation

Depending on the unit’s accumulated operation time, nanoe-G in-ﬁ lter deactivation may activate only once a day after the unit turned off.

To remove the moisture left in the internal parts, the fan will operate for 30 minutes with louver opened slightly. This process only applicable when the unit is operated in COOL/DRY mode before turned off.Then, nanoe-G deactivates viruses/bacteria on the ﬁ lter for 2 hours with fan stopped and louver closed.

Do not turn off the power supply during this operation. After power failure, this operation will not resume.

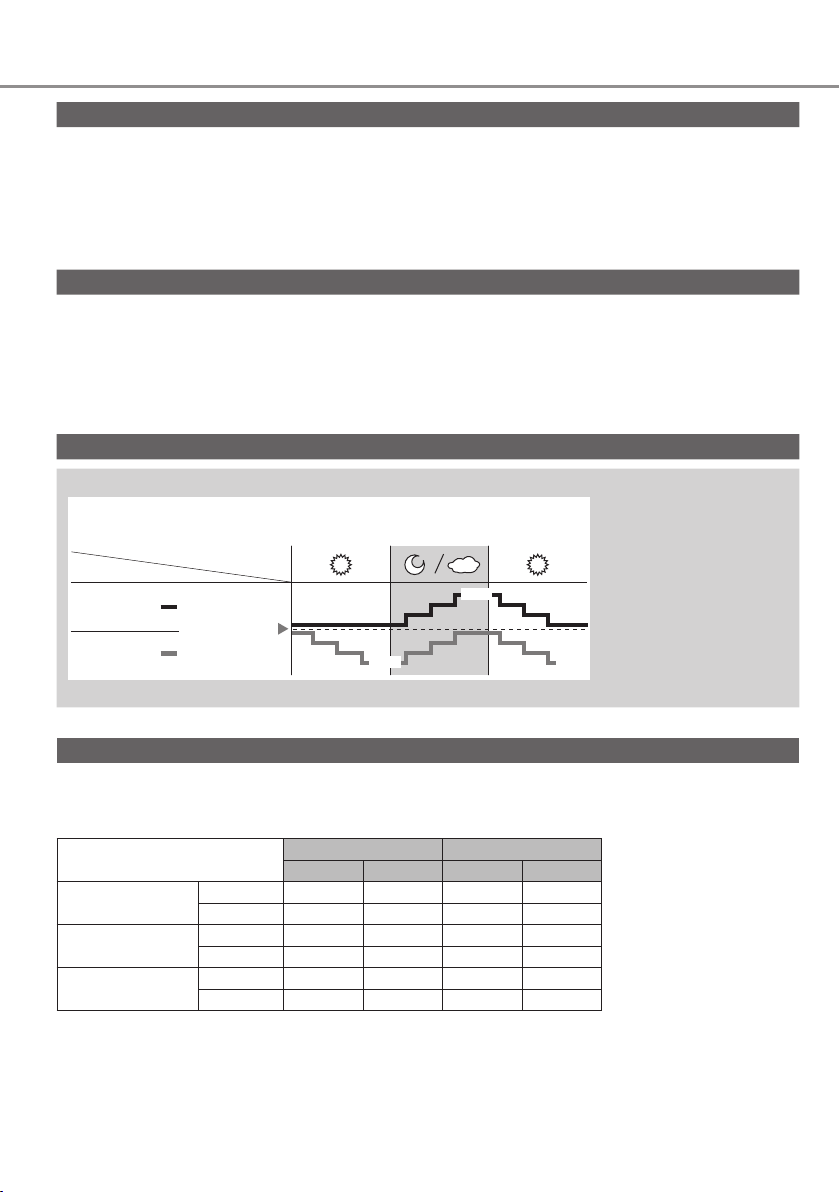

ECONAVI

Sunlight Sensor operation

ECONAVI ; Detecting sunlight intensity, the unit adjust temperature to save energy.

Mode

COOL/DRY

HEAT

• In a room without window or with thick curtain, the sunlight sensor will judge as cloudy/night.

Ambient condition

+1 °C

Set temperature

-1 °C -1 °C

ECONAVI is activated, the unit maintains set temperature until a high sunlight intensity is detected. The sunlight sensor detects sunlight intensity during weather or day/night changes, and the unit adjusts temperature.

Operation conditions

Use this air conditioner under the following temperature range. DBT : Dry bulb temperature

WBT : Wet bulb temperature

Temperature (°C)

COOL

HEAT

+8/10°C

HEAT

Max. 32 23 43 26

Min. 16 11 -15 -

Max. 30 - 24 18

Min. 16 - -15 -

Max. 10 - - -

Min. 8 - -15 -

Indoor Outdoor

DBT WBT DBT WBT

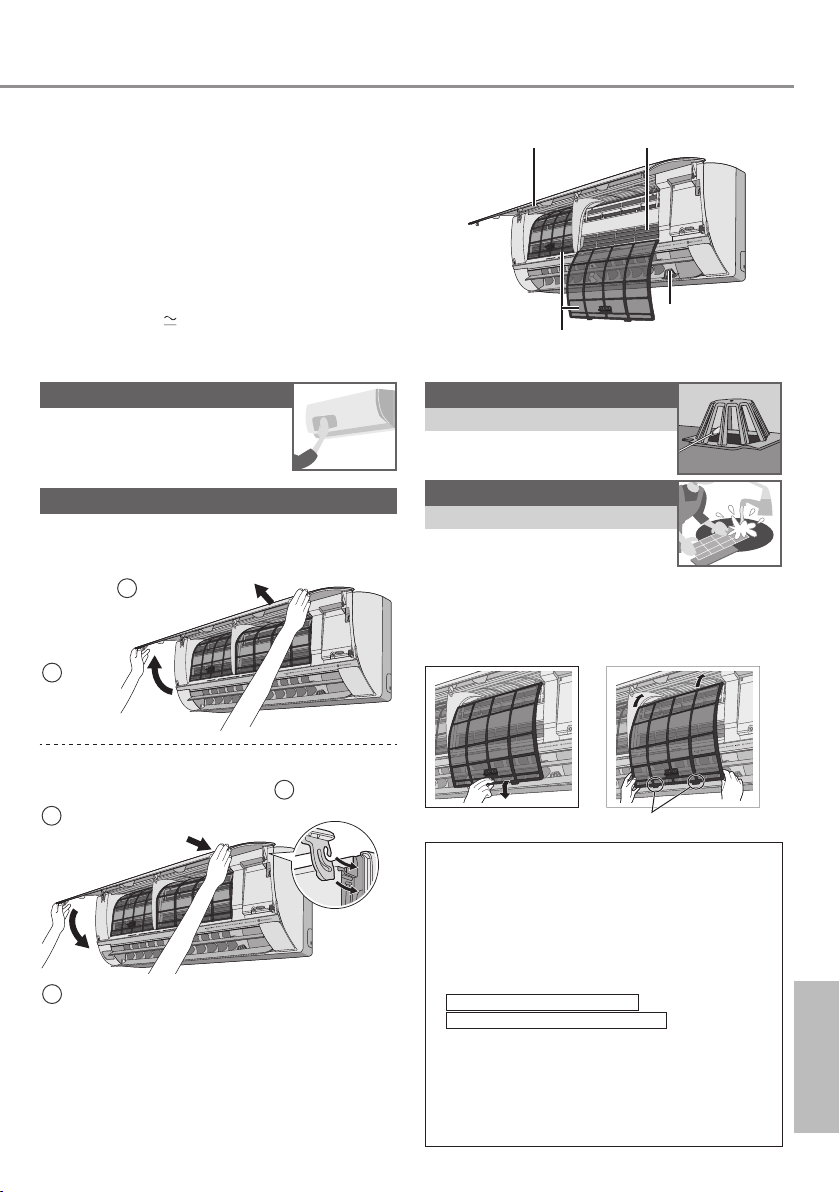

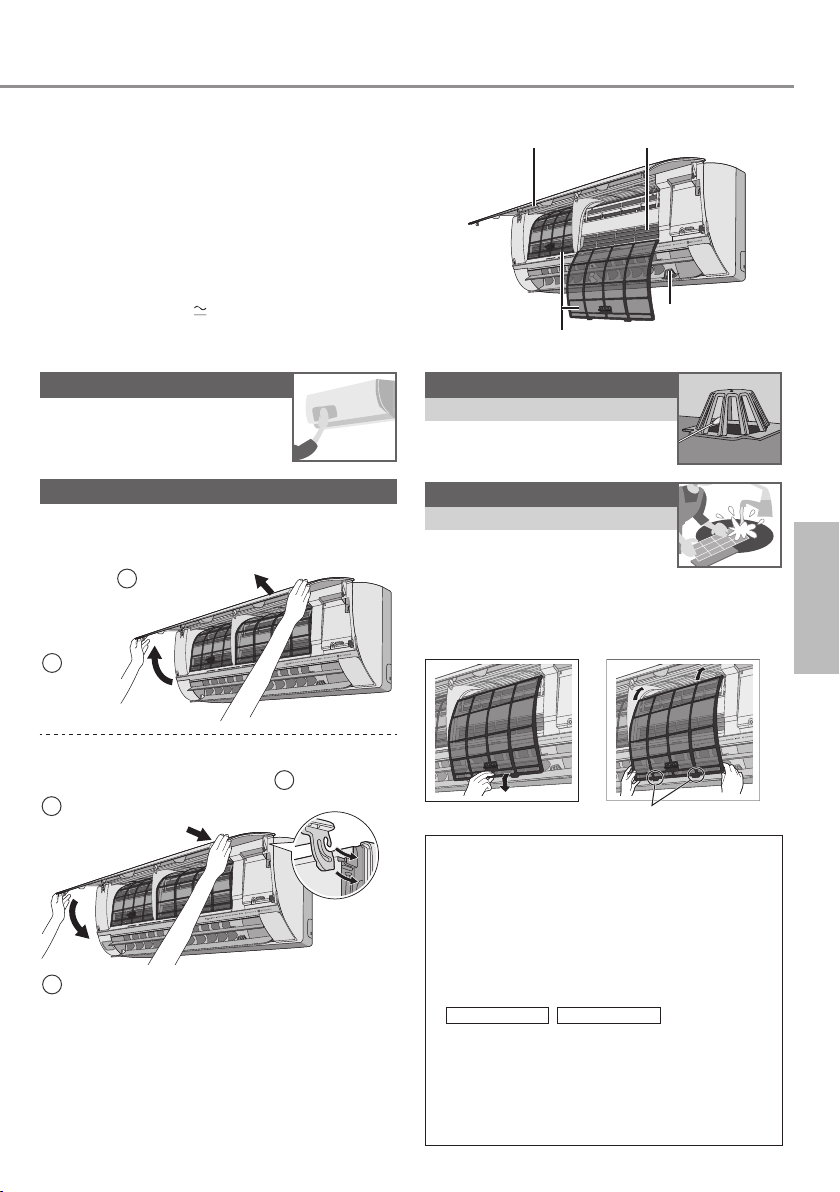

Cleaning instructions

To ensure optimal performance of the unit, cleaning has to be carried out at regular intervals. Dirty unit may cause malfunction and you may see nanoe-G indicator blinks or error code “H99”. Please consult authorised dealer.

• Switch off the power supply and unplug before cleaning.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

• Do not use benzine, thinner or scouring powder.

• Use only soap ( detergent.

• Do not use water hotter than 40 °C.

pH 7) or neutral household

Indoor unit

Wipe the unit gently with a soft, dry cloth.

Front panel

Wash gently and dry.

Remove the front panel

Pull out

Raise

Indoor unit

Aluminium ﬁ nFront panel

nanoe-G

Air ﬁ lters

Generator

nanoe-G Generator

Every 2 weeks

• Clean with dry cotton bud.

• Do not touch during operation.

Air ﬁ lters

Every 2 weeks

• Wash/rinse the ﬁ lters gently with water to avoid damage to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under shade, away from ﬁ re or direct sunlight.

• Replace any damaged ﬁ lters.

Remove air ﬁ lter Attach air ﬁ lter

English To learn more... / Cleaning instructions

Close it securely

Press both ends of

the front panel

Close down

Insert at

both sides

Insert into the unit

For seasonal inspection after extended non-use

• Checking of remote control batteries.

• No obstruction at air inlet and air outlet vents.

• Use Auto OFF/ON button to select COOL/ HEAT operation. After 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents:

COOL: ≥ 8 °C HEAT: ≥ 14 °C

For extended non-use

•

Activate HEAT mode for 2~3 hours to remove moisture left in the internal parts thoroughly to prevent mould growth.

• Turn off the power supply and unplug.

• Remove the remote control batteries.

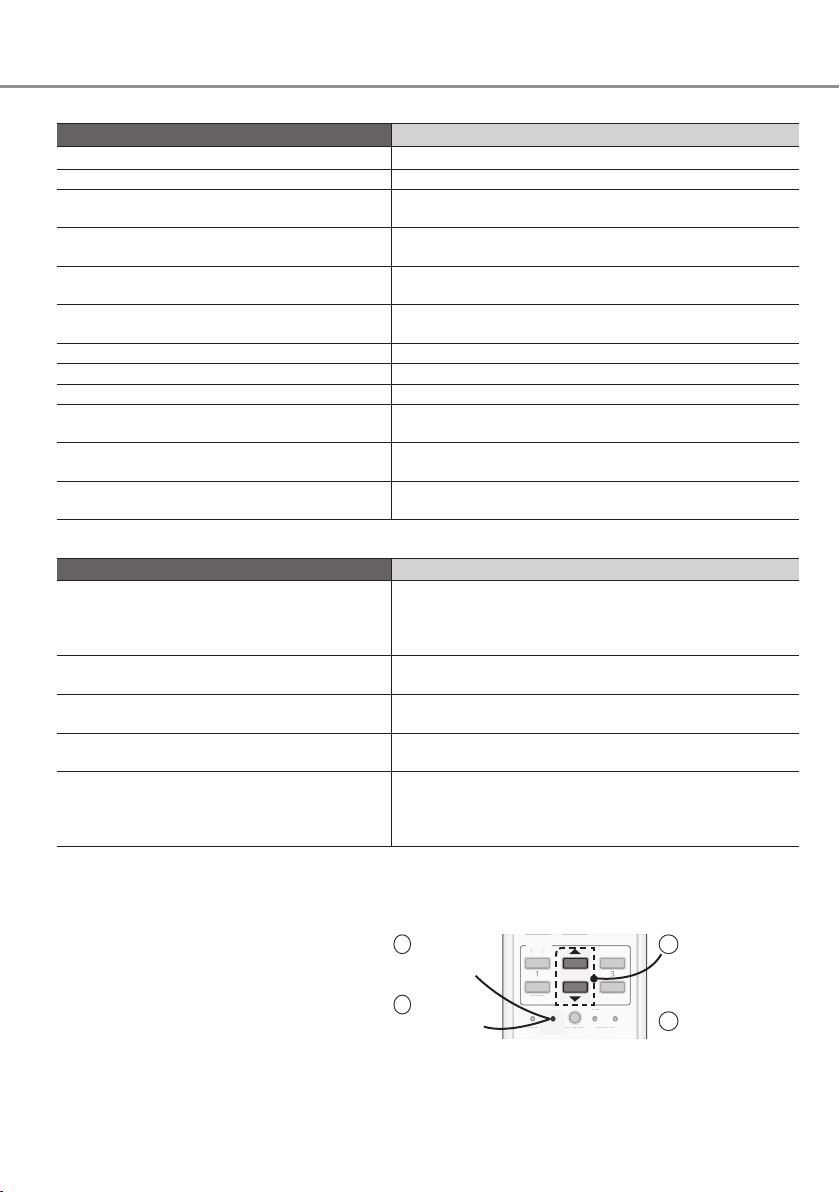

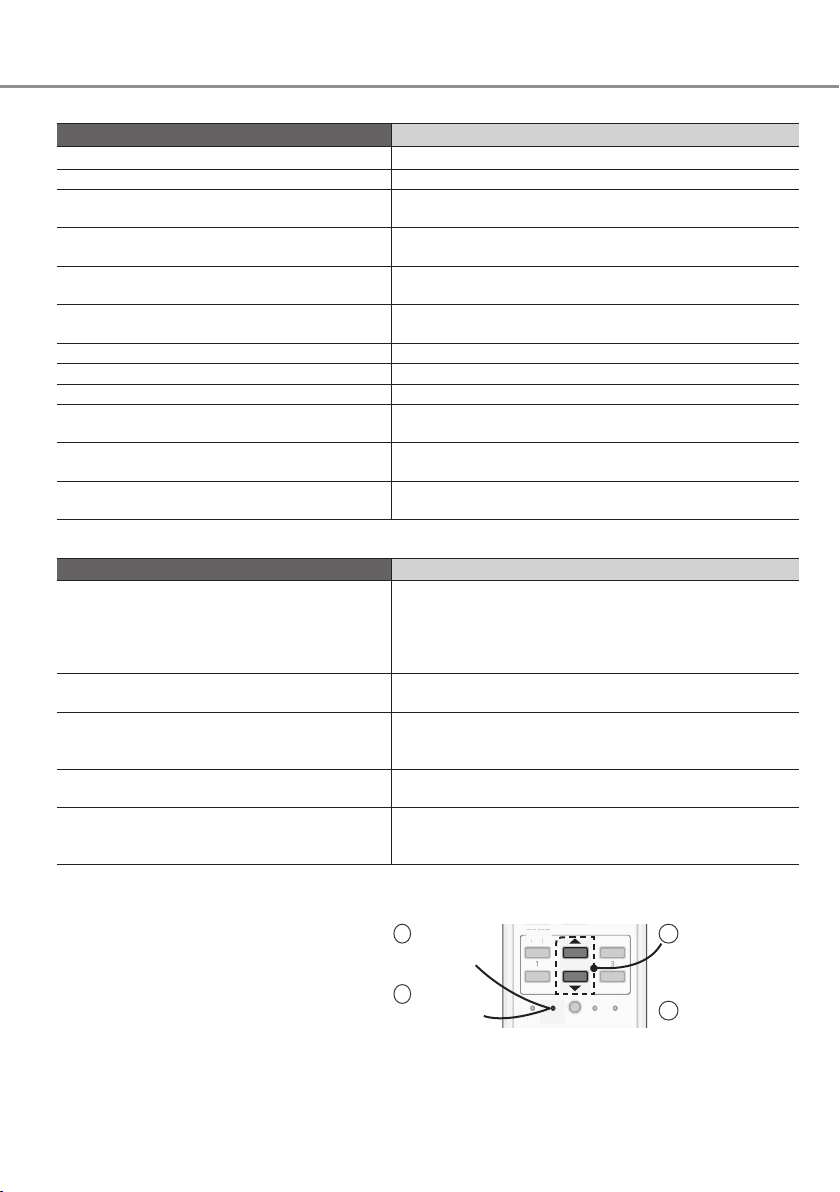

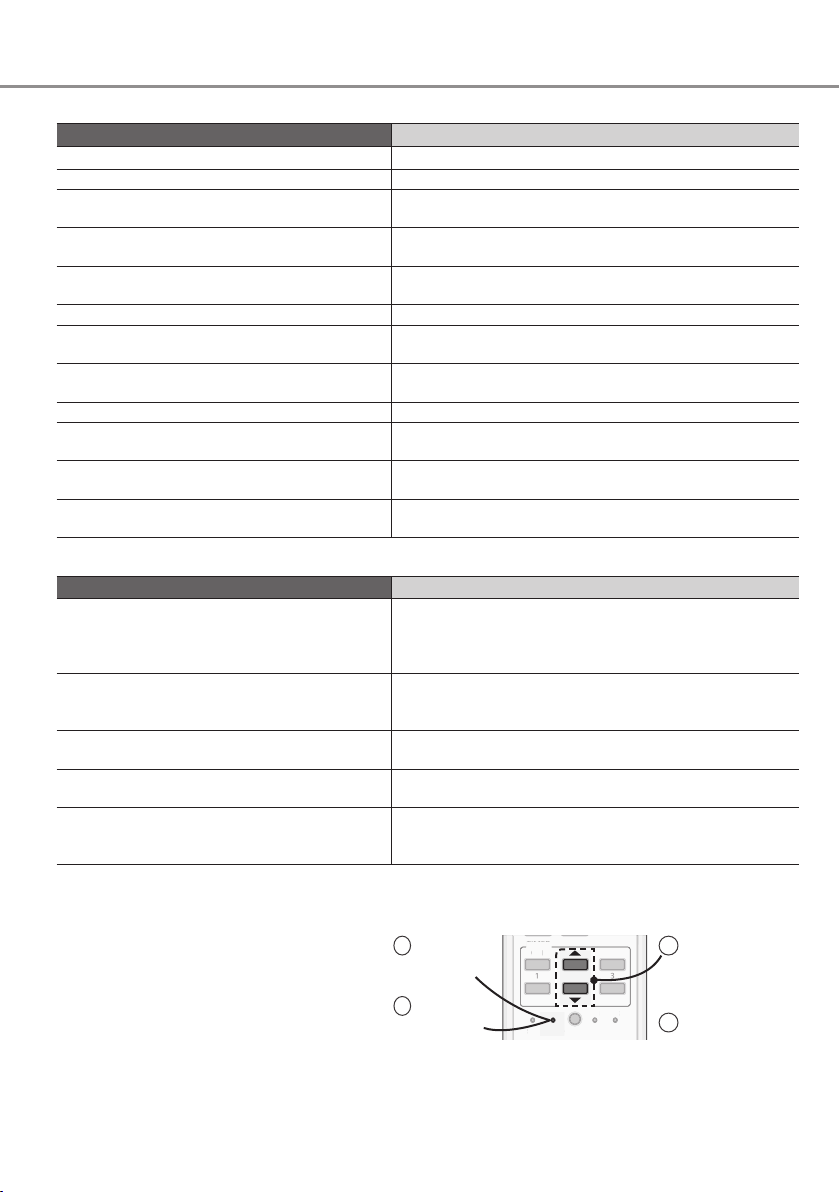

Troubleshooting

TIMER

CANCEL

RES

The following symptoms do not indicate malfunction.

Symptom Cause

Mist emerges from indoor unit. • Condensation effect due to cooling process. Water ﬂ owing sound during operation. • Refrigerant ﬂ ow inside the unit.

The room has a peculiar odor. • This may be due to damp smell emitted by the wall,

Indoor fan stops occasionally during automatic fan speed setting.

Airﬂ ow continues even after operation has stopped.

Operation is delayed a few minutes after restarting.

Outdoor unit emits water/steam. • Condensation or evaporation occurs on pipes. TIMER indicator is always on. • The timer setting repeats daily once set. During deice operation, louver is closed. • The AIR SWING is set to AUTO. Indoor fan stops occasionally during heating

operation. POWER indicator blinks before the unit is

switched on. Cracking sound during operation. • Changes of temperature caused the expansion/

Check the following before calling for servicing.

Symptom Check

Operation in HEAT/COOL mode is not working efﬁ ciently.

Noisy during operation. • Check if the unit has been installed at an incline.

Remote control does not work. (Display is dim or transmission signal is weak.)

The unit does not work. • Check if the circuit breaker is tripped.

The unit does not receive the signal from the remote control.

carpet, furniture or clothing.

• This helps to remove the surrounding odours.

• Extraction of remaining heat from the indoor unit (maximum 30 seconds).

• The delay is a protection to the unit’s compressor.

• To avoid unintended cooling effect.

• This is a preliminary step in preparation for the operation when the ON timer has been set.

contraction of the unit.

• Set the temperature correctly.

• Close all doors and windows.

• Clean or replace the ﬁ lters.

•

Clear any obstruction at the air inlet and air outlet vents.

• Close the front panel properly.

• Insert the batteries correctly.

• Replace weak batteries.

• Check if timers have been set.

• Make sure the receiver is not obstructed.

• Certain ﬂ uorescent lights may interfere with signal transmitter. Please consult authorised dealer.

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY AND UNPLUG then please consult authorised dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

The unit stops and the TIMER indicator blinks.

Use remote control to retrieve error code.

Press for 5 seconds

Press for 5 seconds to quit checking

TIMER

OFF

SET CHECK CLOCK RESET

ET CLOC

SET

CANCEL

Press until you hear beep sound, then write down the error code

Turn the unit off and reveal the error code to authorised dealer

For certain errors, you may restart the unit for limited

• operation with 4 beeps when operation starts.

Information

Information for Users on Collection and Disposal of Old Equipment and Used Batteries

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste. For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC. By disposing of these products and batteries correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling. For more information about collection and recycling of old products and batteries, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal. Note for the battery symbol (bottom two symbol examples): This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.

English Troubleshooting / Information

Ger maximal komfort, ren luft och optimerad energibesparing

ECONAVI

Solljussensorn detekterar solljusintensiteten och hjälper till med att kontrollera uppvärmning/nedkylning av temperaturer för att ge bästa komfort. Se ”Läs mer...” för mer information.

nanoe-G

Deaktiverar skadliga mikroorganismer såsom virus, bakterier, etc. för att hålla luften ren. Den inaktiverar även virus och bakterier på ﬁ ltret för att hålla enhetens insida ren.

Snabbguide

TIMER

CANCEL

RES

TIMER

CANCEL

HEAT

RES

FAN

AIR

HEAT

AUTO

HEAT

OOL

DRY

FAN

NANOE-G

TIMER

OFF

SET CHECK CLOCK RESET

ETCHE

+8/10°C

+8/1

HEAT AUTO HEAT C

COOL

DRY

FAN

2 3

SET

CANCEL

FAN

PEE

SPEED AIR

WIN

SWING

Sätta i batterier

Dra loss bakstycket på fjärrkontrollen

Sätt i batterier av typen AAA

eller R03 (kan användas ~ 1 år)

Stäng locket

Klockinställning

Tryck ner CLOCK

Ställa in tiden

Bekräfta

Grundläggande användning

Välj önskat läge

HEAT COOL

Starta/stoppa

FAN

DRYAUTO

Innehållsförteckning

Säkerhetsföreskrifter ...........14-15

Hur den används .................16-17

Läs mer... ................................18

Rengöringsinstruktioner............19

Problemlösning ........................ 20

Information................................21

Tillbehör

• Fjärrkontroll

• AAA eller R03 batterier × 2

• Hållare för fjärrkontroll

• Skruvar för fjärrkontrollens hållare × 2

3 1

OFF/ON

ECONAVI

ECONAV

MODE

+8/10°C

+8/10

TEMP

HEAT

POWERFUL/

FAN SPEED

AN SPEE

UIET

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

ETCHECKCLOC

NANOE-G

AIR SWING

IR SWIN

SET

CANCEL

POWER/ DEICE

•

Notera att OFF-indikeringen

är på till att börja med.

Välj önskad temperatur

Valområde: 16°C ~ 30°C

• (Ej tillgängligt i läget FAN).

•

Du kan spara energi om

enheten används inom den rekommenderade temperaturen. HEAT : 20 °C ~ 24 °C. COOL : 26 °C ~ 28 °C. DRY : 1 °C ~ 2 °C lägre än

rumstemperatur.

•

Håll intryckt under 5 sekunder för att dämpa eller återställa

ljusstyrkan på indikeringen.

•

Fjärrkontrollen måste beﬁ nna sig inom 8 m från inomhusdelens mottagare.

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

Svenska

Säkerhetsföreskrifter

Luftintag

Utblåsning

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande: Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

Denna symbol

VARNING

FÖRSIKTIGHET

Instruktioner klassiﬁ ceras med följande symboler:

Inomhusdel

Utblåsning

Fjärrkontroll

Utomhusdelen

varnar för dödsfara eller allvarliga skador.

Denna symbol varnar för personskada eller skada på egendom.

Denna symbol betecknar en handling som är FÖRBJUDEN.

Dessa symboler betecknar handlingar som är NÖDVÄNDIGA.

Strömförsörjning

Luftintag

Utblåsning

VARNING

Inomhus- och utomhusenhet

Den här apparaten kan användas av barn från åtta år och uppåt och personer med fysiska eller mentala hinder eller med brist på erfarenhet och kunskap, förutsatt att de har fått övervakning eller instruktioner angående användning av apparaten på ett säkert sätt och förstår riskerna som medföljer. Barn bör inte leka med apparaten. Rengörning och användarunderhåll ska inte utföras av barn utan övervakning.

Kontakta en auktoriserad återförsäljare eller specialist för att rengöra de interna delarna, reparera, installera, avlägsna eller återinstallera enheten. Felaktig installation kan leda till läckage, elektriska stötar eller eldsvåda.

Kontrollera med en auktoriserad återförsäljare eller specialist för användning av ett godkänt köldmedia. Att använda ett köldmedia annat än det som är speciﬁ cerat kan ge upphov till skada på produkten, bristning och skada, etc.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina ﬁ ngrar eller andra föremål i luftkonditionerarens inomhuseller utomhusenhet, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.

Utsätt dig inte för direkt kalluft under en längre tid för att undvika för kraftig nedkylning.

Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.

Fjärrkontroll

Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.

Strömförsörjning

Använd inte modiﬁ erad sladd, förgreningssladd, förlängningssladd eller ospeciﬁ cerad sladd för att undvika överhettning och eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

•

Dela inte det använda uttaget med annan utrustning.

•

Manövrera inte enheten med våta händer.

•

Böj inte elsladden för mycket.

•

Manövrera inte enheten genom att dra ut eller sätta i elkontakten.

Om nätsladden blir skadad, måste den, för att farliga situationer ska undvikas, bytas ut av tillverkaren, servicepersonal eller en person med motsvarande kompetens.

Denna utrustning rekommenderas starkt att installeras med Jordfelsbrytare (ELCB, Earth Leakage Circuit Breaker) eller Skyddsenhet för Restström (RCD, Residual Current Device) för att undvika elstöt eller eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

•

Sätt i elkontakten på rätt sätt.

•

Damm på elkontakten skall torkas av med jämna mellanrum med en torr trasa.

Sluta använda produkten om något onormalt/ fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren. (Risk för rök/eld/elstöt) Exempel på vad som är onormalt/fel

•

Jordfelsbrytaren (ELCB:n) löser ofta ut.

•

Det luktar bränt.

•

Onormala störljud eller vibrationer hos enheten.

•

Vatten läcker från inomhusenheten.

•

Strömsladden eller -kontakten blir onormalt het.

•

Fläkthastigheten kan inte kontrolleras.

•

Enheten stoppar direkt även om den satts på för drift.

•

Fläkten stoppar inte även om driften

stoppas. Kontakta omedelbart din lokala återförsäljare för underhåll/reparation.

Denna utrustning måste jordas för att undvika elstöt eller eldsvåda.

Förhindra elskador genom att stänga av strömmen och koppla ur:

- Innan rengöring eller underhållsarbete,

- Vid långvarig avstängning, eller

- Vid kraftigt åskväder.

FÖRSIKTIGHET

Inomhus- och utomhusenhet

Tvätta inte inomhusdelen med vatten, bensin, thinner eller skurpulver för att undvika skada eller korrosion på enheten.

Använd inte för förvaring av ﬁ nkänslig utrustning, mat, djur, växter, konstverk eller andra föremål. Detta kan orsaka kvalitetsförsämring, etc.

Använd inte antändbar utrustning framför luftﬂ ödesutgången för att undvika spridning av eldsvåda.

Utsätt inte växter eller husdjur för direkt luftﬂ öde för att undvika skador på dem, etc.

Rör inte den vassa aluminiumﬂ änsen, eftersom vassa delar kan orsaka personskada.

Sätt inte på inomhusenheten till ON då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.

Installera inte enheten på oljiga eller rökiga platser för att förhindra skador på enheten.

Montera inte isär enheten för rengöring för att undvika personskador.

Stå inte på en ostadig bänk när du rengör för att undvika personskador.

Ställ inte vaser eller behållare med vatten på enheten. Vatten kan tränga in i enheten och försämra isoleringen. Detta kan orsaka elchock.

Ha inte dörr eller fönster öppna för länge under drift i läget KALLT/TORRT.

Förhindra vattenläckage genom att se till att dräneringsröret är:

- Rätt anslutet,

- Fritt från rännor och behållare, eller

- Inte nersänkt i vatten Efter en längre tids användning eller

användning med någon bränsledriven utrustning, lufta rummet regelbundet.

Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.

Fjärrkontroll

Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen. Det kan skada fjärrkontrollen.

För att förhindra tekniska fel eller skador på fjärrkontrollen:

•

Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.

•

Nya batterier av samma sort måste sättas i enligt polaritetsmarkeringen.

Strömförsörjning

Håll i nätkontakten – inte nätsladden – och dra, för att koppla ur enheten för att förhindra elchock.

Säkerhetsföreskrifter

Svenska

Hur den används

TEMP

OFF/ON

TIMER

CANCEL

CHECK

POWER/ DEICE

TIMER

+8/10°C HEAT

NANOE-G

POWERFUL

QUIET

(Grön/Blå) (Grön) (Blå) (Orange)(Orange)(Orange) (Grön)

ECONAVI

Lysdioder

För att optimera energisparande

Fjärrkontrollens

MODE

display

Välja funktionsläge

HEAT - För att få varm luft COOL - För att få kall luft DRY - För att avfukta din omgivning FAN - För att få luften att cirkulera i rummet AUTO - För enklare användning

+8/10°C

HEAT

Underhållsvärme

•

Bibehåll inomhustemperaturen vid 8/10°C. Fläkten växlar till hög ﬂ äkthastighet automatiskt.

•

Denna funktion ändrar användarläget och kan

raderas genom att

MODE

trycks ner.

• Avfrostning vid utomhusenheten kan resultera i plötslig kall luft från inomhusenheten. Eliminera kall luft med uppvärmningsläget.

POWERFUL/

QUIET

För att växla mellan kraftfull &

10˚C

8˚C

tyst

QUIETPOWERFUL NORMAL

POWERFUL: För att nå en temperatur snabbt

POWERFUL

•

Denna funktion stoppar automatiskt efter 20 minuter.

QUIET: För att få en tyst drift

QUIET

• Denna funktion reducerar luftﬂ ödesoljud.

+8/10°C

HEAT

AUTO

HEAT

COOL

DRY

FAN

ECONAVI

MODE

+8/10°C

HEAT

POWERFUL/

QUIET

TIMER

OFF

SET CHECK CLOCK RESET

FAN SPEED

OFF/ON

FAN SPEED

AIR SWING

NANOE-G

TEMP

AIR SWING

FAN SPEED

SET

CANCEL

CLOC

Välja ﬂ äkthastighet

(Fjärrkontrollens display)

• För AUTO, justeras inomhusﬂ äkthastigheten automatiskt enligt användarläge.

• I UPPVÄRMNINGS-läge, om manuell ﬂ äkthastighet är obehagligt, ändra den då till AUTO eller sänk den.

Solljussensor och fjärrkontrollmottagare

Tryck och håll nere i ungefär 10 sekunder för att visa temperaturinställningen i °C eller °F.

Tryck för att återställa fjärrkontrollen till standardinställning.

Används ej i normal drift.

Auto-knapp OFF/ON

AUTO

OFF/ON

Används då fjärrkontrollen tappats bort eller fungerar felaktigt. Lyft frontpanelen:

1. Tryck på knappen en gång för att använda i AUTO-läge.

2. Tryck och håll inne knappen tills du hör 1 signal, släpp sedan för att använda i forcerat KYL-läge.

3. Repetera steg 2. Tryck och håll inne knappen tills du hör två signaler, släpp sedan för att använda i normalt KYL-läge.

4. Repetera steg 3. Tryck och håll inne knappen tills du hör 3 signaler, släpp sedan för att använda i forcerat VÄRME-läge.

• Tryck på knappen igen för att stänga av.

+ 36 hidden pages
