Panasonic CS-A7JKD User Manual [ru]

QUICK GUIDE / GUIDE RAPIDE GUÍA RÁPIDA /

КРАТКАЯ ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ / КОРОТКА ІНСТРУКЦІЯ

F566337

ENGLISH

2 ~ 7 Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

8 ~ 13

14 ~ 19

РУССΚИЙ

27 ~ 34

Перед началом эксплуатации данного устройства внимательно прочитайте инструкции по эксплуатации и сохраните их.

УКРАЇНСЬКА

35 ~ 42

Уважно прочитайте цю інструкцію перед експлуатацією кондиціонера і збережіть її для довідок у майбутньому.

Operating Instructions

Air Conditioner

Indoor Unit Outdoor Unit

CS-A7JKD CU-A7JKD CS-A9JKD CU-A9JKD CS-A12JKD CU-A12JKD

ENGLISH Before operating the unit, read these operating instructions thoroughly and keep them for future reference.

QUICK GUIDE / GUIDE RAPIDE GUÍA RÁPIDA /

КРАТКАЯ ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ / КОРОТКА ІНСТРУКЦІЯ

2 ~ 7

FRANÇAIS Avant d’utiliser l’appareil, lisez ce mode d’emploi dans son intégralité et conservez-le pour toute référence ultérieure.

РУССΚИЙ Перед началом эксплуатации данного устройства внимательно прочитайте инструкции по эксплуатации и сохраните их.

8 ~ 13

27 ~ 34

ESPAÑOL Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas como futuro elemento de consulta.

УКРАЇНСЬКА Уважно прочитайте цю інструкцію перед експлуатацією кондиціонера і збережіть її для довідок у майбутньому.

14 ~ 19

35 ~ 42

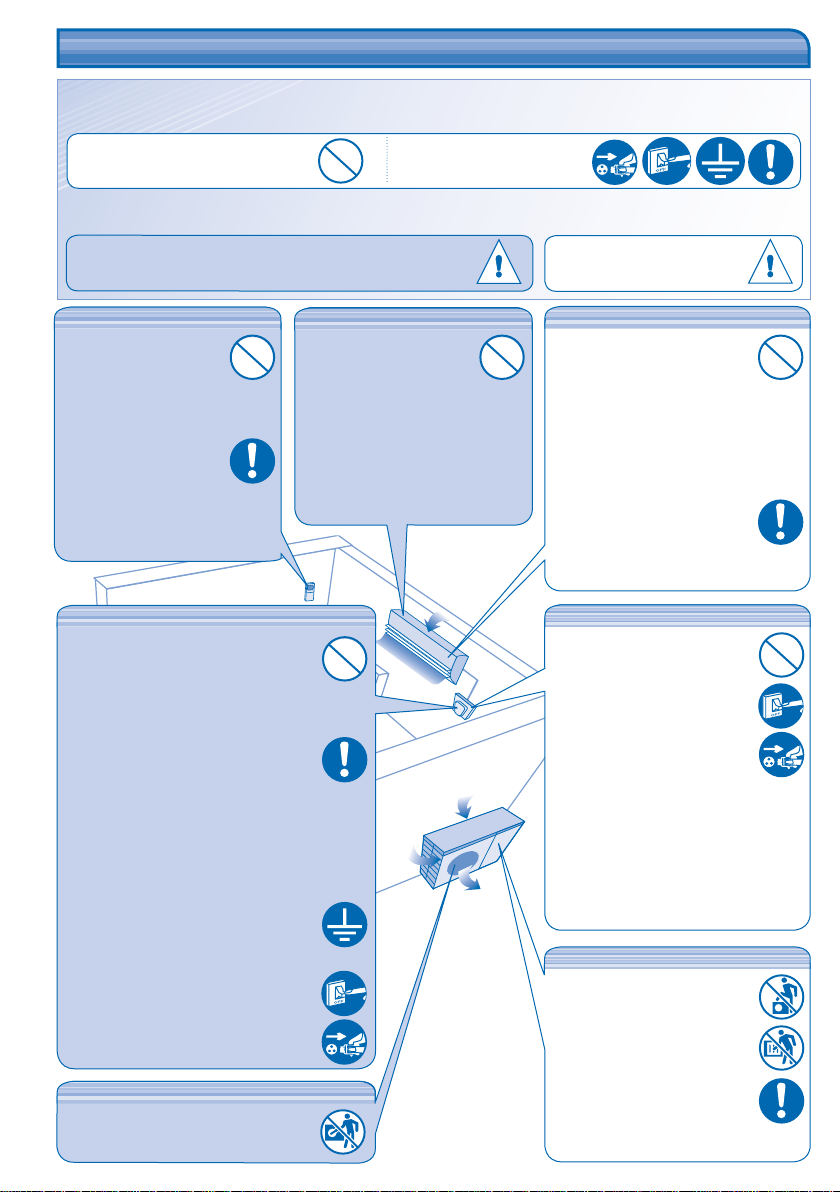

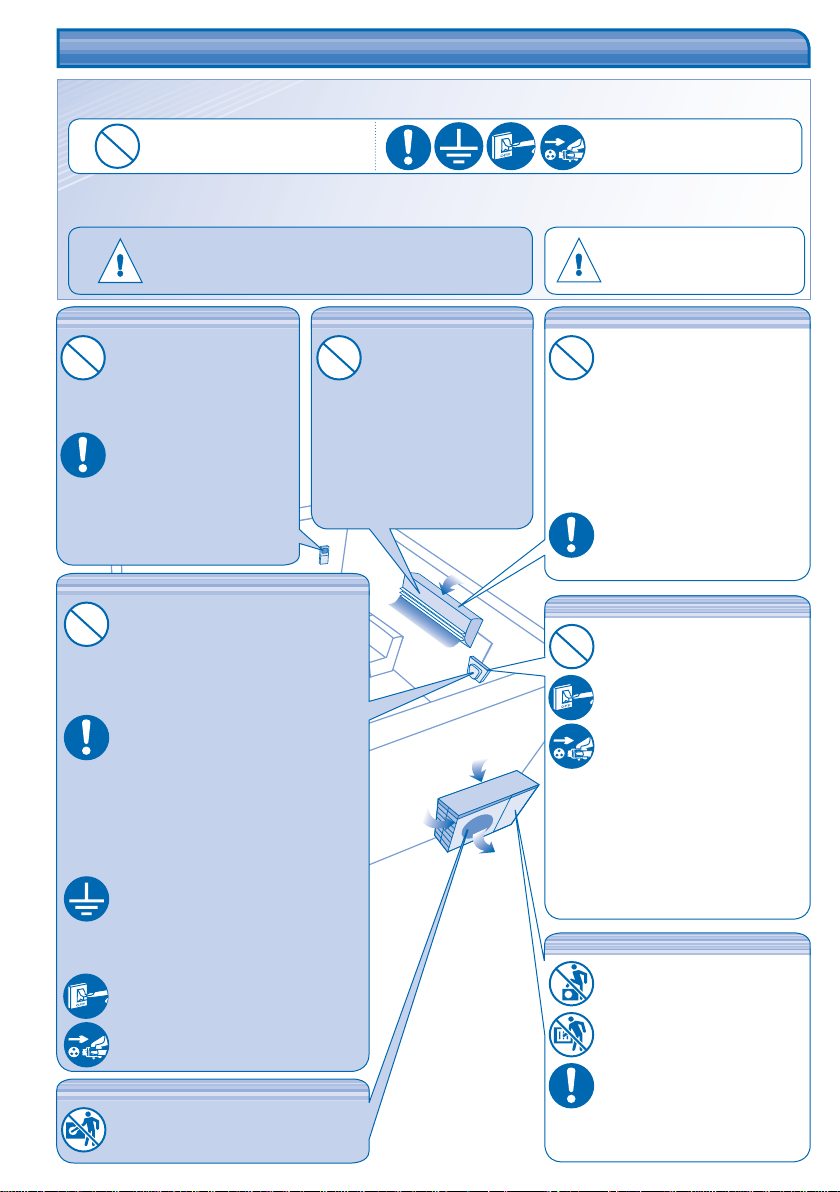

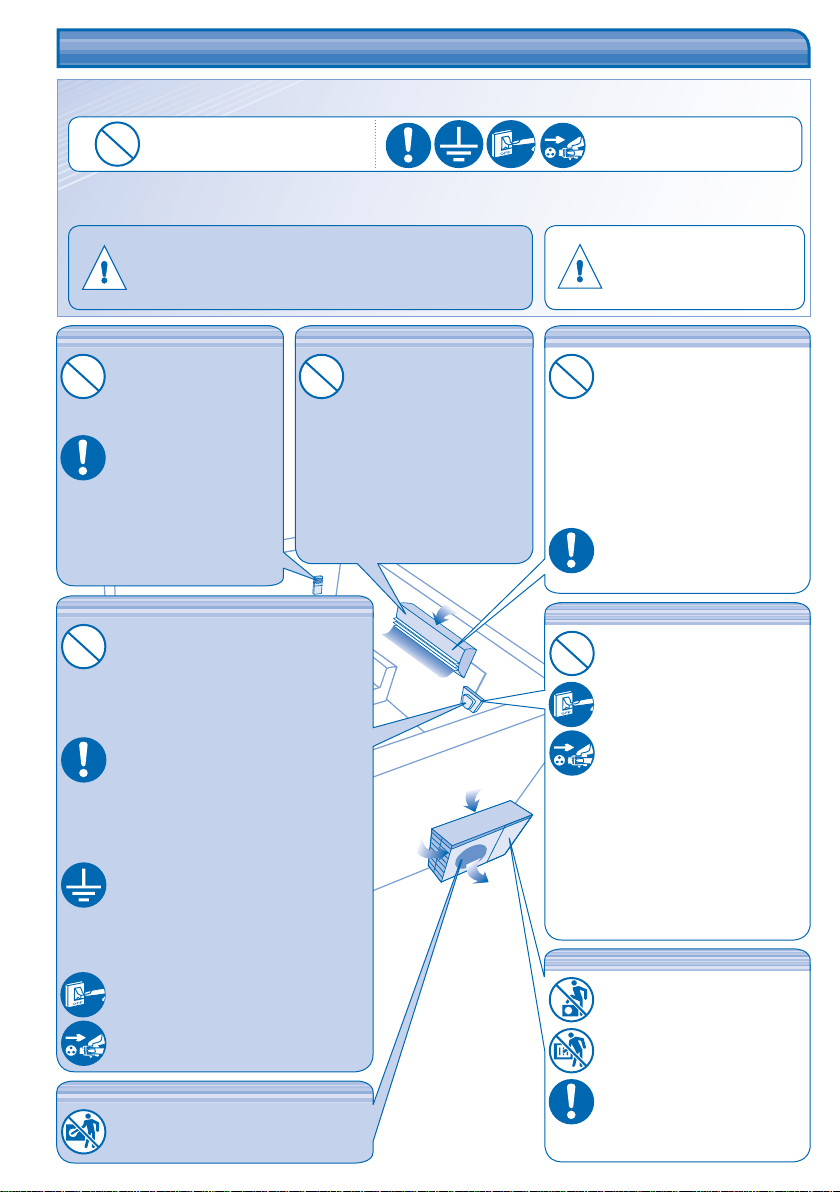

SAFETY PRECAUTIONS SAFETY PRECAUTIONS

Air inlet

Air

outlet

DEFINITION

The instructions to be followed are classiﬁ ed by the following symbols:

This symbol denotes an action that is PROHIBITED.

To prevent personal injury, injury to others, or property damage, please observe the following. Incorrect operation due to failure to follow instructions may cause harm or damage, the seriousness of which is classiﬁ ed as below:

Warning

This sign warns of death or serious injury.

These symbols denote actions that are COMPULSORY.

This sign warns of

Caution

injury or damage to property.

Remote Control

• Do not use rechargeable (Ni-Cd) batteries.

• Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

• Remove the batteries if the unit is not going to be used for a long period of time.

• New batteries of the same type must be inserted following the polarity stated to prevent malfunction of the remote control.

Power Supply

• Do not share the same power outlet with other equipment.

• Do not modify power cords.

• Do not use extension cords.

• Do not operate with wet hands.

• Do not operate or stop the unit by inserting or pulling out the power plug.

• Insert the power plug properly.

• Use the speciﬁ ed supply cord.

• If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

• Dust on the electric power plug should be periodically wiped with a dry cloth.

• This equipment must be earthed and strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD). Otherwise, it may cause electrical shock or ﬁ re in case of malfunction.

• In case of emergency or abnormal conditions (burnt smell, etc), turn off the power supply and unplug, and please consult authorized dealer.

Indoor Unit

• Do not install, remove and reinstall the unit by yourself; improper installation will cause leakage, electric shock or ﬁ re. Please consult authorized dealer or specialist for the installation work.

• Do not insert your ﬁ ngers or other objects into the unit, rotating parts may cause injury.

• Do not attempt to repair the unit by yourself.

Air inlet

Air

outlet

Air inlet

Air outlet

Indoor Unit

• Do not install the unit in a potentially explosive atmosphere.

• Do not wash the unit with water, benzene, thinner or scouring powder.

• Do not use for other purposes such as preservation of food.

• Do not use any combustible equipment in front of the airﬂ ow outlet.

• Do not expose directly to cold air for a long period.

• Ensure that the drainage pipe is connected properly. Otherwise, leakage may occur.

• Aerate the room regularly.

Power Supply

• Do not pull the cord to disconnect the plug.

• Switch off the power supply and unplug before cleaning or servicing.

• Turn off the power supply and unplug if the unit is not used for a long period of time.

• This air conditioner is equipped with a built-in surge protective device. However, in order to further protect your air conditioner from being damaged by abnormally strong lightning activity, you may want to disconnect it from the power supply. Do not touch the air conditioner during lightning, it may cause electric shock.

Outdoor Unit

• Do not sit or step on the unit, you may fall down accidentally.

• Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

• Ensure that the drainage pipe is

Outdoor Unit

• Do not insert your ﬁ ngers or other objects into the unit, rotating parts may cause

injury.

connected properly. Otherwise, leakage may occur.

• After long periods of use, make sure the installation rack is not damaged.

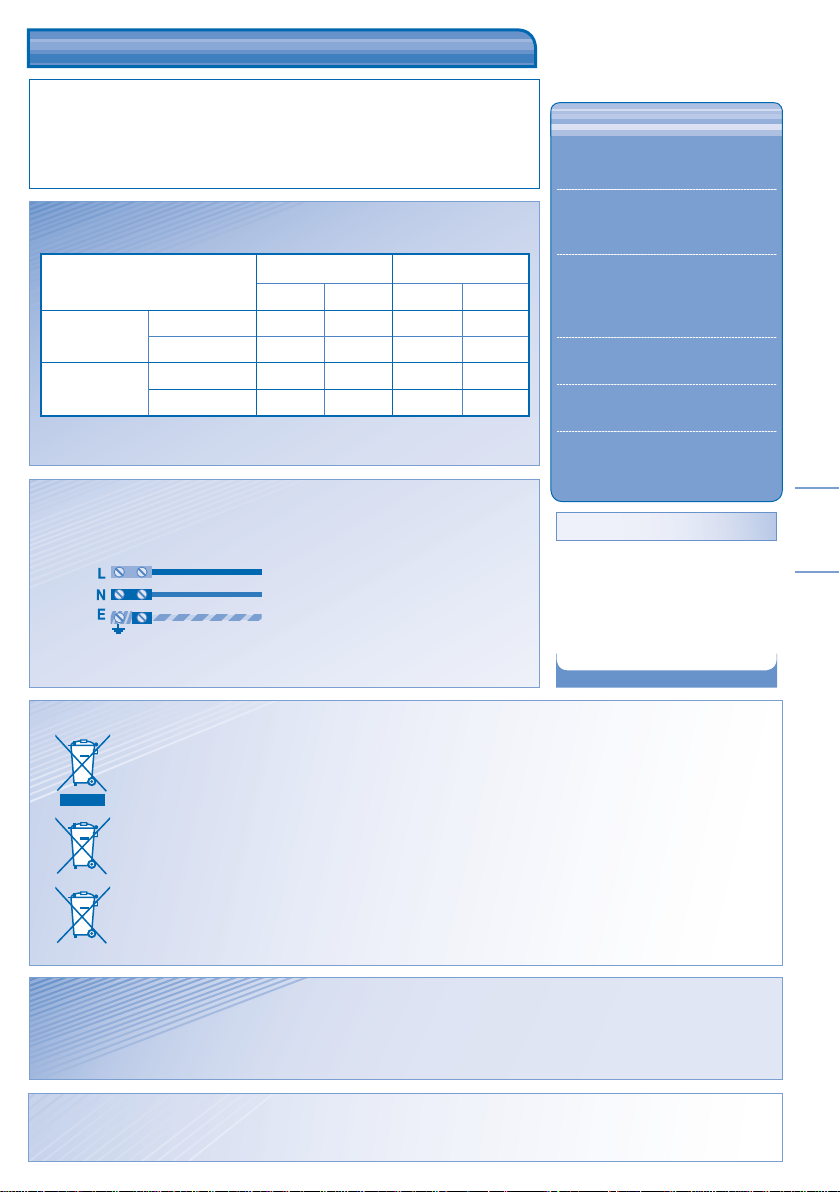

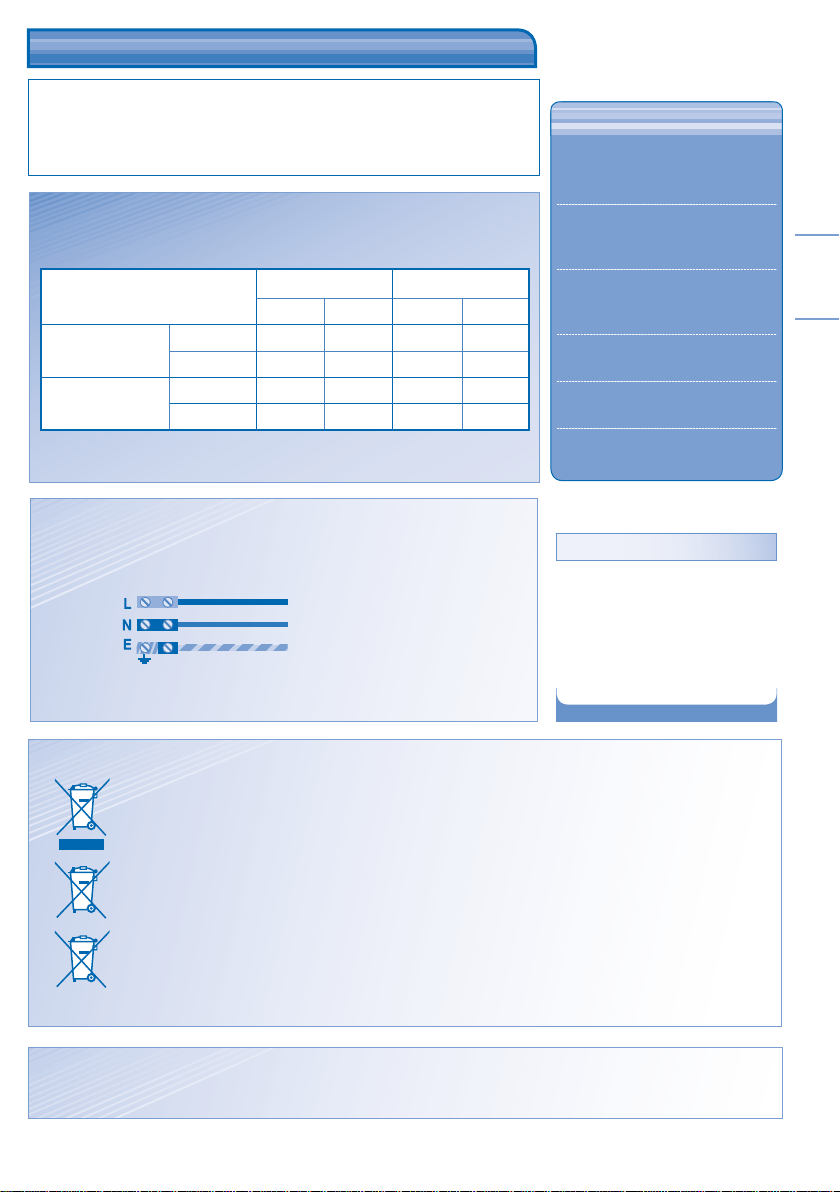

REGULATORY INFORMATION REGULATORY INFORMATION

OPERATION CONDITION

TABLE OF CONTENTS

NOTE :

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

OPERATION CONDITION

Use this air conditioner under the following temperature range

Temperature (°C)

COOLING

HEATING

Maximum 32 23 43 26

Minimum 16 11 16 11

Maximum 30 - 24 18

Minimum 16 - -5 -6

* DBT: Dry bulb temperature * WBT: Wet bulb temperature

Replacement or installation of power plugs shall be performed by authorized/ qualiﬁ ed personnel only. The wires in this mains lead are coloured in accordance with the following code:

Terminals

Red Black Green/Yellow

Wiring colour may vary depending on a country wiring code’s standard.

Indoor Outdoor

*DBT *WBT *DBT *WBT

wires

colours

live

neutral

earth

(GB Standard)

brown blue green-yellow

Thank you for purchasing

Panasonic Air Conditioner

TABLE OF CONTENTS

SAFETY PRECAUTIONS

REGULATORY INFORMATION

PRODUCT OVERVIEW & OPERATIONS

CARE & CLEANING

TROUBLESHOOTING

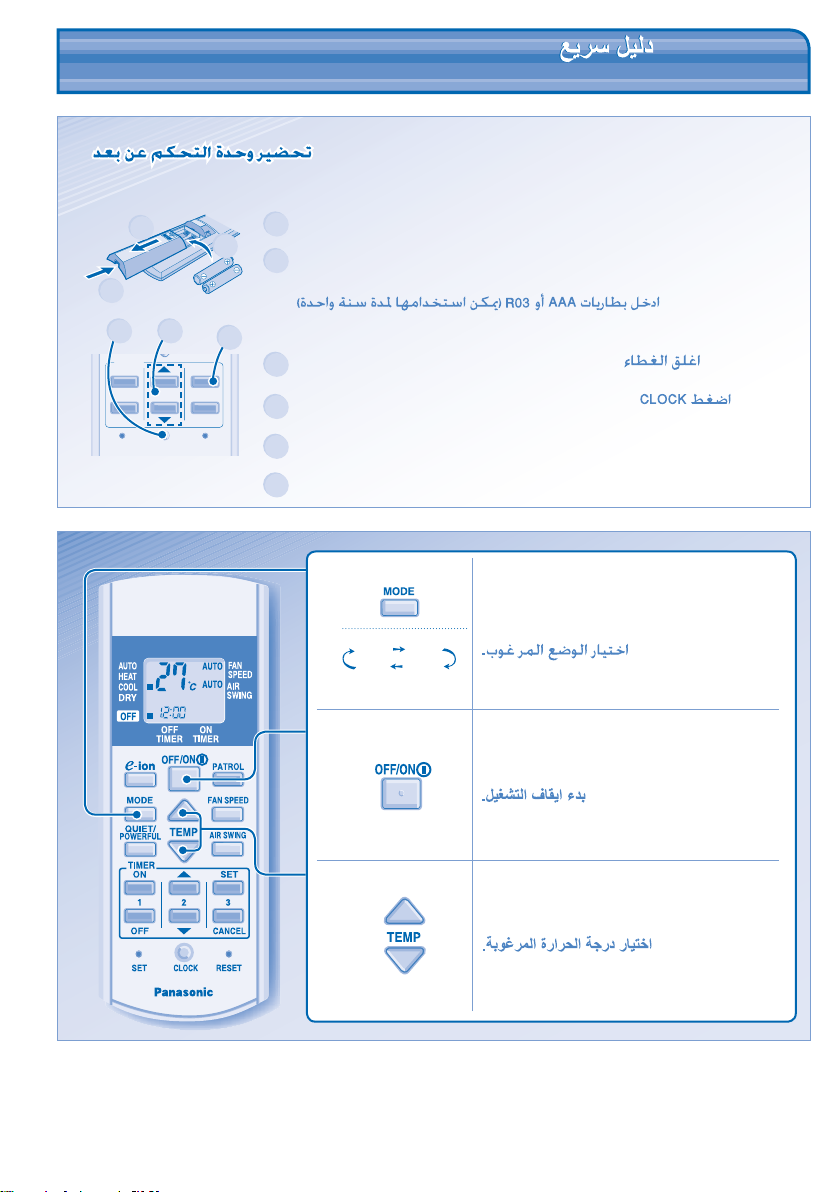

QUICK GUIDE

BACK COVER

NOTE :

The illustrations in this manual are for explanation purposes only and may differ from the actual unit. It is subjected to change without notice for future improvement.

4~5

ENGLISH

Information for Users on Collection and Disposal of Old Equipment and used Batteries

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.

• Do not switch ON the unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

• Do not install the unit in oily and smoky areas.

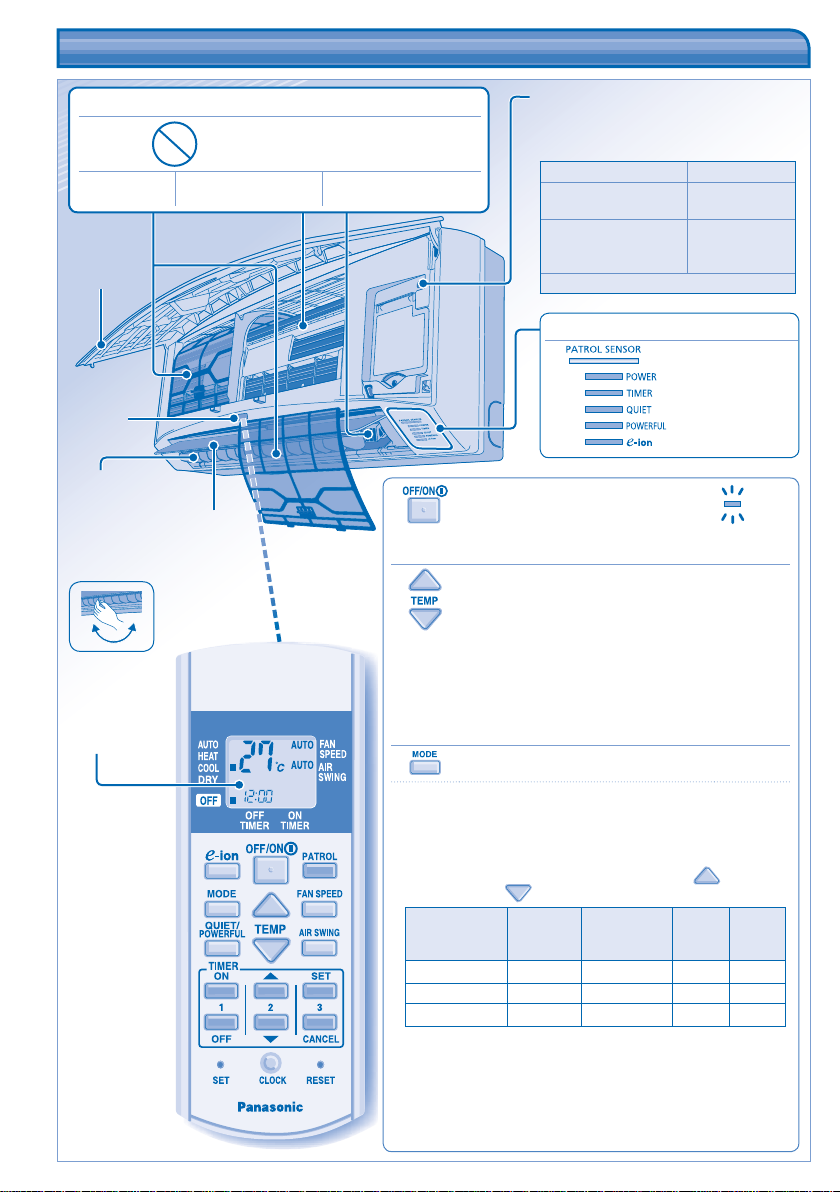

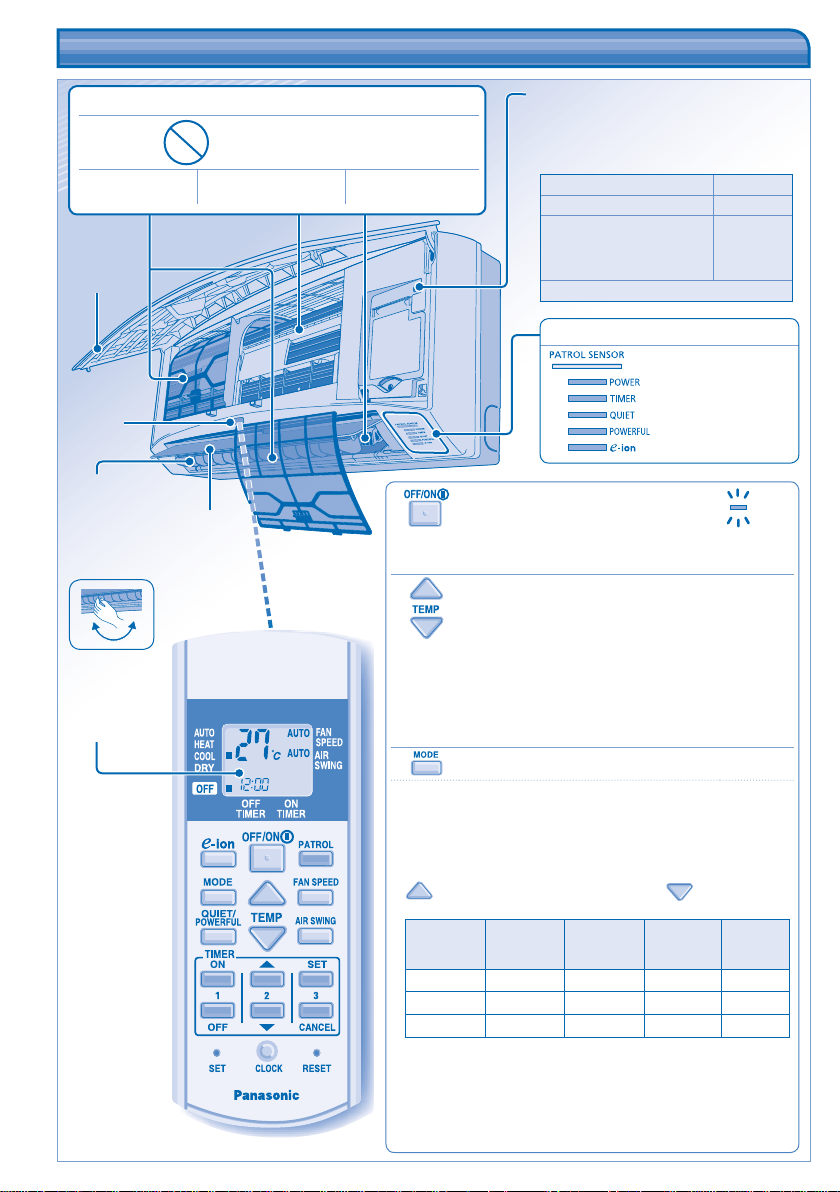

PRODUCT OVERVIEW & OPERATIONS PRODUCT OVERVIEW & OPERATIONS

Front panel

Receiver

Horizontal airﬂ ow direction louver

• Manually

Remote control display

e-ion AIR PURIFYING SYSTEM

Do not touch during operation

e-ion ﬁ lters e-ion charging wire Active e-ion Generator

adjustable.

Vertical airﬂ ow direction louver

• Do not adjust by hand.

Maximum distances: 8m

• Please be aware of the OFF indication on the remote control display to prevent the unit from starting/stopping improperly.

• For heat, cool and dry modes, the range of temperature for selection is 16°C ~ 30°C.

• Operating the unit within the recommended temperature could induce energy saving.

HEAT mode : 20˚C ~ 24˚C.

COOL mode : 26˚C ~ 28˚C. DRY mode : 1˚C ~ 2˚C lower than room temperature.

AUTO mode - For your convenience

• Unit selects the operation mode according to the room temperature.

• Once auto mode is selected, the unit will operate at the standard setting temperature.

• To change the standard setting temperature, press or for “LO”.

temperature

23°C & above Cool 25°C 27°C 23°C

Below 23°C Dry 22°C 24°C 20°C Below 20°C Heat 21°C 23°C 19°C

HEAT mode - To enjoy warm air

• In heat mode, it takes a while for the unit to warm up. The power indicator blinks during this operation.

COOL mode - To enjoy cool air DRY mode - To dehumidify the environment

• Unit operates at low fan speed to give a gentle cooling operation.

Auto OFF/ON button

• Used when remote control is misplaced or malfunction.

Press once. Auto Press and hold until 1 beep is

heard, then release. Press the button to turn off.

TO TURN ON OR OFF THE UNIT

TO SET TEMPERATURE

TO SELECT OPERATION MODE

Room

Operation

mode

Standard setting

temperature

Action Mode

Cooling

INDICATOR

(Red/Orange/Blue) (Green) (Orange) (Orange) (Orange) (Blue)

POWE

for “HI”

(+2°C)

(-2°C)

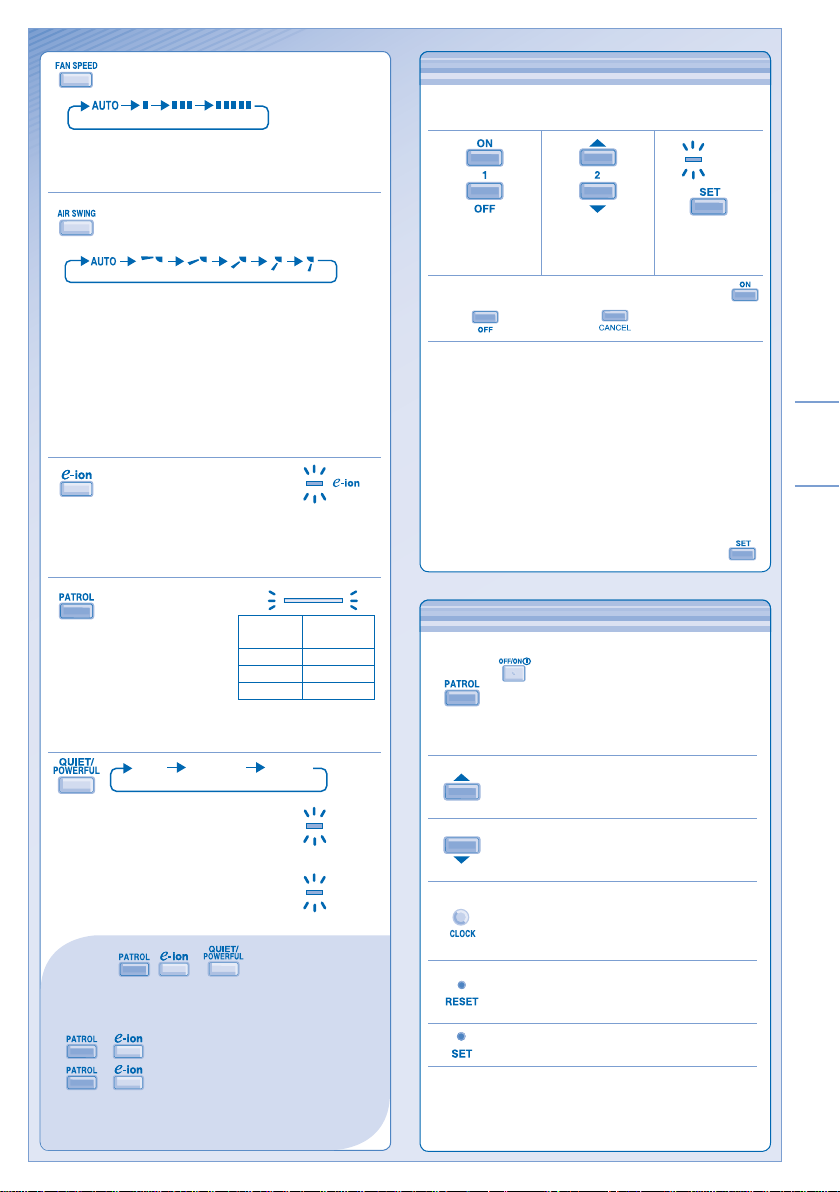

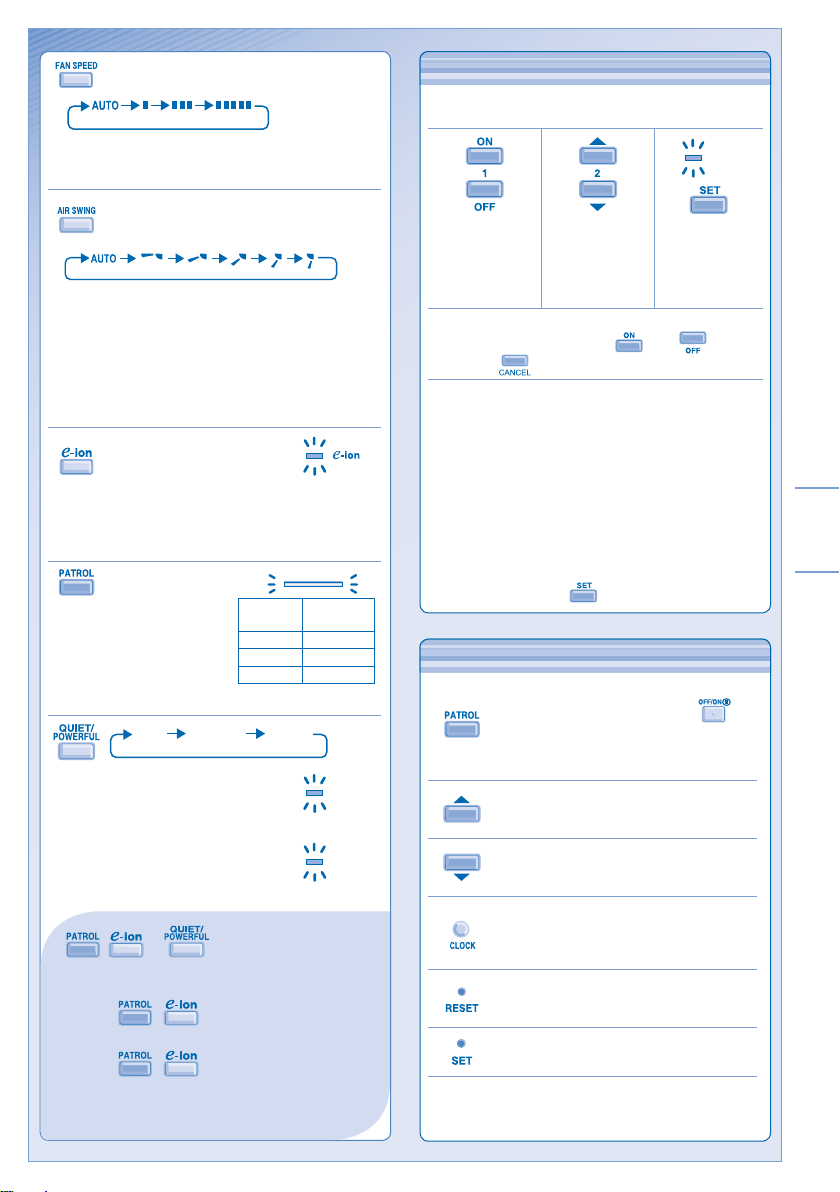

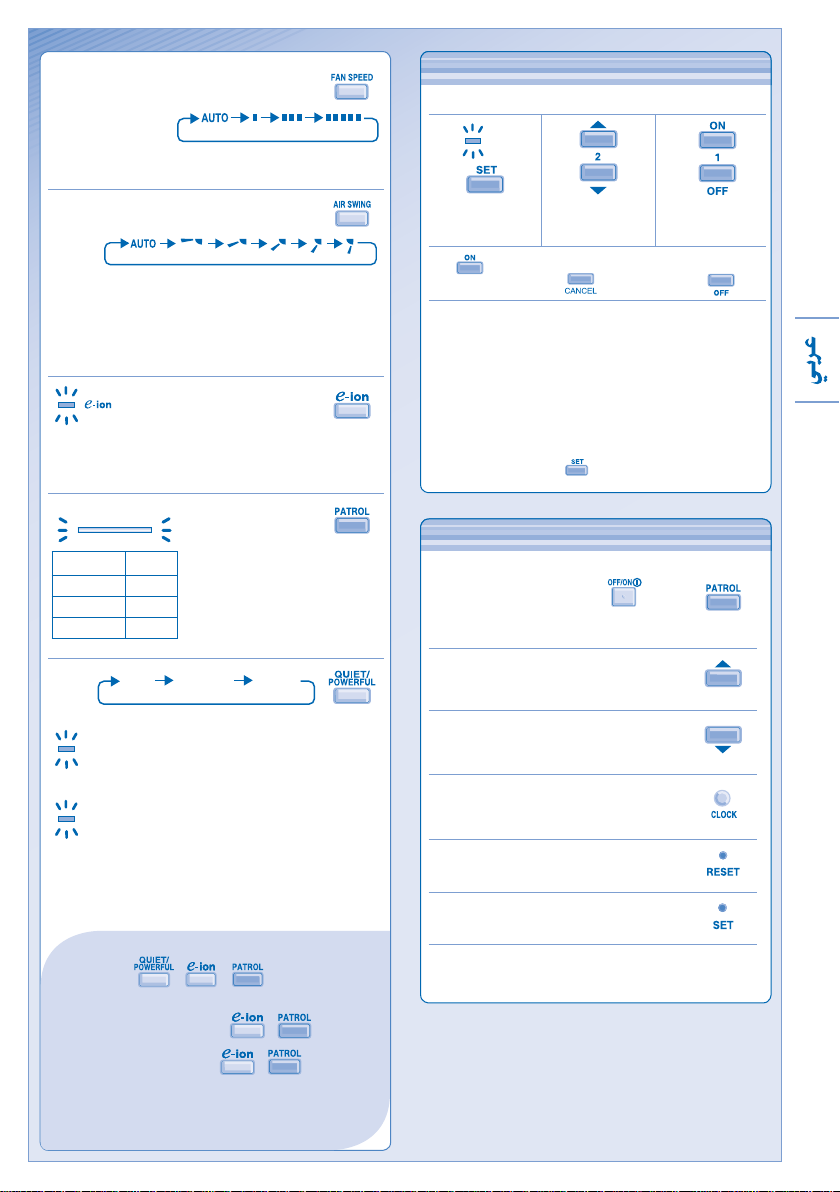

TO SET THE TIMER

OPTIONAL SETTINGS

TO SELECT FAN SPEED (3 OPTIONS)

• For AUTO, the indoor fan speed is automatically adjusted according to the operation mode.

TO SET THE TIMER

• To turn ON or OFF the unit at a preset time.

TIMER

ENGLISH

TO ADJUST VERTICAL AIRFLOW DIRECTION (5 OPTIONS)

• Keeps the room ventilated.

• If AUTO is set, the louvers swing up/down automatically.

• In heat mode, the air blows horizontally for a while, then starts to blow downwards and the airﬂ ow louver start to swing left/right after the temperature rises.

TO ENJOY CLEAN & FRESH AIR

• Generates negative ions to produce fresh air effect and attract dust which will then be captured at the positively charged e-ion ﬁ lters.

TO MONITOR AIR QUALITY

• Patrol sensor detects air quality.

• When air quality is at dirty level, e-ion operation will

PATROL SENSOR

Indicator Air Quality

Blue Clean

Orange Moderate

Red Dirty

start automatically.

POWERFUL NORMALQUIET

TO ENJOY QUIET ENVIRONMENT

• This operation reduces airﬂ ow noise.

QUIET

TO ACHIEVE TEMPERATURE QUICKLY

• This operation will stop automatically

POWERFUL

after 15 minutes.

Select ON or

Set the time. Conﬁ rm.

OFF timer.

• To cancel ON or OFF timer, press or then press .

• When ON Timer is set, the unit may start earlier (up to 30 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to Remote Control Preparation at back cover.

• If timer is cancelled manually or due to power failure, you can restore the previous setting (once power is resumed) by pressing .

OPTIONAL SETTINGS

Patrol starts automatically with the unit switched on with .

Press and hold for 5 seconds, then release to disable or restore this setting.

Press and hold for 5 seconds to dim or restore the unit’s indicator brightness.

Press and hold for approximately 10 seconds to show temperature setting in °C or °F.

Press and hold for approximately 5 seconds to show 12-hour (am/pm) or 24-hour time indication.

• , and can be activated in all modes and can be cancelled by pressing the respective button again.

and can not be selected at the same

• time.

and can be activated even when the unit

• is turned off. In this condition, fan speed and air swing can not be adjusted.

Press to restore the remote control’s default setting.

Not used in normal operations.

Use curtains to screen off sunlight and outdoor heat to reduce power consumption during cool mode.

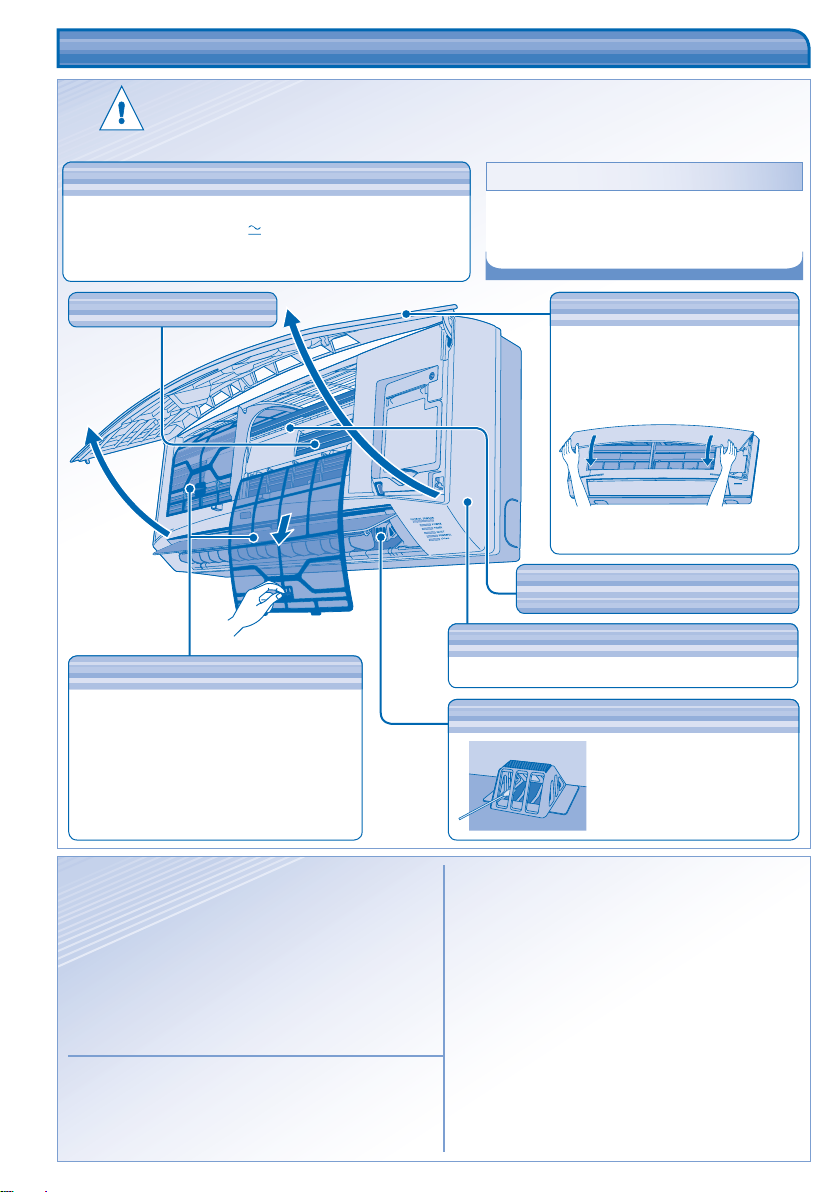

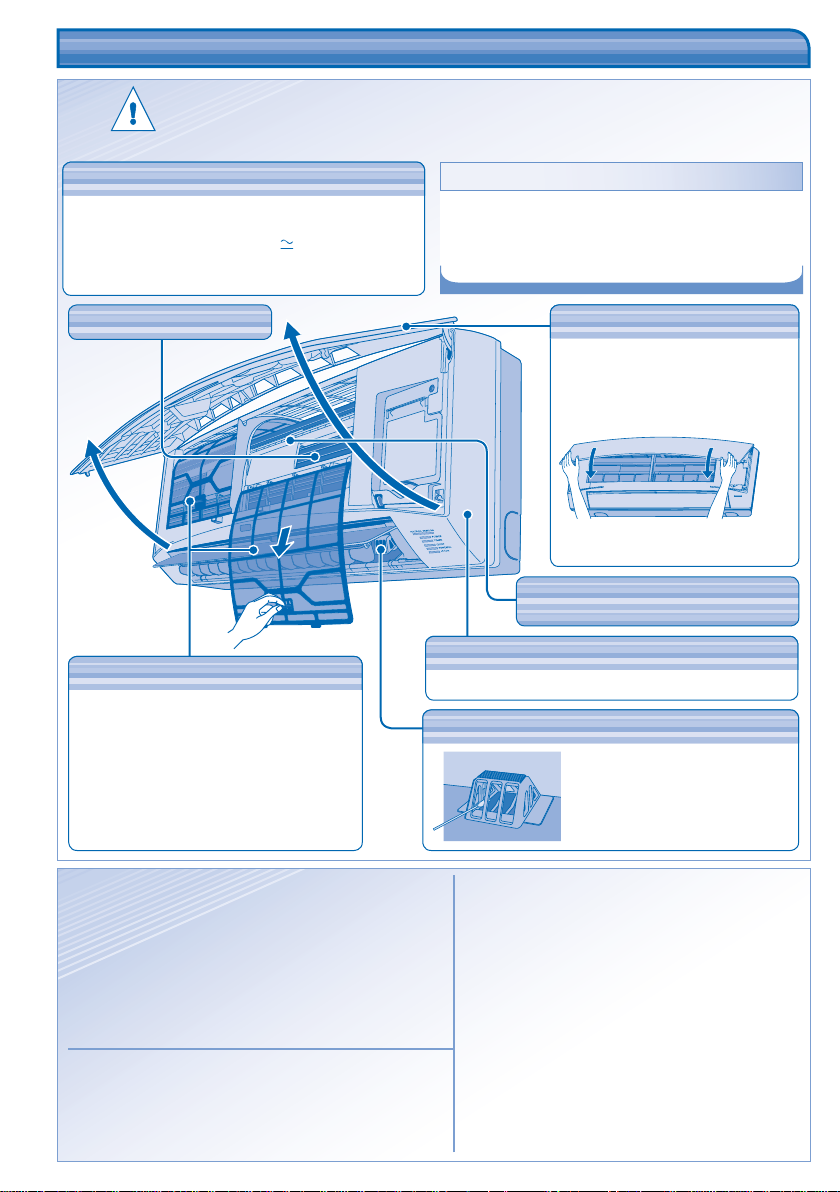

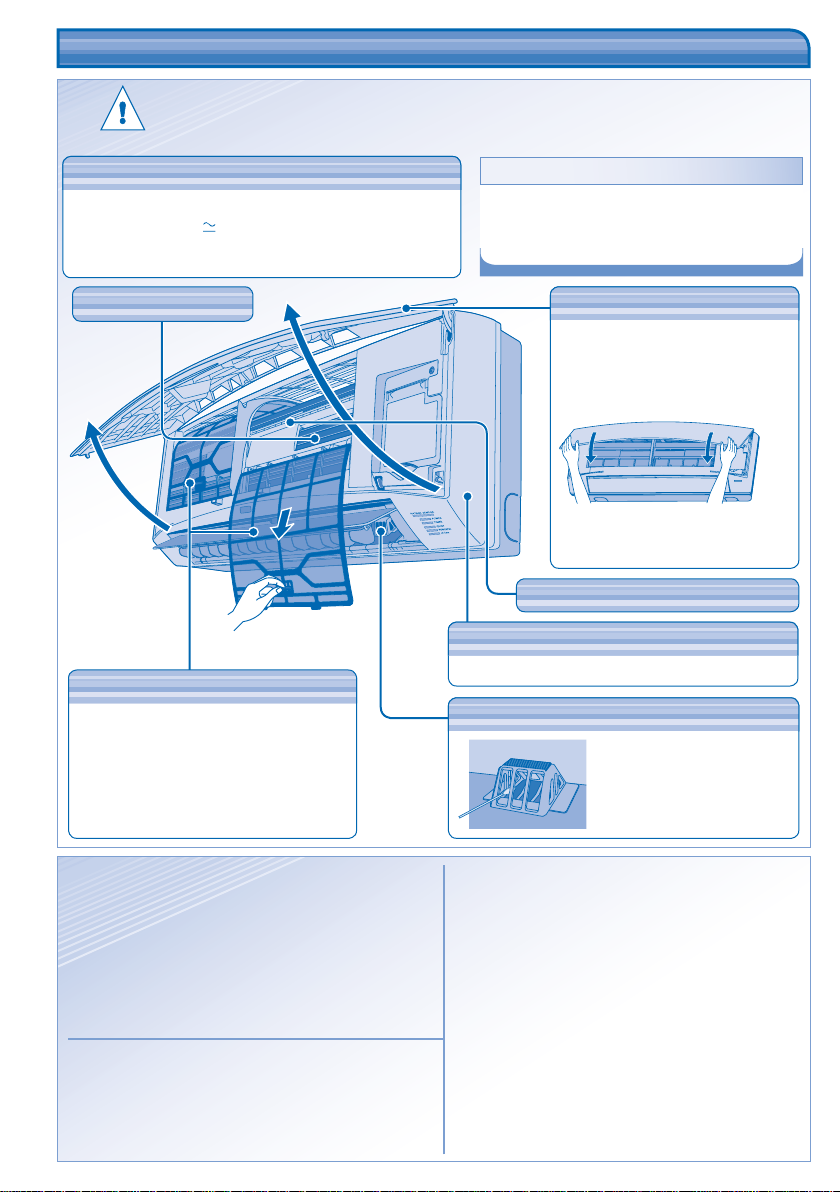

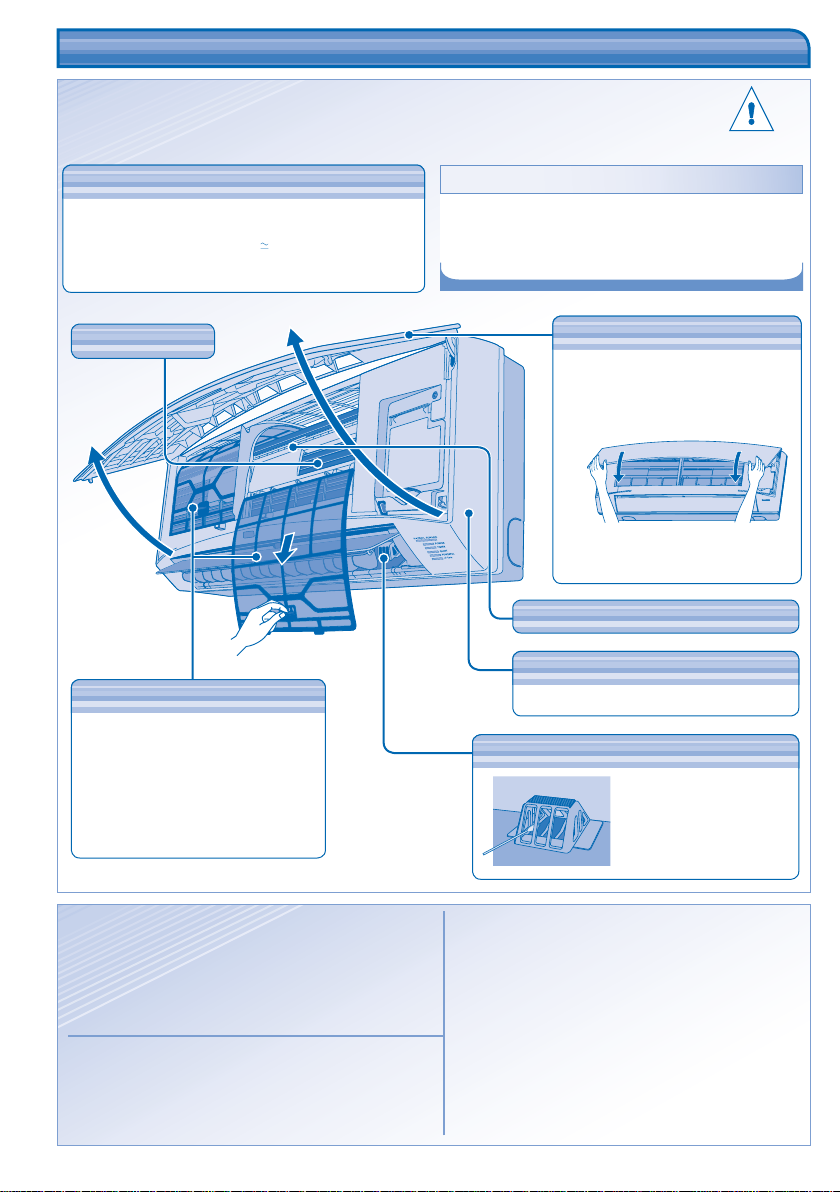

CARE & CLEANING CARE & CLEANING

WASHING INSTRUCTIONS

HINT

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

NON SERVICEABLE CRITERIAS

FOR EXTENDED NON-USE

Remove

ALUMINIUM FIN

ACTIVE e-ion GENERATOR

INDOOR UNIT

e-ion

CHARGING WIRE

e-ion FILTERS

FRONT PANEL

• Switch off the power supply and unplug before cleaning.

CAUTION

WASHING INSTRUCTIONS

• Do not use benzene, thinner or scouring powder.

• Use only soap (

• Do not use water hotter than 40°C.

e-ion FILTERS

• Clean the ﬁ lters regularly.

• Wash/rinse the ﬁ lters gently with water to avoid damage to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under the shade, away from ﬁ re or direct sunlight.

• Replace any damage ﬁ lter.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

pH7) or neutral household detergent.

ALUMINIUM FIN

Remove

HINT

• To ensure optimal performance of the unit, cleaning maintenance have to be carried out at regular intervals. Please consult authorized dealer.

FRONT PANEL

Remove Front Panel

• Raise and pull to remove the front panel.

• Wash gently and dry.

Close Front Panel

• Press down both ends of the front panel to close it securely.

e-ion

CHARGING WIRE

INDOOR UNIT

Wipe the unit gently with a soft, dry cloth.

ACTIVE e-ion GENERATOR

Clean with dry cotton bud.

• Active e-ion generator cleaning is recommended every 6 months.

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Checking of remote control batteries.

• No obstruction at air inlet and air outlet vents.

• After 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents: Cooling: ≥ 8°C Heating: ≥ 14°C

FOR EXTENDED NON-USE

• Activate heat mode for 2~3 hours to remove moisture left in the internal parts thoroughly.

• Turn off the power supply and unplug.

• Remove the remote control batteries.

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY AND UNPLUG then please consult authorized dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

• Timer indicator blinks.

TROUBLESHOOTING TROUBLESHOOTING

Symptom

Check

Symptom

Cause

The following symptoms do not indicate malfunction.

Check the following before calling for servicing.

The following symptoms do not indicate malfunction.

Symptom

Mist emerges from indoor unit. • Condensation effect due to cooling process. Water ﬂ owing sound during operation. • Refrigerant ﬂ ow inside the unit. The room has a peculiar odour. • This may due to damp smell emitted by the wall, carpet, furniture or

Indoor fan stops occasionally during automatic fan speed setting.

Operation is delayed a few minutes after restart.

Outdoor unit emits water/steam. • Condensation or evaporation occurs on pipes. Timer indicator is always on. • The timer setting repeats daily once set. Power indicator blinks during operation and

the indoor fan is stopped. Indoor fan stops occasionally during heating

operation. Cracking sound during operation. • Changes of temperature cause the expansion/contraction of the unit. Inconsistent airﬂ ow during PATROL operation. • Fan speed is adjusted automatically during patrol operation.

Check the following before calling for servicing.

Symptom

Heating/Cooling operation is not working efﬁ ciently.

Noisy during operation. • Check if the unit has been installed at an incline.

Remote control does not work. (Display is dim or transmission signal is weak.)

The unit does not work. • Check if the circuit breaker is tripped.

The unit does not receive the signal from the remote control.

PATROL operation does not work.

Patrol sensor or e-ion indicator on the indoor unit is blinking.

Cause

clothing.

• This helps to remove the surrounding odours.

• The delay is a protection to the unit’s compressor.

• The unit is in defrost mode, and the melted frost is drained from the outdoor unit.

• To avoid unintended cooling effect.

Select QUIET operation to maintain the airﬂ ow consistency.

Check

• Set the temperature correctly.

• Close all doors and windows.

• Clean or replace the ﬁ lters.

• Clear any obstruction at the air inlet and air outlet vents.

• Close the front panel properly.

• Insert the batteries correctly.

• Replace weak batteries.

• Check if timers have been set.

• Make sure the receiver not obstructed.

• Certain ﬂ uorescent lights may interfere with signal transmitter. Please consult authorized dealer.

• Press and hold

again.

• Press blinking, please consult authorized dealer.

for 15 seconds until beep sound is heard, press

or twice. If the patrol sensor or e-ion indicator still

ENGLISH

CONSIGNES DE SÉCURITÉ CONSIGNES DE SÉCURITÉ

Sortie d’air

Entrée d’air

DÉFINITION

Les instructions à respecter sont classées d’après les symboles suivants:

Ce symbole désigne une action INTERDITE.

Pour éviter des blessures corporelles et des dégâts matériels, respectez les instructions ci-dessous. Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après:

Ce symbole signale la présence d’un danger

Avertissement

pouvant provoquer des blessures graves ou mortelles.

Ces symboles désignent des actions OBLIGATOIRES.

Ce symbole signale la présence d’un danger

Attention

pouvant provoquer des blessures corporelles ou des dégâts matériels.

Télécommande

• N’utilisez pas de piles rechargeables (Ni-Cd).

• Maintenez la télécommande hors de portée des bébés et des enfants pour éviter qu’ils n’avalent accidentellement les piles.

• Retirez les piles si vous envisagez de ne pas utiliser l’appareil pendant une période prolongée.

• Utilisez des piles de même type lorsque celles-ci doivent être remplacées et introduisez-les en respectant la polarité indiquée aﬁ n d’éviter un mauvais fonctionnement de la télécommande.

Alimentation

• Ne partagez pas la prise d’alimentation avec un autre appareil.

• Ne modiﬁ ez pas les cordons d’alimentation.

• N’utilisez pas de rallonge électrique.

• N’utilisez pas l’appareil avec les mains mouillées.

• Ne démarrez pas l’unité et ne l’arrêtez pas en branchant ou débranchant la prise.

• Insérez la prise d’alimentation de façon correcte.

• Utilisez le cordon d’alimentation spéciﬁ que.

• Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualiﬁ cations équivalentes aﬁ n d’éviter tout risque.

• La poussière s’accumulant sur la prise d’alimentation électrique doit être périodiquement retirée avec un chiffon sec.

• Cet équipement doit être raccordé à la terre et il est fortement recommandé de l’installer avec un disjoncteur

Unité Intérieure

• Vous ne devez jamais installer, démonter et réinstaller l’appareil vous-même; une installation incorrecte peut provoquer des fuites, une électrocution ou un incendie. Pour effectuer l’installation, veuillez prendre contact avec un distributeur agréé ou un spécialiste.

• N’insérez jamais vos doigts ou des objets dans l’unité, les parties tournantes peuvent causer des blessures.

• Ne réparez pas l’appareil vous-même.

Entrée d’air

Sortie d’air

Entrée d’air

Entrée

d’air

Sortie

d’air

Unité Intérieure

• N’installez pas l’appareil dans une zone qui présente des risques d’explosion.

• Ne nettoyez pas l’appareil avec de l’eau, du benzène, du diluant ou de la poudre à récurer.

• N’utilisez pas l’appareil à d’autres ﬁ ns que celles prévues, notamment pour conserver des aliments.

• N’utilisez pas d’appareils à combustible dans la direction du ﬂ ux d’air.

• Évitez toute exposition directe à l’air froid pendant une période prolongée.

• Assurez-vous que la tuyauterie de vidange est correctement raccordée aﬁ n d’éviter des fuites d’eau.

• Aérez régulièrement la pièce.

Alimentation

• Ne tirez pas sur le cordon pour débrancher la prise.

• Coupez l’alimentation et débranchez l’appareil avant le nettoyage ou la maintenance.

• Coupez l’alimentation et débranchez l’appareil si vous envisagez de ne pas l’utiliser pendant une période prolongée.

• Ce climatiseur est muni d’un protecteur de surtension intégré. Néanmoins, comme mesure de protection additionnelle en cas d’orage violent, vous pouvez déconnecter la source d’alimentation. Ne touchez pas le climatiseur lors d’un orage, vous risqueriez de vous électrocuter.

différentiel ou un dispositif différentiel à courant résiduel. Sinon, il y a risque de choc électrique ou d’incendie en cas de dysfonctionnement.

• En cas d’urgence ou dans des conditions anormales (odeur de brulé, etc.), débranchez l’alimentation électrique en tirant sur la prise et contactez le revendeur autorisé.

Unité Extérieure

• Ne vous asseyez pas et ne montez pas sur l’unité, vous risquez de tomber accidentellement.

• Ne touchez pas l’ailette pointue d’aluminium, les parties pointues peuvent causer des dommages.

• Assurez-vous que la tuyauterie de vidange

Unité Extérieure

• N’insérez jamais vos doigts ou des objets dans l’unité, les parties tournantes peuvent causer des blessures.

est correctement raccordée aﬁ n d’éviter des fuites d’eau.

• Après une période d’inutilisation prolongée, vériﬁ ez que la grille d’installation n’est pas endommagée.

CONDITION D’UTILISATION

TABLE DES MATIÈRES

REMARQUE :

INFORMATION RÉGLEMENTAIRE

Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d’expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l’appareil et les garde sous surveillance. Les enfants doivent être supervisés aﬁ n qu’ils ne jouent pas avec l’appareil.

CONDITION D’UTILISATION

Utilisez ce climatiseur en respectant la plage de températures suivante

Température (°C)

REFROIDISSEMENT

CHAUFFAGE

* DBT: Température sèche * WBT: Température humide

Maximum 32 23 43 26

Minimum 16 11 16 11

Maximum 30 - 24 18

Minimum 16 - -5 -6

Unité intérieure Unité extérieure

*DBT *WBT *DBT *WBT

Nous vous remercions d’avoir

porté votre choix sur un

climatiseur Panasonic

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

INFORMATION RÉGLEMENTAIRE

PRÉSENTATION DU PRODUIT ET OPÉRATIONS

ENTRETIEN ET NETTOYAGE

DÉPANNAGE

GUIDE RAPIDE

DOS DE COUVERTURE

10~11

FRANÇAIS

Le remplacement ou l’installation de prises d’alimentation doit uniquement être réalisé par du personnel agréé/qualiﬁ é. Les ﬁ ls présents dans ce cordon d’alimentation respectent le code couleur suivant:

Fils

Bornes

Rouge Noir Jaune/Vert

La couleur des ﬁ ls peut varier en fonction de la norme de câblage du pays.

couleurs (Standard GB)

phase

marron

neutre

bleu

terre

jaune-vert

REMARQUE :

Les illustrations de ce mode d’emploi sont fournies à titre d’exemple uniquement et peuvent présenter des différences par rapport à l’appareil proprement dit. Celui-ci peut être modiﬁ é sans préavis à des ﬁ ns d’amélioration.

Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre):

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

• Ne pas mettre l’appareil en marche lorsque le sol est en cours de cirage. Après le cirage, aérer correctement la pièce avant de vous servir de l’appareil.

• Ne pas installer l’appareil dans des zones grasses et enfumées.

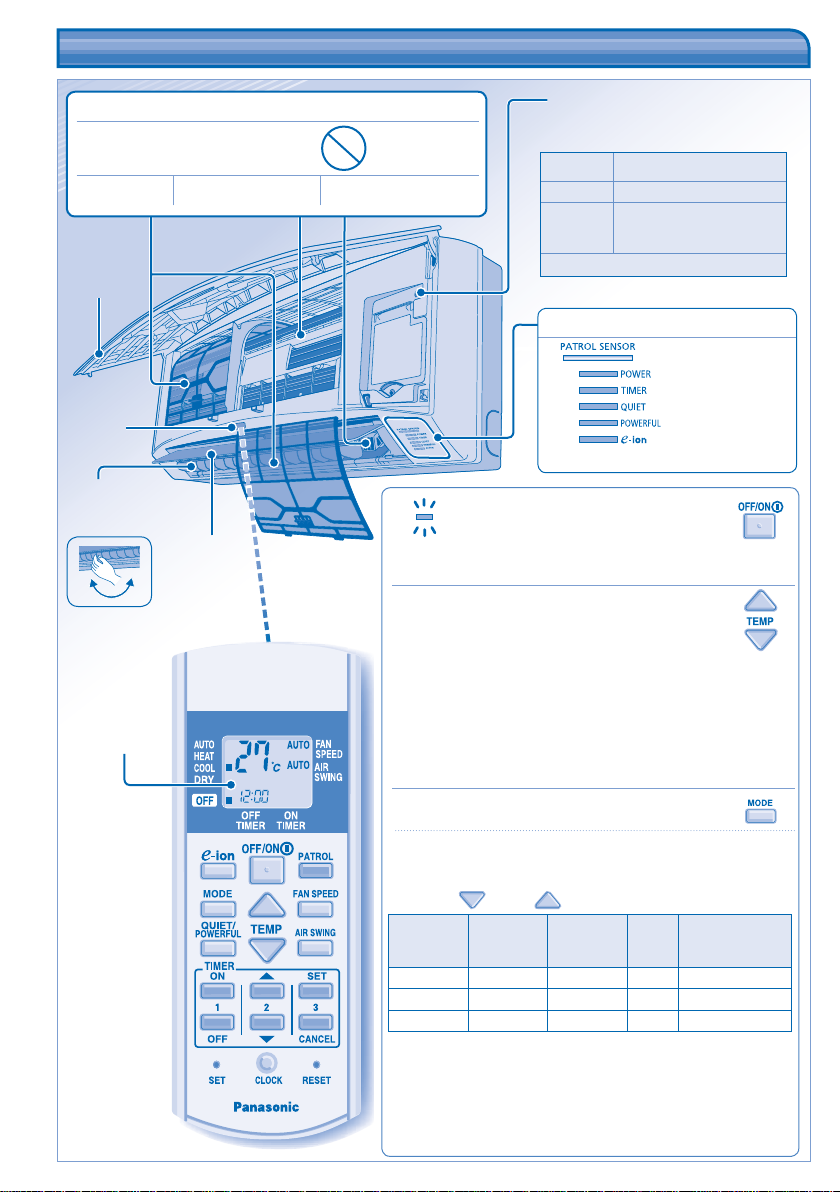

PRÉSENTATION DU PRODUIT ET OPÉRATIONS PRÉSENTATION DU PRODUIT ET OPÉRATIONS

SYSTÈME DE PURIFICATION D’AIR e-ion

Ne pas toucher pendant le fonctionnement

Filtres e-ion Fil de charge e-ion Générateur d’e-ions actifs

Panneau avant

Récepteur

Claire-voie de direction du ﬂ ux d’air horizontal

• Ajustable manuellement.

Claire-voie de direction du ﬂ ux d’air vertical

• Ne faites pas de réglage manuellement.

• Soyez attentif à l’indication OFF sur l’afﬁ cheur de la télécommande aﬁ n d’éviter que l’unité ne démarre/ne s’arrête de façon incorrecte.

Distance maximale: 8m

• En mode chauffage, refroidissement ou bien en mode déshumidiﬁ cation, la sélection de la température se fait dans une plage de 16ºC à 30ºC.

• Le fait de faire fonctionner l’appareil dans la plage de température recommandée peut induire des économies d’énergie. Mode de Chauffage : 20˚C ~ 24˚C.

Ecran de la télécommande

Mode de Refroidissement : 26˚C ~ 28˚C.

Mode Déshumidification : Inférieure de 1˚C ~ 2˚C par rapport à la température de la pièce.

Mode Auto – Selon vos préférences

• Cet appareil sélectionne le mode de fonctionnement en fonction de la température de la pièce.

• Une fois le mode automatique sélectionné, l’unité fonctionne selon la température de réglage standard.

• Pour modiﬁ er la température de réglage standard, appuyez sur pour “HI” (élevée) ou sur pour “LO” (faible).

Inférieure à 23°C Sec et doux 22°C 24°C 20°C Inférieure à 20°C Chauffage 21°C 23°C 19°C

Mode de Chauffage – pour un air chaud

• En mode de chauffage, l’appareil met quelques minutes à chauffer. Le témoin d’alimentation clignote lors de cette opération.

Mode De Refroidissement – Pour un air frais Mode Déshumidiﬁ cation – Pour déshumidiﬁ er l’atmosphère

• L’unité fonctionne en vitesse lente du ventilateur pour fournir un refroidissement en douceur.

Touche auto OFF/ON (marche/arrêt automatique)

• Utilisée lorsque la télécommande est perdue ou en panne.

Action Mode de

fonctionnement

Appuyez une fois sur

Automatique la touche. Maintenez la touche enfoncée jusqu’au retentissement d’1 bip,

Refroidissement

puis relâchez. Appuyez sur la touche pour mettre l’appareil hors tension.

TÉMOIN

(Rouge/Orange/Bleu) (Jaune) (Orange) (Orange) (Orange) (Bleu)

POUR METTRE L’APPAREIL SOUS/HORS TENSION

POUR RÉGLER LA TEMPÉRATURE

POUR SÉLECTIONNER UN MODE DE FONCTIONNEMENT

Température de

la pièce

Mode de

fonctionnement

Température de

réglage standard

(+2°C)

(-2°C)

23°C et plus Refroidissement 25°C 27°C 23°C

POWE

POUR RÉGLER L’HEURE

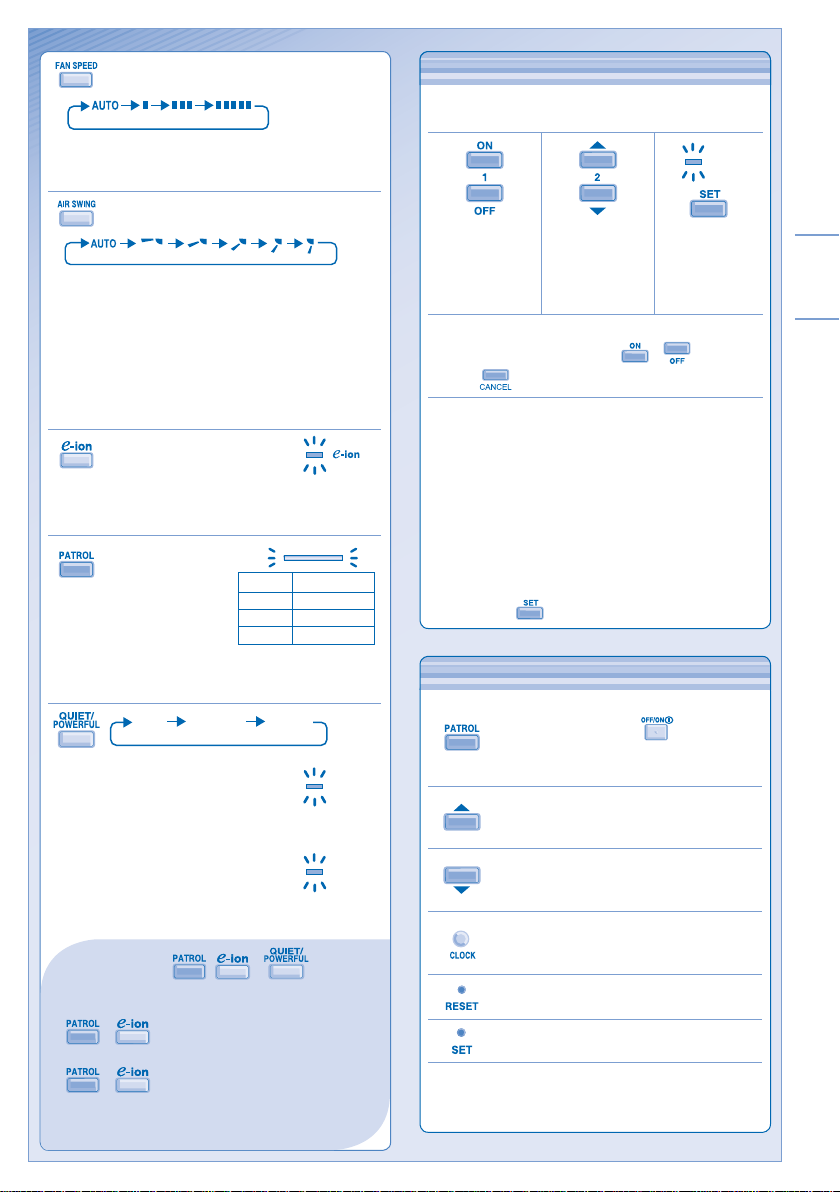

POUR SÉLECTIONNER LA VITESSE

RÉGLAGES FACULTATIFS

DU VENTILATEUR (3 OPTIONS)

• Pour AUTO, la vitesse du ventilateur intérieur est automatiquement ajustée en fonction du mode de fonctionnement.

POUR AJUSTER L’ORIENTATION VERTICALE DU FLUX D’AIR (5 OPTIONS)

• Permet de ventiler la pièce.

• Si le mode AUTO est sélectionné, le volet bascule vers le haut/vers le bas automatiquement.

• En mode de chauffage, l’air soufﬂ e horizontalement pendant un moment, puis commence à soufﬂ er vers le bas et les clairesvoies du ﬂ ux d’air pivotent vers la gauche et vers la droite une fois que la température monte.

POUR UN AIR PROPRE ET FRAIS

• L’appareil génère des ions négatifs pour produire un effet d’air frais et attirer la poussière, qui est alors capturée dans les ﬁ ltres e-ion à charge positive.

POUR SURVEILLER LA QUALITÉ DE L’AIR

• Le capteur de surveillance analyse la qualité de l’air.

• Lorsque le niveau de

PATROL SENSOR

Voyant Qualité de l’air

Bleu Bonne

Orange Moyenne

Rouge Mauvaise

pollution de l’air est élevé, la fonction e-ion démarre automatiquement.

POWERFUL NORMALQUIET

POUR UN ENVIRONNEMENT SILENCIEUX

• Cette opération réduit le bruit du ﬂ ux

QUIET

d’air.

POUR ATTEINDRE RAPIDEMENT LA TEMPÉRATURE SOUHAITÉE

• Cette opération s’arrête

POWERFUL

automatiquement au bout de 15 minutes.

• Les fonctions , et peuvent être activées dans tous les modes et peuvent être annulées en appuyant à nouveau sur la touche correspondante.

• Les fonctions et ne peuvent pas être sélectionnées en même temps.

• Les fonctions et peuvent être activées même lorsque l’appareil est hors tension. Dans ce cas, la vitesse du ventilateur et l’oscillation de l’air ne peuvent pas être ajustées.

POUR RÉGLER L’HEURE

• Pour mettre l’appareil sous ou hors tension à une heure prédéﬁ nie.

TIMER

Sélectionnez le

Réglez l’heure. Conﬁ rmez.

mode marche

(ON) ou arrêt de

la minuterie (OFF)

• Pour annuler le mode marche (ON) ou arrêt de la minuterie (OFF), appuyez sur

ou sur , puis

sur .

• Lorsque le mode minuterie est activé, il se peut que l’appareil démarre avant l’heure réelle déﬁ nie de façon à atteindre la température que vous avez choisie (environ 30 minutes avant).

• L’opération de minuterie se base sur le réglage de l’horloge de la télécommande et se répète quotidiennement une fois déﬁ nie. Pour régler l’horloge, veuillez consulter la Préparation de la télécommande sur le couvercle arrière.

• Si la minuterie est annulée manuellement ou par une panne de courant, vous pouvez restaurer le réglage antérieur (une fois le courant rétabli) en appuyant sur

RÉGLAGES FACULTATIFS

La fonction Patrol démarre automatiquement lorsque l’appareil est

allumé avec un . Maintenez la touche enfoncée pendant 5

secondes, puis relâchez pour désactiver ou rétablir ce réglage.

Maintenez la touche enfoncée pendant 5 secondes pour atténuer ou restaurer la luminosité du voyant de l’unité.

Maintenez la touche enfoncée pendant environ 10 secondes pour que le réglage de la température passe en °C ou en °F.

Maintenez la touche enfoncée pendant environ 5 secondes pour passer du mode d’afﬁ chage de l’heure 12 h (am/pm) ou au mode 24 heures et inversement.

Appuyez pour revenir aux réglages par défaut de la télécommande.

Non utilisé dans les opérations normales.

Utilisez des rideaux pour faire barrage à la lumière du soleil et à la chaleur extérieure pour réduire la consommation d’énergie en mode de refroidissement.

FRANÇAIS

Retirez-le

INSTRUCTIONS DE NETTOYAGE

CONSEIL

INSPECTION ANNUELLE APRÈS UNE PÉRIODE PROLONGÉE D’INUTILISATION

PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS

PRÉPARATION EN CAS D’INUTILISATION PROLONGÉE

ENTRETIEN ET NETTOYAGE ENTRETIEN ET NETTOYAGE

PANNEAU AVANT

FIL DE CHARGE

e-ion

AILETTE EN ALUMINIUM

FILTRES e-ion

GÉNÉRATEUR d’e-ions ACTIFS

UNITÉ INTÉRIEURE

• Coupez l’alimentation et débranchez l’appareil avant le nettoyage.

• Ne touchez PAS l’ailette en aluminium, la partie tranchante peut

ATTENTION

INSTRUCTIONS DE NETTOYAGE

• N’utilisez pas de benzène, de diluant ou de poudre à récurer.

• Utilisez uniquement du savon ( pH7) ou un détergent ménager neutre.

• N’utilisez pas de l’eau dont la température est supérieure à 40°C.

AILETTE EN ALUMINIUM

FILTRES e-ion

• Nettoyez les ﬁ ltres régulièrement.

• Lavez/rincez les ﬁ ltres avec précaution avec de l’eau aﬁ n d’éviter d’endommager leur surface.

• Séchez complètement les ﬁ ltres à l’ombre, à distance du feu ou de la lumière directe du soleil.

• Si le ﬁ ltre est endommagé, remplacez-le immédiatement.

provoquer des blessures.

Retirez-le

CONSEIL

• Pour garantir une performance optimale de l’unité, un nettoyage d’entretien doit être effectué à intervalles réguliers. Veuillez consulter un revendeur agréé.

PANNEAU AVANT

Retrait du panneau avant

• Soulevez et tirez pour retirer le panneau avant.

• Lavez avec soin et séchez.

Fermeture du panneau avant

• Appuyez sur chaque extrémité du panneau avant pour bien le refermer.

FIL DE CHARGE

UNITÉ INTÉRIEURE

Frottez délicatement l’appareil avec un chiffon doux et sec.

GÉNÉRATEUR d’e-ions ACTIFS

Nettoyez-le avec un coton-tige sec.

• Il est recommandé de

e-ion

nettoyer le générateur d’eions actifs tous les 6 mois.

INSPECTION ANNUELLE APRÈS UNE PÉRIODE PROLONGÉE D’INUTILISATION

• Vériﬁ ez que les piles de la télécommande sont en bon état.

• Assurez-vous de l’absence d’obstruction des oriﬁ ces d’entrée et de sortie d’air.

• Après 15 minutes de fonctionnement, il est normal d’avoir les différences de température suivantes entre les oriﬁ ces d’entrée et de sortie d’air: Refroidissement: ≥ 8°C Chauffage: ≥ 14°C

PRÉPARATION EN CAS D’INUTILISATION PROLONGÉE

• Activez le mode de chauffage pendant 2 à 3 heures pour sécher complètement l’unité.

• Coupez d’alimentation et débranchez.

• Retirez les piles de la télécommande.

PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS

DÉBRANCHEZ L’ALIMENTATION ÉLECTRIQUE EN TIRANT SUR LA PRISE et contactez le revendeur autorisé dans les conditions suivantes:

• Bruits anormaux pendant la mise en service.

• Pénétration d’eau de la télécommande.

• Fuite d’eau de l’unité intérieure.

• Désactivation fréquente du disjoncteur.

• Le cordon d’alimentation est inhabituellement chaud.

• Les interrupteurs ou les boutons ne fonctionnent pas correctement.

• Le voyant du minuteur clignote.

ou de

corps étrangers à l’intérieur

Phénomène

Cause

Phénomène

Cause

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

Vériﬁ ez les éléments suivants avant de faire appel au service de maintenance.

DÉPANNAGE DÉPANNAGE

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

Phénomène

De la vapeur se dégage de l’unité intérieure. • Il s’agit d’un effet de condensation dû au refroidissement. Lors du fonctionnement, vous entendez un

bruit d’eau qui coule. La pièce a une odeur étrange. • Il est possible qu’il s’agisse d’une odeur d’humidité provenant du mur, du

En mode de réglage automatique de la vitesse du ventilateur, le ventilateur intérieur s’arrête de temps en temps.

Le fonctionnement ralentit quelques minutes après avoir remis en marche l’appareil.

L’unité extérieure dégage de la vapeur ou de l’eau.

Le témoin de la minuterie reste allumé. • Une fois qu’une minuterie est réglée, son fonctionnement est quotidien. Le témoin d’alimentation clignote lors du

fonctionnement et le ventilateur de l’unité intérieure s’arrête.

En mode de chauffage, le ventilateur intérieur s’arrête de temps en temps.

Bruit de craquement pendant le fonctionnement.

Flux d’air irrégulier pendant la fonction de SURVEILLANCE.

Cause

• Fluide frigorigène à l’intérieur de l’appareil.

tapis, d’un meuble ou d’un vêtement.

• Ceci contribue à dissiper les odeurs ambiantes.

• Le ralentissement est une protection du compresseur de l’appareil.

• De l’eau se condense ou s’évapore dans les tuyaux.

• L’appareil est en mode de dégivrage et le givre fondu s’écoule de l’unité extérieure.

• Pour éviter un effet de refroidissement indésirable.

• Les ﬂ uctuations de température provoquent l’expansion/la contraction de l’appareil.

• La vitesse du ventilateur s’ajuste automatiquement au cours de la fonction de surveillance. Active la fonction SILENCE (QUIET) pour maintenir la régularité du ﬂ ux d’air.

FRANÇAIS

Vériﬁ ez les éléments suivants avant de faire appel au service de maintenance.

Phénomène

La fonction chauffage/refroidissement ne fonctionne pas efﬁ cacement.

L’appareil fait du bruit lorsqu’il fonctionne. • Vériﬁ ez que l’appareil est installé sans inclinaison.

La télécommande ne fonctionne pas. (L’afﬁ chage est atténué ou le signal émis est faible.)

L’appareil ne fonctionne pas. • Vériﬁ ez si le coupe-circuit est déclenché.

L’appareil ne reçoit pas le signal de la télécommande.

L’opération PATROL ne fonctionne pas.

Le voyant de la sonde de surveillance ou de la fonction e-ion de l’unité intérieure clignote.

Cause

• Réglez la température correctement.

• Fermez toutes les portes et fenêtres.

• Nettoyez ou remplacez les ﬁ ltres.

• Dégagez toute obstruction dans les ouvertures d’entrée et de sortie d’air.

• Fermez correctement le panneau avant.

• Insérez les piles correctement.

• Remplacez les piles faibles.

• Vériﬁ ez si des minuteries ont été réglées.

• Vériﬁ ez que le récepteur n’est pas obstrué.

• Certaines lampes ﬂ uorescentes peuvent interférer avec le signal de l’émetteur. Veuillez contacter le revendeur autorisé.

• Appuyez sans lâcher sur son beep soit entendu, appuyez de nouveau sur

• Appuyez deux fois sur e-ion clignotent toujours, contactez le revendeur autorisé.

pendant 15 secondes jusqu’à ce que le

ou . Si le palpeur patrol ou l’indicateur

PRECAUCIONES DE SEGURIDAD PRECAUCIONES DE SEGURIDAD

Entrada

de aire

Salida

de aire

DEFINICIÓN

Las instrucciones que deben seguirse están clasiﬁ cadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Para prevenir daños personales, daños a otras personas o daños materiales, se deben seguir las instrucciones siguientes. El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasiﬁ ca con las indicaciones siguientes:

Advertencia

Mando a Distancia

• No utilice pilas recargables (Ni-Cd).

• No permita que bebés y niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.

• Extraiga las pilas si no va a utilizar la unidad durante un periodo prolongado de tiempo.

• Para que el mando a distancia funcione bien, es necesario insertar las pilas según la polaridad indicada.

Esta indicación advierte del posible peligro de muerte o de daños graves.

Unidad Interior

• No instale, desinstale ni reinstale la unidad usted mismo; una instalación incorrecta podría causar fugas de agua, descargas eléctricas o incendios. Consulte con un distribuidor autorizado o con un especialista para realizar el trabajo de instalación.

• No coloque sus dedos u otros objetos en la unidad, las piezas giratorias pueden causar lesiones.

• No intente reparar la unidad usted mismo.

Entrada

de aire

Fuente de Energía

• No conecte otros aparatos a la misma toma de corriente.

• No manipule los cables de alimentación.

• No utilice cables de extensión.

• No utilice la unidad con las manos mojadas.

Salida

de aire

• No ponga en funcionamiento ni pare la unidad enchufando o desenchufando el enchufe.

• Inserte el enchufe correctamente.

• Utilice el cable de alimentación especiﬁ cado.

• Para evitar riesgos, si el cable de alimentación

Entrada de aire

está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualiﬁ cada.

• Limpie de vez en cuando, con un paño seco, el

Entrada de aire

polvo sobre el enchufe de energía.

• Este equipo debe ser conectado a tierra y se recomienda instalar con el disyuntor de fuga a tierra (ELCB) o el dispositivo residual actual

Salida de aire

(RCD). De otra manera, en caso de un fallo, pueden producirse peligrosas descargas eléctricas o incendios.

• En caso de emergencia o condiciones anormales (olor a quemado, etc.), corte y desenchufe la alimentación de energía y consulte al distribuidor autorizado.

Unidad Exterior

• No coloque sus dedos u otros objetos en la unidad, las piezas giratorias pueden causar

lesiones.

Estos símbolos denotan acciones que son OBLIGATORIAS.

Esta indicación

Precaución

advierte de los posibles daños o desperfectos materiales.

Unidad Interior

• No instale la unidad en una atmósfera potencialmente explosiva.

• No lave la unidad con agua, benceno, disolvente o limpiador en polvo.

• No utilice la unidad para otros ﬁ nes, como la conservación de alimentos.

• No utilice ningún equipo combustible en la dirección del ﬂ ujo de aire.

• No se exponga directamente al aire frío durante un periodo prolongado de tiempo.

• Veriﬁ que que los tubos de drenaje estén conectados adecuadamente. De lo contrario, podrían producirse pérdidas de agua.

• Ventile la habitación con regularidad.

Fuente de Energía

• No tire del cable para desconectar el enchufe.

• Apague la unidad y desenchufe antes de proceder a la limpieza o al mantenimiento.

• Desconecte la unidad y desenchúfela si no va a utilizarla durante un periodo prolongado de tiempo.

• Este aparato de aire acondicionado dispone de un dispositivo incorporado de protección frente a sobrecargas. Sin embargo, y para evitar posibles averias provocadas por tormentas eléctricas especialmente violentas, se recomienda desenchufar la unidad. No toque el aparato de aire acondicionado si hay tormentas: podría sufrir una descarga eléctrica.

Unidad Exterior

• No se siente o pare sobre la unidad, se podría caer accidentalmente.

• No tocar las partes de aluminio angulosas, pueden causar daños.

• Veriﬁ que que los tubos de drenaje estén conectados adecuadamente. De lo contrario, podrían producirse pérdidas de agua.

• Después de haber utilizado la unidad durante periodos de tiempo prolongados, compruebe que el bastidor de instalación no esté dañado.

+ 30 hidden pages
