Руководство

по эксплуатации

Цифровой камкордер

Модель

Перед эксплуатацией камкордера внимательно ознакомьтесь

с настоящим руководством по эксплуатации. Сохраните его на будущее.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Предупреждение по питанию от сети

В целях обеспечения Вашей собственной безопасности внимательно ознакомьтесь со следующими инструкциями.

Настоящее изделие оснащается двумя типа кабелей питания переменным током. Один предназначен для континента льной Европы, а второй только для Великобритании. В зависимости от Вашей страны проживания, используйте тот тип кабеля питания, который подходит для Вашей сети.

Для континентальной Европы и т.д.

Не предназначен для использования в Великобритании.

Только для Великобритании

Для обеспечения вашей безопасности настоящее устройство поставляется с литой 3#контактной вилкой питания.

Вилка оснащена предохранителем на 5 Ампер. В том случае, если возникнет необходимость замены предо#

хранителя замените его на предохранитель 5А и убедитесь, что он одобрен ASTA или BSI по BS1362.

Проверьте корпус предохранителя на предмет наличия марки#

ровки ASTA или BSI Если вилка оснащена съемной панелькой, прикрывающей

предохранитель, не забудьте поставить ее на место после за# мены предохранителя. Если прикрывающая предохранитель панелька утеряна, не используйте кабель до тех пор, пока не приобретете новую.

Новую панельку можно заказать у Вашего локального дилера фирмы Panasonic.

ЕСЛИ УСТАНОВЛЕННАЯ НА КАБЕЛЕ ПИТАНИЯ ВИЛКА НЕ ПОДХОДИТ ДЛЯ ИСПОЛЬЗОВАНИЯ В ВАШЕЙ СЕТИ, ВЫНЬТЕ ПРЕДОХРАНИТЕЛЬ И ОТРЕЖЬТЕ ВИЛКУ. НЕ ИСПОЛЬЗУЙТЕ ОТРЕЗАННУЮ ВИЛКУ. НЕ ВСТАВЛЯЙТЕ ЕЕ В ЛЮБУЮ РОЗЕТКУ ПИТАНИЯ НА 13А, ПОСКОЛЬКУ ВЕЛИКА ВЕРОЯТНОСТЬ ТРАВМЫ ОТ ЭЛЕКТРИЧЕСКОГО РАЗРЯДА.

Если вы устанавливаете на кабель новую вилку, ознакомьтесь с сигнальной схемой приведенной ниже.

При возникновении любых проблем обратитесь к квалифици рованному электрику.

Только для Великобритании

Если вилка, установленная на входящем в комплект поставки кабеле питания не подходит для Вашей сети, отрежьте ее и поставьте подходящую вилку.

Поскольку цветовая кодировка жил кабеля питания может не совпадать с цветовой кодировкой клемм новой вилки пита ния, ознакомьтесь с нижеприведенной информацией:

СИНИЙ провод подключается на клемму вилки с марки#

ровкой буквой N или ЧЕРНОГО цвета.

Провод КОРИЧНЕВЫЙ подключается на клемму вилку с

маркировкой буквой L или КРАСНОГО цвета.

Ни при каких обстоятельствах не подключайте любой из этих проводов к клемме земли отмеченной символов

или буковой Е.

Как заменить предохранитель

1. Откройте отсек предохранителя с помощью отвертки.

2. Замените предохранитель.

ВАЖНО: Жилы кабеля питания имеют соответствующую мар кировку цветами, расшифровка которой дана ниже:

Синий: Ноль Коричневый: Фаза

Указывает на информацию касающуюся безопасности.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Предохранитель

ВАЖНО!

Несанкционированная запись телевизионных про грамм, перезапись кассет и другого материала, на ко торый распространяется действие закона о защите ав торских прав, может причинить ущерб владельцу ав торских прав и противоречить закону о защите авторских прав.

НЕ СНИМАЙТЕ ВИНТЫ И КОРПУС КАМЕРЫ

Во избежание риска электрического разряда не снимайте корпус камеры. Внутри нет частей, обслуживаемых поль зователем. Предоставьте техническое обслуживание и ре монт камкордера квалифицированному техническому пер соналу.

ВНИМАНИЕ!

Во избежание риска возгорания или электрическо го разряда, избегайте попадания воды и влаги на камкордер и храните его в местах, защищенных от попадания капель или брызг. Не ставьте на камеру контейнеры с водой.

ПРЕДУПРЕЖДЕНИЕ!

Во избежание риска возгорания, электрического разряда или появления помех, используйте только рекомендованные производителем аксессуары.

ПРЕДУПРЕЖДЕНИЕ!

Не устанавливайте камеру в книжные шкафы, стой ки и тому подобные места с недостаточной венти ляцией. Убедитесь, что шторы, занавески и тому подобные предметы не блокируют доступ воздуха к вентиляционным отверстиям устройства. В резу льтате перегрева устройства может произойти воз горание или электрический разряд.

Предупреждение по эксплуатации!

   

Эксплуатация камкордера в непосредственной близости от любого оборудования, которое вырабатывает сильные маг нитные поля, может привести к появлению помех в аудио# и видеосигналах. В подобных случаях рекомендуется увели чить расстояние между камкордером и подобным устройст вом, например, передвинуть его перед съемкой на безопас ное расстояние.

ПРЕДУПРЕЖДЕНИЕ!

В случае небрежного обращения с батареей может про

изойти возгорание.



Заменяйте батарею только на такую же, или иную

указанную в руководстве

Не разбирайте батарею и избегайте огня

Не храните при температуре свыше 60°С

Для зарядки перезаряжаемой батареи используйте

только указанное зарядное устройство

Не пытайтесь перезаряжать батарею, если она не яв

ляется перезаряжаемой

Касательно пульта дистанционного управ ления

Замена батарейки производится только на батарейку

№ CR2025

Камкодер

Табличка с параметрами находится на нижней панели.

Адаптер переменного тока

Табличка с параметрами находится на нижней панели.

Вынимайте вилку шнура питания из розетки, когда не используете адаптер.

ПРЕДУПРЕЖДЕНИЕ!

Розетка сети питания должна находиться в непо средственной близости от устройства в легкодо ступном месте.

# # #



 

Указывает на информацию касающуюся безопасности.

Чтобы вытащить батарею, нажмите на

Внимание

Батареи используются в качестве основного источника пи тания и сохранения настроек в памяти камеры, а так же в пу льте дистанционного управления. После истечения срока годности их нельзя выбрасывать. Отнесите их в специаль ные контейнеры для хим. продукции.

Компания Matsushita Electric Industrial (товарный знак Panasonic) придерживается политики непрерывного развития и оставляет за собой право вносить любые изменения и улучшения в любой продукт, описанный в этом документе, без предварительного уве домления и пересматривать или изменять содержимое данного документа без предварительного уведомления.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

кнопку извлечения батареи.

# #

Нажмите на кнопку извлечения батареи

Перед тем, как приступать к съемке внимательно ознакомьтесь со следующей информацией!

Непосредственно перед началом съемки проведи те пробную запись материала.

Перед съемкой важных мероприятий (например, свадьбы), обязательно проведите пробную съемку и проверьте каче ство записи видео# и аудиоматериала. Если качество удов летворительное, можно приступать к непосредственной съемке события. Не забудьте проверить настройки каме ры, особенно если вы планируете использовать специаль ные эффекты или функцию компенсации контрового осве щения.

PANASONIC не дает гарантии на записанный мате риал

Акцентируем ваше внимание на том факте, что компания PANASONIC не распространяет гарантию на качество запи си видео и/или аудиоматериала, получившегося неприем лемым для вас в связи с неисправностями цифрового кам кордера или кассеты.

Защита авторских прав

Согласно закону по защите авторских прав запрещается использование записанного вами аудио# и видеоматериа ла в каких#либо иных целях, кроме как для собственного использования. Напоминаем, что ограничения распро# страняются на съемку определенного рода материала, даже если он предназначен для частного использования.



# #

# # #



# # #

Замечания касательно иллюстраций, приведенных в настоящем руководстве

Обращаем ваше внимание на тот факт, что все приве# денные в этом руководстве иллюстрации (камкордера, меню установок и так далее) несколько отличаются от фактического камкордера.

В тех случаях, когда описываемые в руководстве дейст вия можно выполнить как с самого камкордера, так и с пульта дистанционного управления, рядом приводится иллюстрация пульта ДУ.

Страницы, на которые даются ссылки

Страницы, на которые даются ссылки, обозначаются как (Р00).

Используемые кассеты

Кассеты, которые пригодны для использования с настоя щим цифровым камкордером, должны иметь маркировку

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Содержание

Перед эксплуатацией

Аксессуары ....................................8

Предупреждения по эксплуатации камкордера .......8

Инструкции по хранению камкордера ..............10

Проверка исправности камкордера................11

Подготовка......................................11

Подключение шнура питания .......................11

Установка кассеты ...............................12

Включение питания ...............................12

Видеосъемка ....................................13

Видоискатель ...................................13

Проверка отснятого камерой материала .............13

Извлечение кассеты ..............................14

Выключение питания камкордера ...................14

Отсоединение шнура питания .......................14

Регулировка длины ремня камеры ................15

Крепление рукоятки ............................15

Крепление наглазника ..........................15

Крепление наплечного ремня ....................16

Крепление бленды объектива ....................17

Кассеты......................................17

Описание камкордера

Описание компонентов и элементов управления

камкордера...................................18

Камкордер ......................................18

Беспроводной пульт дистанционного управления .....21

Подготовка

Аккумулятор ..................................22

Зарядка ........................................22

Установка .......................................23

Извлечение .....................................23

Пульт дистанционного управления ................24

Установка батарейки..............................24

Конфигурация пульта дистанционного управления ....24

Видоискатель .................................25

Использование видоискателя .......................25

Использование ЖК#дисплея .......................25

Настройка ЖК#дисплея и электронного видоискателя . . 26 Настройка ЖК#дисплея и электронного видоискателя . . 27

Время и дата ..................................28

Настройка календаря .............................28

Зарядка внутренней батареи .......................29

Конфигурация пользовательского бита ..............30

Конфигурация пользовательского бита ..............31

Конфигурация тайм#кода ..........................32

Настройка тайм#кода .............................32

Настройка тайм#кода .............................33

Видеосъемка

Стандартная техника съемки .....................34

Подготовка и проверка настроек .....................34

Видеосъемка ....................................34

Техника ведения съемки в зависимости от

текущих условий...............................35

Ведение съемки снизу ............................35

Поиск определенных фрагментов видеоматериала....35

Функции масштабирования ........................35

Автопортретная видеосъемка ......................36

Запись даты и времени съемки.......................36

Видеосъемка в режиме повышенной

светочувствительности (SNS) ......................36

Оптическая стабилизация изображения .............37

Функция подавления внешних шумов

(например, шума ветра)............................37

Киносъемка .....................................37

Фотосъемка .....................................38

Таблица цветовых полос ..........................38

Таблица "зебра" .................................38

Маркеры........................................38

Съемка по полукадрам и кадрам....................39

Режим покадровой съемки.........................39

Изменение размера изображения ...................39

Использование кнопок USER .......................40

Функция быстрого масштабирования................40

Функция компенсации контрового освещения ........40

Функция АЕ Lock .................................40

Запись индекс#сигналов ..........................40

Видеосъемка с резервным записывающим

устройством.....................................41

Переход в ручной режим ..........................41

Фокусировка ....................................41

Настройка выдержки (скорость затвора объектива),

диафрагмы и усиления..........................42

Настройка выдержки..............................42

Настройка диафрагмы и усиления ..................43

Настройка баланса белого .......................44

Автоматическая настройка баланса белого ...........44

Выбор режима баланса белого .....................44

Настройка баланса белого вручную .................45

Настройки уровня звука .........................46

Настройка уровня аудиосигнала с микрофона ........46

Настройка громкости в наушниках ..................47

Содержание

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Содержание

Воспроизведение

Воспроизведение в обычном режиме ..............48

Воспроизведение кассеты .........................48

Настройка громкости .............................49

Подключение камеры к телевизору для просмотра

отснятого материала .............................49

Проверка даты и времени съемки материала .........49

Воспроизведение на разной скорости .............50

Замедленное воспроизведение ....................50

Просмотр стоп#кадров ............................50

Покадровое воспроизведение......................50

Ускоренный просмотр вперед и назад ...............50

Функции поиска ...............................51

Поиск с переменной скоростью ....................51

Поиск пустых мест на ленте ........................51

Индексный поиск.................................52

Счетчик ......................................53

Индикация счетчика ..............................53

Память счетчика .................................53

Монтаж

Подключение к камере внешних устройств .........54

Подключение наушников ..........................54

Подключение цифрового видеооборудования ........54

Подключение камеры к телевизору..................55

Подключение камеры к видеоприставке .............55

Подключение к камере внешнего микрофона

(к гнезду звукоснимателя) .........................56

Подключение к камере внешнего микрофона

(к разъему XLR) ..................................56

Наложение звука на готовый видеоряд .............57

Копирование ..................................59

Аналоговые входные сигналы ......................59

Аналоговые входные сигналы ......................60

Аналоговые выходные сигналы .....................60

Цифровые входные/выходные сигналы ..............61

Меню

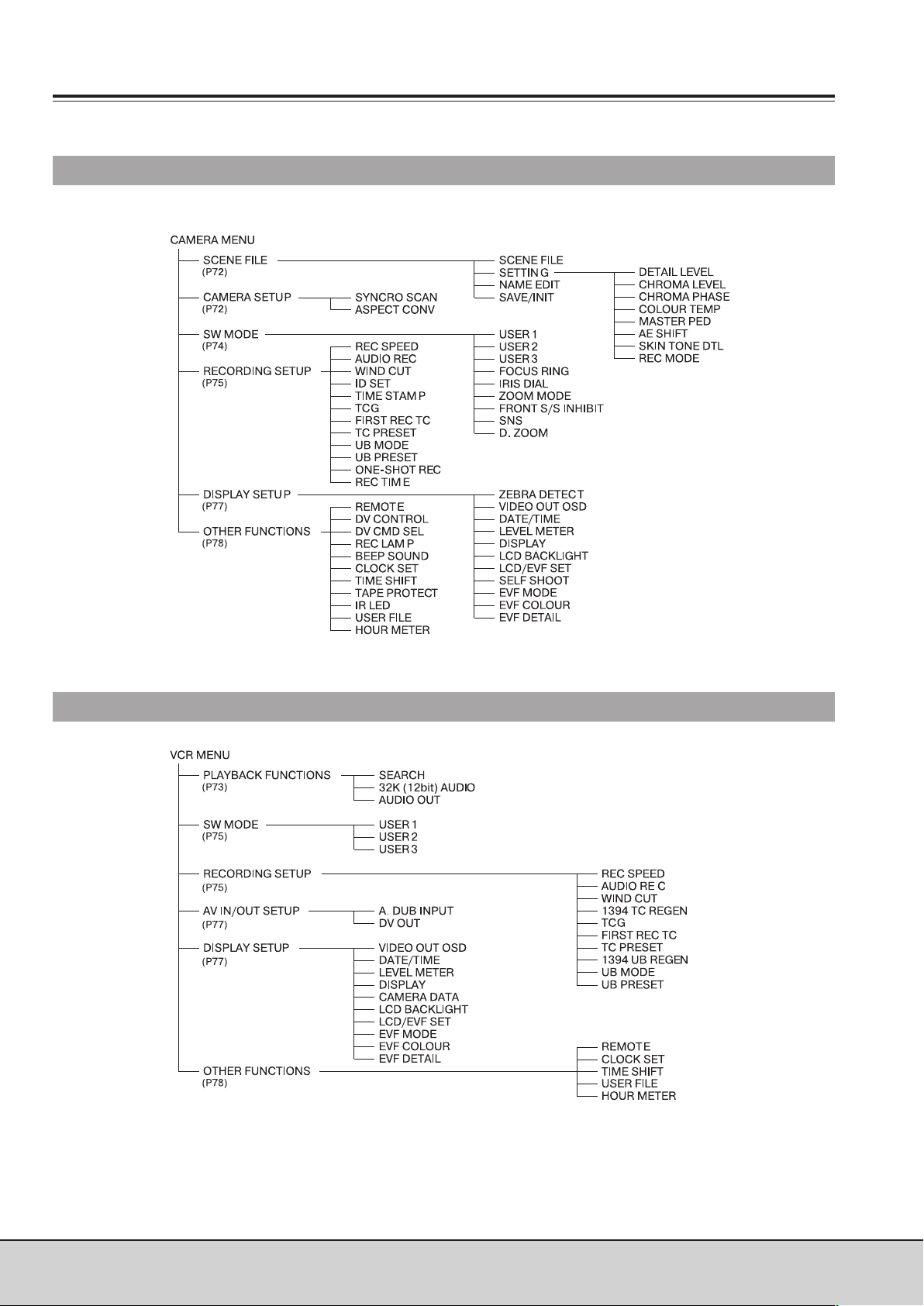

Работа в меню.................................67

Вход в меню .....................................67

Выбор подменю..................................68

Выбор установок .................................68

Изменение параметров установок ..................69

Изменение параметров других установок ............70

Возврат в главное меню ...........................70

Вход в другие подменю главного меню ..............70

Выход из главного меню ..........................70

Возврат к заводским настройкам ...................70

Конфигурация меню ............................71

Дерево меню CAMERA MENU.......................71

Дерево меню VCR MENU ..........................71

Окно SCENE FILE .................................72

Окно CAMERA SETUP .............................72

Окно PLAYBACK FUNCTION ........................73

Окно SW MODE ..................................74

Окно RECORDING SETUP ..........................75

Окно AV IN/OUT SETUP ............................77

Окно DISPLAY SETUP..............................77

Окно OTHER FUNCTIONS ..........................78

Поиск и устранение неисправностей

Перед тем как звонить в службу

технического обслуживания .....................80

Питание ........................................80

Аккумулятор.....................................80

Обычный режим видеозаписи ......................80

ругие типы видеозаписи...........................81

Монтаж .........................................81

Индикации ......................................81

Воспроизведение (изображения) ....................81

Воспроизведение (звук) ...........................82

Другие проблемы ................................82

Индикации

Индикации на экране ...........................62

Индикации в режимах CAMERA и VCR................62

Индикации в режимах CAMERA и VCR................63

Индикации в режимах CAMERA и VCR................64

Индикация, появляющаяся только в режиме VCR ......65

Предупреждения .................................65

Использование кнопки MODE CHK ..................66

Установка DISPLAY ...............................66

"LEICA" является зарегистрированной торговой маркой компании Leica Microsystems IR GmbH.

"DICOMAR" является зарегистрированной торговой маркой компании Leica Camera AG.

Другие упомянутые в настоящем руководстве пользователя названия, имена компаний или наименования продукции являются зарегистрированными торговыми марками соответствующих компаний.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Технические характеристики, другая информация

Конденсат....................................83

Лампочка TALLY ...............................83

Перезагрузка системы ..........................83

Чистка видеоголовок ...........................84

Рекомендации по уходу .........................84

Технические характеристики .....................85

Аксессуары

Аккумулятор *

Сетевой адаптер *

Шнур питания от сети

(Только для Великобритании: K2CT3DA00001)

Наглазник (крупный)

(VMG1370)

Ручка

(VYH0312)

Наплечный ремень

(VFC3891)

Шнур питания от сети

(Все страны, за исключением Великобритании: K2CR2DA00005)

Шнур питания от источника постоянного тока

(K2GJ2DC00002)

Кабель аудио/видео

(VYC0922)

Ферритовые фильтры

(J0KG00000013)

Ферритовые фильтры для кабеля DV: Если используете кабель DV, закрепите один ферритовый фильтр на одном конце кабеля, а второй на другом конце.

Беспроводной пульт дистанционного управления

(VFA0402)

Плоская батарейка для пульта

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

*: Номера изделий для аккумулятора и сетевого адапте ра см. разделе "Дополнительные периферийные устройства" (P86)

Предупреждения по эксплуатации камкордера

Если вы ведете съемке на пляже, под дождем или при других аналогичных погодных условиях/месте, избе гайте попадания воды/влаги внутрь цифрового кам кордера.

Не соблюдения этой меры предосторожности может

привести к неисправности камкордера или кассеты (воз можно, неустранимой неисправности).

Не используйте камкордер в непосредственной бли зости от оборудования, вырабатывающего магнитные поля, например телевизоров или игровых приставок.

Съемка цифровым камкордером, установленным на те

левизоре или в непосредственной близости от него, мо жет привести к появлению искажений в видео и/или аудиоматериале, обусловленного электромагнитными волнами, исходящими от такого оборудования.

Мощные магнитные поля, создаваемые акустическими

колонками или большими моторами могут отрицательно сказаться на записываемом на кассету материале или привести к искажению изображения.

Исходящие от микрокомпьютера электромагнитные вол

ны могут отрицательным образом сказаться на камкор дере и привести к искажению звука и/или видеоизобра жения.

В подобных случаях, когда отрицательное воздействие

подобных расположенных вблизи камкордера устройств оказалось настолько значительным, что кам кордер более не работает корректно, выключите пита# ния камеры и выньте аккумулятор или сетевой адаптер из сети питания. После этого заново вставьте аккумуля# тор или сетевой адаптер в розетку. Затем включите пи# тание камкордера.

Не снимайте камкордером в непосредственной бли зости от радиочастотных передатчиков или находя щегося под высоким напряжением оборудования.

Использование камкордера в непосредственной близо# сти от радиопередатчиков и оборудования, находящего ся под высоким напряжением может отрицательным об разом сказаться на качестве записываемого аудио# и/или видеоматериала.

 



# #

# # #

несколько дольше обычного.

Если вы используете сетевой адаптер в непосредственной

близости от радиоприемника, звук от радио может искажа ться. Сохраняйте расстояние от сетевого адаптера до ра диоприемника минимум равным одному ярду.

Во время работы сетевого адаптера может наблюдаться по

явление помех; это не является признаком неисправности.

Избегайте падений камкордера во время его переноски

Сильный удар или падение с большой высоты могут по

вредить камкордер до такой степени, что не удастся восстановить его работу до нормальной.

При переноске цифрового камкордера используйте на

плечный ремень или рукоятку для переноски. Всегда об ращайтесь с ним предельно осторожно.

Избегайте попадания на камкордер капель от распы лителя для насекомых и других летучих веществ

Контакт камкордера с каплями жидкости из распылителя

для насекомых и другими летучими веществами может повредить покрытие поверхности корпуса камкордера.

Избегайте продолжительного контакта поверхности кам

кордера с резиновыми изделиями или ПВХ.

По окончанию использования камкордера всегда вы таскивайте из него кассету и аккумулятор или шнур сетевого адаптера из розетки питания.

Если вы оставите кассету внутри камкордера, это может

привести к провису ленты или иному ее повреждению.

Если аккумулятор влажный, то процесс зарядки будет

· Если вы оставите аккумулятор внутри камкордер на про#

должительный период времени, это может привести к значительному падению напряжения в аккумуляторе, что в свою очередь может в результате привести к тому, что аккумулятор будет невозможно использовать даже по#

# #

сле зарядки.

# #



Избегайте попадания внутрь камкордера грязи, пыли, песка и тому подобных предметов, особенно когда ве дете съемку на пляже и тому подобных местах.

Песок и грязь могут повредить камкордер и кассету. Об ращайте на это особенное внимание, когда вставляете или вынимаете кассету.

Сетевой адаптер и аккумулятор

В том случае, когда аккумулятор становится слишком го рячим или наоборот холодным, или же он полностью разряжен и не использовался в течение продолжитель ного периода времени, несколько раз мигнет лампочка зарядки CHARGE и зарядка аккумулятора начнется авто матически.

Когда лампочка CHARGE продолжает мигать даже после того, как температура аккумулятора восстановилась до нормальной, это может означать какую#либо неполадку с аккумулятором или сетевым адаптером. В этой ситуа ции обратитесь за помощью к дилеру фирмы.



(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Предупреждения по эксплуатации камкордера (продолжение)

Характеристики аккумулятора

В качестве элемента питания в цифровом камкордере ис пользуется перезаряжаемая литий#ионная батарея, обес печивающая необходимое питание устройства за счет определенной внутренней химической реакции. На проте кающую в батарее хим. реакцию в значительной степени может оказывать влияние температура и влажность окру жающей среды, что может привести к снижению фактиче ской продолжительности работы батареи. Такое снижение продолжительности зависит от перепадов температуры. Если аккумулятор используется в среде со слишком низкой температурой, продолжительность его работы может быть ограничена 5 минутами. Если аккумулятор слишком сильно нагреется, сработает внутренняя функция защиты, которая не позволит использовать его в течение определенного ин тервала времени.

Всегда извлекайте аккумулятор после съемки

Если аккумулятор оставить внутри цифрового камкордера, то даже при выключенном питании устройства будет идти небольшое потребление тока. Кроме этого, если оставить батарею в камкордере на продолжительный период време ни, она может слишком разрядиться, что приведет к тому, что ее будет нельзя использовать даже после зарядки.

Утилизация использованного аккумулятора

У аккумулятора есть определенный назначенный ресурс

работы.

В целях сохранения чистоты окружающей среды не выбрасывайте ненужную более вам батарею. Ее не обходимо сдать в специальное место, где происхо дит переработка подобных предметов.

Осторожно обращайтесь с клеммами батареи

Поддерживайте необходимую чистоту клемм батареи от грязи и инородных предметов. Если вы уронили аккумуля# тор, внимательно осмотрите корпус и клеммы на предмет деформации.

Попытка установить деформированный аккумулятор в кам# кордер или сетевой адаптер может привести к поврежде нию камкордера или адаптера.

Жидкокристаллические дисплеи

Если в течение продолжительного периода времени на

экране ЖК#дисплея или видоискателя будут отображать ся одна и та же картинка, это может привести к выгора

нию экрана. В этом случае, выключите питание камкор дера и оставьте его в таком состоянии на несколько ча

сов, экран должен вернуться в нормальное состояние.

Элементы жидкокристаллических дисплеев выполняют

ся по современной высокоточной технологии. Более

99.99% пикселов экрана являются эффективными, а это значит, что менее 0.01% пикселов являются "битыми" или горят постоянно. "Битые" или постоянно горящие пиксели не являются признаком неисправности и не ока зывают ни малейшего влияния на записываемый каме

рой материал. На жидкокристаллической матрице дисплея может об

разовываться конденсат, если съемка ведется в местах со значительными вариациями температуры окружаю щей среды. При образовании конденсата просто удали те его сухой мягкой материей.

Когда камкордер становится слишком холодным, то сра

зу после включения питания камеры яркость ЖК#дисп лея будет немного пониже обычного. Нормальная яр кость дисплея восстановится, когда немного поднимет ся температура внутри камкордера.

Не наводите объектив или видоискатель на солнце

Это может привести к повреждению их внутренних компо# нентов.

Защитные колпачки разъемов

Оставьте защитные колпачки на всех неиспользуемых разъемах.

Не смотрите прямо на включенный источник ИКлучей

Когда включен ИК#источник, не смотрите прямо на свет, поскольку это может привести к повреждению глаз.

# # # #

# #

# # # #

Установка камкордера на штатив

Камера, установленная на штативе

(винт, унифицированная резьба

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

/4#20UNC)

Глубина крепежного гнезда на штативе составляет 5.5 мм. Когда устанавливаете камеру на штатив, не закручивайте винт сильнее, т.е. глубже этого расстояния. Обращаем ваше внимание на тот факт, что использование винта, от личного от кордера.

/4#20UNC, может привести к повреждению кам

# #

Инструкции по хранению камкордера

Перед тем как поместить камкордер в место хранения, вы ньте аккумулятор и кассету. Хранить все эти компоненты необходимо в помещении с низкой влажностью и относи тельно стабильной температурой.

Рекомендуемая температура хранения:

от 15°C до 25°С

Рекомендуемая относительная влажность:

от40%до60%

Камкордер

Удалите с камкордера грязь и пыль сухой мягкой материей.

Аккумулятор

Срок годности аккумулятора уменьшается при хранении в

слишком холодных или наоборот слишком теплых местах. Хранение аккумулятора в помещениях с высокой кон

центрацией пыли и маслянистых паров может привести к коррозии клемм батареи или появлению других неисп равностей.

Храните металлические предметы (например, шпи

льки для волос и т.д.) вдали от аккумулятора. В про тивном случае это может привести к короткому за мыканию на клеммах батареи, в результате чего ак кумулятор сильно нагреется, и вы можете получить серьезные травмы, если коснетесь находящегося в этом состоянии аккумулятора.

Перед тем как поместить аккумулятор на хранение его

необходимо разрядить. Если срок хранения достаточно продолжительный, рекомендуется, по крайней мере, раз в год заряжать его, вставлять в камкордер и полностью разряжать, а затем хранить дальше.

   

Кассеты

Перед хранением кассету необходимо перемотать на

начало. Если оставить кассету с наполовину перемотан ной лентой на 6 или более месяцев (этот временной промежуток может варьироваться в зависимости от условия хранения), может появиться провис ленты.

Перед хранением всегда помещайте кассеты в их ориги

нальные упаковки (коробки), поскольку такие факторы как грязь, прямые солнечные лучи (ультрафиолетовые составляющие света) и влажность могут отрицательно сказаться на ленте. В грязи содержатся твердые компо ненты, которые могут повредить видеоголовки камкор дера и другие его компоненты, если они попадут внутрь корпуса кассеты.

Каждые 6 месяцев перематываете ленту вперед и назад.

Если хранить кассеты с полностью намотанной лентой более года, это может привести к нежелательному сжа тию или растяжению ленты, вызванным колебаниями температуры и влажности. Кроме этого, фрагменты лен ты могут слипнуться.

Не храните кассеты в непосредственной близости от

оборудования и любых других предметов с сильными магнитными полями.

Верхняя поверхность ленты имеет специальное покры

тие из микроскопических магнитных частиц, которые ис пользуются для записи сигналов. Магнитные прищепки, игрушки и тому подобные предметы могут обладать бо лее сильными магнитными полями, чем вы ожидаете: они могут оказаться сильными настолько, что сотрут за# пись на ленте и приведут к появлению помех в аудио# и видеоматериале.

# #

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Проверка исправности камкордера

После приобретения камкордера выполните приведенные да лее инструкции и проверьте его работоспособность. Это не обходимо выполнить перед фактической съемкой камерой.

# #

Подготовка Подключение шнура питания

Сетевой адаптер

Шнур питания от сети (только для Великобритании)

(Для всех стран, кроме Великобритании)

Вставьте шнур питания постоянного тока во

входной разъем питания DC камкордера.

Другой конец шнура питания постоянного тока и

один конец шнура питания от сети вставьте в сетевой адаптер.

Другой конец шнура питания от сети вставьте в

розетку питания.

Шнур питания от источника постоянного тока

Кассета Mini DV

Проверьте правильность подключения шнуров пи тания, как показано на рисунке выше.

Аккумулятор не будет заряжаться, когда питание на цифровой камкордер идет с сетевого адаптера.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Проверка исправности камкордера (продолжение)

Установка кассеты

Передвиньте ползунок OPEN/EJECT в направлении,

указанном стрелкой, и откройте дверку отсека под кассету. Когда крышка открыта полностью, держа тель кассеты выдвигается автоматически.

Держатель кассеты

Дверка отсека под кассету

Вставьте кассету.

Закройте дверку отсека под кассету после того,

как держатель кассеты полностью задвинется на место.

Вставляя или извлекая кассету, не держите камеру толь

ко за дверку отсека под кассету. Извлекайте или встав ляйте кассету после того, как снимите и установите ка меру на стабильную плоскую поверхность. Или поддер живайте ее в стабильном состоянии обеими руками.

Не применяйте физических усилий, чтобы принудитель

но задвинуть держатель кассеты на место. Это может привести к неисправности камеры.

Перед тем, как закрыть дверку отсека под кассету, дожди

тесь, пока держатель полностью не задвинется на свое место.

# # # #

Нажмите на часть держателя кассеты, обозначенную

надписью "PUSH" и закройте его. Если держатель кассеты закрыт полностью, он задвигается автома тически.

Включение питания

Рычажок POWER

Удерживайте нажатой белую кнопку и установите рычажок питания POWER в положение ВКЛ (ON). После этого заго рится лампочка CAMERA (красным цветом) и камкордер перейдет в режим паузы видеосъемки.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Проверка исправности камкордера (продолжение)

Видеосъемка

Установите переключатель AUTO/MANUAL в

положение AUTO.

Нажмите на два защелки#фиксатора защитной

крышки объектива и снимите ее.

Проверка отснятого камерой материала

Откиньте ЖК#дисплей камкордера, удерживая

пальцем кнопку блокировки.

Максимально ЖКдисплей можно откинуть на 90 градусов. Попытка дальнейшего поворота дисп лея может привести к его поломке.

В режиме паузы видеосъемки нажмите кнопку .

Камера воспроизведет последние 2#3 секунды запи санного вами материала. После воспроизведения камера вновь перейдет в режим паузы видеосъемки.



Через видоискатель выберите объект съемки.

Видоискатель

Чтобы начать видеосъемку нажмите кнопку

START/STOP (красного цвета), расположенную на рычажке включения/выключения питания камеры POWER. Чтобы поставить съемку на паузу повторно нажмите кнопку START/STOP (режим паузы видео съемки).

Чтобы в режиме паузы видеосъемки найти нужный фрагмент записанного материала (Р35), нажмите и удерживайте кнопку tt. Если вам нужно просто прове рить записанный материал нажмите на кнопку tt одно кратно (т.е. не удерживайте нажатой).

Режим защиты ленты

Если камкордер будет оставаться в режиме паузы ви деосъемки в течение 5 минут или около того, он автома тически переходит в режим защиты ленты, а питание выключается. Однако, если в качестве параметра уста новки TAPE PROTECT в окне меню OTHER FUNCTIONS выбран "STBY" (Р6770), вместо выключения питания камеры останавливается головка цилиндра (P79).

# #

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Проверка исправности камкордера (продолжение)

Извлечение кассеты

Передвиньте ползунок OPEN/EJECT в направлении,

Извлеките кассету.

Нажмите на часть держателя кассеты,

обозначенную надписью "PUSH" и закройте его.

Перед тем, как сдвигать ползунок OPEN/EJECT убеди

тесь, что питание камеры включено. Закройте дверку отсека под кассету, если вы не соби

раетесь вставлять новую после извлечения текущей

кассеты. Не пытайтесь извлечь кассету во время видеосъемки.

Дверка отсека откроется, но запись материала будет продолжаться, в результате чего попавшая извне грязь и лучи света могут отрицательно сказаться на ленте.

Выключение питания камкордера

Удерживайте нажатой белую кнопку и установите рычажок питания POWER в положение ВЫКЛ (OFF). После этого по гаснет лампочка CAMERA и питание камкордера выключится.

Закройте дверку отсека под кассету после того,

как держатель кассеты полностью задвинется на место.

Отсоединение шнура питания

Выньте шнур питания переменного тока из

розетки сети питания.

Выньте шнур питания постоянного тока из

входного разъема питания на камкордере.

Выньте шнуры питания постоянного и переменного

тока из сетевого адаптера.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Регулировка длины ремня камеры

Отрегулируйте нужную длину ремня для удобства держания камеры и ведения видеосъемки.

Откиньте крышку и отрегулируйте длину ремня.

Плотно закройте крышку.

Крепление рукоятки

Рукоятка удобна для ведения видеосъемки, когда камера сильно опущена вниз или для ее переноски с места на место.

Выдвиньте видоискатель на себя.

Вставьте и задвиньте рукоятку на место.

Жестко закрепите рукоятку винтом#фиксатором.

Если винт#фиксатор завинчен слабо, камкордер мо#



жет упасть.

Винт#фиксатор

Чтобы снять рукоятку, сначала выдвиньте видоиска# тель на себя, а затем ослабьте винт#фиксатор.

Крепление наглазника

Если вы носите очки, или же освещение места съемки слиш ком высокое, то чтобы лучше видеть объект съемки через видоискатель рекомендуется прикрепить более крупный на глазник.

Наглазник

Возьмите за края стандартный наглазник и

снимите его с видоискателя.

Установите на видоискатель более крупный

вариант наглазника как указано на рисунке стрелками.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Крепление наплечного ремня

Чтобы избежать случайного падения камкордера, рекомендуем использовать наплечный ремень.

Если рукоятка не прикреплена

20 мм или более

Если рукоятка прикреплена

20 мм или более

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Крепление бленды объектива

Как снять бленду

Чтобы снять бленду с объектива, поверните ее против

часов стрелки.

Кассеты

Производитель рекомендует использовать с настоя

щим камкордером следующие типы кассет: AY#DVM30: 30 минут в режиме SP

AY#DVM60: 60 минут в режиме SP Несмотря на то, что качество материла, записанного в

режиме LP достаточно приемлемое, не исключено по# явление мозаичных помех, использование некоторых функций памяти может быть ограничено и/или невоз# можно воспроизведение в обычном режиме, когда:

Кассета, записанная в режиме LP с помощью настоя# щего камкордера, будет воспроизводиться на другом цифровом видеоустройстве.

Кассета, записанная в режиме LP с помощью другого цифрового видеоустройства, будет воспроизводиться на настоящем камкордере.

Кассета, записанная в режиме LP с помощью настоя щего камкордера, будет воспроизводиться на другом цифровом видеоустройстве, не поддерживающем ре жим LP.

Будет использоваться замедленное или покадровое воспроизведение; или

Будет использоваться поиск фрагментов материала.

Как прикрепить бленду

Убедитесь, что наиболее плоская часть бленды направ

лена вверх и затем установите ее на объектив. Чтобы закрепить бленду поверните ее по часовой стрелке.

Более плоская часть бленды

Защита от случайного стирания

записанного материала

Чтобы избежать случайного стирания записанного на кас сету материала, установите защелку в положение SAVE.

В режиме LP нельзя использовать функцию наложения звука на готовый видеоряд (Audio Dubbing), поскольку дорожки на ленте уже, чем головки.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Описание компонентов и элементов управления камкордера

Подробное описание приведенных ниже компонентов и элементов управления камеры см. на указанных в скобках страницах.

Камкордер

Кнопки масштабирования (Р35, Р75)

Горячий башмак (Р15, Р56)

Наглазник (Р15)

Видоискатель

(Р9, Р13, Р15, Р2527, Р34, Р78)

Регулятор диоптокоррекции видоискателя (Р25)

Кнопка извлечения аккумулятора (Р23)

Кнопка START/STOP (Р13, Р34)

Входной разъем питания постоянного тока (INPUT 7.9В)(Р11, Р14)

Ушко для наплечного ремня (Р16)

Разъем аккумулятора

Гнезда PHONES

(Р47, Р49, Р54, Р65, Р79)

Разъем DV (Р41, Р54, Р6062, Р7578)

Встроенный стереомикрофон (Р37,

Р57, Р58, Р63, Р75, Р77, Р79)

Кнопка START/STOP

(Р35, Р75)

Рычажок OPEN/EJECT

(Р12, Р14)

Кнопка USER

(Р40, Р51, Р57, Р62, Р63, Р74)

Лампочка POWER

(Р12, Р14, Р23, Р48)

Рычажок POWER (Р12Р14, Р23, Р34, Р48, Р57, Р79)

Ремень для крепления на руку (Р15)

Ушко под наплечный ремень

(Р16)

Отверстия для крепления камеры на штатив (Р9)

Гнездо CAM REMOTE

(диаметром 2.5 мм)

Держатель кассеты

(Р12, Р14, Р83)

Крышка отсека под кассету

(Р12, Р14, Р34)

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Описание компонентов и элементов управления камкордера (продолжение)

Камкордер

Лампочка Tally (Р78, Р83)

Сенсор баланса белого (Р44)

Разъем SVIDEO IN/OUT (P55)

Разъем XLR ADAPTER

(Р56, Р58)

Кольцо фокусировки

(Р35, Р41, Р43, Р75)

Бленда объектива (Р17)

Объектив (Р9)

ИКисточник (Р36, Р79)

Гнездо MIC (Р56, Р58, Р63, Р77)

Гнездо AV IN/OUT (Р55, Р57Р59,

Р73, Р77, Р79)

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Описание компонентов и элементов управления камкордера (продолжение)

Камкордер

Кнопка RESET (P83)

Кнопка SEARCH ( tt )

(P13, P35, P48, P50)

Встроенный динамик

(P49, P58, P63)

Кнопка REC

(P59, P61)

Дополнительная кнопка REC

(P59, P61)

Кнопка COUNTER

(P53, P64)

Кнопка RESET (счетчик)

(P27, P31, P33, P53)

Кнопка MODE CHK (P66)

Кнопка SNS (P36, P63)

Кнопка USER2 (P40,

P51, P57, P62, P63, P74)

Кнопка USER3

(P40, P51, P57, P62, P63, P74)

Кнопка цифрового масштабирования(u)

(P35, P48, P50, P51, P60, P61)

Кнопка SEARCH

Кнопка BARS (¢) (P38,P48, P59P61, P63)

Кнопка PHOTO SHOТ ( ) (P38,P48, P50)

Переключатель AUTO/MANUAL

(P13, P34, P41, P42, P44, P45)

+ (uu) (P35, P48, P50)

Кнопка OIS (P37)

Кнопка ZEBRA (P38, P63)

Кнопка FOCUS (P41)

Кнопка WHITE BAL

(P44, P45)

Датчик дистанционного управления (P24)

Многофункциональный диск

(P26, P28, P30P33, P42, P43, P46, P47, P49P52, P65,

P68, P69, P75)

Кнопка MENU

(P26, P28, P31, P33, P46, P47, P67, P70)

Блокиратор панели ЖКдисплея (P13, P25,

P48)

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Описание компонентов и элементов управления камкордера (продолжение)

Беспроводной пульт дистанционного управления

Обращаем ваше внимание на то, что приведенные да лее кнопки предназначены для выполнения функций, ко торыми нельзя управлять с камкордера.

TITLE

SELEC

OFF/ON

MULTI/P#IN#P

STORE

PB.ZOOM

1. Кнопка DATE/TIME

# #

(P49)

2. Кнопка OSD

(P49)

3. Кнопка COUNTER (P53)

4. Кнопка RESET (счетчик)

(P27, P31, P33, P53)

5. Кнопка A.DUB

(P57)

6. Кнопка REC

(P59, P61)

<Кнопки управления воспроизведением>

7. Кнопка PLAY (u)

(P48, P50, P51, P59P61)

8. Кнопка PAUSE ( )

(P48, P50, P57) *

9. Кнопка /REW (tt)

(P35, P48, P53)

10. Кнопка STILL ADV ( )

(P24, P50)

11. Кнопка INDEX ( )

(P52, P73)

12. Кнопка STOP (¢)

(P24, P48, P59P61)

13. Кнопка FF/ (uu)

(P35, P48, P53)

: В режиме воспроизведения эти кнопки выполняют фун#

кции, в точности соответствующие функциям, выполня# емым соответствующими кнопками на камкордере.

<Кнопки управления громкостью/съемкой>

14. Кнопка PHOTO SHOT

(P38)

15. Кнопка START/STOP

(P34)

16. Кнопки ZOOM/VOL

(P49)

: В режиме съемки эти кнопки выполняют функции, в

точности соответствующие функциям, выполняемым соответствующими кнопками на камкордере.

17. Кнопка VAR.SEARCH

(P51)

18. Кнопка MENU

(P26, P28, P30, P31, P33, P46, P47, P67, P70)

19. Кнопки

(P26, P28, P30P33, P46, P47, P51, P52, P68, P69)

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Аккумулятор

Зарядка

Перед тем как использовать аккумулятор, его необходимо полностью зарядить в сетевом адаптере. Производитель рекомендует всегда держать при себе запасную батарею всякий раз, когда вы снимаете камкордером при питании от аккумулятора.

Выровняйте аккумулятор по нанесенным на

сетевом адаптере меткам , ровно приложите его к поверхности адаптера и аккуратно задвиньте по на правлению, указанному на рисунке стрелкой.

Перед этим выньте из сетевого адаптера шнур

питания постоянного тока, поскольку в противном случае аккумулятор заряжаться не будет.

Вставьте шнур питания переменного тока в

розетку сети питания.

· Аккумулятор начнет заряжаться, а на сетевом

адаптере загорятся лампочки POWER и CHARGE.

Если после того, как вы вставили аккумулятор в сетевой адаптер, лампочка CHARGE не загоре# лась, извлеките аккумулятор из адаптера и вставь# те его заново.

CHARGE

POWER

Когда аккумулятор полностью зарядится,

лампочка CHARGE на сетевом адаптере погаснет.

После этого выдвиньте аккумулятор и извлеките

его из сетевого адаптера.

Время зарядки и продолжительность съемки на входящий в комплект поставки аккумулятор

Время зарядки Продолжительность непрерывной

Приблизительно

120 минут

Вышеприведенные данные продолжительности съемки

и зарядки приблизительные. Время, указанное в круглых скобках, соответствует продолжительности съемки с включенным ЖК#дисплеем.

Вышеприведенные данные о времени справедливы для

следующих условий окружающей среды: температура 20°С, влажность 60%. При других уровнях влажности и температуре время за рядки может быть несколько дольше.

Не держите рядом с аккумулятором такие метал

лические предметы, как заколки, шпильки и т.д. В противном случае это может спровоцировать короткое замыкание на клеммах аккумулятора, что приведет к его нагреванию и вы можете полу чить серьезную травму, если коснетесь аккуму лятора, находящегося в таком состоянии.

Аккумулятор нагревается во время работы и зарядки.

Аналогичным образом, во время работы может нагре# ваться корпус камеры.

Если вы периодически и без необходимости включае# те и останавливаете видеосъемку, то данные о про# должительности съемки, приведенные в таблице выше, будут меньше.

Перед длительным хранением аккумулятора, его не# обходимо полностью разрядить. При условии длительного хранения аккумулятора, производитель рекомендует по крайней мере раз в год заряжать его, вставлять в камкордер и полностью разряжать, а затем хранить дальше.

Если аккумулятор слишком нагрелся, или наоборот слишком холодный, перед началом зарядки лампочка CHARGE несколько раз мигнет. Аналогичным образом, если аккумулятор разряжен и хранился в течение продолжительного периода вре мени, перед началом зарядки лампочка CHARGE не сколько раз мигнет.

Когда лампочка CHARGE продолжает мигать даже по сле того, как температура аккумулятора восстанови лась до нормальной, это может означать какую#либо неполадку с аккумулятором или сетевым адаптером. В этой ситуации обратитесь за помощью к дилеру фирмы.

Если аккумулятор влажный, то процесс зарядки будет несколько дольше обычного.

Если вы используете сетевой адаптер в непосредст венной близости от радиоприемника, звук от радио может искажаться. Сохраняйте расстояние от сетево го адаптера до радиоприемника минимум равным од ному ярду.

Во время работы сетевого адаптера можно слышать шум; это не является признаком неисправности.

Аккумулятор не будет заряжаться, когда на камкордер подается питание через сетевой адаптер.

съемки от аккумулятора

Приблизительно

120 (или 100) минут



 

# #

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Аккумулятор (продолжение)

Установка

Поднимите видоискатель вверх.

Прижмите аккумулятор ровно к задней поверхности

корпуса камеры и осторожно задвиньте его вниз до щелчка.

Извлечение

Установите переключатель питания POWER в положение

ВЫКЛ (OFF), убедитесь, что лампочка POWER (CAMERA/VCR) погасла, после чего выньте аккумулятор.

Поддерживайте аккумулятор рукой, чтобы не уро

нить его.

Чтобы вытащить аккумулятор нажмите на кнопку извлече ния аккумулятора и осторожно выдвиньте его вверх.

Верните видоискатель в его исходное положение.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Пульт дистанционного управления

Установка батарейки

Выдвиньте на себя панель, где лежит батарейка.

Для этого нажмите на кнопку в направлении, указан ном на рисунке стрелкой j.

Вставьте батарейку стороной "+" вверх.

Задвиньте панель в исходное положение.

Когда батарейка (CR2025) сядет, замените ее на новую.

(Назначенный ресурс батарейки составляет примерно 1 год, хотя это время зависит от того, как часто вы пользу# етесь пультом). Если пульт дистанционного управления не работает, даже если вы находитесь рядом с датчи# ком#приемником сигналов на камкордере, это значит, что батарейка села.

Храните батарейки вне досягаемости маленьких детей.

Конфигурация пульта дистанционного управления

Когда вы одновременно используете два камкордера, на стоящий камкордер можно сконфигурировать либо как [VCR1], либо как [VCR2], а пульт дистанционного управле ния таким образом, чтобы по случайности не управлять не тем камкордером, который нужен.

Используемый для дистанционного управления дат

чик#приемник сигналов с пульта ДУ располагается на камкордере под объективом. Когда вы управляете кам кордером с помощью пульта дистанционного управле ния, наводите его прямо на датчик#приемник сигналов камеры.

Процедура конфигурации

Беспроводной пульт дистанционного управления

Чтобы управлять с пульта ДУ камкордером, обозначен ным как VCR1, одновременно нажмите кнопки STOP (¢) и STILL ADV ( ). И, наоборот, чтобы использовать пульт ДУ с камкордером, обозначенным как VCR2, одновре менно нажмите кнопки STOP(¢). и STILL ADV ( ). После замены в пульте дистанционного управления ба тарейки, по умолчанию пульт будет работать с камкор дером, обозначенным как VCR1.

Камкордер

Настройте установку REMOTE (Р67#70) в окне меню OTHER FUNCTIONS (Р78).

Если для камкордера и пульта дистанционного управления выбраны разные параметры установок, в окне видоискате# ля и на экране ЖК#дисплея красным цветом загорится ин# дикация "REMOTE".

# #

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Видоискатель

Настоящий камкордер можно использовать с двумя видами видоискателей: видоискатель с небольшим ЖК#дисплеем, и видоискатель с крупным 3.5#дюймовым ЖК#дисплеем. Вы бирайте тот видоискатель, который лучше подходит для конкретных условий ведения видеосъемки.

Яркость и насыщенность изображений при их просмотре

через видоискатель или на экране ЖК#дисплея, может отличаться от яркости и насыщенности изображений при их просмотре на экране телевизора. Таким образом, чтобы проверить, как будет выглядеть отснятый материал в результате, прокрутите его на эк ране телевизора.

Использование видоискателя

Установите рычажок питания POWER в положение

ВКЛ (ON) и убедитесь что в видоискателе появилось изображение.

ЖК#дисплей должен быть закрыт.

Отрегулируйте угол наклона видоискателя, чтобы

обеспечить себе максимально комфортные условия съемки.

Регулятором диоптокоррекции настройте

изображение в видоискателе таким образом, чтобы отображаемая через видоискатель индикация (сим# вольная) была наиболее резкой и четкой.

Использование ЖК+дисплея

Установите рычажок питания POWER в положение

ВКЛ (ON).

Откиньте панель ЖК#дисплея, удерживая нажатой

кнопку#блокиратор панели.

Панель ЖКдисплея можно откинуть максимум

на угол 90°. Попытка дальнейшего поворота дис плея может привести к его поломке.

Установите ЖК#дисплей в положение, обеспечи#

вающие наиболее комфортные условия просмотра на нем изображения.

Дисплей можно повернуть на 180° в направлении

объектива, и на 90° к себе.

Попытка поворота дисплея на большие углы равно как попытка закрыть панель дисплея, когда он повернут на 90°, приведет к поломке камкордера.



Видоискатель

Регулятор дипотокоррекции

Не наводите видоискатель на солнце.

Это может привести к повреждению его внутренних ком понентов.

Когда вы закрываете панель ЖК#дисплея, убедитесь, что вы закрыли ее полностью.

Когда ЖК#дисплей повернут в сторону объектива (ав топортретная съемка), видоискатель и ЖК#дисплей загораются одновременно.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Видоискатель (продолжение)

Настройка ЖК+дисплея и электронного видоискателя

Через меню (Р67#Р70) в окне DISPLAY SETUP в

строке установки LCD/EVF SET выберите "YES".

После этого появляется окно установок LCD/EVF

SET, при этом активной текущей установкой будет "LCD BRIGHTNESS". Многофункциональным диском настройте яркость экрана ЖК#дисплея.

Многофункциональным диском настройте нужный

уровень цветности ЖК#дисплея.

Выбрав уровень цветности, нажмите многофунк#ц

иональный диск и выберите установку "EVF BRIGHTNESS".

После того, как вы настроили яркость, нажмите

многофункциональный диск и выберите установку "LCD COLOUR LEVEL".

Многофункциональным диском настройте нужный

ровень яркости экрана электронного видоискателя.

По завершению настроек трижды нажмите кнопку

MENU, чтобы выйти из меню установок камкордера.

Если для настройки вышеприведенных установок вы используете кнопку на пульте дистанционного управления, то по достижению максимального (или минимального) значения на шкале настройки, курсор начнет двигаться в противо положном направлении.

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

Видоискатель (продолжение)

Настройка ЖК+дисплея и электронного видоискателя

Если, находясь в окне, где вы можете изменить уста

новки LCD/EVF SET нажать кнопку RESET (счетчик), то значения этих установок (а именно LCD BRIGHTNESS, COLOUR LEVEL и EVF BRIGHTNESS) вернутся к значе ниям по умолчанию (заводским).

Если в строке установки EVF MODE в окне DISPLAY

SETUP выбран параметр "ON", то изображение будет показываться через видоискатель всегда, даже когда открыт ЖК#дисплей (Р78).

В независимости от выбранного режима – цветной

или черно#белый – разрешение изображений будет одинаковое.

Если нажать кнопку USER, которой присвоена функ#

ция EVF DTL, то для облегчения наведения объекта съемки на резкость контуры изображений, выведен# ных через видоискатель и на ЖК#дисплей, будут вы# делены (Р74). Обратите внимание на тот факт, что для облегчения фокусировки контуры объектов съемки будут все рав# но выделены даже в том случае, если в строке уста# новки EVF DETAIL в окне меню DISPLAY SETUP выбран параметр "ON" (Р78).

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

+ 60 hidden pages
