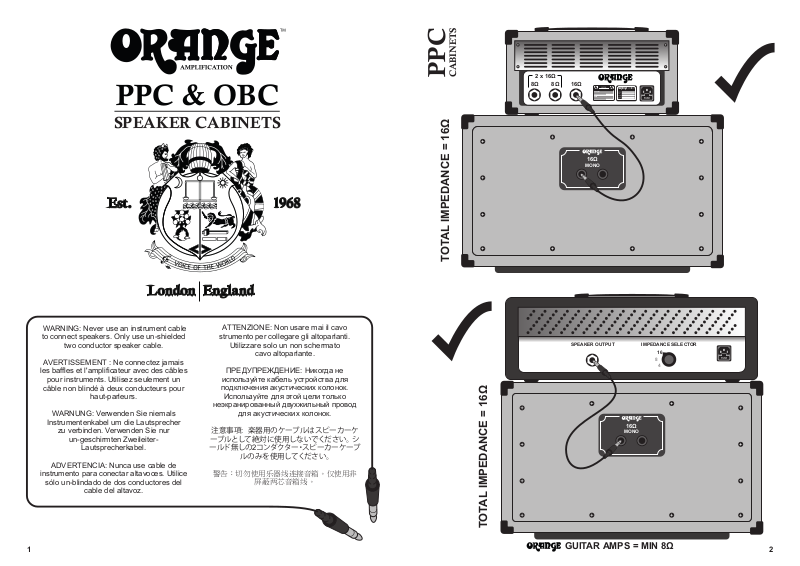

Orange PPC112C-BLACK Users Manual

PPC & OBC

SPEAKER CABINETS

PPC

CABINETS

TOTAL IMPEDANCE = 16Ω

2 x 16Ω

8Ω 8Ω 16Ω

16Ω

MONO

WARNING: Never use an instrument cable

to connect speakers. Only use un-shielded

two conductor speaker cable.

AVERTISSEMENT : Ne connectez jamais

les baffles et l'amplificateur avec des câbles

pour instruments. Utilisez seulement un

câble non blindé à deux conducteurs pour

haut-parleurs.

WARNUNG: Verwenden Sie niemals

Instrumentenkabel um die Lautsprecher

zu verbinden. Verwenden Sie nur

un-geschirmten Zweileiter-

Lautsprecherkabel.

ADVERTENCIA: Nunca use cable de

instrumento para conectar altavoces. Utilice

sólo un-blindado de dos conductores del

cable del altavoz.

ATTENZIONE: Non usare mai il cavo

strumento per collegare gli altoparlanti.

Utilizzare solo un non schermato

cavo altoparlante.

ПРЕДУПРЕЖДЕНИЕ: Никогда не
используйте кабель устройства для
подключения акустических колонок.

Используйте для этой цели только

неэкранированный двухжильный провод

для акустических колонок.

注意事項: 楽器用のケーブルはスピーカーケ

ーブルとして絶対に使用しないでください。 シ

ールド無しの 2コンダクター・スピーカーケーブ

ルのみを使用してください。

警告：切勿使用乐器线连接音箱。仅使用非

屏蔽两芯音箱线。

SPEAKER OUTPUT IMPEDANCE SELECTOR

16Ω

MONO

16

8

4

TOTAL IMPEDANCE = 16Ω

1 2

GUITAR AMPS = MIN 8Ω

ORANGE COMBO + PPC CABINET

RECONNECT INTERNAL SPEAKER AS SHOWN

PPC

CABINETS

2 x 16Ω

8Ω 8Ω 16Ω

16Ω

MONO

16Ω

16Ω + 16Ω

TOTAL IMPEDANCE = 8Ω

3 4

GUITAR AMPS = MIN 8Ω GUITAR AMPS = MIN 8Ω

MONO

16Ω + 16Ω

TOTAL IMPEDANCE = 8Ω

16Ω

MONO

SPEAKER OUTPUTS

SPEAKER OUTPUT IMPEDANCE SELECTOR

16Ω

MONO

16Ω

16Ω + 16Ω

MONO

16

8

4

16Ω

MONO

SPEAKER OUTPUTS

16Ω

MONO

TOTAL IMPEDANCE = 8Ω

SPEAKER OUTPUTS

5 6

GUITAR AMPS = MIN 8Ω
