Opel ZAFIRA User Manual [sl]

Page 1

OPEL

Zafira

Uporaba, varnost, vzdrevanje

SAMO EURO DIESEL EN 590!*

Dizelski motor vašega vozila je razvit na osnovi najnovejših avtomobilskih raziskav, zato vozilo odlikuje vrhunska tehnologija, prijaznost do okolja in varènost.

Za pravilno delovanje mora motor obratovati samo z visoko kakovostnim gorivom, ki ustreza evropskemu normativu DIN EN 590 – EURO DIESEL. Glejte poglavje “Poraba goriva, vrste goriva, toèenje goriva”.

Uporaba drugih goriv negativno vpliva na delovanje motorja in razveljavi garancijo!

*Za dizelske motorje

Page 2

Posebni podatki Vašega vozila

Prosimo, vnesite podatke Vašega vozila v oznaèena polja, da bodo potrebne informacije v trenutku na razpolago. Za to preberite informacije v poglavju “Tehnièni podatki”, podatke na tipski plošèici in v Servisni knjiici.

Gorivo

oznaèba

Motorno olje

kakovost

viskoznost

Tlak v pnevmatikah

dimenzije pnevmatik

letne pnevmatike spredaj Zadaj spredaj Zadaj

Zimske pnevmatike spredaj Zadaj spredaj Zadaj

do treh oseb v vozilu pri maksimalni

Mase

dovoljena skupna masa

– masa praznega

vozila po smernici

obremenitvi vozila

= Tovor in

obremenitev

Page 3

Vašo Zafiro

smo razvili na osnovi najnovejših tehniènih raziskav, zato se vozilo odlikuje z vrhunsko tehnologijo in izrednim udobjem.

Vaše vozilo je idealna kombinacija v prihodnost usmerjene tehnike, preprièljive varnosti, prijaznosti do okolja in ekonomiènosti.

Od Vas je odvisno, kako varno se boste vozili s svoje vozilo in ohranili njegovo brezhibno delovanje. V tem priroèniku boste našli za to vse potrebne informacije.

Informirajte vaše sopotnike v vozilu o mogoèi nezgodi in nevarnosti poškodb pri neprimernem ravnanju z vozilom.

Vedno upoštevajte zakonske predpise v posameznih dravah. Predpisi v posameznih dravah se utegnejo razlikovati s podatki v teh Navodilih za uporabo.

Navodila za uporabo imejte vedno v vozilu: na dosegu roke v predalu za rokavice.

Navodila uporabljajte:

za uvodne informacije v poglavju “Kratko in jedrnato”,

za iskanje potrebnih informacij v vsebinskem kazalu z oznaèenimi posameznimi poglavji na zaèetku teh Navodil za uporabo,

za orientacijo s pomoèjo stvarnega kazala,

za spoznavanje podrobnosti sodobne tehnologije,

za veèje veselje pri vonji in rokovanju z Vašim vozilom,

za bolj suvereno obvladovanje vašega vozila.

Pri uporabi teh navodil ne boste imeli teav, saj so jasna in razumljiva.

Ta simbol pomeni:

nadaljevanje na naslednji strani.

Zvezdica pomeni: oprema ni vgrajena v vseh vozilih (razlike v tipih opremljenosti, ponudbi motorjev, opremljenosti za doloèene drave, originalnih delih in dodatni opremi Opel).

Opozorilo

Besedilo, oznaèeno z informacijo o tveganosti oz. nevarnosti nesreèe ali poškodbe. Posledica neupoštevanja teh opozoril utegnejo biti poškodbe, ki so lahko celo smrtno nevarne. O tem obvestite tudi sopotnike v vozilu.

Rumene pušèice na ilustracijah se nanašajo na razlago v besedilu ali oznaèujejo postopek, ki ga je potrebno izvesti.

Èrne pušèice na ilustracijah oznaèujejo posledico postopka ali nadaljnji postopek, ki mu sledi oz. ga je potrebno izpeljati.

Priporoèene smeri v opisih, kot so levo ali desno, naprej ali nazaj vedno oznaèujejo smer glede na smer vonje.

Obilico prijetne in varne vonje Vam eli

Vaš Opel

Opozorilo

navaja

Page 4

Page 5

Vsebina

Kratko in jedrnato .......................................... 2

Kljuèavnice, vrata, okna .............................. 30

Sedei in potniški prostor ............................ 55

Instrumenti,

upravni elementi .................................... 102

Osvetlitev .................................................... 132

Infotainment sistem ................................... 141

Ogrevanje, prezraèevanje, hlajenje ......... 143

Vonja in rokovanje .................................. 164

Pomagaj si sam, nega vozila ................... 226

Tehnièni podatki ........................................ 268

Servis Opel,

vzdrevanje ........................................... 288

Stvarno kazalo ........................................... 302

Page 6

2 Kratko in jedrnato

Kratko in jedrnato

Odklepanje in odpiranje vrat vozila: Pritisnite tipko q, potegnite kljuko na vratih

Kljuèavnice vrat – stran 30, Kljuè – stran 30, elektronska zapora zagona motorja – stran 31, radijski daljinski upravljalnik centralno zaklepanje mehansko varovanje pred krajo alarmna naprava

–stran32,

–stran40,

–stran47.

– stran 41,

Odklepanje vozila in odpiranje vrat s sistemom Open&Start3: Elektronski oddajnik v dometu sprejemne antene, potegnite kljuko

Sistem Open&Start (vstop / zagon

brez kljuèa)

– stran 34.

Page 7

3Kratko in jedrnato

Odklepanje prtljažnika in odpiranje:

Pritisnite tipko

na daljinskem upravljalniku ali - pri sistemu Open&Start - elektronski oddajnik mora biti v dometu sprejemne antene, stisnite gumb pod prijemkom na vratih prtljažnika

Sistem Open&Start (pasivni vstop / pasivni zagon) radijski daljinski upravljalnik centralno zaklepanje alarmna naprava

– stran 40,

– stran 47.

– stran 34,

– stran 32,

Nastavitev sprednjega sedeža: potegnite roèico, nastavite sedež, sprostite roèico

Sedei – stran 55,

poloaj sedea – stran 57.

Nastavitev naslonjala sprednjega sedeža: obrnite kolesce

Naslonjalo prilagodite poloaju sedenja. Pri nastavljanju naslonjalo razbremenite.

Sedei – stran 55,

poloaj sedea – stran 57.

Page 8

4 Kratko in jedrnato

Nastavitev višine3 sprednjega sedeža: z vzvodom na zunanji stranici sedeža

S potiskanjem vzvoda navzgor: sede se dviga

navzdol: sede se spušèa

Sedei – stran 55, poloaj sedea – stran 57.

Nastavitev naklona sprednjega sedeža3: potegnite notranjo roèico na sprednji strani sedeža, nastavite želeni naklon, roèico spustite in pustite, da se sedež zaskoèi

Naklon nastavite s porazdelitvijo lastne tee po sedeu.

Sedei – stran 55,

poloaj sedea – stran 57.

Nastavljanje višine vzglavnikov sprednjih in stranskih sedežev v drugi vrsti: s pritiskom na gumb sprostite vzglavnik, nastavite višino, pritrdite

Vzglavniki – stran 58, Nastavitev vzglavnika sredinskega sedea v drugi vrsti in vzglavnikov sedeev v zadnji vrsti – stran 58, Poloaj vzglavnika – stran 58, Odstranjevanje vzglavnika – stran 59.

Page 9

5Kratko in jedrnato

Pripenjanje varnostnega pasu: enakomerno ga izvlecite iz navijalca, namestite prek rame in zapnite v zaklep

Pas ne sme biti v nobenem delu zavit. Boèni del se mora tesno prilegati k telesu. Naslonjalo sedea naj ne bo nagnjeno preveè nazaj (priporoèen kot nagiba je priblino 25°).

Pas odpnete s pritiskom na rdeèo tipko na zaklepu.

Trotoèkovni varnostni pasovi – stran74, Oplov sistem varnostnih blazin polne velikosti – stran 85, poloaj sedea – stran 57.

Elektrièno nastavljiva zunanja ogledala3, nastavitev: s štiri-smernim stikalom v voznikovih vratih

Pritisnite izbirno stikalo desnega ali levega zunanjega vzvratnega ogledala. s štirismernim stikalom nastavite izbrano ogledalo.

Ogledala– stran 50, Asferièno zunanje ogledalo – stran 50, ogrevana zunanja ogledala – stran 50, ogrevanje zunanjih ogledal 13, 146.

Nastavitev notranjega ogledala: premaknite ohišje ogledala v ustrezen položaj

Z roèico na spodnji strani lahko premaknete ogledalo v poloaj, ki ponoèi zmanjša blešèanje arometov vozil za Vami.

Ogledala– stran 51, Notranje ogledalo s samodejnim zasenèenjem – stran 51.

Page 10

6 Kratko in jedrnato

Page 11

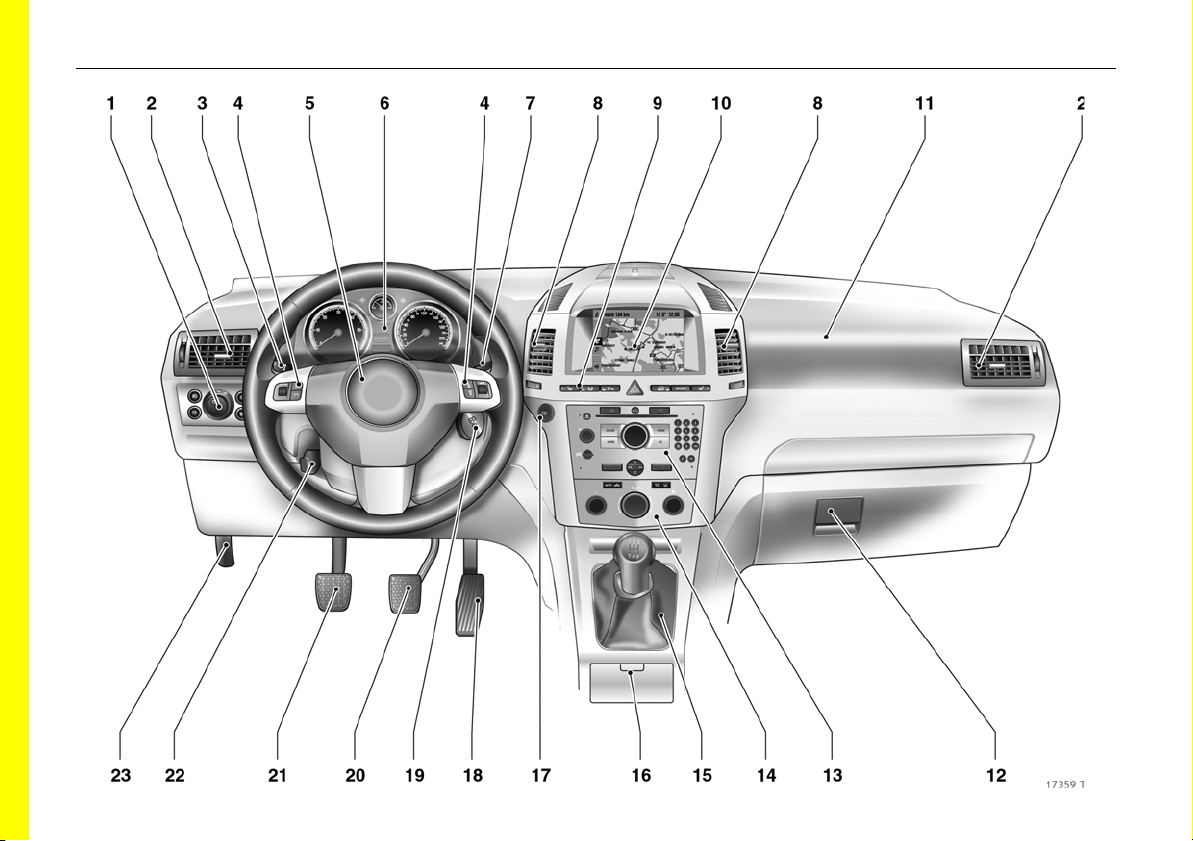

7Kratko in jedrnato

Pozicijske luèi, kratke luèi ...................132

Osvetlitev instrumentov ......................137

Zadnja meglenka ...............................134

Prednje meglenke Nastavitev višine svetlobnega snopa arometov

Stranske prezraèevalne šobe..............145

Smerokazi, svetlobni blisk, kratke luèi,

dolge luèi .......................................10, 133

Osvetlitev dóma (Follow-me-home)

Parkirne luèi ........................................ 137

Tempomat

Daljinski upravljalnik na volanu3 .....141

Hupa ......................................................11

Voznikova varnostna blazina ............. 85

Instrumenti............................................102

Brisalci vetrobranskega stekla, sistem pranja vetrobranskega stekla, sistem pranja arometov in sistem pranja

zadnjega stekla ...................... 11, 12, 130

.............................134

........................................135

............................137

...................................... 198

stran

Sredinske prezraèevalne šobe .......... 145

Ogrevanje levega sedea3.............. 146

Sistem za nadzor izpušèanja zraka

................................................202

Sistem za nadzor tlaka v pnevmatikah Parkirni pomoènik Opozorilno utripanje

smerokazov ...................................11, 134

Centralno zaklepanje ...........................42

SPORT reim Ogrevan desni sede Stikalo za izbiro pogonskega goriva (naravni plin/bencin)

Centralni informacijski prikazovalnik ure, datuma, zunanje temperature, Infotainment sistema sistema Check control potovalnega raèunalnika elektronske klimatske naprave

Sovoznikova varnostna blazina ......... 85

Predalnik (predal

za rokavice) .................................. 99, 146

.................................204

........................... 200

....................................196

......................146

........................189

.....................128

.......119, 125

..... 157

stran

Infotainment sistem3........................ 141

Ogrevanje, prezraèevanje,

hlajenje ............................................... 143

Izbirna roèica,

roèni menjalnik ..................................... 14

Easytronic avtomatski menjalnik

Pepelniki3 ............................................ 98

Start/stop gumb3 ......................... 17, 34

Pedal za plin .............................. 180, 182

Kontaktna kljuèavnica z blokado

zagona motorja ..................................... 9

in senzorna plošèa za zasilno upravljanje sistema Open&Start

Zavorni pedal ............................ 180, 207

Pedal sklopke3, ................................ 180

Roèica za nastavitev volana ................ 9

Vzvod za sprostitev pokrova

motornega prostora .......................... 226

......................................... 14

................ 14, 15

......................... 17

stran

Page 12

8 Kratko in jedrnato

Kontrolne luèke

sistem Open&Start

(vstop / zagon brez kljuèa), motnje,

glejte strani 36, 102.

tlak motornega olja,

glejte stran 103.

zavorni sistem, sistem hidravlike sklopke,

glejte strani 104, 209, 296.

sistemi varnostnih blazin, zategovalniki varnostnih pasov,

glejte strani 76, 90.

elektronski stabilnostni program

Plus

(ESP®

glejte stran 194.

varnostni pas3,

glejte strani 74, 105.

odprta vrata,

glejte stran 105.

aternator,

glejte stran 105.

temperatura hladilne tekoèine,

glejte strani 105, 294.

)3,

elektronika motorja,

elektronika menjalnika blokada zagona motorja filter dizelskega goriva motnje,

glejte strani 31, 170, 178, 191.

IDS+ elektronska regulacija blaženja/

Easytronic3, zagon motorja

glejte stran 165.

vzmetenja SPORT režim

glejte stran 196.

nivo motornega olja3,

glejte strani 106, 292.

zunanja osvetlitev,

glejte strani 106, 132.

parkirni pomoènik3,

glejte stran 200.

smerokazi,

glejte strani 10, 106, 133.

kolièina goriva,

glejte strani 107, 110, 184.

prednje meglenke3,

glejte strani 107, 134.

dolge luèi,

glejte strani 10, 107, 133.

zadnja meglenka,

glejte strani 107, 134.

zimski program avtomatskega

menjalnika ali Easytronica3,

glejte strani 168, 176.

SPORT režim avtomatskega

menjalnika ali Easytronica3,

glejte strani 167, 175.

zaznavanje zasedenosti sovoznikovega sedeža

glejte stran 91.

kontrolna luèka izpuha3,

glejte strani 108, 191.

protiblokirni sistem (ABS),

glejte stran 210.

sistem predgretja valjev3,

filter sajastih delcev

glejte stran 108.

sistem za nadzor izpušèanja zraka iz pnevmatik sistem za nadzor tlaka v pnevmatikah

glejte strani 202, 204.

adaptivni žarometi3, motnje,

glejte strani 109, 136.

Tempomat3,

glejte stran 198.

Page 13

9Kratko in jedrnato

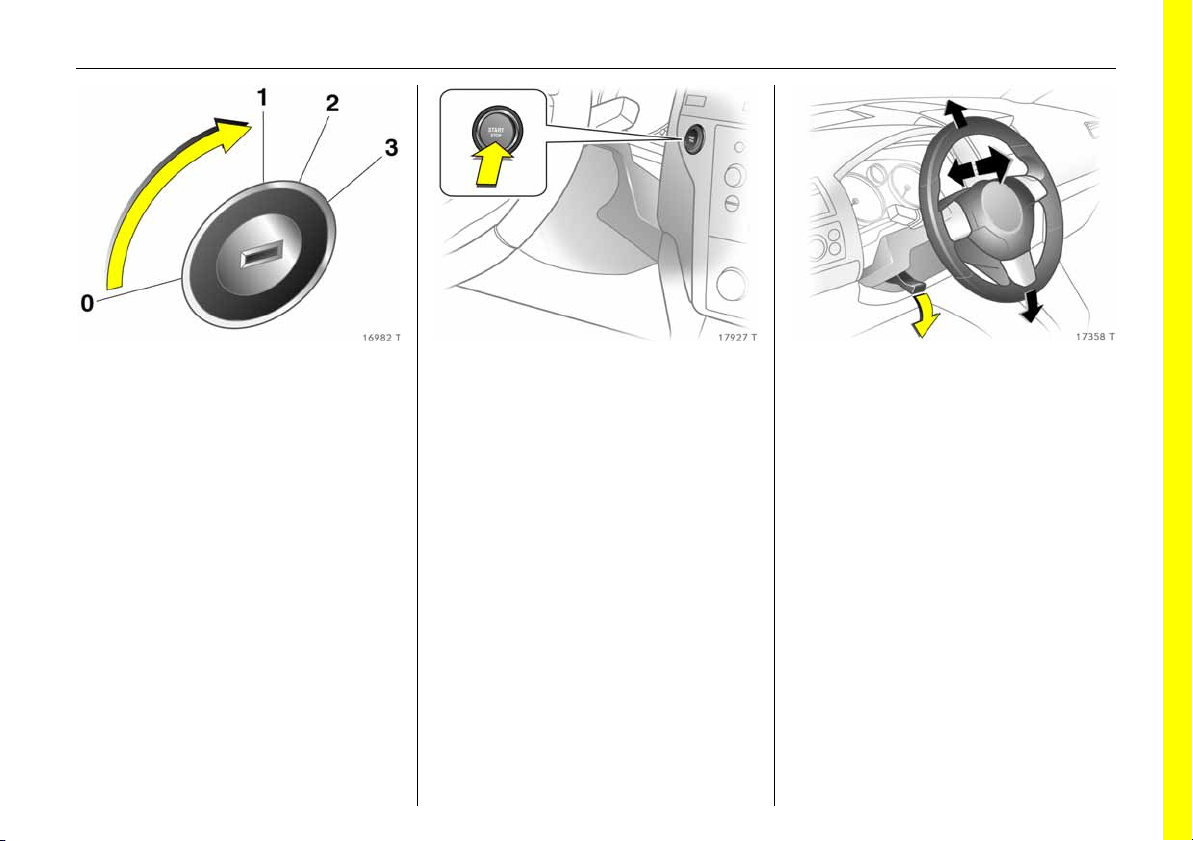

Zaklep volana in kontaktna kljuèavnica: kljuè obrnite v položaj 1. za sprostitev zaklepa volana malce zavrtite volan

Poloaji: 0 = izkljuèen kontakt 1 = sprošèen volan, izkljuèen kontakt 2 = vkljuèen kontakt,

v primeru dizelskega motorja: Predgretje valjev

3 = zagon Za zaklepanje volana: izkljuèite kontakt,

izvlecite kljuè iz kontaktne kljuèavnice in blokirajte volan.

Zagon – stran 16, elektronska blokada zagona motorja –stran31, Parkiranje vozila – stran 18.

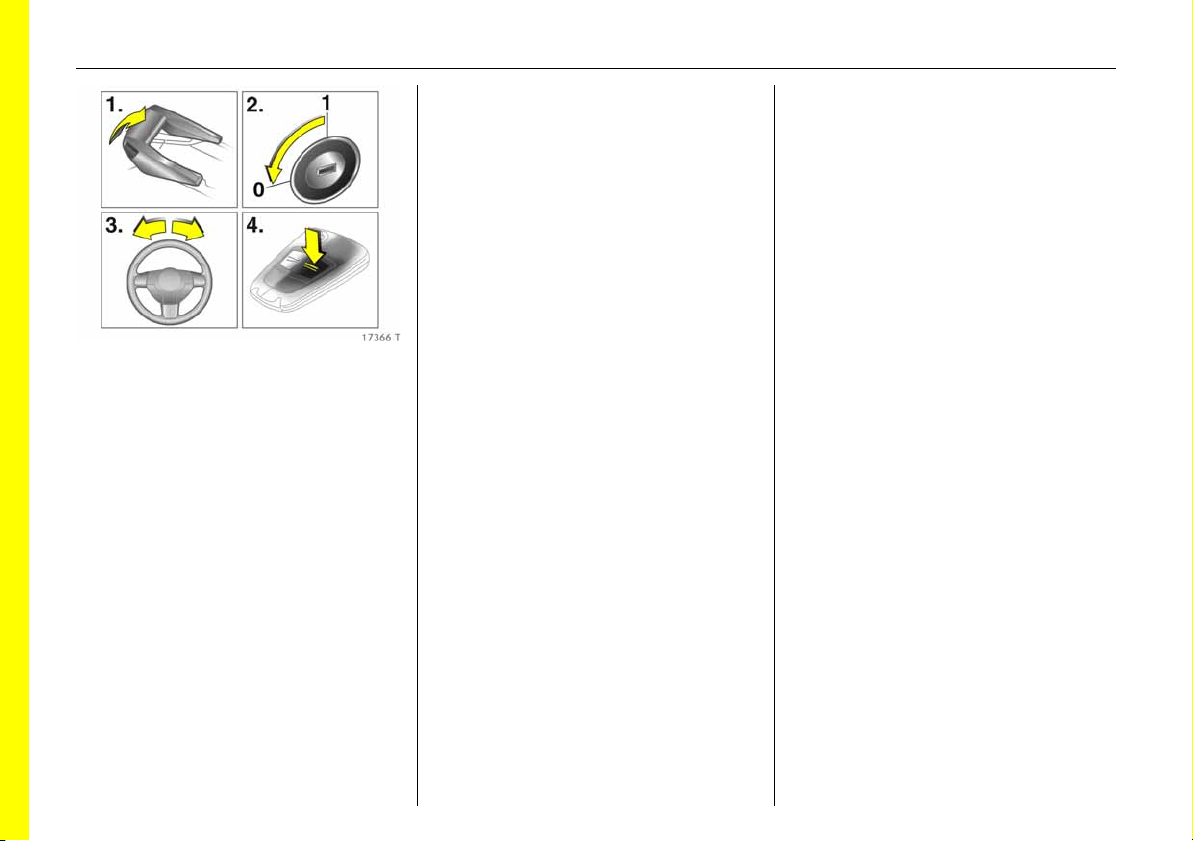

Blokiranje volana in vkljuèitev kontakta pri vozilih s sistemom

Open&Start

: preprièajte se, ali je elektronski oddajnik v notranjem obmoèju dosega antene in pritisnite gumb Start/Stop. Za sprostitev zaklepa volana obrnite volan.

Za zagon vozila je potrebno pritisniti tudi zavorni pedal ali pedal sklopke.

Za zaklepanje volana: izkljuèite kontakt s pritiskom gumba Start/Stop, odprite voznikova vrata in blokirajte volan. Vozilo se med tem ne sme premikati.

Zagon – stran 17, elektronska blokada zagona motorja – stran 31, Parkiranje vozila – stran 18.

Nastavitev volana: roèico pomaknete navzdol, nastavite višino in odmik volana, roèico pomaknete navzgor, pritrdite

Volana ne nastavljajte pri premikajoèem vozilu in/ali blokiranem volanu.

Oplov sistem varnostnih blazin polne

velikosti – stran 85.

Page 14

10 Kratko in jedrnato

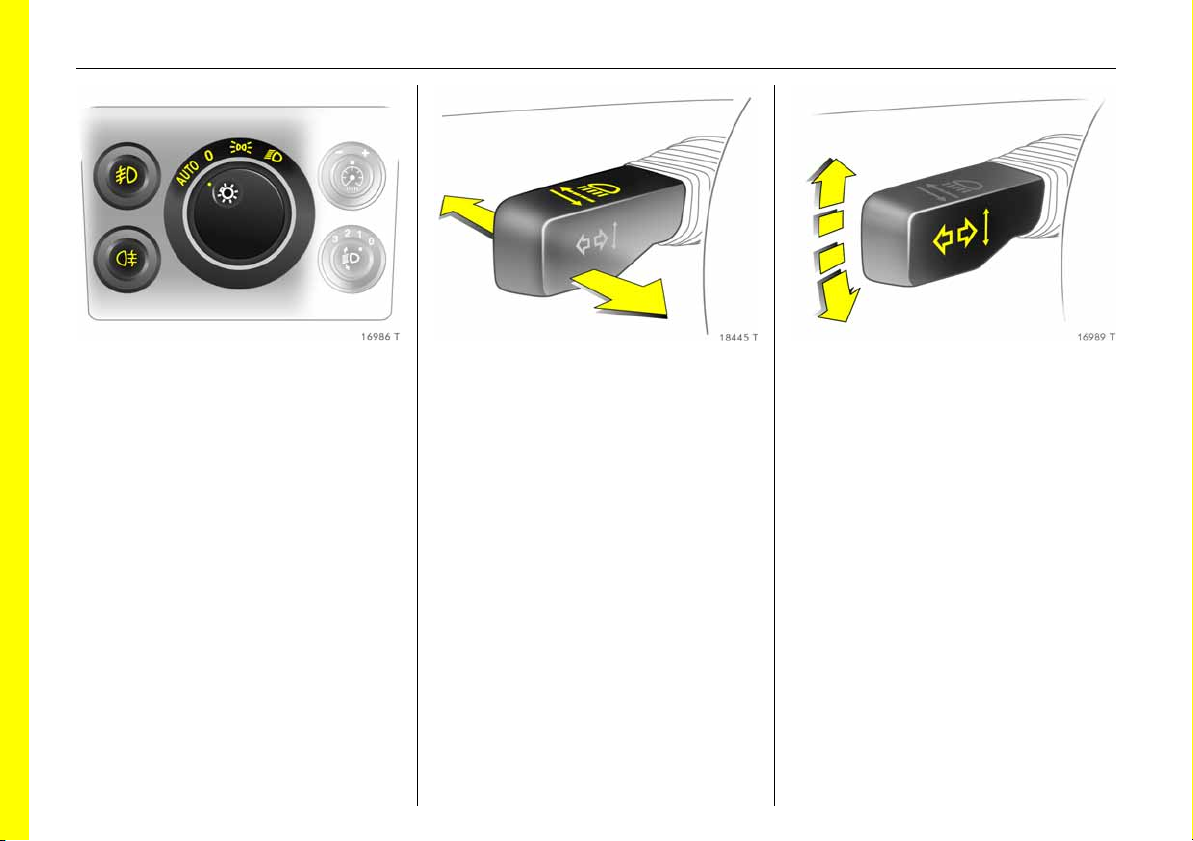

Vrtenje stikala luèi:

=izklop

= pozicijske luèi

= kratke ali dolge luèi

AUTO

= samodejni vklop kratkih

luèi

Pritisnite gumb:

= prednje meglenke = zadnja meglenka

r 6

Osvetlitev – stran 132,

kontrolna luèka arometov – stran 18.

Svetlobni blisk, kratke (zasenèene) in dolge luèi:

Svetlobni blisk = roèico potegnite

proti volanu

Dolge luèi = roèico potisnite

naprej

Kratke (zasenèene) luèi = roèico potisnite

še enkrat naprej ali nazaj proti volanu

Dolge luèi, svetlobni blisk – stran 133.

Vklop smerokazov: desni = roèico navzgor

levi = roèico navzdol

Smerokazi – stran 133.

Page 15

11Kratko in jedrnato

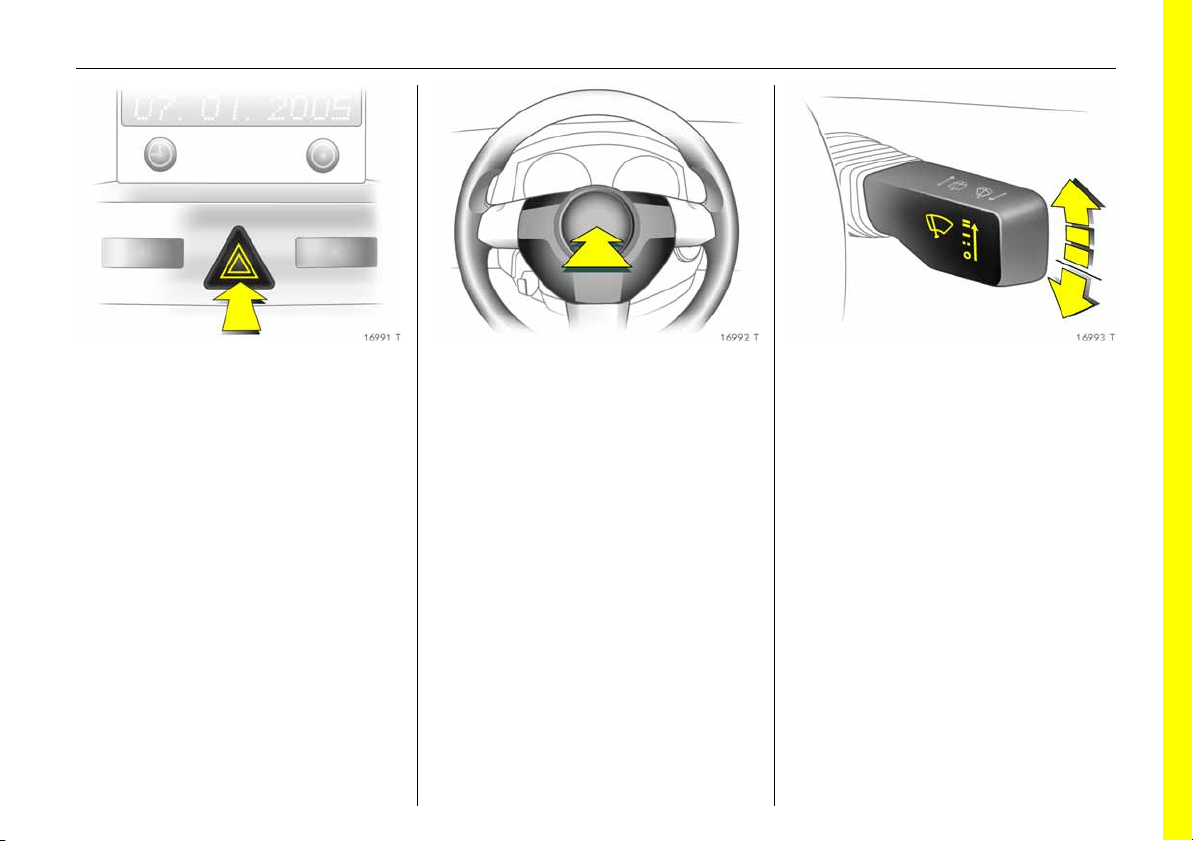

Opozorilno utripanje smerokazov: Vklop = pritisnite

Izklop= ponovno pritisnite¨

Opozorilno utripanje smerokazov – 134.

Uporaba hupe: pritisnite j na sredini volana

Oplov sistem varnostnih blazin polne velikosti – stran 85, daljinski upravljalnik na volanu

– stran 141.

Brisalci vetrobranskega stekla: roèico pomaknete navzgor

= izkljuèeno

= nastavljivo intervalno brisanje

= poèasno zvezno brisanje

= hitro zvezno brisanje

Pritisk roèice iz poloaja § navzdol: en zamah brisalcev.

Brisalci vetrobranskega stekla – stran 130, nastavljiv interval brisanja obširnejše informacije – strani 266, 297.

– stran 130,

Page 16

12 Kratko in jedrnato

Samodejno brisanje s senzorjem za dež3: stikalno roèico rahlo potisnite navzgor

= samodejno brisanje

s senzorjem za dež

= izkljuèeno

Brisalci vetrobranskega stekla – stran 130,

obširnejše informacije – strani 266, 297.

Vklop pranja vetrobranskega stekla in žarometov3: roèico potegnite proti volanu

Sistem pranja vetrobranskega stekla in sistem pranja arometov – stran 131, dodatne informacije – strani 266, 299.

Sistem pranja in brisanja zadnjega stekla:

Vklop brisalca = roèico potisnite naprej

Izklop brisalca = roèico potisnite še

enkrat naprej

vklop pranja = zadržite roèico

pritisnjeno

Sistem pranja in brisanja zadnjega stekla – stran 131, dodatne informacije – strani 266, 297.

Page 17

13Kratko in jedrnato

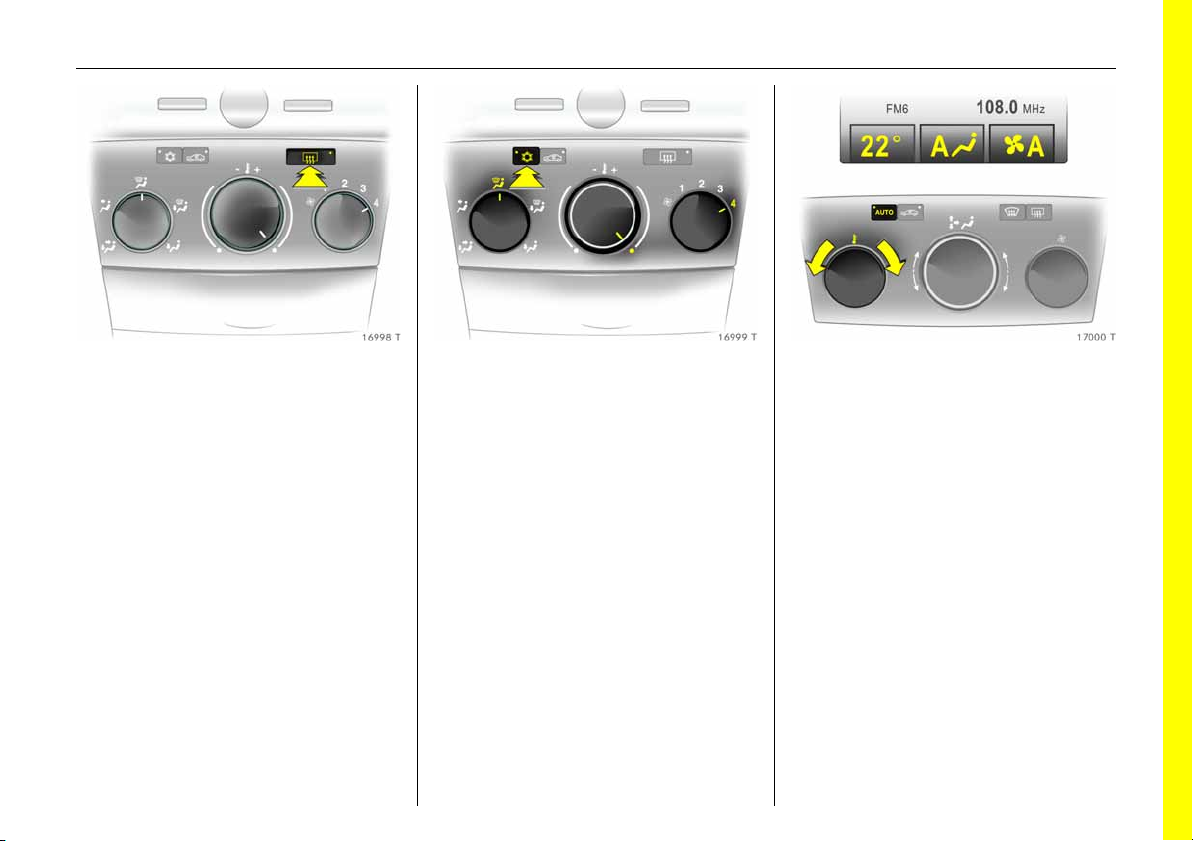

Ogrevanje zadnjega stekla, ogrevanje zunanjih ogledal:

Vklop = pritisnite

Izklop= ponovno pritisnite Ü

Ogrevanje, prezraèevanje, hlajenje – stran 143, ogrevanje zadnjega stekla – stran 146.

Sušenje zarosenih ali poledenelih stekel: stikalo usmeritve zraka postavite

v položaj

, vrtljivo stikalo ogrevanja in ventilatorja obrnite v desno; klimatska naprava pritisnite tudi tipko

;

Avtomatska klimatska naprava3:

pritisnite tipki

in V, vrtljivo stikalo ogrevanja obrnite v desno, stikalo ventilatorja postavite v položaj A; elektronska klimatska naprava pritisnite tipko

Elektronska klimatska naprava3

– stran 143.

Nastavitev avtomatskega naèina delovanja elektronske klimatske

naprave

: pritisnite tipko AUTO, nastavite temperaturo z vrtljivim stikalom, odprite prezraèevalne šobe

Elektronska klimatska naprava3

– stran 157.

Page 18

14 Kratko in jedrnato

Roèni menjalnik:

Vzvratna prestava: ko vozilo miruje, pritisnite pedal sklopke, tako poèakajte 3 sekunde, potegnite vzvod (gumb) navzgor in prestavite.

Èe ni mono prestaviti v vzvratno: v prostem teku sprostite in še enkrat pritisnite pedal sklopke ter nato ponovite prestavljanje.

Easytronic3: N = prosti tek

= vozni položaj

+ = višja prestava

- = nižja prestava A = izbira med samodejnim in

roènim naèinom prestavljanja

R = vzvratna prestava

(z blokado izbirne roèice)

Izbirno roèico morate vedno pomakniti v eljeni poloaj do konca, kolikor se da. Po sprostitvi se izbirna roèica vrne v sredinski poloaj. Spremljajte izpis prestav/naèina prestavljanja na prikazovalniku menjalnika.

Med zaganjanjem morate pritisniti zavorni pedal.

Easytronic3 – stran 164.

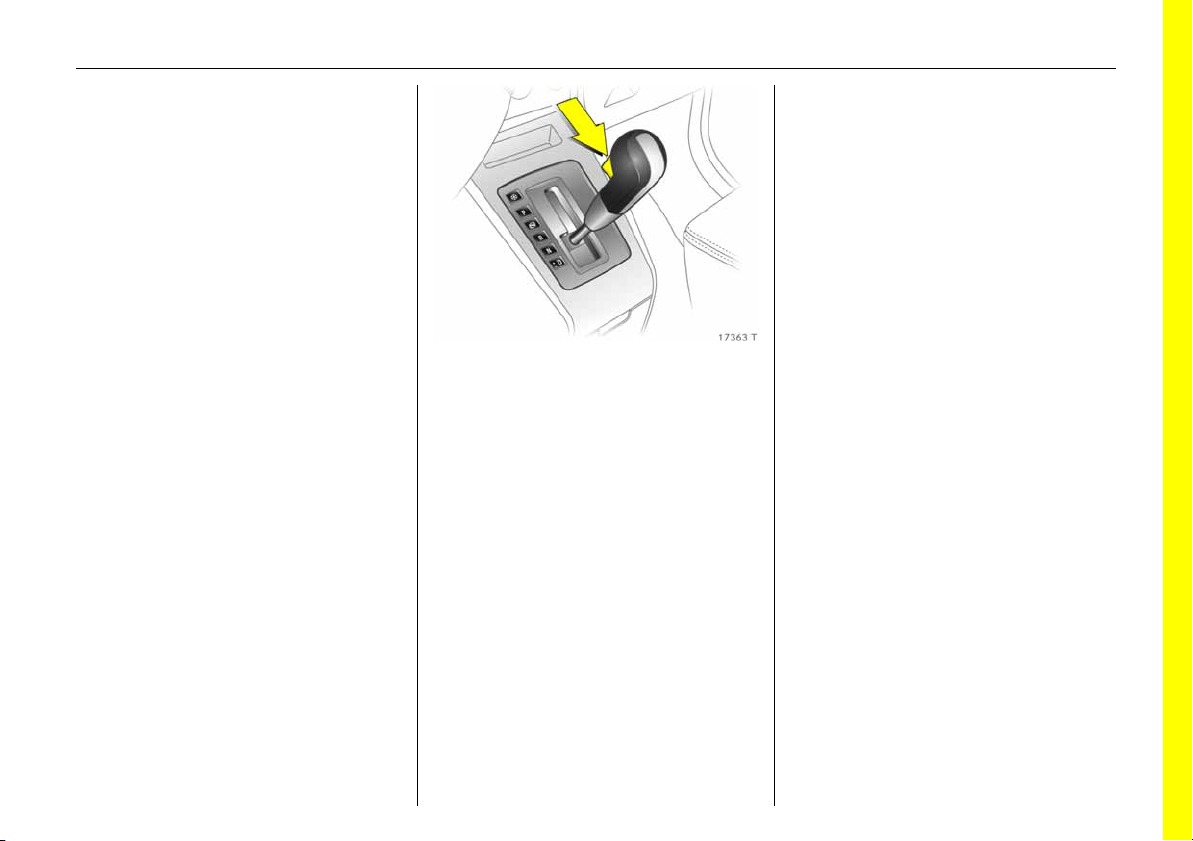

Avtomatski menjalnik3: P = parkirni položaj R = vzvratna prestava N = nevtralni položaj

(prosti tek)

D =

avtomatski naèin prestavljanja

3 = 1. do 3. prestava 2 = 1. do 2. prestava 1 = 1. prestava

Motor zaganjajte vedno pri poloaju izbirne roèice v

ali N.

Za preklop iz poloaja pritisnite zavorni pedal in pritisnite gumb na izbirni roèici (blokada roèice).

vkljuèite kontakt,

Page 19

15Kratko in jedrnato

Za vklop vP ali R poloaj pritisnite tipko na izbirni roèici.

vklopite samo pri mirujoèem vozilu

in zategnjeni roèni zavori

vklopite samo pri mirujoèem vozilu

Avtomatski menjalnik3 – stran 172.

Avtomatski menjalnik z naèinom prestavljanja

“ActiveSelect”

: P = parkirni položaj R = vzvratna prestava N = nevtralni položaj (prosti tek) D = samodejni naèin prestavljanja Potisk izbirne roèice v položaju D v levo: roèni naèin prestavljanja + = v višjo prestavo oz. stopnjo

- = v nižjo prestavo oz. stopnjo

Motor zaganjajte vedno pri poloaju izbirne roèice v

ali N.

Za preklop iz poloaja kontakt, pritisnite zavorni pedal in pritisnite gumb na izbirni roèici (blokada roèice).

ali N vkljuèite

Za preklop izbirne roèice v poloaj pritisnite gumb na roèici.

vklopite samo pri mirujoèem vozilu in zategnjeni roèni zavori

vklopite samo pri mirujoèem vozilu

Avtomatski menjalnik3 – stran 172.

ali R

Page 20

16 Kratko in jedrnato

Pred zagonom motorja in prièetkom vožnje preverite:

stanje pnevmatik in tlak v pnevmatikah, glejte strani 211, 280.

nivo motornega olja in ostalih tekoèin v motornem prostoru – glejte strani 291 do 299.

ali so vsa stekla, ogledala, luèi in registrski tablici èisti in na njih ni snega ali ledu ter ali pravilno delujejo.

ali ni nobenega predmeta pred zadnjim steklom, na armaturi in v podroèju dosega varnostnih blazin.

ali so sedei, ogledala in varnostni pasovi pravilno nastavljeni.

Preizkusite delovanje zavor.

Zagon motorja: pritisnite zavorni pedal in pedal sklopke,

avtomatski menjalnik

v P ali N položaju, Easytronic

: pritisnite zavoro, ne dodajajte plina, bencinski motorji: kljuè obrnite do položaja 3; dizelski motorji: kljuè obrnite do položaja 2; ko ugasne kontrolna luèka

, obrnite kljuè do položaja 3; ko zaène motor obratovati, sprostite kljuè v kljuèavnici

Pred ponovnim zagonom ali za izklop motorja obrnite kljuè v poloaj

Za vkljuèitev kontakta obrnite kljuè le do poloaja 2.

Elektronska zapora zagona motorja – stran 31, sistem dizelskega goriva – stran 294.

Predgretje se vkljuèi samo pri nizkih zunanjih temperaturah.

Page 21

Za vkljuèitev kontakta ne pritiskajte nobenega pedala; le na kratko pritisnite gumb.

Motorja ne zaganjajte pri premikajoèem vozilu.

Sistem Open&Start (vstop / zagon brez

kljuèa)

elektronska blokada zagona motorja – stran 31, sistem dizelskega goriva – stran 294.

– stran 34,

17Kratko in jedrnato

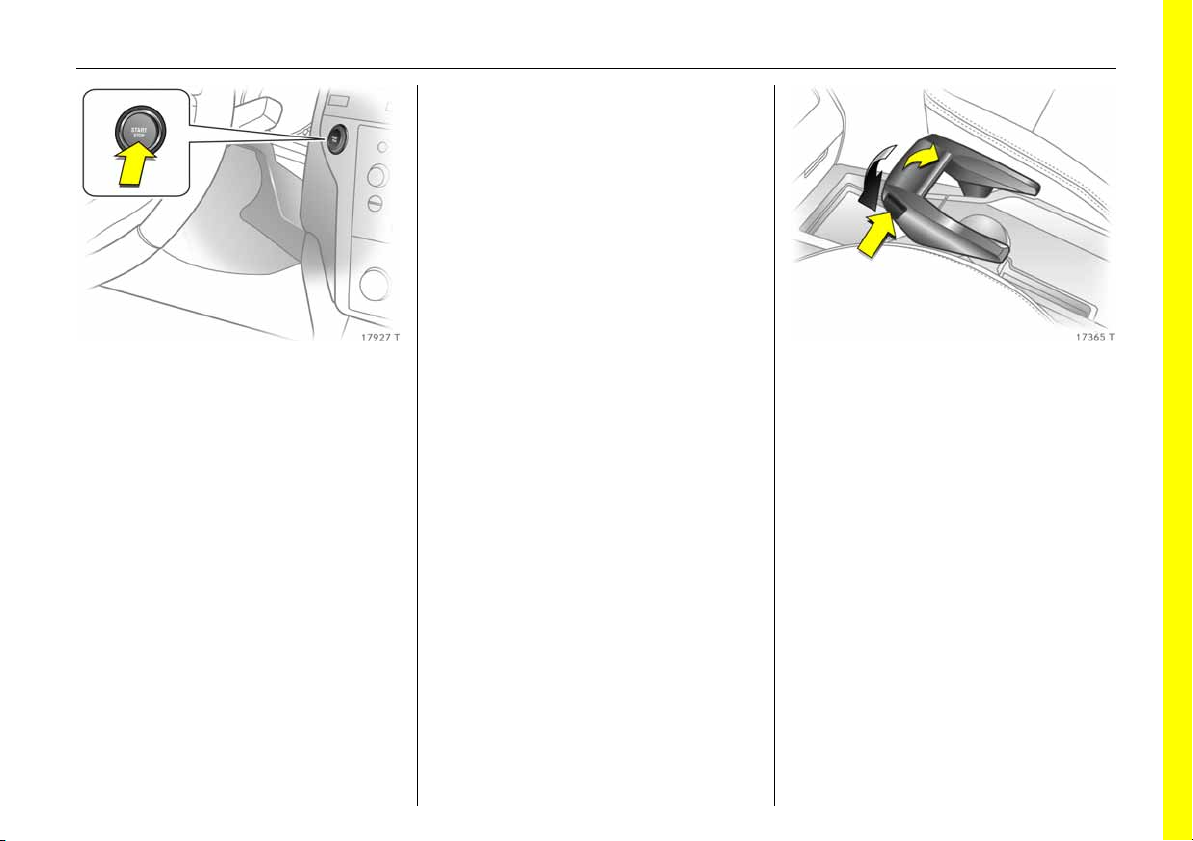

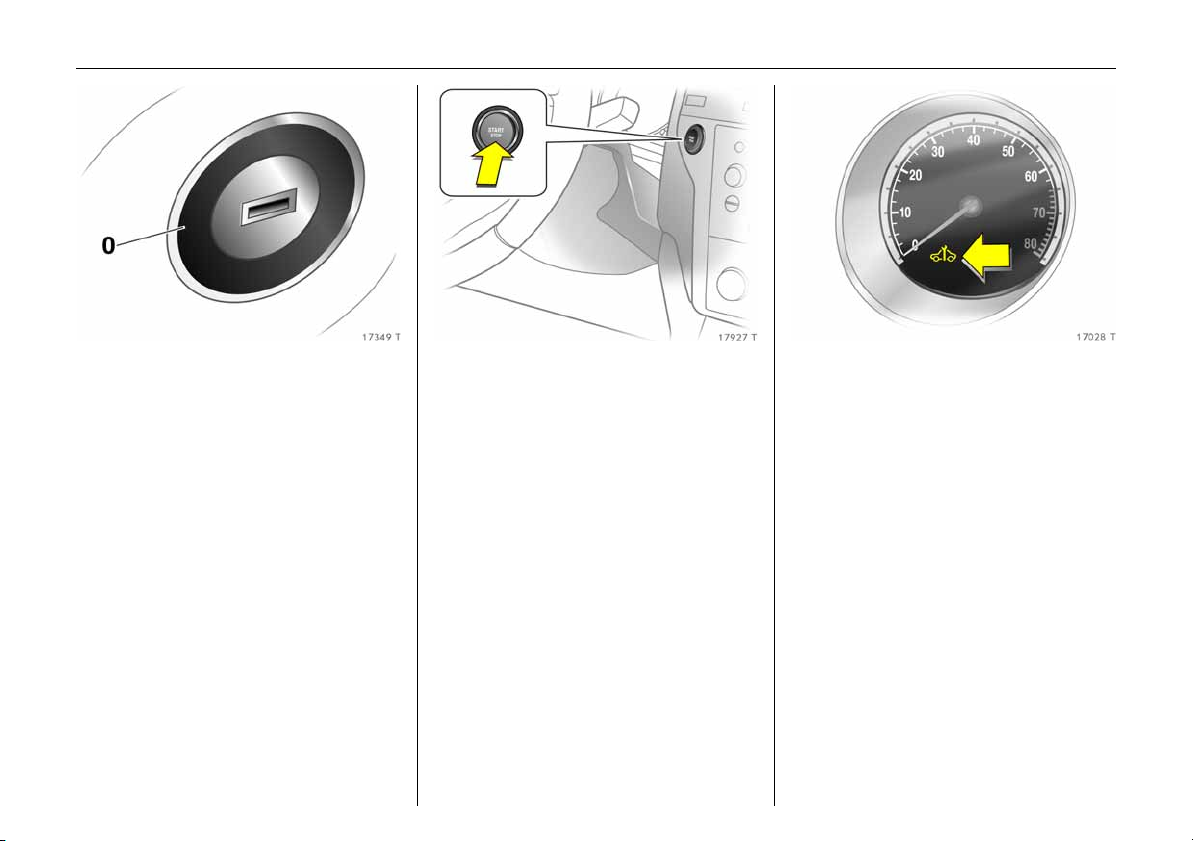

Zagon motorja, sistem Open&Start (vstop / zagon

brez kljuèa)

: Elektronski oddajnik (kljuè) mora biti v dometu notranjega sprejema vozila, pritisnite zavorni pedal in/ali pedal sklopke, avtomatski menjalnik

v položaju P ali N, Easytronic3: pritisnite zavoro, ne dodajajte plina, bencinski motorji: pritisnite gumb; dizelski motorji: na kratko pritisnite gumb; ko ugasne kontrolna luèka

ponovno pritisnite gumb in ga pridržite pritisnjenega 1 sekundo; ko zaène motor obratovati, gumb sprostite

Za ponovni zagon motorja ali za izklop motorja pritisnite gumb še enkrat.

Sprošèanje roène zavore: roèico nekoliko dvignite, pritisnite sprostitveni gumb, roèico spustite do konca navzdol

Roèna zavora – stran 208.

Page 22

18 Kratko in jedrnato

Parkiranje vozila: trdno zategnite roèno zavoro, izkljuèite motor, izkljuèite kontakt, blokirajte volan, zaklenite vozilo.

Zaklepanje: pritisnite tipkop ali pa v primeru sistema Open&Start (pasivni vstop / pasivni zagon) senzorja v eni zmed kljuk sprednjih vrat.

V primeru sistema Open&Start za zaklepanje volana voznikova vrata odprta.

- se dotaknite

morajo biti

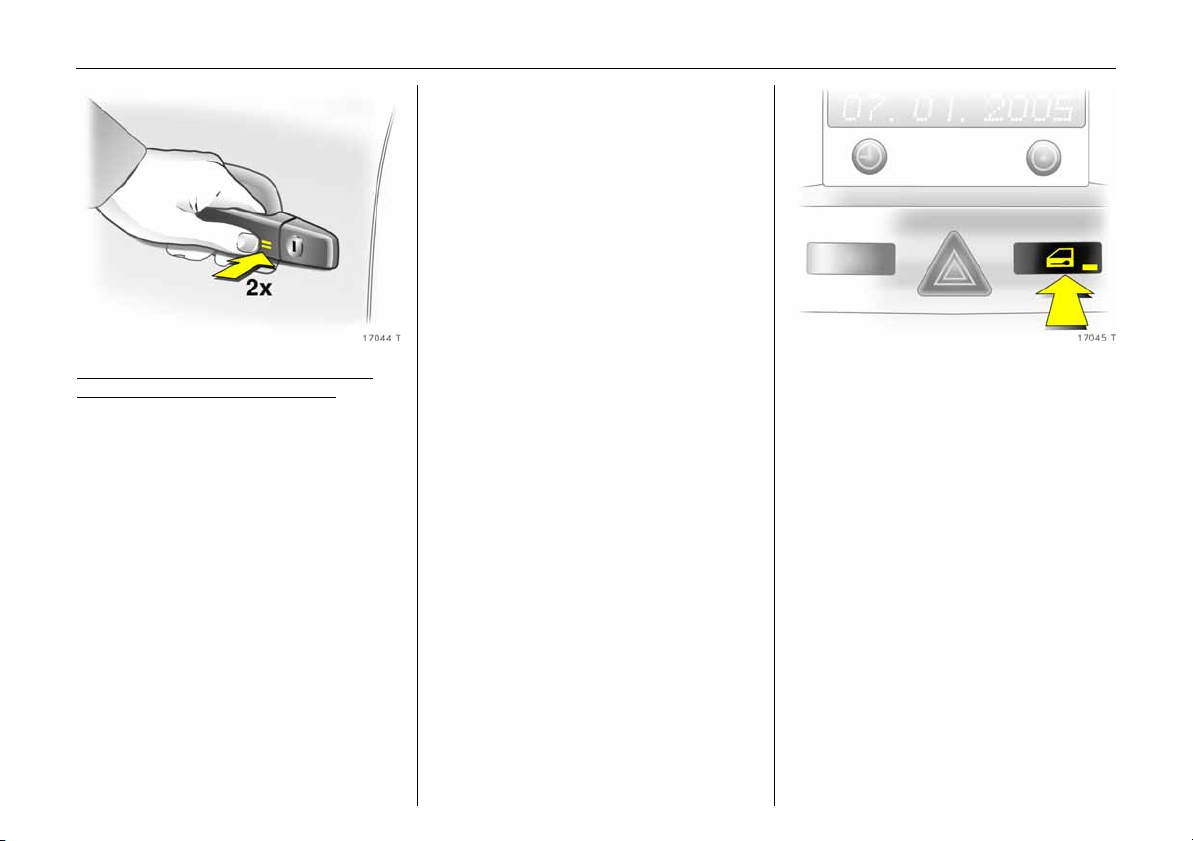

Za vkljuèitev mehanskega varovanje proti kraji

in alarmne naprave3 pritisnite

na daljinskem upravljalniku dvakrat

tipko ali v primeru sistema Open&Start dotaknite senzorja v eni zmed kljuk sprednjih vrat dvakrat.

Obširnejše informacije – stran 30, sistem Open&Start (vstop / zagon brez kljuèa) – stran 34, radijski daljinski upravljalnik – stran 32, centralno zaklepanje – stran 40, alarmna naprava priprava vozila na daljše mirovanje – stran 301.

–stran47,

Nasveti pri parkiranju:

Vozila ne parkirajte na vnetljivih površinah. Vroèa izpušna cev lahko zaneti vnetljivo površino.

Vedno trdno zategnite roèno zavoro. Na klancu jo zategnite trdno, kolikor je mogoèe. Istoèasno pritisnite zavorni pedal, da bi zmanjšali delovno silo.

zaprite okna,

Pred izkljuèitvijo kontakta: pri vozilih z roènim menjalnikom prestavite v prvo ali vzvratno prestavo, pri avtomatskem menjalniku prestavite izbirno roèico v poloaj Easytronicu prestavo (pozorno spremljajte prikazovalnik menjalnika – strani 164, 173).

vklopite prvo ali vzvratno

; pri

Page 23

Pri vozilih z avtomatskim menjalnikom3 lahko izvleèete kljuè iz kontaktne kljuèavnice, le èe je izbirna roèica v poloaju

. V primeru sistema Open&Start3: èe izbirna roèica ni v poloaju zavora ni zategnjena, utripa “P” na prikazovalniku menjalnika nekaj sekund.

Èe ni zategnjena roèna zavora pri vozilih z Easytronicom

luèka kontakta – stran 104.

V primeru sistema Open&Start3: motor je mono izklopiti le pri mirujoèem vozilu.

Obrnite volan do zaskoka (varovanje pred krajo); pred tem izvlecite kljuè iz kontaktne kljuèavnice. V primeru sistema Open&Start voznikova vrata.

Ventilator lahko deluje tudi po izklopu motorja – stran 291.

Obširnejše informacije – strani 300, 301.

nekaj sekund po izkljuèitvi

, utripa kontrolna

: izkljuèite kontakt in odprite

in roèna

19Kratko in jedrnato

To je bil kratek pregled najpomembnejših informacij o Vaši prvi vožnji v Vaši Zafiri.

Ostale strani tega poglavja vsebujejo pregled zanimivih informacij o delovanju Vašega vozila.

Ostala poglavja vsebujejo pomembne informacije o uporabi, varnosti in vzdrževanju ter popolno stvarno kazalo.

Page 24

20 Kratko in jedrnato

Sedeži v drugi vrsti

Opozorilo

Pri nastavljanju in med preklapljanjem sedeev ali sedenih vrst odmaknite roke stran od zgibnih predelov – nevarnost poškodb.

Pomikanje sedežev

Potisnite zaklopni vzvod na levi ali desni strani sedene vrste (klopi) naprej in pomaknite sedeno vrsto naprej ali nazaj. Spustite roèico in pustite, da se sedena klop zaskoèi v zavarovan poloaj.

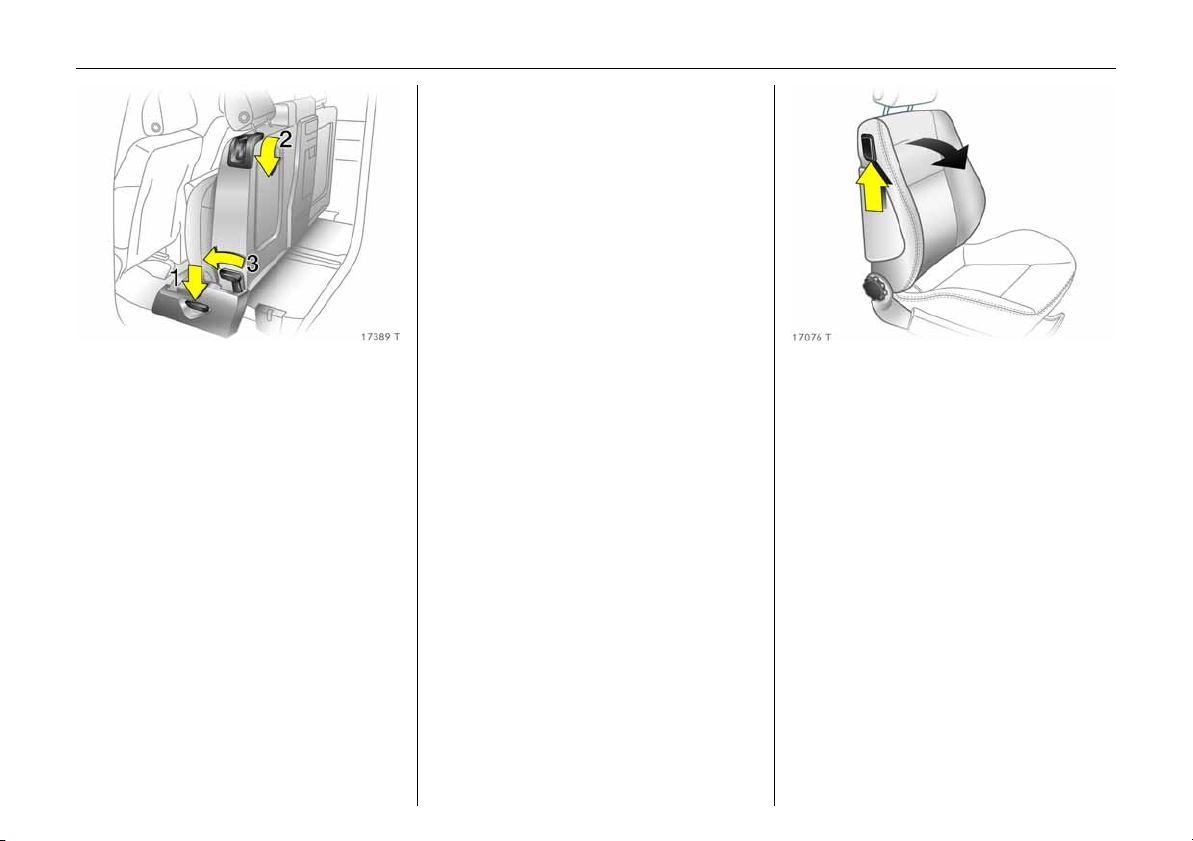

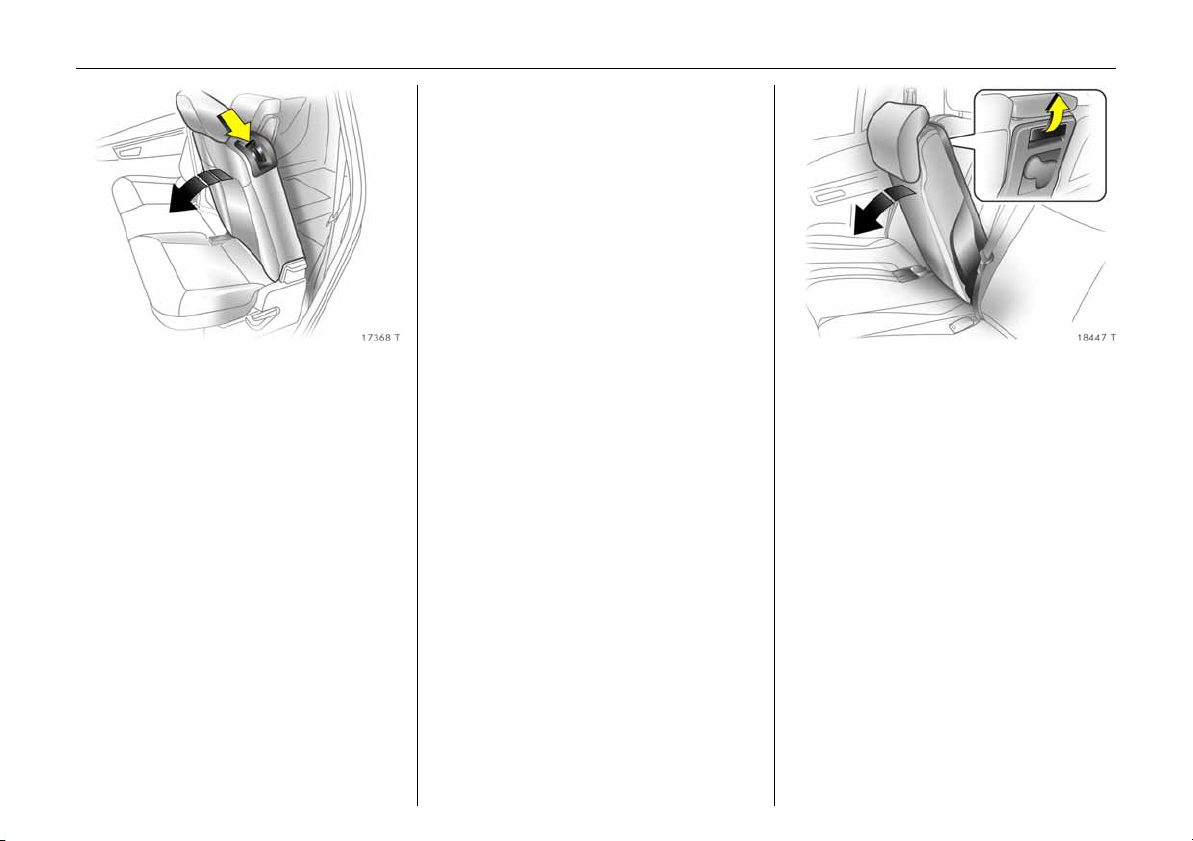

Nastavitev naslonjal stranskih sedežev

Roèico na zunanji stranici naslonjala potisnite navzdol, naklon naslonjala lahko nastavite v dveh poloajih. Sprostite roèico in pustite, da se naslonjalo zaskoèi.

Naslonjalo se zaskoèi v nekaj kotih. Èe je sede v navpiènem poloaju ali preklopljen naprej, ne sme pri premikajoèem vozilu na njem sedeti nihèe.

Za laji vstop in izstop iz zadnjega dela vozila lahko preklopite naslonjala stranskih sedeev do vodoravnega poloaja. Deblokirno roèico na stranici potisnite navzdol in preklopite naslonjalo naprej.

Za pomik naslonjala navzgor ali za nastavitev njegovega poloaja potisnite roèico navzdol in nastavite poloaj naslonjala. Roèico spustite in pustite, da se naslonjalo zaskoèi.

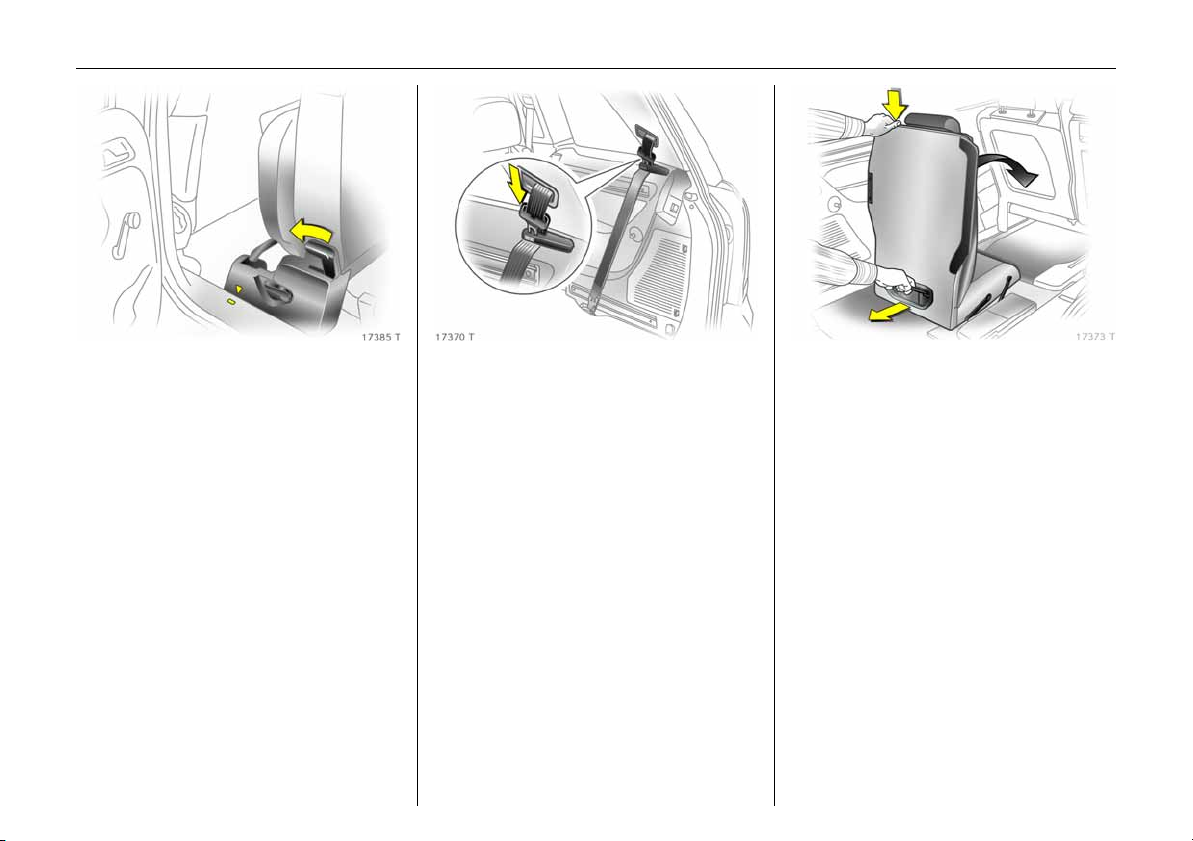

Sedeži v tretji vrsti

Opozorilo

Med preklapljanjem ali dviganjem sedeev odmaknite roke stran od zgibnih predelov – nevarnost poškodb.

Dvignite sedeže iz dna vozila

Odstranite talno prekrivalo3. Odmik prekrivala prtljanika

– glejte stran 67. Pred dvigom sedeev navzgor potisnite drugo

sedeno vrsto naprej s potiskom blokirnega vzvoda na levi ali desni stranici druge sedene vrste naprej. Konica pušèice na sedeni klopi mora biti pred kvadratno oznako. Po potrebi potisnite sprednje sedee nekoliko naprej.

Page 25

21Kratko in jedrnato

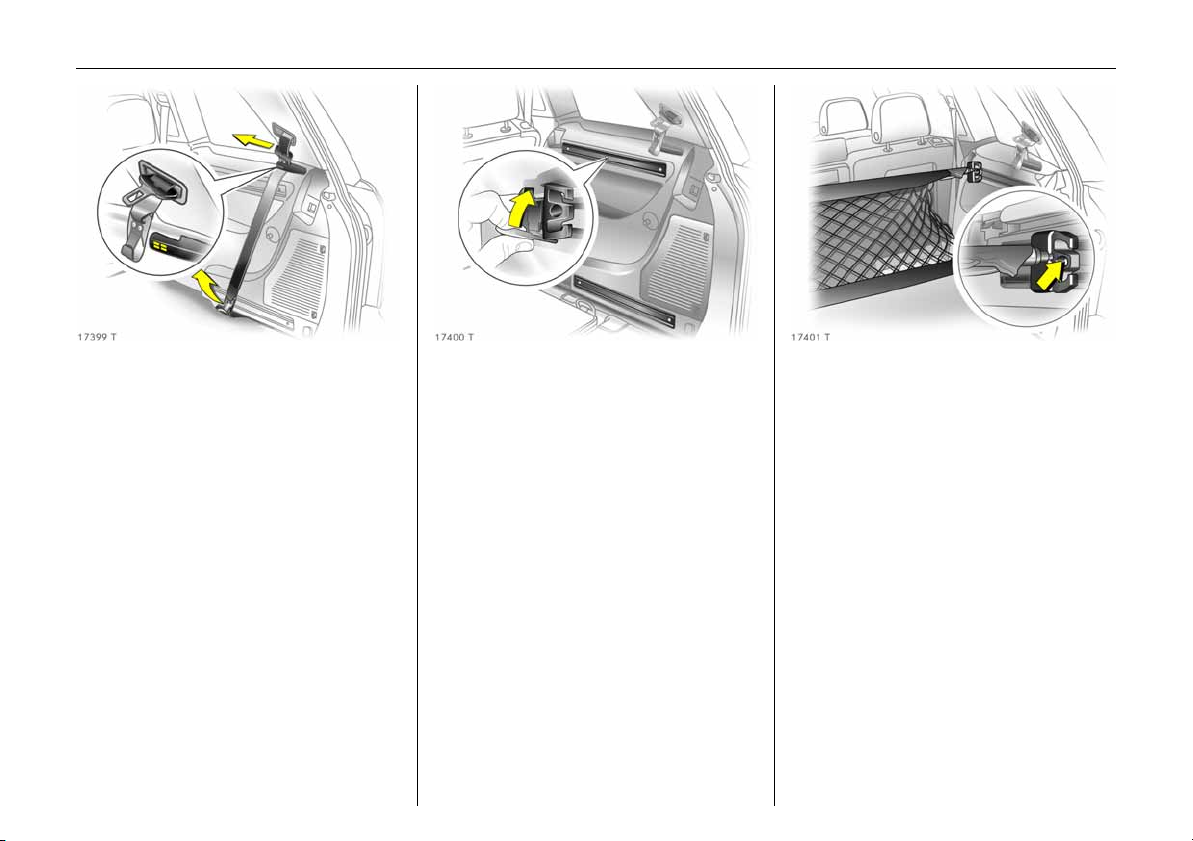

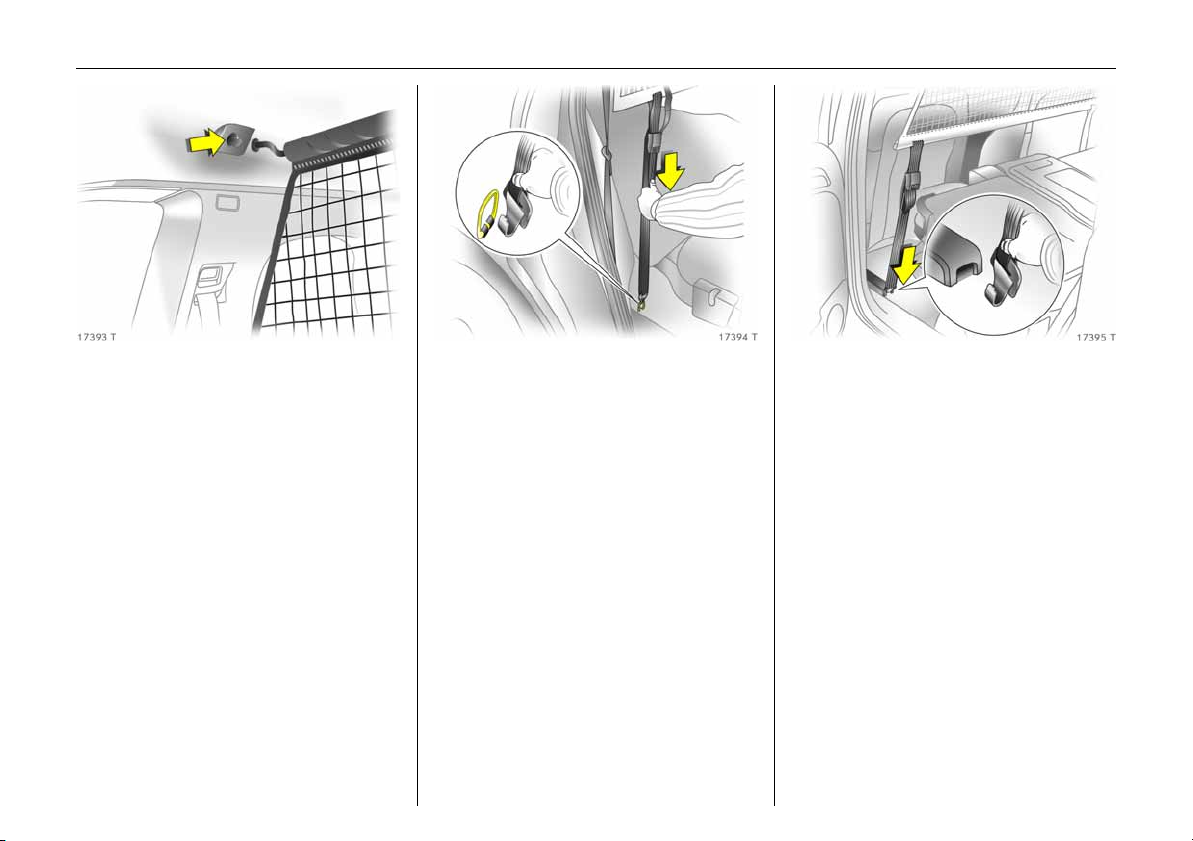

Varnostni pasovi morajo biti napeljani skozi vodilo, kot je prikazano na sliki. Kovinske sponke morajo biti zataknjene v nosilec.

Opozorilo

Verzija s sistemom FlexOrganizer (prilagodljiv urejevalnik) morajo biti nataknjeni na levo in desno ušesce na tleh vozila (pri tem pasovi ne smejo biti zviti) – glejte zgornjo sliko in sliko 17420 T na strani 81.

Vse komponente morajo biti iztaknjene iz stranskih vodil

– stran 71: pasovi

v prtljaniku.

S strani prtljanika: potegnite z eno roko kljuko na hrbtni strani sedea navzgor, sede zasukajte nazaj in postavite v pokonèen poloaj, da se primerno zaskoèi. Z drugo roko medtem podprite zgornji del naslonjala – glejte sliko 17372 T.

Odprite pokrov na tleh med sedei in obrnite zaklepa varnostnih pasov navzgor – glejte stran 22, slika 17374 T.

Iz drala izvlecite sponke in varnostne pasove.

Opozorilo

Pri pripenjanju varnostnih pasov le-ti ne smejo biti napeljani skozi vodila na dralih.

Pomaknite drugo vrsto sedeev (klop) v eleni poloaj, pri tem potisnite blokirni vzvod na levi ali desni stranici klopi naprej in slednjo pritrdite v zavarovan poloaj – glejte sliko 17367 T na strani 20.

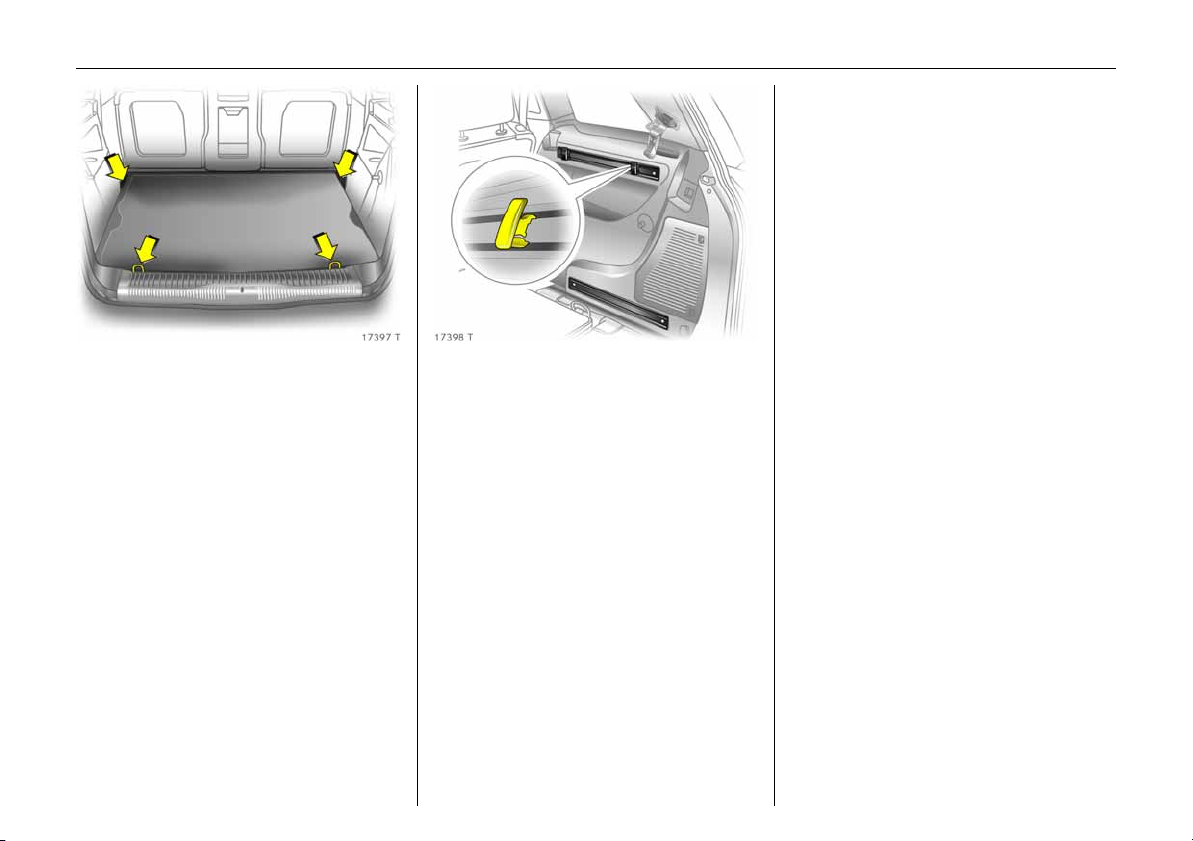

Prekrivalo prtljanika za tretjo sedeno vrsto – glejte stran 67.

lahko pritrdite

Page 26

22 Kratko in jedrnato

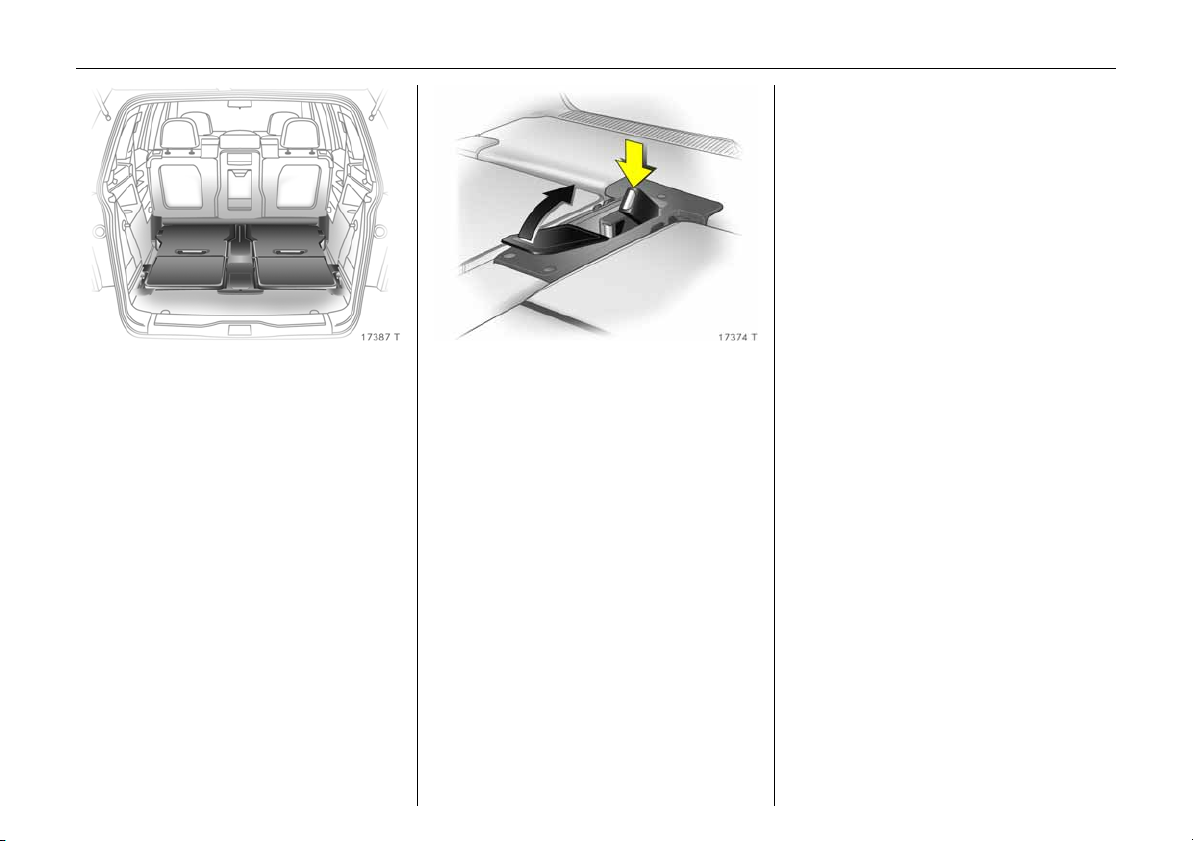

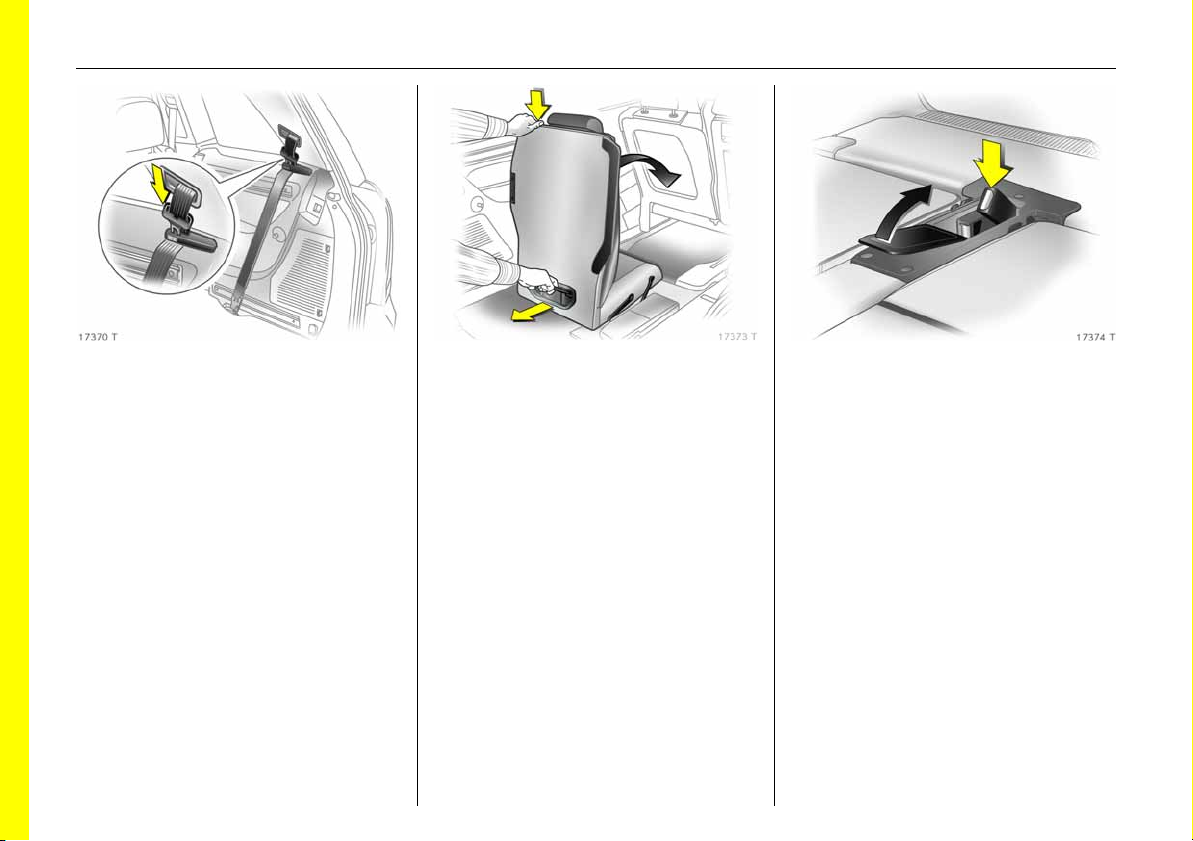

Preklop (utajitev) sedežev v tla vozila

Odmik prekrivala prtljanika – glejte stran 67.

Pred preklopom tretje sedene vrste pomaknite drugo sedeno vrsto naprej (potisnite blokirni vzvod na levi ali desni strani klopi naprej) – glejte sliko 17369 T na strani 20. Konica pušèice mora stati pred kvadratno oznako. Po potrebi potisnite sprednje sedee nekoliko naprej.

Vzglavnike sedeev v tretji vrsti potisnite navzdol – pritisnite zaskoène gumbe, da se sprostijo.

Varnostne pasove napeljite skozi vodila, kot je prikazano na sliki in vstavite sponke pasov v drala.

S strani prtljanega prostora pritisnite gumb na vrhu sedenega naslonjala in preklopite naslonjalo naprej. Dvignite sede, dreè ga za roèico na hrbtni strani in preklopite naslonjalo do konca naprej-navzdol, dokler se sede povsem ne ugrezne v tla vozila.

Med celotnim postopkom zadrujte sede, dreè ga za roèico.

Oba zakepa varnostnih pasov potisnite v odprtino in zaprite pokrov.

Namestite prekrivalo prtljanika za drugo sedeno vrsto – glejte stran 67.

Namestite talno prekrivalo

Komponente vodil urejevalnika (FlexOrganizer) stran 71) se sme uporabljati le s preklopljenimi sedei v tretji vrsti in z iztaknjenimi varnostnimi pasovi – glejte sliko 17420 T na strani 81. Iztaknjene sponke varnostnih pasov pritrdite na magnetna drala – slika 17399 T na strani 80.

in prilagodljivega

(glejte

Page 27

23Kratko in jedrnato

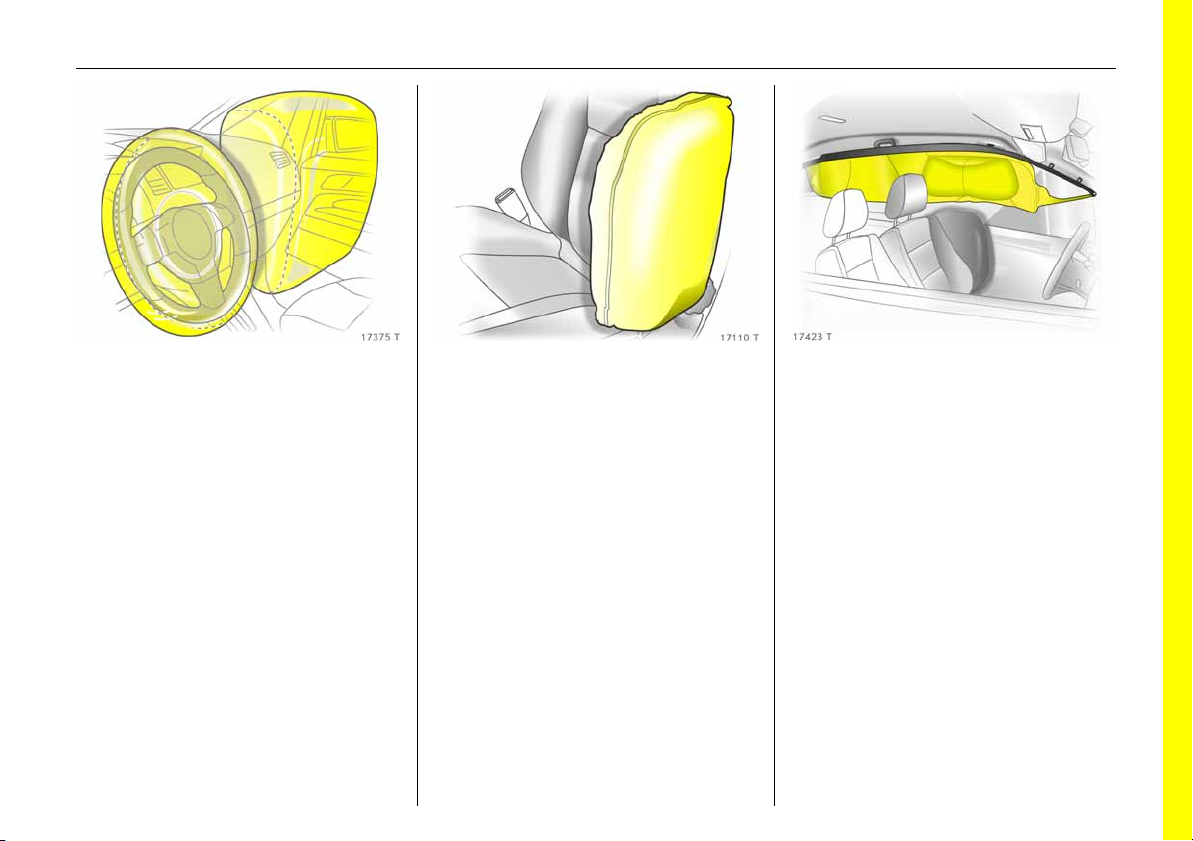

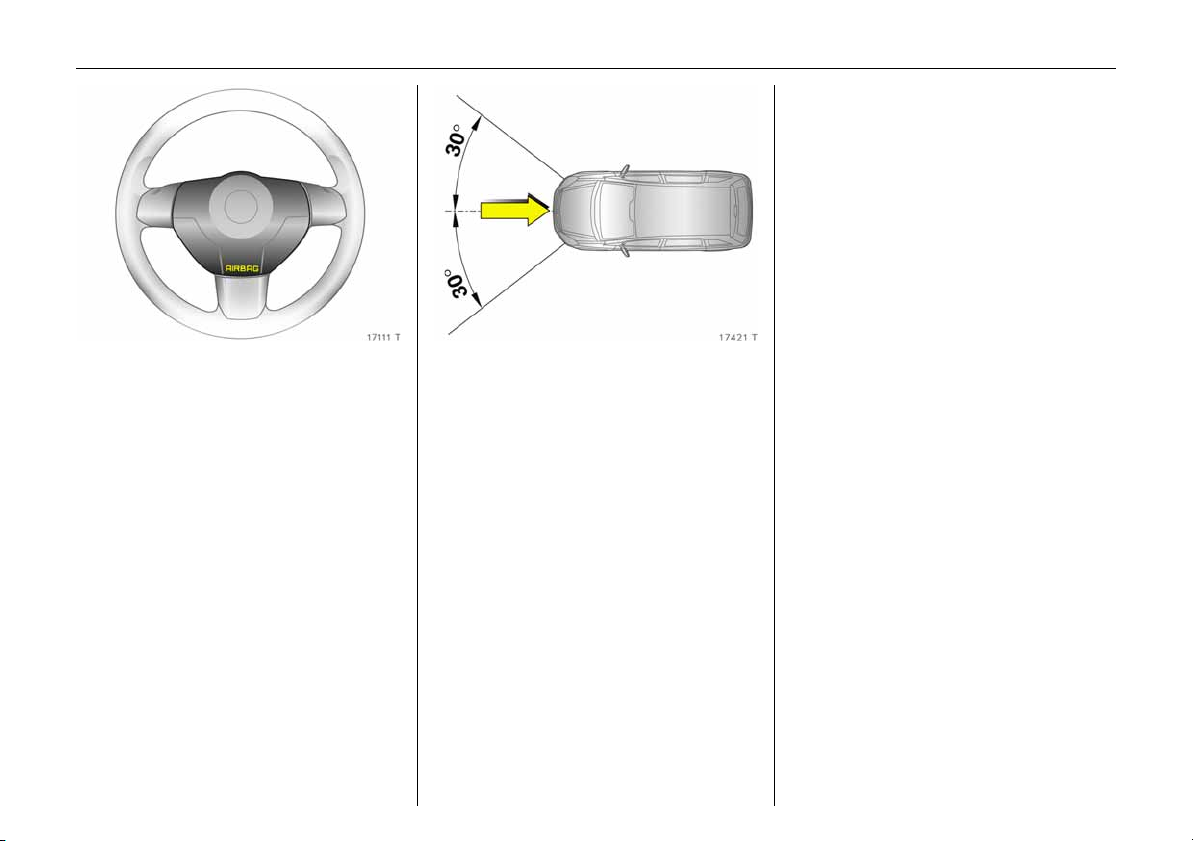

Oplov sistem varnostnih blazin polne velikosti

Oplov sistem varnostnih blazin polne velikosti sestavlja veè posameznih sistemov.

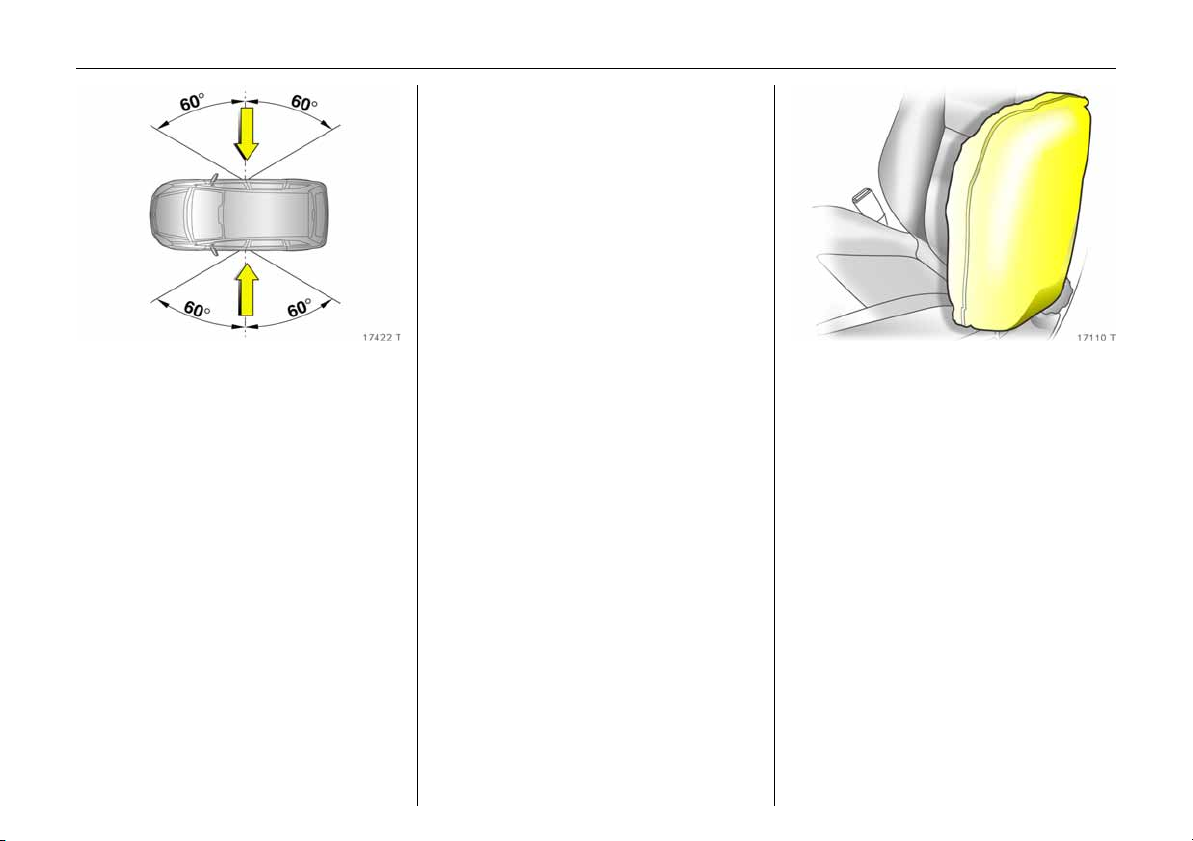

Sistem sprednjih varnostnih blazin

Sistem sprednjih varnostnih blazin se sproi pri moènejšem èelnem trèenju in prestree nalet voznika in sovoznika. Potnikoma, ki sedita v sprednjem delu vozila se zato nevarnost poškodbe zgornjega dela telesa in glave zmanjša.

Sistem stranskih varnostnih blazin3

Sistem stranskih varnostnih blazin se sproi pri boènem trèenju in zavaruje voznika in sovoznika na podroèju sprednjih vrat. Tako se nevarnost poškodbe zgornjega dela telesa v primeru boènega trèenja znatno zmanjša.

Sistem varnostnih blazin za glavo3

Sistem varnostnih blazin za glavo se sproi pri boènem trèenju in prekrije obmoèje v višini glave na ustrezni strani vozila. Tako se nevarnost poškodbe glave v primeru boènega trèenja znatno zmanjša.

Oplov sistem varnostnih blazin polne

velikosti – stran 85.

Page 28

24 Kratko in jedrnato

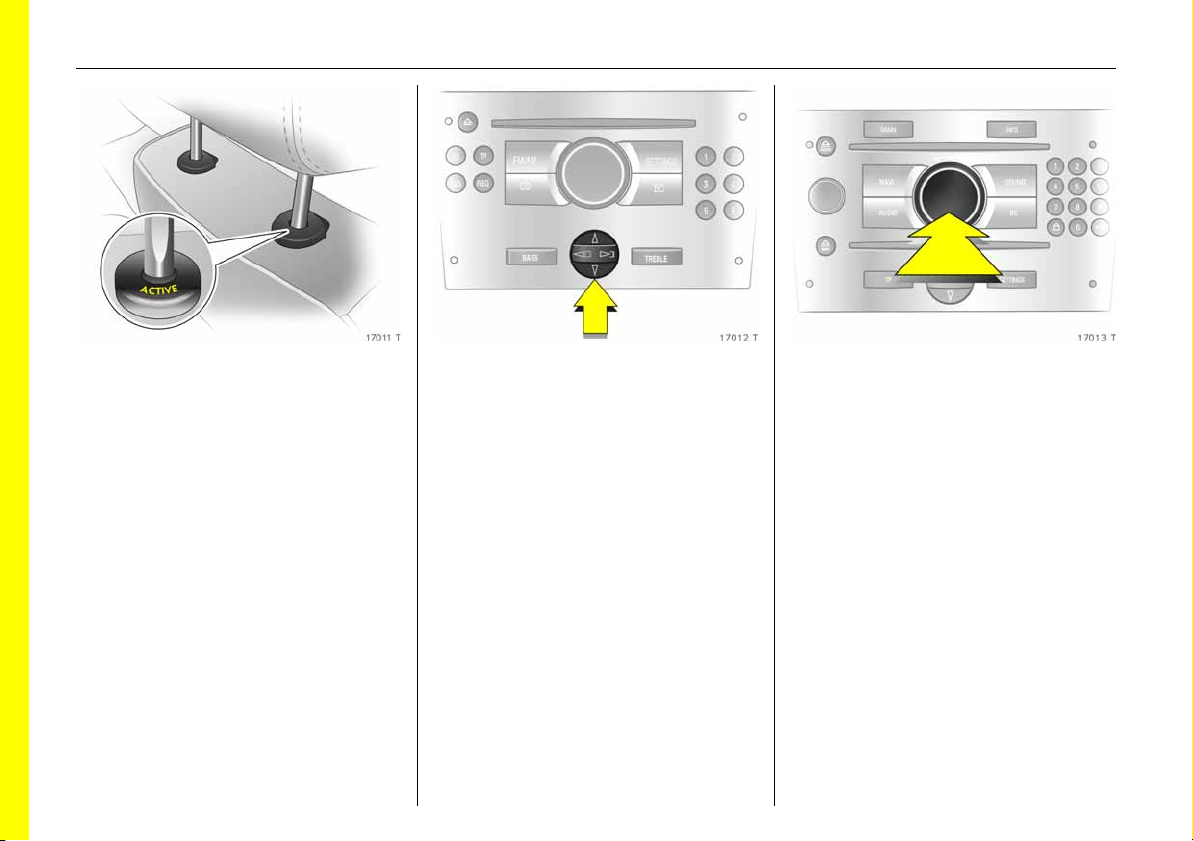

Aktivni vzglavniki3 sprednjih sedežev

V primeru trèenja od zadaj se aktivni vzglavniki samodejno pomaknejo nekoliko naprej. Vzglavnik podpre glavo v tem primeru uèinkoviteje in tako bistveno zmanjša nevarnost poškodbe tilnika.

Aktivne vzglavnike prepoznate po napisu

ACTIVE

na plastiènih vodilih vzglavnikov.

Vzglavniki – stran 58.

Rokovanje z informacijskim prikazovalnikom

Izbiranje in nastavitve izvajate lahko prek tipk ali s štirismernim stikalom ali z veèfunkcijskim gumbom na Infotainment aparatu levega narebrièenega kolesca Ustrezne postavke menija so prikazane na zaslonu.

Rokovanje s štirismernim stikalom na Infotainment aparatu: pritisnite štirismerno stikalo na zgornjem, spodnjem, levem ali desnem delu.

ali prek

na volanu.

Rokovanje z veèfunkcijskim gumbom lahko pritiskate in obraèate.

Za izhod iz menija obrnite gumb v levo ali v desno, da oznaèite postavko

Main

(glavni meni) in potrdite.

ali

Return

: gumb

(nazaj)

Page 29

25Kratko in jedrnato

Rokovanje z levim narebrièenim kolescem na volanu

: kolesce lahko pritiskate

in obraèate.

Informacijski prikazovalnik – stran 113.

Range

Inst. consumpt.

19,5° 23°

257

Eco

7.6

Ltr./100km

19:36

Potovalni raèunalnik3

Potovalni raèunalnik med vonjo neprekinjeno sprejema in elektronsko obdeluje podatke o vonji ter Vas seznanja z njimi.

Funkcije:

Domet s preostalo kolièino goriva

Trenutna poraba goriva

Prevoena pot

Povpreèna hitrost vozila

Absolutna poraba goriva

Povpreèna poraba goriva

Stoparica

Tlak v pnevmatikah3

Potovalni raèunalnik3 – strani 119, 125.

Coolant level

check

Check control3

Sistem Check control nadzira

nivoje tekoèin

tlak v pnevmatikah3

baterijo daljinskega upravljalnika

alarmno napravo3

arnice pomembnih zunanjih luèi, vkljuèno z elektrièno napeljavo in varovalkami.

Check Control3 – stran 128.

Page 30

26 Kratko in jedrnato

Daljinski upravljalnik na volanu3

Infotainment sistem3 in informacijski prikazovalnik lahko upravljate tudi prek daljinskega upravljalnika na volanu.

Nadaljnje informacije najdete v ustreznih priloenih navodilih za Infotainment sistem.

Daljinski upravljalnik na volanu3

– stran 141, Infotainment sistem – stran 142.

Dvojni avdio (Twin Audio)

Dvojni avdio omogoèa potnikom na zadnjih sedeih izbiro poslušanja med radijsko postajo, ki je sprejeta na radijskem aparatu in drugim virom glasbe npr. zgošèenko.

Prek dvojnega avdia lahko izbiramo med postajami oz. skladbami samo v okviru tistega avdio vira, ki ni trenutno predvajan na Infotainment aparatu.

Za dve razlièni nastavitvi jakosti zvoka sta na dvojnem avdiu na voljo dva izhoda za slušalke.

Nadaljnje informacije najdete v ustreznih priloenih navodilih za Infotainment sistem.

Dvojni avdio (Twin Audio)3 – stran 142.

Sistem Open&Start (pasivni vstop / pasivni zagon) z elektronskim kljuèem (oddajnikom) in radijskim daljinskim upravljalnikom

Sistem Open&Start omogoèa zaklepanje in odklepanje vozila vkljuèno z aktiviranjem mehanskega varovanja proti kraji in alarmne naprave kljuèa ter zagon in izklop motorja s pritiskom gumba Start/Stop. Vse, kar mora voznik storiti, je, da ima oddajnik (elektronski kljuè) v svoji neposredni bliini.

Sistem Open&Start (vstop / zagon brez

kljuèa)

– stran 34.

brez mehanskega

Page 31

27Kratko in jedrnato

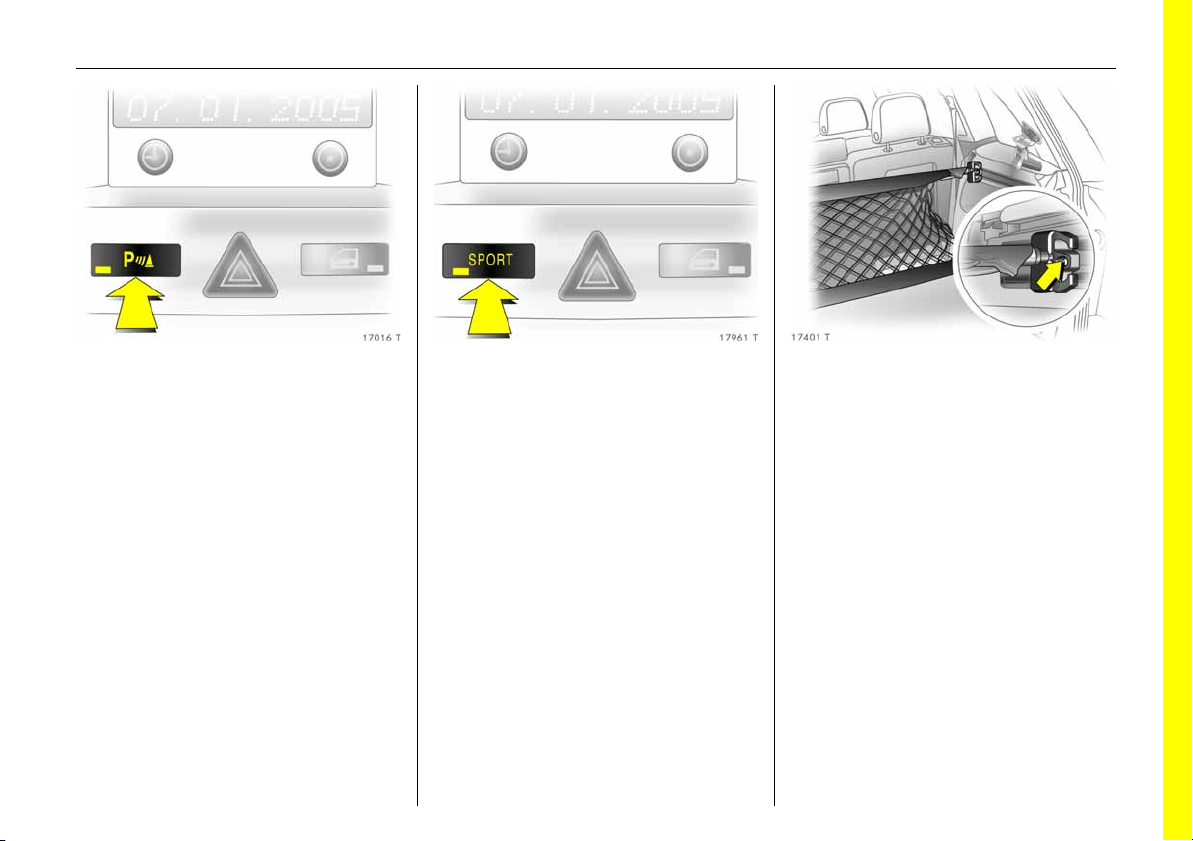

Parkirni pomoènik (Park-pilot)

Z preklopom v vzvratno prestavo se parkirni pomoènik aktivira samodejno.

Parkpilot lahko vkljuèite tudi roèno pri hitrosti pod 25 km/h s pritiskom na tipko

Ko se vozilo priblia oviri z zadnjim ali sprednjim delom, se v potniškem prostoru zasliši prekinjen zvoèni signal piskaèa. Interval (presledek) med piski se krajša s krajšanjem razdalje. Ko je razdalja med vozilom in oviro le še 30 cm, postane zvok neprekinjen.

na armaturni plošèi.

Parkirni pomoènik3 – stran 200.

SPORT režim

Vklop:

Pritisnite tipko Vozni reim SPORT spreminja

vzmetenje/blaenje (poloaj lopute) motorja in toèko prestvaljanja avtomatskega menjalnika pri vonji.

Vzmetenje in krmiljenje postaneta bolj neposredna - trša in omogoèata boljši stik z vozišèem. Motor reagira na pedal za plin bistveno hitreje.

Pri Easytronicu se èas prestavljanja skrajša in menjalnik preklopi v višjo prestavo pri višjem številu vrtljajev motorja (ne, èe je vkljuèen Tempomat

Sport reim3 – stran 196.

SPORT

, krmiljenje3, navor

in Easytronica3

in avtomatskem menjalniku3

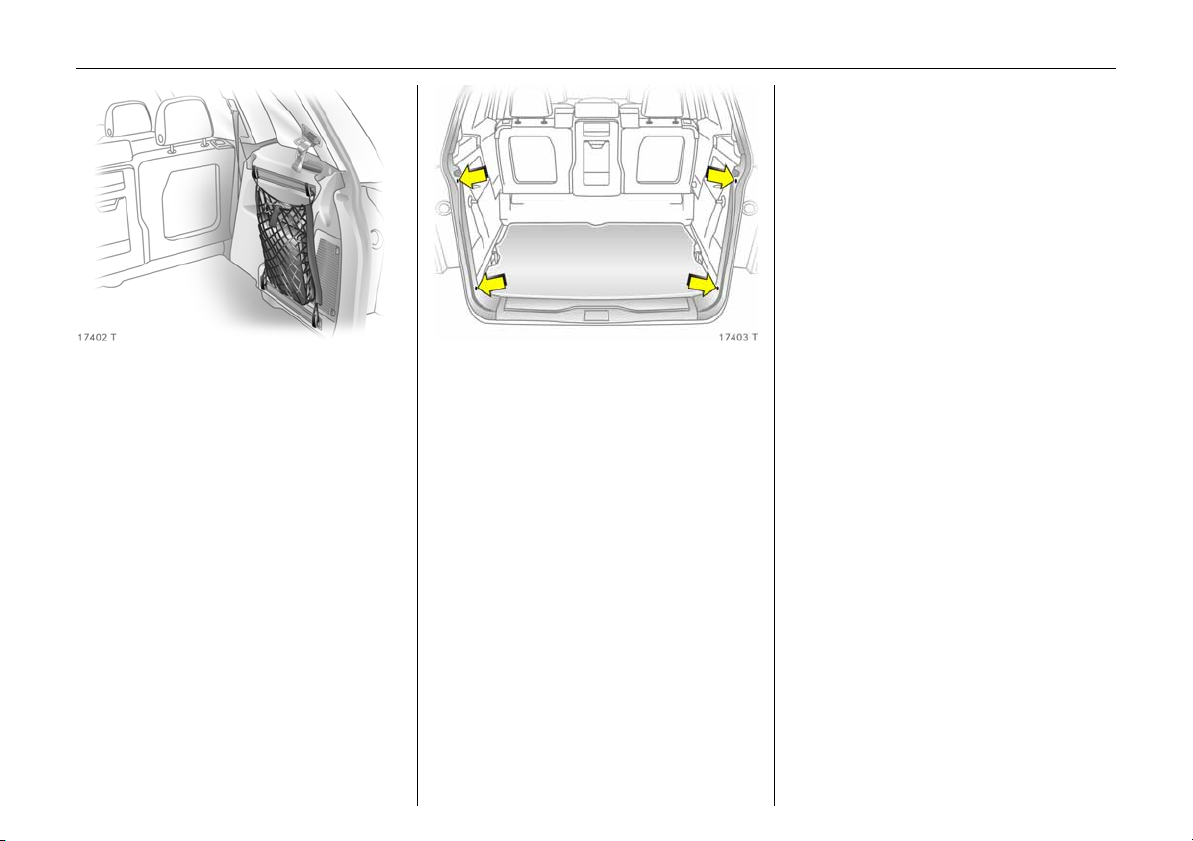

Prilagodljiv urejevalnik (FlexOrganizer)3

Stranske stene prtljanika vsebujejo vodila, kamor lahko pritrdite komponente sistema za razdelitev prtljanega prostora ali za pritrditev prtljage.

Sistem se sestoji iz:

adapterjev (vmesnih elementov),

variabilne razdelilne mree,

epov iz vrvi na stenah prtljanika,

kljuk v prtljaniku

Prilagodljiv urejevalnik (FlexOrganizer)3

– stran 71.

Page 32

28 Kratko in jedrnato

Board Computer

BC 1

BC 2

Timer

Tyres

Sistem za nadzor padca tlaka v pnevmatikah (DDS = Deflation Detection System)

Sistem za nadzor izpušèanja zraka stalno nadzira hitrost vseh štirih koles med vonjo. Èe v pnevmatiki pade tlak, se pnevmatika skrèi; zaradi tega se kolo s skrèeno pnevmatiko vrti hitreje od ostalih koles. Èe zazna sistem razliko v hitrosti med kolesi, se prige kontrolna luèka

rdeèe.

Po prilagoditvi tlaka v dotièni pnevmatiki ali po zamenjavi pnevmatike oz. kolesa je potrebno sistem ponastaviti s pritiskom tipke DDS.

Sistem za nadzor padca tlaka

v pnevmatikah

– stran 202.

Sistem za nadzor tlaka v pnevmatikah3

Sistem med vonjo nenehno nadzira tlak v vseh štirih pnevmatikah in hitrost vseh štirih koles.

V vsako kolo je integriran senzor tlaka. Vrednosti tlaka vseh štirih pnevmatik so posredovane elektronski kontrolni enoti, ki te vrednosti med seboj primerja.

Trenutne vrednosti tlaka pnevmatik se lahko izpišejo (oz. jih lahko priklièete) na grafiènem ali barvnem informacijskem prikazovalniku

Odstopanja vrednosti tlaka se izpišejo na prikazovalniku kot opozorilo med vonjo.

Sistem za nadzor tlaka v pnevmatikah3

– stran 204.

Page 33

29Kratko in jedrnato

Osvetlitev na avtocestah

Pri višji hitrosti in stalni vonji naravnost se kratkim luèem samodejno dvigne svetlobni snop in tako poveèa doseg osvetlitve.

Adaptivni arometi (AFL)3 – stran 136.

Adaptivni žarometi (AFL)3

Pri vozilih s sistemom bi-ksenonskih (Bi-Xenon) arometov omogoèa AFL sistem osvetlitev zavojev.

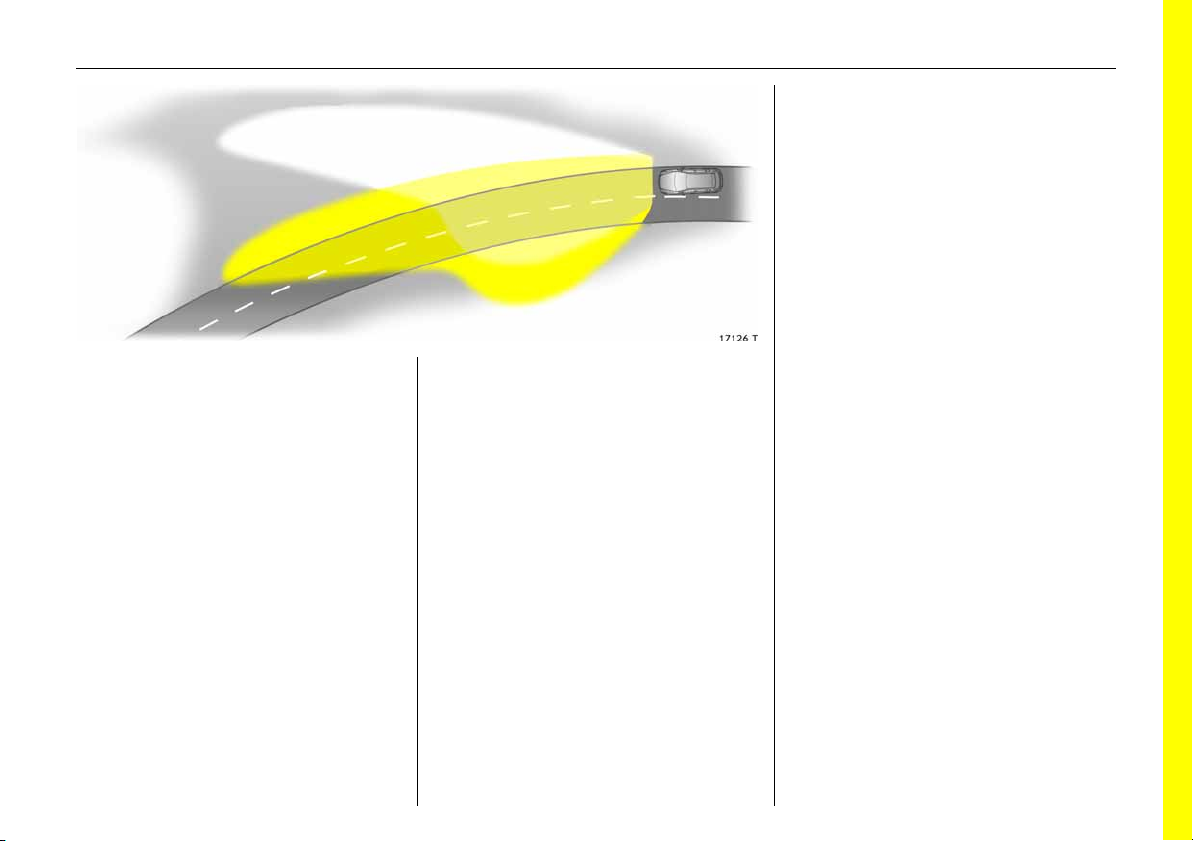

Osvetlitev zavojev

Zglobi ksenonskih arometov se obraèajo v odvisnosti od zavoja volana in hitrosti vozila (nad 10 km/h).

Page 34

30 Kljuèavnice, vrata, okna

Kljuèavnice, vrata, okna

Elektronska zapora zagona motorja...... 31

Radijski daljinski upravljalnik

z mehanskim kljuèem ............................ 32

Sistem Open&Start

(vstop / zagon brez kljuèa)

Sistem centralnega zaklepanja............... 40

Motnje pri odklepanju ali zaklepanju ..... 44

Prtljanik ................................................... 45

Alarmna naprava

Varovalni zaklep za otroke ..................... 49

Zunanja ogledala .................................... 50

Notranje ogledalo .................................... 51

Elektronsko pomièna stekla Zašèita pred blešèanjem sonca

na panoramski strehi

................................. 47

............... 34

................. 52

......................... 54

Nadomestni kljuèi

Številka kljuèa je navedena v dokumentih vozila in na kartici vozila (Car Pass)

Kljuè je sestavni del elektronske zapore zagona motorja. Brezhibno delovanje elektronske zapore zagona motorja bo zagotovljeno, èe boste nadomestne kljuèe naroèili pri Opel Partnerju.

Pri zamenjavi elektronskih kljuèev (oddajnikov) sistema Open&Start je potrebno vse kljuèe izroèiti Opel Partnerju zaradi programiranja le-teh.

Nadomestni kljuè naj bo vedno dostopen in spravljen na varnem mestu.

Kljuèavnice – stran 266, sistem Open&Start (pasivni vstop / pasivni zagon), elektronski oddajniki (kljuèi) – stran 34.

Car Pass

Na identifikacijski kartici vozila (Car Pass) so izpisani vsi podatki vozila, zato te kartice ne pušèajte v vozilu.

Na obisku pri Opel Partnerju imejte pri roki identifikacijsko kartico vozila (Car Pass).

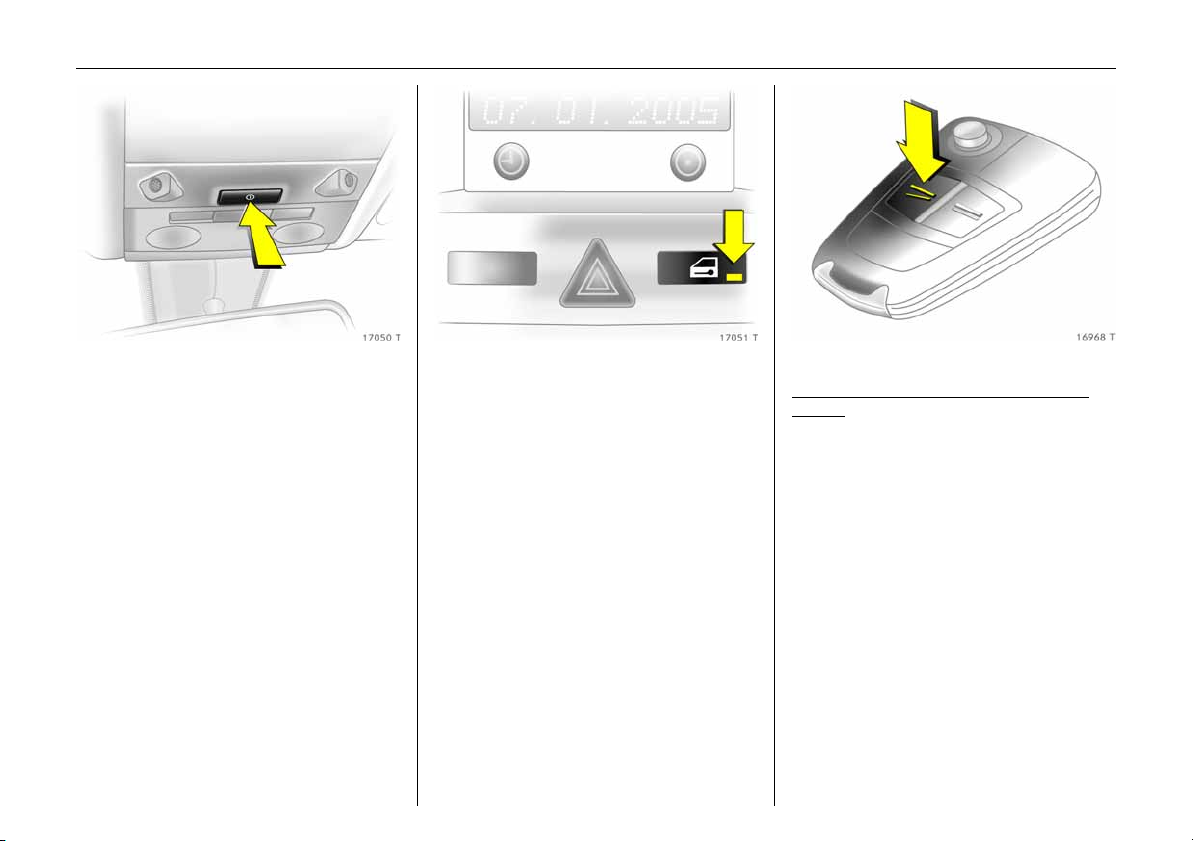

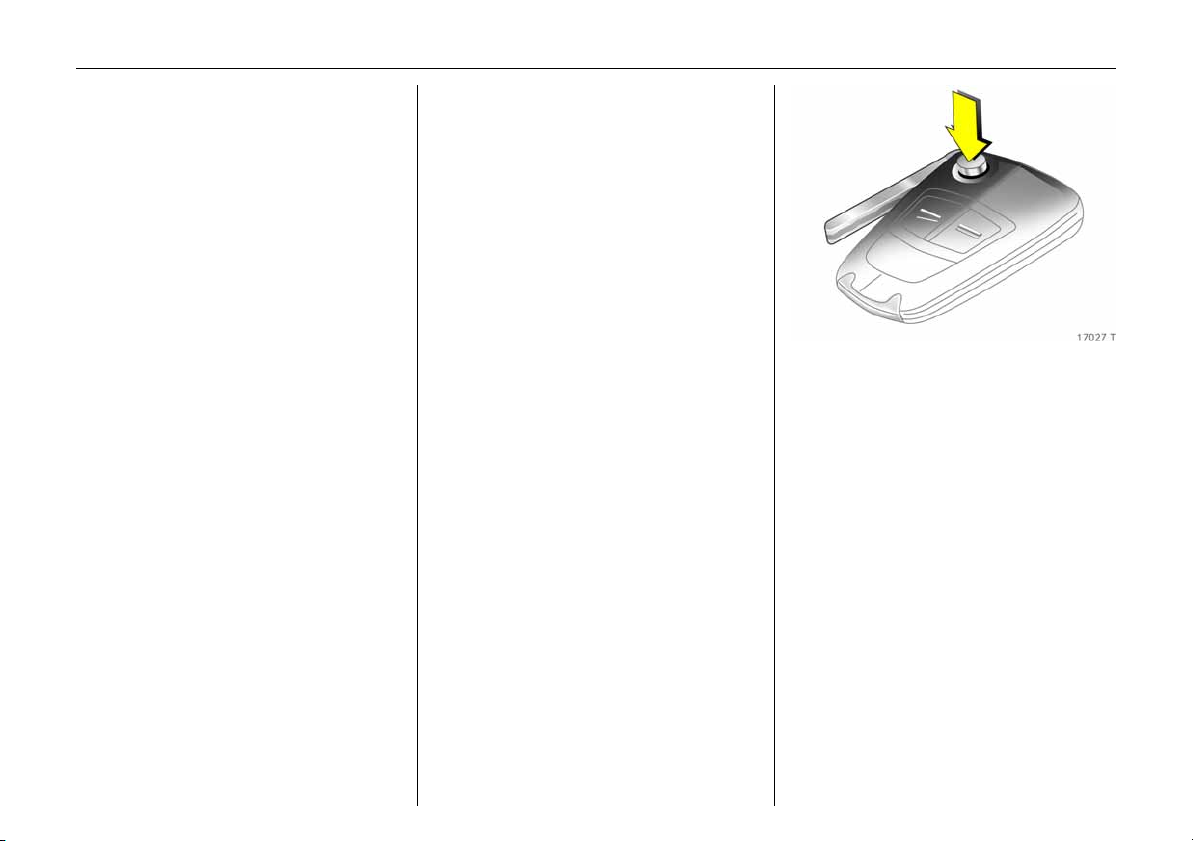

Kljuè s preklopno kljuèevo brado3

Za izskok kljuèeve brade pritisnite gumb. Za sklopitev kljuèeve brade nazaj v kljuè pritisnite isti gumb; kljuè se slišno zaskoèi.

Page 35

31Kljuèavnice, vrata, okna

Elektronska zapora zagona motorja

Sistem elektronsko preveri, ali se sme zagnati motor s trenutno uporabljenim kljuèem oz. elektronskim oddajnikom sistema Open&Start Èe je kljuè “pooblašèen” zagona motorja, sistem zagon dopušèa. Sistem preveri v kljuèu vgrajen transponder.

Elektronska blokada zagona motorja se aktivira avtomatsko po izvleku kljuèa iz kontaktne kljuèavnice ali - pri sistemu Open&Start gumba Start/Stop.

Varnostno kodo elektronske zapore zagona motorja boste našli na identifikacijski kartici vozila (Car Pass).

, ki se trenutno nahaja v vozilu.

- po izklopu motorja s pritiskom

Kontrolna luèka elektronske zapore zagona motorja

Pri vkljuèitvi kontakta zasveti kontrolna luèka

Èe luèka utripa pri vkljuèenem kontaktu, je v sistemu zapore zagona prišlo do motnje; motorja ni mogoèe zagnati. Izkljuèite kontakt in ponovite postopek zagona.

Èe kontrolna luèka poskusite zagnati motor z nadomestnim kljuèem ter poišèite strokovno pomoè. Priporoèamo, da se obrnete na Opel Partnerja.

za kratek èas.

še vedno utripa,

Èe se kontrolna luèka motorja, pomeni, da je v elektroniki motorja ali menjalnika strani 170, 178, 191) ali pa je v filtru dizelskega goriva prekomerna kolièina kontaminirane vode

Opomba

Elektronska zapora zagona motorja ne zaklene vrat. Vozilo zato vedno zaklenite in vkljuèite alarmno napravo – glejte strani 40, 47.

prige po zagonu

prišlo do motenj (glejte

(glejte strani 294).

Page 36

32 Kljuèavnice, vrata, okna

Shranite osebne nastavitve za dotièni kljuè3

Nazadnje izbrane nastavitve

elektronske klimatske naprave3

informacijskega prikazovalnika3

Infotainment sistema3

osvetlitve instrumentov

se avtomatièno shranijo za trenutno uporabljen kljuè.

Razliène nastavitve se shranijo za vsak kljuè. Uporaba doloèenega kljuèa avtomatièno aktivira (priklièe) nastavitev, ki je shranjena zanj.

Vsakiè ko vozilo zaklenete, se nastavitve shranijo za ta kljuè, s katerim vozilo zaklenete.

Radijski daljinski upravljalnik3 z mehanskim kljuèem

Radijski daljinski upravljalnik v sklopu sistema Open&Start – stran 35.

Daljinski upravljalnik je vgrajen v kljuèu. Z njim lahko upravljate:

Centralno zaklepanje,

Mehansko varovanje proti kraji3,

alarmna naprava3.

Odvisno od stopnje opremljenosti pri vozilih z elektronsko pomiènimi stekli v vseh vratih z daljinskim upravljalnikom. Glejte stran 52.

okna zaprete in odprete tudi

lahko

Radijski daljinski upravljalnik ima domet priblino 5 m. Domet se lahko zaradi zasenèenja in odboja radijskih valov tudi skrajša. Pri uporabi usmerite daljinski upravljalnik proti vozilu.

Z daljinskim upravljalnikom ravnajte previdno in ga varujte pred vlago ter visokimi temperaturami, izogibajte se tudi nepotrebni uporabi.

Povratna informacija o delovanju: kratek blisk vseh smerokazov.

Page 37

33Kljuèavnice, vrata, okna

Centralno zaklepanje, mehansko varovanje proti kraji

glejte stran 40.

Alarmna naprava3,

glejte stran 47.

Elektronsko pomièna stekla3,

glejte stran 52.

Motnje

Èe daljinsko upravljanje centralnega zaklepanja ni mono, utegnejo za to biti nasledji vzroki:

Upravljalnik je izven dometa sprejemne antene.

Bateriji daljinskega upravljalnika je padla napetost. Zamenjajte baterijo – glejte naslednjo stran.

Pogosto, zaporedno pritiskanje tipk upravljalnika izven sprejemnega dometa (predolga razdalja do vozila, sistem ne prepozna daljinskega upravljalnika). Za sinhroniziranje daljinskega upravljalnika – glejte naslednjo stran.

Preobremenitev centralne kljuèavnice s pogosto uporabo v kratkih presledkih; oskrba z elektriènim tokom se prekine za kratek èas.

Prenasièenost z radijskimi valovi, ki jih oddajajo moèni zunanji radijski oddajniki.

Za odpravitev napake Vam priporoèamo, da se obrnete na Opel Partnerja.

Za upravljanje s centralnim zaklepanjem –glejte stran44.

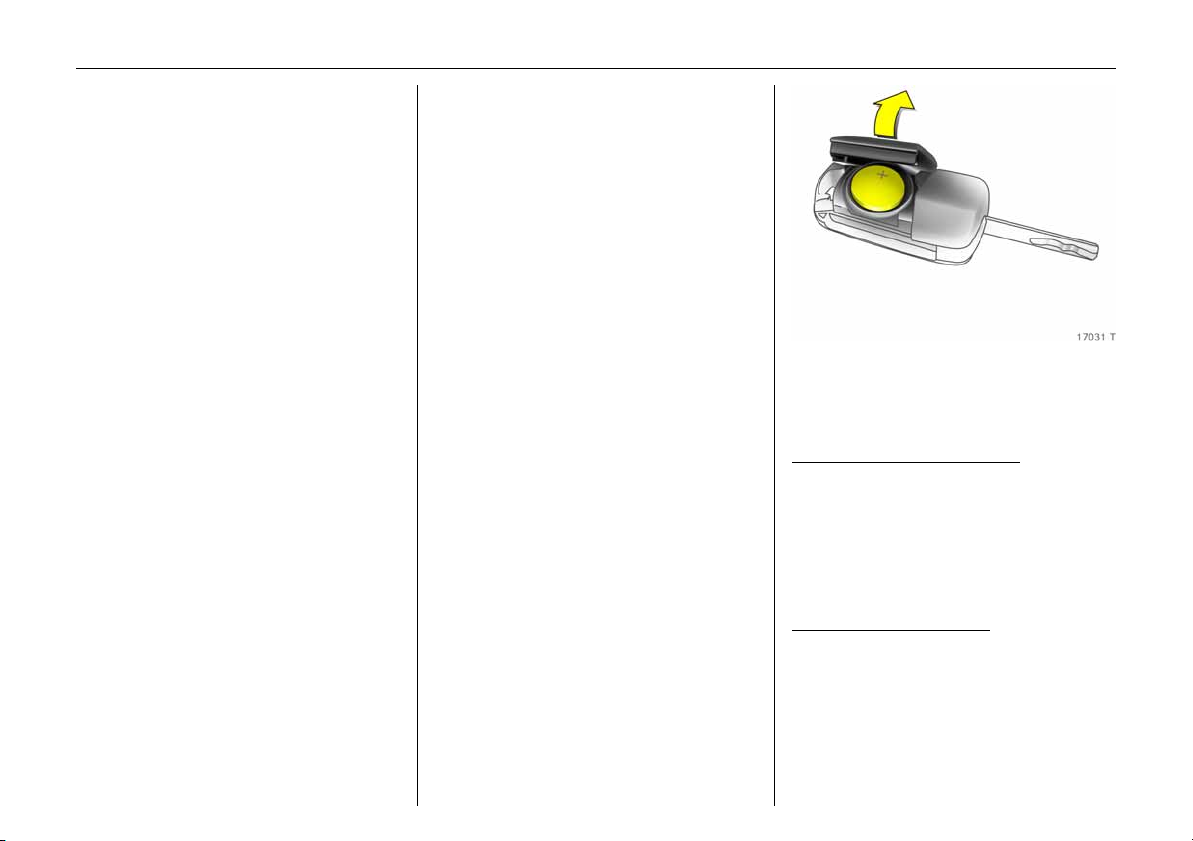

Zamenjava baterije daljinskega upravljalnika

Baterijo zamenjajte takoj, ko se domet daljinskega upravljalnika skrajša.

Kljuè s preklopno kljuèevo brado Izskok kljuèeve brade – stran 30. Odprite narazen daljinski upravljalnik. Zamenjajte baterijo (za vrsto baterije glejte stran 283). Pazite na pravilno vstavitev nove baterije. Zaprite daljinski upravljalnik.

Izrabljene baterije odstranite v skladu s predpisi o varstvu okolja.

Kljuè s fiksno kljuèevo brado Zamenjavo baterije prepustite servisu. Priporoèamo, da se obrnete na Opel Partnerja.

Sinhroniziranje daljinskega upravljalnika

Po zamenjavi baterije odklenite vrata s kljuèem v kljuèavnici. Sinhronizirajte daljinski upravljalnik z vkljuèitvijo kontakta.

Page 38

34 Kljuèavnice, vrata, okna

Sistem Open&Start (vstop / zagon brez kljuèa)

Sistem Open&Start omogoèa zaklepanje in odklepanje vozila vkljuèno z aktiviranjem mehanskega varovanja proti kraji in alarmne naprave motorja brez mehanskega kljuèa. Vse, kar mora voznik storiti, je, da ima pri sebi elektronski oddajnik (kljuè).

Odvisno od stopnje opremljenosti vozilih z elektronsko pomiènimi stekli v vseh vratih

z daljinskim upravljalnikom elektronskega kljuèa (oddajnika). Glejte stran 43.

ter zagon in izklop

okna zaprete in odprete tudi

lahko pri

Za odklepanje in zaklepanje vozila mora biti elektronski oddajnik v dometu zunanjega sprejema antene - 1 meter oddaljenosti od vozila.

Èe je elektronski oddajnik (kljuè) zaznan kot “pooblašèen”, lahko vozilo odklenete s potegom kljuke na vratih ali odprete prtljanik s stiskom gumba pod prijemkom vrat prtljanika.

Pri pritisku gumba Start/Stop sistem ponovno preveri, ali je kljuè “pooblašèen” za zagon motorja. Elektronski kljuè mora za to biti zaznan v potniškem prostoru. Po tem, ko je sistem zaznal “pooblašèen” kljuè, je motor mono zagnati. Istoèasno se deaktivira elektronska blokada zagona motorja in elektro-mehanski zaklep volana. S ponovnim pritiskom gumba Start/Stop ter pri pritisnjenem zavornem pedalu ali pedalu sklopke oz. pri poloaju izbirne roèice avtomatskega menjalnika motor. Za zagon motorja je potrebno pridrati gumb najmanj eno sekundo, oz. dokler motor ne steèe.

3 P

ali N se zaene

Page 39

Èe je pritisnjen pedal zavore ali sklopke, je motor mogoèe zagnati takoj - z enim pritiskom na gumb Start/Stop.

Sprostitev gumba Start/Stop prekine postopek zagona.

S ponovnim pritiskom gumba Start/Stop pri obratujoèem motorju izklopite motor in izkljuèite kontakt. Vozilo mora pri tem mirovati. Istoèasno se vkljuèi blokada zagona motorja.

Pri mirujoèem vozilu in izkljuèenem kontaktu se z odpiranjem ali zapiranjem voznikovih vrat avtomatsko aktivira elektro-mehanski zaklep volana.

Pri izkljuèitvi ali vkljuèitvi kontakta mora biti elektronski kljuè (oddajnik) v dometu notranjega sprejema antene. Priporoèamo, da ima voznik elektronski kljuè ves èas pri sebi. Èe sistem ne zazna elektronskega kljuèa, zamenjajte njegov poloaj.

Kljuèa ne odlagajte v prtljanik ali pred informacijski prikazovalnik.

Vozilo lahko zaklenete z zunanje strani pri zaprtih vratih z dotikom senzorne plošèice v kljuki katerihkoli sprednjih vrat. Pri tem mora biti elektronski kljuè (oddajnik) v dometu zunanjega sprejema antene - 1 meter oddaljenosti od vozila.

Sistem Open&Start avtomatsko, èe se elektronski oddajnik nahaja izven dometa sprejemne antene priblino 1 meter od vozila.

ne zaklene vozila

35Kljuèavnice, vrata, okna

Radijski daljinski upravljalnik

Vozilo lahko zaklenete ali odklenete tudi na obièajen naèin z daljinskim upravljalnikom, ki je integriran v elektronskem oddajniku (na oddajniku so upravne tipke).

Z radijskim daljinskim upravljalnikom lahko vkljuèite/izkljuèite tudi alarmno napravo in mehansko varovanje pred krajo. Odvisno od stopnje opremljenosti z elektronsko pomiènimi stekli v vseh vratih okna zaprete in odprete tudi z daljinskim upravljalnikom.

lahko pri vozilih

Page 40

36 Kljuèavnice, vrata, okna

Radijski daljinski upravljalnik ima domet priblino 5 m. Domet se lahko zaradi zasenèenja in odboja radijskih valov tudi skrajša. Pri uporabi usmerite daljinski upravljalnik proti vozilu.

Z daljinskim upravljalnikom ravnajte previdno in ga varujte pred vlago ter visokimi temperaturami, izogibajte se tudi nepotrebni uporabi.

Povratna informacija o delovanju: kratek blisk vseh smerokazov.

Centralno zaklepanje, mehansko varovanje proti kraji

glejte stran 40.

Alarmna naprava3,

glejte stran 47.

Elektronsko pomièna stekla3,

glejte stran 52.

Kontrolna luèka sistema Open&Start

Èe kontrolna luèka 0 utripa pri vkljuèenem kontaktu ali med obratovanjem motorja, je prišlo do motnje v delovanju sistema; npr. elektronski oddajnik (kljuè) je izven notranjega dometa sprejemne antene. Naslednji poskus zagona motorja morda ne bo uspel. Za izkljuèitev kontakta pritisnite gumb Start/Stop nekoliko dlje.

Utripanje kontrolne luèke

lahko oznaèuje tudi popolno okvaro elektronskega kljuèa. V tem primeru je delovanje sistema mogoèe samo z uporabo zasilnega naèina delovanja – stran 37.

InSP3

na prikazovalniku servisnih intervalov

ali primerno sporoèilo na informacijskem

prikazovalniku

opozarja na to, da je potrebno zamenjati baterijo elektronskega oddajnika – stran 38.

Èe kontrolna luèka

neprekinjeno sveti, pomeni, da je v sistemu prišlo do napake. Zaklenite in odklenite vozilo z daljinskim upravljalnikom ali z zasilnim kljuèem – glejte stran 39 ali uporabite rezervni kljuè.

Èe sveti

, lahko pomeni tudi to, da je volan še vedno blokiran (zaklenjen): malce zavrtite volan levo-desno in pritisnite gumb Start/Stop še enkrat.

Èe

sveti med vonjo, pomeni, da je v sistemu motnja. Nemudoma poišèite servis. Priporoèamo, da se obrnete na Opel Partnerja.

Zasilno upravljanje – stran 37.

Page 41

37Kljuèavnice, vrata, okna

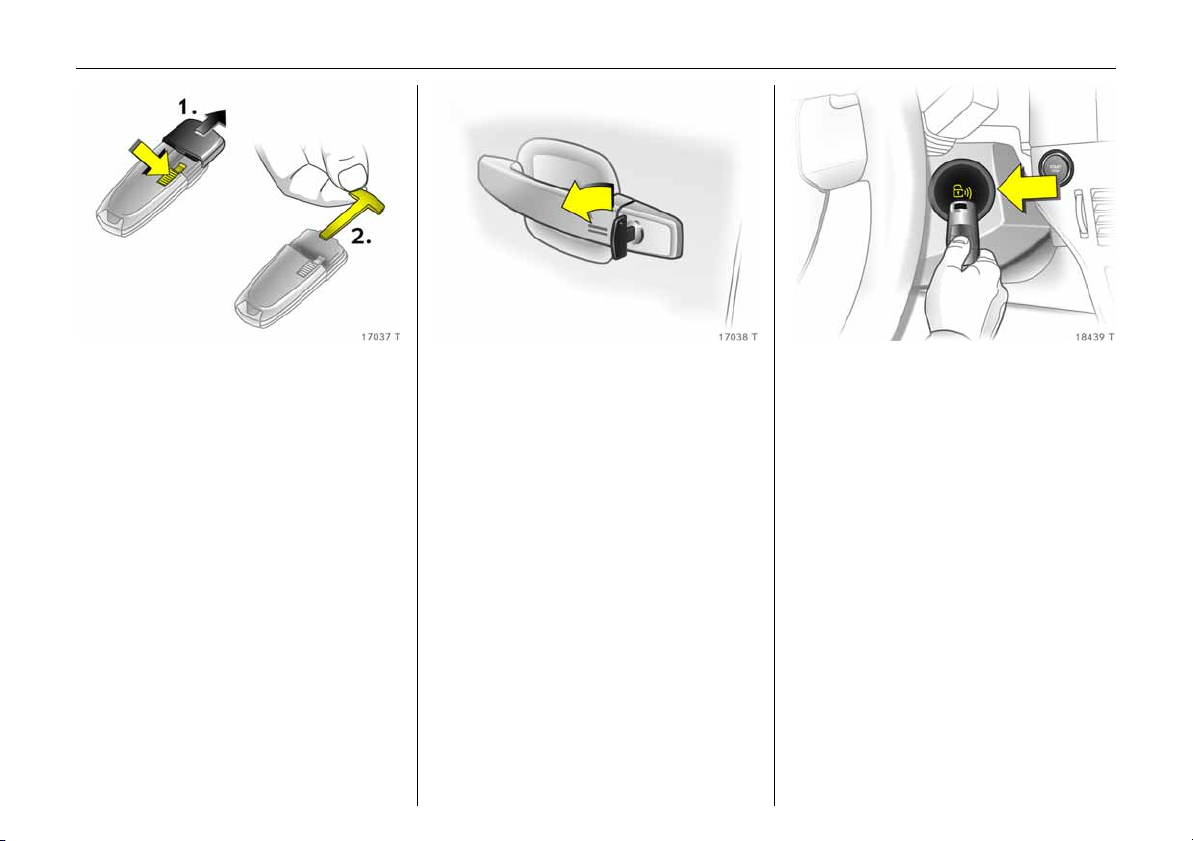

Zasilno upravljanje

Èe sistem Open&Start ne deluje zaradi motenj v sistemu ali elektronskem oddajniku (tedaj sveti ali utripa kontrolna luèka voznikova vrata odklenete in zaklenete z zasilnim kljuèem v elektronskem oddajniku: pritisnite zaklepni mehanizem na spodnji strani oddajnika in snemite pokrov v smeri naprej z rahlim pritiskom na pokrov. Potisnite zasilni kljuè navzven prek ustavljaèa in ga odstranite.

), lahko

Z zasilnim kljuèem lahko odklepate/zaklepate le voznikova vrata. Vozilo se odklene, kot je to opisano na strani 44. V primeru vozila z alarmno napravo sproiti alarm. Za deaktiviranje alarma in elektro-mehanskega zaklepa volana vkljuèite kontakt: pridrite elektronski oddajnik polega oznaèbe na oblogi stebra volana in pritisnite gumb Start/Stop. Po potrebi postopek ponovite.

se utegne pri odklepanju

Za zagon motorja pridrite elektronski oddajnik polega oznaèbe, pritisnite zavorni pedal ali pedal sklopke; oz. pri vozilih z avtomatskim menjalnikom zavorni pedal in pomaknite izbirno roèico v poloaj gumb Start/Stop.

Za izklop motorja pridrite gumb Start/Stop pritisnjen najmanj 2 sekundi. Odklenite vsa (razen voznikovih) vrata, kot je to opisano na strani 44. Voznikova vrata odklenite z zasilnim kljuèem.

Tovrstno rokovanje je potrebno le v zasilnem primeru. Ob prvi prilonosti zamenjajte baterijo elektronskega oddajnika, oz. dajte sistem na popravilo. Poišèite servis. Priporoèamo, da se obrnete na Opel Partnerja.

ali N, nato ponovno pritisnite

: pritisnite

Page 42

38 Kljuèavnice, vrata, okna

Sinhroniziranje daljinskega upravljalnika

Radijski daljinski upravljalnik se pri vsakem postopku zagona motorja sinhronizira avtomatsko.

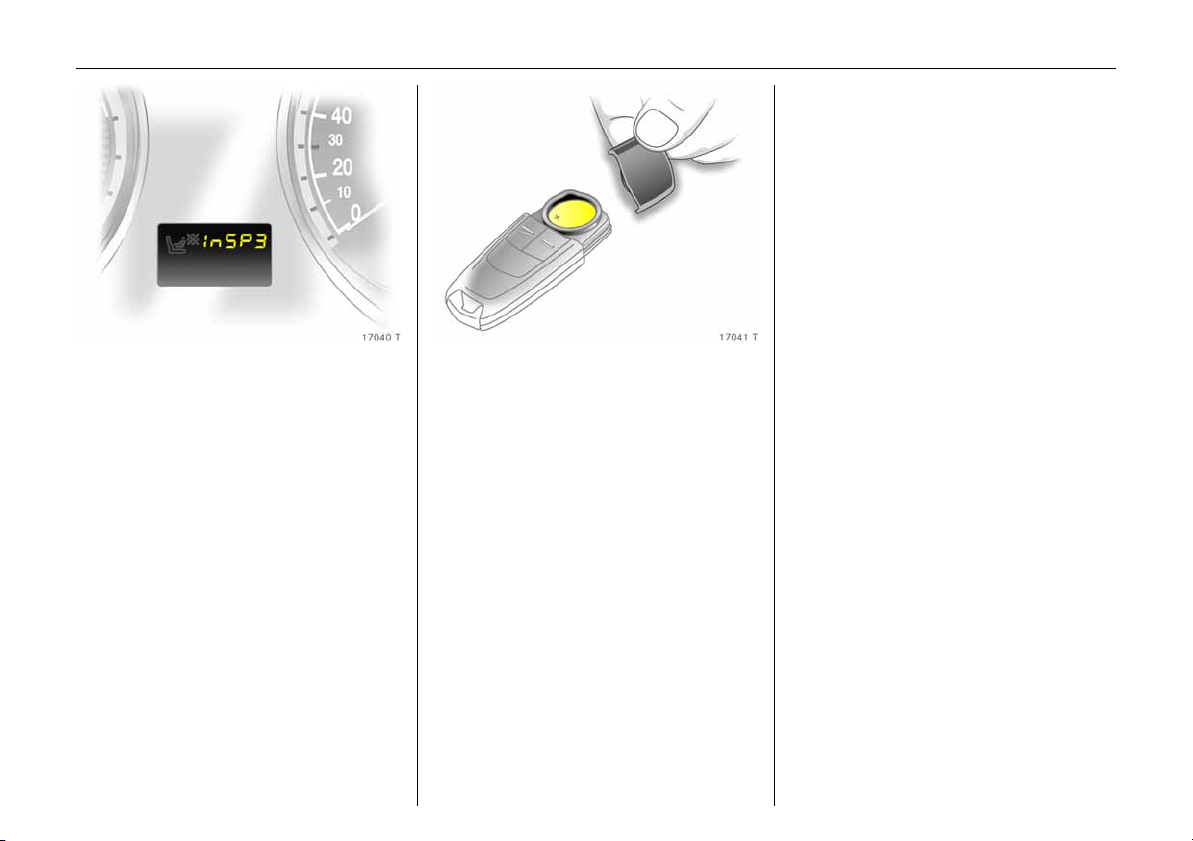

Zamenjava baterije elektronskega oddajnika (kljuèa)

Baterijo zamenjajte takoj, ko sistem ne deluje veè pravilno ali se doseg elektronskega oddajnika zmanjša. Èe je potrebno zamenjati baterijo, se na prikazovalniku servisnih intervalov pojavi s sistemom Check Control na informacijskem prikazovalniku pojavi ustrezno sporoèilo – stran 128.

InSP3

, oz. pri vozilih

Za zamenjavo baterije pritisnite zaklepni mehanizem na spodnji strani oddajnika in snemite pokrov v smeri - naprej z rahlim pritiskom – glejte sliko 17037 T na strani 37. Potisnite pokrov z emblemom na strani tipk daljinskega upravljalnika navzven.

Zamenjajte baterijo (za vrsto baterije glejte stran 283). Pazite na pravilno vstavitev nove baterije. Namestite in pritrdite pokrova.

Page 43

39Kljuèavnice, vrata, okna

Motnje v sistemu Open&Start ali v delovanju radijskega daljinskega upravljalnika

Èe daljinsko upravljanje centralnega zaklepanja ni mono ali, èe motorja ni mono zagnati, utegnejo biti za to naslednji vzroki:

Daljinski upravljalnik elektronskega oddajnika je izven zunanjega dometa sprejemne antene centralnega zaklepanja ali izven notranjega dometa sprejemne antene, ki dopušèa zagon motorja.

Bateriji radijskega daljinskega upravljalnika je padla napetost – za zamenjavo baterije glejte prejšnjo stran.

Pogosto, zaporedno pritiskanje tipk upravljalnika izven sprejemnega dometa (predolga razdalja do vozila, sistem ne prepozna daljinskega upravljalnika).

Preobremenitev centralne kljuèavnice s pogosto uporabo v kratkih presledkih; oskrba z elektriènim tokom se prekine za kratek èas.

Prenasièenost z radijskimi valovi, ki jih oddajajo moèni zunanji radijski oddajniki.

Za odpravitev vzroka problema postavite elektronski oddajnik oz. daljinski upravljalnik na drugo mesto ali pa zamenjajte baterijo. Èe problem še vedno ni odpravljen, Vam priporoèamo, da se obrnete na Opel Partnerja.

Zasilno upravljanje – stran 37.

Page 44

40 Kljuèavnice, vrata, okna

Sistem centralnega zaklepanja

vrat, vrat/pokrova prtljanika in lopute rezervoarja goriva.

Odklepanje

Radijski daljinski upravljalnik z mehanskim kljuèem Pritisnite tipkoq na daljinskem upravljalniku.

Odpiranje vrat: potegnite kljuko na vratih. Vrata prtljanika se odpro avtomatsko s stiskom gumba pod prijemkom na vratih prtljanika.

Sistem Open&Start (pasivni vstop / pasivni zagon) z elektronskim oddajnikom Elektronski kljuè (oddajnik) mora biti v dometu zunanjega sprejema antene. Vozilo se odklene s potegom kljuke na vratih ali s stiskom gumba pod prijemkom vrat prtljanika – ali – pritisnite tipko elektronskega oddajnika.

na daljinskem upravljalniku

Zaklepanje

Zaprite vrata, prtljanik in loputo rezervoarja goriva.

Radijski daljinski upravljalnik z mehanskim kljuèem Pritisnite tipkop na daljinskem upravljalniku.

Page 45

41Kljuèavnice, vrata, okna

Sistem Open&Start (pasivni vstop / pasivni zagon) z elektronskim oddajnikom Elektronski kljuè (oddajnik) mora biti v dometu zunanjega sprejema antene. Z dotikom senzorja v kljuki enih od sprednjih vrat zaklenete vsa vrata in prtljanik. – ali – pritisnite tipko elektronskega oddajnika.

na daljinskem upravljalniku

Mehansko varovanje proti kraji

Opozorilo

Mehanskega varovanja ne vkljuèujte, èe so v vozilu potniki! Odklepanje od znotraj v tem primeru ni mono.

Radijski daljinski upravljalnik z mehanskim kljuèem Vsa vrata morajo biti zaprta. Ponovno pritisnite tipko v roku 15-ih sekund po zaklepanju.

Zaklepne kljukice na vseh vratih so blokirane. Zdaj vrat tudi od znotraj ni mono odpreti.

Za zaklepanje z mehanskim varovanjem morate (èe je bil kontakt vkljuèen) voznikova vrata enkrat odpreti in zapreti.

na daljinskem upravljalniku

Page 46

42 Kljuèavnice, vrata, okna

Sistem Open&Start (pasivni vstop / pasivni zagon) z elektronskim oddajnikom Vsa vrata morajo biti zaprta. Elektronski oddajnik (kljuè) mora biti izven vozila. V roku 15-ih sekund po zaklepanju se ponovno dotaknite senzorja v kljuki enih od sprednjih vrat – ali –

ponovno pritisnite tipko upravljalniku elektronskega oddajnika.

Za zaklepanje z mehanskim varovanjem morate (èe je bil kontakt vkljuèen) voznikova vrata enkrat odpreti in zapreti.

Vsa vrata so pod zapahi.

na daljinskem

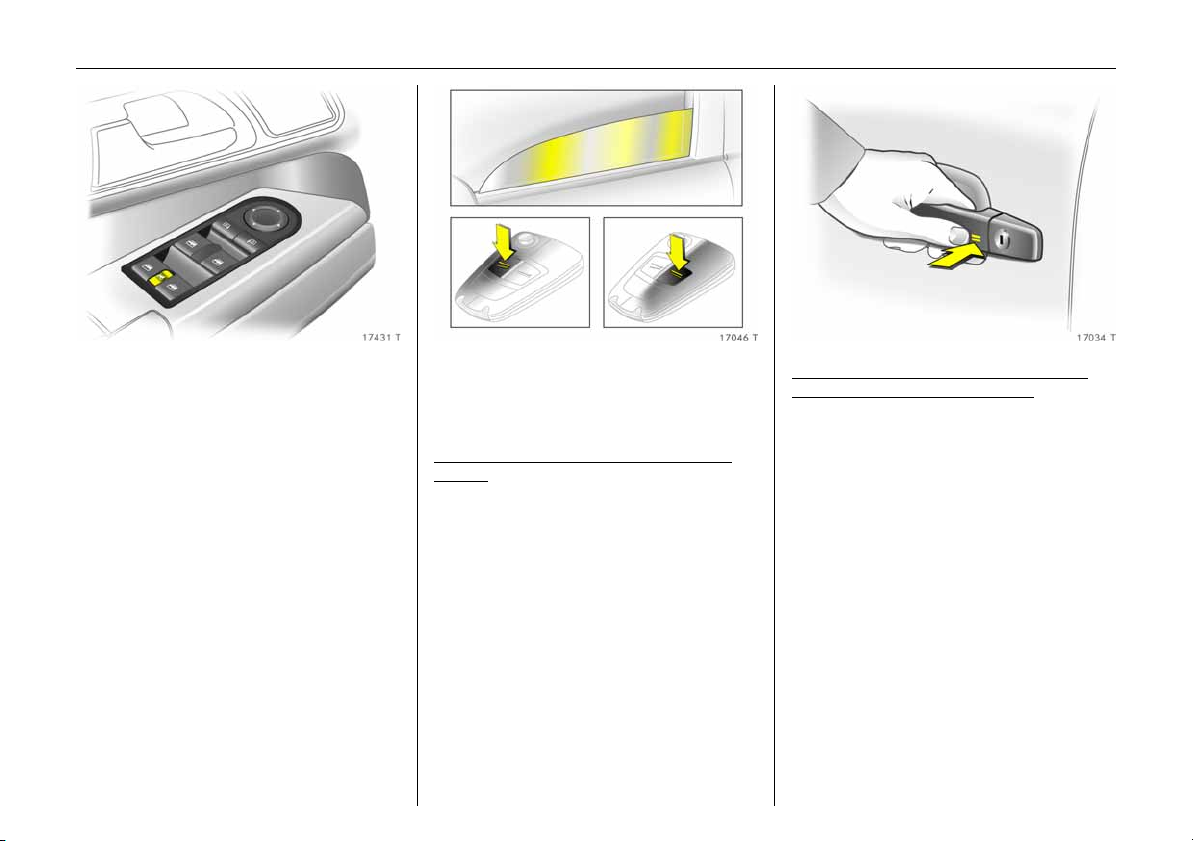

Stikalo za centralno zaklepanje in odklepanje vrat v vozilu

Pritisnite stikalo za centralno zaklepanje se simultano zaklenejo ali odklenejo.

LED (svetleèa dioda) v tipki za centralno zaklepanje zaklepanju z daljinskim upravljalnikom.

Èe je vozilo zaklenjeno od znotraj prek stikala za centralno zaklepanje medtem, ko se vozilo premika, ostane LED indikator

Èe je kljuè v kontaktni kljuèavnici je zaklepanje izvedljivo le, èe so vsa vrata zaprta.

Èe je vkljuèeno mehansko varovanje proti kraji

ni mono odkleniti.

v sredinski konzoli: vsa vrata

se prige za 2 minuti po

prigan.

(glejte prejšnjo stran), vrat s to tipko

Page 47

43Kljuèavnice, vrata, okna

Opozorila

Èe voznikova vrata niso dobro zaprta, sistem centralnega zaklepanja vrat ne bo zaklenil.

S pritiskom na tipko m za centralno zaklepanje v sredinski konzoli se zaklenejo vsa vrata; tako prepreèite npr. vlom v vozilo od zunaj.

Po odklepanju s kljuèem v kljuèavnici voznikovih vrat se odklene celotno vozilo.

Pri zaklenjenem sistemu lahko vrata odklenete tudi s potegom notranje kljuke na vratih. Tako se odklenejo vsa vrata vozila.

V primeru moènejšega trèenja se zaklenjena vrata samodejno odklenejo (tako omogoèijo vstop pomoènikom pri nesreèi), pri tem se vklopijo tudi vsi smerokazi. V primeru verzije z mehanskim kljuèem mora biti za to kljuè v kontaktni kljuèavnici in vkljuèen kontakt.

in odpiranju le-teh,

V primeru sistema Open&Start3 vozila ne morete odkleniti v roku dveh sekund po zaklepanju. V tem roku lahko potegnete kljuko na vratih ali stisnete gumb pod prijemkom vrat prtljanika, da bi preverili, ali je vozilo zaklenjeno.

Sistem Open&Start3 ne zaklene vozila avtomatsko, èe se elektronski oddajnik nahaja izven dometa sprejemne antene (veè kot 1 meter od vozila).

Pri zaklepanju vozila s sistemom Open&Start rezervni kljuè.

Za brezhibno delovanje sistema Open&Start v kljukah na vratih vedno èisti.

se v vozilu ne sme nahajati

morajo biti zaklepni senzorji

Pomikanje elektronsko pomiènih stekel od zunaj

Opozorilo

Pri pomiku stekel bodite previdni. Nevarnost telesnih poškodb, posebej pazite na otroke!

O tem opozorite tudi ostale potnike v vozilu. Okna zapirajte le tako, da postopek ves èas

pozorno opazujete. Pazite, da med dviganjem stekel koga ali èesa ne priprete.

Odvisno od opreme3, je v vozilih, ki so opremljena z elektrièno pomiènimi stekli v vseh vratih, mogoèe stekla odpirati in zapirati zunaj vozila.

Page 48

44 Kljuèavnice, vrata, okna

Preobremenitev

Pri veèkratni uporabi v kratkih intervalih se motorjem centralne kljuèavnice za kratek èas prekine oskrba z elektriènim tokom.

Sistem je zavarovan z varovalko v škatli z varovalkami – stran 246.

Nadaljnje informacije o elektronsko pomiènih steklih – stran 52.

Radijski daljinski upravljalnik z mehanskim kljuèem Tipko q ali p na daljinskem upravljalniku zadrite pritisnjeno, dokler se okna ne zapro, oz. odpro.

Sistem Open&Start (pasivni vstop / pasivni zagon) z elektronskim oddajnikom Za odpiranje pridrite pritisnjeno

na daljinskem upravljalniku.

tipko Za zapiranje zadrite tipko pa se dotaknite senzorja v kljuki vrat dalj èasa. Elektronski kljuè (oddajnik) mora biti zaznan v dometu zunanjega sprejema antene. Priporoèljivo je, da ima voznik elektronski oddajnik ves èas pri sebi.

Nadaljnje informacije o elektronsko pomiènih steklih – stran 52.

pritisnjeno ali

Motnje pri odklepanju ali zaklepanju

Motnje v delovanju radijskega daljinskega upravljalnika ali v sistemu Open&Start

Odklepanje: Kljuè ali zasilni kljuè sistema Open&Start (glejte stran 37) obrnite v voznikovih vratih do konca v nasprotno smer urinega kazalca. Nato kljuè vrnite v navpièni poloaj in izvlecite. Odprite voznikova vrata, pritisnite tipko centralnega zaklepanja v sredinski konzoli – stran 42. Vozilo se odklene (ne odklene se, èe je bilo pred tem aktivirano mehansko varovanje pred krajo naprave upravljanje sistema Open&Start (vstop / zagon brez kljuèa) – glejte stran 37.

vkljuèite kontakt. Za zasilno

). Za izklop alarmne

Page 49

45Kljuèavnice, vrata, okna

Zaklepanje: Odprite sovoznikova vrata, zaprite voznikova vrata in pritisnite tipko zaklepanja v sredinski konzoli. Sistem zaklene vsa vrata. Zaprite sovoznikova vrata.

Motnje v delovanju centralnega zaklepanja

Odklepanje: Kljuè ali zasilni kljuè sistema Open&Start (glejte stran 37) obrnite v voznikovih vratih do konca proti sprednjemu delu vozila. Kljuè nato vrnite v navpièni poloaj in izvlecite. Druga vrata lahko odklenete s potegom notranje kljuke na vratih (ni mono, èe je bilo pred tem vkljuèeno mehansko varovanje pred krajo

). Loputa rezervoarja goriva in vrata prtljanika ostanejo zaklenjena. Za deaktiviranje mehanskega varovanja vkljuèite kontakt – glejte stran 49.

centralnega

Zaklepanje: Vstavite kljuè ali zasilni kljuè sistema Open&Start v odprtino nad kljuèavnico na notranji strani vrat ter ga potisnite navznoter, da se slišno zaskoèi, nato zaprite vrata – stran 37. Postopek ponovite pri vseh vratih. Voznikova vrata lahko zaklenete od zunaj. Odklenjene lopute rezervoarja goriva tedaj ni mogoèe zakleniti.

Zasilno upravljanje sistema Open&Start (vstop / zagon brez kljuèa)

glejte stran 37.

Prtljažnik

Odklepanje

Radijski daljinski upravljalnik z mehanskim kljuèem Pritisnite tipkoq na daljinskem upravljalniku: vrata prtljanika se odklenejo skupaj z ostalimi vrati.

Sistem Open&Start (pasivni vstop / pasivni zagon) z elektronskim oddajnikom Prtljanik in vrata lahko odklenete in odprete s stiskom gumba pod prijemkom na vratih prtljanika, èe je elektronski oddajnik (kljuè) v dometu zunanjega sprejema antene – ali – s pritiskom tipke upravljalniku elektronskega kljuèa (oddajnika).

na daljinskem

Page 50

46 Kljuèavnice, vrata, okna

Odpiranje

Prtljanik odprete s stiskom gumba pod prijemkom na vratih prtljanika.

Opozorilo

Ne prevaajte daljših predmetov z odprtimi ali prislonjenimi vrati prtljanika, saj utegnejo zaradi vrtinèenja zraka v potniški prostor vozila prodirati strupeni izpušni plini.

Namestitev predmetov ali dodatne opreme na vrata prtljanika bo poveèala teo vrat. Èe so vrata prtljanika preteka, ne morejo ostati odprta.

Zapiranje

Zaprite prtljanik s pomoèjo prijemka na notranji strani vrat prtljanika.

Pri zapiranju prtljanika gumba pod prijemkom vrat prtljanika ne stiskajte. V nasprotnem primeru se prtljanik ponovno odklene.

Zaklepanje

Zaprite vrata, prtljanik in loputo rezervoarja goriva.

Radijski daljinski upravljalnik z mehanskim kljuèem Pritisnite tipkop na daljinskem upravljalniku.

Sistem Open&Start (pasivni vstop / pasivni zagon) z elektronskim oddajnikom Pritisnite tipkop na elektronskem oddajniku ali pa se dotaknite senzorja v kljuki enih od sprednjih vrat. Elektronski kljuè (oddajnik) mora biti zaznan v dometu zunanjega sprejema antene. Priporoèljivo je, da ima voznik elektronski oddajnik ves èas pri sebi.

Page 51

47Kljuèavnice, vrata, okna

Alarmna naprava

Sistem nadzoruje:

Vrata, prtljanik, pokrov motornega prostora,

potniški prostor,

naklon ali dvig vozila,

vkljuèitev kontakta.

Mehanskega varovanja ne vkljuèujte, èe so v vozilu potniki! Odklepanje od znotraj v tem primeru ni mono.

Opozorilo

Vkljuèitev naprave:

Radijski daljinski upravljalnik z mehanskim kljuèem Vsa vrata, okna in pokrov motornega prostora morajo biti zaprti. Po zaklepanju v roku 15-ih sekund še enkrat pritisnite tipko

na daljinskem upravljalniku.

Za ponovni vklop (aktiviranje) alarmne naprave morate (èe je bil kontakt vkljuèen) voznikova vrata enkrat odpreti in zapreti.

Sistem Open&Start (pasivni vstop / pasivni zagon) z elektronskim oddajnikom Vsa vrata, okna in pokrov motornega prostora morajo biti zaprti. Elektronski kljuè (oddajnik) mora biti v dometu zunanjega sprejema antene. Dotaknite se senzorja v kljuki enih od sprednjih vrat ponovno v roku 15-ih sekund po zaklepanju – ali – ponovno pritisnite tipko upravljalniku elektronskega oddajnika.

Za ponovni vklop (aktiviranje) alarmne naprave morate (èe je bil kontakt vkljuèen) voznikova vrata enkrat odpreti in zapreti.

na daljinskem

Page 52

48 Kljuèavnice, vrata, okna

Vkljuèitev alarma z izkljuèitvijo nadziranja potniškega prostora in naklona vozila

npr. èe v vozilu pustite kako ival.

1. Zaprite prtljanik in pokrov motorja.

2. Pritisnite tipko

dioda (LED) v tipki – glejte naslednji stolpec.

3. Zaprite vrata.

4. Vkljuèite alarmno napravo. Svetleèa (LED)

dioda sveti. Po priblino 10-ih sekundah se alarmna naprava vkljuèi, nadzor potniškega prostora in nadzor nagiba vozila sta izkljuèena. LED utripa do izkljuèitve alarmne naprave.

v stropni konzoli. Svetleèa

utripa še 10 sekund

Svetleèa (LED) dioda

Prvih 10 sekund po vkljuèitvi alarmne naprave:

LED sveti = samodiagnoza,

LED hitro utripa = odprta vrata, pokrov

10 sekund po vkljuèitvi alarmne naprave:

LED poèasi utripa = sistem je vkljuèen

LED sveti priblino 1 sekundo = izklop sistema.

V primeru motenj pri delovanju sistema se obrnite na servis. Priporoèamo, da se obrnete na Opel Partnerja.

vkljuèitev z zakasnitvijo

motorja, prtljanik ali napaka v sistemu

Izklop:

Radijski daljinski upravljalnik z mehanskim kljuèem Pritisnite tipkoq na daljinskem upravljalniku – ali – vkljuèite kontakt.

Page 53

Sistem Open&Start (pasivni vstop / pasivni zagon) z elektronskim oddajnikom S potegom kljuke enih od sprednjih vrat ali stiskom gumba pod prijemkom vrat prtljanika se odklene vozilo in deaktivira alarmna naprava, èe je elektronski oddajnik (kljuè) v dometu zunanjega sprejema antene (zunaj vozila) – ali – s pritiskom tipke upravljalniku elektronskega kljuèa (oddajnika).

na daljinskem

V primeru motenj v delovanju radijskega daljinskega upravljalnika ali sistema Open&Start, odklenite vozilo, kot je opisano na strani 44.

Èe se pri odpiranju voznikovih vrat sproi alarm, ga izkljuèite z vkljuèitvijo kontakta.

Opomba

Spremembe v potniškem prostoru vozila, kot je npr. uporaba sedenih prekrival, utegnejo negativno vplivati na nadziranje potniškega prostora.

Sprožitev alarma

Alarm se sproi le pri vkljuèeni (aktivirani) alarmni napravi:

zvoèni (sirena) in

optièni signal (vsi smerokazi).

Pri sproitvi alarma se vkljuèi lahko le doloèeno število elementov sistema in le za doloèen èas (odvisno od dopušèanja zakona).

Alarm izkljuèite s pritiskom tipke na daljinskem upravljalniku ali z vkljuèitvijo kontakta. S tem je alarmni sistem izkljuèen.

49Kljuèavnice, vrata, okna

Varovalni zaklep za otroke

Opozorilo

Kadarkoli prevaate na zadnjih sedeih otroke, uporabite varovalo. Neupoštevanje tega opozorila utegne pripeljati do resnejših poškodb in celo do ogroanja ivljenja. O tem opozorite tudi ostale potnike v vozilu.

Zaklep na zadnjih vratih obrnite s kljuèem ali izvijaèem iz navpiènega poloaja: vrat od znotraj ni mogoèe odpreti.

Page 54

50 Kljuèavnice, vrata, okna

Zunanja ogledala

Nastavitev s štiri-smernim stikalom v voznikovih vratih. Pritisnite izbirno stikalo desnega ali levega zunanjega ogledala: štirismerno stikalo nastavlja izbrano ogledalo.

Asferièno zunanje ogledalo

poveèa vidno polje. Zaradi rahlega popaèenja je nekoliko teje oceniti razdaljo med Vašim vozilom in vozilom za Vami.

Preklop zunanjih ogledal:

Roèno: z rahlim pritiskom.

Avtomatsko ogledali preklopita navznoter.

S ponovnim pritiskom stikala ogledali se preklopita v prvotni poloaj (za vonjo).

Èe je elektronsko preklopno ogledalo e preklopljeno navzven, lahko s pritiskom tipke

Ponovni pritisk tipke navznoter.

Pred zaèetkom vonje vrnite ogledala v normalen poloaj za vonjo.

: s pritiskom stikala n se obe

se obe

preklopite navzven le drugo ogledalo.

preklopi obe ogledali

Page 55

51Kljuèavnice, vrata, okna

Zaradi varnosti pešcev se zunanji ogledali pri naletu na oviro, ki utegne biti tudi posledica nesreèe, preklopita iz obièajnega poloaja navznoter. V prvotni poloaj ju spravite z rahlim potiskom ohišja ogledala navzven.

Notranje ogledalo

Nastavitev: pomaknite ohišje ogledala. Z roèico na spodnji strani lahko premaknete

ogledalo v poloaj, ki ponoèi zmanjša blešèanje arometov vozil za Vami.

Avtomatièno: Notranje ogledalo z samodejnim zasenèenjem

Blešèanje arometov vozil za Vami ponoèi se samodejno zmanjša.

Ogledalo se ne zasenèi pri vkljuèenem kontaktu.

Page 56

52 Kljuèavnice, vrata, okna

Elektronsko pomièna stekla

Opozorilo

Pri pomiku elektronsko pomiènih stekel3 bodite previdni. Še posebej bodite pozorni na otroke. O tem obvestite tudi sopotnike v vozilu.

Èe prevaate otroke na zadnjih sedeih, vkljuèite otroško varovalo onemogoèilo elektrièni pomik zadnjih stekel.

Okna zapirajte le tako, da postopek ves èas pozorno opazujete. Pazite, da med dviganjem stekel koga ali èesa ne priprete.

Dviganje in spušèanje stekel lahko izvajate

pri vkljuèenem kontaktu,

v roku petih minut po izkljuèitvi kontakta3,

v roku 5-ih minut po zasuku kljuèa v poloaj 1.

Funkcija dviganja in spušèanja elektronsko pomiènih stekel po odpiranju voznikovih vrat ni veè na voljo.

, ki bo

Okna lahko zapirate in odpirate z dvema ali štirimi sprednjih stikal pomikate stekla v voznikovih in sovoznikovih vratih. Prek zadnjih stikal pomikate stekla v zadnjih vratih. Dodatna stikala in v zadnjih vratih.

Postopno dviganje ali spušèanje stekla: stikalo pritisnite ali potegnite le na kratko. Za avtomatsko dviganje ali spušèanje stekla pritisnite oz. potegnite stikalo nekoliko dalj èasa. Èe stikalo zopet pritisnete ali potegnete, se pomik stekla ustavi.

stikali v voznikovih vratih. Prek

se nahajajo v sovoznikovih

Varnostna funkcija

Èe steklo med avtomatskim dviganjem naleti na oviro nad sredino okna, se takoj ustavi in spet nekoliko spusti.

Èe se steklo ne pomika gladko (npr. zaradi zmrzali), veèkrat na kratko pritisnite stikalo vprašljivega okna, dokler se le-ta ne zapre.

Page 57

53Kljuèavnice, vrata, okna

Otroško varovalo za pomik zadnjih stekel

Stikalo z med zadnjima stikaloma v voznikovih vratih.

Naprej (vidna je rdeèa kontrolna luèka): zadnjih stekel ni mogoèe upravljati prek stikal v zadnjih vratih.

Nazaj (vidna je zelena kontrolna luèka): zadnja stekla so upravljiva prek stikal v zadnjih vratih.

Pomikanje stekel z zunanje strani vozila3

Pri vozilih z elektronsko pomiènimi stekli v vseh vratih lahko okna zaprete in odprete tudi z radijskim daljinskim upravljalnikom.

Radijski daljinski upravljalnik z mehanskim kljuèem Tipko q ali p na daljinskem upravljalniku zadrite pritisnjeno, dokler se okna ne zapro, oz. odpro.

Sistem Open&Start (pasivni vstop / pasivni zagon) z elektronskim oddajnikom Za odpiranje pridrite pritisnjeno tipko

na daljinskem upravljalniku. Za zapiranje zadrite tipko pa se dotaknite senzorja v kljuki vrat dalj èasa. Elektronski kljuè (oddajnik) mora biti zaznan v dometu zunanjega sprejema antene. Priporoèljivo je, da ima voznik elektronski oddajnik ves èas pri sebi.

Funkcija dviganja in spušèanja elektronsko pomiènih stekel po odpiranju voznikovih vrat ni veè na voljo.

pritisnjeno ali

Page 58

54 Kljuèavnice, vrata, okna

Preobremenitev sistema

Pri preobremenitvi sistema (npr. pri neprestanem odpiranju/zapiranju oken) se napajanje elektromotorjev za pomik stekel za kratek èas samodejno prekine.

Sistem je zašèiten z varovalkami v škatli varovalk – stran 246.

Motnje

Èe avtomatsko pomikanje stekel ne deluje, aktivirajte elektroniko stekel po sledeèem:

1. Zaprite vrata.

2. Vkljuèite kontakt.

3. Spustite stekla.

4. Nato ga popolnoma zaprite in pridrite stikalo še 5 sekund pritisnjeno.

5. Ponovite postopek še za drugo okno.

Zašèita pred blešèanjem sonca na panoramski strehi

Zmanjšuje prodiranje sonènih arkov v potniški prostor.

Odpiranje: Pritisnite gumb G: senènik se povsem odstre.

Zapiranje: Pritisnite tipko

Zaradi varnostnih razlogov se senènik zastre za priblino 20 cm. Tipko pritisnjeno, dokler se senènik povsem ne zastre.

zadrite

Page 59

Sedeži in potniški prostor

55Sedeži in potniški prostor

Vzglavniki .........................................................

Naslonjalo za roko3.......................................

Postavitev tretje sedene vrste v pokonèni

poloaj ...........................................................

Poveèanje prtljanika ......................................

Prekrivalo prtljanika3...................................

Varnostna mrea3.........................................

Pritrdilna ušesca3...........................................

Vodila3 in kljukice za obešanje3

v prtljaniku...................................................

Prilagodljiv urejevalnik (FlexOrganizer)3.....

Talno prekrivalo v prtljaniku3......................

Navodila pri natovarjanju vozila....................

Tristopenjski varnostni sistem .........................

Trotoèkovni varnostni pasovi..........................

Zategovalniki varnostnih pasov .....................

Uporaba varnostnih pasov .............................

Otroški varnostni sedei3..............................

Pritrdilne toèke3 za ISOFIX otroške

varnostne sedee..........................................

Pritrdilna ušesca3 za otroške varnostne

sedee Top-Tether........................................

Oplov sistem varnostnih blazin polne

velikosti ..........................................................

Vigalnik3.......................................................

Dodatna elektrièna vtiènica3........................

Pepelniki3........................................................

Preklopne mizice3..........................................

Prostori za spravljanje .....................................

Drala za pijaèo3...........................................

Senèniki .............................................................

58 60

60 62 67 68 70

70 71 72 73 74 74 76 78 82

85 97 97 98 99

99 101 101

Sprednji sedeži

Opozorilo

Sedea ne nastavljajte med vonjo, ker se lahko nenadzorovano premakne.

Nastavitev odmika sedeža

Potegnite vzvod pod sedeem, sede pomaknite v eleni poloaj in vzvod sprostite.

Nastavitev sedežnega naslonjala

Obrnite kolesce na stranici sedea, pri tem razbremenite sede.

Naslonjalo prilagodite poloaju sedenja.

Page 60

56 Sedeži in potniški prostor

Nastavitev višine sprednjega sedeža

Višino nastavite z vzvodom na zunanji stranici sedea.

Potiskanje vzvoda navzgor: sede se dviga

navzdol: sede se spušèa

Nastavitev naklona sedeža

Potegnite notranji vzvod pod sedeem, nastavite eleni naklon in vzvod sprostite.

Sede naj se primerno zaskoèi. Naklon nastavite s svojo teo.

Nastavitev ledvene opore

Obrnite kolesce na stranici sedenega naslonjala, pri tem razbremenite sede.

Ledveno oporo prilagodite osebnemu dobremu poèutju primerno.

Page 61

57Sedeži in potniški prostor

Naslonjalo naj ne bo nagnjeno preveè nazaj (priporoèen kot nagiba: priblino 25°).

Opozorilo

Neupoštevanje teh napotkov utegne pripeljati do resnejših poškodb, ki utegnejo biti celo smrtno nevarne. O takšnih opozorilih informirajte pred vonjo tudi sopotnike v vozilu.

Nastavitev stegenske opore3 športnega sedeža

Pritisnite sprostitveni gumb na sprednji strani pomiènega dela sedea in slednjega pomaknite v eleni poloaj.

Stegensko oporo prilagodite osebnemu dobremu poèutju primerno.

Položaj sedeža

Nastavite poloaj voznikovega sedea tako, da sedi voznik vzravnano ter z rahlo pokrèenimi rokami dri volan na zgornjem delu obroèa.

Sovoznikov sede naj bo pomaknjen èim bolj nazaj.

Page 62

58 Sedeži in potniški prostor

Vzglavniki

Nastavitev vzglavnikov sprednjih sedežev in stranskih sedežev v drugi sedežni vrsti

Za nastavitev pritisnite zaskoèni gumb na strani in nastavite višino.

Èe so sedei zasedeni, nastavite višino višini potnikov primerno.

Nastavitev vzglavnika sredinskega sedeža v drugi vrsti in vzglavnikov sedežev v tretji vrsti.

Nastavitev vzglavnika: potegnite vzglavnik navzgor ali pa pritisnite zaskoèna gumba, da se vzglavnik sprosti. Nato potisnite vzglavnik navzdol.

Za preklapljanje sedeev ali za boljšo vidljivost prek nezasedenih sedeev potisnite vzglavnike do konca navzdol.

Èe so sedei zasedeni, nastavite višino višini potnikov primerno.

Položaj vzglavnika

Sredina vzglavnika naj bo v višini oèi. Èe to pri zelo visokih osebah ni izvedljivo, nastavite vzglavnik v najvišji moni poloaj oz. v najniji moni poloaj pri zelo nizkih osebah.

Opozorilo

Neupoštevanje zgoraj navedenih napotkov utegne pripeljati do resnejših poškodb, ki utegnejo biti celo smrtno nevarne. O takšnih opozorilih informirajte e pred vonjo tudi sopotnike v vozilu.

Page 63

59Sedeži in potniški prostor

Opomba

Ne vgrajujte dodatnih in nadomestnih delov ter predmetov, ki niso priporoèeni za Zafiro in njen sistem aktivnih vzglavnikov. Vgradnja neodobrenih delov negativno vpliva na delovanje aktivnih vzglavnikov in utegne pripeljati do njihovega nepravilnega delovanja v primeru nesreèe ali pri naglem zaviranju.

Aktivni vzglavniki

V primeru trèenja od zadaj se aktivni vzglavniki samodejno pomaknejo nekoliko naprej. Vzglavnik podpre glavo v tem primeru uèinkoviteje in tako bistveno zmanjša nevarnost poškodbe tilnika.

Aktivne vzglavnike prepoznate po napisu

ACTIVE

na plastiènih vodilih vzglavnikov.

Odstranjevanje vzglavnikov

Pritisnite oba zaskoèna gumba in izvlecite vzglavnik.

Page 64

60 Sedeži in potniški prostor

Naslonjalo za roko

Naslonjalo za roko na voznikovem sedežu

Naslonjalo potisnite nazaj prek toèke upora in ga nato preklopite navzdol.

Želeni poloaj naslonjala lahko nastavite s postopnim dviganjem.

Naslonjalo za roke v naslonjalu zadnjega sredinskega sedeža

Potisnite sredinski vzglavnik do konca navzdol s pritiskom zaskoènih gumbov – stran 58.

Potegnite roèico na hrbtni strani sredinskega naslonjala. Naslonjalo preklopite navzdol na sede do zaskoka – stran 65.

Naslonjalo sredinskega sedea je uporabno kot naslonjalo za roke v preklopljenem poloaju ter vsebuje drala za pijaèo in prostore za spravljanje.

Za preklop sedenega naslonjala v pokonèni poloaj potegnite roèico na naslonjalu in potisnite naslonjalo navzgor, da se zaskoèi v zavarovanem poloaju.

Postavitev tretje sedežne vrste v pokonèni položaj

Opozorilo

Med preklapljanjem oz. dviganjem sedeev odmaknite roke stran od zgibnih predelov – nevarnost poškodb.

Odstranite talno prekrivalo3.

Odmik prekrivala prtljanika – glejte stran 67.

Page 65

Pred dvigom sedeev navzgor potisnite drugo sedeno vrsto naprej s potiskom blokirnega vzvoda na levi ali desni stranici druge sedene vrste naprej. Konica pušèice na sedeni klopi mora biti pred kvadratno oznako. Po potrebi potisnite sprednje sedee nekoliko naprej.

61Sedeži in potniški prostor

Varnostni pasovi morajo biti napeljani skozi vodilo, kot je prikazano na sliki. Kovinske sponke morajo biti zataknjene v nosilec.

Opozorilo

Verzija s sistemom FlexOrganizer (prilagodljiv urejevalnik) pasovi morajo biti nataknjeni na levo in desno ušesce na tleh vozila (pri tem pasovi ne smejo biti zviti) – glejte sliko 17420 T na strani 81.

Vse komponente morajo biti iztaknjene iz stranskih vodil v prtljaniku.

– stran 71:

Page 66

62 Sedeži in potniški prostor

Odprite pokrov na tleh med sedei in obrnite zaklepa varnostnih pasov navzgor – glejte sliko 17386 T.

Iz drala izvlecite sponke in varnostne pasove.

Opozorilo

Pri pripenjanju varnostnih pasov le-ti ne smejo biti napeljani skozi vodila.

Pomaknite drugo sedeno vrsto v eleni poloaj, pri tem potisnite blokirni vzvod na levi ali desni stranici klopi naprej in slednjo pritrdite v zavarovan poloaj – glejte sliko 17367 T na strani 20.

Prekrivalo prtljanika za tretjo sedeno vrsto – glejte stran 67.

lahko pritrdite

Poveèanje prtljažnika

Maksimalno prostornino prtljanega prostora se dosee z odstranitvijo prekrivala prtljanika in tretji vrsti in preklopom naslonjala sovoznikovega sedea – glejte naslednji opis.

Med preklapljanjem sedeev ali vrst sedeev odmaknite roke stran od zgibnih predelov – nevarnost poškodb.

Naslonjala sedeev v drugi vrsti smejo biti v navpiènem poloaju ali preklopljena naprej le v primeru poveèanja prtljanega prostora. Èe so naslonjala v takšnem poloaju, ne sme na sedeih sedeti nihèe.

, s preklopom sedeev v drugi

Opozorilo

Page 67

63Sedeži in potniški prostor

Ugreznitev (utajitev) sedežev tretje vrste v tla vozila

Odmik prekrivala prtljanika – glejte stran 67.

Pred podiranjem (utajitvijo) sedeev potisnite drugo sedeno vrsto naprej s potiskom blokirnega vzvoda na levi ali desni stranici druge sedene vrste naprej. Konica pušèice na sedeni klopi se mora pokrivati s kvadratno oznako. Po potrebi potisnite sprednje sedee nekoliko naprej.

Vzglavnike sedeev v tretji vrsti potisnite navzdol – pritisnite zaskoène gumbe, da se sprostijo.

Varnostne pasove napeljite skozi vodila, kot je prikazano na sliki in vstavite sponke pasov v drala.

Èe so komponente sistema FlexOrganizer (prilagodljiv urejevalnik) (glejte stran 71), lahko varnostne pasove tretje sedene vrste iztaknete iz tal vozila – glejte stran 81, sliko 17420 T. Iztaknjene sponke varnostnih pasov pritrdite na magnetna drala – slika 17399 T na strani 71.

v uporabi

Med celotnim postopkom zadrujte sede, dreè ga za roèico.

Page 68

64 Sedeži in potniški prostor

Dviganje sedeev v tretji vrsti – stran 60. Prekrivalo prtljanika Varnostna mrea Pritrdilna ušesca – glejte stran 70. Prilagodljiv urejevalnik (FlexOrganizer)

– stran 71.

– glejte stran 67.

–stran68.

Po potrebi ugreznite oba sedea. Oba zakepa varnostnih pasov potisnite

v odprtino in zaprite pokrov. Pomaknite drugo vrsto sedeev (klop) v eleni

poloaj, pri tem potisnite blokirni vzvod na levi ali desni stranici klopi naprej in slednjo pritrdite v zavarovan poloaj – glejte sliko 17367 T na strani 20.

Namestite prekrivalo prtljanika sedeno vrsto – glejte stran 67.

za drugo

Page 69

Potisnite zaklopno roèico na enem ali obeh stranskih sedeih navzdol, nato potisnite naslonjalo v navpièni poloaj ali pa ga preklopite naprej ali pa ga potisnite navzdol na sedeno klop do zaskoka.

Za preklop naslonjala navzgor potisnite sprostitveno roèico navzdol in nastavite naslonjalo v eleni poloaj.

65Sedeži in potniški prostor

Preklapljanje stranskih sedežnih naslonjal druge vrste sedežev

Po potrebi odstranite prekrivalo prtljanika3 –stran67.

Vzglavnike stranskih sedeev v drugi vrsti potisnite do konca navzdol s pritiskom stranskega zaskoènega gumba.

Potisnite zaklepe varnostnih pasov v epe v sedeni klopi (vrsti).

Preklapljanje sredinskega naslonjala v drugi sedežni vrsti

Potisnite vzglavnik sredinskega sedea do konca navzdol s pritiskom sprostitvenih sponk.

Potisnite zaklepe varnostnih pasov v epe v sedeni klopi (vrsti).

Potegnite zgornjo roèico na hrbtni strani sredinskega naslonjala, premaknite naslonjalo v navpièen poloaj ali pa ga preklopite na sedeno klop do zaskoka.

Za dvig sedeev v pokonèni poloaj potegnite sprednjo roèico na preklopljenem (spušèenem) naslonjalu, sedee dvignite navzgor in zataknite (zavarujte) v eleni poloaj.

Page 70

66 Sedeži in potniški prostor

Spust druge sedežne vrste in pomik le-te naprej

Po potrebi odstranite prekrivalo prtljanika3 –stran67.

Vzglavnike potisnite navzdol s pritiskom stranskih sprostitvenih gumbov in sprostitvenih sponk.

Potisnite zaklepe varnostnih pasov v epe v sedeni klopi (vrsti).

Dvignite sedeno klop v drugi vrsti: pritisnite roèico

na levi ali na desni stranici sedene klopi navzdol, pri tem dvignite sedeno klop navzgor, da se zaskoèi v navpiènem poloaju.

Pritisnite navzdol sprostitveno roèico

na obeh stranskih naslonjalih, naslonjala dvignite in zataknite v zavarovan poloaj.

Potegnite zgornjo roèico na hrbtni strani sredinskega naslonjala, naslonjalo postavite v navpièen poloaj, da se zaskoèi.

Potisnite roèico strani sedene klopi navzdol in pomaknite sedeno klop naprej, kolikor je mogoèe ter pustite, da se zaskoèi v zavarovan poloaj.

Za vrnitev sedene klopi v prvotni poloaj pritisnite roèico v eleni poloaj. Nastavite kot naklona sedenih naslonjal in preklopite sedeno klop navzdol s pomoèjo roèice mora zaskoèiti v vseh poloajih.

na levi ali desni

in potisnite sedeno klop

. Sedena klop se

Preklop sovoznikovega sedeža

Vzglavnik na sedeu potisnite do konca navzdol s pritiskom sprostitvenega gumba.

Sovoznikov sede potisnite nazaj. Potegnite roèico na naslonjalu navzgor

in naslonjalo preklopite naprej-navzdol do zaskoka.

Potisnite sovoznikovo sedežno naslonjalo v pokonèni položaj

Potegnite sprostitveno roèico navzgor. Naslonjalo se mora zaskoèiti v zavarovanem poloaju.

Za natovarjanje

glejte stran 73.

Page 71

67Sedeži in potniški prostor

Prekrivalo prtljažnika3

Na prekrivalo ne polagajte tekih ali ostrih predmetov.

Pred rokovanjem s prekrivalom prtljanika morata biti zadnja pasova napeljana skozi stranski vodili – glejte zgornjo sliko.

Pritrdite iztaknjene kavlje tretje sedene vrste na stranska magnetna drala – glejte sliko 17399 T na strani 80.

Prekrivanje

Povlecite prekrivalo proti zadnjemu delu vozila (uporabite prijemek) in prekrivalo zataknite v stranska vodila.

varnostnih pasov

Odkrivanje

Potegnite prekrivalo iz stranskih vodil. Prekrivalo se samodejno navije.

Odstranitev

Odmaknite (odkrijte) prekrivalo prtljanika. Potegnite zaklopno roèico prekrivala na desni

strani navzgor. Dvignite desno stran prekrivala in ga odstranite.

Namešèanje

Namestite prekrivalo v obe drali, potegnite zaklopno roèico prekrivala na desni strani navzgor, vtaknite v desno dralo in zaklopite.

Shranjevanje pred vrati prtljažnika

Pri dvignjenih sedeih v tretji vrsti shranite prekrivalo prtljanika v zadnji poloaj: Vstavite levi del prekrivala v odprtino, potegnite zaklopno roèico prekrivala na desni strani navzgor, vstavite desni del prekrivala in zaklopite.

Page 72

68 Sedeži in potniški prostor

Varnostna mreža3

Varnostna mrea je montirana za drugo sedeno vrsto ali - èe je le-ta preklopljena za sprednjimi sedei.

Za varnostno mreo ne smejo sedeti potniki.

Namešèanje

Na stropnem okviru sta dve namestitveni (vpenjalni) odprtini. Zataknite najprej en del preèke mree na eni strani, oba dela preèke stisnite skupaj in zataknite drugi del preèke na drugi strani.

Zataknite kavlja napenjalnih jermen v pritrdilni ušesci na tleh za drugo vrsto sedeev in zategnite

– ali –

Zataknite kavlja napenjalnih jermen v pritrdilni ušesci na tleh za sprednjimi sedei in zategnite.

Odstranitev

Privzdignite sponko za nastavitev doline napenjalnega jermena mree in pomaknite jermen vstran. Stisnite skupaj oba dela zgornje preèke in ju izvlecite iz vpenjalnih odprtin.

Page 73

69Sedeži in potniški prostor

Shranjevanje varnostne mreže

Odstranite varnostno mreo. Namestite napenjalna jermena na mreo, kot prikazuje slika.

Navijte zgornjo preèko z mreo navzdol do priblino prek polovice mree.

Namestite zgornjo preèko mree prek napenjalnih jermen poleg spodnje preèke. Kavlja zgornje preèke mree morata biti usmerjena stran od spodnje preèke.

Pripnite trak z Velcro sponko tesno poleg sponk za nastavitev doline napenjalnih jermen. Sponke za nastavitev doline napenjalnih jermen in preèke varnostne mree morajo biti namešèene tesno ena ob drugi.

Potisnite sprostitveno roèico na levi ali desni strani druge sedene klopi (vrste) in dvignite sedee (klop) v drugi vrsti navzgor – 66. Varnostno mreo vtaknite v njeno dralo pod sedeno klopjo. Spustite klop navzdol in pustite, da se zaskoèi.

Page 74

70 Sedeži in potniški prostor

Pri uporabi vodil in drugih komponent sistema FlexOrganizer (prilagodljiv urejevalnik) (razen razdelilne mree pred vrati prtljanika) – glejte naslednjo stran – morajo biti sedei v tretji vrsti ugreznjeni v tla vozila – stran 63 in varnostni pasovi morajo biti iztaknjeni iz tal – glejte sliko 17420 T na strani 81. Iztaknjene sponke varnostnih pasov pritrdite na magnetna drala – slika 17399 T na strani 80.

Pritrdilna ušesca

v prtljaniku so namenjena za pritrjevanje pritrdilnih jermen varnostne mree drsenjem.

V primeru verzije s prilagodljivim urejevalnikom za pritrditev varnostnih pasov namesto pritrditvenih ušesc.

Varnostnih pasov tretje sedene vrste nikoli ne uporabite za pritrditev tovora.

ali tovorne mree3 ali

. Varujejo tovor pred

ne uporabljajte ušèesc

Vodila3 in kljukice za obešanje3 v prtljažniku

Na stranskih stenah prtljanega prostora sta montirani dve vodili. Vstavite kljukico v vodilo v eleni poloaj: kljukico vstavite najprej v zgornjo reo vodila, nato jo pritisnite na spodnjem delu, da se zatakne v spodnjo reo.

Odstranitev: kljukico potegnite.

Page 75

71Sedeži in potniški prostor

Prilagodljiv urejevalnik (FlexOrganizer)

Je prilagodljiv sistem za razdelitev prtljanega prostora in za zavarovanje tovora.

Pri uporabi vodil in drugih komponent sistema FlexOrganizer (prilagodljiv urejevalnik) (razen razdelilne mree pred vrati prtljanika) morajo biti sedei v tretji vrsti ugreznjeni v tla vozila – stran 63 in varnostni pasovi morajo biti iztaknjeni iz tal – glejte sliko 17420 T na strani 81. Iztaknjene sponke varnostnih pasov pritrdite na magnetna drala – glejte zgornjo sliko.

Sistem se sestoji iz:

adapterjev (vmesnih elementov)

variabilne razdelilne mree,

epov iz vrvi na stenah prtljanika,

kljuk v prtljaniku

Sestavne dele lahko montirate na vodila na stranskih stenah prtljanega prostora s pomoèjo adapterjev in kljuk za obešanje. Razdelilno mreo lahko namestite tudi v okvir pred vrati prtljanika.

Variabilna razdelilna mreža

V vsako vodilo vstavite adapter: roèico (vzvod) adapterja preklopite navzgor, adapter vstavite v zgornjo in spodnjo reo vodila in ga pomaknite v eleni poloaj. Za pritrditev adapterja preklopite vzvod navzgor. Preèke razdelilne mree morajo biti raztegnjene pred vstavitvijo v adapterje: izvlecite vse štiri kose navzven in pritrdite z obratom v smer urinega kazalca.

Za montao stisnite preèke nekoliko skupaj in jih vstavite v primerne odprtine v adapterjih. Daljšo nosilno preèko vstavite v zgornja adapterja.

Page 76

72 Sedeži in potniški prostor

Za laje natovarjanje pri dvignjenih sedeih v tretji vrsti najprej vstavite spodnjo preèko, naloite prtljanik in nato vstavite še zgornjo preèko.

Odstranitev

Za odstranitev preèk iz adapterjev in odprtin v konzoli stisnite preèke nekoliko skupaj.

Adapter: roèico (vzvod) adapterja preklopite navzgor, adapter iztaknite najprej iz spodnje ree v vodilu in ga nato odstranite iz zgornje ree.

Kljuke za obešanje izvlecite iz vodil.

Kljuke za obešanje in mrežni žepi

Vstavite kljuke v eleni poloaj v vodilih: za to vstavite kljuko najprej v zgornjo odprtino vodila in jo nato potisnite v spodnjo. Mrene epe lahko obesite na kljuke.

Razdelilna mreža pred vrati prtljažnika

Razdelilno mreo lahko namestite v odprtino v konzoli pred vrati prtljanika pri dvignjenih sedeih v tretji vrsti. To prepreèuje izpad tovora pri odpiranju vrat prtljanika.

Štiri konce preèk razdelilne mree morate pred namestitvijo potisniti enega proti drugemu navznoter s sukanjem vsakega konca v nasprotno smer urinega kazalca.

Za montao stisnite preèke razdelilne mree nekoliko skupaj in jih vstavite v primerne odprtine v konzoli. Daljša preèka naj bo zgoraj.

Talno prekrivalo v prtljažniku

Èe ne potrebujete sedeev v tretji vrsti in so le-ti utajeni v tla vozila, lahko razgrnete talno prekrivalo èez celotni prtljani prostor.

Page 77

Navodila pri natovarjanju vozila

Teke predmete naloite, kolikor je mogoèe blizu naslonjal zadnjih sedeev ali, èe so naslonjala preklopljena, blizu naslonjal sprednjih sedeev. Pri nalaganju predmetov enega na drugega naj bodo teji predmeti vedno spodaj. Predmeti, ki nezavarovano leijo v prtljaniku, utegnejo pri naglem zaviranju zleteti proti potnikom na sprednji strani vozila.

Teje predmete zavarujte s pritrdilnimi jermeni

– glejte stran 70. Drsenje tekega tovora pri zaviranju ali v zavojih utegne spremeniti krmilne lastnosti vozila.

na pritrdilna ušesca

Da prosto leeèi predmeti ne drsijo po prtljaniku, jih zavarujte s prilagodljivim urejevalnikom (FlexOrganizer) s tovorno mreo

Pri prevaanju tovora v prtljaniku namestite varnostno mreo – glejte stran 68.

Prtljanik naj bo prekrit s prekrivalom3, da odsev predmetov v zadnjem steklu ne bo oviral voznika.

Èe prevaate v prtljaniku predmete, morajo biti naslonjala zadnjih sedeev, èe niso preklopljena navzdol, zavarovana v zgornjem poloaju – stran 65.

Ne dovolite, da tovor štrli prek naslonjal sedeev v drugi vrsti, èe pa so sedei v drugi vrsti odstranjeni, pa prek naslonjal sprednjih sedeev.

Varnostni trikotnik3 in pribor za prvo pomoè

dosegljiva.

Nikdar ne polagajte predmetov na prekrivalo prtljanika na armaturno plošèo. Njihov odsev v steklu ovira pregled. Pri silnejšem zaviranju pa utegnejo ti predmeti zleteti v nepredvideno smer.

naj bosta vedno zlahka

ali

Prepovedano je polaganje predmetov v obmoèju dosega varnostnih blazin. Tveganost poškodb pri sproitvi varnostnih blazin!

Tovor ne sme ovirati voznikovega gibanja ter uporabe pedalov, roène zavore in prestavne roèice. V potniški prostor ne spravljajte nezavarovanih predmetov.

Ne pustite odprta ali prislonjena vrata prtljanika pri prevaanju dolgih predmetov. Nevarnost prodiranja strupenih izpušnih plinov v potniški prostor!

Mase, nosilnosti in tovor na strehi – stran 276.

Tovor na strehi med vonjo poveèa obèutljivost vozila na veter ter poslabša krmilne zmogljivosti vozila zaradi povišanja njegove teišène toèke. Prevoz tovora na strehi – glejte strani 180, 183, 218.

Opozorilo

Neupoštevanje teh napotkov utegne pripeljati do resnejših poškodb, ki utegnejo biti celo smrtno nevarne. O tem opozorite tudi ostale potnike v vozilu.

73Sedeži in potniški prostor

Page 78

74 Sedeži in potniški prostor

Tristopenjski varnostni sistem

Sestoji se iz:

trotoèkovnih varnostnih pasov,

zategovalnikov varnostnih pasov na sprednjih sedeih,

sistemov varnostnih blazin voznika, sovoznika in stranskih sedeev druge sedene vrste

Delovalni proces teh treh stopenj se sproi v odvisnosti od sile trèenja vozila:

Blokirna avtomatika varnostnih pasov prepreèi, da bi se pas izvlekel in tako zavaruje potnike na njihovih sedišèih.

Zaklepi varnostnih pasov sprednjih in zadnjih stranskih sedeev se pomaknejo navzdol. Temu sledi, da se pasovi v trenutku napnejo, telo se prilagaja naglemu upoèasnjevanju vozila, kar znatno zmanjša stres, ki uèinkuje na telo.

V primeru silnega trèenja se sproijo tudi varnostne blazine in tako ublaijo nalet potnikov. V odvisnosti od sile naleta se sprednje blazine sproijo v dveh stopnjah.

Opozorilo

Sistem varnostnih blazin je dopolnilo k trotoèkovnim varnostnim pasovom in njihovim zategovalnikom in ni njihovo nadomestilo, zato se morate vedno pripeti z varnostnim pasom. Neupoštevanje teh opozoril utegne povzroèiti poškodbe, ki so lahko celo smrtno nevarne. O tem opozorite tudi ostale potnike v vozilu.

Preberite priloena navodila za uporabo otroških varnostnih sedeev!

Trotoèkovni varnostni pasovi

Vozilo je opremljeno s trotoèkovnimi varnostnimi pasovi z avtomatiko navijanja in blokiranja ter zagotavljajo popolno svobodo gibanja tudi, èe se tesno prilegajo k telesu (zaradi uèinka vzmeti).

Pravilen poloaj sedenja – glejte strani 57, 78, 86.

Pas se pri naglem pospeševanju ali upoèasnjevanju zaskoèi.

Page 79

75Sedeži in potniški prostor

Opozorilo

Varnostni pas si pripnite vedno pred vsako vonjo. To velja tudi za mestne vonje in pasove zadnjih sedeev. Varnostni pas Vam reši ivljenje!

Tudi noseènice se morajo pripeti z varnostnim pasom – glejte stran 78.

V primeru nesreèe ogroajo nepripasane osebe voznika, sopotnike in tudi sebe.

Opozorilna luèka – glejte stran 105.

En varnostni pas si lahko pripne le ena oseba. Varnostni pasovi niso primerni za otroke, mlajše od 12 let ali nije od 150 cm.

Za otroke, mlajše od 12 let, priporoèamo Oplov otroški varnostni sede – glejte stran 82.

za varnostni pas

Omejevalniki natezne sile

sprednjih sedeev zmanjšajo stres, ki uèinkuje na telo pri sproitvi zategovalnikov varnostnih pasov v primeru trèenja. To pomeni, da se potnika pomikata naprej z rahlim zadrevanjem.

Testiranje pasov

Obèasno preverjajte delovanje vseh delov sistema varnostnih pasov in preverite, ali ni prišlo do poškodb. Poškodovane dele morate obvezno zamenjati. Po nesreèi so pasovi raztegnjeni, zato jih kot tudi zategovalnike dajte zamenjati. Priporoèamo, da se obrnete na Opel Partnerja.

Na varnostnih pasovih, njihovih vpenjalnih toèkah, avtomatskih navojnicah ali zaklepih ne izvajajte nobenih sprememb!

Pazite, da z ostrimi predmeti pasov ne poškodujete ali priprete.

Page 80

76 Sedeži in potniški prostor

Zategovalniki varnostnih pasov

Varnostni pasovi sprednjih sedeev so izpopolnjeni z zategovalniki. V primeru moènejšega trèenja - od spredaj ali od zadaj - se zaklep pasu pomakne navzdol. Boèni in ramenski del pasu se v trenutku napneta.

Sproženje zategovalnikov

je oznaèeno s priigom kontrolne

– glejte naslednji stolpec.

luèke Po sproitvi morate zategovalnike, po potrebi

tudi pasove zamenjati. Priporoèamo, da se obrnete na Opel Partnerja.

Podrobnejše informacije – stran 78.

Kontrolna luèka v zategovalnikov varnostnih pasov

Delovanje zategovalnikov varnostnih pasov je skupaj s sistemi varnostnih blazin pod elektronskim nadzorom, njihovo delovanje signalizira kontrolna luèka kontakta luèka zasveti in ostane prigana še 4 sekunde ter nato ugasne. Èe luèka pri vkljuèitvi kontakta ne zasveti, èe po 4 sekundah ne ugasne ali èe zasveti med vonjo, je to znak za motnje v sistemu zategovalnikov pasov in varnostnih blazin – glejte stran . V tem primeru se doloèeni elementi varnostnih sistemov pri morebitnem trèenju ne utegnejo sproiti.

Sproitev zategovalnikov varnostnih pasov je oznaèena z neprestanim svetenjem kontrolne luèke

. Pri vkljuèitvi

Page 81

77Sedeži in potniški prostor

Opozorilo

Motnje dajte odpraviti. Priporoèamo, da se obrnete na Opel Partnerja.

Samodiagnostika sistema omogoèa hitro odpravitev napak. Na obisku pri Opel Partnerju imejte pri roki identifikacijsko kartico vozila (Car Pass).

Pomembne informacije

Zaradi nevarnosti poškodb pri sproitvi zategovalnikov ne pušèajte v obmoèju njihovega delovanja nobenih predmetov in ne vgrajujte dodatne opreme ali naprav, ki niso Vašemu tipu vozila primerne.

Menjava posameznih komponent zategovalnika je prepovedana, ker sicer utegne vozilo izgubiti dovoljenje za udelebo v prometu.

Opozorilo

Neprimerno ravnanje z varnostnimi pasovi (demontiranje/montiranje delov) utegne povzroèiti neeleno aktiviranje zategovalnikov - nevarnost poškodb.

Elektronska kontrolna enota sistema varnostnih blazin in zategovalnikov varnostnih pasov se nahaja v predelu sredinske konzole. Da bi se izognili motnjam v delovanju sistema, ne odlagajte magnetnih predmetov v bliino sredinske konzole!

Pri uporabi zadnjih sedeev pazite, da ne poškodujete delov sprednjih varnostnih pasov (s èevlji ali drugimi stvarmi). Pazite, da v avtomatske navijalnike ne zaide umazanija.

Priporoèamo Vam, da demontao in montao sprednjih sedeev opravijo pri Opel Partnerju.

Zategovalniki varnostnih pasov so namenjeni le za enkratno uporabo, kar oznaèuje kontrolna luèka zategovalnike varnostnih pasov zamenjajte. Priporoèamo, da se obrnete na Opel Partnerja.

Èe nameravate vozilo zavreèi, se ravnajte po ustreznih varnosntnih predpisih proizvajalca. To opravilo naj izvrši za to pooblašèena odpravna sluba. Priporoèamo, da se obrnete na Opel Partnerja.

. Sproene

Page 82

78 Sedeži in potniški prostor

Uporaba varnostnih pasov

Pripenjanje varnostnega pasu

Enakomerno potegnite pas iz navijalca in ga nezvitega namestite èez telo.

Kovinsko zaponko vtaknite v zaklep. Naslonjalo sedea ne sme biti nagnjeno preveè nazaj, sicer bo uèinek delovanja pasu omejen; priporoèen naklon naslonjala je priblino 25°. Boèni del pasu ne sme biti zvit na nobenem delu in se mora tesno prilegati k telesu. Med vonjo si pas na diagonalnem delu veèkrat zategnite.

Opozorilo

Posebej pri noseènicah naj spodnji del pasu teèe èim nije prek medenice. V nobenem primeru ne sme pritiskati na trebuh.

Ohlapna in debela oblaèila oteujejo prileganje pasu k telesu. V epih ne nosite trdih in lomljivih predmetov (npr. svinènikov, kljuèev, oèal) – nevarnost poškodb! Prav tako ne sme biti med pasom in telesom nobenih drugih predmetov (npr. torbic, mobilnih telefonov).

Nastavitev višine

zgornjih vpenjalnih toèk sprednjih varnostnih pasov in stranskih varnostnih pasov v drugi sedeni vrsti:

1. Pas nekoliko izvlecite.

2. Potisnite gumb na vodilu pasu navzdol.

3. Nastavite eleno višino.

4. Pritrditev se mora slišno zaskoèiti. Višine pasu ne nastavljajte med vonjo!

Page 83

79Sedeži in potniški prostor

Višino nastavite tako, da bo pas tekel prek rame in se ji tesno prilegal. Pas ne sme teèi prek vratu ali nadlahti.

Odpenjanje pasu

Pritisnite rdeè gumb na zaklepu: pas se bo odpel in samodejno navil.

Varnostni pasovi sedežev v drugi vrsti

Pri nastavljanju druge sedene vrste ali pri poveèevanju prtljanika vstavite zaklepe pasov v epe v sedeni klopi, kot prikazuje zgornja slika.

Varnostni pas zadnjega sredinskega sedea je mono povleèi iz avtomata le, èe so zadnja sedena naslonjala primerno zataknjena (zavarovana) v zgornjem poloaju.

Page 84

80 Sedeži in potniški prostor

Varnostni pasovi sedežev v tretji vrsti

Odprite pokrov v tleh med sedeema in izvlecite zaklepa varnostnih pasov.

Iz drala izvlecite sponke in varnostne pasove.

Opozorilo

Pri pripenjanju varnostnih pasov le-ti ne smejo biti napeljani skozi vodila.

Èe pas ni v uporabi, ga napeljite skozi vodilo, kot je prikazano na sliki in vstavite sponko pasu v dralo.

Iztakljivi varnostni pasovi3 sedežev v tretji vrsti

Da bi lahko bolje izkoristili funkcijo vodil in komponent prilagodljivega urejevalnika (FlexOrganizer) varnostne pasove iztaknete iz ušesc na tleh vozila, ko so sedei v tretji vrsti ugreznjeni v tla – slika 17420 T.

v prtljaniku, lahko

Page 85

81Sedeži in potniški prostor

Za to pritisnite jezièek pod nateznostjo vzmeti in iztaknite kavlje iz ušesc na tleh vozila. Navijte varnostne pasove v avtomate in pritrdite kavlje na magnetna drala – slika 17399 T.

Da bi obesili varnostni pas, odstranite kavelj z magnetnega drala, pritisnite jezièek kavlja pod vzmetno nateznostjo in ga zataknite v ušesce na tleh vozila. Pri zatikanju pasu v ušesce na tleh vozila mora biti kavelj (vzmetni jezièek) pravilno zapet in pas ne sme biti na nobenem delu zvit.

Pri dviganju sedeev v tretji vrsti v pokonèen poloaj napeljite pasove skozi vodila in vstavite sponko pasu v dralo, kot je prikazano na sliki 17370 T.

Opozorilo

Pred dviganjem sedeev tretji vrsti v pokonèen poloaj morajo biti vse komponente odstranjene iz vodil v prtljaniku in varnostni pasovi zataknjeni v ušescih za varnostne pasove na tleh vozila; pri tem pasovi ne smejo biti na nobenem delu zviti.

Pri pripenjanju varnostnih pasov le-ti ne smejo biti napeljani skozi vodila.

Pomembne informacije

Iztakljive varnostne pasove tretje vrste sedeev prepoznate po nalepki na pasu.

Med uporabo varnostnega pasu mora biti kavelj varnostnega pasu zataknjen v ušesce na tleh vozila in pas ne sme biti napeljan skozi vodilo.

Iztakljivi varnostni pasovi tretje vrste sedeev smejo biti zataknjeni le v za to namenjena ušesca na tleh vozila – slika 17420 T.

Ušesc in varnostnih pasov tretje sedene vrste ne uporabljajte za pritrditev tovora.

V zatikalne kavlje varnostnih pasov ne vstavljajte ali zatikajte nikakršnih predmetov.

Page 86

82 Sedeži in potniški prostor

Otroški varnostni sedeži

Oplov otroški varnostni sistem je narejen izrecno za Vaše vozilo Opel in zategadelj v primeru morebitne nezgode zagotavlja optimalno varnost za Vašega otroka. Pri uporabi drugih otroških sedeev obvezno upoštevajte navodila za uporabo in namestitev, ki jih je priloil izdelovalec sedea.

Zakon drave, v kateri vozilte, lahko zahteva uporabo otroških sedeev le na doloèenih sedeih. Upoštevajte zakonske predpise v posameznih dravah.

Izbira ustreznega otroškega sedeža

Otrok naj bo med vonjo obrnjen s hrbtom v smer vonje èim dlje. Otrokova vratna vretenca so še vedno prešibka in pri trèenju doivijo manjši stres, èe je otrok posajen s hrbtom v smer vonje in nekoliko nagnjen nazaj, kakor pa èe je povsem vzravnan.

Opozorilo

Otroškega varnostnega sedea nikoli ne prevaajte v naroèju – smrtno nevarno!

Dovoljene opcije za namešèanje otroškega varnostnega sedeža

Težnostni in starostni

razred

sovoznikovem

sedežu

Na stranskih sedežih

v drugi vrsti

Na sredinskem

sedežu v drugi

vrsti

0: do 10 kg

ali 10 mesecev

, + U, + U X

0+: do 13 kg

ali 2 leti

I: 9 do 18 kg

ali

, + U, +, ++ U UF

8 mesecev do 4-ih let

II: 15 do 25 kg

ali 3 do 7 let

III:

XU UUF

22 do 36 kg

ali 6 do 12 let

Na sedežih v tretji

vrsti

Iz varnostnih razlogov priporoèamo, da namešèate otroški sede na enega od stranskih sedeev v drugi vrsti.

Priporoèamo uporabo vsakega sistema, vse dokler otrok ne dosee zgornje tenostne meje.

Page 87

83Sedeži in potniški prostor

= omejena uporaba, samo s sistemom

za zaznavanje zasedenosti sovoznikovega sedea in Oplovim otroškim varnostnim sedeem z dvema transponderjema.

Èe je otroški varnostni sede zavarovan s trotoèkovnim varnostnim pasom, nastavite višinsko nastavljiv sede

v najvišji poloaj. Sovoznikov sede pomaknite do konca nazaj in zgornjo vpenjalno toèko sovoznikovega varnostnega pasu v najniji poloaj.

= omejena uporaba, samo s sistemom

za zaznavanje zasedenosti sovoznikovega sedea in Oplovim otroškim varnostnim sedeem z dvema transponderjema.

Èe je otroški varnostni sede zavarovan s trotoèkovnim varnostnim pasom, nastavite višinsko nastavljiv sede

v najvišji poloaj. Sovoznikov sede pomaknite do konca nazaj tako, da teèe sovoznikov varnostni pas od spodnje vpenjalne toèke v smer - naprej.

U = Univerzalen otroški sede

v kombinaciji s trotoèkovnim varnostnim pasom.

UF = Dovoljena uporaba univerzalnega

otroškega sedea, obrnjenega v smer vonje skupaj s trotoèkovnim varnostnim pasom.

+ = Sede vozila s pritrdilnimi toèkami

ISOFIX; pri montiranju na pritrdilne toèke ISOFIX je dovoljena uporaba le tistih otroških sedeev, ki so odobreni za vozilo. Priporoèamo, da se obrnete na Opel Partnerja.

++ = Sede vozila s pritrdilnimi toèkami

ISOFIX; pri montiranju na pritrdilne toèke “ISOFIX” in “Top Tether” je dovoljena uporaba le odobrenih univerzalnih otroških sedeev ISOFIX. Priporoèamo, da se obrnete na Opel Partnerja.

X = Prepovedana uporaba otroškega

varnostnega sedea v tem tenostnem razredu.

Opomba

Otroci, mlajši od 12 let ali niji od 150 cm, naj vedno uporabljajo ustrezen otroški varnostni sede.

Pri prevozu otrok uporabljajte otroške varnostne zibke ali sedee, ki ustrezajo otrokovi tei.

Pazite na pravilno namešèanje otroškega varnostnega sedea; preberite priloena navodila za uporabo otroških varnostnih sedeev.

Plastiène prevleke in blazinice sedeev smete oèistiti.

Na otroške varnostne sedee ne lepite nalepk in jih ne prekrivajte z nièemer.

Otrok naj vstopa in izstopa v vozilo, obrnjen stran od cestišèa.

Otroški sede, ki je bil izpostavljen stresom ali nesreèi, morate obvezno zamenjati.

Èe otroškega sedea ne uporabljate, ga odstranite ali pa dobro zavarujte v vozilu.

Page 88

84 Sedeži in potniški prostor

Pri montiranju na pritrdilne toèke ISOFIX in “Top Tether” je dovoljena uporaba le odobrenih univerzalnih otroških varnostnih sedeev ISOFIX. Priporoèamo, da se obrnete na Opel Partnerja.

Pritrdilne toèke3 za ISOFIX otroške varnostne sedeže

Pritrdilna ušesca med sedeem in naslonjalom sedea so namenjena za pritrditev otroških varnostnih sedeev ISOFIX.

Za uporabo obvezno upoštevajte navodila, priloena k otroškim varnostnim sedeem ISOFIX.

Dovoljena je uporaba le tistih otroških varnostnih sedeev ISOFIX, ki so odobreni za vaše vozilo. Priporoèamo, da se obrnete na Opel Partnerja.

Pritrdilna ušesca3 za otroške varnostne sedeže Top-Tether

Za naslonjali stranskih sedeev v drugi vrsti se v nosilcu nahajata dve pritrdilni ušesci za sredinsko namešèanje otroškega varnostnega sedea Top-Tether.

Pas otroškega sedea Top Tether mora potekati pod vzglavnikom med njegovima preèkama.

Vedno preberite priloena navodila za uporabo otroških varnostnih sedeev Top-Tether!

Page 89

Oplov sistem varnostnih blazin polne velikosti

Sprednji varnostni blazini

Sprednji varnostni blazini sta pod prevleko volana in nad predalom za rokavice; oznaèeni sta z napisom

Sistem sprednjih varnostnih blazin sestavljajo:

po en varnostni meh s pirotehniènim polnilcem v volanu in v armaturni plošèi na desni strani,

elektronska kontrolna enota s senzorjem trka,

kontrolna luèka v sistema na instrumentni plošèi,

AIRBAG

sistem zaznavanja zasedenosti sovoznikovega sedea

kontrolna luèka y v merilniku prevoenih kilometrov za Oplov otroški varnostni sede z dvema transponderjema

Sistem sprednjih varnostnih blazin se sproi:

v odvisnosti od sile trka,

v odvisnosti od tipa trka,

v razponu naleta, prikazanem na sliki zgoraj,

neodvisno od sistema stranskih varnostnih blazin

in varnostnih blazin za glavo3.

85Sedeži in potniški prostor

Izjema: Sovoznikov sede s sistemom zaznavanja zasedenosti sedea ni zaseden ali èe na njem ni namešèen Oplov otroški varnostni sede z dvema transponderjema zasedenosti sedea sovoznika izkljuèi sprednjo in stransko varnostno blazino sovoznika. Sistem zaznavanja zasedenosti sovoznikovega sedea – glejte stran 91. Oplov otroški varnostni sede z dvema transponderjema

Primeri sproitve sistema sprednjih varnostnih blazin:

Trèenje v trdno, nepremièno oviro: varnostni blazini se sproita pri nizki hitrosti.

Trèenje v prilagodljivo, premièno oviro (kot npr. drugo vozilo): varnostni blazini se sproita pri višji hitrosti.

; èe sovoznikov sede

, sistem zaznavanja

– glejte stran 96.

Page 90

86 Sedeži in potniški prostor

Pri sproitvi se sprednja varnostna meha napihneta v nekaj tisoèinkah sekunde in zavarujeta voznika in sovoznika. Meha prestreeta nalet teles in s tem bistveno zmanjšata monost poškodb glave in zgornjega dela telesa.

Preglednost vozišèa ostane nespremenjena, ker meha takoj uplahneta, da ju pri nesreèi navadno sploh ni opaziti.

Opozorilo

Varnostne blazine zagotovijo optimalno zašèito samo pri pravilni nastavitvi sedeev, naslonjal in vzglavnikov: voznikov sede nastavite glede na velikost voznika in sicer tako, da je zgornji del obroèa volana dosegljiv v vzravnani dri telesa z rahlo pokrèenimi rokami. Sovoznikov sede potisnite èimbolj nazaj in vzravnajte sedeno naslonjalo – glejte strani 3, 55, 57. Na prevleke in pokrove varnostnih blazin ne naslanjajte glave, telesa, rok ali nog.

V obmoèje dosega delovanja varnostnih blazin ne odlagajte predmetov. Pomembne informacije – stran 93.

Opozorilo

Trotoèkovni varnostni pasovi morajo biti pravilno pripeti – glejte stran 78.

Sistem sprednjih varnostnih blazin se ne sproi v naslednjih primerih:

pri izkljuèenem kontaktu,

pri lajem èelnem trèenju,

pri prevraèanju vozila,

pri boènem trèenju ali pri trèenju od zadaj. Torej v primerih, ko ne prispeva k veèji varnosti potnikov.

Page 91

87Sedeži in potniški prostor

Opozorilo

Varnostni pas si pripnite vedno pred vsako vonjo! Sistem varnostnih blazin je zgolj dopolnilo trotoèkovnih varnostnih pasov. V nasprotnem primeru so posledice morebitne nezgode veliko hujše, sila trka Vas utegne celo vreèi iz vozila.

Varnostni pas zadri telo v pravilnem poloaju, ki je pogoj za pravilno uèinkovitost varnostne blazine pri nesreèi.

Poleg e naštetih izjem se sprednja varnostna blazina sovoznika ne sproi, èe je vozilo opremljeno s sistemom zaznavanja zasedenosti sovoznikovega sedea

je sede sovoznika nezaseden ali pa

je na sedeu sovoznika pravilno namešèen Oplov otroški varnostni sede z dvema transponderjema. Sistem zaznavanja zasedenosti sovoznikovega sedea – glejte stran 91. Oplov otroški varnostni sede z dvema transponderjema – glejte stran 96.

in èe

Stranske varnostne blazine

Vozilo s stranskimi varnostnimi blazinami prepozante po napisu stranicah naslonjal sprednjih sedeev.

Sistem stranskih varnostnih blazin sestavljajo:

po en varnostni meh s pirotehniènim

polnilcem v naslonjalu voznikovega

in sovoznikovega sedea,

elektronska kontrolna enota,

stranska senzorja trka,

kontrolna luèka v sistema na instrumentni

plošèi,

sistem zaznavanja zasedenosti

sovoznikovega sedea

kontrolna luèka y v merilniku prevoenih

kilometrov za Oplov otroški varnostni sede

z dvema transponderjema

AIRBAG

na zunanjih

Page 92

88 Sedeži in potniški prostor

Izjema: Sovoznikov sede s sistemom zaznavanja zasedenosti sedea zaseden ali èe na njem ni namešèen Oplov otroški varnostni sede z dvema transponderjema, sistem zaznavanja zasedenosti sedea sovoznika izkljuèi sprednjo in stransko varnostno blazino sovoznika. Sistem zaznavanja zasedenosti sovoznikovega sedea – glejte stran 91. Oplov otroški varnostni sede z dvema transponderjema – glejte stran 96.

; èe sovoznikov sede ni

Sistem stranskih varnostnih blazin se sproi:

v odvisnosti od sile trka,

v odvisnosti od tipa trka,

v razponu naleta, prikazanem na sliki zgoraj na B-stebru med vrati na levi in desni strani vozila,

neodvisno od sistema sprednjih varnostnih blazin.

Pri sproitvi se stranska varnostna blazina napihne v nekaj tisoèinkah sekunde ter tako zavaruje voznika oz. sovoznika (odvisno od strani naleta). To zmanjša tveganost poškodb zgornjega dela telesa pri morebitnem boènem trèenju.

Page 93

Opozorilo

Na obmoèju dosega delovanja varnostnih blazin, torej med naslonjali sedeev in notranjimi stranicami vozila ne sme biti predmetov. Na pokrove in prevleke varnostnih blazin ne polagajte rok ali dlani. Pomembne informacije – stran 93.

Trotoèkovni varnostni pasovi morajo biti vedno pravilno pripeti – glejte stran 78.

Sistem stranskih varnostnih blazin se ne sproi v naslednjih primerih:

pri izkljuèenem kontaktu,

pri èelnem trku,

pri prevraèanju vozila,

pri trku od zadaj,

pri boènem trku izven obmoèja potniške celice.

Poleg e naštetih izjem se sovoznikova stranska varnostna blazina èe je vozilo opremljeno s sistemom zaznavanja zasedenosti sovoznikovega sedea

in èe

je sede sovoznika nezaseden ali pa

ne sproi,

Varnostna blazina za glavo (varnostna zavesa)

Sistem varnostne blazine za glavo prepoznate po napisu

Sistem varnostnih zaves sestavljajo:

z z z

AIRBAG

na vrhu B-stebra.

po ena varnostna blazina s pirotehniènim polnilcem v levem in desnem stropnem okviru,

elektronska kontrolna enota, stranska senzorja trka, kontrolna luèka v sistema na instrumentni

plošèi.

89Sedeži in potniški prostor

Sistem varnostnih zaves (varnostnih blazin za glavo) se sproi:

v odvisnosti od sile trka,

v odvisnosti od tipa trka,

v razponu naleta, prikazanem na sliki

zgoraj na B-stebru med vrati na levi in desni

strani vozila,

skupaj s sistemom stranskih varnostnih

blazin

neodvisno od sistema za zaznavanje

zasedenosti sovoznikovega sedea

neodvisno od sistema sprednjih varnostnih

blazin.

Page 94

90 Sedeži in potniški prostor

Ob sproitvi se varnostni meh za glavo napihne v nekaj tisoèinkah sekunde in tako ublai obmoèje naleta glav potnikov na ustrezni strani vozila (odvisno od strani naleta). S tem se zmanjša nevarnost poškodb glave v primeru boènega trèenja.

Varnostne zavese ne zašèitijo potnikov v tretji sedeni vrsti.

Opozorilo

Na obmèju dosega delovanja varnostnih blazin ne sme biti nobenega predmeta. Na pokrove in prevleke varnostnih blazin ne polagajte rok ali dlani. Pomembne informacije – stran 93.

Trotoèkovni varnostni pasovi morajo biti vedno pravilno pripeti – glejte stran 78.

Sistem varnostnih blazin za glavo se ne sproi v naslednjih primerih:

pri izkljuèenem kontaktu,

pri èelnem trku,

pri prevraèanju vozila,

pri trku od zadaj,

pri boènem trku izven obmoèja potniške celice.

Kontrolna luèka v sistemov varnostnih blazin

Delovanje varnostnih blazin je skupaj s sistemom zategovalnikov varnostnih pasov in sistemom zaznavanja zasedenosti sovoznikovega sedea nadzorom, njihovo delovanje signalizira kontrolna luèka Pri vkljuèitvi kontakta luèka zasveti in ostane prigana še 4 sekunde ter nato ugasne. Èe luèka pri vkljuèitvi kontakta ne zasveti, èe po 4-ih sekundah ne ugasne ali èe zasveti med vonjo, je to znak za motnje v sistemu varnostnih blazin, zategovalnikov pasov in v sistemu zaznavanja zasedenosti sovoznikovega sedea V tem primeru se doloèeni elementi varnostnih sistemov pri morebitnem trèenju ne utegnejo sproiti.

Sproitev varnostnih blazin je oznaèena z neprestanim svetenjem kontrolne luèke

pod elektronskim

na instrumentni plošèi.

– glejte stran 76.

Page 95

Opozorilo

91Sedeži in potniški prostor

Motnje dajte odpraviti. Priporoèamo, da se obrnete na Opel Partnerja.

Samodiagnostika sistema omogoèa hitro odpravitev napak. Na obisku pri Opel Partnerju imejte pri roki identifikacijsko kartico vozila (Car Pass).

Sistem zaznavanja zasedenosti sedeža sovoznika

Sistem izkljuèi sprednjo in stransko3 sovoznikovo varnostno blazino, èe ni zaseden sede sovoznika ali, èe je na sovoznikovem sedeu namešèen Oplov otroški varnostni sede z dvema transponderjema Varnostna blazina za glavo v teh primerih aktivna.

Kontrolna luèka zasedenosti sovoznikovega sedea se nahaja v merilniku prevoenih kilometrov na instrumentni plošèi. Èe po vkljuèitvi kontakta luèka pomeni, da je vozilo opremljeno s sistemom zaznavanja zasedenosti sovoznikovega sedea – glejte naslednjo stran, slika 17117 T.

Èe luèka neprekinjeno, pomeni, da je sistem zaznavanja zasedenosti na sovoznikovem sedeu zaznal Oplov otroški varnostni sede z dvema transponderjema primeru smete na sedeu sovoznika prevaati otroka v otroškem varnostnem sedeu z dvema transponderjema

ostane

sistema zaznavanja

zasveti za 4 sekunde,

sveti po vkljuèitvi kontakta

. Le v tem

Vozila s sistemom zaznavanja zasedenosti sovoznikovega sedea so prepoznavna po nalepki na zunanji stranici sovoznikovega sedea – glejte zgornjo sliko.

Sistem v trenutku zazna Oplov otroški varnostni sede z dvema transponderjema namešèen na sede sovoznika v skladu z navodili. Èe je takšen Oplov otroški sede namešèen na sprednjem sedeu, sta sprednja in stranska varnostna blazina izkljuèeni (deaktivirani). Varnostna blazina za glavo ostane še vedno aktivna. Pozorno spremljajte kontrolno luèko zasedenosti sovoznikovega sedea

sistema zaznavanja

, èe je le-ta

Na sovoznikov sede smete namešèati le Oplov varnostni otroški sede z dvema transponderjema sedeev brez transponderjev je za otroka smrtno nevarna.

Oplov otroški varnostni sede z dvema transponderjema etiketi.

. Uporaba otroških

prepoznate po nalepki oz.

Page 96

92 Sedeži in potniški prostor

Kontrolna luèka y za Oplov otroški varnostni sedež z dvema transponderjema

Takoj po vkljuèitvi kontakta zazana sistem zaznavanja zasedenosti na sovoznikovem sedeu Oplov otroški varnostni sede z dvema transponderjema tudi kontrolna luèka kilometrov na instrumentni plošèi in sveti neprekinjeno.

; v istem trenutku se prige

v števcu prevoenih

Èe kontrolna luèka med vonjo ne sveti, ostaneta sprednja in stranska blazina na strani sovoznika aktivni. Otroku v tem primeru grozi smrtna nevarnost – namestite otroški sede na zadnji sede. Motnje dajte odpraviti. Priporoèamo, da se obrnete na Opel Partnerja.

Èe je prišlo do motenj v delovanju transponderjev ali pa Oplov otroški sede ni pravilno namešèen na sovoznikov sede, kontrolna luèka utripa. Pazite na pravilno namešèanje otroškega varnostnega sedea. Za pravilno namešèanje otroškega sedea z dvema transponderjema priloena navodila za uporabo otroških varnostnih sedeev.

varnostna

preberite

Èe kontrolna luèka ne sveti ali utripa tudi pri pravilno namešèenem otroškem varnostnem sedeu z dvema transponderjema je v sistemu napaka; otroku tedaj grozi smrtna nevarnost. V tem primeru namestite otroški sede na zadnji sede. Motnje dajte odpraviti. Priporoèamo, da se obrnete na Opel Partnerja.

Èe na sovoznikovem sedeu ni Oplovega otroškega varnostnega sedea z dvema transponderjema niti svetiti niti utripati, kajti sicer nista vkljuèeni (aktivni) varnostni blazini sovoznika. Motnje dajte odpraviti. Priporoèamo, da se obrnete na Opel Partnerja.

, ne sme kontrolna luèka

Page 97

93Sedeži in potniški prostor

Opozorilo

Èe je Oplov otroški varnostni sede z dvema transponderjema mora pri vkljuèenem kontaktu svetiti kontrolna luèka sistema v merilniku prevoenih kilometrov.

Èe kontrolna luèka med vonjo ne sveti, ostaneta obe varnostni blazini sovoznika vkljuèeni. Otroku v tem primeru grozi smrtna nevarnost! V tem primeru namestite otroški sede na zadnji sede. Motnje dajte odpraviti. Priporoèamo, da se obrnete na Opel Partnerja.

namešèen po navodilih,

Pomembne informacije

Na obmoèju dosega delovanja varnostnih blazin ne pušèajte nikakršnih predmetov in ne vgrajujte dodatne opreme, sicer utegne priti do resnih telesnih poškodb!

Med prevlekami ter pokrovi varnostnih blazin (napis AIRBAG) in med potniki ne sme biti nikakršnih predmetov – nevarnost poškodb!

Opozorilo

Otroškega varnostnega sedea ali drugih tejih predmetov nikoli ne prevaajte v naroèju – smrtno nevarno!

Obešalne kljuke3 na drajih na stropnem okviru uporabljajte zgolj za obešanje lahkih oblaèil ali obešalnikov. V epih obešenih oblaèil ne pušèajte predmetov – nevarnost poškodb!

Elektronska kontrolna enota sistema varnostnih blazin in zategovalnikov varnostnih pasov se nahaja v sredinski konzoli med sprednjima sedeema. Da bi se izognili motnjam v delovanju sistema, ne odlagajte magnetnih predmetov v bliino sredinske konzole!

Na površino volana, armaturne plošèe,

naslonjal in blazin sprednjih sedeev

ter stropne tapete ne lepite nièesar

in ne prekrivajte z nikakršnimi predmeti!

Za èišèenje volana, armaturne plošèe,

naslonjal in blazin sprednjih sedeev ter

stropne tapete uporabljajte samo suhe krpe

in èistila za potniški prostor. V nobenem

primeru ne uporabljajte agresivnih èistil!

Sprednji sedei smejo biti prevleèeni samo

s prevlekami, ki so odobrene za Vaše vozilo

s sistemom stranskih varnostnih blazin.

Pri namešèanju prevlek pazite, da ne

prekrijete pokrovov varnostnih blazin

na zunanjih stranicah naslonjal sprednjih

sedeev!

Sistemi varnostnih blazin se sproijo

neodvisno eden od drugega in odvisno

od sile in tipa trèenja. Sistema stranskih

varnostnih blazin in varnostnih blazin

za glavo

Vsaka blazina se sproi le enkrat. Sproeno

blazino dajte nemudoma zamenjati.

Priporoèamo, da se obrnete

na Opel Partnerja.

se sproita istoèasno.

Page 98

94 Sedeži in potniški prostor

Hitrost, smer, deformacijske lastnosti vozila in vrsta ovire vplivajo na posledice trèenja in na sproitev varnostnih blazin. Poškodbe in s tem stroški za popravilo vozila niso merodajni kriteriji sproitve varnostnih blazin.

Zamenjava ali predelovanje posameznih komponent sistema varnostnih blazin je prepovedana, zakaj zaradi tega utegne vozlo izgubiti dovoljenje za udelebo vprometu.

Opozorilo

Zaradi nestrokovnega ravnanja utegne priti do neelene sproitve varnostne blazine – nevarnost telesnih poškodb!

Priporoèamo, da demontao volana, armaturne plošèe, vseh prevlek in oblog, tesnil vrat, kljuk in roèic ter sprednjih sedeev opravijo pri Opel Partnerju.

Osebe, laje od 35 kg, naj potujejo samo na zadnjih sedeih. To ne velja za otroke, ki sedijo na Oplovih varnostnih otroških sedeih z dvema transponderjema

V vozilih, opremljenih s sistemom zaznavanja zasedenosti sovoznikovega

sedea polagajte tejih predmetov, sicer pride do odveène sproitve varnostnih blazin sovoznika.

Da bi se izognili motnjam v delovanju sistema za zazanavanje zasedenosti na sovoznikov sede ne namešèajte zašèitnih prevlek ali sedenih blazin!

Pri uporabi Oplovih varnostnih otroških sedeev z dvema transponderjema polagajte nikakršnih predmetov na sede pod otroški sede (npr. plastiène folije, nalepk ali odeje), sicer utegne priti do motenj v delovanju sistema!

, na sovoznikov sede ne

Opozorilo

Otroškega varnostnega sedea ali drugih tejih predmetov nikoli ne prevaajte v naroèju – smrtno nevarno! Pri tovrstnem naèinu prevoza Oplovega otroškega varnostnega sedea z dvema transponderjema zaznavanja zasedenosti sovoznikovega

sedea

se v vozilih s sistemom

ne sproita blazini sovoznika.

Page 99

Uporaba otroških sedežev3 na sovoznikovem sedežu v vozilih s sistemom varnostnih blazin in brez sistema zaznavanja zasedenosti sovoznikovega sedeža

Opozorilo

95Sedeži in potniški prostor

Na sovoznikov sede ne smete namešèati otroškega varnostnega sedea smrtna nevarnost.

. Obstaja

Vozilo z varnostno blazino sovoznika prepoznate po napisu za rokavice in po opozorilni nalepki na stranici armaturne plošèe – slika 17118 A.

AIRBAG

nad predalom

Vozilo s stranskimi varnostnimi blazinami prepoznate po napisu sprednjih sedenih naslonjal.

Sistem za zaznavanje zasedenosti sovoznikovega sedea

AIRBAG

na stranicah

– glejte stran 91.

Page 100

96 Sedeži in potniški prostor

Uporaba otroških sedežev3 na sovoznikovem sedežu v vozilih s sistemom varnostnih blazin in s sistemom zaznavanja zasedenosti sovoznikovega sedeža

Opozorilo

Na sovoznikov sede smete namešèati le Oplov varnostni otroški sede z dvema transponderjema sedeev brez transponderjev je za otroka smrtno nevarna.

Vozila s sistemom zaznavanja zasedenosti sovoznikovega sedea so prepoznavna tudi po nalepki na zunanji stranici sovoznikovega sedea – glejte zgornjo sliko.

. Uporaba otroških

Na prisotnost sistema zaznavanja zasedenosti sovoznikovega sedea opozarja kontrolna luèka prevoenih kilometrov. Èe po vkljuèitvi kontakta luèka pomeni, da je vozilo opremljeno s sistemom zaznavanja zasedenosti sovoznikovega sedea – glejte stran 91.

Sistem zaznavanja zasedenosti sovoznikovega sedea zazna Oplov otroški sede z dvema transponderjema sprednjo in stransko sovoznika. Varnostna blazina za glavo ostane v teh primerih aktivna. Sistem zaznavanja zasedenosti sovoznikovega sedea – glejte stran 91.

v prikazovalniku

zasveti za 4 sekunde,

varnostno blazino

ter izkljuèi

Oplov otroški sede z dvema transponderjema po nalepki na plastièni strani sedea – glejte zgornjo sliko.

prepoznate
