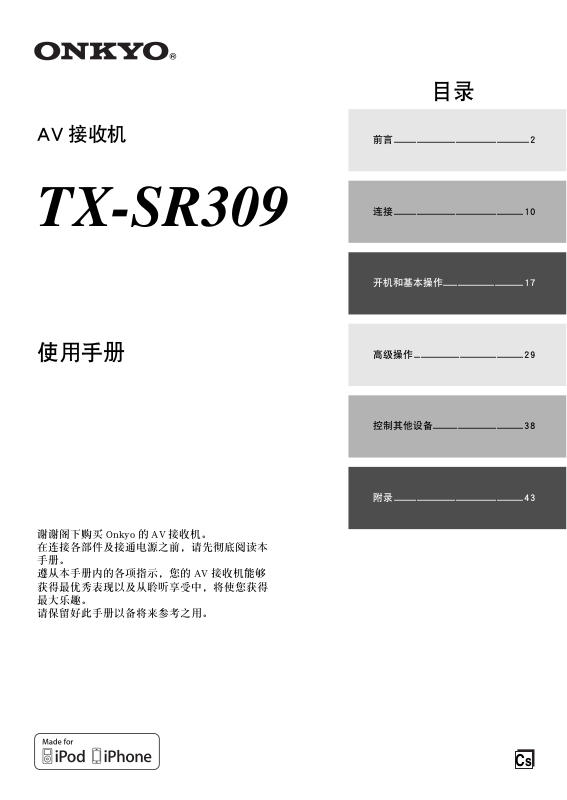

目录

AV 接收机

TX-SR309

使用手册

前言..................................................................2

连接............................................................... 10

开机和基本操作....................................... 17

高级操作 ..................................................... 29

控制其他设备............................................38

谢谢阁下购买 Onkyo 的 AV 接收机。
在连接各部件及接通电源之前，请先彻底阅读本
手册。
遵从本手册内的各项指示，您的 AV 接收机能够
获得最优秀表现以及从聆听享受中，将使您获得
最大乐趣。
请保留好此手册以备将来参考之用。

附录............................................................... 43

C

s

前言

警告：

为减少火灾或电击的危险，不要将设备暴露在雨
中或潮湿的环境中。

注意：

为减少电击的危险，不要取下设备的外壳（或后
盖）。内部没有用户可用的组件。请向合格的技
术服务人员谘询，并寻求帮助。

重要的防护措施

等边三角形内带箭头的闪电指示标识，用于警告
用户在产品内部有非绝缘的危险电压存在，可能
造成电击的危险。

等边三角形内带惊叹号的指示标识，用于警告用
户存在与设备相关的重要的操作与维护〔服务〕
指示信息。

1. 阅读说明。

2. 保存好说明书。

3. 注意所有警告信息。

4. 按照说明进行操作。

5. 不要在靠近水的地方使用本设备。

6. 只能用干布清洁。

7. 不要挡住通风口，根据厂家的指示说明进行安

装。

8. 不要将设备安装在热源附近，如电热炉，散热
片， 炉子，或其他产生热能的设备。

9. 不要忽视带极性指示的插头与接地插头的安全保
护作用，带极性指示的插头有两个插头片，其中
一个比另一个宽。接地插头有两个插头片，和一
个接地的插头。宽插头片与接地插头都是为了您
的安全设计的。如果随机提供的插头无法插入插
座内，请求助于电工更换绝缘插座。

10. 防止踩踏电源线，或特别夹捏插头，方便插头或
从设备接出的连接点。

11. 只使用厂商指定的附件或零件。

12. 只使用厂商指定的或与设备

运输箱警告

一起出售的推车，架子，三
脚架，支架，或桌子。使用
推车时，请小心移动装有设
备的推车，防止从车上跌下
受损。

13. 闪电或长时间不使用时，请
从插座上拔掉设备的插头。

S3125A

14. 请向合格的技术服务人员咨询一切维修的情况，
设备受损时要求提供技术服务，如电源线或插头
损坏，泼溅上液体，有物品坠落到设备上，设备
淋雨或受潮，无法正常工作，或设备坠落。

15. 需要维修服务的损坏
在以下的情况，请拔掉电源，由合格的维修服务

人员进行维修：

A. 电源线或插头已损坏。
B. 物体已掉进或液体已被倒泻入设备。
C. 设备被淋雨。
D. 果设备按照如下指示不能正常操作，只能调整

操作说明中包括的控制功能，因为如果调整不
当可能导致设备损坏，就需要维修技工花费大
量的工作时间将设备恢复到正常的状态。

E. 设备曾被跌过或是外壳已被损毁。
F. 设似乎不能正常操作，或者显示出在性能上有

明显的改变。

16. 固体与液体进入机器
应该小心不要让物体或是液体透过个洞孔倒泻入

外壳。因为可能接触到电流或带电部分，导致火
灾或电击。
该设备不能置于雨淋或水溅之处，也不能将装水
容器，比如花瓶等置于其上。

17. 电池
注意环保，不要随意丢弃用过的废旧电池。

如果设备是内置式安装，如书柜或架子上，请确
保有足够的通风。设备顶端和两侧保持 20cm

（8"）的高度，后面各保持 10cm （4"）的宽度。

设备支架或上方遮板的后边缘应距离后面板或墙
壁 10cm （4"），留出通风散热的空间。
如果设备达到异常的高温，则启动温度保护功
能。
冷却之前，此设备不能工作。

Cs

2

注意事项

1. 音像版权—只允许私人使用，没有经版权所有人

许可的任何音像制品的复制与传播都属违法。

2. 交流电保险丝—安装在本机系列产品中的交流电
保险丝是不针对用户销售的，如果用户无法启动
机器，请与 Onkyo 产品经销商联系。

3. 保养—本机系列产品有时需要用软布擦拭除尘。
如遇到顽固的污渍，可用软布沾取柔和清洁剂的
溶液擦拭。清洁后立刻用干净的布擦拭干净。请
勿使用粘性布，稀释剂，酒精或其他化学溶剂以
免损害罩面漆或造成面板字体脱落。

4. 电源
警告

第一次接通电源之前，请仔细阅读以下说明。
因为各国之间交流电的电压不同，请确认您所在
地区的电压与产品后面板上标明的要求相符

（即：AC230V，50Hz，或 AC120V，60Hz）

电源线插头平时是不连接到交流电源上的。请确
认电源插头是否随时可以使用 （很方便地插
上）。

按[ON/STANDBY] 按钮选择待机模式不会完全
从电源上断开。 如果您打算长期不使用此装置，

请将电源线从 AC 插座上拔下。

5. 预防收听失真
注意

来自耳机和听筒的过分声压会导致声音失真。

6. 电池与散热
警告

电池 （电池包装或电池安装）不要放置在强光暴
晒，火源等过热的地方。

7. 严禁湿手触摸机器—湿手状态下，严禁接触机器
或机器的电源连接线。如有水或其他液体进入机
器，请与 Onkyo 的经销商联系进行检修。

8. 搬运注意事项

• 如需要运输设备，请使用原包装材料，按照购

买时的包装方式进行包装。

• 不要将橡胶或塑料物品搁置在设备上时间过久，

因为可能会在设备外壳上留下印记。

• 超长时间使用时，设备的顶部和后部面板会发

热，属于正常情况。

• 如果长时间不使用设备，再次开机时可能会工

作不正常，请保证定期使用。

Cs

3

附件

确认您已收到以下附件：

室内 FM 天线 （➔ 16 页）
AM 回圈天线 （➔ 16 页）
扬声器连线标签 （➔ 11 页）
遥控器 (RC-799M）和两节电池 (AA/R6）（➔ 4 页）

（中国机型注意事项： 本机遥控器不附带电池。）

*

在目录和包装上，产品名称后面的字母代表颜色。 无论何
种颜色，规格和操作方式都是相同的。

■ 安装电池

注意

• 如果遥控器功能不正

常，请尝试更换电池。

• 不要将新旧电池或不

同种类的电池混用。

• 如果打算长期不使用

遥控器，请将电池取
出，以免因泄漏或腐
蚀而造成损坏。

• 应尽快取出过期的电池，以免因泄漏或腐蚀而造成损坏。

■ 对准遥控器

如下所示，使用遥控器时，应将其对准 AV 接收机的
遥控感应器。

电池 (AA/R6)

遥控感应器

AV 接收机

约5 m

Cs

4

目录

前言

重要的防护措施 ........................................................................................ 2

注意事项.......................................................................................................3

附件 ................................................................................................................ 4

功能 ................................................................................................................ 6

前面板和后面板 ........................................................................................ 7

前面板............................................................................ 7

显示屏............................................................................ 8

后面板............................................................................ 8

遥控器............................................................................................................ 9

控制 AV 接收机.............................................................. 9

连接

连接 AV 接收机 .......................................................................................10

连接扬声器................................................................... 10

关于 AV 连接................................................................ 12

将设备与 HDMI 连接..................................................... 13

连接您的设备 ............................................................... 14

连接 Onkyo u 设备..................................................... 15

连接录制设备 ............................................................... 15

安装天线 ...................................................................... 16

连接电源线................................................................... 16

开机和基本操作

开启 / 关闭 AV 接收机..........................................................................17

开机 ............................................................................. 17

关闭 ............................................................................. 17

播放 ..............................................................................................................18

播放所连接的设备 ........................................................18

控制 USB 装置的内容.................................................... 18

理解显示屏上的图标 .................................................... 19

通过 USB 播放 iPod/iPhone............................................ 19

播放 USB 装置 .............................................................. 20

聆听 AM/FM 广播.......................................................... 20

使用基础功能 ...........................................................................................23

使用聆听模式 ............................................................... 23

使用主菜单................................................................... 26

选择扬声器 A 和 B........................................................26

使用睡眠定时器 ........................................................... 26

设置显示屏亮度 ........................................................... 27

显示源信息................................................................... 27

更改输入显示 ............................................................... 27

使用 Music Optimizer.................................................... 27

静音 AV 接收机............................................................ 28

使用耳机 ...................................................................... 28

录制 ............................................................................. 28

高级操作

高级设置 .................................................................................................... 29

屏幕设置菜单 ............................................................... 29

设置菜单的一般程序 .................................................... 29

HDMI Input （HDMI 输入）........................................... 30

Component （色差视频输出）........................................ 30

Digital Audio （数据音频输出）.................................... 30

Sp Config （扬声器配置）............................................. 31

Sp Distance （扬声器距离）.......................................... 31

Level Cal （音量校准）................................................. 32

Audio Adjust （音频调节）........................................... 32

Source Setup （输入源设置）......................................... 33

Hardware （硬件）........................................................ 34

HDMI Setup （HDMI 设置）........................................... 35

使用音频设置 ............................................................... 36

控制其他设备

通过 Onkyo 基座播放 iPod/iPhone...................................................38

使用 Onkyo 基座 ........................................................... 38

控制 iPod/iPhone........................................................... 38

控制其他 Onkyo 设备 ............................................................................40

预编程的遥控编码 ........................................................40

输入遥控编码 ............................................................... 40

经由 u 连接的 Onkyo 设备遥控编码........................... 40

重置 REMOTE MODE 按钮............................................. 41

重置遥控器................................................................... 41

控制其他设备 ............................................................... 41

附录

故障排除 .................................................................................................... 43

连接提示和视频信号路径 .................................................................. 47

USB 功能 .................................................................................................... 48

关于 HDMI .................................................................................................49

使用一个 RIHD 兼容电视、播放机或录像机 ............................. 50

规格..............................................................................................................52

若要将 AV 接收机重置为出厂预设值，请打开电
源，在按住 VCR/DVR 的同时，按

8 ON/STANDBY （➔ 43 页）。

Cs

5

功能

放大器

• 100W/ 声道 @ 6 ohms (IEC)

• 120W/ 声道 @ 6 ohms (JEITA)

• 最佳增益音量电路

• H.C.P.S. （大电流电源）超大功率变压器

处理

• HDMI （音频回传通道、3D、DeepColor、

x.v.Color
DTS-HD 高分辨率音频、Dolby TrueHD
Digital Plus、DSD 和 Multi-CH PCM）

• 无标度配置

• A-Form 聆听模式记忆

• 直通模式

• 用于压缩数字音乐文件的 Music Optimizer

• 192kHz/24-bit D/A 转换器

• 强大、高精度的 32 位处理 DSP

连接

• 3个HDMI*5输入端和 1 个 HDMI 输出端

• 用于系统控制的 Onkyo p

• 3 个数字输入端 （2 个光纤 /1 个同轴）

• 色差视频切换 （2 个输入端 /1 个输出端）

• 前面板USB输入用于记忆装置和iPod

其他

• 40 FM/AM 预设

• 交叉调整

(40/50/60/70/80/90/100/120/150/200 Hz)

• A/V 同步控制功能 （高达 400 ms）

• 自动待机功能

• 通过 HDMI 的屏幕显示

*1

、Lip Sync、DTS*2-HD Master Audio、

*3

、Dolby

®

/iPhone®型号

*1

“x.v.Color” 为 Sony Corporation 公司的商标。

*2

按照美国专利号：
5,978,762 ； 6,226,616 ； 6,487,535 ； 7,212,872 ；
7,333,929 ； 7,392,195 ； 7,272,567
国及全球其他专利授权许可制造。 DTS、DTS-HD 和标志
是注册商标，DTS-HD Master Audio 和 DTS 徽标是 DTS,
Inc. 公司的商标，产品包含软件。
© DTS, Inc. 保留所有权利。

*3

Dolby Laboratories 授权制造。 Dolby、Pro Logic 和双 D
符号为 Dolby Laboratories 的商标。

*4

Music Optimizer是 Onkyo Corporation 公司的商标。

*5

“HDMI、HDMI 标志和 High-Definition Multimedia

*4

*6

Interface 是 HDMI Licensing LLC 在美国及其他国家的商
标或注册商标。”

*6

iPhone、iPod、iPod classic、iPod nano、iPod shuffle 和
iPod touch 是 Apple Inc. 在美国及其他国家的注册商标。

“Made for iPod”和 “Made for iPhone” 表示一个电子附

件是专为分别连接 iPod 或 iPhone 而设计并且经开发者认
证符合 Apple 性能标准。 Apple 不对此装置的操作或其符
合安全和法规标准负责。
请注意，使用此 iPod 或 iPhone 附件可能影响无线性能。

5,451,942 ； 5,956,674 ； 5,974,380 ；

以及颁发或申请的美

Cs

6

前面板和后面板

前面板

a

括弧内的页码为各项主要说明的位置。

a 8 ON/STANDBY 按钮 (17)
b HDMI THRU 指示灯 (35）
c SPEAKERS A 和 B 按钮 (26)
d 遥控感应器 (4)
e LISTENING MODE 按钮 (23)
f 显示屏 (8)
g RT/PTY/TP 按钮 (22)
h MEMORY 按钮 (21)
i TUNING MODE 按钮 (20)
j DISPLAY 按钮 (27)
k SETUP 按钮 (29)

bcd

p

egfhijklmn

qo

rs

l TUNING、 PRESET （20 至 21）、箭头和

ENTER 按钮

m RETURN 按钮
n MASTER VOLUME 控制 (18)
o MUSIC OPTIMIZER （音调）按钮 (27， 37）
p PHONES 接口 (28）
q TONE 和音调按钮 (36）
r 输入选择器按钮 (18）
s AUX INPUT AUDIO 和 VIDEO 接口 (14， 28)
t USB 端口 (14)

t

Cs

7

显示屏

bcaef

如需详细信息，请按照括号中指示的页码查询。

a A 和 B 扬声器指示灯 (26)
b 音频输入指示灯

c 聆听模式和格式指示灯 (23， 27)
d 调谐指示灯 (20)

后面板

ab c

d

e RDS 指示灯 (21)
f SLEEP 指示灯 (26)
g MUTING 指示灯 (28)
h 信息区

e

f

d

g

h

g

h

a DIGITAL IN COAXIAL 和 OPTICAL 接口
b COMPONENT VIDEO IN 和 OUT 接口
c HDMI IN 和 OUT 接口
d FM ANTENNA 接口和 AM ANTENNA 端子
e SUBWOOFER PRE OUT 接口
f SPEAKERS 端子

(FRONT A、 CENTER、 SURROUND、
FRONT B)

g 电源线

Cs

ij

8

h u REMOTE CONTROL 接口
i 复合视频和模拟音频接口

(BD/DVD IN、 VCR/DVR IN 和 OUT、
CBL/SAT IN、 GAME IN、 TV/CD IN)

j MONITOR OUT V 接口

有关连接的内容，请参见 “连接 AV 接收机”

（➔ 10 页至 16 页）。

遥控器

控制 AV 接收机

a

b

c

d
e

a

f

i

c

j

k

d

l

m

如果要控制 AV 接收机，按 RECEIVER 选择接收模
式。
也可以使用遥控器来控制 Onkyo 蓝光光盘 /DVD 播

放机、CD 播放机以及其他设备。
更多详情请参见 “输入遥控编码”（➔ 40 页）。

如需详细信息，请按照括号中指示的页码查询。

a 8 按钮 (17)
b REMOTE MODE/INPUT SELECTOR （遥控

模式 / 输入选择器）按钮 （18， 40 至 41）

c TONE、 + 和 – 按钮 (36)
d SP A/B 按钮 (26)
e 箭头 q/w/e/r 和 ENTER 按钮
f SETUP 按钮 (29)
g LISTENING MODE 按钮 (23)
h DIMMER 按钮 (27)
i DISPLAY 按钮 (27)
j MUTING 按钮 (28)
k VOL q/w 按钮 (18)
l RETURN 按钮
m HOME 按钮 (26)
n SLEEP 按钮 (26)

g

h

b

e

n

■ 控制调谐器

若要控制 AV 接收机的调谐器，按 AM 或 FM。

a 箭头 q/w 按钮 (20)
b D.TUN 按钮 (21)
c DISPLAY 按钮 (21)
d CH +/– 按钮 (21)
e 数字按钮 (21)

Cs

9

连接

连接 AV 接收机

连接扬声器

连接扬声器连线

下图显示哪只扬声器应接至每对端子。

环绕右

前置右 B 前置左 B 前置左 A前置右 A 中央

扬声器 A扬声器 B

环绕左

■ 推进式扬声器端子

如图所示，自扬声器连线末端剥开 10 至 12 mm 长的绝缘层，并
将裸线扭紧。

Cs

10

10 至 12 mm

扬声器配置

下表显示根据扬声器的数量所应使用的声道。
无论使用多少个扬声器，建议使用一只有源重低音扬

声器，以便感受真正有力浑厚的低音效果。
为获得最佳环绕声效果，必须手动设置扬声器

（➔ 31 页）。

声道数 2345

前置扬声器
中置扬声器
环绕扬声器

✔✔✔✔

✔✔

✔✔

贴上扬声器连线标签

扬声器端子是色码标示的，以便于标识。

扬声器 颜色

前置左扬声器 白色
前置右扬声器 红色
中央 绿色
环绕左 蓝色
环绕右 灰色

随附的扬声器连线标签同样采用色码标示，应依据上
表将其粘贴在每个扬声器连线的正极 (+) 一端。 然后
所要做的就是将每个标签的颜色与对应的扬声器端子
进行匹配。

• 不要在各扬声器端子上配接一条以上的电缆。 否则
可能会损坏 AV 接收机。

• 不要将一只扬声器连接到数个端子。

扬声器连接注意事项

连接扬声器前请阅读下列内容：

• 您可以连接阻抗介于 6 ohms 和 16 ohms 之间的扬声
器。 若使用较低阻抗的扬声器，并长时间在高音量

下使用放大器，内置的功放保护电路可能启动。

• 在进行任何连接前，应将电源线从墙壁插座上断
开。

• 请阅读扬声器随附的使用手册。

•

应特别注意扬声器的配线极性。 也就是说，将正极
(+) 端子接到正极 (+) 端子，负极 (-) 端子接到负极 (-)

端子。 如果连接不当，声音将产生异相，听起来不自
然。

• 过长或很细的扬声器连线可能影响音质，应予以避
免。

• 注意不要造成正、负极线缆短路。 否则可能会损坏
AV 接收机。

• 确保线缆的金属芯没有触及 AV 接收机的后面板。 否
则可能会损坏 AV 接收机。

使用有源重低音扬声器

为了找到一个最好的位置来放置您的重低音扬声器，
当播放低音效果良好的电影或音乐时，请试着将您的
重低音扬声器放置在房间里的各个位置，并选择一个
效果最令您满意的位置进行放置。

提示

• 如果重低音扬声器尚未通电且正在使用外部放大器，应将
重低音扬声器前级输出接口连接到放大器上的输入端。

LINE INPUT

LINE INPUT

有源重低音扬声器

角落位置

墙面的 1/3 处

Cs

11

关于 AV 连接

与 AV 设备连接的图像

HDMI 电缆线 其他电缆

: 视频和音频

: 视频
: 音频

AV 接收机AV 接收机

电视机、投影机等

蓝光光盘 /

DVD 播放机

游戏主机

电视机、投影机等

蓝光光盘 /

DVD 播放机

• 在连接 AV 设备之前，请阅读 AV 设备随附的使用手册。

• 在完成连接并再次检查所有的 AV 连接之前，不要接上电源。

• 将插头插到底，以获得最好的连接效果 （松动的连接会产生噪音或故障）。

• 若要防止干扰，应将音视频电缆远离电源线和扬声器连线。

AV 电缆和接口

信号 电缆 接口 说明

视频和音频 HDMI HDMI 连接可以传输数字视频和音频信号。

HDMI

游戏主机

正确！

错误！

视频 色差视频 色差视频可分离亮度 （Y）与色差信号 （P

复合视频 复合视频通常用于电视机、VCR 及其他视频设备。

音频 光纤数字音频 可使用光纤数字连接，感受 PCM

Y

P

PR

绿色

B

蓝色

以提供最佳图像 （某些电视机制造商标示其色差视频
插座的方式略有不同）。

红色

V

黄色

*

OPTICAL

、Dolby Digital 或

B、PR），

DTS 等数字音响的效果。 音质与同轴连接的音质相
同。

同轴数字音频 可使用同轴数字连接，感受 PCM

橙色

DTS 等数字音响的效果。 音质与光纤连接的音质相

*

、Dolby Digital 或

同。

模拟音频

（RCA）

*

PCM 输入信号可用的采样率为 32/44.1/48/88.2/96 kHz。 在 HDMI 连接中，甚至 176.4/192 kHz 也会有效。

L

白色

R

红色

模拟音频连接 (RCA) 可以传输模拟音频。

注意

• AV 接收机不支持 SCART 插头。

• AV 接收机的光纤数字插孔设有往返护盖，插入光纤接口时，护盖打开，取下插头时，护盖关闭。 将插头一直插到底。

注意

• 为避免护盖受损，在插入和拔出插头时，应保持光纤插头平直。

Cs

12

将设备与 HDMI 连接

游戏主机

卫星电视 / 有线电视机顶盒等 蓝光光盘 /DVD 播放机

电视机、投影机等

将设备连接到适当的接口。 默认输入分配如下。

✔：输入分配可以更改 （➔ 30 页）。

接口 设备 可分配

输入 HDMI IN1 蓝光光盘 /DVD 播放机

HDMI IN2 卫星电视 / 有线电视机顶盒等
HDMI IN3 游戏主机

输出 HDMI OUT 电视机、投影机等

✔

✔

✔

还可参见：

•“连接提示和视频信号路径”（➔ 47 页）

•“关于 HDMI”（➔ 49 页）

•“使用一个 RIHD 兼容电视、播放机或录像机”（➔ 50 页）

■ 音频回传通道 (ARC) 功能

音频回传通道 (ARC) 功能可使带有 HDMI 的电视机将音频流发送到 AV 接收机的 HDMI OUT （➔ 35 页）。

• 若要使用 ARC 功能，必须选择 TV/CD 输入选择器，且您的电视机必须支持 ARC 功能并且“HDMI Ctrl(RIHD)”
要设置为 “On”（➔ 35 页）。

提示

• 通过电视机扬声器聆听 HDMI IN 接口接收的音频：
– 对于 p 兼容的电视机 , 将 “HDMI Ctrl(RIHD)”设为 “On”。
– 当电视机不兼容 p 或“HDMI Ctrl(RIHD)”设为 “Off”时，将 “Audio TV Out”设为 “On”（ ➔ 35 页）。
– 将蓝光光盘 /DVD 播放机的 HDMI 音频输出设为 PCM。
– 若要通过 AV 接收机聆听电视音频，请参见 “连接您的设备”（➔ 14 页）。

注意

• 通过 AV 接收机聆听 HDMI 设备时，应设置 HDMI 设备以便可以在电视屏幕上看到其视频（在电视上选择连接到 AV 接收机的
HDMI 设备的输入端）。 如果电视机电源关闭或电视机设为其他输入源，可能会使 AV 接收机没有声音或者声音被切断。

• 当“Audio TV Out”设为 “On”（ ➔ 35 页）以聆听电视机扬声器输出的声音时，通过控制 AV 接收机的音量，声音也会从
AV 接收机的扬声器输出。 当
声音时，通过控制 AV 接收机的音量，AV 接收机的扬声器将会在电视机的扬声器静音时输出声音。 若要停止 AV 接收机的

扬声器的声音输出，应更改设置，更改电视机设置或调低 AV 接收机的音量。

“HDMI Ctrl(RIHD)”设为 “On”（➔ 35 页）以聆听 p 兼容的电视机的扬声器输出的

Cs

13

连接您的设备

仅在与 HDMI OUT 连接的电视机上出现屏幕设置菜单。 如果电视机与 MONITOR OUT V 或 COMPONENT
VIDEO OUT 连接，可在更改设置时使用 AV 接收机显示。

A CB

ED F

将设备连接到适当的接口。 默认输入分配如下。

✔：输入分配可以更改 （➔ 30 页）。

编号 接口 设备 可分配

A AUX INPUT VIDEO 摄像机等

AUDIO L/R

B USB, AUX INPUT VIDEO
C USB
D DIGITAL IN OPTICAL 1 (GAME) 游戏主机

E COMPONENT

F MONITOR OUT 电视机、投影机等

*2

VIDEO

BD/DVD IN 蓝光光盘 /DVD 播放机
VCR/DVR IN VCR、DVD 录像机 / 数字视频录像机、RI 基座
CBL/SAT IN 卫星电视 / 有线电视机顶盒等
GAME IN 游戏主机、RI 基座
TV/CD IN 电视、CD 播放器、磁带式录音机、MD、

*1

2 (TV/CD) 电视机、CD 播放机
COAXIAL (BD/DVD) 蓝光光盘 /DVD 播放机
IN 1 (BD/DVD) 蓝光光盘 /DVD 播放机、RI 基座等
IN 2 (CBL/SAT) 卫星电视 / 有线电视机顶盒、RI 基座等
OUT 电视机、投影机等

iPod/iPhone （视频播放）
iPod、iPhone、MP3 播放器、USB 闪存驱动器

*3

CD-R、唱机

、RI 基座

✔

✔

✔

✔

✔

*1

当选定 USB 输入时，您可以从 AUX INPUT VIDEO 接口输入视频信号。 来自 AUX INPUT VIDEO 的视频信号输入将从
MONITOR OUT 接口输出。

*2

请勿连接 AV 接收机的 USB 端口到您计算机上的 USB 端口。 您计算机上的音乐无法通过 AV 接收机以此方式播放。

*3

连接内置唱机前置放大器的唱机 (MM)。如果您的唱机 (MM) 没有内置放大器，您需要市售的唱机前置放大器。
若您的唱机带有动圈 （MC）式唱针，则需要一个市售的 MC 前置放大器或 MC 变压器以及唱机前置放大器。 详情请参阅
唱机的使用手册。

• 通过连接 D，您可以享受 Dolby Digital 和 DTS 的音效。

• 如果您的蓝光光盘 /DVD 播放机设有主立体声输出端和多声道输出端，务必使用连接

■ 如何录制视频

关于视频录制连接，请参见 “录制”（➔ 28 页）。

Cs

14

F 连接主立体声输出端。

连接 Onkyo u设备

确保使用模拟音频电缆连接每个 Onkyo 设备

1

（连接示例中的连接 F）（ ➔ 14 页）。

完成 u 的连接 （参见图示）。

2

如果您使用 RI 基座或磁带式录音机，应更改输

3

入显示 （➔ 27 页）。

通过 u （远程交互），您可以使用以下的特殊功
能：

■ 系统开启 / 自动开机

当您在通过 u 连接的设备上开始播放时，如果
AV 接收机处于待机状态，它将自动开启并选择该
设备作为输入源。

■ 直接更改

当通过 u 连接的视听设备开始播放时，AV 接收
机自动选择视听设备作为输入源。

■ 遥控器

您可以使用 AV 接收机的遥控器来控制其他与 u
兼容的 Onkyo 设备，将遥控器对准 AV 接收机上的
遥控感应器而不是该设备。 首先您必须输入正确的
遥控器编码 （➔ 40 页）。

LR

ANALOG

例如：CD 播放机

例如：DVD 播放机

注意

• 只限使用 u 电缆进行 u 连接。u 电缆随 Onkyo 播放机

（DVD、CD 等）一同提供。

• 某些设备设有两个 u 接口。 您可以将任一接口连接到 AV
接收机。 另一个接口用于连接其他与 u 兼容的设备。

• 只能将 Onkyo 设备连接到u接口。 连接其他厂商的设备可
能会导致故障。

• 某些设备可能不支持所有的 u 功能。 请参阅随其他Onkyo
设备一同提供的使用手册。

AUDIO OUT

ANALOG

AUDIO OUT

LR

连接录制设备

关于录制，请参见 “录制”（➔ 28 页）。

LR

AUDI O

IN

VCR、DVD 录像机、

磁带式录音机、

CDR、MD 录像机等

VIDEO

IN

注意

• AV 接收机必须开启以便进行录制。 当本机处于待机状态
时，无法进行录制。

• 若要直接从电视机上录制，或不经过 AV 接收机将 VCR 播放
中的信号传到 VCR 来进行录制，应将电视机 /VCR 音视频

输出端直接连接到录制 VCR 的音视频输入端。 详情请参见
您的电视机和 VCR 随附的手册。

• 连接到复合视频输入端的视频信号只能经由复合视频输出
端进行录制。 如果电视机 /VCR 连接到复合视频输入端，

必须将录制的 VCR 连接到复合视频输出端。

• 无法录制环绕声音效与 DSP 聆听模式。

• 不能刻录版权保护的蓝光磁盘和 DVD。

• 无法录制连接到数字输入端上的输入源。 只能录制模拟输

入信号。

• DTS 信号将会录制成噪音，因此请勿尝试以模拟方式录制
DTS CD 或 LD。

Cs

15

安装天线

此节介绍如何安装随附的室内 FM 天线和 AM 回圈天线。
如果没有安装任何天线，AV 接收机将无法接收任何电台信号，因此必须安装天线才可使用调谐器。

注意

• 使用图钉时要多加小心，以免受伤。

将插头完全插入接口。

推入 插入线缆 松开

安装 AM 回圈天线

图钉等

室内 FM 天线 （随附）AM 回圈天线 （随附）

注意

• AV 接收机准备完毕后，您需要调至某个电台，然后调整天线的位置，以获得最佳的接收效果。

• 尽可能将 AM 回圈天线远离 AV 接收机、电视机、扬声器连线以及电源线。

提示

• 如果使用随附的室内 FM 天线无法获得良好的接收效果，可尝试使用市售的室外 FM 天线。

• 如果使用随附的室内 AM 回圈天线无法获得良好的接收效果，可尝试使用市售的室外 AM 天线。

连接电源线

将电源线插头插入 AC 电源插座。

1

注意

• 连接电源线之前要先将所有扬声器和 AV 组件连接
好。

• 打开 AV 接收机时可能会造成一股短暂的电涌，可能会对相
同电路上的其他电器设备造成干扰。 如果有这种问题，请

将 AV 接收机连接到不同的分支电路上。

Cs

16

开机和基本操作

开启 / 关闭 AV 接收机

8ON/STANDBY

开机

8

RECEIVER

在前面板上按 8 ON/STANDBY。

1

或

按 RECEIVER，接着在遥控器上按 8。

AV 接收机开启，显示屏亮起。

关闭

在前面板上按 8 ON/STANDBY。

1

或

按 RECEIVER，接着在遥控器上按 8。

AV 接收机将会进入待机模式。 为避免开启 AV 接收机时突然发出很高的声响，务必在关机前将音量调
小。

提示

• 关于电源管理设置，请参见 “自动待机”（➔ 34 页）。

Cs

17
