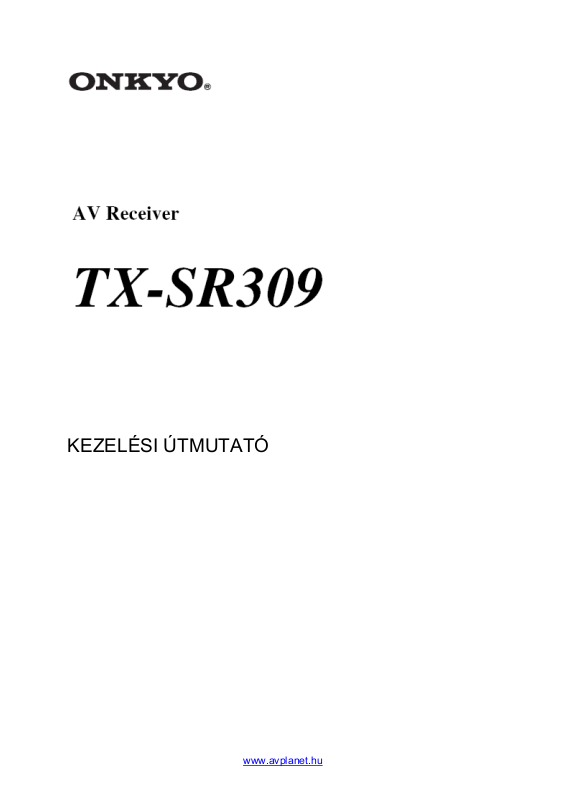

KEZELÉSI ÚTMUTATÓ

www.avplanet.hu

2

Figyelmeztetések:

• A kezelési útmutatót olvassa el teljes terjedelmében, és a készüléket csak az
abban ismertetett módokon üzemeltesse. Bármilyen más mód a készülék
meghibásodását okozhatja, és az ilyen jellegű meghibásodásokra nem terjed ki a
jótállás !

• A készülék burkolatának eltávolítása tilos és életveszélyes ! Rendellenes
üzemelés esetén a hiba keresésével ne fáradjon, forduljon bizalommal a
területileg illetékes szakszervízhez.

• Óvja a készüléket a burkolat alá jutó nedvességtől. Ha nedvesség került a
burkolat alá, azonnal feszültség mentesítse a készüléket a hálózati csatlakozó fali
aljzatból való kihúzásával.

• A készülék üzemelés közben melegszik, ezért tilos a szellőző nyílásokat letakarni,
illetve olyan helyen kell üzemeltetni, amely a saját szellőzést nem gátolja. Tilos
például szűk, zárt szekrényben, vagy állványban használni. A fedlap felett
minimálisan 20 cm , az oldal lapok mellett minimálisan 10 cm szabad helyet
biztosítson.

• A készüléket tilos kültéren üzemeltetni ! Óvja a készüléket az időjárás hatásaitól.

• Nedves, piszkos helyen tilos a készülék üzemeltetése.

• Óvja a be és kimeneteket a rövidzárlattól ! Óvja a hangszóró kimeneteket a

túlterheléstől !

• Stabil, kemény felületű helyen üzemeltesse a készüléket.

• Hibás készüléket tilos üzemeltetni !

• Sérült burkolattal, vagy sérült szigetelésű hálózati kábellel tilos a készüléket

üzemeltetni !

• A hálózati kábel toldása tilos !

• Csak a gyártó által jóváhagyott tartozékokkal, és kiegészítőkkel üzemeltesse a

készüléket.

• Tilos a készüléket szakszerűtlenül, ipari módon, vagy kereskedelmi célokból
használni. A felsorolt tevékenységek bármelyike a jótállás megvonását vonja
maga után.

• A készülék rendelkezik CE forgalomba
hozatali engedéllyel.

• Ne üzemeltesse a készüléket CD, vagy
DVD lejátszó közvetlen közelében.

• Ne tegyen semmiféle tárgyat a készülék
tetejére.

• Óvja a készüléket, és a tartozékokat a
sérüléstől.

Speciális hanganyagok:

Vannak olyan hanganyagok, amelyek képesek meghibásodást okozni az erősítőben,
illetve a hangfal készletben. Ezek általában tesztlemezek, amelyeken figyelmeztető
feliratok is vannak erre vonatkozóan. Jelentősen csökkentse a hangerősséget ilyen
hanganyagok hallgatásakor (jelölések: Basskiller, Megabass, stb).

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

3

Torz hangfelvétel, vagy túlvezérelt felvétel, illetve túl nagy jel a bemeneten (bemenet
túlvezérlés) is meghibásodást okozhat. Ha torz hangot hall a hangszóró rendszerből,
azonnal csökkentse a hangerősséget.
A mikrofon gerjedése is képes a magas sugárzók szétégetésére. Az extrém hangszín
és hangerő beállítások is meghibásodást okozhatnak a rendszerben!

Tisztelt Vásárló !

Feleslegessé vált elektromos és elektronikus készülékek hulladékként való
eltávolítása

Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a termékeket
ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai
hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termékének
helyes kezelésével megelőzi a környezet és az emberi egészség károsodását, mely
bekövetkezhetne, ha nem követi a hulladék kezelés helyes módját. Az anyagok
újrahasznosítása segít a természeti erőforrások megőrzésében. A termék
újrahasznosítása érdekében további információért forduljon a lakhelyén az
illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez,
ahol a terméket megvásárolta. A mellékelt tartozékok köre a modelltől függ.

Memória megőrzés funkció:

A készülék elem nélküli memória tárolási rendszert alkalmaz. A memória a tárolt
adókat, és az egyéb beállításokat képes megőrizni áramszünet, illetve néhány hétig
tartó feszültségmentes állapotban is. Az időtartam a körülményektől függ. A beépített
memória megőrzést biztosító áramkör töltődni kezd, amint az erősítőt a hálózathoz
csatlakoztatta. A feltöltődéshez kb 3-4 óra elegendő.

Nagyon fontos figyelmeztetés:

A készülék képes akkora hangerősség előállítására, amely már a hallást tartósan
károsíthatja. Mindig csökkentse a hangerősséget addig, hogy a környezete
figyelmeztető zajai eljussanak Önhöz.

HDMI 1.4 ARC, 3D kompatibilitással:

A készülék megfelel a HDMI 1.4 rendszer követelményeknek ARC-Audio Return
Channel, és 3D + 1.3a kompatibilitások( Deep Color, x.v.Color, LypSync, DTS-

Tartozékok:

A tartozékok meglétét még a vásárlás helyén ellenőrizze, mert utólagos pótlásuk
csak térítés ellenében lehetséges. A tartozékokra nem terjed ki a jótállás !

Távvezérlő 2 db 1,5V-os rúdelemmel
Hangszóró kábel jelölő matricák
Beltéri FM antenna
Beltéri AM antenna

Elemcsere a távvezérlőben:

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

4

A fedél nyíllal jelzett irányú elmozdításával távolítsa el az elemtartó fedelét.

Töltsön be két egyforma típusú, jó minőségű szárazelemet az elemtartóba az ábra
szerint. Ügyeljen a helyes polaritásra.
Ha a hatásos távolság csökkenni kezd, az elemek cseréje szükséges rövidesen.
A gyenge minőségű elemekből kifolyt elektrolit maró hatására visszavezethető
meghibásodásokra nem terjed ki a jótállás !

Óvja a távvezérlőt a mechanikus sérülésektől, és a burkolat alá jutó nedvességtől,
mert ezekre visszavezethető meghibásodásokra nem terjed ki a jótállás !

A használt elemeket tilos a háztartási hulladék közé keverni, mert erősen szennyezik
a környezetet ! Csak a kijelölt gyűjtőkbe dobva szabaduljon meg a használt
elemektől!

A hatásos távolság jó állapotú
elemek esetén kb 5 méter,
irányszög kb 30 fok.
Fordítsa a távvezérlőt az ábrán
távvezérlő vevő jelzésű érzékelő
felé használatkor.

Megjegyzés:

• Ha a távvezérlőt másik berendezés vezérlése módban alkalmazza RI csatlakozás
kiépítése nélkül, akkor a vezérelni kívánt berendezés felé kell fordítania használat
közben.

• Ha másik Onkyo berendezést vezérel a távvezérlővel RI csatlakozás kiépítése
mellett (vagy RIHD kompatibilis HDMI csatlakozást alkalmaz), a távvezérlőt az
Onkyo erősítő felé fordítsa használat során

• A távvezérlés kódokat a gyártó honlapról töltheti le, vagy jelenítheti meg az
internet kapcsolaton keresztül. Ha nincs internet előfizetése, kérjük a vásárlás
helyén jelezze, és nyomtatott formában is átadjuk Önnek a vezérlés kódszámokat

A két logo azt jelöli, hogy a készüléket az
érvényben lévő aktuális Apple
fejlesztésekkel alkalmazhatja. Mivel a
fejlesztés folyamatos, a gyártó nem
garantálhatja, hogy minden verziót támogat
a készülék napjainkban, és a jövőben.

Kezelőelemek:

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

5

1. STANDBY/ON gomb. A gomb megnyomásával kapcsolhatja be az erősítőt,

ismételt megnyomásával visszakapcsolhatja készenlétre az erősítőt.

2. HDMI THRU kijelzés

3. SPAEKERS A és B gombok

4. Távvezérlő vevő érzékelője

5. Hallgatási mód gombok

6. Kijelző

7. RT/PTY/TP gomb

8. MEMORY gomb

9. Hangolás üzemmód választó gomb

10. DISPLAY gomb

11. SETUP gomb

12. Cursor, hangolás/program léptetés és ENTER gombok.

13. RETURN gomb. Egy menüszinttel feljebb lépés a menüben

14. Master hangerő szabályzó gomb

15. MUSIC OPTIMEZER gomb

16. Fejhallgató kimenet

17. TONE LEVEL, és TONE gombok

18. Bemenetválasztó gombok

19. AUX bemenet LINE IN

20. USB port

A kijelző:

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

6

1. A és B hangfal kimenet kijelzések

2. AUDIO bemenet kijelzések

3. Hangformátumok

4. Hangolás kijelzés

5. RDS kijelzés

6. SLEEP kijelzés

7. MUTING kijelzés

8. Szöveges kijelzés rész

A hátlap csatlakozásai:

1. Digitális koaxiális, és optikai bemenetek

2. COMPONENT video bemenetek és kimenet

3. HDMI bemenetek és kimenet

4. FM és AM antenna bemenet

5. PRE OUT SUBWOOFER aktív mélysugárzó

kimenet

6. Hangfal kimenetek

7. Hálózati kábel

8. RI távvezérlő csatlakozás

9. Kompozit video, és audio bemenetek, és

rekorder kimenetek

10. MONITOR kimenet

A távvezérlő:

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

7

1. ON/STANDBY be/ki-kapcsolás gomb

2. Távvezérlő üzemmód/bemenet választás

3. TONE gomb

4. A/B hangfal választó gomb

5. Cursor és ENTER gombok

6. SETUP gomb

7. LISTENING MODE hangzás üzemmód gombok

8. DIMMER gomb

9. DISPLAY gomb

10. MUTING csendesítés gomb

11. Hangerő gombok

12. RETURN gomb

13. AUDIO gomb

14. SLEEP gomb

A távvezérlő használata TUNER vezérlés módban:

Az erősítőn a beépített rádiórészt mint műsorforrást a RECEIVER, vagy a TUNER
gombok bármelyikének megnyomásával választhatja ki.

1. Fel/le gombok. Hangolás gombok

2. D.TUN gomb. Direkt frekvencia beírás üzemmód

3. DISPLAY információk megjelenítése a kijelzőn

4. CH +/- gombok. Program léptetés gombok

5. Számgombok. Direkt program kiválasztás

A hangfalak csatlakoztatása:

A kimenetekhez csak 6 ohm, vagy magasabb (max. 16 ohm) impedanciájú hangfalat
csatlakoztathat, ellenkező esetben az erősítőbe beépített védelem kikapcsolhatja a
készüléket.

Minden elektromos csatlakozást feszültség mentes állapotban végezzen.

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

8

A helyes csatlakozást az alábbi ábrák szerint
végezze:

A hangfalak csatlakoztatása:

A lehető legjobb hangzás elérése érdekében javasoljuk, hogy öt hangfalat, és egy
aktív mélysugárzót csatlakoztasson a rendszerét vezérlő erősítőhöz.
Az alábbi táblázatban figyelheti meg azt, hogy melyik hangszóró kimeneteket kell
alkalmaznia, ha eltér a javasolt hangfal számtól;

A hangszóró kimenetek jelölése:

Kimeneti csatlakozás Színjelölés

Bal első Fehér
Jobb első Piros
Center Zöld

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

9

Bal háttér Kék
Jobb háttér Szürke

A kimeneteken csak a pozitív csatlakozások jelöltek, a fenti színekkel, a negatív
kimeneti pontok minden esetben feketék.

A tartozék jelölőkkel jelölje meg a külön megvásárolható hangszóró kábelek pozitív
pontját az ábra szerint, és ez jelentősen meg fogja könnyíteni az újbóli
csatlakoztatást, ha a rendszert bármikor szét kell szerelni.

Csatlakozáskor ügyeljen a helyes polaritásra.
Óvja a kimeneteket a rövidzárlattól.

Csatlakozás módja:

Tilos egy hangfalat két kimenethez csatlakoztatni, illetve tilos a hangfalak
párhuzamosan csatlakoztatni ! A HIBÁS csatlakozási módokat is megfigyelheti az
ábrákon.

Aktív mélysugárzó csatlakoztatása:

Az aktív mélysugárzót az ábra szerint csatlakoztathatja a készülék SUBWOOFER
kimenetéhez.

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

10

Aktív mélysugárzó elhelyezés módok:

Az AV csatlakozásokról általában:

A csatlakozásokat feszültségmentes állapotban végezze !
A csatlakozás elvégzése ellőtt olvassa végig a kezelési útmutatót.
A csatlakozó kábelek nem tartozékai a készüléknek.
A csatlakozó kábelek minősége alapvetően meghatározza a kép és hangminőséget.

Az AV csatlakozások színjelölései:

Az ANALOG AUDIO csatlakozások fehér színnel
a bal oldalt, piros színnel a jobb oldalt jelölik
általában.
A COMPOSITE VIDEO összetett videójel
csatlakozások leggyakrabban sárga színnel
vannak jelölve.

A csatlakozáskor ütközésig tolja be a dugórészt a hüvelybe. Az
ábrán RIGHT jelölés a jó csatlakozás, a WRONG jelölés a rossz
csatlakozás jelölése.

HDMI csatlakozás. Kiváló digitális kép, és hangjel csatlakozási forma

Csatlakozási pont

COMPONENT csatlakozás. Nagyon jó képminőséget biztosító csatlakozási forma.

Csatlakozási pontok:

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

11

zöld, kék, piros
színjelölés

Összetett videojel csatlakozás. Átlagos képminőséget biztosító csatlakozási forma.

Csatlakozási pont
sárga színjelölés

Megjegyzés:
Az AV erősítő nem rendelkezik scart csatlakozással, és nem támogatja azt.

Hangjel AUDIO csatlakozási formák:

Optikai digitális csatlakozás. Digitális csatlakozás a multicsatornás, vagy 2 csatornás
hangformátumok részére.

Csatlakozási pont az erősítőn

Koaxiális digitális csatlakozás. Digitális csatlakozás a multicsatornás, vagy 2
csatornás hangformátumok részére.

Csatlakozási pont az erősítőn
narancs színjelölés

Analóg RCA csatlakozás. Sztereó analóg hangjel átvitelére.

Csatlakozási pont az erősítőn
piros, és fehér színjelölés

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

12

Általános tudnivalók a HDMI csatlakozásról:

A nagy felbontású digitális műsorforrások csatlakoztatására kifejlesztett forma a
HDMI (High Definition Multimedia Interface). A csatlakozás együtt képes szállítani a
digitális kép és hanginformációkat. A HDMI csatlakozás továbbít ezeken kívül u.n.
kontrol jeleket is, amelyek a dekódert képesen megfelelő beállításokra átkapcsolni. A
HDMI képes a 2-csatornás PCM, a multicsatornás digitális hangjelek, és a
multicsatornás PCM hangjelek továbbítására is.
A HDMI gyakran kompatibilis a DVI csatlakozási formával is. Ez alól csak a másolás
ellen védett jelek képeznek kivételt, mert ekkor a HDMI/DVI átalakító alkalmazása
esetén lehetséges, hogy a kép torz lesz, illetve egyáltalán nem lesz átvitt kép.

Az erősítő kompatibilis a HDCP (High bandwidth Digital Content Protection) jelekkel
is. Ez a gyakorlatban azt jelenti, hogy csatlakoztathatja a készüléken keresztül a
másolás ellen védett HDMI jeleket is a megjelenítő eszköz felé.

Az erősítő a HDMI Version 1.4 rendszerrel kompatibilis. A csatlakoztatható hang
formátumok az alábbiak;

• 2-csatornás linear PCM (32-192 kHz, 176,4/192 kHz, 16/20/24 bit)

• Multicsatornás linear PCM (7.1 csatornás, 32-96 kHz, 16/20/24 bit)

• Bitstream (Dolby Digital, DTS formátumok)

A másolásvédelemről általában:

Az erősítő képes kezelni a HDCP védelemmel ellátott jeleket. Ezt a másolás elleni
jelet tartalmazó képjelet csak olyan eszközzel lehet megjeleníteni, amely HDCP
kompatíbilis. Ha a HDMI csatlakozást választja a TV/monitor készüléknek megfelelő,
kompatíbilis HDMI bemenettel kell rendelkeznie.
Az erősítő HDMI OUT kimenetéhez kell csatlakoztatnia a megjelenítő eszközt.

A DVI A Digital Visual Interface DDWG 1999 szabványnak megfelelő csatlakozási
formát jelenti.
A HDCP az Intel HDMI/DVI számára kifejlesztett másolás elleni védelmét jelenti.
A DDWG a Digital Display Working Group; Intel, Compaq, Fujitsu, Hewlett Packard,
IBM, NEC, valamint a Silicon Image által is jóváhagyott digitális csatlakozásokra

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

13

vonatkozó követelmény rendszer, amely a digitális megjelenítő eszközök minél
szélesebb kompatibilitását hivatott biztosítani.

Javasolt HDMI források csatlakoztatási módja:

Az 1-3 HDMI bemeneteket címezheti a különböző műsorforrásokhoz a később
ismertetett módon

Az ARC funkcióról bővebben:

Ha a TV készülék nem támogatja az Audio Return Channel funkciót, azt nem tudja
alkalmazni. Ebben az üzemmódban az erősítő felé küld a TV audio digitálisan kódolt
jeleket. A jeleket az összekötő kábelen keresztül fogadja az erősítő, ha a TV/CD
bemenetet választja ki. Nem kell második csatlakozást kiépítenie a készülékek
között, ha a kompatibilitás teljes (1.4 HDMI) a TV oldalán is. Csak a HDMI
CONTROL funkcióval együtt aktiválható, és alkalmazható az ARC üzemmód.

Egyéb külső műsorforrások csatlakoztatása:

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

14

A csatlakozásokon az alábbi táblázat szerint fogad jeleket a készülék:

A táblázat végén a pipa a címezhető bemeneteket jelöli

MM lemezjátszót csatlakoztathat a készülékhez közvetlenül. Ha mozgó tekercses a
lemezjátszója, azt külön megvásárolható előerősítőn keresztül csatlakoztathatja

Kompatibilis csatlakozás kiépítése:

Ha Onkyo gyártmányú készüléket csatlakoztat az erősítőhöz, az alábbi
lehetőségeket biztosítja önnek az RI rendszer. A csatlakozást csak RI kábellel
végezze. Rendkívül fontos, hogy a megjelenítési formát a csatlakoztatott berendezés
szerint át kell kapcsolnia, ellenkező esetben nem üzemel pontosan a csatlakozás.

• Automatikus be és kikapcsolás készenlétre:

Ha RI csatlakozást alkalmaz, és mindent jól állít be, a lejátszó bekapcsolásakor, és a
lejátszás megkezdésekor az RI be fogja kapcsolni a készenléten várakozó erősítőt.
Ha az erősítőt kapcsolja ki készenlétre, az RI kapcsolat minden csatlakoztatott
berendezést készenlétre fog kapcsolni.

• Direkt bemenetválasztás:

Az RI csatlakoztatott külső műsorforrás lejátszásra kapcsoláskor azonnal a megfelelő
bemenetre fogja kapcsolni az erősítőt.

• Távvezérelhetőség:

Az RI csatlakozáson keresztül az erősítőn keresztül lehetségessé válik a külső
műsorforrás távvezérlése is. Írja be a megfelelő kódot a távvezérlőbe, és az erősítőn
keresztül vezérelheti a másik készüléket az erősítő távvezérlőjével.

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361

15

Megjegyzések:

- A távvezérlés kiépítéséhez csak RI kábeleket alkalmazzon. Ezek a kábelek az

Onkyo egységeknek gyári tartozékaik.

- Néhány készülék két RI csatlakozással rendelkezik. Ez lehetőséget biztosít a

távvezérlési lánc kiépítésére.

- A kimenetekhez csak Onkyo RI által vezérelhető készülékeket csatlakoztasson.

- Lehetséges olyan Onkyo berendezés, amely nem kompatibilis ezzel az RI

formátummal. A csatlakoztatott berendezés kezelési útmutatója tartalmazza a
lehetőségeit.

A csatlakozásokat az ábra szerint végezze:

Rekorder csatlakoztatása:

Felvétel készítése:

A fejezet a készüléken keresztül történő felvétel készítését mutatja be. Az alábbi
figyelmeztetéseket olvassa el felvétel készítése előtt;

• A DSP körülölelő hangzást nem lehet felvételkor rögzíteni.

• Másolás ellen védett DVD, és BluRay lemezek anyagáról nem tud a készüléken

keresztül másolatot készíteni.

• A COAXIAL, OPTICAL, és HDMI IN bemeneteken keresztül érkező jeleket nem
képes kiadni a készülék. A digitálisan beérkező hangjeleket a készülék nem
konvertálja analógra, és vissza.

• A DTS jeleket csak zajként rögzítheti, ezért ne próbálkozzon DTS CD, vagy LD
hangfelvétel készítésével.

A csatlakozó kábelek nem tartozékai a
készüléknek

Felvétel készítése előtt informálódjon a
szerzői jogokról, mert a hangfelvételt a
törvény védi.
A készülék gyártója, és a forgalomba hozó
minden felelősséget elhárít a jogsértő
használattal kapcsolatosan

Árelőny.hu 1147 Budapest, Telepes utca 1 Telefon: [phone] Telefax: 06-1-728-5361
