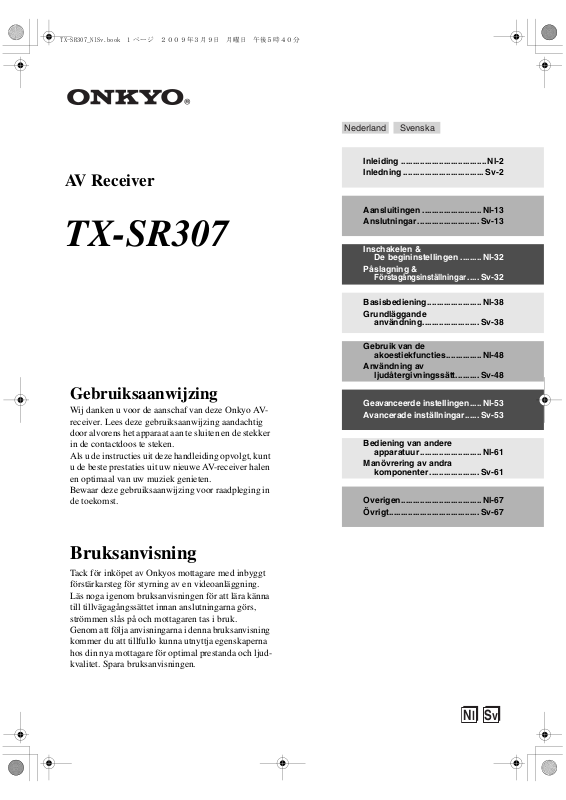

Onkyo TX-SR307 Instructions Manual [nl]

AV Receiver

Nederland Svenska

Inleiding ....................................Nl-2

Inledning .................................. Sv-2

Aansluitingen .........................Nl-13

Anslutningar.......................... Sv-13

TX-SR307

Gebruiksaanwijzing

Wij danken u voor de aanschaf van deze Onkyo AVreceiver. Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat aan te sluiten en de stekker in de contactdoos te steken. Als u de instructies uit deze handleiding opvolgt, kunt u de beste prestaties uit uw nieuwe AV-receiver halen en optimaal van uw muziek genieten. Bewaar deze gebruiksaanwijzing voor raadpleging in de toekomst.

Inschakelen &

De begininstellingen .........Nl-32

Påslagning &

Förstagångsinställningar

Basisbediening.......................Nl-38

Grundläggande

användning........................Sv-38

Gebruik van de

akoestiekfuncties...............Nl-48

Användning av

ljudåtergivningssätt..........Sv-48

Geavanceerde instellingen

Avancerade inställningar...... Sv-53

Bediening van andere

apparatuur..........................Nl-61

Manövrering av andra

komponenter..................... Sv-61

Overigen..................................Nl-67

Övrigt......................................Sv-67

..... Sv-32

.....Nl-53

Bruksanvisning

Tack för inköpet av Onkyos mottagare med inbyggt förstärkarsteg för styrning av en videoanläggning. Läs noga igenom bruksanvisningen för att lära känna till tillvägagångssättet innan anslutningarna görs, strömmen slås på och mottagaren tas i bruk. Genom att följa anvisningarna i denna bruksanvisning kommer du att tillfullo kunna utnyttja egenskaperna hos din nya mottagare för optimal prestanda och ljudkvalitet. Spara bruksanvisningen.

NlS

WAARSCHUWING:

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN MAG DIT APPARAAT NIET AAN VOCHTIGHEID OF REGEN BLOOTGESTELD WORDEN.

OPGELET:

OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN MAG NOCH DE BEHUIZING NOCH HET ACHTERPANEEL WORDEN GEOPEND. LAAT ONDERHOUD AAN PROFESSIONELE ONDERHOUDSMONTEURS OVER.

Belangrijke veiligheidsvoorschriften

1. Lees de gebruiksaanwijzing.

2. Bewaar de gebruiksaanwijzing.

3. Neem alle waarschuwingen in acht.

4. Volg alle aanwijzingen op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Gebruik een droge doek om het apparaat schoon te maken.

7. Zorg dat de ventilatie-openingen niet worden afgesloten. Stel het apparaat op overeenkomstig de aanwijzingen van de fabrikant.

8. Plaats het apparaat niet in de buurt van een warmtebron zoals een verwarmingsradiator, kachel, gasfornuis of ander apparaat (inclusief een versterker) dat warmte afgeeft.

9. Zorg dat u niet de veiligheidsvoorziening van de gepolariseerde netstekker of de geaarde netstekker teniet doet. Een gepolariseerde stekker heeft twee ongelijke pennen. Een geaarde stekker heeft twee pennen en tevens een derde aardingspen. De brede pen of de derde aardingspen is aangebracht voor uw veiligheid. Als de bijgeleverde stekker niet in uw stopcontact past, moet u contact opnemen met een elektricien om het oude stopcontact te laten vervangen.

10. Leid het netsnoer zodanig dat er niet over gelopen wordt of dat het snoer klemgedrukt wordt. Vooral op de plaats van de stekker, het stopcontact of het punt waar het snoer uit het apparaat komt, moet u voorzichtig zijn.

11. Gebruik alleen hulpstukken/accessoires die door de fabrikant worden aanbevolen.

12. Gebruik alleen een verrijdbaar onderstel, standaard, steun of tafel die door de fabrikant wordt aanbevolen of die bij het apparaat wordt verkocht. Wanneer het apparaat op een verrijdbaar onderstel staat, moet u dit bijzonder voorzichtig bewegen om te voorkomen dat het apparaat valt.

13. Trek de stekker uit het stopcontact bij bliksem of wanneer u het apparaat geruime tijd niet denkt te gebruiken.

14. Laat alle onderhoudswerkzaamheden over aan bevoegd onderhoudspersoneel. Laat het apparaat nakijken wanneer er beschadigingen worden vastgesteld, zoals een beschadigd netsnoer of netstekker, wanneer er vloeistof of voorwerpen in het apparaat terecht zijn gekomen, wanneer het apparaat blootgesteld heeft

Nl-2

WAARSCHUWING

VERRIJDBAAR ONDERSTEL

S3125A

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Deze lichtflits met pijlpunt in een gelijkzijdige driehoek dient de gebruiker er op attent te maken dat er niet-geïsoleerde “gevaarlijke spanning” in de behuizing van het toestel is en personen bij een verkeerde behandeling een elektrische schok op zouden kunnen lopen.

Het uitroepteken in een gelijkzijdige driehoek dient de gebruiker er op attent te maken dat er belangrijke aanwijzingen voor bediening en onderhoud (reparatie) in de bij het toestel geleverde gebruiksaanwijzing aanwezig zijn.

AVIS

RISQUE DE CHOC ELECTRIQUE

NE PAS

OUVRIR

gestaan aan regen of vocht, wanneer het apparaat niet normaal werkt of als het apparaat is gevallen.

15. Storingen die reparatie vereisen In de volgende gevallen moet u de stekker uit het stopcontact trekken en het apparaat door een bevoegd onderhoudsmonteur laten nakijken: A. Wanneer het netsnoer of de stekker beschadigd is; B. Wanneer er vloeistof of een voorwerp in het

apparaat is terechtgekomen; C. Wanneer het apparaat in de regen heeft gestaan; D. Wanneer het apparaat niet normaal werkt terwijl

u de bedieningsaanwijzingen juist uitvoert.

Gebruik alleen de regelaars die in de gebruiks-

aanwijzing worden beschreven om het apparaat

te bedienen. Het maken van ongeoorloofde

afstellingen e.d. kan resulteren in ernstige

beschadiging en vereist in veel gevallen een uit-

gebreide reparatie door een bevoegd onder-

houdsmonteur om het apparaat weer in de

oorspronkelijke toestand terug te brengen; E. Wanneer het apparaat gevallen is of de ombouw

beschadigd is; F. Wanneer het apparaat niet naar behoren functio-

neert of wanneer de prestaties afnemen.

16. Voorwerpen en vloeistoffen Duw nooit voorwerpen via de openingen in het apparaat, want deze kunnen in contact komen met gevaarlijke spanningspunten of kortsluiting veroorzaken, wat kan resulteren in brand of een elektrische schok. Stel het apparaat niet bloot aan waterdruppels of opspattend water en plaats ook geen voorwerpen met een vloeistof erin, zoals een bloemenvaas, op het apparaat. Plaats geen kaarsen of andere brandende voorwerpen op het apparaat.

17. Batterijen Neem alle plaatselijke en landelijke voorschriften in acht wanneer u gebruikte batterijen weggooit.

18. Als u het apparaat in een omsloten ruimte opstelt, zoals een audiokastje of boekenrek, moet u er ook op letten dat er voldoende ventilatie is. Zorg ervoor dat er minstens 20 cm ruimte openblijft aan de bovenkant en de zijkanten en 10 cm aan de achterkant. De achterrand van een plank of plaat die boven het apparaat is, moet 10 cm verwijderd zijn van de wand of muur zodat er een soort schoorsteenpijpopening is waardoor de warme lucht kan ontsnappen.

Voorzorgsmaatregelen

1. Door auteursrecht beschermde opnamen—Uitgezonderd voor strikt persoonlijk gebruik, is het opnemen van door auteursrecht beschermd beelden geluidsmateriaal bij de wet verboden, tenzij na uitdrukkelijke toestemming van de auteursrechthouder.

2. Netstroomzekering—De netstroomzekering bevindt zich binnenin dit apparaat en kan niet door de gebruiker worden vervangen. Als u dit apparaat niet kunt inschakelen, moet u contact opnemen met een Onkyo-dealer.

3. Onderhoud—Het is aanbevolen dit apparaat regelmatig af te stoffen met een zachte doek. Aanklevend vuil kunt u verwijderen met een zachte doek die u licht bevochtigt met wat mild zeepsop. Droog het apparaat daarna onmiddellijk na met een schone droge doek. Gebruik voor het schoonmaken nooit een schuurspons of chemische middelen zoals spiritus of thinner, aangezien dergelijke middelen de afwerking kunnen aantasten of de opschriften van het voorpaneel kunnen verwijderen.

4. Stroomvoorziening WAARSCHUWING

VOORDAT U DIT APPARAAT VOOR HET EERST OP HET STOPCONTACT AANSLUIT, DIENT U VOORAL DE ONDERSTAANDE PARAGRAFEN AANDACHTIG DOOR TE LEZEN. De spanning van het lichtnet kan van land tot land verschillen. Overtuig u ervan dat de plaatselijke netspanning overeenkomt met de spanningsvereiste die staat vermeld op het achterpaneel van dit apparaat (bijv. 230 V wisselstroom, 50 Hz of 120 V wisselstroom, 60 Hz).

Met de stekker van het netsnoer koppelt u het apparaat los van de netspanning. Zorg dat de stekker altijd gemakkelijk uitgetrokken kan worden (d.w.z. goed bereikbaar is).

5. Denk om uw oren Voorzichtig:

Aanhoudend hard geluid via oortelefoons of een hoofdtelefoon kan uw gehoor aantasten.

6. Batterijen niet verhitten Waarschuwing:

Batterijen (zowel herlaadbare accu’s als losse batterijen) kunnen bij verhitting gevaar opleveren, dus stel ze niet bloot aan directe zonnestraling, vuur en dergelijke.

7. Raak dit apparaat nooit met natte handen aan— Raak dit apparaat en het netsnoer niet aan wanneer uw handen nat op vochtig zijn. Mocht er water of een andere vloeistof in het inwendige van het apparaat terechtkomen, laat u het dan inspecteren door uw plaatselijke Onkyo handelaar.

8. Omgang met het apparaat

• Als u het apparaat moet vervoeren, verpakt u het dan zo goed mogelijk in de oorspronkelijke verpakking, zoals u het bij aflevering hebt aangetroffen.

• Laat geen plastic of rubber voorwerpen lang achtereen op het apparaat liggen, want dat kan lelijke plekken op de ombouw achterlaten.

• Wanneer het apparaat lang achtereen in gebruik is, kunnen de bovenkant en het achterpaneel erg warm worden. Dit is normaal en vormt geen probleem.

• Als het apparaat lang achtereen niet gebruikt wordt, kan het de eerstvolgende keer niet altijd goed werken, dus we raden u aan het af en toe eens in te schakelen en even te gebruiken.

Voor de Europese modellen

Verklaring Van Conformiteit

Wij,

ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, DUITSLAND

verklaren onder eigen verantwoordelijkheid, dat het ONKYO produkt beschreven in deze gebruiksaanwijzing voldoet aan de betreffende technische normen, zoals: EN60065, EN55013, EN55020 en EN61000-3-2, -3-3.

GROEBENZELL, DUITSLAND

ONKYO EUROPE ELECTRONICS GmbH

Batterij niet

K. MIYAGI

weggooien, maar

inleveren als KCA.

Nl-3

Bijgeleverde accessoires

Controleer of de volgende accessoires zijn bijgeleverd:

Afstandsbediening en twee batterijen (AA/R6)

Setup-microfoon

FM-binnenantenne

AM-raamantenne

LEFT

RIGHT

FRONT

SURROUND

FRONT

LEFT

SURROUND

LEFT

FRONT

RIGHT

FRONT

LEFT

SURROUND

LEFT

FRONT

RIGHT

Speaker Cable

LEFT

RIGHT

SURROUND

RIGHT

SURROUND

RIGHT

CENTER

SP-B/ZONE2

SURROUND BACK

SP-B/ZONE2

RIGHT

SURROUND BACK

RIGHT

CENTER

SURROUND BACK

LEFT

SP-B/ZONE2

RIGHT

SP-B/ZONE2

LEFT

SURROUND BACK

RIGHT

CENTER

SURROUND BACK

LEFT

SP-B/ZONE2

LEFT

RIGHT

FRONT HIGH

FRONT WIDE

FRONT HIGH

RIGHT

FRONT WIDE

LEFT

FRONT WIDE

LEFT

FRONT WIDE

RIGHT

FRONT WIDE

RIGHT

FRONT HIGH

RIGHT

FRONT HIGH

LEFT

FRONT HIGH

LEFT

Luidsprekerkabels

Verloopstekker

Deze stekker is alleen in sommige landen bijgeleverd. Gebruik deze stekker als uw stopcontact niet geschikt is voor de stekker aan het netsnoer van de AV-receiver. (Deze verloopstekker verschilt van land tot land.)

*Montage van de netstekker:

* In catalogi en op de verpakking geeft de letter die is

toegevoegd aan het einde van de productnaam de kleur aan. Specificaties en bediening zijn hetzelfde, ongeacht de kleur.

Nl-4

Inhoudsopgave

Inleiding

Belangrijke veiligheidsvoorschriften.......................... 2

Voorzorgsmaatregelen.............................................. 3

Bijgeleverde accessoires .......................................... 4

Kenmerken................................................................ 6

Voor- & achterpanelen .............................................. 7

Voorpaneel............................................................ 7

Display................................................................... 8

Achterpaneel ......................................................... 9

Afstandsbediening................................................... 11

Bedienen van de AV-receiver.............................. 11

Plaatsen van de batterijen................................... 12

De afstandsbediening richten.............................. 12

Aansluitingen

Genieten van uw thuisbioscoopsysteem................. 13

Luidsprekergroepen A en B................................. 13

De AV-receiver aansluiten ...................................... 14

Aansluiten van uw luidsprekers........................... 14

Aansluiten van de antenne.................................. 16

Betreffende AV-aansluitingen.............................. 18

Aansluiten van audio- en videoapparatuur

op de AV-receiver............................................. 19

Welke aansluitingen moet ik gebruiken?............. 19

Aansluiten van componenten met HDMI............. 20

De HDMI-verbindingen maken ............................ 21

Aansluiten van uw TV of projector....................... 22

Aansluiten van een DVD/BD-speler .................... 23

Aansluiten van een videorecorder of DVR voor

weergave .......................................................... 24

Aansluiten van een videorecorder of DVR voor

opnemen........................................................... 25

Aansluiten van een satellietontvanger,

kabelontvanger, set-top box

of andere videobron.......................................... 26

Aansluiten van een camcorder,

videospelconsole of ander apparaat................. 27

Een draagbare audiospeler aansluiten................ 27

Aansluiten van een CD-speler of platenspeler .... 28

Aansluiten van een cassettedeck,

CDR, minidisc-recorder of DAT-recorder.......... 29

Aansluiten van een RI Dock................................ 30

Aansluiten van Onkyo u apparatuur................. 31

Aansluiten van het netsnoer................................ 31

Basisbediening

Basisbediening........................................................ 38

Basisbediening van de AV-receiver..................... 38

Instellen van de helderheid van het display......... 39

Dempen van het geluid van de AV-receiver ........ 39

Gebruik van de sluimertimer................................ 39

Gebruik van een hoofdtelefoon ...........................40

Instellen van de lage en hoge tonen.................... 40

Weergeven van de ingangsbron-informatie......... 40

Gebruik van de Music Optimizer ......................... 41

Opgeven van het digitale signaalformaat ............41

Luisteren naar de radio ........................................... 42

Luisteren naar AM/FM-zenders ........................... 42

Vastleggen van AM/FM-zenders .........................44

Gebruik van RDS................................................. 45

Opnemen................................................................. 47

Gebruik van de akoestiekfuncties

Gebruik van de akoestiekfuncties ........................... 48

Kiezen van de gewenste akoestiekfunctie........... 48

Beschikbare akoestiekfuncties voor de

verschillende bronformaten............................... 49

Betreffende de akoestiekfuncties ........................52

Geavanceerde instellingen

Geavanceerde instellingen...................................... 53

Algemene procedures in het instellingenmenu.... 53

Luidsprekerinstellingen........................................ 53

Instellingen voor de geluidsbijregelfuncties ......... 56

Hardware-instelling.............................................. 58

Gebruik van de audio-instellingen .......................59

Bediening van andere apparatuur

Bediening van andere apparatuur........................... 61

Voorgeprogrammeerde

afstandsbedieningscodes ................................. 61

Invoeren van de afstandsbedieningscodes .........61

Terugstellen van de afstandsbediening............... 62

Bedienen van een DVD-speler............................ 63

Bedienen van de CD-speler,

CD-recorder of MD-speler................................. 64

Bedienen van een RI Dock.................................. 65

Inschakelen & De begininstellingen

Inschakelen van de AV-receiver ............................. 32

Inschakelen en ruststand (standby) .................... 32

Eerste instellingen................................................... 33

Audyssey 2EQ™ correctie en instelling van de

luidsprekers ...................................................... 33

Componentvideo-ingang instelling ...................... 36

Digitale ingang instelling...................................... 36

Wijzigen van de ingangsaanduiding.................... 37

Overigen

Verhelpen van storingen ......................................... 67

Technische gegevens ............................................. 71

* Om de AV-receiver op de fabrieksinstellingen terug te zetten,

schakelt u het apparaat in, houdt dan de [VCR/DVR] toets ingedrukt en drukt dan tegelijkertijd op de [ON/STANDBY] toets (zie pagina 67).

Nl-5

Kenmerken

Versterker

• 100 watt/kanaal aan 6 ohm (IEC)

• Circuit voor optimale volumeversterking

• Massieve H.C.P.S. (High Current Power Supply) transformator met krachtig vermogen

Signaalverwerking

• Dolby Digital en Pro Logic II

• DTS en DTS Neo:6 5,1

• DTS Surround Sensation luidsprekertechnologie

• Direct functie

• Music Optimizer

voor gecomprimeerde muziek

• CinemaFILTER

• Non-scaling configuratie

• A-Form automatische formaatdetectie

• 24-bit/192 kHz D/A-omzetters

• Krachtige en uiterst nauwkeurige analoge apparaten, 32-bits DSP-signaalverwerking

• Double Bass-functie

Aansluitingen

• 3 HDMI*4 ingangen en 1 uitgang (Pass-Thru)

• Componentvideo-omschakeling (2 ingangen/1 uitgang)

• Ingang voor draagbare apparaten aan de voorzijde, voor iPod

®*

en MP3-spelers

• 3 digitale ingangen (2 optisch/1 coaxiaal)

• Aansluiting voor luidsprekerset A/ B

• Luidsprekeraansluitingen met kleurcode

• Subwoofer-voorversterkeruitgangen

Diversen

• Audyssey 2EQ*5 voor het corrigeren van akoestische problemen in een ruimte

• Audyssey Dynamic EQ

• Audyssey Dynamic Volume optimale luisterniveau en het dynamische bereik

• Wisselfrequentie-instelling (40/50/60/80/100/120/150/200 Hz)

• A/V-synchronisatieregelfunctie (tot 100 ms in stappen van 20 ms)

• Theater Dimensional Virtual surroundfunctie

• Compatibel met RI Dock voor de iPod

• Late Night-functie

• Displaydimmer in 3 standen

• Volledig functionele RI-afstandsbediening

voor loudness-correctie

voor behoud van het

Vervaardigd onder licentie van Dolby Laboratories. “Dolby”, “Pro Logic” en het dubbele-D symbool zijn handelsmerken van Dolby Laboratories.

Gefabriceerd onder licentie onder Amerikaanse patentnrs.:

5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.226.616;

6.487.535; 7.003.467 en a ndere toegekende en lopende patenten in de Verenigde Staten en wereldwijd. DTS, DTS Digital Surround en Neo: 6 zijn gedeponeerde handelsmerken, en de DTS-logo’s, het DTS-symbool, DTS 96/24 en DTS Surround Sensation zijn handelsmerken van DTS, Inc. © 1996-2008 DTS, Inc. Alle rechten voorbehouden.

*3 Music Optimizer™ is een handelsmerk van Onkyo Corporation.

HDMI, het HDMI logo en High Definition Multimedia Interface zijn handelsmerken of gedeponeer de handelsmerken van HDMI Licensing, LLC.

Gefabriceerd onder licentie van Audyssey Laboratories. Amerikaanse en buitenlandse patenten aangevraagd. Audyssey 2EQ™, Audyssey Dynamic Volume™ en Audyssey Dynamic EQ™ zijn handelsmerken van Audyssey Laboratories.

Theater-Dimensional is een handelsmerk van Onkyo Corporation.

* Apple en iPod zijn handelsmerken van Apple, Inc.,

geregistreerd in de Verenigde Staten en in andere landen.

Nl-6

Voor- & achterpanelen

Voorpaneel

Op het voorpaneel van het apparaat staan diverse logo’s. Om de afbeelding overzichtelijk te houden worden deze hier niet getoond.

De paginanummers die tussen haakjes staan, geven aan waar u de hoofdbeschrijving van het betreffende onderdeel vindt.

a Aan/ruststand-toets (ON/STANDBY) (32)

Gebruik deze toets om de AV-receiver in en uit (standby) te schakelen.

b Ruststand-indicator (STANDBY) (32)

Licht op wanneer de AV-receiver in de ruststand (standby) staat en knippert wanneer een signaal wordt ontvangen vanaf de afstandsbediening.

c Toetsen SPEAKERS A en B (13, 38)

Gebruik deze toetsen om de luidsprekers A en B in of uit te schakelen.

d Afstandsbedieningssensor (12)

Deze sensor ontvangt de signalen van de afstandsbediening.

e –, + en Toontoetsen (TONE) (40)

Gebruik deze toets voor het instellen van de klank (lage en hoge tonen).

f Display

Zie “Display” op pagina 8.

g Film/TV-toets (MOVIE/TV) (48)

Gebruik deze toets om de akoestiekfuncties te kiezen bedoeld voor speelfilms en TVprogramma’s.

h Muziektoets (MUSIC) (48)

Gebruik deze toets om de akoestiekfuncties te kiezen bedoeld voor muziek.

i Spelletjestoets (GAME) (48)

Gebruik deze toets om de akoestiekfuncties te kiezen bedoeld voor videospelletjes.

j RT/PTY/TP toets (46)

Gebruikt deze toets voor RDS (Radio Data System). Zie “RDS-programmetypen(PTY)” op pagina 45.

e g h ijk l ma b

k Geheugentoets (MEMORY) (44)

Gebruik deze toets voor het vastleggen en wissen van voorkeurzenders.

l Afstemfunctietoets (TUNING MODE) (42)

Gebruik deze toets voor automatisch of handmatig afstemmen op de AM of FM-radioband.

m Displaytoets (DISPLAY) (40, 43)

Gebruik deze toets om diverse informatie betreffende de gekozen programmabron in het display aan te geven.

n Instellingentoets (SETUP)

Gebruik deze toets voor het openen en sluiten van de instellingenmenu’s.

o Pijlen/ afstemming (TUNING)/

voorkeurzenders (PRESET) toetsen en invoertoets (ENTER)

Nadat de AM- of FM-afstemband is gekozen kunt u met de TUNING [q]/[w] toetsen op de gewenste zender afstemmen of met de PRESET [e]/[r] toetsen op de vastgelegde voorkeurzenders (zie pagina 44). Wanneer de instellingenmenu’s worden gebruikt, werken deze toetsen als pijltoetsen voor het kiezen en instellen van onderdelen. De [ENTER] toets wordt ook gebruikt met de instellingenmenu’s.

p Terugtoets (RETURN)

Gebruik deze toets voor het kiezen van het voorheen weergegeven instellingenmenu.

qpon

vt u

Nl-7

Voor- & achterpanelen—Vervolg

Zie de bladzijden aangegeven tussen haakjes voor verdere informatie.

Hoofdvolumeregelaar ( (38)

Gebruik deze regelaar om het volume van de AVreceiver op Min, 1 t/m 79 of Max worden ingesteld.

r Hoofdtelefoonaansluiting (PHONES) (40)

Op deze 1/4-inch klinkstekkerbus kan een standaard hoofdtelefoon worden aangesloten om te luisteren zonder anderen te storen.

s Toets MUSIC OPTIMIZER (41, 60)

Hiermee zet u de Music Optimizer aan of uit.

t Ingangskeuzetoetsen (38)

Een van de volgende ingangsbronnen te kiezen: DVD/BD, VCR/DVR, CBL/SAT, AUX, TV/TAPE, AM, FM, CD.

MASTER VOLUME)

u AUX INPUT aansluitingen (27, 47)

Op deze aansluitingen kan een camcorder, videospelconsole enz. worden aangesloten. Er zijn aansluitbussen voor composiet-video en analoge audio.

PORTABLE (27):

Hier kunt u een draagbare audiospeler aansluiten.

v SETUP MIC (34)

Hier sluit u de microfoon voor Audyssey 2EQ correctie en instelling van de luidsprekers aan.

Display

a bc d

feh

Zie de bladzijden aangegeven tussen haakjes voor verdere informatie.

a A en B luidsprekerindicators (13, 38)

Indicator A licht op wanneer de luidsprekers A ingeschakeld zijn. Indicator B licht op wanneer de luidsprekers B ingeschakeld zijn.

b Dempingsindicator (MUTING) (39)

Knippert wanneer het geluid van de AV-receiver is gedempt.

c Akoestiekfunctie en formaatindicators (48)

Deze indicators tonen de gekozen akoestiekfunctie en het audio-ingangssignaalformaat.

d Afstemindicators (42)

FM STEREO (42):

Licht op wanneer de AV-receiver op een FMstereozender is afgestemd.

RDS (45):

Licht op wanneer de AV-receiver is afgestemd op een radiozender die RDS (Radio Data Systeem) informatie uitzendt.

AUTO (42):

Bij de AM en FM-radio licht deze indicator op wanneer de automatische afstemfunctie wordt gekozen en dooft wanneer de handmatige afstemfunctie wordt gekozen.

TUNED (42):

Deze indicator licht op wanneer de AV-receiver op een radiozender is afgestemd.

e Sluimerfunctie-indicator (SLEEP) (39)

Licht op wanneer de sluimerfunctie is ingesteld.

f Berichtengebied

Hier wordt diverse informatie getoond.

g Audio-ingangsindicators

Deze indicators tonen het type audio-ingang dat gekozen is als de audiobron: PCM.

h Audyssey indicator (34, 55)

Knippert tijdens de Audyssey 2EQ™ correctie en instelling van de luidsprekers. Licht op als “Equalizer-instellingen” is ingesteld op “Audyssey”.

Nl-8

Voor- & achterpanelen—Vervolg

Achterpaneel

c d e f ihga

j k l m no

a DIGITAL IN COAXIAL

Op de coaxiale digitale audio-ingangen kunnen CDen DVD/BD-spelers en andere apparatuur met een coaxiale digitale audio-uitgang worden aangesloten. De ingangen kunnen worden toegewezen, wat betekent dat u elke ingang naar wens aan een bepaalde ingangskeuzetoets kunt koppelen. Zie “Digitale ingang instelling” op pagina 36.

b DIGITAL IN OPTICAL 1 en 2

Op de optische digitale audio-ingangen kunnen CDen DVD/BD-spelers en andere apparatuur met een optische digitale uitgang worden aangesloten. De ingangen kunnen worden toegewezen, wat betekent dat u elke ingang naar wens aan een bepaalde ingangskeuzetoets kunt koppelen. Zie “Digitale ingang instelling” op pagina 36.

c COMPONENT VIDEO IN 1 en 2

Deze RCA componentvideo-ingangen kunnen verbonden worden met apparaten met een componentvideo-uitgang, zoals een DVD/BDspeler, DVD/BD-recorder of DVR (digitale videorecorder). De ingangen kunnen worden toegewezen, wat betekent dat u elke ingang naar wens aan een bepaalde ingangskeuzetoets kunt koppelen. Zie “Componentvideo-ingang instelling” op pagina 36.

d COMPONENT VIDEO OUT

Deze RCA componentvideo-uitgang kan verbonden worden met een TV of projector met een componentvideo-ingang.

e HDMI IN 1–3 en OUT

De HDMI (High Definition Multimedia Interface) aansluitingen zijn voor digitale audiosignalen en digitale videosignalen. Deze HDMI-ingangen kunnen verbonden worden met apparaten met een HDMI-uitgang, zoals een DVD/BD-speler, DVD/BD-recorder of DVR (digitale videorecorder). De HDMI-uitgangen zijn voor het aansluiten van een TV of projector met een HDMI-ingang.

f AM en FM ANTENNA

Gebruik deze druktype aansluitingen voor het aansluiten van een AM-antenne. Gebruik deze aansluiting voor het aansluiten van een FM-antenne.

g MONITOR OUT

Deze composiet-video uitgangen kunnen verbonden worden met de video-ingang van uw TV of projector.

h FRONT SPEAKERS A, CENTER, en SURR

L/R SPEAKERS

Deze aansluitingen en drukaansluitingen zijn voor het aansluiten van luidsprekerset A.

i FRONT SPEAKERS B

Gebruik deze druktype aansluitingen voor het aansluiten van de luidsprekers B.

j u REMOTE CONTROL

De u (interactieve afstandsbediening) aansluiting kan verbonden worden met de u aansluiting van een ander u-geschikt Onkyo apparaat, voor afstands- en systeembediening. Voor gebruik van u moet er een analoge audioverbinding (RCA) gemaakt zijn tussen de AVreceiver en het andere AV-apparaat, ook wanneer er reeds een digitale verbinding tussen de apparaten bestaat.

Nl-9

Voor- & achterpanelen—Vervolg

k CD IN

Deze analoge audio-ingang kan verbonden worden met de analoge audio-uitgang van een CD-speler.

l TV/TAPE IN/OUT

Deze analoge audio-ingang en uitgang kunnen verbonden worden met de analoge audio-ingang en uitgang van een recorder (cassetterecorder, minidisc-recorder enz.).

m CBL/SAT IN

Op deze ingang kan een kabel- of satellietontvanger worden aangesloten. Er zijn composietvideoingangen voor aansluiting van het videosignaal en analoge audio-ingangen voor aansluiting van het audiosignaal.

n VCR/DVR IN/OUT

Op deze ingang/uitgang kan een videoapparaat, zoals een videorecorder of DVR, worden aangesloten voor opname en weergave. Er zijn composietvideo-ingangen en -uitgangen voor aansluiting van het videosignaal en analoge audioingangen voor aansluiting van het audiosignaal.

o DVD/BD IN

Op deze ingang kan een DVD/BD-speler worden aangesloten. Er zijn composietvideo-ingangen voor aansluiting van het videosignaal en analoge audioingangen voor aansluiting van het audiosignaal.

p SUBWOOFER PRE OUT

Deze analoge audio-uitgang kan verbonden worden met een actieve subwoofer.

Zie pagina’s 13–31 voor informatie betreffende het aansluiten.

Nl-10

Afstandsbediening

Bedienen van de AV-receiver

Om de AV-receiver te bedienen, drukt u op de [RECEIVER] toets om de receivermodus te kiezen. U kunt ook de afstandsbediening gebruiken om uw DVD/BD-speler, CD-speler of andere apparatuur te bedienen. Zie pagina 61 voor verdere informatie.

d e

Zie de bladzijden aangegeven tussen haakjes voor verdere informatie.

a Aan/ruststand-toets (ON/STANDBY) (32)

Gebruik deze toets om de AV-receiver in en uit (standby) te schakelen.

b Afstandsbedieningsmodus/ingangskeuzetoe

tsen (REMOTE MODE/INPUT SELECTOR) (38, 63–65)

Gebruik deze toetsen om de afstandsbedieningsmodus en de ingangsbronnen te kiezen.

c Toontoetsen (TONE), + en – (40)

Gebruik deze toets voor het instellen van de klank (lage en hoge tonen).

d Luidspreker-keuzetoets (SP A/B) (13, 38)

Gebruik deze toets om de luidsprekers A en B afzonderlijk in en uit te schakelen.

e Pijltoetsen [q]/[w]/[e]/[r] en invoertoets

(ENTER)

Gebruik deze toets om onderdelen te kiezen en instellingen te maken.

f Instellingentoets (SETUP)

Gebruik deze toets voor het wijzigen van de instellingen.

g Akoestiekfunctietoetsen (LISTENING

MODE) (48)

Gebruik deze toetsen voor het kiezen van de akoestiekfuncties.

h Dimmertoets (DIMMER) (39)

Gebruik deze toets om de helderheid van het display in te stellen.

i Aanduidingskeuzetoets (DISPLAY) (40)

Gebruik deze toets om diverse informatie betreffende de gekozen ingangsbron in het display aan te geven.

j Dempingstoets (MUTING) (39)

Gebruik deze toets om de geluidsdemping van de AV-receiver in en uit te schakelen.

k Volumetoets (VOL [q]/[w]) (38)

Gebruik deze toetsen voor het instellen van het volume van de AV-receiver, ongeacht de gekozen afstandsbedieningsmodus.

l Terugtoets (RETURN)

Gebruik deze toets voor het kiezen van het voorheen weergegeven instellingenmenu.

m Geluidtoets (AUDIO) (41, 59)

Gebruik deze toets om de audio-instellingen te veranderen.

n Sluimerfunctietoets (SLEEP) (39)

Gebruik deze toets voor het instellen van de sluimertimer.

■ Bedienen van de tuner

Om de tuner van de AV-receiver te bedienen, drukt u op de [AM], [FM] toets.

1 Pijltoetsen [q]/[w]

Gebruik deze toetsen om op radiozenders af te stemmen.

2 Directe afstemmingstoets (D.TUN) (43)

Gebruik deze toets om de directe afstemmingsfunctie.

3 Aanduidingskeuzetoets (DISPLAY) (43)

Gebruik deze toets om de afstemband, frequentie, voorkeurzendernummer enz. op het display aan te geven.

4 Voorkeurzendertoets (CH +/–) (44)

Gebruik deze toets om vastgelegde voorkeurzenders te kiezen.

5 Cijfertoetsen (43)

Gebruik deze toetsen om de AM- en FMradiozenders rechtstreeks te kiezen (In de afstemfunctie Direct).

Nl-11

Afstandsbediening—Vervolg

Plaatsen van de batterijen

Om de batterijhouder te openen, drukt u

tegen het hendeltje en verwijdert dan het deksel.

Plaats de twee bijgeleverde batterijen

(AA/R6) overeenkomstig de plus- en minaanduidingen in de batterijhouder.

Breng het deksel weer aan en duw het

dicht.

Opmerkingen:

• Als de afstandsbediening niet meer goed werkt, moet u batterijen door nieuwe vervangen.

• Gebruik geen nieuwe en oude batterijen door elkaar of batterijen van een verschillend type.

• Als u de afstandsbediening langere tijd niet denkt te gebruiken, moet u de batterijen eruit verwijderen om lekkage en corrosie te voorkomen.

• Neem lege batterijen onmiddellijk uit de afstandsbediening om lekkage en corrosie te voorkomen.

De afstandsbediening richten

Voor een goede werking moet u de afstandsbediening naar de afstandsbedieningssensor op het voorpaneel van de AV-receiver richten, zoals hieronder is aangegeven.

Afstandsbedieningssensor

STANDBY-indicator

30°

Opmerkingen:

• Zorg dat er geen direct zonlicht of het licht van een inverter-type tl-lamp op de AV-receiver valt, want dit kan van invloed zijn op de werking van de afstandsbediening. Houd hiermee rekening wanneer u een plaats.

• Wanneer een andere afstandsbediening van hetzelfde type in dezelfde kamer wordt gebruikt, of wanneer de AV-receiver wordt gebruikt in de buurt van apparatuur die met infraroodsignalen werkt, kan dit van invloed zijn op de werking van de afstandsbediening.

• Leg geen voorwerpen, zoals een boek, op de afstandsbediening, want dan kunnen de toetsen per ongeluk worden ingedrukt en lopen de batterijen leeg.

• De afstandsbediening werkt misschien niet goed als de AV-receiver in een audiomeubel is geplaatst achter deurtjes van gekleurd glas. Houd hiermee rekening wanneer u een plaats.

• De afstandsbediening werkt niet juist als er een obstakel is tussen de afstandsbediening en de afstandsbedieningssensor op het voorpaneel van de AV-receiver.

AV-receiver

Ongeveer 5 meter

Nl-12

Genieten van uw thuisbioscoopsysteem

Luidsprekergroepen A en B

U kunt twee luidsprekergroepen op de AV-receiver aansluiten: luidsprekergroep A en luidsprekergroep B. Luidsprekergroep A dient in de hoofdluisterruimte te worden gebruikt voor maximaal 5,1-kanaals weergave.

* Wanneer luidsprekergroep B wordt ingeschakeld, wordt de weergave van luidsprekergroep A verminderd tot 2,1-kanaals weergave.

Luidsprekergroep B kan in een andere kamer worden gebruikt en biedt 2-kanaals stereoweergave.

Luidspreker-

AV-receiver

Linker en rechter voorluidspreker

Deze luidsprekers bepalen het totale geluidsbeeld. In een thuisbioscoop-opstelling zorgen zij voor de basis van het geluid. Deze luidsprekers dienen ongeveer op oorhoogte te worden opgesteld en moeten beide op gelijke afstand van de TV zijn. Draai de luidsprekers naar binnen.

Middenluidspreker

De weergave van deze luidspreker vormt een aanvulling op het geluid van de linker en rechter voorluidspreker, zodat bewegingen in het geluid duidelijker benadrukt worden en een voller geluidsbeeld wordt verkregen. Bij speelfilms wordt deze luidspreker voornamelijk gebruikt voor de weergave van de dialoog. Plaats deze luidspreker dicht bij de TV. Zorg dat de luidspreker op oorhoogte is en richt hem naar voren, of plaats de luidspreker op dezelfde hoogte als de linker en rechter voorluidspreker.

* Wanneer luidsprekergroep B is ingeschakeld,

zullen deze luidspreker geen geluid weergeven.

Afstands-

bediening

groep A

Aan

Uit

Luidspreker-

groep B

Aan

Uit Groep A: 5,1-kanaals

Aan Groep B: 2-kanaals

Uit Geen geluid

Indicator Geluidsweergave

A B

Groep A: 2,1-kanaals Groep B: 2-kanaals

Luidsprekergroep A: Hoofdruimte

Corner

Subwoofer

De subwoofer zorgt voor de weergave van de basgeluiden van het LFE (lagefrequentieeffect) kanaal. Over het algemeen kunt u een goed basgeluid verkrijgen door de subwoofer in een voorhoek van de kamer te plaatsen, of op een plaats die op ongeveer 1/3 van de lengte van de muur ligt, zoals afgebeeld. Tip: Om de beste plaats voor uw subwoofer te vinden, moet u tijdens het weergeven van een speelfilm of muziek met sterke bassen, een weinig experimenteren door de subwoofer op diverse plaatsen in de kamer te zetten en dan de plaats te kiezen die het beste resultaat oplevert.

Luidsprekergroep B:

Tweede ruimte

1/3 wall length

Linker en rechter surroundluidspreker

Deze luidsprekers worden gebruikt voor een nauwkeurige plaatsing van het geluid en om een realistische geluidsomgeving te creëren. Plaats de luidsprekers aan de zijkanten van de luisteraar, of een weinig naar achteren, op ongeveer 60–100 cm boven oorniveau. Indien mogelijk, moeten deze luidsprekers op gelijke afstand van de luisteraar opgesteld staan.

Wanneer luidsprekergroep B is ingeschakeld, zullen deze luidsprekers geen geluid weergeven.

Nl-13

De AV-receiver aansluiten

Aansluiten van uw luidsprekers

Luidspreker-instellingen

Voor een optimaal surroundgeluid dient u vijf luidsprekers en een actieve subwoofer aan te sluiten. De onderstaande tabel toont welke kanalen u moet gebruiken, afhankelijk van het aantal luidsprekers dat u hebt.

Aantal luidsprekers: 2345

Links-voor ✓✓✓✓ Rechts-voor ✓✓✓✓ Midden ✓✓ Surround-links ✓✓ Surround-rechts ✓✓

Wanneer u minder luidsprekers aansluit, verdient het toch aanbeveling om wel een actieve subwoofer aan te sluiten, zodat u een krachtig en stevig basgeluid hebt. Om een optimale weergave van surroundgeluid te verkrijgen, moet u ervoor zorgen dat de luidsprekerinstellingen zorgvuldig worden gemaakt. U kunt deze instellingen automatisch (zie pagina 33) of handmatig (zie pagina 53) maken.

Aansluiten van een actieve subwoofer

Verbind de PRE OUT: SUBWOOFER aansluiting van de AV-receiver met een geschikte kabel met een ingang van uw actieve subwoofer. Als uw subwoofer geen eindversterker heeft en u een externe versterker gebruikt, moet u de PRE OUT: SUBWOOFER op een ingang van de versterker aansluiten.

Actieve

subwoofer

De bijgeleverde luidsprekerlabels zijn ook van een kleurcode voorzien en u dient deze labels aan de plus (+) ader van elke luidsprekerkabel te bevestigen overeenkomstig de informatie in de bovenstaande tabel. Daarna hoeft u alleen de aders met dezelfde gekleurde labels als de aansluitingen met elkaar te verbinden.

Voorzorgsmaatregelen betreffende het aansluiten van de luidsprekers

Lees de volgende informatie voordat u de luidsprekers aansluit:

• U kunt luidsprekers aansluiten met een impedantie van 6 ohm of hoger. Als u luidsprekers met een lagere impedantie gebruikt en de versterker lange tijd op een hoog volume zet, kan het ingebouwde beschermingscircuit worden geactiveerd.

• Haal de stekker van het netsnoer uit het stopcontact voordat u met de aansluitingen begint.

• Lees de handleiding die bij de luidsprekers wordt geleverd.

• Let goed op de polariteit van de draden. De plus (+) draad moet worden aangesloten op de plus (+) aansluiting en de min (–) draad moet worden aangesloten op de min (–) aansluiting. Als u de draden verwisselt, zal het geluid niet in fase zijn en wordt een onnatuurlijke weergave verkregen.

• Vermijd erg lange en dunne luidsprekerkabels want deze kunnen een nadelige invloed hebben op de geluidskwaliteit.

• Wees voorzichtig dat u de plus en min aansluitingen niet kortsluit. Dit kan namelijk resulteren in beschadiging van de AV-receiver.

FRONT SPEAKERS A

ANDERE AANSLUITINGEN

LINE INPUT

Bevestigen van de luidsprekerlabels

De plus (+) luidsprekeraansluitingen van de AV-receiver zijn van een kleurcode voorzien zodat deze gemakkelijk herkend kunnen worden. (De min (-) luidsprekeraansluitingen zijn zwart.)

Luidsprekeraansluiting Kleur

Links-voor Wit Rechts-voor Rood Midden Groen Surround-links Blauw Surround-rechts Grijs

Nl-14

• Sluit nooit meer dan een draad aan op een luidsprekeraansluiting. Dit kan namelijk resulteren in beschadiging van de AV-receiver.

• Sluit een luidspreker niet op meerdere luidsprekeraansluitingen aan.

De AV-receiver aansluiten—Vervolg

Aansluiten van de luidsprekerkabels

FRONT SPEAKERS A

Verwijder 15 mm van

de buitenisolatie aan het uiteinde van de luidsprekerdraden en draai de blootliggende kerndraadjes in elkaar, zoals afgebeeld.

Draai het schroefje van de

luidsprekeraansluiting los.

Steek de draad volledig

naar binnen.

Draai het schroefje weer vast.

De onderstaande afbeelding toont welke luidspreker op welk paar aansluitingen moet worden aangesloten.

Rechter

surroundluid-

spreker

15mm

Linker

surroundluid-

spreker

ANDERE AANSLUITINGEN

Verwijder ongeveer 10

mm van de buitenisolatie aan de uiteinden van de luidsprekerkabels en draai de kerndraadjes dan stevig in elkaar, zoals afgebeeld.

Druk op het hendeltje,

steek de in elkaar gedraaide kerndraadjes in het gat en laat het hendeltje los. Zorg dat de kerndraadjes en niet de buitenisolatie door de aansluitingen worden vastgeklemd.

10mm

Rechter

voorluid-

spreker A

Linker

voorluid-

spreker A

Luidsprekergroep A

Middenluid

spreker

Rechter

voorluid-

spreker B

Luidsprekergroep B

Linker

voorluid-

spreker B

Nl-15

De AV-receiver aansluiten—Vervolg

Aansluiten van de antenne

In dit hoofdstuk wordt beschreven hoe u de bijgeleverde FM-binnenantenne en de AM-raamantenne moet aansluiten, en tevens hoe u los verkrijgbare FM- en AMbuitenantennes moet aansluiten.

De AV-receiver kan geen radiosignalen ontvangen wanneer er geen antenne is aangesloten, dus zorg ervoor dat u een antenne aansluit.

Drukaansluitingen AM ANTENNA

Aansluiting FM ANTENNA

Aansluiten van de FM-binnenantenne

De bijgeleverde FM-binnenantenne is uitsluitend bedoeld voor gebruik binnenshuis.

Sluit de FM-antenne op de afgebeelde

wijze aan.

Aansluiten van de AM-raamantenne

De bijgeleverde AM-raamantenne is uitsluitend bedoeld voor gebruik binnenshuis.

Zet de AM-raamantenne in elkaar door de

lipjes van de antenne in het voetstuk te steken, zoals afgebeeld.

Sluit beide draden van de AM-

raamantenne op de druktype AMantenneaansluitingen aan, zoals afgebeeld.

(De antennedraden hebben geen polariteit, dus de draden kunnen worden verwisseld.) Zorg dat de draden stevig bevestigd zijn en dat de druktype aansluitingen de kerndraden vastklemmen en niet de buitenisolatie.

Schuif de stekker volledig over de aansluiting.

Wanneer uw AV-receiver gereed is voor gebruik, stemt u op een FM-zender af en wijzigt dan de positie van de FM-antenne tot een optimale ontvangst is verkregen.

Gebruik punaises of iets dergelijks om de

FM-antenne aan de muur te bevestigen.

Punaises enz.

Let op:

Wees voorzichtig dat u uzelf niet verwondt bij gebruik van de punaises.

Als bij gebruik van de bijgeleverde FM-binnenantenne geen goede ontvangst wordt verkregen, kunt u een los verkrijgbare FM-buitenantenne installeren (zie pagina 17).

Duwen Naar binnen

steken

Wanneer uw AV-receiver gereed is voor gebruik, stemt u op een AM-zender af en wijzigt dan de positie van de AM-antenne tot een optimale ontvangst is verkregen.

Houd de antenne zo ver mogelijk uit de buurt van de AV-receiver, uw TV, de luidsprekerkabels en de netsnoeren.

Als bij gebruik van de bijgeleverde AM-raamantenne geen goede ontvangst wordt verkregen, kunt u een los verkrijgbare AM-buitenantenne installeren (zie pagina 17).

Loslaten

Nl-16

De AV-receiver aansluiten—Vervolg

Aansluiten van een FM-buitenantenne

Als bij gebruik van de bijgeleverde FM-binnenantenne geen goede ontvangst wordt verkregen, kunt u een los verkrijgbare FM-buitenantenne installeren.

Opmerkingen:

• FM-buitenantennes werken het beste buitenshuis, maar soms kan ook een bevredigend resultaat worden verkregen wanneer de antenne in een zolder e.d. wordt geïnstalleerd.

• Voor een optimale ontvangst moet u de FMbuitenantenne uit de buurt van hoge gebouwen installeren, zodat het signaal via een rechte lijn vanaf het zendstation kan worden ontvangen.

• Installeer de buitenantenne uit de buurt van mogelijke stoorbronnen, zoals neonverlichting, druk verkeer enz.

• Om veiligheidsredenen dient de buitenantenne uit de buurt van hoogspanningsleidingen en andere hoogspanningsapparatuur te worden geïnstalleerd.

• De buitenantenne moet worden geaard overeenkomstig de plaatselijke bepalingen, om gevaar voor een elektrische schok te voorkomen.

Aansluiten van een AM-buitenantenne

Als bij gebruik van de bijgeleverde AM-raamantenne geen goede ontvangst wordt verkregen, kunt u een AMbuitenantenne gebruiken in aanvulling op de raamantenne, zoals afgebeeld.

Buitenantenne

AM-raamantenne

AM-buitenantennes werken het beste wanneer deze buitenshuis horizontaal worden geïnstalleerd, maar soms kan ook een bevredigend resultaat worden verkregen wanneer de antenne binnenshuis horizontaal boven een raam wordt gespannen. U mag de AM-raamantenne niet van het apparaat losmaken.

De buitenantenne moet worden geaard overeenkomstig de plaatselijke bepalingen, om gevaar voor een elektrische schok te voorkomen.

Geisoleerde antennekabel

■ Gebruik van een TV/FM antennesplitser

Het wordt afgeraden om dezelfde antenne te gebruiken voor FM- en TV-ontvangst, want dit kan interferentie veroorzaken. Indien dit echter niet vermeden kan worden, kunt u een TV/FM antennesplitser gebruiken zoals afgebeeld.

TV/FM

antennesplitser

Naar AV-receiver Naar TV

(of videorecorder)

Nl-17

De AV-receiver aansluiten—Vervolg

Betreffende AV-aansluitingen

• Lees de handleidingen die bij uw AV-apparaten worden geleverd voordat u begint met het maken van AV-aansluitingen.

• Steek de stekker van het netsnoer pas in het stopcontact nadat u gecontroleerd hebt of alle audioen video-aansluitingen correct zijn gemaakt.

Optische digitale aansluitingen

De optische digitale van de AV-receiver zijn voorzien van een sluiter-type afdekking die open gaat wanneer een optische stekker naar binnen wordt gestoken en die sluit wanneer de stekker naar buiten wordt getrokken. Duw de stekker helemaal naar binnen.

Let op:

Om beschadiging van de aansluiting te voorkomen, moet u de optische stekker altijd recht in de aansluiting steken en uit de aansluiting trekken.

AV-kabels en aansluitingen

Video/Audio

Kabel

HDMI

Aansluiting

HDMI

Kleurcode van de RCA van de AV-aansluitkabels

De RCA van de AV-aansluitkabels zijn gewoonlijk van een kleurcode voorzien: rood, wit en geel. Gebruik de rode stekkers voor de rechterkanaal audio-ingangen en uitgangen (gewoonlijk zijn deze rood of voorzien van de letter “R”). Gebruik de witte stekkers voor de linkerkanaal audio-ingangen en uitgangen (gewoonlijk zijn deze wit of voorizen van de letter “L”). Gebruik de gele stekkers voor de composiet-video-ingangen en uitgangen (gewoonlijk zijn deze geel).

Links (wit)

Rechts

(rood)

(Geel)

• Steek de stekkers volledig in de aansluitbussen zodat een goed contact wordt gemaakt (een los contact kan resulteren in ruis of een defecte werking).

• Houd de audio- en videokabels uit de buurt van de netsnoeren om storingen in het beeld en geluid te voorkomen.

HDMI aansluitingen kunnen ongecomprimeerde, standaard of hoge-definitie digitale video en digitale audiokanalen overbrengen voor de hoogst mogelijke beeld- en geluidskwaliteit.

Analoge audio

Composiet-video

Beschrijving

Links (wit) Rechts

(rood) (Geel)

Goed!

Verkeerd!

Video

Bij component-video zijn de luminantiesignalen (Y) en

kleurverschilsignalen (P

een optimale beeldkwaliteit wordt verkregen. (Bij sommige fabrikanten zijn de component-video-

aansluitingen van een iets ander opschrift voorzien.) Composiet-video wordt gewoonlijk gebruikt bij TV’s,

videorecorders en andere videoapparatuur.

Deze biedt de beste geluidskwaliteit en u hebt tevens de beschikking over surroundgeluid (bijv. Dolby Digital en DTS). De geluidskwaliteit is hetzelfde als bij een coaxiale verbinding.

Deze biedt de beste geluidskwaliteit en u hebt tevens de beschikking over surroundgeluid (bijv. Dolby Digital en DTS). De geluidskwaliteit is hetzelfde als bij een optische verbinding.

Deze kabel zorgt voor de overdracht van analoge audio. Het is het meest gebruikte type aansluiting voor analoge audio en deze aansluitingen treft u op practisch alle AVapparatuur aan.

Deze kabel is bedoeld voor een analoog audiosignaal.

Componentvideokabel

Composietvideokabel

Audio

Optische digitale audiokabel

Coaxiale digitale audiokabel

Analoge audiokabel (RCA tulpstekkers)

Stereominist ekkerkabel

B/CB

P PR/CR

B/CB

PR/CR

CB/P

CR/P

OPTICAL

COAXIAL

Opmerking: De AV-receiver is niet geschikt voor SCART-stekkers.

R, PB) gescheiden, waardoor

Nl-18

De AV-receiver aansluiten—Vervolg

Aansluiten van audio- en videoapparatuur op de AV-receiver

Als u de audio- en video-uitgangen van uw DVD-speler en andere AV-apparatuur met de AV-receiver verbindt, kunt u de audio- en videobron gelijktijdig kiezen door eenvoudigweg de juiste ingangsbron op de AV-receiver te selecteren.

: Signaalloop

Video

Audio

DVD/BD-speler enz.

Luidsprekers

betreffende het aansluiten)

(zie pagina 15 voor informatie

Video

Audio

TV, projector enz.

Welke aansluitingen moet ik gebruiken?

De AV-receiver is geschikt voor diverse aansluitformaten zodat deze compatibel is met vele AV-apparatuur. Het formaat dat u kiest, wordt bepaald door de formaten die door uw andere apparatuur worden ondersteund. Gebruik de hierna volgende informatie als richtlijn.

Voor videoapparatuur moet u een audioverbinding en een videoverbinding maken.

Video-aansluitmethoden

Voor het aansluiten van videoapparatuur op de AV-receiver zijn de volgende aansluitmogelijkheden beschikbaar: composiet-video, component-video of HDMI. Het laatste formaat biedt de beste beeldkwaliteit.

Wanneer u een aansluitmethode kiest, moet u er rekening mee houden dat de AV-receiver de signalen niet kan omzetten in een ander formaat. Dus bij gebruik van een bepaald type ingangsaansluiting wordt er alleen via hetzelfde type uitgangsaansluiting een signaal uitgevoerd, zoals hieronder is aangegeven.

Stroomschema voor de videosignalen

DVD-speler enz.

Composiet

AV-receiver

Composiet

TV, projector enz.

Component

MONITOR OUT

Component

HDMI

Audio-aansluitmethoden

Audioapparatuur kan op de AV-receiver worden aangesloten via een van de volgende aansluitformaten voor audio: analoog, optisch, coaxiaal of HDMI.

Wanneer u audio-apparatuur op een, OPTICAL of COAXIAL ingang aansluit, moet u die ingang aan een ingangskeuzetoets toewijzen (zie pagina 36).

Audiosignalen die door de HDMI IN– aansluitingen worden ontvangen, worden alleen verzonden via HDMI OUT (Pass-Thru). HDMI-bronnen worden niet weergegeven door de luidsprekers die op de AV-receiver zijn aangesloten.

Stroomschema voor de audiosignalen

DVD-speler enz.

HDMI

AV-receiver

HDMI

TV, projector enz.

Optisch Coaxiaal Analoog

Analoog

Nl-19

De AV-receiver aansluiten—Vervolg

Aansluiten van componenten met HDMI

Betreffende HDMI

HDMI (High Definition Multimedia Interface) is een nieuwe digitale interface-standaard voor het aansluiten van TV’s, projectors, DVD/BD-spelers, set-top boxen en andere videoapparatuur, die ontwikkeld is om tegemoet te komen aan de vereisten van digitale TV. Tot nu toe waren er meerdere afzonderlijke video- en audiokabels nodig voor het aansluiten van AV-apparaten. Bij HDMI wordt een enkele kabel gebruikt voor het overbrengen van de bedieningssignalen, de digitale video en de maximaal acht kanalen van de digitale audio (2-kanaals PCM, multikanaals digitale audio en multikanaals PCM).

De HDMI videostream (d.w.z. het videosignaal) is compatibel met DVI (Digital Visual Interface) beeldschermen met een DVI-ingang via een HDMI-naar-DVI adapterkabel kunnen worden aangesloten. (Dit werkt mogelijk niet bij sommige TV’s en beeldschermen, waardoor er geen beeld is.)

De AV-receiver maakt gebruik van HDCP (High-bandwidth Digital Content Protection) zodat alleen HDCPcompatibele apparatuur het beeld kan weergeven.

Het HDMI-interface van de AV-receiver is gebaseerd op de volgende norm:

Pass-Thru

Betreffende copyrightbescherming

De AV-receiver ondersteunt HDCP (High-bandwidth Digital Content Protection)*2, een kopieerbeveiligingssysteem voor digitale videosignalen. De andere apparatuur die via HDMI op de AV-receiver is aangesloten, moet ook HDCP ondersteunen.

Gebruik los verkrijgbare HDMI-kabels (deze worden bij sommige apparaten geleverd) om de HDMI OUT van de AVreceiver te verbinden met de HDMI-ingang van uw TV of projector.

, zodat TV’s en

*1 DVI (Digital Visual Interface): De norm voor digitale beeldscherminterface die in 1999 door de DDWG*3 is ingesteld. *2 HDCP (High-bandwidth Digital Content Protection): De video-versleutelingstechnologie ontwikkeld door Intel voor HDMI/DVI. Deze

technologie beschermt videocontent en vereist een HDCP-compatibel apparaat voor de weergave van de versleutelde video.

*3 DDWG (Digital Display Working Group): Onder aanvoering van Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC en Silicon Image,

stelt deze open industriegroep zich ten doel een algemene digitale aansluitnorm te ontwikkelen voor topklasse PC’s en digitale beeldschermen.

Nl-20

De AV-receiver aansluiten—Vervolg

De HDMI-verbindingen maken

Als u een HDMI-compatibele speler hebt, kunt u deze met een HDMI-kabel op de AV-receiver aansluiten.

Stap 1: Sluit uw HDMI-compatibele TV op de HDMI OUT aansluiting van de AV-receiver aan. Stap 2: Sluit uw HDMI-compatibele speler op de HDMI IN 1, 2 of 3 aansluiting van de AV-receiver

aan.

Stap 3: Sluit uw HDMI-compatibele speler op een analoge en/of digitale audio-ingang van de AV-

receiver aan.

■ Audiosignalen

• De audio- en videosignalen die via andere ingangen dan de HDMI IN aansluitingen binnenkomen, worden niet door de HDMI OUT uitgevoerd.

• De audio- en videosignalen die via de HDMI IN aansluitingen binnenkomen, worden alleen door de HDMI OUT uitgevoerd.

• Om te kijken naar een HDMI-bron die via de HDMI-aansluitingen van de AV-receiver is aangesloten, moet u de AV-receiver inschakelen aangezien er anders geen HDMI-signaal zal worden uitgevoerd.

• Geluid echter wilt weergeven via de luidsprekers die op de AV-receiver zijn aangesloten, moet u in aanvulling op een HDMI-verbinding ook een afzonderlijke analoge of digitale audioverbinding maken.

DVD/BD-speler

Stap 3

HDMI

OUT

Stap 2

HDMI

Stap 1

Tip!

Als u de verbinding maakt die in stap 3 is beschreven en u wilt genieten van de akoestiekfuncties van de AV-receiver, dient u het volume op de TV helemaal dicht te draaien zodat de luidsprekers van de TV geen geluid weergeven.

Geluid uit Eén van deze twee aansluiten

Opmerkingen:

• De HDMI-videostream is compatibel met DVI (Digital Visual Interface), zodat TV’s en beeldschermen met een DVIingang met behulp van een HDMI-naar-DVI adapterkabel kunnen worden aangesloten. (DVI-verbindingen kunnen alleen video overbrengen, dus u moet een afzonderlijke verbinding voor de audio maken.) Houd er rekening mee dat een betrouwbare werking met een dergelijke adapter niet kan worden gegarandeerd. Bovendien worden videosignalen van een PC niet ondersteund.

• Wanneer u via de AV-receiver naar een HDMI-component luistert, stelt u de HDMI-component zo in dat het videosignaal op het TV-scherm wordt weergegeven (selecteer op de TV de ingang van de HDMI-component die op de AV-receiver is aangesloten).

• Het HDMI-audiosignaal (bemonsteringsfrequentie, bitlengte enz.) kan beperkt zijn door het aangesloten bronapparaat. Controleer eerst de instellingen als het beeld slecht is of als er geen geluid is van het apparaat dat via HDMI is aangesloten. Zie voor verdere informatie de gebruiksaanwijzing van het aangesloten apparaat.

Nl-21

De AV-receiver aansluiten—Vervolg

Aansluiten van uw TV of projector

Stap 1: Video-aansluitingen

Kies een video-aansluitingstype ( of ) dat geschikt is voor de TV en maak dan de verbinding.

Stap 2: Audio-aansluitingen

Kies een audio-aansluitingstype ( , of ) dat geschikt is voor de TV en maak dan de verbinding.

A B

a b c

• Met aansluiting kunt u naar het geluid van uw tv luisteren en dit opnemen.

• Om te genieten van de Dolby Digital en DTS akoestiekfuncties, moet u aansluiting of gebruiken.

b c

Aansluitingen AV-receiver Signaalloop TV

A B a b c

COMPONENT VIDEO OUT ⇒ Componentvideo-ingang

MONITOR OUT V ⇒ Composietvideo-ingang

TV/TAPE IN L/R ⇐ Analoge audio-uitgang L/R

DIGITAL IN COAXIAL (DVD/BD) ⇐ Digitale coaxiale uitgang

DIGITAL IN OPTICAL 1 (CBL/SAT) ⇐ Digitale optische uitgang

Sluit een van de twee aan Deze aansluitingen moeten worden toegewezen (zie pagina 36)

Als uw TV geen audio-uitgangen heeft, verbind dan de audio-uitgang van uw videorecorder, of kabel-

Tip!

of satellietontvanger met uw AV-receiver en gebruik de tuner hiervan om te luisteren naar TVprogramma’s via de AV-receiver (zie pagina’s 24 en 26).

Nl-22

OUT

L R

AUDI O

OUT

TV, projector

enz.

VIDEO

C a B

COMPONENT VIDEO IN

Y COAXIAL

R OPTICAL

De AV-receiver aansluiten—Vervolg

Aansluiten van een DVD/BD-speler

Stap 1: Video-aansluitingen

Kies een video-aansluitingstype ( of ) dat geschikt is voor de DVD/BD-speler en maak dan de verbinding. Moet u de AV-receiver via hetzelfde aansluitingstype op uw TV aansluiten.

Stap 2: Audio-aansluitingen

Kies een audio-aansluitingstype ( , of ) dat geschikt is voor de DVD/BD-speler en maak dan de verbinding.

A B

a b c

• Met aansluiting kunt u naar het geluid van een dvd luisteren en dit opnemen.

• Om te genieten van de Dolby Digital en DTS akoestiekfuncties, moet u aansluiting of gebruiken. (Als u ook wilt opnemen, gebruikt u en of en .)

b c

a b a c

• Als uw DVD/BD-speler linker en rechter hoofduitgangen en linker en rechter multikanaals uitgangen heeft, moet u de linker en rechter hoofduitgangen voor aansluiting gebruiken.

Aansluitingen AV-receiver Signaalloop DVD/BD-speler

A B a b c

COMPONENT VIDEO IN 1 (DVD/BD) ⇐ Componentvideo-uitgang

DVD/BD IN V ⇐ Composietvideo-uitgang

DVD/BD IN L/R ⇐ Analoge audio-uitgang L/R

DIGITAL IN COAXIAL (DVD/BD) ⇐ Digitale coaxiale uitgang

DIGITAL IN OPTICAL 1 (CBL/SAT) ⇐ Digitale optische uitgang

Eén van deze twee aansluiten Aansluiting moet worden

toegewezen (zie pagina 36)

OPTICAL

OUT

CaB

VIDEO

OUT

DVD/BD-speler

OUT

COMPONENT VIDEO OUT

YCOAXIAL

RAUDI O

Nl-23

De AV-receiver aansluiten—Vervolg

Aansluiten van een videorecorder of DVR voor weergave

Tip!

Bij deze aansluitingen kunt u de tuner in uw videorecorder of DVR gebruiken om via de AV-receiver naar uw favoriete TV-programma’s te luisteren, wat handig is als uw TV geen audio-uitgangen heeft.

Stap 1: Video-aansluitingen

Kies een video-aansluitingstype ( of ) dat geschikt is voor de videorecorder/DVR en maak dan de verbinding.

A B

Moet u de AV-receiver via hetzelfde aansluitingstype op uw TV aansluiten.

Stap 2: Audio-aansluitingen

Kies een audio-aansluitingstype ( , of ) dat geschikt is voor de videorecorder/DVR en maak dan de verbinding.

• Om te genieten van de Dolby Digital en DTS akoestiekfuncties, moet u aansluiting of gebruiken.

Aansluitingen AV-receiver Signaalloop Videorecorder/DVD-recorder

A B

a b c

COMPONENT VIDEO IN 2 (CBL/SAT) ⇐ Componentvideo-uitgang

DIGITAL IN COAXIAL (DVD/BD) ⇐ Digitale coaxiale uitgang

DIGITAL IN OPTICAL 1 (CBL/SAT) ⇐ Digitale optische uitgang

a b c

b c

VCR/DVR IN V ⇐ Composietvideo-uitgang

VCR/DVR IN L/R ⇐ Analoge audio-uitgang L/R

OPTICAL

OUT

Sluit een van de twee aan Deze aansluitingen moeten worden toegewezen (zie pagina 36)

OUT

CaB

VIDEO

OUT

Videorecorder, DVR

OUT

YCOAXIAL

RAUDI O

COMPONENT VIDEO OUT

Nl-24

De AV-receiver aansluiten—Vervolg

Aansluiten van een videorecorder of DVR voor opnemen

Stap 1: Video-aansluitingen

Maak de video-aansluiting .

Stap 2: Audio-aansluitingen

Maak de audio-aansluiting .

Aansluitingen AV-receiver Signaalloop Videorecorder/DVD-recorder

A a

VCR/DVR OUT V ⇒ Composietvideo-ingang

VCR/DVR OUT L/R ⇒ Audio-ingang L/R

CaA

VIDEO

Videorecorder, DVR

Opmerkingen:

• De AV-receiver moet ingeschakeld zijn om een opname te kunnen maken. Opnemen is niet mogelijk als het apparaat in de ruststand (standby) staat.

• Als u rechtstreeks vanaf uw TV of een andere videobron wilt opnemen zonder dat het signaal via de AV-receiver loopt, verbindt u de audio- en video-uitgangen van de TV of het andere videoapparaat rechtstreeks met de audio- en videoingangen van de videorecorder/DVR die gebruikt wordt voor opnemen. Raadpleeg de gebruiksaanwijzing van de TV of de videorecorder/DVR voor verdere informatie.

• Videosignalen die via de composietvideo-ingangen binnenkomen, kunnen alleen via de VCR/DVR OUT V aansluiting worden opgenomen. Dus als uw bron-TV/videorecorder op een composietvideo-ingang is aangesloten, moet de opname-videorecorder/DVR met de VCR/DVR OUT V aansluiting worden verbonden.

AUDI O

Nl-25

De AV-receiver aansluiten—Vervolg

Aansluiten van een satellietontvanger, kabelontvanger, set-top box of andere videobron

Tip!

Bij deze aansluitingen kunt u uw satelliet- of kabelontvanger gebruiken om naar uw favoriete TVprogramma’s via de AV-receiver te luisteren, wat handig is als uw TV geen audio-uitgangen heeft.

Stap 1: Video-aansluitingen

Kies een video-aansluitingstype ( of ) dat geschikt is voor de videobron en maak dan de verbinding.

A B

Moet u de AV-receiver via hetzelfde aansluitingstype op uw TV aansluiten.

Stap 2: Audio-aansluitingen

Kies een audio-aansluitingstype ( , of ) dat geschikt is voor de videobron en maak dan de verbinding.

• Met aansluiting kunt u naar het geluid van uw videobron luisteren en dit opnemen.

• Om te genieten van de Dolby Digital en DTS akoestiekfuncties, moet u aansluiting of gebruiken. (Als u ook wilt opnemen, gebruikt u en of en .)

Aansluitingen AV-receiver Signaalloop Videobron

A B a b c

COMPONENT VIDEO IN 2 (CBL/SAT) ⇐ Componentvideo-uitgang

DIGITAL IN COAXIAL (DVD/BD) ⇐ Digitale coaxiale uitgang

DIGITAL IN OPTICAL 1 (CBL/SAT) ⇐ Digitale optische uitgang

a b c

b c

a b a c

CBL/SAT IN V ⇐ Composietvideo-uitgang

CBL/SAT IN L/R ⇐ Analoge audio-uitgang L/R

Nl-26

Eén van deze twee aansluiten Aansluiting moet worden toegewezen (zie pagina 36)

OPTICAL

OUT

CaB

OUT

Satellietontvanger, kabelontvanger,

set-top box, enz

VIDEO

OUT

YCOAXIAL

RAUDI O

COMPONENT VIDEO OUT

De AV-receiver aansluiten—Vervolg

Aansluiten van een camcorder, videospelconsole of ander apparaat

Stap 1: Maak de video-aansluiting . Stap 2: Maak de audio-aansluiting .

A a

AUX INPUT L R

AUDIO

L R

AUDIO

OUT

Camcorder, spelletjes-console enz.

AUX INPUT

VIDEO

VIDEO OUT

Aansluitingen AV-receiver Signaalloop Camcorder of videospelconsole

A a

AUX INPUT VIDEO ⇐ Composietvideo-uitgang

AUX INPUT L-AUDIO-R ⇐ Analoge audio-uitgang L/R

Een draagbare audiospeler aansluiten

Stap 1: Sluit audio-aansluiting aan.

Draagbare audiospeler

AUX INPUT PORTABLE

AUDIO LINE OUT

Aansluitingen AV-receiver Signaalloop Draagbare audiospeler

AUX INPUT PORTABLE ⇐ Analoge audiolijnuitgang

Opmerking:

Wanneer deze tegelijkertijd is aangesloten als de aansluiting AUX INPUT AUDIO L/R, krijgt het ingangssignaal van PORTABLE voorrang en wordt dit signaal verzonden.

Nl-27

De AV-receiver aansluiten—Vervolg

Aansluiten van een CD-speler of platenspeler

■ CD-speler of platenspeler (MM) met ingebouwde phono-voorversterker

Stap 1:

Kies een aansluiting die geschikt is voor uw CD-speler ( , of ). Gebruik aansluiting voor een platenspeler met een ingebouwde phono-voorversterker.

OPTICAL

Eén van deze twee aansluiten Aansluiting

moet worden toegewezen (zie

COAXIAL

(DVD/BD)

(CD)

pagina 36)

L R

OPTICAL

COAXIAL

OUT

• Met aansluiting kunt u naar het geluid van uw cd-speler luisteren en dit opnemen.

AUDI O

OUT

• Om een CD-speler digitaal aan te sluiten, moet u aansluiting of gebruiken.

a b c a

CD-speler

b c

AUDI O

OUTPUT

Platenspeler (MM) met ingebouwde phonovoorversterker

Aansluitingen AV-receiver Signaalloop CD-speler of platenspeler

a b c

DIGITAL IN COAXIAL (DVD/BD) ⇐ Digitale coaxiale uitgang

DIGITAL IN OPTICAL 2 (CD) ⇐ Digitale optische uitgang

■ Platenspeler (MM) zonder ingebouwde

phono-voorversterker

U hebt een phono-voorversterker nodig wanneer u een platenspeler aansluit die niet is uitgerust met een

CD IN L/R ⇐ Analoge audio-uitgang L/R

■ Platenspeler met MC (Moving Coil) element

U hebt een MC-elementversterker en een phonovoorversterker nodig om een platenspeler aan te sluiten die is uitgerust met een MC (Moving Coil) element.

ingebouwde phono-voorversterker.

AUDI O

OUTPUT

Phono-voor-

versterker

AUDIO INPUT

AUDI O

OUTPUT

Phono-

voorversterker

MC-elementversterker

of MC-transformator

AUDI O

OUTPUT L

AUDI O

OUTPUT

AUDI O INPUT

AUDI O

OUTPUT

AUDI O INPUT

Nl-28

De AV-receiver aansluiten—Vervolg

Aansluiten van een cassettedeck, CDR, minidisc-recorder of DAT-recorder

Stap 1:

Kies een aansluitingstype ( , of ) dat geschikt is voor de recorder en maak dan de verbinding.

a b c

OPTICAL

(CD)

COAXIAL

(DVD/BD)

OUT

AUDI O

Eén van deze twee aansluiten Aansluitingen moet worden

OPTICAL

toegewezen (zie pagina 36)

• Met aansluiting kunt u afspelen en opnemen.

OUT

COAXIAL

• Om de recorder digitaal aan te sluiten voor weergave, moet u aansluiting en of en gebruiken.

AUDI O

OUT

a b a c

TV/TAPE

Cassettedeck, CDR, MD, enz.

Aansluitingen AV-receiver Signaalloop Cassettedeck/CDR/MD-recorder/DAT-recorder

b c

TV/TAPE IN L/R

TV/TAPE OUT L/R

DIGITAL IN COAXIAL (DVD/BD) ⇐ Digitale coaxiale uitgang

DIGITAL IN OPTICAL 2 (CD) ⇐ Digitale optische uitgang

⇐ ⇒

Analoge audio-uitgang L/R

Analoge audio-ingang L/R

Nl-29

De AV-receiver aansluiten—Vervolg

Aansluiten van een RI Dock

Niet alle iPod modellen voeren video uit. Raadpleeg de handleiding voor informatie over welke iPod modellen ondersteund worden door de RI Dock.

■ Als uw iPod geschikt is voor video:

Verbind de audio-uitgangsaansluitingen van de RI Dock met de CBL/SAT IN of VCR/DVR IN L/R aansluitingen van de AV-receiver en verbind de video-uitgangsaansluiting met de CBL/SAT IN of VCR/DVR IN V aansluiting van de AV-receiver.

CBL/SAT

VCR/DVR

■ Als uw iPod niet geschikt is voor video:

Verbind de audio-uitgangsaansluitingen van de RI Dock met de TV/TAPE IN L/R aansluitingen van de AV-receiver.

TV/TAPE

Eén van deze twee aansluiten

Opmerkingen:

• Voer de juiste afstandsbedieningscode in voordat u de afstandsbediening van de AV-receiver de eerste maal gebruikt (zie pagina 62).

• Sluit het RI Dock met een u kabel aan op de AV-receiver (zie pagina 31).

• Zet de RI MODE schakelaar van de RI Dock op “HDD” of “HDD/DOCK”.

• Zet de ingangsaanduiding van de AV-receiver op “DOCK” (zie pagina 37).

• Raadpleeg de gebruiksaanwijzing van de RI Dock.

Nl-30
