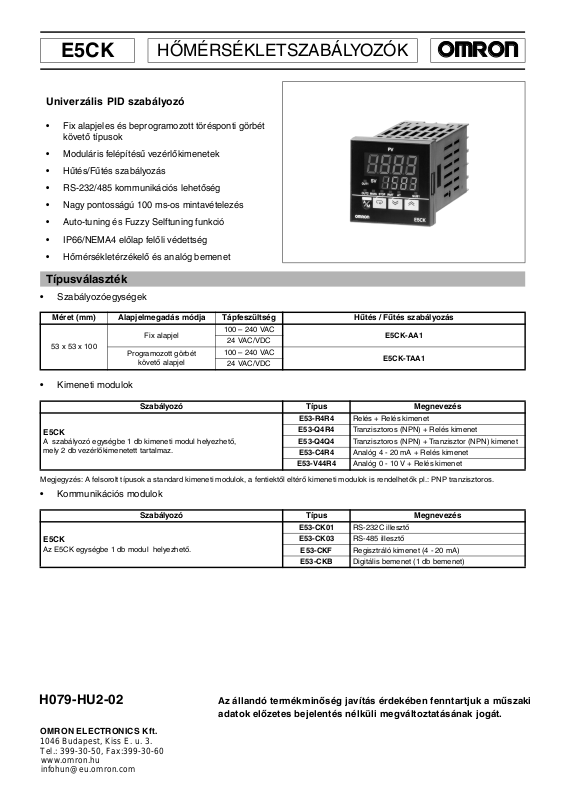

Omron E5CK DATASHEET [hu]

E5CK

HÕMÉRSÉKLETSZABÁLYOZÓK

E5CK

Univerzális PID szabályozó

• Fix alapjeles és beprogramozott törésponti görbét
követõ típusok

• Moduláris felépítésû vezérlõkimenetek

• Hûtés/Fûtés szabályozás

• RS-232/485 kommunikációs lehetõség

• Nagy pontosságú 100 ms-os mintavételezés

• Auto-tuning és Fuzzy Selftuning funkció

• IP66/NEMA4 elõlap felõli védettség

• Hõmérsékletérzékelõ és analóg bemenet

Típusválaszték

• Szabályozóegységek

Méret (mm) Alapjelmegadás módja Tápfeszültség Hûtés / Fûtés szabályozás

100 – 240 VAC

24 VAC/VDC

100 – 240 VAC

24 VAC/VDC

E5CK-AA1

E5CK-TAA1

53 x 53 x 100

Fix alapjel

Programozott görbét

követõ alapjel

OMRON

• Kimeneti modulok

Szabályozó Típus Megnevezés

E53-R4R4 Relés + Relés kimenet

E5CK

A szabályozó egységbe 1 db kimeneti modul helyezhetõ,
mely 2 db vezérlõkimenetett tartalmaz.

Megjegyzés: A felsorolt típusok a standard kimeneti modulok, a fentiektõl eltérõ kimeneti modulok is rendelhetõk pl.: PNP tranzisztoros.

E53-Q4R4 Tranzisztoros (NPN) + Relés kimenet
E53-Q4Q4 Tranzisztoros (NPN) + Tranzisztor (NPN) kimenet
E53-C4R4 Analóg 4 - 20 mA + Relés kimenet

E53-V44R4 Analóg 0 - 10 V + Relés kimenet

• Kommunikációs modulok

Szabályozó Típus Megnevezés

E53-CK01 RS-232C illesztõ

E5CK

Az E5CK egységbe 1 db modul helyezhetõ.

E53-CK03 RS-485 illesztõ

E53-CKF Regisztráló kimenet (4 - 20 mA)
E53-CKB Digitális bemenet (1 db bemenet)

H079-HU2-02

OMRON ELECTRONICS Kft.

1046 Budapest, Kiss E. u. 3.

Tel.: [phone], Fax:[phone]
www.omron.hu
[e-mail]

Az állandó termékminõség javítás érdekében fenntartjuk a mûszaki

adatok elõzetes bejelentés nélküli megváltoztatásának jogát.
