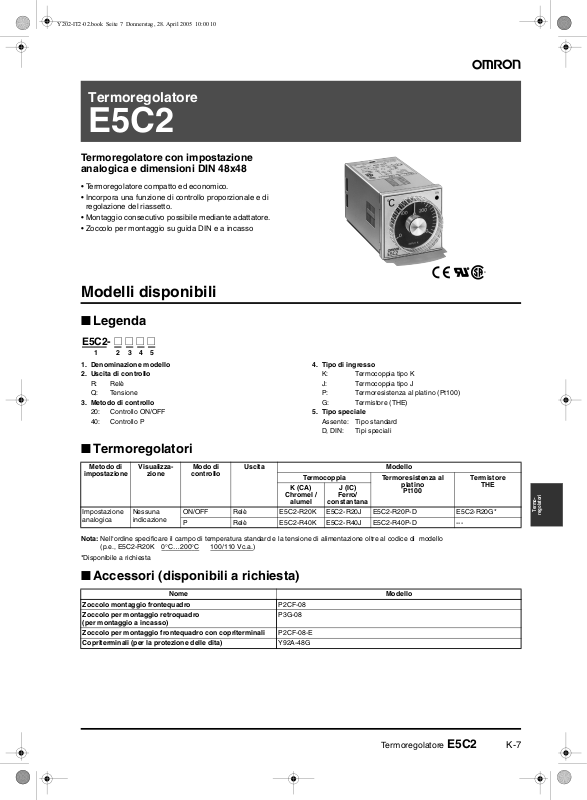

Termoregolatore

E5C2

Termoregolatore con impostazione
analogica e dimensioni DIN 48x48

• Termoregolatore compatto ed economico.

• Incorpora una funzione di controllo proporzionale e di
regolazione del riassetto.

• Montaggio consecutivo possibile mediante adattatore.

• Zoccolo per montaggio su guida DIN e a incasso

Modelli disponibili

■ Legenda

E5C2- @ @ @ @

12345

1. Denominazione modello

2. Uscita di controllo

R: Relè
Q: Tensione

3. Metodo di controllo

20: Controllo ON/OFF
40: Controllo P

®

4. Tipo di ingresso

K: Termocoppia tipo K
J: Termocoppia tipo J
P: Termoresistenza al platino (Pt100)
G: Termistore (THE)

5. Tipo speciale

Assente: Tipo standard
D, DIN: Tipi speciali

■ Termoregolatori

Metodo di

impostazione

Impostazione
analogica

Nota: Nell‘ordine specificare il campo di temperatura standard e la tensione di alimentazione oltre al codice di modello

(p.e., E5C2-R20K 0

*Disponibile a richiesta

Visualizza-

zione

Nessuna
indicazione

Modo di

controllo

ON/OFF Relè E5C2-R20K E5C2-R20J E5C2-R20P-D E5C2-R20G*
P Relè E5C2-R40K E5C2-R40J E5C2-R40P-D ---

°C…200°C 100/110 Vc.a.)

Uscita Modello

Termocoppia Termoresistenza al

K (CA)

Chromel /

alumel

J (IC)

Ferro/

constantana

platino

Pt100

■ Accessori (disponibili a richiesta)

Nome Modello
Zoccolo montaggio frontequadro P2CF-08
Zoccolo per montaggio retroquadro

(per montaggio a incasso)
Zoccolo per montaggio frontequadro con copriterminali P2CF-08-E
Copriterminali (per la protezione delle dita) Y92A-48G

P3G-08

Termistore

THE

Termo-

regolatori

Termoregolatore E5C2 K-7

Caratteristiche

■ Valori nominali

Tensione di alimentazione 100/110/120 Vc.a. (comune), 200/220/240 Vc.a. (comune) (Vedere nota)

Campo tensione di funzionamento 90%...110 % della tensione di alimentazione nominale
Assorbimento Circa 2 VA
Ingresso Termocoppia (con circuito di rilevamento guasti sensore) termoresistenza al platino o termistore
Modo di controllo ON/OFF o controllo P
Metodo di impostazione Impostazione analogica
Visualizzazione Nessuna indicazione
Uscita di controllo Uscita a relè: unipolare in deviazione, 3 A a 250 Vc.a., carico resistivo

Nota: Specificare 100/110/120 Vc.a. o 200/220/240 Vc.a. all‘ordine.

50/60 Hz (comune)

(capacità di commutazione: 330 VA)

■ Tipi di ingresso

Ingresso Termocoppia Termoresistenza al

K (CA)

Chromel / alumel

Modelli °C 0…200 (5),

°F 32…392 (10),

Nota: 1. I valori tra ( ) sono l’unità minima.

2. I valori tra ( ) sono il valore resistivo del termistore.

0…300 (10),
0…400 (10),
0…600 (20),
0…800 (20),
0…1.000 (25),
0…1.200 (25)

32…572 (20),
32…752 (20),
32…1.112 (40),
32…1.472 (50),
32…1.832 (50),
32…2.192 (50)

J (IC)

Ferro/constantana

0…200 (5),
0…300 (10),
0…400 (10)

32…392 (10),
32…572 (20),
32…752 (20)

platino

Pt100 THE

–50…50 (2),
–20…80 (2),
0…50 (1),
0…100 (2),
0…200 (5),
0…300 (10),
0…400 (10)

32…212 (5),
32…392 (10)

Termistore (vedere nota 2)

–50...50 (2) (6 kΩ a 0°C),
0…100 (2) (6 kΩ a 0°C),
50…150 (2) (30 kΩ a 0°C),
100…200 (2) (550 Ω a 200°C),
150…300 (2) (4 kΩ a 200°C)

---

■ Caratteristiche tecniche

Impostazione della precisione ±2% FS max.
Isteresi Circa 0,5% (fisso)
Banda proporzionale Circa 3% FS (fisso)
Ciclo proporzionale Circa 20 s
Campo di riassetto (vedere nota 1) 5 ±1% FS min.
Resistenza di isolamento Minimo 20 MΩ (a 500 Vc.c.)
Rigidità dielettrica 2.000 Vc.a., 50/60 Hz per 1 min. tra i terminali sotto carico e parti metalliche non sotto carico.
Resistenza alle vibrazioni Malfunzionamento: 10…55 Hz, 0,15 mm singola ampiezza per 10 min nelle direzioni X, Y e Z.

Resistenza agli urti

Durata prevista Componenti elettrici: minino 100.000 operazioni (3 A a 110 Vc.a., carico resistivo)
Temperatura ambiente Funzionamento: -10°C… 55°C (senza formazione di ghiaccio o condensa)
Umidità relativa Funzionamento: 45% …85%
Grado di protezione Pannello frontale: Norma IEC IP40 (vedere nota 2)

Peso Circa 200 g (con adattatore per montaggio a incasso)

Nota: 1. I modelli E5C2 con controllo ON/OFF non comprendono funzioni di riassetto.

2. Il codice modello della speciale calotta stagna conforme a IP66, NEMA4 è Y92A-48B.

Distruzione: 16,7 Hz, doppia ampiezza 2 mm per 2 h nelle direzioni X, Y e Z.

2

Malfunzionamento: 147 m/s
Distruzione 294 m/s

Terminali: Norma IEC IP00

3 volte nelle 6 direzioni

2

, 3 volte nelle 6 direzioni
