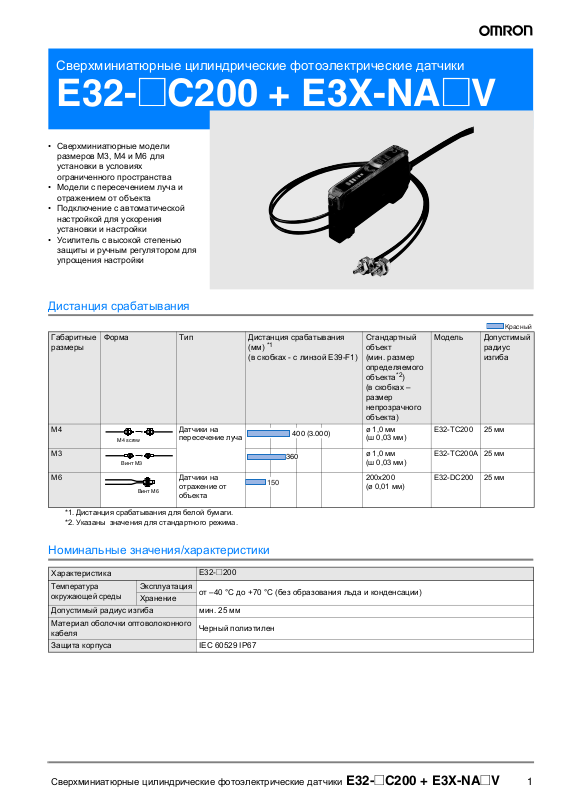

Omron E32-C200, E3X-NA DATASHEET [ru]

Сверхминиатюрные цилиндрические фотоэлектрические датчики

й

E32-@C200 + E3X-NA@V

• Сверхминиатюрные модели
размеров M3, M4 и M6 для
установки в условиях
ограниченного пространства

• Модели с пересечением луча и
отражением от объекта

• Подключение с автоматической
настройкой для ускорения
установки и настройки

• Усилитель с высокой степенью
защиты и ручным регулятором для
упрощения настройки

Дистанция срабатывания

Габаритные
размеры

M4 Датчики на

M3 ø 1,0 мм

M6 Датчики на

Форма Тип Дистанция срабатывания

M4 screw

Винт M3

Винт M6

пересечение луча

отражение от
объекта

*1

(мм)
(в скобках - с линзой E39-F1)

400 (3.000)

360

150

Стандартный
объект
(мин. размер
определяемого
объекта
(в скобках –
размер
непрозрачного
объекта)

ø 1,0 мм
(ш 0,03 мм)

(ш 0,03 мм)

200x200
(ø 0,01 мм)

*2

)

Модель Допустимый

E32-TC200 25 мм

E32-TC200A 25 мм

E32-DC200 25 мм

Красны

радиус
изгиба

*1. Дистанция срабатывания для белой бумаги.
*2. Указаны значения для стандартного режима.

Номинальные значения/характеристики

Характеристика

Температура
окружающей среды

Допустимый радиус изгиба мин. 25 мм

Материал оболочки оптоволоконного
кабеля

Защита корпуса IEC 60529 IP67

Эксплуатация

Хранение

Сверхминиатюрные цилиндрические фотоэлектрические датчики E32-@C200 + E3X-NA@V 1

E32-@200

от –40 °C до +70 °C (без образования льда и конденсации)

Черный полиэтилен

Размеры (мм)

Датчики на пересечение луча

E32-TC200 E32-TC200A

Шестигранные крепежные гайки, 2 шт.

ø 1,0

M2,6 x 0,45

Зубчатые шайбы, 2 шт.

Измерительная головка,
M4

x 0,7 *

Оптоволоконный
кабель ø 2,2

ø1,0

ø 2,2

Шестигранные крепежные гайки, 2 шт.

Зубчатые шайбы, 2 шт.
Измерительная головка,
M3 x 0,5 *

Оптоволоконный
кабель ø 2,2

3,2 3 2,4

14 2.0007

5,5

* Никелированная латунь

1,8

7(1,5)

Датчики на отражение от объекта

E32-DC200

Шестигранные крепежные гайки, 2 шт.

Зубчатые шайбы, 2 шт.

Измерительная головка*
M6

x

0,75

2,43

17 2.000

Оптоволоконный
кабель ø2,2, 2 шт.

* ADC

4,8
10

ø 1, 2 шт.

? 4

Информация для заказа

Усилители

Модели с подсоединенными проводами Модели с разъемом

Форма

Управляющий

выход

Выход

ВКЛ/ВЫКЛ

Выход NPN Выход PNP

E3X-NA11V E3X-NA11V

Модель

Форма

Управляющий

ВКЛ/ВЫКЛ

ø 3

41

выход

Выход

2.000

* Никелированная латунь

Модель

Выход NPN Выход PNP

E3X-NA14V E3X-NA44V

Принадлежности (заказываются отдельно)

Монтажные кронштейны Замыкающая пластина

Форма Тип датчика Модель Количество

E3X-NA#V E39-L148

1

Форма Модель Количество

PFP-M

1

2 Сверхминиатюрные цилиндрические фотоэлектрические датчики E32-@C200 + E3X-NA@V
