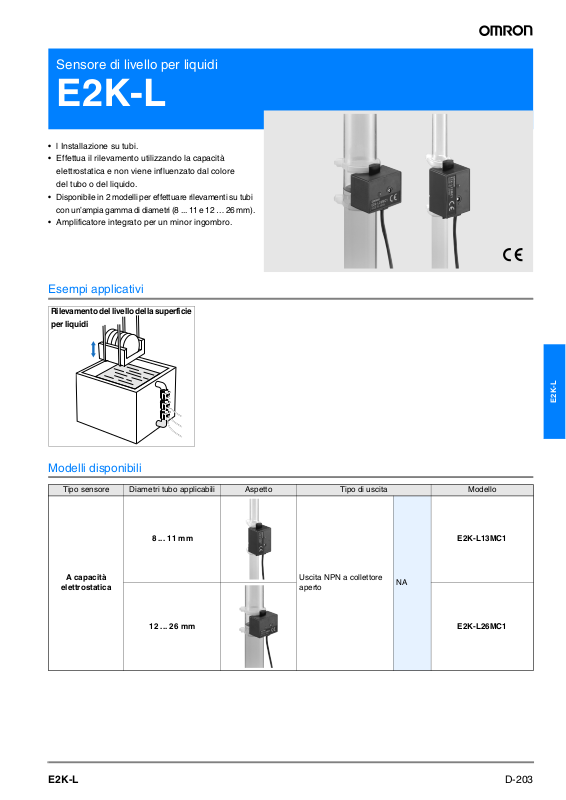

Sensore di livello per liquidi
E2K-L
• l Installazione su tubi.
• Effettua il rilevamento utilizzando la capacità
elettrostatica e non viene influenzato dal colore
del tubo o del liquido.
• Disponibile in 2 modelli per effettuare rilevamenti su tubi
con un’ampia gamma di diametri (8 ... 11 e 12 … 26 mm).
• Amplificatore integrato per un minor ingombro.
Esempi applicativi
Rilevamento del livello della superficie
per liquidi
Modelli disponibili
Tipo sensore Diametri tubo applicabili Aspetto Tipo di uscita Modello
A capacità
elettrostatica
8 ... 11 mm
12 ... 26 mm
Uscita NPN a collettore
aperto
NA
E2K-L13MC1
E2K-L26MC1
E2K-L
D-203E2K-L
Page 2
Caratteristiche
Tipo Modello E2K-L13MC1 E2K-L26MC1
Materiale
Diametro
Tubi applicabili
Formato
esterno
Spesso-
re parete
Oggetto rilevato Liquido (nota)
Precisione di ripetibilità
Differenza di risposta
(solo valore di riferimento,
soggetto a variazione
a seconda della soluzione
e delle dimensioni del tubo)
Tensione di alimentazione
(campo tensione di funzionamento)
Assorbimento 12 mA max.
Capacità di
Uscita
di controllo
commutazione
Tensione
residua
Posizione di rilevamento
della superficie del liquido
Spie Spia di funzionamento (arancione)
Temperatura ambiente Funzionamento: 0 ... 55°C; Stoccaggio: –10 … 65°C (senza formazione di ghiaccio o condensa)
Umidità relativa Funzionamento/Stoccaggio: 25% ... 85% (senza formazione di condensa)
Scostamento alle variazioni
di temperatura
Scostamento alle variazioni
di tensione
Resistenza di isolamento 50 MΩ min. (a 500 Vc.c.) tra le parti sotto carico e la custodia
Rigidità dielettrica 500 Vc.a., 50/60 Hz per 1 minuto tra le parti sotto carico e la custodia
Resistenza alle vibrazioni 10 ... 55 Hz, 1,5 mm doppia ampiezza per 2 ore nelle direzioni X, Y e Z
Resistenza agli urti 500 m/s2 nelle direzioni X, Y e Z per 3 volte
Grado di protezione IEC 60529 IP66
Tipo di connessione Precablato (lunghezza cavo standard: 2 m)
Peso (con imballo) Circa 70 g
Custodia,
Materiale
coperchio
Serracavo
Accessori 2 fascette di fissaggio, 4 cilindri antiscivolo, manuale di istruzioni
Nota: Nei seguenti casi potrebbe non essere possibile effettuare rilevamenti stabili. Verificare il corretto funzionamento nell’installazione effettiva prima dell'uso.
1 . Se la costante dielettrica o la conduttività del liquido è bassa.
2 . Se la capacità del liquido è bassa oppure se la variazione della capacità in relazione al livello del liquido è bassa a causa di un diametro del tubo troppo
piccolo o di una parete troppo spessa.
3 . In presenza di bolle, di residuo spesso di un liquido altamente viscoso all'interno delle pareti del tubo o di sporcizia all'interno o all'esterno delle pareti del tubo.
Non metallico
8 ... 11 mm 12 ... 26 mm
1 mm max. 1,5 mm max.
±0,2 mm max.
0,6 … 5 mm 0,3 … 3 mm
12 ... 24 Vc.c., 10% max. di ondulazione residua (10,8 ... 30 Vc.c.)
100 mA max.
1 V max. (corrente di carico di 100 mA e cavo da 2 m)
In corrispondenza della tacca (per ulteriori informazioni, fare riferimento a “Regolazione sensibilità”
nella pagina seguente).
Nel campo 0 ... 55°C: livello di rilevamento a 23°C pari a 4 mm
(con acqua distillata o 20% di concentrazione salina nell'acqua);
±6 mm con il modello E2K-L13MC1 per acqua distillata in tubo con 8 mm
Con tensione di alimentazione nominale del ±10%: livello di rilevamento alla tensione di alimentazione nominale ±0,5 mm
Resina ABS resistente al calore
NBR
D-204 Sensori di livello per liquidi
Page 3

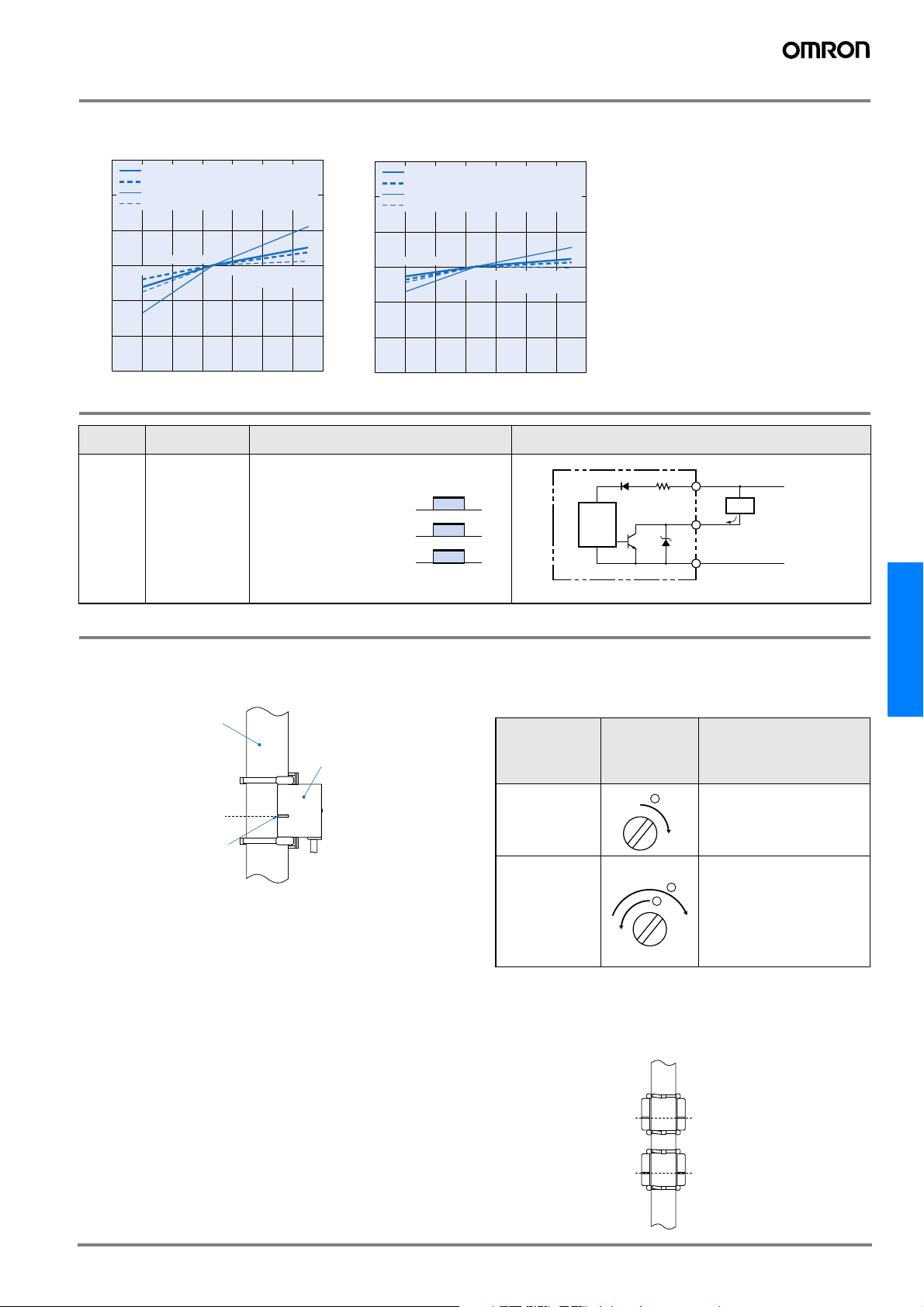

Curve caratteristiche
Scostamento alle variazioni di temperatura sul livello di rilevamento
E2K-L13MC1 E2K-L26MC1
6
Diametro tubo: 11 mm; liquido: acqua distillata
Diametro tubo: 11 mm; liquido: acqua salata
Diametro tubo: 8 mm; liquido: acqua distillata
4
Diametro tubo: 8 mm; liquido: acqua salata
2
6
Diametro tubo: 26 mm; liquido: acqua distillata
Diametro tubo: 26 mm; liquido: acqua salata
Diametro tubo: 12 mm; liquido: acqua distillata
4
Diametro tubo: 12 mm; liquido: acqua salata
2
0
-10 0
-2
Differenza livello di rilevamento (mm)
-4
-6
2010
30 40 50 60
Temperatura (˚C)
0
-10
-2
Differenza livello di rilevamento (mm)
-4
-6
Circuiti di uscita e collegamenti
Tipo di
uscita
NA
Modello Diagramma di funzionamento Circuito di uscita
Sì
No
Commuta
Riassetta
ON
OFF
E2K-L13MC1
E2K-L26MC1
Superficie liquido
Carico
(marrone-nero)
Spia di funzionamento
(arancione)
Funzionamento
Regolazione sensibilità
Installare il sensore con la posizione di impostazione (tacca)
1.
in linea con il livello del liquido da rilevare.
Tubo
Sensore
Livello della
superficie del liquido
Posizione di impostazione
(intaglio)
100
20 30 40 50 60
2. Dopo avere installato il sensore, regolare la sensibilità di rile-
Nota: 1 . Durante la regolazione della sensibilità non toccare il sensore con la mano
Temperatura (˚C)
Circuito
principale
Marrone
Carico
Nero
*
Blu
* 100 mA max. (corrente di carico)
+V
0 V
vamento utilizzando il regolatore di sensibilità a 12 passi come
descritto nella seguente tabella.
Stato della spia
quando il livello
del liquido è allineato con la posizione di impostazione
Spenta
Accesa
e accertarsi che il cavo sia fissato correttamente. Se non si rispettano queste indicazioni, il livello di rilevamento ne potrebbe essere influenzato.
2 . Se si utilizza più di un sensore, ad esempio per rilevare i limiti supe-
riore e inferiore, regolare la sensibilità dei sensori partendo da quello
più in basso. La regolazione della sensibilità di un sensore potrebbe
influire sul livello di rilevamento del sensore posto al di sopra di esso.
Regolatore
di sensibilità
1
1
Procedura di regolazione
Ruotare il regolatore di sensibilità in senso orario utilizzando
un cacciavite fino a quando
la spia si accende.
Ruotare il regolatore di sensibilità in senso antiorario utilizzando
2
un cacciavite fino a quando la
spia si spegne. Ruotare quindi
il regolatore di sensibilità in senso orario fino a quando la spia
si accende nuovamente.
E2K-L
2. Impostare quindi il limite superiore.
1. Impostare prima il limite inferiore.
D-205E2K-L
Page 4

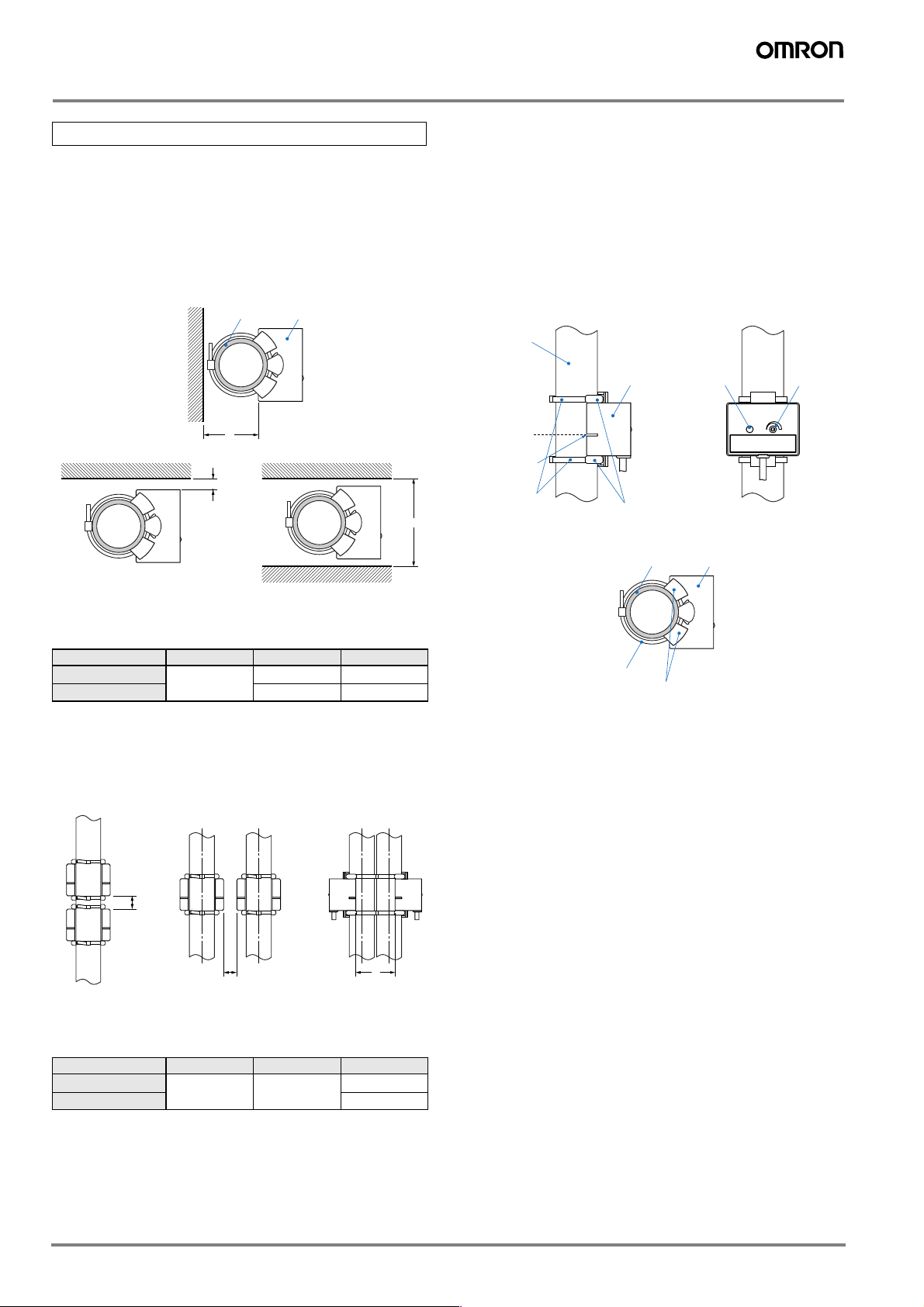

Modalità d'uso
Utilizzo corretto
Installazione
Influenza della presenza di oggetti circostanti
Le prestazioni potrebbero risultare compromesse da oggetti
conduttivi, ad esempio di metallo, posti nelle vicinanze del
sensore. Accertarsi di allontanare dal sensore qualsiasi og-
getto conduttivo e posizionarlo a una distanza non inferiore
a quella minima riportata nella seguente tabella.
SensoreTubo
Montaggio
Installazione del sensore
Fissare saldamente il sensore al tubo utilizzando le 2 fascette
di fissaggio e i 4 cilindri antiscivolo (2 per fascetta) forniti,
come illustrato di seguito.
Montare il sensore in modo che il tubo sia a contatto con l'in-
tera superficie di rilevamento del sensore e che il tubo e il sen-
sore siano paralleli.
Tubo
Regolatore
Sensore
Spia di funzionamento
di sensibilità
Oggetto dietro il sensore
Oggetto su un lato Oggetti su entrambi i lati
A
B
C
Influenza della presenza di oggetti circostanti (unità di misura: mm)
Aspetto Distanza A B C
E2K-L13MC1
E2K-L26MC1 0 40
25
545
Interferenze reciproche
Quando si installano 2 o più sensori in serie, in parallelo o uno
di fronte all'altro, accertarsi che tra di essi intercorra una distan-
za maggiore o uguale a quella riportata nella seguente tabella.
Livello della
superficie
del liquido
Posizione
di impostazione
(intaglio)
Fascette
di fissaggio
Vista laterale Vista frontale
Cilindri antiscivolo
Fascette di fissaggio
Vista superiore
Tubo
Sensore
Cilindri antiscivolo
Cablaggio
Alimentazione
• Se il sensore e il carico sono collegati a fonti di alimentazione
distinte, assicurarsi di accendere prima il sensore.
• Se si utilizza un alimentatore switching di terze parti,
il sensore potrebbe non funzionare correttamente a causa
di disturbi generati dall'alimentatore. Collegare alla messa
a terra gli appositi terminali dell'involucro e del circuito.
D
● Ambiente operativo
Condizioni ambientali
• Sebbene il prodotto sia conforme alle caratteristiche generali
F
fronte all'altro
Installati in
serie
E
Installati in parallelo Installati uno di
Interferenze reciproche (Unità di misura: mm)
Aspetto Distanza D (nota) E F
E2K-L13MC1
E2K-L26MC1 30
* Il livello di rilevamento di un sensore potrebbe cambiare quando viene impo-
stato il livello di rilevamento di un sensore posizionato sotto di esso. Accertarsi di impostare prima il livello di rilevamento del sensore pi in basso.
10 10
25
di impermeabilità, non utilizzarlo in luoghi in cui potrebbe venire
a contatto diretto con liquidi, ad esempio olio da taglio o acqua.
Tali ambienti potrebbero interferire con il metodo a capacità
elettrostatica utilizzato dal sensore.
• Anche se si utilizza il sensore entro il campo di temperature
specificato, non sottoporlo a sbalzi di temperatura improvvisi,
in quanto ciò potrebbe ridurne la durata di esercizio.
Varie
All'accensione potrebbero verificarsi delle deviazioni. Se la costante dielettrica del liquido bassa, il livello di rilevamento del liquido potrebbe risultare superiore di 2 – 3 mm rispetto al livello
impostato circa 20 minuti dopo l'accensione.
D-206 Sensori di livello per liquidi
Page 5

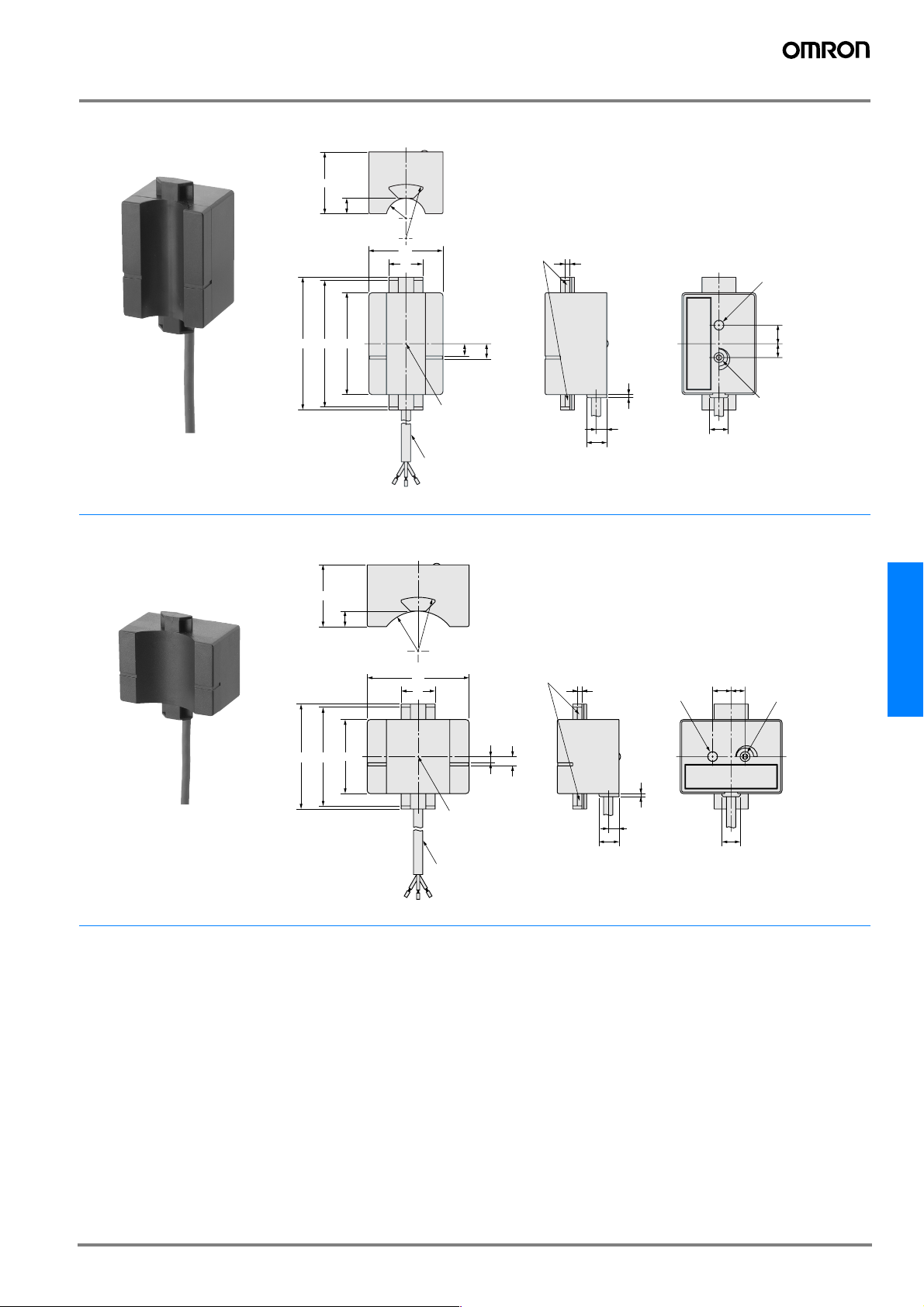

Dimensioni
E2K-L13MC1
20
5
R6,5
R17,5
E2K-L26MC1
43 41 33
20
5
24
11
Superficie di rilevamento
Cavo Ø 2,9 ricoperto in vinile a 3 conduttori
(sezione conduttore: 0,14 mm
Lunghezza standard: 2 m
R13
R17,5
33
11
Fori di montaggio
4
5
Fori di montaggio
1,5
1
3,5
6,5
2
; diametro isolamento: 0,9 mm)
Spia di funzionamento
1,5
(arancione)
6
6
4,5
Spia di funzionamento
(arancione)
6
4,5
Regolatore di sensibilità
Regolatore di sensibilità
E2K-L
34 32 24
2
3
Superficie di rilevamento
Cavo Ø 2,9 ricoperto in vinile a 3 conduttori
(sezione conduttore: 0,14 mm
Lunghezza standard: 2 m
2
; diametro isolamento: 0,9 mm)
1
3,5
6,5
6
D-207E2K-L
Page 6
TUTTE LE DIMENSIONI INDICATE SONO ESPRESSE IN MILLIMETRI.
Per convertire i millimetri in pollici, moltiplicare per 0,03937. Per convertire i grammi in once, moltiplicare per 0,03527.
Cat. No. D094-IT2-01-X
D-208 Sensori di livello per liquidi
